RASITUSKUVIOT (jatkuu)
|
|
|
- Reijo Seppälä
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 RASITUSKUVIOT (jatkuu) Rakenteiden suunnittelussa yksi tärkeimmistä tehtävistä on rakenteen mitoittaminen kestämään ja kantamaan annetut kuormitukset muotonsa riittävässä määrin säilyttäen. Kun on selvitetty rakenteen eniten rasitetut poikkileikkaukset ja niiden rasitukset, suoritetaan palkin poikkileikkauksen tai sen osien mitoitus lujuusopissa esitetyllä tavalla. Suurimpien rasitusten ja niiden yhdistelmien selvittämiseksi laaditaan niin sanotut rasituskuviot, joissa esitetään kunkin rasituksen arvot kaikissa rakenteen poikkileikkauksissa. Rasituskuvioita tasotehtävän palkille ovat normaalivoima, leikkausvoima ja taivutusmomenttikuviot. Sanoja rasituspinta ja jännitysresultanttipinta myös käytetään. ESIMERKKI Määritä kuvan palkin rasitusten lausekkeet ja piirrä rasituskuviot. Kun 0 x 3 : 2,5 Q 0 Q 2,5 2,5 x M 0 M 2,5x t Kun 3 x 6 : 2,5 5 Q 0 Q 2,5 2,5 x 5 ( x 3) M 0 M 15 2,5x t t t
2 Edellisen sivun lausekkeista nähdään helposti, että leikkausvoima on paloittain vakio, kun palkin kuormituksena on pistevoima. Leikkausvoimalla on epäjatkuvuuskohta (hyppäys) pistevoiman kohdalla. Taivutusmomentin lausekkeet esittävät suoraa, kummallekin palkin puoliskolle omaansa. Suoran kulmakerroin muuttuu, kun leikkausvoimalla on hyppäys. ESIMERKKI Määritä ja piirrä kuvan pistevoimalla kuormitetun palkin leikkausvoima ja taivutusmomenttikuviot. RATKAISU Tukireaktiot ovat kuvan mukaiset (totea!). Kun 0 x a Qx ( ) bfl / bf Mt x L Kun a x L Qx ( ) afl / af Mt ( L x) L

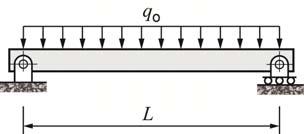

3 Kun x a, leikkausvoima on epämääräinen ja muuttuu tässä kohdassa vasemman puoleisesta arvosta bf/ L oikeanpuoleiseen arvoon af/ L. Taivutusmomentti kohdassa x a vasemmalta puolelta on bf Mt ( a) a L ja oikealta puolelta af Mt ( a) ( L a) L Koska L a b, momentin arvo on sama kummaltakin puolelta (kuten pitääkin). ESIMERKKI Määritä ja piirrä kuvan tasaisella kuormituksella kuormitetun palkin leikkausvoima ja taivutusmomenttikuviot. RATKAISU Tukireaktiot ovat kuvan mukaiset (totea!). Kohdasta x irti leikatun osan pysty tsp ehdosta:
4 On helppo nähdä, että leikkausvoiman lauseke esittää suoraa. Lasketaan sen arvot päätepisteissä ja piirretään niiden avulla leikkausvoimakuvio. Kohdasta x irti leikatun osan momentti tsp ehdosta: Tämä esittää paraabelia, lasketaan arvot päätepisteissä ja sen derivaatan 0 kohdassa Ehdosta seuraa Sijoittamalla saadaan

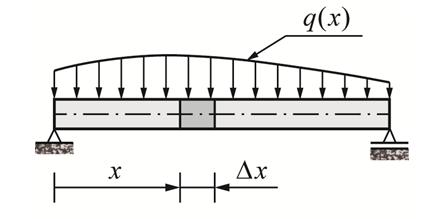

5 RASITUSTEN DIFFERENTIAALIYHTÄLÖT Edellä esitetyissä yksinkertaisissa esimerkeissä palkin rasitusten lausekkeet muodostettiin tarkasti. Hiukankin mutkikkaammassa rakenteessa leikkausvoiman ja taivutusmomentin määrittäminen näin alkeistyylillä (paloittain) on vaivalloinen ja aikaa vievä tehtävä. Rasituspintojen määrittämistä voidaan kehittää eteenpäin johtamalla sääntöjä, joiden avulla rasituspintojen piirtäminen sujuu joutuisasti. Tarkastellaan kuvan palkkia, jota kuormittaa alaspäin suuntautunut kuormitus q q( x). Leikataan kohdasta x pieni pala, jonka pituus on x. Irti leikatun osan vkk Kun x on hyvin pieni qx ( x) qx ( ) Palan pystysuuntainen tasapainoehto on Q q( x) x Q Q 0 ja momenttitasapainoyhtälö on (A:n ymp.) M Q x q( x) x 1 x 0 t (Momentit M t ja M t on jätetty suoraan pois tästä.) Jakamalla yhtälöt puolittain pituudella x saadaan 2
6 Kun annetaan palan pituuden x rasitusten differentiaaliyhtälöihin lähestyä rajatta nollaa, päädytään Nämä differentiaaliyhtälöt eivät ole voimassa niissä kohdissa, joissa palkkia kuormittaa pistevoima tai pistemomentti (voimapari). Edellä esitettyjen esimerkkien leikkausvoiman ja taivutusmomenttien lausekkeet toteuttvat nämä differentiaaliyhtälöt,mikä on helposti nähtävissä. Differentiaaliyhtälöiden perusteella voidaan esittää muutamia rasituspintojen laatimisessa hyödyllisiä sääntöjä: Palkin kuormittamattomalla osalla ( qx ( ) 0) Q kuvio on vaakasuora (vakioarvo). M t kuvio on vino suora (kulmakertoimen arvo on yhtä suuri kuin kyseisen poikkileikkauksen leikkausvoiman arvo). Tasaisen kuormituksen alueella ( qx ( ) qo vakio) kuvio on vino suora (kulmakerroin on yhtä suuri kuin kuormituksen arvon vastaluku tällä kohdalla). M t kuvio on paraabeli (toisen asteen käyrä). Jos kuormitus vaikuttaa alaspäin, aukeaa paraabeli ylöspäin (kovera ylöspäin). Taivutusmomentin ääriarvot ovat leikkauksissa, joissa leikkausvoiman etumerkki vaihtuu (poikkeuksena pistemomentin vaikutuskohta, jossa leikkausvoiman merkki ei välttämättä vaihdu).
7 Sopivien rajankäyntien perusteella voidaan vielä lausua säännöt: Pistevoiman kohdalla on Q kuviossa pistevoiman suuruinen hyppäys (epäjatkuvuuskohta) ja M t kuviossa kärkipiste (kulmakerroin muuttuu pistevoiman kohdalla). Pistemomentin (voimaparin) kohdalla M t kuviossa on momentin suuruinen hyppäys, mutta Q kuviossa ei ole kärkeä eikä hyppäystä. Jos jatkuvassa kuormituksessa on äärellinen hyppäys (epäjatkuvuuskohta), niin Q kuviossa on kärkipiste. ESIMERKKI Lasketaan tarvittavat leikkausvoimat:

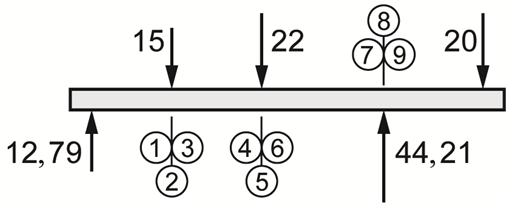

8 Lasketaan tarvittavat taivutusmomentit (pistevoimien kohdalle!): Taivutusmomentin kuvaaja on kuormittamattomissa pistevoimien väleissä vino suora. ( V: Mtmax 12kNm)

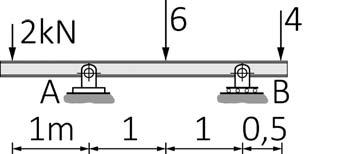

9 Kuinka suuri on? M tmax ( V: M 16,5kNm) tmax Kuinka suuri on? M tmax ( V: M 0,3kNm) tmax

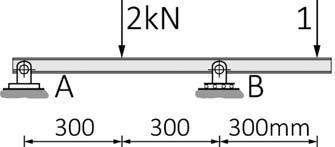

10 Kuinka suuri on? M tmax ( V: M 2kNm) tmax Kuinka suuri on? M tmax ( V: M 32kNm) tmax

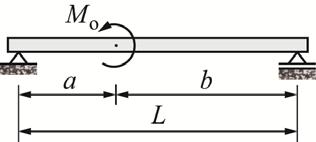

11 Määritä kuvan palkin rasitukset merkityissä leikkauksissa ja piirrä arvojen perusteella rasituspinnat. Kuinka suuri on? M tmax ESIMERKKI Tukireaktiot
12 Koska pistemomentti ei vaikuta leikkausvoimaan millään tavoin, on leikkausvoima vakio koko palkin alueella Taivutusmomentissa on hyppäys pistemomentin kohdalla. Lasketaan se pistemomentin molemmille puolille Isostaattisen palkin rasituskuvioita

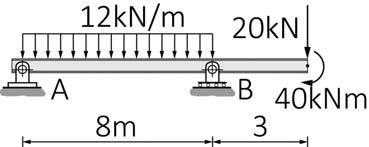

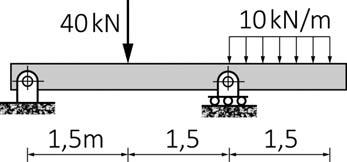

13 Isostaattisen palkin rasituskuvioita ESIMERKKI Tukireaktiot B A y y Q 1 7,5 kn 22,5kN 7,5kN

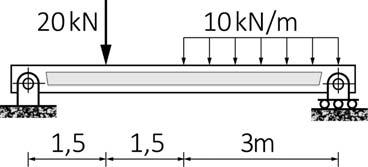

14 Leikkausvoiman 0 kohta: Q2 22,5 +10 a 0 a 2,25m Taivutusmomentit: Mt1 7,5 3 = 22,5kNm 2,25 Mt2 22,5 2, ,25 2 = 25,31kNm ESIMERKKI Leikkausvoimat: Q1 22,5 kn Q3 22,5 20 2,5 kn Taivutusmomentit: Mt2 22,5 1,5 = 33,75kNm Mt3 22, ,5 = 37,5kNm

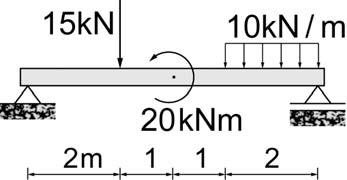

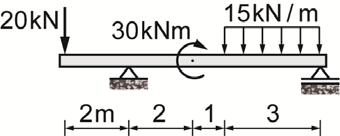

15 Leikkausvoiman 0 kohta: Qx 27,5 +10 x 0 x 2,75m Taivutusmomentti: 2,75 Mt2 27,5 2, ,75 2 =37,81kNm ESIMERKKI Tukireaktiot

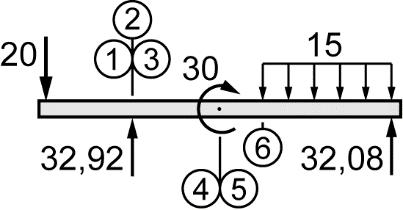

16

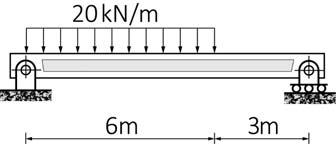

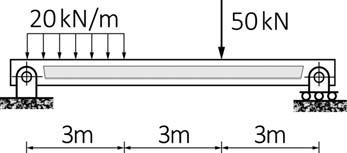

17 ( V : Mtmax 160 knm) ( V : Mtmax 130 knm)

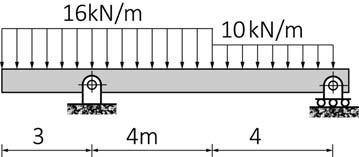

18 ( V : Mtmax 11,25 knm) ( V : Mtmax 24,375 knm)

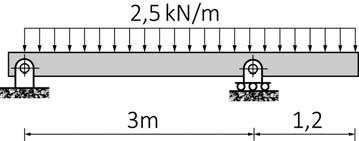

19 ( V : Mtmax 1,985 knm) ( V: Mtmax XXX knm)

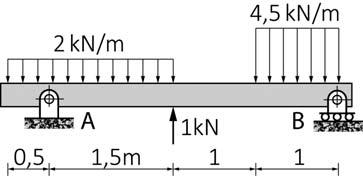

20 ( V : Mtmax 1,778 knm) ( V: Mtmax 35kNm)

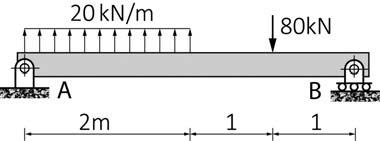

21 ( V : Mtmax xxx knm) ( V : Mtmax 100 knm)
SUORAN PALKIN TAIVUTUS
SUORAN PALKIN TAIVUTUS KERTAUSTA! Palkin rasituslajit Palkki tasossa: Tasopalkin rasitukset, sisäiset voimat, ovat normaalivoima N, leikkausvoima Q ja taivutusmomentti M t. Ne voidaan isostaattisessa rakenteessa
KJR-C1001 Statiikka ja dynamiikka. Luento Susanna Hurme
KJR-C1001 Statiikka ja dynamiikka Luento 9.3.2016 Susanna Hurme Päivän aihe: Palkin leikkausvoima- ja taivutusmomenttijakaumat ja kuviot (Kirjan luvut 7.2 ja 7.3) Osaamistavoitteet: Ymmärtää, miten leikkausvoima
RASITUSKUVIOT. Kuvioiden laatimisen tehostamiseksi kannattaa rasitukset poikkileikkauksissa laskea seuraavassa esitetyllä tavalla:
RASITUSKUVIOT Suurimpien rasitusten ja niiden yhdistelmien selvittämiseksi laaditaan niin sanotut rasituskuviot, joissa esitetään kunkin rasituksen arvot kaikissa rakenteen poikkileikkauksissa. Rasituskuvioita
KJR-C1001: Statiikka L5 Luento : Palkin normaali- ja leikkausvoima sekä taivutusmomentti
KJR-C1001: Statiikka L5 Luento : Palkin normaali- ja leikkausvoima sekä taivutusmomentti Apulaisprofessori Konetekniikan laitos Statiikan välikoe 12.3.2018 Ajankohta ma 12.3.2018 klo 14:00 17:00 Salijako
Tasokehät. Kuva. Sauvojen alapuolet merkittyinä.
Tasokehät Tasokehä muodostuu yksinkertaisista palkeista ja ulokepalkeista, joita yhdistetään toisiinsa jäykästi tai nivelkehässä nivelellisesti. Palkit voivat olla tasossa missä kulmassa tahansa. Palkkikannattimessa
SUORAN PALKIN RASITUKSET
SUORAN PALKIN RASITUKSET Palkilla tarkoitetaan pitkänomaista rakenneosaa, jota voidaan käsitellä yksiulotteisena eli viivamaisena. Palkkia kuormitetaan pääasiassa poikittaisilla kuormituksilla, mutta usein
Rakenteiden mekaniikka TF00BO01, 5op
Rakenteiden mekaniikka TF00BO01, 5op Sisältö: Nivelpalkit Kehät Virtuaalisen työn periaate sauvarakenteelle Muodonmuutosten laskeminen Hyperstaattiset rakenteet Voimamenetelmä Crossin momentintasausmenetelmä
KJR-C1001 Statiikka ja dynamiikka. Luento Susanna Hurme
KJR-C1001 Statiikka ja dynamiikka Luento 8.3.2016 Susanna Hurme Päivän aihe: Normaalivoiman, leikkausvoiman ja taivutusmomentin käsitteet (Kirjan luku 7.1) Osaamistavoitteet: Ymmärtää, millaisia sisäisiä
Harjoitus 4. KJR-C2001 Kiinteän aineen mekaniikan perusteet, IV/2016. Tehtävä 1 Selitä käsitteet kohdissa a) ja b) sekä laske c) kohdan tehtävä.
Kotitehtävät palautetaan viimeistään keskiviikkoisin ennen luentojen alkua eli klo 14:00 mennessä. Muistakaa vastaukset eri tehtäviin palautetaan eri lokeroon! Joka kierroksen arvostellut kotitehtäväpaperit
PUHDAS, SUORA TAIVUTUS
PUHDAS, SUORA TAIVUTUS Qx ( ) Nx ( ) 0 (puhdas taivutus) d t 0 eli taivutusmomentti on vakio dx dq eli palkilla oleva kuormitus on nolla 0 dx suora taivutus Taivutusta sanotaan suoraksi, jos kuormitustaso
HYPERSTAATTISET RAKENTEET
HYPERSTAATTISET RAKENTEET Yleistä Sauva ja palkkirakenne on on isostaattinen, jos tasapainoehdot yksin riittävät sen tukireaktioiden ja rasitusten määrittämiseen. Jos näiden voimasuureiden määrittäminen
PALKIN KIMMOVIIVA M EI. Kaarevuudelle saatiin aiemmin. Matematiikassa esitetään kaarevuudelle v. 1 v
PALKIN KIMMOVIIVA Palkin akseli taipuu suorassa taivutuksessa kuormitustasossa tasokäyräksi, jota kutsutaan kimmoviivaksi tai taipumaviivaksi. Palkin akselin pisteen siirtymästä y akselin suunnassa käytetään
TAVOITTEET Määrittää taivutuksen normaalijännitykset Miten määritetään leikkaus- ja taivutusmomenttijakaumat
TAVOITTEET Määrittää taivutuksen normaalijännitykset Miten määritetään leikkaus- ja taivutusmomenttijakaumat Lasketaan suurimmat leikkaus- ja taivutusrasitukset Analysoidaan sauvoja, jotka ovat suoria,
