1 Kuntotarkastus RS 3 Martiksentie A Hindsby PL Kotka p Y-tunnus:

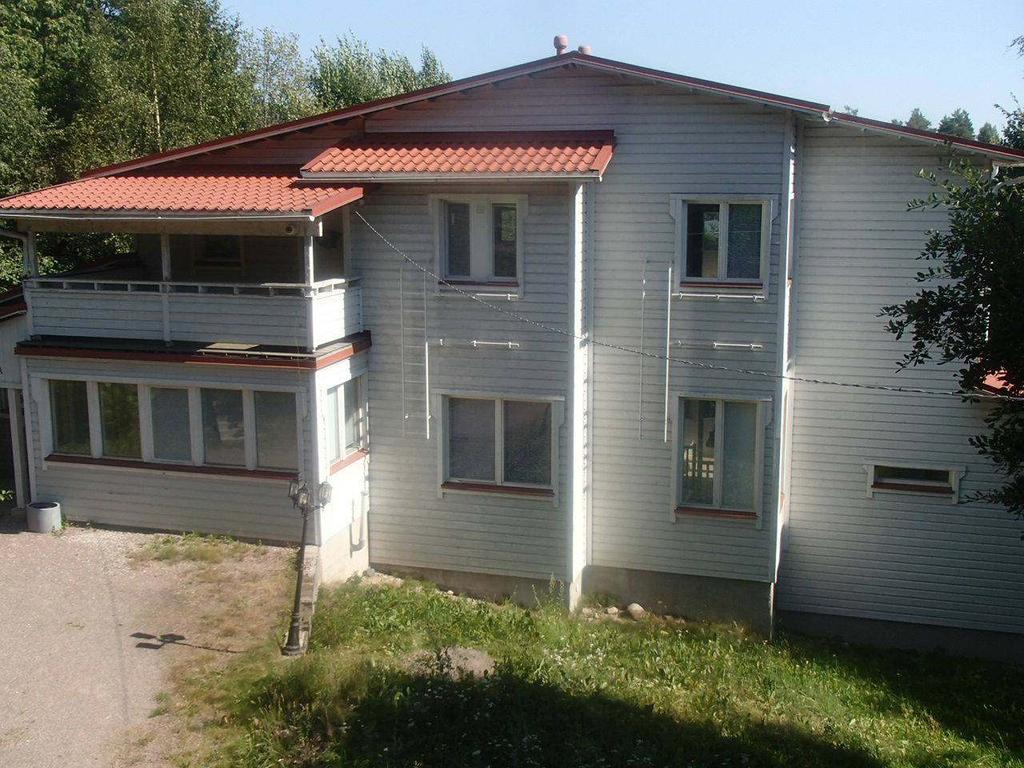

2 1 YHTEENVETO Tarkastuksen kohteena oli rinteeseen rakennettu omakotitalo Sipoossa. Rakennuksessa on lattiapintoja useassa eri tasossa. Rakennukselle on haettu rakennuslupa vuonna 1996, lopputarkastus on pidetty vuonna Rakennus on toiminut vastaanottokotina vuodesta 2006 lähtien. Rakennus on perustettu maanvaraisten betonianturoiden varaan. Perusmuuri on harkkorakenteinen. Alapohjat ovat betonirakenteisia. Ulkoseinät ovat puu-/ kiviainesrakenteisia. Julkisivut ovat puuverhoiltuja ja rapattuja. Välipohjat ovat betoni- ja puurakenteisia. Kattomuotona on harjakatto / pulpettikatto ja katteena on profiilipeltikate. Yläpohja on puurakenteinen. Lämmönlähteenä on maalämpöpumppu / sähkö. Lämmönjako tapahtuu vesikiertoisella lattialämmityksellä. Ilmanvaihtojärjestelmänä on koneellinen poistoilmanvaihto. Rakennukseen suoritetut korjaus ja huoltotoimenpiteet on lueteltu liitteenä olevassa alkuhaastattelulomakkeessa. Merkittävimmät lisäselvitys-, korjaus-, kunnostus- ja huoltotarpeet on lueteltu seuraavalla sivulla olevassa taulukossa. Pienemmät toimenpiteet on käsitelty raportin tekstiosuudessa. Rakennuksen tulevan käytön ja kunnossapidon kannalta tulee huomioida myös ikääntymisen mukanaan tuoma korjaustarpeeseen varautuminen. Osia talon rakenneosista lähestyy teknisen käyttöikänsä loppua ja niiden uusimistarpeeseen / kunnostuksiin tulee tulevaisuudessa yleisesti varautua. Merkittävimmät teknisen käyttöiän päässä olevat rakenteet on taulukoitu seuraavalle sivulle. Rakenteiden sisällä piilevien vaurioiden mahdollisuutta ei voida täysin pois sulkea pääosin rakenteita rikkomattomin menetelmin tehdyssä tarkastuksessa. 2 / 41

3 2 OLEELLISIMMAT HAVAINNOT 9. Puutteet / parannustarpeet rakennuksen vierustalla 9. Kosteus kellarissa 10. Salaojitus 10. Kattovesien poisohjaus 11. Julkisivujen huoltotoimet 11. Räystäiden huolto- ja kunnostustoimet 11. Parvekkeiden huoltotoimet 12. Ikkunoiden ja ovien kunnostus 12. Ikkunoiden lämpölasien tekninen käyttöikä, harmaantuneet ikkunat 13. Vesikaton tarkastaminen kokonaisuudessaan 13. Torniosan katto huonossa kunnossa 14. Yläpohjatilojen tarkastus 14. Yläpohjan tuuletus 14. Aluskatteen asennus 15. Pesuhuoneen ja saunan tekninen käyttöikä lopussa 16. Pesuhuoneen tekninen käyttöikä lopussa 22. IV-kanavien nuohous 23. Käyttöveden laatu 23. Jätevesijärjestelmä 24. Sähköjärjestelmien tarkastuttaminen Korjaus/ uusiminen Viite Havainto Huolto Lisätutkimus Tietokortti Mahdollinen korjaustarve riippuu lisätutkimuksissa tai käytössä esille tulevista asioista. Tietoa rakenteeseen liittyvistä riskitekijöistä on liitteenä olevassa tietokortissa. Taulukkoon on koottu vain olennaisimmat riskit, sekä lisätutkimusta, huoltoa, korjausta tai uusimista vaativat kohdat. Kohteen käytön ja kunnossapidon kannalta vähäisemmät asiat on käsitelty pelkästään havaintojen yhteydessä. 3 / 41

4 3 RAJAUKSET Vesikattoja ei voitu pääosin tarkastaa kulkureittien puuttumisen takia. Vain etusivun parvekkeen vieressä olevalle lappeelle päästiin parvekkeen kautta. Yläpohjatila voitiin tarkastaa vain luukusta käsin tähystämällä kulkusiltojen puuttumisen takia. Osaan yläpohjatiloista ei ole tarkastusmahdollisuutta. Osa yläpohjarakenteista on umpinaisia, eikä niitä ole mahdollista tarkastaa (esim. parvekkeiden kohdat, tornin yläpohja). 4 MUUTA Takapihan puolella parvekkeen alapuolelle rakennettu huone on tehty ilman rakennuslupaa. 4 / 41

5 5 YLEISTIETOA TARKASTUKSESTA Tarkastuksen tilaajat MerTer Oy Meritte Nyqvist Martiksentie Sipoo Kohteen omistaja MerTer Oy Meritte Nyqvist Martiksentie Sipoo Sanna Rautiainen Leena Rautiainen Puroniityntie Helsinki Tarkastuspäivä Tarkastaja Mikael Nyberg, Insinööri AMK, AKK (FISE) Ilmoitettu pinta-ala 355 m 2 Ilmoitettu rakennusvuosi 1996 Kohdetyyppi Omakotitalo Käyttötarkoitus Asuinrakennus Tarkastuksen syy Tilaajat halusivat selvittää rakennuksen kunnon ennen asuntokauppaa. Läsnä olleet Leena Rautiainen, Anais Lemercier Jutta Kaksonen, Kiinteistötoimisto Jutta Kaksonen LKV Oy MerTer Oy Meritte Nyqvist Mikael Nyberg, Raksystems Insinööritoimisto Oy Talon rakentaja (Asko Toivola) kävi pari kertaa paikan päällä tarkastuksen aikana. Tarkastushetken sää RH % C g/m 3 Sääolosuhde Ulkoilma 66 22,7 13,3 Aurinkoinen Huoneilma 55 24,2 12,1 Olosuhteet ennen tarkastusta Tarkastuksessa käytetyt mittalaitteet Pintakosteudentunnistin Humitest MC-160SA Suhteellisen kosteuden ja lämpötilan mittalaite Vaisala HMI41 ja HMP42, 11 / 2017 Puunkosteusmittari Tramex Moisture Meter, 11 / 2017 Oras vedenvirtaamamittari Käyttöveden lämpötilamittari 5 / 41

6 6 RAKENNETYYPIT JA LVI-TEKNIIKKA Tarkastuksessa käytössä olleet lähtötiedot Kerrosluku Rakennustapa Perustukset ja alapohja Ulkoseinät ja julkisivut Vesikatto Yläpohja Tulisijat Lämmitysjärjestelmä Ilmanvaihto Vesi- ja viemärilaitteisto Paikalla rakennettu Perustukset: Maanvaraiset betonianturat Alapohja: Maanvastainen betonilaatta, Kantava betonirakenteinen alapohja (liittolaatta), alapuolella ryömintätila Ulkoseinät: Puurakenteisia, kiviainesrakenteisia Julkisivupinnoite: Puuverhous, Rappaus Väliseinät: Puu-/levyrakenteiset, Kiviainesrakenteiset Välipohjat: : Kiviainesrakenteisia, puurakenteisia Kattomuoto: Harjakatto, pulpettikatto Vesikate: Profiilipeltikate Puurakenteinen Ei tulisijoja Lämmöntuotto: Maalämpö / sähkö Lämmönjako: Vesikiertoinen lattialämmitys muoviputket, Sähkövastuslattialämmitys (parvekkeen alapuolella oleva huone, lämmitys ei toimi) Koneellinen poistoilmanvaihto Käyttövesijärjestelmä (saatujen tietojen mukaan): Porakaivo (kaivosta otetaan vettä päärakennukseen ja piharakennukseen) Jätevesijärjestelmä (saatujen tietojen mukaan): Kiinteistössä saostuskaivot ja imeytyskenttä (yhteinen piharakennuksen kanssa) Loppukatselmus Lopputarkastus pidetty Käytettävissä olleet asiakirjat Pääpiirustuksia Vanha kuntotarkastusraportti Raksystems 2012 Rakennepiirustuksia Ilmanvaihtopiirustuksia Tarkastuspöytäkirjoja Myyntiesite Kappaleen 6 tiedot eivät ole tarkastajan havaintoja, vaan ne on saatu asiakirjoista, jotka on lueteltu yllä tai mikäli tiedot perustuvat johonkin muuhun tietolähteeseen on tietolähde esitetty. Tähdellä (*) merkityt rakennetiedot perustuvat asiakkaalta saatuihin tietoihin. Risuaidalla (#) merkityt rakennetiedot perustuvat tarkastajan rakenteiden pinnoilta tehtyihin arvioihin sekä rakenneavauksien kohdilta tehtyihin havaintoihin. Kappaleessa 6 ei oteta kantaa siihen mitkä ovat todelliset rakenteet tai järjestelmät. 6 / 41

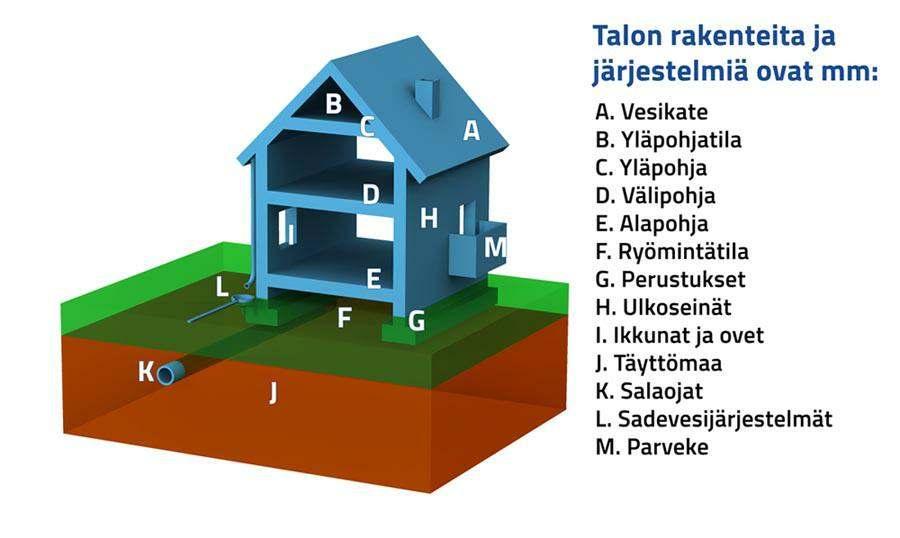

7 Kuvassa olevat talon rakenteet ovat esimerkinomaisia, eikä kaikkia kuvassa olevia rakenteita/järjestelmiä ole jokaisessa talossa. Taloissa voi olla myös rakenteita/järjestelmiä, joita ei ole esitetty tässä esimerkissä. Kuvan tarkoituksena on esitellä yleisesti talon rakenteita/järjestelmiä, eikä se vastaa välttämättä tarkastettua kohdetta. 7 / 41

8 7 KÄYTTÄJÄN HAVAINNOT JA TIEDOT KORJAUKSISTA Alkuhaastattelu Tilaajalle on tilauksen yhteydessä toimitettu kirjallinen haastattelulomake ennen tarkastusta täytettäväksi. Lomakkeesta ilmenevät haastattelussa esitetyt kysymykset ja niihin annetut vastaukset käyttäjän havainnoista kohteen käytön aikana sekä kohteeseen tehdyistä korjauksista. Lomake on raportin liitteenä. 8 HAVAINTOJEN ESITTÄMISTAPA JA TULKINTA Luentaohje Kuntotarkastushavainnot otsikon alla käsitellään asiapapereista saatuja tai esim. tilaajan ilmoittamia rakennetyyppejä, sekä kuntotarkastuksessa tehtyjä havaintoja ja toimenpide-ehdotuksia. Raportissa käytetään termiä kuntotarkastuksen suoritusohje, jolla tarkoitetaan Rakennustiedon Kuntotarkastus asuntokaupan yhteydessä suoritusohjetta KH vuodelta Mahdolliset perusteet suositellulle toimenpiteelle, kuten viittaukset ohjeisiin tai määräyksiin on esitetty kursiivitekstillä. Sisältöön liittyvää Korjausohjeiden tulkinta Tekniset käyttöiät Viittaukset nykyisiin rakentamisohjeisiin Raportti ohjaa jatkotoimenpiteitä, mutta ei ole korjaustyöselitys, minkä vuoksi korjaustavan määrittely vaatii aina tarkempaa korjaussuunnittelua. Tekninen käyttöikä tarkoittaa käyttöönoton jälkeistä aikaa, jona rakenteen, rakennusosan, järjestelmän tai laitteen tekniset toimivuusvaatimukset täyttyvät. Kun tekninen käyttöikä on kulunut umpeen, rakenne, rakennusosa, järjestelmä tai laite on tarkoituksenmukaista korvata uudella. Tekninen käyttöikä perustuu käytössä oleviin tietoihin ja kokemukseen rakenteen, rakenneosan, laitteen tai järjestelmän kestävyydestä ja on yleistävä (määritelmät: KH kortti). Raportin lopussa olevassa kappaleessa Tekniset käyttöiät, tarkastusvälit ja kunnossapitojaksot on kerrottu yleisimpien järjestelmien ja rakenneosien tekninen käyttöikä, tarkastusväli ja kunnossapitojaksot. Raportissa on viittauksia nykyisin voimassa oleviin rakentamisohjeisiin. Rakennukset ovat yleensä tehty oman aikakautensa ohjeiden mukaan, eivätkä nykyiset määräykset ole jälkikäteen velvoittavia. Nykyisistä määräyksistä ja ohjeista saadaan kuitenkin viitteitä siihen mitä nykyisin pidetään rakennuksen kestävyyden ja turvallisuuden kannalta hyvänä rakennustapana. 8 / 41

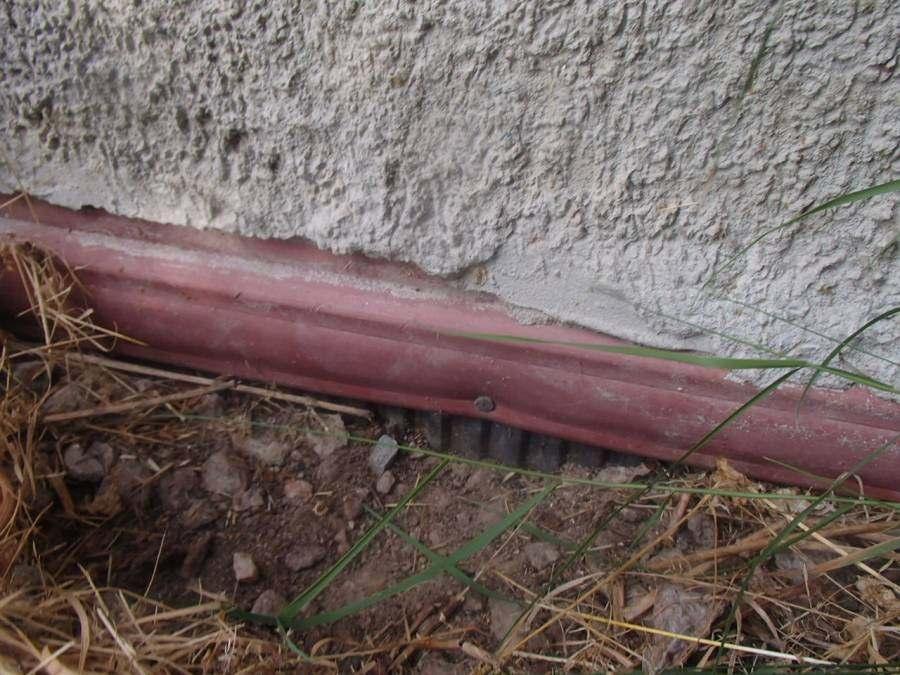

9 9 PERUSTUKSET, SOKKELIT, ALAPOHJAT JA RAKENNUKSEN VIERUSTA MAANPINNAN TASOEROT RAKENTEISIIN Tasoerot (tarkkuus ± 5 cm) Ei tarkastettavissa cm min Alueet, missä tasoero on riittämätön Maanpinta-sokkelin yläreuna - Maanpinta-lattiataso - Maanpinta-seinän puurungon alareuna - PERUSTUKSET JA SOKKELIT: Sokkeleiden korkeudet vaihtelevat ja lattiapintoja on eri tasoissa, jonka seurauksena mittoja ei saa kirjattua ylläolevaan taulukkoon järkevästi. Osa lattioista on maanpintojen yläpuolella ja osa alapuolella. Sokkeleiden korkeudet ovat paikoin niukat (matalimmillaan n cm) pääsisäänkäynnin läheisyydessä. Nykymääräysten mukaan sokkelin korkeuden ja ulkoseinän alimpien puurakenteiden tulisi olla vähintään 30cm etäisyydellä maanpinnoista (Rak. Mk. C2). Alle 10cm korkea sokkeli luokitellaan riskirakenteeksi kosteusriskin takia. Maanpintoja on suositeltavaa madaltaa sisäänkäynnin kohdalla, jossa sokkelin korkeus on niukka. Sokkeleissa ei havaittu perustusten liikkumiseen tai painumiseen viittaavaa halkeilua. Sokkeleissa havaittiin joitakin pieniä halkeamia. Takapihan puolella parvekkeen alapuolella olevissa seinissä havaittiin vähän isompia halkeamia. Suositellaan halkeamien korjausta soveltuvin menetelmin. Sokkelissa ei ulkopuolella havaittu merkittäviä kosteuteen viittaavia jälkiä (poislukien syöksytorvien kohdat). Perusmuurin kosteuseristyksenä toimivasta perusmuurilevystä tehtiin paikoitellen havaintoja sokkelin pinnasta maanrajassa. Levy ei kaikilta osin näkyvillä. Niiltä osin, kun levyä ei näy se on oletettavasti maanpintojen alapuolella. Maata kaivettiin parista kohdasta n cm syvyydelle, eikä eristyksiä näkynyt. Maatäytöistä pääsee siirtymään kosteutta sokkeliin levyn yläpuolelta. Suositellaan levyn olemassaolon selvittämistä koko rakennuksen osalta koekuoppia kaivamalla. Levy on suositeltavaa jatkaa maanpinnan tuntuman niiltä osin, kun se on maanpintojen alapuolella. RYÖMINTÄTILA/TUULETTUVA ALAPOHJA: Ryömintätilan tuuletuksessa ei havaittu huomautettavaa (tuuletusaukot sokkelissa). Ryömintätilan maanpohja on hienojakoista maa-ainesta, joka lisää tilan kosteusrasitusta (kosteutta nousee maasta kapilaarisesti). Ryömintätilan pohjalla tulisi olla sepelistä tehty kapillaarikatko, jotta kosteus ei pääse nousemaan kapilaarisesti ryömintätilan pohjan pinnalle, jolloin kosteutta haihtuu ryömintätilaan ja lisää rakenteiden kosteusrasitusta. Suositellaan kapilaarikatkokerroksen tekemistä maapohjalle (esim. suodatinkangas + päälle kerros tarkoitukseen soveltuvaa kevytsoraa). Tilojen maapohjat on syytä tyhjentää muista eristemateriaaleista. KELLARI Kellaritilojen maanvastaiset lattiat ja seinien alaosat kartoitettiin kosteudentunnistimella (havaintopisteiden väli 1-3m). Kosteutta havaittiin paikoitellen seinistä ja lattioista seinien läheisyydestä (voimakkaimmin luode- ja lounaissivuilla). Ko. kohdissa on näkyvillä 9 / 41

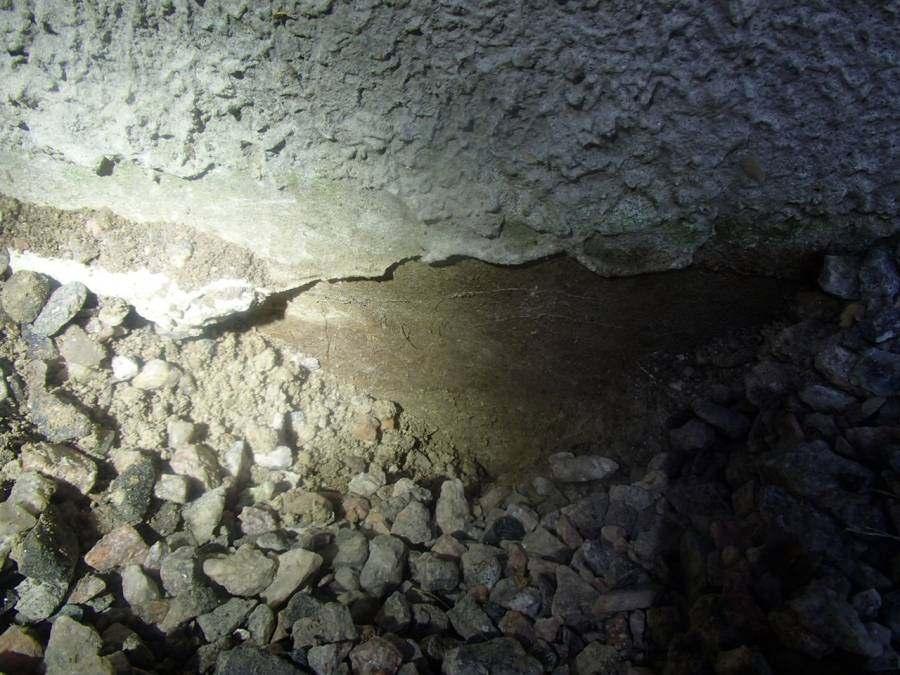

10 kosteusjälkiä. Kosteudet ovat peräisin maaperästä. Kosteudet ovat todennäköisesti seurausta puutteista seinien ulkopuolisessa kosteuseristyksissä ja/tai puutteista salaojitusten toiminnassa. Suositellaan kosteuksien syyn selvittämistä. Kosteuden pääsy rakenteisiin on suositeltavaa estää ulkopuolisin toimenpitein. Kellarin pintarakenteet tulee kunnostaa, kun kosteuden pääsy seiniin on saatu estettyä. Kerroksellinen lattiarakenne (parketti tai laminaatti) rajoittaa alapohjalaatan kosteuskartoitusta kosteudentunnistimella. Kellaritiloista havaittujen kosteuksien perusteella em. pinnoitteet on suositeltavaa poistaa ja lattiat pitää kiviainespinnoilla. Takapihan puolella on parvekkeen alapuolinen tila rakennettu huonetilaksi. Tila on ollut ennen kylmä ulkovarasto. Seiniin ja lattioihin on asennettu sisäpuolelle puukoolauksia ja lämpöeristyksiä. Ko. tyyppiset rakenteet ovat kosteuden kannalta riskialttiita. Jos lattiaan tai seinien alaosiin pääsee nousemaan maaperästä kosteutta, saattavat sisäpuoliset rakenteet kosteusvaurioitua. Rakenteiden kunto on suositeltavaa selvittää rakenteita avaamalla. VIERUSTAT Maanpinnat rakennuksen ympärillä viettävät pääosin rakennuksesta poispäin. Ylärinteen puoleisella sivustalla maapinnat ovat tasaisia tai viettävät talon suuntaan. Nykymääräyksien mukaan maanpintojen tulisi viettää 1:20 sokkelista poispäin vähintään kolmen metrin matkalla (korkeusero vähintään 0,15 m kolmen metrin matkalla). (RakMk C2). Suositellaan maanpintojen kallistusten parantamista mahdollisuuksien mukaan. Rakennuksen vierustoilla ei ole kasvillisuutta tai multapenkkejä. Sokkelin vierustat on täytetty osin hienojakoisella soralla, mikä kastuessaan lisää rakenteisiin kohdistuvaa kosteusrasitusta. Nykyohjeiden mukaan vierustat tulisi täyttää pestyllä sepelillä, mikä kuivattaa reuna-alueita. Suositellaan vierustäytöt vaihdettavan sepeliin. Tukimuurien päällä ei ole suojakaiteita. Suositellaan kaiteiden asentamista. Tukimuureissa havaittiin sammalta ja paikoin halkeamia. Suositellaan tukimuurien pintojen kunnostusta ja halkeamien korjausta soveltuvin menetelmin. 1. Perusmuurilevyn yläreuna + reunalista näkyvillä maanrajassa 2. Perusmuurilevyä ei näy 10 / 41

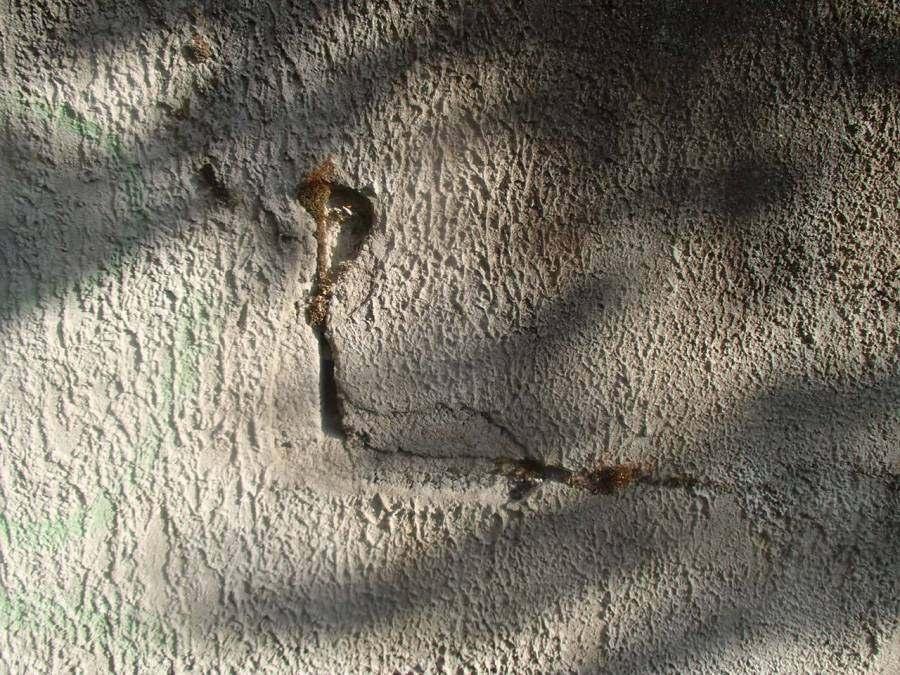

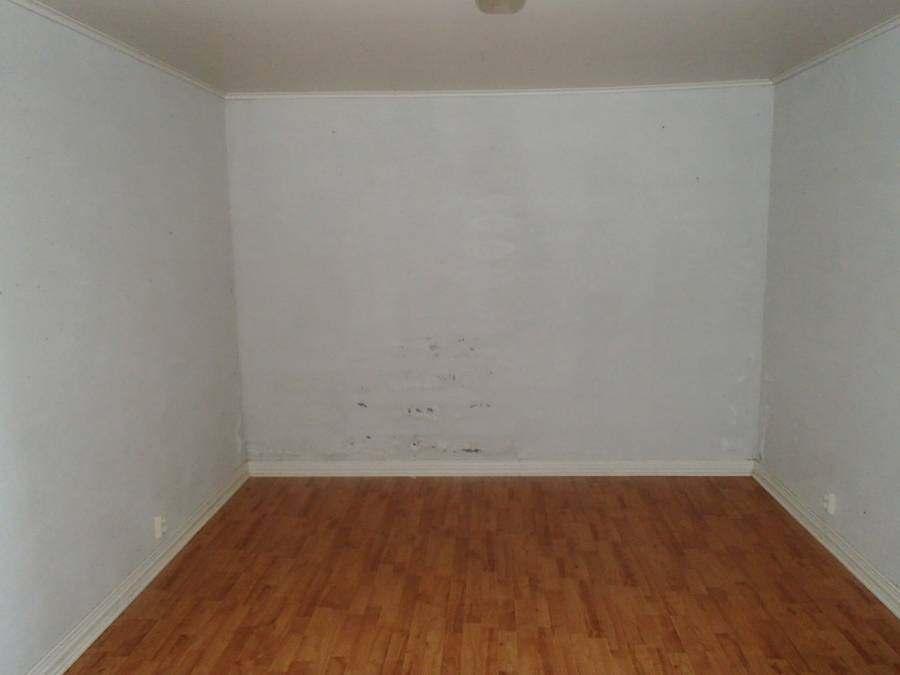

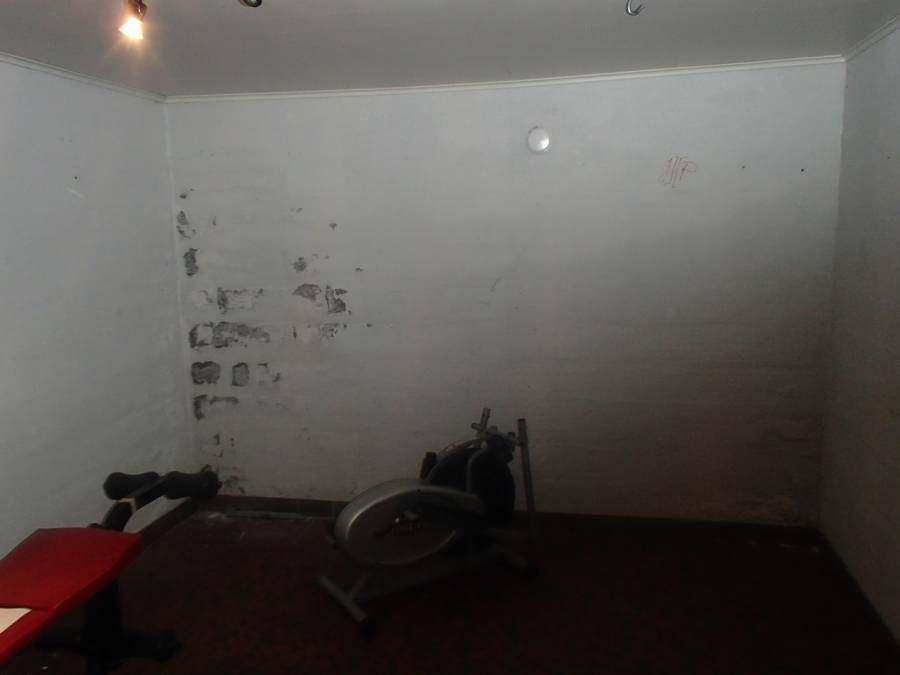

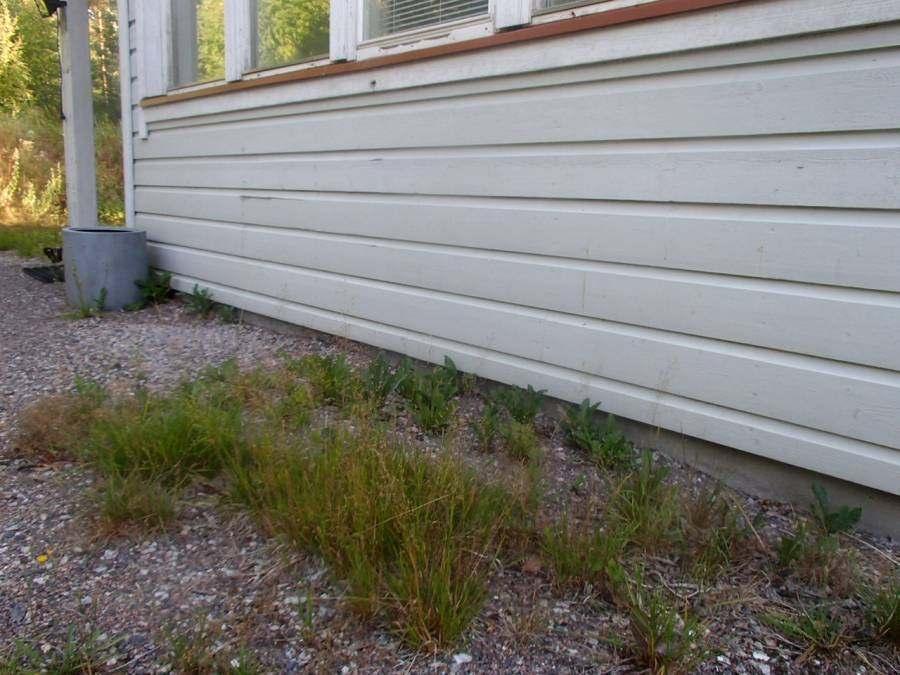

11 3. Halkeama kellarin seinässä 4. Rakennuksen vierustaa 5. Sokkelin korkeus matala sisäänkäynnin läheisyydessä 6. Kosteusjälkiä ja kosteutta kellarin seinissä 7. Kosteusjälkiä ja kosteutta kellarin seinissä 11 / 41

12 10 SADEVESIEN POISTOJÄRJESTELMÄ JA SALAOJAT SALAOJIEN TASOEROT MITATTUNA TARKASTUSKAIVOISTA Tasoerot cm min Alueet, missä tasoero on riittämätön Salaojan yläpinta maanpinta - Salaojan yläpinta perustustaso (perustuu rakennepiirustuksiin) - Salaojan yläpinta kellarin lattiapinta - - = ei voitu arvioida tai mitata SALAOJAJÄRJESTELMÄ Salaojituksista tai niiden tarkastuskaivoista ei tehty havaintoja rakennuksen vierustalta. Salaojitukset on merkitty käytössä olleisiin piirustuksiin. Paikalla käyneen talon rakentajan mukaan salaojat on asennettu, mutta tarkastuskaivoja ei ole. Salaojajärjestelmä vähentää oleellisesti perustusten ja alapohjarakenteiden kosteusvaurioriskiä. Salaojitusten toimintakunnossa on todennäköisesti puutteita ks. kosteushavainnot kellarin rakenteista. Salaojituksen toimintakunto on suositeltavaa selvittää kuvaamalla putkistot. Jos järjestelmä todetaan toimintakuntoiseksi, on tarkastuskaivojen asentaminen suositeltavaa, jota salaojituksen toimintaa on mahdollista seurata ja järjestelmää huoltaa. Salaojitus tulee kaivaa tarvittavilta osin esiin, jotta em. selvitykset saadaan tehtyä. Salaojat suositellaan tarkastettavaksi säännöllisesti KH kortin mukaan vähintään viiden vuoden välein ja tarkastuskaivot kerran vuodessa. Salaojat saattavat tukkeutua puutteellisen huollon seurauksena. Salaojituksen tekninen käyttöikä on noin 40 vuotta huollettuna. Huoltamattomana käyttöikä on lyhempi. SADEVESIJÄRJESTELMÄ Vesikaton sade- ja sulamisvesien poisohjauksissa havaittiin paikoitellen puutteita: poisohjauksia ei kaikilta osin ole ja vedet valuvat sokkelin vierelle, osa rännikaivoista on sivussa suhteessa syöksytorviin, osa syöksytorvista on korkealla suhteessa rännikaivoihin, mikä aiheuttaa vesien roiskumista sokkelille. Syöksytorvien kautta valuvat vedet johdetaan rakennuksen vierestä sadevesiverkostoon, avo-ojaan tai vähintään 3 m etäisyydelle rakennuksesta niin, ettei rakennuksen rakenteille eikä naapuritonteille aiheudu haittaa. Rakennuksen salaojajärjestelmään ei saa johtaa pintavesiä tai katoilta valuvia vesiä (RakMK C2). Suositellaan vesikaton sade- ja sulamisvesien poisjohtamisen järjestämistä / parantamista puutteellisilta osin (rännikaivot + poistoputket kaikkien syöksytorvien alle). Syöksytorvia on suositeltavaa pidentää lähemmäs kaivoja. Kattovedet ja salaojavedet johdetaan oletettavasti maastoon. Rinteessä on näkyvillä ainakin yksi putki maanpinnalla. Suositellaan purkupaikkojen selvittämistä. 12 / 41

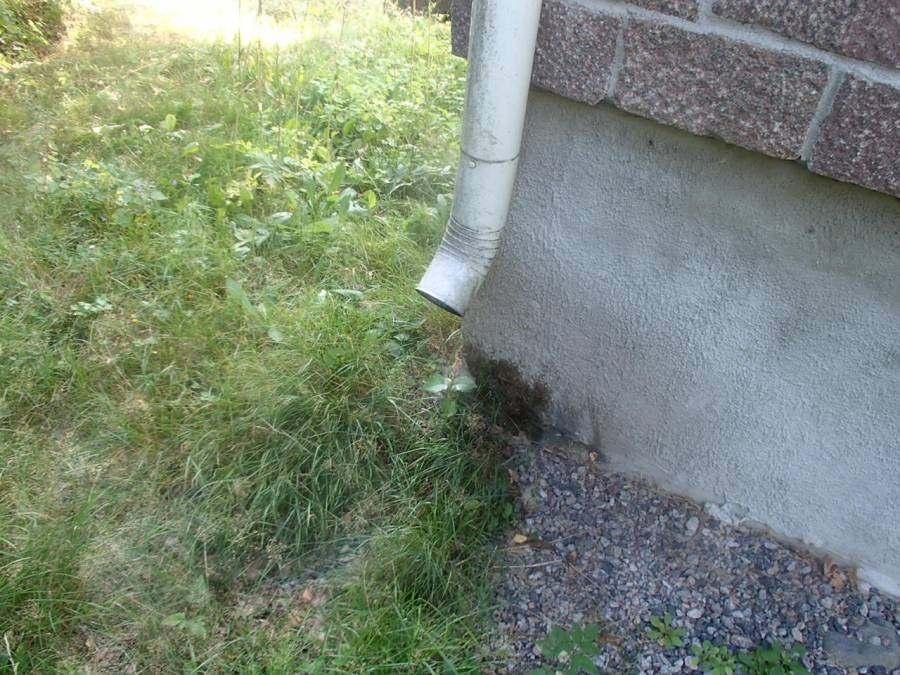

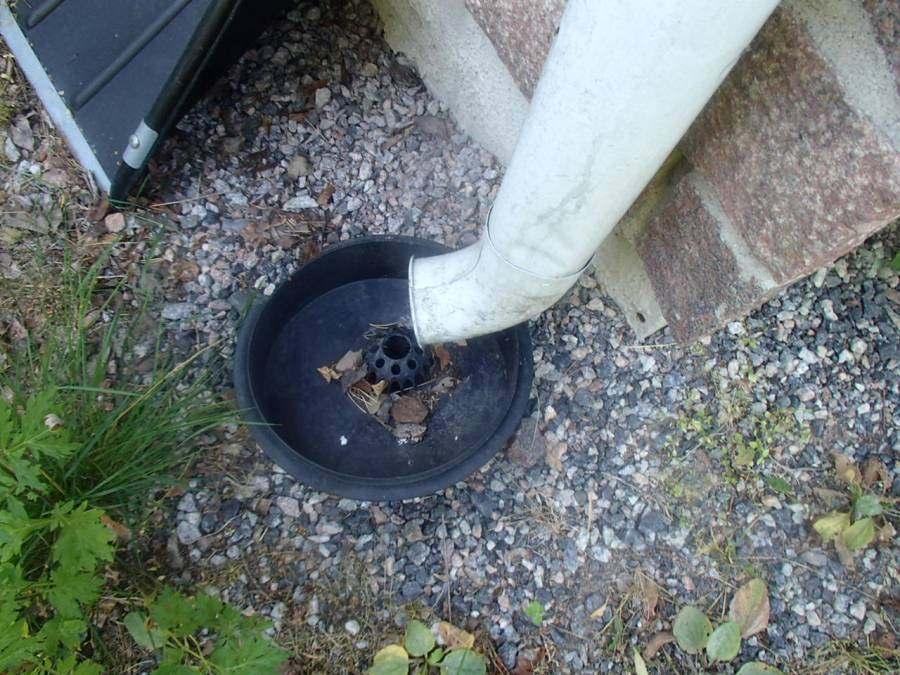

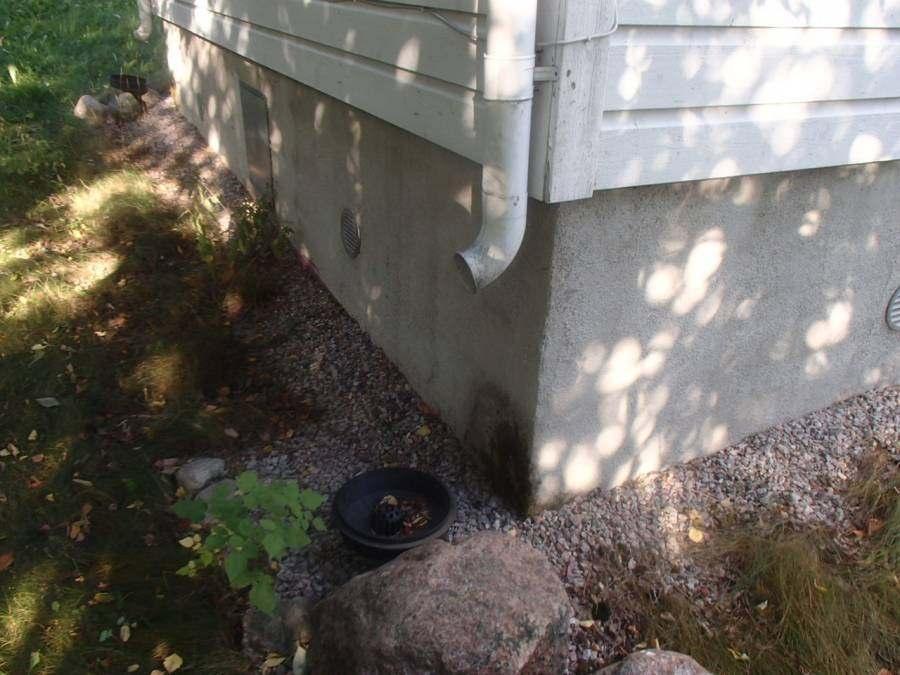

13 8. Kattovedet johdettu rännikaivoon 9. Kattovedet valuvat sokkelin vierelle 13 / 41

14 11 ULKOSEINÄT, JULKISIVUT JA PARVEKKEET PUUVERHOUS Julkisivun puuosissa havaittiin maalipintojen vaurioita ja pintojen likaantumista. Julkisivujen puuosat suositellaan huoltomaalattavaksi 6 12 vuoden välein. Suositellaan verhouksen puhdistusta ja huoltokäsittelyä. Ulkoverhouksen taustalla havaittiin tuuletusrako seinien alaosista tarkasteltuna. RAPPAUS Rappauksen maalipinnoissa havaittiin paikoin irtoilua. Suositellaan maalipintojen kunnostusta. Rappausta koputeltiin maasta käsin pistokokeenomaisesti meisselin päällä ja sen todettiin olevan hyvin kiinni alustassaan. Rapattujen seinien osalla havaittiin seinien alaoissa tuuletusaukkoja. Tuuletusaukoissa ei havaittu puutteita pistokokeenomaisesti tarkasteltuna. RUNKORAKENNE Ulkoseinät ovat puurunkoisia ja osin kiviainesrunkoisia. YLEISTÄ Räystäiden maalipinnat ovat yleisesti vaurioituneet. Osassa räystäistä on mahdollisesti lahoa. Julkisivujen puuosat suositellaan huoltomaalattavaksi 6-12 vuoden välein maalityypistä ja ilmansuunnasta riippuen. Suositellaan räystäiden kunnostusta (puhdistus, huoltomaalaus, huonokuntoisimpien puuosien uusiminen). Työn yhteydessä tulee lisäksi selvittää, mikä on aiheuttanut kosteuden pääsyn räystäisiin ja syy korjata. PARVEKKEET Parvekkeiden puuosissa havaittiin yleisesti maalipintojen vaurioita ja pintojen likaantumista. Julkisivujen puuosat suositellaan huoltomaalattavaksi 6-12 vuoden välein maalityypistä ja ilmansuunnasta riippuen. Suositellaan puuosien puhdistusta ja huoltokäsittelyä. Pääsisäänkäynnin puolella olevan parvekkeen lattian vedeneristeenä on huopa. Huovan kuntoa ei voitu tarkastaa lattiassa olevan laudoituksen takia. Huovan kunto on suositeltavaa tarkastaa lattian laudoituksia pistokokeenomaisesti irrottamalla. Pääsisäänkäynnin puolella olevan parvekkeen kaiteiden / pilarien kohdilla olevissa huopien ylösnostoissa havaittiin paikoin epätiiveyksiä, josta saattaa päästä kosteutta rakenteisiin. Pilarien ja kaiteiden liitoskohtien pellityksissä havaittiin rakoja. Suositellaan epätiiveyskohtien tiivistämistä vesitiiviiksi soveltuvin massoin ja suojapellitysten asentamista ylösnostojen päälle. Pilarien ja kaiteiden liitoskohdissa olevien pellitysten rakoset on syytä tiivistää. Takapihan puolella olevan parvekkeen lattia on betonia. Lattian vedeneristyksestä ei ole tietoa. Paikalla käynyt talon rakentaja ei muistanut miten parvekkeen lattia on toteutettu. 14 / 41

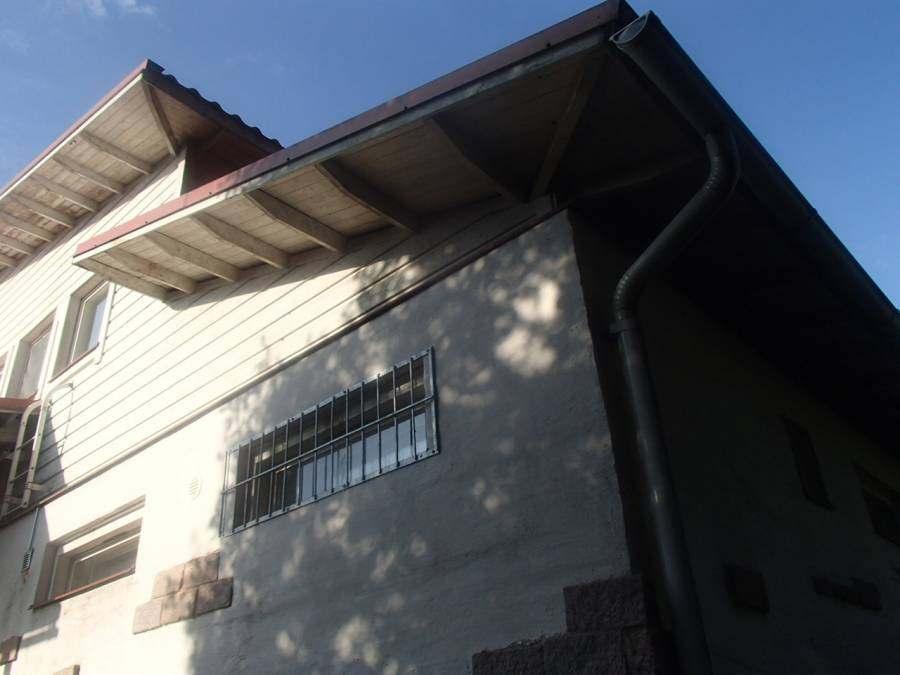

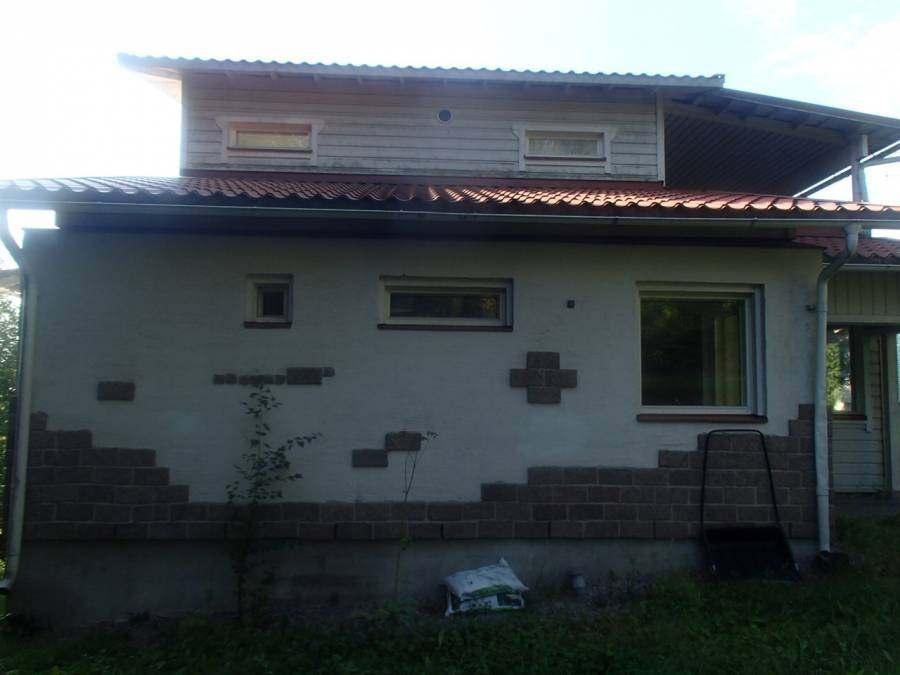

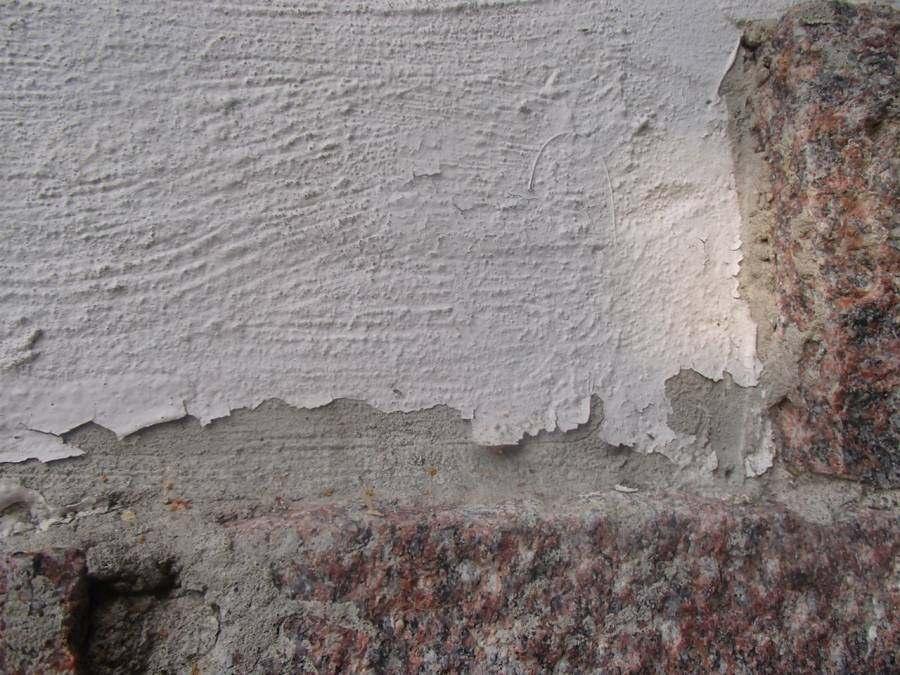

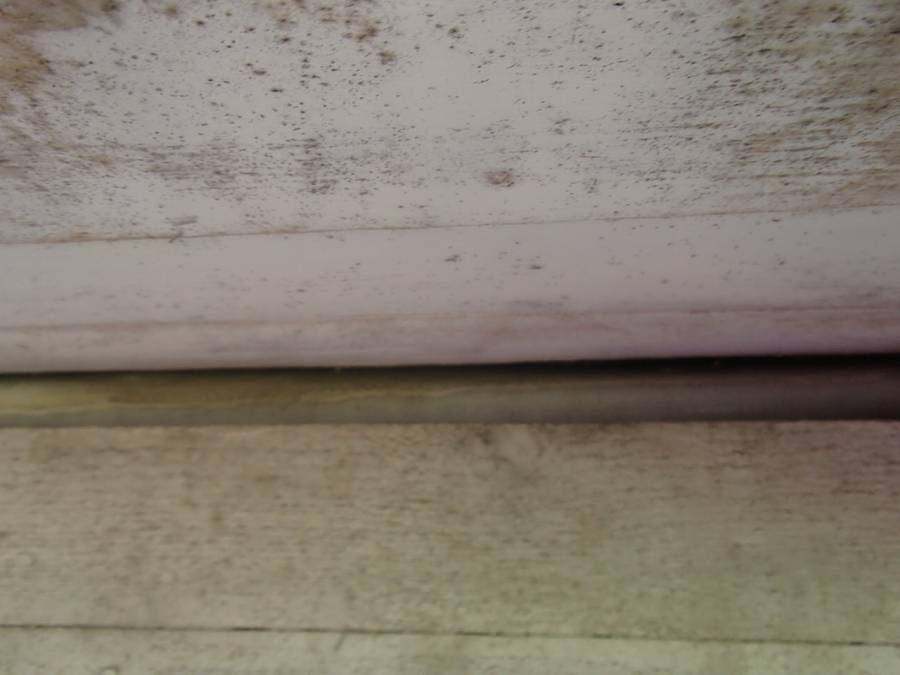

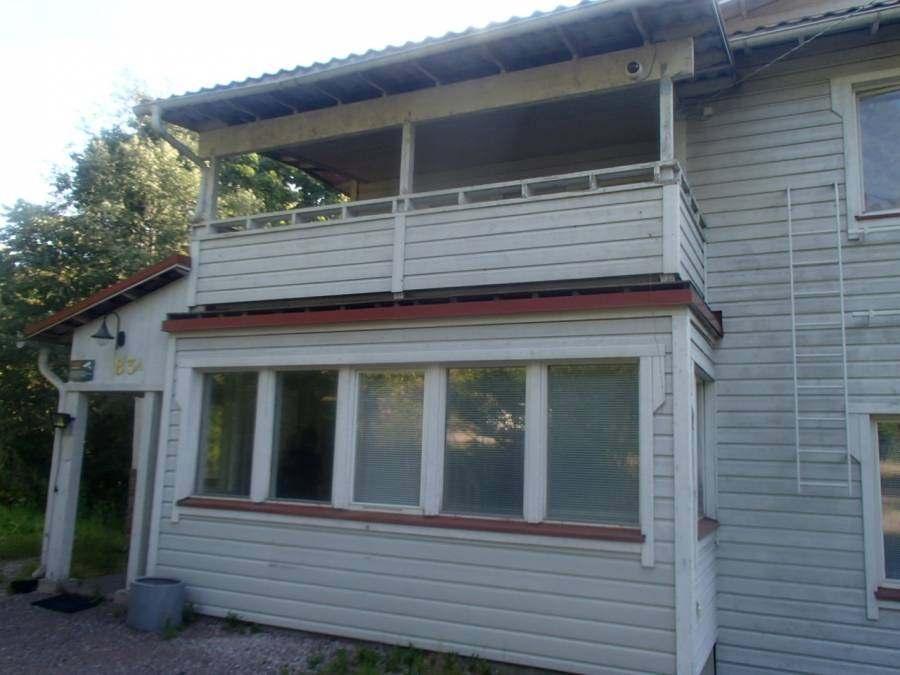

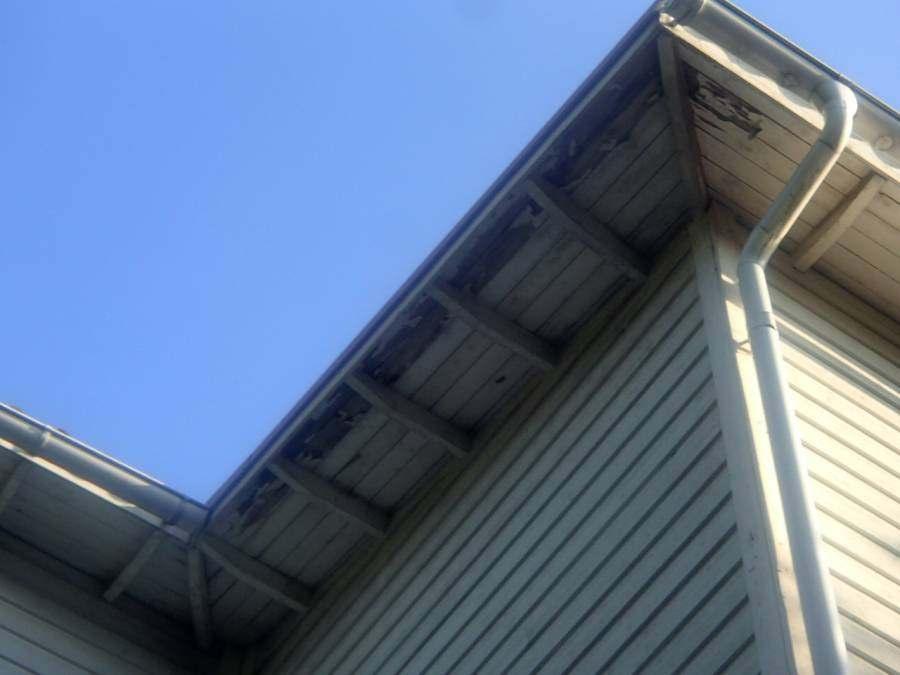

15 10. Julkisivua 11. Julkisivua 12. Rappauksen maalipinnoissa irtoilua 13. Julkisivua 14. Räystäiden maalipinnat vaurioituneet ja puuosissa mahdollisesti lahoa 15. Parveke 15 / 41

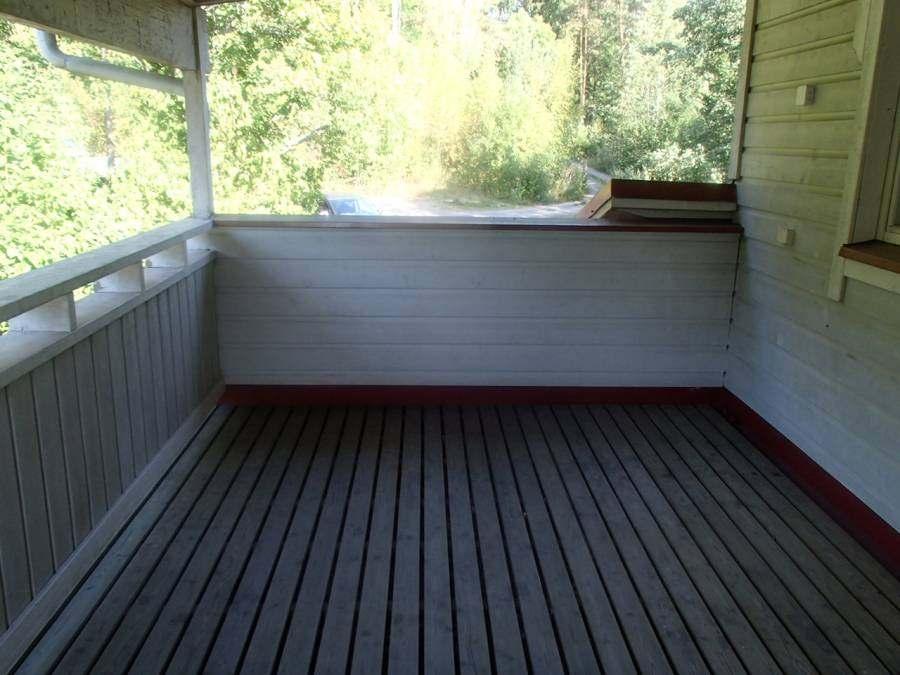

16 16. Parveke 16 / 41

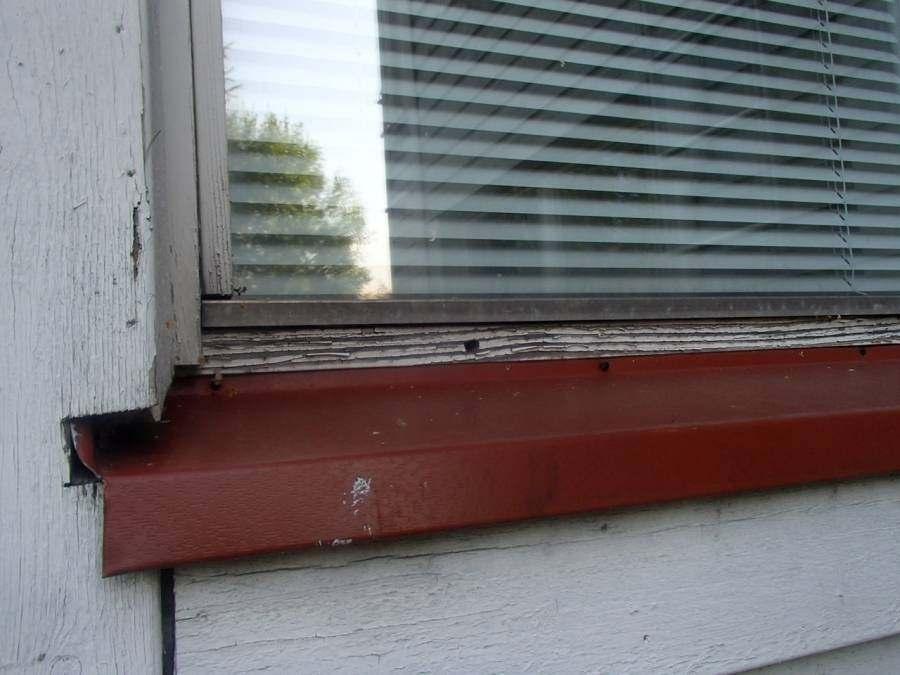

17 12 IKKUNAT JA ULKO-OVET PUITTEET, KARMIT JA LASIT Osa ikkunoista on 3-lasisia puuikkunoita, joiden ulkopuitteet ovat puuta. Sisäpuitteessa on eristyslasielementti ja ulkopuitteessa yksi lasi. Osa ikkunoista on 3-lasisia lämpölasielementti-ikkunoita, joiden ulkopuitteet ovat puuta. Osa ikkunoista on plexiä ja osa lasia. Ikkunoiden ja ulko-ovien puuosien pintakäsittelyissä havaittiin yleisesti irtoilua / haalistumaa. Ikkunoiden muovilistoja on rikki. Suositellaan ikkunoiden ja ovien puu-osien puhdistusta / huoltokäsittelyä. Rikkoutuneet muovilistat tulee uusia. Osassa lämpölasielementtejä havaittiin harmaantumista. Suositellaan näiden ikkunoiden uusimista. Ikkunoiden ja ulko-ovien tiivisteillä on taipumusta painua kasaan ajan saatossa tai rikkoutua. Suositellaan tiivisteiden tarkistamista ja uusimista tarvittaessa. Osa ikkunoista on niin korkealla, ettei niitä voitu maasta käsin tarkastaa. Saadun tiedon mukaan ja lämpölasielementeissä olevien leimojen perusteella osa ikkunoista on uusittu. VESIPELLIT Ikkunoiden vesipellityksien kallistus on puutteellinen tornin ikkunoissa. Suositellaan peltien kallistusten korjausta ja peltien alusrakenteiden tarkastamista työn yhteydessä. TEKNINEN KÄYTTÖIKÄ Ikkunoiden alkuperäiset lämpölasielementit ovat ylittäneet teknisen käyttöikänsä ja niiden uusimistarpeeseen tulee varautua. Eristyslasielementtien tekninen käyttöikä on noin 20 vuotta (Raksystems Insinööritoimiston Oy:n tarkastuksissa tehtyihin havaintoihin perustuva tieto). 17. Ikkuna ulkoa 18. Ikkuna sisältä 17 / 41

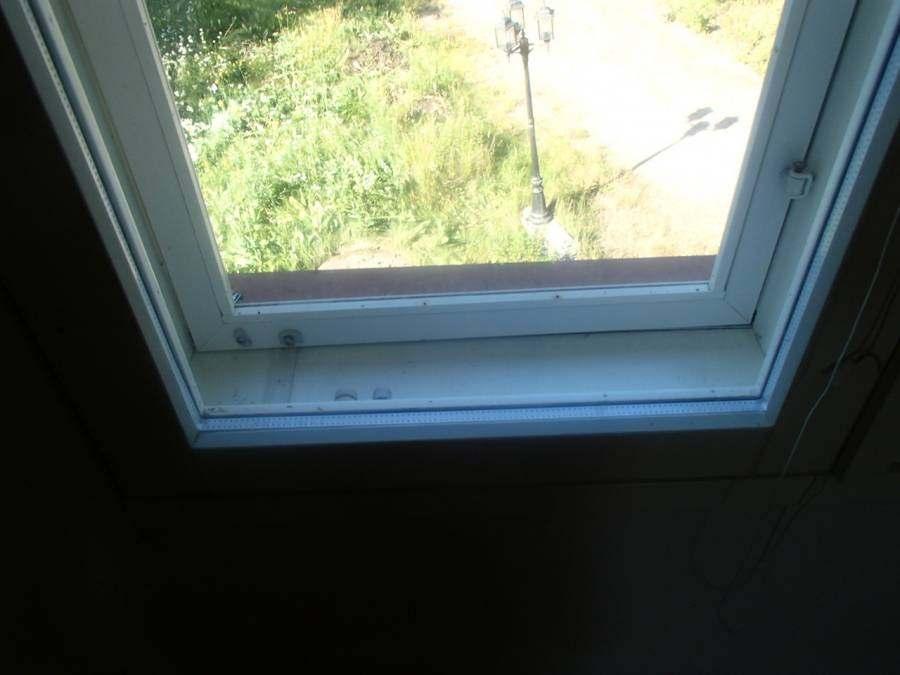

18 19. Ikkuna sisältä 18 / 41

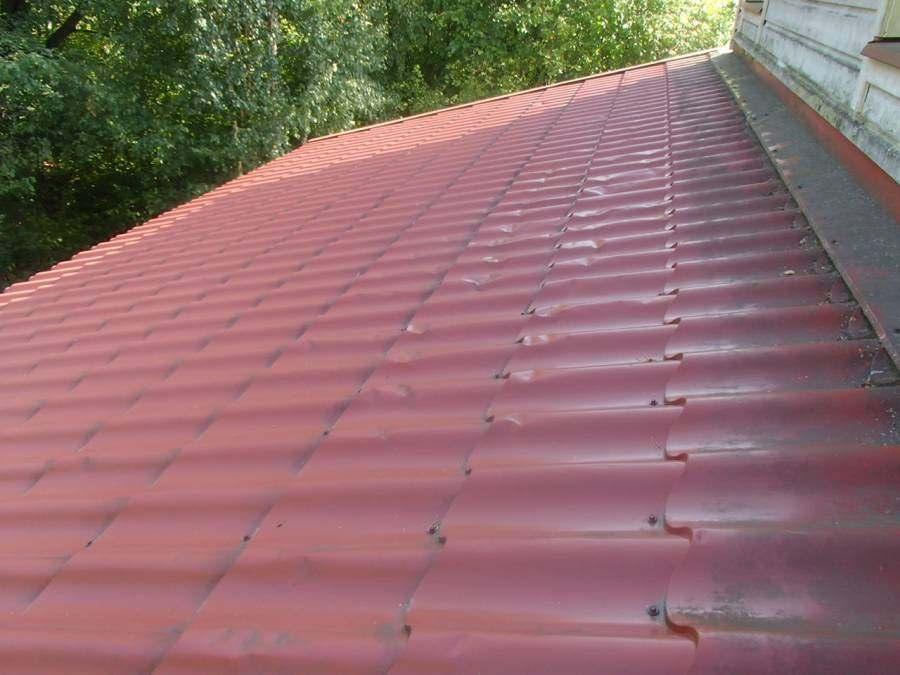

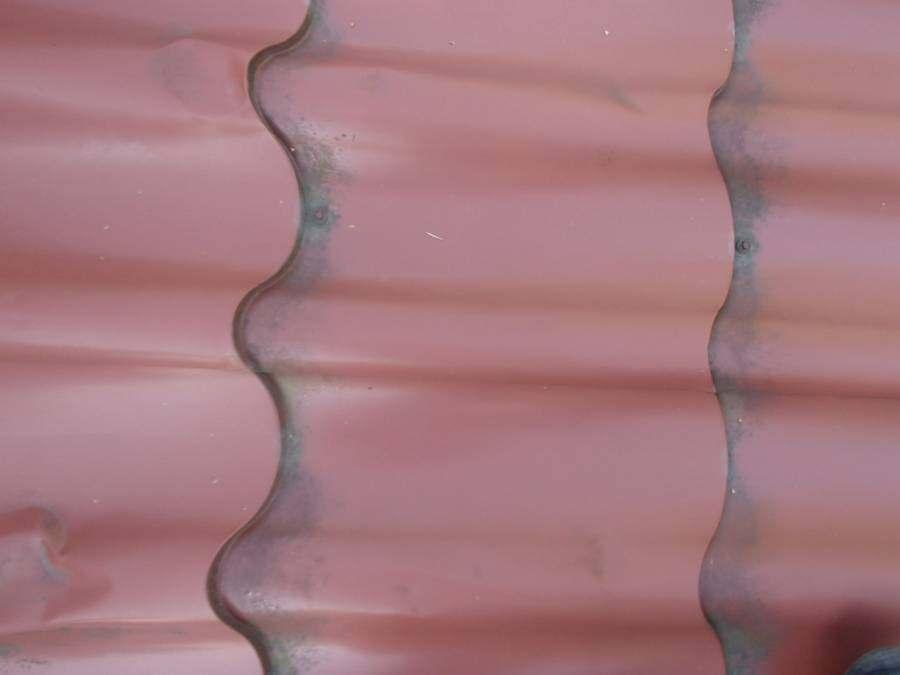

19 13 VESIKATTO JA VARUSTEET RAJAUS: Vesikattoja ei voitu pääosin tarkastaa kulkureittien puuttumisen takia. Vain etusivun parvekkeen vieressä olevalle lappeelle päästiin parvekkeen kautta. Suositellaan kulkureittien asentamista ja kattojen tarkastamista kokonaisuudessaan. VESIKATE Vesikattona on harjakatto / pulpettikatto ja katteena profiilipelti. Niiltä osin, kun katot oli mahdollista tarkastaa, havaittiin pelleissä likaantumista. Vesikatolta ei voitu tehdä muita havaintoja. Suositellaan katteen puhdistusta. Torniosassa on huopakatto. Katto näyttää kauempaa tarkasteltuna huonokuntoiselta ja on voimakkaasti sammaloitunut. Reunapelti kallistaa kohti ulkoseinää. Suositellaan katteen tarkastamista ja vähintään puhdistusta. Pellitykset tulee tarkasta ja korjata tarvittavilta osin. Katoksien kohdille ei ole asennettu aluskatteita, eikä räystäisiin harvalaudoituksia. Kattopeltien kiinnityksissä havaittiin puutteita; peltejä ei ole kiinnitetty toisiinsa limityskohdilla. Useimpien peltitoimittajien kiinnitysohjeiden mukaan pellit tulisi kiinnittää toisiinsa limityskohdilla jokaisen profiilin alapuolelta. Suositellaan peltien kiinnitysten parantamista. SADEVESIKOURUT Räystäskourut tulee säännöllisesti puhdistaa ja niiden kiinnitykset ja kallistukset tarkastaa. Osassa kouruja saattaa olla kallistuspuutteita maasta käsin tarkasteltuna. 20. Likaa kattopelleissä 21. Vesikatetta pulpettikatolla 19 / 41

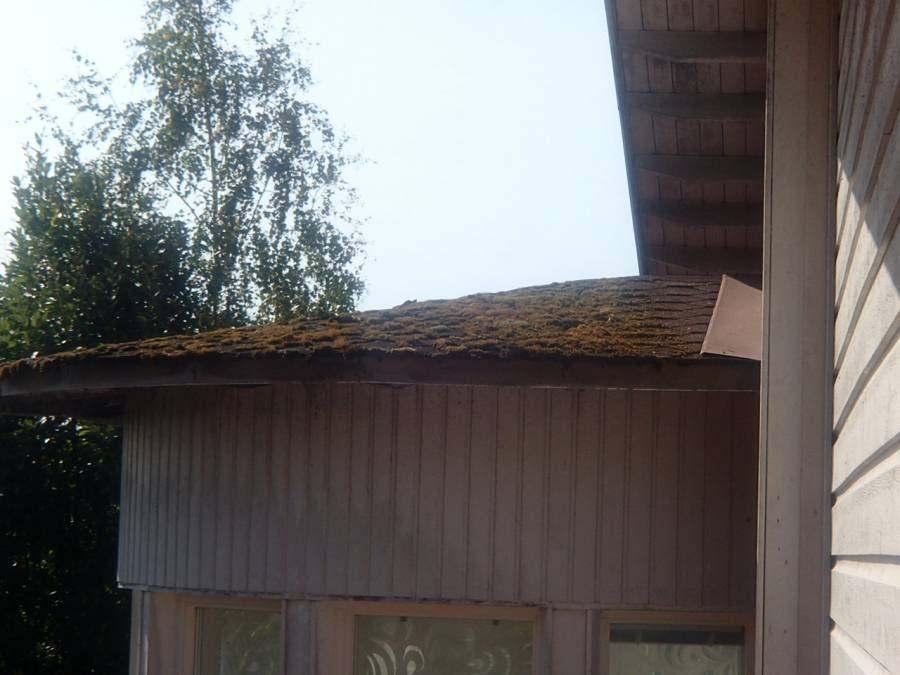

20 22. Torniosan katto sammaloitunut 20 / 41

21 14 YLÄPOHJA, ULLAKKO RAJAUS: Yläpohjatila voitiin tarkastaa vain luukusta käsin tähystämällä kulkusiltojen puuttumisen takia. Suositellaan kulkusiltojen asentamista ja tilan / siihen rajoittuvien rakenteiden tarkastamista. Osaan yläpohjatiloista ei ole tarkastusmahdollisuutta. Suositellaan kulun järjestämistä ja yläpohjatilojen tarkastamista. Osa yläpohjarakenteista on umpinaisia, eikä niitä ole mahdollista tarkastaa (esim. parvekkeiden kohdat, tornin yläpohja). KÄYNTI ULLAKOLLE Käynti yläpohjatilaan on järjestetty sisäkatossa olevan luukun kautta. YLÄPOHJAN TUULETUS Räystäissä on ulkopuolella rakosia, joiden kautta yläpohjatilojen tuuletus oletettavasti tapahtuu. Saunan yläpuolella olevalta vesikatolta tarkasteltuna tuuletusraossa näkyy rullautunutta aluskatetta, joka rajoittaa yläpohjatilan tuuletusta. Yläpohjien tuuletuksista ei voitu tehdä muita havaintoja. Tuuletusrakoja ei voitu tarkastaa yläpohjatilasta käsin, koska tilassa ei päästy kulkemaan. Puutteet tuuletuksissa saattavat aiheuttaa kosteuden kertymistä rakenteisiin ja johtaa vaurioihin. Suositellaan yläpohjien tuuletusedellytysten selvittämistä kaikilla räystäillä / yläpohjatilasta käsin ja tuuletuksen parantamista tarvittavilta osin. Aluskate pitäisi saada raosta pois, jotta tuuletus toimii suunnitellusti. ALUSKATE Räystään raosta tehtyjen havaintojen perusteella peltikaton alla on aluskate. Aluskate päättyy näkyviltä osin ulkoseinän kohdalle. Aluskatteen tulisi ulottua ulkoseinälinjan ulkopuolelle, jotta sen päällä mahdollisesti valuvat vedet ohjautusivat maahan. Ko. asennukseen liittyy riski veden valumisesta ulkoseinien sisälle. Suositellaan aluskatteen reunan sijainnin selvittämistä koko rakennuksen osalta ja tarvittavien korjaustoimien tekemistä. HAVAINNOT YLÄPOHJATILA Yläpohja-/ kattorakenteissa ei havaittu vaurioon viittaavaa kulkuluukun kohdalta käsin tarkasteltuna. Huomioitavaa on että luukun kohdalta on mahdollisuus tarkastaa vain pieni osa koko talon yläpohjarakenteista. 23. Yläpohjatila luukun kohdalta kuvattuna 24. Aluskatteen reuna ulkoseinän kohdalla olevassa tuuletusraossa 21 / 41

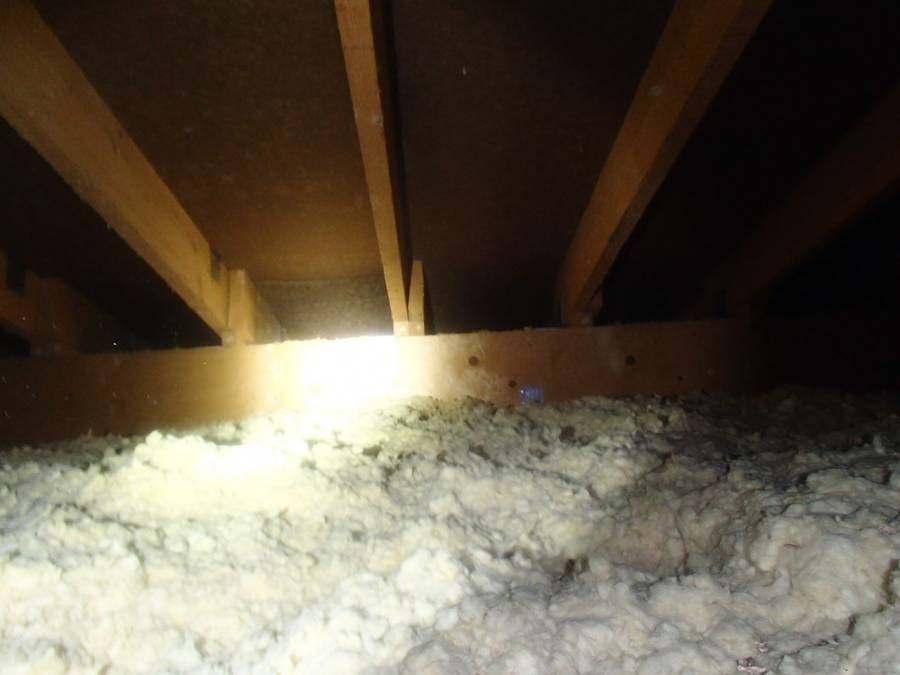

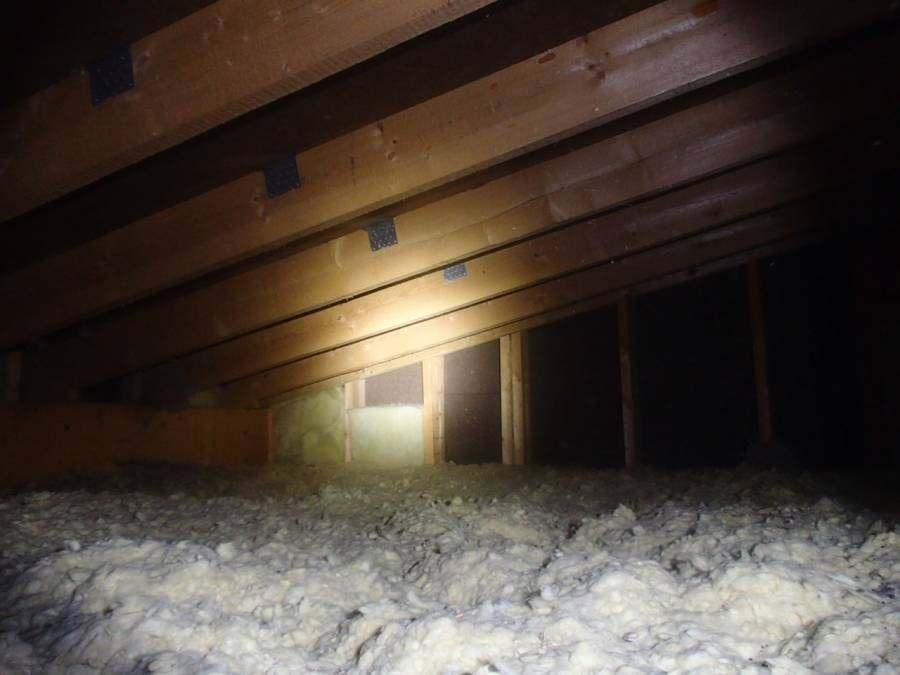

22 25. Yläpohjatila luukun kohdalta kuvattuna 22 / 41

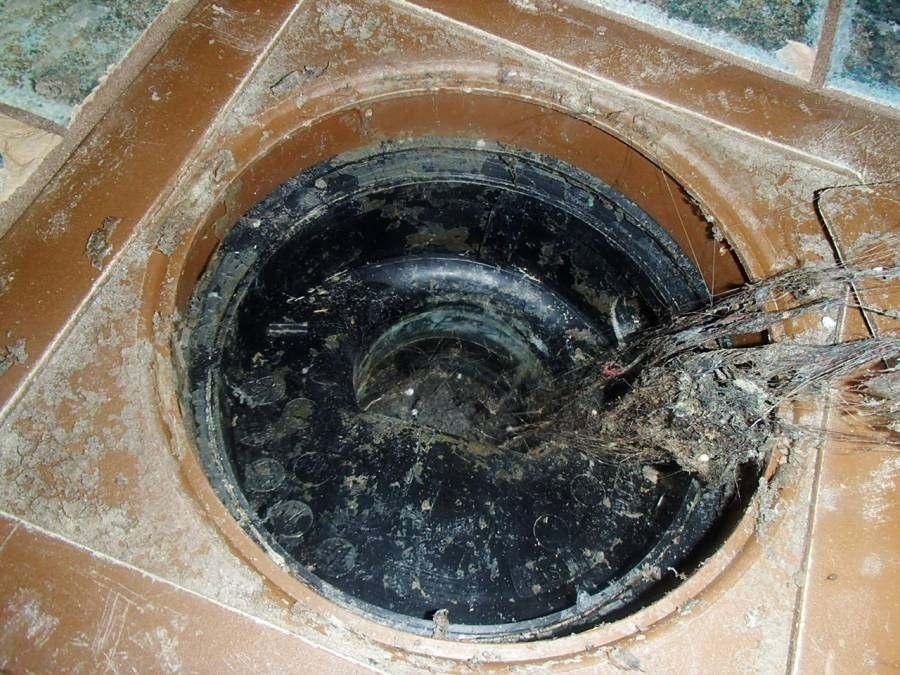

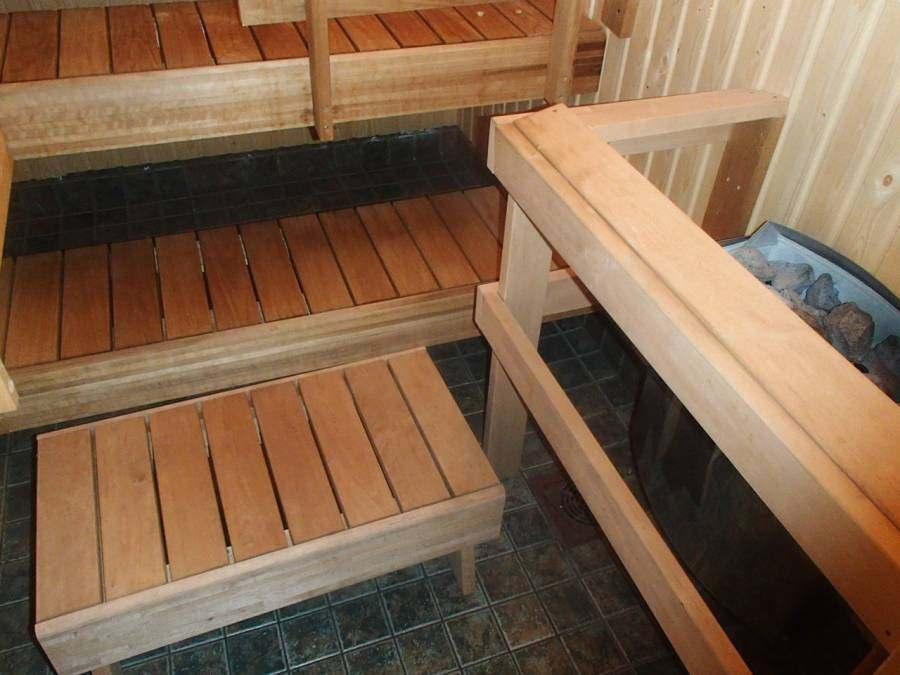

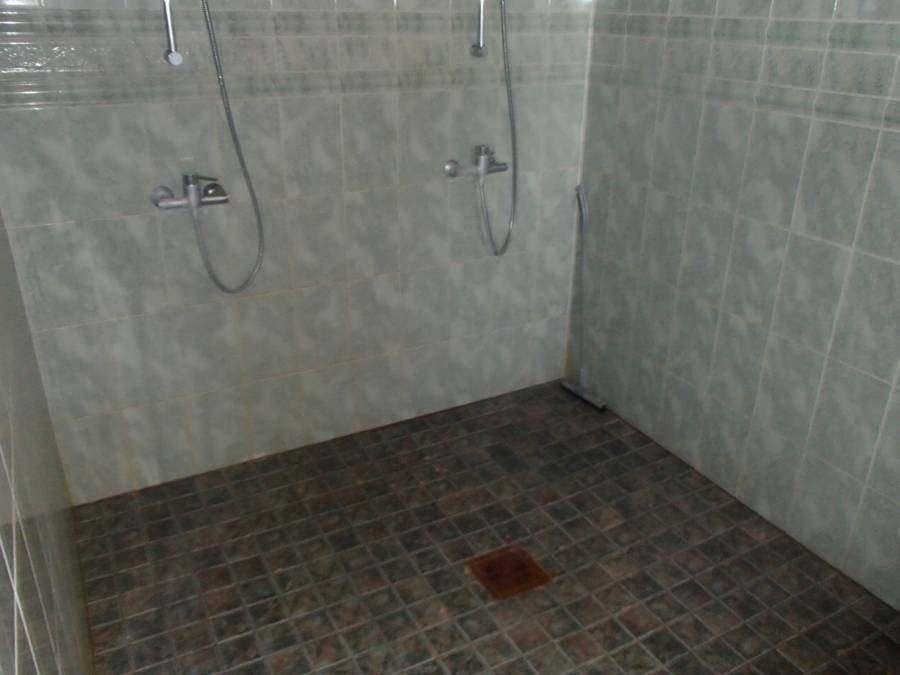

23 15 PESUHUONE, SAUNA JA PUKUHUONE RAKENTEET JA PINNOITTEET Lattiarakenteet ja -pinnoitteet Seinärakenteet ja -pinnoitteet Kattopinnoitteet Kiviainesrakenteinen ja pinnoitteena laatat. Kiviainesrakenteisia. Pinnoitteena pesuhuoneessa laatat sekä saunassa paneeli ja alareunassa laatoitus. Puurakenteinen ja pinnoitteena paneeli. VEDENERISTYS Mahdollisista veden- tai kosteudeneristyksistä ei tehty havaintoja, eikä niistä välttämättä rakenteita rikkomatta voikaan tehdä. LATTIAKAIVO Kaivot ovat puhdistuksen tarpeessa. Suositellaan kaivojen puhdistamista. Kaivo-osien välejä ole tiivistetty. Suositellaan välin tiivistämistä soveltuvin massoin (ns. varmistustiivistys, koska kaivo-osien välisten tiivisteiden olemassaoloa ei voida välttämättä jälkikäteen todeta). LATTIAKALLISTUS Lattian kallistukset tarkastettiin vesivaa'alla. Ei havaittu huomautettavaa pesuhuoneessa. Saunan lattiat ovat osin tasaisia. Lattiapinnat on suositeltavaa kuivata aina käytön jälkeen esim. kumilastalla. ILMANVAIHTO Pesuhuoneessa on poistoilmaventtiili ja poistopuhallin. Saunassa on kahdet poisto- ja tuloilmaventtiilit. KOSTEUSHAVAINNOT Lattiat ja seinien alareunat kartoitettiin kosteudentunnistimella 0,2-0,5 m havaintopisteiden välillä ja pesuhuoneen seinien yläosat havaintopisteiden välillä 1 m. Ei havaittu kosteutta. Tiloja ei ole viimekuukausina juurikaan käytetty, jonka seurauksena mittaushetken olosuhteet eivät vastaa normaaleja käytön aikaisia olosuhteita. Tämä saattaa aiheuttaa mittaukseen epävarmuutta. HAVAINNOT PESUHUONE JA PUKUHUONE Lattian ja seinien laatoituksessa havaittiin alustaansa puutteellisesti kiinnittyneitä tai irronneita "kopolaattoja". Kopolaatat eivät aiheuta toimenpiteitä niin kauan kuin saumat ovat ehjät ja laatat eivät irtoa kokonaan. Laatat suositellaan kiinnitettäväksi mikäli ne irtoavat kokonaan. Lattialaattojen pinnassa on lohkeamia. Haitta on lähinnä esteettinen. Katossa oleva kotelo on auennut. HAVAINNOT SAUNA Lattian laatoituksessa havaittiin alustaansa puutteellisesti kiinnittyneitä tai irronneita "kopolaattoja". Kopolaatat eivät aiheuta toimenpiteitä niin kauan kuin saumat ovat ehjät ja laatat eivät irtoa kokonaan. Laatat suositellaan kiinnitettäväksi mikäli ne irtoavat kokonaan. Saunan seinän paneloinnin ja jalkalistalaatoituksen välinen tuuletusrako havaittiin niukaksi. Hyvän rakennustavan mukaan märkätilojen paneloinnin taustalla tulisi olla vapaasti tuulettuva tuuletusväli, Käytännössä on kuitenkin havaittu etteivät tuuletusvälin puutteet normaalitapauksissa merkittävästi vaikuta paneloinnin kestoikään. Ei toimenpiteitä. Seinien alaosan jalkalistaosuudessa on laattoja irtonaisina. Saumaukset eivät ole kaikilta osin tiiviitä esim. saunan oven pielessä. Ikkunan kohdalta puuttuu lista. 23 / 41

24 YHTEENVETO, KÄYTTÖIKÄ Märkätilat ovat perusrakenteiden osalta alkuperäisiä ja ovat teknisen käyttöikänsä lopussa ja tilojen remontoiminen nykyvaatimustasolle on suositeltavaa. Remontin yhteydessä tulee taustarakenteiden kunto ja kosteustilanne tarkastaa. Remontin yhteydessä korjaantuvat tiloista nykyisellään havaitut puutteet. Jos remonttia ei tehdä heti on puutteet kuitenkin syytä korjata. Ennen vuotta 1999 märkätiloissa käytettiin yleisesti kosteussulkusivelyjä, joilla toteutettujen rakenteiden tekninen käyttöikä on KH-kortin mukaan noin vuotta. 26. Pesuhuone 27. Pesuhuoneen lattiakaivo 28. Sauna 29. Saunan lattiakaivo 24 / 41

25 16 PESUHUONE RAKENTEET JA PINNOITTEET Lattiarakenteet ja -pinnoitteet Seinärakenteet ja -pinnoitteet Kattopinnoitteet Puurakenteinen + pintalaatta ja pinnoitteena laatat. Levy-/puurakenteisia ja pinnoitteena laatat. Puurakenteinen ja pinnoitteena paneeli. VEDENERISTYS Mahdollisista veden- tai kosteudeneristyksistä ei tehty havaintoja, eikä niistä välttämättä rakenteita rikkomatta voikaan tehdä. LATTIAKAIVO Lattiakaivoa ei voitu tarkastaa, koska se oli suihkukaapin alla. LATTIAKALLISTUS Lattian kallistukset tarkastettiin vesivaa'alla. Lattia kallistaa kohti suihkukaappia kaapin läheisyydessä. ILMANVAIHTO Pesuhuoneessa on poistoilmaventtiili. KOSTEUSHAVAINNOT Lattiat ja seinien alareunat kartoitettiin kosteudentunnistimella 0,2-0,5 m havaintopisteiden välillä ja pesuhuoneen seinien yläosat havaintopisteiden välillä 1 m. Ei havaittu kosteutta. Tiloja ei ole viimekuukausina juurikaan käytetty, jonka seurauksena mittaushetken olosuhteet eivät vastaa normaaleja käytön aikaisia olosuhteita. Tämä saattaa aiheuttaa mittaukseen epävarmuutta. HAVAINNOT PESUHUONE Lattian laatoituksessa havaittiin alustaansa puutteellisesti kiinnittyneitä tai irronneita kopolaattoja". Laattasaumoja on rapautunut ja joitakin laattoja halki. Kopolaatat eivät aiheuta toimenpiteitä niin kauan kuin saumat ovat ehjät ja laatat eivät irtoa kokonaan. Laatat suositellaan kiinnitettäväksi mikäli ne irtoavat kokonaan. Suihkukaappi rajoitti tilan tarkastamista ja kosteusmittauksia. YHTEENVETO, KÄYTTÖIKÄ Märkätila on perusrakenteiden osalta alkuperäinen ja on teknisen käyttöikänsä lopussa. Tilan remontoiminen nykyvaatimustasolle on suositeltavaa. Remontin yhteydessä tulee taustarakenteiden kunto ja kosteustilanne tarkastaa. Remontin yhteydessä korjaantuvat tiloista nykyisellään havaitut puutteet. Jos remonttia ei tehdä heti on puutteet kuitenkin syytä korjata. Ennen vuotta 1999 märkätiloissa käytettiin yleisesti kosteussulkusivelyjä, joilla toteutettujen rakenteiden tekninen käyttöikä on KH-kortin mukaan noin vuotta. 25 / 41

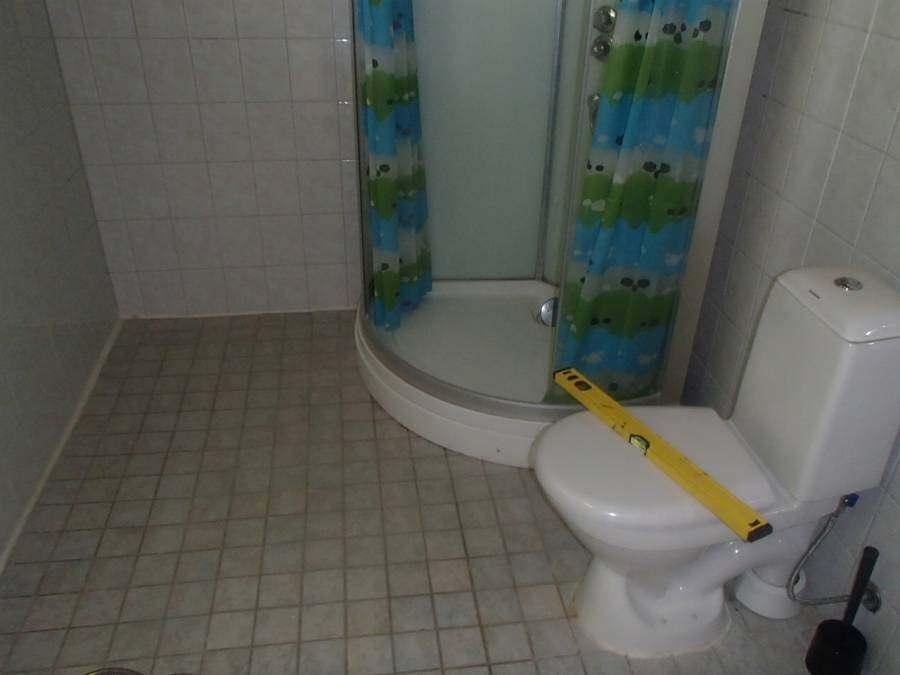

26 30. Pesuhuone 26 / 41

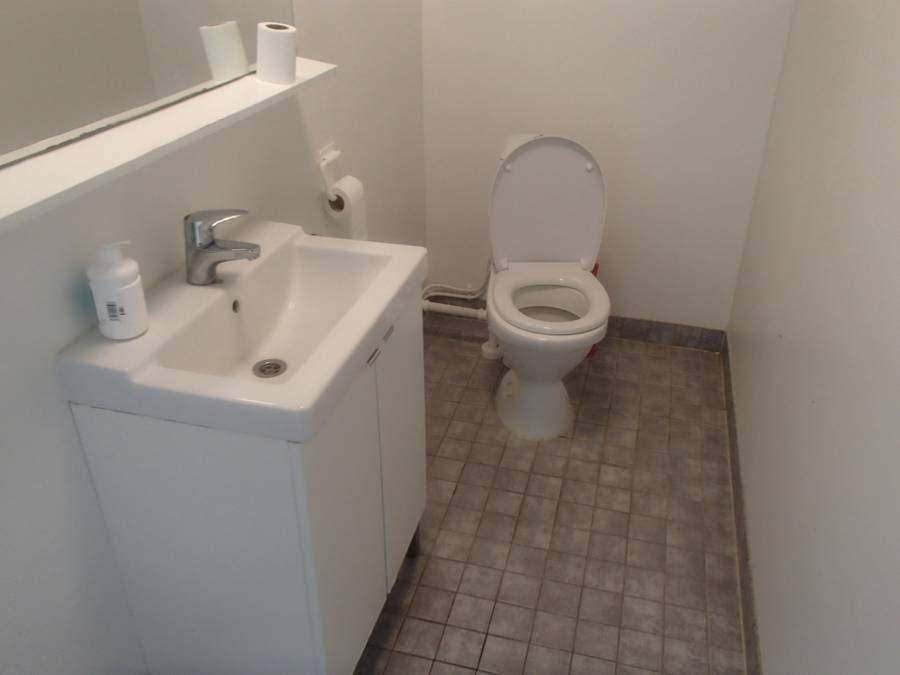

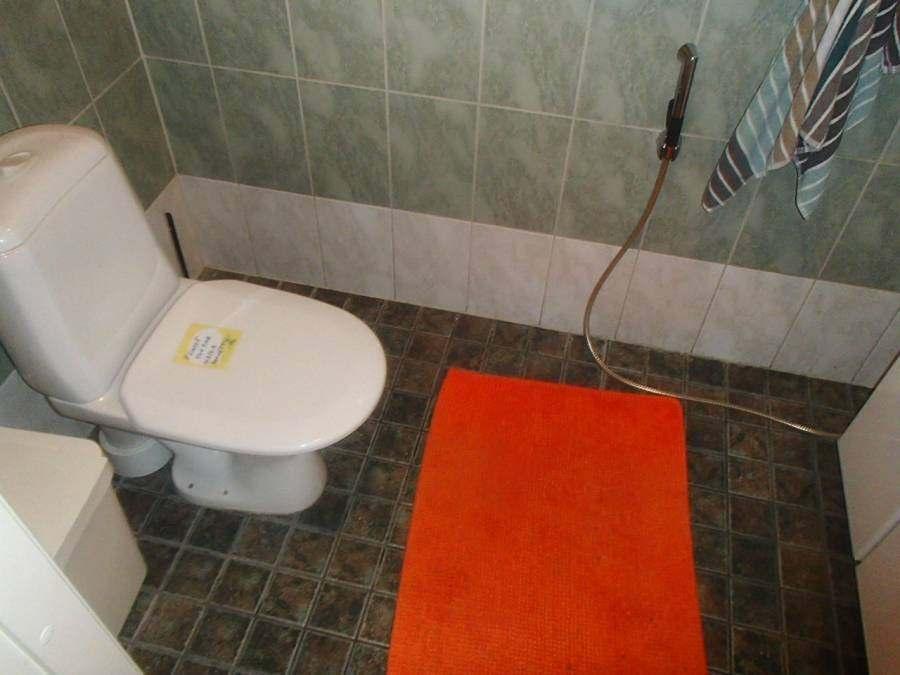

27 17 WC-TILAT LATTIAKAIVO Tiloissa ei ole lattiakaivoja. ILMANVAIHTO Tiloissa on poistoilmaventtiilit. KOSTEUSHAVAINNOT Lattiat ja seinien alareunat sekä seinäpinnat vesipisteen ympärillä kartoitettiin kosteudentunnistimella 0,2-0,5m havaintopisteiden välillä. Ei havaittu kosteutta. HAVAINNOT Pääsisäänkäynnin läheisyydessä olevassa wc:ssä on wc-istuimessa teksti: pönttö vuotaa. Vuotava wc-istuin lisää vedenkulutusta. Suositellaan wc-istuimen korjausta. Pääsisäänkäynnin läheisyydessä olevan wc:n lattian ja seinien laatoituksessa havaittiin laajalti alustaansa puutteellisesti kiinnittyneitä tai irronneita kopolaattoja". Kopolaatat eivät aiheuta toimenpiteitä niin kauan kuin saumat ovat ehjät ja laatat eivät irtoa kokonaan. Laatat suositellaan kiinnitettäväksi mikäli ne kokonaan irtoavat. Yläkerran wc:ssä ei havaittu huomautettavaa pinnoilta tarkasteltuna. 31. WC 32. WC 27 / 41

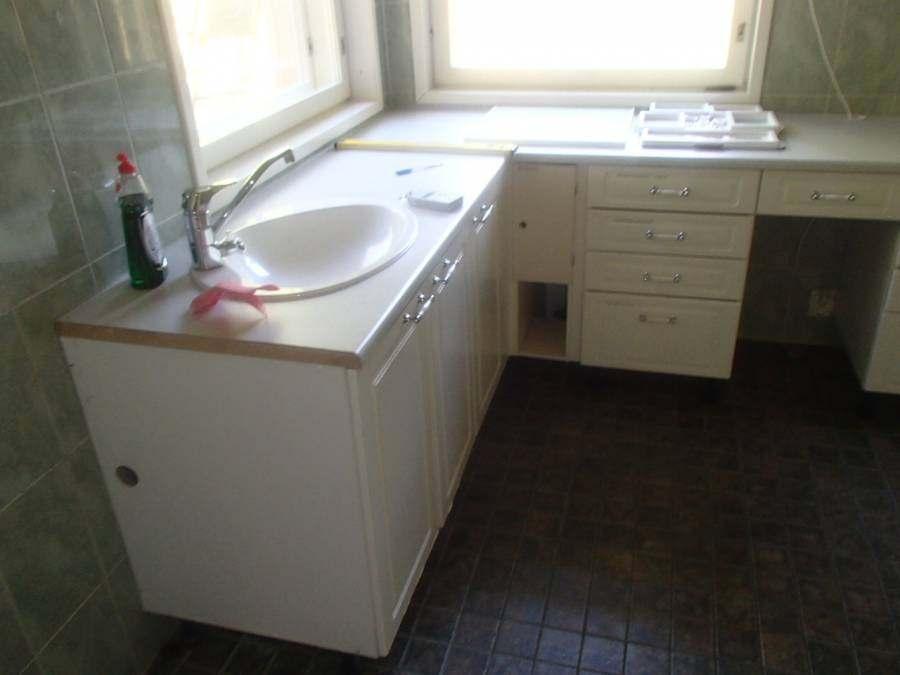

28 18 KODINHOITOHUONE LATTIAKAIVO Kaivo-osien välejä ole tiivistetty. Suositellaan välin tiivistämistä soveltuvin massoin (ns. varmistustiivistys, koska kaivo-osien välisten tiivisteiden olemassaoloa ei voida välttämättä jälkikäteen todeta). Kaivo on puhdistuksen tarpeessa. Suositellaan kaivon puhdistamista. ILMANVAIHTO Tilassa on poistoilmaventtiili. KOSTEUSHAVAINNOT Lattiat ja seinien alareunat sekä seinäpinnat vesipisteen ympärillä kartoitettiin kosteudentunnistimella 0,2-0,5 m havaintopisteiden välillä. Ei havaittu kosteutta. HAVAINNOT Lattian ja seinien laatoituksessa havaittiin laajalti alustaansa puutteellisesti kiinnittyneitä tai irronneita kopolaattoja". Kopolaatat eivät aiheuta toimenpiteitä niin kauan kuin saumat ovat ehjät ja laatat eivät irtoa kokonaan. Laatat suositellaan kiinnitettäväksi mikäli ne kokonaan irtoavat. Mahdollisista veden- tai kosteudeneristyksistä ei tehty havaintoja, eikä niistä välttämättä rakenteita rikkomatta voikaan tehdä. Nykymääräysten mukaan lattiakaivollisen tilan lattia ja seinien alaosat tulisi vedeneristää. Asia tulee huomioida tilaa seuraavan kerran remontoitaessa. Lattiassa on kallistus kohti kaivoa kaivon läheisyydessä. Allaskaappiin on joskus valunut vettä. Pesukoneen vesijohdon pää on kaapissa tulppaamatta. Suositellaan vesijohdon pään tulppaamista. 33. Kodinhoitohuone 28 / 41

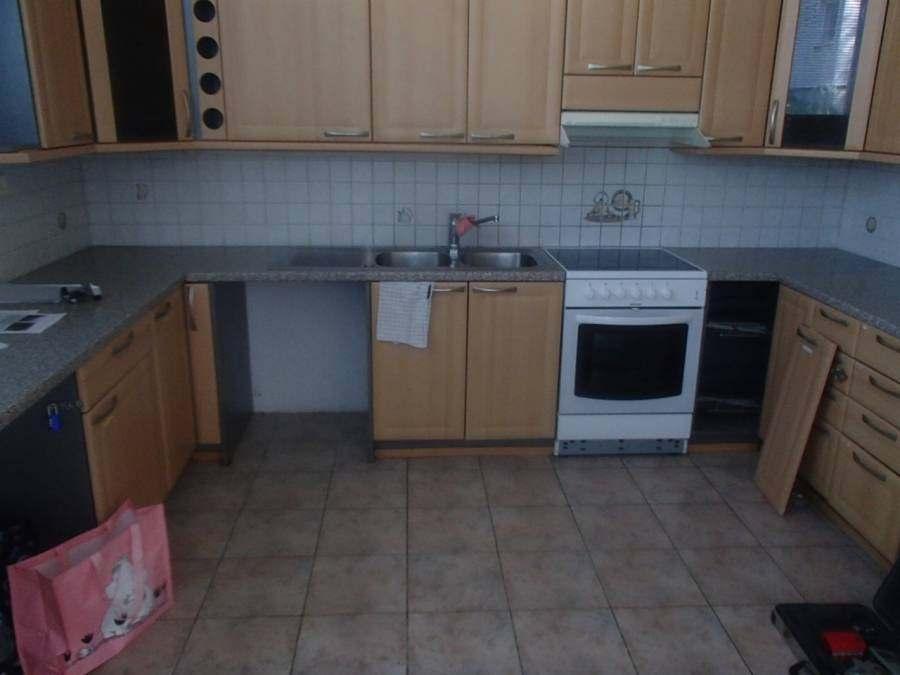

29 19 KEITTIÖ ALLASKAAPPI Allaskaappiin on joskus valunut vettä. Pesukoneen vesijohdon pää on kaapissa tulppaamatta. Suositellaan vesijohdon pään tulppaamista. ILMANVAIHTO Tilassa on liesituuletin. KOSTEUSHAVAINNOT Allaskaapin ja tiskikoneen kohta, kylmälaitteiden edustan lattia ja seinäpinnat pesualtaan kohdalta kartoitettiin kosteudentunnistimella 0,2-0,5 m havaintopisteiden välillä. Ei havaittu kosteutta. HAVAINNOT Lattian laatoituksessa havaittiin alustaansa puutteellisesti kiinnittyneitä tai irronneita kopolaattoja". Kopolaatat eivät aiheuta toimenpiteitä niin kauan kuin saumat ovat ehjät ja laatat eivät irtoa kokonaan. Laatat suositellaan kiinnitettäväksi mikäli ne kokonaan irtoavat. Tiskipöydän ja seinän välinen silikonisauma on mustunut. Suositellaan sauman uusimista. 34. Keittiö 29 / 41

30 20 MUUT ASUINTILAT JA ASUMISTA PALVELEVAT TILAT KOSTEUDEN AIHEUTTAMAT JÄLJET MUISSA TILOISSA Kellarin seinien alaosissa maakosteuden aiheuttamia jälkiä ks. kohta 9. Kellarin seinässä yksi yläkerrasta tuleva valumajälki. Jäljessä ei havaittu kosteutta kosteudentunnistimella. Jäljen aiheuttaja ei ole tiedossa. Pääsisäänkäynnin läheisyydessä olevan teknisen tilan katossa on muoveissa pieni kosteusjälki. Jäljen aiheuttaja ei ole tiedossa. Suositellaan jäljen seurantaa. Poistoventtiilin lautasissa on yleisesti näkyvillä kuivuneita vesipisaran jälkiä. Em. asia saattaa olla seurausta esim. jos ilmanvaihtoa on pidetty liian pienellä ja kanaviin on kondensoitunut kosteutta, jos ilmanvaihto on ollut joskus vikaantunut ja kanaviin on kondensoitunut kosteutta, kanavien lämpöeristys on puutteellinen ja kanaviin kondensoituu kosteutta. Suositellaan tilanteen seurantaa kylminä vuodenaikoina. IV-kanavien lämpöeristykset on syytä tarkastaa yläpohjatiloista käsin, kun kulkureitit on rakennettu. HYÖNTEISET/TUHOELÄIMET Sisätiloissa ei havaittu viitteitä hyönteisistä tai tuhoeläimistä tai niiden aiheuttamista vahingoista. Yläpohjatilassa havaittiin hiirien papanoita. Yhdessä ulkoseinän kiviainesrakenteisen seinän alaosassa olevassa tuuletusaukossa havaittiin hiirien kaivelemia villoja. Suositellaan hiirien karkottamista aina tarvittaessa. AUTOTALLI Tarkastuksen kohteena olevassa rakennuksessa ei ole autotallia. TEKNINEN TILA Tekninen tila on kellarissa. Seinien alareunat ja lattiat kartoitettiin kosteudentunnistimella pistokokeenomaisesti. Kosteutta havaittiin lattiasta yleisesti. Lattiaa pitkin valu maalämpöpumpun putkistojen kondessivettä kohti kaivoa. MUUT TILAT Lattioiden laatoituksessa havaittiin laajalti alustaansa puutteellisesti kiinnittyneitä tai irronneita kopolaattoja". Alustastaan puutteellisesti kiinnittyneet laatat eivät aiheuta korjaustarvetta mikäli laattasaumat sekä laatoitus pysyvät ehjinä. Osassa laattasaumoja havaittiin rapautumaa. Joitakin laattoja on halki. Seinien ja kattojen levytyksissä havaittiin paikoin halkeamia. Kyseiset havainnot eivät viittaa rakenteellisiin vaurioihin, vaan halkeamat aiheutuvat mm. rakenteiden elämisestä. Haitta on lähinnä esteettinen. Kellarissa on yhdessä harkkoseinässä isompi halkeama. Halkeamaa on suositeltavaa seurata. 30 / 41

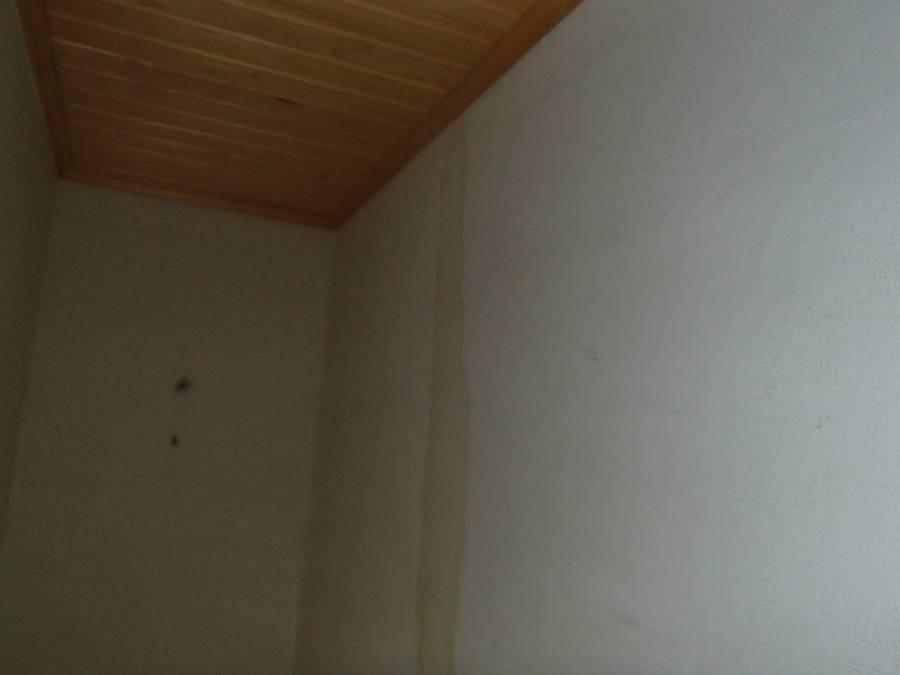

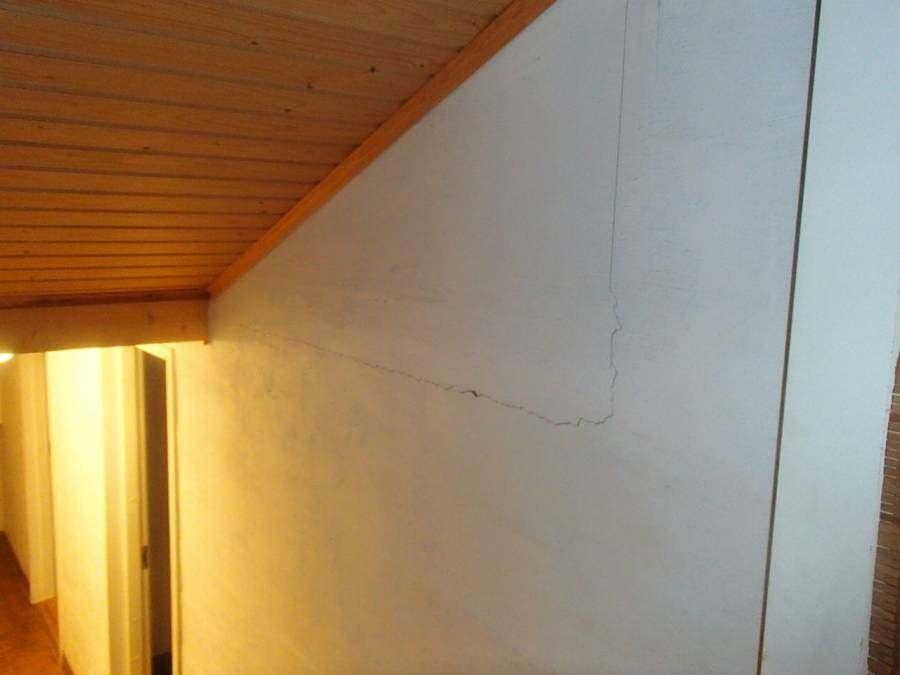

31 35. Valumajälki kellarin seinässä 36. Halkeama harkkoseinässä 31 / 41

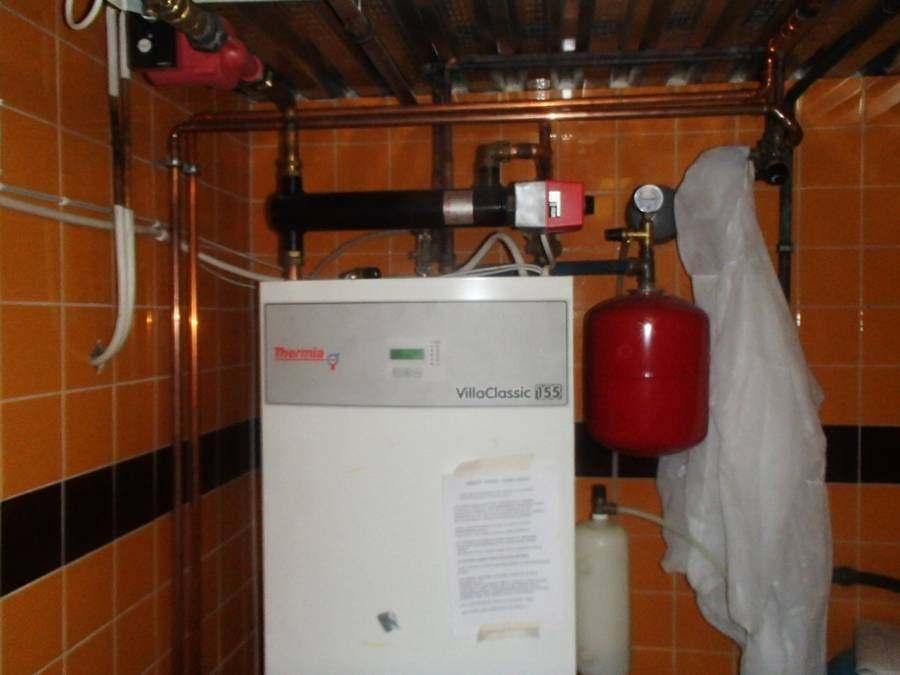

32 21 LÄMMITYSJÄRJESTELMÄ Lämmönlähteenä on maalämpö / sähkö. Lämmönjako tapahtuu vesikiertoisella lattialämmityksellä. Maalämpöpumpun putkistot hikoilivat tarkastushetkellä voimakkaasti ja lattia oli märkä. Kondenssia on mahdollista vähentää parantamalla putkistojen lämpöeristystä. Maalämpöpumppu on alkuperäinen. Kompressori on vaihdettu 3/2018. Pumpussa ja siihen liittyvissä laitteissa / varusteissa ja vesivaraajassa ei havaittu puutteita näkyviltä osin. Ylivuotovedet on johdettu kaivoon. Takapihan parvekkeen alapuolelle rakennetussa huoneessa on sähkövastuslattialämmitys. Lattialämmitys ei omistajan mukaan toimi. TEKNINEN KÄYTTÖIKÄ Maalämpöpumppujen tekninen käyttöikä normaalirasituksessa on vuotta, kompressori n. 15 vuotta (KH , Kiinteistön tekniset käyttöiät ja kunnossapitojaksot, 2008). 37. Maalämpöpumppu 32 / 41

33 22 ILMANVAIHTO SISÄILMANLAATU Sisätiloissa ei ollut aistinvaraisesti havaittavissa poikkeavia hajuja tarkastuksen aikana. VENTTIILEIDEN VIRTAUS Poistoventtiilien ilmanvirtaussuunnat tarkastettiin merkkisavulla ja niiden havaittiin olevan oikean suuntaiset. HAVAINNOT Ilmanvaihtona on koneellinen poisto. Korvausilmaa johdetaan rakennukseen raitisilmaventtiileistä. Ilmanvaihtojärjestelmän toiminnan kannalta on oleellista, että järjestelmä on aina päällä. Samoin kanavisto ja venttiilit tulee pitää puhtaina. Osa ikkunoissa olevista raitisilmaventtiileistä on pistokokeenomaisesti tarkasteltuna rikkoutunut. Suositellaan kaikkien venttiilein tarkastamista ja uusimista tarvittaessa. Ilmanvaihto-kanavat suositellaan nuohottavaksi 10 vuoden välein. Suositellaan ilmanvaihtokanavien nuohoamista ja samassa yhteydessä ilmavirtauksien säätämistä. TEKNINEN KÄYTTÖIKÄ Ilmanvaihdon jatkuvasti päällä olevien puhaltimien tekninen käyttöikä on vuotta (KH , Kiinteistön tekniset käyttöiät ja kunnossapitojaksot, 2008). 33 / 41

34 23 VESI- JA VIEMÄRILAITTEISTO VESIMITTARI Vesimittaria ei ole, käyttövesi tulee porakaivosta. KÄYTTÖVESIVARAAJA Vesivaraaja ks. kohta lämmitys. VEDENVIRTAAMA Sekoittajien virtaamissa ei havaittu oleellisia eroja RakMK D1:n ohjearvoihin. Suositusvirtaama suihkuille, kodinhoitohuoneen ja keittiön sekoittajille on 12 l/min ja lavuaareille 6 l/min. Ei havaittu huomautettavaa. VEDEN LÄMPÖTILA Veden lämpötilaksi mitattiin 61 C. ns. Asumisterveysasetuksen (Sosiaali- ja terveysministeriö 545/2015) mukaan: "Lämminvesilaitteistosta saatavan lämpimän vesijohtoveden lämpötilan tulee olla vähintään + 50 Celsius-astetta ja vesikalusteesta saatava vesi saa olla korkeintaan + 65 Celsius-astetta". KÄYTTÖVESIJÄRJESTELMÄ Käyttövesijärjestelmä (saatujen tietojen mukaan) Porakaivo (kaivosta otetaan vettä päärakennukseen ja piharakennukseen) Käyttövesiputket (näkyvillä osin) Muovia suojaputkessa Kuparia Käyttövesijohtojen kannakoinneissa havaittiin puutteita allaskaapeissa. Suositellaan vesijohtojen kannakoinnin korjaamista. Jakotukkeja ei ole kannakoitu pääsisäänkäynnin kohdalla olevassa teknisessä tilassa. Jakotukkien alustaa ei ole suojattu mahdollista vesivuotoa vastaan. Suositellaan jakotukkien kiinnittämistä ja niiden alustan suojaamista vuotoa vastaa esim. vedeneristyksellä + kosteushälyttimellä. Yläkerrassa on jakotukki levykotelon sisällä. Suositellaan kotelon avaamista, em. asioiden tarkastamista ja tarvittaessa parannustoimia. Vesijohdoissa ei muilta osin havaittu viitteitä vaurioista tai puutteita näkyvillä osilla. Ei voitu tarkastaa, koska porakaivo oli betonisen kaivon sisällä, jonka kantta ei saatu auki (liian painava). Suositellaan kannen siirtämistä ja kaivon tarkastamista. Käyttöveden laatu on tutkittu viimeksi vuonna Käyttöveden laatu suositellaan tutkittavaksi kolmen vuoden välein. Veden väriluku ei ole lausunnon mukaan täyttänyt talousvedelle asetettuja vaatimuksia. Suositellaan käyttöveden laadun tutkimista. JÄTEVESIJÄRJESTELMÄ Jätevesijärjestelmä (saatujen tietojen mukaan) Kiinteistössä saostuskaivot ja imeytyskenttä (yhteinen piharakennuksen kanssa) Viemäriputket (näkyvillä osin) Muovia näkyvillä osilla Viemäreissä ei havaittu näkyvillä osilla viitteitä vaurioista tai puutteita. Omistajan mukaan imeytyskenttä on uusimisen tarpeessa (vettä noussut kellariin). Rakennuksen jätevesijärjestelmä on asennettu ennen vuotta Kiinteistön omistajan on 34 / 41

35 Rakennuksen jätevesijärjestelmä on asennettu ennen vuotta Kiinteistön omistajan on huolehdittava siitä, että enintään 100 metrin etäisyydellä vesistöstä tai merestä olevalla alueella tai vedenhankintakäytössä olevalla tai siihen soveltuvalla pohjavesialueella ennen vuotta 2004 voimassa olleisiin rakentamisajankohdan mukaisiin vaatimuksiin tai myönnettyyn rakennuslupaan perustuva jätevesien käsittelyjärjestelmä täyttää perustason puhdistusvaatimuksen. Jos kiinteistö on yli sata metriä vesistön tai meren läheisyydestä tai pohjavesialueen ulkopuolella, jätevesijärjestelmä pitää kunnostaa vasta seuraavan ison remontin yhteydessä. Kunnan ympäristönsuojelumääräyksissä voidaan antaa 202 :n nojalla perustason puhdistusvaatimusta ankarampia vaatimuksia, jos ne ovat välttämättömiä paikallisten ympäristöolosuhteiden vuoksi. (Laki ympäristönsuojelulain muuttamisesta 19/2017) Jos kiinteistö on enintään sata metriä edellä mainituista vesialueista tai pohjavesialueella ja järjestelmä on tehty rakentamisajankohdan vaatimusten mukaan, uusimisen määräaika on Suositellaan selvittämään viranomaisilta rakennuksen nykyisen järjestelmän riittävyys ja varautumaan tarvittaessa järjestelmän uusimiseen erillisen jätevesisuunnitelman mukaisesti. Vähintään imeytyskenttä vaatii tulevaisuudessa uusimista. Saostuskaivoissa ei havaittu silmämääräisesti tarkasteltuna vaurioita tai puutteita. 35 / 41

36 24 SÄHKÖT Osasta jakorasioita puuttuu kansia tai niitä on rikki. Suositellaan kansien asentamista / uusimista. Silmämääräisesti tarkasteltuna ei havaittu muita vaurioita tai puutteita sähköjärjestelmässä. Määräaikaistarkastusten teettäminen pientaloihin ei ole lakisääteisesti pakollista. Sähköjärjestelmiin on suositeltavaa teettää alan ammattilaisen tekemä tarkastus mahdollisten piilevien vikojen paikallistamiseksi. 38. Sulaketaulu RAKSYSTEMS INSINÖÖRITOIMISTO OY Kotkassa Mikael Nyberg Insinööri AMK, AKK (FISE) Liitteet Alkuhaastattelulomake 36 / 41

37 YLEISTÄ KUNTOTARKASTUKSESTA RS3 VAURIOIDEN KORJAAMINEN JA KORJAAMATTA JÄTTÄMISEN RISKIT Kuntotarkastusraportissa on esitetty korjaussuosituksia havaittujen vaurioiden korjaamiseksi. Korjaussuositukset eivät ole sellaisenaan riittäviä työohjeita, vaan lähes aina vaurioiden oikean korjaamistavan määritteleminen vaatii yksityiskohtaisen korjaussuunnitelman laatimisen. Yleisenä lähtökohtana korjaamisessa ovat nykyiset rakennusmääräykset ja ohjeet, joita sovelletaan käyttötarkoituksen ja kohteen vaatimusten mukaan. Ennakoivat huoltotoimet ja vaurioiden korjaaminen viipymättä säästävät kustannuksia ja pitävät yllä rakennuksen arvoa. Mikäli tarkastuksessa on havaittu vaurioita tai puutteita, eikä ehdotettuihin korjauksiin ryhdytä, vaurio yleensä laajenee, korjaaminen hankaloituu ja korjauskustannukset kasvavat. Korjaamaton vaurio voi myös muodostaa haitan asumiselle. YLEISTÄ TARKASTUKSEN SISÄLLÖSTÄ Jotta raportin lukija ymmärtäisi kuntotarkastuksen sisällön ja periaatteet, tulisi lukijan tutustua myös Rakennustieto Oy:n julkaisemaan KH Kuntotarkastus asuntokaupan yhteydessä Tilaajan ohjeeseen. Ohje on toimitettu tilaajalle tilauksen yhteydessä tai se on luettavissa osoitteessa Tilaajan ohjeessa on esitetty mm. tarkastuksen sisältö, epävarmuustekijät, vastuut ja rajaukset. Kuntotarkastustilauksen yhteydessä tilaajalle on toimitettu myös Raksystemsin Kuntotarkastuksen RS³ Tuotekuvaus, jossa on määritelty lyhyesti Kuntotarkastuksen RS³ suoritustapa. Kuntotarkastus on suoritettu pääosin pintapuolisesti, aistinvaraisin ja rakennetta rikkomattomin menetelmin noudattaen KH Kuntotarkastus asuntokaupan yhteydessä. Suoritusohjetta ja Kuntotarkastuksen RS³ Tuotekuvausta. Suoritusohje on saatavissa mm. Rakennustiedon kirjakaupoista. Kuntotarkastusraportti perustuu kohteesta tehtyihin havaintoihin sekä tarkastuksen yhteydessä asiakirjoista, omistajalta, isännöitsijältä tai käyttäjältä saatuihin tietoihin. Tarkastuksessa on kiinnitetty huomiota pintapuolisella tarkastelulla havaittaviin rakenteelliseen kestävyyteen, turvallisuuteen ja asumisterveellisyyteen oleellisesti vaikuttaviin puutteisiin, vikoihin ja riskeihin. Kuntotarkastuksesta huolimatta ei voida pois sulkea sitä mahdollisuutta, että rakennuksessa voi esiintyä piileviä vaurioita, joita ei tarkastusmenetelmien tai -olosuhteiden rajoissa ja tarkastuksen pääasiallisen pintapuolisuuden vuoksi ole voitu havaita. Kuntotarkastusmenettelyllä ei yleensä voida arvioida maanalaisten rakenteiden ja järjestelmien, kuten salaojien tai sokkelin ulkopuolisen vedeneristyksen kuntoa, toimivuutta tai olemassaoloa. Koska rakenteita ei avata, ei rakenteiden sisäisiä piileviä vaurioita välttämättä voida havaita, ellei niistä ole kosteudentunnistimella havaittavaa, muulla tavalla aistittavaa tai rakenteiden pinnalle näkyvää viitettä. Epäilyttävissä tapauksissa esitetään lisätutkimustarve, mikäli rakenteiden kunto olisi syytä selvittää tarkemmin. Kuntotarkastusraportissa esitettyjen lisätutkimussuositusten perusteena on tarkastajan kohteessa tekemä riskihavainto tai yleisesti käytössä oleva tieto kyseisen rakenteen vaurioriskialttiudesta. Lisä- tai jatkotutkimussuosituksien noudattaminen on tärkeää, jotta rakenteiden todellinen kunto saadaan selvitettyä eikä kaupan osapuolille jää epäselvyyttä rakennuksen mahdollisista korjaustarpeista. Raportissa suositellut tutkimukset tai tarkastukset suoritetaan eri tilauksesta, mikäli ne eivät kuulu KH Suoritusohjeen mukaan kuntotarkastuksen sisältöön. Rakennuksissa saattaa olla myös osia, joita ei ole voitu tarkastaa, koska niihin ei ollut pääsyä tai ne olivat lumipeitteen alla. Nämä osat jäävät tarkastuksen ulkopuolelle, koska tarkastusraportti koskee vain tilannetta tarkastushetkellä. Niiden tarkastuttaminen tilanteen tai olosuhteiden salliessa on yleensä myös suositeltavaa. Laatoitetuissa lattia- ja seinäpinnoissa esiintyy tavanomaisesti kosteutta kosteudentunnistimella havainnoitaessa, jos pinnat ovat olleet säännöllisesti roiskevedelle alttiina. Kyseiset kosteushavainnot eivät välttämättä tarkoita kosteusvaurioita tai korjaustarvetta. Mikäli laatoituksen alla on toimiva kosteuden- tai vedeneriste, saattaa kosteus olla pelkästään laattojen ja eristeen välissä, mikä on laattapinnoitteelle ominaista. Vedeneristeiden olemassaoloa tai kuntoa ei pintapuolisessa tarkastelussa, kuten kuntotarkastuksessa voida yleensä selvittää. Tilanteessa, jolloin märkätilat ovat olleet hyvin pitkään käyttämättöminä, ei kosteudentunnistimella voida arvioida rakenteiden sisällä mahdollisesti piileviä kosteusvaurioituneita rakenteita eikä rakenteen kosteusteknistä toimivuutta normaalin käytön aikana. Johtopäätöksissä esiintyvät viittaukset nykyisiin rakennusmääräyksiin tai ohjeisiin eivät tarkoita, että ne olisivat vanhassa rakennuksessa voimassa takautuvasti ja jälkikäteen velvoittavia. Viittaukset määräyksiin ovat ohjeena siihen tasoon, mitä nykyisin pidetään hyvänä rakennustapana ja niiden noudattaminen on siksi yleisesti suositeltavaa pyrittäessä hyvään ja turvalliseen rakennuksen ylläpitoon. 37 / 41

38 ASBESTI Asbestin käyttö rakentamisessa on ajoittunut pääasiassa ajanjaksolle , minä aikana useat suomalaiset rakennusmateriaalit ovat sisältäneet asbestia, mutta asbestia on käytetty suomalaisessa rakentamisessa ainakin luvulta lähtien. Suomen rakennusaineteollisuus lopetti asbestipitoisten tuotteiden valmistuksen 1988 jälkeen. Asbestipitoisten tuotteiden maahantuonti, valmistus ja myynti on ollut kiellettyä alkaen. Asbestin käyttö rakennusmateriaaleissa on kielletty kokonaan Asbestia sisältävä rakennusmateriaali ei ole terveydelle haitallinen, mikäli rakennusmateriaali on ehjä eikä siitä irtoa asbestikuituja hengitysilmaan. Ehjä, rakenteessa oleva, asbestia sisältävä rakennusmateriaali ei normaalitapauksessa aiheuta mitään toimenpiteitä. Asbestin olemassaolo tulee huomioida, mikäli rakennusta korjataan tai huolletaan ja asbestia sisältäviä materiaaleja puretaan tai työstetään, sekä silloin, jos asbestia sisältävä materiaali on rikkoutunut siten, että siitä voi irrota asbestikuituja. RS³ Kuntotarkastuksen sisältöön ei kuulu asbestikartoitusta. Ennen korjauksien tai remontointien aloittamista tulee selvittää sisältävätkö purettavat tai korjattavat rakenteet asbestia ja rakennushankkeeseen ryhtyvän tai muun, joka ohjaa ja valvoo rakennushanketta on huolehdittava, että asbestipurkutyötä varten tehdään asbestikartoitus. KREOSOOTTI JA PAH-YHDISTEET Kreosoottia ja PAH-yhdisteitä sisältävien materiaalien käyttö rakentamisessa on ollut yleisintä vuosien välillä. Kreosoottia ja PAH-yhdisteitä sisältäviä tuotteita on käytetty erityisesti veden- ja kosteudeneristeenä, puutavaran kyllästyksessä, valuasfalteissa, kattohuovissa sekä rakennuspapereissa ja pahveissa. Kreosootti (kivihiilipiki) on kivihiilitervan tislausjäännös, joka sisältää satoja orgaanisia ja epäorgaanisia yhdisteitä. Kivihiilipikeä purettaessa työilmaan vapautuu hiukkasmaisia ja höyrymäisiä aineosia, joista haitallisimpia ovat syöpää aiheuttavat polysykliset aromaattiset hiilivedyt (PAH-yhdisteet) sekä lisäksi iholle joutuessaan aine saattaa aiheuttaa kirvelyä ja punoitusta sekä ärsyttää hengitystä. Rakenteissa olevista kreosoottia tai PAH-yhdisteitä sisältävistä materiaaleista ei aiheudu haittaa, ellei niistä siirry epäpuhtauksia sisäilmaan. Korjauksien ja remontointien yhteydessä kivihiilipikeä ja PAH-yhdisteitä sisältävät materiaalit on ensisijaisesti pyrittävä poistamaan. Kuntotarkastuksen sisältöön ei kuulu kreosootin tai PAH-yhdisteiden kartoitus. RADON Radon on maaperästä ilmaan ja esim. kaivoveteen tietyissä olosuhteissa pääsevä väritön ja hajuton radioaktiivinen kaasu. Suomessa on joitakin alueita, joilla radonia esiintyy yleisesti. Tietoa radonin esiintymisalueista ja alueella tehdyistä radonmittauksista on mahdollista saada joko Säteilyturvakeskuksesta tai kunnan rakennusvalvontavirastosta. Mikäli kohde sijaitsee radon-alueella, on yleensä suositeltavaa selvittää, onko kohteessa tai kohteen ympäristössä mitattu kohonneita radonpitoisuuksia. Kuntotarkastuksen RS³ sisältöön ei kuulu radonmittauksia. MIKROBIKASVUSTO Mikäli rakenteissa on kosteutta tai kosteusvaurioita, voi rakenteissa mahdollisesti olla mikrobikasvustoa (kansanomaisesti hometta ). Mikrobikasvusto rakenteissa tai rakenteiden pinnoilla voi olla terveyshaitta tai esimerkiksi pelkästään ulkonäköhaitta. Mahdollinen haitallisuus riippuu mm. mikrobikasvuston sijainnista, laajuudesta ja lajistosta. Rakenteiden suhteellisen kosteuden ollessa pitkäaikaisesti yli 70 % RH ovat olosuhteet mikrobikasvuston syntymiselle olemassa. KUNTOTARKASTAJAN VASTUU, VIRHEEN OIKAISEMINEN JA KUNTOTARKASTUKSESTA REKLAMOINTI Kuluttajalle suoritettavassa kuntotarkastuksessa kuntotarkastajan vastuu määräytyy kuluttajansuojalain mukaisesti. Yritykselle suoritettavassa kuntotarkastuksessa suositellaan noudatettavaksi Konsulttitoiminnan yleisiä sopimusehtoja KSE Tarkemmin tarkastuksen osapuolten vastuista on kerrottu kuntotarkastuksen tilaajan ohjeessa (KH , luku 8). Kuntotarkastajalla on oikeus ja velvollisuus oikaista kuntotarkastussuoritteessa tapahtunut virhe. Kaikista virheistä tilaajan tulee reklamoida kirjallisesti kuntotarkastajaa kohtuullisessa ajassa (yleensä neljän kuukauden kuluessa virheen havaitsemisesta tai siitä, kun se olisi pitänyt havaita). 38 / 41

39 TEKNISET KÄYTTÖIÄT, TARKASTUSVÄLIT JA KUNNOSSAPITOJAKSOT KÄSITTEET Tekninen käyttöikä tarkoittaa käyttöönoton jälkeistä aikaa, jona rakenteen, rakennusosan, järjestelmän tai laitteen tekniset toimivuusvaatimukset täyttyvät. Kun tekninen käyttöikä on kulunut umpeen, rakenne, rakennusosa, järjestelmä tai laite on tarkoituksenmukaista korvata uudella. Tekninen käyttöikä perustuu käytössä oleviin tietoihin ja kokemukseen rakenteen, rakennusosan, järjestelmän tai laitteen kestävyydestä ja on yleistävä. Tarkastusväli on aikaväli, jonka kuluttua rakenteen, rakennusosan, järjestelmän tai laitteen kunto ja toimivuus on tarkastettava. Tarkastusvälien tulee olla sellaisia, että tarkastuskohde pysyy kunnossa tarkastusten välisen ajan. Kunnossapitojaksolla tarkoitetaan keskimääräistä aikaväliä, jonka jälkeen määrätty kunnossapitotoimenpide toistetaan. Kunnossapito on rakenteen, rakennusosan, järjestelmän tai laitteen korjaamista osittain uusimalla, täydentämällä, kunnostamalla tai pinnoittamalla. NIMIKE Tekninen käyttöikä / v Tarkastusväli / v Kunnossapitojakso / v RAKENNUSTEKNISET JÄRJESTELMÄT TAI MATERIAALIT PIHA-ALUEEN RAKENTEET Salaojajärjestelmä, rakennettu ennen vuotta Salaojajärjestelmä, rakennettu v jälkeen Piha-alueen asfalttipinnoitteet Betoniset pihakiveykset Roudaneristys (perusmuurin ulkopuolinen) 50 ALAPOHJARAKENTEET Maanvarainen betonilaatta, yläpuolinen lämmöneriste mineraalivilla tai sahanpuru, ei lämmöneristettä betonilaatan alapuolella Maanvarainen betonilaatta, yläpuolinen lämmöneriste mineraalivilla tai sahanpuru, lämmöneriste myös betonilaatan alapuolella Kantava betonilaatta - yläpuolinen lämmöneriste mineraalivilla tai sahanpuru, ei alapuolista lämmöneristettä Puurakenteinen kantava alapohja (ns. rossipohja) 50 5 Perusmuurin vedeneristys kumibitumikermieriste 30 Perusmuurin vedeneristys kuumabitumisively 20 Perusmuurin vedeneristys - muovinen perusmuurilevy 50 JULKISIVUT Lautaverhous Rappaus Metallilevyverhous Kuitusementtilevy IKKUNAT JA ULKO-OVET Puuikkunat Puu-alumiini-ikkuna Puu-ulko-ovet / 41

40 IKKUNAT JA ULKO-OVET PARVEKKET JA TERASSIT Puurakenteiset parvekkeet Puiset pihatasot ja ulkoterassit kk VESIKATOT JA VESIKATON VARUSTEET Kumibitumikermi, 1-kerroskate, kalteva katto kuten harjakatto tms Kumibitumikermi, 2-kerroskate, tasakatto Kumibitumikermi, 2-kerroskate, kalteva katto kuten harjakatto tms Kumibitumikermi, 3-kerroskate Bitumikermikate (käyttöikä saavutettu, poistunut tuotannosta 1980-luvulla) saavutettu Sinkitty ja maalattu rivipeltikate Profiilipeltikate Tiilikate Kuitusementtikate Räystäskourut ja syöksytorvet kk 10 Kattokuvut Kattoikkunat KUIVIEN TILOJEN PINNOITTEET Lattia, muovimatto, vinyylilaatta, korkkipinnoite tai linoleum 30 Lattia, tekstiilimatto 20 Keraaminen laatta 50 Lattia, lautaparketti Lattia, alustaansa liimattu parketti tai lautalattia Lattialaminaatti 15 Seinien maalaus ja tapetointi 20 Kattopinnoitteiden pintakäsittely 30 MÄRKÄTILOJEN LATTIARAKENTEET JA -PINNOITTEET Muovimatto Kosteussulkusively ja laatoitus 15 3 Bitumivedeneriste ja laatoitus 30 3 Nykyaikainen vedeneriste ja laatoitus, rakennettu v jälkeen 30 3 MÄRKÄTILOJEN SEINÄRAKENTEET JA -PINNOITTEET Kosteussulkusively, levyrakenne ja laatoitus 15 3 tarvittaessa Kosteussulkusively, kiviainesrakenne ja laatoitus 18 3 tarvittaessa Vedeneriste ja laatoitus 30 3 tarvittaessa 40 / 41

41 MÄRKÄTILOJEN SEINÄRAKENTEET JA -PINNOITTEET Muovitapetti 12 3 Muovipinnoitettu pelti 30 3 Pesuhuoneen panelointi 12 3 Saunan panelointi 20 3 MÄRKÄTILOJEN KATTOPINNOITTEET Katon pintakäsittely (pesuhuone, kylpyhuone tms.) KIINTOKALUSTEET Kuivissa tiloissa olevat kaapistot 25 Märkätilojen kaapistot 15 LVI-TEKNISET JÄRJESTELMÄT TAI MATERIAALIT Öljysäiliö, muovia, sisätiloissa Öljysäiliö, muovia, maassa Öljysäiliö, terästä, sisätiloissa Öljysäiliö, terästä, maassa betonibunkkerissa Öljysäiliö, terästä, ulkona Savupiiput, tiilipiippu kk Savupiiput, elementeistä tehty keraaminen piippu kk Lämmitysputkisto, teräsputket, lattialämmitys saavutettu Lämmitysputkisto, kupariputket, lattialämmitys märkätilassa kk Lämmitysputkisto, muovipinnoitetut kupariputket, lattialämmitys kk Lämmitysputkisto, muovi- ja komposiittiputket kk Käyttövedenlämmittimet Vesijohdot, kupariputket Vesijohdot, muoviputket Vesijohdot, galvanoidut teräsputket (käyttöikä saavutettu) saavutettu Jätevesiviemärit, valurautaputket 50 Jätevesiviemärit, muovi- tai komposiittiputket 50 Niiden rakenteiden osalta, joita ei ole mainittu tässä taulukossa, löytyy lisätietoa Rakennustietosäätiön julkaisemasta käyttöikäjaksotus-ohjeesta (KH ) 41 / 41

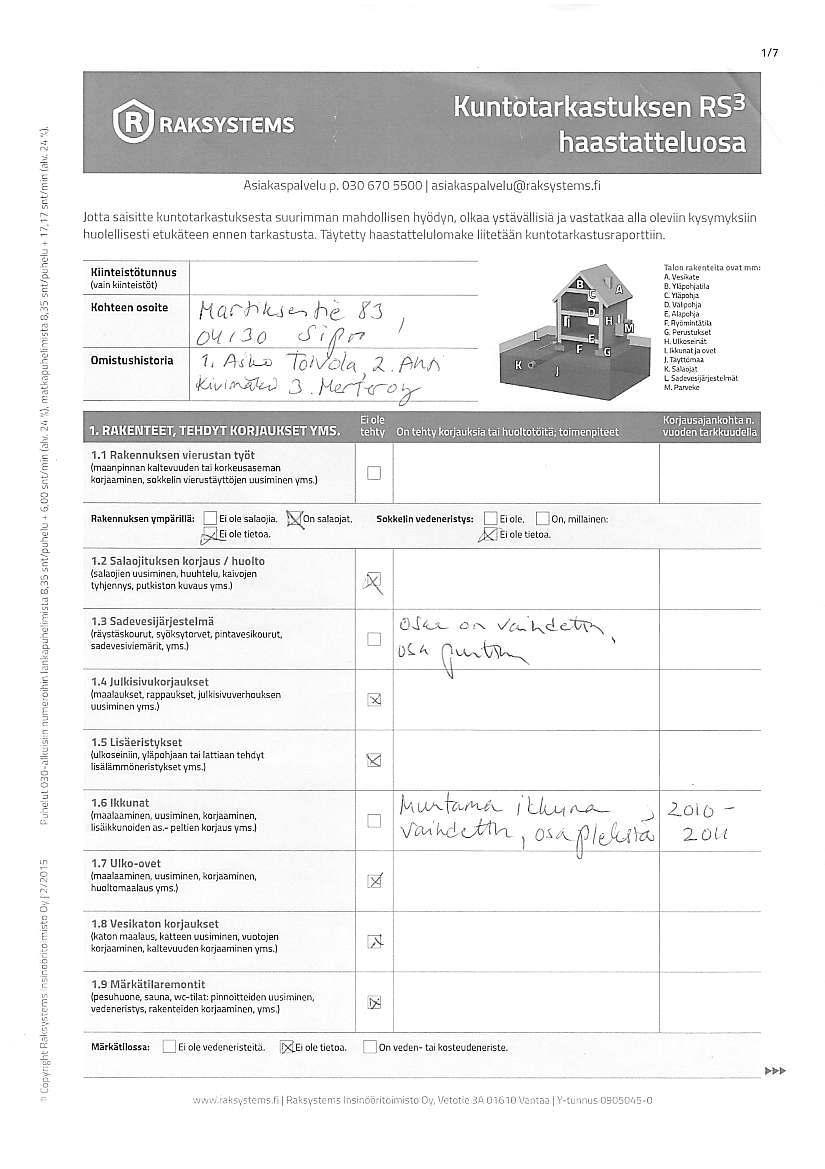

42 Asiaka$areup oror0 : naldltetyhaanafre!omake vi sii ia vanatha a a oleviii kysvmykrn ott/3a Ll 3 ti i E hk".,k"^r-dft!e,."*bj. vo F!o!,!ba 1.'sr@jidsnhtiu/hErb nrd.!0".r*" &id!*br a L1J4! d,\ \,/4 \{g!\i\ aai z E l M:ire4 rlro!4 ry{u RE,o!$hi
