1 SCRUBTEC R 6 MODEL: (R 6 71), (R 6 71C) (R 6 86), (R 6 100) Dansk Brugsanvisning... A-2 - A-20 Norsk Bruksanvisning... B-2 - B-20 Svenska Bruksanvisning... C-2 - C-20 Suomi Käyttöohje... D-2 - D-20 5/12 revised 10/12 FORM NO

2 A - DANSK BRUGSANVISNING INDHOLDSFORTEGNELSE Side Indledning... A-2 Sikkerhedsforskrifter og advarsler... A-3 Lær maskinen at kende...a-4 A-5 Kontrolpanel... A-6 Klargøring af maskinen Montering af batterierne... A-7 Montering af børsterne...a-8 - A-9 Montering af sugefod... A-10 Påfyldning af opløsningstanken... A-10 Rensemiddelsystem... A-11 Sådan bruges maskinen Skrubning...A-12 - A-13 Anvendelse af gangteleskoprør...a-12 - A-13 Efter brug... A-14 Vedligeholdelsesplan... A-14 Smøring af maskinen...a-14 - A-15 Opladning af batterier (almindelige)... A-16 Kontrol af væskestanden i batterierne... A-16 Opladning af batterier (vedligeholdelsesfri)... A-16 Vedligeholdelse af sugefoden... A-17 Justering af sugefoden... A-17 Vedligeholdelse af sideskørterne... A-18 Fejlfinding... A-19 Tekniske specifikationer... A-20 INTRODUKTION Denne manual vil hjælpe dig til at få det bedste ud af din Nilfisk-Alto Rider Scrubber. Læs vejledningen grundigt igennem, før du tager maskinen i brug. Bemærk: Fremhævede tal i parentes angiver en genstand, der er vist på siderne A-4 A-6. Maskinen er velegnet til kommerciel brug til f.eks. hoteller, skoler, hospitaler, fabrikker og kontorer samt i forretninger og leasingforretninger. Scrubtec R 6 Rider er en batteridrevet gulvrengøringsmaskine. DELE OG SERVICE Nødvendige reparationer skal udføres af et autoriseret Nilfisk-Alto-servicecenter, der beskæftiger fabriksuddannet servicepersonale og har et lager af originale Nilfisk-Alto-reservedele og tilbehør. Kontakt NILFISK-ALTO-forhandleren vedrørende reservedele og service. Oplys venligst model- og serienummer når du refererer til din maskine. ÆNDRINGER Ændringer og tilføjelser på rengøringsmaskinen, der påvirker kapacitet og sikker betjening, må ikke udføres af kunden eller brugeren uden forudgående skriftlig godkendelse fra Nilfisk-Alto Inc. Ikke godkendte ændringer vil fritage producenten for ethvert ansvar og gøre kunden ansvarlig for alle deraf følgende uheld. MÆRKEPLADE Maskinens model og serienummer fremgår af mærkepladen på maskinen. Denne information er nødvendig, når der bestilles reservedele til maskinen. Brug nedenstående pladser til at notere din maskines model- og serienummer for fremtidig reference. MODELNUMMER SERIENUMMER UDPAKNING AF MASKINEN Når maskinen leveres, skal du efterse forsendelseskassen og maskinen grundigt for tegn på beskadigelse. Hvis der er tegn på beskadigelse, skal du gemme forsendelseskassen (hvis den er anvendelig), så den kan blive undersøgt. Underret straks Nilfisk-Alto kundeserviceafdeling om transportskaden Henvis til udpakning i den brugsanvisning, der følger med maskinen, for at fjerne maskinen fra pallen. A - 2 Scrubtec R /12

3 10/12 BRUGSANVISNING DANSK - A SIKKERHEDSFORSKRIFTER OG ADVARSLER SYMBOLER Nilfisk-Alto bruger nedenstående symboler til at angive potentielt farlige forhold. Læs altid disse oplysninger omhyggeligt, og tag de nødvendige skridt til at beskytte mandskab og ejendom. Denne maskine er beregnet til erhvervsmæssig brug, f.eks. på hoteller, hospitaler, fabrikker og kontorer, samt i skoler og butikker. Den er ikke beregnet til almindelige husholdninger. FARE! Advarer om umiddelbare farer, der vil medføre personskade eller død. ADVARSEL! Gør opmærksom på en situation, der kan medføre alvorlig personskade. FORSIGTIG! Gør opmærksom på en situation, der kan medføre lettere alvorlig personskade, skade på maskinen eller andre ting. Læs hele vejledningen igennem, før du tager maskinen i brug. GENEREL SIKKERHEDSVEJLEDNING Der er vedlagt særlige sikkerhedsforskrifter og advarsler, der advarer om potentielle farer for personskade eller beskadigelse af maskinen. ADVARSEL! * Denne maskine må kun bruges af korrekt oplærte og autoriserede personer. * Denne maskinen er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden. * Undgå pludselige stop på ramper eller skråninger. Undgå pludselige, skarpe sving. Kør ved lav hastighed ned ad bakke. * Beskyt batterierne mod gnister, flammer og rygende materialer. Der afgives eksplosive luftarter under normal drift. * Der udvikles højeksplosiv brint ved opladning af batterierne. Oplad kun batterierne i områder med god udluftning og på sikker afstand af åben ild. Undlad at ryge under opladning af batterierne. * Tag alle smykker af ved arbejde i nærheden af elektriske komponenter. * Afbryd nøglekontakten (stillingen O) og forbindelsen til batterierne, før du udfører servicearbejde på elektriske komponenter. * Undlad at arbejde under maskinen, hvis denne ikke er understøttet med sikkerhedsblokke eller stativer. * Undlad at bruge brændbare rensemidler, og undlad at betjene maskinen på eller i nærheden af sådanne midler eller i områder, hvor der findes brændbare væsker. * Undlad at rengøre maskinen med højtryksrenser. * Anvend kun børster, som leveres med udstyret eller er angivet i betjeningsvejledningen. Brugen af andre børster kan påvirke sikkerheden. FORSIGTIG! * Denne maskine er ikke godkendt til brug på offentlig vej. * Denne maskine må ikke bruges til opsamling af farligt støv. * Brug ikke skrubbe- og slibesten. Nilfisk-Alto påtager sig intet ansvar for beskadigelse af gulve på grund af skrubbe- og slibesten (kan også beskadige børstedrevssystemet). * Ved brug af denne maskine skal det altid sikres, at andre personer, herunder især børn, ikke udsættes for fare. * Læs alle anvisninger grundigt igennem, før du udfører nogen former for servicearbejde. * Efterlad ikke maskinen uden opsyn uden først at dreje tændingsnøglen til (O), fjerne den og trække håndbremsen. * Sluk for tændingsnøglen (stillingen O) og tag nøglen ud, før du skifter børster eller åbner adgangspanelerne. * Pas på, at hår, smykker eller løstsiddende tøj ikke bliver fanget af de bevægelige dele. * Vær forsigtig, når maskinen flyttes i frostvejr. Eventuelt vand i opløsnings-, opsamlings- eller brugtvandstanken samt i slangerne kan fryse og medføre skader på ventiler og fittings. Skyl med sprinklervæske. * Tag altid batterierne ud af maskinen, før den kasseres, og bortskaf dem i henhold til de lokale miljøbestemmelser. * Undlad at anvende maskinen på flader, der har en hældning, som overstiger den, der er angivet på maskinen. * Alle lemme og dæksler skal anbringes som vist i betjeningsvejledningen, før maskinen tages i brug. * Denne maskinen må kun anvendes og opbevares indenfor. GEM DENNE VEJLEDNING 5/ Scrubtec R 6 A - 3

4 A - DANSK BRUGSANVISNING KEND DIN MASKINE Når du læser denne vejledning igennem, vil du undertiden se tal, der er fremhævet i parentes, som for eksempel (2). Medmindre andet er angivet, henviser disse tal til en komponent, der er vist på en af disse sider. Hvis du har brug for at se placeringen af en given komponent, når den omtales i teksten, skal du blot slå op på den angivne side. BEMÆRK: Du kan finde detaljerede beskrivelser af hver enkelt komponent på de næste 4 sider. 1 Operatørens sæde 2 Opløsningstankens afløbsslange 3 Kørepedal 4 Drivhjul 5 Effektafbryder til drivhjul (70 A) 6 Effektafbryder til styrekredsløb (10 A) 7 Nødafbryder 8 Børsteophæng 9 Baghjul 10 Dækning af batterifag 11 Sugefodssystem 12 Dæksel til rensemiddelbeholder (kun på modeller til rensemiddel) 13 Rensemiddelbeholder (kun til modeller til rensemiddel/ medfølger ikke) 14 Greb til aftagning af ophængsskørt 15 Batterioplader (tilbehør/under sæde) 16 Greb til justering af sæde 17 Greb til højdejustering af ophængsskørt 18 Kofanger fortil A - 4 Scrubtec R /12

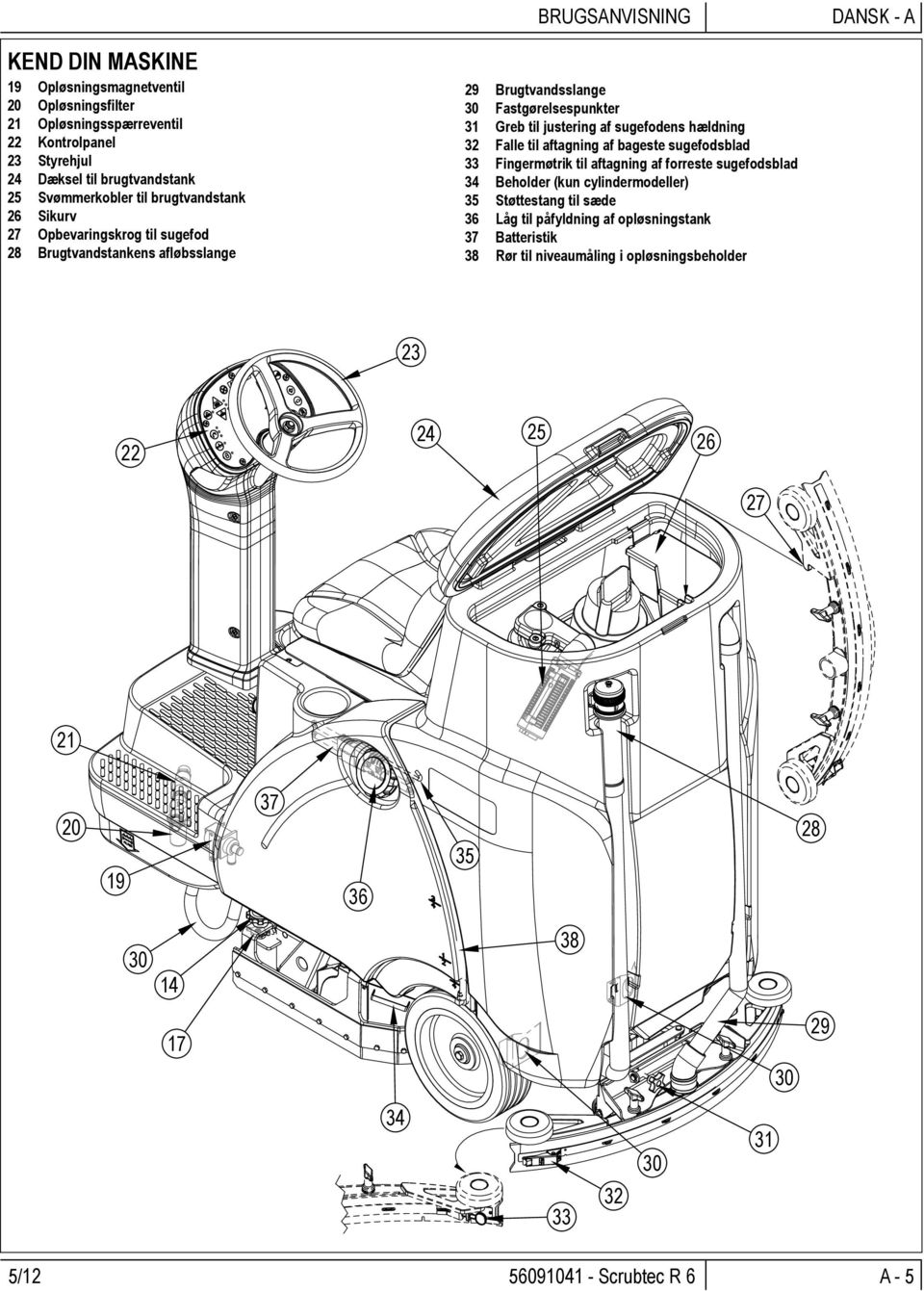

5 BRUGSANVISNING DANSK - A KEND DIN MASKINE 19 Opløsningsmagnetventil 20 Opløsningsfilter 21 Opløsningsspærreventil 22 Kontrolpanel 23 Styrehjul 24 Dæksel til brugtvandstank 25 Svømmerkobler til brugtvandstank 26 Sikurv 27 Opbevaringskrog til sugefod 28 Brugtvandstankens afløbsslange 29 Brugtvandsslange 30 Fastgørelsespunkter 31 Greb til justering af sugefodens hældning 32 Falle til aftagning af bageste sugefodsblad 33 Fingermøtrik til aftagning af forreste sugefodsblad 34 Beholder (kun cylindermodeller) 35 Støttestang til sæde 36 Låg til påfyldning af opløsningstank 37 Batteristik 38 Rør til niveaumåling i opløsningsbeholder / Scrubtec R 6 A - 5

6 A - DANSK BRUGSANVISNING KONTROLPANEL A Tændingsnøgle B Bak-LED C Kontakt til fremad/bak D Kontakt til fartreduktion E Kontakt til fartøgning F Grafik-display F1 Indikator for rensemiddelstyrke (peger på H) F2 Rengøringsmiddelmængde F3 Timetæller F4 Batteriindikator F5 Fejlkoder F6 Hastighedsindikator F7 Indikator til visning af lavt batteriniveau G Hornkontakt H I J K L M N Symboler for rensemiddelstyrke Kontakt til reduktion af børstetryk LED er til børstetryk TOP = HØJ MIDDLE = MELLEM NED = LAV Kontakt til øgning af børstetryk Kontakt til børste ON-OFF Kontakt til børste ON-OFF LED er opløsningsgennemløbsmængde TOP = HØJ MIDDLE = MELLEM NED = LAV O P Q R S T U Styrekontakt til opløsningsmiddel Kontakt til sugning ON-OFF Kontakt til tændt/slukket sugning Rengøringsmiddel ON-OFF Styrekontakt rensemiddel Undlad at bruge højtryksrenser-symbol Læs alle vejledninger-symbol F1 F2 F3 F4 F5 F6 F7! L K J I T U F H M G N O P E Q D R S A C B A - 6 Scrubtec R /12

7 10/12 BRUGSANVISNING DANSK - A BATTERIER Hvis batterierne er monteret i maskinen ved levering, skal du gøre som følger: Kontrollér, at batterierne er sluttet til maskinen (37). Anbring nøglekontakten i stillingen ON (TIL) (A), og hold øje med batteriindikatoren (F4). Hvis målepinden fyldes helt, er batterierne parat til brug. Hvis målepinden er mindre end fyldt, bør batterierne lades op før brug. Se under Opladning af batterier. VIGTIGT! HVIS DIN MASKINE HAR EN INDBYGGET BATTERI-OPLADER, HENVISES DER TIL OEM-PRODUKTMANUALEN FOR INSTRUKTIONER ANGÅENDE INDSTILLING AF OPLADER FOR BATTERITYPE. Hvis batterierne ikke er monteret i maskinen ved levering, skal du gøre som følger: Kontakt den lokale Nilfisk-Alto-forhandler for at få anvist de rigtige batterier. Monter batterierne som beskrevet nedenfor. UNDLAD at montere to 12-volt-batterier i maskinen. Dette påvirker maskinens driftsstabilitet. VIGTIGT! HVIS DIN MASKINE HAR EN INDBYGGET BATTERI-OPLADER, HENVISES DER TIL OEM-PRODUKTMANUALEN FOR INSTRUKTIONER ANGÅENDE INDSTILLING AF OPLADER FOR BATTERITYPE. MONTERING AF BATTERIERNE ADVARSEL! Vær yderst forsigtig ved arbejde med batterier. Svovlsyren i batterierne kan medføre alvorlig personskade, hvis den kommer i kontakt med hud eller øjne. Eksplosiv brint udluftes fra batterierne gennem åbninger i batterihætterne. kan antændes af lysbuer, gnister eller flammer. Hvis der kommer batterisyre på huden, skal du skylle det påvirkede område med vand i 5 minutter og søge lægehjælp. Når der udføres servicearbejde på batterierne... * Tag alle smykker af. * Rygning forbudt. * Anvend sikkerhedsbriller, gummiforklæde og gummihandsker. * Arbejd i et område med god udluftning. * Lad ikke værktøjet berøre mere end én batteripol ad gangen. * Afbryd ALTID minuskablet (stel) først, når du udskifter batterier, så der ikke opstår gnister. * Tilslut ALTID minuskablet til sidst, når du monterer batterier. FORSIGTIG! Denne maskines elektriske komponenter kan blive alvorligt beskadigede, hvis batterierne ikke monteres og tilsluttes korrekt. Batterierne skal monteres af Nilfisk-Alto eller en uddannet elektriker. 1 Sæt tændingskontakten (A) på off (O) og tag nøglen ud. Sving derefter låget til batterirummet op (10) og indstil støttestangen (35). 2 2 personer kan ved hjælp af en hensigtsmæssig løfterem løfte batterierne forsigtigt ind på bakken, nøjagtigt som vist. Se skilt batterikabel layout. 3 Se Figur 1. Monter batterikabler som vist og stram møtrikkerne på batteripolerne. 4 Montér batteriskoene, og fastgør dem forsvarligt til batterikablerne med de medfølgende bånd. 5 Tilslut batterisættets stik til maskinstikket (37) og luk lågen til batterirummet. Når batterier eller lader skiftes, skal du kontakte dit lokale, autoriserede servicecenter for de korrekte batterier, den rigtige oplader og de korrekte maskinindstillinger for at forhindre batteriskade. FIGUR Ah, 20 Hr. Rate 5/ Scrubtec R 6 A - 7

8 A - DANSK BRUGSANVISNING MONTERING AF BØRSTERNE (SKIVESYSTEM) FORSIGTIG! Sluk for tændingsnøglen (stillingen O) og tag nøglen ud, før du skifter børster eller åbner adgangspanelerne. 1 Kontrollér, at børsteophænget er hævet. Kontrollér, at nøglekontakten (A) er afbrudt (stillingen O). 2 Se figur 2. Afmonter begge sideskørter. BEMÆRK: Skørterne holdes på plads af to store greb (AA). Løsn disse greb og skub skørtesamlingen (AB) let frem og derefter af børstedækket. 3 Placér en børste- eller rondeldriver (AC) under børstedækket. 4 Sæt hullerne i børsten på linje med tapperne på motorens kardanled (AD). 5 Træk børsten opad indtil kardanleddet låser. 6 Gentag trin 3, 4 og 5 for at montere de resterende børste- og rondeldrivere. Sådan afmonteres det: 1 Sørg for at børstedækket (8) er HÆVET. Kontrollér, at nøglekontakten (A) er afbrudt (stillingen O). 2 Afmontér skørterne. 3 Tryk ned på to sider af børste- eller rondeldriveren, indtil kardanleddene giver slip. FIGUR 2 A - 8 Scrubtec R /12

9 BRUGSANVISNING DANSK - A MONTERING AF BØRSTER (CYLINDRISK SYSTEM) FORSIGTIG! Sluk for tændingsnøglen (stillingen O) og tag nøglen ud, før du skifter børster eller åbner adgangspanelerne. 1 Kontrollér, at børsteophænget er hævet. Kontrollér, at nøglekontakten (A) er afbrudt (stillingen O). 2 Se figur 3. Afmonter begge sideskørter. BEMÆRK: Skørterne holdes på plads af to store greb (BA). Løsn disse greb og skub skørtesamlingen (BB) let frem og derefter af børstedækket. 3 Løsn de sorte greb (BC) øverst på mellemhjulsenheden (BD) og tag samlingen af. 4 Lad børsten glide ind i huset, løft den let, og skub og drej den, indtil den sidder godt fast. Genmontér mellemhjulsenheden (BD) og skørterne (BB). FIGUR 3 5/ Scrubtec R 6 A - 9

10 A - DANSK BRUGSANVISNING MONTERING AF SUGEFOD 1 Se figur 4. Lad sugefoden (11) glide over på holderen, og spænd fingermøtrikkerne fast på holderen (AA). 2 Slut brugtvandsslangen (AB) til indløbet i sugefoden. 3 Sænk sugefoden, flyt maskinen lidt fremad, og juster sugefodens hældning og højde ved hjælp af justeringsgrebet til indstilling af sugefodens hældning (31) og sugefodens højdehjul (AC), så den bageste sugelæbe rører gulvet ensartet i hele dens bredde og samtidig bøjer en smule som vist på tværsnittet af sugefoden. FIGUR 4 PÅFYLDNING AF OPLØSNINGSTANKEN Læs rengøringskemikaliets etiket og beregn den korrekte mængde kemikalie til blanding i en tank, der rummer 120 liter. Åben låget til opløsningstanken (36), og fyld tanken 1/3 op med vand. Tilsæt rengøringskemikaliet, og fyld derefter tanken helt op. BEMÆRK: Rengøringsmaskiner kan enten anvendes som almindelig gulvvaskemaskiner med rensemiddel blandet i tanken, eller man kan benytte selve rengøringssystemet. Når der anvendes dispenseringssystemer, må rengøringsmidlet ikke blandes i tanken. Der skal bruges almindeligt vand FORSIGTIG! Brug kun lavtskummende, ikke-brændbare, flydende rensemidler, der er beregnet til brug i automatiske skrubbemaskiner. Vandtemperaturen må ikke overstige 55 C (130 F). A - 10 Scrubtec R /12

11 BRUGSANVISNING DANSK - A KLARGØRING OG BRUG AF RENSEMIDDELSYSTEMET ALMENE INSTRUKTIONER: Se figur 5. Trykkes og holdes kontakten til frigivelse af rengøringsmidlet (S) nede, mens opløsningssystemet er aktivt, vil det forårsage, at rensemiddelsystemet kører igennem de tilgængelige rensemiddelmængder en af gangen. Systemet bør udrenses for det foregående anvendte rensemiddel, når der skiftes til en anden slags rensemiddel. BEMÆRKNING: Flyt maskinen hen over en gulvrist, før der foretages udrensning, da der vil blive afgivet en smule rensemiddel under dette forløb. Udrensning ved skift af kemiske rensemidler: 1 Frakobl og fjern beholderen til rensemiddel (13). 2 Drej nøglekontakten (A) til ON. Tryk på kontakten til opløsning (O) og kontakten til rensemiddel (S) og hold begge nede i 3 sekunder. BEMÆRK: Efter aktivering tager det ca. 10 sekunder at fuldføre udrensningsprocessen. Normalt vil det være tilstrækkeligt at udføre en enkelt udrensningscyklus for at rense systemet. Rengøringsmiddelforhold: 1 Fabriksindstillingerne er 1:32. Hvert tryk på kontakten til rensemiddel (S) vil gøre, at maskinen kører igennem de tilgængelige forhold (1:32, 1:50, 1:64, 1:100, 1:128, 1:150, 1:200, 1:256, 1:300, 1:400). Trykkes der mere end én gang på kontakten efter 1:400, vil det deaktivere rensemiddelsystemet. Indikatoren til styrke af rengøringsmidlet (F1) starter under det røde styrkesymbol (H), når der er tale om forholdet 1:32 og det vil bevæge sig mod venstre i takt med at du kører igennem forholdene. Den vil slutte ved det GRØNNE styrkesymbol (H), når der nås et forhold på 1:400. Hvis maskinen slukkes og derefter tændes igen, husker den de sidst anvendte indstillinger. VEJLEDNINGER TIL RENGØRINGSMIDDEL: Rengøringsmiddelbeholderen (13) er placeret bag adgangspanelet til rensemiddelindsatsen (12) i operatørkabinen. Når der monteres en ny beholder, fjernes hætten, hvorefter beholderen anbringes i rensemiddelboksen. Installér adapter (AA) og hætten (AB) som vist. FIGUR 5 Tryk i 3 sekunder for at skylle H O F F2 F1 S A AB AA 13 5/ Scrubtec R 6 A - 11

12 A - DANSK BRUGSANVISNING SÅDAN BRUGES MASKINEN ADVARSEL! Sørg for at lære betjeningsgrebene og deres funktioner at kende. Undgå pludselige stop på ramper eller skråninger. Undgå pludselige, skarpe sving. Kør ved lav hastighed ned ad bakke. Udfør kun rengøring på vej ned ad rampen. Skrubning... Følg instruktionerne i afsnittet om klargøring af maskinen til brug i denne vejledning. 1 Se figur 6. Justér operatørsædet (1) hvis der er nødvendigt, ved at tippe sædet og bruge grebet til justering af sædet (16). 2 Anbring nøglekontakten (A) i stillingen ON (TIL) (I). Herved vises kontrolpanelets indikatorlys. læg mærke til batteriindikatoren (F4), før der fortsættes. 3 Hvis maskinen skal transporteres til et arbejdsområde, skal man først trykke kontakten Frem/Tilbage (C) for at vælge tilbage, hvis man skal bakke, og derefter trykkes med foden på pedalen (3). Bakketilstanden er vist ved at BAK-lyset (B) lyser gult og der lyder en alarm fra hornet. 4 Tryk og hold kontakten til opløsning (O) for at gøre gulvet vådt, mens kontakten er aktiveret vil der flyde opløsning ud. BEMÆRK: Det forhindrer, at gulvoverfladen bliver ridset, som det vil ske, hvis man skrubber med tørre børster. Dette skal kun gøres, før du trykker på knappen til aktivering af børsterne (M). 5 Tryk på børstekontakten ON/OFF (M) og børstesektionen og sugefoden vil automatisk blive sænket til gulvet. Systemerne til børstevakuum, opløsning og rensemiddel vil begynde når pedalen (3) aktiveres. BEMÆRK: Hvis der er slukket for rengøringsmidlet, når maskinen er slukket, vil det forblive slukket, når maskinen tændes igen. Børstetrykket vil som standard være LAV (nederste børstetryk LED (J) lyser). Benyt kontakten til forøgelse af børstetryk (K) og kontakten til reduktion af børstetryk (I) for at skifte mellem børstetilstandene LAV, MELLEM og HØJ. BEMÆRK: Opløsningsstrømmen kan ændres uafhængigt af børstetrykket ved at trykke på kontakten til rensemiddel (O). BEMÆRK: Systemerne til børste, opløsning, vakuum og rensemiddel bliver automatisk aktiveret når kontakten for børster ON/OFF (M) aktivers. Sugesystemet kan slukkes eller tændes for et separat system ved at trykke på kontakten (Q) under børstningen. Opløsningssystemet kan kun slukkes ved at der køres gennem alle gennemstrømningshastighederne indtil der ikke er lys i nogen LED er (N). Du kan deaktivere børstesystemet ved at trykke på tænd/sluk-knappen til børsterne (M). Rengøringssystemet kan slukkes ved at der køres gennem alle rensemiddelforholdene indtil det sidste 1:400, og efterfølgende aktivering af styrekontakten til rensemiddel (S). BEMÆRK: Når maskinen bakker, hæves sugefoden automatisk. 6 Begynd at skrubbe ved at køre maskinen fremad i en lige linje med normal ganghastighed, og lad banerne overlappe hinanden med ca mm. Justér maskinens hastighed og børstetryk og rensemiddeltilførsel efter gulvets tilstand. BEMÆRK: Den maksimale hastighed kan ændres ved at trykkes på kontakten til øgning af hastighed (E) eller kontakten til reduktion af hastighed (D), hvilke vil være vist af hastighedsindikatoren (F6). VIGTIG BEMÆRKNING: Der er fem hastighedsindstillinger (1-5) på alle modeller med undtagelse af model (R 6 100), der har tre hastighedsindstillinger (3-5). De to laveste hastigheder er udelukket på model (R 6 100). Se (F6) i figure 6 for laveste hastighedsindikator afhængig af model. FORSIGTIG! For at undgå beskadigelse af gulvet, må børstefunktionen kun startes og stoppes, mens maskinen er i bevægelse. 7 Kig nu og da bag maskinen under skrubningen for at kontrollere, at al spildevand opsuges. Hvis der er spor efter maskinen, bruger du måske for meget opløsning, brugtvandstanken er måske fuld, eller sugefoden trænger måske til at blive justeret. 8 Ved meget snavsede gulve er en overkørsel måske ikke nok, og der kan være brug for en dobbeltskrubning. Denne operation er den samme som en skrubning med en overkørsel, bortset fra at sugefoden ved første overkørsel er i hævet position (tryk på sugekontakten (Q) for at hæve sugefoden). Derved kan opløsningen blive på gulvet og virke i længere tid. Den sidste overkørsel foretages over det samme område med sænket sugefod for at opsamle den ophobede opløsning. 9 Brugtvandstanken har en svømmerkobler (25) der forårsager en ændring i hældningen i sugemotoren. Når afbryderen aktiveres, skal brugtvandstanken tømmes. Maskinen kan ikke opsuge vand, når svømmerkobleren er aktiveret. 10 Når operatøren ønsker at stoppe børstningen: Tryk på kontakten til tænd/sluk børsterne (M) én gang. Skrubbebørsterne og tilførslen af rengøringsopløsning stopper automatisk, og skrubbeophænget hæves. Sugefoden hæves efter et øjeblik, hvorefter sugningen standser (dette sikrer, at eventuelt resterende vand kan blive opsamlet, uden at sugningen starter igen). 11 Kør maskinen til et sted, der er beregnet til bortskaffelse af spildevand, og tøm brugtvandstanken. Træk brugtvandsafløbsslangen (28) ud af det bageste opbevaringsrum, og skru låget af (hold slangens ende over vandniveauet i tanken for at undgå en pludselig, ukontrolleret strøm af spildevand). Inspicér og tøm sikurven (26) i brugtvandstanken. Fyld opløsningstanken igen, og fortsæt arbejdet. BEMÆRK: Kontrollér, at dækslet til brugtvandstanken (24) og afløbsslangen til brugtvandstanken (28) sidder korrekt, da maskinen i modsat fald ikke vil opsuge vandet korrekt. Når batteriet skal genoplades vil indikatoren for LAVT BATTERI (F7) blive tændt. Skrubbebørsterne og tilførslen af rengøringsopløsning stopper automatisk, og børsteophænget hæves. Sugefoden hæves efter et øjeblik, og sugningen standser. Kør maskinen til et serviceområde, og genoplad batterierne i henhold til anvisningerne i afsnittet om batteriopladning i denne vejledning. A - 12 Scrubtec R /12

13 BRUGSANVISNING DANSK - A ANVENDELSE AF GANGTELESKOPRØR Følg disse trin, når maskinen skal udstyres med det ekstra tilbehør til brug med gangteleskoprør. 1 Se figur 6. Tag brugtvandsslangen (29) af sugefoden (11). Sæt slangen fra teleskoprørssættet på opsamlingsslangen. 2 Sæt egnet vådsugningsudstyr på slangen. (Teleskopsæt PN kan fås som ekstraudstyr hos Nilfisk-Alto). 3 Drej nøglekontakten (A) til ON og tryk på kontakten til tænd/sluk sugning (Q). BEMÆRK: Operatøren må ikke blive på sædet når sugemotoren kører. Sugemotoren vil kører indtil kontakten aktiveres igen. Tilførslen til brugtvandstanken standser, når den aktiveres. FIGUR 6 L K J I H F7 N O P M G E F F2 F3 F4! Q R D S A B C F6 (R 6 71) (R 6 86) F6 (R 6 100) / Scrubtec R 6 A - 13

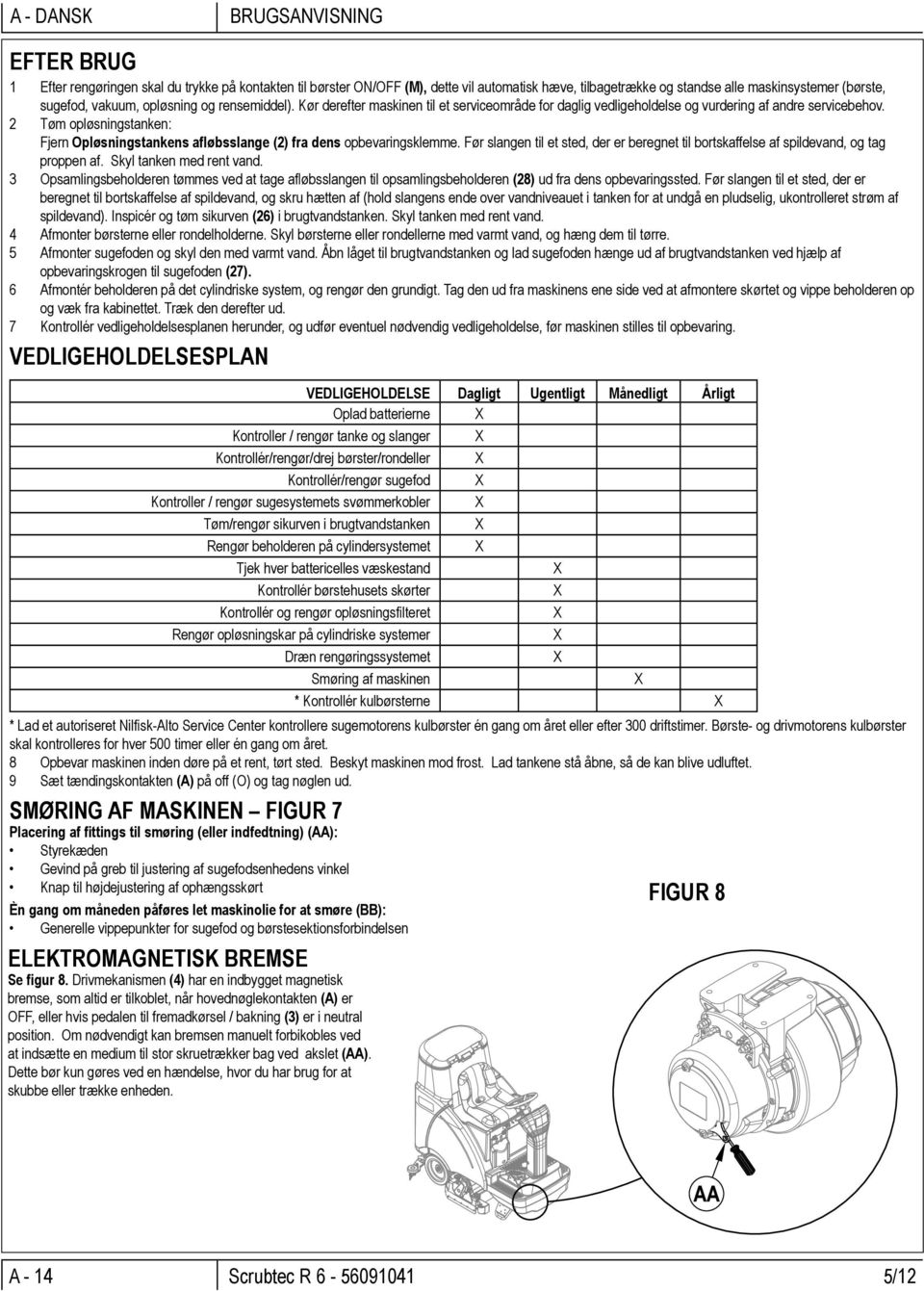

14 A - DANSK BRUGSANVISNING EFTER BRUG 1 Efter rengøringen skal du trykke på kontakten til børster ON/OFF (M), dette vil automatisk hæve, tilbagetrække og standse alle maskinsystemer (børste, sugefod, vakuum, opløsning og rensemiddel). Kør derefter maskinen til et serviceområde for daglig vedligeholdelse og vurdering af andre servicebehov. 2 Tøm opløsningstanken: Fjern Opløsningstankens afløbsslange (2) fra dens opbevaringsklemme. Før slangen til et sted, der er beregnet til bortskaffelse af spildevand, og tag proppen af. Skyl tanken med rent vand. 3 Opsamlingsbeholderen tømmes ved at tage afløbsslangen til opsamlingsbeholderen (28) ud fra dens opbevaringssted. Før slangen til et sted, der er beregnet til bortskaffelse af spildevand, og skru hætten af (hold slangens ende over vandniveauet i tanken for at undgå en pludselig, ukontrolleret strøm af spildevand). Inspicér og tøm sikurven (26) i brugtvandstanken. Skyl tanken med rent vand. 4 Afmonter børsterne eller rondelholderne. Skyl børsterne eller rondellerne med varmt vand, og hæng dem til tørre. 5 Afmonter sugefoden og skyl den med varmt vand. Åbn låget til brugtvandstanken og lad sugefoden hænge ud af brugtvandstanken ved hjælp af opbevaringskrogen til sugefoden (27). 6 Afmontér beholderen på det cylindriske system, og rengør den grundigt. Tag den ud fra maskinens ene side ved at afmontere skørtet og vippe beholderen op og væk fra kabinettet. Træk den derefter ud. 7 Kontrollér vedligeholdelsesplanen herunder, og udfør eventuel nødvendig vedligeholdelse, før maskinen stilles til opbevaring. VEDLIGEHOLDELSESPLAN VEDLIGEHOLDELSE Dagligt Ugentligt Månedligt Årligt Oplad batterierne X Kontroller / rengør tanke og slanger X Kontrollér/rengør/drej børster/rondeller X Kontrollér/rengør sugefod X Kontroller / rengør sugesystemets svømmerkobler X Tøm/rengør sikurven i brugtvandstanken X Rengør beholderen på cylindersystemet X Tjek hver battericelles væskestand X Kontrollér børstehusets skørter X Kontrollér og rengør opløsningsfilteret X Rengør opløsningskar på cylindriske systemer X Dræn rengøringssystemet X Smøring af maskinen X * Kontrollér kulbørsterne X * Lad et autoriseret Nilfisk-Alto Service Center kontrollere sugemotorens kulbørster én gang om året eller efter 300 driftstimer. Børste- og drivmotorens kulbørster skal kontrolleres for hver 500 timer eller én gang om året. 8 Opbevar maskinen inden døre på et rent, tørt sted. Beskyt maskinen mod frost. Lad tankene stå åbne, så de kan blive udluftet. 9 Sæt tændingskontakten (A) på off (O) og tag nøglen ud. SMØRING AF MASKINEN FIGUR 7 Placering af fittings til smøring (eller indfedtning) (AA): Styrekæden Gevind på greb til justering af sugefodsenhedens vinkel Knap til højdejustering af ophængsskørt Èn gang om måneden påføres let maskinolie for at smøre (BB): Generelle vippepunkter for sugefod og børstesektionsforbindelsen ELEKTROMAGNETISK BREMSE Se figur 8. Drivmekanismen (4) har en indbygget magnetisk bremse, som altid er tilkoblet, når hovednøglekontakten (A) er OFF, eller hvis pedalen til fremadkørsel / bakning (3) er i neutral position. Om nødvendigt kan bremsen manuelt forbikobles ved at indsætte en medium til stor skruetrækker bag ved akslet (AA). Dette bør kun gøres ved en hændelse, hvor du har brug for at skubbe eller trække enheden. FIGUR 8 A - 14 Scrubtec R /12

15 BRUGSANVISNING DANSK - A FIGUR 7 5/ Scrubtec R 6 A - 15

16 A - DANSK BRUGSANVISNING OPLADNING AF ALMINDELIGE BATTERIER Oplad batterierne, hver gang maskinen anvendes, eller nå batteriindikatoren (F4) viser, at batteriet ikke er fuldt opladet. ADVARSEL! Undlad at overfylde batterierne før opladning. Sørg for at kun pladerne er dækket. Oplad batterierne i et område med god udluftning. Hvis der kommer batterisyre på huden, skal du skylle det påvirkede område med vand i 5 minutter og søge lægehjælp. Undlad at ryge under servicearbejde på batterierne. Når der udføres servicearbejde på batterierne... * Tag alle smykker af * Undlad at ryge * Bær sikkerhedsbriller, gummihandsker og gummiforklæde. * Sørg for, at arbejdsområdet har god udluftning * Undgå, at værktøjet kommer i berøring med mere end én batteripol ad gangen. * Afbryd ALTID minuskablet (stel) først, når du udskifter batterier, så der ikke opstår gnister. * Tilslut ALTID minuskablet til sidst, når du monterer batterier. Hvis batterierne er monteret i maskinen ved levering, skal du gøre som følger: Afbryd nøglekontakten (A). Åbn batterirummet (10) for korrekt ventilation. Rul elkablet ud fra siden af den indbyggede batterioplader, og sæt stikket i en stikkontakt med jordforbindelse. Se de specifikke angivelser vedrørende opladning i vejledningen til batteriopladeren. Hvis batterierne IKKE er monteret i maskinen ved levering, skal du gøre som følger: Åbn batterirummet (10) og indstil støttestangen (35). Tag batterierne ud af maskinen, og skub opladerens stik ind i batteristikket (37). Følg anvisningerne på batteriopladeren. BEMÆRKNING: Sørg for at stikke batteriopladeren i stikforbindelsen som sidder på batterierne. FORSIGTIG! For at undgå beskadigelse af gulvfladerne skal vand og syre tørres af batteriernes overside efter opladning. Under- eller overopladning forkorter batteriets levetid og begrænser ydelsen. FØLG ALTID OPLADNINGSANVISNINGERNE! KONTROL AF VÆSKESTANDEN I BATTERIERNE Kontrollér væskestanden i batterierne mindst én gang om ugen. Tag udluftningshætterne af og kontrollér vandstanden i hver enkelt battericelle. Hæld destilleret eller demineraliseret vand i en dispenser til batteriopfyldning (fås i de fleste biludstyrsforretninger), og fyld hver enkelt celle op til niveauindikatoren (eller 10 mm over skillevæggenes top). Batterierne må IKKE overfyldes! FORSIGTIG! Der kan komme syre på gulvet, hvis batterierne overfyldes. Spænd udluftningshætterne. Vask batteriernes overside med en opløsning af natron og vand (2 spiseskefulde natron til 1,26 gallon / 4,76 liter vand). OPLADNING AF GEL/AGM (VRLA) BATTERIER Oplad batterierne, hver gang maskinen anvendes, eller nå batteriindikatoren (F4) viser, at batteriet ikke er fuldt opladet. ADVARSEL! Oplad batterierne i et område med god udluftning. Hvis der kommer batterisyre på huden, skal du skylle det påvirkede område med vand i 5 minutter og søge lægehjælp. Undlad at ryge under servicearbejde på batterierne. Når der udføres servicearbejde på batterierne... * Tag alle smykker af * Undlad at ryge * Bær sikkerhedsbriller, gummihandsker og gummiforklæde. * Sørg for, at arbejdsområdet har god udluftning * Undgå, at værktøjet kommer i berøring med mere end én batteripol ad gangen. * Afbryd ALTID minuskablet (stel) først, når du udskifter batterier, så der ikke opstår gnister. * Tilslut ALTID minuskablet til sidst, når du monterer batterier. FORSIGTIG! Det spændingsregulerede blybatteri (VRLA) sikrer en enestående ydelse og lang levetid, MEN KUN HVIS DET OPLADES KORREKT! Undereller overopladning forkorter batteriets levetid og begrænser ydelsen. FØLG ALTID OPLADNINGSANVISNINGERNE! UNDLAD AT Ã BNE BATTERIET! Hvis du åbner et VRLA-batteri, mister det trykket, og pladen bliver forurenet med oxygen. HVIS DU Ã BNER BATTERIERNE, BORTFALDER GARANTIEN. Hvis batterierne er monteret i maskinen ved levering, skal du gøre som følger: Afbryd nøglekontakten (A). Åbn batterirummet (10) for korrekt ventilation. Rul elkablet ud fra siden af den indbyggede batterioplader, og sæt stikket i en stikkontakt med jordforbindelse. Se de specifikke angivelser vedrørende opladning i vejledningen til batteriopladeren. Hvis batterierne IKKE er monteret i maskinen ved levering, skal du gøre som følger: Åbn batterirummet (10) og indstil støttestangen (35). Tag batterierne ud af maskinen, og skub opladerens stik ind i batteristikket (37). Følg anvisningerne på batteriopladeren. BEMÆRKNING: Sørg for at stikke batteriopladeren i stikforbindelsen som sidder på batterierne. VIGTIGT! Sørg for at anvende en korrekt batterioplader ved opladning af vedligeholdelsesfri cellebatterier. Brug kun spændingsregulerede eller spændingsbegrænsede opladere. Du MÅ IKKE anvende almindelige opladere med konstant eller faldende strøm. Det anbefales at anvende en temperaturfølsom batterioplader, da manuel indstilling aldrig er nøjagtig og vil ødelægge VRLA-batterier. A - 16 Scrubtec R /12

17 BRUGSANVISNING DANSK - A VEDLIGEHOLDELSE AF SUGEFOD Hvis sugefoden efterlader smalle striber eller vand, er læberne måske snavsede eller beskadigede. Afmonter sugefoden, skyl den under varmt vand, og kontrollér læberne. Vend eller udskift læberne, hvis de er revnede, ujævne eller slidte. Sådan vendes eller udskiftes den bageste sugelæbe... 1 Se figur 9. Hæv sugefoden fra gulvet, og åbn fallen til aftagning af den bageste sugefodslæbe (32). 2 Tag spændremmene af (AA). 3 Tag den bageste læbe af justeringsstifterne. 4 Sugelæben har 4 kanter, der kan bruges. Vend læben, så en ren, ubeskadiget kant peger mod maskinens front. Udskift læben, hvis alle 4 kanter er flossede, revnede eller meget slidte. 5 Monter læben på samme måde, blot i modsat rækkefølge, og juster sugefodens hældning (31). Sådan vendes eller udskiftes den forreste sugelæbe... 1 Hæv sugefoden fra gulvet og løsn de 2 fingermøtrikker (AB) oven på sugefoden og tag sugefoden af. 2 Løsn fingermøtrikken til aftagning af forreste sugelæbe (33), og fjern derefter spænderem (AC) og læbe. 3 Sugelæben har 4 kanter, der kan bruges. Vend læben, så en ren, ubeskadiget kant peger mod maskinens front. Udskift læben, hvis alle 4 kanter er flossede, revnede eller meget slidte. 4 Monter læben på samme måde, blot i modsat rækkefølge, og juster sugefodens hældning. JUSTERING AF SUGEFODEN Sugefoden kan justeres på to forskellige måder: højde- og vinkeljustering. Juster sugefodsvinklen, hver gang en læbe vendes eller udskiftes, eller hvis sugefoden ikke tørrer gulvet helt. 1 Parkér maskinen på et plant, jævnt underlag, og sænk sugefoden. Kør derefter maskinen så meget fremad, at sugefodslæberne foldes bagover. 2 Juster sugefodens højde og hældning ved hjælp af justeringsgrebet til sugefodens hældning (31), og sugefodens højdehjul (AD), så den bageste sugelæbe rører gulvet ensartet i hele dens bredde og samtidig bøjer en smule som vist på tværsnittet af sugefoden. FIGUR AD 31 AB AA AC 5/ Scrubtec R 6 A - 17

18 A - DANSK BRUGSANVISNING VEDLIGEHOLDELSE AF SIDESKØRTERNE Sideskørtets funktion er at føre spildevandet til sugefoden, så vandet holdes inden for maskinens rengøringsbane. Ved normal brug vil læberne blive slidt med tiden. Operatøren vil bemærke en smule vand, der kommer ud under sideskørterne. Det er let at sænke læberne, således at al vandet opsamles af sugefoden. Sådan vendes eller udskiftes skrubbesystemets sideskørt/-er. 1 Se figur 10. Løsn de 2 sideskørtlåsegreb (14) (2 i hver side), og træk skørterne (AA) let frem (kun skiver og BOOST) og derefter af børstedækket. 2 Fjern alle de dele, der holder læberne fast på skørtehusene. 3 Sideskørterne har to fungerende kanter. Drej skørterne så der vender en ren, ubeskadiget kant indad. Udskift alle læskørterne på én gang, hvis de er flossede, revnede eller for slidte til at kunne justeres. 4 Montér skørtehuset på maskinen igen, og justér skørterne, så de har den korrekte kontakt med gulvet, når børstedækket er i skrubbeposition. HØJDEJUSTERING AF SIDESKØRTER 1 Se figur 10. Sideskørthusets tapskruer er forsynet med nivellerende positioneringsringe (17), der kan hæves eller sænkes for at kompensere for læbeslid. 2 For at justere skal skørterne (AA) tages af skrubbedækket (AB), så der bliver adgang til positioneringsringene (17). Justeringstip: Grebet til aftagning af ophængsskørt (14) kan løsnes med skørterne på og grebet til højdejustering af ophængsskørt (17) kan roteres ved, at man rækker ind under skørtehuset. 3 Drej grebet til højdejustering af ophængsskørt (17) (op eller ned), til skørtet foldes så meget under skrubningen, at al spildevandet holdes inden for skørterne. BEMÆRK: Foretag små justeringer, indtil indstillingen er tilfredsstillende. Skørterne må ikke sænkes så meget, at de foldes for voldsomt og dermed slides for hurtigt. FIGUR AA AB Skive AA AB Cylindrisk A - 18 Scrubtec R /12

19 BRUGSANVISNING DANSK - A GENEREL FEJLSØGNING Problem Mulig Årsag Afhjælpning Dårlig vandopsugning Dårlig skrubning Utilstrækkelig eller ingen gennemstrømning Maskine starter ikke Fremadkørsel/bakning ikke mulig Dårlig fejning (cylindrisk system) Ingen tilførsel af rensemiddel Drej børsterne Fejljusteret sugefod (11) Fuld brugtvandstank Lækage i drænslange til brugtvandstank (28) Utæt pakning på brugtvandstankens låg (24) Affald sidder fast i sugefoden (11) Slange til brugtvandstank (29) stoppet Der bruges for meget opløsning Slidt børste eller rondel Forkert børste- eller rondeltype Forkert rensemiddel Maskinen køres for hurtigt Der bruges ikke nok opløsning Tom opløsningstank Tilstoppede opløsningsslanger eller -ventiler eller tilstoppet opløsningsfilter (20) eller -kar Spærreventil til rensemiddel (21) lukket Opløsningsmagnetventil Vend eller udskift Justér, så læberne berører gulvet jævnt over hele bredden Tøm brugtvandstank Fastgør eller udskift afløbsslangens hætte Udskift pakning / anbring låget korrekt Rengør sugefodsamlingen Fjern skidt Juster opløsningstilstrømningen på kontrolpanelet Drej eller udskift børsterne Kontakt Nilfisk-Alto Kontakt Nilfisk-Alto Tag farten af Forøg opløsningstilstrømningen på kontrolpanelet Fyld opløsningstanken Skyl slanger og kar, og rengør opløsningsfilter Åbn opløsningsspærreventil Rengør eller udskift ventil Maskinbatteritilslutning (37) frakoblet Tilslut batteristik igen Operatørsædets sikkerhedsafbryder Kontrollér for åbent kredsløb, og udskift Kontrollér fejlkoder Systemets hovedstyreenhed (kontakt et Nilfisk-Alto autoriseret servicecenter) 10 amp-effektafbryder (6) udløst Kontrollér for elektrisk kortslutning, og nulstil Nødafbryder (7) udløst Nulstil nødafbryderen Kontrollér fejlkoder Drivsystemets hastighedskontrol (kontakt et Nilfisk-Alto autoriseret servicecenter) 70 amp-effektafbryder (5) udløst Kontrollér for overbelastning af drivmotor Beholder (34) fuld Slidte børster Børstehår har sat sig fast Tøm beholder til rensemiddel (13) Tilførselsslangen er tilstoppet eller bøjet. Rengøringsmiddelpumpe Tøm og rengør beholder Udskift børste Drej børsterne Fyld beholder til rensemiddel Dræn systemet, ret slangerne ud for at afhjælpe blokeringer Kontrollér pumpe og linjer (kan få behov for priming) 5/ Scrubtec R 6 A - 19

20 A - DANSK BRUGSANVISNING TEKNISKE SPECIFIKATIONER (som installeret og afprøvet på maskinen) Model Scrubtec R 6 71 Scrubtec R 6 71C Scrubtec R 6 86 Scrubtec R Model-nr Spænding, batterier V 24V 24V 24V 24V Batterikapacitet Ah Beskyttelsesgrad IPX3 IPX3 IPX3 IPX3 Lydtrykniveau IEC : 2002 Ændring. 1:2005, db(a) 68.3dB LpA, 3dB KpA 68.3dB LpA, 3dB KpA 68.3dB LpA, 3dB KpA 68.3dB LpA, 3dB KpA ISO Bruttovægt pund/kg 1,328/602 1,359/616 1,328/602 1,381/626 Tøm vægt pund/kg 547/ / / /272 Maksimal hjulbelastning (forrest midtfor) psi/ N/mm / / / / 1.05 Maksimal hjulbelastning (bagest til højre) psi/ N/mm / / / / 1.33 Maksimal hjulbelastning (bagest til venstre) psi/ N/mm / / / / 1.06 Vibrationer ved håndgreb (ISO ) m/s Vibrationer i sæde (EN 1032) m/s Stigningsevne / transport 12.5% (7.1 ) 12.5% (7.1 ) 12.5% (7.1 ) 12.5% (7.1 ) Stigningsevne / rengøring 7.9% (4.5 ) 7.9% (4.5 ) 7.9% (4.5 ) 7.9% (4.5 ) Materialesammensætning og genanvendelighed Type % af maskinvægt % genanvendelighed Aluminium 5 % 100 % Elektrisk / motorer / diverse 19 % 28 % Jernholdige metaller 35 % 100 % Seler /kabler 4 % 81 % Væsker 0 % 0 % Ikke genanvendeligt plastik 9 % 0 % Genanvendeligt plastik 2 % 100 % Polyætylen 26 % 92 % Gummi 1 % 29 % A - 20 Scrubtec R /12

21

22 B - NORSK BRUKSANVISNING INNHOLDSFORTEGNELSE Side Innledning... B-2 Forsiktighetsregler og advarsler... B-3 Gjøre deg kjent med maskinen...b-4 B-5 Kontrollpanel... B-6 Klargjøre maskinen for bruk Installere batteriene... B-7 Installere børstene... B-8 - B-9 Installere nalen... B-10 Fylle oppløsningstanken... B-10 Rengjøringsmiddelsystem... B-11 Betjening av maskinen Skuring... B-12 - B-13 Bruk av lanse utenfor gang... B-12 - B-13 Etter bruk... B-14 Vedlikeholdsplan... B-14 Smøring av maskinen... B-14 - B-15 Lade opp batteriene (våt)... B-16 Kontrollere elektrolyttnivået i batteriene... B-16 Lade opp batteriene (gele)... B-16 Vedlikehold av nalen... B-17 Justering av nalen... B-17 Vedlikehold av sideskjørt... B-18 Feilsøking... B-19 Tekniske spesifikasjoner... B-20 INNLEDNING Ved å benytte denne brukerhåndboken vil du få maksimalt utbytte av din Nilfisk-Alto Rider skuremaskin. Les den nøye før du tar i bruk maskinen. Merk: Tall i fet skrift og parentes henviser til punkter vist på side B-4 - B-6. Denne maskinen er kun egnet for kommersiell bruk, for eksempel i hoteller, skoler, sykehus, fabrikker, butikker, kontorlokaler og utleie. Scrubtec R 6 Rider er en batteridrevet gulvrengjøringsmaskin. RESERVEDELER OG SERVICE Eventuelle reparasjoner skal utføres av et autorisert Nilfisk-Alto Servicesenter, som har fabrikkutdannet servicepersonell og lagerfører et utvalg av originale Nilfisk reservedeler og tilbehør. Ta kontakt med NILFISK-ALTO-forhandleren som er oppgitt nedenfor, hvis du trenger service eller reservedeler. Vennligst oppgi modell- og serienummer ved henvendelse. MODIFISERINGER Modifiseringer og tillegg til rengjøringsmaskinen som påvirker kapasiteten og sikker drift skal ikke utføres av kunden eller brukeren uten skriftlig tillatelse fra Nilfisk- Alto Inc. på forhånd. Ikke-godkjente modifiseringer vil gjøre maskinens garanti ugyldig og gjøre kunden ansvarlig for alle ulykker som følger derav. MERKEPLATE Modellnummeret og serienummeret til maskinen finner du på merkeplaten, som sitter på maskinen. Du trenger denne informasjonen for å bestille reservedeler til maskinen. Bruk feltene nedenfor til å notere maskinens modell- og serienummer for senere bruk. MODELLNUMMER SERIENUMMER PAKKE UT MASKINEN Når maskinen leveres, bør transportinnpakningen og maskinen straks kontrolleres i tilfelle skader. I tilfelle synlige skader, må transportinnpakningen (hvis aktuelt) tas vare på slik at den kan kontrolleres. Ta straks kontakt med Nilfisk-Alto Kundeservice hvis du vil kreve erstatning for transportskade. Se instruksjonsarket om utpakking, som er inkludert med maskinen, for å fjerne maskinen fra pallen. B - 2 Scrubtec R /12

23 10/12 BRUKSANVISNING NORSK - B FORSIKTIGHETSREGLER OG ADVARSLER SYMBOLER Nilfisk-Alto bruker symbolene nedenfor til å varsle om potensielt farlige situasjoner. Les alltid denne informasjonen nøye, og ta nødvendige forholdsregler for å beskytte personer og eiendom. Dette produktet er bare ment for kommersiell bruk, for eksempel i hoteller, skoler, sykehus, fabrikker, butikker og andre lokaler som ikke er vanlige husholdninger og bomiljøer. FARE! Brukes til å varsle om overhengende fare som kan føre til alvorlig personskade eller død. ADVARSEL! Brukes til å advare om situasjoner som kan føre til alvorlig personskade. FORSIKTIG! Brukes til å varsle om situasjoner som kan føre til mindre personskader eller skade på maskinen eller annet utstyr. Les alle instrukser grundig før du tar maskinen i bruk. GENERELLE SIKKERHETSANVISNINGER Bestemte forsiktighetsregler og advarsler er tatt med for å varsle deg om potensiell fare for skade på maskin eller personer. ADVARSEL! * Denne maskinen skal kun betjenes av personer med nødvendig opplæring og tillatelser. * Denne maskinen er ikke beregnet til bruk av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller personer uten erfaring og kunnskap. * Ved kjøring på ramper eller skrå flater må bråstans unngås. Unngå skarpe og brå svinger. Kjør med lav hastighet ned ramper. * Sørg for at gnister, åpen ild og rykende materialer ikke kommer i kontakt med batteriene. Eksplosive gasser utskilles under normal drift. * Ved opplading av batteriene, dannes høyeksplosiv hydrogengass. Lad bare opp batteriene på steder med god ventilasjon, og unna åpen flamme. Ikke røyk under lading av batteriene. * Fjern alle løse smykker når du arbeider i nærheten av elektriske komponenter. * Slå av nøkkelbryteren (O) og kople fra batteriene før du utfører vedlikehold eller annet arbeid på elektriske komponenter. * Du må aldri arbeide under en maskin uten at den er trygt støttet opp av sikkerhetsblokker eller -støtter. * Bruk ikke brennbare rengjøringsmidler, og bruk ikke maskinen i nærheten av slike midler. Maskinen må ikke brukes i områder hvor det finnes lett antennelige væsker. * Ikke vask denne maskinen med høytrykksspyler. * Bruk kun børstene som leveres med eller som er spesifisert i bruksanvisningen. Bruk av andre børster kan sette sikkerheten i fare. FORSIKTIG! * Denne maskinen er ikke godkjent for bruk på offentlig vei eller gangstier. * Denne maskinen er ikke egnet for oppsamling av helsefarlig støv. * Ikke bruk skrapeskiver eller slipestein. Nilfisk-Alto kan ikke holdes ansvarlig for eventuell skade på gulv som skyldes bruk av skrapeskiver eller slipestein, noe som dessuten kan føre til skade på børstedrevene. * Når maskinen brukes, skal operatøren passe på at tredjepart, og spesielt barn, ikke utsettes for fare. * Før det blir utført service, skal all informasjon som gjelder funksjonen leses og forstås. * Ikke la maskinen stå uten tilsyn, uten at nøkkelbryteren er slått av (O), nøkkelen er fjernet og parkeringsbremsen er satt på. * Slå av nøkkelbryteren (O) og ta ut nøkkelen før skifte av børster, og før du åpner noen adkomstluker. * Vær forsiktig så ikke hår, smykker eller løse klær setter seg fast i bevegelige deler. * Vær forsiktig ved flytting av maskinen ved temperaturer under frysepunktet. Vann som befinner seg i oppsamlingstanken, tanken for rengjøringsmiddel eller i slangene kan fryse, og føre til skader på ventiler og rørdeler. Skyll ut med vindusspylervæske for å motvirke dette. * Batteriene må fjernes fra maskinen før maskinen avhendes. Avhending av batterier skal utføres i henhold til gjeldene lokale miljøforskrifter. * Ikke bruk på overflater som har større stigning enn det som er markert på maskinen. * Alle dører og deksler skal plasseres som vist i bruksanvisningen før du tar i bruk maskinen. * Denne maskinen må kun brukes og lagres innendørs. TA GODT VARE PÅ DISSE INSTRUKSENE 5/ Scrubtec R 6 B - 3

24 B - NORSK BRUKSANVISNING GJØR DEG KJENT MED MASKINEN Når du leser denne håndboken, vil du fra tid til annen komme over et tall eller tegn i parentes med fet skrift - for eksempel: (2). Disse tallene henviser til et element som vises på denne siden hvis ikke annet er nevnt. Gå tilbake til disse sidene når du har behov for å finne den nøyaktige plasseringen til en komponent eller en kontroll som er nevnt i teksten. MERK: Se i vedlikeholdshåndboken for en detaljert beskrivelse av hver enkelt enhet illustrert på de neste 4 sidene. 1 Førersete 2 Dreneringsslange for oppløsningstank 3 Gasspedal 4 Kjørehjul 5 Kretsbryter for hjuldrift (70 Amp) 6 Kretsbryter for kontrollkrets (10 Amp) 7 Nødstopp 8 Skureplate 9 Bakhjul 10 Deksel til batterirommet 11 Nalenhet 12 Tilgangsdeksel for rengjøringsmiddelbeholder (kun modeller med rengjøringsmiddel) 13 Rengjøringsmiddelbeholder (kun modeller med rengjøringsmiddel/ikke inkludert) 14 Fjerneknotter for dekkskjørt 15 Batterilader (tilbehør/under sete) 16 Setejusteringsknott 17 Justeringsknott for dekkskjørthøyde 18 Frontstøtfangerrulle B - 4 Scrubtec R /12

25 BRUKSANVISNING NORSK - B GJØR DEG KJENT MED MASKINEN 19 Oppløsningsmagnetventil 20 Oppløsningsfilter 21 Avstengningsventil for oppløsning 22 Kontrollpanel 23 Ratt 24 Deksel for oppsamlingstank 25 Oppsamlingstankens flottørbryter 26 Filterkurv 27 Lagringskrok for nal 28 Tømmeslange for oppsamlingstank 29 Oppsamlingsslange 30 Transportfester 31 Knott for naljustering 32 Bladfjerningshake for bakre nal 33 Bladfjerningsmutter for fremre nal 34 Beholder (kun sylindriske modeller) 35 Støtteben for sete 36 Påfyllingsdeksel for oppløsningstank 37 Kobling til maskinens batteri 38 Nivåsiktrør for oppløsningstank / Scrubtec R 6 B - 5

26 B - NORSK BRUKSANVISNING KONTROLLPANEL A Nøkkelbryter B Revers-LED C Forover-/ryggebryter D Hastighetssenkningsbryter E Hastighetsøkningsbryter F Grafikkdisplay F1 Rengjøringsmiddelets styrkeindikator (punkter ved H) F2 Indikator for oppløsningsforhold F3 Timeteller F4 Batteriindikator F5 Feilkoder F6 Hastighetsindikator F7 Indikator for lavt batteri G Hornbryter H Symboler for rengjøringsmiddelstyrke I Reduksjonsbryter for børstetrykk J K L M N O P Q R S T U LED-er for børstetrykk TOPP = HØY MIDT = MEDIUM BUNN = LAV Økningsbryter for børstetrykk Skrubb PÅ /AV-LED ON/OFF-bryter for skuring LED-er oppløsningsflythastighet TOPP = HØY MIDT = MEDIUM BUNN = LAV Oppløsningskontrollbryter Støvsuging PÅ /AV-LED ON/OFF-bryter for støvsuging Rengjøringsmiddel PÅ /AV-LED Rengjøringsmiddelkontrollbryter Skal ikke vaskes med høytrykksspyler-symbol Les alle instrukser grundig før bruk-symbol F1 F2 F3 F4 F5 F6 F7! L K J I T U F H M G N O P E Q D R S A C B B - 6 Scrubtec R /12

27 10/12 BRUKSANVISNING NORSK - B BATTERIER Hvis maskinen din er levert med batteriene montert, må du gjøre følgende: Kontrollere at batteriene er tilkoblet maskinen (37). Sette nøkkelbryteren til ON (A) og kontrollere batteriindikatoren (F4). Hvis måleren er helt full, er batteriene klare til bruk. Hvis måleren er mindre enn full, må batteriene lades før bruk. Se kapitlet Lade batteriene. VIKTIG!: HVIS MASKINEN HAR EN PÅMONTERT BATTERILADER MÅ DU SE I OEM PRODUKTETS HÅNDBOK FOR INSTRUKSJONER RUNDT ANGIVELSE AV BATTERITYPE. Hvis maskinen din er levert uten monterte batterier, må du gjøre følgende: Ta kontakt med din autoriserte Nilfisk-Alto forhandler for anbefalte batterier. Installer batteriene ved å følge instruksjonene nedenfor. IKKE installer to 12-volts batterier på maskinen. Dette påvirker maskinens stabilitet. VIKTIG!: HVIS MASKINEN HAR EN PÅMONTERT BATTERILADER MÅ DU SE I OEM PRODUKTETS HÅNDBOK FOR INSTRUKSJONER RUNDT ANGIVELSE AV BATTERITYPE. INSTALLERE BATTERIENE ADVARSEL! Vær ytterst forsiktig under arbeid med batterier. Svovelsyren i batterivæsken kan gjøre stor skade hvis den kommer i kontakt med hud eller øyne. Eksplosiv hydrogengass utskilles fra innsiden av batteriene gjennom åpninger i batteridekslene. Denne gassen kan antennes av gnister, lysbuer eller flammer. Hvis batterisyren kommer i kontakt med huden din, skyll det berørte området med vann i 5 minutter og søk medisinsk hjelp. Under vedlikehold av batterier... * Fjern alle smykker. * Ikke røyk. * Bruk vernebriller, gummiforkle og gummihansker. * Arbeid på et sted med god ventilasjon. * Ikke la verktøy berøre mer enn én batteripol av gangen. * Koble ALLTID den negative (jord) kabelen fra først når du bytter batteri for å unngå gnister. * Fest ALLTID den negative kabelen sist når du installerer batterier. FORSIKTIG! Elektriske komponenter i denne maskinen kan påføres stor skade hvis ikke batteriene installeres og tilkoples korrekt. Batteriene bør bare installeres av Nilfisk-Alto eller en kvalifisert elektriker. 1 Drei nøkkelbryteren (A) til stilling AV (O), og ta ut nøkkelen. Åpne deretter dekselet over batterirommet (10), og sett på støttebenet (35). 2 Bruk to (2) personer og en egnet løftestropp, og løft batteriene forsiktig inn på batteriskålen nøyaktig som vist. Se merkeskilt for riktig plassering av batterikabler. 3 Se Figur 1. Installer batterikabler som vist, og trekk til mutrene på batteriterminalene. 4 Installer batteriskoene og fest disse godt til batterikablene med de medfølgende kabelstripsene. 5 Koble batteripakkekontakten til maskinkontakten (37), og lukk dekselet over batterirommet. Når du skifter batterier eller lader, ta kontakt med det lokale autoriserte servicesenteret for riktig batteri, lader og maskininnstillinger for å forhindre batteriskade. FIGUR Ah, 20 Hr. Rate 5/ Scrubtec R 6 B - 7
