AC-SIMILE SWEEPER RS 501 BRUGERMANUAL KÄYTTÄJÄN KÄSIKIRJA BRUKERHÅNDBOK BRUKSANVISNING (2) B S S310810

Transkriptio

1 SWEEPER RS 501 A Model/Malli/Modell/Modell : SWEEPER Type/Tyyppi/Type/Typ : RS 501 Serienummer/Sarjanumero/ Serienummer/Serienummer : Fabrikationsår/Valmistusvuosi/ Byggeår/Tillverkningsår : Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Overensstemmelsescertifi kat Yhdenmukaisuustodistus Konformitetssertifi sering Överensstämmelsecertifi kat EC Machinery Directive 98/37/EC EN , EN , EN 294, EN 349 EC Low Voltage Directive 73/23/EEC EN , EN EC EMC Directive 89/336/EEC EN 61000, EN AC-SIMILE Manufacturer: Nilfisk-Advance S.p.a. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. Administrative Offi ce: Address: Strada Comunale della Braglia n 18, Guardamiglio (LO) - Italy Phone: , Fax: B C BRUGERMANUAL KÄYTTÄJÄN KÄSIKIRJA BRUKERHÅNDBOK BRUKSANVISNING (2) B S S310810

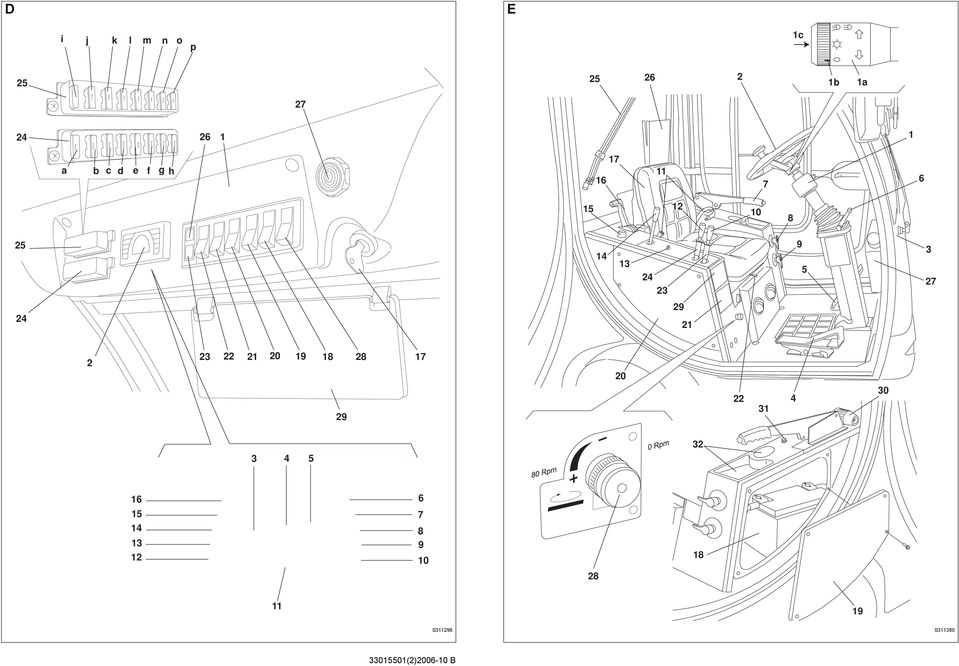

2 D E i j k l m n o p 1c b 1a a b c d e f g h S S (2) B

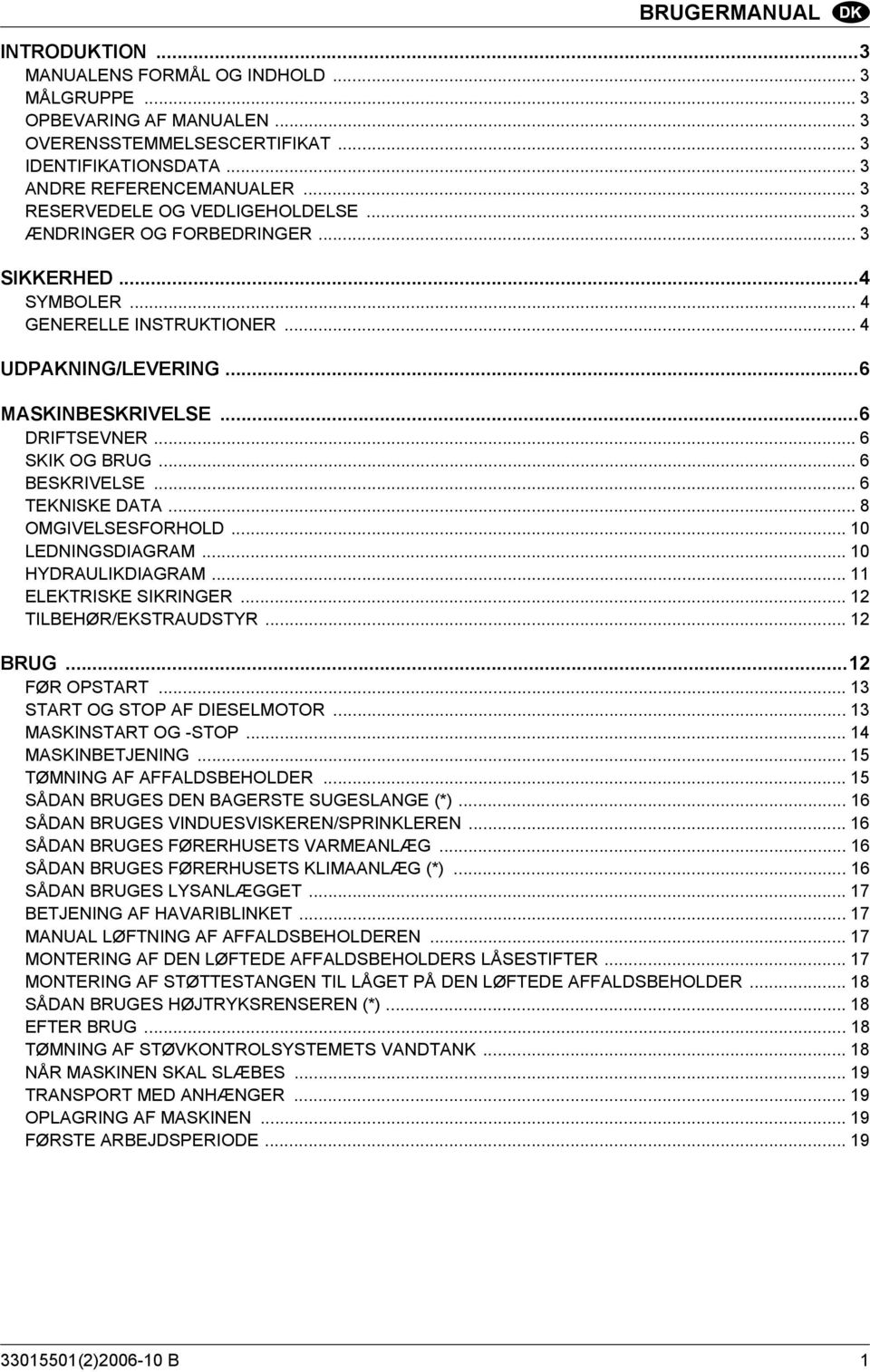

3 BRUGERMANUAL INTRODUKTION...3 MANUALENS FORMÅL OG INDHOLD... 3 MÅLGRUPPE... 3 OPBEVARING AF MANUALEN... 3 OVERENSSTEMMELSESCERTIFIKAT... 3 IDENTIFIKATIONSDATA... 3 ANDRE REFERENCEMANUALER... 3 RESERVEDELE OG VEDLIGEHOLDELSE... 3 ÆNDRINGER OG FORBEDRINGER... 3 SIKKERHED...4 SYMBOLER... 4 GENERELLE INSTRUKTIONER... 4 UDPAKNING/LEVERING...6 MASKINBESKRIVELSE...6 DRIFTSEVNER... 6 SKIK OG BRUG... 6 BESKRIVELSE... 6 TEKNISKE DATA... 8 OMGIVELSESFORHOLD LEDNINGSDIAGRAM HYDRAULIKDIAGRAM ELEKTRISKE SIKRINGER TILBEHØR/EKSTRAUDSTYR BRUG...12 FØR OPSTART START OG STOP AF DIESELMOTOR MASKINSTART OG -STOP MASKINBETJENING TØMNING AF AFFALDSBEHOLDER SÅDAN BRUGES DEN BAGERSTE SUGESLANGE (*) SÅDAN BRUGES VINDUESVISKEREN/SPRINKLEREN SÅDAN BRUGES FØRERHUSETS VARMEANLÆG SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (*) SÅDAN BRUGES LYSANLÆGGET BETJENING AF HAVARIBLINKET MANUAL LØFTNING AF AFFALDSBEHOLDEREN MONTERING AF DEN LØFTEDE AFFALDSBEHOLDERS LÅSESTIFTER MONTERING AF STØTTESTANGEN TIL LÅGET PÅ DEN LØFTEDE AFFALDSBEHOLDER SÅDAN BRUGES HØJTRYKSRENSEREN (*) EFTER BRUG TØMNING AF STØVKONTROLSYSTEMETS VANDTANK NÅR MASKINEN SKAL SLÆBES TRANSPORT MED ANHÆNGER OPLAGRING AF MASKINEN FØRSTE ARBEJDSPERIODE (2) B 1

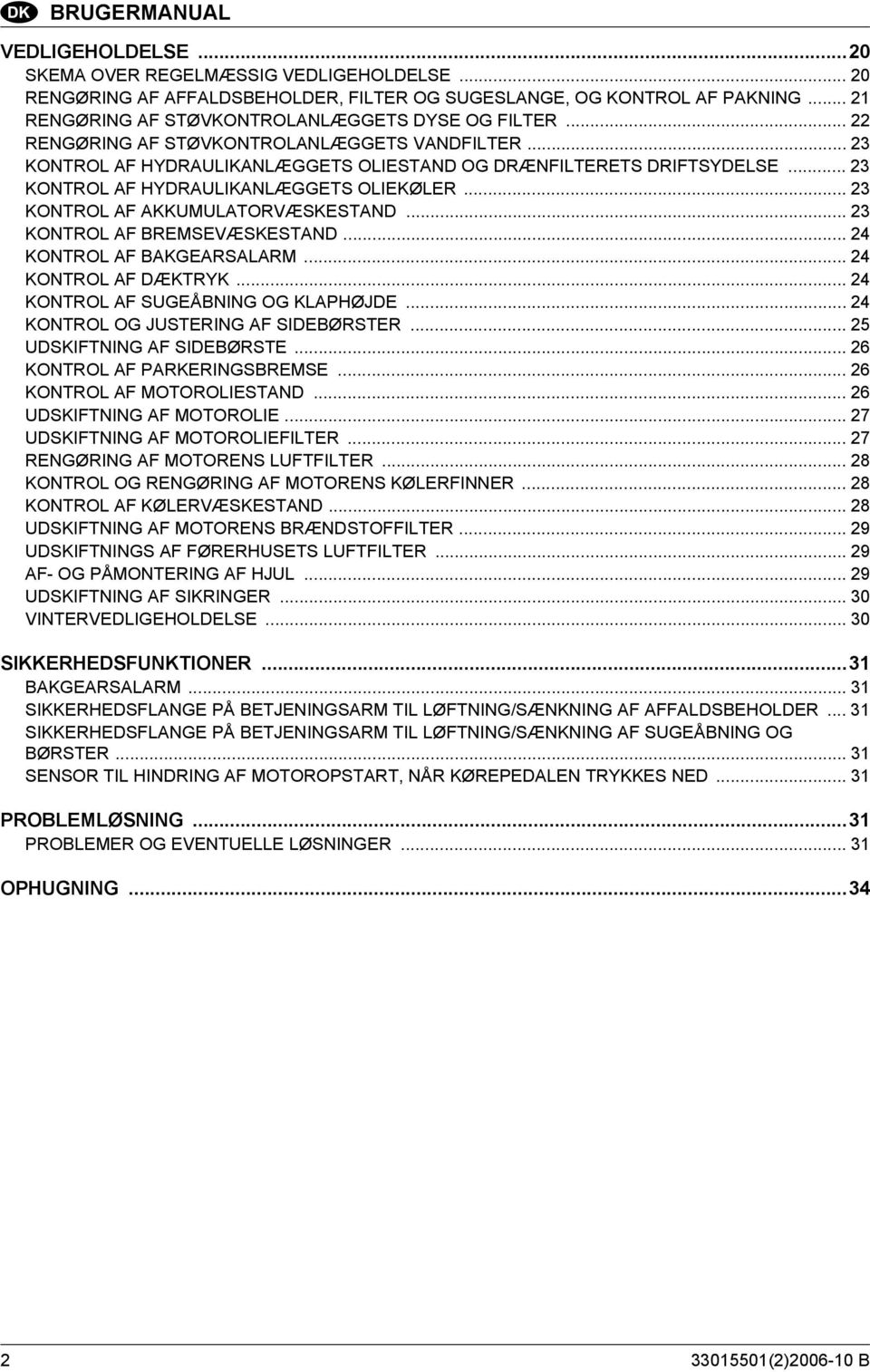

4 BRUGERMANUAL VEDLIGEHOLDELSE...20 SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE RENGØRING AF AFFALDSBEHOLDER, FILTER OG SUGESLANGE, OG KONTROL AF PAKNING RENGØRING AF STØVKONTROLANLÆGGETS DYSE OG FILTER RENGØRING AF STØVKONTROLANLÆGGETS VANDFILTER KONTROL AF HYDRAULIKANLÆGGETS OLIESTAND OG DRÆNFILTERETS DRIFTSYDELSE KONTROL AF HYDRAULIKANLÆGGETS OLIEKØLER KONTROL AF AKKUMULATORVÆSKESTAND KONTROL AF BREMSEVÆSKESTAND KONTROL AF BAKGEARSALARM KONTROL AF DÆKTRYK KONTROL AF SUGEÅBNING OG KLAPHØJDE KONTROL OG JUSTERING AF SIDEBØRSTER UDSKIFTNING AF SIDEBØRSTE KONTROL AF PARKERINGSBREMSE KONTROL AF MOTOROLIESTAND UDSKIFTNING AF MOTOROLIE UDSKIFTNING AF MOTOROLIEFILTER RENGØRING AF MOTORENS LUFTFILTER KONTROL OG RENGØRING AF MOTORENS KØLERFINNER KONTROL AF KØLERVÆSKESTAND UDSKIFTNING AF MOTORENS BRÆNDSTOFFILTER UDSKIFTNINGS AF FØRERHUSETS LUFTFILTER AF- OG PÅMONTERING AF HJUL UDSKIFTNING AF SIKRINGER VINTERVEDLIGEHOLDELSE SIKKERHEDSFUNKTIONER...31 BAKGEARSALARM SIKKERHEDSFLANGE PÅ BETJENINGSARM TIL LØFTNING/SÆNKNING AF AFFALDSBEHOLDER SIKKERHEDSFLANGE PÅ BETJENINGSARM TIL LØFTNING/SÆNKNING AF SUGEÅBNING OG BØRSTER SENSOR TIL HINDRING AF MOTOROPSTART, NÅR KØREPEDALEN TRYKKES NED PROBLEMLØSNING...31 PROBLEMER OG EVENTUELLE LØSNINGER OPHUGNING (2) B

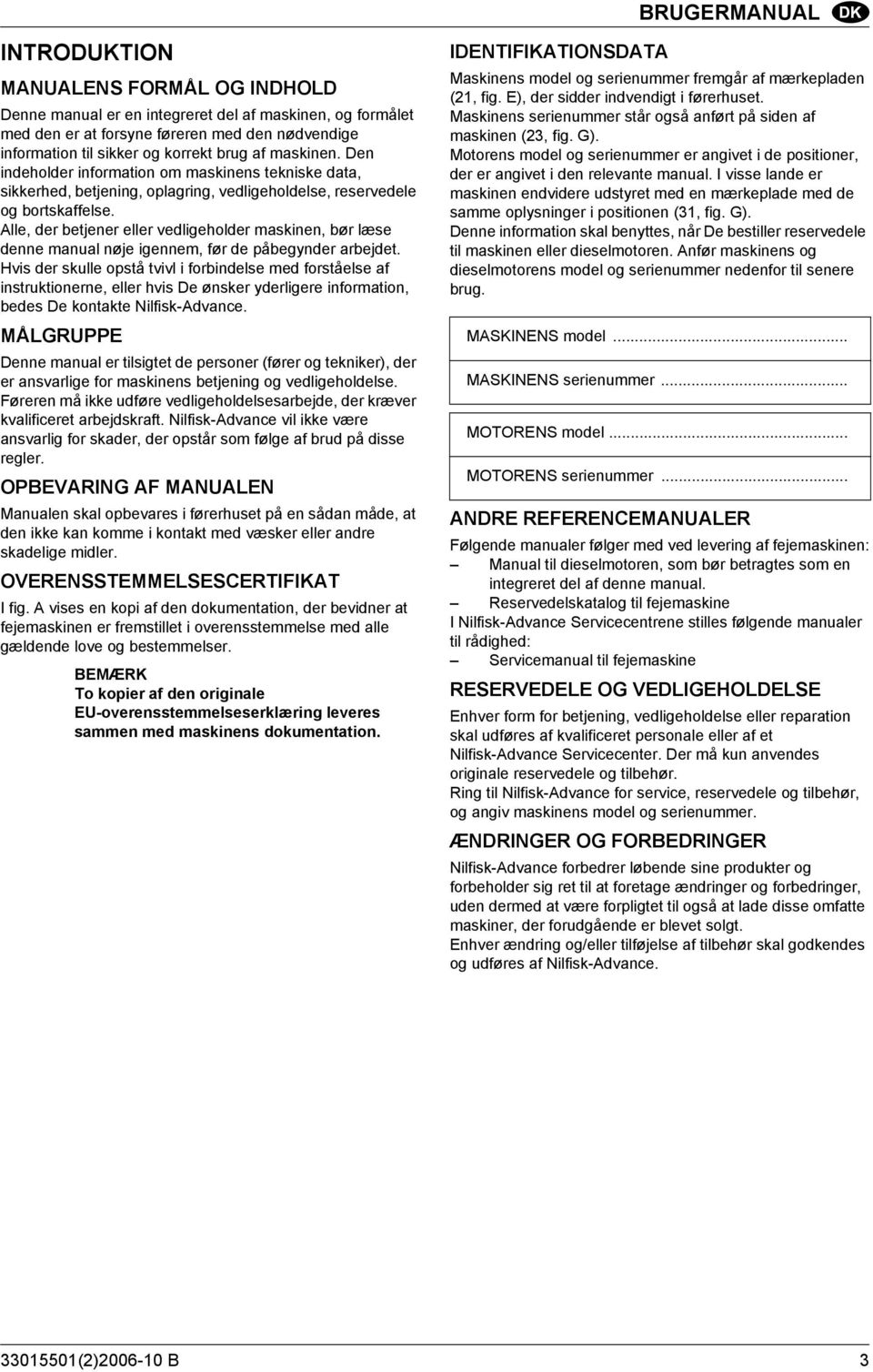

5 BRUGERMANUAL INTRODUKTION MANUALENS FORMÅL OG INDHOLD Denne manual er en integreret del af maskinen, og formålet med den er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der betjener eller vedligeholder maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilfisk-Advance. MÅLGRUPPE Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre vedligeholdelsesarbejde, der kræver kvalificeret arbejdskraft. Nilfisk-Advance vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler. OPBEVARING AF MANUALEN Manualen skal opbevares i førerhuset på en sådan måde, at den ikke kan komme i kontakt med væsker eller andre skadelige midler. OVERENSSTEMMELSESCERTIFIKAT I fig. A vises en kopi af den dokumentation, der bevidner at fejemaskinen er fremstillet i overensstemmelse med alle gældende love og bestemmelser. BEMÆRK To kopier af den originale EU-overensstemmelseserklæring leveres sammen med maskinens dokumentation. IDENTIFIKATIONSDATA Maskinens model og serienummer fremgår af mærkepladen (21, fig. E), der sidder indvendigt i førerhuset. Maskinens serienummer står også anført på siden af maskinen (23, fig. G). Motorens model og serienummer er angivet i de positioner, der er angivet i den relevante manual. I visse lande er maskinen endvidere udstyret med en mærkeplade med de samme oplysninger i positionen (31, fig. G). Denne information skal benyttes, når De bestiller reservedele til maskinen eller dieselmotoren. Anfør maskinens og dieselmotorens model og serienummer nedenfor til senere brug. MASKINENS model... MASKINENS serienummer... MOTORENS model... MOTORENS serienummer... ANDRE REFERENCEMANUALER Følgende manualer følger med ved levering af fejemaskinen: Manual til dieselmotoren, som bør betragtes som en integreret del af denne manual. Reservedelskatalog til fejemaskine I Nilfisk-Advance Servicecentrene stilles følgende manualer til rådighed: Servicemanual til fejemaskine RESERVEDELE OG VEDLIGEHOLDELSE Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvalificeret personale eller af et Nilfisk-Advance Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilfisk-Advance for service, reservedele og tilbehør, og angiv maskinens model og serienummer. ÆNDRINGER OG FORBEDRINGER Nilfisk-Advance forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilfisk-Advance (2) B 3

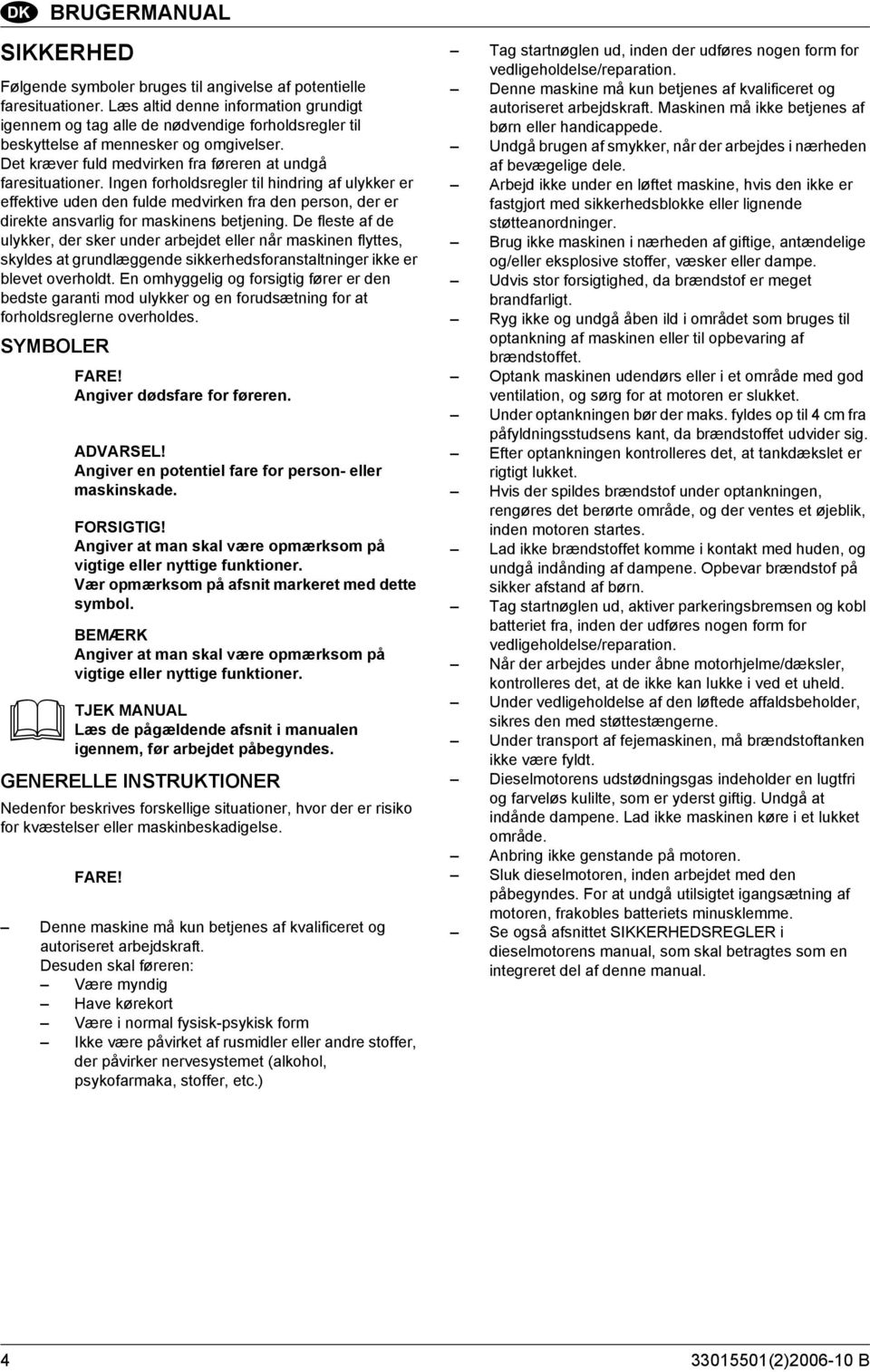

6 BRUGERMANUAL SIKKERHED Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De fleste af de ulykker, der sker under arbejdet eller når maskinen flyttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes. SYMBOLER TJEK FARE! Angiver dødsfare for føreren. ADVARSEL! Angiver en potentiel fare for person- eller maskinskade. FORSIGTIG! Angiver at man skal være opmærksom på vigtige eller nyttige funktioner. Vær opmærksom på afsnit markeret med dette symbol. BEMÆRK Angiver at man skal være opmærksom på vigtige eller nyttige funktioner. MANUAL Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes. GENERELLE INSTRUKTIONER Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse. FARE! Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Desuden skal føreren: Være myndig Have kørekort Være i normal fysisk-psykisk form Ikke være påvirket af rusmidler eller andre stoffer, der påvirker nervesystemet (alkohol, psykofarmaka, stoffer, etc.) Tag startnøglen ud, inden der udføres nogen form for vedligeholdelse/reparation. Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Maskinen må ikke betjenes af børn eller handicappede. Undgå brugen af smykker, når der arbejdes i nærheden af bevægelige dele. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende støtteanordninger. Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe. Udvis stor forsigtighed, da brændstof er meget brandfarligt. Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af brændstoffet. Optank maskinen udendørs eller i et område med god ventilation, og sørg for at motoren er slukket. Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. Hvis der spildes brændstof under optankningen, rengøres det berørte område, og der ventes et øjeblik, inden motoren startes. Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på sikker afstand af børn. Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for vedligeholdelse/reparation. Når der arbejdes under åbne motorhjelme/dæksler, kontrolleres det, at de ikke kan lukke i ved et uheld. Under vedligeholdelse af den løftede affaldsbeholder, sikres den med støttestængerne. Under transport af fejemaskinen, må brændstoftanken ikke være fyldt. Dieselmotorens udstødningsgas indeholder en lugtfri og farveløs kulilte, som er yderst giftig. Undgå at indånde dampene. Lad ikke maskinen køre i et lukket område. Anbring ikke genstande på motoren. Sluk dieselmotoren, inden arbejdet med den påbegyndes. For at undgå utilsigtet igangsætning af motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual (2) B

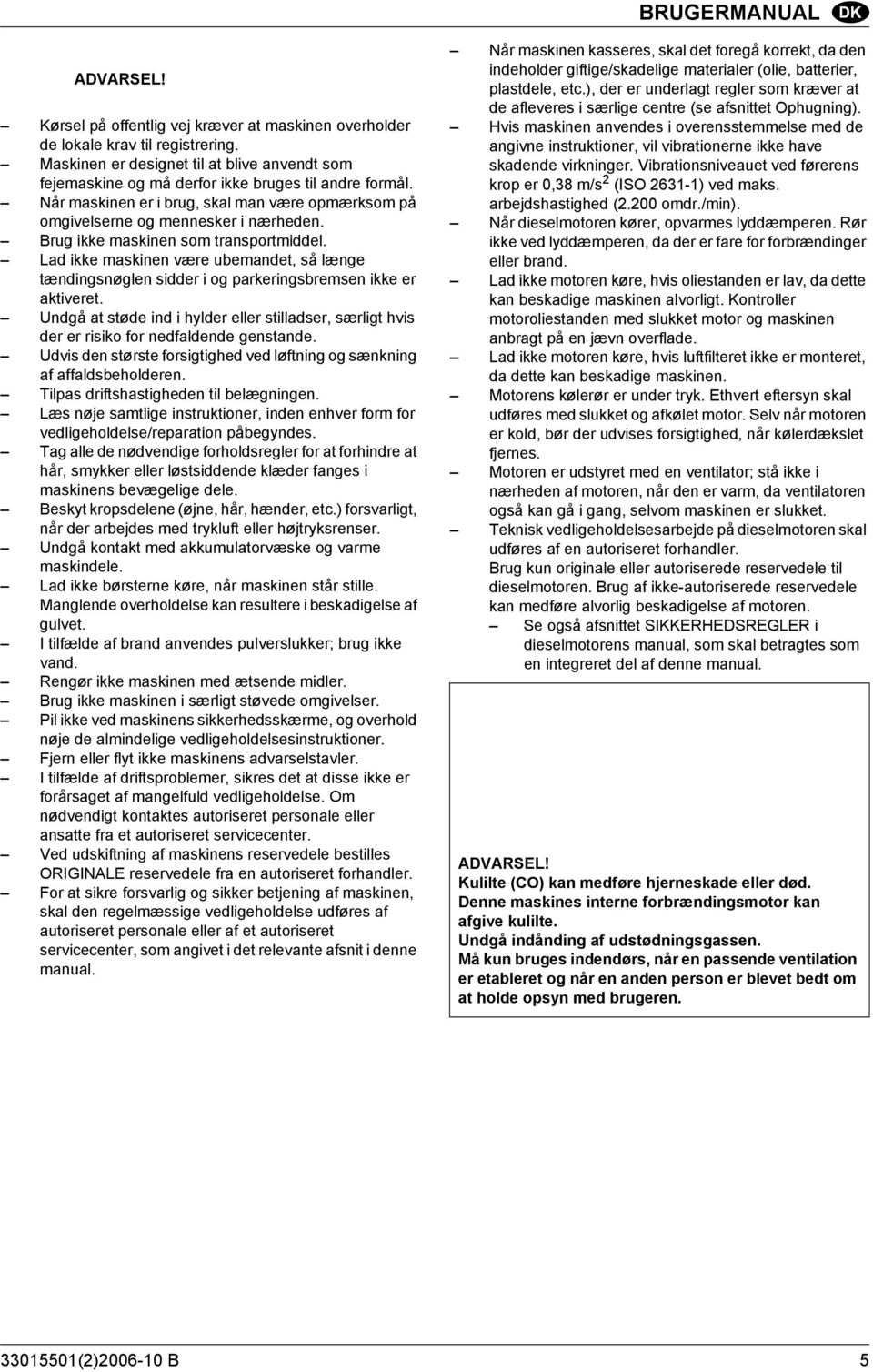

7 BRUGERMANUAL ADVARSEL! Kørsel på offentlig vej kræver at maskinen overholder de lokale krav til registrering. Maskinen er designet til at blive anvendt som fejemaskine og må derfor ikke bruges til andre formål. Når maskinen er i brug, skal man være opmærksom på omgivelserne og mennesker i nærheden. Brug ikke maskinen som transportmiddel. Lad ikke maskinen være ubemandet, så længe tændingsnøglen sidder i og parkeringsbremsen ikke er aktiveret. Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. Udvis den største forsigtighed ved løftning og sænkning af affaldsbeholderen. Tilpas driftshastigheden til belægningen. Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i maskinens bevægelige dele. Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Undgå kontakt med akkumulatorvæske og varme maskindele. Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af gulvet. I tilfælde af brand anvendes pulverslukker; brug ikke vand. Rengør ikke maskinen med ætsende midler. Brug ikke maskinen i særligt støvede omgivelser. Pil ikke ved maskinens sikkerhedsskærme, og overhold nøje de almindelige vedligeholdelsesinstruktioner. Fjern eller flyt ikke maskinens advarselstavler. I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (olie, batterier, plastdele, etc.), der er underlagt regler som kræver at de afleveres i særlige centre (se afsnittet Ophugning). Hvis maskinen anvendes i overensstemmelse med de angivne instruktioner, vil vibrationerne ikke have skadende virkninger. Vibrationsniveauet ved førerens krop er 0,38 m/s 2 (ISO ) ved maks. arbejdshastighed (2.200 omdr./min). Når dieselmotoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da der er fare for forbrændinger eller brand. Lad ikke motoren køre, hvis oliestanden er lav, da dette kan beskadige maskinen alvorligt. Kontroller motoroliestanden med slukket motor og maskinen anbragt på en jævn overflade. Lad ikke motoren køre, hvis luftfilteret ikke er monteret, da dette kan beskadige maskinen. Motorens kølerør er under tryk. Ethvert eftersyn skal udføres med slukket og afkølet motor. Selv når motoren er kold, bør der udvises forsigtighed, når kølerdækslet fjernes. Motoren er udstyret med en ventilator; stå ikke i nærheden af motoren, når den er varm, da ventilatoren også kan gå i gang, selvom maskinen er slukket. Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. ADVARSEL! Kulilte (CO) kan medføre hjerneskade eller død. Denne maskines interne forbrændingsmotor kan afgive kulilte. Undgå indånding af udstødningsgassen. Må kun bruges indendørs, når en passende ventilation er etableret og når en anden person er blevet bedt om at holde opsyn med brugeren (2) B 5

8 BRUGERMANUAL UDPAKNING/LEVERING Maskinen leveres samlet og driftsklar, hvilket betyder, at operationer forbundet med udpakning og montering ikke er påkrævede. Kontroller venligst, at følgende dele er leveret med maskinen: Teknisk dokumentation: Manual til fejemaskine Manual til dieselmotor Reservedelskatalog til fejemaskine MASKINBESKRIVELSE DRIFTSEVNER Denne fejemaskine er designet og bygget til rengøring (fejning og opsugning) af veje og faste, jævne overflader i offentlige og industrielle miljøer, samt til opsugning af støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvalificeret arbejdskraft. SKIK OG BRUG Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (17, fig. E). BESKRIVELSE Beskrivelse af kontrolområdet (Se fig. D) 1. Måler og kontrolpanel 2. Lysindikatorer og advarselslamper 3. Tilbehør lysindikator 4. Tilbehør lysindikator 5. Lysindikator for kølevæsketemperatur 6. Lysindikator for fjernlys 7. Lysindikator for kørelys 8. Lysindikator for opladet batteri (fungerer sammen med en summetone) 9. Advarselslampe for parkeringsbremse 10. Advarselslampe for foropvarmning af tændrør 11. Display med timetæller/omdrejningstæller: Viser det samlede antal arbejdstimer, når tændingsnøglen (17, fig. D) er indstillet til den første position, inden motoren kører Viser motorhastigheden, når motoren kører, og advarselslampen for opladet batteri er slukket 12. Lysindikator for lav brændstofstand (fungerer sammen med en summetone) 13. Tilbehør lysindikator 14. Advarselslampe for kølevandstemperatur 15. Advarselslampe for smøreolietryk 16. Lysindikator for blinklys 17. Tændingskontakt 18. Kontakt til klimaanlæg (*) 19. Kontakt til støvkontrolsystem 20. Visker-/sprinklerkontakt 21. Kontakt til luftstrøm (to hastigheder) 22. Kontakt for havariblink 23. Advarselslampe for lav vandstand i støvkontrolsystemet (rød) 24. Sikringsboks B (se afsnittet Elektriske sikringer) 25. Sikringsboks A (se afsnittet Elektriske sikringer) 26. Advarselslampe for løftet affaldsbeholder (rød) 27. Summer (fungerer sammen med advarselslamperne 8, 12, 14, 15) 28. Kontakt for åbning/lukning af affaldsbeholderens låg 29. Solskærm (Se fig. E) 1. Lys- og hornkontakt med følgende funktioner: Lygter slukket - mærke (1b) indstillet til O Kørelys tændt - mærke (1b) indstillet til Nærlys tændt - mærke (1b) indstillet til Fjernlys tændt - mærke (1b) indstillet til og betjeningsarm sænket (1a) Midlertidig opblænding til fjernlys - betjeningsarm (1a) løftet Højre blinklys tændt - betjeningsarm (1a) frem Venstre blinklys tændt - betjeningsarm (1a) tilbage Horn aktiveret - betjeningsarm (1a) trukket i den af pilen angivne retning (1c) 2. Rat 3. Viskermotor 4. Kørepedal trykkes frem for at køre forlæns trykkes bagud for at bakke 5. Bremsepedal 6. Reguleringsarm til justering af rathældning 7. Parkeringsbremse 8. Kontakt til støvkontrolsystemets sugeåbning 9. Kontakt til støvkontrolsystemets børster 10. Betjeningsarm til løftning/sænkning af affaldsbeholder 11. Førersædets sikkerhedssele (*) 12. Betjeningsarm til løftning/sænkning af sugeåbning og børster 13. Kontakt til åbning/lukning af klap 14. Sugefunktionens aktiveringsarm 15. Kontakt til varmeregulering 16. Dieselmotorens gashåndtag 17. Førersæde 18. Batteri 19. Førerhusets venstre panel 20. Førerhusets højre panel 21. Serienummer/tekniske data/eu-mærkeplade 22. Førersædets justeringshåndtag (frem/tilbage) (2) B

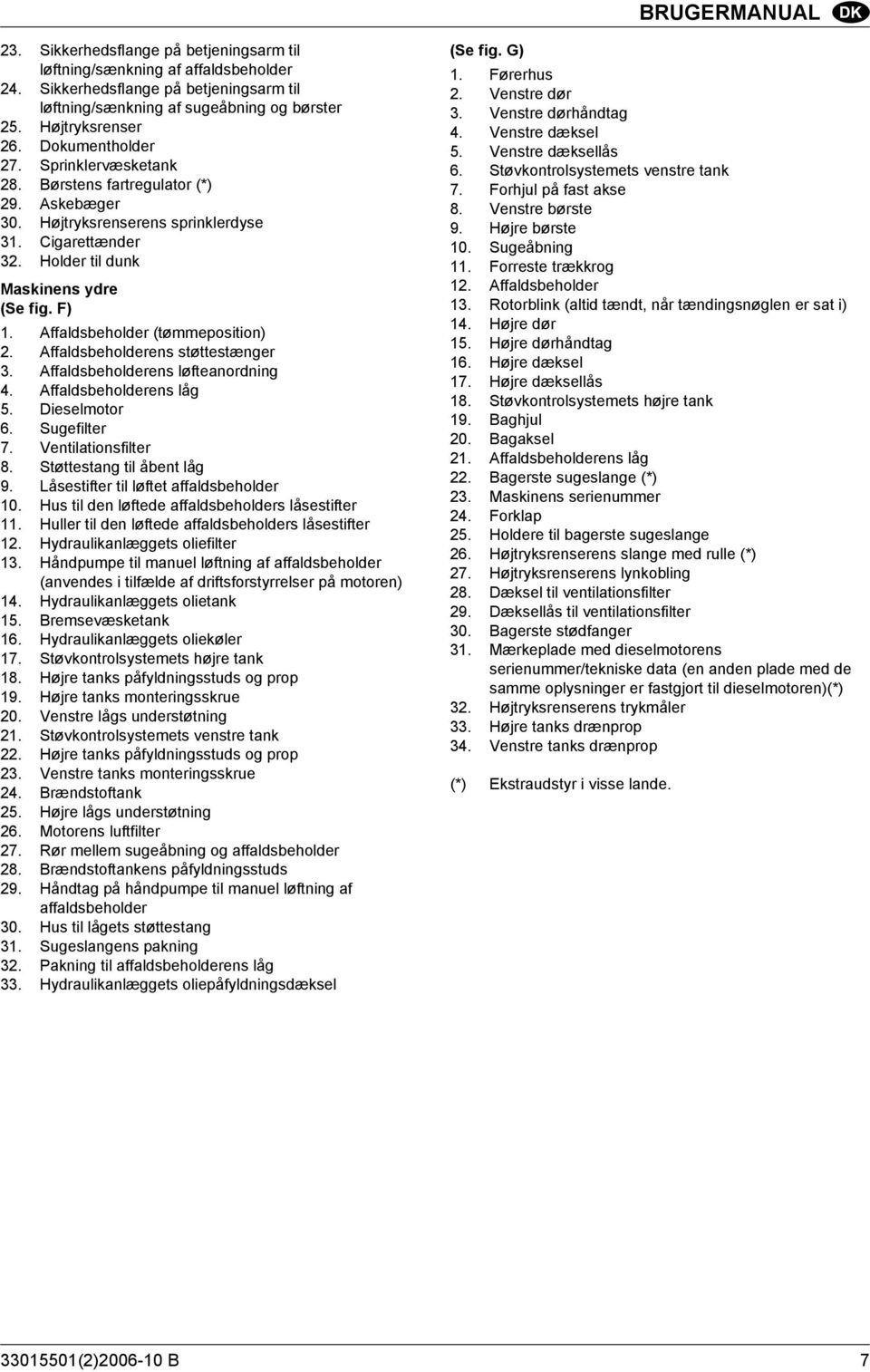

9 BRUGERMANUAL 23. Sikkerhedsflange på betjeningsarm til løftning/sænkning af affaldsbeholder 24. Sikkerhedsflange på betjeningsarm til løftning/sænkning af sugeåbning og børster 25. Højtryksrenser 26. Dokumentholder 27. Sprinklervæsketank 28. Børstens fartregulator (*) 29. Askebæger 30. Højtryksrenserens sprinklerdyse 31. Cigarettænder 32. Holder til dunk Maskinens ydre (Se fig. F) 1. Affaldsbeholder (tømmeposition) 2. Affaldsbeholderens støttestænger 3. Affaldsbeholderens løfteanordning 4. Affaldsbeholderens låg 5. Dieselmotor 6. Sugefilter 7. Ventilationsfilter 8. Støttestang til åbent låg 9. Låsestifter til løftet affaldsbeholder 10. Hus til den løftede affaldsbeholders låsestifter 11. Huller til den løftede affaldsbeholders låsestifter 12. Hydraulikanlæggets oliefilter 13. Håndpumpe til manuel løftning af affaldsbeholder (anvendes i tilfælde af driftsforstyrrelser på motoren) 14. Hydraulikanlæggets olietank 15. Bremsevæsketank 16. Hydraulikanlæggets oliekøler 17. Støvkontrolsystemets højre tank 18. Højre tanks påfyldningsstuds og prop 19. Højre tanks monteringsskrue 20. Venstre lågs understøtning 21. Støvkontrolsystemets venstre tank 22. Højre tanks påfyldningsstuds og prop 23. Venstre tanks monteringsskrue 24. Brændstoftank 25. Højre lågs understøtning 26. Motorens luftfilter 27. Rør mellem sugeåbning og affaldsbeholder 28. Brændstoftankens påfyldningsstuds 29. Håndtag på håndpumpe til manuel løftning af affaldsbeholder 30. Hus til lågets støttestang 31. Sugeslangens pakning 32. Pakning til affaldsbeholderens låg 33. Hydraulikanlæggets oliepåfyldningsdæksel (Se fig. G) 1. Førerhus 2. Venstre dør 3. Venstre dørhåndtag 4. Venstre dæksel 5. Venstre dæksellås 6. Støvkontrolsystemets venstre tank 7. Forhjul på fast akse 8. Venstre børste 9. Højre børste 10. Sugeåbning 11. Forreste trækkrog 12. Affaldsbeholder 13. Rotorblink (altid tændt, når tændingsnøglen er sat i) 14. Højre dør 15. Højre dørhåndtag 16. Højre dæksel 17. Højre dæksellås 18. Støvkontrolsystemets højre tank 19. Baghjul 20. Bagaksel 21. Affaldsbeholderens låg 22. Bagerste sugeslange (*) 23. Maskinens serienummer 24. Forklap 25. Holdere til bagerste sugeslange 26. Højtryksrenserens slange med rulle (*) 27. Højtryksrenserens lynkobling 28. Dæksel til ventilationsfilter 29. Dæksellås til ventilationsfilter 30. Bagerste stødfanger 31. Mærkeplade med dieselmotorens serienummer/tekniske data (en anden plade med de samme oplysninger er fastgjort til dieselmotoren)(*) 32. Højtryksrenserens trykmåler 33. Højre tanks drænprop 34. Venstre tanks drænprop (*) Ekstraudstyr i visse lande (2) B 7

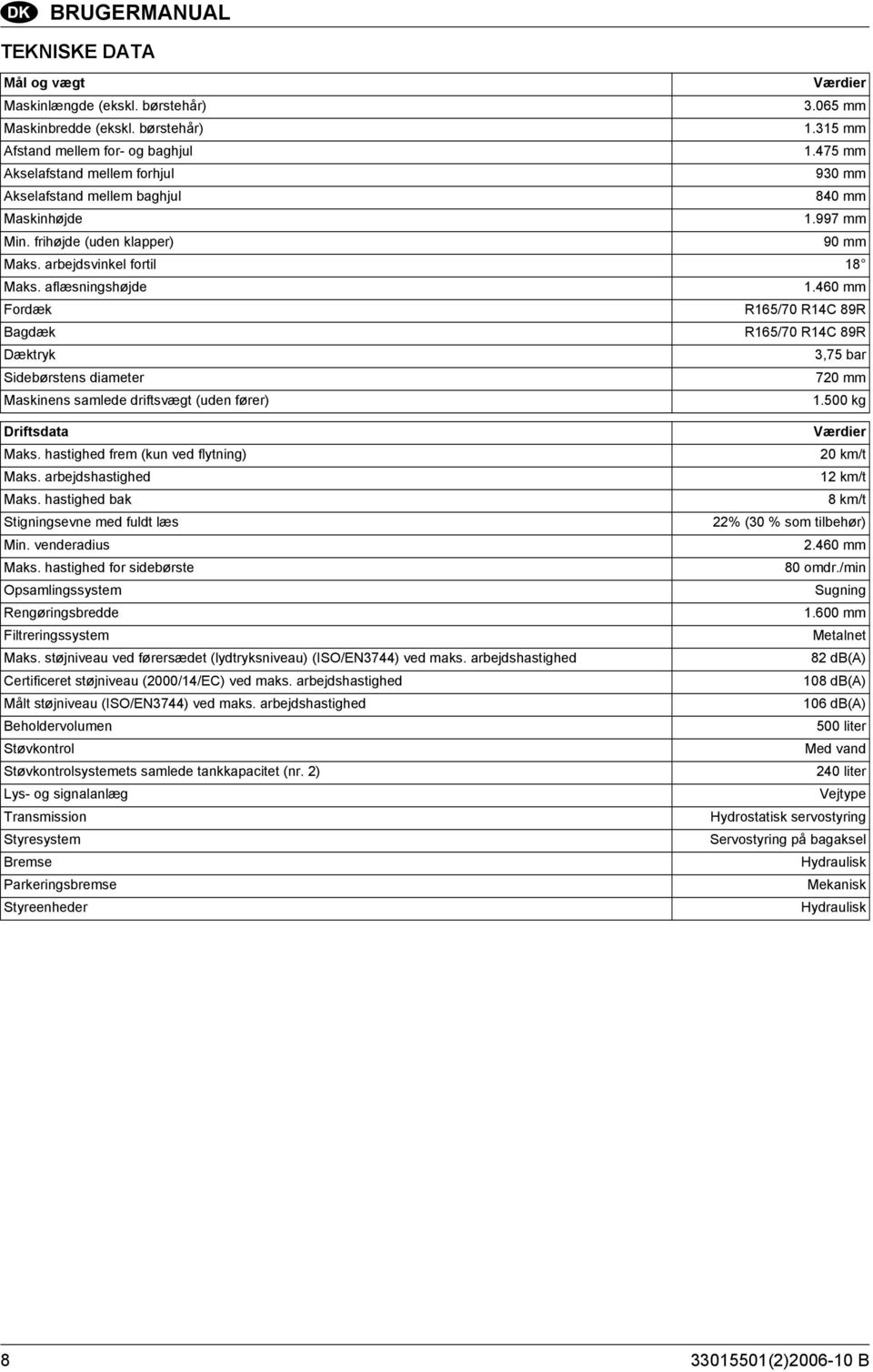

10 BRUGERMANUAL TEKNISKE DATA Mål og vægt Værdier Maskinlængde (ekskl. børstehår) mm Maskinbredde (ekskl. børstehår) mm Afstand mellem for- og baghjul mm Akselafstand mellem forhjul 930 mm Akselafstand mellem baghjul 840 mm Maskinhøjde mm Min. frihøjde (uden klapper) 90 mm Maks. arbejdsvinkel fortil 18 Maks. aflæsningshøjde mm Fordæk R165/70 R14C 89R Bagdæk R165/70 R14C 89R Dæktryk 3,75 bar Sidebørstens diameter 720 mm Maskinens samlede driftsvægt (uden fører) kg Driftsdata Maks. hastighed frem (kun ved flytning) Maks. arbejdshastighed Maks. hastighed bak Stigningsevne med fuldt læs Min. venderadius Maks. hastighed for sidebørste Opsamlingssystem Rengøringsbredde Filtreringssystem Maks. støjniveau ved førersædet (lydtryksniveau) (ISO/EN3744) ved maks. arbejdshastighed Certificeret støjniveau (2000/14/EC) ved maks. arbejdshastighed Målt støjniveau (ISO/EN3744) ved maks. arbejdshastighed Beholdervolumen Støvkontrol Støvkontrolsystemets samlede tankkapacitet (nr. 2) Lys- og signalanlæg Transmission Styresystem Bremse Parkeringsbremse Styreenheder Værdier 20 km/t 12 km/t 8 km/t 22% (30 % som tilbehør) mm 80 omdr./min Sugning mm Metalnet 82 db(a) 108 db(a) 106 db(a) 500 liter Med vand 240 liter Vejtype Hydrostatisk servostyring Servostyring på bagaksel Hydraulisk Mekanisk Hydraulisk (2) B

11 BRUGERMANUAL Dieselmotorens data (*) Værdier Mærke Lombardini Type LDW1603 B2 Cylindere 3 Maks. hastighed omdr./min Maks. arbejdshastighed omdr./min Maks. effekt ved omdr. 25,0 kw Tomgang 900 omdr./min Slagvolumen cm 3 Driftsforbrug ved omdr./min (anbefalet hastighed) Driftsforbrug ved omdr./min (maks. hastighed) Kølevæske 50% AGIP frostvæske og 50% vand (**) Motorolie AGIP Sigma Turbo 15W/40 (***) (*) For andre data/værdier for dieselmotoren henvises til den relevante manual. (**) Se nedenstående referencetabeller og tekniske data for kølevæsken. 5,0 L/t 5,9 L/t SPECIFIKATIONER REFERENCEDATA Kogepunkt C 170 CUNA NC Kogepunkt i opløsning med 50% vand C 110 FF.SS cat. 002/132 Frysepunkt i opløsning med 50% vand C -38 ASTM D1384 Farve / Turkisblå Massefylde ved 15 C kg/l 1,13 (***) Se nedenstående referencetabeller og tekniske data for motorolien. SPECIFIKATIONER REFERENCEDATA SAE-KVALITET 15W40 ACEA E3-96 Viskositet ved 100 C mm²/s 13,7 API Service CG-4/SG Viskositet ved 40 C mm²/s 100 CCMC D5, PD-2 Viskositet ved -15 C mm²/s US Department of the Army MIL-L-2104 E Viskositetsindeks / 138 US Department of the Army MIL-L E Flammepunkt COC C 230 MACK EO-L Flydepunkt C -27 MAN M 3275 Massefylde ved 15 C kg/l 0,885 Mercedes Benz VOLVO VDS2 MTU typ 2 Optankningsdata Brændstoftankens kapacitet Hydraulikolietankens kapacitet Hydraulikolietankens rumindhold El-anlæggets data Systemspænding Startbatteri Værdier 30 liter 57,5 liter 58 liter Værdier 12 V 12 V 80 Ah Hydraulikanlæggets data Værdier Maks. tryk for drivsystem 250 bar Maks. tryk for hjælpesystem 120/200 bar Hydraulikolie (ved temperaturer over 10 C) AGIP Arnica 46 (****) BEMÆRK Hvis maskinen skal betjenes ved temperaturer under 10 C, skal olien erstattes med en lignende olie, som har en viskositet på 32 cst. Ved temperaturer under 0 C skal der anvendes en olie med en lavere viskositet. (****) Se nedenstående referencetabeller og tekniske data for hydraulikolien (2) B 9

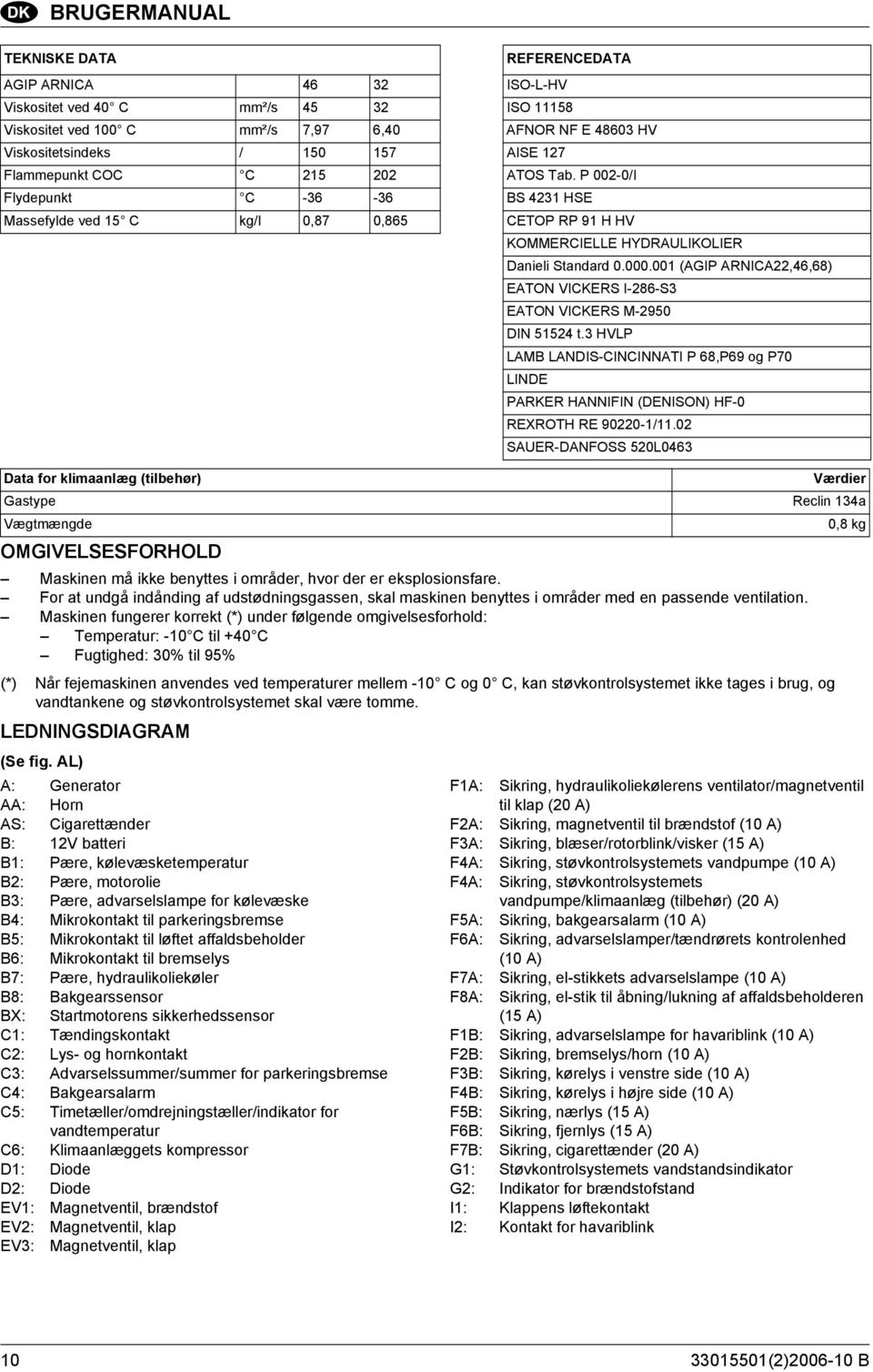

12 BRUGERMANUAL TEKNISKE DATA REFERENCEDATA AGIP ARNICA ISO-L-HV Viskositet ved 40 C mm²/s ISO Viskositet ved 100 C mm²/s 7,97 6,40 AFNOR NF E HV Viskositetsindeks / AISE 127 Flammepunkt COC C ATOS Tab. P 002-0/I Flydepunkt C BS 4231 HSE Massefylde ved 15 C kg/l 0,87 0,865 CETOP RP 91 H HV KOMMERCIELLE HYDRAULIKOLIER Danieli Standard (AGIP ARNICA22,46,68) EATON VICKERS I-286-S3 EATON VICKERS M-2950 DIN t.3 HVLP LAMB LANDIS-CINCINNATI P 68,P69 og P70 LINDE PARKER HANNIFIN (DENISON) HF-0 REXROTH RE /11.02 SAUER-DANFOSS 520L0463 Data for klimaanlæg (tilbehør) Gastype Vægtmængde OMGIVELSESFORHOLD Maskinen må ikke benyttes i områder, hvor der er eksplosionsfare. For at undgå indånding af udstødningsgassen, skal maskinen benyttes i områder med en passende ventilation. Maskinen fungerer korrekt (*) under følgende omgivelsesforhold: Temperatur: -10 C til +40 C Fugtighed: 30% til 95% (*) Når fejemaskinen anvendes ved temperaturer mellem -10 C og 0 C, kan støvkontrolsystemet ikke tages i brug, og vandtankene og støvkontrolsystemet skal være tomme. LEDNINGSDIAGRAM (Se fig. AL) A: Generator AA: Horn AS: Cigarettænder B: 12V batteri B1: Pære, kølevæsketemperatur B2: Pære, motorolie B3: Pære, advarselslampe for kølevæske B4: Mikrokontakt til parkeringsbremse B5: Mikrokontakt til løftet affaldsbeholder B6: Mikrokontakt til bremselys B7: Pære, hydraulikoliekøler B8: Bakgearssensor BX: Startmotorens sikkerhedssensor C1: Tændingskontakt C2: Lys- og hornkontakt C3: Advarselssummer/summer for parkeringsbremse C4: Bakgearsalarm C5: Timetæller/omdrejningstæller/indikator for vandtemperatur C6: Klimaanlæggets kompressor D1: Diode D2: Diode EV1: Magnetventil, brændstof EV2: Magnetventil, klap EV3: Magnetventil, klap F1A: Sikring, hydraulikoliekølerens ventilator/magnetventil til klap (20 A) F2A: Sikring, magnetventil til brændstof (10 A) F3A: Sikring, blæser/rotorblink/visker (15 A) F4A: Sikring, støvkontrolsystemets vandpumpe (10 A) F4A: Sikring, støvkontrolsystemets vandpumpe/klimaanlæg (tilbehør) (20 A) F5A: Sikring, bakgearsalarm (10 A) F6A: Sikring, advarselslamper/tændrørets kontrolenhed (10 A) F7A: Sikring, el-stikkets advarselslampe (10 A) F8A: Sikring, el-stik til åbning/lukning af affaldsbeholderen (15 A) F1B: Sikring, advarselslampe for havariblink (10 A) F2B: Sikring, bremselys/horn (10 A) F3B: Sikring, kørelys i venstre side (10 A) F4B: Sikring, kørelys i højre side (10 A) F5B: Sikring, nærlys (15 A) F6B: Sikring, fjernlys (15 A) F7B: Sikring, cigarettænder (20 A) G1: Støvkontrolsystemets vandstandsindikator G2: Indikator for brændstofstand I1: Klappens løftekontakt I2: Kontakt for havariblink Værdier Reclin 134a 0,8 kg (2) B

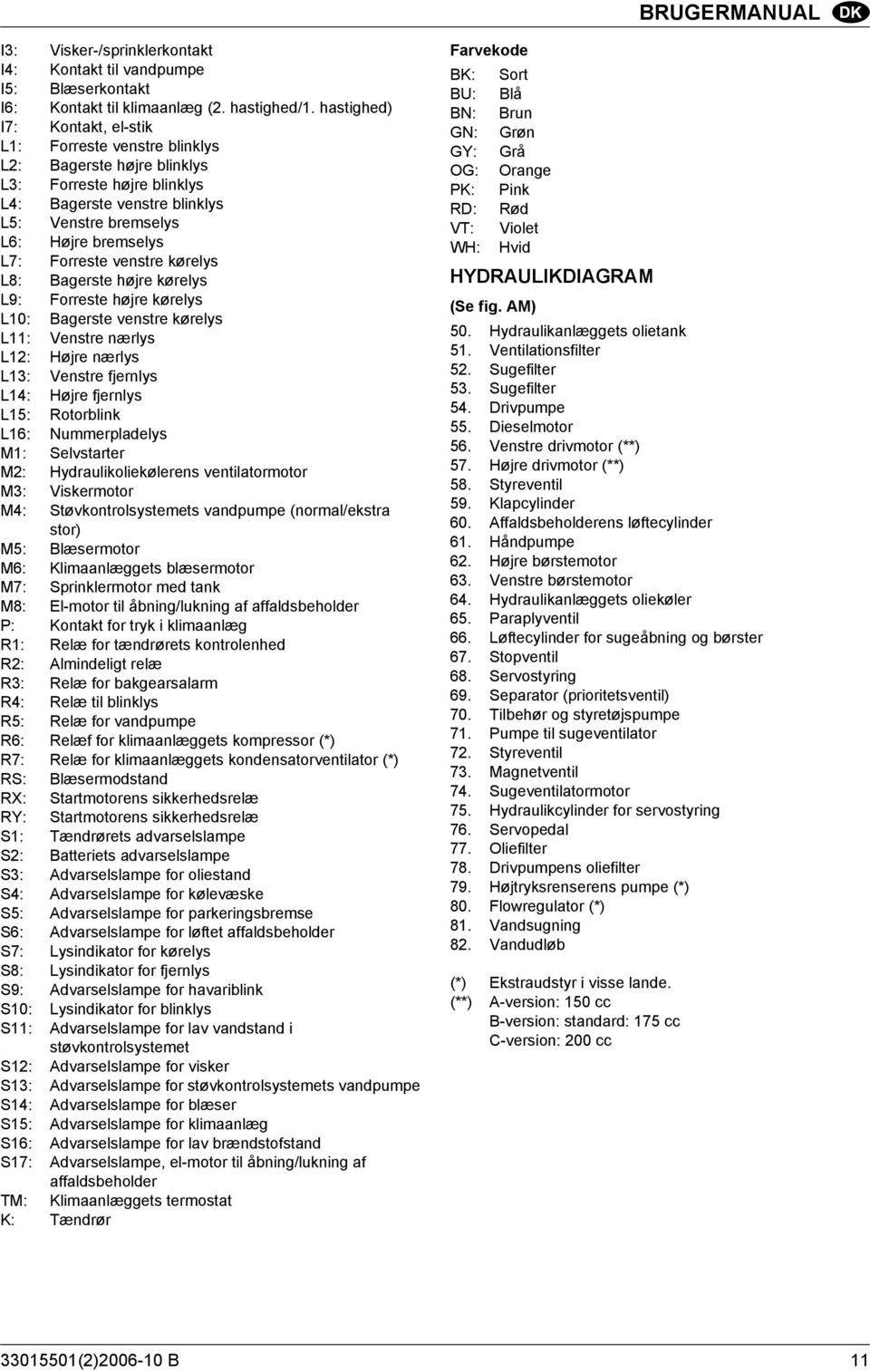

13 BRUGERMANUAL I3: Visker-/sprinklerkontakt I4: Kontakt til vandpumpe I5: Blæserkontakt I6: Kontakt til klimaanlæg (2. hastighed/1. hastighed) I7: Kontakt, el-stik L1: Forreste venstre blinklys L2: Bagerste højre blinklys L3: Forreste højre blinklys L4: Bagerste venstre blinklys L5: Venstre bremselys L6: Højre bremselys L7: Forreste venstre kørelys L8: Bagerste højre kørelys L9: Forreste højre kørelys L10: Bagerste venstre kørelys L11: Venstre nærlys L12: Højre nærlys L13: Venstre fjernlys L14: Højre fjernlys L15: Rotorblink L16: Nummerpladelys M1: Selvstarter M2: Hydraulikoliekølerens ventilatormotor M3: Viskermotor M4: Støvkontrolsystemets vandpumpe (normal/ekstra stor) M5: Blæsermotor M6: Klimaanlæggets blæsermotor M7: Sprinklermotor med tank M8: El-motor til åbning/lukning af affaldsbeholder P: Kontakt for tryk i klimaanlæg R1: Relæ for tændrørets kontrolenhed R2: Almindeligt relæ R3: Relæ for bakgearsalarm R4: Relæ til blinklys R5: Relæ for vandpumpe R6: Relæf for klimaanlæggets kompressor (*) R7: Relæ for klimaanlæggets kondensatorventilator (*) RS: Blæsermodstand RX: Startmotorens sikkerhedsrelæ RY: Startmotorens sikkerhedsrelæ S1: Tændrørets advarselslampe S2: Batteriets advarselslampe S3: Advarselslampe for oliestand S4: Advarselslampe for kølevæske S5: Advarselslampe for parkeringsbremse S6: Advarselslampe for løftet affaldsbeholder S7: Lysindikator for kørelys S8: Lysindikator for fjernlys S9: Advarselslampe for havariblink S10: Lysindikator for blinklys S11: Advarselslampe for lav vandstand i støvkontrolsystemet S12: Advarselslampe for visker S13: Advarselslampe for støvkontrolsystemets vandpumpe S14: Advarselslampe for blæser S15: Advarselslampe for klimaanlæg S16: Advarselslampe for lav brændstofstand S17: Advarselslampe, el-motor til åbning/lukning af affaldsbeholder TM: Klimaanlæggets termostat K: Tændrør Farvekode BK: Sort BU: Blå BN: Brun GN: Grøn GY: Grå OG: Orange PK: Pink RD: Rød VT: Violet WH: Hvid HYDRAULIKDIAGRAM (Se fig. AM) 50. Hydraulikanlæggets olietank 51. Ventilationsfilter 52. Sugefilter 53. Sugefilter 54. Drivpumpe 55. Dieselmotor 56. Venstre drivmotor (**) 57. Højre drivmotor (**) 58. Styreventil 59. Klapcylinder 60. Affaldsbeholderens løftecylinder 61. Håndpumpe 62. Højre børstemotor 63. Venstre børstemotor 64. Hydraulikanlæggets oliekøler 65. Paraplyventil 66. Løftecylinder for sugeåbning og børster 67. Stopventil 68. Servostyring 69. Separator (prioritetsventil) 70. Tilbehør og styretøjspumpe 71. Pumpe til sugeventilator 72. Styreventil 73. Magnetventil 74. Sugeventilatormotor 75. Hydraulikcylinder for servostyring 76. Servopedal 77. Oliefilter 78. Drivpumpens oliefilter 79. Højtryksrenserens pumpe (*) 80. Flowregulator (*) 81. Vandsugning 82. Vandudløb (*) Ekstraudstyr i visse lande. (**) A-version: 150 cc B-version: standard: 175 cc C-version: 200 cc (2) B 11

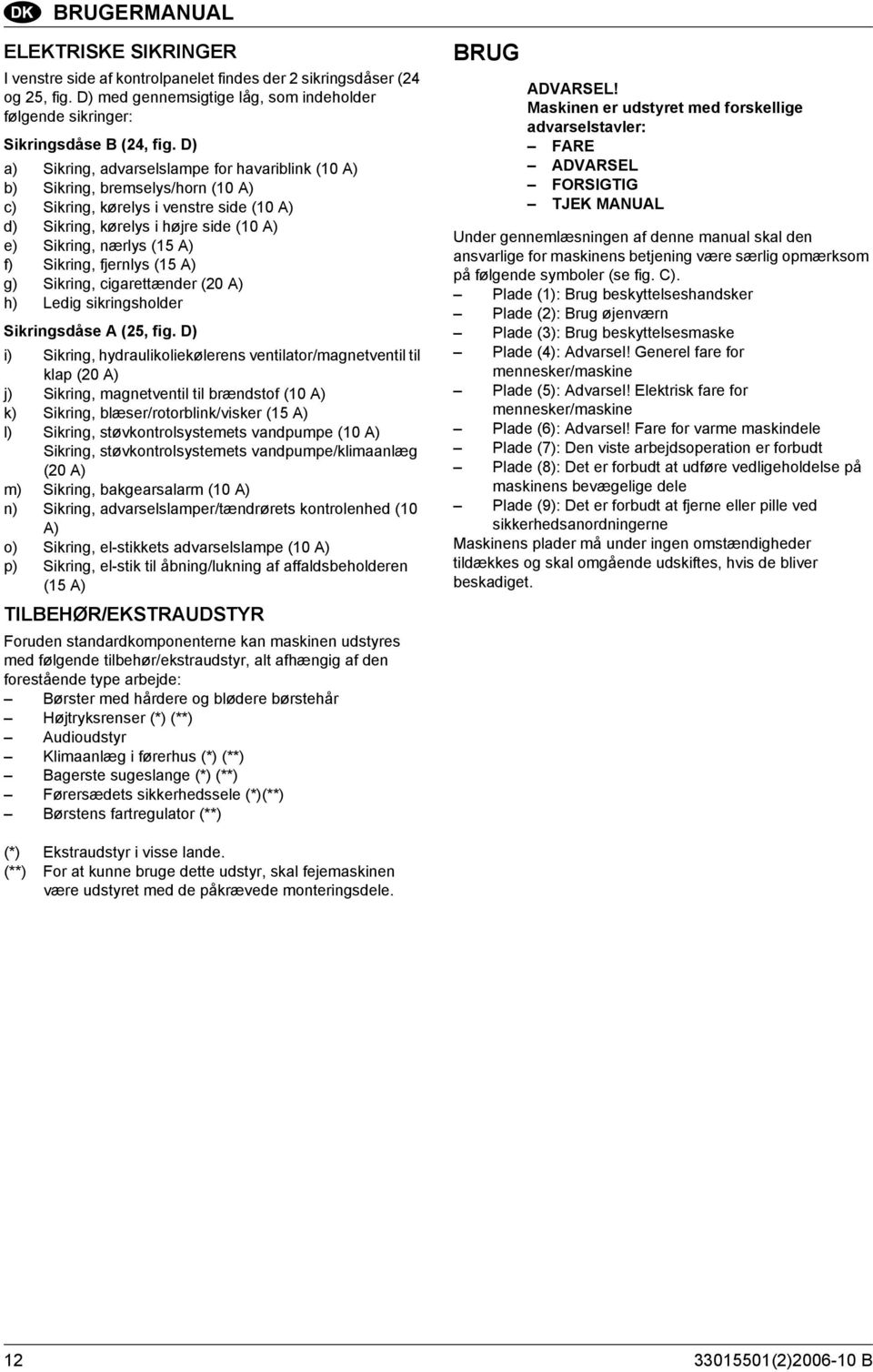

14 BRUGERMANUAL ELEKTRISKE SIKRINGER I venstre side af kontrolpanelet findes der 2 sikringsdåser (24 og 25, fig. D) med gennemsigtige låg, som indeholder følgende sikringer: Sikringsdåse B (24, fig. D) a) Sikring, advarselslampe for havariblink (10 A) b) Sikring, bremselys/horn (10 A) c) Sikring, kørelys i venstre side (10 A) d) Sikring, kørelys i højre side (10 A) e) Sikring, nærlys (15 A) f) Sikring, fjernlys (15 A) g) Sikring, cigarettænder (20 A) h) Ledig sikringsholder Sikringsdåse A (25, fig. D) i) Sikring, hydraulikoliekølerens ventilator/magnetventil til klap (20 A) j) Sikring, magnetventil til brændstof (10 A) k) Sikring, blæser/rotorblink/visker (15 A) l) Sikring, støvkontrolsystemets vandpumpe (10 A) Sikring, støvkontrolsystemets vandpumpe/klimaanlæg (20 A) m) Sikring, bakgearsalarm (10 A) n) Sikring, advarselslamper/tændrørets kontrolenhed (10 A) o) Sikring, el-stikkets advarselslampe (10 A) p) Sikring, el-stik til åbning/lukning af affaldsbeholderen (15 A) TILBEHØR/EKSTRAUDSTYR Foruden standardkomponenterne kan maskinen udstyres med følgende tilbehør/ekstraudstyr, alt afhængig af den forestående type arbejde: Børster med hårdere og blødere børstehår Højtryksrenser (*) (**) Audioudstyr Klimaanlæg i førerhus (*) (**) Bagerste sugeslange (*) (**) Førersædets sikkerhedssele (*)(**) Børstens fartregulator (**) BRUG ADVARSEL! Maskinen er udstyret med forskellige advarselstavler: FARE ADVARSEL FORSIGTIG TJEK MANUAL Under gennemlæsningen af denne manual skal den ansvarlige for maskinens betjening være særlig opmærksom på følgende symboler (se fig. C). Plade (1): Brug beskyttelseshandsker Plade (2): Brug øjenværn Plade (3): Brug beskyttelsesmaske Plade (4): Advarsel! Generel fare for mennesker/maskine Plade (5): Advarsel! Elektrisk fare for mennesker/maskine Plade (6): Advarsel! Fare for varme maskindele Plade (7): Den viste arbejdsoperation er forbudt Plade (8): Det er forbudt at udføre vedligeholdelse på maskinens bevægelige dele Plade (9): Det er forbudt at fjerne eller pille ved sikkerhedsanordningerne Maskinens plader må under ingen omstændigheder tildækkes og skal omgående udskiftes, hvis de bliver beskadiget. (*) Ekstraudstyr i visse lande. (**) For at kunne bruge dette udstyr, skal fejemaskinen være udstyret med de påkrævede monteringsdele (2) B

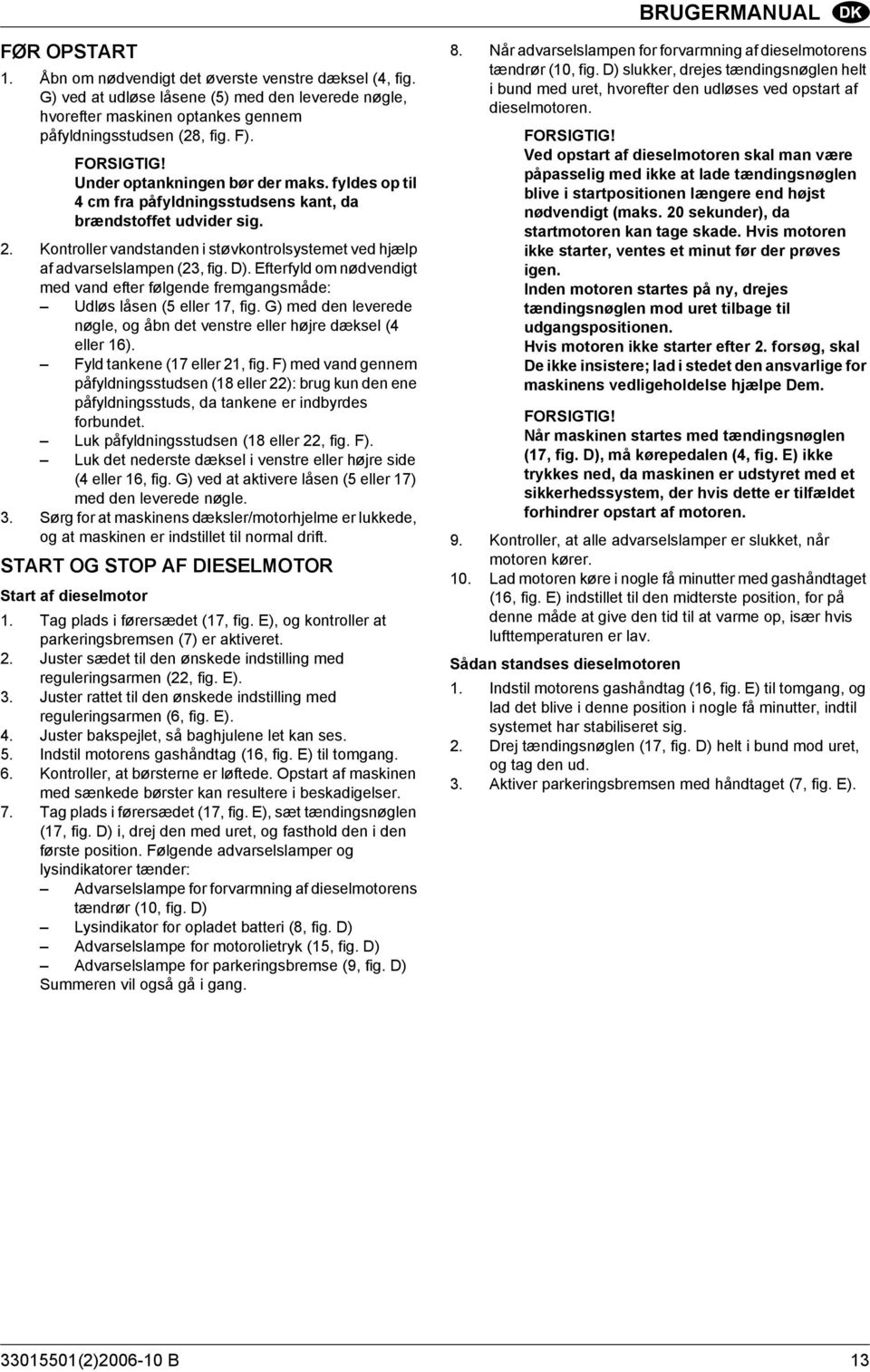

15 BRUGERMANUAL FØR OPSTART 1. Åbn om nødvendigt det øverste venstre dæksel (4, fig. G) ved at udløse låsene (5) med den leverede nøgle, hvorefter maskinen optankes gennem påfyldningsstudsen (28, fig. F). FORSIGTIG! Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. 2. Kontroller vandstanden i støvkontrolsystemet ved hjælp af advarselslampen (23, fig. D). Efterfyld om nødvendigt med vand efter følgende fremgangsmåde: Udløs låsen (5 eller 17, fig. G) med den leverede nøgle, og åbn det venstre eller højre dæksel (4 eller 16). Fyld tankene (17 eller 21, fig. F) med vand gennem påfyldningsstudsen (18 eller 22): brug kun den ene påfyldningsstuds, da tankene er indbyrdes forbundet. Luk påfyldningsstudsen (18 eller 22, fig. F). Luk det nederste dæksel i venstre eller højre side (4 eller 16, fig. G) ved at aktivere låsen (5 eller 17) med den leverede nøgle. 3. Sørg for at maskinens dæksler/motorhjelme er lukkede, og at maskinen er indstillet til normal drift. START OG STOP AF DIESELMOTOR Start af dieselmotor 1. Tag plads i førersædet (17, fig. E), og kontroller at parkeringsbremsen (7) er aktiveret. 2. Juster sædet til den ønskede indstilling med reguleringsarmen (22, fig. E). 3. Juster rattet til den ønskede indstilling med reguleringsarmen (6, fig. E). 4. Juster bakspejlet, så baghjulene let kan ses. 5. Indstil motorens gashåndtag (16, fig. E) til tomgang. 6. Kontroller, at børsterne er løftede. Opstart af maskinen med sænkede børster kan resultere i beskadigelser. 7. Tag plads i førersædet (17, fig. E), sæt tændingsnøglen (17, fig. D) i, drej den med uret, og fasthold den i den første position. Følgende advarselslamper og lysindikatorer tænder: Advarselslampe for forvarmning af dieselmotorens tændrør (10, fig. D) Lysindikator for opladet batteri (8, fig. D) Advarselslampe for motorolietryk (15, fig. D) Advarselslampe for parkeringsbremse (9, fig. D) Summeren vil også gå i gang. 8. Når advarselslampen for forvarmning af dieselmotorens tændrør (10, fig. D) slukker, drejes tændingsnøglen helt i bund med uret, hvorefter den udløses ved opstart af dieselmotoren. FORSIGTIG! Ved opstart af dieselmotoren skal man være påpasselig med ikke at lade tændingsnøglen blive i startpositionen længere end højst nødvendigt (maks. 20 sekunder), da startmotoren kan tage skade. Hvis motoren ikke starter, ventes et minut før der prøves igen. Inden motoren startes på ny, drejes tændingsnøglen mod uret tilbage til udgangspositionen. Hvis motoren ikke starter efter 2. forsøg, skal De ikke insistere; lad i stedet den ansvarlige for maskinens vedligeholdelse hjælpe Dem. FORSIGTIG! Når maskinen startes med tændingsnøglen (17, fig. D), må kørepedalen (4, fig. E) ikke trykkes ned, da maskinen er udstyret med et sikkerhedssystem, der hvis dette er tilfældet forhindrer opstart af motoren. 9. Kontroller, at alle advarselslamper er slukket, når motoren kører. 10. Lad motoren køre i nogle få minutter med gashåndtaget (16, fig. E) indstillet til den midterste position, for på denne måde at give den tid til at varme op, især hvis lufttemperaturen er lav. Sådan standses dieselmotoren 1. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 2. Drej tændingsnøglen (17, fig. D) helt i bund mod uret, og tag den ud. 3. Aktiver parkeringsbremsen med håndtaget (7, fig. E) (2) B 13

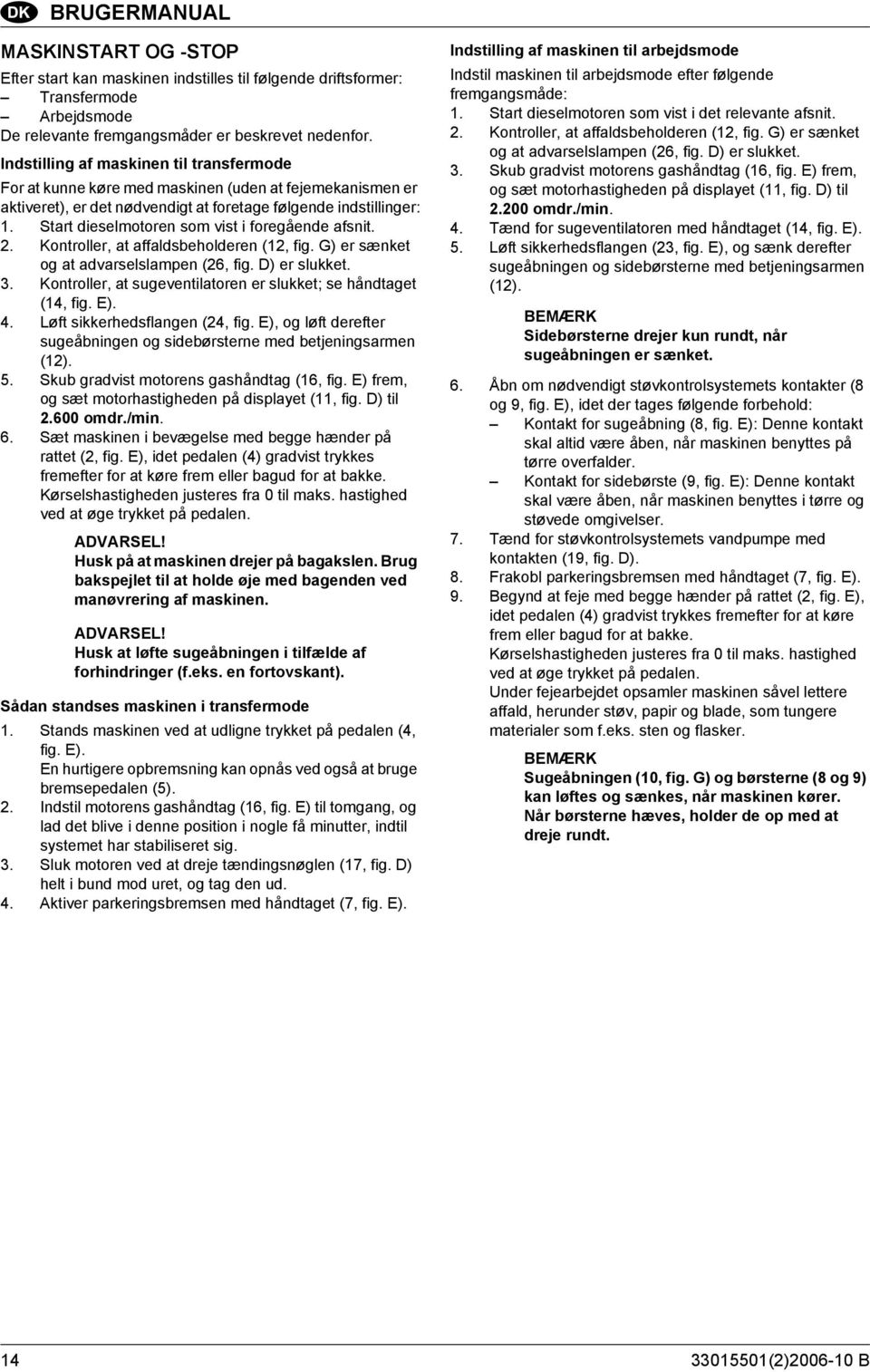

16 BRUGERMANUAL MASKINSTART OG -STOP Efter start kan maskinen indstilles til følgende driftsformer: Transfermode Arbejdsmode De relevante fremgangsmåder er beskrevet nedenfor. Indstilling af maskinen til transfermode For at kunne køre med maskinen (uden at fejemekanismen er aktiveret), er det nødvendigt at foretage følgende indstillinger: 1. Start dieselmotoren som vist i foregående afsnit. 2. Kontroller, at affaldsbeholderen (12, fig. G) er sænket og at advarselslampen (26, fig. D) er slukket. 3. Kontroller, at sugeventilatoren er slukket; se håndtaget (14, fig. E). 4. Løft sikkerhedsflangen (24, fig. E), og løft derefter sugeåbningen og sidebørsterne med betjeningsarmen (12). 5. Skub gradvist motorens gashåndtag (16, fig. E) frem, og sæt motorhastigheden på displayet (11, fig. D) til omdr./min. 6. Sæt maskinen i bevægelse med begge hænder på rattet (2, fig. E), idet pedalen (4) gradvist trykkes fremefter for at køre frem eller bagud for at bakke. Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen. ADVARSEL! Husk på at maskinen drejer på bagakslen. Brug bakspejlet til at holde øje med bagenden ved manøvrering af maskinen. ADVARSEL! Husk at løfte sugeåbningen i tilfælde af forhindringer (f.eks. en fortovskant). Sådan standses maskinen i transfermode 1. Stands maskinen ved at udligne trykket på pedalen (4, fig. E). En hurtigere opbremsning kan opnås ved også at bruge bremsepedalen (5). 2. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 3. Sluk motoren ved at dreje tændingsnøglen (17, fig. D) helt i bund mod uret, og tag den ud. 4. Aktiver parkeringsbremsen med håndtaget (7, fig. E). Indstilling af maskinen til arbejdsmode Indstil maskinen til arbejdsmode efter følgende fremgangsmåde: 1. Start dieselmotoren som vist i det relevante afsnit. 2. Kontroller, at affaldsbeholderen (12, fig. G) er sænket og at advarselslampen (26, fig. D) er slukket. 3. Skub gradvist motorens gashåndtag (16, fig. E) frem, og sæt motorhastigheden på displayet (11, fig. D) til omdr./min. 4. Tænd for sugeventilatoren med håndtaget (14, fig. E). 5. Løft sikkerhedsflangen (23, fig. E), og sænk derefter sugeåbningen og sidebørsterne med betjeningsarmen (12). BEMÆRK Sidebørsterne drejer kun rundt, når sugeåbningen er sænket. 6. Åbn om nødvendigt støvkontrolsystemets kontakter (8 og 9, fig. E), idet der tages følgende forbehold: Kontakt for sugeåbning (8, fig. E): Denne kontakt skal altid være åben, når maskinen benyttes på tørre overfalder. Kontakt for sidebørste (9, fig. E): Denne kontakt skal være åben, når maskinen benyttes i tørre og støvede omgivelser. 7. Tænd for støvkontrolsystemets vandpumpe med kontakten (19, fig. D). 8. Frakobl parkeringsbremsen med håndtaget (7, fig. E). 9. Begynd at feje med begge hænder på rattet (2, fig. E), idet pedalen (4) gradvist trykkes fremefter for at køre frem eller bagud for at bakke. Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen. Under fejearbejdet opsamler maskinen såvel lettere affald, herunder støv, papir og blade, som tungere materialer som f.eks. sten og flasker. BEMÆRK Sugeåbningen (10, fig. G) og børsterne (8 og 9) kan løftes og sænkes, når maskinen kører. Når børsterne hæves, holder de op med at dreje rundt (2) B

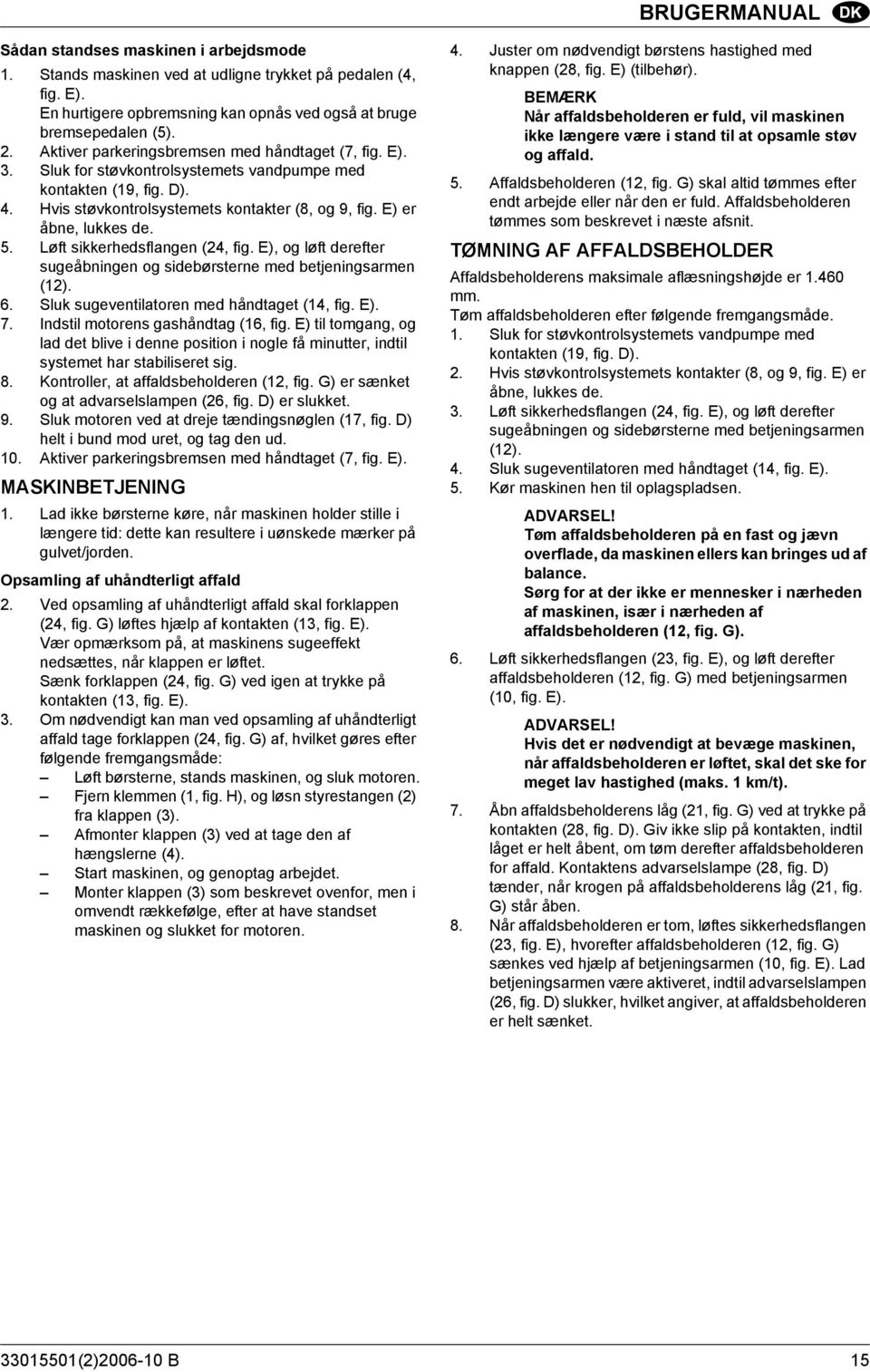

17 BRUGERMANUAL Sådan standses maskinen i arbejdsmode 1. Stands maskinen ved at udligne trykket på pedalen (4, fig. E). En hurtigere opbremsning kan opnås ved også at bruge bremsepedalen (5). 2. Aktiver parkeringsbremsen med håndtaget (7, fig. E). 3. Sluk for støvkontrolsystemets vandpumpe med kontakten (19, fig. D). 4. Hvis støvkontrolsystemets kontakter (8, og 9, fig. E) er åbne, lukkes de. 5. Løft sikkerhedsflangen (24, fig. E), og løft derefter sugeåbningen og sidebørsterne med betjeningsarmen (12). 6. Sluk sugeventilatoren med håndtaget (14, fig. E). 7. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 8. Kontroller, at affaldsbeholderen (12, fig. G) er sænket og at advarselslampen (26, fig. D) er slukket. 9. Sluk motoren ved at dreje tændingsnøglen (17, fig. D) helt i bund mod uret, og tag den ud. 10. Aktiver parkeringsbremsen med håndtaget (7, fig. E). MASKINBETJENING 1. Lad ikke børsterne køre, når maskinen holder stille i længere tid: dette kan resultere i uønskede mærker på gulvet/jorden. Opsamling af uhåndterligt affald 2. Ved opsamling af uhåndterligt affald skal forklappen (24, fig. G) løftes hjælp af kontakten (13, fig. E). Vær opmærksom på, at maskinens sugeeffekt nedsættes, når klappen er løftet. Sænk forklappen (24, fig. G) ved igen at trykke på kontakten (13, fig. E). 3. Om nødvendigt kan man ved opsamling af uhåndterligt affald tage forklappen (24, fig. G) af, hvilket gøres efter følgende fremgangsmåde: Løft børsterne, stands maskinen, og sluk motoren. Fjern klemmen (1, fig. H), og løsn styrestangen (2) fra klappen (3). Afmonter klappen (3) ved at tage den af hængslerne (4). Start maskinen, og genoptag arbejdet. Monter klappen (3) som beskrevet ovenfor, men i omvendt rækkefølge, efter at have standset maskinen og slukket for motoren. 4. Juster om nødvendigt børstens hastighed med knappen (28, fig. E) (tilbehør). BEMÆRK Når affaldsbeholderen er fuld, vil maskinen ikke længere være i stand til at opsamle støv og affald. 5. Affaldsbeholderen (12, fig. G) skal altid tømmes efter endt arbejde eller når den er fuld. Affaldsbeholderen tømmes som beskrevet i næste afsnit. TØMNING AF AFFALDSBEHOLDER Affaldsbeholderens maksimale aflæsningshøjde er mm. Tøm affaldsbeholderen efter følgende fremgangsmåde. 1. Sluk for støvkontrolsystemets vandpumpe med kontakten (19, fig. D). 2. Hvis støvkontrolsystemets kontakter (8, og 9, fig. E) er åbne, lukkes de. 3. Løft sikkerhedsflangen (24, fig. E), og løft derefter sugeåbningen og sidebørsterne med betjeningsarmen (12). 4. Sluk sugeventilatoren med håndtaget (14, fig. E). 5. Kør maskinen hen til oplagspladsen. ADVARSEL! Tøm affaldsbeholderen på en fast og jævn overflade, da maskinen ellers kan bringes ud af balance. Sørg for at der ikke er mennesker i nærheden af maskinen, især i nærheden af affaldsbeholderen (12, fig. G). 6. Løft sikkerhedsflangen (23, fig. E), og løft derefter affaldsbeholderen (12, fig. G) med betjeningsarmen (10, fig. E). ADVARSEL! Hvis det er nødvendigt at bevæge maskinen, når affaldsbeholderen er løftet, skal det ske for meget lav hastighed (maks. 1 km/t). 7. Åbn affaldsbeholderens låg (21, fig. G) ved at trykke på kontakten (28, fig. D). Giv ikke slip på kontakten, indtil låget er helt åbent, om tøm derefter affaldsbeholderen for affald. Kontaktens advarselslampe (28, fig. D) tænder, når krogen på affaldsbeholderens låg (21, fig. G) står åben. 8. Når affaldsbeholderen er tom, løftes sikkerhedsflangen (23, fig. E), hvorefter affaldsbeholderen (12, fig. G) sænkes ved hjælp af betjeningsarmen (10, fig. E). Lad betjeningsarmen være aktiveret, indtil advarselslampen (26, fig. D) slukker, hvilket angiver, at affaldsbeholderen er helt sænket (2) B 15

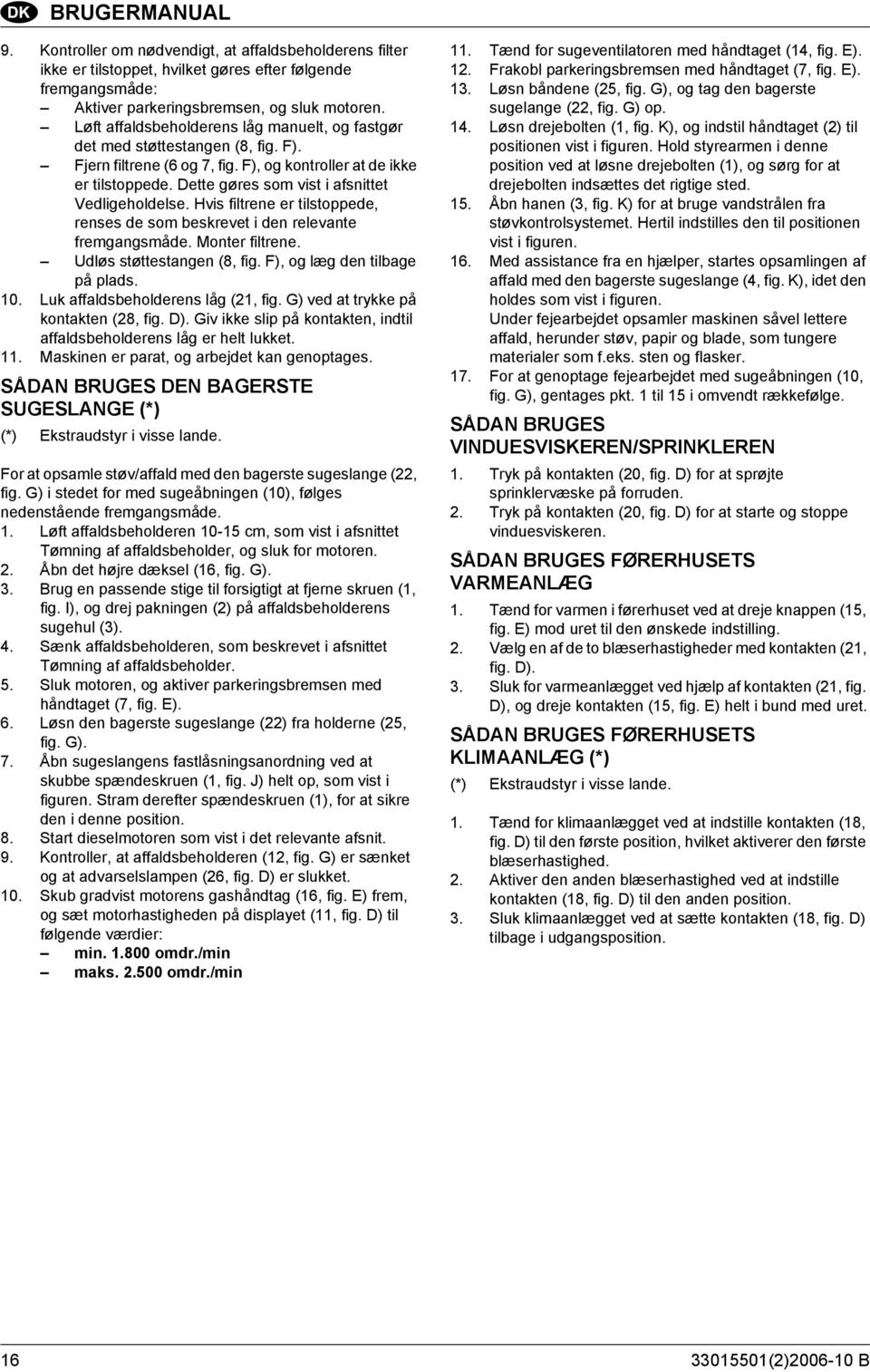

18 BRUGERMANUAL 9. Kontroller om nødvendigt, at affaldsbeholderens filter ikke er tilstoppet, hvilket gøres efter følgende fremgangsmåde: Aktiver parkeringsbremsen, og sluk motoren. Løft affaldsbeholderens låg manuelt, og fastgør det med støttestangen (8, fig. F). Fjern filtrene (6 og 7, fig. F), og kontroller at de ikke er tilstoppede. Dette gøres som vist i afsnittet Vedligeholdelse. Hvis filtrene er tilstoppede, renses de som beskrevet i den relevante fremgangsmåde. Monter filtrene. Udløs støttestangen (8, fig. F), og læg den tilbage på plads. 10. Luk affaldsbeholderens låg (21, fig. G) ved at trykke på kontakten (28, fig. D). Giv ikke slip på kontakten, indtil affaldsbeholderens låg er helt lukket. 11. Maskinen er parat, og arbejdet kan genoptages. SÅDAN BRUGES DEN BAGERSTE SUGESLANGE (*) (*) Ekstraudstyr i visse lande. For at opsamle støv/affald med den bagerste sugeslange (22, fig. G) i stedet for med sugeåbningen (10), følges nedenstående fremgangsmåde. 1. Løft affaldsbeholderen cm, som vist i afsnittet Tømning af affaldsbeholder, og sluk for motoren. 2. Åbn det højre dæksel (16, fig. G). 3. Brug en passende stige til forsigtigt at fjerne skruen (1, fig. I), og drej pakningen (2) på affaldsbeholderens sugehul (3). 4. Sænk affaldsbeholderen, som beskrevet i afsnittet Tømning af affaldsbeholder. 5. Sluk motoren, og aktiver parkeringsbremsen med håndtaget (7, fig. E). 6. Løsn den bagerste sugeslange (22) fra holderne (25, fig. G). 7. Åbn sugeslangens fastlåsningsanordning ved at skubbe spændeskruen (1, fig. J) helt op, som vist i figuren. Stram derefter spændeskruen (1), for at sikre den i denne position. 8. Start dieselmotoren som vist i det relevante afsnit. 9. Kontroller, at affaldsbeholderen (12, fig. G) er sænket og at advarselslampen (26, fig. D) er slukket. 10. Skub gradvist motorens gashåndtag (16, fig. E) frem, og sæt motorhastigheden på displayet (11, fig. D) til følgende værdier: min omdr./min maks omdr./min 11. Tænd for sugeventilatoren med håndtaget (14, fig. E). 12. Frakobl parkeringsbremsen med håndtaget (7, fig. E). 13. Løsn båndene (25, fig. G), og tag den bagerste sugelange (22, fig. G) op. 14. Løsn drejebolten (1, fig. K), og indstil håndtaget (2) til positionen vist i figuren. Hold styrearmen i denne position ved at løsne drejebolten (1), og sørg for at drejebolten indsættes det rigtige sted. 15. Åbn hanen (3, fig. K) for at bruge vandstrålen fra støvkontrolsystemet. Hertil indstilles den til positionen vist i figuren. 16. Med assistance fra en hjælper, startes opsamlingen af affald med den bagerste sugeslange (4, fig. K), idet den holdes som vist i figuren. Under fejearbejdet opsamler maskinen såvel lettere affald, herunder støv, papir og blade, som tungere materialer som f.eks. sten og flasker. 17. For at genoptage fejearbejdet med sugeåbningen (10, fig. G), gentages pkt. 1 til 15 i omvendt rækkefølge. SÅDAN BRUGES VINDUESVISKEREN/SPRINKLEREN 1. Tryk på kontakten (20, fig. D) for at sprøjte sprinklervæske på forruden. 2. Tryk på kontakten (20, fig. D) for at starte og stoppe vinduesviskeren. SÅDAN BRUGES FØRERHUSETS VARMEANLÆG 1. Tænd for varmen i førerhuset ved at dreje knappen (15, fig. E) mod uret til den ønskede indstilling. 2. Vælg en af de to blæserhastigheder med kontakten (21, fig. D). 3. Sluk for varmeanlægget ved hjælp af kontakten (21, fig. D), og dreje kontakten (15, fig. E) helt i bund med uret. SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (*) (*) Ekstraudstyr i visse lande. 1. Tænd for klimaanlægget ved at indstille kontakten (18, fig. D) til den første position, hvilket aktiverer den første blæserhastighed. 2. Aktiver den anden blæserhastighed ved at indstille kontakten (18, fig. D) til den anden position. 3. Sluk klimaanlægget ved at sætte kontakten (18, fig. D) tilbage i udgangsposition (2) B

19 BRUGERMANUAL SÅDAN BRUGES LYSANLÆGGET 1. Tænd for lys- og signalanlægget ved brug af lys- og hornkontakten (1, fig. E), der har følgende funktioner: Lygter slukket - mærke (1b) indstillet til O Kørelys tændt - mærke (1b) indstillet til Nærlys tændt - mærke (1b) indstillet til Fjernlys tændt - mærke (1b) indstillet til og betjeningsarm sænket (1a) Midlertidig opblænding til fjernlys - betjeningsarm (1a) løftet Højre blinklys tændt - betjeningsarm (1a) frem Venstre blinklys tændt - betjeningsarm (1a) tilbage Horn aktiveret - betjeningsarm (1a) trukket i den af pilen angivne retning (1c) BETJENING AF HAVARIBLINKET 1. Tænd for havariblinket med kontakten (22, fig. D). MANUAL LØFTNING AF AFFALDSBEHOLDEREN Affaldsbeholderen (12, fig. G) kan løftes/sænkes manuelt (hvis f.eks. dieselmotoren er ude af drift) efter følgende fremgangsmåde. Manuel løftning af affaldsbeholderen 1. Kontroller, at maskinen er placeret på en fast og jævn overflade, især hvis affaldsbeholderen (12, fig. G) er fuld. 2. Sluk motoren ved at dreje tændingsnøglen (17, fig. D) helt i bund mod uret, og tag den ud. Tag tændingsnøglen (17, fig. D) ud. 3. Aktiver parkeringsbremsen (7, fig. E). 4. Åbn det højre dæksel (16, fig. G) ved at udløse låsene (17) med den leverede nøgle. 5. Fjern håndpumpens håndtag (29, fig. F). 6. Monter håndtaget (1, fig. L) på håndpumpen (2). 7. Kontroller, at kontakten (3, fig. L) til løftning/sænkning af affaldsbeholderen er sat i løfteposition (drej kontakten til højre for at løfte affaldsbeholderen og til venstre for at sænke den), og prøv om nødvendigt at pumpe med håndtaget (1). 8. Aktiver forsigtigt pumpen (2, fig. L) med håndtaget (1), og løft affaldsbeholderen helt op. 9. Fjern den løftede affaldsbeholders låsestifter (9, fig. F) fra deres pladser (10), og anbring dem i hullerne (11). Manuel sænkning af affaldsbeholderen 10. Fjern den løftede affaldsbeholders låsestifter (9, fig. F) fra hullerne (11), og læg dem tilbage på plads (10). 11. Indstil kontakten (3, fig. L) til sænkepositionen, og aktiver pumpen (2) med håndtaget (1), indtil affaldsbeholderen ikke kan komme længere ned. 12. Indstil kontakten (3, fig. L) til den neutrale position. 13. Fjern håndtaget (1, fig. L) fra pumpen, og læg det tilbage på plads (29, fig. F). 14. Luk det højre dæksel (16, fig. G) ved at aktivere låsene (17) med den leverede nøgle. MONTERING AF DEN LØFTEDE AFFALDSBEHOLDERS LÅSESTIFTER Inden arbejdet under den løftede affaldsbeholder (1, fig. F) påbegyndes, skal låsestifterne (9) monteres efter følgende fremgangsmåde. ADVARSEL! Af sikkerhedshensyn skal låsestifterne (9, fig. F) være monteret, inden arbejdet under den løftede affaldsbeholder påbegyndes. Dette er nødvendigt, selv om affaldsbeholderens løftecylindere er forsynet med paraplyventiler, da affaldsbeholderen kan falde i, hvis der opstår brud/lækager i hydrauliksystemets slanger/forbindelsesstykker. Montering af låsestifter 1. Løft affaldsbeholderen (12, fig. G) helt op, som beskrevet i det relevante afsnit. 2. Sluk motoren med tændingsnøglen (17, fig. D), og aktiver parkeringsbremsen med håndtaget (7, fig. E). 3. Fjern den løftede affaldsbeholders låsestifter (9, fig. F) fra deres pladser (10), og anbring dem i hullerne (11). Afmontering af låsestifter 4. Start om nødvendigt maskinen, og løft affaldsbeholderen en anelse for at frigøre låsestifterne. 5. Fjern den løftede affaldsbeholders låsestifter (9, fig. F) fra hullerne (11), og læg dem tilbage på plads (10). 6. Sænk affaldsbeholderen (12, fig. G) helt ned, som beskrevet i det relevante afsnit (2) B 17

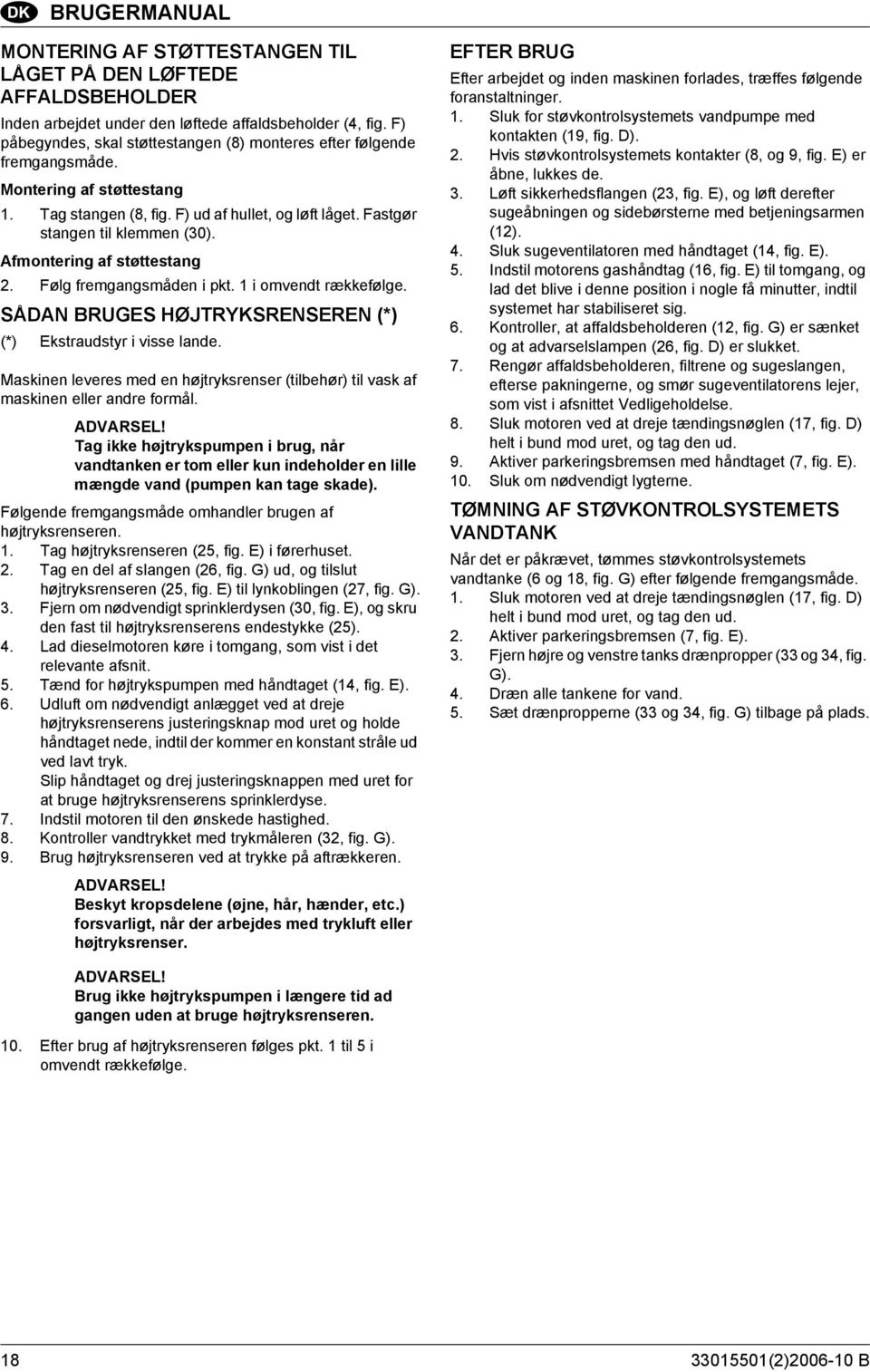

20 BRUGERMANUAL MONTERING AF STØTTESTANGEN TIL LÅGET PÅ DEN LØFTEDE AFFALDSBEHOLDER Inden arbejdet under den løftede affaldsbeholder (4, fig. F) påbegyndes, skal støttestangen (8) monteres efter følgende fremgangsmåde. Montering af støttestang 1. Tag stangen (8, fig. F) ud af hullet, og løft låget. Fastgør stangen til klemmen (30). Afmontering af støttestang 2. Følg fremgangsmåden i pkt. 1 i omvendt rækkefølge. SÅDAN BRUGES HØJTRYKSRENSEREN (*) (*) Ekstraudstyr i visse lande. Maskinen leveres med en højtryksrenser (tilbehør) til vask af maskinen eller andre formål. ADVARSEL! Tag ikke højtrykspumpen i brug, når vandtanken er tom eller kun indeholder en lille mængde vand (pumpen kan tage skade). Følgende fremgangsmåde omhandler brugen af højtryksrenseren. 1. Tag højtryksrenseren (25, fig. E) i førerhuset. 2. Tag en del af slangen (26, fig. G) ud, og tilslut højtryksrenseren (25, fig. E) til lynkoblingen (27, fig. G). 3. Fjern om nødvendigt sprinklerdysen (30, fig. E), og skru den fast til højtryksrenserens endestykke (25). 4. Lad dieselmotoren køre i tomgang, som vist i det relevante afsnit. 5. Tænd for højtrykspumpen med håndtaget (14, fig. E). 6. Udluft om nødvendigt anlægget ved at dreje højtryksrenserens justeringsknap mod uret og holde håndtaget nede, indtil der kommer en konstant stråle ud ved lavt tryk. Slip håndtaget og drej justeringsknappen med uret for at bruge højtryksrenserens sprinklerdyse. 7. Indstil motoren til den ønskede hastighed. 8. Kontroller vandtrykket med trykmåleren (32, fig. G). 9. Brug højtryksrenseren ved at trykke på aftrækkeren. ADVARSEL! Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. EFTER BRUG Efter arbejdet og inden maskinen forlades, træffes følgende foranstaltninger. 1. Sluk for støvkontrolsystemets vandpumpe med kontakten (19, fig. D). 2. Hvis støvkontrolsystemets kontakter (8, og 9, fig. E) er åbne, lukkes de. 3. Løft sikkerhedsflangen (23, fig. E), og løft derefter sugeåbningen og sidebørsterne med betjeningsarmen (12). 4. Sluk sugeventilatoren med håndtaget (14, fig. E). 5. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 6. Kontroller, at affaldsbeholderen (12, fig. G) er sænket og at advarselslampen (26, fig. D) er slukket. 7. Rengør affaldsbeholderen, filtrene og sugeslangen, efterse pakningerne, og smør sugeventilatorens lejer, som vist i afsnittet Vedligeholdelse. 8. Sluk motoren ved at dreje tændingsnøglen (17, fig. D) helt i bund mod uret, og tag den ud. 9. Aktiver parkeringsbremsen med håndtaget (7, fig. E). 10. Sluk om nødvendigt lygterne. TØMNING AF STØVKONTROLSYSTEMETS VANDTANK Når det er påkrævet, tømmes støvkontrolsystemets vandtanke (6 og 18, fig. G) efter følgende fremgangsmåde. 1. Sluk motoren ved at dreje tændingsnøglen (17, fig. D) helt i bund mod uret, og tag den ud. 2. Aktiver parkeringsbremsen (7, fig. E). 3. Fjern højre og venstre tanks drænpropper (33 og 34, fig. G). 4. Dræn alle tankene for vand. 5. Sæt drænpropperne (33 og 34, fig. G) tilbage på plads. ADVARSEL! Brug ikke højtrykspumpen i længere tid ad gangen uden at bruge højtryksrenseren. 10. Efter brug af højtryksrenseren følges pkt. 1 til 5 i omvendt rækkefølge (2) B
