Operatør-manual Betjeningsveiledning Användarmanual Käyttöopas SCRUBTEC 8 SCRUBTEC 866 SCRUBTEC 871 SCRUBTEC 871C SCRUBTEC 886

Transkriptio

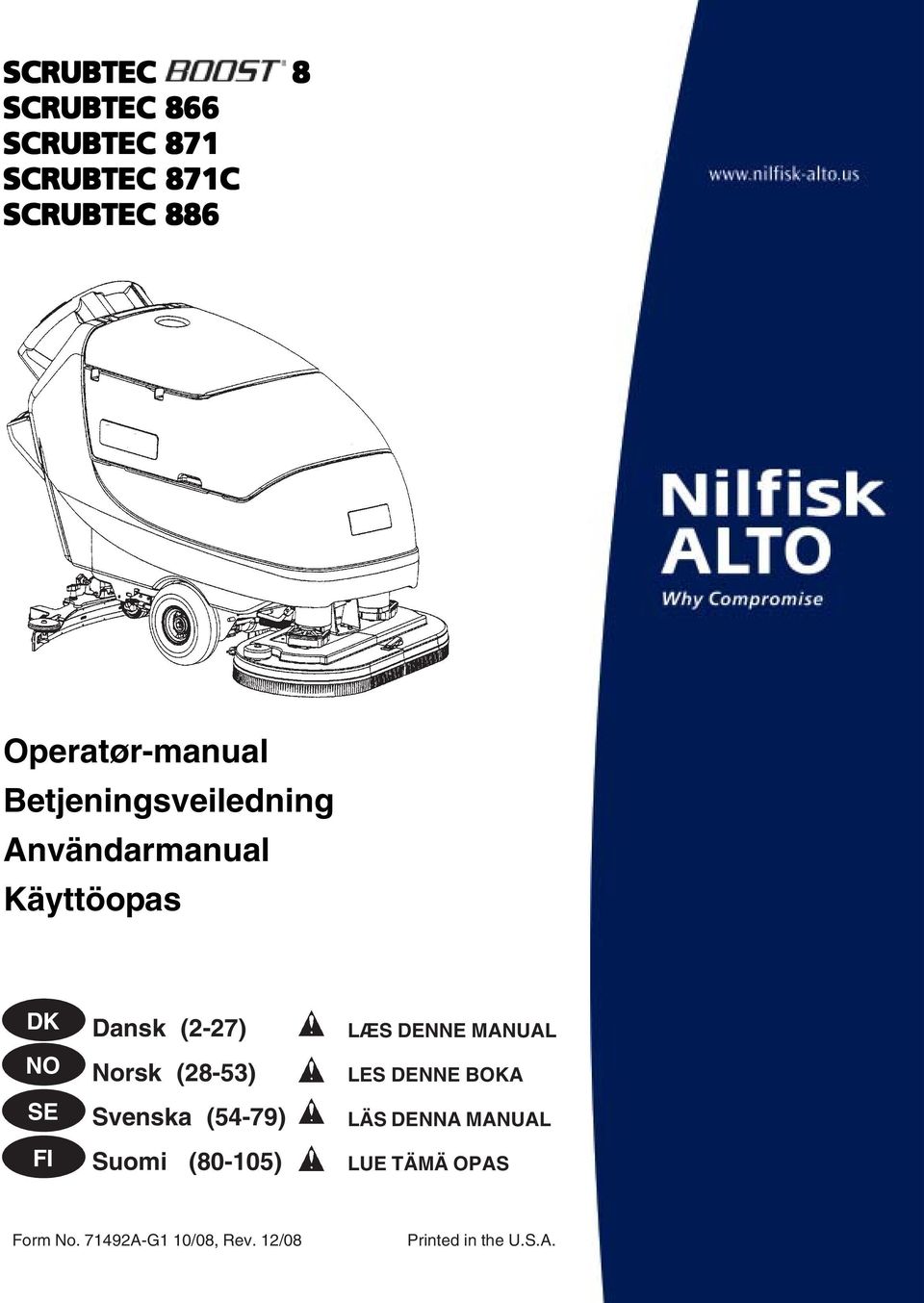

1 SCRUBTEC 8 SCRUBTEC 866 SCRUBTEC 871 SCRUBTEC 871C SCRUBTEC 886 Operatør-manual Betjeningsveiledning Användarmanual Käyttöopas DK NO SE FI Dansk (2-27) Norsk (28-53) Svenska (54-79) Suomi (80-105) LÆS DENNE MANUAL LES DENNE BOKA LÄS DENNA MANUAL LUE TÄMÄ OPAS Form No A-G1 10/08, Rev. 12/08 Printed in the U.S.A.

2 DANSK DK LÆS DENNE MANUAL Denne manual indeholder vigtige oplysninger om anvendelse og sikker brug af denne maskine. Hvis denne manual ikke læses inden betjening, og ethvert forsøg på service eller vedligeholdelse af din Nilfisk ALTO-maskine, kan det medføre personskader på dig eller andet personnel; ligesom der kan forekomme beskadigelse af maskinen eller andet udstyr. Du skal oplæres i betjening af denne maskine inden den anvendes. Hvis din(e) operatør(er) ikke kan læse dansk, skal denne manual forklares fuldt ud, inden der gøres forsøg på at betjene denne maskine. Alle retninger som angives i denne manual er set fra operatørens plads, for enden af maskinen. For nye manualer, skriv til: Nilfisk ALTO, 2100 Highway 265, Springdale, Arkansas Indholdsfortegnelse Operatørsikkerhedsanvisninger... 3 Introduktion... 4 Maskinspecifikationer... 5 Transportprocedurer... 6 Symboler anvendt... 7 Maskinkontrolpanel... 8 Maskinkontrolelementer og funktioner Sådan klargøres maskinen til brug Sådan betjenes maskinen Vedligeholdelse Sådan rettes fejl på maskinen Tilbehør Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

3 DANSK DK SIKKERHEDSINSTRUKTIONER TIL OPERATØREN FARE: Hvis ikke alle FARE-henvisninger læses og iagttages, kan det medføre alvorlige personskader eller dødsfald. Læs og iagttag alle FAREhenvisninger som findes i brugermanualen og på maskinen. Hvis ikke alle ADVARSEL-henvisninger læses og iagttages, kan det medføre personskade på dig eller, eller andet personnel, ligesom der kan forekomme beskadigelse af udstyret. Læs og iagttag alle ADVARSEL-henvisninger som findes i brugermanualen og på maskinen. FORSIGTIG: Hvis ikke alle FORSIGTIG-henvisninger læses og iagttages, kan det medføre beskadigelse af maskinen eller andet udstyr. Læs og overhold alle ADVARSLER, der findes i din brugervejledning og på din maskine. FARE: FARE: FARE: FARE: FARE: FARE: Hvis denne manual ikke læses inden betjening og ethvert forsøg på service eller vedligeholdelse af din Nilfisk ALTO-maskine, kan det medføre personskade på dig eller andet personnel; ligesom der kan forekomme beskadigelse af maskinen eller andet udstyr. Du skal oplæres i betjening af denne maskine, inden den anvendes. Hvis din(e) operatør(er) ikke kan læse dansk, skal denne manual forklares fuldt ud, inden der gøres forsøg på at betjene denne maskine. At betjene en maskine som ikke er komplet, eller fuldstændigt samlet, kan medføre personskade eller beskadigelse af udstyret. Anvend ikke denne maskine før den er fuldstændigt samlet. Kontrollér maskinen omhyggeligt inden brug. Maskinerne kan forårsage en eksplosion, hvis de anvendes nær ved brandfarlige materialer og dampe. Anvend ikke maskinen sammen med, eller i nærheden af, brændstoffer, kornstøv, opløsningsmidler, fortyndere eller andre brandfarlige materialer. Denne maskine er ikke egnet til at opsamle farligt støv. Battterier med bly og syre frembringer gasser, som kan forårsage en eksplosion. Hold gnister og flammer væk fra batterierne. Ryg ikke omkring maskinen. Oplad kun batterierne i et område med god udluftning. Sørg for at tage vekselstrømsopladerens stikprop ud af vægkontakten, inden maskinen anvendes. Arbejde med batterier kan være farligt! Bær altid øjenbeskyttelse og beskyttende påklædning, når der arbejdes nær ved batterier. Fjern alle smykker. Læg ikke værktøj eller andre metalgenstande henover batteriterminalerne, eller på toppen af batterierne. Brugen af en oplader med beskadiget strømkabel, kan medføre dødfald forårsaget af elektrochock. Brug ikke en oplader, hvis strømkablet er beskadiget. Betjening af maskinen fra nogen som helst andre steder end bag denne, kan medføre personskade eller beskadigelse. Betjen kun denne maskinen fra bagenden. Denne maskine er tung. Få hjælp inden der gøres forsøg på at transportere eller flytte den. Brug to personer til at flytte maskinen på en rampe eller skråning. Bevæg den altid langsomt. Drej ikke maskine på en rampe. Stands, drej eller parkér ikke, hvis maskinen anvendes på en skråning over 2%. Læs Procedurer ved transport i denne manual, inden den transporteres. Maskiner kan vælte, hvis de kører over trappekanter eller lastdæk og forårsage personskader eller materiel skade. Maskinen må kun standses og forlades på en jævn overflade. Når maskinen standses, skal nøglen slås over på "OFF". Vedligeholdelse og reparationer, som udføres af uautoriseret personnel, kan forårsage beskadigelse eller personskade. Vedligeholdelse og reparationer må kun udføres af autoriseret Nilfisk ALTO-personnel. Enhver ændring eller modifikation af denne maskine kan forårsage beskadigelse af maskinen, eller personskade på operatøren eller andre omkringstående. Ændringer eller modifikationer, som ikke er autoriseret af producenten, sætter alle garantier og forpligtelser ud af kraft. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -3-

4 DANSK DK FORSIGTIG: FORSIGTIG: Elektriske komponenter i denne maskine kan kortslutte hvis de udsættes for vand eller fugt. Hold maskinens elektriske komponenter tørre. Tør maskinen af, efter hver anvendelse. Hold maskinen i en tør bygning, hvis den stilles til opbevaring. For at reducere faren for brand, når sikringen udskiftes, må denne kun udskiftes med en sikring af samme type og mærkning som den, der følger med maskinen. Hvis maskinen betjenes uden at iagttage alle mærkater og instrukser, kan dette medføre personskade eller beskadigelse. Læs alle maskinens mærkater, inden der gøres forsøg på at betjene den. Kontrollér at alle mærkater og instrukser er fastgjort eller sat på maskinen. Få mærkater og plader til udskiftning, hos din Nilfisk ALTO-forhandler. Våde gulvoverflader kan være glatte. Vandopløsninger eller rengøringsmidler som bruges til denne type af maskine, kan efterlade våde områder på gulvets overflade. Disse områder kan medføre farlige situationer for operatøren eller andre personer. Sæt altid Forsigtig -skilte op, omkring eller nær ved det område du gør rent. Forkert udledning af snavsvand kan skade miljøet, og være ulovligt. De amerikanske miljømyndigheder har vedtaget særlige regulativer angående udledning af snavsvand. Der kan også være lokale eller nationale regulativer vedrørende den slags udledning i dit område. Forstå og efterkom regulativerne i dit område. Vær opmærksom på den miljømæssige risiko ved de kemikalier som du bortskaffer. Det kan medføre personskade eller beskadigelse, hvis denne maskine bruges til at flytte andre genstande, eller til at klatre op på. Brug ikke denne maskine som en trappe eller et møbel. Rid ikke på denne maskine. Garantien på din maskinen vil blive sat ud af kraft, hvis der benyttes nogen som helst andre end originale Nilfisk ALTO-dele på maskinen. Brug altid Nilfisk ALTO-dele til udskiftning. Introduktion Scrubtec 866, 871, 886, BOOST 8 og 871C automatiske gulvvaskemaskiner er effektive og overlegne gulvrensemaskiner. Scrubtec 886 bruger to børster eller rondeller, der vasker en sti på ca. 86 cm. Scrubtec 871 bruger to børster eller rondeller, der vasker en sti på ca. 71 cm. Scrubtec 866 bruger to børster eller rondeller, der vasker en sti på ca. 66 cm. Scrubtec BOOST 8 bruger én rondel eller bøårste, der vasker en sti på ca. 71 cm. Scrubtec 871 C bruger to børster, der vasker en sti på ca. 71 cm. En skraber tørrer gulvet af, mens vakuummotoren fjerner det snavsede vand fra gulvet i én arbejdgang. Scrubtec 866, 871, 886, BOOST 8 og 871C automatiske gulvvaskemaskiner leveres komplette med tre batteritilslutningskabler, et batterikabel, en batterioplader og en operatørvejledning. -4- Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

5 DANSK DK Maskinspecifikationer Model Scrubtec 866 Scrubtec 871 Scrubtec 886 Rondel-/børstestørrelse (2) 13 (33 cm) (2) 14 (36 cm) (2) 17 (43 cm) Børstemotor/-er (2) 3/4 hp (.56 kw) (2) 3/4 hp (.56 kw) (2) 3/4 hp (.56 kw) 200 RPM 200 RPM 200 RPM Rengøringsbredde 26 (66 cm) 28 (71 cm) 34 (86.4 cm) Børstetryk lbs. (36 kg) lbs. (36 kg) lbs. (36 kg) lbs. (68 kg) lbs. (68 kg) lbs. (68 kg) Børsteholder Kardanled Kardanled Kardanled Børstehoved Stålophæng med kappe Stålophæng med kappe Stålophæng med kappe Vandtilbageholdelse med børster med børster med børster Skraberens bredde 32.5 (81 cm) 35 (89 cm) 41 (107 cm) Maskinbredde 28 (71 cm) Hoved 30 (76 cm) Hoved 35.7 (91 cm) Hoved 23.5 (60 cm) Krop 23.5 (60 cm) Krop 23.5 (60 cm) Krop Maskinlængde 61 (155 cm) 62 (157 cm) 64 (162 cm) Maskinhøjde 44 (112 cm) Vægt m/250 Ah-batterier 796 lbs. (361.1 kg) 800 lbs. (362.9 kg) 791 lbs. (358.8 kg) og fuld opløsningsbeholder Strømforsyning 24 Volt, (4-6 Volt batterier) Sugemotor 0,75 HK (550 W), 3-trins, tangential udledning Sugemotorbeskyttelse Elektronisk svømmerfrakobler Opløsningsbeholder 87 liter (23 gallons) Påfyldning Påfyldning bagved med spand eller slange Opløsningstilførsel 0-3,8 liter/min. (0-1 gal/min) Brugtvandsbeholder 87 liter (23 gallons) Trækmotor 0,33 kw (0,44 hp) Hastighed, fremad 0-4,8 km/t (0-260 fod/min) Hastighed, baglæns 0-3,2 km/t (0-174 fod/min) Drivhjul (2) 260 mm (10,24") x 85 mm (3,35") lysegrå, ikke-markeret, skumfyldt Styrehjul (2) 10 cm (3,94") polyuretan Skrabermateriale Uretan-frontblad og bagblad Rengøringsvinkel 2% Oplader Ombord, 24 Volt, 25 Amp Vibration ved håndgreb <2.5m/s 2 Lydtest ved operatørens øre 65 dba 65 dba 67 dba Model Scrubtec 871C Scrubtec BOOST 8 Rondel-/børstestørrelse (2) 5.75 x 28 (14.6 x 69cm) (2) 14 x 28 (35.6 x 71cm) Børstemotor/-er (2).81 hp (.6 kw) (2) 3/4 hp (.56 kw) 613 RPM 2250 RPM Rengøringsbredde 28 (71 cm) 28 (71 cm) Børstetryk 80 lbs. (36 kg) lbs. (29.5 kg) lbs. (56.7 kg) Børsteholder I/R Krog og øje Børstehoved Sideskørter I/R Vandtilbageholdelse Skraberens bredde 35 (89 cm) 35 (89 cm) Maskinbredde (78 cm) Hoved (73 cm) Hoved 23.5 (60 cm) Krop 23.5 (60 cm) Krop Maskinlængde 59.5 (151 cm) 60.5 (154 cm) Maskinhøjde 44 (112 cm) Vægt m/250 Ah-batterier 792 lbs. (359.3 kg) 794 lbs. (360.2 kg) og fuld opløsningsbeholder Strømforsyning 24 Volt, (4-6 Volt batterier) Sugemotor 0,75 HK (550 W), 3-trins, tangential udledning Sugemotorbeskyttelse Elektronisk svømmerfrakobler Opløsningsbeholder 87 liter (23 gallons) Påfyldning Påfyldning bagved med spand eller slange Opløsningstilførsel 0-3,8 liter/min (0-1 gal/min) Normal BOOST-vask 0,45 liter/min fuldt omfang 0-2,5 liter/min Brugtvandsbeholder 87 liter (23 gallons) Trækmotor 0,33 kw (0,44 hp) Hastighed, fremad 0-4,8 km/t (0-260 fod/min) Hastighed, baglæns 0-3,2 km/t (0-174 fod/min) Drivhjul (2) 260 mm (10,24") x 85 mm (3,35") lysegrå, ikke-markeret, skumfyldt Styrehjul (2) 10 cm (3,94") polyuretan Skrabermateriale Uretan-frontblad og bagblad Rengøringsvinkel 2% Oplader Ombord, 24 Volt, 25 Amp Vibration ved håndgreb <2.5m/s 2 Lydtest ved operatørens øre 71 dba 63 dba Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -5-

6 DANSK DK PROCEDURER VED TRANSPORT Sådan sættes maskinen i en varevogn eller lastvogn Maskinen er tung. Sørg for at du har to personer til at hjælpe med at få maskinen op ad rampen. 1. Kontrollér at læsserampen er mindst 2.4 m lang, og stærk nok til at bære maskinen. 2. Kontrollér at rampen er ren og tør. 3. Sæt rampen i stilling. 4. Afmontér sugefodssamlingen. 5. Fjern børstehus, rondeldrivere eller børster, hvis skivemaskinen skal transporteres. 6. Slå nøglekontakten til ( ON ). 7. Ret maskinen ind på linie, på en vandret overflade 3.1 m foran rampen. 8. Sæt kørehastighedsknappen i HI -positionen. 9. Tryk på en eller begge fremadgående knapper. 10. Skub maskinen op til toppen af rampen. 11. Slå nøglekontakten fra ( OFF ). 12. Fastgør maskinen til køretøjet. Sådan flyttes maskinen ned fra en varevogn eller lastvogn 1. Kontrollér at der ikke er nogen forhindringer i området. 2. Kontrollér at aflæsningsrampen er mindst 2.4 m lang, og stærk nok til at bære maskinen. 3. Kontrollér at rampen er ren og tør. 4. Sæt rampen i stilling. 5. Frigør maskinen. Maskinen er tung. Sørg for at du har to personer til at hjælpe med at få maskinen ned ad rampen. 6. Slå nøglekontakten til ( ON ). 7. Kør langsomt og forsigtigt maskinen til toppen af rampen ved at trykke på, og holde, en af de fremadgående knapper samt knappen til baglæns kørsel. 8. Sæt kørehastighedsknappen til middelhastighed. Når maskinen begynder at køre ned ad rampen, bevares en langsom nedadgående hastighed, ved at trykke på en af de fremadgående knapper. 9. Sæt skraberen og andre dele, der blev fjernet, på plads, når maskinen er læsset af og klar til brug. -6- Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

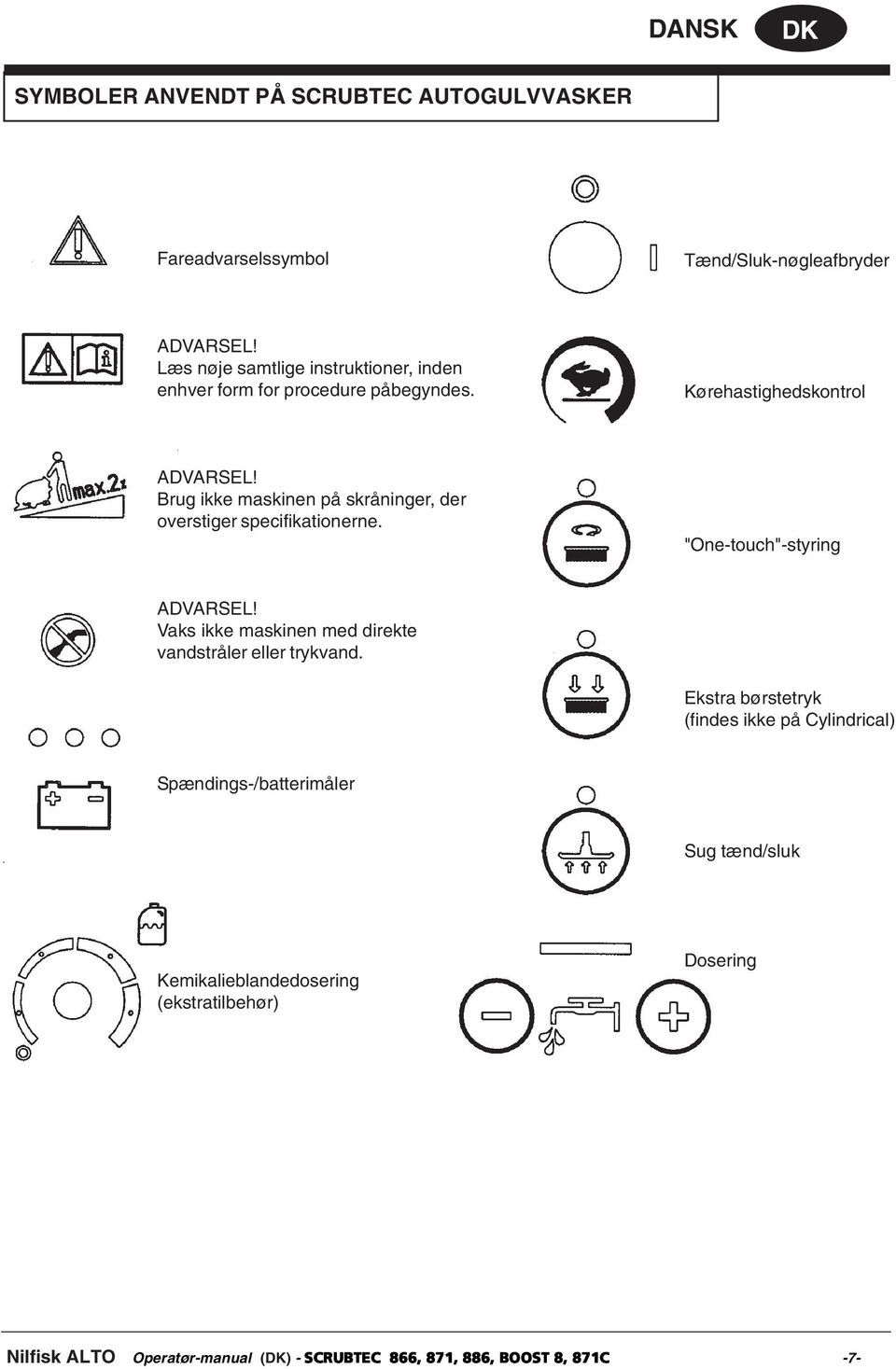

7 DANSK DK SYMBOLER ANVENDT PÅ SCRUBTEC AUTOGULVVASKER Fareadvarselssymbol Tænd/Sluk-nøgleafbryder ADVARSEL! Læs nøje samtlige instruktioner, inden enhver form for procedure påbegyndes. Kørehastighedskontrol ADVARSEL! Brug ikke maskinen på skråninger, der overstiger specifikationerne. "One-touch"-styring ADVARSEL! Vaks ikke maskinen med direkte vandstråler eller trykvand. Ekstra børstetryk (findes ikke på Cylindrical) Spændings-/batterimåler Sug tænd/sluk Kemikalieblandedosering (ekstratilbehør) Dosering Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -7-

8 DANSK DK MASKINENS KONTROLPANEL Nøglekontakt (Se figur 2, punkt "A") Nøglekontakten slår strømme "TIL" for kontrolpanelet. "O" står for "OFF" (slukket) og "I" står for "ON" (tændt). Kørehastighedsknap (Se Figur 1, emne B ) Hastighedsstyringen varierer fra lav til høj hastighed. For at forøge hastigheden, drejes knappen mod højre. For at nedsætte hastigheden, drejes knappen mod venstre. One Touch kontrolknap (Se figur 1, punkt "C") One touch kontrolknappen hæver og sænker børstehovedet, starter og standser sugemotoren automatisk. Tryk på one touch kontrolknappen én gang, så sænkes børstehovedet til gulvet, og sugemotoren tændes (børstehovedets og sugerens lamper lyser grønt). Børstemotorerne starter, når børsterne er nede, og fremadhåndknappen trykkes ned. Tryk på one touch kontrolknappen igen, så hæves børstehovedet, og sugemotoren forbliver tændt i 10 sekunder, hvorefter den slukkes. Knap til øgning af børstetryk (Se figur 1, punkt "D") Denne knap bruges til at øge børstetrykket. Øget børstetryk kan være nødvendigt, når meget snavsede gulve skal poleres eller rengøres. For at øge børstetrykket skal børsterne først sænkes ved tryk på one touch kontrolknappen (punkt "C"). Så sænkes børsterne til den normale vaskeposition. For at øge børstetrykket trykkes på knappen (punkt "D"). Lampen over knappen lyser gult. Tryk på knappen (punkt "D") igen, så vender børsterne tilbage til normal vaskeposition (den gule lampe slukkes). BEMÆRK: Ekstra børstetryk findes ikke på cylindrisk maskine. Sugemotorknap (Se figur 1, punkt "E") Sugemotorknappen starter og slukker sugemotoren, uanset børstehovedets position. Den grønne lampe tændes, når sugemotoren er tændt. Doseringsknapper (Se figur 1, punkt "F & G") Doseringsknapperne styrer doseringen af rengøringsmiddel på gulvet. Den normale vaskeopløsningsindstilling angives af to grønne bjælker på måleren. På cylindriske maskiner skal opløsningsindstillingen for de fleste gulvforhold indstilles ét trin højere. For at øge flowet, skal du trykke på knappen "G" (+), indtil det ønskede flow opnås. For at sænke flowet, skal du trykke på knappen "F" (-), indtil det ønskede flow opnås. For at slukke for flowet, skal du trykke på knappen "F" (-), indtil der ikke vises nogen indikatorer på displayet. BEMÆRK: Der flyder ingen opløsning, når maskinen ikke kører. Fremadhåndknapper (Se figur 1, punkt "H") Fremadhåndknapperne tænder for køremotoren, og hvis børstemotorerne er nede, aktiverer de også børstemotorerne og doseringsmodulet. Man kan bruge enten den højre eller den venstre håndknap. Bakkeknap (Se figur 1, punkt "I") Hvis bakkeknappen bruges sammen med én af fremadhåndknapperne, skifter maskinen retning. Bakhastigheden er 67% af fremadkørselshastigheden. Spændings-/batterimåler (Se figur 1, punkt "J") Spændings-/batterimåleren angiver, at batteriet oplades, når opladeren er tilsluttet til en AC-stikkontakt. Den angiver også den spænding, der er tilbage på batteriet, mens maskinen er i brug. Når spændingen bliver for lav, slukkes børste- /rondelmotorerne. Afbrydere (Se figur 1, punkt "K og L") Afbryderne til børstemotorerne sidder på kontrolpanelet. Hvis en afbryder udløses, skal det fastslås, hvilken motor der ikke kører, hvorefter nøglekontakten afbrydes. Vent fem minutter og skub nulstillingsknappen ind igen. Tænd for nøglekontakten og prøv igen. Kontakt en autoriseret servicetekniker, hvis afbryderen udløses igen. Timetæller (Ekstratilbehør) (Se Figur 1, emne M ) Timetælleren angiver antallet af timer maskinen har arbejdet. Den tæller kun når maskinen bevæger sig fremad eller tilbage. Kemikalieblandedosering (Ekstratilbehør) (Se figur 1, punkt "N") Kemikalieblandedoseringen styrer koncentrationsgraden for det rengøringsmiddel, der blandes med rent vand fra opløsningsbeholderen. Hvis knappen til kemikalieblanding drejes med uret, øges koncentrationen af rengøringsmidlet. -8- Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

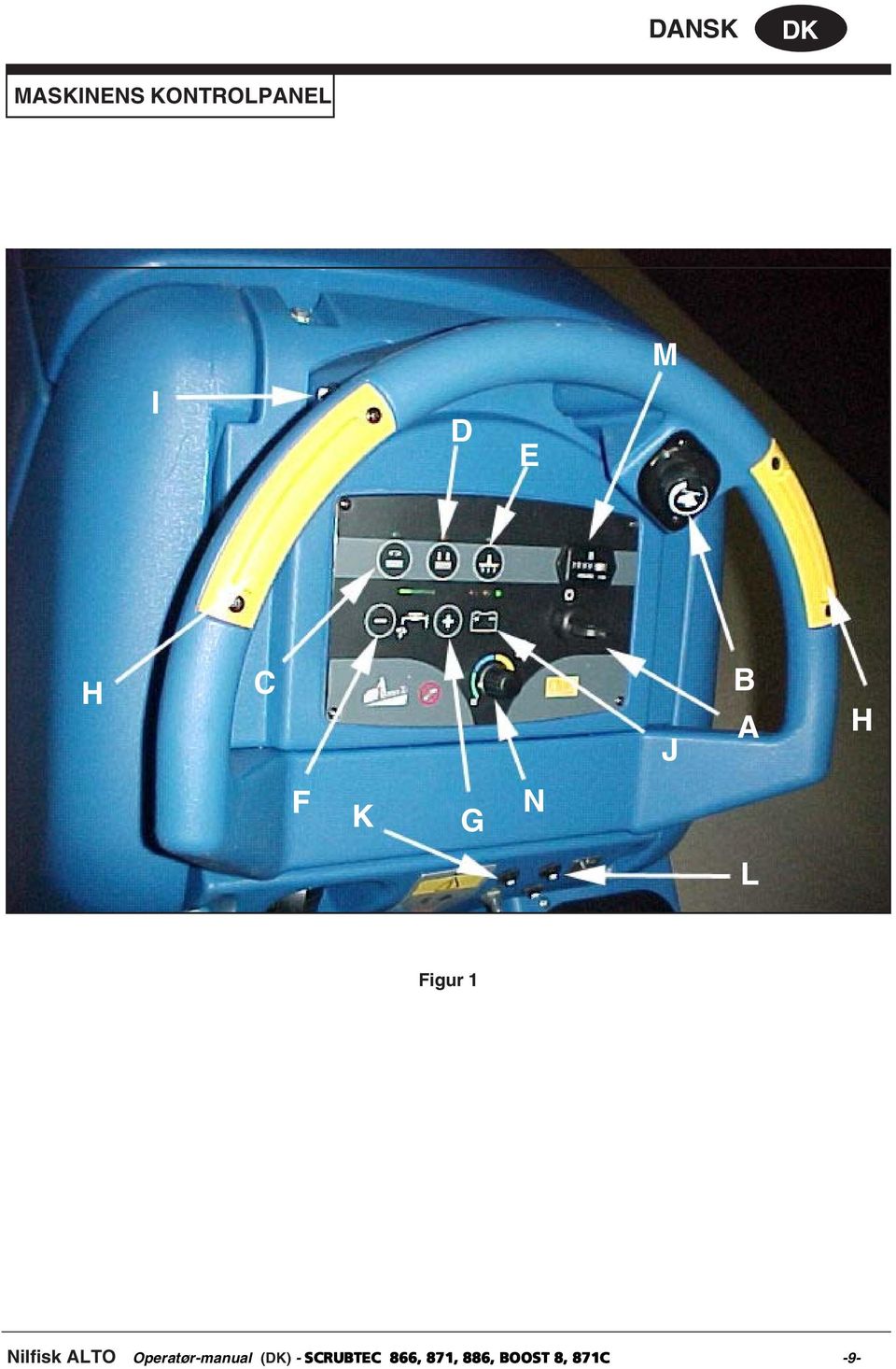

9 DANSK DK MASKINENS KONTROLPANEL M I D E H C J B A H F K G N L Figur 1 Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -9-

10 DANSK DK MASKINKONTROLLER OG -EGENSKABER Skraber, løftegreb (manuelt skraberløft) (Se figur 2) Skraberløftegrebet sidder under kontrolgrebene i midten. Det bruges til at hæve eller sænke skraberen. Svømmerafbryder Se Figur 3. Afbryderkontakten til vakuum-motoren sidder i snavsvandbeholderen. Den slår automatisk vakuum-motoren fra, når snavsvandsbeholderen er fuld. SÅDAN FORBEREDES MASKINEN TIL BRUG Sådan monteres batterierne Denne maskine bruger fire stk. 6 V batterier. Batterierne sidder i batterirummet under brugtvandstanken. Figur 2 Følg nedenstående procedure ved isætning af batterierne: 1. Sluk for maskinen. Slå bremsen til (hvis den findes). 2. Sørg for, at brugtvandstanken er tom. 3. Vip brugtvandstanken til helt åben position. Se figur 4. FORSIGTIG: Før tanken hæves, skal det sikres, at den er tom. Betjen ikke maskinen, mens brugtvandstanken står i åben position. Tanken kan støde på noget ved et uheld, og den kan klappe hårdt i. Figur 3 4. Installer batterierne i bakken som vist på figur 5. Batterierne er tunge. At løfte batterierne uden hjælp kan medføre personskade. Få hjælp til at løfte batterierne. Arbejdet med batterierne kan være farligt. Bær altid øjenbeskyttelse og beskyttende beklædning ved arbejde nær batterierne. RYGNING FORBUDT! Figur 4 5. Tilslut kablerne mellem batterierne, og installér batterikabelsamlingen som angivet. Se figur Forbind konnektoren fra batteripakken til konnektoren på kontrolpanelet. 7. Luk brugtvandstanken ved at sænke tanken langsomt. Oplad aldrig et GEL-batteri med en uegnet batterioplader. Følg nøje anvisningerne fra batteri- og batteriopladerproducenten. Figur Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

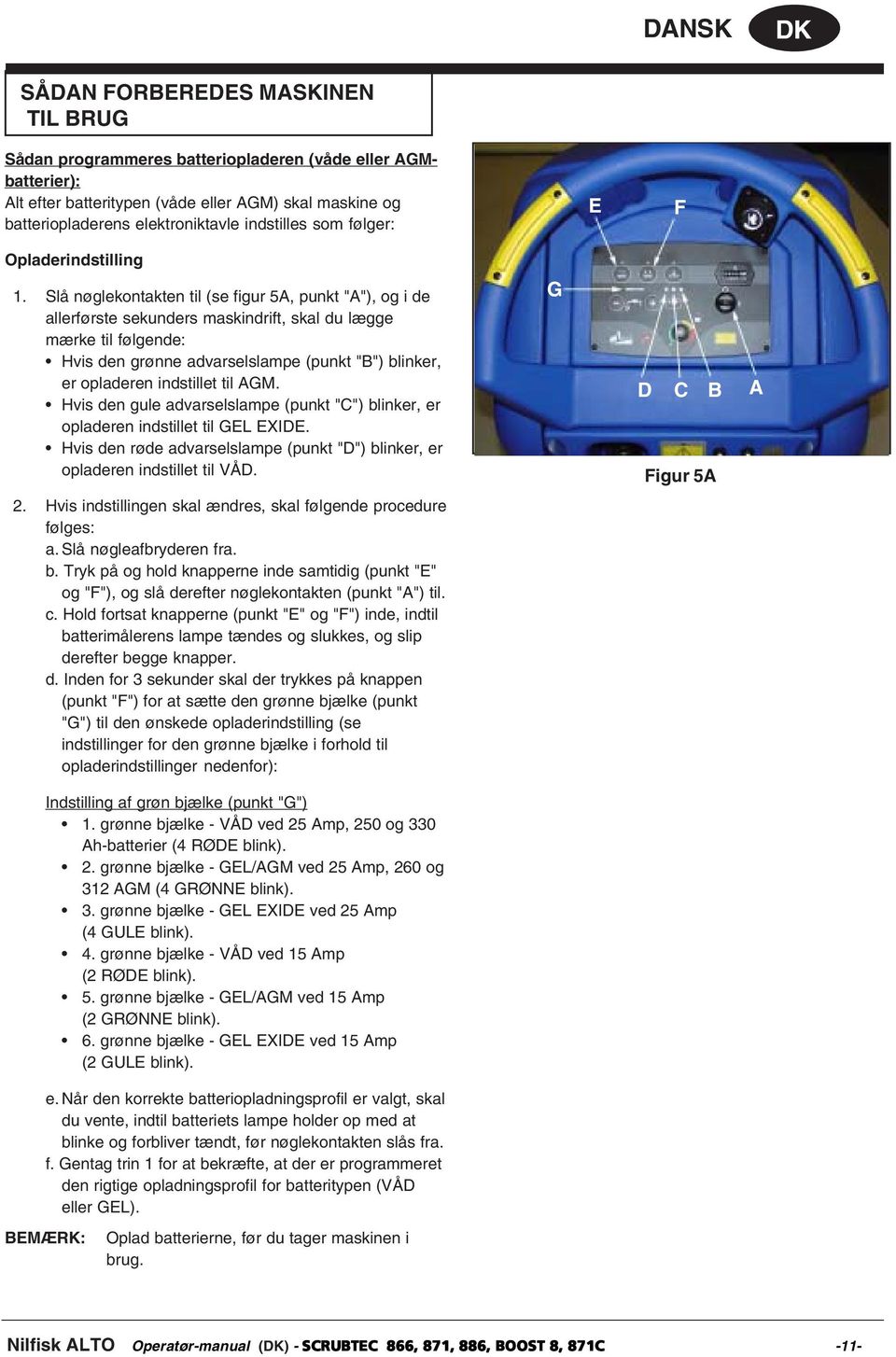

11 DANSK DK SÅDAN FORBEREDES MASKINEN TIL BRUG Sådan programmeres batteriopladeren (våde eller AGMbatterier): Alt efter batteritypen (våde eller AGM) skal maskine og batteriopladerens elektroniktavle indstilles som følger: E F Opladerindstilling 1. Slå nøglekontakten til (se figur 5A, punkt "A"), og i de allerførste sekunders maskindrift, skal du lægge mærke til følgende: Hvis den grønne advarselslampe (punkt "B") blinker, er opladeren indstillet til AGM. Hvis den gule advarselslampe (punkt "C") blinker, er opladeren indstillet til GEL EXIDE. Hvis den røde advarselslampe (punkt "D") blinker, er opladeren indstillet til VÅD. 2. Hvis indstillingen skal ændres, skal følgende procedure følges: a. Slå nøgleafbryderen fra. b. Tryk på og hold knapperne inde samtidig (punkt "E" og "F"), og slå derefter nøglekontakten (punkt "A") til. c. Hold fortsat knapperne (punkt "E" og "F") inde, indtil batterimålerens lampe tændes og slukkes, og slip derefter begge knapper. d. Inden for 3 sekunder skal der trykkes på knappen (punkt "F") for at sætte den grønne bjælke (punkt "G") til den ønskede opladerindstilling (se indstillinger for den grønne bjælke i forhold til opladerindstillinger nedenfor): Indstilling af grøn bjælke (punkt "G") 1. grønne bjælke - VÅD ved 25 Amp, 250 og 330 Ah-batterier (4 RØDE blink). 2. grønne bjælke - GEL/AGM ved 25 Amp, 260 og 312 AGM (4 GRØNNE blink). 3. grønne bjælke - GEL EXIDE ved 25 Amp (4 GULE blink). 4. grønne bjælke - VÅD ved 15 Amp (2 RØDE blink). 5. grønne bjælke - GEL/AGM ved 15 Amp (2 GRØNNE blink). 6. grønne bjælke - GEL EXIDE ved 15 Amp (2 GULE blink). e. Når den korrekte batteriopladningsprofil er valgt, skal du vente, indtil batteriets lampe holder op med at blinke og forbliver tændt, før nøglekontakten slås fra. f. Gentag trin 1 for at bekræfte, at der er programmeret den rigtige opladningsprofil for batteritypen (VÅD eller GEL). G D C B A Figur 5A BEMÆRK: Oplad batterierne, før du tager maskinen i brug. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -11-

12 DANSK DK SÅDAN FORBEREDES MASKINEN TIL BRUG Vedligeholdelse af batterier Den elektriske strøm til at drive maskinen kommer fra opladningsbatterierne. Opladningsbatterier behøver forebyggende vedligeholdelse. Arbejde med batterier kan være farligt. Bær altid øjenbeskyttelse og beskyttende påklædning, når der arbejdes nær ved batterier. RYGNING FORBUDT! Korrekt påfyldningsstand Følg disse instruktioner, for at bevaree batterierne i god stand: 1. Hold elektrolyt-standen på korrekt niveau. Det korrekte niveau er mellem 1/4 tomme (ca. 6 mm) under bunden af røret og toppen af pladerne. Kontrollér elektrolyt-standen hver gang du oplader batterierne. Se figur 6. BEMÆRK: Kontrollér elektrolyt-standen inden batterierne oplades. Kontrollér at pladerne i hver celle er dækket med elektrolyt. Fyld ikke cellerne helt op inden batteriet oplades. Elektrolytten udvider sig under opladning. Det kan medføre at elektrolytten flyder over fra cellerne. Fyld altid cellerne efter med destilleret vand efter opladning. Figur 6 FORSIGTIG: FORSIGTIG: Der vil ske uoprettelig skade på batterierne, hvis elektrolytten ikke dækker pladerne. Hold elektrolytstanden på korrekt niveau. Der kan ske beskadigelse af maskine, og afladning henover toppen af batterierne, hvis batterierne fyldes til op over bundet af røret i hver celle. Fyld ikke batterierne op til bunden af hver celle. Tør al syre af maskinen og toppen af batterierne. Fyld aldrig syre på et batteri efter montering. FORSIGTIG: Postevand kan indeholde forurenende stoffer som vil beskadige batteriet. Batterierne må kun efterfyldes med vand. 2. Hold toppen af batterierne rene og tørre. Hold terminalerne og konnektorerne rene. Brug en fugtig klud med en svag opløsning af ammoniak eller natriumbikarbonat til at rengøre toppen af batterierne. Rengør terminalerne og konnektorerne med et værktøj beregnet til rengøring af terminaler og konnektorer. Lad der ikke komme ammoniak eller natriumbikarbonat ind i batterierne. Figur 7 3. Hold batterierne opladte. 4. Ved tømning af batterikassen:(se figur 7) a. Vær altid iført beskyttelsebriller og -tøj. b. Tilsæt en mild blanding af ammoniak eller natriumhydrogencarbonat til batterirummet for at neutralisere spildt syre. c. Find udtømningsslangen bag transmissionen. d. Placer hånden bag ved flangen og åbn ventilen. e. Når slangen er tømt, lukkes ventilen. f. Neutralisér eventuelle syrespild med ammoniak eller natriumhydrogencarbonat Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

13 DANSK DK SÅDAN FORBEREDES MASKINEN TIL BRUG Sådan oplades batterierne Det kan forårsage en eksplosion, hvis batterierne oplades i et område uden tilstrækkelig udluftning. Oplad kun batterierne i et område med god udluftning, for at forhindre en eksplosion. Batterier med bly og syre frembringer gasser som kan eksplodere. Hold gnister og flammer væk fra batterierne. RYGNING FORBUDT! Følg nedenstående procedure ved opladning af batterierne: 1. Sørg for, at nøgleafbryderen står på "OFF" (slukket). 2. Før batterierne oplades, skal batterirummet udluftes. For at udlufte rummet, vippes brugtvandstanken op, og tankens holdebeslag, der sidder i opløsningsbeholderen, drejes (se figur 8). Sænk langsomt brugtvandstanken og lad den hvile på holdebeslaget (se figur 9). For at lukke tanken løftes op i brugtvandstanken, holdebeslaget drejes ned, og tanken sænkes derefter langsomt til lukket position. Figur 8 FORSIGTIG: Kontrollér at beholderen er tom inden den hæves. Betjen ikke maskinen, mens brugtvandstanken står i åben position. Tanken kan støde på noget ved et uheld, og den kan klappe hårdt i. 3. Tilslut batteriopladerens AC-ledning, der sidder bag på maskinen, til en 15 Amp (min.) 120 V korrekt jorden stikkontakt. 4. Hold øje med indikatorlamperne på spændings-/ batterimåleren for at sikre, at opladningsprocessen er gået i gang. Røde, gule og grønne lys angiver opladningens status. Konstant grønt lys angiver, at batterierne er fuldt opladede. Figur 9 BEMÆRK: Sørg for at stikket sættes i et kredsløb som ikke belastes af andet udstyr. Vægafbryderen kan slå fra, og der vil ikke ske nogen opladning. Oplad aldrig et GEL-batteri med en oplader som ikke er beregnet til dette. Følg omhyggeligt de instruktioner som producenten af batterierne og batteriopladeren giver. BEMÆRK: Undgå at aflade batterierne helt, for at forebygge permanen beskadigelse af disse. Efterlad aldrig batterierne helt afladte, selv hvis maskinen ikke anvendes. Hold snavsvandsbeholderen åben når batterierne genoplades. Kontrollér elektrolytniveauet, og om nødvendigt fyldes efter med destilleret vand. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -13-

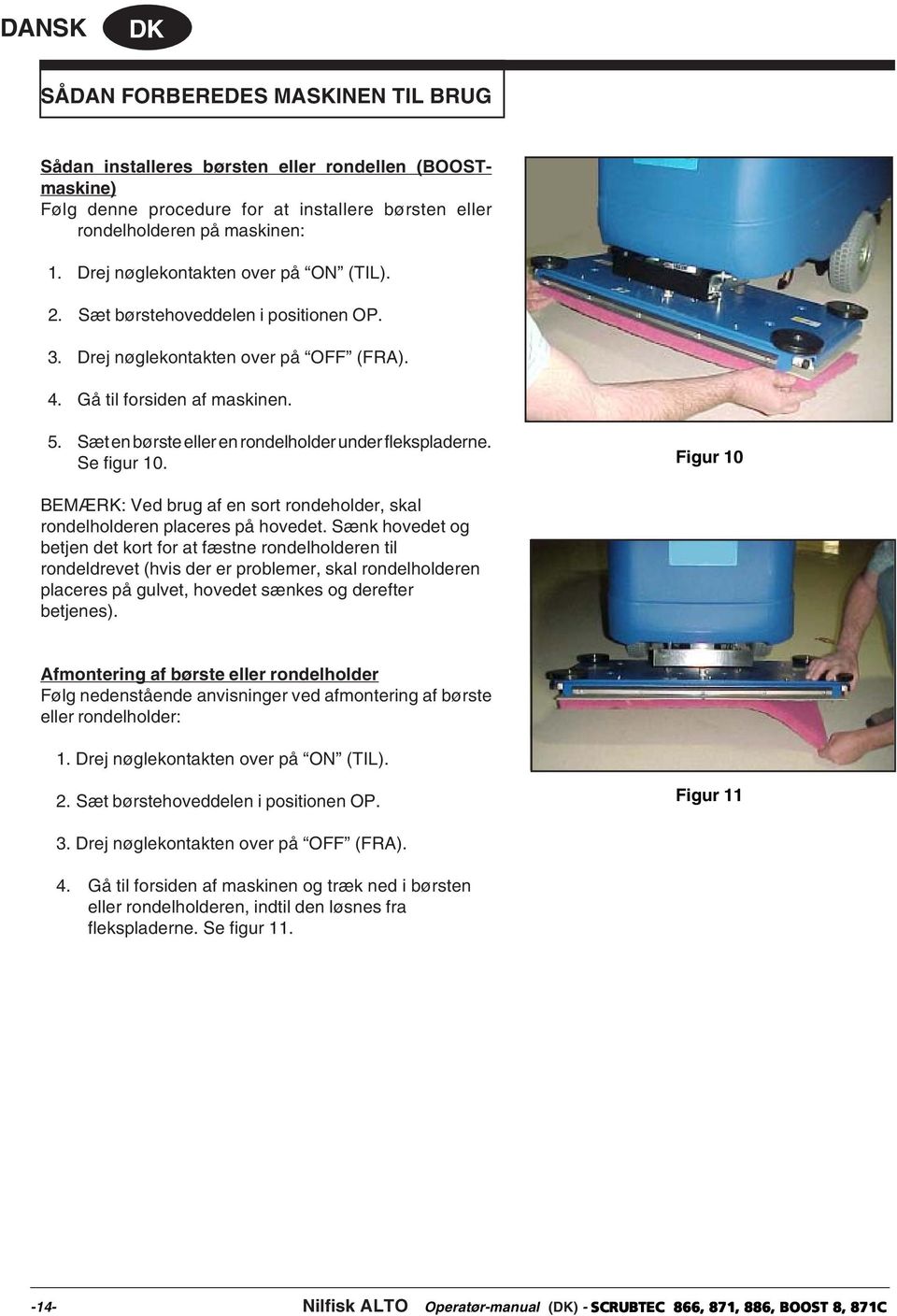

14 DANSK DK SÅDAN FORBEREDES MASKINEN TIL BRUG Sådan installeres børsten eller rondellen (BOOSTmaskine) Følg denne procedure for at installere børsten eller rondelholderen på maskinen: 1. Drej nøglekontakten over på ON (TIL). 2. Sæt børstehoveddelen i positionen OP. 3. Drej nøglekontakten over på OFF (FRA). 4. Gå til forsiden af maskinen. 5. Sæt en børste eller en rondelholder under flekspladerne. Se figur 10. Figur 10 BEMÆRK: Ved brug af en sort rondeholder, skal rondelholderen placeres på hovedet. Sænk hovedet og betjen det kort for at fæstne rondelholderen til rondeldrevet (hvis der er problemer, skal rondelholderen placeres på gulvet, hovedet sænkes og derefter betjenes). Afmontering af børste eller rondelholder Følg nedenstående anvisninger ved afmontering af børste eller rondelholder: 1. Drej nøglekontakten over på ON (TIL). 2. Sæt børstehoveddelen i positionen OP. Figur Drej nøglekontakten over på OFF (FRA). 4. Gå til forsiden af maskinen og træk ned i børsten eller rondelholderen, indtil den løsnes fra flekspladerne. Se figur Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

15 DANSK DK SÅDAN FORBEREDES MASKINEN TIL BRUG Sådan installeres børste- eller rondeldriverne på skivemaskinen For at montere børsterne eller puderne på maskinen følges denne procedure: 1. Slå nøglekontakten til ( ON ). 2. Sæt børsteknappen i op-position ( UP ). 3. Slå nøglekontakten fra ( OFF ). 4. Lås det højre og venstre børstehus op, og tag dem af. Se figur Sæt en børste eller pude under børstemotorens plade. Se figur 13. Figur Ret fremspringene på motorophænget ind på linie med rillerne i børstens ophæng. 7. Træk børsten op indtil ophænget låser. 8. Gentag trinnene 5, 6 og 7, for at montere den anden børste eller pude. 9. Sæt højre og venstre børstehus i igen, og lås frontdækslet. FARE: Hvis man betjener en maskine, der ikke er helt samlet, kan det resultere i personskade eller materielle skader. Denne maskine må ikke betjenes, med mindre den er helt samlet. Inspicér maskinen grundigt, før den tages i brug. Figur 13 Sådan fjernes børste- eller rondeldriverne på skivemaskinen Følg denne procedure, for at afmontere børsterne eller puderne fra maskinen: 1. Slå nøglekontakten til ( ON ). 2. Sæt børsteknappen i op-position ( UP ). 3. Slå nøglekontakten fra ( OFF ). 4. Lås højre og venstre børstehus op og fjern dem. Se figur Tryk ned på to sider af børste- eller rondeldriveren, indtil kardanleddene giver slip. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -15-

16 DANSK DK SÅDAN FORBEREDES MASKINEN TIL BRUG Sådan ændres eller modsatrettes børsteretningen på den cylindriske maskine For at ændre eller modsatrette børsteretningen på maskinen, følges nedenstående procedure: 1. Slå nøgleafbryderen til. 2. Sæt børstehoveddelen i positionen OP. 3. Slå nøgleafbryderen fra. 4. Gå hen foran maskinen og løsn fingerskruen på børstelågen. Se figur Sænk lågen cirka ½ tomme og tag den af. Figur Fjern børsten. Se figur Undersøg børstens tilstand. Hvis den er beskadiget eller slidt, skal den udskiftes. Ellers vendes børsten om med jævne mellemrum for at modsatrette børsteretningen for længere levetid. 8. Skub børsten på driveren på den modsatte side og drej den langsomt, indtil drevets tapper er ud for børstens indhak. Skub børsten helt ind. 9. Sæt børstelågen på børsten. 10. Hæv lågen, og stram fingerskruen. 11. Gentages for de øvrige børster. Figur 15 FARE: Hvis man betjener en maskine, der ikke er helt samlet, kan det resultere i personskade eller materielle skader. Denne maskine må ikke betjenes, med mindre den er helt samlet. Inspicér maskinen grundigt, før den tages i brug Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

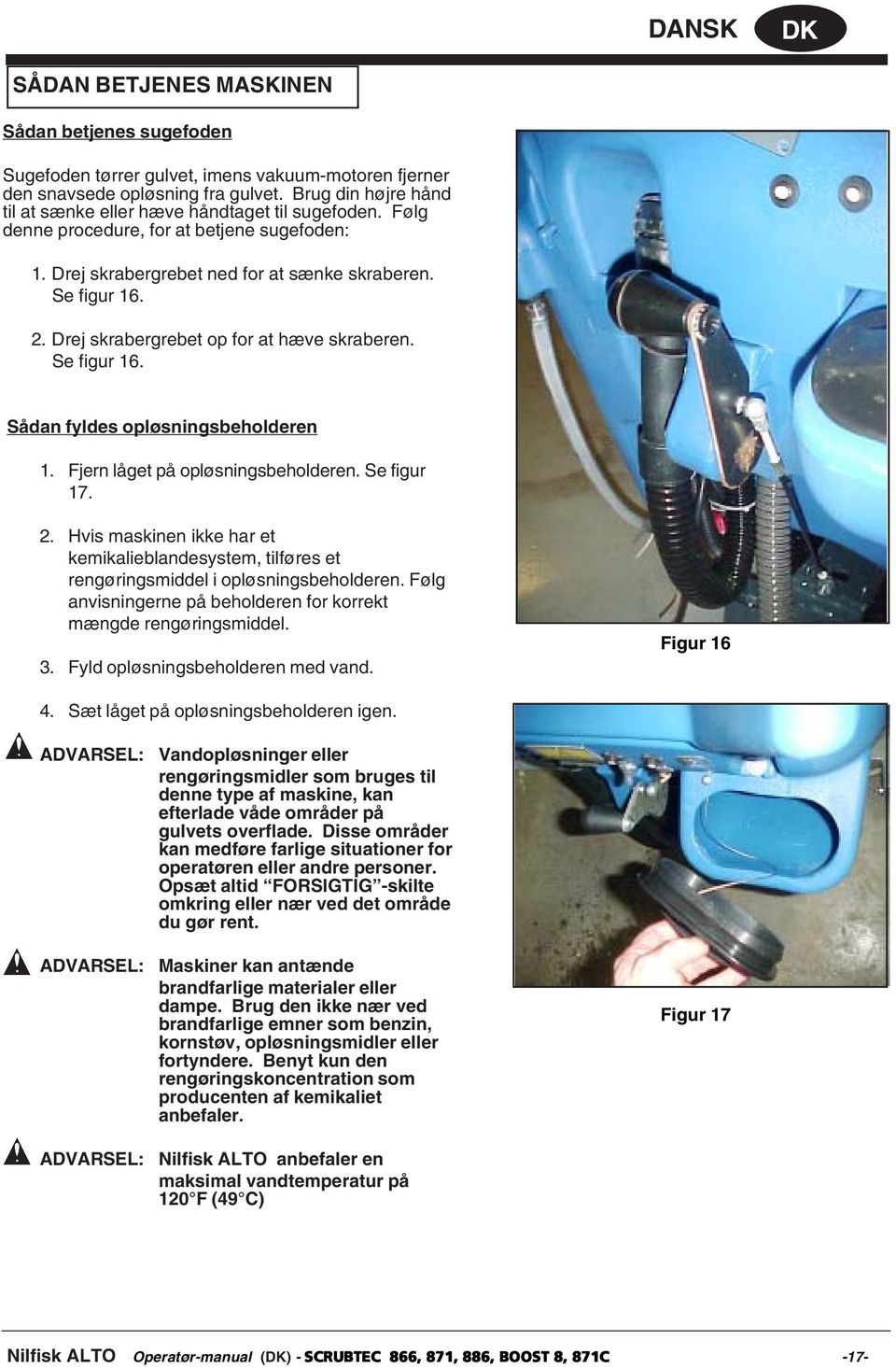

17 DANSK DK SÅDAN BETJENES MASKINEN Sådan betjenes sugefoden Sugefoden tørrer gulvet, imens vakuum-motoren fjerner den snavsede opløsning fra gulvet. Brug din højre hånd til at sænke eller hæve håndtaget til sugefoden. Følg denne procedure, for at betjene sugefoden: 1. Drej skrabergrebet ned for at sænke skraberen. Se figur Drej skrabergrebet op for at hæve skraberen. Se figur 16. Sådan fyldes opløsningsbeholderen 1. Fjern låget på opløsningsbeholderen. Se figur Hvis maskinen ikke har et kemikalieblandesystem, tilføres et rengøringsmiddel i opløsningsbeholderen. Følg anvisningerne på beholderen for korrekt mængde rengøringsmiddel. 3. Fyld opløsningsbeholderen med vand. Figur Sæt låget på opløsningsbeholderen igen. Vandopløsninger eller rengøringsmidler som bruges til denne type af maskine, kan efterlade våde områder på gulvets overflade. Disse områder kan medføre farlige situationer for operatøren eller andre personer. Opsæt altid FORSIGTIG -skilte omkring eller nær ved det område du gør rent. Maskiner kan antænde brandfarlige materialer eller dampe. Brug den ikke nær ved brandfarlige emner som benzin, kornstøv, opløsningsmidler eller fortyndere. Benyt kun den rengøringskoncentration som producenten af kemikaliet anbefaler. Nilfisk ALTO anbefaler en maksimal vandtemperatur på 120 F (49 C) Figur 17 Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -17-

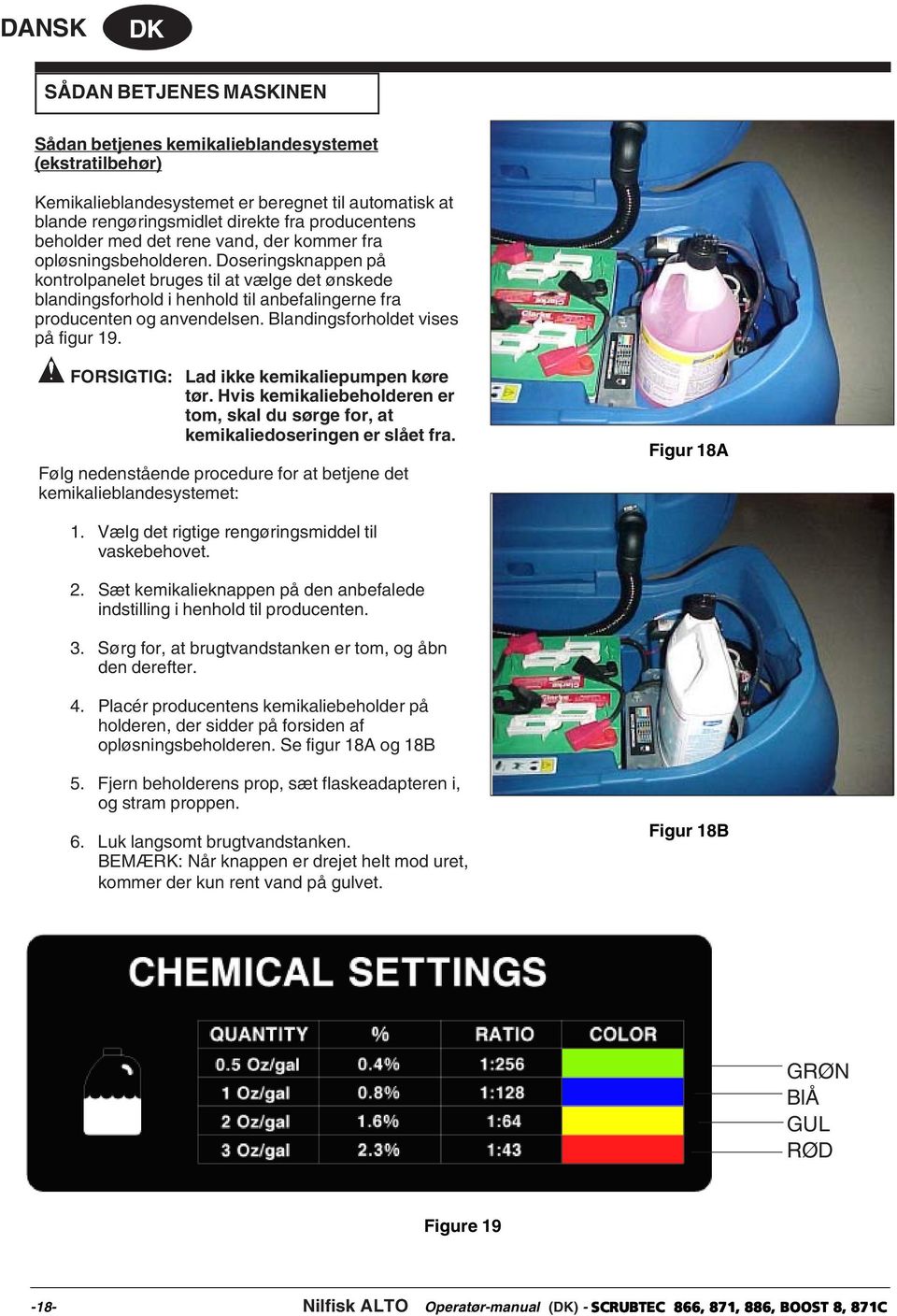

18 DANSK DK SÅDAN BETJENES MASKINEN Sådan betjenes kemikalieblandesystemet (ekstratilbehør) Kemikalieblandesystemet er beregnet til automatisk at blande rengøringsmidlet direkte fra producentens beholder med det rene vand, der kommer fra opløsningsbeholderen. Doseringsknappen på kontrolpanelet bruges til at vælge det ønskede blandingsforhold i henhold til anbefalingerne fra producenten og anvendelsen. Blandingsforholdet vises på figur 19. FORSIGTIG: Lad ikke kemikaliepumpen køre tør. Hvis kemikaliebeholderen er tom, skal du sørge for, at kemikaliedoseringen er slået fra. Følg nedenstående procedure for at betjene det kemikalieblandesystemet: Figur 18A 1. Vælg det rigtige rengøringsmiddel til vaskebehovet. 2. Sæt kemikalieknappen på den anbefalede indstilling i henhold til producenten. 3. Sørg for, at brugtvandstanken er tom, og åbn den derefter. 4. Placér producentens kemikaliebeholder på holderen, der sidder på forsiden af opløsningsbeholderen. Se figur 18A og 18B 5. Fjern beholderens prop, sæt flaskeadapteren i, og stram proppen. 6. Luk langsomt brugtvandstanken. BEMÆRK: Når knappen er drejet helt mod uret, kommer der kun rent vand på gulvet. Figur 18B GRØN BlÅ GUL RØD Figure Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

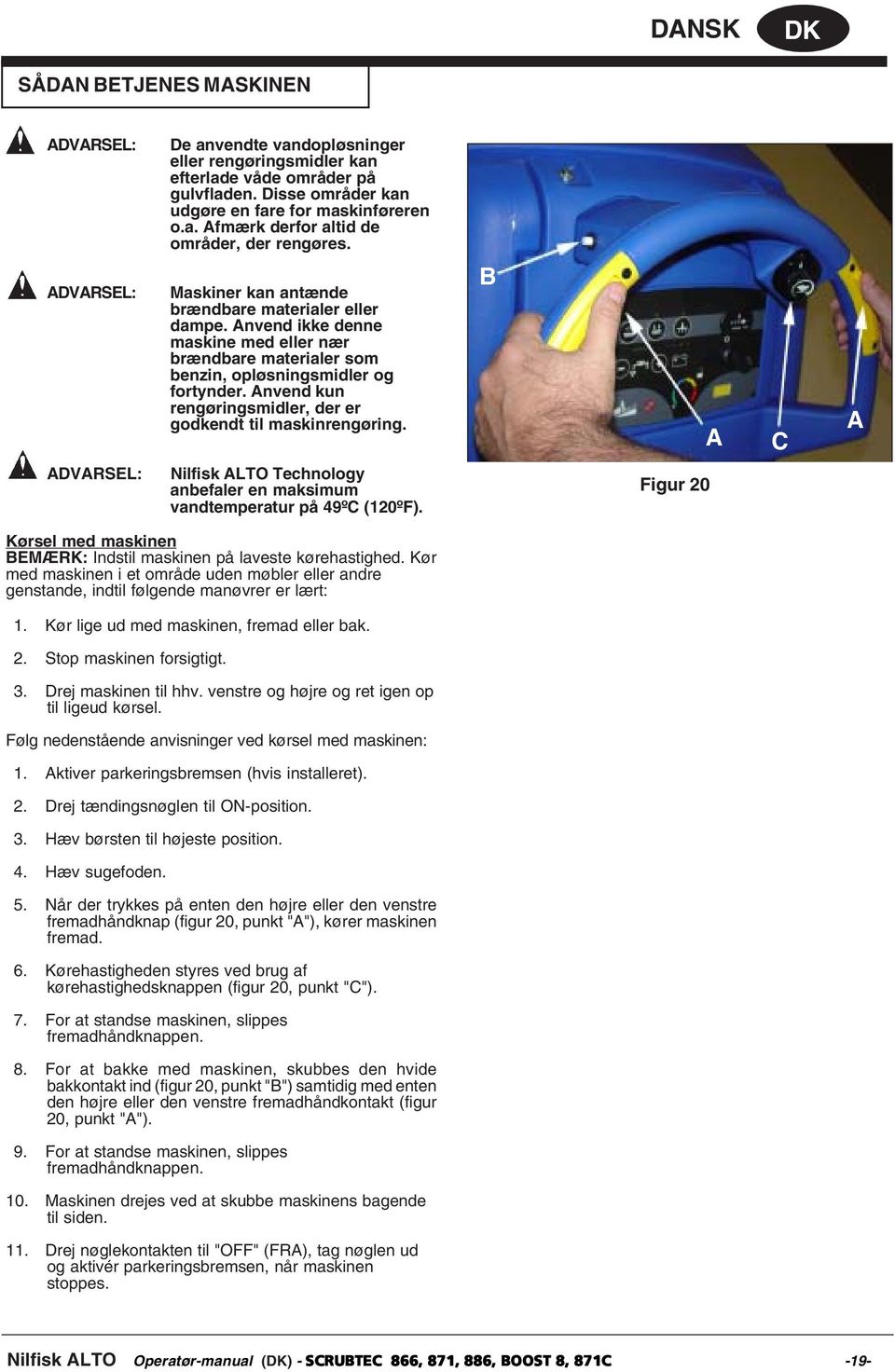

19 DANSK DK SÅDAN BETJENES MASKINEN De anvendte vandopløsninger eller rengøringsmidler kan efterlade våde områder på gulvfladen. Disse områder kan udgøre en fare for maskinføreren o.a. Afmærk derfor altid de områder, der rengøres. Maskiner kan antænde brændbare materialer eller dampe. Anvend ikke denne maskine med eller nær brændbare materialer som benzin, opløsningsmidler og fortynder. Anvend kun rengøringsmidler, der er godkendt til maskinrengøring. B A C A Nilfisk ALTO Technology anbefaler en maksimum vandtemperatur på 49ºC (120ºF). Figur 20 Kørsel med maskinen BEMÆRK: Indstil maskinen på laveste kørehastighed. Kør med maskinen i et område uden møbler eller andre genstande, indtil følgende manøvrer er lært: 1. Kør lige ud med maskinen, fremad eller bak. 2. Stop maskinen forsigtigt. 3. Drej maskinen til hhv. venstre og højre og ret igen op til ligeud kørsel. Følg nedenstående anvisninger ved kørsel med maskinen: 1. Aktiver parkeringsbremsen (hvis installeret). 2. Drej tændingsnøglen til ON-position. 3. Hæv børsten til højeste position. 4. Hæv sugefoden. 5. Når der trykkes på enten den højre eller den venstre fremadhåndknap (figur 20, punkt "A"), kører maskinen fremad. 6. Kørehastigheden styres ved brug af kørehastighedsknappen (figur 20, punkt "C"). 7. For at standse maskinen, slippes fremadhåndknappen. 8. For at bakke med maskinen, skubbes den hvide bakkontakt ind (figur 20, punkt "B") samtidig med enten den højre eller den venstre fremadhåndkontakt (figur 20, punkt "A"). 9. For at standse maskinen, slippes fremadhåndknappen. 10. Maskinen drejes ved at skubbe maskinens bagende til siden. 11. Drej nøglekontakten til "OFF" (FRA), tag nøglen ud og aktivér parkeringsbremsen, når maskinen stoppes. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -19-

20 DANSK DK SÅDAN BETJENES MASKINEN Rengøring af snavset gulv De anvendte vandopløsninger eller rengøringsmidler kan efterlade våde områder på gulvoverfladen. Disse områder kan udgøre en fare for maskinføreren o.a. Afmærk derfor altid de områder, som rengøres. Følg nedenstående anvisning ved rengøring af gulv: 1. Aktiver parkeringsbremsen (hvis modellen er udstyret med en sådan). 2. Fyld rentvandstanken med vand og rengøringsmiddel. 3. Udløs parkeringsbremsen (hvis modellen er udstyret med en sådan) 4. Drej nøglen til ON-position. 5. Sænk sugefoden. 6. Tryk på one touch-knappen for at sænke børstehoveddelen og starte sugemotoren. 7. Justér flowet af rengøringsmiddelopløsning til det ønskede niveau. 8. Før maskinen lige fremad over gulvarealet. 9. Lav en vending på 180. BEMÆRK: Under rengøringen er det hensigtsmæssigt at lade børsterne overlappe allerede rengjort gulvareal med ca. 5 cm. BEMÆRK: I de fleste tilfælde kan man påføre og opsuge vaskevandet i én kørsel. Rengøring af meget beskidte gulvflader Følg nedenstående anvisninger ved rengøring af meget beskidte gulvflader. 1. Påfør sæbeblandingen på gulvet.cedure: 2. Sænk ikke skraberen. Slå sugemotoren fra. 3. Sænk børsten eller rondellen og vask gulvet. 4. Vask gulvet igen med ekstra opløsning, sænk skraberen og slå sugemotoren til. 5. Opsug vandet med sugefoden i sænket position Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

21 DANSK DK VEDLIGEHOLDELSE Vedligeholdelse og reparation bør kun udføres af autoriserede Nilfisk ALTO reparatører. Tøm altid rentvands- og snavsvandstank før vedligeholdelse. Sørg for at alle klembøjler er sikret. Disse vedligeholdelsesforanstaltninger bør foretages dagligt: Figur 21 Hold maskinen ren. Det nedsætter antallet af nødvendige reparationer og forøger maskinens levetid. Før arbejde med maskinen: 1. Sluk for nøglekontakten. 2. Kobl vekselstrømmen fra batteriladeaggregatet (følg instruktionerne for ladeaggregatet). 3. Sørg for at filterindsatsen (A) til sugemotoren er ren og korrekt installeret (se figur 21). 4. Sørg for at ventilen på aftapningsslangen er ren. Luk ventilen godt. 5. Sørg for, at børsterne er i position og installeret korrekt. 6. Kontrollér installationen af skraber og skraberslange. 7. Sørg for, at opløsningens indikatorslange for udtømning/niveau sidder godt fast. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -21-

22 DANSK DK VEDLIGEHOLDELSE Efter endt arbejde: 1. Tøm opløsningsbeholderen (om nødvendigt) ( figur 22) og brugtvandstanken (figur 23). Følg nedenstående procedure for at tømme beholderne: a. Drej tændningsnøglen hen på OFF. b. Afmonter aftapningsslangen fra maskinens bagside. c. Anbring slangens ende over et afløb eller en spand. d. Brugtvandsbeholder: Drej udtømningsknappen mod uret for at åbne. Rentvandstank: Når slangen sænkes til vandstanden, vil vand strømme igennem. Figur Skyl tankene. Ved skylning af tankene hældes rent vand i tanken gennem åbningen øverst på tanken 3. Hvis en beholder eller udtømningsslange er blokeret, skal du bruge en vandslange til at gennemskylle beholderen eller slangen. Sæt vandslangen på udtømningsslangen. 4. Lad tanke og ventiler stå åbne, til de er tørre. 5. Tjek sugefodsgummiet. Anvend en klud til at rengøre sugegummiet med. Hvis gummiet er beskadiget eller nedslidt, skal det vendes eller udskiftes. 6. Tjek og rengør pakningen i låget til rentvandsbeholderen med en mild sæbeopløsning. Skyl delene i rent vand. Kontrollér batterierne, og tilføj om nødvendigt destilleret vand efter ladning. Den korrekte væskestand er indenfor ½ cm (1/ 4 tomme) fra bunden af røret i hver celle. Figur 23 FORSIGTIG: Vand fra vandhanen kan indeholde forurenende stoffer, som beskadiger batterierne. Efterfyld derfor kun med destilleret vand. Blybatterier afgiver gasser, som udgør eksplosionsfare. RYGNING FORBUDT! Benyt altid beskyttelsesbriller og arbejdstøj ved arbejde med batterier. Oplad batterierne som beskrevet i afsnittet om opladning af batterier. Lad batterierne. Se instruktionerne i sektionen "Sådan lades batterierne" i denne vejledning Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

23 DANSK DK VEDLIGEHOLDELSE Disse vedligeholdelsesprocedurer skal udføres hver uge: FORSIGTIG: Vedligeholdelse og reparation bør kun udføres af autoriserede Nilfisk ALTOreparatører. Tøm altid rentvandstank og snavsvandstank, før der udføres vedligeholdelsesarbejde på maskinen. Sørg for at alle klembøjler er sikret. Benyt altid beskyttelsesbriller og arbejdstøj ved arbejde med batterier. Læg ikke værktøj eller andre metalgenstande hen over batteriklem-merne eller oven på batterierne. Overfyldning af batterierne til over rørbunden i hver celle kan medføre maskinskade eller syreudslip oven på batterierne. Aftør eventuel syrespild på maskinen eller oven på batterierne. Efterfyld aldrig batterierne med syre efter installation. Figur 24 BEMÆRK: Sluk altid for nøglekontakten, før der foretages service på maskinen. Benyt altid beskyttelsesbriller og arbejdstøj ved arbejde med batterier. RYGNING FORBUDT! 1. Vip brugtvandstanken op, til den er helt åben for at inspicere batterierne. Se figur 24. Beholderen lukkes ved at sænke den langsomt til lukket position. FORSIGTIG: Før tanken hæves, skal det sikres, at den er tom. Betjen ikke maskinen, mens brugtvandstanken står i åben position. Tanken kan støde på noget ved et uheld, og den kan klappe hårdt i. 2. Stikket til batterierne frakobles maskinen. Oversiden af batterierne rengøres med en fugtig klud med en mild salmiakeller natronopløsning. Batteriklemmerne renses, og batterierne tilsluttes igen. 3. Tjek slangerne for utætheder, blokeringer og andre defekter. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -23-

24 DANSK DK VEDLIGEHOLDELSE Vedligeholdelse af sugefod Følg nedenstående anvisninger ved afmontering af sugefod: 1. Aftag sugefoden ved at løsne de to fingerskruer, som fastgør sugefoden til maskinen. Sugefoden aftrækkes (se figur 25). 2. Inspicér skraberbladene. 3. Hvis bladene er slidte, skal båndene tages af og bladene vendes, så en ny kant sættes i skraberpositionen (se figur 25A og 25B). Figure Genmonter sugefoden på maskinen. Justering af sugefoden Vipningen af skraberen får det bagerste blad til at hæve sig på midten eller i enderne, afhængig vipperetningen. Drej justeringsskruen med eller mod uret (se figur 26) for at opnå en ensartet skraberbladskant. Vedligeholdelse og reparationer bør kun udføres af autoriserede servicemontører. Elektriske reparationer bør kun udføres af autoriserede reparatører. Figure 25A Vedligeholdelsesprocedurer, der skal udføres: Kontakt et Nilfisk ALTO-autoriseret serviceværksted for udførsel af disse procedurer. Hver 6. måned 1. Kontrollér kulbørsterne i elmotorerne. 2. Rengør batteriterminalerne og konnektorerne. Sørg for, at batteritilslutninger er strammet korrekt. 3. Kontrollér alle kontakter, styreelementer, ventiler, slanger og pakninger. Figure 25B 4. Kontrollér og fjern aflejringer fra transmissionsnavene. Hver 12. måned (kun BOOST) 1. Udskift gummiisolatorerne (se afsnittet børstehoveddel, reservedelsliste). Gummiisolatorerne anses for værende sliddele, og de skal udskiftes hver 12. måned. 2. Udskift gummibeslagene (se afsnittet børstehoveddel, reservedelsliste). Gummibeslagene anses for værende sliddele, og de skal udskiftes hver 12. måned. Figure Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

25 DANSK SÅDAN KORRIGERES PROBLEMER I MASKINEN DK PROBLEM ÅRSAG HANDLING Maskinen fjerner ikke al vandet fra gulvet. Sugefoden er oppe Vakuum-beholderen er fuld. Sigtefilteret er beskidt. Der er en forhindring eller beskadigelse i sugefoden, sugefodens slange eller standrør. Vakuum-motoren kører ikke. Sugefodsslangen er koblet fra. Sugefodens blad er beskadiget, slidt eller forkert monteret. Pakningen på dækpladen til brugtvandsbeholderen er beskadiget. Brugtvandsbeholderens udtømningsslangeventil er ikke lukket. Sænk sugefoden. Tøm beholderen. Rengør sigtefilteret. Fjern forhindringen, eller reparér skaden. Kontrollér, om der er sprunget en sikring. Få en autoriseret servicetekniker til at udføre reparationerne. Tilslut slangen. Drej eller udskift sugefodens blad. Montér sugefodens blad korrekt. Udskift pakningen. Luk ventilen. Batterierne giver ikke den normale køretid. Batteriterminalerne er beskidte eller beskadigede. Der mangler elektrolyt. Batterierne er ikke fuldt opladte. Opladeren er beskadiget. Batteriet er defekt. Batterierne er koblet fra Rengør teminalerne og konnektorerne. Udskift de beskadigede kabler. Oplad batterierne. Fyld destilleret vand på hver celle, og oplad batterierne. Oplad batterierne ved en fuld 16 timers opladning. Få en autoriseret person til at reparere opladeren. Få en autoriseret servicetekniker til at kontrollere spændingen i hver celle under afladning. Tilslut batterierne. Rengøringen er ikke ensartet. Maskinen kører ikke. Skrubbebørsterne eller puderne er slidte. Der er beskadigelse af børstesamlingen, styrehjulene eller opløsningsventilen. Børstemotorerne kører ikke Der mangler opløsning. Maskinen taber strøm. Replace the scrub brushes or pads. Have an authorized service person make the needed repairs. Check for tripped breaker, reset. Check for loose connections. Fill the solution tank. NOTE: If the motors continue to stop consult an authorized service person. Nulstil kredsløbsafbryderen. Kontrollér ledningstilslutningen til køremotoren. Udskift sikringerne. Kontrollér batteritilslutningerne. Slip parkeringsbremsen (hvis installeret) BEMÆRK: Spørg en autoriseret serviceperson, hvis motorerne bliver ved med at stoppe. Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -25-

26 DANSK DK TILBEHØR BESKRIVELSE Res.nr. System til støvsugerrør 11370A Kemikaliesystem 11363A Timetæller 11371A Parkeringsbremse 11372A Care-sæt 14607A Batterivedligeholdelsessystem (CBMS) 53391A 82,55 cm skraber asm A 88,90 cm skraber asm A 104,14 cm skraber asm A Scrubtec BOOST 8 Beskrivelse Res.nr. Beskrivelse Res.nr. Rondeller og børster 88,90 cm skraberblade (for og bag) Hvid rondel (14x28) 5 stk Uretan-skraberbladssæt 11332A Rød rondel (14x28) 5 stk Linatex-skraberbladssæt 11338A Blå rondel (14x28) 5 stk Gummi-skraberbladssæt 11335A Brun rondel (14x28) 10 stk Sort rondel (14x28) 5 stk Polyesterbørste (14x28) 30752A Nylonbørste (14x28) 30751A Gitterbørste (14x28) 30753A Tosidet velcro 30794A Scrubtec 866 Beskrivelse Res.nr. Beskrivelse Res.nr. Rondeldriver og børster 82,55 cm skraberblade (for og bag) Rondeldriver (33 cm) 38035A Uretan-skraberbladssæt 11333A Polyesterbørste (33 cm) 11438A Linatex-skraberbladssæt 11339A Blød nylonbørste (33 cm) 11437A Gummi-skraberbladssæt 11336A Let gitterbørste (33 cm) 10382A Mellem gitterbørste (33 cm) 11439A Kraftig gitterbørste (33 cm) 11440A -26- Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

27 DANSK DK TILBEHØR Scrubtec 871 Beskrivelse Res.nr. Beskrivelse Res.nr. Rondeldriver og børster 88,90 cm skraberblade (for og bag) Rondeldriver (35,56 cm) 38036A Uretan-skraberbladssæt 11332A Polyesterbørste (35,56 cm) 11427B Linatex-skraberbladssæt 11338A Blød nylonbørste (35,56 cm) 10874A Gummi-skraberbladssæt 11335A Let gitterbørste (35,56 cm) 10383A Mellem gitterbørste (35,56 cm) 11431B Kraftig gitterbørste (35,56 cm) 11426B Scrubtec 886 Beskrivelse Res.nr. Beskrivelse Res.nr. Rondeldriver og børster 104,14 cm skraberblade (for og bag) Rondeldriver (43,18 cm) 38034A Uretan-skraberbladssæt 11331A Polyesterbørste (43,18 cm) 11424B Linatex-skraberbladssæt 11337A Blød nylonbørste (43,18 cm) 10875A Gummi-skraberbladssæt 11334A Let gitterbørste (43,18 cm) 10384A Mellem gitterbørste (43,18 cm) 11430B Kraftig gitterbørste (43,18 cm) 11425B Scrubtec 871C Beskrivelse Res.nr. Beskrivelse Res.nr. Børster 88,90 cm skraberblade (for og bag) Polyesterbørste (14,48 cm diameter) 39721A Uretan-skraberbladssæt 11332A Blød nylonbørste (14,48 cm diameter) 39719A Linatex-skraberbladssæt 11338A Hård nylonbørste (14,48 cm diameter) 39720A Gummi-skraberbladssæt 11335A Let gitterbørste (14,48 cm diameter) 39722A Mellem gitterbørste (14,48 cm diameter) 39723A Kraftig gitterbørste (14,48 cm diameter) 39724A Nilfisk ALTO Operatør-manual (DK) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -27-

28 NORSK NO LES DENNE BOKA Denne boka inneholder viktige opplysninger for en sikker betjening av denne maskinen. Dersom denne boka ikke leses før betjening eller forsøk på noen prosedyrer i tilknytning til service eller vedlikehold av maskinen fra Nilfisk ALTO, kan du selv eller andre påføres skader; og maskinen eller andre eiendeler kan også skades. Denne boka inneholder viktige opplysninger for en sikker betjening av denne maskinen. Dersom betjeningspersonalet ikke kan lese norsk, må innholdet i denne håndboka forklares grundig før det gjøres noe forsøk på betjening av denne maskinen. Alle retninger som er angitt i denne boka, er sett fra operatørens plass bak maskinen. Nye bøker kan bestilles fra: Nilfisk ALTO, 2100 Highway 265, Springdale, Arkansas USA. Innholdsfortegnelse Sikkerhetsinstrukser for operatør Introduksjon Maskinspesifikasjoner Prosedyrer for transport Symboler som brukes Maskinens kontrollpanel Maskinkontroller og funksjoner Slik forberedes maskinen for drift Slik opereres maskinen Vedlikehold Slik korrigeres problemer i maskinen Tilbehør Nilfisk ALTO Betjeningsveiledning (NO) - SCRUBTEC 866, 871, 886, BOOST 8, 871C

29 NORSK NO INSTRUKSJONER FOR SIKKER BETJENING FARE: OBS: Forsømmelser med hensyn til å følge alle opplysninger merket FARE kan medføre alvorlige helseskader eller dødsfall. Les og følg alle opplysninger merket FARE i eierens håndbok og på maskinen. Forsømmelser med hensyn til å lese alle opplysninger merket ADVARSEL kan medføre skader for deg selv og andre samt på eiendeler. Les og følg alle opplysninger merket ADVARSEL i eierens håndbok og på maskinen. Forsømmelser med hensyn til å lese alle opplysninger merket OBS kan medføre skader på maskinen eller på andre eiendeler. Les og følg alle FORSIKTIG-erklæringer som finnes i brukerhåndboken og på maskinen. FARE: FARE: FARE: FARE: FARE: FARE: ADVARSEL ADVARSEL Forsømmelser med hensyn til å lese alle opplysninger i eierens håndbok før betjening eller forsøk på enhver form for service eller vedlikeholdsprosedyre på Nilfisk ALTO maskinen kan medføre skader for deg selv eller andre; samt skader på maskinen eller på andre eiendeler. Denne boka inneholder viktige opplysninger for en sikker betjening av denne maskinen. Dersom betjeningspersonalet ikke kan lese norsk, må innholdet i denne håndboka forklares grundig før det gjøres noe forsøk på betjening av denne maskinen. Betjening av en maskin som ikke er komplett eller ferdig sammenstilt, kan medføre personskader eller skader på eiendeler. Unngå betjening av denne maskinen før den er ferdig sammenstilt. Undersøk maskinen nøye før betjening. Maskiner kan forårsake eksplosjon ved drift nær brennbare materialer og damper. Ikke bruk denne maskinen med - eller i nærheten av - drivstoffer, støv, løsemidler, fortynnere eller andre brennbare materialer. Denne maskinen er ikke egnet for oppsamling av farlig støv. Batterier med bly eller syre utvikler gasser som kan forårsake eksplosjon. Hold gnister og åpen flamme borte fra batterier. Ikke røyk i nærheten av maskinen. Batteriene må bare opplades i godt ventilerte områder. Sørg for at ladeapparatets nettkabel er trukket ut av veggkontakten før maskinen tas i bruk. Arbeid med batterier kan være farlig! Bruk alltid beskyttelsesbriller og verneklær ved arbeid i nærheten av batterier. Ta av alle smykker. Legg ikke verktøy eller andre metallgjenstander over batteriets poler eller toppen av batteriene. Bruk av ladeapparat med defekt nettkabel kan forårsake elektrisk sjokk. Ikke bruk ladeapparat med skadet nettkabel. Betjening av denne maskinen fra andre posisjoner enn maskinens bakside kan medføre personskader eller skade på utstyr. Bruk bare denne maskinen med betjening fra dens bakside. Denne maskinen er tung. Søk assistanse før det gjøres forsøk på å transportere eller flytte den. Det må være to dyktige personer til å flytte maskinen på en rampe eller et skråplan. Bevegelser må alltid skje i langsomt tempo. Maskinen må ikke dreies på en rampe. Dersom maskinen betjenes på en helling med større stigning enn 2 %, må den ikke stoppes, dreies eller parkeres. Les avsnittet Prosedyrer for transport i denne håndboka før transport. Maskiner kan velte hvis de føres over kanten på trapper eller lasteplan og forårsake personskader eller skade. Stopp og plasser maskinen kun på et flatt underlag. Når du stopper maskinen, vri nøkkelen til "OFF". Vedlikehold og reparasjon utført av uautorisert personell, kan medføre skader på utstyr eller personskade. Vedlikehold og reparasjon må bare utføres av personell som er autorisert av Nilfisk ALTO. Enhver endring eller modifikasjon av denne maskinen kan medføre skade på maskinen eller personskade for operatøren eller andre som befinner seg i nærheten. Endringer eller modifikasjoner som ikke er godkjent av produsenten, medfører tap av alle garantier og all ansvar. Nilfisk ALTO Betjeningsveiledning (NO) - SCRUBTEC 866, 871, 886, BOOST 8, 871C -29-
