2 A-2 / DANSK INDHOLDSFORTEGNELSE Side Indledning... A-2 Reservedele og service... A-3 Navneplade... A-3 Levering... A-3 Sikkerhedsforskrifter og advarsler... A-4 A-5 Generelle sikkerhedsinstruktioner... A-6 A-7 Lær din maskine at kende / Kontrolpanel... A-8 A-12 Klargøring af maskinen før brug Tjekliste før anvendelsen... A-13 Motorolie... A-14 Motorkølervæske... A-14 Motorens luftfi lter... A-15 Brændstof... A-15 Installation af batteri... A-16 Hovedkost... A-17 Skurebørster... A-17 Opfyldning af opløsningstanken og DustGuard -tanken... A-18 Sådan bruges maskinen... A-19 Sådan startes dieselmotoren... A-19 Sådan startes gasmotoren... A-19 Sådan startes benzinmotoren... A-19 Rengøringssystem (kun EcoFlex )... A-20 A-21 Fejning... A-22 A-23 Sådan tømmes beholderen... A-22 A-23 Skrubning... A-24 A-25 Efter brug... A-26 Sådan afbrydes dieselmotoren... A-26 Sådan afbrydes gasmotoren... A-26 Sådan slukkes benzinmotoren... A-26 Hydraulikolie... A-26 Vedligeholdelsesplan... A-27 Smøring... A-28 Opladning af batteriet (batterimodeller)... A-29 Opladning af batteripakken (hybridmodeller)... A-30 Vedligeholdelse af hovedkost... A-31 A-32 Vedligeholdelse af sidekoste... A-33 Vedligeholdelse af sugefoden... A-34 Beholderens støvkontrolfi lter... A-35 Vedligeholdelse af sideskørterne... A-36 Fejlfi nding... A-37 A-39 Effektafbryderes placering... A-37 Tekniske specifi kationer... A-40 Materialesammensætning og genanvendelighed... A-41 INDLEDNING Denne manual vil hjælpe dig til at få det bedste ud af din Nilfi sk Sweeper / Scrubber. Læs vejledningen grundigt igennem, før du tager maskinen i brug. Referencer til højre og venstre i denne manual betyder højre og venstre set fra førersædet. Bemærk: Tal eller bogstaver med fed skrift i parenteser angiver et element, som vises på siderne A-8 A-12, medmindre der henvises til en bestemt fi gurhenvisning. A-2 - FORM NO CS7000 revised 8/13

3 DANSK / A-3 DELE OG SERVICE Når det er nødvendigt, bør reparation udføres af dit autoriserede Nilfi sk Servicecenter, der har fabriksoplært servicepersonale ansat, og som administrere et lager af originale Nilfi sk reservedele og tilbehør. Ved reparation eller service, skal man kontakte nedenstående Nilfi sk autoriserede serviceenhed. Oplys venligst model- og serienummer når du refererer til din maskine. (Til forhandleren: Påfør servicemærkat her.) NAVNEPLADE Maskinens model og serienummer fremgår af navnepladen. Den ene navneplade er placeret på væggen til førerhuset lige under kredsløbsafbryderskiltet. Den anden navneplade er placeret på chassiset under brugtvandstanken. Denne information er nødvendig, når der bestilles reservedele til maskinen. Brug nedenstående pladser til at notere din maskines model- og serienummer for fremtidig reference. MODEL SERIENUMMER DATO Bemærk: Der henvises til motorfabrikantens separate, medfølgende vedligeholdelses- og betjeningsvejledning for mere detaljeret maskinspecifi kation og servicedata. UDPAKNING Ved levering inspiceres emballagen og maskinen omhyggeligt for skader. Hvis der er synlige skader, skal alle dele af emballagen gemmes så de kan undersøges af det vognmandsfi rma som leverede maskinen. Kontakt øjeblikkeligt vognmandsfi rmaet for at indgive krav vedrørende transportskade. 1 Fjern træblokkene ved hjulene, når kassen er taget af. 2 Kontrollér motorolie- og kølervæskestanden. 3 Kontrollér hydraulikoliestanden. 4 Læs vejledningen i afsnittet Sådan klargøres maskinen i denne vejledning, og fyld derefter brændstoftanken. 5 Anbring en rampe ved pallens forreste del. 6 Læs vejledningen i afsnittene Betjeningsgreb og Sådan bruges maskinen i denne vejledning, og start motoren. Kør maskinen langsomt ned fra pallen via rampen til gulvet. Hold foden let på bremsepedalen, indtil maskinen er kommet ned fra pallen. FORSIGTIG! Vær yderst FORSIGTIG, når denne maskine bruges. Sørg for, at du har et godt kendskab til alle betjeningsanvisninger vedr. maskinen, inden du tager den i brug. Hvis du har spørgsmål, bedes du kontakte den tilsynsførende eller den lokale Nilfi sk forhandler. Hvis maskinen ikke virker korrekt, må du ikke forsøge at afhjælpe problemet, med mindre din overordnede giver besked om det. Få en udlært mekaniker eller en autoriseret Nilfi sk servicemedarbejder til at foretage eventuelle nødvendige reparationer på udstyret. Vær yderst forsigtig ved arbejde på og med denne maskine. Løsthængende tøj, langt hår og smykker kan blive fanget i de bevægelige dele. Drej kontakten for tændingsnøglen til OFF og tag nøglen ud, inden du laver service på maskinen. Aktivér parkeringsbremsen før du stiger ud af maskinen. Brug sund fornuft og gode sikkerhedsvaner, og vær opmærksom på de gule advarselsskilte på denne maskine. Kør maskinen langsomt på skråninger. Brug bremsepedalen (38) til at kontrollere maskinens hastighed under nedkørsel fra skråninger. VEND IKKE maskinen på en skråning; kør lige op og ned. Den maksimale hældning for fejning og skrubning er 10. Den maksimale hældning under transport er 10. ÆNDRINGER Ændringer og tilføjelser på rengøringsmaskinen, der påvirker kapacitet og sikker betjening, må ikke udføres af kunden eller brugeren uden forudgående skriftlig godkendelse fra Nilfi sk-advance Inc. Ikke godkendte ændringer vil fritage producenten for ethvert ansvar og gøre kunden ansvarlig for alle deraf følgende uheld. FORM NO CS A-3

4 A-4 / DANSK SIKKERHEDSFORSKRIFTER OG ADVARSLER Nilfi sk anvender nedenstående symboler til at vise potentielt farlige tilstande. Læs altid disse oplysninger omhyggeligt, og tag de nødvendige skridt til at beskytte mandskab og ejendom. FARE! Advarer om umiddelbare farer, der vil medføre personskade eller død. ADVARSEL! Gør opmærksom på en situation, der kan medføre alvorlig personskade. FORSIGTIG! Gør opmærksom på en situation, der kan medføre lettere alvorlig personskade, skade på maskinen eller andre ting. Læs hele vejledningen igennem, før du tager maskinen i brug. GENERELLE SIKKERHEDSANVISNINGER Der er vedlagt særlige sikkerhedsforskrifter og advarsler, der advarer om potentielle farer for personskade eller beskadigelse af maskinen. Denne maskine er kun beregnet til kommercielt brug, eksempelvis på produktionssteder, i pakhuse, ved cement- og murstensfaciliteter, parkeringsgarager, offentlige parker samt underholdnings- og transportfaciliteter. FARE! Denne maskines udstødningsgas (kulilte) kan medføre alvorlig personskade eller død. Sørg altid for tilstrækkelig ventilation, når maskinen bruges. (Kun diesel og LPG-modeller). ADVARSEL! Denne maskine må kun bruges af korrekt oplærte og autoriserede personer. Denne maskinen er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden. Undgå pludselige stop på ramper eller skråninger. Undgå pludselige, skarpe sving. Kør ved lav hastighed ned ad bakke. Undgå hydraulikoliesprøjt eller personskade: Bær altid hensigtsmæssig beklædning og øjenbeskyttelse ved arbejde med og i nærheden af hydrauliksystemet. Hold gnister, fl ammer og rygende materialer på afstand af batteriet. Der afgives eksplosive luftarter under normal drift. Når batteriet oplades, frembringes der højeksplosiv brint. Oplad kun batteriet i områder med god udluftning og på afstand af åben ild. Ryg ikke, mens batteriet oplades. Tag alle smykker af ved arbejde i nærheden af elektriske komponenter. Afbryd nøglekontakten (stillingen O) og forbindelsen til batterierne, før du udfører servicearbejde på elektriske komponenter. Undlad at arbejde under maskinen, hvis denne ikke er understøttet med sikkerhedsblokke eller stativer. Undlad at bruge brændbare rengøringsmidler, og undlad at betjene maskinen på eller i nærheden af sådanne midler eller i områder, hvor der fi ndes brændbare væsker. Undlad at højtryksrense operatørens kontrolpanel, sikringspanelet, kontaktorpanelet eller motorrumsområdet. Undlad at indånde udstødningsgasser. Må kun anvendes indendørs, når der er tilstrækkelig ventilation, og når en anden person har fået besked på at holde øje med dig. Brug ikke maskine uden beskyttelse mod nedfaldende genstande (FOPS) i områder, hvor der er sandsynlighed for, at operatøren kan rammes af faldende genstande. Maskinen skal parkeres sikkert. Denne maskine sal inspiceres af kvalifi ceret personale regelmæssigt især i forbindelse med LPG-beholderen og dennes forbindelser, som det er krævet for sikker drift af regionale og nationale bestemmelser. Vær opmærksom på køretøjets bruttovægt, når du læsser, kører, løfter eller understøtter maskinen. A-4 - FORM NO CS7000 revised 2/13

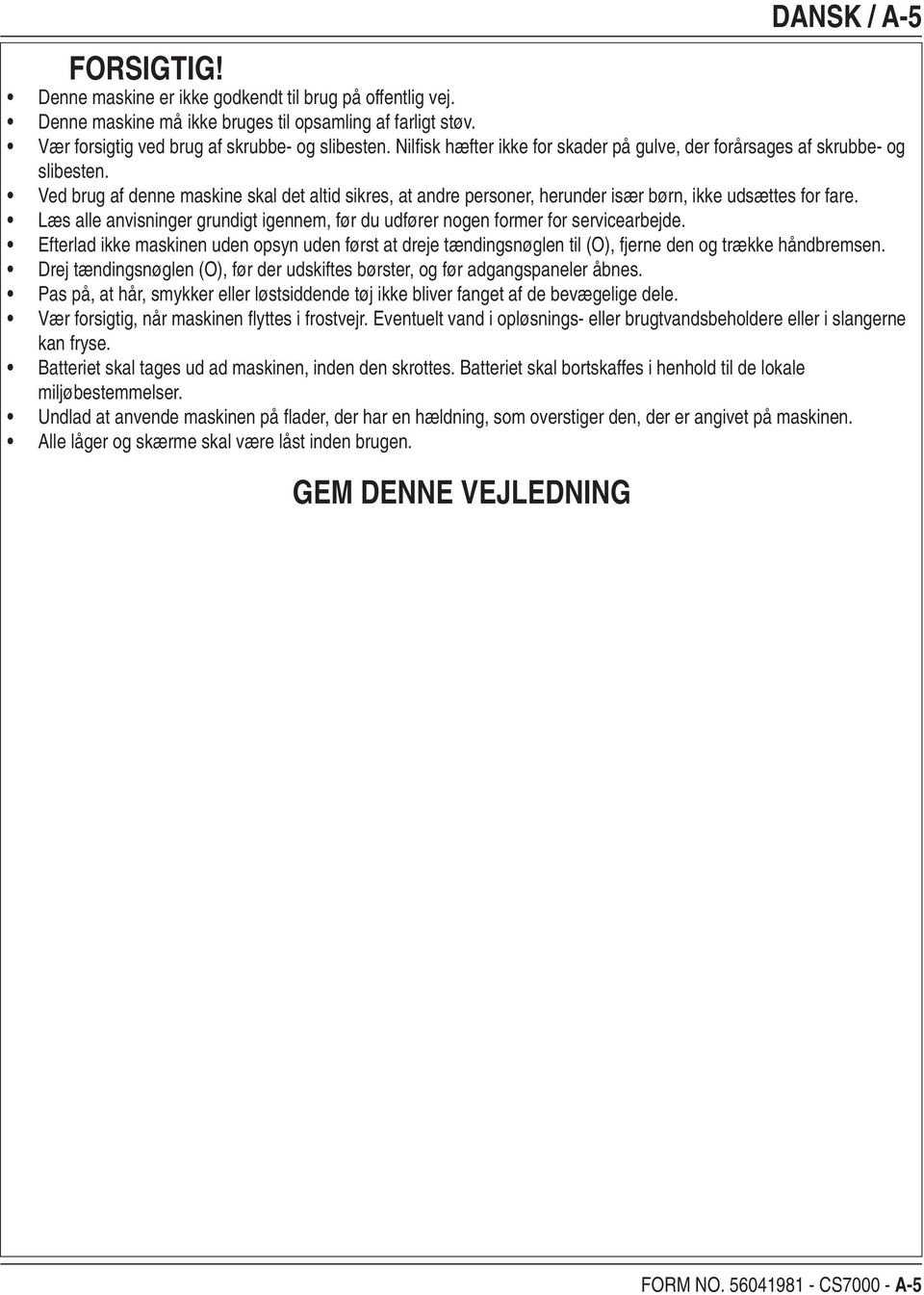

5 DANSK / A-5 FORSIGTIG! Denne maskine er ikke godkendt til brug på offentlig vej. Denne maskine må ikke bruges til opsamling af farligt støv. Vær forsigtig ved brug af skrubbe- og slibesten. Nilfi sk hæfter ikke for skader på gulve, der forårsages af skrubbe- og slibesten. Ved brug af denne maskine skal det altid sikres, at andre personer, herunder især børn, ikke udsættes for fare. Læs alle anvisninger grundigt igennem, før du udfører nogen former for servicearbejde. Efterlad ikke maskinen uden opsyn uden først at dreje tændingsnøglen til (O), fjerne den og trække håndbremsen. Drej tændingsnøglen (O), før der udskiftes børster, og før adgangspaneler åbnes. Pas på, at hår, smykker eller løstsiddende tøj ikke bliver fanget af de bevægelige dele. Vær forsigtig, når maskinen fl yttes i frostvejr. Eventuelt vand i opløsnings- eller brugtvandsbeholdere eller i slangerne kan fryse. Batteriet skal tages ud ad maskinen, inden den skrottes. Batteriet skal bortskaffes i henhold til de lokale miljøbestemmelser. Undlad at anvende maskinen på fl ader, der har en hældning, som overstiger den, der er angivet på maskinen. Alle låger og skærme skal være låst inden brugen. GEM DENNE VEJLEDNING FORM NO CS A-5

6 A-6 / DANSK BEHOLDERENS SIKKERHEDSAFSTIVNING ADVARSEL! Sørg for, at beholderens sikkerhedsafstivning (23) er på plads, når du udfører vedligeholdelsesarbejder under eller i nærheden af den hævede beholder. Beholderens sikkerhedsafstivning (23) holder beholderen i den løftede position, så der kan udføres arbejde under beholderen. Se fi gur 1. Stol ALDRIG på, at maskinens hydrauliske komponenter understøtter beholderen tilstrækkelig sikkert. A Sådan aktiveres beholderens sikkerhedsafstivning: 1. Tryk og hold kontakten til løft af beholderen nede for at hæve beholderen. 2. Træk håndtaget til beholderens sikkerhedsafstivning (21) mod dig for at trække sikkerhedsafstivningen (23) tilbage. 3. Tryk og hold kontakten til at sænke beholderen ned for at sænke beholderen, indtil den rører sikkerhedsafstivningen til beholderen. A Sådan deaktiveres beholderens sikkerhedsafstivning: 1. Tryk og hold kontakten til loft af beholderen nede, for at hæve beholderen en lille smule, så den slipper sikkerhedsafstivningen til beholderen. 2. Træk håndtaget til beholderens sikkerhedsafstivning (21) frem mod maskinens front for at udvide sikkerhedsafstivningen (23). 3. Tryk og hold kontakten til sænkning af beholderen nede for at sænke beholderen. FIGUR 1 A-6 - FORM NO CS7000

7 LØFT MASKINEN FORSIGTIG! Udfør aldrig arbejde under en maskine uden at understøtte den med stativer eller blokke. Når maskinen skal hæves, skal det gøres på de dertil beregnede punkter (hæv ikke maskinen ved beholderen) - se Fastgørelses-/ donkraftpunkter (33). TRANSPORT AF MASKINEN FORSIGTIG! Før maskinen transporteres på en åben lastvogn eller trailer, skal du kontrollere, at: alle adgangslåger er lukket forsvarligt maskinen er bundet godt fast se Fastgørelses-/donkraftpunkter (33). maskinens parkeringsbremse er trukket. DANSK / A-7 FIGUR 2 Symbolet for fastgørelses-/donkraftpunkter BUGSERING ELLER SKUBNING AF MASKINEN FORSIGTIG! Hvis maskinen skal bugseres eller skubbes, skal du sikre dig, at tændingsnøglen står i stillingen OFF, og fl yt ikke maskinen hurtigere end normal ganghastighed (3-5 km i timen), og kun over kortere afstande. En anden mulighed, der gør det muligt at styre maskinen, mens den skubbes eller bugseres, er at gøre følgende: - Drej tændingsnøglen (A) til ON, mens der trykkes og holdes nede på både hastighedskontakten (K) og kontakten til højtryksrens (N) i to sekunder. FORM NO CS A-7

8 A-8 / DANSK KEND DIN MASKINE Når du læser denne vejledning igennem, vil du undertiden se tal, der er fremhævet i parentes, som for eksempel (2). Medmindre andet er angivet, henviser disse tal til en komponent, der er vist på en af disse sider. Hvis du har brug for at se placeringen af en given komponent, når den omtales i teksten, skal du blot slå op på den angivne side. BEMÆRK: Du kan fi nde detaljerede beskrivelser af hver enkelt komponent på de næste 5 sider. 1 Styrehjul 16 Hængsler til beholderdæksel 2 Operatørens sæde 17 Støvkontrolfilter 3 Brugtvandstank Tip-Out-greb 18 DustGuard -tankpåfyldning 4 Åbning til opfyldning af oplåsningstank 19 Batteri (batterimodeller) 5 Låg til brugtvandstank 20 Motor/batterirumshængsel 6 Låg til adgang til sugefi lter 21 Greb til beholderens sikkerhedsafstivning 7 Brugtvandstankens afløbsslange 22 Beholder til motorkølervæske (LPG- og 8 Venstre skørtsamling dieselmodeller) 9 Udstødningsrør (LPG- og dieselmodeller) 51 Brugtvandstank/affaldskurv 10 Lås til motorrums adgangspanel 52 Svømmerkoblere til brugtvandstank 11 Forhjul 54 Højtryksrensefilter (ekstratilbehør) 12 Venstre sidekost 13 DustGuard -sprøjtedyser (ekstratilbehør) 55 DustGuard -filter (ekstratilbehør) 56 DustGuard -afbryderventil (ekstratilbehør) 14 Forlygter 15 Højre sidekost A-8 - FORM NO CS7000

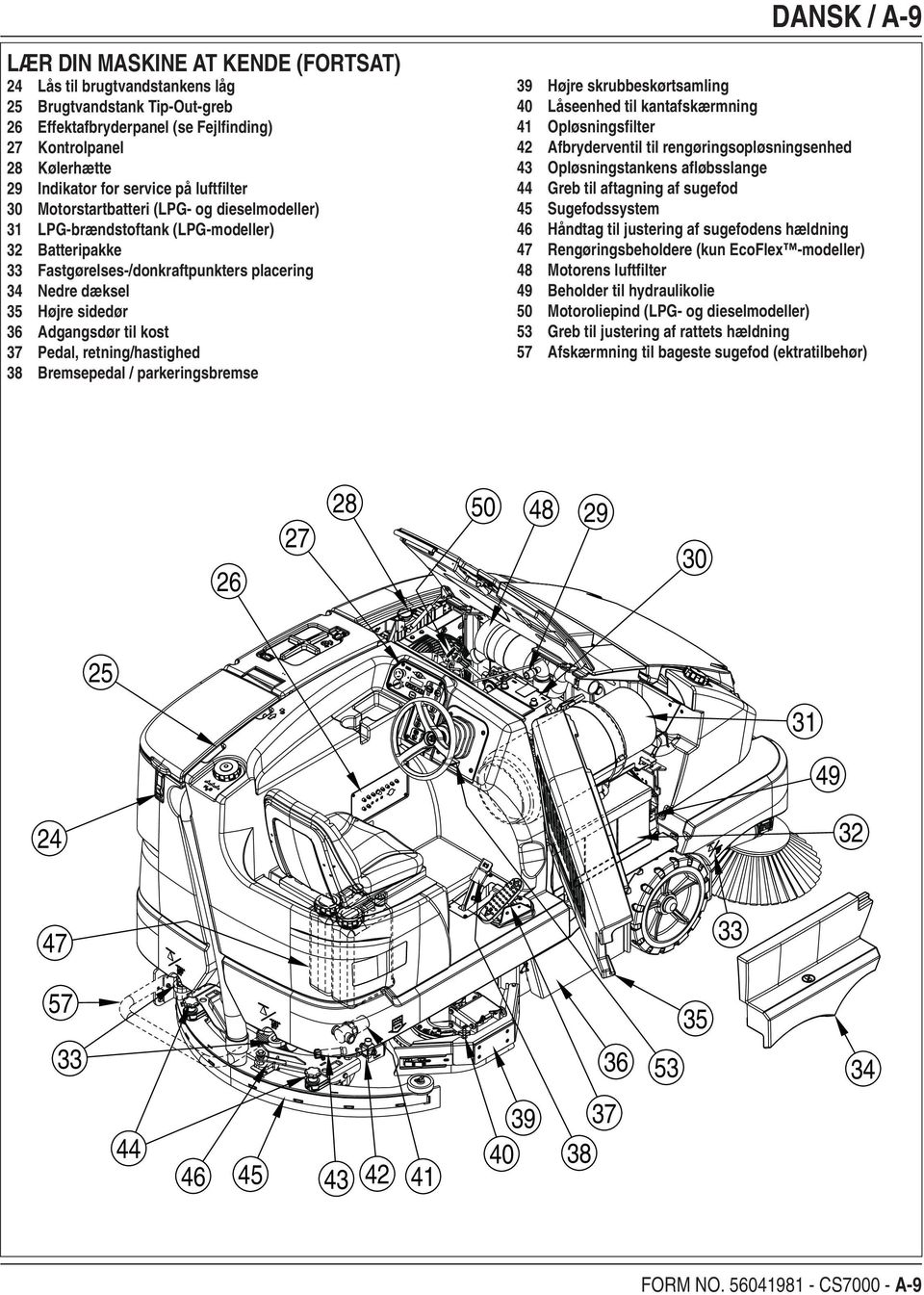

9 LÆR DIN MASKINE AT KENDE (FORTSAT) 24 Lås til brugtvandstankens låg 25 Brugtvandstank Tip-Out-greb 26 Effektafbryderpanel (se Fejlfinding) 27 Kontrolpanel 28 Kølerhætte 29 Indikator for service på luftfilter 30 Motorstartbatteri (LPG- og dieselmodeller) 31 LPG-brændstoftank (LPG-modeller) 32 Batteripakke 33 Fastgørelses-/donkraftpunkters placering 34 Nedre dæksel 35 Højre sidedør 36 Adgangsdør til kost 37 Pedal, retning/hastighed 38 Bremsepedal / parkeringsbremse DANSK / A-9 39 Højre skrubbeskørtsamling 40 Låseenhed til kantafskærmning 41 Opløsningsfi lter 42 Afbryderventil til rengøringsopløsningsenhed 43 Opløsningstankens afl øbsslange 44 Greb til aftagning af sugefod 45 Sugefodssystem 46 Håndtag til justering af sugefodens hældning 47 Rengøringsbeholdere (kun EcoFlex -modeller) 48 Motorens luftfilter 49 Beholder til hydraulikolie 50 Motoroliepind (LPG- og dieselmodeller) 53 Greb til justering af rattets hældning 57 Afskærmning til bageste sugefod (ektratilbehør) FORM NO CS A-9

10 A-10 / DANSK KONTROLPANEL A B C D E F G H I J K L M N O P Q R S Tændingsnøgle Nødafbryder LCD-display Indikator for venstresving Venstresvingssignal Nødblink Højresvingssignal Indikator for højresving Opmærksomhedsindikator Advarselsindikator Hastighedskontakt Kontakt til forlygter Hornkontakt Kontakt til højtryksrens (ekstratilbehør se IS ) Kontakt til udvidet skrubning (ekstratilbehør se IS ) Kontakt til udvidet drift (kun EcoFlex ) Øget børstetryk One-Touch -børstekontakt Kontakt for reduktion af skrubbetryk T Kontakt til forøgelse af opløsningsmiddelmængde U Knap til rengøringsopløsning V Kontakt til reduktion af opløsningsmiddelmængde W Vakuum-/ teleskopkontakt (se IS ) Kontakt til rengøringsmiddel Y One-Touch -fejekontakt Z Kontakt til løft af kost AA Kontakt til valg af kost BB Kontakt til sænkning af kost CC Sidekostkontakt DD DustGuard -sprøjtekontakt EE Filterrysterkontakt FF Kontakt til støvkontrolventilation GG Hovedkostens svømmerkontakt HH Kontakt for løft af beholder II Kontakt for sænkning af beholder JJ Kontakt til åbning af beholderdør KK Kontakt til lukning af beholderdør I C D E F G H J Q R S B T U V W Z A K L M N O AA CC P BB Y DD GG FF EE HH JJ II KK A-10 - FORM NO CS7000

11 KONTROLPANEL (FORTSAT) 1 Hovedvisningsskærmbillede, batterimodel 2 Hovedvisningsskærmbillede, LPG-model 3 Hovedvisningsskærmbillede, dieselmodel 4 Kostjusteringsskærmbillede C LCD-display C1 Rengøringsmiddelindikator (hvis en sådan er monteret) C2 Niveau i opløsningsbeholder C3 Feje-/skrubbetid (batterimodeller) C4 Motorkørselstid (LPG- og dieselmodeller) C5 Batteriopladningsniveau (kun batterimodeller) C6 Brændstofniveau (dieselmodel) C7 Genbrugssystem (hvis et sådan er monteret) C8 Hovedkosts position C9 Valgte koste C10 Kostretning DANSK / A-11 C C2 1 C1 C3 C5 C2 2 C1 C7 C4 C2 3 C1 C7 C4 C6 C9 C10 4 C8 FORM NO CS A-11

12 A-12 / DANSK KONTROLPANEL (FORTSAT) HVIS NOGEN ADVARSELSIKONER, MÆRKET () NEDENFOR, VISES, BEDES DU KONTAKTE ET AUTORISERET NILFISK- SERVICECENTER. C LCD-display C11 Ikke-kritisk betjeningsfejl C12 Indikator til visning af lavt batteriniveau (batterimodeller = lav batterispænding) (LPG- og dieselmodeller = lav batteripakkespænding) C13 Opmærksomhedsikon for lavt niveau af opløsningsmiddel C14 Opmærksomhedsikon for beholdertemperatur (ekstratilbehør) C15 Opmærksomhedsikon for tilsluttet beholderfilter (ekstratilbehør) C16 Opmærksomhedsikon for tændrør (dieselmodeller) C17 Kritisk fejl C18 Advarselsikon for lavt motorstartbatteri (LPG- og dieselmodeller) C19 Motorfejl C20 Advarselsikon for lavt brændstofniveau (LPG- og dieselmodeller) C21 Advarselsikon for parkeringsbremse C22 Advarselsikon for fuld brugtvandstank C23 Advarselsikon for varm motortemperatur C C11 C12 C C18 C19 C14 C20 C15 C21 C16 C22 C17 C23 A-12 - FORM NO CS7000

13 DANSK / A-13 TJEKLISTE FØR ANVENDELSEN Før hver anvendelse: * Inspicer maskinen for beskadigelse eller lækager af olie eller kølervæske. * Klem gummistøvkoppen på motorens luftfi lter (48) for at frigøre ophobet støv. * Tjek luftfi ltrets serviceindikator (29). * Tjek kølervæskestanden (22). * Tjek motoroliestanden (50). * Kontrollér hydraulikoliestanden. * Tjek brændstofmåleren (C6) på dieselmodellerne. * Tjek brændstofmåleren på LPG-tanken (31) på gasmodellen. * Kontroller batteriopladningsniveauet (C5) på batterimodeller. * Kontroller, at batteriladeren ikke er sluttet til maskinen. * Kontroller, at brugtvandstanken er tom. I chaufførsædet: * Sørg for at have forstået betjeningsgrebene og deres funktioner. * Justér sædet, så der er let adgang til alle betjeningsgreb. * Sæt hovednøglen i og drej tændingskontakten (A) hen på ON. Kontroller at horn (M), timemåler (C3 eller C4) og forlygter (L) virker korrekt. Drej tændingsnøglen (A) til OFF. * Kontrollér bremsepedalen (38). Pedalen bør yde modstand og ikke gå hele vejen ned. Låsen skal kunne holde pedalen når den anvendes. (Rapportér straks alle fejl til servicepersonalet). Planlæg rengøringen på forhånd: * Sørg for lange baner med så få stop og starter som muligt. * Kør med 15 cm overlapning på kosten for at sikre, at hele området fejes. * Undgå bratte drejninger, undgå at køre ind i stolper eller at skrabe siden af maskinen. FORM NO CS A-13

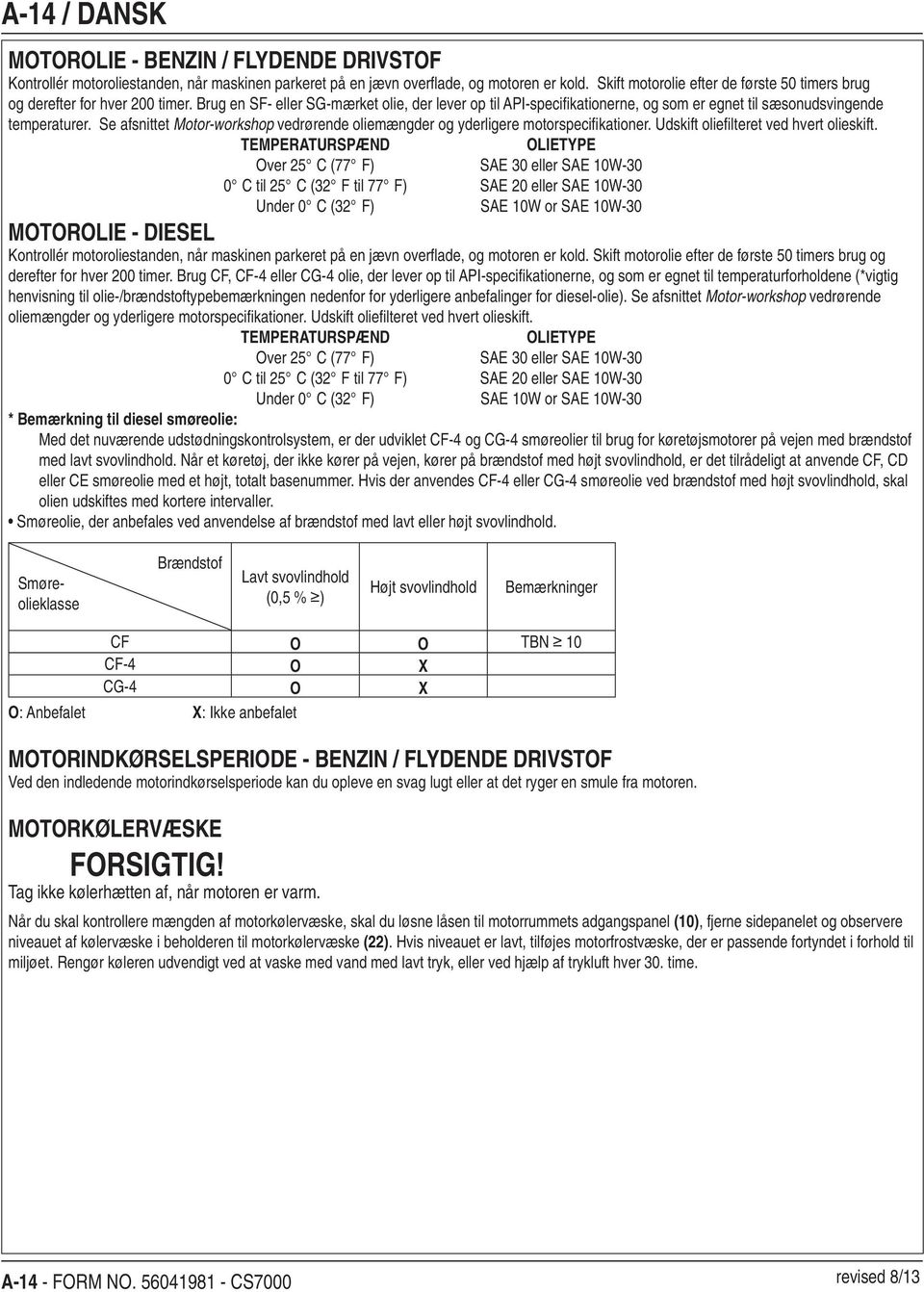

14 A-14 / DANSK MOTOROLIE - BENZIN / FLYDENDE DRIVSTOF Kontrollér motoroliestanden, når maskinen parkeret på en jævn overfl ade, og motoren er kold. Skift motorolie efter de første 50 timers brug og derefter for hver 200 timer. Brug en SF- eller SG-mærket olie, der lever op til API-specifi kationerne, og som er egnet til sæsonudsvingende temperaturer. Se afsnittet Motor-workshop vedrørende oliemængder og yderligere motorspecifi kationer. Udskift oliefi lteret ved hvert olieskift. TEMPERATURSPÆND OLIETYPE Over 25 C (77 F) SAE 30 eller SAE 10W-30 0 C til 25 C (32 F til 77 F) SAE 20 eller SAE 10W-30 Under 0 C (32 F) SAE 10W or SAE 10W-30 MOTOROLIE - DIESEL Kontrollér motoroliestanden, når maskinen parkeret på en jævn overfl ade, og motoren er kold. Skift motorolie efter de første 50 timers brug og derefter for hver 200 timer. Brug CF, CF-4 eller CG-4 olie, der lever op til API-specifi kationerne, og som er egnet til temperaturforholdene (*vigtig henvisning til olie-/brændstoftypebemærkningen nedenfor for yderligere anbefalinger for diesel-olie). Se afsnittet Motor-workshop vedrørende oliemængder og yderligere motorspecifi kationer. Udskift oliefi lteret ved hvert olieskift. TEMPERATURSPÆND OLIETYPE Over 25 C (77 F) SAE 30 eller SAE 10W-30 0 C til 25 C (32 F til 77 F) SAE 20 eller SAE 10W-30 Under 0 C (32 F) SAE 10W or SAE 10W-30 * Bemærkning til diesel smøreolie: Med det nuværende udstødningskontrolsystem, er der udviklet CF-4 og CG-4 smøreolier til brug for køretøjsmotorer på vejen med brændstof med lavt svovlindhold. Når et køretøj, der ikke kører på vejen, kører på brændstof med højt svovlindhold, er det tilrådeligt at anvende CF, CD eller CE smøreolie med et højt, totalt basenummer. Hvis der anvendes CF-4 eller CG-4 smøreolie ved brændstof med højt svovlindhold, skal olien udskiftes med kortere intervaller. Smøreolie, der anbefales ved anvendelse af brændstof med lavt eller højt svovlindhold. Smøreolieklasse Brændstof Lavt svovlindhold (0,5 % ) Højt svovlindhold Bemærkninger CF O O TBN 10 CF-4 O CG-4 O O: Anbefalet : Ikke anbefalet MOTORINDKØRSELSPERIODE - BENZIN / FLYDENDE DRIVSTOF Ved den indledende motorindkørselsperiode kan du opleve en svag lugt eller at det ryger en smule fra motoren. MOTORKØLERVÆSKE FORSIGTIG! Tag ikke kølerhætten af, når motoren er varm. Når du skal kontrollere mængden af motorkølervæske, skal du løsne låsen til motorrummets adgangspanel (10), fjerne sidepanelet og observere niveauet af kølervæske i beholderen til motorkølervæske (22). Hvis niveauet er lavt, tilføjes motorfrostvæske, der er passende fortyndet i forhold til miljøet. Rengør køleren udvendigt ved at vaske med vand med lavt tryk, eller ved hjælp af trykluft hver 30. time. A-14 - FORM NO CS7000 revised 8/13

15 TJEKLISTE FØR ANVENDELSEN DANSK / A-15 MOTORENS LUFTFILTER Tjek luftfi lterets serviceindikator (29) før hver gang maskinen anvendes. Udfør ikke service på luftfi lteret, med mindre det røde fl ag vises i serviceindikatoren. FORSIGTIG! Når du udfører service på motorens luftfi lterelementer, skal du være meget omhyggelig med at undgå, at der kommer løst støv i motoren. Støv kan medføre alvorlig beskadigelse af motoren. Motorens luftfi lter indeholder et primært (udvendigt) fi lterelement og et (indvendigt) sikkerhedsfi lterelement. Det primære element kan rengøres to gange, før det udskiftes. Sikkerhedselementet bør udskiftes hver tredje gang, det primære fi lterelement udskiftes. Forsøg aldrig at rengøre det indvendige sikkerhedselement. Rengør det primære fi lterelement ved at åbne de 2 clips for enden af luftfi lteret og afmontere endehuset. Træk det primære element ud. Rengør elementet med trykluft (maksimalt tryk 100 psi (6,89 bar)), eller vask det med vand (maksimalt tryk 40 psi (2,75 bar)). Sæt IKKE elementet tilbage i holderen, før det er helt tørt. BRÆNDSTOF ADVARSEL! STOP ALTID MOTOREN, FØR BRÆNDSTOFTANKEN FYLDES. DREJ ALTID DIESELTANKEN UDAD FØR DEN PÅFYLDES. RYG IKKE UNDER PÅFYLDNING AF BRÆNDSTOF. FYLD BRÆNDSTOFTANKEN I ET OMRÅDE MED GOD VENTILATION. FYLD IKKE BRÆNDSTOFTANKEN I NÆRHEDEN AF GNISTER ELLER ÅBEN ILD. BRUG KUN DET BRÆNDSTOF, DER ER SPECIFICERET PÅ SKILTET PÅ BRÆNDSTOFTANKEN. På maskiner med diesel- eller benzindrevne motorer, viser et skilt nær påfyldningsstudsen det korrekte brændstof, som skal bruges i maskinen. Se figur 2.5. Træk stiftudløsren ud (P1) og drej derefter brændstoftanken. Tør alt støv og snavs af hætten og området omkring påfyldningsstudsen for at holde brændstoffet så rent som muligt, før hætten tages af tanken. På maskiner med gasmotorer viser et skilt nær tanken specifi k information om den korrekte gastype, der skal bruges på denne maskine. FIGUR 2.5 P1 DIESELMOTOR Fyld tanken med dieselbrændstof nr. 2, hvis maskinen skal bruges i et område, hvor temperaturen er 30 Fahrenheit (0 Celsius) eller mere. Brug dieselbrændstof nr. 1, hvis maskinen skal bruges i et område, hvor temperaturen er under 30 Fahrenheit (0 Celsius). BEMÆRK: Hvis dieselmaskinen løber helt tør for brændstof, skal brændstofsystemet udluftes, inden motoren kan startes igen. Fyld tanken op, når måleren viser 1/4 tank for at undgå denne situation. Brændstoftanken kan indeholde 10,25 gallons (38,8 liter). LPG-MOTOR Monter en standard 14,85 kg fl askegastank på maskinen, tilslut brændstofslangen, og åbn spærreventilen på tanken. Brug handsker, når brændstofslangen tilsluttes eller afmonteres. Sæt gastankens serviceventil på OFF, når maskinen ikke bruges. BENZINMOTOR Fyld tanken op med blyfri (AKI) 87 oktan almindelig benzin, der er gennemsnittet af RON + MON angivet på pumpen som (R+M)/2. Bemærk: Der henvises til motorproducentens særligt leverede vedligeholdelses- og betjeningsmanualer for yderligere motorspecifi kationer og servicedata. revised 8/13 FORM NO CS A-15

16 A-16 / DANSK INSTALLATION AF BATTERI Se Figur 3. Det batteri, som denne maskine kræver, sælges separat. Den maksimale batterivægt for denne maskine er 850 kg; den minimale batterivægt er 635 kg. Kontakt din Nilfi sk forhandler for korrekt installation af batteri. FORSØG IKKE at installere batteriet med et hejseværk eller gaffeltruck; det kan kun installeres med en batterivogn. Tilslut stikket (AB) på batteriet til maskinens stik bag rattet. Kontroller, at batteriet sidder godt fast mod støtten på den venstre side af batterirummet. Sæt batteriets stopplade (AC) i igen på højre side af batterirummet og gør støddæmperne (AD) klar, så batteriet ikke kan glide fra side til side. ADVARSEL! Batterivægt over 850 kg eller under 635 kg kan forårsage fejl på dele, inkl. dækkene, og kan medføre nedsat stabilitet og kontrol, som igen kan medføre legemsbeskadigelser eller død og/eller tingskade. Ved brug af et batteri, som overstiger vægtgrænsen, bortfalder garantien. VIGTIGT! Følg de instruktioner, som er vedlagt batteriet og oplader, inden du oplader batteriet. Læs instruktionerne Opladning af batteriet i afsnittet Vedligeholdelse i denne manual. FIGUR 3 A-16 - FORM NO CS7000

17 DANSK / A-17 HOVEDKOST Der kan leveres adskillige forskellige hovedkoste til denne maskine. Kontakt din Nilfi sk -forhandler, hvis du behøver hjælp til at vælge den bedste kost til den overfl ade og det affald, som du skal feje. Bemærk: Se under vedligeholdelse af kost for installationstrin. SKRUBBEBØRSTER 1 Sørg for, at hovedafbryderen (B) er på OFF (O). 2 Se Fig. 4. Løft sideskørter for lettere adgang. BEMÆRK: Løft lige op midt på sideskørtsamlingen og fastgør holderen (AE) for at holde skørtsamlingen hævet, mens børsterne påsættes. 3 Træk håndtaget (AF) udad for at afmontere gasfjederen. Dette gør, at den højre børstesamling kan svinges mod det bageste af maskinen og dermed give nemmere adgang til de midterste skrubbebørster. 4 For at montere børsterne (eller rondelholderne) skal tappene på børsterne justeres ind efter hullerne i monteringspladen. Drej for at låse børsterne (rondelholderne) fast iht. rotationsretningen vist i Fig. 5. FIGUR 4 Position nedad Position opad FIGUR 5 Udvendige pile viser rotationsretning under børsteinstallation. Indvendige pile viser børstemotorers rotation under skrubning. FORM NO CS A-17

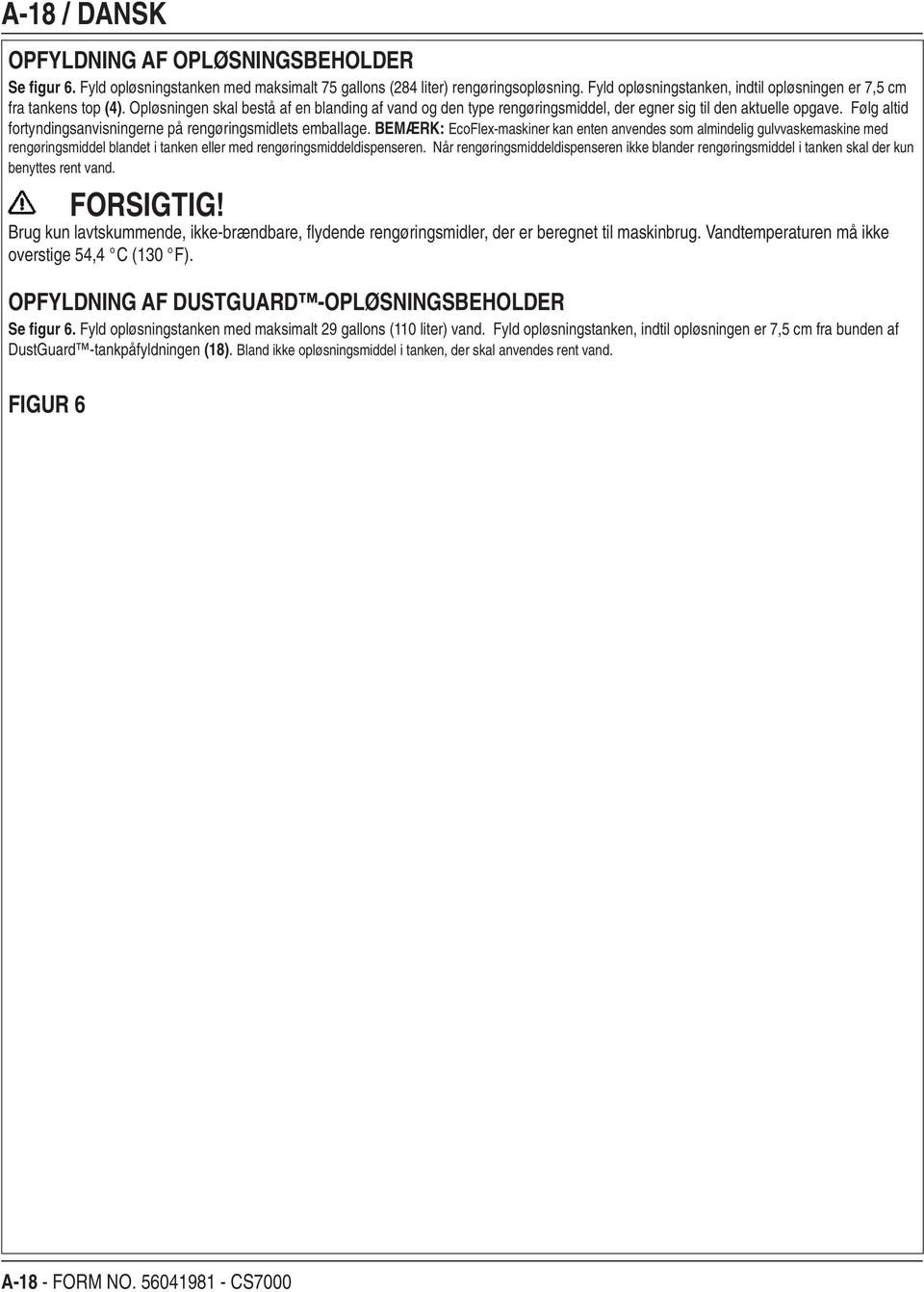

18 A-18 / DANSK OPFYLDNING AF OPLØSNINGSBEHOLDER Se fi gur 6. Fyld opløsningstanken med maksimalt 75 gallons (284 liter) rengøringsopløsning. Fyld opløsningstanken, indtil opløsningen er 7,5 cm fra tankens top (4). Opløsningen skal bestå af en blanding af vand og den type rengøringsmiddel, der egner sig til den aktuelle opgave. Følg altid fortyndingsanvisningerne på rengøringsmidlets emballage. BEMÆRK: EcoFlex-maskiner kan enten anvendes som almindelig gulvvaskemaskine med rengøringsmiddel blandet i tanken eller med rengøringsmiddeldispenseren. Når rengøringsmiddeldispenseren ikke blander rengøringsmiddel i tanken skal der kun benyttes rent vand. FORSIGTIG! Brug kun lavtskummende, ikke-brændbare, fl ydende rengøringsmidler, der er beregnet til maskinbrug. Vandtemperaturen må ikke overstige 54,4 C (130 F). OPFYLDNING AF DUSTGUARD -OPLØSNINGSBEHOLDER Se fi gur 6. Fyld opløsningstanken med maksimalt 29 gallons (110 liter) vand. Fyld opløsningstanken, indtil opløsningen er 7,5 cm fra bunden af DustGuard -tankpåfyldningen (18). Bland ikke opløsningsmiddel i tanken, der skal anvendes rent vand. FIGUR 6 A-18 - FORM NO CS7000

19 DANSK / A-19 SÅDAN BRUGES MASKINEN CS7000 er en automatisk gulvfeje- og skrubbemaskine. Den er beregnet til at feje snavs op, udlægge rengøringsopløsninger, skrubbe gulvet og støvsuge det tørt, alt sammen i en og samme omgang. Feje- og skrubbeoperationerne kan også udføres særskilt. Betjeningsknapperne er udformet med henblik på betjening ved en enkelt berøring. Ved skrubning med en overkørsel kan brugeren simpelthen trykke på en knap, hvorefter alle maskinens børstefunktioner er aktiveret. Ved fejning kan operatøren simpelthen trykke på en kontakt og alle fejefunktionerne vil blive aktiveret. BEMÆRK: Fremhævede tal eller bogstaver i parentes angiver en genstand, der er vist på side SÅDAN STARTES DIESELMOTOREN 1 Drej tændingsnøglen (A) med uret til positionen RUN (KØR) (ON). Tændrørene vil være aktive i 10 sekunder, som vist ved tændrørsikonet på displayet. Hvis motoren allerede er varm, drejes tændingsnøglen til startposition for at få motoren til at starte. Hvis motoren er kold, ventes indtil tændrørsikonet slukker, før motoren startes. Motoren bør øjeblikkeligt starte. Hvis motoren ikke starter indenfor 15 sekunder, slippes nøglen, og der ventes cirka et minut yderligere før ovenstående trin gentages. 2 Lad motoren køre i TOMGANG i fem minutter, inden du bruger maskinen. SÅDAN STARTES GASMOTOREN 1 Åbn serviceventilen på gastanken. 2 Drej tændingsnøglen (A) med uret til positionen START, og slip den, når motoren starter. Slip nøglen, hvis motoren ikke starter efter 15 sekunder. Vent 1 minut, og forsøg så igen. 3 Lad motoren køre i tomgang IDLE i 5 minutter, inden du bruger maskinen. SÅDAN STARTES BENZINMOTOREN 1 Drej tændingsnøglen (A) med uret til positionen START, og slip den, når motoren starter. Slip nøglen, hvis motoren ikke starter efter 15 sekunder. Vent 1 minut, og forsøg så igen. 2 Lad motoren køre i tomgang IDLE i 5 minutter, inden du bruger maskinen. Motorhastigheden (kilometer i timen) vil automatisk blive justeret ved belastning. Brug pedalen (37), ikke motorens hastighedskontakt (K), til at kontrollere maskinens hastighed. Maskinens hastighed øges, når pedalen trykkes længere ned mod gulvet. Tryk ikke pedalen (37), før motoren er gået i gang. HASTIGHEDSKONTAKT (K) PÅ BENZIN-, LP- OG DIESELMODELLER: Der er tre indstillinger til motorhastighed, som kan vælges med motorens hastighedskontakt (K) på kontrolpanelet. 1 Idle (tomgang) (1700 o/min både benzin, LP og diesel). Benyttes til opvarmning og nedkøling og transport. Lyset til motorens hastighedskontakt vil være slukket. 2 Run (kør) (2500 o/min benzin og LP) (2200 o/min - diesel). Justeres automatisk til disse omdrejninger i minuttet ved drift, der kun involverer fejning eller støvsugning. Lyset til motorens hastighedskontakt vil være tændt. 3 Maximum Power (2700 o/min benzin og LP) (2400 o/min - diesel). Justeres automatisk til disse omdrejninger i minuttet ved drift, der kun involverer skrubning og fejning. Lyset til motorens hastighedskontakt vil være tændt. 4 For at vælge mellem Tomgang og Kør trykkes og slippes motorens hastighedskontakt. 5 For at vælge Maks. effekt, skal hastigheden først indstilles til Run (kør). Derefter trykkes og holdes motorens hastighedskontakt nede i 2 sekunder. For at komme tilbage til Kør-hastighed, trykker du igen på kontakten. 6 CS7000 har en automatisk tomgangsfunktion som vil reducere motorhastigheden til tomgang når fodpedalen (37) har været i neutral position i 20 sekunder eller mere. Den valgte motorhastighed vil automatisk blive genoptaget når fodpedalen fl yttes fra neutral. Hvis motorens hastighedskontakt (K) trykkes ned mens maskinen er i tomgangsoverkørsel, vil den automatiske tomgangsfunktion blive midlertidig deaktiveret indtil næste gang fodpedalen fl yttes fra neutral position. Dette kan være effektivt under fejlfi nding, eller hvis det er nødvendigt at lade maskinen køre for fuld hastighed under opvarmning. HASTIGHEDSKONTAKT (K) PÅ BATTERIMODELLER: Når der skrubbes er den maksimale hastighed begrænset. For at deaktivere skrubbehastighedsbegrænsningen skal der trykkes på hastighedskontakten (K). Dette aktiverer skrubning ved maksimal transport hastighed. revised 4/13 FORM NO CS A-19

20 A-20 / DANSK FORBEREDELSE OG BRUG AF RENGØRINGSMIDDELSYSTEMET (KUN ECOFLE-MODELLER) Rengøringsbeholdere (47) er placeret under operatørens sæde (2). Fyld patronen til rengøringsmiddel op med maksimalt 8,32 liter rengøringsmiddel. BEMÆRKNING: Tag patronen til rengøringsmiddel ud af boksen til opbevaring af rengøringsmiddel, før den fyldes op, således undgår du at spilde rengøringsmiddel på maskinen. Det anbefales at bruge en forskellig patron til hver enkelt type rengøringsmiddel, du ønsker at anvende. Patronen til rengøringsmiddel er forsynet med en hvid mærkat, så du kan skrive rengøringsmidlets navn på hver patron for at undgå forveksling. Når der monteres en ny patron, fjernes hætten (BC), hvorefter patronen anbringes i rengøringsmiddelboksen. Monter Dry Break -hætten (BD) som vist. Systemet bør udrenses for det foregående anvendte rengøringsmiddel, når der skiftes til en anden slags rengøringsmiddel. BEMÆRKNING: Flyt maskinen hen over en gulvrist, før der foretages udrensning, da der vil blive afgivet en smule rengøringsmiddel under dette forløb. For udrensning ved skift af kemikalier (BØRSTE- OG OPLØSNINGSSYSTEMET SKAL VÆRE SLUKKET): 1 Frakobl og fjern patronen til rengøringsmiddel. 2 Drej tændingsnøglen (A) til positionen RUN (KØR) (ON). Vent et par sekunder til opstartssekvensen er afsluttet. 3 Tryk på kontakten til rengøringsmiddel () og kontakten til opløsning (U) og hold begge nede i 2 sekunder. Slip kontakten når kemikalieudrensningsikonet (C12) vises i displayet og indikatoren på kontakten til rengøringsmiddelsystemet () begynder at blinke. BEMÆRK: Udrensningsprocessen varer mindst 20 sekunder, når den først er aktiveret. Se tegningen på næste side med angivelse af rengøringsmiddelsystemets indikatorer. Normalt vil det være tilstrækkeligt at udføre en enkelt udrensningscyklus for at rense systemet. For ugentlig udrensning (BØRSTE- OG OPLØSNINGSSYSTEMET SKAL VÆRE SLUKKET): 1 Frakobl og fjern patronen til rengøringsmiddel. Monter og tilslut en indsats fyldt med rent, varmt vand. 2 Drej tændingsnøglen (A) til positionen RUN (KØR) (ON). Vent et par sekunder til opstartssekvensen er afsluttet. 3 Tryk på kontakten til rengøringsmiddel () og kontakten til opløsning (U) og hold begge nede i 2 sekunder. Slip kontakten når kemikalieudrensningsikonet (C12) vises i displayet og indikatoren på kontakten til rengøringsmiddelsystemet () begynder at blinke. BEMÆRK: Udrensningsprocessen varer mindst 20 sekunder, når den først er aktiveret. Se tegningen på næste side med angivelse af rengøringsmiddelsystemets indikatorer. Normalt vil det være tilstrækkeligt at udføre en enkelt udrensningscyklus for at rense systemet. Når niveauet for rengøringsmidlet er nær bunden på patronen, er det på tide at genopfylde eller udskifte patronen/-erne. Blandingsforhold for rengøringsmiddel (BØRSTESYSTEMET SKAL VÆRE TÆNDT): Der tilføres ingen rengøringsmiddel, før børste- og rengøringsmiddelsystemerne er aktiverede og pedalen (37) skubbes fremad. Rengøringsblandingsikonet (C1) vil altid blive vist, når rengøringsmiddelsystemet er aktiveret. Der er 4 tilstande i EcoFlex-driften: 1. Minimumskoncentration af rengøringsmiddel Indikatoren for udvidet drift (P1) er tændt (Aktiveres ved kort at trykke på kontakten til udvidet drift, når maskinen er i tilstanden for maksimumskoncentration af rengøringsmiddel). Se trinene nedenfor Sådan programmers minimumskoncentration af rengøringsmiddelniveauet. 2. Maksimumskoncentration af rengøringsmiddel - Indikatoren for udvidet drift (P1) er slukket. (Aktiveres ved at trykke og holde kontakten til udvidet drift nede i to sekunder). Se trinene nedenfor Sådan programmers maksimum koncentration af regøringsmiddelniveauet. Brug ikke et koncentrationsniveau til at overstige anbefalingerne fra producenten af rengøringsmidlerne. 3. Udvidet drift Tryk på kontakten til udvidet drift (P) for at øge procentdelen af rengøringsmiddel i et minut til maskinen når det forprogrammerede maksimale koncentrationsniveau (som beskrevet i programmeringsvejledningerne nedenfor). Dette vil også resultere i, at gennemstrømningsmængden af rengøringsmiddel øges til det næste niveau, samt at børste trykket øges til det næste niveau. Indikatoren for udvidet drift (P1) vil blinke i et minut. 4. Rent vand - Under børstningen kan du altid deaktivere rengøringsmiddelsystemet ved at trykke på tænd/sluk-knappen til rengøringsmiddel (), så børstningen kun foregår med vand. Rengøringsmiddelindikatoren (1) vil være slukket. Sådan programmers minimumskoncentration af rengøringsmiddelniveau 1. Tryk på kontakten OneTouch -børstning (R) for at aktivere børstesystemet. 2. Sørg for at indikatoren for udvidet drift (P1) er tændt (tilstanden for minimumskoncentration af rengøringsmiddel). 3. Tryk på tænd/sluk-knappen for rengøringsmiddel () for at slukke for rengøringsmiddelsystemet (indikatoren for rengøringsmiddel (1) er slukket). 4. Tryk og hold knappen til rengøringsmiddel nede i ca. 2 sekunder indtil indikatoren blinker. 5. Mens indikatoren blinker, trykkes og slippes, vil knappen til rengøringsmiddel køre gennem de tilgængelige procentdele (0,25 %, 0,3 %, 0,4 %, 0,5 %, 0,7 %, 0,8 %, 1 %, 1,5 %, 2 %, 3 %, 3,8 %). 6. Når den ønskede procentdel vises på skærmen (C1), skal du stoppe og den vil blive gemt efter 3 sekunder. 7. Når som helst minimumskoncentrationen er indstillet til en højere koncentration, end den aktuelt maksimalt indstillede programmerede koncentration. Den maksimale koncentrations standardindstilling vil være tilsvarende minimumskoncentrationsindstillingen indtil den ændres af operatøren. Sådan programmers maksimumkoncentration af rengøringsmiddelniveau 1. Tryk på kontakten OneTouch -børstning (R) for at aktivere børstesystemet. 2. Tryk og hold knappen til udvidet drift (P) nede i ca. 2 sekunder indtil indikatoren (P1) er slukket (tilstanden for maksimalkoncentration af rengøringsmiddel). 3. Tryk på tænd/sluk-knappen for rengøringsmiddel () for at slukke for rengøringsmiddelsystemet (indikatoren for rengøringsmiddel (1) er slukket). 4. Tryk og hold knappen til rengøringsmiddel nede i ca. 2 sekunder indtil indikatoren blinker. A-20 - FORM NO CS7000

21 DANSK / A Mens indikatoren blinker, trykkes og slippes knappen til rengøringsmiddel, hvilket vil gøre, at den kører gennem de tilgængelige procentdele. (Bemærk: kun procentdele der er en højere koncentration eller som er tilsvarende indstillingerne for minimumstilførsel af rengøringsmiddel vil være tilgængelige. 6. Når den ønskede procentdel vises på skærmen (C1), skal du stoppe og den vil blive gemt efter 3 sekunder. Når den først er indstillet, vil tilførselshastigheden for rengøringsmiddel stiger eller falder i takt med tilførselshastigheden for opløsningsmiddel, men procentdelen af rengøringsmidlet forbliver det samme. FIGUR 7 FORM NO CS A-21

22 A-22 / DANSK FEJNING ADVARSEL! Sørg for at lære betjeningsgrebene og deres funktioner at kende. Undgå pludselige stop på ramper eller skråninger, når maskinen er fyldt. Undgå pludselige, skarpe sving. Kør ved lav hastighed ned ad bakke. Følg instruktionerne i afsnittet om klargøring af maskinen i denne vejledning. Start maskinen ved at følge instruktionerne i den relevante Start motoren -afsnittet (LPG- og diesel-modeller). 1 Mens du sidder på maskinen, skal du justere sædet og rattet til en komfortabel driftsposition. 2 Udløs parkeringsbremsen (38). Maskinen transporteres til arbejdsområdet ved at trykke jævnt med foden foran på pedalen (37) for at køre fremad eller bag på pedalen for at bakke. Varier trykket på fodpedalen, indtil den ønskede hastighed er opnået. 3 Tryk kontakten for sænk beholder (II) for at sikre, at beholderen sidder korrekt. 4 Tryk på One-Touch -fejekontakten (Y) for at sænke hovedkosten og sidekostene. Systemerne for hovedkosten, sidekostene, støvkontrol og den valgfrie DustGuard (hvis en sådan er installeret) vil starte, når pedalen (37) er aktiveret. Sidekostene (CC), støvkontrol (FF) og DustGuard (DD) kan hver især deaktiveres individuelt, ved at der trykkes på deres tilhørende kontakter. BEMÆRK: Udtømningslågen åbner automatisk, når hovedkosten sænkes, og lukker, når kosten løftes. Tryk kun på hovedkostens fl yderkontakt (GG) når der fejes på ekstremt grove eller ujævne gulve. Brug af denne position på andre underlag vil kun forøge sliddet på kosten. Når maskinen er i denne fl ydeposition vil fl yderindikatoren være tændt, og du skal trykke på fl yderkontakten (GG) for at vende tilbage til almindelig tilstand. 5 Hvis du fejer gulve med pytter, tryk støvkontrolkontakten (FF) for at slå støvkontrolsystemet fra (OFF), inden maskinen kommer ind i pytten. Slå støvkontrolsystemet til igen (ON), når maskinen er tilbage på helt tørt gulv. Hvis du fejer våde gulve så lad støvkontrolkontakten (FF) være slået fra (OFF) hele tiden. 6 For at justere sidekostenes fejemønster eller hovedkostens fejetryk henvises til Vedligeholdelsesafsnittet. 7 Kør maskinen lige frem med en hastighed svarende til hurtig gang. Kør langsommere ved fejning af store mængder snavs eller affald, eller når sikker anvendelse kræver lavere hastigheder. Overlap baner 6 inches (15 cm). 8 Hvis der kommer støv ud af kostehuset under fejningen, kan støvkontrolfi lteret (17) være stoppet til. Tryk rysterkontakten (EE) for at gøre støvkontrolfi lteret rent. Støvkontrolfi lteret (FF) afbrydes automatisk, mens rysteren er i gang, og går i gang igen, når rysteren afbryder (rysteren ryster i 15 sekunder). Kør rysteren (EE) hvert 10.ende minut i gennemsnit (afhængigt af hvor beskidt det område er, som rengøres). For at bidrage til maskinens fulde ydeevne, skal støvfi ltret være så rent som muligt. 9 Se af og til bag maskinen for at sikre, at maskinen samler affald op. Snavs bagude i maskinens bane er normalt tegn på, at maskinen kører for hurtigt, at kosten skal justeres, eller at beholderen er fyldt. 10 Når operatøren vil stoppe med at feje trykkes på One-Touch -fejekontakten (Y). Dette vil automatisk hæve og sænke hoved- og sidekostene. Støvkontrollen og DustGuard (hvis en sådan er installeret) vil hereafter slukke. Beholderdøren vil lukke og rystemotoren vil køre i 15 sekunder. SÅDAN TØMMES BEHOLDEREN ADVARSEL! Sørg for, at beholderens sikkerhedsafstivning (23) er på plads, når du udfører vedligeholdelsesarbejder under eller i nærheden af den hævede beholder. Beholderens sikkerhedsafstivning (23) holder beholderen i den løftede position, så der kan udføres arbejde under beholderen. Stol ALDRIG på, at maskinens hydrauliske komponenter understøtter beholderen tilstrækkelig sikkert. BEMÆRK: MINIMUM loftshøjde for udtømning af affald ved hævning af beholderen er 228,6 cm. 1 Tryk fi lterrysterkontakten (EE) for at gøre støvkontrolfi lteret rent. BEMÆRKNING: Kør altid rysteren med beholderen helt nede, det giver det bedste resultat. 2 Kør maskinen tæt på en stor affaldsbeholder og hold kontakten for løft beholder (HH), til beholderen er helt oppe. BEMÆRK: Udtømningslågen lukker automatisk, når kontakten (HH) trykkes. Du får kontrollen over udtømningslågen igen, når beholderen begynder at løfte sig, så du kan dumpe ved enhver højde, hvis det er nødvendigt. 3 Kør langsomt maskinen fremad, indtil beholderen er over modtagestedet, og aktivér parkeringsbremsen (38). Tryk på kontakten der åbner beholderdøren (JJ), for at åbne udtømningslågen, og tøm beholderen. BEMÆRK: Medmindre beholderen tømmes i en affaldsbeholder, anbefales det at tømme beholderen fra lav højde for at undgå støv i luften. 4 Sæt beholderens sikkerhedsafstivning (23) på plads ved at trække tilbage i grebet til beholderens sikkerhedsafstivning (21), og tryk derefter på kontakten til sænkning af beholder (II) for at sænke beholderen lidt og fastgøre den. 5 Kontrollér pakningerne i beholderlågen og den forreste kant. Brug om nødvendigt en kost til at fjerne affald fra disse områder. Beholderlågen skal slutte helt tæt til kostehuset, før maskinen fungerer korrekt. 6 Vend tilbage til operatørkabinen. Udløs parkeringsbremsen. Tryk og hold kontakten til lukning af beholderdør (KK) nede for at lukke beholderdøren. Kør maskinen bagud, indtil beholderen er fri af modtagestedet. Hæv beholderen lidt, og skub grebet til beholderens sikkerhedsafstivning (21) fremad, indtil beholderens sikkerhedsafstivning (23) deaktiveres, tryk derefter på kontakten til sænkning af beholderen (II) for at sænke derefter beholderen. BEMÆRK: Kostene roterer ikke, hvis beholderen ikke er sænket helt. A-22 - FORM NO CS7000

23 DANSK / A-23 FORM NO CS A-23

24 A-24 / DANSK BØRSTNING ADVARSEL! Sørg for at lære betjeningsgrebene og deres funktioner at kende. Undgå pludselige stop på ramper eller skråninger, når maskinen er fyldt. Undgå pludselige, skarpe sving. Kør ved lav hastighed ned ad bakke. Følg instruktionerne i afsnittet om klargøring af maskinen i denne vejledning. Start maskinen ved at følge instruktionerne i den relevante Start motoren -afsnittet (LPG- og diesel-modeller). 1 Mens du sidder på maskinen, skal du justere sædet og rattet (hældningsrat er ekstratilbehør) til en komfortabel driftsposition. 2 Udløs parkeringsbremsen (38). Maskinen transporteres til arbejdsområdet ved at trykke jævnt med foden foran på pedalen (37) for at køre fremad eller bag på pedalen for at bakke. Varier trykket på fodpedalen, indtil den ønskede hastighed er opnået. 3 Tryk og hold kontakten til opløsning (U) for at gøre gulvet vådt, mens kontakten er aktiveret vil der fl yde opløsning ud. BEMÆRK: Det forhindrer, at gulvoverfl aden bliver ridset, som det vil ske, hvis man skrubber med tørre børster. Du skal forvæde gulvet, før du trykker på den grønne knap til aktivering af børsterne (R). 4 Tryk på One-Touch -børstekontakten (R) og børstesektionen og sugefoden vil automatisk blive sænket til gulvet. Systemerne til børstevakuum, opløsning og rengøringsmiddel (EcoFlex-modeller) vil begynde når pedalen (37) aktiveres. Børstetrykket vil som standard være på Normal (en af indikatorerne til skuretryk er tændt). Benyt kontakten til forøgelse af børstetryk (Q) og kontakten til reduktion af børstetryk (S) for at skifte mellem børstetilstandene Normal, Meget, Rigtig meget. Opløsningsstrømmen vil automatisk blive justeret til at passe til børstetrykket. BEMÆRK: Opløsningstilstrømningsmængden kan ændres uafhængigt af børstetrykket ved blot at trykke på kontakten til forøgelse af opløsningsmiddelmængde (T) eller til kontakten til reduktion af opløsningsmiddelmængde (V). Hvis du efterfølgende ændrer børstetrykket, nulstilles rengøringsopløsningens tilførselshastighed, så det svarer til børstetrykket. BEMÆRK: Systemerne til børste, opløsning, vakuum og rengøringsmiddel (EcoFlex-modeller) bliver automatisk aktiveret når One-Touch børstekontakten (R) aktivers. Du kan slukke eller tænde for et separat system ved at trykke på kontakten under børstningen. BEMÆRK: Når maskinen bakker, vil sugefoden automatisk blive hævet og tilførselen af opløsningsmiddel vil stoppe. 5 Begynd at skrubbe ved at køre maskinen fremad i en lige linje med normal ganghastighed, og lad banerne overlappe hinanden med ca. 5,08-7,62cm. Justér hastighed og opløsningstilførsel efter gulvets tilstand. FORSIGTIG! For at undgå skader på gulvet, holdes maskinen i bevægelse mens børsterne drejer rundt (børsterne vil SLUKKE efter 2 sekunder når fodpedalen placeres i neutral position). Hæv skrubbedækket når du kører over vejbump. 6 Kig nu og da bag maskinen under skrubningen for at kontrollere, at al spildevand opsuges. Hvis der er spor efter maskinen, bruger du måske for meget opløsning, brugtvandstanken er måske fuld, eller sugefoden trænger måske til at blive justeret. 7 Maskinen er som standard indstillet på den sidstanvendte tilstand Minimums- eller maksimumskoncentration af rengøringsmiddel (hvis dette er installeret). Tryk på kontakten til udvidet drift (P) for at deaktivere den aktuelle rengøringstilstand og midlertidigt øge børstetrykket, opløsningsgennemstrømning og procentdelen af rengøringsmiddel (medmindre det er maksimumkoncentration). Dette vil forårsage, at indikatoren blinker i et minut, opløsningsgennemstrømningen vil blive øget til det næste niveau, børstetrykket vil blive øget til det næste niveau og procentdelen af rengøringsmidlet vil forblive på det maksimale koncentrationsniveau (rengøringsmiddelsystemet vil blive tændt, hvis det var slukket). BEMÆRK: Hvis du trykker og holder kontakten til udvidet drift (P) i 2 sekunder, skifter maskinen mellem det minimale og det maksimale koncentrationsdriftstilstande. EcoFlex-systemet vil kun fungere, hvis børstesystemet er blevet aktiveret. 8 Ved meget snavsede gulve er en overkørsel måske ikke nok, og der kan være brug for en dobbeltskrubning. Denne operation er den samme som for en overkørsel, bortset fra at sugefoden ved første overkørsel er hævet (tryk på vakuum-/teleskopkontakten (W) for at hæve sugefoden). Derved kan opløsningen blive på gulvet og virke i længere tid. Sideskørterne (8 og 39) kan også hæves til dobbeltbørstning, hvis det er nødvendigt og holdes på plads med holderen (AE), der er vist i fi gur 4. Den endelige kørsel foretages over det samme område med sugefoden og skørterne sænket for at opsamle overskydende opløsning. 9 Brugtvandstanken er forsynet med svømmerafbrydere (52), der afbryder ALLE systemer med undtagelse af drivsystemet og fejesystemet, når brugtvandstanken er fuld. Når svømmerne aktiveres, skal brugtvandstanken tømmes. Maskinen opsamler ikke vand eller affald, hvis afbryderen aktiveres. Maskinen kan fortsat anvendes til fejning. BEMÆRK: Advarselsindikatoren (J) vil lyse RØD og ikonet for fuld brugtvandsbeholder (C22) vil blive vist, når svømmerkobleren (52) aktiveres. Hvis kontakten gentagende gange giver fuld indikation når beholderen ikke er fuld, skal du undersøge, om svømmeren kan bevæge sig frit. 10 Når operatøren vil stoppe med at børste trykkes en gang på One-Touch -børstekontakten (R). Dette vil automatisk stoppe skrubbebørsterner, tilførsel af opløsningsmiddel og rengøringsmiddel. Børsteophænget hæves. Sugefoden hæves efter et øjeblik, hvorefter sugningen standser (dette sikrer, at eventuelt resterende vand kan blive opsamlet, uden at sugningen starter igen). 11 Kør maskinen til et sted, der er beregnet til bortskaffelse af spildevand, og tøm brugtvandstanken. Træk brugtvandsafl øbsslangen (7) ud af opbevaringsrummet, og skru låget af (hold slangens ende over vandniveauet i tanken for at undgå en pludselig, ukontrolleret strøm af spildevand). Afl øbsslangen (7) kan trykkes sammen, hvis du vil kontrollere strømmen. Fyld opløsningstanken igen, og fortsæt arbejdet. A-24 - FORM NO CS7000
