SWEEPER SR 1800S D 2WD KÄYTTÄJÄN KÄSIKIRJA BRUKERHÅNDBOK (2) B

Transkriptio

1 SWEEPER SR 1800S D 2WD DANSK SUOMI NORSK SVENSK BRUGERMANUAL KÄYTTÄJÄN KÄSIKIRJA BRUKERHÅNDBOK BRUKSANVISNING (2) B

2

3 BRUGERMANUAL DANSK INDHOLDSFORTEGNELSE INTRODUKTION... 3 MANUALENS FORMÅL OG INDHOLD... 3 MÅLGRUPPE... 3 OPBEVARING AF MANUALEN... 3 OVERENSSTEMMELSESERKLÆRING... 3 IDENTIFIKATIONSDATA... 3 ANDRE REFERENCEMANUALER... 3 RESERVEDELE OG VEDLIGEHOLDELSE... 3 ÆNDRINGER OG FORBEDRINGER... 3 SIKKERHED... 4 SYMBOLER... 4 GENERELLE INSTRUKTIONER... 4 UDPAKNING/LEVERING... 6 MASKINBESKRIVELSE... 6 DRIFTSEVNER... 6 SKIK OG BRUG... 6 BESKRIVELSE... 6 TEKNISKE DATA... 8 LEDNINGSDIAGRAM HYDRAULIKDIAGRAM ELEKTRISKE SIKRINGER TILBEHØR/EKSTRAUDSTYR BRUG FØR OPSTART START OG STOP AF DIESELMOTOR BETJENING AF MASKINEN SÅDAN BRUGES DEN VENSTRE SIDEBØRSTE (EKSTRAUDSTYR) SÅDAN BRUGES VINDUESVISKEREN/SPRINKLEREN (EKSTRAUDSTYR) SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (EKSTRAUDSTYR) SÅDAN BRUGES LYSANLÆGGET BETJENING AF HAVARIBLINKET SÅDAN LØFTES FØRERHUSET MANUELT MONTERING AF AFFALDSBEHOLDERENS STØTTESTÆNGER EFTER BRUG NÅR MASKINEN SKAL SLÆBES TRANSPORT MED ANHÆNGER OPLAGRING AF MASKINEN FØRSTE ARBEJDSPERIODE SR 1800S D 2WD (2) B 1

4 DANSK BRUGERMANUAL VEDLIGEHOLDELSE SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE RENGØRING AF AFFALDSBEHOLDEREN UDSKIFTNING AF DET LUKKEDE POSEFILTER KONTROL AF HYDRAULIKANLÆGGETS OLIESTAND UDSKIFTNING AF HYDRAULIKOLIEFILTERET UDSKIFTNING AF HYDRAULIKOLIE KONTROL AF HYDRAULIKANLÆGGETS OLIEKØLER KONTROL AF AKKUMULATORVÆSKESTAND KONTROL AF BREMSEVÆSKESTAND KONTROL AF BAKGEARSALARM (EKSTRAUDSTYR) KONTROL AF DÆKTRYK HØJDEKONTROL OG JUSTERING AF SIDEBØRSTE UDSKIFTNING AF SIDEBØRSTE HØJDEKONTROL OG JUSTERING AF HOVEDBØRSTE UDSKIFTNING AF HOVEDBØRSTE UDSKIFTNING AF DET HØJRE STØVPANEL UDSKIFTNING AF DET VENSTRE STØVPANEL UDSKIFTNING AF DET BAGERSTE STØVPANEL UDSKIFTNING AF KLAPPENS STØVPANEL KONTROL AF MOTOROLIESTAND UDSKIFTNING AF MOTOROLIE UDSKIFTNING AF MOTOROLIEFILTER UDSKIFTNING AF MOTORENS LUFTFILTER KONTROL OG RENGØRING AF MOTORENS KØLERFINNER KONTROL AF KØLERVÆSKESTAND UDSKIFTNING AF BRÆNDSTOFFILTER UDSKIFTNING AF FØRERHUSETS LUFTFILTER (*) UDSKIFTNING AF SIKRINGER SIKKERHEDSFUNKTIONER BAKGEARSALARM (EKSTRAUDSTYR) SENSOR TIL HINDRING AF MOTOROPSTART, NÅR KØREPEDALEN TRYKKES NED SENSOR TIL HINDRING AF MOTOROPSTART, NÅR FØREREN IKKE HAR TAGET PLADS I FØRERSÆDET PROBLEMLØSNING PROBLEMER OG EVENTUELLE LØSNINGER OPHUGNING (2) B SR 1800S D 2WD

5 BRUGERMANUAL DANSK INTRODUKTION BEMÆRK Numrene i parentes henviser til maskindelene i afsnittet Maskinbeskrivelse. MANUALENS FORMÅL OG INDHOLD Formålet med denne manual er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der betjener eller vedligeholder maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilfi sk-advance. MÅLGRUPPE Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre arbejde, der kræver kvalifi ceret arbejdskraft. Nilfi sk-advance kan ikke holdes ansvarlig for skader, der er et resultat af mangel på overholdelse af disse instruktioner. OPBEVARING AF MANUALEN Denne brugermanual bør opbevares i nærheden af maskinen, i en passende beholder og på afstand af væsker og andre midler, der kan beskadige den. OVERENSSTEMMELSESERKLÆRING EU-overensstemmelseserklæringen (fi g. A), som leveres med maskinen, er et bevis på at maskinen overholder alle gældende love og bestemmelser. BEMÆRK En kopi af den originale EUoverensstemmelseserklæring leveres sammen med maskinens dokumentation. IDENTIFIKATIONSDATA Maskinens model og serienummer står anført på mærkepladen (1, fi g. E). Årstallet for maskinens fremstilling er angivet i EUoverensstemmelseserklæringen og fremgår desuden af de to første cifre i maskinens serienummer. Denne information skal benyttes, når De bestiller reservedele til maskinen. Anfør maskinens identifi kationsdata nedenfor til senere brug. MASKINENS model... MASKINENS serienummer... FORSIGTIG! Maskinens serienummer står også anført på maskinstellet (2, fig. D). ANDRE REFERENCEMANUALER Reservedelskatalog (leveres med maskinen): Servicemanual (fi ndes i ethvert Nilfi sk-advance Servicecenter): RESERVEDELE OG VEDLIGEHOLDELSE Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvalifi ceret personale eller af et Nilfi sk- Advance Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilfi sk-advance for service, reservedele og tilbehør, og angiv maskinens model og serienummer. ÆNDRINGER OG FORBEDRINGER Nilfi sk-advance forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilfi sk-advance. BEMÆRK Hvis maskinen er godkendt til brug på offentlig vej, leveres den med en særlig overensstemmelseserklæring. SR 1800S D 2WD (2) B 3

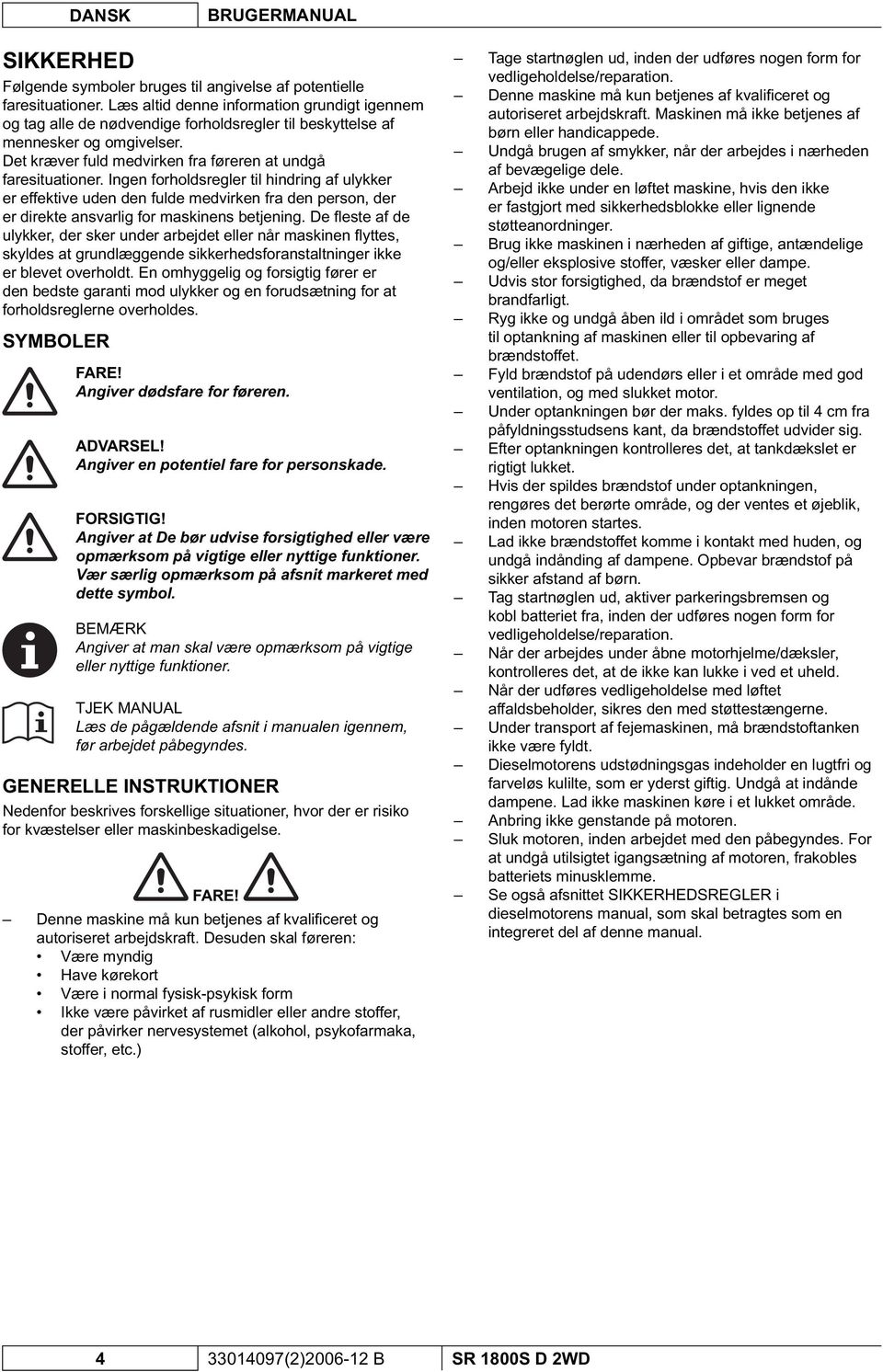

6 DANSK BRUGERMANUAL SIKKERHED Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De fl este af de ulykker, der sker under arbejdet eller når maskinen fl yttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes. SYMBOLER FARE! Angiver dødsfare for føreren. ADVARSEL! Angiver en potentiel fare for personskade. FORSIGTIG! Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol. BEMÆRK Angiver at man skal være opmærksom på vigtige eller nyttige funktioner. TJEK MANUAL Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes. GENERELLE INSTRUKTIONER Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse. FARE! Denne maskine må kun betjenes af kvalifi ceret og autoriseret arbejdskraft. Desuden skal føreren: Være myndig Have kørekort Være i normal fysisk-psykisk form Ikke være påvirket af rusmidler eller andre stoffer, der påvirker nervesystemet (alkohol, psykofarmaka, stoffer, etc.) Tage startnøglen ud, inden der udføres nogen form for vedligeholdelse/reparation. Denne maskine må kun betjenes af kvalifi ceret og autoriseret arbejdskraft. Maskinen må ikke betjenes af børn eller handicappede. Undgå brugen af smykker, når der arbejdes i nærheden af bevægelige dele. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende støtteanordninger. Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe. Udvis stor forsigtighed, da brændstof er meget brandfarligt. Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af brændstoffet. Fyld brændstof på udendørs eller i et område med god ventilation, og med slukket motor. Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. Hvis der spildes brændstof under optankningen, rengøres det berørte område, og der ventes et øjeblik, inden motoren startes. Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på sikker afstand af børn. Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for vedligeholdelse/reparation. Når der arbejdes under åbne motorhjelme/dæksler, kontrolleres det, at de ikke kan lukke i ved et uheld. Når der udføres vedligeholdelse med løftet affaldsbeholder, sikres den med støttestængerne. Under transport af fejemaskinen, må brændstoftanken ikke være fyldt. Dieselmotorens udstødningsgas indeholder en lugtfri og farveløs kulilte, som er yderst giftig. Undgå at indånde dampene. Lad ikke maskinen køre i et lukket område. Anbring ikke genstande på motoren. Sluk motoren, inden arbejdet med den påbegyndes. For at undgå utilsigtet igangsætning af motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual (2) B SR 1800S D 2WD

7 BRUGERMANUAL DANSK ADVARSEL! Kørsel på offentlig vej kræver at maskinen overholder de lokale krav til registrering. Maskinen er designet til at blive anvendt som fejemaskine og må derfor ikke bruges til andre formål. Når maskinen er i brug, skal man være opmærksom på omgivelserne og mennesker i nærheden. Brug ikke maskinen som transportmiddel. Lad ikke maskinen være ubemandet, når parkeringsbremsen ikke er aktiveret. Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. Udvis den største forsigtighed ved løftning og tømning af affaldsbeholderen. Tilpas driftshastigheden til jordforholdene. Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i maskinens bevægelige dele. Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Undgå kontakt med akkumulatorvæske og varme maskindele. Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af gulvbelægningen. I tilfælde af brand anvendes pulverslukker; brug ikke vand. Rengør ikke maskinen med ætsende midler. Brug ikke maskinen i særligt støvede omgivelser. Pil ikke ved maskinens sikkerhedsskærme, og overhold nøje de almindelige vedligeholdelsesinstruktioner. Fjern eller fl yt ikke maskinens advarselstavler. I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (olie, batterier, plastdele, etc.), der er underlagt regler som kræver at de afl everes i særlige centre (se afsnittet Ophugning). Hvis maskinen anvendes i overensstemmelse med de angivne instruktioner, vil vibrationerne ikke have skadende virkninger. Vibrationsniveauet ved førerens krop er 0,31 m/s 2 (ISO ) ved maks. arbejdshastighed (500 omdr./min). Når motoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da det kan medføre forbrændinger eller brand. Lad ikke motoren køre, hvis oliestanden er lav, da dette kan beskadige maskinen alvorligt. Kontroller motoroliestanden med slukket motor og maskinen anbragt på en jævn overfl ade. Lad ikke motoren køre, hvis luftfi lteret ikke er monteret, da dette kan beskadige maskinen. Motorens kølerør er under tryk. Ethvert eftersyn skal udføres med slukket og afkølet motor. Selv når motoren er kold, bør der udvises stor forsigtighed ved afmontering af kølerdækslet. Motoren er udstyret med en ventilator; stå ikke i nærheden af motoren, når den er varm, da ventilatoren også kan gå i gang, selvom maskinen er slukket. Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. ADVARSEL! Kulilte (CO) kan medføre hjerneskade eller død. Denne maskines interne forbrændingsmotor kan afgive kulilte. Undgå indånding af udstødningsgassen. Må kun bruges indendørs, når en passende ventilation er etableret og når en medhjælper er blevet bedt om at holde opsyn med brugeren. SR 1800S D 2WD (2) B 5

8 DANSK BRUGERMANUAL UDPAKNING/LEVERING Ved modtagelse af maskinen efterses transportkassen og maskinen for beskadigelser, som måtte være opstået under transporten. Hvis det konstateres, at der er sket skade, gemmes transportkassen, så den kan efterses af den fragtmand, der leverede maskinen. Kontakt fragtmanden øjeblikkeligt, så der kan gøres krav gældende for beskadigelse under fragten. Kontroller, at følgende dokumentation er vedlagt: Teknisk dokumentation: Manual til fejemaskine Reservedelskatalog til fejemaskine Manual til dieselmotor MASKINBESKRIVELSE DRIFTSEVNER Denne fejemaskine er designet og udviklet til rengøring af faste og jævne overfl ader (opfejning og støvsugning) i kontorbygninger og industrielle omgivelser og til opsugning af støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvalifi ceret arbejdskraft. SKIK OG BRUG Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (20, fi g. B-C). BESKRIVELSE Beskrivelse af standardkontrolpanelet (Se fig. B) Betjeningshåndtag til klapåbning/-lukning Advarselslamper Sidebørstens betjeningshåndtag Hovedbørstens betjeningshåndtag Lysindikator for fjernlys Lysindikator for kørelys Lysindikator for opladet batteri Advarselslampe for parkeringsbremse Advarselslampe for foropvarmning af tændrør Display med timetæller Advarselslampe for motorolietryk Affaldsbeholderens betjeningshåndtag Advarselslampe for lav brændstofstand Advarselslampe for høj kølevæsketemperatur Filterrysterkontakt Lysindikator for blinklys Tændingsnøgle Turbinens betjeningshåndtag Gashåndtag Rat Parkeringsbremse Hornkontakt Sikringsboks B (se afsnittet Elektriske sikringer) Sikringsboks A (se afsnittet Elektriske sikringer) Kørepedal: trykkes frem for at køre forlæns trykkes bagud for at bakke Bremsepedal Førersæde med mikrokontakt Førersædets reguleringsarm Beskrivelse af kontrolpanelet inkl. funktioner (Se fig. C) Betjeningshåndtag til klapåbning/-lukning Advarselslamper Sidebørstens betjeningshåndtag Hovedbørstens betjeningshåndtag Lysindikator for fjernlys Lysindikator for kørelys Lysindikator for opladet batteri Advarselslampe for parkeringsbremse Advarselslampe for foropvarmning af tændrør Display med timetæller Advarselslampe for motorolietryk Advarselslampe for tilstoppet luftfi lter (*) Advarselslampe for lav brændstofstand Advarselslampe for høj kølevæsketemperatur Filterrysterkontakt Lysindikator for blinklys Tændingsnøgle Kontakt til klimaanlæg (*) Kombineret kontakt (*)(**) Rat Parkeringsbremse Kontakt for havariblink Sikringsboks B (se afsnittet Elektriske sikringer) Sikringsboks A (se afsnittet Elektriske sikringer) Kørepedal trykkes frem for at køre forlæns trykkes bagud for at bakke Bremsepedal Førersæde med mikrokontakt Førersædets reguleringsarm Gashåndtag Turbinens betjeningshåndtag Affaldsbeholderens betjeningshåndtag (*) Ekstraudstyr (**) Se den kombinerede kontakts funktioner nedenfor (2) B SR 1800S D 2WD

9 BRUGERMANUAL DANSK Den kombinerede kontakts funktioner: Lygter slukket - mærke (1b) indstillet til 0 Kørelys tændt - mærke (1b) indstillet til Nærlys tændt - mærke (1b) indstillet til Fjernlys tændt - mærke (1b) indstillet til og betjeningsarm sænket (1a) Midlertidig opblænding til fjernlys - betjeningsarm (1a) løftet Højre blinklys tændt - betjeningsarm (1a) frem Venstre blinklys tændt - betjeningsarm (1a) tilbage Horn aktiveret - den bagerste del af betjeningsarmen (1a) trykket ned Maskinens udseende (Se fig. E-F) Affaldsbeholderens låg Affaldsbeholder Kontroldæksel, affaldsbeholder/lukket posefi lter Affaldsbeholderens støttestænger Motorhjelm Støttestang, åben motorhjelm Ekspansionstank Førersædets afskærmning Rotorblink Lyddæmper Indikator for hydraulikoliestand Bremsevæsketank Motorens luftfi lter Affaldsbeholderens løftecylinder Venstre støvpanel Højre støvpanel Bagerste støvpanel Klappens støvpanel Klap Højre sidebørste Højre sidebørstemotor Venstre sidebørste (*) Venstre sidebørstemotor (*) Sugeventilatormotor Sugeventilator Lukket posefi lter Højre hjul Venstre hjul Hovedbørste Hovedbørstemotor Tilbehørspumpe Drivpumpe Drivsystemets pumpefi lter Dieselmotor LDW1404 Motorens ventilator Motorens køler Højre baghjul Højre baghjuls motor Hydraulikanlæggets olietank Sugefi lter Hydraulikanlæggets oliepåfyldningsdæksel Hydraulikolietankens drænprop Batteri Brændstoftank Svømmer for brændstofstand Tankdæksel Håndpumpe (*) Hydraulikanlæggets oliekøler Oliekølerens elektriske ventilator Nederste højre dæksel Nederste venstre dæksel Filterryster Håndpumpehåndtag (*) Håndpumpeomskifter (*) Sidekrog til løftning/bugsering Bagkrog til løftning/bugsering Forfi lter (*) Spændeskruer til affaldsbeholderens låg Hydraulikolietankens dæksel Trækkrog (**) Venstre baghjul Venstre baghjuls motor (*) Ekstraudstyr (**) Godkendt til brug på offentlig vej SR 1800S D 2WD (2) B 7

10 DANSK BRUGERMANUAL TEKNISKE DATA Mål og vægt Værdier Maskinlængde (ekskl. børstehår) 720 mm Maskinbredde (ekskl. børstehår) 650 mm Afstand mellem for- og baghjul 200 mm Akselafstand mellem forhjul 440 mm Akselafstand mellem baghjul 930 mm Maskinhøjde (standard) 620 mm Maskinhøjde (med førerhus) 460 mm Maskinhøjde (med tag) 435 mm Maskinhøjde (med rataksel) 300 mm Min. frihøjde (klapper ikke inkluderet) 55 mm Maks. arbejdsvinkel fortil 14 Maks. afl æsningshøjde 460 mm Fordæk 5,00-8 Bagdæk 4,00-8 Dæktryk 7,0 bar Sidebørstens diameter 590 mm Hovedbørstens mål 200 x 380 mm Maskinens samlede driftsvægt (uden fører) 490 kg Driftsdata Værdier Maks. hastighed frem (kun ved fl ytning) 11 km/t Maks. arbejdshastighed 11 km/t Maks. hastighed bak 8 km/t Stigningsevne med fuldt læs 20% Min. venderadius 975 mm Maks. hastighed for sidebørste 80 omdr./min Opsamlingssystem Sugning Fejebredde med højre sidebørste 790 mm Fejebredde med højre og venstre sidebørste 950 mm Filtreringssystem Lukket posefi lter Filteroverfl ade 10,2 m 2 Lydtryksniveau ved førerplads (ISO/EN3744) ved maks. arbejdshastighed 87,5 db(a) Certifi ceret støjniveau (2000/14/EC) ved maks. arbejdshastighed 106 db(a) Beholdervolumen 440 liter Lys- og signalanlæg (godkendt fejemaskine) Vejtype Lys- og signalanlæg (industriel fejemaskine) Efter anmodning Transmission Hydrostatisk servostyring Styresystem Servostyring på bagaksel Bremse Hydraulisk Parkeringsbremse Mekanisk Styreenheder Hydraulisk (2) B SR 1800S D 2WD

11 BRUGERMANUAL DANSK LDW1404 dieselmotorens data (*) Værdier Mærke Lombardini Type LDW 1404/B6 Cylindere 4 Maks. hastighed 500 omdr./min Maks. effekt ved 500 omdr. 18 kw Tomgang 900 omdr./min Kølevæske 50% frostvæske og 50% vand Type frostvæske AGIP Antifreeze Extra (***) Slagvolumen 372 cc Driftsforbrug ved 500 omdr./min (maks. hastighed) 5,3 L/t Type motorolie AGIP Sigma Turbo 15W40 (**) (*) For data/værdier for andre dieselmotorer henvises til den relevante manual. (**) Se nedenstående referencetabeller og tekniske data for motorolien. (***) Se nedenstående referencetabeller og tekniske data for kølevæsken. SPECIFIKATIONER FOR AGIP ANTIFREEZE EXTRA Godkendelser og specifikationer: Kogepunkt C 170 CUNA NC Kogepunkt i opløsning med 50% vand C 110 FF.SS cat. 002/132 Frysepunkt i opløsning med 50% vand C -38 ASTM D1384 Farve / Turkisblå Massefylde ved 15 C kg/l 1,13 SPECIFIKATIONER FOR AGIP SIGMA TURBO 15W40 Godkendelser og specifikationer: SAE-KVALITET / 15W40 ACEA E3-96 Viskositet ved 100 C mm 2 /s 13,7 API Service CG-4/SG Viskositet ved 40 C mm 2 /s 100 CCMC D5, PD-2 Viskositet ved -15 C mm²/s 300 US Department of the Army MIL-L-2104 E Viskositetsindeks / 138 US Department of the Army MIL-L E Flammepunkt COC C 230 MACK EO-L Flydepunkt C -27 MAN M 3275 Massefylde ved 15 C kg/l 0,885 Mercedes Benz VOLVO VDS2 MTU typ 2 SR 1800S D 2WD (2) B 9

12 DANSK BRUGERMANUAL Optankningsdata Brændstoftankens kapacitet Hydraulikolietankens kapacitet Værdier 30 liter 40 liter Hydraulikanlæggets data Værdier Hydraulikanlæggets samlede rumindhold 47 liter Maks. tryk for drivsystem 210 bar Maks. tryk for hjælpesystem 110/140 bar Type hydraulikolie AGIP ARNICA 46 (***)(****) El-anlæggets data Systemspænding Startbatteri Værdier 12 V 12 V 80 Ah (****) Hvis maskinen skal betjenes ved temperaturer under +10 C, skal olien erstattes med en lignende olie, der har en viskositet på 32 cst. Ved temperaturer under 0 C skal der anvendes en olie med en lavere viskositet. (***) Se nedenstående referencetabeller og tekniske data for hydraulikanlægget. SPECIFIKATIONER FOR AGIP ARNICA 46/32 Godkendelser og specifikationer: ISO-L-HV Viskositet ved 100 C mm²/s ISO Viskositet ved 40 C mm²/s 7,97 6,40 AFNOR NF E HV Viskositetsindeks / AISE 127 Flammepunkt COC C ATOS Tab. P 002-0/I Flydepunkt C BS 4231 HSE Massefylde ved 15 C kg/l 0,87 0,865 CETOP RP 91 H HV KOMMERCIELLE HYDRAULIKOLIER Danieli Standard (AGIP ARNICA22,46,68) EATON VICKERS I-286-S3 EATON VICKERS M-2950 DIN t.3 HVLP LAMB LANDIS-CINCINNATI P 68, P69, P70 LINDE PARKER HANNIFIN (DENISON) HF-0 REXROTH RE /102 SAUER-DANFOSS 520L0463 Data for klimaanlæg (tilbehør) Gastype Vægtmængde Værdier Reclin 134A 0,8 kg (2) B SR 1800S D 2WD

13 BRUGERMANUAL DANSK LEDNINGSDIAGRAM (Se fig. AH) A 12 V - 45/65 A generator L1 Forreste venstre blinklys AA Horn L2 Bagerste venstre blinklys B 12 V - 80 A batteri L3 Forreste højre blinklys B1 Tændrørets pære L4 Bagerste højre blinklys B2 Motoroliens pære L5 Venstre bremselys B3 Pære, vand i motor L6 Højre bremselys B4 Parkeringsbremsens mikrokontakt L7 Forreste venstre kørelys B5 Luftfi lterets pære L8 Bagerste venstre kørelys B6 Svømmer, brændstof L9 Forreste højre kørelys B7 Blæserens pære L10 Bagerste højre kørelys B8 Sædets mikrokontakt L11 Venstre nærlys B9 Bakgearssensor L12 Højre nærlys BZ Startmotorens sikkerhedssensor L13 Venstre fjernlys C0 Timetæller/omdrejningstæller L14 Venstre fjernlys C1 Tændingskontakt L15 Rotorblink C2 Tændrørets kontrolenhed L16 Nummerpladelys C3 Kombineret kontakt M Bremselysets mikrokontakt C4 Kontakt for havariblink M1 Selvstarter C5 Bakgearsalarm M2 Blæsermotor C6 Klimaanlæggets kompressor M3 Filterrystermotor D1 1N4007 diode M4 Førerhuset blæsermotor EV1 Magnetventil, brændstof P Trykafbryder F1 Sikring, havariblink P1 Filterrysterkontakt F2 Sikring, blinklys R1 Klimaanlæggets kompressorrelæ F3 Sikring, venstre kørelys R3 Relæ for bakgearsalarm F4 Sikring, højre kørelys RS Modstand F5 Sikring, fjernlys RX Startmotorens sikkerhedsrelæ F6 Sikring, nærlys RY Startmotorens sikkerhedsrelæ F7 Sikring, brændstoffets magnetventil S1 Tændrørets advarselslampe F8 Sikring, timetæller/tændrørets kontrolenhed S2 Batteriets advarselslampe F9 Sikring, bremselys S3 Advarselslampe for oliestand F10 Sikring, klimaanlæg S4 Advarselslampe for vandstand F11 Ledig sikring S5 Advarselslampe for parkeringsbremse F12 Sikring, elektrisk ventilator S6 Advarselslampe for tilstoppet luftfi lter F13 Sikring, bakgearsalarm S7 Advarselslampe for lav brændstofstand F14 Filterrystersikring S8 Lysindikator for blinklys F15 Ledig sikring S9 Lysindikator for kørelys F16 Sikring, drejeblink S10 Lysindikator for fjernlys F17 Ledig sikring S11 Havariblinkets lysindikator F18 Hornsikring S12 Advarselslampe for klimaanlæg I Intermittens TM Termostat I1 Klimaanlæggets kontakt K Tændrør IG Indikator for brændstofstand SR 1800S D 2WD (2) B 11

14 DANSK BRUGERMANUAL HYDRAULIKDIAGRAM (Se fig. AI) Hydraulikanlæggets olietank Drænfi lter Sugefi lter Drivpumpe Dieselmotor Drivmotor Tresystems strømfordeler 8. Klapcylinder 9. Affaldsbeholderens løftecylinder 10. Hovedbørstemotor 1 Højre sidebørstemotor 1 Venstre sidebørstemotor 1 Hydraulikanlæggets oliekøler 1 Stopventil 1 Venstre sidebørstecylinder 1 Højre sidebørstecylinder 1 Stopventil 18. Hovedbørstecylinder 19. Servostyring 20. Prioritetsventil 2 Tilbehørspumpe 2 Pumpe til sugeventilator 2 Etsystems strømfordeler 2 Separator 2 Sugeventilatormotor 2 Dobbelt stopventil 2 Cylinder, servostyring 28. Servopedal 29. Håndpumpe (*) 30. Førerhusets løftecylinder (*) (*) Ekstraudstyr ELEKTRISKE SIKRINGER I området under kontrolpanelet fi ndes der 2 sikringsdåser (23 og 24, fi g. C) med gennemsigtige låg, som indeholder følgende sikringer: 6-vejs sikringsboks A (23, fig. B-C) F1: Sikring, advarselslampe for havariblink (10 A) F2: Sikring, blinklys (10 A) F3: Sikring, kørelys i venstre side (7,5 A) F4: Sikring, kørelys i højre side (7,5 A) F5: Sikring, fjernlys (10 A) F6: Sikring, nærlys (10 A) 12-vejs sikringsboks B (24, fig. B-C) F7: Sikring, magnetventil til brændstof (7,5 A) F8: Sikring, timetæller/tændrørets kontrolenhed (7,5 A) F9: Sikring, bremselys (10 A) F10: Sikring, klimaanlæg (20 A) (*) F11: Ledig sikring (10 A) F12: Sikring, elektrisk ventilator (20 A) F13: Sikring, bakgearsalarm (10 A) F14: Filterrystersikring (20 A) F15: Ledig sikring (7,5 A) F16: Sikring, blinklys (7,5 A) F17: Ledig sikring (7,5 A) F18: Hornsikring (7,5 A) (*) Hvis maskinen ikke er udstyret med klimaanlæg, er denne sikring ledig (10 A). TILBEHØR/EKSTRAUDSTYR Foruden standardkomponenterne kan maskinen udstyres med følgende tilbehør/ekstraudstyr, alt afhængig af den forestående type arbejde: Børster med hårdere og blødere børstehår Venstre sidebørste (*) Førerhus (*) Klimaanlæg i førerhus (*) Førersædets sikkerhedssele (*) (*) Ekstraudstyr (2) B SR 1800S D 2WD

15 BRUGERMANUAL DANSK BRUG ADVARSEL! Maskinen er udstyret med forskellige advarselstavler: FARE ADVARSEL! FORSIGTIG! TJEK MANUAL ADVARSEL! Maskinens plader må under ingen omstændigheder tildækkes og skal omgående udskiftes, hvis de bliver beskadiget. ADVARSEL! Under arbejdet anbefales brug af høreværn (hovedtelefoner, etc.). FØR OPSTART Om nødvendigt løftes førersædets afskærmning (8, fi g. F), så maskinen kan tankes op gennem påfyldningsåbningen (46, fi g. E). FORSIGTIG! Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. Sørg for at maskinens dæksler/motorhjelme er lukkede, og at maskinen er indstillet til normal drift. START OG STOP AF DIESELMOTOR Start af dieselmotor Tag plads i førersædet (27, fi g. B-C), og kontroller at parkeringsbremsen (21) er aktiveret. Juster sædet til den ønskede højde med reguleringsarmen (28, fi g. B-C). Juster bakspejlet for et bedre udsyn (*). Indstil motorens gashåndtag (19, fi g. B - 29, fi g. C) til tomgang. Kontroller, at børsterne er løftede. Opstart af maskinen med sænkede børster kan resultere i beskadigelser. Sæt tændingsnøglen (17, fi g. B-C) i, drej den med uret og hold den fast i den første position. Følgende advarselslamper og lysindikatorer tænder: Advarselslampe for forvarmning af dieselmotorens tændrør (9, fi g. B-C) Lysindikator for opladet batteri (7, fi g. B-C) Advarselslampe for motorolietryk (11, fi g. B-C) Advarselslampe for parkeringsbremse (8, fi g. B-C) Når advarselslampen for forvarmning af dieselmotorens tændrør (9, fi g. B-C) slukker, drejes tændingsnøglen helt i bund med uret, hvorefter den udløses ved opstart af motoren. FORSIGTIG! Når motoren er startet, bør man ikke lade tændingsnøglen forblive i startposition længere end højst nødvendigt (maks. 20 sekunder), da startmotoren kan tage skade. Hvis motoren ikke starter, skal man vente et minut, før der prøves igen. Inden motoren startes på ny, drejes tændingsnøglen mod uret tilbage til udgangspositionen. Hvis motoren ikke starter efter forsøg, skal De ikke insistere; lad i stedet den ansvarlige for maskinens vedligeholdelse hjælpe Dem. FORSIGTIG! Når maskinen startes med tændingsnøglen (17, fig. B-C), må kørepedalen (25) ikke trykkes ned, da maskinen er udstyret med et sikkerhedssystem, der ellers vil forhindre opstart af motoren. 8. Kontroller, at alle advarselslamper er slukket, når motoren kører. 9. Lad motoren køre i nogle få minutter med gashåndtaget (19, fi g. B - 29, fi g. C) indstillet til den midterste position, for på denne måde at give den tid til at varme op, især hvis udendørstemperaturen er lav. Sådan standses dieselmotoren Indstil motorens gashåndtag (19, fi g. B - 29, fi g. C) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. Drej tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Aktiver parkeringsbremsen med håndtaget (21, fi g. B-C). SR 1800S D 2WD (2) B 13

16 DANSK BRUGERMANUAL BETJENING AF MASKINEN Maskinen kan anvendes på følgende måder: Transfermode Arbejdsmode Ved flytning af maskinen (uden at feje) følges nedenstående fremgangsmåde: Start motoren som beskrevet i foregående afsnit. Sørg for at affaldsbeholderen (2, fi g. E-F) er sænket. Sørg for at sugeventilatoren er slukket og håndtaget (18, fi g. B - 30, fi g. C) er sænket. Indstil gradvist motorens gashåndtag (19, fi g. B - 29, fi g. C) til MAX. Deaktiver parkeringsbremsen med håndtaget (21, fi g. B-C). Sæt maskinen i bevægelse med begge hænder på rattet (20, fi g. B-C), idet pedalen (25) gradvist trykkes fremefter for at køre frem eller bagud for at bakke. Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen. ADVARSEL! Husk på at maskinen drejer på bagakslen. Maskinen standses ved at udligne trykket på pedalen (25, fi g. B-C). En hurtig opbremsning kan også opnås ved at træde bremsepedalen (26, fi g. B-C) i bund. Indstil motorens gashåndtag (19, fi g. B - 29, fi g. C) til MIN, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Aktiver parkeringsbremsen med håndtaget (21, fi g. B-C). Indstil maskinen til arbejdsmode efter følgende fremgangsmåde: FORSIGTIG! Brug ikke fejemaskinen på våde overflader. Start motoren som beskrevet i foregående afsnit. Sørg for at affaldsbeholderen (2, fi g. E-F) er sænket. Indstil gradvist motorens gashåndtag (19, fi g. B - 29, fi g. C) til MAX. Tænd for sugeventilatoren (25, fi g. F) ved at skubbe betjeningshåndtaget (18, fi g. B - 30, fi g. C) opad. FORSIGTIG! Når maskinen er sat i arbejdsmode og anvendes på fugtige overflader, skal sugeventilatoren slukkes. Tænd for sugeventilatoren igen, når der igen arbejdes på en tør overflade. Åbn affaldsbeholderens klap (19, fi g. F) ved at trykke og holde det venstre betjeningshåndtag (1, fi g. B-C) nede. Sænk hovedbørsten (29, fi g. E) ved at skubbe betjeningshåndtaget (4, fi g. B-C) til venstre. Denne handling vil tænde for hovedbørsten. Om nødvendigt sænkes højre sidebørste (20, fi g. E) også ved hjælp af det midterste betjeningshåndtag (3, fi g. B-C). Denne handling vil tænde for den højre sidebørste. Samme håndtag bruges til at betjene den venstre sidebørste (22, fi g. E). Deaktiver parkeringsbremsen med håndtaget (21, fi g. B-C). Påbegynd fejearbejdet med begge hænder på rattet (20, fi g. B-C), idet pedalen (25) gradvist trykkes fremefter for at køre frem eller bagud for at bakke. Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen. FORSIGTIG! Børsten kan også løftes og sænkes, når maskinen er i bevægelse. Når børsterne hæves, holder de op med at dreje rundt. FORSIGTIG! Når maskinen arbejder med nedsat sugeeffekt, skal affaldsbeholderen tømmes (2) B SR 1800S D 2WD

17 BRUGERMANUAL DANSK Affaldsbeholderen (2, fig. F) tømmes efter følgende fremgangsmåde: 1 Løft og sluk for sidebørsten ved at trykke og holde det midterste betjeningshåndtag (3, fi g. B-C) nede. 1 Løft og sluk for hovedbørsten ved at skubbe og holde betjeningshåndtaget (4, fi g. B-C) til højre. 1 Sluk for sugeventilatoren (25, fi g. F) ved at skubbe betjeningshåndtaget (18, fi g. B - 30, fi g. C) nedad. 1 Luk klappen (19, fi g. F) ved at trække og holde det venstre betjeningshåndtag (1, fi g. B-C) nede. 1 Kør maskinen hen på en fast og jævn overfl ade, der egner sig til at tømme affaldsbeholderen. 1 Løft affaldsbeholderen (2, fi g. F) ved at trykke og holde det højre betjeningshåndtag (12, fi g. B - 31, fi g. C) nede. FORSIGTIG! Affaldsbeholderens maksimale aflæsningshøjde er 460 mm ADVARSEL! Udvis stor forsigtighed, når affaldsbeholderen er løftet. Tøm ikke affaldsbeholderen på en hældning. ADVARSEL! Når affaldsbeholderen tømmes, kontrolleres det at der ikke er mennesker i nærheden af maskinen. Åbn klappen (19, fi g. F) for at tømme affaldsbeholderen, ved at trykke og holde det venstre betjeningshåndtag (1, fi g. B-C) nede. Efter tømning lukkes klappen (19, fi g. F) ved at trække og holde det venstre betjeningshåndtag (1, fi g. B-C) nede. Sænk affaldsbeholderen ved at trække og holde det højre betjeningshåndtag (12, fi g. B - 31, fi g. C) nede. Rens det lukkede posefi lter ved at tænde for fi lterrysteren (52, fi g. E), hvortil trykknappen (15, fi g. B-C) holdes nede i sekunder. ADVARSEL! Tænd ikke filterrysteren, når affaldsbeholderen er løftet. Følg pkt. 8 til 12 i afsnittet Transfermode. SÅDAN BRUGES DEN VENSTRE SIDEBØRSTE (EKSTRAUDSTYR) Se afsnittet Arbejdsmode i afsnittet Betjening af maskinen. SÅDAN BRUGES VINDUESVISKEREN/ SPRINKLEREN (EKSTRAUDSTYR) Tryk på kontakten (1, fi g. I) for at starte og stoppe vinduesviskeren. SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (EKSTRAUDSTYR) Tænd for klimaanlægget ved at indstille kontakten (18, fi g. C) til den første position, hvilket aktiverer den første blæserhastighed. Aktiver den anden blæserhastighed ved at indstille kontakten (18, fi g. C) til den anden position. Sluk klimaanlægget ved at sætte kontakten (18, fi g. C) tilbage i udgangsposition. SÅDAN BRUGES LYSANLÆGGET Tænd for lys- og signalanlægget ved hjælp af den kombinerede kontakt (19, fi g. C). Kontaktens funktioner er beskrevet i afsnittet Maskinbeskrivelse under Beskrivelse af kontrolpanelet inkl. funktioner. BETJENING AF HAVARIBLINKET Tænd for havariblinket med kontakten (22, fi g. C). SÅDAN LØFTES FØRERHUSET MANUELT Førerhuset løftes/sænkes manuelt efter følgende fremgangsmåde. Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Aktiver parkeringsbremsen (21, fi g. B-C). Åbn førersædets afskærmning (8, fi g. F). Fjern håndpumpens håndtag (53, fi g. E). Monter håndtaget (53, fi g. E) på håndpumpen (47). Løft førerhuset ved at dreje pumpeomskifteren (54, fi g. E) til højre. Pump ved hjælp af ovennævnte håndtag. Sænk førerhuset ved at dreje pumpeomskifteren (54, fi g. E) til venstre, og pump indtil førerhuset er sænket helt ned. 8. Indstil omskifteren (54, fi g. E) til den neutrale position. SR 1800S D 2WD (2) B 15

18 DANSK BRUGERMANUAL MONTERING AF AFFALDSBEHOLDERENS STØTTESTÆNGER Når det er nødvendigt at arbejde under affaldsbeholderen, skal den løftes helt op ved hjælp af betjeningshåndtaget (12, fi g. B - 31, fi g. C) og fastgøres med støttestængerne (4, fi g. F). EFTER BRUG Efter endt arbejde opbevares maskinen på følgende måde: Løft hovedbørsten (se afsnittet Betjening af maskinen). Løft sidebørsten (se afsnittet Betjening af maskinen). Sluk for sugeventilatoren (se afsnittet Betjening af maskinen). Indstil gashåndtaget til MIN. Løft affaldsbeholderen (se afsnittet Betjening af maskinen). Sluk motoren (se afsnittet Start og stop af dieselmotor). Sluk forlygterne. 8. Aktiver parkeringsbremsen. NÅR MASKINEN SKAL SLÆBES Når maskinen skal slæbes, gøres det efter følgende fremgangsmåde. Tøm om muligt affaldsbeholderen (2, fi g. F). Hvis den kun er lidt fuld, er det ikke nødvendigt at tømme den. Aktiver parkeringsbremsen (21, fi g. B-C). Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Åbn motorhjelmen (5, fi g. F), og fastgør den med støttestangen (6, fi g. F). Drej drivsystemets (32, fi g. E) bypass-skrue (1, fi g. G) to omgange, så maskinen indstilles til "neutral". Brug krogene til at slæbe maskinen, som er markeret med de tilsvarende mærkater (55, 56, fi g. F - 57, fi g. E). TRANSPORT MED ANHÆNGER Når maskinen skal transporteres på en anhænger, anvendes de relevante kroge, og nedenstående fremgangsmåde følges. ADVARSEL! Fastspænding af maskinen skal udføres af kvalificeret arbejdskraft. Kroge til rådighed Maskinen er udstyret med følgende kroge: Sidekrog nr. 2 (55, fi g. F) Bagkrog nr. 2 (56, fi g. F) BEMÆRK Krogene er markeret med tilsvarende mærkater. Kroge Ved transport på en anhænger skal maskinen fastspændes efter følgende fremgangsmåde: Indstil maskinen til transfermode (se fremgangsmåde i det relevante afsnit). Fjern tændingsnøglen (17, fi g. B-C). Aktiver parkeringsbremsen (21, fi g. B-C). Luk alle dæksler, hjelme, etc. Fastgør maskinen til krogene (55, 56, fi g. F) med passende bånd. OPLAGRING AF MASKINEN Hvis maskinen ikke skal benyttes i 30 dage eller mere, følges nedenstående fremgangsmåde: Klargør maskinen som beskrevet i afsnittet Efter brug. Opbevar maskinen indendørs på et rent og tørt sted, således at den er beskyttet mod dårlige vejrforhold og følgende værdier overholdes: Temperatur: +1 C til +50 C Fugtighed: maks. 95 % Frakobl minusklemmen fra batteriet (43, fi g. F). Klargør dieselmotoren som vist i den relevante manual. FØRSTE ARBEJDSPERIODE Efter den første arbejdsperiode (de første 8 timer) er det nødvendigt at gøre følgende: Kontroller, at samtlige befæstelses- og forbindelseselementer er forsvarligt fastspændt. Efterse synlige maskindele for revner og utætheder. Efter de første 50 arbejdstimer foretages de eftersyn og udskiftninger, der er beskrevet i Skemaet over regelmæssig vedligeholdelse (2) B SR 1800S D 2WD

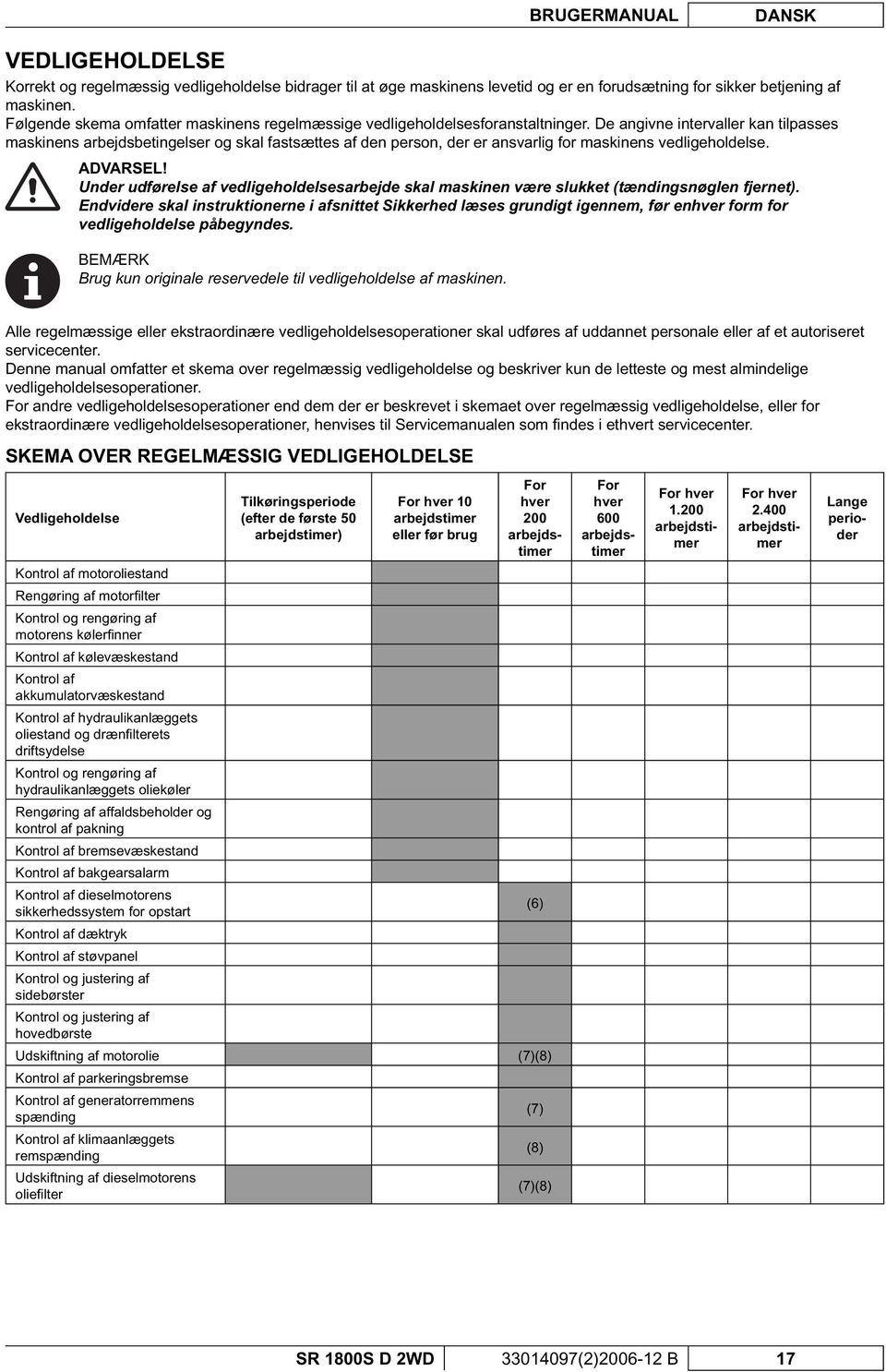

19 BRUGERMANUAL DANSK VEDLIGEHOLDELSE Korrekt og regelmæssig vedligeholdelse bidrager til at øge maskinens levetid og er en forudsætning for sikker betjening af maskinen. Følgende skema omfatter maskinens regelmæssige vedligeholdelsesforanstaltninger. De angivne intervaller kan tilpasses maskinens arbejdsbetingelser og skal fastsættes af den person, der er ansvarlig for maskinens vedligeholdelse. ADVARSEL! Under udførelse af vedligeholdelsesarbejde skal maskinen være slukket (tændingsnøglen fjernet). Endvidere skal instruktionerne i afsnittet Sikkerhed læses grundigt igennem, før enhver form for vedligeholdelse påbegyndes. BEMÆRK Brug kun originale reservedele til vedligeholdelse af maskinen. Alle regelmæssige eller ekstraordinære vedligeholdelsesoperationer skal udføres af uddannet personale eller af et autoriseret servicecenter. Denne manual omfatter et skema over regelmæssig vedligeholdelse og beskriver kun de letteste og mest almindelige vedligeholdelsesoperationer. For andre vedligeholdelsesoperationer end dem der er beskrevet i skemaet over regelmæssig vedligeholdelse, eller for ekstraordinære vedligeholdelsesoperationer, henvises til Servicemanualen som fi ndes i ethvert servicecenter. SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE Vedligeholdelse Tilkøringsperiode (efter de første 50 arbejdstimer) For hver 10 arbejdstimer eller før brug For hver 200 arbejdstimer Kontrol af motoroliestand Rengøring af motorfi lter Kontrol og rengøring af motorens kølerfi nner Kontrol af kølevæskestand Kontrol af akkumulatorvæskestand Kontrol af hydraulikanlæggets oliestand og drænfi lterets driftsydelse Kontrol og rengøring af hydraulikanlæggets oliekøler Rengøring af affaldsbeholder og kontrol af pakning Kontrol af bremsevæskestand Kontrol af bakgearsalarm Kontrol af dieselmotorens (6) sikkerhedssystem for opstart Kontrol af dæktryk Kontrol af støvpanel Kontrol og justering af sidebørster Kontrol og justering af hovedbørste Udskiftning af motorolie (7)(8) Kontrol af parkeringsbremse Kontrol af generatorremmens (7) spænding Kontrol af klimaanlæggets (8) remspænding Udskiftning af dieselmotorens (7)(8) oliefi lter For hver 600 arbejdstimer For hver 200 arbejdstimer For hver 400 arbejdstimer Lange perioder SR 1800S D 2WD (2) B 17

20 DANSK BRUGERMANUAL Vedligeholdelse Tilkøringsperiode (efter de første 24 arbejdstimer) For hver 10 arbejdstimer eller før brug For hver 200 arbejdstimer For hver 600 arbejdstimer For hver 200 arbejdstimer For hver 400 arbejdstimer Lange perioder Udskiftning af brændstoffi lter (7) Kontrol og stramning af skruer og bolte (6) (6) Smøring (6) Kontrol af kølerørets muffe (7)(6) Kontrol af drivpumpens oliefi lter (6) (6) Udskiftning af hydraulikanlæggets oliesugefi lter (6) (6) Udskiftning af generatorrem (3)(6) Udskiftning af luftfi lter i førerhus (1) Kalibrering og rengøring af injektor (2)(3)(6) Udskiftning af klimaanlæggets drivrem (6) Udskiftning af motorens kølevæske (3)(6) Udskiftning af hydraulikolie (3)(6) Kontrol af bremseanlæg (6) Kontrol af hydraulikanlæggets pumpetryk (6) Lille motoreftersyn (2)(4)(6) Stort motoreftersyn (2)(5)(6) (1): Eller hvert halve år (2): Vedligeholdelse skal udføres af et Lombardini-autoriseret servicecenter (3): Eller hvert år (4): Efter 000 arbejdstimer (5): Efter arbejdstimer (6): For gældende fremgangsmåde henvises til Servicemanualen, som fi ndes i ethvert Nilfi sk-advance Servicecenter. (7): En gang om året, hvis maskinen sjældent tages i brug. (8): Hvis der anvendes en olie af lavere kvalitet, udskiftes den efter hver 125 arbejdstimer. RENGØRING AF AFFALDSBEHOLDEREN ADVARSEL! Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Tøm affaldsbeholderen (2, fi g. F), kør maskinen hen til det udvalgte rengørings-/vaskeområde, og følg nedenstående fremgangsmåde: Aktiver parkeringsbremsen (21, fi g. B-C). Løft affaldsbeholderen (2, fi g. F), som beskrevet i det relevante afsnit. Åbn klappen (19, fi g. F). Monter støttestængerne (4, fi g. F). Rengør affaldsbeholderen med trykvand. FORSIGTIG! Rens kun klappen og den nederste del af affaldsbeholderen med trykvand, så det lukkede posefilter (26, fig. E) ikke bliver vådt (2) B SR 1800S D 2WD

21 BRUGERMANUAL DANSK UDSKIFTNING AF DET LUKKEDE POSEFILTER Udskift det lukkede posefi lter efter følgende fremgangsmåde: Klargør maskinen som beskrevet i afsnittet Efter brug. Afmonter affaldsbeholderens hjelm (1, fi g. F) ved at løsne spændeskruen (58, fi g. E). Fjern affaldsbeholderens hjelm (1, fi g. H) ved at løsne de 6 spændeskruer (2, fi g. G). Fjern de 6 skruer (1, fi g. J) og derefter de 3 monteringsplader på det lukkede posefi lter (2, fi g. J). Løft det lukkede posefi lter (1, fi g. L), frakobl fi lterrystermotorens kabel (2), og udskift fi lteret. Følg pkt. 2, 3, 4 og 5 i omvendt rækkefølge. BEMÆRK Følg samme fremgangsmåde for rengøring. KONTROL AF HYDRAULIKANLÆGGETS OLIESTAND Aktiver parkeringsbremsen (21, fi g. B-C). Åbn førersædets afskærmning (8, fi g. F). Ved hjælp af indikatoren (11, fi g. F) kontrolleres det, at oliestanden i tanken er mellem mærkerne MIN og MAX. Løsn om nødvendigt dækslet (41, fi g. E), og fyld efter. For yderligere oplysninger om de forskellige olietyper henvises til afsnittet Tekniske data. BEMÆRK Efterfyld med samme type olie, som den der er i tanken. Skru dækslet (41, fi g. E) på. Luk førersædets afskærmning (8, fi g. F). UDSKIFTNING AF HYDRAULIKOLIEFILTERET ADVARSEL! Hydraulikolien er meget ætsende, så det anbefales at bære handsker. Aktiver parkeringsbremsen (21, fi g. B-C). Åbn førersædets afskærmning (8, fi g. F). Anbring en egnet beholder til højre for baghjulet (37, fi g. E) fl ugtende med hydraulikolietankens drænprop (42, fi g. E). Løsn og fjern proppen (42, fi g. E), og tøm hydrauliktanken for olie. Skru proppen (42, fi g. E) på, når tanken er tom. Fjern olietankens dæksel (59, fi g. E). Løsn de 2 sugefi ltre (40, fi g. E) ved hjælp af en D50- nøgle, og udskift dem. Rens olietanken (39, fi g. E) omkring dækslet (59, Fig. E). Fastgør dækslet med tætningsmasse og skruer. Hæld olien tilbage. ADVARSEL! Overhold alle gældende love og bestemmelser mht. bortskaffelse af olier og filtre. UDSKIFTNING AF HYDRAULIKOLIE ADVARSEL! Hydraulikolien er meget ætsende, så det anbefales at bære handsker Aktiver parkeringsbremsen (21, fi g. B-C). Åbn førersædets afskærmning (8, fi g. F). Anbring en egnet beholder til højre for baghjulet (37, fi g. E) fl ugtende med hydraulikolietankens drænprop (42, fi g. E). Løsn og fjern proppen (42, fi g. E), og tøm hydrauliktanken for olie. Skru proppen (42, fi g. E) på, når tanken er tom. Fjern olietankens dæksel (59, fi g. E). Løsn de 2 sugefi ltre (40, fi g. E) som beskrevet i det relevante afsnit. Rens olietanken (39, fi g. E) omkring dækslet (59, Fig. E). Fastgør dækslet med tætningsmasse og skruer. Efterfyld med olie af samme type eller lignende (se afsnittet Tekniske data). ADVARSEL! Overhold alle gældende love og bestemmelser mht. bortskaffelse af olier og filtre. KONTROL AF HYDRAULIKANLÆGGETS OLIEKØLER ADVARSEL! Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Kør maskinen hen på en fast og jævn overfl ade, og aktiver parkeringsbremsen (21, fi g. B-C). Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Åbn førersædets afskærmning (8, fi g. F). Rengør hydraulikanlæggets oliekøler (48, fi g. E) med trykluft (maks. 6 bar). Lad om nødvendigt trykluften gå i modsat retning af køleluften. Kontroller, at ventilatoren drejer frit rundt indvendigt i radiatoren (48, fi g. E). Følg pkt. 3 til 6 i omvendt rækkefølge. SR 1800S D 2WD (2) B 19

22 DANSK BRUGERMANUAL KONTROL AF AKKUMULATORVÆSKESTAND ADVARSEL! Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt ved kontrol og rengøring af batteriet. Aktiver parkeringsbremsen (21, fi g. B-C). Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Åbn førersædets afskærmning (8, fi g. F). Kontroller væskestanden i batteriet (43, fi g. E), og efterfyld om nødvendigt med destilleret vand. Rengør om nødvendigt batteriet. Efterse batteriklemmernes forbindelser for oksidering. Luk førersædets afskærmning (8, fi g. F). KONTROL AF BREMSEVÆSKESTAND Aktiver parkeringsbremsen (21, fi g. B-C). Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Løft affaldsbeholderen fuldstændigt, som beskrevet i det relevante afsnit. Monter støttestængerne (4, fi g. F). Kontroller, at brændstofstanden i tanken (12, fi g. F) er mellem mærkerne MAX og MIN. Efterfyld om nødvendigt med den samme type brændstof, som den der er i tanken. Anvendt væsketype: DOT Fjern støttestængerne (4, fi g. F), og sænk affaldsbeholderen. KONTROL AF BAKGEARSALARM (EKSTRAUDSTYR) Kontroller, at bakgearsalarmen går i gang, når maskinen bakker. Foretag de nødvendige justeringer af den relevante føler, som beskrevet i Servicemanualen. KONTROL AF DÆKTRYK Aktiver parkeringsbremsen (21, fi g. B-C). Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Dæktrykket skal svare til følgende angivelser: Fordæk: 7,0 Bar Bagdæk: 7,0 Bar ADVARSEL! Overhold det anbefalede dæktryk, som angivet på de pågældende klæbemærker. Fabrikantens kapacitetsangivelse er baseret på almindelig kørehastighed og belastning og kan adskille sig fra den aktuelle brug af maskinen. HØJDEKONTROL OG JUSTERING AF SIDEBØRSTE Kontroller sidebørstens mønster efter følgende fremgangsmåde: Kør maskinen hen på et fl adt underlag. Stands maskinen, sænk sidebørsterne, og lad dem dreje rundt i nogle få sekunder. Stands og løft sidebørsterne, og fl yt maskinen. Kontroller, at sidebørstens mønster er som vist i fi guren (fi g. M), i henhold til maskinretningen (3, fi g. M). Den højre sidebørste skal være i berøring med gulvet i en cirkelbue, der går fra positionen "klokken 9" til positionen "klokken 4" (1, fi g. M). Den venstre sidebørste skal være i berøring med gulvet i en cirkelbue, der går fra positionen "klokken 8" til positionen "klokken 3" (2, fi g. M). Hvis mønsteret ikke passer til angivelserne, justeres sidebørstens højde ved hjælp af skruen (1, fi g. N). BEMÆRK Hvis sidebørsterne er for slidte, vil denne justering ikke længere være mulig. Udskift børsterne som beskrevet i det relevante afsnit. UDSKIFTNING AF SIDEBØRSTE 8. BEMÆRK Der fi ndes børster med hårdere og blødere børstehår. Nedenstående fremgangsmåde gælder for alle børstetyper. FORSIGTIG! Det anbefales at bære beskyttelseshandsker ved udskiftning af sidebørsterne, da der kan være skarpe genstande mellem børstehårene. Klargør maskinen som beskrevet i afsnittet Efter brug. Start motoren som beskrevet i det relevante afsnit. Indstil motorens gashåndtag (19, fi g. B - 29, fi g. C) til MAX. Løft affaldsbeholderen (2, fi g. F) ved at trykke og holde venstre betjeningshåndtag (12, fi g. B - 31, fi g. C) nede, med henblik på at få adgang til området under sidebørsten. Sluk motoren ved at dreje tændingsnøglen (17, fi g. B-C) helt i bund mod uret, og tag den ud. Fjern låseskruen (1, fi g. P), afmonter sidebørsten, og udskift den. Fastgør sidebørsten med skruen (1, fi g. P). Løft affaldsbeholderen (2, fi g. F) ved at trække og holde fast i det højre betjeningshåndtag (12, fi g. B - 31, fi g. C) (2) B SR 1800S D 2WD
