1 SWEEPER SR 1800C B-D BRUGERMANUAL KÄYTTÄJÄN KÄSIKIRJA BRUKERHÅNDBOK BRUKSANVISNING A Model/Malli/Modell/Modell : SWEEPER Type/Tyyppi/Type/Typ : SR 1800C B-D Serienummer/Sarjanumero/ Serienummer/Serienummer : Fabrikationsår/Valmistusvuosi/ Byggeår/Tillverkningsår : Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Overensstemmelsescertifikat Yhdenmukaisuustodistus Konformitetssertifisering Överensstämmelsecertifikat EC Machinery Directive 98/37/EC EN , EN , EN 294, EN 349 EC Low Voltage Directive 73/23/EEC EN , EN EC EMC Directive 89/336/EEC EN 61000, EN Manufacturer: Nilfisk-Advance S.p.a. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. FAC AC-SIMILE AAC Administrative Office: Address: Località Novella Terza, Guardamiglio (LO) - Italy Phone: , Fax: (2) B

2 B D 1 E C (2) B

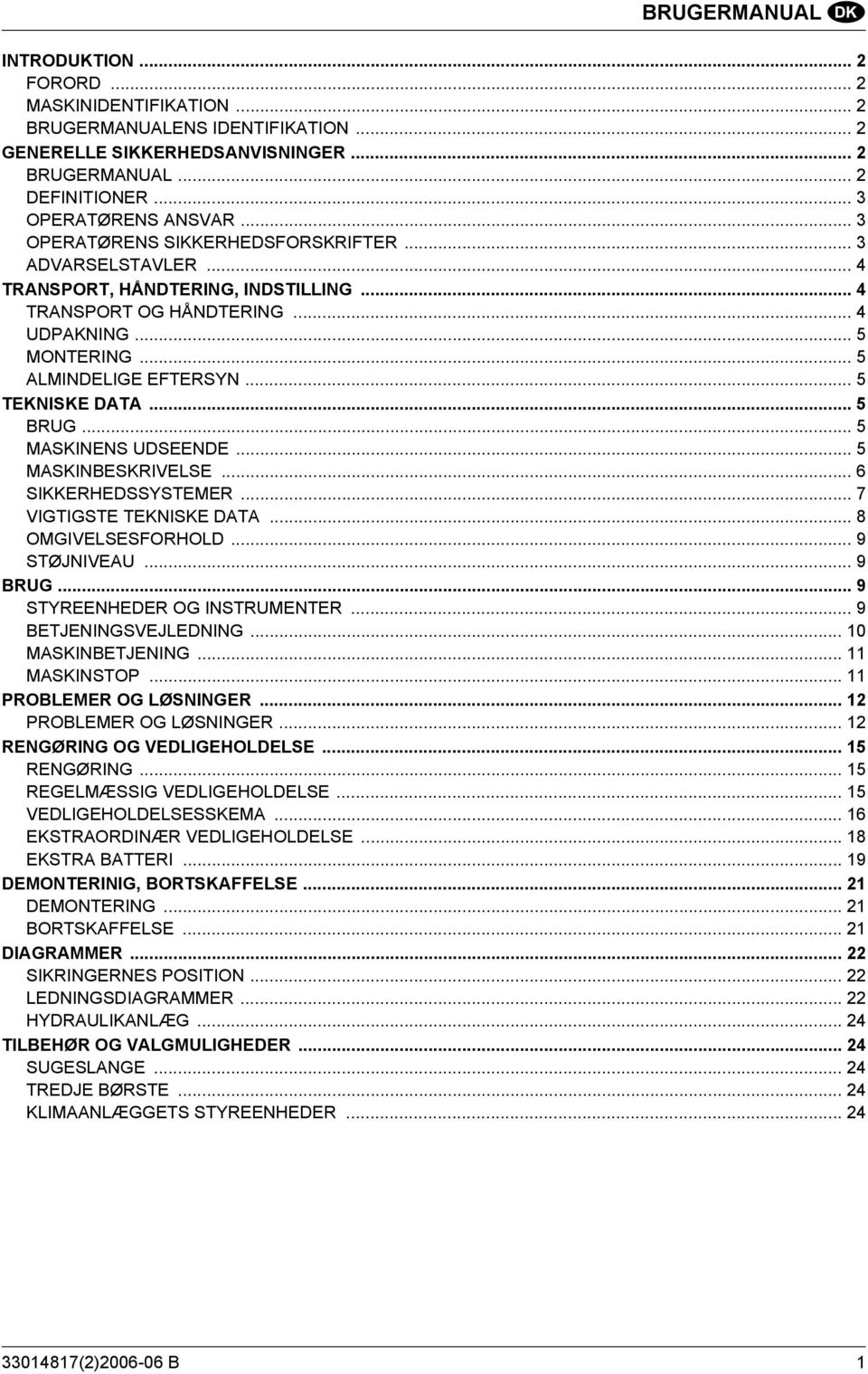

3 BRUGERMANUAL INTRODUKTION... 2 FORORD... 2 MASKINIDENTIFIKATION... 2 BRUGERMANUALENS IDENTIFIKATION... 2 GENERELLE SIKKERHEDSANVISNINGER... 2 BRUGERMANUAL... 2 DEFINITIONER... 3 OPERATØRENS ANSVAR... 3 OPERATØRENS SIKKERHEDSFORSKRIFTER... 3 ADVARSELSTAVLER... 4 TRANSPORT, HÅNDTERING, INDSTILLING... 4 TRANSPORT OG HÅNDTERING... 4 UDPAKNING... 5 MONTERING... 5 ALMINDELIGE EFTERSYN... 5 TEKNISKE DATA... 5 BRUG... 5 MASKINENS UDSEENDE... 5 MASKINBESKRIVELSE... 6 SIKKERHEDSSYSTEMER... 7 VIGTIGSTE TEKNISKE DATA... 8 OMGIVELSESFORHOLD... 9 STØJNIVEAU... 9 BRUG... 9 STYREENHEDER OG INSTRUMENTER... 9 BETJENINGSVEJLEDNING MASKINBETJENING MASKINSTOP PROBLEMER OG LØSNINGER PROBLEMER OG LØSNINGER RENGØRING OG VEDLIGEHOLDELSE RENGØRING REGELMÆSSIG VEDLIGEHOLDELSE VEDLIGEHOLDELSESSKEMA EKSTRAORDINÆR VEDLIGEHOLDELSE EKSTRA BATTERI DEMONTERINIG, BORTSKAFFELSE DEMONTERING BORTSKAFFELSE DIAGRAMMER SIKRINGERNES POSITION LEDNINGSDIAGRAMMER HYDRAULIKANLÆG TILBEHØR OG VALGMULIGHEDER SUGESLANGE TREDJE BØRSTE KLIMAANLÆGGETS STYREENHEDER (2) B 1

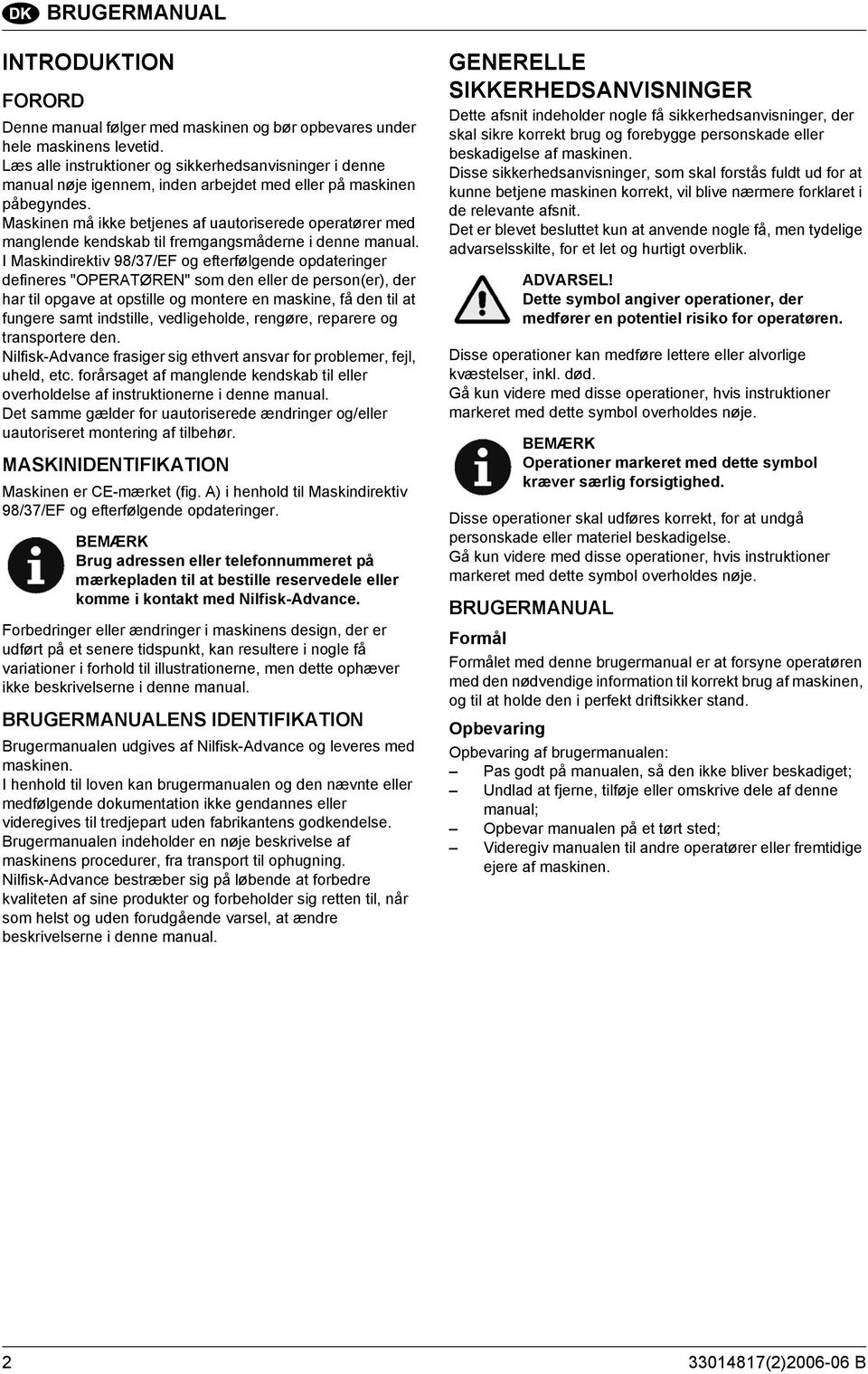

4 BRUGERMANUAL INTRODUKTION FORORD Denne manual følger med maskinen og bør opbevares under hele maskinens levetid. Læs alle instruktioner og sikkerhedsanvisninger i denne manual nøje igennem, inden arbejdet med eller på maskinen påbegyndes. Maskinen må ikke betjenes af uautoriserede operatører med manglende kendskab til fremgangsmåderne i denne manual. I Maskindirektiv 98/37/EF og efterfølgende opdateringer defineres "OPERATØREN" som den eller de person(er), der har til opgave at opstille og montere en maskine, få den til at fungere samt indstille, vedligeholde, rengøre, reparere og transportere den. Nilfisk-Advance frasiger sig ethvert ansvar for problemer, fejl, uheld, etc. forårsaget af manglende kendskab til eller overholdelse af instruktionerne i denne manual. Det samme gælder for uautoriserede ændringer og/eller uautoriseret montering af tilbehør. MASKINIDENTIFIKATION Maskinen er CE-mærket (fig. A) i henhold til Maskindirektiv 98/37/EF og efterfølgende opdateringer. BEMÆRK Brug adressen eller telefonnummeret på mærkepladen til at bestille reservedele eller komme i kontakt med Nilfisk-Advance. Forbedringer eller ændringer i maskinens design, der er udført på et senere tidspunkt, kan resultere i nogle få variationer i forhold til illustrationerne, men dette ophæver ikke beskrivelserne i denne manual. BRUGERMANUALENS IDENTIFIKATION Brugermanualen udgives af Nilfisk-Advance og leveres med maskinen. I henhold til loven kan brugermanualen og den nævnte eller medfølgende dokumentation ikke gendannes eller videregives til tredjepart uden fabrikantens godkendelse. Brugermanualen indeholder en nøje beskrivelse af maskinens procedurer, fra transport til ophugning. Nilfisk-Advance bestræber sig på løbende at forbedre kvaliteten af sine produkter og forbeholder sig retten til, når som helst og uden forudgående varsel, at ændre beskrivelserne i denne manual. GENERELLE SIKKERHEDSANVISNINGER Dette afsnit indeholder nogle få sikkerhedsanvisninger, der skal sikre korrekt brug og forebygge personskade eller beskadigelse af maskinen. Disse sikkerhedsanvisninger, som skal forstås fuldt ud for at kunne betjene maskinen korrekt, vil blive nærmere forklaret i de relevante afsnit. Det er blevet besluttet kun at anvende nogle få, men tydelige advarselsskilte, for et let og hurtigt overblik. ADVARSEL! Dette symbol angiver operationer, der medfører en potentiel risiko for operatøren. Disse operationer kan medføre lettere eller alvorlige kvæstelser, inkl. død. Gå kun videre med disse operationer, hvis instruktioner markeret med dette symbol overholdes nøje. BEMÆRK Operationer markeret med dette symbol kræver særlig forsigtighed. Disse operationer skal udføres korrekt, for at undgå personskade eller materiel beskadigelse. Gå kun videre med disse operationer, hvis instruktioner markeret med dette symbol overholdes nøje. BRUGERMANUAL Formål Formålet med denne brugermanual er at forsyne operatøren med den nødvendige information til korrekt brug af maskinen, og til at holde den i perfekt driftsikker stand. Opbevaring Opbevaring af brugermanualen: Pas godt på manualen, så den ikke bliver beskadiget; Undlad at fjerne, tilføje eller omskrive dele af denne manual; Opbevar manualen på et tørt sted; Videregiv manualen til andre operatører eller fremtidige ejere af maskinen (2) B

5 BRUGERMANUAL DEFINITIONER Fareområder Ethvert område i eller i nærheden af maskinen, som udgør en risiko for udsatte personers sikkerhed eller helbred. Udsatte personer Enhver person, der delvist eller i sin helhed opholder sig i et fareområde. Operatører Den eller de person(er), der har til opgave at opstille og montere maskinen, få den til at fungere samt indstille, vedligeholde, rengøre, reparere og transportere den. OPERATØRENS ANSVAR Operatøren er ansvarlig for den daglige vedligeholdelse af maskinen: Operatøren har til opgave at passe på maskinen og holde den i perfekt driftsikker stand; Operatøren bør informere den tilsynsførende eller teknikeren, når det er tid til rutinemæssig vedligeholdelse, eller hvis der konstateres fejl eller beskadigelse; Operatøren må ikke bruge maskinen til transport af mennesker, dyr eller genstande; Når maskinen flyttes fra ét sted til et andet, skal reglerne for cirkulation af køretøjer overholdes; Maskinen må ikke anvendes til opsamling af giftigt eller forurenende affald. Hvis dette er nødvendigt, kontaktes fabrikanten inden arbejdet påbegyndes. ADVARSEL! I tilfælde af driftsfejl bedes instruktionerne i det relevante afsnit læses nøje igennem. OPERATØRENS SIKKERHEDSFORSKRIFTER Denne fejemaskine må ikke betjenes af uautoriseret eller ikke-oplært personale. Følgende forudsætninger er nødvendige for oplæringen: Operatøren skal være fyldt 18 år og være i besiddelse af et kørekort, uanset hvordan fejemaskinen skal anvendes. Operatøren skal være i god fysisk og mental form. Det er forbudt at betjene maskinen under påvirkning af stoffer, der kan påvirke nervesystemet (alkohol, psykofarmaka, stoffer, etc.). Advarsel: Enhver brug af fejemaskinen, uden den nødvendige oplæring og/eller autorisation, kan være farlig og forårsage kvæstelser eller beskadigelser. Brug ikke fejemaskinen i brandfarlige områder eller i områder med eksplosionsfare. Inden fejemaskinen forlades, skal børsterne standses, parkeringsbremsen aktiveres, motoren slukkes og tændingsnøglen tages ud. Kør langsomt på skrånende underlag og på ujævne eller glatte overflader. Vær forsigtig, når fejemaskinen drejes eller der skiftes retning. Udvis stor forsigtighed under betjeningen af fejemaskinen, især når affaldsbeholderen løftes for at blive tømt. Fejemaskiner, der ikke er udstyret med lygter, må kun anvendes under "perfekte (naturlige eller kunstige) lysforhold". Hvis vedligeholdelse er påkrævet med affaldsbeholderen i løftet position, sikres denne med de 2 støttestænger. Kom ikke i nærheden af maskinens bevægelige dele under hele vedligeholdelsesarbejdet. Bær ikke løstsiddende eller opknappet tøj. Når maskinen skal løftes, sikres det at løfteanordningen kan bære dens samlede vægt. Beskyt øjne og hår, når maskinen rengøres med trykluft eller højtryksrenser. Frakobl batteriets ledninger, inden der arbejdes i nærheden af det elektriske system. Undgå kontakt med batterisyren. Rør ikke ved de varme maskindele. Vent til motoren er kølet af. Vedligeholdelse af motoren skal udføres med afkølet motor. Ryg ikke under påfyldningen af brændstof. Undgå gnister og åben ild i nærheden af maskinen. For at kunne køre på offentlige veje, skal maskinen være forsynet med en registreringsattest og en nummerplade. Maskinen er beregnet til fejning og må ikke benyttes til andre formål, end dem den er designet og fremstillet til. ADVARSEL! Med tændt motor: Fjern ikke oliestandsmåleren. Fjern ikke kølerdækslet. Fjern ikke kølerens drænprop. Undgå at arbejde i lukkede rum i længere tid ad gangen. Sørg for passende ventilation, eller kontakt den tilsynsførende (2) B 3

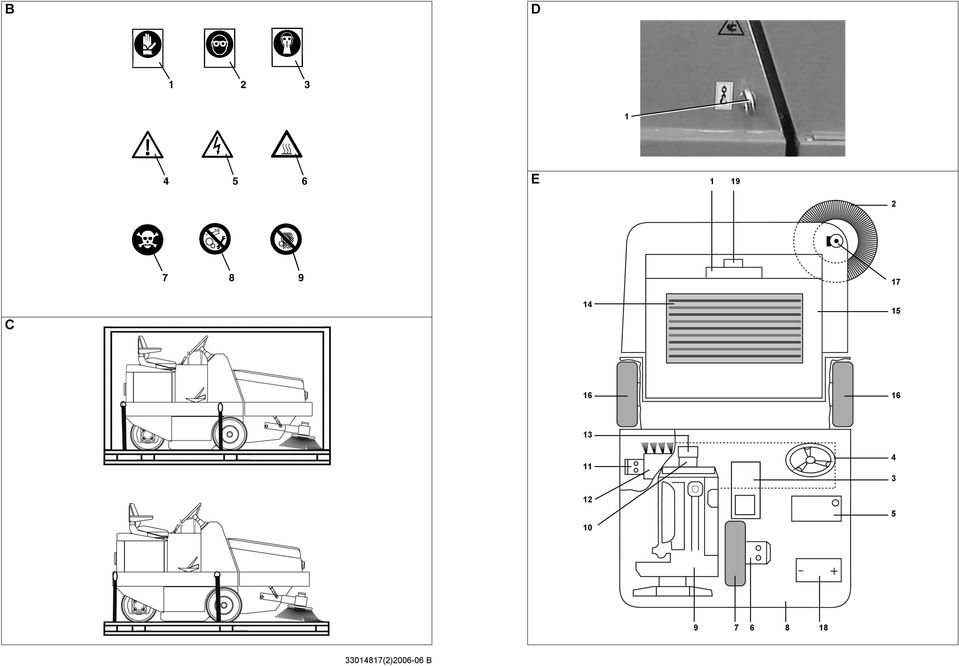

6 BRUGERMANUAL ADVARSELSTAVLER Maskinen er udstyret med forskellige ADVARSELSTAVLER. De skal læses nøje, inden maskinen tages i brug. Hvis nogle af disse advarselstavler bliver ulæselige, skal de erstattes af lignende mærkater (Fig. B). 1. BESKYT HÆNDERNE (HANDSKER) 2. BESKYT ØJNENE (BESKYTTELSESBRILLER) 3. BESKYT ÅNDEDRÆTTET (MASKE) 4. ADVARSEL (GENEREL FARESITUATION FOR MENNESKER OG MOTOR) 5. ADVARSEL (ELEKTRISK FARESITUATION FOR MENNESKER OG MOTOR) 6. ADVARSEL (FARE FOR KVÆSTELSER OG BESKADIGELSER FRA VARMEKILDER) 7. DET ER ABSOLUT FORBUDT AT UDFØRE DEN VISTE OPERATION 8. DET ER ABSOLUT FORBUDT AT UDFØRE VEDLIGEHOLDELSE, NÅR DE BEVÆGELIGE DELE BEVÆGER SIG 9. DET ER ABSOLUT FORBUDT AT FJERNE ELLER PILLE VED MASKINENS SIKKERHEDSANORDNINGER TRANSPORT, HÅNDTERING, INDSTILLING ADVARSEL! Vis instruktionerne i dette afsnit til alle de personer, der er ansvarlige for maskinens transport og håndtering. BEMÆRK Det anbefales at tage en kopi af dette afsnit og lave en særskilt vejledning for et hurtigt overblik. ADVARSEL! Af sikkerhedshensyn skal de bevægelige dele fastlåses, inden maskinen transporteres. TRANSPORT OG HÅNDTERING (Se fig. C) Når fejemaskinen skal løftes og transporteres, må det KUN ske ved hjælp af en gaffeltruck eller en brokran med passende lasteevne og egnede løftekroge. Brugen af andre systemer OPHÆVER AUTOMATISK ETHVERT ANSVAR for eventuelle skader. Brug krogene (1, fig. D). Løft kun maskinen med tom affaldsbeholder. For en korrekt transport og håndtering, anbefales det at der er 2 operatører iført hjelm, handsker og sikkerhedssko til stede. Disse operatører skal udvise den største forsigtighed under hele forløbet og bør bevare en god afstand til maskinen, medmindre det er strengt nødvendigt at opholde sig i nærheden. ADVARSEL! For at undgå at blive ramt af løse maskindele eller andre genstande, der ved et uheld falder ned, skal området omkring maskinen være ryddet for mennesker. ADVARSEL! Under tømningen af affaldsbeholderen skal man være særlig opmærksom på forbipasserende mennesker og køretøjer (2) B

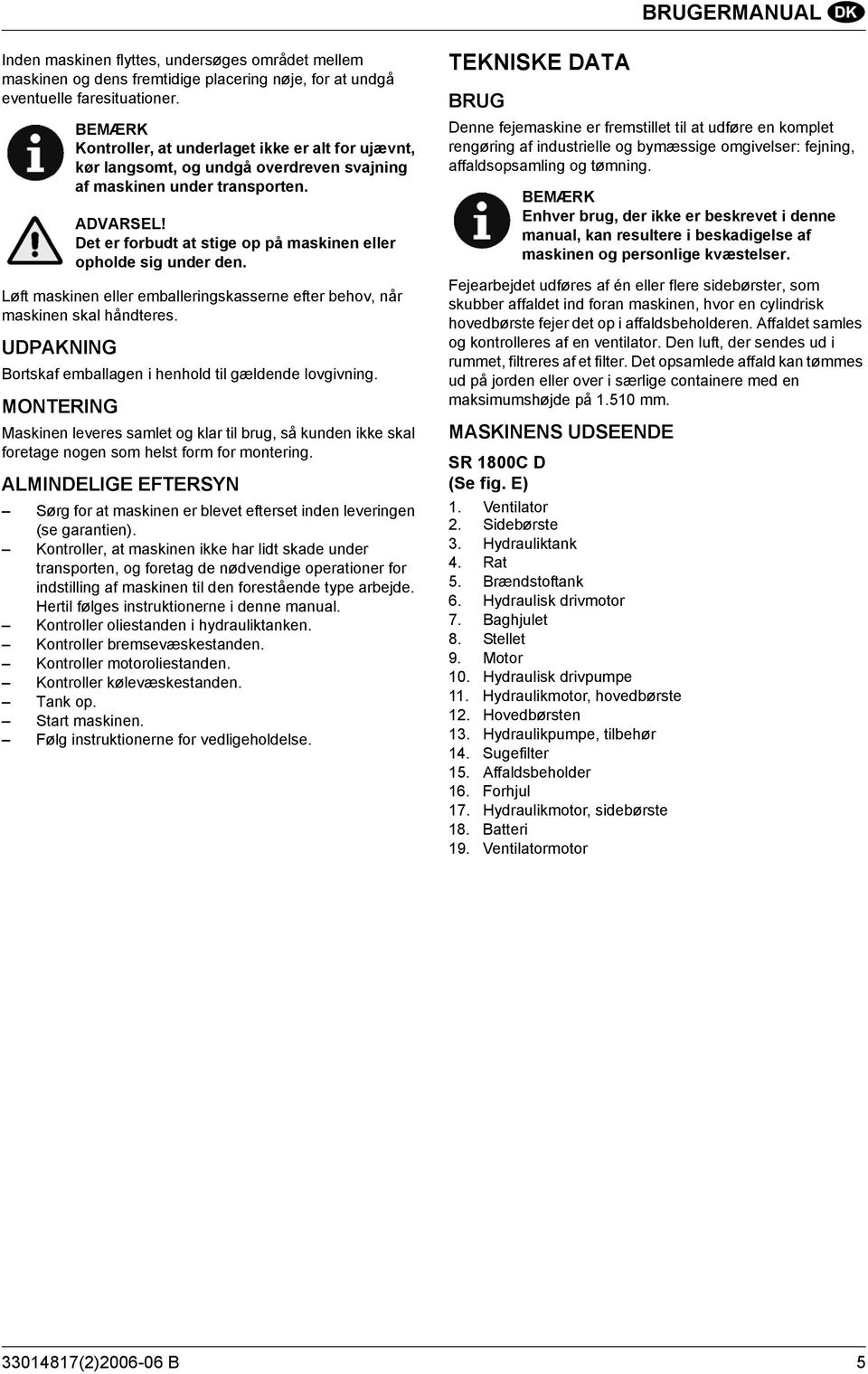

7 BRUGERMANUAL Inden maskinen flyttes, undersøges området mellem maskinen og dens fremtidige placering nøje, for at undgå eventuelle faresituationer. BEMÆRK Kontroller, at underlaget ikke er alt for ujævnt, kør langsomt, og undgå overdreven svajning af maskinen under transporten. ADVARSEL! Det er forbudt at stige op på maskinen eller opholde sig under den. Løft maskinen eller emballeringskasserne efter behov, når maskinen skal håndteres. UDPAKNING Bortskaf emballagen i henhold til gældende lovgivning. MONTERING Maskinen leveres samlet og klar til brug, så kunden ikke skal foretage nogen som helst form for montering. ALMINDELIGE EFTERSYN Sørg for at maskinen er blevet efterset inden leveringen (se garantien). Kontroller, at maskinen ikke har lidt skade under transporten, og foretag de nødvendige operationer for indstilling af maskinen til den forestående type arbejde. Hertil følges instruktionerne i denne manual. Kontroller oliestanden i hydrauliktanken. Kontroller bremsevæskestanden. Kontroller motoroliestanden. Kontroller kølevæskestanden. Tank op. Start maskinen. Følg instruktionerne for vedligeholdelse. TEKNISKE DATA BRUG Denne fejemaskine er fremstillet til at udføre en komplet rengøring af industrielle og bymæssige omgivelser: fejning, affaldsopsamling og tømning. BEMÆRK Enhver brug, der ikke er beskrevet i denne manual, kan resultere i beskadigelse af maskinen og personlige kvæstelser. Fejearbejdet udføres af én eller flere sidebørster, som skubber affaldet ind foran maskinen, hvor en cylindrisk hovedbørste fejer det op i affaldsbeholderen. Affaldet samles og kontrolleres af en ventilator. Den luft, der sendes ud i rummet, filtreres af et filter. Det opsamlede affald kan tømmes ud på jorden eller over i særlige containere med en maksimumshøjde på mm. MASKINENS UDSEENDE SR 1800C D (Se fig. E) 1. Ventilator 2. Sidebørste 3. Hydrauliktank 4. Rat 5. Brændstoftank 6. Hydraulisk drivmotor 7. Baghjulet 8. Stellet 9. Motor 10. Hydraulisk drivpumpe 11. Hydraulikmotor, hovedbørste 12. Hovedbørsten 13. Hydraulikpumpe, tilbehør 14. Sugefilter 15. Affaldsbeholder 16. Forhjul 17. Hydraulikmotor, sidebørste 18. Batteri 19. Ventilatormotor (2) B 5

8 BRUGERMANUAL SR 1800C B (Se fig. F) 1. Ventilator 2. Sidebørste 3. Hydrauliktank 4. Rat 5. Hydraulisk drivmotor 6. Baghjulet 7. Stellet 8. Motor 9. Hydraulisk drivpumpe 10. Hydraulikmotor, hovedbørste 11. Hovedbørsten 12. Hydraulikpumpe, tilbehør 13. Sugefilter 14. Affaldsbeholder 15. Forhjul 16. Hydraulikmotor, sidebørste 17. Batteri 18. Ventilatormotor MASKINBESKRIVELSE Beskrivelse af maskinen uden tag (Se fig. G) 1. Sæde 2. Rat 3. Stellet 4. Kofangere 5. Affaldsbeholderens låg 6. Affaldsbeholder 7. Højre dæksel 8. Venstre dæksel 9. Motorhjelm 10. Venstre dæksel 11. Højre dæksel 12. Bagdæksel 13. Pedal 14. Hastighedsregulator 15. Betjeningshåndtag 16. Sidebørste 17. Hovedbørsten 18. Bremsepedal 19. Sædets bærekrog 20. Instrumentbrættet Beskrivelse af maskinen med tag (Se fig. H) 1. Sæde 2. Rat 3. Stellet 4. Kofangere 5. Affaldsbeholderens låg 6. Affaldsbeholder 7. Højre dæksel 8. Venstre dæksel 9. Motorhjelm 10. Drejeblink 11. Venstre dæksel 12. Bagdæksel 13. Spejl 14. Førerhus 15. Sidebørste 16. Hovedbørsten Stellet Stift, rektangulært stel bestående af elektrisk svejsede stålplader. Maskinens mekaniske komponenter er korrekt dimensioneret, efter en faktor på 1,4 1,5, så de kan modstå det dynamiske tryk, der frembringes når maskinen er i brug (stel, hjulnav, hjulaksler, affaldsbeholder, løftesystem, etc.). Affaldsbeholder Affaldsbeholderen er monteret foran på maskinen og er forbundet med stellet via et hængsel. En hydraulikcylinder løfter og tipper affaldsbeholderen, når affaldet skal tømmes over i en container. Forneden er der monteret en hængslet klap, som drives af en hydraulikcylinder, der holder beholderen lukket under tømningen af affaldet. Foran er der monteret to ventilatorer, der trækkes af en motor. Disse ventilatorer danner et vakuum indvendigt i affaldsbeholderen og i hovedbørstens kammer. I børstekammeret er et lukket posefilter af polyester tilsluttet den elektriske filterryster. Foran til højre er der en sidebørste, hvis rotation drives af en hydraulikmotor, mens løfte- og sænkefunktionen drives af en hydraulikcylinder. Det er endvidere muligt at montere en ekstra sidebørste i venstre side samt en tredje børste til rengøring af hjørner. Hovedbørsten Hovedbørsten består af en fejevalse, hvis rotation drives af en hydraulikmotor, mens løfte- og sænkefunktionen drives af en hydraulikcylinder. Børstehøjden justeres automatisk af en selvnivellerende enhed (2) B

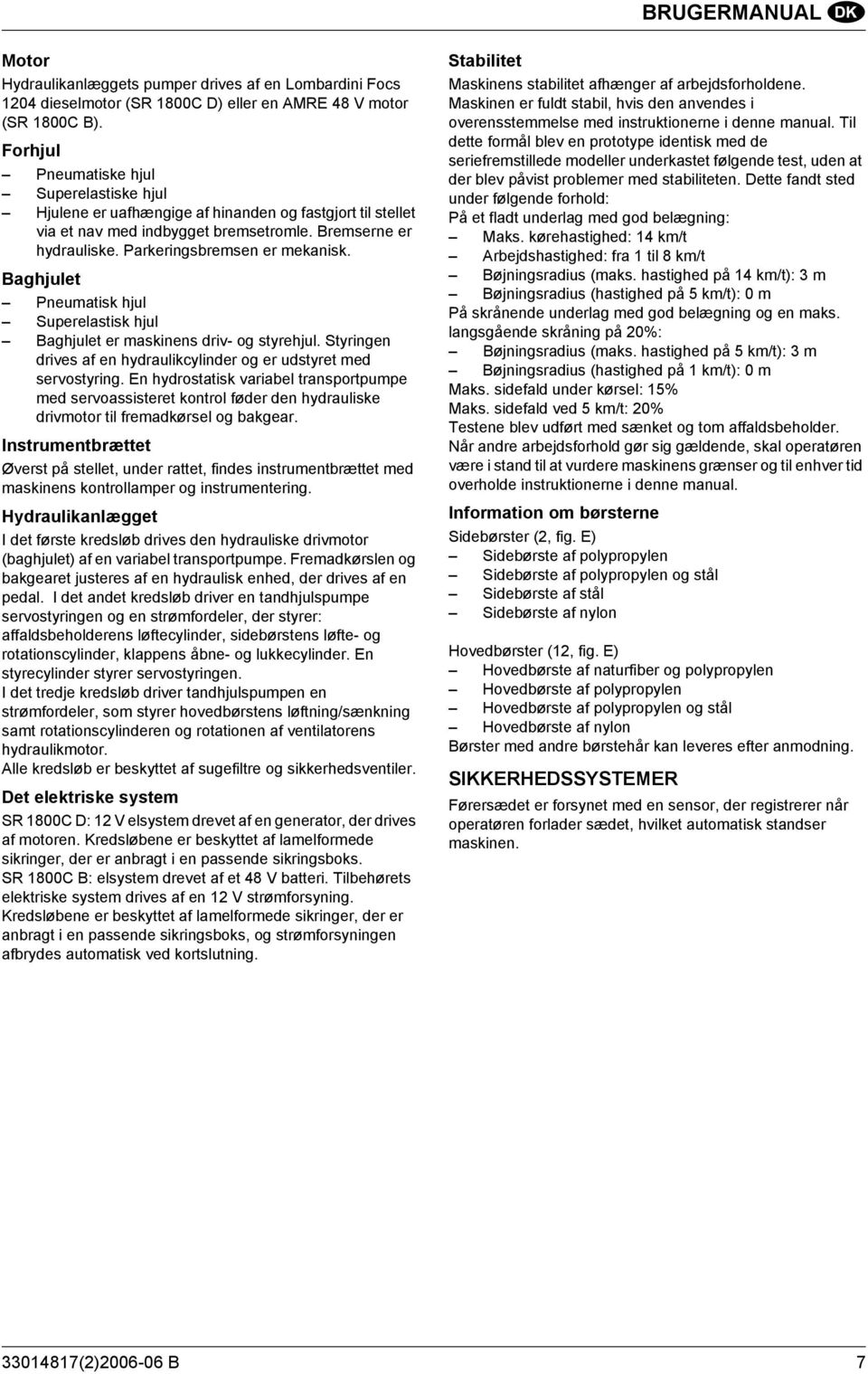

9 BRUGERMANUAL Motor Hydraulikanlæggets pumper drives af en Lombardini Focs 1204 dieselmotor (SR 1800C D) eller en AMRE 48 V motor (SR 1800C B). Forhjul Pneumatiske hjul Superelastiske hjul Hjulene er uafhængige af hinanden og fastgjort til stellet via et nav med indbygget bremsetromle. Bremserne er hydrauliske. Parkeringsbremsen er mekanisk. Baghjulet Pneumatisk hjul Superelastisk hjul Baghjulet er maskinens driv- og styrehjul. Styringen drives af en hydraulikcylinder og er udstyret med servostyring. En hydrostatisk variabel transportpumpe med servoassisteret kontrol føder den hydrauliske drivmotor til fremadkørsel og bakgear. Instrumentbrættet Øverst på stellet, under rattet, findes instrumentbrættet med maskinens kontrollamper og instrumentering. Hydraulikanlægget I det første kredsløb drives den hydrauliske drivmotor (baghjulet) af en variabel transportpumpe. Fremadkørslen og bakgearet justeres af en hydraulisk enhed, der drives af en pedal. I det andet kredsløb driver en tandhjulspumpe servostyringen og en strømfordeler, der styrer: affaldsbeholderens løftecylinder, sidebørstens løfte- og rotationscylinder, klappens åbne- og lukkecylinder. En styrecylinder styrer servostyringen. I det tredje kredsløb driver tandhjulspumpen en strømfordeler, som styrer hovedbørstens løftning/sænkning samt rotationscylinderen og rotationen af ventilatorens hydraulikmotor. Alle kredsløb er beskyttet af sugefiltre og sikkerhedsventiler. Det elektriske system SR 1800C D: 12 V elsystem drevet af en generator, der drives af motoren. Kredsløbene er beskyttet af lamelformede sikringer, der er anbragt i en passende sikringsboks. SR 1800C B: elsystem drevet af et 48 V batteri. Tilbehørets elektriske system drives af en 12 V strømforsyning. Kredsløbene er beskyttet af lamelformede sikringer, der er anbragt i en passende sikringsboks, og strømforsyningen afbrydes automatisk ved kortslutning. Stabilitet Maskinens stabilitet afhænger af arbejdsforholdene. Maskinen er fuldt stabil, hvis den anvendes i overensstemmelse med instruktionerne i denne manual. Til dette formål blev en prototype identisk med de seriefremstillede modeller underkastet følgende test, uden at der blev påvist problemer med stabiliteten. Dette fandt sted under følgende forhold: På et fladt underlag med god belægning: Maks. kørehastighed: 14 km/t Arbejdshastighed: fra 1 til 8 km/t Bøjningsradius (maks. hastighed på 14 km/t): 3 m Bøjningsradius (hastighed på 5 km/t): 0 m På skrånende underlag med god belægning og en maks. langsgående skråning på 20%: Bøjningsradius (maks. hastighed på 5 km/t): 3 m Bøjningsradius (hastighed på 1 km/t): 0 m Maks. sidefald under kørsel: 15% Maks. sidefald ved 5 km/t: 20% Testene blev udført med sænket og tom affaldsbeholder. Når andre arbejdsforhold gør sig gældende, skal operatøren være i stand til at vurdere maskinens grænser og til enhver tid overholde instruktionerne i denne manual. Information om børsterne Sidebørster (2, fig. E) Sidebørste af polypropylen Sidebørste af polypropylen og stål Sidebørste af stål Sidebørste af nylon Hovedbørster (12, fig. E) Hovedbørste af naturfiber og polypropylen Hovedbørste af polypropylen Hovedbørste af polypropylen og stål Hovedbørste af nylon Børster med andre børstehår kan leveres efter anmodning. SIKKERHEDSSYSTEMER Førersædet er forsynet med en sensor, der registrerer når operatøren forlader sædet, hvilket automatisk standser maskinen (2) B 7

10 BRUGERMANUAL VIGTIGSTE TEKNISKE DATA SR 1800C D Generelle data Værdier Driftsvægt (uden operatør) kg Længde mm Bredde mm Højde mm Kørehastighed 14 km/t Stigningsevne 16% Belysningsanlæg Homologeret til brug på offentlig vej Fejesystem Selvnivellerende enhed Fejebredde (kun hovedbørste) mm Fejebredde med én sidebørste mm Fejebredde med 2 sidebørster mm Sidebørstens diameter 650 mm Hovedbørstens længde mm Beholdervolumen 440 liter Maks. belastning for affaldsbeholder 300 kg Tømningshøjde mm Filtreringssystem Lukket posefilter 10,5 m 2 Dieselmotor Lombardini Focs LAW 1404 Fordæk 5,00/8 Brændstoftank 30 liter Hydrauliktank 40 liter Bundkarrets kapacitet 3,2 liter Transmission Bremse Parkeringsbremse Styring - Styreenheder Hydrostatisk servostyring Hydraulisk Mekanisk På bagaksel med servostyring - Elektrohydraulisk SR 1800C B Værdier Værdier Driftsvægt (uden operatør) kg Længde mm Bredde mm Højde mm Kørehastighed 9 km/t Stigningsevne 15% Belysningsanlæg Homologeret til brug på offentlig vej Fejesystem Selvnivellerende enhed Fejebredde (kun hovedbørste) mm Fejebredde med én sidebørste mm Fejebredde med 2 sidebørster mm Sidebørstens diameter 650 mm Hovedbørstens længde mm Beholdervolumen 440 liter Maks. belastning for affaldsbeholder 440 kg Tømningshøjde mm Filtreringssystem Lukket posefilter 10,5 m 2 Motor Amre 48 V 10 kw Forhjul 5,00/8 Baghjulet Affjedring 18*6*12"1/8 Hydrauliktank 40 liter Bundkarrets kapacitet 3,2 liter Transmission Bremse Parkeringsbremse Styring Styreenheder Batteri Hydrostatisk servostyring Hydraulisk Mekanisk På bagaksel med servostyring Elektrohydraulisk 48 V 600 A Dieselmotor Værdier Cylindere 4 Slagvolumen cm 3 Cylinderdiameter 75 mm Slaglængde 77,6 mm Kompressionsforhold 22,8 : 1 Maks. hastighed omdr./min Maks. hastighed (i drift) omdr./min Maks. effekt 19 kw Tomgang omdr./min Batteri 12 V 80 Ah Motor Spænding Maks. effekt Maks. hastighed Værdier 48 V 13 kw omdr./min (2) B

11 BRUGERMANUAL OMGIVELSESFORHOLD I arbejde Maskinen bør kun anvendes i passende omgivelser. Arbejdsområdet bør være veloplyst, fri for eksplosionsfarer og beskyttet mod dårlige vejrforhold. Maskinen fungerer korrekt under følgende omgivelsesforhold: Temperatur: -10 C +40 C. Fugtighed: 30 % 95 % uden kondensation. Opbevaring Når maskinen ikke er i brug, bør den opbevares indendørs og beskyttet mod dårlige vejrforhold. Temperatur: +1 C +50 C. Fugtighed: maks. 95 % uden kondensation. STØJNIVEAU Hvis maskinen anvendes i overensstemmelse med de angivne instruktioner, vil vibrationerne ikke have skadende virkninger. Maskinens vibrationsniveau er under 2,5 m/s². BRUG ADVARSEL! Maskinen må KUN betjenes af kvalificeret personale med et indgående kendskab til maskinens styreenheder. BEMÆRK Inden maskinen startes, kontrolleres det at sensoren i førersædet fungerer korrekt: motoren standser omgående, når operatøren forlader sædet. STYREENHEDER OG INSTRUMENTER SR 1800C D Med lygter (Se fig. I) 1. Hovedbørstens betjeningshåndtag 2. Affaldsbeholderens betjeningshåndtag 3. Klappens betjeningshåndtag 4. Hastighedsregulator 5. Parkeringsbremse 6. Tændingsnøgle 7. Havariblink 8. Kombineret kontakt 9. Ventilatorens betjeningsarm 10. Filterrysterkontakt 11. Bremsepedal 12. Kørepedal 13. Instrumentbrættets kontrollamper 13a. Tændrørets kontrollampe 13b. Kontrollampe for brændstofstand 13c. Lysindikator for batteriladning 13d. Kontrollampe for olietryk 13e. Kontrollampe for kølevæsketemperatur 13f. Kontrollampe for parkeringsbremse 13g. Lysindikator for fjernlys 13h. Lysindikator for kørelys 13i. Kontrollampe for tilstoppet luftfilter 13j. Lysindikator for blinklys 13k. Timetæller 14. Sikringsboks B 15. Sikringsboks A 16. Ekstra kontakt 17. Sidebørstens betjeningshåndtag 18. Alarm for overophedning af affaldsbeholder (ekstraudstyr) (2) B 9

12 BRUGERMANUAL Uden forlygter (Se fig. J) 1. Hovedbørstens betjeningshåndtag 2. Affaldsbeholderens betjeningshåndtag 3. Klappens betjeningshåndtag 4. Hastighedsregulator 5. Parkeringsbremse 6. Tændingsnøgle 7. Hornkontakt 8. Alarm for overophedning af affaldsbeholder (ekstraudstyr) 9. Ventilatorens betjeningsarm 10. Filterrysterkontakt 11. Bremsepedal 12. Kørepedal 13. Instrumentbrættets kontrollamper 13a. Tændrørets kontrollampe 13b. Kontrollampe for brændstofstand 13c. Lysindikator for batteriladning 13d. Kontrollampe for olietryk 13e. Kontrollampe for kølevæsketemperatur 13f. Kontrollampe for parkeringsbremse 13g. Lysindikator for fjernlys 13h. Lysindikator for kørelys 13i. Kontrollampe for tilstoppet luftfilter 13j. Lysindikator for blinklys 13k. Timetæller 14. Sikringsboks B 15. Sikringsboks A 16. Ekstra kontakt 17. Sidebørstens betjeningshåndtag SR 1800C B Med lygter (Se fig. K) 1. Hovedbørstens betjeningshåndtag 2. Affaldsbeholderens betjeningshåndtag 3. Klappens betjeningshåndtag 4. Batteristik 5. Parkeringsbremse 6. Tændingsnøgle 7. Havariblink 8. Kombineret kontakt 9. Ventilatorens betjeningsarm 10. Filterrysterkontakt 11. Bremsepedal 12. Kørepedal 13. Instrumentbrættets kontrollamper 14. Sikringsboks B 15. Sikringsboks A 16. Ekstra kontakt 17. Sidebørstens betjeningshåndtag 18. Alarm for overophedning af affaldsbeholder (ekstraudstyr) Uden forlygter (Se fig. L) 1. Hovedbørstens betjeningshåndtag 2. Affaldsbeholderens betjeningshåndtag 3. Klappens betjeningshåndtag 4. Batteristik 5. Parkeringsbremse 6. Tændingsnøgle 7. Hornkontakt 8. Alarm for overophedning af affaldsbeholder (ekstraudstyr) 9. Ventilatorens betjeningsarm 10. Filterrysterkontakt 11. Bremsepedal 12. Kørepedal 13. Instrumentbrættets kontrollamper 14. Sikringsboks B 15. Sikringsboks A 16. Ekstra kontakt 17. Sidebørstens betjeningshåndtag Styreenheder og betjningshåndtag Betjeningshåndtagene har følgende funktioner: Løftning af sidebørste; Sænkning af affaldsbeholder; Løftning af affaldsbeholder; Sænkning af sidebørste; Åbning af klap; Lukning af klap; Sænkning af hovedbørste; Løftning af hovedbørste. BETJENINGSVEJLEDNING Start (SR 1800C D) BEMÆRK CE-mærkede maskiner er udstyret med en sikkerhedsanordning, der standser maskinen, når operatøren forlader førersædet. Maskinen kan ikke startes, hvis operatøren ikke har taget plads i førersædet. Inden maskinen startes, sikres det at parkeringsbremsen (5, fig. I) er aktiveret. Sæt tændingsnøglen i kontakten. Indstil hastighedsregulatoren (4, fig. I) til tomgang. Drej tændingsnøglen med uret til den første position. Kontrollamperne for batteriladning og olietryk skal være tændt. Kontrollampen for foropvarmning af tændrør slukker. Drej tændingsnøglen helt i bund med uret. Når motoren starter, slippes nøglen, der automatisk falder tilbage til den første position. BEMÆRK Inden maskinen forsøges startet på ny, drejes tændingsnøglen tilbage til position "0". Så snart maskinen er blevet startet, kontrolleres det at lamperne for batteriladning, olietryk og foropvarmning af tændrør er slukket (2) B

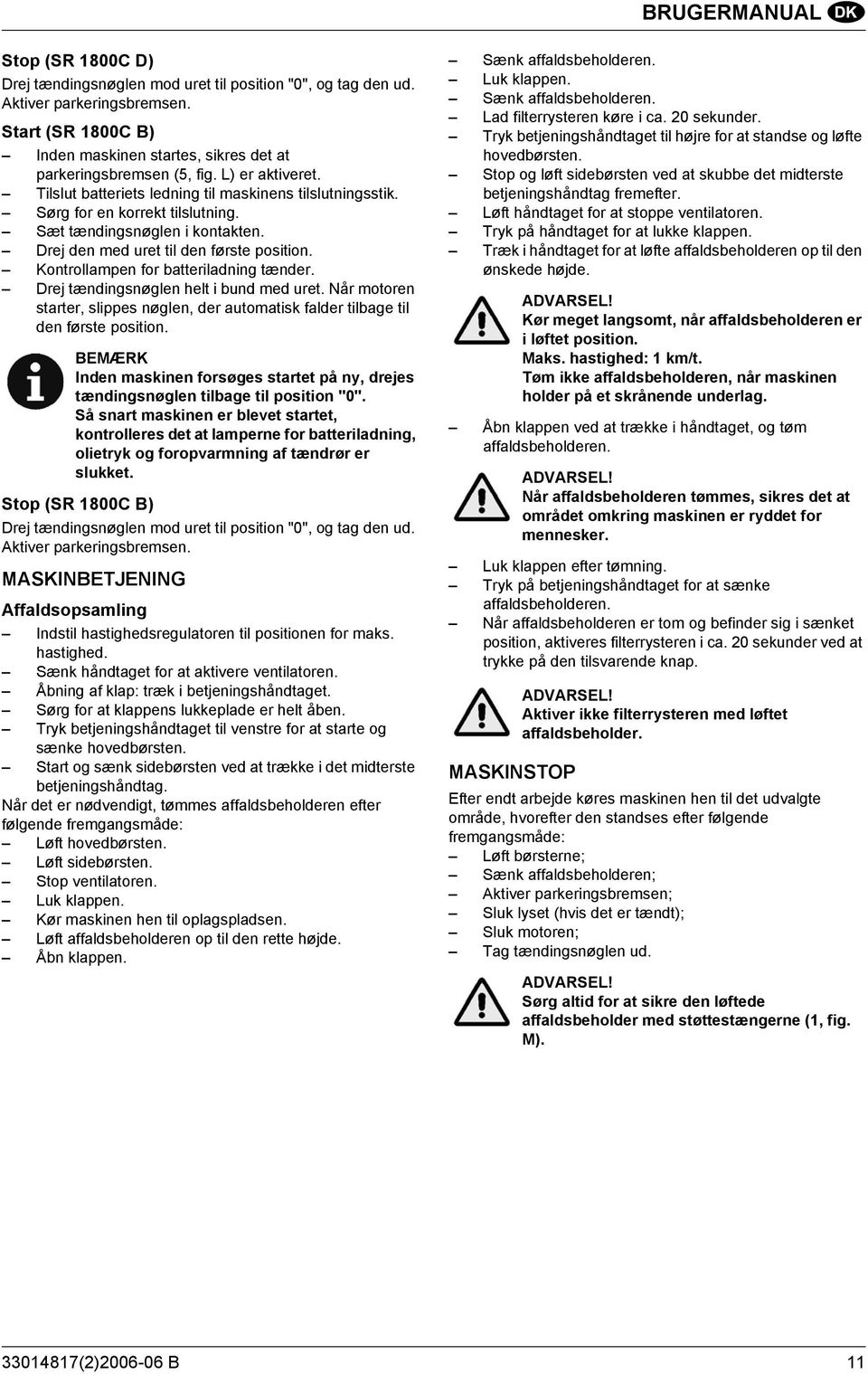

13 BRUGERMANUAL Stop (SR 1800C D) Drej tændingsnøglen mod uret til position "0", og tag den ud. Aktiver parkeringsbremsen. Start (SR 1800C B) Inden maskinen startes, sikres det at parkeringsbremsen (5, fig. L) er aktiveret. Tilslut batteriets ledning til maskinens tilslutningsstik. Sørg for en korrekt tilslutning. Sæt tændingsnøglen i kontakten. Drej den med uret til den første position. Kontrollampen for batteriladning tænder. Drej tændingsnøglen helt i bund med uret. Når motoren starter, slippes nøglen, der automatisk falder tilbage til den første position. BEMÆRK Inden maskinen forsøges startet på ny, drejes tændingsnøglen tilbage til position "0". Så snart maskinen er blevet startet, kontrolleres det at lamperne for batteriladning, olietryk og foropvarmning af tændrør er slukket. Stop (SR 1800C B) Drej tændingsnøglen mod uret til position "0", og tag den ud. Aktiver parkeringsbremsen. MASKINBETJENING Affaldsopsamling Indstil hastighedsregulatoren til positionen for maks. hastighed. Sænk håndtaget for at aktivere ventilatoren. Åbning af klap: træk i betjeningshåndtaget. Sørg for at klappens lukkeplade er helt åben. Tryk betjeningshåndtaget til venstre for at starte og sænke hovedbørsten. Start og sænk sidebørsten ved at trække i det midterste betjeningshåndtag. Når det er nødvendigt, tømmes affaldsbeholderen efter følgende fremgangsmåde: Løft hovedbørsten. Løft sidebørsten. Stop ventilatoren. Luk klappen. Kør maskinen hen til oplagspladsen. Løft affaldsbeholderen op til den rette højde. Åbn klappen. Sænk affaldsbeholderen. Luk klappen. Sænk affaldsbeholderen. Lad filterrysteren køre i ca. 20 sekunder. Tryk betjeningshåndtaget til højre for at standse og løfte hovedbørsten. Stop og løft sidebørsten ved at skubbe det midterste betjeningshåndtag fremefter. Løft håndtaget for at stoppe ventilatoren. Tryk på håndtaget for at lukke klappen. Træk i håndtaget for at løfte affaldsbeholderen op til den ønskede højde. ADVARSEL! Kør meget langsomt, når affaldsbeholderen er i løftet position. Maks. hastighed: 1 km/t. Tøm ikke affaldsbeholderen, når maskinen holder på et skrånende underlag. Åbn klappen ved at trække i håndtaget, og tøm affaldsbeholderen. ADVARSEL! Når affaldsbeholderen tømmes, sikres det at området omkring maskinen er ryddet for mennesker. Luk klappen efter tømning. Tryk på betjeningshåndtaget for at sænke affaldsbeholderen. Når affaldsbeholderen er tom og befinder sig i sænket position, aktiveres filterrysteren i ca. 20 sekunder ved at trykke på den tilsvarende knap. ADVARSEL! Aktiver ikke filterrysteren med løftet affaldsbeholder. MASKINSTOP Efter endt arbejde køres maskinen hen til det udvalgte område, hvorefter den standses efter følgende fremgangsmåde: Løft børsterne; Sænk affaldsbeholderen; Aktiver parkeringsbremsen; Sluk lyset (hvis det er tændt); Sluk motoren; Tag tændingsnøglen ud. ADVARSEL! Sørg altid for at sikre den løftede affaldsbeholder med støttestængerne (1, fig. M) (2) B 11

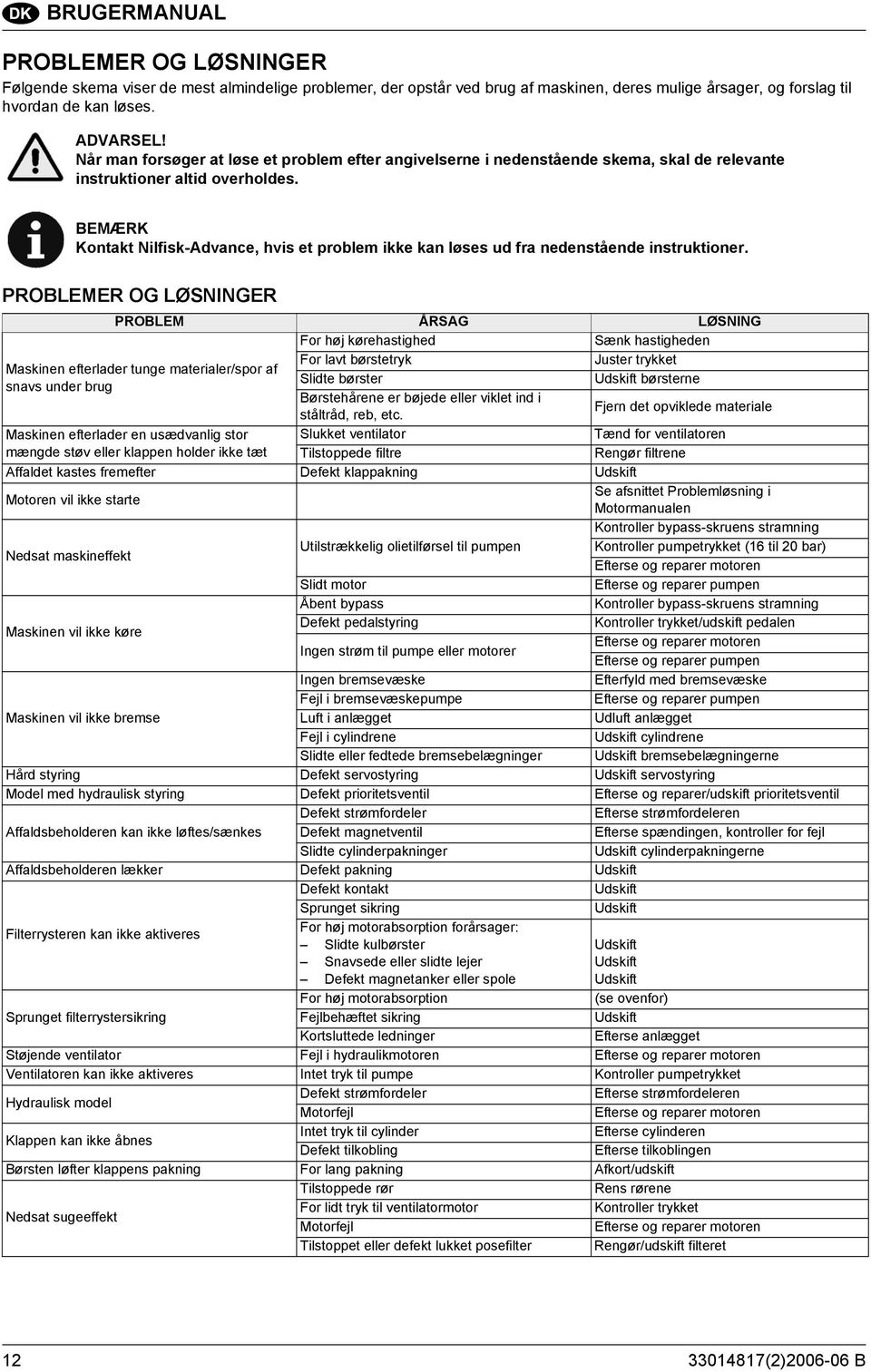

14 BRUGERMANUAL PROBLEMER OG LØSNINGER Følgende skema viser de mest almindelige problemer, der opstår ved brug af maskinen, deres mulige årsager, og forslag til hvordan de kan løses. ADVARSEL! Når man forsøger at løse et problem efter angivelserne i nedenstående skema, skal de relevante instruktioner altid overholdes. BEMÆRK Kontakt Nilfisk-Advance, hvis et problem ikke kan løses ud fra nedenstående instruktioner. PROBLEMER OG LØSNINGER PROBLEM ÅRSAG LØSNING For høj kørehastighed Sænk hastigheden For lavt børstetryk Juster trykket Maskinen efterlader tunge materialer/spor af Slidte børster Udskift børsterne snavs under brug Børstehårene er bøjede eller viklet ind i Fjern det opviklede materiale ståltråd, reb, etc. Maskinen efterlader en usædvanlig stor Slukket ventilator Tænd for ventilatoren mængde støv eller klappen holder ikke tæt Tilstoppede filtre Rengør filtrene Affaldet kastes fremefter Defekt klappakning Udskift Motoren vil ikke starte Se afsnittet Problemløsning i Motormanualen Kontroller bypass-skruens stramning Nedsat maskineffekt Utilstrækkelig olietilførsel til pumpen Kontroller pumpetrykket (16 til 20 bar) Efterse og reparer motoren Slidt motor Efterse og reparer pumpen Åbent bypass Kontroller bypass-skruens stramning Defekt pedalstyring Kontroller trykket/udskift pedalen Maskinen vil ikke køre Efterse og reparer motoren Ingen strøm til pumpe eller motorer Efterse og reparer pumpen Ingen bremsevæske Efterfyld med bremsevæske Fejl i bremsevæskepumpe Efterse og reparer pumpen Maskinen vil ikke bremse Luft i anlægget Udluft anlægget Fejl i cylindrene Udskift cylindrene Slidte eller fedtede bremsebelægninger Udskift bremsebelægningerne Hård styring Defekt servostyring Udskift servostyring Model med hydraulisk styring Defekt prioritetsventil Efterse og reparer/udskift prioritetsventil Defekt strømfordeler Efterse strømfordeleren Affaldsbeholderen kan ikke løftes/sænkes Defekt magnetventil Efterse spændingen, kontroller for fejl Slidte cylinderpakninger Udskift cylinderpakningerne Affaldsbeholderen lækker Defekt pakning Udskift Defekt kontakt Udskift Sprunget sikring Udskift Filterrysteren kan ikke aktiveres For høj motorabsorption forårsager: Slidte kulbørster Udskift Snavsede eller slidte lejer Udskift Defekt magnetanker eller spole Udskift For høj motorabsorption (se ovenfor) Sprunget filterrystersikring Fejlbehæftet sikring Udskift Kortsluttede ledninger Efterse anlægget Støjende ventilator Fejl i hydraulikmotoren Efterse og reparer motoren Ventilatoren kan ikke aktiveres Intet tryk til pumpe Kontroller pumpetrykket Hydraulisk model Defekt strømfordeler Efterse strømfordeleren Motorfejl Efterse og reparer motoren Klappen kan ikke åbnes Intet tryk til cylinder Efterse cylinderen Defekt tilkobling Efterse tilkoblingen Børsten løfter klappens pakning For lang pakning Afkort/udskift Tilstoppede rør Rens rørene Nedsat sugeeffekt For lidt tryk til ventilatormotor Kontroller trykket Motorfejl Efterse og reparer motoren Tilstoppet eller defekt lukket posefilter Rengør/udskift filteret (2) B

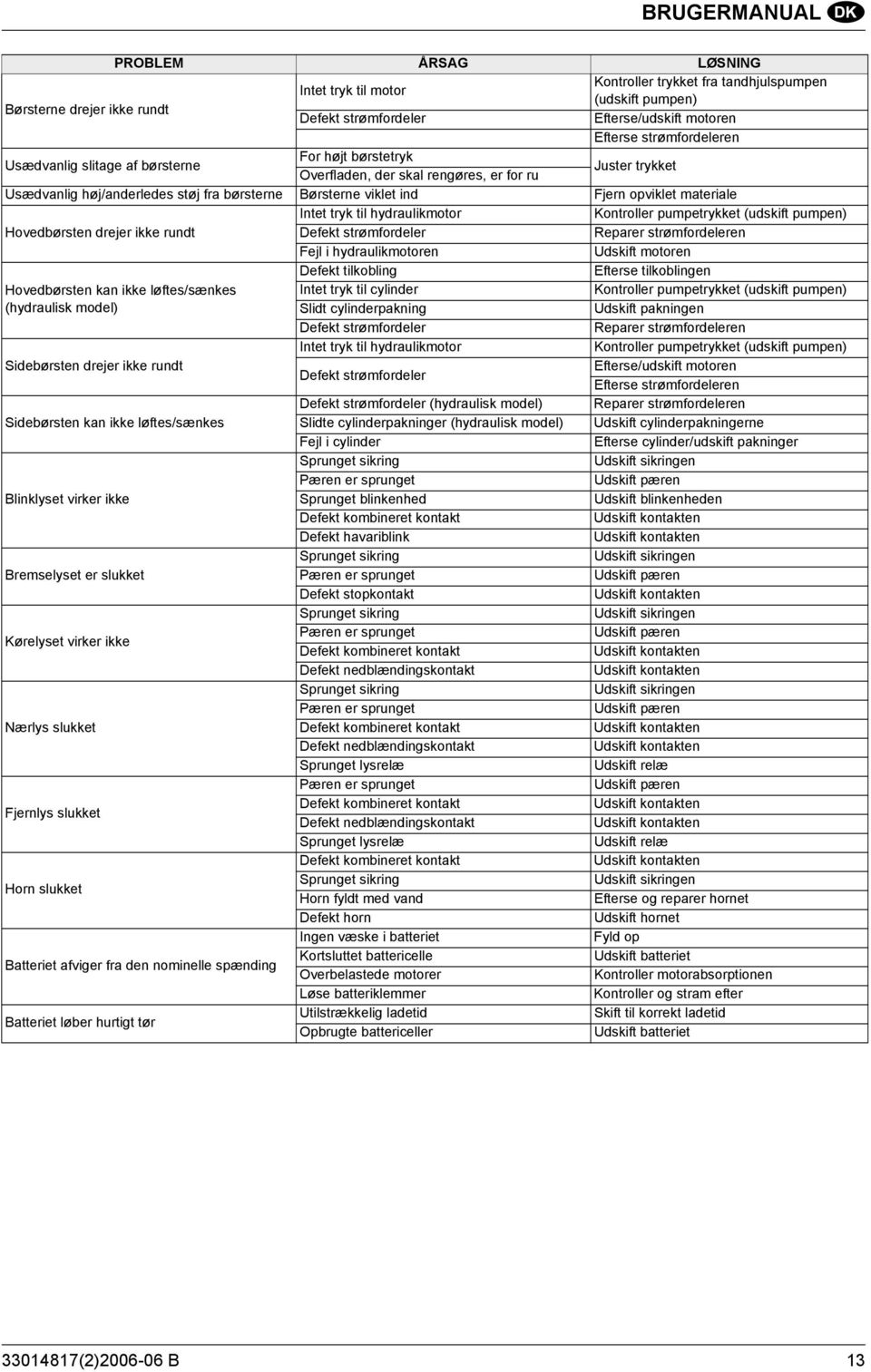

15 BRUGERMANUAL PROBLEM ÅRSAG LØSNING Kontroller trykket fra tandhjulspumpen Intet tryk til motor (udskift pumpen) Børsterne drejer ikke rundt Defekt strømfordeler Efterse/udskift motoren Efterse strømfordeleren Usædvanlig slitage af børsterne For højt børstetryk Overfladen, der skal rengøres, er for ru Juster trykket Usædvanlig høj/anderledes støj fra børsterne Børsterne viklet ind Fjern opviklet materiale Intet tryk til hydraulikmotor Kontroller pumpetrykket (udskift pumpen) Hovedbørsten drejer ikke rundt Defekt strømfordeler Reparer strømfordeleren Fejl i hydraulikmotoren Udskift motoren Defekt tilkobling Efterse tilkoblingen Hovedbørsten kan ikke løftes/sænkes Intet tryk til cylinder Kontroller pumpetrykket (udskift pumpen) (hydraulisk model) Slidt cylinderpakning Udskift pakningen Defekt strømfordeler Reparer strømfordeleren Intet tryk til hydraulikmotor Kontroller pumpetrykket (udskift pumpen) Sidebørsten drejer ikke rundt Efterse/udskift motoren Defekt strømfordeler Efterse strømfordeleren Defekt strømfordeler (hydraulisk model) Reparer strømfordeleren Sidebørsten kan ikke løftes/sænkes Slidte cylinderpakninger (hydraulisk model) Udskift cylinderpakningerne Fejl i cylinder Efterse cylinder/udskift pakninger Sprunget sikring Udskift sikringen Pæren er sprunget Udskift pæren Blinklyset virker ikke Sprunget blinkenhed Udskift blinkenheden Defekt kombineret kontakt Udskift kontakten Defekt havariblink Udskift kontakten Sprunget sikring Udskift sikringen Bremselyset er slukket Pæren er sprunget Udskift pæren Defekt stopkontakt Udskift kontakten Sprunget sikring Udskift sikringen Kørelyset virker ikke Pæren er sprunget Udskift pæren Defekt kombineret kontakt Udskift kontakten Defekt nedblændingskontakt Udskift kontakten Sprunget sikring Udskift sikringen Pæren er sprunget Udskift pæren Nærlys slukket Defekt kombineret kontakt Udskift kontakten Defekt nedblændingskontakt Udskift kontakten Sprunget lysrelæ Udskift relæ Pæren er sprunget Udskift pæren Fjernlys slukket Defekt kombineret kontakt Udskift kontakten Defekt nedblændingskontakt Udskift kontakten Sprunget lysrelæ Udskift relæ Defekt kombineret kontakt Udskift kontakten Horn slukket Sprunget sikring Udskift sikringen Horn fyldt med vand Efterse og reparer hornet Defekt horn Udskift hornet Ingen væske i batteriet Fyld op Batteriet afviger fra den nominelle spænding Kortsluttet battericelle Udskift batteriet Overbelastede motorer Kontroller motorabsorptionen Løse batteriklemmer Kontroller og stram efter Batteriet løber hurtigt tør Utilstrækkelig ladetid Skift til korrekt ladetid Opbrugte battericeller Udskift batteriet (2) B 13

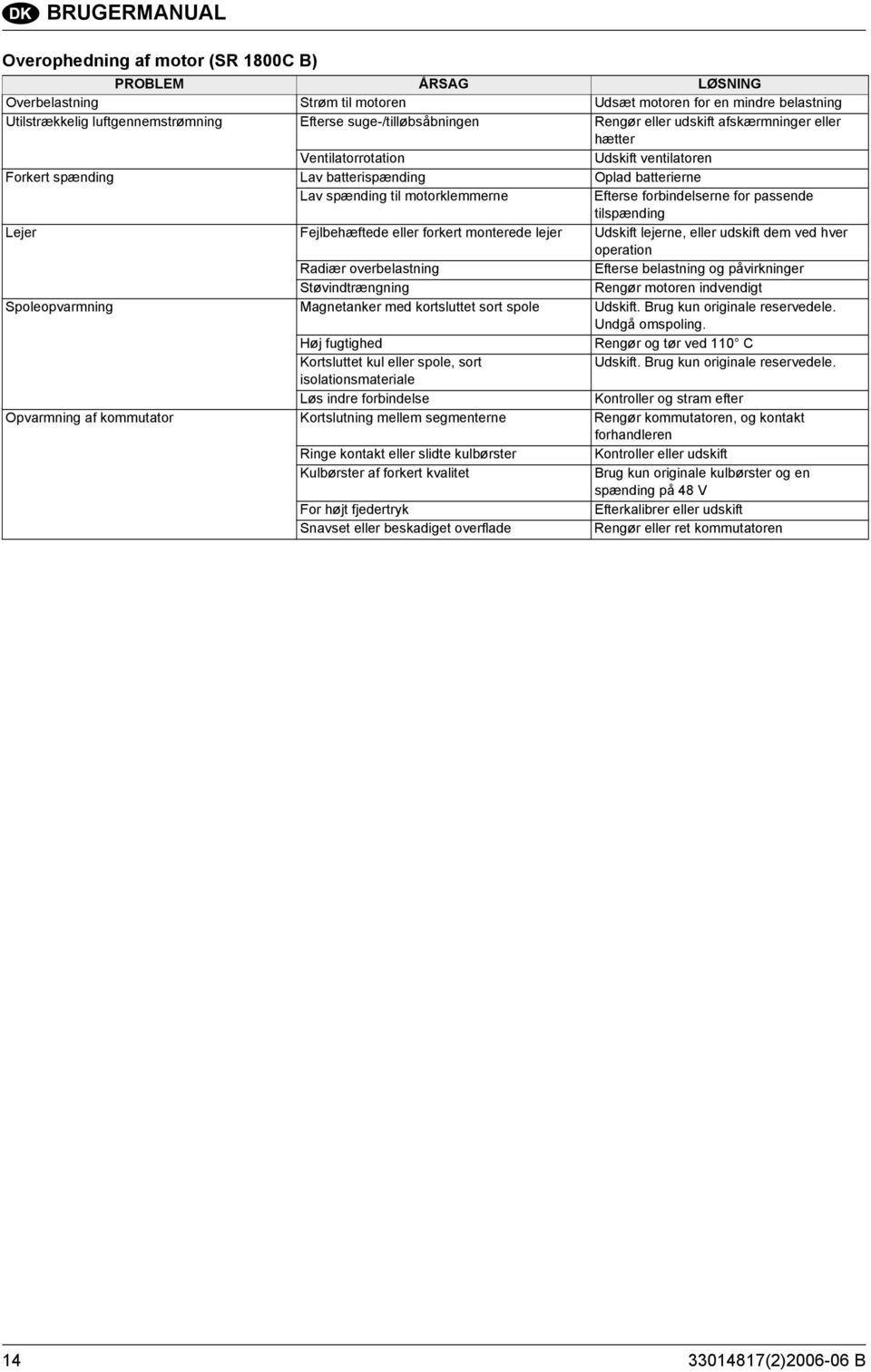

16 BRUGERMANUAL Overophedning af motor (SR 1800C B) PROBLEM ÅRSAG LØSNING Overbelastning Strøm til motoren Udsæt motoren for en mindre belastning Utilstrækkelig luftgennemstrømning Efterse suge-/tilløbsåbningen Rengør eller udskift afskærmninger eller hætter Ventilatorrotation Udskift ventilatoren Forkert spænding Lav batterispænding Oplad batterierne Lav spænding til motorklemmerne Efterse forbindelserne for passende tilspænding Lejer Fejlbehæftede eller forkert monterede lejer Udskift lejerne, eller udskift dem ved hver operation Radiær overbelastning Efterse belastning og påvirkninger Støvindtrængning Rengør motoren indvendigt Spoleopvarmning Magnetanker med kortsluttet sort spole Udskift. Brug kun originale reservedele. Undgå omspoling. Høj fugtighed Rengør og tør ved 110 C Kortsluttet kul eller spole, sort Udskift. Brug kun originale reservedele. isolationsmateriale Løs indre forbindelse Kontroller og stram efter Opvarmning af kommutator Kortslutning mellem segmenterne Rengør kommutatoren, og kontakt forhandleren Ringe kontakt eller slidte kulbørster Kontroller eller udskift Kulbørster af forkert kvalitet Brug kun originale kulbørster og en spænding på 48 V For højt fjedertryk Efterkalibrer eller udskift Snavset eller beskadiget overflade Rengør eller ret kommutatoren (2) B

17 BRUGERMANUAL RENGØRING OG VEDLIGEHOLDELSE Maskinen kan rengøres af ikke-faglært personale. For at forebygge eventuelle faresituationer, skal den ansvarlige for maskinens rengøring dog kende til hovedafbryderens placering og være fortrolig med maskinens primære funktioner. Maskinens vedligeholdelse skal udføres af faglært personale, der har et indgående kendskab til maskinen og dens komponenter. Mekanisk, elektrisk og elektronisk vedligeholdelse er mulig. ADVARSEL! Al rengøring og vedligeholdelse skal udføres med slukket motor. Vent til alle maskindele er standset og afkølet. ADVARSEL! Beskyt øjne og hår, når maskinen rengøres med højtryksrenser. Hvis maskinen anvendes i giftige omgivelser, skal den rengøringsansvarlige være iført en særlig maske og passende beskyttelsesklæder, når der arbejdes med støvfilteret. RENGØRING Almindelig rengøring af maskinen Rengør maskinens ydre, paneler og styreenheder med en blød klud, enten tør eller opvredet i mildt sæbevand. BEMÆRK Brug ikke opløsningsmidler som sprit, benzin eller etylacetat, da de kan beskadige maskinens overflade. Fjern eventuelle rester af støv eller snavs fra maskinens kontrolpaneler (digitalskærme, kontrol- og advarselslamper, kontakter). BEMÆRK Vær særlig forsigtig under rengøringen af de elektriske komponenter. Om nødvendigt skal de elektriske komponenter rengøres af specialiseret personale, idet der anvendes ikke-ætsende produkter, der egner sig til denne type rengøring. REGELMÆSSIG VEDLIGEHOLDELSE ADVARSEL! Al rengøring og vedligeholdelse skal udføres med slukket motor. Vent til alle maskindele er standset og afkølet. For vedligeholdelse af motoren henvises til instruktionerne i den medfølgende Motormanual. Denne manual leveres i en særlig æske. Den anbefalede regelmæssige vedligeholdelse er sammenfattet i nedenstående skema (2) B 15

18 BRUGERMANUAL VEDLIGEHOLDELSESSKEMA Vedligeholdelse Kontrol af motoroliestand Kontrol af hydraulikoliestand Rengøring af tørluftsfilter Rengøring af køler Rengøring af lukket posefilter Kontrol af kilerem Kontrol af køleledning Kontrol af bremsevæskestand Kontrol af batteri Kontrol af støvkontrolsystemets vandfilter Rengøring af drænrør fra brændstoffilter Rengøring af køler Rengøring af filter i brændstofpumpe Udskiftning af motorolie Udskiftning af oliefilter Udskiftning af hydraulikoliefilter i tandhjulspumpe Udskiftning af hydraulikoliefilter i hydrostatisk pumpe Kontrol af kilerem Udskiftning af oliefilter Udskiftning af brændstoffilter Udskiftning af hydraulikoliefilter i hydrostatisk pumpe Stramning af brændstoffets skrue og spændebånd Kontrol af injektor Kontrol af tændrør Udskiftning af motorluftfilter Rengøring af brændstoftank Udskiftning af generatorrem Udskiftning af hydraulikolie Udskiftning af startbørste Kontrol af hydraulikmotor og pumpetryk Slidkontrol af seglpakning Kontrol af bremseanlæg Kontrol af de bevægelige deles spillerum For hver 10 arbejdstimer Efter 50 timer For hver 150 arbejdstimer For hver 300 arbejdstimer For hver 500 arbejdstimer For hver arbejdstimer For hver arbejdstimer (2) B

19 BRUGERMANUAL Jævnstrømsmotor (SR 1800C B) Kommutator Kulbørster Klemmer Ventilator Lejer Isolering Skruer Spoler Vedligeholdelse Sørg for at overfladen, som kulbørsterne er i berøring med, er dækket af en jævn, skinnende, gennemsigtig, lysegrå film. Sørg for at der ikke er nogen sorte mærker eller brandpletter mellem kommutatorens segmenter og på kommutatorens ydre topstykke. Sørg for at kommutatorens overflade ikke er foret, furet eller brændt på segmentet, såvel indvendigt som udvendigt. Kontroller, at børsterne ikke har dannet furer på kommutatorens overflade og at det isolerende glas ikke rager ud over kobbersegmentet. Kontroller, at kommutatoren er ren og at der ikke er brandpletter på segmenterne. Rengør om nødvendigt kommutatoren som beskrevet. Kontrol af ekcentricitet. Rengør kommutatoren med særlige gummipinde. Rengør om nødvendigt mellem segmenterne. Efterse kulbørsterne for slid. De er slidte, når over halvdelen af deres samlede længde er slidt ned. Kontroller, at de bevæger sig frit i børsteholderen, at trykket fra fjederen er korrekt, og at fjederen har bevaret sin elasticitet. Sørg for at overfladen, som kulbørsterne er i berøring med, er jævn og skinnende, og at eventuelle furer eller porøsiteter er ekstremt små eller af lignende dimensioner. Efterse metaltråden for slid, og sørg for at tilslutningsklemmerne er tilpas stramme. Sørg for at der ikke er nogle store revner, dybe furer, huller, brandpletter eller splinter på kulbørstens kanter, og at slitagen af alle kulbørster er ens. Efterse kabinettet for slid og spillerum. Børsterne holder normalt fra 6 måneder til 1 år, afhængig af brug. Efterse kulbørsten og koblingstrykket. Udskift kulbørsterne når kontrollampen tænder, også selv om de 300 arbejdstimer endnu ikke er nået. Kontroller, at forsyningens bolte og møtrikker er strammet rigtigt til og at isoleringsmaterialerne er i god stand. Sørg for at luftindgangen ikke er tilstoppet og at ventilatoren drejer frit rundt. Kontroller temperaturen, vibrationen og støjniveauet. Brug en megger, især i våde omgivelser, til at kontrollere isoleringsværdien, som skal være under 2 MOhm. Kontroller, at skruerne er strammet rigtigt til. Efterse de elektriske forbindelser for tilslutningsfejl, som kan resultere i lokal overophedning. Almindelig rengøring. Kontroller, at isolationen til jord er under 2 MOhm. For hver 150 arbejdstimer For hver 200 arbejdstimer For hver 400 arbejdstimer For hvert halve år Hvert år Hver gang der udføres vedligeholdelse (2) B 17

20 BRUGERMANUAL REGELMÆSSIGE KONTROLLER Batteri ADVARSEL! Bær handsker og sikkerhedsbriller. Kontroller væskestanden i batteriet. Efterse batteripolerne for oksidering. Rengør hele batteriets overflade med en fugtig svamp. Dæktryk Anbefalet tryk: 7 bar Væskeniveauer Bremsevæske:DOT4 Hydraulikolie: AGIP Arnica 46 (Mod. D) Hydraulikolie: Rotra ATF (Mod. B) Motorolie: AGIP SigmaTurbo 15W/40 K 180 (Mod. D) Kølevæskestand Blanding: 50 % AGIP frostvæske og 50 % vand (Mod. D) Justering af klaplukning Løsn kontramøtrikken (1, fig. N). Juster fastspændingsbolten, og kontroller at klappens lukkepanel slutter hermetisk til. Juster trykket på klappens fjeder (2, fig. N) med skruen. Justering af parkeringsbremse Løsn møtrikken (1, fig. O) eller træk den ud, idet det undgås at røre ved kabelenden. Ved justering af kabelspændingen kontrolleres det at bremsen ikke er låst. Udskiftning af motorluftfilter (SR 1800C D) Løsn monteringsskruen (1, fig. P), og fjern dækslet (2). Løsn luftfilterets (2, fig. Q) stilleskrue (1). Fjern, rengør eller udskift luftfilteret. Løsn filterelementets (2, fig. R) stilleskrue (1). Fjern, rengør eller udskift elementet. Sæt dækslet tilbage på plads, og stram skruen. Udskiftning af hydraulikoliefilter i tandhjulspumpe Tøm olietanken gennem bundproppen. Fjern tankdækslet (1, fig. S). Løsn filtrene fra deres lejer indvendigt i tanken (1, fig. T). ADVARSEL! Foruren ikke omgivelserne med brugte olier og filtre. Skru de nye filtre på plads ved hjælp af en passende skruenøgle (50), og sæt tankdækslet tilbage på plads. Skru drænproppen på. Kontroller oliestanden, og efterfyld om nødvendigt. Udskiftning af hydraulikoliefilter i variabel transportpumpe Løsn monteringsskruen. Skru filteret (1, fig. U) af, og bortskaf det efter de gældende regler for farligt affald. Erstat det med et originalt filter. ADVARSEL! Foruren ikke omgivelserne med brugte olier og filtre. EKSTRAORDINÆR VEDLIGEHOLDELSE ADVARSEL! Al vedligeholdelse skal udføres med slukket motor. Vent til alle maskindele er standset og afkølet. For vedligeholdelse af motoren henvises til instruktionerne i den medfølgende Motormanual. Denne manual leveres i en særlig æske. Udskiftning af sidepakning Fjern monteringsskruerne (1, fig. V), og afmonter pakningens holdere (2). Sæt en ny pakning og holderen på plads, således at pakningen er i let berøring med jorden. Stram monteringsskruerne (2) B

21 BRUGERMANUAL Udskiftning af hovedbørste Fjern skruerne på højre dæksel og tag det af. Fjern monteringsskruerne og pakningens holder. Træk pakningen sidelæns. Fjern splitpinden (1, fig. W). Tag bærestykket (2, fig. W) ud. Afmonter børsten (3, fig. W). Monter børsten (3, fig. W). Sæt bærestykket (2, fig. W) på plads. Monter splitpinden (1, fig. W). Geninstaller pakningen. Luk dækslet. Justering af hovedbørsten (børstetrykket) Ved at lade hovedbørsten køre nogle få minutter, samtidig med at maskinen står stille, opnår man et aftryk, der kan bruges til at finde ud af om børstetrykket er korrekt. Hvis aftrykkets størrelse er mindre end 40 mm eller større end 100 mm, justeres fjedertrykket ved hjælp af monteringsmøtrikken (1, fig. X). Udskiftning af sidebørsten Løsn motorens monteringsskruer (1, fig. Y). Afmonter børsten. Løsn bærestykkets monteringsskruer. Udskift børsten, og skru monteringsskruerne på igen. Fastgør børsten til motoren. Justering af sidebørsten Juster børstetrykket med stilleskruen (1, fig. Z). Udskiftning af den bagerste pakning Pakningen skal være i let og ensartet berøring med gulvet. Udskift pakningen ved at løsne montageboltene (1, fig. AA). Fjern pakningens holder. Udskift pakningen, og sæt den nye pakning på plads. Udskiftning af det lukkede posefilter Fjern skærmen. Løsn dækslets (1, fig. AB) skruer, og tag det af. Fjern monteringsstængerne ved at løsne skruerne (1, fig. AC). Afmonter filteret (1, fig. AD). Frakobl filterrysterens ledning (1, fig. AE). Udskift filteret. Genetabler forbindelsen til filterrysteren. Genmonter filteret (1, fig. AD) i affaldsbeholderen. Geninstaller monteringsstængerne. Stram monteringsskruerne (1, fig. AC). Sæt dækslet (1, fig. AB) tilbage på plads. Når filteret installeres, sikres det at dækslets pakning er lufttæt og at filteret er placeret korrekt. Bugsering af maskinen Når maskinen skal bugseres, udløses den hydrostatiske transmission ved at dreje skruerne (1, fig. AF) mod uret. EKSTRA BATTERI SR 1800C B Servicevejledning For et rørformet armeret akkumulatorbatteri bestående af 24 celler type S4CHD V - Kapacitet 600 Ah med 5 timers afladning. Monteret på SR 1800C B. Brug Den elektriske maskine bør aldrig bruges så længe, at batteriet er helt afladet. For at optimere brugen af batteriet, specielt hvad angår driftstidens længde, bør kun 90 % af dets kapacitet bruges op over en 5-timers periode. Maskindriften skal derfor stoppes, når væskemængden i cellerne falder til en vægt på 1,13-1,14, hvilket er den vægt, der svarer til 90 % af kapaciteten. Hvis vægtfylden ikke måles, bør maskinen stoppes ved første tegn på fald i ydelsen, og batteriet bør genoplades enten straks eller efter et par timers hvile, hvilket er at foretrække. Når længden på arbejdstiden planlægges, bør dette tages med i overvejelserne, så batteriet ikke slides op for tidligt (2) B 19

22 BRUGERMANUAL Opladning Opladningen giver batteriet den energi, det skal bruge til drift af maskinen. Den oprindelige opladning er det maksimalt tilladte, nemlig 75 A. Amperetallet bør dog gradvist falde under opladning, så det, når batteriet når 57,6 V (2,4 pr. celle) og væsken i cellerne begynder at koge, ikke overstiger 25 A (1/3 af den maksimale opladning). Batteriet er opladet når: Akkumulatorvæskens vægtfylde når op på 1,27-1,28. Akkumulatorvæsken koger voldsomt. Akkumulatorvæskens temperatur bør ikke overstige 45. Hvis opladningen foretages automatisk ved hjælp af en strømensretter, samtidig med at den elektriske energi, som batteriet bruger under drift, også genereres, vil enheden stoppe med at lade, når akkumulatorvæskens temperatur når den angivne værdi. Husk dog altid på, at af de forskellige dele - maskine, batteri og ensretter - er sidstnævnte den mest skrøbelige. Stopper batteriet ikke opladningen automatisk på det rette tidspunkt, men i stedet fortsætter med at lade i flere timer udover det nødvendige (dette kan forekomme i weekenden), kan det tage skade i en sådan grad, at det bliver ubrugeligt. Derfor, ud over at bruge en ensretter af bedste kvalitet, er det også af største vigtighed, at ensretteren kontrolleres regelmæssigt, så det sikres at den fungerer perfekt. Batteriet bør oplades et sted med god ventilation. Når der arbejdes i nærheden af batteriet, især under opladningen, skal man undgå: At tænde tændstikker; At bruge åben ild; At arbejde med smergelslibesten eller andet gnistfremkaldende værktøj. Overladning Batterier, der er i god stand, kræver sædvanligvis ikke overladning. Overladning anbefales for batterier, der ikke har været i brug i mere end 15 dage eller har været helt afladet, er fejlbehæftede, etc. Overladningsstrømmen må i dette tilfælde aldrig overstige halvdelen af den normale ladestrøm i en periode på ca. 9 timer, opdelt i tre perioder (3 timers opladning og 2 timers hvile). Særlige foranstaltninger i forbindelse med overladning vil om nødvendigt blive anbefalet af teknikerne. Vedligeholdelse a) Efterfyldning: Akkumulatorvæskestanden skal holdes ca. 1 cm over den gennemborede overflade (stænkskærmen), som kan ses indvendigt i cellerne, når der kigges gennem prophullet. Denne nøjagtighed kan kun opnås ved hjælp af efterfyldningsanordningen "IMPIDOR", som er let at bruge og ikke kræver nogen særlig præcision. Cellerne vil aldrig kunne fyldes ens op med en tragt, et rør eller lignende, heller ikke selv om der udvises den største forsigtighed. Efterfyldningsintervallet afhænger af belastningen, som batteriet udsættes for, samt opladningen og temperaturen. Det er dog vigtigt at kontrollere akkumulatorvæskestanden og vægtfylden en gang om ugen efter opladningen. Hvis det er nødvendigt at efterfylde oftere, kan det skyldes overdreven eller forlænget opladning. Kontroller og kalibrer omgående ensretteren. b) Rengøring: Batteriet skal altid holdes rent og tørt. Dette er af stor betydning, hvis man vil forebygge oksidering af løftekrogene eller batteriets hjørner, etc., da dette kan føre til jordfejl og korrosion. Rengør jævnligt batteriet med en fugtig svamp, så laget af syre, der normalt lægger sig under opladningen, forsvinder. Hvis batterikassen er udstyret med en udløbsmunding (desværre er det ikke alle transportkasser, der har eller kan have en), er det muligt at rengøre overfladen med en vandstråle, hvilket giver et langt bedre resultat end med en svamp. Det er ikke nødvendigt at tørre efter. Da alle syresporene er blevet fjernet, tørrer cellerne automatisk efter kort tid. Når væskestanden falder og stænkskærmen afdækkes, skal der fyldes op med destilleret vand til det ønskede niveau. Akkumulatorvæskestanden skal være den samme i alle cellerne, således at vægtfylden er ens (2) B
