1 RS 2200 BRUGERMANUAL ORIGINALE VEJLEDNINGER KÄYTTÄJÄN KÄSIKIRJA ALKUPERÄISET OHJEET BRUKERHÅNDBOK OPPRINNELIGE INSTRUKSJONER BRUKSANVISNING URSPRUNGLIGA INSTRUKTIONER Edition Printed in Italy setting standards

2

3 A Сертификат за съответствие Osvědčení o shodě Konformitätserklärung Overensstemmelsescertifikat Declaración de conformidad Vastavussertifikaat Déclaration de conformité Yhdenmukaisuustodistus Conformity certificate Πιστοποιητικό συμμόρφωσης Megfelelősségi nyilatkozat Dichiarazione di conformità Atitikties deklaracija Atbilstības deklarācija Konformitetssertifisering Conformiteitsverklaring Declaração de conformidade Deklaracja zgodności Certificat de conformitate Заявление о соответствии Överensstämmelsecertifikat Certifikát súladu Certifikat o ustreznosti Uyumluluk sertifikası Модел / Model / Modell / Model / Modelo / Mudel / Modèle / Malli / Model / Μοντέλο / Modell / Modello / Modelis / Modelis / Modell / Model / Modelo / Model / Model / Модель / Modell / Model / Model / Model : ROAD SWEEPER Тип / Typ / Typ / Type / Tipo / Tüüp / Type / Tyyppi / Type / Τύπος / Típus / Tipo / Tipas / Tips / Type / Type / Tipo / Typ / Tip / Тип / Typ / Typ / Tip / Tip : RS 2200 Сериен номер / Výrobní číslo / Seriennummer / Serienummer / Número de serie / Seerianumber / Numéro de série / Sarjanumero / Serial number / Σειριακός αριθμός / Sorozatszám / Numero di serie / Serijos numeris / Sērijas numurs / Serienummer / Serienummer / Número de série / Numer seryjny / Număr de serie / Серийный номер / Serienummer / Výrobné číslo / Serijska številka / Seri Numarası : Година на производство / Rok výroby / Baujahr / Fabrikationsår / Año de fabricación / Väljalaskeaasta / Année de fabrication / Valmistusvuosi / Year of construction / Έτος κατασκευής / Gyártási év / Anno di costruzione / Pagaminimo metai / Izgatavošanas gads / Byggeår / Bauwjaar / Ano de fabrico / Rok produkcji / Anul fabricaţiei / Год выпуска / Tillverkningsår / Rok výroby / Leto izdelave / Leto izdelave/imal yılı : Долуподписаният потвърждава, че гореспоменатият модел е произведен в съответствие със следните директиви и стандарти. Níže podepsaný stvrzuje, že výše uvedený model byl vyroben v souladu s následujícími směrnicemi a normami. Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden. Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. El abajo firmante certifica que los modelos arriba mencionados han sido producidos de acuerdo con las siguientes directivas y estandares. Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. The undersigned certify that the above mentioned model is produced in accordance with the following directives and standards. Ο κάτωθι υπογεγραμμένος πιστοποιεί ότι η παραγωγή του προαναφερθέντος μοντέλου γίνεται σύμφωνα με τις ακόλουθες οδηγίες και πρότυπα. Alulírottak igazoljuk, hogy a fent említett modellt a következő irányelvek és szabványok alapján hoztuk létre. Il sottoscritto dichiara che i modelli sopra menzionati sono prodotti in accordo con le seguenti direttive e standard. Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytų direktyvų bei standartų. Ar šo tiek apliecināts, ka augstākminētais modelis ir izgatavots atbilstoši šādām direktīvām un standartiem. A presente assinatura serve para declarar que os modelos supramencionados são produtos em conformidade com as seguintes directivas e normas. Niżej podpisany zaświadcza, że wymieniony powyżej model produkowany jest zgodnie z następującymi dyrektywami i normami. Subsemnatul atest că modelul susmenţionat este produs în conformitate cu următoarele directive şi standarde. Настоящим удостоверяется, что машина вышеуказанной модели изготовлена в соответствии со следующими директивами и стандартами. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder. Dolu podpísaný osvedčuje, že hore uvedený model sa vyrába v súlade s nasledujúcimi smernicami a normami. Je soussigné certifie que les modèles cidessus sont fabriqués conformément aux directives et normes suivantes. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Spodaj podpisani potrjujem, da je zgoraj omenjeni model izdelan v skladu z naslednjimi smernicami in standardi. Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. Aşağıda İmzası olan kişi, yukarıda bahsedilen model cihazın aşağıda verilen direktiflere ve standartlara uygunlukta imal edildiğini onaylar. EC Machinery Directive e 2006/42/EC EN ISO , EN ISO , EN 294, EN 349, EN 982, EN 13019, EN EC EMC Directive 2009/19/EC /EC EN 55012, EN Manufacturer: Nilfisk-Advance S.p.A. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Address: Strada Comunale della Braglia, 18, GUARDAMIGLIO (LO) - ITALY Tel: +39 (0) , Fax: +39 (0) Technical file compiled by the manufacturer B C 1 Model: RS 2200 Prod. Nr: Serial No: 09XXXXXXX Date code : H07 Total Weight : KG 4500 IPX3 db(a)xxx KW 70 Battery: 12VDC MAX 28% Manufactured By: Nilfisk - Advance S.p.a Guardamiglio (LO) - Italy Made in Italy S S RS (3) B I

4 D F F4 P10 42 AIA F Model: RS 2200 Serial No: 10XXXXXXX Total Weight : KG 4500 KW 70 Prod. Nr: Date code : H07 IPX3 db(a)xxx Battery: 12VDC K1.1 K1.2 K1.3 K1.4 K1.5 K1.6 K MAX P7 28% Manufactured By: Nilfisk - Advance S.p.a Guardamiglio (LO) - Italy K2 K3 K4 Made in Italy P11 X10 17 K P G8 67Nm0 34E0r5p% S II (3) B RS 2200

5 100 % E ENG rpm 100 % ENG rpm S RS (3) B III

6 F BD S IV (3) B RS 2200

7 G S RS (3) B V

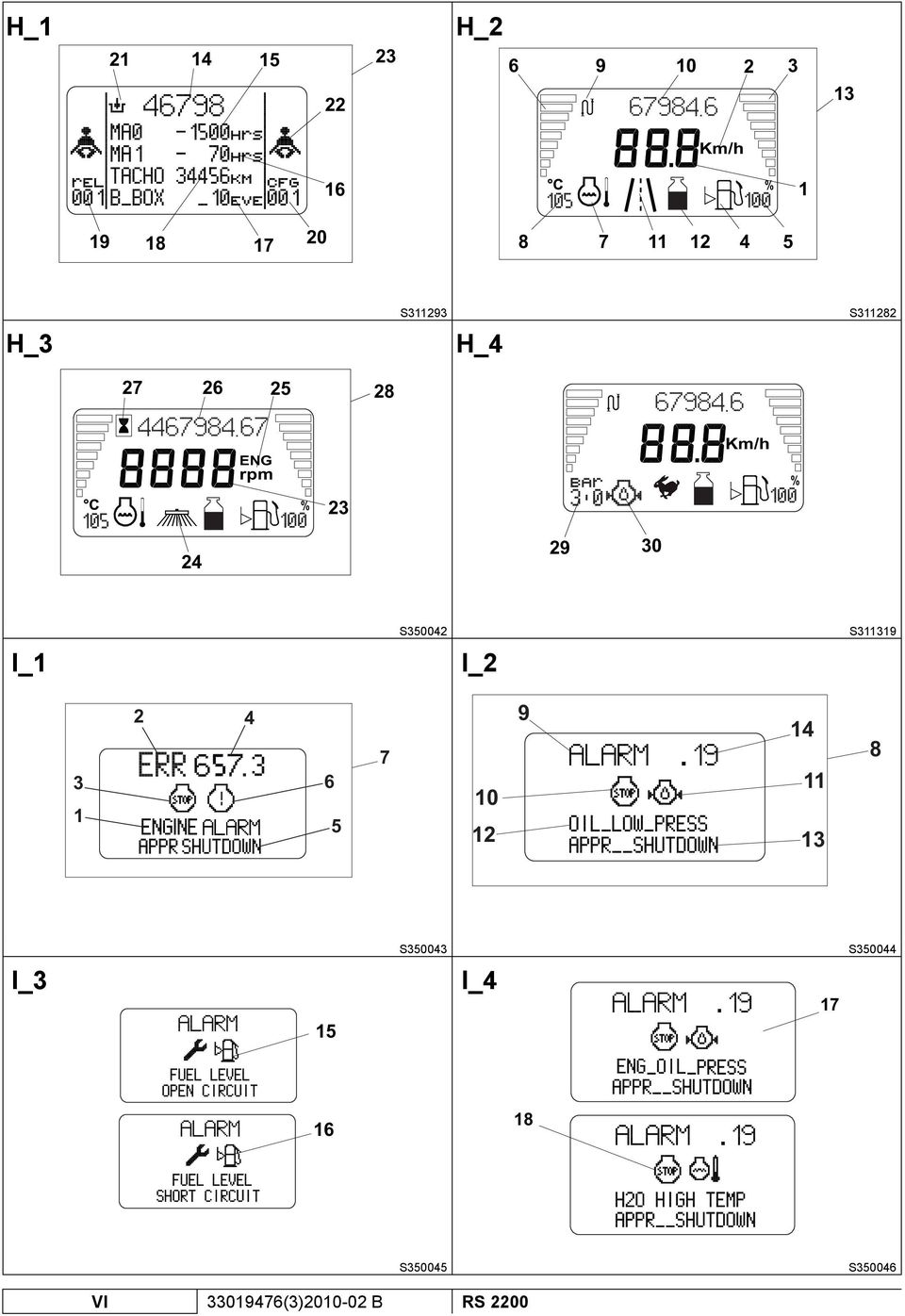

8 H_ H_ Km/h 16 % H_3 S H_4 S ENG rpm Km/h % % I_1 S I_2 S I_3 15 S I_4 17 S S S VI (3) B RS 2200

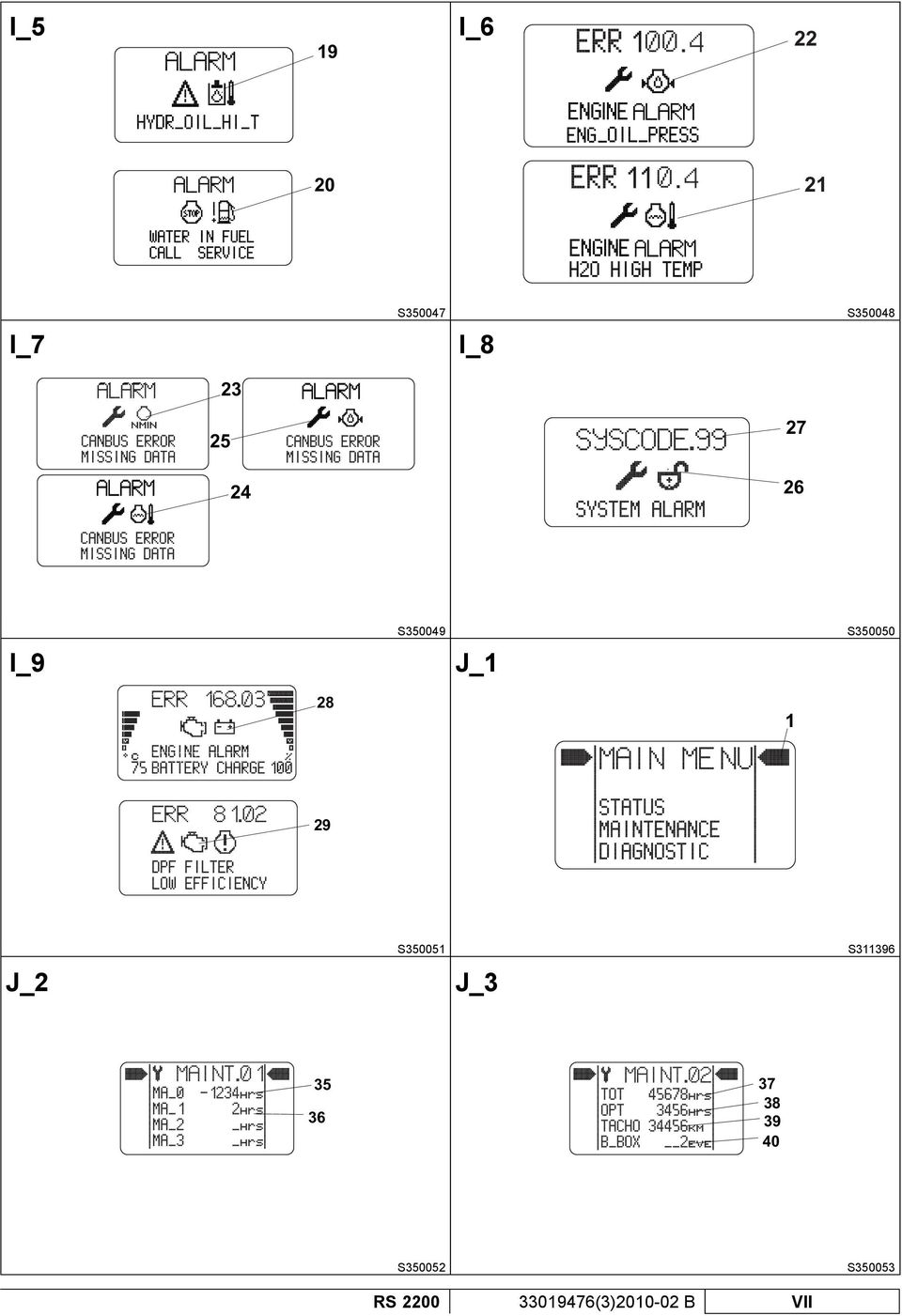

9 I_5 19 I_ I_7 S I_8 S I_9 S J_1 S S S J_2 J_ S S RS (3) B VII

10 VIII (3) B RS S S S S S S S J_4 J_5 J_7 K_2 J_6 K_1 L

11 M N 3 S S O S RS (3) B IX

12 J J II P J 3 0 J 0 I I 0 0 I II 0 II I I I II II II Q 1 5 S R S S S S X (3) B RS 2200

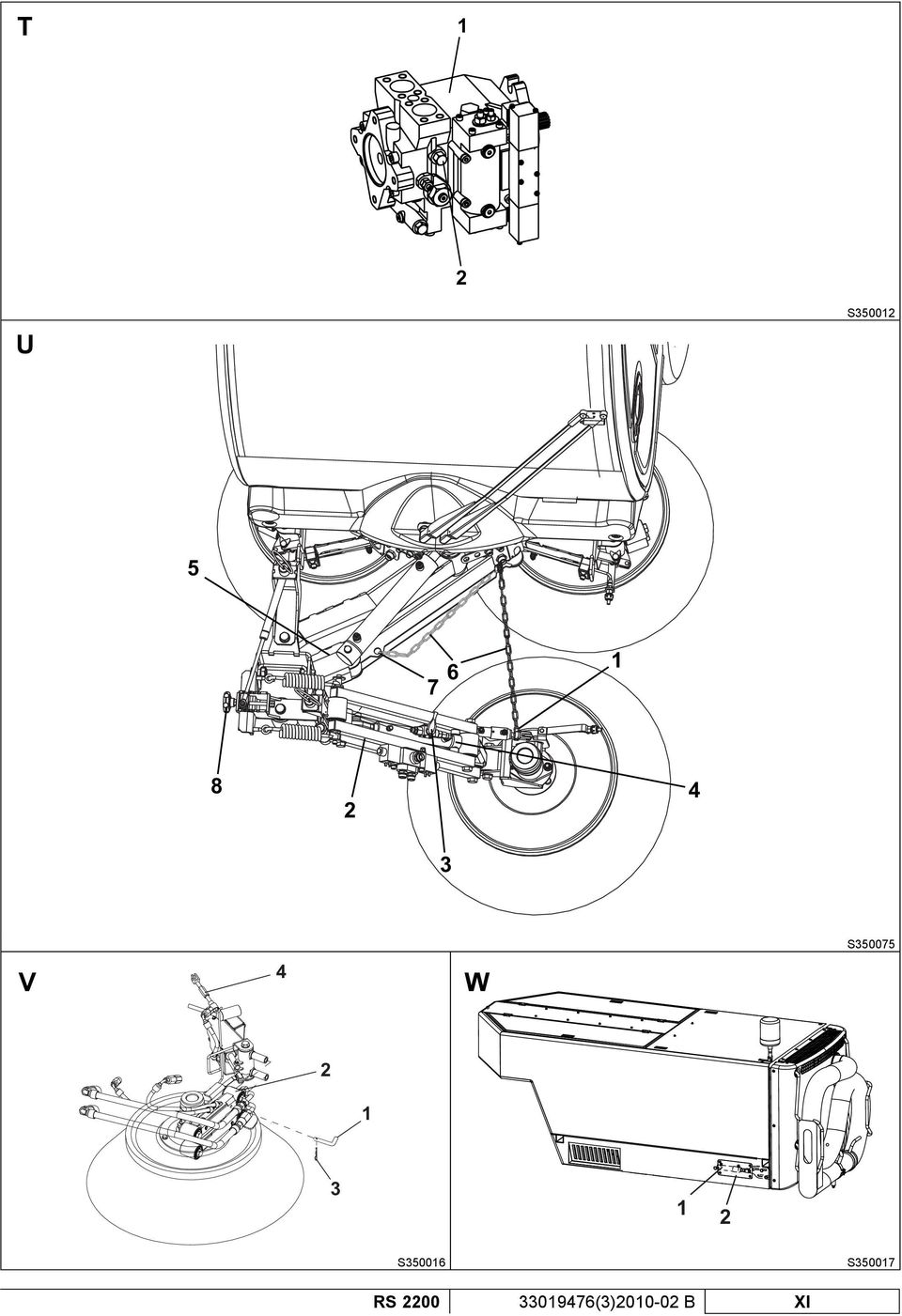

13 T 1 2 U S V 4 W S S S RS (3) B XI

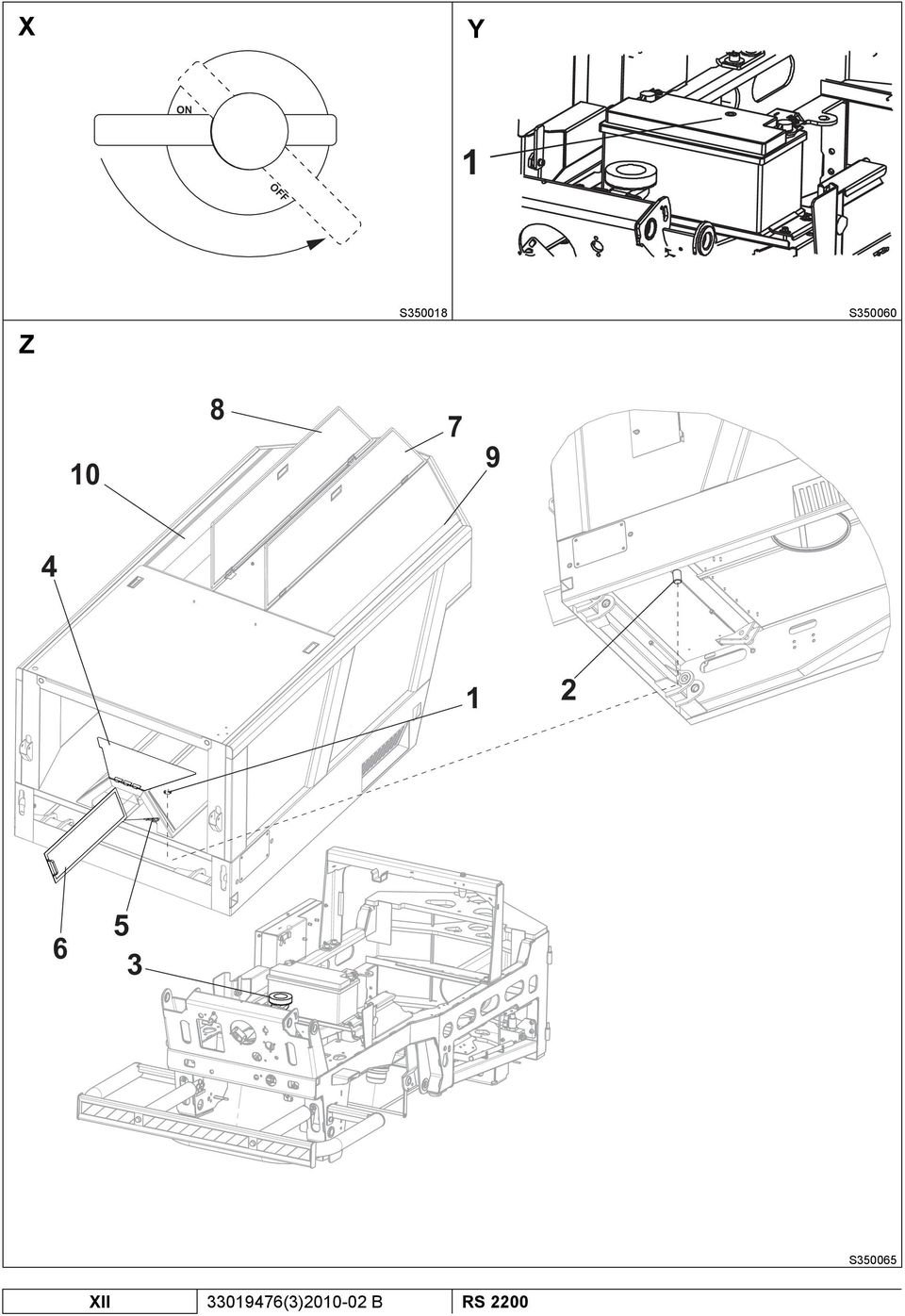

14 OFF X Y ON 1 Z S S S XII (3) B RS 2200

15 AA AB AC S AD 2 S MAX MIN S S RS (3) B XIII

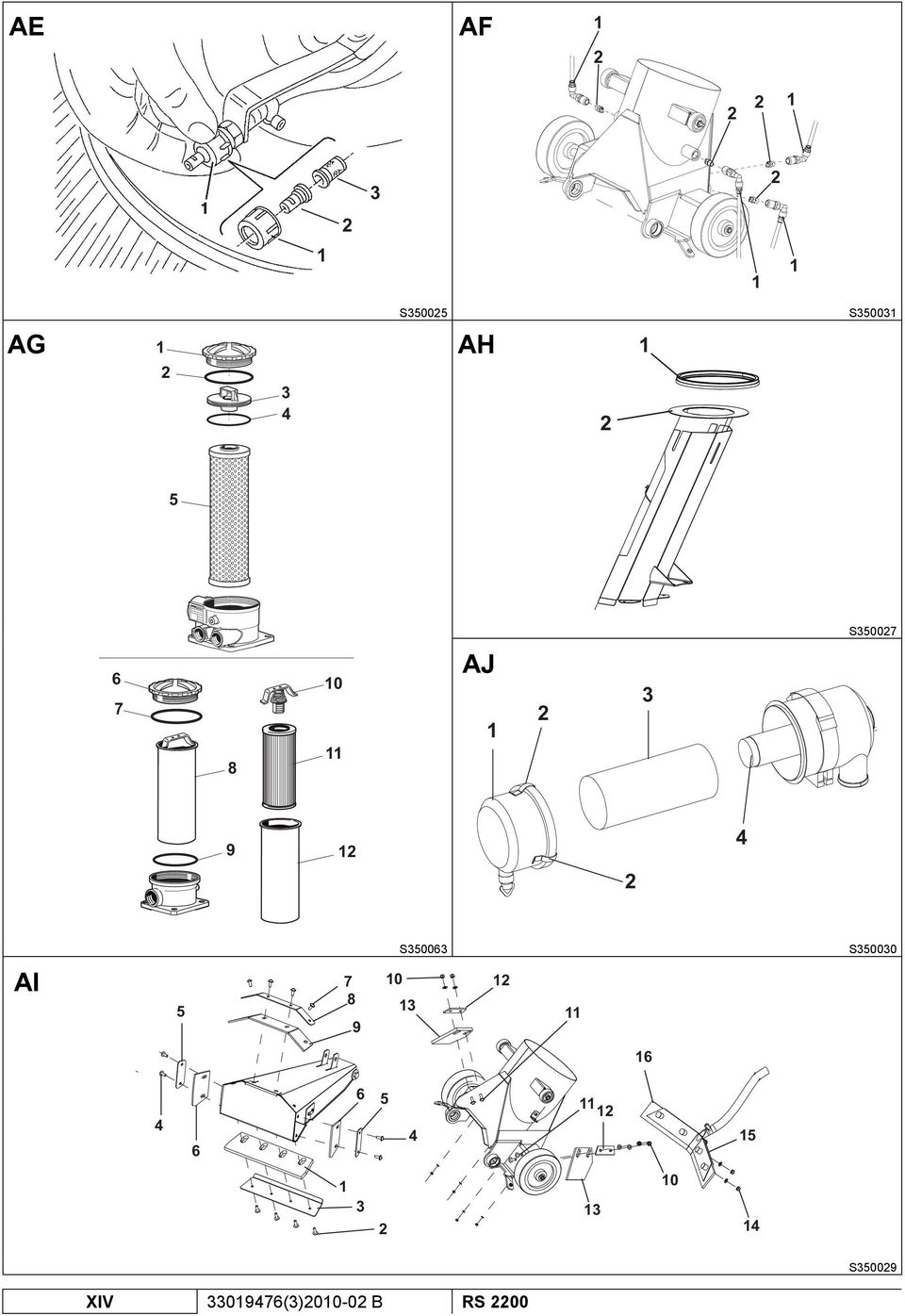

16 AE AF AG S AH 2 1 S S AJ S S AI S XIV (3) B RS 2200

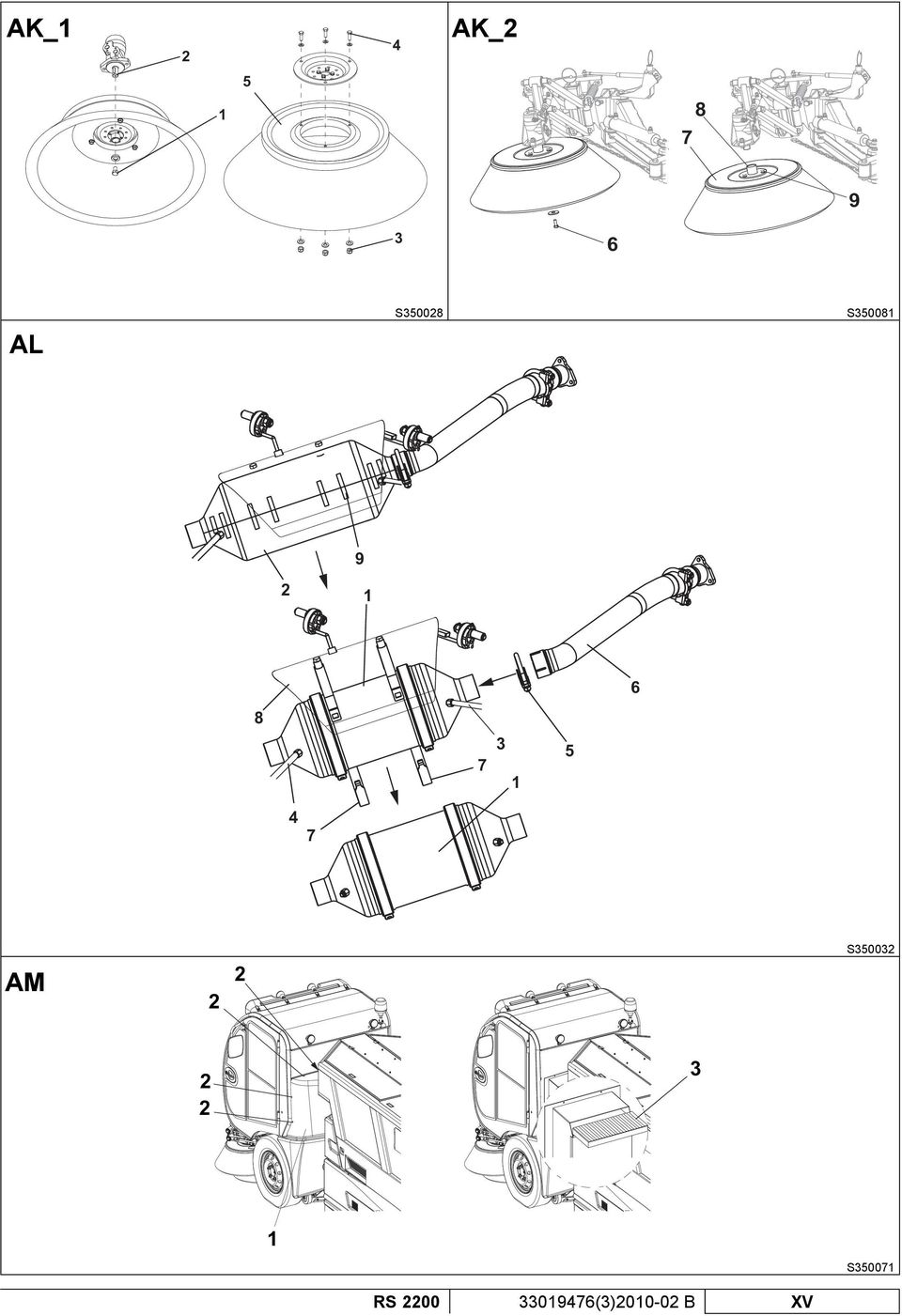

17 AK_1 2 4 AK_ AL S S AM 2 2 S S RS (3) B XV

18 AN 2 1 AO 1 3 S S XVI (3) B RS 2200

19 AP_ S RS (3) B XVII

20 AP_ S XVIII (3) B RS 2200

21 AP_ S RS (3) B XIX

22 AQ 1 75 l 200 l 75 l µm µm bar bar S XX (3) B RS 2200

23 BRUGERMANUAL DANSK INDHOLDSFORTEGNELSE INTRODUKTION... 3 MANUALENS FORMÅL OG INDHOLD... 3 MÅLGRUPPE... 3 OPBEVARING AF MANUALEN... 3 OVERENSSTEMMELSESERKLÆRING... 3 IDENTIFIKATIONSDATA... 3 ANDRE REFERENCEMANUALER... 4 RESERVEDELE OG VEDLIGEHOLDELSE... 4 ÆNDRINGER OG FORBEDRINGER... 4 SIKKERHED... 4 SYMBOLER... 4 GENERELLE INSTRUKTIONER... 5 UDPAKNING/LEVERING... 6 MASKINBESKRIVELSE... 7 DRIFTSEVNER... 7 SKIK OG BRUG... 7 BESKRIVELSE... 7 TEKNISKE DATA HYDRAULIKDIAGRAM VANDSYSTEM ELEKTRISKE SIKRINGER ALARMBESKRIVELSER TILBEHØR/EKSTRAUDSTYR BRUG FØR OPSTART START OG STOP AF DIESELMOTOR BETJENING AF MASKINEN TØMNING AF AFFALDSBEHOLDER SÅDAN BRUGES DEN BAGERSTE SUGESLANGE SÅDAN BRUGES VINDUESVISKEREN SÅDAN BRUGES FØRERHUSETS VARMEANLÆG SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG SÅDAN BRUGES LYSANLÆGGET BETJENING AF ARBEJDSLYS BETJENING AF HAVARIBLINKET JUSTERING AF FØRERSÆDE MONTERING AF AFFALDSBEHOLDERENS STØTTESTÆNGER MANUAL LØFTNING AF AFFALDSBEHOLDEREN SÅDAN BRUGES HØJTRYKSRENSEREN TØMNING/FYLDNING AF STØVKONTROLSYSTEMETS VANDTANK UDSKIFTNING AF HJUL NÅR MASKINEN SKAL SLÆBES SÅDAN BRUGES KAMERAUDSTYRET (tilbehør) EFTER BRUG TRANSPORT MED ANHÆNGER OPLAGRING AF MASKINEN FØRSTE ARBEJDSPERIODE RS (3) B 1

24 DANSK BRUGERMANUAL VEDLIGEHOLDELSE SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE RUTINEMÆSSIG VEDLIGEHOLDELSE RENGØRING AF AFFALDSBEHOLDEREN KONTROL AF HYDRAULIKOLIESTAND KONTROL OG RENGØRING AF DEN KOMBINEREDE RADIATORS KØLEFINNER KONTROL AF AKKUMULATORVÆSKESTAND KONTROL AF BREMSEVÆSKESTAND KONTROL AF BAKGEARSALARM KONTROL AF DÆKTRYK DRIFTSKONTROL AF PARKERINGSBREMSE KONTROL AF MOTOROLIESTAND KONTROL AF DIESELMOTORENS KØLERVÆSKESTAND SMØRING AF MASKINENS BEVÆGELIGE DELE KONTROL AF OLIESTAND I STØVKONTROLSYSTEMETS PUMPE RENGØRING/UDSKIFTNING AF HÅNDSLANGENS DYSE RENGØRING/UDSKIFTNING AF BØRSTENS DYSE RENGØRING/UDSKIFTNING AF SUGEÅBNINGENS DYSE EKSTRAORDINÆR VEDLIGEHOLDELSE UDSKIFTNING AF HYDRAULIKOLIE OG -FILTER UDSKIFTNING AF SUGEÅBNINGENS KLAP UDSKIFTNING AF SIDEBØRSTE UDSKIFTNING AF DEN TREDJE BØRSTEARM UDSKIFTNING AF FORGRENINGSRØRETS PAKNING UDSKIFTNING AF MOTOROLIE UDSKIFTNING AF MOTOROLIEFILTER UDSKIFTNING AF MOTORENS LUFTFILTER RENGØRING/UDSKIFTNING AF DIESELPARTIKELFILTER (DPF) UDSKIFTNINGS AF FØRERHUSETS LUFTFILTER UDSKIFTNING AF KØLEVÆSKE UDSKIFTNING AF BRÆNDSTOFFILTER RENGØRING/UDSKIFTNING AF VANDFILTERELEMENT UDSKIFTNING AF SIKRINGER VINTERVEDLIGEHOLDELSE SIKKERHEDSFUNKTIONER BAKGEARSALARM SENSOR TIL HINDRING AF MOTOROPSTART, NÅR GEARVÆLGEREN ER AKTIVERET SIKKERHEDSSYSTEM, DER FORHINDRER OPSTART, NÅR MASKINEN ER I ARBEJDSTILSTAND AFFALDSBEHOLDERENS ALARM HASTIGHEDSBEGRÆNSENDE SENSOR VED LØFTET AFFALDSBEHOLDER BETJENINGSARMENS SIKKERHEDSKNAP MANUEL FRAKOBLING AF BATTERI FEJLFINDING PROBLEMER OG EVENTUELLE LØSNINGER OPHUGNING (3) B RS 2200

25 BRUGERMANUAL DANSK INTRODUKTION BEMÆRK Numrene i parentes henviser til maskindelene i afsnittet Maskinbeskrivelse. MANUALENS FORMÅL OG INDHOLD Formålet med denne manual er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der beskæftiger sig med maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilfi sk. MÅLGRUPPE Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre vedligeholdelsesarbejde, der kræver kvalifi ceret arbejdskraft. Nilfi sk vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler. OPBEVARING AF MANUALEN Denne manual bør opbevares i nærheden af maskinen, i en passende beholder og på afstand af væsker og andre midler, der kan beskadige den. OVERENSSTEMMELSESERKLÆRING Overensstemmelseserklæringen (fi g. A), som leveres med maskinen, er et bevis på at maskinen overholder alle gældende love og bestemmelser. BEMÆRK En kopi af den originale overensstemmelseserklæring leveres sammen med maskinens dokumentation. BEMÆRK Hvis maskinen er godkendt til brug på offentlig vej, leveres den med en særlig overensstemmelseserklæring. IDENTIFIKATIONSDATA Maskinens model og serienummer står anført på mærkepladen (1, fi g. C). Årstallet for maskinens fremstilling er angivet i overensstemmelseserklæringen og fremgår desuden af de to første cifre i maskinens serienummer. Denne information skal benyttes, når De bestiller reservedele til maskinen. Anfør maskinens identifi kationsdata nedenfor til senere brug. MASKINENS model... MOTORENS model... MASKINENS serienummer... MOTORENS serienummer... FORSIGTIG! Maskinens serienummer står også anført på maskinstellet (25, fig. E). RS (3) B 3

26 DANSK BRUGERMANUAL ANDRE REFERENCEMANUALER Reservedelskatalog (leveres med maskinen): Servicemanual (fi ndes i ethvert Nilfi sk Servicecenter): Ledningsdiagram (leveret med maskinen): RESERVEDELE OG VEDLIGEHOLDELSE Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvalifi ceret personale eller af et Nilfi sk Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilfi sk for service, reservedele og tilbehør, og angiv maskinens model og serienummer. ÆNDRINGER OG FORBEDRINGER Nilfi sk forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilfi sk. SIKKERHED Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De fl este af de ulykker, der sker under arbejdet eller når maskinen fl yttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes. SYMBOLER FARE! Angiver dødsfare for føreren. ADVARSEL! Angiver en potentiel fare for personskade. FORSIGTIG! Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol. BEMÆRK Angiver at man skal være opmærksom på vigtige eller nyttige funktioner. TJEK MANUAL Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes (3) B RS 2200

27 BRUGERMANUAL DANSK GENERELLE INSTRUKTIONER Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse. FARE! Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Desuden skal føreren: Være 18 år eller ældre Have kørekort Være i normal fysisk-psykisk form Ikke være påvirket af rusmidler eller andre stoffer, der påvirker nervesystemet (alkohol, psykofarmaka, stoffer, etc.) Tage startnøglen ud, inden der udføres nogen form for vedligeholdelse/reparation. Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Maskinen må ikke betjenes af børn eller handicappede. Undgå brugen af smykker, når der arbejdes i nærheden af bevægelige dele. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende støtteanordninger. Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe. Udvis stor forsigtighed, da brændstof er meget brandfarligt. Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af brændstoffet. Fyld brændstof på udendørs eller i et område med god ventilation, og med slukket motor. Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. Hvis der spildes brændstof under optankningen, rengøres det berørte område, og der ventes et øjeblik, inden motoren startes. Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på sikker afstand af børn. Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for vedligeholdelse/reparation. Når der arbejdes med åbne motorhjelme/paneler, kontrolleres det, at de ikke kan lukke i ved et uheld. Når der udføres vedligeholdelse med løftet affaldsbeholder, skal denne sikres med støttestangen. Under transport af fejemaskinen, må brændstoftanken ikke være fyldt. Dieselmotorens udstødningsgas indeholder en lugtfri og farveløs kulilte, som er yderst giftig. Undgå at indånde dampene. Lad ikke maskinen køre i et lukket område. Anbring ikke genstande på motoren. Sluk dieselmotoren, inden arbejdet med den påbegyndes. For at undgå utilsigtet igangsætning af motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. Når affaldsbeholderen eller sugeåbningen løftes/sænkes, skal man passe på ikke at ramme føreren eller andre personer i nærheden. Når affaldsbeholderens dør er åben eller åbnes manuelt, skal man passe på ikke at ramme føreren eller andre personer i nærheden. Fastgør den med sikkerhedsstangen. Når maskinen kører og børsterne roterer, skal man passe på ikke at ramme føreren eller andre personer med børsterne. ADVARSEL! Kørsel på offentlig vej kræver at maskinen overholder de lokale krav til registrering. Brug ikke maskinen til andre formål end dem, den er beregnet til. Når maskinen er i brug, skal man være opmærksom på omgivelserne og mennesker i nærheden. Lad ikke maskinen være ubemandet, når parkeringsbremsen ikke er aktiveret. Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. Udvis den største forsigtighed ved løftning og tømning af ladet/affaldsbeholderen. Tøm ladet/affaldsbeholderen på en fast og jævn overflade. Tilpas driftshastigheden til jordforholdene. Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i maskinens bevægelige dele. RS (3) B 5

28 DANSK BRUGERMANUAL ADVARSEL! Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Undgå kontakt med akkumulatorvæske og varme maskindele. Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af gulvbelægningen. I tilfælde af brand anvendes pulverslukker; brug ikke vand. Rengør ikke maskinen med ætsende midler. Brug ikke maskinen i særligt støvede omgivelser. Pil ikke ved maskinens sikkerhedsskærme, og overhold nøje de almindelige vedligeholdelsesinstruktioner. Fjern eller flyt ikke maskinens advarselstavler. I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (olie, batterier, plastdele, etc.), der er underlagt regler som kræver at de afleveres i særlige centre (se afsnittet Ophugning). Hvis maskinen anvendes i overensstemmelse med disse instruktioner, vil vibrationerne ikke have skadende virkninger (se afsnittet Tekniske data). Når motoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da der er fare for forbrændinger eller brand. Lad ikke motoren køre, hvis oliestanden er lav, da dette kan beskadige maskinen alvorligt. Kontroller motoroliestanden med slukket motor og maskinen anbragt på en jævn overflade. Lad ikke motoren køre, hvis luftfilteret ikke er monteret, da dette kan beskadige maskinen. Motorens kølerør er under tryk. Ethvert eftersyn skal udføres med slukket og afkølet motor. Selv når motoren er kold, bør der udvises stor forsigtighed ved åbning af ekspansionstanken. Motoren er udstyret med en ventilator; stå ikke i nærheden af motoren, når den er varm, da ventilatoren også kan gå i gang, selvom maskinen er slukket. Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. ADVARSEL! Kulilte (CO) kan medføre hjerneskade eller død. Denne maskines interne forbrændingsmotor kan afgive kulilte. Undgå indånding af udstødningsgassen. Må kun bruges indendørs, når en passende ventilation er etableret og når en medhjælper er blevet bedt om at holde opsyn med brugeren. UDPAKNING/LEVERING Ved modtagelse af maskinen efterses transportkassen og maskinen for beskadigelser, som måtte være opstået under transporten. Hvis det konstateres, at der er sket skade, gemmes transportkassen, så den kan efterses af den fragtmand, der leverede maskinen. Kontakt fragtmanden øjeblikkeligt, så der kan gøres krav gældende for beskadigelse under fragten. Kontroller, at følgende dokumentation er vedlagt: Teknisk dokumentation: Manual til fejemaskine Reservedelskatalog til fejemaskine Fejemaskinens ledningsdiagram Manual til dieselmotor (3) B RS 2200

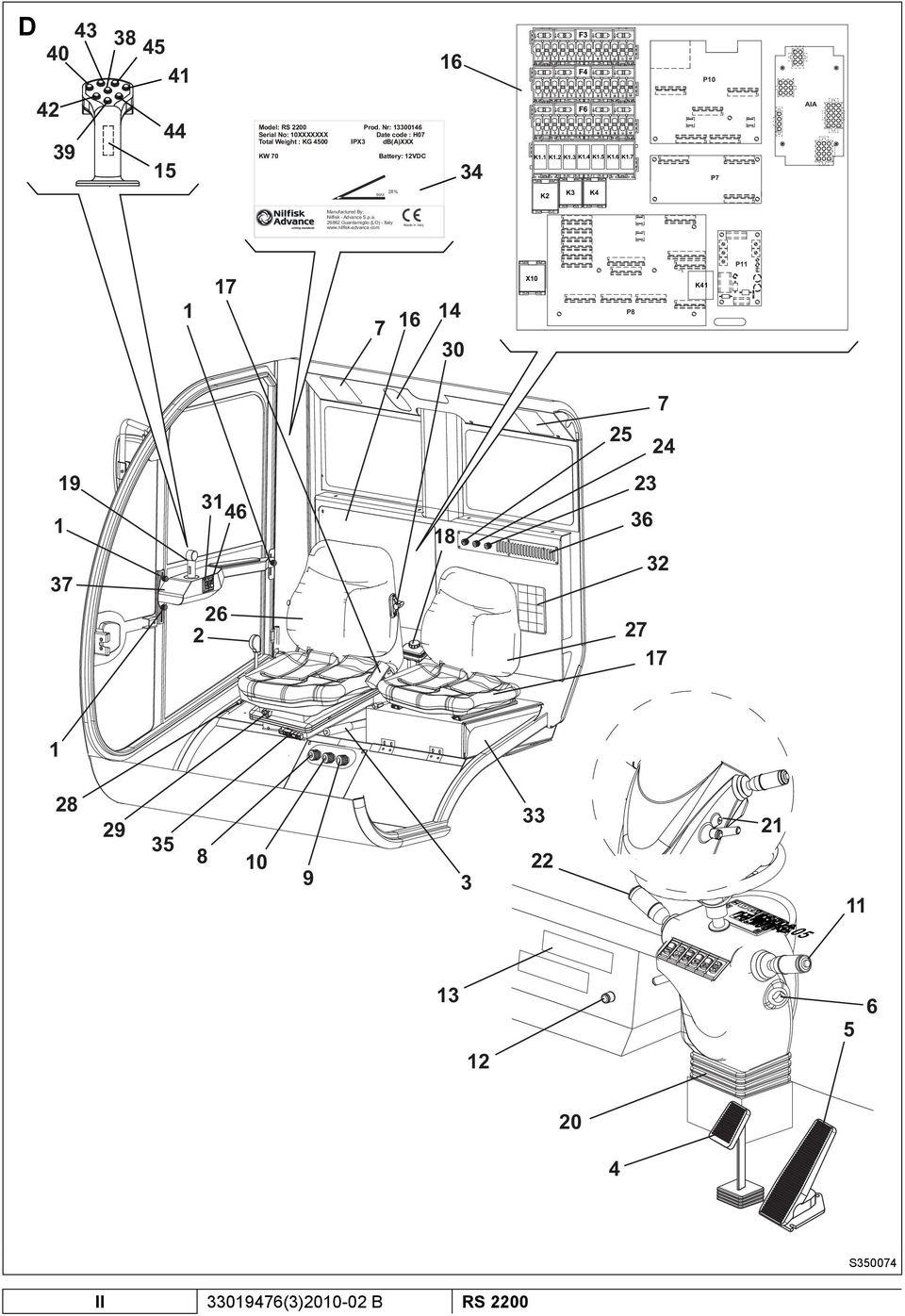

29 BRUGERMANUAL DANSK MASKINBESKRIVELSE DRIFTSEVNER Denne fejemaskine er designet og bygget til rengøring (fejning og opsugning) af veje og faste, jævne overfl ader i offentlige og industrielle miljøer, samt til opsugning af støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvalificeret arbejdskraft. SKIK OG BRUG Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (15, fi g. E). BESKRIVELSE Beskrivelse af standardkontrolpanelet (Se fi g. D) 1. Armlænets drejeknap 2. Gashåndtag 3. Parkeringsbremse 4. Bremsepedal 5. Speeder 6. Tændingsnøgle 7. Formontering af højttalere 8. Dyseventil til støvkontrolsystemets højre/venstre børste 9. Dyseventil til støvkontrolsystemets tredje børste 10. Dyseventil til støvkontrolsystemets sugeåbning 11. Gearvælger (fremad-/bakgear) 12. Cigarettænder 13. Rum til audioudstyr (formontering) 14. Loftslys 15. Betjeningsarmens sikkerhedsknap 16. Elpanel (*) 17. Sikkerhedssele 18. Bremsevæsketank 19. Betjeningsarm 20. Ratstamme 21. Kontakt for havariblink 22. Kombineret kontakt (**) 23. Knap til luftstrøm 24. Knap til aktivering af klimaanlæg og temperaturkontrol 25. Knap til indstilling af varmetemperatur 26. Førersæde 27. Klapsæde til ledsager 28. Håndtag til indstilling af sædets vandrette hældning 29. Knap til justering af sædets affjedring 30. Indstillingsknap til justering af ryglæn 31. Knap til børstesænkning/-udvidelse 32. Lomme 33. Værktøjskasse 34. Mærkeplade 35. Drejeknap til justering af sædehøjde 36. Ventilationsåbninger 37. Armlæn 38. Trykknap til klapåbning 39. Knap til klaplukning 40. Knap til venstreforskydning af den tredje børstearm 41. Knap til højreforskydning af den tredje børstearm 42. Knap til sænkning af den tredje børstearms forlænger 43. Knap til løftning af den tredje børstearms forlænger 44. Knap til vipning af den tredje børstearm (+) 45. Knap til vipning af den tredje børstearm (-) 46. Kontakt til kontrol af den tredje børstes rotationsretning Beskrivelse af standardkontrolpanelet (Se fi g. E) 1. Lysindikator for blinklys 2. Høj hydraulikolietemperatur, tilstoppet hydraulikoliefi lter og defekt advarselslampe for fejl i hydrauliksystemet 3. Advarselslampe for parkeringsbremse 4. Advarselslampe for motorolietryk 5. Advarselslampe for tilstoppet luftfi lter 6. Lysindikator for fjernlys 7. Advarselslampe for foropvarmning af motorens tændrør 8. Advarselslampe for løftet affaldsbeholder 9. Batteriets advarselslampe 10. Lysindikator for kørelys 11. Advarselslampe for vand i brændstof 12. Potentiometer for motorhastighed (arbejdstilstand) 13. Potentiometer for børstehastighed (arbejdstilstand) 14. Solskærm 15. Rat 16. Kontakt til førerhusets bagerste arbejdslys/sugeåbningens arbejdslys 17. Knap til kørelys/nærlys 18. Instrumentbræt 19. Nødstopknap 20. Håndtag til fastlåsning af rat 21. Knap til ændring af hastighed (kun på maskiner med vekselgear) 22. Knap til tømning og returnering af affaldsbeholder 23. Displayets rulleknap 24. Knap til løftning af affaldsbeholder 25. Knap til forreste arbejdslys 26. Kontroller motorens advarselslampe [den kan have forskellige farver (rød, røde blink eller orange), afhængig af fejlen]. 27. Knap til justering af bladfjederens højde fortil 28. Kontakt til vandpumpe 29. Knap til sugeventilator, børsterotation og sugeåbning/ børstesænkning 30. Knap til sugeventilator 31. Knap til aktivering af hydrauliksystem 32. Display (***) (*) Se elpanelets komponenter nedenfor. (**) Se den kombinerede kontakts funktioner nedenfor. (***) Se displayets funktioner nedenfor. RS (3) B 7

30 DANSK BRUGERMANUAL Elpanelets funktioner: AIA: Speederens printplade F3: Sikringsboks (se afsnittet Elektriske sikringer) F4: Sikringsboks (se afsnittet Elektriske sikringer) F6: Sikringsboks (se afsnittet Elektriske sikringer) K1.1: Strømrelæ for arbejdslys K1.2: Relæ, bagerste arbejdslys K1.3: Relæ, sugeåbningens arbejdslys K1.4: Relæ, forreste arbejdslys K1.5: Hydraulisk aktiveringsrelæ K1.6: Relæ, gearvælger K1.7: Relæ, vinduesvisker K2: Strømrelæ for førerhusets tilbehør K3: Relæ, brændstofvarmer K4: Aktiveringsrelæ til hydrauliksystem K41: Vinduesviskerens intermittenseffekt P7: Printplade for kontrol af lynkobling P8: Printplade for funktionstilbehør P10: Printplade for motortilbehør P11: Printplade for drivsystem X10: Relæ til ekstra strømforsyning i førerhus Den kombinerede kontakts funktioner: Blænd op til fjernlys ved at trykke kontaktarmen (1, fig. P) nedad eller dreje knappen (17, fi g. E) hen til den anden position. Blænd midlertidigt op til fjernlys ved at trykke og holde kontaktarmen (1, fi g. P) oppe. Slå det højre blinklys til ved at skubbe kontaktarmen (1, fi g. P) fremad. Slå det venstre blinklys til ved at trække kontaktarmen (1, fi g. P) bagud. Brug hornet ved at trykke på knappen (6, fi g. P) øverst på kontaktarmen (1). Tænd for sprinkleranlægget ved at trykke på knappen (2, fi g. P) øverst på kontaktarmen (1). Tænd for den intervalstyrede viskerfunktion ved at dreje kontakten (3, fi g. P) hen til symbolet I (4). Tænd for viskerfunktionen ved at dreje kontakten (3, fi g. P) hen til symbolet II (5). Displayfunktioner: 1. Når nøglen er drejet til ON Når tændingsnøglen (6, fi g. D) drejes til den første position, viser displayet (32, fi g. E) nogle få sekunder den første side (23, fi g. H) med tallene eller symbolerne, der angiver maskinens driftstilstand. De parametre der kan kontrolleres, er vist nedenfor. Planlagte vedligeholdelsesintervaller. MA0 (15, fi g. H) indikerer den planlagte vedligeholdelse ved 150 timer, mens MA1 (16) indikerer den planlagte vedligeholdelse ved 500 timer. Hvis en af intervallerne næsten er udløbet, eller er udløbet (negativt tal), skal vedligeholdelsesprocedurer udføres som vist i det pågældende kapitel. BEMÆRK Når en af vedligeholdelsesintervallerne er udløbet, blinker et af symbolerne (15 eller 16, fi g. H) i et par sekunder under opstarten. 2. Aktiveret hydrauliksystem (21, fi g. H). ADVARSEL! Hvis symbolet ikke vises, men nøglen vises på displayet, betyder det at vedligeholdelsesintervallet er udløbet. Fortsæt som vist i det pågældende kapitel. Antal arbejdstimer (14, fi g. H). Kilometertæller (18, fi g. H). Alarmtæller (17, fi g. H). Den tæller det antal alarmer der er opstået, efter kontrolenheden sidste blev nulstillet. Hvis tallet er forskelligt fra nul, så kontakt et Nilfi sk servicecenter for at nulstille systemet. Softwareoverhaling (19, fi g. H). Fejemaskinens identifikationsnummer (20, fi g. H). Tallet 004 identifi cerer modellen RS 2200 med VM R754 EU4 motoren. Spænd sikkerhedsselen. De blinkende symboler (22, fi g. H) minder operatøren om, at sikkerhedsselen skal spændes. Visning af transporttilstand Når tændingsnøglen drejes til ON, vises maskinens transporttilstand (13, fi g. H) automatisk på displayet (32, fi g. E), hvilket gør at skærmbilledet (23) skifter. Skærmbilledet (13, fi g. H) forbliver uændret, også når motoren startes. På dette skærmbillede vises følgende parametre. Maskinhastighed: 3-cifret tal (1, fi g. H) med det følgende symbol Km/h (2). ADVARSEL! Systemet kan ikke kontrollere, om speedometerets sensor fungerer korrekt, og systemet regner derfor med at maskinen kører med 5 km/h, selv om sensoren er frakoblet eller kortsluttet, hvilket fører til deaktivering af de tilknyttede sikkerhedssystemer. Brændstofniveau: brændstofniveauet vises med en vandret bjælkeindikation (3, fi g. H). De sidste bjælker er reserven, de blinker når brændstofniveauet er lavt. Brændstofniveauets øjeblikkelige værdi i % (5, fi g. H) vises også. FORSIGTIG! Hvis niveauføleren er defekt, viser displayet en advarsel (15 eller 16, fig. I) svarende til den relevante fejltype (nærmere oplysninger om alarmkoder findes i afsnittet Alarmbeskrivelser). Kontakt et Nilfisk Servicecenter for reparation eller udskiftning af niveauføleren. Symbolet (4, fi g. H) indikerer at brændstofniveauindikatoren er aktiveret (3) B RS 2200
