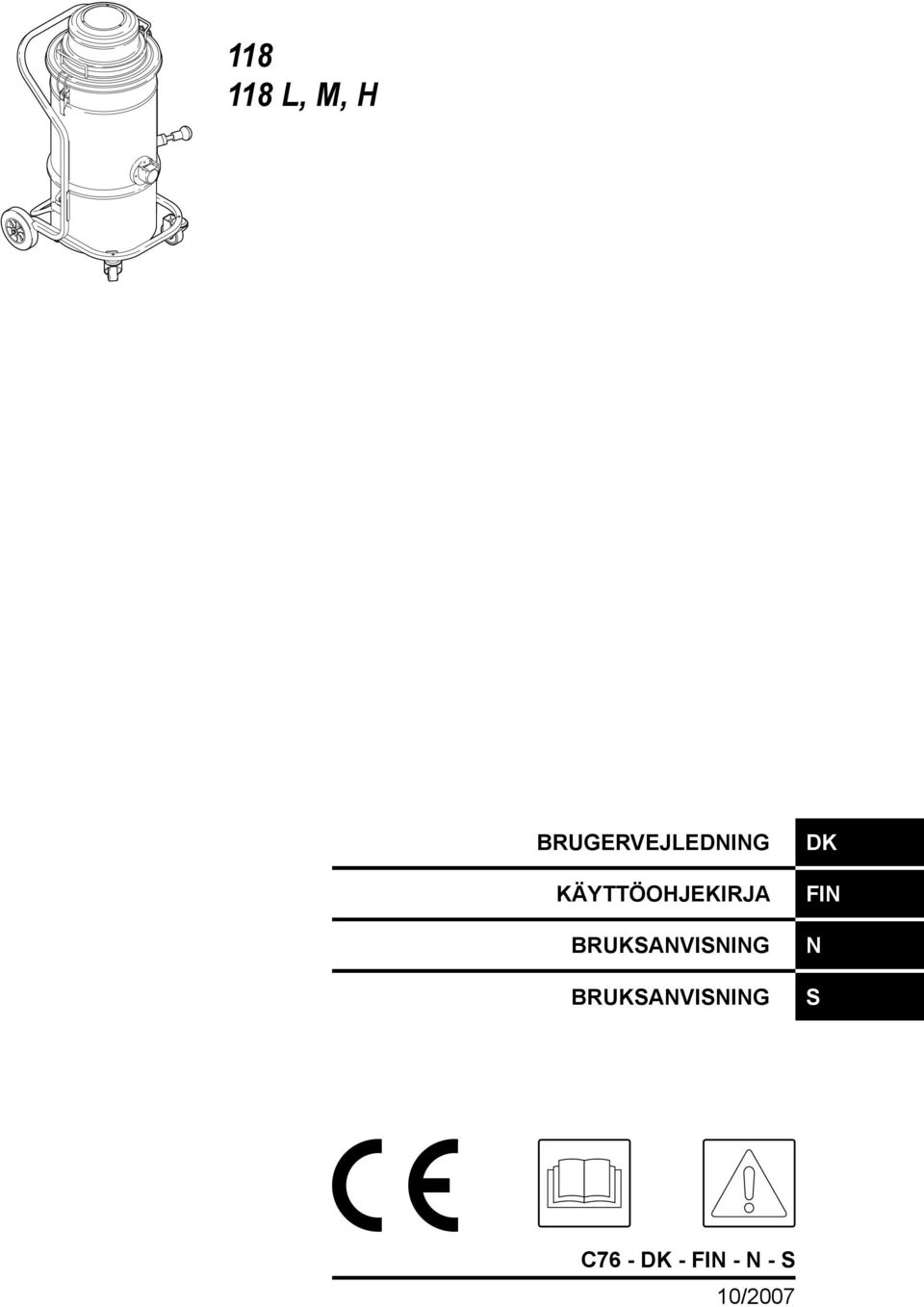

1 L, M, H BRUGERVEJLEDNING KÄYTTÖOHJEKIRJA BRUKSANVISNING BRUKSANVISNING DK FIN N S C76 - DK - FIN - N - S 10/2007

2

3 Indholdsfortegnelse Brugervejledning... 2 Brugersikkerhed...2 Generelle oplysninger om brug af støvsugeren...2 Korrekt anvendelse...2 Versioner...2 Klassificeret i overensstemmelse med standard EN del AA...2 Støvemission ved anvendelse...3 Generelle anbefalinger...3 Beskrivelse af støvsugeren - Mærkater...3 Ekstraudstyr...4 Tilbehør...4 Ind- og udpakning...4 Ibrugtagning af støvsugeren - tilslutning til strømforsyningen...4 Forlængerledninger...5 Tørsugning...5 Vedligeholdelse og reparation...5 Tekniske specifikationer - Mål...6 Kontrolknapper og -lamper (fig. 4)...7 Eftersyn før start...7 Ibrugtagning...7 Betjening af støvsugeren...7 Sådan rystes hovedfilteret...7 Maskinstop - Nødstop...8 Tømning af beholderen...8 Efter endt arbejde...9 Vedligeholdelse, rengøring og dekontaminering...9 Afmontering og udskiftning af hoved- og HEPA-filter...9 Udskiftning af hovedfilter...10 Udskiftning af HEPA-filter...10 Eftersyn og rengøring af motorens blæser...10 Tæthedskontrol...11 Bortskaffelse af støvsugeren...11 Ledningsdiagrammer...11 Anbefalede reservedele...12 Problemløsning...12 Fabrikantens servicecentre...12 DK 10/ C76

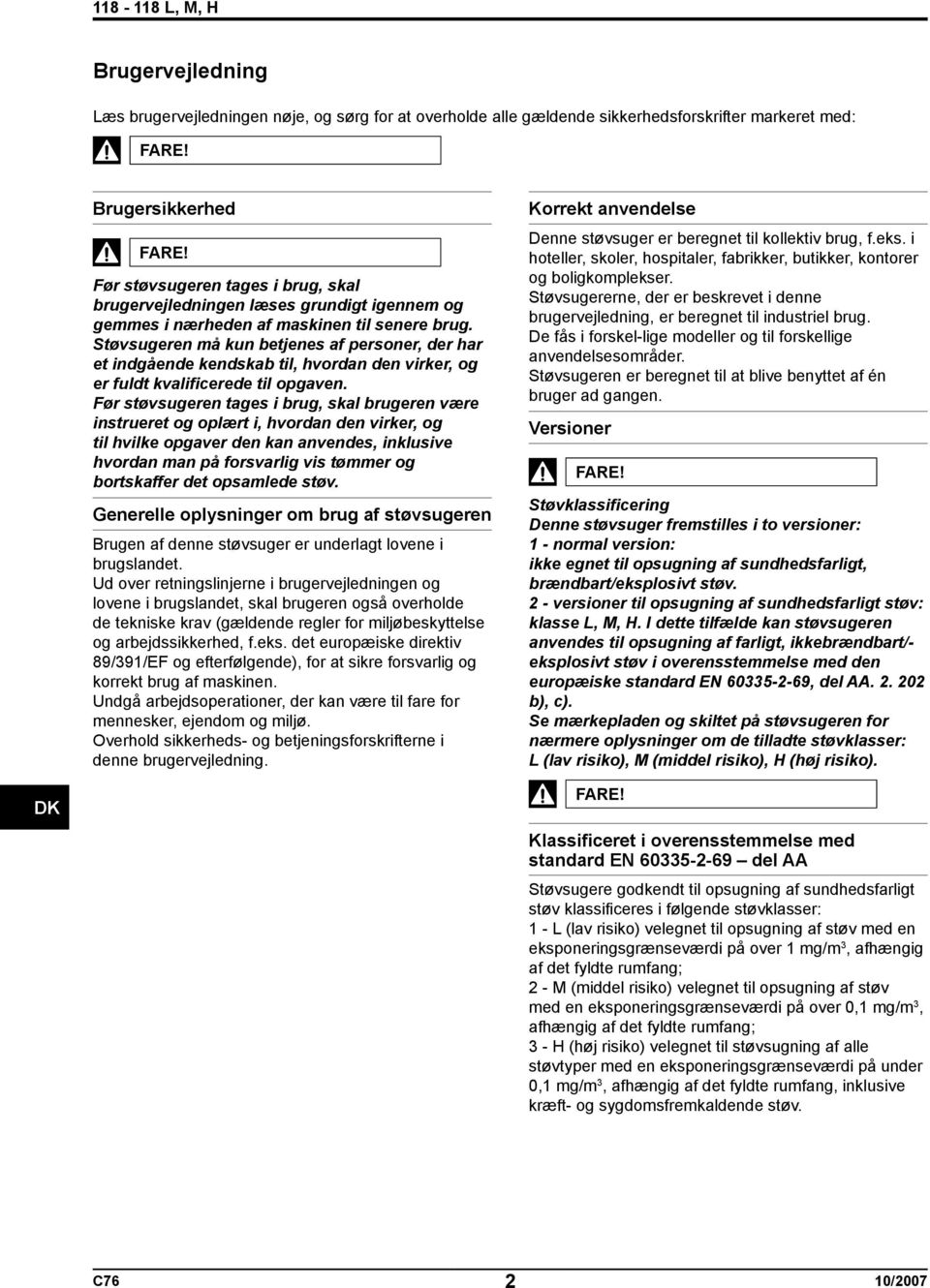

4 Brugervejledning Læs brugervejledningen nøje, og sørg for at overholde alle gældende sikkerhedsforskrifter markeret med: Brugersikkerhed Før støvsugeren tages i brug, skal brugervejledningen læses grundigt igennem og gemmes i nærheden af maskinen til senere brug. Støvsugeren må kun betjenes af personer, der har et indgående kendskab til, hvordan den virker, og er fuldt kvalificerede til opgaven. Før støvsugeren tages i brug, skal brugeren være instrueret og oplært i, hvordan den virker, og til hvilke opgaver den kan anvendes, inklusive hvordan man på forsvarlig vis tømmer og bortskaffer det opsamlede støv. Generelle oplysninger om brug af støvsugeren Brugen af denne støvsuger er underlagt lovene i brugslandet. Ud over retningslinjerne i brugervejledningen og lovene i brugslandet, skal brugeren også overholde de tekniske krav (gældende regler for miljøbeskyttelse og arbejdssikkerhed, f.eks. det europæiske direktiv 89/391/EF og efterfølgende), for at sikre forsvarlig og korrekt brug af maskinen. Undgå arbejdsoperationer, der kan være til fare for mennesker, ejendom og miljø. Overhold sikkerheds- og betjeningsforskrifterne i denne brugervejledning. Korrekt anvendelse Denne støvsuger er beregnet til kollektiv brug, f.eks. i hoteller, skoler, hospitaler, fabrikker, butikker, kontorer og boligkomplekser. Støvsugererne, der er beskrevet i denne brugervejledning, er beregnet til industriel brug. De fås i forskel-lige modeller og til forskellige anvendelsesområder. Støvsugeren er beregnet til at blive benyttet af én bruger ad gangen. Versioner Støvklassificering Denne støvsuger fremstilles i to versioner: 1 - normal version: ikke egnet til opsugning af sundhedsfarligt, brændbart/eksplosivt støv. 2 - versioner til opsugning af sundhedsfarligt støv: klasse L, M, H. I dette tilfælde kan støvsugeren anvendes til opsugning af farligt, ikkebrændbart/- eksplosivt støv i overensstemmelse med den europæiske standard EN , del AA b), c). Se mærkepladen og skiltet på støvsugeren for nærmere oplysninger om de tilladte støvklasser: L (lav risiko), M (middel risiko), H (høj risiko). DK Klassificeret i overensstemmelse med standard EN del AA Støvsugere godkendt til opsugning af sundhedsfarligt støv klassificeres i følgende støvklasser: 1 - L (lav risiko) velegnet til opsugning af støv med en eksponeringsgrænseværdi på over 1 mg/m 3, afhængig af det fyldte rumfang; 2 - M (middel risiko) velegnet til opsugning af støv med en eksponeringsgrænseværdi på over 0,1 mg/m 3, afhængig af det fyldte rumfang; 3 - H (høj risiko) velegnet til støvsugning af alle støvtyper med en eksponeringsgrænseværdi på under 0,1 mg/m 3, afhængig af det fyldte rumfang, inklusive kræft- og sygdomsfremkaldende støv. C /2007

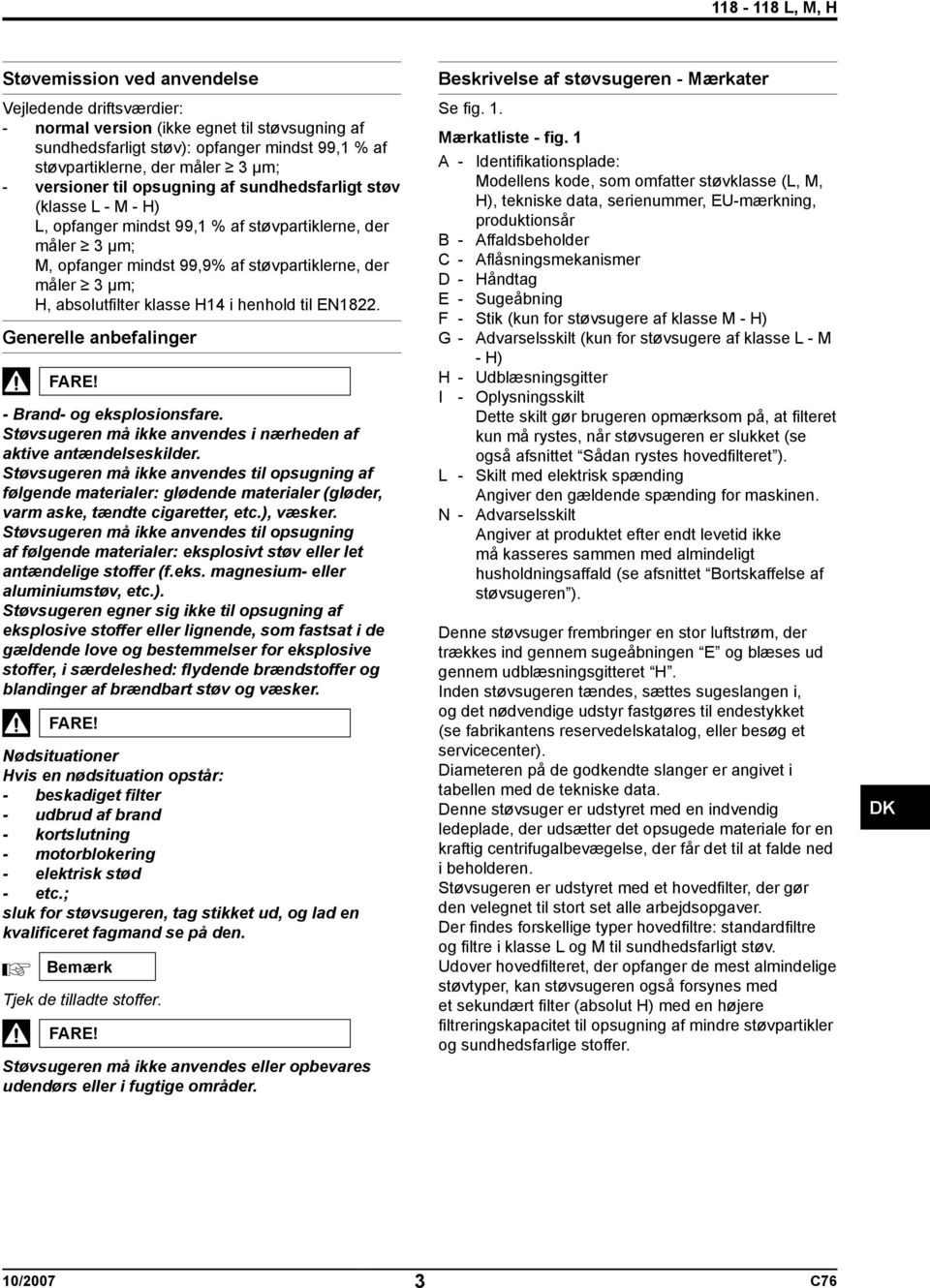

5 Støvemission ved anvendelse Vejledende driftsværdier: - normal version (ikke egnet til støvsugning af sundhedsfarligt støv): opfanger mindst 99,1 % af støvpartiklerne, der måler 3 μm; - versioner til opsugning af sundhedsfarligt støv (klasse L - M - H) L, opfanger mindst 99,1 % af støvpartiklerne, der måler 3 μm; M, opfanger mindst 99,9% af støvpartiklerne, der måler 3 μm; H, absolutfilter klasse H14 i henhold til EN1822. Generelle anbefalinger - Brand- og eksplosionsfare. Støvsugeren må ikke anvendes i nærheden af aktive antændelseskilder. Støvsugeren må ikke anvendes til opsugning af følgende materialer: glødende materialer (gløder, varm aske, tændte cigaretter, etc.), væsker. Støvsugeren må ikke anvendes til opsugning af følgende materialer: eksplosivt støv eller let antændelige stoffer (f.eks. magnesium- eller aluminiumstøv, etc.). Støvsugeren egner sig ikke til opsugning af eksplosive stoffer eller lignende, som fastsat i de gældende love og bestemmelser for eksplosive stoffer, i særdeleshed: flydende brændstoffer og blandinger af brændbart støv og væsker. Nødsituationer Hvis en nødsituation opstår: - beskadiget filter - udbrud af brand - kortslutning - motorblokering - elektrisk stød - etc.; sluk for støvsugeren, tag stikket ud, og lad en kvalificeret fagmand se på den. Bemærk Tjek de tilladte stoffer. Støvsugeren må ikke anvendes eller opbevares udendørs eller i fugtige områder. Beskrivelse af støvsugeren - Mærkater Se fig. 1. Mærkatliste - fig. 1 A - Identifikationsplade: Modellens kode, som omfatter støvklasse (L, M, H), tekniske data, serienummer, EU-mærkning, produktionsår B - Affaldsbeholder C - Aflåsningsmekanismer D - Håndtag E - Sugeåbning F - Stik (kun for støvsugere af klasse M - H) G - Advarselsskilt (kun for støvsugere af klasse L - M - H) H - Udblæsningsgitter I - Oplysningsskilt Dette skilt gør brugeren opmærksom på, at filteret kun må rystes, når støvsugeren er slukket (se også afsnittet Sådan rystes hovedfilteret ). L - Skilt med elektrisk spænding Angiver den gældende spænding for maskinen. N - Advarselsskilt Angiver at produktet efter endt levetid ikke må kasseres sammen med almindeligt husholdningsaffald (se afsnittet Bortskaffelse af støvsugeren ). Denne støvsuger frembringer en stor luftstrøm, der trækkes ind gennem sugeåbningen E og blæses ud gennem udblæsningsgitteret H. Inden støvsugeren tændes, sættes sugeslangen i, og det nødvendige udstyr fastgøres til endestykket (se fabrikantens reservedelskatalog, eller besøg et servicecenter). Diameteren på de godkendte slanger er angivet i tabellen med de tekniske data. Denne støvsuger er udstyret med en indvendig ledeplade, der udsætter det opsugede materiale for en kraftig centrifugalbevægelse, der får det til at falde ned i beholderen. Støvsugeren er udstyret med et hovedfilter, der gør den velegnet til stort set alle arbejdsopgaver. Der findes forskellige typer hovedfiltre: standardfiltre og filtre i klasse L og M til sundhedsfarligt støv. Udover hovedfilteret, der opfanger de mest almindelige støvtyper, kan støvsugeren også forsynes med et sekundært filter (absolut H) med en højere filtreringskapacitet til opsugning af mindre støvpartikler og sundhedsfarlige stoffer. DK 10/ C76

6 DK Ekstraudstyr Der findes forskelligt ekstraudstyr til støvsugeren: - rist og støvsugerrør; - affaldsbeholder i en papirpose. Efter anmodning kan støvsugeren leveres med monteret ekstraudstyr. Det kan dog også monteres på et senere tidspunkt. Kontakt fabrikantens salgsafdeling for nærmere oplysninger. Instruktioner vedrørende montering af ekstraudstyr samt vejledning i betjening og vedligeholdelse leveres sammen med ekstraudstyret. Brug kun originalt ekstraudstyr, der er leveret og godkendt af fabrikanten. Tilbehør Der findes forskelligt tilbehør til støvsugeren. Se fabrikantens katalog med tilbehør. Brug kun originalt tilbehør leveret og godkendt af fabrikanten. Ind- og udpakning Bortskaf emballagen i henhold til gældende lovgivning. Transportkasse i pap (fig. 2) Model L, M, H A (mm) 600 B (mm) 600 C (mm) Vægt inkl. emballage (kg) 33 Ibrugtagning af støvsugeren - tilslutning til strømforsyningen - Kontroller at støvsugeren er i perfekt stand, før arbejdet påbegyndes. - Inden stikket sættes i, sikres det at spændingen svarer til den værdi, der er angivet på mærkepladen. - Sæt stikket i en kontakt med en korrekt indstalleret jordforbindelse. - Sørg for at støvsugeren er slukket. - Sørg for at ledningens stikforbindelser er beskyttet mod vandstænk. - Sørg for at støvsugerens netledning er korrekt tilsluttet i begge ender. - Tag ikke støvsugeren i brug, hvis ledningen ikke er i perfekt stand (beskadigede ledninger kan medføre elektrisk stød!). - Se jævnligt ledningen efter for skader, slitage, brud og ældning. Når støvsugeren er tændt, skal følgende forhold undgås: - undgå at beskadige netledningen ved at vride og knække den eller ved at træde på den; - tag altid fat i stikket, når støvsugeren skal kobles fra lysnettet (træk ikke i ledningen). - udskift altid netledningen med en ledning af samme type som den originale: HO7 RN - F. Den samme regel gælder, hvis der anvendes forlængerledning. - Ledningen skal udskiftes af fabrikantens servicepersonale eller af en tilsvarende kvalificerede fagmand. C76 10/2007

7 Forlængerledninger Hvis der anvendes forlængerledning, sikres det at den passer til støvsugerens effektoptag og beskyttelsesgrad. Min. ledningskvadrat af forlængerledning L = 20 m maks. - Ledning = HO7 RN - F. Maks. effekt (kw) Min. ledningskvadrat (mm 2 ) , Forlængerledningens stikkontakter og stikforbindelser samt dens installation skal overholde støvsugerens IP-beskyttelsesgrad, som er anført på mærkepladen. Støvsugerens stik skal beskyttes med en differentialafbryder med overbelastningssikring, der slukker for strømforsyningen, hvis strømmen i jordforbindelsen overstiger 30 ma for 30 ms eller en tilsvarende sikringskreds. Vedligeholdelse og reparation Frakobl støvsugeren fra lysnettet før rengøring, vedligeholdelse, udskiftning af reservedele eller ændring til en anden version. Dette gøres ved at tage stikket ud. - Overhold altid instruktionerne i denne brugervejledning, når der udføres vedligeholdelse af støvsugeren. - Brug kun originale reservedele. - Foretag ingen ændringer på støvsugeren. Manglende overholdelse af disse instruktioner kan resultere i fare for personskade. En ikke korrekt anvendelse eller forkert betjening vil desuden ugyldiggøre EU-overensstemmelseserklæringen, som leveres med maskinen. Hvis der skal udføres vedligeholdelsesoperationer, der ikke er beskrevet i denne vejledning, kontaktes fabrikantens servicecenter eller salgsafdeling. Sprøjt aldrig vand på støvsugeren: manglende overholdelse udgør en fare for personskade og kan resultere i kortslutning af strømforsyningen. Tjek de seneste versioner af de europæiske direktiver, brugslandets love og de gældende standarder (UNI - CEI - EN), i særdeleshed den europæiske standard EN Tørsugning DK Bemærk De medfølgende filtre og sikkerhedsbeholderen (hvis en sådan er monteret) skal være korrekt installeret. Overhold sikkerhedsforskrifterne for de materialer, der opsuges af støvsugeren. 10/ C76

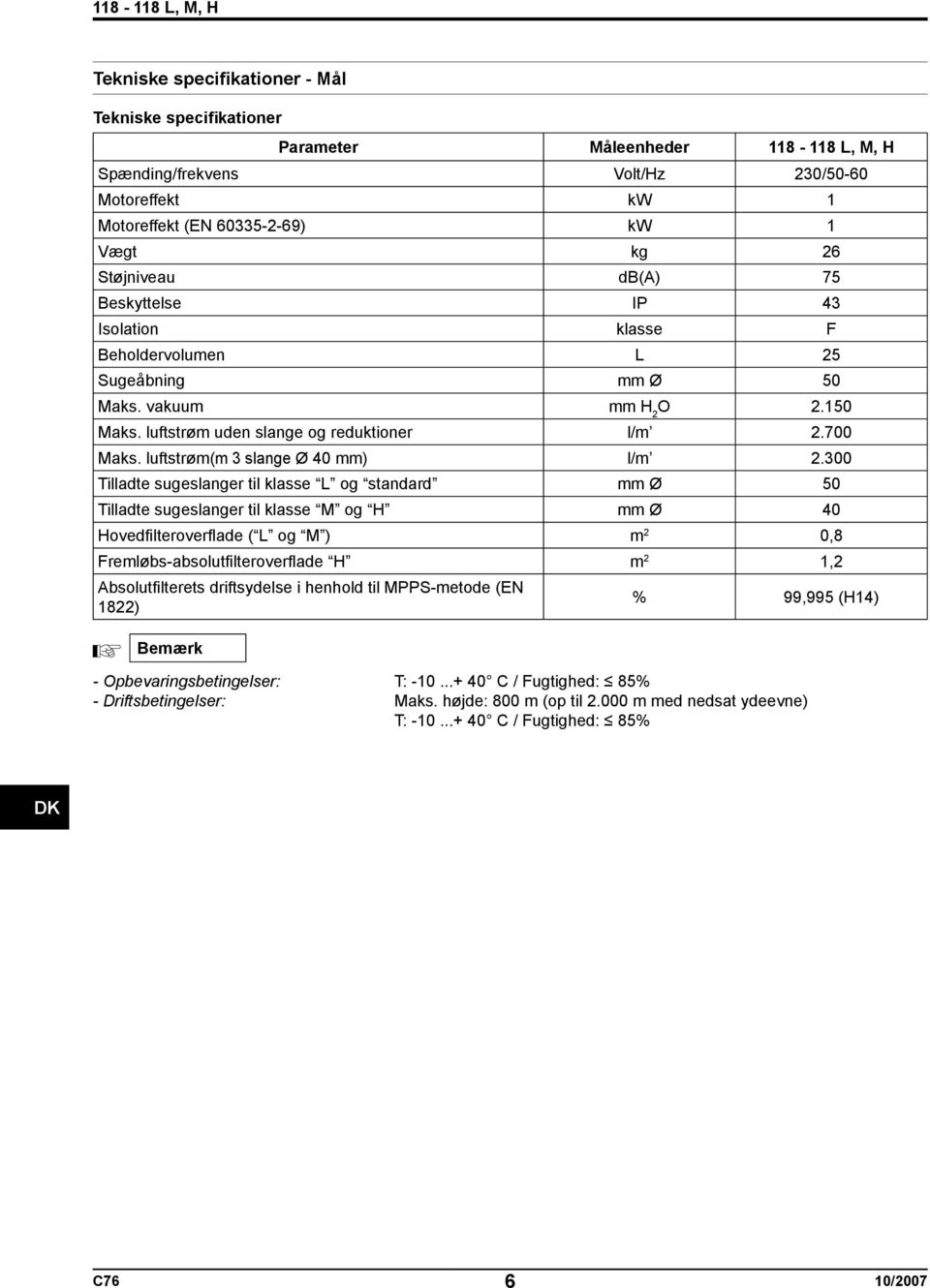

8 Tekniske specifikationer - Mål Tekniske specifikationer Parameter Måleenheder L, M, H Spænding/frekvens Volt/Hz 230/50-60 Motoreffekt kw 1 Motoreffekt (EN ) kw 1 Vægt kg 26 Støjniveau db(a) 75 Beskyttelse IP 43 Isolation klasse F Beholdervolumen L 25 Sugeåbning mm Ø 50 Maks. vakuum mm H 2 O Maks. luftstrøm uden slange og reduktioner l/m Maks. luftstrøm(m 3 slange Ø 40 mm) l/m Tilladte sugeslanger til klasse L og standard mm Ø 50 Tilladte sugeslanger til klasse M og H mm Ø 40 Hovedfilteroverflade ( L og M ) m 2 0,8 Fremløbs-absolutfilteroverflade H m 2 1,2 Absolutfilterets driftsydelse i henhold til MPPS-metode (EN 1822) Bemærk % 99,995 (H14) - Opbevaringsbetingelser: T: C / Fugtighed: 85% - Driftsbetingelser: Maks. højde: 800 m (op til m med nedsat ydeevne) T: C / Fugtighed: 85% DK C /2007

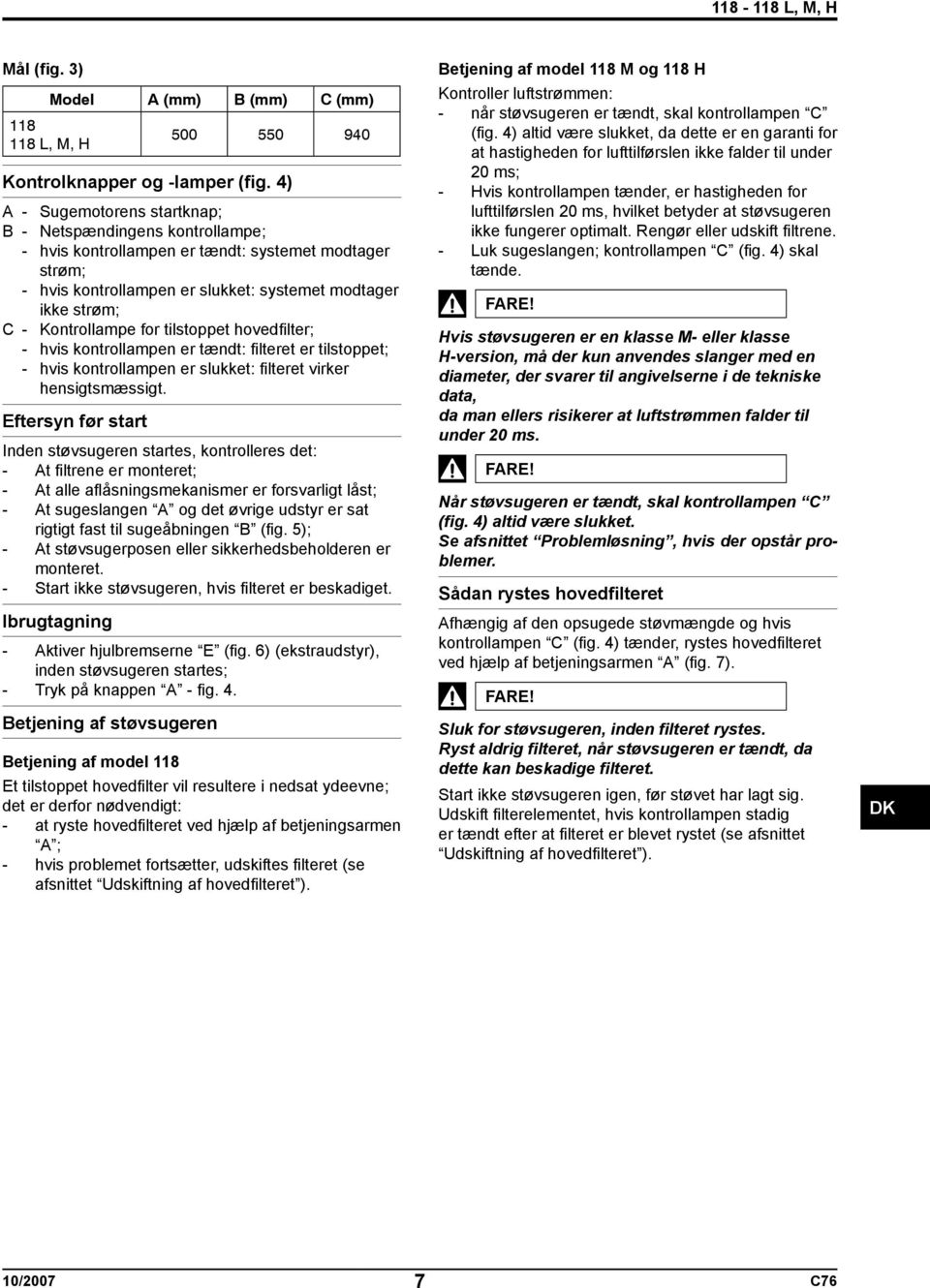

9 Mål (fig. 3) Model A (mm) B (mm) C (mm) L, M, H Kontrolknapper og -lamper (fig. 4) A - Sugemotorens startknap; B - Netspændingens kontrollampe; - hvis kontrollampen er tændt: systemet modtager strøm; - hvis kontrollampen er slukket: systemet modtager ikke strøm; C - Kontrollampe for tilstoppet hovedfilter; - hvis kontrollampen er tændt: filteret er tilstoppet; - hvis kontrollampen er slukket: filteret virker hensigtsmæssigt. Eftersyn før start Inden støvsugeren startes, kontrolleres det: - At filtrene er monteret; - At alle aflåsningsmekanismer er forsvarligt låst; - At sugeslangen A og det øvrige udstyr er sat rigtigt fast til sugeåbningen B (fig. 5); - At støvsugerposen eller sikkerhedsbeholderen er monteret. - Start ikke støvsugeren, hvis filteret er beskadiget. Ibrugtagning - Aktiver hjulbremserne E (fig. 6) (ekstraudstyr), inden støvsugeren startes; - Tryk på knappen A - fig. 4. Betjening af støvsugeren Betjening af model 118 Et tilstoppet hovedfilter vil resultere i nedsat ydeevne; det er derfor nødvendigt: - at ryste hovedfilteret ved hjælp af betjeningsarmen A ; - hvis problemet fortsætter, udskiftes filteret (se afsnittet Udskiftning af hovedfilteret ). Betjening af model 118 M og 118 H Kontroller luftstrømmen: - når støvsugeren er tændt, skal kontrollampen C (fig. 4) altid være slukket, da dette er en garanti for at hastigheden for lufttilførslen ikke falder til under 20 ms; - Hvis kontrollampen tænder, er hastigheden for lufttilførslen 20 ms, hvilket betyder at støvsugeren ikke fungerer optimalt. Rengør eller udskift filtrene. - Luk sugeslangen; kontrollampen C (fig. 4) skal tænde. Hvis støvsugeren er en klasse M- eller klasse H-version, må der kun anvendes slanger med en diameter, der svarer til angivelserne i de tekniske data, da man ellers risikerer at luftstrømmen falder til under 20 ms. Når støvsugeren er tændt, skal kontrollampen C (fig. 4) altid være slukket. Se afsnittet Problemløsning, hvis der opstår problemer. Sådan rystes hovedfilteret Afhængig af den opsugede støvmængde og hvis kontrollampen C (fig. 4) tænder, rystes hovedfilteret ved hjælp af betjeningsarmen A (fig. 7). Sluk for støvsugeren, inden filteret rystes. Ryst aldrig filteret, når støvsugeren er tændt, da dette kan beskadige filteret. Start ikke støvsugeren igen, før støvet har lagt sig. Udskift filterelementet, hvis kontrollampen stadig er tændt efter at filteret er blevet rystet (se afsnittet Udskiftning af hovedfilteret ). DK 10/ C76

10 Maskinstop - Nødstop Tryk på knappen A - fig. 4. Tømning af beholderen Inden filteret udskiftes, skal støvsugeren slukkes og stikket tages ud. Kontroller støvsugerens klasse. - Inden beholderen tømmes, anbefales det at rengøre filteret (se afsnittet Sådan rystes hovedfilteret ). a) Normal version, ikke egnet til opsugning af sundhedsfarligt støv - Løsn affaldsbeholderen A (fig. 10), tag den ud, og tøm den. - Kontroller, at pakningen er i god stand og korrekt monteret. - Sæt beholderen tilbage på plads, og fastgør den. Plastpose Støvsugeren kan udstyres med en plastpose til opsamling af støvet (kode ) (se fig. 8). I dette tilfælde skal støvsugeren udstyres med ekstraudstyr (støvsugerrør og rist - fig. 8). Papirpose Støvsugeren kan udstyres med en papirpose A - fig. 9 til opsamling af støvet. I dette tilfælde skal støvsugeren udstyres med ekstraudstyr (affaldsbeholder B og stik C - fig. 9). - Denne type arbejde må kun udføres af kvalificeret personale, der skal være iført passende beskyttelsesudstyr og overholde gældende lovgivning. - Vær påpasselig med ikke at sprede støvet under udskiftningen af dette filter. Brug en P3- beskyttelsesmaske. - Med henblik på bortskaffelse af skadeligt og/eller sundhedsfarligt støv, kan støvsugeren udstyres med en plastpose (kode 40100) eller en ABS-sikkerhedsbeholder (kode ). - Beholderen og/eller posen må kun bortskaffes af kvalificeret personale og i overensstemmelse med gældende lovgivning. Udskiftning af sikkerhedsbeholderen. - Anbring sugeslangen i et sikkert, støvfrit område; - løsn affaldsbeholderen I (fig. 13); - luk sikkerhedsbeholderen med det tilhørende låg, tag den ud af affaldsbeholderen I (fig. 13) og erstat den med en tom. - Start motoren, så støvet ikke blæses ud. - Kontroller, at pakningen er i god stand og korrekt monteret. - Sluk for motoren, sæt en tom beholder i, og fastgør den til støvsugeren. DK b) Versioner til opsugning af sundhedsfarligt støv Klasse M - H, egnet til opsugning af sundhedsfarligt og/eller kræftfremkaldende støv. C /2007

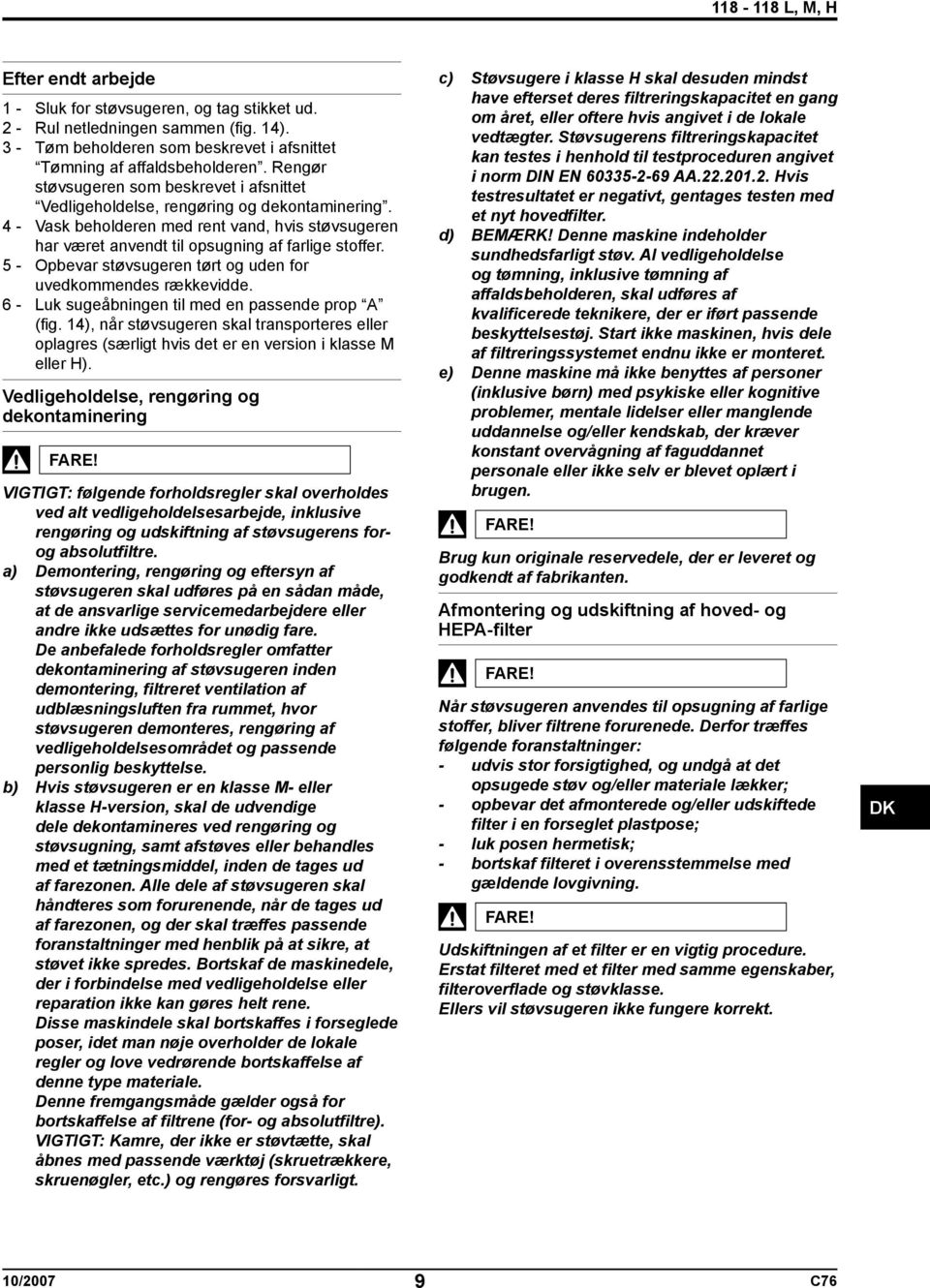

11 Efter endt arbejde 1 - Sluk for støvsugeren, og tag stikket ud. 2 - Rul netledningen sammen (fig. 14). 3 - Tøm beholderen som beskrevet i afsnittet Tømning af affaldsbeholderen. Rengør støvsugeren som beskrevet i afsnittet Vedligeholdelse, rengøring og dekontaminering. 4 - Vask beholderen med rent vand, hvis støvsugeren har været anvendt til opsugning af farlige stoffer. 5 - Opbevar støvsugeren tørt og uden for uvedkommendes rækkevidde. 6 - Luk sugeåbningen til med en passende prop A (fig. 14), når støvsugeren skal transporteres eller oplagres (særligt hvis det er en version i klasse M eller H). Vedligeholdelse, rengøring og dekontaminering VIGTIGT: følgende forholdsregler skal overholdes ved alt vedligeholdelsesarbejde, inklusive rengøring og udskiftning af støvsugerens forog absolutfiltre. a) Demontering, rengøring og eftersyn af støvsugeren skal udføres på en sådan måde, at de ansvarlige servicemedarbejdere eller andre ikke udsættes for unødig fare. De anbefalede forholdsregler omfatter dekontaminering af støvsugeren inden demontering, filtreret ventilation af udblæsningsluften fra rummet, hvor støvsugeren demonteres, rengøring af vedligeholdelsesområdet og passende personlig beskyttelse. b) Hvis støvsugeren er en klasse M- eller klasse H-version, skal de udvendige dele dekontamineres ved rengøring og støvsugning, samt afstøves eller behandles med et tætningsmiddel, inden de tages ud af farezonen. Alle dele af støvsugeren skal håndteres som forurenende, når de tages ud af farezonen, og der skal træffes passende foranstaltninger med henblik på at sikre, at støvet ikke spredes. Bortskaf de maskinedele, der i forbindelse med vedligeholdelse eller reparation ikke kan gøres helt rene. Disse maskindele skal bortskaffes i forseglede poser, idet man nøje overholder de lokale regler og love vedrørende bortskaffelse af denne type materiale. Denne fremgangsmåde gælder også for bortskaffelse af filtrene (for- og absolutfiltre). VIGTIGT: Kamre, der ikke er støvtætte, skal åbnes med passende værktøj (skruetrækkere, skruenøgler, etc.) og rengøres forsvarligt. c) Støvsugere i klasse H skal desuden mindst have efterset deres filtreringskapacitet en gang om året, eller oftere hvis angivet i de lokale vedtægter. Støvsugerens filtreringskapacitet kan testes i henhold til testproceduren angivet i norm DIN EN AA Hvis testresultatet er negativt, gentages testen med et nyt hovedfilter. d) BEMÆRK! Denne maskine indeholder sundhedsfarligt støv. Al vedligeholdelse og tømning, inklusive tømning af affaldsbeholderen, skal udføres af kvalificerede teknikere, der er iført passende beskyttelsestøj. Start ikke maskinen, hvis dele af filtreringssystemet endnu ikke er monteret. e) Denne maskine må ikke benyttes af personer (inklusive børn) med psykiske eller kognitive problemer, mentale lidelser eller manglende uddannelse og/eller kendskab, der kræver konstant overvågning af faguddannet personale eller ikke selv er blevet oplært i brugen. Brug kun originale reservedele, der er leveret og godkendt af fabrikanten. Afmontering og udskiftning af hoved- og HEPA-filter Når støvsugeren anvendes til opsugning af farlige stoffer, bliver filtrene forurenede. Derfor træffes følgende foranstaltninger: - udvis stor forsigtighed, og undgå at det opsugede støv og/eller materiale lækker; - opbevar det afmonterede og/eller udskiftede filter i en forseglet plastpose; - luk posen hermetisk; - bortskaf filteret i overensstemmelse med gældende lovgivning. Udskiftningen af et filter er en vigtig procedure. Erstat filteret med et filter med samme egenskaber, filteroverflade og støvklasse. Ellers vil støvsugeren ikke fungere korrekt. DK 10/ C76

12 Udskiftning af hovedfilter Kontroller støvsugerens støvklasse (L, M, H). Vær påpasselig med ikke at sprede støvet under udskiftningen af dette filter. Brug en P3-maske og andet passende beskyttelsesudstyr, herunder beskyttelseshandsker (DPI), der egner sig til håndtering af det opsugede støv. Inden filteret udskiftes, skal støvsugeren slukkes og stikket tages ud. Udskiftning af hovedfilteret (fig. 16) Afmontering - Løsn krogene A, og tag låget B af. - Løft filteret C, stik hånden ind i kammeret og fjern splitpinden D, så filterrysterens håndtag E frigøres fra ringen F. - Løft filteret C, skær klemmerne G over og løsn ringen F fra filteret. - Skru klemmerne H af, og fjern ringen I. Montering - Sæt lukkefjederen og spænderingen fra det gamle filter fast til det nye. - Fastgør ringen F til filteret C med klemmerne G, der leveres med filteret. - Anbring filteret i filterkammeret, og monter splitpinden D ved at fastgøre ringen F til filterrysterens håndtag E. - Sæt låget B på plads, og fastgør det med de 2 kroge A. Bortskaf det gamle filter i overensstemmelse med gældende lovgivning. Udskiftning af HEPA-filter - Versioner til opsugning af sundhedsfarligt støv: Klasse H. Vær påpasselig med ikke at sprede støvet under udskiftningen af dette filter. Brug en P3-maske og andet passende beskyttelsesudstyr, herunder beskyttelseshandsker (DPI), der egner sig til håndtering af det opsugede støv. Udskiftning af fremløbs-absolutfilteret (fig. 17) Afmontering - Løsn krogene C, og løft låget D. - Skru knappen G af, og fjern møtrikken F under filteret E. - Dæk filteret E med en plastpose, og tag det ud. - Luk plastposen hermetisk, monter en ny filterenhed, som overholder gældende lovgivning, sæt låget på, og luk det hermetisk. Montering Saml delene i følgende rækkefølge: - absolutfilteret; - møtrik og midterknap til låsning; - låget, som blokeres med krogene C. Eftersyn og rengøring af motorens blæser Rengør jævnligt motorens blæser for at undgå overophedning af motoren, særligt hvis støvsugeren anvendes i støvede omgivelser. DK C /2007

13 Tæthedskontrol Eftersyn af slanger Sørg for at slangen A (fig. 15) er i god stand og korrekt monteret. Udskift slangen, hvis den er beskadiget, defekt eller ikke slutter tæt til. Ved arbejde med klæbrige materialer, efterses slangen for tilstopning, såvel ved sugeåbningen som på ledepladen indvendigt i filterkammeret. Skrab sugeåbningen ren fra den udvendige side, og fjern belægningen som beskrevet i fig. 15. Tæthedskontrol af låg Hvis pakningen A (fig. 11) under låget D ikke sidder rigtigt fast, løsnes skruerne B som holder krogene C på plads, hvorefter de skubbes ned og låget D lukkes rigtigt til. Stram nu låseskruerne B. Udskift pakningen A - fig. 11, hvis tæthedsgraden ikke er optimal. Tæthedskontrol af filterkammer Hvis pakningen A - fig. 12 mellem beholderen og filterkammeret C ikke er tæt: - løsn de 4 skruer B, der fastgør filterkammeret C til støvsugerens stativ; - lad filterkammeret C glide ned, og stram skruerne B, når det har nået den strammeste position. Udskift pakningen, hvis den er ødelagt, revnet, etc. Udskift pakningen A, hvis tæthedsgraden ikke er optimal. Korrekt bortskaffelse (elektrisk og elektronisk affald) (gælder i Den Europæiske Union og i lande med separat affaldsindsamling) Dette symbol ( N, fig. 1), som findes på maskinen eller i dens dokumentation, angiver at produktet efter endt levetid ikke må kasseres sammen med almindeligt husholdningsaffald. For at undgå uønskede virkninger på miljøet eller sundheden, der er forårsaget af forkert bortskaffelse af affaldet, skal dette produkt sorteres fra almindeligt affald og genbruges på forsvarlig vis, så man sikrer en bæredygtig affaldshåndtering og genanvendelse. Hjemlige brugere bedes kontakte forhandleren eller de lokale myndigheder for nærmere oplysninger om separat affaldsindsamling og genanvendelse af dette produkt. Virksomheder bedes kontakte forhandleren og holde sig orienteret om købekontraktens vilkår og betingelser. Dette produkt må ikke bortskaffes sammen med andet industriaffald. Ledningsdiagrammer Se fig. 18. Liste over ledningsdiagrammer Navn Del Kode J1 Filter der modvirker tilstopning H1 Spændingsindikator S1 Motorkontakter Bortskaffelse af støvsugeren Bortskaf støvsugeren i henhold til gældende lovgivning. DK 10/ C76

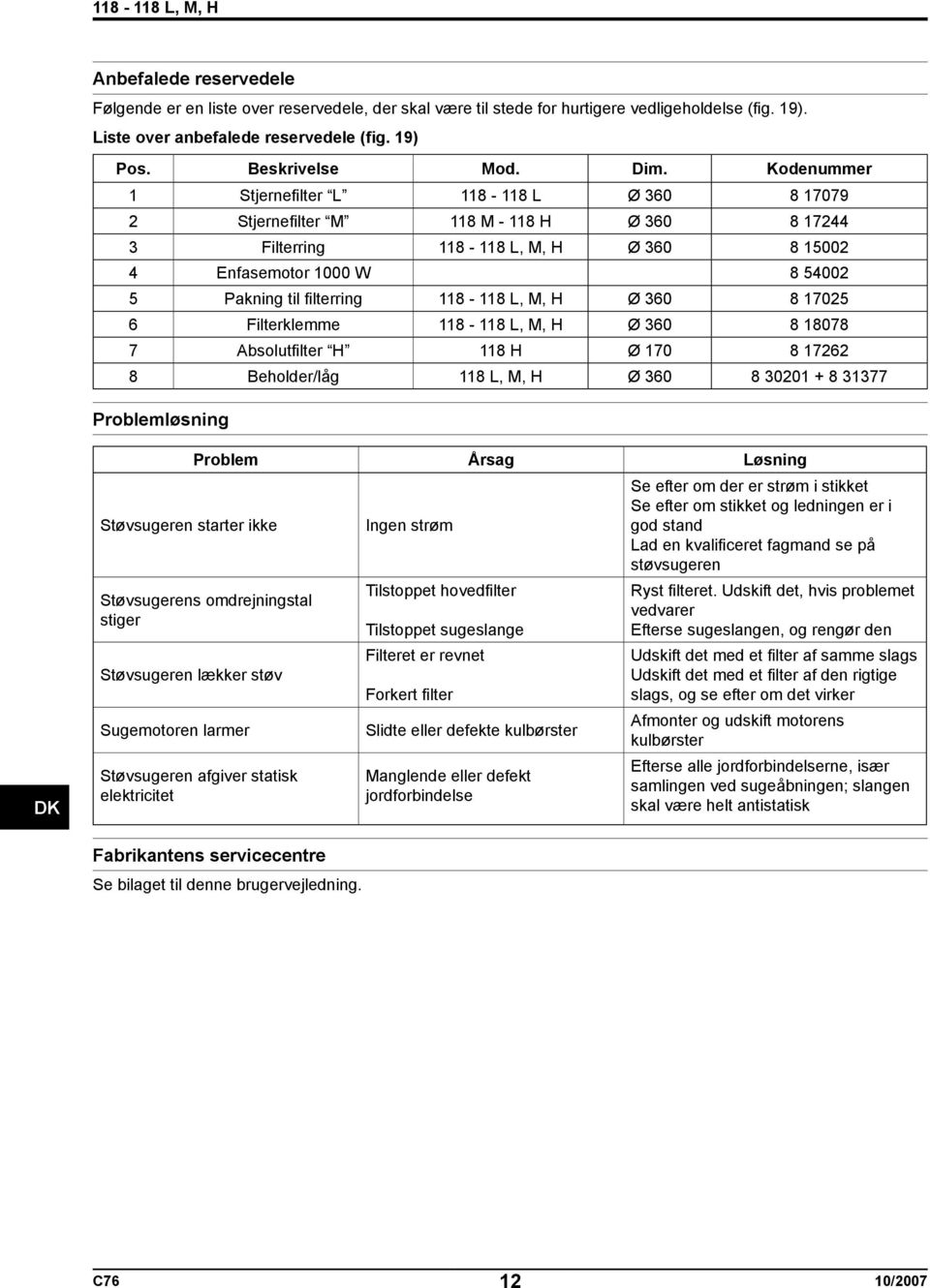

14 Anbefalede reservedele Følgende er en liste over reservedele, der skal være til stede for hurtigere vedligeholdelse (fig. 19). Liste over anbefalede reservedele (fig. 19) Pos. Beskrivelse Mod. Dim. Kodenummer 1 Stjernefilter L L Ø Stjernefilter M 118 M H Ø Filterring L, M, H Ø Enfasemotor 1000 W Pakning til filterring L, M, H Ø Filterklemme L, M, H Ø Absolutfilter H 118 H Ø Beholder/låg 118 L, M, H Ø Problemløsning DK Støvsugeren starter ikke Problem Årsag Løsning Støvsugerens omdrejningstal stiger Støvsugeren lækker støv Sugemotoren larmer Støvsugeren afgiver statisk elektricitet Ingen strøm Tilstoppet hovedfilter Tilstoppet sugeslange Filteret er revnet Forkert filter Slidte eller defekte kulbørster Manglende eller defekt jordforbindelse Se efter om der er strøm i stikket Se efter om stikket og ledningen er i god stand Lad en kvalificeret fagmand se på støvsugeren Ryst filteret. Udskift det, hvis problemet vedvarer Efterse sugeslangen, og rengør den Udskift det med et filter af samme slags Udskift det med et filter af den rigtige slags, og se efter om det virker Afmonter og udskift motorens kulbørster Efterse alle jordforbindelserne, især samlingen ved sugeåbningen; slangen skal være helt antistatisk Fabrikantens servicecentre Se bilaget til denne brugervejledning. C /2007

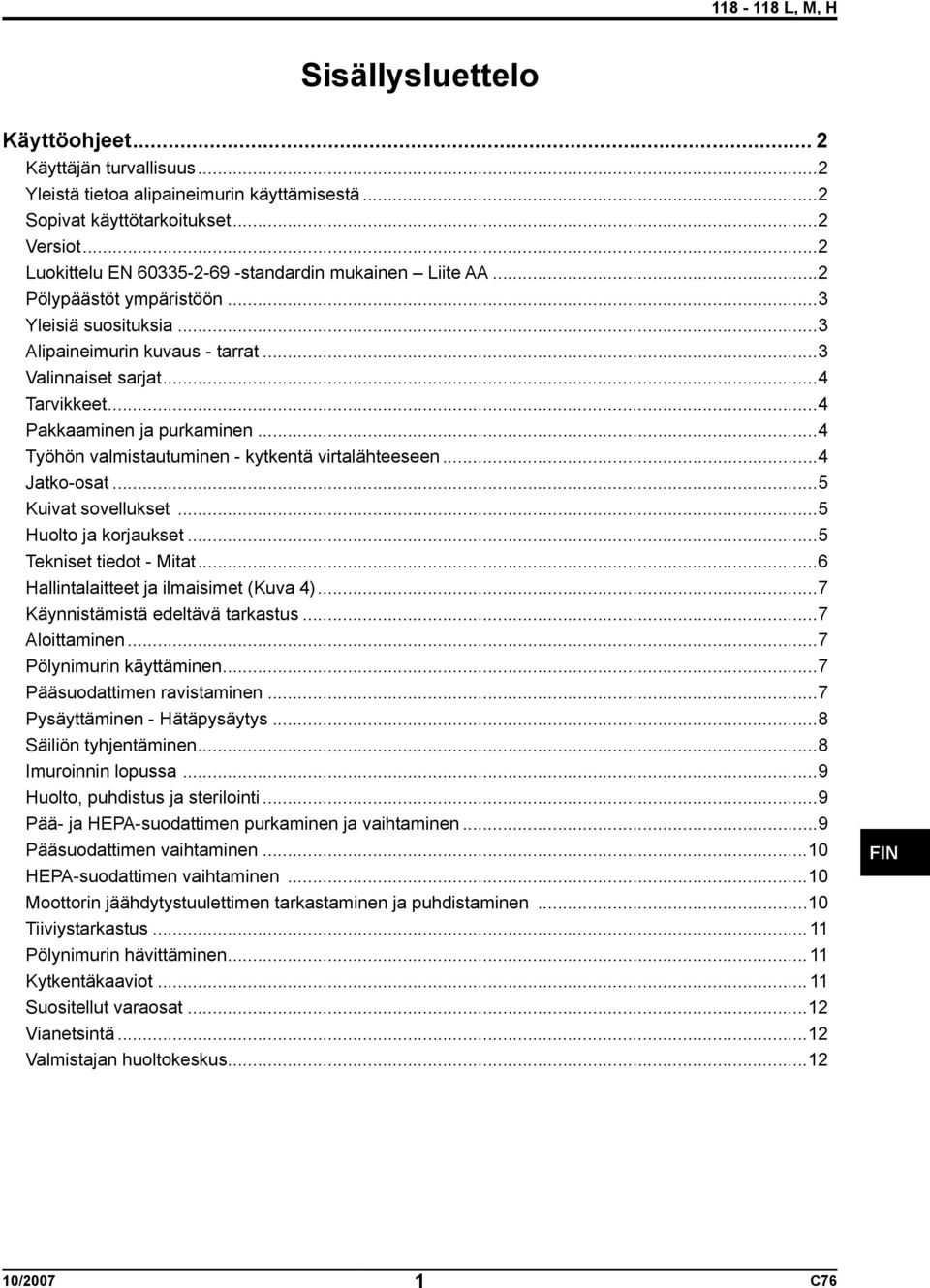

15 Sisällysluettelo Käyttöohjeet... 2 Käyttäjän turvallisuus...2 Yleistä tietoa alipaineimurin käyttämisestä...2 Sopivat käyttötarkoitukset...2 Versiot...2 Luokittelu EN standardin mukainen Liite AA...2 Pölypäästöt ympäristöön...3 Yleisiä suosituksia...3 Alipaineimurin kuvaus - tarrat...3 Valinnaiset sarjat...4 Tarvikkeet...4 Pakkaaminen ja purkaminen...4 Työhön valmistautuminen - kytkentä virtalähteeseen...4 Jatko-osat...5 Kuivat sovellukset...5 Huolto ja korjaukset...5 Tekniset tiedot - Mitat...6 Hallintalaitteet ja ilmaisimet (Kuva 4)...7 Käynnistämistä edeltävä tarkastus...7 Aloittaminen...7 Pölynimurin käyttäminen...7 Pääsuodattimen ravistaminen...7 Pysäyttäminen - Hätäpysäytys...8 Säiliön tyhjentäminen...8 Imuroinnin lopussa...9 Huolto, puhdistus ja sterilointi...9 Pää- ja HEPA-suodattimen purkaminen ja vaihtaminen...9 Pääsuodattimen vaihtaminen...10 HEPA-suodattimen vaihtaminen...10 Moottorin jäähdytystuulettimen tarkastaminen ja puhdistaminen...10 Tiiviystarkastus...11 Pölynimurin hävittäminen...11 Kytkentäkaaviot...11 Suositellut varaosat...12 Vianetsintä...12 Valmistajan huoltokeskus...12 FIN 10/ C76

16 Käyttöohjeet Lue käyttöohjeet ja toimi tärkeiden turvaohjeiden mukaisesti, jotka on merkitty sanalla: FIN Käyttäjän turvallisuus On erittäin tärkeää, että luet nämä käyttöohjeet ennen pölynimurin käynnistämistä, ja että pidät ne käsillä lisätietojen etsimistä varten. Pölynimuria voivat käyttää vain henkilöt, jotka tietävät kuinka imuri toimii, ja jotka ovat valtuutettuja ja koulutettuja käyttämään imuria. Ennen pölynimurin käyttämistä käyttäjiä täytyy informoida, ohjeistaa ja kouluttaa kuinka työskennellä laitteen kanssa, ja mille aineille sen käyttö on sallittua mukaanlukien turvallinen menetelmä imuroidun materiaalin poistamiseen sekä hävittämiseen. Yleistä tietoa alipaineimurin käyttämisestä Pölynimurin käyttöä säätelee käyttömaan voimassaolevat lait. Käyttöohjeiden ja käyttömaassa voimassaolevien lakien lisäksi käyttäjän on huomioitava tekniset säädökset laitteen turvallisesta ja oikeasta käyttötavasta. (Lainsäädäntö ympäristö- ja työturvallisuudesta, esim. Euroopan unionin direktiivi 89/391/EY ja sitä seuraavat direktiivit). Älä suorita mitään tehtävää, joka voisi vaarantaa ihmisten turvallisuuden, omaisuuden tai ympäristön. Noudata tässä käsikirjassa kerrottuja turvallisuusohjeita ja -määräyksiä. Sopivat käyttötarkoitukset Tämä pölynimuri sopii yhteiskäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja asuintaloissa. Tässä ohjekirjassa kuvatut pölynimurit on suunniteltu teolliseen käyttöön. Niistä on tehty erilaisia versioita erilaisia tarkoituksia varten. Tätä pölynimuria saa käyttää yksi käyttäjä kerrallaan. Versiot Pölyluokitus Tästä pölynimurista on kaksi eri versiota: 1 - normaali versio: ei sovi vaarallisen, tulenaran/räjähtävän pölyn imurointiin. 2 - versiot terveydelle vaarallisen pölyn imurointiin: luokat L - M - H. Tässä tapauksessa pölynimuri soveltuu käytettäväksi vaarallisen, ei-tulenaran/ ei-räjähtävän pölyn imurointiin EN standardin, par. AA b), c) mukaisesti. Tarkista imurille sopiva pölyn vaarallisuusluokka imurin tietokilvestä ja tarrasta: L (matala riski), M (kohtalainen riski), H (korkea riski). Luokittelu EN standardin mukainen Liite AA Terveydelle vaaralliselle pölylle tarkoitetut imurit on luokiteltu seuraavan pölyluokituksen mukaisesti: 1 - L (matala riski) sopii sellaisen pölyn erotteluun, jonka altistumisen ääriarvo on yli 1 mg/m 3, varatusta tilavuudesta riippuen; 2 - M (kohtalainen riski) sopii sellaisen pölyn erotteluun, jonka altistumisen ääriarvo on yli 0,1 mg/ m 3, varatusta tilavuudesta riippuen; 3 - H (korkea riski) sopii sellaisen pölyn erotteluun, jonka altistumisen ääriarvo on alle 0,1 mg/m 3, varatusta tilavuudesta riippuen, mukaanlukien karsinogeeninen ja patogeeninen pöly. C /2007

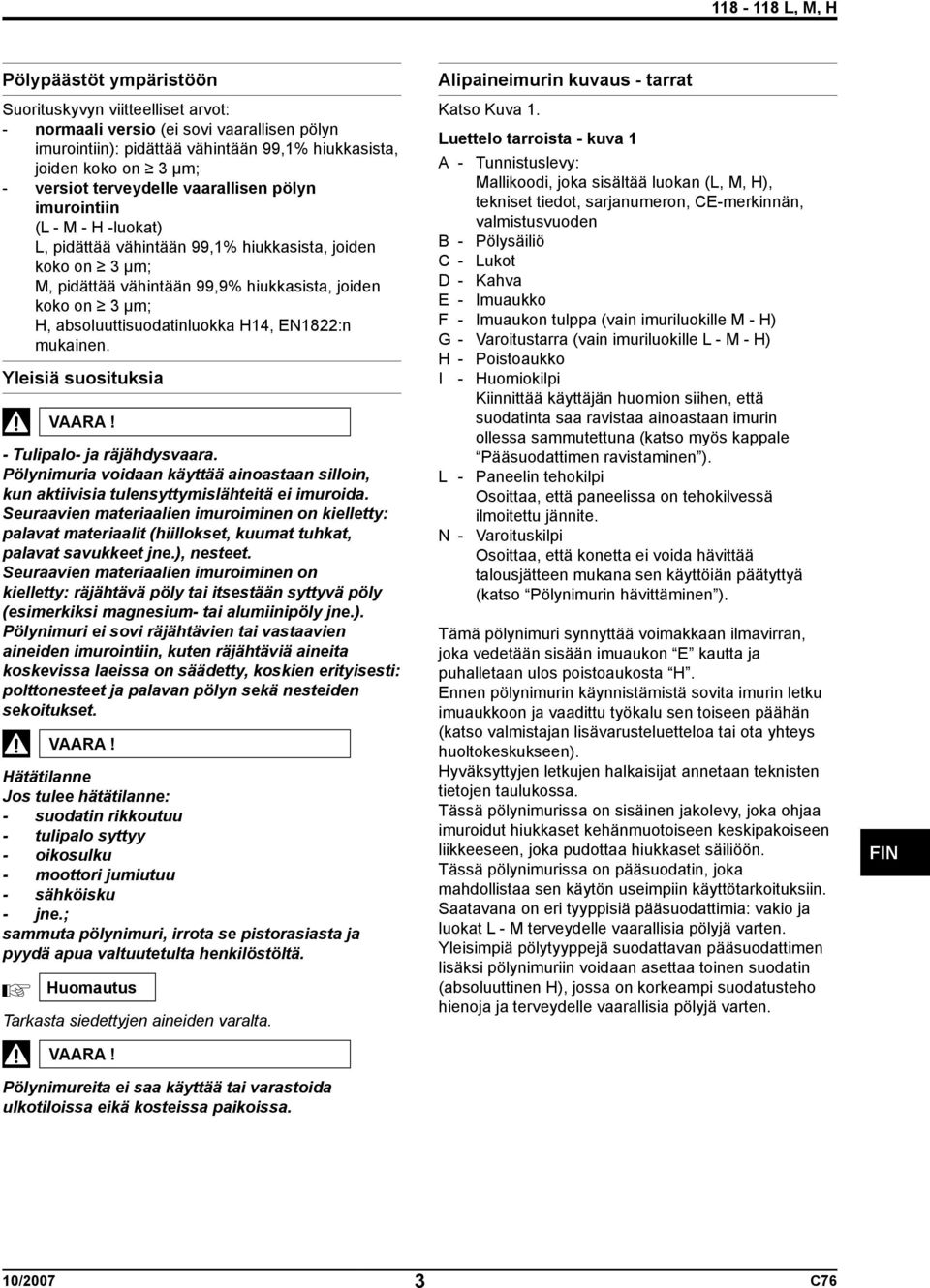

17 Pölypäästöt ympäristöön Suorituskyvyn viitteelliset arvot: - normaali versio (ei sovi vaarallisen pölyn imurointiin): pidättää vähintään 99,1% hiukkasista, joiden koko on 3 μm; - versiot terveydelle vaarallisen pölyn imurointiin (L - M - H -luokat) L, pidättää vähintään 99,1% hiukkasista, joiden koko on 3 μm; M, pidättää vähintään 99,9% hiukkasista, joiden koko on 3 μm; H, absoluuttisuodatinluokka H14, EN1822:n mukainen. Yleisiä suosituksia - Tulipalo- ja räjähdysvaara. Pölynimuria voidaan käyttää ainoastaan silloin, kun aktiivisia tulensyttymislähteitä ei imuroida. Seuraavien materiaalien imuroiminen on kielletty: palavat materiaalit (hiillokset, kuumat tuhkat, palavat savukkeet jne.), nesteet. Seuraavien materiaalien imuroiminen on kielletty: räjähtävä pöly tai itsestään syttyvä pöly (esimerkiksi magnesium- tai alumiinipöly jne.). Pölynimuri ei sovi räjähtävien tai vastaavien aineiden imurointiin, kuten räjähtäviä aineita koskevissa laeissa on säädetty, koskien erityisesti: polttonesteet ja palavan pölyn sekä nesteiden sekoitukset. Hätätilanne Jos tulee hätätilanne: - suodatin rikkoutuu - tulipalo syttyy - oikosulku - moottori jumiutuu - sähköisku - jne.; sammuta pölynimuri, irrota se pistorasiasta ja pyydä apua valtuutetulta henkilöstöltä. Huomautus Tarkasta siedettyjen aineiden varalta. Pölynimureita ei saa käyttää tai varastoida ulkotiloissa eikä kosteissa paikoissa. Alipaineimurin kuvaus - tarrat Katso Kuva 1. Luettelo tarroista - kuva 1 A - Tunnistuslevy: Mallikoodi, joka sisältää luokan (L, M, H), tekniset tiedot, sarjanumeron, CE-merkinnän, valmistusvuoden B - Pölysäiliö C - Lukot D - Kahva E - Imuaukko F - Imuaukon tulppa (vain imuriluokille M - H) G - Varoitustarra (vain imuriluokille L - M - H) H - Poistoaukko I - Huomiokilpi.. Kiinnittää käyttäjän huomion siihen, että suodatinta saa ravistaa ainoastaan imurin ollessa sammutettuna (katso myös kappale Pääsuodattimen ravistaminen ). L - Paneelin tehokilpi.. Osoittaa, että paneelissa on tehokilvessä ilmoitettu jännite. N - Varoituskilpi.. Osoittaa, että konetta ei voida hävittää talousjätteen mukana sen käyttöiän päätyttyä (katso Pölynimurin hävittäminen ). Tämä pölynimuri synnyttää voimakkaan ilmavirran, joka vedetään sisään imuaukon E kautta ja puhalletaan ulos poistoaukosta H. Ennen pölynimurin käynnistämistä sovita imurin letku imuaukkoon ja vaadittu työkalu sen toiseen päähän (katso valmistajan lisävarusteluetteloa tai ota yhteys huoltokeskukseen). Hyväksyttyjen letkujen halkaisijat annetaan teknisten tietojen taulukossa. Tässä pölynimurissa on sisäinen jakolevy, joka ohjaa imuroidut hiukkaset kehänmuotoiseen keskipakoiseen liikkeeseen, joka pudottaa hiukkaset säiliöön. Tässä pölynimurissa on pääsuodatin, joka mahdollistaa sen käytön useimpiin käyttötarkoituksiin. Saatavana on eri tyyppisiä pääsuodattimia: vakio ja luokat L - M terveydelle vaarallisia pölyjä varten. Yleisimpiä pölytyyppejä suodattavan pääsuodattimen lisäksi pölynimuriin voidaan asettaa toinen suodatin (absoluuttinen H), jossa on korkeampi suodatusteho hienoja ja terveydelle vaarallisia pölyjä varten. FIN 10/ C76

18 FIN Valinnaiset sarjat Pölynimurin muuntelua varten on saatavana on seuraavat valinnaiset sarjat: - ritilä ja tyhjiöputki; - pölysäiliö paperipussissa. Toivomuksesta pölynimuri voidaan toimittaa siten, että valinnaiset sarjat on asennettu valmiiksi. Ne voidaan kuitenkin asentaa myös myöhemmin. Ota yhteys valmistajan myyntiverkostoon saadaksesi lisätietoja. Ohjeet valinnaisten sarjojen asentamiseen sekä niiden käyttö- ja huoltokäsikirjat toimitetaan valinnaisten sarjojen mukana. Käytä ainoastaan aitoja valinnaisia sarjoja, jotka ovat valmistajan toimittamia ja hyväksymiä. Tarvikkeet Saatavilla on monia tarvikkeita; katso lisätietoja valmistajan tarvikeluettelosta. Käytä vain alkuperäisiä tarvikkeita, jotka valmistaja hyväksyy ja toimittaa. Pakkaaminen ja purkaminen Hävitä pakkausmateriaalit voimassa olevien lakien mukaisesti. Kartonkilaatikkopakkaus (Kuva 2) Malli L, M, H A (mm) 600 B (mm) 600 C (mm) Paino pakkauksen kanssa (kg) 33 Työhön valmistautuminen - kytkentä virtalähteeseen - Varmista, että pölynimuri on täydellisesti kunnossa ennen työn aloittamista. - Ennen pölynimurin kytkemistä kiinni sähköverkkoon varmista, että tietolevyyn merkitty jännitearvo vastaa sähköverkon jännitearvoa. - Kytke pölynimuri pistorasiaan, jossa on oikein asennettu maakosketus/maadoitusliitäntä. - Varmista, että pölynimuri on sammutettu. - Liitäntäkaapelien pistokkeita ja liittimiä on suojattava roiskevedeltä. - Varmista, että liitännät sähköverkkoon ja pistokkeeseen on tehty oikein. - Käytä pölynimureita ainoastaan silloin, kun sähköverkkoon kytkettävät kaapelit ovat täydellisesti kunnossa (vaurioituneet kaapelit voivat aiheuttaa sähköiskun!). - Tarkista säännöllisesti, että sähkökaapelissa ei näy merkkejä vaurioista, paljosta kulumisesta, murtumista tai ikääntymisestä. Kun pölynimuri on käynnissä, älä: - purista, vedä, vaurioita tai tallaa sähköverkkoon kytkettyä kaapelia; - irrota kaapeli sähköverkosta ainoastaan poistamalla pistoke (älä vedä kaapelista). - korvaa sähköverkkokaapeli ainoastaan toisella samanlaisella kuin alkuperäinen: HO7 RN - F. Sama sääntö pätee myös kun käytetään jatkoosaa. - valmistajan huoltokeskuksen henkilökunnan tai vastaavan valtuutetun henkilöstön on vaihdettava kaapeli. C76 10/2007

19 Jatko-osat Jos käytetään jatkokaapelia, varmista, että se sopii virtalähteeseen ja pölynimurin suoja-asteeseen. Jatkojohtojen minimiosa L = 20 m max - Johto = HO7 RN - F. Enimmäisteho (kw) Vähimmäisosa (mm 2 ) , Pistorasioiden, pistokkeiden, liitinten ja jatkojohdon asentamisen täytyy säilyttää pölynimurin tietokilvessä ilmoitettu IP-suojausaste. Pölynimurin pistorasia täytyy suojata differentiaalikatkaisimella, jossa on syöksyvirran rajoitus, tai vastaavalla suojapiirillä, joka kytkee virtalähteen pois päältä, kun maata kohti hajaantunut virta ylittää 30 ma 30 ms ajan. Huolto ja korjaukset Irrota pölynimuri virtalähteestä ennen puhdistusta, huoltoa, osien vaihtoa tai imurin muuttamista toisen version mukaiseksi. Pistoke on irrotettava pistorasiasta. - Suorita ainoastaan tässä käsikirjassa kuvattuja huoltotoimenpiteitä. - Käytä ainoastaan alkuperäisiä varaosia. - Älä muokkaa pölynimuria millään tavalla. Näiden ohjeiden laiminlyönti voi vaarantaa turvallisuutesi. Lisäksi ohjeiden laiminlyönti mitätöi välittömästi imuria koskevan EU:n vaatimustenmukaisuusvakuutuksen. Muiden kuin tässä käsikirjassa kuvattujen huoltotoimenpiteiden suorittamiseksi ota yhteys valmistajan huoltokeskukseen tai myyntiverkostoon. Älä koskaan suihkuta vettä pölynimurin päälle: tämä aiheuttaa vaaran henkilöstölle ja saattaa aiheuttaa virtalähteen oikosulun. Lisätietoja saat Euroopan unionin direktiivien viimeisimmästä painoksesta, käyttömaan laeista ja tällä hetkellä voimassa olevista standardeista (UNI - CEI - EN), erityisesti eurooppalaisesta standardista EN Kuivat sovellukset Huomautus Mukana tulevat suodattimet ja turvasäiliö (jos käytössä) on asennettava oikein. FIN Noudata turvallisuussäädöksiä, jotka koskevat materiaaleja, joiden imurointiin pölynimuria käytetään. 10/ C76

20 Tekniset tiedot - Mitat Tekniset tiedot Parametri Mittayksiköt L, M, H Jännite / taajuus Voltti/Hz 230/50-60 Nimellisteho kw 1 Nimellisteho (EN ) kw 1 Paino kg 26 Melutaso db(a) 75 Suojaus IP 43 Eristys luokka F Tilavuus L 25 Tulo mm Ø 50 Maks. tyhjiö mm H 2 O Maksimi ilmavirta ilman letkua ja supistimia l/m Maksimi ilmavirta(m 3 letku Ø 40 mm) l/m Luokille L ja vakio sallitut letkut mm Ø 50 Luokille M ja H sallitut letkut mm Ø 40 Pääsuodatuspinta ( L ja M ) m 2 0,8 Vastavirtainen absoluuttinen H -suodatuspinta m 2 1,2 Absoluuttisuodattimen tehokkuus MPPS-menetelmän mukaan (EN 1822) Huomautus % 99,995 (H14) - Varastointiolosuhteet: T : C / Kosteus : 85% - Käyttöolosuhteet: Suurin korkeus 800 m (2.000 m saakka vähennetyillä suorituskyvyillä) T : C / Kosteus : 85% FIN C /2007

21 Mitat (Kuva 3) L, M, H Malli A (mm) B (mm) C (mm) Hallintalaitteet ja ilmaisimet (Kuva 4) A - Imumoottorin käynnistyskatkaisija; B - Pääjännitteen merkkivalo; - jos merkkivalo palaa: virransyöttö on käynnissä; - jos merkkivalo ei pala: virransyöttö on katkaistu; C - Pääsuodattimen tukkeutumisen merkkivalo; - jos merkkivalo palaa: suodatin on tukkeutunut; - jos merkkivalo ei pala: suodatin toimii. Käynnistämistä edeltävä tarkastus Ennen käynnistämistä, tarkista, että: - Suodattimet on asennettu; - Kaikki lukot on lukittu tiukasti; - Imuriletku A ja lisävarusteet on kiinnitetty oikein imuaukkoon B (kuva 5); - Pussi tai turvasäiliö on asennettu, jos käytettävissä. - Älä käytä pölynimuria, jos suodatin on viallinen. Aloittaminen - Lukitse pyöräjarrut E (kuva 6) (jos mukana) ennen imurin käynnistämistä; - Paina painiketta A - kuva 4. Pölynimurin käyttäminen Malli 118 käyttö Pääsuodattimen tukkeutuminen aiheuttaa imurointitehon vähenemisen; siksi on tarpeen: - ravistaa pääsuodatinta vivun A avulla; - vaihtaa suodatin, jos ongelma ei poistu (katso Pääsuodattimen vaihtaminen ). Malli 118 M ja 118 H käyttö Tarkista virtausteho: - kun pölynimuri on käytössä, merkkivalo C (kuva 4) ei saa palaa, mikä varmistaa, että ilman sisäänottonopeus ei putoa alle 20 msek. turvallisuusrajan; - Jos merkkivalo syttyy, se merkitsee, että ilman nopeus imuriletkussa on 20 msek. ja että pölynimuri ei toimi turvallisesti. Suodattimet on puhdistettava tai vaihdettava. - Sulje imuletku; merkkivalon C (kuva 4) pitäisi syttyä. Jos pölynimuri kuuluu luokkaan M tai H, käytä ainoastaan letkuja, joiden halkaisijat ovat yhdenmukaiset teknisten tietojen taulukossa annettujen kanssa, jotta estetään ilman nopeuden putoaminen alle 20 msek. Pölynimurin ollessa käytössä tarkista aina, että merkkivalo C (kuva 4) ei pala. Katso lisätietoja luvusta Vianetsintä, jos toiminnassa on häiriöitä. Pääsuodattimen ravistaminen Riippuen imuroidun pölyn määrästä ja siitä, syttyykö merkkivalo C (kuva 4), ravista pääsuodatinta vivun A avulla (kuva 7). Pysäytä pölynimuri ennen kuin ravistat suodatinta. Älä ravista suodatinta pölynimurin ollessa käynnissä, koska tämä voi vahingoittaa itse suodatinta. Odota hetki ennen kuin käynnistät pölynimurin uudelleen, jotta pöly asettuu paikoilleen. Vaihda suodatinelementti, jos merkkivalo palaa yhä suodattimen ravistamisen jälkeenkin (katso kappaletta Pääsuodattimen vaihtaminen ). FIN 10/ C76

22 Pysäyttäminen - Hätäpysäytys Paina painiketta A - kuva 4. Säiliön tyhjentäminen Ennen kuin aloitat nämä toimenpiteet, pysäytä imuri ja irrota pistoke virtalähteestä. Tarkista pölynimurin luokka. - Ennen säiliön tyhjentämistä on suositeltavaa puhdistaa suodatin (katso kappale Pääsuodattimen ravistaminen ). a) Normaali versio, ei sovellu vaarallisen pölyn imurointiin - Irrota pölysäiliö A (kuva 10), poista ja tyhjennä se. - Varmista, että tiiviste on moitteettomassa kunnossa ja oikein asetettu. - Aseta säiliö takaisin paikalleen ja kiinnitä se uudelleen. Muovipussi Pölyn keräämiseen voidaan käyttää muovipussia (koodi ) (katso kuva 8). Tässä tapauksessa pölynimuri on varustettava valinnaisilla lisäosilla (tyhjiöputki ja ritilä - kuva 8). Paperipussi Paperipussia A - kuva 9 - voidaan käyttää pölyn keräämiseen. Tässä tapauksessa pölynimuri on varustettava valinnaisilla lisäosilla (pölysäiliö B ja tulppa C - kuva 9). - Näitä toimenpiteitä saavat suorittaa ainoastaan koulutetut ja valtuutetut henkilöt, joiden täytyy pukeutua asianmukaisiin vaatteisiin voimassa olevien lakien mukaisesti. - Huolehdi, että tätä toimenpidettä suoritettaessa ei nostateta pölyä. Käytä P3- suojanaamaria. - Hävittäessäsi vaarallisia ja/tai terveydelle haitallisia pölyjä voit käyttää muovipussia (koodi 40100) tai ABS-turvasäiliötä (koodi ). - Säiliön ja/tai pussin saa hävittää ainoastaan valtuutettu henkilökunta voimassa olevien lakien mukaisesti. Turvasäiliön vaihtaminen - Aseta imurin letku turvalliseen ja pölyttömään paikkaan; - irrota pölysäiliö I (kuva 13); - sulje turvasäiliö mukana tulevalla kannella, poista se pölysäiliöstä I (kuva 13) ja vaihda se tyhjään säiliöön. - Käynnistä moottori uudelleen ehkäistäksesi pölyn lentämisen ympäriinsä. - Varmista, että tiiviste on moitteettomassa kunnossa ja oikein asetettu. - Sammuta moottori, sovita tyhjä säiliö paikalleen ja kiinnitä se. b) Versiot terveydelle vaarallisille pölyille Luokat M - H soveltuvat vaarallisen ja/tai karsinogeenisen pölyn imurointiin. FIN C /2007

23 Imuroinnin lopussa 1 - Sammuta pölynimuri ja irrota pistoke pistorasiasta. 2 - Kelaa liitäntäjohto (kuva 14). 3 - Tyhjennä säiliö kuten on kuvattu kappaleessa Säiliön tyhjentäminen. Puhdista pölynimuri kuten on kuvattu kappaleessa Huolto, puhdistus ja sterilointi. 4 - Pese säiliö puhtaalla vedellä, jos imurilla on imuroitu syövyttäviä aineita. 5 - Varastoi imuri kuivaan paikkaan, jossa valtuuttamattomat henkilöt eivät pääse siihen käsiksi. 6 - Tuki imuaukko sopivalla tulpalla A (kuva 14), kun pölynimuria kuljetetaan tai kun se ei ole käytössä (erityisesti versioiden M, H tapauksessa). Huolto, puhdistus ja sterilointi TÄRKEÄÄ: alla kuvattuja varotoimia on noudatettava kaikkien huoltotoimenpiteiden aikana, mukaanlukien puhdistaminen ja pää- ja absoluuttisuodattimien vaihto. a) Jotta käyttäjä saisi suorittaa huoltotoimenpiteitä, pölynimuri on purettava, puhdistettava ja huollettava niin pitkälle kuin mahdollista niin, että huoltohenkilökunnalle tai muille henkilöille ei aiheudu vaaratilanteita. Varotoimiin kuuluu puhdistaminen ennen imurin purkamista, purkamishuoneen poistoilman sopiva suodatettu tuuletus, huoltoalueen puhdistus ja asiaankuuluva henkilökohtainen suojaaminen. b) Jos pölynimuri kuuluu luokkaan M tai H, ulkoiset osat on steriloitava puhdistamalla ja imuroimalla. Pöly täytyy poistaa tai kone pitää käsitellä tiivistysaineella, ennen kuin imuri viedään pois vaaralliselta alueelta. Imurin kaikki osat ovat epäpuhtaita, kun ne poistetaan vaaralliselta alueelta ja, jotta pöly ei pääse leviämään, on suoritettava asiaankuuluvat toiminnot. Kun suoritetaan huolto- tai korjaustoimenpiteitä, kaikki epäpuhtaat osat joita ei voida puhdistaa kunnollla, on poistettava. Nämä osat on hävitettävä suljetuissa pusseissa asianmukaisten säädösten mukaisesti ja noudattaen paikallisia kyseisen materiaalin hävittämistä koskevia lakeja. Tätä toimenpidettä on noudatettava myös hävitettäessä suodattimia (pää- ja absoluuttisuodattimet). TÄRKEÄÄ: ei-pölytiiviit osastot on avattava sopivilla työkaluilla (ruuvimeisseleillä, jakoavaimilla jne.) ja puhdistettava huolellisesti. c) Lisäksi luokan H laitteiden suodatustehokkuus tulisi takastaa vähintään kerran vuodessa tai jopa useammin, jos kansallisessa laissa näin määritetään. Laitteen suodatustehokkuus voidaan tarkastaa noudattamalla testausmenettelyä, joka on kuvattu normissa DIN EN AA Jos tulos on negatiivinen, testi on toistettava uudella ensiösuodattimella. d) HUOMIO: tämä laite sisältää terveydelle vaarallisia pölyjä. Kaiken kunnossapitotyön ja tyhjennyksen, mukaanlukien pölyn poisto säiliöstä, täytyy suorittaa vain asiantunteva henkilöstö ja heidän täytyy pitää suojavaatetusta. Älä käynnistä ilman että koko suodatinjärjestelmä on paikallaan. e) Tätä laitetta eivät saa käyttää henkilöt (lapsen mukaanlukien), joilla on fyysisiä tai aistimuksellisia ongelmia tai mentaalisia vaikeuksia tai vähän koulutusta ja/tai tietoa, joita ammattitaitoisen henkilön täytyy aina valvoa tai ohjata heitä laitteen käytössä. Käytä ainoastaan valmistajan myymiä ja hyväksymiä alkuperäisiä varaosia. Pää- ja HEPA-suodattimen purkaminen ja vaihtaminen Kun imuria käytetään vaarallisten aineiden imurointiin, suodattimet likaantuvat; tämän vuoksi: - työskentele varovasti ja vältä imuroidun pölyn ja/tai materiaalin vuotamista; - aseta purettu ja/tai vaihdettu suodatin sinetöityyn muovipussiin; - sulje pussi hermeettisesti; - hävitä suodatin voimassa olevien lakien mukaisesti. Suodattimen vaihtaminen on vakava asia. Suodatin täytyy korvata toisella suodattimella, joka on samanlainen ominaisuuksiltaan, pinnaltaan ja kategorialtaan. Muuten imuri ei toimi kunnolla. FIN 10/ C76
