21 BD S RS (3) B XIX

22 BE cm (0,8-1,6 inch) S XX (3) B RS 1301

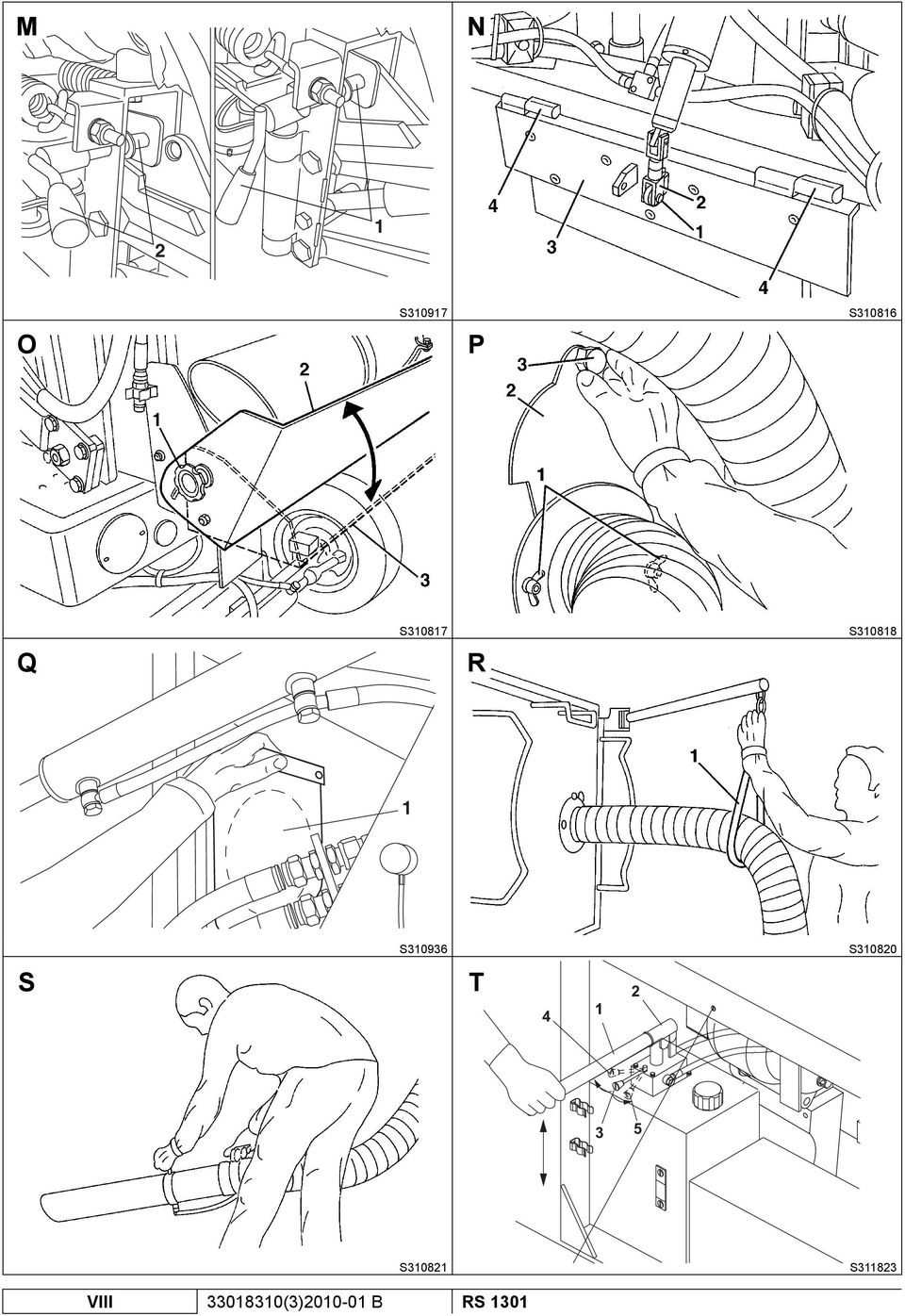

23 BRUGERMANUAL DANSK INDHOLDSFORTEGNELSE INTRODUKTION... 3 MANUALENS FORMÅL OG INDHOLD... 3 MÅLGRUPPE... 3 OPBEVARING AF MANUALEN... 3 OVERENSSTEMMELSESCERTIFIKAT... 3 IDENTIFIKATIONSDATA... 3 ANDRE REFERENCEMANUALER... 4 RESERVEDELE OG VEDLIGEHOLDELSE... 4 ÆNDRINGER OG FORBEDRINGER... 4 SIKKERHED... 4 SYMBOLER... 4 GENERELLE INSTRUKTIONER... 5 UDPAKNING/LEVERING... 7 MASKINBESKRIVELSE... 7 DRIFTSEVNER... 7 SKIK OG BRUG... 7 BESKRIVELSE... 8 TEKNISKE DATA OMGIVELSESFORHOLD ELEKTRISKE SIKRINGER ALARMBESKRIVELSER TILBEHØR/EKSTRAUDSTYR BRUG GENERELLE ADVARSLER FØR OPSTART START OG STOP AF DIESELMOTOR MASKINSTART OG -STOP MASKINBETJENING TØMNING AF AFFALDSBEHOLDER SÅDAN BRUGES DEN BAGERSTE SUGESLANGE (*) SÅDAN BRUGES VINDUESVISKEREN/SPRINKLEREN SÅDAN BRUGES FØRERHUSETS VARMEANLÆG SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (*) SÅDAN BRUGES LYSANLÆGGET BREMSELYS BETJENING AF LOFTSLYSET BETJENING AF DEN TREDJE BØRSTES ARBEJDSLYS BETJENING AF HAVARIBLINKET MANUAL LØFTNING AF AFFALDSBEHOLDEREN MONTERING AF DEN LØFTEDE AFFALDSBEHOLDERS STØTTESTÆNGER...32 MONTERING AF STØTTESTANGEN TIL DEN LØFTEDE AFFALDSBEHOLDERS DØR SÅDAN BRUGES HØJTRYKSRENSEREN (*) SÅDAN BRUGES KAMERAUDSTYRET (tilbehør) BRUG AF SALTSPREDEREN BRUG AF SNEBØRSTE EFTER BRUG TØMNING AF STØVKONTROLSYSTEMETS VANDTANK NÅR MASKINEN SKAL SLÆBES TRANSPORT MED ANHÆNGER OPLAGRING AF MASKINEN FØRSTE ARBEJDSPERIODE RS (3) B 1

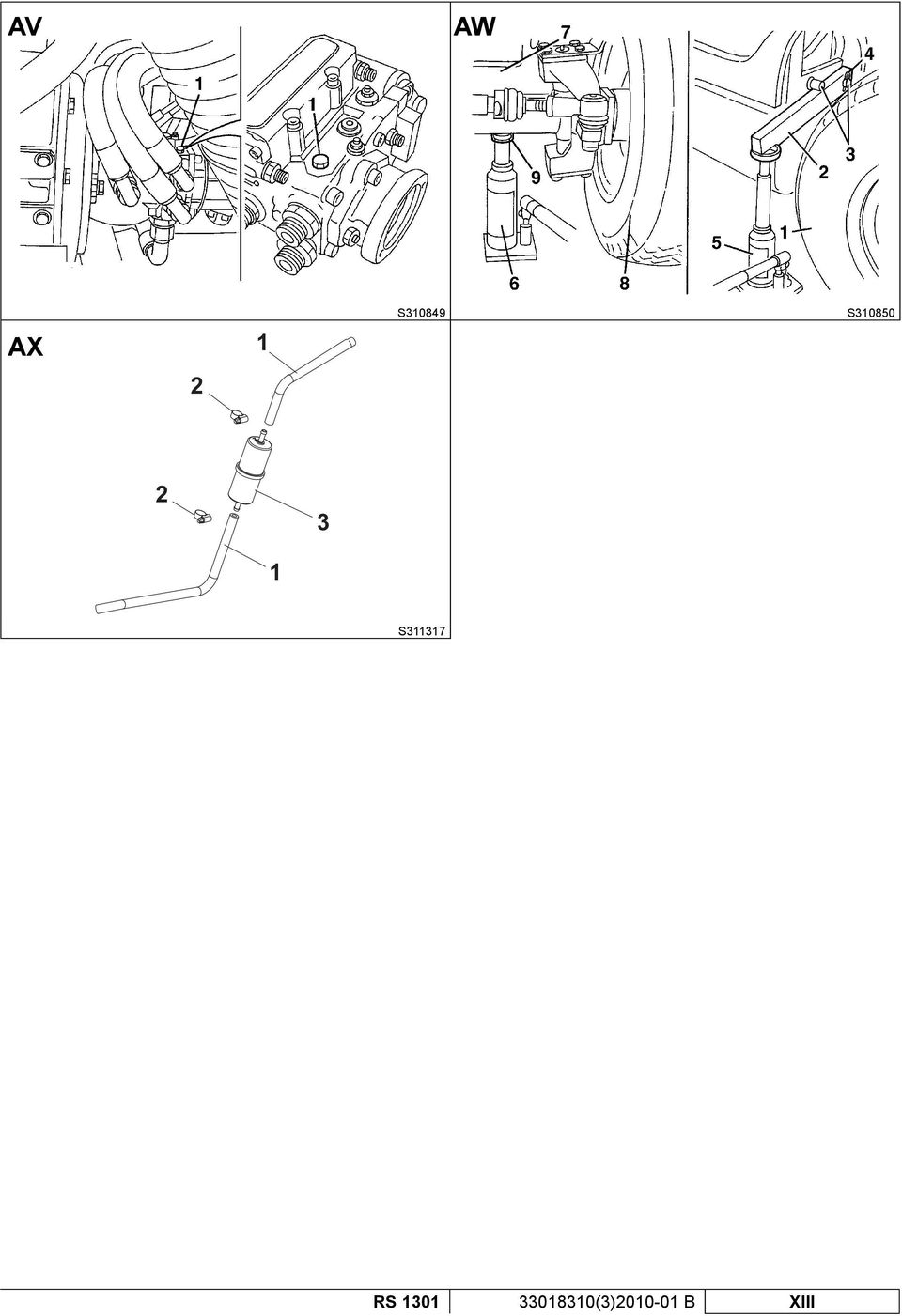

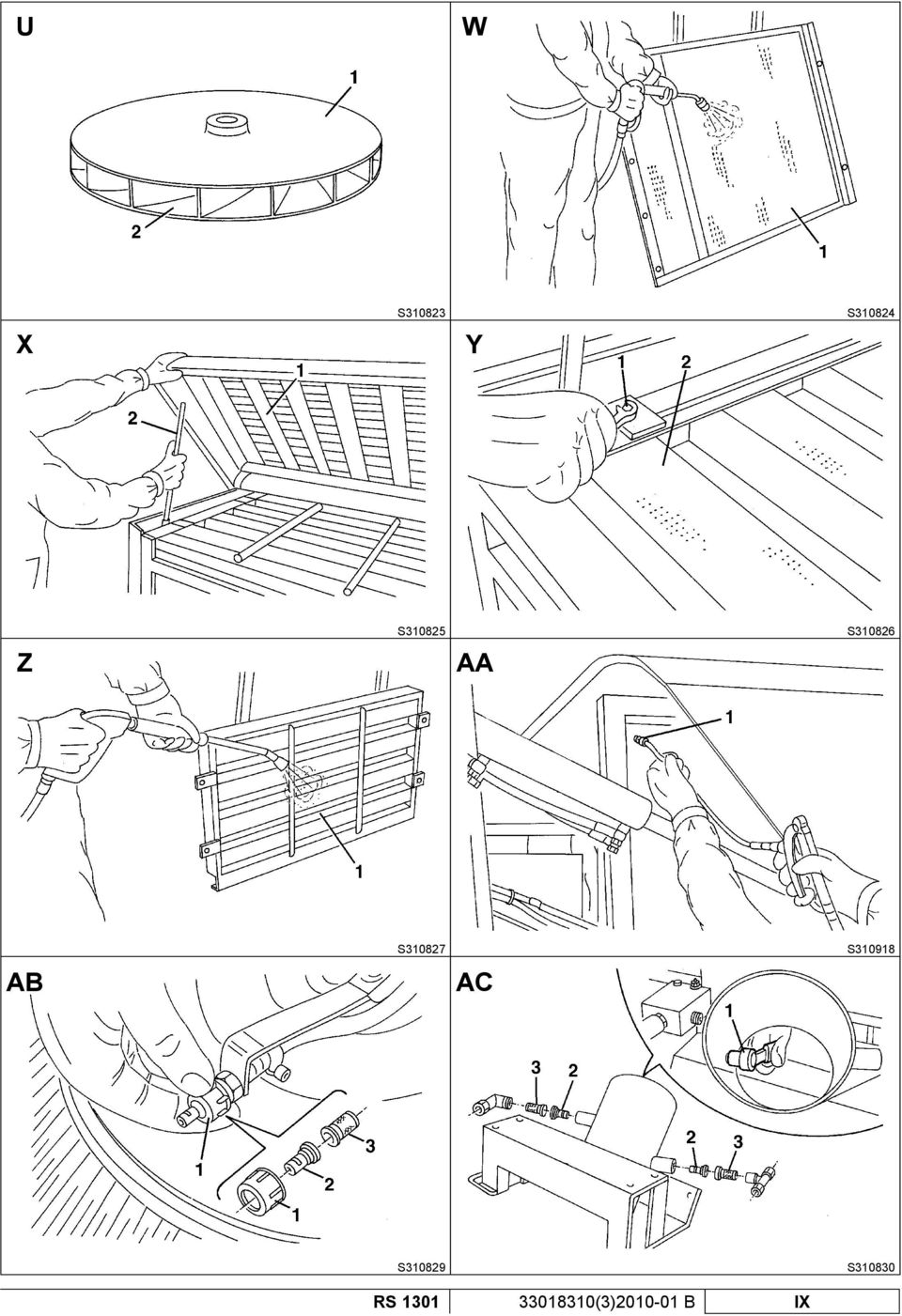

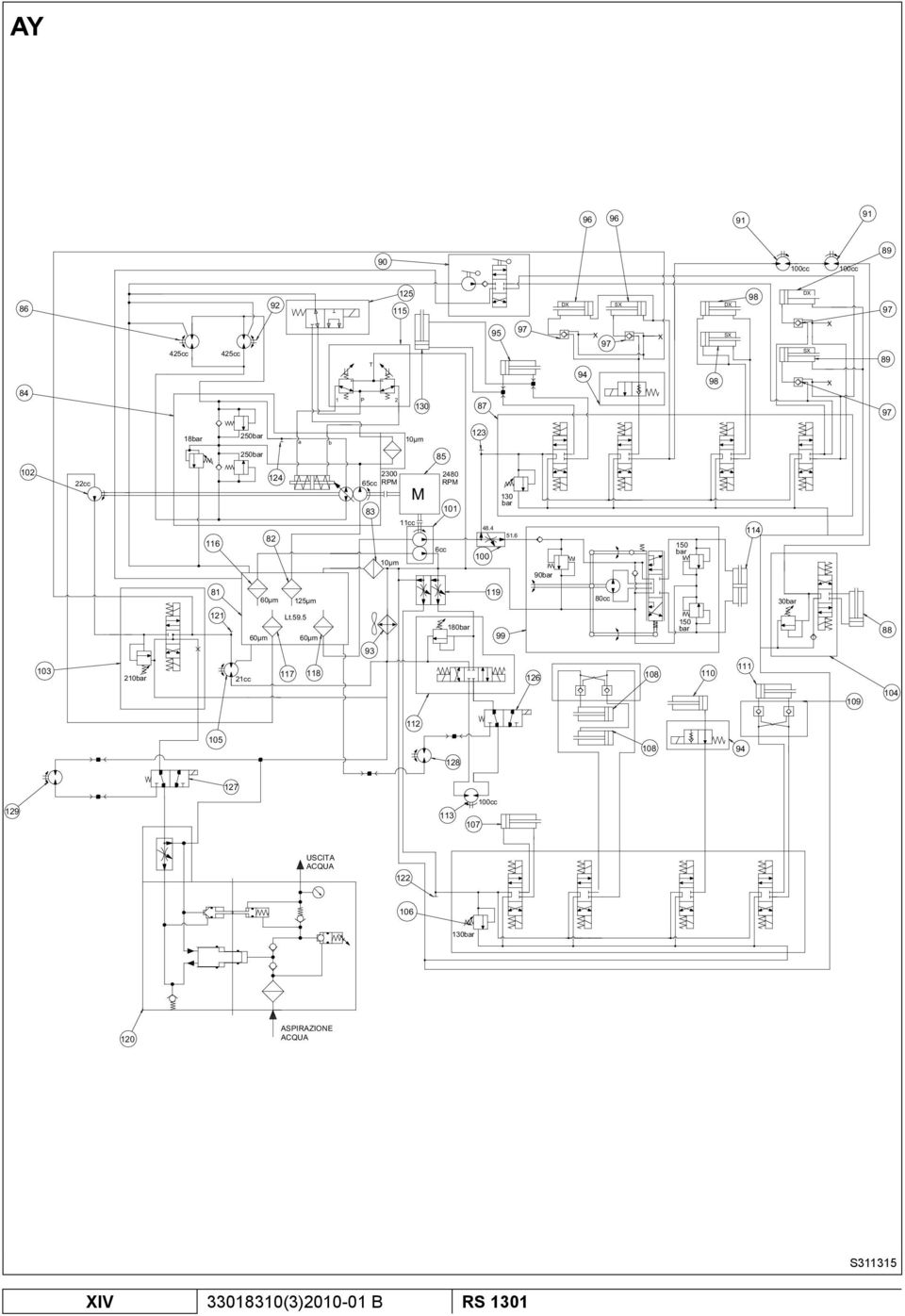

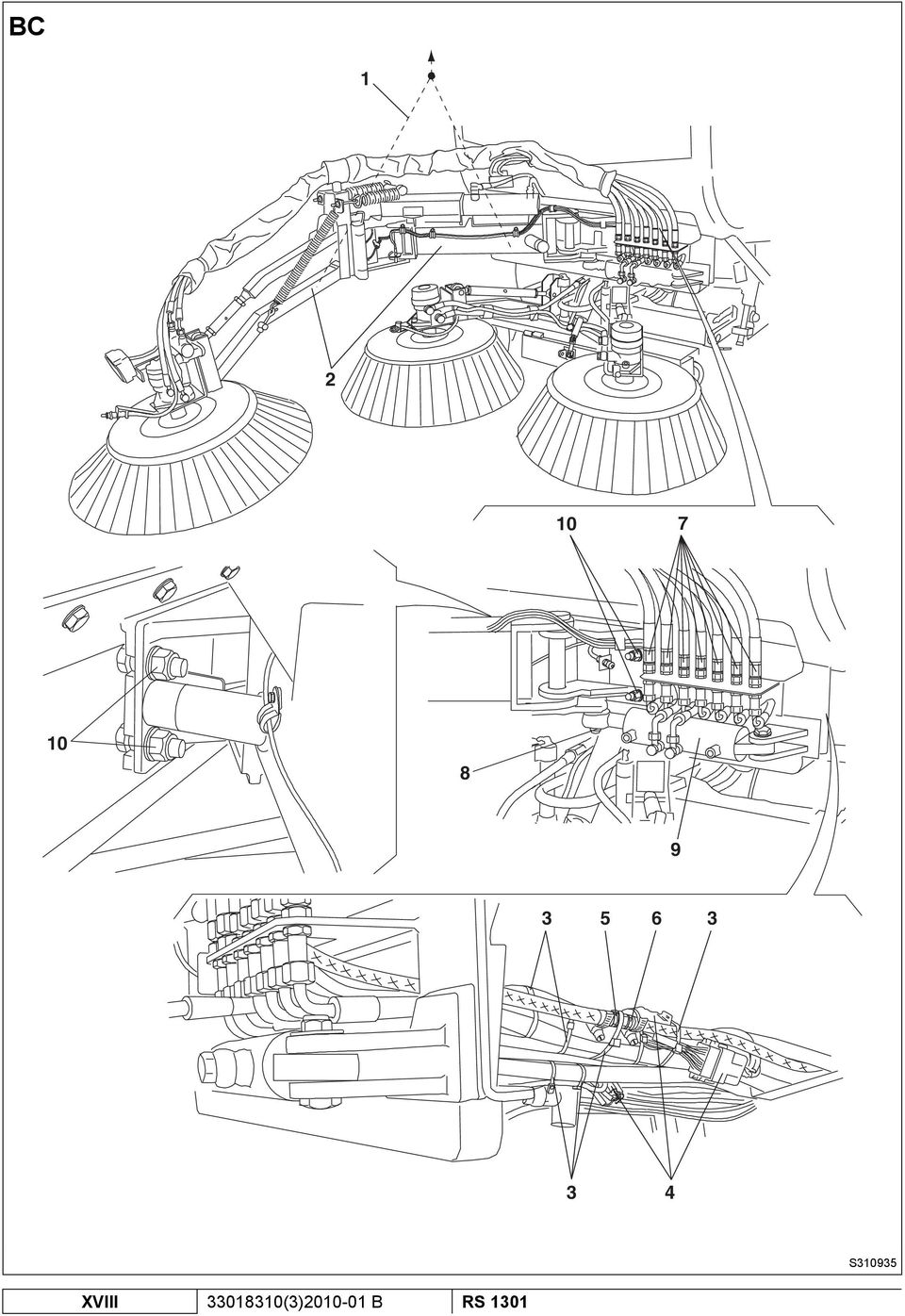

24 DANSK BRUGERMANUAL VEDLIGEHOLDELSE SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE RENGØRING AF AFFALDSBEHOLDER, FILTER OG SUGESLANGE, KONTROL AF PAKNING OG SMØRING AF SUGEVENTILATORENS LEJE RENGØRING AF STØVKONTROLANLÆGGETS DYSE OG FILTER RENGØRING AF STØVKONTROLSYSTEMETS VANDFILTER KONTROL AF HYDRAULIKOLIESTAND KONTROL AF HYDRAULIKANLÆGGETS OLIEKØLER KONTROL/UDSKIFTNING AF DET HYDRAULISKE SYSTEMS FILTER KONTROL AF AKKUMULATORVÆSKESTAND KONTROL AF BREMSEVÆSKESTAND KONTROL AF BAKGEARSALARM KONTROL AF DÆKTRYK KONTROL AF SUGEÅBNING OG KLAPHØJDE HØJDEKONTROL OG JUSTERING AF SIDEBØRSTE KONTROL OG JUSTERING AF DEN TREDJE BØRSTE UDSKIFTNING AF BØRSTE KONTROL AF PARKERINGSBREMSE KONTROL AF MOTOROLIESTAND UDSKIFTNING AF MOTOROLIE UDSKIFTNING AF MOTOROLIEFILTER RENGØRING/UDSKIFTNING AF MOTORENS LUFTFILTER KONTROL OG RENGØRING AF MOTORENS KØLERFINNER KONTROL AF KØLERVÆSKESTAND UDSKIFTNING AF MOTORENS BRÆNDSTOFFILTER UDSKIFTNING AF BRÆNDSTOFFORFILTER UDSKIFTNINGS AF FØRERHUSETS LUFTFILTER UDSKIFTNING AF HJUL UDSKIFTNING AF SIKRINGER AF-/PÅMONTERING AF SUGEÅBNING AF-/PÅMONTERING AF DEN TREDJE BØRSTE AF-/PÅMONTERING AF SALTSPREDER AF-/PÅMONTERING AF SNEBØRSTE VINTERVEDLIGEHOLDELSE SIKKERHEDSFUNKTIONER FEJLFINDING PROBLEMER OPHUGNING (3) B RS 1301

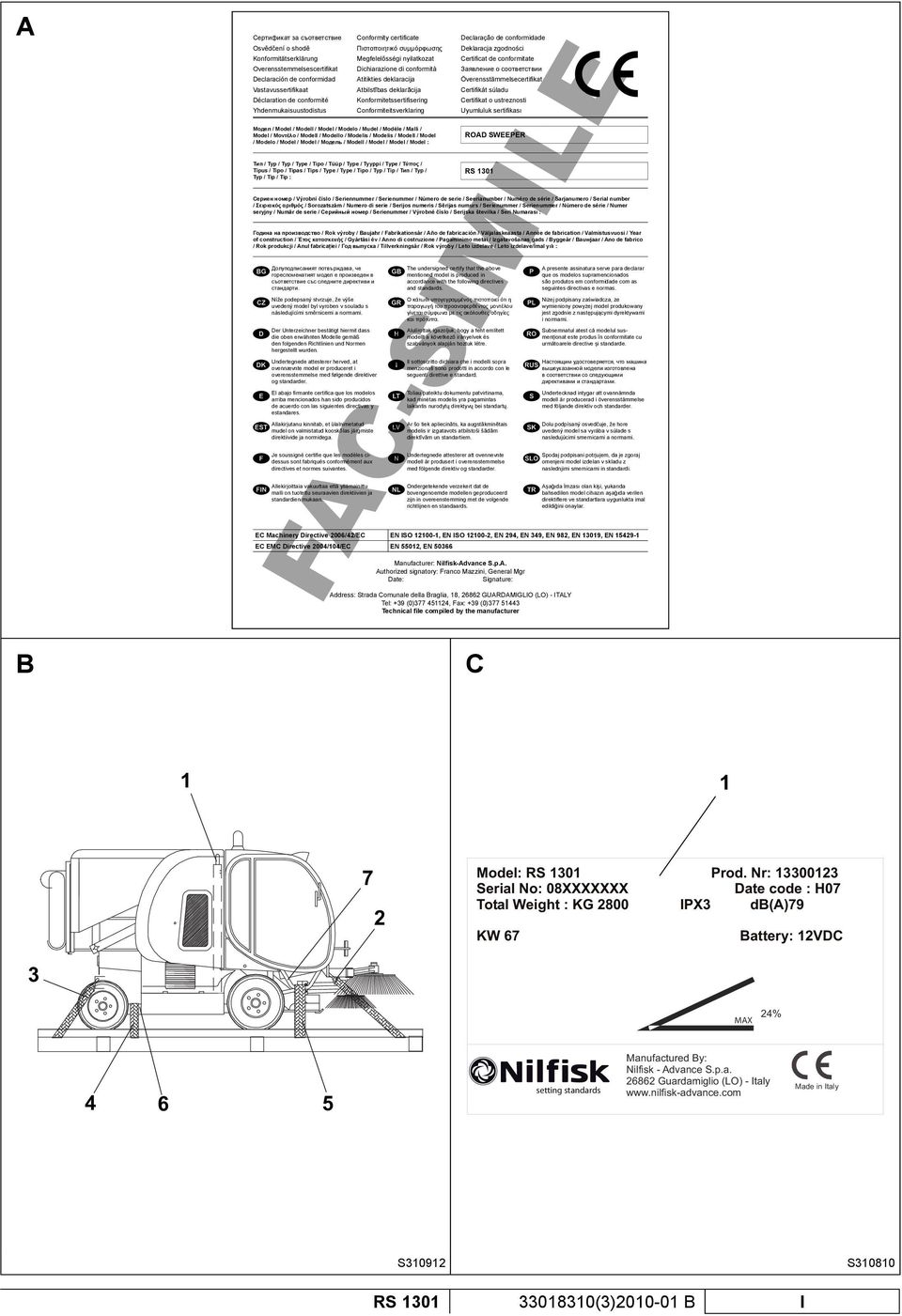

25 BRUGERMANUAL DANSK INTRODUKTION MANUALENS FORMÅL OG INDHOLD Denne manual er en integreret del af maskinen, og formålet med den er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der beskæftiger sig med maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilfi sk. MÅLGRUPPE Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre vedligeholdelsesarbejde, der kræver kvalifi ceret arbejdskraft. Nilfi sk vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler. OPBEVARING AF MANUALEN Manualen skal opbevares i førerhuset på en sådan måde, at den ikke kan komme i kontakt med væsker eller andre skadelige midler. OVERENSSTEMMELSESCERTIFIKAT I fi g. A vises en kopi af den dokumentation, der bevidner at fejemaskinen er fremstillet i overensstemmelse med alle gældende love og bestemmelser. BEMÆRK En kopi af den originale overensstemmelseserklæring leveres sammen med maskinens dokumentation. BEMÆRK Hvis maskinen er godkendt til brug på offentlig vej, leveres den med en særlig overensstemmelseserklæring. IDENTIFIKATIONSDATA Maskinens model og serienummer fremgår af klæbemærket (1, fi g. C) og mærkepladen (1, fi g. E), der sidder indvendigt i førerhuset. Maskinens serienummer står også anført på siden af maskinen (33, fi g. G). Motorens model og serienummer fi ndes i de positioner, der er angivet i den relevante manual. I visse lande er maskinen endvidere udstyret med en mærkeplade med de samme oplysninger i positionen (1, fi g. E), som erstatter maskinens serienummerplade. Denne information skal benyttes, når De bestiller reservedele til maskinen eller dieselmotoren. Anfør maskinens og dieselmotorens model og serienummer nedenfor til senere brug. MASKINENS model... MASKINENS serienummer... MOTORENS model... MOTORENS serienummer... RS (3) B 3

26 DANSK BRUGERMANUAL ANDRE REFERENCEMANUALER Fejemaskinen leveres med den følgende dokumentation: Manual til dieselmotor (*) Reservedelskatalog til fejemaskine Kabeldiagram Manual til kameraudstyr (tilbehør) (*) Manual til snebørste (tilbehør) (*) Manual til saltspreder (tilbehør) (*) (*) Disse manualer skal betragtes som en integreret del af fejemaskinens brugermanual. I Nilfi sk Servicecentrene stilles følgende manualer til rådighed: Servicemanual til fejemaskine RESERVEDELE OG VEDLIGEHOLDELSE Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvalifi ceret personale eller af et Nilfi sk Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilfi sk for service, reservedele og tilbehør, og angiv maskinens model og serienummer. ÆNDRINGER OG FORBEDRINGER Nilfi sk forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilfi sk. SIKKERHED Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De fl este af de ulykker, der sker under arbejdet eller når maskinen fl yttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes. SYMBOLER FARE! Angiver dødsfare for føreren. ADVARSEL! Angiver en potentiel fare for personskade. FORSIGTIG! Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol. BEMÆRK Angiver at man skal være opmærksom på vigtige eller nyttige funktioner. TJEK MANUAL Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes (3) B RS 1301

27 BRUGERMANUAL DANSK GENERELLE INSTRUKTIONER Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse. FARE! Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Desuden skal føreren: Være 18 år eller ældre Have kørekort Være i normal fysisk-psykisk form Ikke være påvirket af rusmidler eller andre stoffer, der påvirker nervesystemet (alkohol, psykofarmaka, stoffer, etc.) Tage startnøglen ud, inden der udføres nogen form for vedligeholdelse/reparation. Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Maskinen må ikke betjenes af børn eller handicappede. Undgå brugen af smykker, når der arbejdes i nærheden af bevægelige dele. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende støtteanordninger. Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe. Udvis stor forsigtighed, da brændstof er meget brandfarligt. Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af brændstoffet. Fyld brændstof på udendørs eller i et område med god ventilation, og med slukket motor. Ved optankning bør der maks. fyldes op til 4 cm (1,6 in) fra kanten, da brændstoffet udvider sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. Hvis der spildes brændstof under optankningen, rengøres det berørte område, og der ventes et øjeblik, inden motoren startes. Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på sikker afstand af børn. Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for vedligeholdelse/reparation. Når der arbejdes med åbne motorhjelme/paneler, kontrolleres det, at de ikke kan lukke i ved et uheld. Når der udføres vedligeholdelse med løftet affaldsbeholder, sikres den med støttestængerne. Under transport af fejemaskinen, må brændstoftanken ikke være fyldt. Dieselmotorens udstødningsgas indeholder en lugtfri og farveløs kulilte, som er yderst giftig. Undgå at indånde dampene. Lad ikke maskinen køre i et lukket område. Anbring ikke genstande på motoren. Sluk dieselmotoren, inden arbejdet med den påbegyndes. For at undgå utilsigtet igangsætning af motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. Se også afsnittet SIKKERHEDSREGLER i følgende udstyrs (tilbehør) manualer, som skal betragtes som en integreret del af denne manual: Kameraudstyr RS (3) B 5

28 DANSK BRUGERMANUAL ADVARSEL! Kørsel på offentlig vej kræver at maskinen overholder de lokale krav til registrering. Maskinen er designet til at blive anvendt som fejemaskine og må derfor ikke bruges til andre formål. Når maskinen er i brug, skal man være opmærksom på omgivelserne og mennesker i nærheden. Brug ikke maskinen som transportmiddel. Lad ikke maskinen være ubemandet, så længe tændingsnøglen sidder i og parkeringsbremsen ikke er aktiveret. Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. Udvis den største forsigtighed ved løftning og tømning af affaldsbeholderen. Tilpas driftshastigheden til jordforholdene. Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i maskinens bevægelige dele. Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Undgå kontakt med akkumulatorvæske og varme maskindele. Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af gulvbelægningen. I tilfælde af brand anvendes pulverslukker; brug ikke vand. Rengør ikke maskinen med ætsende midler. Brug ikke maskinen i særligt støvede omgivelser. Pil ikke ved maskinens sikkerhedsskærme, og overhold nøje de almindelige vedligeholdelsesinstruktioner. Fjern eller flyt ikke maskinens advarselstavler. I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (olie, batterier, plastdele, etc.), der er underlagt regler som kræver at de afleveres i særlige centre (se afsnittet Ophugning). Hvis maskinen anvendes i overensstemmelse med de angivne instruktioner, vil vibrationerne ikke have skadende virkninger. Vibrationsniveauet ved førerens krop er 0,484 m/s 2 (19,05 in/s 2 ) (ISO ) ved maks. arbejdshastighed (1.850 omdr./min). Når motoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da der er fare for forbrændinger eller brand. Lad ikke motoren køre, hvis oliestanden er lav, da dette kan beskadige maskinen alvorligt. Kontroller motoroliestanden med slukket motor og maskinen anbragt på en jævn overflade. Lad ikke motoren køre, hvis luftfilteret ikke er monteret, da dette kan beskadige maskinen. Motorens kølerør er under tryk. Ethvert eftersyn skal udføres med slukket og afkølet motor. Selv når motoren er kold, bør der udvises forsigtighed, når kølerdækslet fjernes (3) B RS 1301

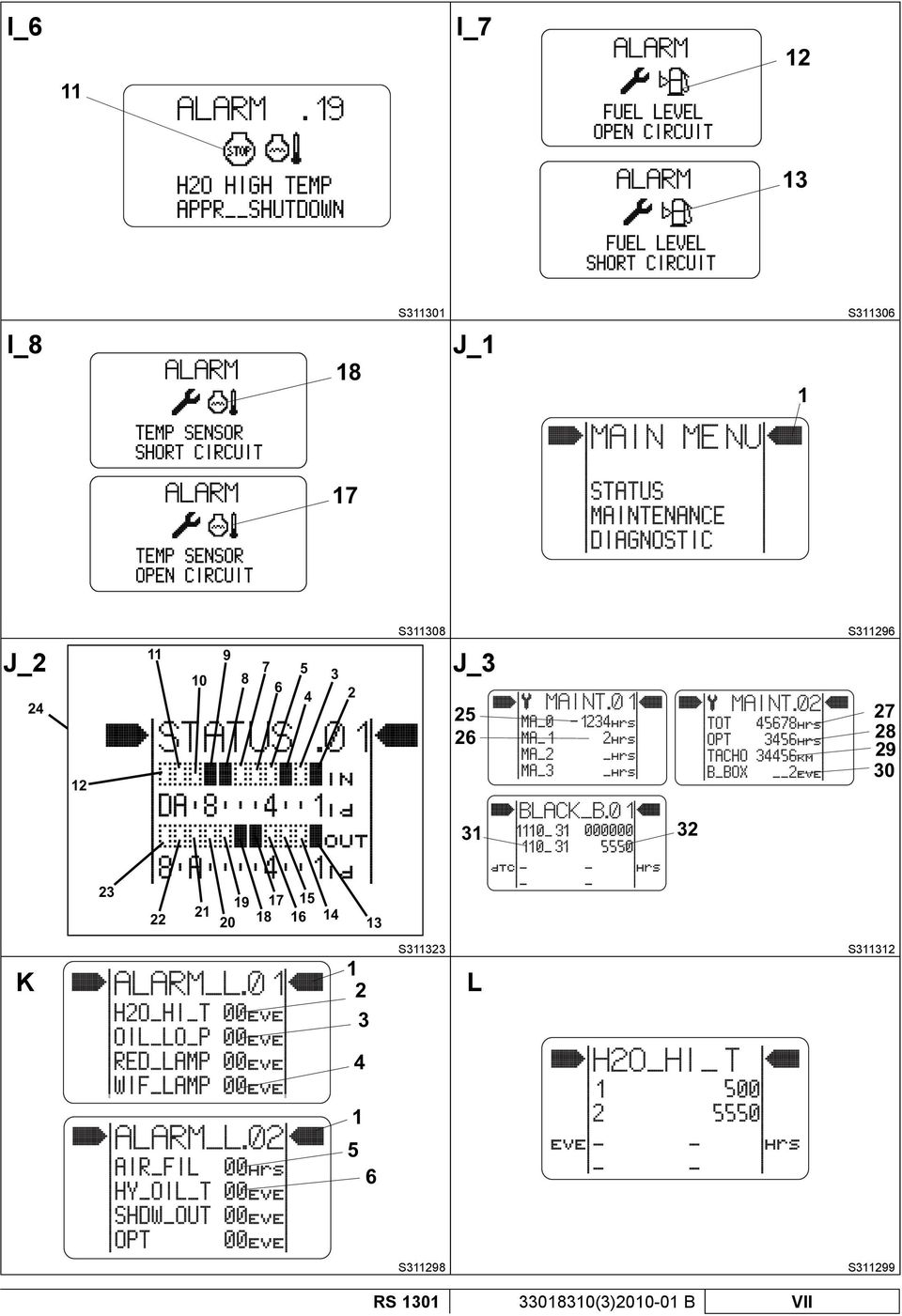

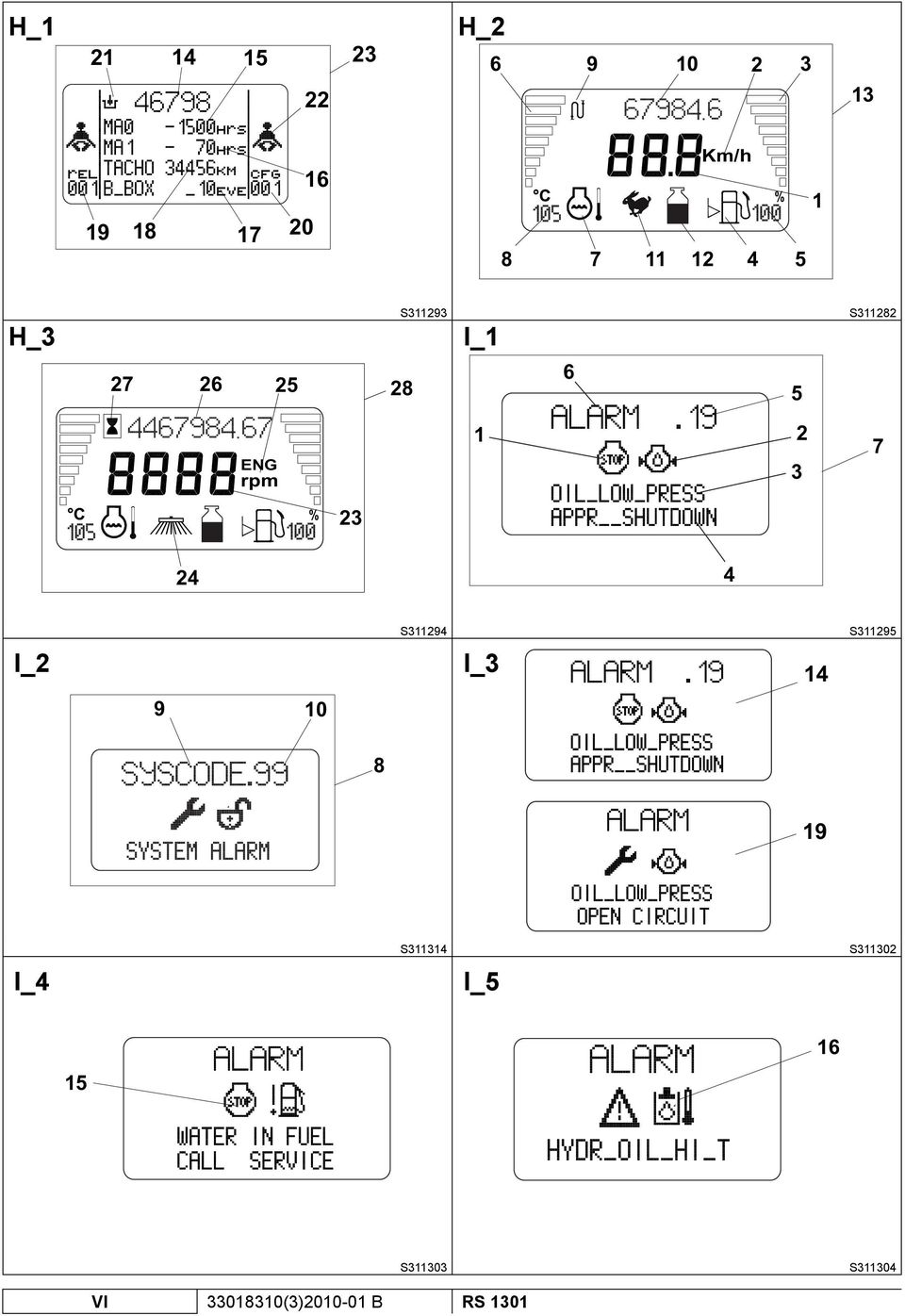

29 BRUGERMANUAL DANSK ADVARSEL! Motoren er udstyret med en ventilator; stå ikke i nærheden af motoren, når den er varm, da ventilatoren også kan gå i gang, selvom maskinen er slukket. Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. Se også afsnittet SIKKERHEDSREGLER i følgende udstyrs (tilbehør) manualer, som skal betragtes som en integreret del af denne manual: Kameraudstyr ADVARSEL! Kulilte (CO) kan medføre hjerneskade eller død. Denne maskines interne forbrændingsmotor kan afgive kulilte. Undgå indånding af udstødningsgassen. Må kun bruges indendørs, når en passende ventilation er etableret og når en medhjælper er blevet bedt om at holde opsyn med brugeren. UDPAKNING/LEVERING Maskinen leveres samlet og driftsklar, hvilket betyder, at operationer forbundet med udpakning og montering ikke er påkrævede. Kontroller venligst, at følgende dele er leveret med maskinen: Teknisk dokumentation: Manual til fejemaskine Manual til dieselmotor Reservedelskatalog til fejemaskine Manual og reservedelskatalog til følgende udstyr (tilbehør): Kameraudstyr MASKINBESKRIVELSE DRIFTSEVNER Denne fejemaskine er designet og bygget til rengøring (fejning og opsugning) af veje og faste, jævne overfl ader i offentlige og industrielle miljøer, samt til opsugning af støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvalificeret arbejdskraft. SKIK OG BRUG Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (14, fi g. E). RS (3) B 7

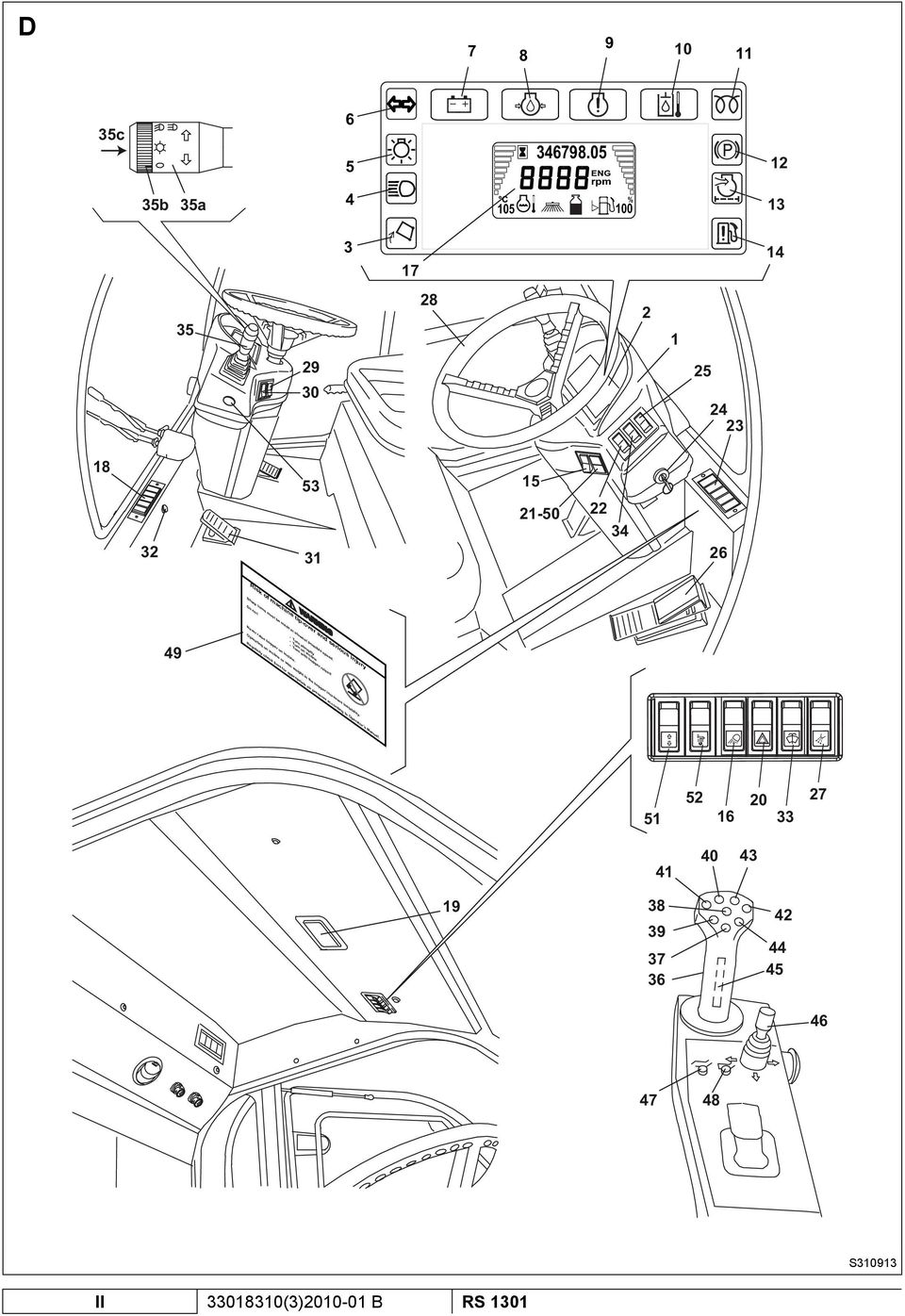

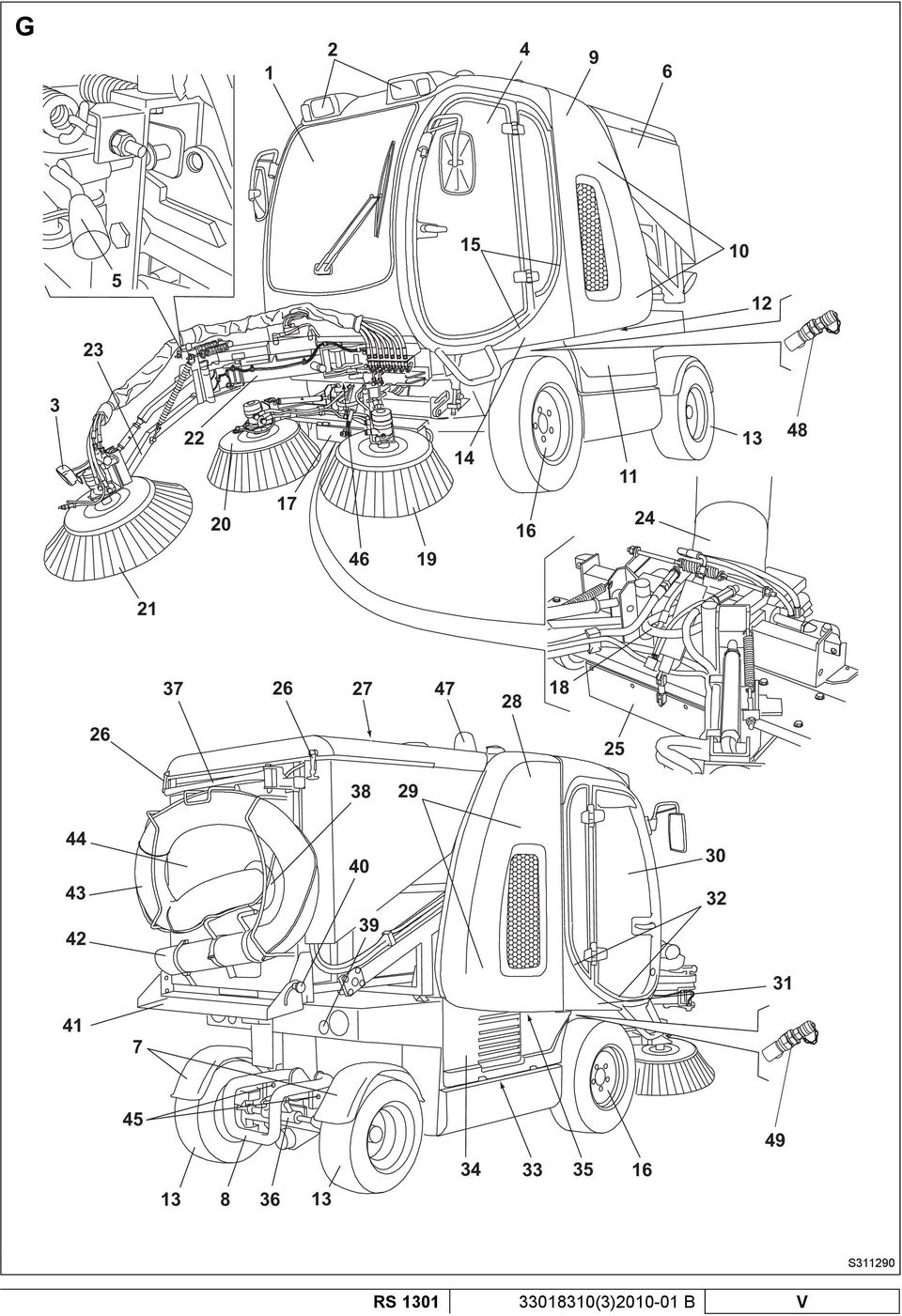

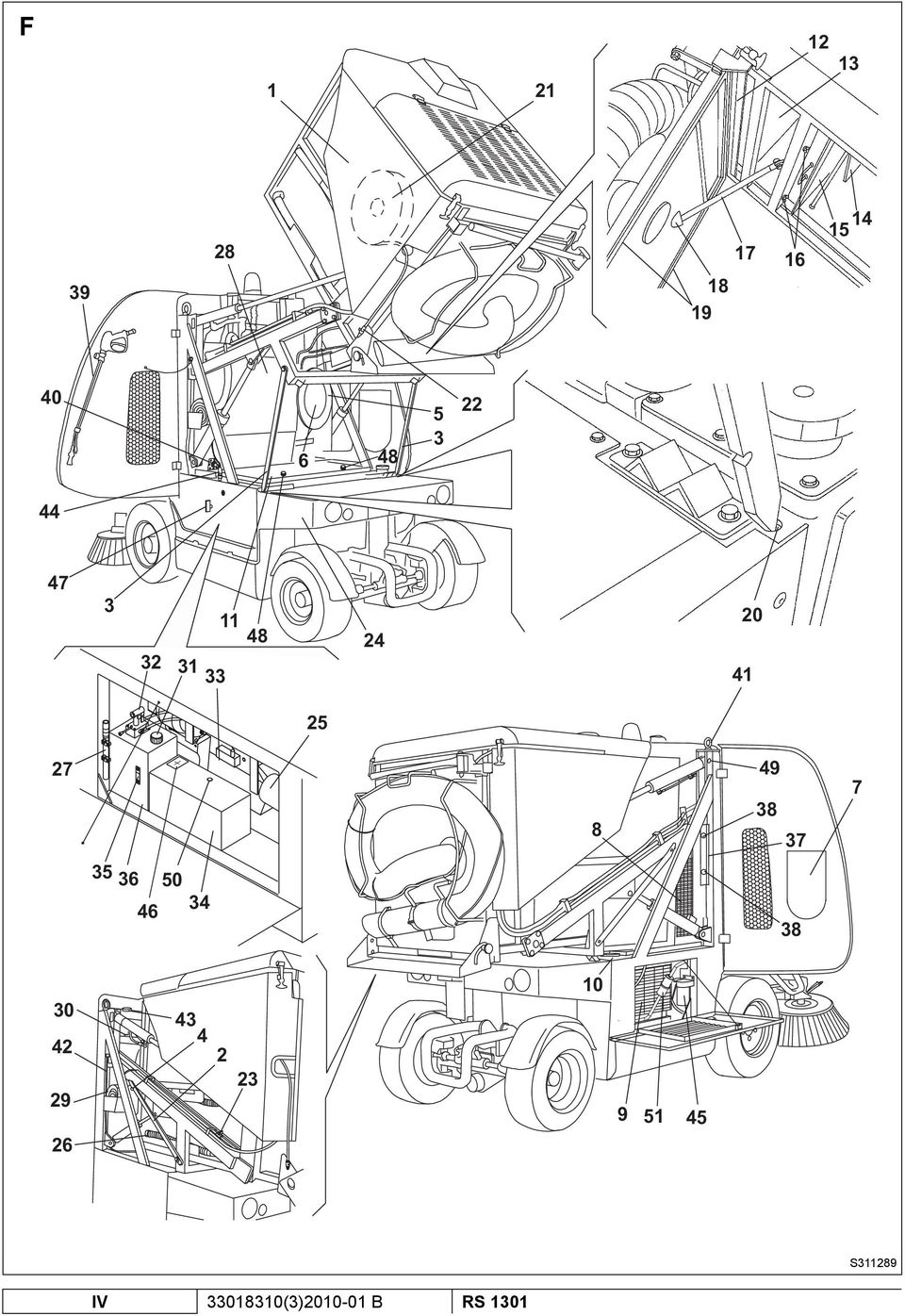

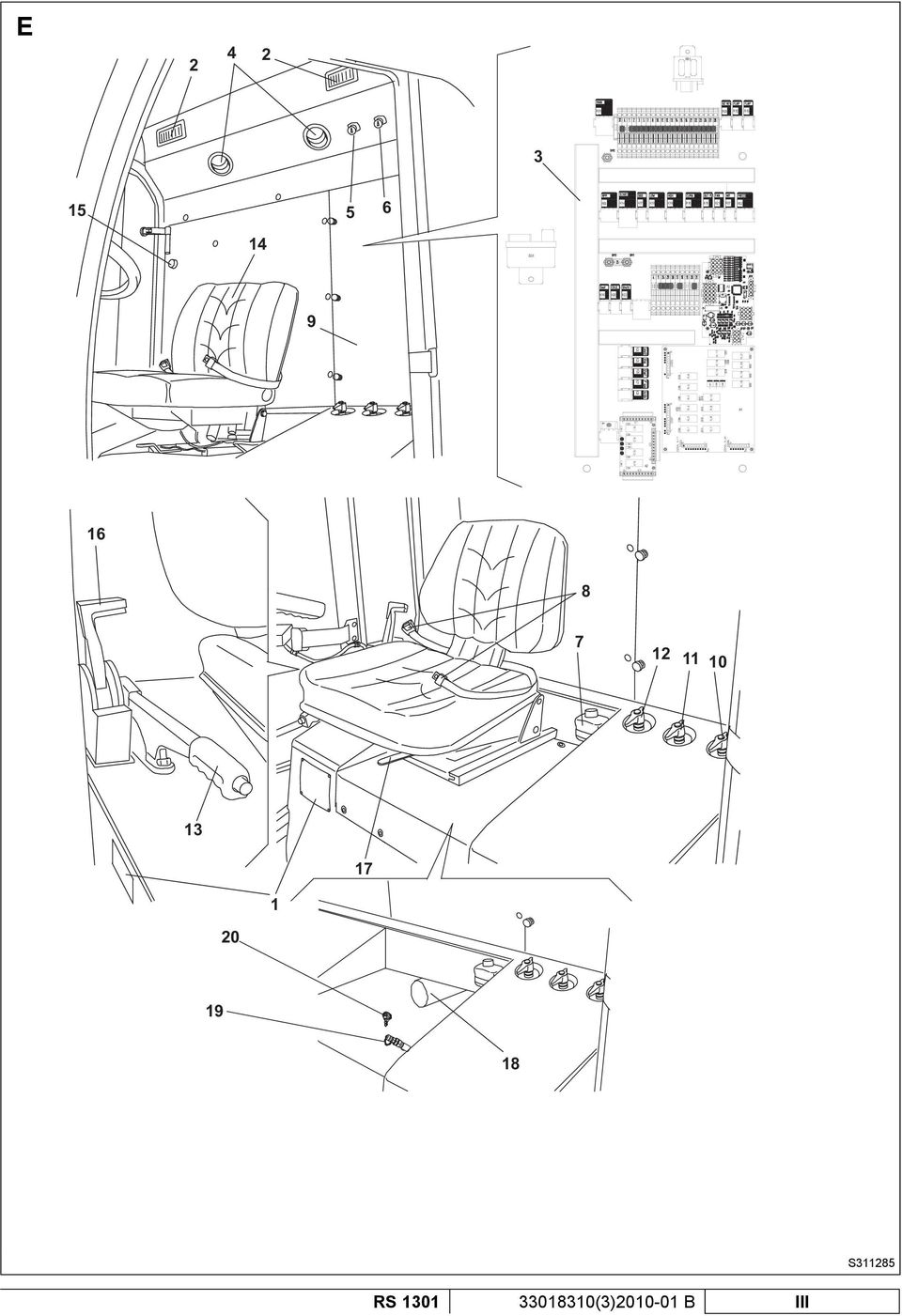

30 DANSK BRUGERMANUAL BESKRIVELSE Beskrivelse af kontrolområdet (Se fi g. D) 1. Måler og kontrolpanel 2. Panel med lysindikatorer 3. Advarselslampe for løftet affaldsbeholder (rød) 4. Lysindikator for fjernlys 5. Lysindikator for kørelys 6. Lysindikator for blinklys 7. Batteriets advarselslampe 8. Advarselslampe for motorolietryk 9. Kontroller motorens advarselslampe (høj temperatur) 10. Advarselslampe for høj olietemperatur eller fejl i det hydrauliske system 11. Advarselslampe for foropvarmning af tændrør 12. Advarselslampe for parkeringsbremse 13. Advarselslampe for tilstoppet motorluftfi lter 14. Advarselslampe for vand i brændstof 15. Displayets rulleknap 16. Kontakt til den tredje børstes arbejdslys 17. Display (*) 18. Venstre udluftning 19. Loftslys: Ved tryk i højre eller venstre side tænder det, i midten slukkes det. 20. Kontakt for havariblink 21. Kontakt til åbning/lukning af affaldsbeholderens låg 22. Den tredje børstes hældningskontakt 23. Højre udluftning 24. Tændingsnøgle 25. Kontakt til kontrol af den tredje børstes rotationsretning 26. Kørepedal 27. Støvkontrolsystemets vandpumpekontakt: Når kontakten er sat i første position, udløser sprinkleranlægget en mellemstor mængde vand Når kontakten er sat i anden position, udløser sprinkleranlægget en stor mængde vand 28. Rat 29. Kontakt for sidebørster/sugeventilator (første position) og den tredje børste (anden position) 30. Kontakt til sugeventilator/ekstraudstyr 31. Bremsepedal 32. Sprinklervæsketank (*) (**) Viskerkontakt I position 0: vinduesvisker standset I position 1: vinduesvisker startet I position 2 (med fjederretur): sprinklervæske Kontakt til forskydning af den tredje børstearms forlænger (med fjederretur) Kombineret kontakt (**) Betjeningsarm til sugeåbning, børster og affaldsbeholder Knap til sænkning af sugeåbning og sidebørste Knap til løftning af sugeåbning og sidebørste Affaldsbeholderens returknap Knap til tømning af affaldsbeholder Knap til at svinge sugeåbning og sidebørste til venstre Knap til at svinge sugeåbning og sidebørste til højre Knap til løftning af affaldsbeholder Knap til sænkning af affaldsbeholder Sikkerhedsknap (tryk og hold den nede for at aktivere betjeningsarmens øvrige knapper) Betjeningsarm til den tredje børste; bruges til at aktivere følgende funktioner (efter at have trykket på kontakten for den tredje børste): Frem: den tredje børste sænkes Bagud: den tredje børste løftes Højre side: børstearm til højre Venstre side: børstearm til venstre Knap til klapløftning Knap til klapsænkning Advarselsmærkat Advarselslampe for lukket låg på affaldsbeholder Kontakt til aktivering af saltspreder Kontakt til aktivering af snebørste Nødstopknap Se displayets funktioner nedenfor. Se den kombinerede kontakts funktioner nedenfor (3) B RS 1301
