4000 pro E käyttöohje

Transkriptio

1 4000 pro E käyttöohje

2 Räjäytyskuva

3 Osaluettelo Osa Kuvaus Tiedot Kpl 1 Päärunko 1 2 Kädensijan pylväs 1 3 Poljinvarsi (O) 1 4 Poljinvarsi (V) 1 5 Liitäntävarsi (V) 1 6 Liitäntävarsi (O) 1 7 Käsikisko (O) 1 8 Käsikisko (V) 1 9 Kampiakseli 2 10 Holkki 2 11 Kammen yhdistävä varsi 2 12 Väkipyörä 1 13 Nostokahva 1 14 Akseli 1 15 Laakeri 6001ZZ 6001ZZ 4 16 Laakeri 6001ZZ 6001ZZ 4 17 Laakeri 6203ZZ 6203ZZ 2 18 Laakeri 6004ZZ 6004ZZ 8 19 Laakeri 6005ZZ 6005ZZ 2 20 C- rengas C C- rengas C Yleisnivel M Välipyörän varsi T Välipyörän akseli ψ20* Tulppa ψ31,5*ψ30,5*17, C- rengas C Säädettävä pehmuste 4 28 Ruuvi M6*50,8* Öljylaakeri ψ24*ψ17*ψ22* Öljylaakeri ψ14*ψ12*ψ8*8, Laakeriputki ψ42* Siirtopyörä ψ65*ψ12* Tulppa ψ64,5*42, Liukukisko 長 678 mm 2 35 Siirtopyörä ψ97*126, Anturin magneetti 1 37 C- rengas C28 4

4 38 Magneetti 25*40* Hihna 580- J Vaahtokumipinta 2 41 Magneettinen juoksupyörä, akseli sisältyy ψ38,ψ320*10kg *akseli 135* 1 42 Magneettien alusta 1 43 Ketjusuojus (V) 1 44 Ketjusuojus (O) 1 45 Levyaukon tulppa 1 46 Levy 2 47 Poljin (V) 1 48 Poljin (O) 1 49 Käsikiskon alasuojus (V) 1 50 Käsikiskon alasuojus (O) 1 51 Poljinvarren etusuojus 2 52 Etuputken etusuojus 1 53 Etuputken takasuojus 1 54 Käsikiskon keskiosan suojus, edestä 1 55 Käsikiskon keskiosan suojus, takaa 1 56 Keskivakaimen suojus 1 57 Takavakaimen suojus 1 58 Siirtopyörän suojus 1 59 Polkimen alusta (V) 1 60 Polkimen alusta (O) 1 61 Kuusioruuvi M6*20L 4 62 Kuusioruuvi M6*40L 1 63 Kuusioruuvi M10*35L 1 64 Kuusioruuvi M8*40L 1 65 Kuusioruuvi M10*40L 1 66 Kuusioruuvi M8*55L 8 67 Kuusioruuvi M8*120L 1 68 Kuusioruuvi, pyöreä M10*35L 1 69 Kuusioruuvi, pyöreä M8*45L 1 70 Kuusioruuvi M12*95L 2 71 Kuusioruuvi, levy ψ12*m10*112, Kuusioruuvi, levy M8* Kuusiomutteri M Kuusiomutteri M Nailonlukkomutteri M Nailonlukkomutteri M Nailonlukkomutteri M12 2

5 78 Nailonlukkomutteri M Aluslevy ψ6,4*ψ12*t1, Aluslevy ψ10,5*ψ20*t2, Iso aluslevy ψ10,5*ψ28*t2, Aluslevy ψ8,4*ψ20*t2, Aluslevy ψ8,4*ψ28*t2, Tasapäinen itsekierteittävä ruuvi M4* Tasapäinen kuusioruuvi M6* Vesipullon pidike 1 87 Kuusioruuvi M6* Tasapäinen itsekierteittävä ruuvi M4* Kuusiokoloavain M Jakoavain ja ruuvitaltta 10/13/15/17(19) 1 91 Kuusiokoloavain M Laipparuuvi 3/8*26UNF*7T 2 A1 Tietokone 1 A2 Pieni moottori 1 A3 Kädensijan sykemittausjohto 2 A4 Verkkolaite TULO: 120 V AC 60 HZ 9 W, 1 LÄHTÖ: 9 V DC 500 ma A5 Anturilohko 22,2*10*2,2 1 B1 Tietokoneen alajohto 1 B2 Anturin johto 1 B3 Tietokoneen yläjohto 1 B4 Kädensijan sykemittausjohto 2 B5 Pistorasia ja johto 1

6 Kokoaminen: Vaihe 1 Aseta päärunko (1A) tasaiselle alustalle, ota esiin etuputki (2A), liitä sitten tietokoneen alajohto (B1) ja tietokoneen yläjohto (B3) ja kiinnitä etuputki (2A) päärunkoon (1A) 6 tasapäisellä kuusiomutterilla (85) ja kiristä.

7 Vaihe 2 Aseta vesipullon pidike (86) kolmioalueelle, joka on päärungon (1A) ja etuputken (2A) välissä ja kiinnitä painamalla paikoilleen.

8 Vaihe 3 Yhdistä liitosvarsi (6A) oikean poljinvarren (3A) kanssa litteällä kuusioruuvilla (71), aluslevyllä (80) ja nailonlukkomutterilla (76) ja kiristä. Yhdistä liitosvarsi (5A) oikean poljinvarren (4A) kanssa litteällä kuusioruuvilla (71), aluslevyllä (80) ja nailonlukkomutterilla (76) ja kiristä.

9 Vaihe 4 Aseta oikeanpuoleinen käsikisko (7A) etuputken (2A) akselin läpi ja kiinnitä aluslevyn (83) ja nailonlukkomutterin (75) avulla. Aseta vasemmanpuoleinen käsikisko (8A) etuputken (2A) akselin läpi ja kiinnitä aluslevyn (83) ja nailonlukkomutterin (75) avulla. Liitä yleisnivel (22) poljinvarren (6A) eteen oikeanpuoleisen käsikiskon (7A) alempaan U- kannattimeen ja kiinnitä kuusiopultilla (64) ja nailonlukkomutterilla (75). Liitä yleisnivel (22) poljinvarren (5A) eteen vasemmanpuoleisen käsikiskon (8A) alempaan U- kannattimeen ja kiinnitä kuusiopultilla (64) ja nailonlukkomutterilla (75).

10 Vaihe 5 Kiinnitä käsikiskon keskisuojuksen etuosa (54) ja takaosa (55) erikseen vasempaan (8A) ja oikeaan (7A) käsikiskoon Kiinnitä sen jälkeen etuputken suojuksen etuosa (52) ja takaosa (53) etuputkeen (2A) ja kiinnitä 4 tasapäisellä, itsekierteittävällä ruuvilla (84). Kiinnitä sitten käsikiskon alasuojuksen vasen (49) ja oikea (50) 2 sarja vasempaan (8A) ja oikeaan (7A) käsikiskoon yhdessä 2 yleisnivelen (22) avulla.

11 Vaihe 6 Liitä tietokoneen yläjohto (B3) tietokoneen takaosaan, liitä sitten käden sykejohto (B4) tietokoneen (A1) johtokoloon ja kiinnitä sitten tietokone (A1) etuputkeen (2) ruuvilla.

12 KÄYTTÖOHJEET SM PAINIKETOIMINTO: START/STOP RESET UP ENTER DOWN RECOVERY Harjoituksen aloittaminen tai lopettaminen. Palaa päävalikkoon painamalla seis-tilassa painiketta. Harjoittelutilan valinta ja toiminnon arvon säätö ylöspäin. Stop-tilassa tilassa vahvistetaan kaikki harjoitustietoasetukset ja avataan ohjel Harjoittelutilan valinta ja toiminnon arvon säätö alaspäin. Sykkeen palautumistilan testaaminen. BODY FAT NÄYTÖN HARJOITUSTIEDOT: Kehon rasvaprosentin mittaus TIME DISTANCE Näyttöalue 0:00~99:99, asetusalue 0:00~99:00minuuttia Näyttöalue 0,00~99,99, asetusalue 0,00~99,90 km CALORIES Näyttöalue 0~9999, asetusalue 0~9 990 CI PULSE Näyttöalue P-30~230, asetusalue 0-30~230 WATT (wattia) Näyttöalue 0~999, asetusalue 10~350 SPEED RPM 0~999 KÄYTTÖ 1. Virta päälle - 0,0~99,9km/h Liitä virtalähde. Ohjauspaneelin virta kytketään päälle pitkällä äänimerkillä, LCD-näytön kaikki lohkot (piirustus A) näkyvät 2 sekunnin ajan ja laite siirtyy sitten henkilötietojen asetustilaan

13 2. Käyttäjäprofiilin asetus Paina ENTER-painiketta aina, kun arvot on määritetty asetuksissa SEX, AGE, HEIGHT ja WEIGHT ja tallenna kaikki annetut tiedot käyttäjäprofiiliin (piirustus B).Kun käyttäjäasetukset on tehty, ohjauspaneeli näyttää päävalikon (piirustus C). Piirustus B Piirustus C 3. Ohjelman valitseminen Päävalikossa vilkkuu ensimmäinen harjoitusohjelma MANUAL, käyttäjä voi painaa UP- ja DOWN-painiketta ja valita ohjelmista MANUAL à PROGRAM (manuaalinen ohjelma)à USER PROGRAM (käyttäjäohjelma)à H.R.C. (sykeseuranta) à WATT (wattia) Piirustus E Piirustus F 3.1. Pikakäynnistys ja manuaalinen ohjelma -Kun virta on kytketty päälle, käyttäjä voi painaa START/STOP-painiketta ja aloittaa harjoittelun MANUAL-ohjelmassa välittömästi ilman asetuksia. Ennen manuaalisessa tilassa harjoittelua käyttäjä voi asettaa tavoitekohteet arvoille TIME, DISTANCE, CALORIES ja PULSE, ja vahvistaa arvot painamalla ENTER-painiketta. Kun kaikki kohteet on asetettu, aloita harjoittelu painamalla START/STOP-painiketta. Tasoa voi säätää harjoittelun aikana painamalla UP- tai DOWN-painiketta PROGRAM (12 profiilia) Käyttäjä voi asettaa TIME-tavoitteen ennen harjoittelua Ohjelma-tilassa. Paina UP- ja DOWN-painiketta valitaksesi 12 profiilin ohjelman ja aseta harjoitusaika painamalla ENTER-painiketta. Aloita harjoitusohjelma painamalla START/STOP-painiketta.

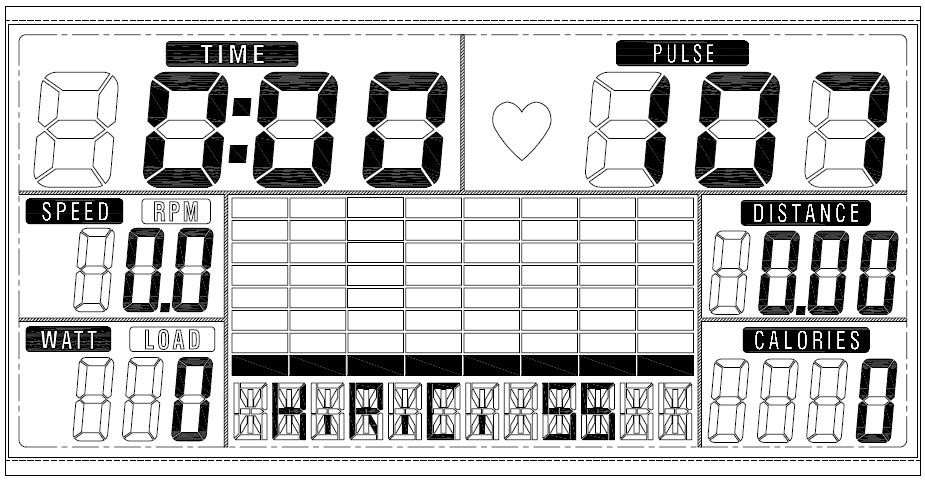

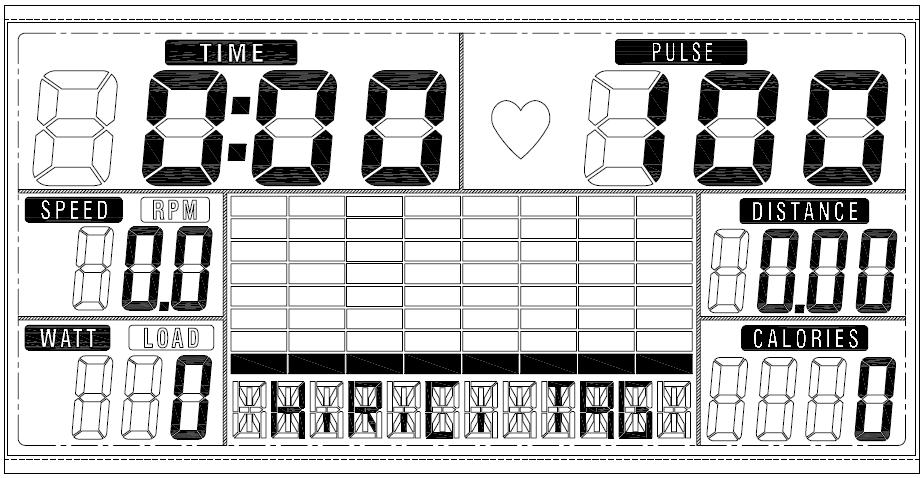

14 Tasoa voi säätää harjoittelun aikana painamalla UP- tai DOWN-painiketta. 3.3.USER PROGRAM -- Käyttäjä voi luoda oman profiilinsa painamalla UP-, DOWN- ja sitten ENTER-painiketta. (sarakkeesta 1 sarakkeeseen 20) Käyttäjä voi poistua profiiliasetuksesta painamalla ENTER-painiketta 2 sekunnin ajan H.R.C.(sykeseuranta)-- Käytettävissä on 4 ohjelmaa: H.R.C55, H.R.C.75, H.R.C.90 ja H.R.C. TAG; valitse yksi ohjelma UP- ja DOWN-painikkeella ja aseta harjoitteluaika painamalla ENTER -painiketta. Aloita harjoitusohjelma painamalla START/STOP-painiketta. Jos käyttäjä valitsee H.R.C.55/75/90, asetuksen syke näkyy PULSE-sarakkeessa syötetyn käyttäjän AGE-arvon mukaan (piirustus G). Jos käyttäjä valitsee H.R.C. TAG (vahvista painamalla ENTER-painiketta), esiasetettu PULSE-arvo 100 näytetään vilkkuvalla tekstillä ja sitten käyttäjä voi painaa UP- ja DOWN-painiketta ja säätää alueen välillä 30~230 (piirustus H). Piirustus G Piirustus H 3.5.WATT: 4.BODY FAT: Aseta WATT Target -arvo alueella 10~350 painamalla UP/DOWN-painikkeita ja sitten ENTER-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Harjoittelun aikana järjestelmä säätää automaattisesti LOAD-tason WATT Target -arvon ja harjoittelutilan perusteella. 4.1.Paina STOP-tilassa BODY FAT -painiketta aloittaaksesi kehon rasvaprosentin mittaamisen. 4.2.Mittauksen aikana käyttäjän on pidettävä molemmat kädet kädensijoissa. LCD-näytössä näkyy sekunnin ajan, kunnes konsoli lopettaa mittauksen. 4.3.LCD-näytössä näkyy 30 sekunnin ajan BODY FAT -ohjesymboli, BODY FAT -prosentti ja BMI. 5.RECOVERY: 5.1. Kun olet harjoitellut jonkin aikaa, pidä edelleen kädensijoista kiinni ja paina RECOVERY -painiketta. Näytön kaikki toiminnot pysähtyvät, paitsi TIME -laskuri laskee 00:60 00: S Näyttö näyttää sykelukeman palautumistilan välillä F1,F2.F6. F1 on paras, F6 on heikoin. (Palaa päänäyttöön painamalla uudelleen RECOVERY-painiketta.)

15 6. USB-virtalaturi Ohjauspaneelissa on USB-virtalaturi vain tabletille ja älypuhelimelle. HUOMAA: 1. Ohjauspaneeli tarvitsee mallissa SM V, 1000 ma verkkolaitteen. 2. Kun käyttäjä lopettaa polkemisen 4 minuutiksi, ohjauspaneeli siirtyy virransäästötilaan, kaikki asetukset ja harjoitustiedot tallennetaan, kunnes käyttäjä aloittaa harjoittelun taas uudelleen. Jos ohjauspaneeli toimii epätavallisesti, irrota pistoke pistorasiasta ja liitä takaisin.

16 Tärkeää tietoa palvelusta Jos sinulle ilmaantuu jotain ongelmia, ota yhteyttä Mylna palveluun. Siellä on asiantuntijoita, jotka voivat auttaa tuotetta, kokoonpanoa tai tuotevirhettä sekä varaosatilauksia koskeviin kysymyksiin. Haluamme, että olet ensin meihin yhteydessä ennenkuin olet yhteydessä myymälään, niin voimme auttaa sinua parhaalla mahdollisella tavalla. Voit myös käydä kotivuillamme Sieltä löytyy paljon tietoa tuotteistamme ja käyttöohjeita suomeksi ja englanniksi. Kotisivuiltamme löydät yhteydenottolomakkeen, jonka täyttämällä saamme kaiken mahdollisen tiedon ja voimme auttaa sinua mahdollisimman tehokkaasti.
