KÄYTTÖOHJEET. Asennuspiirustus 550 ELLIPTICAL

Transkriptio

1 KÄYTTÖOHJEET Asennuspiirustus 550 ELLIPTICAL

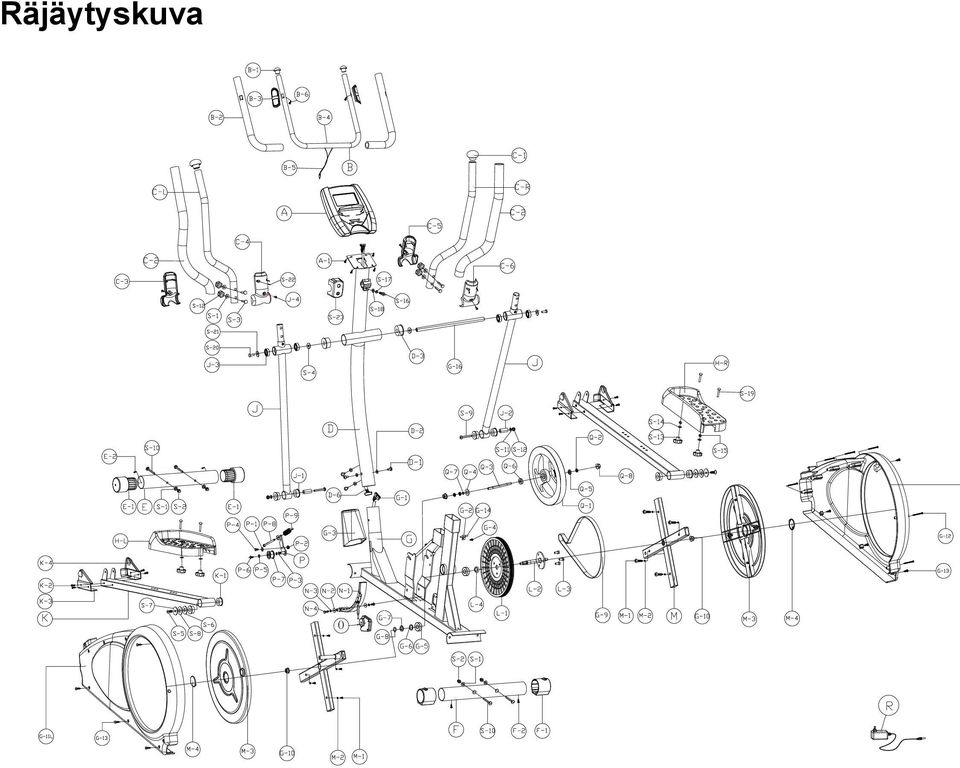

2 Räjäytyskuva O

3 Osaluettelo Nro Kuvaus Kpl A Tietokone 1 kpl A-1 Ruuvi 4 kpl B Kiinteä kädensijasarja 1 sarja B-1 Kädensijan päätytulppa 2 kpl B-2 Kädensijan muovipehmuste 2 kpl B-3 Kädensijan sykeanturit 2 kpl B-4 Kiinteä kädensija 1 kpl B-5 Sykeanturi 2 kpl B-6 Ruuvi 2 kpl C-L Vasen yläkädensija 1 kpl C-R Oikea yläkädensija 1 kpl C-1 Yläkädensijan päätytulppa 2 kpl C-2 Vaahtomuovisuoja 2 kpl C-3 Yläkädensijan suojus (vasen, edessä) 1 kpl C-4 Yläkädensijan suojus (vasen, takana) 1 kpl C-5 Yläkädensijan suojus (oikea, edessä) 1 kpl C-6 Yläkädensijan suojus (oikea, takana) 1 kpl D Ohjaustanko 1 kpl D-1 Ruuvi 4 kpl D-2 Kaareva aluslevy 4 kpl D-3 Holkki 2 kpl D-4 Ruuvi 2 kpl D-5 Ruuvi 2 kpl D-6 Yläkaapeli 1 kpl E Etuosan vakain 1 kpl E-1 Etuosan vakaimen kuljetuspyörä 2 kpl E-2 Ruuvi 2 kpl F Takaosan vakain 1 kpl F-1 Päätytulppa, takaosan vakain 2 kpl F-2 Ruuvi 2 kpl G Päärunko 1 sarja

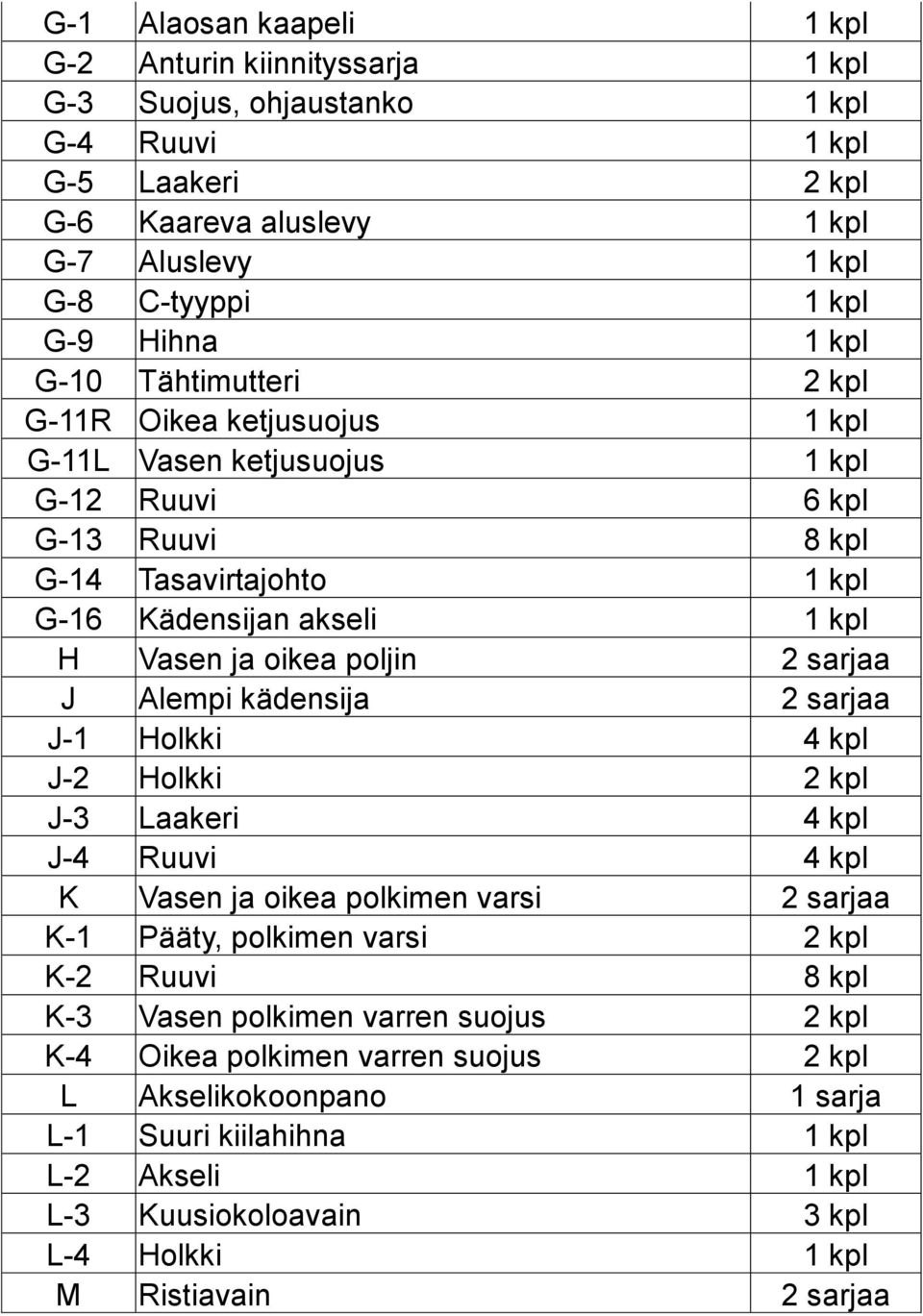

4 G-1 Alaosan kaapeli 1 kpl G-2 Anturin kiinnityssarja 1 kpl G-3 Suojus, ohjaustanko 1 kpl G-4 Ruuvi 1 kpl G-5 Laakeri 2 kpl G-6 Kaareva aluslevy 1 kpl G-7 Aluslevy 1 kpl G-8 C-tyyppi 1 kpl G-9 Hihna 1 kpl G-10 Tähtimutteri 2 kpl G-11R Oikea ketjusuojus 1 kpl G-11L Vasen ketjusuojus 1 kpl G-12 Ruuvi 6 kpl G-13 Ruuvi 8 kpl G-14 Tasavirtajohto 1 kpl G-16 Kädensijan akseli 1 kpl H Vasen ja oikea poljin 2 sarjaa J Alempi kädensija 2 sarjaa J-1 Holkki 4 kpl J-2 Holkki 2 kpl J-3 Laakeri 4 kpl J-4 Ruuvi 4 kpl K Vasen ja oikea polkimen varsi 2 sarjaa K-1 Pääty, polkimen varsi 2 kpl K-2 Ruuvi 8 kpl K-3 Vasen polkimen varren suojus 2 kpl K-4 Oikea polkimen varren suojus 2 kpl L Akselikokoonpano 1 sarja L-1 Suuri kiilahihna 1 kpl L-2 Akseli 1 kpl L-3 Kuusiokoloavain 3 kpl L-4 Holkki 1 kpl M Ristiavain 2 sarjaa

5 M-1 Ruuvi 8 kpl M-2 Aluslevy 8 kpl M-3 Levy 2 kpl M-4 Levypääty 2 kpl N Magneettisarja 1 sarjaa N-1 Magneettisarja 1 kpl N-2 Aluslevy 2 kpl N-3 Jousilevy 2 kpl N-4 Kuusiokoloavain 2 kpl O Vaihteisto 1 kpl P Vauhtipyöräsarja 1 kpl P-1 Aluslevy 1 kpl P-2 Nailonmutteri 1 kpl P-3 Kaareva aluslevy 2 kpl P-4 Kuusiokoloavain 1 kpl P-5 Aluslevy 1 kpl P-6 Kuusiokoloavain 1 kpl P-7 Väkipyörä 1 kpl P-8 Kuusiokoloavain 1 kpl P-9 Jousi 1 kpl Q Väkipyöräsarja 1 sarja Q-1 Väkipyörä 1 kpl Q-2 Mutteri 3 kpl Q-3 Väkipyörän akseli 1 kpl Q-4 Aluslevy 1 kpl Q-5 Laakeri 1 kpl Q-6 Laakeri 1 kpl Q-7 Holkki 1 kpl Q-8 Mutteri 2 kpl R Sovitin 1 kpl S Pienosat 1 sarja S-1 Puoliympyränmuotoinen aluslevy 8 kpl S-2 Mutteri 4 kpl

6 S-3 Lukituspultti 4 kpl S-4 Aluslevy 2 kpl S-5 Kuusiokoloavain 2 kpl S-6 Aluslevy 2 kpl S-7 Aluslevy 2 kpl S-8 Levy 2 kpl S-9 Ruuvi 2 kpl S-10 Lukituspultti 4 kpl S-11 Aluslevy 2 kpl S-12 Nailonmutteri 6 kpl S-13 Poljinruuvi 4 kpl S-14 Aluslevy 4 kpl S-15 Jousilevy 4 kpl S-16 Kuusiokoloavain 1 kpl S-17 Jousilevy 1 kpl S-18 Aluslevy 1 kpl S-19 Lukituspultti 4 kpl S-20 Nailonruuvi 2 kpl S-21 Aluslevy 2 kpl S-22 Ruuvi 4 kpl S-23 Kädensijan suojus 1 kpl

7 Asennusvaihe nro 1 Box Spanner (1) S-1 Curved washer for?8*?19*2t bolt(4) S-10 Carriage Bolt M8 S-2 Acorn Nut for M8 Bolt 1. Kiinnitä etuosan vakain (E) päärunkoon kahdella ruuvilla (S-10), kahdella kaarevalla aluslevyllä (S-1) ja 2 mutterilla (S-2). 2. Kiinnitä takaosan vakain (F) päärunkoon kahdella ruuvilla (S-10), kahdella kaarevalla aluslevyllä (S-1) ja 2 mutterilla (S-2). 3. Vakaimia voidaan käyttää apuna säätämään laitetta ja korjaamaan alustan mahdolliset epätasaisuudet. Tämä tapahtuu säätämällä jalkojen korkeutta takaosan vakaimessa. Laitteen etuosan kuljetuspyörien avulla laite on helppo siirtää paikasta toiseen.

8 Asennusvaihe nro 2 Box Spanner (1) Allen Key(1) 1. Vedä kaapeli (D-6) ulos ohjaustangosta, ennen kuin jatkat asennusta. 2. Löysää ensin esiasennetut ruuvit. 3. Liitä ylempi kaapeli (D-6) päärungon alempaan kaapeliin (G-1). 4. Kiinnitä runko (G-3) ja ohjaustanko (D) päärunkoon neljällä ruuvilla (D-1) ja kahdella kaarevalla aluslevyllä (D-2). 5. Vie akseli (G-16) ohjaustangon aukon kautta.

9 Asennusvaihe nro 3 Allen Key(2) S-5 allen bolt M8*20L(2) S-6 Flat washer?38.1*d17*2t(2) S-11 Flat Washer for p8* p16*1t Blot S-12 lock nut for M8 bolt (2) S-7 Flat washer?8.5*?25*2t(2) Flat washer S-4?17.5*?25*0.3T(2) S-8 steel washer p8.5*39*1.5t ]2 ^ Box Spanner (2) p p S-9 Allen Bolt M8xP1.25x55mm (2) S-20 Hex bolt (movable handlebar)(2) 1. Kiinnitä poljinvarret (K-L, K-R) aluslevyillä varustetuilla levyillä (S-6, S-7, S-8) ja ruuveilla (S-5). 2. Kiinnitä akseli aluslevyllä (S-4), aluslevyllä (S-21) ja pultilla (S-20) molemmilta puolilta. 3. Ruuvaa ruuvi (S-9) ja aluslevy (S-11) sekä mutteri (S-12) ja liitä polkimen varsi ja alas alempi kääntövarsi kummallekin puolelle.

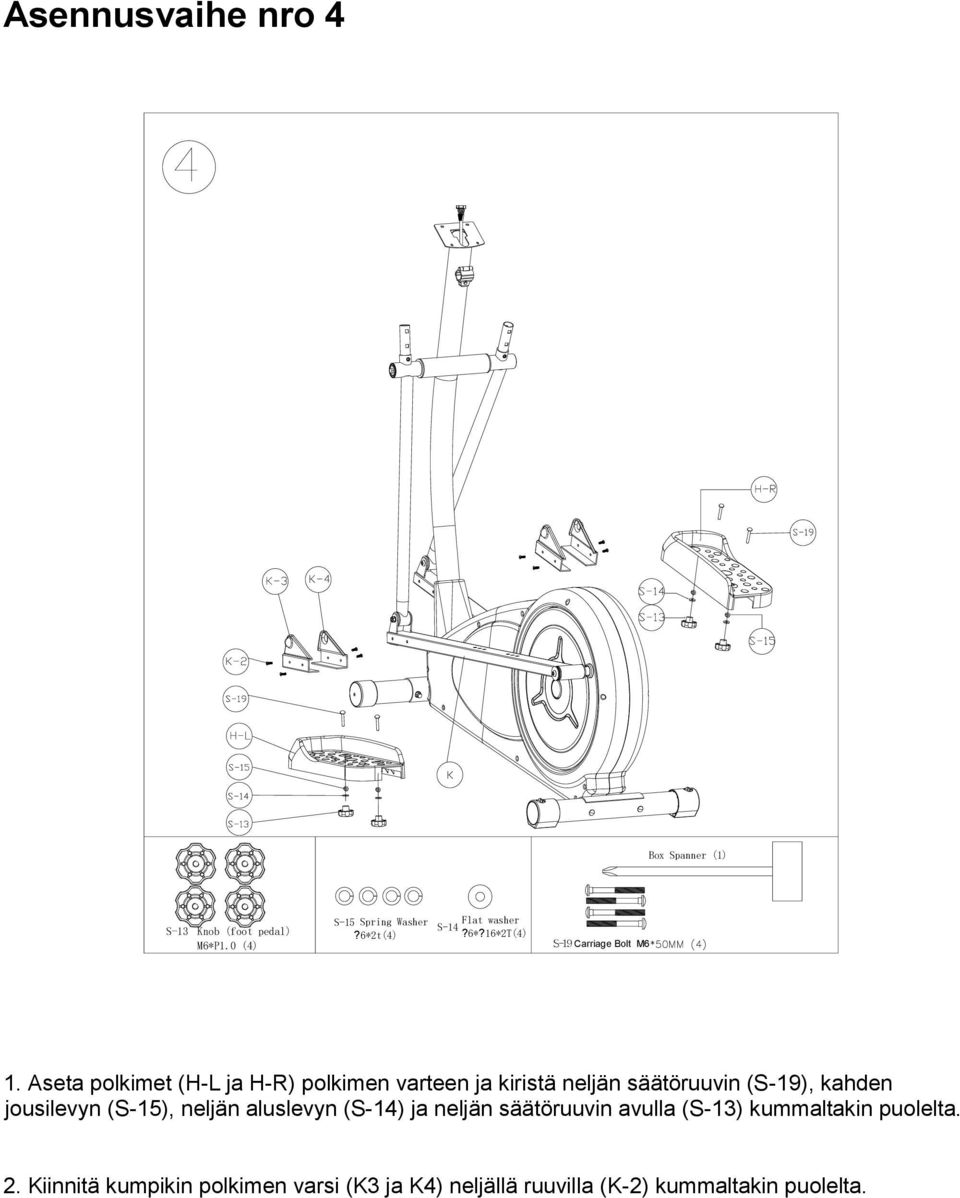

10 Asennusvaihe nro 4 Box Spanner (1) S-13 Knob (foot pedal) M6*P1.0 (4) S-15 Spring Washer?6*2t(4) Flat washer S-14?6*?16*2T(4) S-19 Carriage Bolt M6 1. Aseta polkimet (H-L ja H-R) polkimen varteen ja kiristä neljän säätöruuvin (S-19), kahden jousilevyn (S-15), neljän aluslevyn (S-14) ja neljän säätöruuvin avulla (S-13) kummaltakin puolelta. 2. Kiinnitä kumpikin polkimen varsi (K3 ja K4) neljällä ruuvilla (K-2) kummaltakin puolelta.

11 Asennusvaihe nro 5 Box Spanner (1) Allen Key(1) S-22 Screw M3*15L(4) S-3 Carrage Bolt M8x40mm (4) S-16 Allen Bolt M7*P1.0*30L(1) S-1 Curved washer for?8*?19*2t bolt(4) S-18 Regular Washer?7*1t(1) S-17 Spring Washer?7*2t(1) S-2 Acorn Nut for M8 Bolt 1. Kiinnitä kädensijan kiinnityslevy (B) ohjaustankoon (D) kädensijan klipsillä, levyllä (S-18), jousilevyllä (S-17) ja pultilla (S-16). Asenna sen jälkeen suojus (S-23). 2. Kiinnitä yläkädensijat (C-L, C-R) pultilla (S-3), kaarevalla aluslevyllä (S-1) ja mutterilla (S-12). 3. Kiinnitä vasemman kädensijan suojukset (C3 ja C-4) ruuveilla (S-22). Kiinnitä sitten oikean kädensijan suojukset (C5 ja C-6) ruuveilla (S-22).

12 Asennusvaihe nro 6 Box Spanner (1) 1. Liitä yläjohto ja yläsykejohto tietokoneen takaosaan. 2. Kiinnitä tietokone (A) levyyn neljällä ruuvilla (A-1). 3. Kytke sovitin (R) laitteeseen.

13 Työkalut ja pikkuosat VT-2200 S-1Curved washer for?8*?19*2t bolt(8) S-2 Acorn Nut for M8 Bolt S-15 Spring Washer?6(4) S-10 Carriage Bolt M8 S-22 Screw M3*15L(4) S-8 steel washer p8.5*39*1.5t ]2 ^ S-20 Hex bolt (movable handlebar)(2) S-5 allen bolt M8*20L(2) S-9 Allen Bolt M8xP1.25x55mm (2) S-11 Flat Washer for p8* p16*1t Blot S-7 Flat washer?8.5*?25*2t(2) p p S-3 Carrage Bolt M8x40mm (4) VT2200 VT-2200 Box Spanner (2) Allen Key(1) S-16 Allen Bolt M7*P1.0*30L(1) S-13 Knob (foot pedal)m6*p1.0 (4) Spring Washer S-17?7*2t(1) S-12 lock nut for M8 bolt (6) Flat washer S-14?6*?16*2T(4) S-4 Flat washer S-6 Flat washer?17.5*?25*0.3t(2)?38.1*d17*2t(2) S-19 Carrage bolt M6*P1.0*50L (black)(4) Regular Washer?7*1t(1) S-18 VT2200

14 S-10 C arriage Bolt M8 S-9 Allen Bolt M8xP1.25x55mm (2) S-11 Flat Washer for p8* p16*1t Blot S-13 S-12 lock nut for M8 bolt (2) S-7 Flat washer?8.5*?25*2t( 2) Knob (foot pedal)m6*p1.0 (4) Flat washer S-14?6*?16*2T(4) S-8 S-2 Acorn N ut for M8 Bolt steel washer p8.5*39*1.5t ]2 ^ p p Allen Key( 1) S-4 Flat washer S-6 Flat washer?17.5*?25*0.3t(2)?38.1*d17 *2T(2) Box Spanner ( 2) S-1Curved washer for?8*?19*2t bolt(8) S-20 Hex bolt (movable handlebar)(2) S-3 Carrage Bolt M8x40mm (4) S-19 Carrage bolt M6*P1.0*50L (black)(4) S-15 Spring Washer?6(4) S-22 Screw M3*15L(4) S -5 allen bolt M8* 20L(2) VT2200 S-16 Allen Bolt M7*P1.0*30L(1) Spring Washer S-17?7*2t(1) Regular Washer S-18?7*1t(1) VT2200 DEJET RE21 DEJET RE21

15 KÄYTTÖOHJEET SM2705 PAINIKETOIMINTO: MODE/ENTER RESET START/STOP RECOVERY UP DOWN NÄYTÖN HARJOITUSTIEDOT: Stop-tilassa tilassa vahvistetaan kaikki harjoitustietoasetukset ja avataan ohjelma. Palaa päävalikkoon STOP-tilassa ja tyhjennä kaikki esiasetusarvot nollaan pitämällä painettuna kahden sekunnin ajan. Harjoituksen aloittaminen tai lopettaminen. Sykkeen palautumistilan testaaminen. Harjoittelutilan valinta ja toiminnon arvon säätö ylöspäin. Harjoittelutilan valinta ja toiminnon arvon säätö alaspäin. TIME Näyttöalue 0:00~99:99, asetusalue 0:00~99:00 DISTANCE Näyttöalue 0,00~99,99, asetusalue 0~99,90 km CALORIES Näyttöalue 0~9999, asetusalue 0,00~9 990 PULSE Näyttöalue P-30~230, asetusalue 0-30~230 WATT (wattia) Näyttöalue 0~999, asetusalue 10~350 SPEED Näyttää nykyisen harjoittelunopeuden kilometreinä tai maileina 0,0 maksimiin 99,9. RPM Näyttää nykyisen harjoittelukierron minuutissa. Näyttöalue 0~999 KÄYTTÖ 1. Virta päälle. Kun virta on päällä, summeri soi 1 sekunnin ajan. Samanaikaisesti LCD-näyttöön syttyy valo. Siirry sen jälkeen normaaliin harjoittelutilaan valitaksesi haluamasi harjoitusohjelman. 1. HARJOITUSOHJELMAN VALITSEMINEN: Päävalikossa vilkkuu ensimmäinen harjoitusohjelma MANUAL, käyttäjä voi painaa UP- ja DOWN-painiketta ja valita ohjelmista MANUAL PROGRAM (12 profiilia) USER PROGRAM H.R.C WATT Manuaalinen tila Kun virta on kytketty päälle, käyttäjä voi painaa START/STOP-painiketta ja aloittaa harjoittelun

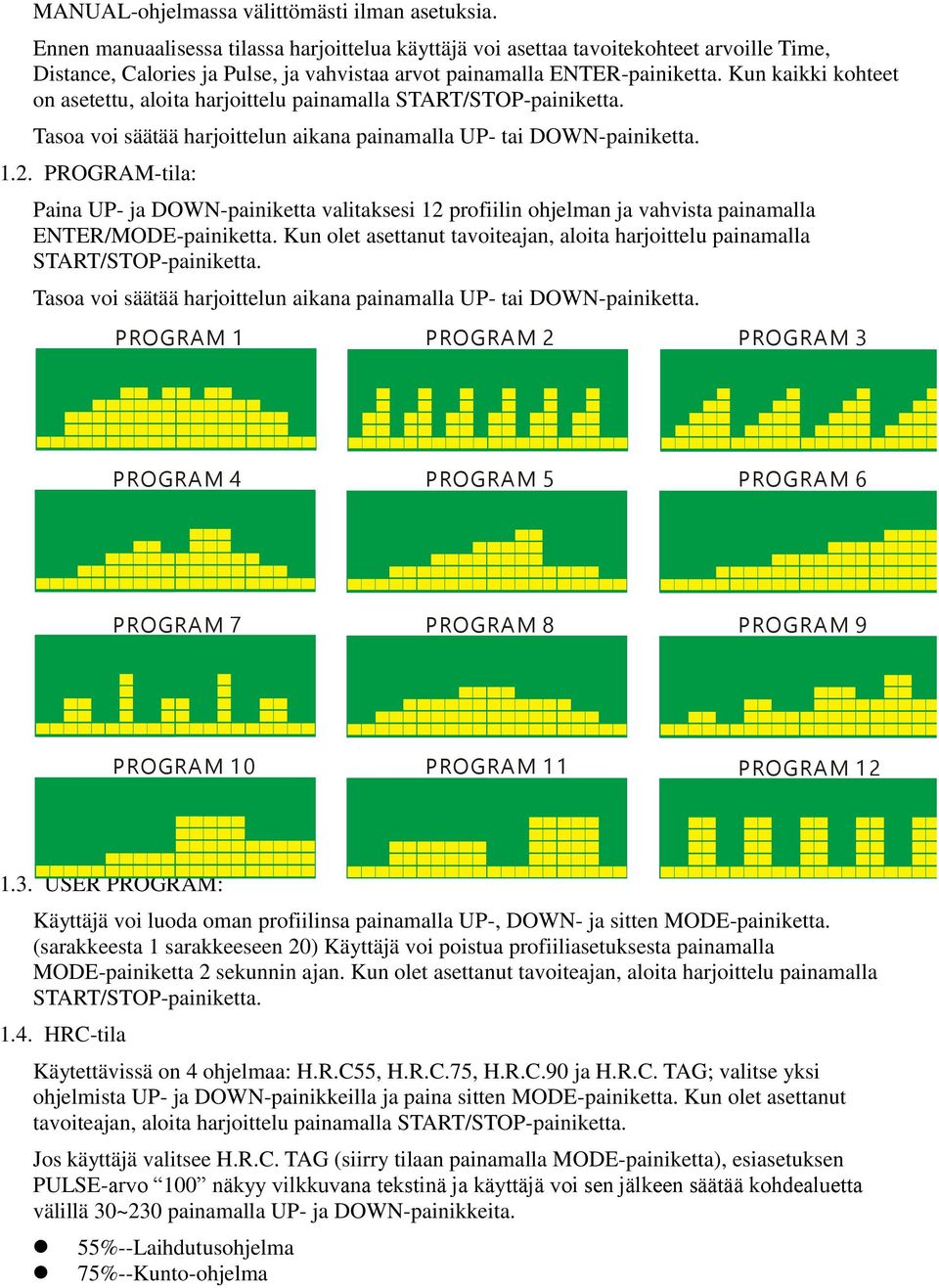

16 MANUAL-ohjelmassa välittömästi ilman asetuksia. Ennen manuaalisessa tilassa harjoittelua käyttäjä voi asettaa tavoitekohteet arvoille Time, Distance, Calories ja Pulse, ja vahvistaa arvot painamalla ENTER-painiketta. Kun kaikki kohteet on asetettu, aloita harjoittelu painamalla START/STOP-painiketta. Tasoa voi säätää harjoittelun aikana painamalla UP- tai DOWN-painiketta PROGRAM-tila: Paina UP- ja DOWN-painiketta valitaksesi 12 profiilin ohjelman ja vahvista painamalla ENTER/MODE-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Tasoa voi säätää harjoittelun aikana painamalla UP- tai DOWN-painiketta. PROGRAM 1 PROGRAM 2 PROGRAM 3 PROGRAM 4 PROGRAM 5 PROGRAM 6 PROGRAM 7 PROGRAM 8 PROGRAM 9 PROGRAM 10 PROGRAM 11 PROGRAM USER PROGRAM: Käyttäjä voi luoda oman profiilinsa painamalla UP-, DOWN- ja sitten MODE-painiketta. (sarakkeesta 1 sarakkeeseen 20) Käyttäjä voi poistua profiiliasetuksesta painamalla MODE-painiketta 2 sekunnin ajan. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta HRC-tila Käytettävissä on 4 ohjelmaa: H.R.C55, H.R.C.75, H.R.C.90 ja H.R.C. TAG; valitse yksi ohjelmista UP- ja DOWN-painikkeilla ja paina sitten MODE-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Jos käyttäjä valitsee H.R.C. TAG (siirry tilaan painamalla MODE-painiketta), esiasetuksen PULSE-arvo 100 näkyy vilkkuvana tekstinä ja käyttäjä voi sen jälkeen säätää kohdealuetta välillä 30~230 painamalla UP- ja DOWN-painikkeita. 55%--Laihdutusohjelma 75%--Kunto-ohjelma

17 95%--Urheiluohjelma Target käyttäjän asettama tavoitesyke 1.5. WATT: Aseta WATT Target -arvo alueella 10~350 painamalla UP/DOWN-painikkeita ja sitten MODE-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Harjoittelun aikana järjestelmä säätää automaattisesti LOAD-tason WATT Target -arvon ja harjoittelutilan perusteella. 2. RECOVERY: Kun olet harjoitellut jonkin aikaa, pidä kädensijoista kiinni ja paina RECOVERY -painiketta. Näytön kaikki toiminnot pysähtyvät, paitsi TIME -laskuri laskee 00:60 00:00. Näyttö näyttää sykelukeman palautumistilan välillä F1,F2. F6. F1 on paras, F6 on heikoin. Käyttäjä voi jatkaa harjoittelua parantaakseen sykkeen palautumistilaa. (Palaa päänäyttöön painamalla uudelleen RECOVERY-painiketta.) Lukema Tila >=1,0 Ensiluokkainen 1,0 < F < 2,0 Erinomainen 2,0 < F < 2,9 Hyvä 3,0 < F < 3,9 Tyydyttävä 4,0 < F < 5,9 Alle keskiarvon <=6,0 Heikko HUOMAA: 1. Kun käyttäjä lopettaa polkemisen 4 minuutiksi, tietokone siirtyy virransäästötilaan, kaikki asetukset ja harjoitustiedot tallennetaan, kunnes käyttäjä aloittaa harjoittelun taas uudelleen. Jos tietokone toimii epätavallisesti, irrota pistoke pistorasiasta ja liitä takaisin.. HUOMAA 1. Tietokone siirtyy valmiustilaan, kun se ei vastaanota signaalia neljään minuuttiin. Kaikki harjoittelutiedot säilyvät muistissa, kunnes käyttäjä jatkaa harjoittelua. 2. Jos tietokone toimii epätavallisesti, irrota virtajohto pistokkeesta ja liitä se takaisin.
