2 *4 *4 *4 N-3 M8*75L N-4 8*2T N-5 M8 Box Spanner(1) Vaihe 1: a. Asenna etuosan ja takaosan vakauttajat (J-3 ja I-3) neljällä lukkopultilla (N-3), neljällä puoliympyrän muotoisella aluslevyllä (N-4) ja neljällä mutterilla (N-5). Screwdriver Vaihe 2 a. Kiinnitä vasen ja oikea poljin (G-4 L ja R) kiristämällä vasempaan ja oikeaan poljinrunkoon (G-2 ja G-22).

3 Screwdriver Box Spanner Vaihe 3 a. Asenna istuin (G-23) istuinkannattimeen (K), ja aseta kokoonpano paikoilleen päärunkoon (G-25). b. Kiristä istuimen runko (K) paikoilleen säätöruuvilla (G-16).

4 *4 *4 E-1 8*2T E-2 M8*16L N-7 Allen Key Vaihe 4 a. Ruuvaa ensin kiinni esiasennettu ruuvi ja aluslevy ohjaustankoon (H-2) ja vie ohjaustanko ohjaustangon suojuksen läpi (G-21). Vedä sitten kaksi johtoa (H-1 ja G-17) ulos päärungosta, ja liitä ne yläjohtoon. b. Sijoita ohjaustanko kiinni päärunkoon ja kiinnitä ruuvilla (E-1) ja aluslevyllä (E-2).

5 Vaihe 5 a. Kiinnitä kädensija (M) ohjaustankoon puristimen (H-2) avulla ja ohjaustangon suojuksen (N-2) kautta. b. Säädä kädensija haluttuun kulmaan ja kiristä T-ruuvi (N-1).

6 Vaihe 6 a. Vie kädensijan sykejohto (M-4) aukon kautta. Liitä tietokoneen johto (H-1) ja kädensijan sykejohto (M-4). b. Ruuvaa ensin kiinni esiasennetut ruuvit (A-1) säädettävässä tietokoneen kannattimessa. Asenna sen jälkeen tietokone (A) tietokoneen kannattimeen. Liitä johto tietokoneeseen, ja kiinnitä se kannattimeen ruuveilla (A-1).

7 VALMIS ASENNUS

8 p User's Manual Pikkuosat ja työkalut GF2200 N-8 Box Spanner(1) N0.N-3 Carriage Bolt M8*P1.25*75L(4) N0.N-5 Acorn nut for M8 Bolt(4) N-7 Allen Key(1) NO.N-4 Curved Washer p8* 19*2t(4) NO.N-1 T-shape knob M8*65L(1) N-6 Screwdriver (1) GF2200

9 Räjäytyskuva

10 Osaluettelo Nro Kuvaus Kpl A Tietokone 1 Kpl A-1 Ruuvi 4 Kpl B Akselikokoonpano 1 SETTI B-1 Ruuvi 3 Kpl B-2 Kiilahihna 1 Kpl B-3 Holkki 1 Kpl B-4 Akseli 1 Kpl C Vauhtipyörä 1 SETTI C-1 Aluslevy 2 Kpl C-2 Ruuvi/mutteri 5 Kpl C-3 Holkki 1 Kpl C-4 Laakeri 1 Kpl C-5 Väkipyörä 1 Kpl C-6 Laakeri 1 Kpl C-7 Yksisuuntalaakeri 1 Kpl C-8 Aluslevy 1 Kpl C-9 Laakeri 1 Kpl C-10 Laakeri 1 Kpl C-11 Väkipyörän akseli 1 Kpl C-12 Väkipyörä 1 Kpl C-13 Holkki 1 Kpl D Hihnankiristin sarja 1 SETTI D-1 Ruuvi 1 Kpl D-2 Välipyörä (ja 2 laakeria) 1 Kpl D-3 Kaareva aluslevy 2 Kpl D-4 Nailonmutteri 1 Kpl D-5 Ruuvi 1 Kpl D-6 Aluslevy 1 Kpl D-7 Aluslevy 1 Kpl D-8 Jousi 1 Kpl D-9 Hihnankiristin 1 Kpl E Ruuvisarja, kädensija 1 SETTI

11 E-1 Puoliympyränmuotoinen aluslevy 4 Kpl E-2 Ruuvi 4 Kpl F Magneettijarrusarja 1 SETTI F-1 Ruuvi 2 Kpl F-2 Jousilevy 2 Kpl F-3 Aluslevy 2 Kpl G-1 Oikea sivusuoja 1 Kpl G-2 Oikea kampi 1 Kpl G-3 Nailonruuvi 2 Kpl G-4 Polkimet 1 SETTI G-5 Ruuvi 6 Kpl G-6 Ruuvi 8 Kpl G-7 Vasen sivusuoja 1 Kpl G-8 Ruuvi 6 Kpl G-9 Tasavirtajohto 1 Kpl G-10 Laakeri 2 Kpl G-11 Kaareva aluslevy 1 Kpl G-12 Aluslevy 1 Kpl G-13 C-klipsi 1 Kpl G-14 Kiilahihna 1 Kpl G-15 Istuinrunko 1 Kpl G-16 Lukkoruuvi 1 Kpl G-17 Alempi johto 1 Kpl G-18 Ruuvi 1 Kpl G-19 Anturijohto 1 Kpl G-20 Anturiteline 1 Kpl G-21 Suojus, ohjaustanko 1 Kpl G-22 Vasen kampi 1 Kpl G-23 Istuin 1 Kpl G-24 Virtakytkin 1 Kpl G-25 Runko 1 Kpl G-26 Koristesuojus 2 Kpl H Ohjaustankosarja 1 SETTI H-1 Ylempi johto 1 Kpl

12 H-2 Ohjaustanko 1 Kpl I Takaosan vakain 1 SETTI I-1 Ruuvi 2 Kpl I-2 Päätytulppa 2 Kpl I-3 Takaosan jalka 1 Kpl J Etuosan vakainsarja 1 SETTI J-1 Kuljetuspyörä 2 Kpl J-2 Ruuvi 2 Kpl J-3 Etuosan jalka 1 Kpl K Istuinrunko 1 SETTI L Istuinkiskosarja 1 SETTI L-1 Istuinkisko 1 Kpl L-2 Kiinnitysruuvi, istuinkisko 1 Kpl L-3 Lukitusruuvi, istuinkisko 1 Kpl L-4 Aluslevy 1 Kpl L-5 Päätytulppa 2 Kpl M Kädensijat 1 SETTI M-1 Vaahtomuovisuojat 2 Kpl M-2 Kädesijan sykeanturit 2 Kpl M-3 Päätytulppa 2 Kpl M-4 Kädesijan sykeanturin johto 1 Kpl M-5 Ruuvi 2 Kpl M-6 Kädensija 1 Kpl N Pikkuosat ja työkalut 1 SETTI N-1 T-ruuvi 1 Kpl N-2 Kiinnitysklipsi, kädensija 1 Kpl N-3 Lukituspultti 4 Kpl N-4 Puoliympyränmuotoinen aluslevy 4 Kpl N-5 Mutteri 4 Kpl N-6 Ruuvitaltta 1 Kpl N-7 Kuusiokoloavain 1 Kpl N-8 Jakoavain 1 Kpl P Vaihteisto 1 Kpl

13 KÄYTTÖOHJEET SM2705 PAINIKETOIMINTO: MODE/ENTER RESET START/STOP RECOVERY UP DOWN NÄYTÖN HARJOITUSTIEDOT: Stop-tilassa tilassa vahvistetaan kaikki harjoitustietoasetukset ja avataan ohjelma. Palaa päävalikkoon STOP-tilassa ja tyhjennä kaikki esiasetusarvot nollaan pitämällä painettuna kahden sekunnin ajan. Harjoituksen aloittaminen tai lopettaminen. Sykkeen palautumistilan testaaminen. Harjoittelutilan valinta ja toiminnon arvon säätö ylöspäin. Harjoittelutilan valinta ja toiminnon arvon säätö alaspäin. TIME Näyttöalue 0:00~99:99, asetusalue 0:00~99:00 DISTANCE Näyttöalue 0,00~99,99, asetusalue 0~99,90 km CALORIES Näyttöalue 0~9999, asetusalue 0,00~9 990 PULSE Näyttöalue P-30~230, asetusalue 0-30~230 WATT (wattia) Näyttöalue 0~999, asetusalue 10~350 SPEED Näyttää nykyisen harjoittelunopeuden kilometreinä tai maileina 0,0 maksimiin 99,9. RPM Näyttää nykyisen harjoittelukierron minuutissa. Näyttöalue 0~999 KÄYTTÖ 1. Virta päälle. Kun virta on päällä, summeri soi 1 sekunnin ajan. Samanaikaisesti LCD-näyttöön syttyy valo. Siirry sen jälkeen normaaliin harjoittelutilaan valitaksesi haluamasi harjoitusohjelman. 1. HARJOITUSOHJELMAN VALITSEMINEN: Päävalikossa vilkkuu ensimmäinen harjoitusohjelma MANUAL, käyttäjä voi painaa UP- ja DOWN-painiketta ja valita ohjelmista MANUAL PROGRAM (12 profiilia) USER PROGRAM H.R.C WATT Manuaalinen tila Kun virta on kytketty päälle, käyttäjä voi painaa START/STOP-painiketta ja aloittaa harjoittelun MANUAL-ohjelmassa välittömästi ilman asetuksia. Ennen manuaalisessa tilassa harjoittelua käyttäjä voi asettaa tavoitekohteet arvoille Time, Distance, Calories ja Pulse, ja vahvistaa arvot painamalla ENTER-painiketta. Kun kaikki kohteet on asetettu, aloita harjoittelu painamalla START/STOP-painiketta. Tasoa voi säätää harjoittelun aikana painamalla UP- tai DOWN-painiketta.

14 1.2. PROGRAM-tila: Paina UP- ja DOWN-painiketta valitaksesi 12 profiilin ohjelman ja vahvista painamalla ENTER/MODE-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Tasoa voi säätää harjoittelun aikana painamalla UP- tai DOWN-painiketta. PROGRAM 1 PROGRAM 2 PROGRAM 3 PROGRAM 4 PROGRAM 5 PROGRAM 6 PROGRAM 7 PROGRAM 8 PROGRAM 9 PROGRAM 10 PROGRAM 11 PROGRAM USER PROGRAM: Käyttäjä voi luoda oman profiilinsa painamalla UP-, DOWN- ja sitten MODE-painiketta. (sarakkeesta 1 sarakkeeseen 20) Käyttäjä voi poistua profiiliasetuksesta painamalla MODE-painiketta 2 sekunnin ajan. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta HRC-tila Käytettävissä on 4 ohjelmaa: H.R.C55, H.R.C.75, H.R.C.90 ja H.R.C. TAG; valitse yksi ohjelmista UP- ja DOWN-painikkeilla ja paina sitten MODE-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Jos käyttäjä valitsee H.R.C. TAG (siirry tilaan painamalla MODE-painiketta), esiasetuksen PULSE-arvo 100 näkyy vilkkuvana tekstinä ja käyttäjä voi sen jälkeen säätää kohdealuetta välillä 30~230 painamalla UP- ja DOWN-painikkeita. 55%--Laihdutusohjelma 75%--Kunto-ohjelma 95%--Urheiluohjelma Target käyttäjän asettama tavoitesyke 1.5. WATT: Aseta WATT Target -arvo alueella 10~350 painamalla UP/DOWN-painikkeita ja sitten MODE-painiketta. Kun olet asettanut tavoiteajan, aloita harjoittelu painamalla START/STOP-painiketta. Harjoittelun aikana järjestelmä säätää automaattisesti LOAD-tason WATT Target -arvon ja harjoittelutilan perusteella. 2. RECOVERY: Kun olet harjoitellut jonkin aikaa, pidä kädensijoista kiinni ja paina RECOVERY -painiketta. Näytön kaikki toiminnot pysähtyvät, paitsi TIME -laskuri laskee 00:60 00:00. Näyttö näyttää sykelukeman palautumistilan välillä F1,F2. F6. F1 on paras, F6 on heikoin. Käyttäjä voi jatkaa harjoittelua parantaakseen sykkeen palautumistilaa. (Palaa päänäyttöön painamalla uudelleen RECOVERY-painiketta.)

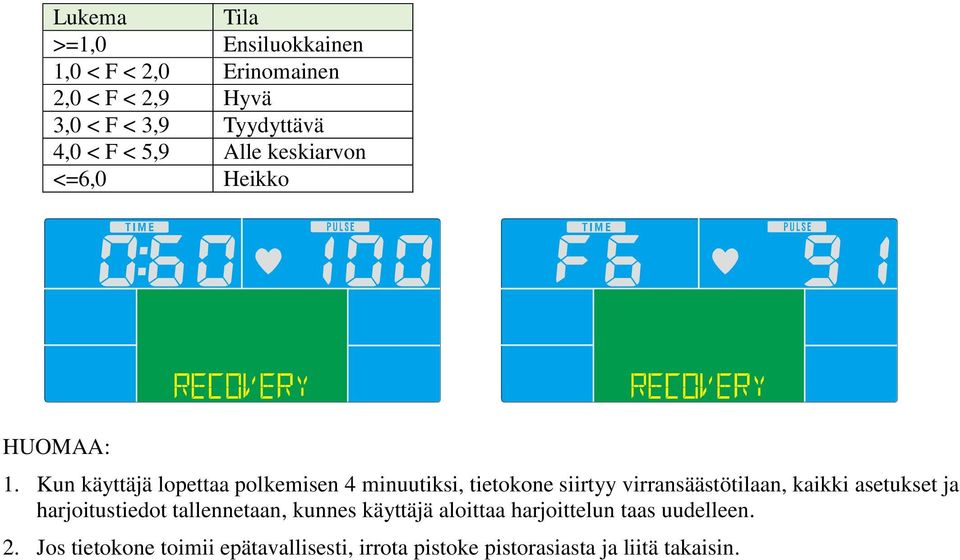

15 Lukema Tila >=1,0 Ensiluokkainen 1,0 < F < 2,0 Erinomainen 2,0 < F < 2,9 Hyvä 3,0 < F < 3,9 Tyydyttävä 4,0 < F < 5,9 Alle keskiarvon <=6,0 Heikko HUOMAA: 1. Kun käyttäjä lopettaa polkemisen 4 minuutiksi, tietokone siirtyy virransäästötilaan, kaikki asetukset ja harjoitustiedot tallennetaan, kunnes käyttäjä aloittaa harjoittelun taas uudelleen. 2. Jos tietokone toimii epätavallisesti, irrota pistoke pistorasiasta ja liitä takaisin.
