LANGATON RENGASPAINEEN JA LÄMPÖTILAN VALVONTAJÄRJESTELMÄ

Transkriptio

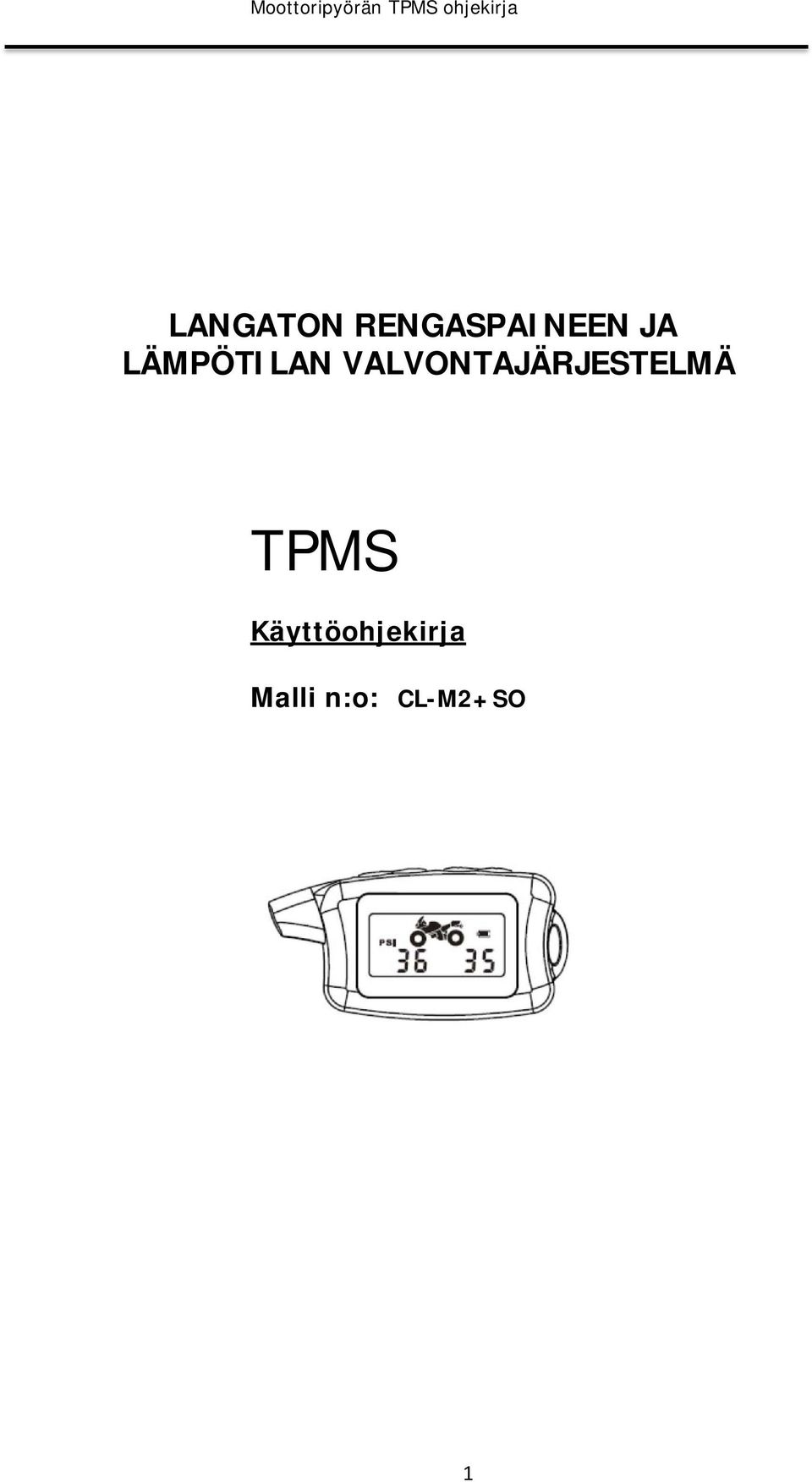

1 LANGATON RENGASPAINEEN JA LÄMPÖTILAN VALVONTAJÄRJESTELMÄ TPMS Käyttöohjekirja Malli n:o: CL-M2+SO 1

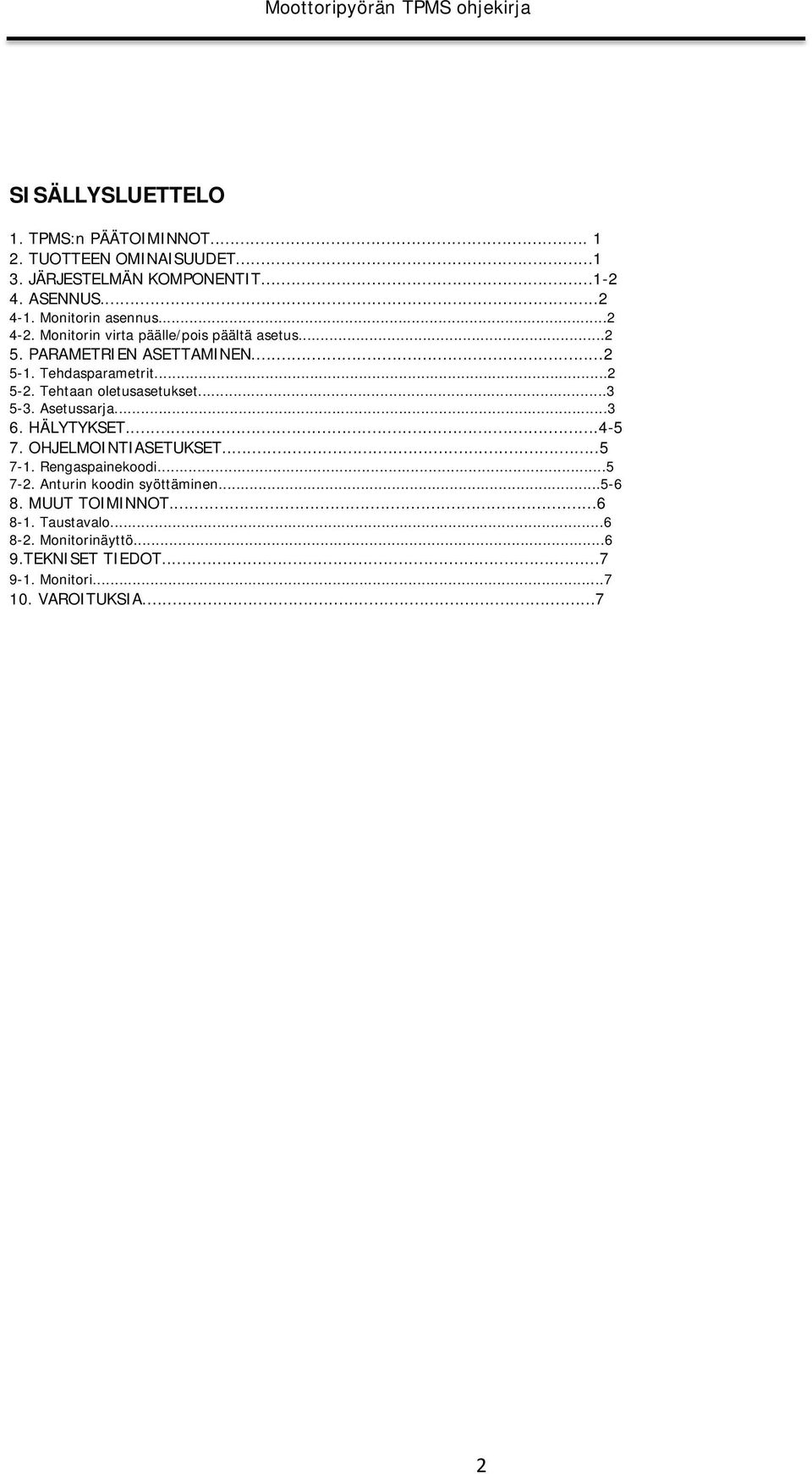

2 SISÄLLYSLUETTELO 1. TPMS:n PÄÄTOIMINNOT TUOTTEEN OMINAISUUDET JÄRJESTELMÄN KOMPONENTIT ASENNUS Monitorin asennus Monitorin virta päälle/pois päältä asetus PARAMETRIEN ASETTAMINEN Tehdasparametrit Tehtaan oletusasetukset Asetussarja HÄLYTYKSET OHJELMOINTIASETUKSET Rengaspainekoodi Anturin koodin syöttäminen MUUT TOIMINNOT Taustavalo Monitorinäyttö TEKNISET TIEDOT Monitori VAROITUKSIA...7 2

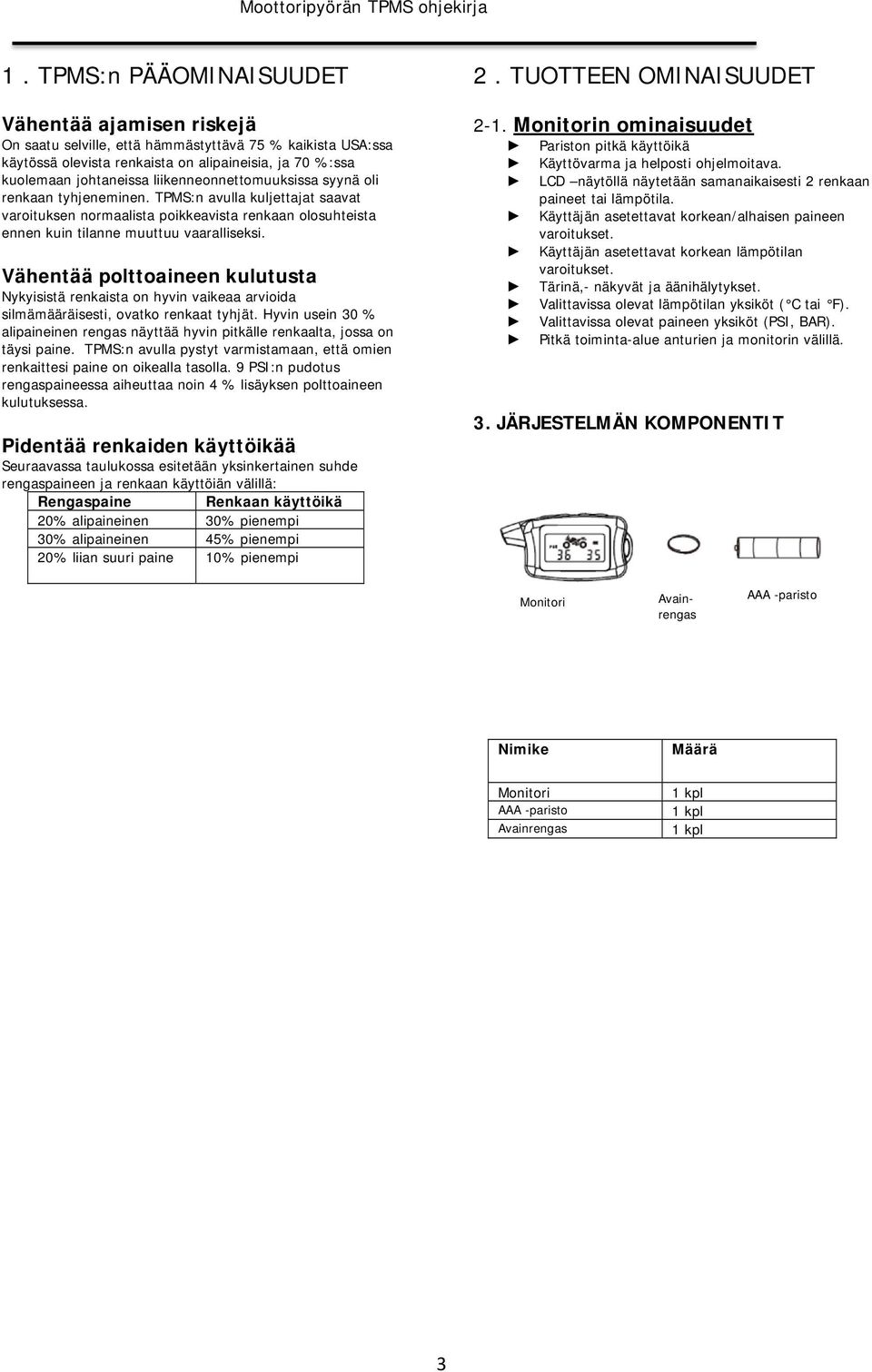

3 1. TPMS:n PÄÄOMINAISUUDET Vähentää ajamisen riskejä On saatu selville, että hämmästyttävä 75 % kaikista USA:ssa käytössä olevista renkaista on alipaineisia, ja 70 %:ssa kuolemaan johtaneissa liikenneonnettomuuksissa syynä oli renkaan tyhjeneminen. TPMS:n avulla kuljettajat saavat varoituksen normaalista poikkeavista renkaan olosuhteista ennen kuin tilanne muuttuu vaaralliseksi. Vähentää polttoaineen kulutusta Nykyisistä renkaista on hyvin vaikeaa arvioida silmämääräisesti, ovatko renkaat tyhjät. Hyvin usein 30 % alipaineinen rengas näyttää hyvin pitkälle renkaalta, jossa on täysi paine. TPMS:n avulla pystyt varmistamaan, että omien renkaittesi paine on oikealla tasolla. 9 PSI:n pudotus rengaspaineessa aiheuttaa noin 4 % lisäyksen polttoaineen kulutuksessa. Pidentää renkaiden käyttöikää Seuraavassa taulukossa esitetään yksinkertainen suhde rengaspaineen ja renkaan käyttöiän välillä: Rengaspaine Renkaan käyttöikä 20% alipaineinen 30% pienempi 30% alipaineinen 45% pienempi 20% liian suuri paine 10% pienempi 2. TUOTTEEN OMINAISUUDET 2-1. Monitorin ominaisuudet Pariston pitkä käyttöikä Käyttövarma ja helposti ohjelmoitava. LCD näytöllä näytetään samanaikaisesti 2 renkaan paineet tai lämpötila. Käyttäjän asetettavat korkean/alhaisen paineen varoitukset. Käyttäjän asetettavat korkean lämpötilan varoitukset. Tärinä,- näkyvät ja äänihälytykset. Valittavissa olevat lämpötilan yksiköt ( C tai F). Valittavissa olevat paineen yksiköt (PSI, BAR). Pitkä toiminta-alue anturien ja monitorin välillä. 3. JÄRJESTELMÄN KOMPONENTIT Monitori Avainrengas AAA -paristo Nimike Määrä Monitori AAA -paristo Avainrengas 1 kpl 1 kpl 1 kpl 3

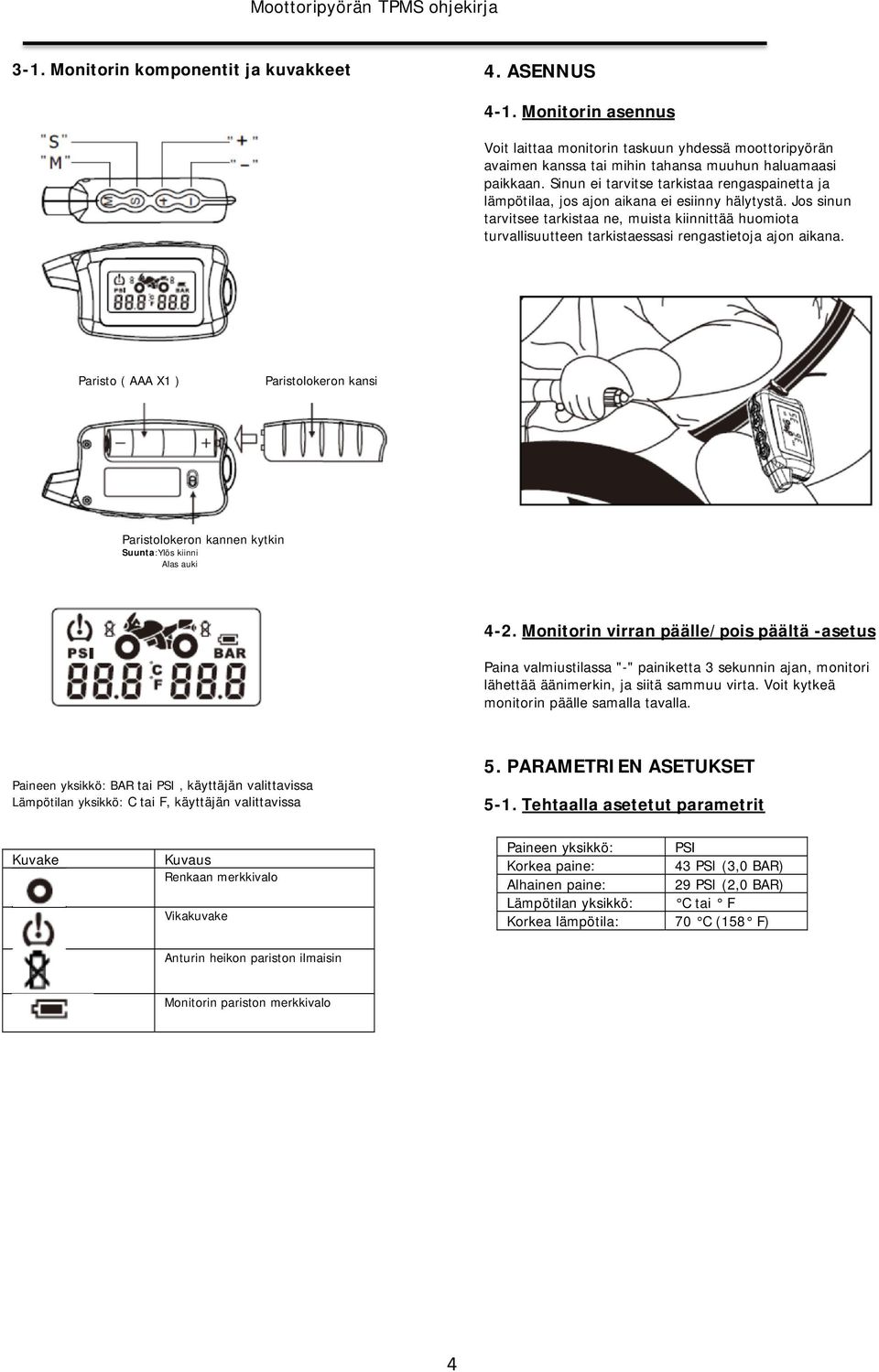

4 3-1. Monitorin komponentit ja kuvakkeet 4. ASENNUS 4-1. Monitorin asennus Voit laittaa monitorin taskuun yhdessä moottoripyörän avaimen kanssa tai mihin tahansa muuhun haluamaasi paikkaan. Sinun ei tarvitse tarkistaa rengaspainetta ja lämpötilaa, jos ajon aikana ei esiinny hälytystä. Jos sinun tarvitsee tarkistaa ne, muista kiinnittää huomiota turvallisuutteen tarkistaessasi rengastietoja ajon aikana. Paristo ( AAA X1 ) Paristolokeron kansi Paristolokeron kannen kytkin Suunta:Ylös kiinni Alas auki 4-2. Monitorin virran päälle/pois päältä -asetus Paina valmiustilassa "-" painiketta 3 sekunnin ajan, monitori lähettää äänimerkin, ja siitä sammuu virta. Voit kytkeä monitorin päälle samalla tavalla. Paineen yksikkö: BAR tai PSI, käyttäjän valittavissa Lämpötilan yksikkö: C tai F, käyttäjän valittavissa 5. PARAMETRIEN ASETUKSET 5-1. Tehtaalla asetetut parametrit Kuvake Kuvaus Renkaan merkkivalo Vikakuvake Paineen yksikkö: PSI Korkea paine: 43 PSI (3,0 BAR) Alhainen paine: 29 PSI (2,0 BAR) Lämpötilan yksikkö: C tai F Korkea lämpötila: 70 C (158 F) Anturin heikon pariston ilmaisin Monitorin pariston merkkivalo 4

5 5-2. Tehtaan oletusasetukset Irrota paristo monitorista, paina sen jälkeen S ja + painikkeita (älä vapauta niitä), ja laita paristo samaan aikaan takaisin monitoriin. Tehtaan oletusasetukset palautetaan. 3). Alhaisen paineen hälytys eturenkaassa Kun eturenkaan kuvake ja alhaisen paineen hälytyksen arvo vilkkuvat, paina + tai - painiketta voidaksesi asettaa haluamasi arvon 5-3. Asetussarja 1). Paineen yksikön asetus Laitteen ollessa valmiustilassa paina M painiketta 3 sekunnin ajan, kunnes kuulet äänimerkin. Painamalla M painiketta siirryt seuraavan parametrin asetukseen, ja paina + tai - painiketta voidaksesi valita haluamasi yksikön tai arvon. Painamalla S painiketta kerran tallennat parametrit 3 seconds until a beep. Press the button M. 4). Korkean paineen hälytys takarenkaassa Kun takarenkaan kuvake ja korkean paineen hälytyksen arvo vilkkuvat, paina + tai - painiketta voidaksesi asettaa haluamasi arvon. 2). Korkean paineen hälytys eturenkaassa Kun eturenkaan kuvake ja korkean paineen hälytyksen arvo vilkkuvat, paina + tai - painiketta voidaksesi asettaa haluamasi arvon. 5). Alhaisen paineen hälytys takarenkaassa Kun takarenkaan kuvake ja alhaisen paineen hälytyksen arvo vilkkuvat, paina + tai - painiketta voidaksesi asettaa haluamasi arvon 6). Lämpötilan hälytyksen asetus Kun lämpötilan hälytyksen arvo vilkkuu, paina + tai - painiketta voidaksesi asettaa haluamasi arvon. 5

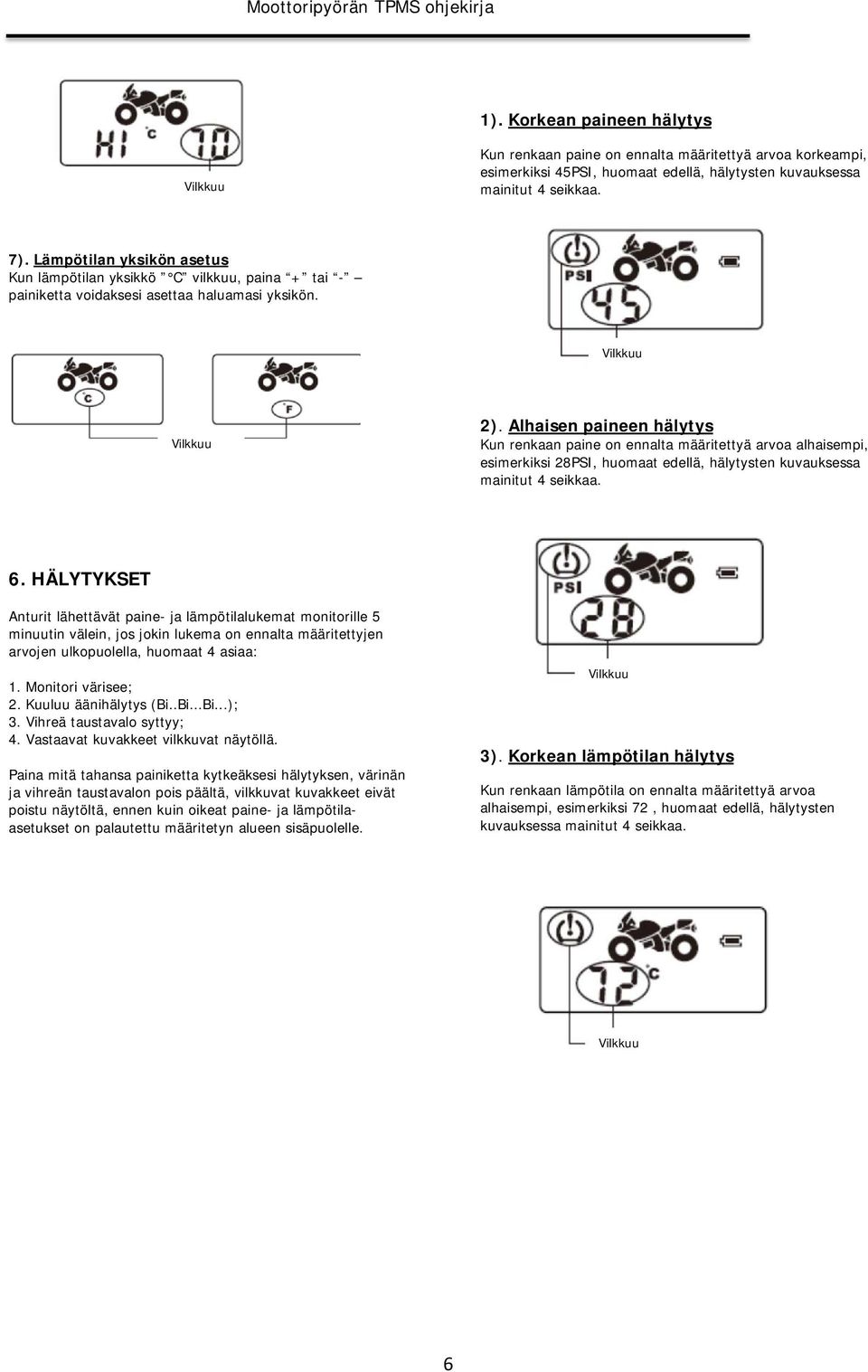

6 1). Korkean paineen hälytys Kun renkaan paine on ennalta määritettyä arvoa korkeampi, esimerkiksi 45PSI, huomaat edellä, hälytysten kuvauksessa mainitut 4 seikkaa. 7). Lämpötilan yksikön asetus Kun lämpötilan yksikkö C vilkkuu, paina + tai - painiketta voidaksesi asettaa haluamasi yksikön. 2). Alhaisen paineen hälytys Kun renkaan paine on ennalta määritettyä arvoa alhaisempi, esimerkiksi 28PSI, huomaat edellä, hälytysten kuvauksessa mainitut 4 seikkaa. 6. HÄLYTYKSET Anturit lähettävät paine- ja lämpötilalukemat monitorille 5 minuutin välein, jos jokin lukema on ennalta määritettyjen arvojen ulkopuolella, huomaat 4 asiaa: 1. Monitori värisee; 2. Kuuluu äänihälytys (Bi..Bi...Bi...); 3. Vihreä taustavalo syttyy; 4. Vastaavat kuvakkeet vilkkuvat näytöllä. Paina mitä tahansa painiketta kytkeäksesi hälytyksen, värinän ja vihreän taustavalon pois päältä, vilkkuvat kuvakkeet eivät poistu näytöltä, ennen kuin oikeat paine- ja lämpötilaasetukset on palautettu määritetyn alueen sisäpuolelle. 3). Korkean lämpötilan hälytys Kun renkaan lämpötila on ennalta määritettyä arvoa alhaisempi, esimerkiksi 72, huomaat edellä, hälytysten kuvauksessa mainitut 4 seikkaa. 6

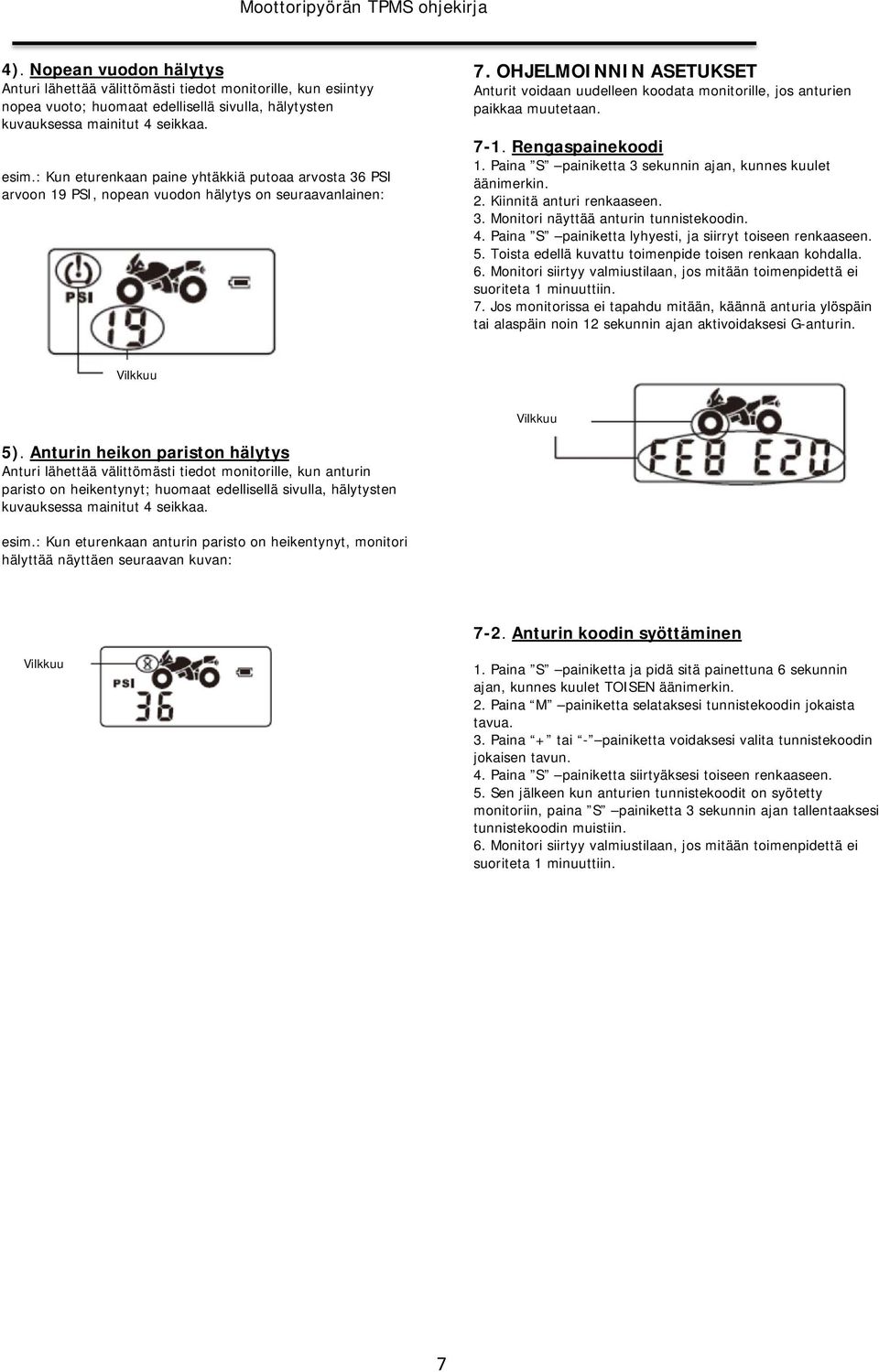

7 4). Nopean vuodon hälytys Anturi lähettää välittömästi tiedot monitorille, kun esiintyy nopea vuoto; huomaat edellisellä sivulla, hälytysten kuvauksessa mainitut 4 seikkaa. esim.: Kun eturenkaan paine yhtäkkiä putoaa arvosta 36 PSI arvoon 19 PSI, nopean vuodon hälytys on seuraavanlainen: 7. OHJELMOINNIN ASETUKSET Anturit voidaan uudelleen koodata monitorille, jos anturien paikkaa muutetaan Rengaspainekoodi 1. Paina S painiketta 3 sekunnin ajan, kunnes kuulet äänimerkin. 2. Kiinnitä anturi renkaaseen. 3. Monitori näyttää anturin tunnistekoodin. 4. Paina S painiketta lyhyesti, ja siirryt toiseen renkaaseen. 5. Toista edellä kuvattu toimenpide toisen renkaan kohdalla. 6. Monitori siirtyy valmiustilaan, jos mitään toimenpidettä ei suoriteta 1 minuuttiin. 7. Jos monitorissa ei tapahdu mitään, käännä anturia ylöspäin tai alaspäin noin 12 sekunnin ajan aktivoidaksesi G-anturin. 5). Anturin heikon pariston hälytys Anturi lähettää välittömästi tiedot monitorille, kun anturin paristo on heikentynyt; huomaat edellisellä sivulla, hälytysten kuvauksessa mainitut 4 seikkaa. esim.: Kun eturenkaan anturin paristo on heikentynyt, monitori hälyttää näyttäen seuraavan kuvan: 7-2. Anturin koodin syöttäminen 1. Paina S painiketta ja pidä sitä painettuna 6 sekunnin ajan, kunnes kuulet TOISEN äänimerkin. 2. Paina M painiketta selataksesi tunnistekoodin jokaista tavua. 3. Paina + tai - painiketta voidaksesi valita tunnistekoodin jokaisen tavun. 4. Paina S painiketta siirtyäksesi toiseen renkaaseen. 5. Sen jälkeen kun anturien tunnistekoodit on syötetty monitoriin, paina S painiketta 3 sekunnin ajan tallentaaksesi tunnistekoodin muistiin. 6. Monitori siirtyy valmiustilaan, jos mitään toimenpidettä ei suoriteta 1 minuuttiin. 7

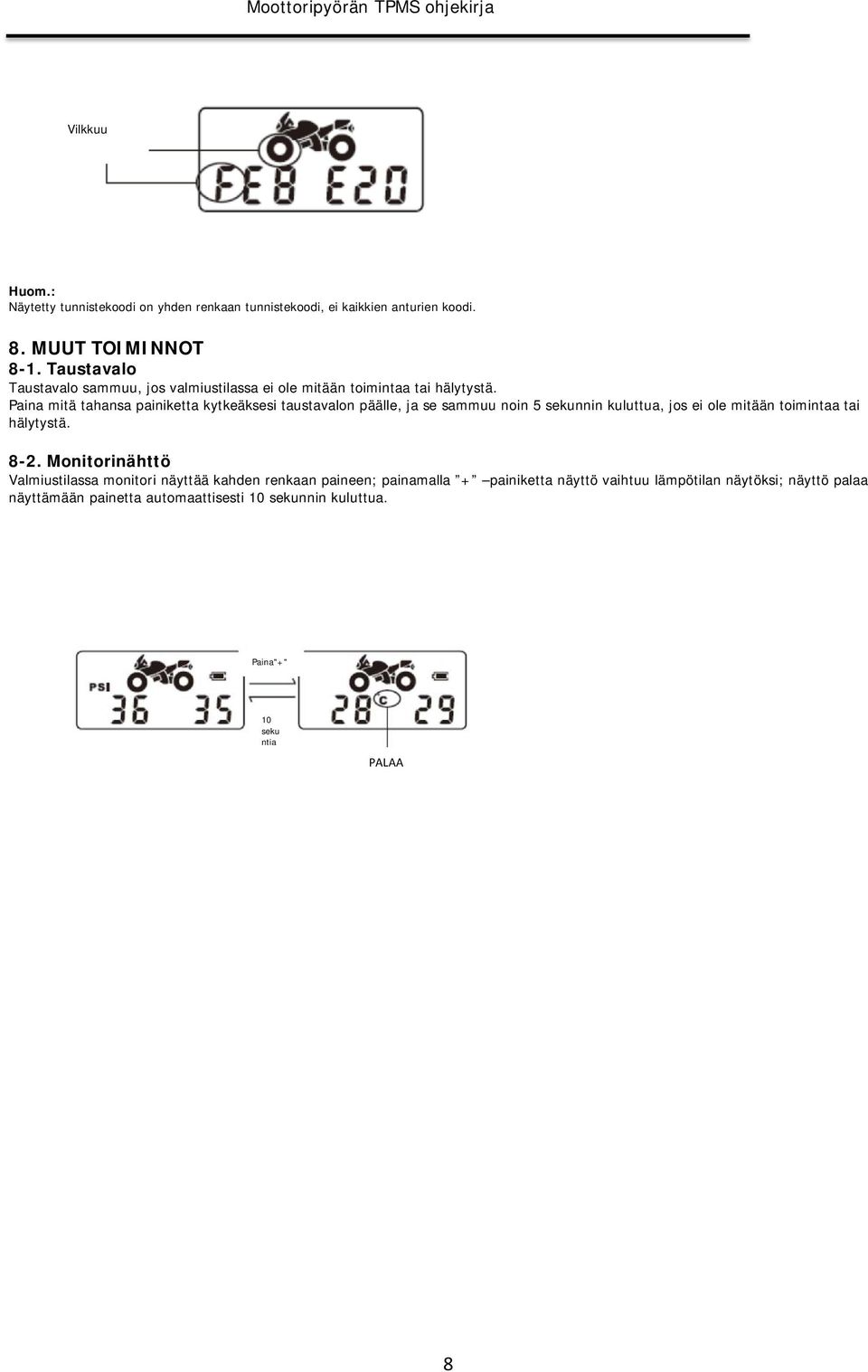

8 Huom.: Näytetty tunnistekoodi on yhden renkaan tunnistekoodi, ei kaikkien anturien koodi. 8. MUUT TOIMINNOT 8-1. Taustavalo Taustavalo sammuu, jos valmiustilassa ei ole mitään toimintaa tai hälytystä. Paina mitä tahansa painiketta kytkeäksesi taustavalon päälle, ja se sammuu noin 5 sekunnin kuluttua, jos ei ole mitään toimintaa tai hälytystä Monitorinähttö Valmiustilassa monitori näyttää kahden renkaan paineen; painamalla + painiketta näyttö vaihtuu lämpötilan näytöksi; näyttö palaa näyttämään painetta automaattisesti 10 sekunnin kuluttua. Paina"+" 10 seku ntia PALAA 8

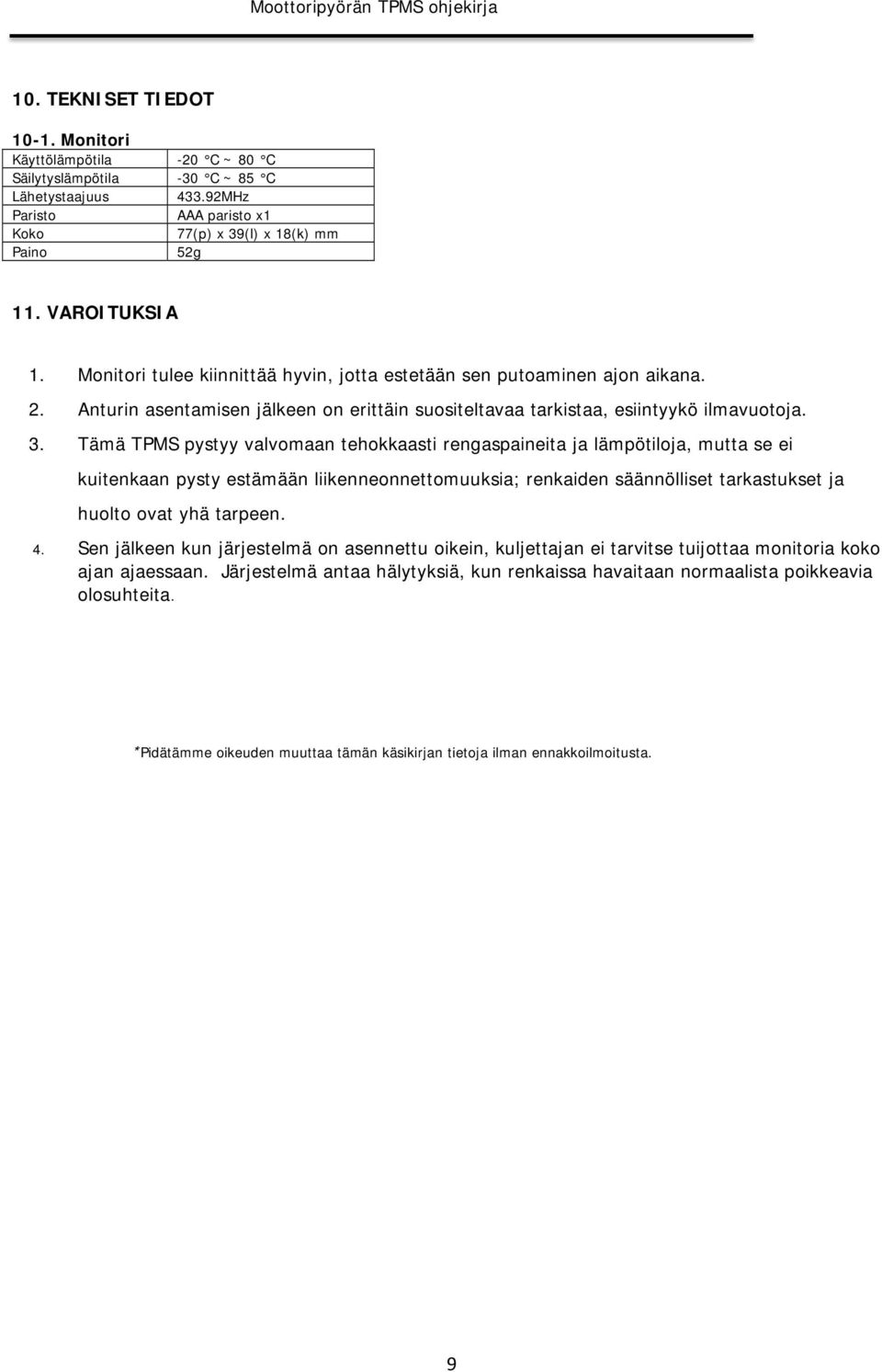

9 10. TEKNISET TIEDOT Monitori Käyttölämpötila -20 C ~ 80 C Säilytyslämpötila -30 C ~ 85 C Lähetystaajuus MHz Paristo AAA paristo x1 Koko 77(p) x 39(l) x 18(k) mm Paino 52g 11. VAROITUKSIA 1. Monitori tulee kiinnittää hyvin, jotta estetään sen putoaminen ajon aikana. 2. Anturin asentamisen jälkeen on erittäin suositeltavaa tarkistaa, esiintyykö ilmavuotoja. 3. Tämä TPMS pystyy valvomaan tehokkaasti rengaspaineita ja lämpötiloja, mutta se ei kuitenkaan pysty estämään liikenneonnettomuuksia; renkaiden säännölliset tarkastukset ja huolto ovat yhä tarpeen. 4. Sen jälkeen kun järjestelmä on asennettu oikein, kuljettajan ei tarvitse tuijottaa monitoria koko ajan ajaessaan. Järjestelmä antaa hälytyksiä, kun renkaissa havaitaan normaalista poikkeavia olosuhteita. *Pidätämme oikeuden muuttaa tämän käsikirjan tietoja ilman ennakkoilmoitusta. 9
