Muistimoduulit. Oppaan osanumero: Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

Transkriptio

1 Muistimoduulit Oppaan osanumero: Toukokuu 2006 Tässä oppaassa kerrotaan tietokoneen muistin vaihtamisesta ja laajentamisesta.

2 Sisällysluettelo 1 Muistimoduulien lisääminen tai vaihtaminen Muistimoduulin lisääminen laajennuspaikkaan Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Muistin lisäämisen vaikutukset Muistimoduulit ii

3 1 Muistimoduulien lisääminen tai vaihtaminen Tietokoneessa on kaksi muistimoduulipaikkaa. Ensisijainen muistimoduulipaikka on näppäimistön alla. Laajennusmuistimoduulin paikka on tietokoneen pohjassa. Tietokoneen muistikapasiteettia voidaan laajentaa lisäämällä muistimoduuli vapaana olevaan laajennuspaikkaan tai päivittämällä ensisijaisen muistimoduulipaikan muistimoduuli. ÅVAARA: Vähennä sähköiskujen ja laitteiston vaurioitumisen mahdollisuutta irrottamalla virtajohto ja kaikki akut ennen muistimoduulin asentamista. ÄVAROITUS: Staattinen sähkö voi vahingoittaa elektronisia komponentteja. Ennen kuin käsittelet tietokoneen osia, kosketa maadoitettua metalliesinettä, jotta varmistut siitä, ettei sinussa ole staattista sähköä. Tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvissa. Muistimoduulit 1 1

4 Muistimoduulin lisääminen laajennuspaikkaan Voit lisätä muistimoduulin tai vaihtaa laajennusmuistipaikassa olevan moduulin seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone ja sulje näyttö. Jos et ole varma, onko tietokone lepotilassa vai onko sen virta katkaistu, käynnistä tietokone työntämällä virtakytkintä tietokoneen etuosaa kohti. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto verkkovirtapistorasiasta. 5. Käännä tietokone ylösalaisin tasaisella alustalla. 6. Irrota akku tietokoneesta. 1 2 Muistimoduulit

5 7. Avaa muistimoduulin kannen kaksi ruuvia Nosta muistimoduulin kansi 2 poispäin tietokoneesta. Muistimoduulit 1 3

6 9. Muistimoduulin irrottaminen: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli Ä ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. 1 4 Muistimoduulit

7 10. Aseta uusi muistimoduuli paikalleen seuraavasti: a. Aseta muistimoduulin lovettu reuna 1 muistimoduulipaikan kielekettä vasten. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli Ä ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 varovasti alaspäin yhtä tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen. Älä taivuta tai väännä muistimoduulia, jotta se ei vahingoitu. Ä Muistimoduulit 1 5

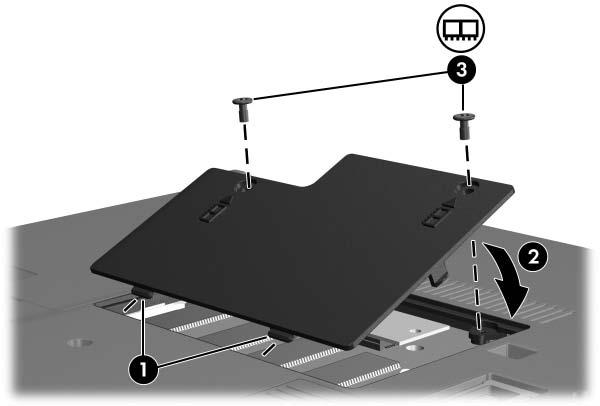

8 11. Aseta muistilokeron kannen kielekkeet 1 tietokoneessa olevia koloja vasten. 12. Sulje kansi Kiinnitä muistimoduulin kannen kaksi ruuvia Aseta akku paikoilleen. 15. Liitä ulkoinen virtalähde ja ulkoiset laitteet takaisin. 16. Käynnistä tietokone. 1 6 Muistimoduulit

9 Ensisijaisessa muistimoduulipaikassa olevan muistimoduulin päivittäminen Ensisijaisessa muistipaikassa oleva muistimoduuli päivitetään seuraavasti: 1. Tallenna työtiedostot. 2. Sammuta tietokone. Jos et ole varma, onko tietokone lepotilassa vai sen virta katkaistu, käynnistä tietokone työntämällä virtakytkintä tietokoneen etuosaa kohti. Sammuta sitten tietokone käyttöjärjestelmän sammutustoiminnolla. 3. Irrota kaikki tietokoneeseen liitetyt ulkoiset laitteet. 4. Irrota virtajohto verkkovirtapistorasiasta. 5. Käännä tietokone ylösalaisin tasaisella alustalla. 6. Irrota akku tietokoneesta. Muistimoduulit 1 7

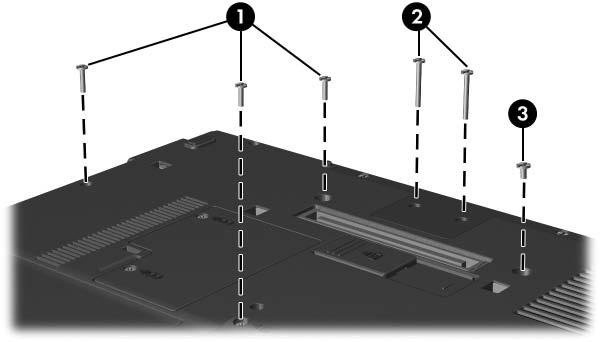

10 7. Irrota tietokoneen pohjassa olevat kuusi kiinnitysruuvia: kolme T8M 2,0 x 9,0 -ruuvia 1, kaksi T8M 2,0 x 18,0 -ruuvia 2 ja yksi T8M 2,0 x 5,0 -ruuvi 3. Ä Tietokoneen pohjassa olevat ruuvit ovat eri mittaisia. Merkitse muistiin ruuvien koko ja paikat, jotta voit asettaa ne turvallisesti takaisin paikoilleen. 1 8 Muistimoduulit

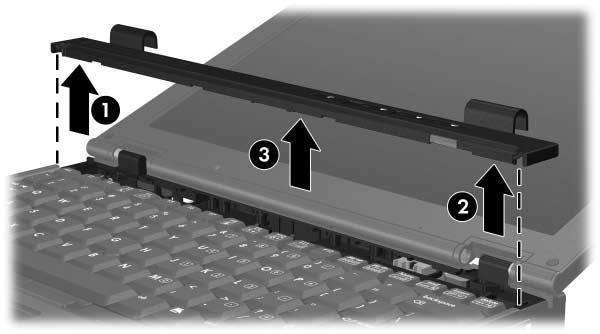

11 8. Aseta tietokone näyttö ylöspäin ja koneen etuosa itseesi päin ja avaa näyttö laajakulma-asentoon. 9. Irrota näppäimistön kansi tietokoneesta ruuviavaimen litteällä päällä painamalla ensin painikesuojuksen vasemman reunan alapuolelta 1, sitten oikean reunan alapuolelta 2 ja lopuksi keskikohdan alta 3. Jos näppäimistön kansi ei irtoa kunnolla, vedä näytön kannen saranasuojista. Muistimoduulit 1 9

12 10. Nosta näppäimistön yläreunaa 1 kevyesti irti tietokoneesta. 11. Nosta näppäimistön alareunaa 2 kevyesti, jotta pääset käsiksi paikannustapin johtoon 3. Ä Paikannustapin johto on liitetty tietokoneen nollavoimaliittimeen (Zero Insertion Force, ZIF). Älä nosta näppäimistöä viittä senttiä enempää, jotta tietokone ei vahingoitu Muistimoduulit

13 12. Vedä ylös paikannustapin liittimen kauluksen molemmista päistä 1. Kaulus pitää paikannustapin johdon 2 paikallaan liittimessä. 13. Irrota paikannustapin johto paikannustapin liittimestä. Muistimoduulit 1 11

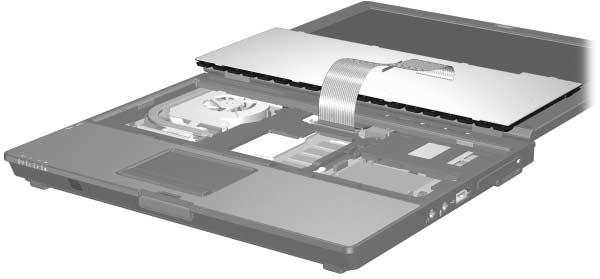

14 14. Nosta näppäimistön alareunaa ylöspäin, kunnes näppäimistö on tietokoneen näytön päällä Muistimoduulit

15 15. Irrota muistipaikassa oleva muistimoduuli seuraavasti: a. Vedä moduulin sivuilla olevat pidikkeet 1 poispäin moduulista. Muistimoduuli kallistuu ylöspäin. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli Ä ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Tartu muistimoduuliin 2 sen reunoista ja vedä moduuli varovasti ulos muistipaikasta. Aseta muistimoduuli staattiselta sähköltä suojattuun pakkaukseen. Muistimoduulit 1 13

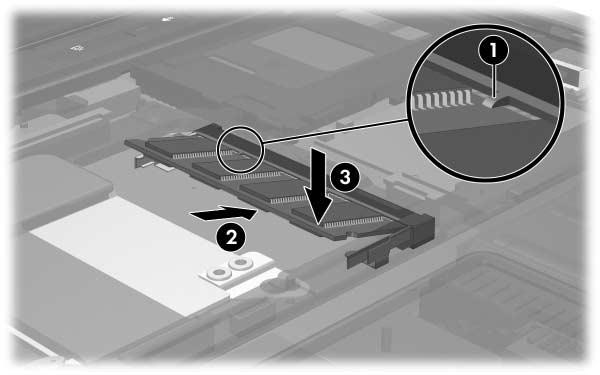

16 16. Aseta uusi muistimoduuli paikalleen seuraavasti: a. Aseta muistimoduulin lovettu reuna 1 muistimoduulin laajennuspaikan kielekettä vasten. Pidä muistimoduulia kiinni vain sen reunoista, jotta moduuli Ä ei vahingoitu. Älä koske muistimoduulissa oleviin rakenneosiin. b. Kun muistimoduuli on 45 asteen kulmassa muistimoduulipaikkaan nähden, paina moduulia 2 muistipaikkaan, kunnes se asettuu paikalleen. c. Paina muistimoduulia 3 varovasti alaspäin tasaisesti sen molemmista reunoista, kunnes pidikkeet napsahtavat paikoilleen Muistimoduulit

17 17. Aseta paikannustapin johto 1 takaisin paikannustapin nollavoimaliittimeen (ZIF) Paina alaspäin paikannustapin liittimen kauluksen molemmista päistä, kunnes paikannustapin johto asettuu takaisin paikoilleen. Muistimoduulit 1 15

18 19. Aseta näppäimistö paikalleen. 20. Aseta näppäimistön kansi paikalleen tietokoneeseen päinvastaisessa järjestyksessä kuin irrottaessasi kantta. 21. Käännä tietokone ylösalaisin tasaisella alustalla. 22. Kiinnitä ruuvit tietokoneen pohjaan. Tietokoneen pohjassa olevat ruuvit ovat eri mittaisia. Ä Tietokoneen vahingoittumisen välttämiseksi kiinnitä ruuvit samoihin paikkoihin, joista irrotit ne. 23. Aseta akku (akut) takaisin paikalleen. 24. Liitä ulkoinen virtalähde ja ulkoiset laitteet paikalleen. 25. Käynnistä tietokone Muistimoduulit

19 2 Muistin lisäämisen vaikutukset Kun tietokoneeseen lisätään työmuistia (RAM), käyttöjärjestelmä kasvattaa lepotilatiedostolle varattua kiintolevytilaa. Jos lepotilan käytössä ilmenee ongelmia muistin lisäämisen jälkeen, tarkista, että kiintolevyllä on tarpeeksi vapaata tilaa entistä suuremmalle lepotilatiedostolle. Tarkista lepotilatiedoston tarvitseman kiintolevytilan määrä seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Virranhallinta-asetukset > Lepotila-välilehti. Voit näyttää tietokoneen muistin määrän seuraavasti:» Valitse Käynnistä > Ohjauspaneeli > Suorituskyky ja ylläpito > Järjestelmä > Yleiset-välilehti. TAI Paina Fn+Esc. Tarkista kiintolevyn vapaa tila seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Napsauta hiiren kakkospainikkeella luettelossa olevaa kiintolevyn nimeä ja valitse Ominaisuudet. Muistimoduulit 2 1
