Midland G5. 8-kanavainen PMR446-radiopuhelin

Transkriptio

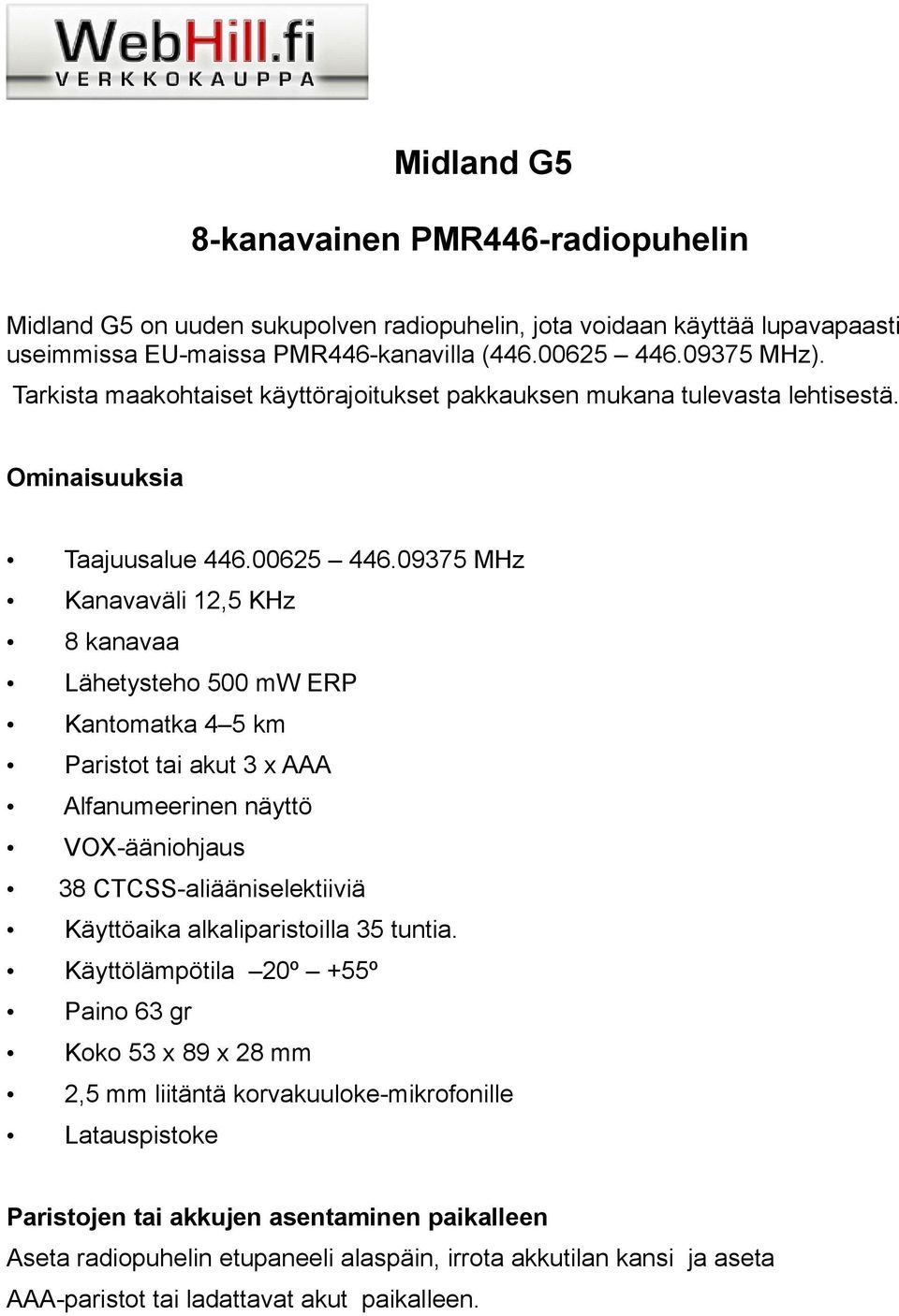

1 Midland G5 8-kanavainen PMR446-radiopuhelin Midland G5 on uuden sukupolven radiopuhelin, jota voidaan käyttää lupavapaasti useimmissa EU-maissa PMR446-kanavilla ( MHz). Tarkista maakohtaiset käyttörajoitukset pakkauksen mukana tulevasta lehtisestä. Ominaisuuksia Taajuusalue MHz Kanavaväli 12,5 KHz 8 kanavaa Lähetysteho 500 mw ERP Kantomatka 4 5 km Paristot tai akut 3 x AAA Alfanumeerinen näyttö VOX-ääniohjaus 38 CTCSS-aliääniselektiiviä Käyttöaika alkaliparistoilla 35 tuntia. Käyttölämpötila 20º +55º Paino 63 gr Koko 53 x 89 x 28 mm 2,5 mm liitäntä korvakuuloke-mikrofonille Latauspistoke Paristojen tai akkujen asentaminen paikalleen Aseta radiopuhelin etupaneeli alaspäin, irrota akkutilan kansi ja aseta AAA-paristot tai ladattavat akut paikalleen.

2 Näytön taustavalo Paina kerran MODE-näppäintä [3], niin näytön taustavalo syttyy 7 sekunnin ajaksi. Näytön taustavalo voidaan kytkeä päälle ja pois myös L [6] -näppäimellä. Kantomatka Paras kantomatka saavutetaan avoimessa ympäristössä. Isot rakennukset, tiheä metsä ja metallirakenteet voivat lyhentää radiopuhelimien yhteysväliä. Pakkaus sisältää 2 kpl Midland G5 radiopuhelimia 2 kpl vyöpidikkeitä käyttöohjeen Virran kytkeminen radiopuhelimeen Pidä MODE-näppäintä [3] alaspainettuna 3 sekuntia. Äänimerkin jälkeen näyttöön tulee sekunniksi "self-test"-ilmoitus ja sen jälkeen viimeksi valittu kanava. Äänenvoimakkuuden säätö Äänenvoimakkuus säädetään UP/DOWN [2] -näppäimistä. Kanavan valinta Paina kerran MODE-näppäintä [3] ja valitse kanava UP/DOWN [2] - näppäimillä. Kuittaa kanavavalinta joko PTT [7] -näppäimellä tai odottamalla 5 sekuntia. Kanava Taajuus RX/TX (MHz)

3 Puhelähetys Pidä radiopuhelin 4-10 cm etäisyydellä suusta, pidä PTT -painike [7] alaspainettuna ja puhu selkeästi normaalilla äänenvoimakkuudella.lähetyksen aikana näytössä on TXsymboli. Lähetyksen lopetuskuittausäänimerkki on oletusarvona pois käytöstä. ROGER BEEP lähetyksen lopetuskuittausäänimerkki Tämä toiminto on oletusarvona pois käytöstä. Toiminto aktivoidaan seuraavasti: 1. Paina MODE [3]-näppäintä 4 kertaa, näytössä rb-symboli on "off"-tilassa 2. Valitse on UP/DOWN [2]-näppäimillä. 3. Kuittaa toiminto PTT [7] tai MODE [3] -näppäimellä. 4. Lopetuskuittausäänimerkki on käytössä. Vastaanotto Kun PTT-painike vapautetaan ja radiopuhelin siirtyy vastaanottoon, näyttöön tulee RX-symboli. Kohinasalpa (Squelch) Midland G5-radiopuhelimessa on automaattinen kohinasalpa. Automaattinen paristojen / akkujensäästötoiminto Radiopuhelimessa on automaattinen paristojen / akkujensäästötoiminto. Jos signaalia ei kuulu 7 sekuntiin, säästötoiminto menee päälle automaattisesti. Tämä pidentää paristojen / akkujen käyttöaikaa jopa 50%. Kun näyttöön tulee akkusymboli, niin paristot täytyy vaihtaa silloin uusiin. Jos käytät akkuja, ne täytyy ladata. CHG [8] latausliitäntä Pistokelaturi kytketään tähän liittimeen. Huom! alkaliparistoja ei saa ladata. Näppäinlukko Päälle / pois: Pidä SCAN [4]-näppäintä alaspainettuna yli 3 sekuntia, Lc-symboli tulee näyttöön. Näppäinlukko ei vaikuta PTT [7] ja L [6]-näppäimiin.

4 VOX-ääniohjaus VOX-toiminto otetaan käyttöön seuraavasti: Paina MODE[3] -näppäintä kolme kertaa. Näytössä VOX-toiminto on off -tilassa. Valitse on UP/DOWN [2] -näppäimillä ja kuittaa valinta joko PTT [7] -näppäimellä tai odottamalla 5 sekuntia. Puhu mikrofoniin[5], lähetys menee päälle automaattisesti. VOX-toiminto otetaan pois päältä seuraavasti: Paina MODE[3] -näppäintä kolme kertaa. Näytössä VOX -toiminto on -tilassa. Valitse off UP/DOWN [2] -näppäimillä ja kuittaa valinta joko PTT [7] -näppäimellä tai odottamalla 5 sekuntia. SCAN kanavien automaattihaku Scan-toiminto hakee automaattisesti kaikkia kanavia ja pysähtyy sille kanavalle, jolla puhutaan. Kun puhe loppuu, automaattihaku jatkuu n.5 sekunnin kuluttua. Kanavien automaattihakutoiminto aktivoidaan seuraavasti: 1. Paina SCAN [4] -näppäintä. Kanavanumerot vaihtuvat näytössä[1} automaattihaun aikana. 2. Paina UP tai DOWN [2]-näppäintä, jos automaattihaku pysähtyy häiriöääneen. Jos painat PTT [7]-painiketta, radiopuhelin lähettää sillä kanavalla, jolta automaattihaku alkoi. Toiminto otetaan pois päältä painamalla uudestaan SCAN [4] -näppäintä. CTCSS-aliääniselektiivit Radiopuhelimessa on 2 radioliikennöintitoimintoa Avoin liikenne kaikki samalla kanavalla liikennöivät kuulevat toisensa. CTCSS-selektiivit CTCSS on aliääniselektiivijärjestelmä, joka mahdollistaa puhelut vain niiden radiopuhelimien välillä, joihin on asetettu sama kanava ja aliääniselektiivi. Jokaiselle kanavalle voidaan valita 38 erilaista CTCSS-aliääniselektiiviä.

5 CTCSS-aliääniselektiivitoiminto aktivoidaan seuraavasti: 1. Valitse kanava UP/DOWN [2]-näppäimillä. 2. Paina MODE[3]-näppäintä 2 kertaa kunnes näytössä on kanavanumeron oikealla puolella vilkkuva CTCSS-selektiivinumero. 3. Valitse UP/DOWN [2]- näppäimillä käytettävä CTCSS-selektiivinumero. 4. Kuittaa joko PTT[7]-painikkeella tai odottamalla 5 sekuntia. CTCSS-aliääniselektiivitoiminto otetaan pois päältä seuraavasti: 1. Paina MODE[3]-näppäintä 2 kertaa, kunnes näyttöön tulee kanavanumero ja vilkkuva CTCSS-selektiivinumero. 2. Valitse off UP/DOWN [2]-näppäimillä.
