1 Mekaniikan jatkokurssi Fys102 Syksy 2009 Jukka Maalampi LUENTO 12

aallot. Nämä ovat kaksiulotteisia aaltoja Kaikkiin suuntiin etenevät pallomaiset aallot, esim sumusireenin ulvonta.

2 Aallot kahdessa ja kolmessa ulottuvuudessa Toistaiseksi on tarkasteltu aaltoja, jotka etenevät yhteen suuntaan. Yleisempiä tapauksia ovat esim Pinnalla kaikkiin suuntaan etenevät rengasmaiset aallot, esim veteen heitetyn kiven aiheuttamat aallot. Nämä ovat kaksiulotteisia aaltoja Kaikkiin suuntiin etenevät pallomaiset aallot, esim sumusireenin ulvonta. Palloaallot ovat kolmiulotteisia aaltoja. Näissä aallonharjat muodostavat samankeskisiä renkaita tai pallopintoja, jotka loittonevat niiden keskuksena toimivasta aaltolähteestä.

Peräkkäiset aallonharjat ovat aallonpituuden l etäisyydellä

Kun ollaan kaukana rengasmaisen tai pallomaisen aallon lähteestä,

kohti, riippuu ilman molekyylien poikkeama kaukana sireenistä vain

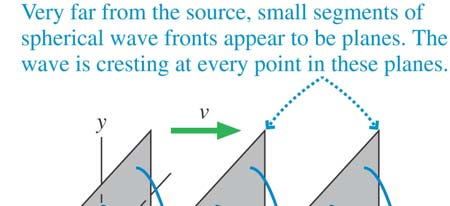

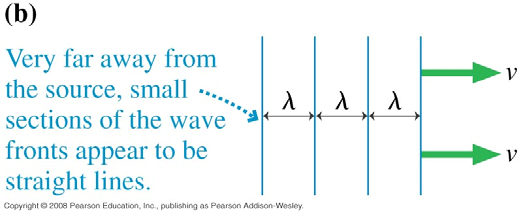

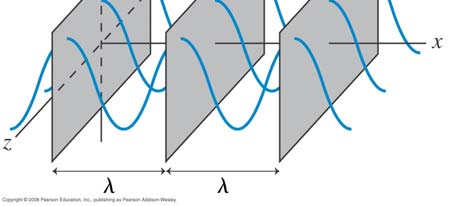

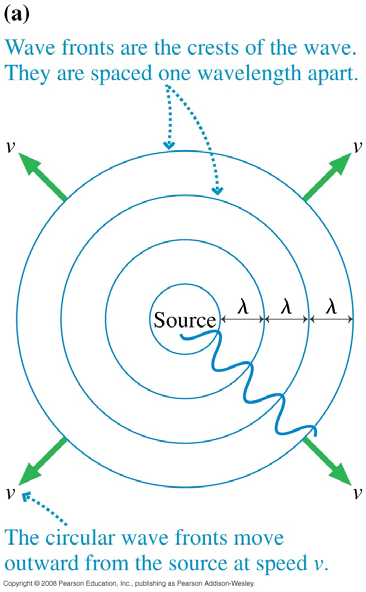

3 Peräkkäiset aallonharjat ovat aallonpituuden l etäisyydellä toisistaan ja etääntyvät lähteestä aallonnopeudella v. Kun ollaan kaukana rengasmaisen tai pallomaisen aallon lähteestä, aaltorintamat näyttävät paikallisesti vain vähän kaareutuneilta, lähes tasoaalloilta. Jos esim ääniaalto tulee sumusireenistä x-akselia pitkin kuulijaa kohti, riippuu ilman molekyylien poikkeama kaukana sireenistä vain x:stä ja t:stä, mutta ei y:stä ja z:sta. Ts. D = D(x,t), aivan kuten yksiulotteisen aallon tapauksessa. Tässä yz-tasossa kaikilla molekyyleillä sama poikkeama.

4 Poikkeama riippuu siis vain yhdestä paikkamuuttujasta, etäisyydestä lähteeseen r. Siniaalto on silloin muotoa D( r, t) A( r)sin( kr t 0) r r Kuvassa on merkitty kaksi siniaallon pistettä jollain hetkellä t. Niitä vastaavien kulmien välillä on vaihe-ero Df r 2 1 ( kx2 t 0) ( kx x k( x2 x1 ) kx 2 Kahden aallonharjan välinen vaihe-ero on siten 2p ja aallonharjan ja pohjan välinen vaihe-ero on p. 1 t ) 0

Ääniaallot ja valo Ääniaallot ovat pitkittäisiä aaltoja. Niitä voi esiintyä kaikkialla siellä, missä on molekyylejä (atomeja) eli kaasuissa, nesteissä, kiinteässä aineessa ja plasmassa.

5 Ääniaallot ja valo Ääniaallot ovat pitkittäisiä aaltoja. Niitä voi esiintyä kaikkialla siellä, missä on molekyylejä (atomeja) eli kaasuissa, nesteissä, kiinteässä aineessa ja plasmassa. Ääniaalto on aineessa etenevä tiheyshäiriö. Se koostuu aineen tihentymisistä ja harventumisista. Kiinteässä aineessa ääniaallot voivat olla myös poikittaisia (shear wave): aallon etenemistä vastaan kohtisuorassa tasossa tapahtuvat molekyylien heilahtelut voivat välittyä molekyylien välisten sidosten takia seuraavaan tasoon jne. Äänen nopeus riippuu väliaineen ominaisuuksista (molekyylimassasta) ja lämpötilasta. Äänen nopeus ilmassa huoneen lämpötilassa (20 C) on v ääni 343 m/s

6 Äänen nopeuden, taajuuden ja aallonpituuden välillä on yhteys v f Ihmisen kuuloalue on Hz. Se vastaa aallonpituusaluetta 17 m 1,7 cm: Ihmisen äänen taajuus on luokkaa 500 Hz. Se vastaa aallonpituutta 0.69 m. Ei ole sattuma, että aallonpituus on samassa kokoluokassa kuin ihmisen pituus. (Syy selviää seuraavalla luennolla.)

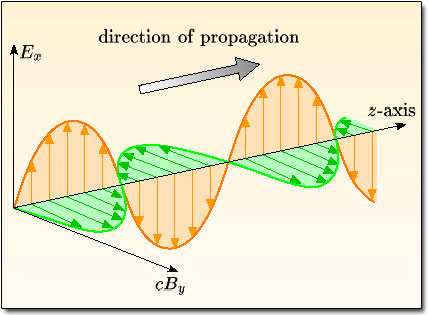

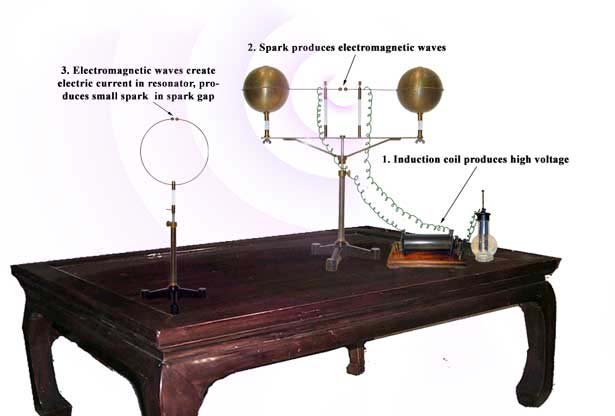

7 Valo on sähkömagneettista aaltoliikettä. Sen keksi Maxwell 1860-luvulla ja todisti kokeellisesti Heinrich Herz 1880-luvulla. Etenee ilman väliainetta. Se on itseään ylläpitävää sähkökentän ja magneettikentän oskillaatiota. Kaikki sähkömagneettinen säteily etenee tyhjössä valonnopeudella v valo = c = m/s eli valo on miljoona kertaa nopeampaa kuin ääni.

8 Valon (ts. silmiemme aistiman sm-aallon) aallonpituudet ovat välillä 400 nm 700 nm. 1 nm (nanometri) = 10-9 m. Taajuudet saadaan kaavasta f = v/l. Esimerkiksi, jos aallonpituus on 600 nm (oranssi valo), taajuus on 5.00 ÿ Hz.

$Valon nopeutta väliaineessa luonnehtii taitekerroin n (index of refraction): n valon nopeus tyhjössä valon nopeus aineessa c v Taitekerroin aineessa n > 1.$

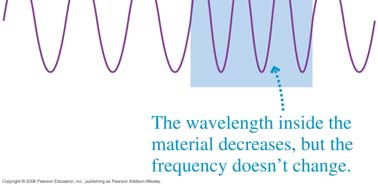

9 Taitekerroin Kun valo etenee väliaineessa, kuten lasissa, vedessä ja ilmassa, sen nopeus on pienempi kuin c. Tämän syy on sm-kentän ja aineessa olevien elektronien väliset vuorovaikutukset. Valon nopeutta väliaineessa luonnehtii taitekerroin n (index of refraction): n valon nopeus tyhjössä valon nopeus aineessa c v Taitekerroin aineessa n > 1. Valon mennessä aineesta toiseen, sen nopeus muutuu. Nopeus on v = fl. Taajuus f ei riipu väliaineesta vaan sen määrää aallon lähde, joten valon aallonpituus muuttuu aineesta toiseen mentäessä. v aine Aallonpituus aineessa on f aine c/ n c/ n c/ ftyhjiö f f n n aine tyhjiö tyhjiö

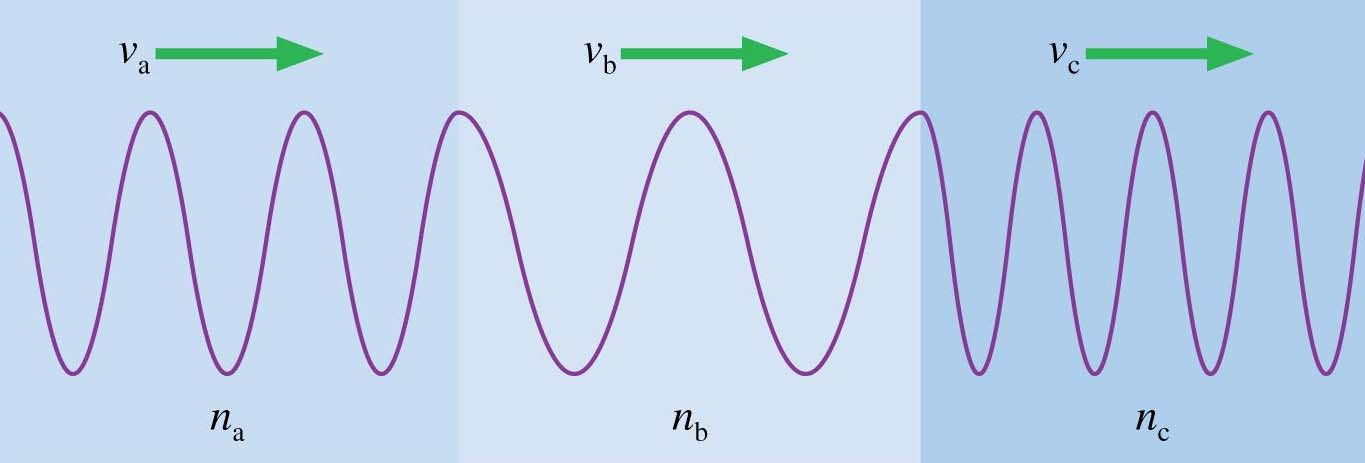

10 Pane taitekertoimet suuruusjärjestykseen.

11 Äänen intensiteetti Intensiteetti on säteilyn teho pinta-alayksikköä kohti: I = P/a. Palloaallon tapauksessa aalto leviää pallon pinnalle, joten intesiteetti etäisyydellä r lähteestä on Plähde I 2 4r Etäisyyksillä r 1 ja r 2 mitatut intensiteetit suhtautuvat siten toisiinsa kuten I1 I 2 r r Ihmisen kuuloraja on luokkaa W/m 2 ja kipuraja noin 10 W/m 2.

12 Äänenvoimakkuus (äänen intensiteettitaso) ilmaistaa desibeleinä (db): (10 db)log 10 I I 0 Äänenvoimakkuus kasvaa 10 desibeliä, kun intensiteetti kasvaa tekijällä 10. jossa I 0 = 1.0 ÿ W/m 2 eli intensiteetti kuulorajalla. Äänenvoimakkuus kuulorajalla on siten = 0: I 0 10 db)log10 (10 db)log (1) 0 db I0 ( 10 Äänenvoimakkuus kipurajalla on 2 10 W/m 13 (10 db)log (10 db)log10(10 ) W/m db

13 Esimerkki

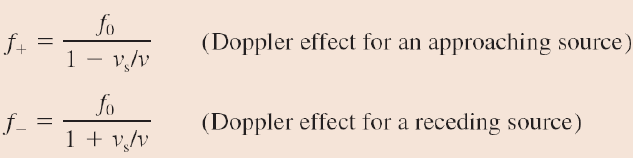

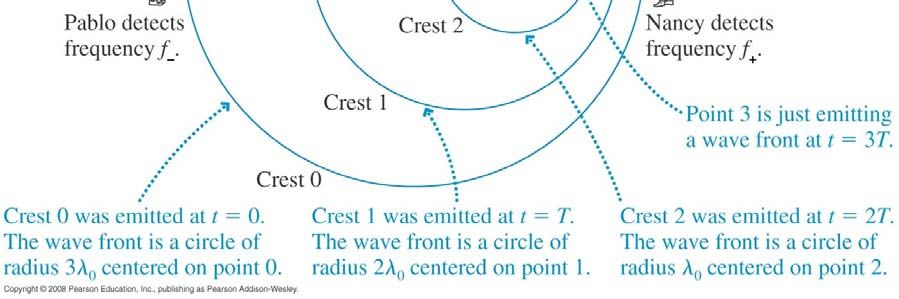

14 Dopplerin ilmiö ääniaalloille Kun aallon lähde liikkuu suhteessa havaitsijaan, aallon taajuus muutuu. Jos lähteen nopeus on v, ovat havaitut taajuudet Lähestyvä lähde Loittoneva lähde

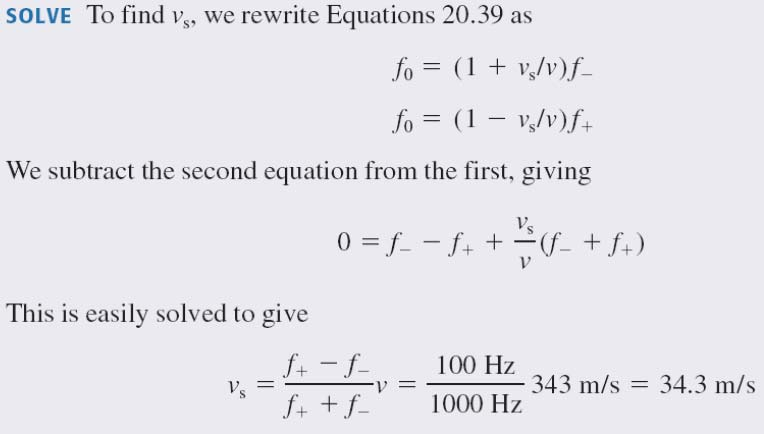

17 Esimerkki
