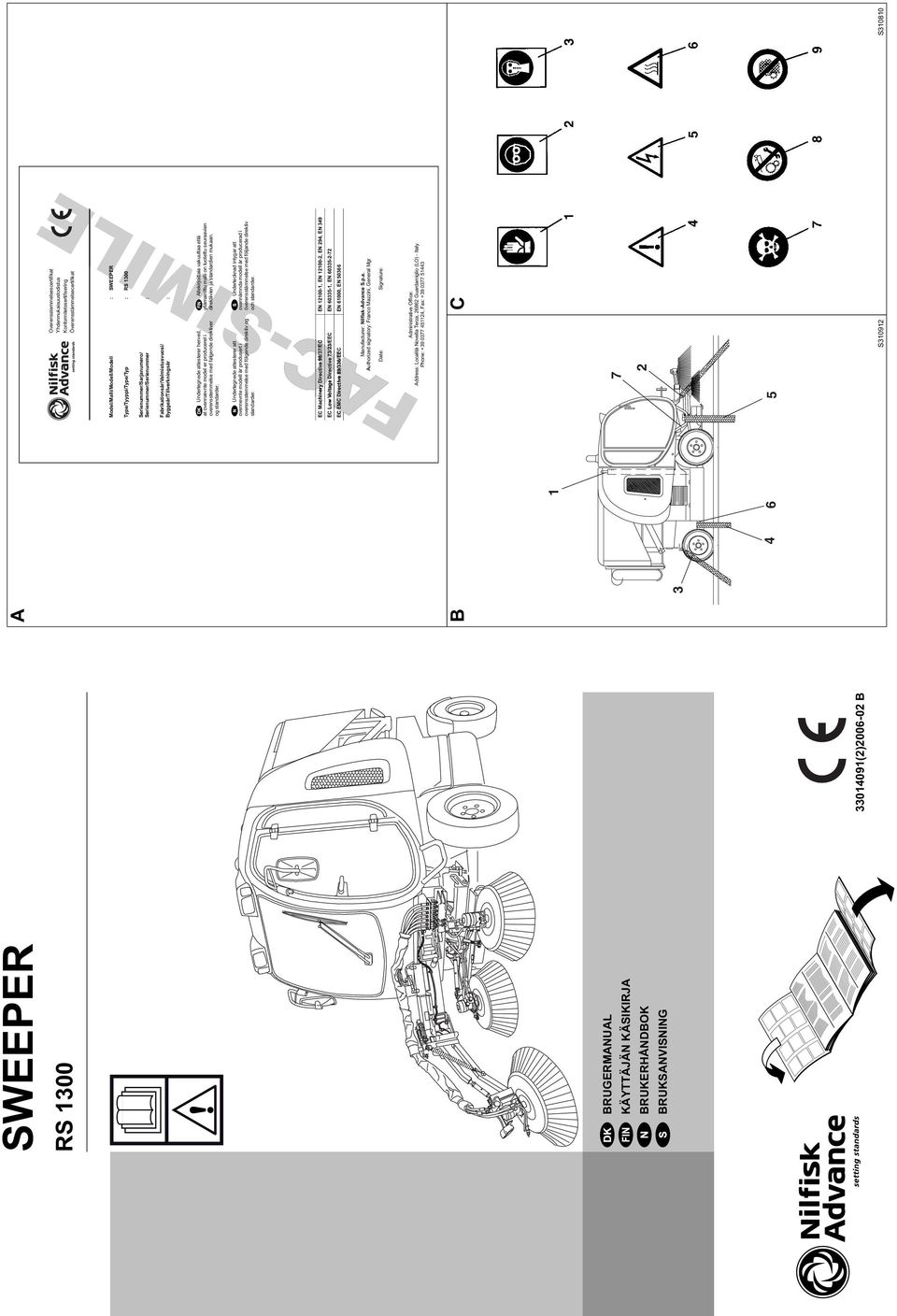

1 SWEEPER RS 1300 BRUGERMANUAL KÄYTTÄJÄN KÄSIKIRJA BRUKERHÅNDBOK BRUKSANVISNING (2) B A B EC Machinery Directive 98/37/EC EN , EN , EN 294, EN 349 EC Low Voltage Directive 73/23/EEC EN , EN EC EMC Directive 89/336/EEC EN 61000, EN Manufacturer: Nilfisk-Advance S.p.a. Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Administrative Office: Address: Località Novella Terza, Guardamiglio (LO) - Italy Phone: , Fax: C S S FAC AC-SIMILE AAC Model/Malli/Modell/Modell : SWEEPER Type/Tyyppi/Type/Typ Serienummer/Sarjanumero/ Serienummer/Serienummer : Fabrikationsår/Valmistusvuosi/ Byggeår/Tillverkningsår : Undertegnede attesterer herved, at ovennævnte model er produceret i overensstemmelse med følgende direktiver og standarder. Undertegnede attesterer att ovennevnte modell är produsert i overensstemmelse med fölgende direktiv og standarder. Overensstemmelsescertifikat Yhdenmukaisuustodistus Konformitetssertifisering Överensstämmelsecertifikat : RS 1300 Allekirjoittaia vakuuttaa että yllämainittu malli on tuotettu seuraavien direktiivien ja standardien mukaan. Undertecknad intygar att ovannämnda modell är producerad i överensstämmelse med följande direktiv och standarder.

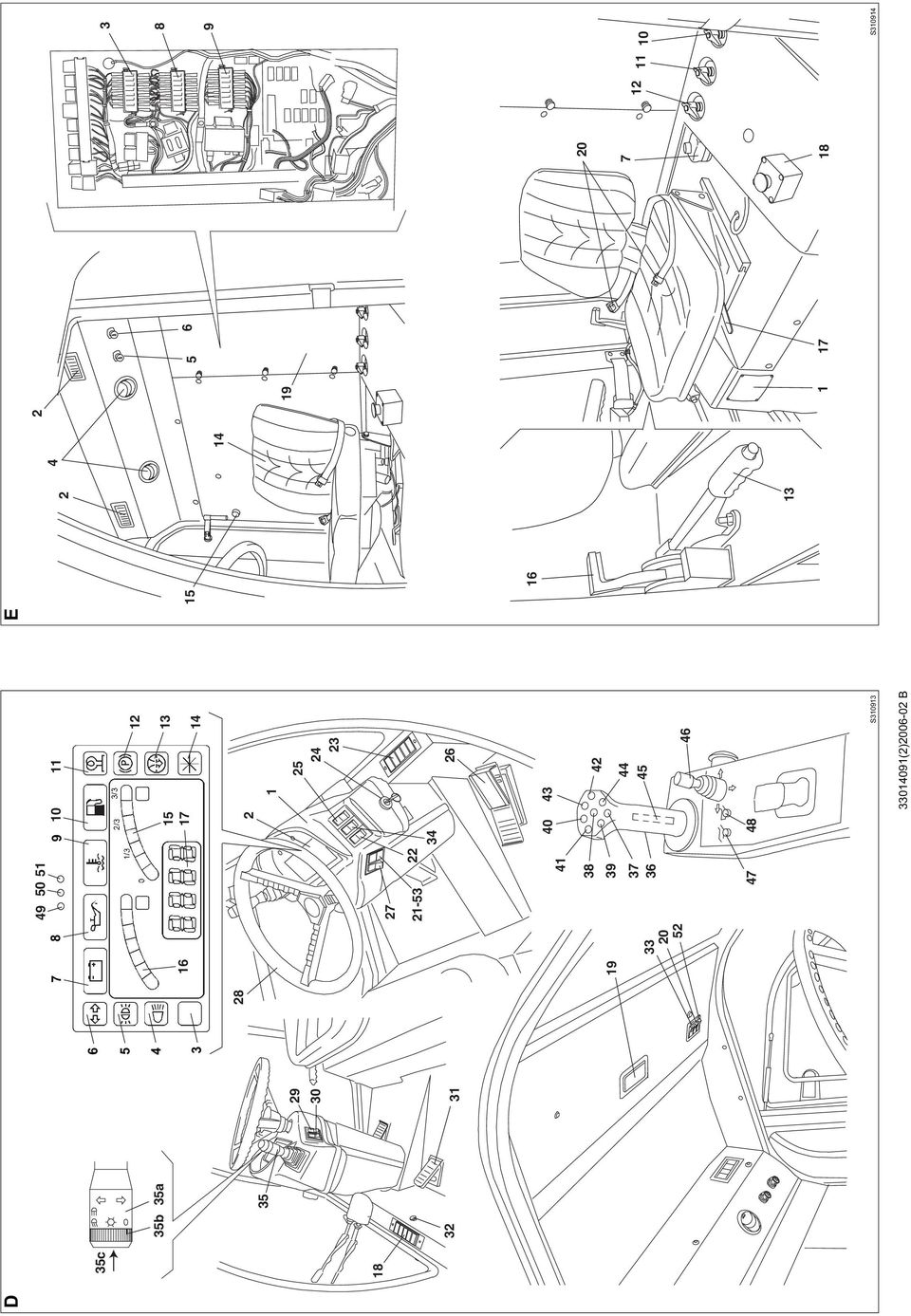

2 D 35c 18 35b 35a S (2) B E S310914

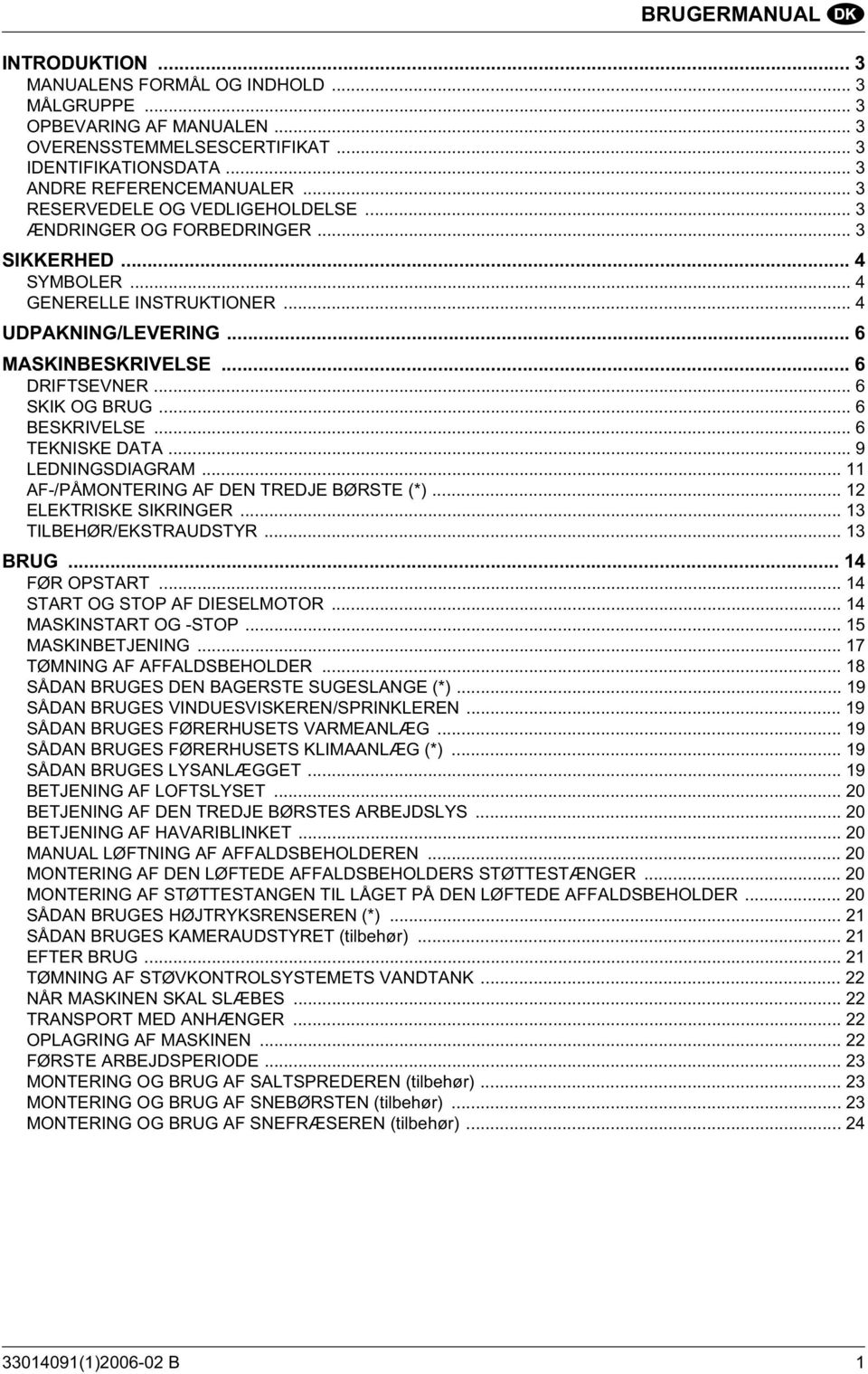

3 BRUGERMANUAL INTRODUKTION... 3 MANUALENS FORMÅL OG INDHOLD... 3 MÅLGRUPPE... 3 OPBEVARING AF MANUALEN... 3 OVERENSSTEMMELSESCERTIFIKAT... 3 IDENTIFIKATIONSDATA... 3 ANDRE REFERENCEMANUALER... 3 RESERVEDELE OG VEDLIGEHOLDELSE... 3 ÆNDRINGER OG FORBEDRINGER... 3 SIKKERHED... 4 SYMBOLER... 4 GENERELLE INSTRUKTIONER... 4 UDPAKNING/LEVERING... 6 MASKINBESKRIVELSE... 6 DRIFTSEVNER... 6 SKIK OG BRUG... 6 BESKRIVELSE... 6 TEKNISKE DATA... 9 LEDNINGSDIAGRAM AF-/PÅMONTERING AF DEN TREDJE BØRSTE (*) ELEKTRISKE SIKRINGER TILBEHØR/EKSTRAUDSTYR BRUG FØR OPSTART START OG STOP AF DIESELMOTOR MASKINSTART OG -STOP MASKINBETJENING TØMNING AF AFFALDSBEHOLDER SÅDAN BRUGES DEN BAGERSTE SUGESLANGE (*) SÅDAN BRUGES VINDUESVISKEREN/SPRINKLEREN SÅDAN BRUGES FØRERHUSETS VARMEANLÆG SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (*) SÅDAN BRUGES LYSANLÆGGET BETJENING AF LOFTSLYSET BETJENING AF DEN TREDJE BØRSTES ARBEJDSLYS BETJENING AF HAVARIBLINKET MANUAL LØFTNING AF AFFALDSBEHOLDEREN MONTERING AF DEN LØFTEDE AFFALDSBEHOLDERS STØTTESTÆNGER MONTERING AF STØTTESTANGEN TIL LÅGET PÅ DEN LØFTEDE AFFALDSBEHOLDER SÅDAN BRUGES HØJTRYKSRENSEREN (*) SÅDAN BRUGES KAMERAUDSTYRET (tilbehør) EFTER BRUG TØMNING AF STØVKONTROLSYSTEMETS VANDTANK NÅR MASKINEN SKAL SLÆBES TRANSPORT MED ANHÆNGER OPLAGRING AF MASKINEN FØRSTE ARBEJDSPERIODE MONTERING OG BRUG AF SALTSPREDEREN (tilbehør) MONTERING OG BRUG AF SNEBØRSTEN (tilbehør) MONTERING OG BRUG AF SNEFRÆSEREN (tilbehør) (1) B 1

4 BRUGERMANUAL VEDLIGEHOLDELSE...25 SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE RENGØRING AF AFFALDSBEHOLDER, FILTER OG SUGESLANGE, KONTROL AF PAKNING OG SMØRING AF SUGEVENTILATORENS LEJE RENGØRING AF STØVKONTROLANLÆGGETS DYSE OG FILTER RENGØRING AF STØVKONTROLANLÆGGETS VANDFILTER KONTROL AF HYDRAULIKANLÆGGETS OLIESTAND KONTROL AF HYDRAULIKANLÆGGETS OLIEKØLER KONTROL AF AKKUMULATORVÆSKESTAND KONTROL AF BREMSEVÆSKESTAND KONTROL AF BAKGEARSALARM KONTROL AF DÆKTRYK KONTROL AF SUGEÅBNING OG KLAPHØJDE KONTROL OG JUSTERING AF SIDEBØRSTER KONTROL OG JUSTERING AF DEN TREDJE BØRSTE UDSKIFTNING AF BØRSTER KONTROL AF PARKERINGSBREMSE KONTROL AF MOTOROLIESTAND UDSKIFTNING AF MOTOROLIE UDSKIFTNING AF MOTOROLIEFILTER RENGØRING AF MOTORENS FOR- OG LUFTFILTER KONTROL OG RENGØRING AF MOTORENS KØLERFINNER KONTROL AF KØLERVÆSKESTAND UDSKIFTNING AF MOTORENS BRÆNDSTOFFILTER UDSKIFTNINGS AF FØRERHUSETS LUFTFILTER UDSKIFTNING AF HJUL UDSKIFTNING AF SIKRINGER AF-/PÅMONTERING AF SUGEÅBNING AF-/PÅMONTERING AF DEN TREDJE BØRSTE SIKKERHEDSFUNKTIONER...37 PROBLEMLØSNING...37 PROBLEMER OG EVENTUELLE LØSNINGER OPHUGNING (1) B

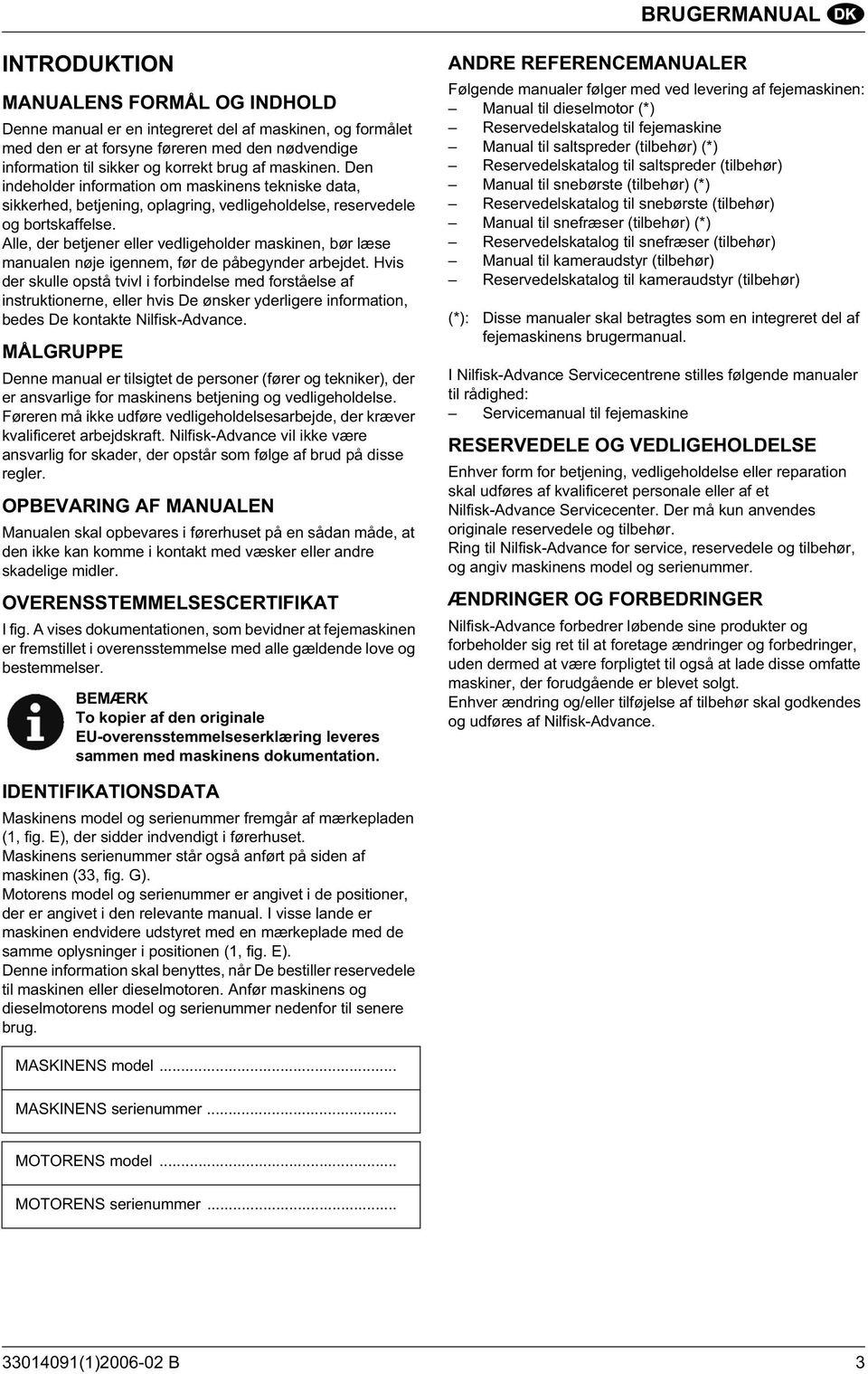

5 BRUGERMANUAL INTRODUKTION MANUALENS FORMÅL OG INDHOLD Denne manual er en integreret del af maskinen, og formålet med den er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der betjener eller vedligeholder maskinen, bør læse manualen nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilfisk-Advance. MÅLGRUPPE Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre vedligeholdelsesarbejde, der kræver kvalificeret arbejdskraft. Nilfisk-Advance vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler. OPBEVARING AF MANUALEN Manualen skal opbevares i førerhuset på en sådan måde, at den ikke kan komme i kontakt med væsker eller andre skadelige midler. OVERENSSTEMMELSESCERTIFIKAT I fig. A vises dokumentationen, som bevidner at fejemaskinen er fremstillet i overensstemmelse med alle gældende love og bestemmelser. BEMÆRK To kopier af den originale EU-overensstemmelseserklæring leveres sammen med maskinens dokumentation. ANDRE REFERENCEMANUALER Følgende manualer følger med ved levering af fejemaskinen: Manual til dieselmotor (*) Reservedelskatalog til fejemaskine Manual til saltspreder (tilbehør) (*) Reservedelskatalog til saltspreder (tilbehør) Manual til snebørste (tilbehør) (*) Reservedelskatalog til snebørste (tilbehør) Manual til snefræser (tilbehør) (*) Reservedelskatalog til snefræser (tilbehør) Manual til kameraudstyr (tilbehør) Reservedelskatalog til kameraudstyr (tilbehør) (*): Disse manualer skal betragtes som en integreret del af fejemaskinens brugermanual. I Nilfisk-Advance Servicecentrene stilles følgende manualer til rådighed: Servicemanual til fejemaskine RESERVEDELE OG VEDLIGEHOLDELSE Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvalificeret personale eller af et Nilfisk-Advance Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilfisk-Advance for service, reservedele og tilbehør, og angiv maskinens model og serienummer. ÆNDRINGER OG FORBEDRINGER Nilfisk-Advance forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilfisk-Advance. IDENTIFIKATIONSDATA Maskinens model og serienummer fremgår af mærkepladen (1, fig. E), der sidder indvendigt i førerhuset. Maskinens serienummer står også anført på siden af maskinen (33, fig. G). Motorens model og serienummer er angivet i de positioner, der er angivet i den relevante manual. I visse lande er maskinen endvidere udstyret med en mærkeplade med de samme oplysninger i positionen (1, fig. E). Denne information skal benyttes, når De bestiller reservedele til maskinen eller dieselmotoren. Anfør maskinens og dieselmotorens model og serienummer nedenfor til senere brug. MASKINENS model... MASKINENS serienummer... MOTORENS model... MOTORENS serienummer (1) B 3

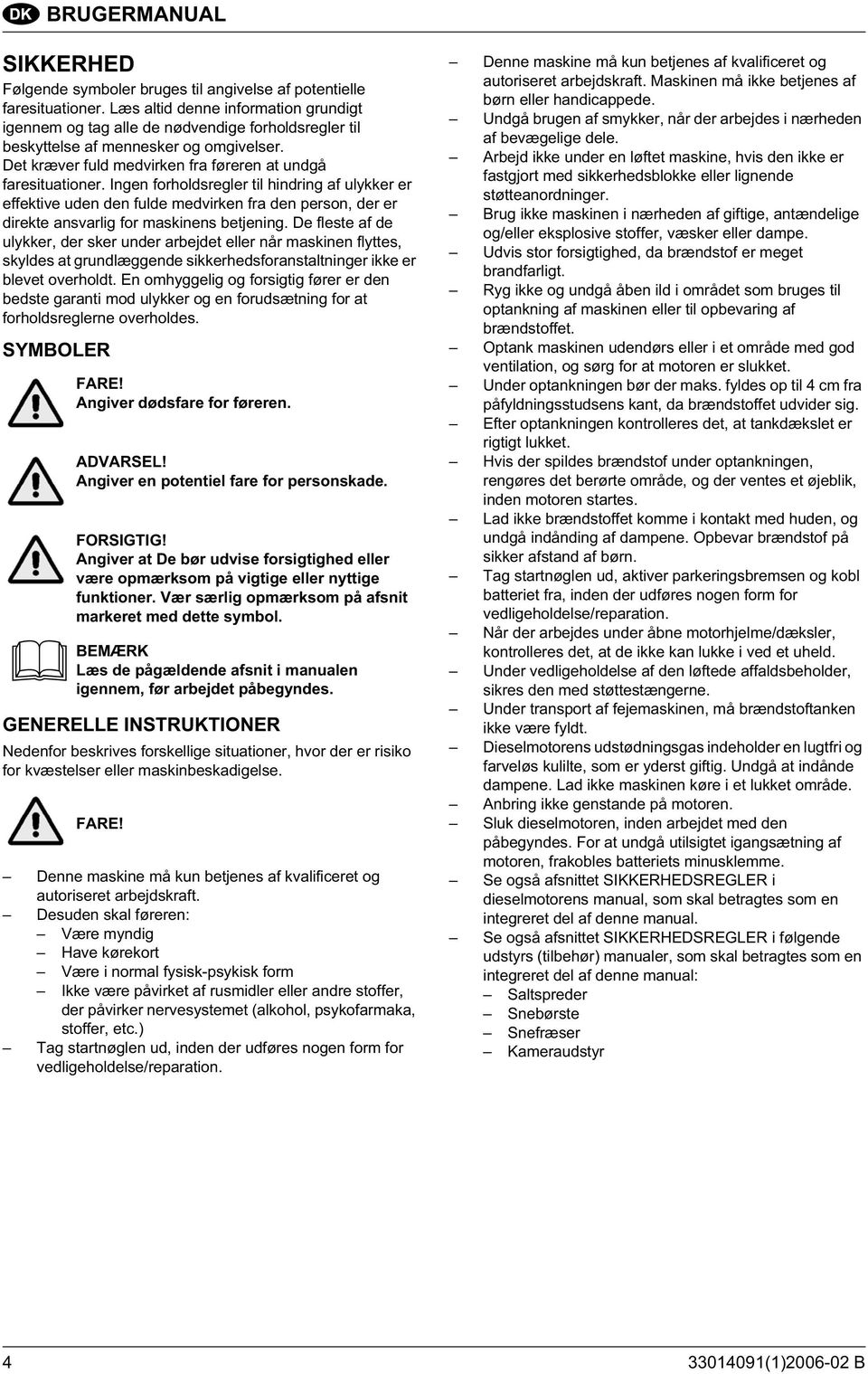

6 BRUGERMANUAL SIKKERHED Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De fleste af de ulykker, der sker under arbejdet eller når maskinen flyttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes. SYMBOLER FARE! Angiver dødsfare for føreren. ADVARSEL! Angiver en potentiel fare for personskade. FORSIGTIG! Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol. BEMÆRK Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes. GENERELLE INSTRUKTIONER Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse. FARE! Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Desuden skal føreren: Være myndig Have kørekort Være i normal fysisk-psykisk form Ikke være påvirket af rusmidler eller andre stoffer, der påvirker nervesystemet (alkohol, psykofarmaka, stoffer, etc.) Tag startnøglen ud, inden der udføres nogen form for vedligeholdelse/reparation. Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Maskinen må ikke betjenes af børn eller handicappede. Undgå brugen af smykker, når der arbejdes i nærheden af bevægelige dele. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende støtteanordninger. Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe. Udvis stor forsigtighed, da brændstof er meget brandfarligt. Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af brændstoffet. Optank maskinen udendørs eller i et område med god ventilation, og sørg for at motoren er slukket. Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. Hvis der spildes brændstof under optankningen, rengøres det berørte område, og der ventes et øjeblik, inden motoren startes. Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på sikker afstand af børn. Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for vedligeholdelse/reparation. Når der arbejdes under åbne motorhjelme/dæksler, kontrolleres det, at de ikke kan lukke i ved et uheld. Under vedligeholdelse af den løftede affaldsbeholder, sikres den med støttestængerne. Under transport af fejemaskinen, må brændstoftanken ikke være fyldt. Dieselmotorens udstødningsgas indeholder en lugtfri og farveløs kulilte, som er yderst giftig. Undgå at indånde dampene. Lad ikke maskinen køre i et lukket område. Anbring ikke genstande på motoren. Sluk dieselmotoren, inden arbejdet med den påbegyndes. For at undgå utilsigtet igangsætning af motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. Se også afsnittet SIKKERHEDSREGLER i følgende udstyrs (tilbehør) manualer, som skal betragtes som en integreret del af denne manual: Saltspreder Snebørste Snefræser Kameraudstyr (1) B

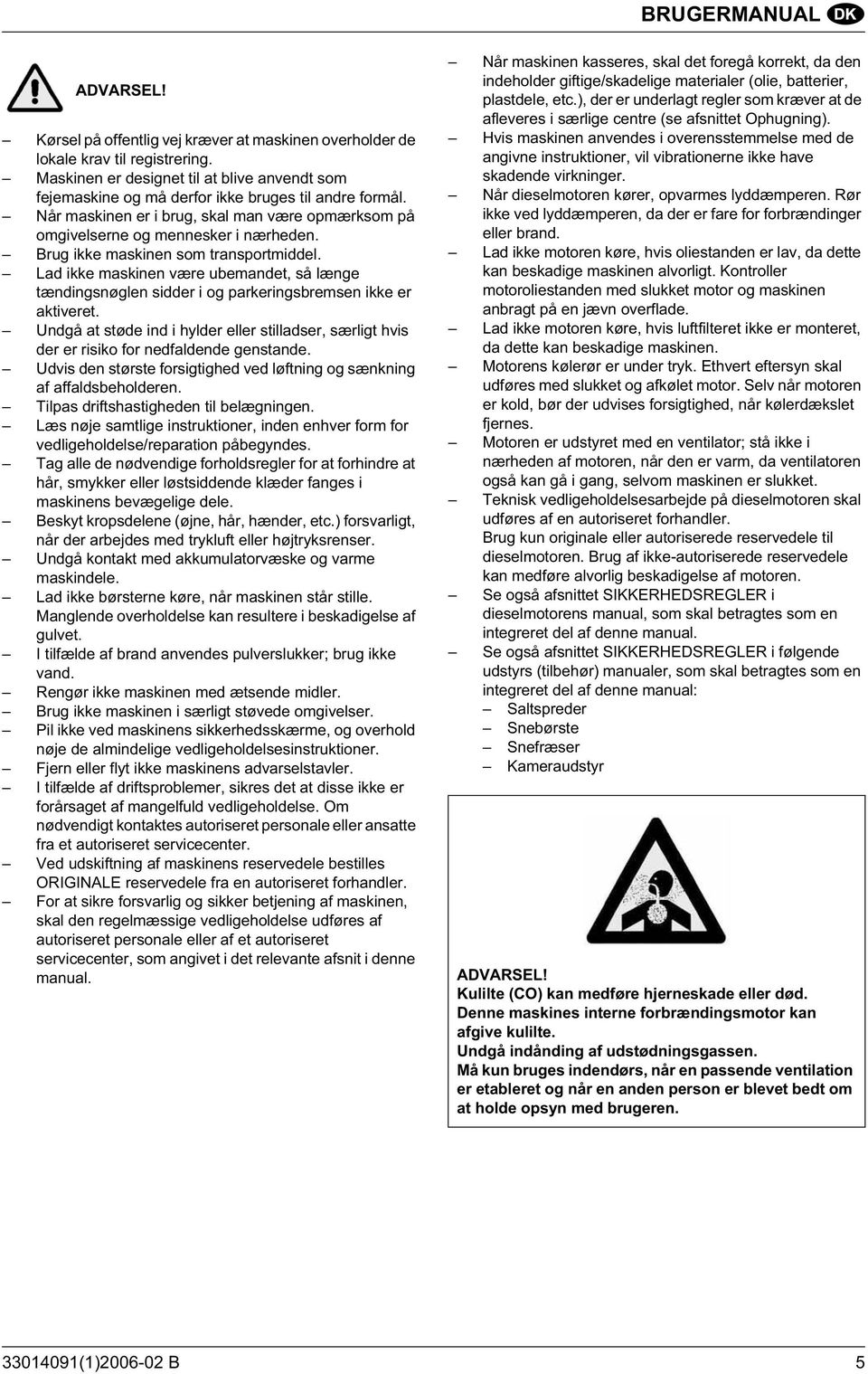

7 BRUGERMANUAL ADVARSEL! Kørsel på offentlig vej kræver at maskinen overholder de lokale krav til registrering. Maskinen er designet til at blive anvendt som fejemaskine og må derfor ikke bruges til andre formål. Når maskinen er i brug, skal man være opmærksom på omgivelserne og mennesker i nærheden. Brug ikke maskinen som transportmiddel. Lad ikke maskinen være ubemandet, så længe tændingsnøglen sidder i og parkeringsbremsen ikke er aktiveret. Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. Udvis den største forsigtighed ved løftning og sænkning af affaldsbeholderen. Tilpas driftshastigheden til belægningen. Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i maskinens bevægelige dele. Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Undgå kontakt med akkumulatorvæske og varme maskindele. Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af gulvet. I tilfælde af brand anvendes pulverslukker; brug ikke vand. Rengør ikke maskinen med ætsende midler. Brug ikke maskinen i særligt støvede omgivelser. Pil ikke ved maskinens sikkerhedsskærme, og overhold nøje de almindelige vedligeholdelsesinstruktioner. Fjern eller flyt ikke maskinens advarselstavler. I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (olie, batterier, plastdele, etc.), der er underlagt regler som kræver at de afleveres i særlige centre (se afsnittet Ophugning). Hvis maskinen anvendes i overensstemmelse med de angivne instruktioner, vil vibrationerne ikke have skadende virkninger. Når dieselmotoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da der er fare for forbrændinger eller brand. Lad ikke motoren køre, hvis oliestanden er lav, da dette kan beskadige maskinen alvorligt. Kontroller motoroliestanden med slukket motor og maskinen anbragt på en jævn overflade. Lad ikke motoren køre, hvis luftfilteret ikke er monteret, da dette kan beskadige maskinen. Motorens kølerør er under tryk. Ethvert eftersyn skal udføres med slukket og afkølet motor. Selv når motoren er kold, bør der udvises forsigtighed, når kølerdækslet fjernes. Motoren er udstyret med en ventilator; stå ikke i nærheden af motoren, når den er varm, da ventilatoren også kan gå i gang, selvom maskinen er slukket. Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. Se også afsnittet SIKKERHEDSREGLER i følgende udstyrs (tilbehør) manualer, som skal betragtes som en integreret del af denne manual: Saltspreder Snebørste Snefræser Kameraudstyr ADVARSEL! Kulilte (CO) kan medføre hjerneskade eller død. Denne maskines interne forbrændingsmotor kan afgive kulilte. Undgå indånding af udstødningsgassen. Må kun bruges indendørs, når en passende ventilation er etableret og når en anden person er blevet bedt om at holde opsyn med brugeren (1) B 5

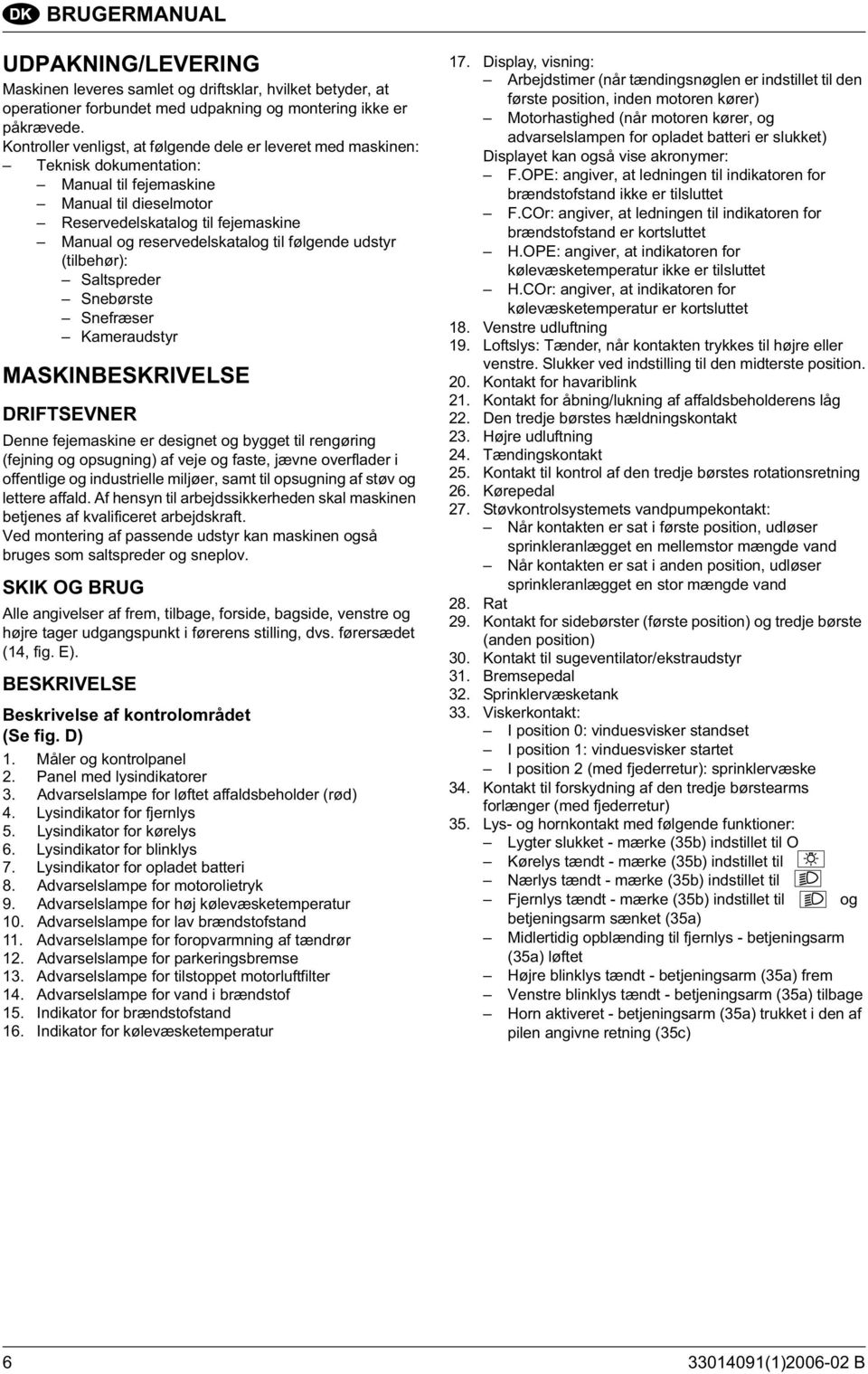

8 BRUGERMANUAL UDPAKNING/LEVERING Maskinen leveres samlet og driftsklar, hvilket betyder, at operationer forbundet med udpakning og montering ikke er påkrævede. Kontroller venligst, at følgende dele er leveret med maskinen: Teknisk dokumentation: Manual til fejemaskine Manual til dieselmotor Reservedelskatalog til fejemaskine Manual og reservedelskatalog til følgende udstyr (tilbehør): Saltspreder Snebørste Snefræser Kameraudstyr MASKINBESKRIVELSE DRIFTSEVNER Denne fejemaskine er designet og bygget til rengøring (fejning og opsugning) af veje og faste, jævne overflader i offentlige og industrielle miljøer, samt til opsugning af støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvalificeret arbejdskraft. Ved montering af passende udstyr kan maskinen også bruges som saltspreder og sneplov. SKIK OG BRUG Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (14, fig. E). BESKRIVELSE Beskrivelse af kontrolområdet (Se fig. D) 1. Måler og kontrolpanel 2. Panel med lysindikatorer 3. Advarselslampe for løftet affaldsbeholder (rød) 4. Lysindikator for fjernlys 5. Lysindikator for kørelys 6. Lysindikator for blinklys 7. Lysindikator for opladet batteri 8. Advarselslampe for motorolietryk 9. Advarselslampe for høj kølevæsketemperatur 10. Advarselslampe for lav brændstofstand 11. Advarselslampe for foropvarmning af tændrør 12. Advarselslampe for parkeringsbremse 13. Advarselslampe for tilstoppet motorluftfilter 14. Advarselslampe for vand i brændstof 15. Indikator for brændstofstand 16. Indikator for kølevæsketemperatur 17. Display, visning: Arbejdstimer (når tændingsnøglen er indstillet til den første position, inden motoren kører) Motorhastighed (når motoren kører, og advarselslampen for opladet batteri er slukket) Displayet kan også vise akronymer: F.OPE: angiver, at ledningen til indikatoren for brændstofstand ikke er tilsluttet F.COr: angiver, at ledningen til indikatoren for brændstofstand er kortsluttet H.OPE: angiver, at indikatoren for kølevæsketemperatur ikke er tilsluttet H.COr: angiver, at indikatoren for kølevæsketemperatur er kortsluttet 18. Venstre udluftning 19. Loftslys: Tænder, når kontakten trykkes til højre eller venstre. Slukker ved indstilling til den midterste position. 20. Kontakt for havariblink 21. Kontakt for åbning/lukning af affaldsbeholderens låg 22. Den tredje børstes hældningskontakt 23. Højre udluftning 24. Tændingskontakt 25. Kontakt til kontrol af den tredje børstes rotationsretning 26. Kørepedal 27. Støvkontrolsystemets vandpumpekontakt: Når kontakten er sat i første position, udløser sprinkleranlægget en mellemstor mængde vand Når kontakten er sat i anden position, udløser sprinkleranlægget en stor mængde vand 28. Rat 29. Kontakt for sidebørster (første position) og tredje børste (anden position) 30. Kontakt til sugeventilator/ekstraudstyr 31. Bremsepedal 32. Sprinklervæsketank 33. Viskerkontakt: I position 0: vinduesvisker standset I position 1: vinduesvisker startet I position 2 (med fjederretur): sprinklervæske 34. Kontakt til forskydning af den tredje børstearms forlænger (med fjederretur) 35. Lys- og hornkontakt med følgende funktioner: Lygter slukket - mærke (35b) indstillet til O Kørelys tændt - mærke (35b) indstillet til Nærlys tændt - mærke (35b) indstillet til Fjernlys tændt - mærke (35b) indstillet til og betjeningsarm sænket (35a) Midlertidig opblænding til fjernlys - betjeningsarm (35a) løftet Højre blinklys tændt - betjeningsarm (35a) frem Venstre blinklys tændt - betjeningsarm (35a) tilbage Horn aktiveret - betjeningsarm (35a) trukket i den af pilen angivne retning (35c) (1) B

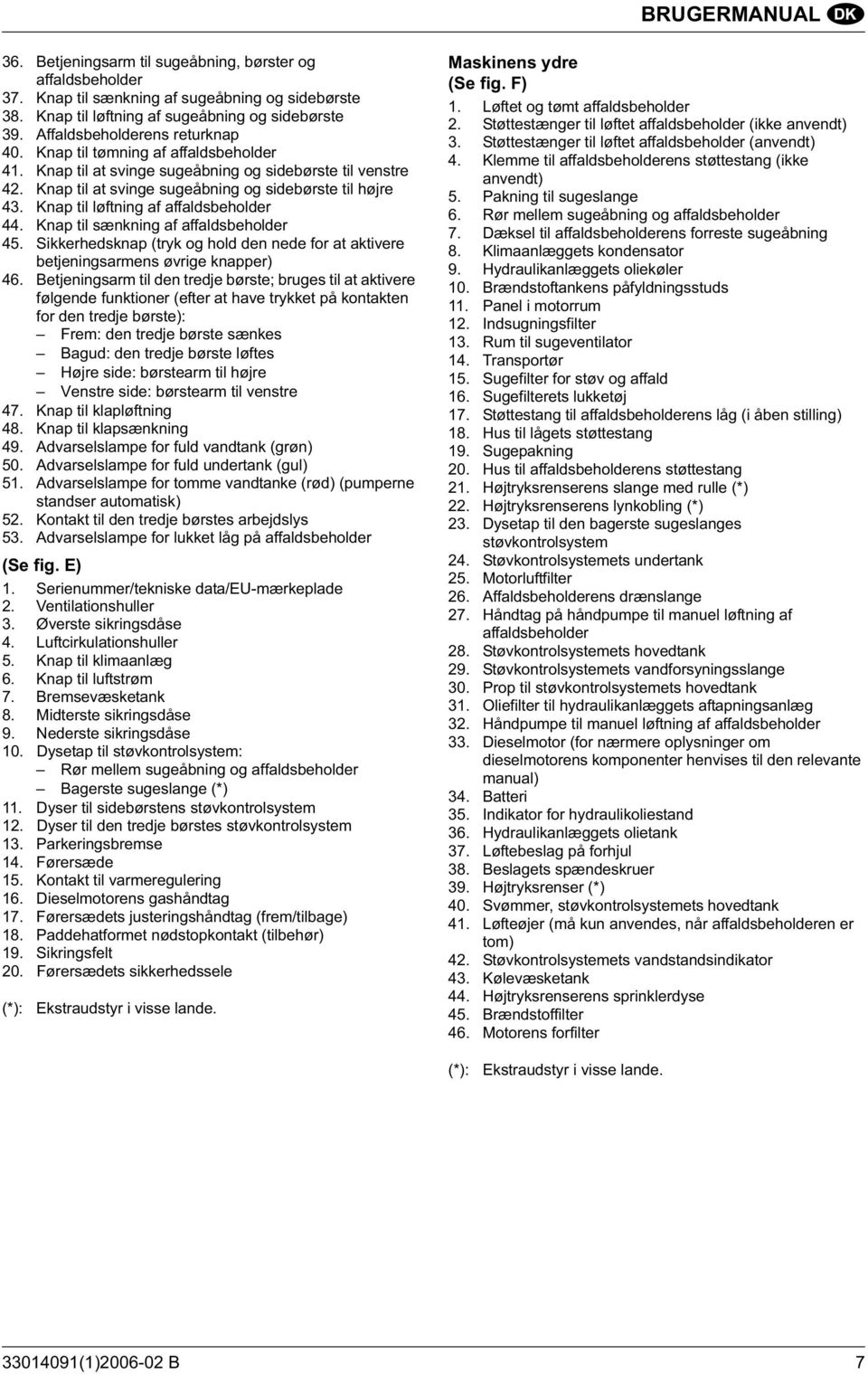

9 BRUGERMANUAL 36. Betjeningsarm til sugeåbning, børster og affaldsbeholder 37. Knap til sænkning af sugeåbning og sidebørste 38. Knap til løftning af sugeåbning og sidebørste 39. Affaldsbeholderens returknap 40. Knap til tømning af affaldsbeholder 41. Knap til at svinge sugeåbning og sidebørste til venstre 42. Knap til at svinge sugeåbning og sidebørste til højre 43. Knap til løftning af affaldsbeholder 44. Knap til sænkning af affaldsbeholder 45. Sikkerhedsknap (tryk og hold den nede for at aktivere betjeningsarmens øvrige knapper) 46. Betjeningsarm til den tredje børste; bruges til at aktivere følgende funktioner (efter at have trykket på kontakten for den tredje børste): Frem: den tredje børste sænkes Bagud: den tredje børste løftes Højre side: børstearm til højre Venstre side: børstearm til venstre 47. Knap til klapløftning 48. Knap til klapsænkning 49. Advarselslampe for fuld vandtank (grøn) 50. Advarselslampe for fuld undertank (gul) 51. Advarselslampe for tomme vandtanke (rød) (pumperne standser automatisk) 52. Kontakt til den tredje børstes arbejdslys 53. Advarselslampe for lukket låg på affaldsbeholder (Se fig. E) 1. Serienummer/tekniske data/eu-mærkeplade 2. Ventilationshuller 3. Øverste sikringsdåse 4. Luftcirkulationshuller 5. Knap til klimaanlæg 6. Knap til luftstrøm 7. Bremsevæsketank 8. Midterste sikringsdåse 9. Nederste sikringsdåse 10. Dysetap til støvkontrolsystem: Rør mellem sugeåbning og affaldsbeholder Bagerste sugeslange (*) 11. Dyser til sidebørstens støvkontrolsystem 12. Dyser til den tredje børstes støvkontrolsystem 13. Parkeringsbremse 14. Førersæde 15. Kontakt til varmeregulering 16. Dieselmotorens gashåndtag 17. Førersædets justeringshåndtag (frem/tilbage) 18. Paddehatformet nødstopkontakt (tilbehør) 19. Sikringsfelt 20. Førersædets sikkerhedssele (*): Ekstraudstyr i visse lande. Maskinens ydre (Se fig. F) 1. Løftet og tømt affaldsbeholder 2. Støttestænger til løftet affaldsbeholder (ikke anvendt) 3. Støttestænger til løftet affaldsbeholder (anvendt) 4. Klemme til affaldsbeholderens støttestang (ikke anvendt) 5. Pakning til sugeslange 6. Rør mellem sugeåbning og affaldsbeholder 7. Dæksel til affaldsbeholderens forreste sugeåbning 8. Klimaanlæggets kondensator 9. Hydraulikanlæggets oliekøler 10. Brændstoftankens påfyldningsstuds 11. Panel i motorrum 12. Indsugningsfilter 13. Rum til sugeventilator 14. Transportør 15. Sugefilter for støv og affald 16. Sugefilterets lukketøj 17. Støttestang til affaldsbeholderens låg (i åben stilling) 18. Hus til lågets støttestang 19. Sugepakning 20. Hus til affaldsbeholderens støttestang 21. Højtryksrenserens slange med rulle (*) 22. Højtryksrenserens lynkobling (*) 23. Dysetap til den bagerste sugeslanges støvkontrolsystem 24. Støvkontrolsystemets undertank 25. Motorluftfilter 26. Affaldsbeholderens drænslange 27. Håndtag på håndpumpe til manuel løftning af affaldsbeholder 28. Støvkontrolsystemets hovedtank 29. Støvkontrolsystemets vandforsyningsslange 30. Prop til støvkontrolsystemets hovedtank 31. Oliefilter til hydraulikanlæggets aftapningsanlæg 32. Håndpumpe til manuel løftning af affaldsbeholder 33. Dieselmotor (for nærmere oplysninger om dieselmotorens komponenter henvises til den relevante manual) 34. Batteri 35. Indikator for hydraulikoliestand 36. Hydraulikanlæggets olietank 37. Løftebeslag på forhjul 38. Beslagets spændeskruer 39. Højtryksrenser (*) 40. Svømmer, støvkontrolsystemets hovedtank 41. Løfteøjer (må kun anvendes, når affaldsbeholderen er tom) 42. Støvkontrolsystemets vandstandsindikator 43. Kølevæsketank 44. Højtryksrenserens sprinklerdyse 45. Brændstoffilter 46. Motorens forfilter (*): Ekstraudstyr i visse lande (1) B 7

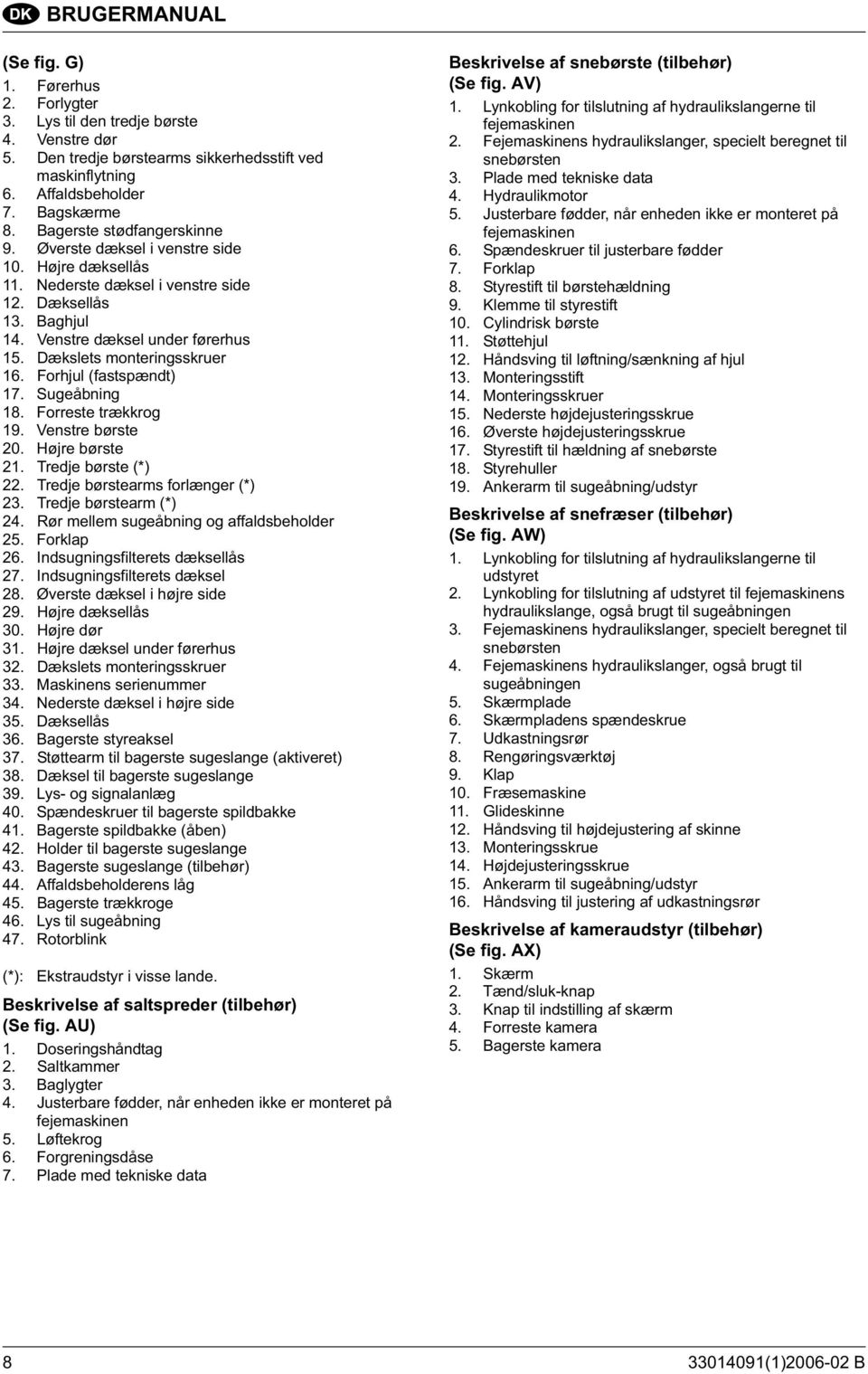

10 BRUGERMANUAL (Se fig. G) 1. Førerhus 2. Forlygter 3. Lys til den tredje børste 4. Venstre dør 5. Den tredje børstearms sikkerhedsstift ved maskinflytning 6. Affaldsbeholder 7. Bagskærme 8. Bagerste stødfangerskinne 9. Øverste dæksel i venstre side 10. Højre dæksellås 11. Nederste dæksel i venstre side 12. Dæksellås 13. Baghjul 14. Venstre dæksel under førerhus 15. Dækslets monteringsskruer 16. Forhjul (fastspændt) 17. Sugeåbning 18. Forreste trækkrog 19. Venstre børste 20. Højre børste 21. Tredje børste (*) 22. Tredje børstearms forlænger (*) 23. Tredje børstearm (*) 24. Rør mellem sugeåbning og affaldsbeholder 25. Forklap 26. Indsugningsfilterets dæksellås 27. Indsugningsfilterets dæksel 28. Øverste dæksel i højre side 29. Højre dæksellås 30. Højre dør 31. Højre dæksel under førerhus 32. Dækslets monteringsskruer 33. Maskinens serienummer 34. Nederste dæksel i højre side 35. Dæksellås 36. Bagerste styreaksel 37. Støttearm til bagerste sugeslange (aktiveret) 38. Dæksel til bagerste sugeslange 39. Lys- og signalanlæg 40. Spændeskruer til bagerste spildbakke 41. Bagerste spildbakke (åben) 42. Holder til bagerste sugeslange 43. Bagerste sugeslange (tilbehør) 44. Affaldsbeholderens låg 45. Bagerste trækkroge 46. Lys til sugeåbning 47. Rotorblink (*): Ekstraudstyr i visse lande. Beskrivelse af saltspreder (tilbehør) (Se fig. AU) 1. Doseringshåndtag 2. Saltkammer 3. Baglygter 4. Justerbare fødder, når enheden ikke er monteret på fejemaskinen 5. Løftekrog 6. Forgreningsdåse 7. Plade med tekniske data Beskrivelse af snebørste (tilbehør) (Se fig. AV) 1. Lynkobling for tilslutning af hydraulikslangerne til fejemaskinen 2. Fejemaskinens hydraulikslanger, specielt beregnet til snebørsten 3. Plade med tekniske data 4. Hydraulikmotor 5. Justerbare fødder, når enheden ikke er monteret på fejemaskinen 6. Spændeskruer til justerbare fødder 7. Forklap 8. Styrestift til børstehældning 9. Klemme til styrestift 10. Cylindrisk børste 11. Støttehjul 12. Håndsving til løftning/sænkning af hjul 13. Monteringsstift 14. Monteringsskruer 15. Nederste højdejusteringsskrue 16. Øverste højdejusteringsskrue 17. Styrestift til hældning af snebørste 18. Styrehuller 19. Ankerarm til sugeåbning/udstyr Beskrivelse af snefræser (tilbehør) (Se fig. AW) 1. Lynkobling for tilslutning af hydraulikslangerne til udstyret 2. Lynkobling for tilslutning af udstyret til fejemaskinens hydraulikslange, også brugt til sugeåbningen 3. Fejemaskinens hydraulikslanger, specielt beregnet til snebørsten 4. Fejemaskinens hydraulikslanger, også brugt til sugeåbningen 5. Skærmplade 6. Skærmpladens spændeskrue 7. Udkastningsrør 8. Rengøringsværktøj 9. Klap 10. Fræsemaskine 11. Glideskinne 12. Håndsving til højdejustering af skinne 13. Monteringsskrue 14. Højdejusteringsskrue 15. Ankerarm til sugeåbning/udstyr 16. Håndsving til justering af udkastningsrør Beskrivelse af kameraudstyr (tilbehør) (Se fig. AX) 1. Skærm 2. Tænd/sluk-knap 3. Knap til indstilling af skærm 4. Forreste kamera 5. Bagerste kamera (1) B

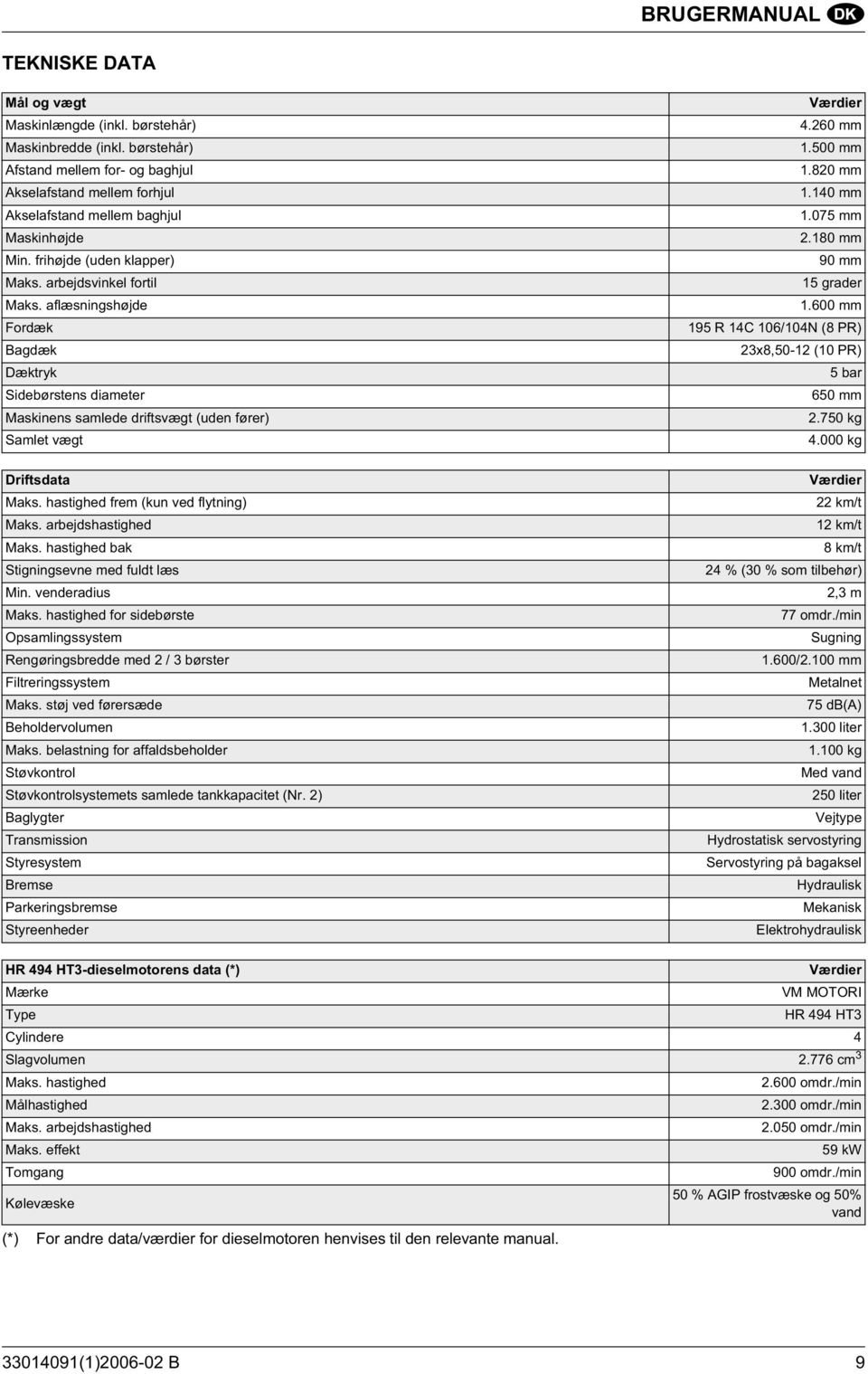

11 BRUGERMANUAL TEKNISKE DATA Mål og vægt Maskinlængde (inkl. børstehår) Maskinbredde (inkl. børstehår) Afstand mellem for- og baghjul Akselafstand mellem forhjul Akselafstand mellem baghjul Maskinhøjde Min. frihøjde (uden klapper) Maks. arbejdsvinkel fortil Maks. aflæsningshøjde Fordæk Bagdæk Dæktryk Sidebørstens diameter Maskinens samlede driftsvægt (uden fører) Samlet vægt Værdier mm mm mm mm mm mm 90 mm 15 grader mm 195 R 14C 106/104N (8 PR) 23x8,50-12 (10 PR) 5 bar 650 mm kg kg Driftsdata Maks. hastighed frem (kun ved flytning) Maks. arbejdshastighed Maks. hastighed bak Stigningsevne med fuldt læs Min. venderadius Maks. hastighed for sidebørste Opsamlingssystem Rengøringsbredde med 2 / 3 børster Filtreringssystem Maks. støj ved førersæde Beholdervolumen Maks. belastning for affaldsbeholder Støvkontrol Støvkontrolsystemets samlede tankkapacitet (Nr. 2) Baglygter Transmission Styresystem Bremse Parkeringsbremse Styreenheder Værdier 22 km/t 12 km/t 8 km/t 24 % (30 % som tilbehør) 2,3 m 77 omdr./min Sugning 1.600/2.100 mm Metalnet 75 db(a) liter kg Med vand 250 liter Vejtype Hydrostatisk servostyring Servostyring på bagaksel Hydraulisk Mekanisk Elektrohydraulisk HR 494 HT3-dieselmotorens data (*) Mærke (*) For andre data/værdier for dieselmotoren henvises til den relevante manual. Værdier VM MOTORI Type HR 494 HT3 Cylindere 4 Slagvolumen cm 3 Maks. hastighed Målhastighed Maks. arbejdshastighed Maks. effekt Tomgang Kølevæske omdr./min omdr./min omdr./min 59 kw 900 omdr./min 50 % AGIP frostvæske og 50% vand (1) B 9

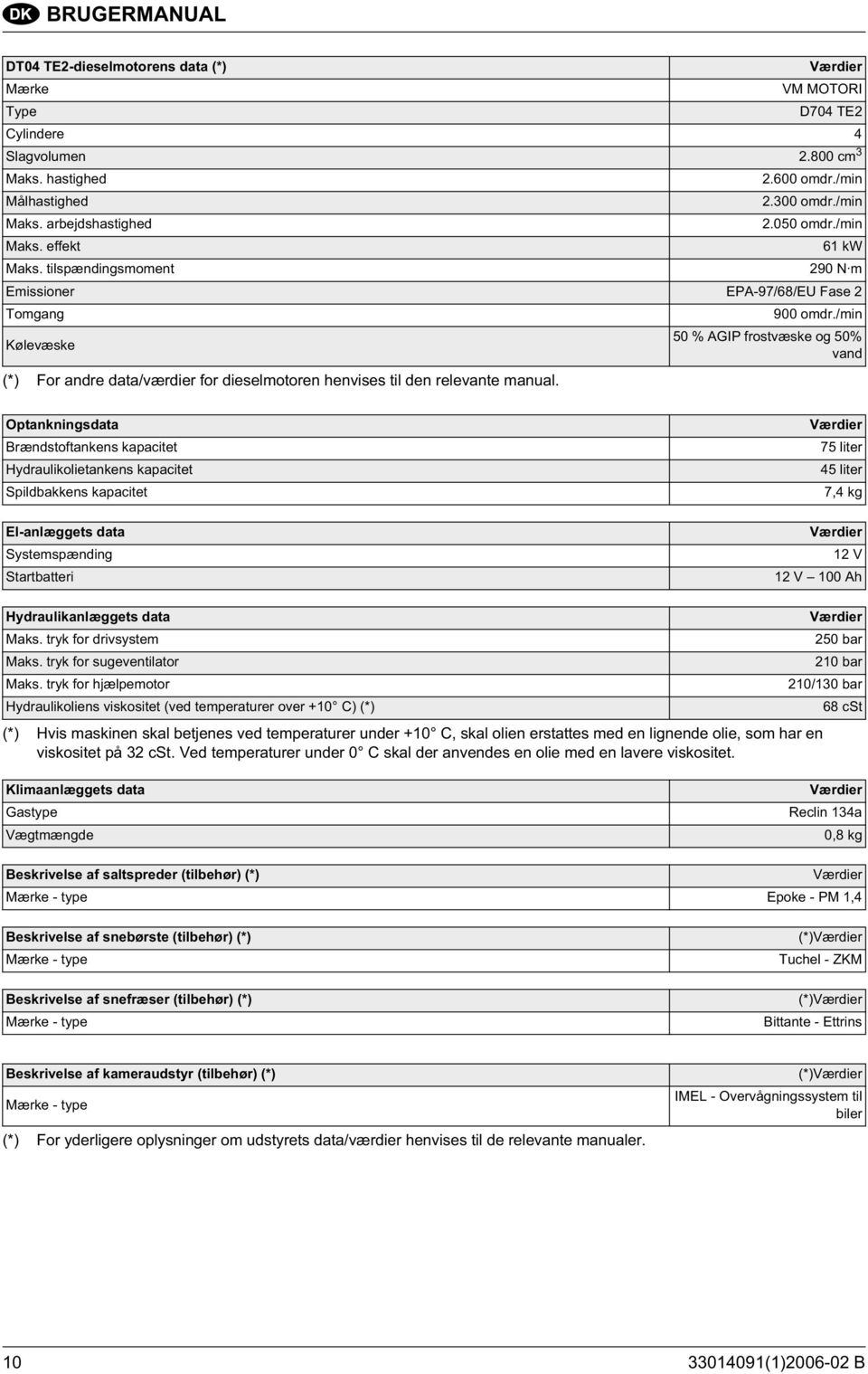

12 BRUGERMANUAL DT04 TE2-dieselmotorens data (*) Mærke (*) For andre data/værdier for dieselmotoren henvises til den relevante manual. Værdier VM MOTORI Type D704 TE2 Cylindere 4 Slagvolumen cm 3 Maks. hastighed Målhastighed Maks. arbejdshastighed Maks. effekt Maks. tilspændingsmoment omdr./min omdr./min omdr./min 61 kw 290 N m Emissioner EPA-97/68/EU Fase 2 Tomgang 900 omdr./min Kølevæske 50 % AGIP frostvæske og 50% vand Optankningsdata Brændstoftankens kapacitet Hydraulikolietankens kapacitet Spildbakkens kapacitet Værdier 75 liter 45 liter 7,4 kg El-anlæggets data Systemspænding Startbatteri Værdier 12 V 12 V 100 Ah Hydraulikanlæggets data Maks. tryk for drivsystem Maks. tryk for sugeventilator Maks. tryk for hjælpemotor Hydraulikoliens viskositet (ved temperaturer over +10 C) (*) Værdier 250 bar 210 bar 210/130 bar 68 cst (*) Hvis maskinen skal betjenes ved temperaturer under +10 C, skal olien erstattes med en lignende olie, som har en viskositet på 32 cst. Ved temperaturer under 0 C skal der anvendes en olie med en lavere viskositet. Klimaanlæggets data Gastype Vægtmængde Værdier Reclin 134a 0,8 kg Beskrivelse af saltspreder (tilbehør) (*) Værdier Mærke - type Epoke - PM 1,4 Beskrivelse af snebørste (tilbehør) (*) Mærke - type (*)Værdier Tuchel - ZKM Beskrivelse af snefræser (tilbehør) (*) Mærke - type (*)Værdier Bittante - Ettrins Beskrivelse af kameraudstyr (tilbehør) (*) Mærke - type (*)Værdier IMEL - Overvågningssystem til biler (*) For yderligere oplysninger om udstyrets data/værdier henvises til de relevante manualer (1) B

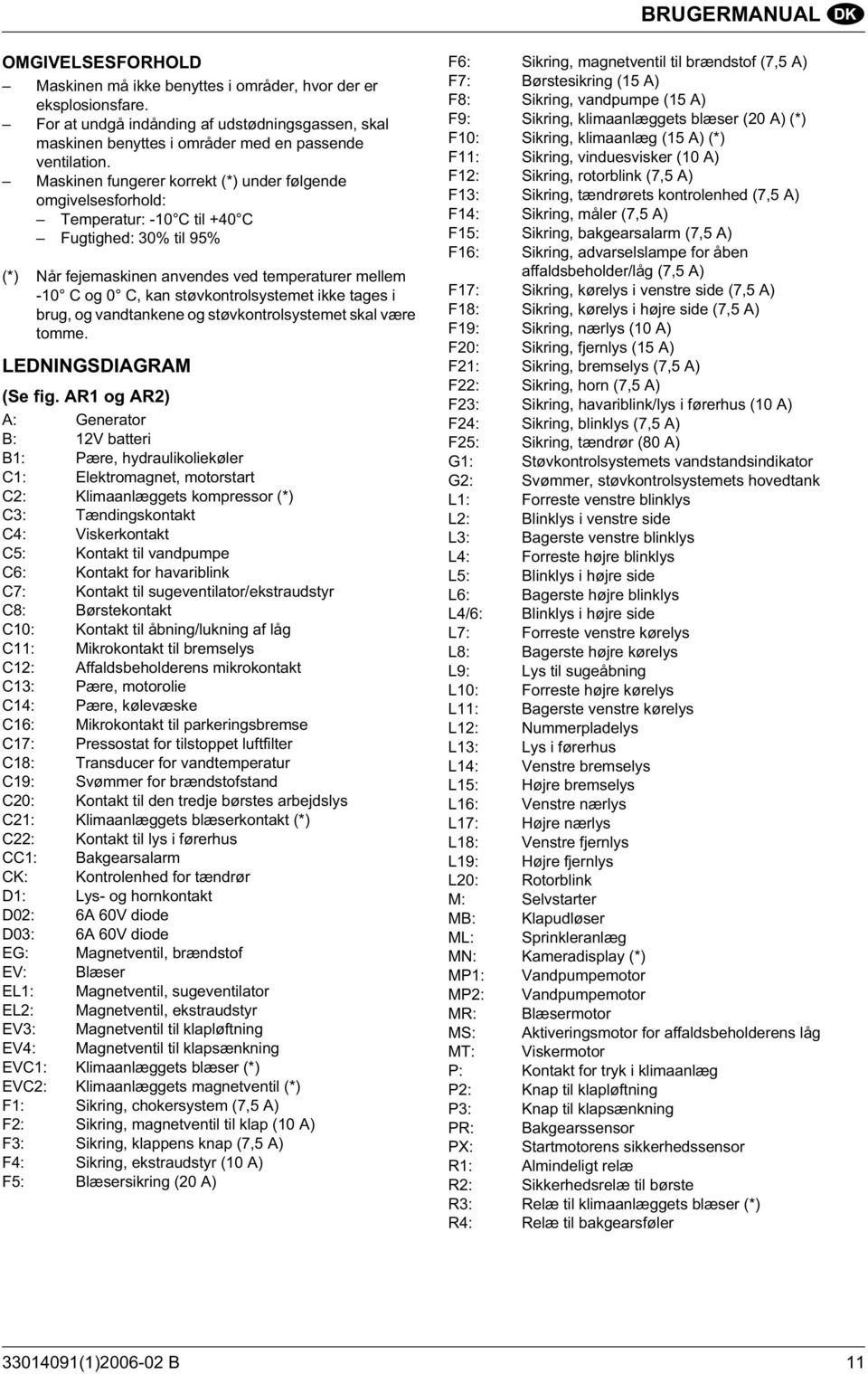

13 BRUGERMANUAL OMGIVELSESFORHOLD Maskinen må ikke benyttes i områder, hvor der er eksplosionsfare. For at undgå indånding af udstødningsgassen, skal maskinen benyttes i områder med en passende ventilation. Maskinen fungerer korrekt (*) under følgende omgivelsesforhold: Temperatur: -10 C til +40 C Fugtighed: 30% til 95% (*) Når fejemaskinen anvendes ved temperaturer mellem -10 C og 0 C, kan støvkontrolsystemet ikke tages i brug, og vandtankene og støvkontrolsystemet skal være tomme. LEDNINGSDIAGRAM (Se fig. AR1 og AR2) A: Generator B: 12V batteri B1: Pære, hydraulikoliekøler C1: Elektromagnet, motorstart C2: Klimaanlæggets kompressor (*) C3: Tændingskontakt C4: Viskerkontakt C5: Kontakt til vandpumpe C6: Kontakt for havariblink C7: Kontakt til sugeventilator/ekstraudstyr C8: Børstekontakt C10: Kontakt til åbning/lukning af låg C11: Mikrokontakt til bremselys C12: Affaldsbeholderens mikrokontakt C13: Pære, motorolie C14: Pære, kølevæske C16: Mikrokontakt til parkeringsbremse C17: Pressostat for tilstoppet luftfilter C18: Transducer for vandtemperatur C19: Svømmer for brændstofstand C20: Kontakt til den tredje børstes arbejdslys C21: Klimaanlæggets blæserkontakt (*) C22: Kontakt til lys i førerhus CC1: Bakgearsalarm CK: Kontrolenhed for tændrør D1: Lys- og hornkontakt D02: 6A 60V diode D03: 6A 60V diode EG: Magnetventil, brændstof EV: Blæser EL1: Magnetventil, sugeventilator EL2: Magnetventil, ekstraudstyr EV3: Magnetventil til klapløftning EV4: Magnetventil til klapsænkning EVC1: Klimaanlæggets blæser (*) EVC2: Klimaanlæggets magnetventil (*) F1: Sikring, chokersystem (7,5 A) F2: Sikring, magnetventil til klap (10 A) F3: Sikring, klappens knap (7,5 A) F4: Sikring, ekstraudstyr (10 A) F5: Blæsersikring (20 A) F6: Sikring, magnetventil til brændstof (7,5 A) F7: Børstesikring (15 A) F8: Sikring, vandpumpe (15 A) F9: Sikring, klimaanlæggets blæser (20 A) (*) F10: Sikring, klimaanlæg (15 A) (*) F11: Sikring, vinduesvisker (10 A) F12: Sikring, rotorblink (7,5 A) F13: Sikring, tændrørets kontrolenhed (7,5 A) F14: Sikring, måler (7,5 A) F15: Sikring, bakgearsalarm (7,5 A) F16: Sikring, advarselslampe for åben affaldsbeholder/låg (7,5 A) F17: Sikring, kørelys i venstre side (7,5 A) F18: Sikring, kørelys i højre side (7,5 A) F19: Sikring, nærlys (10 A) F20: Sikring, fjernlys (15 A) F21: Sikring, bremselys (7,5 A) F22: Sikring, horn (7,5 A) F23: Sikring, havariblink/lys i førerhus (10 A) F24: Sikring, blinklys (7,5 A) F25: Sikring, tændrør (80 A) G1: Støvkontrolsystemets vandstandsindikator G2: Svømmer, støvkontrolsystemets hovedtank L1: Forreste venstre blinklys L2: Blinklys i venstre side L3: Bagerste venstre blinklys L4: Forreste højre blinklys L5: Blinklys i højre side L6: Bagerste højre blinklys L4/6: Blinklys i højre side L7: Forreste venstre kørelys L8: Bagerste højre kørelys L9: Lys til sugeåbning L10: Forreste højre kørelys L11: Bagerste venstre kørelys L12: Nummerpladelys L13: Lys i førerhus L14: Venstre bremselys L15: Højre bremselys L16: Venstre nærlys L17: Højre nærlys L18: Venstre fjernlys L19: Højre fjernlys L20: Rotorblink M: Selvstarter MB: Klapudløser ML: Sprinkleranlæg MN: Kameradisplay (*) MP1: Vandpumpemotor MP2: Vandpumpemotor MR: Blæsermotor MS: Aktiveringsmotor for affaldsbeholderens låg MT: Viskermotor P: Kontakt for tryk i klimaanlæg P2: Knap til klapløftning P3: Knap til klapsænkning PR: Bakgearssensor PX: Startmotorens sikkerhedssensor R1: Almindeligt relæ R2: Sikkerhedsrelæ til børste R3: Relæ til klimaanlæggets blæser (*) R4: Relæ til bakgearsføler (1) B 11

14 BRUGERMANUAL R5: Relæ til blinklys R6: Relæ til støvkontrolsystemets vandpumpe R7: Støvkontrolsystemets vandstandsrelæ R8: Klappens løfterelæ R9: Relæ, klaplukning R10: Relæ, advarselslampe for vand i brændstof R11: Relæ, tændrørets advarselslampe R12: Relæ, chokersystem RS: Klimaanlæggets blæsermodstand (*) RX: Startmotorens sikkerhedsrelæ RY: Startmotorens sikkerhedsrelæ S1: Tændrørets advarselslampe S2: Batteriets advarselslampe S3: Advarselslampe for oliestand S4: Advarselslampe for kølevæske S5: Advarselslampe for lav brændstofstand S6: Advarselslampe for parkeringsbremse S7: Advarselslampe for tilstoppet luftfilter S8: Lysindikator for blinklys S9: Advarselslampe for havariblink S10: Lysindikator for kørelys S11: Lysindikator for fjernlys S12: Advarselslampe for lav vandstand i støvkontrolsystemet S13: Advarselslampe for løftet affaldsbeholder S14: Advarselslampe for vandpumpe (ON) S15: Måler S16: Føler for vand i brændstof S17: Advarselslampe for børsterotation S18: Den tredje børstes arbejdslys S19: Advarselslampe for fuld hovedtank i støvkontrolsystem S20: Advarselslampe for tom hovedtank i støvkontrolsystem S21: Advarselslampe for ekstraudstyr S22: Advarselslampe for vand i brændstof T: Horn TA1: Transducer for vandtemperatur TL1: Bagerste kamera TL2: Forreste kamera TM: Klimaanlæggets termostat K1/4: Tændrør AF-/PÅMONTERING AF DEN TREDJE BØRSTE (*) (Se fig. AS) A : Den tredje børstes relækredsløb B : Ledningsdiagram for den tredje børstes relækredsløb (venstre og højre) C005: Indgangsstuds C006: Udgangsstuds D19/26: Diode IN4007 D27/29: Diode 6A60/P600K D59: Lysdiode for drejefunktionens sikkerhedssensor D60: Lysdiode for løftefunktionens sikkerhedssensor D61: Lysdiode for løftefunktionens trykknap EV1: Magnetventil, rotation EV2: Magnetventil til højreskift EV3: Magnetventil P1: Knap til børsteløftning P2: Kontakt til venstreskift af arm (rotation) P3: Kontakt til højreskift af arm (rotation) P4: Knap til sænkning af børste RL20: Relæ, sænkning af børste RL21: Relæ, sænkning af børste RR4/RR5: Multiresistance (*): Ekstraudstyr i visse lande. Farvekode BK: Sort BU: Blå BN: Brun GN: Grøn GY: Grå OG: Orange PK: Pink RD: Rød VT: Violet WH: Hvid (1) B

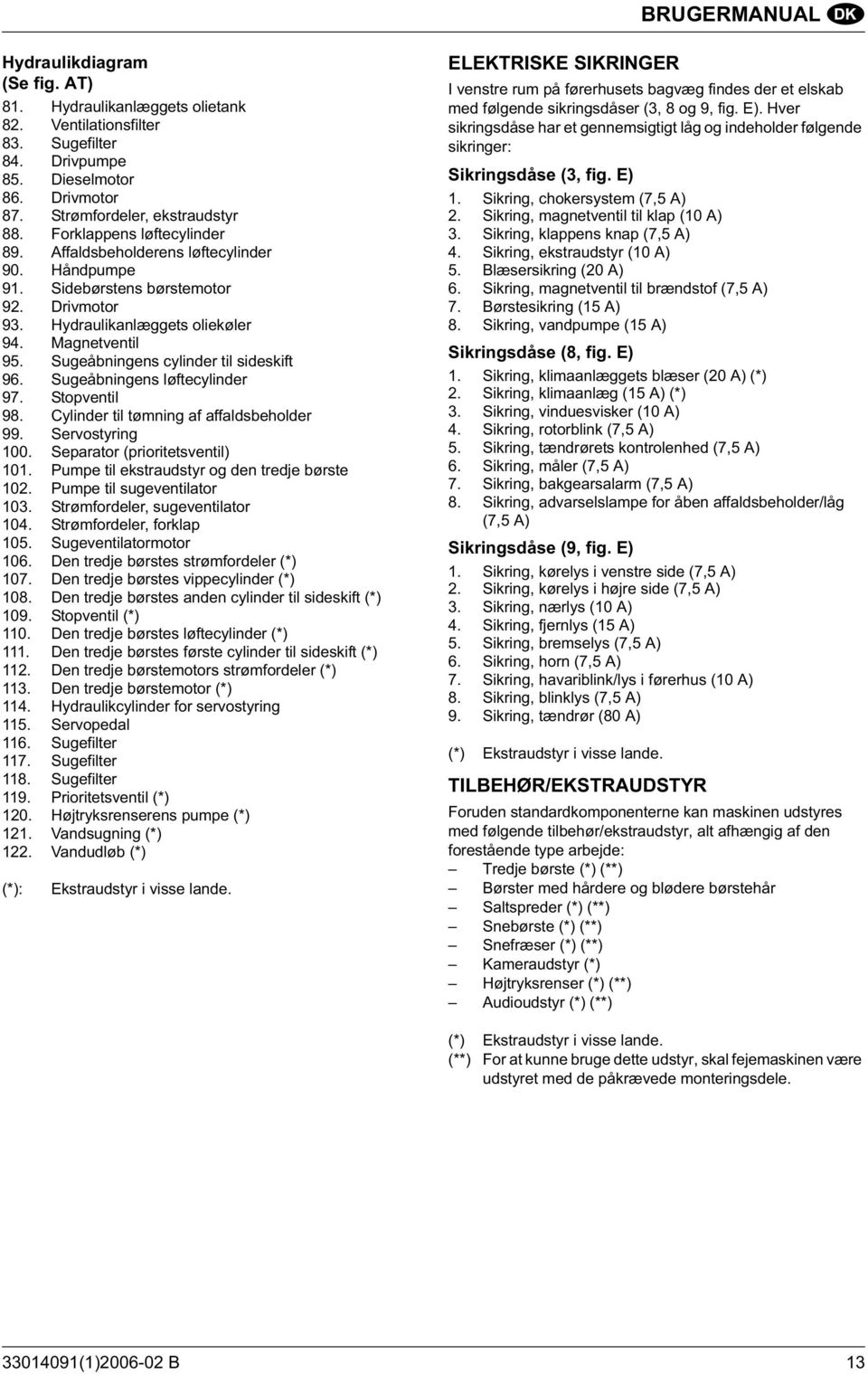

15 BRUGERMANUAL Hydraulikdiagram (Se fig. AT) 81. Hydraulikanlæggets olietank 82. Ventilationsfilter 83. Sugefilter 84. Drivpumpe 85. Dieselmotor 86. Drivmotor 87. Strømfordeler, ekstraudstyr 88. Forklappens løftecylinder 89. Affaldsbeholderens løftecylinder 90. Håndpumpe 91. Sidebørstens børstemotor 92. Drivmotor 93. Hydraulikanlæggets oliekøler 94. Magnetventil 95. Sugeåbningens cylinder til sideskift 96. Sugeåbningens løftecylinder 97. Stopventil 98. Cylinder til tømning af affaldsbeholder 99. Servostyring 100. Separator (prioritetsventil) 101. Pumpe til ekstraudstyr og den tredje børste 102. Pumpe til sugeventilator 103. Strømfordeler, sugeventilator 104. Strømfordeler, forklap 105. Sugeventilatormotor 106. Den tredje børstes strømfordeler (*) 107. Den tredje børstes vippecylinder (*) 108. Den tredje børstes anden cylinder til sideskift (*) 109. Stopventil (*) 110. Den tredje børstes løftecylinder (*) 111. Den tredje børstes første cylinder til sideskift (*) 112. Den tredje børstemotors strømfordeler (*) 113. Den tredje børstemotor (*) 114. Hydraulikcylinder for servostyring 115. Servopedal 116. Sugefilter 117. Sugefilter 118. Sugefilter 119. Prioritetsventil (*) 120. Højtryksrenserens pumpe (*) 121. Vandsugning (*) 122. Vandudløb (*) (*): Ekstraudstyr i visse lande. ELEKTRISKE SIKRINGER I venstre rum på førerhusets bagvæg findes der et elskab med følgende sikringsdåser (3, 8 og 9, fig. E). Hver sikringsdåse har et gennemsigtigt låg og indeholder følgende sikringer: Sikringsdåse (3, fig. E) 1. Sikring, chokersystem (7,5 A) 2. Sikring, magnetventil til klap (10 A) 3. Sikring, klappens knap (7,5 A) 4. Sikring, ekstraudstyr (10 A) 5. Blæsersikring (20 A) 6. Sikring, magnetventil til brændstof (7,5 A) 7. Børstesikring (15 A) 8. Sikring, vandpumpe (15 A) Sikringsdåse (8, fig. E) 1. Sikring, klimaanlæggets blæser (20 A) (*) 2. Sikring, klimaanlæg (15 A) (*) 3. Sikring, vinduesvisker (10 A) 4. Sikring, rotorblink (7,5 A) 5. Sikring, tændrørets kontrolenhed (7,5 A) 6. Sikring, måler (7,5 A) 7. Sikring, bakgearsalarm (7,5 A) 8. Sikring, advarselslampe for åben affaldsbeholder/låg (7,5 A) Sikringsdåse (9, fig. E) 1. Sikring, kørelys i venstre side (7,5 A) 2. Sikring, kørelys i højre side (7,5 A) 3. Sikring, nærlys (10 A) 4. Sikring, fjernlys (15 A) 5. Sikring, bremselys (7,5 A) 6. Sikring, horn (7,5 A) 7. Sikring, havariblink/lys i førerhus (10 A) 8. Sikring, blinklys (7,5 A) 9. Sikring, tændrør (80 A) (*) Ekstraudstyr i visse lande. TILBEHØR/EKSTRAUDSTYR Foruden standardkomponenterne kan maskinen udstyres med følgende tilbehør/ekstraudstyr, alt afhængig af den forestående type arbejde: Tredje børste (*) (**) Børster med hårdere og blødere børstehår Saltspreder (*) (**) Snebørste (*) (**) Snefræser (*) (**) Kameraudstyr (*) Højtryksrenser (*) (**) Audioudstyr (*) (**) (*) Ekstraudstyr i visse lande. (**) For at kunne bruge dette udstyr, skal fejemaskinen være udstyret med de påkrævede monteringsdele (1) B 13

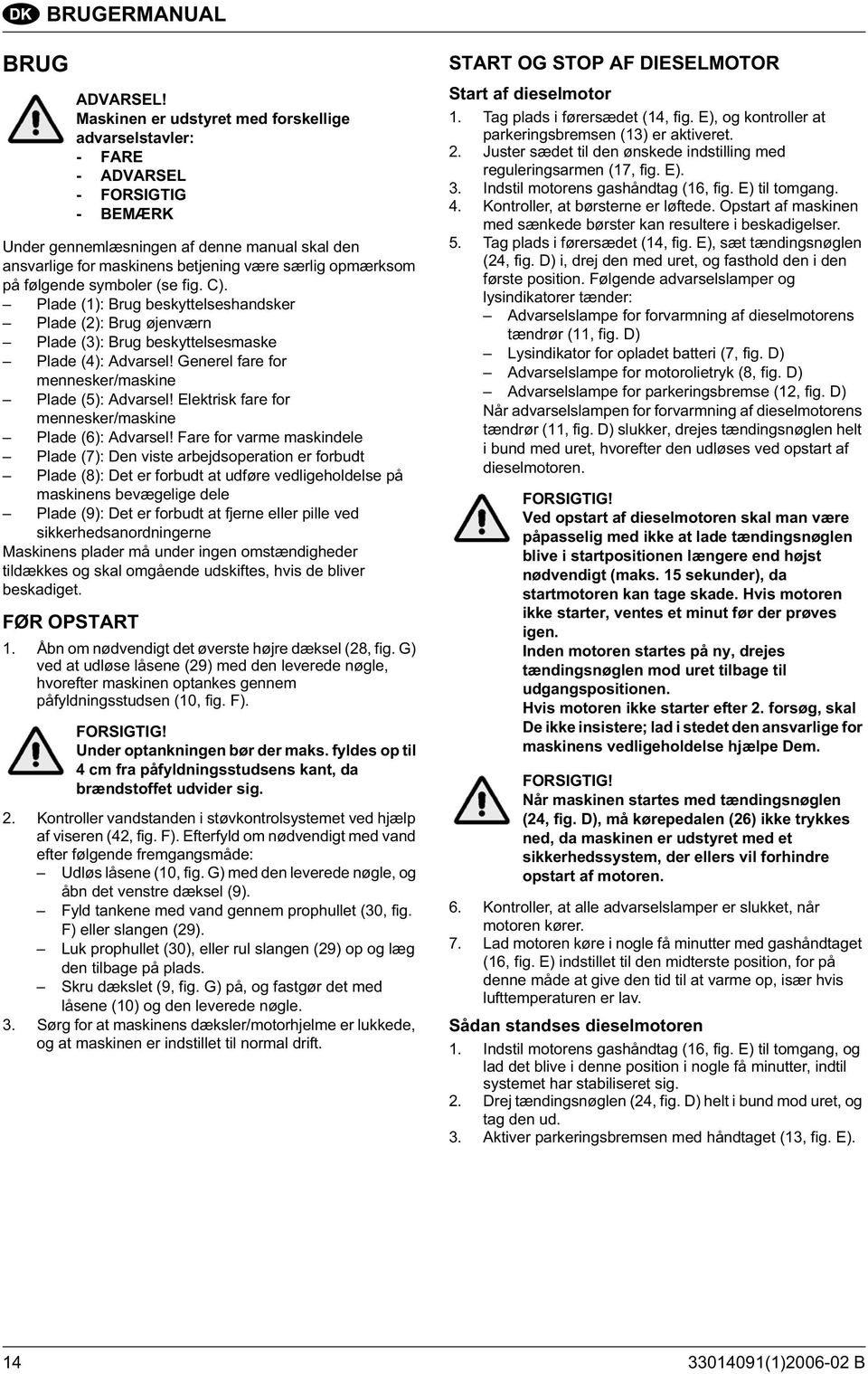

16 BRUGERMANUAL BRUG ADVARSEL! Maskinen er udstyret med forskellige advarselstavler: - FARE - ADVARSEL - FORSIGTIG - BEMÆRK Under gennemlæsningen af denne manual skal den ansvarlige for maskinens betjening være særlig opmærksom på følgende symboler (se fig. C). Plade (1): Brug beskyttelseshandsker Plade (2): Brug øjenværn Plade (3): Brug beskyttelsesmaske Plade (4): Advarsel! Generel fare for mennesker/maskine Plade (5): Advarsel! Elektrisk fare for mennesker/maskine Plade (6): Advarsel! Fare for varme maskindele Plade (7): Den viste arbejdsoperation er forbudt Plade (8): Det er forbudt at udføre vedligeholdelse på maskinens bevægelige dele Plade (9): Det er forbudt at fjerne eller pille ved sikkerhedsanordningerne Maskinens plader må under ingen omstændigheder tildækkes og skal omgående udskiftes, hvis de bliver beskadiget. FØR OPSTART 1. Åbn om nødvendigt det øverste højre dæksel (28, fig. G) ved at udløse låsene (29) med den leverede nøgle, hvorefter maskinen optankes gennem påfyldningsstudsen (10, fig. F). FORSIGTIG! Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. 2. Kontroller vandstanden i støvkontrolsystemet ved hjælp af viseren (42, fig. F). Efterfyld om nødvendigt med vand efter følgende fremgangsmåde: Udløs låsene (10, fig. G) med den leverede nøgle, og åbn det venstre dæksel (9). Fyld tankene med vand gennem prophullet (30, fig. F) eller slangen (29). Luk prophullet (30), eller rul slangen (29) op og læg den tilbage på plads. Skru dækslet (9, fig. G) på, og fastgør det med låsene (10) og den leverede nøgle. 3. Sørg for at maskinens dæksler/motorhjelme er lukkede, og at maskinen er indstillet til normal drift. START OG STOP AF DIESELMOTOR Start af dieselmotor 1. Tag plads i førersædet (14, fig. E), og kontroller at parkeringsbremsen (13) er aktiveret. 2. Juster sædet til den ønskede indstilling med reguleringsarmen (17, fig. E). 3. Indstil motorens gashåndtag (16, fig. E) til tomgang. 4. Kontroller, at børsterne er løftede. Opstart af maskinen med sænkede børster kan resultere i beskadigelser. 5. Tag plads i førersædet (14, fig. E), sæt tændingsnøglen (24, fig. D) i, drej den med uret, og fasthold den i den første position. Følgende advarselslamper og lysindikatorer tænder: Advarselslampe for forvarmning af dieselmotorens tændrør (11, fig. D) Lysindikator for opladet batteri (7, fig. D) Advarselslampe for motorolietryk (8, fig. D) Advarselslampe for parkeringsbremse (12, fig. D) Når advarselslampen for forvarmning af dieselmotorens tændrør (11, fig. D) slukker, drejes tændingsnøglen helt i bund med uret, hvorefter den udløses ved opstart af dieselmotoren. FORSIGTIG! Ved opstart af dieselmotoren skal man være påpasselig med ikke at lade tændingsnøglen blive i startpositionen længere end højst nødvendigt (maks. 15 sekunder), da startmotoren kan tage skade. Hvis motoren ikke starter, ventes et minut før der prøves igen. Inden motoren startes på ny, drejes tændingsnøglen mod uret tilbage til udgangspositionen. Hvis motoren ikke starter efter 2. forsøg, skal De ikke insistere; lad i stedet den ansvarlige for maskinens vedligeholdelse hjælpe Dem. FORSIGTIG! Når maskinen startes med tændingsnøglen (24, fig. D), må kørepedalen (26) ikke trykkes ned, da maskinen er udstyret med et sikkerhedssystem, der ellers vil forhindre opstart af motoren. 6. Kontroller, at alle advarselslamper er slukket, når motoren kører. 7. Lad motoren køre i nogle få minutter med gashåndtaget (16, fig. E) indstillet til den midterste position, for på denne måde at give den tid til at varme op, især hvis lufttemperaturen er lav. Sådan standses dieselmotoren 1. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 2. Drej tændingsnøglen (24, fig. D) helt i bund mod uret, og tag den ud. 3. Aktiver parkeringsbremsen med håndtaget (13, fig. E) (1) B

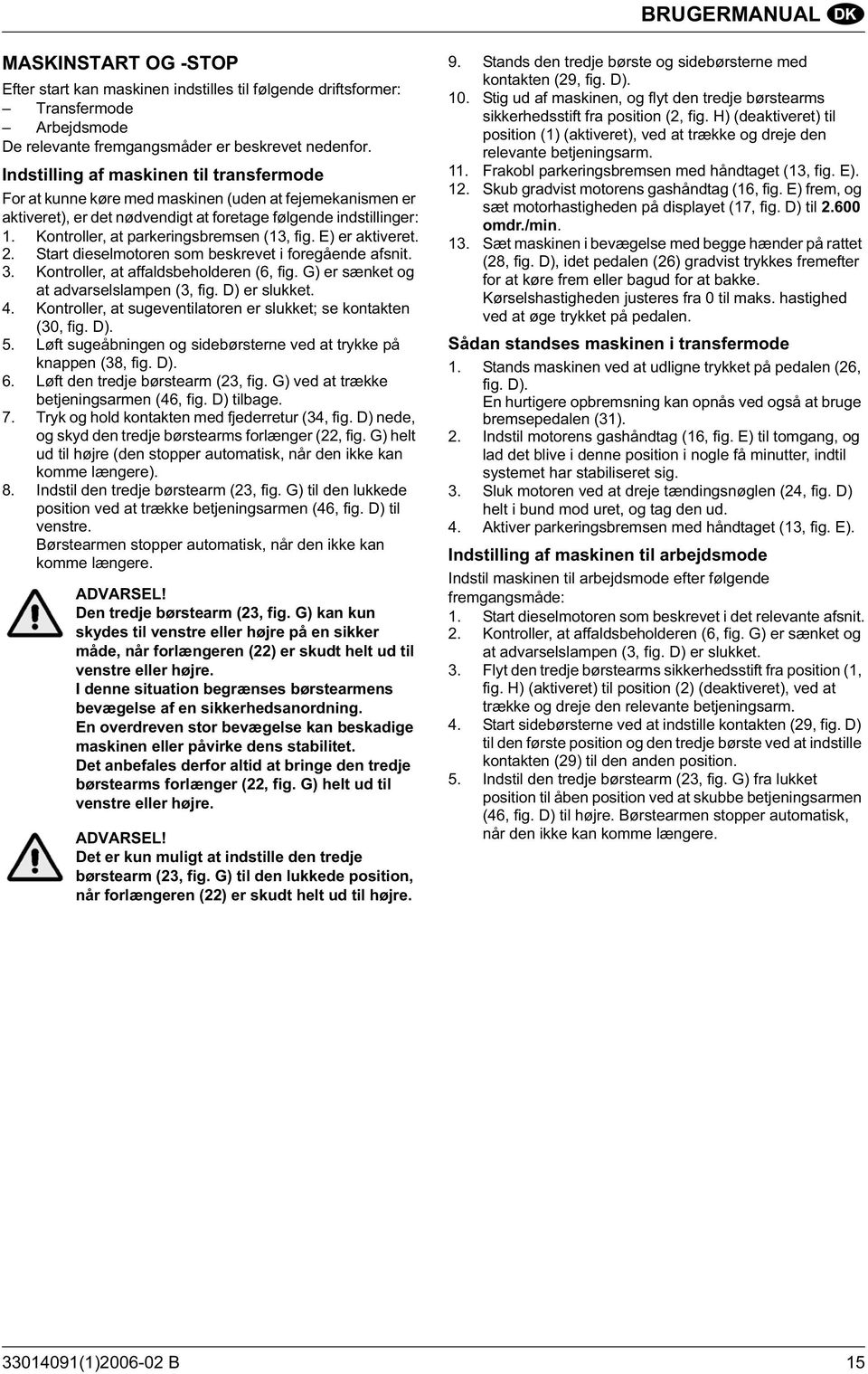

17 BRUGERMANUAL MASKINSTART OG -STOP Efter start kan maskinen indstilles til følgende driftsformer: Transfermode Arbejdsmode De relevante fremgangsmåder er beskrevet nedenfor. Indstilling af maskinen til transfermode For at kunne køre med maskinen (uden at fejemekanismen er aktiveret), er det nødvendigt at foretage følgende indstillinger: 1. Kontroller, at parkeringsbremsen (13, fig. E) er aktiveret. 2. Start dieselmotoren som beskrevet i foregående afsnit. 3. Kontroller, at affaldsbeholderen (6, fig. G) er sænket og at advarselslampen (3, fig. D) er slukket. 4. Kontroller, at sugeventilatoren er slukket; se kontakten (30, fig. D). 5. Løft sugeåbningen og sidebørsterne ved at trykke på knappen (38, fig. D). 6. Løft den tredje børstearm (23, fig. G) ved at trække betjeningsarmen (46, fig. D) tilbage. 7. Tryk og hold kontakten med fjederretur (34, fig. D) nede, og skyd den tredje børstearms forlænger (22, fig. G) helt ud til højre (den stopper automatisk, når den ikke kan komme længere). 8. Indstil den tredje børstearm (23, fig. G) til den lukkede position ved at trække betjeningsarmen (46, fig. D) til venstre. Børstearmen stopper automatisk, når den ikke kan komme længere. ADVARSEL! Den tredje børstearm (23, fig. G) kan kun skydes til venstre eller højre på en sikker måde, når forlængeren (22) er skudt helt ud til venstre eller højre. I denne situation begrænses børstearmens bevægelse af en sikkerhedsanordning. En overdreven stor bevægelse kan beskadige maskinen eller påvirke dens stabilitet. Det anbefales derfor altid at bringe den tredje børstearms forlænger (22, fig. G) helt ud til venstre eller højre. ADVARSEL! Det er kun muligt at indstille den tredje børstearm (23, fig. G) til den lukkede position, når forlængeren (22) er skudt helt ud til højre. 9. Stands den tredje børste og sidebørsterne med kontakten (29, fig. D). 10. Stig ud af maskinen, og flyt den tredje børstearms sikkerhedsstift fra position (2, fig. H) (deaktiveret) til position (1) (aktiveret), ved at trække og dreje den relevante betjeningsarm. 11. Frakobl parkeringsbremsen med håndtaget (13, fig. E). 12. Skub gradvist motorens gashåndtag (16, fig. E) frem, og sæt motorhastigheden på displayet (17, fig. D) til omdr./min. 13. Sæt maskinen i bevægelse med begge hænder på rattet (28, fig. D), idet pedalen (26) gradvist trykkes fremefter for at køre frem eller bagud for at bakke. Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen. Sådan standses maskinen i transfermode 1. Stands maskinen ved at udligne trykket på pedalen (26, fig. D). En hurtigere opbremsning kan opnås ved også at bruge bremsepedalen (31). 2. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 3. Sluk motoren ved at dreje tændingsnøglen (24, fig. D) helt i bund mod uret, og tag den ud. 4. Aktiver parkeringsbremsen med håndtaget (13, fig. E). Indstilling af maskinen til arbejdsmode Indstil maskinen til arbejdsmode efter følgende fremgangsmåde: 1. Start dieselmotoren som beskrevet i det relevante afsnit. 2. Kontroller, at affaldsbeholderen (6, fig. G) er sænket og at advarselslampen (3, fig. D) er slukket. 3. Flyt den tredje børstearms sikkerhedsstift fra position (1, fig. H) (aktiveret) til position (2) (deaktiveret), ved at trække og dreje den relevante betjeningsarm. 4. Start sidebørsterne ved at indstille kontakten (29, fig. D) til den første position og den tredje børste ved at indstille kontakten (29) til den anden position. 5. Indstil den tredje børstearm (23, fig. G) fra lukket position til åben position ved at skubbe betjeningsarmen (46, fig. D) til højre. Børstearmen stopper automatisk, når den ikke kan komme længere (1) B 15

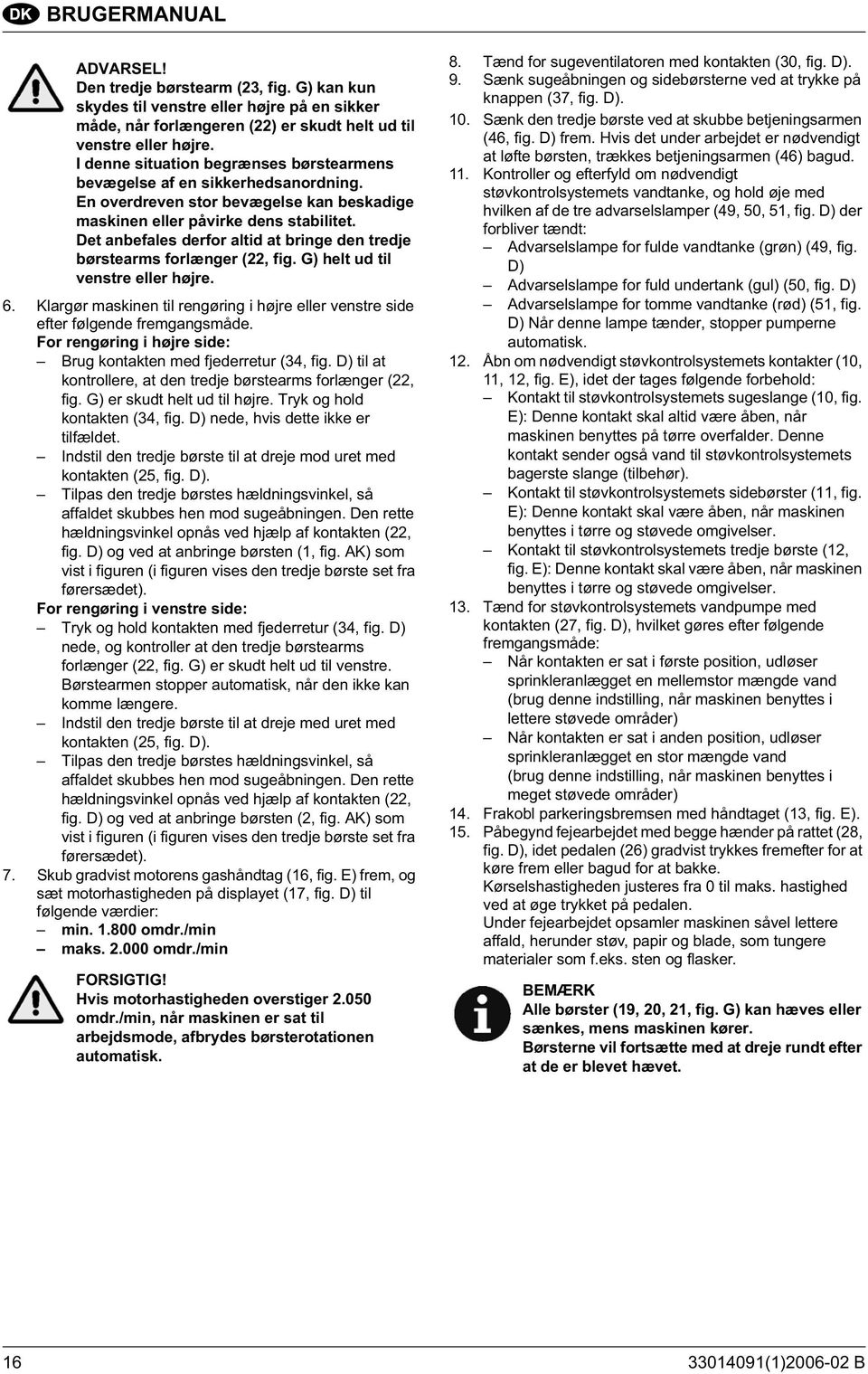

18 BRUGERMANUAL ADVARSEL! Den tredje børstearm (23, fig. G) kan kun skydes til venstre eller højre på en sikker måde, når forlængeren (22) er skudt helt ud til venstre eller højre. I denne situation begrænses børstearmens bevægelse af en sikkerhedsanordning. En overdreven stor bevægelse kan beskadige maskinen eller påvirke dens stabilitet. Det anbefales derfor altid at bringe den tredje børstearms forlænger (22, fig. G) helt ud til venstre eller højre. 6. Klargør maskinen til rengøring i højre eller venstre side efter følgende fremgangsmåde. For rengøring i højre side: Brug kontakten med fjederretur (34, fig. D) til at kontrollere, at den tredje børstearms forlænger (22, fig. G) er skudt helt ud til højre. Tryk og hold kontakten (34, fig. D) nede, hvis dette ikke er tilfældet. Indstil den tredje børste til at dreje mod uret med kontakten (25, fig. D). Tilpas den tredje børstes hældningsvinkel, så affaldet skubbes hen mod sugeåbningen. Den rette hældningsvinkel opnås ved hjælp af kontakten (22, fig. D) og ved at anbringe børsten (1, fig. AK) som vist i figuren (i figuren vises den tredje børste set fra førersædet). For rengøring i venstre side: Tryk og hold kontakten med fjederretur (34, fig. D) nede, og kontroller at den tredje børstearms forlænger (22, fig. G) er skudt helt ud til venstre. Børstearmen stopper automatisk, når den ikke kan komme længere. Indstil den tredje børste til at dreje med uret med kontakten (25, fig. D). Tilpas den tredje børstes hældningsvinkel, så affaldet skubbes hen mod sugeåbningen. Den rette hældningsvinkel opnås ved hjælp af kontakten (22, fig. D) og ved at anbringe børsten (2, fig. AK) som vist i figuren (i figuren vises den tredje børste set fra førersædet). 7. Skub gradvist motorens gashåndtag (16, fig. E) frem, og sæt motorhastigheden på displayet (17, fig. D) til følgende værdier: min omdr./min maks omdr./min FORSIGTIG! Hvis motorhastigheden overstiger omdr./min, når maskinen er sat til arbejdsmode, afbrydes børsterotationen automatisk. 8. Tænd for sugeventilatoren med kontakten (30, fig. D). 9. Sænk sugeåbningen og sidebørsterne ved at trykke på knappen (37, fig. D). 10. Sænk den tredje børste ved at skubbe betjeningsarmen (46, fig. D) frem. Hvis det under arbejdet er nødvendigt at løfte børsten, trækkes betjeningsarmen (46) bagud. 11. Kontroller og efterfyld om nødvendigt støvkontrolsystemets vandtanke, og hold øje med hvilken af de tre advarselslamper (49, 50, 51, fig. D) der forbliver tændt: Advarselslampe for fulde vandtanke (grøn) (49, fig. D) Advarselslampe for fuld undertank (gul) (50, fig. D) Advarselslampe for tomme vandtanke (rød) (51, fig. D) Når denne lampe tænder, stopper pumperne automatisk. 12. Åbn om nødvendigt støvkontrolsystemets kontakter (10, 11, 12, fig. E), idet der tages følgende forbehold: Kontakt til støvkontrolsystemets sugeslange (10, fig. E): Denne kontakt skal altid være åben, når maskinen benyttes på tørre overfalder. Denne kontakt sender også vand til støvkontrolsystemets bagerste slange (tilbehør). Kontakt til støvkontrolsystemets sidebørster (11, fig. E): Denne kontakt skal være åben, når maskinen benyttes i tørre og støvede omgivelser. Kontakt til støvkontrolsystemets tredje børste (12, fig. E): Denne kontakt skal være åben, når maskinen benyttes i tørre og støvede omgivelser. 13. Tænd for støvkontrolsystemets vandpumpe med kontakten (27, fig. D), hvilket gøres efter følgende fremgangsmåde: Når kontakten er sat i første position, udløser sprinkleranlægget en mellemstor mængde vand (brug denne indstilling, når maskinen benyttes i lettere støvede områder) Når kontakten er sat i anden position, udløser sprinkleranlægget en stor mængde vand (brug denne indstilling, når maskinen benyttes i meget støvede områder) 14. Frakobl parkeringsbremsen med håndtaget (13, fig. E). 15. Påbegynd fejearbejdet med begge hænder på rattet (28, fig. D), idet pedalen (26) gradvist trykkes fremefter for at køre frem eller bagud for at bakke. Kørselshastigheden justeres fra 0 til maks. hastighed ved at øge trykket på pedalen. Under fejearbejdet opsamler maskinen såvel lettere affald, herunder støv, papir og blade, som tungere materialer som f.eks. sten og flasker. BEMÆRK Alle børster (19, 20, 21, fig. G) kan hæves eller sænkes, mens maskinen kører. Børsterne vil fortsætte med at dreje rundt efter at de er blevet hævet (1) B

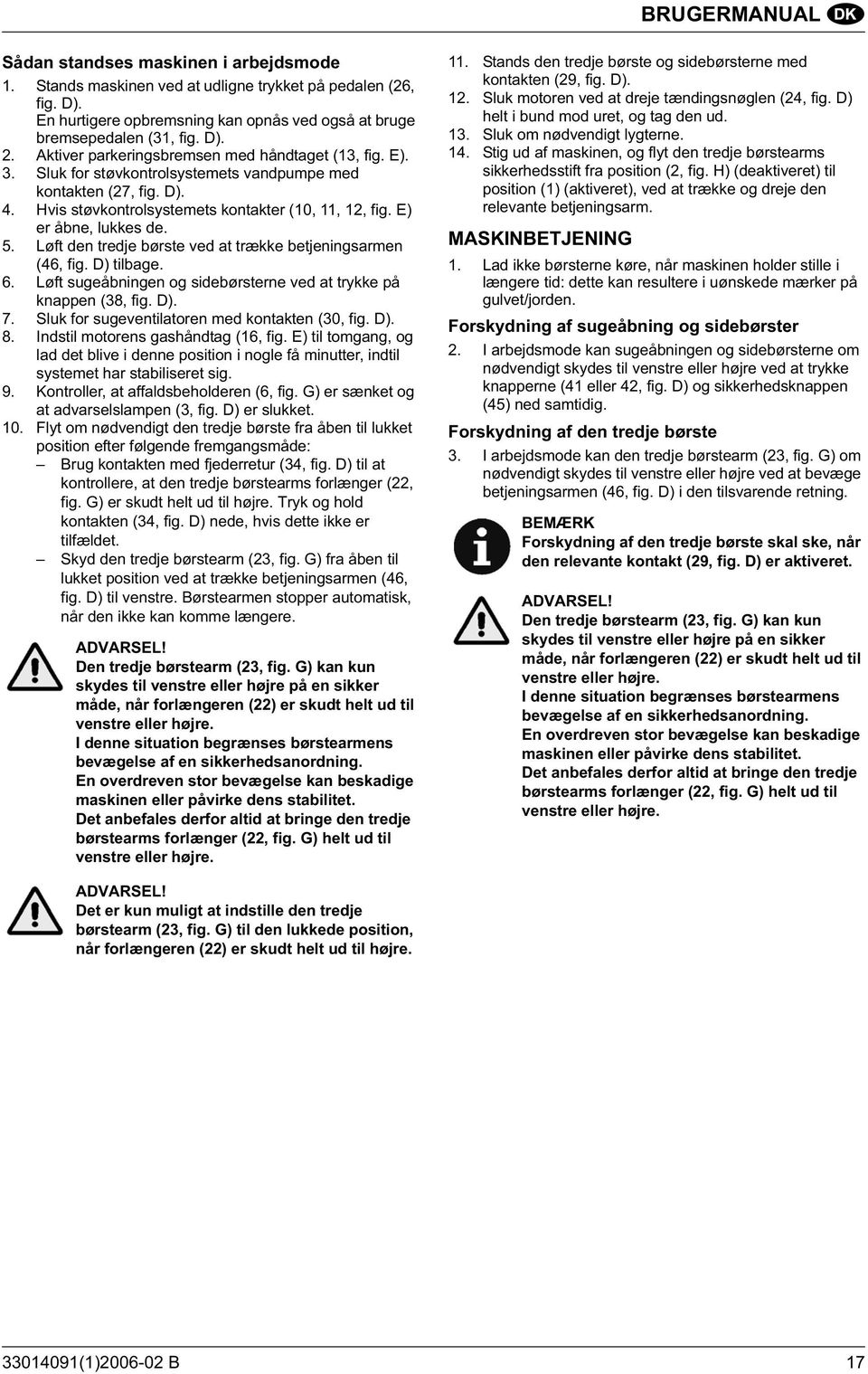

19 BRUGERMANUAL Sådan standses maskinen i arbejdsmode 1. Stands maskinen ved at udligne trykket på pedalen (26, fig. D). En hurtigere opbremsning kan opnås ved også at bruge bremsepedalen (31, fig. D). 2. Aktiver parkeringsbremsen med håndtaget (13, fig. E). 3. Sluk for støvkontrolsystemets vandpumpe med kontakten (27, fig. D). 4. Hvis støvkontrolsystemets kontakter (10, 11, 12, fig. E) er åbne, lukkes de. 5. Løft den tredje børste ved at trække betjeningsarmen (46, fig. D) tilbage. 6. Løft sugeåbningen og sidebørsterne ved at trykke på knappen (38, fig. D). 7. Sluk for sugeventilatoren med kontakten (30, fig. D). 8. Indstil motorens gashåndtag (16, fig. E) til tomgang, og lad det blive i denne position i nogle få minutter, indtil systemet har stabiliseret sig. 9. Kontroller, at affaldsbeholderen (6, fig. G) er sænket og at advarselslampen (3, fig. D) er slukket. 10. Flyt om nødvendigt den tredje børste fra åben til lukket position efter følgende fremgangsmåde: Brug kontakten med fjederretur (34, fig. D) til at kontrollere, at den tredje børstearms forlænger (22, fig. G) er skudt helt ud til højre. Tryk og hold kontakten (34, fig. D) nede, hvis dette ikke er tilfældet. Skyd den tredje børstearm (23, fig. G) fra åben til lukket position ved at trække betjeningsarmen (46, fig. D) til venstre. Børstearmen stopper automatisk, når den ikke kan komme længere. ADVARSEL! Den tredje børstearm (23, fig. G) kan kun skydes til venstre eller højre på en sikker måde, når forlængeren (22) er skudt helt ud til venstre eller højre. I denne situation begrænses børstearmens bevægelse af en sikkerhedsanordning. En overdreven stor bevægelse kan beskadige maskinen eller påvirke dens stabilitet. Det anbefales derfor altid at bringe den tredje børstearms forlænger (22, fig. G) helt ud til venstre eller højre. 11. Stands den tredje børste og sidebørsterne med kontakten (29, fig. D). 12. Sluk motoren ved at dreje tændingsnøglen (24, fig. D) helt i bund mod uret, og tag den ud. 13. Sluk om nødvendigt lygterne. 14. Stig ud af maskinen, og flyt den tredje børstearms sikkerhedsstift fra position (2, fig. H) (deaktiveret) til position (1) (aktiveret), ved at trække og dreje den relevante betjeningsarm. MASKINBETJENING 1. Lad ikke børsterne køre, når maskinen holder stille i længere tid: dette kan resultere i uønskede mærker på gulvet/jorden. Forskydning af sugeåbning og sidebørster 2. I arbejdsmode kan sugeåbningen og sidebørsterne om nødvendigt skydes til venstre eller højre ved at trykke knapperne (41 eller 42, fig. D) og sikkerhedsknappen (45) ned samtidig. Forskydning af den tredje børste 3. I arbejdsmode kan den tredje børstearm (23, fig. G) om nødvendigt skydes til venstre eller højre ved at bevæge betjeningsarmen (46, fig. D) i den tilsvarende retning. BEMÆRK Forskydning af den tredje børste skal ske, når den relevante kontakt (29, fig. D) er aktiveret. ADVARSEL! Den tredje børstearm (23, fig. G) kan kun skydes til venstre eller højre på en sikker måde, når forlængeren (22) er skudt helt ud til venstre eller højre. I denne situation begrænses børstearmens bevægelse af en sikkerhedsanordning. En overdreven stor bevægelse kan beskadige maskinen eller påvirke dens stabilitet. Det anbefales derfor altid at bringe den tredje børstearms forlænger (22, fig. G) helt ud til venstre eller højre. ADVARSEL! Det er kun muligt at indstille den tredje børstearm (23, fig. G) til den lukkede position, når forlængeren (22) er skudt helt ud til højre (1) B 17

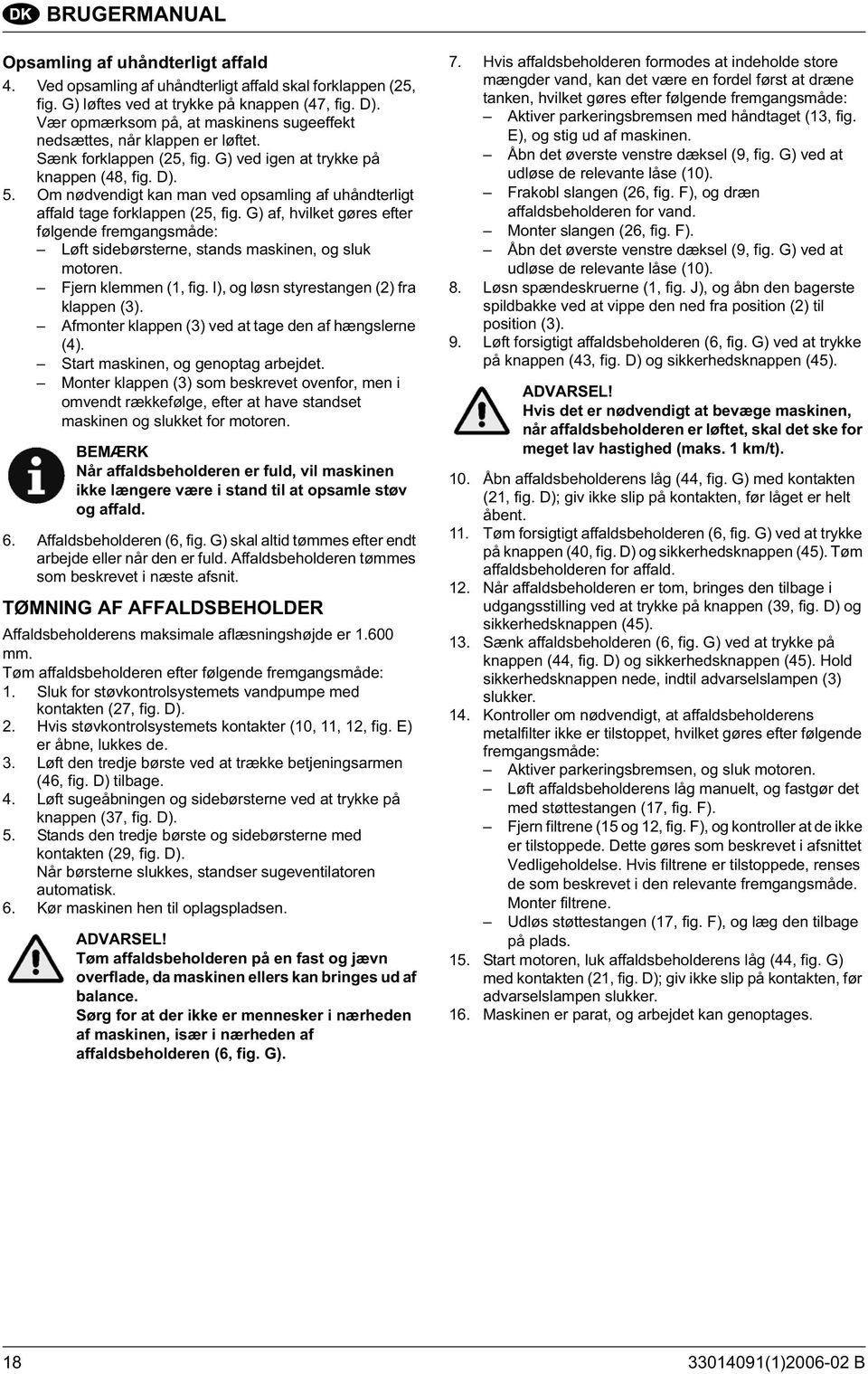

20 BRUGERMANUAL Opsamling af uhåndterligt affald 4. Ved opsamling af uhåndterligt affald skal forklappen (25, fig. G) løftes ved at trykke på knappen (47, fig. D). Vær opmærksom på, at maskinens sugeeffekt nedsættes, når klappen er løftet. Sænk forklappen (25, fig. G) ved igen at trykke på knappen (48, fig. D). 5. Om nødvendigt kan man ved opsamling af uhåndterligt affald tage forklappen (25, fig. G) af, hvilket gøres efter følgende fremgangsmåde: Løft sidebørsterne, stands maskinen, og sluk motoren. Fjern klemmen (1, fig. I), og løsn styrestangen (2) fra klappen (3). Afmonter klappen (3) ved at tage den af hængslerne (4). Start maskinen, og genoptag arbejdet. Monter klappen (3) som beskrevet ovenfor, men i omvendt rækkefølge, efter at have standset maskinen og slukket for motoren. BEMÆRK Når affaldsbeholderen er fuld, vil maskinen ikke længere være i stand til at opsamle støv og affald. 6. Affaldsbeholderen (6, fig. G) skal altid tømmes efter endt arbejde eller når den er fuld. Affaldsbeholderen tømmes som beskrevet i næste afsnit. TØMNING AF AFFALDSBEHOLDER Affaldsbeholderens maksimale aflæsningshøjde er mm. Tøm affaldsbeholderen efter følgende fremgangsmåde: 1. Sluk for støvkontrolsystemets vandpumpe med kontakten (27, fig. D). 2. Hvis støvkontrolsystemets kontakter (10, 11, 12, fig. E) er åbne, lukkes de. 3. Løft den tredje børste ved at trække betjeningsarmen (46, fig. D) tilbage. 4. Løft sugeåbningen og sidebørsterne ved at trykke på knappen (37, fig. D). 5. Stands den tredje børste og sidebørsterne med kontakten (29, fig. D). Når børsterne slukkes, standser sugeventilatoren automatisk. 6. Kør maskinen hen til oplagspladsen. ADVARSEL! Tøm affaldsbeholderen på en fast og jævn overflade, da maskinen ellers kan bringes ud af balance. Sørg for at der ikke er mennesker i nærheden af maskinen, især i nærheden af affaldsbeholderen (6, fig. G). 7. Hvis affaldsbeholderen formodes at indeholde store mængder vand, kan det være en fordel først at dræne tanken, hvilket gøres efter følgende fremgangsmåde: Aktiver parkeringsbremsen med håndtaget (13, fig. E), og stig ud af maskinen. Åbn det øverste venstre dæksel (9, fig. G) ved at udløse de relevante låse (10). Frakobl slangen (26, fig. F), og dræn affaldsbeholderen for vand. Monter slangen (26, fig. F). Åbn det øverste venstre dæksel (9, fig. G) ved at udløse de relevante låse (10). 8. Løsn spændeskruerne (1, fig. J), og åbn den bagerste spildbakke ved at vippe den ned fra position (2) til position (3). 9. Løft forsigtigt affaldsbeholderen (6, fig. G) ved at trykke på knappen (43, fig. D) og sikkerhedsknappen (45). ADVARSEL! Hvis det er nødvendigt at bevæge maskinen, når affaldsbeholderen er løftet, skal det ske for meget lav hastighed (maks. 1 km/t). 10. Åbn affaldsbeholderens låg (44, fig. G) med kontakten (21, fig. D); giv ikke slip på kontakten, før låget er helt åbent. 11. Tøm forsigtigt affaldsbeholderen (6, fig. G) ved at trykke på knappen (40, fig. D) og sikkerhedsknappen (45). Tøm affaldsbeholderen for affald. 12. Når affaldsbeholderen er tom, bringes den tilbage i udgangsstilling ved at trykke på knappen (39, fig. D) og sikkerhedsknappen (45). 13. Sænk affaldsbeholderen (6, fig. G) ved at trykke på knappen (44, fig. D) og sikkerhedsknappen (45). Hold sikkerhedsknappen nede, indtil advarselslampen (3) slukker. 14. Kontroller om nødvendigt, at affaldsbeholderens metalfilter ikke er tilstoppet, hvilket gøres efter følgende fremgangsmåde: Aktiver parkeringsbremsen, og sluk motoren. Løft affaldsbeholderens låg manuelt, og fastgør det med støttestangen (17, fig. F). Fjern filtrene (15 og 12, fig. F), og kontroller at de ikke er tilstoppede. Dette gøres som beskrevet i afsnittet Vedligeholdelse. Hvis filtrene er tilstoppede, renses de som beskrevet i den relevante fremgangsmåde. Monter filtrene. Udløs støttestangen (17, fig. F), og læg den tilbage på plads. 15. Start motoren, luk affaldsbeholderens låg (44, fig. G) med kontakten (21, fig. D); giv ikke slip på kontakten, før advarselslampen slukker. 16. Maskinen er parat, og arbejdet kan genoptages (1) B
