17 BRUGERMANUAL DANSK INDHOLDSFORTEGNELSE INTRODUKTION... 3 MANUALENS FORMÅL OG INDHOLD... 3 MÅLGRUPPE... 3 OPBEVARING AF MANUALEN... 3 OVERENSSTEMMELSESCERTIFIKAT... 3 IDENTIFIKATIONSDATA... 3 ANDRE REFERENCEMANUALER... 3 RESERVEDELE OG VEDLIGEHOLDELSE... 3 ÆNDRINGER OG FORBEDRINGER... 3 SIKKERHED... 4 SYMBOLER... 4 GENERELLE INSTRUKTIONER... 4 UDPAKNING/LEVERING... 6 MASKINBESKRIVELSE... 7 DRIFTSEVNER... 7 SKIK OG BRUG... 7 BESKRIVELSE... 7 TEKNISKE DATA...11 OMGIVELSESFORHOLD HYDRAULIKDIAGRAM ELEKTRISKE SIKRINGER ALARMBESKRIVELSER TILBEHØR/EKSTRAUDSTYR BRUG GENERELLE ADVARSLER FØR OPSTART START OG STOP AF DIESELMOTOR MASKINSTART OG -STOP MASKINBETJENING TØMNING AF AFFALDSBEHOLDER SÅDAN BRUGES DEN BAGERSTE SUGESLANGE (*) SÅDAN BRUGES VINDUESVISKEREN/SPRINKLEREN SÅDAN BRUGES FØRERHUSETS VARMEANLÆG SÅDAN BRUGES FØRERHUSETS KLIMAANLÆG (*) SÅDAN BRUGES LYSANLÆGGET BETJENING AF ARBEJDSLYS BETJENING AF HAVARIBLINKET BETJENING AF KABINELYS MANUAL LØFTNING AF AFFALDSBEHOLDEREN MONTERING AF DEN LØFTEDE AFFALDSBEHOLDERS LÅSESTIFTER MONTERING AF STØTTESTANGEN TIL DEN LØFTEDE AFFALDSBEHOLDERS DØR SÅDAN BRUGES HØJTRYKSRENSEREN (*) SÅDAN BRUGES KAMERAUDSTYRET (tilbehør) EFTER BRUG TØMNING AF STØVKONTROLSYSTEMETS VANDTANK NÅR MASKINEN SKAL SLÆBES TRANSPORT MED ANHÆNGER OPLAGRING AF MASKINEN FØRSTE ARBEJDSPERIODE RS (1) B 1

18 DANSK BRUGERMANUAL VEDLIGEHOLDELSE SKEMA OVER REGELMÆSSIG VEDLIGEHOLDELSE RENGØRING AF AFFALDSBEHOLDER, FILTER OG SUGESLANGE, OG KONTROL AF PAKNING RENGØRING AF STØVKONTROLANLÆGGETS DYSE OG FILTER RENGØRING AF STØVKONTROLSYSTEMETS VANDFILTER KONTROL AF HYDRAULIKANLÆGGETS OLIESTAND OG DRÆNFILTERETS DRIFTSYDELSE KONTROL AF HYDRAULIKANLÆGGETS OLIEKØLER KONTROL AF AKKUMULATORVÆSKESTAND KONTROL AF BREMSEVÆSKESTAND KONTROL AF BAKGEARSALARM DRIFTSKKONTROL AF ADVARSELSSIGNAL FOR DEAKTIVERET PARKERINGSBREMSE KONTROL AF DÆKTRYK KONTROL AF SUGEÅBNING OG KLAPHØJDE KONTROL OG JUSTERING AF SIDEBØRSTER UDSKIFTNING AF SIDEBØRSTE KONTROL AF PARKERINGSBREMSE KONTROL AF MOTOROLIESTAND UDSKIFTNING AF MOTOROLIE UDSKIFTNING AF MOTOROLIEFILTER RENGØRING AF MOTORENS LUFTFILTER KONTROL OG RENGØRING AF MOTORENS KØLERFINNER KONTROL AF KØLERVÆSKESTAND UDSKIFTNING AF MOTORENS BRÆNDSTOFFILTER UDSKIFTNINGS AF FØRERHUSETS LUFTFILTER AF- OG PÅMONTERING AF HJUL UDSKIFTNING AF SIKRINGER VINTERVEDLIGEHOLDELSE SIKKERHEDSFUNKTIONER BAKGEARSALARM SIKKERHEDSFLANGE PÅ BETJENINGSARM TIL LØFTNING/SÆNKNING AF AFFALDSBEHOLDER SIKKERHEDSFLANGE PÅ BETJENINGSARM TIL LØFTNING/SÆNKNING AF SUGEÅBNING OG BØRSTER SENSOR TIL HINDRING AF MOTOROPSTART, NÅR KØREPEDALEN TRYKKES NED MANUEL FRAKOBLING AF BATTERI SENSOR TIL HINDRING AF MOTOROPSTART, NÅR FØREREN IKKE HAR TAGET PLADS I FØRERSÆDET NØDSTOP HOVEDALARM FEJLFINDING PROBLEMER OG EVENTUELLE LØSNINGER OPHUGNING (1) B RS 502

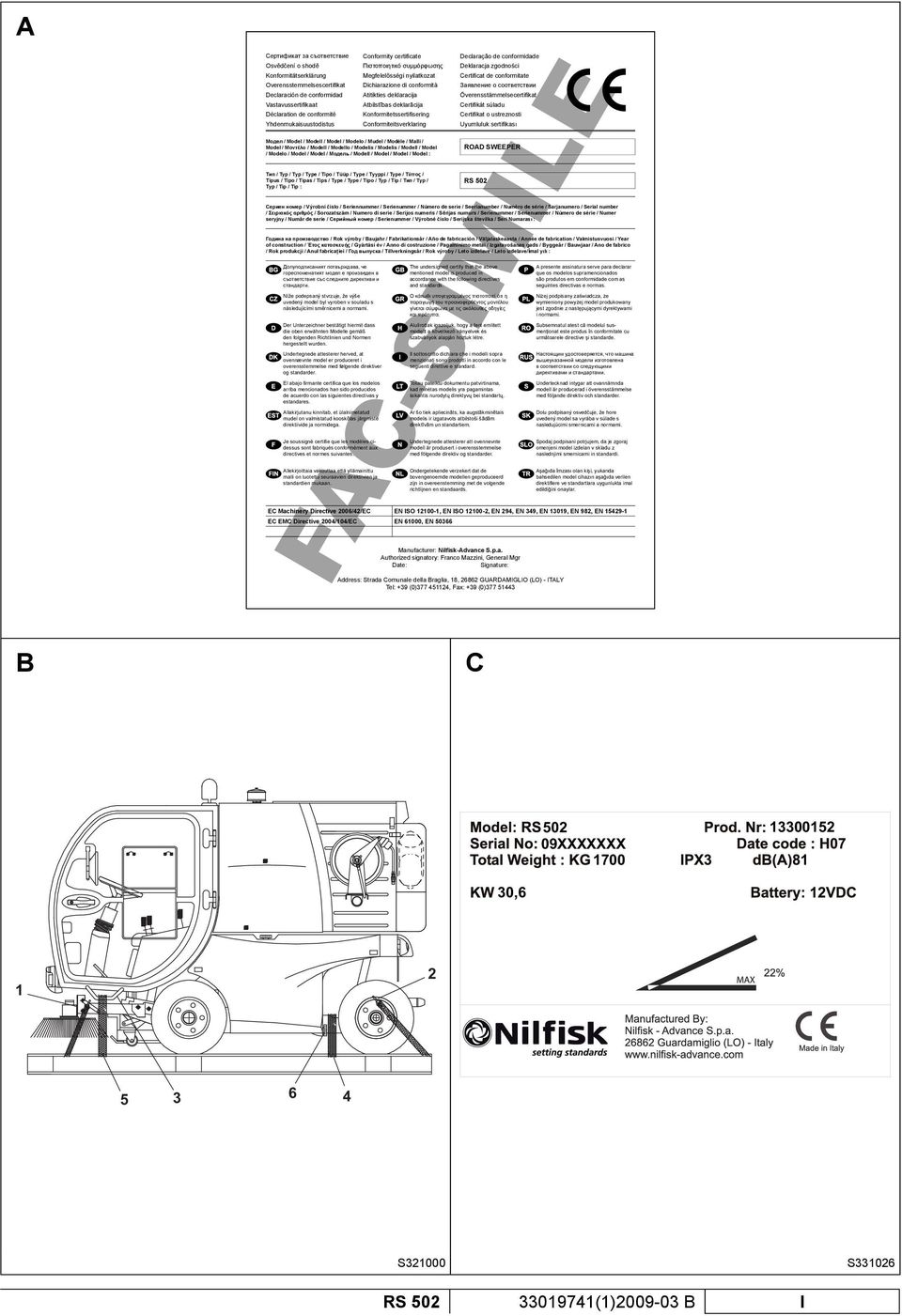

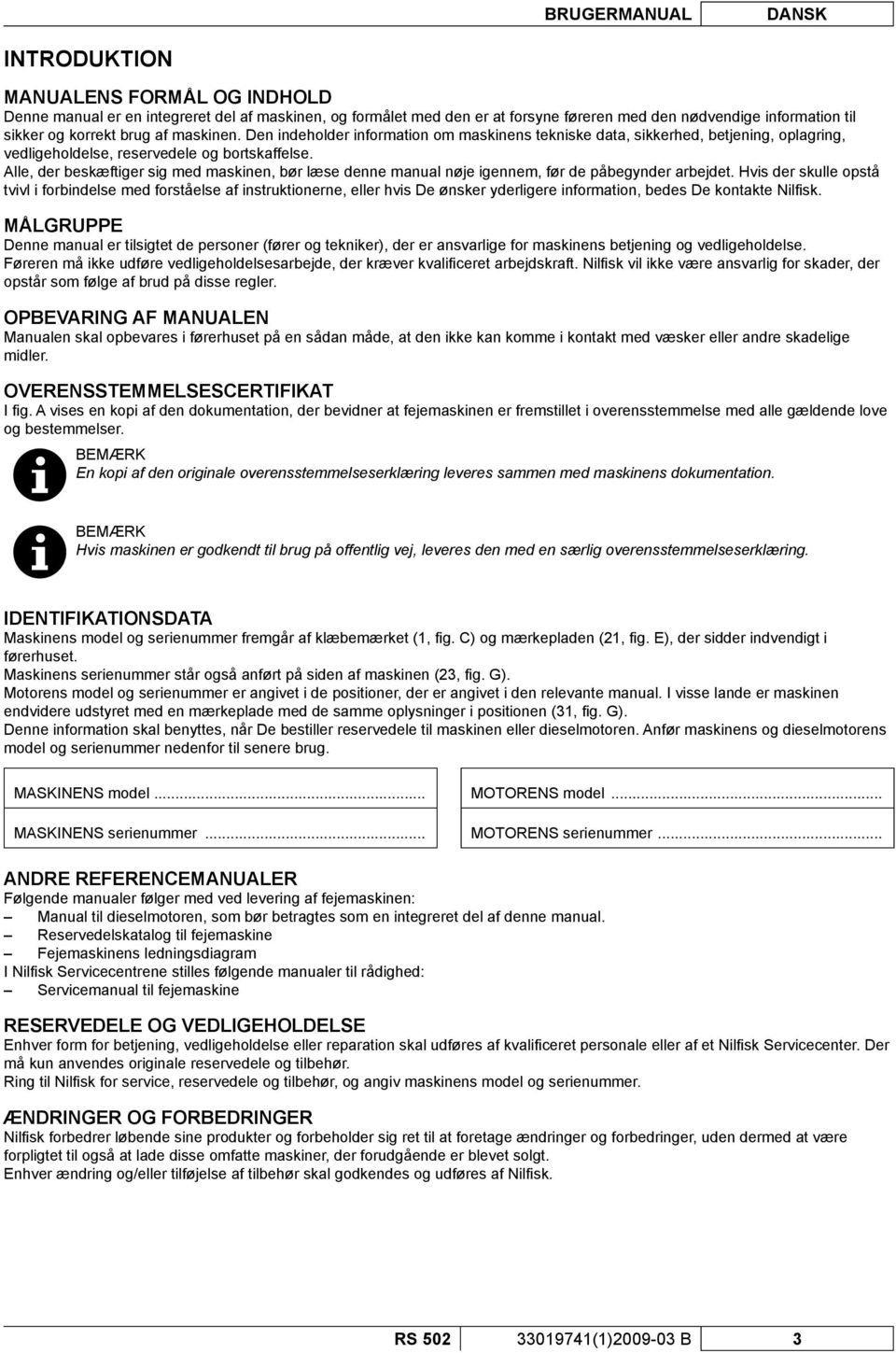

19 BRUGERMANUAL DANSK INTRODUKTION MANUALENS FORMÅL OG INDHOLD Denne manual er en integreret del af maskinen, og formålet med den er at forsyne føreren med den nødvendige information til sikker og korrekt brug af maskinen. Den indeholder information om maskinens tekniske data, sikkerhed, betjening, oplagring, vedligeholdelse, reservedele og bortskaffelse. Alle, der beskæftiger sig med maskinen, bør læse denne manual nøje igennem, før de påbegynder arbejdet. Hvis der skulle opstå tvivl i forbindelse med forståelse af instruktionerne, eller hvis De ønsker yderligere information, bedes De kontakte Nilfi sk. MÅLGRUPPE Denne manual er tilsigtet de personer (fører og tekniker), der er ansvarlige for maskinens betjening og vedligeholdelse. Føreren må ikke udføre vedligeholdelsesarbejde, der kræver kvalifi ceret arbejdskraft. Nilfi sk vil ikke være ansvarlig for skader, der opstår som følge af brud på disse regler. OPBEVARING AF MANUALEN Manualen skal opbevares i førerhuset på en sådan måde, at den ikke kan komme i kontakt med væsker eller andre skadelige midler. OVERENSSTEMMELSESCERTIFIKAT I fi g. A vises en kopi af den dokumentation, der bevidner at fejemaskinen er fremstillet i overensstemmelse med alle gældende love og bestemmelser. BEMÆRK En kopi af den originale overensstemmelseserklæring leveres sammen med maskinens dokumentation. BEMÆRK Hvis maskinen er godkendt til brug på offentlig vej, leveres den med en særlig overensstemmelseserklæring. IDENTIFIKATIONSDATA Maskinens model og serienummer fremgår af klæbemærket (1, fi g. C) og mærkepladen (21, fi g. E), der sidder indvendigt i førerhuset. Maskinens serienummer står også anført på siden af maskinen (23, fi g. G). Motorens model og serienummer er angivet i de positioner, der er angivet i den relevante manual. I visse lande er maskinen endvidere udstyret med en mærkeplade med de samme oplysninger i positionen (31, fi g. G). Denne information skal benyttes, når De bestiller reservedele til maskinen eller dieselmotoren. Anfør maskinens og dieselmotorens model og serienummer nedenfor til senere brug. MASKINENS model... MOTORENS model... MASKINENS serienummer... MOTORENS serienummer... ANDRE REFERENCEMANUALER Følgende manualer følger med ved levering af fejemaskinen: Manual til dieselmotoren, som bør betragtes som en integreret del af denne manual. Reservedelskatalog til fejemaskine Fejemaskinens ledningsdiagram I Nilfi sk Servicecentrene stilles følgende manualer til rådighed: Servicemanual til fejemaskine RESERVEDELE OG VEDLIGEHOLDELSE Enhver form for betjening, vedligeholdelse eller reparation skal udføres af kvalifi ceret personale eller af et Nilfi sk Servicecenter. Der må kun anvendes originale reservedele og tilbehør. Ring til Nilfi sk for service, reservedele og tilbehør, og angiv maskinens model og serienummer. ÆNDRINGER OG FORBEDRINGER Nilfi sk forbedrer løbende sine produkter og forbeholder sig ret til at foretage ændringer og forbedringer, uden dermed at være forpligtet til også at lade disse omfatte maskiner, der forudgående er blevet solgt. Enhver ændring og/eller tilføjelse af tilbehør skal godkendes og udføres af Nilfi sk. RS (1) B 3

20 DANSK BRUGERMANUAL SIKKERHED Følgende symboler bruges til angivelse af potentielle faresituationer. Læs altid denne information grundigt igennem og tag alle de nødvendige forholdsregler til beskyttelse af mennesker og omgivelser. Det kræver fuld medvirken fra føreren at undgå faresituationer. Ingen forholdsregler til hindring af ulykker er effektive uden den fulde medvirken fra den person, der er direkte ansvarlig for maskinens betjening. De fl este af de ulykker, der sker under arbejdet eller når maskinen fl yttes, skyldes at grundlæggende sikkerhedsforanstaltninger ikke er blevet overholdt. En omhyggelig og forsigtig fører er den bedste garanti mod ulykker og en forudsætning for at forholdsreglerne overholdes. SYMBOLER FARE! Angiver dødsfare for føreren. ADVARSEL! Angiver en potentiel fare for person- eller maskinskade. FORSIGTIG! Angiver at De bør udvise forsigtighed eller være opmærksom på vigtige eller nyttige funktioner. Vær særlig opmærksom på afsnit markeret med dette symbol. BEMÆRK Angiver at man skal være opmærksom på vigtige eller nyttige funktioner. TJEK MANUAL Læs de pågældende afsnit i manualen igennem, før arbejdet påbegyndes. GENERELLE INSTRUKTIONER Nedenfor beskrives forskellige situationer, hvor der er risiko for kvæstelser eller maskinbeskadigelse. FARE! Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Desuden skal føreren: Være 18 år eller ældre Have kørekort Være i normal fysisk-psykisk form Ikke være påvirket af rusmidler eller andre stoffer, der påvirker nervesystemet (alkohol, psykofarmaka, stoffer, etc.) Tage startnøglen ud, inden der udføres nogen form for vedligeholdelse/reparation. Denne maskine må kun betjenes af kvalificeret og autoriseret arbejdskraft. Maskinen må ikke betjenes af børn eller handicappede. Undgå brugen af smykker, når der arbejdes i nærheden af bevægelige dele. Arbejd ikke under en løftet maskine, hvis den ikke er fastgjort med sikkerhedsblokke eller lignende støtteanordninger. Brug ikke maskinen i nærheden af giftige, antændelige og/eller eksplosive stoffer, væsker eller dampe. Udvis stor forsigtighed, da brændstof er meget brandfarligt. Ryg ikke og undgå åben ild i området som bruges til optankning af maskinen eller til opbevaring af brændstoffet. Fyld brændstof på udendørs eller i et område med god ventilation, og med slukket motor. Under optankningen bør der maks. fyldes op til 4 cm fra påfyldningsstudsens kant, da brændstoffet udvider sig. Efter optankningen kontrolleres det, at tankdækslet er rigtigt lukket. Hvis der spildes brændstof under optankningen, rengøres det berørte område, og der ventes et øjeblik, inden motoren startes (1) B RS 502

21 BRUGERMANUAL DANSK FARE! Lad ikke brændstoffet komme i kontakt med huden, og undgå indånding af dampene. Opbevar brændstof på sikker afstand af børn. Tag startnøglen ud, aktiver parkeringsbremsen og kobl batteriet fra, inden der udføres nogen form for vedligeholdelse/reparation. Når der arbejdes med åbne motorhjelme/paneler, kontrolleres det, at de ikke kan lukke i ved et uheld. Når der udføres vedligeholdelse med løftet affaldsbeholder, sikres den med støttestængerne. Under transport af fejemaskinen, må brændstoftanken ikke være fyldt. Dieselmotorens udstødningsgas indeholder en lugtfri og farveløs kulilte, som er yderst giftig. Undgå at indånde dampene. Lad ikke maskinen køre i et lukket område. Anbring ikke genstande på motoren. Sluk dieselmotoren, inden arbejdet med den påbegyndes. For at undgå utilsigtet igangsætning af motoren, frakobles batteriets minusklemme. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. Når affaldsbeholderen eller sugeåbningen løftes/sænkes, skal man passe på ikke at ramme føreren eller andre personer i nærheden. Når affaldsbeholderens dør er åben eller åbnes manuelt, skal man passe på ikke at ramme føreren eller andre personer i nærheden. Fastgør den med sikkerhedsstangen. Når maskinen kører og børsterne roterer, skal man passe på ikke at ramme føreren eller andre personer med børsterne. ADVARSEL! Kørsel på offentlig vej kræver at maskinen overholder de lokale krav til registrering. Maskinen er designet til at blive anvendt som fejemaskine og må derfor ikke bruges til andre formål. Når maskinen er i brug, skal man være opmærksom på omgivelserne og mennesker i nærheden. Brug ikke maskinen som transportmiddel. Lad ikke maskinen være ubemandet, så længe tændingsnøglen sidder i og parkeringsbremsen ikke er aktiveret. Undgå at støde ind i hylder eller stilladser, særligt hvis der er risiko for nedfaldende genstande. Udvis den største forsigtighed ved løftning og tømning af affaldsbeholderen. Tilpas driftshastigheden til jordforholdene. Læs nøje samtlige instruktioner, inden enhver form for vedligeholdelse/reparation påbegyndes. Tag alle de nødvendige forholdsregler for at forhindre at hår, smykker eller løstsiddende klæder fanges i maskinens bevægelige dele. Beskyt kropsdelene (øjne, hår, hænder, etc.) forsvarligt, når der arbejdes med trykluft eller højtryksrenser. Undgå kontakt med akkumulatorvæske og varme maskindele. Lad ikke børsterne køre, når maskinen står stille. Manglende overholdelse kan resultere i beskadigelse af gulvbelægningen. I tilfælde af brand anvendes pulverslukker; brug ikke vand. Rengør ikke maskinen med ætsende midler. Brug ikke maskinen i særligt støvede omgivelser. Pil ikke ved maskinens sikkerhedsskærme, og overhold nøje de almindelige vedligeholdelsesinstruktioner. Fjern eller flyt ikke maskinens advarselstavler. I tilfælde af driftsproblemer, sikres det at disse ikke er forårsaget af mangelfuld vedligeholdelse. Om nødvendigt kontaktes autoriseret personale eller ansatte fra et autoriseret servicecenter. Ved udskiftning af maskinens reservedele bestilles ORIGINALE reservedele fra en autoriseret forhandler. For at sikre forsvarlig og sikker betjening af maskinen, skal den regelmæssige vedligeholdelse udføres af autoriseret personale eller af et autoriseret servicecenter, som angivet i det relevante afsnit i denne manual. RS (1) B 5

22 DANSK BRUGERMANUAL ADVARSEL! Når maskinen kasseres, skal det foregå korrekt, da den indeholder giftige/skadelige materialer (olie, batterier, plastdele, etc.), der er underlagt regler som kræver at de afleveres i særlige centre (se afsnittet Ophugning). Hvis maskinen anvendes i overensstemmelse med disse instruktioner, vil vibrationerne ikke have skadende virkninger (se afsnittet Tekniske data). Når motoren kører, opvarmes lyddæmperen. Rør ikke ved lyddæmperen, da der er fare for forbrændinger eller brand. Lad ikke motoren køre, hvis oliestanden er lav, da dette kan beskadige maskinen alvorligt. Kontroller motoroliestanden med slukket motor og maskinen anbragt på en jævn overflade. Lad ikke motoren køre, hvis luftfilteret ikke er monteret, da dette kan beskadige maskinen. Motorens kølerør er under tryk. Ethvert eftersyn skal udføres med slukket og afkølet motor. Selv når motoren er kold, bør der udvises forsigtighed, når kølerdækslet fjernes. Motoren er udstyret med en ventilator; stå ikke i nærheden af motoren, når den er varm, da ventilatoren også kan gå i gang, selvom maskinen er slukket. Teknisk vedligeholdelsesarbejde på dieselmotoren skal udføres af en autoriseret forhandler. Brug kun originale eller autoriserede reservedele til dieselmotoren. Brug af ikke-autoriserede reservedele kan medføre alvorlig beskadigelse af motoren. Se også afsnittet SIKKERHEDSREGLER i dieselmotorens manual, som skal betragtes som en integreret del af denne manual. ADVARSEL! Kulilte (CO) kan medføre hjerneskade eller død. Denne maskines interne forbrændingsmotor kan afgive kulilte. Undgå indånding af udstødningsgassen. Må kun bruges indendørs, når en passende ventilation er etableret og når en medhjælper er blevet bedt om at holde opsyn med brugeren. UDPAKNING/LEVERING Maskinen leveres samlet og driftsklar, hvilket betyder, at operationer forbundet med udpakning og montering ikke er påkrævede. Kontroller venligst, at følgende dele er leveret med maskinen: Teknisk dokumentation: Manual til fejemaskine Manual til dieselmotor Reservedelskatalog til fejemaskine (1) B RS 502

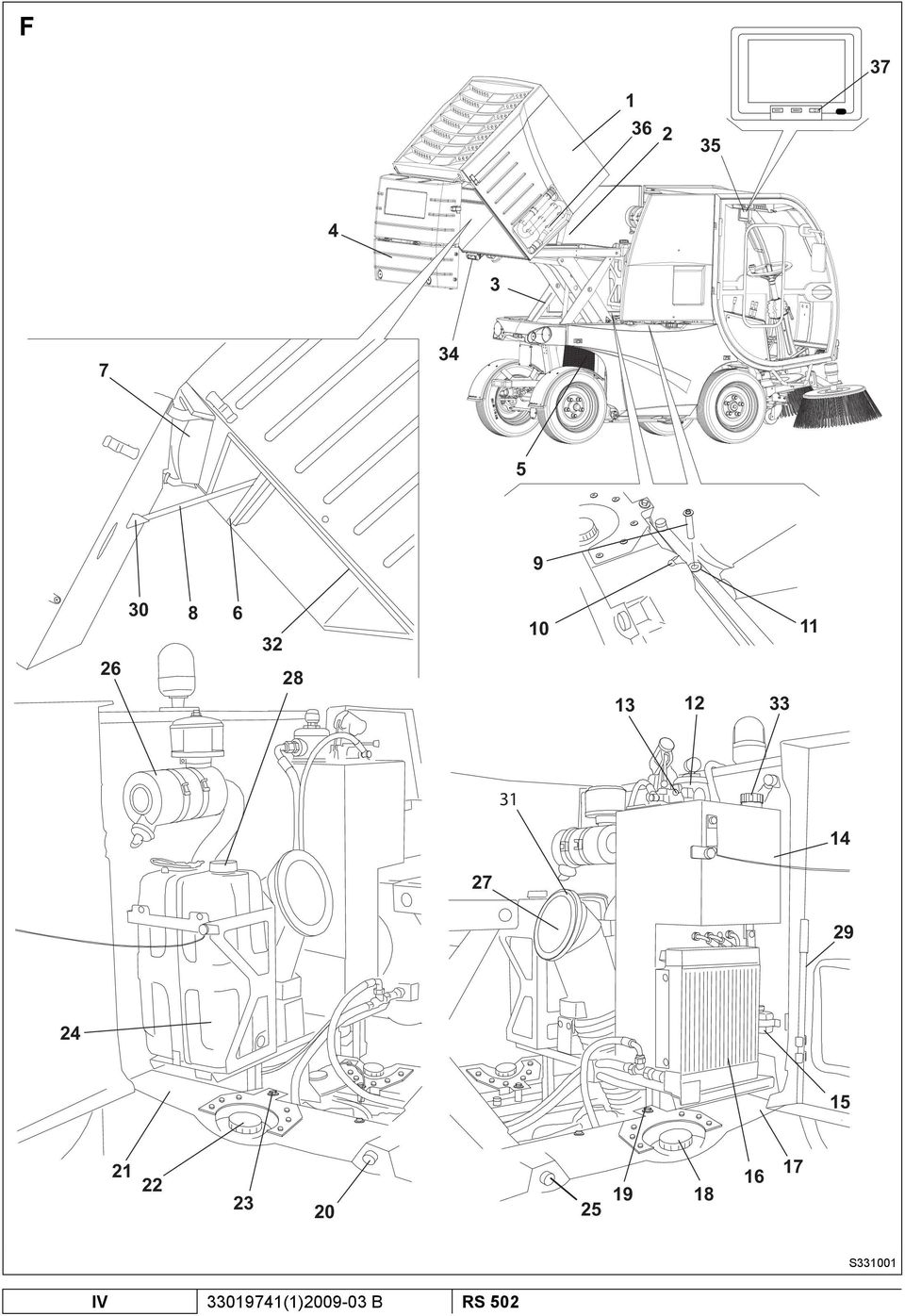

23 BRUGERMANUAL DANSK MASKINBESKRIVELSE DRIFTSEVNER Denne fejemaskine er designet og bygget til rengøring (fejning og opsugning) af veje og faste, jævne overfl ader i offentlige og industrielle miljøer, samt til opsugning af støv og lettere affald. Af hensyn til arbejdssikkerheden skal maskinen betjenes af kvalificeret arbejdskraft. SKIK OG BRUG Alle angivelser af frem, tilbage, forside, bagside, venstre og højre tager udgangspunkt i førerens stilling, dvs. førersædet (17, fi g. E). BESKRIVELSE Beskrivelse af kontrolområdet (Se fi g. D) 1. Måler og kontrolpanel 2. Lysindikatorer og advarselslamper 3. Advarselslampe for tilstoppet luftfi lter (virker ikke) 4. Advarselslampe for vand i brændstof (virker ikke) 5. Nødstopknap 6. Lysindikator for fjernlys 7. Lysindikator for kørelys 8. Lysindikator for opladet batteri 9. Advarselslampe for parkeringsbremse 10. Advarselslampe for foropvarmning af tændrør 11. Display (se funktionerne nedenfor) 12. Displayets rulleknap 13. Kontakt, arbejdslys 14. Advarselslampe for motorkontrol 15. Advarselslampe for motorolietryk 16. Lysindikator for blinklys 17. Tændingsnøgle 18. Kontakt til klimaanlæg (*) 19. Kontakt til støvkontrolsystem 20. Visker-/sprinklerkontakt 21. Kontakt til luftstrøm (to hastigheder) 22. Kontakt for havariblink 23. Advarselslampe for lav hydraulikoliestand og fejl i hydrauliksystem 24. Sikringsboks F2 (se afsnittet Elektriske sikringer) 25. Sikringsboks F3 (se afsnittet Elektriske sikringer) 26. Advarselslampe for løftet affaldsbeholder (rød) 27. Summer (fungerer sammen med advarselslamperne 8, 12, 14, 15) 28. Kontakt til åbning/lukning af affaldsbeholderens låg 29. Solskærm 30. Loftslys 31. Kontakt til lofts (*) Valgfrit Displayfunktioner: 1. Når nøglen er drejet til ON Når tændingsnøglen (17, fi g. D) drejes til den første position, viser displayet (11) nogle få sekunder den første side (1, fi g. H) med tallene eller symbolerne, der angiver maskinens driftstilstand. De parametre der kan kontrolleres, er vist nedenfor. Planlagte vedligeholdelsesintervaller. MA0 (4, fi g. H) indikerer den planlagte vedligeholdelse ved 200 timer, mens MA1 (6) indikerer den planlagte vedligeholdelse ved 800 timer. Hvis en af intervallerne næsten er udløbet, eller er udløbet (negativt tal), skal vedligeholdelsesprocedurer udføres som vist i det pågældende kapitel. BEMÆRK Når en af vedligeholdelsesintervallerne er udløbet, blinker et af symbolerne (4 eller 6, fi g. H) i et par sekunder under opstarten. Beregning af transporttimer (2, fi g. H). ADVARSEL! Hvis symbolet ikke vises, men nøglen vises på displayet, betyder det at vedligeholdelsesintervallet er udløbet. Fortsæt som vist i det pågældende kapitel. Samlet antal transporttimer (3, fi g. H). Alarmtæller (8, fi g. H). Den tæller det antal alarmer der er opstået, efter kontrolenheden sidste blev nulstillet. Hvis tallet er forskelligt fra nul, så kontakt et Nilfi sk servicecenter for at nulstille systemet. Softwareoverhaling (9, fi g. H). Fejemaskinens identifikationsnummer (7, fi g. H). Nummer 006 tilhører model RS 502 med en motor af mærket Kubota V1505T. Spænd sikkerhedsselen. De blinkende symboler (5, fi g. H) minder operatøren om, at sikkerhedsselen skal spændes. RS (1) B 7

24 DANSK BRUGERMANUAL 2. Visning af transporttilstand Når nøglen drejes til ON, skifter displayet (11, fi g. D) automatisk til visning af siden transport-/arbejdstilstand (10, fi g. H) i stedet for skærmen (1). Displayet (10) forbliver det samme, selv efter at motoren er blevet startet. Følgende parametre vises: Motorhastighed: 4-cifret tal (16, fi g. H) med det følgende symbol rpm ENG (14). FORSIGTIG! Hvis motorens hastighedssensor er defekt, tænder lamperne på displayet ikke. Kontakt et Nilfisk Servicecenter for reparation af kredsløbet eller udskiftning af hastighedssensoren. Brændstofniveau: brændstofniveauet vises med en vandret bjælkeindikation (15, fi g. H). De sidste bjælker er reserven, de blinker når brændstofniveauet er lavt. Brændstofniveauets øjeblikkelige værdi i % (17, fi g. H) vises også. FORSIGTIG! Ved lav brændstofstand lyder der et vedvarende akustisk signal. Det akustiske signal kan slås fra ved tryk på knappen (12, fig. D) i SEL. FORSIGTIG! Hvis niveauføleren er defekt, viser displayet en advarsel svarende til den relevante fejltype (kortsluttet eller åbent kredsløb) (nærmere oplysninger om alarmkoder findes i afsnittet Alarmbeskrivelser). Kontakt et Nilfisk Servicecenter for reparation eller udskiftning af niveauføleren. FORSIGTIG! Ved fejl i niveauføleren lyder der et vedvarende akustisk signal. Det akustiske signal kan slås fra ved tryk på knappen (12, fig. D) i SEL. Symbolet (18, fi g. H) indikerer at brændstofniveauindikatoren er aktiveret. Temperatur på motorens kølevæske: temperaturniveauet vises med en vandret bjælkeindikation (11, fi g. H). Bjælken blinker ved overophedning. Temperaturens øjeblikkelige værdi i % (22, fi g. H) vises også. Symbolet (21, fi g. H) indikerer at temperaturindikatoren er aktiveret. FORSIGTIG! Hvis kølervæskens temperatur er høj, standser motoren og der lyder et vedvarende akustisk signal. Det akustiske signal kan slås fra ved tryk på knappen (12, fig. D) i SEL. FORSIGTIG! Hvis temperaturføleren er defekt, viser displayet en advarsel svarende til den relevante fejltype (kortsluttet eller åbent kredsløb) (nærmere oplysninger om alarmkoder findes i afsnittet Alarmbeskrivelser). Kontakt et Nilfisk Servicecenter for reparation eller udskiftning af temperaturføleren. Vandniveau i støvkontrolsystemets beholder med den pågældende indikator (19, fi g. H): hoved- og underbeholder er fuld hoved- og underbeholder er tom. I denne tilstand slukker støvkontrolsystemet efter ca. 10 sekunder. Maskindrifttilstand med den pågældende indikator (20, fi g. H): N, maskinens bevægelsestilstand er ikke konstant. Når kørepedalen trykkes ned, erstattes symbolet N af symbolet. ADVARSEL! Når kørepedalen trykkes ned og bogstavet N ikke erstattes af symbolet, betyder det, at parkeringsbremsen er aktiveret (slip bremsen) eller at pedalens sensorer er defekte. I dette tilfælde kontaktes et Nilfisk Servicecenter. Motordrifttimer (13, fi g. H) med det pågældende symbol (12). ADVARSEL! Hvis symbolet ikke vises, men nøglen vises på displayet, betyder det at vedligeholdelsesintervallet er udløbet. Fortsæt som vist i det pågældende kapitel (1) B RS 502

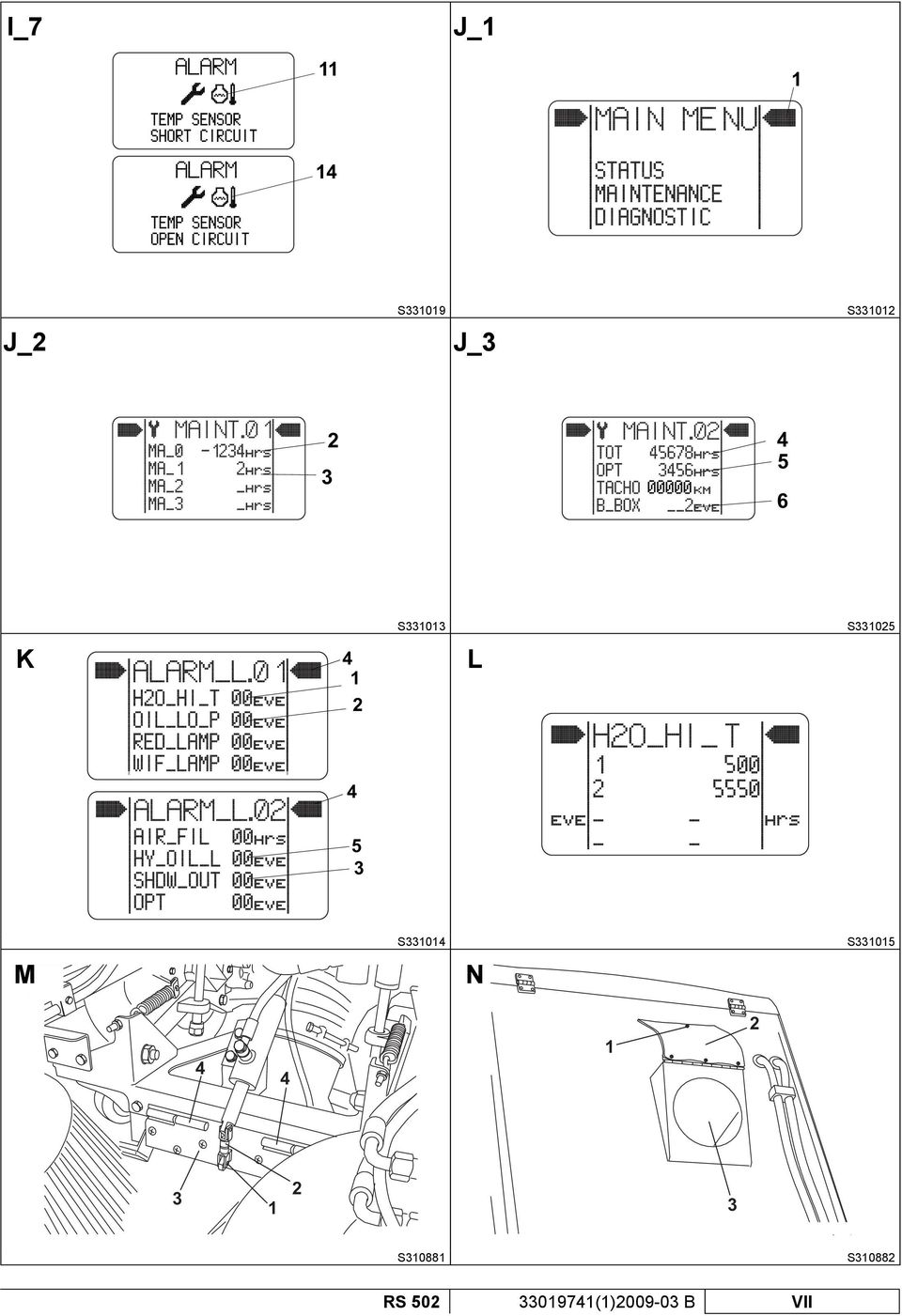

25 BRUGERMANUAL DANSK Alarmvisualisering Når motoren kører vil alarmer, ved fejlfunktion i maskinen, blive vist på display (11, fi g. D). Displayet vil vise ordet ALARM (1, fi g. I) og en tæller (2) som tæller den resterende tid før motoren automatisk slukkes (når der opstår en alarm, startes en 20 sekunders nedtælling). Alarmen er kodet efter hvor alvorlig fejlfunktionen er (3, fi g. I), med de symboler der indikerer fejlfunktionen (4), med en beskrivelse af fejlfunktionen (5) og den anbefalede handling (6). FORSIGTIG! Alle alarmer afgiver et vedvarende akustisk signal. BEMÆRK Symbolerne er nærmere beskrevet i afsnittet om beskrivelse af alarmer. Maskinhukommelse visualisering FORSIGTIG! Denne læsning og/eller kontrol, skal udføres mens maskinen er stoppet, for at fokus ikke bliver fjernet fra kørslen. Når nøglen drejes til ON og maskinen er standset, kan maskinens tilstand kontrolleres med følgende parametre: Vedligeholdelsesintervaller, i MAIN MENU på displayet (11, fi g. D). Dette gøres ved at trykke gentagne gange på knappen (12, fi g. D) i positionen STORE, indtil ovennævnte punkt vises. Bekræft ved at trykke på knappen (12, fi g. D) i SEL. Pilemarkøren (1, fi g. J) vil blive placeret tæt på ordet STATUS. Tryk igen på knappen (12, fi g. D) i SEL for at føre pilemarkøren hen til ordet MAINTENANCE. Bekræft ved at trykke på knappen (12, fi g. D) i STORE. På displayet (11, fi g. D) vises siden MAINT.01. Antallet af timer (2, fi g. J) indikerer hvor mange timer der er før vedligeholdelse MA_0 udløber (200 timer), mens antallet af timer (3) indikerer hvor mange timer der er før vedligeholdelse MA_1 udløber (800 timer). Tryk igen på knappen (12, fi g. D) i STORE for at få vist siden MAINT.02 på displayet (11). Tallene (4 og 5, fi g. J) viser henholdsvis dieselmotorens samlede antal driftstimer og det samlede antal transporttimer, mens tallet (6) viser alarmerne siden sidste nulstilling af systemet. Alarmtilstand, i MAIN MENU på displayet (11, fi g. D). Dette gøres ved at trykke gentagne gange på knappen (12, fi g. D) i positionen STORE, indtil ovennævnte punkt vises. Bekræft ved at trykke på knappen (12, fi g. D) i SEL. Pilemarkøren (1, fi g. J) vil blive placeret tæt på ordet STATUS. Tryk igen på knappen (12, fi g. D) i SEL for at føre pilemarkøren hen til ordet DIAGNOSTIC. Bekræft ved at trykke på knappen (12, fi g. D) i STORE. På displayet (11, fi g. D) vises siden ALARM_L.01. Tryk igen på knappen (12, fi g. D) i STORE for at få vist siden ALARM_L.02. Disse to sider indeholder alarmerne fra afsnittet med alarmbeskrivelser. Tallene (1, 2, 3 og 5, fi g. K) viser, hvor mange gange alarmen har været udløst. Hvis et af disse tal er forskellige fra nul, er det muligt at tjekke hvornår fejlfunktionen opstod. Tryk på knappen (12, fi g. D) i SEL, indtil pilemarkøren (4, fi g. K) står ud for de ønskede data. Tryk igen på knappen (12, fi g. D) i STORE for at få vist siden med den ønskede alarm. F.eks.: Fig. L viser at alarmen engine coolant overtemperature (motorens kølevæske er for varm) opstod første gang efter 500 timer, og anden gang efter timer. RS (1) B 9

26 DANSK BRUGERMANUAL Beskrivelse af kontrolområdet (Se fi g. E) 1. Kombineret kontakt (funktionerne forklares i afsnittet Betjening af lysanlæg) 2. Rat 3. Viskermotor 4. Kørepedal Trykkes frem for at køre forlæns Trykkes bagud for at bakke 5. Bremsepedal 6. Reguleringsarm til justering af rathældning 7. Parkeringsbremse 8. Dyseventil til støvkontrolsystemets sugeåbning 9. Dyseventil til støvkontrolsystemets børster 10. Betjeningsarm til løftning/sænkning af affaldsbeholder 11. Førersædets sikkerhedssele 12. Betjeningsarm til løftning/sænkning af sugeåbning og børster 13. Kontakt til åbning/lukning af klap 14. Sugefunktionens aktiveringsarm 15. Kontakt til varmeregulering 16. Dieselmotorens gashåndtag 17. Førersæde 18. Batteri 19. Førerhusets venstre panel 20. Førerhusets højre panel 21. Serienummer/tekniske data/eumærkeplade 22. Førersædets justeringshåndtag (frem/tilbage) 23. Sikkerhedsfl ange på betjeningsarm til løftning/sænkning af affaldsbeholder 24. Sikkerhedsfl ange på betjeningsarm til løftning/sænkning af sugeåbning og børster 25. Donkraftens håndhjul (*) 26. Dokumentholder 27. Sprinklervæsketank 28. Børstens fartregulator (***) 29. Askebæger 30. Højtryksrenserens sprinklerdyse 31. Cigarettænder 32. Holder til dunk 33. Advarselsmærkat 34. Donkraft (*) 35. Donkraftens styrearm (*) 36. Sikringsboks F1 37. Batterifrigøringsenhed 38. Hygrometer Maskinens ydre (Se fi g. F) 1. Affaldsbeholder (tømmeposition) 2. Affaldsbeholderens støttestænger 3. Affaldsbeholderens løfteanordning 4. Affaldsbeholderens låg 5. Dieselmotor 6. Sugefi lter 7. Drænfi lter 8. Støtte til åben dør 9. Låsestifter til løftet affaldsbeholder 10. Hus til den løftede affaldsbeholders låsestifter 11. Huller til den løftede affaldsbeholders låsestifter 12. Hydraulikanlæggets oliefi lter 13. Håndpumpe til manuel løftning af affaldsbeholder (anvendes i tilfælde af driftsforstyrrelser på motoren) 14. Hydraulikanlæggets olietank 15. Bremsevæsketank 16. Hydraulikanlæggets oliekøler 17. Støvkontrolsystemets højre tank 18. Højre tanks påfyldningsstuds og prop 19. Højre tanks monteringsskrue 20. Venstre dørs understregning 21. Støvkontrolsystemets venstre tank 22. Højre tanks påfyldningsstuds og prop 23. Venstre tanks monteringsskrue 24. Brændstoftank 25. Højre dørs understregning 26. Motorens luftfi lter 27. Rør mellem sugeåbning og affaldsbeholder 28. Brændstoftankens påfyldningsstuds 29. Håndtag på håndpumpe til manuel løftning af affaldsbeholder 30. Hus til affaldsbeholderens støttestang 31. Sugeslangens pakning 32. Pakning til affalds dør 33. Hydraulikanlæggets oliepåfyldningsdæksel 34. Bagerste kamera (*) 35. Display (*) 36. Afl øbsslange til affaldsbeholder 37. Tænd-/slukknap (*) (Se fi g. G) 1. Førerhus 2. Venstre dør 3. Venstre dørhåndtag 4. Venstre dør 5. Venstre dørs lukket 6. Støvkontrolsystemets venstre tank 7. Forhjul på fast akse 8. Venstre børste 9. Højre sidebørste 10. Sugeåbning 11. Forreste trækkrog 12. Affaldsbeholder 13. Rotorblink (altid tændt, når tændingsnøglen er sat i) 14. Højre dør 15. Højre dørhåndtag 16. Højre dør 17. Højre dørs låsemekanismer 18. Støvkontrolsystemets højre tank 19. Baghjul 20. Bagaksel 21. Affaldsbeholderens låg 22. Bagerste sugeslange 23. Maskinens serienummer 24. Forklap 25. Regeringens rensedes (*) 26. Højtryksrenserens slange med rulle 27. Højtryksrenserens lynkobling 28. Dæksel til ventilationsfi lter 29. Dæksellås til ventilationsfi lter 30. Bagerste stødfanger 31. Dieselmotorens serienummer/ tekniske data (typeskilt med de samme data som skiltet på dieselmotoren) 32. Højtryksrenserens trykmåler 33. Højre tanks drænprop 34. Venstre tanks drænprop 35. Arbejdslys (*) 36. Øverste baglås 37. Øverste bagklaps lukketøj 38. Bagskærme (*) 39. Højtryksrenser 40. Støvkontrolsystemets vandfi lter (*) Valgfrit (1) B RS 502

27 BRUGERMANUAL DANSK TEKNISKE DATA Mål og vægt Værdier Maskinens længde mm (122,4 in) Maskinbredde (ekskl. børstehår) mm (52,8 in) Afstand mellem for- og baghjul mm (57,9 in) Akselafstand mellem forhjul 955 mm (37,6 in) Akselafstand mellem baghjul 880 mm (34,6 in) Maskinhøjde mm (78,6 in) Min. frihøjde (klapper ikke inkluderet) 90 mm (3,5 in) Maks. arbejdsvinkel fortil 18 Maks. afl æsningshøjde mm (57,5 in) Fordæk R165/70 R14C 89R Bagdæk R165/70 R14C 89R Dæktryk 3,75 Bar (54 psi) Sidebørstens diameter 720 mm (28,3 in) Samlet maskinvægt i driftstilstand (inklusive førerens vægt (70 kg)) kg (3.748 lb) Maks. belastning for affaldsbeholder 530 kg (1.168 lb) Driftsdata Værdier Maks. hastighed frem (kun ved fl ytning) 20 km/t (12,4 mph) Maks. arbejdshastighed 12 km/t (7,4 mph) Maks. hastighed bak 8 km/t (5 mph) Stigningsevne med fuld belastning under transport 22% Min. venderadius mm (96,8 in) Maks. hastighed for sidebørste 80 omdr./min. Opsamlingssystem Sugning Rengøringsbredde mm (63 in) Filtreringssystem Metalnet Vibrationsniveau ved førerens arme/krop 0,652/0,371 m/s 2 (2,1/1,2 in/s 2 ) Lydtryksniveau ved førerplads (ISO/EN3744) ved maks. arbejdshastighed 81 db(a) Certifi ceret støjniveau (2000/14/EC) ved maks. arbejdshastighed 110 db(a) Målt støjniveau (ISO/EN3744) ved maks. arbejdshastighed 107 db(a) Beholdervolumen 500 liter (132 USgal) Maks. belastning for affaldsbeholder 380 kg (838 lb) Støvkontrol Med vand Støvkontrolsystemets samlede tankkapacitet (nr. 2) 240 liter (63,4 USgal) Lys- og signalanlæg Vejtype Transmission Hydrostatisk servostyring Styresystem Servostyring på bagaksel Bremse Hydraulisk Parkeringsbremse Mekanisk Styreenheder Hydraulisk RS (1) B 11

28 DANSK BRUGERMANUAL Dieselmotorens data (*) Værdier Mærke KUBOTA Type V1505T Cylindere 4 Maks. hastighed omdr./min. Maks. arbejdshastighed omdr./min. Maks. effekt ved omdr./min. 30,6 kw (40,8 hk) Tomgang omdr./min. Slagvolumen cm 3 (0,4 USgal) Driftsforbrug ved omdr./min. (anbefalet hastighed) 4,6 L/t Driftsforbrug under transport ved omdr./min. (maks. hastighed) 4,3 L/t Kølevæske 50% AGIP frostvæske og 50% vand (**) Motorolie AGIP Sigma Turbo 15W/40 (***) (*) For andre data/værdier for dieselmotoren henvises til den relevante manual. (**) Se nedenstående referencetabeller og tekniske data for kølervæsken. (***) Se nedenstående referencetabeller og tekniske data for motorolien. SPECIFIKATIONER REFERENCEDATA Kogepunkt C/ F 170/338 CUNA NC Kogepunkt i opløsning med 50% vand C/ F 110/230 FF.SS cat. 002/132 Frysepunkt i opløsning med 50% vand C/ F -38/-36,4 ASTM D 1384 Farve / Turkisblå Massefylde ved 15 C kg/l 1,13 SPECIFIKATIONER REFERENCEDATA SAE-KVALITET / 15W40 ACEA E3 Viskositet ved 100 C mm 2 /s 13,7 API Service CG-4/SG Viskositet ved 40 C mm 2 /s 100 CCMC D5, PD-2 Viskositet ved -15 C mm 2 /s US Department of the Army MIL-L-2104 E Viskositetsindeks / 138 US Department of the Army MIL-L E Flammepunkt COC C/ F 230/446 MACK EO-L Flydepunkt C/ F -27/-16,6 MAN M 3275 Massefylde ved 15 C kg/l 0,885 Mercedes Benz VOLVO VDS2 MTU typ 2 CAT TO-2 DEUTZ DQC-IV 05-niveau DEUTZ DQC-II 05 ISOTTA FRASCHINI ZF TE-ML-04 C Optankningsdata Brændstoftankens kapacitet Hydraulikolietankens kapacitet Hydraulikolietankens rumindhold Værdier 30 liter (8 USgal) 40,6 liter (10,7 USgal) 58 liter (15,3 USgal) (1) B RS 502

29 BRUGERMANUAL DANSK El-anlæggets data Systemspænding Startbatteri Værdier 12 V 12 V 80 Ah Hydraulikanlæggets data Værdier Maks. tryk for drivsystem 250 Bar (3626 psi) Maks. tryk for hjælpesystem 120/200 Bar (1740/2901 psi) Hydraulikolie (ved temperaturer over 10 C) AGIP Arnica 46 (****) BEMÆRK Hvis maskinen skal betjenes ved temperaturer under 10 C, skal olien erstattes med en lignende olie, som har en viskositet på 32 cst. Ved temperaturer under 0 C skal der anvendes en olie med en lavere viskositet. (****) Se nedenstående referencetabeller og tekniske data for hydraulikanlægget. SPECIFIKATIONER REFERENCEDATA AGIP ARNICA / ISO-L-HV Viskositet ved 40 C mm 2 /s ISO Viskositet ved 100 C mm 2 /s 7,97 6,40 AFNOR NF E HV Viskositetsindeks / AISE 127 Flammepunkt COC C/ F 215/ /396 ATOS Tab. P 002-0/I Flydepunkt C/ F -36/-32,8-36/-32,8 BS 4231 HSE Massefylde ved 15 C kg/l 0,87 0,865 CETOP RP 91 H HV COMMERCIAL HYDRAULICS Danieli Standard (AGIP ARNICA 22, 46, 68) EATON VICKERS I-286-S3 EATON VICKERS M-2950 DIN t.3 HVLP LAMB LANDIS-CINCINNATI P68, P69, P70 LINDE PARKER HANNIFIN (DENISON) HF-0 REXROTH RE /11.02 SAUER-DANFOSS 520L0463 Data for klimaanlæg (tilbehør) Gastype Vægtmængde Værdier Reclin 134a 0,8 kg (1,8 lb) OMGIVELSESFORHOLD Maskinen må ikke benyttes i områder, hvor der er eksplosionsfare. For at undgå indånding af udstødningsgassen, må maskinen kun benyttes i områder med en passende ventilation. Maskinen fungerer korrekt (*) under følgende omgivelsesforhold: Temperatur: -10 C til +40 C Fugtighed: 30% til 95% (*) Når fejemaskinen anvendes ved temperaturer mellem -10 C og 0 C, kan støvkontrolsystemet ikke tages i brug, og vandtankene og støvkontrolsystemet skal være tomme. RS (1) B 13

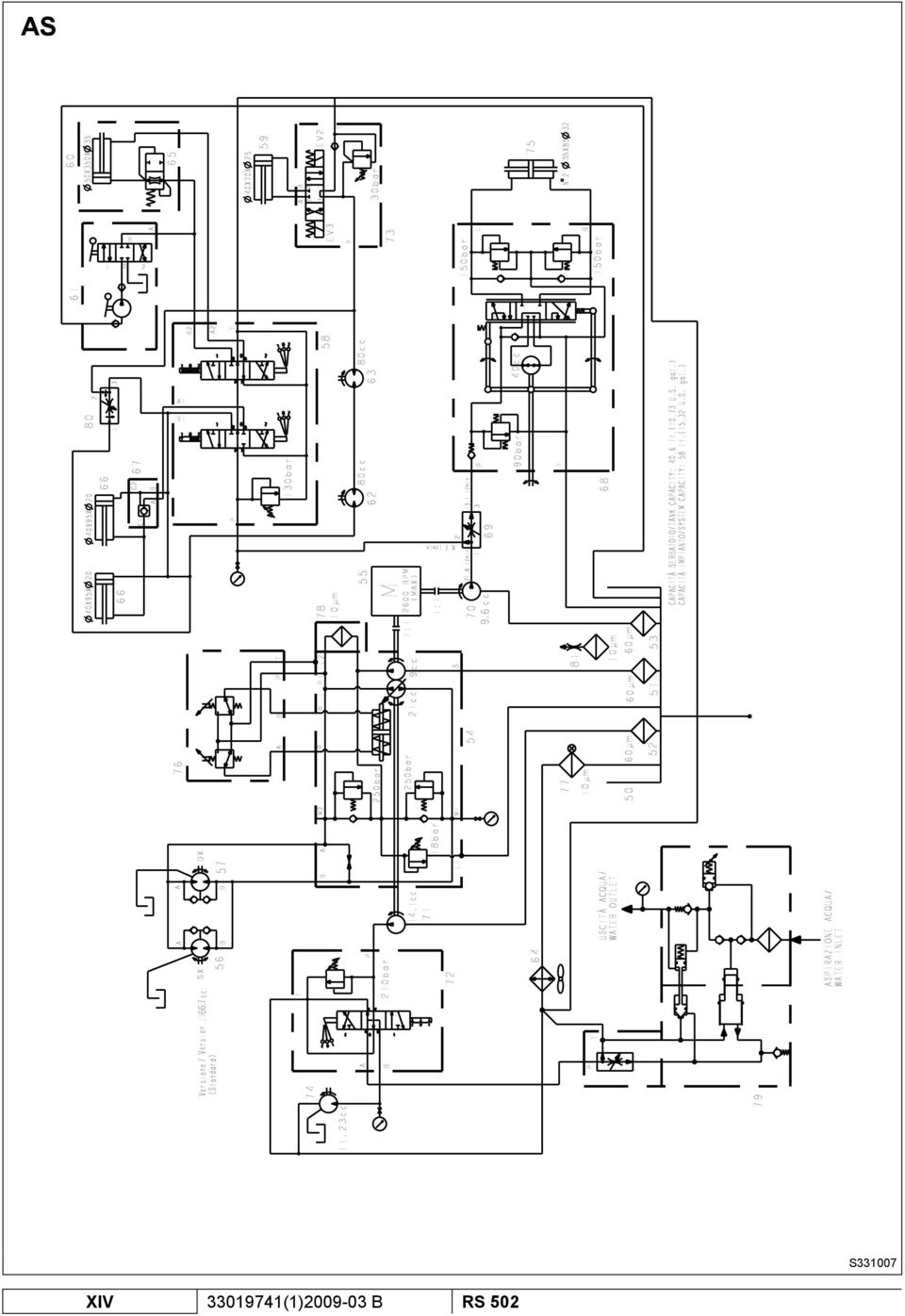

30 DANSK BRUGERMANUAL HYDRAULIKDIAGRAM (Se fi g. AS) 50. Hydraulikanlæggets olietank 51. Drænfi lter 52. Sugefi lter 53. Sugefi lter 54. Drivpumpe 55. Dieselmotor 56. Venstre drivmotor 57. Højre drivmotor 58. Styreventil 59. Klapcylinder 60. Affaldsbeholderens løftecylinder 61. Håndpumpe 62. Højre sidebørstemotor 63. Venstre sidebørstemotor 64. Hydraulikanlæggets oliekøler 65. Paraplyventil (*) Løftecylinder for sugeåbning og børster Stopventil Servostyring Separator (prioritetsventil) Tilbehør og styretøjspumpe Pumpe til sugeventilator Styreventil Magnetventil Sugeventilatormotor Cylinder, servostyring Servopedal Oliefi lter Drivpumpens oliefi lter Højtryksrenserens pumpe (*) Flowregulator (*) Udluftningsventil/blindprop Valgfrit ELEKTRISKE SIKRINGER I venstre side af kontrolpanelet fi ndes der 2 sikringsdåser (24 og 25, fi g. D) med gennemsigtige låg, som indeholder følgende sikringer: Sikringsboks F2 (24, fig. D) a) F2.1: Sikring, blinklys (10 A) b) F2.2: Sikring, bremselys, bremsepedalens mikrokontakt, bakalarm og horn (10 A) c) F2.3: Sikring, kørelys (10 A) d) F2.4: Sikring, kørelys (10 A) e) F2.5: Sikring, nærlys (15 A) f) F2.6: Sikring, fjernlys (15 A) g) F2.7: Sikring, nøglelås, hovedrelæ, kombineret kontakt og +30 audioudstyr (10 A) h) F2.8: Sikring, ekstra stikkontakt (15 A) Sikringsboks F3 (25, fig. D) i) F3.1: Sikring, oliekølerens blæser (20 A) j) F3.2: Sikring, brændstofmagnetventil, relæ for slukket motor og +15 generator (15 A) k) F3.3: Sikring, blinklys, klimaanlæggets kontakt og førerhusets ventilator (15 A) l) F3.4: Sikring, vandpumpe, vinduesvisker, rudevaskerpumpe og klimaanlæggets kompressor (20 A) m) F3.5: Sikring, kontrolpanelets strømforsyning, printplade, kørepedalens sensor, speedometersensor, loftslys og +15 audioudstyr (15 A) n) F3.6: Sikring, +15 blinklys (15 A) o) F3.7: Sikring, klimaanlæggets kompressor (15 A) p) F3.8: Sikring, dørens aktiveringsenhed, neutral magnetventil og kontakt til baglys (15 A) Maskinens elektriske udstyr er desuden beskyttet af fi re MAXI-sikringer (36, fi g. E), som sender strømmen til det elektriske tilbehør. Sikringernes funktion er beskrevet nedenfor. En manuel batteriudløser (100 A), der er monteret på batteriets minusklemme og stellet, forhindrer opstart af maskinen, når den ikke er aktiveret. En nødstopknap i venstre side af instrumentbrættet deaktiverer alt tilbehør og ekstraudstyr, undtagen havariblinket. Sikringsboks F1 (36, fig. E) q) F1.1: Sikring, tændrør (40 A) r) F1.2: Linjesikring (60 A) s) F1.3: Startsikring (40 A) t) F1.4: Generatorsikring (60 A) Strømforsyning til kameraudstyret skærm (35, fig. F) Sikring, kamera (2 A) (1) B RS 502

31 BRUGERMANUAL DANSK ALARMBESKRIVELSER Alarmer, der genkendes og vises på displayet (11, fi g. D), er vist nedenfor. BEMÆRK Alle alarmer afgiver også et vedvarende akustisk signal. Det akustiske signal kan slås fra ved nogle få sekunders tryk på knappen (12, fi g. D) i SEL. Beskrivelse For høj kølevæsketemperatur (7, fi g. I) For lavt motorolietryk (8, fi g. I) Lav hydraulikoliestand (10, fi g. I) Åben eller frakoblet brændstofniveauføler (12, fi g. I) Kortsluttet brændstofniveauføler (13, fi g. I) Åben eller frakoblet kølevæsketemperaturføler (14, fi g. I) Kortsluttet kølevæsketemperaturføler (11, fi g. I) Åben eller frakoblet motorolietrykføler (9, fi g. I) Løsning Maskinen stopper automatisk efter ca. 20 sekunder. Maskinen stopper automatisk efter ca. 20 sekunder. Maskinen stopper automatisk efter ca. 20 sekunder. Stop maskinen så hurtigt som muligt: Det korrekte brændstofniveau kan ikke detekteres. Stop maskinen så hurtigt som muligt: Det korrekte brændstofniveau kan ikke detekteres. Sluk omgående motoren Sluk omgående motoren Start ikke maskinen, og kontakt et Nilfi sk Servicecenter Alarmens grad Alarmbeskrivelse STOP Alvorlig fejl Generel alvorlig fejl Ikke-alvorlig fejl Mindre fejl, se brugermanualen. TILBEHØR/EKSTRAUDSTYR Fejemaskinen leveres i en standardudgave og en fuldt udstyret version. Den fuldt udstyrede version leveres med klimaanlæg, bagsugeslange og højtryksrenser. Maskinen kan endvidere leveres med følgende udstyr: Børster med hårdere og blødere børstehår Komfortsæde Audioudstyr For- og bagskærm Kontakt til valg af børstehastighed Kameraudstyr Donner Arbejdslys Renseblad til bagsugeslange Brandslukker (1 kg) RS (1) B 15
