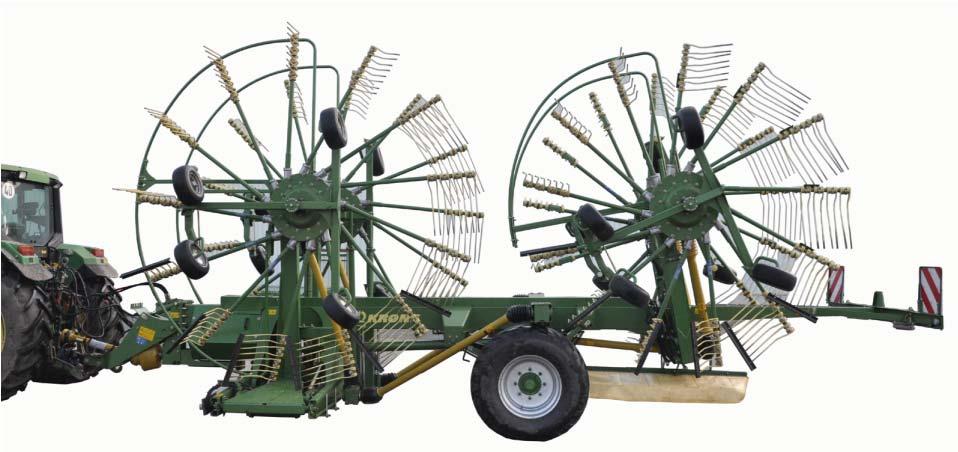

1 Alkuperäinen käyttöohje Swadro 400 Plus Karhotin (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 Pos: /BA/Konformitätserklärungen/Schwader/Neu ab 200/Swadro 400 @ CV0 Pos: 3 /Layout Module @ Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Maschinenfabrik Bernard Krone GmbH Me Heinrich-Krone-Str. 0, D Spelle vakuutamme täten, seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Krone-karhotin Tyyppi / Tyypit: Swadro 400 Plus jo(i)ta tämä vakuutus koskee, vastaa(vat) seuraavien direktiivien EY-direktiivi 2006/42/EY (konedirektiivi) ja EY-direktiivi 2004/08/EY (EMC) mukaisia vaatimuksia. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: Pos: 2 /BA/Vorwort/Sehr geehrter @ Arvoisa asiakkaamme, olet täten saanut ostamasi KRONE -tuotteen käyttöohjeen. Tämä käyttöohje sisältää tärkeitä tietoja koskien koneen asianmukaista käyttöä ja turvallista ohjausta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. 2

3 Pos: 4 /Layout Module @ Sisällysluettelo Sisällysluettelo Sisällysluettelo Johdanto Tästä asiakirjasta Voimassaolo Suuntatiedot Ohjekirjan merkinnät Varoitusten merkinnät Turvallisuus Käyttötarkoitus Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Tarkoituksenmukainen käyttö Koneen käyttäjän ammattitaito ja koulutus Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Työskentely turvallisuusnäkökohdat huomioiden Turvallisuus ja tapaturmanehkäisymääräykset Hinattavat työkoneet Voimanottoakselin käyttö Hydraulijärjestelmässä Renkaat Huolto Työskentely suurjännitejohtojen läheisyydessä Koneen rakenteen muuttaminen ja varaosien valmistaminen Kielletyt käyttötavat Koneen turvallisuusohjeet Koneen kuvaus Koneen yleiskuva Merkinnät Tiedustelut ja varaosien tilaaminen Yhteyshenkilö Johdanto Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Ohje- ja varoitusmerkintöjen sijainti koneessa Koneen tekniset tiedot Voiteluaineet Vaihteistojen täytösmäärät ja voiteluainesuositukset Renkaat Käyttöönotto Ensiasennus Edellytykset traktorissa Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Traktorin valmistelu Virransaanti Kiinnitys vetovarsiin

4 Sisällysluettelo Nostokorkeuden säätö Kiinnitys traktoriin Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Nivelakseli Pituuden tarkistaminen Perussäätö työskentelyä varten Kiinnitys vetovarsiin Traktorin vetovarsien korkeus Kuulakiinnitys (Ø 80) Hydrauliikan sovittaminen Liitäntä paineen tunnistavaan hydrauliikkaan Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Hydrauliletkujen liitäntä Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktori, jossa kuormantunnistava pumppu ja signaalijohto (LS) KRONE ISOBUS-terminaali Terminaalin asentaminen ohjaamoon ISOBUS Short Cut Button Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Liitä monitoimivipu CCI-terminaaliin (traktoreilla, joissa ei ole ISOBUS-järjestelmää) Terminaalin sammuttaminen, kun konetta ei ole liitetty Terminaalin sammuttaminen, kun kone on liitettynä Näytön rakenne Pääikkunan näytöt Perusnäyttö "Kuljetusasento" Kaikkien roottorien lasku päisteasentoon Yksittäisten roottorien lasku päisteasentoon "Asiakaslaskurit"-valikon esiinkutsu Perusnäyttö "Roottorin nosto" Roottorien lasku kuljetus- ja päisteasennosta Yksittäisten roottorien lasku päisteasentoon Kaikkien roottorien lasku päisteasentoon Roottorien lasku päisteasennosta työasentoon Yksittäisten roottorien lasku työasentoon Roottorien lasku / nosto työasentoon pareittain Kaikkien roottorien lasku työasentoon (automaattikäyttö) Automaattiajan asettaminen <Roottorin lasku> Roottorien nosto päisteasentoon Yksittäisten roottorien nosto päisteasentoon Roottorien nosto / lasku pareittain päisteasentoon Kaikkien roottorien nosto päisteasentoon (automaattikäyttö) Automaattiajan asettaminen <Roottorin nosto> Kaikkien roottorien nosto kuljetusasentoon Työvalojen kytkentä päälle/pois Perusnäyttö "Leveyssäädöt"

5 Sisällysluettelo 8.6. Työleveys Työleveyden säätö edessä Karhon leveys Karhon leveyden säätö Perusnäyttö "Työkorkeus" Roottorien työkorkeuden säätö Roottorikorkeuden automatiikka Valikkotaso Yleiskatsaus Valikkotason haku näyttöön Päävalikko "Asetukset" Valikko - Roottorikorkeuden automatiikan säätäminen Valikko -2 "Työvalojen kytkentä päälle/pois" Valikko -3 "Päällekkäisyys" Päävalikko 2 "Laskurit" Valikko 2- "Asiakaslaskurit" Valikko 2-- Yksityiskohtalaskurit Menü 2-2 Kokonaislaskuri" Päävalikko 4 "Huolto" Valikko 4-2 "Anturitesti käsin" Käyttölaitetesti Valikko 4-4 "Käyttölaitetesti käsin" Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" Päävalikko 5 "Info" Päävalikko 6 "Asentaja" Päävalikko 9 "ISO-asetukset Info" Valikko 9- "ISO-käyttöpäätteen toimintokuvakkeet" Valikko 9-2 "Vaihto käyttöpäätteiden välillä" Hälytysilmoitus Yleiset hälytykset Loogiset hälytykset Fysikaaliset hälytykset ISOBUS-hallintalaite ISOBUS-terminaalin asennus Terminaalin liitäntä traktoriin Traktorin liittäminen koneeseen KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" Valikko 9- "ISO-käyttöpäätteen toimintokuvakkeet" Valikko 9-2 "Vaihto käyttöpäätteiden välillä" ISOBUS "Auxiliary"-lisätoiminto (AUX) Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Käyttöönotto Seisontajarru Kiinnitys traktoriin Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Hydrauliikka

6 Sisällysluettelo 0.3. Erityiset turvaohjeet Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Hydrauliletkujen liitäntä Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktori, jossa kuormantunnistava pumppu ja signaalijohto (LS) Valojen kytkentä Sähköisen hallintalaitteen kytkentä Paineilmajarrun paineilmaliitännät Koneen liikuttaminen ilman traktoria Hydraulinen jarru (vain vientimalleissa) Hydraulinen jarru (vientimalli Ranska) Nivelakselin asennus Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Varmuusketjun käyttö Työskentely ja kuljetusajo Kuljetus / maantieajo Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Käyttö Ylikuormitussuoja Kuljetuksesta työasentoon Piikkisuojuksien poistaminen piikeistä Laske roottorivarret työasentoon Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Työkorkeuden säätö Ajo rinteessä Ajonopeus ja voimanoton kierrosluku Työasennosta kuljetusasentoon Nosta roottorivarret kuljetusasentoon Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) sammuttaminen (moottori), pysäköiminen (kone) Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Asetukset Roottorin kallistuksen säätö Päisteasennon nostokorkeuden säätö Säädettävät kuristimet Kuulakiinnityksen säätäminen Karhon kokoojakankaan (lisävaruste) säätäminen Huolto Erityiset turvaohjeet Varaosat Huoltotaulukko Kiristysmomentit

7 Pos: 5 /Layout Module @ Sisällysluettelo 4.5 Kiristysmomentit (upporuuvit) Piikkien pulttien tarkastus Kuulakiinnityksen ruuvien tarkastaminen Renkaat Renkaiden tarkastukset ja hoito Piikin vaihtaminen Piikkivarsien vaihto (korjauksessa) Anturien ja käyttölaitteiden sijainti Anturien säätö Namur-anturi d = 2 mm Namur-anturi d = 30 mm Huolto hydrauliikka Hätä-käsikäyttö Esimerkkejä käsikäytöstä Roottorivarsien leveyden säätö kapeammaksi edessä/takana Roottorivarsien vaihto edessä työasennosta kuljetusasentoon Hydraulikaavio Hydraulikaavio Suurpainesuodatin Huolto - Voitelukaavio Erityiset turvaohjeet Nivelakseli Huolto - Voitelukaavio Huolto - vaihteet Roottorin vaihteisto Päävaihteisto Kulmavaihde Kannattimen kulmavaihde Jakovaihteisto Huolto Jarrulaitteisto Putkiston ilmasuodatin Paineilmasäiliö Erikoisvarustus piikin varmistimet Varastointi Erityiset turvaohjeet Satokauden jälkeen Ennen uuden satokauden alkua Erityiset turvaohjeet Häiriöt - syyt ja korjaus Erityiset turvaohjeet Liite Hakemistoluettelo

8 Pos: 6. /Überschriften/Überschriften @ Pos: 6.2 /BA/Vorwort/Schwader/Verehrter Kunde @ Pos: 6.3 /BA/Vorwort/Schwader/Weiterer Verlauf @ Pos: 6.4 /BA/Vorwort/Beachten Sie für @ Pos: 7 /Layout Module @ Johdanto 2 Johdanto Arvoisa asiakkaamme! Hankkiessasi uuden KRONE-karhottimen olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu karhottimen käyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen noudattaminen on välttämätöntä, tärkeää ja hyödyllistä karhottimen käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi Ohje Tässä käyttöohjeessa käytetään karhottimesta jatkossa myös nimitystä "kone". Huomaa: Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvaohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. Maschinenfabrik Bernard Krone GmbH Spelle 8

9 Pos: 8 /Überschriften/Überschriften /U-Z/Zu diesem @ Pos: 9 /BA/Einleitung/Gültigkeit/Schwader/Gültigkeit Swadro Pos: 0 /BA/Zu diesem Pos: /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung von Hinweisen in der Betriebsanleitung Einführungstext ( Pos: 2 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung der Gefahrenhinweise ( Pos: 4 /Layout Module @ Tästä asiakirjasta 3 Tästä asiakirjasta 3. Voimassaolo Tämä käyttöohje koskee seuraavan sarjan karhottimia: Swadro 400 Plus 3.. Suuntatiedot Tässä käyttöohjeessa suuntatiedot, kuten edessä, takana, oikealla ja vasemmalla, ilmoitetaan aina ajosuuntaan. 3.2 Ohjekirjan merkinnät Tässä ohjekirjassa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. 3.3 Varoitusten merkinnät Vaara! VAARA! Vaaran laatu ja lähde! Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Toimenpiteet vaarojen estämiseksi Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen estämiseksi Huomio! HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja Toimenpiteitä vahinkojen välttämiseksi. Pos: 3 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Allgemeine Funktionshinweise ( @ Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Ohje! Ohje - Ohjeen laatu ja lähde Vaikutus: Koneen taloudellinen hyöty Suoritettavat toimenpiteet Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa. 9

10 Pos: 5. /Überschriften/Überschriften @ Pos: 5.2 /Überschriften/Überschriften Pos: 5.3 /Überschriften/Überschriften Pos: 5.5 /Überschriften/Überschriften Pos: 5.8 /Layout Module @ Turvallisuus 4 Turvallisuus 4. Käyttötarkoitus 4.. Kiinnitys vetovarsiin Pos: 5.4 /BA/Einleitung/Schwader/Verwendungszweck Schwader KAT II am @ Karhotin on suunniteltu niitetyn korsirehun kokoamiseen karholle. Se kiinnitetään traktorin takaosassa olevaan II-kokoluokan mukaiseen kolmipistekiinnitykseen Kuulakiinnitys (Ø 80) Pos: 5.6 /BA/Einleitung/Schwader/Verwendungszweck Schwader @ Karhotin on suunniteltu niitetyn korsirehun kokoamiseen karholle. Asennus tapahtuu traktoriin kuulakiinnityksenä (halkaisija 80 mm). Pos: 5.7. /Überschriften/Überschriften 2/A-E/Bestimmungsgemäßer Gebrauch Tarkoituksenmukainen käyttö Pos: /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Schwader/Bestimmungsgemäßer Gebrauch @ Karhotin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Pos: /BA/Einleitung/Bestimmungsgemäßer GebrauchNicht bestimmungs gemäss ( @ Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen. Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista. 0

11 Pos: 5.9. /BA/Sicherheit/Personalqualifikation und Pos: /BA/Sicherheit/Gefahren bei Nichtbeachtung der Pos: /BA/SicherheitSicherheitsbewußtes Pos: /Layout Module @ Turvallisuus 4.2. Koneen käyttäjän ammattitaito ja koulutus Konetta käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Koneen omistajan on määriteltävä tarkkaan kuljettajan vastuu, velvollisuudet ja valvonta. Jos kuljettaja ei tunne konetta riittävän hyvin, häntä on koulutettava ja perehdytettävä tehtävään. Omistajan on myös varmistettava, että kuljettaja on lukenut ja ymmärtänyt käyttöohjeen. Sellaiset kunnossapitotyöt, joita tässä käyttöohjeessa ei ole kuvattu, on jätettävä valtuutetun korjaamon/huoltomiehen tehtäväksi Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Jos turvallisuusohjeita ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyönti saattaa myös aiheuttaa takuun ja valmistajan vastuuvelvollisuuden raukeamisen. Laiminlyönti saattaa aiheuttaa esimerkiksi seuraavia vaaroja: Henkilöiden vaarantuminen turvaamattomien työalueiden vuoksi Koneen tärkeiden toimintojen lakkaaminen Määrättyjen huolto- ja korjausmenetelmien epäonnistuminen Henkilöiden vaarantuminen mekaanisen ja kemiallisen vaikutuksen vuoksi Ympäristön vaarantuminen hydrauliöljyn vuodon vuoksi Työskentely turvallisuusnäkökohdat huomioiden Tässä käyttöohjeessa annettuja turvallisuusohjeita, yleisiä tapaturmien ehkäisystä annettuja määräyksiä sekä mahdollisia työnantajakohtaisia työ-, käyttö- ja turvallisuusmääräyksiä on noudatettava. Ammattijärjestöjen työsuojelu- ja tapaturmanehkäisymääräykset ovat sitovia. Ajoneuvon valmistajan antamia turvallisuusmääräyksiä on noudatettava. Kun konetta kuljetetaan yleisillä teillä, on noudatettava voimassa olevia tieliikennelakeja. Varaudu vaaratilanteisiin ennakolta. Pidä alkusammutin ja ensiapupakkaus aina saatavilla. Pidä lääkärin ja hätäkeskuksen puhelinnumerot tallella.

12 Pos: /BA/Sicherheit/Sicherheits- und Unfallverhütungs-Vorschriften Turvallisuus 4.3 Turvallisuus ja tapaturmanehkäisymääräykset Käyttöohjekirjan ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä. 2 Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3 Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä. 4 Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5 Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Vältä löysiä vaatteita. 6 Pidä kone puhtaana, jotta vältät palovaaran. 7 Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään! (varsinkaan lapsia!) Huolehdi riittävästä näkyvyydestä! 8 Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9 Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 0 Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon. Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin. 2 Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 3 Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat. 4 Tarkasta ja asenna kuljetusta varten tarvittavat varusteet, kuten valot, varoituslaitteet ja turvalaitteet! 5 Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. 6 Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 7 Älä koskaan poistu kuljettajan paikalta ajon aikana. 8 Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti, vältä äkillisiä käännöksiä! 9 Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajoominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 20 Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima! 2 Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon. 22 Pidä turvalaitteet hyvässä kunnossa. Korvaa puuttuvat ja vialliset osat. 23 Oleskelu koneen työskentelyalueella on kielletty. 24 Oleskelu koneen kääntymisalueella on kielletty. 25 Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella. 2

13 Pos: /BA/Sicherheit/Angehängte Geräte/Geräte Pos: /Layout Module @ Turvallisuus 26 Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumisja leikkautumisvaara! 27 Laske työkone maahan, kytke seisontajarru päälle, pysäytä traktorin moottori ja vedä virtaavain virtalukosta, kun poistut traktorin ohjaamosta! 4.4 Hinattavat työkoneet Varmista, ettei työkone pääse liikkumaan itsestään. 2 Ota huomioon suurimmat sallitut kuormitukset traktorin vetokytkimelle, vetokoukulle ja vetovarsille! 3 Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktoriin! 3

14 Pos: /BA/Sicherheit/Zapfwellenbetrieb Pos: /BA/Sicherheit/Zapfwellenbetrieb @ Pos: /Layout Module @ Turvallisuus 4.5 Voimanottoakselin käyttö Käytä vain valmistajan hyväksymiä nivelakseleita! 2 Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa. 3 Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa! 4 Nivelakselien asennus ja irrotus on sallittua vain, kun traktorin voimanotto on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta! 5 Mikäli nivelakselin ylikuormitus- tai vapaakytkin ei peity traktorissa olevan suojuksen alle, kytkin on asennettava akselin työkoneen puoleiseen päähän. 6 Huolehdi aina nivelakselin oikeasta asennuksesta ja varmistuksesta! 7 Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8 Varmista ennen voimanottoakselin päällekytkemistä, että voimanottoakselin kierrosluku on työkoneen sallitun pyörimisnopeuden mukainen. 9 Ennen voimanottoakselin päälle kytkemistä on kiinnitettävä huomiota siihen, ettei kukaan oleskele laitteen vaara-alueella! 0 Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä! Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella. 2 Kytke voimanottoakseli aina pois päältä, kun esiintyy liian suuria kulmia ja väliottoakselia ei tarvita! 3 Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä. Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ja vauhtipyörän massa varmistettu seisontajarrulla ennen minkään työn aloittamista sen parissa. 4 Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanotto pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta. Kytke vauhtipyörän seisontajarru päälle. 5 Irtikytketty nivelakseli on laskettava sitä varten tarkoitetun pidikkeen päälle! 6 Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 7 Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen! Ohje Nivelakselin kohdalla on noudatettava nivelakselin valmistajan antamia ohjeita. (Erillinen käyttöohje!) 4

15 Pos: Pos: /Überschriften/Überschriften Pos: @ Pos: /Layout Module @ Turvallisuus 4.6 Hydraulijärjestelmässä Hydrauliikkajärjestelmässä on korkea paine! 2 Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti. 3 Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4 Merkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään! Jos liitännät sekaantuvat keskenään, toiminta on päinvastainen (esim. nosto/lasku) Onnettomuusvaara! 5 Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! 6 Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara! 7 Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori. 4.7 Renkaat Työskennellessäsi renkaiden parissa varmista, että työkone on laskettu turvalliseen paikkaan ja tuettu kunnolla paikalleen jarrukiiloilla. 2 Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja asennustyökaluja ja välineitä. 3 Pyöriä ja renkaita saa korjata vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4 Tarkasta ilmanpaine säännöllisesti. Käytä määrättyä ilmanpainetta! 5 Tarkasta pyörän pulttien kiinnitys säännöllisesti. Tarkastuksien laiminlyönti saattaa aiheuttaa pyörän irtoamisen ja koneen kaatumisen. 5

16 Pos: /BA/Sicherheit/Wartung/Wartung Pos: /Layout Module @ Turvallisuus 4.8 Huolto Koneen kunnostus, huolto, puhdistus sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun käyttökoneisto on kytketty pois toiminnasta ja moottori pysäytetty. - Poista virta-avain virtalukosta! 2 Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa! 3 Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4 Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti. 5 Ennen sähköjärjestelmään tehtäviä töitä on aina katkaistava virransyöttö! 6 Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin. 7 Ennen ajoneuvon ja työkoneen sähköhitsaukseen ryhtymistä on virransyöttö katkaistava akun pääkytkimestä tai irrottamalla laturin ja akun kaapelit! 8 Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Alkuperäisiä KRONE-varaosia käytettäessä tästä voidaan olla varmoja! 6

17 Pos: /BA/Sicherheit/Arbeiten im Bereich von Pos: /BA/Sicherheit/Eigenmächtiger Umbau und Pos: /BA/Sicherheit/Unzulässige Pos: /BA/Sicherheit/Sicherheitshinweise an der Pos: 6 /Layout Module @ Turvallisuus 4.9 Työskentely suurjännitejohtojen läheisyydessä Työskenneltäessä suurjännitejohtojen alla tai lähettyvillä on noudatettava erityistä varovaisuutta. 2 Ota huomioon, että kone voi daavuttaa n. 4 metrin kokonaiskorkeuden käytön ja kuljetusajon aikana. 3 Jos kone joudutaan ajamaan ilmajohtojen alta, käyttäjän on otettava selvää johtojen nimellisjännitteestä ja niiden vähimmäiskorkeudesta. 4 On noudatettava vähintään taulukon mukaisia turvallisuusvälejä. Nimellisjännite kv Turvallisuusväli ilmajohtoihin m < Koneen rakenteen muuttaminen ja varaosien valmistaminen Koneen rakennetta saa muuttaa vain valmistajan suostumuksella. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen. 4. Kielletyt käyttötavat Toimitetun koneen käyttöturvallisuus voidaan taata vain, kun sitä käytetään tarkoituksenmukaisesti käyttöohjeen luvussa Johdanto "Tarkoituksenmukainen käyttö" kuvatulla tavalla. Teknisissä tiedoissa mainittuja raja-arvoja ei saa missään tapauksessa ylittää. 4.2 Koneen turvallisuusohjeet Koneen turvallisuusohjeet varoittavat jäljelle jäävistä koneen vaaratekijöistä. Ne koostuvat varoitusmerkinnöistä ja työturvallisuussymboleista. Kaikkia turvallisuusohjeita on noudatettava. Pidä turvallisuusohjeet aina puhtaina ja hyvin luettavassa kunnossa! Pyydä vaurioituneita tai puuttuvia turvallisuusohjeita myyjältä ja kiinnitä ne niille tarkoitettuihin paikkoihin. Sijainti ja merkitys kuvataan alla. 7

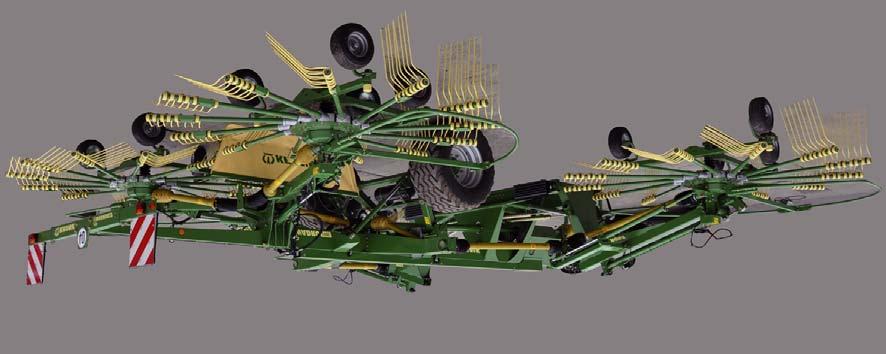

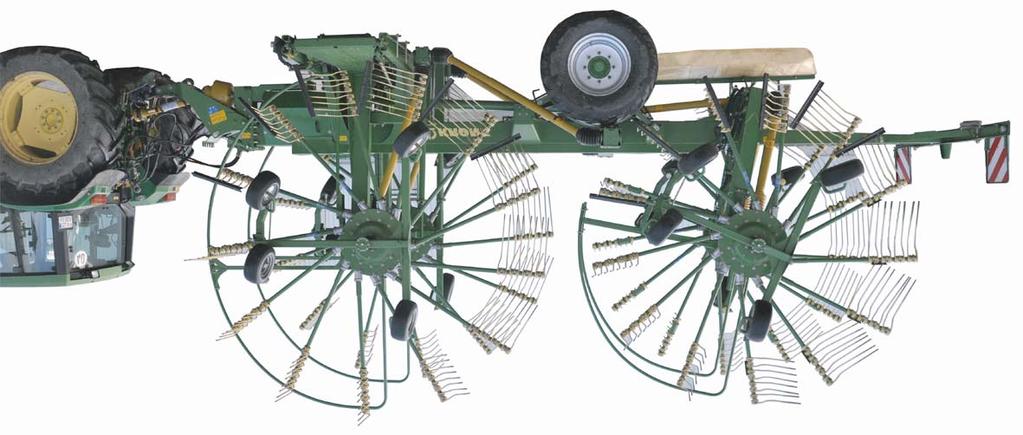

18 Pos: 7 /Überschriften/Überschriften @ Pos: 8 /Überschriften/Überschriften Pos: 9 /BA/Einleitung/Maschinenübersicht/Schwader/Maschinenübersicht Swadro 400 @ Koneen kuvaus 5 Koneen kuvaus 5. Koneen yleiskuva Kuva SWN

19 Pos: 20 /Layout Module @ Koneen kuvaus ) Varoitustaulu 2) Valaistus 3) Ylikuormitussuoja 4) Jakovaihteisto 5) Roottorivarsi 6) Kannatinpyörästö 7) Päävaihteisto 8) Paineilmasäiliö 9) Kulmavaihde 0) Renkaat /kannatinpyörästö ) Moottori "Työsyvyyden säätö" 2) Nivelakseli roottorikäyttö 3) Roottorin vaihteistot 4) Roottori 5 Piikkisuojusten pidike 6) Roottorin kannatinpyörästö 7) Renkaat / roottorin kannatinpyörästö 8) Suojakaari 9) Jarrukiila 20) Piikkivarsi 2) Käyttävä nivelakseli 22) Nivelakselin pidin 23) Tukijalka 24) Sähkömagneettinen venttiililohko 25) Suurpainesuodatin 9

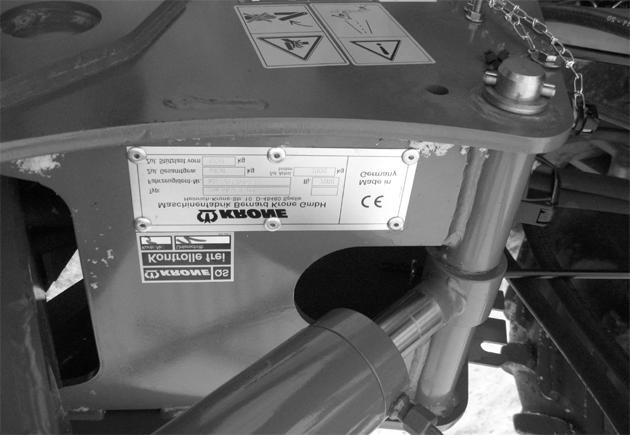

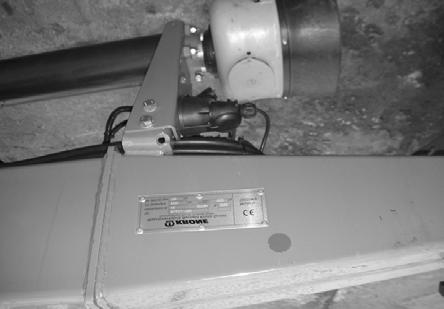

20 Pos: 2 /Überschriften/Überschriften Pos: 22 /BA/Einleitung/Kennzeichnung/Schwader/Kennzeichnung Swadro @ Pos: 24 /Überschriften/Überschriften Pos: 25 /BA/AdressenAdresse Maschinenfabrik KRONE @ Pos: 27 /Layout Module @ Koneen kuvaus 5.2 Merkinnät Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Made in Germany SW350002_ Kuva 2 Kiinnitys vetovarsiin Kuulakiinnitys Koneen tiedot löytyvät tyyppikilvestä (). Pos: 23 /BA/Einleitung/Kennzeichnung/Angaben für Anfrage und Tiedustelut ja varaosien tilaaminen Tyyppi Valmistusvuosi Valmistusnro. Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta 5.3. Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 20

21 Pos: 28 /BA/Sicherheit/Schwader/Sicherheit Einführung Pos: 30 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Hinweis - Nachbestellung/ Anbringung Pos: 3 /Layout Module @ Koneen kuvaus 5.4 Johdanto Karhottimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä! Pos: 29 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Gefahr - Beschädigte oder unlesbare Aufkleber ( @ Vaara! - Koneen vaara-alue Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Vaihda vioittunut tai lukukelvoton tarra heti uuteen. Kiinnitä korjaustöiden jälkeen vastaavat ohje- ja varoitusmerkinnät kaikkiin vaihdettuihin, muutettuihin tai korjattuihin osiin. Ohje- ja varoitusmerkinnöillä varustettuja alueita ei saa koskaan puhdistaa painepesurilla. Tutustu varoitusmerkintöjen tarkoitukseen. Merkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja liaton, öljytön ja rasvaton. 2

22 Pos: 32 /Überschriften/Überschriften 2/K-O/Lage der Sicherheitsaufkleber an der Pos: 33 /BA/Sicherheit/Aufkleber/Schwader/Sicherheitsaufkleber Schwader 400 @ 0GL Koneen kuvaus 5.5 Ohje- ja varoitusmerkintöjen sijainti koneessa a) 7* 6* 7* SWN40000_2 6* 3* LH RH 3* * 4 * = LH+RH b) 7* 6* 6* 3* LH RH 3* * 5 3 * = LH+RH Kuva 3 22

23 Pos: 35 /Layout Module @ Koneen kuvaus a) Malli, jossa kuulakiinnitys b) Malli, jossa kiinnitys vetovarsiin LH = koneen vasen puoli RH = koneen oikea puoli ) Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä. 2) Voimanottoakselin kierrosluku ei saa ylittää 540 r/min! Hydraulijärjestelmän käyttöpaine ei saa ylittää 200 baaria MAX. 540/ min Til.nro (x) MAX. 200 bar Til.nro (x) 3) Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. 4) Pidä määräysten mukainen turvallisuusväli suurjännitejohtoihin. Til.nro (2x) 5) Sulje sulkuhana ennen jokaista kuljetus-/ maantieajoa Til.nro (x) 6) Älä oleskele kannatinvarsien kääntöalueella. Pysy turvallisen välimatkan päässä! Til.nro (x) Til.nro (4x) 7) Vaara roottorien liikealueella - Pysy turvallisen välimatkan päässä! Til.nro (6x)

24 Pos: 36 /Überschriften/Überschriften /P-T/Technische Daten der @ Pos: 38 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten Bild SW 400 @ Pos: 39 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten: Abmessungen in Transportstellung SW 400 @ Pos: 40 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten: Abmessungen in Arbeitsstellung SW 400 @ Koneen tekniset tiedot 6 Koneen tekniset tiedot Pos: 37 /BA/Einleitung/Technische Daten/Schwader/Straßenfahrt: geschwenkte Kreiselarme 4 Meter nicht @ Roottorivarret on aina asennettava kuljetusasentoon ennen maantieajoa. 4 m:n maksimikorkeus ei saa ylittyä. B L SWN4002 Kuva 4 Mitat kuljetusasennossa Korkeus jäykillä piikkivarsilla 4000 Pituus (kiinnitys vetovarsiin) 8755 Pituus (kuulakiinnitys) 9200 Leveys 2995 mm Mitat työasennossa mm 24

25 Pos: 4 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten: Gewichte SW 400 @ Pos: 42 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten: Mindestanforderung an den Traktor SW 400 SW 400 @ Pos: 43 /Layout Module @ Koneen tekniset tiedot Korkeus 950 Pituus (kiinnitys vetovarsiin) 8755 Pituus (kuulakiinnitys) 9200 Leveys Työsaavutus n. 3 ha/h Painot Omapaino 5700 Sallittu akselipaino 4600 Sallittu kuormitus 00 kg Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi kuulakiinnitysmallissa Suurin sallittu kuljetusnopeus Vetovarsi 59/80 kw/hv kork. 540 r/min 2 V:n 7-napainen pistoke 2 V:n 3-napainen pistoke 200 bar x kaksitoiminen hallintaventtiili x paineeton paluu säiliöön x kaksitoiminen hallintaventtiili 40 km/h Korkeus ja leveys kiinnitettävissä 25

26 Pos: 44 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten: Ausrüstung der Maschine (Serie) SW 400 @ Pos: 45 /BA/Einleitung/Technische Daten/Schwader/Schwader 400 / Schwader 400 Plus/Technische Daten: Ausrüstung der Maschine (optional) SW 400 @ Pos: 46 /BA/Einleitung/Technische Daten/Technische Daten: @ Pos: 47 /Layout Module @ Koneen tekniset tiedot Koneen varustus (sarja) Kiinnitys vetovarsiin Kokoluokka II ISOBUS-ohjaus Jäykät piikkivarret 52 Roottorien lukumäärä 4 Varsien lukumäärä per roottori 3 Kaksoispiikkien lukumäärä per varsi 4 Roottorin halkaisija edessä 3600 mm takana 3300 mm Valot Vakiovaruste Varoituskilvet 4 Nivelakseli Laajakulma Koneen varustus (lisävarusteet) Kuulakiinnitys Ø 80 Alpha-hallintalaite Hallintalaite Gamma Hallintalaite CCI 00 (ISOBUS-hallintalaite) Karhon kokoojakangas Työvalo Piikin varmistimet Ilmaäänipäästö Samanarvoinen jatkuva äänitaso Alle 70 db(a) 26

27 Pos: 48 /Überschriften/Überschriften Pos: 49 /Überschriften/Überschriften 3/F-J/Füllmengen und Schmiermittelbezeichnungen der Pos: 50 /BA/Wartung/Umwelt/Hinweis Entsorgen / Lagern von Schmierstoffen @ Pos: 5 /BA/Wartung/Tabellen_Füllmengen/Schwader/Technische Daten Betriebsstoffe Füllmengen Schwader 400 / 400 @ Pos: 52 /Überschriften/Überschriften Pos: 53 /BA/Wartung/Reifen/Schwader/Reifen-Luftdruck Tabelle Schwader @ Pos: 54 /Layout Module @ Koneen tekniset tiedot 6. Voiteluaineet 6.. Vaihteistojen täytösmäärät ja voiteluainesuositukset Ympäristö! Voiteluaineiden hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi voiteluaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt voiteluaineet lakisääteisten määräysten mukaisesti. Voiteluaineet Roottorin vaihteisto Päävaihteisto (x) Jakovaihteisto (x) Kulmavaihde (4x) Täyttömäärä [litraa] 0,5 l Puhdistetut voiteluaineet Puolijuokseva vaihteistorasva GFO 35 0,5 SAE 90 Biologiset voiteluaineet Tiedustelun mukaan 6.2 Renkaat Renkaat Renkaiden merkintä Rengaspaine [bar] Pääkannatinpyörästö 500/ PR (sarja) 620/40 R 22,5 (lisävaruste) Roottorin kannatinpyörästö 6 x 6, PR,8 3,0 27

28 Pos: 55. /Überschriften/Überschriften @ Pos: 55.4 /BA/Inbetriebnahme/Schwader/Hinweis Maschine befindet sich in @ Pos: 55.5 /Layout Module @ Käyttöönotto 7 Käyttöönotto Pos: 55.2 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Fehlerhafter @ Vaara! - Virheellinen kokoaminen Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Koneen kokoamisen saa suorittaa vain valtuutettu alan liike. Koneen kokoaminen on suoritettava erityisen huolella. Noudata tällöin voimassa olevia tapaturmanehkäisymääräyksiä. Käytä ainoastaan turvallisia ja riittävästi mitoitettuja nostolaitteita ja kiinnitysvälineitä. Koneen saa ottaa käyttöön vasta, kun kaikki suojalaitteet on asennettu paikoilleen. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tämän aiheuttamista vahingoista. Pos: 55.3 /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / EinstellungenGefahr - Einstellarbeiten gezogene Maschinen ( @ Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Moottorin pysäyttäminen Poista virta-avain virtalukosta. Varmista, ettei kone pääse liikkumaan itsestään Ohje Seuraavassa ohjeessa on lähtökohtana se, että karhotin on koottu asianmukaisesti ja se on kuljetusasennossa. 28

29 Pos: 55.6 /Überschriften/Überschriften Pos: @ Pos: 55.8 /Überschriften/Überschriften 2/U-Z/Vorraussetzung am Pos: 55.9 /Überschriften/Überschriften Pos: 55. /BA/Erstinbetriebnahme/Schwader/Der Schwader ist serienmäßig mit einer Unterlenkeranhängung @ Pos: 55.2 /Überschriften/Überschriften kuulakiinnityksellä Pos: 55.4 /Layout Module @ Käyttöönotto 7. Ensiasennus Ensiasennus kuvataan mukana toimitetussa dokumentissa "Kokoamisohje". 7.2 Edellytykset traktorissa 7.2. Kiinnitys vetovarsiin Pos: 55.0 /BA/Erstinbetriebnahme/Schwader/Allgemeine Vorraussetzung am Traktor (Kat. @ Karhottimessa on kiinnitysaisa kolmipistekiinnitystä (kokoluokka II) varten. Traktorissa on oltava: Vetovarret kokoluokka II kaksilinjainen paineilmajarrujärjestelmä. kaksitoiminen hallintaventtiili ja paineeton paluu. traktorin ohjaamon pidike hallintalaitetta varten. jatkuvasti virtaa saava pistorasia. Karhotin on varustettu vakiona vetovarsikiinnityksellä. Valinnaisesti karhotin voidaan varustaa (Ø 80) Kuulakiinnitys (Ø 80) Pos: 55.3 /BA/Erstinbetriebnahme/Schwader/Allgemeine Vorraussetzung am Traktor @ Karhotin on varustettu kuulaliittimellä (halkaisija 80 mm). Traktorissa on oltava: kuulakiinnitys (halkaisija 80 mm). kaksilinjainen paineilmajarrujärjestelmä. kaksitoiminen hallintaventtiili ja paineeton paluu. kaksitoiminen hallintaventtiili (aisan nosto / lasku). traktorin ohjaamon pidike sähköistä hallintalaitetta varten. jatkuvasti virtaa saava pistorasia. 29

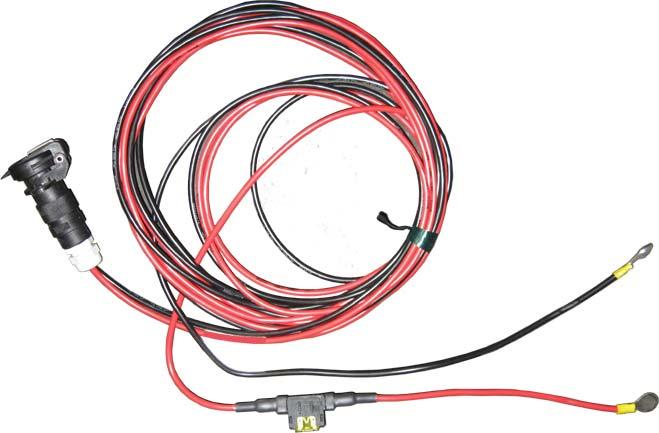

30 Pos: 55.5 /Überschriften/Überschriften 2/U-Z/Vorbereitungen am Pos: 55.6 /Überschriften/Überschriften Pos: 55.7 /BA/Erstinbetriebnahme/Spannungsversorgung/Dauerstromsteckdose @ Pos: 55.9 /Layout Module @ Käyttöönotto 7.3 Traktorin valmistelu 7.4 Virransaanti 2 3 Kuva 5 SW Pos: 55.8 /BA/Erstinbetriebnahme/Spannungsversorgung/Steckdose an die 2V Batterie des Schleppers @ Kone tarvitsee tietokoneen (hallintalaite) virransyöttöön jännitelähteen. Koneen mukana toimitetaan pistorasia (2 V DIN 9680) traktoriin asennusta varten. Pistorasia on asennettava, jotta koneelle voitaisiin syöttää tarvittava virta käyttöönottoa varten. Koneen mukana toimitettu pistorasia () kiinnitetään suoraan traktorin 2V:n akkuun Liitä punaisen johdon (+) liitin (2) suoraan traktorin akun "+"-liittimeen. Liitä mustan johdon (-) liitin (3) suoraan traktorin akun "-"-liittimeen. 30

31 Pos: /Überschriften/Überschriften Pos: 55.2 /Überschriften/Überschriften 4/A-E/Aushubhöhe Pos: /BA/Erstinbetriebnahme/Schwader/Bild_Aushubvorrichtung Traktor SW @ Pos: /BA/Erstinbetriebnahme/Schwader/Swadro 807_80_907/Hinweis @ Pos: /Layout Module @ Käyttöönotto 7.4. Kiinnitys vetovarsiin Nostokorkeuden säätö Kuva 6 KS off SWN40006 Pos: /BA/Erstinbetriebnahme/Schwader/Swadro 807_80_907/Vorbereitung an Traktor_Text KAT @ Kone on varustettu II-kokoluokan mukaisilla kiinnitystapeilla kolmipistehydrauliikkaa varten. Ohje Traktorin vetovarret on säädettävä siten, että vetovarsien nostokohdat ovat samalla korkeudella. Vetovarret on lukittava sivurajoittimilla niin, että työkone ei pääse heilahtelemaan sivusuunnassa kuljetuksen ja työskentelyn aikana. 3

32 Pos: /Überschriften/Überschriften 2/A-E/Anbau an den Pos: /Überschriften/Überschriften Pos: /BA/Inbetriebnahme/Schwader/Anbau an den Traktor/Anbau an den Traktor Unterlenkeranhängung Schwader @ Pos: /Überschriften/Überschriften Pos: /BA/Einlagerung/Fahren und Transport/Schwader/Heben / Senken der Deichsel Feststellbremse lösen Fußbremse nicht @ Pos: 55.3 /BA/Inbetriebnahme/Schwader/Anbau an den Traktor/Anbau an den Traktor Kugelkopf- Anhängung Schwader @ Pos: /Layout Module @ Käyttöönotto 7.5 Kiinnitys traktoriin 7.5. Kiinnitys vetovarsiin SW006 Kuva 7 Kytke kone traktorin vetovarsiin kytkentätapeilla. Lukitse vetovarret. Pysäköi kone tukijalalle Kuulakiinnitys (Ø 80) Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään SW40059 Kuva 8 Liitä aisojen hydrauliikkaletkut (nosto Clip punainen 4 / laskeminen Clip sininen 4) traktorin hydrauliikkaan (katso myös lukua Käyttöönotto, "Hydrauliikkajohtojen liitäntä") Liitä kone kuulaliittimellä () (Ø 80 mm) traktorin kuulakiinnitykseen ja varmista se (3) Pysäköi kone laskemalla aisa tukijaloille (4) 32

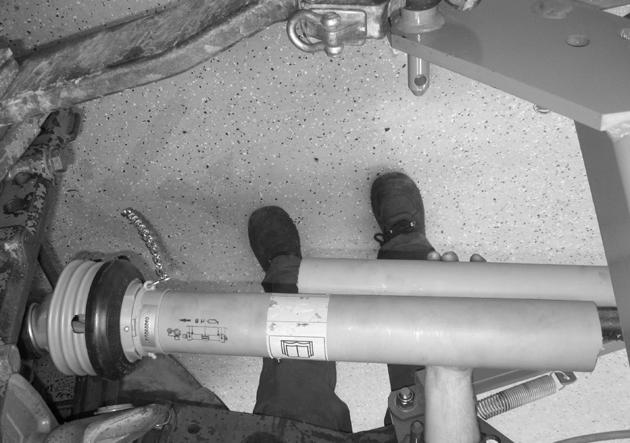

33 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung Bild @ Pos: /Layout Module @ Käyttöönotto 7.6 Nivelakseli 7.6. Pituuden tarkistaminen 3 2 Kuva. 9 SW Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Schwader/Längenanpassung_Weitwinkel Swadro @ Nivelakselin () pituus on tarkistettava. Aseta karhotin tällöin sellaiseen asentoon, että nivelakseli on lyhimmillään: Ohje Nivelakseli ei saa vielä olla kiinnitetty traktorin puolelta. Kiinnitys vetovarsiin: Aseta kone kuljetusasentoon Kuulakiinnitys (Ø 80): Aseta kone työasentoon Vetovarsikiinnitys / kuulakiinnitys (Ø 80): Käännä traktorin ohjaus kokonaan vasemmalle tai oikealle ja aja yhdistelmää niin pitkälle, kunnes ahtain kaarreajo on saavutettu Pysäytä moottori ja vedä virta-avain pois Varmista, etteivät kone ja traktori pääse liikkumaan itsestään Vedä nivelakselin puolikkaat irti toisistaan Kiinnitä puolikkaat () ja (2) traktoriin ja työkoneeseen (Laajakulmanivelellä varustettu puolikas kiinnitetään koneeseen mallissa, jossa kiinnitys tapahtuu vetovarsiin) (Laajakulmanivelellä varustettu puolikas kiinnitetään traktoriin mallissa, jossa kiinnitys tapahtuu kuulapäähän) Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta Ohje Tarkasta nivelakselin kääntöalue ja esteettömyys! Nivelakseli voi vahingoittua, jos se ottaa kiinni traktoriin tai työkoneeseen (esim. kiinnityslaitteisiin). 33

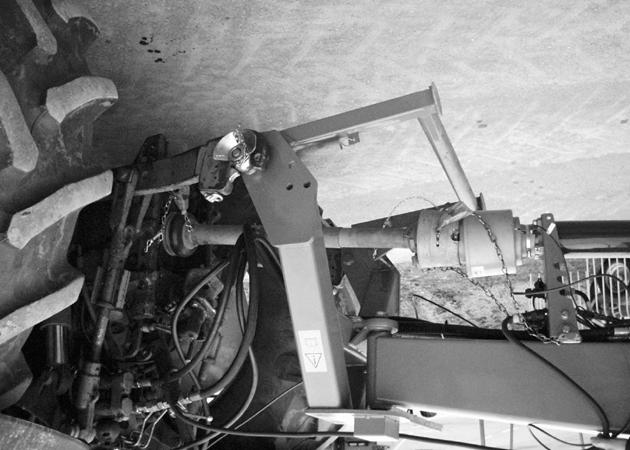

34 Pos: /Überschriften/Überschriften 2/F-J/Grundeinstellung für den Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften 4/F-J/Höhe der Pos: /BA/Erstinbetriebnahme/Schwader/Höhe der Traktorunterlenker 8,5 cm SW @ Pos: /BA/Erstinbetriebnahme/Schwader/Hinweis Fahren und Transport Maschine absenken Unterlenkeranhängung SW 400 @ Pos: /Layout Module @ Käyttöönotto 7.7 Perussäätö työskentelyä varten 7.7. Kiinnitys vetovarsiin Traktorin vetovarsien korkeus SW400_47 Kuva 0 Suorita perussäätö tasaisella alustalla. Traktorin vetovarsien korkeus on säädettävä niin, että vetovarsien kytkentätappien korkeus H on n. 8,5 cm alustasta. Ohje Ajaminen ja kuljetus Vetovarsia on laskettava maantiekuljetusta varten 300 mm (vetovarsien kytkentätappien korkeus n. 50 mm). Kuljetusakselin hydraulisylinterien on oltava täysin sisäänajettuna. katso myös luku "Ajaminen ja kuljetus" 34

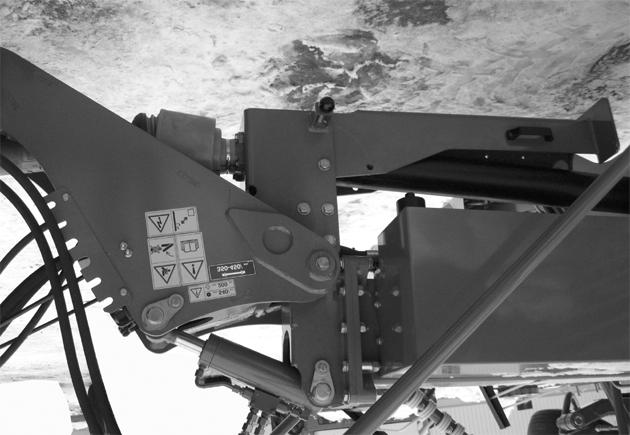

35 Pos: 55.4 /Überschriften/Überschriften Pos: /BA/Erstinbetriebnahme/Schwader/Grundeinstellung für den Arbeitseinsatz SW @ Pos: /BA/Einlagerung/Fahren und Transport/Schwader/Heben / Senken der Deichsel Feststellbremse lösen Fußbremse nicht @ Pos: /BA/Erstinbetriebnahme/Schwader/Hinweis Fahren und Transport Maschine absenken Kugelkopf- Anhängung SW @ Pos: /Layout Module @ Käyttöönotto Kuulakiinnitys (Ø 80) 2 SW40060 Kuva Suorita perussäätö tasaisella alustalla. Kohdista runko (2) vaakasuoraan maanpintaan nähden nostamalla/laskemalla aisaa (). Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään Ohje Ajaminen ja kuljetus Konetta on laskettava maantiekuljetusta varten n. 300 mm aisoja laskemalla Kuljetusakselin hydraulisylinterien on oltava täysin sisäänajettuna. katso myös luku "Ajaminen ja kuljetus" 35

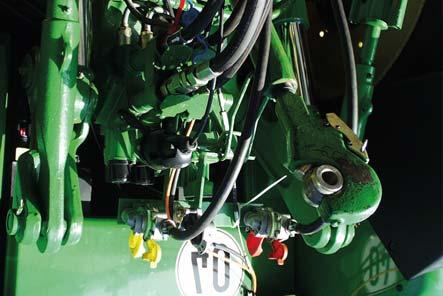

36 Pos: /Überschriften/Überschriften 3/F-J/Hydraulik Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Load-Sensing/SW 400/Bild Load-Sensing Anschluss Swadro 400 @ Pos: 55.5 /Überschriften/Überschriften 3/A-E/Betrieb der Maschine ohne LS Pos: /BA/Wartung/Load-Sensing/Hinweis Einstellung ist vom Werk aus @ Pos: /Überschriften/Überschriften 3/A-E/Betrieb der Maschine über LS Pos: /Layout Module @ Käyttöönotto Hydrauliikan sovittaminen 7.8 Liitäntä paineen tunnistavaan hydrauliikkaan 2 Y2 Y Y3 Y4 Y0 Y9 LS LS T P Kuva2 Y4 Y7 Y8 Y5 Y6 Y2 Y SW Pos: /BA/Wartung/Load-Sensing/Großpackenpresse/Load-Sensing-Anschluss @ Komfort-hydrauliikka kykenee tunnistamaan kuorman. Kuormantunnistavan järjestelmän käyttöön tarvittava öljynsyöttö saadaan traktorin hydrauliikan Power Beyond -järjestelmästä (lisätietoja saat traktorin valmistajan käyttöohjeesta). Pos: /BA/Wartung/Load-Sensing/SW 400/Anpassen des Hydrauliksystems @ Koneen Komfort-hydrauliikkajärjestelmä on sovitettava traktorin mukaan. Se on suunniteltu jatkuvaa kiertoa varten. Säätö tehdään sähkömagneettisessa venttiililohkossa olevalla hydraulilohkon säätöruuvilla (). Lohko sijaitsee koneen rungossa edessä vasemmalla, suojakotelon alla. Ohje Säätö on riippuvainen traktorin hydrauliikkajärjestelmästä ja se on suoritettava koneen ollessa paineeton! 7.8. Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube () ganz @ Järjestelmäruuvi () kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube () ganz @ Järjestelmäruuvi () kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty 36

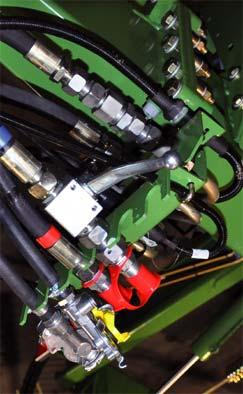

37 Pos: /Überschriften/Überschriften 3/F-JHydraulikleitungen Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400 Plus @ Pos: /Layout Module @ Käyttöönotto Hydrauliletkujen liitäntä 3 2 Kuva 3 SWN Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschlüsse Druckleitung /Rücklaufleitung /Hydraulikanschlüsse Druckleitung /Rücklaufleitung /Druckloser Rücklauf zum @ ) Painejohto 2) Paluujohto 3) Paineeton paluu säiliöön Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Am Traktor benötigte @ Traktorissa tarvitaan koneen käyttöä varten seuraavat hallintaventtiilit: Pos: 55.6 /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400/Hydraulikanschluss Swadro 400/400Plus Traktor mit Konstant-Strompumpe oder Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktorissa on oltava konetta varten yksi kaksitoiminen hallintaventtiili hydraulilaitteiston käyttöön sekä paineeton paluu säiliöön. Kaksitoiminen hallintaventtiili () Liitin punainen Liitin sininen Liitin sininen 3 Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) Paluujohto (nimelliskoko 8 / kytkinpistoke koko 3) Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Liitä kytkinpistokkeet (punainen / sininen ) kaksitoimiseen hallintaventtiiliin. Liitä liitin (sininen 3) paineettomaan paluuseen säiliöön. 37

38 Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400/Hydraulikanschluss Swadro 400/400Plus Traktor mit Load-Sensing Pumpe und Meldeleitung Pos: 56 /Layout Module @ Käyttöönotto Traktori, jossa kuormantunnistava pumppu ja signaalijohto (LS) Koneen liittämiseksi kuormantunnistavalla pumpulla varustettuun traktoriin on koneessa oltava liitettynä erillinen pakkaus ( ). Traktorin on oltava varustettu paluujohdolla (nimelliskoko 8). Paluujohdon on oltava varustettu liittimellä kokoa 4. Traktorissa on oltava koneen toimintaa varten kuorman tunnistava liitäntä hydraulilaitteiston käyttöä varten, vapaa paluu säiliöön ja signaalijohto (LS). Kaksitoiminen hallintaventtiili () Liitin punainen Liitin sininen 3 Liitin punainen 2 Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Kuorman tunnistava johto (LS) (nimelliskoko 2) (Lisätietoja saat traktorin valmistajan käyttöohjeesta). Liitä kytkinpistoke (punainen ) traktorin kuorman tunnistavaan liitäntään. Liitä liitin (sininen 3) paineettomaan paluuseen säiliöön. Liitä kuorman tunnistava johto (punainen 2) traktorin LS-liitäntään. Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400/Hydraulikanschluss Swadro 400/400 Plus bei Ausführung @ Lisäksi kuulakiinnitystä käytettäessä Liitin Punainen 4 Liitin sininen 4 Kaksitoiminen hallintaventtiili (2) Aisan nosto Aisan lasku Liitä koneen hydrauliliitokset (punainen 4 / sininen 4) traktorin kaksitoimiseen hallintaventtiiliin. 38

39 Pos: 58 /Layout Module @ Käyttöönotto Pos: 57 /Layout Module Diese Seite ist bewusst freigelassen @ Tämä sivu on jätetty tietoisesti tyhjäksi. 39

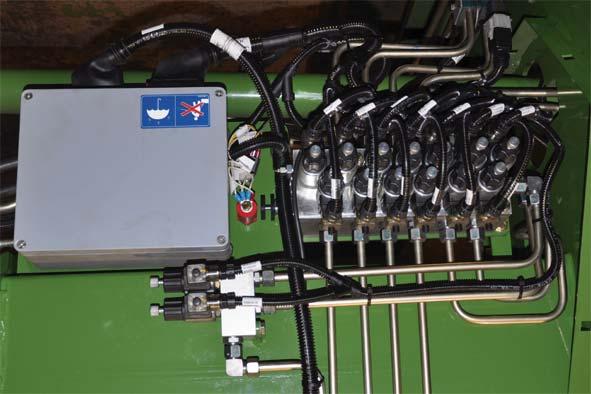

40 Pos: 59.. /Überschriften/Überschriften /K-O/KRONE @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis Im weiteren Verlauf Terminal auch als Bedieneinheit @ Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Allgemeine Beschreibung (Die elektronische Ausstattung der Maschine...) Bild SW 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8 KRONE ISOBUS-terminaali Ohje Tässä käyttöohjeessa käytetään terminaalista jatkossa myös nimitystä "hallintalaite". Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. ESC F7 F 3 F8 F2 F9 F3 F0 F4 F F5 F2 Kuva 4 F6 CC00003 SWN40005 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Allgemeine Beschreibung (Die elektronische Ausstattung der Maschine...) Text SW 400/400 @ Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), terminaali (3) sekä ohjausja toimintaelementit. Tietokone () sijaitsee koneen etuosassa vasemmalla sivupellin alla. Sen toimintoja ovat: Koneeseen asennettujen käyttölaitteiden ohjaus Hälytysilmoitusten siirto Anturien/käyttölaitteiden diagnoosi Hallintalaitteen (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. 40

41 Pos: /Überschriften/Überschriften 2/P-T/Terminal in Kabine Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis für den Anbau des Terminals, in die @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8. Terminaalin asentaminen ohjaamoon Ohje Huomioi terminaalin asennuksessa traktorin ohjaamoon mukana tuleva terminaalin käyttöohje. Betriebsanleitung Version:.0 CC-ISOBUS ISOBUS-Terminal CCI 00/200 Kuva5 4

42 Pos: /Überschriften/Überschriften 2/F-J/ISOBUS Short Cut Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.2 ISOBUS Short Cut Button Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut ButtonISOBUS Short Cut Button_2 @ VAARA! Käyvän koneen aiheuttama loukkaantumisvaara! Koneesi tukee ISOBUS Short Cut Button -painiketta. ISOBUS Short Cut Button -painiketta () painettaessa sammutetaan koneen toiminnot, jotta vaaratilanteessa saataisiin aikaan koneen turvallinen tila. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. Siksi koneen rakenneosat saattavat käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. ISOBUS Short Cut Button ei missään tapauksessa vaikuta traktorin toimintoihin, eli nivelakseleiden tai hydrauliikan toimintaan ei vaikuteta! Siksi kone saattaa käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut ButtonISOBUS Short Cut Button_wird @ Terminaalin iskupainikkeena toteutetun ISOBUS Short Cut Buttonia () painettaessa lähetetään ISOBUS-väylälle pysäytyskomento. Liitetty ISOBUS-kone analysoi tämän komennon käynnistääkseen tarvittaessa hätätilanteessa vastaavat automaattiset toimenpiteet. Kun ISOBUS Short Cut Buttonia painetaan, näytössä näytetään vastaava hälytysmaski: ESC F7 F8 F9 ISB F F2 F3 F0 F4 F F5 F2 F6 CC Kuva 6 Tietokone estää seuraavassa luetellut toiminnot koneen puolelta. Roottorien nosto / lasku pysäytetään Roottorien kellunta-asento deaktivoidaan Roottorin korkeussäätö keskeytetään 42

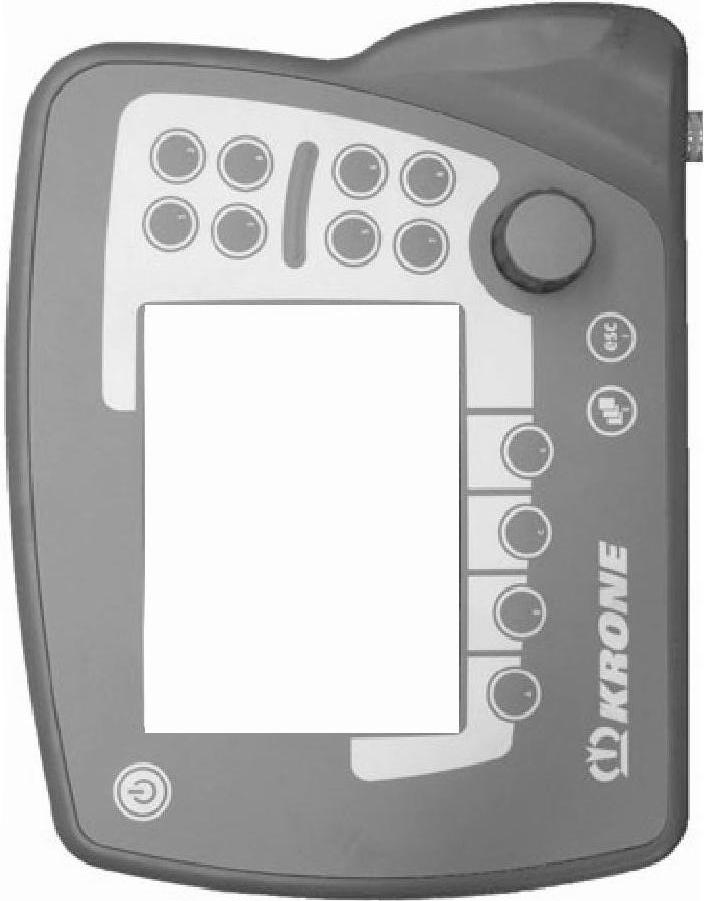

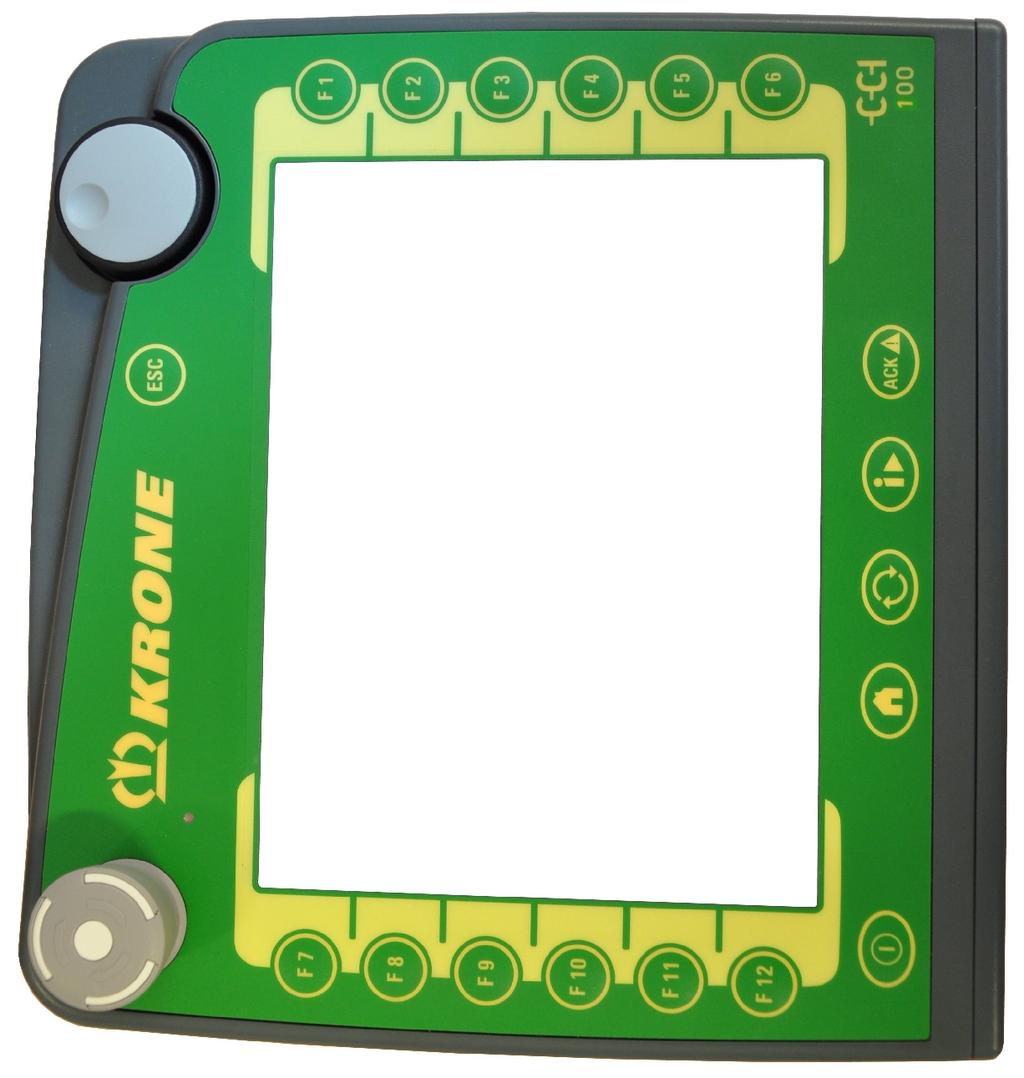

43 Pos: 59.. /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut ButtonISOBUS Short Cut Button_wird @ Kun ISOBUS Short Cut Button jälleen vapautetaan, terminaalin näyttöön ilmestyy seuraava ilmoitus: ESC F7 F8 ISB F F2 2 F9 F3 F0 F F2 OK F4 F5 F6 CC00007 Kuva7 Hälytysmaskista poistutaan painamalla toimintopainiketta ovat jälleen käytettävissä.. Vasta nyt kaikki koneen toiminnot 43

44 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (vorgerüsteteter ISO Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.2. Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) CC0004 Kuva 8 Terminaalin liitäntä traktoriin Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN-out). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen). Traktorin liittäminen koneeseen Ohje Traktorin liitäntä koneeseen suoritetaan erityisellä kaapelisarjalla (4), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (4) ISO-pistoke (9) (9-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (8) (9-napainen). Liitä kaapelisarjan (4) pistoke (0) (7-napainen) koneen pistorasiaan () (7-napainen). Liitä kaapelisarjan (4) pistoke (2) (2-napainen) koneen pistorasiaan (3) (2-napainen). 44

45 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (ohne ISO Pos: /Layout Module @ KRONE ISOBUS-terminaali Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Kuva9 Terminaalin liittäminen koneeseen Ohje Terminaalin liittäminen koneeseen tapahtuu mukana tulevalla kaapelisarjalla (5) (tuotenro ). Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen) Liitä päätepistoke (4) (tuotenro , sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN-out) Traktorin liittäminen koneeseen Ohje Traktorin liittäminen koneeseen tapahtuu mukana tulevalla virtajohdolla (8) (tuotenro ). Liitä virtajohdon (8) pistoke (9) traktorin kestopistorasiaan (0) Liitä virtajohdon (8) pistoke () (2-napainen) koneen pistorasiaan (2) (2-napainen) 45

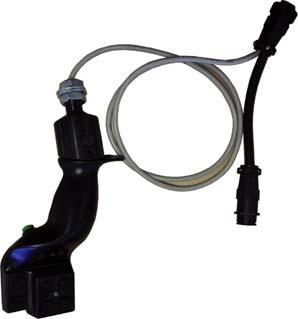

46 Pos: /Überschriften/Überschriften 3/K-O/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Liitä monitoimivipu CCI-terminaaliin (traktoreilla, joissa ei ole ISOBUS-järjestelmää) CC Kuva 20 Ohje Terminaalin liitäntä monitoimivipuun suoritetaan erityisellä kaapelisarjalla (9), joka voidaan tilata ilmoittamalla Krone-tuotenro Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ Liitä kaapelisarjan (9) pistoke (2) terminaalin pistorasiaan () (CAN-IN) Liitä kaapelisarjan (9) pistorasia (3) ja kaapelisarjan (5) pistoke (4) Liitä kaapelisarjan (9) ISO-pistoke (8) (9-napainen) monitoimivivun ISO-pistorasiaan (7) (9- napainen) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7-napainen) 46

47 Pos: /Überschriften/Überschriften 3/A-E/Ein- Ausschalten des Terminals bei nicht angeschlossener Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Ein- Ausschalten Bild mit nicht angeschlossener @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Für weitere Angaben zur Funktionsweise Handbuch @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Terminaalin sammuttaminen, kun konetta ei ole liitetty Kuva2 Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta () (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Lisätietoja ISOBUS-terminaalin CCI toimintatavasta löytyy mukana tulevasta terminaalin käyttöohjeesta. Betriebsanleitung Version:.0 CC-ISOBUS ISOBUS-Terminal CCI 00/200 Kuva22 47

48 Pos: /Überschriften/Überschriften 3/A-E/Ein- Ausschalten des Terminals bei angeschlossener Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Ein- Ausschalten Bild mit angeschlossener Maschine SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Vor der @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Terminaalin sammuttaminen, kun kone on liitettynä ESC F7 F8 F9 F0 F F2 F F2 F3 F4 F5 F6 Kuva 23 CCS00032 Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta () (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Ennen ensimmäistä käyttöä Ensimmäisellä käynnistyskerralla ladataan terminaaliin konekohtaisten valikkojen asetukset. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan terminaalin muistiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/ein- Ausschalten nach dem Ladevorgang wird im Display das Straßenfahrtbild @ Lataustapahtuman jälkeen näytössä näkyy "aloitusnäyttö". Terminaali on nyt käyttövalmis. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/umschalten Straßenbild auf Grundbild Transportstellung @ Toimintopainiketta painamalla päästään aina kuljetusakselin asennon ja roottorin asennon mukaan joko perusnäyttöön "Kuljetusasento" tai perusnäyttöön "Roottorin nosto". 48

49 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Display Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.3 Näytön rakenne F7 F8 F F2 CC F9 F3 F0 F4 F F5 F2 F6 Kuva 24 Terminaalin näyttö on jaettu seuraaviin alueisiin: Tilarivi (I) Koneen tilanäytöt. Toimintopainikkeet (II) (F - F2) Konetta käytetään toimintopainikkeiden avulla. Toimintopainikkeisiin kuuluvia toimintokuvakkeita (grafiikkoja) voidaan käyttää koskettamalla. Pääikkuna (III) Pääikkunassa värikkäänä esitetyt arvot (numerot) voidaan valita kosketustoiminnon avulla. Pääikkunanäkymiä on viisi: Maantieajonäyttö. Perusnäyttö Kuljetusasento. Perusnäyttö Roottorin nosto. Perusnäyttö Leveyssäädöt. Perusnäyttö Työkorkeus. 49

50 Pos: @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Statuszeile (I)/Statuszeile Bereich (I) @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Statuszeile (I)/Statuszeile (I) oberste Zeile Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Tilarivi F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 25 CCS00025_2 Tilarivi (I) Näytön ylimmällä rivillä (I) näkyvät koneen ajankohtaiset tilatiedot (varustuksen mukaan): Grafiikka Merkitys Tietoja Hälytysilmoitus on tullut Sekuntikello ei aktiivinen Sekuntikello aktiivinen Kuljetusakseli nostettu Kuljetusakseli laskettu Roottorikorkeuden automatiikka Roottorikorkeuden automatiikka Työvalo päällä Kiinteä arvo -tila Määräarvo-tila Tila käsin Työvalo pois päältä Työvalo päällä Työvalo pois päältä "Työvalo"-tila Automatiikka, kun traktorin ohjauslaite (T-ECU) käyttöön tietoja valaistusta varten. 50

51 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Beschreibung der Grafiken (II) für Funktonstasten (F bis @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die Funktionstasten/Funktionstasten beschreiben Bild SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Die folgenden dargestgellten Grafiken/Die folgenden dargestgellten Grafiken/softkey sind nicht immer verfügbar für die @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die Funktionstasten/Beschreibung aller Funktionstasten T Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Toimintopainikkeiden (F - F2) grafiikoiden (II) kuvaus F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 26 CCS00027_2 Ohje Käytössä olevat toimintopainikkeiden toimintokuvakkeet (grafiikat) riippuvat koneen varustelusta. Seuraavassa esitetyt toimintokuvakkeet eivät ole aina käytettävissä. Toimintok uvake Merkitys Tiedote Perusnäyttö Roottorin nosto Esivalinta kiertää ja näytetään Perusnäyttö Leveysjako käyttöpäätteessä. Perusnäyttö Työkorkeus Roottorin noston perusnäytön esiinkutsu Huoltotöitä varten Seis Vasen eturoottori (VL) Oikea eturoottori (VR) Vasen takaroottori (HL) Oikea takaroottori (HR) Kaikkien roottorien nosto Kaikkien roottorien lasku Työkorkeuden nostaminen Työkorkeuden laskeminen / Eturoottoreiden nosto / lasku pareittain Takaroottoreiden nosto / lasku pareittain Kaikki parhaillaan suoritetut toiminnot pysäytetään. Kun vilkkuu punaisena: Roottori on esivalittu. tai Roottori suorittaa toimintoa. Kun punainen nuoli, toimintoa suoritetaan. Esivalittu roottori näytetään vihreällä täydellä kehällä. Yksi painallus, eturoottoreiden nosto. Toinen painallus, takaroottoreiden nosto. Kolmas, eturoottoreiden lasku Neljäs, takaroottoreiden lasku 5

52 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die Funktionstasten/Funktionstasten beschreiben Bild SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die Funktionstasten/Beschreibung aller Funktionstasten T2 Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 27 Toimintok uvake Merkitys Työvalon sammuttaminen CCS00027_2 Työvalon kytkeminen päälle / Työvalo automaattinen -tilan kytkeminen pois päältä Tiedote Kun traktorin ohjauslaitteelta (T-ECU) on käytettävissä valaistustietoja, Työvalo automaattinen -tila voidaan kytkeä päälle. Koneen työvalot kytketään päälle tai pois päältä traktorista käsin. Koneen valikkotason esiinkutsu Asiakaslaskuri-valikon esiinkutsu Kuljetusakselin nosto Kuljetusakselin lasku Suurempi työleveys Pienennä työleveyttä Suurempi karhon leveys Pienempi karhon leveys 52

53 Pos: /Überschriften/Überschriften 3/A-E/Anzeigen im Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Anzeigen im Hauptfenster/Anzeigen im Hauptfenster (II) Bild Swadro 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Anzeigen im Hauptfenster/Beschreibung aller Anzeigen im Hauptfenster Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.3. Pääikkunan näytöt F7 F F8 F2 F9 F3 F0 F F4 F5 F2 Kuva 28 2 Grafiik ka Merkitys ) Roottorikorkeus 2) Karhon leveys F6 CCS00026_ Tiedote Kokonaispinta-alalaskuri Vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Tarkkuus riippuu työleveyden mitatusta arvosta ja päällekkäisyyden arvosta. Työtuntilaskuri Vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Työtuntilaskuri laskee heti, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Tämä työtuntilaskuri pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Aikaviive roottorin noston/laskun välissä edessä ja takana Arvoa voidaan asettaa kosketusnäytöllä. Työleveys Työleveys on mitattava. Roottoreita ei siirretä. Työleveyden säätö vaikuttaa kokonaispintaalalaskurin tarkkuuteen. Arvoa voidaan asettaa kosketusnäytöllä. Roottori ei kellunta-asennossa Roottori kellunta-asennossa / Valittu toiminto suoritetaan. 53

54 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Transportstellung/Grundbild Transportstellung SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Transportstellung/Hinweis Transportachse muss abgesenkt @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.4 Perusnäyttö "Kuljetusasento" Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Gefahr @ VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. F7 F F7 F F8 F2 F8 F2 F9 F3 F9 F3 F0 F4 F0 F4 F F5 F F5 F2 F6 F2 F6 Kuva 29 CCS00028 CCS00029 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Funktionen beschrieben, die sich auf das Grundbild Transportstellung @ Seuraavassa kuvataan vain niitä toimintoja, jotka koskevat Kuljetusasento-perusnäyttöä. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Transportstellung/F9 F0 Transportachse heben @ Kuljetusakselin nosto Kunnes kuljetusakseli on nostettu, paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Tilarivillä grafiikka vaihtuu kuvakkeesta Kuljetusakseli laskettu kuvakkeeksi Kuljetusakseli nostettu. Kuljetusakselin lasku Kunnes kuljetusakseli on laskettu, paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Tilarivillä grafiikka vaihtuu kuvakkeesta Kuljetusakseli nostettu kuvakkeeksi Kuljetusakseli laskettu. Ohje Maantieajoa varten on kuljetusakselin oltava aina täysin alas laskettuna. Katso tilarivi (I). näytössä ( = Kuljetusakseli laskettu). 54

55 Pos: /Überschriften/Überschriften 3/A-E/Absenken aller Kreisel in die Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Alle Kreisel in die Vorgewendestellung absenken SW 400 / 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hinweis befindet sich die Transportachse in Stellung abgesenkt SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hinweis nach dem Absenken fahren Hydraulikzylinder ein SW 400 / 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hinweis Erläuterung Grundbild @ a Pos: /Überschriften/Überschriften 3/A-E/Absenken einzelner Kreisel in die Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 400/Grundbild Transportstellung SW 400#/Hinweis absenken einzelner Kreisel steht nur Verfügung @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Transportstellung/Durch Drücken der Funktionstaste F das Grundbild Kreiselaushebung @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die Funktionstasten/F2 Stoppen aller ausgeführten @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü Kundenzähler aufrufen Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.4. Kaikkien roottorien lasku päisteasentoon Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Ohje Jos kuljetusakseli on lasketussa asennossa, toimintopainiketta painamalla nostetaan seuraavaksi kuljetusakselia. Sen jälkeen roottorit laskeutuvat päisteasentoon toimintopainikkeen ollessa painettuna. Ohje Kun kaikki roottorit ovat saavuttaneet päisteasennon, työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat ulos. Näyttö vaihtaa automaattisesti perusnäyttöön "Roottorin nosto". Ohje Lisäkuvaus, katso luku Perusnäyttö Roottorin nosto Yksittäisten roottorien lasku päisteasentoon Ohje Yksittäisten roottorien päisteasentoon lasku -toiminto on käytettävissä vain, kun kuljetusakseli on nostetussa asennossa ja perusnäyttö "Roottorin nosto" on valittu. Painamalla toimintopainiketta kutsutaan "Roottorin nosto" -perusnäyttö esiin. Kaikkien suoritettujen toimintojen pysäyttäminen Paina toimintopainiketta (Kaikki parhaillaan suoritetut toiminnot pysäytetään) "Asiakaslaskurit"-valikon esiinkutsu Kutsu esiin "Asiakaslaskurit"-valikko painamalla toimintopainiketta toimintokuvakkeelle " ", "Asiakaslaskurit"-valikko tulee näyttöön. Asetukset, katso valikko 2- "Asiakaslaskurit". 55

56 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Grundbild Kreiselaushebung Kreisel senken /Grundbild Kreiselaushebung Kreisel senken / heben Bild SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die Funktionstasten/F Aufruf der @ Pos: /Überschriften/Überschriften 3/A-E/Absenken der Kreisel von Transport- in Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Absenken einzelner Kreisel Transport in Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.5 Perusnäyttö "Roottorin nosto" Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Gefahr @ VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 30 CCS00037,, Perusnäyttöjen "Roottorin nosto", "Leveyden säätö" ja "Työkorkeus" esiin kutsuminen (valinta näytetään terminaalissa grafiikoilla (, ja ). Paina toimintopainiketta (,, ) kutsuaksesi esiin halutun perusnäytön 8.5. Roottorien lasku kuljetus- ja päisteasennosta Yksittäisten roottorien lasku päisteasentoon Vasen eturoottori Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Oikea eturoottori Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Vasen takaroottori Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Oikea takaroottori Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. 56

57 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Alle Kreisel in die Vorgewendestellung Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Alle Kreisel in die Vorgewendestellung absenken SW 400 / 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hinweis nach dem Absenken fahren Hydraulikzylinder ein SW 400 / 400 @ Pos: /Überschriften/Überschriften 3/A-E/Absenken der Kreisel von Vorgewende-/ in Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Einzelne Kreisel in die Arbeitsstellung absenken SW Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Kreisel paarweise in die Arbeitsstellung Pos: /Layout Module @ KRONE ISOBUS-terminaali Kaikkien roottorien lasku päisteasentoon. Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Ohje Kun kaikki roottorit ovat saavuttaneet päisteasennon, työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat ulos. Näyttö vaihtaa automaattisesti perusnäyttöön "Roottorin nosto" Roottorien lasku päisteasennosta työasentoon Yksittäisten roottorien lasku työasentoon Vasen eturoottori Paina kerran toimintopainiketta toimintokuvakkeelle. Oikea eturoottori Paina kerran toimintopainiketta toimintokuvakkeelle. Vasen takaroottori Paina kerran toimintopainiketta toimintokuvakkeelle. Oikea takaroottori Paina kerran toimintopainiketta toimintokuvakkeelle Roottorien lasku / nosto työasentoon pareittain Eturoottorin lasku alas Paina kerran toimintopainiketta toimintokuvakkeelle. Takaroottorin lasku alas Paina toimintopainiketta toimintokuvakkeelle toisen kerran. Eturoottorin nosto takaisin Paina toimintopainiketta toimintokuvakkeelle kolmannen kerran. Takaroottorin nosto takaisin Paina toimintopainiketta toimintokuvakkeelle neljännen kerran. 57

58 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Alle Kreisel in die Arbeitsstellung absenken Automatikbetrieb SW Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Grundbild Kreiselaushebung Kreisel senken /Grundbild Kreiselaushebung Kreisel senken / heben Bild SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Einstellen der Automatikzeit <Kreisel Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Hinweis Einstellung über @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Kaikkien roottorien lasku työasentoon (automaattikäyttö) F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 3 CCS00037 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Alle Kreisel in die Arbeitsstellung absenken Automatikbetrieb SW @ Toimintoa ei suoriteta, jos jokin roottori on kuljetusasennossa. Paina kerran toimintopainiketta. Kaikki roottorit lasketaan automaattisesti työasentoon saakka ja ne jäävät siihen kelluntaasentoon. Takaroottorit laskeutuvat aikaviiveellä suhteessa eturoottoreihin, katso myös luku "Automaattiajan asettaminen <Roottorin lasku>" Automaattiajan asettaminen <Roottorin lasku> F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 32 CCS00005_ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Scroll-Rad anwählen,springen,erhöhen bzw. @ Valitse vierityspyörällä haluttu valinta (A) (Valintakenttä korostetaan värillisenä) Siirry valintakenttään painamalla vierityspyörää (Valintakenttä korostetaan värillisenä) Lisää tai pienennä arvoa vierityspyörää kiertämällä. Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 58

59 Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 400/Grundbild /4 Kreiselaushebung/Überschrift Anheben der Kreisel in die Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Grundbild Kreiselaushebung Kreisel senken /Grundbild Kreiselaushebung Kreisel senken / heben Bild SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Anheben einzelner Kreisel in die Vorgewendestellung SW Pos: /Layout Module @ KRONE ISOBUS-terminaali Roottorien nosto päisteasentoon Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Gefahr @ VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 33 CCS Yksittäisten roottorien nosto päisteasentoon Vasen eturoottori Paina kerran toimintopainiketta toimintokuvakkeelle. Oikea eturoottori Paina kerran toimintopainiketta toimintokuvakkeelle. Vasen takaroottori Paina kerran toimintopainiketta toimintokuvakkeelle. Oikea takaroottori Paina kerran toimintopainiketta toimintokuvakkeelle. 59

60 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Grundbild Kreiselaushebung Kreisel senken /Grundbild Kreiselaushebung Kreisel senken / heben Bild SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Kreisel paarweise in die Vorgewendestellung Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Alle Kreisel in die Vorgewendestellung anheben Automatikbetrieb SW Pos: /Layout Module @ KRONE ISOBUS-terminaali F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 34 CCS Roottorien nosto / lasku pareittain päisteasentoon Eturoottorin nosto Paina kerran toimintopainiketta toimintokuvakkeelle. Takaroottorin nosto Paina toimintopainiketta toimintokuvakkeelle toisen kerran. Eturoottorin lasku takaisin Paina toimintopainiketta toimintokuvakkeelle kolmannen kerran. Takaroottorin lasku takaisin Paina toimintopainiketta toimintokuvakkeelle neljännen kerran Kaikkien roottorien nosto päisteasentoon (automaattikäyttö) Paina kerran toimintopainiketta. Kaikki roottorit nostetaan automaattisesti päisteasentoon. Takaroottorit nousevat eturoottoreihin nähden viiveellä. Katso myös luku "Automaattiajan asettaminen <Roottorin nosto>". Roottorien noston pysäyttäminen Keskeytä tapahtuma painamalla toimintopainiketta toimintokuvakkeelle toisen kerran. 60

61 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Einstellen der Automatikzeit <Kreisel Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Hinweis Einstellung über @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Kreiselaushebung/Alle Kreisel von Vorgewende- in Transportstellung anheben SW Pos: /Layout Module @ KRONE ISOBUS-terminaali Automaattiajan asettaminen <Roottorin nosto> F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 35 CCS00006_ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Scroll-Rad anwählen,springen,erhöhen bzw. @ Valitse vierityspyörällä haluttu valinta (A) (Valintakenttä korostetaan värillisenä) Siirry valintakenttään painamalla vierityspyörää (Valintakenttä korostetaan värillisenä) Lisää tai pienennä arvoa vierityspyörää kiertämällä. Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla Kaikkien roottorien nosto kuljetusasentoon Paina toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Ohje Myös työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat samanaikaisesti sisään. Turvallisuussyistä on toimintopainiketta painettava n. 3 sekuntia, ennen kuin roottorit siirtyvät päisteasennosta kuljetusasentoon. 6

62 Pos: /Überschriften/Überschriften 3/A-E/Arbeitsscheinwerfer ein- Pos: /Layout Module @ KRONE ISOBUS-terminaali Työvalojen kytkentä päälle/pois Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Arbeitsscheinwerfer ein- ausschalten @ Työvaloautomatiikan aktivointi: Edellytyksenä on, että traktorin ohjauslaite (T-ECU) antaa valaistustietoja käyttöön. Paina toimintopainiketta toimintokuvakkeelle, näyttöön tulee joko toimintokuvake tai toimintokuvake. Työvaloautomatiikan deaktivointi: Paina toimintopainiketta toimintokuvakkeelle /, näyttöön tulee joko toimintokuvake tai toimintokuvake. Manuaalinen kytkeminen päälle / pois päältä Työvaloautomatiikka on deaktivoitu. Tai traktorin ohjauslaite (T-ECU) ei anna valaistustietoja käyttöön. Kytke työvalo päälle painamalla toimintopainiketta toimintokuvakkeelle. Kytke työvalo pois päältä painamalla toimintopainiketta toimintokuvakkeelle. 62

63 Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 400/Grundbild 2/4 Breitenverstellungen/Überschrift Grundbild Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die FunktionstastenF Aufruf der @ Pos: /Überschriften/Überschriften Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Breitenverstellungen/Grundbild Arbeitsbreite" Bild SW @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Breitenverstellungen/Arbeitsbreite vorne einstellen SW Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.6 Perusnäyttö "Leveyssäädöt" 8.6. Työleveys,, Perusnäyttöjen "Roottorin nosto", "Leveyden säätö" ja "Työkorkeus" esiin kutsuminen (valinta näytetään terminaalissa grafiikoilla (, ja ). Paina toimintopainiketta (,, ) kutsuaksesi esiin halutun perusnäytön Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Gefahr @ VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. F7 F F7 F F8 F2 F8 F2 F9 F3 F9 F3 F0 F4 F0 F4 F F5 F F5 F2 F6 F2 F6 CCS00007 Kuva Työleveyden säätö edessä Ohje Kumpikin roottori on esivalittu. Suurempi työleveys: Paina toimintopainiketta Pienempi työleveys: Paina painiketta Ohje On myös mahdollista valita vain yhden puolen roottori. Tätä varten aktivoidaan säädettävä roottori painamalla toimintopainiketta tai. 63

64 Pos: /Überschriften/Überschriften Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Breitenverstellungen/Grundbild Schwadbreite @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Breitenverstellungen/Schwadbreite einstellen SW Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Breitenverstellungen/Umschalten von Schwadbreite nach @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Karhon leveys Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Gefahr @ VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva Karhon leveyden säätö Ohje Painamalla toimintopainiketta tai perusnäytössä Leveydensäätö valitaan molemmat takaroottorit ja karhon leveyden säädön toimintopainikkeet vapautetaan. Suurempi karhon leveys: Paina toimintopainiketta Pienempi karhon leveys: Paina toimintopainiketta Ohje Painamalla toimintopainiketta tai vapautetaan työleveyden säädön toimintopainikkeet. 64

65 Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 400/Grundbild 4/4 Arbeitshöhe/Überschrift Grundbild Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Arbeitshöhe/Grundbild Arbeitshöhe" Bild SW @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Softkeys für die FunktionstastenF Aufruf der @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Arbeitshöhe/Arbeitshöhe der Kreisel einstellen Sw Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Grundbild Arbeitshöhe/Kreiselhöhenautomatik KRONE ISOBUS-terminaali 8.7 Perusnäyttö "Työkorkeus" Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Gefahr @ VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 38 CCS00009,, Perusnäyttöjen "Roottorin nosto", "Leveyden säätö" ja "Työkorkeus" esiin kutsuminen (valinta näytetään terminaalissa grafiikoilla (, ja ). Paina toimintopainiketta (,, ) kutsuaksesi esiin halutun perusnäytön 8.7. Roottorien työkorkeuden säätö Esivalitse vastaavalla toimintopainikkeella,,, roottori. Kerrallaan voidaan valita aina vain yksi roottori. Suurempi työkorkeus: Paina toimintopainiketta Pienempi työkorkeus: Paina toimintopainiketta Jos toimintopainiketta painetaan uudelleen, toiminto deaktivoituu. Ohje Työkorkeutta tulisi säätää joko käytön aikana tai päisteasennossa. 65

66 KRONE ISOBUS-terminaali Roottorikorkeuden automatiikka F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 39 Roottorikorkeuden automatiikka valvoo kaikkien roottorien työkorkeutta keskenään. Valikossa - "Roottorikorkeuden automatiikan säätäminen" esivalitusta tilasta riippuen roottorit käyttäytyvät eri tavoin pääroottoriin nähden. Valittu tila näytetään tilarivillä. Kiinteä arvo -tilassa: CCS00093 Kiinteä arvo -tila: Roottorien työkorkeudet sopeutuvat pääroottorin työkorkeuteen. Jos vähintään yhden roottorin työkorkeus poikkeaa esivalitusta roottorista (pääroottori), näytetään näytössä yksi symboleista,, tai (esivalitusta roottorista riippuen). Painamalla toimintokuvakkeeseen kuuluvaa painiketta n.,0 sekunnin ajan sovitetaan poikkeavan roottorin työkorkeus pääroottorin työkorkeuteen. Vilkkuvasta nuolesta nähdään, minkä roottorin työkorkeutta parhaillaan sovitetaan. Keskeytä toimenpide painamalla haluamaasi painiketta. Kun kaikki roottorit on sovitettu pääroottorin työkorkeuteen, vastaava symboli (,, tai ) (esivalitusta roottorista riippuen) sammuu ja näytössä näkyy vakiosymboli (,, tai ) (esivalitusta roottorista riippuen). 66

67 Pos: 59.2 /Layout Module @ KRONE ISOBUS-terminaali Määräarvo-tilassa: Määräarvo-tila: Kaikkien roottorien työkorkeutta nostetaan ilmoitetun pääroottorin määrän verran. Jos vähintään yhden roottorin työkorkeutta muutetaan, näyttöön tulee yksi symboleista,, tai (esivalitusta roottorista riippuen). Painamalla toimintokuvakkeeseen kuuluvaa painiketta n.,0 sekunnin ajan sovitetaan kaikkien roottorien työkorkeus pääroottorin muutettuun määräarvoon. Näytössä vilkkuvasta nuolesta nähdään, minkä roottorin työkorkeutta parhaillaan sovitetaan. Keskeytä toimenpide painamalla haluamaasi painiketta. Kun kaikki roottorit on sovitettu pääroottorin määräarvoon, vastaava symboli (,, tai ) (esivalitusta roottorista riippuen) sammuu ja näytössä näkyy vakiosymboli (,, tai ) (esivalitusta roottorista riippuen). 67

68 Pos: /Überschriften/Überschriften 2/K-O/Menüebene Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Menüebene Kurzüberblick SW 400 @ KRONE ISOBUS-terminaali 8.8 Valikkotaso 8.8. Yleiskatsaus Koneen varustuksen mukaan. Päävalikko Alavalikko Kuvaus Asetukset Roottorikorkeuden automatiikan säätäminen Työvalojen kytkentä päälle/pois Päällekkäisyys 2 Laskurit 2- Asiakaslaskurit 2-2 Kokonaislaskuri 4 Huolto 4-2 Anturitesti käsin 4-4 Käyttölaitetesti käsin 4-6 Ajonopeus-/ajosuuntanäytön diagnoosi 4-7 Diagnoosi-lisätoiminto (AUX) 68

69 Pos: /Layout Module @ KRONE ISOBUS-terminaali 5 Info 6 9 Asentaja Virtual Terminal (VT) 69

70 Pos: /Überschriften/Überschriften 2/K-O/Menüebene Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Menüebene aufrufen @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Menüebene aufrufen @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikkotason haku näyttöön F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 40 CCS00003 CC Toimintopainiketta perusnäytöstä käsin painettaessa siirrytään koneen valikkotasolle. Näytössä näytetään valikkotaso. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Menüebene Überblick Hauptmenüs @ Valikkotaso on jaettu viiteen päävalikkoon: = Päävalikko "Asetukset" = Päävalikko 2 "Laskurit" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" Valitse haluamasi päävalikko painamalla toimintopainiketta tai. Symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla kutsutaan näyttöön valitun päävalikon valikkotaso. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko. Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 70

71 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü Einstellungen/Hauptmenü Einstellungen Swadro Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.9 Päävalikko "Asetukset" - Kuva 4 CC CCS000_ Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Toimintopainiketta tai painamalla valitaan päävalikko ( ), symboli näytetään harmaalla taustalla. Paina toimintopainiketta Näyttöön tulee valikkotaso "Asetukset". Valikkotaso "Asetukset" on jaettu koneen varustuksen mukaan korkeintaan kolmeen valikkoon: = Valikko - "Roottorikorkeuden automatiikan säätäminen" = Valikko -2 "Työvalojen kytkentä päälle/pois" = Valikko -3 "Päällekkäisyys" 7

72 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü Einstellungen/Menü - Kreiselhöhenautomatik Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.9. Valikko - Roottorikorkeuden automatiikan säätäminen CCS000_ Kuva 42 Edellytys parametrin käytölle: Roottorikorkeuden automatiikan on oltava alustettu (asentajan suorittama säätö). Päävalikko "Asetukset" on näkyvissä. CCS0002- Toimintopainiketta tai painamalla valitaan valikko -, symboli esitetään harmaana. Paina toimintopainiketta. Näytössä on valikko - - "Roottorikorkeuden automatiikan säätäminen". Roottorikorkeuden näyttöjen palauttaminen nollaan Tilan vaihtaminen Kiinteä arvo -tila: Roottorien työkorkeudet sopeutuvat pääroottorin työkorkeuteen. Määräarvo-tila: Kaikkien roottorien työkorkeutta nostetaan ilmoitetun pääroottorin määrän verran. Palauta roottorikorkeuden näytöt nollaan painamalla toimintopainiketta. Vaihda kiinteä arvo -tilan ja määräarvo-tilan välillä painamalla toimintopainiketta. 72

73 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü Einstellungen/Menü -2 Arbeitsscheinwerfer ein- Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko -2 "Työvalojen kytkentä päälle/pois" -2-2 CCS00088 CCS00090_ Kuva 43 Tässä valikossa voidaan koneen työvalot kytkeä päälle tai pois, jos ISO-käyttöpäätteessä on vähemmän kuin 0 toimintopainiketta.. Päävalikko "Asetukset" on näkyvissä. Paina toimintopainiketta tai valitaksesi valikon -2, symboli esitetään harmaalla taustalla Paina toimintopainiketta. Näytössä on valikko -2 "Työvalon kytkeminen päälle / pois ". Toimintok uvake Merkitys Työvalon sammuttaminen Työvalon kytkeminen päälle / Työvalo automaattinen -tilan kytkeminen pois päältä Tiedote Kun traktorin ohjauslaitteelta (T-ECU) on käytettävissä valaistustietoja, Työvalo automaattinen -tila voidaan kytkeä päälle. Koneen työvalot kytketään päälle tai pois päältä traktorista käsin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Arbeitsscheinwerfer ein- ausschalten @ Työvaloautomatiikan aktivointi: Edellytyksenä on, että traktorin ohjauslaite (T-ECU) antaa valaistustietoja käyttöön. Paina toimintopainiketta toimintokuvakkeelle, näyttöön tulee joko toimintokuvake tai toimintokuvake. Työvaloautomatiikan deaktivointi: Paina toimintopainiketta toimintokuvakkeelle /, näyttöön tulee joko toimintokuvake tai toimintokuvake. Manuaalinen kytkeminen päälle / pois päältä Työvaloautomatiikka on deaktivoitu. Tai traktorin ohjauslaite (T-ECU) ei anna valaistustietoja käyttöön. Kytke työvalo päälle painamalla toimintopainiketta toimintokuvakkeelle. Kytke työvalo pois päältä painamalla toimintopainiketta toimintokuvakkeelle. 73

74 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü Einstellungen/Menü -3 Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko -3 "Päällekkäisyys" -3-3 A CCS00083 CCS00084 Kuva 44 Tässä valikossa voidaan päällekkäisyyden avulla säätää kokonaispinta-alalaskurin tarkkuutta. Päällekkäisyyttä voidaan säätää välillä 0 cm 200 cm. Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. Valitse toimintopainiketta tai painamalla valikko -4. Valitun symbolin tausta muuttuu harmaaksi. Paina toimintopainiketta Näyttö näyttää valikon -3 "Päällekkäisyys". Palkkinäyttö ja arvo (A) ilmaisevat esivalitun päällekkäisyyden. Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Aseta haluttu päällekkäisyys toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta, asetettu arvo tallennetaan, ylärivin symboli tulee näkyviin Toimintopainiketta painamalla näytetään tehdasasetuksen arvo (Paina toimintopainiketta, tehdasasetuksen arvo tallennetaan, ylärivin symboli tulee näyttöön) Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 74

75 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Hauptmenü 2 Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.0 Päävalikko 2 "Laskurit" 2 Kuva 45 Päävalikon haku näyttöön CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Valitse toimintopainiketta tai painamalla päävalikko 2 (, symboli näytetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikkotason 2 "Laskurit". Valikkotaso 2 "Laskurit" on jaettu koneen varustuksesta riippuen seuraaviin valikkoihin: Grafiikka Merkitys Valikko 2- Asiakaslaskurit Valikko 2-2 Kokonaislaskuri 75

76 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2- Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.0. Valikko 2- "Asiakaslaskurit" 2-2- n h Kuva 46 Valikon esiinkutsu Päävalikko 2 "Laskurit" on näkyvissä CCS CCS0004_2 Paina toimintopainiketta tai valitaksesi valikon 2-, symboli esitetään harmaalla taustalla. Paina toimintopainiketta. Näytössä on valikko 2- "Asiakaslaskurit". Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2- Kundenzähler Beschreibung der Softkeys für die @ Toimintokuvake h on h off Merkitys Selailu ylöspäin Selailu alaspäin Tieto Yksityiskohtalaskurin näyttö Lisää tietueita asiakaslaskuriin. Asiakaslaskurin käyttöönotto tapahtuu valikossa 2-- "Yksityiskohtalaskuri". Sekuntikellon käytöstäotto Sekuntikello on käytössä. Sekuntikellon käyttöönotto Sekuntikello on otettu käytöstä. Valikosta poistuminen Poista valitun asiakaslaskurin arvot. Poista kaikkien asiakaslaskurien arvot. Valitun asiakaslaskurin ei tarvitse olla aktivoituna. Pidä painiketta painettuna vähintään 2 sekuntia. 76

77 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2- Kundenzähler @ Pos: /Layout Module @ Grafiikka Merkitys Tieto KRONE ISOBUS-terminaali Asiakaslaskurit - 20 asiakaslaskuria. Aktivoitu asiakaslaskuri näkyy harmaalla taustalla. Asiakaslaskurin käyttöönotto tapahtuu valikossa 2-- Yksityiskohtalaskuri. Sekuntikello Tässä asiakaslaskuri 2 Työtuntilaskuri Työtuntilaskuri laskee, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Työtuntilaskuri pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2- KundenzählerStoppuhr aktivieren / @ Sekuntikellon käyttöönotto Paina toimintopainiketta toimintokuvakkeelle h off. Toimintokuvake vaihtaa näytöstä h off näyttöön h on Sekuntikellon käytöstäotto Paina toimintopainiketta toimintokuvakkeelle h on. Toimintokuvake vaihtaa näytöstä h on näyttöön h off. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Kundenzähler löschen (einzeln) SW 400 @ Asiakaslaskurin poistaminen Poistettavaksi haluttavan asiakaslaskurin ei tarvitse olla aktivoituna. Valitse poistettava asiakaslaskuri painamalla toimintopainiketta toimintokuvakkeelle tai. Asiakaslaskurin nollaaminen Paina toimintopainiketta toimintokuvakkeelle. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 2 Zähler/Kundenzähler (alle) @ Kaikkien asiakaslaskurien nollaus Toimintopainiketta painamalla (n. 2 s) kaikkien asiakaslaskurien tietueet nollataan Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-- Detailzähler @ Yksityiskohtalaskurin esiinkutsu Aseta haluamasi asiakaslaskuri poikkipalkkien väliin painamalla toimintopainiketta toimintokuvakkeelle tai. Paina toimintopainiketta toimintokuvakkeelle. Valikko 2-- "Yksityiskohtalaskuri" näytetään. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 2 Zähler/Menü verlassen @ Poistu valikosta Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 77

78 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-- Detailzähler Swadro Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-- Detailzähler Beschreibung Anzeigebereich Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko 2-- Yksityiskohtalaskurit 2- n 2-- h h 5 CCS0004_2 CCS00092_ Kuva 47 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-- Detailzähler @ Yksityiskohtalaskurin esiinkutsu Aseta haluamasi asiakaslaskuri poikkipalkkien väliin painamalla toimintopainiketta toimintokuvakkeelle tai. Paina toimintopainiketta toimintokuvakkeelle. Valikko 2-- "Yksityiskohtalaskuri" näytetään. Grafiikka Merkitys Tiedote h h h Asiakaslaskurit 20 asiakaslaskuria. Aktivoitu asiakaslaskuri näkyy harmaalla pohjalla. Käyttötuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle. Työtuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Sekuntikello Tässä asiakaslaskuri 2 Kokonaispinta-alalaskuri - Laskee heti elektroniikan ollessa kytkettynä päälle, vähintään yhden roottorin ollessa työasennossa ja koneen liikkuessa eteenpäin. Lopettaa automaattisesti heti kaikkien roottorien ollessa päisteasennossa tai koneen seistessä. 78

79 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-- Detailzähler Beschreibung der Softkeys für die @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Toimintokuvake Merkitys Selailu ylöspäin Selailu alaspäin Valinnan vahvistaminen Tieto h on h off Sekuntikellon käytöstäotto Sekuntikello on käytössä. Sekuntikellon käyttöönotto Sekuntikello on otettu käytöstä. Valikosta poistuminen Yksi valikkotaso taaksepäin Poista valitun asiakaslaskurin arvot. Valitun asiakaslaskurin ei tarvitse olla aktivoituna. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Kundenzähler aktivieren aus Menü 2-- @ Asiakaslaskurin aktivointi Valitse haluamasi asiakaslaskuri (A) painamalla toimintopainiketta toimintokuvakkeelle tai. Paina toimintopainiketta toimintokuvakkeelle. Valittu asiakaslaskuri (tässä asiakaslaskuri 2) näkyy harmaalla pohjalla. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 2 Zähler/Kundenzähler löschen aus Menü 2-- @ Asiakaslaskurin nollaus Valitse haluamasi asiakaslaskuri (A) painamalla toimintopainiketta tai (asiakaslaskurin ei tarvitse olla aktivoituna) Valittu asiakaslaskuri nollataan painamalla toimintapainiketta. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2- KundenzählerStoppuhr aktivieren / @ Sekuntikellon käyttöönotto Paina toimintopainiketta toimintokuvakkeelle h off. Toimintokuvake vaihtaa näytöstä h off näyttöön h on Sekuntikellon käytöstäotto Paina toimintopainiketta toimintokuvakkeelle h on. Toimintokuvake vaihtaa näytöstä h on näyttöön h off. 79

80 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-2 Gesamtzähler Swadro 400 Plus Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-2 Gesamtzähler Symbolbedeutung Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Menü 2-2 Kokonaislaskuri" a all 2 3 b c 2 CCS0006_ Kuva 48 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-2 Gesamtzähler Menü aufrufen Swadro 400/ 400 @ Valikon esiinkutsu Päävalikko 2 "Laskurit" on näkyvissä CCS0007_ Valitse painamalla toimintopainiketta tai valikko 2-2, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikon 2-2 "Kokonaislaskuri". Kokonaiskäyttötuntilaskuri on koneen koko käyttöaika. Ne eivät kuulu mihinkään asiakaslaskuriin. Grafiikka Merkitys Tiedote Kokonaistuntilaskuri Ei nollattavissa 2 Käyttökausilaskuri Käyttökausilaskuri 2 Nollattavissa Nollattavissa Kokonaiskäyttötuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle. Kokonaistyötuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Kokonaispinta-alalaskuri Laskee heti elektroniikan ollessa kytkettynä päälle, vähintään yhden roottorin ollessa työasennossa ja koneen liikkuessa eteenpäin. Lopettaa automaattisesti heti kaikkien roottorien ollessa päisteasennossa tai koneen seistessä. 80

81 Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-2 Gesamtzähler @ Käyttökausilaskurin tai käyttökausilaskurin 2 nollaus Paina toimintopainiketta, käyttökausilaskuri nollataan Paina toimintopainiketta 2, käyttökausilaskuri 2 nollataan Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 8

82 Pos: /Überschriften/Überschriften 2/F-J/Hauptmenü 4 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Hauptmenü 4 Service 4 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8. Päävalikko 4 "Huolto" Kuva 49 Päävalikon haku näyttöön CC CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 4 ( ), symboli näkyy harmaalla taustalla Paina toimintopainiketta Näyttö näyttää valikkotason 4 "Huolto". Valikkotaso 4 "Huolto" on jaettu neljään valikkoon: = Valikko 4-2 "Anturitesti käsin" = Valikko 4-4 "Käyttölaitetesti käsin" = Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" = Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" 82

83 Pos: /Überschriften/Überschriften 3/K-O/Menü 4-2 "Sensortest Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand () @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.. Valikko 4-2 "Anturitesti käsin" B B2 Kuva 50 CCS00077 CCS0008 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand (2) @ Käsin tehtävässä anturitestissä tarkastetaan, onko koneeseen asennetuissa antureissa vikoja, ja lisäksi voidaan käsin tehtävässä anturitestissä anturit säätää oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand (3) Achtung Zapfwelle darf nicht @ Huomio! Anturitestin aikana ei voimanottoakseli saa pyöriä. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand (4) Menü @ Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. Valitse toimintopainikkeella tai valikko 4-2 "Anturitesti käsin". Valitun symbolin tausta muuttuu harmaaksi. Paina toimintopainiketta Anturin valinta Valitse anturi painamalla toimintopainiketta tai. Valitun symbolin tausta muuttuu harmaaksi. Anturitesti alkaa välittömästi. Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Einstellwerte Sensor allgemeiner @ Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. 83

84 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung der möglichen Sensoren B bis B5 SW 400 / SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung der möglichen Sensoren Zusatz B8,B9,B22 SW 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/Sensoren/Diagnose @ Namur-anturien diagnoosi Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturin symboli Kuvaus B B Vasen eturoottori (VL) B2 B3 B4 B0 B B2 B3 B4 B5 B 2 B 3 B 4 B 0 B B 2 B 3 B 4 B 5 Oikea eturoottori (VR) Vasen takaroottori (HL) Oikea takaroottori (HR) Vasemman eturoottorin (VL) korkeus Oikean eturoottorin (VR) korkeus Vasemman takaroottorin (HL) korkeus Oikean takaroottorin (HR) korkeus Kuljetusasento vasen eturoottori (VL) Kuljetusasento oikea eturoottori (VR) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung der möglichen Sensoren Zusatz B6,B7 SW 400 @ B6 B 6 Kuljetusasento vasen takaroottori (TV) B7 B 7 Kuljetusasento oikea takaroottori (TO) B8 B9 B22 B 8 B 9 Kuljetusakseli laskettu Kuljetusakseli nostettu Karhon leveys Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung der möglichen Sensoren Zusatz B24/B25 @ B24 B24 Hehtaarilaskurin pyöräanturi B25 B25 Voimanottoakselin kierrosluku Pos: /BA/Info-Center/Sensoren/StatusanzeigenStatusanzeigen Sensor (,2,3,4) @ Tila (state): kytketty (metalli) 2 ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku 84

85 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Service 4 zu schließen bzw. zum Grundbild @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Diagnose @ Syöttöjännitteiden diagnoosi 4-2 U Kuva5 CC Nro Anturin symboli Kuvaus U U Syöttöjännite Haluttu jännite: 2V kok.: 2-4,5 V 2V ohj.: 2-4,5 V 2VSi: 2 4,5 V 2V ana: 2 4,5 V 8V dig: 8,5-9, V 2V Pow2: 2-4,5 V 2V Pow3: 2-4,5 V Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 4 "Huolto". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 85

86 Pos: /Überschriften/Überschriften Pos: /Layout Module @ KRONE ISOBUS-terminaali 8..2 Käyttölaitetesti Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - @ Vaara! - Ennalta-arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Käyttölaitetesti on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolella. Varmista, ettei vaara-alueella ole henkilöitä, eläimiä tai esineitä. Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Aktortest Zusatz nur in @ Vaara! - Ennalta arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Käyttölaitetestiä varten koneen on oltava työasennossa. 86

87 Pos: /Überschriften/Überschriften 3/K-O/Menü 4-4 Aktortest @ Pos: /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8..3 Valikko 4-4 "Käyttölaitetesti käsin" Pos: /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOMIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan on oltava deaktivoitu Kuva52 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand Menü aufrufen / Aktor @ Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. CCS0009 CCS00020 Paina toimintopainiketta tai valitaksesi valikon 4-4, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko 4-4 "Käyttölaitetesti käsin". Käyttölaitteen valinta Valitse käyttölaite painamalla toimintopainiketta tai. Symboli esitetään harmaalla taustalla. 87

88 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung aller digitalen @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung aller digitalen Aktoren Zusatz SW 400 @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Auflistung aller digitalen Aktoren Zusatz Y34,H Swadro 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Diagnose digitale @ Digitaalisten käyttölaitteiden diagnoosi Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja käyttölaitteen testi on mahdollinen (katso taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan pistokkeen LED tarkistaa suoraan käyttölaitteesta. Paina toimintopainiketta Pos: /BA/Info-Center/Sensoren/Mögliche digitale Aktoren (je nach Ausstattung der @ Mahdolliset digitaaliset käyttölaitteet (koneen varustuksen mukaan) Nro Symboli Kuvaus Nro Symboli Kuvaus Y Y0 Takaleveydensäädön sisäänajo Y Y Vasemman eturoottorin nosto Y 2 Y02 Oikean takaroottorin nosto Y2 Y2 Vasemman eturoottorin lasku Y 3 Y03 Takaleveydensäädön ulosajo Y4 Y4 FKT Toimintoventtiili Y 4 Y04 Vasemman takaroottorin nosto Y 5 Y05 Oikean etuleveydensäädön sisäänajo Y 6 Y06 Vasemman etuleveydensäädön sisäänajo Y 7 Y07 Oikean etuleveydensäädön ulosajo Y 8 Y08 Vasemman etuleveydensäädön ulosajo Y 9 Y09 Oikean eturoottorin lasku Y5 Y5 Vasemman eturoottorin kellunta-asento Y6 Y6 Oikean eturoottorin kellunta-asento Y7 Y7 Vasemman takaroottorin kellunta-asento Y8 Y8 Oikean takaroottorin kellunta-asento K0 K0 Moottorin vaihtorele Y0 Y0 Oikean eturoottorin nosto Nro Symboli Kuvaus Nro Symboli Kuvaus Y 20 Y20 Vasemman eturoottorin kellunta-asento Y30 Y30 Kuljetusakselin lasku Y 2 Y2 Oikean eturoottorin kellunta-asento Y3 Y3 Kuljetusakseli nostettu Nro Symboli Kuvaus Nro Symboli Kuvaus Y 34 Y34 Oikean / vasemman eturoottorin kelluntaasento H Työvalo 88

89 Pos: /BA/Info-Center/Sensoren/StatusanzeigenStatusanzeigen digitale Aktoren Version @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Tila (state) ON OFF FUSE Nimitys Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Ei syöttöjännitettä, sulake todennäköisesti viallinen. Ei määritelty vikatila 89

90 Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 4 Service/Mögliche @ Moottorit Ohje Moottori kytkeytyy automaattisesti päälle heti, kun yhtä toimintopainikkeista painetaan. 4-4 M0 M M02 M M03 M Kuva 53 CCS0002 Toimintopainiketta painamalla roottori nousee Toimintopainiketta painamalla roottori laskee Nro Anturisymboli Kuvaus M0 M02 M03 M04 M0 M M02 M M03 M M04 M Moottori (EV) edessä vasemmalla Moottori (EO) edessä oikealla Moottori (TV) takana vasemmalla Moottori (TO) takana oikealla Pos: /BA/Info-Center/Sensoren/StatusanzeigenStatusanzeige digitaler Aktoren @ Tila (status): Käyttölaite päällä Käyttölaite pois päältä 90

91 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-6 Diagnose Fahrgeschw/Fahrtrichung/Menü 4-6 Diagnose Fahrgeschwindigkeits- /Fahrtrichtungsanzeige Schwader Pos: /Layout Module @ KRONE ISOBUS-terminaali 8..4 Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" < ,5 km/h 2 CC UPM 3 ZX Kuva 54 Päävalikko 4 Huolto on näkyvissä.. Valitse toimintopainiketta tai painamalla valikko 4-6, symboli esitetään harmaalla taustalla Paina toimintopainiketta Näytössä on valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi". Symbolien selitykset: ) <--- 0 = Eteenpäinajo 0 ---> = Peruutusajo 2) 25,5 km/h= Nopeus eteenpäinajossa -25,5 km/h = Nopeus peruutusajossa 3) 540 /min = voimanottoakselin kierrosluku Painikkeella ESC suljetaan näkyvillä oleva valikko. Näyttö näyttää valikkotason 4 "Huolto". 9

92 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-7 Diagnose Auxiliary (AUX)/Menü 4-7 Diagnose Auxiliary (AUX) Pos: /Layout Module @ KRONE ISOBUS-terminaali 8..5 Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" Kuva 55 Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön CC ZX Paina toimintopainiketta tai valitaksesi valikon 4-7, symboli näkyy harmaalla taustalla Paina toimintopainiketta Näytössä on valikko 4-7 "Diagnoosi-lisätoiminto (AUX)". Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-7 Diagnose Auxiliary (AUX)/Menü 4-7 Diagnose Auxillary Belegung am Multifunktionshebel @ Näytössä näkyy monitoimivivun kuva. Kun monitoimivivun toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. Painikkeella ESC suljetaan näkyvillä oleva valikko Näyttö näyttää valikkotason 4 "Huolto". 92

93 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Hauptmenüs/Hauptmenü 5 Info/Hauptmenü 5 Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.2 Päävalikko 5 "Info" 5 5- SW: : _2 CCS00030 ISO 2: _02 CCS00022 Kuva 56 Päävalikon haku näyttöön Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta. Valitse toimintopainiketta tai painamalla päävalikko 5 ( ), symboli näytetään harmaalla taustalla. Paina toimintopainiketta, näyttö näyttää valikon 5 "Info". Valikko 5- "Ohjelmistoversiot" Grafiikka SW Nimitys Koneen ohjelmiston kokonaisversio Koneen ohjelmistoversio ISO ISO-ohjelmistoversio 93

94 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 6 Monteur/Hauptmenü 6 Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.3 Päävalikko 6 "Asentaja" Päävalikon haku näyttöön Kuva57 CC00005_ CC000052_ Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 6, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Päävalikko 6 "Asentaja" on suojattu salasanalla. Näyttöön tulee salasanan kysely. 94

95 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Hauptmenü 9 Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.4 Päävalikko 9 "ISO-asetukset Info" 9 Kuva 58 Päävalikon haku näyttöön CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla Paina toimintopainiketta Näyttöön tulee valikkotaso 9 "ISO-asetukset". Valikkotaso 9 "Iso-asetukset" näyttää valinnaisesti seuraavat valikot: tai = Valikko 9- = Valikko 9-2 "ISO-käyttöpäätteen toimintopainikkeet" (näkyy vain käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta) Vaihto käyttöpäätteiden välillä" (näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä) 95

96 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü 9- Softkeys ISO-Terminal weniger 0 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü 9- im ISO-Terminal aufrufen @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.4. Valikko 9- "ISO-käyttöpäätteen toimintokuvakkeet" Ohje Valikko 9- näkyy vain ISO-käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta. Valikossa 9- säädetään, onko perusnäytössä (ISO-käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta) 5 vai 0 toimintokuvaketta. Jos valitaan 0 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Ohje Suosittelemme ISO-käyttöpäätteille, joissa on vähemmän kuin 0 painiketta, lisäksi ISOohjaussauvaa, jonka avulla työkoneen ohjaus on helppoa. Ohjaussauvan toiminnot löytyvät luvusta "Esimerkki ohjaussauvan toiminnoista" CC Kuva 59 Päävalikko 9 "ISO-asetukset" on näkyvissä. CC00075 Valitse toimintopainiketta tai painamalla valikko 9-, symboli esitetään harmaalla taustalla. Paina toimintopainiketta. Näyttöön tulee valikko 9- "ISO-käyttöpäätteen toimintokuvakkeet". Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü 9- Der aktuelle Status wird als Grafik @ Ajankohtainen tila näytetään grafiikkana Grafiikka Merkitys 5 toimintokuvaketta 0 toimintokuvaketta 96

97 Pos: /BA/Info-Center/CCI-ISOBUS-TerminalBeschreibung der Softkeys für @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Grafiikka Merkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Status ändern und speichern mit + und @ Tilan muuttaminen ja tallentaminen Muuta tilaa painamalla toimintopainiketta toimintokuvakkeelle tai. Ylärivin symboli sammuu. Tallenna tila painamalla toimintopainiketta toimintokuvakkeelle. Ylärivin symboli tulee näkyviin. Poistu valikosta painamalla toimintopainiketta. Kutsu esiin perusnäyttö painamalla toimintopainiketta useita kertoja peräkkäin. 97

98 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko 9-2 "Vaihto käyttöpäätteiden välillä" Ohje Valikko 9-2 näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä. Valikon 9-2 kautta voidaan vaihtaa seuraavaan liitettyyn käyttöpäätteeseen (aina sen mukaan, montako käyttöpäätettä on liitettynä). Ensimmäisellä vaihtokerralla ladataan koneen asetukset seuraavaan käyttöpäätteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan käyttöpäätteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä käyttöpäätteessä. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi käytetty terminaali ei ole enää käytettävissä, uudelleenkäynnistys viivästyy, koska järjestelmä etsii uuden terminaalin ja lataa ominaisvalikot terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja. 9 Kuva 60 CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla näytetään valikkotaso 9-2 ( ).symboli esitetään harmaalla taustalla. Painiketta uudelleen painamalla vaihdetaan seuraavaan liitettyyn käyttöpäätteeseen Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 98

99 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Alarmmeldungen/Alarmeldung Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.5 Hälytysilmoitus F7 F8 F9 A03 F F2 F3 F0 F KBT F4 F5 F2 F6 CC000053_ Kuva 6 Hälytysilmoitus Jos koneessa esiintyy häiriö, näyttöön tulee hälytysilmoitus ja samalla kuuluu akustinen signaali (jatkuva merkkiääni). Kuvaus, mahdollinen syy ja korjaus löytyvät luvusta "Hälytysilmoitukset". Ohje Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät toimintokuvakkeet on deaktivoitu. Hälytyksen kuittaus: Kuittaa hälytys painamalla toimintopainiketta toimintokuvakkeelle, merkkiääni lakkaa. Jos häiriö ilmaantuu uudelleen, hälytysilmoitus tulee jälleen näkyviin. 99

100 Pos: /Überschriften/Überschriften 3/A-E/Allgemeine Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Alarmmeldungen/) Allgemeine Alarme A0 bis A5_CCI SW 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 8.5. Yleiset hälytykset Nro Kuva Mahdollinen syy Korjaus A0 Tietokoneen pistosulake on viallinen. Oikosulku jännitelähdöissä +2V2FU_L Tarkista liitännän mahdollinen oikosulku ja vaihda sulake. A02 A02 FUSE 2V Pow3 Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +2V3FU_L Tarkista liitännän mahdollinen oikosulku. Sulake palautuu itsestään jäähtymisen jälkeen. A03 A A4 A03 KBT CAN-virhe Käytön ja koneen välisessä CANväylässä on ollut katkos. Kontaktivika yhteydessä näyttöön. CAV-yhteys on katkennut tietokoneen ja Krone-PIC I/0 -tietokoneen välillä. Can-yhteysjohto viallinen. Krone-PIC I/0 -tietokone on passiivinen. Alijännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. Traktorin 2 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Tarkista näytön johto. Tarkista CAN-johdotus. Vaihda Krone-PIC I/0 - tietokone Liitä KRONE-liitäntäjohto suoraan traktorin akkuun. A5 Ylijännite Traktorin laturi on viallinen. Tarkasta laturi. 00

101 Pos: /Überschriften/Überschriften 3/K-O/Logische Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Alarmmeldungen/Logische Alarme Motoren SW 400 @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Loogiset hälytykset Nro Kuva syy Korjaus M02 M02 Roottori ei enää kelluntaasennossa Saata roottori kellunta-asentoon. M05 M05 Vasen eturoottori ei ole kuljetusasennossa. M06 M06 Oikea eturoottori ei ole kuljetusasennossa. M07 M07 Vasen takaroottori ei ole kuljetusasennossa. M08 M08 Oikea takaroottori ei ole kuljetusasennossa. M09 M09 Kuljetusakselin on laskeutunut. Saata vasen eturoottori kuljetusasentoon. Saata oikea eturoottori kuljetusasentoon. Saata vasen takaroottori kuljetusasentoon. Saata oikeatakaroottori kuljetusasentoon. Nosta kuljetusakseli. M2 M2 MAX Voimanottoakselin kierrosluku on liian korkea. Laske voimanottoakselin kierroslukua. 0

102 Pos: /Überschriften/Überschriften 3/P-T/Physikalische Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 400/Alarmmeldungen/Phsikalische Alarmmeldungen SW 400 @ Pos: 60 /Layout Module @ KRONE ISOBUS-terminaali Fysikaaliset hälytykset Nro Kuva Anturi Mahdollinen syy Korjaus 0 0 B Roottori etuvasen B2 Roottori etuoikea B3 Roottori takavasen B4 Roottorin takaoikea 0 0 B0 Roottorin korkeus, roottori etuvasen B Roottorin korkeus, roottori etuoikea 2 2 B2 Roottorin korkeus, roottori takavasen 3 3 B3 Roottorin korkeus, roottori takaoikea Suorita anturitesti B4 5 B5 Kuljetusasento, roottori etuvasen Kuljetusasento, roottori etuoikea Anturi tai tulojohto viallinen. Tarkasta anturi ja tulojohto vaurioiden varalta. 6 6 B6 Kuljetusasento, roottori takavasen 7 7 B7 Kuljetusasento, roottori takaoikea 8 8 B8 Akseli nostettu 9 9 B9 Akseli laskettu 22 Karhon leveys B24 25 B25 Hehtaarilaskuri Voimanottoakselin kierrosluku 02

103 Pos: 6. /Überschriften/Überschriften Pos: 6.4 /Layout Module @ ISOBUS-hallintalaite 9 ISOBUS-hallintalaite Pos: 6.2 /BA/Info-Center/Iso-Bedienung/Allgemeines zu ISOBUS @ Yleistä ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO 783. Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (DLG/VDMA-testi). Näiden koneiden käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. Pos: 6.3 /BA/Info-Center/Iso-Bedienung/Gefahr durch nicht von KRONE gelieferte Terminals / @ VAARA! Muiden kuin KRONEn toimittamien terminaalien ja muiden hallintalaitteiden käytössä on varmistettava, että käyttäjän on: otettava vastuu sellaisesta KRONE-koneiden käytöstä, jossa konetta käytetään muulla kuin KRONEn toimittamilla hallintalaitteilla (terminaali / muut hallintalaitteet). tarkastettava ennen koneen käyttöä, että kaikki koneen toiminnot myös suoritetaan mukana tulevassa käyttöohjeessa kuvatulla tavalla. liitettävä toisiinsa mahdollisuuksien mukaan ainoastaan sellaisia järjestelmiä, joille on sitä ennen suoritettu DLG/VDMA-testi (nk. ISOBUS-SOVELTUVUUSTESTI). noudatettava ISOBUS-hallintalaitteen (esim. terminaalin) toimittajan käyttö- ja turvaohjeita. on varmistettava, että käytettyjen hallintalaitteiden ja koneohjausten IL (IL = Implementations Level; kuvaa eri ohjelmistotilojen yhteensopivuusasteita) sopivat toisiinsa (edellytys: IL sama tai suurempi). 03

104 Pos: 6.5 /BA/Info-Center/Iso-Bedienung/BigPackISO-Bedienung_Anbau ( Pos: 6.6 /Layout Module @ ISOBUS-hallintalaite 9. ISOBUS-terminaalin asennus Kuva62 HUOMIO! Hallintalaitteen käyttöhäiriö. Varmista asennuksessa, että johtoa ei kiristetä tai ettei se pääse kosketuksiin traktorin pyörien kanssa. 9.. Terminaalin liitäntä traktoriin Ohje Lisätietoja asennuksesta löytyy ISOBUS-terminaalin valmistajan käyttöohjeesta Traktorin liittäminen koneeseen Liitä kaapelisarjan () ISO-pistoke (9) (3-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (2) (9-napainen) Liitä kaapelisarjan () pistoke (4) (7-napainen) koneen pistorasiaan (5) (7-napainen) Liitä kaapelisarjan () pistoke (6) (2-napainen) koneen pistorasiaan (7) (2-napainen) 04

105 Pos: 6.7 /BA/Info-Center/Iso-Bedienung/BigPack/Abweichende Funktionen zum KRONE ISOBUS-Termina @ Pos: 6.9 /BA/Info-Center/Iso-Bedienung/Abweichende Funktionen CCI_Term Menüpunkt -4 @ Pos: 6.0 /Layout Module @ ISOBUS-hallintalaite 9.2 KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot ISO-hallintalaite toimittaa työkonetta koskevia tietoja ja ohjaustoimintoja ISO-terminaalin näyttöön. ISO-terminaaliakäytetään samaan tapaan kuin KRONE ISOBUS-terminaalia CCI. Ennen käyttöönottoa on tutustuttava KRONE ISOBUS-terminaalin CCI toimintatapaan käyttöohjeen avulla. Tärkein ero KRONE ISOBUS-terminaaliin CCI on toimintokuvakkeiden sijoittelu, jonka määrää valittu ISO-terminaali. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat KRONE ISOBUSterminaalista. Pos: 6.8 /BA/Info-Center/Iso-Bedienung/Schwader/Abweichende Funktionen CCI_Terminal @ Ohje Automaattiajan asetus, joka asetetaan KRONE-Komfort-hallintalaitteessa perusnäytössä "Roottorin nosto", tapahtuu ISO-käyttöpäätteessä ISO-käyttöpäätteen antamalla valintapainikkeella perusnäytössä (katso ISO-käyttöpäätteen valmistajan käyttöohje). Ohje KRONE-ohjauksen valikkokohta -4 "Kontrasti" puuttuu ISO-terminaalista. Asetus tapahtuu suoraan ISO-terminaalissa (mikäli olemassa) (katso ISO-terminaalin valmistajan käyttöohje). Akustiset signaalit on mahdollisesti vapautettava terminaalista (katso ISO-terminaalin valmistajan käyttöohje). 05

106 Pos: 6. /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-7 Diagnose Auxiliary (AUX)/Menü 4-7 Diagnose Auxiliary (AUX) Pos: 6.3 /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü 9- Softkeys ISO-Terminal weniger 0 Pos: 6.4 /Layout Module @ ISOBUS-hallintalaite 9.2. Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" Kuva 63 Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön CC ZX Paina toimintopainiketta tai valitaksesi valikon 4-7, symboli näkyy harmaalla taustalla Paina toimintopainiketta Näytössä on valikko 4-7 "Diagnoosi-lisätoiminto (AUX)". Pos: 6.2 /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-7 Diagnose Auxiliary (AUX)/Menü 4-7 Diagnose Auxillary Belegung am Multifunktionshebel @ Näytössä näkyy monitoimivivun kuva. Kun monitoimivivun toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. Painikkeella ESC suljetaan näkyvillä oleva valikko Näyttö näyttää valikkotason 4 "Huolto" Valikko 9- "ISO-käyttöpäätteen toimintokuvakkeet" Ohje Valikko 9- näkyy vain ISO-käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta. Valikossa 9- säädetään, onko perusnäytössä (ISO-käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta) 5 vai 0 toimintokuvaketta. Jos valitaan 0 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Ohje Suosittelemme ISO-käyttöpäätteille, joissa on vähemmän kuin 0 painiketta, lisäksi ISOohjaussauvaa, jonka avulla työkoneen ohjaus on helppoa. Ohjaussauvan toiminnot löytyvät luvusta "Esimerkki ohjaussauvan toiminnoista". 06

107 Pos: 6.5 /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü 9- im ISO-Terminal aufrufen @ Pos: 6.6 /BA/Info-Center/CCI-ISOBUS-Terminal/Beschreibung der Softkeys für @ Pos: 6.8 /Layout Module @ ISOBUS-hallintalaite 9-9- CC Kuva 64 Päävalikko 9 "ISO-asetukset" on näkyvissä. CC00075 Valitse toimintopainiketta tai painamalla valikko 9-, symboli esitetään harmaalla taustalla. Paina toimintopainiketta. Näyttöön tulee valikko 9- "ISO-käyttöpäätteen toimintokuvakkeet". Grafiikka Merkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta Pos: 6.7 /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü 9- Der aktuelle Status wird als Grafik @ Ajankohtainen tila näytetään grafiikkana Grafiikka Merkitys 5 toimintokuvaketta 0 toimintokuvaketta 07

108 Pos: 6.20 /Layout Module @ ISOBUS-hallintalaite Pos: 6.9 /BA/Info-Center/CCI-ISOBUS-Terminal/Status ändern und speichern mit + und @ Tilan muuttaminen ja tallentaminen Muuta tilaa painamalla toimintopainiketta toimintokuvakkeelle tai. Ylärivin symboli sammuu. Tallenna tila painamalla toimintopainiketta toimintokuvakkeelle. Ylärivin symboli tulee näkyviin. Poistu valikosta painamalla toimintopainiketta. Kutsu esiin perusnäyttö painamalla toimintopainiketta useita kertoja peräkkäin. 08

109 Pos: 6.2 /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 9 ISO-Einstellungen/Menü Pos: 6.22 /Layout Module @ ISOBUS-hallintalaite Valikko 9-2 "Vaihto käyttöpäätteiden välillä" Ohje Valikko 9-2 näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä. Valikon 9-2 kautta voidaan vaihtaa seuraavaan liitettyyn käyttöpäätteeseen (aina sen mukaan, montako käyttöpäätettä on liitettynä). Ensimmäisellä vaihtokerralla ladataan koneen asetukset seuraavaan käyttöpäätteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan käyttöpäätteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä käyttöpäätteessä. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi käytetty terminaali ei ole enää käytettävissä, uudelleenkäynnistys viivästyy, koska järjestelmä etsii uuden terminaalin ja lataa ominaisvalikot terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja. 9 Kuva 65 CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla näytetään valikkotaso 9-2 ( ).symboli esitetään harmaalla taustalla. Painiketta uudelleen painamalla vaihdetaan seuraavaan liitettyyn käyttöpäätteeseen Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 09

110 Pos: 6.23 /Überschriften/Überschriften /A-E/ISOBUS Auxiliary -Funktion Pos: 6.24 /BA/Info-Center/Iso-Bedienung/Hinweis Terminal die Auxilliary @ Pos: 6.25 /BA/Info-Center/Iso-Bedienung/Schwader/Hinweis Auxiliary Funktionen mit einer Doppelbelegung SW @ ISOBUS-hallintalaite 9.3 ISOBUS "Auxiliary"-lisätoiminto (AUX) Ohje On olemassa terminaaleja, jotka tukevat "Auxiliary"-lisätoimintoa (AUX). Tällä toiminnolla voidaan oheislaitteiden (esimerkiksi: monitoimivivun...) ohjelmoitaville painikkeille kohdistaa liitettävien tietokoneiden toimintoja. Ohjelmoitavalle painikkeelle voidaan kohdistaa myös useampia erilaisia toimintoja. Kun painikekohdistukset on tallennettu, terminaalia käynnistettäessä kuvaruutuun tulee vastaavat valikot. Ohje Huomaa, että jotkut lisätoiminnot on konfiguroitu kaksoistoiminnolla. Suoritettava toiminto riippuu esivalitusta tilasta (näitä ovat perusnäytöt KRONE-ohjauspäätteessä Gamma) " "(katso luku "Lisätoimintojen yleiskuva ). Pos: 6.26 /BA/Info-Center/Iso-Bedienung/Schwader/Folgende Funktionen stehen im Menü Auxiliary (AUX) zur Verfügung SW @ Lisätoimintojen yleiskuva: Lisätoiminnot: Toiminto Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> esivalitun/-valittujen roottorin/roottorien nosto "Leveyden säätö" -> suurempi leveydensäätö "Työkorkeus" -> esivalitun/-valittujen roottorin/roottorien työkorkeuden lisääminen Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> esivalitun/-valittujen roottorin/roottorien lasku "Leveyden säätö" -> pienempi leveydensäätö "Työkorkeus" -> esivalitun/-valittujen roottorin/roottorien työkorkeuden laskeminen Kaikkien roottorien nosto Kaikkien roottorien lasku Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> vasemman eturoottorin nosto / lasku "Leveyden säätö" -> vasemman eturoottorin esivalinta "Työkorkeus" -> vasen eturoottori on pääroottori Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> oikean eturoottorin nosto / lasku "Leveyden säätö" -> oikean eturoottorin esivalinta "Työkorkeus" -> oikea eturoottori on pääroottori Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> vasemman takaroottorin nosto / lasku "Leveyden säätö" -> vasemman takaroottorin esivalinta (käytettävissä vain, kun oikea takaroottori on esivalittu). "Työkorkeus" -> vasen takaroottori on pääroottori Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> takaroottorin nosto / lasku "Leveyden säätö" -> oikean takaroottorin esivalinta (käytettävissä vain, kun vasen takaroottori on esivalittu). "Työkorkeus" -> oikea takaroottori on pääroottori Roottorien nosto / lasku pareittain (roottorit edessä tai takana) Käyttötila asetuksille "Työkorkeus, Roottorin nosto ja Leveyden säätö" (esivalinta kiertää ja näytetään käyttöpäätteessä). 0

111 Pos: 6.27 /BA/Info-Center/Iso-Bedienung/Hinweis Für weitere Vorgaben bitte die Betriebsanleitung des verwendeten Terminals @ Pos: 6.28 /Layout Module @ ISOBUS-hallintalaite Suoravalinta tilalle "Roottorin nosto" Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta.

112 Pos: 6.29 /BA/Info-Center/Iso-Bedienung/Schwader/Joystick-Belegung bei Fendt (Default-Einstellung) Swadro Pos: 62 /Layout Module @ ISOBUS-hallintalaite 9.3. Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. Kuva 66 2

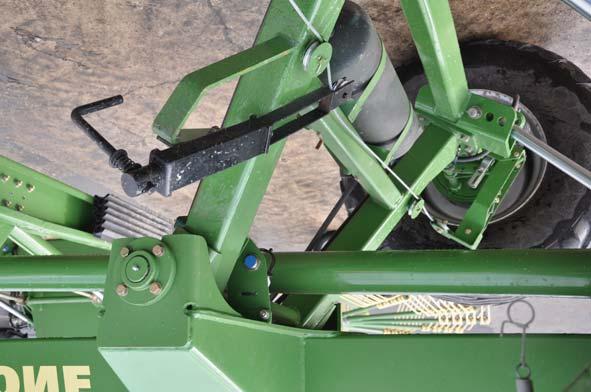

113 Pos: 63. /Überschriften/Überschriften @ Pos: /Überschriften/Überschriften Pos: /BA/Inbetriebnahme/Feststellbremse/Feststellbremse Bild SW 400 @ Pos: @ Pos: /BA/Inbetriebnahme/Feststellbremse/Hinweis @ Pos: 63.4 /Layout Module @ Käyttöönotto 0 Käyttöönotto Pos: 63.2 /BA/Sicherheit/7. Gefahrenhinweise alt/schwader/gefahr - An-/ Abbau der Maschine gezogene @ Vaara! - Koneen kiinnittäminen/irrottaminen Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Traktorin ja koneen välissä ei saa olla ketään. Roottorivarsien kääntymisalueella ja karhottimen työskentelyalueella ei saa olla ketään! Työt nostetun koneen alla tai sen parissa saa suorittaa vain turvallisesti tuettuna. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä mottori Poista virta-avain virtalukosta. Varmista, ettei kone pääse liikkumaan itsestään. 0. Seisontajarru SWN Kuva 67 Seisontajarru () sijaitsee koneen vasemmalla puolella pääkannatinpyörästössä. Seisontajarrulla varmistetaan, että kone ei pääse liikkumaan itsestään varsinkaan silloin, kun kone on irrotettu traktorista. Seisontajarrun kytkentä: Käännä kampea myötäpäivään, kunnes vastus selvästi kasvaa. Seisontajarrun irrotus: Kierrä kampea vastapäivään, kunnes jarruvaijeri löystyy hieman. Ohje Koneen varmistamiseksi itsestään tapahtuvaa liikkeelle lähtöä vastaan se on seisontajarrun lisäksi tuettava jarrukiiloilla. 3

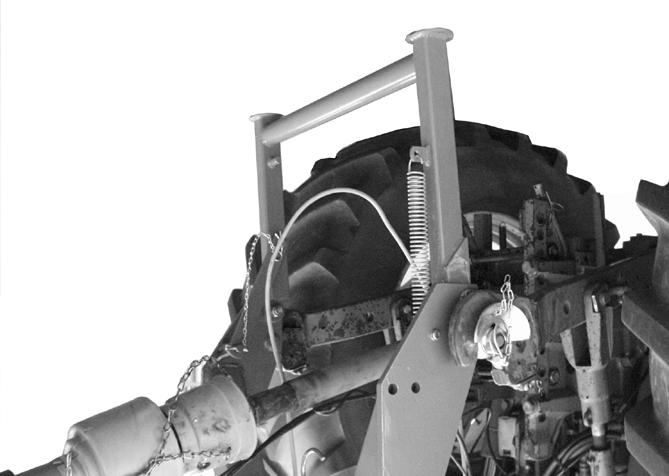

114 Pos: 63.5 /Überschriften/Überschriften 2/A-E/Anbau an den Pos: 63.7 /BA/Inbetriebnahme/Schwader/Hinweis Maschine befindet sich in @ Pos: 63.8 /Überschriften/Überschriften Pos: 63.9 /BA/Inbetriebnahme/Schwader/Anbau an den Traktor/Anbau an den Traktor Unterlenkeranhängung Schwader @ Pos: 63.0 /Layout Module @ Käyttöönotto 0.2 Kiinnitys traktoriin Pos: 63.6 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - Stütz- und Anhängelasten des Traktors nicht @ Vaara! - Traktorin paino- ja vetokuormituksia ei noudatettu! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Noudata traktorin suurimpia sallittua paino- ja vetokuormituksia! Kiinnitä kone määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Ohje Seuraavassa ohjeessa on lähtökohtana se, että karhotin on koottu asianmukaisesti ja se on kuljetusasennossa Kiinnitys vetovarsiin SW006 Kuva 68 Kytke kone traktorin vetovarsiin kytkentätapeilla. Lukitse vetovarret. Pysäköi kone tukijalalle. 4

115 Pos: 63. /Überschriften/Überschriften Pos: 63.2 /BA/Einlagerung/Fahren und Transport/Schwader/Heben / Senken der Deichsel Feststellbremse lösen Fußbremse nicht @ Pos: 63.3 /BA/Inbetriebnahme/Schwader/Anbau an den Traktor/Anbau an den Traktor Kugelkopf- Anhängung Schwader @ Pos: 63.4 /Layout Module @ Käyttöönotto Kuulakiinnitys (Ø 80) Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään SW40059 Kuva 69 Liitä aisojen hydrauliikkaletkut (nosto Clip punainen 4 / laskeminen Clip sininen 4) traktorin hydrauliikkaan (katso myös lukua Käyttöönotto, "Hydrauliikkajohtojen liitäntä") Liitä kone kuulaliittimellä () (Ø 80 mm) traktorin kuulakiinnitykseen ja varmista se (3) Pysäköi kone laskemalla aisa tukijaloille (4) 5

116 Pos: 63.5 /Überschriften/Überschriften Pos: 63.6 /Überschriften/Überschriften 3/P-T/Spezielle Pos: 63.8 /BA/Sicherheit/Hydraulik/Achtung - Verschmutzung der @ Pos: 63.9 /BA/InbetriebnahmeHinweis Hydraulikaufkleber an der Maschine beachten ( @ Pos: /BA/Wartung/Load-Sensing/SW 400/Bild Load-Sensing Anschluss Swadro 400 @ Pos: 63.2 /Überschriften/Überschriften 3/A-E/Betrieb der Maschine ohne LS Pos: /BA/Wartung/Load-Sensing/Hinweis Einstellung ist vom Werk aus @ Pos: /Layout Module @ Käyttöönotto 0.3 Hydrauliikka 0.3. Erityiset turvaohjeet Pos: 63.7 /BA/Sicherheit/Hydraulik/Warnung - Anschluss der @ Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. Ohje Kytke hydrauliletkut oikein. Hydrauliletkujen letkunipistimet ovat eri värisiä. Noudata hydrauliletkujen kytkemisessä koneessa olevaa tarraa. 2 Y2 Y Y3 Y4 Y0 Y9 LS LS T P Y4 Y7 Y8 Y5 Y6 Y2 Y Kuva70 SW Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube () ganz @ Järjestelmäruuvi () kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö. 6

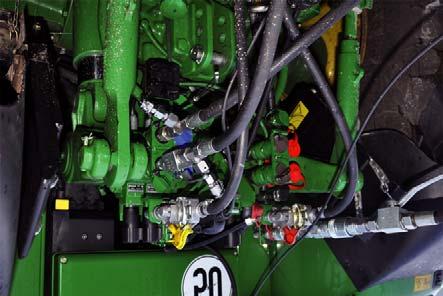

117 Pos: /Überschriften/Überschriften 3/A-E/Betrieb der Maschine über LS Pos: /Überschriften/Überschriften 3/F-JHydraulikleitungen Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400 Plus @ Pos: /Layout Module @ Käyttöönotto Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube () ganz @ Järjestelmäruuvi () kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty Hydrauliletkujen liitäntä 3 2 Kuva 7 SWN Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschlüsse Druckleitung /Rücklaufleitung /Druckloser Rücklauf zum @ ) Painejohto 2) Paluujohto 3) Paineeton paluu säiliöön Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Am Traktor benötigte @ Traktorissa tarvitaan koneen käyttöä varten seuraavat hallintaventtiilit: Pos: 63.3 /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400/400Plus Traktor mit Konstant-Strompumpe oder Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktorissa on oltava konetta varten yksi kaksitoiminen hallintaventtiili hydraulilaitteiston käyttöön sekä paineeton paluu säiliöön. Kaksitoiminen hallintaventtiili () Liitin punainen Liitin sininen Liitin sininen 3 Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) Paluujohto (nimelliskoko 8 / kytkinpistoke koko 3) Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Liitä kytkinpistokkeet (punainen / sininen ) kaksitoimiseen hallintaventtiiliin. Liitä liitin (sininen 3) paineettomaan paluuseen säiliöön. 7

118 Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400/400Plus Traktor mit Load-Sensing Pumpe und Meldeleitung Pos: /Layout Module @ Käyttöönotto Traktori, jossa kuormantunnistava pumppu ja signaalijohto (LS) Koneen liittämiseksi kuormantunnistavalla pumpulla varustettuun traktoriin on koneessa oltava liitettynä erillinen pakkaus ( ). Traktorin on oltava varustettu paluujohdolla (nimelliskoko 8). Paluujohdon on oltava varustettu liittimellä kokoa 4. Traktorissa on oltava koneen toimintaa varten kuorman tunnistava liitäntä hydraulilaitteiston käyttöä varten, vapaa paluu säiliöön ja signaalijohto (LS). Kaksitoiminen hallintaventtiili () Liitin punainen Liitin sininen 3 Liitin punainen 2 Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Kuorman tunnistava johto (LS) (nimelliskoko 2) (Lisätietoja saat traktorin valmistajan käyttöohjeesta). Liitä kytkinpistoke (punainen ) traktorin kuorman tunnistavaan liitäntään. Liitä liitin (sininen 3) paineettomaan paluuseen säiliöön. Liitä kuorman tunnistava johto (punainen 2) traktorin LS-liitäntään. Pos: /BA/Inbetriebnahme/Schwader/Hydraulikanschluss/Hydraulikanschluss Swadro 400/400 Plus bei Ausführung @ Lisäksi kuulakiinnitystä käytettäessä Liitin Punainen 4 Liitin sininen 4 Kaksitoiminen hallintaventtiili (2) Aisan nosto Aisan lasku Liitä koneen hydrauliliitokset (punainen 4 / sininen 4) traktorin kaksitoimiseen hallintaventtiiliin. 8

119 Pos: /Überschriften/Überschriften 2/A-E/Anschluss Pos: /BA/Inbetriebnahme/Schwader/Anschluss Beleuchtung/Anschluss Beleuchtung Bild SW 400 @ Pos: /BA/Inbetriebnahme/Schwader/Anschluss Beleuchtung/Hinweis Anschluss am Traktor @ Pos: /BA/Inbetriebnahme/Schwader/Hinweis Sauberkeit der Stecker und @ Pos: 63.4 /Layout Module @ Käyttöönotto 0.4 Valojen kytkentä Kuva 72 Pos: /BA/Inbetriebnahme/Schwader/Anschluss Beleuchtung/Anschluss Beleuchtung @ Valolaitteet liitetään mukana tulevalla 7-napaisella johdolla (). Tätä varten: Liitä johdon () 7-napainen pistoke sille tarkoitettuun pistorasiaan (2) traktorissa. Liitä johdon () 7-napainen pistoke sille tarkoitettuun pistorasiaan (3) koneessa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Ohje Jos traktorissa ei ole vaadittavaa liitäntää pistorasian liitäntäjohtoineen voi tilata varaosapalvelun kautta (varaosanro: ) Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 9

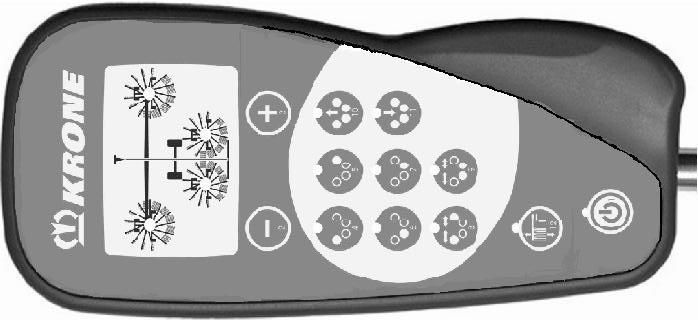

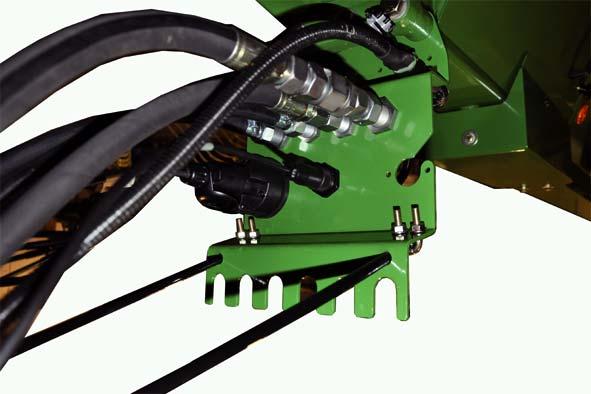

120 Pos: /Überschriften/Überschriften 2/A-E/Anschluss der elektrischen Pos: /BA/Inbetriebnahme/Schwader/Anschluss elektrische Bedienung/Anschluss elektrische Bedienung SW 400 @ Pos: /BA/Inbetriebnahme/Schwader/Hinweis Sauberkeit der Stecker und @ Pos: /Layout Module @ Käyttöönotto 0.5 Sähköisen hallintalaitteen kytkentä Kuva 73 Sähköinen hallintalaite kytketään virtajohdolla (). Ohje Tarvittaessa on ensin asennettava pistorasia ja hallintalaitteen pidike traktoriin (katso luku Ensi käyttöönotto "Jännitteensyöttö"). Tätä varten: Liitä virtajohto (2) traktorin jatkuvasti virtaa saavaan pistorasiaan (3) ja koneen pistorasiaan (4) (2-napainen) Liitä virtajohdon () pistoke sille tarkoitettuun pistorasiaan (5) koneessa Liitä virtajohdon () pistoke (6) hallintalaitteen liittimeen Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 20

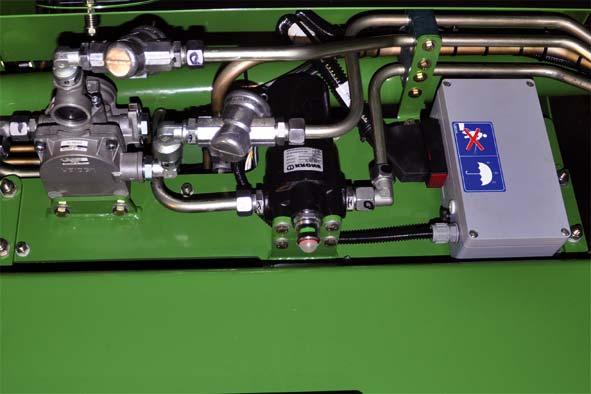

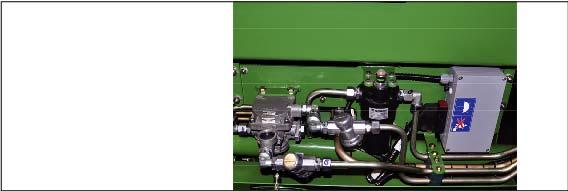

121 Pos: /Überschriften/Überschriften 2/A-E/Druckluftanschlüsse bei Pos: /BA/Inbetriebnahme/Druckluftbremse/Druckluftanschlüsse bei @ Pos: /Layout Module @ Käyttöönotto 0.6 Paineilmajarrun paineilmaliitännät Pos: /BA/Sicherheit/Bremsen/Gefahr - Versagen der @ Vaara! - Jarrulaitteiston toiminnan lakkaaminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Irtoavien letkujen takia koneen jarrulaitteisto lakkaa toimimasta. Pikaliittimien kytkemisen jälkeen niiden moitteeton liitäntä on tarkastettava. Letkujen kulku on tarkastettava, jotta mikään letku ei voi jäädä hankauksiin tai puristuksiin. Pos: @ Kone on varustettu kaksilinjaisella paineilmajarrujärjestelmällä. Traktorin syöttöletku (punainen) ja jarruletku (keltainen) yhdistetään koneeseen liittimien avulla. ZX Kuva 74 Kiinnitä paineilmaletkujen () värilliset liittimet traktorin samanvärisiin liitäntöihin. Ohje Liitä ensin keltainen ja sitten punainen liitin. Liittimet irrotetaan päinvastaisessa järjestyksessä. 2

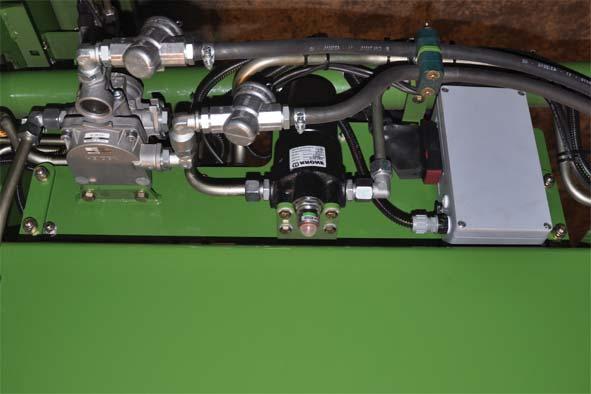

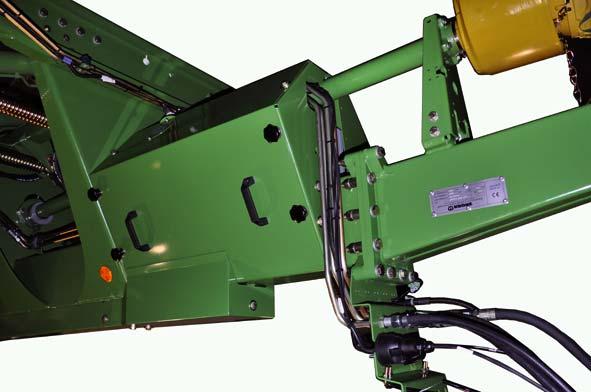

122 Pos: /Überschriften/Überschriften 3/P-T/Rangieren der Maschine ohne Pos: /BA/Inbetriebnahme/Druckluftbremse/Bild Löseventil SW 400 @ Pos: /Layout Module @ Käyttöönotto 0.6. Koneen liikuttaminen ilman traktoria Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Löseventil @ Vaara! - Ennalta arvaamaton käyttöönotto ja koneen liikkuminen itsestään. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta moottori ja vedä virta-avain pois. Ennen vapautusventtiilin () vapauttamista on varmistettava, etteivät traktori ja kone pääse liikkumaan itsestään. Kuva 75 Pos: /BA/Inbetriebnahme/Druckluftbremse/Rangieren der Maschine ohne Traktor SW 400 @ Vapautusventtiili (), jota tarvitaan koneen liikuttamiseen paineilmajärjestelmän ollessa irtikytkettynä, sijaitsee suojakotelon kannen takana (2) koneen oikealla puolella. 22

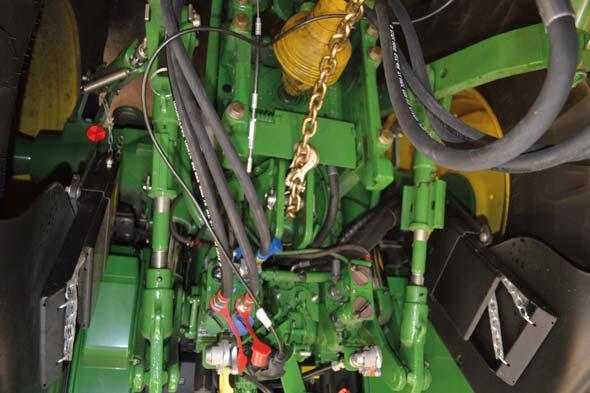

123 Pos: /Überschriften/Überschriften 2/F-J/Hydraulische Bremse Pos: /Überschriften/Überschriften 2/F-J/Hydraulische Bremse (Export Pos: /Layout Module @ Käyttöönotto 0.7 Hydraulinen jarru (vain vientimalleissa) Pos: /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse @ Joissakin vientimalleissa on hydraulinen jarru. Tässä mallissa vastaava hydrauliikkaletku kiinnitetään traktorin ohjausventtiiliin. Jarru aktivoituu traktorin jarruventtiiliä painettaessa. 0.8 Hydraulinen jarru (vientimalli Ranska) Pos: 63.5 /BA/Sicherheit/Bremsen/Warnung - hydraulische Bremse Frankreichausstattung Sicherheitskette zu @ VAROITUS! Koneen tahattoman jarruttamisen aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot Liian lyhyt turvaketju voi repeytyä irti ja johtaa hätäjarrutukseen. Varmista, että turvaketjun pituus on sovitettu traktoriin. Anna ammattikorjaamon (ammattihenkilöstön) sovittaa turvaketjun pituus. Varmista traktoria vaihtaessasi, että turvaketjun pituus on edelleen sopiva Pos: /BA/Sicherheit/Bremsen/Warnung - hydraulische Bremse Frankreichausstattung nicht funktionierendes @ VAROITUS! Hydraulisen jarrun viallisen turvaventtiilin aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot. Hydraulisen hätäjarrun turvaventtiilin toiminnon takaamiseksi turvaketjun on oltava kiinnitettynä traktoriin ilman jännitettä. Liian voimakkaasti hydrauliletkun ympärille kiedottu turvaketju estää turvaventtiilin toiminnan käyttöjarrun jarrupoljin on painettava kerran kokonaan alas ennen ajon alkua. Käyttöjarrun painallus paineistaa turvaventtiilin paineakun paineella. 23

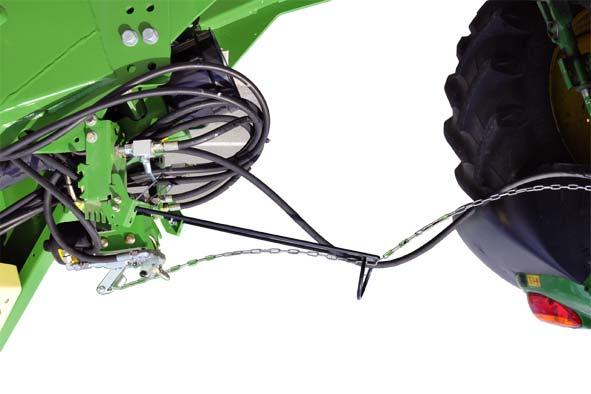

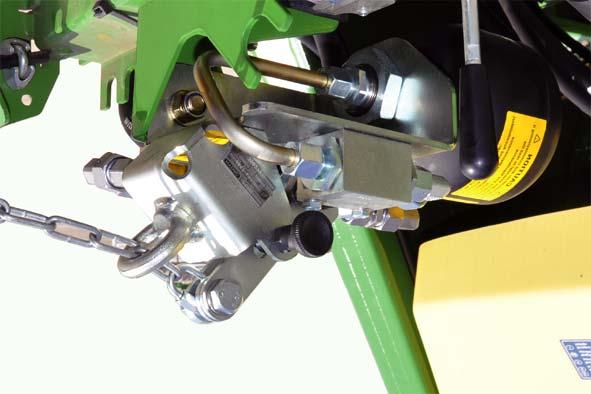

124 Pos: /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse (Export Frankreich) Bild BiG @ Pos: /Layout Module @ Käyttöönotto Kuva 76 BPHS02 Pos: /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse (Export Frankreich) @ Liitä hydraulisen jarrun hydrauliletku () traktorin hydraulisen jarrun liitäntään Kiinnitä turvaketju (2) varmasti traktoriin BPHS03 Turvaketju on varustettu murtumiskohdalla (heikompi ketjun lenkki). Jos kone irtoaa tahattomasti, turvaventtiili laukaisee hätäjarrutuksen ja turvaketju katkeaa heikommasta ketjun lenkistä. Ketjun lenkki tuhoutuu tällöin ja se on vaihdettava uuteen. Turvaventtiilin lukituksen avaaminen: Pidä turvaketjua (2) tiukalla ja vapauta turvaventtiili pidätyspultista (3) vetämällä ja saata samalla lukitusvipu (4) hitaasti lähtöasentoon jousivoimatuen avulla 24

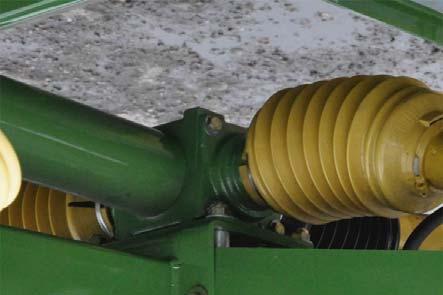

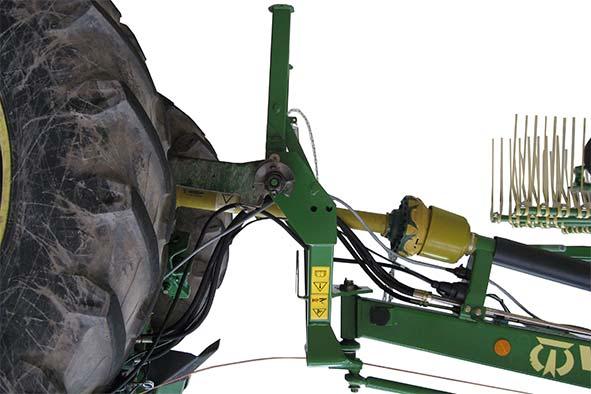

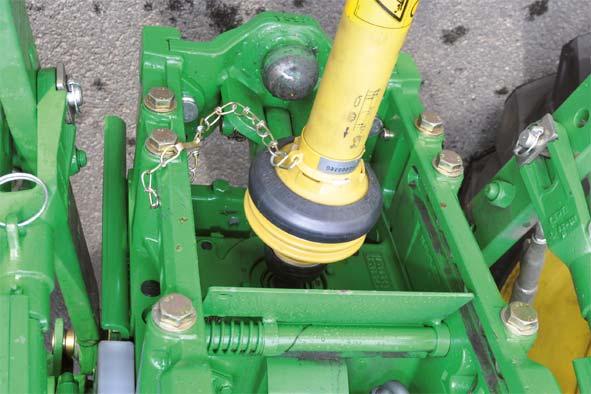

125 Pos: /Überschriften/Überschriften 2/F-J/Gelenkwelle Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Sich drehende @ Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Antriebsdrehzahl 540 @ Pos: /Überschriften/Überschriften @ Pos: 63.6 /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader @ a Pos: /Layout Module @ Käyttöönotto 0.9 Nivelakselin asennus Vaara! - Pyörivä nivelakseli Vaikutus: Hengenvaara tai vakavia loukkaantumisia Nivelakselin asennus ja irrotus on sallittua vain, kun moottori on pysäytetty ja virta-avain poistettu virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Varmista, että nivelakseli on kytketty oikein (nivelakselin sulkimen on lukituttava paikoilleen). Varmista, että suojalaitteet on kiinnitetty oikein. Älä koskaan käytä nivelakselia, jonka suojalaitteet eivät ole paikoillaan. Vaurioituneet suojalaitteet on vaihdettava välittömästi uusiin Kiinnitä nivelakselin lukitusketju, jotta suojaputki ei pyöri samanaikaisesti nivelakselin kanssa. Vaara! - Tarkkaile voimanoton kierroslukua Vaikutus: Hengenvaara tai vakavia loukkaantumisia Tätä konetta käytetään kork. 540 r/min voimanottoakselin kierrosluvulla Kiinnitys vetovarsiin 6 3 Kuva SW Pos: /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader @ a Pysäytä moottori ja poista virta-avain virtalukosta Asenna ensin nivelakseli () työkoneeseen (laajakulma työkoneeseen) Käännä nivelakselin pidin (2) ylös. Työnnä sitten nivelakseli traktorin voimanottoakselille. Varmista tällöin, että nivelakselin lukitustappi lukittuu varmasti paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketju (3) paikoilleen. Pos: /BA/Inbetriebnahme/Schwader/Maschine anheben @ Koneen nostaminen Nosta konetta hieman. Käännä tukijalkaa (4) 90 taakse ja lukitse se tähän asentoon tukiraudalla (5) ja varmista sokalla. 25

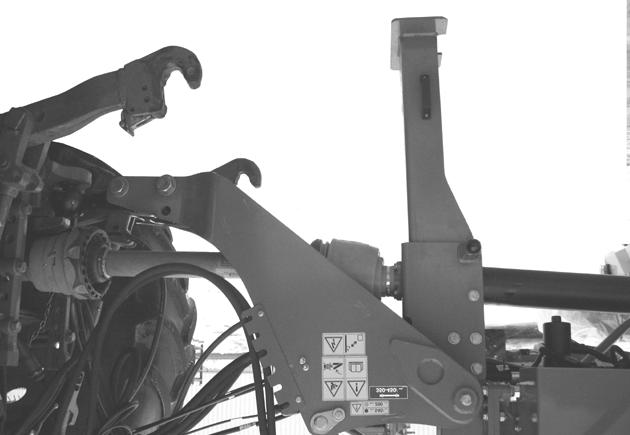

126 Pos: /Überschriften/Überschriften Pos: /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader Bild SW 400 Kugelkopf- @ Pos: /Layout Module @ Käyttöönotto Kuulakiinnitys (Ø 80) 3 3 Kuva SW40062 Pos: /BA/Inbetriebnahme/Schwader/Anbau Gelenkwelle/Anbau Gelenkwelle angehängte Schwader Text Kugelkopf- @ a Pysäytä moottori ja poista virta-avain virtalukosta Asenna ensin nivelakseli () koneessa Käännä nivelakselin pidin (2) alas. Työnnä sitten nivelakseli traktorin voimanottoakselille. Varmista tällöin, että nivelakselin lukitustappi lukittuu varmasti paikoilleen (laajakulma traktorin puolella) Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketju (3) paikoilleen. Pos: /BA/Inbetriebnahme/Schwader/Maschine anheben SW @ Koneen nostaminen Nosta konetta hieman. Käännä tukijalat (4) 90 taakse ja lukitse se tähän asentoon kiristyspultilla (5). 26

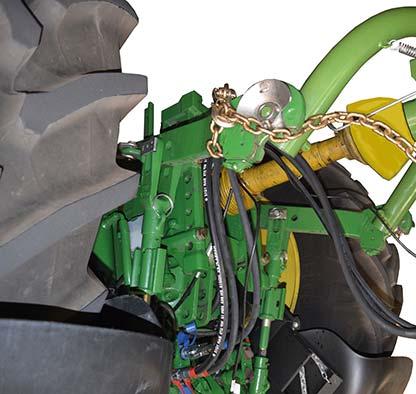

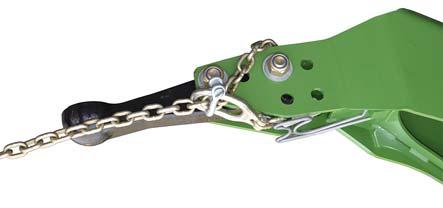

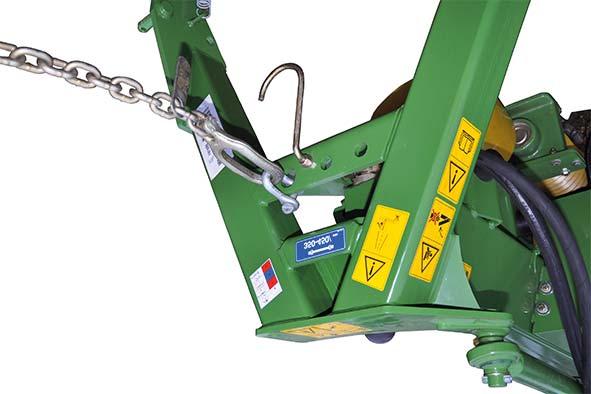

127 Pos: /Überschriften/Überschriften 2/P-T/Sicherungskette Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Hinweis Sicherungskette @ Pos: /Beipacks/Sonstige/Sicherungskette 89kN/Sicherungskette am Traktor montieren Mäher,Schwader,Wender @ Pos: /Layout Module @ Käyttöönotto 0.0 Varmuusketjun käyttö Pos: /BA/Inbetriebnahme/Sicherheitskette USA/WARNUNG - Falsch dimensionierte Sicherungskette verwendet mit @ VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 89 kn ( lbf). Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Sicherungskette @ Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. a b Kuva 79 Pos: /Beipacks/Sonstige/Sicherungskette 89kN/Sicherungskette am Traktor montieren @ Asenna lukitusketju () sopivaan paikkaan (esimerkiksi: a tai b) traktoriin ZBBP0899_ 27

128 Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Sicherheitskette Bild SW 000 und @ Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Sicherheitskette an der Maschine @ Pos: 64 /Layout Module @ Käyttöönotto Pos: /Abkürzungen /Bei Ausführung @ Vetovarsikiinnityksellä varustetuissa malleissa Kuva 80 SW Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Sicherungskette an der Maschine @ Asenna varmuusketju () koneeseen. Pos: /Abkürzungen /Bei Ausführung @ Kuulapääkiinnityksellä varustetuissa malleissa 2 SW Kuva 8 Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Sicherheitskette an der Maschine montieren und mit Schäkel @ Asenna varmuusketju () koneeseen ja varmista sakkelilla (2). 28

129 Pos: 65. /Überschriften/Überschriften /F-J/Fahren und @ Pos: 65.3 /BA/Einlagerung/Fahren und Transport/Schwader/Hinweis: Die Transporthöhe von 4 Meter wird erreicht, @ Pos: 65.4 /Layout Module @ Työskentely ja kuljetusajo Työskentely ja kuljetusajo Pos: 65.2 /BA/Sicherheit/Fahren und Transport/Mitfahren Straßenfahrt/Gefahr Straßenfahrt, Mitfahren SW 400 @ VAARA! Maantieajo, matkustajat, ajokäyttäytyminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Koneen on oltava täydellisesti ja oikein ripustettu Koneen on oltava kuljetusasennossa. Piikkisuojuksien on oltava piikeissä Hallintalaite on sammutettava tai kytkettynä "Maantieajo"-perusnäytölle Kuljetusasennossa on hydrauliikan sulkuhanan vapaassa paluussa oltava aina suljettu Kuljetusasennossa on hydrauliikan sulkuhanan aisan nostolle (Clip punainen 4) oltava aina suljettuna (kuulakiinnitys-versiossa) Vetovarsien on oltava lukittuna Kuljetusakselin on oltava laskettuna Älä ylitä suurinta sallittua nopeutta (katso tyyppikilpi) Koneen päällä ei saa oleskella kuljetusajon aikana. Yleisillä teillä ajettaessa on noudatettava ajoneuvojen rekisteröinnistä annettua asetusta (valaistus, merkinnät). Varmista ennen liikkeellelähtöä, että traktorissa ja sen ympäristössä sekä koneelle on hyvä näkyvyys Ohje 4 metrin kuljetuskorkeus saavutetaan, kun kannatinpyörästö (akselin hydraulisylinteri) on liitetty alimpaan asentoon ja ajettu täysin sisään ja vetovarsi (tai kuulakiinnitys) on laskettu niin alas, että poikittaispalkin ja ajoradan pinnan välillä on vapaata tilaa 50 mm ja rengastus 500/50 7 on asennettu 29

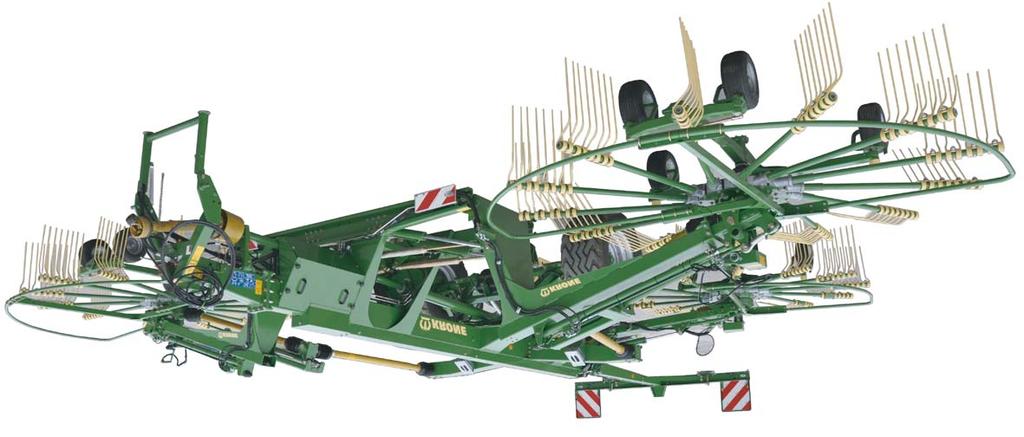

130 Pos: 65.5 /Überschriften/Überschriften 2/P-T/Transport Pos: 65.6 /BA/Einlagerung/Fahren und Transport/Schwader/Vorbereitung für den Transport Swadro 400 @ Pos: 65.7 /Überschriften/Überschriften Pos: 65.8 /BA/Einlagerung/Fahren und Transport/Schwader/Heben / Senken der Transportachse SW 400 @ Pos: 65.9 /Überschriften/Überschriften Pos: 65.0 /BA/Einlagerung/Fahren und Transport/Schwader/Heben / Senken der Deichsel Feststellbremse lösen Fußbremse nicht @ Pos: 65. /BA/Einlagerung/Fahren und Transport/Schwader/Heben / Senken der Transportachse SW 400 @ Pos: 66 /Layout Module @ Työskentely ja kuljetusajo. Kuljetus / maantieajo SWN Kuva 82 Aja roottorivarret täysin sisään Nosta roottorit kuljetusasentoon (roottorivarret on ajettu täysin sisään). Aseta hydraulinen hallintaventtiili vapaa-asentoon Sammuta hallintalaite (Gamma). Jos käytetään ISOBUS-hallintalaitetta (esim. CCI 00), on näytössä näyttävä "Maantieajo"-perusnäyttö. Sulje sulkuhana () vapaassa paluussa Kiinnitä piikkisuojus niihin piikkeihin, jotka ovat kuljetusasennossa alle 2 m korkeudella. (katso luku Käyttö "Piikkien kärkien suojaus") Tarkasta valolaitteet Kytke paineilmajarru Vapauta seisontajarru.. Kiinnitys vetovarsiin Ohje Kuljetusakselin on oltava maantieajoa varten täysin alas laskettuna. Laske vetovarsi tai kuulakiinnitys niin alas, että poikittaispalkin ja ajoradan pinnan välillä on vapaata tilaa H= n. 50 mm mm...2 Kuulakiinnitys (Ø 80) Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään Ohje Kuljetusakselin on oltava maantieajoa varten täysin alas laskettuna. Laske vetovarsi tai kuulakiinnitys niin alas, että poikittaispalkin ja ajoradan pinnan välillä on vapaata tilaa H= n. 50 mm mm. Pos: 65.2 /BA/Einlagerung/Fahren und Transport/Schwader/Absperrhahn für Deichsel schließen Zusatz Kugelkopf- @ Sulje aisan noston sulkuhana (Clip punainen 4). 30

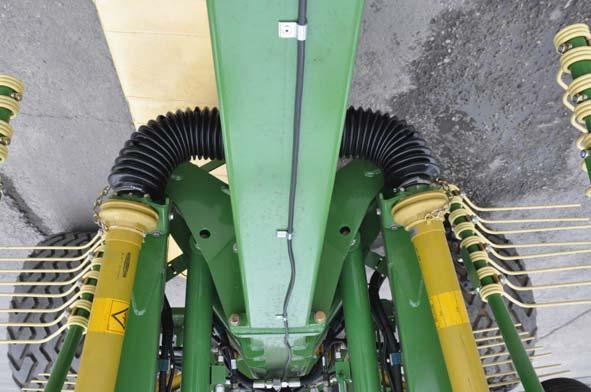

131 Pos: 67. /Überschriften/Überschriften @ Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Schwader/Überlastsicherung/Überlastsicherung Bild Swadro 400 @ Pos: /BA/Bedienung /Schwader/Überlastsicherung/Hinweis Überlastsicherung nicht @ Pos: 67.4 /Layout Module @ Käyttö 2 Käyttö Pos: 67.2 /BA/Bedienung /Schwader/Maschine ist für Vorwärtsfahrt @ VAROITUS! Työn aikana ei saa peruuttaa. Vaikutus: Koneen vauriot. Kone on suunniteltu eteenpäinajoa varten. Kun kone on päällä ja työasennossa, älä koskaan aja takaperin. Nosta ensin roottori ylös. 2. Ylikuormitussuoja 2 Kuva 83 SWN Pos: /BA/Bedienung /Schwader/Überlastsicherung/Überlastsicherung Text SW @ Koneessa on ylikuormitussuojana nokkakytkimet. Ne sijaitsevat takaroottoreissa sivulla olevassa voimanotossa () eturoottoreissa jakovaihteiston nivelakselissa (2) Ylikuormituksen hetkellä niistä kuuluu voimakasta rätinää. Tällöin ne luistavat ja vääntömomentti välittyy sykäyksittäin. Jotta ylikuormitussuoja ei kulu ennenaikaisesti, kytke nivelakseli pois päältä välittömästi nokkakytkimien luistaessa. Ohje Ylikuormitussuojaan ei saa tehdä muutoksia. Takuu raukeaa, jos tehtaalla asennetun ylikuormitussuojan tilalle asennetaan jokin muu laite! 3

132 Pos: 67.5 /Überschriften/Überschriften 2/U-Z/Von Transport in Pos: 67.7 /Überschriften/Überschriften 2/U-Z/Zinkenschutze Pos: 67.8 /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenschutze entfernen SW 400 @ Pos: 67.9 /Layout Module @ Käyttö 2.2 Kuljetuksesta työasentoon Pos: 67.6 /BA/Sicherheit/7. Gefahrenhinweise alt/schwader/gefahr Kreisel absenken SW400 Plus,SW @ VAARA! Roottorin lasku työasentoon Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Laske roottori alas vasta, kun on varmistettu, ettei roottorin kääntöalueella ole henkilöitä, eläimiä tai esineitä. Käynnistä voimanottoakseli vasta, kun kone sijaitsee työasennossa. 2.3 Piikkisuojuksien poistaminen piikeistä 2 Kuva 84 Irrota piikkisuojukset () piikeistä ja kiinnitä ne niille varattuihin pidikkeisiin (2). SWN

133 Pos: 67.0 /Überschriften/Überschriften 2/K-O/Kreiselarme in die Arbeitsstellung Pos: 67. /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme senken SW 400 Plus @ Pos: 67.2 /Überschriften/Überschriften Pos: 67.4 /Überschriften/Überschriften Pos: 67.6 /Layout Module @ Käyttö 2.4 Laske roottorivarret työasentoon SWN Kuva Kiinnitys vetovarsiin Pos: 67.3 /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme senken SW 400 Text @ Avaa vapaan paluun sulkuhana () ennen vaihtoa kuljetusasennosta työasentoon. Vetovarsia on nostettava n. 300 mm (vetovarsien kytkentätappien korkeus n. 85 mm). Kytke hydrauliikkajärjestelmä paineelle. Kytke hallintalaite toimintaan. Laske roottoreita (katso luku Komfort- / Medium -hallintalaite "Roottorien lasku päisteasentoon / kaikkien roottoreiden lasku työasentoon") Kuulakiinnitys (Ø 80) Pos: 67.5 /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme senken SW 400 Text Kugelkkopf- @ Avaa vapaan paluun sulkuhana () (Clip sininen ) ennen vaihtoa kuljetusasennosta työasentoon. Avaa aisan noston sulkuhana (Clip punainen 4). Konetta on nostettava työkäyttöä varten n. 300 mm aisoja nostamalla (Clip punainen 4). Kytke hydrauliikkajärjestelmä paineelle. Kytke hallintalaite toimintaan. Laske roottoreita (katso luku Komfort- / Medium -hallintalaite "Roottorien lasku päisteasentoon / kaikkien roottoreiden lasku työasentoon"). 33

134 Pos: 67.7 /BA/Bedienung /Schwader/Kreiselhöhe einstellen (vorher: Arbeitstiefe)Einstellen der Arbeitstiefe - Medium/Komfort SW Pos: 67.8 /BA/Bedienung /Schwader/Fahren im Pos: 67.9 /BA/Bedienung /Schwader/Fahrgeschwindigkeit und Pos: /Layout Module @ Käyttö 2.5 Työkorkeuden säätö Roottorien työkorkeutta säädetään roottorien yläpuolella sijaitsevien sähkömoottorien avulla. Piikkien kärkien tulisi koskea kevyesti maahan. Tarvittaessa korkeutta voidaan muuttaa käytön aikana, mieluiten ajon aikana. Ohje Työkorkeutta tulisi säätää käytön aikana. Perussääntöjä: Jos säätö on liian korkea, piikit eivät nosta puhtaasti rehua. Jos säätö on liian alhainen, uhkaa vaara, että piikit saattavat nostaa multaa rehun joukkoon, vahingoittaa kasvustoa ja kulua ennenaikaisesti. Työkorkeutta säädetään hallintalaitteen avulla (katso luku Komfort / Medium -hallintalaite "Roottorien työkorkeuden säätö"). 2.6 Ajo rinteessä Vaara! - Ajo rinteessä (Kaatumisvaara!). Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Älä koskaan siirrä roottorivarsia työasennosta kuljetusasentoon tai kuljetusasennosta työasentoon, jos kone on poikittain rinteeseen nähden. Kuva 86: KS Ajonopeus ja voimanoton kierrosluku Ajonopeus ja voimanoton kierrosluku määräytyvät seuraavien tekijöiden mukaan: rehun määrä alusta rehun kuivuus Lähtökohtana voidaan pitää seuraavia arvoja: Voimanoton kierrosluku n. 450 r/min. Ajonopeus n. 8-0 km/h Säädä voimanoton kierroslukua ja ajonopeutta kulloinkin vallitsevan tilanteen mukaan. 34

135 Pos: 67.2 /Überschriften/Überschriften 2/U-Z/Von Arbeitsstellung in Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/schwader/achtung - Ausheben der Kreisel Zapfwelle @ Pos: /Layout Module @ Käyttö 2.8 Työasennosta kuljetusasentoon Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / EinstellungenGefahr - Einstellarbeiten mit @ Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Huomio! Voimanotto on kytkettävä pois päältä ennen koneen kääntöä kuljetusasentoon. Kytke voimanottoakseli pois päältä ja odota, että roottorit pysähtyvät, ennen kuin nostat ne päisteitä korkeammalle. Varmista, ettei roottorien kääntöalueella ole ketään. 35

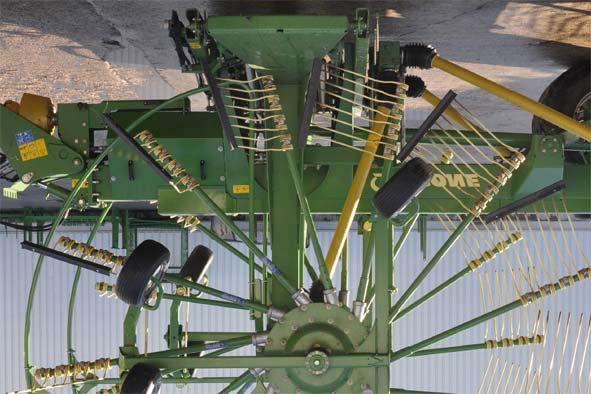

136 Pos: /Überschriften/Überschriften 2/K-O/Kreiselarme in die Transportstellung Pos: /BA/Bedienung /Schwader/Kreiselarme senken/heben/kreiselarme heben SW 400 @ Pos: /Überschriften/Überschriften 2/U-Z/Zinkenschutze Pos: /BA/Bedienung /Schwader/Zinken / Zinkenarme/Zinkenschutze anbringen SW 400 @ Pos: /Layout Module @ Käyttö 2.9 Nosta roottorivarret kuljetusasentoon SWN40000 Kuva 87 Nosta roottoreita (katso luku Komfort- /Medium -hallintalaite "Roottorien nosto päisteasentoon / Kaikkien roottoreiden nosto kuljetusasentoon"). 2.0 Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) 2 Kuva 88 Ne piikit on suojattava piikkisuojuksella, jotka ovat alle 2 m:n korkeudella koneen ollessa kuljetusasennossa tai pysäköitynä. Piikkisuojukset ovat pidikkeessä (2). Kiinnitä piikkisuojukset () piikkeihin. SWN

137 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor SW 400 Plus @ Pos: /Layout Module @ Käyttö 2. sammuttaminen (moottori), pysäköiminen (kone) Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/schwadergefahr - Maschine abstellen gezogene Geräte ( @ Vaara! Koneen odottamaton liike! Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Pysäköi kone kiinteälle alustalle. Irrottaminen vain, kun moottori on sammutettu ja virta-avain poistettu virtalukosta. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmanehkäisymääräyksiä on ehdottomasti noudatettava. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta vastaavat ohjausventtiilit kelluntaasentoon. 2.. Kiinnitys vetovarsiin 8 SWN4000 Kuva 89 Kytke seisontajarru päälle Ota jarrukiilat (8) kannatinpyörästöstä ja aseta ne pyörien eteen tai taakse Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor SW 400 @ Pysäköi tasaiselle, kuivalle ja riittävän kovalle alustalle. Käännä tukijalka () alas ja lukitse se tukiraudalla (2). Laske vetovarret alas, kunnes kone seisoo tukijalan varassa. Irrota nivelakseli (3) ja aseta se sille tarkoitettuun pidikkeeseen (4). Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor SW 400 @ Irrota hydrauliletkut (5) ja kiinnitä ne niille tarkoitettuihin pidikkeisiin. Irrota traktorin ja karhottimen välinen valolaitteiden valojohto (6) ja kiinnitä se koneessa oleviin pidikkeisiin. Irrota traktorin ja karhottimen väliset virtapistokkeet (7) (lisävarusteena) ja kiinnitä ne koneessa oleviin pidikkeisiin. Irrota paineilmajohdot ja työnnä ne tätä varten varattuihin pidikkeisiin. Siirrä traktorin vetovarret ulos ja laske niitä alas niin paljon, että traktori voidaan ajaa vaaratta pois. 37

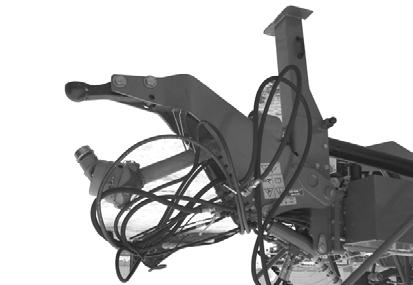

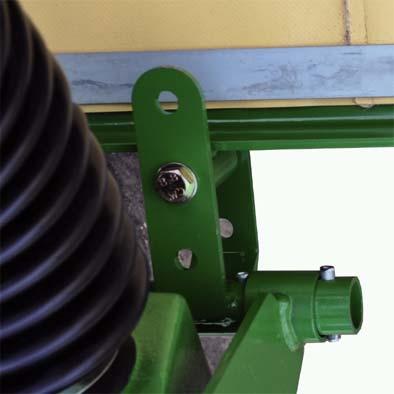

138 Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor 2 Bild SW 400 Plus @ Pos: 68 /Layout Module @ Käyttö 2..2 Kuulakiinnitys (Ø 80) Kuva SW40063 Pos: /BA/Bedienung /Schwader/Abbau/Abbau vom Traktor SW 400 2/3 Kugelkopf- @ Pysäköi tasaiselle, kuivalle ja riittävän kovalle alustalle Käännä tukijalka () alas ja lukitse se kiristyspultilla (2) Laske aisat alas, kunnes kone seisoo tukijalkojen varassa Irrota nivelakseli (3) ja aseta se sille tarkoitettuun pidikkeeseen (4) Laske aisoja edelleen alas, kunnes kuulaliitin ei enää ole traktorin kiinnityksessä Kytke seisontajarru päälle Ota jarrukiilat (8) kannatinpyörästöstä ja aseta ne pyörien eteen tai taakse 8 SWN4000 Irrota hydrauliletkut (5) ja kiinnitä ne niille tarkoitettuihin pidikkeisiin Irrota traktorin ja karhottimen välinen valolaitteiden valojohto (6) ja kiinnitä se koneessa oleviin pidikkeisiin Irrota traktorin ja karhottimen väliset virtapistokkeet (7) (lisävarusteena) ja kiinnitä ne koneessa oleviin pidikkeisiin Irrota ilmanpainejohdot (9) ja kiinnitä ne koneessa oleviin kiinnikkeisiin Nyt traktori voidaan ajaa pois 38

139 Pos: 69 /Überschriften/Überschriften @ Pos: 7. /Überschriften/Überschriften 2/K-O/Kreiselneigung Pos: 7.2 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen Bild 400 / 400 @ Pos: 72 /Layout Module @ Asetukset 3 Asetukset Pos: 70 /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / Einstellungen/Gefahr - Einstellarbeiten mit @ Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. 3. Roottorin kallistuksen säätö I a b II II I Kuva 9 SWN Pos: 7.3 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen Text SW 400 /Kreiselneigung einstellen Text SW 400 / 400 @ Roottorin kallistus on säädetty tehtaalla poikittain kannatinpyörästöön nähden. Jos rehua ei kerätä siististi, työn laatua voidaan parantaa roottorin kallistusta säätämällä. Roottorin kallistuksen säätö tapahtuu tukipyörillä (a, b) kannatinpyörästössä kullekin roottorille yksitellen. Ihanteellinen työn tulos saavutetaan, kun roottorin kallistus on säädetty niin, että piikit ovat rehua luovutettaessa (II) lähempänä maata kuin rehunoton (I) alussa, katso kaavio yllä. Roottorin kallistuksen säätö: Pos. - = Roottorin kallistus eteen Pos. 0 = Roottorin kannatinpyörästö on vaakasuorassa Pos. + = Roottorin kallistus taakse Saata kone tasaisella pinnalla työasentoon. Nosta roottoria hieman. Pysäytä traktori ja varmista se. Varmista roottori soveltuvilla kiinnitysvälineillä laskeutumista vastaan. Avaa lukkomutteri (). Jotta tukipyörää voitaisiin säätää, voidaan kiinnitysruuveja (2) kiertää useampia kierroksia ylöspäin. Jotta tukipyörä ei luisuisi, avaa ruuvit (3) jäämäpuristusteholla. Aseta tukipyörä haluttuun asentoon. Lukitse asetus kiinnitysruuvilla (2). Kiristä lukkomutteri (). Kiristä ruuvit (3). 39

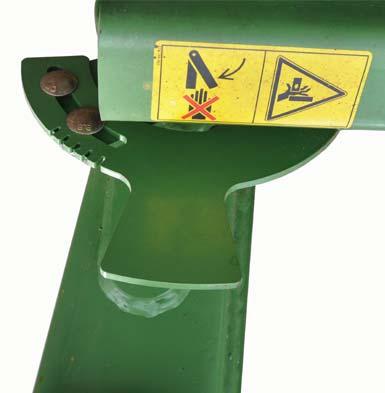

140 Pos: 73 /BA/Einstellungen/Schwader/Einstellen der Aushubhöhe in Vorgewendestellung SW Pos: 74 /Layout Module @ Asetukset 3.2 Päisteasennon nostokorkeuden säätö b b a 2 a SWN Kuva 92 a) Päisteasento b) Kuljetusasento Roottorien päisteasennon nostokorkeutta säädetään muuttamalla vastaavan kannatinvarren anturien asentoa. Etukannatinvarsi (I): Anturilevyä () säätämällä voidaan säätää nostokorkeutta. Takakannatinvarsi (II): Anturia (2) pitkässä reiässä siirtämällä voidaan nostokorkeutta säätää. 40

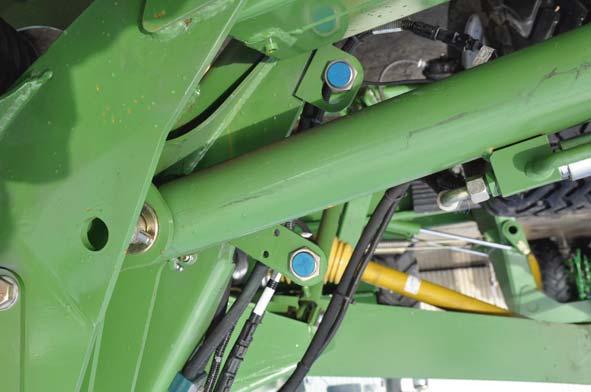

141 Pos: 75. /Überschriften/Überschriften 2/A-E/Einstellbare Pos: 75.3 /BA/Einstellungen/Drossel/Hinweis Einstellung an den Drosseln @ Pos: 75.4 /BA/Einstellungen/Drossel/Hinweis Imbusschraube @ Pos: 75.5 /BA/Einstellungen/Drossel/Drossel Bild SW @ Pos: 76 /Layout Module @ Asetukset 3.3 Säädettävät kuristimet Pos: 75.2 /BA/Einstellungen/Drossel/Drosseln einstellen allgemeiner Text SW @ Säädettävillä kuristimilla voidaan roottorien laskunopeutta säätää koneessa. Kuristimet on esisäädetty tehtaalla. Eri traktorityyppejä ja öljynpaineita varten saattaa jälkisäätö kuristimilla olla tarpeen. Ohje Kuristimen vaarnaruuvin tai säätöruuvin pienikin säätö vaikuttaa huomattavasti nosto- ja laskunopeuteen. Ohje Säädön jälkeen kuristimet, kuusiomutterit ja kuusiokoloruuvit on jälleen varmistettava vastamutterilla ja niiden toiminta on tarkistettava. d Kuva 93 SWN Pos: 75.6 /BA/Einstellungen/Drossel/Drossel () @ Kuristin () Roottorien laskunopeuden säätö Avaa kuusiokoloruuvi (c). Käännä vaarnaruuvia (d) sisään tai ulos ( ulos kiertäminen lisää öljyn virtausta, jolloin roottori laskee nopeammin) c 4

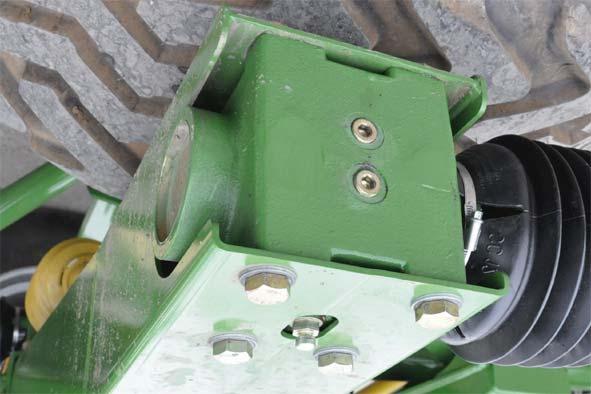

142 Pos: 77. /Überschriften/Überschriften 2/A-E/Einstellen der Pos: 77.3 /BA/Einstellungen/Kugelkopf- Anhängung/Kugelkopf-Anhängung @ Pos: 78 /Layout Module @ Asetukset 3.4 Kuulakiinnityksen säätäminen Pos: 77.2 /BA/Einstellungen/Kugelkopf- Anhängung/WARNUNG! Zu geringer Anzug der Befestigungsschrauben der @ VAROITUS! Kuularipustuksen kiinnitysruuvien liian vähäinen kiristysmomentti voi aiheuttaa koneen irtoamisen kuljetuksessa. Tämä voi aiheuttaa vakavia onnettomuuksia. Tarkasta kiinnitysruuvit huoltotaulukon mukaisesti ja kiristä tarvittaessa. 3 b 2 SW40065 Kuva 94 Ruuvien (,2) tarkastaminen: Huoltotaulukon mukaisesti. a Pos: 77.4 /BA/Einstellungen/Kugelkopf- Anhängung/Einstellen des @ Koneen kuulaliittimen korkeus ei aina vastaa traktorin kuulakiinnityksen korkeutta. Siksi koneen kuulaliittimen korkeutta voidaan sovittaa. Pos: 77.5 /BA/Einstellungen/Kugelkopf- Anhängung/Kugelkupplungskopf in Höhe @ Löysää ruuvi (). Löysää ja irrota ruuvi (2). Säädä kuulaliittimen (3) korkeutta Siirrä ruuvi (2) asennosta "a" asentoon "b" tai päin vastoin ja kiristä ruuvaamalla 42
