Alkuperäinen käyttöohje
|
|
- Tuomo Hakala
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Karhotin Alkuperäinen käyttöohje Swadro TC 930 (Alkaen koneen valmistusnumerosta: ) Til.nro: fi
2 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Str. 10, D Spelle vakuutamme täten, seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Karhotin Kone: Tyyppi: Swadro TC 930 jota tämä vakuutus koskee, vastaa seuraavien direktiivien voimassa olevia määräyksiä: EY-direktiivi 2006/42/EY (Kone). Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Dr.-Ing. Josef Horstmann (toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: 2
3 Sisällysluettelo 1 Sisällysluettelo 1 Sisällysluettelo Tästä asiakirjasta Voimassaolo Jälkitilaus Muut voimassa olevat asiakirjat Tämän asiakirjan kohderyhmä Näin tätä asiakirjaa käytetään Hakemistot ja viitteet Suuntatiedot Käsite "Kone" Kuvat Dokumentin laajuus Esitysvälineet Muuntotaulukko Turvallisuus Tarkoituksenmukainen käyttö Koneen käyttöikä Perustavat turvaohjeet Käyttöohjeen merkitys Henkilöstön pätevyys Lapset vaarassa Kytkeminen Rakenteelliset muutokset koneeseen Lisävarusteet ja varaosat Koneen työskentelypaikat Käyttöturvallisuus: Teknisesti moitteeton kunto Vaara-alueet Suojalaitteiden säilyttäminen toimintakykyisinä Henkilökohtaiset suojavarusteet Koneen turvamerkinnät Liikenneturvallisuus Koneen pysäköiminen turvallisesti Käyttöaineet Koneen vaaranlähteet Vaarat tietyissä toimissa: Koneella tehtävät työt Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Turvarutiinit Koneen pysäyttäminen ja varmistaminen Ylös nostetun koneen ja koneen osien turvallinen tukeminen Öljymäärän tarkastuksen, öljynvaihdon ja suodatinelementin vaihdon turvallinen suorittaminen Koneen ohje- ja varoitusmerkinnät Koneen ohje- ja varoitusmerkintöjen sijainti ja merkitys Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Yhteyshenkilö Koneen kuvaus
4 Sisällysluettelo 4.1 Koneen yleiskuva Merkinnät Tiedustelut ja varaosien tilaaminen Ylikuormitussuoja Tekniset tiedot Käyttöaineet Renkaat Käyttö- ja näyttölaitteet Käyttöönotto Ensiasennus Traktorin valmistelu Vetovarren säätö Vetovarren liittäminen Traktorin vetovarsien korkeus Nivelakseli Pituuden tarkistaminen Ajosuunnan säätö Kuljetusasennon varmistuksen tarkastaminen Tarkasta / säädä piikkivarren ja kannatinvarren välinen etäisyys Roottorin kallistus perusasetus Käyttöönotto Koneen kiinnittäminen traktoriin Hydrauliletkujen liitäntä Valojen kytkentä Ohjauksen liittäminen Nivelakselin asennus Varmuusketjun käyttö Tukijalan kääntö kuljetusasentoon Työskentely ja kuljetusajo Maantieajon valmistelut Ajo rinteessä Koneen pysäköiminen Käyttö Piikkisuojuksien poistaminen piikeistä Kannatinvarsien laskeminen työasentoon Mallissa, jossa yhden roottorin sähköhydraulinen nosto Piikkivarsien kääntö työasentoon Roottorin lukituksen avaaminen Mallissa, jossa taitettava piikkivarsi Suojakaaren asettaminen työasentoon Työkorkeuden säätö Työleveyden säätö Suojakaaren asettaminen kuljetusasentoon Piikkivarsien kääntö kuljetusasentoon Jäykillä piikkivarsilla varustetussa mallissa Mallissa, jossa taitettava piikkivarsi Kannatinvarsien nostaminen kuljetusasentoon Mallissa, jossa yhden roottorin sähköhydraulinen nosto
5 Sisällysluettelo Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) Roottorikäytön valitseminen Mallissa, jossa yhden roottorin sähköhydraulinen nosto Ajonopeus ja voimanoton kierrosluku Karhottaminen Asetukset Roottorin kallistuksen säätö Roottorin kannatinpyörästö (sarja) Ohjattavilla tukipyörillä varustetussa mallissa Ohjattavilla pyörillä varustetussa tandem-ajokoneistomallissa Ohjattavilla pyörillä varustetussa tandem-ajokoneistomallissa Ohjattavien tukipyörien lukitseminen Säädettävät kuristimet Anturin kalibrointi sähköisellä työkorkeuden säädöllä varustetussa mallissa Jousenkevennyksen säätäminen Huolto Varaosat Huoltotaulukko Kiristysmomentit Metriset kierreruuvit standardikierteellä Metriset kierreruuvit hienokierteellä Metriset kierreruuvit uppokannalla ja kuusiokololla Vaihteiden sulkutulppien ja ilmanpoistoventtiilien kiristysmomentit Renkaat Renkaiden tarkastukset ja hoito Kannatinpyörästön pyörien kiristysmomentit Piikkivarsien vaihto (korjauksessa) Piikkien vaihtaminen (korjaustapauksessa) Piikkien pulttien tarkastus Huolto voitelu Nivelakselien voitelukohdat Koneen voitelukohdat Huolto hydrauliikka Hydraulikaavio Huolto - vaihteet Päävaihteisto Erikoisvarustus piikin varmistimet Traktorin vetovarsien ala-asennon rajoitinketju Varastointi Satokauden jälkeen Ennen uuden satokauden alkua Häiriöt - syyt ja korjaus Koneen hävittäminen Koneen hävittäminen Liite Hydraulikaavio
6 Sisällysluettelo 20.2 Sähkökaavio
7 Tästä asiakirjasta 2 Tästä asiakirjasta 2.1 Voimassaolo 2.2 Jälkitilaus Tämä käyttöohje koskee seuraavan sarjan karhottimia: Swadro TC 930 Jos tämä asiakirja on muuttunut täysin tai osittain käyttökelvottomaksi, voit tilata korvaavan asiakirjan ilmoittamalla kansilehdellä annetun tilausnumeron. 2.3 Muut voimassa olevat asiakirjat Turvallisen ja määräystenmukaisen käytön takaamiseksi on noudatettava seuraavia muita voimassa olevia asiakirjoja: Nivelakseli(e)n käyttöohje(et) 2.4 Tämän asiakirjan kohderyhmä Tämä asiakirja on kohdistettu koneen käyttäjille, jotka täyttävät henkilöstön pätevyydelle asetetut vähimmäisvaatimukset, katso luku Turvallisuus "Henkilöstön pätevyys". 2.5 Näin tätä asiakirjaa käytetään Hakemistot ja viitteet Sisällysluettelo/ylätunnisteet: Tämän käyttöohjeen sisällysluettelo sekä ylätunnisteet on tarkoitettu lukujen nopeaan orientoitumiseen. Hakemisto: Hakemistosta löytyvät hakusanoilla aakkosjärjestyksessä kohdistetut tiedot halutusta aiheesta. Hakemisto sijaitsee tämän ohjeen viimeisillä sivuilla. Ristiviitteet: Ristiviitteet toiseen käyttöohjeen kohtaan tai toiseen asiakirjaan löytyvät tekstistä ja niissä ilmoitetaan luku, alaluku tai kappale. Alaluvun tai kappaleen nimitys on lainausmerkeissä. Esimerkki: Tarkista kaikkien koneen ruuvien tiukkuus, katso luku Huolto, "Kiristysmomentit". Alaluku tai kappale löytyy sisällysluettelon ja hakuluettelon kohdan yläpuolelta. 7
8 Tästä asiakirjasta Suuntatiedot Tässä asiakirjassa suuntatiedot, kuten edessä, takana, oikealla ja vasemmalla, ilmoitetaan aina ajosuuntaan Käsite "Kone" Kuvat Tässä dokumentissa käytetään karhottimesta jatkossa myös nimitystä "Kone". Tämän dokumentin kuvat eivät aina esitä tarkkaa konetyyppiä. Kuvaan liittyvät tiedot vastaavat aina tämän dokumentin konetyyppiä Dokumentin laajuus Tässä dokumentissa kuvataan vakiovarusteiden lisäksi myös lisätarvikepakkaukset ja koneen eri mallit. Koneenne voi poiketa näistä kuvauksista Esitysvälineet Symbolit tekstissä Tässä asiakirjassa käytetään seuraavia esitysvälineitä: Toimintavaihe Piste ( ) on merkkinä toimintavaiheesta, joka tulee suorittaa, esimerkiksi: Säädä vasen ulkopeili. Toimintasarja Useampi piste ( ), jotka sijaitsevat toimintavaihesarjan edessä, on merkkinä toimintasarjasta, joka tulee suorittaa vaihe vaiheelta, esimerkiksi: Avaa lukkomutteri. Säädä ruuvi. Kiristä lukkomutteri. Luettelo Luetteloviivat ( ) ovat merkkinä luetteloista, esimerkiksi: jarrut ohjaus valaistus 8
9 Symbolit kuvissa Rakenneosien ja toimintavaiheiden visualisointiin käytetään seuraavia symboleja: Symboli Selitys 1 Rakenneosan viitemerkki Tästä asiakirjasta I X Rakenneosan asento (esim. käännä asennosta I asentoon II). Mitat (esim. myös L = leveys, H = korkeus, P = pituus) Toimintavaihe: Kiristä ruuvit momenttiavaimella ilmoitetulla kiristysmomentilla Liikkeen suunta Ajosuunta auki kiinni kuvaosion suurennus Kehykset, mittalinja, mittalinjarajoitus, viitelinja näkyville rakenneosille tai näkyvälle asennusmateriaalille Kehykset, mittalinja, mittalinjarajoitus, viitelinja piilossa oleville rakenneosille tai piilossa olevalle asennusmateriaalille Sijoitusreitit LH RH Koneen vasen puoli Koneen oikea puoli 9
10 Tästä asiakirjasta Varoitukset Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen ehkäisemiseksi. Huomio HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja. Toimenpiteet vahinkojen välttämiseksi. Ohjeita, jotka sisältävät tietoja ja suosituksia Ohje Ohje Vaikutus: Koneen taloudellinen hyöty. Suoritettavat toimenpiteet. 10
11 2.5.7 Muuntotaulukko Metriset yksiköt voidaan muuntaa US-yksiköiksi seuraavan taulukon avulla. Tästä asiakirjasta Koko SI-yksiköt (metrinen) Kerroin Tuuma-punta-yksiköt Yksikön nimi Lyhenne Yksikön nimi Lyhenne Ala Hehtaari ha 2,47105 Eekkeri eekkeriä Litraa minuutissa Kuutiometriä tunnissa l/min 0,2642 US-gallonaa minuutissa m³/h 4,4029 Voima Newton N 0,2248 Naulavoima lbf Pituus Millimetri mm 0,03937 Tuuma in. Metri m 3,2808 Jalka ft Teho Kilowatti kw 1,3410 Hevosvoima hv Paine Kilopascal kpa 0,1450 Paunaa Megapascal MPa 145,0377 neliötuumalla Bar (ei-si) bar 14,5038 gpm Newtonmetri Nm 0,7376 Naulajalka ft lbf psi 8,8507 Naulatuuma in lbf Lämpötila Celsius-aste C Cx1,8+32 Fahrenheitast e Nopeus Metriä minuutissa Metriä sekunnissa Kilometriä tunnissa m/min 3,2808 Jalkaa minuutissa m/s 3,2808 Jalkaa sekunnissa km/h 0,6215 Mailia tunnissa F ft/min ft/s mph Tilavuus Litra l 0,2642 Nestegallona US gal. millilitra ml 0,0338 US unssi US oz. Tilavuusvirtaus Vääntömomentti Kuutiosenttimetri cm³ 0,0610 Kuutiotuuma in³ Paino kilogramma kg 2,2046 pauna lbs 11
12 Ver Turvallisuus 3 Turvallisuus 3.1 Tarkoituksenmukainen käyttö Karhotin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). 3.2 Koneen käyttöikä Koneen käyttöikä riippuu suurelta osin siitä, että sitä käytetään ja huolletaan ohjeiden mukaan ja että käyttöolosuhteet ovat oikeanlaisia. Kone jatkuva käyttövalmius ja pitkä käyttöikä varmistetaan noudattamalla tämän käyttöohjeen sisältöä. Kone on tarkistettava huolellisesti jokaisen käyttökauden jälkeen. Tarkista, onko koneessa kuluneita osia tai muita vaurioita. Vaurioituneet tai kuluneet osat on vaihdettava ennen seuraavaa käyttökertaa. Kun kone on ollut käytössä viisi vuotta, siihen on tehtävä kattava tekninen tarkistus. Tarkistustuloksesta riippuu, voidaanko koneen käyttämistä jatkaa. Tämän koneen käyttöikä on teoriassa rajaton, sillä kaikki kuluneet tai vaurioituneet osat voidaan vaihtaa. 3.3 Perustavat turvaohjeet Turvaohjeiden ja varoitusten noudattamatta jättäminen Jos turvaohjeita ja varoituksia ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja aineelliselle omaisuudelle Käyttöohjeen merkitys Käyttöohje on tärkeä asiakirja ja osa konetta. Se on tarkoitettu käyttäjälle ja sisältää turvallisuuden kannalta tärkeitä tietoja. Ainoastaan käyttöohjeessa ilmoitetut toimintatavat ovat turvallisia. Jos käyttöohjetta ei noudateta, voivat henkilöt loukkaantua vakavasti tai kuolla. Lue "Perustavat turvaohjeet" luvussa Turvallisuus täydellisesti läpi ennen koneen ensimmäistä käyttöä ja noudata niitä. Lue ennen töitä lisäksi käyttöohjeen vastaavat kappaleet ja noudata niitä. Säilytä käyttöohje koneen käyttäjän saatavilla. Luovuta käyttöohje edelleen seuraavalle käyttäjälle. 12
13 Turvallisuus Henkilöstön pätevyys Jos konetta käytetään asiattomasti, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on jokaisen koneella työskentelevän henkilön täytettävä seuraavat vähimmäisvaatimukset: Kykenee ruumiillisesti hallitsemaan konetta. Kykenee suorittamaan koneella tehtävät työt tämän käyttöohjeen puitteissa turvallisuuden kannalta oikein. Ymmärtää koneen toimintatavat töittensä puitteissa ja voi tunnistaa ja välttää töissä esiintyviä vaaroja. On lukenut käyttöohjeen ja osaa toimia käyttöohjeessa olevien tietojen mukaisesti. Osaa ohjata ajoneuvoja turvallisesti. Omaa maantieajoa varten riittävät tiedot tieliikennesäännöistä sekä vaadittavan ajoluvan Lapset vaarassa Lapset eivät osaa arvioida vaaroja ja käyttäytyvät odottamattomalla tavalla. Siksi lapset ovat erityisesti vaarassa. Pidä lapset poissa koneelta. Pidä lapset poissa käyttöaineiden läheltä. Varmista erityisesti ennen liikkeelle lähtöä ja koneen liikkeiden laukaisemista, ettei vaaraalueella ole lapsia Kytkeminen Traktorin ja koneen virheellinen kiinnittäminen aiheuttaa vaaroja, jotka voivat aiheuttaa vakavia onnettomuuksia. Noudata kiinnitettäessä kaikkia käyttöohjeita: Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje Huomioi yhdistelmän muuttuneet ajo-ominaisuudet Rakenteelliset muutokset koneeseen Valtuuttamattomat rakenteelliset muutokset ja laajennukset saattavat häiritä koneen toimintakykyä ja käyttöturvallisuutta. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Rakenteelliset muutokset ja laajennukset eivät ole sallittuja. 13
14 Turvallisuus Lisävarusteet ja varaosat Lisävarusteet ja varaosat, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä käyttöturvallisuuden takaamiseksi alkuperäisiä tai normiosia, jotka vastaavat valmistajan vaatimuksia Koneen työskentelypaikat Kulkevan koneen ohjaaminen Käynnissä oleva kone vaatii, että kuljettaja voi puuttua sen toimintaan koska tahansa nopeasti. Kone voi muuten liikkua hallitsemattomasti ja aiheuttaa vakavia henkilövahinkoja tai kuoleman. Käynnistä moottori aina vain kuljettajan istuimelta käsin. Älä koskaan poistu kuljettajan istuimelta ajon aikana. Älä koskaan nouse koneelle tai poistu koneelta ajon aikana. Mukana matkustavat henkilöt Kone saattaa aiheuttaa mukana matkustaville henkilöille vakavia vammoja tai he voivat pudota koneelta ja jäädä sen alle. Ylös sinkoutuvat esineet saattavat osua mukana matkustaviin henkilöihin ja aiheuttaa vammoja. Älä koskaan anna henkilöiden matkustaa koneen mukana Käyttöturvallisuus: Teknisesti moitteeton kunto Käyttö ainoastaan asianmukaisesti suoritetun käyttöönoton jälkeen Ilman asianmukaista käyttöönottoa tämän käyttöohjeen mukaisesti ei koneen käyttöturvallisuus ole taattua. Ne voivat aiheuttaa onnettomuuksia ja henkilövammoja taikka kuoleman. Käytä konetta ainoastaan asianmukaisen käyttöönoton jälkeen, katso luku Käyttöönotto. Koneen teknisesti moitteeton kunto Virheellinen huolto ja säätö voi vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita kaikki huolto- ja säätötyöt lukujen Huolto ja Säätö mukaisesti. Pysäytä kone ennen kaikkia huolto- ja säätötöitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". 14
15 Turvallisuus Koneen vaurioista aiheutuva vaara Koneen vauriot voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Turvallisuuden kannalta erityisen tärkeitä ovat seuraavat koneen osat: ohjaus suojalaitteet liitoslaitteet valaistus hydrauliikka renkaat nivelakseli Jos epäilet koneen käyttöturvallista kuntoa, esimerkiksi käyttöaineiden vuotaessa, havaitessasi näkyviä vaurioita tai odottamattomasti muuttuneita ajo-ominaisuuksia: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Poista vaurioiden mahdolliset syyt heti, esimerkiksi puhdista karkeat epäpuhtaudet tai kiristä löysät ruuvit. Jos mahdollista, korjaa vauriot tämän käyttöohjeen mukaan. Vaurioissa, jotka voivat vaikuttaa käyttöturvallisuuteen ja joita ei voi korjata itse tämän käyttöohjeen mukaan: Anna valtuutetun ammattikorjaamon korjata vauriot. Tekniset raja-arvot Jos koneen teknisiä raja-arvoja ei noudateta, kone saattaa vaurioitua. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Turvallisuuden kannalta erityisen tärkeää on seuraavien teknisten raja-arvojen noudattaminen: sallittu kokonaispaino sallittu akselipaino sallittu kuormitus suurin sallittu nopeus Noudata raja-arvoja, katso luku Tekniset tiedot. 15
16 Turvallisuus Vaara-alueet Kun kone on kytketty päälle, sen ympärille voi syntyä vaara-alue. Koneen vaara-alueen välttämiseksi on siihen pidettävä vähintään turvaetäisyys. Jos turvaetäisyyttä ei huomioida, voivat henkilöt loukkaantua vakavasti tai kuolla. Käynnistä käyttölaitteet ja kone vain silloin, kun kukaan ei ole turvaetäisyyttä lähempänä konetta. Pysäytä moottorit, jos joku on turvaetäisyyttä lähempänä konetta. Pysäytä kone ryömintä- ja kenttäkäytössä. Jos vaara-aluetta ei huomioida, voivat henkilöt loukkaantua vakavasti tai kuolla. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja kone vasta sen jälkeen, kun ketään ei ole vaara-alueella. Turvaetäisyys on: Koneen edessä 30 metriä työkäytön aikana. Koneen edessä 5 metriä koneen seistessä. Koneen sivussa 3 metriä. Koneen takana 5 metriä. Ennen kaikkia traktorin edessä ja takana ja koneen vaara-alueella suoritettavia töitä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Useat vakavat onnettomuudet traktorin ja koneen edessä ja takana aiheutuvat huolimattomuudesta ja käyvistä koneista. Huomioi annetut tiedot kaikista vastaavista käyttöohjeista. Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje 16
17 Turvallisuus Vaara-alue traktorin ja koneen välissä Traktorin ja koneen välissä oleskelevat henkilöt voivat loukkaantua vakavasti tai kuolla traktorin lähtiessä liikkeelle, jos ollaan huolimattomia tai koneen liikkuessa: Kaikissa töissä traktorin ja koneen välissä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Jos voimavipua on käytettävä, kaikki henkilöt on pidettävä loitolla voimavivun liikealueelta. Vaara-alue käytön ollessa päällä Käytön ollessa päälle kytkettynä on olemassa liikkuvista koneen osista johtuva hengenvaara. Koneen vaara-alueella ei saa oleskella ketään. Ohjaa siksi kaikki henkilöt pois koneen vaara-alueelta ennen käynnistämistä. Jos voi syntyä vaarallinen tilanne, sammuta käytöt heti ja opasta henkilöt pois vaaraalueelta. Voimanottoakselin vaara-alue Voimanottoakseli ja käytetyt rakenneosat voivat tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Ennen voimanottoakselin päälle kytkemistä: Varmista, että kaikki suojalaitteet on asennettu paikalleen ja asetettu suojaavaan asentoon. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Jos käyttöjä ei tarvita, kytke käytöt pois päältä. Nivelakselin vaara-alue Nivelakseli saattaa tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Noudata nivelakselin käyttöohjetta. Noudata profiiliputken ja nivelakselin suojusten riittävää päällekkäisyyttä. Anna nivelakselin lukkojen lukittua paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Varmista, että nivelakselin suojukset on asennettu paikalleen ja että ne ovat toimintakykyisiä. Jos nivelakselin ja voimanottoakselin välillä esiintyy liian suuria kulmia, kytke voimanottoakseli pois päältä. Kone voi vaurioitua. Osia saattaa sinkoutua pois ja vahingoittaa henkilöitä. Jälkikäyvien koneenosien aiheuttama vaara-alue Käyttöjen sammuttamisen jälkeen seuraavat koneenosat jatkavat pyörimistään: nivelakseli roottori Kun koneen osat jälkikäyvät, saattavat henkilöt loukkaantua vakavasti tai kuolla. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Koske ainoastaan pysähtyneisiin koneenosiin. 17
18 Turvallisuus Suojalaitteiden säilyttäminen toimintakykyisinä Jos suojalaitteita puuttuu tai niissä on vaurioita, liikkuvat koneenosat saattavat aiheuttaa vakavia henkilövammoja tai kuoleman. Vaihda vahingoittuneet suojalaitteet uusiin. Asenna irrotetut suojalaitteet ja kaikki muut osat ennen käyttöönottoa uudelleen ja saata ne suojaavaan asentoon. Jos et ole varma, ovatko kaikki suojalaitteet asennettu asianmukaisesti ja toimintakunnossa, anna tarkastus ammattikorjaamon tehtäväksi Henkilökohtaiset suojavarusteet Henkilökohtaisten suojavarusteiden käyttö on tärkeä turvatoimenpide. Puuttuvat tai epäsopivat henkilökohtaiset suojavarusteet lisäävät terveyshaittojen ja henkilövammojen riskiä. Henkilökohtaisia suojavarusteita ovat esimerkiksi: Soveltuvat suojakäsineet Turvajalkineet Vartalonmyötäinen suojavaatetus Kuulosuojain Suojalasit Määrittele henkilökohtaiset suojavarusteet kuhunkin työkäyttöön ja aseta ne käyttöön. Käytä ainoastaan asianmukaisessa kunnossa olevia henkilökohtaisia suojavarusteita, jotka tarjoavat tehokkaan suojan. Sovita henkilökohtaiset suojavarusteet henkilön mukaan, esimerkiksi koko. Käytä soveltuvaa vaatetusta Löysänä roikkuva vaatetus lisää pyöriviin osiin tarttumisen ja kietoutumisen vaaraa sekä ulos työntyviin osiin kiinnijäämisen vaaraa. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Käytä vartalonmyötäistä vaatetusta. Älä koskaan käytä sormuksia, ketjuja tai muita koruja. Käytä pitkissä hiuksissa hiusverkkoa. Käytä tukevia kenkiä tai työsuojajalkineita. 18
19 Turvallisuus Koneen turvamerkinnät Koneen ohje- ja varoitusmerkinnät varoittavat vaarakohdissa vaaroista ja ne ovat tärkeä osa koneen turvavarusteita. Puuttuvat ohje- ja varoitusmerkinnät lisäävät vakavien ja kuolettavien henkilövammojen riskiä. Puhdista likaiset ohje- ja varoitusmerkinnät. Tarkasta ohje- ja varoitusmerkintöjen täydellisyys ja luettavuus jokaisen puhdistuksen jälkeen. Vaihda puuttuvat, vaurioituneet ja lukukelvottomat ohje- ja varoitusmerkinnät välittömästi uusiin. Varusta varaosat niihin tarkoitetuilla ohje- ja varoitusmerkinnöillä. Ohje- ja varoitusmerkintöjen kuvaus, selitys ja tilausnumerot, katso luku Turvallisuus "Koneen ohje- ja varoitusmerkinnät" Liikenneturvallisuus Vaarat maantiellä ja pellolla ajettaessa Asennettu tai ripustettu työkone muuttaa traktorin ajo-ominaisuuksia. Ajo-ominaisuudet riippuvat myös käyttötilasta sekä alustasta. Jos kuljettaja ei ota huomioon muuttuneita ajo-ominaisuuksia, hän saattaa aiheuttaa onnettomuuksia. Huomioi toimenpiteet maantiellä ja pellolla tapahtuvassa ajossa, katso luku "Ajo ja kuljetus". Muuten kuin asianmukaisesti maantieajoa varten valmistellun koneen aiheuttamat vaarat Jos konetta ei valmistella asianmukaisesti maantieajoa varten, seurauksena saattavat olla vakavat onnettomuudet liikenteessä. Valmistele kone maantieajoa varten ennen jokaista maantieajoa, katso luku Ajo ja kuljetus "Valmistelut maantieajoa varten". Kaatumisvaara rinteissä Kone voi kaatua rinteissä ajettaessa. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Kaatumisvaara riippuu useista tekijöistä: Huomioi toimenpiteet ajossa, katso luku "Ajo ja kuljetus". 19
20 Turvallisuus Koneen pysäköiminen turvallisesti Virheellisesti pysäköity kone voi lähteä liikkeelle hallitsemattomasti tai kaatua. Henkilöt voivat joutua puristuksiin ja kuolla. Pysäköi kone kantokykyiselle, vaakasuoralle ja tasaiselle alustalle. Varmista koneen turvallinen vakaus ennen säätö- kunnostus-, huolto- ja puhdistustöitä. Huomioi luvussa Ajo ja kuljetus kohta "Koneen pysäköinti". Valvomaton pysäköinti Riittämättömästi varmistettu ja valvomatta pysäköity kone on vaaraksi henkilöille ja leikkiville lapsille. Ennen pysäköintiä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen" Käyttöaineet Sopimattomat käyttöaineet Käyttöaineet, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä ainoastaan käyttöaineita, jotka vastaavat vaatimuksia. Käyttöaineille asetetuista vaatimuksista, katso luku Tekniset tiedot, "Käyttöaineet". Ympäristönsuojelu ja hävittäminen Dieselpolttoaineen, jarrunesteen, jäätymisenestoaineen ja voiteluaineiden (esim. vaihteistoöljy, hydrauliöljy) kaltaiset käyttöaineet saattavat vahingoittaa ympäristöä ja henkilöiden terveyttä. Älä päästä käyttöaineita ympäristöön. Täytä käyttöaineet nestetiiviiseen, erityisesti tätä varten merkittyyn astiaan, ja täytä ne viranomaisten määräysten mukaisesti. Kerää vuotaneet käyttöaineet imukykyisellä materiaalilla täytä nestetiiviiseen, erityisesti tätä varten merkittyyn astiaan ja hävitä viranomaisten määräysten mukaisesti. 20
21 Turvallisuus Koneen vaaranlähteet Melu voi johtaa terveyshaittoihin Koneella jatkuvasti työskenneltäessä saattaa esiintyä terveydellisiä haittoja, kuten huonokuuloisuutta, kuuroutta tai tinnitusta. Konetta korkealla kierrosluvulla käytettäessä lisääntyy lisäksi melutaso. Ennen traktorin ja koneen yhdistelmän käyttöönottoa on melun aiheuttama vaara arvioitava. Ympäristöolosuhteista, työajoista ja koneen työskentely- ja käyttöolosuhteista riippuen on määriteltävä soveltuva kuulosuojaus ja sitä on käytettävä. Huomioi tällöin äänen painetaso, katso luku Tekniset tiedot. Määrittele säännöt kuulosuojainten käytölle ja työskentelyn kestolle. Pidä ohjaamon ikkunat ja ovet suljettuina käytön aikana. Poista kuulosuojaimet maantieajossa. Paineen alaiset nesteet Seuraavat nesteet ovat korkean paineen alaisia: hydrauliöljy Kovalla paineella vuotavat nesteet voivat tunkeutua kehoon ihon lävitse ja aiheuttaa vakavia henkilövammoja. Jos epäillään vaurioitunutta painejärjestelmää, ota välittömästi yhteyttä pätevään ammattikorjaamoon. Älä koskaan etsi vuotokohtia paljain käsin. Jo nuppineulan pään kokoinen reikä voi aiheuttaa vakavia henkilövammoja. Pidä keho ja kasvot poissa vuotokohtien lähettyviltä. Jos nestettä on päässyt tunkeutumaan kehoon, hakeudu välittömästi lääkärille. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Kuumat nesteet Kun kuumia nesteitä tyhjennetään koneesta, henkilöt saattavat saada palovammoja. Käytä henkilökohtaisia suojavarusteita kuumia käyttöaineita tyhjentäessäsi. Anna nesteiden ja koneen osien jäähtyä tarvittaessa ennen korjaus-, huolto- ja puhdistustöitä. Myrkylliset pakokaasut Pakokaasut voivat aiheuttaa vakavia terveyshaittoja tai johtaa kuolemaan. Moottori käydessä on huolehdittava riittävästä tuuletuksesta, jotta henkilöt eivät altistu jatkuvasti pakokaasuille. Anna moottorin käydä suljetuissa tiloissa ainoastaan soveltuvan pakokaasunpoistolaitteiston kanssa. 21
22 Turvallisuus Vaarat tietyissä toimissa: Koneella tehtävät työt Työt ainoastaan pysäytetylle koneelle Jos konetta ei ole pysäytetty ja varmistettu, osat saattavat liikkua tahattomasti tai kone voi lähteä liikkeelle. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Pysäytä kone ennen kaikkia korjaus-, huolto-, asennus- ja puhdistustöitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Kunnossapito- ja korjaustyöt Virheelliset kunnossapito- ja korjaustyöt vaarantavat käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Suorita ainoastaan tässä käyttöohjeessa kuvatut työt. Pysäytä kone ennen kaikkia töitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Anna kaikki muut kunnossapito- ja korjaustyöt ainoastaan pätevän ammattikorjaamon tehtäväksi. Nostettu kone ja koneenosat Nostettu kone voi tahattomasti laskeutua, rullata liikkeelle tai kaatua ja henkilöt voivat jäädä puristuksiin tai kuolla. Älä oleskele nostetun koneen alla. Laske kone ensin alas. Tue kone turvallisesti ennen kaikkia koneen alla suoritettavia töitä, katso luku Turvallisuus "Ylös nostetun koneen ja koneen osien turvallinen tukeminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti tai hydraulisella sulkulaitteella. Hitsaustöiden aiheuttama vaara Virheellisesti suoritetut hitsaustyöt vaarantavat koneen käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyydä lupa KRONE-asiakaspalvelulta ennen koneelle suoritettavia hitsaustöitä ja pyydä tarvittaessa näyttämään vaihtoehtoja. Anna hitsaustyöt ainoastaan kokeneen ammattihenkilöstön tehtäväksi. 22
23 Turvallisuus Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Pyörien ja renkaiden virheellinen asennus tai irrottaminen vaarantaa käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta ja määräysten mukaisia asennustyökaluja. Mikäli omat tiedot ovat puutteellisia, anna pyörät ja renkaat KRONE-myyjän tai pätevän rengaspalvelun asennettavaksi. Kun rengasta asennetaan vanteelle, KRONEn ilmoittamaa suurinta sallittua painetta ei saa koskaan ylittää, sillä muuten rengas tai jopa vanne saattaa räjähtää, katso kappale "Tekniset tiedot". Asenna pyörän mutterit pyöriä asentaessasi ilmoitetulla vääntömomentilla, katso luku Huolto "Renkaat" Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Virheelliset toimenpiteet tai toimenpiteisiin ryhtymättömyys vaaratilanteissa saattaa häiritä tai estää vaarassa olevien henkilöiden pelastamista. Vaikeutuneet pelastusolosuhteet heikentävät mahdollisuuksia apuun ja loukkaantuneiden hoitoon. Yleisesti: Pysäköi kone. Hanki yleiskuva vaaratilanteesta ja tunnista vaaran syy. Varmista tapaturma-alue. Pelasta ihmiset vaara-alueelta. Poistu vaara-alueelta, äläkä astu sille uudelleen. Hälytä pelastuslaitos ja hae apua mahdollisuuksien mukaan. Anna ensiapua. 23
24 Turvallisuus 3.4 Turvarutiinit Koneen pysäyttäminen ja varmistaminen VAROITUS! Koneen tai koneenosien liikkeen aiheuttama puristumisvaara Jos konetta ei ole pysäytetty, kone tai koneenosat saattavat liikkua tahattomasti. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen koneesta poistumista: Pysäytä ja varmista kone. Pysäytä ja varmista kone seuraavasti: Pysäköi kone kantokykyiselle, vaakasuoralle ja tasaiselle alustalle. Sammuta käytöt ja odota, kunnes jälkikäyvät osat ovat pysähtyneet. Sammuta traktorin moottori, irrota virta-avain ja ota se mukaasi. Varmista, ettei traktori lähde liikkeelle itsestään Ylös nostetun koneen ja koneen osien turvallinen tukeminen VAROITUS! Koneen tai koneenosien liikkeen aiheuttama loukkaantumisvaara Jos konetta ei ole tuettu turvallisesti, kone tai koneenosat saattavat liikkua, pudota tai laskeutua alas. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen ylös nostetuille rakenneosille ja niiden alla tehtäviä töitä: Tue kone tai koneen osat turvallisesti. Koneen tai koneen osien turvalliseksi tukemiseksi: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti (esim. alustapukki, nosturi) tai hydraulisella sulkulaitteella (esim. sulkuhana). Älä koskaan käytä tukemiseen materiaaleja, jotka saattavat antaa periksi. Älä koskaan käytä onttoja harkkotiiliä tai tiiliä tukemiseen. Harkkotiilet ja tiilet saattavat murtua jatkuvassa kuormituksessa. Älä koskaan työskentele koneen tai koneen osien alla, jos nämä on nostettu ylös tunkilla. 24
25 3.4.3 Öljymäärän tarkastuksen, öljynvaihdon ja suodatinelementin vaihdon turvallinen suorittaminen Turvallisuus VAROITUS! Suorita öljymäärän tarkastus, öljynvaihto ja suodatinelementin vaihto turvallisesti. Jos öljymäärän tarkastusta, öljynvaihtoa ja suodatinelementin vaihtoa ei suoriteta turvallisesti, se saattaa heikentää koneen käyttöturvallisuutta. Tämä voi aiheuttaa onnettomuuksia. Suorita öljymäärän tarkastus, öljynvaihto ja suodatinelementin vaihto turvallisesti. Näin suoritat öljymäärän tarkastuksen, öljynvaihdon ja suodatinelementin vaihdon turvallisesti: Laske nostetut koneenosat alas tai varmista ne putoamista vastaan, katso luku Turvallisuus,"Nostettujen koneenosien laskeminen alas tai varmistaminen putoamista vastaan". Pysäytä kone ja varmista se, katso luku Turvallisuus, "Koneen pysäyttäminen ja varmistaminen". Noudata öljymäärän tarkastuksen, öljynvaihdon ja suodatinelementin vaihdon aikavälejä, katso luku Huolto,"Huoltotaulukot". Käytä vain öljylaatuja/öljymääriä, jotka on mainittu käyttöainetaulukossa. Katso luku Tekniset tiedot,"käyttöaineet". Puhdista rakenneosien ympärillä oleva alue (esim. vaihteistot, korkeapainesuodattimet) ja varmista, ettei vierasosia pääse rakenneosiin tai hydraulijärjestelmään. Tarkasta olemassa oleva tiivisterenkaat vaurioiden varalta ja vaihda ne tarvittaessa. Kerää ulos valuva öljy tai jäteöljy sille tarkoitettuun astiaan ja hävitä se asianmukaisesti, katso luku Turvallisuus,"Käyttöaineet". 25
26 GL Turvallisuus 3.5 Koneen ohje- ja varoitusmerkinnät Koneen ohje- ja varoitusmerkintöjen sijainti ja merkitys Pyöröpöyhimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä Kuva 1 SW _4 26
27 L L 1) tilausnro (1x) Turvallisuus Virheellisen käytön ja puutteellisten tietojen aiheuttama vaara Koneen virheellinen käyttö ja sitä koskevat puutteelliset tiedot sekä virheellinen käyttäytyminen vaaratilanteissa aiheuttaa hengenvaraa käyttäjälle ja ulkopuolisille. Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. 2) tilausnro (1x) MAX. 540/ min MAX. 200 bar Suurimman sallitun voimanottoakselin kierrosluvun tai suurimman sallitun käyttöpaineen ylittämisen aiheuttama vaara. Jos sallittu voimanottoakselin kierrosluku ylitetään, koneen osat saattavat tuhoutua tai singota pois. Jos suurin sallittu käyttöpaine ylitetään, hydrauliikan rakenneosat saattavat vahingoittua. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Noudata sallittua voimanottoakselin kierroslukua. Noudata sallittua käyttöpainetta. 3) Tilausnro (2x) Iskun aiheuttama vaara Koneen käydessä on olemassa liikkuvista koneen osista johtuva loukkaantumisvaara. Aseta suojukset ennen käyttöönottoa suojaavaan asentoon ) tilausnro (2x) *) hydraulisella leveyden säädöllä (+2) varustetussa mallissa Iskun aiheuttama vaara Koneen kääntöliike aiheuttaa hengenvaaran. Varmista, ettei koneen kääntöalueella oleskele ketään. Säilytä etäisyys koneen liikkuviin osiin. 27
28 GL Turvallisuus Kuva 2 SW _4 28

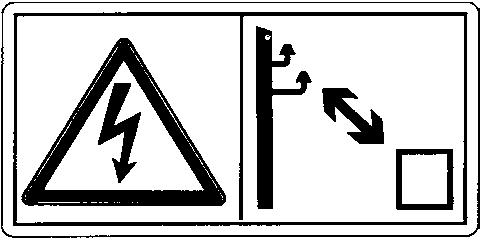

29 Turvallisuus 5) tilausnro (2x) 6) tilausnro (4x) Iskun tai puristumisen aiheuttama vaara Kiinni kääntyvät tai alas laskeutuvat koneen osat aiheuttavat hengenvaaran. Varmista, ettei koneen osien kääntöalueella oleskele ketään. Säilytä etäisyys koneen liikkuviin osiin. Puristumisen tai leikkaantumisen aiheuttama vaara Itsestään liikkuvien koneen osien puristus- tai leikkautumiskohtien aiheuttama loukkaantumisvaara. Älä koskaan tartu puristumisvaara-alueelle niin kauan, kun osat voivat liikkua siinä ) tilausnro (1x) Sähköiskun aiheuttama vaara. Jännitteen ylilyönnin aiheuttamat hengenvaaralliset vammat koneenosien tullessa liian lähelle suurjännitejohtoja. Pidä määräysten mukainen turvallisuusväli suurjännitejohtoihin. 8) tilausnro (1x) (lisävaruste) Korkeapainenesteen aiheuttama vaara. Paineakku on kaasu- ja öljypaineen alainen. Paineakun virheellisessä irrottamisessa tai korjauksessa on olemassa loukkaantumisvaara. Ennen paineakun irrottamista ja korjausta on huomioitava käyttöohjeessa olevat ohjeet. Paineakun irrottamisen ja korjauksen saa suorittaa ainoastaan ammattikorjaamo. 29
30 Turvallisuus Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja kuiva, eikä sillä saa olla likaa, öljyä tai rasvaa Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Strasse 10 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 30

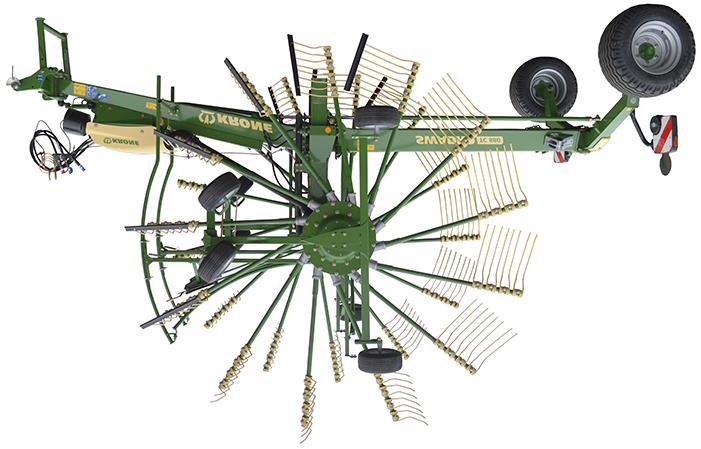

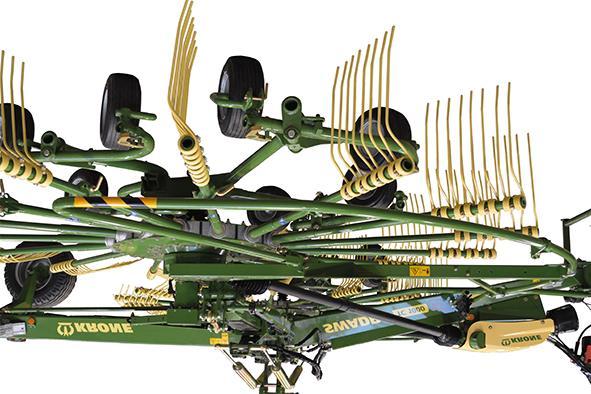

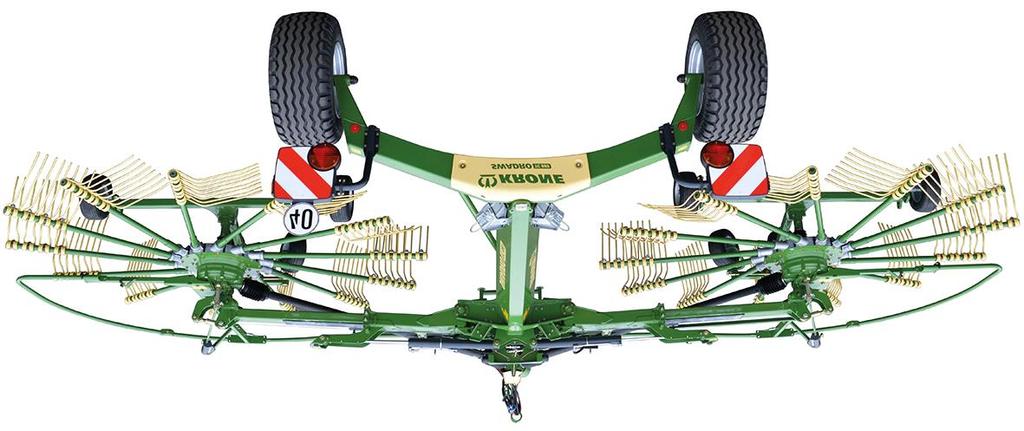

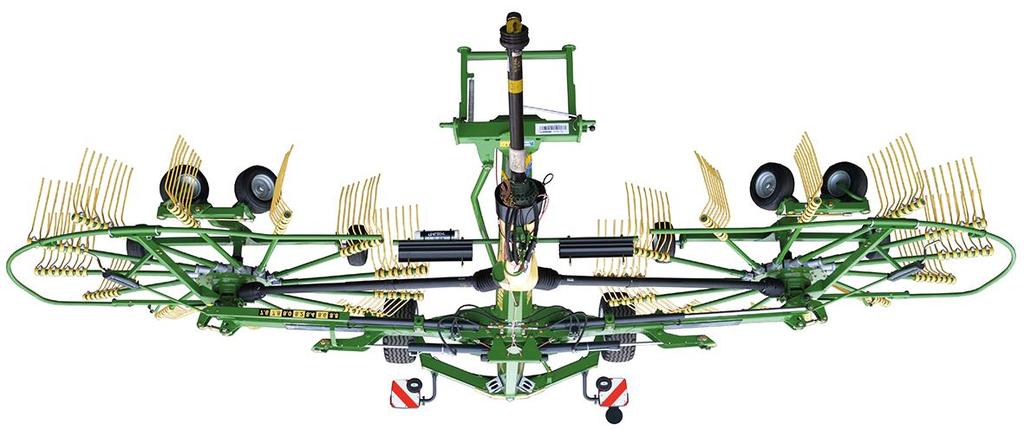

31 Koneen kuvaus 4 Koneen kuvaus 4.1 Koneen yleiskuva Kuva 3 1) Suojakaari 2) Piikkivarsi ja piikit 3) Kannatinvarsi 4) Varoituskilpi 5) Kannatinpyörästö 6) Jarrukiila 7) poikkitanko 8) Valot 9) Nivelakseli roottorikäyttö 10) Roottorin kannatinpyörästö 11) Roottorin vaihteisto 12) Roottori 13) Kampi (mekaanisesti säädettävällä työkorkeudella) Sähkömoottori (sähköisesti säädettävällä työkorkeudella) 14) Näyttönuoli (työleveys) 15) Piikkisuojusten pidike 16) Päävaihteisto SW _2 17) Nivelakseli käyttö 18) Tukijalka 19) Nivelakselin pidin 20) Ylikuormitussuoja 21) Lukitsin 31

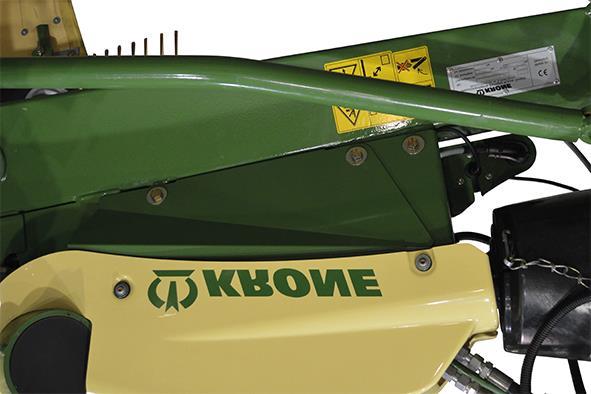

32 Koneen kuvaus 4.2 Merkinnät 1 Kuva 4 Koneen tiedot löytyvät tyyppikilvestä (1). 4.3 Tiedustelut ja varaosien tilaaminen SW _2 Tyyppi Valmistusvuosi Valmistusnro. Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta 32

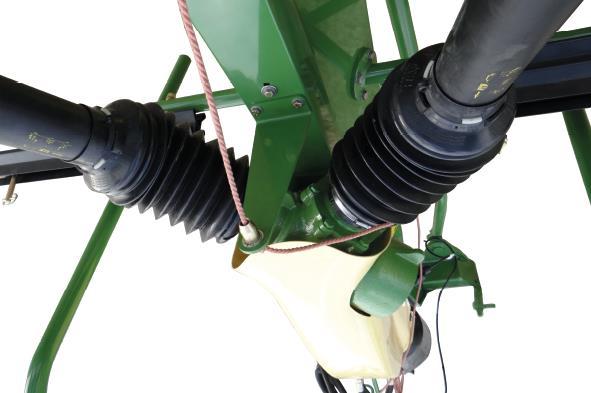

33 Koneen kuvaus 4.4 Ylikuormitussuoja Ohje Ylikuormitussuojaan ei saa tehdä muutoksia. Takuu raukeaa, jos tehtaalla asennetun ylikuormitussuojan tilalle asennetaan jokin muu laite! Kuva 5 1 1) Ylikuormitussuoja SW _1 Ylikuormavarmistusten nokkakytkimet voivat laueta myös alhaisella kierrosluvulla tai roottorien käynnistyessä. Syntyy rätisevä ääni. Vääntömomentti välitetään silloin sykkien. Nokkakytkinten lyhytaikainen laukeaminen ei vaikuta koneen toimintaan. Vasta rätisevän äänen kestäessä kauemmin on voimanottoakseli sammutettava, jotta ylikuormavarmistuksen ennenaikainen kuluminen estettäisiin. 33
34 Tekniset tiedot 5 Tekniset tiedot Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Maantieajo on sallittua vain kannatinvarret kuljetusasentoon käännettynä. 4 m:n maksimikorkeus ei saa ylittyä. H Kuva 6 Mitat kuljetusasennossa L Korkeus piikkivarret ulos taitettuina Korkeus piikkivarret sisään taitettuina Pituus Leveys renkailla 11.5/ PR TL Leveys renkailla 15.0/ PR TL mm mm mm mm mm B SW _2 Mitat työasennossa Korkeus Pituus Leveys mm mm mm Painot Sallittu kokonaispaino Sallittu akselipaino Sallittu kuormitus kg kg kg Työsaavutus Työsaavutus 8,5-9 ha/h 34
35 Vähimmäisvaatimus traktorille Tehontarve Tekniset tiedot 51/70 kw/hv Voimanottoakselin kierrosluku kork. 540 min -1 Valojen jännite Hydraulijärjestelmän enimmäiskäyttöpaine Hydrauliliitännät Suurin sallittu kuljetusnopeus Vetovarsi 12 V:n 7-napainen pistoke 200 bar 1x yksitoiminen ohjauslaite 1x kaksitoiminen ohjauslaite 40 km/h Korkeus ja leveys kiinnitettävissä Koneen varustus (sarja) Kiinnitys vetovarsiin KAT II Roottorien lukumäärä 2 Varsien lukumäärä per roottori 15 Kaksoispiikkien lukumäärä per varsi 4 Roottorin läpimitta mm Nivelakseli Laajakulma Valot Varoituskilvet Hydraulinen työleveyden säätö ja integroitu mekaaninen kuljetuslukitus Mekaaninen työkorkeuden säätö Yhden roottorin sähköhydraulinen nosto Jousenkevennys Koneen varustus (vaihtoehto) Jäykät piikkivarret Taitettavat piikkivarret Plus Työkorkeuden sähköinen säätö Suuremmat roottorin tukipyörät Koneen varustus (erityinen maakohtainen vaatimus) Lukitusketju väh. 89 kn ( lbf) Ilmaäänipäästö Samanarvoinen jatkuva äänitaso alle 70 db(a) Ympäristön lämpötila Koneen käytön lämpötila-alue C 35
36 Tekniset tiedot 5.1 Käyttöaineet HUOMIO! Ympäristövahingot käyttöaineiden virheellisen hävittämisen ja varastoinnin vuoksi! Varastoi käyttöaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt käyttöaineet lakisääteisten määräysten mukaisesti. 5.2 Renkaat Nimitys Täyttömäärä Erittely Ensitäyttö tehtaalla Roottorin vaihteisto Puolijuokseva 0,5 l RENOLIT SO GFO 35 vaihteistorasva GFO 35 Päävaihteisto 1,0 l SAE 90 Wiolin ML 4 SAE 90 Biologisia käyttöaineita pyynnöstä. Renkaat Renkaiden merkintä Rengaspaine Pääkannatinpyörästö Roottorin kannatinpyörästö 11.5/ PR TL (vakio) 15.0/ PR TL (lisävaruste) 16x PR (vakio) 18x PR (lisävaruste) 1,5 bar 1,5 bar 36
37 Käyttö- ja näyttölaitteet 6 Käyttö- ja näyttölaitteet Seuraavassa taulukossa esitetään koneen toiminnot (koneen mallista riippuen) Toiminto Kampi vasemmassa roottorissa Kuvaus Lisää tai laske vasemman roottorin työkorkeutta. Kampi oikeassa roottorissa Lisää tai laske oikean roottorin työkorkeutta. Yksitoiminen hallintaventtiili (punainen 1+) Kaksitoiminen hallintaventtiili (sininen 2+ / sininen 2-) Kuljetusasennosta työasentoon: Vedä köydestä ja pidä sitä kireällä. Kellunta-asento (punainen 1+): Laskee koneen kuljetusasennosta työasentoon. Päisteasento: Paine (punainen 1+): Nostaa koneen työasennosta päisteasentoon. Kellunta-asento (punainen 1+): Laskee koneen päisteasennosta työasentoon. Työasennosta kuljetusasentoon: Sammuta voimanottoakselin käyttö. Vedä köydestä ja pidä sitä kireällä. Paine (punainen 1+): Nostaa koneen työasennosta kuljetusasentoon. Suurenna työleveyttä Paine (sininen 2+): Suurenna työleveyttä. Pienennä työleveyttä Paine (sininen 2-): Pienennä työleveyttä. 37
38 Käyttö- ja näyttölaitteet Yhden roottorin hydraulisella nostolla varustetussa mallissa I II I II III III Kuva 7 SW700086_2 Valintavivun (1) asento määrittää, mitä roottoria nostetaan tai lasketaan. Varsinaisesta liikkeestä huolehtii yksitoiminen hallintaventtiili. Asema I II III Toiminto Yhden roottorin nosto, vasen roottori: Oikea roottori jää asentoonsa. Vasen roottori nostetaan tai lasketaan. Kahden roottorin nosto: Molemmat roottorit nostetaan tai lasketaan. Yhden roottorin nosto, oikea roottori: Vasen roottori jää asentoonsa. Oikea roottori nostetaan tai lasketaan. 38
39 Käyttö- ja näyttölaitteet Yhden roottorin sähköisellä nostolla varustetussa mallissa Kuva 8 SW SW900002_1 Seuraavassa taulukossa selitetään yksittäisten kytkinten toiminnot. Kytkin Toiminto 1) Pääkytkin Käytön kytkeminen päälle (I) pois päältä (0). 2) Merkkivalo (punainen) Palaa, kun käyttö on kytketty päälle. 3) Kytkinvipu (tunnusteleva) Vasemman roottorin työkorkeuden säätäminen. 4) Kytkinvipu (tunnusteleva) Oikean roottorin työkorkeuden säätäminen. Valitsee sen roottorivarren, jota nostetaan tai lasketaan. Varsinaisesta liikkeestä huolehtii yksitoiminen hallintaventtiili. Yhden roottorin nosto, vasen roottori: Asento I Oikea roottori jää asentoonsa. Vasen roottori nostetaan tai lasketaan. 5) Kytkinvipu Kahden roottorin nosto: Asento II Molemmat roottorit nostetaan tai lasketaan. Yhden roottorin nosto, oikea roottori: Asento III Vasen roottori jää asentoonsa. Oikea roottori nostetaan tai lasketaan. 6) Kytkinvipu Kytkinvivusta (5) riippuen Asento IV Asento V Vaihto päisteasennosta työasentoon ja päinvastoin. Vaihto päisteasennosta kuljetusasentoon ja päinvastoin. 39
40 Käyttöönotto 7 Käyttöönotto VAROITUS! Virheellinen ensimmäinen käyttöönotto aiheuttaa tapaturmavaaran tai koneen vaurioitumisen! Vain valtuutettu ammattihenkilö saa suorittaa ensimmäisen käyttöönoton. VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Loukkaantumisvaara varmistamattoman koneen lähtiessä liikkeelle! Jos konetta ei ole varmistettu pysäköinnin jälkeen liikkeelle lähdön varalta, on olemassa vaara, että hallitsemattomasti rullaava kone aiheuttaa henkilövammoja. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Ohje Ennen koneen käyttöönottoa tulee kaikkien vaihteiden öljymäärä tarkastaa. 7.1 Ensiasennus Ensiasennus kuvataan mukana toimitetussa dokumentissa "Kokoamisohje". 40
41 Käyttöönotto 7.2 Traktorin valmistelu Vetovarren säätö Kuva. 9 KS Ohje Traktorin vetovarret on säädettävä siten, että vetovarsien nostokohdat ovat samalla korkeudella. Vetovarret on lukittava sivurajoittimilla niin, että työkone ei pääse heilahtelemaan sivusuunnassa kuljetuksen ja työskentelyn aikana. HUOMIO! Törmäys vetokoukun kanssa Vaikutus: Traktorin tai koneen vauriot Aina traktorin tyypin mukaan saattavat traktorin työntövarret ja/tai koneen nivelakseli törmätä vetokoukkuun. Vahinkojen välttämiseksi on vetokoukku irrotettava tarvittaessa. Tarkempia tietoja tästä löydät traktorin valmistajan käyttöohjeesta. 41

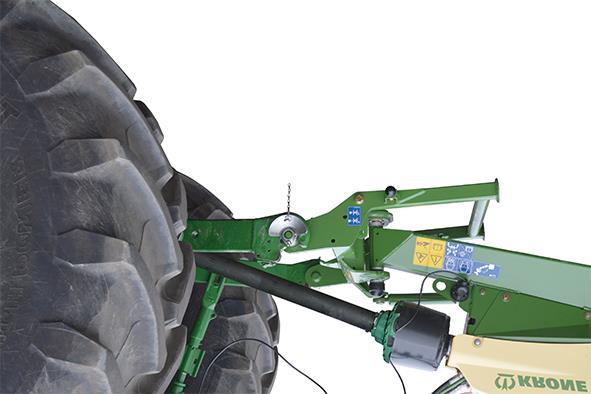

42 Käyttöönotto 7.3 Vetovarren liittäminen Kuva 10 SW _2 Liitä kone traktorin valmistajan käyttöohjeen mukaisesti vetovarteen, nosta kevyesti ja varmista. Pysäköi kone tukijalalle. Sammuta traktori ja varmista se. 7.4 Traktorin vetovarsien korkeus SW _1 Kuva 11 Suorita perussäätö tasaisella alustalla. Traktorin vetovarsien korkeus on säädettävä niin, että vetovarsien kytkentätappien ja alustan välinen korkeus H on n. 66 cm. Kiinnitä vetovarret tähän korkeuteen (katso luku Erikoisvarustus "Traktorin vetovarsien ala-asennon rajoitinketju"). 42

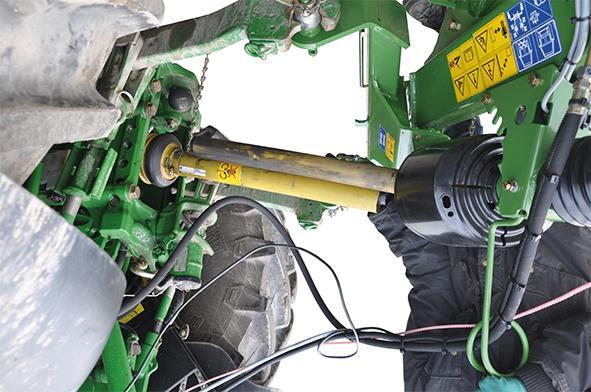

43 Käyttöönotto 7.5 Nivelakseli Pituuden tarkistaminen Huomio! - Traktorin vaihto Vaikutus: koneen materiaalivauriot Kun konetta käytetään ensimmäisen kerran ja aina, kun traktori vaihdetaan Nivelakselin oikea pituus on tarkastettava. Jos nivelakselin pituus ei sovi traktoriin, lue ehdottomasti luvussa "Nivelakselin pituuden säätö" annetut ohjeet. 1 Kuva 12 2 SW Nivelakselin pituutta on sovitettava. Kiinnitä kone traktoriin ilman nivelakselia. Käännä kolmipistekiinnitin kokonaan sisään. Aseta kone sellaiseen asentoon, että nivelakseli on lyhimmillään, laske vetovartta tarvittaessa. Lyhin asento saavutetaan, kun traktorin voimansiirtoakselin tynkä on samalla korkeudella (vaakasuorassa) kuin koneen käyttökara. Laske kone tukijalalle. Pysäytä traktorin moottori, vedä virta-avain pois ja varmista, etteivät traktori ja kone lähde liikkeelle itsestään. Vedä nivelakselin puolikkaat irti toisistaan. Liitä nivelakselin puolikkaat koneen puolella laajakulmaniveleen (1). Liitä toinen nivelakselin puolikas (2) traktorin puolelle. Huomioi nivelakselin merkintä. Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta. Ohje Varmista nivelakselin kääntöalue ja vapaa tila! Nivelakseli vahingoittuu, jos se koskettaa traktoriin ja laitteeseen (esim. kiinnityslaite, kiinnityspukki, vetovarsi). 43

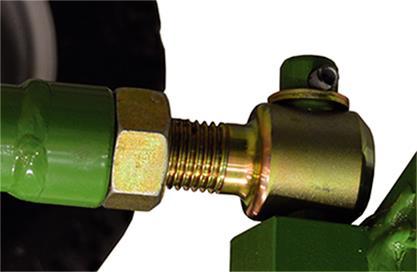

44 Käyttöönotto 7.6 Ajosuunnan säätö Poikkitangot on säädetty tehtaalla. Tarkasta suoraan eteenpäinajo kone kiinnitettynä. Koneen on kuljettava tasaisella tiellä keskellä traktorin perässä. Jos kone kulkee vinossa traktoriin nähden, poikkitankoa on säädettävä lisää. Ohjaukselle suoritettavat työt saa tehdä ainoastaan ammattihenkilöstö (jälleenmyyjä). // 1 2 Kuva 13 SW _3 Jos karhotin ei kulje tasaisella tiellä keskellä traktorin perässä, sitä voidaan säätää siirtämällä poikkitankoa (1). Löysää lukkomutteri (2). Poikkitangon säätö: Poikkitanko lyhyempi => koneen kohdistaminen lisää vasemmalle Poikkitanko pidempi => koneen kohdistaminen lisää oikealle Kiristä lukkomutteri (2). 44

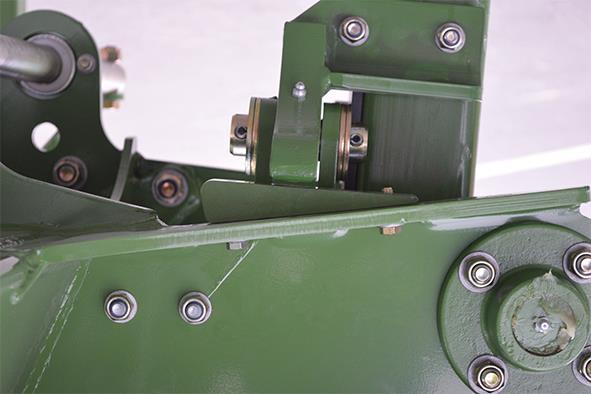

45 Käyttöönotto 7.7 Kuljetusasennon varmistuksen tarkastaminen Kuva 14 Kone sijaitsee kuljetusasennossa. Yksitoiminen hallintaventtiili on paineen alainen. Traktorin moottori on sammutettu, virta-avain irrotettu ja sitä kuljetetaan mukana. Traktori ja kone on varmistettu tahatonta liikkeellelähtöä vastaan. SW _1 Tarkista mitta A, koneen oikea ja vasen puoli. Mitan A kiilan (1) ja lukitsimen (2) välillä on oltava 2,5 3 mm. Jos mitta A ei ole välillä 2,5 3 mm, säädä. Tätä varten: Avaa ruuveja (3); siirrä kiilaa, kunnes mitta on välillä 2,5 3 mm. Kiristä ruuvit (3). 45

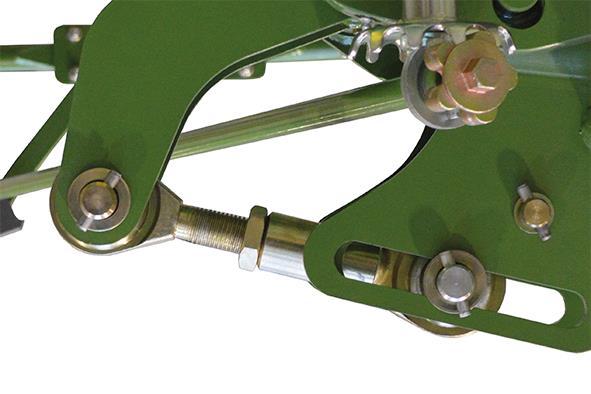

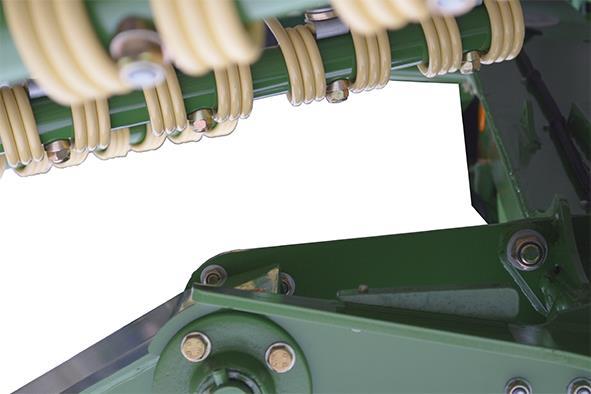

46 Käyttöönotto 7.8 Tarkasta / säädä piikkivarren ja kannatinvarren välinen etäisyys HUOMIO! Jos mittaa X1 ei ole säädetty, saattaa kone vaurioitua. Tarkista mitta X1 ja säädä tarvittaessa Kuva Kuva 16 Edellytys: Kone on päisteasennossa ja kannatinvarret on ajettu kokonaan sisään. TC Paina piikkivartta kannatinvartta vasten, jotta piikkivarsi ja nostosylinteri ovat mahdollisimman lähellä toisiaan. Mittaa etäisyys X1 piikkivarren (1) ja kannatinvarren (2) välillä. Jos mitta on X1 100 mm, kaikki on kunnossa. Jos mitta ei ole X1 100 mm, etäisyys on säädettävä väliohjaimien (3) avulla. Irrota tappi (4). Avaa lukkomutteri (5). Kierrä väliohjainta (3), kunnes mitta X1 100 mm on asetettu. Kiristä lukkomutteri (5). Asenna tappi (4). 46
47 Käyttöönotto 7.9 Roottorin kallistus perusasetus X 2 X 2 X 1 X 3 X 3 X 1 2 Kuva 17 1 TC Pysäköi karhotin tasaiselle ja kovalle alustalle. Saata karhotin työasentoon. Varmista tällöin, että tukipyörien kulkusuunta osoittaa ajosuuntaan. Aja tarvittaessa eteenpäin, kunnes tukipyörien kulkusuunta osoittaa ajosuuntaan. Roottorin kallistuksen säätö tapahtuu tukipyörillä kannatinpyörästössä kullekin roottorille yksitellen. Roottorin kallistuksen perussäädössä on piikkien (2) säilytettävä tietty etäisyys X maahan (1). Seuraavia etäisyyksiä on noudatettava roottorin kallistuksen perusasetuksessa: Etäisyys X1 X2 X3 15 mm 5 mm 0 mm 47
48 Käyttöönotto 8 Käyttöönotto VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Tarkasta ennen käyttöönottoa, että: nivelakselin pituus on sovitettu, katso luku Käyttöönotto "Nivelakseli". ajo suoraan eteenpäin kone kiinnitettynä on asetettu oikein, katso luku Käyttöönotto "Ajosuunnan säätö". 48
49 Käyttöönotto 8.1 Koneen kiinnittäminen traktoriin HUOMIO! Törmäys vetokoukun kanssa Vaikutus: Traktorin tai koneen vauriot Aina traktorin tyypin mukaan saattavat traktorin työntövarret ja/tai koneen nivelakseli törmätä vetokoukkuun. Vahinkojen välttämiseksi on vetokoukku irrotettava tarvittaessa. Tarkempia tietoja tästä löydät traktorin valmistajan käyttöohjeesta. Ohje Seuraavassa kuvauksessa oletetaan, että kone on kuljetusasennossa (loppuasennuksen jälkeen). Kuva 18 SW _2 Liitä kone traktorin valmistajan käyttöohjeen mukaisesti vetovarteen, nosta kevyesti ja varmista. Pysäköi kone tukijalalle. Sammuta traktori ja varmista se. 49
50 Käyttöönotto 8.2 Hydrauliletkujen liitäntä VAROITUS! Hydrauliletkujen sekoittaminen keskenään traktorin hydrauliikkaa liitettäessä johtaa toimintojen vaihtumiseen. Vaikutus: Henkilöiden loukkaantuminen, koneen vakavat vauriot Merkitse hydrauliliitännät. Tarkista aina koneen ja traktorin välisten yhteyksien oikea liitäntä. Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan ja irrotettaessa niitä on varmistettava, että hydrauliikkajärjestelmä ei ole paineistettu traktorin eikä koneen puolella. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. Ohje Kytke hydrauliletkut oikein. Hydrauliletkut on merkitty numeroilla ja värillisillä pölysuojuksilla. Aseta traktorin hallintaventtiilit kellunta-asentoon. Kytke traktorin ja koneen hydrauliikkajärjestelmä paineettomaksi. Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Kuva 19 SW _1 Liitä koneen hydrauliliitos (punainen 1+) traktorin yksitoimiseen hallintaventtiiliin. Yhdistä koneen hydrauliliittimet (sininen 2+ / sininen 2-) traktorin kaksitoimiseen hallintaventtiiliin. 50
51 Käyttöönotto 8.3 Valojen kytkentä Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Kuva 20 Valolaitteet liitetään mukana tulevalla 7-napaisella johdolla (1). Tätä varten: Liitä johdon (1) 7-napainen pistoke sille tarkoitettuun pistorasiaan (2) traktorissa. Liitä johdon (1) 7-napainen pistoke sille tarkoitettuun pistorasiaan (3) koneessa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. TC

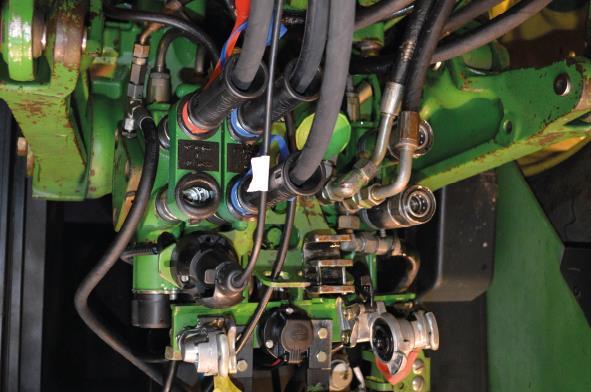

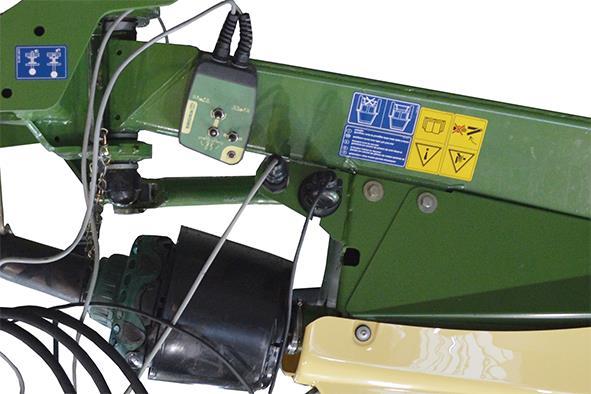

52 Käyttöönotto 8.4 Ohjauksen liittäminen Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! "Vakiovarusteilla" varustettu malli Kuva 21 Sähköinen ohjausrasia liitetään virtajohdolla (1). TC Huomautus Tarvittaessa on ensin asennettava jännitteensyötön pistorasia ja ohjauslohkon pidike traktoriin. Tätä varten: Liitä virtajohto (1) jännitteensyötön pistorasiaan (2) traktorissa. Liitä käyttörasian pistoke sille tarkoitettuun pistorasiaan (3) koneessa. Vedä johdot siten, että johdot eivät joudu kosketuksiin pyörien kanssa. 52

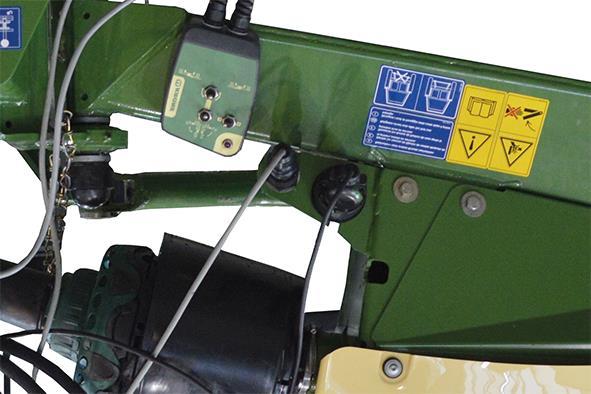

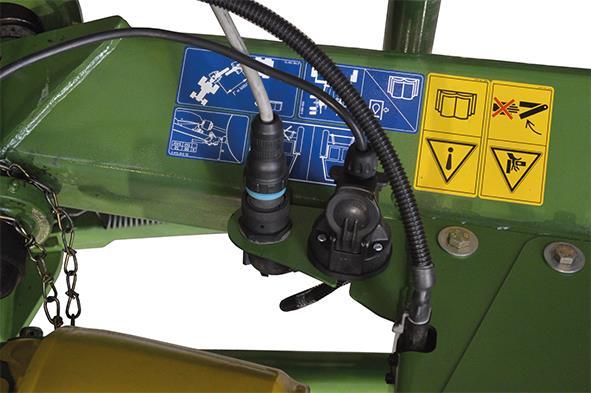

53 Käyttöönotto Variante Plus Kuva 22 Sähköinen ohjausrasia liitetään virtajohdolla (1). TC Huomautus Tarvittaessa on ensin asennettava jännitteensyötön pistorasia ja ohjauslohkon pidike traktoriin. Tätä varten: Liitä virtajohto (1) traktorin jännitteensyötön pistorasiaan (2) ja koneen pistorasiaan (3). Liitä käyttörasian pistoke sille tarkoitettuun pistorasiaan (4) koneessa. Vedä johdot siten, että johdot eivät joudu kosketuksiin pyörien kanssa. 53

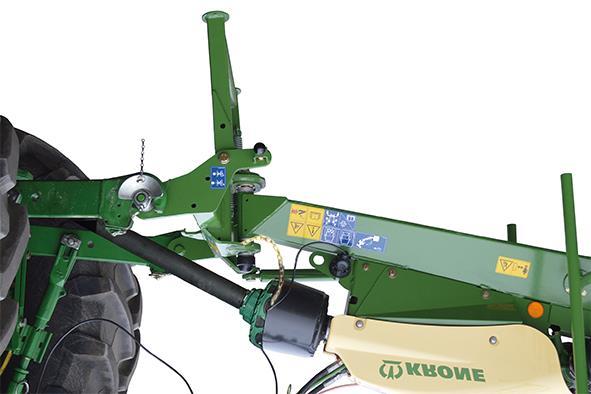

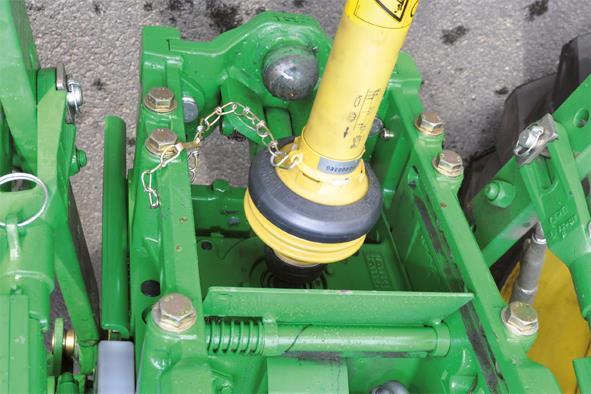

54 a Käyttöönotto 8.5 Nivelakselin asennus Huomio! - Traktorin vaihto Vaikutus: koneen materiaalivauriot Kun konetta käytetään ensimmäisen kerran ja aina, kun traktori vaihdetaan Nivelakselin oikea pituus on tarkastettava. Jos nivelakselin pituus ei sovi traktoriin, lue ehdottomasti luvussa "Nivelakselin pituuden säätö" annetut ohjeet. 1 1 Kuva SW _3 Pysäytä moottori ja irrota virta-avain. Asenna ensin nivelakseli (1) työkoneeseen (laajakulma työkoneeseen). Käännä nivelakselin pidike (2) sivulle. Työnnä sitten nivelakseli traktorin voimanottoakselille. Varmista tällöin, että nivelakselin lukitustappi lukittuu varmasti paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä kiinnitysketju (3) paikoilleen. 54

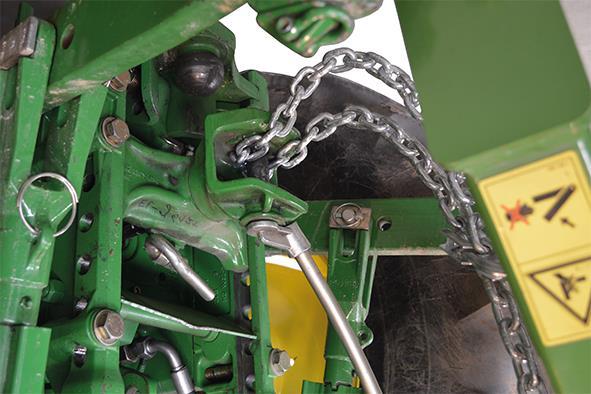

55 Käyttöönotto 8.6 Varmuusketjun käyttö VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 89 kn ( lbf). VAROITUS! Liian tiukkaan tai löysälle vedetty lukitusketju voi johtaa lukitusketjun katkeamiseen ja näin vakaviin henkilövammoihin tai traktorin ja koneen vaurioihin. Vedä lukitusketju niin, ettei se kiristy kaarteissa tai joudu kosketuksiin traktorin pyörien tai muiden traktorin tai koneen osien kanssa. Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. I II Kuva 24 Asenna lukitusketju (1) sopivaan paikkaan (esimerkiksi: I tai II) traktoriin. ZBBP0899_2 55

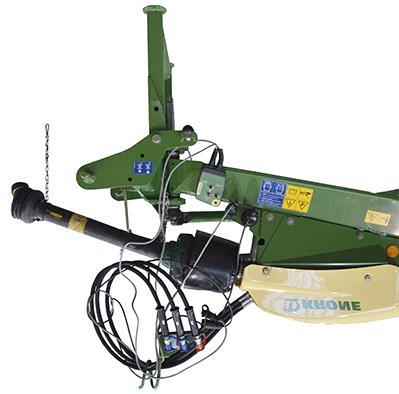

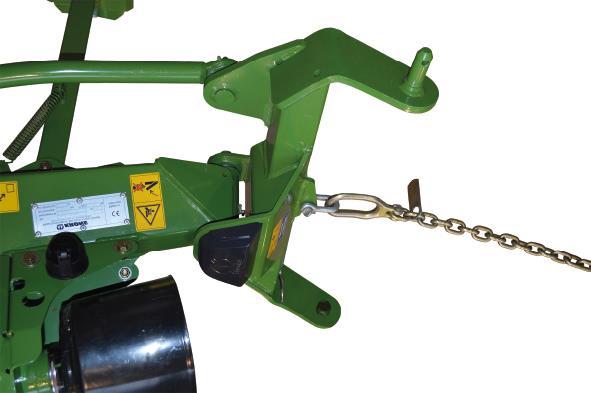

56 Käyttöönotto 1 Kuva 25 SW _1 Asenna varmuusketju (1) koneeseen. 56

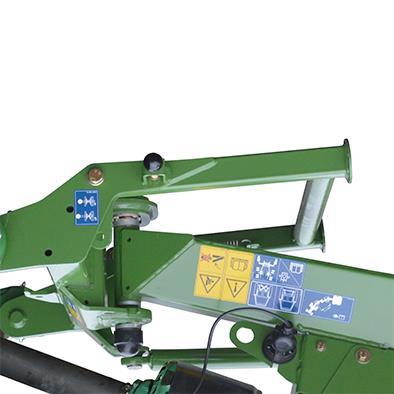

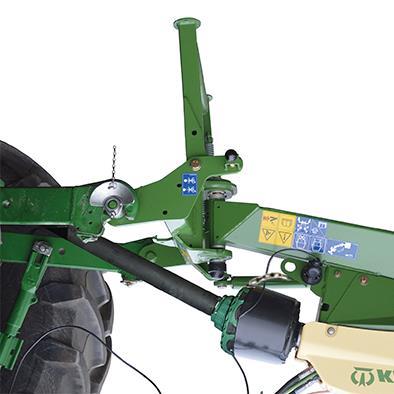

57 Käyttöönotto 8.7 Tukijalan kääntö kuljetusasentoon Kuva Nosta kone niin korkealle, että tukijalka (1) voidaan kääntää taaksepäin. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Vedä kiristyspultista (2), käännä tukijalka (1) 90 taakse ja lukitse se tähän asentoon kiristyspultilla. 1 SW _2 57
58 Työskentely ja kuljetusajo 9 Työskentely ja kuljetusajo VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Traktorin lukitsemattomien ohjausventtiilien aiheuttama onnettomuusvaara. Lukitsemattomat ohjausventtiilit voivat aktivoida koneen komponentteja vahingossa. Tämä voi aiheuttaa vakavia onnettomuuksia. Toimintojen tahattoman laukaisemisen estämiseksi on traktorin ohjausventtiilien oltava kuljetus-maantieajossa vapaa-asennossa ja lukittuna. VAROITUS! Vaarat kaarreajoissa kone kiinnitettynä Kaarreajossa kiinnitetty kone kaartuu pidemmälle ulospäin kuin traktori. Tämä voi aiheuttaa onnettomuuksia. Huomioi suurempi kääntöalue. Huomioi henkilöt, vastaantuleva liikenne ja esteet kääntyessäsi. Huomautus Jotta 4 metrin kuljetuskorkeutta noudatettaisiin, aseta vetovarsi 600 mm:n korkeuteen alustasta. 58

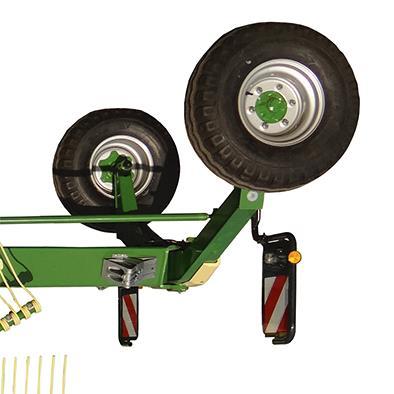

59 Työskentely ja kuljetusajo 9.1 Maantieajon valmistelut 2 1 Kuva 27 Tarkista ennen maantieajoa, että kone on ripustettu täydellisesti ja oikein. voimanottoakseli on sammutettu ja roottorit ovat pysähtyneet. roottorit on lukittu paikoilleen (koneen oikea ja vasen puoli). kone on kuljetusasennossa. kannatinvarret on ajettu sisään rajoittimeen asti (näyttönuoli (1) on hieman 1. ruuvin edessä). sähköisellä yhden roottorin nostolla varustetussa mallissa ohjauslohko on sammutettu. kaikki hydrauliset ohjauslaitteet ovat vapaa-asennossa. piikkisuojukset (2) ovat niissä piikeissä, jotka ovat kuljetusasennossa alle 2 m:n korkeudessa (koneen oikea ja vasen puoli). valolaitteet toimivat. vetovarret on asetettu 600 mm:n korkeudelle alustasta, jotta 4 m:n kuljetuskorkeutta ei ylitettäisi. TC
60 Työskentely ja kuljetusajo 9.2 Ajo rinteessä VAROITUS! Kaatumisvaara rinteessä Niin kauan kun konetta käytetään poikittain rinteeseen nähden ja kannatinvarret käännetään sisään tai alas, kone saattaa kaatua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Älä koskaan siirrä kannatinvarsia työasennosta kuljetusasentoon tai kuljetusasennosta työasentoon, niin kauan kun konetta käytetään poikittain rinteeseen nähden. Kuva 28 KS Ohjattavilla tukipyörillä varustetussa mallissa Jotta rinteissä ajettaessa koneen sivuluisu estettäisiin, lukitse ohjattavat tukipyörät, katso luku Asetukset "Ohjattavien tukipyörien lukitseminen". 60
61 Työskentely ja kuljetusajo 9.3 Koneen pysäköiminen VAROITUS! Loukkaantumisvaara varmistamattoman koneen lähtiessä liikkeelle! Jos konetta ei ole varmistettu pysäköinnin jälkeen liikkeelle lähdön varalta, on olemassa vaara, että hallitsemattomasti rullaava kone aiheuttaa henkilövammoja. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään Kuva TC Valitse tasainen, kuiva ja riittävän kantokyvyn omaava alusta. Aseta hallintaventtiili(t) kellunta-asentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Varmista jarrukiiloilla (8), ettei kone pääse liikkumaan itsestään. Käännä tukijalka (1) alas vetämällä tapista (2), kääntämällä tukijalkaa alaspäin, kunnes tappi lukittuu. Laske vetovarsia alas, kunnes tukijalka seisoo maassa. Irrota nivelakseli (3) ja aseta se pidikkeeseen (4). Irrota hydrauliletkut (5) ja kiinnitä ne pidikkeisiin. Irrota traktorin ja koneen välinen valojohto (6) ja kiinnitä se sille tarkoitettuihin pidikkeisiin. Irrota traktorin ja koneen väliset virtapistokkeet (7) (lisävaruste) ja kiinnitä ne pidikkeisiin. Aseta köysi sivuun. Laske traktorin vetovarren kytkentätappia niin pitkälle, että traktori voidaan ajaa vaaratta pois. Mallissa, jossa hallintalaite: Ota hallintalaite (9) traktorin ohjaamosta ja kiinnitä se koneeseen. 61
62 Käyttö 10 Käyttö VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". HUOMIO! Älä peruuta työkäytön aikana. Vaikutus: Koneen vauriot. Kone on suunniteltu eteenpäinajoa varten. Kun kone on päällä ja työasennossa, älä koskaan aja takaperin. Nosta ensin roottori ylös Piikkisuojuksien poistaminen piikeistä 3 1 Kuva 30 Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Poista piikkisuojus (1) koneesta. Työnnä piikkisuojukset pidikkeeseen (2) ja varmista ne sokilla (3). Toista toimenpide koneen toiselle puolelle. 2 TC
63 Käyttö 10.2 Kannatinvarsien laskeminen työasentoon Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Mallissa, jossa yhden roottorin sähköhydraulinen nosto Kuva 31 Edellytys: Roottorit sijaitsevat kuljetusasennossa. Traktori on kytketty päälle. Ohjausrasia on kytketty päälle kytkimellä (1) (0 > 1). Kytkin (3) on asennossa II. Kevennä lukitukset käyttämällä traktorin yksitoimista ohjauslaitetta (1+) ja syöttämällä painetta hydraulisylinteriin. Aja kaksitoimisella ohjauslaitteella (2+) kannatinvarsia niin pitkälle ylös, kunnes TC näyttönuoli (4) sijaitsee keskellä symbolin ( ) aluetta. Saata kytkin (2) ylös asentoon V, pidä sitä painettuna ja laske samanaikaisesti roottorit yksitoimisella ohjauslaitteella (1+) päisteasentoon. Koneen päärungon suunnassa sijaitsevan männän varren on oltava kokonaan ulos ajettuna. Vapauta kytkin (2), se siirtyy automaattisesti asentoon IV. Laske roottorit hitaasti työasentoon yksitoimisella ohjauslaitteella (1+), kunnes roottorin kannatinpyörästön pyörät ovat maassa. Saata yksitoiminen ohjauslaite (1+) kellunta-asentoon. Ohje Kannatinvarret voidaan siirtää kuljetusasennosta työasentoon, vaikka käyttörasia ei olisikaan päällä. Tällöin kumpaakin kannatinvartta käytetään aina samanaikaisesti. 63

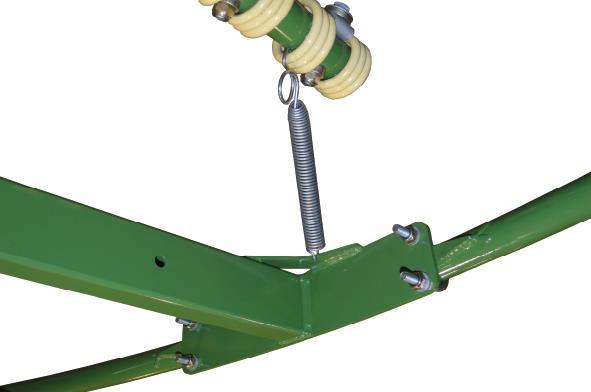

64 Käyttö 10.3 Piikkivarsien kääntö työasentoon Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Roottorin lukituksen avaaminen Kuva 32 Laske roottorivarret työasentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Vapauta roottorin lukitus vapauttamalla vetojousi (1) piikin kiinnittimestä (2). Ripusta vetojousi kiinnitysaukkoon (3). SW _1 64

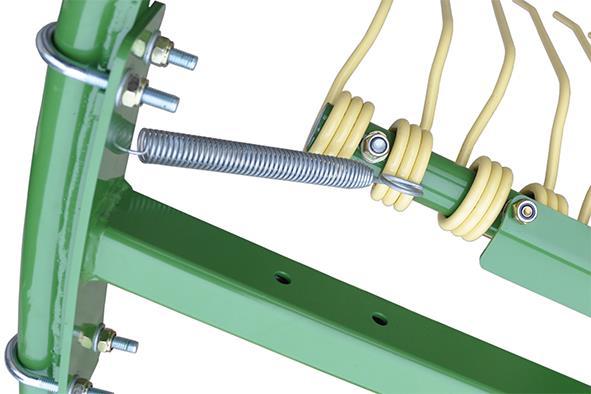

65 Käyttö Mallissa, jossa taitettava piikkivarsi SW Kuva 33 OHJE! Käännä taittuvat piikkivarret tietyssä järjestyksessä työasentoon: - Ajosuunnassa oikealla käännä taittuvat piikinvarret takaa alkaen työasentoon. - Ajosuunnassa vasemmalla käännä taittuvat piikinvarret edestä alkaen työasentoon. Vedä kääntösokka (1). Vedä tappi (2) ulos. HUOMIO! Käännä roottoria piikkivarsia työasentoon käännettäessä niin, että piikkivarret eivät törmää suojukseen. Käännä piikkivarsi (3) työasentoon. OHJE! Jos tappeja ei työnnetä paikoilleen ylhäältä ja varmisteta, tapit saattavat hävitä. Työnnä tappi (2) paikoilleen ylhäältä. Varmista tappi kääntösokalla (1). Varmista, että sokka (1) lukittuu oikein paikoilleen (sokan renkaan on sijaittava varren urassa). 65

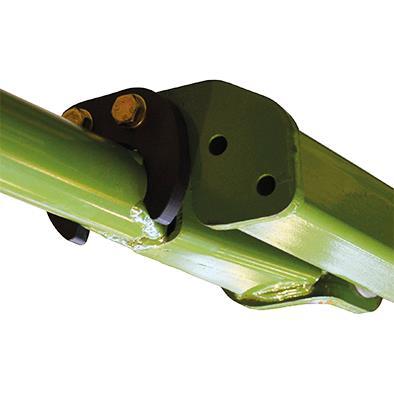

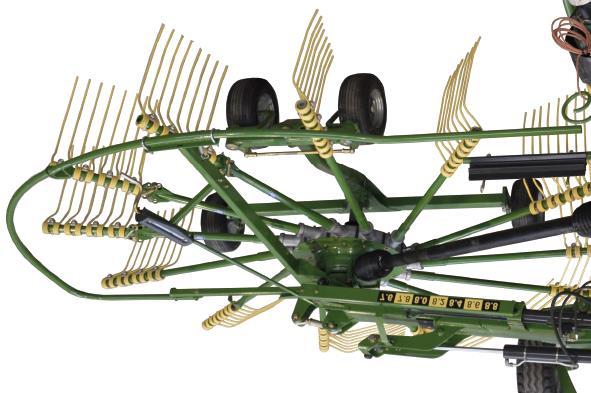

66 Käyttö 10.4 Suojakaaren asettaminen työasentoon Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan. Kuva 34 2 Käännä suojakaari (1) ulos työasentoon ja anna sen lukittua lukitukseen (2). 1 TC Työkorkeuden säätö Mekaanisella mallilla 1 SW _1 Kuva 35 Laske kannatinvarret työasentoon. Nosta vetovartta niin pitkälle, kunnes vetovarsien kytkentätapit ovat n. 66 cm alustan yläpuolella. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Lisää piikkien etäisyyttä maanpinnasta kiertämällä kampea (1) myötäpäivään. Laske piikkien etäisyyttä maanpinnasta kiertämällä kampea (1) vastapäivään. 66
67 Käyttö Sähköisessä mallissa Kuva 36 SW _1 SW Työkorkeutta saa sovittaa käytön aikana tai päisteasennossa rehun ja maaston mukaan. Tätä varten: Nosta vetovartta niin pitkälle, kunnes vetovarsien kytkentätapit ovat n. 660 mm alustan yläpuolella. Saata kannatinvarret päiste- tai työasentoon. Käännä kytkin (1) asentoon 1. Käyttörasia on kytketty päälle. Vasemman roottorin työkorkeuden säätäminen: Lisää vasemman roottorin työkorkeutta painamalla kytkintä (3) ylöspäin. Laske vasemman roottorin työkorkeutta painamalla kytkintä (3) alaspäin. Oikean roottorin työkorkeuden säätäminen: Lisää oikean roottorin työkorkeutta painamalla kytkintä (4) ylöspäin. Laske oikean roottorin työkorkeutta painamalla kytkintä (4) alaspäin. 67
68 Käyttö 10.6 Työleveyden säätö Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Huomio! - Työleveyden säätö Vaikutus: Koneen vauriot Varmistu ennen roottorin ulosajoa, ettei ketään oleskele roottorin vaara-alueella! Älä muuta työleveyttä, kun traktori seisoo ja piikit koskevat alustaan. Roottorivarsien työleveyden säätö saadaan suorittaa vain päisteasennossa. Nosta roottori päisteasentoon käyttämällä yksitoimista hallintaventtiiliä (punainen 1+). Työleveyttä lisätään käyttämällä kaksitoimista hallintaventtiiliä (sininen 2+). Työleveyttä pienennetään käyttämällä kaksitoimista hallintaventtiiliä (sininen 2-). Älä aseta työleveyttä keskellä alhaisemmaksi kuin 8,1. HUOMIO! Aja roottori täysin sisään kuljetuskorkeuden noudattamiseksi. Roottorien etäisyys karhonmuodostajaan: paljon rehua = suuri etäisyys vähän rehua = pieni etäisyys 68
69 Käyttö 10.7 Suojakaaren asettaminen kuljetusasentoon Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan. 1 Kuva 37 TC Laske roottorivarret työasentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Käännä suojakaari (1) työasennosta kuljetusasentoon. 69
70 Käyttö 10.8 Piikkivarsien kääntö kuljetusasentoon Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Jäykillä piikkivarsilla varustetussa mallissa Kuva SW Laske kannatinvarret työasentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Varmista roottorit kääntymistä vastaan irrottamalla vetojousi (4) kiinnitysaukosta (5) ja kiinnittämällä se piikkiin (6) (tarvittaessa roottorin lukitus). 70

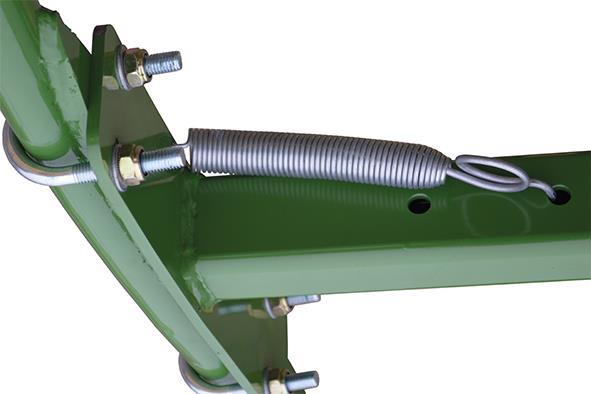

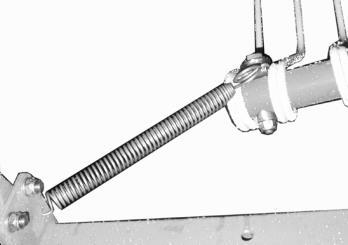

71 Käyttö Mallissa, jossa taitettava piikkivarsi SW Kuva 39 Ensin: Käännä vasenta roottoria, kunnes käännettävät piikkivarret ovat ulkona. Vedä sokka (1) irti. Vedä tappi (2) ulos Käännä piikkivarret (3) kuljetusasentoon, käännä tarvittaessa roottoria siten, että piikkivarret eivät osu käännettäessä suojukseen. Työnnä tappi (2) paikoilleen ja varmista se sokalla (1). Lukitse roottorit siten, että ne eivät pääse kääntymään. Vedä vetojousi (4) kiinnitysaukosta (5) ja aseta se kiinnittimeen (6). Lopuksi: Käännä oikeanpuoleista roottoria työsuuntaan, kunnes käännettävät piikkivarret ovat ulkona. Vedä sokka (1) irti. Vedä tappi (2) ulos Käännä piikkivarret (3) kuljetusasentoon, käännä tarvittaessa roottoria siten, että piikkivarret eivät osu käännettäessä suojukseen. Työnnä tappi (2) paikoilleen ja varmista se sokalla (1). Lukitse roottorit siten, että ne eivät pääse kääntymään. Vedä vetojousi (4) kiinnitysaukosta (5) ja aseta se kiinnittimeen (6). Ohje Varmista, että kummankin roottorin käännettävät piikkivarret osoittavat ulos päin. Tarvittaessa siirrä roottorit oikeaan asentoon. Ohje Käännä koneenpuoleiset oikeat käännettävät piikkivarret järjestyksessä edestä taakse ja koneenpuoleiset vasemmat käännettävät piikkivarret järjestyksessä takaa eteen kuljetusasentoon. 71
72 Käyttö 10.9 Kannatinvarsien nostaminen kuljetusasentoon HUOMIO! Voimanotto on kytkettävä pois päältä ennen koneen kääntöä kuljetusasentoon. Kytke voimanottoakseli pois päältä ja odota, että roottorit pysähtyvät, ennen kuin nostat ne päisteasentoa korkeammalle. Varmista, ettei roottorien kääntöalueella ole ketään. Varmista, ettei kannatinpyörästön kääntöalueella ole ketään. Ohje Varmistu ennen työasennosta kuljetusasentoon siirtämistä, että leveyssäätö (työleveys) on ajettu kokonaan sisään. 72
73 Käyttö Mallissa, jossa yhden roottorin sähköhydraulinen nosto TC Kuva 40 Edellytys: Roottorit sijaitsevat työasennossa. Traktori on kytketty päälle. Ohjausrasia on kytketty päälle kytkimellä (1) (0 > 1). Kytkin (3) on asennossa II. Nosta roottorit päisteasentoon yksitoimisella ohjauslaitteella. Aja kannatinvarret kaksitoimisella ohjauslaitteella niin kauas sisään, kunnes näyttönuoli (4) on keskellä merkittyä kenttää. Saata kytkin (2) ylös asentoon V, pidä sitä painettuna ja nosta samanaikaisesti roottorit yksitoimisella ohjauslaitteella kuljetusasentoon. Koneessa sijaitsevan männän varren on oltava kokonaan sisäänajettuna. 4 Kuva 41 TC Vapauta kytkin (2). Se siirtyy automaattisesti asentoon IV. Varmista alle 4 m:n kuljetuskorkeus ajamalla työleveys sisään kaksitoimisella ohjauslaitteella rajoittimeen asti (näyttönuoli (4) on hieman 1. ruuvin edessä). Saata kaikki hydrauliset ohjauslaitteet vapaa-asentoon. Kytke käyttörasia pois päältä. Ohje Varmista, että kuljetusasentolukitukset lukittuvat oikein paikoilleen eikä vapautusköysi jää kireälle. Tarkasta lukitusten (1) oikea paikoilleen lukittuminen silmämääräisellä tarkastuksella. 73

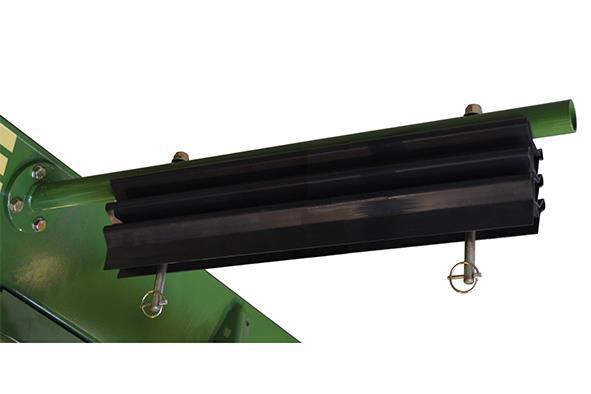

74 Käyttö Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) 1 1 Kuva 42 Koneen ollessa kuljetusasennossa tai pysäköitynä alle 2 m:n korkeudella olevat piikit on suojattava piikkisuojuksella. Piikkisuojukset sijaitsevat etupidikkeissä (koneen oikealla ja vasemmalla puolella). Nosta roottorivarret kuljetusasentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Kiinnitä piikkisuojukset (1) piikkeihin. Toista toimenpide koneen toiselle puolelle. SW
75 Käyttö Roottorikäytön valitseminen Karhottimella voidaan valita aina koneen varustelusta riippuen erilaisia roottorikäyttöjä. Kaksiroottorikäyttö: Karholleajo keskelle oikealla ja vasemmalla roottorilla Yksiroottorikäyttö: Karholleajo keskelle vasemmalla roottorilla Yksiroottorikäyttö: Karholleajo keskelle oikealla roottorilla Mallissa, jossa yhden roottorin sähköhydraulinen nosto 6 5 SW SW900032_1 Kuva 43 Edellytys: Roottorit sijaitsevat työasennossa. Yksiroottorikäyttö oikealla roottorilla Vain oikealla roottorilla karhottamista varten on toimittava seuraavasti: Käännä kytkin (5) asentoon (I). Nosta vasen roottori päisteasentoon käyttämällä yksitoimista hallintaventtiiliä (1+). Saata hallintaventtiili vapaa-asentoon. Käännä kytkin (5) asentoon (III). Aseta yksitoiminen hallintaventtiili asentoon ("lasku / kellunta-asento"). Kaksiroottorikäyttö Molemmilla roottoreilla karhottamista varten on toimittava seuraavasti: Käännä kytkin (5) asentoon (II). Aseta yksitoiminen hallintaventtiili asentoon ("lasku / kellunta-asento"). Yksiroottorikäyttö vasemmalla roottorilla Vain vasemmalla roottorilla karhottamista varten on toimittava seuraavasti: Käännä kytkin (5) asentoon (III). Nosta oikea roottori päisteasentoon käyttämällä yksitoimista hallintaventtiiliä. Saata hallintaventtiili vapaa-asentoon. Käännä kytkin (5) asentoon (I). Aseta yksitoiminen hallintaventtiili asentoon ("lasku / kellunta-asento"). 75
76 Käyttö Ajonopeus ja voimanoton kierrosluku Ajonopeus ja voimanoton kierrosluku määräytyvät seuraavien tekijöiden mukaan: rehun määrä alusta rehun kuivuus Lähtökohtana voidaan pitää seuraavia arvoja: Voimanoton kierrosluku n. 450 r/min. Ajonopeus n km/h Säädä voimanoton kierroslukua ja ajonopeutta kulloinkin vallitsevan tilanteen mukaan. Ohje Ajonopeus valitaan seuraamalla työjälkeä = jäljen on oltava puhdas ja karhonmuodostuksen hyvä Karhottaminen HUOMIO! Traktorin ja roottorinsuojien törmäyksen aiheuttamat esinevahingot Jos konetta ajetaan kaarteissa työskentelyn aikana, kone saattaa vaurioitua. Valitse kaarteiden minimisäde siten että traktori ei osu roottorinsuojiin. Varmista, että ketään ei oleskele koneen työalueella. Nosta vetovarsia n. 100 mm (vetovarsien kytkentätappien korkeus alustaan n. 630 mm). Nosta kannatinvarret päisteasentoon. Kytke nivelakseli päälle alhaisella moottorin kierrosluvulla. Lisää kierroslukua hitaasti n. arvoon 450 r/min. Laske kannatinvarret työasentoon. Jotta kannatinpyörän sovittaminen maanpintaan voitaisiin taata työkäytön aikana, saata yksitoiminen hallintaventtiili asentoon ("laske / kellunta-asento"). Valitse ajonopeus siten, että rehu voidaan noukkia siististi ja kokonaan. Säädä työkorkeutta tarvittaessa. 76
77 Asetukset 11 Asetukset VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Roottorin piikkien alueella suoritettavat työt! Roottorin piikkien aiheuttamat silmävammat. Käytä suojalaseja roottorin piikkien alueella suoritettavissa töissä. 77

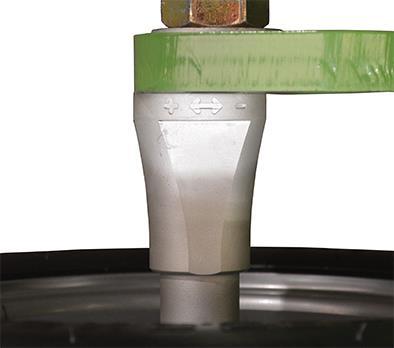

78 Asetukset 11.1 Roottorin kallistuksen säätö Roottorin kallistus on säädetty tehtaalla poikittain kannatinpyörästöön nähden. Jos rehua ei kerätä siististi, työn laatua voidaan parantaa roottorin kallistusta säätämällä. Roottorin kallistuksen säätö tapahtuu tukipyörillä kannatinpyörästössä kullekin roottorille yksitellen. Ihanteellinen työn tulos saavutetaan, kun roottorin kallistus on säädetty niin, että piikit ovat rehua luovutettaessa lähempänä maata kuin rehunoton alussa. Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Roottorin kannatinpyörästö (sarja) 1 I + II Kuva 44 As. I = Roottorin kallistuksen vähentäminen As. II = Roottorin kallistuksen lisääminen III SW _1 Älä mene nostettujen roottorien alle. Nosta kannatinvarsia vain sen verran, että asennon korjaus voidaan suorittaa. Irrota roottorin kallistuksen säätämistä varten taaemmat tukipyörät ja siirrä niitä rei'issä. Huomaa paremman orientoitumisen vuoksi roottorin kallistuksen perussäätö. Katso luku "Käyttöönotto", "Roottorin kallistus - perussäätö". Hienosäätö epäkeskon (1) avulla: = Pienennä roottorin kallistusta + = Suurenna roottorin kallistusta Älä mene nostettujen roottorien alle. Nosta kannatinvarsia vain sen verran, että asennon korjaus voidaan suorittaa. Avaa pyörän pultin mutteri. Säädä roottorin kallistusta kiertämällä epäkeskoa (1). Kiristä pyörän pultin mutteri. Ohje Jos karhorehu on painavaa, asenna kannatinpyörästö mahdollisimman alas! 78

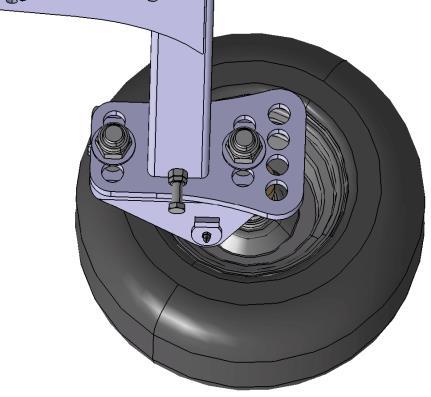

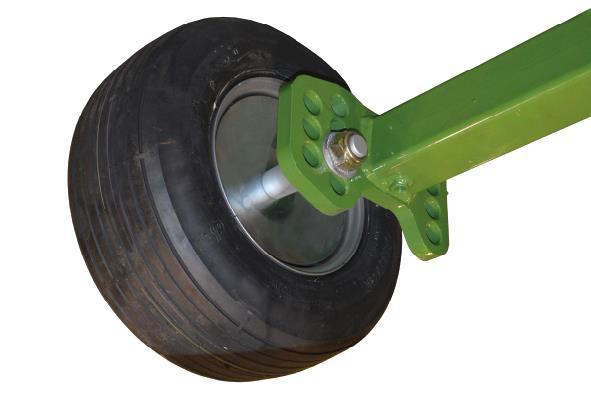

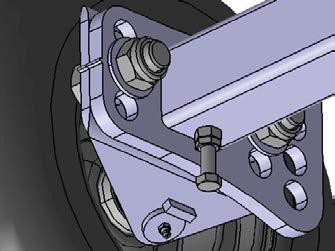

79 Asetukset Ohjattavilla tukipyörillä varustetussa mallissa I 2 1 III II 3 Kuva 45 SW700091_1 As. I = Roottorin kallistuksen vähentäminen As. II = Roottorin kallistuksen lisääminen Älä mene nostettujen roottorien alle. Nosta kannatinvarsia vain sen verran, että asennon korjaus voidaan suorittaa. Irrota roottorin kallistuksen säätämistä varten taaemmat tukipyörät ja siirrä niitä rei'issä. Huomaa paremman orientoitumisen vuoksi roottorin kallistuksen perussäätö. Katso luku "Käyttöönotto", "Roottorin kallistus - perussäätö". Hienosäätö ruuvilla pitkässä reiässä (3): = Pienennä roottorin kallistusta + = Suurenna roottorin kallistusta Ohje Jos karhorehu on painavaa, asenna kannatinpyörästö mahdollisimman alas! 79

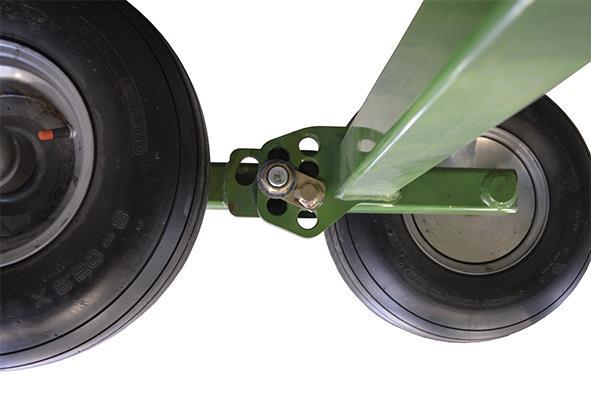

80 Asetukset Ohjattavilla pyörillä varustetussa tandem-ajokoneistomallissa Swadro TC I 2 II Kuva 46 SW _2 As. I = Roottorin kallistuksen vähentäminen As. II = Roottorin kallistuksen lisääminen Älä mene nostettujen roottorien alle. Nosta kannatinvarsia vain sen verran, että asennon korjaus voidaan suorittaa. Irrota roottorin kallistuksen säätämistä varten taaemmat tukipyörät ja siirrä niitä rei'issä. Huomaa paremman orientoitumisen vuoksi roottorin kallistuksen perussäätö. Katso luku "Käyttöönotto", "Roottorin kallistus - perussäätö". Hienosäätö levyn (1) avulla: = Pienennä roottorin kallistusta + = Suurenna roottorin kallistusta Älä mene nostettujen roottorien alle. Nosta piikkivarsia vain sen verran, että asento voidaan korjata. Säädä roottorin kallistusta irrottamalla levy ja siirtämällä sitä rei'issä. Ohje Varmista roottorin kallistusta säätäessäsi, että teliakseli (2) on vaakasuorassa. Ohje Jos karhorehu on painavaa, asenna kannatinpyörästö mahdollisimman alas! 80
81 Asetukset Ohjattavilla pyörillä varustetussa tandem-ajokoneistomallissa Swadro TC 930 Plus 1 I 2 II Kuva 47 SW _2 Ulompi teliakseli As. I = Roottorin kallistuksen vähentäminen As. II = Roottorin kallistuksen lisääminen Sisempi teliakseli As. I = Roottorin kallistuksen lisääminen As. II = Roottorin kallistuksen vähentäminen Älä mene nostettujen roottorien alle. Nosta kannatinvarsia vain sen verran, että asennon korjaus voidaan suorittaa. Irrota roottorin kallistuksen säätämistä varten taaemmat tukipyörät ja siirrä niitä rei'issä. Huomaa paremman orientoitumisen vuoksi roottorin kallistuksen perussäätö. Katso luku "Käyttöönotto", "Roottorin kallistus - perussäätö". Hienosäätö levyn (1) avulla: = Pienennä roottorin kallistusta + = Suurenna roottorin kallistusta Älä mene nostettujen roottorien alle. Nosta piikkivarsia vain sen verran, että asento voidaan korjata. Säädä roottorin kallistusta irrottamalla levy ja siirtämällä sitä rei'issä. Ohje Varmista roottorin kallistusta säätäessäsi, että teliakseli (2) on vaakasuorassa. Ohje Jos karhorehu on painavaa, asenna kannatinpyörästö mahdollisimman alas! 81

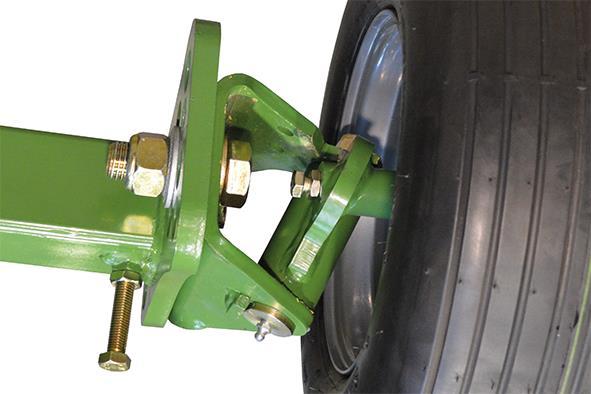

82 Asetukset 11.2 Ohjattavien tukipyörien lukitseminen Kuva Jotta rinteissä ajettaessa koneen sivuluisu estettäisiin, lukitse ohjattavat tukipyörät. Tätä varten: Avaa lukkomutteri (5). Paina tukipyörä rajoittimeen asti ulospäin ja pidä se paikoillaan. Kierrä ruuvia (4) ulos niin pitkälle, kunnes se osuu ruuviin (3). Kiristä lukkomutteri (5). SW

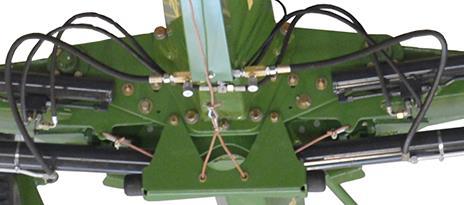

83 Asetukset 11.3 Säädettävät kuristimet Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". VAROITUS! Koneelle suoritettavissa säätö- / huolto- / puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Estä traktorin odottamaton käyttöönotto ja liikkeellelähtö. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. Säädettävillä kuristimilla voidaan roottorien laskunopeutta säätää koneessa. Eri traktorityyppejä ja öljynpaineita varten saattaa jälkisäätö kuristimilla olla tarpeen. Ohje Säätäminen kuristimilla Kuristimen vaarnaruuvin tai säätöruuvin pienikin muutos vaikuttaa huomattavasti nosto- ja laskunopeuteen. Ohje Säätäminen kuristimilla Säädön jälkeen kuristimet, kuusiomutterit ja kuusiokoloruuvit on jälleen varmistettava vastamutterilla ja niiden toiminta on tarkastettava. 2 Kuva 49 c/d 1 a/b SW Kuristin (1) Säädä karhon leveyden säädön (työleveys) ulosajonopeus. Avaa kuusiomutteri (a). Kierrä vaarnaruuvia (b) sisään tai ulos (sisään kiertäminen alentaa öljyn virtausta, jolloin karhon leveyden säädön ulosajonopeus hidastuu). Kuristin (2) Säädä kummankin roottorin laskunopeus. Avaa kuusiokoloruuvi (c) Käännä vaarnaruuvia (d) sisään tai ulos (ulos kiertäminen lisää öljyn virtausta, jolloin takaroottori laskee nopeammin). 83
84 Asetukset 11.4 Anturin kalibrointi sähköisellä työkorkeuden säädöllä varustetussa mallissa Kalibrointi toimii vain, kun anturijännite on < 1 V (alempi rajoitin) tai > 4 V (ylempi rajoitin). Jos näin ei ole, ota yhteyttä KRONE-ammattikorjaamoon, jotta anturi voitaisiin säätää mekaanisesti, kunnes jännitearvot ovat jälleen sallitulla alueella. Pysäköi kone tasaiselle ja kovalle alustalle niin, että kumpikin roottori on maanpinnan suuntaisesti. Säädä roottorit alhaisimpaan työkorkeuteen. Tällöin kummallakin roottorilla on oltava sama etäisyys maahan. Rakenneosien poikkeavien sallittujen toleranssien vuoksi näytöt voivat käsittää erilaisia arvoja ennen kalibrointia. 2 1 Kuva 50 SW Näyttöjen nollaus Aseta kestomagneetti näytölle. Kun näyttö vilkkuu kolmesti, kalibrointi onnistui. Jos näyttö ei vilku, suorita kalibrointi uudelleen. Kalibrointitapahtuma Aja molemmat roottorit kumpikin alas aina maahan asti. Pidä kestomagneettia oikeanpuoleisen näytön (1) päällä. Oikea näyttö vilkkuu n. 5 s. Sen jälkeen mittausarvo 0 tallennetaan mittausalueen alarajaksi. Poista magneetti. Pidä kestomagneettia vasemmanpuoleisen näytön (2) päällä. Vasen näyttö vilkkuu n. 5 s. Sen jälkeen mittausarvo 0 tallennetaan mittausalueen alarajaksi. Poista magneetti. Nosta molemmat roottorit päisteasentoon ja aja työkorkeuden säätö ylös rajoittimeen asti. Pidä kestomagneettia oikeanpuoleisen näytön (1) päällä. Oikea näyttö vilkkuu n. 5 s. Sen jälkeen mittausarvo 99 tallennetaan mittausalueen ylärajaksi. Poista magneetti. Pidä kestomagneettia vasemmanpuoleisen näytön (2) päällä. Vasen näyttö vilkkuu n. 5 s. Sen jälkeen mittausarvo 99 tallennetaan mittausalueen ylärajaksi. Poista magneetti. 84

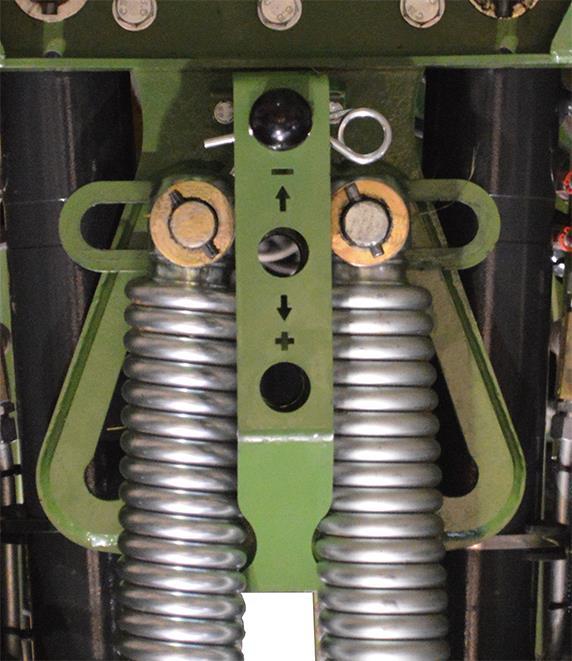

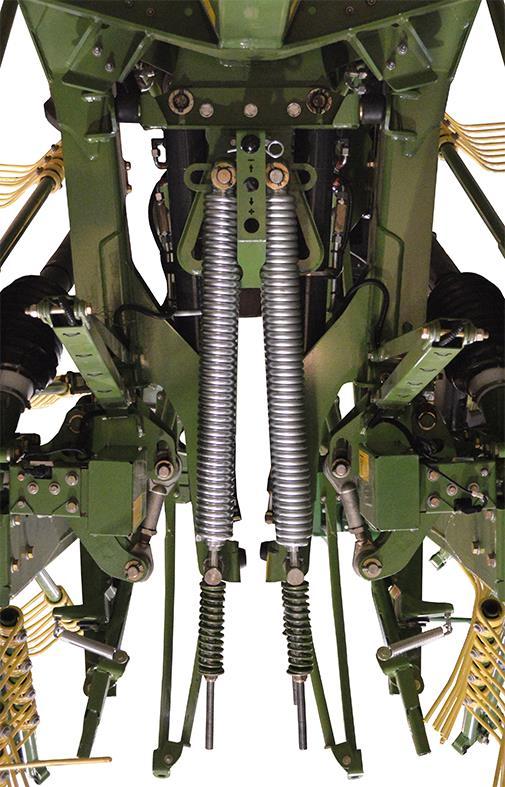

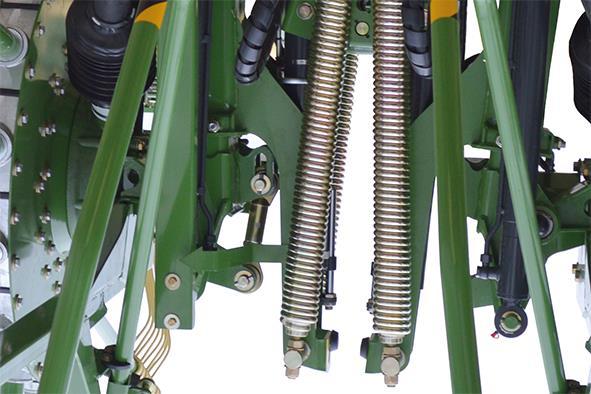

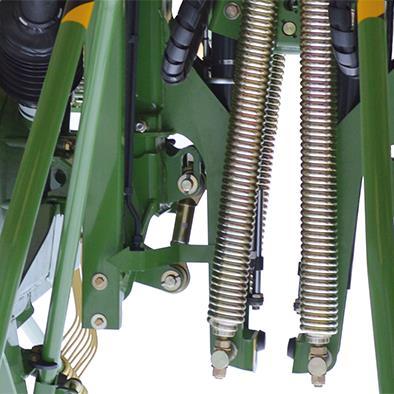

85 Asetukset 11.5 Jousenkevennyksen säätäminen I 1 II III 3 2 Kuva 51 Vetojousilla (1) roottorit kuormitetaan tai kevennetään ja maan puristuspaine säädetään. TC _1 Edellytys: Kone on maantieajoasennossa, katso luku Ajaminen ja kuljetus "Maantieajon valmistelut". Säädä jousenkevennys vetämällä sokasta (2), siirtämällä tappi (3) yhteen kolmesta asennosta (I, II, III) ja varmistamalla se sokalla (2). Suunta "+" = suurin kevennys Suunta "-" = pienin kevennys 85
86 Huolto 12 Huolto VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit" Varaosat Varoitus! - Muiden kuin sallittujen varaosien käyttö. Vaikutus: Hengenvaara, vakavia loukkaantumisia ja takuun raukeaminen sekä vastuun raukeaminen Käytä vain alkuperäisiä KRONE-varaosia ja valmistajan hyväksymiä lisävarusteita. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. 86
87 Huolto 12.2 Huoltotaulukko Ohje Koneen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. Huoltotyöt Huoltoväli Roottorin vaihteisto Huoltovapaa (kestovoideltu) Kertaluontoisesti 10 tunnin kuluttua Ennen kauden alkua 10 tunnin välein, mutta vähintään 1 x päivässä Kertaluontoisesti 50 tunnin kuluttua Päävaihteisto Öljymäärän tarkastus X Öljynvaihto Renkaat Renkaiden silmämäär. tarkastus viiltojen ja murtumien varalta X Rengaspaineen tarkastus X X X Pyörän mutterit X X Kannatinpyörästön kruunumutteri X X Kiristä ruuvit / mutterit Kaikki ruuvit X X Piikkien ruuvit X X X Tarkasta kuljetusasennon varmistus X X 50 tunnin välein 1000 hehtaarin jälkeen X 87
88 Huolto 12.3 Kiristysmomentit Metriset kierreruuvit standardikierteellä OHJE Taulukko ei koske kuusiokololla varustettuja upporuuveja, jos upporuuvi kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 3,0 4,4 5,1 M5 5,9 8,7 10 M M M M M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) 88
89 Huolto Metriset kierreruuvit hienokierteellä Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M12x1, M14x1, M16x1, M18x1, M20x1, M24x M27x M30x1, A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) Metriset kierreruuvit uppokannalla ja kuusiokololla OHJE Taulukko koskee ainoastaan kuusiokololla ja metrisellä kierteellä varustettuja upporuuveja, jotka kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 2,5 3,5 4,1 M5 4,7 7 8 M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) A BM
90 Huolto Vaihteiden sulkutulppien ja ilmanpoistoventtiilien kiristysmomentit OHJE Kiristysmomentit koskevat vain tyhjennystulppien, öljymäärän tarkastuslasien, tuuletus- /ilmanpoistosuodattimien ja tuuletusventtiilien asennusta vaihteistoissa, joissa on valurauta-, alumiini- tai teräskotelot. Tyhjennystulppa tarkoittaa poistoruuvia, tarkastusruuvia ja tuuletus- /ilmanpoistosuodattimia. Taulukko koskee vain tyhjennystulppia, joissa on kuusiokanta messinkisen kuparitiivisterenkaan yhteydessä ja messinkisiä ilmanpoistoventtiilejä, joissa on muototiivisterengas. Kierre Tyhjennystulppa ja öljymäärän tarkastuslasi, jossa on kuparirengas*) Teräksiset tuuletus- /ilmanpoistosuodattimet valmistettu teräsja valuraudasta valmistettu alumiinista Maksimaalinen kiristysmomentti (Nm) (±10%) M10x1 8 M12x1,5 14 G1/4" 14 M14x1,5 16 Messinkiset ilmanpoistosuodattimet Messinkiset tuuletus- /ilmanpoistosuodattimet valmistettu teräsja valuraudasta M16x1, M18x1, M20x1,5 32 G1/2" 32 M22x1,5 35 M24x1,5 60 G3/4" 60 M33x2 80 G1 80 M42x1,5 100 G1 1/4" 100 *) Vaihda aina kuparirenkaat valmistettu alumiinista 90
91 Huolto 12.4 Renkaat Varoitus! - Virheellinen renkaiden asennus Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä. Väärät työmenetelmät saattavat aiheuttaa renkaan räjähtämisen pumpattaessa. Seurauksena voi syntyä vakavia tapaturmia. Mikäli omat tiedot eivät ole riittävät, rengastyöt tulisi antaa KRONE-kauppiaan tai asiantuntevan rengasliikkeen hoidettaviksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa täyttöpainetta ei saa ylittää. Rengas - tai jopa vanne - saattaa räjähtää ylipaineen seurauksena. Jos rengas ei asetu oikein vanteelle, päästä ilma pois, kohdista rengas uudelleen, voitele vanteen olake ja täytä rengas uudelleen. Tarkempia tietoja maatalouskoneiden rengastöistä saat renkaiden valmistajilta Renkaiden tarkastukset ja hoito Kuva KS Löysää ja kiristä pyörän mutterit kuvan mukaisessa järjestyksessä. Pyörämutterien tarkastaminen: Huoltotaulukon mukaisesti Rengaspaineen tarkastaminen: Huoltotaulukon mukaisesti Kiristysmomentti Kierre Avainväli mm Pulttien määrä napaa kohti (kappaletta) Maks. kiristysmomentti musta sinkitty M12 x 1,5 19 4/5 95 Nm 95 Nm M14 x 1, Nm 125 Nm M18 x 1, Nm 320 Nm M20 x 1, Nm 420 Nm M20 x 1, Nm 420 Nm M22 x 1,5 32 8/ Nm 560 Nm M22 x Nm 505 Nm 91

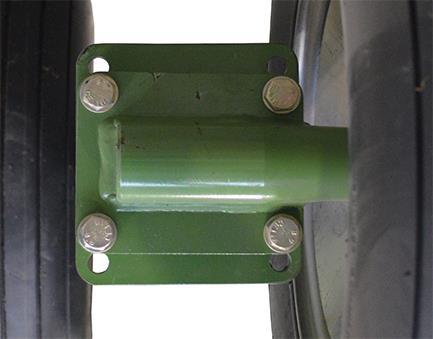

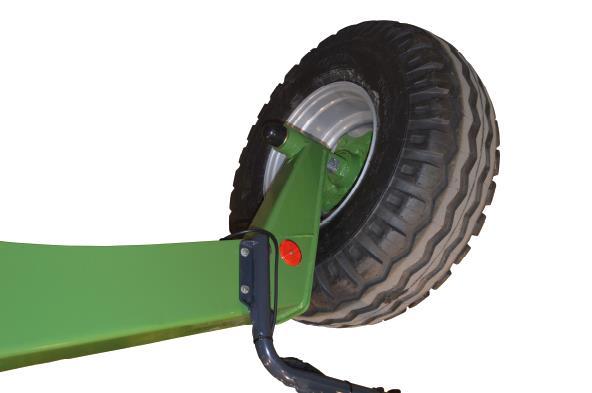

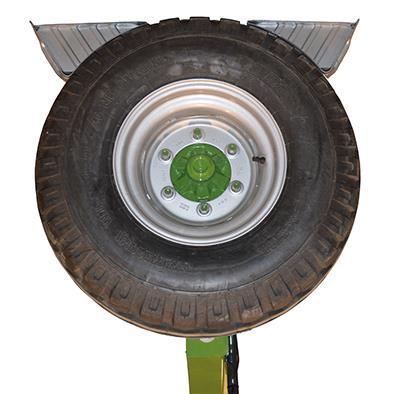

92 Huolto Kannatinpyörästön pyörien kiristysmomentit SW _1 Kuva 53 Tarkasta itselukittuva mutteri: Huoltotaulukon mukaisesti 92
93 Tämä sivu on jätetty tietoisesti tyhjäksi. Huolto 93

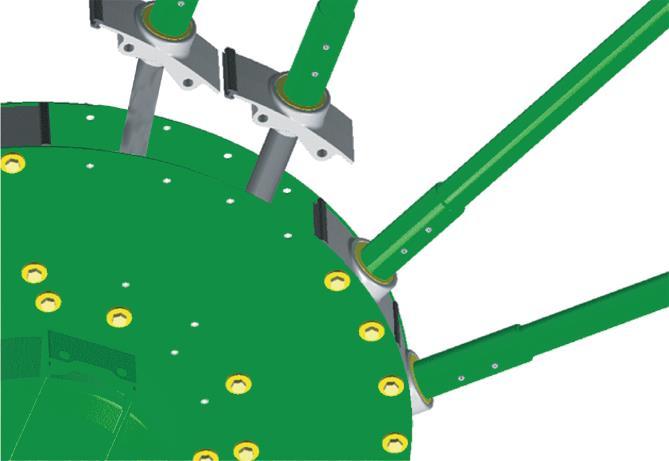

94 Huolto 12.5 Piikkivarsien vaihto (korjauksessa) SW Kuva 54 94
95 Huolto Korjauksia tehtäessä piikkivarret voidaan irrottaa ja vaihtaa erikseen. Kierrä piikkivarren pultit (1) irti. Löysää viereisten piikkivarsien pultit (2). Vedä piikkivarsi (3) ulos ja vaihda vialliset osat. Ohje Piikkivarret (3) on liimattu kiinni karhotinvarsiakselien (4) kanssa. Jotta osat voidaan irrottaa toisistaan, liitoskohtaa on lämmitettävä (noin 300 C). Kun asennetaan uusi piikkivarsi (3) / karhotinvarsiakseli (4), ne on ensin liimattava kiinni toisiinsa hyvin vahvalla liimalla. Levitä hyvin vahvaa liimaa (tilausnumero ) karhotinvarsiakselin (4) etuosaan. Asenna piikkivarsi (3) ja varmista asennus kiristysholkilla (5). Piikkivarsia asennettaessa on tarkistettava, että ohjainrulla asettuu ohjainradalle. Ohje Ohjainrulla on asettunut turvallisesti ohjainradalle, kun piikkivartta liikutettaessa välystä ei ole lähes lainkaan. Kiristä kaikki pultit oikealla vääntömomentilla (105 Nm). Huomio! Kierrä roottoria (1 x) käsin 360. Roottorin on oltava helposti kierrettävissä. Jos niin ei ole, piikkivarsia ei ole asennettu määräysten mukaisesti. Virhe on poistettava, kunnes roottoria voidaan helposti kiertää. 95

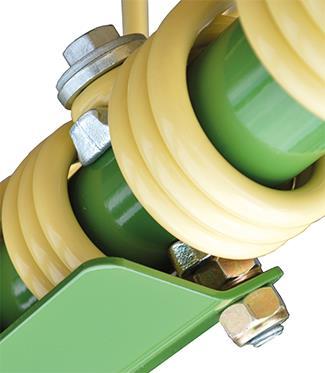

96 Huolto 12.6 Piikkien vaihtaminen (korjaustapauksessa) I SWN _3 Kuva 55 II I Piikki 2 Piikkivarsi 3 Itselukkiutuva mutteri M12 4 Alusta I 3 5 Piikkialusta 6 Aluslevy 13 x 35 x 5 II Lukittava aluslevy SKB 12 8 Kuusioruuvi M12 x Kuusioruuvi M12 x Suojalevy Liima (erittäin vahva) (tilausnro ) Irrota murtunut piikki irrottamalla kaikki murtuneen piikin edessä olevat piikit. Irrota murtunut piikki. Uuden piikin asentaminen Aseta piikkialusta piikkeihin. Varmista tällöin, että piikkialusta on sijoitettu kuvan mukaisesti. Työnnä piikki piikkialustoineen piikkivarteen. Vie kuusioruuvi, lukittava aluslevy ja aluslevy alhaalta piikkialustan ja piikkivarren läpi. Levitä liimaa (erittäin vahvaa) kuusioruuvin kierteen ulkonemaan. Asenna alusta, itselukkiutuva mutteri ja tarvittaessa suojalevy. Nosta piikkejä piikkipäästä ja kiristä itselukkiutuva mutteri kiristysmomentilla = 95 Nm. Toimi kaikkien piikkien kohdalla yllä kuvatulla tavalla. 96

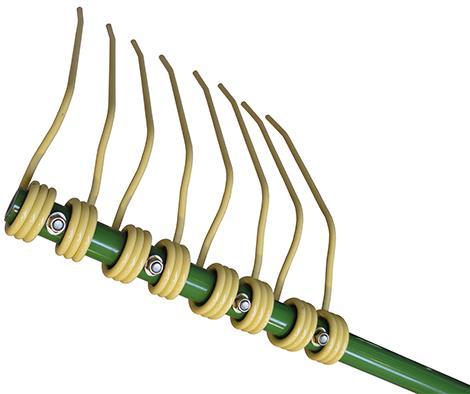

97 Huolto Piikkien pulttien tarkastus 1 Kuva 56 Piikkien pulttien tarkastus: Huoltotaulukon mukaisesti Jos ruuvit on avattu, niin poista mutteri. levitä liimaa (erittäin vahvaa) ruuvin kierteen ulkonemaan. nosta piikkejä piikkipäästä ja kiristä mutteri ilmoitetulla vääntömomentilla. 97
98 Huolto voitelu 13 Huolto voitelu VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Edellytys: Kannatinvarret ovat työasennossa, katso luku Käyttö "Kannatinvarsien laskeminen työasentoon". Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Nivelakselien voitelukohdat SW Kuva 57 Nivelakselit roottorikäyttö käyttävä nivelakseli Voitele nivelakselit kuvaan merkityin välein konerasvalla. Noudata myös nivelakselin valmistajan käyttöohjetta. 98

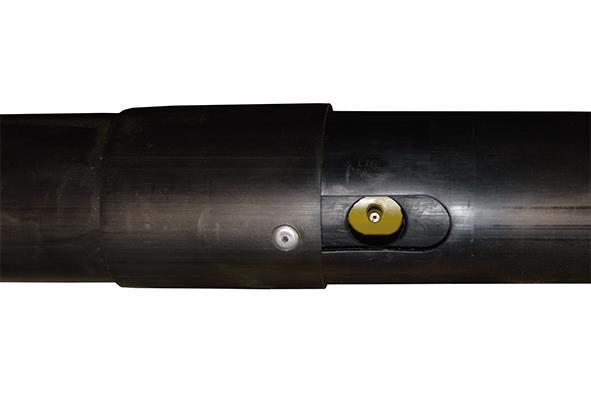

99 Roottorin nivelakseleissa olevan profiiliputken voitelukohta on muhvin (1) alla. Huolto voitelu 3 Kuva 58 Kytke traktori päälle. Käytä kaksitoimista hallintaventtiiliä (2+) niin kauan, kunnes näyttönuoli (3) sijaitsee symbolin ( ) alueella. Työnnä muhvi (1) sivuun. Käännä roottoria tarvittaessa niin kauan, että voitelunippa (2) näkyy. Voitelun jälkeen työnnä muhvi takaisin voitelukohdan päälle. 1 2 TC880_003_1 99

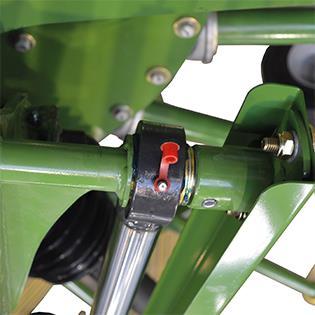

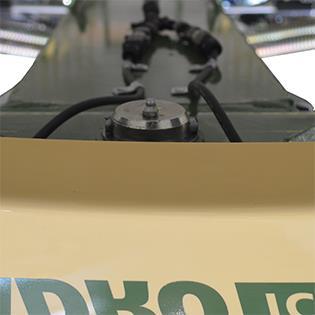

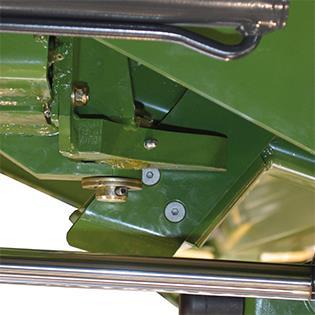

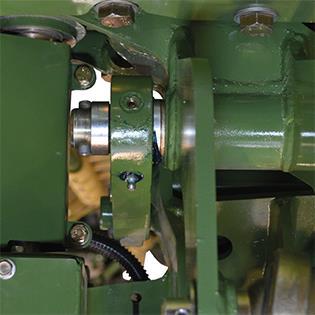

100 Huolto voitelu 13.2 Koneen voitelukohdat Ohje Paremman yleiskuvan vuoksi voitelukohdat on esitetty ainoastaan kulloinkin koneen yhdestä ainoasta kohdasta. Myös toisella puolella voitelukohdat sijaitsevat samassa kohdassa (peilikuvana) Kuva 59 TC

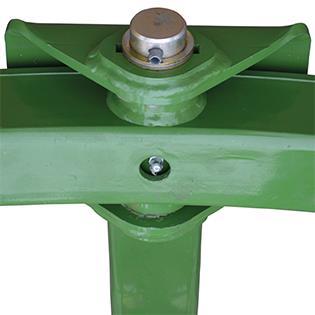

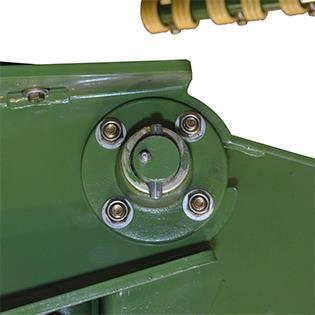

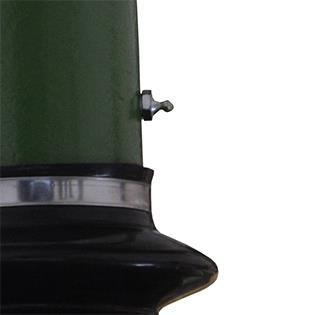

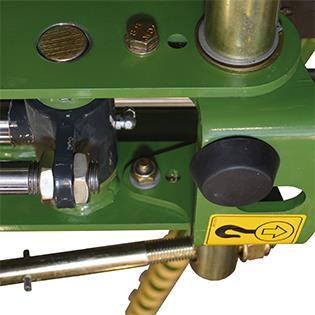

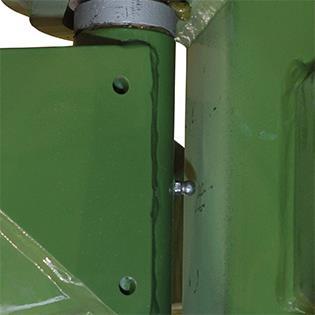

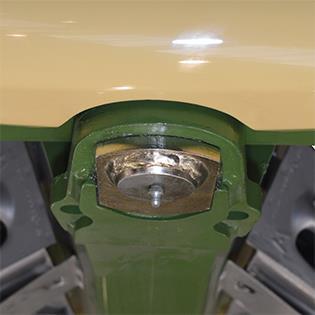

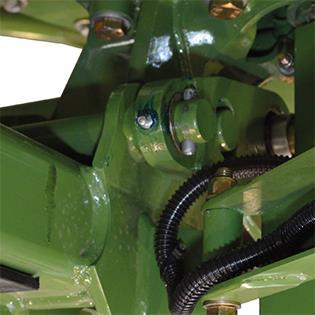

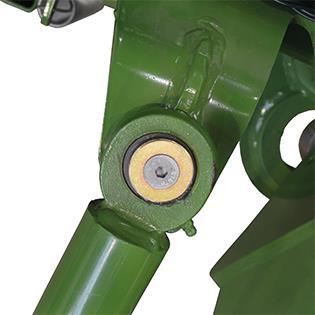

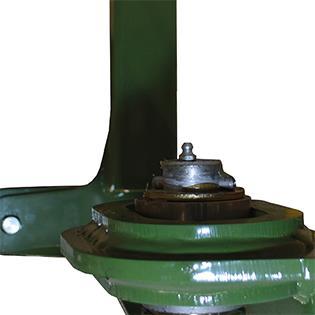

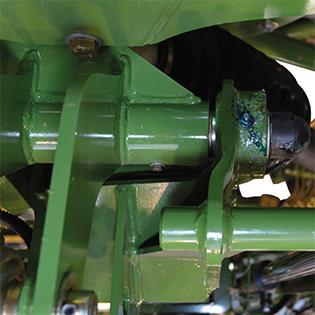

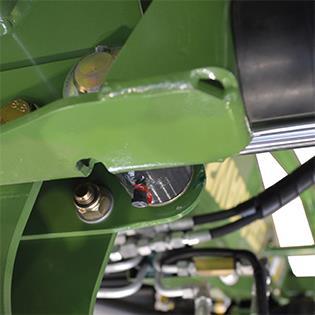

101 Huolto voitelu Voitele voitelukohdat 20 käyttötunnin välein
102 Huolto hydrauliikka 14 Huolto hydrauliikka VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Hydrauliletkut ovat alttiita vanhenemiselle Vaikutus: Hengenvaara tai vakavia loukkaantumisia Johtojen ominaisuudet muuttuvat paineen, lämpökuormituksen ja UV-säteilyn vaikutuksesta. Hydrauliletkuihin on merkitty niiden valmistuspäivämäärä. Näin voidaan todeta niiden ikä ilman aikaa vievää selvittelyä. Lain mukaan hydrauliletkut on vaihdettava kuuden vuoden käytön jälkeen. Vaihtoletkuina on käytettävä vain valmistajan alkuperäisiä varaosia! 102
103 Huolto hydrauliikka 14.1 Hydraulikaavio Hydrauliikkakaavio on liitteenä. 103
104 Huolto - vaihteet 15 Huolto - vaihteet VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Ohje Kiristä vaihteiden sulkutulpat määriteltyjen kiristysmomenttien mukaisesti, katso luku Huolto "Sulkutulppien ja ilmanpoistoventtiilien kiristysmomentit". Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu/öljymäärä: katso luku Koneen kuvaus "Käyttöaineet" Jäteöljyn hävittäminen: katso luku Turvallisuus "Käyttöaineet" Edellytys: Kannatinvarret ovat työasennossa, katso luku Käyttö "Kannatinvarsien laskeminen työasentoon". Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 104

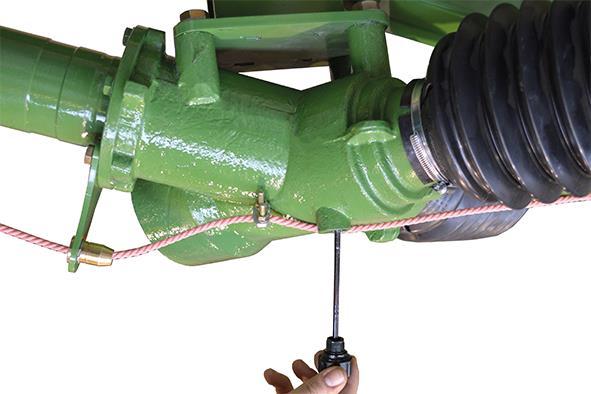

105 Huolto - vaihteet 15.1 Päävaihteisto SW Kuva 60 1) Öljyn mittatikku 2) Öljyn poistoruuvi Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu / öljyn määrä: katso luku Koneen tekniset tiedot "Käyttöaineet" Öljymäärän tarkastus: Puhdista öljyn mittatikun ympäristö perusteellisesti. Kierrä öljyn mittatikku ulos, pyyhi öljyjäämät. Kierrä öljyn mittatikku sisään ja uudelleen ulos. Katso öljymäärä mittatikusta. Öljymäärän on oltava max.- ja min.-merkintöjen välissä. Kierrä öljyn mittatikku takaisin paikoilleen. Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn mittatikku ulos. Kierrä poistoruuvi irti ja valuta öljy ulos. Kierrä poistoruuvi paikoilleen ja kiristä tiiviiksi. Täytä uutta öljyä puoleen väliin öljyn mittatikun merkintöjä. Kierrä öljyn mittatikku sisään. Ohje Hävitä käytetty öljy asianmukaisesti. 105
Alkuperäinen käyttöohje
Karhotin Alkuperäinen käyttöohje Swadro 710/26 T (Alkaen koneen valmistusnumerosta: 931 242) Til.nro: 150 000 029 06 fi 17.01.2017 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik
Alkuperäinen käyttöohje
Pyöröpöyhin Alkuperäinen käyttöohje KW 4.62/4 KW 5.52/4x7 KW 6.02/6 KW 6.72/6 KW 7.82/6x7 KW 7.92/8 KW 8.82/8 (Alkaen koneen valmistusnumerosta: 970 717) Til.nro: 150 000 022 06 fi 05.07.2017 CV0 CV0 Sisällysluettelo
Alkuperäinen käyttöohje
Karhotin Alkuperäinen käyttöohje Swadro 400 (Alkaen koneen valmistusnumerosta: 93 242) Til.nro: 50 000 032 fi 4.03.207 CV0 CV0 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard
Alkuperäinen käyttöohje
Alkuperäinen käyttöohje Asiakirjanumero: 150000803_00_fi Takaniittoyksikkö Konenumerosta eteenpäin: 897352 Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Straße 10 48480 Spelle
LUMILINKO TR-270. Käyttö- ja huolto-ohjekirja. J. VARILA STEEL OY puh 050 359 7074 / 0500 863 127. 69950 PERHO www. varilasteel.
LUMILINKO TR-270 Käyttö- ja huolto-ohjekirja J. VARILA STEEL OY puh 050 359 7074 / 0500 863 127 Koivukoskentie 2 varilasteel@pp.nic.fi 69950 PERHO www. varilasteel.com 1 Sisällysluettelo 1. Käyttötarkoitus
Alkuperäinen käyttöohje
Alkuperäinen käyttöohje Asiakirjanumero: 150000811_00_fi Takaniittoyksikkö Konenumerosta eteenpäin: 930685 Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Straße 10 48480 Spelle
Alkuperäinen käyttöohje
Alkuperäinen käyttöohje Silpunkuljetusvaunu TX 460 TX 560 TX 460 D TX 560 D (Alkaen koneen valmistusnumerosta: 920 624) Til.nro: 150 000 111 04 fi 25.05.2016 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus
PELTOJYRÄ JH 450, JH 620
