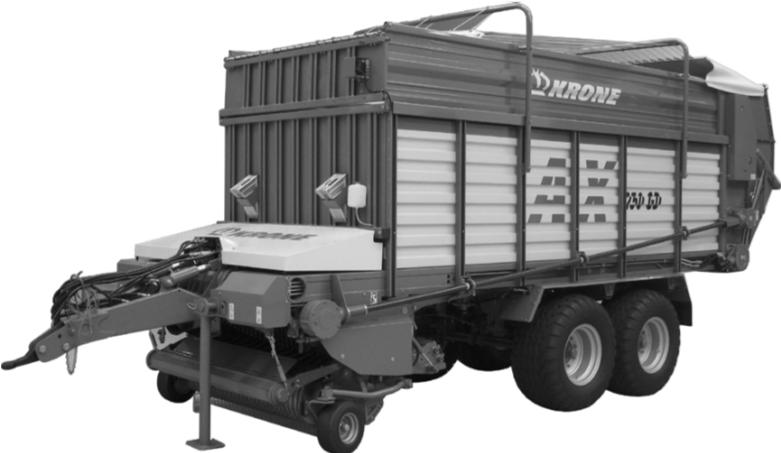

1 Alkuperäinen käyttöohje AX 250 L AX 250 D AX 250 GL AX 250 GD AX 280 L Lyhytsilppu-noukinvaunu / Lyhytsilppu-annostusvaunu AX 280 GL AX 280 GD AX 310 GL AX 310 GD (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 Pos: 1 /BA/Konformitätserklärungen/Ladewagen/Neu ab @ 1 CV0 Pos: 3 /Layout odule @ 1 Johdanto EY-vaatimustenmukaisuusvakuutus e, aschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 10, D Spelle vakuutamme seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Lyhytsilppu-noukinvaunu Tyyppi/Tyypit: AX 250 L; AX 250 GL, AX 280 L; AX 280 GL; AX 310 GL Kone: Lyhytsilppu-annostusvaunu Tyyppi/Tyypit: AX 250 D; AX 250 GD; AX 280 GD; AX 310 GD joita tämä vakuutus koskee, vastaavat seuraavien direktiivien EY-direktiivi 2006/42/EY (konedirektiivi) ja EY-direktiivi 2004/108/EY (EC) mukaisia vaatimuksia. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (Toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: Pos: 2 /BA/Vorwort/Sehr geehrter @ 1 Arvoisa asiakkaamme, olet täten saanut ostamasi KRONE -tuotteen käyttöohjeen. Tämä käyttöohje sisältää tärkeitä tietoja koskien koneen asianmukaista käyttöä ja turvallista ohjausta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. 2

3 Pos: 4.1 /Überschriften/Überschriften 1 Pos: 4.2 /BA/Vorwort/Ladewagen/Verehrter Kunde @ 1 Pos: 4.3 /BA/Vorwort/Ladewagen/Weiterer Verlauf @ 1 Pos: 4.4 /BA/Vorwort/Beachten Sie für @ 1 Pos: 5 /Layout odule @ 1 Johdanto 1 Johdanto Arvoisa asiakkaamme Hankkiessasi KRONEn lyhytsilppu-noukinvaunun / Purkainteloilla varustetun noukinvaunun olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu lyhytsilppu-noukinvaunun / Purkainteloilla varustetun noukinvaununkäyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen noudattaminen on välttämätöntä, tärkeää ja hyödyllistä lyhytsilppu-noukinvaunun / Purkainteloilla varustetun noukinvaunun käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi Ohje Tässä käyttöohjeessa käytetään sekä "lyhytsilppu-noukinvaunusta" että "lyhytsilppuannostusvaunusta" myös nimitystä "kone" tai "noukinvaunu". Huomaa: Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvaohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. aschinenfabrik Bernard Krone GmbH Spelle 3

4 Pos: 6 /Layout odule 1 Sisällysluettelo 2 Sisällysluettelo 1 Johdanto Sisällysluettelo Johdanto Voimassaolo erkinnät Tiedustelut ja varaosien tilaaminen Tarkoituksenmukainen käyttö Tekniset tiedot Turvallisuus Johdanto Varoitusten merkinnät Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Yhteyshenkilö Ohje- ja varoitusmerkintöjen sijainti koneessa Ohjekirjan merkinnät Varoitusten merkinnät Koneen käyttäjän ammattitaito ja koulutus Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Työskentely turvallisuusnäkökohdat huomioiden Turvallisuus ja tapaturmanehkäisymääräykset Hinattavat työkoneet Voimanottoakselin käyttö Hydraulijärjestelmässä Renkaat Huolto Koneen rakenteen muuttaminen ja varaosien valmistaminen Kielletyt käyttötavat Koneen turvallisuusohjeet Käyttöönotto Aisan korkeuden sovittaminen ja vetosilmukan säätö Korkeussäätö Sylinterin säätäminen Vetosilmukan kulman säätö Lisälaitteiden asentaminen Ajokorkeuden säätö Teliakselisto hydraulisella tasauksella Säädä ajokorkeudeksi X+120 mm Koneikon hydrauliikkakierron ilmaaminen Koneen laskeminen alas Hydrauliikkajärjestelmän sovitus Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Nivelakseli Pituuden tarkistaminen Käyttöönotto

5 Sisällysluettelo 6.1 Ennen käyttöönottoa suoritettavat tarkastukset Kiinnitys traktoriin Ripustussilmukan liittäminen traktorin vetokoukkuun Hydrauliikka Erityiset turvaohjeet Hydrauliletkujen liitäntä Hydraulinen jarru (vain vientimalleissa) Hydraulinen jarru (vientimalli Ranska) Kääntyvän teliakselin yksitoiminen hydrauliliitäntä (erikoisvaruste) Vetoaisan jousitus Erikoisvarusteet Sähköliitännät Paineilmajarrun paineilmaliitännät Erikoisvarusteet Nivelakseli Varmuusketjun käyttö Työskentely ja kuljetusajo Ohjautuvan taaemman teliakselin käsittely (erikoisvaruste) Hydraulista liitäntää käytettäessä (edium) Hydraulista liitäntää käytettäessä (Komfort) Eteenpäinajo kääntyvällä teliakselilla Peruutusajo kääntyvällä teliakselilla KRONE-hallintalaite Alpha Kiinnitys Virransaanti Hallintalaitteen yleiskatsaus Hallintalaitteen kytkeminen päälle / pois päältä Työvalojen kytkentä päälle/pois Terien kääntö sisään/ulos Takalaidan avaaminen/sulkeminen Taittoaisan nosto/lasku Noukkimen nosto / lasku Pohjakuljetin eteenpäin Pohjakuljettimen taaksepäinliike (vain D/GD-mallissa) Kuormausautomatiikan kytkeminen päälle/pois päältä (lisävaruste) Anturitesti Pohjakuljettimen nopeuden asetus Tietokone vaihdettu Parametrin "Paineentunnistus" asettaminen "Poikittaiskuljetin"-parametri lisävarusteena (vain GD-malli) Parametri "Takalaidan anturi" (vain GL-mallissa) Parametri "Takalaidan hydrauliikka" Parametrin "Kuormausautomatiikka" aktivointi / deaktivointi (lisävaruste) Ilmoitukset Hälytysilmoitukset Häiriöt - syyt ja korjaus Hälytysilmoitusten korjaaminen Ohjelmistoversion näyttö

6 Sisällysluettelo 9 KRONE ISOBUS-terminaali Terminaalin asentaminen ohjaamoon ISOBUS Short Cut Button Näyttö / kosketusnäyttö Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Liitä monitoimivipu CCI-terminaaliin (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) Liitä monitoimivipu CCI-terminaaliin (traktoreilla, joissa ei ole ISOBUS-järjestelmää) Terminaalin sammuttaminen, kun konetta ei ole liitetty Terminaalin sammuttaminen, kun kone on liitettynä Aloitusnäyttö Näytön rakenne Pääikkunan näytöt Perusnäyttöjen esiinkutsu Kuormauskäyttö Ohjautuvan akselin lukitus / avaus Nostoakselin nosto / lasku "Elektroninen pakko-ohjaus" -valikon" esiinkutsu Aloitusnäytön esiinkutsu Toimintopainikkeiden toisen sivun esiinkutsu Toimintopainikkeiden ensimmäisen sivun esiinkutsu Valikkotason haku näyttöön Noukkimen nosto / lasku Terien kääntö sisään/ulos Taittoaisan nosto/lasku Pohjakuljettimen eteenpäinkulun käyttö Kuormausautomatiikka Kuormausautomatiikka Power Load Aisa-automatiikka (lisävaruste) "Asiakaslaskurit"-valikon esiinkutsu Työvalojen kytkentä päälle/pois Kuormatilan peitteen kääntö auki / kiinni Ulosheittäjän ajo ulos / sisään Silppuriluukun nosto / lasku "Elektroninen pakko-ohjaus" -valikko Valikko "Suoran ajosuunnan kalibrointi" Valikko "Pakko-ohjaus peltotila" Purkauskäyttö Ohjautuvan akselin lukitus / avaus Nostoakselin nosto / lasku "Elektroninen pakko-ohjaus" -valikon" esiinkutsu Aloitusnäytön esiinkutsu Toimintopainikkeiden toisen sivun esiinkutsu Toimintopainikkeiden ensimmäisen sivun esiinkutsu Valikkotason haku näyttöön "Asiakaslaskurit"-valikon esiinkutsu Taittoaisan nosto/lasku Takalaiden avaaminen / sulkeminen purkuautomatiikan ollessa deaktivoituna

7 Sisällysluettelo Takalaiden avaaminen / sulkeminen purkuautomatiikan ollessa deaktivoituna Takalaiden avaaminen / sulkeminen purkuautomatiikan ollessa aktivoituna Pohjakuljettimen eteenpäinkulun kytkeminen päälle / pois päältä Pohjakuljettimen taaksepäinkulun kytkeminen päälle Pikakäynnin kytkeminen päälle Pohjakuljettimen nopeuden lisääminen / vähennä Terien kääntö sisään/ulos Työvalojen kytkentä päälle/pois Kuormatilan peitteen kääntö auki / kiinni Ulosheittäjän ajo ulos / sisään Silppuriluukun nosto / lasku Perusnäyttö purkukäyttö poikittaiskuljettimella (lisävaruste) Purkaustelojen kytkeminen päälle tai pois Koneen painikkeet Valikkotaso Valikkotason haku näyttöön Päävalikko 1 Kuormaustoiminnot Alavalikko 1-1 Kuormausautomatiikka Power Load Alavalikko 1-2 Aisan automatiikka/valinnainen Päävalikko 1 Kuormausautomatiikka Power Load Päävalikko 2 Tyhjennysautomatiikka Päävalikko 3 Säilöntäaine Päävalikko 4 Pohjakuljettimen nopeuden asettaminen Päävalikko 5 Poikittaiskuljetin Päävalikko 6 Keskusvoitelu Päävalikko 7 Punnitus Punnitus käsikäytössä Täyspainon tallennus Tyhjäpainon tallennus Punnitus automaattikäytössä Kalibrointi Kuormituksen ja akselipainon voimamittauspultin kalibrointi Päävalikko 13 Laskuri Alavalikko 13-1 Asiakaslaskuri Alavalikko 13-2 Kokonaislaskuri Päävalikko 14 ISOBUS-asetukset Alavalikko 14-1 Diagnoosi Auxiliary (AUX) Alavalikko 14-2 Diagnoosi ajonopeus/vilkku " Alavalikko 14-7 Virtual Terminal (VT) Alavalikko 14-9 Kytkeminen hallintalaitteiden välillä Päävalikko 15 Asetukset Alavalikko 15-1 Anturitesti Alavalikko 15-2 Käyttölaitetesti Alavalikko 15-4 Häiriöluettelo Alavalikko 15-5 Info Alavalikko 15-6 Asentaja Hälytysilmoitus Hälytysilmoitukset Task Controller (lisävaruste)

8 Sisällysluettelo 10 ISOBUS-hallintalaite ISOBUS-terminaalin asennus Terminaalin liitäntä traktoriin Traktorin liittäminen koneeseen KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot Elektronisesti ohjattavaa kääntyvää teliakselia käytettäessä (Komfort-hallintalaite) Työvaloautomatiikka Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" Valikko 4-7 "Diagnoosi-lisätoiminto (AUX) " Päävalikko 9 "ISO-asetukset Info" Valikko 9-1 "ISO-käyttöpäätteen toimintokuvakkeet" Valikko 9-2 "Vaihto käyttöpäätteiden välillä" ISOBUS "Auxiliary"-lisätoiminto (AUX) Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) WTK-monitoimivivun suositellut toiminnot Kuormaus Purku GD-malli Purku GL-malli Kuormattu / purettu Purku GD-malli poikittaiskuljettimella Käyttö Kuormauksen esivalmistelu Kuormaus Yleistä kuormauksesta Erittäin epätasainen alusta edium-elektroniikalla Komfort-elektroniikalla ilman kuormausautomatiikkaa Kuormausautomatiikalla varustettu Komfort-elektroniikka Kuormauksen päättäminen Purkausvaiheen esivalmistelu Purkaustapahtuma GL-malli edium-elektroniikalla / L-malli edium-elektroniikalla Purkamisen jälkeen Purkaustapahtuma GD-malli edium-elektroniikalla / D-malli edium-elektroniikalla Purkaustapahtuma L-malli Komfort-elektroniikalla Purkaustapahtuma GL-malli Komfort-elektroniikalla Purkaustapahtuma D-malli Komfort-elektroniikalla / GD-malli Komfort-elektroniikalla Vaihto purkauskäyttöön poikittaiskuljetushihnalla (lisävaruste vain GD:ssä) Poikittaiskuljetushihnan ulosveto Poikittaiskuljetushihnan kiinnitys Purkaustelan kytkimen käsivipu (vain mallissa GD) Poikittaiskuljetushihnalla purkamisen perusnäyttö Komfort-hallintalaitteen vaihto poikittaiskuljetushihnan käytölle Takahallintalaite Takahallintalaitteen asennus

9 Sisällysluettelo Takahallintalaitteen käyttö Pohjakuljettimen nopeuden näyttö Painikkeiden toiminnan kuvaus Hälytysilmoitukset Häiriöt - syyt ja korjaus Hälytysilmoitusten kuittaaminen sammuttaminen (moottori), pysäköiminen (kone) Asetukset Pick-up Perusasetus (työkorkeuden säätäminen) Noukkimen voimanoton murtopultti Noukkimen tukipyörät takana (erikoistoive) Pyörivä karhonpainin Silputuslaite Terämallit Yleistä Silputuspituuden säätäminen Terien vaihto Teroita terä Terien asentaminen Tukosten korjaaminen Teräpalkin säätö Haarakappaleiden korkeuden säätö koneen oikealla ja vasemmalla puolella Teräpalkin kaltevuuden säätäminen Oikean sylinterin säätäminen kiinnitystappiin Erillisten terien laukaisulaitteen säätö (kytkeytymiskynnys) Takalaidan korkeuden säätäminen Huolto Erityiset turvaohjeet Koekäyttö Kiristysmomentit Kiristysmomentit (upporuuvit) Hydrauliikka Kaaviokuva hydraulilohko-komfort Hätä-käsikäyttö Esimerkkejä käsikäytöstä Suurpainesuodatin edium-elektroniikan hydraulikaavio edium-elektroniikan selitykset Komfort-elektroniikan hydraulikaavio Komfort-elektroniikan selitys Poikittaiskuljettimen edium-elektroniikan hydraulikaavio Poikittaiskuljettimen edium-elektroniikan selitykset Poikittaiskuljettimen Komfort-elektroniikan hydraulikaavio Poikittaiskuljettimen Komfort-elektroniikan selitykset Hydraulikaavio (tasaus - teliakseli) Renkaat Renkaiden tarkastukset ja hoito Rengaspaine

10 Sisällysluettelo Aisan vetosilmukat Antureiden sijainti (L/GL) Antureiden sijainti (D/GD) (koneen vasen puoli) Antureiden sijainti (GD) (koneen oikea puoli) Anturien säätö Namur-anturi d = 12 mm Namur-anturi d = 30 mm Pohjakuljettimen automaattisen katkaisun anturin säätö (GL) Pohjakuljettimen katkaisu (GD) Vaihteistojen täytösmäärät ja voiteluainesuositukset Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit Päävaihteisto Päävaihteisto Pohjakuljettimen käyttö Purkaustelan vaihde edessä (GD) Purkaustelan vaihde takana (GD) Ketjun kireys Syöttölaitteen voimansiirto Noukkimen käyttö Pohjakuljettimen syöttö Pohjakuljettimen ketjun lyhentäminen Purkauksen käyttölaite Kaavin Etäisyys terä rumpu Etäisyys kaapimet rumpu Erillisten terien laukaisulaitteen lukitustelojen tarkastus Huolto - Voitelukaavio Erityiset turvaohjeet Nivelakseli Voitelukaavio (L/GL) Voitelukohdat (GL) Voitelukaavio (GD) Voitelukohdat (GD) Syöttölaitteen ja noukkimen käyttöketjujen keskusvoitelu Huolto Jarrulaitteisto Jarrun säätö Välityksen asettaminen Putkiston ilmasuodatin Paineilmasäiliö Huolto päivittäisen käytön jälkeen Vaunun lavan huolto- ja korjaustyöt Varastointi Erityiset turvaohjeet Satokauden jälkeen Ennen uuden satokauden alkua Erityiset turvaohjeet Häiriöt - syyt ja korjaus Erityiset turvaohjeet

11 Pos: 7 /Layout odule @ 1 Sisällysluettelo 18 Hakemistoluettelo

12 Pos: 9 /Layout odule @ 1 Sisällysluettelo Pos: 8 /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 12

13 Pos: Pos: 10.2 /BA/Einleitung/Gültigkeit/Ladewagen/AX Baureihe mit AX Pos: 10.3 /Überschriften/Überschriften 1 Pos: 10.4 /BA/Einleitung/Kennzeichnung/Ladewagen/Kennzeichnung Ladewagen @ 1 Pos: 10.5 /Layout odule @ 1 Johdanto 3 Johdanto Tämä käyttöohje sisältää perusohjeet koneen käytöstä ja huollosta. Siksi koneen käyttäjän on ehdottomasti perehdyttävä ohjeisiin ennen koneen käyttöönottoa ja käyttöä. Käyttöohjekirjan on oltava aina koneen käyttäjän saatavilla. Turvallisuutta koskevan kappaleen lisäksi on noudatettava myös muihin kappaleisiin sisältyviä erityisiä turvallisuusohjeita. 3.1 Voimassaolo Tämä käyttöohje koskee seuraavien tyyppisiä noukinvaunuja : AX 250 L, AX 250 D, AX 250 GL, AX 250 GD, AX 280 L, AX 280 GL, AX 280 GD AX 310 GL, AX 310 GD 3.2 erkinnät Kuva. 1 1) Tyyppikilpi, 2) ALB-kilpi Koneen tiedot löytyvät tyyppikilvestä (1). Se sijaitsee koneen oikealla sivulla edessä rungossa. 13

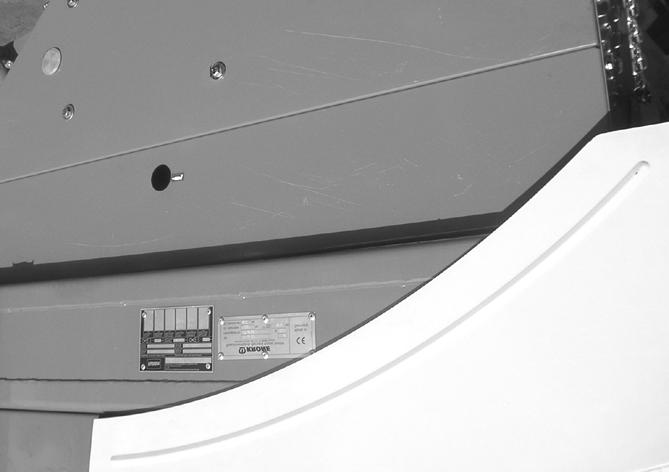

14 Pos: 10.6 /BA/Einleitung/Kennzeichnung/Angaben für Anfrage und 1 Pos: 10.7 /Layout odule @ 1 Johdanto 3.3 Tiedustelut ja varaosien tilaaminen Tyyppi Valmistusvuosi Valmistusnro. Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. uiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta 14

15 Pos: /Überschriften/Überschriften 2/A-E/Bestimmungsgemäßer Gebrauch 1 Pos: /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Ladewagen/Bestimmungsgemäßer Gebrauch @ 1 Pos: 10.9 /Layout odule @ 1 Johdanto 3.4 Tarkoituksenmukainen käyttö Huomio! - uiden rehujen noukinta ja kuormaaminen Vaikutus: Vastuun raukeaminen Konetta ei saa käyttää muiden kuin tässä mainittujen rehujen noukintaan ja paalaukseen, ellei asiasta ole erikseen sovittu valmistajan kanssa. Ennen paalausta kuormattava rehu on ajettava karholle, josta noukin kerää sen ajettaessa karhon yli. Noukinvaunut on tarkoitettu maatiloilla käytettävän korsirehun, kuten heinän, olkien ja tuorerehun, keruuseen, kuljetukseen ja annosteluun Noukinvaunut on tarkoitettu ainoastaan normaaliin maatalouskäyttöön ja samankaltaisiin töihin (tarkoituksenmukainen käyttö). Pos: /BA/Einleitung/Bestimmungsgemäßer GebrauchNicht bestimmungs gemäss ( @ 1 uuta käyttöä ei katsota tarkoituksenmukaiseksi. uusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen. Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista. 15

16 Pos: /BA/Einleitung/Technische Daten/Technische 1 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: aschine AX 250 @ 1 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: Gewichte AX 250 @ 1 Pos: /Layout odule @ 1 Johdanto 3.5 Tekniset tiedot Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. itat AX 250 L AX 250 GL AX 250 D AX 250 GD Kokonaiskorkeus* noin mm Kokonaiskorkeus* Taittoportti alas käännettynä noin mm Tasanteen korkeus* noin mm 1300 Pituus mm Leveys noin mm 2515 Raideleveys noin mm Säiliön tilavuus (DIN 11741) n. m 3 25 Säiliön tilavuus (Keskinkertaisesti sullottu, keveämpi rehu) n. m 3 KRONE-vierasesinevarmistus Erillisten terien laukaisulaite Silputuspituus 16 terällä mm 32 terällä mm Purkutelat / (3) Noukkimen työleveys mm 1800 Hydraulisen nurjahdusakselin maavara 620 mm Kuormausaika minuutteja 5-8 Purkuaika minuutteja 1,5 3,0 Kuormantunnistuskykyinen Kyllä Kyllä * Perusvarustus, riippuu renkaista ja akselin säätölaitteesta () Lisävaruste Painot Sallittu kuormitus yläkiinnitysasento / (alakiinnitysasento) 2000 (3000) Sallittu akselipaino Teliakselisto 10 t (Teliakselisto 14 t) (Teliakselisto 16 t) Sallittu kokonaispaino (16.000) (18.000) () Lisävaruste kg (14.000) (16.000) Pos: /BA/Einleitung/Technische Daten/Technische Daten: Die zul. Gewichte dürfen nicht überschritten @ 1 Tyyppikilvessä ilmoitetut sallitut painot (kokonaispaino, akselipaino ja kuormitus) ovat määrääviä, eikä niitä saa ylittää. (13.000) (17.000) (19.000) 16

17 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: indestanforderung an den Traktor AX 250 @ 1 Pos: /BA/Einleitung/Technische Daten/Technische Daten: Ausrüstung der aschine (länderabhängig) @ 1 Pos: /Layout odule @ 1 Johdanto Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi hydraulisella taittoportilla varustettuna Suurin sallittu kuljetusnopeus 59/80 kw/hv kork. 540 r/min 12 V:n 7-napainen pistoke 12 V:n 3-napainen pistoke 200 bar 1x yksitoiminen hallintaventtiili 1x paineeton paluu säiliöön 1x yksitoiminen hallintaventtiili 40 km/h Koneen varustelu (erityinen maakohtainen vaatimus) Varmuusketju 178 kn ( lbf) 17

18 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: aschine AX 280 @ 1 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: Gewichte AX 280/310 @ 1 Pos: /Layout odule @ 1 Johdanto itat AX 280 L AX 280 GL AX 280 GD Kokonaiskorkeus* noin mm Kokonaiskorkeus* taittoportti alas käännettynä noin mm Tasanteen korkeus* noin mm 1410 Pituus mm Leveys noin mm 2515 Raideleveys noin mm 1950 (2000 (1) ) Säiliön tilavuus (DIN 11741) n. m 3 28 Säiliön tilavuus (Keskinkertaisesti sullottu, keveämpi rehu) n. m 3 KRONE-vierasesinevarmistus Silputuspituus 16 terällä mm 32 terällä mm 48 Erillisten terien laukaisulaite Purkutelat (3) Noukkimen työleveys mm 1800 Hydraulisen nurjahdusakselin maavara mm 620 Kuormausaika minuutteja 6-9 Purkuaika minuutteja 2 3 Kuormantunnistuskykyinen Kyllä * Perusvarustus, riippuu renkaista ja akselin säätölaitteesta () Lisävaruste (1) Boogie-pyörästöllä varustetut mallit Painot Sallittu kuormitus yläkiinnitysasento / (alakiinnitysasento) 2000 (3000) Sallittu akselipaino Teliakselisto 14 t (Teliakselisto 16 t) Sallittu kokonaispaino (18.000) () Lisävaruste kg (16.000) Pos: /BA/Einleitung/Technische Daten/Technische Daten: Die zul. Gewichte dürfen nicht überschritten @ 1 Tyyppikilvessä ilmoitetut sallitut painot (kokonaispaino, akselipaino ja kuormitus) ovat määrääviä, eikä niitä saa ylittää. (17.000) (19.000) 18

19 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: indestanforderung an den Traktor AX 280/310 @ 1 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: Überlastsicherung AX 250 /Technische Daten: Überlastsicherung AX 250 / AX @ 1 Pos: /BA/Einleitung/Technische Daten/Technische Daten: Ausrüstung der aschine (länderabhängig) @ 1 Pos: /Layout odule @ 1 Johdanto Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi hydraulisella taittoportilla varustettuna Suurin sallittu kuljetusnopeus 66/90 kw/hv kork. 540 r/min 12 V:n 7-napainen pistoke 12 V:n 3-napainen pistoke 200 bar 1x yksitoiminen hallintaventtiili 1x paineeton paluu säiliöön 1x yksitoiminen hallintaventtiili 40 km/h Ylikuormitussuoja Nokkakytkin (käyttönivelakseli) 2000 Nm Koneen varustelu (erityinen maakohtainen vaatimus) Varmuusketju 178 kn ( lbf) 19

20 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: aschine AX 310 @ 1 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: Gewichte AX 280/310 @ 1 Pos: /Layout odule @ 1 Johdanto itat AX 310 GL AX 310 GD Kokonaiskorkeus* n. mm Kokonaiskorkeus* taittoportti alas käännettynä n. mm 2730 Lavan korkeus* n. mm 1410 Pituus mm Leveys n. mm 2515 Raideleveys n. mm 1950 (2000 (1) ) Säiliön tilavuus (DIN 11741) n. m 3 31 Säiliön tilavuus (kevyt rehu, keskinkertainen tiivistys) n. m 3 48 KRONE-vierasesinevarmistus Silputuspituus 16 terää mm 32 terää mm Erillisten terien laukaisulaite Purkutelat - 2 (3) Noukkimen työleveys mm 1800 Hydraulisen nurjahdusakselin maavara mm 620 Kuormausaika minuutteja 6-9 Purkuaika minuutteja 2 3 Kuormantunnistuskykyinen Kyllä * Perusvarustus, riippuu renkaista ja akselin säätölaitteesta () Lisävaruste (2) Boogie-pyörästöllä varustetut mallit Painot Sallittu kuormitus yläkiinnitysasento / (alakiinnitysasento) 2000 (3000) Sallittu akselipaino Teliakselisto 14 t (Teliakselisto 16 t) Sallittu kokonaispaino (18.000) () Lisävaruste kg (16.000) Pos: /BA/Einleitung/Technische Daten/Technische Daten: Die zul. Gewichte dürfen nicht überschritten @ 1 Tyyppikilvessä ilmoitetut sallitut painot (kokonaispaino, akselipaino ja kuormitus) ovat määrääviä, eikä niitä saa ylittää. (17.000) (19.000) 20

21 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: indestanforderung an den Traktor AX 310 Baureihe seit @ 1 Pos: /BA/Einleitung/Technische Daten/Ladewagen/AX Baureihe/Technische Daten: Überlastsicherung AX @ 1 Pos: /BA/Einleitung/Technische Daten/Technische Daten: Ausrüstung der aschine (länderabhängig) @ 1 Pos: 11 /Layout odule @ 1 Johdanto Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi hydraulisella taittoportilla varustettuna Suurin sallittu kuljetusnopeus 66/90 kw/hv kork r/min 12 V:n 7-napainen pistoke 12 V - 3-napainen pistoke 200 bar 1x yksitoiminen hallintaventtiili 1x paineeton paluu säiliöön 1x yksitoiminen hallintaventtiili 40 km/h Ylikuormitussuoja Nokkakytkin (käyttönivelakseli) 1500 Nm Koneen varustelu (erityinen maakohtainen vaatimus) Varmuusketju 178 kn ( lbf) 21

22 Pos: 12.1 /Überschriften/Überschriften 1 Pos: 12.2 /BA/Sicherheit/Ladewagen/Sicherheit Einführung 1 Pos: 12.4 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung der Gefahrenhinweise ( Pos: 12.5 /Layout odule @ 1 Turvallisuus 4 Turvallisuus 4.1 Johdanto Noukinvaunuun on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä. Pos: 12.3 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Gefahr - Beschädigte oder unlesbare Aufkleber ( @ 1 Vaara! - Koneen vaara-alue Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Vaihda vioittunut tai lukukelvoton tarra heti uuteen. Kiinnitä korjaustöiden jälkeen vastaavat ohje- ja varoitusmerkinnät kaikkiin vaihdettuihin, muutettuihin tai korjattuihin osiin. Ohje- ja varoitusmerkinnöillä varustettuja alueita ei saa koskaan puhdistaa painepesurilla. Tutustu varoitusmerkintöjen tarkoitukseen. erkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä. 4.2 Varoitusten merkinnät Vaara! VAARA! Vaaran laatu ja lähde! Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Toimenpiteet vaarojen estämiseksi Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen estämiseksi Huomio! HUOIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja Toimenpiteitä vahinkojen välttämiseksi. 22

23 Pos: 12.6 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Hinweis - Nachbestellung/ Anbringung 1 Pos: 12.7 /Überschriften/Überschriften 1 Pos: 12.8 /BA/Adressen/Adresse aschinenfabrik KRONE @ 1 Pos: 12.9 /Layout odule @ 1 Turvallisuus Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja liaton, öljytön ja rasvaton Yhteyshenkilö aschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 10 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 23

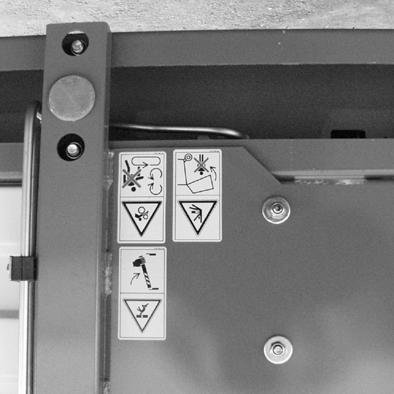

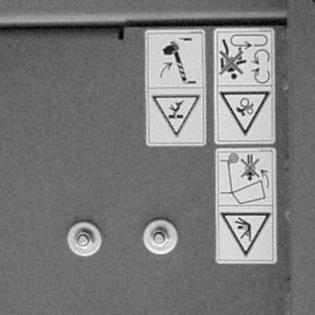

24 Pos: /Überschriften/Überschriften 2/K-O/Lage der Sicherheitsaufkleber an der 1 Pos: /BA/Sicherheit/Aufkleber/Ladewagen/Sicherheitsaufkleber AX @ 1 GL Turvallisuus 4.3 Ohje- ja varoitusmerkintöjen sijainti koneessa D/GD D/GD D/GD L/GL D/GD D/GD 4 D/GD L/GL 9 L/GL 5 4 L/GL 6 6 AX000001_1 Kuva 2 24

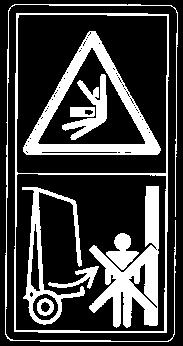

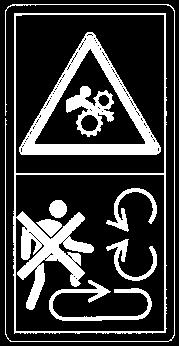

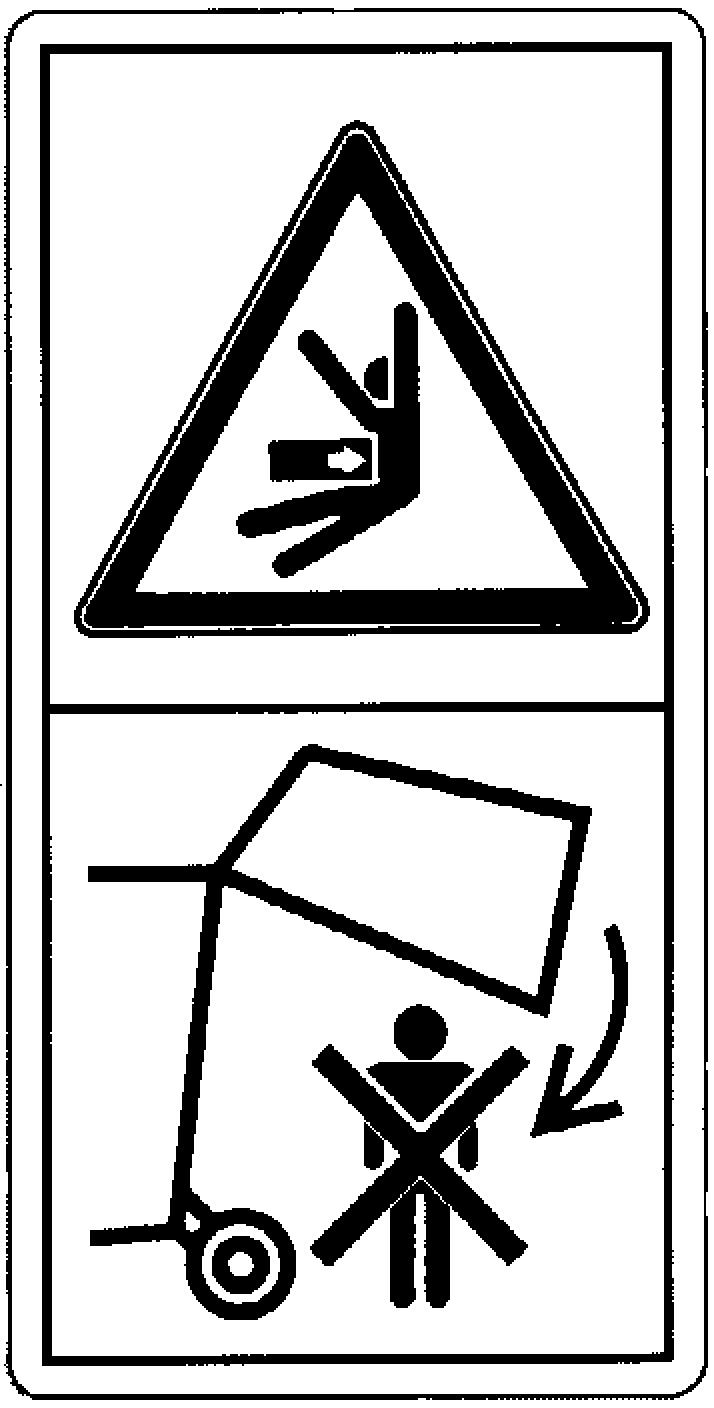

25 Turvallisuus 1) Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä. Til.nro (2x) 2) Älä ylitä voimanottoakselin kierroslukuja! Hydraulijärjestelmän käyttöpaine ei saa ylittää arvoa 200 bar! AX. 540/ min AX. 200 bar Til.nro (1x) (Vain AX 310 GL ja AX 310 GD) AX.1000/ min 3) Älä koske noukkimen alueelle, kun traktorin moottori käy ja voimanottoakseli on kytkettynä. AX. 200 bar Til.nro (1x) 4) Älä astu koholla olevan paaliportin alle. Til.nro (2x) Til.nro (2x) 5) Älä astu lavalle käytön aikana! Irrota virta-avain Til.nro (1x) D/GD Til.nro (2x) L/GL 6) Älä oleskele paaliportin kääntöalueella traktorin moottorin käydessä. Til.nro (2x) 7) Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. 8) Til.nro (4x) Paineakku on täytetty paineenalaisella kaasulla ja öljyllä. Irrotuksessa ja korjaustöissä on aina noudatettava ohjekirjassa annettuja määräyksiä. (Vain vetoaisan hydr. jousituksen kanssa) Til.nro (2x) 25

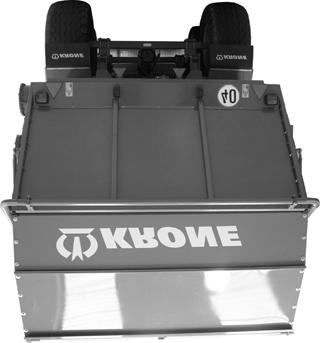

26 Turvallisuus D/GD 10 D/GD D/GD 4 11 L/GL D/GD D/GD 4 D/GD L/GL 9 L/GL 5 4 L/GL 6 6 AX000001_1 Kuva 3 26

27 Pos: /Layout odule @ 1 Turvallisuus 9) Sammuta traktorin moottori ja pönkitä paaliportti, ennen kuin menet kohotetun paaliportin alle. Til.nro (2x) 10) Suojalaite on suljettava ennen käyttöönottoa. Til.nro (1x) D/GD 11) Varo pyöriviä koneenosia Til.nro (2x) D/GD 27

28 Pos: /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung von Hinweisen in der Betriebsanleitung Einführungstext ( Pos: /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung der Gefahrenhinweise ( Pos: /Layout odule @ 1 Turvallisuus 4.4 Ohjekirjan merkinnät Tässä ohjekirjassa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. 4.5 Varoitusten merkinnät Vaara! VAARA! Vaaran laatu ja lähde! Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Toimenpiteet vaarojen estämiseksi Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen estämiseksi Huomio! HUOIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja Toimenpiteitä vahinkojen välttämiseksi. Pos: /BA/Sicherheit/6. Überarbeitete Warnhinweise/Allgemeine Funktionshinweise ( @ 1 Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Ohje! Ohje - Ohjeen laatu ja lähde Vaikutus: Koneen taloudellinen hyöty Suoritettavat toimenpiteet Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa. 28

29 Pos: /BA/Sicherheit/Personalqualifikation und 1 Pos: /BA/Sicherheit/Gefahren bei Nichtbeachtung der 1 Pos: /BA/SicherheitSicherheitsbewusstes 1 Pos: /Layout odule @ 1 Turvallisuus Koneen käyttäjän ammattitaito ja koulutus Konetta käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Koneen omistajan on määriteltävä tarkkaan kuljettajan vastuu, velvollisuudet ja valvonta. Jos kuljettaja ei tunne konetta riittävän hyvin, häntä on koulutettava ja perehdytettävä tehtävään. Omistajan on myös varmistettava, että kuljettaja on lukenut ja ymmärtänyt käyttöohjeen. Sellaiset kunnossapitotyöt, joita tässä käyttöohjeessa ei ole kuvattu, on jätettävä valtuutetun korjaamon/huoltomiehen tehtäväksi Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Jos turvallisuusohjeita ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyönti saattaa myös aiheuttaa takuun ja valmistajan vastuuvelvollisuuden raukeamisen. Laiminlyönti saattaa aiheuttaa esimerkiksi seuraavia vaaroja: Henkilöiden vaarantuminen turvaamattomien työalueiden vuoksi Koneen tärkeiden toimintojen lakkaaminen äärättyjen huolto- ja korjausmenetelmien epäonnistuminen Henkilöiden vaarantuminen mekaanisen ja kemiallisen vaikutuksen vuoksi Ympäristön vaarantuminen hydrauliöljyn vuodon vuoksi Työskentely turvallisuusnäkökohdat huomioiden Tässä käyttöohjeessa annettuja turvallisuusohjeita, yleisiä tapaturmien ehkäisystä annettuja määräyksiä sekä mahdollisia työnantajakohtaisia työ-, käyttö- ja turvallisuusmääräyksiä on noudatettava. Ammattijärjestöjen työsuojelu- ja tapaturmanehkäisymääräykset ovat sitovia. Ajoneuvon valmistajan antamia turvallisuusmääräyksiä on noudatettava. Kun konetta kuljetetaan yleisillä teillä, on noudatettava voimassa olevia tieliikennelakeja. Varaudu vaaratilanteisiin ennakolta. Pidä alkusammutin ja ensiapupakkaus aina saatavilla. Pidä lääkärin ja hätäkeskuksen puhelinnumerot tallella. 29

30 Pos: /BA/Sicherheit/Sicherheits- und Unfallverhütungs-Vorschriften 1 Turvallisuus 4.6 Turvallisuus ja tapaturmanehkäisymääräykset 1 Käyttöohjekirjan ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä. 2 Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3 Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä. 4 Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5 Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Vältä löysiä vaatteita. 6 Pidä kone puhtaana, jotta vältät palovaaran. 7 Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään! (varsinkaan lapsia!) Huolehdi riittävästä näkyvyydestä! 8 Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9 Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 10 Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon. 11 Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin. 12 Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 13 Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat. 14 Tarkasta ja asenna kuljetusta varten tarvittavat varusteet, kuten valot, varoituslaitteet ja turvalaitteet! 15 Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. 16 Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 17 Älä koskaan poistu kuljettajan paikalta ajon aikana. 18 Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti, vältä äkillisiä käännöksiä! 19 Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajoominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 20 Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima! 21 Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon. 22 Pidä turvalaitteet hyvässä kunnossa. Korvaa puuttuvat ja vialliset osat. 23 Oleskelu koneen työskentelyalueella on kielletty. 24 Oleskelu koneen kääntymisalueella on kielletty. 25 Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella. 30

31 Pos: /BA/Sicherheit/Angehängte Geräte/Geräte 1 Pos: /Layout odule @ 1 Turvallisuus 26 Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumisja leikkautumisvaara! 27 Laske työkone maahan, kytke seisontajarru päälle, pysäytä traktorin moottori ja vedä virtaavain virtalukosta, kun poistut traktorin ohjaamosta! 4.7 Hinattavat työkoneet 1 Varmista, ettei työkone pääse liikkumaan itsestään. 2 Ota huomioon suurimmat sallitut kuormitukset traktorin vetokytkimelle, vetokoukulle ja vetovarsille! 3 Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktoriin! 31

32 Pos: /BA/Sicherheit/Zapfwellenbetrieb 1 Pos: Pos: /Layout odule @ 1 Turvallisuus 4.8 Voimanottoakselin käyttö 1 Käytä vain valmistajan hyväksymiä nivelakseleita! 2 Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa. 3 Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa! 4 Nivelakselien asennus ja irrotus on sallittua vain, kun traktorin voimanotto on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta! 5 ikäli nivelakselin ylikuormitus- tai vapaakytkin ei peity traktorissa olevan suojuksen alle, kytkin on asennettava akselin työkoneen puoleiseen päähän. 6 Huolehdi aina nivelakselin oikeasta asennuksesta ja varmistuksesta! 7 Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8 Varmista ennen voimanottoakselin päällekytkemistä, että voimanottoakselin kierrosluku on työkoneen sallitun pyörimisnopeuden mukainen. 9 Ennen voimanottoakselin päälle kytkemistä on kiinnitettävä huomiota siihen, ettei kukaan oleskele laitteen vaara-alueella! 10 Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä! 11 Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella. 12 Kytke voimanottoakseli aina pois päältä, kun esiintyy liian suuria kulmia ja väliottoakselia ei tarvita! 13 Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä. Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ja vauhtipyörän massa varmistettu seisontajarrulla ennen minkään työn aloittamista sen parissa. 14 Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanotto pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta. Kytke vauhtipyörän seisontajarru päälle. 15 Irtikytketty nivelakseli on laskettava sitä varten tarkoitetun pidikkeen päälle! 16 Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 17 Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen! 4.9 Hydraulijärjestelmässä 1 Hydrauliikkajärjestelmässä on korkea paine! 2 Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti. 3 Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4 erkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään! Jos liitännät sekaantuvat keskenään, toiminta on päinvastainen (esim. nosto/lasku) Onnettomuusvaara! 5 Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! 6 Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara! 7 Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori. Pos: /BA/Sicherheit/Hydraulikanlage Zusatz Alterung der @ 1 8 Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia! 32

33 Pos: /Überschriften/Überschriften 1 Pos: @ 1 Pos: /Layout odule @ 1 Turvallisuus 4.10 Renkaat 1 Työskennellessäsi renkaiden parissa varmista, että työkone on laskettu turvalliseen paikkaan ja tuettu kunnolla paikalleen jarrukiiloilla. 2 Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja asennustyökaluja ja välineitä. 3 Pyöriä ja renkaita saa korjata vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4 Tarkasta ilmanpaine säännöllisesti. Käytä määrättyä ilmanpainetta! 5 Tarkasta pyörän pulttien kiinnitys säännöllisesti. Tarkastuksien laiminlyönti saattaa aiheuttaa pyörän irtoamisen ja koneen kaatumisen. 33

34 Pos: /BA/Sicherheit/Wartung/Wartung äher mit Gasspeicher+ Auswechseln von 1 Pos: /BA/Sicherheit/Eigenmächtiger Umbau und 1 Pos: /BA/Sicherheit/Unzulässige 1 Pos: /BA/Sicherheit/Sicherheitshinweise an der 1 Pos: 13 /Layout odule @ 1 Turvallisuus 4.11 Huolto 1 Koneen kunnostus, huolto, puhdistus sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun käyttökoneisto on kytketty pois toiminnasta ja moottori pysäytetty. - Poista virta-avain virtalukosta! 2 Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa! 3 Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4 Vaihdettaessa osia, joissa on teräviä reunoja, on käytettävä sopivia työkaluja ja käsineitä. 5 Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti. 6 Ennen sähköjärjestelmään tehtäviä töitä on aina katkaistava virransyöttö! 7 Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin. 8 Ennen ajoneuvon ja työkoneen sähköhitsaukseen ryhtymistä on virransyöttö katkaistava akun pääkytkimestä tai irrottamalla laturin ja akun kaapelit! 9 Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Alkuperäisiä KRONE-varaosia käytettäessä tästä voidaan olla varmoja. 10 Käytä paineakun täyttöön vain typpikaasua - räjähdysvaara 4.12 Koneen rakenteen muuttaminen ja varaosien valmistaminen Koneen rakennetta saa muuttaa vain valmistajan suostumuksella. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. uiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen Kielletyt käyttötavat Toimitetun koneen käyttöturvallisuus voidaan taata vain, kun sitä käytetään tarkoituksenmukaisesti käyttöohjeen luvussa Johdanto "Tarkoituksenmukainen käyttö" kuvatulla tavalla. Teknisissä tiedoissa mainittuja raja-arvoja ei saa missään tapauksessa ylittää Koneen turvallisuusohjeet Koneen turvallisuusohjeet varoittavat jäljelle jäävistä koneen vaaratekijöistä. Ne koostuvat varoitusmerkinnöistä ja työturvallisuussymboleista. Kaikkia turvallisuusohjeita on noudatettava. Pidä turvallisuusohjeet aina puhtaina ja hyvin luettavassa kunnossa! Pyydä vaurioituneita tai puuttuvia turvallisuusohjeita myyjältä ja kiinnitä ne niille tarkoitettuihin paikkoihin. Sijainti ja merkitys kuvataan alla. 34

35 Pos: 14.1 /Überschriften/Überschriften 1 Pos: 14.4 /Layout odule @ 1 Käyttöönotto 5 Käyttöönotto Pos: 14.2 /BA/Sicherheit/7. Gefahrenhinweise alt/erstinbetriebnahmewarnung - Erstinbetriebnahme AX / X/ TX/ @ 1 VAROITUS! Virheellinen ensimmäinen käyttöönotto aiheuttaa tapaturmavaaran tai koneen vaurioitumisen! Vain valtuutettu ammattihenkilö saa suorittaa ensimmäisen käyttöönoton. Pos: 14.3 /BA/Erstinbetriebnahme/Ladewagen/Checkliste Erstinbetriebnahme @ 1 Seuraavat kohdat on suoritettava koneen turvallisen tilan takaamiseksi (varustelusta riippuen): Aisan korkeuden säätö Lisävarusteiden asennus Ajokorkeuden säätö Hydrauliikkajärjestelmän sovitus Nivelakselit pituuden säätö 35

36 Pos: 14.6 /BA/Anhang - Erstmontage/Ladewagen/Aus Transportgründen Bild @ 1 Pos: 14.7 /BA/Anhang - Erstmontage/Ladewagen/Aufzählung ontageteile @ 1 Pos: 14.8 /Layout odule @ 1 Käyttöönotto Pos: 14.5 /BA/Anhang - Erstmontage/Ladewagen/Aus @ 1 Kuljetussyistä kone toimitetaan nivelakseli kokonaan ja suojausosat osittain asentamattomina. Kone on asennettava kokonaan ja säädettävä tarvittaessa käytetyn traktorin mukaan ennen ensimmäistä käyttöönottoa. Seuraavassa ilmoitetut osat toimitetaan irrallisina. Näiden osien säilytyspaikka on koneen kuormatila TR Kuva 4 Nro. ei kuvassa kpl Nivelakseli 1 Peite edessä: 1x Hallintalaite (lisävaruste) 2 Peite takana 1x Valojen sähköjohto 3 Kiinnitysköysi GL-malli 2x aalispraypullo 4 Kiinnitysköysi GD-malli 4x Käyttöohje 5 Köysipidike 1x Pienet osat (laatikossa) 7 uoviköydet 21x Sivupelti oikea 1x Putki peitettä varten 3x ei kuvassa Sivupelti vasen 1x Virtajohto Konepelti GD-malli 2 purkaustelaa Säilytystasku (lisävaruste) Lukituslevy (GD-malli) Standardihallintalaite (lisävaruste) Hallintalaitteen kaapelit (lisävaruste) Pidin (lisävaruste) Imukuppikiinnitin (lisävaruste) Vipu 36

37 Pos: 14.9 /Überschriften/Überschriften 2/A-E/Deichselhöhe anpassen und Zugöse 1 Pos: /BA/Erstinbetriebnahme/Ladewagen/Deichselhöhe anpassen und Zugöse einstellen @ 1 Pos: /Layout odule @ 1 Käyttöönotto 5.1 Aisan korkeuden sovittaminen ja vetosilmukan säätö Pos: /BA/Sicherheit/LadewagenGefahr - Höhenverstellung Knickdeichsel ( @ 1 Vaara! Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä kone. Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, etteivät traktori ja kone pääse liikkumaan itsestään. Korkeuden säädön (taittoaisa) ja vetosilmukan kulman säädön saa suorittaa ainoastaan alan jälleenmyyjä. Hydraulista korkeudensäätöä saa käyttää ainoastaan purkamiseen tasaisella alustalla. Yleisellä tiellä ajaminen on sallittua ainoastaan taittoaisa alhaalla! Hydrauliikkajärjestelmään liittyviä korjaustöitä saavat suorittaa ainoastaan koulutetut ammattihenkilöt. Aisalle suoritettavissa toimenpiteissä on varmistettava, ettei aisa pääse tahattomasti laskeutumaan. x KDW03320 Kuva5 Aisan korkeus on säädettävä traktorityypin mukaan, jotta sato saadaan nostettua luotettavasti. Koneen ollessa kytkettynä mitan rungon yläreunasta maahan edessä mitattuna on oltava x = 1,24-1,27 m. 37

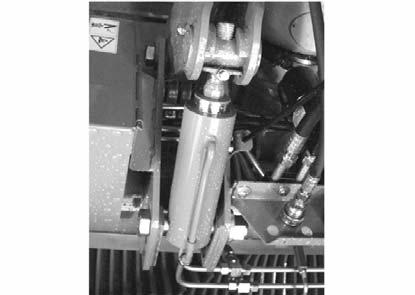

38 Pos: /BA/Erstinbetriebnahme/Ladewagen/Höheneinstellung 1 Käyttöönotto 5.2 Korkeussäätö Sylinterin säätäminen Kuva 6 Kiinnitä vaunun vetosilmukka (1) traktorin vetokytkimeen (2). Aja taittoaisa perusasentoon eli: Ilman vetoaisan jousitusta: Aja sylinteri (3) kokonaan sisään Vetoaisan jousituksella (lisävaruste) Aja sylinteri (3) ulos 20 mm (mitattuna männän varresta (7)) Käytä taittoaisaa, kunnes rungon korkeus X=1,24-1,27 m. ittaa mitta "a" sylinteristä (3) Pysäytä vaunu tukijalalle. Löysää mutteri (4). Kierrä ruuvi (5) irti. Kierrä lukkomutteria (6) mitatun mitan "a" verran. Ohje Sylinterin mäntä (7) ei saa olla kokonaan rajoittimeen ajettuna, jotta säätö olisi mahdollista. Kierrä ruuvi (5) jälleen sisään. Varmista mutteri (4) jälleen. Ohje Säätö on suoritettava molemmille sylintereille samalla tavalla. uuta tarvittaessa sylinterin (3) ja sen kiinnityksen (8) asentoa, eli käytä yhtä runkopalkin rei'istä (9). Pos: /BA/Erstinbetriebnahme/Ladewagen/Nur bei Ausführung @ 1 Vain aisa-automatiikalla varustetussa mallissa Jos sylinterin sijaintia muutetaan, B28-anturin jännite (aisakulma) on tarkistettava ja tarvittaessa säädettävä. Kun aisa on laskettu täysin alas, jännitteen arvon on oltava 4,8 V - 5,0 V. Anturin säätäminen on kuvailtu luvussa KRONE ISOBUS-terminaali CCI 100 "Valikko 4-2 anturitesti käsin" / KRONE-hallintalaite Gamma "Valikko 4-2 anturitesti käsin". Pos: /Layout odule @ 1 38

39 Pos: /Überschriften/Überschriften 2/U-Z/Winkeleinstellung der 1 Pos: /BA/Erstinbetriebnahme/Ladewagen/Winkeleinstellung der @ 1 Pos: /Layout odule @ 1 Käyttöönotto 5.3 Vetosilmukan kulman säätö A B KDW02360 Kuva 7 Jotta vetosilmukan mahdollisimman vaakasuora tuki vetokoukkuun saavutettaisiin ja ongelmat aisan taittuessa vältettäisiin, voidaan vetosilmukka asentaa valinnaisesti kahteen asentoon. Käytä aina traktorikoukun korkeuden mukaan reikää "A" tai "B". Kiinnitysruuvien kiristysmomentti: Nm 39

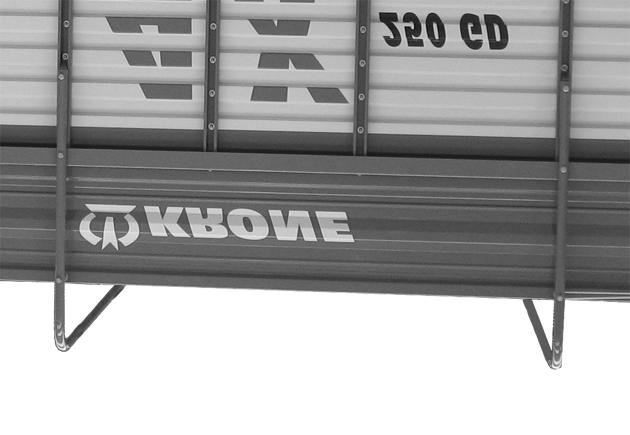

40 Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX 250/ontage der Aufbauten AX 250/280 Teil 1 kehykset Käyttöönotto 5.4 Lisälaitteiden asentaminen Valmistelu: Varmista, ettei kone pääse liikkumaan itsestään. Pysäköi kone vaakasuoraan tukijalalle. Kun traktori on kytkettynä ja liitettynä, sammuta moottori, kytke jarru ja irrota virta-avain. Astu koneen sisätiloihin vain sivuttaisen nousuluukun kautta. (AX 250 / AX 280) I I Kuva8 AX Ohje - Ylempien seinämien asennus Asennukseen tarvitaan yleensä vähintään 2 henkilöä! Käännä kaaret (20) ja (21) ylös Kiinnitä kaaret (20) ja (21) alempaan alueeseen (I) ruuveilla 16 x 100 levyllä 17x30x3 ja mutterilla x 16 x190 4x 17X30X3 4x 16 AX Kuva 9 Käännä etuseinä (22) ylös Käännä sivuseinät (23) ulos ja ruuvaa ne etuseinään (22) Ruuvaa kaaret (20) ja (21) ylemmästä alueesta väliputkeen ruuveilla 16x190 sekä levyillä 17x30x3 ja muttereilla 16 joka puolelta (asenna levyt sisäpuolelta). 40

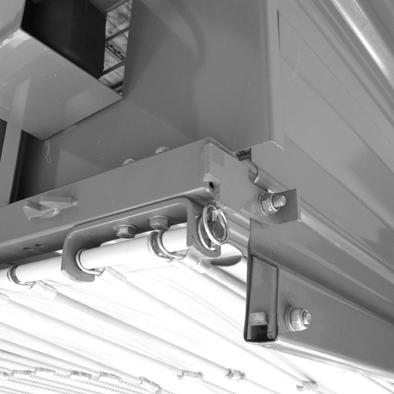

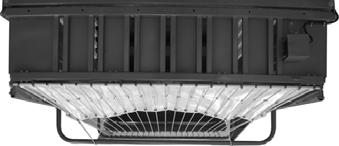

41 Pos: /Layout odule @ 1 Käyttöönotto AX Kuva 10 Peite edessä Työnnä peitteen putki (7) etupeitteen sauman (1) ja etuseinän pidikkeiden (U-kaaret) läpi ja pujota muoviköysi (5) paikoilleen. Ohje uoviköysien joustavat vetimet on pujotettava GD-mallissa etuseinään. uoviköysien joustavat vetimet on GL-mallissa ripustettava takana olevaan köysipidikkeeseen. Varmista peitteenputki (7) sokalla. Kiinnitä kiinnitysköysi (3) kuvassa esitetyllä tavalla. Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX Teil @ 1 Takasivuseinät (2 purkutelalla varustetussa GD-mallissa) AX Kuva11 Asenna sivupellit (6,8) ja konepelti (9) paikoilleen. Varmista liitos litteäkantaisilla ruuveilla ja lukkomuttereilla. 41

42 Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX Teil @ 1 Käyttöönotto Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX Teil @ 1 Peite takana x 8x x A 8,4/24x2 2x AX Kuva 12 Vie lukituslevy (10) takapeitteen (2) sauman läpi. Ruuvaa köysipidike (4) lukituslevyyn (10). Työnnä peitteen putki (7) takapeitteen (2) sauman läpi ja konepellin kiinnikkeiden läpi ja varmista ne sokalla. Ripusta muoviköydet (5) köysipidikkeisiin (4) (varmista, että muoviköydet kulkevat kaarien alitse). Vie peitteen putki (7) kaaren pidikkeen läpi ja varmista sokalla. Kiinnitä peite (2) kannatinholkilla, ruuveilla, levyillä ja mutterilla takasivuseinään. Kiinnitä kiinnitysköysi (3) kaaren kannatinholkkiin. 42

43 Pos: /Layout odule @ 1 Käyttöönotto 3x 8 x70 3x 8,4/17x1, x 8 6 6x 7 2 4x 4x 10x60 8 2x 10x25 6x 11x34x3 6x 10 4x 10x25 4x 10,5x21x 2 4x 10 4x 16 x190 4x 17X30X3 4x 16 4x 16 x100 4x 17X30X3 4x 16 AX Kuva 13 Asenna oikea sivupelti (6) ja vasen sivupelti (8). Työnnä peitteen putki (7) takapeitteen (2) sauman läpi ja sivupeltien kiinnikkeiden (6,8) läpi ja varmista se sokalla. Työnnä peitteen putki (7) peitteen (2) sauman läpi ja kaaren pidikeen läpi ja varmista se sokalla (4). Asenna köysipidikkeet (4) ja ripusta muoviköydet (muoviköysien joustavat vetimet on GLmallissa ripustettava takana olevaan köysipidikkeeseen). 43

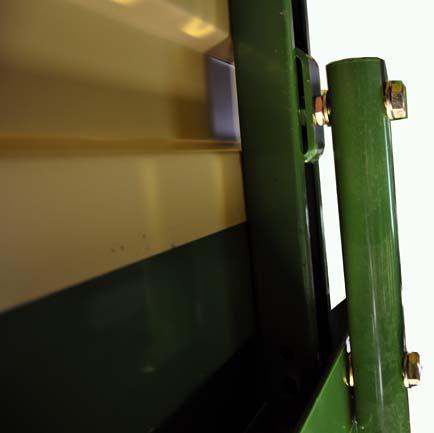

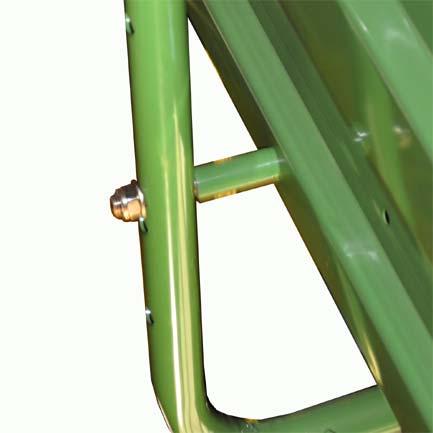

44 Käyttöönotto Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX 310 Teil @ 1 (AX 310) I 4x 16x85 12x 17x30x3 4x 16 I II I II II 4x 16 x100 8x 17x30x3 4x 16 AX Kuva 14 Ohje - Lisälaitteiden asennus Asennukseen tarvitaan yleensä vähintään 2 henkilöä! Käännä kaaret (20) ja (21) ylös. Kiinnitä kaaret (20) ja (21) alemmalla alueella (I) ruuveilla, aluslevyillä ja muttereilla, koneen oikealla ja vasemmalla puolella. Käytä alemmalla alueella (II) muodoltaan matalia muttereita. III III 4x 16x180 8x 17x30x3 4x 16 (4x) IV AX Kuva 15 Kiinnitä kaaret (20) ja (21) ylemmällä alueella (III) väliholkilla, ruuveilla, aluslevyillä ja muttereilla, koneen oikealla ja vasemmalla puolella. Kiinnitä taaempi kaari alueella (IV) väliholkilla, ruuveilla, aluslevyillä ja muttereilla, koneen oikealla ja vasemmalla puolella. 44

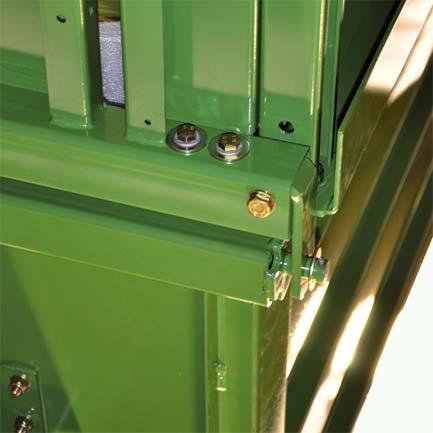

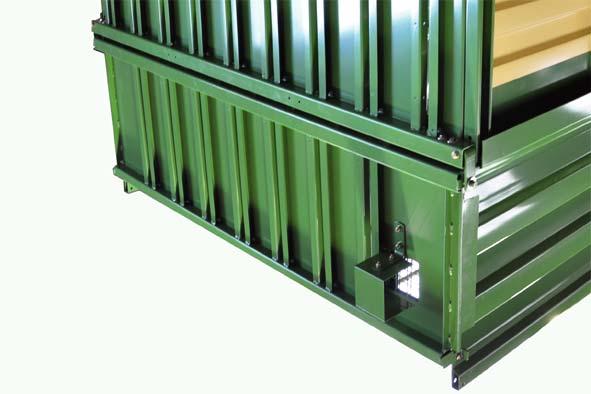

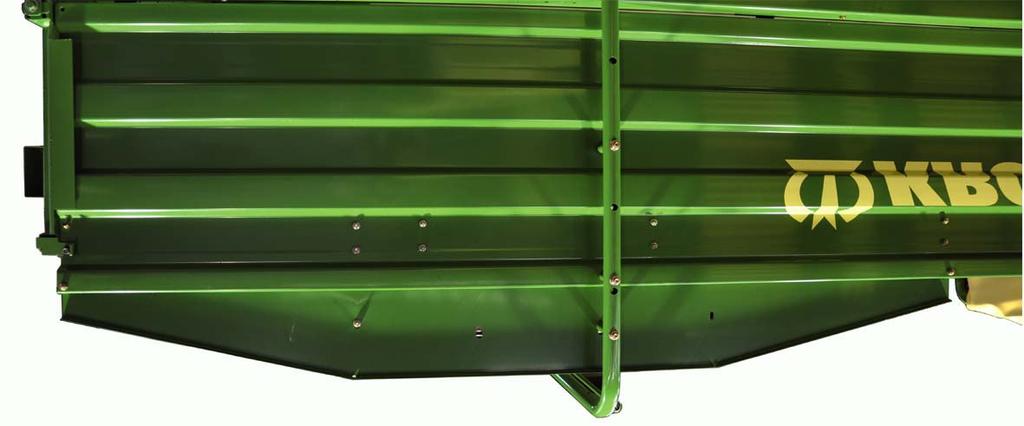

45 Käyttöönotto AX Kuva 16 Irrota olemassa oleva kulma (1), koneen oikealla ja vasemmalla puolella. Aseta yläpäätyseinämä (3) alapäätyseinämälle (2). Asenna kulma (1) ja varmista päätyseinä ylhäältä aluslevyllä ja kiinnityssokalla, koneen oikealla ja vasemmalla puolella. 4x 16x180 8x 17x30x3 4x 4x Kuva 17 1) Lisälevy (2x) 2) Litteäkantainen uraruuvi 10x20 (14x) 3) Litteäkantainen uraruuvi (2x) 10x25 Litteäkantainen uraruuvi 10x50 (4x) Aluslevy 10,5x21x2 Aluslevy 10,5x21x2 Aluslevy 10,5x21x2 (14x) Itselukkiutuva mutteri 10 AX (2x) (2x) 4) (4x) Itselukkiutuva mutteri 10 (14x) (4x) Asenna lisälevy (1) litteäkantaisilla ruuveilla, aluslevyillä ja muttereilla, koneen oikealla ja vasemmalla puolella. Kiinnitä etummainen kaari (20) väliholkilla, ruuveilla, aluslevyillä ja muttereilla, koneen oikealla ja vasemmalla puolella. 45

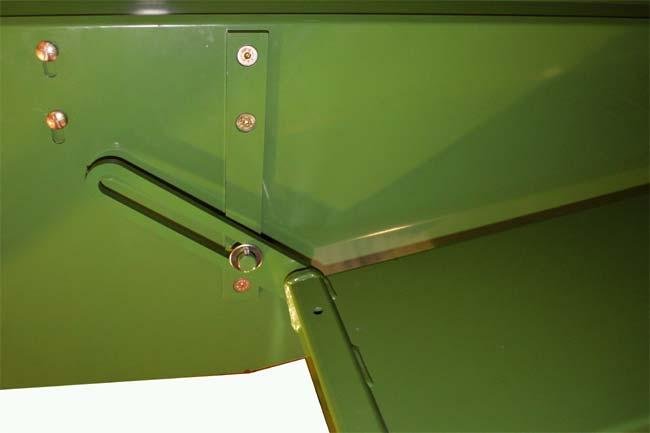

46 Pos: /Layout odule @ 1 Käyttöönotto AX Kuva 18 1) Pulttiohjain 2) Ohjainkiinnike 3) Yläpäätyseinä 4) Upporuuvi 10x30 5) Aluslevy 10,5x21x2 6) Itselukkiutuva mutteri 10 7) Kiinnityssokka 6x30 8) Aluslevy 21x37x3 9) Kääntösokka 5x32 Asenna pulttiohjain (1) upporuuveilla (4), aluslevyillä (5) ja muttereilla (6) lisälevyyn, koneen oikealla ja vasemmalla puolella. Nosta yläpäätyseinämää (3), kiinnitä ohjainkiinnike ylös päätyseinään ja varmista kääntösokalla (9). Kiinnitä ohjainkiinnike (2) pulttiohjaimeen ja varmista aluslevyllä (8) ja kiinnityssokalla (7), koneen oikealla ja vasemmalla puolella. Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX Teil @ 1 Takasivuseinät (2 purkutelalla varustetussa GD-mallissa) AX Kuva19 Asenna sivupellit (6,8) ja konepelti (9) paikoilleen. Varmista liitos litteäkantaisilla ruuveilla ja lukkomuttereilla. 46

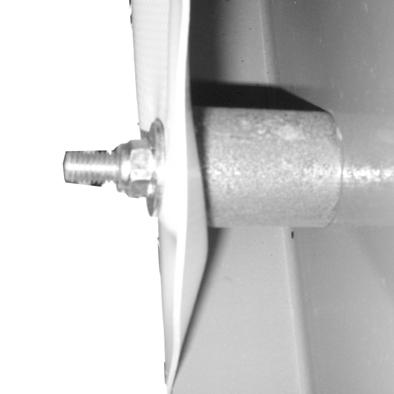

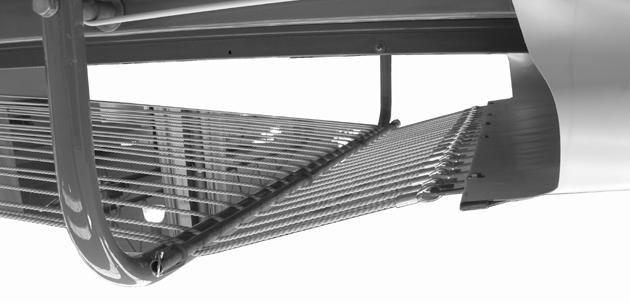

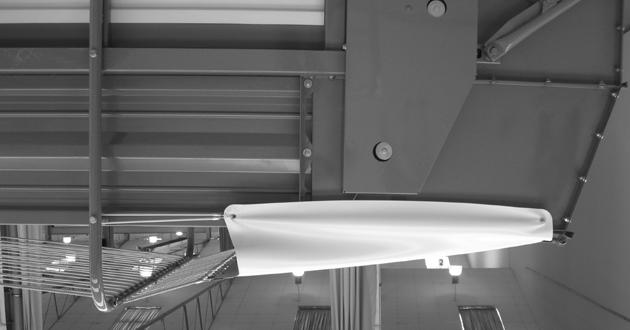

47 Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX Teil @ 1 Käyttöönotto Pos: /BA/Anhang - Erstmontage/Ladewagen/ontage der Aufbauten AX Teil @ 1 Peite takana x 8x x A 8,4/24x2 2x AX Kuva 20 Vie lukituslevy (10) takapeitteen (2) sauman läpi. Ruuvaa köysipidike (4) lukituslevyyn (10). Työnnä peitteen putki (7) takapeitteen (2) sauman läpi ja konepellin kiinnikkeiden läpi ja varmista ne sokalla. Ripusta muoviköydet (5) köysipidikkeisiin (4) (varmista, että muoviköydet kulkevat kaarien alitse). Vie peitteen putki (7) kaaren pidikkeen läpi ja varmista sokalla. Kiinnitä peite (2) kannatinholkilla, ruuveilla, levyillä ja mutterilla takasivuseinään. Kiinnitä kiinnitysköysi (3) kaaren kannatinholkkiin. 47

48 Pos: /Layout odule @ 1 Käyttöönotto 3x 8 x70 3x 8,4/17x1, x 8 6 6x 7 2 4x 4x 10x60 8 2x 10x25 6x 11x34x3 6x 10 4x 10x25 4x 10,5x21x 2 4x 10 4x 16 x190 4x 17X30X3 4x 16 4x 16 x100 4x 17X30X3 4x 16 AX Kuva 21 Asenna oikea sivupelti (6) ja vasen sivupelti (8). Työnnä peitteen putki (7) takapeitteen (2) sauman läpi ja sivupeltien kiinnikkeiden (6,8) läpi ja varmista se sokalla. Työnnä peitteen putki (7) peitteen (2) sauman läpi ja kaaren pidikeen läpi ja varmista se sokalla (4). Asenna köysipidikkeet (4) ja ripusta muoviköydet (muoviköysien joustavat vetimet on GLmallissa ripustettava takana olevaan köysipidikkeeseen). 48

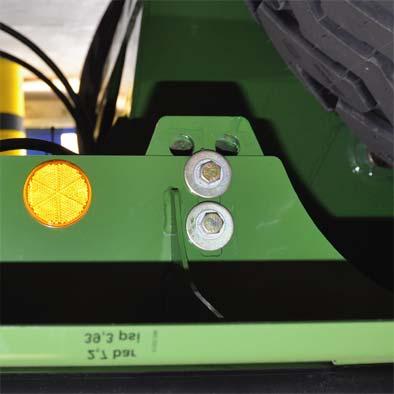

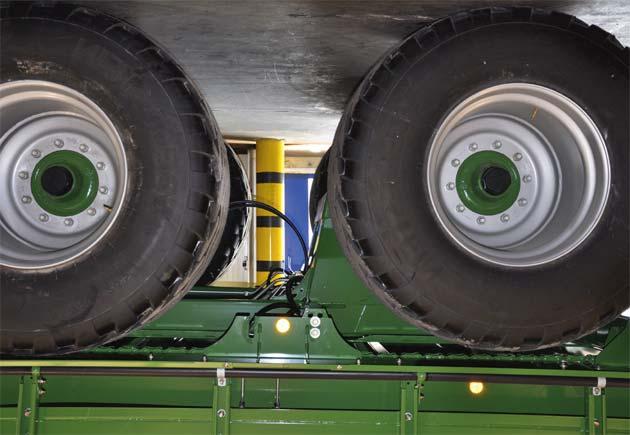

49 Pos: /Überschriften/Überschriften 2/F-J/Fahrhöhe 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tandemaggregat mit hydraulischem Ausgleich 16 Tonnen/Tandemaggregat mit hydraulischem 1 Pos: /BA/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem Aussgleich/Absperrhähne 1-3 öffnen Bild ZX, AX, @ 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/aß X messen @ 1 Pos: /Layout odule @ 1 Käyttöönotto 5.5 Ajokorkeuden säätö Teliakselisto hydraulisella tasauksella Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tandemaggregat mit hydraulischem Ausgleich 16 Tonnen/16 Tonnen Achslast / Zylinder Ø 75 mm / Variante @ 1 16 tonnin akselipaino sylinteri Ø 75 mm / malli 3942/3943 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem Aussgleich/Vorsicht Fahrhöhe nur von autorisiertem Fachpersonal @ 1 Varo! Vain valtuutettu ammattihenkilöstö saa säätää ajokorkeuden. Ajokorkeuden epäasianmukainen säätö voi johtaa konevaurioihin tai tapaturmiin Kuva 22 ZX Pos: /BA/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem AussgleichEinführtext Auslierferungszustand (3 Absperrhähne) ( @ 1 Koneiston sylinterit on ajettu toimitustilassa täysin sisään. Kolme sulkuhanaa (1-3) on suljettu (vipu pystysuorassa johdon suuntaan). Sulkuhanojen asento on tarkastettava ja sitä on tarvittaessa muutettava. Ajokorkeus on säädettävä ennen koneen käyttöönottoa. Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/vorraussetzung zum Einstellen der @ 1 Säädön edellytykset: Aseta traktori ja kone tasaiselle, turvalliselle ja kiinteälle alustalle Kytke kone traktoriin nivelakseliin saakka Varmista, etteivät kone ja traktori pääse liikkumaan odottamattomasti: Kytke seisontajarru päälle Käytä jarrukiiloja Aisan korkeuden on oltava säädetty a Kuva 23 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/aß X messen @ 1 1 Selvitä mitta "X" alaslaskettuna (maan ja keskimmäisen akselin poikkipalkin välissä (a)) 49

50 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tandemaggregat mit hydraulischem Ausgleich 16 Tonnen/Fahrhöhe auf X+120 mm 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/hinweis - Den Hydraulik- Ölstand des Traktors kontrollieren, gebenenfalls @ 1 Pos: /BA/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem Aussgleich/Absperrhähne 1-3 öffnen Bild ZX, AX, @ 1 Pos: /Layout odule @ 1 Käyttöönotto Säädä ajokorkeudeksi X+120 mm Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/vorsicht Funktion esserbalken heben/senken @ 1 Varo! Käytä teräpalkin noston/laskun toimintoa Vaikutus: Vakavia loukkaantumisia Teräpalkki liikkuu "Teräpalkin nosto/lasku"-toiminnolla. Varmista, ettei teräpalkin vaara-alueella ole ketään. Ohje Koneikon ylösajoa varten traktorin säiliöstä otetaan noin 4-5 litraa öljyä. Tarkista traktorin hydrauliöljymäärä, lisää öljyä tarvittaessa Kuva 24 ZX Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tandemaggregat mit hydraulischem Ausgleich 16 Tonnen/aß X+120 einstellen / Absperrhähne 1 bis 3 @ 1 2 Avaa kolme sulkuhanaa 1-3 (vipu johdon suuntaan) 3 Aja koneikko kolme kertaa täysin ylös ja taas takaisin alas "Teräpalkin nosto/lasku"- toiminnolla (koneikon sylinterit ilmataan) 4 Nosto koneikko mittaan "X+140 mm" 5 Tarkista mitta "X+140 mm" (koneen oikea ja vasen puoli) Jos mitta "X+140" on erilainen oikealla ja vasemmalla puolella, on vastaavaa puolta säädettävä lisää. Korjattavan puolen vastaava sulkuhana (2 tai 3) pysyy auki, toinen sulkuhana suljetaan. Aja koneikkoa sisään/ulos, kunnes koneikon sylinterit on ajettu yhtä kauas ulos (x+140 mm) Avaa suljettu sulkuhana (2 tai 3) Kohdista koneen runko samansuuntaisesti alustan kanssa toiminnolla "Taittoaisan nosto/lasku" 6 Laske koneikko varovasti mittaan "X+120 mm" 7 Sulje kolme sulkuhanaa 1-3 (sulkuhanojen 1-3 vivut ovat pystysuorassa johdon suuntaan nähden) 50

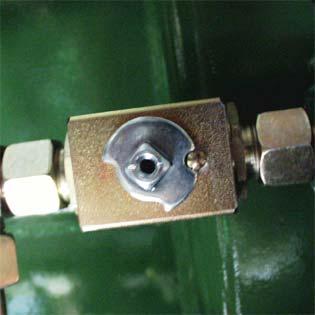

51 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem Aussgleich/Absperrhähne 1 bis 3 gegen Verdrehen @ 1 Pos: /Layout odule @ 1 Käyttöönotto Kuva 25 8 Estä koneikon tahaton käyttö varmistamalla kolmen sulkuhanan (1-3) hallintavipu kiertymistä vastaan ZX Tätä varten: Irrota kolmen sulkuhanan (1-3) hallintavivut Siirrä välilevyä (8) nelikulmalla niin, ettei vipua voi enää käyttää Asenna hallintavipu nelikulmalle loven (9) suuntaan 51

52 Pos: /Überschriften/Überschriften 3/U-Z/Zuleitung zum ALB-Regler 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/alb-regler @ 1 Pos: /Layout odule @ 1 Käyttöönotto Koneikon hydrauliikkakierron ilmaaminen Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/warnung Luft im Hydraulikkreislauf des @ 1 VAROITUS! Koneikon hydrauliikkakierrossa oleva ilma johtaa jarrulaitteiston toiminnan heikkenemiseen ja vaarantaa liikenneturvallisuuden. Jarruvoiman säätely on varmaa vain, kun ajokorkeus on säädetty oikein hydrauliikkajärjestelmä on ilmattu Kuva 26 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/hydraulikkreislauf des Aggreagats über das ALB-Ventil @ 1 1 Poista ilma ALB-säätimen (1) tulojohdoista Tätä varten: Irrota suojukset (2) Aseta läpinäkyvä letkukappale paikoilleen Ohje Kerää ulos tuleva hydrauliöljy sopivaan astiaan ja hävitä määräysten mukaisesti. Avaa ilmanpoistoruuvit (3) Sulje ilmanpoistoruuvit (3) heti, kun hydrauliikkaöljyä tulee ulos ilman kuplia Irrota letkut Pistä suójus paikoilleen Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tandemaggregat mit hydraulischem Ausgleich 16 Tonnen/Nach dem Entlüften aß X+120 mm @ 1 2 Tarkista vaadittava mitta (X+120 mm) ehdottomasti ilmauksen jälkeen ja säädä sitä tarvittaessa (katso luku Ensimmäinen käyttöönotto "Ajokorkeuden säätäminen mittaan X+120 m") 52

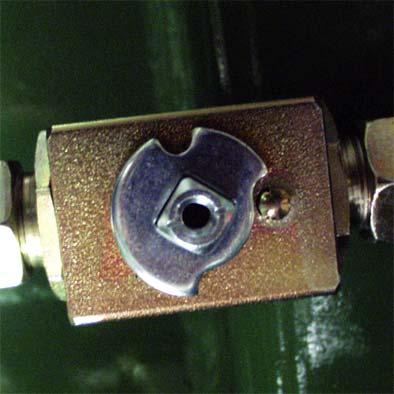

53 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/aschine 1 Pos: /BA/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem Aussgleich/aschine absenken 3 Absperrhähne ZX, AX, @ 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/hinweis - Absperrhähne lassen sich nicht @ 1 Pos: /Layout odule @ 1 Käyttöönotto Koneen laskeminen alas Koneen alas laskemisessa on huomioitava seuraavaa: Laske kone kaatumisvaaran takia alas vain tyhjänä Huomaa, että vetoajoneuvon öljysäiliöön mahtuu vielä n. 4-5 litraa öljyä, ennen kuin se on täynnä (huomioi luvaton öljyseos!) ZX Kuva 27 1 Avaa kolme sulkuhanaa (1-3) varovasti koneikossa (vipu johdon suuntaan) Ohje Jos sulkuhanoja ei voi avata, ne on varmistettu välilevyllä (8). Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/tridemaggregat mit hydraulischem Aussgleich/Absperrhähne 1 bis 3 @ 1 Sulkuhanojen lukituksen avaaminen: Irrota kolmen sulkuhanan (1-3) hallintavivut Siirrä välilevyä (8) nelikulmalla niin, että hallintavipua voi siirtää Asenna hallintavipu nelikulmalle loven (9) suuntaan Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Ladewagen/Fahrhöhe einstellen/it der Funktionstaste "esserbalken heben" das Ausgleichsaggregat @ 1 2 Laske koneikko alas "Teräpalkin nosto"-toiminnolla 53

54 Pos: /Überschriften/Überschriften 2/A-E/Anpassen des 1 Pos: /BA/Wartung/Load-Sensing/Ladewagen/Bild Load-Sensing Anschluss @ 1 Pos: /BA/Wartung/Load-Sensing/Hinweis Nur im drucklosen Zustand der aschine Systemschraube @ 1 Pos: /Überschriften/Überschriften 3/A-E/Betrieb der aschine ohne LS 1 Pos: /BA/Wartung/Load-Sensing/Hinweis Einstellung ist vom Werk aus @ 1 Pos: /Überschriften/Überschriften 3/A-E/Betrieb der aschine über LS 1 Pos: /Layout odule @ 1 Käyttöönotto 5.6 Hydrauliikkajärjestelmän sovitus Kuva28: Pos: /BA/Wartung/Load-Sensing/Das Hydrauliksystem der aschine ist werksseitig auf @ 1 Koneen hydrauliikkajärjestelmä on asetettu tehtaalla jatkuvalle kierrolle (säätöruuvi (1) on kierretty kokonaan ulos). Pos: /BA/Wartung/Load-Sensing/aschine ist Load-Sensing @ 1 Koneen hydrauliikkajärjestelmä on kuormantunnistuskykyinen. Kuormantunnistavan järjestelmän käytössä öljynsyöttö saadaan traktorin hydrauliikan Power Beyond -järjestelmästä (lisätietoja saat traktorin valmistajan käyttöohjeesta). Kun konetta käytetään kuormantunnistavan järjestelmän kautta, koneen ohjausventtiililohkon signaaliliitännän (LS) ja traktorin signaaliliitännän välisen signaalijohdon on oltava liitetty. Säätöruuvin (1) on lisäksi oltava kierretty sisään rajoittimeen saakka. Pos: /BA/Wartung/Load-Sensing/Ladewagen/Die Anpassung des Hydrauliksystems an die Traktorhydraulik erfolgt über die @ 1 Hydrauliikkajärjestelmän säätäminen traktorin hydrauliikkaan tehdään säätöruuvilla (1) koneen ohjausventtiililohkossa. Ohjausventtiililohko sijaitsee vaunun etupuolella oikeassa reunassa suojakotelon alla. Ohje Säädä säätöruuvi (1) vain, kun koneessa ei ole painetta ja traktorin moottori on kytketty pois päältä Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty 54

55 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Ladewagen/Längenanpassung Bild @ 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Ladewagen/Hinweis Hub der Deichsel bei Bremsung @ 1 Pos: /BA/Inbetriebnahme/Erstinbetriebnahme/Gelenkwelle/Ladewagen/Hinweis indestüberlappung der Gelenkwelle auch bei ausgehobener Knickdeichsel gewährleistet @ 1 Pos: 15 /Layout odule @ 1 Käyttöönotto 5.7 Nivelakseli Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Sich drehende @ 1 Vaara! - Pyörivä nivelakseli Vaikutus: Hengenvaara tai vakavia loukkaantumisia Nivelakselin asennus ja irrotus on sallittua vain, kun moottori on pysäytetty ja virta-avain poistettu virtalukosta. Estä traktorin liikkeelle lähtö. Varmista, että nivelakseli on kytketty oikein (nivelakselin sulkimen on lukituttava paikoilleen.) Pituuden tarkistaminen Kuva 29 Pos: @ 1 Nivelakselin (1) pituus on tarkistettava. Kiinnitä kone traktoriin. Aseta kone siten, että nivelakseli on lyhimmässä käyttöasennossaan. Ohje Lyhin käyttöasento saavutetaan sekä jyrkissä käännöksissä että myös suoraan eteenpäin ajossa. (traktorityypin mukaan) Ohje Ota aisan isku huomioon jarrutettaessa Ohje Nivelakselin vähimmäispäällekkäisyys on oltava taattu myös taittoaisan ollessa nostettuna. Pos: @ 1 Vedä nivelakselin puoliskot erilleen Työnnä nivelakselin puoli (1) traktorin voimanottoakselille Kiinnitä nivelakselin ylikuormitussuojalla varustettu puoli (2) koneen puolelle ittaa, kuinka pitkältä matkalta puoliskot ovat päällekkäin ja suorita pituuden tarkistaminen nivelakselin valmistajan käyttöohjeen mukaisesti 55

56 Pos: 16.1 /Überschriften/Überschriften 1 Pos: 16.3 /Überschriften/Überschriften 2/P-T/Prüfungen vor 1 Pos: 16.4 /BA/Sicherheit/Ladewagen/Achtung - Traktorwechsel @ 1 Pos: 16.6 /Layout odule @ 1 Käyttöönotto 6 Käyttöönotto Pos: 16.2 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - bei Inbetriebnahmen/Wartung @ 1 Vaara! - Ennalta-arvaamattomia toimintoja koneella Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Käytön aikana on pysyttävä riittävän turvaetäisyyden päässä kaikista koneen liikkuvista osista. Tämä koskee erityisesti paalattavan rehun noukin- ja sisäänvientilaitteita. Tukoksia saa poistaa vain, kun voimanotto on kytketty pois päältä ja moottori pysäytetty. Takalaidan kääntö- tai viskausalueella ei saa oleskella ketään. Koneen sisällä tai pohjakuljettimella suoritettavissa huolto-, asennus- tai korjaustöissä nämä on varmistettava käynnistämisen varalta. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Vaaratilanteissa on voimanottoakseli kytkettävä heti pois toiminnasta ja kone pysäytettävä. Konetta ei saa koskaan pitää käynnissä, jos traktorissa ei ole ketään. Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä kone, sammuta moottori ja vedä virta-avain pois, Varmista, etteivät traktori ja kone pääse liikkumaan itsestään. 6.1 Ennen käyttöönottoa suoritettavat tarkastukset HUOIO Traktorin vaihtamisesta aiheutuvat koneen vauriot Jos traktoria vaihdetaan, on tarkistettava seuraavat säädöt ja tehtävä niihin tarvittavat muutokset: Aisan korkeus - katso luku ensimmäinen käyttöönotto "Aisan korkeuden ja vetosilmukan säätö" Hydrauliikkajärjestelmän säätö - katso luku ensimmäinen käyttöönotto "Hydrauliikkajärjestelmän sovitus" Nivelakselin pituus - katso luku ensimmäinen käyttöönotto "Nivelakselin pituuden säätö" Pos: 16.5 /BA/Inbetriebnahme/Ladewagen/Ankuppeln/Ankuppeln @ 1 Kytkentä suoritetaan seuraavasti: Aseta traktori ja kone tasaiselle, turvalliselle ja kiinteälle alustalle Kytke vetosilmukka Ø 40 mm (DIN ) (vakiovaruste) Liitä hydrauliletkut Kytke nivelakseli Liitä valojen sähköliitännät Kytke paineilmaletkut Käännä tukijalka sisään Ota jarrukiilat pois Vapauta seisontajarru 56

57 Pos: 16.7 /Überschriften/Überschriften 2/A-E/Anbau an den 1 Pos: /BA/Inbetriebnahme/Ladewagen/Ankuppeln/Ankuppeln der Anhängeöse an die Schlepper-Anhängekupplung 1 Pos: /BA/Inbetriebnahme/Ladewagen/Hinweis Anhängeöse nach DIN @ 1 Pos: /Layout odule @ 1 Käyttöönotto 6.2 Kiinnitys traktoriin Pos: 16.8 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - Stütz- und Anhängelasten des Traktors nicht @ 1 Vaara! - Traktorin paino- ja vetokuormituksia ei noudatettu! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Noudata traktorin suurimpia sallittua paino- ja vetokuormituksia! Kiinnitä kone määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Pos: 16.9 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - Verbindungskabel nicht ordnungsgemäß @ 1 Vaara! - Johtoa ei ole vedetty asianmukaisesti. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Vedä traktorin ja koneen välinen johto niin, ettei se kiristy käännyttäessä tai taittoaisaa käytettäessä tai kosketa traktorin pyöriin Ripustussilmukan liittäminen traktorin vetokoukkuun 1 AX Kuva 30 Kytkentä suoritetaan seuraavasti: Kytke sähkö- ja hydrauliikkaliitännät (ks. luku "Hydrauliikka") ja ota ne käyttöön. Säädä tarvittaessa kiinnityskorkeus traktorin vetokoukkuun sopivaksi sähkörasiasta löytyvällä taittoaisan nosto/lasku -toiminnolla. Liitä ripustussilmukka. Kohota hieman taittoaisaa, jotta tukijalan (1) kuormitus kevenee. Käännä tukijalka (1) ylös ja varmista se. Ohje DIN 11026:n mukainen ripustussilmukka! Peräkärryn saa liittää vain siihen soveltuvalla vetokoukulla varustettuun vetokoneeseen (koskee vain paineilmajarruja). Kiinnityskorkeus - katso luku Käyttöönotto "Aisan korkeuden sovittaminen ja vetosilmukan säätö" 57

58 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 3/P-T/Spezielle 1 Pos: /BA/Sicherheit/Hydraulik/Achtung - Verschmutzung der @ 1 Pos: /Layout odule @ 1 Käyttöönotto 6.3 Hydrauliikka Erityiset turvaohjeet Pos: /BA/Sicherheit/Hydraulik/Warnung - Anschluss der @ 1 Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. 58

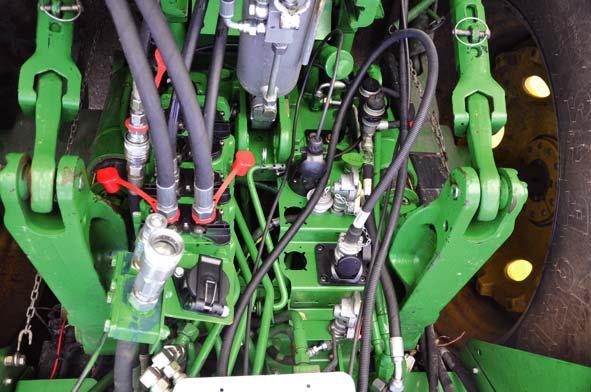

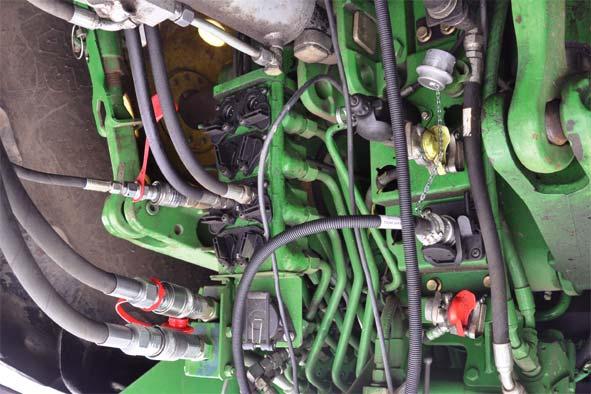

59 Pos: /Überschriften/Überschriften 3/F-JHydraulikleitungen 1 Pos: /BA/Inbetriebnahme/EasyCut/Hydraulik/Hydraulikanschluss Bild EC B @ 1 Pos: /Abkürzungen /Abkürzungen @ 1 Pos: /Abkürzungen /Abkürzungen @ 1 Pos: /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse (Export) 1 Pos: /Layout odule @ 1 Käyttöönotto Hydrauliletkujen liitäntä Kuva 31 Pos: /BA/Inbetriebnahme/Ladewagen/HydraulikHydraulikschläuche ankuppeln Traktor mit Konstant-Strompumpe ( @ 1 Traktorissa tarvitaan koneen käyttöä varten yksitoiminen hallintaventtiili vapaalla paluulla hydrauliikkalaitteen ohjaamiseksi. Traktori, jossa vakiovirtapumppu: Liitä hydrauliikkaletku (P) traktorin yksitoimiseen hallintaventtiiliin (EW) (nimelliskoko 20 / pistokkeen koko 4) Kytke paluu (T) aina paineettoman paluun liitäntään (nimelliskoko 25 / muhvin koko 4) tai Pos: /BA/Inbetriebnahme/Ladewagen/HydraulikHydraulikschläuche ankuppeln Traktor mit Load-Sensing Pumpe und eldeleitung (LS) ( @ 1 Traktori, jossa kuormantunnistava pumppu ja signaalijohto (LS): Kytke painejohto (P) traktorin kuormantunnistavaan liitäntään (nimelliskoko 20 / pistokkeen koko 4) Kytke paluu (T) aina paineettoman paluun liitäntään (nimelliskoko 25 / muhvin koko 4) Kytke signaalijohto (LS) kuormantunnistavan ohjauksen liitäntään (nimelliskoko 12 / pistokkeen koko 2) tai Pos: /BA/Inbetriebnahme/Ladewagen/HydraulikHydraulikschläuche ankuppeln Traktor mit Konstant-Druckpumpe ( @ 1 Traktori, jossa vakiopainepumppu: Kytke painejohto (P) traktoriin (nimelliskoko 20 / pistokkeen koko 4) Kytke paluu (T) aina paineettoman paluun liitäntään (nimelliskoko 25 / muhvin koko 4) Laita signaalijohto (LS) koneen pidikkeeseen Pos: /BA/Inbetriebnahme/Ladewagen/Hydraulik/Zusätzlich ein einfachwirkendes Steuergerät für @ 1 Lisäksi (AX 250 L /AX 280 L/ AX 250 D): Yksitoiminen hallintaventtiili: taittoportin nosto / lasku (pistokkeen koko 3) 6.4 Hydraulinen jarru (vain vientimalleissa) Joissakin vientimalleissa on hydraulinen jarru. Tässä mallissa vastaava hydrauliikkaletku kiinnitetään traktorin ohjausventtiiliin. Jarru aktivoituu traktorin jarruventtiiliä painettaessa. 59

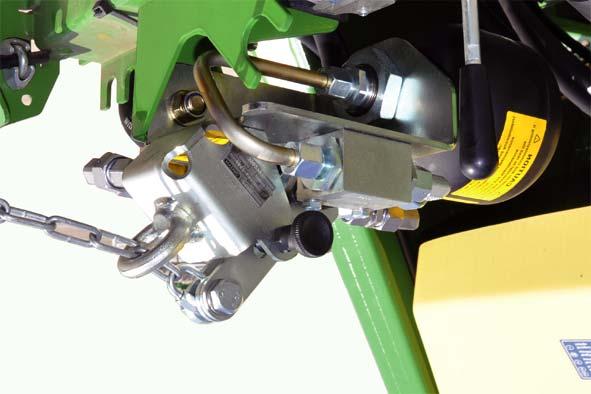

60 Pos: /Überschriften/Überschriften 2/F-J/Hydraulische Bremse (Export 1 Pos: /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse (Export Frankreich) Bild BiG @ 1 Pos: /Layout odule @ 1 Käyttöönotto 6.5 Hydraulinen jarru (vientimalli Ranska) Pos: /BA/Sicherheit/Bremsen/Warnung - hydraulische Bremse Frankreichausstattung Sicherheitskette zu @ 1 VAROITUS! Koneen tahattoman jarruttamisen aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot Liian lyhyt turvaketju voi repeytyä irti ja johtaa hätäjarrutukseen. Varmista, että turvaketjun pituus on sovitettu traktoriin. Anna ammattikorjaamon (ammattihenkilöstön) sovittaa turvaketjun pituus. Varmista traktoria vaihtaessasi, että turvaketjun pituus on edelleen sopiva Pos: /BA/Sicherheit/Bremsen/Warnung - hydraulische Bremse Frankreichausstattung nicht funktionierendes @ 1 VAROITUS! Hydraulisen jarrun viallisen turvaventtiilin aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot. Hydraulisen hätäjarrun turvaventtiilin toiminnon takaamiseksi turvaketjun on oltava kiinnitettynä traktoriin ilman jännitettä. Liian voimakkaasti hydrauliletkun ympärille kiedottu turvaketju estää turvaventtiilin toiminnan käyttöjarrun jarrupoljin on painettava kerran kokonaan alas ennen ajon alkua. Käyttöjarrun painallus paineistaa turvaventtiilin paineakun paineella Kuva 32 BPHS0112 Pos: /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse (Export Frankreich) @ 1 Liitä hydraulisen jarrun hydrauliletku (1) traktorin hydraulisen jarrun liitäntään Kiinnitä turvaketju (2) varmasti traktoriin BPHS0113 Turvaketju on varustettu murtumiskohdalla (heikompi ketjun lenkki). Jos kone irtoaa tahattomasti, turvaventtiili laukaisee hätäjarrutuksen ja turvaketju katkeaa heikommasta ketjun lenkistä. Ketjun lenkki tuhoutuu tällöin ja se on vaihdettava uuteen. Turvaventtiilin lukituksen avaaminen: Pidä turvaketjua (2) tiukalla ja vapauta turvaventtiili pidätyspultista (3) vetämällä ja saata samalla lukitusvipu (4) hitaasti lähtöasentoon jousivoimatuen avulla 60

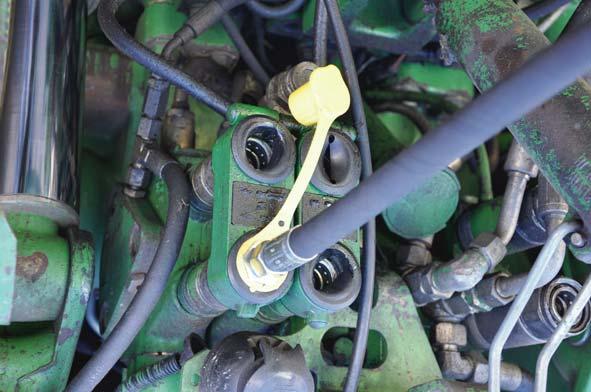

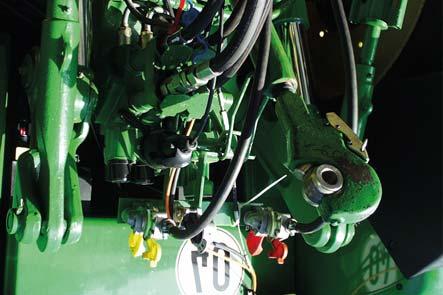

61 Pos: /BA/Inbetriebnahme/Ladewagen/HydraulikEinfachwirkender Hydraulik Anschluss Nachlauf-Lenkachse 1 Pos: /BA/Inbetriebnahme/Ladewagen/HydraulikHydraulikanschluss Nachlauf-Lenkachse einfachwirkender @ 1 Pos: /BA/Inbetriebnahme/Ladewagen/Hinweis vorrangig oder gleichrangig @ 1 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 1 Pos: /Layout odule @ 1 Käyttöönotto 6.6 Kääntyvän teliakselin yksitoiminen hydrauliliitäntä (erikoisvaruste) 2 1 Kuva 33 X X Liitä erillinen hydrauliletku (1) ohjautuvan akselin lukitussylinteristä (2) (yksitoiminen) ohjattavien pyörien lukitsemiseksi traktorin yksitoimiseen hallintaventtiiliin. Ohje Liitä liitäntä traktorin hydrauliikkaan. Noudata traktorin valmistajan antamia ohjeita traktorin ohjausventtiilien rinnakkaisesta käytöstä! Ohjautuvan akselin lukitussylinteriliitäntää on syötettävä ensisijaisesti tai vähintään samanarvoisesti noukinvaunun / peräteloilla varustetun noukinvaunun muun hydrauliikkasyötön kanssa! 6.7 Vetoaisan jousitus Erikoisvarusteet Pos: @ 1 Vetoaisan jousitus koostuu painenesteakusta, joka vaimentaa taittoaisasylinterin painehuiput. Jotta vetoaisan jousituksen toiminta olisi taattua, on taittoaisasylinterien oltava n. 20 mm ulosajettuna. Ohje Sovita tarvittaessa aisan korkeutta katso luku "Aisan korkeuden ja vetosilmukan säätö". 61

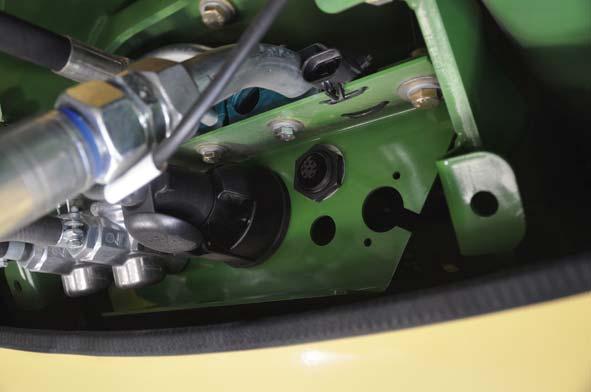

62 Pos: /Überschriften/Überschriften 2/A-E/Elektrische 1 Pos: /BA/Inbetriebnahme/Ladewagen/Elektrische Anschlüsse @ 1 Pos: /BA/Inbetriebnahme/Ladewagen/Hinweis @ 1 Pos: /Layout odule @ 1 Käyttöönotto 6.8 Sähköliitännät ZX Kuva 34 Koneen terminaalin ja valaistuksen virransyöttöä varten tarvitaan virtalähde. Koneen mukana toimitetaan kestopistorasia (DIN 9680) traktoriin asennusta varten. Koneen mukana toimitettu kestopistorasia kiinnitetään tarvittaessa suoraan traktorin 12 V:n akkuun. Liitä liitosjohdot koneen vastaaviin pistorasioihin ja varmista kiinnitys. Tarvittaessa irrota suojus ennen liittimen kytkentää Pos: /BA/Einleitung/aschinenübersicht/Großpackenpressen/Elektrikanschlüsse HS @ 1 Pistorasia (1): 7-napainen pistorasia terminaalin ja koneen väliselle liitosjohdolle. Pistorasia (2): 2-napainen pistorasia koneen ja traktorin kestopistorasian väliselle virransyöttöjohdolle (vaaditaan suora akkuliitäntä jatkuvaa virransaantia varten). Pistorasia (3): 7-napainen standardipistorasia valolaitteita varten. Ohje ukana toimitettu kestopistorasia (12V) (DIN 9680) on suojattu 25 ampeerin sulakkeella. Jos virransyöttöjohto liitetään olemassa olevaan traktorinpuoleiseen kestopistorasiaan (DIN 9680), myös tämän on oltava suojattu 25 ampeerilla. Pos: /BA/Inbetriebnahme/Ladewagen/Anschluss des Terminal s siehe @ 1 Terminaalin liitäntä, katso luku KRONE-ohjausterminaali Gamma "Terminaalin liittäminen" tai luku KRONE ISOBUS-terminaali CCI "Terminaalin liittäminen". 62

63 Pos: /Überschriften/Überschriften 2/A-E/Druckluftanschlüsse bei 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Inbetriebnahme/Druckluftbremse/Druckluftanschlüsse bei @ 1 Pos: /Layout odule @ 1 Käyttöönotto 6.9 Paineilmajarrun paineilmaliitännät Erikoisvarusteet ZX Kuva 35 Kiinnitä paineilmaletkujen (1) värilliset liittimet traktorin samanvärisiin liitäntöihin. Ohje Liitä ensin keltainen ja sitten punainen liitin. Liittimet irrotetaan päinvastaisessa järjestyksessä. 63

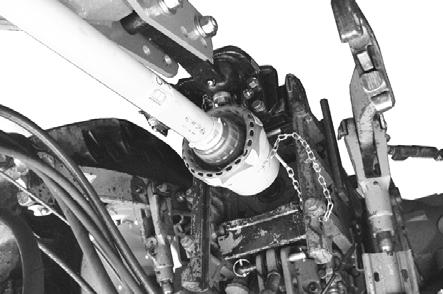

64 Pos: /Überschriften/Überschriften 1 Pos: /BA/Inbetriebnahme/Ladewagen/Anbau @ 1 Pos: /Layout odule @ 1 Käyttöönotto 6.10 Nivelakseli Kuva 36 Nivelakselin (1) ylikuormituskytkimellä varustettu pää kiinnitetään paikalleen koneen puolelle siten, että kytkin lukittuu (katso nivelakselin valmistajan käyttöohje). Kiinnitä nivelakselin suojusputkien kiinnitysketjut (2). Pituuden tarkistaminen traktorista katso luku Käyttöönotot "Nivelakseli". Tarkista ketjun kunnollinen kiinnitys: Ohjaa ketju mahdollisimman suorassa kulmassa nivelakseliin nähden. (katso kuva (a)) Älä ohjaa ketjua viistoon nivelakselin suojasuppilon yli. (ks. kuva (b)) Kuva 37 Varmista, että nivelakselille jää riittävästi vapaata kääntötilaa kaikissa käyttötilanteissa. Jos se koskettaa traktorin tai työkoneen osiin, se saattaa vaurioitua. 64

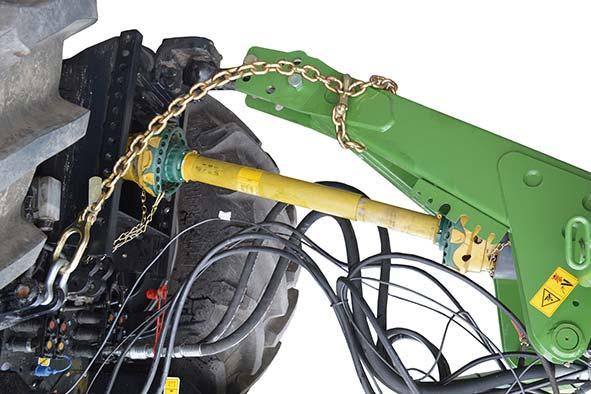

65 Pos: /Überschriften/Überschriften 2/P-T/Sicherungskette 1 Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Hinweis Sicherungskette @ 1 Pos: /Beipacks/Sonstige/Sicherungskette 89kN/Sicherheitskette an Ladewagen/Traktor montieren @ 1 Pos: 17 /Layout odule @ 1 Käyttöönotto 6.11 Varmuusketjun käyttö Pos: /BA/Inbetriebnahme/Sicherheitskette USA/WARNUNG - Falsch dimensionierte Sicherungskette verwendet mit @ 1 VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 178 kn ( lbf). Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Pos: /BA/Inbetriebnahme/Sicherheitskette USA/Sicherungskette @ 1 Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. 2 Kuva 38 1 ZBBP1224 Pos: /Beipacks/Sonstige/Sicherungskette 89kN/Sicherheitskette an Ladewagen montieren @ 1 Asenna varmuusketju (1) sakkelilla (2) traktoriin. Asenna varmuusketju (1) kuormausvaunuun. 65

66 Pos: 18.1 /Überschriften/Überschriften 1/F-J/Fahren und 1 Pos: 18.3 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - Schneidwerk muss eingeschwenkt und angehoben @ 1 Pos: 18.4 /Layout odule @ 1 Työskentely ja kuljetusajo 7 Työskentely ja kuljetusajo Pos: 18.2 /BA/Sicherheit/Fahren und Transport/itfahren Straßenfahrt/Straßenfahrt, itfahren, Fahrverhalten @ 1 Vaara! - aantieajo, matkustajat, ajokäyttäytyminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Älä ylitä suurinta sallittua nopeutta (katso tyyppikilpi). Koneen päällä ei saa oleskella kuljetusajon aikana. Koneen liikenneturvallisuus on tarkistettava ennen yleisille teille ajoa: tarkista varsinkin, että valaistus ja renkaat ovat kunnossa, takalaita suljettu, taittoaisa alhaalla sekä noukin ylhäällä. Ennen yleisille teille ajoa on varmistettava, että nousutikkaat on käännetty ylös ja varmistettu yhdessä nousuluukun kanssa. Varmista ennen liikkeellelähtöä, että traktorin ja koneen ympärille on hyvä näkyvyys. Eteenpäin ajettaessa yli 30 km/h nopeuksilla ja kuormatulla vaunulla on ohjautuva akseli (erikoisvaruste) lukittava ajovakauden parantamiseksi. Vaara! - aantieajo ja käyttöönotto Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Varmista ennen maantieajoa tai käyttöönottoa, että silputuslaite on käännetty asianmukaisesti sisään ja varmistettu. Silputuslaitteen on oltava ylösnostettuna (työasento). 66

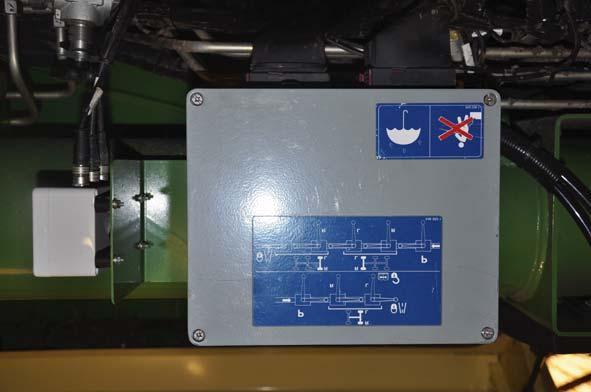

67 Pos: 18.5 /Überschriften/Überschriften 2/F-J/Handhabung der Nachlauf-Lenkachse 1 Pos: 18.6 /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Vor Rückwärtsfahrt Nachlauf-Lenkachse in Geradeausstellung bringen und @ 1 Pos: 18.7 /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Hinweis Bei kritischen Fahrsituationen das einlenken der Räder @ 1 Pos: 18.9 /Überschriften/Überschriften 3/A-E/Bei Option hydraulischer Anschluss 1 Pos: /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Hinweis Durch eine Kontroll-Leuchte wird angezeigt Lenkachse @ 1 Pos: /Layout odule @ 1 Työskentely ja kuljetusajo 7.1 Ohjautuvan taaemman teliakselin käsittely (erikoisvaruste) Ennen peruuttamista saata kääntyvä teliakseli suoraan eteenpäin -asentoon ja lukitse se. Ohje Kääntyvällä teliakselilla hankaus ohjaa takapyörät pyörän ja alustan väliin. Kriittisissä ajotilanteissa (esim. rehuauman yliajossa, peruutusajoissa tai rinteissä ajettaessa), kun raidetta ei voida pitää, on pyörien ohjautuminen estettävä lukitsemalla lukitussylinteri. Pos: 18.8 /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Kritische Fahrsituationen können sein @ 1 Kriittisiä ajotilanteita voivat olla: Ajot rinteissä pehmeällä alustalla rehuauman yliajo nopeammissa suoraan eteenpäinajoissa yli 30 km/h, kuormatulla vaunulla Hydraulista liitäntää käytettäessä (edium) Pos: /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Verriegeln der @ 1 Kääntyvän teliakselin lukitseminen Lukitse kääntyvä teliakseli seuraavasti: Pos: /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Verriegeln der Nachlauf-Lenkachse bei einfachwirkendem @ 1 Yksitoimisella hydrauliliitännällä Kohdista painetta yksitoimiseen hallintaventtiiliin ja aja traktorilla lyhyt matka suoraan eteenpäin, kunnes ohjattavat pyörät ovat suorassa Jätä kääntyvän teliakselin yksitoimiseen hallintaventtiiliin kohdistuva paine (lukitussylinteri estää pyörien sisäänkääntymisen) Ohje Hallintalaitteen merkkivalo osoittaa, että lukitussylinteriä paineistetaan ja ohjautuva akseli on siten lukittuna. Pos: /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauflenkachse AX und X Ladewagen/Entriegeln der Nachlauf-Lenkachse bei einachwirkendem @ 1 Kääntyvän teliakselin lukituksen vapauttaminen yksitoimisella hydrauliliitännällä Eteenpäin ajettaessa kääntyvän teliakselin lukitussylinteri voidaan vapauttaa seuraavasti: Vapauta kääntyvän teliakselin yksitoiminen hallintaventtiili (lukitussylinteri) paineesta ja aseta hydrauliikan ohjausvipu asentoon "Lasku" Näin voidaan renkaiden hankausta välttää suuresti kaarreajossa. 67

68 Pos: /Überschriften/Überschriften 3/A-E/Bei Option hydraulischer Anschluss 1 Pos: /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauf-Lenkachse Ladewagen ZX/Nachlauf-Lenkachse Vorwärtsfahrt 1 Pos: /BA/Einlagerung/Fahren und Transport/Nachlauf-Lenkachse/Nachlauf-Lenkachse Ladewagen ZX/Nachlauf-Lenkachse Rückwärtsfahrt 1 Pos: 19 /Layout odule @ 1 Työskentely ja kuljetusajo Hydraulista liitäntää käytettäessä (Komfort) Eteenpäinajo kääntyvällä teliakselilla Eteenpäinajossa kääntyvän teliakseliston lukitus tulee avata terminaalista. Vallitseva tila näytetään näytön ylimmällä rivillä. Akseli lukittu Akseli vapautettu Ohje Ohjautuvan akselin lukitusta suositellaan eteenpäin ajettaessa, jos esim. ohjaamattoman etuakselin sivusuuntaus ei enää riitä. Näin voi olla: rinteissä pehmeällä alustalla 1. akselin kevennyksessä taittoaisaa käytettäessä Rehuauman yliajon aikana nopeammissa suoraan eteenpäinajoissa yli 30 km/h, kuormatulla vaunulla huonokuntoisilla kaduilla ja teillä Peruutusajo kääntyvällä teliakselilla Ennen peruutusta saata ensin taka-akselin ohjautuvat pyörät suoraan. Tätä varten joudutaan mahdollisesti ajamaan hieman suoraan eteenpäin. Lukitse peruutuksen aikana ohjautuva taaempi teliakseli. Vallitseva tila näytetään näytön ylimmällä rivillä. Akseli lukittu Akseli vapautettu Ohje Lukitussylinterin paineistuksen aikana toimintopainike vilkkuu. Kun paineistus on päättynyt, toimintokuvakkeen vilkkuminen loppuu ja kääntyvä teliakselisto on lukittu. 68

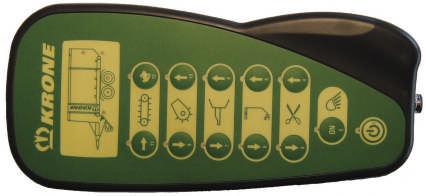

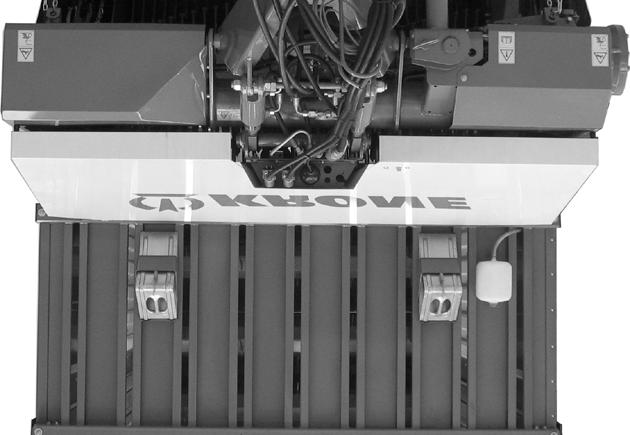

69 Pos: 20.1 /Überschriften/Überschriften 1/K-O/KRONE Bedienterminal 1 Pos: 20.2 /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ 1 Pos: 20.3 /BA/Info-Center/Ladewagen/edium/Allgemeine Beschreibung (Die elektronische Ausstattung der aschine...) edium @ 1 Pos: 20.4 /Layout odule @ 1 KRONE-hallintalaite Alpha 8 KRONE-hallintalaite Alpha Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. Kuva 39 1 Tietokone 2 Hallintalaite Koneen elektroniikkavarustukseen kuuluvat tietokone, hallintalaite sekä ohjaus- ja toimintaelementit. Tietokone sijaitsee edessä oikealla koneen rungossa suojan alla. Tietokoneen toiminnot ovat: Koneeseen asennettujen käyttölaitteiden ohjaus. Hälytysilmoitusten siirto. Anturien/käyttölaitteiden diagnoosi. Hallintalaitteen avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. 69

70 Pos: 20.5 /BA/Info-Center/Schwader/Bedieneinheit Pos: 20.6 /BA/Info-Center/Hinweis Bedieneinheit muss problemlos vom Fahresitz aus bedient @ 1 Pos: 20.8 /Layout odule @ 1 KRONE-hallintalaite Alpha 8.1 Kiinnitys Kuva. 40 Kiinnitä pidike (1) käyttämällä valmiiksi porattuja reikiä (2). Hallintalaite (3) kiinnitetään pidikkeeseen (1) magneettilevyn (4) avulla. Ohje Asenna hallintalaite pidikkeellä (1) niin, että hallintalaitetta voidaan käyttää ongelmitta traktorin kuljettajan istuimelta käsin. Pos: 20.7 /BA/Info-Center/Ladewagen/edium/Anbau @ 1 Hallintalaite Kuva 41 Yhdistä liitäntäjohto hallintalaitteen (2) liittimeen (3). Kiinnitä hallintalaite ohjaamossa olevaan pidikkeeseen. Varo hankausta ja puristumista. Sähköjohdot eivät saa olla kireällä tai koskettaa traktorin pyöriä. 70

71 Pos: 20.9 /BA/Info-Center/Schwader/Bedieneinheit Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.2 Virransaanti Vaara! - Hallintalaitteen toimintahäiriö Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Varmista asennuksessa, etteivät liitäntäjohdot kiristy tai kosketa traktorin pyöriä. 2 1 SW Kuva 42 Kytke virtajohto (12 V) traktorin ja koneen puolella 3-napaiseen pistorasiaan (DIN 9680). 71

72 Pos: /BA/Info-Center/Ladewagen/edium/Übersicht 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.3 Hallintalaitteen yleiskatsaus AX000033_2 Kuva 43 72

73 Pos: /BA/Info-Center/Ladewagen/edium/Übersicht Beschreibung der Tasten und @ 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha Painikkeet erkkivalot ON/OFF-painike 1 ON/OFF ja ilmoitukset/hälytykset Työvalo PÄÄLLE/POIS 2 Työvalo Terän kääntö ulos (3) Terän kääntö sisään (4) Takalaidan sulkeminen (5) Takalaidan avaaminen (6) Taittoaisan lasku (7) Taittoaisan nosto (8) Noukin lasketaan (9) Noukin nostetaan (10) 3 Terät käännetään ulos 4 Terät käännetään sisään 5 Takalaita suljetaan 6 Takalaita avataan 7 Taittoaisa lasketaan 8 Taittoaisa nostetaan 9 Noukin lasketaan alas 10 Noukin nostetaan ylös Pohjakuljettimen taaksepäinkulku (11) 11 Pohjakuljettimen taaksepäinkulku aktiivinen Pohjakuljettimen eteenpäinkulku (12) 12 Pohjakuljettimen eteenpäinkulku aktiivinen Pohjakuljettimen pikakäynti (13) "-" miinuspainike 16 Pylväskuvio (pohjakuljettimen nopeus) "+" pluspainike 17 Terän asento 18 Akseli lukittu (merkkivalo palaa) Akseli vapautettu (merkkivalo ei pala) 19 Asento vaunu täynnä (merkkivalo palaa) Asento vaunu tyhjä (merkkivalo ei pala) 20 Takalaidan asento 73

74 Pos: /BA/Info-Center/Ladewagen/edium/Bedienenheit ein- 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.4 Hallintalaitteen kytkeminen päälle / pois päältä Kuva 44 Kytkeminen päälle AX000035_2 Paina painiketta. Suoritetaan lyhyt itsetestaus: kaikki ledit syttyvät hetkeksi. Kuuluu äänimerkki. kaikki ledit sammuvat. erkkivalo (1) palaa jatkuvasti, hallintalaite on kytketty päälle. Kytkeminen pois päältä Paina painiketta. erkkivalo (1) sammuu, hallintalaite on kytketty pois päältä. 74

75 Pos: /BA/Info-Center/Ladewagen/edium/Arbeitsscheinwerfer 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.5 Työvalojen kytkentä päälle/pois Kuva 45 Kytkeminen päälle Paina painiketta. erkkivalo (2) palaa,työvalo on kytketty päälle. Kytkeminen pois päältä Paina painiketta. erkkivalo (2) sammuu, työvalo on kytketty pois päältä. 75

76 Pos: /BA/Info-Center/Ladewagen/edium/esser ein- 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.6 Terien kääntö sisään/ulos Kuva 46 erkkivalo (17) palaa jatkuvasti: erkkivalo (17) vilkkuu: erkkivalo (17) ei pala: Terät on käännetty sisään. Terät on käännetty ulos. Terät ovat huoltoasennossa. Terien kääntäminen ulos Paina painiketta (3) ja pidä sitä painettuna. Kun merkkivalo (17) vilkkuu ja merkkivalo (3) sammuu, terät on käännetty ulos. Terien vienti huoltoasentoon Paina painiketta (3) ja pidä sitä painettuna, kunnes terät on käännetty ulos. Paina painiketta (3) uudelleen ja pidä sitä painettuna. N. 3 sekunnin kuluttua terät alkavat liikkua edelleen odotusasentoon. Kun merkkivalo (17) ja merkkivalo (3) sammuvat, terät ovat huoltoasemassa. Terien taitto sisäänpäin Paina painiketta (4) ja pidä sitä painettuna. Kun merkkivalo (17) palaa jatkuvasti, terät on käännetty sisään. 76

77 Pos: /BA/Info-Center/Ladewagen/edium/Heckklappe 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.7 Takalaidan avaaminen/sulkeminen Kuva 47 erkkivalot malleissa D, GD ja GL erkkivalo (20) palaa jatkuvasti: erkkivalo (20) vilkkuu: erkkivalo (20) ei pala: Takalaita on suljettu. Takalaita on avattu hieman tai se ei ole kokonaan auki. Takalaita on kokonaan auki. erkkivalot mallissa L erkkivalo (20) palaa jatkuvasti: erkkivalo (20) ei pala: Takalaita on suljettu. Takalaita on avattu. Takalaidan avaaminen malleissa D, GD ja GL Paina painiketta (6) ja pidä sitä painettuna. Kun merkkivalo (20) sammuu, takalaita on kokonaan auki. Takalaidan avaaminen mallissa L Paina painiketta (6) ja pidä sitä painettuna. Takalaita avautuu niin kauan, kun painiketta (6) painetaan. Sulje takalaita Paina painiketta (5) ja pidä sitä painettuna 3 sekunnin ajan. Takalaidan sulkeutuessa merkkivalo (20) vilkkuu. Kun merkkivalo (20) palaa jatkuvasti, takalaita on suljettu. 77

78 Pos: /BA/Info-Center/Ladewagen/edium/Knickdeichsel 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.8 Taittoaisan nosto/lasku Kuva 48 Taittoaisan nosto Paina painiketta (8) ja pidä sitä painettuna. Taittoaisa nousee niin kauan, kun painiketta (8) painetaan. erkkivalo (8) palaa niin kauan, kun painiketta (8) painetaan. Taittoaisan lasku Paina painiketta (7) ja pidä sitä painettuna. Taittoaisa laskeutuu niin kauan, kun painiketta (7) painetaan. erkkivalo (7) palaa niin kauan, kun painiketta (7) painetaan. 78

79 Pos: /BA/Info-Center/Ladewagen/edium/Pick-up 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.9 Noukkimen nosto / lasku Kuva 49 Noukkimen nosto Paina painiketta (10) ja pidä sitä painettuna. Noukin nousee niin kauan, kun painiketta (10) painetaan. erkkivalo (10) palaa niin kauan, kun painiketta (10) painetaan. Noukkimen lasku Paina painiketta (9). Kun merkkivalo (9) palaa jatkuvasti, noukin on kellunta-asennossa. 79

80 Pos: /BA/Info-Center/Ladewagen/edium/Kratzbodenvorlauf ÜS mit 1 Pos: /BA/Info-Center/Ladewagen/edium/Taste 13 hat gleiche Funktion wie Taste @ 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.10 Pohjakuljetin eteenpäin Kuva 50 Pos: /BA/Info-Center/Ladewagen/edium/Kratzbodenvorlauf aktivieren beim @ 1 Pohjakuljettimen eteenpäinkulun aktivointi kuormauksessa Aja kuormausmateriaalipylvästä hieman taaksepäin painamalla painiketta (12) ja pitämällä sitä painettuna. erkkivalo (12) palaa niin kauan, kun painiketta painetaan. Pos: /BA/Info-Center/Ladewagen/edium/Taste 12 ist im Lade_odus @ 1 Pohjakuljettimen nopeus on kuormaustilassa aina 100 %. Jos painike (12) vapautetaan, pohjakuljetin pysähtyy. Pikakäyntiä ei voida kytkeä päälle kuormaustilassa. Painikkeella (13) pikakäynti on kuormaustilassa sama toiminto (pohjakuljettimen eteenpäinliike) kuin painikkeella (12). Painike (11) pohjakuljettimen taaksepäinliike ei ole kuormaustilassa toiminnassa. Pos: /BA/Info-Center/Ladewagen/edium/Kratzboden- @ 1 Lisää tai vähennä pohjakuljettimen alkunopeutta purkaustapahtumaa varten. Takalaidan on oltava suljettu. uutettu arvo tallennetaan. Vähennä Paina painiketta. uutettu arvo voidaan lukea pylväskuviosta (21) ja se tallennetaan. Lisää Paina painiketta. uutettu arvo voidaan lukea pylväskuviosta (21) ja se tallennetaan. 80

81 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha Pos: /BA/Info-Center/Ladewagen/edium/Kratzbodenvorlauf aktivieren beim @ 1 Pohjakuljettimen eteenpäinkulun aktivointi tai deaktivointi purkutapahtumassa Aktivointi Paina painiketta (12). Pohjakuljettimen eteenpäinkulku aktivoidaan, merkkivalo (12) palaa. Deaktivointi Paina painiketta (12). Pohjakuljettimen eteenpäinkulku deaktivoidaan, merkkivalo (12) sammuu. Pohjakuljettimen nopeuden vähentäminen tai lisääminen uutettua arvoa ei tallenneta. Vähennä Paina painiketta. uutettu arvo voidaan lukea pylväskuviosta (21) eikä sitä tallenneta. Lisää Paina painiketta. uutettu arvo voidaan lukea pylväskuviosta (21) eikä sitä tallenneta. Pos: /BA/Info-Center/Ladewagen/edium/Kratzbodenvorlauf Eilgang einschalten (D/Kratzbodenvorlauf Eilgang einschalten @ 1 Pikakäynnin kytkeminen päälle / pois päältä purkutapahtumassa Kytkeminen päälle Paina painiketta (13). Pikakäynti aktivoidaan, merkkivalo (12) vilkkuu. Kytkeminen pois päältä Paina painiketta (13). Pikakäynti deaktivoidaan, merkkivalo (12) sammuu. 81

82 Pos: /BA/Info-Center/Ladewagen/edium/Kratzbodenrücklauf (nur bei 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.11 Pohjakuljettimen taaksepäinliike (vain D/GD-mallissa) HUOIO! ateriaalivauriot pohjakuljettimen ylikuormituksen vuoksi. Käytä pohjakuljettimen taaksepäinkulkua vain vähän aikaa pohjakuljettimen ylikuormituksen välttämiseksi. Kuva 51 Jos purkaustelat juuttuvat kiinni, on pohjakuljettimen paluu kytkettävä lyhyesti päälle. Tätä varten: Paina painiketta (11). Pohjakuljettimen taaksepäinkulku on aktivoituna niin kauan, kun painiketta (11) painetaan (tunnustelevasti). erkkivalo (11) palaa. 82

83 Pos: /BA/Info-Center/Ladewagen/edium/Ladeautomatik ein- ausschalten 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.12 Kuormausautomatiikan kytkeminen päälle/pois päältä (lisävaruste) Kuva 52 Edellytyksenä on, että parametri "Kuormausautomatiikka" on aktivoitu, katso luku KRONEhallintalaite Alpha "Kuormausautomatiikka-parametrin aktivointi / deaktivointi". Kuormausautomatiikan kytkeminen päälle Kuormausautomatiikka aktivoi pohjakuljettimen automaattisesti, kun kuormattavan materiaalin siirtokorkeus on saavutettu ja asetettu odotusaika on kulunut umpeen. Kytke kuormausautomatiikka päälle painamalla painiketta (11), merkkivalo (11) vilkkuu. Niin kauan kun pohjakuljetin on käynnissä, merkkivalo (12) palaa. Kytke kuormausautomatiikka posi päältä painamalla painiketta (11), merkkivalo (11) sammuu. Odotusajan asettaminen Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Lisää odotusaikaa painamalla painiketta. uutettu arvo voidaan lukea pylväskuviosta (21) ja se tallennetaan. Laske odotusaikaa painamalla painiketta. uutettu arvo voidaan lukea pylväskuviosta (21) ja se tallennetaan. Yksi pylväskuvion diodi vastaa n. 1 sekunnin odotusaikaa. 83

84 Pos: Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.13 Anturitesti AX000034_2 Kuva 53 Anturitestissä tarkistetaan koneeseen asennetut anturit virheiden varalta. Jos tietokone on vaihdettu, on koneen parametrit tarkastettava anturitestissä ja muutettava tarvittaessa. Kytke anturitesti päälle. Hallintalaitteen on oltava sammutettuna. Paina painiketta ja pidä sitä painettuna ja paina painiketta. Hallintalaite vaihtaa anturitestiin, merkkivalo (2) vilkkuu. ahdolliset anturit (koneen varustuksesta riippuen) Nro Anturin nimitys Tilamahdollisuudet 11 Voimanottoakselin anturi, mallissa ilman kuormausautomatiikkaa 1,2,3 Kuormausautomatiikan anturi, mallissa kuormausautomatiikalla 1,2,3 17 Teräanturi 1,2,3 18 Akselin lukituksen anturi * 1 19 Anturi vaunu täynnä 1,2,3 20 Takalaidan anturi 1,2,3 *1 Akseli lukittu -merkkivalo (18) palaa: Paine yli 100 bar. Akseli ei lukittu merkkivalo (18) ei pala: Paine alle 100 bar Tilamahdollisuudet 1 LED palaa: vaimennettu (anturin edessä metallia) 2 LED pois: vaimentamaton (anturin edessä ei metallia) 3 LED vilkkuu: anturi viallinen (esim.: johtovika tai oikosulku) 84

85 Pos: /BA/Info-Center/Ladewagen/edium/Einstellung der Kratzbodengeschwindigkeit Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha Pohjakuljettimen nopeuden asetus Koska traktorien hydrauliikkalaitteiden tehoissa on eroja, voi olla tarpeen säätää pohjakuljettimen maksiminopeutta (100 %) ja alkunopeutta (0 %). Kuva 54 Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Pohjakuljettimen maksiminopeuden (100 %) säätäminen Paina painiketta (4). erkkivalo (2) sammuu ja merkkivalo (4) vilkkuu. Aktivoi traktorin hydrauliikka. Korota traktorin moottorin kierrosluku nimellisarvoon. Paina painiketta (10) niin kauan, kunnes pohjakuljettimen nopeus ei enää lisäänny. Pylväskaavio näyttää asetuksen. 85

86 Pos: /BA/Info-Center/Ladewagen/edium/Einstellung der Kratzbodengeschwindigkeit 0 @ 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha Kuva 55 Pohjakuljettimen alkunopeuden (0 %) säätäminen Paina painiketta (3). erkkivalo (2) sammuu ja merkkivalo (3) vilkkuu. Aktivoi traktorin hydrauliikka. Korota traktorin moottorin kierrosluku nimellisarvoon. Paina painiketta (9) tai (10), kunnes pohjakuljetin lähtee juuri liikkeelle. Pylväskaavio näyttää asetuksen. Kytke hallintalaite pois päältä Paina painiketta. 86

87 Pos: /BA/Info-Center/Ladewagen/edium/Jobrechner auf Bedieneinheit 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.14 Tietokone vaihdettu Kuva 56 Jos tietokone vaihdetaan, on uusi tietokone ohjelmoitava uudelleen käytettyyn hallintalaitteeseen (hallintalaite L/GL-malli tai D/GD-malli). Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Paina painiketta (5). erkkivalo (2) sammuu ja merkkivalo (5) vilkkuu. D/GD-mallin valinta Paina painiketta (9). L/GL-mallin valinta Paina painiketta (10). Kytke hallintalaite pois päältä Paina painiketta. 87

88 Pos: /BA/Info-Center/Ladewagen/edium/Parameter Load-Sensing 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.15 Parametrin "Paineentunnistus" asettaminen Kuva 57 Pylväskaavio "Paineentunnistus"-parametri aktivoitu (hydraulilohko on päällä: kuormantunnistuskykyinen). Pylväskaavio "Paineentunnistus"-parametri deaktivoitu (hydraulilohko ei ole pois: kuormantunnistuskykyinen). Hydraulilohkosta riippuen (kuormantunnistuskykyinen kyllä/ei) on parametrin "Paineentunnistus" oltava joko aktivoituna (kyllä) tai deaktivoituna (ei). Tehtaalla parametri "Paineentunnistus" on asetettu aktivoiduksi. Parametri määrittää vain, onko hydraulilohko kuormantunnistuskykyinen vai ei. Ei kysytä, käytetäänkö kuormantunnistusta. Katso myös luku Huolto "Liitäntä paineen tunnistavaan hydrauliikkaan" ja "Hydrauliikkajärjestelmän sovitus". Hallintalaitteen on oltava sammutettuna. Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Paina painiketta (6). erkkivalo (2) sammuu ja merkkivalo (6) vilkkuu. "Paineentunnistus"-parametrin deaktivointi Paina painiketta (9). Parametri "Paineentunnistus" on deaktivoitu, pylväskaavio on pois päältä. "Paineentunnistus"-parametrin aktivointi Paina painiketta (10). Parametri "Paineentunnistus" on aktivoitu, pylväskaavio on päällä. Kytke hallintalaite pois päältä Paina painiketta. 88

89 Pos: /BA/Info-Center/Ladewagen/edium/Parameter Querförderband 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.16 "Poikittaiskuljetin"-parametri lisävarusteena (vain GD-malli) Kuva 58 Pylväskaavio "Poikittaiskuljetin"-parametri on aktivoitu. päällä: Pylväskaavio "Poikittaiskuljetin"-parametri on deaktivoitu. pois: Jos vaunu on varustettu tehtaalla poikittaiskuljettimella, on "Poikittaiskuljetin"-parametri asetettu tehtaalla. Jos poikittaiskuljetin asennetaan jälkeenpäin tai tietokone on vaihdettu, "Poikittaiskuljetin"- parametri on aktivoitava kerran. "Poikittaiskuljetin"-parametrin tarkastaminen ja säätäminen tarvittaessa Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Paina painiketta (8). erkkivalo (2) sammuu ja merkkivalo (8) vilkkuu. "Poikittaiskuljetin"-parametrin deaktivointi: Paina painiketta (9). Parametri "Poikittaiskuljetin" on deaktivoitu, pylväskaavio on pois päältä. "Poikittaiskuljetin"-parametrin aktivointi: Paina painiketta (10). Parametri "Poikittaiskuljetin" on aktivoitu, pylväskaavio on päällä. Jos parametri on aktivoitu, poikittaiskuljettimen käyttö tapahtuu traktorin ohjauslaitteella (erillinen hydrauliliitäntä). Kytke hallintalaite pois päältä Paina painiketta 89

90 Pos: /BA/Info-Center/Ladewagen/edium/Parameter Heckklappensensor (nur 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.17 Parametri "Takalaidan anturi" (vain GL-mallissa) Kuva 59 Pylväskaavio päällä: Pylväskaavio pois: Parametri "Anturi ylhäällä" (Anturi asennettu ylös takalaitaan) Parametri "Anturi alhaalla" (Anturi asennettu alas takalaitaan) Jos tietokone on vaihdettu, on takalaidan anturin parametri tarkastettava ja tarvittaessa muutettava. "Takaluukun anturi" -parametrin tarkastaminen ja säätäminen tarvittaessa Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Paina painiketta (7). erkkivalo (2) sammuu ja merkkivalo (7) vilkkuu. Parametrin asetus arvoon "Anturi alhaalla": Paina painiketta (9). Parametri "Anturi alhaalla" on asetettu, pylväskaavio on pois päältä. Parametrin asetus arvoon "Anturi ylhäällä" Paina painiketta (10). Parametri "Anturi ylhäällä" on asetettu, pylväskaavio on päällä. Kytke hallintalaite pois päältä Paina painiketta. 90

91 Pos: /BA/Info-Center/Ladewagen/edium/Parameter 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.18 Parametri "Takalaidan hydrauliikka" Kuva 60 Jos tietokone on vaihdettu, on parametri "takalaidan hydrauliikka" asetettava. Ohje Pylväskaavio päällä: Parametri "Takalaidan hydrauliikka" (koneet ilman ylivirtahydrauliikkaa) Pylväskaavio pois: Parametri "Takalaidan hydrauliikka" (koneet ylivirtahydrauliikalla) Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Paina painiketta (11). erkkivalo (2) sammuu ja merkkivalo (11) vilkkuu. Jos pylväskaavio on pois päältä, parametria "Takalaidan hydrauliikka" ei ole asetettu oikein. Kun pylväskaaviossa palaa valo, parametria on muutettava. Parametrin "Takalaidan hydrauliikka" asettaminen Paina painiketta (9). Pylväskaavio on pois päältä. Kytke hallintalaite pois päältä Paina painiketta. 91

92 Pos: /BA/Info-Center/Ladewagen/edium/Parameter Ladeautomatik 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.19 Parametrin "Kuormausautomatiikka" aktivointi / deaktivointi (lisävaruste) Kuva 61 Pylväskaavio Parametri "Kuormausautomatiikka" aktivoitu. päällä: Pylväskaavio Parametri "Kuormausautomatiikka" deaktivoitu. pois: Jos vaunu on varustettu tehtaalla kuormausautomatiikalla, on "Kuormausautomatiikka"- parametri asetettu tehtaalla. Jos kuormausautomatiikka asennetaan jälkeenpäin tai tietokone on vaihdettu, "Kuormausautomatiikka"-parametri on aktivoitava kerran. Parametrin "Kuormausautomatiikka" tarkastus ja tarv. säätö Kytke anturitesti päälle (katso luku KRONE-hallintalaite Alpha "Anturitesti"). Paina painiketta (12). erkkivalo (2) sammuu ja merkkivalo (12) vilkkuu. Parametrin "Kuormausautomatiikka" deaktivointi: Paina painiketta (9). Parametri "Kuormausautomatiikka" on deaktivoitu, pylväskaavio on pois päältä. Parametrin "Kuormausautomatiikka" aktivointi: Paina painiketta (10). Parametri "Kuormausautomatiikka" on aktivoitu, pylväskaavio on päällä. Hallintalaitteen kytkeminen pois päältä Paina painiketta 92

93 Pos: Pos: /BA/Info-Center/Schwader/Bedieneinheit - edium/swadro 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.20 Ilmoitukset Vaunu täynnä Ohje Jos vaunu on täynnä ja pohjakuljettimen eteenpäinkulun painiketta (12) painettu, kuuluu jatkuva merkkiääni. on Pos: /BA/Info-Center/Ladewagen/edium/eldung esser @ 1 Terä ulos Ohje Jos terät kääntyvät sisään käännetystä asennosta (työasento) ulos, kuuluu 2 sekunnin ajan äänimerkki (korkeataajuuksinen) Hälytysilmoitukset Jos koneen elektroniikassa esiintyy häiriö, tämä osoitetaan vastaavalla painikkeen vilkkusignaalilla. Lisäksi myös summeri ilmoittaa saman häiriökoodin 5 syklin ajan. Pos: /BA/Info-Center/Schwader/Bedieneinheit - edium/swadro 1000/Beispiel @ 1 Esimerkki: Anturivika (11) (häiriökoodi "21") ledin = 21" 2 1 = 21" t SW Kuva 62 Signaalin vaiheet: Impulssikesto 200 ms, impulssitauko 200 ms, tauko kahden signaalisarjan välillä 2 s, tauko yhden signaalisarjan lukujen välillä 800 ms 93

94 Pos: /Überschriften/Überschriften 2/P-T/Störungen - Ursachen und 1 Pos: /Layout odule @ 1 KRONE-hallintalaite Alpha 8.22 Häiriöt - syyt ja korjaus Pos: /BA/Info-Center/Ladewagen/edium/Störungen_Ursache_Behebung Nro @ 1 Kuvaus ahdollinen syy Korjaus 11 Yli-/alijännite Traktorin akku viallinen Tarkasta akku Traktorin laturi viallinen / liian heikko. Traktorin 12 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. 13 BUS-virhe BUS-väylä hallintalaitteen ja koneen välillä oli keskeytynyt > kontaktivika näytön liitännässä 14 Virheellinen terminaali 15 Virheellinen terminaaliohjelmisto 16 Hallintalaitteen painike viallinen Väärä terminaali on liitetty. Terminaali-ohjelmisto ja tietokone eivät sovi yhteen Painike juuttuu kiinni päälle kytkettäessä. Tarkasta laturi Liitä KRONE-liitosjohto suoraan traktorin akkuun Tarkista näytön johto. Käytä konetyyppiin sopivaa terminaalia. Siirrä laitteeseen oikea ohjelmisto. Tarkista painikkeet. 21 Anturivika Johtokatkos / oikosulku anturissa. Tarkasta anturit 94

95 Pos: /BA/Info-Center/Schwader/Bedieneinheit - edium/swadro 1000/Alarmmeldungen 1 Pos: /Überschriften/Überschriften 2/A-E/Anzeigen der 1 Pos: /BA/Info-Center/Ladewagen/edium/Anzeigen der Software-Version @ 1 Pos: /BA/Info-Center/Ladewagen/edium/Anzeigen der Software-Version Text @ 1 Pos: 21 /Layout odule @ 1 KRONE-hallintalaite Alpha 8.23 Hälytysilmoitusten korjaaminen Jos on havaittu elektroniikkalaitteiden vika, se on korjattava. Jos hallintalaitteen sammuttamisen ja uuden päällekytkemisen jälkeen ei hälytys ole enää olemassa, tämä näytetään painikkeen (ON/ OFF-symboli) jatkuvalla palamisella Ohjelmistoversion näyttö Kuva 63 Voit hakea koneen ohjelmistoversion näyttöön painamalla painiketta 10 kertaa. I ) Asento (I) ilmoittaa ohjelmisto-version kymmenluvun. Esim. ohjelmistoversiossa 20 palaa kaksi lediä, ohjelmistoversiossa 40 neljä lediä. I ) Asento (II) ilmoittaa ohjelmisto-version ykkösluvun. Esim. ohjelmistoversiossa 2 palaa kaksi lediä, ohjelmistoversiossa 5 viisi lediä. Seuraavassa esimerkki ohjelmistoversion näytöstä. Ohjelmistoversio 25 = asento (I) (palaa 2 lediä) + asento (II) (palaa 5 lediä) = (ohjelmistoversio 20) + (ohjelmistoversio 5) Ohje Heti kun painetaan jotain muuta painiketta, näyttö palaa takaisin koneen ohjelmaan ja suorittaa sen toimintoja. 95

96 Pos: 22.1 /Überschriften/Überschriften 1/K-O/KRONE 1 Pos: 22.2 /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis Im weiteren Verlauf Terminal auch als Bedieneinheit @ 1 Pos: 22.3 /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ 1 Pos: 22.4 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Allgemeine Beschreibung (Die elektronische Ausstattung der aschine...) Text/Bild @ 1 Pos: 22.5 /Layout odule @ 1 KRONE ISOBUS-terminaali 9 KRONE ISOBUS-terminaali Ohje Tässä käyttöohjeessa käytetään terminaalista jatkossa myös nimitystä "hallintalaite". Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. ESC F7 F1 3 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 L400461_1 CC Kuva 64 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (1), punnituslaitteen elektroniikka (2) (lisävaruste) sekä terminaali (3) ja ohjaus- ja toimintaelementit. Tietokone (1) ja punnituslaitteen elektroniikka (2) (lisävarusteena) sijaitsevat koneessa edessä vasemmalla (ZX-malli), oikealla (AX-X-malli) etummaisen pellin alla. Niillä on seuraavat toiminnot: Kuormaus- ja purkaustapahtuman ohjaus Kuormalaskuri Koneeseen asennettujen käyttölaitteiden ohjaus Hälytysilmoitusten siirto Anturien/käyttölaitteiden diagnoosi Terminaalin (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. 96

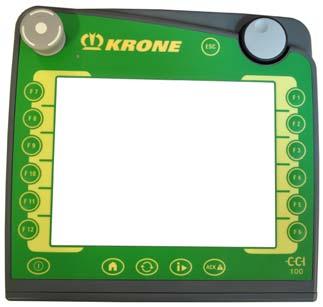

97 Pos: 22.6 /Überschriften/Überschriften 2/P-T/Terminal in Kabine 1 Pos: 22.7 /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis für den Anbau des Terminals, in die @ 1 Pos: 22.8 /Layout odule @ 1 KRONE ISOBUS-terminaali 9.1 Terminaalin asentaminen ohjaamoon Ohje Huomioi terminaalin asennuksessa traktorin ohjaamoon mukana tuleva terminaalin käyttöohje. Betriebsanleitung Version: 1.0 CC-ISOBUS ISOBUS-Terminal CCI 100/200 Kuva65 97

98 Pos: /Überschriften/Überschriften 2/F-J/ISOBUS Short Cut 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.2 ISOBUS Short Cut Button Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/odule für Beipack/ISOBUS Short Cut ButtonISOBUS Short Cut Button_2 @ 1 VAARA! Käyvän koneen aiheuttama loukkaantumisvaara! Koneesi tukee ISOBUS Short Cut Button -painiketta. ISOBUS Short Cut Button -painiketta (1) painettaessa sammutetaan koneen toiminnot, jotta vaaratilanteessa saataisiin aikaan koneen turvallinen tila. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. Siksi koneen rakenneosat saattavat käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. ISOBUS Short Cut Button ei missään tapauksessa vaikuta traktorin toimintoihin, eli nivelakseleiden tai hydrauliikan toimintaan ei vaikuteta! Siksi kone saattaa käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/odule für Beipack/ISOBUS Short Cut ButtonISOBUS short Cut Button_wird betätigt_ladewagen @ 1 Terminaalin iskupainikkeena toteutettua ISOBUS Short Cut Buttonia (1) painettaessa lähetetään ISOBUS-väylälle pysäytyskomento. Liitetty ISOBUS-kone analysoi tämän komennon käynnistääkseen tarvittaessa hätätilanteessa vastaavat automaattiset toimenpiteet. Kun ISOBUS Short Cut Buttonia painetaan, näytössä näytetään vastaava hälytysmaski: ESC F7 F8 F9 1 ISB F1 F2 F3 F10 F4 F11 F5 F12 F6 CC Kuva 66 Tietokone estää seuraavassa luetellut toiminnot koneen puolelta. Pohjakuljetin eteenpäin / taaksepäin Noukkimen nosto / lasku Takalaidan nosto / lasku Taittoaisan nosto/lasku Teräpalkin nosto / lasku Poikittaiskuljetin Valot Säilöntäaine Ohjautuvan akselin lukitus / avaus 98

99 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/odule für Beipack/Display / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/odule für Beipack/Hinweis @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/odule für Beipack/ISOBUS Short Cut ButtonISOBUS Short Cut Button_wird @ 1 Kun ISOBUS Short Cut Button jälleen vapautetaan, terminaalin näyttöön ilmestyy seuraava ilmoitus: ESC F7 F8 1 ISB F1 F2 2 F9 F3 F10 F11 F12 OK F4 F5 F6 CC Kuva67 Hälytysmaskista poistutaan painamalla toimintopainiketta ovat jälleen käytettävissä.. Vasta nyt kaikki koneen toiminnot Näyttö / kosketusnäyttö Valikko-ohjausta sekä arvojen ja tekstien helppoa syöttöä varten terminaali on varustettu laadukkaalla kosketusnäytöllä. Kuvaruutua koskettamalla voidaan kutsua toimintoja suoraan ja muuttaa arvoja. Ohje Vierityspyörällä (2) voidaan suorittaa samat toiminnot kuin kosketusnäytön kautta. 99

100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (vorgerüsteteter ISO 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) CC00014 Kuva 68 Terminaalin liitäntä traktoriin Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN1-out). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen). Traktorin liittäminen koneeseen Ohje Traktorin liitäntä koneeseen suoritetaan erityisellä kaapelisarjalla (14), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (14) ISO-pistoke (9) (9-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (8) (9-napainen). Liitä kaapelisarjan (14) pistoke (10) (7-napainen) koneen pistorasiaan (11) (7-napainen). Liitä kaapelisarjan (14) pistoke (12) (2-napainen) koneen pistorasiaan (13) (2-napainen). 100

101 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (ohne ISO 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Kuva69 Terminaalin liittäminen koneeseen Ohje Terminaalin liittäminen koneeseen tapahtuu mukana tulevalla kaapelisarjalla (5) (tuotenro ). Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen) Liitä päätepistoke (4) (tuotenro , sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN1-out) Traktorin liittäminen koneeseen Ohje Traktorin liittäminen koneeseen tapahtuu mukana tulevalla virtajohdolla (8) (tuotenro ). Liitä virtajohdon (8) pistoke (9) traktorin kestopistorasiaan (10) Liitä virtajohdon (8) pistoke (11) (2-napainen) koneen pistorasiaan (12) (2-napainen) 101

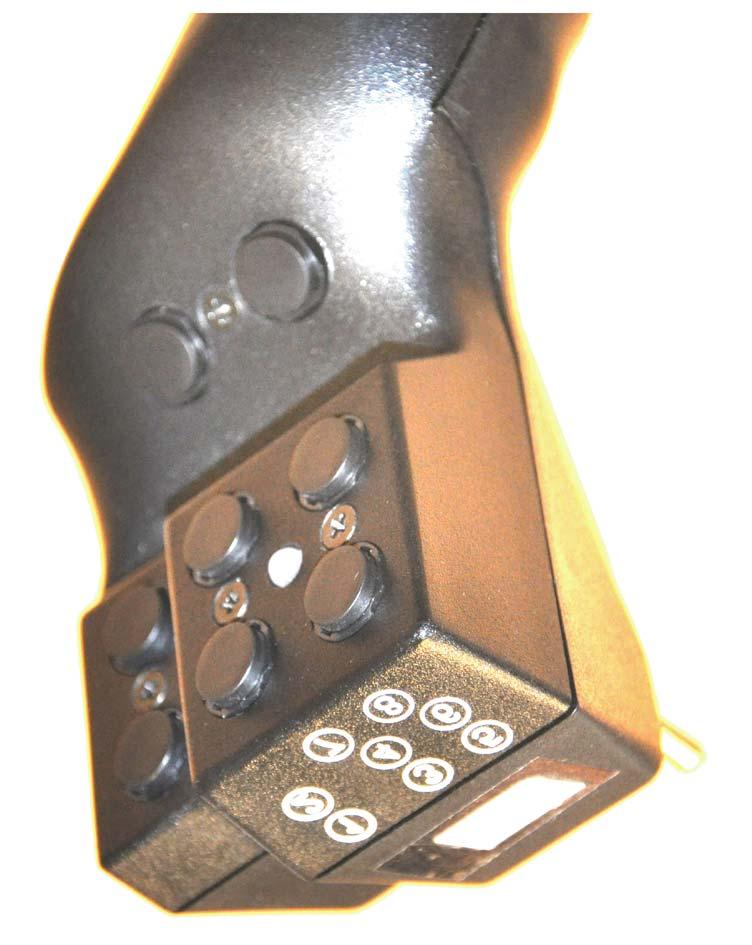

102 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ultifunktionshebel an CCI Terminal anschließen (Traktor mit integriertem ISOBUS 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Liitä monitoimivipu CCI-terminaaliin (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) CC00602 Kuva 70 Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN1-out) Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) monitoimivivun ISO-pistorasiaan (6) (9- napainen) Liitä monitoimivivun ISO-pistoke (7) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen) 102

103 Pos: /Überschriften/Überschriften 3/K-O/ultifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ultifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ultifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Liitä monitoimivipu CCI-terminaaliin (traktoreilla, joissa ei ole ISOBUS-järjestelmää) CC Kuva 71 Ohje Terminaalin liitäntä monitoimivipuun suoritetaan erityisellä kaapelisarjalla (9), joka voidaan tilata ilmoittamalla Krone-tuotenro Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ultifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ 1 Liitä kaapelisarjan (9) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (9) pistorasia (3) ja kaapelisarjan (5) pistoke (4) Liitä kaapelisarjan (9) ISO-pistoke (8) (9-napainen) monitoimivivun ISO-pistorasiaan (7) (9- napainen) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7-napainen) 103

104 Pos: /Überschriften/Überschriften 3/A-E/Ein- Ausschalten des Terminals bei nicht angeschlossener 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Ein- Ausschalten Bild mit nicht angeschlossener @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Für weitere Angaben zur Funktionsweise Handbuch @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Terminaalin sammuttaminen, kun konetta ei ole liitetty Kuva72 Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta (1) (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Lisätietoja ISOBUS-terminaalin CCI toimintatavasta löytyy mukana tulevasta terminaalin käyttöohjeesta. Betriebsanleitung Version: 1.0 CC-ISOBUS ISOBUS-Terminal CCI 100/200 Kuva73 104

105 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 105

106 Pos: /Überschriften/Überschriften 3/A-E/Ein- Ausschalten des Terminals bei angeschlossener 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Ein- Ausschalten Bild mit angeschlossener aschine AX/X/Ein- Ausschalten Bild mit angeschlossener aschine AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Vor der @ 1 KRONE ISOBUS-terminaali Terminaalin sammuttaminen, kun kone on liitettynä Aloitusnäyttö ESC ESC F7 F1 F7 F1 F8 F2 F8 F2 F9 F3 F9 F3 F10 F4 F10 F4 F11 F12 1 F5 F6 F11 F12 1 F5 F6 Kuva 74 Aloitusnäyttö punnitus deaktivoituna ja punnituksella automaattikäytössä CC Aloitusnäyttö aktivoidulla punnituksella käsikäytössä CC Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta (1) (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Ennen ensimmäistä käyttöä Ensimmäisellä käynnistyskerralla ladataan terminaaliin konekohtaisten valikkojen asetukset. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan terminaalin muistiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/ein- Ausschalten nach dem Ladevorgang wird im Display das Straßenbild @ 1 Das Lataustapahtuman jälkeen näytössä näkyy "aloitusnäyttö". Terminaali on nyt käyttövalmis. Pos: /Layout odule @ 1 106

107 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Für weitere Angaben zur Funktionsweise Handbuch @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Display Aufbau 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Ohje Lisätietoja ISOBUS-terminaalin CCI toimintatavasta löytyy mukana tulevasta terminaalin käyttöohjeesta. Betriebsanleitung Version: 1.0 CC-ISOBUS ISOBUS-Terminal CCI 100/200 Kuva Näytön rakenne F7 F8 F1 F2 CC F9 F3 F10 F4 F11 F5 F12 F6 Kuva 76 Terminaalin näyttö on jaettu seuraaviin alueisiin: Tilarivi (I) Koneen tilanäytöt. Toimintopainikkeet (II) (F1 - F12) Konetta käytetään toimintopainikkeiden avulla. Toimintopainikkeisiin kuuluvia toimintokuvakkeita (grafiikkoja) voidaan käyttää koskettamalla. Pääikkuna (III) Pääikkunassa värikkäänä esitetyt arvot (numerot) voidaan valita kosketustoiminnon avulla. On olemassa kolme pääikkunanäkymää: Aloitusnäyttö. Kuormauskäytön perusnäyttö. Purkauskäytön perusnäyttö. 107

108 Pos: @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Stuszeile (I)Statuszeile Bild AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Stuszeile (I)Statuszeile (I) oberste Zeile AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Tilarivi F7 F1 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 Kuva 77 CC Tilarivi (I) Näytön ylimmällä rivillä (I) näkyvät koneen ajankohtaiset tilatiedot (varustuksen mukaan): Grafiikka erkitys Tietoja Hälytysilmoitus on tullut Koskettavissa, näyttöön avautuu peite tulleilla hälytyslmoituksilla. Työvalot pois Käsikäyttötapa Työvalo päällä Kosketettavissa Työvalot pois Työvalo päällä "Työvalojen automatiikka"-tila, kun traktorin ohjauslaite (T-ECU) antaa käytettäväksi valaistusta koskevia tietoja. Kosketettavissa Noukinvaunu täynnä Kuorma saavutettu Säilöntäaine pois päältä Kosketettavissa, alavalikko "Säilöntäaine" avautuu Säilöntäaine päälle Akseli lukittu Akseli vapautettu Nostoakseli laskettu alas Nostoakseli nostettu ylös Käyttötuntilaskuri deaktivoitu Kosketettavissa Käyttötuntilaskuri aktivoitu 108

109 Pos: /Layout odule @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Stuszeile (I)/Statuszeile (I) oberste Zeile Zusatz bei Ausführung elektronische @ 1 Elektronisella pakko-ohjauksella varustetussa mallissa Grafiikka erkitys Tietoja aantietila Peltotila Pakko-ohjauksella ei ole öljysyöttöä Virhe pakko-ohjauksessa Suora ajosuunta kalibroidaan KRONE ISOBUS-terminaali aantietilassa elektroninen järjestelmä ohjaa tandemakseleita niin, että ne seuraavat traktorin raideleveyttä eteenpäin- ja taaksepäinajossa. Peltotilassa voidaan pakkoohjauksen ohjauskulmaan suorittaa manuaalisia muutoksia. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Stuszeile (I)/Statuszeile (I) oberste Zeile Zusatz bei Ausführung @ 1 Kuormatilan peitteellä varustetussa mallissa Grafiikka erkitys Tietoja Kuormatilan peite Kuormatilan peite käännetään auki Kuormatilan peite käännetään kiinni 109

110 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Beschreibung der Grafiken (II) für Funktonstasten (F1 bis @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Funktionstasten beschreiben Bild @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Die folgenden dargestgellten Grafiken/Die folgenden dargestgellten Grafiken/softkey sind nicht immer verfügbar für die @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenBeschreibung aller Funktionstasten AX/X/ZX ( @ 1 KRONE ISOBUS-terminaali Toimintopainikkeiden (F1 - F12) grafiikoiden (II) kuvaus F7 F1 F8 1/2 F2 F9 F3 F10 F4 F11 F5 F12 F6 Kuva 78 CC Ohje Käytössä olevat toimintopainikkeiden toimintokuvakkeet (grafiikat) riippuvat koneen varustelusta. Seuraavassa esitetyt toimintokuvakkeet eivät ole aina käytettävissä. Toimintokuvake 1/2 2/2 erkitys Ohjautuvan akselin lukitus Ohjautuvan akselin lukituksen avaus Nostoakselin nosto Nostoakselin lasku "Elektroninen pakko-ohjaus" -valikon esiinkutsu Aloitusnäytön esiinkutsu Kuormauskäytön perusnäytön esiinkutsu Purkauskäytön perusnäytön esiinkutsu "Täyspainon tallennus" -valikon esiinkutsu = Valikon "Tyhjäpainon tallennus" esiinkutsu Aisan nosto Aisan lasku Noukkimen nosto Noukkimen lasku Koneen valikkotason esiinkutsu Toimintopainikkeiden toisen sivun esiinkutsu Toimintopainikkeiden ensimmäisen sivun esiinkutsu Asiakaslaskuri-valikon esiinkutsu Tieto Ohjautuvan akselin lukitus avattu. Ohjausakseli on lukittu. Nostoakseli on laskettu alas. Nostoakseli on nostettu ylös. 110

111 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Toimintokuvake erkitys Työvalon sammuttaminen Työvalon kytkeminen päälle / Työvalo automaattinen -tilan kytkeminen pois päältä Tieto Kun traktorin ohjauslaitteelta (T-ECU) on käytettävissä valaistustietoja, Työvalo automaattinen -tila voidaan kytkeä päälle. Koneen työvalot kytketään päälle tai pois päältä traktorista käsin. Kuormatilan peitteen nosto Kuormatilan peitteen lasku Ulosheittäjän ajo ulos Ulosheittäjän ajo sisään Silppuriluukun / kuormausluukun nosto Silppuriluukun / kuormausluukun lasku Terien taitto sisäänpäin Terien kääntäminen ulos Pohjakuljettimen taaksepäinkulun aktivointi Pohjakuljettimen eteenpäinkulun aktivointi Pohjakuljettimen nopeuden lisääminen Pohjakuljettimen nopeuden vähentäminen Pikakäynnin kytkeminen päälle / pois päältä Pikakäynti on käytössä vasta, kun pohjakuljettimen eteenpäinkulku on kytketty päälle. Takalaidan avaaminen Takalaidan sulkeminen Poikittaiskuljettimen vasemmalle varastoinnin aktivointi Poikittaiskuljettimen oikealle varastoinnin aktivointi Purkaustelojen kytkeminen päälle Purkaustelojen kytkeminen pois päältä Aisa-automatiikan deaktivointi / Aisa-automatiikan aktivointi Pohjakuljetinautomatiikan deaktivointi Pohjakuljetinautomatiikan aktivointi Painamalla ja painettuna pitämällä kutsutaan esiin Aisa-automatiikkavalikko Painamalla ja painettuna pitämällä kutsutaan esiin Pohjakuljetinautomatiikka-valikko. 111

112 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Anzeigen im Hauptfenster/Anzeigen im 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Anzeigen im HauptfensterAnzeigen im Hauptfenster (III) Bild AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Anzeigen im HauptfensterBeschreibung aller Anzeigen im Hauptfenster AX/X/ZX ( @ 1 KRONE ISOBUS-terminaali Pääikkunan näytöt Kuva 79 Grafiikka erkitys 1) Odotusaika pohjakuljettimen aktivointiin asti 2) Kuormitus 3) Sallittu kokonaispaino 4) Kuljetuskorkeus 5) Ajankohtainen voima päätyseinämässä 6) Rajavoima ylitetty CC000403_1 Kuormaustila, vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Silppuritila, vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Käyttötuntilaskuri, vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Kuormausautomatiikka deaktivoitu Kuormausautomatiikka aktivoitu Purkuautomatiikka deaktivoitu Purkuautomatiikka aktivoitu 112

113 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Grafiikka erkitys Aisan ohjauskulma Pakko-ohjauksen / Tridem-akseliston ohjauskulma Nostoakselin (Tridem-akseliston) ohjauskulma Pohjakuljettimen eteenpäinajon nopeus, purkauskäytön perusnäytössä Rajavoima kuormauskäytön perusnäytössä Noukin ei kellunta-asennossa Noukin kellunta-asennossa Terät on käännetty sisään Terät on käännetty ulos Terät sijaitsevat huoltoasennossa / Valittu toiminto suoritetaan Pohjakuljettimen eteenpäinkulku käynnissä Pohjakuljettimen taaksepäinkulku käynnissä Pikakäynti on aktiivinen AUTO Kuormausautomatiikka aktivoitu 113

114 Pos: /Überschriften/Überschriften 2/F-J/Grundbilder 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Ein- Ausschalten Bild mit angeschlossener aschine AX/X/Ein- Ausschalten Bild mit angeschlossener aschine AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.4 Perusnäyttöjen esiinkutsu ESC ESC F7 F1 F7 F1 F8 F2 F8 F2 F9 F3 F9 F3 F10 F4 F10 F4 F11 F12 1 F5 F6 F11 F12 1 F5 F6 Kuva 80 Aloitusnäyttö punnitus deaktivoituna ja punnituksella automaattikäytössä CC Aloitusnäyttö aktivoidulla punnituksella käsikäytössä CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbilder aufrufen @ 1 Kutsu esiin "Kuormauskäyttö"-perusnäyttö painamalla toimintopainiketta toimintokuvakkeelle " ". Kutsu esiin "Purkauskäyttö"-perusnäyttö painamalla toimintopainiketta toimintokuvakkeelle " ". Kutsu esiin "Aloitusnäyttö" painamalla toimintopainiketta toimintokuvakkeelle " ". Kutsu esiin "Täyspainon tallennus" -valikko painamalla toimintopainiketta toimintokuvakkeelle " ". Ohje Perusnäyttöjen "Kuormauskäyttö" tai "Purkauskäyttö" esiinkutsu tapahtuu aina aloitusnäytön kautta 114

115 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 3/K-O/Lenkachse sperren / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Funktionstasten F1 bis F 12/Seite 1/2 F4 Nachlauf- Lenkachse @ 1 Pos: /Überschriften/Überschriften 3/K-O/Liftachse heben / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/enü Zwangslenkung aufrufen 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.5 Kuormauskäyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Voraussetzung ist, dass das Grundbild Ladebetrieb aufgerufen @ 1 Edellytyksenä on, että "Kuormauskäyttö"-perusnäyttö on kutsuttu esiin Ohjautuvan akselin lukitus / avaus Lukituksen avaus Avaa kääntyvän teliakselin lukitus painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes kääntyvän teliakselin lukitus on avattu. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi. Lukitus Lukitse kääntyvä teliakseli painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes kääntyvä teliakseli on lukittu. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi Nostoakselin nosto / lasku Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Liftachse heben / @ 1 Nosto Nosta nostoakselia painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes nostoakseli on nostettu ylös. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi. Lasku Laske nostoakselia painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes nostoakseli on laskettu alas. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi "Elektroninen pakko-ohjaus" -valikon" esiinkutsu Kutsu esiin "Elektroninen pakko-ohjaus" -valikko painamalla toimintopainiketta toimintokuvakkeelle " ", "Pakko-ohjaus"-valikko tulee näyttöön. Asetukset, katso valikko "Elektroninen pakko-ohjaus". 115

116 Pos: /Überschriften/Überschriften 3/P-T/Startbild 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Startbild aufrufen aus Grundbild @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Zweite Seite / Erste Seite der Funktionstasten 1 Pos: /Überschriften/Überschriften 3/K-O/enüebene 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Aloitusnäytön esiinkutsu Kutsu esiin aloitusnäyttö painamalla toimintopainiketta toimintokuvakkeelle Toimintopainikkeiden toisen sivun esiinkutsu Kutsu esiin lisää koneen toimintoja painamalla toimintopainiketta toimintokuvakkeelle 1/ Toimintopainikkeiden ensimmäisen sivun esiinkutsu Kutsu esiin koneen edelliset toiminnot painamalla toimintopainiketta toimintokuvakkeelle 2/ Valikkotason haku näyttöön Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/enüebene der aschine aufrufen @ 1 Kutsu esiin koneen edelliset toiminnot painamalla toimintopainiketta toimintokuvakkeelle, koneen valikkotaso näytetään. Lisätietoja, katso luku Asetukset "Valikkotason esiinkutsu" 116

117 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild LadevorgangLadebetrieb Pick-up heben senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Noukkimen nosto / lasku B Kuva 81 Näytössä (A) näytetään aktivoitu käyttötila. Noukin ei kellunta-asennossa Noukin kellunta-asennossa Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenSoftkey Pick-up heben/senken ( @ 1 A CC Noukkimen nosto Paina -toimintopainiketta Noukkimen alaslasku (kellunta-asento) Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan. 117

118 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild LadevorgangLadebetrieb esser aus- /einklappen ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenSoftkey esser ein- ausklappen ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Terien kääntö sisään/ulos B A C Kuva 82 Näytössä (A) näytetään aktivoitu käyttötila. Veitsi käännetty sisään Veitsi käännetty ulos CC Jos terät ovat odotusasennossa, ilmestyy näyttöön symboli (C) (terät odotusasennossa). Terien kääntäminen sisään Paina -toimintopainiketta Terien kääntäminen ulos Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgangesser in Wartungsposition ( @ 1 Terät odotusasennossa Kun terät on käännetty ulos, paina -toimintopainiketta uudelleen ja pidä sitä painettuna. Noin 3 sekunnin kuluttua terät alkavat liikkua edelleen huoltoasentoon (näyttöön tulee symboli (C) huoltoasennossa oleville terille). 118

119 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild LadevorgangLadebetrieb Deichsel heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenSoftkey Deichsel heben/senken ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild LadevorgangLadebetrieb Kratzbodenvorlauf betätigen ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenSoftkey Kratzbodenvorlauf betätigen ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Taittoaisan nosto/lasku B Kuva 83 CC Aisan nosto Paina -toimintopainiketta Aisan lasku Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan Pohjakuljettimen eteenpäinkulun käyttö B Kuva 84 CC Pohjakuljetin eteenpäin Paina -toimintopainiketta (pohjakuljetin kulkee niin kauan, kun painiketta painetaan) Ohje Nuoli (B) näyttää, että toiminto suoritetaan. 119

120 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/LadeautomatikLadebetrieb Ladeautomatik ein- /ausschalten Bild ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Kuormausautomatiikka Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/LadeautomatikLadeautomatik Einführtext ( @ 1 Kun kuormausautomatiikka on aktivoituna, järjestelmä aktivoi pohjakuljettimen automaattisesti, kun kuormattavan materiaalin siirtokorkeus on saavutettu ja aikaviive (A) on kulunut umpeen. Kun aikaviive on kulunut, näyttöön tulee ilmoitus (B). Ilmoitus osoittaa pohjakuljettimen olevan käynnissä. Aikaviive voidaan asettaa valikossa 1-1 "Kuormausautomatiikka". A B 4s Kuva 85 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/LadeautomatikLadeautomatik aktivieren ( @ 1 Kuormausautomatiikan aktivointi CC Aktivoi kuormausautomatiikka painamalla toimintopainiketta toimintokuvakkeelle. Pääikkunaan avautuu näyttö kuvakkeeksi.. Näytössä toimintokuvake vaihtelee kuvakkeesta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/LadeautomatikLadeautomatik deaktivieren ( @ 1 Kuormausautomatiikan deaktivointi Deaktivoi kuormausautomatiikka painamalla toimintopainiketta toimintokuvakkeelle. Pääikkunaan avautuu näyttö kuvakkeeksi.. Näytössä toimintokuvake vaihtelee kuvakkeesta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Ladeautomatikenü Ladeautomatik aufrufen Schnellzugriff ( @ 1 "Kuormausautomatiikka"-valikon esiinkutsu Kutsu esiin "Kuormausautomatiikka"-valikko painamalla toimintopainiketta toimintokuvakkeelle / ja pitämällä sitä painettuna. Lisätietoja, katso valikko "Kuormausautomatiikka". 120

121 Pos: /Überschriften/Überschriften 3/K-O/Ladeautomatik Power 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Ladeautomatik Power LoadHinweis zum Nullen ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Ladeautomatik Power LoadLadeautomatik aktivieren/deaktivieren Bild ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Kuormausautomatiikka Power Load Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Ladeautomatik Power LoadLadeautomatik aktivieren/deaktivieren Einführtext CCI ( @ 1 Pohjakuljettimen kytkemistä päälle / pois päältä kuormausautomatiikan (Power Load) ollessa aktivoituna ohjataan päätyseinän voima-anturilla (rajavoima) "B15" ja/tai kuormausluukun anturilla "B2". Valikossa 1-1 Kuormausautomatiikka (Power Load) asetetusta tilasta riippuen. Rajavoima esitetään pylväskaaviona (1) ja arvona (2) perusnäytössä. Rajavoimaa voidaan lisätä tai pienentää toimintokytkimen ( ) avulla. Ylempi vihreä ympyrä (3) tulee näkyviin, kun kuormattavan materiaalin syöttökorkeus on saavutettu. Perusnäytön arvo (4) näyttää ajankohtaisen voiman päätyseinässä. Jos rajavoima (2) on ylitetty, näkyviin tulee alempi vihreä ympyrä (5) ja pohjakuljetin käy. Ohje Jos arvo (4) koneen kuormaamattomassa tilassa näyttää voimaa (± 5), on voima-anturi "nollattava". Voima-anturin nollaaminen kuvataan valikossa Power Load -tila Kuva 86 CC A Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Ladeautomatik Power LoadGrenzkraft einstellen erhöhen / verringern ( @ 1 Rajavoiman säätö Säädä rajavoimaa painamalla toimintopainiketta toimintokuvakkeelle. Näyttöön tulevat toimintokuvakkeet ja. B Lisää Lisää rajavoimaa painamalla toimintokuvaketta niin monta kertaa, kunnes rajavoima on asetettu. Vähennä Vähennä rajavoimaa painamalla toimintokuvaketta niin monta kertaa, kunnes rajavoima on asetettu. Ohje Jos rajavoiman lisäämisen tai vähentämisen toimintoa ei suoriteta muutaman sekunnin kuluessa, toimintopainikkeet ja katoavat näytöstä. 121

122 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/LadeautomatikLadeautomatik aktivieren ( @ 1 Kuormausautomatiikan aktivointi Aktivoi kuormausautomatiikka painamalla toimintopainiketta toimintokuvakkeelle. Pääikkunaan avautuu näyttö kuvakkeeksi.. Näytössä toimintokuvake vaihtelee kuvakkeesta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/LadeautomatikLadeautomatik deaktivieren ( @ 1 Kuormausautomatiikan deaktivointi Deaktivoi kuormausautomatiikka painamalla toimintopainiketta toimintokuvakkeelle. Pääikkunaan avautuu näyttö kuvakkeeksi.. Näytössä toimintokuvake vaihtelee kuvakkeesta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Ladeautomatik Power Loadenü Ladeautomatik aufrufen Schnellzugriff ( @ 1 "Kuormausautomatiikka Power Load" -valikon esiinkutsu Kutsu esiin "Kuormausautomatiikka Power Load" -valikko painamalla toimintopainiketta toimintokuvakkeelle / ja pitämällä sitä painettuna. Lisätietoja, katso valikko "Kuormausautomatiikka Power Load". 122

123 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Deichselautomatik/Ladebetrieb Deichselautomatik / 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Aisa-automatiikka (lisävaruste) Aisa-automatiikan aktivointi Aktivoi aisa-automatiikka painamalla toimintopainiketta toimintokuvakkeelle. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi. Aisa-automatiikan deaktivointi Deaktivoi aisa-automatiikka painamalla toimintopainiketta toimintokuvakkeelle. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi. Päisteasentoon ajo Edellytyksenä on, että aisa-automatiikka on aktivoitu. Aja päisteasentoon painamalla toimintopainiketta toimintokuvakkeelle. Seuraavat toiminnot suoritetaan automaattisesti ohjauksen kautta: Noukin kohoaa kokonaan ylös. Aisa kohoaa lopuksi tallennettuun aisan päisteasentoon. Työasentoon ajo Edellytyksenä on, että aisa-automatiikka on aktivoitu. Aja työasentoon painamalla toimintopainiketta toimintokuvakkeelle. Seuraavat toiminnot suoritetaan automaattisesti ohjauksen kautta: Noukin laskeutuu alas ja jää sinne kellunta-asentoon. Aisa laskeutuu lopuksi tallennettuun aisan työasentoon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Deichselautomatikenü Deichselautomatik aufrufen Schnellzugriff ( @ 1 "Aisa-automatiikka"-valikon esiinkutsu Kutsu esiin "Aisa-automatiikka"-valikko painamalla toimintopainiketta toimintokuvakkeelle / ja pitämällä sitä painettuna, näyttöön tulee "Aisa-automatiikka"-valikko. Lisätietoja, katso valikko "Aisa-automatiikka". 123

124 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü Kundenzähler aufrufen 1 Pos: /Überschriften/Überschriften 3/A-E/Arbeitsscheinwerfer ein- 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Laderaumabdeckung aufklappen / 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali "Asiakaslaskurit"-valikon esiinkutsu Kutsu esiin "Asiakaslaskurit"-valikko painamalla toimintopainiketta toimintokuvakkeelle " ", "Asiakaslaskurit"-valikko tulee näyttöön. Asetukset, katso valikko 2-1 "Asiakaslaskurit" Työvalojen kytkentä päälle/pois Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebArbeitsscheinwerfer ein- ausschalten TECU-gesendet ( @ 1 Työvaloautomatiikan aktivointi: Edellytyksenä on, että traktorin ohjauslaite (T-ECU) antaa valaistustietoja käyttöön. Paina toimintopainiketta toimintokuvakkeelle, näyttöön tulee joko toimintokuvake tai toimintokuvake. Työvaloautomatiikan deaktivointi: Paina toimintopainiketta toimintokuvakkeelle /, näyttöön tulee joko toimintokuvake tai toimintokuvake. anuaalinen kytkeminen päälle / pois päältä Työvaloautomatiikka on deaktivoitu. Tai traktorin ohjauslaite (T-ECU) ei anna valaistustietoja käyttöön. Kytke työvalo päälle painamalla toimintopainiketta toimintokuvakkeelle. Kytke työvalo pois päältä painamalla toimintopainiketta toimintokuvakkeelle Kuormatilan peitteen kääntö auki / kiinni kääntö auki Käännä kuormatilan peite auki painamalla toimintopainiketta toimintokuvakkeelle. kääntö kiinni Käännä kuormatilan peite kiinni painamalla toimintopainiketta toimintokuvakkeelle. 124

125 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Auswerfer ausfahren / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Häckselklappe heben / 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Ulosheittäjän ajo ulos / sisään Ulosajo Aja ulosheittäjä ulos painamalla toimintopainiketta toimintokuvakkeelle. Sisäänajo Aja ulosheittäjä sisään painamalla toimintopainiketta toimintokuvakkeelle Silppuriluukun nosto / lasku Nosto Nosta silppuriluukkua painamalla toimintopainiketta toimintokuvakkeelle. Lasku Laske silppuriluukkua painamalla toimintopainiketta toimintokuvakkeelle. 125

126 Pos: /Überschriften/Überschriften 2/K-O/enü Elektronische 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkungenü Elektronische Zwangslenkung Bild AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkung/enü Elektronische Zwangslenkung @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.6 "Elektroninen pakko-ohjaus" -valikko ESC Kuva 87 CC000705_1 Toimintokuvake Kuvaus Sulkee näkyvillä olevan valikon. Vaihtaa valikkoon "Pakko-ohjaus peltotila". Vaihtaa valikkoon "Suoran ajosuunnan kalibrointi". 126

127 Pos: /Überschriften/Überschriften 2/K-O/enü Geradeausfahrt 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkungenü Geradeausfahrt kalibrieren Bild AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.7 Valikko "Suoran ajosuunnan kalibrointi" Kuva 88 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkung/enü Geradeausfahrt kalibrieren Softkeys und @ 1 Toimintokuvake Kuvaus Vaihtaa valikkoon "Elektroninen pakko-ohjaus". Vaihtaa taaemmalle ohjautuvalle akselille Poistu valikosta tallentamatta Tallenna kalibrointi Palauta tehdasasetuksille Traktoriyhdistelmän kalibrointi suoraa ajosuuntaa varten: Paina toimintopainiketta toimintokuvakkeelle. Aja traktoriyhdistelmällä alle 5 km/h:n nopeudella, kunnes noukinvaunu on suoraan traktorin takana. Tallenna kalibrointi painamalla toimintopainiketta toimintokuvakkeelle. Jätä kalibrointi tallentamalla painamalla toimintopainiketta toimintokuvakkeelle. Kutsu esiin tehdasasetus painamalla toimintopainiketta toimintokuvakkeelle. Ohje Jos kalibrointia ei voida tallentaa, raidetankoa on säädettävä. 127

128 Pos: /Überschriften/Überschriften 2/K-O/enü Zwangslenkung 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkungenü Zwangslenkung Feldmodus" Bild AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkungenü Zwangslenkung Feldmodus" Softkey ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.8 Valikko "Pakko-ohjaus peltotila" ESC Kuva 89 CC000708_1 Toimintokuvake Kuvaus Tieto Vaihtaa valikkoon "Elektroninen pakko-ohjaus". Pakko-ohjaus "Käsikäyttö" Pakko-ohjaus rinteissä Pakko-ohjauksen lukitus Säädä ohjauskulma vasemmalle. Säädä ohjauskulma oikealle. Sulkee näkyvillä olevan valikon. Pyörät pysyvät asetetussa asennossa, eivätkä seuraa enää traktorin jälkeä. Pyörät seuraavat traktorin jälkeä muutetulla ohjauskulmalla. Pyörät vetäytyvät asennostaan riippuen ajon aikana suoraan, eivätkä seuraa enää suoraan vetäytymisensä jälkeen traktorin jälkeä. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Elektronische Zwangslenkungenü Zwangslenkung Feldmodus" Text ( @ 1 Pakko-ohjaus käsikäyttö Aktivoi pakko-ohjaus "Käsikäyttö" painamalla toimintopainiketta toimintokuvakkeelle, toimintokuvake vilkkuu. Säädä ohjauskulmaa oikealle painamalla toimintopainiketta toimintokuvakkeelle. Säädä ohjauskulmaa vasemmalle painamalla toimintopainiketta toimintokuvakkeelle. Pakko-ohjaus rinteissä Aktivoi pakko-ohjaus rinteissä painamalla toimintopainiketta toimintokuvakkeelle, toimintokuvake vilkkuu. Säädä ohjauskulmaa oikealle painamalla toimintopainiketta toimintokuvakkeelle. Säädä ohjauskulmaa vasemmalle painamalla toimintopainiketta toimintokuvakkeelle. Pakko-ohjauksen lukitus Lukitse pakko-ohjaus painamalla toimintopainiketta toimintokuvakkeelle, toimintokuvake vilkkuu. 128

129 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 3/K-O/Lenkachse sperren / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Funktionstasten F1 bis F 12/Seite 1/2 F4 Nachlauf- Lenkachse @ 1 Pos: /Überschriften/Überschriften 3/K-O/Liftachse heben / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/enü Zwangslenkung aufrufen 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.9 Purkauskäyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Voraussetzung ist, dass das Grundbild Entladebetrieb aufgerufen @ 1 Edellytys: että "Purkauskäyttö"-perusnäyttö on kutsuttu esiin Ohjautuvan akselin lukitus / avaus Lukituksen avaus Avaa kääntyvän teliakselin lukitus painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes kääntyvän teliakselin lukitus on avattu. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi. Lukitus Lukitse kääntyvä teliakseli painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes kääntyvä teliakseli on lukittu. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi Nostoakselin nosto / lasku Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Liftachse heben / @ 1 Nosto Nosta nostoakselia painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes nostoakseli on nostettu ylös. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi. Lasku Laske nostoakselia painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vilkkuu, kunnes nostoakseli on laskettu alas. Näytössä toimintokuvake vaihtelee kuvakkeesta kuvakkeeksi "Elektroninen pakko-ohjaus" -valikon" esiinkutsu Kutsu esiin "Elektroninen pakko-ohjaus" -valikko painamalla toimintopainiketta toimintokuvakkeelle " ", "Pakko-ohjaus"-valikko tulee näyttöön. Asetukset, katso valikko "Elektroninen pakko-ohjaus". 129

130 Pos: /Überschriften/Überschriften 3/P-T/Startbild 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Startbild aufrufen aus Grundbild @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Zweite Seite / Erste Seite der Funktionstasten 1 Pos: /Überschriften/Überschriften 3/K-O/enüebene 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü Kundenzähler aufrufen 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Aloitusnäytön esiinkutsu Kutsu esiin aloitusnäyttö painamalla toimintopainiketta toimintokuvakkeelle Toimintopainikkeiden toisen sivun esiinkutsu Kutsu esiin lisää koneen toimintoja painamalla toimintopainiketta toimintokuvakkeelle 1/ Toimintopainikkeiden ensimmäisen sivun esiinkutsu Kutsu esiin koneen edelliset toiminnot painamalla toimintopainiketta toimintokuvakkeelle 2/ Valikkotason haku näyttöön Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/enüebene der aschine aufrufen @ 1 Kutsu esiin koneen edelliset toiminnot painamalla toimintopainiketta toimintokuvakkeelle, koneen valikkotaso näytetään. Lisätietoja, katso luku Asetukset "Valikkotason esiinkutsu" "Asiakaslaskurit"-valikon esiinkutsu Kutsu esiin "Asiakaslaskurit"-valikko painamalla toimintopainiketta toimintokuvakkeelle " ", "Asiakaslaskurit"-valikko tulee näyttöön. Asetukset, katso valikko 2-1 "Asiakaslaskurit". 130

131 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild LadevorgangLadebetrieb Deichsel heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenSoftkey Deichsel heben/senken ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Taittoaisan nosto/lasku B Kuva 90 CC Aisan nosto Paina -toimintopainiketta Aisan lasku Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan. 131

132 Pos: /Überschriften/Überschriften 3/F-J/Heckklappe öffnen / schließen bei deaktivierter 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebEntladebetrieb Heckklappe öffnen schließen GD_Ausführung Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Takalaiden avaaminen / sulkeminen purkuautomatiikan ollessa deaktivoituna Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Nur bei Ausführung ZX @ 1 (Vain mallissa ZX GD) B Kuva 91 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebHeckklappe öffnen ZX GD ( @ 1 Takalaidan avaaminen CC Painamalla kerran saakka. -toimintopainiketta takalaita aukeaa automaattisesti keskiasentoon Ohje Toimintopainiketta on painettava vähintään 1,5 sekunnin ajan, ennen kuin toiminto "Takalaidan avaaminen" aktivoidaan. Kun -toimintopainiketta painetaan uudelleen, takalaita avautuu niin kauan, kun toimintopainiketta painetaan. Ohje Nuoli (B) näyttää, että toiminto suoritetaan. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebHeckklappe schließen ( @ 1 Takalaidan sulkeminen Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan. 132

133 Pos: /Überschriften/Überschriften 3/F-J/Heckklappe öffnen / schließen bei deaktivierter 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebEntladebetrieb Heckklappe öffnen schließen GL_Ausführung Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Takalaiden avaaminen / sulkeminen purkuautomatiikan ollessa deaktivoituna Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Bei allen Ausführungen ausser ZX @ 1 (Kaikissa malleissa, paitsi ZX GD) Kuva 92 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebHeckklappe öffnen ausser bei ZX GD ( @ 1 Takalaidan avaaminen B CC B CC Kun -toimintopainiketta painetaan kerran, takalaita avautuu niin kauan, kun toimintopainiketta painetaan. Ohje Nuoli (B) näyttää, että toiminto suoritetaan. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebHeckklappe schließen ( @ 1 Takalaidan sulkeminen Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan. 133

134 Pos: /Überschriften/Überschriften 3/F-J/Heckklappe öffnen / schließen bei aktivierter 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Durch Drücken und Halten der Funktionstaste die Heckklappe @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-7 EntladeautomatikHinweis Heckklappe öffnen bei aktivierter Entladeautomatik ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Durch einmaliges Drücken (für ca. 3 sec.) der Funktionstaste die Heckklappe @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-7 EntladeautomatikHinweis Heckklappe öffnen bei aktivierter Entladeautomatik ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Durch einmaliges Drücken @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-7 EntladeautomatikHinweis Heckklappe schließen bei aktivierter Entladeauto AX/X/ZX (GL/GD Ausführung) ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Takalaiden avaaminen / sulkeminen purkuautomatiikan ollessa aktivoituna Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Heckklappe @ 1 Avaa takalaita Pos: /Abkürzungen /Ladewagen/ZX (GL-Ausführung) / AX @ 1 ZX (GL-malli) / AX (L-malli) Avaa takalaita painamalla toimintopainiketta toimintokuvakkeelle ja pidä sitä painettuna. Ohje Kun purkuautomatiikka on aktivoituna, takalaitaa avattaessa järjestelmä käynnistää tai sulkee kulkuja automaattisesti, katso valikko 1-7 Purkuautomatiikka tila 2/2 Pos: /Abkürzungen /Ladewagen/AX X ZX (GD-Ausführung) / AX X (GL-Ausführung) / AX @ 1 AX / X (GL-malli) / AX (D-malli) / AX / X / ZX (GD-malli) Avaa takalaita painamalla toimintopainiketta toimintokuvakkeelle n. 3 sekunnin ajan. Ohje Kun purkuautomatiikka on aktivoituna, takalaitaa avattaessa järjestelmä käynnistää tai sulkee kulkuja automaattisesti, katso valikko 1-7 Purkuautomatiikka tila 2/2 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Heckklappe @ 1 Takalaidan sulkeminen Sulje takalaita painamalla toimintopainiketta toimintokuvakkeelle n. 3 sekunnin ajan. Ohje Kun purkuautomatiikka on aktivoituna, takalaitaa suljettaessa järjestelmä käynnistää tai sulkee kulkuja automaattisesti, katso valikko 1-7 Purkuautomatiikka tila 2/2 134

135 Pos: /Überschriften/Überschriften 3/K-O/Kratzbodenvorlauf ein- 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebEntladebetrieb Kratzboden- vorlauf/rücklauf Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebEntladebetrieb Kratzbodenrücklauf einschalten ( Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pohjakuljettimen eteenpäinkulun kytkeminen päälle / pois päältä A B Kuva 93 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebEntladebetrieb Kratzbodenvorlauf ein- ausschalten Text ( @ 1 Pohjakuljettimen eteenpäinkäytön päällekytkeminen Kytke pohjakuljettimen eteenpäinkäyttö päälle painamalla toimintopainiketta toimintokuvakkeelle. Nuoli (B) näyttää, että toiminto suoritetaan. Pohjakuljettimen eteenpäinkulun nopeuden säätäminen Pohjakuljettimen eteenpäinkulun nopeutta voidaan säätää kiertämällä vierityspyörää. Tätä varten: Valitse vierityspyörällä haluttu valinta (A), valintakenttä korostetaan värillisenä. Paina vierityspyörää, näyttöön tulee uusi syöttöikkuna. Lisää tai pienennä arvoa vierityspyörää kiertämällä. Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää. Pohjakuljettimen eteenpäinkäytön sammuttaminen Kytke pohjakuljettimen eteenpäinkäyttö pois päältä painamalla toimintopainiketta toimintokuvakkeelle. Nuolta (B) ei enää näytetä Pohjakuljettimen taaksepäinkulun kytkeminen päälle Vain GD-mallissa: Paina -toimintopainiketta (pohjakuljetin kulkee niin kauan, kun painiketta painetaan) 135

136 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebEntladebetrieb Eilgang ( Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pikakäynnin kytkeminen päälle B Kuva 94 CC Grafiikka ( Pikakäynnin kytkeminen päälle) on käytössä vasta, kun pohjakuljettimen eteenpäinkulku on kytketty ensin päälle. Pikakäynnin kytkeminen päälle Paina -toimintopainiketta. Symboli ja nuoli (B) näyttävät, että toiminto suoritetaan. Pohjakuljetin käy maksimaalisella eteenpäinajonopeudella. Pikakäynnin kytkeminen pois päältä Kun -toimintopainiketta painetaan uudelleen, pohjakuljetin kytketään pois päältä. Pohjakuljetin pysähtyy, symbolia ja nuolta (B) ei näytetä enää. Pos: /Überschriften/Überschriften 3/K-O/Kratzbodengeschwindigkeit erhöhen / Pohjakuljettimen nopeuden lisääminen / vähennä Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Kratzbodengeschwindigkeit erhöhen / @ 1 Lisää Lisää pohjakuljettimen nopeutta painamalla toimintopainiketta toimintokuvakkeelle. Pohjakuljettimen nopeus lisääntyy niin kauan, kun toimintopainiketta painetaan. Vähennä Vähennä pohjakuljettimen nopeutta painamalla toimintopainiketta toimintokuvakkeelle. Pohjakuljettimen nopeus vähenee niin kauan, kun toimintopainiketta painetaan. 136

137 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild LadevorgangLadebetrieb esser aus- /einklappen ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die FunktionstastenSoftkey esser ein- ausklappen ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Hinweis Der Pfeil (B) zeigt an, das die Funktion ausgeführt @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Terien kääntö sisään/ulos B A C Kuva 95 Näytössä (A) näytetään aktivoitu käyttötila. Veitsi käännetty sisään Veitsi käännetty ulos CC Jos terät ovat odotusasennossa, ilmestyy näyttöön symboli (C) (terät odotusasennossa). Terien kääntäminen sisään Paina -toimintopainiketta Terien kääntäminen ulos Paina -toimintopainiketta Ohje Nuoli (B) näyttää, että toiminto suoritetaan. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgangesser in Wartungsposition ( @ 1 Terät odotusasennossa Kun terät on käännetty ulos, paina -toimintopainiketta uudelleen ja pidä sitä painettuna. Noin 3 sekunnin kuluttua terät alkavat liikkua edelleen huoltoasentoon (näyttöön tulee symboli (C) huoltoasennossa oleville terille). 137

138 Pos: /Überschriften/Überschriften 3/A-E/Arbeitsscheinwerfer ein- 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Laderaumabdeckung aufklappen / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Auswerfer ausfahren / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Ladevorgang/Häckselklappe heben / 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Työvalojen kytkentä päälle/pois Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild EntladebetriebArbeitsscheinwerfer ein- ausschalten TECU-gesendet ( @ 1 Työvaloautomatiikan aktivointi: Edellytyksenä on, että traktorin ohjauslaite (T-ECU) antaa valaistustietoja käyttöön. Paina toimintopainiketta toimintokuvakkeelle, näyttöön tulee joko toimintokuvake tai toimintokuvake. Työvaloautomatiikan deaktivointi: Paina toimintopainiketta toimintokuvakkeelle /, näyttöön tulee joko toimintokuvake tai toimintokuvake. anuaalinen kytkeminen päälle / pois päältä Työvaloautomatiikka on deaktivoitu. Tai traktorin ohjauslaite (T-ECU) ei anna valaistustietoja käyttöön. Kytke työvalo päälle painamalla toimintopainiketta toimintokuvakkeelle. Kytke työvalo pois päältä painamalla toimintopainiketta toimintokuvakkeelle Kuormatilan peitteen kääntö auki / kiinni kääntö auki Käännä kuormatilan peite auki painamalla toimintopainiketta toimintokuvakkeelle. kääntö kiinni Käännä kuormatilan peite kiinni painamalla toimintopainiketta toimintokuvakkeelle Ulosheittäjän ajo ulos / sisään Ulosajo Aja ulosheittäjä ulos painamalla toimintopainiketta toimintokuvakkeelle. Sisäänajo Aja ulosheittäjä sisään painamalla toimintopainiketta toimintokuvakkeelle Silppuriluukun nosto / lasku Nosto Nosta silppuriluukkua painamalla toimintopainiketta toimintokuvakkeelle. Lasku Laske silppuriluukkua painamalla toimintopainiketta toimintokuvakkeelle. 138

139 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb mit QFB/Grundbild Entladebetrieb mit 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Beschreibung der Grafiken (II) für Funktonstasten (F1 bis @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb mit QFB/Hinweis Komfort-QFB /Hinweis Komfort-QFB / @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.10 Perusnäyttö purkukäyttö poikittaiskuljettimella (lisävaruste) (lisävaruste AX-/X-sarjassa) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb/Voraussetzung ist, dass das Grundbild Entladebetrieb aufgerufen @ 1 Edellytys: että "Purkauskäyttö"-perusnäyttö on kutsuttu esiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb mit QFB/Allgemeines zum Entladen mit @ 1 Seuraavassa kuvataan vain niitä toimintoja, jotka koskevat purkamista poikittaiskuljettimella. Toimintopainikkeiden (F1 - F12) grafiikoiden (II) kuvaus Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb mit QFB/QFB ein bzw. @ 1 Poikittaiskuljettimen kytkeminen päälle tai pois Poisto vasemmalle (poikittaiskuljettimen kulkusuunta vasemmalle) Paina -toimintopainiketta (poikittaiskuljetin kulkee vasemmalle (poisto vasemmalle)) Painamalla uudelleen -toimintopainiketta poikittaiskuljetin sammutetaan Poisto oikealle (poikittaiskuljettimen kulkusuunta oikealle) Paina -toimintopainiketta (poikittaiskuljetin kulkee oikealle (poisto oikealle)) Painamalla uudelleen -toimintopainiketta poikittaiskuljetin sammutetaan Ohje Poikittaiskuljettimen päälle / pois päältä kytkeminen perusnäytöstä Purkauskäyttö käsin on mahdollista vain mallissa Komfort-poikittaiskuljetin. edium-poikittaiskuljetinmallissa poikittaiskuljettimen käyttö tapahtuu traktorin hydrauliikan kautta. 139

140 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Grundbild Entladebetrieb mit QFBDosierwalzen ein bzw. ausschalten ( Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Purkaustelojen kytkeminen päälle tai pois Kuva 96 Purkaustelat pois päältä CC Purkaustelat päällä CC Purkaustelojen kytkeminen päälle Paina -toimintopainiketta (grafiikka vaihtaa sinisestä punaiseen samanaikaisesti grafiikka vaihtaa punaisesta siniseen ) Purkaustelojen kytkeminen pois päältä Paina -toimintopainiketta (grafiikka vaihtaa sinisestä punaiseen samanaikaisesti grafiikka vaihtaa punaisesta siniseen ) 140

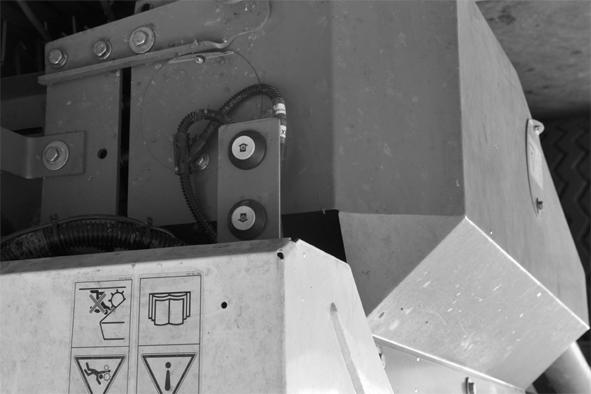

141 Pos: /BA/Info-Center/Ladewagen/Grundbild Endladebetrieb/Taster an der aschine 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.11 Koneen painikkeet VAROITUS! Ennalta arvaamattomia toimintoja koneella Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot. Teräpalkin nosto-/laskupainiketta painettaessa on varmistettava, ettei teräpalkin kääntöalueella ole ketään. Aisan nosto-/laskupainiketta painettaessa on varmistettava, ettei aisan kääntöalueella ole ketään. Kunnossapito-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, irrota virta-avain ja katkaise sähkövirta käyttökaapista. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Kuva 97 Koneessa on muutama koneen ulkopuolelle sijoitettu painike, joilla koneella voidaan suorittaa toimintoja. 1. Teräpalkin nosto/lasku Koneen etuosassa vasemmalla (rungossa) on kaksi painiketta, joilla on seuraavat toiminnot: (1) Teräpalkin nosto (2) Teräpalkin lasku 2. Aisan nosto/lasku (lisävaruste) Etuvasemmalla suojuksen alapuolella sijaitsee kaksi painiketta, joilla on seuraavat toiminnot: (3) Aisan nosto (4) Aisan lasku 141

142 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/enüebene Kurzüberblick CCI AX/X/ZX ( @ 1 KRONE ISOBUS-terminaali 9.12 Valikkotaso Päävalikko Alavalikko Kuvaus 1 Kuormausautomatiikka Power Load 1 Kuormaustoiminnot Power Loadin tilan esivalinta Aisa-automatiikka 2 3 Purkuautomatiikka Säilöntäaine 4 Pohjakuljettimen nopeus 5 6 Poikittaiskuljetin, AX/X-mallisarja Keskusvoitelu 7 Punnitus 13 Laskurit 13-1 n 13-2 all Asiakaslaskuri Kokonaislaskuri 142

143 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Päävalikko Alavalikko Kuvaus 14 ISOBUS-asetukset 14-1 Diagnoosi-Auxiliary (AUX) 14-2 Diagnoosi ajonopeus/vilkku 14-7 Virtual Terminal (VT) 14-9 Vaihto hallintalaitteiden välillä 15 Asetukset 15-1 Anturitesti 15-2 Käyttölaitetesti : Hälytysluettelo Info 15-6 Asentaja 143

144 Pos: /Überschriften/Überschriften 2/K-O/enüebene 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/enüebene aufrufen Bild @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/enüebene aufrufen @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Valikkotason haku näyttöön F7 F1 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 Kuva 98 CC000420_1 CC Paina kutsuaksesi valikkotason peruskuvasta käsin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenüs Auflistung AX/X/ZX ( @ 1 Päävalikkotaso on koneen varustelusta riippuen jaettu seuraaviin päävalikkoihin: Päävalikko Kuvaus Päävalikko 1 Kuormausautomatiikka Power Load Päävalikko 1 Kuormaustoiminnot Päävalikko 2 Tyhjennysautomatiikka Päävalikko 3 Säilöntäaine Koneen mallista riippuen Päävalikko 4 Pohjakuljettimen nopeus Päävalikko 5 Poikittaiskuljetin (vain AX/X-mallisarja) Päävalikko 6 Keskusvoitelu Päävalikko 7 Punnitus Päävalikko 13 Laskuri Päävalikko 14 ISOBUS-asetukset Päävalikko 15 Asetukset 144

145 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /enüebene Beschreibung Symbole für @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Symboli erkitys Valitse edellinen valikko Valitse seuraava valikko Avaa valikko Poistu valikosta 145

146 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Hauptmenü 1 "Ladefunktionen" 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Hauptmenü 1 Ladefunktionen Bild_1 @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.13 Päävalikko 1 Kuormaustoiminnot Kuva 99 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Hauptmenü 1 "Ladefunktionen" @ 1 Edellytys: Valikkotaso on kutsuttu. CC CC Paina valikon avaamiseksi. Näyttö näyttää "Kuormaustoiminnot"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Hauptmenü 1 Ladefunktionen 3 Untermenüs AX/X/Hauptmenü 1 Ladefunktionen 2 Untermenüs @ 1 "Kuormaustoiminnot"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko Kuvaus Alavalikko 1-1 Kuormausautomatiikka Power Load Alavalikko 1-2 Aisan automatiikka (aisan päisteasento) 146

147 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 LadefunktionenUntermenü 1-1 Ladeautomatik Power Load ÜS ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 LadefunktionenHauptmenü 1 Ladefunktionen Bild_2 AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 1-1 Kuormausautomatiikka Power Load % 1 A - 8 3s Kuva 100 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 LadefunktionenUntermenü 1-1 "Ladeautomatik Power Load" aufrufen ( @ 1 Edellytys: Päävalikko 1 "Kuormaustoiminnot" on kutsuttu. 15% B 30% 1/5 CC000480_2 Paina valikon avaamiseksi. Näyttö näyttää "Kuormausautomatiikka Power Load"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 LadefunktionenNähere Informationen siehe Kapitel "Ladeautomatik Power Load" ( @ 1 Lisätietoja löytyy luvusta Päävalikko 1 "Kuormausautomatiikka Power Load". 147

148 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Untermenü 1-2 Deichselautomatik/Untermenü 1-2 Deichselautomatik 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Untermenü 1-2 DeichselautomatikUntermenü 1-2 Deichselautomatik: Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/ Beschreibung Softkeys für Funktionstasten Sensortest /Beschreibung Symbol für Funktionstasten Sensortest / Aktortest @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Untermenü 1-2 DeichselautomatikUntermenü 1-2 Deichselautomatik: Auflistung der Symbole ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 1-2 Aisan automatiikka/valinnainen CC Kuva 101 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Untermenü 1-2 Deichselautomatik/Untermenü 1-2 Deichselautomatik: @ 1 Tässä alavalikossa säädetään aisan päisteasennon asema ja aisan työasennon asema. 18 CC000486_3 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Untermenü 1-2 Deichselautomatik/Untermenü 1-2 Deichselautomatik: @ 1 Edellytys: Päävalikko 1 "Kuormaustoiminnot" on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Aisan automatiikka"-valikon. Symboli erkitys Tiedote Näytä anturitesti-valikko Näytä käyttölaitetesti-valikko Anturitesti-valikossa näytetään vain tähän valikkoon kuuluvat anturit. Käyttölaitetesti-valikossa näytetään vain tähän valikkoon kuuluvat käyttölaitteet. Symboli erkitys Tiedote Aisan asennon korottaminen Aisan asennon alentaminen Aisan päisteasennon sijainnin tallentaminen Aisan työasennon sijainti Lyhyt painaminen: Aisan työasennon arvo tallennetaan. Pitempi painaminen: Aisan työasentoon ajetaan ja aisan työasennon arvo tallennetaan, kun painike vapautetaan. Näyttöalue 1) Aisan päisteasennon arvo 2) Aisan työasennon arvo 148

149 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladefunktionen/Untermenü 1-2 DeichselautomatikUntermenü 1-2 Deichselautomatik Deichsel-Vorgewendeposition erhöhen / verringern ( @ 1 Aisan päisteasennon suurentaminen / pienentäminen Ohje Arvon muuttaminen tässä valikossa saa aikaan aisan suoran säätymisen. Aisan päisteasennon sijainnin muuttaminen Paina lisätäksesi arvoa. Paina pienentääksesi arvoa. Paina tallentaaksesi arvon. Aisan työasennon arvon muuttaminen Joko Paina lisätäksesi arvoa. Paina pienentääksesi arvoa. Paina tallentaaksesi. tai Paina ja pidä painettuna, kunnes työasento on saavutettu. 149

150 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load Hauptmenü 1 "Ladeautomatik Power Load" ÜS ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load Hauptmenü 1 Ladeautomatik Power Load optional CCI Bild ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.14 Päävalikko 1 Kuormausautomatiikka Power Load % 1 A - 8 3s Kuva 102 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load Hauptmenü 1 "Ladeautomatik Power Load" aufrufen ( @ 1 Edellytys: Valikkotaso on kutsuttu. CC % B 30% 1/5 CC000480_2 Paina valikon avaamiseksi. Näyttö näyttää "Kuormausautomatiikka Power Load"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load Power Load: Sensor B2 an der Ladeklappe und dem Kraftsensor B15 an der Stirnwand gesteuert. ( @ 1 "Power Load" -kuormausautomatiikkaa ohjataan kuormausluukun anturilla "B2" ja päätyseinän voima-anturilla "B15". Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load enü odus für Power Load Beschreibung Anzeigebereich ( @ 1 Näyttöalue Grafiikka erkitys Tieto Pohjakuljettimen nopeus Voima-anturi "B15" Anturi "B2" Odotusaika Asetettavissa tilalle 1, tilalle 2 ja tilalle 3. Ei tule näkyviin tilassa 4 ja tilassa 5. ittaa rajavoiman. Näkyy kaikissa tiloissa tilaa 3 lukuun ottamatta. ittaa kuormauskorkeuden. Näkyy tilassa 1, tilassa 3 ja tilassa 4. Säädettävissä tilassa 1, tilassa 3 ja tilassa 4. Järjestelmä aktivoi pohjakuljettimen asetetun odotusajan jälkeen. 150

151 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load Hauptmenü 1 Ladeautomatik Power Load Beschreibung Symbole für Funktionstasten ( @ 1 Pos: /Layout odule @ 1 Symboli erkitys Tiedote Näytä seuraava tila Näytä edellinen tila Tallennettu tila KRONE ISOBUS-terminaali Tallenna valittu asetus Voima-anturin nollaus Poistu valikosta tallentamatta Voima-anturi voidaan palauttaa (nollata) kaikissa tiloissa tilaa 3 lukuun ottamatta Suorita palautus vain, kun etuseinämää ei ole kuormitettu 151

152 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-1 Ladeautoamtik Power Loadenü odus für Power Load Beschreibung der odi 1 bis 5 ( @ 1 Voidaan valita 5 tilasta. Aina valitun tilan mukaan anturit "B2" ja "B15" analysoidaan yksitellen tai yhdessä. Grafiikka erkitys Tila 1/5 Tila 2/5 Tila 3/5 Tila 4/5 Tila 5/5 Säilörehulle ZX Kuormausautomatiikka aktivoi pohjakuljettimen asetetulla pohjakuljettimen nopeudella heti, kun rajavoima on ylittynyt kuormauksen aikana. Jos rajavoimaa ei ylitetä kuormauksessa, kuormausautomatiikka aktivoi pohjakuljettimen automaattisesti, kun kuormattavan materiaalin syöttökorkeus on saavutettu ja odotusaika (A) on kulunut umpeen. AX / X Kuormausautomatiikka aktivoi pohjakuljettimen asetetulla pohjakuljettimen nopeudella vasta, kun rajavoima on ylittynyt kuormauksen aikana ja kuormattavan materiaali syöttökorkeus on saavutettu. Kostealle säilörehulle Kuormausautomatiikka aktivoi pohjakuljettimen asetetulla pohjakuljettimen nopeudella heti, kun rajavoima on ylittynyt kuormauksen aikana. Asetettua odotusaikaa (A) ei oteta huomioon. Heinälle Kuormausautomatiikka aktivoi pohjakuljettimen automaattisesti, kun kuormattavan materiaalin siirtokorkeus on saavutettu ja odotusaika (A) on kulunut umpeen. Säilörehulle Automaattisesti mitattu rajavoima ja sovitettu pohjakuljettimen nopeus. Järjestelmä tallentaa mitatun rajavoiman siirtokorkeuden saavuttamisen jälkeen ja kun odotusaika (A) on kulunut umpeen. Kuormausautomatiikka sovittaa pohjakuljettimen nopeuden tallennetun rajavoiman ja jatkuvasti mitatun voiman väliseen suhteeseen. Kaikille säilörehutyypeille (tehdasasetus) Sovitettu pohjakuljettimen nopeus, samana säilyvä täyttö. Kuormausautomatiikka sovittaa pohjakuljettimen nopeuden asetetun rajavoiman ja jatkuvasti mitatun voiman väliseen suhteeseen. Näin saavutetaan tasainen täyttö. 152

153 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 1 Ladeautomatik Power Load Ladeautomatik Power Load Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-1 Ladeautoamtik Power Load/enü odus für Power Load odus aufrufen @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali % 1 A - 8 3s 15% Kuva 103 B 30% 1/5 CC000480_2 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-1 Ladeautoamtik Power Load/enü odus für Power Load Kraftsensor nullen im odus Power @ 1 Voima-anturin nollaus Voima-anturin nollaus on tarpeen, kun kuormittamattomalla päätyseinällä perusnäytössä näytetään voima. Nollaus saa tapahtua ainoastaan kuormittamattomalla päätyseinällä. Jos rivi (1) näyttää koneen kuormaamattomassa tilassa voimaa (yli +5 tai alle -5), on voimaanturi "nollattava". Nollaa voima-anturi painamalla toimintopainiketta. Tilan esiinkutsuminen ja tallentaminen Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Valitse haluttu tila toimintopainikkeilla toimintokuvakkeille tai, ylärivin symboli katoaa. Paina toimintopainiketta toimintokuvakkeelle, asetettu tila tallennetaan, ylärivin symboli tulee näkyviin. Poistu valikosta painamalla toimintopainiketta toimintokuvakkeelle. Kutsu esiin perusnäyttö painamalla toimintopainiketta toimintokuvakkeelle ja pitämällä sitä painettuna. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-1 Ladeautoamtik Power Load/Wartezeit @ 1 Odotusajan asettaminen Valitse vierityspyörää pyörittämällä valinta (A), valintakenttä korostetaan värillisenä. Paina vierityspyörää, näyttöön tulee uusi syöttökenttä. Lisää tai pienennä arvoa vierityspyörää kiertämällä. Asetus otetaan käyttöön ja valintakentästä poistutaan jälleen painamalla vierityspyörää. Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 153

154 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-1 Ladeautoamtik Power Load/enü odus für Power Load Kratzbodengeschwindigkeit einstellen Power @ 1 Pohjakuljettimen nopeuden asetus Valitse vierityspyörää pyörittämällä valinta (B), valintakenttä korostetaan värillisenä. Paina vierityspyörää, näyttöön tulee uusi syöttökenttä. Lisää tai pienennä arvoa vierityspyörää kiertämällä. Asetus otetaan käyttöön ja valintakentästä poistutaan jälleen painamalla vierityspyörää. Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 154

155 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 155

156 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 Entladeautomatik/Hauptmenü 2 Entladeautomatik 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 EntladeautomatikHauptmenü 2 Entladeautomatik Bild_1 ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 Entladeautomatik/Hauptmenü 2 Entladeautomatik Beschreibung @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Beschreibung der Softkeys für @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.15 Päävalikko 2 Tyhjennysautomatiikka 2 3 B 2/2 Kuva 104 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 Entladeautomatik/Hauptmenü 2 "Entladeautomatik" @ 1 Edellytys: Valikkotaso on kutsuttu. CC CC000430_3 Paina valikon avaamiseksi. Näyttö näyttää "Tyhjennysautomatiikka"-valikon. Symboli erkitys Tiedote Ulosheittäjä Etuseinämä Nostojen määrä voidaan asettaa välille Pohjakuljettimen ja etuseinämän kääntämisen välinen viive. Viive voidaan asettaa välille 1-60 sekuntia. Grafiikka erkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta 156

157 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 Entladeautomatik/Beschreibung Kontrollkästchen Nachlauf-Lenkachse sperren / nicht @ 1 Pos: /Layout odule @ 1 Symboli erkitys Tiedote Ruudussa on rasti: Lukitse kääntyvä teleakseli. Lukitse elektroninen pakkoohjaus. Ruudussa ei ole rastia: Älä lukitse kääntyvää teleakselia. Älä lukitse elektronista pakkoohjausta. KRONE ISOBUS-terminaali Purkuautomaatin ollessa aktivoituna järjestelmä lukitsee ohjausakselin. Purkuautomaatin ollessa aktivoituna järjestelmä ei lukitse ohjausakselia. 157

158 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 Entladeautomatik/Beschreibung der odi 1 und @ 1 Voidaan valita kahden tilan välillä: Symboli erkitys Tiedote Tila 1/2 Tila 2/2 Purkuautomatiikka deaktivoitu Purkuautomatiikka aktivoitu Kaikki tilassa 2/2 luetellut automaattiset kulut on suoritettava manuaalisesti. GL-malli Takalaitaa avattaessa järjestelmä lukitsee kääntyvän teliakselin, lisävaruste. kytkee pikakäynnin päälle, lisävaruste, jos pohjakuljettimen nopeus on asetettu arvoon 100 prosenttia. käyttää ulosheittäjää, lisävaruste. käyttää etuseinämää, lisävaruste. käynnistää pohjakuljettimen heti, kun takalaita on avattu kokonaan, vain sarjat AX / X. GD-malli Takalaitaa avattaessa järjestelmä lukitsee kääntyvän teliakselin, lisävaruste. aktivoi pohjakuljettimen voimanottoakselin kytkennän jälkeen. käyttää ulosheittäjää, lisävaruste. käyttää etuseinämää, lisävaruste. kytkee pikakäynnin päälle, lisävaruste, jos pohjakuljettimen nopeus on asetettu arvoon 100 prosenttia. Takalaitaa suljettaessa järjestelmä kytkee pohjakuljettimen pois päältä. kytkee pikakäynnin pois päältä, lisävaruste. vapauttaa kääntyvän teliakselin, lisävaruste. siirtää etuseinämän kuormausasemaan. Silputustila: etuseinämä käännetään aivan eteen. ajaa aisan päisteasentoon. 158

159 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 2 EntladeautomatikHauptmenü 2 Entladeautomatik Bild_2 ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 2 3 B 2/2 Kuva 105 CC000430_3 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Anzahl der Hübe @ 1 Nostojen lukumäärän säätö Valitse vierityspyörää pyörittämällä valinta (B), valintakenttä korostetaan värillisenä. Paina vierityspyörää, näyttöön tulee uusi syöttökenttä. Lisää tai pienennä arvoa vierityspyörää kiertämällä. Asetus otetaan käyttöön ja valintakentästä poistutaan jälleen painamalla vierityspyörää. Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-7 Entladeautomatik/Lenkachse, bei aktivierter Entladeautomatik, vom System sperren bzw. nicht sperren @ 1 Purkuautomatiikka on aktivoitu, järjestelmä lukitsee ohjausakselin. Purkuautomatiikka on aktivoitu. Tarkastusruutua ei ole merkitty. Valitse vierityspyörää pyörittämällä tarkastusruutu, valintakenttä korostetaan värillisenä. Paina vierityspyörää, näyttöön tulee uusi syöttökenttä. erkitse tarkastusruutu painamalla vierityspyörää, valintakentästä poistutaan. Purkuautomatiikka aktivoituna, järjestelmä ei lukitse ohjausakselia. Purkuautomatiikka on aktivoitu. Tarkastusruutu on merkitty. Valitse vierityspyörää pyörittämällä tarkastusruutu, valintakenttä korostetaan värillisenä. Paina vierityspyörää, näyttöön tulee uusi syöttökenttä. erkitse luetteloarvo vierityspyörää kiertämällä. Poista merkintä tarkastusruudusta painamalla vierityspyörää, valintakentästä poistutaan. 159

160 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 3 Silagemittel / SiiermittelHauptenü 3 Silagemittel ÜS ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 3 Silagemittel / SiiermittelHauptmenü 3 Silagemittel Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 3 Silagemittel / Siiermittel/Hinweis: Der @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Beschreibung der Softkeys für @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Beschreibung Softkeys für Funktionstasten Aktortest @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.16 Päävalikko 3 Säilöntäaine 3 3/3 Kuva 106 CC CC000424_1 Ohje Säilöntäaineen syöttölaitteen liitäntä (kork. 2 ampeeria) sijaitsee tietokoneen lähellä (n. 0,5 m johtonipussa 1X1). Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 3 Silagemittel / SiiermittelHauptmenü 3 Silagemittel aufrufen ( @ 1 Edellytys: Valikkotaso on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Säilöntäaine"-valikon. Grafiikka erkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta Symboli erkitys Tiedote Näytä käyttölaitetesti-valikko Käyttölaitetesti-valikossa näytetään vain tähän valikkoon kuuluvat käyttölaitteet. 160

161 Pos: /Layout odule @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 3 Silagemittel / SiiermittelBeschreibung der odi 1 bis 2 ( @ 1 Voidaan valita kolmen tilan välillä: Symboli erkitys Tiedote Tila 1/3 Säilöntäaine pois päältä Tila 2/3 Säilöntäaine päälle Jatkuva käyttö KRONE ISOBUS-terminaali Tila 3/3 Säilöntäaine automatiikka Säiliöntäaine päälle, kun noukin on kellunta-asennossa. 161

162 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 4 Kratzbodengeschwindigkeit/Hauptmenü 4 Kratzbodengeschwindigkeit 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 4 KratzbodengeschwindigkeitHauptmenü 4 Kratzbodengeschwindigkeit einstellen Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/ Beschreibung Softkeys für Funktionstasten Sensortest /Beschreibung Symbol für Funktionstasten Sensortest / Aktortest @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.17 Päävalikko 4 Pohjakuljettimen nopeuden asettaminen ma Kuva 107 CC ma 2600 ma Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 4 Kratzbodengeschwindigkeit/Hauptmenü 4 Kratzbodengeschwindigkeit: @ 1 Koska öljyteho voi vaihdella traktorista toiseen, saattaa pohjakuljettimen maksiminopeuden jälkisäätö olla tarpeen. CC000426_2 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 4 Kratzbodengeschwindigkeit/Hauptmenü 4 Kratzbodengeschwindigkeit @ 1 Edellytys: Valikkotaso on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Pohjakuljettimen nopeuden säätäminen"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 4 Kratzbodengeschwindigkeit/Hauptmenü 4 Kratzbodengeschwindigkeit einstellen @ 1 Palkkinäyttö osoittaa säädetyn pohjakuljettimen nopeuden. Symboli ylärivillä ilmoittaa, että näytetty arvo on tallennettu. Symboli erkitys Tiedote Näytä anturitesti-valikko Näytä käyttölaitetesti-valikko Anturitesti-valikossa näytetään vain tähän valikkoon kuuluvat anturit. Käyttölaitetesti-valikossa näytetään vain tähän valikkoon kuuluvat käyttölaitteet. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 4 KratzbodengeschwindigkeitKratzbodengeschwindigkeit eintellen ( @ 1 Pohjakuljettimen nopeuden asetus Aktivoi traktorin hydrauliikka. Korota traktorin moottorin kierrosluku nimellisarvoon. Paina pohjakuljettimen aktivoimiseksi. Näyttö vaihtuu ->. Paina, kunnes pohjakuljettimen nopeus pienenee tuntuvasti. Pylväsdiagrammin osoittama arvo pienenee. Paina, kunnes pohjakuljettimen nopeus ei enää lisäänny. Paina tallentaaksesi arvon. Ylärivin symboli tulee näkyviin. Paina pohjakuljettimen deaktivoimiseksi. Näyttö vaihtuu ->. 162

163 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 163

164 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Hauptmenü 5 Querförderband 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Hauptmenü 5 Querförderband @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Beschreibung der Softkeys für @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/ Beschreibung Softkeys für Funktionstasten Sensortest /Beschreibung Symbol für Funktionstasten Sensortest / Aktortest @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Hinweis: Nähere Informationen zum Umgang mit dem Querförderband entnehmen Sie bitte dem @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.18 Päävalikko 5 Poikittaiskuljetin Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Nur für AX/Nur für @ 1 Vain AX/X-mallisarja 5 1/2 Kuva 108 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Hauptmenü 5 Querförderband: @ 1 Tyhjennysvaiheen asettaminen poikittaiskuljettimella / ilman poikittaiskuljetinta. CC000428_1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Hauptmenü 5 Querförderband @ 1 Edellytys: Valikkotaso on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Poikittaiskuljetin"-valikon. Grafiikka erkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta Symboli erkitys Tiedote Näytä anturitesti-valikko Näytä käyttölaitetesti-valikko Anturitesti-valikossa näytetään vain tähän valikkoon kuuluvat anturit. Käyttölaitetesti-valikossa näytetään vain tähän valikkoon kuuluvat käyttölaitteet. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 5 Querförderband AX/X/Beschreibung der odi 1 und @ 1 Voidaan valita kahden tilan välillä: Symboli erkitys Tiedote Tila 1/2 Purku ilman poikittaiskuljetinta Tila 2/2 Purku poikittaiskuljettimen kanssa Ohje Lisätietoja poikittaiskuljettimen käsittelystä löytyy luvusta "Toimenpiteet, kun tyhjennyskäytössä halutaan käyttää poikittaiskuljetinta" 164

165 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 6 Zentralschmierung / ZentralschmieranlageHauptjmenü 6 Zentralschmierung ÜS ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 6 Zentralschmierung / ZentralschmieranlageHauptmenü 6 Zentralschmierung Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-TerminalBeschreibung der Grafiken Anzeigebereich Diskette @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/ Beschreibung Softkeys für Funktionstasten Sensortest /Beschreibung Symbol für Funktionstasten Sensortest / Aktortest @ 1 Pos: @ 1 KRONE ISOBUS-terminaali 9.19 Päävalikko 6 Keskusvoitelu 6 Kuva 109 CC CC000742_1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 6 Zentralschmierung / Zentralschmieranlage/Hauptmenü 6 Zentralschmierung: @ 1 Tässä valikossa keskusvoitelun voitelutehokkuus voidaan asettaa välille Lisäksi tässä valikossa voidaan käynnistää välivoitelut. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 6 Zentralschmierung / ZentralschmieranlageHauptmenü 6 Zentralschmierung aufrufen ( @ 1 Edellytys: Valikkotaso on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Keskusvoitelu"-valikon. Grafiikka erkitys Tieto Tallennettu arvo Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-8 ZentralschmierungBeschreibung der Softkeys für Funktionstasten ( @ 1 Toimintokuvake erkitys Tieto Arvon korottaminen Arvon alentaminen uutetun arvon tallentaminen Vaihto välivoitelulle Välivoitelun käynnistäminen käsin. Valikosta poistuminen Valikosta poistuttaessa aktivoidaan jälleen automaattisesti keskusvoitelu. Symboli erkitys Tiedote Näytä anturitesti-valikko Näytä käyttölaitetesti-valikko Anturitesti-valikossa näytetään vain tähän valikkoon kuuluvat anturit. Käyttölaitetesti-valikossa näytetään vain tähän valikkoon kuuluvat käyttölaitteet. 165

166 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-8 ZentralschmierungSchmierinterval erhöhen verringern Zwischenschmierung starten ( @ 1 Voitelutehon lisääminen Lisää voitelutehoa painamalla toimintopainiketta toimintokuvakkeelle. Voitelutehon laskeminen Laske voitelutehoa painamalla toimintopainiketta toimintokuvakkeelle. Välivoitelun käynnistäminen käsin Jotta voisit käynnistää välivoitelun, paina toimintopainiketta. Näyttö vaihtuu symbolista symboliksi. Käynnistä välivoitelu painamalla toimintopainiketta. Jokaisella uudella toimintopainikkeen painalluksella suoritetaan uusi välivoitelu. Valikosta poistuminen Poistu valikosta painamalla toimintopainiketta. 166

167 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 Gewichtserfassung/Hauptmenü 7 Gewichtserfassung 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 GewichtserfassungHauptmenü 7 Gewichtserfassung Bild_1 AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-TerminalBeschreibung der Grafiken Anzeigebereich Diskette @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 GewichtserfassungHauptmenü 7 Gewichtserfassung Beschreibung der Softkeys für Funktionstasten AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Beschreibung Symbol für Funktionstasten Sensortest @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.20 Päävalikko 7 Punnitus Kg CC000434_3 Auto 3/3 Kuva 110 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 Gewichtserfassung/Hauptmenü 7 Gewichtserfassung @ 1 Edellytys: Valikkotaso on kutsuttu. CC Kg A Paina valikon avaamiseksi. Näyttö näyttää "Punnitus"-valikon. Grafiikka erkitys Tieto Tallennettu tila Toiminto kuvake erkitys Tiedote Näytä seuraava tila Näytä edellinen tila Tallenna valittu asetus Lisäkuorman nollaus Poistu valikosta tallentamatta Varoituksen aktivointi Ajankohtainen lisäkuorma asetetaan nollaan. Voidaan aktivoida kaikissa tiloissa. Kun lisäkuorman paino on saavutettu, näyttöön tulee varoitus. Varoituksen deaktivointi Voidaan deaktivoida kaikissa tiloissa. Kutsu esiin valikko "Punnituksen kalibrointi". Symboli erkitys Tiedote Näytä anturitesti-valikko Anturitesti-valikossa näytetään vain tähän valikkoon kuuluvat anturit. 167

168 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-1 Ladeautoamtik Power Load/enü odus für Power Load odus aufrufen @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 Gewichtserfassung/enü 1-1 Gewichtserfassung Beschreibung der odi 1 bis @ 1 Voidaan valita kolmen tilan välillä: Grafiikka erkitys Tiedote Tila 1/3 Punnitus deaktivoituna Tila 2/3 Punnitus käsikäyttö Auto Tila 3/3 Punnitus automaattikäyttö Tilan esiinkutsuminen ja tallentaminen Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Valitse haluttu tila toimintopainikkeilla toimintokuvakkeille tai, ylärivin symboli katoaa. Paina toimintopainiketta toimintokuvakkeelle, asetettu tila tallennetaan, ylärivin symboli tulee näkyviin. Poistu valikosta painamalla toimintopainiketta toimintokuvakkeelle. Kutsu esiin perusnäyttö painamalla toimintopainiketta toimintokuvakkeelle ja pitämällä sitä painettuna. 168

169 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 GewichtserfassungHauptmenü 7 Gewichtserfassung Bild_2 AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Kg CC000434_3 Auto 3/3 Kuva 111 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 Gewichtserfassung/Hauptmenü 7 Gewichtserfassung: Warnmeldung @ 1 Varoituksen aktivointi CC Kg A Aktivoi varoitus painamalla. Näyttö vaihtuu symbolista symboliksi. Varoituksen deaktivointi Deaktivoi varoitus painamalla. Näyttö vaihtuu symbolista symboliksi. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 7 Gewichtserfassung/Hauptmenü 7 Gewichtserfassung: aximale Zuladung @ 1 Lisäkuorman asettaminen Ohje Aseta suurin sallittu lisäkuorma ainoastaan niin korkeaksi, ettei koneen sallittua kokonaispainoa, sallittuja akselipainoja noudattaen, ylitetä. Tiedot sallitusta kokonaispainosta ja sallitusta akselipainosta löytyvät koneen tyyppikilvestä (katso myös luku "erkinnät"). Edellytyksenä on, että varoitus on aktivoitu. Lisäkuormaa muutetaan painamalla arvoa (A) kosketusnäytössä. Näyttöön avautuu syöttömaski. Lisää tai laske arvoa (A). Vahvista syöttö OK-painikkeella. Lisäkuorman nollaus Nollaa lisäkuorma painamalla toimintopainiketta toimintokuvakkeelle. 169

170 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 170

171 Pos: /BA/Info-Center/Ladewagen/Gewichtserfassug/Gewichtserfassung im Handbetrieb 1 Pos: /BA/Info-Center/Ladewagen/Gewichtserfassug/Vollgewicht speichern im Handbetrieb 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Gewichtserfassung (Vollgewicht speichern) @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Punnitus käsikäytössä Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Das Erfassen des Gewichtes einer Fuhre besteht immer aus dem @ 1 Kuorman paino selvitetään aina jaksosta Täyspainon tallennus ja Tyhjäpainon tallennus Täyspainon tallennus Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Funktion der Tasten bei enü Gewichtserfassung (Vollgewicht speichern) (nach dem @ 1 Painikkeiden toiminto valikossa Punnitus (täyspainon tallennus) (kuormauksen jälkeen) Poistu punnituksesta aloitusnäyttöön (tallentamatta) Poistu punnituksesta ja tallenna paino Poistu punnituksesta purkauskäytön perusnäyttöön (tallentamatta) Siirry valikkoon 2-1 Asiakaslaskurit CC000436_1 Kuva 112 Ohje Jotta kuormien paino tallennettaisiin oikein, on huomioitava seuraavat kohdat. Taittoaisasylinterien on oltava ajettuna ulos vähintään 1-3 cm Vapauta noukinvaunun ja traktorin jarrut Tallenna paino ensimmäisenä aina kuormatussa tilassa ahdollisella Tridem-akselilla on nostoakselin oltava alas laskettuna (jätä venttiili kelluntaasentoon) Valitse asiakaslaskuri (katso valikko 2-1 "Asiakaslaskurit") Punnitus ilmoittaa ajankohtaisen lisäkuorman ensimmäisellä rivillä (1). 171

172 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Gewichtserfassung Tasten @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Painamalla -toimintopainiketta painonäytöstä poistutaan tallentamatta ja siirrytään aloitusnäyttöön. Painamalla -toimintopainiketta painonäytöstä poistutaan tallentamatta ja siirrytään purkukäytön perusnäyttöön. Painamalla -toimintopainiketta siirrytään valikkoon 2-1 "Asiakaslaskurit" (sen asiakaslaskurin valitsemiseksi, jolle paino halutaan tallentaa). Kun yhdistelmä seisoo: Painamalla -toimintopainiketta noin 3 sekunnin ajan paino tallennetaan ja vaihdetaan purkauskäytön perusnäyttöön. Kun yhdistelmä ajaa: Painamalla -toimintopainiketta noin 0,5 sekuntia järjestelmä alkaa määrittää painoa. Kun järjestelmä määrittää painoa, näytössä on symboli (2) noin 20 sekunnin ajan. ääritetty paino tallennetaan noin 20 sekunnin kuluttua ja näyttö vaihtuu purkauskäytön perusnäyttöön. 172

173 Pos: /BA/Info-Center/Ladewagen/Gewichtserfassug/Leergewicht speichern 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Leergewicht speichern ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Tyhjäpainon tallennus Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kurzüberblick über die Tasten Leergewicht @ 1 Painikkeiden toiminto valikossa Punnitus (tyhjäpainon tallennus) (purkamisen jälkeen) Siirto laskurivalikkoon Siirto punnituksen kalibrointiasetuksiin Punnituksesta poistuminen ja painon tallennus sekä kuorman painon näyttö Poistu punnituksesta aloitusnäyttöön (mahd. tallentamatta) Poistu punnituksesta purkauskäytön perusnäyttöön (tallentamatta) F7 F1 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 CC Kuva 113 Kun vaunun purkaminen on suoritettu, tyhjäpaino on tallennettava. Ohje Huomaa, että tallennuksen jälkeen punnituslaite asetetaan jälleen nollaan siitä riippumatta, onko kuormalavalla vielä jäämäkuormaa. Tarkasta siksi ennen tallennusta, että kuormalava on tyhjennetty kokonaan, koska muuten lisäkuormassa esiintyy poikkeamia. Tätä varten: Painamalla -toimintopainiketta purkauskäytön perusnäytöstä käsin kutsutaan esiin valikko Tyhjäpainon tallennus. Ohje Jotta seuraavien kuormien lisäkuorma tallennettaisiin oikein, on huomioitava seuraavat kohdat. Taittoaisasylinterien on oltava ajettuna ulos vähintään 1-3 cm Vapauta noukinvaunun ja traktorin jarrut Tallenna tyhjäpaino aina vasta kuormatun tilan tallentamisen jälkeen ahdollisella Tridem-akselilla on nostoakselin oltava alas laskettuna (jätä venttiili kelluntaasentoon) Valitse asiakaslaskuri (katso valikko 2-1 "Asiakaslaskurit"). 173

174 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Leergewicht speichern @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Leergewichtserfassung Tasten @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali CC000437_1 CC000440_1 Kuva 114 Punnitus ilmoittaa viimeksi tallennetun täyspainon (1) ensimmäisellä rivillä ja ajankohtaisen tyhjäpainon (2) toisella rivillä. Purkupaino (3) näytetään kolmannella rivillä. Painamalla -toimintopainiketta painonäytöstä poistutaan tallentamatta ja siirrytään purkukäytön perusnäyttöön. Painamalla -toimintopainiketta siirrytään valikkoon 2-1 "Asiakaslaskurit" (sen asiakaslaskurin valitsemiseksi, jolle paino halutaan tallentaa). Painamalla -toimintopainiketta siirrytään kalibrointivalikkoon (katso luku "Kalibrointi") Kun yhdistelmä seisoo: Tallenna purkupaino painamalla -toimintopainiketta noin kolmen sekunnin ajan. Näyttöön ilmestyy symboli ja punnituslaite nollataan. Punnitusprosessi on nyt päättynyt ja voidaan aloittaa uusi mittaus. Painamalla -toimintopainiketta poistutaan painonäytöstä ja siirrytään aloitusnäyttöön Kun yhdistelmä ajaa: Kun painetaan -toimintopainiketta noin 0,5 sekuntia, järjestelmä alkaa määrittää purkupainoa. Symboli tulee näyttöön Kun järjestelmä määrittää purkupainoa, näytössä on symboli (4) noin 20 sekunnin ajan. ääritetty purkupaino tallennetaan noin 20 sekunnin kuluttua ja punnituslaite nollataan. Punnitusprosessi on nyt päättynyt ja voidaan aloittaa uusi mittaus. Painamalla -toimintopainiketta poistutaan painonäytöstä ja siirrytään aloitusnäyttöön 174

175 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Gewichtserfassung im Automatikbetrieb / 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Punnitus automaattikäytössä Automaattikäytön punnituksessa kaikkien kuormien kokonaispainon punnitus asiakaslaskurille tapahtuu täysin automaattisesti. Kuorman kokonaispainon mittaus on suoritettu, kun vaunun jakso "Kuormaus/purku" on suoritettu. Jotta kuormien paino tallennettaisiin oikein, on huomioitava seuraavat kohdat: aseta haluttu laskuritila (kuormaustila tai silppuritila) kuormauksen ja purkamisen välissä on oltava vähintään yksi minuutti kuormattaessa on takalaidan oltava kiinni taittoaisasylinterien on oltava ajettuna ulos vähintään 1 3 cm (paitsi suorassa kuormaus- /purkutapahtumassa) Olemassa olevalla Tridem-akselilla (lisävaruste) on nostoakseli laskettava sekä ennen purkua että purkamisen jälkeen vähintään 1 minuutiksi kellunta-asentoon jarrujen on oltava, noukinvaunussa ja traktorissa, purkutapahtuman loputtua (takalaidan sulkeminen) vapautettuna n. 1 minuutin (muutoin mittaustulos vääristyy) Laskuritilassa I (kuormaustila) Kuormaustilassa punnitus alkaa suoraan kuormaustapahtuman päätyttyä. Siksi noukinvaunun ja traktorien jarrujen on oltava purkutapahtuman loputtua vapautettuna n. 1 minuutin (muutoin mittaustulos vääristyy). Purkutapahtuman jälkeen purkamisen jälkeen punnituslaite nollataan minuutin kuluttua. Tällöin kuvaruudun näytöissä voi esiintyä vaihteluita. Ohje Punnituksen tulos kohdistetaan asiakaslaskurille vasta, kun järjestelmä on nollannut punnituslaitteen. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Gewichtserfassung im Automatikbetrieb / @ 1 Laskuritilassa II (silppuritila) Painon mittaus (punnitus) tapahtuu jatkuvasti kuormauksen aikana takalaidan avaamiseen asti. Näin muodostuu aikaketju. Takalaidan avaamisen jälkeen viimeksi mitattu aikaketju otetaan mittaustulokseksi. Jotta mittaustulos ei vääristyisi, älä pysäköi ajoneuvoa takalaidan avaamiseen asti jarru päälle kytkettynä, vaan päätä purkutapahtuma ensin. Purkutapahtuman jälkeen purkamisen jälkeen punnituslaite nollataan minuutin kuluttua. Tällöin kuvaruudun näytöissä voi esiintyä vaihteluita. Ohje Punnituksen tulos kohdistetaan asiakaslaskurille vasta, kun järjestelmä on nollannut punnituslaitteen. 175

176 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 176

177 Pos: /BA/Info-Center/Ladewagen/Gewichtserfassug/Kalibrierung 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Kalibrointi Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kurzüberblick über die Tasten @ 1 Painikkeiden toiminto valikossa Kalibrointi Oletusarvojen (tehdasasetuksen) käyttöönotto korjausarvoiksi Korjausarvojen tallennus Yksittäispunnitus kuormitus / akselipaino Kokonaispunnitus yhdistelmä Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrierung Gesamtgewicht allgemeine @ 1 Kokonaispainon kalibrointi Jotta punnituksessa (kokonaispaino) saavutettaisiin suuri tarkkuus, on välttämätöntä, että järjestelmä kalibroidaan ensimmäisellä käyttökerralla tai kun esiintyy jatkuvia mittauseroja (vaa'an ja näytön välillä). Tällöin anturien akselipainon korjausarvot sovitetaan noukinvaunuun. Suorita kalibrointi vähintään kerran vuodessa ennen sadonkorjuun aloittamista. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung Vorgehensweise Kalibrierung "Gewichtserfassung Handbetrieb" ( @ 1 Toimintatapa kalibroinnissa, kun valikko "Punnitus käsikäyttö" on valittu. F7 F1 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 CC000437_1 CC Kuva 115 ääritä kuorman purkupaino vastapunnituksella Kutsu purkauskäytön perusnäytöstä käsin esiin valikko "Tyhjäpainon tallennus ( )". Kutsu purkupaino esiin painamalla -toimintopainiketta Kutsu kalibrointivalikko esiin painamalla -toimintopainiketta 177

178 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrieungsmenü @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrierungmenü Korrekturwert @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Hinweis Sensoren Stützlast / Achslast @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Kuva 116 Kalibrointivalikko Lisää tai pienennä näytössä olevaa näyttöarvoa painamalla toimintopainikkeita tai., kunnes purkuarvon ylös kirjattu arvo on asetettu näyttöön Painamalla -toimintopainiketta tallennetaan uusi korjausarvo Painamalla -toimintopainiketta palataan takaisin punnitukseen korjausarvoa tallentamatta Painamalla -toimintopainiketta palautetaan arvot takaisin tehdasasetukseen Ohje Harvinaisissa tapauksissa saattaa olla, ettei kokonaispainon kalibrointi riitä korjaamaan korjausarvoa punnituksen mitatuilla arvoilla (jatkuva mittausero näytön ja vaa'an välillä). Tällöin on tarpeen sovittaa anturien (kuormitus (1) ja akselipaino (2)) korjausarvot noukinvaunuun. (katso luku "Kuormituksen ja akselipainon anturien kalibrointi"). 178

179 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrieungsmenü @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrierungmenü Korrekturwert @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Vorgehensweise Kalibrierung "Gewichtserfassung Automatikbetrieb" ( @ 1 Toimintatapa kalibroinnissa, kun valikko "Punnitus automaattinen käyttö" on valittu Kg CC000434_2 3/3 CC000431_ Kg A Kuva 117 ääritä kuorman purkupaino vastapunnituksella. Kutsu esiin päävalikko 1-9 "Punnitus". Paina toimintopainiketta tai valitaksesi valikon 1-9, symboli esitetään harmaalla taustalla. Paina toimintopainiketta. Näyttö näyttää valikon "Punnituksen asettaminen". Kutsu kalibrointivalikko esiin painamalla toimintopainiketta. Kuva 118 Kalibrointivalikko Lisää tai pienennä näytössä olevaa näyttöarvoa painamalla toimintopainikkeita tai., kunnes purkuarvon ylös kirjattu arvo on asetettu näyttöön Painamalla -toimintopainiketta tallennetaan uusi korjausarvo Painamalla -toimintopainiketta palataan takaisin punnitukseen korjausarvoa tallentamatta Painamalla -toimintopainiketta palautetaan arvot takaisin tehdasasetukseen 179

180 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Hinweis Sensoren Stützlast / Achslast @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Ohje Harvinaisissa tapauksissa saattaa olla, ettei kokonaispainon kalibrointi riitä korjaamaan korjausarvoa punnituksen mitatuilla arvoilla (jatkuva mittausero näytön ja vaa'an välillä). Tällöin on tarpeen sovittaa anturien (kuormitus (1) ja akselipaino (2)) korjausarvot noukinvaunuun. (katso luku "Kuormituksen ja akselipainon anturien kalibrointi"). 180

181 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrierung Kraftmeßbolzen Achse / Kraftmeßbolzen 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Kuormituksen ja akselipainon voimamittauspultin kalibrointi Ohje Kuormituksen / akselipainon yksittäispunnitus on tarpeen vain kalibroimattomalla aisan voimamittauspultilla. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung Kalibrierung Achslast und Stützlast Seite2 ( @ 1 Toimintatapa kalibroinnissa: Valikon "Punnitus käsikäytössä" on oltava valittuna (katso luku "Punnituksen asettaminen") Täytä noukinvaunu. ESC F7 F8 F9 F10 F11 F12 1 F1 F2 F3 F4 F5 F6 CC CC Kuva 119 Kutsu aloitusnäytöstä käsin esiin valikko "Täyspainon tallennus ( )". Tallenna näytetty täyspaino ( ). Aja sitten vaa'alle ja mittaa kuormitus (1) (täyspaino) ja akselipaino (2) (täyspaino). (Kirjaa kuormituksen ja akselipainon arvot ylös). Pura noukinvaunun kuorma kokonaan. Aja sitten vaa'alle ja mittaa kuormitus (1) (tyhjäpaino) ja akselipaino (2) (tyhjäpaino) uudelleen. (Kirjaa kuormituksen ja akselipainon arvot ylös). Laske kuormituksen (1) (täyspaino) ja kuormituksen (1) (tyhjäpaino) välinen erotusarvo ja kirjaa se ylös. Laske akselipainon (2) (täyspaino) ja akselipainon (2) (tyhjäpaino) välinen erotusarvo ja kirjaa se ylös. F7 F1 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 CC CC Kuva 120 Kutsu purkauskäytön perusnäytöstä käsin esiin valikko "Tyhjäpainon tallennus ( )". Painamalla -toimintopainiketta siirrytään kalibrointivalikkoon. 181

182 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü 1 Einstellungen/enü 1-9 Gewichtserfassung /Kalibrierung Achslast und Stützlast @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali CC Kuva121 Painamalla -toimintopainiketta siirrytään kalibrointivalikkoon "Kuormituksen ja akselipainon anturien kalibrointi" Akselipainon (2) korjausarvon asettaminen: Valitse vierityspyörällä haluttu asetus, valintakenttä korostetaan värillisenä. Siirry valintakenttään painamalla vierityspyörää. Aseta haluttu arvo vierityspyörällä. Asetus otetaan käyttöön ja valintakentästä poistutaan jälleen painamalla vierityspyörää Painamalla -toimintopainiketta palataan takaisin punnitukseen korjausarvoa tallentamatta. Aseta kuormituksen (1) korjausarvo: Valitse vierityspyörällä haluttu asetus, valintakenttä korostetaan värillisenä. Siirry valintakenttään painamalla vierityspyörää. Aseta haluttu arvo vierityspyörällä. Asetus otetaan käyttöön ja valintakentästä poistutaan jälleen painamalla vierityspyörää Painamalla -toimintopainiketta palataan takaisin punnitukseen korjausarvoa tallentamatta. Painamalla -toimintopainiketta palautetaan arvot takaisin tehdasasetukseen. 182

183 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Hauptmenü 13 Zähler 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Hauptmenü 13 Zähler Bild @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.21 Päävalikko 13 Laskuri Kuva 122 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Hauptmenü 13 Zähler @ 1 Edellytys: Valikkotaso on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Laskuri"-valikon. CC CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Hauptmenü 13 Zähler 2 @ 1 "Laskuri"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko n all Kuvaus Alavalikko 13-1 Asiakaslaskuri Alavalikko 13-2 Kokonaislaskuri 183

184 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 Kundenzähler/Untermenü 13-1 Kundenzähler 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 KundenzählerUntermenü 13-1 Kundenzähler Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 KundenzählerUntermenü 13-1 Kundenzähler Beschreibung der Anzeige AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 13-1 Asiakaslaskuri 13-1 n CC Kuva 123 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 Kundenzähler/Untermenü 13-1 Kundenzähler @ 1 Edellytys: Päävalikko 13 "Laskuri" on kutsuttu CC000443_3 Paina n valikon avaamiseksi. Näyttö näyttää "Asiakaslaskuri"-valikon. Symbolit erkitys Tiedote Kokonaiskuormien laskuri Kuormaustilasta ja silputustilasta yhteen lasketut vaunukuormat. Kuorman laskeminen riippu asetetusta laskuritilasta. Käyttötuntilaskuri Käyttötutilaskuri laskee, milloin elektroniikka kytkeytyy päälle ja käyttötuntilaskuri on aktivoitu. Asiakaslaskuri 1 20 asiakaslaskuria. Aktivoitu asiakaslaskuri näkyy harmaalla pohjalla. 184

185 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 Kundenzählerenü 2-1 Kundenzähler Beschreibung der Softkeys für die Funktionstasten ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Toimintokuvake erkitys Selailu ylöspäin Tieto Selailu alaspäin h on h off Valinnan vahvistaminen Käyttötuntilaskurin deaktivointi Käyttötuntilaskuri on aktivoitu. Käyttötuntilaskurin aktivointi Käyttötuntilaskuri on deaktivoitu. Valikosta poistuminen Painamalla pidempään kutsutaan perusnäyttö esiin. Poista valitun asiakaslaskurin arvot. Poista kaikkien asiakaslaskurien arvot. Valitun asiakaslaskurin ei tarvitse olla aktivoituna. Kuormaustila Kun noukinvaunua käytetään korsirehun (heinä, oljet ja tuorerehu) keruuseen, kuljetukseen ja annosteluun. Kuorma lasketaan, kun takalaidan ollessa suljettuna pohjakuljettimen eteenpäinkulku aktivoidaan väh. 5 sekunnin ajaksi ja pohjakuljettimen eteenpäinkulku jatkuu takalaidan ollessa avoimena tämän jälkeen väh. 5 sekuntia. Silppuritila Kun noukinvaunua käytetään säiliörehun kuljetusvaununa (tuore- ja maissirehu) Kuorman laskenta toimii, kun pohjakuljetin käy takalaidan avaamisen jälkeen väh. 5 sekuntia. Jos silppuritilassa takalaita suljetaan välillä eikä konetta ole vielä tyhjennetty, ja purkutapahtumaa jatketaan myöhemmin, lasketaan kaksi kuormaa Yksityiskohtalaskuri näyttö Valitulle asiakaslaskurille näytetään laskurien lisätietoja. Asiakaslaskurin näyttö 185

186 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 KundenzählerUntermenü 13-1 Kundenzähler / Detailzähler ( @ 1 Yksityiskohtalaskuri 13-1 n 13-1 Name n CC000443_3 CC000492_2 Kuva 124 Edellytys: Alavalikko 13-1 "Asiakaslaskuri" on kutsuttu. Paina yksityiskohtalaskurin kutsumiseksi. Paina asiakaslaskurin kutsumiseksi. 186

187 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 Kundenzählerenü 13-1 Detailzähler Beschreibung Anzeigebereich AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 Symboli erkitys Tiedote t KRONE ISOBUS-terminaali Valittu asiakaslaskuri Tässä asiakaslaskuri 3 Kokonaiskuormien laskuri Kuormaustilasta ja silputustilasta yhteen lasketut vaunukuormat. Kuorman laskeminen riippu asetetusta laskuritilasta. Kuormaustilan laskuri Yhteen lasketut vaunukuormat Silppuritilan laskuri Yhteen lasketut vaunukuormat Rehun paino Punnitusta käytettäessä Laskettu yhteen kuormaustilasta ja silputustilasta Käyttötuntilaskuri Käyttötutilaskuri laskee, milloin elektroniikka kytkeytyy päälle ja käyttötuntilaskuri on aktivoitu. Kuormausajan laskuri (vaunun kuormauksen yhteen laskettu aika) Kuormausajan laskuri laskee, kun noukin on kellunta-asennossa ja takalaita on suljettu. Purkausajan laskuri (vaunun purkamisen yhteen laskettu aika) Purkausajan laskuri laskee, kun takalaita on avattu ja pohjakuljetin liikkuu. Yhteen laskettu summa vaunun kuormaamiselle. Kuormausajan laskuri laskee, kun noukin on kellunta-asennossa ja takalaita on suljettu. Yhteen laskettu summa vaunun tyhjentämiselle Purkausajan laskuri laskee, kun takalaita on auki ja pohjakuljetin on liikkeellä. Nimi Asiakaslaskurin nimen antaminen Jokaiselle asiakaslaskurille voidaan antaa nimi. Nimessä saa olla enintään 15 merkkiä. 187

188 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 2 ZählerZählermodus einstellen ( @ 1 Laskuritilan asettaminen Laskuritilan avulla voidaan ajolaskuri sovittaa noukinvaunun käytön mukaan. Kuormaustila Kutsu esiin kuormaustila painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vaihtuu kuvakkeesta kuvakkeeseen. Silppuritila Kutsu esiin kuormaustila painamalla toimintopainiketta toimintokuvakkeelle. Toimintokuvake vaihtuu kuvakkeesta kuvakkeeseen. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 2 Zähler/Kundenzähler @ 1 Asiakaslaskurin aktivointi Valitse haluamasi asiakaslaskuri painamalla toimintopainiketta toimintokuvakkeelle tai. Aktivoi asiakaslaskuri painamalla toimintopainiketta toimintokuvakkeelle. Uusi aktivoitu asiakaslaskuri näytetään harmaalla taustalla. Käyttötuntilaskurin aktivointi Aktivoi käyttötuntilaskuri painamalla toimintopainiketta toimintokuvakkeelle h off. Toimintokuvake vaihtaa näytöstä h off näyttöön h on. Käyttötuntilaskurin deaktivointi Deaktivoi käyttötuntilaskuri painamalla toimintopainiketta toimintokuvakkeelle h off. Toimintokuvake vaihtaa näytöstä h on näyttöön h off. 188

189 Pos: /Layout odule @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 2 ZählerKundenzähler löschen ( @ 1 Asiakaslaskurin nollaus Nollattavan haluttavan asiakaslaskurin ei tarvitse olla aktivoituna. KRONE ISOBUS-terminaali Valitse asiakaslaskuri painamalla toimintopainiketta toimintokuvakkeelle tai. Palauta asiakaslaskuri nollaan painamalla toimintopainiketta toimintokuvakkeelle. Kaikkien asiakaslaskurien nollaus Palauta kaikki asiakaslaskurit nollaan pitämällä toimintopainiketta toimintokuvakkeelle painettuna 2 s ajan. Poistu valikosta painamalla toimintopainiketta toimintokuvakkeelle. Kutsu esiin perusnäyttö painamalla toimintopainiketta toimintokuvakkeelle ja pitämällä sitä painettuna. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-1 Kundenzähler/Name für Kundenzähler @ 1 Uuden nimen antaminen asiakaslaskurille tai nimen muuttaminen Paina "Nimi". Näyttöön tulee valintaikkuna. Syötä nimi näyppäimistöllä. Paina tallentaaksesi nimen. Jos haluat poistua valintaikkunasta tietoja tallentamalla, paina. 189

190 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-2 Gesamtzähler/Untermenü 13-2 Gesamtzähler 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-2 GesamtzählerUntermenü 13-2 Gesamtzähler Bild ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 13-2 Kokonaislaskuri 13-2 all CC Kuva 125 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 13 Zähler/Untermenü 13-2 Gesamtzähler/Untermenü 13-2 Gesamtzähler @ 1 Edellytys: Päävalikko 13 "Laskuri" on kutsuttu CC000446_1 Paina all valikon avaamiseksi. Näyttö näyttää "Kokonaislaskuri"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 2 Zählerenü 2-2 Gesamtzähler Symbolbedeutung ( @ 1 Symbolien merkitys: Kokonaiskuormien lukumäärä h Käyttötuntilaskuri Kuormien kokonaislaskuri (ei nollattavissa) 1 2 Käyttökausilaskuri 1 (nollattavissa) Päivälaskuri 2 (nollattavissa) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Bis 2013/Hauptmenü 2 Zählerenü 2-2 Gesamtzähler Saisonzähler/Tageszähler ( @ 1 Käyttökausilaskurin 1 tai päivälaskurin 2 nollaus Paina toimintopainiketta 1, käyttökausilaskuri 1 nollataan. Paina toimintopainiketta 2, päivälaskuri 2 nollataan. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin Ohje Kokonaiskäyttötuntilaskuri (1) on toiminnassa, kun elektroniikka on kytketty päälle. Kokonaiskäyttötuntilaskuria (1) ei voi nollata 190

191 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Hauptmenü 14 ISOBUS-Einstellungen 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Hauptmenü 14 ISOBUS-Einstellungen @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.22 Päävalikko 14 ISOBUS-asetukset Kuva 126 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-EinstellungenHauptmenü 14 ISOBUS-Einstellungen @ 1 Edellytys: Valikkotaso on kutsuttu. CC CC Paina valikon avaamiseksi. Näyttö näyttää "ISOBUS-asetukset"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-EinstellungenHauptmenü 14 ISOBUS-Einstellungen Untermenüs ( @ 1 "ISOBUS-asetukset"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko Kuvaus Alavalikko 14-1 Diagnoosi Auxiliary (AUX) Alavalikko 14-2 Diagnoosi ajonopeus/vilkku Alavalikko 14-7 Virtual Terminal (VT) Alavalikko 14-9 Kytkeminen hallintalaitteiden välillä 191

192 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-1 Diagnose Auxiliary (AUX)/Untermenü 14-1 Diagnose Auxiliary (AUX) 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-1 Diagnose Auxiliary (AUX)/Untermenü 14-1 Diagnose Auxiliary (AUX) @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 14-1 Diagnoosi Auxiliary (AUX) 14-1 Kuva 127 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-1 Diagnose Auxiliary (AUX)/Untermenü 14-1 Diagnose Auxiliary @ 1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu CC Paina valikon avaamiseksi. Näyttö näyttää "Diagnoosi Auxiliary (AUX)"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-1 Diagnose Auxiliary (AUX)/Untermenü 14-1 Diagnose Auxillary: @ 1 Näytössä näkyy hallintavivun kuva. Kun hallintavivun toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. 192

193 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/ Fahrtrichtungsanzeige/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/ Fahrtrichtungsanzeige 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/ FahrtrichtungsanzeigeUntermenü 14-2 Diagnose Fahrgeschwindigkeit-/ Fahrtrichtungsanzeige Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/ FahrtrichtungsanzeigeUntermenü 14-2 Diagnose Fahrgeschwindigkeits- /Fahrtrichtungsanzeige Symbolerklärung ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 14-2 Diagnoosi ajonopeus/vilkku " Kuva 128 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/ Fahrtrichtungsanzeige/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/Untermenü 14-2 Diagnose Fahrgeschwindigkeit-/ Fahrtrichtungsanzeige: @ 1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu 3 CC Paina valikon avaamiseksi. Näyttö näyttää "Diagnoosi ajonopeus/vilkku"-valikon. Symboli erkitys Tiedote <--- 0 Ajo eteenpäin 0 ---> Peruutus 25,5 km/h Eteenpäinajo nopeus -25,5 km/h Peruutuksen nopeus 540 RP Voimanottoakselin kierrosluku Parametri valittu ISO-väylän analyysi Parametriä ei valittu 193

194 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-7 Virtual Terminal/Untermenü 14-7 Virtual Terminal: 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-7 Virtual Terminal/Untermenü 14-7 Virtual Terminal: @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-7 Virtual Terminal/Untermenü 14-7 ISO-Terminal aufrufen mit weniger als @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Beschreibung der Softkeys für @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 14-7 Virtual Terminal (VT) 14-7 Kuva 129 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-7 Virtual Terminal/Untermenü 14-7 Virtual Terminal: @ 1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu CC Paina valikon avaamiseksi. Näyttö näyttää "Virtual Terminal (VT)"-valikon. Ohje Tämä valikko ilmestyy vain ISO-hallintalaitteissa, joissa alle 8 painiketta. Suosittelemme ISO-hallintalaitteille, joissa on vähemmän kuin 8 painiketta, lisäksi ISOhallintavipua, jonka avulla työkoneen ohjaus on helppoa. Hallintavivun toiminnot löytyvät luvusta "Esimerkki hallintavivun toiminnoista". ISO-hallintalaite, jossa alle 8 painiketta Tässä valikossa peruskuva asetetaan viidelle tai kahdeksalle toimintakuvakkeelle. Jos valitaan 8 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Grafiikka erkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-7 Virtual Terminal/Untermenü 14-7 Virtual Terminal: Aktuelle Status wird als Grafik @ 1 Nykyinen tila näytetään grafiikan muodossa Grafiikka erkitys Hallintalaite viidellä toimintokuvakkeella ilman virtuaalisia toimintakuvakkeita Hallintalaite alle kahdeksalla kuvakkeella ja virtuaalisten toimintakuvakkeiden käyttö 194

195 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Status ändern und speichern mit + und @ 1 Tilan muuttaminen ja tallentaminen uuta tilaa painamalla toimintopainiketta toimintokuvakkeelle tai. Ylärivin symboli sammuu. Tallenna tila painamalla toimintopainiketta toimintokuvakkeelle. Ylärivin symboli tulee näkyviin. Poistu valikosta painamalla toimintopainiketta. Kutsu esiin perusnäyttö painamalla toimintopainiketta useita kertoja peräkkäin. 195

196 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-9 Umschalten zwischen Terminals/Untermenü 14-9 Umschalten zwischen Terminals: 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-9 Umschalten zwischen Terminals/Untermenü 14-9 Umschalten zwischen Terminals: @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-9 Umschalten zwischen Terminals/Hinweis: Das Untermenü erscheint @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-9 Umschalten zwischen Terminals/Hinweis: Bis zum nächsten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-9 Umschalten zwischen Terminals/Hinweis Beim @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 14-9 Kytkeminen hallintalaitteiden välillä Kuva 130 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 14 ISOBUS-Einstellungen/Untermenü 14-9 Umschalten zwischen Terminals/Untermenü 14-9 Umschalten zwischen Terminals: @ 1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu Paina valikon avaamiseksi. Näyttö näyttää "Kytkeminen hallintalaitteiden välillä"-valikon. Ohje Alavalikko tulee näyttöön vain, kun on liitetty useampia ISO-hallintalaitteita. Hallintalaitteen kautta voidaan vaihtaa seuraavaan liitettyyn hanllintalaitteeseen riippuen siitä, kuinka monta hallintalaitetta on liitetty. Ensimmäisen vaihtamisen yhteydessä koneen konfiguraatio ladataan seuraavaan hallintalaitteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan hallintalaitteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä hallintalaitteessa. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi valittu hallintalaite ei ole enää käytettävissä (esim. koska se on irrotettu), uudelleenkäynnistys tulee viiveellä, koska järjestelmä etsii uuden hallintalaitteen ja lataa erityiset valikot hallintalaitteeseen. Lataustapahtuma voi kestää muutamia minuutteja. 196

197 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Hauptmenü 15 Einstellungen: 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 EinstellungenHauptmenü 15 Einstellungen Bild AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.23 Päävalikko 15 Asetukset 1 2 : Kuva 131 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Hauptmenü 15 Einstellungen @ 1 Edellytys: Valikkotaso on kutsuttu. CC CC Paina valikon avaamiseksi. Näyttö näyttää "Asetukset"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 EinstellungenHauptmenü 15 Einstellungen Untermenüs ( @ 1 "Asetukset"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko Kuvaus Alavalikko 15-1 Anturitesti Alavalikko 15-2 Käyttölaitetesti 1 2 : Alavalikko 15-4 Hälytysluettelo Alavalikko 15-5 Info Alavalikko 15-6 Asentaja 197

198 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Untermenü 15-1 Sensortest: 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 SensortestUntermenü 15-1 Sensortest: Bild AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Beschreibung der Symbole für Funktionstasten @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 15-1 Anturitesti 1 2 : 15-1 B4 B5 1 2 B6 B8 CLOSE OPEN 3 4 Kuva 132 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Untermenü 15-1 Sensortest @ 1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. CC Paina valikon avaamiseksi. Näyttö näyttää "Anturitesti"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Untermenü 15-1 Sensortest: @ 1 Anturitestissä koneeseen asennetut anturit tutkitaan virheiden varalta ja lisäksi anturit voidaan säätää anturitestissä oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Symbolit erkitys Tiedote Selailu ylöspäin Selailu alaspäin Avaa anturitestin peite Poistu valikosta Paina grafiikkaa, "Anturitesti"-peite avautuu. 198

199 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 SensortestSensortest Bild AX/X/ZX ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Untermenü 15-1 Sensortest: @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Untermenü 15-1 Beschreibung der Symbole für Funktionstasten @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Sensor @ 1 Testaa anturi Anturin testaamiseksi on painettava anturin symbolia. Näyttöön tulee "Anturitesti"-peite B4 B B6 B8 B1 CLOSE OPEN B2 AUTO Kuva CC Huomio! Voimanottoakseli ei saa pyöriä anturitestin aikana. 1 CC000448_1 Symbolit erkitys Tiedote Valitse seuraava anturi Valitse edellinen anturi Sulje anturitestin peite Kutsutaan alavalikko "Anturitesti". Poistu valikosta Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 1400/Hauptmenüs/Hauptmenü 4 Service/Einstellwerte Sensor allgemeiner @ 1 Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. 199

200 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Auflistung der möglichen Namursensoren @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/Sensoren/ögliche Sensoren (je nach Ausstattung der @ 1 ahdolliset anturit (koneen varustuksesta riippuen) Nro Symboli Kuvaus Nro Symboli Kuvaus B1 B1 B3 B3 FULL Terä aktiivinen Pohjakuljettimen katkaisu B2 B2 AUTO B4 B4 1 Kuormausautomatiikka ylhäällä Purkaustelat (GD) B5 B5 Voimanottoakselin kierrosluku (GD) B6 B6 CLOSE Takalaita kiinni B7 B7 Akseli lukittu B8 B8 Takalaita auki (ZX GD) OPEN B11 B11 Voimamittauspultti aisa B10 B10 Nostoakseli B13 B13 Purkaustelan kytkimen käsivipu (lisävaruste poikittaiskuljetin) B12 B12 L/R Voimamittauspultti akseli B15 B15 AUTO Voima-anturi kuormausautomatiikka alhaalla B20 B20 Pohjakuljettimen painesyöttö B25 Noukin ylhäällä B26 B26 Noukkimen kierrosluku B28 Aisan asento B29 Noukkimen asento B33 B33 Ulosheittäjä B32 B32 Hiomalaite B37 B37 Etuseinämä edessä B38 B38 Etuseinämän kallistuskulma B39 B39 Keskusvoitelu B52 B52 Taka-akselin ohjauskulma B51 B51 Aisan ohjauskulma B54 B54 R Oikean pyörän nopeus B53 B53 L Vasemman pyörän nopeus S1 S51 Pakko-ohjauksen painesyöttö B55 B55 Etuakselin ohjauskulma B1 B1 Hiomalaikan etäisyys terään B2 B2 Hiomalaikan sijainti 200

201 Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Kraftmessbolzen Lenkrechner @ 1 Pos: /Layout odule @ 1 Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (1,2,3,4) @ 1 Tila (state): 1 kytketty (metalli) 2 KRONE ISOBUS-terminaali ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen @ 1 Voimamittauspultin tila (status): Anturi OK Johtovika / anturin oikosulku Yhteys voimamittausvahvistimeen (KV) keskeytynyt. Viestintävirhe voimamittausvahvistimen (KV) kanssa E Viestintävirhe ohjaustietokoneen (E) kanssa Pos: /BA/Info-Center/Sensoren/Diagnose @ 1 Paineanturien diagnoosi Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige Drucksensor @ 1 Tila (status): 1 p>100bar Akseli lukittu 2 p<100bar Akseli vapaa Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (1,2) @ 1 Tila (status): Painekynnystä ei ole saavutettu Painekynnys on saavutettu 201

202 Pos: /BA/Info-Center/Sensoren/Diagnose @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 SensortestDiagnose Taster Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 Sensortest/Diagnose Taster @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Painikediagnoosi 15-1 S1 5 S2 S3 Kuva 134 CC000449_1 Pos: /BA/Info-Center/Sensoren/Einstellwerte Tastertest @ 1 Asetusarvot: Painikkeen ollessa painettuna palkin on oltava palkkinäyttöön merkityn alueen alaosassa. Kun painike on päästetty irti, palkin on oltava yläosassa. Nro Symboli Kuvaus S1 S1 Terien kääntäminen sisään -painike S2 S2 Terien kääntäminen ulos -painike S3 S3 Aisan noston painike S4 S4 Aisan laskun painike S5 S5 Hiomalaitteen painike Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Taster @ 1 Tila (state): 3 Johtovika 4 Oikosulku 5 5 Painettu 6 6 Ei painettu 202

203 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-1 SensortestUntermneü 15-1 Diagnose Versorgungsspannungen ( @ 1 Syöttöjännitteiden diagnoosi 15-1 U1 Kuva 135 CC000045_1 Nro Symboli Kuvaus U1 U1 Syöttöjännite Halutut jännitteet: 12V kok.: 12-14,5 V 12V ohj.: 12-14,5 V 12VSi: 12-14,5 V 12V ana: 12-14,5 V 8V dig: 8,5-9,1 V 12V Pow2: 12-14,5 V 12V Pow3: 12-14,5 V 203

204 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2 Aktortest: 1 Pos: /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/enü 4-4 Aktortest Hand @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 AktortestUntermenü 15-2 Aktortest: Bild AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 15-2 Käyttölaitetesti Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - @ 1 Vaara! - Ennalta-arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Käyttölaitetesti on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolella. Varmista, ettei vaara-alueella ole henkilöitä, eläimiä tai esineitä. Pos: /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/enü 4-4 Aktortest Hand @ 1 Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan on oltava deaktivoitu. 1 2 : 15-2 PW: 300 I= 0mA CC Kuva 136 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2 Aktortest @ 1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. CC Paina valikon avaamiseksi. Näyttö näyttää "Käyttölaitetesti"-valikon. 204

205 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2 Beschreibung dersymbole für Funktionstasten @ 1 Pos: /Layout odule @ 1 Symbolit erkitys Tiedote ON OFF Valitse seuraava käyttölaite Valitse edellinen käyttölaite Aktivoi käyttölaite Deaktivoi käyttölaite KRONE ISOBUS-terminaali Digitaaliset käyttölaitteet Toiminto toteutetaan suoraan. Arvon korottaminen Analogiset käyttölaitteet oottori, moottorien yhteydessä Arvon alentaminen moottorin toiminto toteutetaan suoraan. Valikosta poistuminen 205

206 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2: Auflistung aller Aktoren T1 @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/Sensoren/ögliche Aktoren (je nach Ausstattung der @ 1 ahdolliset käyttölaitteet (koneen varustuksen mukaan) Nro Symboli Kuvaus Nro Symboli Kuvaus Y01 Pohjakuljetin ETEENPÄIN Y02 Pohjakuljetin TAAKSEPÄIN (GD) Y03 Toimintoventtiili 1 Y04 Toimintoventtiili 2 Y05 Noukin 1 Y06 Takalaita 1 Y07 Takalaita 2 Y08 1 Taittoaisa 1 Y09 2 Taittoaisa 2 Y10 1 Teräpalkki 1 Y11 2 Teräpalkki 2 Y12 Pikakäynti Y13 Takalaidan varoventtiili Y14 Purkaustelan kytkin (GD) Y15 Akselin lukitus Y16 Poikittaiskuljetin 1 Y17 Poikittaiskuljetin 2 Y18 Noukin 2 Y19 Y19 Nostoakseli Y20 Akselin lukitus 2 Y21 Noukin Y30 Silppuriluukku Y33 Ulosheittäjä Y32 Hiomalaite Y35 Kuormatilan peite H1 Koneen valaistus 206

207 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2: Auflistung aller Aktoren T2 @ 1 Pos: /Layout odule @ 1 Nro Symboli Kuvaus Nro Symboli Kuvaus Y37 Etuseinämä KRONE ISOBUS-terminaali Y39 Keskusvoitelu A1 Säilöntäaine Y51 Vapautus taka-akseli 1 Y52 Vapautus taka-akseli 2 Y53 Ohjaus taka-akseli 1 Y54 Ohjaus taka-akseli 2 Y55 Vapautus etuakseli 1 Y56 Vapautus etuakseli 2 Y57 Ohjaus etuakseli 1 Y58 Ohjaus etuakseli Hiomalaikan aksiaalisiirto /2 Hiomalaikan nosto/lasku 1 Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (1,2,3) farbig analoge @ 1 Tila (state): 1 ON Käyttölaite päällä 2 OFF Käyttölaite pois päältä 3 / Ei syöttöjännitettä, sulake tod.näk. viallinen 207

208 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2 Diagnose digitale Aktoren @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2 Diagnose analoge Aktoren @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/Sensoren/Diagnose digitale Aktoren @ 1 Digitaalisten käyttölaitteiden diagnoosi 15-2 Kuva 137 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Diagnose digitale Aktoren ein- @ 1 Digitaalisten käyttölaitteiden diagnoosi Virheet näytetään vain, kun käyttölaite on kytketty päälle ja käyttölaitteelle on mahdollista tehdä testi. Käyttölaitteessa olevan pistokkeen LED voidaan myös tarkistaa suoraan. Paina käyttölaitteen kytkemiseksi päälle. Paina käyttölaitteen kytkemiseksi pois päältä. Pos: /BA/Info-Center/Sensoren/Diagnose analoge Aktoren @ 1 Analogisten käyttölaitteiden diagnoosi 15-2 PW: 300 I= 0mA CC00045-_1 Kuva 138 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/Untermenü 15-2 Diagnose analoge Aktoren @ 1 Arvolla PW (promillia) voidaan säätää virta (ma). Arvon ollessa PW = 500 virran tulisi olla välillä 500 ma ma (käytetyn venttiilin ja käyttölämpötilan mukaan). 208

209 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-2 Aktortest/otoren/ögliche @ 1 oottorit /2 Kuva 139 CC Toimintopainiketta painamalla toiminto toteutetaan suoraan. Toimintopainiketta painamalla toiminto toteutetaan suoraan. 209

210 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-4 Fehlerliste/Untermenü 15-4 Fehlerliste 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-4 FehlerlisteUntermenü 15-4 Fehlerliste: Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-4 Fehlerliste/Fehlerliste Beschreibung der Softkeys für die @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-4 FehlerlisteUntermenü 15-4 Fehlerliste Beschreibung Anzeigebereich ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 15-4 Häiriöluettelo : Kuva h : 06 h 27 : 05 h : 48 h : 51 h 20 : 32 h : 31 h : 05 h 15 : 23 h CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-4 FehlerlisteUntermenü 15-4 Fehlerliste aufrufen ( @ 1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. Avaa alavalikko 15-4 "Häiriöluettelo" painamalla Näyttö näyttää valikon 15-4 "Häiriöluettelo". 1 2 :. Toimintokuvake erkitys Tiedote Selailu ylöspäin Selailu alaspäin Valikosta poistuminen Grafiikka erkitys Tiedote 1) Juokseva numerointi h Häiriönumero Häiriön kuvaus, katso "Hälytysilmoitukset". Tuloaika Kokonaiskäyttötuntilaskurin mukaan 210

211 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-5 Ino/Untermenü 15-5 Info: 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-5 InoUntermenü 15-5 Info: Bild AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 15-5 Info 1 2 : 15-2 SW: Kuva 141 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-5 Ino/Untermenü 15-5 Info @ 1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. ISO 1: _17 2: _12 CC000453_1 Paina valikon avaamiseksi. Näyttö näyttää "Info"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-5 Ino/Untermenü 15-5 Info: Gesamt-Softwareversionen an der @ 1 SW Koneen ohjelmiston kokonaisversio Tietokoneen versio ISO ISO-ohjelmistoversio 211

212 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-6 onteur/untermenü 15-6 onteur: 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-6 onteuruntermenü 15-6 onteur: Bild ( @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Alavalikko 15-6 Asentaja 1 2 : Kuva 142 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-6 onteur/untermenü 15-6 onteur @ 1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. CC000052_1 Paina valikon avaamiseksi. Näyttö näyttää "Asentaja"-valikon. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Hauptmenüs/Hauptmenü /Hauptmenü 15 Einstellungen/Untermenü 15-6 onteur/untermenü 15-6 onteur: @ 1 "Asentaja"-alavalikko on suojattu salasanalla. Näyttö näyttää salasanan kyselyn. 212

213 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Alarmmeldungen/Alarmeldung 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali 9.24 Hälytysilmoitus F7 F8 F9 A03 F1 F2 F3 F10 F11 KBT F4 F5 F12 F6 CC000053_1 Kuva 143 Hälytysilmoitus Jos koneessa esiintyy häiriö, näyttöön tulee hälytysilmoitus ja samalla kuuluu akustinen signaali (jatkuva merkkiääni). Kuvaus, mahdollinen syy ja korjaus löytyvät luvusta "Hälytysilmoitukset". Ohje Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät toimintokuvakkeet on deaktivoitu. Hälytyksen kuittaus: Kuittaa hälytys painamalla toimintopainiketta toimintokuvakkeelle, merkkiääni lakkaa. Jos häiriö ilmaantuu uudelleen, hälytysilmoitus tulee jälleen näkyviin. 213

214 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/1) Allgemeine Alarme A01 bis @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Hälytysilmoitukset Nro Kuva ahdollinen syy Korjaus A01 Tietokoneen pistosulake on viallinen. Oikosulku jännitelähdöissä +12V2FU_L Tarkista liitännän mahdollinen oikosulku ja vaihda sulake. A02 A02 FUSE 12V Pow3 Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +12V3FU_L Tarkista liitännän mahdollinen oikosulku. Sulake palautuu itsestään jäähdyttyään A03 A04 A11 A12 A13 A14 A15 A16 A03 KBT A04 CAN-virhe Käytön ja koneen välisessä CANväylässä on ollut katkos. Kontaktivika näytön johdossa. Yhteys monitoimivipuun katkennut. onitoimivipua ei ole liitetty oikein. A11 CAN-virhe Voimamittausvahvistimen (KV) yhteys KV1 koneeseen on katkennut. A12 KV A13 KV A16 KV High Low 5V DIG Ylijännite Traktorin laturi on viallinen. Alijännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. Traktorin 12 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Ylijännite Traktorin laturi on viallinen. Sisäistä syöttöjännitettä ei olemassa. Voimamittausvahvistin (KV) on viallinen Tarkista näytön johto. Tarkasta monitoimivivun johdotus. Tarkista johdot. Tarkasta laturi. Liitä KRONE-liitäntäjohto suoraan traktorin akkuun. Tarkasta laturi. Tarkasta voimamittausvahvistin (KV). 214

215 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/1) Allgemeine Alarme A17 bis A32_CCI AX/X/ZX ( @ 1 Pos: /Layout odule @ 1 Nro Kuva ahdollinen syy Korjaus A17 A18 A17 CAN-virhe KV2 Voimamittausvahvistimen (KV) yhteys koneeseen on katkennut. A18 Ylijännite Traktorin laturi on viallinen. KV2 High KRONE ISOBUS-terminaali Tarkista johdotus Tarkasta laturi A19 A20 A22 A30 A31 A32 A19 KV2 Low A20 KV2 5V DIG A22 PIC-I02 A30 A31 E E A32 E Alijännite Traktorin akku on viallinen tai traktorin laturi on liian heikko. Traktorin 12 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Sisäistä syöttöjännitettä ei ole olemassa. Voimamittausvahvistin (KV) on viallinen. CAN-yhteys on katkennut tietokoneen ja Krone-PIC I/2 -tietokoneen välillä. CAN-johdotus on viallinen. Krone-PIC-I02 -tietokone on passiivinen. CAN-virhe Yhteys pakko-ohjauksen (E) tietokoneen ja koneen välillä on keskeytynyt Liitä KRONE-liitäntäjohto suoraan traktorin akkuun. Tarkasta voimamittausvahvistin (KV). Tarkista CAN-johdot. Vaihda Krone-PIC-I02 - tietokone. Tarkista johdot. Virhe ohjauksessa Kirjaa numerot ylös ja ota yhteyttä KRONEhuoltoon. Virheellinen jännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. Traktorin 12 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Liitä KRONE-liitäntäjohto suoraan traktorin akkuun 215

216 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/2) Logische Alarme 01 bis @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Nro Kuva ahdollinen syy Korjaus 1 1 FULL Vaunu on täynnä. Takalaita on suljettu ja pohjakuljettimen katkaisun anturi on kytkeytynyt. min -1 alhainen tai purkaustelat seisovat. Purkaustelojen kierrosluku on liian Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen. ZX: Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen Takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja voimanottoakselia ei ole aktivoitu -1 min 0 Voimanottoakselin kierrosluku on liian suuri. Voimanottoakseli ei ole pysähdyksissä ja takalaita on yritetty avata. 4 4 Ohjausakselia ei ole lukittu. Takalaita on avattu ja ohjausakseli ei ollut lukittuna. Tyhjennä vaunu. Tarkasta purkaustelakäyttö. Tarkasta purkaustelakäyttö. Kytke voimanottoakseli päälle. Kytke voimanottoakseli pois päältä ja avaa vasta sen jälkeen takalaita. Lukitse ohjausakseli rehuauman päällä ennen takalaidan avaamista. 6 6 Lisäkuorma on saavutettu. Päätä kuormaustapahtuma Terät eivät ole päällekytkettyinä (terien valvonta). Terät ovat liikkuneet pois päälläoloasennosta. Kytke terät uudelleen päälle. 216

217 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/2) Logische Alarme 12 bis 31_CCI ( @ 1 Pos: /Layout odule @ 1 Nr o Kuva ahdollinen syy Korjaus Voimanottoakselin anturia ei ole säädetty oikein tai se on viallinen. ERROR Purkaustelat pyörivät, mutta voimanottoakselin anturi ei anna pulssia Takalaita on auki. Takalaita on auennut, vaikka OPEN takalaidan avauspainiketta ei ole painettu Akselia ei ole lukittu Akselia ei ole lukittu, vaikka akselin lukituspainiketta on painettu Purkaustelan kytkimen käsivipua ei ole käytetty. Takahallintalaite on kytketty päälle, mutta purkaustelan kytkimen käsivipua ei ole kytketty nolla-asentoon Valintavipua poikittaiskuljettimen vapauttamiseksi ei ole käytetty. Takahallintalaite on kytketty päälle, mutta poikittaiskuljettimen vapautuksen valintavipua ei ole käytetty Takalaita ei sulkeudu riittävän nopeasti. Sulkeutumisaika on ylitetty. KRONE ISOBUS-terminaali Tarkista voimanottoakselin anturin säätö Sulje takalaita. Tarkista hydrauliikka. Tarkista painekytkin. Käytä käsivipua. Käytä valintavipua. Tarkista mekaniikka. Poista rehu. Hydrauliöljyn käyttölämpötilaa ei vielä saavutettu Etuseinämä ei liiku, aikavirhe. Tarkista mekaniikka. Poista rehu ulosheittäjästä Ulosheittäjää ei ole ajettu sisään Aja ulosheittäjä sisään Ulosheittäjä ei liiku, aikavirhe. Tarkista mekaniikka. Poista rehu ulosheittäjästä Keskusvoitelu, ei sisällä rasvaa. on tukossa. Pumppu ei käy Hiomalaite on pysähdyksissä, aikavirhe. Lisää rasvaa. Puhdista keskusvoitelu. Tarkista sähkölaitteet ja pumppu. Tarkista mekaniikka Pakko-ohjauksella ei ole painesyöttöä Liian nopea ajo, siksi ei painesyöttöä. Luo painesyöttö. 217

218 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/3) Physikalische Alarme 101 bis @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Nro Kuva Anturi ahdollinen syy Korjaus B1 Terät B2 AUTO 1 Kuormausautomatiikka ylhäällä B3 FULL Pohjakuljettimen katkaisu B4 Purkaustelojen valvonta B5 Voimanottoakseli B6 Takalaita CLOSE B7 108 B8 OPEN Akseli lukittu ZX: Takalaita auki Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta B9 AUTO 2 Kuormausautomatiikka alhaalla B10 Nostoakseli Aisan voimamittauspultti B11 (lisävaruste) B12 L/R Akselin voimamittauspultti (lisävaruste) Purkaustelan kytkimen B13 käsivipu 114 Valintavipu (takalaidan B14 lukitus) 218

219 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/3) Physikalische Alarme 115 bis 138 @ 1 KRONE ISOBUS-terminaali Nro Kuva Anturi ahdollinen syy Korjaus B15 % AUTO Voima-anturi B20 Pohjakuljettimen painesyöttö B25 Noukin ylhäällä B26 Noukkimen kierrosluku B28 Aisan kääntökulma-anturi 129 Noukkimen kääntökulmaanturi B29 Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta B32 Hiomalaite käännetty sisään B33 Ulosheittäjä B37 Etuseinämä edessä B38 Etuseinämän kallistuskulma 219

220 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Nro Kuva Anturi ahdollinen syy Korjaus 150 S B51 Aisan ohjauskulma B52 Taka-akselin ohjauskulma B53 L 154 B54 Vasemman pyörän nopeus Oikean pyörän nopeus Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta R B55 Etuakselin ohjauskulma 171 Hiomalaikan etäisyys terään 172 Hiomalaikan sijainti 220

221 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/3) Physikalische Alarme 150 bis 172 @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Nro Kuva Anturi ahdollinen syy Korjaus 150 S B51 Aisan ohjauskulma B52 Taka-akselin ohjauskulma B53 L 154 B54 Vasemman pyörän nopeus Oikean pyörän nopeus Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta R B55 Etuakselin ohjauskulma 171 Hiomalaikan etäisyys terään 172 Hiomalaikan sijainti 221

222 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/3) Physikalische Alarme 161 bis 168 @ 1 Pos: /Layout odule @ 1 KRONE ISOBUS-terminaali Nro Kuva Käyttölaite ahdollinen syy Korjaus Y51 1 Vapautus taka-akseli Y52 2 Vapautus taka-akseli Y53 1 Ohjaus taka-akseli Y54 2 Ohjaus taka-akseli 1 - Suorita käyttölaitetesti Y55 1 Vapautus etuakseli 1 Käyttölaite tai tulojohto viallinen - Tarkista käyttölaite ja tulojohto vaurioiden varalta Y56 2 Vapautus etuakseli Y57 1 Ohjaus etuakseli Y58 2 Ohjaus etuakseli 1 222

223 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Alarmmeldungen/3) Physikalische Alarme Taster 121 bis @ 1 Pos: 23 /Layout odule @ 1 KRONE ISOBUS-terminaali Nro Kuva Kuvaus ahdollinen syy Korjaus S1 Teripalkin kääntäminen sisään -painike S S S4 Teräpalkin kääntäminen ulos -painike Aisan noston painike Aisan laskun painike Käyttölaite tai tulojohto viallinen - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta S5 Hiomalaitteen painike 223

224 Pos: 24.1 /Überschriften/Überschriften 2/P-T/Task Controller 1 Pos: 25 /Layout odule @ 1 KRONE ISOBUS-terminaali 9.25 Task Controller (lisävaruste) Pos: 24.2 /BA/Info-Center/CCI-ISOBUS-Terminal/TaskController Schnittstelle/TaskController @ 1 Task Controller on ohjauslaite ISOBUS-terminaalissa ja sen nimitys on Task Controller (TC). Se mahdollistaa tietojenvaihdon maatilan tietokoneen ja Krone-koneen välillä. Task Controller kerää koneen tietokoneelta tulevat tiedot myöhempää maatilan tietokoneelle siirtoa varten. Se, missä muodossa tiedot siirtyvät maatilan tietokoneelta koneelle tai päin vastoin, on ratkaistu eri tavoin. Näin tiedonsiirto voi tapahtua esimerkiksi tiedostona USB-tikulla tai vaikka Internetin kautta. Pos: 24.3 /BA/Info-Center/CCI-ISOBUS-Terminal/TaskController SchnittstelleTaskController Tabelle Ladewagen ( @ 1 Krone-kone antaa seuraavat tiedot Task Controllerin käyttöön: Nimi Arvoalue/ Kuvaus yksikkö Kytkentäkohta Offset X 0 Ei relevantti Kytkentäkohta Offset Y 0 Ei relevantti Kytkentäkohta Offset Z 0 Ei relevantti Kuormat 0,1,2,3. Laskuritilasta (tila I tai tila II) riippuen Viimeisen kuorman paino Valikon "Punnituksen asettaminen" asetuksista riippuen Kuormapainojen summa Valikon "Punnituksen asettaminen" asetuksista riippuen Työasento 0 Kone ei sijaitse työasennossa tai 1 Kone on työasennossa, kun voimanottoakseli pyörii (GD) tai noukin on kellunta-asennossa, tai pohjakuljetin on käynnissä. Aika työasennossa inuutteina Aika ei-työasennossa inuutteina Työleveys Aina 2550 mm Prescription Control Enable Aina 3 ei käytettävissä Koneen käyttöaika Tunneissa Aina kun ohjaus on kytketty päälle, laskuri laskee edelleen. Työstetty pinta-ala Aina 0 atka työasennossa metreinä Lasketaan vain, kun myös TECU (traktoritiedot) on olemassa. atka ei-työasennossa metreinä Lasketaan vain, kun myös TECU (traktoritiedot) on olemassa. Kuormausaika minuutteina Laskee kuten kuormausaika yksityiskohtaisessa laskurissa. Purkuaika minuutteina Laskee kuten purkuaika yksityiskohtaisessa laskurissa. 224

225 Pos: 27 /Layout odule @ 1 KRONE ISOBUS-terminaali Pos: 26 /Layout odule /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 225

226 Pos: 28.1 /Überschriften/Überschriften 1 Pos: 28.4 /Layout odule @ 1 ISOBUS-hallintalaite 10 ISOBUS-hallintalaite Pos: 28.2 /BA/Info-Center/Iso-Bedienung/Allgemeines zu ISOBUS @ 1 Yleistä ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO aatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (DLG/VDA-testi). Näiden koneiden käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. Pos: 28.3 /BA/Info-Center/Iso-Bedienung/Gefahr durch nicht von KRONE gelieferte Terminals / @ 1 VAARA! uiden kuin KRONEn toimittamien terminaalien ja muiden hallintalaitteiden käytössä on varmistettava, että käyttäjän on: otettava vastuu sellaisesta KRONE-koneiden käytöstä, jossa konetta käytetään muulla kuin KRONEn toimittamilla hallintalaitteilla (terminaali / muut hallintalaitteet). tarkastettava ennen koneen käyttöä, että kaikki koneen toiminnot myös suoritetaan mukana tulevassa käyttöohjeessa kuvatulla tavalla. liitettävä toisiinsa mahdollisuuksien mukaan ainoastaan sellaisia järjestelmiä, joille on sitä ennen suoritettu DLG/VDA-testi (nk. ISOBUS-SOVELTUVUUSTESTI). noudatettava ISOBUS-hallintalaitteen (esim. terminaalin) toimittajan käyttö- ja turvaohjeita. on varmistettava, että käytettyjen hallintalaitteiden ja koneohjausten IL (IL = Implementations Level; kuvaa eri ohjelmistotilojen yhteensopivuusasteita) sopivat toisiinsa (edellytys: IL sama tai suurempi). 226

227 Pos: 28.5 /BA/Info-Center/Iso-Bedienung/BigPackISO-Bedienung_Anbau ( Pos: 28.6 /Layout odule @ 1 ISOBUS-hallintalaite 10.1 ISOBUS-terminaalin asennus Kuva144 HUOIO! Hallintalaitteen käyttöhäiriö. Varmista asennuksessa, että johtoa ei kiristetä tai ettei se pääse kosketuksiin traktorin pyörien kanssa Terminaalin liitäntä traktoriin Ohje Lisätietoja asennuksesta löytyy ISOBUS-terminaalin valmistajan käyttöohjeesta Traktorin liittäminen koneeseen Liitä kaapelisarjan (1) ISO-pistoke (9) (3-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (2) (9-napainen) Liitä kaapelisarjan (1) pistoke (4) (7-napainen) koneen pistorasiaan (5) (7-napainen) Liitä kaapelisarjan (1) pistoke (6) (2-napainen) koneen pistorasiaan (7) (2-napainen) 227

228 Pos: 28.7 /BA/Info-Center/Iso-Bedienung/BigPack/Abweichende Funktionen zum KRONE ISOBUS-Termina 1 Pos: 28.9 /BA/Info-Center/Iso-Bedienung/LadewagenBei Option elektronisch gesteuerte Nachlauf-Lenkachse (Bedieneinheit-Komfort) ( Pos: /Layout odule @ 1 ISOBUS-hallintalaite 10.2 KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot ISOBUS-hallintalaite toimittaa työkonetta koskevia tietoja ja ohjaustoimintoja ISOBUSterminaalin näyttöön. ISOBUS-terminaaliakäytetään samaan tapaan kuin KRONE ISOBUSterminaalia CCI. Ennen käyttöönottoa on tutustuttava KRONE ISOBUS-terminaalin CCI toimintatapaan käyttöohjeen avulla. Tärkein ero KRONE ISOBUS-terminaaliin CCI on toimintokuvakkeiden sijoittelu, jonka määrää valittu ISOBUS-terminaali. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat KRONE ISOBUSterminaalista. Pos: 28.8 /BA/Info-Center/Iso-Bedienung/Abweichende Funktionen CCI_Term enüpunkt 1-4 @ 1 Ohje KRONE-ohjauksen valikkokohta 1-4 "Kontrasti" puuttuu ISOBUS-terminaalista. Asetus tapahtuu suoraan ISOBUS-terminaalissa (mikäli olemassa) (katso ISOBUS-terminaalin valmistajan käyttöohje). Akustiset signaalit on mahdollisesti vapautettava terminaalista (katso ISOBUS-terminaalin valmistajan käyttöohje) Elektronisesti ohjattavaa kääntyvää teliakselia käytettäessä (Komfort-hallintalaite) Automaattista kääntyvää teliakselia käytettäessä elektroniikka lukitsee peruutusajossa kääntyvän teliakselin automaattisesti. yös silloin, kun näytössä on esivalittu toiminto "ohjautuvan akselin vapautus". Kun peruutusajo lopetetaan, elektroniikka vapauttaa ohjautuvan akselin eteenpäin ajettaessa jälleen automaattisesti, kun näytössä on valittu toiminto "ohjautuvan akselin vapautus" ja takalaita on suljettu. Jos esivalittuna on toiminto ohjautuva akseli lukittu, ohjautuva akseli pysyy lukittuna eteenpäin ajettaessa ja peruutusajossa. Ajettaessa yli 30 km/h: Ajettaessa yli 30 km/h elektroniikka lukitsee kääntyvän teliakselin automaattisesti. yös silloin, kun näytössä on esivalittu toiminto "ohjautuvan akselin vapautus". Kun ajonopeus laskee alle 30 km/h:n, elektroniikka vapauttaa ohjautuvan akselin eteenpäin ajettaessa jälleen automaattisesti, kun näytössä on valittu toiminto "ohjautuvan akselin vapautus". Jos esivalittuna on toiminto ohjautuvan akselin lukitus, ohjautuva akseli pysyy lukittuna nopeudesta riippumatta. Seuraavien ehtojen on täytyttävä: Traktorin on siirrettävä ajonopeus ja ajosuunta ISO-väylään. Parametrin (ISO-väylän analyysi) on oltava vapautettuna (vain Krone-ammattihenkilöstön suoritettavissa) Ohje Valikossa 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" voidaan tarkastaa, onko parametri (ISOväylän analyysi) vapautettu. 228

229 Pos: /BA/Info-Center/Iso-Bedienung/LadewagenArbeitsscheinwerfer ein- ausschalten TECU-gesendet ( Pos: /Layout odule @ 1 Das verknüpfte Bild kann nicht angezeigt werden. öglicherweise wurde die Datei verschoben, umbenannt oder gelöscht. Stellen Sie sicher, dass die Verknüpfung auf die korrekte Datei und den korrekten Speicherort zeigt. ISOBUS-hallintalaite 10.3 Työvaloautomatiikka Jos traktorin ohjauslaite (T-ECU) antaa käyttöön tietoja valaistuksesta, voidaan koneen työvalot kytkeä "-Työvaloautomatiikka"-tilassa päälle/ pois päältä traktorista käsin. Työvalojen manuaalinen käyttö on käytettävissä edelleen. ISB Kuva145 Tilarivi (I): CC Työvalo pois päältä (käsikäyttötilassa) Työvalo päällä (käsikäyttötilassa) Työvalo pois päältä (työvaloautomatiikka-tilassa) Työvalo päällä (työvaloautomatiikka-tilassa) Työvaloautomatiikan ottaminen käyttöön: Paina toimintopainiketta niin usein, että toimintokuvake tai toimintokuvake tulee näyttöön Työvaloautomatiikan ottaminen käytöstä: Paina toimintopainiketta tai, kunnes toimintokuvake tai toimintokuvake tulee näyttöön 229

230 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü 4-6 Diagnose Fahrgeschw/Fahrtrichung/enü 4-6 Diagnose Fahrgeschwindigkeits- /Fahrtrichtungsanzeige 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" Traktorin on siirrettävä ajonopeus ja ajosuunta ISO-väylään Kuva 146 ZX400056_1 3 ZX400057_1 Hae näkyviin päävalikko "Huolto" painikkeella Valitse painikkeilla valikko 4-6, symboli esitetään harmaalla taustalla. Kutsu valikko esiin painikkeella OK. Näytössä näkyy valikko 4-6 "Ajonopeus- / ajosuuntanäyttö". Symbolien selitykset: 1) <--- 0 = Eteenpäinajo 0 ---> = Peruutusajo 2) 25,5 km/h= Nopeus eteenpäinajossa -25,5 km/h= Nopeus peruutusajossa 3) 540 1/min = voimanottoakselin kierrosluku 4) Parametri (ISO-väylän analyysi) valittu Parametria (ISO-väylän analyysi) ei valittu Painikkeella ESC suljetaan näkyvillä oleva valikko. Näyttö näyttää valikkotason 4 "Huolto". 230

231 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü 4-7 Diagnose Auxiliary (AUX)/enü 4-7 Diagnose Auxillary Belegung am 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Valikko 4-7 "Diagnoosi-lisätoiminto (AUX) " 4-7 Kuva 147 ZX Hae näkyviin päävalikko "Huolto" painikkeella Valitse painikkeilla valikko 4-6, symboli esitetään harmaalla taustalla. Kutsu valikko esiin painikkeella OK. Näytössä on valikko 4-7 "Diagnoosi-lisätoiminto (AUX)". Näytössä näkyy monitoimivivun kuva. Kun monitoimivivun toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. Painikkeella ESC suljetaan näkyvillä oleva valikko. Näyttö näyttää valikkotason 4 "Huolto". 231

232 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü 9 ISO-Einstellungen/Hauptmenü Pos: /Layout odule @ 1 ISOBUS-hallintalaite 10.4 Päävalikko 9 "ISO-asetukset Info" 9 Kuva 148 Päävalikon haku näyttöön CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla Paina toimintopainiketta Näyttöön tulee valikkotaso 9 "ISO-asetukset". Valikkotaso 9 "Iso-asetukset" näyttää valinnaisesti seuraavat valikot: tai = Valikko 9-1 = Valikko 9-2 "ISO-käyttöpäätteen toimintopainikkeet" (näkyy vain käyttöpäätteissä, joissa on vähemmän kuin 10 painiketta) Vaihto käyttöpäätteiden välillä" (näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä) 232

233 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü 9 ISO-Einstellungen/enü 9-1 Softkeys ISO-Terminal weniger Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü 9 ISO-Einstellungen/enü 9-1 im ISO-Terminal aufrufen @ 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Valikko 9-1 "ISO-käyttöpäätteen toimintokuvakkeet" Ohje Valikko 9-1 näkyy vain ISO-käyttöpäätteissä, joissa on vähemmän kuin 10 painiketta. Valikossa 9-1 säädetään, onko perusnäytössä (ISO-käyttöpäätteissä, joissa on vähemmän kuin 10 painiketta) 5 vai 10 toimintokuvaketta. Jos valitaan 10 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Ohje Suosittelemme ISO-käyttöpäätteille, joissa on vähemmän kuin 10 painiketta, lisäksi ISOohjaussauvaa, jonka avulla työkoneen ohjaus on helppoa. Ohjaussauvan toiminnot löytyvät luvusta "Esimerkki ohjaussauvan toiminnoista". Kuva 149 Päävalikko 9 "ISO-asetukset" on näkyvissä. Painiketta painamalla kutsutaan esiin valikko 9-1 ( ) Näyttöön tulee valikko 9-1 "ISO-käyttöpäätteen toimintokuvakkeet". Ajankohtainen tila näytetään symbolina: ZX Perusnäytön vaihto 5 toimintokuvakkeelle Perusnäytön vaihto 10 painike-toimintokuvakkeelle Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Tilan muuttaminen ja tallentaminen Aseta painikkeella tai tila vastaavasti, ylärivin symboli sammuu Painiketta painettaessa asetettu tila tallentuu ja ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvillä oleva valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 233

234 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/enü 9 ISO-Einstellungen/enü Pos: /Layout odule @ 1 ISOBUS-hallintalaite Valikko 9-2 "Vaihto käyttöpäätteiden välillä" Ohje Valikko 9-2 näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä. Valikon 9-2 kautta voidaan vaihtaa seuraavaan liitettyyn käyttöpäätteeseen (aina sen mukaan, montako käyttöpäätettä on liitettynä). Ensimmäisellä vaihtokerralla ladataan koneen asetukset seuraavaan käyttöpäätteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan käyttöpäätteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä käyttöpäätteessä. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi käytetty terminaali ei ole enää käytettävissä, uudelleenkäynnistys viivästyy, koska järjestelmä etsii uuden terminaalin ja lataa ominaisvalikot terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja. 9 Kuva 150 CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla näytetään valikkotaso 9-2 ( ).symboli esitetään harmaalla taustalla. Painiketta uudelleen painamalla vaihdetaan seuraavaan liitettyyn käyttöpäätteeseen Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 234

235 Pos: /Überschriften/Überschriften 1/A-E/ISOBUS Auxiliary -Funktion 1 Pos: /BA/Info-Center/Iso-Bedienung/Hinweis Terminal die Auxilliary @ 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite 10.5 ISOBUS "Auxiliary"-lisätoiminto (AUX) Ohje On olemassa terminaaleja, jotka tukevat "Auxiliary"-lisätoimintoa (AUX). Tällä toiminnolla voidaan oheislaitteiden (esimerkiksi: monitoimivivun...) ohjelmoitaville painikkeille kohdistaa liitettävien tietokoneiden toimintoja. Ohjelmoitavalle painikkeelle voidaan kohdistaa myös useampia erilaisia toimintoja. Kun painikekohdistukset on tallennettu, terminaalia käynnistettäessä kuvaruutuun tulee vastaavat valikot. Pos: /BA/Info-Center/Iso-Bedienung/LadewagenFolgende Funktionen stehen im enü Auxiliary (AUX) zur Verfügung T1 ( @ 1 Seuraavat toiminnot ovat käytettävissä Lisätoiminto (AUX) -valikossa: Lisätoiminnot: Toiminto kuormaustilassa: Toiminto purkutilassa: Graafinen näyttö 1 2 Noukkimen nosto Noukkimen lasku Pohjakuljetin eteenpäin Pohjakuljetin eteenpäin Ei toimintoa Pohjakuljetin nopeammin Pohjakuljetin hitaammin Pohjakuljetin pois/eteenpäin/pikakäynti Pohjakuljetin pois/eteenpäin/pikakäynti Pohjakuljetin pois/taaksepäin 1 Taittoaisan nosto Taittoaisan nosto 2 Taittoaisan nosto Taittoaisan nosto 1 Taittoaisan lasku Taittoaisan lasku 2 Taittoaisan lasku Taittoaisan lasku 1 2 Teräpalkin nosto Teräpalkin lasku Ei toimintoa Ei toimintoa Ohjautuvan akselin lukitus / avaus Ohjautuvan akselin lukitus / avaus Teräpalkin nosto Teräpalkin lasku Takalaidan nosto (poikittaiskuljettimen purkaustelojen ollessa päällä) Takalaidan lasku (poikittaiskuljettimen purkaustelojen ollessa pois) Ohjautuvan akselin lukitus / avaus Ohjautuvan akselin lukitus / avaus 235

236 Pos: /BA/Info-Center/Iso-Bedienung/LadewagenFolgende Funktionen stehen im enü Auxiliary (AUX) zur Verfügung T2 ( @ 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Lisätoiminnot: Toiminto kuormaustilassa: Toiminto purkutilassa: Graafinen näyttö Ei toimintoa Ei toimintoa Ei toimintoa Ei toimintoa Ulosheittäjän ajo sisään Pohjakuljetin nopeammin Pohjakuljetin hitaammin Poikittaiskuljetin vasen päälle/pois Poikittaiskuljetin oikea päälle/pois Ulosheittäjän ajo sisään Ulosheittäjän ajo ulos Silppuriluukun / kuormausluukun nosto Silppuriluukun / kuormausluukun lasku Rajavoiman lasku, pohjakuljetinautomatiikalla Rajavoiman lisäys, pohjakuljetinautomatiikalla Kuormatilan peite Kuormatilan peitteen nosto Silppuriluukun / kuormausluukun nosto Silppuriluukun / kuormausluukun lasku Kuormatilan peite Kuormatilan peitteen nosto Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. 236

237 Pos: /BA/Info-Center/Iso-Bedienung/Ladewagen/Joystick-Belegung bei Fendt (Default-Einstellung) 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta Kuva

238 Pos: /BA/Info-Center/Iso-Bedienung/Ladewagen/Joystick-Belegung WTK Laden 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite WTK-monitoimivivun suositellut toiminnot Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta Kuormaus Kytkin (1) taustapuolella yläasennossa (LED (2) palaa punaisena) Kuva 152 ZX

239 Pos: /BA/Info-Center/Iso-Bedienung/Ladewagen/Joystick-Belegung WTK Entladen GD 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Purku GD-malli Kytkin (1) taustapuolella ala-asennossa (LED (2) palaa vihreänä) ZX Kuva

240 Pos: /BA/Info-Center/Iso-Bedienung/Ladewagen/Joystick-Belegung WTK Entladen GL 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Purku GL-malli Kytkin (1) taustapuolella ala-asennossa (LED (2) palaa vihreänä) Kuva 154 ZX

241 Pos: /BA/Info-Center/Iso-Bedienung/Ladewagen/Joystick-Belegung WTK Be-/ 1 Pos: /Layout odule @ 1 ISOBUS-hallintalaite Kuormattu / purettu Kytkin (1) taustapuolella keskimmäisessä asennossa (LED (2) palaa keltaisena) 2 1 Kuva 155 ZX

242 Pos: /BA/Info-Center/Iso-Bedienung/Ladewagen/Joystick-Belegung WTK Entladen GD mit QFB 1 Pos: 29 /Layout odule @ 1 ISOBUS-hallintalaite Purku GD-malli poikittaiskuljettimella Kytkin (1) taustapuolella ala-asennossa (LED (2) palaa vihreänä) ZX Kuva

243 Pos: 30.1 /Überschriften/Überschriften 1 Pos: 30.2 /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Vorbereiten des 1 Pos: 30.3 /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Hinweis das Schwad sollte gleichmäßig und locker @ 1 Pos: 30.4 /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Der Ladevorgang/ Überfüllung 1 Pos: 30.5 /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Allgemeines zum 1 Pos: 30.6 /Überschriften/Überschriften 3/P-T/Starke 1 Pos: 30.8 /Layout odule @ 1 Käyttö 11 Käyttö 11.1 Kuormauksen esivalmistelu Säädä haluttu teräluku ja siten silputuspituus: ks. luku Säätö "Silputuslaite". Noukkimen työkorkeuden säätö: ks. luku Säätö "Noukin". Pyörivän karhonpainimen perusasetus: "ks. luku Säätö "Pyörivä karhonpainin". Ohje Karhon tulee olla tasaista ja ilmavaa Kuormaus Vaara! - Ajo-ominaisuudet muuttuvat Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. aantieajossa on varmistettava, että kuormatila on kuormattu tasaisesti koko pituudeltaan. uut kuormitustilat voivat muuttaa ajo-ominaisuuksia Yleistä kuormauksesta Vältä liian voimakasta paalausta. Kytke syöttö päälle oikeaan aikaan tai säädä kuormausautomatiikassa alhaisempi aikaviive (katso luku Hallintalaite-Komfort "Kuormausautomatiikka"). Sovita ajonopeus kuormattaessa karhon paksuuteen, kuormattavaan materiaaliin ja asennettujen terien määrään Erittäin epätasainen alusta Pos: 30.7 /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/ACHTUNG! Starke @ 1 HUOIO! Erittäin epätasainen alusta Vaikutus: Noukkimen pyörävarsien vauriot Erittäin epätasaisella alustalla noukin saattaa omapainonsa vuoksi iskeytyä liian voimakkaasti maahan. Tämä voi vahingoittaa pyörävarsia. Noukkimen suojaamiseksi erittäin epätasaisella alustalla on noukinta säädettävä lisää taittoaisan avulla konetta kuormattaessa. 243

244 Pos: 30.9 /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 2/K-O/Komfortelektronik ohne 1 Pos: /Layout odule @ 1 Käyttö 11.3 edium-elektroniikalla Pos: /BA/Bedienung @ 1 Lastaus suoritetaan seuraavasti: Kun kuormantunnistavaa signaalijohtoa ei ole liitetty, anna hydrauliikkajärjestelmään painetta ja lukitse kytkentävipu Laske noukin alas Nosta noukin ylös päisteessä ja jyrkissä kaarteissa Kytke voimanottoakseli päälle ja aloita kuormaus Huom - Vältä ensimmäisen kuormausmateriaalipylvään kaatuminen! Heti, kun ensimmäinen kuormausmateriaalipylväs on saavuttanut noin ¾ kokonaiskuormauskorkeudesta, on pohjakuljetin aktivoitava, kunnes kuormausmateriaalipylvästä on ajettu taaksepäin n. 0,5 m. Heti kun seuraava kuormausmateriaalipylväs on saavuttanut kuormauskorkeuden / kun koneiston käynti muuttuu painavaa materiaalia kuormattaessa rauhattomaksi, aktivoi pohjakuljetin, kunnes kuormausmateriaalipylvästä on ajettu hieman taaksepäin Komfort-elektroniikalla ilman kuormausautomatiikkaa Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Komfortelektronik ohne @ 1 Hae terminaalissa näyttöön kuormauskäytön perusnäyttö Kun kuormantunnistavaa signaalijohtoa ei ole liitetty, anna hydrauliikkajärjestelmään painetta ja lukitse kytkentävipu Laske noukin alas Nosta noukin ylös päisteessä ja jyrkissä kaarteissa Kytke voimanottoakseli päälle ja aloita kuormaus Huom - Vältä ensimmäisen kuormausmateriaalipylvään kaatuminen! Heti, kun ensimmäinen kuormausmateriaalipylväs on saavuttanut noin ¾ kokonaiskuormauskorkeudesta, on pohjakuljetin aktivoitava, kunnes kuormausmateriaalipylvästä on ajettu taaksepäin n. 0,5 m. Heti kun seuraava kuormausmateriaalipylväs on saavuttanut kuormauskorkeuden / kun koneiston käynti muuttuu painavaa materiaalia kuormattaessa rauhattomaksi, aktivoi pohjakuljetin, kunnes kuormausmateriaalipylvästä on ajettu hieman taaksepäin. 244

245 Pos: /Überschriften/Überschriften 2/K-O/Komfortelektronik mit 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Beenden des Ladevorgangs 1 Pos: /Layout odule @ 1 Käyttö 11.5 Kuormausautomatiikalla varustettu Komfort-elektroniikka Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Ladevorgang/Komfortelektronik mit @ 1 Hae terminaalissa näyttöön kuormauskäytön perusnäyttö Kun kuormantunnistavaa signaalijohtoa ei ole liitetty, anna hydrauliikkajärjestelmään painetta ja lukitse kytkentävipu Laske noukin alas Nosta noukin ylös päisteessä ja jyrkissä kaarteissa Kytke kuormausautomatiikka päälle (sovita aikaviive kuormattavan materiaalin mukaan). (Katso luku KRONE-hallintalaite Gamma / KRONE ISOBUS-terminaali 1-1 Kuormausautomatiikka / aikaviive) Kuiva = suuri aikaviive Kostea = alhainen aikaviive Kytke voimanottoakseli päälle ja aloita kuormaus. Huom - Vältä ensimmäisen kuormausmateriaalipylvään kaatuminen! Heti, kun ensimmäinen kuormausmateriaalipylväs on saavuttanut noin ¾ kokonaiskuormauskorkeudesta, on pohjakuljetin aktivoitava, kunnes kuormausmateriaalipylvästä on ajettu taaksepäin n. 0,5 m. Aina kun kuormauskorkeus on saavutettu, pohjakuljetin kytkeytyy automaattisesti päälle, kunnes näytössä näkyy "Vaunu täynnä" ja samalla kuuluu lyhyt äänimerkki Kuormauksen päättäminen Ohje On varmistettava, ettei tyyppikilvessä ilmoitettua sallittua kokonaispainoa ylitetä. Lopeta kuormaaminen, kun: a) edium: punainen pohjakuljettimen merkkivalo (pohjakuljettimen ollessa päällä) syttyy. b) Komfort-mallissa: näytössä näkyy "Täynnä" ja samanaikaisesti kuuluu lyhyt äänimerkki Suorita kuormauksen päättämisen jälkeen toiminnot peräkkäin: Anna syöttölaitteen käydä edelleen. Nosta noukin. Kytke voimanottoakseli pois toiminnasta. Kytke hydrauliikka pois päältä. 245

246 Pos: /Überschriften/Überschriften 2/U-Z/Vorbereiten des 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang Nachlauf-Lenkachse muss gesperrt sein (Fahrsilo) @ 1 Pos: /Layout odule @ 1 Käyttö 11.7 Purkausvaiheen esivalmistelu Pos: /BA/Sicherheit/Ladewagen/Gefahr - Befahren von @ 1 Vaara! - Rehuaumoille ajaminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Teliakselin on oltava lukittuna yliajon aikana. Vaara-alueella ei saa oleskella ketään. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/Einführtext Heckklappe (L /GL+D/GD @ 1 Purkaminen tapahtuu avatun takalaidan kautta. Takalaita avautuu kokonaan koneissa, joissa ei ole purkausteloja (L- ja GL-mallit). Koneissa, joissa on purkaustelat (D- ja GD-mallit), syöttölaitteen voimansiirto kytketään takalaitaa avattaessa purkauksen käyttölaitteen voimansiirtoon, ja takalaitaa suljettaessa purkauksen käyttölaitteen voimansiirto kytketään syöttölaitteen voimansiirtoon. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Voraussetzungen für den @ 1 Seuraavien edellytysten on täytyttävä: Traktorin hydrauliikka on kytketty päälle. Terminaali on kytketty päälle. Perusnäyttö Purkutapahtuma on kutsuttu esiin, ISOBUS-terminaalin ollessa käytössä Katso luku "Perusnäyttöjen esiinkutsuminen" Taittoaisa on ajettu ulos tarvittavan pitkälle. Kääntyvä teliakseli on lukittu, vain kääntyvällä teliakselilla varustetussa mallissa. Ohje Ajosiilon yli ajettaessa on kääntyvällä teliakselilla varustetun mallin kääntyvä teliakseli oltava lukittuna. 246

247 Pos: /Überschriften/Überschriften 2/A-E/Der 1 Pos: /Überschriften/Überschriften 3/F-J/GL-Ausführung ediumelektronik / L-Ausführung 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/Nach dem Entladen edium 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Hinweis nach dem Überfahren eines Fahrsilos Knickdeichsel wieder @ 1 Pos: /Layout odule @ 1 Käyttö 11.8 Purkaustapahtuma GL-malli edium-elektroniikalla / L-malli edium-elektroniikalla Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/warnung - Heckklappe @ 1 Varoitus! - Takalaidan avaaminen Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Takalaitaa avattaessa ei kääntymisalueella saa oleskella ketään. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/GL Entladevorgang edium AX/Entladevorgang edium AX/X L/ GL und AX L @ 1 Avaa takalaita terminaalin avulla. Kytke pohjakuljetin päälle terminaalista ja aja eteenpäin riittävän nopeasti, jotta purettava rehu putoaa vapaasti. Kytke jäämäpurkua varten pikakäynti päälle terminaalista Purkamisen jälkeen Sulje takalaita (pohjakuljetin sammutetaan automaattisesti) Vapauta kääntyvän teliakseliston lukitus (lisävaruste) Ohje Laske taittoaisa jälleen alas rehuauman yliajon jälkeen. 247

248 Pos: /Überschriften/Überschriften 2/A-E/Der 1 Pos: /Überschriften/Überschriften 3/F-J/GD-Ausführung mit ediumelektronik /GD-Ausführung mit ediumelektronik / D-Ausführung mit 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Hinweis nach dem Überfahren eines Fahrsilos Knickdeichsel wieder @ 1 Pos: /Layout odule @ 1 Käyttö Purkaustapahtuma GD-malli edium-elektroniikalla / D-malli edium-elektroniikalla Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/warnung - Heckklappe @ 1 Varoitus! - Takalaidan avaaminen Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Takalaitaa avattaessa ei kääntymisalueella saa oleskella ketään. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/GD Entladevorgang edium (AX/Entladevorgang edium AX/X D/GD @ 1 Avaa takalaita terminaalin avulla. Kytke voimanottoakseli päälle ja korota kierroslukua, purkaustelat käynnistyvät, kun voimanottoakseli kytkeytyy päälle. Kytke pohjakuljetin päälle terminaalista. Sovita pohjakuljettimen nopeus kuormaan, puristukseen tai kuormakorkeuteen. Kytke pikakäynti päälle terminaalista ainoastaan jäämäpurkua varten. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Nach dem @ 1 Purkamisen jälkeen Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/GD Nach dem Entladen @ 1 Kytke voimanottoakseli pois päältä (purkaustelat kytkeytyvät pois päältä, kun voimaottoakseli kytkeytyy pois päältä) Kun voimanottoakseli seisoo, sulje takalaita terminaalin kautta (pohjakuljetin kytkeytyy automaattisesti pois päältä) Avaa kääntyvän teliakselin lukitus (lisävaruste) Ohje Laske taittoaisa jälleen alas rehuauman yliajon jälkeen. Pos: /BA/Bedienung @ 1 Pohjakuljettimen taaksepäinkulku Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/ACHTUNG - Kratzbodenrücklauf zu lange @ 1 HUOIO! Pohjakuljettimen taaksepäinkulkua käytetty liian kauan Vaikutus: Pohjakuljettimen ylikuormitus Käytä pohjakuljettimen taaksepäinkulkua vain vähän aikaa pohjakuljettimen ylikuormituksen välttämiseksi. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Kratzbodenrücklauf bei Verstopfungen @ 1 Käytä pohjakuljettimen taaksepäinkulkua vähän aikaa tukkeumien yhteydessä (purkaustelat juuttuneet kiinni) Kytke voimanottoakseli pois päältä. Kytke pohjakuljettimen taaksepäinkulku vähäksi aikaa päälle terminaalin kautta Kytke voimanottoakseli päälle ja jatka purkamista 248

249 Pos: /Überschriften/Überschriften 2/A-E/Der 1 Pos: /Überschriften/Überschriften 3/K-O/L-Ausführung 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Hinweis nach dem Überfahren eines Fahrsilos Knickdeichsel wieder @ 1 Pos: /Layout odule @ 1 Käyttö Purkaustapahtuma L-malli Komfort-elektroniikalla Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/warnung - Heckklappe @ 1 Varoitus! - Takalaidan avaaminen Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Takalaitaa avattaessa ei kääntymisalueella saa oleskella ketään. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/Entladevorgang edium AX/X L/ GL und AX L @ 1 Avaa takalaita terminaalin avulla. Kytke pohjakuljetin päälle terminaalista ja aja eteenpäin riittävän nopeasti, jotta purettava rehu putoaa vapaasti. Kytke jäämäpurkua varten pikakäynti päälle terminaalista. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Nach dem @ 1 Purkamisen jälkeen Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang ZX/GL Nach dem Entladen bei deaktivierter @ 1 Kytke pohjakuljetin pois päältä Sulje takalaita Avaa kääntyvän teliakseliston lukitus (lisävaruste) Ohje Laske taittoaisa jälleen alas rehuauman yliajon jälkeen. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang ZX/Startbild @ 1 Kutsu aloitusnäyttö esiin terminaalista käsin 249

250 Pos: /Überschriften/Überschriften 2/A-E/Der 1 Pos: /Überschriften/Überschriften 3/F-J/GL-Ausführung 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Hinweis nach dem Überfahren eines Fahrsilos Knickdeichsel wieder @ 1 Pos: /Layout odule @ 1 Käyttö Purkaustapahtuma GL-malli Komfort-elektroniikalla Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/warnung - Heckklappe @ 1 Varoitus! - Takalaidan avaaminen Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Takalaitaa avattaessa ei kääntymisalueella saa oleskella ketään. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/Entladevorgang @ 1 Avaa takalaita terminaalista, pohjakuljetin käynnistyy automaattisesti, kun takalaita on avattu kokonaan. Aja noukinvaunulla ripeästi eteenpäin, jotta purettava rehu putoaa vapaasti Kytke jäämäpurkua varten pikakäynti päälle terminaalista. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Nach dem @ 1 Purkamisen jälkeen Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang ZX/GL Nach dem Entladen bei aktivierter @ 1 Sulje takalaita terminaalin kautta (paina painiketta noin 3 s) Ohje Laske taittoaisa jälleen alas rehuauman yliajon jälkeen. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang ZX/Startbild @ 1 Kutsu aloitusnäyttö esiin terminaalista käsin 250

251 Pos: /Überschriften/Überschriften 2/A-E/Der 1 Pos: /Überschriften/Überschriften 3/A-E/D-Ausführung Komfortelektronik / GD-Ausführung 1 Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Hinweis nach dem Überfahren eines Fahrsilos Knickdeichsel wieder @ 1 Pos: /Layout odule @ 1 Käyttö Purkaustapahtuma D-malli Komfort-elektroniikalla / GD-malli Komfort-elektroniikalla Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/warnung - Heckklappe @ 1 Varoitus! - Takalaidan avaaminen Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Takalaitaa avattaessa ei kääntymisalueella saa oleskella ketään. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang AX/X/Entladevorgang edium AX/X D/GD @ 1 Avaa takalaita terminaalin avulla. Kytke voimanottoakseli päälle ja korota kierroslukua, purkaustelat käynnistyvät, kun voimanottoakseli kytkeytyy päälle. Kytke pohjakuljetin päälle terminaalista. Sovita pohjakuljettimen nopeus kuormaan, puristukseen tai kuormakorkeuteen. Kytke pikakäynti päälle terminaalista ainoastaan jäämäpurkua varten. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Nach dem @ 1 Purkamisen jälkeen Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang ZX/GL Nach dem Entladen bei deaktivierter @ 1 Kytke pohjakuljetin pois päältä Sulje takalaita Avaa kääntyvän teliakseliston lukitus (lisävaruste) Ohje Laske taittoaisa jälleen alas rehuauman yliajon jälkeen. Pos: /BA/Bedienung /Ladewagen/Lade/Entladevorgang/Entladevorgang ZX/Startbild @ 1 Kutsu aloitusnäyttö esiin terminaalista käsin 251

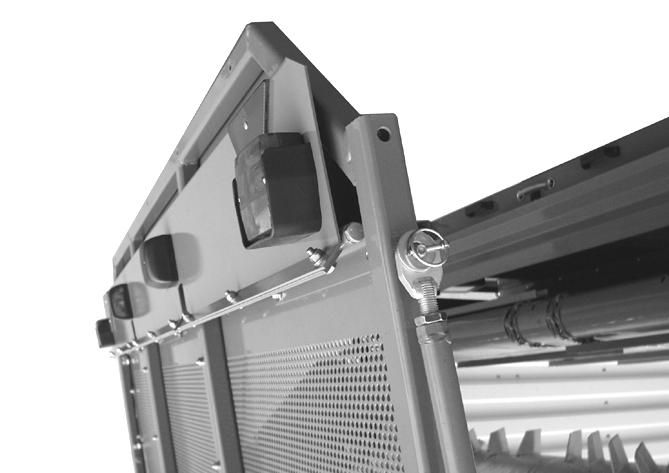

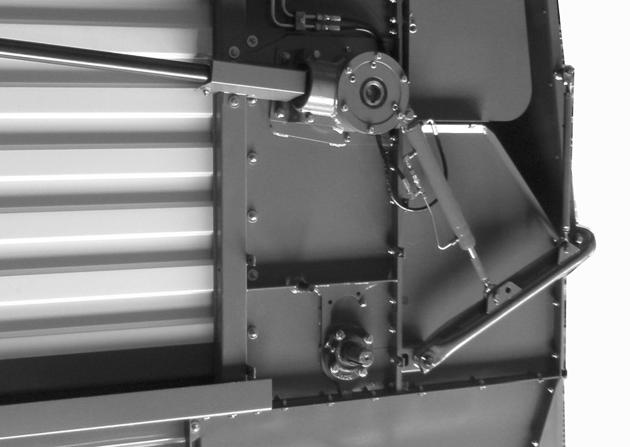

252 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Umbau für den Entladebetrieb mit Querförderband (optional nur bei GD) 1 Käyttö Vaihto purkauskäyttöön poikittaiskuljetushihnalla (lisävaruste vain GD:ssä) Huomio! Kytke voimanottoakseli pois toiminnasta Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, ettei kone pääse liikkumaan itsestään. I II 2 1 Kuva 157 AX Ohje Irrottaessasi kahta nivelkappaletta ota huomioon, että takalaita heilahtaa alas. Tämän vuoksi nivelkappaleet tulisi irrottaa vain sivulta. Siirrä nivelkappale (1) ylhäällä takalaidan kaaressa asemasta (I) asemaan (II) ja varmista pultilla (2) (koneen oikea ja vasen puoli) TRD00056 Kuva 158 Irrota valopidikkeen (8) ruuvi (7). Käännä valopidike (8) takalaudan kohdalle ja kiristä ruuvi (7) 252

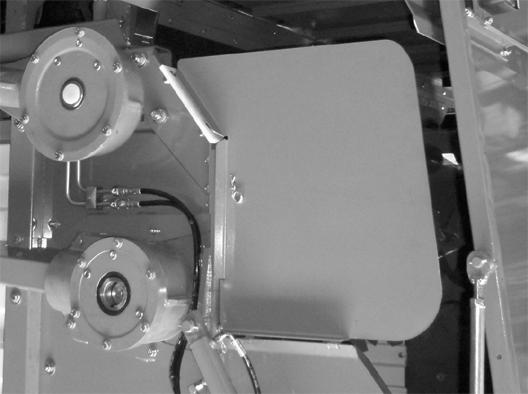

253 Pos: /Layout odule @ 1 Käyttö AX Kuva 159 Avaa takalaita kokonaan hallintalaitteen avulla. Irrota olemassa oleva pelti (9) koneen oikealta ja vasemmalta puolelta. Kiinnitä pelti (10) ja varmista se sokalla (11). Ohje Varmista, että pelti (10) pääsee liikkumaan sillä puolella, jolle sato lasketaan. 253

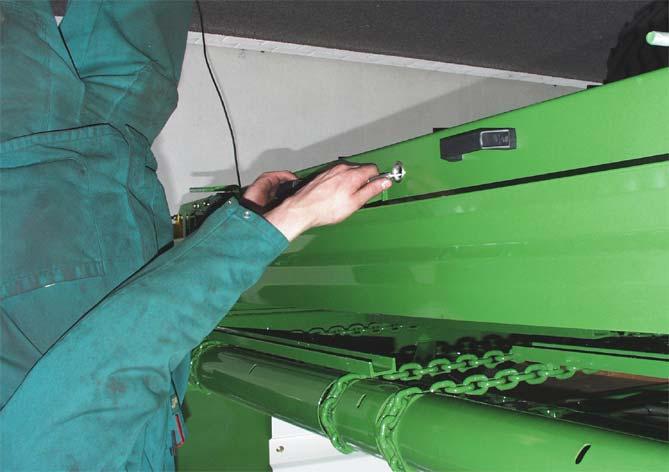

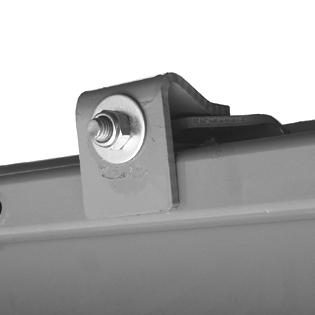

254 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Querförderband herausziehen 1 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Querförderband sichern 1 Pos: /Layout odule @ 1 Käyttö Poikittaiskuljetushihnan ulosveto AX Kuva 160 Tätä varten: Avaa koneen oikean ja vasemman puolen lukitsimet (13) vetämällä vaijerikahvasta (12). Vedä sitten poikittaiskuljetushihna (14) rajoittimeen asti ulos Poikittaiskuljetushihnan kiinnitys AX Kuva 161 Tätä varten: Laske takalaitaa hallintalaitteen avulla varovasti alas niin pitkälle, että rajoittimet (15) voidaan asentaa. Aseta rajoittimet (15) kierrekappaleille ja kiinnitä ne aluslaatoilla (16) ja muttereilla (17). 254

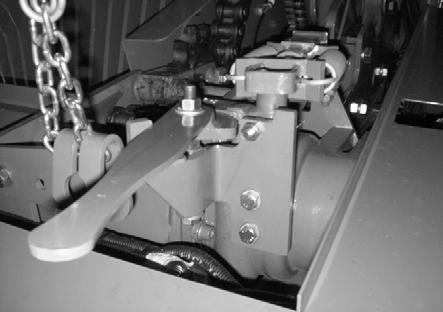

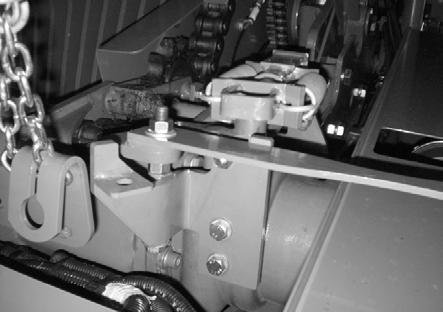

255 Pos: /BA/Bedienung /Ladewagen/Querförderband/Handhebel Dosierwalzenkupplung (nur bei Ausführung 1 Pos: /Layout odule @ 1 Käyttö Purkaustelan kytkimen käsivipu (vain mallissa GD) II 1 1 I ZX000058_1 Kuva 162 Jos purkamisen on tapahduttava takahallintalaitteen kautta, on purkausteloilla varustetussa mallissa käsivipu (1) käännettävä asentoon II (nolla-asento). Näin taataan, ettei kuormauskoneistoa voida kytkeä päälle purkutapahtuman aikana. Kuormaustapahtumassa on käsivipu käännettävä takaisin asentoon (I), jotta kuormausaggregaatti voitaisiin kytkeä päälle. Purkutapahtuma: Käännä käsivipu (1) asentoon (II). Kuormaustapahtuma: Käännä käsivipu (1) asentoon (I). 255

256 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Grundbild Entladen mit Querförderband 1 Pos: /BA/Bedienung /Ladewagen/Querförderband/Komfort-Bedienung auf Betrieb Querförderband umstellen 1 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Heckbedienung Anbau 1 Käyttö Poikittaiskuljetushihnalla purkamisen perusnäyttö 3 3 FULL OFF 8 2,5 P 50 % OFF ON OFF TRD00062 Kuva 163 Jos vaunu on varustettu poikittaiskuljetushihnalla ja poikittaiskuljetushihna on aktivoitu asiakaskohtaisissa asetuksissa (valikkokohdat 1-6), purkauskäyttötilassa tulee näkyviin viereinen perusnäyttö. Painikkeilla 1 ja 2 voidaan purkaustelat nyt kytkeä PÄÄLLE ja POIS. Paina painikkeita, kunnes näkyviin tulee ON (päällä) tai OFF (pois päältä). Poikittaiskuljetushihna aktivoidaan painamalla haluttua toimintasuuntaa vastaavaa painiketta A tai B. Kun samaa painiketta painetaan uudelleen, poikittaiskuljetushihna kytkeytyy pois päältä Komfort-hallintalaitteen vaihto poikittaiskuljetushihnan käytölle Kuva 164 Kutsu esiin valikkotaso 1-6 (katso luku Hallintalaite "Valikkotaso") Asetus: = poikittaiskuljetushihna on asennettu = poikittaiskuljetushihnaa ei ole asennettu Tallenna asetus vastaavasti. Ohje Ilman poikittaiskuljetushihnaa tapahtuvaa purkauskäyttöä varten on hallintalaite asetettava jälleen takaisin. 256

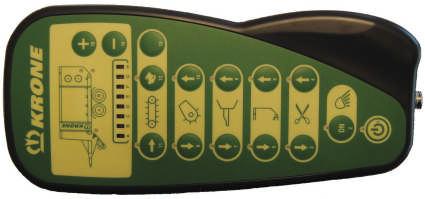

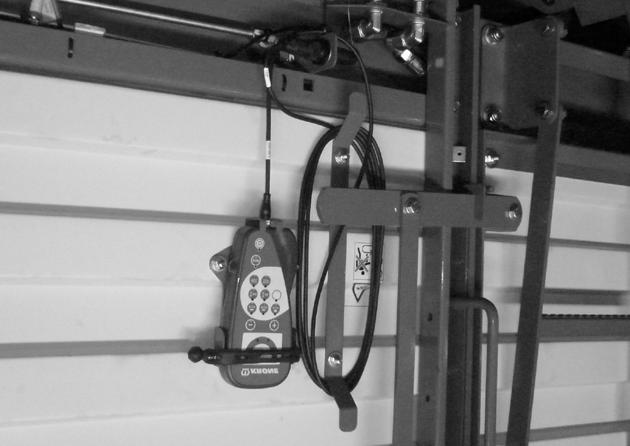

257 Pos: /Layout odule @ Takahallintalaite Takahallintalaitteen asennus Käyttö AX Kuva 165 Sekä koneen oikealla että vasemmalla puolella on sähköliitäntä (1), johon takahallintalaite (2) voidaan kytkeä. Jos takahallintalaitetta ei käytetä, se voidaan asettaa pidikkeeseen (3) 257

258 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Verwenden der Heckbedienung 1 Pos: /Layout odule @ 1 Käyttö Takahallintalaitteen käyttö TRD00065 Kuva 166 Huomio! Varmista ennen poikittaiskuljetushihnalla tapahtuvan purkauksen aloittamista, että "purkaustelan kytkin" -käsivipu on asennossa (II) (purkaustapahtuma). Takahallintalaitetta voidaan käyttää vain yhdessä Komfort-hallintalaitteen kanssa. Komfort-hallintalaitteen on oltava päällä, jotta myös takahallintalaite saa virtaa! Kun Komforthallintalaite on vaihdettu poikittaiskuljetushihnakäyttöön ja takahallintalaite on kytketty päälle, Komfort-hallintalaitteen näyttöön ilmestyy vieressä oleva kuva. Komfort-hallintalaitteen käyttö ei ole enää mahdollista. 258

259 Pos: /BA/Bedienung /Ladewagen/Querförderband/Anzeige der 1 Pos: /Layout odule @ 1 Käyttö Pohjakuljettimen nopeuden näyttö 1 1 TRD00066 Kuva lediä (1) ilmaisevat pohjakuljettimen ajankohtaisen nopeuden. Pohjakuljettimen nopeus: 0% Kaikki ledit pois päältä 1-24% led 1 vilkkuu 25% led 1 päällä led 1 päällä, 2 vilkkuu 50% led 1, 2 päällä 51-74% led 1, 2, 3 päällä 51-74% led 1, 2, 3 päällä 76-99% led 1, 2, 3 päällä, 4 vilkkuu 100% led 1, 2, 3, 4 päällä 259

260 Pos: /BA/Bedienung /Ladewagen/Querförderband/Funktionsbeschreibung der 1 Pos: /Layout odule @ 1 Käyttö Painikkeiden toiminnan kuvaus Nro Painike Toiminto 1 Ledin kytkeminen päälle ja pois päältä: erkkivalo ON/OFF/ilmoitukset 2 iinus-painike: Pohjakuljettimen nopeuden alentaminen 3 Plus-painike: Pohjakuljettimen nopeuden lisääminen 4 Tällä painikkeella aktivoidaan pohjakuljettimen taaksekäyttö. Toimintoa suoritetaan vain niin kauan kuin painiketta painetaan LED PÄÄLLÄ:. Pohjakuljettimen taaksekäytön venttiili aktiivinen LED POIS: Pohjakuljettimen taaksekäytön venttiili ei ole aktiivinen 5 Tällä painikkeella aktivoidaan pohjakuljettimen eteenpäinliike. Kun pohjakuljettimen eteenpäinliike on aktiivinen, se voidaan deaktivoida painamalla painiketta uudelleen.led PÄÄLLÄ: Pohjakuljettimen eteenpäinliikkeen venttiili aktiivinen LED POIS: Pohjakuljettimen eteenpäinliikkeen venttiili ei ole aktiivinen 6 Tällä painikkeella kytketään purkaustelat pois päältä. Led PÄÄLLÄ: Purkaustelat POIS LED POIS: ahd. purkaustelat PÄÄLLÄ 7 Tällä painikkeella kytketään purkaustelat päälle. Led PÄÄLLÄ: Purkaustelat PÄÄLLÄ LED POIS: ahd. purkaustelat POIS PÄÄLTÄ 8 Tällä painikkeella saadaan aikaan toiminto poikittaiskuljetushihna vasemmalle. Led PÄÄLLÄ: Pohjakuljettimen vasemman liikesuunnan venttiili aktiivinen LED POIS: Poikittaiskuljetushihnan vasemman liikesuunnan venttiili ei ole aktiivinen 9 Tällä painikkeella saadaan aikaan toiminto poikittaiskuljetushihna oikealle. Led PÄÄLLÄ: Pohjakuljettimen oikean liikesuunnan venttiili aktiivinen LED POIS: Poikittaiskuljetushihnan oikean liikesuunnan venttiili ei ole aktiivinen 10 Tällä painikkeella aktivoidaan pohjakuljettimen pikakäynti. Jos pohjakuljettimen eteenpäinliike ei vielä ole aktiivinen, myös se kytkeytyy päälle. Kun pohjakuljettimen pikakäynti on aktiivinen, se voidaan deaktivoida painamalla painiketta uudelleen. Pohjakuljettimen eteenpäinliike jää aktiiviseksi ja se voidaan deaktivoida vastaavalla painikkeella.led PÄÄLLÄ: Toimintoa suoritetaan LED POIS: Toimintoa ei suoriteta 11 Ei käytössä 12 Tällä painikkeella voidaan pysäyttää kaikki toiminnot.led PÄÄLLÄ: Toimintoa suoritetaan LED POIS: Toimintoa ei suoriteta 260

261 Pos: /BA/Info-Center/Schwader/Bedieneinheit - edium/swadro 1 Pos: /Überschriften/Überschriften 2/P-T/Störungen - Ursachen und 1 Pos: /BA/Bedienung /Ladewagen/Querförderband/AX/X_Baureihe/Störungen_Ursache_Behebung Querförderband @ 1 Pos: /BA/Bedienung /Ladewagen/Querförderband/Alarmmeldungen beheben 1 Pos: /Layout odule @ 1 Käyttö Hälytysilmoitukset Jos koneen elektroniikassa esiintyy häiriö, tämä osoitetaan vastaavalla painikkeen vilkkusignaalilla. Lisäksi myös summeri ilmoittaa saman häiriökoodin 5 syklin ajan. Pos: /BA/Info-Center/Schwader/Bedieneinheit - edium/swadro 1000/Beispiel @ 1 Esimerkki: Anturivika (11) (häiriökoodi "21") ledin = 21" 2 1 = 21" t SW Kuva 168 Signaalin vaiheet: Impulssikesto 200 ms, impulssitauko 200 ms, tauko kahden signaalisarjan välillä 2 s, tauko yhden signaalisarjan lukujen välillä 800 ms Häiriöt - syyt ja korjaus Nro Kuvaus ahdollinen syy Korjaus 31 Purkaustelan kytkimen käsivipua ei ole käytetty. Takahallintalaite on kytketty päälle, mutta purkaustelan kytkimen käsivipua ei ole kytketty asentoon (II) purkaustapahtuma. Kytke purkaustelan kytkimen käsivipu purkaustapahtumaan Hälytysilmoitusten kuittaaminen Jos elektroniikka on tunnistanut virheen, se on korjattava. Jos yhtään hälytystä ei ole enää olemassa, tämä näytetään painikkeen (ON/OFF-symboli) jatkuvalla palamisella. 261

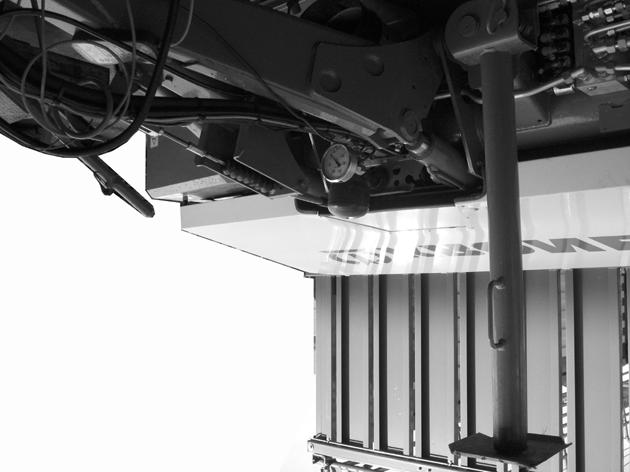

262 Pos: /Überschriften/Überschriften 1 Pos: /Layout odule @ 1 Käyttö sammuttaminen (moottori), pysäköiminen (kone) Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - Warnhinweis aschine @ 1 Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Kone ei saa olla kuormattuna pysäköitäessä. Pysäköi kone kiinteälle alustalle. Irrottaminen vain, kun moottori on sammutettu ja virta-avain poistettu virtalukosta. Estä traktorin liikkeelle lähtö. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmanehkäisymääräyksiä on ehdottomasti noudatettava. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta hallintaventtiilit jälleen kelluntaasentoon. Paineilmajarrujärjestelmä: Irrota aina ensiksi punainen liitin (varaletku) ja sitten keltainen liitin (jarruletku). 262

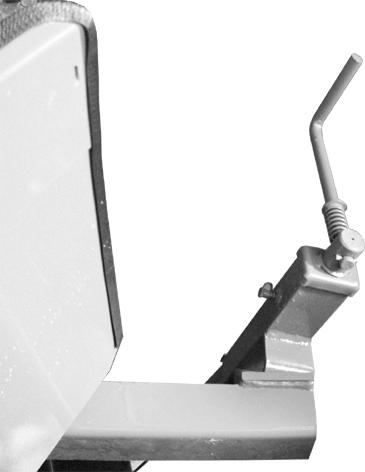

263 Pos: /BA/Bedienung /Ladewagen/Abstellen/Bild Abstellen @ 1 Pos: /BA/Bedienung @ 1 Pos: 31 /Layout odule @ 1 Käyttö Kuva 169 TRD00051 Pos: /BA/Bedienung @ 1 Koneen pysäköiminen tapahtuu seuraavasti: Varmista koneen paikallaanpysyminen seisontajarrulla (9). Nosta vaunua taittoakselilla hieman. Käännä tukijalka (1) alas ja varmista se. Laske taittoaisaa varovasti alas, kunnes tukijalka (1) osuu maahan. Poista hydrauliikkajärjestelmän paine. Irrota hydrauliletkut (4) traktorista. Irrota paineilmaletkut (5). AX Ohje Työnnä irrotetut hydrauliletkut (4) taittoaisan niille tarkoitettuihin kiinnityskappaleisiin välttääksesi liitinten likaantumista. Sulje letkujen päät suojuksilla. Irrota sähköliitännät. 263

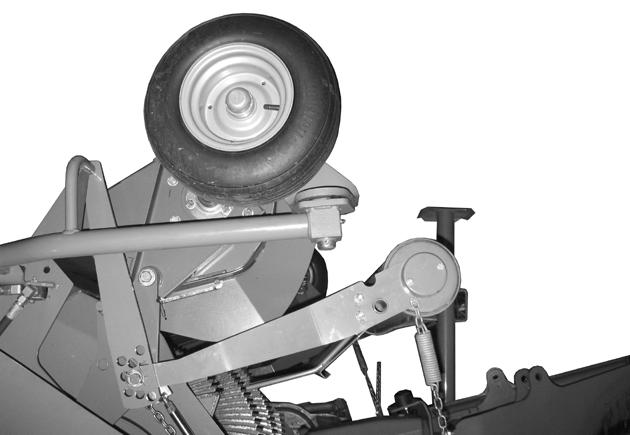

264 Pos: 32 /Überschriften/Überschriften 1 Pos: 34.1 /Überschriften/Überschriften 2/P-T/Pick 1 Pos: 34.2 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - Einstellarbeiten @ 1 Pos: 34.3 /BA/Einstellungen/Pick-up / RollenniederhalterPick-up Grundeinstellung 1 Pos: 34.4 /Layout odule @ 1 Asetukset 12 Asetukset Pos: 33 /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / Einstellungen/Gefahr - Einstellarbeiten gezogene @ 1 VAARA! - Koneen odottamaton liike Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä traktorin moottori! Pysäytä moottori Irrota virta-avain ja kuljeta sitä mukanasi. Varmista, ettei kone pääse liikkumaan itsestään. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin Pick-up Vaara! - Noukkimella työskenneltäessä on puristumisvaara. Varmista, että noukin ei pääse tahattomasti laskeutumaan Perusasetus (työkorkeuden säätäminen) AX000027_1 Kuva 170 Työkorkeutta säädetään noukkimen kummallakin puolella olevilla tukipyörillä (3). Säätöä varten noukin nostetaan ylös ja varmistetaan. Vedä sokka (2) irti ja aseta tukipyörät reikätangon (1) avulla haluamallesi korkeudelle. Kiinnitä tukipyörät jälleen sokalla. Ohje Varmista, että tukipyörät ovat noukkimen kummallakin puolella samassa reikätangon reiässä 264

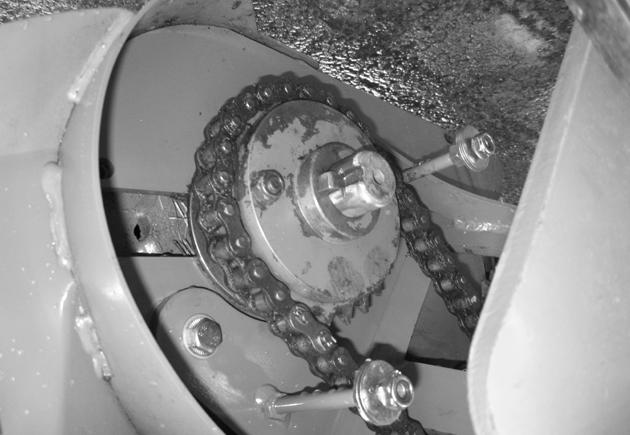

265 Pos: 34.5 /BA/Einstellungen/Ladewagen/Pick-up/Scherschraube des Pick-up-Antriebes 1 Pos: 34.6 /Layout odule @ 1 Asetukset Noukkimen voimanoton murtopultti 1 AX Kuva 171 Noukkimen voimanotto on suojattu ylikuormitukselta koneen vasemmalla puolella murtopultin (1) avulla. 10 x 35 (8.8) DIN EN (til.nro ). Jos koneessa esiintyy toimintahäiriöitä, tarkista murtopultti (1) ja uusi tarvittaessa. 265

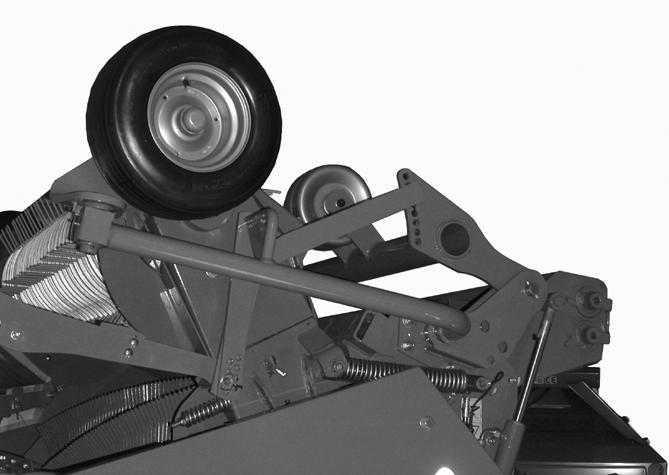

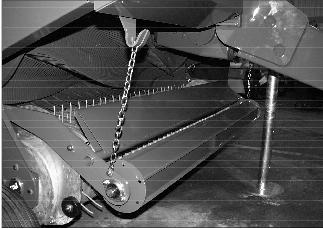

266 Pos: 34.7 /BA/Einstellungen/Ladewagen/Pick-up/Pick-up-Tasträder hinten 1 Pos: 34.8 /Überschriften/Überschriften 1 Pos: 34.9 /BA/Einstellungen/Pick-up / RollenniederhalterRollenniederhalter Bild @ 1 Pos: /BA/Einstellungen/Pick-up / RollenniederhalterRollenniederhalter_große @ 1 Pos: 35 /Layout odule @ 1 Asetukset Noukkimen tukipyörät takana (erikoistoive) ZX Kuva 172 Turpeisia alustoja varten voidaan noukin varustaa myös traktoriväylän ulkopuolella kulkevilla ylimääräisillä takatukipyörillä. Tasaisella pinnalla noukkimen ollessa alhaalla on takatukipyörät säädettävä korkeudeltaan niin, että ne säädetään sivuttaisten tukipyörien kanssa samalle tasolle tai hieman korkeammalle niin, että pääpaino tulee sivuttaisille tukipyörille. Tukipyörien säätö tapahtuu reikäkielekkeen (5) avulla vasemmalla ja oikealla Pyörivä karhonpainin Kuva 173 XXL00001 Huomio! Pyörivä karhonpainin on tarkoitettu suojaamaan onnettomuuksilta, eikä sitä saa irrottaa käytön aikana. Suurella karholla voidaan pyörivä karhonpainin (1) sovittaa rehumäärään. Ripusta sitä varten ketjut (2) vastaavasti korkeammalle. 266

267 Pos: 36.1 /Überschriften/Überschriften 1 Pos: 36.3 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr - @ 1 Pos: Pos: 36.5 /Layout odule @ 1 Asetukset 12.3 Silputuslaite Pos: 36.2 /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / EinstellungenGefahr - Einstellarbeiten gezogene aschinen ( @ 1 Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! oottorin pysäyttäminen Poista virta-avain virtalukosta. Varmista, ettei kone pääse liikkumaan itsestään Vaara! Teriä asennettaessa ja irrotettaessa on erittäin suuri loukkaantumisvaara. Terät on esijännitetty jousivoimalla! Teriin saa koskea vain sopivia käsineitä käyttäen. Terien asentaminen ja irrottaminen tapahtuu vaunun alapuolelta. Pysäköi kone aina varmistetulle tukijalalle Terämallit Silppuri voidaan varustaa erilaisilla terillä. Teriä voi tilata varaosavarastosta. Koneelle voi tilata seuraavassa mainittuja terämalleja. Jäykempi terä: Käytetään, jos terät rikkoutuvat tavallista herkemmin, vaikka kytkeytymiskynnystä on suurennettu. Tyyppi Lukumäärä Til.-nro AX X ZX Pinnoitettu terä: Käytetään, kun on varmaa, että rehussa ei ole kiviä. Etu Pitempi seisonta-aika Haitta Lisääntynyt terien rikkoutuminen vierasesineitä kosketettaessa Tyyppi Lukumäärä Til.-nro AX X ZX

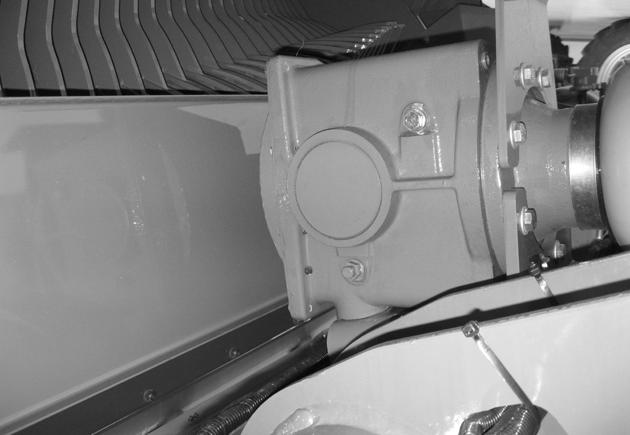

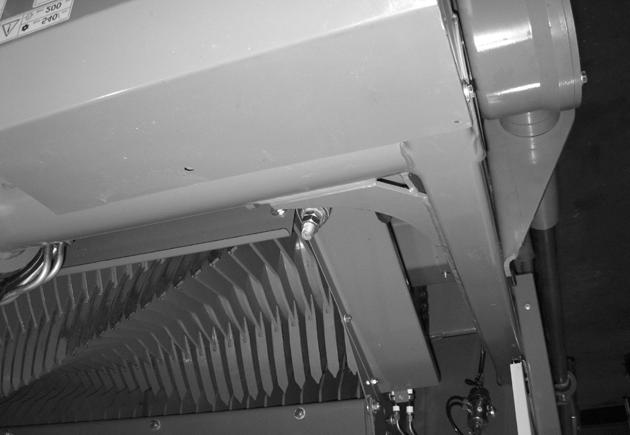

268 Pos: 36.6 /BA/Einstellungen/Ladewagen/Schneidwerk/Schneidwerk allgemeines Pos: 36.7 /BA/Einstellungen/Ladewagen/Schneidwerk/Hinweis Verstopfung @ 1 Pos: 36.8 /Layout odule @ 1 Asetukset Yleistä AX Kuva 174 Silputuslaitteessa on 32 yksittäin vierasesineiden varalta turvattua leikkuuterää. Keskeisen terien kytkennän avulla voidaan kytkeä päälle valinnaisesti 0, 16, 16 tai 32 terää. Leikkuuterät on järjestetty yhdelle leikkuutasolle. Lyhin teoreettinen silputuspituus on 45 mm, suurempia pituuksia voidaan saavuttaa kääntämällä teräryhmiä pois keskussäädön avulla (katso taulukko). Silputuspituus Terien määrä Silputuslaite Ryhmä edessä (1) Ryhmä takana (2) 0 0 Pois päältä Pois päältä ~ 90 mm 16 Päälle Pois päältä ~ 90 mm 16 Pois päältä Päälle ~ 45 mm 32 Päälle Päälle Ohje Silputuslaitteessa on hydraulinen terän 0-kytkentä, jonka avulla terät voidaan mahdollisten tukosten sattuessa kääntää hydraulisesti pois syöttökanavasta traktorin hallintalaitteen kautta. 268

269 Pos: 36.9 /BA/Einstellungen/Ladewagen/Schneidwerk/Schnittlänge einstellen 1 Pos: /BA/Einstellungen/Ladewagen/Schneidwerk/Hinweis esserzahl anwälbar, wenn Schneidwerk eingefahren ist. @ 1 Pos: /Layout odule @ 1 Asetukset Silputuspituuden säätäminen 4 ZX AX Kuva 175 Säätö tapahtuu keskitetysti vasemmalla vaunun sivulla. Silputuslaite on työasennossa. Vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Kytke teräryhmiä monikäyttöavaimella (4) päälle tai pois päältä, kunnes haluttu terämäärä ja siten silputuspituus on saavutettu. Ripusta monikäyttöavain jälleen asianmukaisesti takaisin kuljetustelineeseen. Kytke sähkövirta jälleen päälle. Ohje Terämäärää (silputuspituutta) voidaan säätää vain, kun silputuslaite on ajettu sisään. 269

270 Pos: /BA/Einstellungen/Ladewagen/Schneidwerk/Wartung - esserwechsel 1 Pos: /Layout odule @ 1 Asetukset 12.4 Terien vaihto Varoitus! Terävät terät voivat aiheuttaa sormiin ja käsiin vakavia vammoja Käytä terien irrottamisessa / asentamisessa suojakäsineitä! 2 1 AX Kuva 176 Terät vaihdetaan koneen vasemmalta puolelta. Käännä teräpalkit ulos koneen vasemmalle puolelle terien vaihdon helpottamiseksi. Silppurin laskeminen kokonaan alas Aseta terät huoltoasentoon (katso luku "Terien kääntö sisään/ulos") Ohje Vedä virta-avain irti ja kytke hallintalaite pois päältä Erillisten terien laukaisulaitteen keventäminen Käännä monikäyttöavaimella (4) molempia kytkentäakseleita (7) niin, että niiden nokat (8) ja (9) osoittavat alaspäin asentoon "POIS" Aseta sylinteri (3) rungon ripustukseen Ripusta jousi (1) vipuun (2) Vapauta silppurin lukitus vetämällä vipu (2) ulos, siirtämällä sitä nuolen suuntaan ja kääntämällä silppuri sivuttain ulos rajoittimeen asti Irrota terät (5) 270

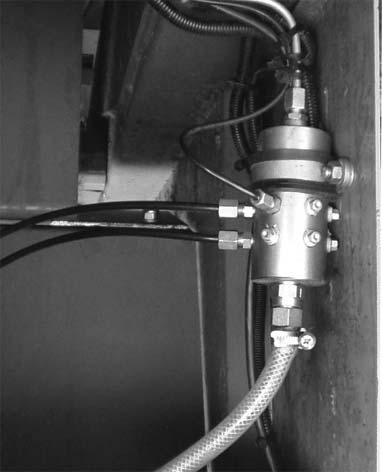

271 Pos: /BA/Einstellungen/Ladewagen/Schneidwerk/Wartung - esser schleifen 1 Pos: /Layout odule @ 1 Asetukset Teroita terä Varoitus! - Teroita terä Vaikutus: Vakavia silmävammoja Käytä terää teroittaessasi aina suojakäsineitä ja suojalaseja KRS Kuva 177 Terien (2) terävyys on tarkistettava päivittäin. Tarvittaessa irrota terät ja teroita ne leikkuusärmän (1) takasivulta. Teroita vain rihlaamaton puoli. Varmista teroittaessasi, ettei alueelle (3) synny lovea. Ohje Terävät leikkuuterät vähentävät voimantarvetta kuormattaessa (näin polttoaineenkulutus alenee). Käytä teroitukseen mieluiten KRONE-teroituslaitetta. KRONE terien hiomalaitteen teräpidikkeen varaosatilausnumero Teriä teroitettaessa on vältettävä terien liiallista kuumenemista. Liiallinen kuumeneminen havaitaan leikkuuterän värin muutoksena ja se alentaa leikkuuterien kestoikää. Terät (2) on ennen asennusta tarkastettava alueelta (3) (kiinnityskiskon kontaktikohta) likajäänteiden varalta ja tarvittaessa puhdistettava perusteellisesti, koska muutoin teräpalkkia ei mahdollisesti enää voida kääntää kokonaan sisään. 271
