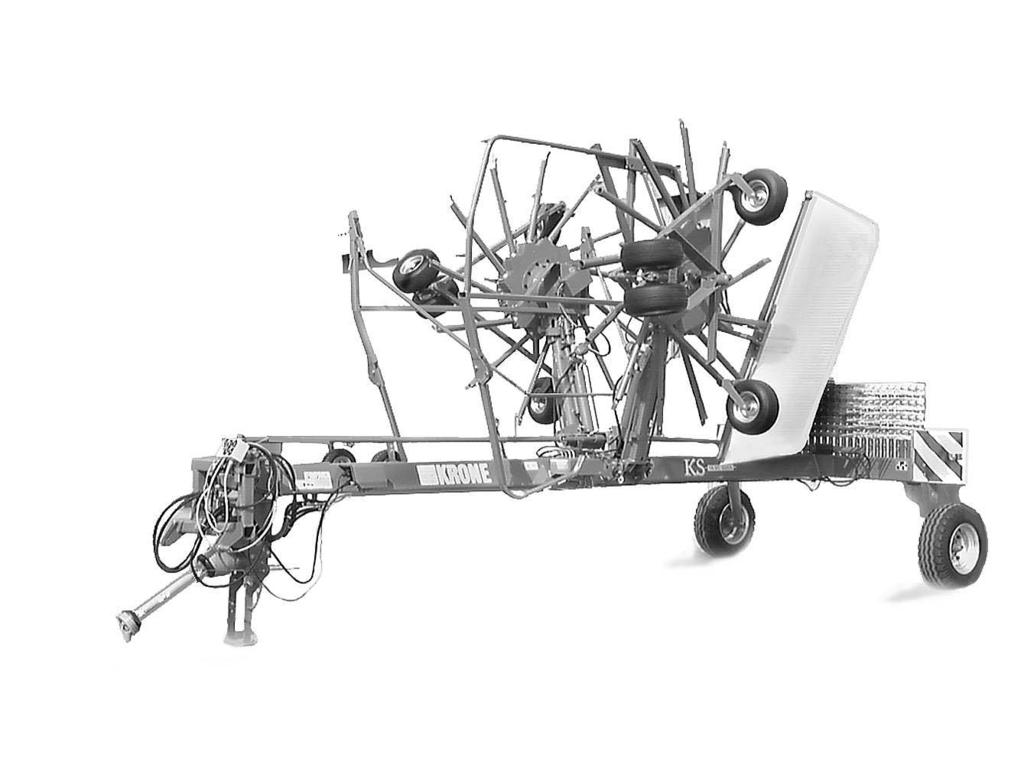

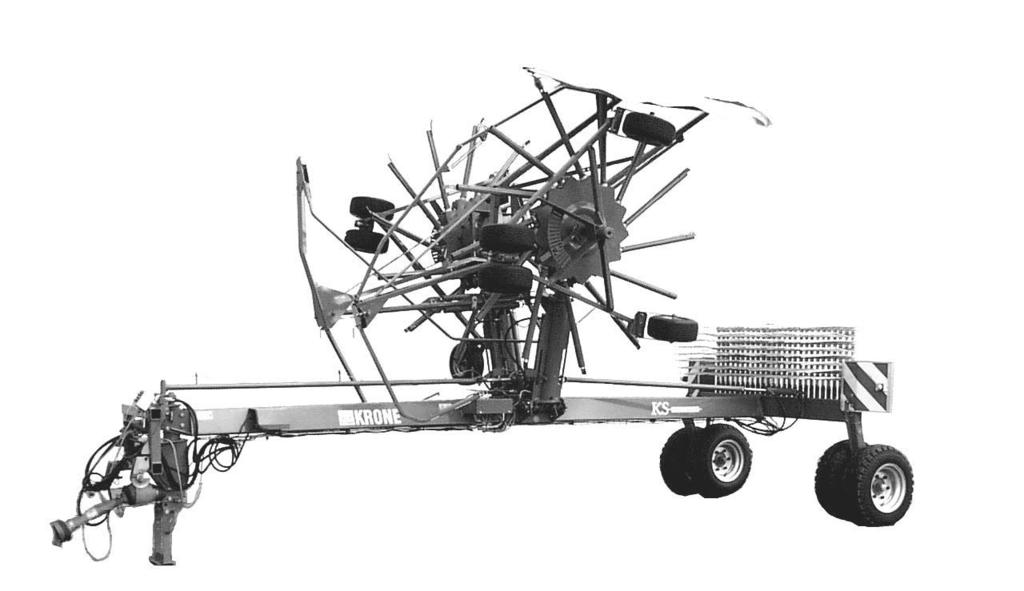

1 Käyttöohje N:o FIN Karhotin Swadro 40 (valmistusnumerosta )

2 EU-direktiivin 89/392/EEC mukainen vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle ilmoitamme ainoana vastuullisena, että seuraavat tuotteet Krone-karhotinmallit Swadro 40 joita tämä vaatimustenmukaisuusilmoitus koskee, vastaavat EU-direktiivin 89/392/EEC; 3, sekä muiden vastaavien direktiivien mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, Business Director) (ppa. Dr.-Ing. Klaus Martensen, Engineering Director) (Wolfgang Ungruh, Director of Quality Control) Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot. Maahantuoja Hankkija-Maatalous Oy 2

3 Arvoisa asiakkaamme Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta hankittuasi uuden Krone-karhottimen. Tutustu koneeseen yksityiskohtaisesti ennen sen käyttöönottoa. Keskustele koneen myyjän kanssa karhottimen käytöstä, säädöistä ja huollosta. Pintapuolinen asioiden läpikäynti ei korvaa perusteellista asioihin paneutumista ja käyttöohjeen tutkiskelua. Käyttöohjekirja on tehty niin, että siitä selviää koneen oikea kokoaminen, käyttötapa, säädöt ja huolto. Runsas kuvitus helpottaa asioihin paneutumistasi. Lue tämä käyttöohje huolellisesti. Kiinnitä huomiota erityisesti turvaohjeisiin. Varaosien tilaaminen Tärkeää: Onnettomuuksien estämiseksi ja parhaan mahdollisen työjäljen saavuttamiseksi koneen rakennetta ei pidä muuttaa. Konetta saa käyttää vain sille suunniteltuun käyttötarkoitukseen. Maschinenfabriken Bernard Krone GmbH Landmaschinen, Maschinenfabrik Nutzfahrzeuge Bernard Krone GmbH Heinrich-Krone-Straße 0, 0, D Spelle Jahr Année Type Masch. Nr Nr No. No. de de série Made Made in W.- in W.-Germany Tyyppi Ohjekirjassa varoituskolmio on sellaisissa kohdissa, joissa annetaan tärkeitä turvallisuusohjeita. Noudata ohjeita onnettomuuden välttämiseksi. Osoittavan sormen kohdalla kirjassa annetaan tärkeitä käyttöohjeita. Noudata ohjeita kun työskentelet koneella. Kirjassa esitetty tieto, kuvat ja ohjeet vastaavat kirjan painohetken tilannetta. Krone-tehtaan tuotekehitystyö on aktiivista ja jatkuvaa. Täten valmistaja pidättää itselleen oikeuden muuttaa koneen rakennetta siitä ennalta ilmoitamatta ja ilman velvollisuutta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. Valmistusnumero Hankintavuosi Agrimarketin varaosapalvelun puhelinnumero Merkitse uuden koneesi tiedot ylläoleville riveille. Siten se on aina saatavillasi. Konekilpi on virallinen, eikä sitä saa irroittaa, muuttaa tai peittää! Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua. Koneen osien silmämääräinen tarkastelu ei anna täyttä kuvaa osien kestävyydestä. Alkuperäisosien näköiset tarvikeosat ovat usein laadultaan alkuperäisosia heikompia. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat koneen turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. 3

4 II. Sisällysluettelo I. Lukijalle... 3 II. Sisällysluettelo... 4 III. Yleiset turvallisuusohjeet Johdanto Varoitus- ja ohjetarrojen sijainti Ohjetarrojen sijainti Tekniset tiedot Ennen käyttöönottoa Muista turvallisuus Kiinnittäminen traktoriin Karhottimen käyttö Kiinnittäminen traktorin vetovarsiin NIvelakselin kytkentä Nivelakselin pituus Nivelakselin akselin kiinnittäminen Sähkökytkennät Hydrauliliitännät Karhottimen käsittely Hallintalaitteen toiminnot Kuljetusasennosta työasentoon Sisemmän suojakaaren kääntäminen Karhotinroottoreiden laskeminen alas ja nosto ylös Karhotinpiikkien kiinnitys ja irrotus Ulomman turvakaaren kääntäminen työasentoon Estekankaan asennus Karhotus ilman estekangasta Estekankaan säätö Työasennosta kuljetusasentoon Liikkuminen julkisella tiellä Säädöt ennen työn aloittamista Kaksoiskarhon teosta yhden karhon tekoon Karhotinvarsien ohjainradan säätö Työkorkeuden säätäminen Työleveyden säätäminen

5 4.6 Karhotus Aloitus Työjäljen säätäminen Vakaimet ja roottoreiden kellunta Työskentely yhtä karhotinroottoria käyttäen Ylikuormituskytkin Työn lopettaminen Huolto ja kunnossapito Muista turvallisuus Yleistä Renkaat Rengaspaine Pyörien kiinnityspultit Voitelu Voiteluaineet Nivelakseli Karhotinvarsien laakerit Päävaihteisto Ylempi kulmavaihde Alempi kuilmavaihde Voitelukaaviot Lisävarusteet Piikin varmistin Talvivarastointi Uuden käyttökauden alkaessa Käyttöohjekirjan liite Karhottimen kokoaminen (maahantulohuolto). Valmistelut Pyörien kääntäminen Karhonkokoojan asennus Valojen asennnus Varoituskilvet Karhotinvarsien asennus Sähkökaavio

6 III. Yleistä Koneen käyttö Krone-karhotin on tarkoitettu normaaliin maatalouskäyttöön. Karhotinta muuhun työhön käytettäessä se tapahtuu kokonaan käyttäjän omalla vastuulla eikä valmistaja vastaa mahdollisista vaurioista tai seuraamuksista. Käyttäjän tulee ottaa huomioon koneen käytöstä ja huollosta annetut ohjeet. Karhotinta saa käyttää, huoltaa ja korjata vain sen rakenteeseen perehtynyt henkilö. Käyttöohjekirjassa on osoitettu myös vaaratilanteita, jotka käyttäjän on syytä ottaa huomioon. Käyttäjän tulee noudattaa liikennesääntöjä sekä työturvallisuudesta ja tapaturmien ehkäisystä annettuja ohjeita. Koneen rakennetta ei saa muuttaa. Ilman valmistajan lupaa tehdyt muutokset tai mahdollisesti asennetut lisävarusteet johtavat takuun raukeamiseen. Tarkasta traktorin ja työkoneen kunto ja säädöt ennenkuin aloitat työskentelyn. Yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa. 2. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Ota huomioon ja noudata kaikkia Tieliikennelain ja - asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana opettelu on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi tai irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista! 2. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin. 3. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 4. Asenna paikalleen kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Sovita ajonopeus aina olosuhteiden mukaan. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 20.Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima! 2. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan. 22. Oleskelu koneen työalueella on kielletty. 23. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 24. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei ole vaara-alueella. 6

7 25. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 26. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 27. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään. 2. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille. 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen. Nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia. 2. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä). 3. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketjut siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikein. 9. Ajovoimanottoa käytettäessä tulee ottaa huomioon, että voimanoton kierrosluku on riippuvainen ajonopeudesta ja että pyörimissuunta muuttuu peruutettaessa. 0. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella.. Älä koskaan kytke voimanottoa päälle moottorin ollessa pysähdyksissä. 2. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa. 3. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. 4. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta jatkaa pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske liikkuviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 5. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 6. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 7. Aseta traktorin voimanottoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 8. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään. Hydrauliikka. Hydraulijärjestelmässä vallitsee korkea paine! 2. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 7

8 6. Käytä asiaankuuluvia suojaimia, kun etsit vuotoja. Vammautumisvaara, 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 9. Käytä vain valmistajan vaatimukset täyttäviä alkuperäisvaraosia. 0.Käytä paineakun täyttöön vain typpikaasua. Muut kaasut saattavat aiheuttaa räjähdysvaaran. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori. Pyörät. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan. 2. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä. 3. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine. Huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori sammutettu ja virta-avain poistettu virtalukosta. 2. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa. 3. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Ennen sähkölaitteiden korjaamista virran syöttö näihin on ehdottomasti katkaistava. 7. Tarkasta suojusten ja ohjainten kunto säännöllisesti. Vaihda kuluneet osat ajoissa. 8. Irroita traktorin ja/tai työkoneen akun kaapelit ennen sähköhitsaukseen ryhtymistä. 8

9 9

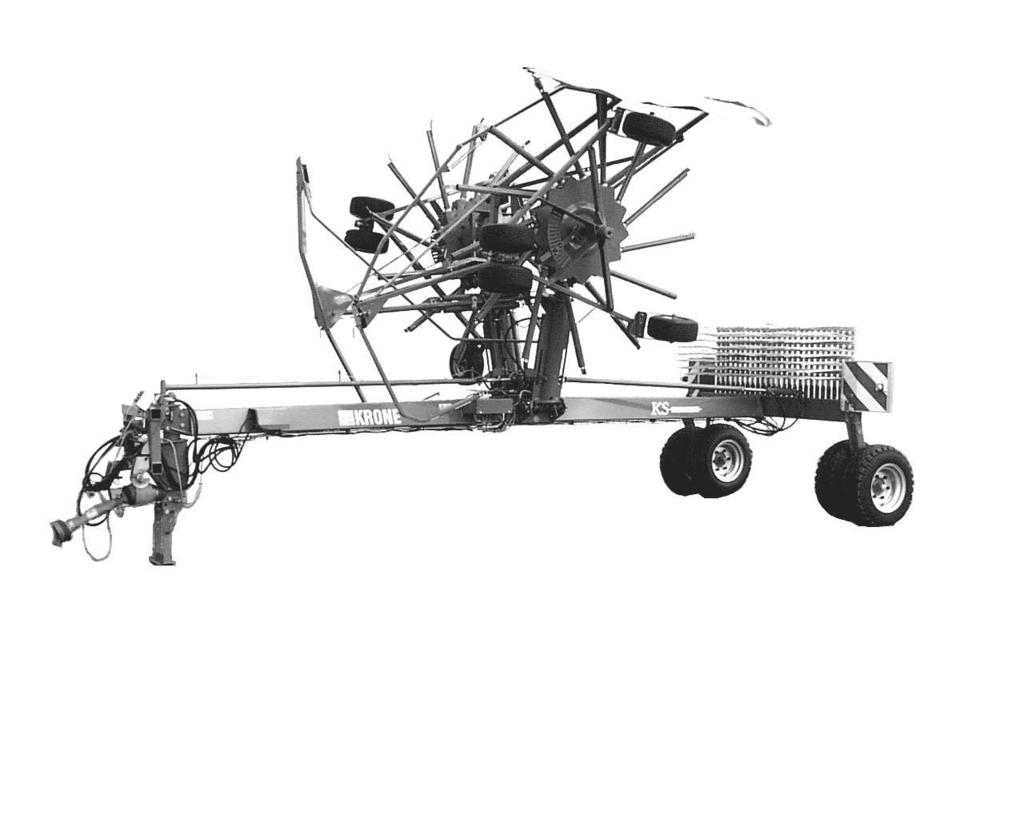

10 . Johdanto Krone-karhottimessa on asetusten mukaiset suojavälineet ja varoitustarrat. Koneen liikkuvia osia ei kuitenkaan voida suojata tai peittää aivan kokonaan ilman että koneen toiminta kärsisi. Täten käyttäjän tulee noudattaa harkintaa ja varovaisuutta karhottimella työskennellessään ja sitä huoltaessaan. Koneeseen on kiinnitetty ohje- ja varoitusmerkintöjä. Pidä ne luettavassa kunnossa ja noudata niitä. Tutustu koneeseen merkittyihin turvaohjeisiin. Seuraavalla sivulla kuvatut varoitustarrat löytyvät koneesta alla olevan kuvan osoittamista paikoista. Vaihda mahdollisesti kuluneet tai käytön aikana vaurioituneet tarrat. Tilausnumerot kuvien yhteydessä... Varoitus- ja ohjetarrojen sijainti koneessa HUOM! Varmistaudu, että ohjetarrat ovat luettavassa kunnossa. Uusi kuluneet tai irronneet tarrat. 0

11 2 Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa. Noudata niitä MAX. 540/min MAX. 200 bar Voimanoton nopeus ei saa ylittää 540 r/min. Suurin sallittu hydraulipaine on 200 bar. Til. n:o (x) Til. n:o (x) 3 4 Käännä suojus alas suojaavaan asentoon ennen työn aloittamista. Til. n:o (2x) Vaara-alue. Pysy turvallisen välimatkan päässä käynnissä olevasta koneesta. Til. n:o (2x) 5 6 Pysy riittävän etäällä ylös nostetuista koneen osista! Til. n:o (2x) Älä työnnä kättäsi vaaraalueelle koneen osien liikkuessa. Puristumisvaara. Til. n:o (4x) 7 Paineakussa on paineenalaista kaasua ja öljyä. Tutustu huolto-ohjeisiin ennen irrotusta ja huoltoa. Til. n:o (2x)

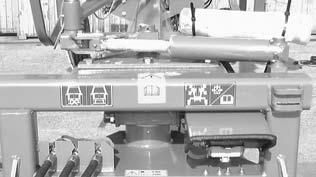

12 Ohjetarrojen sijainti koneessa QS Kontrolle frei Datum Unterschrift: (2x) (x).0 bar (2x) (x) (4x),0 bar (4x) (0x) (x) (2x) (2x) (x) (x) (x) (x) (x) (x) 3 Vain Swadro 40 mekaaninen (2x) Vain Swadro 40 mekaaninen 2

13 .3 Tekniset tiedot Malli Swadro 40 Kiinnitystapit traktorin vetovarsiin kiinnitystä varten vakio Karhotusroottoreiden määrä kpl 2 Karhotinvarsien määrä/roottori kpl 3 Kaksoispiikkien määrä/karhotinvarsi kpl 4 Työleveys - yksi karho n. mm 6800 kaksi karhoa n. mm 2 x 4200 Karhotusroottorin halkaisija n. mm 3340 Korkeus, karhotinvarret paikallaan n. mm 4250 Korkeus, karhotinvarret kuljetustelineessä n. mm 3750 Korkeus työasennossa n. mm 450 Pituus n. mm 6680 Leveys kuljetusasennossa n. mm 2900 Tehon tarve n. kw/hv 37/50 Voimanottoakselin kierrosluku enintään r/min 540 Melutaso Työsaavutus noin ha/h alle 70 db(a) Yhdellä roottorilla 5.5 Molemmilla roottoreilla 8.5 Renkaat Rungon kannatuspyörät Karhotinyksiköiden pyörät 0.0/ PR 6x PR Renkaiden ilmanpaine bar Rungon kannatuspyörät.0 Karhotinyksiköiden pyörät.0 3

14 2. Ennen käyttöönottoa 2. Muista turvallisuus Muista seuraavat asiat ennen kuin ryhdyt huolto-, asennus-, korjaus- tai säätötöihin:. Kytke työkoneen voimansiirto vapaalle. 2. Pysäytä traktorin moottori. 3. Ota virta-avain virtalukosta. 4. Kytke pysäköintijarru päälle ja varmista, että yhdistelmä ei lähde liikkeelle itsestään. Suurin sallittu nivelakselin kierrosluku on 540 r/min. Kytke hallintanarut, hydrauliletkut ja vaijerit niin, että ne eivät takerru traktorin pyöriin tai muihin osiin. Kukaan ei saa olla karhottimen ja traktorin välissä kun konetta nostetaan tai lasketaan. Tapaturmavaara! Varmistaudu, että kukaan ei ole liian lähellä konetta kun kytket voimansiirron päälle. Tarkasta, että kaikki suojalaitteet ovat asianmukaisesti paikoillaan. Koneessa tulee olla tarvittaessa valot maantiekuljetuksen aikana. Noudata liikennesääntöjä. Älä poistu traktorin ohjaamosta ennen kuin työkone on kokonaan pysähtynyt. Varmistaudu, että traktori ja työkone pysyvät paikallaan. Vedä käsijarru päälle. 2.2 Kiinnittäminen traktoriin Karhotin on varustettu II-kategorian mukaisilla kiinnitystapeilla. Karhotin on oikeassa työasennossa kun traktorin vetovarret ovat 65 cm:n korkeudella maasta. H = 65 cm H Lukitse vetovarret sivurajoittimilla niin, että karhottimen vetorunko ei pääse huojumaan sivusuunnassa. Varmistaudu, että molemmat vetovarret ovat samalla korkeudella. Säädä vetovarret (2) samalle korkeudelle ja lukitse sivurajoittimet () kiinteiksi. 2 KS

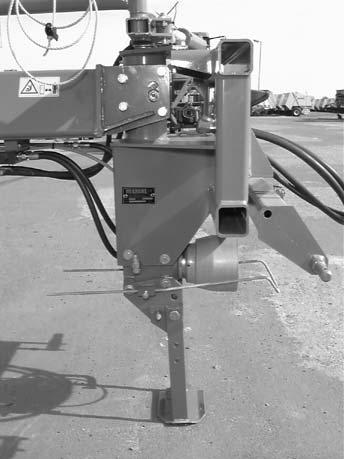

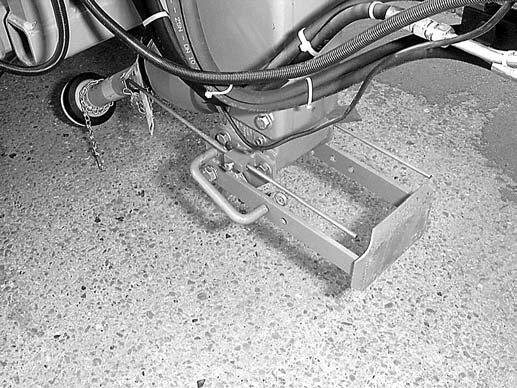

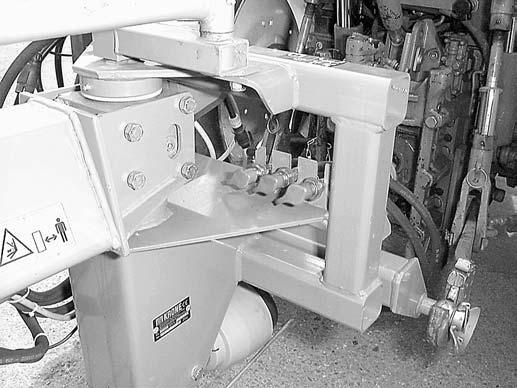

15 3. Kiinnitys traktoriin Aseta ennen karhottimen kiinnityksen aloitusta nostolaitteen hallintavipu sellaiseen asentoon, että vetovarret eivät pääse vahingossa liikkumaan. Ole varovainen kun irrrotat tai kiinnitä karhottimen vetorunkoa traktorin nostolaitteeseen. Varo nostolaitteen liikkuvia osia. Puristumisvaara! HUOM: Seuraavassa ohjeessa on lähtökohtana se, että karhotin on koottu asianmukaisesti ja se on kuljetusasennossa (kts. käyttöohjeen liite). Karhotin kiinnitetään traktoriin nelivaiheisesti: - Kiinnitys vetovarsiin (kts. kappale 3.) - Sähköliitännät (kts. kappale 3.3) - Hydrauliliitännät (kts. kappale 3.4) - Nivelakselin kytkentä (kts. kappale 3.2) 3. Kiinnitys vetovarsiin Varmistaudu, että kukaan ei ole traktorin ja karhottimen välissä kiinnitystä aloitettaessa. - Asenna pikakiinnityksen kiinnityspallot vetovarsien tartuntakouriin (). - Kytke karhottimen vetorunko vetovarsiin. - Nosta vetovarsia hieman. - Irrota tukijalan varmistinsokka (2). - Nosta tukijalka ylös kääntämällä sitä 90 ja lukitse se sokalla. 2 3 KS KS

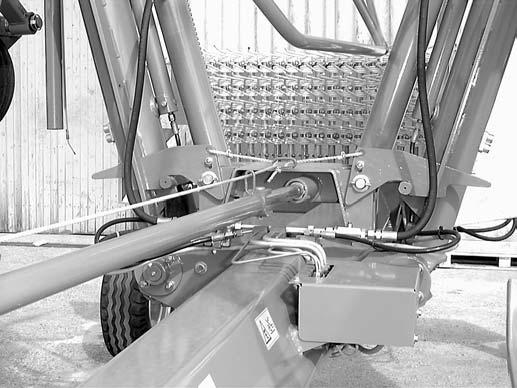

16 3.2 Nivelakselin kiinnittäminen Kytke voimansiirto pois päältä, pysäytä moottori ja ota virta-avain virtalukosta aina huollon, puhdistuksen ja asennustyön ajaksi. Varmistaudu, että kone ei pääse liikkumaan. Kytke pysäköintijarru päälle Nivelakselin pituuden määrittely Nivelakselin pituus on määriteltävä karhottimen käyttöönoton yhteydessä. Muista tarkistaa nivelakselin sopivuus, jos vaihdat vetotraktoria. - Vedä nivelakselin puolikkaat irti toisistaan. - Kiinnitä akselin puolikkaat ( ja 2) paikalleen. Laajakulmanivelellä varustettu puolikas asennetaan karhottimen akselitappiin. - Aseta karhotin sellaiseen asentoon, jolloin nivelakseli on lyhymmillään (curve drive). - Tutustu myös nivelakselin käyttöohjeeseen. 2 KS Nivelakselin kiinnittäminen Kun nivelakseli on oikean mittainen, se voidaan kiinnittää paikalleen. Työnnä akselin puolikkaat sisäkkäin ja kiinnitä laajakulmanivelellä varustettu akselinpää karhottimen akselitappiin ja toinen pää traktorin voimanottoakseliin. Kiinnitä akselin turvaketju (2) traktorin kiinteään osaan, jotta akselin suojakuori () ei pääse pyörimään. Varmistaudu, että nivelakseli pääsee liikkumaan esteettä. Akseli voi vahingoittua, jos se ottaa kiinni vetolaitteeseen rms. Muista tarkistaa nivelakselin pituus, jos vaihdat traktoria (kts. kappale 3.2.) 2 KS

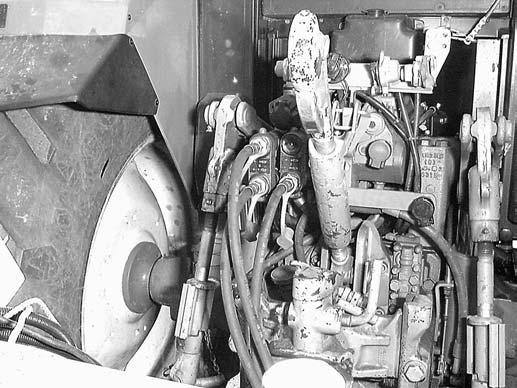

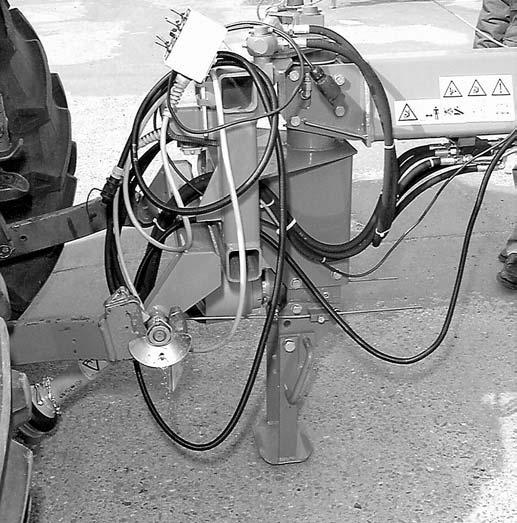

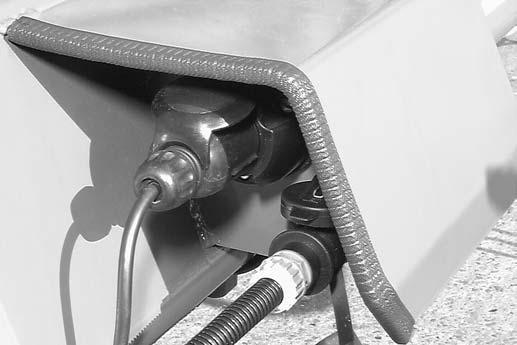

17 3.3 Sähkökytkennät Sähkökytkennät tehdään kolmella pistorasialla. Virtajohto pistorasioineen on asennettava traktoriin, ellei se ole traktorissa vakiovarusteena. 2 - Kytke karhottimen valojen pistotulppa () traktorin pistorasiaan. - Kiinnitä karhottimen hallintalaite (2) traktorin ohjaamoon. - Kiinnitä hallintalaitteen virtajohto (3) sopivaan virranottopistokkeeseen (tai ota virta suoraan akusta). Varmistaudu, että pistorasiat ja -tulpat ovat ehyet ja kuivat. Vialliset tai kosteat liitokset saattavat aiheuttaa oikosulun Hydrauliliitännät KS Traktorissa tulee olla yksi yksitoiminen ja yksi kaksitoiminen hydrauliventtiili karhotinta varten. Hydrauliliitäntä tehdään seuraavasti: Hydrauliletku n:o (sininen tulppa) kytketään yksitoimiseen lohkoon (A ). Hydrauliletku n:o 2 (punainen tulppa) kytketään kaksitoimiseen lohkoon (B). Hydrauliletku n:o 3 (punainen tulppa) kytketään kaksitoimiseen lohkoon (C). Puhdista pikaliittimet ennen kytkentää. Lika saattaa vaurioittaa hydrauliikkaa eivätkä liitokset ole tiiviitä. 2 3 KS C B A KS

18 4. Karhottimen käsittely 4. Hallintalaitteen toiminnot Hallintalaitteella käytetään ja esivalitaan karhottimen eri toimintoja. Noudata alla mainittuja perussääntöjä: Käytä vain yhtä toimintoa kerrallaan. Yhtä toimintoa käytettäessä muiden toimintojen hallintakytkimen tulee olla vapaa-asennossa. Kytke hallintalaitteen käyttöjännite pois päältä kun konetta ei käytetä. Täten estät toimintojen tahattoman käynnistymisen. Hallintalaitteen toiminnot, kts. viereinen kuva Viite Kohde Toiminto Virta- Kytkee käyttöjännitteen katkaisin päälle/pois päältä 2 Merkkivalo Merkkivalo palaa käyttö- (vihreä) jännitteen ollessa päällä Kytkinvipu Vasemman roottorin työkorkeuden säätö (ajosuuntaan katsoen) Kytkinvipu Työleveyden säädön valintavipu (valitsee kumman roottorin työleveyttä säädetään). Itse säätö tehdään traktorin ulkopuolisen hydrauliikan avulla. 5 Kytkinvipu Oikean roottorin työkorkeuden säätö (ajosuuntaan katsoen) M B K KRONE KS40-G07 6 Kytkinvipu Valintavipu, jolla valitaan kumman roottorin nostosylinteri aktivoituu. Itse nosto/lasku tapahtuu traktorin ulkopuolista hydrauliikkaa käyttäen. 8

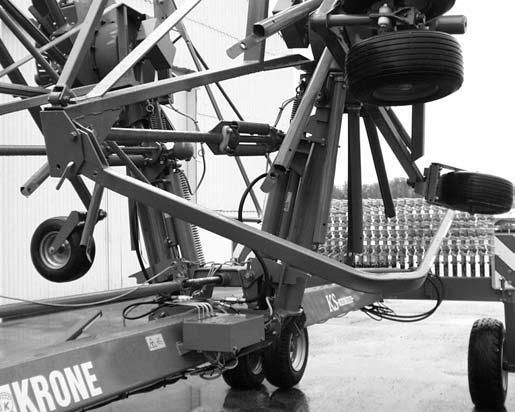

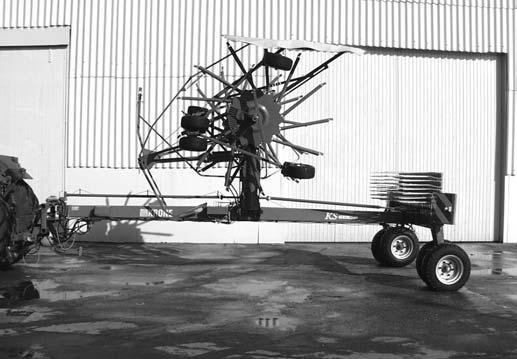

19 4.2 Kuljetusasennosta työasentoon Ennen karhotuksen aloittamista kone on säädettävä kuljetusasennosta työasentoon. - Käännä sisempi suojakaari työasentoon (kts. kappale 4,2,) - Avaa karhotinroottoreiden kuljetusasentolukitus ja käännä ne alas (kts. kappale 4.2.2) - Kiinnitä karhotinpiikit paikalleen (kts kappale 4.2.3) - Käännä ulompi suojakaari työasentoon (kts. kappale 4.2.4) - Käännä karhon ohjauskangas työasentoon (kaksi vaihtoehtoa kts. kappale 4.2.5) Sisemmän suojakaaren kääntäminen Suojakaari käännetään työasentoon roottoreiden ollessa ylhäällä. Muista pysäyttää traktorin moottori ja ota virtaavain virtalukosta. Suojakaarella on kaksi asentoa: - kuljetusasento (kuvassa) - työasento Suojakaaren kääntäminen: Irrota sokka ja vedä lukitustapit (2) irti. Käännä suojakaarta () ulospäin 90. Aseta lukitustapit ja sokat takaisin paikalleen. Varmistaudu ennen karhotinroottoreiden alas laskua, että suojakaari () on käännetty työasentoon, ja että kukaan ei ole alas laskeutuvien roottoreiden vaara-alueella. Älä pyöritä roottoreita, jos suojakaari on käännetty kuljetusasentoon ja roottorit ovat vielä ylhäällä! 2 9

20 4.2.2 Karhotinroottoreiden laskeminen alas ja nosto ylös 2 Swadro 40 electric Varmistaudu, että kukaan ei ole vaaraalueella kun nostat tai lasket karhotinroottoreita. (a.) Lasku alas - Kytke virta päälle hallintalaitteeseen kääntämällä vipukytkin () asentoon "I". - Siirrä vipukytkimet 2 ja 3 keskiasentoon. - Aktivoi karhotinvarsien noston sylinteri, nosta karhotinvarsia hieman, jotta paine vapautuu kuljetusasentolukoilta (4). - Vedä lukituksen vapauttimen köydestä (5) ja pidä se kireällä. - Laske karhotinroottorit alas traktorin hydrauliikkaa käyttäen. - Vapauta ote lukituksen vapauttimen köydestä (5). (b.) Nosto ylös Kytke voimansiirto pois päältä ja odota, että karhotinroottoreiden pyörintä pysähtyy ennen kuin alat valmistella ylös nostoa. - Kytke virta päälle hallintalaitteeseen kääntämällä vipukytkin () asentoon "I". - Siirrä vipukytkimet 2 ja 3 keskiasentoon. - Vedä lukituksen vapauttimen köydestä (5) ja pidä se kireällä. - Nosta karhotinroottorit ylös traktorin hydrauliikan avulla. - Vapauta ote lukituksen vapauttimen köydestä (5) Varmistaudu, että karhotinroottoreiden varret ovat kunnolla kuljetusasentolukkojen varassa ennen kuin lähdet liikkeelle. M B K KRONE KS40-G0 KS Swadro 40, mekaaninen malli Kiinnitä hydrauliikan hallintaventtiili traktorissa olevaan pidikkeeseen. Avaa hallintaventtiilit () ja (2). Vapauta lukitus (nostamalla roottoreita hydraulisesti). Vedä lukituksen vapautusköydestä ja laske roottorit hitaasti alas ulkopuolisen hydrauliikan hallintaventtiiliä käyttäen. Vapauta ote kuljetusasentolukituksen hallintaköydestä. Kiinnitä karhotinpiikit paikalleen (kts. kappale 4.2.3) 2 KS

21 (c.) Karhotinrootoreiden lasku/nosto yksitellen Swadro 40 electric Karhotinroottorit voidaan laskea/nostaa erikseen. - Kytke virta päälle hallintalaitteeseen kääntämällä vipukytkin () asentoon "I". - Käännä vipukytkin (3) haluamaasi asentoon - käännä vasemmalle = vasen roottori liikkuu - käännä oikealle = oikea roottori liikkuu 3 - Nosta/laske roottoreita kuten edellisessä kappaleessa kuvattiin M B K A KRONE B Ole erityisen varovainen, jos joudut nostamaan pyörivää karhotinyksikköä työn aikana. Älä nosta karhotinroottoreita varsinaista työasentoa ylemmäs roottoreiden pyöriessä. Varmistaudu, että kukaan ei ole vaara-alueella. KS40-G02 Swadro 40, mekaaninen malli Oikean roottorin nosto Avaa oikean puoleinen hallintaventtiili (). Sulje hallintaventtiilit (2) ja (3). Oikean puoleinen roottori nousee ylös, kun traktorin ulkopuolisen hydrauliikan hallintaventtiili siirretään YLÖS-asentoon. 2 3 KS Vasemman roottorin nosto Sulje hallintaventtiilit () ja (3). Avaa hallintaventtiili (2). Vasemman puoleinen roottori nousee ylös, kun traktorin ulkopuolisen hydrauliikan hallintaventtiili siirretään YLÖS-asentoon. 2 3 KS

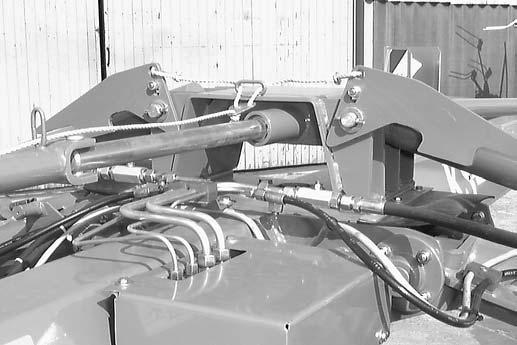

22 (d.) Nosto/laskunopeuden säätäminen Karhotinroottoreiden nosto/laskunopeuden säätämistä varten kummassakin nostosylinterissä on kuristin. Säädä kuristin niin, että nosto/lasku toimii nykimättä, ja että karhotinroottoreiden varret asettuvat rauhallisesti ääriasentoonsa. Nostaessasi roottoreita päisteissä, nosta aina molemmat roottorit rajoittimeen asti. KS

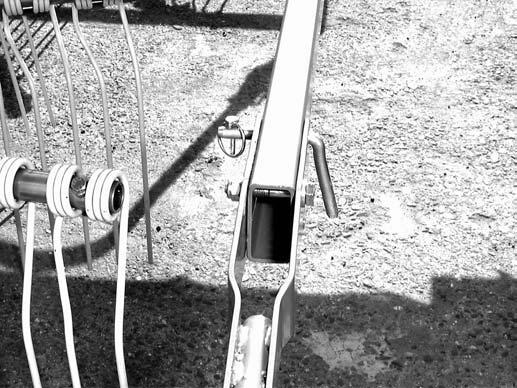

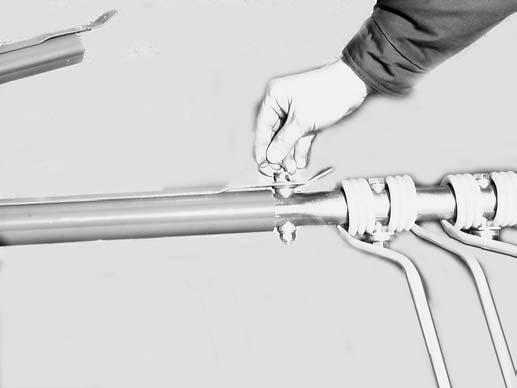

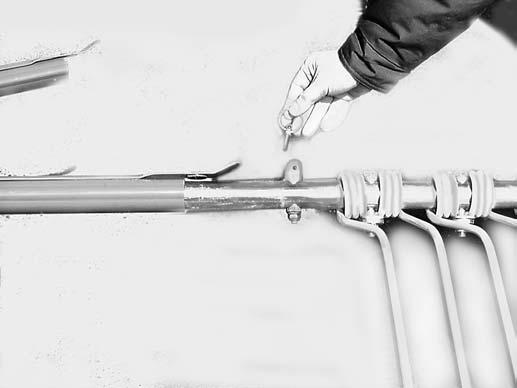

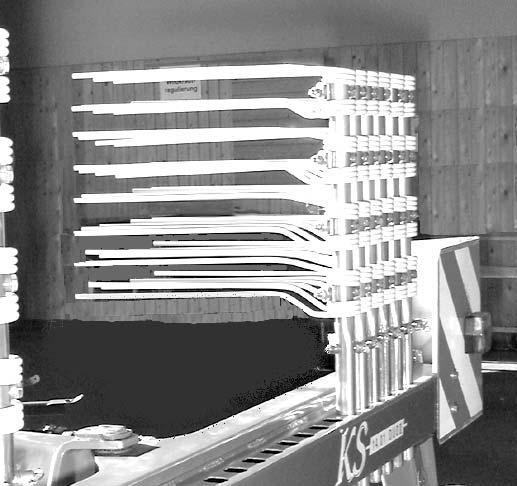

23 4.2.3 Karhotinpiikkien kiinnitys ja irrotus Karhotinroottoreiden tulee olla työasennossa, kun piikkeja kiinnitetään tai irrotetaan. Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen työhön ryhtymistä. 2 (a.) Kiinnitys - Irrota sokka (2). - Työnnä karhotinpiikin runkoputki (3) roottorissa olevaan varteen. Lukitustapin (4) tulee asettua tukevasti lukitsimen () reikään. - Kiinnitä sokka takaisin paikalleen. 4 3 KS (b.) Irrotus - Irrota sokka (). - Nosta lukitsinta (2). - Vedä piikkien runkoputki (3) irti roottorin varresta. - Kiinnitä sokka takaisin paikalleen. 2 3 KS Aseta piikit karhottimen takaosassa olevaan telineeseen. Kiinnitä piikit karhottimen takaosassa olevaan telineeseen niin, että piikit osoittavat eteen päin. 5 5 KS

24 4.2.4 Ulomman turvakaaren kääntäminen työasentoon Ulompaa turvakaaarta käännettäessä karhottimen roottoreiden tulee olla työasennnossa. Pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen säätöä. Uloimmilla suojakaarilla on kaksi asentoa - kuljetusasento (kuva) - työasento 3 Suojakaaren kääntäminen työasentoon: - Irrota sokka () ja vedä kiinnitystappi (2) pois - Käännä suojakaarta (3) ulospäin - Aseta kiinnitystappi ja sokka takaisin paikalleen. 2 KS KS

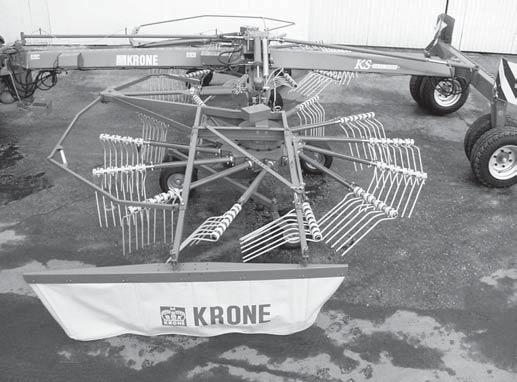

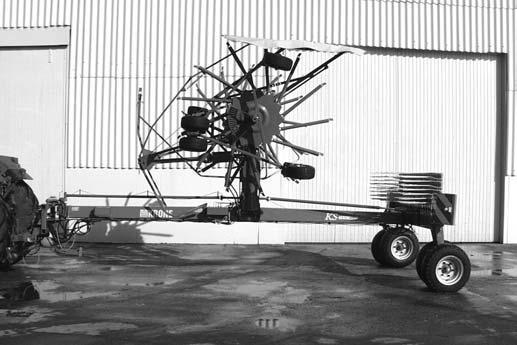

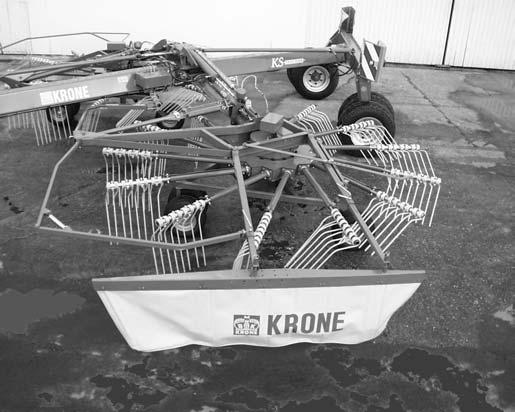

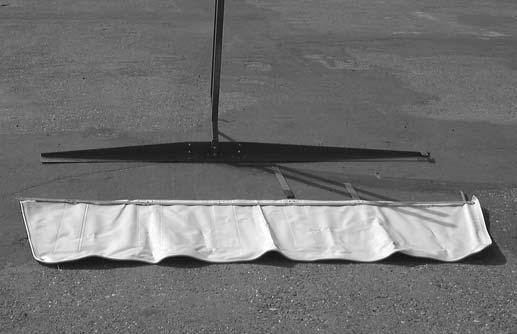

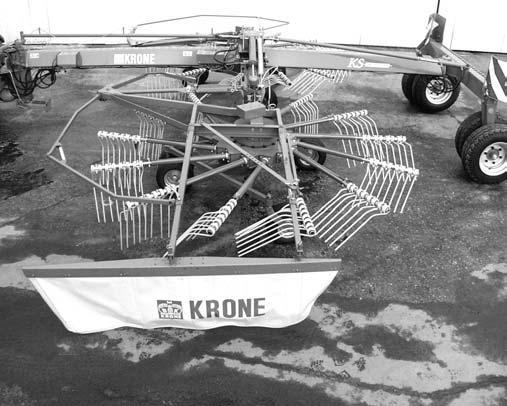

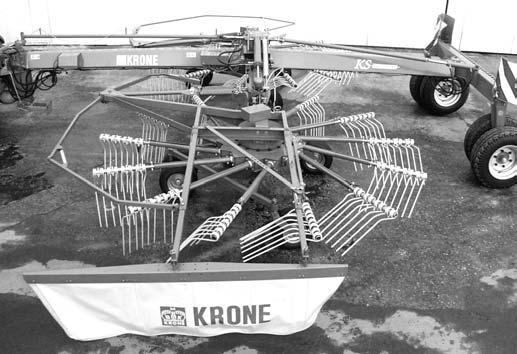

25 4.2.5 Estekankaan asennus Estekangas asennetaan paikalleen kun karhotinroottorit ovat työasennossaan. Pysäytä traktorin moottori ja ota virtaavain virtalukosta ennen estekankaan asennusta Estekangas voidaan asentaa kolmeen eri asentoon: Kuva A: kuljetusasento Kuva B: kaksoiskarho-asento Kuva C: karhotus sivulle Estekankaan säätö: - avaa vipu () ja säätöruuvi 4 KUVA A - irrota saranatappi (2) - nosta säätövipu (3) ylös - siirrä estekangasta (4) eteen tai taakse tarpeen mukaan niin, että säätövarren (3) ja estekankaan varren (5) reiät asettuvat kohdakkain - kiinnitä saranatappi (2) paikalleen - kiristä vipu ja säätöruuvi KUVA B Karhotus ilman estekangasta 4 KUVA C - irrota sokka (6) - irrota estekangas (4) tukitangostaan (7) - kiinnitä sokkien avulla yhdysputki (8) tukitankojen ulkopäiden välille 8 25

26 4.2.7 Estekankaan säätö Estekangasta voidaan säätää vasemmalle portaattomasti. - löysää säätöruuvin vipu (2) - irrota säätöruuvi - säädä estekangas () haluamaasi karhoväliä vastaavaan asentoon - kiristä ja lukitse säätöruuvi - säädä estekankaan korkeus haluamaasi asentoon välyshelan (3) avulla Työasennosta kuljetusasentoon Karhotin on säädettävä kuljetusasentoon ennen julkiselle tielle menoa. - irrota karhotinpiikit ja aseta ne kuljetustelineeseen (kts kappale 4.2.3) - käännä ulompi suojakaari kuljetusasentoon (kts. kappale 4.2.3) - siirrä estekangas kuljetusasentoon - nosta traktorin hydrauliikan avulla karhotinroottoreiden varret kuljetusasentoon ja lukitse ne (kts. kappale 4.2.2) - käännä sisempi suojakaari kuljetusasentoon (kts kappale 4.2.) Vapauta paine hydrauliikasta niin, että karhotinroottoreiden varret eivät ole hydrauliikan varassa, vaan nojaavat kuljetusasentolukkoihin

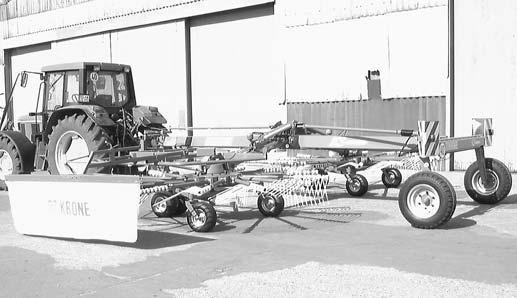

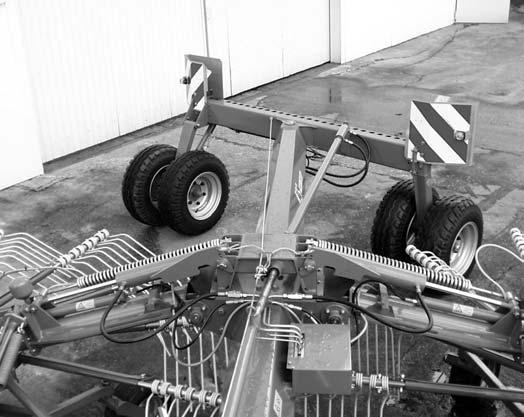

27 4.4 Liikkuminen julkisella tiellä Noudata liikennesääntöjä kun aja julkisilla teillä. - Varmistaudu, että karhotin on koottu asianmukaisesti, ja että se on liikennöintikunnossa ennen ensimmäistä liikkelle lähtöä. Kuljetusajon aikana vetorungon kannatinpyörien tulee olla kiinnitetyt pystyakseleiden ulkosivuille, jotta karhottimen tukevuus olisi mahdollisimman hyvä. - Karhottimen kiinnitys traktoriin, kts. kappale 3. - Kuljetusasento, kts. kappale Varmistaudu, että karhottimen valot toimivat asianmukaisesti. KS Päästä hydraulipaine pois karhotinroottoreiden varsien hydraulisylintereistä ennen kuljetusajon aloitusta. Tällöin roottoreiden varret jäävät kuljetusasentolukkojen varaan. Yllä mainituista asioista huolehdittuasi voit lähteä liikkeelle. 27

28 4.5 Säädöt ennen työn aloittamista - Säädä kone työasentoon, kts. kappale Mieti millaisen karhon haluat tehdä, kts. kappale Aseta karhotinvarsien ohjainradan säätö haluamaasi asentoon, kts. kappale Säädä karhottimen työkorkeus, kts. kappale Säädä työleveys, kts. kappale Kaksoiskarhosta yhden karhon tekoon Karhotin muodostaa kaksoiskarhon, kun konetta hinataan suoraan traktorin takana. Työhön voidaan ryhtyä heti, kun karhotin on säädetty kuljetusasennosta työasentoon. Yhden karhon tekoa varten karhotin on säädettävä kulkemaan takaviistossa oikealla. - Aja hyvin hitaasti eteenpäin ja aktivoi kaksitoiminen hydraulilohko. Karhottimen runko siirtyy oikealle ja takarungon kannatinpyörät niveltyvät vastaavasti. Vapauta ote hydraulivivusta, kun runko on säätynyt ääriasentoonsa. - Pysäytä traktorin moottori ja ota virta-avain virtalukosta. - Aseta karhotinvarsien ohjainradan säätö haluamaasi asentoon, kts. kappale Säädä estekangas haluamaasi asentoon, kts kappale Yhden karhon teosta kaksoiskarhon tekoon siirrytään tekemällä em. asiat päinvastaisessa järjestyksessä. Vaijerin ohjain () estää kuljetusasentolukkojen (2) avautumisen, joten karhotinta ei voi nostaa kuljetusasentoon koneen ollessa takaviistossa asennossa. Karhotinroottorit saa nostaa kuljetusasentoon vain silloin, kun kone on suoraan traktorin takana. 2 28

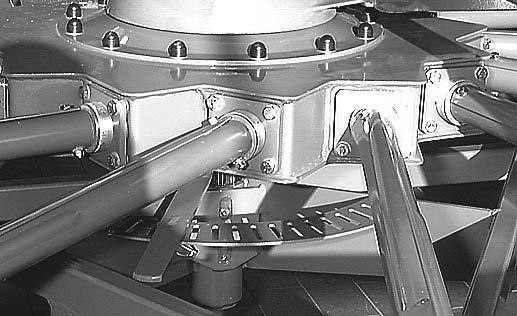

29 4.5.2 Karhotinvarsien ohjainradan säätö Karhotinvarsien ohjainrataa säätämällä muutetaan karhotinpiikkien liikkeen ajoitusta (säätövipu 2) - asento A = yksi karho - asento B = kaksi karhoa Ohjainradan säätö - Irrota säätövivun (2) sokka (). - Nosta säätövipua ja käännä sitä oikealle, jolloin karhotinpiikit nousevat ylös myöhemmin (karhon kääntö/ kapea karho). - Siirrä säätövipua vasemmalle, jolloin karhotinpiikit nousevat aikaisemmin (esim. leveä karho). A B KS 4.0-G08 L R Työkorkeuden säätäminen 2 KS Swadro 40 electric Työkorkeuden säätö tehdään koneen ollessa tasaisen, kovan alustan päällä. Kummankin karhotinroottorin työkorkeus säädetään erikseen. Perussäätö: Säädä kone sellaiselle korkeudelle, että piikit ovat muutaman sentin maan pinnan yläpuolella. A 2 3 C B D - Kytke virta päälle hallintalaitteeseen kääntämällä vipukatkaisin () asentoon "I" - Oikean ja vasemman karhotinroottorin työkorkeutta säädetään sähköhydraulisesti vipukatkaisimilla 2 ja 3 M B K KRONE KS40-G03 - katkaisin eteenpäin = suurempi työkorkeus - katkaisin taaksepäin = pienempi työkorkeus Säädä vain yhtä karhotinroottoria kerrallaan. - Kytke säädön jälkeen hallintalaitteesta virta pois päältä. Perussäätö tehdään koneen seisoessa paikallaan, lopullinen hienosäätö tehdään pellolla työjäljen arvioinnin perusteella. A B C D KS

30 Swadro 40 mekaaniset mallit Työkorkeutta säädetään kierrettävällä kammella. Oikealle ja vasemmalle roottorille on erillinen säätö. Perussäätö: Säädä korkeus niin, että piikkien kärjet ovat mahdollisimman alhaalla, mutta eivät kuitenkaan kosketa maata. Seuraa koneen toimintaa työn aikana. Korjaa säätöä tarpeen mukaan. Liian korkealle säädetyt piikit eivät tee puhdasta työjälkeä. Liian alas säädettynä piikit saattavat osua maahan, ne kuluvat ja saattavat vaurioitua ja nostaa multaa rehun joukkoon. KS Työleveyden säätäminen Perussäätö: Kumpaakin roottoria säädetään erikseen. Säätö tehdään sähköhydraulisesti hallintalaitteen ja traktorin hydrauliikan avulla. Aja säädön aikana hitaasti eteenpäin, jotta karhotionroottoreiden pyöriin kohdistuva rasitus olisi mahdollisimman pieni. Kaksi karhoa: Siirrä karhottimet mahdollisimman lähelle toisiaan Yksi karho vasemmalle: Siirrä karhotinroottorit etäämmälle toisistaan sen mukaan kuinka suuren karhon haluat tehdä. 2 - Kytke hallintalaitteeseen virta päälle siirtämällä vipukytkin () asentoon "I" A B - Säädettävä roottori valitaan vipukytkimella (2). - vipu vasemmalle = vasen roottori säätyy - vipu oikealle = oikea roottori säätyy Valinnan jälkeen roottori siirtyy, kun traktorin ulkopuolinen hydrauliikka paineistetaan. M B K KRONE Työleveyden säädön ja pitkäaikaisen varastoinnin jälkeen työleveyden hydraulisylinterit on paineistettava vähintään 5 sek. ajaksi, jotta hydrauliset paineakut täyttyisivät ja asettuisivat oikeaan paineeseen. - Käännä valintavipu (2) keskiasentoon säädön jälkeen ja kytke hallintalaitteesta virta pois päältä. A B KS40-G04 - Säädä estekangas tarvittaessa uudelleen. KS

31 4.6 Karhotus 4.6. Aloitus - Aja työkohteeseen. - Säädä karhotin työasentoon, kts. kappale 4.2. Varmistaudu, että kukaan ei ole vaaraalueella karhotinroottoreita alas laskettaessa! - Tee perussäädöt, kts. kappale Säädä traktorin hydraulijärjestelmä kellunta-asentoon. - Varmistaudu, että työalueella ei ole ihmisiä tai kotieläimiä. KS Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta! - Kytke traktorin voimanotto päälle. Suurin sallittu voimanoton kierrosluku on 540 r/min. KS

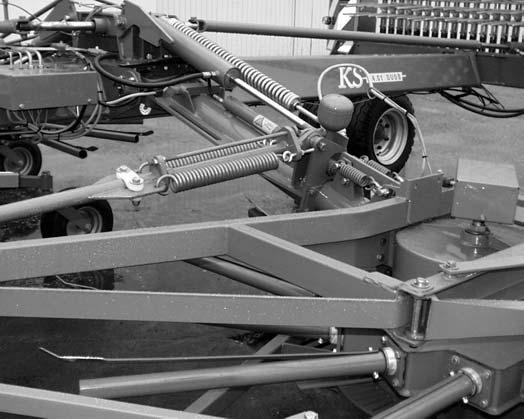

32 4.6.2 Työjäljen säätäminen Työjälki on riippuvainen monista ulkoisista tekijöistä, kuten esim. ruohon määrästä ja painosta sekä maan pinnan epätasaisuudesta. Työjälkeen voidaan vaikuttaa lukuisilla säädöillä. Työjäljen puhtaus: - Säädä roottoreiden korkeutta, kts. kappale Säädä karhotinroottoreiden alarunkoa, kts. seuraava kappale. - Ajonopeus vaikuttaa haravoinnin puhtauteen, hitaasti ajaen jälki on puhtaampaa. Karhon muoto: - Säädä työleveyttä, kts. kappale Säädä estekankaan asentoa, kts. kappale Muuta karhotinvarsien ohjainradan säätöä, kts. kappale Karhotinroottoreiden alarungon säätö Työjälkeä voidaan hienosäätää muuttamalla karhotinroottoreiden alarungon kulmaa (kallistusta keskilinjaa kohden). Pyörien pystyakseleilla on sileitä aluslaattoja (). Niitä voidaan siirtää tarpeen mukaan runkopalkin ylä- tai alapuolelle. Runsas kasvusto: säädä roottorin vetorungon puoleiset alarungot mahdollisimman alas. KS Vakaimet ja roottoreiden kellunta Päisteessä karhotinta on nostettava hieman. Roottoreiden noustessa maasta, niiden tulee pysyä vaakasuorassa. Roottoreiden etuosaan kohdistuvaa jousikuormitusta voidaan säätää kiertämällä vanttiruuvia (A). Epätasaisella pellolla, jousien ollessa kireällä karhotinroottorit saattavat alkaa vaappua. Vaappumista voidaan lieventää kiristämällä vakaajatankojen kitkalevyä ja (B) kiertämällä ruuvia (C). B C A 32

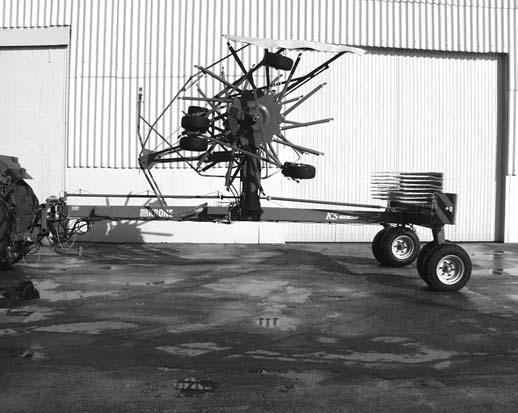

33 4.6.4 Työskentely yhtä karhotinroottoria käyttäen Krone 40 -karhottimella voidaan työskennellä joko molempia tai vain toista karhotinroottoria käyttäen. Tällöin kuljetusasennosta työasentoon lasketaan vain toinen karhotinroottori. Alas laskettava roottori valitaan hallintalaitteen oikeassa alakulmassa olevalla vipukatkaisimella, kts. kappale vipu oikealle = hydraulipaine ohjautuu vain oikealle - vipu keskellä = hydraulipaine ohjautuu molempiin - vipu vasemmalle = hydr. paine ohjautuu vasemmalle Kytke voimasiirto pois päältä ja odota, että roottorien pyörimisliike on pysähtynyt, ennen kuin nostat niitä työasentoa ylemmäs. Ole erityisen varovainen kun työskentelet vain yhtä karhotinroottoria käyttäen. Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta! Ylikuormituskytkin Karhottimessa on ylikuormitussuojana nokkakytkimet (). Ne sijaitsevat vaihteiston akseleilla. Ylikuormituksen hetkellä, kytkimen luistaessa karhottimesta kuuluu voimakasta rätinää. Kulumisen minimoimiseksi voimansiirto kytkeytyy pois päältä kytkimen luistaessa. Ylikuormituskytkimen momenttia ei saa muuttaa. Takuu raukeaa, jos asetusta muutetaan. KS Työn lopettaminen - Nosta karhotinroottoreita hieman. - Pyöritä roottoreita niin, että piikkeihin takertuneet ruohot irtoavat. - Kytke voimansiirto pois päältä ja odota, että roottorien pyörintä pysähtyy. - Nosta roottorit kuljetusasentoon, kts. kappale 4.3. Varmistaudu, että kukaan ei ole vaaraalueella roottoreita ylös nostettaessa! 33

34 5. Huolto ja kunnossapito 5. Muista turvallisuus Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen kuin alat säätää, huoltaa tai korjata karhotinta. Vältä öljyn ja rasvan joutumista paljaalle iholle. Vaurioituneesta, paineen alaisesta hydrauliletkusta ulos pursuva öljysuihku saattaa tunkeutua ihon läpi. Tapaturman sattuessa hakeudu heti lääkärin hoitoon. Ole varovainen. Noudata turvallisuusohjeita! 5.2 Yleiset ohjeet Karhottimen luotettavan toiminnan ja pitkän käyttöiän varmistamiseksi konetta on käytettävä harkiten ja se tulee huoltaa määräajoin. Huoltoon kuuluu normaali puhdistus, rasvaus ja voitelu. Tarkasta säännöllisin väliajoin muttereiden ja ruuvien kireys. Alla olevassa taulukossa on ohjearvot. Kiristysmomentti M A (ellei muuta arvoa ole annettu toisaalla tässä ohjekirjassa) A = Pultin halkaisija (Pultin lujuusarvo on merkitty pultin kantaan) A Ø M A (Nm) 2.9 M M M M 8 M 0 M A M M 4x M M 6x.5 M KS M M 24x.5 M 24x M M 27x M Yllä olevasta kireystaulukosta poiketen roottorivarren (, kuva oikealla) kiinnityspulttien kireys on 40 Nm. KS

35 Karhotinvarren tyven ohjainlaakerin () kiinnitysmutterin (M6x,5) kiristysmomentti on 90 Nm. KS Renkaat Rengastöissä tarvitaan erikoistyökaluja! Jätä rengastyöt asiantuntevan erikoiskorjaamon tehtäväksi. Pysäköi karhotin kovalle, tasaiselle alustalle. Aseta pyörien eteen esteet, jotta kone ei pääse liikkumaan itsestään. Tarkasta pyörän pulttien kireys säännöllisesti! Tarkasta rengaspaine säännöllisesti! 5.3. Rengaspaine Tarkasta säännöllisesti renkaiden ilmanpaine. Ohjearvot ovat viereisessä taulukossa. Renkaat Rengaspaine [bar] 6 x PR.0 0.0/ PR Pyörien kiinnityspultit Tarkasta säännöllisesti pyörien kiinnityspulttien kireys. Kiristä pultit ristikkäin. Pulttien kiristysjärjestys on numeroitu viereiseen piirrokseen KS

36 6 Voitelu Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennen kuin alat säätää, huoltaa tai korjata karhotinta. Karhottimen voitelu- ja huoltokohteet on selvitetty seuraavilla sivuilla. Huoltojen ohjeiden mukainen suorittaminen on ensiarvoisen tärkeää koneen toimintavarmuuden ja pitkän käyttöiän takaamiseksi. 6. Voiteluaineet Huoltokohde Roottorin vaihteisto Roottorin keskiökotelo Päävaihteisto Huoltoväli Huoltovapaa, kestovoideltu 000 ha Määrä 4,0 l 8,0 l 0,5 l Voiteluaine (mineraali tai synteettinen) Vaihteistorasva GFO 35 Vaihteistorasva GFO 35 SAE 90 Voiteluaine (biopohjainen) Kysy maahantuojalta Ylempi kulmavaihde 000 ha 0,7 l SAE 90 Alempi kulmavaihde 000 ha 0,7 l SAE 90 Nivelakseli kts. kappale 6.2 Valmistajan ohjeen mukaan Rasvanipat kts. kappale 6.7 ohjeen mukaan Konerasva Kysy maahantuojalta Bioöljyjen ja -rasvojen voitelevat ominaisuudet ovat jossain määrin riippuvaisia ilman lämpötilasta. Kysy tarkempia ohjeita asiantuntijalta. 6.2 Nivelakseli Voitele nivelakselin rasvanipat hyvälaatuisella konerasvalla. Voiteluvälit (käyttötunnit) on merkitty oheiseen piirrokseen. Noudata myös nivelakselin valmistajan antamia ohjeita. 8h 8h 20h 8h 40h 40h 8h KS Karhotinvarsien laakerit Karhotinroottorin navan vaihteisto (2) ja keskiökotelo () ovat huoltovapaat. Kohde on kestovoideltu. 3 Karhotinvarret (3) kiertävät kestovoideltua ohjainrataa pitkin grafiittipäällysteisten helojen varassa. Varsien tyvessä olevasta tiivisteestä huolimatta voiteluainetta saattaa ajan myötä pursua ulos. Pyyhi varret aika ajoin puhtaaksi. 2 KS

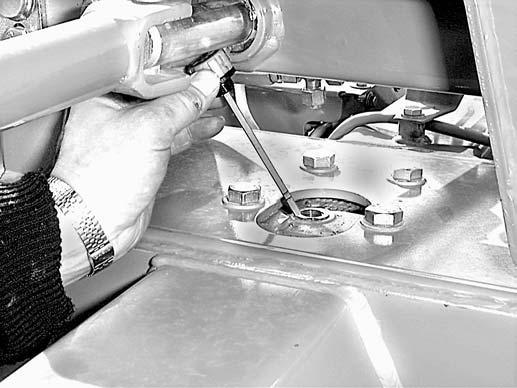

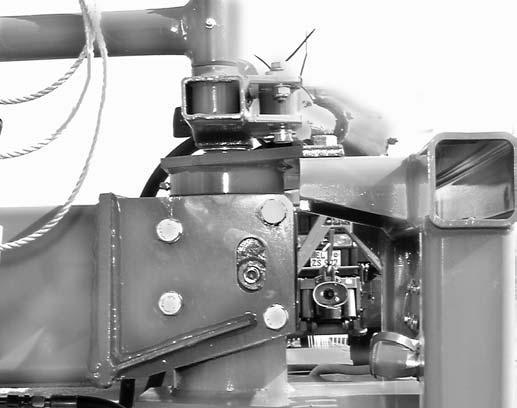

37 6.4 Päävaihteisto Päävaihteiston öljy on vaihdettava ohjeen mukaisin väliajoin. - Kierrä huohottimella varustettu öljyn mittatikku () irti ja vedä se ulos. - Laske vanha öljy ulos. - Täytä vaihteisto uudella öljyllä mittatikun MAX-merkin korkeudelle. - Kierrä mittatikku takaisin paikalleen. KS Ylempi kulmavaihde Ylemmän kulmavaihteiston öljy on vaihdettava ohjeen mukaisin väliajoin. - Avaa tulppa (2) - Laske vanha öljy ulos. - Kaada uusi öljy sisään. Öljyn pinnan tulee olla reiän alareunan tasalla. - Kierrä tulppa kiinni Alempi kulmavaihde Alemman kulmavaihteiston öljy on vaihdettava ohjeen mukaisin väliajoin. - Avaa tulppa (3) - Laske vanha öljy ulos. - Kaada uusi öljy sisään. Öljyn pinnan tulee olla reiän alareunan tasalla. - Kierrä tulppa kiinni. 3 KS

38 6.7 Voitelukaaviot Selvyyden vuoksi oheisessa piirroksessa on esitetty vain oikealta puolen nähtävissä olevat voitelukohteet. Vastaavat kohteet (peilikuvana) on nähtävissä koneen vasemmalta puolen. 0 h KS 4.0- Schmierplan 0 h 0 h 0 h 0 h 0 h 0 h 50h 0 h 0 h 0 h 0 h 38

39 7. Lisävarusteet Kytke voimansiirto pois päältä, ennen kuin alat säätää, huoltaa tai korjata karhotinta. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke pysäköintijarru päälle. 7. Piikin varmistin (lisävaruste) Piikin varmistimen asennus Piikin varmistimeen kuuluu: - vaijeri - kaksi kiinnityspalaa, joissa on - kaksi ruuvia, aluslevyt ja itselukkiutuvat mutterit Kiinnitä vaijeri () kiinnityspaloilla (2) karhottimen piikkeihin (3). 4 Kiinnitä vaijeri niin, että se on piikin takapuolella pyörimissuuntaan nähden. Kiinnitysmuttereiden tulee olla ulkosivun puolella. 2 3 KS

40 8. Talvivarastointi. Puhdista karhotin käyttökauden jälkeen. Käytä painepesuria varoen. Älä kohdista vesisuihkua suoraan laakereihin. 2. Tarkasta, että kaikki liikkuvat osat toimivat asianmukaisesti. Irrota ja puhdista sekä voitele ne tarvittaessa. Käytä vain alkuperäisiä KRONE-varaosia. 3. Voitele kaikki nivelkohdat. 4. Rasvaa karhotin huoltokaavion mukaisesti. 5. Voitele nivelakselin liukupinnat, jotta akselin puolikkaat eivät jäätyisi. 6. Varastoi karhotin kuivassa konehallissa. Älä säilytä lannoitteita samassa tilassa. 7. Tarkasta koneen maalipinta. Uusintamaalaa tarvittaessa. Suojaa kiiltäviksi kuluneet osat ruosteenestoaineella. 8. Lisää n.,5 litraa puolijuoksevaa vaihteistorasvaa roottorin vaihteistoon tai () kautta. 9. Rasvaa karhotinvarsien kiinnitysputkien liukupinnat. 0. Nosta karhotin pukkien päälle, jotta paino ei olisi renkailla. Suojaa renkaat suoralta auringon valolta, rasvalta ja öljyltä.. Tarkasta kone ja tee lista havaitsemistasi puutteista. Hanki tarvittavat alkuperäiset KRONE-varaosat ajoissa. 9. Uuden käyttökauden alkaessa. Puhdista kone suojarasvasta. 2. Voitele kone huolto-ohjeen mukaisesti, jotta eri kohteisiin mahdollisesti kertynyt kondenssivesi tulisi ulos. 3. Tarkasta vaihteiston öljyn määrä. Lisää tarvittaessa. 4. Tarkasta kaikkien ruuvien ja muttereiden kireys. Kiristä tarpeen mukaan. 5. Tarkasta koneen säädöt. Uusi säädöt tarvittaessa. 6. Tarkista, että nivelakselin liukukytkin ei ole juuttunut kiinni. Avaa tarvittaessa. 7. Lue käyttöohje ja palauta mieleesi käyttöön ja huoltoon liittyvät asiat. 40

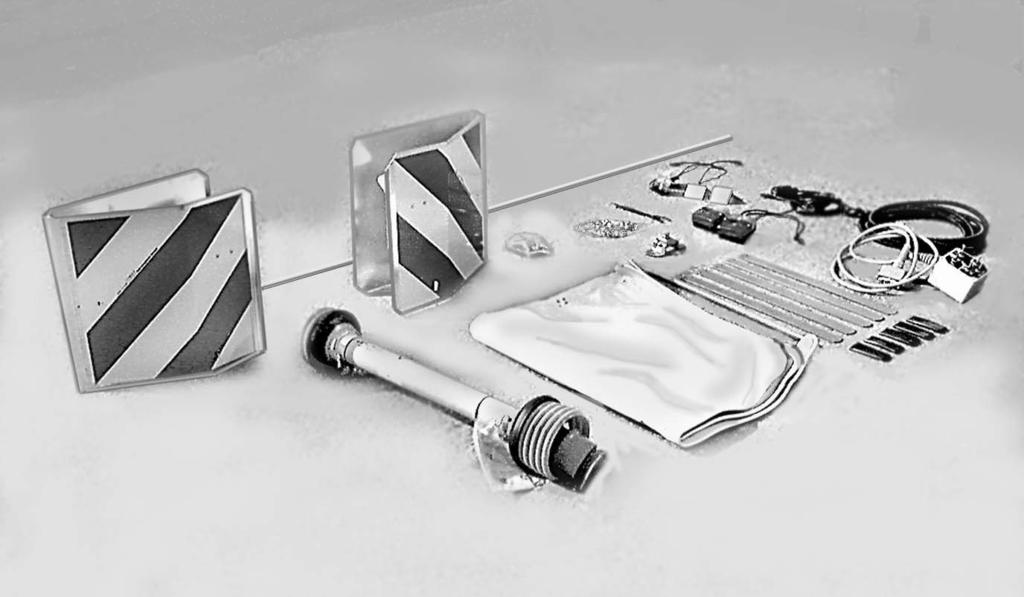

41 Käyttöohjekirjan liite Karhottimen kokoaminen (maahantulohuolto). Valmistelut Kytke voimansiirto pois päältä, ennen kuin alat koota, säätää, huoltaa tai korjata karhotinta. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke pysäköintijarru päälle. Jotkut koneen osat toimitetaan kuljetuksen helpottamiseksi asentamattomina. Osat on asennettava paikoilleen ennen koneen käyttöönottoa. Irto-osat ovat seuraavat: Viite Nimitys Viite Nimitys Varoituskilvet 8 Valojen virtajohto 2 Kiinnityspultit 9 Päävirtajohto 3 Terästanko 0 Hallintalaite 4 Nivelakselin turvaketju Estekankaan tukitangot 5 Hallintalaitteen kiinnike 2 Estekangas 6 Äärivalot 3 Nivelakseli 7 Takavalot KS

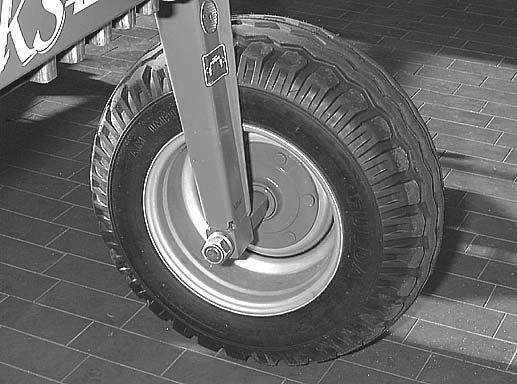

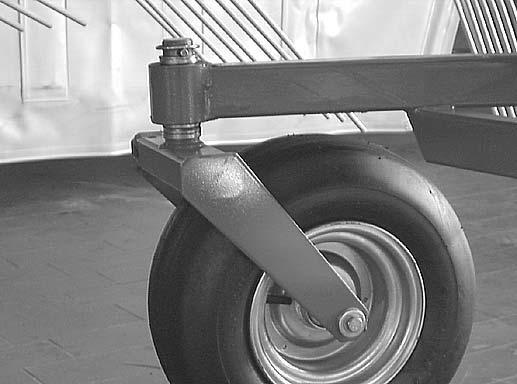

42 2. Pyörien kääntäminen Karhottimen käytön aikana pyörien tulee olla pystyvarsien ulkopuolella. Kaatumisvaara! Laiva- ja maantiekuljetuksen ajaksi kannatinpyörät on kiinnitetty pystyvarsien sisäpuolelle kuljetusleveyden pienentämiseksi. Ennen koneen käyttöönottoa pyörät on siirrettävä pystyvarsien ulkopuolelle. - Varmistaudu, että karhotin pysyy paikallaan. - Nosta runko ylös tunkilla. - Irrota pyörän akselin kiinnitysmutteri - Ota pyörä irti ja kiinnitä se uudestaan paikalleen pystyakselin ulkopuolelta. - Kierrä mutteri kiinni, kts. kiristysmomenttitaulukko. KS KS Estekankaan asennus - Kiinnitä vahvikeraudan (4) suojatupet (3) paikalleen. - Työnnä vahvikkeet karhotinkankaassa (6) oleviin uriin niin, että suojatuppi on alas päin. - Työnnä pyöreä teräspuikko (5) estekankaassa olevaan uraan. - Avaa ruuvit ja kiinnitä estekangas teräskiskolla (2) kulmarautaan (). - Kiinnitä pyöreä teräspuikko kulmarautaan... Kiristä mutterit niin, että estekangas pääsee liikkumaan esteettä sivusuunnassa KS Kiinnitä estekangas varsineen karhottimeen. - Säädä estekangas tarpeen mukaan, kts. kappale

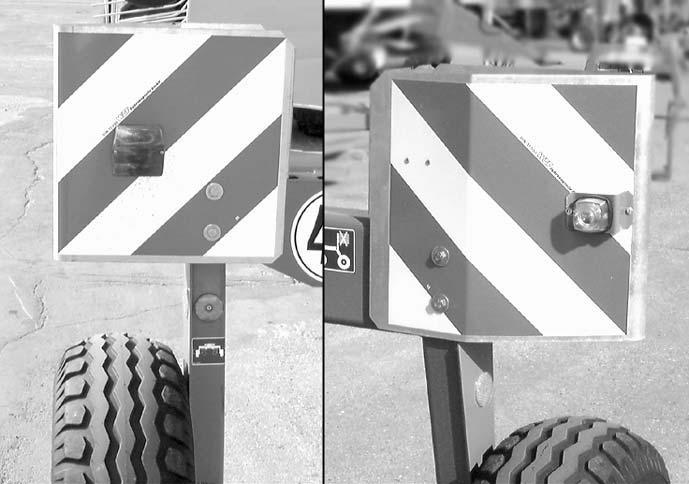

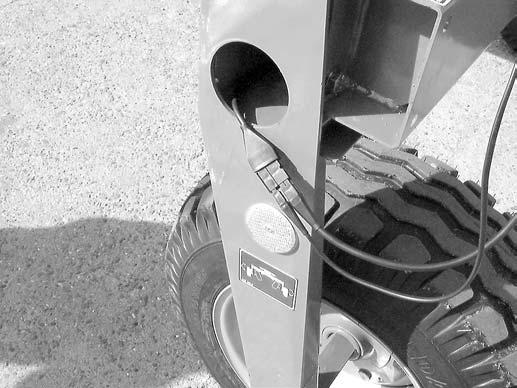

43 4. Valojen asennnus Takavalojen virtajohto on asennettu paikalleen koneen rungon sisään jo tehtaalla. - Asenna takavalot () kilven keskelle. - Asenna äärivalot (2) kiinnikkeineen (3) kilven etupuolelle Liitä virtajohtojen päät toisiinsa (4 ja 5) - Työnnä liitoskohta runkopalkin sisään. KS Kytke virtajohdon (7) ja valojen johdon (6) pistotulpat kiinni. 6 7 KS Ripusta sähköjohdot kuvan osoittamalla tavalla. KS KS

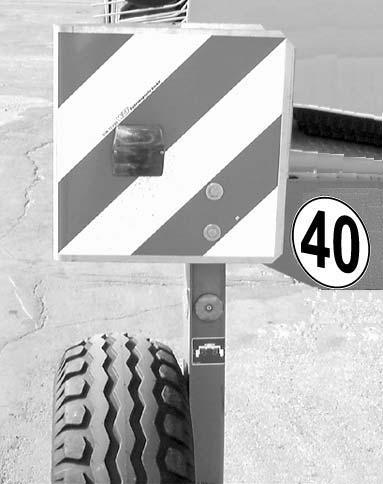

44 5. Varoituskilvet Kiinnitä varoituskilvet () ja nopeusrajoitusmerkki (2) kuusioruuveilla paikalleen Karhotinvarsien asennus Kuljetuksen helpottamiseksi oikeasta ja vasemasta roottorista irrotetaan tehtaalla neljä karhotinvartta. Ne on asennettava paikalleen ennen koneen käytöönottoa. Irrota laakereiden suojukset. Asenna karhotinvarret paikalleen kuvan esittämässä järjestyksessä ( ). Varmistaudu, että rasvanippa tulee kuvan esittämään asentoon (keskimmäinen kuva, viite 2). Työnnä karhotinvarsi paikalleen niin, että tyvessä oleva laakeri asettuu ohjainradalle. Aseta varren tyven kiinnityslevy paikalleen. Kierrä neljä pulttia paikalleen ja kiristä ne ristikkäin (kiristysmomentti M A : 40 Nm). Pyöritä roottoria käsivoimin. Varmistaudu, että se pyörii esteettä. A B

45 7. Sähkökaavio Karhotinroottorin varret pitenee/lyhenee vasen oikea Karhotinroottorin varsien nosto vasen oikea työkorkeuden säätö vasen ylös alas työkorkeuden säätö oikea ylös alas all unmarked cross sections are mm 45
