1 Alkuperäinen käyttöohje Lautasniittomurskain EasyCut B 1000 CV EasyCut B 1000 CV Collect EasyCut B 1000 CR EasyCut B 1000 CR Collect (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 Pos: 1 /BA/Konformitätserklärungen/EasyCut/Neu ab 2010/EasyCut B 1000 CV (Collect) / EasyCut 1000 CR @ 1 CV0 Pos: 3 /Layout Module @ 1 Johdanto EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 10, D Spelle vakuutamme seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Tyyppi / Tyypit: Krone-niittomurskain EasyCut B 1000 CV, EasyCut B 1000 CV Collect EasyCut B 1000 CR, EasyCut B 1000 CR Collect joita tämä vakuutus koskee, vastaavat seuraavien direktiivien EY-direktiivi 2006/42/EY (konedirektiivi) ja EY-direktiivi 2004/108/EY (EMC) mukaisia vaatimuksia. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (Toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: Pos: 2 /BA/Vorwort/Sehr geehrter @ 1 Arvoisa asiakkaamme, olet täten saanut ostamasi KRONE -tuotteen käyttöohjeen. Tämä käyttöohje sisältää tärkeitä tietoja koskien koneen asianmukaista käyttöä ja turvallista ohjausta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. 2

3 Pos: 4 /BA/Inhaltsverzeichnis @ 1 Johdanto 1 Johdanto Tästä asiakirjasta Voimassaolo Suuntatiedot Ohjekirjan merkinnät Varoitusten merkinnät Turvallisuus Käyttötarkoitus Tarkoituksenmukainen käyttö Koneen käyttäjän ammattitaito ja koulutus Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Työskentely turvallisuusnäkökohdat huomioiden Turvallisuus ja tapaturmanehkäisymääräykset Asennetut laitteet Voimanottoakselin käyttö Hydraulijärjestelmässä Huolto Koneen rakenteen muuttaminen ja varaosien valmistaminen Kielletyt käyttötavat Työskentely suurjännitejohtojen läheisyydessä Koneen kuvaus Merkinnät Tiedustelut ja varaosien tilaaminen Yhteyshenkilö Johdanto Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Ohje- ja varoitusmerkintöjen sijainti koneessa Ohje- ja varoitusmerkintöjen sijainti koneessa Koneen tekniset tiedot Voiteluaineet Vaihteistojen täytösmäärät ja voiteluainesuositukset Käyttöönotto Ensiasennus Erityiset turvaohjeet Käyttöönoton tarkastusluettelo Kierrosluvun anturin tarkastaminen / säätäminen Säädä yhdistämisen anturi Sovitus traktoriin Liitäntäkohdat Tarkasta traktorin vapaa tila koneeseen nähden Nivelakseli Pituuden tarkistaminen Hydrauliikan sovittaminen Liitäntä paineen tunnistavaan hydrauliikkaan Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan)

4 Johdanto Tarkasta poikittaiskuljetushihnan tiivis paikallaanolo oikealla / vasemmalla Käyttöönotto Kiinnitys traktoriin Hydrauliikka Erityiset turvaohjeet Liitäntä paineen tunnistavaan hydrauliikkaan Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Hydrauliletkujen liitäntä Liitäntä KRONE ISOBUS-terminaaliin CCI Valot Valojen kytkentä Nivelakseli Erityiset turvaohjeet Nivelakselin asennus Välinivelakseli Tukijalan kääntö kuljetusasentoon KRONE ISOBUS-terminaali CCI Terminaalin asentaminen ohjaamoon ISOBUS Short Cut Button Näyttö / kosketusnäyttö Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) Liitä monitoimivipu CCI-terminaaliin (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Liitä monitoimivipu CCI-terminaaliin (traktoreilla, joissa ei ole ISOBUS-järjestelmää) Terminaalin sammuttaminen, kun konetta ei ole liitetty Terminaalin sammuttaminen, kun kone on liitettynä Aloitusnäyttö KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Näytön alueet Tilarivin alue (I) Pääikkunan näytöt (II) Perusnäyttö Etuniittoyksikön nostaminen/laskeminen Etuniittoyksikön lasku Etuniittoyksikön nosto Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Riistasuoja Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Perusnäyttö Niittoyksiköiden nostaminen/laskeminen Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Yksittäisten niittoyksiköiden lasku päisteasennosta työasentoon Yksittäisten niittoyksiköiden nostaminen työasennosta päisteasentoon Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Perusnäyttö Niittoyksiköiden nostaminen/laskeminen painikkeella Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon... 70

5 Johdanto Yksittäisten niittoyksiköiden laskeminen painikkeella Yksittäisten niittoyksiköiden nostaminen painikkeella Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Perusnäyttö Päällekkäisyys / leveydensiirto Päällekkäisyyden suurentaminen tai pienentäminen Leveydensiirron suurentaminen tai pienentäminen Perusnäyttö poikittaiskuljetin (lisävaruste) Oikean poikittaiskuljettimen nosto/lasku Vasemman poikittaiskuljettimen nosto/lasku Molempien poikittaiskuljettimien nostaminen/laskeminen samanaikaisesti Poikittaiskuljettimen nopeussäätely Perusnäyttö Hydraulijärjestelmä KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Näytön alueet Tilarivin alue (I) Pääikkunan näytöt (II) Automaattinen käyttö Etuniittoyksikön lasku Etuniittoyksikön nosto Oikean poikittaiskuljettimen nosto/lasku Vasemman poikittaiskuljettimen nosto/lasku Poikittaiskuljettimen nopeussäätely Sivuniittoyksikköjen nosto/lasku Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Päällekkäisyyden suurentaminen tai pienentäminen Leveydensiirron suurentaminen tai pienentäminen KRONE ISOBUS-terminaali CCI Valikkotaso Valikkotason haku näyttöön Päävalikko 1 "Asetukset" Valikko 1-1 "Päällekkäisyyden säätäminen" Valikko 1-2 "Leveyssiirron säätäminen" Valikko 1-3 "Etuniittoyksikön säätö" Valikko 1-4 "Karhorullan korkeus automaattikäyttöä varten" Valikko 1-6 "Laskunopeuden säätäminen" Valikko 1-7 Käsi-/aika-/matkaohjauksen säätö Päävalikko 2 "Laskurit" Valikko 2-1 "Asiakaslaskurit" Valikko 2-2 Kokonaislaskuri" Päävalikko 4 "Huolto" Valikko 4-2 "Anturitesti käsin" Käyttölaitetesti Valikko 4-4 "Käyttölaitetesti käsin" Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" Valikko 4-9 "Käsikäyttö ilman kyselyä" Päävalikko 5 "Info"

6 Johdanto 11.6 Päävalikko 6 "Asentaja" Päävalikko 9 "ISO-asetukset Info" Valikko 9-1 "ISO-käyttöpäätteen toimintokuvakkeet" Valikko 9-2 "Vaihto käyttöpäätteiden välillä" Hälytysilmoitus Hälytysilmoitukset Loogiset hälytykset Fysikaaliset hälytysilmoitukset ISOBUS-hallintalaite ISOBUS-terminaalin asennus Terminaalin liitäntä traktoriin Traktorin liittäminen koneeseen KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot Poikkeavat toiminnot 10 painikkeella varustetuilla ISO-terminaaleilla Peruutus ISOBUS "Auxiliary"-lisätoiminto (AUX) Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) WTK-monitoimivivun suositellut toiminnot Työskentely ja kuljetusajo Työasennosta kuljetusasentoon Käyttö Ennen niittoa Niitto Suojalaitteiden kääntäminen alas Sivuttaisten varsien säätäminen Kuljetuksesta työasentoon Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Riistasuoja Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Päisteasento Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Koneen irrotus sammuttaminen (moottori), pysäköiminen (kone) Asetukset Leikkuukorkeuden säätö Suojusten säätö Sivusuojukset Laukaisulaitteen säätö Murskaimen kierrosluvun säätö Hankauslevyn säätö Säätö heinän ajossa karholle Levitys luo'olle Säädä leveä jakelupelti Heinän levitys luo'olle, kun koneessa on "poikittaiskuljetin" Lukituksen säätö Telojen etäisyyden säätäminen Siirtomaton säätö

7 Johdanto 15.3 Poikittaiskuljettimen siirtäminen Huolto Koekäyttö Varaosat Huoltotaulukko Kiristysmomentit Kiristysmomentit (upporuuvit) Poikkeava vääntömomentti Katkotapilla varustetut roottorinavat (lisävaruste) Irtileikkaamisen jälkeen Huolto hydrauliikka Suurpainesuodatin Liitäntä paineen tunnistavaan hydrauliikkaan Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Hätä-käsikäyttö Koneen valmistelu maantieajoa varten (hätäkäsikäytössä) Kaaviokuva hydraulilohko-komfort Huolto - vaihteet Päävaihteisto Niittoyksikkövaihteisto Kulmavaihde Yläosa Kulmavaihde Alaosa Ylempi kelavaihteisto (lisävaruste) Teräpalkin öljymäärän tarkastus ja öljyn vaihto Öljynvaihto Öljymäärän tarkastus Huolto - Terien vaihtaminen Terien ja kiinnityspulttien tarkastus Terät Ruuvikiinnitteiset terät Terän pikakiinnitys Lehtijousten säännölliset tarkastukset Terälautasten ja -rumpujen säännölliset tarkastukset Eroosion kulumisraja Teränvaihto terälautasissa Ruuvikiinnitteiset terät Terän pikakiinnitys Välisuojien vaihto Huolto - Voitelukaavio Erityiset turvaohjeet Nivelakseli Voitelukaavio Huolto sähkölaitteet Anturien sijainti Anturien säätö

8 Pos: 5 /Layout Module @ 1 Johdanto Namur-anturi d = 12 mm Namur-anturi d = 30 mm Erikoisvarustus Erityiset turvaohjeet Pitkän sängen jalakset Poikittaiskuljetin Yleistä Automaattinen käyttö Oikean poikittaiskuljettimen nosto/lasku Vasemman poikittaiskuljettimen nosto/lasku Siirtomattojen nopeudensäätö Poikittaiskuljettimen nopeussäätely Käsikäyttö Oikean poikittaiskuljettimen nosto/lasku Vasemman poikittaiskuljettimen nosto/lasku Molempien poikittaiskuljettimien nostaminen/laskeminen samanaikaisesti Siirtomattojen nopeudensäätö Poikittaiskuljettimen nopeussäätely Poikittaiskuljettimen lista taipunut Hydraulijärjestelmä Täytösmäärät ja voiteluaineiden nimitykset Öljysäiliö Öljymäärän tarkastus Öljynvaihto Hydrauliöljyn suodattimen vaihto Poikittaiskuljettimien puhdistaminen Varastointi Ennen uuden satokauden alkua Erityiset turvaohjeet Koekäyttö Kitkakytkin Liite Sähkökaavio Hakemistoluettelo

9 Pos: 6.1 /Überschriften/Überschriften 1 Pos: 6.2 /BA/Vorwort/EasyCut/Verehrter Kunde @ 1 Pos: 6.3 /BA/Vorwort/EasyCut/Weiterer Verlauf @ 1 Pos: 6.4 /BA/Vorwort/Beachten Sie für @ 1 Pos: 7 /Layout Module @ 1 Johdanto 1 Johdanto Arvoisa asiakkaamme! Hankkiessasi uuden KRONE-niittomurskaimen olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu lautasniittomurskaimen käyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen huomioiminen on tarpeellista, tärkeää ja hyödyllistä niittomurskaimen käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi. Ohje Tässä käyttöohjeessa käytetään niittomurskaimesta jatkossa myös nimitystä "kone". Huomaa: Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvaohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. Maschinenfabrik Bernard Krone GmbH Spelle 9

10 Pos: 8 /Überschriften/Überschriften 1/U-Z/Zu diesem 1 Pos: 9 /BA/Einleitung/Gültigkeit/EasyCut /Gültigkeit EasyCut B Pos: 12 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung von Hinweisen in der Betriebsanleitung Einführungstext ( Pos: 13 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Kennzeichnung der Gefahrenhinweise ( Pos: 15 /Layout Module @ 1 Tästä asiakirjasta 2 Tästä asiakirjasta 2.1 Voimassaolo Tämä käyttöohje koskee seuraavien sarjojen niittomurskaimia: EasyCut B 1000 CV, EasyCut B 1000 CV Collect, EasyCut B 1000 CR, EasyCut B 1000 CR Collect Pos: 10 /BA/Einleitung/EasyCut/Einleitung Zusatz alle Trippel @ 1 Tässä käyttöohjeessa kuvataan ainoastaan takayhdistelmän käyttöä. Etuniittoyksikölle on oma erillinen käyttöohjeensa, jota on myös noudatettava. Pos: 11 /BA/Zu diesem Dokument/Richtungsangaben_mit Überschrift Suuntatiedot Tässä käyttöohjeessa suuntatiedot, kuten edessä, takana, oikealla ja vasemmalla, ilmoitetaan aina ajosuuntaan. 2.2 Ohjekirjan merkinnät Tässä ohjekirjassa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. 2.3 Varoitusten merkinnät Vaara! VAARA! Vaaran laatu ja lähde! Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Toimenpiteet vaarojen estämiseksi Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen estämiseksi Huomio! HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja Toimenpiteitä vahinkojen välttämiseksi. Pos: 14 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Allgemeine Funktionshinweise ( @ 1 Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Ohje! Ohje - Ohjeen laatu ja lähde Vaikutus: Koneen taloudellinen hyöty Suoritettavat toimenpiteet Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa. 10

11 Pos: 16 /Überschriften/Überschriften 1 Pos: 17 /Überschriften/Überschriften 1 Pos: 18 /BA/Einleitung/EasyCut/Verwendungszweck @ 1 Pos: 19.1 /Überschriften/Überschriften 2/A-E/Bestimmungsgemäßer Gebrauch 1 Pos: 20.1 /BA/Sicherheit/Personalqualifikation und 1 Pos: 20.2 /BA/Sicherheit/Gefahren bei Nichtbeachtung der 1 Pos: 20.3 /BA/Sicherheit/Sicherheitsbewusstes 1 Pos: 20.4 /Layout Module @ 1 Turvallisuus 3 Turvallisuus 3.1 Käyttötarkoitus EasyCut-niittomurskain on tarkoitettu maassa kasvavan korsirehun leikkaamiseen. 3.2 Tarkoituksenmukainen käyttö Pos: 19.2 /BA/Einleitung/Bestimmungsgemäßer Gebrauch/EasyCut/Bestimmungsgemäßer Gebrauch @ 1 Lautasniittomurskaimet on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Pos: 19.3 /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Nicht bestimmungs gemäss ( @ 1 Muuta käyttöä ei katsota tarkoituksenmukaiseksi. Muusta kuin tarkoituksenmukaisesta käytöstä aiheutuvat vahingot eivät kuulu valmistajan vastuun piiriin, vaan vastuu on yksinomaan käyttäjän. Tarkoituksenmukaiseen käyttöön kuuluu myös valmistajan antamien käyttö-, huolto- ja kunnossapitomääräyksien noudattaminen. Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista Koneen käyttäjän ammattitaito ja koulutus Konetta käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Koneen omistajan on määriteltävä tarkkaan kuljettajan vastuu, velvollisuudet ja valvonta. Jos kuljettaja ei tunne konetta riittävän hyvin, häntä on koulutettava ja perehdytettävä tehtävään. Omistajan on myös varmistettava, että kuljettaja on lukenut ja ymmärtänyt käyttöohjeen. Sellaiset kunnossapitotyöt, joita tässä käyttöohjeessa ei ole kuvattu, on jätettävä valtuutetun korjaamon/huoltomiehen tehtäväksi Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Jos turvallisuusohjeita ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyönti saattaa myös aiheuttaa takuun ja valmistajan vastuuvelvollisuuden raukeamisen. Laiminlyönti saattaa aiheuttaa esimerkiksi seuraavia vaaroja: Henkilöiden vaarantuminen turvaamattomien työalueiden vuoksi Koneen tärkeiden toimintojen lakkaaminen Määrättyjen huolto- ja korjausmenetelmien epäonnistuminen Henkilöiden vaarantuminen mekaanisen ja kemiallisen vaikutuksen vuoksi Ympäristön vaarantuminen hydrauliöljyn vuodon vuoksi Työskentely turvallisuusnäkökohdat huomioiden Tässä käyttöohjeessa annettuja turvallisuusohjeita, yleisiä tapaturmien ehkäisystä annettuja määräyksiä sekä mahdollisia työnantajakohtaisia työ-, käyttö- ja turvallisuusmääräyksiä on noudatettava. Ammattijärjestöjen työsuojelu- ja tapaturmanehkäisymääräykset ovat sitovia. Ajoneuvon valmistajan antamia turvallisuusmääräyksiä on noudatettava. Kun konetta kuljetetaan yleisillä teillä, on noudatettava voimassa olevia tieliikennelakeja. Varaudu vaaratilanteisiin ennakolta. Pidä alkusammutin ja ensiapupakkaus aina saatavilla. Pidä lääkärin ja hätäkeskuksen puhelinnumerot tallella. 11

12 Pos: 20.5 /BA/Sicherheit/Sicherheits- und Unfallverhütungs-Vorschriften 1 Turvallisuus 3.3 Turvallisuus ja tapaturmanehkäisymääräykset 1 Käyttöohjekirjan ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä. 2 Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3 Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä. 4 Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5 Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Vältä löysiä vaatteita. 6 Pidä kone puhtaana, jotta vältät palovaaran. 7 Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään! (varsinkaan lapsia!) Huolehdi riittävästä näkyvyydestä! 8 Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9 Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 10 Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon. 11 Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin. 12 Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 13 Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat. 14 Tarkasta ja asenna kuljetusta varten tarvittavat varusteet, kuten valot, varoituslaitteet ja turvalaitteet! 15 Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. 16 Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 17 Älä koskaan poistu kuljettajan paikalta ajon aikana. 18 Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti, vältä äkillisiä käännöksiä! 19 Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajoominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 20 Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima! 21 Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon. 22 Pidä turvalaitteet hyvässä kunnossa. Korvaa puuttuvat ja vialliset osat. 23 Oleskelu koneen työskentelyalueella on kielletty. 24 Oleskelu koneen kääntymisalueella on kielletty. 25 Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella. 12

13 Pos: 20.6 /BA/Sicherheit/Angebaute Geräte/Geräte angebaut 1 Pos: 20.7 /Layout Module @ 1 Turvallisuus 26 Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumisja leikkautumisvaara! 27 Laske työkone maahan, kytke seisontajarru päälle, pysäytä traktorin moottori ja vedä virtaavain virtalukosta, kun poistut traktorin ohjaamosta! 3.4 Asennetut laitteet Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Kytke työkoneet vain tätä tarkoitusta varten oleviin laitteisiin (esim. kolmipistekiinnitykseen) ja varmista ne siten (kuljetus, käyttö), että konetta ei voi tahattomasti nostaa tai laskea. Kolmipistekiinnitystä käytettäessä on ehdottomasti varmistettava, että traktorin ja laitteen kokoluokka (esim. voimanottoakselin kierrosluku, hydrauliikka) vastaavat toisiaan! Käytettäessä kolmipistekiinnityksen ulkoista ohjausta ei saa astua traktorin ja laitteen väliin (loukkaantumisvaara)! 13

14 Pos: 20.8 /BA/Sicherheit/Zapfwellenbetrieb 1 Pos: 20.9 /BA/Sicherheit/Zapfwellenbetrieb @ 1 Pos: /Layout Module @ 1 Turvallisuus 3.5 Voimanottoakselin käyttö 1 Käytä vain valmistajan hyväksymiä nivelakseleita! 2 Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa. 3 Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa! 4 Nivelakselien asennus ja irrotus on sallittua vain, kun traktorin voimanotto on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta! 5 Mikäli nivelakselin ylikuormitus- tai vapaakytkin ei peity traktorissa olevan suojuksen alle, kytkin on asennettava akselin työkoneen puoleiseen päähän. 6 Huolehdi aina nivelakselin oikeasta asennuksesta ja varmistuksesta! 7 Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8 Varmista ennen voimanottoakselin päällekytkemistä, että voimanottoakselin kierrosluku on työkoneen sallitun pyörimisnopeuden mukainen. 9 Ennen voimanottoakselin päälle kytkemistä on kiinnitettävä huomiota siihen, ettei kukaan oleskele laitteen vaara-alueella! 10 Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä! 11 Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella. 12 Kytke voimanottoakseli aina pois päältä, kun esiintyy liian suuria kulmia ja väliottoakselia ei tarvita! 13 Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä. Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ja vauhtipyörän massa varmistettu seisontajarrulla ennen minkään työn aloittamista sen parissa. 14 Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanotto pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta. Kytke vauhtipyörän seisontajarru päälle. 15 Irtikytketty nivelakseli on laskettava sitä varten tarkoitetun pidikkeen päälle! 16 Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 17 Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen! Ohje Nivelakselin kohdalla on noudatettava nivelakselin valmistajan antamia ohjeita. (Erillinen käyttöohje!) 14

15 Pos: Pos: /Layout Module @ 1 Turvallisuus 3.6 Hydraulijärjestelmässä 1 Hydrauliikkajärjestelmässä on korkea paine! 2 Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti. 3 Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4 Merkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään! Jos liitännät sekaantuvat keskenään, toiminta on päinvastainen (esim. nosto/lasku) Onnettomuusvaara! 5 Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! 6 Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara! 7 Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori. Pos: /BA/Sicherheit/Hydraulikanlage Zusatz Alterung der @ 1 8 Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia! 15

16 Pos: /BA/Sicherheit/Wartung/Wartung Mäher mit Gasspeicher+ Auswechseln von 1 Turvallisuus 3.7 Huolto 1 Koneen kunnostus, huolto, puhdistus sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun käyttökoneisto on kytketty pois toiminnasta ja moottori pysäytetty. - Poista virta-avain virtalukosta! 2 Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa! 3 Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4 Vaihdettaessa osia, joissa on teräviä reunoja, on käytettävä sopivia työkaluja ja käsineitä. 5 Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti. 6 Ennen sähköjärjestelmään tehtäviä töitä on aina katkaistava virransyöttö! 7 Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin. 8 Ennen ajoneuvon ja työkoneen sähköhitsaukseen ryhtymistä on virransyöttö katkaistava akun pääkytkimestä tai irrottamalla laturin ja akun kaapelit! 9 Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Alkuperäisiä KRONE-varaosia käytettäessä tästä voidaan olla varmoja. 10 Käytä paineakun täyttöön vain typpikaasua - räjähdysvaara 16

17 Pos: /BA/Sicherheit/Eigenmächtiger Umbau und 1 Pos: /BA/Sicherheit/Unzulässige 1 Pos: 21 /BA/Sicherheit/Arbeiten im Bereich von 1 Pos: 22 /Layout Module @ 1 Turvallisuus 3.8 Koneen rakenteen muuttaminen ja varaosien valmistaminen Koneen rakennetta saa muuttaa vain valmistajan suostumuksella. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen. 3.9 Kielletyt käyttötavat Toimitetun koneen käyttöturvallisuus voidaan taata vain, kun sitä käytetään tarkoituksenmukaisesti käyttöohjeen luvussa Johdanto "Tarkoituksenmukainen käyttö" kuvatulla tavalla. Teknisissä tiedoissa mainittuja raja-arvoja ei saa missään tapauksessa ylittää Työskentely suurjännitejohtojen läheisyydessä Työskenneltäessä suurjännitejohtojen alla tai lähettyvillä on noudatettava erityistä varovaisuutta. Ota huomioon, että kone voi daavuttaa n. 4 metrin kokonaiskorkeuden käytön ja kuljetusajon aikana. Jos kone joudutaan ajamaan ilmajohtojen alta, käyttäjän on otettava selvää johtojen nimellisjännitteestä ja niiden vähimmäiskorkeudesta. On noudatettava vähintään taulukon mukaisia turvallisuusvälejä. Nimellisjännite kv Turvallisuusväli ilmajohtoihin m <

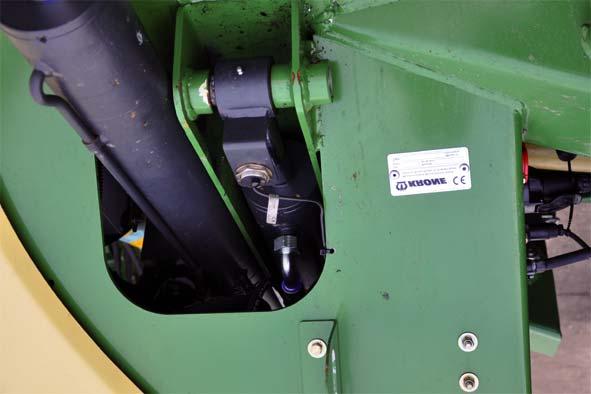

18 Pos: 23 /Überschriften/Überschriften 1 Pos: 24 /Überschriften/Überschriften 1 Pos: 25 /BA/Einleitung/Kennzeichnung/EasyCut/Kennzeichnung EasyCut B @ 1 Pos: 26 /BA/Einleitung/Kennzeichnung/Angaben für Anfrage und 1 Pos: 27 /Überschriften/Überschriften 1 Pos: 28 /BA/Adressen/Adresse Maschinenfabrik KRONE @ 1 Pos: 31 /Layout Module @ 1 Koneen kuvaus 4 Koneen kuvaus 4.1 Merkinnät 1 ECB00056 Kuva 1 Koneen tiedot löytyvät tyyppikilvestä (1). Se on kiinnitetty etuoikealle kolmipistekiinnittimeen. 4.2 Tiedustelut ja varaosien tilaaminen Vuosi Koneen nro Tyyppi Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, koneen numero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 10 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 18

19 Pos: 32 /BA/Sicherheit/EasyCut/Sicherheit Einführung 1 Pos: 34 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Hinweis - Nachbestellung/ Anbringung 1 Pos: 35 /Layout Module @ 1 Koneen kuvaus 4.3 Johdanto Lautasniittomurskaimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä. Pos: 33 /BA/Sicherheit/2. Vorangestellte Warnhinweise/Gefahr - Beschädigte oder unlesbare Aufkleber ( @ 1 Vaara! - Koneen vaara-alue Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Vaihda vioittunut tai lukukelvoton tarra heti uuteen. Kiinnitä korjaustöiden jälkeen vastaavat ohje- ja varoitusmerkinnät kaikkiin vaihdettuihin, muutettuihin tai korjattuihin osiin. Ohje- ja varoitusmerkinnöillä varustettuja alueita ei saa koskaan puhdistaa painepesurilla. Tutustu varoitusmerkintöjen tarkoitukseen. Merkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja liaton, öljytön ja rasvaton. 19

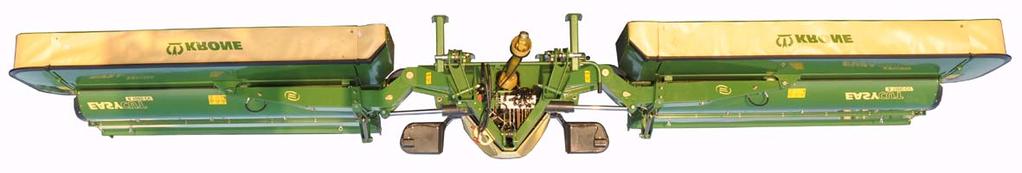

20 Pos: 36 /Überschriften/Überschriften 2/K-O/Lage der Sicherheitsaufkleber an der 1 Pos: 37 /BA/Sicherheit/Aufkleber/EasyCutSicherheitsaufkleber EasyCut B 1000 CV/CR ( @ 1 Koneen kuvaus 4.4 Ohje- ja varoitusmerkintöjen sijainti koneessa 3 CR 3 CR Kuva 2 EasyCut B 1000 CV, EasyCut B 1000 CR ECB00060_1 20

21 Pos: 39 /Layout Module @ 1 Koneen kuvaus 1) Til.nro (1x) a) Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. b) Pidä määräysten mukainen turvaetäisyys suurjännitejohtoihin. c) Voimanottoakselin kierrosluvut eivät saa ylittää 1000 r/min! Hydraulijärjestelmän käyttöpaine ei saa ylittää 200 baaria. Til.nro (1x) 1a) 1b) 1c) a b c 2) a) Huomio: Pitkään jälkikäyviä koneenosia. Älä koske liikkuviin koneenosiin. Odota, kunnes ne ovat pysähtyneet täysin. b) Saata suojalaitteet suoja-asentoon ennen käyttöönottoa. c) Pidä turvaväli käyvään koneeseen. Til.nro (4x) 939 3) Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. Til.nro (4x CV-mallissa) (6x CR-mallissa) ) STOP a) b) c) Säilytä turvaväli käyvään koneeseen. Til.nro (4x) ) Paineakku on täytetty paineenalaisella kaasulla ja öljyllä. Sen voi korjata vain vaihtamalla koko yksikön. Til.nro (2x) 21

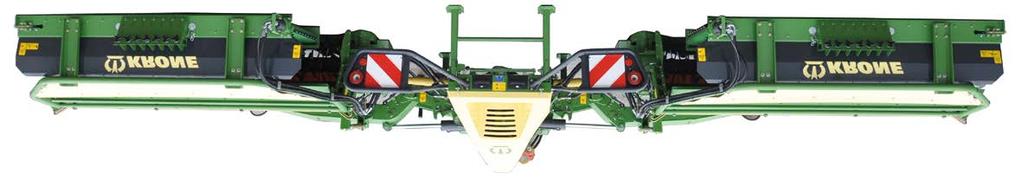

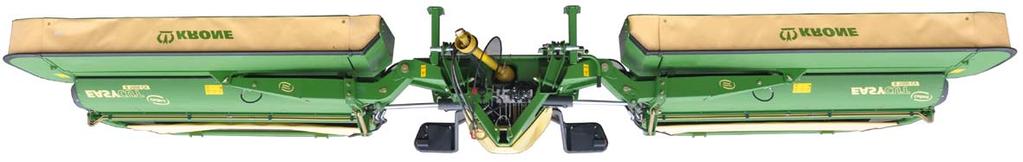

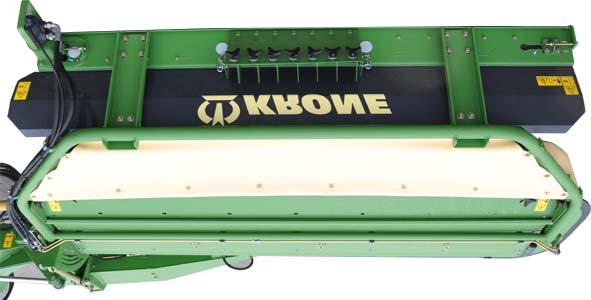

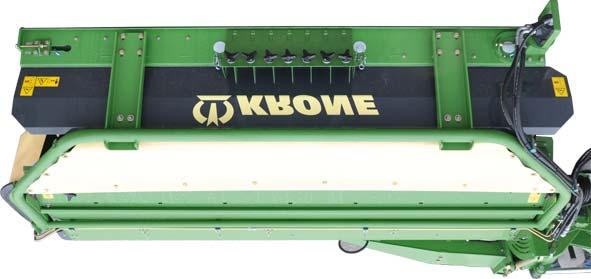

22 Pos: 40 /Überschriften/Überschriften 2/K-O/Lage der Sicherheitsaufkleber an der 1 Pos: 41 /BA/Sicherheit/Aufkleber/EasyCutSicherheitsaufkleber EasyCut B 1000 CV Collect, EasyCut B 1000 CR Collect ( @ 1 Koneen kuvaus 4.5 Ohje- ja varoitusmerkintöjen sijainti koneessa CR 3 3 CR Kuva 3 EasyCut B 1000 CV Collect, EasyCut B 1000 CR Collect ECB00043_2 22

23 Pos: 43 /Layout Module @ 1 Koneen kuvaus 1) Til.nro (1x) a) Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. b) Pidä määräysten mukainen turvaetäisyys suurjännitejohtoihin. c) Voimanottoakselin kierrosluvut eivät saa ylittää 1000 r/min! Hydraulijärjestelmän käyttöpaine ei saa ylittää 200 baaria. Til.nro (1x) 1a) 1b) 1c) a b c 2) a) Huomio: Pitkään jälkikäyviä koneenosia. Älä koske liikkuviin koneenosiin. Odota, kunnes ne ovat pysähtyneet täysin. b) Saata suojalaitteet suoja-asentoon ennen käyttöönottoa. c) Pidä turvaväli käyvään koneeseen. Til.nro (4x) 939 3) Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. Til.nro (8x CV-mallissa) (10x CR-mallissa) STOP a) b) c) 4) Nopeasti kiertävän kuljetushihnan aiheuttama vaara. Til.nro (4x) ) 6) Säilytä turvaväli käyvään koneeseen. Til.nro (4x) Vaara poikittaiskuljettimen kääntöalueella. Til.nro (2x) ) Paineakku on täytetty paineenalaisella kaasulla ja öljyllä. Sen voi korjata vain vaihtamalla koko yksikön. Til.nro (2x) 8) Sulje sulkuhana aina poikittaiskuljettimella tai sen alla suoritettavissa töissä. Tilausnro (2x)

24 Pos: 44 /Überschriften/Überschriften 1/P-T/Technische Daten der 1 Pos: 46 /BA/Einleitung/Technische Daten/EasyCut/Technische Daten EasyCut B @ 1 wa Pos: 47 /Layout Module @ 1 Koneen tekniset tiedot 5 Koneen tekniset tiedot Tyyppi Easy Cut B 1000 CV Työleveys [mm] Kuljetusleveys [mm] Korkeus pysäköitäessä [mm] Kuljetuskorkeus [mm] Terälautasten määrä 12 Teräkartioiden määrä 4 Murskainosa EasyCut B 1000 CV Collect V-teräspiikit Murskaimen kierrosluku [1/min] 600 / 900 Murskainjärjestelmän leveys Poikittaiskuljettimet [1/min] Työsaavutus [ha/h] vakiovaruste Tehontarve [kw/hv] 130 / / 200 Voimanottoakselin kierrosluku [1/min] 1000 Vaadittavat hydrauliliitännät Kuormantunnistuskykyinen 1 x yksitoim.* ja vapaa paluu vakiovaruste Omapaino [kg] n n *) yksitoim. = yksitoiminen hallintaventtiili 24

25 Pos: 48 /BA/Einleitung/Technische Daten/EasyCut/Technische Daten EasyCut B @ 1 wa Pos: 49 /Layout Module @ 1 Tyyppi Easy Cut B 1000 CR Työleveys [mm] Kuljetusleveys [mm] Korkeus pysäköitäessä [mm] Kuljetuskorkeus [mm] Terälautasten määrä 12 Teräkartioiden määrä 4 Murskainosa Koneen tekniset tiedot EasyCut B 1000 CR Collect Telamurskain Poikittaiskuljettimet - Vakiovaruste Työsaavutus [ha/h] Tehontarve [kw/hv] 130 / / 200 Voimanottoakselin kierrosluku [1/min] 1000 Vaadittavat hydrauliliitännät Kuormantunnistuskykyinen 1 x yksitoim.* ja vapaa paluu Vakiovaruste Omapaino [kg] n n *) yksitoim. = yksitoiminen hallintaventtiili 25

26 Pos: 50 /Überschriften/Überschriften 1 Pos: 51 /Überschriften/Überschriften 3/F-J/Füllmengen und Schmiermittelbezeichnungen der 1 Pos: 52 /BA/Wartung/Umwelt/Hinweis Entsorgen / Lagern von Schmierstoffen @ 1 Pos: 53 /BA/Wartung/Tabellen_Füllmengen/Mähwerke/Technische Daten Betriebsstoffe Füllmengen EC B @ 1 Pos: 54 /Layout Module @ 1 Koneen tekniset tiedot 5.1 Voiteluaineet Vaihteistojen täytösmäärät ja voiteluainesuositukset Ympäristö! Voiteluaineiden hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi voiteluaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt voiteluaineet lakisääteisten määräysten mukaisesti. Täyttömäärä Mineraalipohjaiset öljyt Biovoiteluaineet [litraa] Merkin nimike Merkin nimike Päävaihteisto 2,0 Niittoyksikkövaihteisto 2 x 6,5 Teräpalkki 2 x 8,0 l SAE 90 Tiedustelun mukaan 26

27 Pos: 56 /Layout Module @ 1 Koneen tekniset tiedot Pos: 55 /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 27

28 Pos: 57.1 /Überschriften/Überschriften 1 Pos: 57.2 /Überschriften/Überschriften 1 Pos: @ 1 Pos: 57.4 /Überschriften/Überschriften 2/P-T/Spezielle 1 Pos: 57.8 /Layout Module @ 1 Käyttöönotto 6 Käyttöönotto 6.1 Ensiasennus Ensiasennus kuvataan mukana toimitetussa dokumentissa "Kokoamisohje". 6.2 Erityiset turvaohjeet Pos: 57.5 /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / Einstellungen/Gefahr - Einstellarbeiten gezogene Maschinen ( @ 1 VAARA! - Koneen odottamaton liike Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä traktorin moottori! Pysäytä moottori Poista virta-avain virtalukosta Varmista, ettei kone pääse liikkumaan itsestään Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. Pos: 57.6 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Fehlerhafter @ 1 Vaara! - Virheellinen kokoaminen Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Koneen kokoamisen saa suorittaa vain valtuutettu alan liike. Koneen kokoaminen on suoritettava erityisen huolella. Noudata tällöin voimassa olevia tapaturmanehkäisymääräyksiä. Käytä ainoastaan turvallisia ja riittävästi mitoitettuja nostolaitteita ja kiinnitysvälineitä. Koneen saa ottaa käyttöön vasta, kun kaikki suojalaitteet on asennettu paikoilleen. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tämän aiheuttamista vahingoista. Pos: 57.7 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Fehlende Schutztücher @ 1 Vaara! - Puuttuvat suojakankaat Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Ennen koneen ensimmäistä käyttöönottoa on kaikki mukana toimitetut suojakankaat asennettava koneeseen. 28

29 Pos: 57.9 /BA/Erstinbetriebnahme/EasyCut/Kontrollliste Erstinbetriebnahme EC B 1 Pos: /Layout Module @ 1 Käyttöönotto Käyttöönoton tarkastusluettelo Kone on asennettu koneen kokoonpano-ohjeen mukaisesti. Tarkasta kaikkien ruuvien ja muttereiden kireys, huomioi ilmoitettu kiristysmomentti. Tarkasta kaikkien antureiden tiukka paikoillaanolo ja säätöarvot, säädä tarvittaessa, huomioi ilmoitettu kiristysmomentti. Tarkasta suojalaitteet. Voitele kone. Tarkasta kaikkien vaihteistojen öljy. Sovita hydraulijärjestelmä traktoriin. Tarkasta hydraulilaitteiston tiiviys. Tarkasta, että traktori vastaa koneen vaatimuksia. Tarkasta akselipainot, vähimmäislisäkuormitus ja kokonaispaino. Sovita tarvittaessa liitäntäkohdat traktoriin. Tarkasta nivelakselin pituus ja sovita pituus tarvittaessa. Varmista kuljetusasennossa poikittaiskuljettimien tiukka paikoillaanolo. Tarkasta kuljetushihnojen asetus ja kulkukäyttäytyminen, koneen varustelusta riippuen, katso luku Erikoisvarusteet "Kuljetushihnan asetus". Ilmaa kitkakytkimet. Suorita kaikki konetoiminnot (esim. nosto, lasku) peräkkäin, kunnes hydraulilaitteisto on ilmattu. 29

30 Pos: /BA/Erstinbetriebnahme/EasyCut/Sensoren anbauen/sensor Drehzahl 1 Pos: /BA/Erstinbetriebnahme/EasyCut/Sensoren anbauen/sensor 1 Pos: /Layout Module @ 1 Käyttöönotto Kierrosluvun anturin tarkastaminen / säätäminen Kuva 4 Säädä kierroslukuanturit (B4,B5) 2 mm:n asetusmittaan. Tarkasta kierroslukuanturin toiminto valikossa 4-2 "Anturitesti käsin" kuvatulla tavalla. Ohje Kierrä nivelakselia käsin. Tarkkaile näyttöä kiertämisen aikana. Anturin tila muuttuu vaimennetusta vaimentamattomaan ja päin vastoin Säädä yhdistämisen anturi Kuva 5 Säädä anturit (B7,B9) 4 mm:n asetusmittaan. Tarkasta, että anturit kytkevät, nostamalla/laskemalla poikittaiskuljettimia. 30

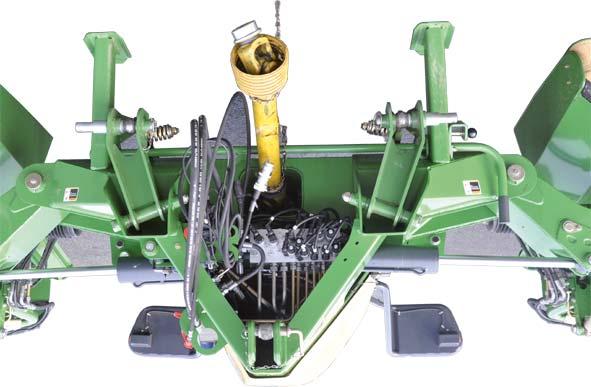

31 Pos: /Überschriften/Überschriften 2/A-E/Anpassung an den 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Erstinbetriebnahme/EasyCut/Kuppelpunkte/Kuppelpunkte Bild EC B @ 1 Pos: /Layout Module @ 1 Käyttöönotto 6.3 Sovitus traktoriin Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/warnung - Achslasten Beeinträchtigung der @ 1 Varoitus! - Traktorin ohjautuvuuden heikkeneminen. Vaikutus: Traktorin tai koneen vauriot. Kiinnitettäessä laitteita traktorin keulaan tai perään ei saa ylittää traktorin suurinta sallittua kokonaispainoa, akselipainoja ja renkaiden kantokykyä. Vähintään 20 % traktorin omasta painosta on oltava traktorin etuakselilla myös silloin, kun perään on asennettu työkone. Näiden edellytyksien täyttyminen on tarkistettava aina ennen ajoa Liitäntäkohdat Kat.III Kat.III Kat.IV Kat.IV ECB00021 Kuva 6 Pos: /BA/Erstinbetriebnahme/EasyCut/Kuppelpunkte/Kuppelpunkte Text EasyCut Kat III und @ 1 Kolmipistekiinnitys on suunniteltu Easy Cutilla kokoluokille III ja IV. Vakiona EasyCut on valmisteltu kokoluokalle III. Asenna kokoluokan III kuulaholkki (1) vetovarren tappiin (2) Varmista vetovarren tappi sokalla (4) ja turvaketjulla (5) Varustuksen muuttaminen kokoluokalle IV: Vedä vetovarren tappi (2) ulos ja asenna jälleen 180 astetta käännettynä (pidemmän tapin on osoitettava ulospäin) Asenna kokoluokan IV kuulaholkki (3) vetovarren tappiin (2) Varmista vetovarren tappi sokalla (4) ja turvaketjulla (5) 31

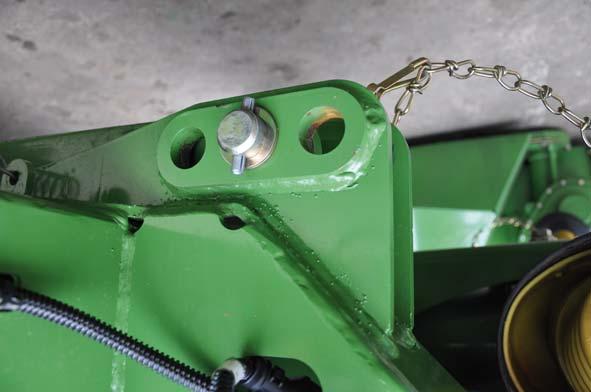

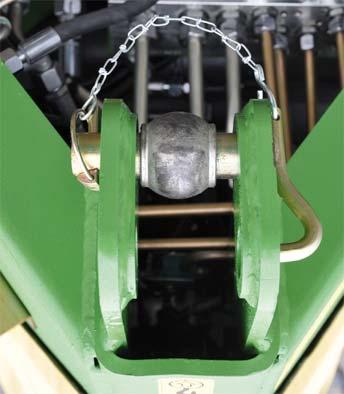

32 Pos: /BA/Erstinbetriebnahme/EasyCut/Kuppelpunkte/Kuppelpunkte Oberlenker Bild EC B @ 1 Pos: /Überschriften/Überschriften 3/F-J/Freiraum Traktor zur Maschine 1 Pos: /BA/Erstinbetriebnahme/EasyCut/Freiraum Traktor Maschine prüfen Bild EasyCut B @ 1 Pos: /Layout Module @ 1 Käyttöönotto a Kuva 7 Pos: /BA/Erstinbetriebnahme/EasyCut/Kuppelpunkte/Kuppelpunkte Text @ 1 Työnnä työntövarren tappi (2) kolmipistekiinnittimen alimpaan reikään. Työnnä kuulaholkki (1) työntövarren tappiin (2). Varmista työntövarren tappi kiertymistä vastaan työntämällä työntövarren tapin kiertovarmistus reikään (a). Kiinnitä työntövarren tappi sokalla (3). ECB00036_ Tarkasta traktorin vapaa tila koneeseen nähden Kuva 8 Pos: /BA/Erstinbetriebnahme/EasyCut/Freiraum Traktor Maschine @ 1 Jos traktorin ja koneen välinen vapaa tila on liian pieni, lisää vapaata tilaa laukaisulaitetta siirtämällä. Tätä varten: Huomioi luvun alussa olevat turvaohjeet Asenna kone traktorin vetovarsiin (1) Ripusta työntövarsi (2) kolmipistekiinnittimeen Tarkasta vapaa tila Vapaan tilan ollessa liian pieni: Irrota kone Irrota tappi (3) laukaisulaitteen taaemmalla alueella Siirrä laukaisulaitetta rei'issä, aseta tappi jälleen paikoilleen ja varmista se Säädä lukituslaite oikealla ja vasemmalla samalla tavalla Asento I = pienin etäisyys traktoriin Asento II = suurin etäisyys traktoriin 32

33 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Erstinbetriebnahme/EasyCut/Ankuppeln Bild EC B @ 1 Pos: /Layout Module @ 1 Käyttöönotto 6.4 Nivelakseli Pituuden tarkistaminen Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Unbeabsichtigtes Abkuppeln @ 1 Vaara! - Koneen tahaton irrottaminen maantieajossa tai työskenneltäessä. Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmanehkäisymääräyksiä on ehdottomasti noudatettava. Traktorin vetovarret on lukittava sivurajoittimilla niin, että työkoneen heilahtelu estetään kuljetuksen tai työskentelyn aikana. Jos vetovarret (1) on varustettu lukitsimilla, on huomioitava seuraavat seikat: Erityisesti päisteasennossa vetovarren tapeissa (3) esiintyy suuria voimia. Siksi lukitsimien on oltava moitteettomassa kunnossa. Lisäksi lukitsimet on lukittava liittämisen jälkeen niille tarkoitettuihin lukitusreikiin (4) tahattoman avautumisen estämiseksi. Kuva 9 Pos: /BA/Erstinbetriebnahme/EasyCut/Ankuppeln Text EC B 1000/ B @ 1 Asenna kone traktorin vetovarsiin (1) Ripusta työntövarsi (2) kolmipistekiinnittimeen 33

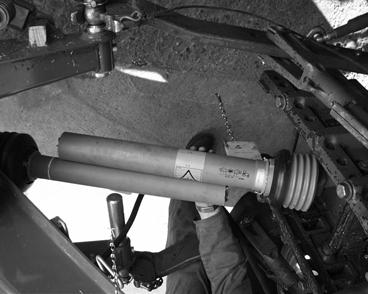

34 Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Mähwerke/Längenanpassung Bild EC280/320-1/ B @ 1 Pos: /BA/Sicherheit/Gelenkwelle/Achtung - Schwenkbereich/Freiraum @ 1 Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Traktorwechsel Änderungen an der Pahlsicherung Gelenkwellenlänge @ 1 Pos: /Layout Module @ 1 Käyttöönotto EC Kuva 10 Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Mähwerke/Längenanpassung_ohne @ 1 Nivelakselin (1) pituus on tarkistettava. Vedä nivelakselin puolikkaat irti toisistaan. Kiinnitä puolikkaat (1) ja (2) traktoriin ja työkoneeseen. Tarkasta profiili- ja suojaputkien peitto. Lyhennä profiili- ja suojaputkia niin, että nivelakselit liikkuvat lyhimmässä käyttöasennossa vapaasti. Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta. Huomio! - Nivelakselin liikealue Vaikutus: Traktorin tai koneen vauriot Varmista, että nivelakseli pääsee liikkumaan esteettä! HUOMIO! - Traktorin vaihto Vaikutus: Koneen materiaalivauriot Koneen ensimmäisellä käyttökerralla, jokaisella traktorin vaihtokerralla ja laukaisulaitetta siirrettäessä on nivelakselin pituus tarkastettava. Jos nivelakselin pituus ei sovi traktoriin, noudata ehdottomasti luku "Nivelakselin pituuden säätö". 34

35 Pos: /Überschriften/Überschriften 3/F-J/Hydraulik 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Bild Load-Sensing Anschluss EC B @ 1 Pos: /Überschriften/Überschriften 3/A-E/B/Betrieb der Maschine ohne LS 1 Pos: /BA/Wartung/Load-Sensing/Hinweis Einstellung ist vom Werk aus @ 1 Pos: /Überschriften/Überschriften 3/A-E/B/Betrieb der Maschine über LS 1 Pos: /Layout Module @ 1 Käyttöönotto Hydrauliikan sovittaminen 6.5 Liitäntä paineen tunnistavaan hydrauliikkaan Kuva 11 Pos: /BA/Wartung/Load-Sensing/Großpackenpresse/Load-Sensing-Anschluss @ 1 Komfort-hydrauliikka kykenee tunnistamaan kuorman. Kuormantunnistavan järjestelmän käyttöön tarvittava öljynsyöttö saadaan traktorin hydrauliikan Power Beyond -järjestelmästä (lisätietoja saat traktorin valmistajan käyttöohjeesta). Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Anpassen des Hydrauliksystems EasyCut B @ 1 Sovita koneen Komfort-hydraulijärjestelmä traktoriin. Hydraulijärjestelmä on suunniteltu jatkuvaa kiertoa varten. Säätö tehdään koneen ohjausventtiililohkossa olevalla hydrauliikan järjestelmäruuvilla. Ohjauksen venttiililohko sijaitsee edessä, keskellä kolmipistekiinnityksen alla. Ohje Säätö on riippuvainen traktorin hydrauliikkajärjestelmästä ja se on suoritettava koneen ollessa paineeton! Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty 35

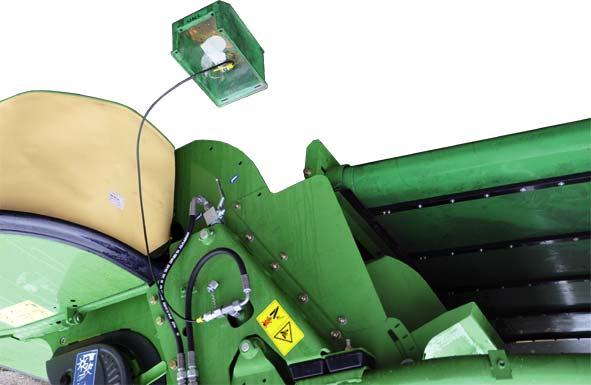

36 Pos: /BA/Erstinbetriebnahme/EasyCut/Querförderband rechts / links entlüften: 1 Pos: /BA/Erstinbetriebnahme/EasyCut/Querförderband rechts / links entlüften Bild EC @ 1 Pos: 58 /Layout Module @ 1 Käyttöönotto 6.6 Tarkasta poikittaiskuljetushihnan tiivis paikallaanolo oikealla / vasemmalla Kuva 12 Pos: /BA/Erstinbetriebnahme/EasyCut/Querförderband rechts / links entlüften: @ 1 Kun kone on koottu, oikea ja vasen poikittaiskuljetushihnan tiivis paikoillaanolo on tarkastettava koneen kuljetusasennossa. Jos poikittaiskuljetushihnoja voidaan liikuttaa kuljetusasennossa käsin, on poikittaiskuljetushihnojen neljän nostosylinteriä ilmattava. Jos ilmausta ei suoriteta, tapahtuu niittoyksiköitä kuljetusasentoon taitettaessa törmäys. Aseta kone työasentoon. Ruuvaa soveltuva liitoskappale (1) minimittausliitäntään (2). Kerää ulos vuotava hydrauliöljy sopivaan astiaan. Kunnes hydrauliöljy tulee ulos ilman kuplia, nosta / laske poikittaiskuljetushihnaa turvallisen välimatkan päästä. Kierrä liitoskappale irti. Toista toimenpide kaikille neljälle minimittausliitännälle. 36

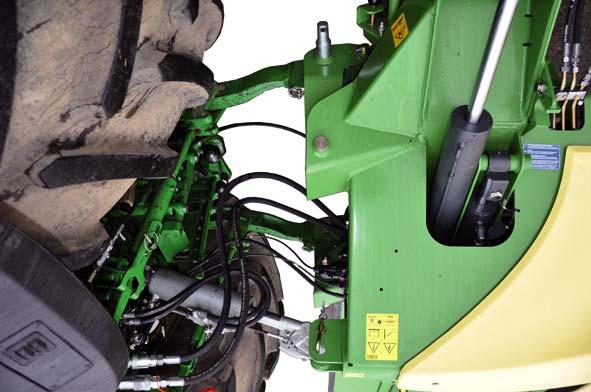

37 Pos: 59.1 /Überschriften/Überschriften 1 Pos: 59.2 /Überschriften/Überschriften 2/A-E/Anbau an den 1 Pos: 59.4 /BA/Erstinbetriebnahme/EasyCut/Ankuppeln Bild EC B @ 1 Pos: 59.6 /Layout Module @ 1 Käyttöönotto 7 Käyttöönotto 7.1 Kiinnitys traktoriin Pos: 59.3 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/warnung - Achslasten Beeinträchtigung der @ 1 Varoitus! - Traktorin ohjautuvuuden heikkeneminen. Vaikutus: Traktorin tai koneen vauriot. Kiinnitettäessä laitteita traktorin keulaan tai perään ei saa ylittää traktorin suurinta sallittua kokonaispainoa, akselipainoja ja renkaiden kantokykyä. Vähintään 20 % traktorin omasta painosta on oltava traktorin etuakselilla myös silloin, kun perään on asennettu työkone. Näiden edellytyksien täyttyminen on tarkistettava aina ennen ajoa. Kuva 13 Pos: 59.5 /BA/Erstinbetriebnahme/EasyCut/Ankuppeln Text EC B 1000/ B @ 1 Asenna kone traktorin vetovarsiin (1) Ripusta työntövarsi (2) kolmipistekiinnittimeen 37

38 Pos: 59.7 /Überschriften/Überschriften 1 Pos: 59.8 /Überschriften/Überschriften 3/P-T/Spezielle 1 Pos: /Layout Module @ 1 Käyttöönotto 7.2 Hydrauliikka Erityiset turvaohjeet Pos: 59.9 /BA/Sicherheit/Hydraulik/Warnung - Anschluss der @ 1 Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. 38

39 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Bild Load-Sensing Anschluss EC B @ 1 Pos: /Überschriften/Überschriften 3/A-E/B/Betrieb der Maschine ohne LS 1 Pos: /BA/Wartung/Load-Sensing/Hinweis Einstellung ist vom Werk aus @ 1 Pos: /Überschriften/Überschriften 3/A-E/B/Betrieb der Maschine über LS 1 Pos: /Layout Module @ 1 Käyttöönotto 7.3 Liitäntä paineen tunnistavaan hydrauliikkaan Kuva 14 Pos: /BA/Wartung/Load-Sensing/Großpackenpresse/Load-Sensing-Anschluss @ 1 Komfort-hydrauliikka kykenee tunnistamaan kuorman. Kuormantunnistavan järjestelmän käyttöön tarvittava öljynsyöttö saadaan traktorin hydrauliikan Power Beyond -järjestelmästä (lisätietoja saat traktorin valmistajan käyttöohjeesta). Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Anpassen des Hydrauliksystems EasyCut B @ 1 Sovita koneen Komfort-hydraulijärjestelmä traktoriin. Hydraulijärjestelmä on suunniteltu jatkuvaa kiertoa varten. Säätö tehdään koneen ohjausventtiililohkossa olevalla hydrauliikan järjestelmäruuvilla. Ohjauksen venttiililohko sijaitsee edessä, keskellä kolmipistekiinnityksen alla. Ohje Säätö on riippuvainen traktorin hydrauliikkajärjestelmästä ja se on suoritettava koneen ollessa paineeton! Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty 39

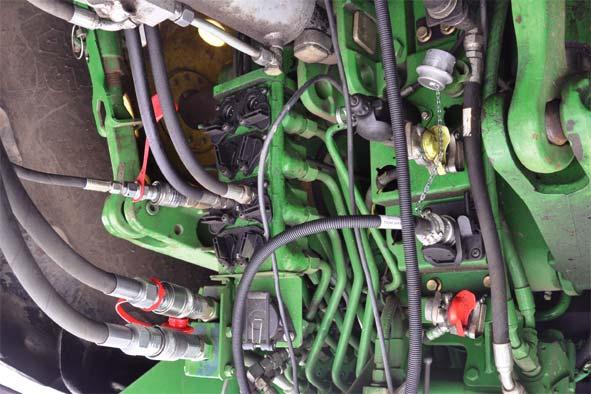

40 Pos: /Überschriften/Überschriften 3/F-J/Hydraulikleitungen 1 Pos: /BA/Sicherheit/Hydraulik/Achtung - Verschmutzung der @ 1 Pos: /BA/Inbetriebnahme/EasyCut/Hydraulik/Hydraulikanschluss Bild EC B @ 1 Pos: /Abkürzungen /Abkürzungen @ 1 Pos: /Abkürzungen /Abkürzungen @ 1 Pos: /Layout Module @ 1 Käyttöönotto Hydrauliletkujen liitäntä Pos: /BA/Sicherheit/Hydraulik/WARNUNG - Vertauschen der Hydraulikkleitungen, wenn @ 1 Varoitus! - Hydrauliletkujen sekoittaminen keskenään niitä traktorin hydrauliikkaan liitettäessä johtaa toimintojen vaihtumiseen. Vaikutus: Henkilöiden loukkaantuminen, koneen vakavat vauriot Merkitse hydrauliliitännät. Tarkista aina koneen ja traktorin välisten yhteyksien oikea liitäntä. Hydrauliletkua kiinnitettäessä hydrauliikan hallintaventtiilin on oltava kellunta-asennossa tai laskuasennossa. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. Kuva 15 Pos: /BA/Inbetriebnahme/EasyCut/Hydraulik/Hydraulikschläuche ankuppeln Traktor mit Load-Sensing Pumpe und Meldeleitung @ 1 Traktori, jossa kuormantunnistava pumppu ja signaalijohto (LS): Liitä painejohto (P) traktorin paineen tunnistavan hydrauliikan liitäntään Liitä paluu aina paineettoman paluun liitäntään Liitä signaalijohto (LS) painetunnistuksen ohjauksen liitäntään tai Pos: /BA/Inbetriebnahme/EasyCut/Hydraulik/Hydraulikschläuche ankuppeln Traktor mit @ 1 Traktori ja jatkuvatoiminen painepumppu: Liitä painejohto (P) traktoriin Liitä paluu aina paineettoman paluun liitäntään Aseta signaalijohto (LS) koneessa olevaan pidikkeeseen tai Pos: /BA/Inbetriebnahme/EasyCut/Hydraulik/Hydraulikschläuche ankuppeln Traktor mit Konstant-Strompumpe @ 1 Traktori ja jatkuvatoiminen virtapumppu: Traktorissa tarvitaan koneen käyttöä varten yksi yksitoiminen hallintaventtiili vapaalla paluulla hydraulilaitteiston käyttöä varten. irrota vakiona asennettu hydrauliliitäntä ja pistoke Asenna mukana tulevat rakenneosat (2x hydraulipistoke) hydrauliletkuihin (P, T) Liitä hydrauliletku yksitoimiseen hallintaventtiiliin (yksitoim.) traktoriin Liitä paluu aina paineettoman paluun liitäntään 40

41 Pos: /BA/Inbetriebnahme/EasyCut/Anschluss an das KRONE ISOBUS-Terminal 1 Pos: /BA/Sicherheit/elektrische Bedienung/Achtung - Anschluss der @ 1 Pos: /Layout Module @ 1 Käyttöönotto 7.4 Liitäntä KRONE ISOBUS-terminaaliin CCI Liitäntä terminaaliin, katso luku KRONE ISOBUS-terminaali "Terminaalin liittäminen" Koneen käyttö tapahtuu terminaalin kautta. Lisätietoja koneen käytöstä: katso luku "KRONE ISOBUS-terminaali" Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 41

42 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 2/A-E/Beleuchtung 1 Pos: /BA/Inbetriebnahme/EasyCut/Beleuchtung/Anschluss Beleuchtung T2 Bild EC B @ 1 Pos: /BA/Inbetriebnahme/Schwader/Hinweis Sauberkeit der Stecker und @ 1 Pos: /Layout Module @ 1 Käyttöönotto 7.5 Valot Pos: /BA/Sicherheit/Fahren und Transport/Beleuchtung/Beleuchtungsanlage alle @ 1 Vaara! - Valolaitteet Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Ennen kuljetusta yleisillä teillä on valolaitteet ehdottomasti yhdistettävä ja niiden toimivuus tarkastettava. Pidä valolaitteet puhtaina. Likaantuneet valot ja heijastimet vaikuttavat liikenneturvallisuuteen. Vaihda vialliset polttimot tai rikkoutuneet heijastimet. Kuljetus-maantieajoissa yleisillä teillä täytyy koneen olla kuljetusasennossa. 7.6 Valojen kytkentä Pos: /BA/Inbetriebnahme/EasyCut/Beleuchtung/Anschluss Beleuchtung T1 EC @ 1 Jotta tieliikennelain määräyksiä noudatettaisiin, kone on varustettu vakiona seuraavasti: Takana 3-osaiset takavalot (3) (vilkku, taka- ja jarruvalo) Takana punaiset heijastimet (4) Takana sivulla keltaiset heijastimet (5) ECB00025 Kuva 16 Pos: /BA/Inbetriebnahme/EasyCut/Beleuchtung/Anschluss Beleuchtung T3 EC 2800/3200 @ 1 Valolaitteet liitetään mukana tulevalla 7-napaisella johdolla (2). Tätä varten: Liitä johdon 7-napainen pistoke (2) sille tarkoitettuun pistorasiaan (1) koneessa. Liitä johdon 7-napainen pistoke (2) sille tarkoitettuun pistorasiaan traktorissa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 42

43 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 3/P-T/Spezielle 1 Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Sich drehende @ 1 Pos: /BA/Sicherheit/Gelenkwelle/Gefahr - Falsche Zapfwellendrehzahl @ 1 Pos: /BA/Sicherheit/Gelenkwelle/Achtung - Schwenkbereich/Freiraum @ 1 Pos: /Layout Module @ 1 Käyttöönotto 7.7 Nivelakseli Erityiset turvaohjeet Vaara! - Pyörivä nivelakseli Vaikutus: Hengenvaara tai vakavia loukkaantumisia Nivelakselin asennus ja irrotus on sallittua vain, kun moottori on pysäytetty ja virta-avain poistettu virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Varmista, että nivelakseli on kytketty oikein (nivelakselin sulkimen on lukituttava paikoilleen). Varmista, että suojalaitteet on kiinnitetty oikein. Älä koskaan käytä nivelakselia, jonka suojalaitteet eivät ole paikoillaan. Vaurioituneet suojalaitteet on vaihdettava välittömästi uusiin Kiinnitä nivelakselin lukitusketju, jotta suojaputki ei pyöri samanaikaisesti nivelakselin kanssa. Vaara! - Virheellinen voimanottoakselin kierrosluku Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vauriot. Tätä konetta saa käyttää kork r/min voimanottoakselin kierrosluvulla. Varmista ennen voimanottoakselin päälle kytkimistä, että olet valinnut oikean voimanottoakselin kierrosluvun. Huomio! - Nivelakselin liikealue Vaikutus: Traktorin tai koneen vauriot Varmista, että nivelakseli pääsee liikkumaan esteettä! 43

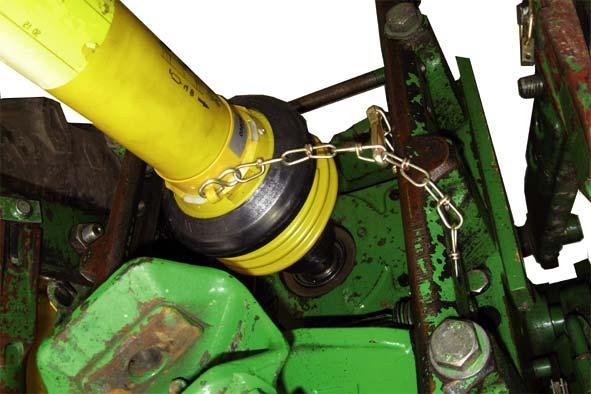

44 Pos: /Überschriften/Überschriften 3/F-J/Gelenkwelle 1 Pos: /BA/Inbetriebnahme/EasyCut/Anbau Gelenkwelle/Anbau Gelenkwelle Bild EC B @ 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Inbetriebnahme/EasyCut/Anbau Gelenkwelle/Zwischengelenkwelle/Zwischengelenkwellen Bild EC B @ 1 Pos: /BA/Inbetriebnahme/EasyCut/Hinweis @ 1 Pos: /Layout Module @ 1 Käyttöönotto Nivelakselin asennus Kuva 17 Pos: /BA/Inbetriebnahme/EasyCut/Anbau Gelenkwelle/Anbau Gelenkwelle gezogene/angehängte @ 1 Työnnä nivelakseli (1) traktorin voimansiirtoakselin tyngän päälle ja varmista se paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketju (2) paikoilleen. 7.8 Välinivelakseli Kuva 18 Pos: /BA/Inbetriebnahme/EasyCut/Anbau Gelenkwelle/Zwischengelenkwelle/Zwischengelenkwellen an Dreipunktbock sichern Text EC B @ 1 Liitä niittoyksikköjen väliakselit (1) kitkakytkimillä (2) kolmipistekiinnittimen vaihteistoon. Kiinnitä kiinnitysketjut (3) koneen kolmipistekiinnittimeen (4). Ohje - Kitkakytkin Vaikutus: Toiminnallisuuden säilyttäminen ja pidempi käyttöikä Kitkakytkin (2) on ilmattava ennen ensimmäistä käyttöönottoa ja 1x vuosittain ennen sadonkorjuuta. (katso luku Ennen uuden satokauden alkua "Kitkakytkin") 44

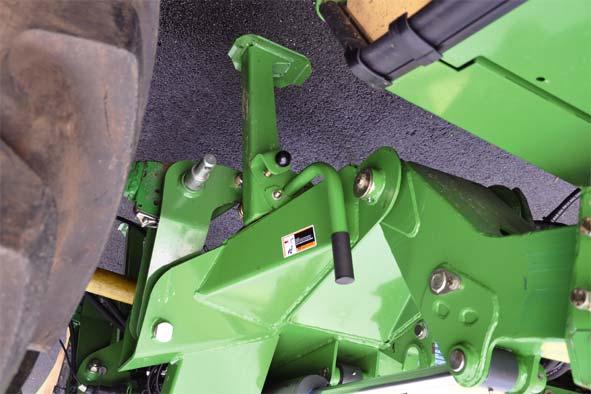

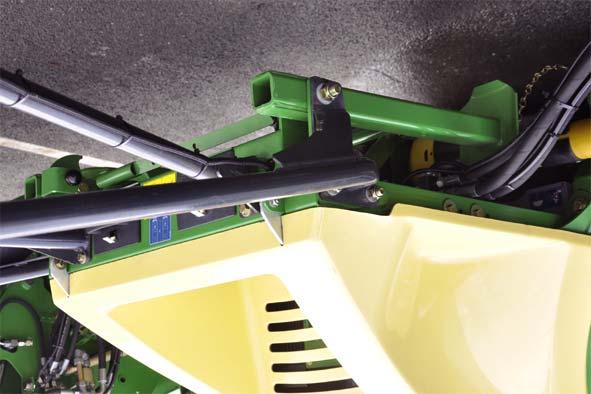

45 Pos: /Überschriften/Überschriften 2/A-E/Abstellstütze in Transportstellung 1 Pos: /BA/Bedienung /EasyCut/Abstellstütze/Abstellstütze eingeklappt Bild EC B @ 1 Pos: 60 /Layout Module @ 1 Käyttöönotto 7.9 Tukijalan kääntö kuljetusasentoon Kuva 19 Pos: /BA/Bedienung /EasyCut/Abstellstütze/Abstellstütze in Transportstellung schwenken (vier Stützen) EC B @ 1 Kun kone on kiinnitetty, käännä tukijalat kuljetusasentoon. Nosta tukijalkoja hieman kolmipistehydrauliikan avulla Käännä etutukijalka (2) kuljetusta varten taaksepäin ja lukitse se tapilla (1) Käännä takatukijalka (3) kuljetusta varten eteenpäin ja lukitse se tapilla (1) 45

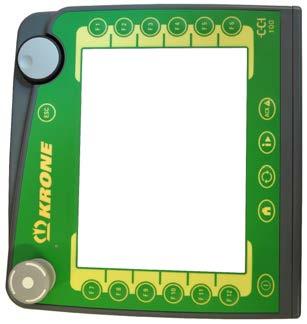

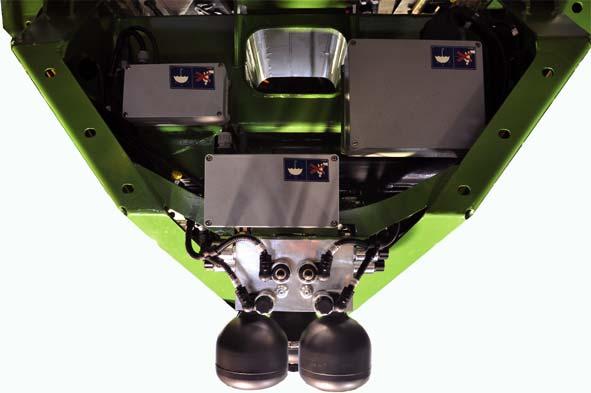

46 Pos: 61.1 /Überschriften/Überschriften 1/K-O/KRONE ISOBUS-Terminal CCI 1 Pos: 61.2 /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis Im weiteren Verlauf Terminal auch als Bedieneinheit @ 1 Pos: 61.3 /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ 1 Pos: 61.4 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Allgemeine Beschreibung (Die elektronische Ausstattung der Maschine...) Bild EC B @ 1 Pos: 61.6 /Layout Module @ 1 KRONE ISOBUS-terminaali CCI KRONE ISOBUS-terminaali CCI 100 Ohje Tässä käyttöohjeessa käytetään terminaalista jatkossa myös nimitystä "hallintalaite". Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. ESC F7 F8 F9 F1 F2 F3 3 F10 F4 F11 F5 F12 F6 CC CC Kuva 20 Pos: 61.5 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Allgemeine Beschreibung (Die elektronische Ausstattung der Maschine...) Text EC B @ 1 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokoneet (1), terminaali (3) sekä ohjaus- ja toimintaelementit. Tietokoneiden (1) lukumäärä riippuu koneen varustelusta. Tietokoneet (1) sijaitsevat kolmipistekiinnittimen takana. Niillä on seuraavat toiminnot: Koneeseen asennettujen käyttölaitteiden ohjaus Hälytysilmoitusten siirto Anturien/käyttölaitteiden diagnoosi Hallintalaitteen (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. 46

47 Pos: 61.7 /Überschriften/Überschriften 2/P-T/Terminal in Kabine 1 Pos: 61.8 /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis für den Anbau des Terminals, in die @ 1 Pos: 61.9 /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Terminaalin asentaminen ohjaamoon Ohje Huomioi terminaalin asennuksessa traktorin ohjaamoon mukana tuleva terminaalin käyttöohje. Betriebsanleitung Version: 1.0 CC-ISOBUS ISOBUS-Terminal CCI 100/200 Kuva21 47

48 Pos: /Überschriften/Überschriften 2/F-J/ISOBUS Short Cut 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI ISOBUS Short Cut Button Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut Button/ISOBUS Short Cut Button_2 @ 1 VAARA! Käyvän koneen aiheuttama loukkaantumisvaara! Koneesi tukee ISOBUS Short Cut Button -painiketta. ISOBUS Short Cut Button -painiketta (1) painettaessa sammutetaan koneen toiminnot, jotta vaaratilanteessa saataisiin aikaan koneen turvallinen tila. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. Siksi koneen rakenneosat saattavat käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. ISOBUS Short Cut Button ei missään tapauksessa vaikuta traktorin toimintoihin, eli nivelakseleiden tai hydrauliikan toimintaan ei vaikuteta! Siksi kone saattaa käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut Button/ISOBUS Short Cut Button_wird betätigt_easycut B @ 1 Terminaalin iskupainikkeena toteutetun ISOBUS Short Cut Buttonia (1) painettaessa lähetetään ISOBUS-väylälle pysäytyskomento. Liitetty ISOBUS-kone analysoi tämän komennon käynnistääkseen tarvittaessa hätätilanteessa vastaavat automaattiset toimenpiteet. Kun ISOBUS Short Cut Buttonia painetaan, näytössä näytetään vastaava hälytysmaski: ESC F7 F8 F9 1 ISB F1 F2 F3 F10 F4 F11 F5 F12 F6 CC Kuva 22 Tietokone estää seuraavassa luetellut toiminnot koneen puolelta. kaikki hydrauliset toiminnot (esim. niittoyksiköiden nosto, niittoyksiköiden lasku...) HUOMIO! Poikittaiskuljetin käy edelleen Poikittaiskuljettimella varustetussa mallissa ei poikittaiskuljettimen käyttöä sammuteta ISOBUS Short Cut -painiketta painamalla. 48

49 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/Display / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/Hinweis @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut Button/ISOBUS Short Cut Button_wird @ 1 Kun ISOBUS Short Cut Button jälleen vapautetaan, terminaalin näyttöön ilmestyy seuraava ilmoitus: ESC F7 F8 1 ISB F1 F2 2 F9 F3 F10 F11 F12 OK F4 F5 F6 CC Kuva23 Hälytysmaskista poistutaan painamalla toimintopainiketta ovat jälleen käytettävissä.. Vasta nyt kaikki koneen toiminnot Näyttö / kosketusnäyttö Valikko-ohjausta sekä arvojen ja tekstien helppoa syöttöä varten terminaali on varustettu laadukkaalla kosketusnäytöllä. Kuvaruutua koskettamalla voidaan kutsua toimintoja suoraan ja muuttaa arvoja. Ohje Vierityspyörällä (2) voidaan suorittaa samat toiminnot kuin kosketusnäytön kautta. 49

50 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (vorgerüsteteter ISO 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) CC00014 Kuva 24 Terminaalin liitäntä traktoriin Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN1-out). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen). Traktorin liittäminen koneeseen Ohje Traktorin liitäntä koneeseen suoritetaan erityisellä kaapelisarjalla (14), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (14) ISO-pistoke (9) (9-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (8) (9-napainen). Liitä kaapelisarjan (14) pistoke (10) (7-napainen) koneen pistorasiaan (11) (7-napainen). Liitä kaapelisarjan (14) pistoke (12) (2-napainen) koneen pistorasiaan (13) (2-napainen). 50

51 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor mit integriertem ISOBUS 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Liitä monitoimivipu CCI-terminaaliin (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) CC00602 Kuva 25 Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN1-out) Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) monitoimivivun ISO-pistorasiaan (6) (9- napainen) Liitä monitoimivivun ISO-pistoke (7) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen) 51

52 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (ohne ISO 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Kuva26 Terminaalin liittäminen koneeseen Ohje Terminaalin liittäminen koneeseen tapahtuu mukana tulevalla kaapelisarjalla (5) (tuotenro ). Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen) Liitä päätepistoke (4) (tuotenro , sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN1-out) Traktorin liittäminen koneeseen Ohje Traktorin liittäminen koneeseen tapahtuu mukana tulevalla virtajohdolla (8) (tuotenro ). Liitä virtajohdon (8) pistoke (9) traktorin kestopistorasiaan (10) Liitä virtajohdon (8) pistoke (11) (2-napainen) koneen pistorasiaan (12) (2-napainen) 52

53 Pos: /Überschriften/Überschriften 3/K-O/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Liitä monitoimivipu CCI-terminaaliin (traktoreilla, joissa ei ole ISOBUS-järjestelmää) CC Kuva 27 Ohje Terminaalin liitäntä monitoimivipuun suoritetaan erityisellä kaapelisarjalla (9), joka voidaan tilata ilmoittamalla Krone-tuotenro Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Multifunktionshebel an CCI Terminal anschließen (Traktor ohne ISOBUS System) @ 1 Liitä kaapelisarjan (9) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (9) pistorasia (3) ja kaapelisarjan (5) pistoke (4) Liitä kaapelisarjan (9) ISO-pistoke (8) (9-napainen) monitoimivivun ISO-pistorasiaan (7) (9- napainen) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7-napainen) 53

54 Pos: /Überschriften/Überschriften 3/A-E/E/Ein- Ausschalten des Terminals bei nicht angeschlossener 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Ein- Ausschalten Bild mit nicht angeschlossener @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Für weitere Angaben zur Funktionsweise Handbuch @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Terminaalin sammuttaminen, kun konetta ei ole liitetty Kuva28 Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta (1) (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Lisätietoja ISOBUS-terminaalin CCI toimintatavasta löytyy mukana tulevasta terminaalin käyttöohjeesta. Betriebsanleitung Version: 1.0 CC-ISOBUS ISOBUS-Terminal CCI 100/200 Kuva29 54

55 Pos: /Überschriften/Überschriften 3/A-E/E/Ein- Ausschalten des Terminals bei angeschlossener 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Ein- Ausschalten Startbild mit angeschlossener Maschine EasyCut B @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Softkeys für die FunktionstastenFunktionstasten F1 bis F 12 Bild Hand Grundbild Frontmähwerk / Mähwerke ( @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Terminaalin sammuttaminen, kun kone on liitettynä Aloitusnäyttö ESC F7 F8 F9 F10 F11 F12 1 F1 F2 F3 F4 F5 F6 Kuva 30 CC Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta (1) (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Vor der @ 1 Ohje Ennen ensimmäistä käyttöä Ensimmäisellä käynnistyskerralla ladataan terminaaliin konekohtaisten valikkojen asetukset. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan terminaalin muistiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/ein- Ausschalten nach dem Ladevorgang wird im Display das Straßenbild @ 1 Das Lataustapahtuman jälkeen näytössä näkyy "aloitusnäyttö". Terminaali on nyt käyttövalmis. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/umschalten Straßenbild auf Grundbild Frontmähwerk heben/senken Mähwerke @ 1 Toimintopainiketta painamalla siirrytään aina sivuniittoyksiköiden asennosta riippuen joko perusnäyttöön "Etuniittoyksikön nostaminen/laskeminen" tai perusnäyttöön "Niittoyksiköiden nostaminen/laskeminen". F7 F8 F9 F L R % 100% cm 40 cm F1 F2 F3 F4 F11 F12 50% 50% F5 F6 Kuva 31 Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen" Perusnäyttö "Niittoyksiköiden nostaminen/laskeminen CC

56 Pos: /Überschriften/Überschriften 1/K-O/KRONE ISOBUS-Terminal CCI / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigebereiche im Display 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Auflistung der der @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.1 Näytön alueet Kuva 32 I Tilarivi II Pääikkunan näytöt III Toimintopainikkeiden (F1 - F12) grafiikoiden kuvaus 56

57 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Bild Hand ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Zusatz EasyCut B @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Zusatz Lüfter EasyCut B @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Zusatz Hand-/ Weg-/ Zeitsteuerung EasyCut B @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Tilarivin alue (I) Kuva 33 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Statuszeile (I)/Statuszeile Bereich @ 1 Tilarivi (I) Näytön ylimmällä rivillä (I) näkyvät koneen ajankohtaiset tilatiedot (varustuksen mukaan): Hälytysilmoituksia on tullut Käyttötuntilaskuri ei aktiivinen Käyttötuntilaskuri aktiivinen L Kuljetuslukitus vasemmalla avattu L Kuljetuslukitus vasemmalla suljettu R Kuljetuslukitus oikealla avattu R Kuljetuslukitus oikealla suljettu Tuuletin pois Tuuletin puhdistaa Tuuletin jäähdyttää Tilanäytöt riippuvat asetetusta tilasta valikossa 1-7 "Käsi-/aika-/matkaohjauksen säätö". Käsiohjaus Matkaohjaus Aikaohjaus 57

58 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Anzeigen im HauptfensterAnzeigen im Hauptfenster (II) Bild Hand ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Anzeigen im HauptfensterAnzeigen im Hauptfenster T1 Handbetrieb / Automatikbetrieb ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Über die Berührung des Bildschirms können die Werte (1) direkt geändert @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Pääikkunan näytöt (II) Kuva 34 h 1 Ajankohtaisen asiakaslaskurin käyttötuntilaskuri (Tämä käyttötuntilaskuri laskee, kun elektroniikka on kytketty päälle ja käyttötuntilaskuri on aktivoitu). Kokonaispinta-alan laskuri (tulee näkyviin vain, kun traktori lähettää signaalin (eteenpäinajo) koneen tietokoneelle) Karhorullan korkeuden säätö vasemmalla (0 % %) Karhorullan korkeuden säätö oikealla (0 % %) Poikittaiskuljettimien nopeuden säätäminen (50 % %) Niittoyksikön kevennyksen säätö (0 % %) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster T1.1 nur für @ 1 Leveydensiirron näyttö Ohje Kuvaruutua koskettamalla voidaan arvoja (1) muuttaa suoraan. 58

59 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster wenn gerade eine Funktion ausgeführt wird @ 1 Näyttöön tulevat tiedot, kun toimintoa suoritetaan parhaillaan Niittoyksikkö nostetaan Niittoyksikkö lasketaan Niittoyksikkö ajetaan ulos (leveydensiirto) Niittoyksikkö ajetaan sisään (leveydensiirto) Niittoyksikkö käännetään pois Niittoyksikkö käännetään päälle Poikittaiskuljetin lasketaan alas Poikittaiskuljetin nostetaan Kellunta-asento Ei kellunta-asennossa Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster wenn gerade eine Funktion ausgeführt wird @ 1 Karhorulla vasemmalla lasketaan Karhorullat vasemmalla nostetaan Karhorulla oikealla lasketaan Karhorullat oikealla nostetaan 59

60 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Anzeigen im HauptfensterAnzeigen im Hauptfenster Frontmähwerk ( @ 1 Mahdolliset niittoyksikkönäytöt pääikkunassa Etuniittoyksikkö Etuniittoyksikkö on nostettu Etuniittoyksikkö on työasennossa. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster @ 1 Sivuniittoyksikköjen mahdolliset niittoyksikkönäytöt pääikkunassa Seuraavat tilanäytöt ovat riippumattomia koneen malleista (poikittaiskuljettimella / ilman poikittaiskuljetinta): Kone sijaitsee kuljetusasennossa (kannatinvarret on ajettu kokonaan sisään ja lukittu) Kone ei sijaitse lopullisessa kuljetusasennossa (Kannatinvarsia ei ole ajettu kokonaan sisään eikä niitä ole lukittu) Kone sijaitsee kuljetusasennon alapuolella Seuraavat tilanäytöt ovat riippuvaisia koneen malleista (poikittaiskuljettimella / ilman poikittaiskuljetinta): Mallissa ilman poikittaiskuljetinta Kone sijaitsee päisteasennon yläpuolella Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa Poikittaiskuljettimella varustetussa mallissa (poikittaiskuljetin on käännetty päälle) Kone sijaitsee päisteasennon yläpuolella Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa Poikittaiskuljettimella varustetussa mallissa (poikittaiskuljetin sijaitsee työasennossa) Kone sijaitsee päisteasennon yläpuolella Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa 60

61 Pos: /Layout Module @ 1 Pos: /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 61

62 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Softkeys für die Funktionstasten/Beschreibung der Grafiken (III) für Funktonstasten (F1 bis @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Softkeys für die FunktionstastenFunktionstasten F1 bis F 12 Bild Hand Grundbild Frontmähwerk / Mähwerke ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Softkeys für die Funktionstasten/F2 Stoppen aller ausgeführten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/F11/F12 vorgewählte Mähwerke heben @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Hinweis Vorgewählte Mähwerke werden farbig @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Hinweis durch nochmaliges Drücken der Funktionstaste wird die ausgewählte Funktion @ 1 a Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Toimintopainikkeiden (F1 - F12) grafiikoiden (III) kuvaus F7 F8 F9 F % 100% 40 L R 0.0 cm 40 cm F1 F2 F3 F4 F11 F12 50% 50% F5 F6 Kuva 35 Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen" Perusnäyttö "Niittoyksiköiden nostaminen/laskeminen CC Kaikkien suoritettujen toimintojen pysäyttäminen Paina toimintopainiketta (Kaikki parhaillaan suoritetut toiminnot pysäytetään) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/F2 Frontmähwerk heben/senken @ 1 Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen" Etuniittoyksikön nosto Paina -toimintopainiketta Etuniittoyksikön lasku Paina -toimintopainiketta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/F2/F4/F10 Mähwerke @ 1 Perusnäyttö "Niittoyksiköiden nostaminen/laskeminen" Niittoyksiköiden esivalinta Etuniittoyksikön aktivointi Paina -toimintopainiketta Oikean sivuniittoyksikön aktivointi Paina -toimintopainiketta Vasemman sivuniittoyksikön aktivointi Paina -toimintopainiketta Esivalittujen niittoyksikköjen nostaminen Esivalittujen niittoyksiköiden laskeminen Ohje Esivalitut niittoyksiköt korostetaan värillisesti (,, ). Ohje Jos toimintopainiketta painetaan uudelleen, valittu toiminto deaktivoituu. 62

63 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/F5/F6 Mähwerke heben senken vorgewende in Arbeitsstellung und @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Softkey Menüebene der Maschine @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Funktionstasten F1 bis F 12/Seite 2/2 F1 Wechseln zwischen Hand- @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Niittoyksiköiden nosto työasennosta päisteasentoon Niittoyksiköiden lasku päisteasennosta työasentoon Koneen valikkotaso Koneen valikkotaso kutsutaan näyttöön painamalla toimintopainiketta. / Käsi-/automaattikäyttö Käsi-/automaattikäytön vaihto (näytössä näytetään aktivoitu käyttötila / ). Vaihto automaattiseen käyttöön: Paina toimintopainiketta. (Näyttöön ilmestyy symboli (automaattikäyttö)). Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Automatikbetrieb/Automatikbetrieb @ 1 Vaihto käsikäytöstä automaattikäyttöön on käytettävissä vasta, kun sivuniittoyksiköt ovat päistetai työasennossa ja voimanottoakseli on kytketty mukaan. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder Tabelle aller @ 1 Perusnäyttöjen esiinkutsuminen Perusnäytöt on tallennettu terminaaliin kiertävässä järjestyksessä. Ne ovat käytettävissä aina koneen mallin mukaan ja sivuniittoyksiköiden asennosta riippuen. Perusnäyttö "Niittoyksiköiden nostaminen/laskeminen Perusnäyttö "Niittoyksiköiden nostaminen/laskeminen (painikkeella) Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen Perusnäyttö "Työleveys / päällekkäisyys", Perusnäyttö "Poikittaiskuljetin (mallista riippuen)" Perusnäyttö "Hydraulijärjestelmä" Perusnäytöt näytetään terminaalissa grafiikoilla (,,,, ja ). Paina perusnäytön toimintopainiketta (,,,,, ) niin usein, kunnes haluttu perusnäyttö näytetään terminaalissa 63

64 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Frontmähwerk 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senkengrundbild Frontmähwerk senken/heben Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senkenfrontmähwerk senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senkenfrontmähwerk heben ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.2 Perusnäyttö Etuniittoyksikön nostaminen/laskeminen Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva 36 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/arbeiten nur mit @ 1 Niittämisen aloittamista ja pienempien maapalstojen tai ahtaiden peltokappaleiden niittämistä varten voidaan työskennellä myös pelkällä etuniittoyksiköllä. Tällöin sivuniittoyksikköjen on oltava kuljetusasennossa ja lukittuna. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/grundbild Frontmähwerk heben/senken @ 1 Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen tulee näkyviin vain, kun etuniittoyksikkö on asennettu ja sivuniittoyksiköt sijaitsevat kuljetusasennossa tai päisteasennon yläpuolella. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/f9 Aufrufen Grundbild Frontmähwerk @ 1 "Etuniittoyksikön nostaminen/laskeminen -perusnäytön esiinkutsuminen Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen näytetään terminaalissa symbolilla. Paina toimintopainiketta, kunnes näyttöön ilmestyy symboli Etuniittoyksikön lasku Toimintopainiketta kerran painamalla laskeutuu etuniittoyksikkö alas työasentoon asti Etuniittoyksikön nosto Toimintopainiketta kerran painamalla nousee etuniittoyksikkö ylös kuljetusasentoon asti. 64

65 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken der Seitenmähwerke von Transport- in Vorgewendestellung ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben der Setenmähwerke von Vorgewende in Transportstellung ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/hinweis Tranporthöhe beachten / Seitenschutze müssen angeklappt @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Toimintopainiketta painamalla ja painettuna pitämällä lasketaan molemmat sivuniittoyksiköt päisteasentoon asti. Pos: /BA/BedienungWildschutz EC B 1000 ( Riistasuoja Kuva 37 CC Ohje Sivuniittoyksikköjen laskeutuessa kuljetusasennosta päisteasentoon tulee näyttöön tietonäyttö oikeasta niittokäyttäytymisestä. Samanaikaisesti annetaan akustinen varoitussignaali. Useamman sekunnin kuluttua tietonäyttö katoaa itsenäisesti. Niitettäessä "ulkoa sisälle" eläimet pakotetaan hitaasti turvalliselta reuna-alueelta alueen keskiosaan niin, että eläinten mahdollisuus hengen pelastavaan pakoon vaikeutuu tai katoaa. Avun tarjoaa niittomenetelmä, jossa ala niitetään "sisältä ulospäin". Tällöin ajetaan ulkoreunaa niittämättä heti maapalstan sisäosaan ja niitetään sitten vastapäivään "sisältä ulos". Näin eläin voi poistua luonnollisen pakokäyttäytymisensä mukaisesti kentältä vahingoittumatta Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Toimintopainiketta painamalla ja painettuna pitämällä nostetaan molemmat sivuniittoyksiköt kuljetusasentoon asti. Ohje Konetta kuljetusasentoon käännettäessä näyttöön tulee aina infoilmoitus 4. Tarkasta silmämääräisesti, että sivusuojukset on käännetty paikoilleen. Huomioi kuljetuskorkeus, laske tarvittaessa vetovartta alemmas Infoilmoitus 4: Huomioi koneen kuljetuskorkeus Sivusuojuksien on oltava käännettynä paikoilleen 65

66 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Mähwerke 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkengrundbild Mähwerke heben/senken heben ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken der Seitenmähwerke von Transport- in Vorgewendestellung ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.3 Perusnäyttö Niittoyksiköiden nostaminen/laskeminen Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva 38 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken/grundbild Seitenmähwerke heben/senken @ 1 Perusnäyttö "Niittoyksikön nostaminen/laskeminen tulee näkyviin vain, kun molemmat sivuniittoyksiköt sijaitsevat päisteasennossa tai työasennossa. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken/aufrufen Grundbild Mähwerke heben/senken @ 1 Perusnäytön "Niittoyksiköiden nostaminen/laskeminen" esiinkutsuminen Perusnäyttö "Niittoyksikön nostaminen/laskeminen" näytetään terminaalissa symbolilla. Paina perusnäytön toimintopainiketta (,,,,, ) niin usein, kunnes haluttu perusnäyttö näytetään terminaalissa Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Toimintopainiketta painamalla ja painettuna pitämällä lasketaan molemmat sivuniittoyksiköt päisteasentoon asti. 66

67 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken aller Mähwerke von Vorgewendestellung in Arbeitsstellung abhängig vom Menü 1-7 ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken einzelner Mähwerke von Vorgewende in Arbeitsstellung ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben einzelner Mähwerke von Arbeitsstellung in Vorgewendestellung ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Sivuniittoyksiköiden laskeminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Laske etuniittoyksikkö alas painamalla toimintopainiketta ja pitämällä sitä painettuna. Laske sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Laske etuniittoyksikkö ja sivuniittoyksiköt alas painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt laskevat alas, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt laskevat suoraan alas työasentoon asti Yksittäisten niittoyksiköiden lasku päisteasennosta työasentoon Esivalitse vastaavalla toimintopainikkeella,, alas laskettava niittoyksikkö (esivalitut niittoyksiköt korostetaan värillisenä (,, )). Toimintopainiketta kerran painamalla laskeutuvat valitut niittoyksiköt alas työasentoon asti Yksittäisten niittoyksiköiden nostaminen työasennosta päisteasentoon Esivalitse vastaavalla toimintopainikkeella,, nostettava niittoyksikkö (esivalitut niittoyksiköt korostetaan värillisenä (,, )). Toimintopainiketta kerran painamalla nostetaan valitut niittoyksiköt päisteasentoon asti. 67

68 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkengrundbild Mähwerke heben/senken heben ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben aller Mähwerke von Arbeitsstellung in Vorgewendestellung abhängig vom Menü 1-7 ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben der Setenmähwerke von Vorgewende in Transportstellung ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Kuva Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Nosta etuniittoyksikkö ylös painamalla toimintopainiketta ja pitämällä sitä painettuna. Nosta sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Nosta etuniittoyksikkö ja sivuniittoyksiköt ylös painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt nousevat, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt nousevat suoraan päisteasentoon asti Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Toimintopainiketta painamalla ja painettuna pitämällä nostetaan molemmat sivuniittoyksiköt kuljetusasentoon asti. 68

69 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Mähwerke heben/senken 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastendgrundbild Mähwerke heben/senken tastend ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken der Seitenmähwerke von Transport- in Vorgewendestellung ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.4 Perusnäyttö Niittoyksiköiden nostaminen/laskeminen painikkeella Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. F7 F8 F9 F % 100% 40 L R 0.0 cm 40 cm F1 F2 F3 F4 F11 F12 50% 50% F5 F6 Kuva 40 CC Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastendgrundbild Seitenmähwerke heben/senken Einführtext ( @ 1 Perusnäyttö "Niittoyksikön nostaminen/laskeminen painikkeella" tulee näkyviin vain, kun molemmat sivuniittoyksiköt sijaitsevat päisteasennossa tai työasennossa. Perusnäytössä "Niittoyksiköiden nostaminen/laskeminen painikkeella" on tallennettu toimintopainikkeet niittoyksiköiden nostamista / laskemista varten. Painikkeella tarkoittaa, että: toiminto suoritetaan niin kauan, kun toimintopainiketta painetaan. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastend/aufrufen Grundbild Mähwerke heben/senken tastend @ 1 Perusnäytön "Niittoyksiköiden nostaminen/laskeminen painikkeella" esiinkutsuminen Perusnäyttö "Niittoyksikön nostaminen/laskeminen painikkeella" näytetään terminaalissa symbolilla. Paina perusnäytön toimintopainiketta (,,,,, ) niin usein, kunnes haluttu perusnäyttö näytetään terminaalissa Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Toimintopainiketta painamalla ja painettuna pitämällä lasketaan molemmat sivuniittoyksiköt päisteasentoon asti. 69

70 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastendgrundbild Mähwerke heben/senken tastend ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken aller Mähwerke von Vorgewendestellung in Arbeitsstellung abhängig vom Menü 1-7 ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastendeinzelne Mähwerke tastend absenken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastend/hinweis: Schwimmstellung für die Mähwerke ist @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö F7 F8 F9 F % 100% 40 L R 0.0 cm 40 cm F1 F2 F3 F4 F11 F12 50% 50% F5 F6 Kuva 41 CC Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Sivuniittoyksiköiden laskeminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Laske etuniittoyksikkö alas painamalla toimintopainiketta ja pitämällä sitä painettuna. Laske sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Laske etuniittoyksikkö ja sivuniittoyksiköt alas painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt laskevat alas, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt laskevat suoraan alas työasentoon asti Yksittäisten niittoyksiköiden laskeminen painikkeella Esivalitse vastaavalla toimintopainikkeella,, alas laskettava niittoyksikkö (esivalitut niittoyksiköt korostetaan värillisenä (,, )). Laske esivalitut niittoyksiköt toimintopainiketta painamalla ja painettuna pitämällä. Niittoyksiköt laskeutuvat alas niin kauan, kun toimintopainiketta painetaan. Ohje Niittoyksiköiden kellunta-asento on peruutettu. 70

71 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastendanheben einzelner Mähwerke von Arbeitsstellung in Vorgewendestellung tastend ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senken tastend/hinweis: Schwimmstellung für die Mähwerke ist @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben aller Mähwerke von Arbeitsstellung in Vorgewendestellung abhängig vom Menü 1-7 ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben der Setenmähwerke von Vorgewende in Transportstellung ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Yksittäisten niittoyksiköiden nostaminen painikkeella Esivalitse vastaavalla toimintopainikkeella,, nostettava niittoyksikkö (esivalitut niittoyksiköt korostetaan värillisenä (,, )). Nosta esivalitut niittoyksiköt toimintopainiketta painamalla ja painettuna pitämällä. Niittoyksiköitä nostetaan niin kauan, kun toimintopainiketta painetaan. Ohje Niittoyksiköiden kellunta-asento on peruutettu Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Nosta etuniittoyksikkö ylös painamalla toimintopainiketta ja pitämällä sitä painettuna. Nosta sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Nosta etuniittoyksikkö ja sivuniittoyksiköt ylös painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt nousevat, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt nousevat suoraan päisteasentoon asti Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Toimintopainiketta painamalla ja painettuna pitämällä nostetaan molemmat sivuniittoyksiköt kuljetusasentoon asti. 71

72 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Überschnitt / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Überschnitt / BreitenverschiebungGrundbild Überschnitt / Breitenverschiebung Bild ( @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.5 Perusnäyttö Päällekkäisyys / leveydensiirto Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva 42 Ylileikkaus Leveydensiirto Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Überschnitt / Breitenverschiebung/Grundbild Überschnitt @ 1 Perusnäytössä Päällekkäisyys voidaan sivuniittoyksikön työleveyttä etuniittoyksikköön verrattuna sovittaa niin, ettei suoraan ajettaessa / kaarreajossa jää rehujäämiä pellolle. Jos molemmat sivuniittoyksiköt on esivalittu, sivuniittoyksiköt siirtyvät samanaikaisesti oikealle tai vasemmalle (leveydensiirto). Leveydensiirron avulla voidaan molempia sivuniittoyksiköitä siirtää samanaikaisesti oikealle tai vasemmalle niin, että rinteessä niitettäessä ei pellolle jää rehujäämiä. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Überschnitt / Breitenverschiebung/Grundbild Überschnitt / Breitenverteilung @ 1 Perusnäyttö "Päällekkäisyys / leveydensiirto" on käytettävissä vasta, kun molemmat sivuniittoyksiköt sijaitsevat päisteasennossa tai työasennossa. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Überschnitt / Breitenverschiebung/Aufrufen Grundbild Überschnitt / Breitenverschiebung @ 1 Perusnäytön "Päällekkäisyys / leveydensiirto" esiinkutsuminen Perusnäyttö "Päällekkäisyys / leveydensiirto" näytetään terminaalissa symbolilla. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder @ 1 Paina perusnäytön toimintopainiketta (,,,,, ) niin usein, kunnes haluttu perusnäyttö näytetään terminaalissa 72

73 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Überschnitt / BreitenverschiebungÜberschnitt einstellen ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Überschnitt / BreitenverschiebungBreitenverschiebung einstellen ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Päällekkäisyyden suurentaminen tai pienentäminen Esivalitse vastaavilla toimintopainikkeilla, vastaava sivuniittoyksikkö (esivalittu symboli (, ) korostetaan värillisenä). Päällekkäisyyttä suurennetaan painamalla toimintopainiketta. Päällekkäisyyttä pienennetään painamalla toimintopainiketta Leveydensiirron suurentaminen tai pienentäminen Jotta leveydensiirto voidaan säätää on molempien sivuniittoyksikköjen oltava esivalittuna. Esivalitse vastaavilla toimintopainikkeilla, molemmat sivuniittoyksiköt (esivalittu symboli (, ) korostetaan värillisenä). Siirrä molempia niittoyksikköjä oikealle painamalla toimintopainiketta. Siirrä molempia niittoyksikköjä vasemmalle painamalla toimintopainiketta. 73

74 Pos: /Überschriften/Überschriften 2/F-J/Grundbild Querförderband 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGrundbild QFB Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandQFB links heben/senken ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.6 Perusnäyttö poikittaiskuljetin (lisävaruste) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva 43 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGrundbild QFB heben/senken Einführtext ( @ 1 Perusnäyttö "Poikittaiskuljettimen nostaminen/laskeminen" tulee näkyviin vain, kun niittoyksikkö on varustettu poikittaiskuljettimella. Ja molemmat sivuniittoyksiköt sijaitsevat päiste- tai työasennossa. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandQFB rechts heben/senken ( Oikean poikittaiskuljettimen nosto/lasku Esivalitse oikea poikittaiskuljetushihna painamalla toimintopainiketta värillisenä) (symboli korostetaan Nosta esivalittu poikittaiskuljetin toimintopainiketta Laske esivalittu poikittaiskuljetin toimintopainiketta painamalla ja painettuna pitämällä. painamalla ja painettuna pitämällä Vasemman poikittaiskuljettimen nosto/lasku Esivalitse vasen poikittaiskuljetin painamalla toimintopainiketta värillisenä) (symboli korostetaan Nosta esivalittu poikittaiskuljetin toimintopainiketta Laske esivalittu poikittaiskuljetin toimintopainiketta painamalla ja painettuna pitämällä. painamalla ja painettuna pitämällä. 74

75 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandQFB gleichzeitig heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGeschwindigkeitsregelung der Querförderbänder Text ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö Molempien poikittaiskuljettimien nostaminen/laskeminen samanaikaisesti Esivalitse vasen ja oikea poikittaiskuljetin painamalla toimintopainiketta, (symbolit korostetaan värillisinä) Molemmat esivalitut poikittaiskuljettimet nostetaan toimintopainiketta painettuna pitämällä. Molemmat esivalitut poikittaiskuljettimet lasketaan toimintopainiketta painettuna pitämällä. painamalla ja painamalla ja Poikittaiskuljettimen nopeussäätely Koskettamalla näytössä symbolin ( ) edessä olevaa lukua avautuu syöttömaski ja poikittaiskuljettimen nopeutta voidaan lisätä tai vähentää portaattomasti käytön aikana. 75

76 Pos: /Überschriften/Überschriften 2/F-J/Grundbild 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild HydauliksystemGrundbild Hydrauliksystem Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Hydauliksystem/Aufrufen Grundbild Hydrauliksystem aufrufen @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild HydauliksystemHydrauliksystem drucklos schalten ( @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 9.7 Perusnäyttö Hydraulijärjestelmä Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva 44 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Hydauliksystem/Seitenmähwerke abkuppeln @ 1 Ennen kuin sivuniittoyksiköt irrotetaan traktorista, kytke koko hydraulijärjestelmä paineettomaksi, jotta seuraavalla koneen kytkentäkerralla traktoriin ei esiintyisi ongelmia. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild HydauliksystemGrundbild Hydrauliksystem Einführtext ( @ 1 Perusnäyttö "Hydraulijärjestelmä" tulee näkyviin vain, kun molemmat sivuniittojärjestelmät ovat työasennossa tai kuljetusasennossa (lukittu). Perusnäytön "Hydraulijärjestelmä" esiinkutsu Perusnäyttö "Hydraulijärjestelmä" näytetään terminaalissa symbolilla. Paina perusnäytön toimintopainiketta (,,,,, ) niin usein, kunnes haluttu perusnäyttö näytetään terminaalissa Kytke hydraulijärjestelmä paineettomaksi painamalla toimintopainiketta. Kaikki venttiilit avataan useammiksi sekunneiksi. 76

77 Pos: /Layout Module @ 1 Pos: /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. KRONE ISOBUS-terminaali CCI 100 / käsikäyttö 77

78 Pos: /Überschriften/Überschriften 1/K-O/KRONE ISOBUS-Terminal CCI / 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Anzeigebereiche im Display 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Auflistung der der @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö 10 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö 10.1 Näytön alueet Kuva 45 I Tilarivi II Pääikkunan näytöt III Toimintopainikkeiden (F1 - F12) grafiikoiden kuvaus 78

79 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Statuszeile Bereich (I) Bild 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Zusatz EasyCut B @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Zusatz Lüfter EasyCut B @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/StatuszeileStatuszeile Bereich (I) Zusatz Hand-/ Weg-/ Zeitsteuerung EasyCut B @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Tilarivin alue (I) Kuva 46 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Statuszeile (I)/Statuszeile Bereich @ 1 Tilarivi (I) Näytön ylimmällä rivillä (I) näkyvät koneen ajankohtaiset tilatiedot (varustuksen mukaan): Hälytysilmoituksia on tullut Käyttötuntilaskuri ei aktiivinen Käyttötuntilaskuri aktiivinen L Kuljetuslukitus vasemmalla avattu L Kuljetuslukitus vasemmalla suljettu R Kuljetuslukitus oikealla avattu R Kuljetuslukitus oikealla suljettu Tuuletin pois Tuuletin puhdistaa Tuuletin jäähdyttää Tilanäytöt riippuvat asetetusta tilasta valikossa 1-7 "Käsi-/aika-/matkaohjauksen säätö". Käsiohjaus Matkaohjaus Aikaohjaus 79

80 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Anzeigen im Hauptfenster (II) Bild 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Anzeigen im HauptfensterAnzeigen im Hauptfenster T1 Handbetrieb / Automatikbetrieb ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Über die Berührung des Bildschirms können die Werte (1) direkt geändert @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Pääikkunan näytöt (II) Kuva 47 h 1 Ajankohtaisen asiakaslaskurin käyttötuntilaskuri (Tämä käyttötuntilaskuri laskee, kun elektroniikka on kytketty päälle ja käyttötuntilaskuri on aktivoitu). Kokonaispinta-alan laskuri (tulee näkyviin vain, kun traktori lähettää signaalin (eteenpäinajo) koneen tietokoneelle) Karhorullan korkeuden säätö vasemmalla (0 % %) Karhorullan korkeuden säätö oikealla (0 % %) Poikittaiskuljettimien nopeuden säätäminen (50 % %) Niittoyksikön kevennyksen säätö (0 % %) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Anzeigen im Hauptfenster T1.1 nur für @ 1 Leveyssiirron säätäminen (0-40 cm, 8 cm:n välein) Ohje Kuvaruutua koskettamalla voidaan arvoja (1) muuttaa suoraan. 80

81 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster wenn gerade eine Funktion ausgeführt wird @ 1 Näyttöön tulevat tiedot, kun toimintoa suoritetaan parhaillaan Niittoyksikkö nostetaan Niittoyksikkö lasketaan Niittoyksikkö ajetaan ulos (leveydensiirto) Niittoyksikkö ajetaan sisään (leveydensiirto) Niittoyksikkö käännetään pois Niittoyksikkö käännetään päälle Poikittaiskuljetin lasketaan alas Poikittaiskuljetin nostetaan Kellunta-asento Ei kellunta-asennossa Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster wenn gerade eine Funktion ausgeführt wird @ 1 Karhorulla vasemmalla lasketaan Karhorullat vasemmalla nostetaan Karhorulla oikealla lasketaan Karhorullat oikealla nostetaan 81

82 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/Anzeigen im HauptfensterAnzeigen im Hauptfenster Frontmähwerk ( @ 1 Mahdolliset niittoyksikkönäytöt pääikkunassa Etuniittoyksikkö Etuniittoyksikkö on nostettu Etuniittoyksikkö on työasennossa. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Anzeigen im Hauptfenster @ 1 Sivuniittoyksikköjen mahdolliset niittoyksikkönäytöt pääikkunassa Seuraavat tilanäytöt ovat riippumattomia koneen malleista (poikittaiskuljettimella / ilman poikittaiskuljetinta): Kone sijaitsee kuljetusasennossa (kannatinvarret on ajettu kokonaan sisään ja lukittu) Kone ei sijaitse lopullisessa kuljetusasennossa (Kannatinvarsia ei ole ajettu kokonaan sisään eikä niitä ole lukittu) Kone sijaitsee kuljetusasennon alapuolella Seuraavat tilanäytöt ovat riippuvaisia koneen malleista (poikittaiskuljettimella / ilman poikittaiskuljetinta): Mallissa ilman poikittaiskuljetinta Kone sijaitsee päisteasennon yläpuolella Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa Poikittaiskuljettimella varustetussa mallissa (poikittaiskuljetin on käännetty päälle) Kone sijaitsee päisteasennon yläpuolella Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa Poikittaiskuljettimella varustetussa mallissa (poikittaiskuljetin sijaitsee työasennossa) Kone sijaitsee päisteasennon yläpuolella Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa 82

83 Pos: /Layout Module @ 1 Pos: /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö 83

84 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Softkeys für die Funktionstasten/Beschreibung der Grafiken (III) für Funktonstasten (F1 bis @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/Funktionstasten F1 bis F 12 Bild @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Softkeys für die Funktionstasten/F2 Stoppen aller ausgeführten @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/F3/F9 QFB heben/ @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/F4/F10 Seitenmähwerke heben/ @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/F5/F6 Mähwerke heben senken vorgewende in Arbeitsstellung und @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Toimintopainikkeiden (F1 - F12) grafiikoiden (III) kuvaus Kuva 48 Kaikkien suoritettujen toimintojen pysäyttäminen Paina toimintopainiketta (Kaikki parhaillaan suoritetut toiminnot pysäytetään) Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/F2 Frontmähwerk heben/senken @ 1 Etuniittoyksikön nosto Etuniittoyksikön lasku Vasemman poikittaiskuljettimen lasku Vasemman poikittaiskuljettimen nosto Oikean poikittaiskuljettimen lasku Oikean poikittaiskuljettimen nosto Vasemman sivuniittoyksikön lasku Vasemman sivuniittoyksikön nosto Oikean sivuniittoyksikön lasku Oikean sivuniittoyksikön nosto Niittoyksiköiden nosto työasennosta päisteasentoon Niittoyksiköiden lasku päisteasennosta työasentoon 84

85 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Ladewagen/Softkeys für die Funktionstasten/Softkey Menüebene der Maschine @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Funktionstasten F1 bis F 12/Seite 2/2 F1 Wechseln zwischen Hand- @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Koneen valikkotaso Koneen valikkotaso kutsutaan näyttöön painamalla toimintopainiketta. / Käsi-/automaattikäyttö Käsi-/automaattikäytön vaihto (näytössä näytetään aktivoitu käyttötila / ). Vaihto automaattiseen käyttöön: Paina toimintopainiketta. (Näyttöön ilmestyy symboli (automaattikäyttö)). Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Automatikbetireb/F11/F12 Überschnitt / @ 1 Auto Leveyssiirron säätäminen / käynnistäminen Auto Päällekkäisyyden säätäminen / käynnistäminen 85

86 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebGrundbild Automatikbetrieb Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Funktionstasten F1 bis F 12/Seite 2/2 F1 Wechseln zwischen Hand- @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senkenfrontmähwerk senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senkenfrontmähwerk heben ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö 10.2 Automaattinen käyttö Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400Gefahr Schnellstop ( @ 1 VAARA! Konetta käännettäessä ei kukaan saa oleskella kääntymisalueella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Huolehdi siitä, että muut henkilöt siirtyvät pois vaara-alueelta. Kytke kone tarvittaessa heti pois päältä. Tarvittaessa voidaan vaaran uhatessa painaa toimintopainiketta ja pysäyttää kaikki parhaillaan suoritettavat toiminnot. Kuva 49 / Käsi-/automaattikäyttö Käsi-/automaattikäytön vaihto (näytössä näytetään aktivoitu käyttötila / ). Vaihto automaattiseen käyttöön: Paina toimintopainiketta. (Näyttöön ilmestyy symboli (automaattikäyttö)). Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Automatikbetrieb/Automatikbetrieb @ 1 Vaihto käsikäytöstä automaattikäyttöön on käytettävissä vasta, kun sivuniittoyksiköt ovat päistetai työasennossa ja voimanottoakseli on kytketty mukaan Etuniittoyksikön lasku Toimintopainiketta kerran painamalla laskeutuu etuniittoyksikkö alas työasentoon asti Etuniittoyksikön nosto Toimintopainiketta kerran painamalla nousee etuniittoyksikkö ylös kuljetusasentoon asti. 86

87 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebQFB rechts heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebQFB links heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGeschwindigkeitsregelung der Querförderbänder Text ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebSeitenmähwerke heben / senken Ü3 ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Oikean poikittaiskuljettimen nosto/lasku Toimintopainikkeen painaminen kerran laskee poikittaiskuljetinta työasentoon asti (poikittaiskuljettimen käyttö kytkeytyy automaattisesti päälle) Toimintopainikkeen painaminen kerran nostaa poikittaiskuljetinta työasennosta käsin (poikittaiskuljettimen käyttö kytkeytyy automaattisesti pois päältä) Vasemman poikittaiskuljettimen nosto/lasku Toimintopainikkeen painaminen kerran laskee poikittaiskuljetinta työasentoon asti (poikittaiskuljettimen käyttö kytkeytyy automaattisesti päälle) Toimintopainikkeen painaminen kerran nostaa poikittaiskuljetinta työasennosta käsin (poikittaiskuljettimen käyttö kytkeytyy automaattisesti pois päältä) Poikittaiskuljettimen nopeussäätely Koskettamalla näytössä symbolin ( ) edessä olevaa lukua avautuu syöttömaski ja poikittaiskuljettimen nopeutta voidaan lisätä tai vähentää portaattomasti käytön aikana Sivuniittoyksikköjen nosto/lasku Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebSeitenmähwerk rechts heben/senken ( @ 1 Oikean sivuniittoyksikön laskeminen päisteasennosta työasentoon Toimintopainiketta kerran painamalla laskeutuu oikea sivuniittoyksikkö päisteasennosta työasentoon Oikean sivuniittoyksikön nostaminen työasennosta päisteasentoon Toimintopainiketta kerran painamalla nousee oikea sivuniittoyksikkö työasennosta päisteasentoon Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebSeitenmähwerk links heben/senken ( @ 1 Vasemman sivuniittoyksikön laskeminen päisteasennosta työasentoon Toimintopainiketta kerran painamalla laskeutuu vasen sivuniittoyksikkö päisteasennosta työasentoon Vasemman sivuniittoyksikön nostaminen työasennosta päisteasentoon Toimintopainiketta kerran painamalla nousee vasen sivuniittoyksikkö työasennosta päisteasentoon 87

88 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebGrundbild Automatikbetrieb Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken aller Mähwerke von Vorgewendestellung in Arbeitsstellung abhängig vom Menü 1-7 ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben aller Mähwerke von Arbeitsstellung in Vorgewendestellung abhängig vom Menü 1-7 ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Kuva Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Sivuniittoyksiköiden laskeminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Laske etuniittoyksikkö alas painamalla toimintopainiketta ja pitämällä sitä painettuna. Laske sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Laske etuniittoyksikkö ja sivuniittoyksiköt alas painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt laskevat alas, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt laskevat suoraan alas työasentoon asti Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Nosta etuniittoyksikkö ylös painamalla toimintopainiketta ja pitämällä sitä painettuna. Nosta sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Nosta etuniittoyksikkö ja sivuniittoyksiköt ylös painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt nousevat, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt nousevat suoraan päisteasentoon asti. 88

89 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebÜberschnitt vergrößern / verkleinern Auto ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebÜberschnitt vergrößern durch Touch ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebBreitenverschiebung vergrößern / verkleinern Auto ( Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 / automaattikäyttö Päällekkäisyyden suurentaminen tai pienentäminen Päällekkäisyyden avulla voidaan sivuniittoyksikön työleveyttä etuniittoyksikköön verrattuna sovittaa niin, ettei suoraan ajettaessa / kaarreajossa jää rehujäämiä pellolle. Päällekkäisyydelle voidaan tallentaa 2 erillistä arvoa (esim. suoraan eteenpäinajo / mutka-ajo). Auto Toimintopainiketta tallennettuun arvoon Auto Toimintopainiketta tallennettuun arvoon painamalla ajetaan ensimmäiseen sivuniittoyksiköiden uudelleen painamalla ajetaan toiseen sivuniittoyksiköiden Koskettamalla näytössä symbolin ( ) edessä olevaa lukua avautuu syöttömaski ja päällekkäisyyttä voidaan lisätä tai vähentää portaattomasti käytön aikana. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebWerte für Überschnitt ändern ( @ 1 Päällekkäisyyden arvojen muuttaminen Painamalla ja pitämällä (n. 2 s) toimintopainiketta valikko 1-1 Päällekkäisyys Auto painettuna kutsutaan esiin Ohje Lisätietoja, katso luku Asetukset "Valikko 1-1 Päällekkäisyys" Leveydensiirron suurentaminen tai pienentäminen Leveydensiirron avulla voidaan molempia sivuniittoyksiköitä siirtää samanaikaisesti oikealle tai vasemmalle (eteen-/taakseajo) niin, että rinteessä niitettäessä ei pellolle jää rehujäämiä. Auto Toimintopainiketta painamalla siirtyvät molemmat sivuniittoyksiköt tallennetun arvon verran oikealle Auto Toimintopainiketta uudelleen painamalla siirtyvät molemmat sivuniittoyksiköt tallennetun arvon verran vasemmalle Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebWerte für Breitenverschiebung ändern ( @ 1 Leveydensiirron arvojen muuttaminen Painamalla ja pitämällä (n. 2 s) toimintopainiketta valikko 1-2 Leveydensiirto Auto painettuna kutsutaan esiin Ohje Lisätietoja, katso luku Asetukset "Valikko 1-2 Leveydensiirto" 89

90 Pos: /Überschriften/Überschriften 1/K-O/KRONE ISOBUS-Terminal CCI 1 Pos: /Überschriften/Überschriften 1 KRONE ISOBUS-terminaali CCI KRONE ISOBUS-terminaali CCI Valikkotaso Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/HauptmenüsMenüebene Kurzüberblick ( @ 1 Yleiskatsaus Yleiskatsaus Päävalikko Alavalikko Alavalikko Kuvaus 1 Asetukset 1-1 Auto 1-2 Auto Päällekkäisyyden säätäminen Leveyssiirron säätäminen Etuniittoyksikön säätäminen lisävaruste Karhorullan korkeuden vapauttaminen automaattikäyttöä varten Laskunopeuden säätäminen Käsi-/aika-/matkaohjauksen säätö lisävaruste 2 Laskurit 2-1 Asiakaslaskurit 2-2 Kokonaislaskuri 90

91 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Päävalikko Alavalikko Alavalikko Kuvaus 4 Huolto 4-2 Anturitesti käsin 4-4 Käyttölaitetesti käsin 4-6 Ajonopeus-/ajosuuntanäytön diagnoosi 4-7 Diagnoosi-lisätoiminto (AUX) 4-9 Käsikäyttö ilman kyselyä 5 Info 6 Asentaja 91

92 Pos: /Überschriften/Überschriften 2/K-O/Menüebene 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Menüebene aufrufenmenüebene aufrufen Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Menüebene aufrufen @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikkotason haku näyttöön 1 Kuva 51 CC Toimintopainiketta perusnäytöstä käsin painettaessa siirrytään koneen valikkotasolle. Näytössä näytetään valikkotaso. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Menüebene Überblick Hauptmenüs @ 1 Valikkotaso on jaettu viiteen päävalikkoon: = Päävalikko 1 "Asetukset" = Päävalikko 2 "Laskurit" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" Valitse haluamasi päävalikko painamalla toimintopainiketta tai. Symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla kutsutaan näyttöön valitun päävalikon valikkotaso. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko. Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 92

93 Pos: /Überschriften/Überschriften 2/F-J/Hauptmenü Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Hauptmenü 1 @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Päävalikko 1 "Asetukset" Auto Auto Kuva 52 CC CC Kutsu valikkotaso esiin perusnäytöstä käsin toimintopainiketta painamalla Valitse toimintopainiketta tai painamalla päävalikko 1 ( ) (symboli näytetään harmaalla taustalla) Paina toimintopainiketta Näyttöön tulee valikkotaso 1 "Asetukset". Valikkotasossa 1 "Asetukset" on koneen varustuksesta riippuen seuraavat alavalikot: Auto Auto Valikko 1-1 Valikko 1-2 Valikko 1-3 Valikko 1-4 Valikko 1-6 Valikko 1-7 Päällekkäisyyden säätäminen Leveyssiirron säätäminen Etuniittoyksikön säätäminen lisävaruste Karhorullan korkeus automaattikäyttöä varten Laskunopeuden säätäminen Käsi-/aika-/matkaohjauksen säätö 93

94 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-1 Überschnitt 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Hinweis Einstellung über @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 1-1 "Päällekkäisyyden säätäminen" 1-1 Auto Auto Kuva 53 Päävalikko 1 "Asetukset" on näkyvissä. CC Paina toimintopainiketta tai valitaksesi päävalikon 1-1 (symboli näkyy harmaalla taustalla) Paina toimintopainiketta Näytössä on valikko 1-1 "Päällekkäisyyden säätäminen". Automaattikäyttöä varten voidaan asettaa kaksi arvoa. Valitse vierityspyörällä haluttu valinta (A) (Valintakenttä korostetaan värillisenä) Paina vierityspyörää (näyttöön tulee uusi syöttöikkuna) Suurenna tai pienennä arvoa vierityspyörää kiertämällä Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin Auto Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 94

95 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-2 Breitenverschiebung 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Hinweis Einstellung über @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 1-2 "Leveyssiirron säätäminen" 1-2 Auto Kuva 54 Päävalikko 1 "Asetukset" on näkyvissä. CC Paina toimintopainiketta tai valitaksesi päävalikon 1-2 harmaalla taustalla) Paina toimintopainiketta Näytössä on valikko 1-2 "Leveyssiirron säätäminen". Auto (symboli näkyy Leveydensiirron avulla voidaan molempia sivuniittoyksiköitä siirtää samanaikaisesti oikealle tai vasemmalle (eteen-/taakseajo) niin, että rinteessä niitettäessä ei pellolle jää rehujäämiä. Järjestelmä ottaa automaattisesti ylemmät arvot (A) käyttöön vinottain alempia arvoja (B) varten. Valitse vierityspyörällä haluttu valinta (A) (Valintakenttä korostetaan värillisenä) Paina vierityspyörää (näyttöön tulee uusi syöttöikkuna) Suurenna tai pienennä arvoa vierityspyörää kiertämällä Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 95

96 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-3 Frontmähwerk einstellen Seite 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 1-3 "Etuniittoyksikön säätö" /3 CC Kuva 55 Valikkotasolla 1-3 "Etuniittoyksikön säätö" voidaan valita 3 tilasta: CC000524_1 Tila 1 Tila 2 Tila 3 Etuniittoyksikön nosto/lasku tapahtuu traktorinpuoleisella ohjauslaitteella. Etuniittoyksikön nosto/lasku tapahtuu päätelaitteella. Etuniittoyksikkö nostetaan aina kokonaan ylös. Etuniittoyksikön nosto/lasku tapahtuu päätelaitteella. Etuniittoyksikkö nostetaan aikaohjatusti. Nostoaikaa voidaan säätää. Valikon esiinkutsu Päävalikko 1 "Asetukset" on kutsuttu esiin. Paina toimintopainiketta tai valitaksesi valikon 1-3 (symboli esitetään harmaalla taustalla). Paina toimintopainiketta. Näytössä näkyy valikko 1-3 "Etuniittoyksikön säätö". Tilan muuttaminen ja tallentaminen Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Valitse toimintopainiketta tai painamalla tila, ylärivin symboli sammuu. Paina toimintopainiketta. Asetettu tila tallennetaan, ylärivin symboli tulee näkyviin. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko. Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 96

97 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-3 Frontmähwerk einstellen Seite @ 1 Nostoajan säätö tilalle s 3/3 Kuva 56 CC CC Edellytyksenä on, että tila 3 on valittu ja tallennettu. Nostoaikaa muutetaan painamalla arvoa (1) kosketusnäytössä. Näyttöön avautuu syöttömaski. Lisää tai laske arvoa (1). Vahvista syötetty tieto painamalla OK. 97

98 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-4 Schwadrollen-Höhe 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 1-4 "Karhorullan korkeus automaattikäyttöä varten" /2 Kuva 57 Päävalikko 1 "Asetukset" on näkyvissä. CC000521_1 CC000525_1 Paina toimintopainiketta tai valitaksesi päävalikon 1-4 (symboli näkyy harmaalla taustalla) Paina toimintopainiketta Näytössä on valikko 1-4 "Karhorullan korkeus". Ajankohtainen tila näytetään symbolina: Karhorullan korkeus (järjestelmäohjattu) Järjestelmä määrittää karhorullan korkeus automaattikäytössä ja sovittaa poikittaiskuljettimen nopeuden. Karhorullan korkeus (manuaalinen säätö automaattikäytössä mahdollista) Symbolit (, ) karhorullan korkeuden manuaalista säätöä varten vapautetaan automaattikäyttöä varten. Suorat muutokset näytön pääikkunassa ovat mahdollisia. Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Tilan muuttaminen ja tallentaminen Aseta tila vastaavasti toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta, asetettu tila tallennetaan, ylärivin symboli tulee näkyviin Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 98

99 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-6 Senkgeschwindigkeit 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 1-6 "Laskunopeuden säätäminen" CC CC Kuva 58 Tässä valikossa voidaan niittoyksiköiden laskunopeutta päisteasennosta työskentelyasentoon sovittaa vastaavaan tarpeeseen. Päävalikko 1 "Asetukset" on näkyvissä. Paina toimintopainiketta tai valitaksesi valikon 1-6 (symboli esitetään harmaalla taustalla) Paina toimintopainiketta Näytössä on valikko 1-6 "Laskunopeuden säätäminen". Ajankohtainen tila näytetään symbolina: 1 Suurin laskunopeus 3 Keskimmäinen laskunopeus 5 Alhaisin laskunopeus Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Tilan muuttaminen ja tallentaminen Aseta tila vastaavasti toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta, asetettu tila tallennetaan, ylärivin symboli tulee näkyviin Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin 99

100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 1 Einstellungen/Menü 1-7 Hand-/ Zeit-/ Wegsteuerung 1 KRONE ISOBUS-terminaali CCI Valikko 1-7 Käsi-/aika-/matkaohjauksen säätö /3 CC CC Kuva 59 Tällä valikkotasolla voidaan sivuniittoyksiköiden laskukäyttäytyminen etuniittoyksikköön valita kolmesta tilasta. Tila 1 Tila 2 Tila 3 Käsiohjaus, toimintopainikkeen ollessa painettuna laskee tai nousee ensiksi etuniittoyksikkö. Toimintopainikkeen vapautuksen jälkeen seuraavat sivuttaiset niittoyksiköt. Aikaohjaus, määrittää sivuttaisten niittoyksikköjen noston tai laskun viiveajan etuniittoyksikköön nähden. Viiveaikaa voidaan säätää. Matkaohjaus, määrittää voielä kuljettavan matkan, ennen kuin sivuttaiset niittoyksiköt nousevat tai laskevat etuniittoyksikölle. Matka on säädettävissä. Valikon esiinkutsu Päävalikko 1 "Asetukset" on kutsuttu esiin. Paina toimintopainiketta tai valitaksesi valikon 1-7 (symboli esitetään harmaalla taustalla). Paina toimintopainiketta. Näytössä näkyy Valikko 1-7 "Käsi-/aika-/matkaohjauksen säätö". Tilan muuttaminen ja tallentaminen Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Valitse toimintopainiketta tai painamalla tila, ylärivin symboli sammuu. Paina toimintopainiketta, Asetettu tila tallennetaan, ylärivin symboli tulee näkyviin. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin 100

101 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Aikaohjauksen säätö tilalle s 2/3 Kuva s CC ) Aikaviive nosto 2) Aikaviive lasku CC Edellytyksenä on, että tila 2 on valittu ja tallennettu. Aikaviivettä muutetaan painamalla arvoa (1) tai (2) kosketusnäytössä. Näyttöön avautuu syöttömaski. Lisää tai laske arvoa. Vahvista syötetty tieto painamalla OK. Matkaohjauksen säätö tilalle m 3/3 Kuva m CC ) Matka nosto 2) Matka lasku CC Edellytyksenä on, että tila 3 on valittu ja tallennettu. Matkaa muutetaan painamalla arvoa (1) tai (2) kosketusnäytössä. Näyttöön avautuu syöttömaski. Lisää tai laske arvoa. Vahvista syötetty tieto painamalla OK. 101

102 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Hauptmenü Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Päävalikko 2 "Laskurit" 2 Kuva62 Päävalikon haku näyttöön CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 2 ( ),symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikkotason 2 "Laskurit". Valikkotaso 2 "Laskurit" on jaettu kahteen valikkoon: = Valikko 2-1 "Asiakaslaskurit" = Valikko 2-2 "Kokonaislaskuri" 102

103 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Menü Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 2-1 "Asiakaslaskurit" 2-1 n all Kuva 63 Valikon haku näyttöön Päävalikko 2 "Laskurit" on näkyvissä CCS00013 Paina toimintopainiketta tai valitaksesi päävalikon 2-1 (symboli näkyy harmaalla taustalla) Paina toimintopainiketta Näytössä on valikko 2-1 "Asiakaslaskurit". Symbolien merkitys: Käyttötuntilaskuri Alalaskuri Asiakaslaskurit (1-20) Ohje Käyttötuntilaskuri ( ) laskee vasta, kun käyttötuntilaskuri on aktivoitu, elektroniikka kytketty päälle ja voimanottoakseli käynnissä. Alalaskuri ( ) tulee näkyviin vain, kun vastaava parametri on vapautettu päävalikossa 6 "Asentaja" Alalaskuri ( ) laskee, kun traktori lähettää eteenpäinajon signaalin tietokoneelle ja vähintään yksi niittoyksikkö on työkäytössä. Alalaskuri pysähtyy heti, kun traktori seisoo tai niittoyksikköjä ei ole työkäytössä. Näytetty ala ei välttämättä vastaa todellisuudessa niitettyä alaa, koska voi olla, että on niitetty myös traktoreilla, jotka eivät ole lähettäneet eteenpäinajon signaalia Asiakaslaskuri ( ) näyttää koneen käyttöajan ja niitetyn alan. Asiakaslaskuri voidaan nollata Aktivoidun asiakaslaskurin (tässä asiakaslaskuri 1) tausta on harmaa. Molempien poikkiviivojen välissä on valittu asiakaslaskuri (tässä asiakaslaskuri 2) 103

104 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Kundenzähler @ 1 Asiakaslaskurin aktivointi Kuva 64 Aseta haluamasi asiakaslaskuri poikkiviivojen väliin painamalla toimintopainiketta tai ja aktivoi se painamalla toimintopainiketta. Valittu asiakaslaskuri (tässä asiakaslaskuri 1) näkyy harmaana ( 1). Aikaisemmin aktivoitu asiakaslaskuri (tässä asiakaslaskuri 2) ei ole enää harmaa. Käyttötuntilaskurin aktivointi/deaktivointi Symbolien merkitys h ON Käyttötuntilaskuri aktivoitu h OFF Käyttötuntilaskuri deaktivoitu Painamalla toimintopainiketta h ON / h OFF käyttötuntilaskuri aktivoidaan tai deaktivoidaan (vastaava symboli näytetään). 104

105 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Kundenzähler @ 1 Asiakaslaskurin nollaus Kuva 65 Aseta poistettava asiakaslaskuri toimintopainikkeita tai painamalla poikkiviivojen väliin (tässä asiakaslaskuri 2) (asiakaslaskurin ei tarvitse olla aktivoituna). Valittu asiakaslaskuri (tässä asiakaslaskuri 2) nollataan painamalla toimintapainiketta. Kaikkien asiakaslaskurien nollaus Toimintopainiketta painamalla (n. 2 s) kaikki asiakaslaskurit nollataan. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 105

106 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Menü Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Hinweis @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 2-2 Kokonaislaskuri" all n all 1 2 Kuva 66 Valikon haku näyttöön Päävalikko 2 "Laskurit" on näkyvissä CCS00016 CC000528_1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 2 Zähler/Menü 2-2 Gesamtzähler @ 1 Paina toimintopainiketta tai valitaksesi päävalikon 2-2 (symboli näkyy harmaalla taustalla) Paina toimintopainiketta Näyttö näyttää valikon 2-2 "Kokonaislaskuri". Symbolien merkitys: h Käyttötuntilaskuri Alalaskuri Kokonaislaskuri (ei nollattavissa) 1 Käyttökausilaskuri 1 (nollattavissa) 2 Käyttökausilaskuri 2 (nollattavissa) Ohje Käyttötuntilaskuri ( h) laskee heti, kun voimanottoakseli on kytketty mukaan Alalaskuri ( ) laskee, kun traktori lähettää eteenpäinajon signaalin tietokoneelle ja vähintään yksi niittoyksikkö on työkäytössä. Alalaskuri pysähtyy heti, kun traktori seisoo tai niittoyksikköjä ei ole työkäytössä. Näytetty ala ei välttämättä vastaa todellisuudessa niitettyä alaa, koska voi olla, että on niitetty myös traktoreilla, jotka eivät ole lähettäneet eteenpäinajon signaalia Asiakaslaskuri ( ) näyttää koneen käyttöajan ja niitetyn kokonaisalan. Kokonaislaskuria ei ole kohdistettu yhteenkään asiakaslaskuriin eikä sitä voida nollata. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 1400/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-2 Gesamtzähler @ 1 Käyttökausilaskurin 1 tai käyttökausilaskurin 2 nollaus Paina toimintopainiketta 1, käyttökausilaskuri 1 nollataan Paina toimintopainiketta 2, käyttökausilaskuri 2 nollataan Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 106

107 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Hauptmenü 4 Service Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Päävalikko 4 "Huolto" Kuva67 Päävalikon haku näyttöön CC BPK40190_1 Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 4 ( ), symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikkotason 4 "Huolto". Valikkotaso 4 "Huolto" on jaettu kahteen valikkoon: = Valikko 4-2 "Anturitesti käsin" = Valikko 4-4 "Käyttölaitetesti käsin" 107

108 Pos: /Überschriften/Überschriften 3/K-O/Menü 4-2 Sensortest 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-2 Sensortest Hand @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Diagnose Drucksensor @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 4-2 "Anturitesti käsin" 4-2 Kuva 68 BPK40190_1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand (2) @ 1 Käsin tehtävässä anturitestissä tarkastetaan, onko koneeseen asennetuissa antureissa vikoja, ja lisäksi voidaan käsin tehtävässä anturitestissä anturit säätää oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand (3) Achtung Zapfwelle darf nicht @ 1 Huomio! Anturitestin aikana ei voimanottoakseli saa pyöriä. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Swadro/Swadro 2000/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand (4) Menü @ 1 Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. Valitse toimintopainikkeella tai valikko 4-2 "Anturitesti käsin". Valitun symbolin tausta muuttuu harmaaksi. Paina toimintopainiketta Anturin valinta Valitse anturi painamalla toimintopainiketta tai. Valitun symbolin tausta muuttuu harmaaksi. Anturitesti alkaa välittömästi. Pos: /BA/Info-Center/Sensoren/Diagnose @ 1 Paineanturien diagnoosi Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ 1 Mahdolliset anturit (koneen varustuksesta riippuen) B1 Etuniittoyksikkö ylhäällä B2 Akkupaine Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (1,2) @ 1 Tila (status): Painekynnystä ei ole saavutettu Painekynnys on saavutettu 108

109 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 ServiceAuflistung der möglichen Namursensoren EC B 1000 ( @ 1 Pos: /Layout Module @ 1 Pos: /BA/Info-Center/Sensoren/Diagnose @ 1 Namur-anturien diagnoosi KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/Schwader/Bedieneinheit - Komfort/Swadro 1400/Hauptmenüs/Hauptmenü 4 Service/Einstellwerte Sensor allgemeiner @ 1 Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ 1 Mahdolliset anturit (koneen varustuksesta riippuen) Nro Symboli Kuvaus Nro Symboli Kuvaus B4 Oikean niittoyksikön kierrosluku B13 Työleveys vasen B5 Vasemman niittoyksikön kierrosluku B14 Työleveys nolla vasen B7 Yhdistäminen oikealla alhaalla B18 Kuljetusasento oikea B9 Yhdistäminen vasemmalla alhaalla B19 Kuljetusasento vasen B11 B11 R Työleveys oikea B36 Päisteasento oikea B12 Työleveys nolla oikea B37 Päisteasento vasen Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (1,2,3,4) @ 1 Tila (state): 1 kytketty (metalli) 2 ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku 109

110 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-2 Sensortest Hand @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Diagnose Winkelsensor @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Diagnose Längensystem (Linearmotor) @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Kuva 69 Pos: /BA/Info-Center/Sensoren/Diagnose @ 1 Diagnoosi kulma-anturi Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ 1 Mahdolliset anturit (koneen varustuksesta riippuen) B16 Asema oikealla (n. 110 :een asti) B17 BPK40190_1 Asema vasemmalla (n. 110 :een asti) Pos: /BA/Info-Center/Sensoren/Diagnose Längensystem @ 1 Diagnoosi pituusjärjestelmä (lineaarimoottori) Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ 1 Mahdolliset anturit (koneen varustuksesta riippuen) BM2 Asema karhorulla vasen BM3 Asema karhorulla vasen Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor @ 1 Tila (status): Anturi ok Johtovika Oikosulku 110

111 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Service 4 zu schließen bzw. zum Grundbild @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Diagnose @ 1 Syöttöjännitteiden diagnoosi 4-2 U1 Kuva70 CC Nro Anturin Kuvaus symboli U1 U1 Syöttöjännite Haluttu jännite: 12V kok.: 12-14,5 V 12V ohj.: 12-14,5 V 12VSi: 12 14,5 V 12V ana: 12 14,5 V 8V dig: 8,5-9,1 V 12V Pow2: 12-14,5 V 12V Pow3: 12-14,5 V Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 4 "Huolto". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 111

112 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 112

113 Pos: /Überschriften/Überschriften 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Käyttölaitetesti Pos: /BA/Sicherheit/7. Gefahrenhinweise altgefahr - Aktortest ( @ 1 Vaara! - Ennalta-arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Käyttölaitetesti on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolella. Varmista, ettei vaara-alueella ole henkilöitä, eläimiä tai esineitä. Pos: /BA/Sicherheit/7. Gefahrenhinweise altgefahr - Aktortest Zusatz nur in Arbeitsposition ( @ 1 Vaara! - Ennalta arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Käyttölaitetestiä varten koneen on oltava työasennossa. 113

114 Pos: /Überschriften/Überschriften 3/K-O/Menü 4-4 Aktortest 1 Pos: /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-4 Aktortest @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 4-4 "Käyttölaitetesti käsin" Pos: /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ 1 Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOMIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan on oltava deaktivoitu. 4-4 Kuva 71 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand Menü aufrufen / Aktor @ 1 Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. CCS00019 Paina toimintopainiketta tai valitaksesi valikon 4-4, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko 4-4 "Käyttölaitetesti käsin". Käyttölaitteen valinta Valitse käyttölaite painamalla toimintopainiketta tai. Symboli esitetään harmaalla taustalla. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Diagnose digitale @ 1 Digitaalisten käyttölaitteiden diagnoosi Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja käyttölaitteen testi on mahdollinen (katso taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan pistokkeen LED tarkistaa suoraan käyttölaitteesta. Paina toimintopainiketta 114

115 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Auflistung aller digitalen Aktoren EC B @ 1 Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen digitale Aktoren Version 1 @ 1 Pos: /Layout Module @ 1 Pos: /BA/Info-Center/Sensoren/Mögliche digitale Aktoren (je nach Ausstattung der @ 1 Mahdolliset digitaaliset käyttölaitteet (koneen varustuksen mukaan) KRONE ISOBUS-terminaali CCI 100 Nro Symboli Kuvaus Nro Symboli Kuvaus Y 1 Toimintoventtiili 1 Y16 Yhdistäminen vasen*) Y 2 Toimintoventtiili 2 Y17 Yhdistäminen oikea*) Y 6 Kellunta-asento oikea Y18 Kokoonkääntö*) Y 7 Kellunta-asento vasen Y19 Kokoonkääntö_3 Y 8 Niittoyksikön lasku oikea Y20 Heilurivapautus oikea Y 9 Niittoyksikön nosto oikea Y21 Heilurivapautus vasen Y10 Niittoyksikön lasku vasen Y22 Työleveys vasen*) Y11 Niittoyksikön nosto vasen Y24 Työleveys oikea*) Y12 Etuniittoyksikön lasku Y26 Työleveyden kääntö vasen Y13 Etuniittoyksikön nosto *) 2Venttiilit, joiden on oltava kytkettynä Tila (state) ON OFF FUSE Nimitys Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Ei syöttöjännitettä, sulake todennäköisesti viallinen. Ei määritelty vikatila 115

116 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 ServiceDiagnose analoge Aktoren EasyCut B 1000 ( @ 1 Analogisten käyttölaitteiden diagnoosi Kuva 72 Virtaa (ma) voidaan säätää arvolla PWM (promilleina). Toimintopainikkeen painallus, PWM-arvoa nostetaan Toimintopainikkeen painallus, PWM-arvoa lasketaan Mahdolliset analogiset käyttölaitteet Nro Symboli Kuvaus Y 4 Niittoyksikön kevennys oikea Y 5 Niittoyksikön kevennys vasen Y38 Poikittaiskuljetin Tila (status): Käyttölaite päällä Käyttölaite pois päältä Ei syöttöjännitettä, sulake tod.näk. viallinen 116

117 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Mögliche @ 1 Moottorit Kuva 73 Toiminto suoritetaan suoraan toimintopainiketta painamalla Toiminto suoritetaan suoraan toimintopainiketta painamalla Nro Anturisymboli Kuvaus M1 M2 M3 Öljyjäähdytin (jäähdytys / puhdistus) Karhorullan säätäminen vasen (lineaarimoottori) Karhorullien säätäminen oikea (lineaarimoottori) Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige digitaler Aktoren @ 1 Tila (status): Käyttölaite päällä Käyttölaite pois päältä 117

118 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-6 Diagnose Fahrgeschw/Fahrtrichung/Menü 4-6 Diagnose Fahrgeschwindigkeits- /Fahrtrichtungsanzeige 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-6 Diagnose Fahrgeschw/Fahrtrichung/Hinweis Parameter Iso-Bus @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" ZX400056_1 Kuva 74 Valikko 4-6 näytetään vain, kun traktori lähettää ajonopeuden ja ajosuunnan ISO-väylälle. Hae näkyviin päävalikko "Huolto" painikkeella Valitse painikkeilla valikko 4-6, symboli esitetään harmaalla taustalla. Kutsu valikko esiin painikkeella OK. Näytössä on valikko 4-6 "Ajonopeus-/ajosuuntanäyttö". Symbolien selitykset: 1) <--- 0 = Eteenpäinajo 0 ---> = Peruutusajo 2) 25,5 km/h= Nopeus eteenpäinajossa -25,5 km/h= Nopeus peruutusajossa 3) /min = voimanottoakselin kierrosluku 4) Parametri (ISO-väylän analyysi) valittu Parametria (ISO-väylän analyysi) ei valittu Painikkeella ESC suljetaan näkyvillä oleva valikko Näyttö näyttää valikkotason 4 "Huolto". Ohje Jos parametri (ISO-väylän analyysi) on valittu, järjestelmä aktivoi alalaskurin ja automaattikäytössä niittoyksiköt nostetaan automaattisesti ylös peruutettaessa. 118

119 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-7 Diagnose Auxiliary (AUX)/Menü 4-7 Diagnose Auxiliary (AUX) 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 4-7 "Diagnoosi-lisätoiminto (AUX)" Kuva 75 Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön CC ZX Paina toimintopainiketta tai valitaksesi valikon 4-7, symboli näkyy harmaalla taustalla Paina toimintopainiketta Näytössä on valikko 4-7 "Diagnoosi-lisätoiminto (AUX)". Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 4-7 Diagnose Auxiliary (AUX)/Menü 4-7 Diagnose Auxillary Belegung am Multifunktionshebel @ 1 Näytössä näkyy monitoimivivun kuva. Kun monitoimivivun toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. Painikkeella ESC suljetaan näkyvillä oleva valikko Näyttö näyttää valikkotason 4 "Huolto". 119

120 Pos: /Überschriften/Überschriften 3/K-O/Menü 4-9 Handbedienung ohne 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Handbetrieb @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Nächste Seite @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 4-9 "Käsikäyttö ilman kyselyä" Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Warnung @ 1 VAROITUS! Käsikäyttö! Vaikutus: Koneen vakavat vauriot Käsikäyttö tapahtuu traktorin moottorin ollessa käynnissä! Painetut toiminnot suoritetaan välittömästi (myös kuljetusasennossa), siksi käsikäytön saavat suorittaa vain sellaiset henkilöt, jotka tuntevat koneen Kytke voimanottoakseli pois toiminnasta Irrota traktorin nivelakseli. Pidä riittävä etäisyys liikkuviin osiin (sivuniittoyksiköt, etuniittoyksikkö, poikittaiskuljetin...) Sammuta hydraulilaitteisto välittömästi hätätapauksessa Sammuta kone tarvittaessa välittömästi, pysäytä moottori ja vedä virta-avain pois. Käsikäyttö on suoritettava turvallisesta paikasta käyttölaitteiden ohjaamien koneenosien vaikutusalueen ulkopuolella. Kuva 76 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Menü 4-9 @ 1 Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. Paina toimintopainiketta tai valitaksesi valikon 4-9 ( ),symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko 4-9 "Käsikäyttö ilman kyselyä". Seuraava sivu näytetään toimintopainiketta painamalla 120

121 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Auflistung aller möglichen Funktionen in Handbedienung EC B @ 1 Pos: /Layout Module @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Mögliche Funktionen (je nach Ausstattung der @ 1 Mahdolliset toiminnot (koneen varustuksen mukaan) KRONE ISOBUS-terminaali CCI 100 Symboli Suoritettava toiminto Symboli Suoritettava toiminto Oikean sivuniittoyksikön nosto Oikean sivuniittoyksikön lasku Vasemman sivuniittoyksikön nosto Vasemman sivuniittoyksikön lasku Oikean sivuniittoyksikön ulosajo Oikean sivuniittoyksikön sisäänajo Vasemman sivuniittoyksikön ulosajo Vasemman sivuniittoyksikön sisäänajo Etuniittoyksikön nosto R Oikean karhorullan sisäänajo Etuniittoyksikön lasku R Oikean karhorullan ulosajo Oikean / vasemman sivuniittoyksikön taitto sisään Oikean / vasemman sivuniittoyksikön taitto alas Oikean poikittaiskuljettimen lasku Oikean poikittaiskuljettimen nosto Vasemman poikittaiskuljettimen nosto Vasemman poikittaiskuljettimen lasku L L Vasemman karhorullan sisäänajo Vasemman karhorullan ajo ulos Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenüs 4 Service/Menü 4-9 Handbedienung ohne Sicherheitsabfragen/Auführen der Funktion ohne @ 1 Halutun symbolin vastaavaa toimintopainiketta painamalla (vaihtoehtoisesti kosketusnäytön kautta), haluttu toiminto (yllä olevan taulukon mukaisesti) suoraan ilman turvakyselyä. 121

122 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Hauptmenüs/Hauptmenüs alte Ausführung/Hauptmenü 5 Info/Hauptmenü Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Päävalikko 5 "Info" 5 CCS00030 Kuva 77 Päävalikon haku näyttöön Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 5 ( ), symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikon 5 "Info". Sivu 5-1: Koneen ohjelmiston kokonaisversio SW= Koneen ohjelmiston kokonaisversio = Tietokoneen versio ISO= ISO-ohjelmistoversio 122

123 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 6 Monteur/Hauptmenü Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Päävalikko 6 "Asentaja" Päävalikon haku näyttöön Kuva78 CC000051_1 CC000052_1 Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 6, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Päävalikko 6 "Asentaja" on suojattu salasanalla. Näyttöön tulee salasanan kysely. 123

124 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ISOBUS/Menü 9 ISO-Einstellungen/Hauptmenü Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ISOBUS/Menü 9 ISO-Einstellungen/Menü 9-1 Softkeys ISO-Terminal weniger Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ISOBUS/Menü 9 ISO-Einstellungen/ISo-Terminal neu @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ISOBUS/Menü 9 ISO-Einstellungen/Menü 9-1 im ISO-Terminal aufrufen @ 1 KRONE ISOBUS-terminaali CCI Päävalikko 9 "ISO-asetukset Info" 9 Kuva 79 Päävalikon haku näyttöön CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla Paina toimintopainiketta Näyttöön tulee valikkotaso 9 "ISO-asetukset". Valikkotaso 9 "Iso-asetukset" näyttää valinnaisesti seuraavat valikot: = Valikko 9-1 "ISO-käyttöpäätteen toimintopainikkeet" (näkyy vain käyttöpäätteissä, joissa on vähemmän kuin 10 painiketta) tai = Valikko 9-2 Vaihto käyttöpäätteiden välillä" (näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä) Valikko 9-1 "ISO-käyttöpäätteen toimintokuvakkeet" Ohje Valikko 9-1 näkyy vain ISO-käyttöpäätteissä, joissa on vähemmän kuin 10 painiketta. Valikossa 9-1 säädetään, onko perusnäytössä (ISO-käyttöpäätteissä, joissa on vähemmän kuin 10 painiketta) 5 vai 10 toimintokuvaketta. Jos valitaan 10 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Ohje Suosittelemme ISO-käyttöpäätteille, joissa on vähemmän kuin 10 painiketta, lisäksi ISOohjaussauvaa, jonka avulla työkoneen ohjaus on helppoa. Ohjaussauvan toiminnot löytyvät luvusta "Esimerkki ohjaussauvan toiminnoista". Ohje Alle 10 painiketta käsittävillä ISO-terminaaleilla on asetus säädettävä uudelleen terminaalin jokaisen uudelleenkäynnistyksen jälkeen. 124

125 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Kuva 80 Päävalikko 9 "ISO-asetukset" on näkyvissä. Painiketta painamalla kutsutaan esiin valikko 9-1 ( ) Näyttöön tulee valikko 9-1 "ISO-käyttöpäätteen toimintokuvakkeet". Ajankohtainen tila näytetään symbolina: ZX Perusnäytön vaihto 5 toimintokuvakkeelle Perusnäytön vaihto 10 painike-toimintokuvakkeelle Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Tilan muuttaminen ja tallentaminen Aseta painikkeella tai tila vastaavasti, ylärivin symboli sammuu Painiketta painettaessa asetettu tila tallentuu ja ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvillä oleva valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 125

126 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/ISOBUS/Menü 9 ISO-Einstellungen/Menü Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Valikko 9-2 "Vaihto käyttöpäätteiden välillä" Ohje Valikko 9-2 näkyy vain, jos liitettynä on useampia ISO-käyttöpäätteitä. Valikon 9-2 kautta voidaan vaihtaa seuraavaan liitettyyn käyttöpäätteeseen (aina sen mukaan, montako käyttöpäätettä on liitettynä). Ensimmäisellä vaihtokerralla ladataan koneen asetukset seuraavaan käyttöpäätteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan käyttöpäätteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä käyttöpäätteessä. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi käytetty terminaali ei ole enää käytettävissä, uudelleenkäynnistys viivästyy, koska järjestelmä etsii uuden terminaalin ja lataa ominaisvalikot terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja. 9 Kuva 81 CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 9 ( ),symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla näytetään valikkotaso 9-2 ( ).symboli esitetään harmaalla taustalla. Painiketta uudelleen painamalla vaihdetaan seuraavaan liitettyyn käyttöpäätteeseen Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 126

127 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Alarmmeldungen/Alarmeldung 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Hälytysilmoitus F7 F8 F9 A03 F1 F2 F3 F10 F11 KBT F4 F5 F12 F6 CC000053_1 Kuva 82 Hälytysilmoitus Jos koneessa esiintyy häiriö, näyttöön tulee hälytysilmoitus ja samalla kuuluu akustinen signaali (jatkuva merkkiääni). Kuvaus, mahdollinen syy ja korjaus löytyvät luvusta "Hälytysilmoitukset". Ohje Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät toimintokuvakkeet on deaktivoitu. Hälytyksen kuittaus: Kuittaa hälytys painamalla toimintopainiketta toimintokuvakkeelle, merkkiääni lakkaa. Jos häiriö ilmaantuu uudelleen, hälytysilmoitus tulee jälleen näkyviin. 127

128 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/AlarmmeldungenAllgemeine Alarmmeldungen Tabelle EC B 1000 ( @ 1 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Hälytysilmoitukset Nro Kuva Mahdollinen syy Korjaus A01 Tietokoneen pistosulake on viallinen. Oikosulku jännitelähdöissä +12V2FU_L Tarkista liitännän mahdollinen oikosulku ja vaihda sulake. A02 A02 FUSE 12V Pow3 Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +12V3FU_L Tarkista liitännän mahdollinen oikosulku. Sulake palautuu itsestään jäähtymisen jälkeen. A04 A04 Yhteys monitoimivipuun on katkennut. Monitoimivipua ei ole liitetty oikein. Tarkasta monitoimivivun johdotus. A14 A15 Alijännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. Traktorin 12 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Ylijännite Traktorin laturi on viallinen. Liitä KRONEliitäntäjohto suoraan traktorin akkuun. Tarkasta laturi. A21 A22 A21 PIC-I01 A22 PIC-I02 CAN-yhteys on katkennut tietokoneen ja Krone-PIC I/1 -tietokoneen välillä. CAN-johdotus on viallinen. Krone-PIC-I01 -tietokone on passiivinen. CAN-yhteys on katkennut tietokoneen ja Krone-PIC I/2 -tietokoneen välillä. CAN-johdotus on viallinen. Krone-PIC-I02 -tietokone on passiivinen. Tarkista CAN-johdotus. Vaihda Krone-PIC-I01 - tietokone. Tarkista CAN-johdotus. Vaihda Krone-PIC-I02 - tietokone. 128

129 Pos: /Überschriften/Überschriften 3/K-O/Logische 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Alarmmeldungen/Logische Alarme EC B @ 1 KRONE ISOBUS-terminaali CCI Loogiset hälytykset Nro Kuva Mahdollinen syy Korjaus 1 Voimanottoakseli käy vielä, koska vasen niittoyksikkö yritetään saattaa kuljetusasentoon. Kytke voimanottoakseli pois 2 Voimanottoakseli käy vielä, koska oikea niittoyksikkö yritetään saattaa kuljetusasentoon. 3 Painekynnystä ei ole saavutettu. Traktorin moottori on pois päältä. Hydraulilohko ei saa öljyä. 4 Tieto näytetään, kun kone käännetään kuljetusasentoon. 5 Tavoitetyöleveyttä oikealla ei saavuteta. 6 Tavoitetyöleveyttä vasemmalla ei saavuteta. päältä ja odota, kunnes voimanottoakseli on pysähtynyt. Käynnistä traktorin moottori. Aseta hallintaventtiili paineelle. Tarkasta LShydrauliikkajärjestelmä. Huomioi kuljetuskorkeus. Tarkasta, että sivusuojukset on käännetty paikoilleen. Tarkasta leveyssiirron rakenneosat vaurioiden varalta. Aja sivuniittoyksikkö kerran kokonaan sisään L Karhorullan korkeutta vasemmalla ei saavuteta. Tarkasta karhorullan korkeuden rakenneosat vaurioiden varalta R Karhorullan korkeutta oikealla ei saavuteta Aikavirhe, vasemman L niittoyksikön nostotoimenpide kestää pidempään kuin 30 sekuntia. Anturiasetus on väärä. Hydraulisyöttö on riittämätön Aikavirhe, oikean niittoyksikön R nostotoimenpide kestää pidempään kuin 30 sekuntia. Anturiasetus on väärä. Hydraulisyöttö on riittämätön Aikavirhe, etuniittoyksikön nostotoimenpide kestää pidempään kuin 30 sekuntia. Anturiasetus on väärä. Hydraulisyöttö on riittämätön. Suorita anturitesti. Tarkasta hydraulisyöttö. 129

130 Pos: /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Nro Kuva Mahdollinen syy Korjaus 20 Käsikäyttö: Oikeaa niittoyksikköä paikoilleen käännössä on leveydensiirto alle 16 cm. Säädä leveydensiirto yli Käsikäyttö: cm:iin. Vasenta niittoyksikköä paikoilleen käännössä on leveydensiirto alle 16 cm L R Aikavirhe, vasemman poikittaiskuljettimen saattaminen asemaan kestää pidempään kuin 30 sekuntia. Suorita anturitesti. Aikavirhe, oikean Tarkasta hydraulisyöttö. poikittaiskuljettimen saattaminen asemaan kestää pidempään kuin 30 sekuntia. 130

131 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Alarmmeldungen/Phsikalische Alarmmeldungen EC B 1 Pos: 62 /Layout Module @ 1 KRONE ISOBUS-terminaali CCI Fysikaaliset hälytysilmoitukset Nro Kuva Anturin kuvaus Mahdollinen syy Korjaus 104 Oikean niittoyksikön kierrosluku 105 Vasemman niittoyksikön kierrosluku 107 Yhdistäminen oikealla alhaalla 109 Yhdistäminen vasemmalla alhaalla 111 Työleveys oikea 112 Työleveys nolla oikea 113 Työleveys vasen Anturi tai tulojohto viallinen. Suorita anturitesti. Tarkasta anturi ja tulojohto vaurioiden varalta. 114 Työleveys nolla vasen 118 Kuljetusasento oikea 119 Kuljetusasento vasen 136 Päisteasento oikea 137 Päisteasento vasen 131

132 Pos: 64 /Layout Module @ 1 KRONE ISOBUS-terminaali CCI 100 Pos: 63 /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 132

133 Pos: 65.1 /Überschriften/Überschriften 1 Pos: 65.4 /Layout Module @ 1 ISOBUS-hallintalaite 12 ISOBUS-hallintalaite Pos: 65.2 /BA/Info-Center/Iso-Bedienung/Allgemeines zu ISOBUS @ 1 Yleistä ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (DLG/VDMA-testi). Näiden koneiden käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. Pos: 65.3 /BA/Info-Center/Iso-Bedienung/Gefahr durch nicht von KRONE gelieferte Terminals / @ 1 VAARA! Muiden kuin KRONEn toimittamien terminaalien ja muiden hallintalaitteiden käytössä on varmistettava, että käyttäjän on: otettava vastuu sellaisesta KRONE-koneiden käytöstä, jossa konetta käytetään muulla kuin KRONEn toimittamilla hallintalaitteilla (terminaali / muut hallintalaitteet). tarkastettava ennen koneen käyttöä, että kaikki koneen toiminnot myös suoritetaan mukana tulevassa käyttöohjeessa kuvatulla tavalla. liitettävä toisiinsa mahdollisuuksien mukaan ainoastaan sellaisia järjestelmiä, joille on sitä ennen suoritettu DLG/VDMA-testi (nk. ISOBUS-SOVELTUVUUSTESTI). noudatettava ISOBUS-hallintalaitteen (esim. terminaalin) toimittajan käyttö- ja turvaohjeita. on varmistettava, että käytettyjen hallintalaitteiden ja koneohjausten IL (IL = Implementations Level; kuvaa eri ohjelmistotilojen yhteensopivuusasteita) sopivat toisiinsa (edellytys: IL sama tai suurempi). 133

134 Pos: 65.5 /BA/Info-Center/Iso-Bedienung/BigPack/ISO-Bedienung_Anbau ( Pos: 65.6 /Layout Module @ 1 ISOBUS-hallintalaite 12.1 ISOBUS-terminaalin asennus Kuva83 HUOMIO! Hallintalaitteen käyttöhäiriö. Varmista asennuksessa, että johtoa ei kiristetä tai ettei se pääse kosketuksiin traktorin pyörien kanssa Terminaalin liitäntä traktoriin Ohje Lisätietoja asennuksesta löytyy ISOBUS-terminaalin valmistajan käyttöohjeesta Traktorin liittäminen koneeseen Liitä kaapelisarjan (1) ISO-pistoke (9) (3-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (2) (9-napainen) Liitä kaapelisarjan (1) pistoke (4) (7-napainen) koneen pistorasiaan (5) (7-napainen) Liitä kaapelisarjan (1) pistoke (6) (2-napainen) koneen pistorasiaan (7) (2-napainen) 134

135 Pos: 65.7 /BA/Info-Center/Iso-Bedienung/BigPack/Abweichende Funktionen zum KRONE ISOBUS-Termina 1 Pos: 65.9 /BA/Info-Center/Iso-Bedienung/EasyCut/Bei 1 Pos: /Layout Module @ 1 ISOBUS-hallintalaite 12.2 KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot ISOBUS-hallintalaite toimittaa työkonetta koskevia tietoja ja ohjaustoimintoja ISOBUSterminaalin näyttöön. ISOBUS-terminaaliakäytetään samaan tapaan kuin KRONE ISOBUSterminaalia CCI. Ennen käyttöönottoa on tutustuttava KRONE ISOBUS-terminaalin CCI toimintatapaan käyttöohjeen avulla. Tärkein ero KRONE ISOBUS-terminaaliin CCI on toimintokuvakkeiden sijoittelu, jonka määrää valittu ISOBUS-terminaali. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat KRONE ISOBUSterminaalista. Pos: 65.8 /BA/Info-Center/Iso-Bedienung/EasyCut/Abweichende Funktionen bei ISO-Terminal s mit Poikkeavat toiminnot 10 painikkeella varustetuilla ISO-terminaaleilla Peruutus Toiminto Leveydensiirron säätäminen / käynnistäminen ja toiminto Päällekkäisyyden säätäminen / käynnistäminen ovat käytössä 10 painikkeella varustetuissa ISO-terminaaleissa vain koneissa, joissa ei ole poikittaiskuljetushihnaa. Poikittaiskuljettimella varustetuissa koneissa ei kumpaakaan toimintoa näytetä. Toiminto Leveydensiirron säätäminen / käynnistäminen ja toiminto Päällekkäisyyden säätäminen / käynnistäminen voidaan asettaa monitoimintovivulle. (katso luku "ISOBUSlisätoiminto (AUX)") Peruutusajossa niittoyksiköt nousevat automaattisesti päisteasentoon. Kun peruutusajo päättyy, niittoyksiköt lasketaan jälleen terminaalin kautta työasentoon. Seuraavien ehtojen on täytyttävä: On käytettävissä vain automaattikäytössä Traktorin on siirrettävä ajonopeus ja ajosuunta ISO-väylään Parametrin (ISO-väylän analyysi) on oltava vapautettuna (vain Krone-ammattihenkilöstön suoritettavissa) Ohje Valikossa 4-6 "Ajonopeus-/ajosuuntanäytön diagnoosi" voidaan tarkastaa, onko parametri (ISOväylän analyysi) vapautettu. 135

136 Pos: /Überschriften/Überschriften 1/A-E/ISOBUS Auxiliary -Funktion 1 Pos: /BA/Info-Center/Iso-Bedienung/Hinweis Terminal die Auxilliary @ 1 Pos: /Layout Module @ 1 ISOBUS-hallintalaite 12.3 ISOBUS "Auxiliary"-lisätoiminto (AUX) Ohje On olemassa terminaaleja, jotka tukevat "Auxiliary"-lisätoimintoa (AUX). Tällä toiminnolla voidaan oheislaitteiden (esimerkiksi: monitoimivivun...) ohjelmoitaville painikkeille kohdistaa liitettävien tietokoneiden toimintoja. Ohjelmoitavalle painikkeelle voidaan kohdistaa myös useampia erilaisia toimintoja. Kun painikekohdistukset on tallennettu, terminaalia käynnistettäessä kuvaruutuun tulee vastaavat valikot. Pos: /BA/Info-Center/Iso-Bedienung/EasyCut/Folgende Funktionen stehen im Menü Auxiliary (AUX) zur Verfügung @ 1 Seuraavat toiminnot ovat käytettävissä Lisätoiminto (AUX) -valikossa: Lisätoiminto Toiminto automaattikäytössä Toiminto käsikäytössä Auto Leveydensiirto Ei käytettävissä Oikean sivuniittoyksikön sisäänajo 8 cm Oikean sivuniittoyksikön ulosajo 8 cm Vasemman sivuniittoyksikön sisäänajo 8 cm Vasemman sivuniittoyksikön ulosajo 8 cm Leveyssiirto askel vasemmalle Leveyssiirto askel oikealle Sivuniittoyksikön nosto työasennosta päisteasentoon Sivuniittoyksiköiden lasku päisteasennosta työasentoon Oikean poikittaiskuljettimen nosto/lasku Oikean sivuniittoyksikön nosto/lasku Vasemman poikittaiskuljettimen nosto/lasku Vasemman sivuniittoyksikön nosto/lasku Etuniittoyksikön nosto / lasku Ylileikkaus Poikittaiskuljetin nopeampi Poikittaiskuljetin hitaampi Oikean sivuniittoyksikön sisäänajo (painikkeella) Oikean sivuniittoyksikön ulosajo (painikkeella) Vasemman sivuniittoyksikön sisäänajo (painikkeella) Vasemman sivuniittoyksikön ulosajo (painikkeella) Ei käytettävissä Ei käytettävissä Sivuniittoyksikön nosto työasennosta päisteasentoon Sivuniittoyksiköiden lasku päisteasennosta työasentoon Ei käytettävissä Ei käytettävissä Ei käytettävissä Ei käytettävissä Etuniittoyksikön nosto / lasku Ei käytettävissä Poikittaiskuljetin nopeampi Poikittaiskuljetin hitaampi 136

137 Pos: /BA/Info-Center/Iso-Bedienung/EasyCut/Folgende Funktionen stehen im Menü Auxiliary (AUX) zur Verfügung @ 1 Pos: @ 1 Pos: /BA/Info-Center/Iso-Bedienung/Hinweis Für weitere Vorgaben bitte die Betriebsanleitung des verwendeten Terminals @ 1 Pos: /Layout Module @ 1 ISOBUS-hallintalaite Lisätoiminto Toiminto automaattikäytössä Toiminto käsikäytössä Etuniittoyksikön nostaminen (painikkeella) Etuniittoyksikön nostaminen (painikkeella) Etuniittoyksikön laskeminen (painikkeella) Etuniittoyksikön laskeminen (painikkeella) Vasemman sivuniittoyksikön nostaminen (painikkeella) Vasemman sivuniittoyksikön nostaminen (painikkeella) Vasemman sivuniittoyksikön laskeminen (painikkeella) Vasemman sivuniittoyksikön laskeminen (painikkeella) Oikean sivuniittoyksikön nostaminen (painikkeella) Oikean sivuniittoyksikön nostaminen (painikkeella) Oikean sivuniittoyksikön laskeminen (painikkeella) Oikean sivuniittoyksikön laskeminen (painikkeella) Painikkeella = toiminto suoritetaan niin kauan, kun painiketta painetaan. Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. 137

138 Pos: /BA/Info-Center/Iso-Bedienung/EasyCut/Joystick-Belegung bei Fendt (Default-Einstellung) EasyCut B 1 Pos: /Layout Module @ 1 ISOBUS-hallintalaite Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. Auto Kuva 84 CC

139 Pos: /BA/Info-Center/Iso-Bedienung/EasyCut/Joystick-Belegung_1 WTK EC B 1 Pos: /Layout Module @ 1 ISOBUS-hallintalaite WTK-monitoimivivun suositellut toiminnot Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. Kytkin (1) taustapuolella yläasennossa (LED (2) palaa punaisena) 2 1 Auto Kuva 85 CC

140 Pos: /Layout Module @ 1 ISOBUS-hallintalaite Pos: /BA/Info-Center/Iso-Bedienung/EasyCut/Joystick-Belegung_2 WTK EC B @ 1 Kytkin (1) taustapuolella ala-asennossa (LED (2) palaa vihreänä) Kuva

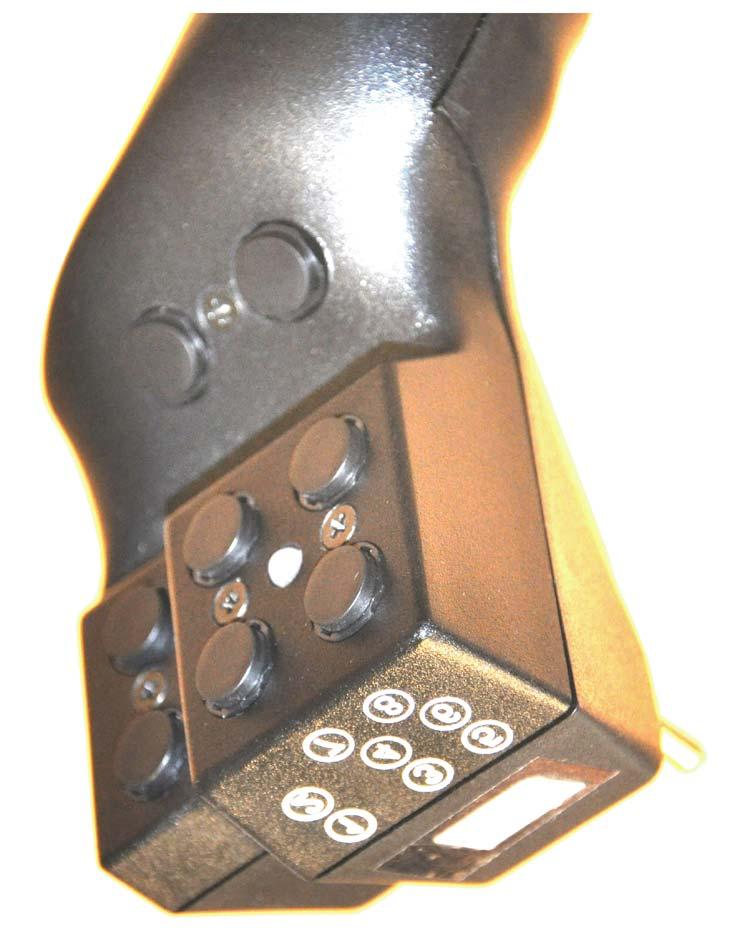

141 Pos: 66 /Layout Module @ 1 Pos: /BA/Info-Center/Iso-Bedienung/EasyCut/Joystick-Belegung_3 WTK EC B @ 1 Kytkin (1) taustapuolella keskimmäisessä asennossa (LED (2) palaa keltaisena) ISOBUS-hallintalaite 2 1 Kuva 87 CC000544_1 141

142 Pos: 67.1 /Überschriften/Überschriften 1/F-J/Fahren und 1 Pos: 67.2 /Überschriften/Überschriften 2/U-Z/Von Arbeitsstellung in 1 Pos: 67.5 /Layout Module @ 1 Työskentely ja kuljetusajo 13 Työskentely ja kuljetusajo 13.1 Työasennosta kuljetusasentoon Pos: 67.3 /BA/Sicherheit/Fahren und Transport/Gefahr Straßenfahrt, Mitfahren EasyCut B @ 1 VAARA! Maantieajo, matkustajat, ajokäyttäytyminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Kone on ripustettava täydellisesti ja oikein Koneen on oltava kuljetusasennossa Hallintalaite on sammutettava tai näytössä on näyttävä "Aloitusnäyttö" Vetovarsien on oltava lukittuna Koneen päällä ei saa oleskella kuljetusajon aikana Yleisillä teillä ajettaessa on noudatettava ajoneuvojen rekisteröinnistä annettua asetusta (valaistus, merkinnät, akselipainot, ulokkeiden sallitut mitat jne.) Varmista ennen liikkeellelähtöä, että traktorin ja koneen ympärille on hyvä näkyvyys Pos: 67.4 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Gefahr-Hochschwenken des Mähwerks in Transportstellung ( @ 1 Vaara! - Niittoyksikön nostaminen ylös kuljetusasentoon Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Voimanotto on kytkettävä pois päältä ennen koneen kääntöä kuljetusasentoon. Niittoyksikön saa nostaa ylös vain, kun niittoyksikkö on täysin pysähdyksissä. Niittolaitteen saa kääntää ylös tai sitä saa lähestyä vain koneen ollessa täysin pysähdyksissä! Terälautaset voivat jatkaa pyörimistään voimansiirron poiskytkennän jälkeen. Ota huomioon, että kone on totuttua korkeampi niittoyksikön ollessa kuljetusasennossa. Niittoyksikön päällä ei saa oleskella ajon aikana. 142

143 Pos: 67.6 /BA/Fahren und Transport/EasyCut/Fahren-Transport Bild EC B @ 1 Pos: 68 /Layout Module @ 1 Työskentely ja kuljetusajo ESC F7 F8 F9 F10 F11 F12 1 F1 F2 F3 F4 F5 F6 Kuva 88 Aloituskuva CC Pos: 67.7 /BA/Fahren und Transport/EasyCut/Fahren/Transport Text EC B @ 1 Kuljetusta / maantieajoa varten niittoyksiköt on käännettävä ylös. Tätä varten: Sammuta voimanotto Nosta konetta hieman takanosturilla käännä tukijalat edessä ja takana kuljetusasentoon ja lukitse tapeilla nosta terminaalilla niittoyksiköt kuljetusasentoon (kannatinvarret on ajettu kokonaan sisään ja lukittu, näytössä näkyy "Perusnäyttö Etuniittoyksikön nostaminen / laskeminen) n. 60 s kuluttua tai toimintopainiketta n. 2 s painamalla "Aloitusnäyttöön" kytkeytyy "Perusnäyttö Etuniittoyksikön nostaminen/laskeminen" Terminaalin näytön on näytettävä aloitusnäyttöä Ohje Tarkasta, että niittoyksikkö on käännetty kokonaan kuljetusvarmistukseen Varmista, että sivusuojukset on käännetty alas Laske konetta takanosturilla niin pitkälle, että maksimaalinen kuljetuskorkeus saavutetaan tai alitetaan Varmista riittävä maavara Varmista, että terminaalinäytössä näkyy "Aloitusnäyttö" 143

144 Pos: 69.1 /Überschriften/Überschriften 1 Pos: 69.2 /Überschriften/Überschriften 2/U-Z/Vor dem 1 Pos: 69.4 /BA/Bedienung /EasyCut/Mähen/Mähen EC B 1000 / B 1 Pos: 69.5 /Layout Module @ 1 Käyttö 14 Käyttö 14.1 Ennen niittoa Pos: 69.3 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Arbeitseinsatz / @ 1 VAARA! - Käyttö Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Tukijalasten on oltava maassa niittolaitteita käynnistettäessä ja työskentelyn aikana Työn aikana on pysyttävä turvallisen välimatkan päässä leikkuulaitteista Myös koneen määräystenmukaisessa käytössä on olemassa sinkoutuvien vieraseineiden aiheuttama vaara. Ohjaa siksi henkilöt pois koneen vaara-alueelta. Noudata erityistä varovaisuutta teiden ja rakennusten läheisyydessä työskenneltäessä Niitto Tukijalkojen kääntö kuljetusasentoon Saata kone työasentoon Estä takanosturi Käännä suojalaitteet alas Säädä sivuttaiset varret oikein Tarkasta ennen voimanottoakselin päällekytkemistä, että traktorin voimanottoakselin valittu kierrosluku ja pyörimissuunta vastaavat koneen pyörimissuuntaa ja sallittua kierroslukua Kytke ennen niitettävään rehuun ajamista traktorin voimanottoakseli päälle tyhjäkäynnillä ja nosta hitaasti koneen nimelliskierroslukuun Aja niitettävään rehuun Tarkasta niittoyksikön kevennys niiton aikana Jotta syntyisi siisti leikkuujälki sovita ajo- ja leikkuunopeus käyttöolosuhteisiin (alustaolosuhteet, niitettävän rehun ominaisuus, korkeus tiheys) 144

145 Pos: 69.6 /Überschriften/Überschriften 3/P-T/Schutzeinrichtung 1 Pos: 69.8 /BA/Bedienung /EasyCut/Schutze/Schutzeinrichtung herunterklappen Bild EC B @ 1 Pos: /Layout Module @ 1 Käyttö Suojalaitteiden kääntäminen alas Pos: 69.7 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Fortschleudern von @ 1 VAARA! Kivien sinkoaminen käytön aikana Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Tarkista suojakankaiden kunto säännöllisesti. Kuluneet tai vaurioituneen suojakankaat on vaihdettava! Niittoyksikön suojalaitteiden kuten kankaiden ja muiden suojuksien tehtävä on estää pääsy koneen vaarallisiin osiin sekä kivien yms. sinkoilu. Tämän vuoksi ne on saatettava suojaavaan asentoon ennen työskentelyn aloittamista Käännä sivusuojus(-suojukset) ennen käyttöä alas ja varmista kääntösuluilla ECB00038 Kuva 89 Pos: 69.9 /BA/Bedienung /EasyCut/Schutze/Schutzeinrichtung herunterklappen und mit Drehverschluss @ 1 Varmista ennen käyttöä, että koneen sivusuojus/-suojukset (1) on käännetty alas ja varmistettu kierreliitoksilla (2). 145

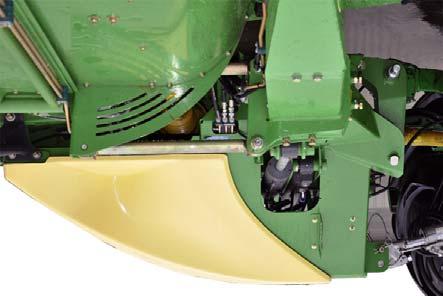

146 Pos: /Überschriften/Überschriften 3/P-T/Seitliche Lenker 1 Pos: /BA/Bedienung /EasyCut/Höheneinstellung/Höheneinstellung beim Mähen über die Unterlenker am Traktor Bild EC B @ 1 Pos: /Layout Module @ 1 Käyttö Sivuttaisten varsien säätäminen Pos: /BA/Sicherheit/EasyCut/Gefahr - Einstellung der Unterlenkerhöhe am @ 1 Vaara! - Vetovarsikorkeuden säätäminen traktorissa Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Kytke voimanottoakseli pois toiminnasta. Varmista, ettei traktori lähde liikkeelle itsestään. Älä astu traktorin ja koneen väliin. Kuva 90 Pos: /BA/Bedienung /EasyCut/Höheneinstellung/Höheneinstellung 0 mm beim Mähen über die Unterlenker am @ 1 Niiton aikana tulee kolmipistekiinnityksen korkeus säätää niin, että sivuttaiset varret (1) ovat etualueella (1) ja taka-alueella (2) yhtä korkealla (a = n. 0mm). Säätö tapahtuu traktorin vetovarren korkeussäädön avulla. 146

147 Pos: /Überschriften/Überschriften 2/U-Z/Von Transport in 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senkengrundbild Frontmähwerk senken/heben Bild ( @ 1 Pos: /Layout Module @ 1 Käyttö 14.3 Kuljetuksesta työasentoon Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Absenken des Mähwerks in Arbeitsstellung EC @ 1 Vaara! - Niittoyksikön lasku työasentoon Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Niittoyksikön saa laskea alas vasta, kun on varmistettu, ettei niittoyksikön liikealueella ole henkilöitä, eläimiä tai esineitä. Kytke voimanottoakseli päälle vasta, kun niittoyksikkö on maassa. Kuva 91 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/arbeiten nur mit @ 1 Niittämisen aloittamista ja pienempien maapalstojen tai ahtaiden peltokappaleiden niittämistä varten voidaan työskennellä myös pelkällä etuniittoyksiköllä. Tällöin sivuniittoyksikköjen on oltava kuljetusasennossa ja lukittuna. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/grundbild Frontmähwerk heben/senken @ 1 Perusnäyttö "Etuniittoyksikön nostaminen/laskeminen tulee näkyviin vain, kun etuniittoyksikkö on asennettu ja sivuniittoyksiköt sijaitsevat kuljetusasennossa tai päisteasennon yläpuolella. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken der Seitenmähwerke von Transport- in Vorgewendestellung ( Sivuniittoyksikköjen lasku kuljetusasennosta päisteasentoon Toimintopainiketta painamalla ja painettuna pitämällä lasketaan molemmat sivuniittoyksiköt päisteasentoon asti. 147

148 Pos: /BA/BedienungWildschutz EC B 1000 ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenabsenken aller Mähwerke von Vorgewendestellung in Arbeitsstellung abhängig vom Menü 1-7 ( Pos: /Layout Module @ 1 Käyttö Riistasuoja Kuva 92 CC Ohje Sivuniittoyksikköjen laskeutuessa kuljetusasennosta päisteasentoon tulee näyttöön tietonäyttö oikeasta niittokäyttäytymisestä. Samanaikaisesti annetaan akustinen varoitussignaali. Useamman sekunnin kuluttua tietonäyttö katoaa itsenäisesti. Niitettäessä "ulkoa sisälle" eläimet pakotetaan hitaasti turvalliselta reuna-alueelta alueen keskiosaan niin, että eläinten mahdollisuus hengen pelastavaan pakoon vaikeutuu tai katoaa. Avun tarjoaa niittomenetelmä, jossa ala niitetään "sisältä ulospäin". Tällöin ajetaan ulkoreunaa niittämättä heti maapalstan sisäosaan ja niitetään sitten vastapäivään "sisältä ulos". Näin eläin voi poistua luonnollisen pakokäyttäytymisensä mukaisesti kentältä vahingoittumatta Kaikkien niittoyksiköiden lasku päisteasennosta työasentoon Sivuniittoyksiköiden laskeminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Laske etuniittoyksikkö alas painamalla toimintopainiketta ja pitämällä sitä painettuna. Laske sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Laske etuniittoyksikkö ja sivuniittoyksiköt alas painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt laskevat alas, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt laskevat suoraan alas työasentoon asti. 148

149 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebGrundbild Automatikbetrieb Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben aller Mähwerke von Arbeitsstellung in Vorgewendestellung abhängig vom Menü 1-7 ( Pos: /Layout Module @ 1 Käyttö 14.4 Päisteasento Pos: /BA/Sicherheit/Vorgewendestellung/Gefahr - Vorgewende Mähwerke EC 280/320 @ 1 Vaara! - Niittoyksikön nosto työasennosta päisteasentoon Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Niittoyksikön saa laskea päisteasentoon vasta, kun on varmistettu, ettei niittoyksikön liikealueella ole henkilöitä, eläimiä tai esineitä. Kuva Kaikkien niittoyksiköiden nostaminen työasennosta päisteasentoon Sivuniittoyksiköiden nostaminen etuniittoyksikölle riippuu asetetusta tilasta valikossa 1-7 "Käsi-/ matka-/ aikaohjauksen säätö". Tilassa 1 Käsiohjaus Nosta etuniittoyksikkö ylös painamalla toimintopainiketta ja pitämällä sitä painettuna. Nosta sivuniittoyksiköitä vapauttamalla toimintopainike. Tilassa 2 Aikaohjaus ja tilassa 3 Matkaohjaus Nosta etuniittoyksikkö ja sivuniittoyksiköt ylös painamalla toimintopainiketta ja vapauttamalla se. Sivuniittoyksiköt nousevat, kun asetettu aikaviive tai asetettu matka on saavutettu. Ohje Käytössä ilman asennettua etuniittoyksikköä sivuniittoyksiköt nousevat suoraan päisteasentoon asti. 149

150 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Mähwerke heben/senkenanheben der Setenmähwerke von Vorgewende in Transportstellung ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Frontmähwerk heben/senken/hinweis Tranporthöhe beachten / Seitenschutze müssen angeklappt @ 1 Pos: /Layout Module @ 1 Käyttö Sivuniittoyksiköiden nostaminen päisteasennosta kuljetusasentoon Toimintopainiketta painamalla ja painettuna pitämällä nostetaan molemmat sivuniittoyksiköt kuljetusasentoon asti. Ohje Konetta kuljetusasentoon käännettäessä näyttöön tulee aina infoilmoitus 4. Tarkasta silmämääräisesti, että sivusuojukset on käännetty paikoilleen. Huomioi kuljetuskorkeus, laske tarvittaessa vetovartta alemmas Infoilmoitus 4: Huomioi koneen kuljetuskorkeus Sivusuojuksien on oltava käännettynä paikoilleen 150

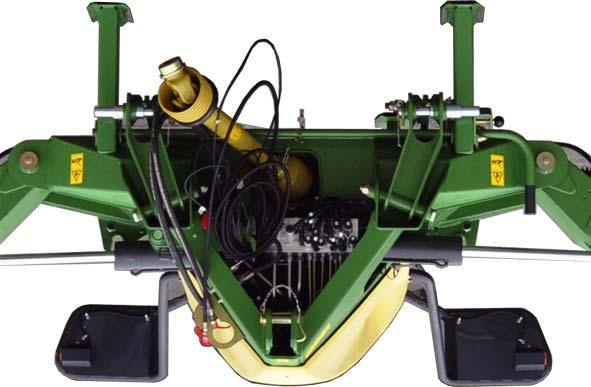

151 Pos: /Überschriften/Überschriften 2/A-E/Abbau der 1 Pos: /BA/Bedienung /EasyCut/Tripel/Abkoppeln Bild EC B @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Hydauliksystem/Aufrufen Grundbild Hydrauliksystem aufrufen @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild HydauliksystemHydrauliksystem drucklos schalten ( @ 1 Pos: /Layout Module @ 1 Käyttö 14.5 Koneen irrotus Pos: /BA/Sicherheit/EasyCut/Gefahr - Maschine abstellen_mit @ 1 Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Pysäköi kone kiinteälle ja tasaiselle alustalle. Irrottaminen vain, kun moottori on sammutettu ja virta-avain poistettu virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmantorjuntamääräyksiä on ehdottomasti noudatettava. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta vastaavat ohjausventtiilit kelluntaasentoon. Älä astu konetta irrottaessasi traktorin ja koneen väliin! Kuva 94 Perusnäyttö Hydraulijärjestelmä Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild Hydauliksystem/Seitenmähwerke abkuppeln @ 1 Ennen kuin sivuniittoyksiköt irrotetaan traktorista, kytke koko hydraulijärjestelmä paineettomaksi, jotta seuraavalla koneen kytkentäkerralla traktoriin ei esiintyisi ongelmia. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild HydauliksystemGrundbild Hydrauliksystem Einführtext ( @ 1 Perusnäyttö "Hydraulijärjestelmä" tulee näkyviin vain, kun molemmat sivuniittojärjestelmät ovat työasennossa tai kuljetusasennossa (lukittu). Perusnäytön "Hydraulijärjestelmä" esiinkutsu Perusnäyttö "Hydraulijärjestelmä" näytetään terminaalissa symbolilla. Kytke hydraulijärjestelmä paineettomaksi painamalla toimintopainiketta. Kaikki venttiilit avataan useammiksi sekunneiksi. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Anzeigenbereiche Display Handbetrieb/Aufrufen der Grundbilder @ 1 Paina perusnäytön toimintopainiketta (,,,,, ) niin usein, kunnes haluttu perusnäyttö näytetään terminaalissa 151

152 Pos: /Überschriften/Überschriften 1 Pos: /BA/Bedienung /EasyCut/Tripel/Abstellen mit hochgeklappten Mähwerken Bild EC B @ 1 Pos: /BA/Bedienung /EasyCut/Tripel/Abstellen mit hochgeklappten Mähwerken EC @ 1 Pos: 70 /Layout Module @ 1 Käyttö Pos: /BA/Bedienung /EasyCut/Tripel/Abkoppeln EC B 1000/ B 870 @ 1 Laske tukijalat (1) alas edessä ja takana ja varmista ne tapeilla (2) Laske kone maahan traktorin hydrauliikan avulla Irrota nivelakseli (3) traktorista ja aseta se pitimeen (4). Irrota hydrauliletkut (5) traktorista, kiinnitä niiden pölysuojukset paikoilleen ja ripusta ne koneeseen Irrota traktorin ja koneen väliset valolaitteiden sähköjohdot (6) ja kiinnitä ne koneessa oleviin kiinnikkeisiin Irrota traktorin ja koneen väliset virtapistokkeet (7) ja kiinnitä ne koneessa oleviin kiinnikkeisiin Ota terminaali traktorista ja säilytä se kosteudelta suojattuna Irrota työntövarsi Vapauta traktorin vetovarsikoukku Laske takanosturia lisää, kunnes vetovarsitapit vapautuvat Aja traktori varovasti pois 14.6 sammuttaminen (moottori), pysäköiminen (kone) Kuva 95 Ohje - Pysäköinti niittoyksiköt ylöskäännettyinä Vaikutus: Tilan säästäminen Tilan säästämiseksi kone voidaan pysäköidä myös siten, että niittoyksiköt ovat ylöskäännettyinä. Tällöin on varmistettava, että lukitsimet (1) (vasemmalla ja oikealla) ovat kiinnittyneet, ja alustan on oltava erittäin tukeva, esim. betoni tai asfaltti. 152

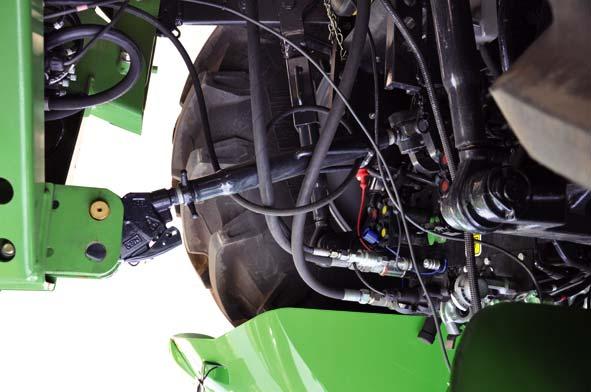

153 Pos: 71.1 /Überschriften/Überschriften 1 Pos: 71.4 /Überschriften/Überschriften 2/A-E/Einstellen der 1 Pos: 71.5 /BA/Einstellungen/Mähwerke/Schnitthöhe/Schnitthöhe Bild EC B @ 1 Pos: 71.8 /Layout Module @ 1 Asetukset 15 Asetukset Pos: 71.2 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Einstellarbeiten angebaute Maschinen ( @ 1 Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä mottori Poista virta-avain virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Pos: 71.3 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Unfallgefahr durch unbeabsichtiges Senken des @ 1 Vaara! Poikittaiskuljettimen tahattomasta laskeutumisesta aiheutuva tapaturmavaara Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Nostetun poikittaiskuljettimen alapuolella tehtävät työt saa suorittaa vain, kun poikittaiskuljettimen sulkuhana on suljettu 15.1 Leikkuukorkeuden säätö Kuva 96 Pos: 71.6 /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet Pos: 71.7 /BA/Einstellungen/Mähwerke/Schnitthöhe/Schnitthöhe größer_geringer @ 1 Leikkuukorkeutta säädetään ylävarrella (1). Tätä varten: Käännä tukijalka/-jalat alas Laske kone työasentoon ja pysäköi se tukijalalle/-jaloille. Kierrä ylävartta (1). Käännä tukijalka/-jalat sisään. Pidempi ylävarsi = suurempi leikkuukorkeus Lyhyempi ylävarsi = alhaisempi leikkuukorkeus 153

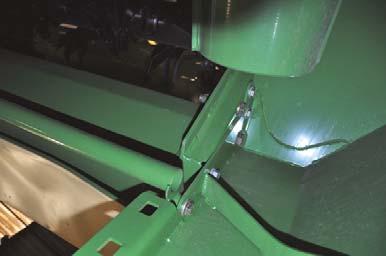

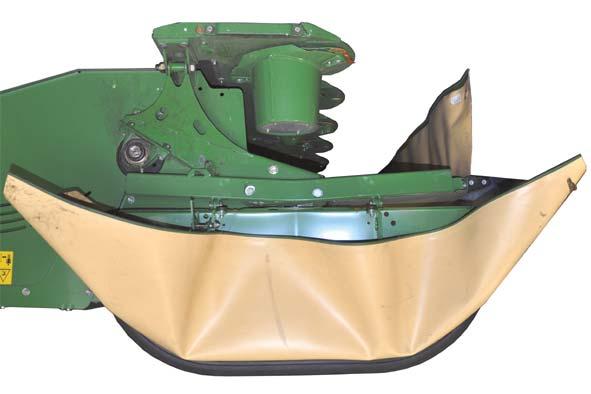

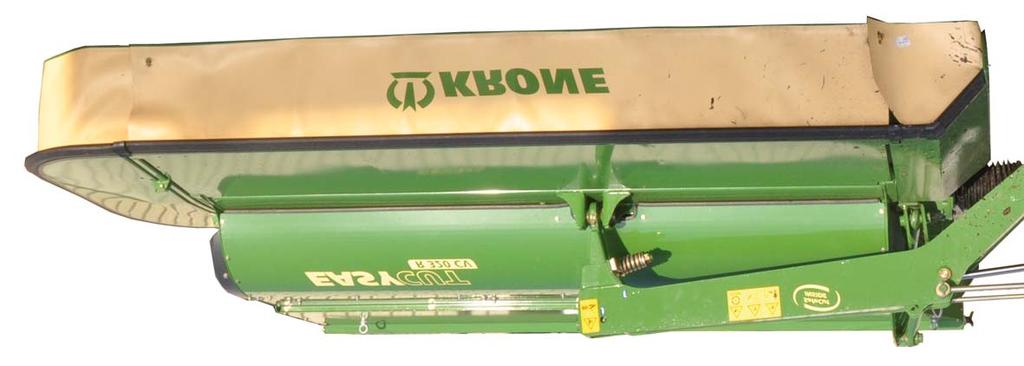

154 Pos: 71.9 /Überschriften/Überschriften 2/A-E/Einstellung der 1 Pos: /BA/Einstellungen/Mähwerke/Seitliche Schutze neue Generation 1 Pos: /Layout Module @ 1 Asetukset 15.2 Suojusten säätö Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Fortschleudern von @ 1 VAARA! Kivien sinkoaminen käytön aikana Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Tarkista suojakankaiden kunto säännöllisesti. Kuluneet tai vaurioituneen suojakankaat on vaihdettava! Niittoyksikön suojalaitteiden kuten kankaiden ja muiden suojuksien tehtävä on estää pääsy koneen vaarallisiin osiin sekä kivien yms. sinkoilu. Tämän vuoksi ne on saatettava suojaavaan asentoon ennen työskentelyn aloittamista Käännä sivusuojus(-suojukset) ennen käyttöä alas ja varmista kääntösuluilla Sivusuojukset Kuva 97 Ulomman suojuksen (1) ja sisemmän suojuksen (2) korkeutta voidaan säätää. Säädä ulompi suojus (1): Käännä suojus (1) Avaa ruuvit (4) Säädä suojuksen korkeus kannatinpalkin (5) avulla Kiristä ruuvit (4) Säädä sisempi suojus (2): Käännä etusuojus (3) Avaa ruuvit (6) Säädä suojuksen korkeus kannatinpalkin (7) avulla Kiristä ruuvit (6) 154

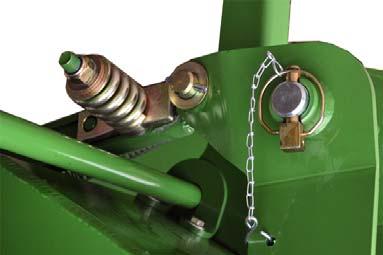

155 Pos: /Überschriften/Überschriften 2/A-E/Einstellung der 1 Pos: /BA/Sicherheit/EasyCut/Achtung - Einstellung an der @ 1 Pos: /BA/Einstellungen/Mähwerke/EasyCut/Pfahlsicherung/Pfahlsicherung Bild EC B @ 1 Pos: /BA/Einstellungen/Mähwerke/EasyCut/Pfahlsicherung/Pfahlsicherung EC B 1000 (CV/CR) @ 1 Asetukset 15.3 Laukaisulaitteen säätö Huomio! - Laukaisulaitteen säätäminen Vaikutus: Koneen vauriot Jos asetusta muutetaan, myös laukaisuhetki muuttuu. Jos jousta esijännitetään laukaisulaitteessa tehtaalla annettua voimakkaammin, on olemassa niittomurskainyksikön vaurioitumisen vaara. Laukaisulaitteen jousi on kiristettävä vähintään niin voimakkaasti, että laukaisulaite ei laukea kuljetusasennossa äkillisissäkään kuormituksissa. Kuva 98 Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet Pos: /BA/Einstellungen/Mähwerke/EasyCut/Pfahlsicherung/Pfahlsicherung @ 1 Jotta lautasniittomurskainta suojattaisiin vaurioilta esteisiin ajettaessa, se on varustettu laukaisulaitteella. Ihanteellinen laukaisuhetken säätö tapahtuu tehtaalla. Niittoyksikkötyyppi EASYCUT B 1000 CV EASYCUT B 1000 CV Collect EASYCUT B 1000 CR EASYCUT B 1000 CR Collect Mitta x 85 mm 85 mm 85 mm 85 mm Pos: /BA/Einstellungen/Mähwerke/EasyCut/Pfahlsicherung/Pfahlsicherung nach dem Auslösen EC 7540/9140/ B @ 1 Kun laukaisulaite on lauennut, niittoyksikkö kääntyy taakse. Laukaisulaite lukittuu jälleen paikoilleen peruuttamalla. Pos: /Layout Module @ 1 155

156 Pos: /Überschriften/Überschriften 2/A-E/Einstellung der 1 Pos: /Abkürzungen @ 1 Pos: /BA/Einstellungen/Mähwerke/Zetterdrehzahl/Zetterdrehzahl Bild EC B 1000 CV/ 3600/ 3201/ BM 500/ BM420 Frontmähwerk/ @ 1 Pos: /Layout Module @ 1 Asetukset 15.4 Murskaimen kierrosluvun säätö CV-malli Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/einstellarbeiten / Einstellungen/Gefahr - Einstellungen an der @ 1 Vaara! - Koneen asetukset Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Poista virta-avain virtalukosta! Kuva 99 EC Pos: /BA/Einstellungen/Mähwerke/Zetterdrehzahl/Zetterdrehzahl einstellen @ 1 Vaihteistossa voidaan säätää kaksi murskaimen kierroslukua. Säätö vaikuttaa sekä murskaustulokseen että tehon tarpeeseen. Pienin kierrosluku: 600 r/min Suurin kierrosluku: 900 r/min Kierrä siipiruuvi (1) irti kytkentävivusta (2). Kierrä kytkentävipua (2) 180 (Kierrä samalla teräkartiota (3) siten, että kytkentävipu voidaan kääntää kokonaan.) Varmista kytkentävipu (2) jälleen siipiruuvilla (1) 156

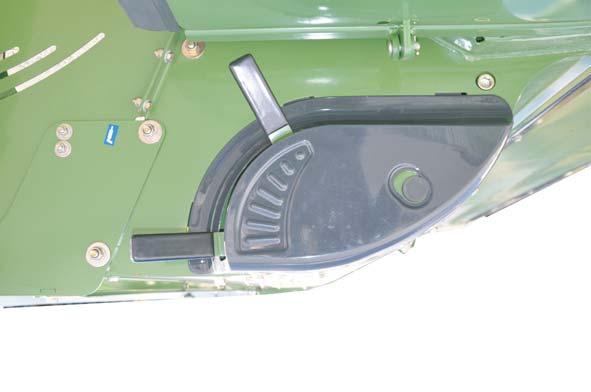

157 Pos: /Überschriften/Überschriften 2/A-E/Einstellen des 1 Pos: /Abkürzungen @ 1 Pos: /BA/Einstellungen/Mähwerke/Einstellung des Aufbereitungsbleches Bild 280/320 CV @ 1 Pos: /Layout Module @ 1 Asetukset 15.5 Hankauslevyn säätö CV-malli 1 Kuva 100 Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet Pos: /BA/Einstellungen/Mähwerke/Einstellung des Aufbereitungsbleches Text EC280/320 CV-Q @ 1 Murskausastetta muutetaan vipua (1) siirtämällä. Suuntaan "+": Murskausaste lisääntyy Suuntaan "-": Murskausaste vähenee Tarkista murskain ennen jokaista työskentelykertaa vääntyneiden piikkien varalta: Oikaise vääntyneet piikit. Vaihda murtuneet piikit. 157

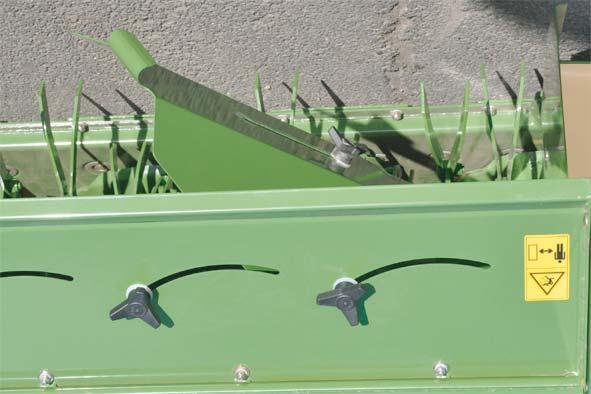

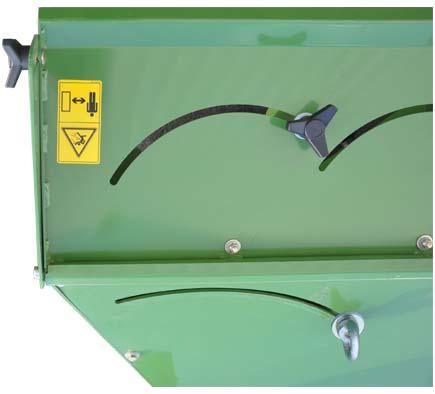

158 Pos: /Überschriften/Überschriften 3/A-E/E/Einstellung bei 1 Pos: /Abkürzungen @ 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung der Schwadablage Bild EC280/320 CV / B @ 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Hinweis @ 1 Pos: /Layout Module @ 1 Asetukset Säätö heinän ajossa karholle CV-malli A B EC Kuva 101 Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung der Schwadablage Text EC R 280/320 CV / B @ 1 Karhon leveys voidaan sovittaa rehun mukaan Tätä varten: Irrota rengasmutteri (1) (koneen oikea ja vasen puoli) Säädä karholuukut (2) (säädä koneen oikea ja vasen puoli samalla tavalla) ulospäin "A" = leveä karho sisäänpäin "B" = kapea karho Kiristä rengasmutteri (1) Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Schwadklappenverlängerung @ 1 Lisäksi karhonleveyttä voidaan vielä säätää karholuukkujen pidennyksellä. Tätä varten: Irrota ristikahvat (1) (koneen oikea ja vasen puoli) Säädä karholuukun pidennys (3) Kiristä ristikahvat (1) Ohje Ristikahvat voivat löystyä värähtelyjen vuoksi, tämä voi aiheuttaa ristikahvojen, ruuvien ja karholevyjen putoamisen. Kiristä ristikahvat käsin mahdollisimman kireälle, jotta ne eivät löysty värähtelyjen vuoksi käytön aikana 158

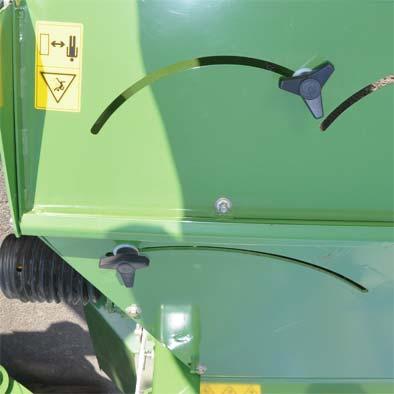

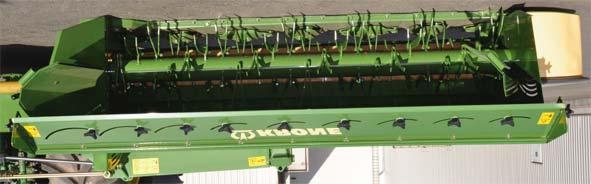

159 Pos: /Überschriften/Überschriften 1 Pos: /Abkürzungen @ 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Hinweis @ 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung Breitablage Bild EC 280/320 CV-Q @ 1 Pos: /Layout Module @ 1 Asetukset Levitys luo'olle CV-malli Ohje Ristikahvat voivat löystyä värähtelyjen vuoksi, tämä voi aiheuttaa ristikahvojen, ruuvien ja karholevyjen putoamisen. Kiristä ristikahvat käsin mahdollisimman kireälle, jotta ne eivät löysty värähtelyjen vuoksi käytön aikana A Kuva 102 Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung Breitablage Text EC 280/320 CV-Q @ 1 Käännä karholuukut (2) kokonaan ulospäin (kohtaan "A"). Aina käyttöolosuhteiden mukaan voi ohjainlevyjen (3) jälkisäätö olla tarpeen, jotta saavutettaisiin tasainen jakautuminen koko pinnalle. EC Löysää ristikahva (1) Työnnä ohjainlevy (3) haluttuun asemaan Kiristä ristikahvat (1) 159

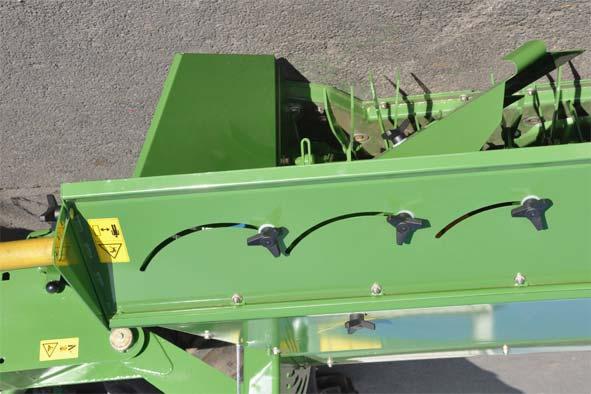

160 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Breitverteilerblech 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Breitverteilerblech @ 1 Pos: /Layout Module @ 1 Asetukset Säädä leveä jakelupelti Kuva Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Breitverteilerblech einstellen @ 1 Säädä leveä jakelupelti (2) kokonaan alas heinän ajossa karholle. Heinän levityksessä luo'olle voidaan leveä jakelupelti sovittaa yksilöllisesti rehun mukaan. Tätä varten: Irrota ristikahva (1) (koneen oikea ja vasen puoli) Käännä leveä jakelupelti (2) haluttuun asentoon Kiristä ristikahvat (1) 2 EC

161 Pos: /Layout Module @ 1 Asetukset Pos: /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Tämä sivu on jätetty tietoisesti tyhjäksi. 161

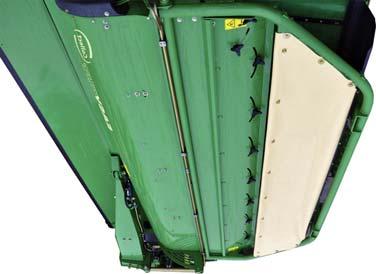

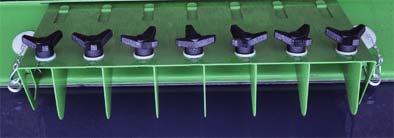

162 Pos: /Überschriften/Überschriften 3/A-E/B/Breitablage bei Option 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung Breitablage Bild EC B 1000 CV Collect / B 870 CV/CR @ 1 Pos: /Layout Module @ 1 Asetukset Heinän levitys luo'olle, kun koneessa on "poikittaiskuljetin" Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B 1000 CV @ 1 EasyCut B 1000 CV Collect Kuva 104 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung Breitablage Text EasyCut B 1000 CV Collect @ 1 Käyttö ilman poikittaiskuljetinta Saata kone työasentoon Sammuta voimanottoakseli, sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virta-avain Ota ohjainlevyt (2) pidikkeestä (1) ja aseta ne sivuun Käynnistä traktori ja nosta poikittaiskuljetinta terminaalin avulla Sammuta traktorimoottori ja vedä virta-avain pois Sulje sulkuhana (3) poikittaiskuljettimessa Avaa murskainpellit (4) suurimmilleen Asenna ohjainlevyt ja kiristä ristikahvat (5) Avaa sulkuhana poikittaiskuljettimessa 162

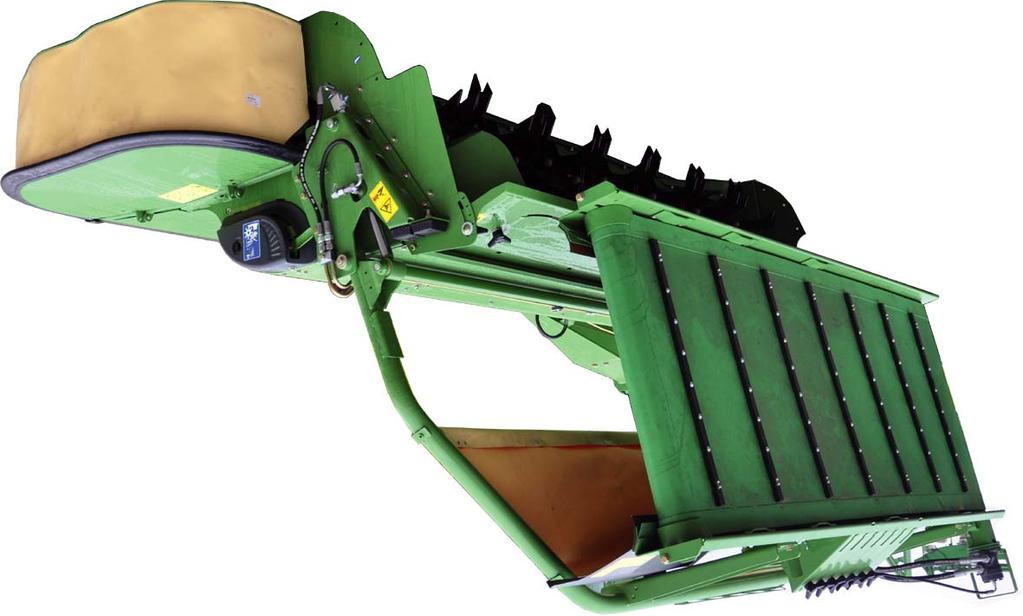

163 Pos: /Layout Module @ 1 Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung Breitablage Leitbleche @ 1 Säädä ohjainlevyt Asetukset Huomioi luvun alussa olevat turvaohjeet Aina käyttöolosuhteiden mukaan voi ohjainlevyjen (2) jälkisäätö olla tarpeen, jotta saavutettaisiin rehun tasainen jakautuminen koko pinnalle. Saata kone työasentoon Nosta poikittaiskuljetinta terminaalin avulla Sammuta voimanottoakseli, sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virta-avain Säädä ohjainlevyt ja kiristä ristikahvat Pos: /BA/Einstellungen/Mähwerke/Schwadbreite / Breitablage/Einstellung Breitablage Querförderband wird eingesetzt ( @ 1 Poikittaiskuljetinta käytetään Käytettäessä aktivoidulla poikittaiskuljettimella suosittelemme ohjainlevyjen irrottamista. Saata kone työasentoon Nosta poikittaiskuljetinta terminaalin avulla Sammuta voimanottoakseli, sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virta-avain Sulje sulkuhana poikittaiskuljettimessa Irrota ohjainlevyt (2) ja aseta ne sivuun Avaa sulkuhana poikittaiskuljettimessa Käynnistä traktori ja laske poikittaiskuljetinta terminaalin avulla Sammuta traktorimoottori ja vedä virta-avain pois Työnnä ohjainlevyt (2) pidikkeeseen (1) ja varmista ristikahvoilla Säädä murskainpellit halutulla tavalla 163

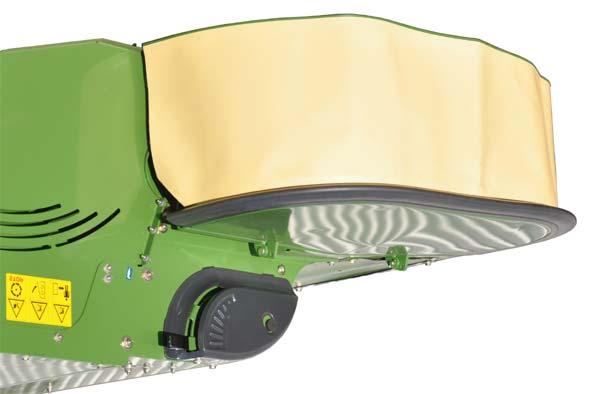

164 Pos: /Überschriften/Überschriften 2/U-Z/Verriegelung 1 Pos: /BA/Einstellungen/Mähwerke/EasyCut/Verriegelung einstellen Bild EC R 280/320 @ 1 Pos: /Layout Module @ 1 Asetukset 15.6 Lukituksen säätö 1 Kuva 105 EC Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/sicherheitshinweise am Anfang des Kapitels @ 1 Huomioi luvun alussa olevat turvaohjeet 2 3 Pos: /BA/Einstellungen/Mähwerke/EasyCut/Verriegelung einstellen Text EC R 280/320 CV / EC R @ 1 Lukitus (2) estää käytön aikana sivusuojuksen ylös kääntymisen ja vierasesineiden sinkoutumisen. Varmista siksi ennen jokaista käyttökertaa, että koneen sivusuojus (1) on käännetty alas ja varmistettu lukituksella (2). EC Lukituksen (2) on oltava säädettynä niin, että konetta käännettäessä kuljetusasennosta työasentoon sivusuojus (1) käännetään alas ja varmistetaan lukituksella (2) konetta käännettäessä työasennosta kuljetusasentoon sivusuojus (1) liukuu itsenäisesti lukituksesta ja kääntyy kuljetusasentoon. Näin kuljetuskorkeus laskee Mikäli näin ei ole, lukitusta (2) on säädettävä kierreliittimen (3) avulla. Tätä varten: Avaa kierreliitin (3) Säädä lukitusta pitkissä rei'issä Kiristä kierreliitin (3). 164

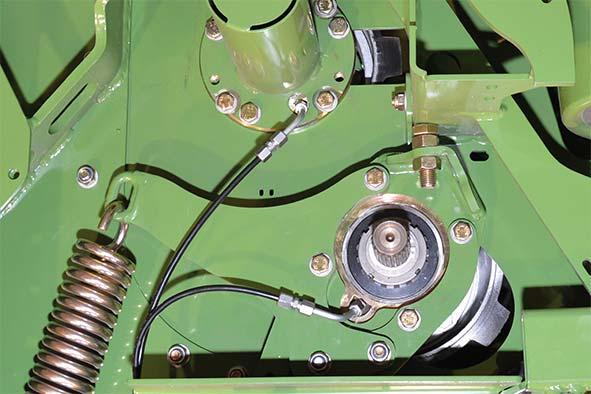

165 Pos: /Überschriften/Überschriften 2/A-E/Abstand der Walzen 1 Pos: /BA/Einstellungen/Mähwerke/Rollen-Conditioners/Einstellen des Rollenabstandes EasyCut @ 1 Pos: /Layout Module @ 1 Asetukset 15.1 Telojen etäisyyden säätäminen Pos: /BA/Einstellungen/Mähwerke/Rollen-Conditioners/Bei Ausführung @ 1 Telamurskaimella varustetussa mallissa (CR) 2 1 Kuva 106 EC CRI Telojen etäisyyttä (X) säädetään ruuvilla (1), koneen vasemmalla ja oikealla puolella. Telojen liiallisen kulumisen välttämiseksi ei mittaa X = 2 mm saa alittaa. Avaa mutterit (2). Etäisyyden X suurentaminen Suurenna etäisyyttä kiertämällä ruuvia (1) suuntaan (I). Etäisyyden X pienentäminen Pienennä etäisyyttä kiertämällä ruuvia (1) suuntaan (II). Kiristä jälleen lukkomutteri (2) 165

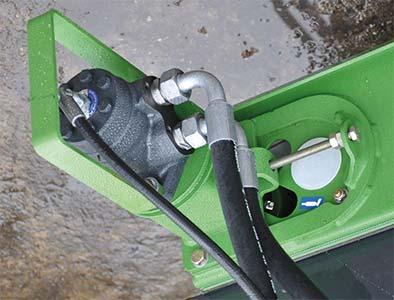

166 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Einstellung Transportband QFB EC B 1 Asetukset 15.2 Siirtomaton säätö x A1 L1 A2 x L2 Kuva 107 Käyttötela (A) voidaan säätää vain yksipuolisesti. A1= sisään / A2 = ulos Juoksutelaa (L) voidaan säätää molemmilta puolilta. L1= sisään / L2 = ulos Saata kone työasentoon Laske poikittaiskuljetinta terminaalin avulla Sammuta voimanottoakseli, sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virta-avain Avaa laakeriruuvit (1) edessä ja takana juoksutelalla Löysää kuljetushihnaa kiristysruuvien (4,5) avulla juoksutelan etu- ja takaosassa Nosta poikittaiskuljetinta terminaalin avulla Tee kuljetushihnaan merkit, joiden väli on x = 1000 mm Kiristä kuljetushihnaa kiristysruuveilla (4,5) niin pitkälle, kunnes merkkien väli on x = 1005 mm Kiristä laakeriruuvit (1) edessä ja takana (katso luku Huolto "Kiristysmomentit") Kierrä kuljetushihnaa käsin 2-3 kierrosta (merkintöjen on oltava jälleen näkyvillä) Tarkasta merkinnät (x = 1005 mm), kiristä kuljetushihnaa tarvittaessa lisää Laske poikittaiskuljetinta terminaalin avulla Kytke voimanottoakseli päälle ja tarkkaile kuljetushihnan kulkua turvalliselta etäisyydeltä 166

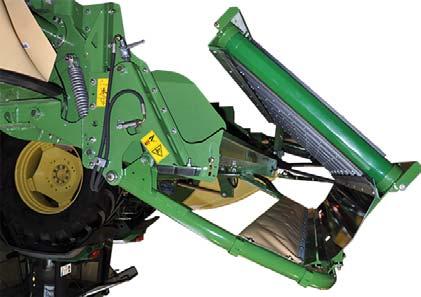

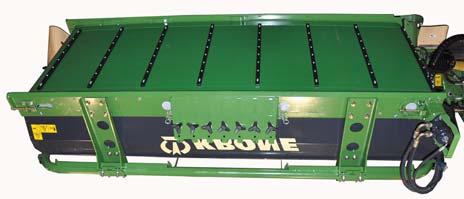

167 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Querförderer 1 Pos: 72 /Layout Module @ 1 Asetukset Tarkasta / korjaa kulkusuunta: Sammuta voimanottoakseli, sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virta-avain Jos kuljetushihna siirtyy juoksutelalla (L), käyttötelaa on kiristettävä tai löysättävä lisää. Kuljetushihna siirtyy juoksutelan kautta ulospäin (L1): Kiristä kiinnitysruuvit (3) Kuljetushihna siirtyy juoksutelan kautta sisäänpäin (L2): Avaa kiinnitysruuvi (3) Jos kuljetushihna siirtyy käyttötelalla (A), juoksutelaa on kiristettävä lisää ylhäällä tai alhaalla. Kuljetushihna siirtyy ulos (A1) käyttötelalla: Kiristä kiinnitysruuvit (5) Kuljetushihna siirtyy sisään (A2) käyttötelalla: Kiristä kiinnitysruuvit (4) Ohje Älä suorita asetusta kuljetushihnan käydessä. Muuta kuljetushihnan säätöä kulloinkin vain hieman (1-2 kiristysruuvin kierrosta), suorita jokaisen säädön jälkeen koekäyttö ja tarkasta merkinnät Säädöt saa suorittaa vain yksipuoleisesti. Tämä tarkoittaa, että aikaisemmin kiristetyt kiristysruuvit on löysättävä kuljetushihnan ylikiristämisen välttämiseksi. Kun kuljetushihna on säädetty, merkintöjen on oltava välillä mm. Niin kauan, kun merkintöjen yksittäismitat eivät ole alle 1005 mm tai yli 1008 mm, erotus ylä- ja alaosassa on kunnossa Poikittaiskuljettimen siirtäminen X ECB00072 Kuva 108 Poikittaiskuljettimia voidaan sovittaa rehun käyttöolosuhteisiin siirtämällä. Poikittaiskuljettimen siirtäminen: Nosta poikittaiskuljetushihnoja, kunnes mitta X = 13 cm. Mittaa kumipuskurin ja rungon välistä. Näin poikittaiskuljettimet on laakeroitu mutterien (3) avaamisen jälkeen heiluvasti ja niitä voidaan siirtää käsin. Sulje sulkuhana (2). Sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virtaavain. Avaa mutterit (3), älä kierrä irti. Siirrä poikittaiskuljetinhihnoja käsin. Kiristä mutterit. Avaa sulkuhana. 167

168 Pos: 73 /Layout Module /Diese Seite ist bewusst freigelassen @ 1 Pos: 75 /Überschriften/Überschriften 1 Pos: 76.3 /Überschriften/Überschriften 1 Pos: 76.5 /Überschriften/Überschriften 1 Pos: 76.7 /BA/Wartung/Hinweis Verschleiß @ 1 Pos: 76.8 /Layout Module @ 1 Huolto 16 Huolto Pos: 76.1 /BA/Sicherheit/EasyCutGefahr - Reparatur-,Wartungs- und Reinigungsarbeiten ( @ 1 Vaara! Koneelle suoritettavissa korjaus-, huolto-, puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua (Varo, terälautaset liikkuvat vielä sammuttamisen jälkeen). Vaikutus: Hengenvaara tai vakavia loukkaantumisia Kytke voimanottoakseli pois päältä ja irrota se. Pysäytä traktorin moottori ja vedä virta-avain pois. Estä työkoneen odottamaton käynnistyminen ja liikkeellelähtö. Ennen kuin lautasniittolaitteelle tehdään toimenpiteitä kuljetusasennossa, on kytkettävä kuljetusasentolukitus (hydrauliventtiili) hydrauliletkuun. Pos: 76.2 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Bei unregelmäßiger Kontrolle der Messerklingen und @ 1 Vaara! - Terien ja kiinnityspulttien epäsäännöllinen tarkastus Vaikutus: Hengenvaara, loukkaantumiset tai koneen vauriot. Tarkista niittoyksiköt ennen jokaista käyttöönottoa vaurioituneiden, puuttuvien tai kuluneiden terien, kiinnityspulttien, lehtijousten ja terärumpujen varalta, vaihda tarvittaessa! Vaihda puuttuvat ja vaurioituneet terät aina ainoastaan pareittain, jotta laitteeseen ei aiheudu epätasapainoa. Rumpuun/lautaseen ei koskaan saa asentaa eri tavalla kuluneita teriä! Terän vaihdon yhteydessä on tarkistettava myös kiinnitysosien kunto. Vaihda ne tarpeen mukaan Koekäyttö Pos: 76.4 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Probelauf @ 1 Vaara! - Koneen testaus korjaus-, huolto-, puhdistustöiden tai teknisten toimenpiteiden jälkeen. Vaikutus: Hengenvaara tai vakavia loukkaantumisia Niittoyksikön on oltava työasennossa Kytke käyttölaitteet päälle vasta, kun niittoyksiköt on maassa ja on varmistettu, ettei vaaraalueella ole henkilöitä, eläimiä tai esineitä. Käynnistä koneen koekäyttö vain kuljettajan istuimelta käsin Varaosat Pos: 76.6 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Verwendung von nicht zugelassenen @ 1 Vaara! - Muiden kuin sallittujen varaosien käyttö. Vaikutus: Hengenvaara, vakavia loukkaantumisia ja takuun raukeaminen sekä vastuun raukeaminen Käytä vain alkuperäisiä KRONE-varaosia ja valmistajan hyväksymiä lisävarusteita. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. Ohje Koneen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. 168

169 Pos: 76.9 /Überschriften/Überschriften 1 Pos: /BA/Wartung/Mähwerke/Wartungstabelle - EasyCut mit @ 1 Pos: /Layout Module @ 1 Huolto 16.3 Huoltotaulukko Huoltotyöt Huoltoväli Kertaluontoisesti 10 tunnin kuluttua Ennen kauden alkua 10 tunnin välein, mutta vähintään 1 x päivässä Kertaluontoisesti 50 tunnin kuluttua Teräpalkki Öljymäärän tarkastus X X Öljynvaihto Ei tarpeen Kaikki vaihteistot Öljymäärän tarkastus X X Öljynvaihto X X Terien tarkastus X X Terien kiinnityspulttien tarkastus X X Tarkasta lehtijousten materiaalin vahvuus, X X pikakiinnitteisellä terällä varustetussa mallissa Terälautanen / teräkartio X X Teräpalkin välisuojat X Kiristä ruuvit / mutterit Kaikki ruuvit X X Kitkakytkin Ilmaus Suojakankaat Tarkista kulumien ja vaurioiden varalta X X 50 tunnin välein 200 tunnin välein 169

170 Pos: /Überschriften/Überschriften 1 Pos: /Layout Module @ 1 Huolto 16.4 Kiristysmomentit Pos: /BA/Wartung/Drehmomente / AnzugsmomenteDrehmomente ( @ 1 Kiristysmomentti MA [Nm] (ellei ole toisin mainittu) A Ø MA (Nm) M 4 2,2 3 4,4 5,1 M 5 4,5 5,9 8,7 10 M 6 7, M M M M M14x1, M M16x1, M M M24x1,5 350 M24x M M27x M A = Kierrekoko (Lujuusarvo on merkitty pultin kantaan.) Ohje Yllä oleva taulukko ei koske kuusiokololla varustettuja upporuuveja, jos upporuuvi kiristetään kuusiokolon avulla. 170

171 Pos: /Überschriften/Überschriften 2/A-E/Anzugsdrehmomente über 1 Pos: /Überschriften/Überschriften 3/A-E/A/Abweichendes 1 Pos: /BA/Wartung/Drehmomente / Anzugsmomente/Abweichendes Drehmoment @ 1 Pos: 77 /Layout Module @ 1 Huolto 16.5 Kiristysmomentit (upporuuvit) Pos: /BA/Wartung/Drehmomente / AnzugsmomenteDrehmomente über Innensechskant ( @ 1 Kiristysmomentti MA [Nm] (ellei ole toisin mainittu) A Ø MA (Nm) M 4 2,5 3,5 4,1 M 5 4,7 7 8 M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty pultin kantaan.) A BM Ohje Yllä oleva taulukko koskee ainoastaan kuusiokololla ja metrisellä kierteellä varustettuja upporuuveja, jotka kiristetään kuusiokolon avulla Poikkeava vääntömomentti Ruuvit/mutterit MA [Nm] Terälautasen laipan mutteri 850 Katkotapin (roottorinapa) mutteri 300 Terälautasen laakeripesä 50 Terärummun laakeripesä

172 Pos: 78.1 /Überschriften/Überschriften 2/K-O/Kreiselnabe mit Schersicherung 1 Pos: 78.2 /BA/Wartung/Mähwerke/Schersicherung/Bild Mähholm Aufstellung EC B @ 1 Pos: 78.3 /Layout Module @ 1 Huolto 16.6 Katkotapilla varustetut roottorinavat (lisävaruste) Kuva

173 Pos: 78.7 /Layout Module @ 1 Huolto Pos: 78.4 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Schnell rotierende @ 1 Vaara! - Nopeasti pyörivät terälautaset/-rummut. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Pysäytä moottori ja poista virta-avain virtalukosta. Terälautasen/-rummun jälkikäynti! Poistu ohjaamosta vasta, kun terälautaset/-rummut ovat pysähtyneet täysin. Pos: 78.5 /BA/Wartung/Mähwerke/Schersicherung/Legende Mähholm Aufstellung EasyCut s @ 1 Lyhenteiden selitykset: A= Pyörimissuunta "A" keskelle B= Pyörimissuunta "B" pareittain RE= Epäkesko laakeripesä (oikealle pyörivä), ilman tunnistusuraa. LE= Epäkesko laakeripesä (vasemmalle pyörivä), tunnistusuralla. Pos: 78.6 /BA/Wartung/Mähwerke/Schersicherung/Beschreibung Schersicherung @ 1 Niittoyksiköiden suojaamiseksi ylikuormitukselta roottorinavat (1) on varustettu muttereilla (2) ja katkotapeilla (3). Esteisiin (esim. kiviin) ajettaessa roottorinavassa olevat 2 katkotappia katkeavat. Roottorinapa ja mutteri kääntyvät ylös kitkapyöräakselille. Mittalautasissa ja -rummuissa, jotka kuljettavat rehua ajosuuntaan vasemmalle (LE), on kierteet vasemmalle. Terälautaset/-rummut, jotka kuljettavat rehua ajosuuntaan oikealle (RE), on kierteet oikealle. Oikealle (RE) suuntautuvan ja vasemmalle (LE) suuntautuvan kiertosuunnan erottamiseksi on vasemmalle (LE) pyörivät mutterit (2) ja kitkapyöräakselit (4) varustettu tunnistusuralla (a,b). Vasenkierteisten (LE) mutterien (2) viisteessä on tunnistusurat (a). Vasenkierteisten (LE) kitkapyöräakselien (4) päässä on tunnistusura (b). 173

174 Pos: 78.8 /BA/Wartung/Mähwerke/Schersicherung/Nach dem Abscheren 1 Huolto Irtileikkaamisen jälkeen Huomio! - Laakeripesien asennusasentoa ei ole otettu huomioon. Vaikutus: Koneen vauriot Oikealle pyörivät (RE/RZ) terälautaset/-rummut saavat aina kitkapyöräakselin ja mutterin, jossa on kierre oikealle (ei merkintäuraa kitkapyöräakselissa tai mutterissa). Vasemmalle pyörivät (RE/RZ) terälautaset/-rummut saavat aina kitkapyöräakselin ja mutterin, jossa on kierre vasemmalle (merkintäura kitkapyöräakselissa ja mutterissa). 7 8 a a 3a 3 1 3a 4 d b c 10 EC Kuva

175 Pos: 79 /Layout Module @ 1 Irrota terälautaset/-rumpu. Irrota varorengas (7). Kierrä kuusioruuvi (8) irti. Irrota mutteri (2) mukana tulevalla erikoisavaimella (10). Irrota napa (1). Poista vaurioituneet katkotapit (3). Tarkasta mutteri ja napa vaurioiden varalta. Korvaa vahingoittuneet osat alkuperäisillä KRONE-varaosilla. Täytä laakerin yläpuolella oleva tila rasvalla (c). Aseta napa kitkapyöräakselille. Lyö uudet katkotapit (3) navan (1) ja akselin (4) läpi. Huolto Ohje - Huomioi katkotappien sijainti! Lyö katkotapit (3) ulkoa reikään niin, että tapin pää saavuttaa navan pinnan (d). Katkotappien (3) urat on asennettava horisontaalisesti vastakkain (katso yksityiskohtaa (I)). Asenna mutteri (2) mukana tulevalla erikoisavaimella (10) (kiristä 300 Nm:n kiristysmomentilla). Asenna kuusioruuvit (8) lukittavine aluslevyineen ja kiristä ne. Asenna varorengas (7). Asenna terälautanen (5) tai terärumpu (6). 175

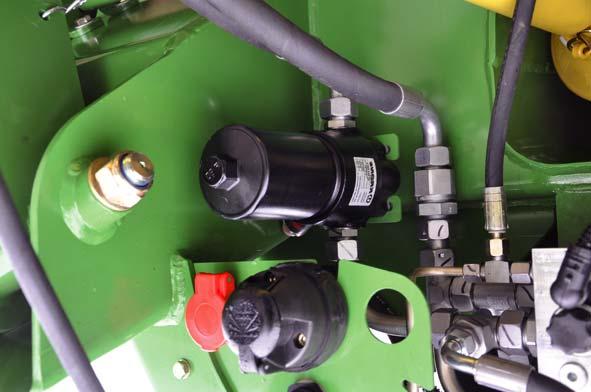

176 Pos: 80 /Überschriften/Überschriften 1/U-Z/Wartung Pos: 81.1 /Überschriften/Überschriften 1 Pos: 81.5 /BA/Wartung/Hochdruckfilter/Hochdruckfilter bei Komfort_Hydraulik Bild_EC B @ 1 Pos: 81.6 /BA/Wartung/Hochdruckfilter/Filterelement @ 1 Pos: 81.8 /BA/Wartung/Umwelt/Hinweis Entsorgen / Lagern von Öle und Ölfilter @ 1 Pos: 82 /Layout Module @ 1 Huolto hydrauliikka 17 Huolto hydrauliikka 17.1 Suurpainesuodatin Pos: 81.2 /BA/Wartung/Hochdruckfilter/Mitteldruckfilter optische @ 1 Suodatin kerää kiinteiden ainehiukkasten erotukset hydrauliikkajärjestelmästä. Hydraulikierron suodattaminen on tarkoitettu estämään kierron komponenttien vauriot. Suodatin on varustettu optisella likaisuusnäytöllä (7). Likaisuusnäyttö (7) ilmoittaa optisesti suodattimen likaisuusasteesta. Pos: 81.3 /BA/Wartung/Hochdruckfilter/Hinweis Verschmutzungsanzeige vor jedem Arbeitseinsatz @ 1 Ohje Tarkista likaisuusnäyttö ennen jokaista työkäyttöä ja vaihda tarvittaessa likainen suodatinelementti uuteen. Pos: 81.4 /BA/Wartung/Hochdruckfilter/Wann muss er Filter gewechselt @ 1 Kylmänä käynnistettäessä voi likaisuusnäytön (7) painike ponnahtaa ylös. Paina painike uudelleen sisään vasta, kun käyttölämpötila on saavutettu. Jos se ponnahtaa jälleen heti ulos, suodatinelementti on vaihdettava. Kuva 111 Suodatinelementin vaihto Pos: 81.7 /BA/Wartung/Hochdruckfilter/Ort HochdruckfilterHydraulikkreislauf EC B @ 1 Hydraulikierron suodatin (6) sijaitsee etuvasemmalla koneen kolmipistekiinnittimen alapuolella. Ympäristö! Käytettyjen öljyjen ja öljysuodattimien hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi tai hävitä käytetyt öljyt ja öljysuodattimen lakisääteisten määräysten mukaisesti. Pos: 81.9 /BA/Wartung/Hochdruckfilter/Mitteldruckfilterelement wechseln(mit Verschmutzungsanzeige) @ 1 Juoksuta ulos tuleva öljy sopivaan astiaan. Poista hydrauliikkajärjestelmän paine. Kierrä suodattimen alaosa (4) irti suodatinpäästä (1), puhdista se ja tarkista, löytyykö siitä vikoja. Vedä suodatinelementti (3) irti ja vaihda ominaisuuksiltaan samanlaiseen uuteen suodatinelementtiin. Työnnä uusi suodatinelementti (3) venttiiliholkille (5). Tarkasta O-rengas (2) ja vaihda tarvittaessa ominaisuuksiltaan samanlaiseen uuteen O- renkaaseen. Kierrä suodattimen alaosa (4) suodatinpäähän rajoittimeen saakka ja kierrä neljänneskierroksen verran takaisin. Paineista hydrauliikkajärjestelmä ja tarkista tiiviys. 176

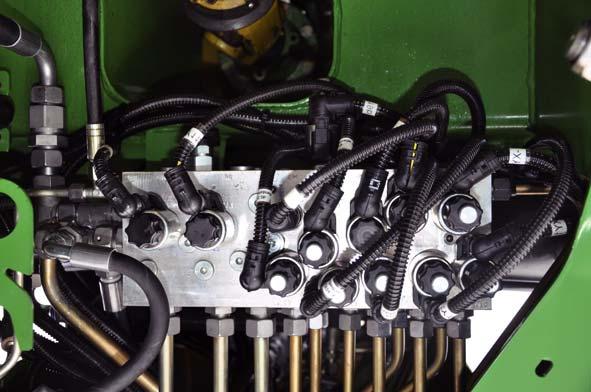

177 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Bild Load-Sensing Anschluss EC B @ 1 Pos: /Überschriften/Überschriften 3/A-E/B/Betrieb der Maschine ohne LS 1 Pos: /BA/Wartung/Load-Sensing/Hinweis Einstellung ist vom Werk aus @ 1 Pos: /Überschriften/Überschriften 3/A-E/B/Betrieb der Maschine über LS 1 Pos: 83.2 /Layout Module @ 1 Huolto hydrauliikka 17.2 Liitäntä paineen tunnistavaan hydrauliikkaan Kuva 112 Pos: /BA/Wartung/Load-Sensing/Großpackenpresse/Load-Sensing-Anschluss @ 1 Komfort-hydrauliikka kykenee tunnistamaan kuorman. Kuormantunnistavan järjestelmän käyttöön tarvittava öljynsyöttö saadaan traktorin hydrauliikan Power Beyond -järjestelmästä (lisätietoja saat traktorin valmistajan käyttöohjeesta). Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Anpassen des Hydrauliksystems EasyCut B @ 1 Sovita koneen Komfort-hydraulijärjestelmä traktoriin. Hydraulijärjestelmä on suunniteltu jatkuvaa kiertoa varten. Säätö tehdään koneen ohjausventtiililohkossa olevalla hydrauliikan järjestelmäruuvilla. Ohjauksen venttiililohko sijaitsee edessä, keskellä kolmipistekiinnityksen alla. Ohje Säätö on riippuvainen traktorin hydrauliikkajärjestelmästä ja se on suoritettava koneen ollessa paineeton! Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Pos: /BA/Wartung/Load-Sensing/Systemschraube (1) ganz @ 1 Järjestelmäruuvi (1) kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty 177

178 Pos: 83.3 /Überschriften/Überschriften 1 Pos: 83.5 /Layout Module @ 1 Huolto hydrauliikka 17.3 Hätä-käsikäyttö Pos: 83.4 /BA/Wartung/Load-Sensing/EasyCut B 1000/Not-Handbetätigung EasyCut B @ 1 Elektromagneettinen venttiililohko (l) sijaitsee edessä koneen kolmipistekiinnittimessä. Venttiileissä on <<hätäkäsikäyttö>> siltä varalta, että koneen sähkölaitteet lakkaisivat kokonaan toimimasta. Kaikkia venttiileitä käytetään kiertämällä säätöruuvi sisään 178

179 Pos: 83.6 /Überschriften/Überschriften 2/K-O/Maschine für die Straßenfahrt vorbereiten (im 1 Pos: 83.7 /BA/Wartung/Load-Sensing/SW 2000/Hinweis Not-Handbetätigung ist gedacht die Maschine vom Feld @ 1 Pos: /Layout Module @ 1 Huolto hydrauliikka 17.4 Koneen valmistelu maantieajoa varten (hätäkäsikäytössä) Ohje Hätäkäsikäyttö on tarkoitettu koneen kuljettamiseksi pellolta seuraavaan korjaamoon. Pos: 83.8 /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/gefahr Not-Hand-Betätigung ( @ 1 Vaara! - Ennalta-arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Koneen käsikäyttöä saavat käyttää ainoastaan henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia venttiilien ohjaaminen käyttää. Venttiilien ohjaaminen on suoritettava vain käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolella sijaitsevasta, turvallisesta paikasta. Varmista, ettei vaara-alueella ole henkilöitä, eläimiä tai esineitä. Pos: 83.9 /BA/Wartung/Load-Sensing/EasyCut B 1000/Gefahr Not-Hand-Betätigung Zusatz EasyCut B @ 1 VAARA! Ennalta arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Hätäkäsikäyttö ei ole sallittu suljetuissa hydraulijärjestelmissä (PB, LS) käytettäessä Muuta koneen hydrauliikkaa (hydrauliletkut) hätäkäsikäyttöä varten kahden mukana tulevan hydraulipistokkeen avulla ohjauslaitteella (kaksitoim.) käyttöä varten Irrota LS-signaalijohto ja aseta se siihen tarkoitettuun pidikkeeseen koneeseen Käytä ohjauslaitetta vasta vaara-alueelta poistumisen jälkeen Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Maschine in Transportstellung @ 1 Niittoyksikön käyttölaite pois päältä (sammuta voimanottoakseli) Odota, kunnes kaikki koneen osat ovat pysähtyneet Sammuta traktorin moottori Varmista, ettei traktori lähde liikkeelle itsestään Sammuta hallintalaite Irrota LS-signaalijohto ja aseta se siihen tarkoitettuun pidikkeeseen koneeseen Irrota hydrauliletkut (P, T) Irrota hydrauliliitäntä ja pistoke Asenna mukana tulevat rakenneosat (2x hydraulipistoke) hydrauliletkuihin (P, T) Liitä hydrauliletkut kaksitoimiseen ohjauslaitteeseen (kaksitoim.) traktoriin Kytke liitettyjen hydrauliletkujen ohjausventtiili vapaa-asentoon Kytke venttiili / venttiilit (kiertämällä säätöruuvi(t) sisään), joilla toiminto halutaan suorittaa, taulukon mukaisesti Käynnistä moottori ja kytke ohjausventtiili paineelle Kun toiminto on suoritettu, sammuta moottori Kytke ohjausventtiili vapaa-asentoon Kierrä säätöruuvit jälleen ulos Toista toimenpide taulukon mukaisesti, kunnes sivuniittoyksiköt ovat kuljetusasennossa 179

180 Pos: /Überschriften/Überschriften 2/P-T/Schaubild 1 Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Schaubild Hydraulikblock-Komfort EasyCut B 1000 mit @ 1 Huolto hydrauliikka 17.5 Kaaviokuva hydraulilohko-komfort Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B 1000 CV @ 1 EasyCut B 1000 CV Collect Kuva

181 Pos: /Layout Module @ 1 Huolto hydrauliikka Seuraavassa taulukossa selitetään, mitkä venttiilit on vapautettava säätöruuveja sisään kääntämällä luetellun toiminnon suorittamiseksi. Noudata seuraavan taulukon työvaiheita tarkasti nostaaksesi koneen kuljetusasentoon. Kierrä säätöruuvit takaisin ulos jokaisen työvaiheen jälkeen. 1. Käännä oikea sivuniittoyksikkö päisteeseen (Y11) 2. Käännä vasen sivuniittoyksikkö päisteeseen (Y09) 3. Vasemman poikittaiskuljettimen lasku (Y1,Y16.1,Y16.2) 4. Oikean poikittaiskuljettimen lasku (Y1,Y17.1,Y17.2) 5. Aja vasen sivuniittoyksikkö ulos (Y2, Y24.1, Y24.2) 6. Aja oikea sivuniittoyksikkö ulos (Y2, Y22.1, Y22.2) 7. Käännä sivuniittoyksiköt päisteasennosta kuljetusasentoon (Y2, Y18.1, Y18.2, Y19) 8. Aja vasen sivuniittoyksikkö sisään (Y1, Y24.1, Y24.2) 9. Aja oikea sivuniittoyksikkö sisään (Y2, Y22.1, Y22.2) 181

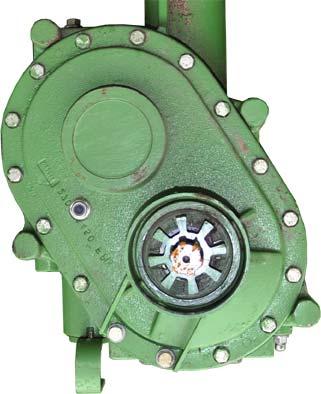

182 Pos: /BA/Wartung/Load-Sensing/EasyCut B 1000/Schaubild Hydraulikblock-Komfort EasyCut B @ 1 Pos: 84 /Layout Module @ 1 Huolto hydrauliikka Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B @ 1 EasyCut B 1000 CV Kuva 114 Seuraavassa taulukossa selitetään, mitkä venttiilit on vapautettava säätöruuveja sisään kääntämällä luetellun toiminnon suorittamiseksi: Noudata seuraavan taulukon työvaiheita tarkasti nostaaksesi koneen kuljetusasentoon. Kierrä säätöruuvit takaisin ulos jokaisen työvaiheen jälkeen. 1. Käännä vasen sivuniittoyksikkö päisteeseen (Y11) 2. Käännä oikea sivuniittoyksikkö päisteeseen (Y09) 3. Aja vasen sivuniittoyksikkö ulos (Y2, Y24.1, Y24.2) 4. Aja oikea sivuniittoyksikkö ulos (Y2, Y22.1, Y22.2) 5. Käännä sivuniittoyksiköt päisteasennosta kuljetusasentoon (Y2, Y18.1, Y18.2, Y19) 6. Aja vasen sivuniittoyksikkö sisään (Y1, Y24.1, Y24.2) 7. Aja oikea sivuniittoyksikkö sisään (Y2, Y22.1, Y22.2) 182

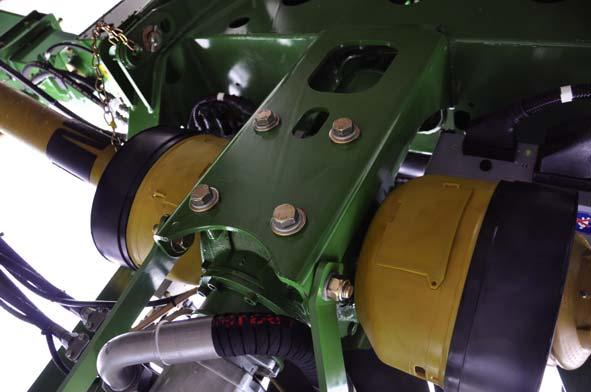

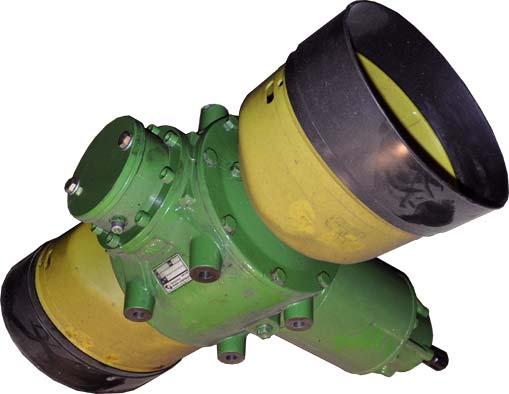

183 Pos: 85 /Überschriften/Überschriften 1/U-Z/Wartung Pos: 86.1 /Überschriften/Überschriften 1 Pos: 86.2 /BA/Wartung/Ölkontrolle_Wechsel/Mähwerke/Bild Hauptgetriebe EC B @ 1 Pos: 86.6 /BA/Wartung/Ölkontrolle_Wechsel/Hinweis - Altöl ordnungsgemäß @ 1 Pos: 87 /Layout Module @ 1 Huolto - vaihteet 18 Huolto - vaihteet 18.1 Päävaihteisto Kuva 115 Pos: 86.3 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle_ALT/Ölkontrolle SAE @ 1 Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota tarkastusruuvi (1) Öljymäärän on ulotuttava aukkoon (1) asti Lisää öljyä (SAE 90) tarpeen mukaan. Kierrä tarkastusruuvi (1) sisään. Pos: 86.4 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel_ALT/Ölwechsel @ 1 Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota öljyn tyhjennystulppa (2) Juoksuta vanha öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) paikoilleen Täytä sisään öljyä (3) (öljymäärän on ulotuttava aukkoon (1) asti). Kierrä tarkastusruuvi (1) ja sulkuruuvi (3) jälleen paikoilleen. Pos: 86.5 /BA/Wartung/Ölkontrolle_Wechsel/Ölqualität /Ölmenge: siehe @ 1 Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 183

184 Pos: 88.1 /Überschriften/Überschriften 1 Pos: 88.2 /BA/Wartung/Ölkontrolle_Wechsel/Mähwerke/Bild Mäherantriebsgetriebe EC B @ 1 Pos: 88.6 /BA/Wartung/Ölkontrolle_Wechsel/Hinweis - Altöl ordnungsgemäß @ 1 Pos: 89 /Layout Module @ 1 Huolto - vaihteet 18.2 Niittoyksikkövaihteisto Kuva 116 Pos: 88.3 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle_ALT/Ölkontrolle @ 1 Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljynvaihdon aikavälit". Öljymäärän on ulotuttava tarkastusikkunaan (1) asti Lisää öljyä (SAE 90) tarpeen mukaan Pos: 88.4 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel bis mitte @ 1 Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljynvaihdon aikavälit". Irrota öljyn tyhjennystulppa (2) Juoksuta vanha öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) paikoilleen Täytä öljy (3) (Öljyn täytyy näkyä vähintään tarkastuslasin (1) puolivälissä). Pos: 88.5 /BA/Wartung/Ölkontrolle_Wechsel/Ölqualität /Ölmenge: siehe @ 1 Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 184

185 Pos: 90.1 /Überschriften/Überschriften 1 Pos: 90.2 /Abkürzungen @ 1 Pos: 90.3 /Überschriften/Überschriften 1 Pos: 90.4 /BA/Wartung/Hinweis Ölstandskontrolle in Arbeitsstellung und in waagerechter Stellung der Maschine @ 1 Pos: 90.5 /BA/Wartung/Ölkontrolle_Wechsel/Mähwerke/Bild Winkelgetriebe Oberteil @ 1 Pos: /BA/Wartung/Ölkontrolle_Wechsel/Hinweis - Altöl ordnungsgemäß @ 1 Pos: 91 /Layout Module @ 1 Huolto - vaihteet 18.3 Kulmavaihde CR-malli Yläosa Ohje Suorita öljymäärän tarkastus ja öljynvaihto työasennossa ja koneen ollessa vaakasuorassa asennossa! 2 1 EC Kuva 117 Pos: 90.6 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel / Ölkontrolle:Legende zu Grafik Kontrollschraube / @ 1 1) Tarkastusruuvi / tarkastusaukko 2) Täyttöruuvi / öljyn täyttöaukko Pos: 90.7 /BA/Wartung/Ölkontrolle_Wechsel/Ölqualität /Ölmenge: siehe Kapitel Technische @ 1 Öljylaatu / öljyn määrä: katso luku Tekniset tiedot "Voiteluaineet" Pos: 90.8 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle / Ölwechsel Intervall: siehe Kapitel Wartung @ 1 Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Pos: 90.9 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle NEU über @ 1 Öljymäärän tarkastus: Kierrä tarkastusruuvi ulos. Öljyn pinta tarkastusaukkoon asti. Kun öljy ulottuu tarkastusaukkoon asti: Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Kun öljy ei ulotu tarkastusaukkoon asti: Kierrä täyttöruuvi ulos. Lisää öljyä öljyn täyttöaukon kautta tarkastusaukkoon asti. Kierrä tarkastusruuvi ja täyttöruuvi paikalleen ja kiristä ne tiiviisti. Pos: /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel NEU Kontrollschraube, Einfüllschraube Öl @ 1 Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä tarkastusruuvi ja täyttöruuvi irti ja ime öljy ulos. Täytä uutta öljyä öljyn täyttöaukon kautta tarkastusaukkoon asti. Kierrä tarkastusruuvi ja täyttöruuvi paikoilleen ja kiristä ne tiiviisti. Ohje Hävitä käytetty öljy asianmukaisesti. 185

186 Pos: 92.1 /Überschriften/Überschriften 1 Pos: 92.2 /Abkürzungen @ 1 Pos: 92.3 /Überschriften/Überschriften 1 Pos: 92.4 /BA/Wartung/Hinweis Ölstandskontrolle in Arbeitsstellung und in waagerechter Stellung der Maschine @ 1 Pos: 92.5 /BA/Wartung/Ölkontrolle_Wechsel/Mähwerke/Bild Winkelgetriebe @ 1 Pos: /BA/Wartung/Ölkontrolle_Wechsel/Hinweis - Altöl ordnungsgemäß @ 1 Pos: 93 /Layout Module @ 1 Huolto - vaihteet 18.4 Kulmavaihde CR-malli Alaosa Ohje Suorita öljymäärän tarkastus ja öljynvaihto työasennossa ja koneen ollessa vaakasuorassa asennossa! 2 1 Kuva 118: EC Pos: 92.6 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel / Ölkontrolle:Legende zu Grafik Kontrollschraube / @ 1 1) Tarkastusruuvi / tarkastusaukko 2) Poistoruuvi Pos: 92.7 /BA/Wartung/Ölkontrolle_Wechsel/Ölqualität /Ölmenge: siehe Kapitel Technische @ 1 Öljylaatu / öljyn määrä: katso luku Tekniset tiedot "Voiteluaineet" Pos: 92.8 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle / Ölwechsel Intervall: siehe Kapitel Wartung @ 1 Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Pos: 92.9 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle NEU über Kontrollschraube ohne @ 1 Öljymäärän tarkastus: Kierrä tarkastusruuvi ulos. Öljyn pinta tarkastusaukkoon asti. Kun öljy ulottuu tarkastusaukkoon asti: Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Kun öljy ei ulotu tarkastusaukkoon asti: Lisää öljyä öljyn tarkastusaukon kautta tarkastusaukkoon asti. Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Pos: /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel NEU ohne @ 1 Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn poistoruuvi irti ja valuta öljy ulos. Kierrä tarkastusruuvi ulos. Kierrä öljyn poistoruuvi paikalleen ja kiristä se tiiviisti. Lisää uutta öljyä tarkastusaukkoon asti tarkastusaukon kautta. Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Ohje Hävitä käytetty öljy asianmukaisesti. 186

187 Pos: 94.1 /Überschriften/Überschriften 2/F-J/Getriebe für oberen 1 Pos: 94.2 /Abkürzungen @ 1 Pos: 94.3 /BA/Wartung/Hinweis Ölstandskontrolle in Arbeitsstellung und in waagerechter Stellung der Maschine @ 1 Pos: 94.4 /BA/Wartung/Ölkontrolle_Wechsel/Mähwerke/Bild Getriebe für oberen Walzenantrieb @ 1 Pos: 94.9 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel @ 1 Pos: /BA/Wartung/Ölkontrolle_Wechsel/Hinweis - Altöl ordnungsgemäß @ 1 Pos: 95 /Layout Module @ 1 Huolto - vaihteet 18.5 Ylempi kelavaihteisto (lisävaruste) CR-malli Ohje Suorita öljymäärän tarkastus ja öljynvaihto työasennossa ja koneen ollessa vaakasuorassa asennossa! Pos: 94.5 /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel / Ölkontrolle:Legende zu Grafik Kontrollschraube / Ablassschraube / @ 1 EC Kuva 119 1) Tarkastusruuvi / tarkastusaukko 2) Poistoruuvi 3) Täyttöruuvi / öljyn täyttöaukko Pos: 94.6 /BA/Wartung/Ölkontrolle_Wechsel/Ölqualität /Ölmenge: siehe Kapitel Technische @ 1 Öljylaatu / öljyn määrä: katso luku Tekniset tiedot "Voiteluaineet" Pos: 94.7 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle / Ölwechsel Intervall: siehe Kapitel Wartung @ 1 Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Pos: 94.8 /BA/Wartung/Ölkontrolle_Wechsel/Ölkontrolle NEU über @ 1 Öljymäärän tarkastus: Kierrä tarkastusruuvi ulos. Öljyn pinta tarkastusaukkoon asti. Kun öljy ulottuu tarkastusaukkoon asti: Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Kun öljy ei ulotu tarkastusaukkoon asti: Kierrä täyttöruuvi ulos. Lisää öljyä öljyn täyttöaukon kautta tarkastusaukkoon asti. Kierrä tarkastusruuvi ja täyttöruuvi paikalleen ja kiristä ne tiiviisti. Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn poistoruuvi irti ja valuta öljy ulos. Kierrä tarkastusruuvi ja täyttöruuvi ulos. Kierrä öljyn poistoruuvi paikalleen ja kiristä se tiiviisti. Lisää uutta öljyä öljyn täyttöaukon kautta tarkistusaukkoon asti. Kierrä tarkastusruuvi ja täyttöruuvi paikalleen ja kiristä ne tiiviisti. Ohje Hävitä käytetty öljy asianmukaisesti. 187

188 Pos: 96.1 /Überschriften/Überschriften 2/K-O/Ölstandskontrolle und Ölwechsel am 1 Pos: 96.2 /Überschriften/Überschriften 1 Pos: 96.3 /BA/Wartung/Mähwerke/Hinweis Ein Ölwechsel am Mähholm ist nicht @ 1 Pos: 96.4 /Überschriften/Überschriften 1 Pos: 96.7 /BA/Wartung/Mähwerke/Ölkontrolle Mähholm Easycut EC @ 1 Pos: 97 /Layout Module @ 1 Huolto - vaihteet 18.6 Teräpalkin öljymäärän tarkastus ja öljyn vaihto Öljynvaihto Ohje Teräpalkin öjyä ei tarvitse vaihtaa Öljymäärän tarkastus Pos: 96.5 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Schnell rotierende @ 1 Vaara! - Nopeasti pyörivät terälautaset/-rummut. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Laske suojukset alas. Koneen vaara-alueella ei saa olla ketään. Pos: 96.6 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Schnell rotierende @ 1 Vaara! - Nopeasti pyörivät terälautaset/-rummut. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Pysäytä moottori ja poista virta-avain virtalukosta. Terälautasen/-rummun jälkikäynti! Poistu ohjaamosta vasta, kun terälautaset/-rummut ovat pysähtyneet täysin. EC Kuva 120 Käytä konetta lyhyen aikaa. Odota, kunnes terälautaset/-rummut ovat pysähtyneet täysin. Aseta teräpalkki kuljetusasentoon. Tarkista öljymäärä aina ennen käyttöä. Kierrä öljyn tarkastusruuvi (1) irti teräpalkista. Öljymäärän on ulotuttava aukkoon asti. Lisää öljyä (SAE 90) tarpeen mukaan. Ruuvaa öljyn tarkastusruuvi (1) jälleen kiinni ja kiristä se tiiviiksi. 188

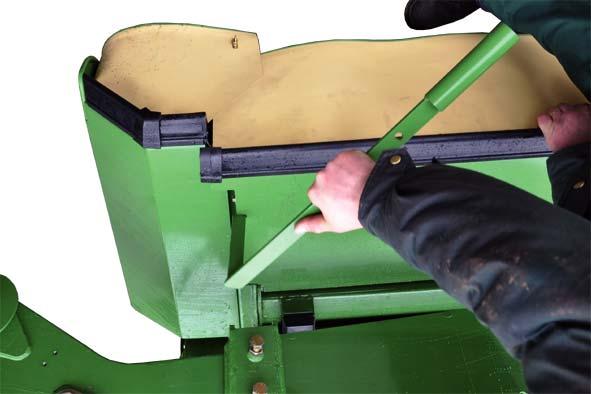

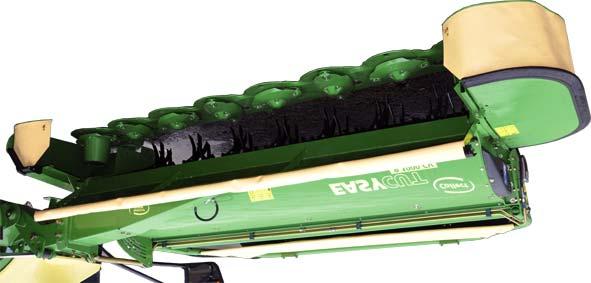

189 Pos: 98 /Überschriften/Überschriften 1/U-Z/Wartung Pos: 99.1 /Überschriften/Überschriften 2/K-O/Kontrolle der Mähklingen und 1 Pos: 99.3 /BA/Wartung/Mähwerke/Nach Beendigung Schutz in Schutzstellung bringen Bild EC B @ 1 Pos: 99.5 /Layout Module @ 1 Huolto - Terien vaihtaminen 19 Huolto - Terien vaihtaminen 19.1 Terien ja kiinnityspulttien tarkastus Pos: 99.2 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Fehlende und beschädigte Mähklingen und @ 1 Varoitus! - Puuttuvat ja vaurioituneet terät ja kiinnityspultit. Vaikutus: Hengenvaara, henkilöiden vakavat loukkaantumiset tai koneen vauriot. Tarkista terät vähintään 1 x päivässä ja Tarkista kiinnityspultit aina terän vaihdon yhteydessä sekä terien koskettua vieraisiin esineisiin. Vaihda puuttuvat tai vahingoittuneet terät ja kiinnityspultit välittömästi uusiin 1 Kuva 121 ECB00055 Pos: 99.4 /BA/Wartung/Mähwerke/Nach Beendigung Schutz in Schutzstellung bringen Text EC F 320 @ 1 Käännä suojalaite (1) ylös terien tarkastusta ja asennusta varten. Suojalaitteen avaaminen tapahtuu terävän esineen (esim. teräavain, ruuvimeisseli) avulla. Käännä salpa alas terävällä esineellä, käännä suojus ylös Terät ovat nyt vapaasti ulottuvilla Ohje Kaikkien tarkastus- ja asennustöiden päätyttyä on suojalaite käännettävä takaisin alas. 189

190 Pos: 99.6 /Überschriften/Überschriften 1 Pos: 99.9 /BA/Wartung/Mähwerke/Mähklingen beidseitig @ 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Terät Pos: 99.7 /BA/Wartung/Mähwerke/Die Bohrung der Mähklingen kann sich durch Verschleiß @ 1 Terien reikä voi suurentua kulumalla. Pos: 99.8 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Zu geringe Materialstärke an den @ 1 Vaara! - Terämateriaali liian ohutta. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Terät on vaihdettava viimeistään silloin, kun kulumisraja (katso terän merkintä (1); mitta a pienempi tai yhtäsuuri kuin 7 mm) on saavutettu. a Kuva EC Ohje - Terät ovat kaksipuoliset. Kun toinen sivu on kulunut, terät voidaan kääntää. Jos teriä puuttuu tai ne ovat vaurioituneet, on vaihdettava koko pari. Tällä tavoin vältytään vaaralliselta epätasapainolta. 190

191 Pos: /BA/Wartung/Mähwerke/Messerschraub / Messerschnellverschluss/Messerschraubverschluss Haltebolzen Pos: /BA/Wartung/Mähwerke/Messerschraub / Messerschnellverschluss/Messerschnellverschluss Haltebolzen 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Ruuvikiinnitteiset terät Vaara! - Kiinnityspulttien materiaali liian ohutta. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Tarkasta aina terän vaihdon yhteydessä myös kiinnityspulttien materiaalin vahvuus. Jos kiinnityspultit ovat vaurioituneet tai kuluneet, vaihda terälautasen/-rummun kiinnityspultit aina pareittain! Kiinnityspulttien paksuuden on oltava heikoimmassa kohdassa vähintään 14 mm. Kuva Terän pikakiinnitys min. 14 mm EC Vaara! - Kiinnityspulttien materiaali liian ohutta. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Tarkasta aina terän vaihdon yhteydessä myös kiinnityspulttien materiaalin vahvuus. Jos kiinnityspultit ovat vaurioituneet tai kuluneet, vaihda terälautasen/-rummun kiinnityspultit aina pareittain! Kiinnityspulttien paksuuden on oltava heikoimmassa kohdassa vähintään 14 mm. Lehtijousien paksuuden on oltava heikoimmassa kohdassa vähintään 3 mm. Kuva 124 min. 14 mm EC

192 Pos: /BA/Wartung/Mähwerke/Regelmäßige Kontrolle der 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Lehtijousten säännölliset tarkastukset Vaara! - Lehtijousten kuluneet saumat. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Lehtijouset on tarkastettava vaurioiden varalta vähintään 1 x päivässä sekä vieraisiin esineisiin kosketuksen jälkeen. Lehtijousien kulumisraja on saavutettu, kun sauma (1) on kulunut jostain kohdasta pois. 1 1 Kuva 125 EC Ohje Lehtijouset saa vaihtaa vain alkuperäisiin Krone-varaosiin. 192

193 Pos: /BA/Wartung/Mähwerke/Regelmäßige Kontrolle der Messerteller bzw. 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Terälautasten ja -rumpujen säännölliset tarkastukset Vaara! - Epämuodostuneet terälautaset/terärummut Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Terälautaset/-rummut on tarkastettava vaurioiden varalta vähintään 1 x päivässä sekä vieraisiin esineisiin törmäyksen jälkeen. Jos terälautaset/-rummut ovat vääntyneet, mitta A = 48 mm ei saa missään tapauksessa ylittyä. 1 A Kuva 126 EC Ohje Terälautaset/-rummut saa vaihtaa vain alkuperäisiin Krone-varaosiin. 193

194 Pos: /BA/Wartung/Mähwerke/Verschleissgrenze für 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Eroosion kulumisraja Vaara! - Eroosio terälautasissa/terärummuissa Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Eroosion (2) kulumisraja on saavutettu, kun materiaalin vähimmäispaksuus (3 mm) on alitettu. 2 2 Kuva 127 EC Ohje Jos terälautasissa/-rummuissa on havaittavissa muodonmuutoksia tai eroosion (2) aiheuttamaa kulumista tms., komponentit on vaihdettava alkuperäisiin Krone-varaosiin. 194

195 Pos: /Überschriften/Überschriften 2/K-O/Messerwechsel an 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen 19.2 Teränvaihto terälautasissa Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Schnell rotierende @ 1 Vaara! - Nopeasti pyörivät terälautaset/-rummut. Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Pysäytä moottori ja poista virta-avain virtalukosta. Terälautasen/-rummun jälkikäynti! Poistu ohjaamosta vasta, kun terälautaset/-rummut ovat pysähtyneet täysin. Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Sich lösende @ 1 Vaara! - Irtoavat terät Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Terien vaihdon jälkeen on tarkastettava terien asento ja liikkuvuus. Terän vaihdon yhteydessä on tarkistettava myös kiinnitysosien kunto. Vaihda ne tarpeen mukaan. Vaihda puuttuvat ja vaurioituneet terät aina ainoastaan pareittain, jotta laitteeseen ei aiheudu epätasapainoa. Rumpuun/lautaseen ei koskaan saa asentaa eri tavalla kuluneita teriä! 195

196 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Mähwerke/Messerschraub / Messerschnellverschluss/Beschreibung Messerwechsel @ 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Ruuvikiinnitteiset terät Kuva 128 Käännä suojalaite ylös Puhdista alue Irrota vaurioituneet tai kuluneet terät Vie terä (5) asennusta varten teräpalkin suojuslevyn (2) ja terälautasen (1) väliin Aseta kiinnitystappi (3) alakautta teräpalkin suojuslevyn, terän ja terälautasen läpi Kierrä itselukittuva mutteri (4) yläkautta kiinnitystappiin ja kiristä se tiukkaan (kiristysmomentti, katso luku "Vääntömomentit") Toimenpide on sama kaikille terille Käännä suojalaite jälleen alas terien asennuksen jälkeen EC Ohje Vasemmalle ja oikealle pyörivien terälautasten/terärumpujen terät ovat erilaisia. Huomioi pyörimissuunta asennuksessa! Terissä olevan nuolen on vastattava kulloistenkin terälautasten/terärumpujen pyörimissuuntaa. Kiinnitystappien itselukittuvia muttereita (4) saa käyttää vain 1 kerran. oikealle pyörivä terä tilausnro: vasemmalle pyörivä terä tilausnro:

197 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Mähwerke/Messerschraub / Messerschnellverschluss/Beschreibung Messerwechsel @ 1 Pos: /Layout Module @ 1 Huolto - Terien vaihtaminen Terän pikakiinnitys EC Kuva 129 Puhdista alue. Irrota vaurioituneet tai kuluneet terät. Työnnä erikoistyökalu (1) {teränvaihtotyökalu} terälautasen (4) ja lehtijousen (3) väliin ja paina sitä toisella kädellä. Työnnä uusi terä (2) kiinnityspulttiin ja vapauta ote teränvaihtotyökalusta. Kun terät on asennettu, laske suojalaitteet takaisin alas. Ohje Vasemmalle ja oikealle pyörivien terälautasten/terärumpujen terät ovat erilaisia. Huomioi pyörimissuunta asennuksessa! Terissä olevan nuolen on vastattava kyseisen terälautasen/terärummun pyörimissuuntaa. Kiinnityspulttien itselukittuvia muttereita (4) saa käyttää vain 1 kerran. oikealle pyörivä terä til.-nro: vasemmalle pyörivä terä til.-nro:

198 Pos: /BA/Wartung/Mähwerke/Stoßkanten 1 Pos: 101 /Layout Module @ 1 Huolto - Terien vaihtaminen 19.3 Välisuojien vaihto Huomio! - Välisuojien epäsäännölliset tarkastukset. Vaikutus: Koneen vauriot Tarkista ennen jokaista käyttöönottoa vahingoittuneiden välisuojien varalta, vaihda tarvittaessa! Valitse hitsausvirta ja -materiaali teräpalkin ja välisuojan materiaalin mukaan. Tarvittaessa tee koehitsaus. Kuva 130 Avaa vanhan välisuojan hitsaussaumat. Irrota välisuoja. Poista purse vastepinnoilta. EC Kuva 131 Aseta uusi välisuoja (3) paikalleen. Hitsaa teräpalkin yläpuolelle kohtiin (1) lyhyitä I-saumoja (kukin n. 30 mm). Reunoja (2) ei saa hitsata. Hitsaa teräpalkin alapuolelle välisuoja (3) koko pituudeltaan teräpalkkiin alueella (5). Reunoja (4) ei saa hitsata. EC

199 Pos: /Überschriften/Überschriften 1/U-Z/Wartung Pos: /Überschriften/Überschriften 2/P-T/Spezielle 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Gelenkwelle schmieren/abschmieren Gelenkwelle EasyCut 100 h / 250 @ 1 Pos: /Layout Module @ 1 Huolto - Voitelukaavio 20 Huolto - Voitelukaavio 20.1 Erityiset turvaohjeet Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Reparatur_Wartung_Reinigungs_4 allgemein EasyCut ( @ 1 Vaara! - Koneelle suoritettavissa korjaus-, huolto-, puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua (Varo, terälautaset liikkuvat vielä sammuttamisen jälkeen). Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Saata kone työasentoon ja aseta se maahan Pysäytä traktorin moottori ja vedä virta-avain pois. Estä työkoneen odottamaton käynnistyminen ja liikkeellelähtö. Kytke voimanottoakseli pois päältä ja irrota se. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi Nivelakseli Kuva 132 Voitele nivelakselit oheiseen piirrokseen merkityin välein konerasvalla. Noudata myös nivelakselin valmistajan antamia ohjeita. 199

200 Pos: /Überschriften/Überschriften 1 Pos: /BA/Wartung/Mähwerke/EasyCut / AM Mähwerke/Schmierpläne/Schmierplan EC B @ 1 Huolto - Voitelukaavio 20.3 Voitelukaavio Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B @ 1 EasyCut B 1000 CV Kuva 133 EasyCut B 1000 CV ECB

201 Pos: /Layout Module @ 1 Huolto - Voitelukaavio 1) 2) 3) 50h 50h 50h 4) 5) 6) 50h 100h 50h 7) 50h 201

202 Pos: /BA/Wartung/Mähwerke/EasyCut / AM Mähwerke/Schmierpläne/Schmierplan EC B 1000 CV @ 1 Huolto - Voitelukaavio Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B 1000 CV @ 1 EasyCut B 1000 CV Collect Kuva 134 EasyCut B 1000 CV Collect ECB

203 Pos: /Layout Module @ 1 Huolto - Voitelukaavio 1) 2) 3) 50h 50h 50h 4) 5) 6) 50h 100h 50h 7) 8) 9) 100h 100h 10) 50h 100h 203

204 Pos: /BA/Wartung/Mähwerke/EasyCut / AM Mähwerke/Schmierpläne/Schmierplan EC B @ 1 Huolto - Voitelukaavio Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B @ 1 EasyCut B 1000 CR Kuva 135 EasyCut B 1000 CR ECB

205 Pos: /Layout Module @ 1 Huolto - Voitelukaavio 1) 2) 3) 50h 50h 50h 4) 5) 6) 50h 50h 50h 7) 8) 50h 50h 205

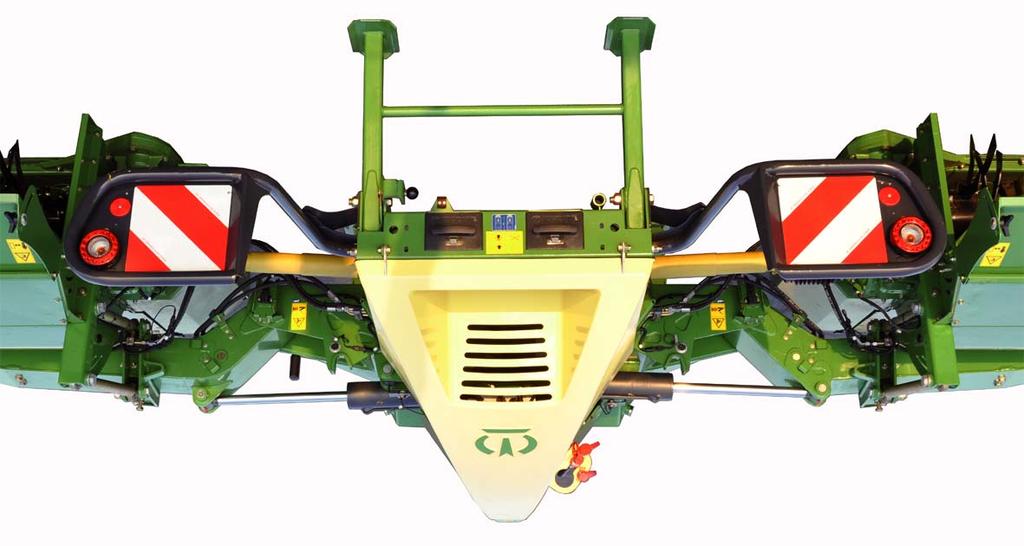

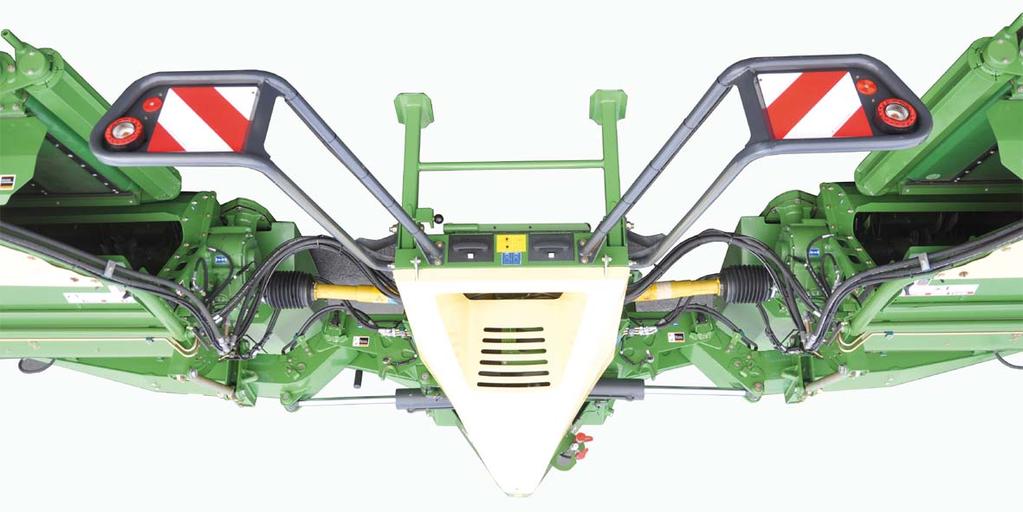

206 Pos: /BA/Wartung/Mähwerke/EasyCut / AM Mähwerke/Schmierpläne/Schmierplan EC B 1000 CR @ 1 Huolto - Voitelukaavio Pos: /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B 1000 CR @ 1 EasyCut B 1000 CR Collect Kuva 136 EasyCut B 1000 CR Collect ECB

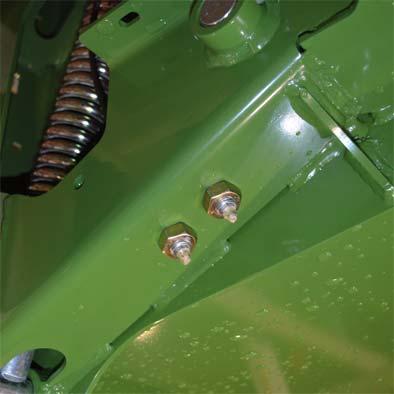

207 Pos: 103 /Layout Module @ 1 Huolto - Voitelukaavio 1) 2) 3) 50h 50h 50h 4) 5) 6) 50h 50h 50h 7) 8) 9) 100h 100h 50h 10) 11) 100h 50h 207

208 Pos: 104 /Überschriften/Überschriften 1/U-Z/Wartung Pos: 105 /Überschriften/Überschriften 2/K-O/Lage der 1 Pos: 107 /BA/Wartung/Mähwerke/EasyCut / AM Mähwerke/Lage der Sensoren/Lage der Sensoren EC B @ 1 Huolto sähkölaitteet 21 Huolto sähkölaitteet 21.1 Anturien sijainti Pos: 106 /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B @ 1 EasyCut B 1000 CV B36 B37 ECB00062 Kuva 137 EasyCut B 1000 CV 1) 2) 3) B36 Päiste oikea B37 Päiste vasen B16 Oikean niittoyksikön asema B17 Vasemman niittoyksikön asema B18 Oikea kuljetusasento B19 Vasen kuljetusasento 208

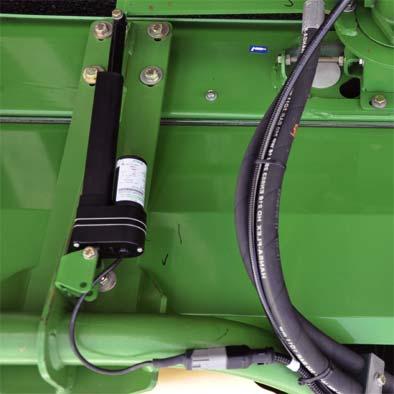

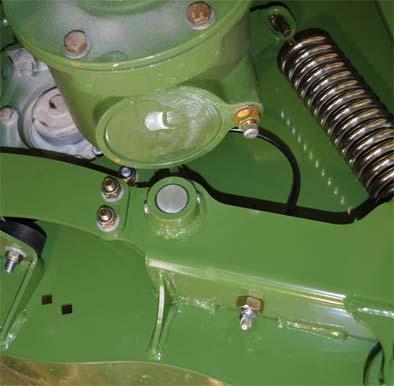

209 Pos: 108 /Layout Module @ 1 Huolto sähkölaitteet 4) 5) 6) B12 Oikea työleveys nolla B14 Vasen työleveys nolla B4 Oikean niittoyksikön kierrosluku B5 Vasemman niittoyksikön kierrosluku B11 Oikea työleveys B13 Vasen työleveys 209

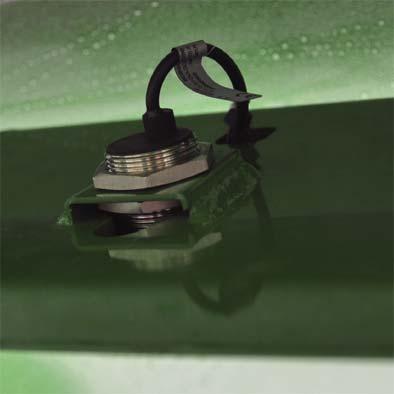

210 Pos: 110 /BA/Wartung/Mähwerke/EasyCut / AM Mähwerke/Lage der Sensoren/Lage der Sensoren EC B 1000 CV @ 1 Huolto sähkölaitteet Pos: 109 /Abkürzungen /Abkürzungen sprachneutral/easycut/easycut B 1000 CV @ 1 EasyCut B 1000 CV Collect Kuva 138 EasyCut B 1000 CV Collect 1) 2) 3) B36 Päiste oikea B37 Päiste vasen B16 Oikean niittoyksikön asema B17 Vasemman niittoyksikön asema B18 Oikea kuljetusasento B19 Vasen kuljetusasento 210

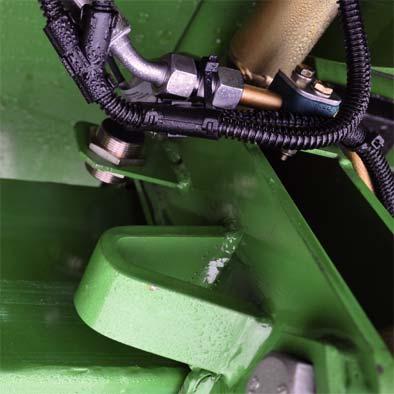

211 Pos: 111 /Layout Module @ 1 Huolto sähkölaitteet 4) 5) 6) B12 Oikea työleveys nolla B14 Vasen työleveys nolla 7) B4 Oikean niittoyksikön kierrosluku B5 Vasemman niittoyksikön kierrosluku 8) B7 Poikittaiskuljetin alaoikea B9 Poikittaiskuljetin alavasen B11 Oikea työleveys B13 Vasen työleveys BM3 Oikean karhorullan asema BM4 Vasemman karhorullan asema 211

212 Pos: 112 /Überschriften/Überschriften 3/A-E/E/Einstellung der 1 Pos: 113 /BA/Wartung/Sensoren/Namursensor d = Pos: 115 /BA/Wartung/Sensoren/Namursensor d = 30 mm a= 1 Pos: 117 /Layout Module @ 1 Huolto sähkölaitteet Anturien säätö Namur-anturi d = 12 mm a BP-VFS Kuva 139 Lähettimen (2) ja anturin (1) välisen etäisyyden on oltava "a" = 2 mm. Asetus Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 2 mm. Kiristä mutterit jälleen. Pos: 114 /BA/Wartung/Sensoren/Anzugsdrehmoment Namursensor 10 @ 1 Kaikkien Namur-antureiden kiristysmomentti on 10 Nm Namur-anturi d = 30 mm a BPXC0172 Kuva 140 Lähettimen (2) ja anturin (1) välisen etäisyyden on oltava "a" = 4 mm. Asetus Löysää mutterit anturin kummaltakin puolelta Kierrä muttereita, kunnes mitta "a" = 4 mm on saavutettu. Kiristä mutterit jälleen Pos: 116 /BA/Wartung/Sensoren/Anzugsdrehmoment Namursensor 10 @ 1 Kaikkien Namur-antureiden kiristysmomentti on 10 Nm. 212

213 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 2/P-T/Spezielle 1 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Hochschnittkufen 1 Pos: 119 /Layout Module @ 1 Erikoisvarustus 22 Erikoisvarustus 22.1 Erityiset turvaohjeet Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Reparatur_Wartung_Reinigungs_4 allgemein EasyCut ( @ 1 Vaara! - Koneelle suoritettavissa korjaus-, huolto-, puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua (Varo, terälautaset liikkuvat vielä sammuttamisen jälkeen). Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Saata kone työasentoon ja aseta se maahan Pysäytä traktorin moottori ja vedä virta-avain pois. Estä työkoneen odottamaton käynnistyminen ja liikkeellelähtö. Kytke voimanottoakseli pois päältä ja irrota se. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi Pitkän sängen jalakset EC Kuva 141: Pitkän sängen jalaksilla voidaan leikkuukorkeutta nostaa (katso luku Asetukset "Leikkuukorkeuden säätö"). Tätä varten pitkän sängen jalakset (3) työnnetään tukijalaksiin (2) ja ruuvataan paikoilleen. Pitkän sängen jalakset on asennettava kulloinkin terärumpujen vieressä pyörivien terälautasten alapuolelle. 213

214 Pos: /Überschriften/Überschriften 1 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Allgemein QFB EC B 1000 CV / B 870 CV 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebGrundbild Automatikbetrieb Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebQFB rechts heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild AutomatikbetriebQFB links heben/senken ( Pos: /Überschriften/Überschriften 3/F-J/Geschwindigkeitsregelung @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGeschwindigkeitsregelung der Querförderbänder Text ( Pos: /Layout Module @ 1 Erikoisvarustus 22.3 Poikittaiskuljetin Yleistä Poikittaiskuljettimilla voidaan muodostaa kaksoiskarho, yksinkertainen karho (jos käytetään vain yhtä poikittaiskuljetinta) tai kolminkertainen karho (jos käytetään molempia poikittaiskuljettimia). Poikittaiskuljettimet käännetään karhon muodostusta varten nostetusta asemasta terminaalilla pöyhintä kohden. Käännön aikana siirtomatot kytkeytyvät automaattisesti toimintaan. Kuljetushihnojen nopeus voidaan sovittaa terminaalissa rehun määrään portaattomasti. Poikittaiskuljettimien nopeus vaikuttaa rehun kuljetusleveyteen ja samalla karhon leveyteen. Kolmen yksittäisen karhon muodostusta varten poikittaiskuljettimet käännetään terminaalin kautta ylös. Siirtomatot kytkeytyvät automaattisesti pois toiminnasta Automaattinen käyttö Kuva Oikean poikittaiskuljettimen nosto/lasku Toimintopainikkeen painaminen kerran laskee poikittaiskuljetinta työasentoon asti (poikittaiskuljettimen käyttö kytkeytyy automaattisesti päälle) Toimintopainikkeen painaminen kerran nostaa poikittaiskuljetinta työasennosta käsin (poikittaiskuljettimen käyttö kytkeytyy automaattisesti pois päältä) Vasemman poikittaiskuljettimen nosto/lasku Toimintopainikkeen painaminen kerran laskee poikittaiskuljetinta työasentoon asti (poikittaiskuljettimen käyttö kytkeytyy automaattisesti päälle) Toimintopainikkeen painaminen kerran nostaa poikittaiskuljetinta työasennosta käsin (poikittaiskuljettimen käyttö kytkeytyy automaattisesti pois päältä) Siirtomattojen nopeudensäätö Poikittaiskuljettimen nopeussäätely Koskettamalla näytössä symbolin ( ) edessä olevaa lukua avautuu syöttömaski ja poikittaiskuljettimen nopeutta voidaan lisätä tai vähentää portaattomasti käytön aikana. 214

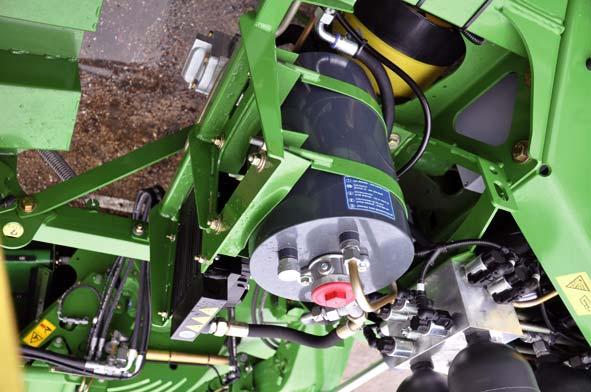

215 Pos: /Überschriften/Überschriften 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGrundbild QFB Bild ( @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandQFB rechts heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandQFB links heben/senken ( Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandQFB gleichzeitig heben/senken ( Pos: /Überschriften/Überschriften 3/F-J/Geschwindigkeitsregelung @ 1 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-EasyCut/EasyCut B 1000/Grundbild QuerförderbandGeschwindigkeitsregelung der Querförderbänder Text ( Pos: /Layout Module @ 1 Erikoisvarustus 22.5 Käsikäyttö Kuva Oikean poikittaiskuljettimen nosto/lasku Esivalitse oikea poikittaiskuljetushihna painamalla toimintopainiketta värillisenä) (symboli korostetaan Nosta esivalittu poikittaiskuljetin toimintopainiketta Laske esivalittu poikittaiskuljetin toimintopainiketta painamalla ja painettuna pitämällä. painamalla ja painettuna pitämällä Vasemman poikittaiskuljettimen nosto/lasku Esivalitse vasen poikittaiskuljetin painamalla toimintopainiketta värillisenä) (symboli korostetaan Nosta esivalittu poikittaiskuljetin toimintopainiketta Laske esivalittu poikittaiskuljetin toimintopainiketta painamalla ja painettuna pitämällä. painamalla ja painettuna pitämällä Molempien poikittaiskuljettimien nostaminen/laskeminen samanaikaisesti Esivalitse vasen ja oikea poikittaiskuljetin painamalla toimintopainiketta, (symbolit korostetaan värillisinä) Molemmat esivalitut poikittaiskuljettimet nostetaan toimintopainiketta painettuna pitämällä. Molemmat esivalitut poikittaiskuljettimet lasketaan toimintopainiketta painettuna pitämällä. painamalla ja painamalla ja Siirtomattojen nopeudensäätö Poikittaiskuljettimen nopeussäätely Koskettamalla näytössä symbolin ( ) edessä olevaa lukua avautuu syöttömaski ja poikittaiskuljettimen nopeutta voidaan lisätä tai vähentää portaattomasti käytön aikana. 215

216 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Leiste am Querföderband 1 Pos: /Überschriften/Überschriften 1 Pos: /Layout Module @ 1 Erikoisvarustus 22.6 Poikittaiskuljettimen lista taipunut 2 a 1 1 Kuva 144 Jos poikittaiskuljettimen lista (1) taipuu vierasesineen kosketuksesta uloimmalta alueelta, taipunut alue (a) on katkaistava seuraavan niitin (2) läheltä. Näin estetään listan tai poikittaiskuljettimen lisävauriot Hydraulijärjestelmä Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/Gefahr - Arbeiten an der Hydraulikanlage ( @ 1 Vaara! - Varo öljyvuotoja Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Korkealla paineella putkesta tai letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi ja aiheuttaa vakavan tapaturman. Tämän vuoksi järjestelmä on tehtävä paineettomaksi ennen kuin letkuja kytketään irti. Pienestä reiästä vuotavaa hydrauliöljyä voi olla vaikea nähdä. Käytä apuna esim. pahvin palaa, kun etsit vuotokohtaa. Suojaa kädet ja keho. Jos ihon läpi on tunkeutunut nestettä, on heti hakeuduttava lääkäriin, joka poistaa nesteen. Hoitamaton haava saattaa tulehtua vakavasti. Jos lääkäri ei tunne tämän tyyppisiä vammoja, hänen on hankittava tarvittavat tiedot asiantuntevasta lähteestä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Varmista, että kaikki liitokset ovat kunnolla kiinni, ennen kuin jälleen paineistat järjestelmän. Hydrauliikkajärjestelmään liittyviä korjaustöitä saavat suorittaa ainoastaan valtuutetut KRONE-korjaamot. 216

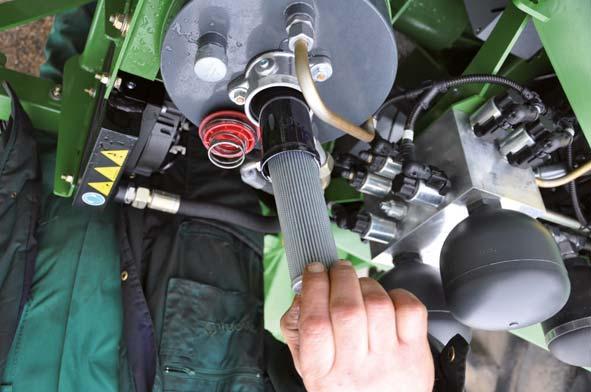

217 Pos: /Überschriften/Überschriften 3/F-J/Füllmengen und 1 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Tabelle Füllmengen EC 9140 CV B 870 @ 1 Pos: /BA/Wartung/Zeitintervalle bei Bioölen @ 1 Pos: /Überschriften/Überschriften 1 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Ölbehälter Bild EC B 1000 CV @ 1 Pos: /BA/Wartung/Hinweis Ölsorte nicht @ 1 Pos: /Layout Module @ 1 Erikoisvarustus Täytösmäärät ja voiteluaineiden nimitykset Täyttömäärä Mineraalipohjaiset öljyt Biovoiteluaineet [litraa] Merkin nimike Merkin nimike Öljysäiliö n. 15 l HLP 46 (ISO VG 46) Tiedustelun mukaan Ohje - Vaihtoaikavälien noudattaminen Vaikutus: Koneen pitkä käyttöikä Bioöljyjen vaihtovälejä on ehdottomasti noudatettava öljyjen vanhentumisen vuoksi Öljysäiliö Kuva 145 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Bordhydraulik @ 1 Koneen hydrauliikkajärjestelmä paineistetaan oman hydraulipumpun (1) avulla. Hydraulipumppu (1) on laipoitettu päävaihteistoon eikä sitä tarvitse huoltaa. Ohje! - Älä sekoita öljylaatuja. Vaikutus: Koneen vauriot Erilaisia öljylaatuja ei saa sekoittaa. Ennen kuin vaihdat öljylaatua, ota yhteys asiakaspalveluun. Älä missään tapauksessa käytä moottoriöljyä. 217

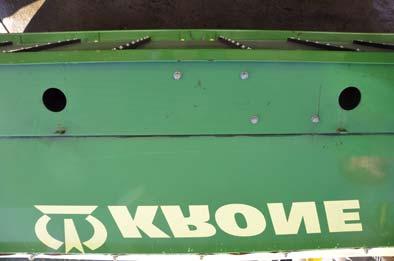

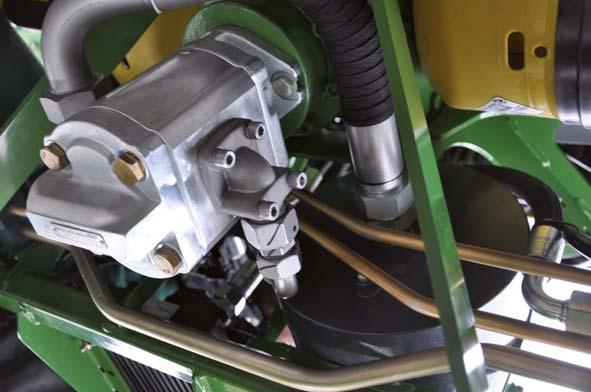

218 Pos: /Überschriften/Überschriften 1 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Hydraulik Ölstandskontrolle Bild EC B 1000 CV @ 1 Pos: /Überschriften/Überschriften 1 Pos: /Layout Module @ 1 Erikoisvarustus Öljymäärän tarkastus Kuva 146 Pos: /BA/Sonderausstatung/EasyCut / AM @ 1 Poikittaiskuljettimen hydrauliöljymäärä on tarkistettava 10 käyttötunnin välein. Tätä varten: Laske kone alas ja pysäytä moottori. Poista huohotin (2) (ja mittatikku). Puhdista huohotin (2) nukkaamattomalla liinalla ja työnnä se takaisin paikoilleen. Irrota huohotin (2) uudelleen. Öljymäärän on oltava minimi- ja maksimimerkkien välissä. Tarvittaessa lisää hydrauliöljyä. Kiristä huohottimen (2) kiinnitys Öljynvaihto Pos: /BA/Sonderausstatung/EasyCut / AM @ 1 Hydrauliöljy on vaihdettava 500 tunnin välein (vähintään kuitenkin kerran vuodessa). Poista huohotin (2) (ja mittatikku). Kierrä öljyn tyhjennystulppa (3) ulos. Juoksuta öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (3) paikoilleen. Täytä öljy (2) (Öljymäärän on oltava minimi- ja maksimimerkkien välissä). Kiristä huohottimen (2) kiinnitys. 218

219 Pos: /BA/Sonderausstatung/EasyCut / AM Mähwerke/Querförderer/Hydraulikölfilter ersetzen EC B 1000 CV 1 Pos: /Layout Module @ 1 Erikoisvarustus Hydrauliöljyn suodattimen vaihto 2 Kuva 147 Ohje Suodatinta vaihdettaessa on oltava erittäin huolellinen puhtauden suhteen. Hävitä irrotetut suodatinpatruunat asianmukaisesti. Hydrauliöljyn suodattimen vaihto ennen jokaisen käyttökauden alkua (vähintään kuitenkin kerran vuodessa) Irrota kierrekansi (1) Nosta suodatinelementtiä (2), valuta hydrauliöljy pois Vedä suodatinelementti ulos ja hävitä se asianmukaisesti Sivele uuden suodatinelementin tiivistepinnalle hieman öljyä ja aseta se paikoilleen Kiristä kierrekansi (1) 219

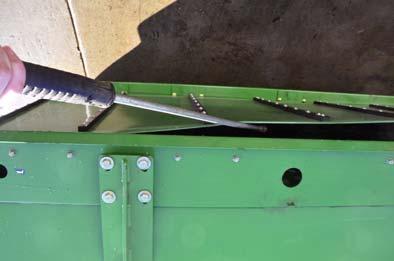

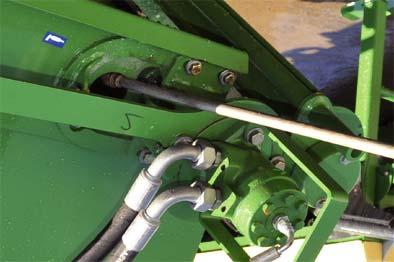

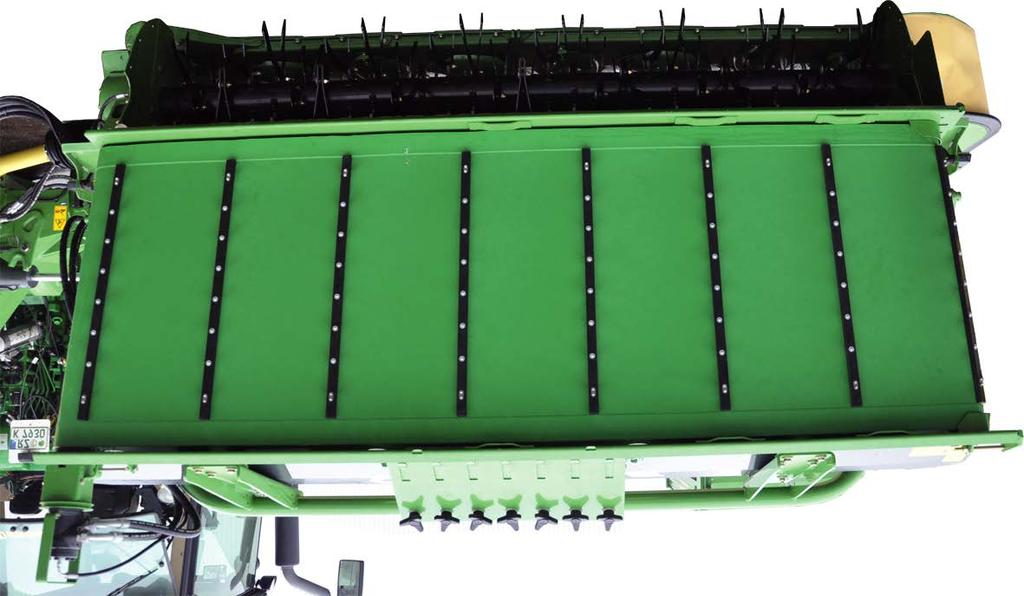

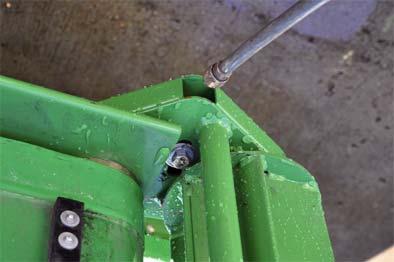

220 Pos: /BA/Wartung/Motor /Hochdruckreiniger/Reinigen der 1 Erikoisvarustus 22.8 Poikittaiskuljettimien puhdistaminen VAROITUS! Puhdistus korkeapainepesurilla! Vaikutus: Näön menettäminen! Pidä henkilöt poissa työskentelyalueelta Käytä korkeapainepesurilla suoritettavissa puhdistustöissä vastaavaa työvaatetusta (esim. silmäsuojaimia) Ohje Puhdista poikittaiskuljetin vain vähäisellä paineella ja paljolla vedellä. Älä käytä koskaan puhdistusaineita. Voitele laakerikohdat puhdistamisen jälkeen. Kuva

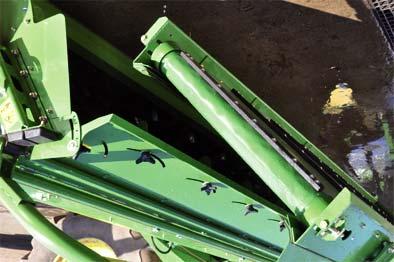

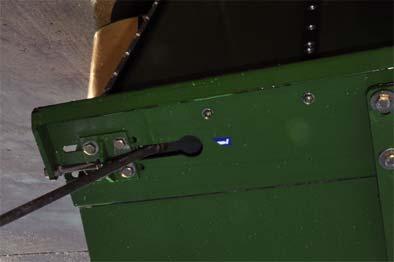

221 Pos: 121 /Layout Module @ 1 Erikoisvarustus Saata kone työasentoon Irrota ohjainlevyjen pidike ja aseta se sivuun Poista muovisuojukset Nosta poikittaiskuljettimia terminaalin avulla Sammuta voimanottoakseli, sammuta traktorimoottori, varmista, ettei traktori lähde liikkeelle itsestään, ja irrota virta-avain Sulje sulkuhana poikittaiskuljettimessa Puhdista korkeapainepesurilla kohdat a) - f) Kiinnitä muovisuojukset Asenna ohjainlevyjen pidike Avaa sulkuhana poikittaiskuljettimessa 221

222 Pos: /Überschriften/Überschriften 1 Pos: /BA/Einlagerung/Alle Gelenkstellen @ 1 Pos: /BA/Einlagerung/Sammelliste @ 1 Pos: /Layout Module @ 1 Varastointi 23 Varastointi Pos: /BA/Einlagerung/Maschine an einem trockenem Ort @ 1 Pysäköi kone kuivaan paikkaan, ei kuitenkaan keinolannoitteiden tai navettojen läheisyyteen. Pos: /BA/Einlagerung/Vor der Einwinterung die Maschine innen und außen gründlich @ 1 Puhdista koneen sisä- ja ulkopuoli perusteellisesti ennen talvivarastointia. Jos puhdistukseen käytetään painepesuria, älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Älä pyyhi laakereista vuotavaa rasvaa. Rasvakaulus antaa lisäsuojan kosteutta vastaan. Pos: /BA/Einlagerung/Gelenkwelle auseinanderziehen und @ 1 Nivelakselin vetäminen erilleen. Voitele sisällä olevat putket ja suojukset rasvalla. Voitele ristinivelessä sekä suojaputkien laakerin renkaissa sijaitsevat voitelunipat. Voitele kaikki nivelkohdat! Pos: /BA/Einlagerung/Lackschäden ausbessern, blanke Stellen gründlich mit Rostschutzmittel @ 1 Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Pos: /BA/Einlagerung/Alle beweglichen Bauteile @ 1 Tarkista kaikkien liikkuvien osien kuten taittopyörien, nivelten, kiristysrullien jne. liikkuvuus. Irrota, puhdista ja voitele ne tarvittaessa, ja asenna ne sitten takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Pos: /BA/Einlagerung/Verwenden Sie nur @ 1 Käytä vain alkuperäisiä KRONE-varaosia. Anna suorittaa tarvittavat korjaustyöt heti korjuusesongin päätyttyä. Laadi luettelo kaikista tarvittavista varaosista. Näin autat KRONE-myyjääsi tilauksesi käsittelyssä ja voit olla varma, että koneesi on käyttövalmis heti uuden kauden alkaessa. 222

223 Pos: /Überschriften/Überschriften 1/U-Z/Vor Beginn der neuen 1 Pos: /Überschriften/Überschriften 2/P-T/Spezielle 1 Pos: /Überschriften/Überschriften 1 Ennen uuden satokauden alkua 24 Ennen uuden satokauden alkua 24.1 Erityiset turvaohjeet Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Reparatur_Wartung_Reinigungs_4 allgemein EasyCut ( @ 1 Vaara! - Koneelle suoritettavissa korjaus-, huolto-, puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua (Varo, terälautaset liikkuvat vielä sammuttamisen jälkeen). Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Saata kone työasentoon ja aseta se maahan Pysäytä traktorin moottori ja vedä virta-avain pois. Estä työkoneen odottamaton käynnistyminen ja liikkeellelähtö. Kytke voimanottoakseli pois päältä ja irrota se. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi Koekäyttö Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/gefahr - Probelauf Einzahl Mähwerk muss auf Boden @ 1 Vaara! - Koneen testaus korjaus-, huolto-, puhdistustöiden tai teknisten toimenpiteiden jälkeen. Vaikutus: Hengenvaara tai vakavia loukkaantumisia Niittoyksikön on oltava työasennossa Kytke käyttölaitteet päälle vasta, kun niittoyksikkö on maassa ja on varmistettu, ettei vaaraalueella ole henkilöitä, eläimiä tai esineitä. Käynnistä koneen koekäyttö vain kuljettajan istuimelta käsin. 223

224 Pos: /Layout Module @ 1 Ennen uuden satokauden alkua Pos: /BA/Einlagerung/EasyCut / AM Mähwerke/Vor der Saison ohne @ 1 Rasvaa kone ohjeiden mukaisesti. Tällöin laakereihin mahdollisesti tiivistynyt vesi poistuu. Tarkista vaihteiston/vaihteistojen öljynmäärä ja täytä tarvittaessa. Tarkista kaikkien ruuvien kireys ja kiristä niitä tarvittaessa. Tarkista kaikki sähköjohdot ja valaistus. Korjaa tai vaihda vialliset osat. Tarkista koneen kaikki säädöt ja korjaa niitä tarvittaessa. Lue käyttöohje vielä kerran huolellisesti läpi. Ohje Käytä kasvipohjaisia öljyjä ja rasvoja. Pos: /BA/Einlagerung/Reibkupplung/Reibkupplung lüften vor der @ 1 Ilmaa kitkakytkin kitkapintojen liimausten irrottamiseksi. 224

225 Pos: /Überschriften/Überschriften 1 Pos: /BA/Sicherheit/Reibkupplung/Achtung - Manipulation an der @ 1 Pos: /BA/Einlagerung/Reibkupplung/Reibkupplung @ 1 Pos: /BA/Inbetriebnahme/EasyCut/Hinweis @ 1 Pos: 123 /Layout Module @ 1 Ennen uuden satokauden alkua 24.3 Kitkakytkin Huomio! - Kitkakytkimelle tehdyt muutokset Vaikutus: Koneen vakavat vauriot Ylikuormitussuojaukselle suoritetut toimet muuttavat läpikiertomomenttia. Tämä aiheuttaa takuuoikeuden raukeamisen! Vain alkuperäisten Krone-varaosien käyttö on sallittua. 1 2 EC Kuva 149 Kitkakytkin suojaa traktoria ja konetta vaurioilta. Se on varustettu kiinteästi säädetyllä läpikiertomomentilla MR. Vääntömomentti on lyöty kitkakytkimen koteloon (2). Kitkakytkimen ilmaaminen Kiristä neljä mutteria (1). Lukitse kone ja saata kitkakytkin liukumaan käsin läpi. Löysää mutterit jälleen. Ohje - Kitkakytkin Vaikutus: Toiminnallisuuden säilyttäminen ja pidempi käyttöikä Kitkakytkin (2) on ilmattava ennen ensimmäistä käyttöönottoa ja 1x vuosittain ennen sadonkorjuuta. (katso luku Ennen uuden satokauden alkua "Kitkakytkin") 225

226 Pos: /Überschriften/Überschriften 1 Pos: /Überschriften/Überschriften 1 === Ende der Liste für Textmarke Inhalt === Liite 25 Liite 25.1 Sähkökaavio Pos: /BA/Anhang/EasyCut/Schaltpläne EC B 1000 CV /EC B 1000 CV @ 1 Seuraavassa luetellut kytkentäkaaviot löytyvät liitteestä 1 Kytkentäkaavio poikittaiskuljettimella ( ) 2 Kytkentäkaavio ilman poikittaiskuljetinta ( ) 226

227 ; < 3 2 1, -. / (6,+?HD Qca(bT`\X]P[ 88?,++ 3'/ " I<I 1/+ f / / / 0 1 / 0 1. / - / - / / ,.,..,, - -, -, -, 86C(,?C 86C(, DJI 86C(- $?C % KXST^ HXV]P[?? $LA6C% A?C $;bwt`]tb% *-)6/ *-)6- *-)6/ *-)60 *-)6- *-)6/ *-)6- */)6, *-)6- */)6, *-)6-, RWP]VT SPbT ]P\T E`^dTS D`XVX] GT_[) U) GT_[) Qg U`^\ - SPbT JaT` 8`TPbTS,+)+-)-+,, LTaaT[Zi\_T`. / >F=KD?EJ#EF$0 '+&'&&-*+ # 0 4(* &' 5<IM 3KJ 2 '&&& 3; IT`\X]P[ 88?, _[P]b [^RPbX^] awttb, HW) <? ; &,-K*&-/K ac [g #C^b(Hb^_5 6 #;X]aRWP[baXV]P[5 #C^b(Hb^_5 ac [g 86C,(A =C9 86C,(> #HRWX`\5 &,-K*&-/K ac [g #C^b(Hb^_5 7 #;X]aRWP[baXV]P[5 #C^b(Hb^_5 ac [g 86C,(A =C9 86C,(> #HRWX`\5 &,-K*&-/K ac [g GH/307 GH/306 #;X]aRWP[baXV]P[5 GH/306 #;X]aRWP[baXV]P[5 =C9 #HRWX`\5 #;X]aRWP[baXV]P[5 GH-.- GH-.- <F- =C9 <F, P]P[^V(X]_cb &,-K*&-/K ac [g IM9 =C9 #Gf95 &,-K*&-/K ac [g IM9 =C9 #Gf95 &,-K*&-/K ac [g IM9 =C9 #Gf95 $ # " % & ) ' ( 86C, > =C9 86C, A 86C - > HHO0K 86C - A &,-K<J (M34 9?C a^rztb Pb bwt b`prb^` ' ( ) * +, -. / (M++1Q 1 2 * ) ( - ', + (M+0P ' (M<,), (<, UcaT -06 ' (M<,)- '+%)& (M17Q )' (M17Q '+%)& (M+17P )' (M+17P 1 (M+1Q 2 (M+1Q 1 (M+1P 2 (M+1P (M0P, ) + * ' - ( (M0Q, ) + * ' - (, -. / , -. / , -. / , -. / 0, -. /, -. /, -. / (M0),7Q ' ( ) * +, -. ' ( ) * +, -. (M/30 (M/31 ' ' ( (,-+ DW\ (M.,2 =C9O60 =C9O;X] &,-KO60 &,-KO;X] (G1,-+ DW\, R^]b`^[ RX`RcXb &,-K SXdXSTS X]b^ - [P]VcPVT R^STa >P`SeP`T C^b(Hb^_5. axbt ;X]aRWP[baXV]P[ Uj` HbTcT`VT`ib / abp]s(qg >P`SeP`T C^b(Hb^_ 0 R^]b`^[ d^[bpvt 86C(7ca A^e 1 R^]b`^[ c]xb KT`a^`Vc]V BPaaT 2 R^]]TRb^` 86C(7ca >XVW 3 EA8 HRWX`\ ZP_PhXbXd T]bZ^ T[b R^]]TRbX^] b`prb^` QPbbT`g BPaaT &,-K (M.,1 &,-KO60 GI &,-K/ * GI &,-KO;X] * GI * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 86CO-OA * =C 86CO-O> * 7A &,-K, GI =C9 HL &,-K- GI =C9, HL &,-K. GI `^b GI Q[Pc 7A `^ap GH V`Pc =G VT[Q =; V`j] =C Q`Pc] 7G etxaa LH =C9- HL 86CO> 7A =C9 LH 86COA =C 86CO-O> 7A HHO0K =; 86CO-OA =C &,-K<J GI =C9O60 HL =C9O;X] HL HHO&,-K =; PSP_bT` RPQ[T U^`?HD 86COA =C =C9O;[TZ) =; 86CO> 7A BPaaT HL &,-K GI
