POTILA CLASSIC ÄKEIDEN KÄYTTÖOHJE

Transkriptio

1 POTILA CLASSIC ÄKEIDEN KÄYTTÖOHJE POTILA Tuotanto OY Kiikostentie 7 FIN KIIKOINEN FINLAND Puh Fax Alkaen sarjanumerosta /2010

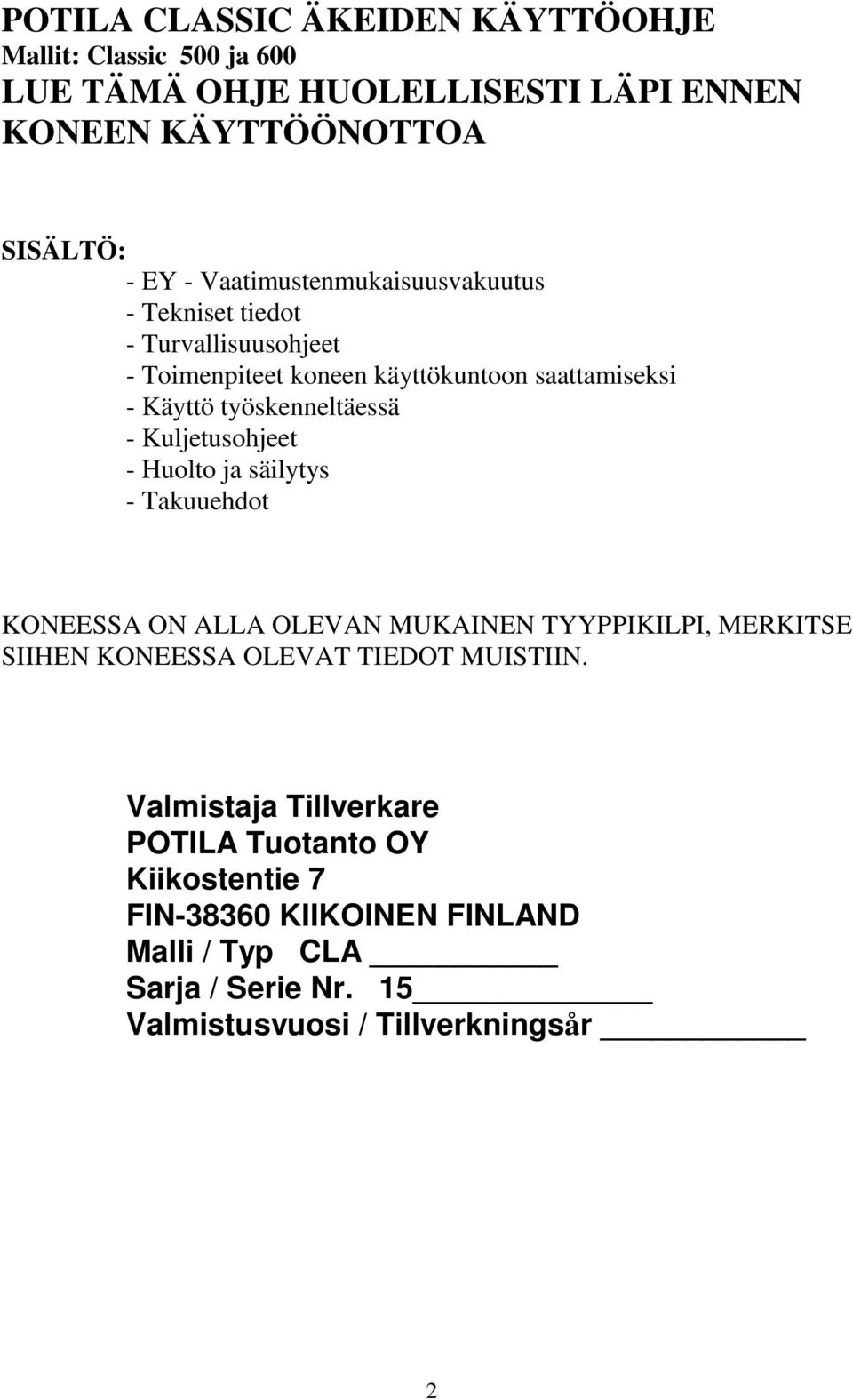

2 POTILA CLASSIC ÄKEIDEN KÄYTTÖOHJE Mallit: Classic 500 ja 600 LUE TÄMÄ OHJE HUOLELLISESTI LÄPI ENNEN KONEEN KÄYTTÖÖNOTTOA SISÄLTÖ: - EY - Vaatimustenmukaisuusvakuutus - Tekniset tiedot - Turvallisuusohjeet - Toimenpiteet koneen käyttökuntoon saattamiseksi - Käyttö työskenneltäessä - Kuljetusohjeet - Huolto ja säilytys - Takuuehdot KONEESSA ON ALLA OLEVAN MUKAINEN TYYPPIKILPI, MERKITSE SIIHEN KONEESSA OLEVAT TIEDOT MUISTIIN. Valmistaja Tillverkare POTILA Tuotanto OY Kiikostentie 7 FIN KIIKOINEN FINLAND Malli / Typ CLA Sarja / Serie Nr. 15 Valmistusvuosi / Tillverkningsår 2

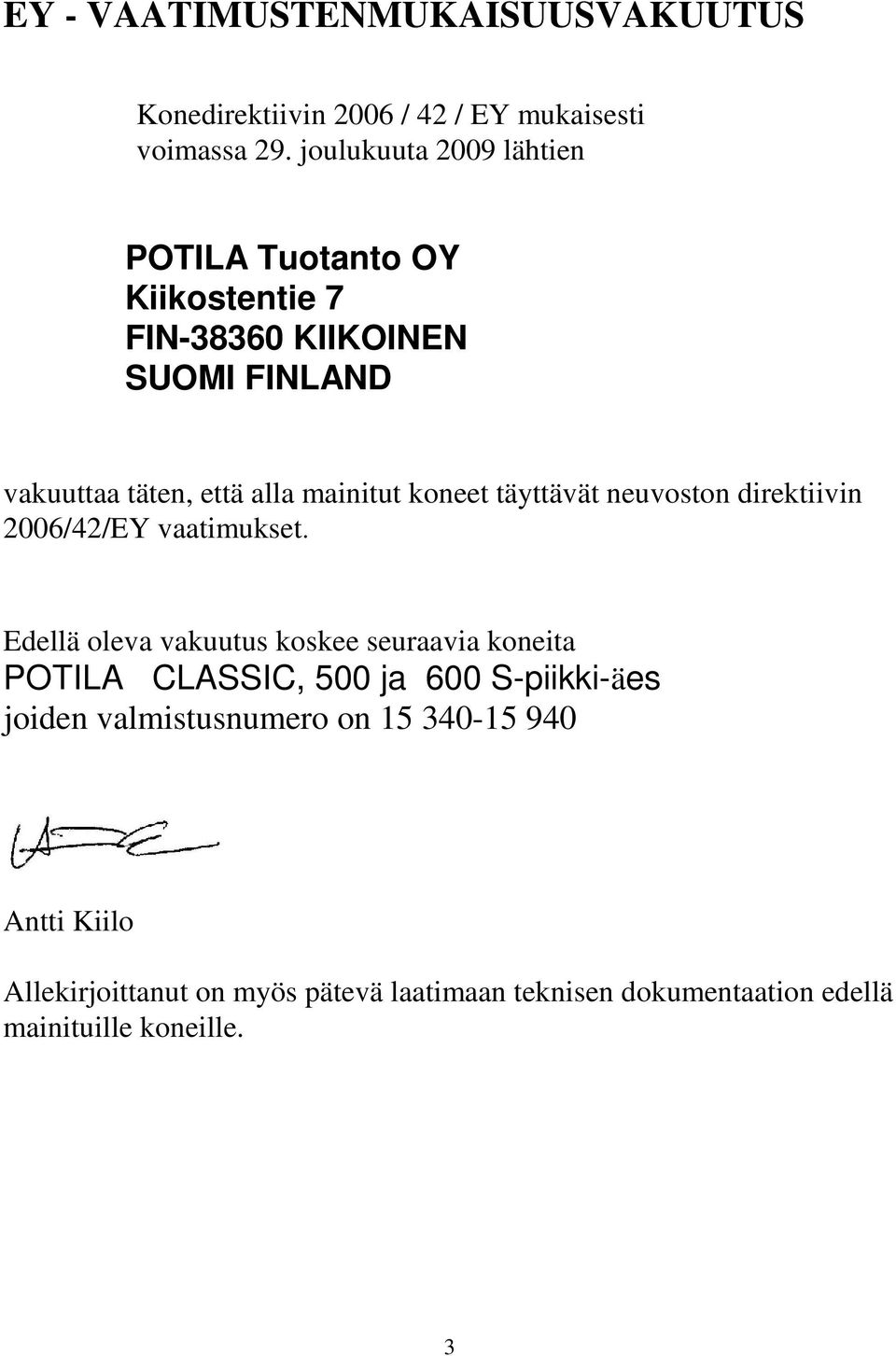

3 EY - VAATIMUSTENMUKAISUUSVAKUUTUS Konedirektiivin 2006 / 42 / EY mukaisesti voimassa 29. joulukuuta 2009 lähtien POTILA Tuotanto OY Kiikostentie 7 FIN KIIKOINEN SUOMI FINLAND vakuuttaa täten, että alla mainitut koneet täyttävät neuvoston direktiivin 2006/42/EY vaatimukset. Edellä oleva vakuutus koskee seuraavia koneita POTILA CLASSIC, 500 ja 600 S-piikki-äes joiden valmistusnumero on Antti Kiilo Allekirjoittanut on myös pätevä laatimaan teknisen dokumentaation edellä mainituille koneille. 3

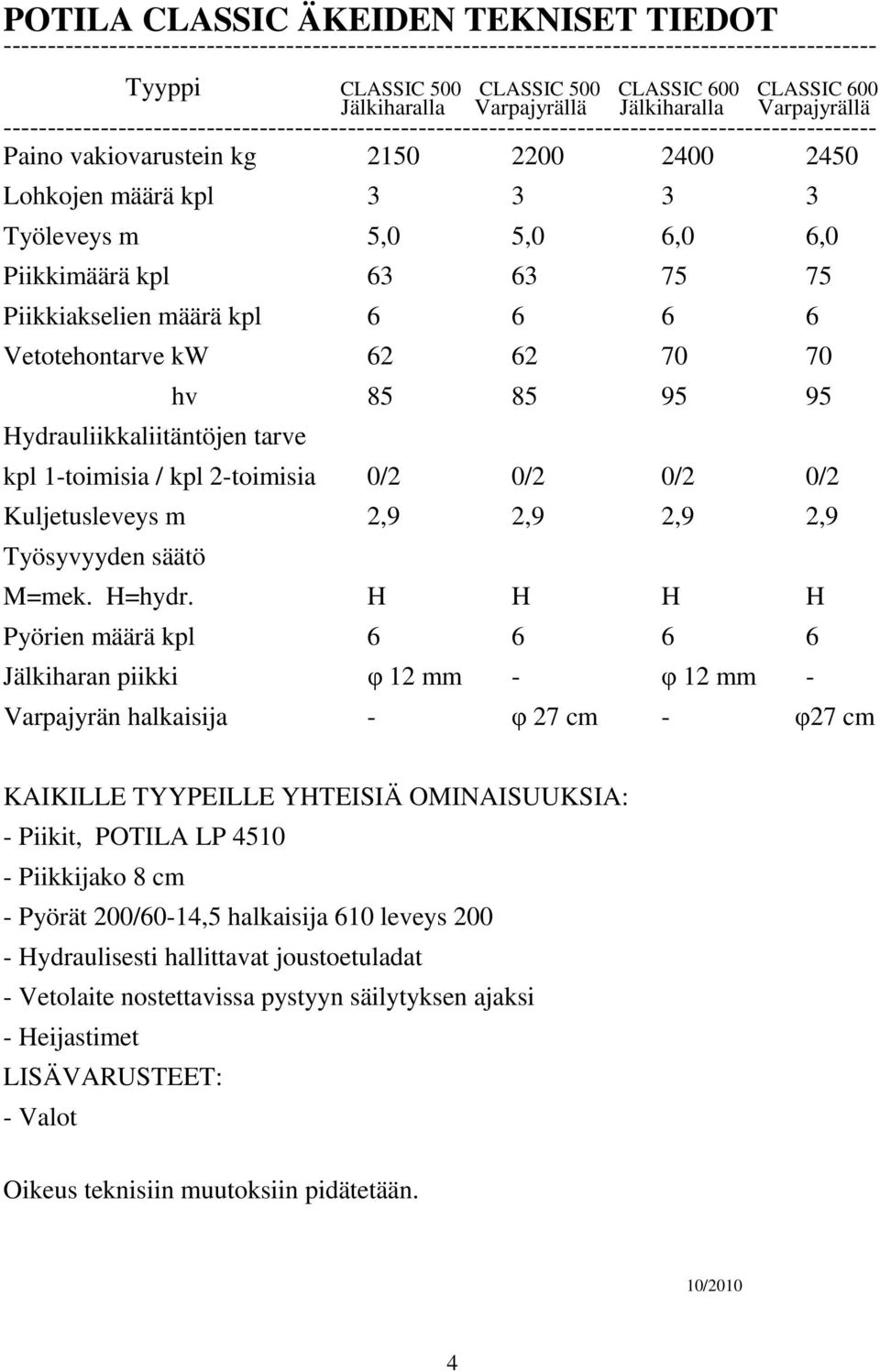

4 POTILA CLASSIC ÄKEIDEN TEKNISET TIEDOT Tyyppi CLASSIC 500 CLASSIC 500 CLASSIC 600 CLASSIC 600 Jälkiharalla Varpajyrällä Jälkiharalla Varpajyrällä Paino vakiovarustein kg Lohkojen määrä kpl Työleveys m 5,0 5,0 6,0 6,0 Piikkimäärä kpl Piikkiakselien määrä kpl Vetotehontarve kw Hydrauliikkaliitäntöjen tarve hv kpl 1-toimisia / kpl 2-toimisia 0/2 0/2 0/2 0/2 Kuljetusleveys m 2,9 2,9 2,9 2,9 Työsyvyyden säätö M=mek. H=hydr. H H H H Pyörien määrä kpl Jälkiharan piikki φ 12 mm - φ 12 mm - Varpajyrän halkaisija - φ 27 cm - φ27 cm KAIKILLE TYYPEILLE YHTEISIÄ OMINAISUUKSIA: - Piikit, POTILA LP Piikkijako 8 cm - Pyörät 200/60-14,5 halkaisija 610 leveys Hydraulisesti hallittavat joustoetuladat - Vetolaite nostettavissa pystyyn säilytyksen ajaksi - Heijastimet LISÄVARUSTEET: - Valot Oikeus teknisiin muutoksiin pidätetään. 10/2010 4

5 TURVALLISUUSOHJEET -Koneen käyttötarkoitus POTILA CLASSIC äkeet ovat tarkoitettu pellon pinnan muokkaamiseen, joka voi olla kynnetty, kultivoitu tai siinä voi olla kasvillisuutta tai kasvien osia. Konetta ei saa käyttää muuhun tarkoitukseen. -Henkilöiden oleskelu koneen päällä, työssä tai kuljetettaessa on kielletty. -Oleskelu koneen sivulohkojen lähellä on kielletty, koneen sivulohkoissa on seuraava varoitusmerkintä joka tarkoittaa: Vaaran määrittely PURISTUMISVAARA Toimenpide vaaran välttämiseksi PIDÄ TURVATÄISYYS KONEESEEN -Koneen sivulohkojen noston ja laskun saa tehdä vain koneen ollessa paikoillaan. -Varmista, että sivulohkot ovat täysin yläasennossaan ja lukkiutuneena ennen liikkeelle lähtöä. -Sulje keskiosan pyöräsylinterissä oleva venttiili ennen yleiselle tielle ajoa. -Maantiekuljetukset on tehtävä varovasti ja liikennesääntöjä noudattaen. HUOM! MAANTIEAJOSSA ON HUOMATTAVA, ETTÄ SIVULOHKOJEN HALLINTAVENTTIILISTÖA AJON AIKANA KÄSITELTÄESSÄ SIVULOHKOT SAATTAVAT LASKEA. PIDÄ KÄDET POIS HYDRAULIIKAN HALLINTALAITTEISTA TIELLÄ!!! -Konetta huollettaessa on sivulohkojen oltava alas laskettuina ja koneen tasaisella alustalla. -Koneen huoltoon on käytettävä aina alkuperäisiä varaosia. -Kone on säädettävä tämän ohjeen mukaisesti ja noudatettava sekä käytössä että huollossa tätä ohjetta. 5

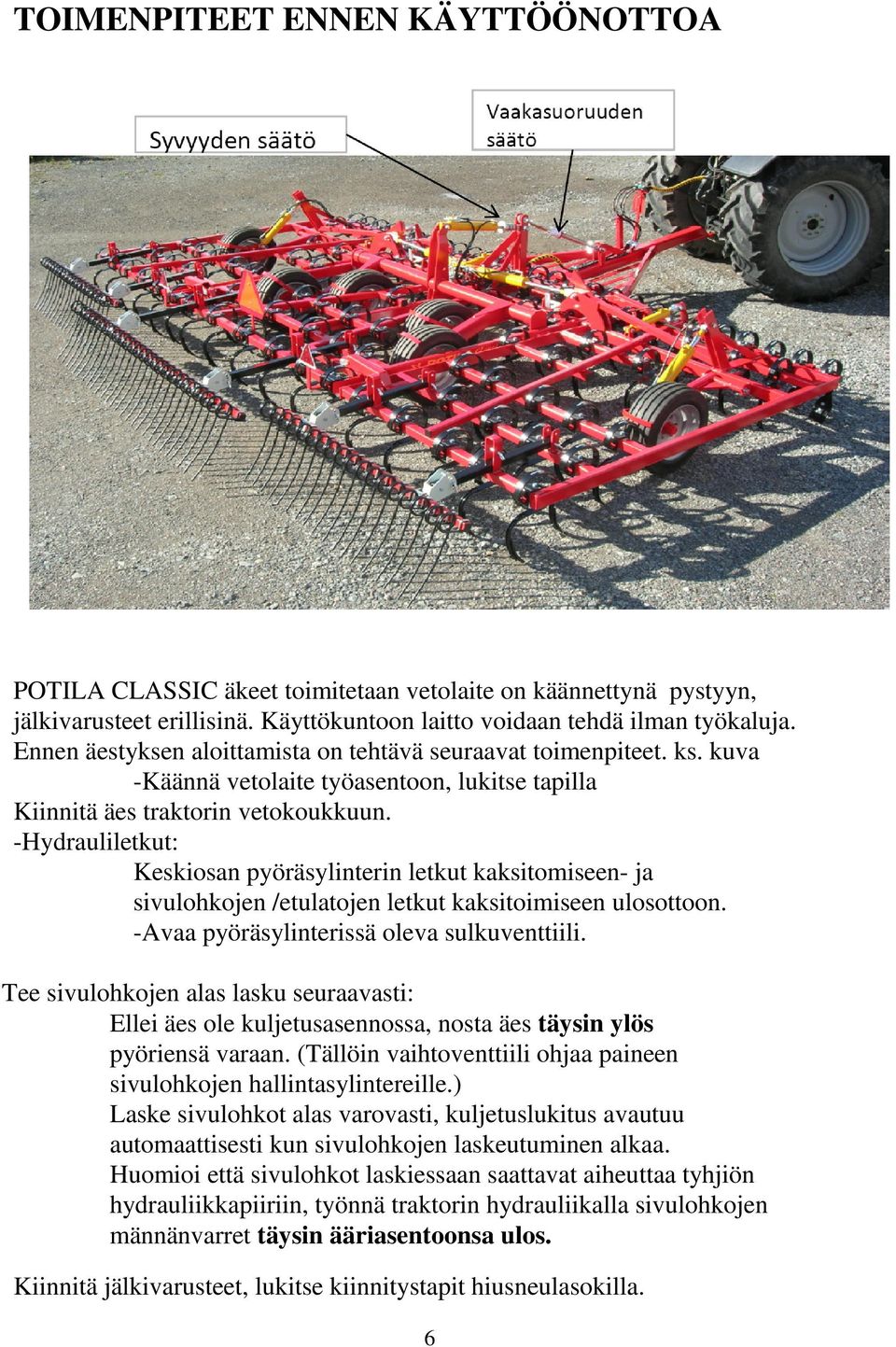

6 TOIMENPITEET ENNEN KÄYTTÖÖNOTTOA POTILA CLASSIC äkeet toimitetaan vetolaite on käännettynä pystyyn, jälkivarusteet erillisinä. Käyttökuntoon laitto voidaan tehdä ilman työkaluja. Ennen äestyksen aloittamista on tehtävä seuraavat toimenpiteet. ks. kuva -Käännä vetolaite työasentoon, lukitse tapilla Kiinnitä äes traktorin vetokoukkuun. -Hydrauliletkut: Keskiosan pyöräsylinterin letkut kaksitomiseen- ja sivulohkojen /etulatojen letkut kaksitoimiseen ulosottoon. -Avaa pyöräsylinterissä oleva sulkuventtiili. Tee sivulohkojen alas lasku seuraavasti: Ellei äes ole kuljetusasennossa, nosta äes täysin ylös pyöriensä varaan. (Tällöin vaihtoventtiili ohjaa paineen sivulohkojen hallintasylintereille.) Laske sivulohkot alas varovasti, kuljetuslukitus avautuu automaattisesti kun sivulohkojen laskeutuminen alkaa. Huomioi että sivulohkot laskiessaan saattavat aiheuttaa tyhjiön hydrauliikkapiiriin, työnnä traktorin hydrauliikalla sivulohkojen männänvarret täysin ääriasentoonsa ulos. Kiinnitä jälkivarusteet, lukitse kiinnitystapit hiusneulasokilla. 6

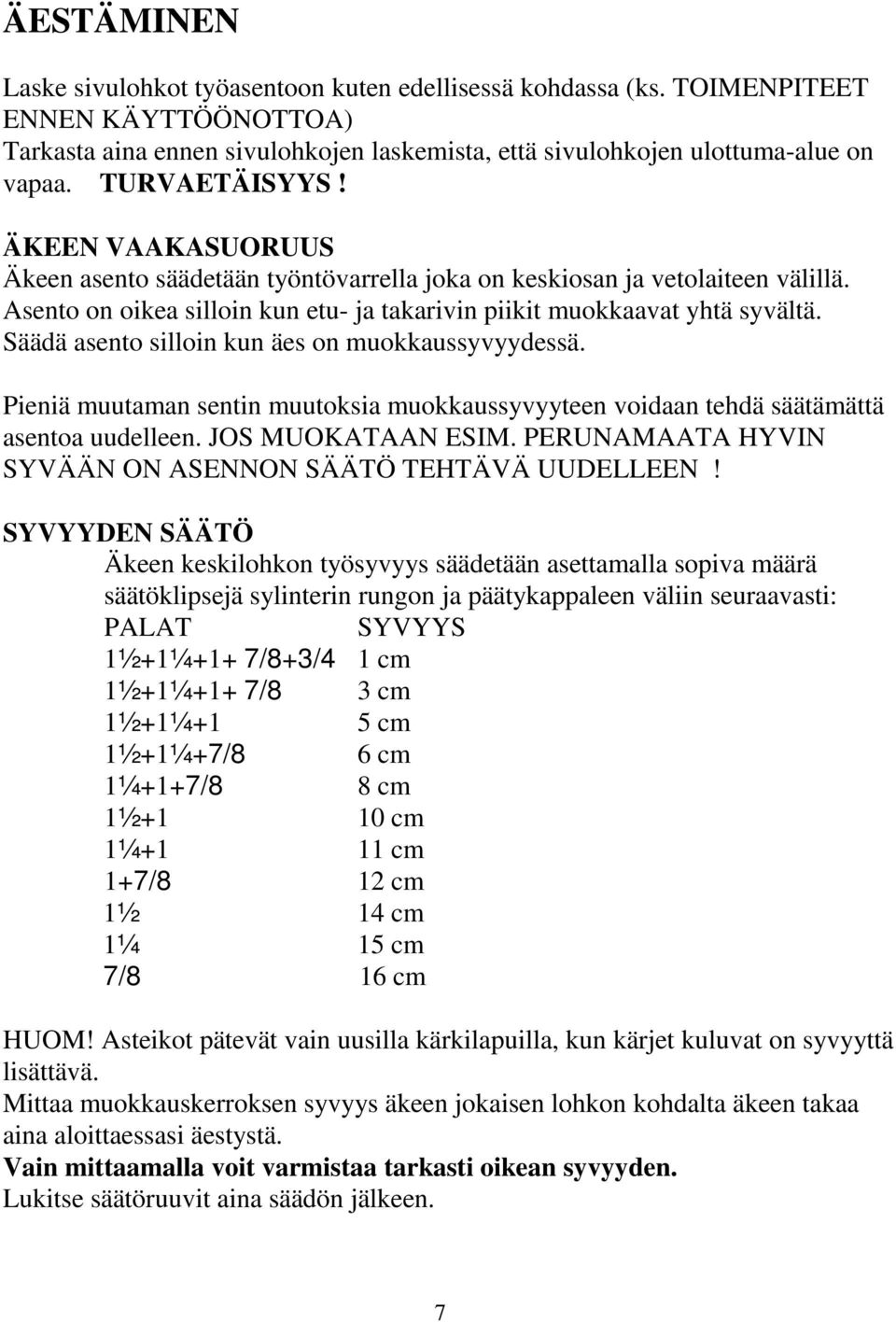

7 ÄESTÄMINEN Laske sivulohkot työasentoon kuten edellisessä kohdassa (ks. TOIMENPITEET ENNEN KÄYTTÖÖNOTTOA) Tarkasta aina ennen sivulohkojen laskemista, että sivulohkojen ulottuma-alue on vapaa. TURVAETÄISYYS! ÄKEEN VAAKASUORUUS Äkeen asento säädetään työntövarrella joka on keskiosan ja vetolaiteen välillä. Asento on oikea silloin kun etu- ja takarivin piikit muokkaavat yhtä syvältä. Säädä asento silloin kun äes on muokkaussyvyydessä. Pieniä muutaman sentin muutoksia muokkaussyvyyteen voidaan tehdä säätämättä asentoa uudelleen. JOS MUOKATAAN ESIM. PERUNAMAATA HYVIN SYVÄÄN ON ASENNON SÄÄTÖ TEHTÄVÄ UUDELLEEN! SYVYYDEN SÄÄTÖ Äkeen keskilohkon työsyvyys säädetään asettamalla sopiva määrä säätöklipsejä sylinterin rungon ja päätykappaleen väliin seuraavasti: PALAT SYVYYS 1½+1¼+1+ 7/8+3/4 1 cm 1½+1¼+1+ 7/8 3 cm 1½+1¼+1 5 cm 1½+1¼+7/8 6 cm 1¼+1+7/8 8 cm 1½+1 10 cm 1¼+1 11 cm 1+7/8 12 cm 1½ 14 cm 1¼ 15 cm 7/8 16 cm HUOM! Asteikot pätevät vain uusilla kärkilapuilla, kun kärjet kuluvat on syvyyttä lisättävä. Mittaa muokkauskerroksen syvyys äkeen jokaisen lohkon kohdalta äkeen takaa aina aloittaessasi äestystä. Vain mittaamalla voit varmistaa tarkasti oikean syvyyden. Lukitse säätöruuvit aina säädön jälkeen. 7

8 ETULATOJEN KÄYTTÖ Etuladat toimivat jokaiseen lohkoon sijoitettujen sarjaan kytkettyjen sylinterien avulla. Kun kone otetaan käyttöön ensimmäistä kertaa pidemmän tauon jälkeen, on etulatojen hydrauliikkapiiri ilmattava ja tasattava seuraavasti: ajetaan sylinterien männänvarret hydrauliikalla täysin ulos, pidetään painetta päällä minuutin ajan, jolloin öljy kiertää järjestelmässä, tasaten liikkeet ja poistaen ilman. Etulatasylinterien männänvarsien tulee olla näkyvissä 250 mm tällöin ne ovat täysin ääriasennossaan ulkona. Etulatoja voidaan säätää portaattomasti ajon aikana, säädä etuladat siten, että ne tasoittavat maan mutta eivät kuljeta maata tarpeettomasti mukanaan. 8

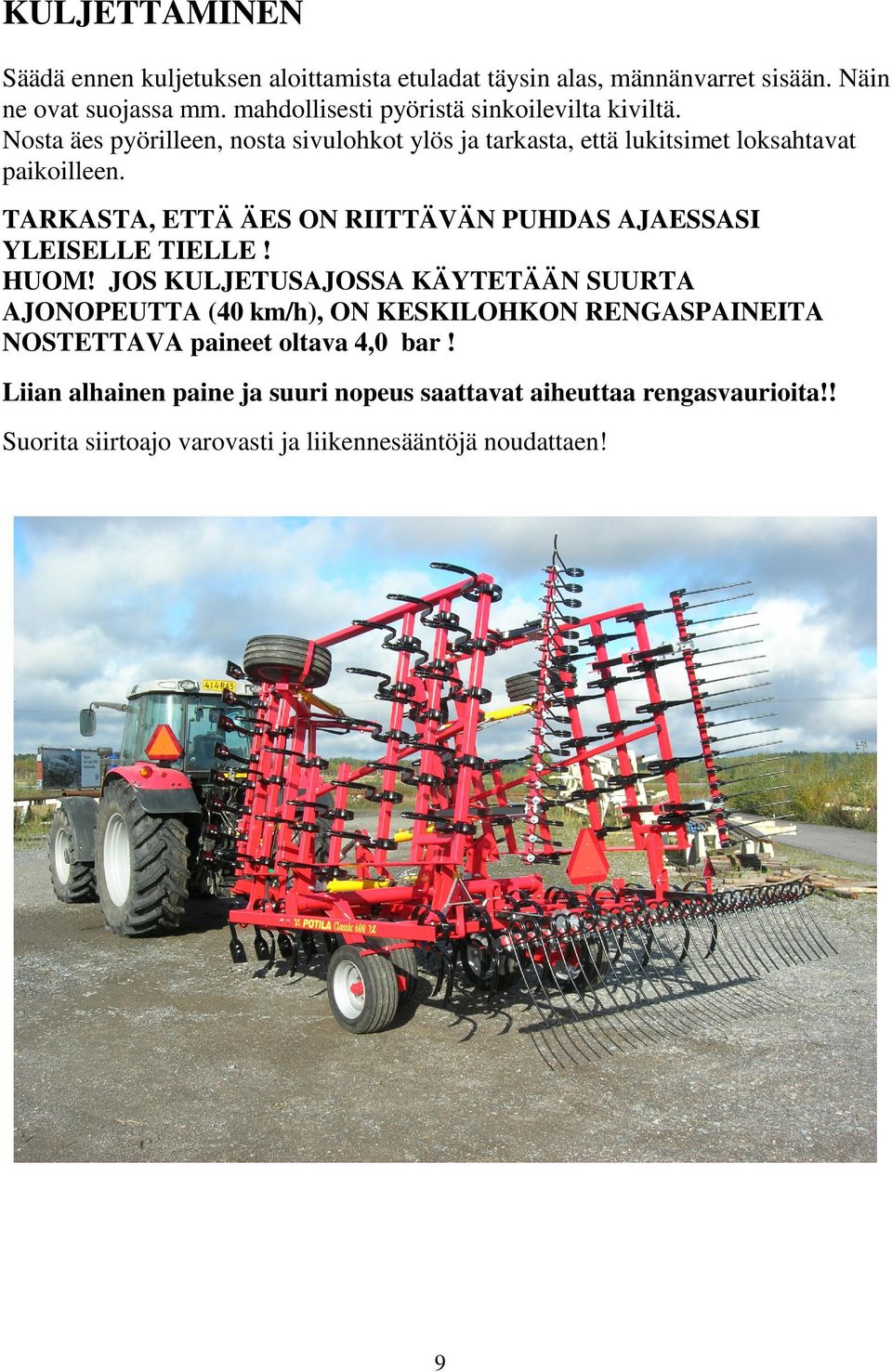

9 KULJETTAMINEN Säädä ennen kuljetuksen aloittamista etuladat täysin alas, männänvarret sisään. Näin ne ovat suojassa mm. mahdollisesti pyöristä sinkoilevilta kiviltä. Nosta äes pyörilleen, nosta sivulohkot ylös ja tarkasta, että lukitsimet loksahtavat paikoilleen. TARKASTA, ETTÄ ÄES ON RIITTÄVÄN PUHDAS AJAESSASI YLEISELLE TIELLE! HUOM! JOS KULJETUSAJOSSA KÄYTETÄÄN SUURTA AJONOPEUTTA (40 km/h), ON KESKILOHKON RENGASPAINEITA NOSTETTAVA paineet oltava 4,0 bar! Liian alhainen paine ja suuri nopeus saattavat aiheuttaa rengasvaurioita!! Suorita siirtoajo varovasti ja liikennesääntöjä noudattaen! 9

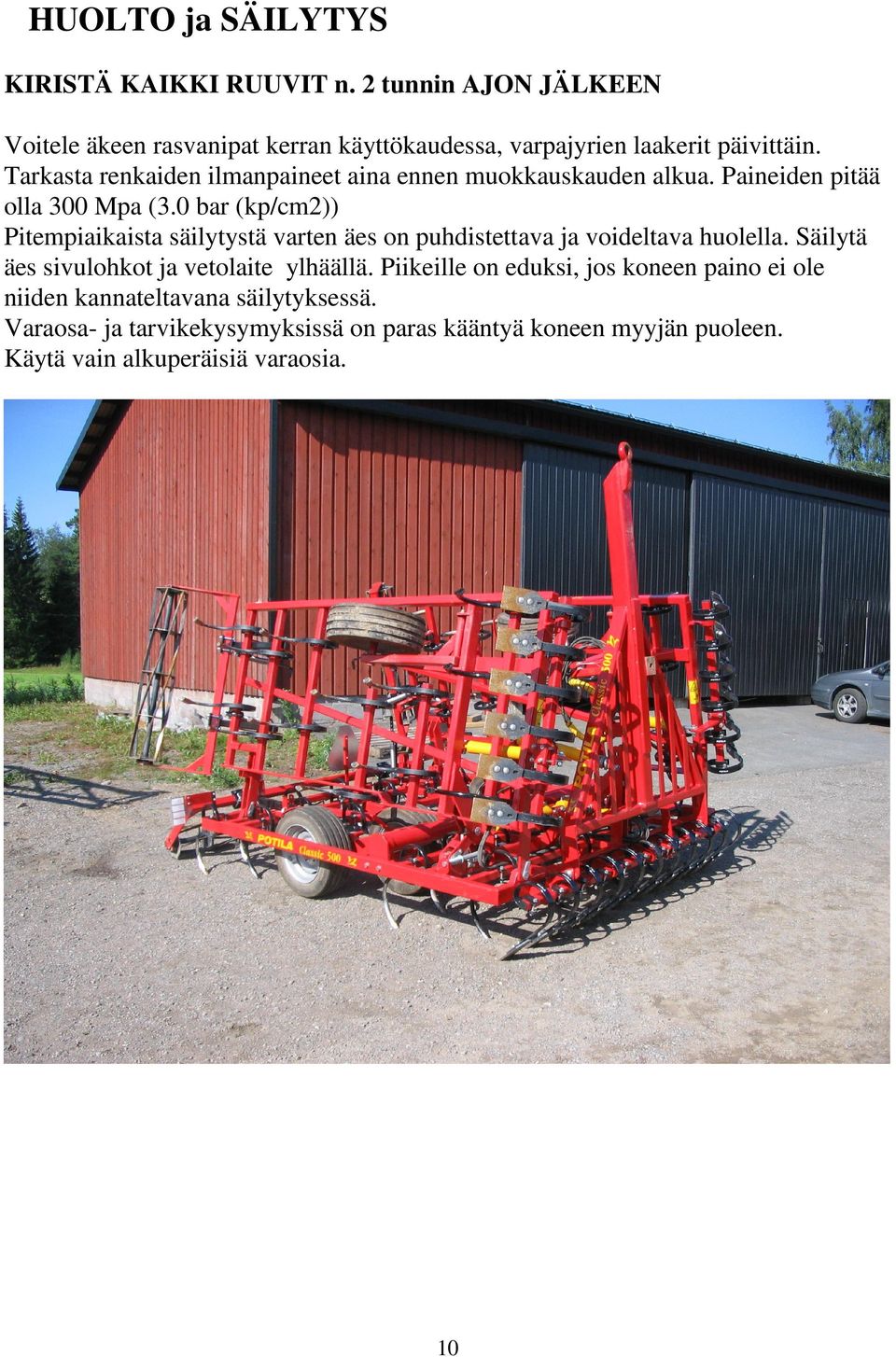

10 HUOLTO ja SÄILYTYS KIRISTÄ KAIKKI RUUVIT n. 2 tunnin AJON JÄLKEEN Voitele äkeen rasvanipat kerran käyttökaudessa, varpajyrien laakerit päivittäin. Tarkasta renkaiden ilmanpaineet aina ennen muokkauskauden alkua. Paineiden pitää olla 300 Mpa (3.0 bar (kp/cm2)) Pitempiaikaista säilytystä varten äes on puhdistettava ja voideltava huolella. Säilytä äes sivulohkot ja vetolaite ylhäällä. Piikeille on eduksi, jos koneen paino ei ole niiden kannateltavana säilytyksessä. Varaosa- ja tarvikekysymyksissä on paras kääntyä koneen myyjän puoleen. Käytä vain alkuperäisiä varaosia. 10

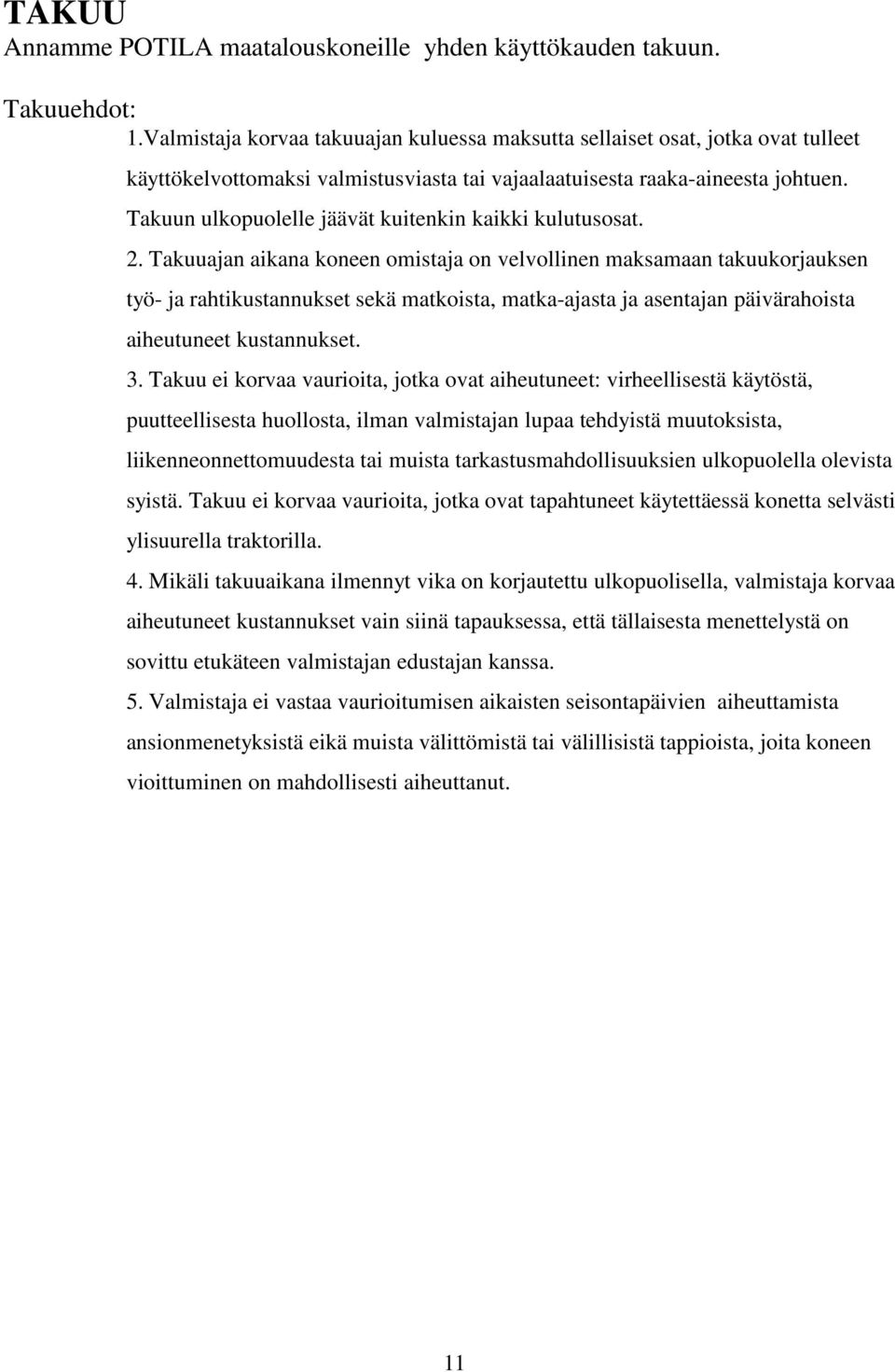

11 TAKUU Annamme POTILA maatalouskoneille yhden käyttökauden takuun. Takuuehdot: 1.Valmistaja korvaa takuuajan kuluessa maksutta sellaiset osat, jotka ovat tulleet käyttökelvottomaksi valmistusviasta tai vajaalaatuisesta raaka-aineesta johtuen. Takuun ulkopuolelle jäävät kuitenkin kaikki kulutusosat. 2. Takuuajan aikana koneen omistaja on velvollinen maksamaan takuukorjauksen työ- ja rahtikustannukset sekä matkoista, matka-ajasta ja asentajan päivärahoista aiheutuneet kustannukset. 3. Takuu ei korvaa vaurioita, jotka ovat aiheutuneet: virheellisestä käytöstä, puutteellisesta huollosta, ilman valmistajan lupaa tehdyistä muutoksista, liikenneonnettomuudesta tai muista tarkastusmahdollisuuksien ulkopuolella olevista syistä. Takuu ei korvaa vaurioita, jotka ovat tapahtuneet käytettäessä konetta selvästi ylisuurella traktorilla. 4. Mikäli takuuaikana ilmennyt vika on korjautettu ulkopuolisella, valmistaja korvaa aiheutuneet kustannukset vain siinä tapauksessa, että tällaisesta menettelystä on sovittu etukäteen valmistajan edustajan kanssa. 5. Valmistaja ei vastaa vaurioitumisen aikaisten seisontapäivien aiheuttamista ansionmenetyksistä eikä muista välittömistä tai välillisistä tappioista, joita koneen vioittuminen on mahdollisesti aiheuttanut. 11
