Varaosaluettelo Huohotinsuodatin ELF-täyttösihdillä maks l/min

Koko: px

Aloita esitys sivulta:

Download "Varaosaluettelo Huohotinsuodatin ELF-täyttösihdillä maks l/min"

Tommi Haapasalo
6 vuotta sitten
Katselukertoja:

2 KÄYTTÖÖNOTTO Tarkista, että tarkoitukseen varattu suodatinpatruuna on paikoillaan ja aseta kansi takaisin paikoilleen (vain mallit ELF 5, 52, 7 ja 72).

3 sekä ELFL 3 tulee vaihtaa vaihtaa kokonaisuudessaan. Patruunan vaihtaminen ei ole teknisistä syistä mahdollista näillä suodatintyypeillä.

patruunat paikoilleen 4. Avaa kansi uudelleen käsin Poista mutteri ja aluslevy Nosta kansi paikoiltaan Poista suodatinpatruuna(t) 4.

1 Varaosaluettelo Huohotinsuodatin ELF-täyttösihdillä maks l/min ELF 4 ELF 10 ELF 3 ELFL 3 ELF 30 ELF 7 ELF 72 ELF 5 ELF 52 HUOLTO 1 YLEISTÄ Noudata huolto-ohjeita! 2 KÄYTTÖÖNOTTO Tarkista, että tarkoitukseen varattu suodatinpatruuna on paikoillaan ja aseta kansi takaisin paikoilleen (vain mallit ELF 5, 52, 7 ja 72). 3 HUOLTAMISEN YHTEYDESSÄ TARVITTAVAT TYÖKALUT Rakenne- Työkalut koko 5, 52 Ruuviavain SW 17 7, 72 - PATRUUNAN VAIHTO Säiliöntuuletussuodattimet ELF 10, 4, 30, 3 sekä ELFL 3 tulee vaihtaa vaihtaa kokonaisuudessaan. Patruunan vaihtaminen ei ole teknisistä syistä mahdollista näillä suodatintyypeillä. 1 PATRUUNAN VAIHTO ELF 5, 52 2 PATRUUNAN VAIHTO ELF 7, 72 Avaa kansi vastapäivään kiertämällä Poista suodatinpatruuna(t) Aseta uusi suodatinpatruuna / uudet patruunat paikoilleen 4. Avaa kansi uudelleen käsin Poista mutteri ja aluslevy Nosta kansi paikoiltaan Poista suodatinpatruuna(t) 4. Aseta uusi suodatinpatruuna / uudet patruunat paikoilleen 5. Aseta kansi takaisin paikoilleen 6. Aseta aluslevy paikoilleen 7. Avaa mutteri HUOMAA: Lika tai epätäydellinen paineenlasku purkamisen yhteydessä voivat johtaa kammion kierteiden jumiutumiseen. Sellaiset suodatinpatruunat, joita ei voi puhdistaa, täytyy hävittää ympäristönsuojelumääräyksiä noudattaen.

VARAOSAT 1 VARAOSAPIIRROS ELF 3, 30, 4, 10 (ELFL 3) ELF 3 (ELFL 3 *) ELF 4 ELF 10 ELF 30 * ei kuvassa 2 VARAOSALUETTELO ELF 3, 30, 4, 10 JA ELFL 3 Kohta Nimi sisältää osat Materiaalinro Tiivistesarja

..30 F 0 Tiivistesarja E ELF...30 F 0 /-RV 2 Tiivistettä nitriilikumia + O-rengas 01285048 Tiivistesarja E ELF...4 F 0 2 Tiivistettä pahvia 01261598 Tiivistesarja E ELF.

2 VARAOSAT 1 VARAOSAPIIRROS ELF 3, 30, 4, 10 (ELFL 3) ELF 3 (ELFL 3 *) ELF 4 ELF 10 ELF 30 * ei kuvassa 2 VARAOSALUETTELO ELF 3, 30, 4, 10 JA ELFL 3 Kohta Nimi sisältää osat Materiaalinro Tiivistesarja E ELF...3 F tiivisteet nitriilikumia Tiivistesarja E ELF...3 F 0 /-RV-NBR 2 Tiiistesarjaa nitriilikumia + 1 tiiviste nitriinikumia Tiivistesarja E ELF...30 F 0 Tiivistesarja E ELF...30 F 0 /-RV 2 Tiivistettä nitriilikumia + O-rengas Tiivistesarja E ELF...4 F 0 2 Tiivistettä pahvia Tiivistesarja E ELF...10 F 0 2 Tiivistettä nitriilikumia + O-rengas Huohotinsuodatin E ELF...3 F 0 Huohotinsuodatin + 2 tiivistettä nitriilikumia + 6 ruuvia Huohotinsuodatin E ELF...30 F 0 Huohotinsuodatin + 2 tiivistettä nitriilikumia + 6 ruuvia Huohotinsuodatin E ELF...4 F 0 Huohotinsuodatin + 2 tiivistettä pahvia + 3 ruuvia Huohotinsuodatin E ELF...10 F 0 Huohotinsuodatin + 2 tiivistettä nitriilikumia + 3 ruuvia Yläosa ELF 3 (3 µm) Yläosa ELF 30 (3 µm) BF P 30 M 3 W Yläosa ELF 4 (3 µm) Yläosa ELF 10 (3 µm) BF P 10 M 3 W Yläosa ELFL 3 (3 µm)

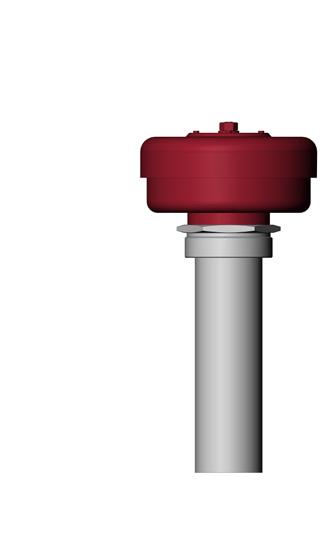

3 3 VARAOSAPIIRROS ELF 5, 52 ELF 5 4. ELF 52 4 VARAOSALUETTELO ELF 5, 52 Kohta Nimi 5 52 Suodatinpatruuna katso kohta 4 Vaihtopatruunat 0005 L 003 P 1 x x L 003 P /-V 1 x x L 003 BN 1 x x ELF 5(2) G XX W 0 (ilman patruunaa) ELF 5(2) G XX W 0 (ilman patruunaa) ELF 5(2) G XX W 4.0 (ilman patruunaa) ELF 5(2) G XX W 5.0 (ilman patruunaa) Täyttösihti E ELF...5 G 0 (G2 1/2) Täyttösihti E ELF...5 G 0 (G3) Täyttösihti E ELF...5 G 4.0 (G2) Täyttösihti E ELF...5 G 5.0 (G1 1/2) Kansi E BF...5(2) W

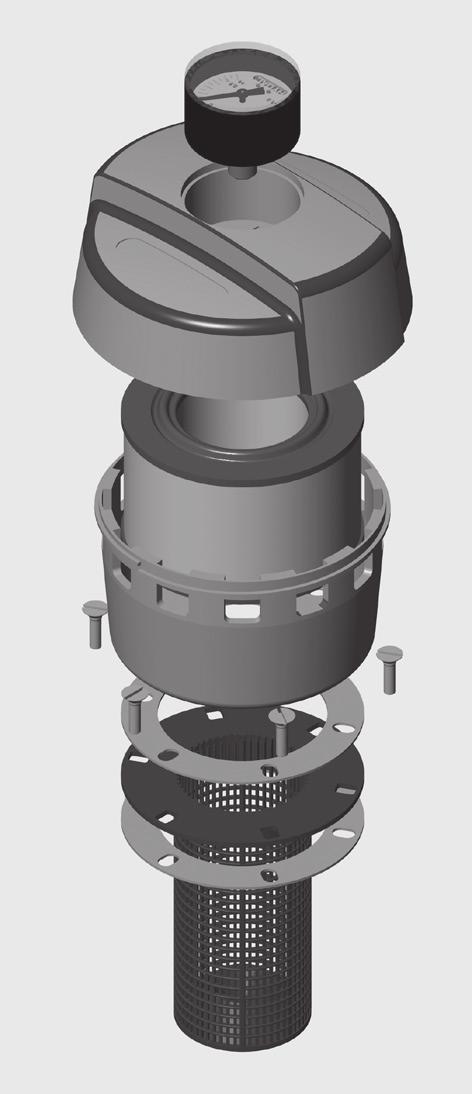

5 VARAOSAPIIRROS ELF 7, 72 ELF 72 ELF 7 5.

patruunaa, ilman painemittaria) 00311824 - ELF 7 F XX K 0 (ilman patruunaa, ilman painemittaria) 00314153 - ELF 7 F XX UBM 0 (ilman patruunaa, näytöllä)

..3 F 0 01261627 4. Tiivistesarja E ELF...3 F 0 00318971 5. Kansi E BF...7 W 0 (ilman painemittaria) 01250863 01283532 Kansi E BF.

4 5 VARAOSAPIIRROS ELF 7, 72 ELF 72 ELF VARAOSALUETTELO ELF 7, 72 Kohta Nimi 7 72 Suodatinpatruuna katso kohta 4 Vaihtopatruunat 0007 L 003 P L 003 P ELF 7 F XX W 0 (ilman patruunaa, ilman painemittaria) ELF 7 F XX K 0 (ilman patruunaa, ilman painemittaria) ELF 7 F XX UBM 0 (ilman patruunaa, näytöllä) ELF 72 F XX W 0 (ilman patruunaa, ilman painemittaria) ELF 72 F XX UBM 0 (ilman patruunaa, näytöllä) Täyttösihti E ELF...3 F Tiivistesarja E ELF...3 F Kansi E BF...7 W 0 (ilman painemittaria) Kansi E BF...7 K 0 (painemittarilla) Kansi E BF...7 UBM 0 (näytöllä) Kansi E BF...72 W 0 (ilman painemittaria) Kansi E BF...72 UBM 0 (näytöllä) VAIHTOPATRUUNA Rakennekoko 0005, 0007, 0072 Malli L Suodattimen tiheys P: 003 BN: 003 (vain malli 0005) Suodatinmateriaali P, BN 0005 L 003 P 4

5. HUOLTO-OHJEITA 5.1 KÄYTTÖOHJE SUODATTIMELLE Ohje Toiminnanharjoittajan velvollisuudet on määritelty vesitaloutta koskevassa lainsäädännössä (esim.

Noudata nesteisiin liittyviä onnettomuudentorjuntamääräyksiä, turvallisuussääntöjä ja käyttöturvallisuustiedotteita.

Hydrauliöljyt ja veden saastumista mahdollisesti aiheuttavat nesteet eivät saa joutua maaperään, vesistöihin eivätkä viemäriverkkoon.

5 5. HUOLTO-OHJEITA 5.1 KÄYTTÖOHJE SUODATTIMELLE Ohje Toiminnanharjoittajan velvollisuudet on määritelty vesitaloutta koskevassa lainsäädännössä (esim. Saksassa liittovaltion laki Wasserhaushaltsgesetz (WHG) tai eri osavaltioiden vesilait (LWG) tai muut osavaltiokohtaiset määräykset). Noudata nesteisiin liittyviä onnettomuudentorjuntamääräyksiä, turvallisuussääntöjä ja käyttöturvallisuustiedotteita. Avotulen teko, kipinöiden aiheuttaminen ja tupakointi on kielletty hydraulilaitteiston parissa ja läheisyydessä suoritettavien työtehtävien aikana. Hydrauliöljyt ja veden saastumista mahdollisesti aiheuttavat nesteet eivät saa joutua maaperään, vesistöihin eivätkä viemäriverkkoon. Huolehdi hydrauliöljyjen turvallisesta ja ympäristöystävällisestä hävittämisestä. Noudata asiaankuuluvia alueellisia pohjaveden suojelua sekä jäteöljyn ja jätteiden hävittämistä koskevia määräyksiä. Ei sovellu puhdistettavaksi painepesurilla! Konedirektiiviin 2006/42/EY liittyviä tietoja asiakkaille Hydraulisuodattimet katsotaan fluiditeknisiksi osiksi/komponenteiksi, minkä vuoksi ne jäävät konedirektiivissä määritellyn sovellusalueen ulkopuolelle. Ne eivät saa CE-merkintää. Osien käytön osalta on noudatettava HYDAC Filtertechnik GmbH:n tässä asiakirjassa antamia tietoja. Viimeksi mainituissa tiedoissa on määritelty myös sovelletut olennaiset turvallisuutta ja terveydensuojelua koskevat vaatimukset (konedirektiivin 2006/42/EG mukaan). Vakuutamme täten, että suodattimet on tarkoitettu asennettaviksi koneen osaksi direktiivin 2006/42/EY tarkoittamassa mielessä. Suodatinten käyttöönotto on kielletty siihen saakka, kunnes täydellinen kone on konedirektiivin asettamien vaatimusten mukainen. Katso lisäksi yleiset myynti- ja toimitusehtomme kotisivuiltamme ( HUOLLON YHTEYSTIEDOT HYDAC Service GmbH Postfach 1251 D Sulzbach / Saar Tehtaan osoite: Werk 13 Friedrichsthaler Straße 15 D Neunkirchen / Heinitz ServiCenter: Puh.: Faksi: Asiakaspalvelu: Puh.: Faksi: HUOLTO YLEISTÄ Tässä kappaleessa on kuvattu määräajoin suoritettavat huoltotyöt. Suodattimen toimintakunto, käyttöturvallisuus ja käyttöikä riippuvat suuresti siitä, miten säännöllisesti ja huolellisesti huoltotyöt on suoritettu. 5.3 HUOLTOTOIMENPITEET Varaosien täytyy vastata valmistajan määrittelemiä teknisiä vaatimuksia. Vaatimukset täyttyvät käyttäessäsi alkuperäisiä HYDAC-varaosia. Huolehdi työkalujen, työpisteen ja laitteiden puhtaudesta. Purettuasi suodattimen tulee sen osat puhdistaa, tarkastaa vaurioiden tai kulumisen varalta ja korvata tarvittaessa. Huolehdi suurimmasta mahdollisesta puhtaudesta suodatinpatruunan vaihdon yhteydessä! 5.4 PATRUUNAN VAIHTOVÄLI Suosittelemme myös ilmasuodattimen tai ilmasuodatinpatruunan vaihtamista jokaisen nestesuodattimen patruunan vaihdon yhteydessä. Käytössä on kahdenlaisia ilmasuodattimia: suodattimia, jotka on vaihdettava kokonaisuudessaan (ELF 10, 3, 30, 4 ja ELFL 3) sekä vaihdettavalla suodatinpatruunalla varustettuja suodattimia (ELF 5, 52, 7 ja 72). HUOMAUTUS Tämän esitteen sisältämät tiedot koskevat kuvattuja käyttöolosuhteita ja käyttökohteita. Mikäli käyttökohteet ja/tai käyttöolosuhteet poikkeavat tästä, ota yhteyttä tuotteesta vastaavaan osastoon. Oikeus teknisiin muutoksiin pidätetään. 5
