1 POTILA PINTA-ÄKEIDEN KÄYTTÖOHJE MALLIT HERKULES 700, 800, 900 ja 1000 POTILA Tuotanto OY Kiikostentie 7 FIN KIIKOINEN Puh Fax Alkaen sarjanumerosta 130

2 POTILA HERKULES PINTA-ÄKEIDEN KÄYTTÖOHJE Mallit: HERKULES 700,800, 900 ja 1000 LUE TÄMÄ OHJE HUOLELLISESTI LÄPI ENNEN KONEEN KÄYTTÖÖNOTTOA SISÄLTÖ: - EY - Vaatimustenmukaisuusvakuutus - Tekniset tiedot - Turvallisuusohjeet - Toimenpiteet koneen käyttökuntoon saattamiseksi - Käyttö työskenneltäessä - Kuljetusohjeet - Huolto ja säilytys - Takuuehdot KONEESSA ON ALLA OLEVAN MUKAINEN TYYPPIKILPI, MERKITSE SIIHEN KONEESSA OLEVAT TIEDOT MUISTIIN. Valmistaja Tillverkare POTILA Tuotanto Oy Kiikostentie 7 FIN KIIKOINEN FINLAND Malli / Typ Sarja / Serie Nr. Valmistusvuosi / Tillverkningsår

3 EY - VAATIMUSTENMUKAISUUSVAKUUTUS KONEESTA Direktiivin 98 / 37 / EY mukainen POTILA Tuotanto Oy Kiikostentie 7 FIN KIIKOINEN SUOMI FINLAND vakuuttaa, että markkinoille saatettu kone HERKULES 700, 800, 900 ja 1000 pinta-äes Täyttää konedirektiivin 98 / 37 / EY ja siihen liittyvät muutokset sekä ne voimaansaattavat kansalliset säädökset (Vnp 1410/93). Koneen suunnittelussa on sovellettu seuraavia yhdenmukaistettuja standardeja: SFS - EN SFS - EN Koneen suunnittelussa on sovellettu seuraavia kansallisia standardeja ja spesifikaatioita: SFS ISO 5692 Kiikoinen 28. syyskuuta 2007 POTILA Tuotanto Oy Antti Kiilo Toimitusjohtaja

4 POTILA HERKULES TEKNISET TIEDOT Tyyppi HERKULES HERKULES HERKULES HERKULES Paino vakiovarustein kg Työleveys m 7,0 8,0 9,0 10,0 Kaksoiskynsielementti oik. kpl Kaksoiskynsielementti vas. kpl Yhden kynnen elementti oik. kpl Yhden kynnen elementti vas. kpl Kynsimäärä yhteensä kpl Vetotehontarve kw Hydrauliikkaliitäntöjen tarve hv kaikissa kaksi kaksitoimista Kuljetusleveys m 3,1 3,1 4,1 4,1 KAIKILLE TYYPEILLE YHTEISIÄ OMINAISUUKSIA: - Kaikki tyypit ovat kolmilohkoisia ja neljä kynsiakselisia - Työsyvyyden säätö on kaikissa tyypeissä täyshydraulinen - Jälkivarusteena olevien takalatojen paine maata vasten on portaattomasti lehtijousilla säädettävissä - Vetolaite käännettävissä ylös säilytyksen ajaksi - Kynnet pulttikiinnitteiset korkeus 80 mm - Kynsijako samalla akselilla 25 cm - Pyörät 10.0/75-15,3 halkaisija 775mm, leveys 270mm - Lisävarusteena saatavissa jälkihara 16 mm:n piikeillä Oikeus teknisiin muutoksiin pidätetään. 2 / 2006

5 TURVALLISUUSOHJEET -Koneen käyttötarkoitus POTILA pinta-äkeet ovat tarkoitettu pellon pinnan muokkaamiseen, joka voi olla kynnetty tai kultivoitu. Konetta ei saa käyttää muuhun tarkoitukseen. -Henkilöiden oleskelu koneen päällä, työssä tai kuljetettaessa on kielletty. -Oleskelu koneen sivulohkojen lähellä on kielletty, koneen sivulohkoissa on seuraava varoitusmerkintä joka tarkoittaa: Vaaran määrittely PURISTUMISVAARA Toimenpide vaaran välttämiseksi PIDÄ TURVAETÄISYYS KONEESEEN -Koneen sivulohkojen noston ja laskun saa tehdä vain koneen ollessa paikoillaan. -Varmista, että sivulohkot ovat täysin yläasennossaan ennen liikkeelle lähtöä. -maantiekuljetuksissa sivulohkot on varmistettava lukitustapeilla, siirtoajo on tehtävä varovasti ja liikennesääntöjä noudattaen. -Konetta huollettaessa on sivulohkojen oltava alas laskettuina ja koneen tasaisella alustalla. -Koneen huoltoon on käytettävä aina alkuperäisiä varaosia. -Kone on säädettävä tämän ohjeen mukaisesti ja noudatettava sekä käytössä että huollossa tätä ohjetta.

6 TOIMENPITEET ENNEN KÄYTTÖÖNOTTOA Käännä vetolaite ala-asentoonsa, aseta tanko 1. paikoilleen ja lukitse tapeilla ja rengassokilla. Kiinnitä kone vetokoukkuun, liitä hydrauliikkaletkut kaksitoimisiin liittimiin, avaa kuljetusvarmistus venttiili 2. Laske sivulohkot alas. Säädä kone vaakasuoraan tangosta 1. vetolaitteen ja rungon välillä. HYDRAULIIKKAPIIRIEN TASAAMINEN JA ILMANPOISTO Herkules äkeen pyörien käyttösylinterit ovat kytketty sarjaan jolloin kaikki lohkot liikkuvat tarkasti samaan "tahtiin" Kun äes otetaan käyttöön pidemmän tauon jälkeen, on sarjaan kytkettyjen sylinterien männänvarret "ajettava" hydrauliikalla täysin ulos äyriasentoonsa ja pidettävä traktorin hydrauliikkavivusta painetta päällä minuuttia. Sylinterit ovat ääriasennossaan silloin kun männänvarsia on näkyvissä seuraavasti: keskisylinteri 400 mm, sivulohkot 290 mm. Tällä toimenpiteellä virtaa hydrauliikkaöljy koko järjestelmän läpi tasaten liikeerot ja poistaen ilmakuplat. ÄESTÄMINEN Laske sivulohkot alas. Tarkasta aina ennen sivulohkojen laskemista, että sivulohkojen ulottuma-alue on vapaa. TURVAETÄISYYS! Säädä kannatuspyörillä muokkaussyvyys halutuksi. Jos pinta-äestettävä lohko on tasalaatuista maaperää voidaan muokkaussyvyys rajoittaa ruuvilla 3. Mikäli maan kovuus vaihtelee voidaan ruuvia kiertää auki niin paljon, että pyörät voidaan erittäin kovassa kohdassa nostaa täysin ylös painottamaan äestä. Hydrauliikkapiirissä on lukkoventtiili joka pitää pyörien asennon lukittuna

7 vaikka rajoitinruuvi 3. ei nojaa sulkuventtiilin tankoon. Säädä takaladan korkeus rajoitinruuveista 4. siten että pellon pintaan jää haluttu murukerros. Tarkasta vielä äkeen vaakasuoruus, kevennettäessä pyörillä äestä on eduksi, että äkeen etupää nousee hieman edellä. Etupää nousee kun tankoa 1. pidennetään. KULJETTAMINEN HUOM! KULJETUSAJOSSA EI SAA KÄYTTÄÄ LIIAN SUURTA AJONOPEUTTA, 10./75-15,3 renkaiden maksimipaine on 4,75 bar Max nopeus 40 km/h Liian alhainen paine ja suuri nopeus saattavat aiheuttaa rengasvaurioita!! TARKASTA, ETTÄ ÄES ON RIITTÄVÄN PUHDAS AJAESSASI YLEISELLE TIELLE! HUOLTO ja SÄILYTYS Voitele äkeen rasvanipat kerran käyttökaudessa. Tarkasta renkaiden ilmanpaineet aina ennen muokkauskauden alkua. Pitempiaikaista säilytystä varten äes on puhdistettava ja voideltava huolella. Säilytä äes sivulohkot ylhäällä. Myös vetolaite voidaan tarvittaessa kääntää pystyasentoon, lukitaan säätövarrella 1. akseliston tappiin. Kynsiyksiköt ovat vaihdettavat, kiinnitys ruuveilla. Ruuvien kiristysmomentti 75 Nm (7,5 kpm), käytä kiristämiseen momenttiavainta. Varaosa- ja tarvikekysymyksissä on paras kääntyä koneen myyjän puoleen. Käytä vain alkuperäisiä varaosia.

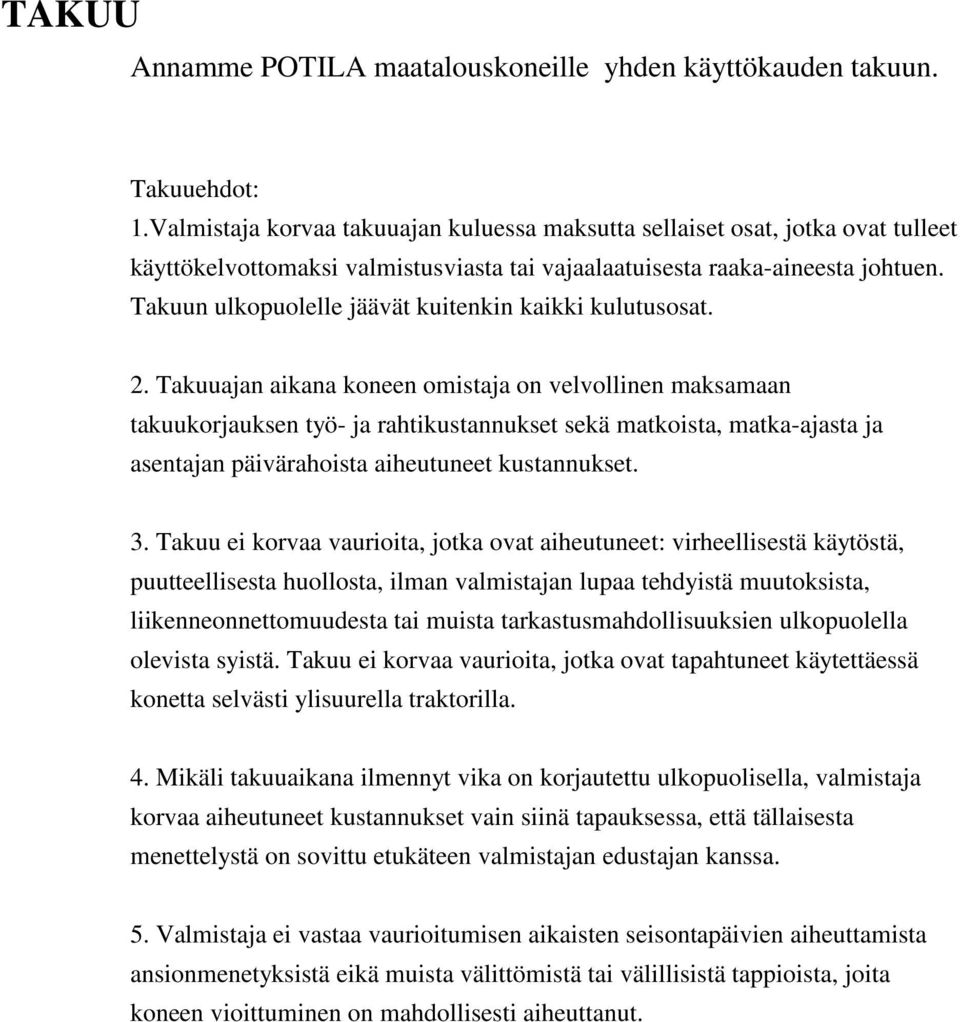

8 TAKUU Annamme POTILA maatalouskoneille yhden käyttökauden takuun. Takuuehdot: 1.Valmistaja korvaa takuuajan kuluessa maksutta sellaiset osat, jotka ovat tulleet käyttökelvottomaksi valmistusviasta tai vajaalaatuisesta raaka-aineesta johtuen. Takuun ulkopuolelle jäävät kuitenkin kaikki kulutusosat. 2. Takuuajan aikana koneen omistaja on velvollinen maksamaan takuukorjauksen työ- ja rahtikustannukset sekä matkoista, matka-ajasta ja asentajan päivärahoista aiheutuneet kustannukset. 3. Takuu ei korvaa vaurioita, jotka ovat aiheutuneet: virheellisestä käytöstä, puutteellisesta huollosta, ilman valmistajan lupaa tehdyistä muutoksista, liikenneonnettomuudesta tai muista tarkastusmahdollisuuksien ulkopuolella olevista syistä. Takuu ei korvaa vaurioita, jotka ovat tapahtuneet käytettäessä konetta selvästi ylisuurella traktorilla. 4. Mikäli takuuaikana ilmennyt vika on korjautettu ulkopuolisella, valmistaja korvaa aiheutuneet kustannukset vain siinä tapauksessa, että tällaisesta menettelystä on sovittu etukäteen valmistajan edustajan kanssa. 5. Valmistaja ei vastaa vaurioitumisen aikaisten seisontapäivien aiheuttamista ansionmenetyksistä eikä muista välittömistä tai välillisistä tappioista, joita koneen vioittuminen on mahdollisesti aiheuttanut.
