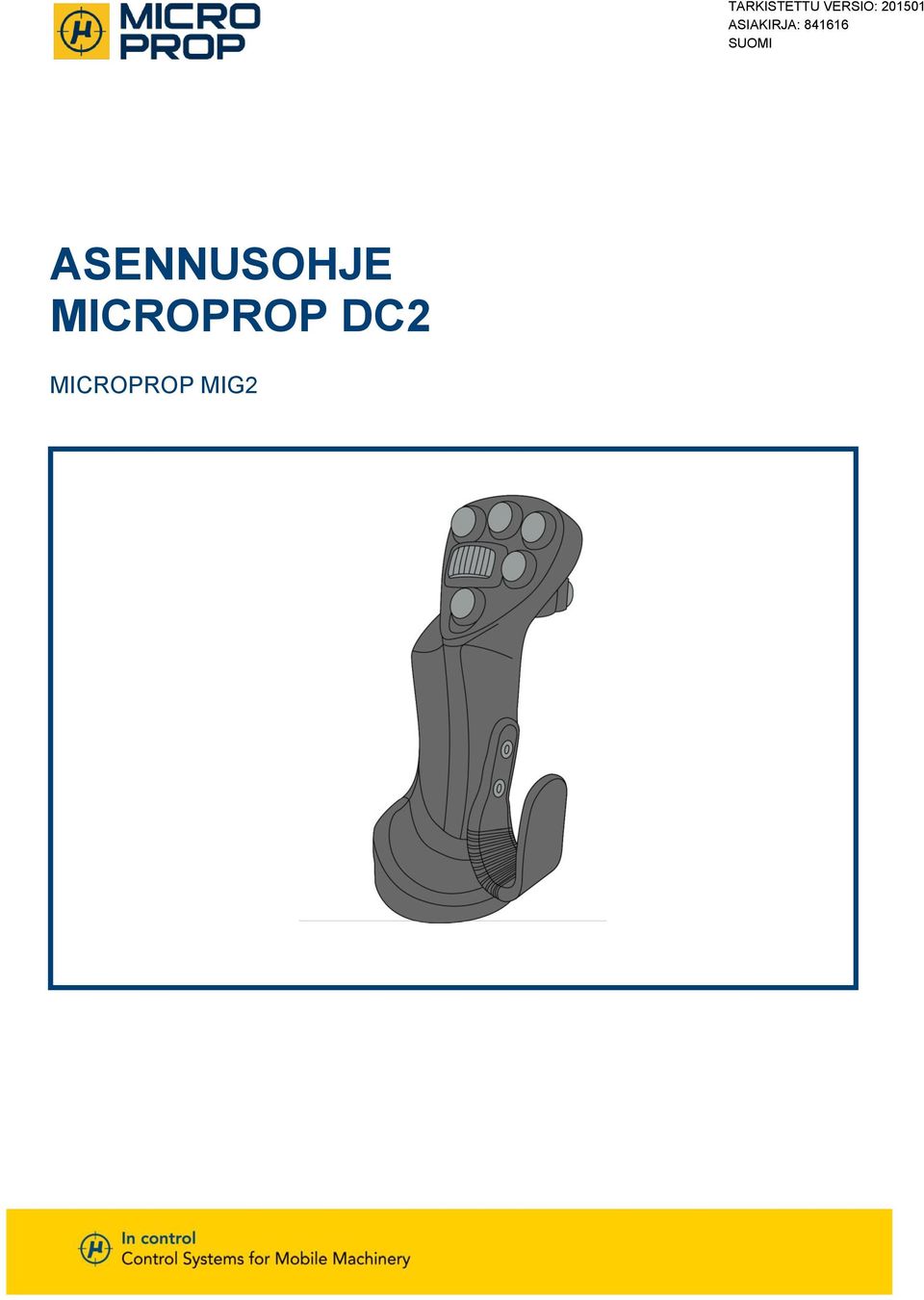

1 TARKISTETTU VERSIO: ASIAKIRJA: SUOMI ASENNUSOHJE MICROPROP DC2 MICROPROP MIG2

2 SISÄLTÖ 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista 5 2. Asennusohjeen symbolit 7 3. Toimituksen sisällön tarkistus MIG2 2 rullaa MIG2 3 rullaa MIG2 3 rullaa FNR MIG2 4 rullaa MIG2 4 rullaa FNR MIG2 5 rullaa MIG2 5 rullaa FNR MIG2 6 rullaa MIG2 6 rullaa FNR Hallintavivun asennus Alue A Alkuperäisen vivun poisto Kuulan asennus Kaapelin vienti ja jousi Pikalukitus Takaisinasennus Alue B MIG2 vasen (852020) MIG2 oikea (852047) MIG2 oikea FNR (852046) Alue C Asennusdokumentaatio Laadi oma tarra Kiinnitä tarrat niin, että kuljettaja näkee ne Älä peitä koneen tarrojen tärkeitä tietoja 24 SUOMI 2

3 5.4. Päivitä Micropropin käyttöohje Päivitä koneen alkuperäinen käyttöohje Useiden käyttäjäpankkien tarrat 27 SUOMI 3

4 YLEISTÄ Tämän ohjeen tarkoituksena on auttaa vaihtamaan peruskoneen alkuperäinen hallintavipu Microprop DC2:lla varustettuun hallintavipuun. On tärkeää käyttää hallintavipuja yhdessä Microprop DC2:n kanssa, jotta asennusohjeiden vaatimustenmukaisuusvakuutus olisi voimassa. Ennen asennusta tämä asennusohje sekä koneen ja mahdollisten muiden varusteiden turvallisuusohjeet on luettava ja ymmärrettävä. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki rototilttiä/pyörittäjää, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuustietoihin. VAROITUS! Microprop DC2:n ohjekirjassa on muita turvallisuusmääräyksiä. SUOMI 4

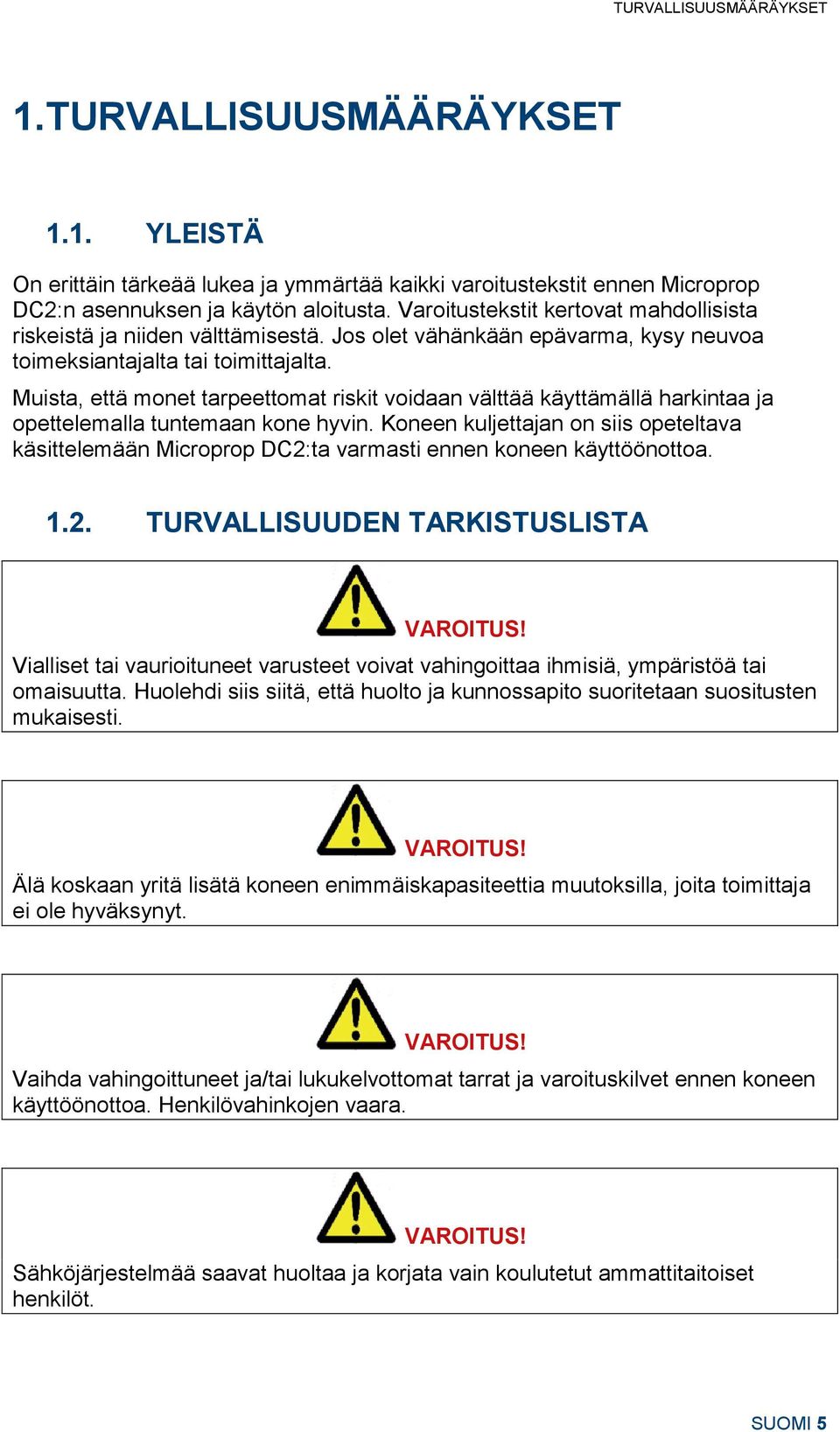

5 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n asennuksen ja käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, kysy neuvoa toimeksiantajalta tai toimittajalta. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Koneen kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja kunnossapito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahinkojen vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 5

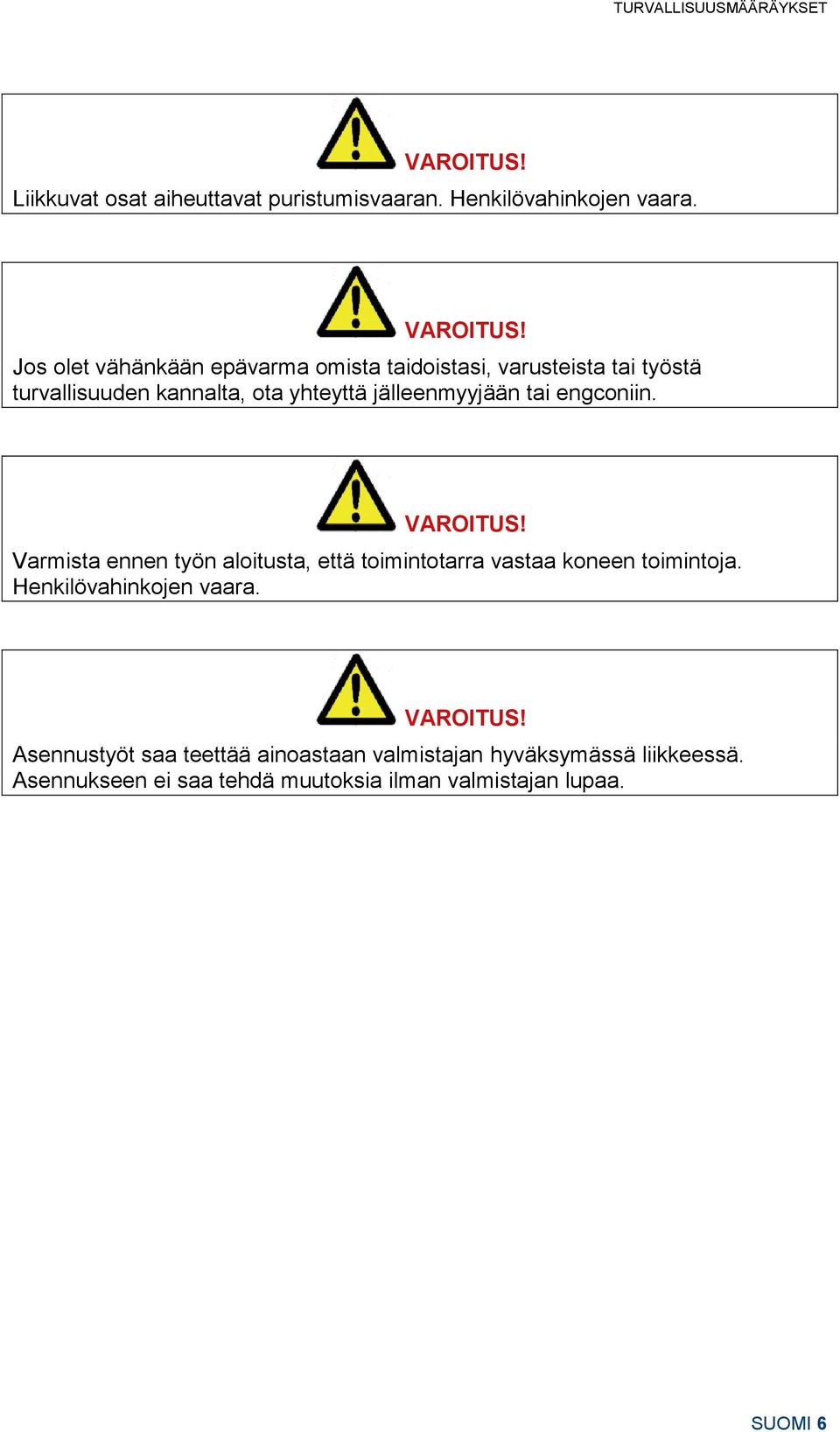

6 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Liikkuvat osat aiheuttavat puristumisvaaran. Henkilövahinkojen vaara. VAROITUS! Jos olet vähänkään epävarma omista taidoistasi, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahinkojen vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 6

7 ASENNUSOHJEEN 2. ASENNUSOHJEEN SYMBOLIT VAROITUS Henkilö- ja/tai omaisuusvahingon vaara Lisätietoja on toimitetussa dokumentaatiossa. Ei / virheellinen toimenpide Kyllä / oikea toimenpide SUOMI 7

8 TOIMITUKSEN SISÄLLÖN TARKISTUS 3. TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 2 RULLAA Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, yksi rulla Hallintavipu MIG2 oikea, yksi rulla Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat MIG2 3 RULLAA Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kaksi rullaa Hallintavipu MIG2 oikea, yksi rulla Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat 1 SUOMI 8

9 TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 3 RULLAA FNR Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kaksi rullaa Hallintavipu MIG2 oikea, yksi rulla Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat MIG2 4 RULLAA Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kaksi rullaa Hallintavipu MIG2 oikea, kaksi rullaa Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat 1 SUOMI 9

10 TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 4 RULLAA FNR Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kaksi rullaa Hallintavipu MIG2 oikea, kaksi rullaa FNR Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat MIG2 5 RULLAA Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kolme rullaa Hallintavipu MIG2 oikea, kaksi rullaa Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat 1 SUOMI 10

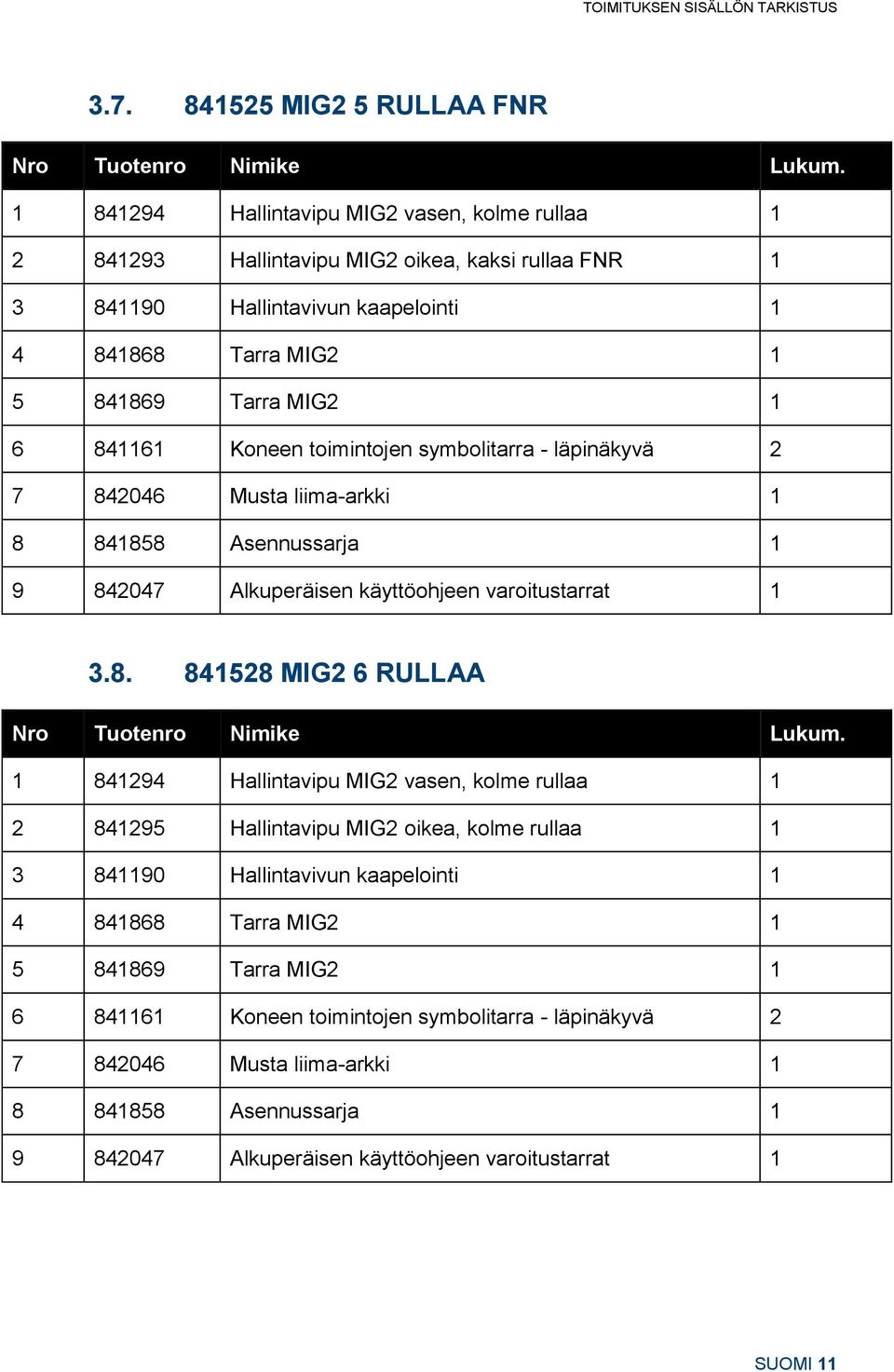

11 TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 5 RULLAA FNR Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kolme rullaa Hallintavipu MIG2 oikea, kaksi rullaa FNR Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat MIG2 6 RULLAA Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kolme rullaa Hallintavipu MIG2 oikea, kolme rullaa Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat 1 SUOMI 11

12 TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 6 RULLAA FNR Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kolme rullaa Hallintavipu MIG2 oikea, kolme rullaa FNR Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Musta liima-arkki Asennussarja Alkuperäisen käyttöohjeen varoitustarrat 1 SUOMI 12

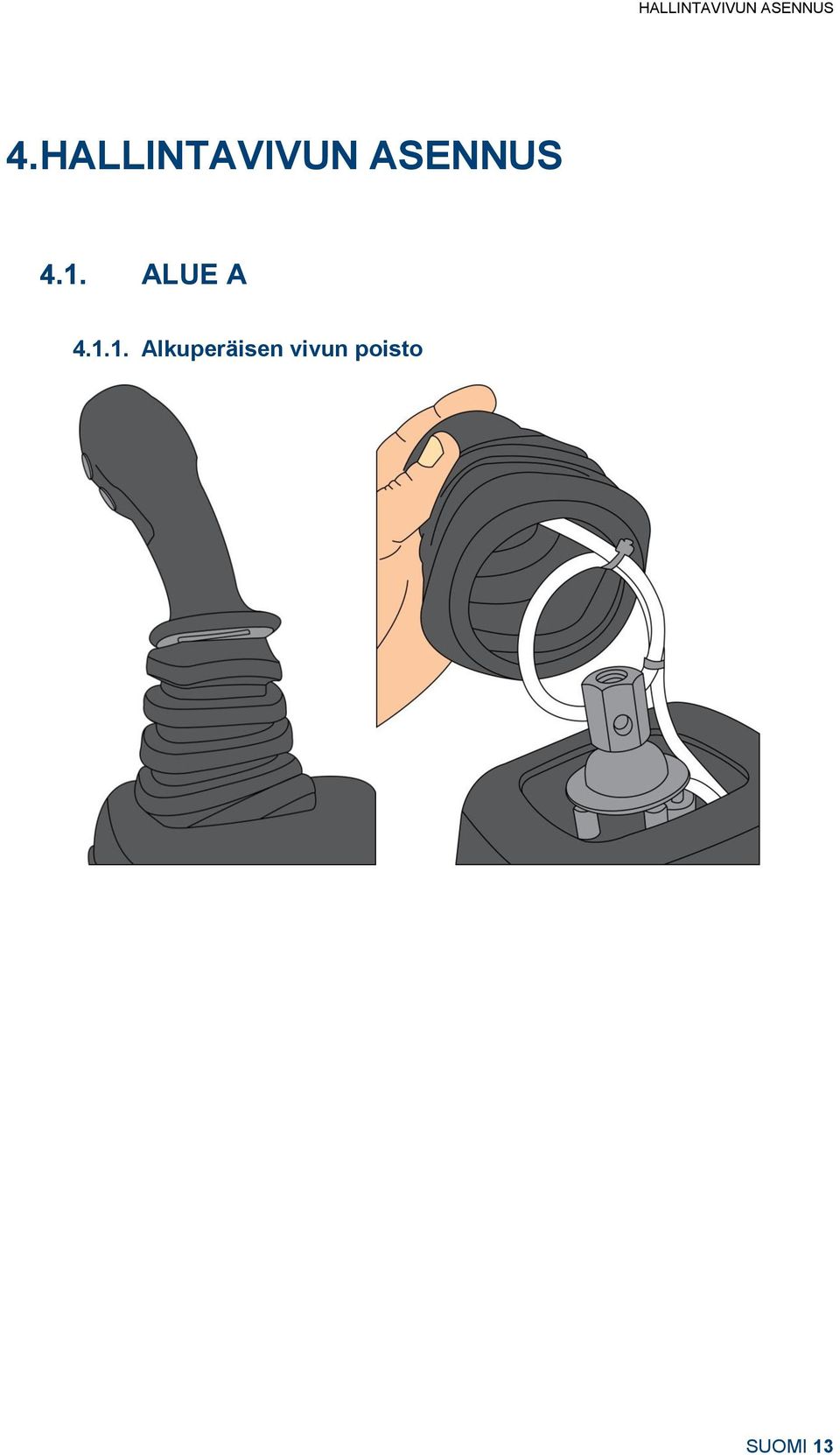

13 HALLINTAVIVUN ASENNUS 4. HALLINTAVIVUN ASENNUS 4.1. ALUE A Alkuperäisen vivun poisto SUOMI 13

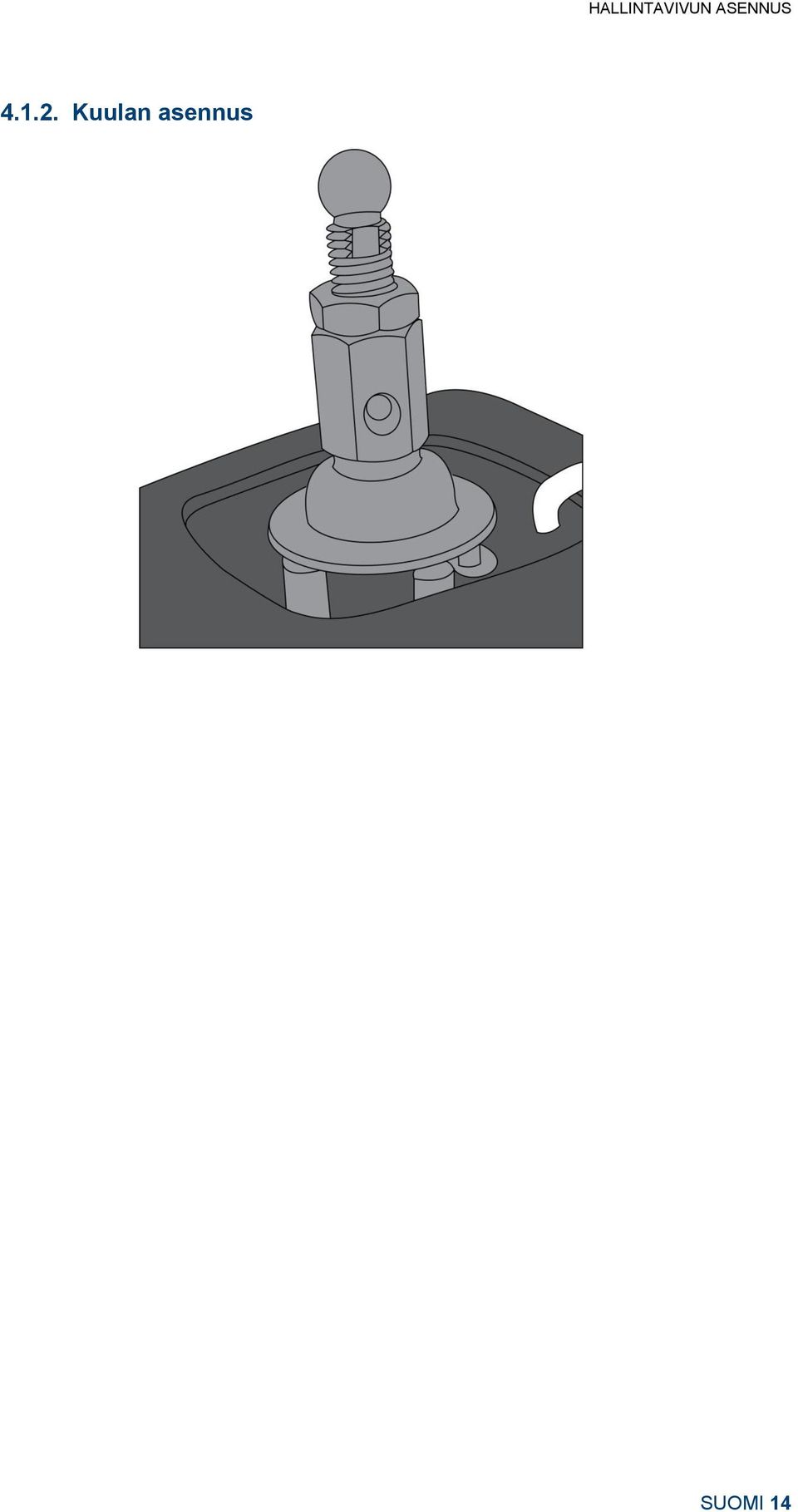

14 HALLINTAVIVUN ASENNUS Kuulan asennus SUOMI 14

15 HALLINTAVIVUN ASENNUS Kaapelin vienti ja jousi SUOMI 15

16 HALLINTAVIVUN ASENNUS Pikalukitus SUOMI 16

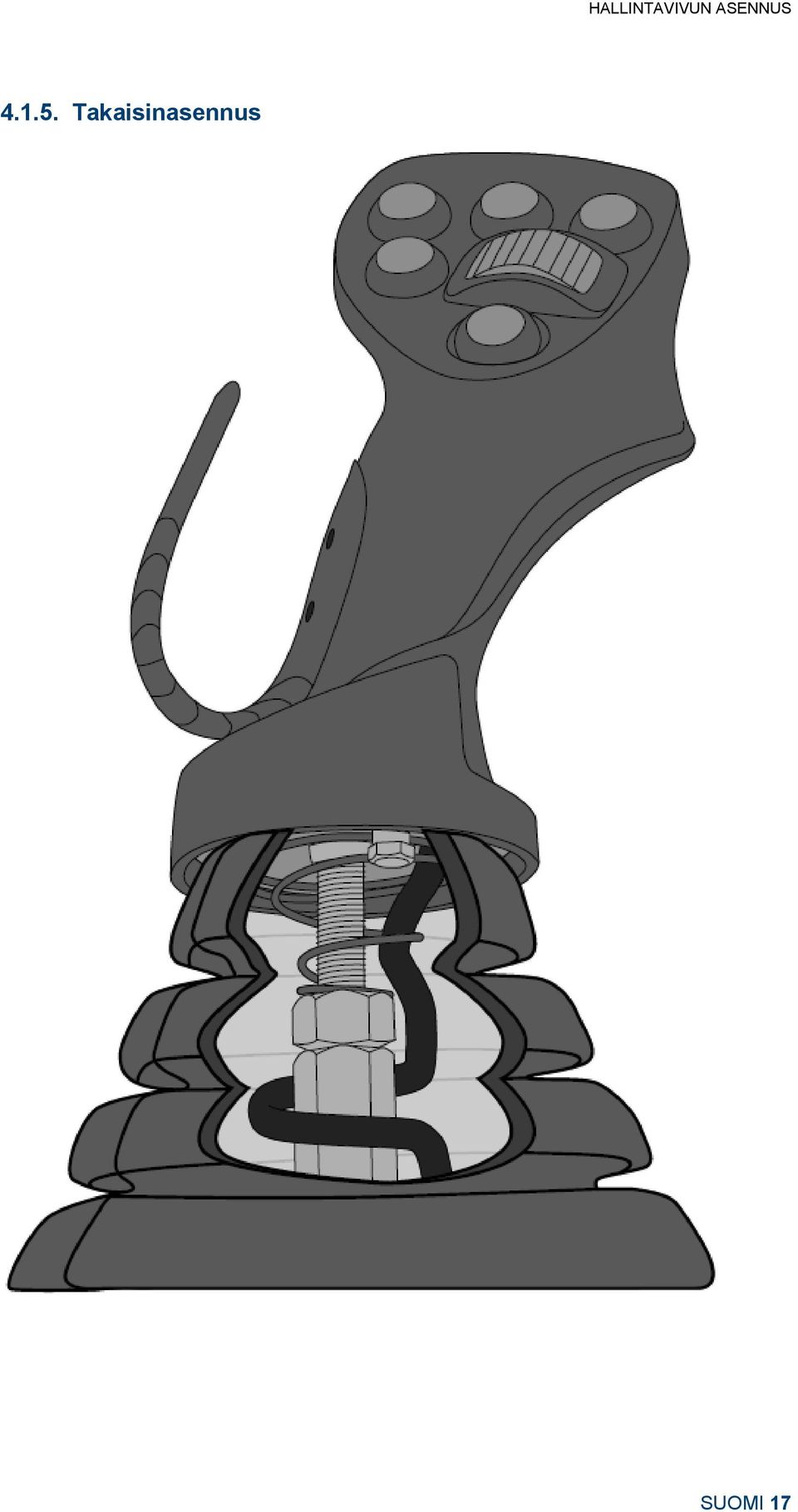

17 HALLINTAVIVUN ASENNUS Takaisinasennus SUOMI 17

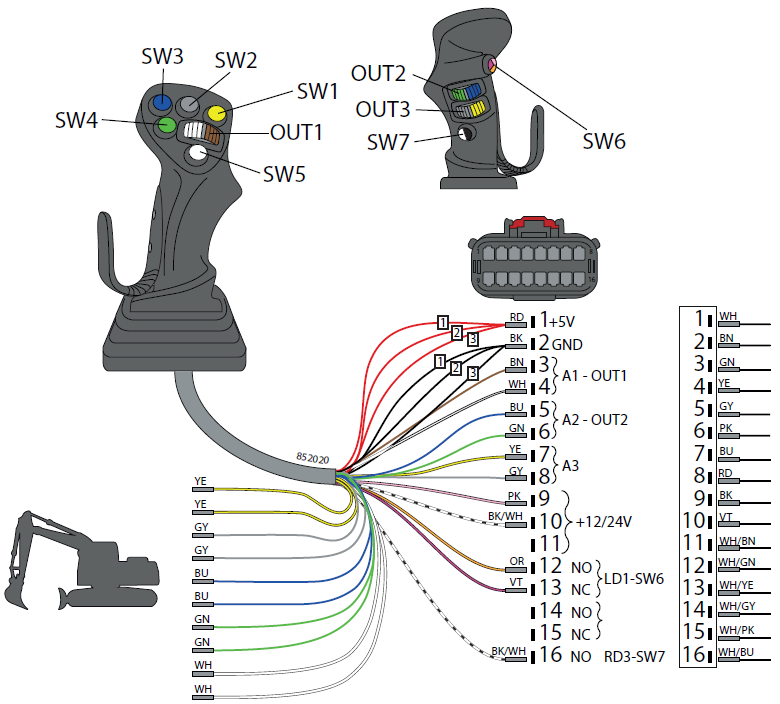

18 HALLINTAVIVUN ASENNUS 4.2. ALUE B MIG2 vasen (852020) SUOMI 18

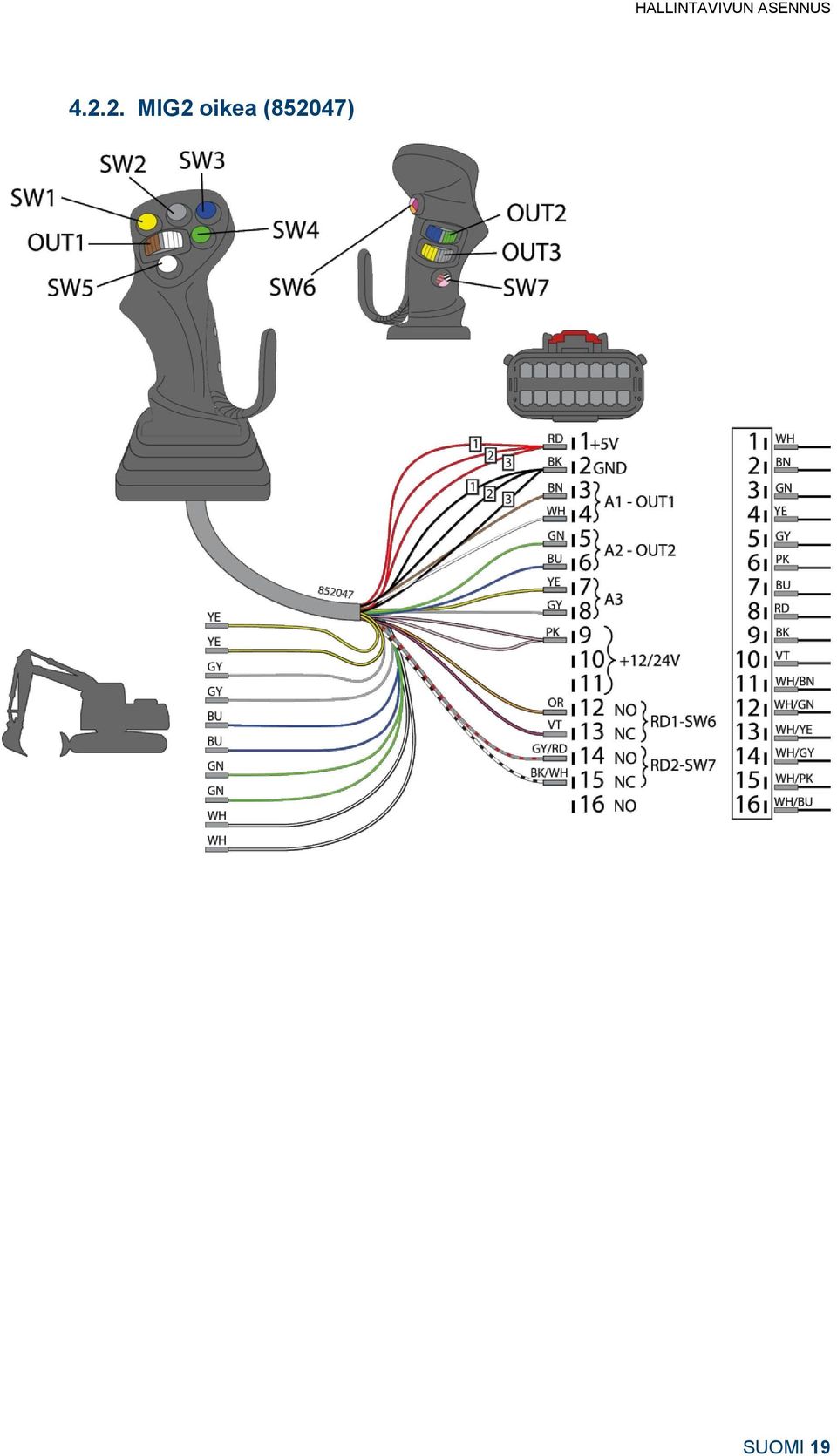

19 HALLINTAVIVUN ASENNUS MIG2 oikea (852047) SUOMI 19

20 HALLINTAVIVUN ASENNUS MIG2 oikea FNR (852046) SUOMI 20

21 HALLINTAVIVUN ASENNUS 4.3. ALUE C Nro Tuotenro SUOMI 21

22 ASENNUSDOKUMENTAATIO 5. ASENNUSDOKUMENTAATIO 5.1. LAADI OMA TARRA Nro Nimike tai Esimerkki: Nro Nimike 1 Tarra USER 1 2 Tarra SHEAR (kallistushydrauliikka) SUOMI 22

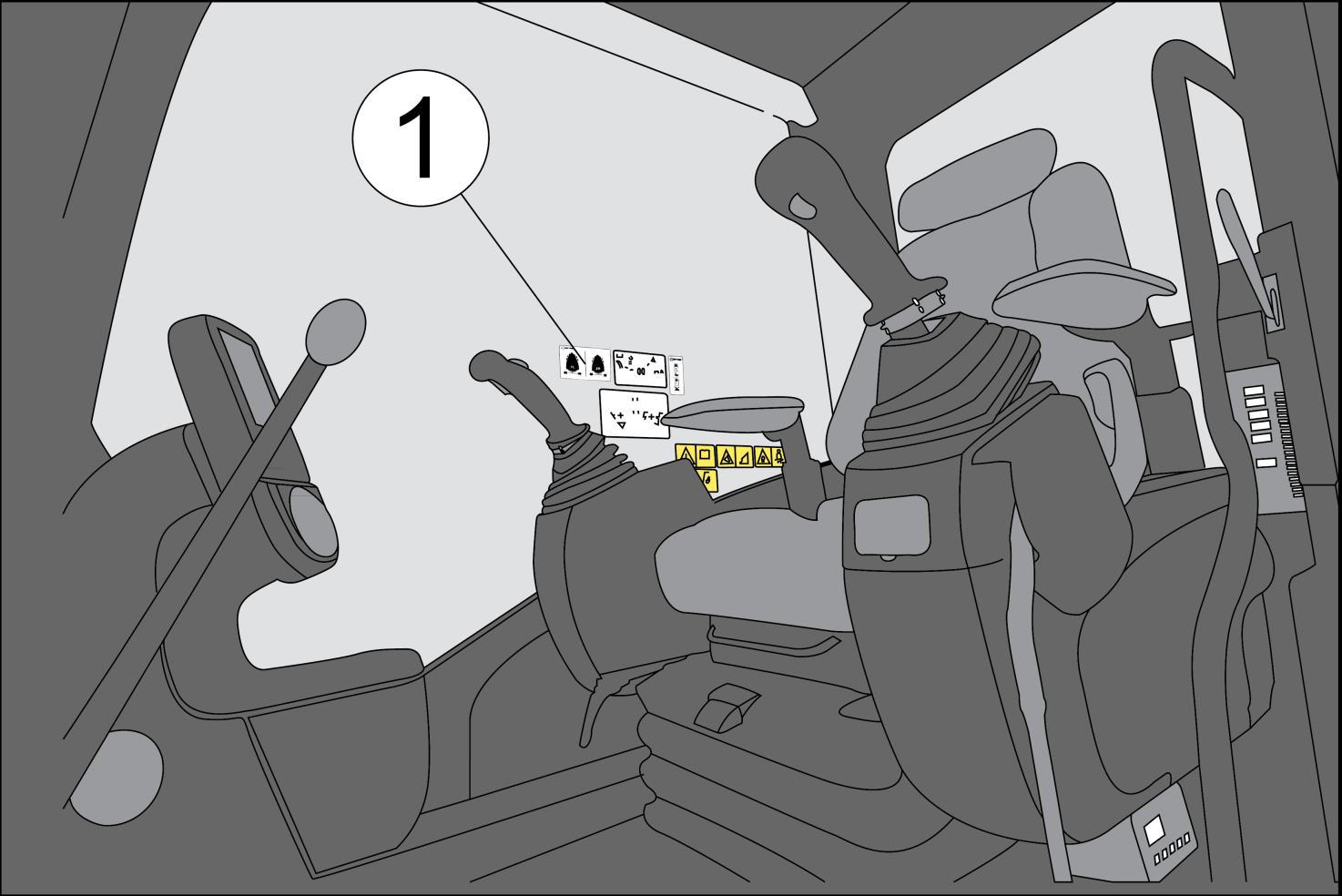

23 ASENNUSDOKUMENTAATIO 5.2. KIINNITÄ TARRAT NIIN, ETTÄ KULJETTAJA NÄKEE NE Nro Nimike 1 Hallintavivun tarrat Nro Nimike 2 Esimerkki tarrojen sijoittamisesta SUOMI 23

24 ASENNUSDOKUMENTAATIO 5.3. ÄLÄ PEITÄ KONEEN TARROJEN TÄRKEITÄ TIETOJA Nro Nimike Tilaan sopiva musta liima-arkki 3 Peitä ohjaamon ikkunan mahdolliset kaksiselitteiset tiedot Huomaa, että koneen käytössä olevia toimintoja ei saa peittää. Huomaa, että Micropropin tarrat eivät täysin korvaa koneen alkuperäisiä tarroja. SUOMI 24

25 ASENNUSDOKUMENTAATIO 5.4. PÄIVITÄ MICROPROPIN KÄYTTÖOHJE Nro Nimike Micropropin käyttöohje SUOMI 25

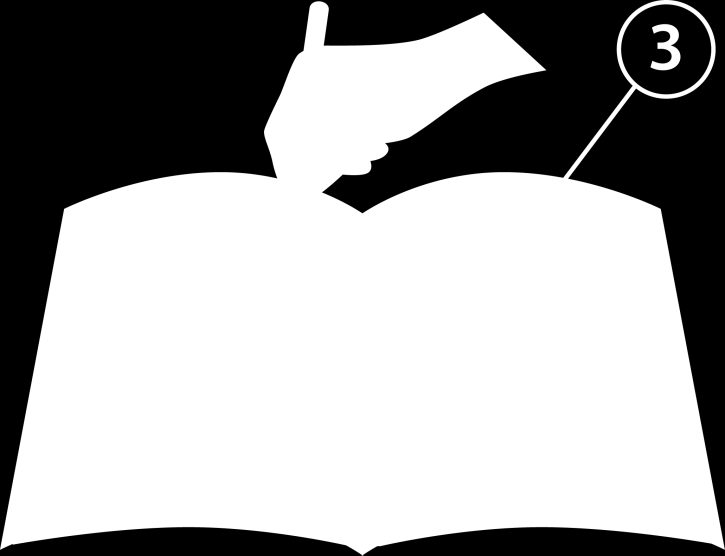

26 ASENNUSDOKUMENTAATIO 5.5. PÄIVITÄ KONEEN ALKUPERÄINEN KÄYTTÖOHJE Nro Nimike Aseta tarra siten, että hallintavivun vaihto käy selkeästi ilmi ja että tiedot uusista toiminnoista löytyvät Micropropin käyttöohjeesta. 3 Täydennä tarran tietoja vetämällä yli virheelliset tai kaksiselitteiset tiedot. SUOMI 26

27 ASENNUSDOKUMENTAATIO 5.6. USEIDEN KÄYTTÄJÄPANKKIEN TARRAT Jos käytössä on enemmän kuin yksi käyttäjäpankki, asentajan täytyy kiinnittää yksi tarra kutakin käyttäjäpankkia kohti. Tällöin on myös asennettava ohjaamomoduuli niin, että kuljettaja näkee näytön ja aktiivisena olevan käyttäjäpankin. Asentaja vastaa siitä, että kullakin käyttäjäpankilla on tarra ja että nämä tiedot on päivitetty peruskoneen ohjekirjaan. Nro Nimike 1 Nykyinen käyttäjä näkyy näytössä 2 Jokaisella käyttäjällä on vastaava oma tarra SUOMI 27

28 MICROPROP AB Industrivägen 8, SE Uumaja Ruotsi
