1 Kverneland Taarup 9032 / 9035 / 9039 Yksiroottorinen karhotin Murtosokkasuojattu voimansiirto roottorille Säädettävä karhotinpressu Kokoon taitettavat turvakaiteet Korkealaatuiset Super-C piikit, 9 mm Taivutetut piikkivarret (paitsi mallit TA 9032, 9032 R) Huoltoystävällinen vaihdelaatikko (vain 2 rasvanippaa) Piikkiakselien nokkien ohjainrata toimii öljykyvyssä Duracoat jauhemaalatut osat Malli Työleveys 3,20 m 3,50 m 3,90 m Pituus 3,10 m 3,35 m 3,60 m Kuljetusleveys 1,60 m 1,75 m 1,75 m Kapasiteetti (ha/h. kesk. nop. 11 km/h)** Paino (arvio) 320 kg 420 kg 460 kg Roottorin halkaisija 2600 mm 2800 mm 3050 mm Roottorin ohjainradan halkaisija 190 mm 210 mm 260 mm Traktorin hevosvoimatarve (ar.) 20 kw(28 hv) 25 kw(34 hv) 30 kw(40 hv) Voimanoton nopeus 540 rpm 540 rpm 540 rpm Vetolaite kääntyvä kääntyvä kääntyvä Liitinpiikkien tyyppi CAT. I + II CAT. I + II CAT. I + II Roottorien määrä Piikkivarsien määrä Piikkien määrä per varsi Korkeuden säätö kann. pyörillä säätökampi säätökampi Pyörät/renkaat 15x PR 6 16x PR 6 16x PR 6 Lastaustila (Quickset, m) 1,85 1,70/1,00* 1,80/1,00* Koneet per kolli Kuljetusmitat (kolli, m) 1,70x2,25x0,57 1,70x2,25x0,75 1,70x2,25x0,75 * seuraavat koneet

2 Kverneland Taarup 9042 T / 9043 Yksi roottorinen karhotin Murtosokkasuojattu voimansiirto roottorille Säädettävä karhotinpressu Kokoon taitettavat suojat Kokoon taitettavat turvakaiteet Korkealaatuiset Super-C piikit, 9 mm Taivutetut piikkivarret Huoltoystävällinen vaihdelaatikko (vain 2 rasvanippaa) Piikkiakselien nokkien ohjainrata toimii öljykyvyssä Duracoat jauhemaalatut osat Vain TA 9042 T Hinattava yksiroottorinen karhotin, vetokoukkukiinnitys Quicklift kannatuspyörästä 50 cm maavaralla kuljetusta ja päisteajoa varten Tandem akselit 18 x 8 x 8.50 renkain Kaksoislaajakulmanivelakseli ylikuormakytkimellä Malli 9042 T 9043 Työleveys 4,20 m 4,30 m Pituus 3,90 m 3,85 m Kuljetusleveys 2,00 m 2,10 m Kapasiteetti (ha/h, kesk. nop. 11 km/h)* Paino (arvio) 540 kg 500 Kg Roottorin halkaisija 3350 mm 3350 mm Roottorin ohjainradan halkaisija 260 mm 260 mm Traktorin hevosvoimatarve (ar.) 15 kw(20 hv) 35 kw(48 hv) Voimanoton nopeus 540 rpm 540 rpm Vetolaite -- kääntyvä Liitinpiikkien tyyppi vetoaisa CAT. I + II Roottorien määrä 1 1 Piikkivarsien määrä Piikkien määrä per varsi 4 4 Korkeuden säätö Quicklift kampi vaihdelaatikolla Pyörät/renkaat 18.5x PR 6 16x PR 6 tandemi erillinen Lastaustila (Quickset, m) 4 1,80 Koneet per kolli 1 1 Kuljetusmitat (kolli, m) 1,20x2,25x0,75 1,70x2,25x0,75 *voi vaihdella (8-14 km/h) riippuen sadon ja kuiva-aine pitoisuuden määrästä 9042T 9043

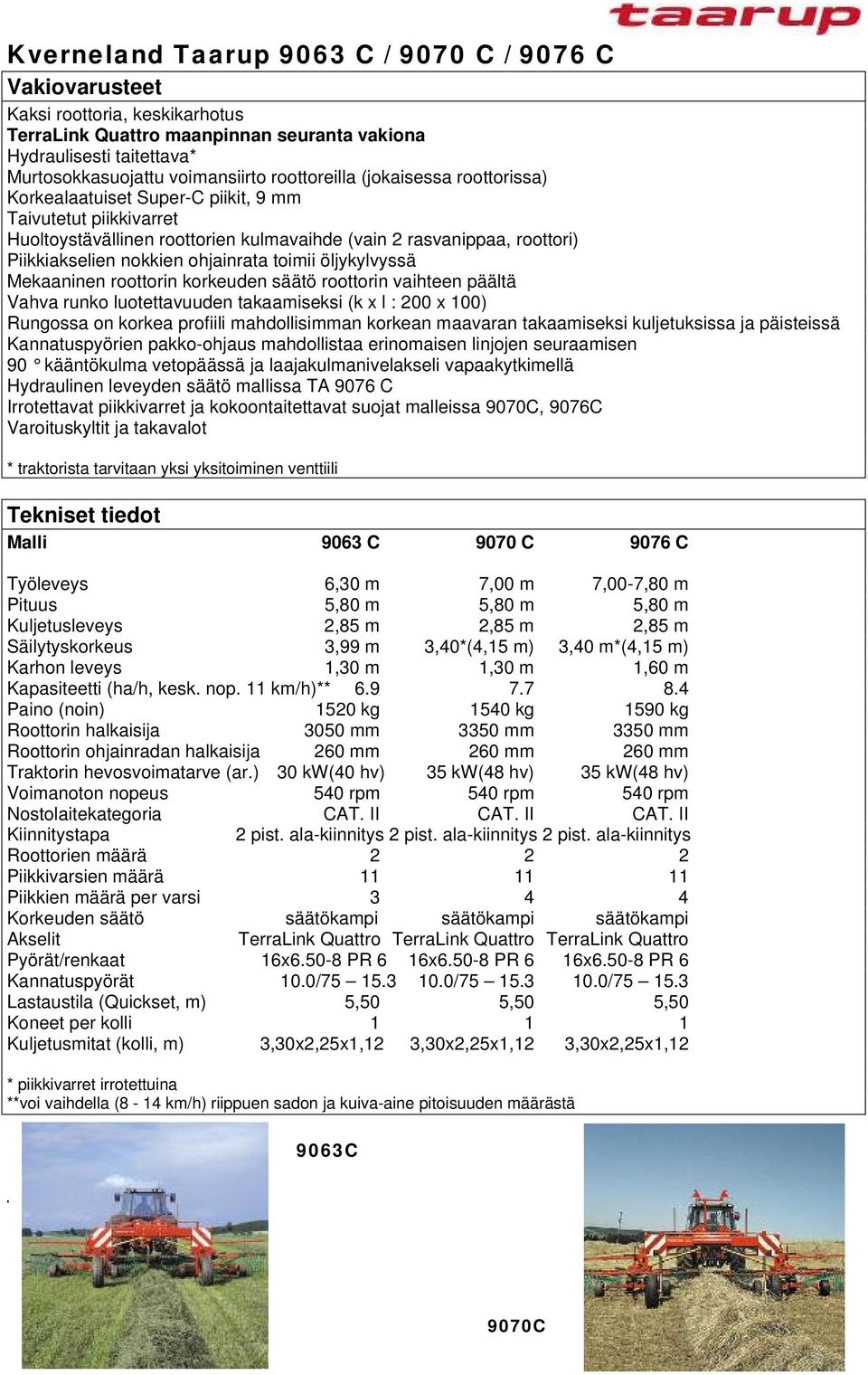

3 Kverneland Taarup 9063 C / 9070 C / 9076 C Kaksi roottoria, keskikarhotus TerraLink Quattro maanpinnan seuranta vakiona Hydraulisesti taitettava* Korkealaatuiset Super-C piikit, 9 mm Taivutetut piikkivarret Huoltoystävällinen roottorien kulmavaihde (vain 2 rasvanippaa, roottori) Piikkiakselien nokkien ohjainrata toimii öljykylvyssä Mekaaninen roottorin korkeuden säätö roottorin vaihteen päältä Vahva runko luotettavuuden takaamiseksi (k x l : 200 x 100) 90 kääntökulma vetopäässä ja laajakulmanivelakseli vapaakytkimellä Hydraulinen leveyden säätö mallissa TA 9076 C ja kokoontaitettavat suojat malleissa 9070C, 9076C * traktorista tarvitaan yksi yksitoiminen venttiili Malli 9063 C 9070 C 9076 C Työleveys 6,30 m 7,00 m 7,00-7,80 m Pituus 5,80 m 5,80 m 5,80 m Kuljetusleveys 2,85 m 2,85 m 2,85 m Säilytyskorkeus 3,99 m 3,40*(4,15 m) 3,40 m*(4,15 m) Karhon leveys 1,30 m 1,30 m 1,60 m Kapasiteetti (ha/h, kesk. nop. 11 km/h)** Paino (noin) 1520 kg 1540 kg 1590 kg Roottorin halkaisija 3050 mm 3350 mm 3350 mm Roottorin ohjainradan halkaisija 260 mm 260 mm 260 mm Traktorin hevosvoimatarve (ar.) 30 kw(40 hv) 35 kw(48 hv) 35 kw(48 hv) Voimanoton nopeus 540 rpm 540 rpm 540 rpm Nostolaitekategoria CAT. II CAT. II CAT. II Kiinnitystapa 2 pist. ala-kiinnitys 2 pist. ala-kiinnitys 2 pist. ala-kiinnitys Roottorien määrä Piikkivarsien määrä Piikkien määrä per varsi Korkeuden säätö säätökampi säätökampi säätökampi TerraLink Quattro TerraLink Quattro TerraLink Quattro Pyörät/renkaat 16x PR 6 16x PR 6 16x PR 6 Kannatuspyörät 10.0/ / / Lastaustila (Quickset, m) 5,50 5,50 5,50 Koneet per kolli Kuljetusmitat (kolli, m) 3,30x2,25x1,12 3,30x2,25x1,12 3,30x2,25x1,12 * piikkivarret irrotettuina taarup 9065 S 9063C 9070C

4 Kverneland Taarup 9069 S / 9069 S EVOlution Compact Sarja Kaksi roottoria, sivukarhotus 9069 S mallilla voidaan tehdä 1 tai 2 karhoa (lisävarustus vaaditaan) TerraLink Quattro vakiona Hydraulisesti taitettava * Sivulta sivulle säätö mahdollista roottorien akseleille Korkealaatuiset Super-C piikit Taivutetut piikkivarret Huoltoystävällinen roottorien kulmavaihde (vain 2 rasvanippaa/roottori) Piikkiakselien nokkien ohjainrata toimii öljykylvyssä Mekaaninen roottorin korkeuden säätö roottorin vaihteen päältä Vahva runko luotettavuuden takaamiseksi (k x l : 200 x 150) 90 kääntökulma käyttöpäässä ja laajakulmanivelakseli vapaakytkimellä Oikeanpuoleisessa roottorissa kääntyvät pyörät ja kokoontaitettavat suojat malleissa * traktorista tarvitaan yksi yksitoiminen venttiili Malli 9069 S 9069 S EVO Työleveys 6,90 m/7,70 m 6,90 m Pituus 8,05 m 8,05 m Kuljetusleveys 2,85 m 2,85 m Säilytyskorkeus 3,15 m*(4,05 m) 3,15 m*(4,05 m) Kapasiteetti (ha/h, kesk. nop. 11 km/h)** 7,6 7,6 Paino (noin) 1700 kg 1800 kg Roottorin halkaisija 3360 mm 3360 mm Roottorin ohjainradan halkaisija 260 mm 260 mm Traktorin hevosvoimatarve (ar.) 40 kw(54 hv) 40kW(54 hv) Voimanoton nopeus 540 rpm 540 rpm Nostolaitekategoria CAT. II CAT. II Kiinnitystapa 2 pist. ala-kiinnitys 2 pist. ala-kiinnitys Roottorien määrä 2 2 Piikkivarsien määrä Piikkien määrä per varsi 4 4 Korkeuden säätö säätökampi säätökampi TerraLink Quattro TerraLink Quattro Pyörät/renkaat 16x PR 6 16x PR 6 Kannatuspyörät 10.0/ / Lastaustila (Quickset, m) 8,30 m 8,30 m Koneet per kolli 1 1 Kuljetusmitat (kolli, m) 1x2230x1800x980 1x2230x1800x980 * piikkivarret irrotettuina 9069 S

5 Taarup 9071 S / 9071 S EVOlution Compact Sarja Kaksi roottoria, sivukarhotus Yksi karho (vasemmanpuolimainen) tai kaksi karhoa (lisävarustus vaaditaan) Hydraulinen muutos kuljetusasennosta työasentoon* (ohjaamosta käsin) Hydraulisesti hallittava kuljetus/kannatuspyörästö (nosto/lasku) ** Kaksipuolinen laajakulmanivelakseli vapaa kytkimellä Murtosokkasuojattu voimansiirto roottoreille (jokaisessa roottorissa) Sivulta sivulle säätö mahdollista roottorien akseleille Hydraulisesti käännettävä karhotinpressu Korkealaatuiset Super-C piikit, 9 mm Taivutetut piikkivarret Huoltoystävällinen roottorien kulmavaihde (vain 2 rasvanippaa/roottori) Piikkiakselien nokkien ohjainrata toimii öljykylvyssä Mekaaninen korkeuden säätö TerraLink runko erinomaiseen maanpinnan muotojen seuraamiseen (k x l : 120 x 120) Rungossa on 500 mm maavara kuljetusta ja päisteitä varten Vetoaisa tai koukku kiinnitys traktoriin, käännettävät turvalaitteet TA 9071 S sähköhydraulisella hallinnalla ja patentoidulla koneen sivusiirtotoiminnalla Duracoat jauhemaalatut osat * traktorista tarvitaan yksi kaksitoiminen venttiili ** traktorista tarvitaan yksi yksitoiminen venttiili Malli 9071 S 9071 S EVO Työleveys 6,60 m / 7,10 m* 6,60 m / 7,10 m Pituus 7,10 m 7,10 m Kuljetusleveys 3,00 m 3,00 m Kapasiteetti (ha/h, kesk. nop. 11 km/h)** 7,3 7.3 Paino (noin) 1390 kg 1390 kg Roottorin halkaisija 3000 mm 3000 mm Roottorin ohjainradan halkaisija 260 mm 260 mm Traktorin hevosvoimatarve (ar.) 35 kw(50 hv) 35 kw(50 PS) Voimanoton nopeus 540 rpm 540 rpm Kiinnitystapa vetoaisa/vetokoukku vetoaisa/vetokoukku Roottorien määrä 2 2 Piikkivarsien määrä 2 x edessä/12 takana Piikkien määrä per varsi 4 4 Korkeuden säätö Quicklift Quicklift Pyörät/renkaat 18.5x PR x PR 6 Tandem akselit edessä, erillispyörät + tukipyörät takana Lastaustila (Quickset, m) 8 8 Koneet per kolli 1 1 Kuljetusmitat (kolli) 3,30x2,25x1,12 3,30x2,25x1,12 * kaksois-karho asennossa 9071 S

6 Kverneland Taarup 9138 / 9142 / 9146 Pro Sarja Yksi roottorinen karhotin Murtosuojattu voimansiirto roottorille Säädettävä karhotinpressu (käännettävissä kuljetusta varten) Kokoon taitettavat turvalaitteet Korkealaatuiset Super-C piikit, 10 mm Huoltovapaa roottorien kulmavaihde (ei rasvanippoja) Kulmavaihde toimii öljykylvyssä Säädettävä piikkiakselien nokkien ohjausrata Piikkivarren laakeri vaihdettavissa Hydraulinen roottorin korkeuden säätö (paitsi mallissa TA 9138) Värinän vaimentimet Duracoat jauhemaalatut osat Malli Työleveys 3,80 m 4,20 m 4,60 m Pituus 3,00 m 3,15 m 3,35 m Kuljetusleveys 1,60 m 1,75 m 2,15 m Kapasiteetti (ha/h, kesk. nop. 11 km/h)** Paino (noin) 540 kg 610 kg 660 kg Roottorin halkaisija 3050 mm 3350 mm 3650 mm Roottorin ohjausradan halkaisija 300 mm 400 mm 400 mm Traktorin tehontarve (arv.) 35 kw(48 hv) 40 kw(54 hv) 40 kw(54 hv) Voimanoton nopeus 540 rpm 540 rpm 540 rpm Vetopää kääntyvä kääntyvä kääntyvä Nostolaitekategoria CAT. I + II CAT. I + II CAT. II Roottorien määrä Piikkivarsien määrä Piikkien määrä per varsi Korkeuden säätö säätökampi vetopäässä Hydrolift Hydrolift Pyörät/renkaat 16x PR 6 16x PR 6 16x PR 6 Kannatuspyörästö teli teli teli Lastaustila (Quickset, m) 2,40/1,20* 2,40/1,20* 2,70/1,40* Koneet per kolli Kuljetusmitat (kolli, m) 1.98x2.25x x2.25x x2.25x0.75 * toinen kone

7 Kverneland Taarup 9177 S / 9178 C / 9184 C Kaksi roottoria, keskikarhotus TerraLink quattro maanpinnan seuranta vakiona Taitettavat suojalaitteet Korkealaatuiset Super-C piikit, 10 mm Huoltovapaa roottorien kulmavaihde (ei rasvanippoja) Kulmavaihde toimii öljykylvyssä Säädettävä piikkiakselien nokkien ohjausrata Vaihdettavat piikkivarret Mekaaninen korkeuden säätö, käyttö roottorin edestä Vahva runko luotettavan käytön takaamiseksi (9177 S k x l : 200 x 200) (9178 C/9184 C k x l : 200 x 100) 90 kääntökulma vetopäässä ja laajakulmanivelakseli vapaakytkimellä Karhotin pressu Hydraulisesti säädettävä työleveys vakiona malleissa TA 9178 C / 9184 C Malli 9177 S 9178 C 9184 C Työleveys 7,70 m/8.40*m m 7,60-8,40 m Karhon leveys säädettävä m 1,40-2,10 m Pituus 8,90 m 5.80 m 6,10 m Kuljetus leveys 2,85 m 2.85 m 2,85 m Säilytys kork. kanssa/ilman varsia 3,99/ 3,20 m 3,99 m*(4,15 m) 3,99/ 3,30 m Kapasiteetti (ha/h, kesk. nop.11 km/h)** Paino (noin) 2150 kg 1620 kg 1850 kg Roottorin halkaisija 3650 mm 3350 mm 3650 mm Roottorin ohjainradan halkaisija 400 mm 300 mm 400 mm Traktorin hevosvoimatarve (ar.) 40 kw(54 hv)35 kw(48 hv) 40 kw(54 hv) Voimanoton nopeus 540 rpm 540 rpm 540 rpm Nostolaitekategoria CAT. II CAT II CAT. II Roottorien määrä Piikkivarsien määrä Piikkien määrä per varsi Korkeuden säätö kampi kampi kampi Pyörät/renkaat 16x PR 6 16x PR 6 16x PR 6 Pyörät/renkaat päärunko 10.0/ / / TerraLink Quattro TerraLink Quattro TerraLink Quattro Lastaustila (Quickset, m) 8, m 6,20 Koneet per kolli Kuljetusmitat (kolli, m) 3,30x2,25x1,123,30x2,25x1,123,30x2,25x1,12 * kaksois-karho asento 9177S 9184C

8 Kverneland Taarup C Pro Sarja Kaksi roottoria, keskikarhotus TerraLink quattro maanpinnan seuranta vakiona Taitettavat suojalaitteet Korkealaatuiset Super-C piikit, 10 mm Huoltovapaa roottorien kulmavaihde (ei rasvanippoja) Kulmavaihde toimii öljykylvyssä Säädettävä piikkiakselien nokkien ohjausrata Vaihdettavat piikkivarret Sähköhydraulinen ohjaus toiminnoille: korkeuden säätö/työleveyden säätö/päisteet/kuljetus Vahva runko luotettavan käytön takaamiseksi (k x l : 200 x 150) 90 kääntökulma vetopäässä ja laajakulmanivelakseli vapaakytkimellä Karhotin pressu Hydraulisesti säädettävä työleveys vakiona Hydrauliset liitännät: 1 kaksitoiminen (vaihtoehtoisesti: 1 yksitoiminen + paluu) Malli C Työleveys 9,60-11,00 m Karhon leveys 1,40-2,70 m Pituus 7,20 m Kuljetus leveys 2,75 m Säilytyskorkeus kanssa/ilman varsia 5,00 / 3,85 m Kapasiteetti (ha/h, kesk. nop. 11 km/h)** 12 Paino (noin) 2650 kg Roottorien ohjausradan halkaisija 4550 mm Roottorin ohjainradan halkaisija 400 mm Traktorin hevosvoimatarve (ar.) 55 kw(75 hv) Voimanoton nopeus 540 rpm Nostolaitekategoria CAT. II Roottorien määrä 2 Piikkivarsien määrä 15 Piikkien määrä per varsi 4 Korkeuden säätö hydraulinen Pyörät/renkaat 16x PR 6 Pyörät/renkaat päärunko 11.5/ TerraLink Quattro Lastaustila (Quickset, m) 7,30 Koneet per kolli 1 Kuljetusmitat (kolli, m) ei saatav. * kaksois-karho asento C

9 Kverneland Taarup C Neljä roottoria Taitettavat suojalaitteet Korkealaatuiset Super-C piikit, 10 mm Huoltovapaa roottorien kulmavaihde (ei rasvanippoja) Kulmavaihde toimii öljykylvyssä Säädettävä piikkiakselien nokkien ohjausrata Vaihdettavat piikkivarret Mekaaninen korkeuden säätö, käytetään roottorin edestä, elektroninen korkeuden säätö optiona Jatkuva hydr. kierto koneen toiminnoille: hydr. tarve 1xyksitoiminen venttiili, 1xvapaa paluu Sähköhydraulinen ohjaus toiminnoille: korkeuden säätö/työleveyden säätö/päisteet/kuljetus Aktiivinen paineen poisto eturoottoreissa Passiivinen roottorien suojaus mikäli osutaan esteeseen Kannatuspyörästö hydraulisin jarruin Vahva runko luotettavan käytön takaamiseksi (k x l : 300 x 200) 90 kääntökulma vetopäässä ja laajakulmanivelakseli Hydraulisesti ohjattava karhotin pressu Malli C Työleveys 9,50 15,00 m Karhon leveys 1,40 2,50 m Pituus 9,20 m Kuljetusleveys 2,98 m Säilytyskorkeus kanssa/ilman varsia 3,99/ 3,45 m Kapasiteetti (ha/h, kesk. nop. 11 km/h)** 16.5 Paino (noin) 5600 kg Roottorin halkaisija 3850 mm Roottorien ohjausradan halkaisija 400 mm Traktorin hevosvoimatarve (ar.) 65 kw(90 hv) Voimanoton nopeus 540 rpm Nostolaitekategoria CAT. II Roottorien määrä 4 Piikkivarsien määrä 13 edessä/15 takana Piikkien määrä per varsi 4 Korkeuden säätö kampi Pyörät/renkaat 16x PR 6, 6 per roottori Pyörät/renkaat päärunko 500/50 17 AW 10 PR Tri-Akseli Twin Lastaustila (Quickset, m) 9,50 m Koneet per kolli 1
