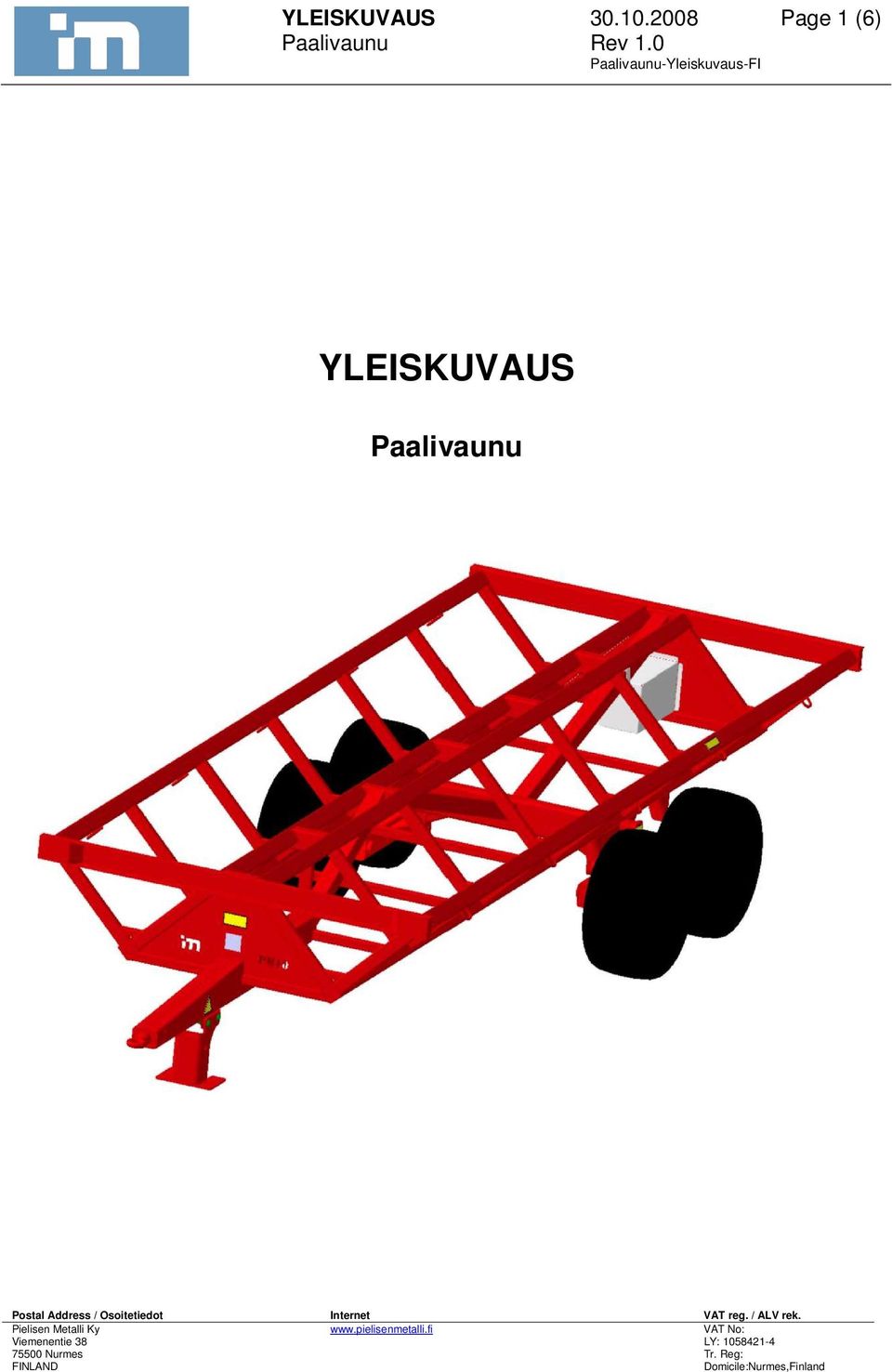

1 YLEISKUVAUS Page 1 (6) YLEISKUVAUS Paalivaunu

2 YLEISKUVAUS Page 2 (6) Sisällysluettelo: 1. LAITTEEN YLEISKUVAUS Koneen yleiskuva ja pääkomponentit Koneen yksilöinti-, valmistaja- ja tekniset tiedot Koneen tarkoitettu käyttötarkoitus Kielletyt käyttötavat...6

..3 1.2. Koneen yksilöinti-, valmistaja- ja tekniset tiedot...4 1.

3 YLEISKUVAUS Page 3 (6) 1. LAITTEEN YLEISKUVAUS 1.1. Koneen yleiskuva ja pääkomponentit Kuva 1: Paalivaunu yläviistosta Kuva 2: Paalivaunu alaviistosta 1. Vetosilmukka ISO Aisa 3. Tyyppikilpi 4. Kantavia tukirakenteita 5. Sidontakiinnike 6. Työkalulaatikko 7. Rengas 8. Tukijalka 9. Teli

4 YLEISKUVAUS Page 4 (6) 1.2. Koneen yksilöinti-, valmistaja- ja tekniset tiedot Valmistaja: Pielisen Metalli Ky Viemenentie 38 FI Nurmes Virallinen nimitys: Paalivaunu Tyyppi: PM10 Valmistusvuosi: Katso tyyppikilpi Sarjanumero: Katso tyyppikilpi Omapaino: 1350 kg Suorituskyky: Kantavuus: paalia / 10000kg Suurin sallittu nopeus: 40 km/h Suurin sallittu aisapaino: 3000 kg 10000kg:n kuormalla aisapaino: 2600 kg Sallittu pyöröpaalikoko: Ø120 cm - Ø130 cm Sähkövirtatiedot: 12V DC Päämitat: Pituus: 7,9 m Leveys: 2,5 m Korkeus: 1,4 m Rengaspaine: Pyörän pulttien kiristysmomentti: Nimellisleveys: 3.6 bar 200 Nm 2,5 m Valmistaja CE merkitsee yllä mainitun laitteen, ja vastaa sen turvallisuudesta, kun laitetta käytetään valmistajan antamien ohjeiden mukaisesti Varaosat Pyörännapa FAD 160/205/6/M16/80/420 Valosarja Tieliikennelainsäädännön mukainen Tukijalan tappi Piirustus _A Renkaat 400/ LI/SS 14/143 A8 Vanne Nopeus/kantavuusluokka 30 km/h 3075 kg LL

Koneen yksilöinti-, valmistaja- ja tekniset tiedot Valmistaja: Pielisen Metalli Ky Viemenentie 38 FI-75500 Nurmes Virallinen nimitys: Paalivaunu Tyyppi: PM10 Valmistusvuosi: Katso tyyppikilpi

5 YLEISKUVAUS Page 5 (6) INFO! Nopeusluokka renkailla 30 km/h, mutta suurin sallittu nopeus voi olla 40km/h, kunhan suurinta sallittua kantavuutta ei ylitetä ja kun rengaspaineet ovat tämän käyttöohjeen mukaiset. Kun yllämainitun renkaan kuormitus on 2725 kg on nopeusluokka 40km/h. Kun käyttöohjeen mukaista max kg kuormitusta noudatetaan, on renkaaseen kohdistuva kuorma n kg. Voitelurasva : Calsium LF Fettekno Oy; tai vastaava Muita osia tarvittaessa ota yhteyttä valmistajaan. Tilatessa ilmoita seuraavat tiedot: Laitteen nimi ja tyyppi Valmistenumero Varaosan nimi ja numero Tilaajan nimi ja toimitusosoite Toimitustapa: Nouto/Posti/Matkahuolto

käyttöohjeen mukaiset. Kun yllämainitun renkaan kuormitus on 2725 kg on nopeusluokka 40km/h. Kun käyttöohjeen mukaista max.

6 YLEISKUVAUS Page 6 (6) 1.4. Koneen tarkoitettu käyttötarkoitus Laitetta käytetään pyöröpaalien kuljetukseen seuraavat näkökohdat huomioiden: Kuormitus toteutettava tasapainoisesti, turvallisesti ja ohjeiden mukaisesti (kantavuus- ja aisapainorajat). Kuormaus ja purkaus on toteutettava turvallisesti ja käyttohjeiden mukaisesti. Perävaunun saa kytkeä ainoastaan traktoriin. Kytkentä traktoriin on suoritettava turvallisesti ja käyttöohjeen mukaisesti. Kuorma on sidottava turvallisesti ja käyttöohjeen mukaisesti. Perävaunun käytössä on huomioitava tieliikennelaki ja muut tielläliikkujat. Laite on tarkoitettu maatalous- ja urakointikäyttöön Kielletyt käyttötavat Koneen käyttäminen muihin tarkoituksiin kuin edellisessä kohdassa kuvattuun tarkoitettuun käyttötarkoitukseen, on ilman valmistajan kirjallista lupaa ehdottomasti kielletty. Erityisesti kielletään ihmisten, eläinten ja muun materiaalin kuin pyöröpaalien kuljetus. Perävaunun vetäminen muilla ajoneuvoilla kuin traktorilla on kielletty.

(kantavuus- ja aisapainorajat). Kuormaus ja purkaus on toteutettava turvallisesti ja käyttohjeiden mukaisesti. Perävaunun saa kytkeä ainoastaan traktoriin.
