1 Karhotin Alkuperäinen käyttöohje Swadro 400 (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 CV0 CV0 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Str. 0, D Spelle vakuutamme täten, seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Karhotin Tyyppi: Swadro 400 jota tämä vakuutus koskee, vastaa seuraavien direktiivien voimassa olevia määräyksiä: EY-direktiivi 2006/42/EY (Koneet), EU-direktiivi 204/30/EU (EMC). Direktiivin tarkoittamalla tavalla on pohjana käytetty yhdenmukaistettua normia EN ISO 4982:2009. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: 2

3 Sisällysluettelo Sisällysluettelo Sisällysluettelo Tästä asiakirjasta Voimassaolo Jälkitilaus Muut voimassa olevat asiakirjat Tämän asiakirjan kohderyhmä Näin tätä asiakirjaa käytetään Hakemistot ja viitteet Suuntatiedot Käsite "Kone" Kuvat Dokumentin laajuus Esitysvälineet Turvallisuus Käyttötarkoitus Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Tarkoituksenmukainen käyttö Koneen käyttöikä Perustavat turvaohjeet Käyttöohjeen merkitys Henkilöstön pätevyys Lapset vaarassa Kytkeminen Rakenteelliset muutokset koneeseen Lisävarusteet ja varaosat Koneen työskentelypaikat Käyttöturvallisuus: Teknisesti moitteeton kunto Vaara-alueet Suojalaitteiden säilyttäminen toimintakykyisinä Henkilökohtaiset suojavarusteet Koneen turvamerkinnät Liikenneturvallisuus Koneen pysäköiminen turvallisesti Käyttöaineet Käyttöympäristön aiheuttamat vaarat Koneen vaaranlähteet Vaarat tietyissä toimissa: Koneella tehtävät työt Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Turvarutiinit Koneen pysäyttäminen ja varmistaminen Ylös nostetun koneen ja koneen osien turvallinen tukeminen Koneen ohje- ja varoitusmerkinnät Koneen ohje- ja varoitusmerkintöjen sijainti ja merkitys Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen

4 Sisällysluettelo Yhteyshenkilö Tietomuistit Koneen kuvaus Koneen yleiskuva Merkinnät Tiedustelut ja varaosien tilaaminen Koneen tekniset tiedot Tekniset tiedot Käyttöaineet Renkaat Käyttöönotto Ensiasennus Edellytykset traktorissa Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Traktorin valmistelu Virransaanti Kiinnitys vetovarsiin Nostokorkeuden säätö Kiinnitys traktoriin Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Nivelakseli Pituuden tarkistaminen Perussäätö työskentelyä varten Kiinnitys vetovarsiin Traktorin vetovarsien korkeus Kuulakiinnitys (Ø 80) Hydrauliikan sovittaminen Liitäntä paineen tunnistavaan hydrauliikkaan Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Hydrauliletkujen liitäntä Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktori, jossa paineen tunnistava pumppu ja signaalijohto (LS) Tarkasta / säädä piikkivarren ja nostosylinterin välinen etäisyys Käyttöönotto Seisontajarru Kiinnitys traktoriin Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Hydrauliikka Erityiset turvaohjeet Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Hydrauliletkujen liitäntä

5 Sisällysluettelo Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktori, jossa paineen tunnistava pumppu ja signaalijohto (LS) Valojen kytkentä KRONE Alpha-ohjauslohkon liittäminen Virransaanti KRONE BETA II -terminaalin liittäminen KRONE ISOBUS-terminaalin liittäminen Vieraan ISOBUS-terminaalin liittäminen Ohjaussauvan liittäminen Ohjauksen liittäminen Paineilmajarrun paineilmaliitännät Koneen liikuttaminen ilman traktoria Hydraulinen jarru (vain vientimalleissa) Hydraulinen jarru (vientimalli Ranska) Nivelakselin asennus Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Varmuusketjun käyttö KRONE-ohjauslohko Alpha Hallintalaitteen yleisnäkymä Käyttövalmius Anturien merkkivalot Roottorien lasku kuljetusasennosta päisteasentoon Yksittäisten roottorien lasku päisteasentoon Kaikkien roottorien lasku päisteasentoon Roottorien lasku päisteasennosta ja työasentoon Yksittäisten roottorien lasku työasentoon Kaikkien roottorien laskeminen työasentoon (automaattinen käyttö) Automaattiajan asettaminen <Roottorin lasku> (käsikäyttö) Roottorien nosto päisteasentoon Yksittäisten roottorien nosto päisteasentoon Kaikkien roottorien nosto päisteasentoon (automaattinen käyttö) Automaattiajan asettaminen <Roottorin nosto> (käsikäyttö) Kaikkien roottorien nosto kuljetusasentoon Työleveyden säätö Karhon leveyden säätö Roottorien työkorkeuden säätö Anturitesti Häiriöilmoitukset Häiriöt - syyt ja korjaus Ohjelmistoversion näyttö KRONE BETA II -terminaali ISOBUS Shortcut Button ei olemassa Terminaalin kytkeminen päälle tai pois päältä Näytön rakenne KRONE ISOBUS-terminaali Yleistä ISOBUS:sta ISOBUS Shortcut Button

6 Sisällysluettelo.3 Kosketuskäytettävä näyttö Terminaalin kytkeminen päälle tai pois päältä Näytön rakenne Vieras ISOBUS-terminaali Yleistä ISOBUS:sta ISOBUS Shortcut Button ei olemassa KRONE ISOBUS-terminaalista poikkeavat toiminnot Hallintalaite Konetoiminnot Tilarivi Painikkeet Näytöt työnäytössä Työnäyttöjen haku näyttöön "Kuljetusasento"-työnäyttö Kaikkien roottorien lasku päisteasentoon Työnäyttö "Roottorin nosto" automaattisessa käytössä Roottorien lasku kuljetus- ja päisteasennosta Kaikkien roottorien lasku päisteasentoon Kaikkien roottorien lasku työasentoon Automaattiajan asettaminen <Roottorin lasku> Roottorien nosto päisteasentoon Automaattiajan asettaminen <Roottorin nosto> Työnäyttö "Roottorin nosto" käsikäytössä Työnäyttö "Leveyden säätö" Työleveys Karhon leveys Työnäyttö "Työkorkeus" Koneen käyttö ohjaussauvalla Lisätoiminnot (AUX) Hallintavivun lisätoimintokohdistus Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Hallintalaite Valikot Valikkorakenne Toistuvat symbolit Valikkotason haku näyttöön Valikoiden valitseminen Arvon muuttaminen Koneasetusten esiinkutsuminen ja tallentaminen Valikko "Roottorin työkorkeuden automatiikka" Valikko 3 "Laskurit" Valikko 3- "Asiakaslaskurit" Valikko 3- "Yksityiskohtalaskuri" Valikko 3-2 "Kokonaislaskuri" Valikko 4 "ISOBUS-asetukset" Valikko 4- "Diagnoosi-lisätoiminto (AUX)" Valikko 4-2 "Diagnoosi ajonopeuden näyttö/ajosuunnan näyttö" Alavalikko 4-3 Taustavärin säätö Valikko 4-7 "Painikkeiden määrän vaihtaminen" Valikko 4-9 "Vaihto terminaalien välillä"

7 Sisällysluettelo 4.8 Valikko 5 "Asetukset" Valikko 5- Anturitesti käsin Käyttölaitetesti Valikko 5-2 Käyttölaitetesti käsin Valikko 5-4 "Häiriöluettelo" Valikko 5-5 "Ohjelmisto-info" Valikko 5-6 "Asentaja" Häiriöilmoitukset Yleiset häiriöilmoitukset Loogiset häiriöilmoitukset Fysikaaliset häiriöilmoitukset Työskentely ja kuljetusajo Maantieajon valmistelut Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Käyttö Ylikuormitussuoja Kuljetuksesta työasentoon Piikkisuojuksien poistaminen piikeistä Kannatinvarsien laskeminen työasentoon Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Piikkivarsien kääntö työasentoon Suojakaaren asettaminen työasentoon Työkorkeuden säätö Ajo rinteessä Ajonopeus ja voimanoton kierrosluku Työasennosta kuljetusasentoon Suojakaaren asettaminen kuljetusasentoon Piikkivarsien kääntö kuljetusasentoon Kannatinvarsien nostaminen kuljetusasentoon Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) sammuttaminen (moottori), pysäköiminen (kone) Kiinnitys vetovarsiin Kuulakiinnitys (Ø 80) Asetukset Roottorin kallistuksen säätö Päisteasennon nostokorkeuden säätö Kuulakiinnityksen säätäminen Huolto Varaosat Huoltotaulukko Kiristysmomentit Metriset kierreruuvit standardikierteellä Metriset kierreruuvit hienokierteellä Metriset kierreruuvit uppokannalla ja kuusiokololla Vaihteiden sulkutulppien ja ilmanpoistoventtiilien kiristysmomentit Piikkien pulttien tarkastus

8 Sisällysluettelo 8.5 Kuulakiinnityksen ruuvien tarkastaminen Lautasjouset käännettävissä piikkivarsissa Piikkien vaihtaminen (korjaustapauksessa) Piikkivarsien vaihto (korjauksessa) Anturien ja käyttölaitteiden sijainti Anturien säätö Namur-anturi d = 30 mm Renkaat Renkaiden tarkastukset ja hoito Huolto hydrauliikka Hätä-käsikäyttö Esimerkkejä käsikäytöstä Roottorivarsien leveyden säätö kapeammaksi edessä/takana Roottorivarsien vaihto edessä työasennosta kuljetusasentoon Hydraulikaavio Hydraulikaavio Huolto - Voitelukaavio Nivelakseli Voitelukaavio Huolto - vaihteet Roottorin vaihteisto Päävaihteisto Kulmavaihde Kannattimen kulmavaihde Jakovaihteisto Huolto Jarrulaitteisto Putkiston ilmasuodatin Paineilmasäiliö Erikoisvarustus piikin varmistimet Häiriöt - syyt ja korjaus Erityiset turvaohjeet Varastointi Satokauden jälkeen Ennen uuden satokauden alkua Koneen hävittäminen Koneen hävittäminen Liite Hakemistoluettelo

9 Tästä asiakirjasta 2 Tästä asiakirjasta 2. Voimassaolo 2.2 Jälkitilaus Tämä käyttöohje koskee seuraavien sarjojen karhottimia: Swadro 400 Jos tämä asiakirja on muuttunut täysin tai osittain käyttökelvottomaksi, voit tilata korvaavan asiakirjan ilmoittamalla kansilehdellä annetun tilausnumeron. 2.3 Muut voimassa olevat asiakirjat Turvallisen ja määräystenmukaisen käytön takaamiseksi on noudatettava seuraavia muita voimassa olevia asiakirjoja: Nivelakseli(e)n käyttöohje(et) 2.4 Tämän asiakirjan kohderyhmä Tämä asiakirja on kohdistettu koneen käyttäjille, jotka täyttävät henkilöstön pätevyydelle asetetut vähimmäisvaatimukset, katso luku Turvallisuus "Henkilöstön pätevyys". 2.5 Näin tätä asiakirjaa käytetään 2.5. Hakemistot ja viitteet Sisällysluettelo/ylätunnisteet: Tämän käyttöohjeen sisällysluettelo sekä ylätunnisteet on tarkoitettu lukujen nopeaan orientoitumiseen. Hakemisto: Hakemistosta löytyvät hakusanoilla aakkosjärjestyksessä kohdistetut tiedot halutusta aiheesta. Hakemisto sijaitsee tämän ohjeen viimeisillä sivuilla. Ristiviitteet: Ristiviitteet toiseen käyttöohjeen kohtaan tai toiseen asiakirjaan löytyvät tekstistä ja niissä ilmoitetaan luku, alaluku tai kappale. Alaluvun tai kappaleen nimitys on lainausmerkeissä. Esimerkki: Tarkista kaikkien koneen ruuvien tiukkuus, katso luku Huolto, "Kiristysmomentit". Alaluku tai kappale löytyy sisällysluettelon ja hakuluettelon kohdan yläpuolelta. 9

10 Tästä asiakirjasta Suuntatiedot Tässä asiakirjassa suuntatiedot, kuten edessä, takana, oikealla ja vasemmalla, ilmoitetaan aina ajosuuntaan Käsite "Kone" Kuvat Tässä dokumentissa käytetään karhottimesta jatkossa myös nimitystä "Kone". Tämän dokumentin kuvat eivät aina esitä tarkkaa konetyyppiä. Kuvaan liittyvät tiedot vastaavat aina tämän dokumentin konetyyppiä Dokumentin laajuus Tässä dokumentissa kuvataan vakiovarusteiden lisäksi myös lisätarvikepakkaukset ja koneen eri mallit. Koneenne voi poiketa näistä kuvauksista Esitysvälineet Symbolit tekstissä Tässä asiakirjassa käytetään seuraavia esitysvälineitä: Toimintavaihe Piste ( ) on merkkinä toimintavaiheesta, joka tulee suorittaa, esimerkiksi: Säädä vasen ulkopeili. Toimintasarja Useampi piste ( ), jotka sijaitsevat toimintavaihesarjan edessä, on merkkinä toimintasarjasta, joka tulee suorittaa vaihe vaiheelta, esimerkiksi: Avaa lukkomutteri. Säädä ruuvi. Kiristä lukkomutteri. Luettelo Luetteloviivat ( ) ovat merkkinä luetteloista, esimerkiksi: jarrut ohjaus valaistus 0

11 Tästä asiakirjasta Symbolit kuvissa Rakenneosien ja toimintavaiheiden visualisointiin käytetään seuraavia symboleja: Symboli Selitys Rakenneosan viitemerkki I X Rakenneosan asento (esim. käännä asennosta I asentoon II). Mitat (esim. myös L = leveys, H = korkeus, P = pituus) Toimintavaihe: Kiristä ruuvit momenttiavaimella ilmoitetulla kiristysmomentilla Liikkeen suunta Ajosuunta auki kiinni kuvaosion suurennus Kehykset, mittalinja, mittalinjarajoitus, viitelinja näkyville rakenneosille tai näkyvälle asennusmateriaalille Kehykset, mittalinja, mittalinjarajoitus, viitelinja piilossa oleville rakenneosille tai piilossa olevalle asennusmateriaalille Sijoitusreitit LH RH Koneen vasen puoli Koneen oikea puoli

12 Tästä asiakirjasta Varoitukset Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen ehkäisemiseksi. Huomio HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja. Toimenpiteet vahinkojen välttämiseksi. Ohjeita, jotka sisältävät tietoja ja suosituksia Ohje Ohje Vaikutus: Koneen taloudellinen hyöty. Suoritettavat toimenpiteet. 2

13 Ver Turvallisuus 3 Turvallisuus 3. Käyttötarkoitus 3.. Kiinnitys vetovarsiin Karhotin on suunniteltu niitetyn korsirehun kokoamiseen karholle. Se kiinnitetään traktorin takaosassa olevaan II-kokoluokan mukaiseen kolmipistekiinnitykseen Kuulakiinnitys (Ø 80) Karhotin on suunniteltu niitetyn korsirehun kokoamiseen karholle. Asennus tapahtuu traktoriin kuulakiinnityksenä (halkaisija 80 mm). 3.2 Tarkoituksenmukainen käyttö Karhotin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin tai turvalliseen käyttöön negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista. 3.3 Koneen käyttöikä Koneen käyttöikä riippuu suurelta osin siitä, että sitä käytetään ja huolletaan ohjeiden mukaan ja että käyttöolosuhteet ovat oikeanlaisia. Kone jatkuva käyttövalmius ja pitkä käyttöikä varmistetaan noudattamalla tämän käyttöohjeen sisältöä. Kone on tarkistettava huolellisesti jokaisen käyttökauden jälkeen. Tarkista, onko koneessa kuluneita osia tai muita vaurioita. Vaurioituneet tai kuluneet osat on vaihdettava ennen seuraavaa käyttökertaa. Kun kone on ollut käytössä viisi vuotta, siihen on tehtävä kattava tekninen tarkistus. Tarkistustuloksesta riippuu, voidaanko koneen käyttämistä jatkaa. Tämän koneen käyttöikä on teoriassa rajaton, sillä kaikki kuluneet tai vaurioituneet osat voidaan vaihtaa. 3.4 Perustavat turvaohjeet Turvaohjeiden ja varoitusten noudattamatta jättäminen Jos turvaohjeita ja varoituksia ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja aineelliselle omaisuudelle Käyttöohjeen merkitys Käyttöohje on tärkeä asiakirja ja osa konetta. Se on tarkoitettu käyttäjälle ja sisältää turvallisuuden kannalta tärkeitä tietoja. Ainoastaan käyttöohjeessa ilmoitetut toimintatavat ovat turvallisia. Jos käyttöohjetta ei noudateta, voivat henkilöt loukkaantua vakavasti tai kuolla. Lue "Perustavat turvaohjeet" luvussa Turvallisuus täydellisesti läpi ennen koneen ensimmäistä käyttöä ja noudata niitä. Lue ennen töitä lisäksi käyttöohjeen vastaavat kappaleet ja noudata niitä. Säilytä käyttöohje koneen käyttäjän saatavilla. Luovuta käyttöohje edelleen seuraavalle käyttäjälle. 3

14 Turvallisuus Henkilöstön pätevyys Jos konetta käytetään asiattomasti, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on jokaisen koneella työskentelevän henkilön täytettävä seuraavat vähimmäisvaatimukset: Kykenee ruumiillisesti hallitsemaan konetta. Kykenee suorittamaan koneella tehtävät työt tämän käyttöohjeen puitteissa turvallisuuden kannalta oikein. Ymmärtää koneen toimintatavat töittensä puitteissa ja voi tunnistaa ja välttää töissä esiintyviä vaaroja. On lukenut käyttöohjeen ja osaa toimia käyttöohjeessa olevien tietojen mukaisesti. Osaa ohjata ajoneuvoja turvallisesti. Omaa maantieajoa varten riittävät tiedot tieliikennesäännöistä sekä vaadittavan ajoluvan Lapset vaarassa Lapset eivät osaa arvioida vaaroja ja käyttäytyvät odottamattomalla tavalla. Siksi lapset ovat erityisesti vaarassa. Pidä lapset poissa koneelta. Pidä lapset poissa käyttöaineiden läheltä. Varmista erityisesti ennen liikkeelle lähtöä ja koneen liikkeiden laukaisemista, ettei vaaraalueella ole lapsia Kytkeminen Traktorin ja koneen virheellinen kiinnittäminen aiheuttaa vaaroja, jotka voivat aiheuttaa vakavia onnettomuuksia. Noudata kiinnitettäessä kaikkia käyttöohjeita: Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje Huomioi yhdistelmän muuttuneet ajo-ominaisuudet Rakenteelliset muutokset koneeseen Valtuuttamattomat rakenteelliset muutokset ja laajennukset saattavat häiritä koneen toimintakykyä ja käyttöturvallisuutta. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Rakenteelliset muutokset ja laajennukset eivät ole sallittuja. 4

15 3.4.6 Lisävarusteet ja varaosat Turvallisuus Lisävarusteet ja varaosat, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä käyttöturvallisuuden takaamiseksi alkuperäisiä tai normiosia, jotka vastaavat valmistajan vaatimuksia Koneen työskentelypaikat Kulkevan koneen ohjaaminen Käynnissä oleva kone vaatii, että kuljettaja voi puuttua sen toimintaan koska tahansa nopeasti. Kone voi muuten liikkua hallitsemattomasti ja aiheuttaa vakavia henkilövahinkoja tai kuoleman. Käynnistä moottori aina vain kuljettajan istuimelta käsin. Älä koskaan poistu kuljettajan istuimelta ajon aikana. Älä koskaan nouse koneelle tai poistu koneelta ajon aikana. Mukana matkustavat henkilöt Kone saattaa aiheuttaa mukana matkustaville henkilöille vakavia vammoja tai he voivat pudota koneelta ja jäädä sen alle. Ylös sinkoutuvat esineet saattavat osua mukana matkustaviin henkilöihin ja aiheuttaa vammoja. Älä koskaan anna henkilöiden matkustaa koneen mukana Käyttöturvallisuus: Teknisesti moitteeton kunto Käyttö ainoastaan asianmukaisesti suoritetun käyttöönoton jälkeen Ilman asianmukaista käyttöönottoa tämän käyttöohjeen mukaisesti ei koneen käyttöturvallisuus ole taattua. Ne voivat aiheuttaa onnettomuuksia ja henkilövammoja taikka kuoleman. Käytä konetta ainoastaan asianmukaisen käyttöönoton jälkeen, katso luku Käyttöönotto. Koneen teknisesti moitteeton kunto Virheellinen huolto ja säätö voi vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita kaikki huolto- ja säätötyöt lukujen Huolto ja Säätö mukaisesti. Pysäytä kone ennen kaikkia huolto- ja säätötöitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". 5

16 Turvallisuus Koneen vaurioista aiheutuva vaara Koneen vauriot voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Turvallisuuden kannalta erityisen tärkeitä ovat seuraavat koneen osat: ohjaus suojalaitteet liitoslaitteet valaistus hydrauliikka renkaat nivelakseli Jos epäilet koneen käyttöturvallista kuntoa, esimerkiksi käyttöaineiden vuotaessa, havaitessasi näkyviä vaurioita tai odottamattomasti muuttuneita ajo-ominaisuuksia: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Poista vaurioiden mahdolliset syyt heti, esimerkiksi puhdista karkeat epäpuhtaudet tai kiristä löysät ruuvit. Jos mahdollista, korjaa vauriot tämän käyttöohjeen mukaan. Vaurioissa, jotka voivat vaikuttaa käyttöturvallisuuteen ja joita ei voi korjata itse tämän käyttöohjeen mukaan: Anna valtuutetun ammattikorjaamon korjata vauriot. Tekniset raja-arvot Jos koneen teknisiä raja-arvoja ei noudateta, kone saattaa vaurioitua. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Turvallisuuden kannalta erityisen tärkeää on seuraavien teknisten raja-arvojen noudattaminen: sallittu kokonaispaino sallittu akselipaino sallittu kuormitus suurin sallittu nopeus Noudata raja-arvoja, katso luku Tekniset tiedot. 6

17 Turvallisuus Vaara-alueet Kun kone on kytketty päälle, sen ympärille voi syntyä vaara-alue. Koneen vaara-alueen välttämiseksi on siihen pidettävä vähintään turvaetäisyys. Jos turvaetäisyyttä ei huomioida, voivat henkilöt loukkaantua vakavasti tai kuolla. Käynnistä käyttölaitteet ja kone vain silloin, kun kukaan ei ole turvaetäisyyttä lähempänä konetta. Pysäytä moottorit, jos joku on turvaetäisyyttä lähempänä konetta. Pysäytä kone ryömintä- ja kenttäkäytössä. Jos vaara-aluetta ei huomioida, voivat henkilöt loukkaantua vakavasti tai kuolla. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja kone vasta sen jälkeen, kun ketään ei ole vaara-alueella. Turvaetäisyys on: Koneen edessä 30 metriä työkäytön aikana. Koneen edessä 5 metriä koneen seistessä. Koneen sivussa 3 metriä. Koneen takana 5 metriä. Ennen kaikkia traktorin edessä ja takana ja koneen vaara-alueella suoritettavia töitä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Useat vakavat onnettomuudet traktorin ja koneen edessä ja takana aiheutuvat huolimattomuudesta ja käyvistä koneista. Huomioi annetut tiedot kaikista vastaavista käyttöohjeista. Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje 7

18 Turvallisuus Vaara-alue traktorin ja koneen välissä Traktorin ja koneen välissä oleskelevat henkilöt voivat loukkaantua vakavasti tai kuolla traktorin lähtiessä liikkeelle, jos ollaan huolimattomia tai koneen liikkuessa: Kaikissa töissä traktorin ja koneen välissä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Jos voimavipua on käytettävä, kaikki henkilöt on pidettävä loitolla voimavivun liikealueelta. Vaara-alue käytön ollessa päällä Käytön ollessa päälle kytkettynä on olemassa liikkuvista koneen osista johtuva hengenvaara. Koneen vaara-alueella ei saa oleskella ketään. Ohjaa siksi kaikki henkilöt pois koneen vaara-alueelta ennen käynnistämistä. Jos voi syntyä vaarallinen tilanne, sammuta käytöt heti ja opasta henkilöt pois vaaraalueelta. Voimanottoakselin vaara-alue Voimanottoakseli ja käytetyt rakenneosat voivat tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Ennen voimanottoakselin päälle kytkemistä: Varmista, että kaikki suojalaitteet on asennettu paikalleen ja asetettu suojaavaan asentoon. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Jos käyttöjä ei tarvita, kytke käytöt pois päältä. Nivelakselin vaara-alue Nivelakseli saattaa tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Noudata nivelakselin käyttöohjetta. Noudata profiiliputken ja nivelakselin suojusten riittävää päällekkäisyyttä. Anna nivelakselin lukkojen lukittua paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Varmista, että nivelakselin suojukset on asennettu paikalleen ja että ne ovat toimintakykyisiä. Jos nivelakselin ja voimanottoakselin välillä esiintyy liian suuria kulmia, kytke voimanottoakseli pois päältä. Kone voi vaurioitua. Osia saattaa sinkoutua pois ja vahingoittaa henkilöitä. Jälkikäyvien koneenosien aiheuttama vaara-alue Käyttöjen sammuttamisen jälkeen seuraavat koneenosat jatkavat pyörimistään: nivelakseli roottori Kun koneen osat jälkikäyvät, saattavat henkilöt loukkaantua vakavasti tai kuolla. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Koske ainoastaan pysähtyneisiin koneenosiin. 8

19 3.4.0 Suojalaitteiden säilyttäminen toimintakykyisinä Turvallisuus Jos suojalaitteita puuttuu tai niissä on vaurioita, liikkuvat koneenosat saattavat aiheuttaa vakavia henkilövammoja tai kuoleman. Vaihda vahingoittuneet suojalaitteet uusiin. Asenna irrotetut suojalaitteet ja kaikki muut osat ennen käyttöönottoa uudelleen ja saata ne suojaavaan asentoon. Jos et ole varma, ovatko kaikki suojalaitteet asennettu asianmukaisesti ja toimintakunnossa, anna tarkastus ammattikorjaamon tehtäväksi Henkilökohtaiset suojavarusteet Henkilökohtaisten suojavarusteiden käyttö on tärkeä turvatoimenpide. Puuttuvat tai epäsopivat henkilökohtaiset suojavarusteet lisäävät terveyshaittojen ja henkilövammojen riskiä. Henkilökohtaisia suojavarusteita ovat esimerkiksi: Soveltuvat suojakäsineet Turvajalkineet Vartalonmyötäinen suojavaatetus Kuulosuojain Suojalasit Määrittele henkilökohtaiset suojavarusteet kuhunkin työkäyttöön ja aseta ne käyttöön. Käytä ainoastaan asianmukaisessa kunnossa olevia henkilökohtaisia suojavarusteita, jotka tarjoavat tehokkaan suojan. Sovita henkilökohtaiset suojavarusteet henkilön mukaan, esimerkiksi koko. Käytä soveltuvaa vaatetusta Löysänä roikkuva vaatetus lisää pyöriviin osiin tarttumisen ja kietoutumisen vaaraa sekä ulos työntyviin osiin kiinnijäämisen vaaraa. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Käytä vartalonmyötäistä vaatetusta. Älä koskaan käytä sormuksia, ketjuja tai muita koruja. Käytä pitkissä hiuksissa hiusverkkoa. Käytä tukevia kenkiä tai työsuojajalkineita. 9

20 Turvallisuus Koneen turvamerkinnät Koneen ohje- ja varoitusmerkinnät varoittavat vaarakohdissa vaaroista ja ne ovat tärkeä osa koneen turvavarusteita. Puuttuvat ohje- ja varoitusmerkinnät lisäävät vakavien ja kuolettavien henkilövammojen riskiä. Puhdista likaiset ohje- ja varoitusmerkinnät. Tarkasta ohje- ja varoitusmerkintöjen täydellisyys ja luettavuus jokaisen puhdistuksen jälkeen. Vaihda puuttuvat, vaurioituneet ja lukukelvottomat ohje- ja varoitusmerkinnät välittömästi uusiin. Varusta varaosat niihin tarkoitetuilla ohje- ja varoitusmerkinnöillä. Ohje- ja varoitusmerkintöjen kuvaus, selitys ja tilausnumerot, katso luku Turvallisuus "Koneen ohje- ja varoitusmerkinnät" Liikenneturvallisuus Vaarat maantiellä ja pellolla ajettaessa Asennettu tai ripustettu työkone muuttaa traktorin ajo-ominaisuuksia. Ajo-ominaisuudet riippuvat myös käyttötilasta sekä alustasta. Jos kuljettaja ei ota huomioon muuttuneita ajo-ominaisuuksia, hän saattaa aiheuttaa onnettomuuksia. Huomioi toimenpiteet maantiellä ja pellolla tapahtuvassa ajossa, katso luku "Ajo ja kuljetus". Muuten kuin asianmukaisesti maantieajoa varten valmistellun koneen aiheuttamat vaarat Jos konetta ei valmistella asianmukaisesti maantieajoa varten, seurauksena saattavat olla vakavat onnettomuudet liikenteessä. Valmistele kone maantieajoa varten ennen jokaista maantieajoa, katso luku Ajo ja kuljetus "Valmistelut maantieajoa varten". Kaatumisvaara rinteissä Kone voi kaatua rinteissä ajettaessa. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Kaatumisvaara riippuu useista tekijöistä: Huomioi toimenpiteet ajossa, katso luku "Ajo ja kuljetus". 20

21 3.4.4 Koneen pysäköiminen turvallisesti Turvallisuus Virheellisesti pysäköity kone voi lähteä liikkeelle hallitsemattomasti tai kaatua. Henkilöt voivat joutua puristuksiin ja kuolla. Pysäköi kone kantokykyiselle, vaakasuoralle ja tasaiselle alustalle. Varmista koneen turvallinen vakaus ennen säätö- kunnostus-, huolto- ja puhdistustöitä. Huomioi luvussa Ajo ja kuljetus kohta "Koneen pysäköinti". Valvomaton pysäköinti Riittämättömästi varmistettu ja valvomatta pysäköity kone on vaaraksi henkilöille ja leikkiville lapsille. Ennen pysäköintiä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen" Käyttöaineet Sopimattomat käyttöaineet Käyttöaineet, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä ainoastaan käyttöaineita, jotka vastaavat vaatimuksia. Käyttöaineille asetetuista vaatimuksista, katso luku Tekniset tiedot, "Käyttöaineet". Ympäristönsuojelu ja hävittäminen Dieselpolttoaineen, jarrunesteen, jäätymisenestoaineen ja voiteluaineiden (esim. vaihteistoöljy, hydrauliöljy) kaltaiset käyttöaineet saattavat vahingoittaa ympäristöä ja henkilöiden terveyttä. Älä päästä käyttöaineita ympäristöön. Täytä käyttöaineet nestetiiviiseen, erityisesti tätä varten merkittyyn astiaan, ja täytä ne viranomaisten määräysten mukaisesti. Kerää vuotaneet käyttöaineet imukykyisellä materiaalilla täytä nestetiiviiseen, erityisesti tätä varten merkittyyn astiaan ja hävitä viranomaisten määräysten mukaisesti. 2

22 Turvallisuus Käyttöympäristön aiheuttamat vaarat Suurjännitejohtojen aiheuttama hengenvaarallinen sähköisku Kone voi saavuttaa suurjännitejohtojen korkeuden ulos ja sisään käännettäessä. Näin jännite voi siirtyä koneeseen ja aiheuttaa kuolettavan sähköiskun tai tulipalon. Konetta sisään- ja ulospäin käännettäessä on säilytettävä riittävä etäisyys sähköisiin suurjännitejohtoihin. Älä koskaan käännä koneetta sisään- tai ulospäin virtamastojen ja suurjännitejohtojen lähettyvillä. Säilytä riittävä etäisyys sähköisiin suurjännitejohtoihin koneen ollessa sisäänpäin käännettynä. Vältä jännitteen ylilyönnin aiheuttamaa mahdollista sähköiskun vaaraa, älä koskaan poistu traktorista tai nouse siihen suurjännitejohtojen alapuolella. Käyttäytyminen ilmajohtojen jännitteen ylilyönnin sattuessa Koneen sähköisesti johtavat osat saattavat joutua jännitteen ylilyönnin vaikutuksesta korkean sähköjännitteen alaiseksi. Maassa koneen ympärillä syntyy jännitteen ylilyönnissä jännitesuppilo, jossa vaikuttavat suuret jännite-erot. Maassa olevien suurten jännite-erojen vuoksi saattaa syntyä kuolettava sähköisku suuria askelia otettaessa, maassa maatessa tai maahan käsillä tuettaessa. Älä poistu ohjaamosta. Älä kosketa metalliosiin. Älä luo johtavaa yhteyttä maahan. Varoita henkilöitä: Ei saa lähestyä konetta. Maassa olevat jännite-erot saattavat johtaa vakaviin sähköiskuihin. Odota ammattimaisen pelastushenkilöstön apua. Ilmajohto on kytkettävä pois päältä. Jos henkilöiden on poistuttava ohjaamosta jännitteen ylilyönnistä huolimatta, esimerkiksi tulipalon aiheuttaman välittömän hengenvaaran uhatessa: Vältä samanaikaista kosketusta koneeseen ja maahan. Hyppää pois koneelta. Hyppää tällöin turvalliseen tilaan. Älä koske koneeseen ulkoapäin. Poistu koneelta erittäin lyhyin askelin ja pidä jalat tiiviisti yhdessä. 22

23 Turvallisuus Koneen vaaranlähteet Melu voi johtaa terveyshaittoihin Koneella jatkuvasti työskenneltäessä saattaa esiintyä terveydellisiä haittoja, kuten huonokuuloisuutta, kuuroutta tai tinnitusta. Konetta korkealla kierrosluvulla käytettäessä lisääntyy lisäksi melutaso. Ennen traktorin ja koneen yhdistelmän käyttöönottoa on melun aiheuttama vaara arvioitava. Ympäristöolosuhteista, työajoista ja koneen työskentely- ja käyttöolosuhteista riippuen on määriteltävä soveltuva kuulosuojaus ja sitä on käytettävä. Huomioi tällöin äänen painetaso, katso luku Tekniset tiedot. Määrittele säännöt kuulosuojainten käytölle ja työskentelyn kestolle. Pidä ohjaamon ikkunat ja ovet suljettuina käytön aikana. Poista kuulosuojaimet maantieajossa. Paineen alaiset nesteet Seuraavat nesteet ovat korkean paineen alaisia: hydrauliöljy Kovalla paineella vuotavat nesteet voivat tunkeutua kehoon ihon lävitse ja aiheuttaa vakavia henkilövammoja. Jos epäillään vaurioitunutta painejärjestelmää, ota välittömästi yhteyttä pätevään ammattikorjaamoon. Älä koskaan etsi vuotokohtia paljain käsin. Jo nuppineulan pään kokoinen reikä voi aiheuttaa vakavia henkilövammoja. Pidä keho ja kasvot poissa vuotokohtien lähettyviltä. Jos nestettä on päässyt tunkeutumaan kehoon, hakeudu välittömästi lääkärille. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Kuumat nesteet Kun kuumia nesteitä tyhjennetään koneesta, henkilöt saattavat saada palovammoja. Käytä henkilökohtaisia suojavarusteita kuumia käyttöaineita tyhjentäessäsi. Anna nesteiden ja koneen osien jäähtyä tarvittaessa ennen korjaus-, huolto- ja puhdistustöitä. Myrkylliset pakokaasut Pakokaasut voivat aiheuttaa vakavia terveyshaittoja tai johtaa kuolemaan. Moottori käydessä on huolehdittava riittävästä tuuletuksesta, jotta henkilöt eivät altistu jatkuvasti pakokaasuille. Anna moottorin käydä suljetuissa tiloissa ainoastaan soveltuvan pakokaasunpoistolaitteiston kanssa. 23

24 Turvallisuus Vaarat tietyissä toimissa: Koneella tehtävät työt Työt ainoastaan pysäytetylle koneelle Jos konetta ei ole pysäytetty ja varmistettu, osat saattavat liikkua tahattomasti tai kone voi lähteä liikkeelle. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Pysäytä kone ennen kaikkia korjaus-, huolto-, asennus- ja puhdistustöitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Kunnossapito- ja korjaustyöt Virheelliset kunnossapito- ja korjaustyöt vaarantavat käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Suorita ainoastaan tässä käyttöohjeessa kuvatut työt. Pysäytä kone ennen kaikkia töitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Anna kaikki muut kunnossapito- ja korjaustyöt ainoastaan pätevän ammattikorjaamon tehtäväksi. Nostettu kone ja koneenosat Nostettu kone voi tahattomasti laskeutua, rullata liikkeelle tai kaatua ja henkilöt voivat jäädä puristuksiin tai kuolla. Älä oleskele nostetun koneen alla. Laske kone ensin alas. Tue kone turvallisesti ennen kaikkia koneen alla suoritettavia töitä, katso luku Turvallisuus "Ylös nostetun koneen ja koneen osien turvallinen tukeminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti tai hydraulisella sulkulaitteella. Hitsaustöiden aiheuttama vaara Virheellisesti suoritetut hitsaustyöt vaarantavat koneen käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyydä lupa KRONE-asiakaspalvelulta ennen koneelle suoritettavia hitsaustöitä ja pyydä tarvittaessa näyttämään vaihtoehtoja. Anna hitsaustyöt ainoastaan kokeneen ammattihenkilöstön tehtäväksi. 24

25 Turvallisuus Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Pyörien ja renkaiden virheellinen asennus tai irrottaminen vaarantaa käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta ja määräysten mukaisia asennustyökaluja. Mikäli omat tiedot ovat puutteellisia, anna pyörät ja renkaat KRONE-myyjän tai pätevän rengaspalvelun asennettavaksi. Kun rengasta asennetaan vanteelle, KRONEn ilmoittamaa suurinta sallittua painetta ei saa koskaan ylittää, sillä muuten rengas tai jopa vanne saattaa räjähtää, katso kappale "Tekniset tiedot". Asenna pyörän mutterit pyöriä asentaessasi ilmoitetulla vääntömomentilla, katso luku Huolto "Renkaat" Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Virheelliset toimenpiteet tai toimenpiteisiin ryhtymättömyys vaaratilanteissa saattaa häiritä tai estää vaarassa olevien henkilöiden pelastamista. Vaikeutuneet pelastusolosuhteet heikentävät mahdollisuuksia apuun ja loukkaantuneiden hoitoon. Yleisesti: Pysäköi kone. Hanki yleiskuva vaaratilanteesta ja tunnista vaaran syy. Varmista tapaturma-alue. Pelasta ihmiset vaara-alueelta. Poistu vaara-alueelta, äläkä astu sille uudelleen. Hälytä pelastuslaitos ja hae apua mahdollisuuksien mukaan. Anna ensiapua. 25

26 GL Turvallisuus 3.5 Turvarutiinit 3.5. Koneen pysäyttäminen ja varmistaminen VAROITUS! Koneen tai koneenosien liikkeen aiheuttama loukkaantumisvaara Jos konetta ei ole pysäytetty, kone tai koneenosat saattavat liikkua tahattomasti. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen koneesta poistumista: Pysäytä ja varmista kone. Koneen turvalliseen pysäköintiin: Pysäköi kone kantokykyiselle ja tasaiselle alustalle. Sammuta käytöt ja odota, kunnes jälkikäyvät osat ovat pysähtyneet. Sammuta traktorin moottori, irrota virta-avain ja ota se mukaasi. Varmista, ettei traktori lähde liikkeelle itsestään Ylös nostetun koneen ja koneen osien turvallinen tukeminen VAROITUS! Koneen tai koneenosien liikkeen aiheuttama loukkaantumisvaara Jos konetta ei ole tuettu turvallisesti, kone tai koneenosat saattavat liikkua, pudota tai laskeutua alas. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen ylös nostetuille rakenneosille ja niiden alla tehtäviä töitä: Tue kone tai koneen osat turvallisesti. Koneen tai koneen osien turvalliseksi tukemiseksi: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti (esim. alustapukki, nosturi) tai hydraulisella sulkulaitteella (esim. sulkuhana). Älä koskaan käytä tukemiseen materiaaleja, jotka saattavat antaa periksi. Älä koskaan käytä onttoja harkkotiiliä tai tiiliä tukemiseen. Harkkotiilet ja tiilet saattavat murtua jatkuvassa kuormituksessa. Älä koskaan työskentele koneen tai koneen osien alla, jos nämä on nostettu ylös tunkilla. 3.6 Koneen ohje- ja varoitusmerkinnät 3.6. Koneen ohje- ja varoitusmerkintöjen sijainti ja merkitys Karhottimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä! 26

27 Turvallisuus a) 8* 7* 7* 8* SW35007_4 6* 7* 3* 3* LH RH * = LH+RH b) 8* 7* 7* 8* 6* 3* 3* LH RH Kuva * = LH+RH 27

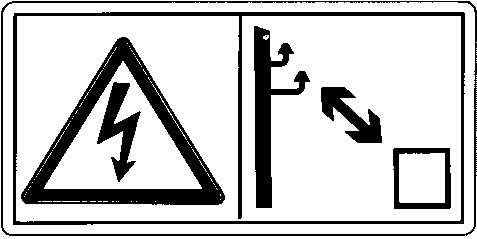

28 L GL Turvallisuus ) tilausnro (x) Virheellisen käytön ja puutteellisten tietojen aiheuttama vaara Koneen virheellinen käyttö ja sitä koskevat puutteelliset tiedot sekä virheellinen käyttäytyminen vaaratilanteissa aiheuttaa hengenvaraa käyttäjälle ja ulkopuolisille. Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. 2) tilausnro (x) MAX. 540/ min MAX. 200 bar Suurimman sallitun voimanottoakselin kierrosluvun tai suurimman sallitun käyttöpaineen ylittämisen aiheuttama vaara. Jos sallittu voimanottoakselin kierrosluku ylitetään, koneen osat saattavat tuhoutua tai singota pois. Jos suurin sallittu käyttöpaine ylitetään, hydrauliikan rakenneosat saattavat vahingoittua. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Noudata sallittua voimanottoakselin kierroslukua. Noudata sallittua käyttöpainetta. 3) tilausnro (2x) Puristumisen tai leikkaantumisen aiheuttama vaara Itsestään liikkuvien koneen osien puristus- tai leikkautumiskohtien aiheuttama loukkaantumisvaara. Älä koskaan tartu puristumisvaara-alueelle niin kauan, kun osat voivat liikkua siinä ) tilausnro (x) Sähköiskun aiheuttama vaara. Jännitteen ylilyönnin aiheuttamat hengenvaaralliset vammat koneenosien tullessa liian lähelle suurjännitejohtoja. Pidä määräysten mukainen turvallisuusväli suurjännitejohtoihin. 28

29 Turvallisuus a) 8* 7* 7* 8* SW35007_4 6* 7* 3* 3* LH RH * = LH+RH b) 8* 7* 7* 8* 6* 3* 3* LH RH Kuva 2 * = LH+RH 29

30 L Turvallisuus 5) tilausnro (x) Koneenosien tahattoman kiinni- tai uloskääntymisen aiheuttama loukkaantumisvaara Koneenosien tahattoman kiinni- tai uloskääntymisen aiheuttama loukkaantumisvaara liikenteessä olijoille. Varmista ennen jokaista kuljetus- tai maantieajoa, että sulkuhana on suljettu ) tilausnro (4x) Iskun tai puristumisen aiheuttama vaara Kiinni kääntyvät tai alas laskeutuvat koneen osat aiheuttavat hengenvaaran. Varmista, ettei koneen osien kääntöalueella oleskele ketään. Säilytä etäisyys koneen liikkuviin osiin. 7) tilausnro (6x) Iskun aiheuttama vaara Koneen kääntöliike aiheuttaa hengenvaaran. Varmista, ettei koneen kääntöalueella oleskele ketään. Säilytä etäisyys koneen liikkuviin osiin. 8) tilausnro (4x) Iskun aiheuttama vaara Koneen käydessä on olemassa liikkuvista koneen osista johtuva loukkaantumisvaara. Aseta suojukset ennen käyttöönottoa suojaavaan asentoon

31 Turvallisuus Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja kuiva, eikä sillä saa olla likaa, öljyä tai rasvaa Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 3

32 Tietomuistit 4 Tietomuistit Useissa koneen elektronisissa komponenteissa on tietomuisteja, jotka tallentavat teknisiä tietoja koneen tilasta, tapahtumista ja virheistä väliaikaisesti tai pysyvästi. Nämä tekniset tiedot dokumentoivat yleisesti rakenneosan, moduulin, järjestelmän tai ympäristön tilan: Järjestelmäkomponenttien käyttötilat (esim. täyttömäärät) Koneen ja sen yksittäiskomponenttien käyttötilaa koskevat ilmoitukset (esim. pyörän kierrosluku, pyörän nopeus, liikeviive, poikittaiskiihdytys) Tärkeiden järjestelmäkomponenttien toimintahäiriöt ja viat (esim. valo ja jarrut) Koneen reaktiot erityisissä ajotilanteissa (esim. turvatyynyn laukeaminen, vakautuksensäätöjärjestelmien käyttö) Ympäristötilat (esim. lämpötila). Nämä tiedot ovat luonteeltaan pelkästään teknisiä ja ne on tarkoitettu virheiden tunnistamista ja korjaamista sekä koneen toimintojen optimointia varten. Näistä tiedoista ei voida laatia liikeprofiileja ajetuista reiteistä. Kun huoltopalveluita käytetään (esim. korjauspalvelut, huoltoprosessit, takuutapaukset, laadunvarmistus), huoltoverkon (valmistaja mukaan lukien) työntekijät voivat lukea näitä teknisiä tietoja tapahtuma- ja virhetietomuisteista erityisten diagnoosilaitteiden avulla. Heiltä saat tarvittaessa lisätietoja. Virheiden korjauksen jälkeen tiedot virhemuistissa poistetaan tai niiden päälle kirjoitetaan jatkossa. Koneen käytössä saattaa esiintyä tilanteita, joissa nämä tekniset tiedot muihin tietoihin yhdistettynä (onnettomuusprotokolla, koneen vauriot, todistajanlausunnot jne.) mahdollisesti asiantuntijaa käyttäen saattavat muuttua henkilöön kohdistettaviksi. Lisätoiminnot, joista sovitaan asiakkaan kanssa sopimuksella (esim. etähuolto), mahdollistavat tiettyjen konetietojen siirtämisen koneesta. 32

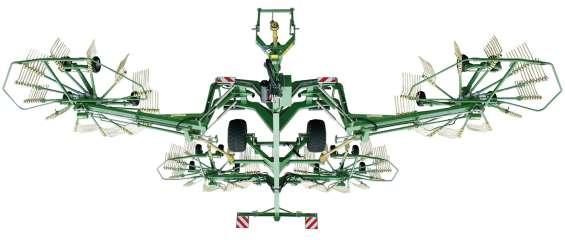

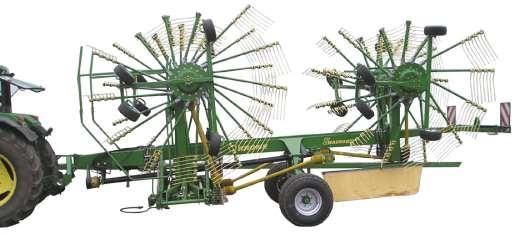

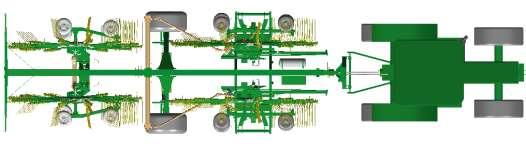

33 Koneen kuvaus 5 Koneen kuvaus 5. Koneen yleiskuva SW400_79_ Kuva 3 ) Varoituskilpi 2) Jakovaihteisto 3) Päävaihteisto 4) Kannatinpyörästö 5) Ylikuormitussuoja 6) Renkaat/kannatinpyörästö 7) Roottorin vaihteistot 8) Moottori "Työkorkeuden säätö" 9) Roottori 0) Piikkivarsi ) Piikkisuojusten pidike 2) Suurpainesuodatin 3) Sähkömagneettinen venttiililohko 4) Tukijalka 5) Nivelakselin pidin 6) Nivelakseli 7) Paineilmasäiliö 8) Renkaat / roottorin kannatinpyörästö 9) Suojakaari 20) Roottorin kannatinpyörästö 22) Kulmavaihde 23) Jarrukiila 2) Kannatinvarsi 33

34 Koneen kuvaus 5.2 Merkinnät Kuva 4 SW350002_3 Koneen tiedot löytyvät tyyppikilvestä (). 5.3 Tiedustelut ja varaosien tilaaminen Konenumero/FIN/VIN Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Jos sinulla on kysyttävää koneeseen liittyen tai jos haluat tilata varaosia, on annettava konenumero/fin/vin. Konenumero löytyy tyyppikilvestä riviltä konenumero/fin/vin. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. 34

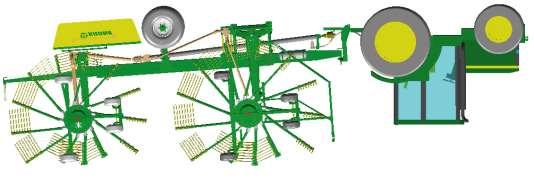

35 Koneen tekniset tiedot 6 Koneen tekniset tiedot 6. Tekniset tiedot Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Maantieajo on sallittua vain kannatinvarret kuljetusasentoon käännettynä. 4 m:n maksimikorkeus ei saa ylittyä. L L Kuva 5 Mitat kuljetusasennossa Korkeus taitettavilla piikkivarsilla Pituus (kiinnitys vetovarsiin) Pituus (kuulakiinnitys) Leveys SW _ mm mm 9 00 mm mm Mitat työasennossa Korkeus Pituus (kiinnitys vetovarsiin) Pituus (kuulakiinnitys) Leveys 950 mm mm 9 00 mm.000 mm mm 35

36 Koneen tekniset tiedot Työsaavutus Työsaavutus n. 3 ha/h Painot Sallittu kokonaispaino Sallittu akselipaino Sallittu kuormitus Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi kuulakiinnitysmallissa Suurin sallittu kuljetusnopeus Vetovarsi kg kg 00 kg 59/80 kw/hv kork. 540 r/min 2 V:n 7-napainen pistoke 2 V:n 3-napainen pistoke 200 bar x kaksitoiminen hallintaventtiili x paineeton paluu säiliöön x kaksitoiminen hallintaventtiili 40 km/h Korkeus ja leveys kiinnitettävissä Koneen varustus (sarja) Kiinnitys vetovarsiin Kokoluokka II ISOBUS-ohjaus Jäykät piikkivarret 40 taitettava piikkivarsi 2 Roottorien lukumäärä 4 Varsien lukumäärä per roottori 3 Kaksoispiikkien lukumäärä per varsi 4 Roottorin läpimitta edessä 3600 mm takana 3300 mm Valot vakiovaruste Varoituskilvet 4 nivelakseli laajakulma Ilmaäänipäästö Samanarvoinen jatkuva äänitaso Alle 70 db(a) Ympäristön lämpötila Koneen käytön lämpötila-alue C 36

37 Koneen tekniset tiedot 6.2 Käyttöaineet HUOMIO! Ympäristövahingot käyttöaineiden virheellisen hävittämisen ja varastoinnin vuoksi! Varastoi käyttöaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt käyttöaineet lakisääteisten määräysten mukaisesti. Nimitys Täyttömäärä Erittely Ensitäyttö tehtaalla Roottorin vaihteisto Puolijuokseva 0,5 l vaihteistorasva GFO 35 RENOLIT SO GFO 35 Päävaihteisto (x) Jakovaihteisto (x) Kulmavaihde (4x) 0,5 l SAE 90 Wiolin ML 4 SAE 90 Biologisia käyttöaineita pyynnöstä. 6.3 Renkaat Renkaat Renkaiden merkintä Rengaspaine Pääkannatinpyörästö 500/50-7 0PR 2,0 bar 620/40R22.5,8 bar Roottorin kannatinpyörästö 6x PR,5 bar 37

38 Käyttöönotto 7 Käyttöönotto VAROITUS! Virheellinen ensimmäinen käyttöönotto aiheuttaa tapaturmavaaran tai koneen vaurioitumisen! Vain valtuutettu ammattihenkilö saa suorittaa ensimmäisen käyttöönoton. VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Loukkaantumisvaara varmistamattoman koneen lähtiessä liikkeelle! Jos konetta ei ole varmistettu pysäköinnin jälkeen liikkeelle lähdön varalta, on olemassa vaara, että hallitsemattomasti rullaava kone aiheuttaa henkilövammoja. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Hinweis Vor der Erstinbetriebnahme der Maschine muss bei allen Getrieben der Ölstand kontrolliert werden. Ohje Seuraavassa kuvauksessa oletetaan, että kone on kuljetusasennossa (loppuasennuksen jälkeen). 38

39 Käyttöönotto 7. Ensiasennus Ensiasennus kuvataan mukana toimitetussa dokumentissa "Kokoamisohje". 7.2 Edellytykset traktorissa 7.2. Kiinnitys vetovarsiin Karhottimessa on kiinnitysaisa kolmipistekiinnitystä (kokoluokka II) varten. Traktorissa on oltava: Vetovarret kokoluokka II kaksilinjainen paineilmajarrujärjestelmä. kaksitoiminen hallintaventtiili ja paineeton paluu. traktorin ohjaamon pidike hallintalaitetta varten. jatkuvasti virtaa saava pistorasia Kuulakiinnitys (Ø 80) Karhotin on varustettu kuulaliittimellä (halkaisija 80 mm). Traktorissa on oltava: kuulakiinnitys (halkaisija 80 mm). kaksilinjainen paineilmajarrujärjestelmä. kaksitoiminen hallintaventtiili ja paineeton paluu. kaksitoiminen hallintaventtiili (aisan nosto / lasku). traktorin ohjaamon pidike sähköistä hallintalaitetta varten. jatkuvasti virtaa saava pistorasia. 39

40 Käyttöönotto 7.3 Traktorin valmistelu 7.4 Virransaanti 2 3 SW Kuva 6 Kone tarvitsee tietokoneen (hallintalaite) virransyöttöön jännitelähteen. Koneen mukana toimitetaan pistorasia (2 V DIN 9680) traktoriin asennusta varten. Pistorasia on asennettava, jotta koneelle voitaisiin syöttää tarvittava virta käyttöönottoa varten. Koneen mukana toimitettu pistorasia () kiinnitetään suoraan traktorin 2V:n akkuun Liitä punaisen johdon (+) liitin (2) suoraan traktorin akun "+"-liittimeen. Liitä mustan johdon (-) liitin (3) suoraan traktorin akun "-"-liittimeen. 40

41 Käyttöönotto 7.4. Kiinnitys vetovarsiin Nostokorkeuden säätö Kuva. 7 KS Kone on varustettu II-kokoluokan mukaisilla kiinnitystapeilla kolmipistehydrauliikkaa varten. Ohje Traktorin vetovarret on säädettävä siten, että vetovarsien nostokohdat ovat samalla korkeudella. Vetovarret on lukittava sivurajoittimilla niin, että työkone ei pääse heilahtelemaan sivusuunnassa kuljetuksen ja työskentelyn aikana. 4

42 Käyttöönotto 7.5 Kiinnitys traktoriin 7.5. Kiinnitys vetovarsiin SW006 Kuva 8 Kytke kone traktorin vetovarsiin kytkentätapeilla. Lukitse vetovarret. Pysäköi kone tukijalalle. 42

43 Käyttöönotto Kuulakiinnitys (Ø 80) Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään 3 Kuva I 4 SW40059_ Liitä aisan hydrauliikkaletkut (nosto keltainen 2+ / lasku keltainen 2-) traktorin hydrauliikkaan (katso myös lukua Käyttöönotto, "Hydraulijohtojen liitäntä") Liitä kone kuulaliittimellä () (Ø 80 mm) traktorin kuulakiinnitykseen ja varmista se (3). Pysäköi kone laskemalla aisa tukijaloille (4). HUOMIO! Jos vetovarret jäävät traktoriin, vetovarret saattavat joutua kosketukseen koneen kanssa kaarreajossa. Tämä saattaa vahingoittaa konetta. Jotta koneen vauriot kaarreajossa vältettäisiin, voidaan kuulaliitin siirtää alempiin reikiin (I). Jos vetovarret edelleen koskevat koneeseen kaarreajossa, vetovarret on irrotettava koneesta. Tätä varten: Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Avaa ruuvit (5). Siirrä kuulaliitin alempiin reikiin (I). Kiristä ruuvit (5), katso kiristysmomentti luvusta Huolto "Kiristysmomentit". 43

44 Käyttöönotto 7.6 Nivelakseli 7.6. Pituuden tarkistaminen 2 Kuva 0 SW _2 Nivelakselin () pituus on tarkistettava. Aseta karhotin tällöin sellaiseen asentoon, että nivelakseli on lyhimmillään: Ohje Nivelakseli ei saa vielä olla kiinnitetty traktorin puolelta. Kiinnitys vetovarsiin: Aseta kone kuljetusasentoon Kuulakiinnitys (Ø 80): Aseta kone työasentoon Vetovarsikiinnitys / kuulakiinnitys (Ø 80): Käännä traktorin ohjaus kokonaan vasemmalle tai oikealle ja aja yhdistelmää niin pitkälle, kunnes ahtain kaarreajo on saavutettu Pysäytä moottori ja vedä virta-avain pois Varmista, etteivät kone ja traktori pääse liikkumaan itsestään Vedä nivelakselin puolikkaat irti toisistaan Kiinnitä puolikkaat () ja (2) traktoriin ja työkoneeseen (Laajakulmanivelellä varustettu puolikas kiinnitetään koneeseen mallissa, jossa kiinnitys tapahtuu vetovarsiin) (Laajakulmanivelellä varustettu puolikas kiinnitetään traktoriin mallissa, jossa kiinnitys tapahtuu kuulapäähän) Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta Ohje Tarkasta nivelakselin kääntöalue ja esteettömyys! Nivelakseli voi vahingoittua, jos se ottaa kiinni traktoriin tai työkoneeseen (esim. kiinnityslaitteisiin). 44

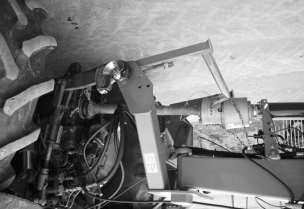

45 Käyttöönotto 7.7 Perussäätö työskentelyä varten 7.7. Kiinnitys vetovarsiin Traktorin vetovarsien korkeus SW400_47 Kuva Suorita perussäätö tasaisella alustalla. Traktorin vetovarsien korkeus on säädettävä niin, että vetovarsien kytkentätappien korkeus H on n. 8,5 cm alustasta. Ohje Työskentely ja kuljetusajo Vetovarsia on laskettava maantiekuljetusta varten 300 mm (vetovarsien kytkentätappien korkeus n. 50 mm). katso myös luku "Työskentely ja kuljetusajo" 45

46 Käyttöönotto Kuulakiinnitys (Ø 80) 2 SW400_60_ Kuva 2 Suorita perussäätö tasaisella alustalla. Kohdista runko (2) vaakasuoraan maanpintaan nähden nostamalla/laskemalla aisaa (). Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään Ohje Työskentely ja kuljetusajo Konetta on laskettava maantiekuljetusta varten n. 300 mm aisoja laskemalla. katso myös luku "Työskentely ja kuljetusajo" 46

47 Käyttöönotto Hydrauliikan sovittaminen 7.8 Liitäntä paineen tunnistavaan hydrauliikkaan 2 Y2 Y Y3 Y4 Y0 Y9 LS LS T P Kuva3 Y4 Y7 Y8 Y5 Y6 Y2 Y SW Komfort-hydrauliikka kykenee tunnistamaan kuorman. Kuormantunnistavan järjestelmän käyttöön tarvittava öljynsyöttö saadaan traktorin hydrauliikan Power Beyond -järjestelmästä (lisätietoja saat traktorin valmistajan käyttöohjeesta). Koneen Komfort-hydrauliikkajärjestelmä on sovitettava traktorin mukaan. Se on suunniteltu jatkuvaa kiertoa varten. Säätö tehdään sähkömagneettisessa venttiililohkossa olevalla hydraulilohkon säätöruuvilla (). Lohko sijaitsee koneen rungossa edessä vasemmalla, suojakotelon alla. Ohje Säätö on riippuvainen traktorin hydrauliikkajärjestelmästä ja se on suoritettava koneen ollessa paineeton! 7.8. Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Järjestelmäruuvi () kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Järjestelmäruuvi () kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty 47

48 Käyttöönotto Hydrauliletkujen liitäntä 3 2 Kuva 4 SWN ) Painejohto 2) Paluujohto 3) Paineeton paluu säiliöön Traktorissa tarvitaan koneen käyttöä varten seuraavat hallintaventtiilit: Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktorissa on oltava koneen käyttöä varten yksi kaksitoiminen hallintaventtiili hydraulilaitteiston käyttöön sekä paineeton paluu säiliöön. T + - T Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) Paluujohto (nimelliskoko 8 / kytkinpistoke koko 3) Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Liitä kytkinpistokkeet (punainen + / punainen -) kaksitoimiseen hallintaventtiiliin. Liitä liitäntämuhvi (sininen T) paineettomaan paluuseen säiliöön. 48

49 Käyttöönotto Traktori, jossa paineen tunnistava pumppu ja signaalijohto (LS) Koneen liittämiseksi paineen tunnistavalla pumpulla varustettuun traktoriin on koneeseen oltava asennettuna lisätarvikepakkaus ( ). Traktorin on oltava varustettu paluujohdolla (nimelliskoko 8). Paluujohdon on oltava varustettu liittimellä kokoa 4. Traktorissa on oltava koneen toimintaa varten paineen tunnistava liitäntä hydraulilaitteiston käyttöä varten, vapaa paluu säiliöön ja signaalijohto (LS). + Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) T - Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Paineen tunnistava johto (LS) (nimelliskoko 2) (Lisätietoja saat traktorin valmistajan käyttöohjeesta). Liitä kytkinpistoke (punainen +) traktorin paineen tunnistavaan liitäntään. Liitä liitäntäholkki (punainen -) paineettomaan paluuseen säiliöön. Liitä paineen tunnistava johto (vihreä LS) traktorin LS-liitäntään. Lisäksi kuulakiinnityksellä valinnaisesti varustetussa mallissa Aisan nosto Aisan lasku Yhdistä koneen hydrauliliittimet (keltainen 2+ / keltainen 2-) traktorin kaksitoimiseen hallintaventtiiliin. 49

50 X Käyttöönotto 7.9 Tarkasta / säädä piikkivarren ja nostosylinterin välinen etäisyys HUOMIO! Jos mittaa X ei ole säädetty, saattaa kone vaurioitua. Tarkista mitta X ja säädä tarvittaessa Kuva 5 SW400_84 Edellytys: Kone sijaitsee kuljetusasennossa ja roottorivarret on ajettu kokonaan sisään. Mittaa etäisyys X piikkivarren () ja nostosylinterin (2) välillä. Jos mitta on X = mm, kaikki on kunnossa. Jos mitta ei ole X = mm, etäisyys on säädettävä vetotukirautojen (3) avulla. Irrota tappi (4) ja aluslevy (5). Avaa lukkomutteri (6). Kierrä vetotukirautoja niin, että mitta X = mm on asetettu. 50

51 Tämä sivu on jätetty tietoisesti tyhjäksi. Käyttöönotto 5

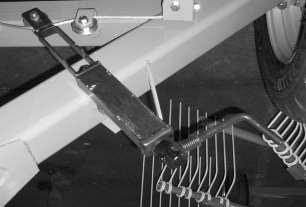

52 Käyttöönotto 8 Käyttöönotto VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Tarkasta ennen käyttöönottoa, että: nivelakselin pituus on sovitettu, katso luku Käyttöönotto "Nivelakseli". 8. Seisontajarru SW350-0 Kuva 6 Seisontajarru () sijaitsee koneen vasemmalla puolella pääkannatinpyörästössä. Seisontajarrulla varmistetaan, että kone ei pääse liikkumaan itsestään varsinkaan silloin, kun kone on irrotettu traktorista. Seisontajarrun kytkeminen päälle: Käännä kampea myötäpäivään, kunnes vastus selvästi kasvaa. Seisontajarrun vapautus: Kierrä kampea vastapäivään, kunnes jarruvaijeri löystyy hieman. Ohje Koneen varmistamiseksi itsestään tapahtuvaa liikkeelle lähtöä vastaan se on seisontajarrun lisäksi tuettava jarrukiiloilla. 52

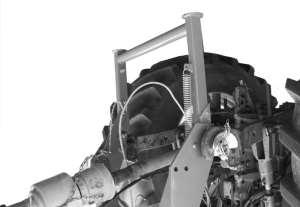

53 Käyttöönotto 8.2 Kiinnitys traktoriin Vaara! - Traktorin paino- ja vetokuormituksia ei noudatettu! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Noudata traktorin suurimpia sallittua paino- ja vetokuormituksia! Kiinnitä kone määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Ohje Seuraavassa kuvauksessa oletetaan, että kone on kuljetusasennossa (loppuasennuksen jälkeen) Kiinnitys vetovarsiin SW006 Kuva 7 Kytke kone traktorin vetovarsiin kytkentätapeilla. Lukitse vetovarret. Pysäköi kone tukijalalle. 53

54 Käyttöönotto Kuulakiinnitys (Ø 80) Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään Liitä aisan hydrauliikkaletkut (nosto keltainen 2+ / lasku keltainen 2-) traktorin hydrauliikkaan (katso myös lukua Käyttöönotto, "Hydraulijohtojen liitäntä") Liitä kone kuulaliittimellä () (Ø 80 mm) traktorin kuulakiinnitykseen ja varmista se (3). Pysäköi kone laskemalla aisa tukijaloille (4). 54

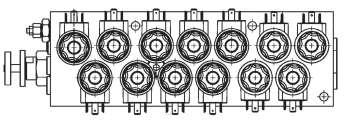

55 Käyttöönotto 8.3 Hydrauliikka 8.3. Erityiset turvaohjeet Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. Ohje Kytke hydrauliletkut oikein. Hydrauliletkut on merkitty numeroilla ja värillisillä pölysuojuksilla. 2 Y2 Y Y3 Y4 Y0 Y9 LS LS T P Y4 Y7 Y8 Y5 Y6 Y2 Y Kuva8 SW Koneen käyttö ilman LS:ää (liitäntä paineen tunnistavaan hydrauliikkaan) Järjestelmäruuvi () kierretään kokonaan ulos seuraavissa tapauksissa: Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Paineen tunnistavalla pumpulla varustetut traktorit kuormantunnistava järjestelmä deaktivoituna Ohje Tämä on tehtaan säätö. 55

56 Käyttöönotto Koneen käyttö LS:llä (liitäntä paineen tunnistavaan hydrauliikkaan) Järjestelmäruuvi () kierretään kokonaan sisään seuraavissa tapauksissa: Suljetulla (vakiopaineisella tai paineen tunnistavalla) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) Traktorissa on paineen tunnistava pumppu ja signaalijohto on kytketty Hydrauliletkujen liitäntä 3 2 Kuva 9 SWN ) Painejohto 2) Paluujohto 3) Paineeton paluu säiliöön Traktorissa tarvitaan koneen käyttöä varten seuraavat hallintaventtiilit: Traktori, jossa jatkuvatoiminen virtapumppu, tai traktori, jossa jatkuvatoiminen painepumppu Traktorissa on oltava koneen käyttöä varten yksi kaksitoiminen hallintaventtiili hydraulilaitteiston käyttöön sekä paineeton paluu säiliöön. T + - T Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) Paluujohto (nimelliskoko 8 / kytkinpistoke koko 3) Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Liitä kytkinpistokkeet (punainen + / punainen -) kaksitoimiseen hallintaventtiiliin. Liitä liitäntämuhvi (sininen T) paineettomaan paluuseen säiliöön. 56

57 Käyttöönotto Traktori, jossa paineen tunnistava pumppu ja signaalijohto (LS) Koneen liittämiseksi paineen tunnistavalla pumpulla varustettuun traktoriin on koneeseen oltava asennettuna lisätarvikepakkaus ( ). Traktorin on oltava varustettu paluujohdolla (nimelliskoko 8). Paluujohdon on oltava varustettu liittimellä kokoa 4. Traktorissa on oltava koneen toimintaa varten paineen tunnistava liitäntä hydraulilaitteiston käyttöä varten, vapaa paluu säiliöön ja signaalijohto (LS). + Painejohto (nimelliskoko 5 / kytkinpistoke koko 3) T - Paineeton paluu säiliöön (nimelliskoko 8 / liitin koko 4). Paineen tunnistava johto (LS) (nimelliskoko 2) (Lisätietoja saat traktorin valmistajan käyttöohjeesta). Liitä kytkinpistoke (punainen +) traktorin paineen tunnistavaan liitäntään. Liitä liitäntäholkki (punainen -) paineettomaan paluuseen säiliöön. Liitä paineen tunnistava johto (vihreä LS) traktorin LS-liitäntään. Lisäksi kuulakiinnityksellä valinnaisesti varustetussa mallissa Aisan nosto Aisan lasku Yhdistä koneen hydrauliliittimet (keltainen 2+ / keltainen 2-) traktorin kaksitoimiseen hallintaventtiiliin. 57

58 Käyttöönotto 8.4 Valojen kytkentä 2 a b 3 3 SW40055_ Kuva 20 a) Kiinnitys vetovarsiin b) Kuulakiinnitys Valolaitteet liitetään mukana tulevalla 7-napaisella johdolla (). Tätä varten: Liitä johdon () 7-napainen pistoke sille tarkoitettuun pistorasiaan (2) traktorissa. Liitä johdon () 7-napainen pistoke sille tarkoitettuun pistorasiaan (3) koneessa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Ohje Jos traktorissa ei ole vaadittavaa liitäntää pistorasian liitäntäjohtoineen voi tilata varaosapalvelun kautta (varaosanro: ) Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 58

59 Käyttöönotto 8.5 KRONE Alpha-ohjauslohkon liittäminen Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Kuva 2 Asenna pidike () käyttämällä valmiiksi porattuja reikiä (2). Ohjauslohko (3) kiinnitetään pidikkeeseen () magneettilevyn (4) avulla. Ohje Asenna hallintalaite pidikkeellä () niin, että hallintalaitetta voidaan käyttää ongelmitta traktorin kuljettajan istuimelta käsin. Kuva 22 SW000028_ Yhdistä liitäntäjohto ohjauslohkon (2) liittimeen (). 59

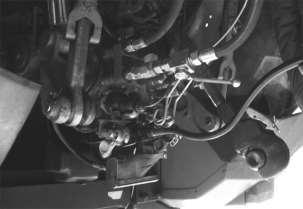

60 Käyttöönotto 8.6 Virransaanti Vaara! - Hallintalaitteen toimintahäiriö Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Varmista asennuksessa, etteivät liitäntäjohdot kiristy tai kosketa traktorin pyöriä. 2 SW Kuva 23 Kytke virtajohto (2 V) traktorin ja koneen puolella 3-napaiseen pistorasiaan (DIN 9680). 60

61 Käyttöönotto 8.7 KRONE BETA II -terminaalin liittäminen Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Ohje Huomioi terminaalia ohjaamoon asennettaessa mukana tuleva terminaalin käyttöohje Kuva 24 IBT00006_ 6

62 Käyttöönotto Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Terminaalin liittäminen koneeseen Ohje Terminaali liitetään koneeseen mukana tulevan kaapelisarjan (5) (KRONE-nro *) avulla. Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen). Liitä päätepistoke (4) (KRONE-nro *, sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN-out). Traktorin liittäminen koneeseen Ohje Traktori liitetään koneeseen mukana tulevan virtajohdon (8) (KRONE-nro *) avulla. Liitä virtajohdon (8) pistoke (9) traktorin jännitesyötön pistorasiaan (0). Liitä virtajohdon (8) pistoke () (2-napainen) koneen pistorasiaan (2) (2-napainen). 62

63 Käyttöönotto 8.8 KRONE ISOBUS-terminaalin liittäminen Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Ohje Huomioi terminaalia ohjaamoon asennettaessa mukana tuleva terminaalin käyttöohje. Ohje Terminaalin toimintakatkos. Jos terminaalin liitosjohdot ovat kireällä tai joutuvat kosketuksiin traktorin pyörien kanssa, ne saattavat irrota. Tämä saattaa aiheuttaa terminaalin toimintakatkoksen ja konetta ei voi enää ohjata. Vedä liitosjohdot siten, että ne eivät kiristy eivätkä joudu kosketuksiin traktorin pyörien kanssa. Traktorit, joissa integroitu ISOBUS-järjestelmä Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 63

64 Käyttöönotto CC0004 Kuva 25 Terminaalin liitäntä traktoriin Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN-OUT). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen). Traktorin liittäminen koneeseen Ohje Traktorin liitäntä koneeseen tapahtuu kaapelisarjalla (4), joka voidaan tilata ilmoittamalla KRONE-tuotenro Liitä kaapelisarjan (4) ISO-pistoke (9) (9-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (8) (9-napainen). Liitä kaapelisarjan (4) pistoke (0) (7-napainen) koneen pistorasiaan () (7-napainen). Liitä kaapelisarjan (4) pistoke (2) (2-napainen) koneen pistorasiaan (3) (2-napainen). 64

65 Traktorit ilman ISOBUS-järjestelmää Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Käyttöönotto Kuva26 Terminaalin liittäminen koneeseen Ohje Terminaalin liittäminen koneeseen tapahtuu mukana tulevalla kaapelisarjalla (5) (tuotenro ). Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen) Liitä päätepistoke (4) (tuotenro , sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN-out) Traktorin liittäminen koneeseen Ohje Traktorin liittäminen koneeseen tapahtuu mukana tulevalla virtajohdolla (8) (tuotenro ). Liitä virtajohdon (8) pistoke (9) traktorin kestopistorasiaan (0) Liitä virtajohdon (8) pistoke () (2-napainen) koneen pistorasiaan (2) (2-napainen) 65

66 Käyttöönotto 8.9 Vieraan ISOBUS-terminaalin liittäminen Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Ohje Huomioi terminaalia ohjaamoon asennettaessa mukana tuleva terminaalin käyttöohje. Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Terminaalin liitäntä traktoriin Terminaalin liitäntätapa traktoriin löytyy mukana tulevasta terminaalin käyttöohjeesta. Traktorin liittäminen koneeseen Kuva 27 Liitä kaapelisarjan () ISO-pistoke (3) (9-napainen) traktorissa olevaan ulommaiseen ISO-pistorasiaan (2) (9-napainen) Liitä kaapelisarjan () pistoke (4) (7-napainen) koneen pistorasiaan (5) (7-napainen) Liitä kaapelisarjan () pistoke (6) (2-napainen) koneen pistorasiaan (7) (2-napainen) 66

67 Käyttöönotto 8.0 Ohjaussauvan liittäminen Ohje Huomioi traktorin ohjaamoon ohjaussauvaa asennettaessa mukana tuleva ohjaussauvan käyttöohje. KRONE ISOBUS-terminaali traktoreilla, joissa on integroitu ISOBUS-järjestelmä Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Kuva 28 5 CC00602_2 Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla KRONE-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN-out). Liitä kaapelisarjan (5) ISOBUS-pistoke (6) (9-napainen) hallintavivun ISOBUS-pistorasiaan (7) (9--napainen). Liitä hallintavivun ISOBUS-pistoke (8) (9-napainen) ohjaamossa olevaan ISOBUSpistorasiaan (9) (9-napainen). 67

68 Käyttöönotto KRONE ISOBUS-terminaali traktoreilla, joissa ei ole ISOBUS-järjestelmää Kuva 29 CC000546_2 Ohje Terminaalin liitäntä monitoimivipuun suoritetaan erityisellä kaapelisarjalla (9), joka voidaan tilata ilmoittamalla Krone-tuotenro Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Liitä kaapelisarjan (9) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (9) pistoke (3) kaapelisarjan (5) pistokkeeseen (4). Liitä kaapelisarjan (9) 9-napainen pistoke (8) ohjaussauvan 9-napaiseen pistorasiaan (7). Liitä kaapelisarjan (5) 7-napainen pistoke (6) koneen 7-napaiseen pistorasiaan (0). 68

69 Käyttöönotto KRONE BETA II -terminaali Kuva 30 IBT00007 Ohje Terminaalin liitäntä monitoimivipuun suoritetaan erityisellä kaapelisarjalla (9), joka voidaan tilata ilmoittamalla Krone-tuotenro Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Liitä kaapelisarjan (9) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (9) pistorasia (3) kaapelisarjan (5) pistokkeeseen (4). Liitä kaapelisarjan (9) 9-napainen pistoke (8) ohjaussauvan 9-napaiseen pistorasiaan (7). Liitä kaapelisarjan (5) 7-napainen pistoke (6) koneen 7-napaiseen pistorasiaan (7). 69

70 Käyttöönotto 8. Ohjauksen liittäminen 3 a b Kuva3 a) Malli, jossa kiinnitys vetovarsiin b) Kuulakiinnitysmalli 2 SW40036_ Sähköinen hallintalaite kytketään virtajohdolla (). Ohje Tarvittaessa on ensin asennettava pistorasia ja hallintalaitteen pidike traktoriin (katso luku Ensi käyttöönotto "Jännitteensyöttö"). Tätä varten: Liitä virtajohto (2) traktorin jatkuvasti virtaa saavaan pistorasiaan (3) ja koneen pistorasiaan (4) (2- napainen) Liitä virtajohdon () pistoke sille tarkoitettuun pistorasiaan (5) koneessa Liitä virtajohdon () pistoke (6) hallintalaitteen liittimeen Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 70

71 Käyttöönotto 8.2 Paineilmajarrun paineilmaliitännät VAROITUS! Hengenvaara jarrulaitteiston pettäessä tai koneen liikkuessa odottamattomasti. Irtoavien tai läpi hankautuneiden pneumatiikkajohtojen takia koneen jarrulaitteisto voi pettää. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Vedä pneumatiikkajohdot niin, etteivät ne hankaudu, kiristy, jää puristuksiin tai joudu kosketuksiin muiden rakenneosien kanssa (esim. traktorin renkaat). Jos pneumatiikkajohtojen järjestys vaihtuu liitettäessä, seurauksena on koneen odottamaton liike. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Kiinnitä ensin keltainen liitin. Kiinnitä sen jälkeen punainen liitin. Pikaliittimien kytkemisen jälkeen niiden moitteeton liitäntä on tarkastettava. Kone on varustettu kaksilinjaisella paineilmajarrujärjestelmällä. Traktorin syöttöletku (punainen) ja jarruletku (keltainen) yhdistetään koneeseen liittimien avulla. ZX Kuva 32 Kiinnitä paineilmaletkujen () värilliset liittimet traktorin samanvärisiin liitäntöihin. Ohje Liitä ensin keltainen ja sitten punainen liitin. Liittimet irrotetaan päinvastaisessa järjestyksessä. 7

72 Käyttöönotto 8.2. Koneen liikuttaminen ilman traktoria Vaara! - Ennalta arvaamaton käyttöönotto ja koneen liikkuminen itsestään. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta moottori ja vedä virta-avain pois. Ennen vapautusventtiilin () vapauttamista on varmistettava, etteivät traktori ja kone pääse liikkumaan itsestään. KS-4-30 Kuva 33 Jarruventtiilin vieressä on vapautusventtiili (), jota tarvitaan koneen liikuttamiseen paineilmajärjestelmän ollessa irtikytkettynä. 72

73 Käyttöönotto 8.3 Hydraulinen jarru (vain vientimalleissa) Joissakin vientimalleissa on hydraulinen jarru. Tässä mallissa vastaava hydrauliikkaletku kiinnitetään traktorin ohjausventtiiliin. Jarru aktivoituu traktorin jarruventtiiliä painettaessa. 8.4 Hydraulinen jarru (vientimalli Ranska) VAROITUS! Koneen tahattoman jarruttamisen aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot. Liian lyhyt lukitusketju voi repeytyä irti ja johtaa hätäjarrutukseen. Varmista, että lukitusketjun pituus on sovitettu traktoriin. Anna ammattikorjaamon (ammattihenkilöstön) sovittaa lukitusketjun pituus. Varmista traktoria vaihtaessasi, että lukitusketjun pituus on edelleen sopiva VAROITUS! Hydraulisen jarrun viallisen turvaventtiilin aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot. Hydraulisen hätäjarrun turvaventtiilin toiminnon takaamiseksi lukitusketjun on oltava kiinnitettynä traktoriin ilman jännitettä. Liian voimakkaasti hydrauliletkun ympärille kiedottu lukitusketju estää turvaventtiilin toiminnan. on käyttöjarrun jarrupoljinta painettava kerran täysin ennen ajon aloittamista. Käyttöjarrun painallus paineistaa turvaventtiilin paineakun paineella. 73

74 Käyttöönotto Kuva 34 BPHS02 Liitä hydraulisen jarrun hydrauliletku () traktorin hydraulisen jarrun liitäntään. Kiinnitä lukitusketju (2) varmasti traktoriin. BPHS03 Lukitusketju on varustettu murtumiskohdalla (heikompi ketjun lenkki). Jos kone irtoaa tahattomasti, turvaventtiili laukaisee hätäjarrutuksen ja lukitusketju katkeaa heikommasta ketjun lenkistä. Ketjun lenkki tuhoutuu tällöin ja se on vaihdettava uuteen. Turvaventtiilin lukituksen avaaminen: Pidä lukitusketjua (2) tiukalla ja vapauta turvaventtiili pidätyspultista (3) vetämällä ja saata samalla lukitusvipu (4) hitaasti lähtöasentoon jousivoimatuen avulla. 74

75 a a Käyttöönotto 8.5 Nivelakselin asennus Vaara! - Pyörivä nivelakseli Vaikutus: Hengenvaara tai vakavia loukkaantumisia Nivelakselin asennus ja irrotus on sallittua vain, kun moottori on pysäytetty ja virta-avain poistettu virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Varmista, että nivelakseli on kytketty oikein (nivelakselin sulkimen on lukituttava paikoilleen). Varmista, että suojalaitteet on kiinnitetty oikein. Älä koskaan käytä nivelakselia, jonka suojalaitteet eivät ole paikoillaan. Vaurioituneet suojalaitteet on vaihdettava välittömästi uusiin Kiinnitä nivelakselin lukitusketju, jotta suojaputki ei pyöri samanaikaisesti nivelakselin kanssa. Vaara! - Tarkkaile voimanoton kierroslukua Vaikutus: Hengenvaara tai vakavia loukkaantumisia Tätä konetta käytetään kork. 540 r/min voimanottoakselin kierrosluvulla Kiinnitys vetovarsiin 6 3 Kuva SW Pysäytä moottori ja poista virta-avain virtalukosta Asenna ensin nivelakseli () työkoneeseen (laajakulma työkoneeseen) Käännä nivelakselin pidin (2) ylös. Työnnä sitten nivelakseli traktorin voimanottoakselille. Varmista tällöin, että nivelakselin lukitustappi lukittuu varmasti paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketju (3) paikoilleen. Koneen nostaminen Nosta konetta hieman. Käännä tukijalkaa (4) 90 taakse ja lukitse se tähän asentoon tukiraudalla (5) ja varmista sokalla. 75

76 a Käyttöönotto Kuulakiinnitys (Ø 80) 3 3 Kuva SW40062 Pysäytä moottori ja poista virta-avain virtalukosta Asenna ensin nivelakseli () koneessa Käännä nivelakselin pidin (2) alas. Työnnä sitten nivelakseli traktorin voimanottoakselille. Varmista tällöin, että nivelakselin lukitustappi lukittuu varmasti paikoilleen (laajakulma traktorin puolella) Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketju (3) paikoilleen. Koneen nostaminen Nosta konetta hieman. Käännä tukijalat (4) 90 taakse ja lukitse se tähän asentoon kiristyspultilla (5). 76

77 Käyttöönotto 8.6 Varmuusketjun käyttö VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 89 kn ( lbf). Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. a b Kuva 37 Asenna lukitusketju () sopivaan paikkaan (esimerkiksi: a tai b) traktoriin ZBBP0899_ 77

78 Käyttöönotto Vetovarsikiinnityksellä varustetuissa malleissa Kuva 38 Asenna varmuusketju () koneeseen. SW Kuulapääkiinnityksellä varustetuissa malleissa 2 SW400_80 Kuva 39 Asenna varmuusketju () koneeseen ja varmista sakkelilla (2). 78

79 Tämä sivu on jätetty tietoisesti tyhjäksi. Käyttöönotto 79

80 KRONE-ohjauslohko Alpha 9 KRONE-ohjauslohko Alpha Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. Kuva 40 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), sekä hallintalaite (3) ja ohjaus- ja toimintaelementit. Tietokone () sijaitsee koneen päärungossa edessä vasemmalla, suojuksen alla. Hallintalaitteen (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. 80

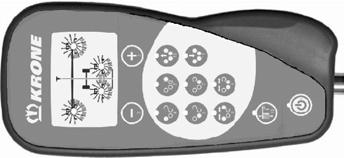

81 KRONE-ohjauslohko Alpha 9. Hallintalaitteen yleisnäkymä Kuva 4: SW

82 KRONE-ohjauslohko Alpha Painikkeet Merkkivalot ON/OFF-painike ON/OFF ja ilmoitukset/hälytykset "-" on painike valitun toiminnon mukaan 2 Miinus "+" on painike valitun toiminnon mukaan 3 Plus Vasen eturoottori 4 Vasen eturoottori Oikea eturoottori 5 Oikea eturoottori Vasen takaroottori 6 Vasen takaroottori Oikea takaroottori 7 Oikea takaroottori Työleveyden säätö edessä 8 Työleveys Karhon leveyden säätö takana 9 Karhon leveys Kaikkien roottorien nosto 0 Roottorin nosto/lasku Kaikkien roottorien lasku Roottorin nosto/lasku Työkorkeuden säätö 2 Työkorkeuden säätö 3 Anturi merkkivalot 82

83 KRONE-ohjauslohko Alpha 9.2 Käyttövalmius Kytke hallintalaite päälle päävirtakytkimestä Paina painiketta Jos virransaanti on kunnossa, laite suorittaa lyhyen itsetestauksen. Kaikki hallintalaitteen merkkivalot (LED-valodiodit) syttyvät hetkeksi ja äänimerkki antaa lyhyen signaalin Anturien merkkivalot Kuva 42 Vastaavien roottorien () diodit ilmaisevat, ovatko anturit kytkettynä (anturin edessä metalli). LED palaa: anturin edessä metalli LED ei pala: anturin edessä ei metallia LED vilkkuu: anturissa johtovika tai oikosulku 83

84 KRONE-ohjauslohko Alpha 9.3 Roottorien lasku kuljetusasennosta päisteasentoon SW Kuva Yksittäisten roottorien lasku päisteasentoon SW Paina haluttua roottoria varten vastaavaa painiketta,,, tai ja pidä sitä painettuna, kunnes roottori on laskettu päisteasentoon Kaikkien roottorien lasku päisteasentoon Painamalla painiketta lasketaan kaikki roottorit päisteasentoon. Ohje Kun kaikki roottorit ovat saavuttaneet päisteasennon, työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat ulos. 84

85 KRONE-ohjauslohko Alpha 9.4 Roottorien lasku päisteasennosta ja työasentoon SW Kuva Yksittäisten roottorien lasku työasentoon SW Painamalla painiketta,,, tai kerran lasketaan vastaava roottori alas Kaikkien roottorien laskeminen työasentoon (automaattinen käyttö) Ohje Toimintoa ei suoriteta, jos jokin roottoreista on kuljetusasennossa. Painamalla painiketta lasketaan kaikki roottorit automaattisesti työasentoon asti ja ne jäävät kellunta-asentoon. Takaroottorit laskevat eturoottoreihin nähden aikaviiveellä (ks. käsikäyttö). Toimintoa ei suoriteta, jos jokin roottoreista on kuljetusasennossa. LED päällä: Toiminto suoritetaan, roottori kellunta-asennossa. LED vilkkuu: Toimintatila roottorin nosto/lasku aktiivinen Automaattiajan asettaminen <Roottorin lasku> (käsikäyttö) Painamalla painiketta kerran lasketaan eturoottorit Painamalla painiketta toisen kerran lasketaan takaroottorit Ohje Painikkeen ensimmäisen painantakerran ja painikkeen toisen painantakerran välinen aika tallennetaan ja sitä käytetään automaattisessa käytössä "laskun viiveaikana" (maks. aika = 0 s). 85

86 KRONE-ohjauslohko Alpha 9.5 Roottorien nosto päisteasentoon Kuva 45 SW Yksittäisten roottorien nosto päisteasentoon SW Painamalla painiketta,,, tai kerran vastaava roottori nostetaan päisteasentoon Kaikkien roottorien nosto päisteasentoon (automaattinen käyttö) Ohje Toimintoa ei suoriteta, jos jokin aktivoiduista roottoreista on kuljetusasennossa. Painamalla painiketta nostetaan kaikki roottorit päisteasentoon asti. Takaroottorit nousevat eturoottoreihin nähden aikaviiveellä (ks. käsikäyttö). Toimintoa ei suoriteta, jos jokin aktivoiduista roottoreista on kuljetusasennossa. Painamalla uudelleen painiketta voidaan roottorien ylösnosto pysäyttää. LED palaa: Toiminto suoritetaan. LED vilkkuu: Toimintatila roottorin nosto/lasku aktiivinen. 86

87 9.5.3 Automaattiajan asettaminen <Roottorin nosto> (käsikäyttö) KRONE-ohjauslohko Alpha Painamalla painiketta kerran nostetaan eturoottoreita päisteasentoon asti Painamalla painiketta toisen kerran nostetaan takaroottoreita päisteasentoon asti Ohje Painikkeen ensimmäisen painantakerran ja painikkeen toisen painantakerran välinen aika tallennetaan ja sitä käytetään automaattisessa käytössä "noston viiveaikana" (maks. aika = 0 s) Kaikkien roottorien nosto kuljetusasentoon Painamalla painiketta kaikki roottorit nostetaan kuljetusasentoon. Ohje Myös työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat samanaikaisesti sisään. Turvallisuussyistä on painiketta päisteasennosta kuljetusasentoon. painettava n.,5 sekuntia, ennen kuin roottorit siirtyvät 87

88 KRONE-ohjauslohko Alpha 9.6 Työleveyden säätö 8 SW Kuva. 46 Paina painiketta. Merkkivalo (8) vilkkuu. Ohje Kumpikin roottori on esivalittu. Suurempi työleveys: Paina painiketta Pienempi työleveys: Paina painiketta Ohje On myös mahdollista valita vain yhden puolen roottori. Tätä varten aktivoidaan säädettävä roottori painamalla painiketta tai. Jos painiketta painetaan uudelleen, toiminto deaktivoituu. 88

89 KRONE-ohjauslohko Alpha 9.7 Karhon leveyden säätö 9 Kuva 47 SW400-4 Paina painiketta. Merkkivalo (9) vilkkuu. Suurempi karhon leveys: Paina painiketta Pienempi karhon leveys: Paina painiketta Jos painiketta painetaan uudelleen, toiminto deaktivoituu. 89

90 KRONE-ohjauslohko Alpha 9.8 Roottorien työkorkeuden säätö Kuva 48 2 Paina painiketta. Merkkivalo (2) vilkkuu. SW Esivalitse haluamasi roottori painamalla painiketta,, tai. Kerrallaan voidaan valita aina vain yksi roottori. Suurempi työkorkeus: Paina painiketta Pienempi työkorkeus: Paina painiketta Jos painiketta painetaan uudelleen, toiminto deaktivoituu. Ohje Työkorkeutta tulisi säätää joko käytön aikana tai päisteasennossa. 90

91 KRONE-ohjauslohko Alpha 9.9 Anturitesti Kuva 49 Asennetut anturit tarkistetaan jatkuvasti virheiden varalta hallintalaitteen ollessa päällä. Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturin nimitys Tilamahdollisuudet Roottoriasennon anturi,2,3 Tilamahdollisuudet LED palaa: kytketty (anturin edessä metalli) 2 LEDiä ei pala: kytkemätön (anturin edessä ei metallia) 3 LEDiä vilkkuu: anturi viallinen (esim.: johtovika tai oikosulku) 9

92 KRONE-ohjauslohko Alpha 9.0 Häiriöilmoitukset VAROITUS! Mikäli häiriöilmoituksia ei huomioida, on seurauksena henkilö- ja/tai konevahinkoja! Jos häiriöilmoituksia ei huomioida eikä häiriöitä korjata, saattaa seurauksena olla henkilövahinkoja ja/tai vakavia konevaurioita. Korjaa häiriö, kun häiriöilmoitus näytetään. Katso mahdolliset syyt ja niiden korjaus "Häiriöilmoitukset-luvusta". Jos häiriötä ei voida korjata, ota yhteyttä KRONE-asiakashuoltoon. Jos koneen elektroniikassa esiintyy häiriö, tämä osoitetaan vastaavalla painikkeen vilkkusignaalilla. Lisäksi myös summeri ilmoittaa saman häiriökoodin 5 syklin ajan. Esimerkki: Anturivika () (häiriökoodi "2") ledin 2 = 2" 2 = 2" t SW Kuva 50 Signaalin vaiheet: Impulssikesto 200 ms, impulssitauko 200 ms, tauko kahden signaalisarjan välillä 2 s, tauko yhden signaalisarjan lukujen välillä 800 ms Jos elektroniikka on tunnistanut virheen, se on korjattava. Jos hallintalaitteen sammuttamisen ja uuden päällekytkemisen jälkeen hälytystä ei ole enää olemassa, tämä näytetään painikkeen (ON / OFF -symboli) jatkuvalla palamisella. 92

93 KRONE-ohjauslohko Alpha 9. Häiriöt - syyt ja korjaus Nro Kuvaus Mahdollinen syy Korjaus Yli-/alijännite Traktorin akku viallinen Tarkasta akku Traktorin laturi viallinen / liian heikko. Traktorin 2 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Tarkasta laturi Liitä KRONE-liitosjohto suoraan traktorin akkuun 2 Tietokoneen sulake viallinen Oikosulku jännitelähdössä (+2V2FU_L, +2V3FU_L) itsesäätelevä sulake 3 CAN-virhe CAN-väylä käytön ja koneen välillä oli keskeytynyt > kontaktivika näytön liitännässä 4 Virheellinen terminaali 5 Virheellinen terminaaliohjelmisto 6 Hallintalaitteen painike viallinen Väärä terminaali on liitetty. Terminaali-ohjelmisto ja tietokone eivät sovi yhteen Painike juuttuu kiinni päälle kytkettäessä. Tarkasta, onko liitännöissä mahdollisesti oikosulku ja vaihda sulake / anna jäähtyä Tarkista näytön johto. Käytä karhotintyyppiin sopivaa päätettä. Asenna laitteeseen oikea ohjelmisto. Tarkista painikkeet. 2 Anturivika Johtovika / oikosulku anturissa. Tarkasta anturit 22 Moottorin vaihtorele 3 Keskustietokone en ja Krone-I/Otietokoneen välinen CANyhteys on katkennut Moottorin vaihtorele ei kytke tai se on väärin liitetty CAN-johdotus viallinen Krone- I/O-tietokone ei ole aktiivinen Tarkasta releen toiminta ja liitäntä Tarkista CAN-johdot. Nr o Kuvaus Mahdollinen syy Korjaus Voimanottoakselin kierrosluku (jatkuva merkkiääni) Voimanottoakselin kierrosluku on liian korkea Laske voimanottoakselin kierroslukua. 93

94 KRONE-ohjauslohko Alpha 9.2 Ohjelmistoversion näyttö (I) (II) Kuva 5 SW Voit hakea koneen ohjelmistoversion näyttöön painamalla painiketta 0 kertaa. I ) Asento (I) ilmoittaa ohjelmistoversion kymmenluvun. Esim. ohjelmistoversiossa 20 palaa kaksi lediä, ja ohjelmistoversiossa 40 palaa neljä lediä. II ) Asento (II) ilmoittaa ohjelmistoversion ykkösluvun. Esim. ohjelmistoversiossa 2 palaa kaksi LEDiä, ohjelmistoversiossa 5 palaa viisi LEDiä. Seuraavassa esimerkki ohjelmistoversion näytöstä. Ohjelmistoversio 25 = asento (I) (2 LEDiä palaa) + asento (II) (5 LEDiä palaa) = (ohjelmistoversio 20) + (ohjelmistoversio 5) Ohje Heti kun painetaan jotain muuta painiketta, näyttö palaa takaisin koneen ohjelmaan ja suorittaa sen toimintoja. 94

95 KRONE BETA II -terminaali 0 KRONE BETA II -terminaali HUOMIO! - Suojaa terminaalia Vesi, korkea ilmankosteus ja ylijännite voivat vahingoittaa terminaalia. Suojaa terminaalia vedeltä. Jos konetta ei käytetä pidempään (esim. talvella), varastoi terminaali kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneelle suoritettavien hitsaustöiden ajaksi, on katkaistava jännitteensyöttö terminaaliin. Ylijännite saattaa vaurioittaa terminaalin elektroniikkaa. Kuva 52 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), terminaali (3) sekä ohjausja toimintaelementit. Tietokone () sijaitsee koneessa edessä vasemmalla sivupellin alla. Sen toimintoja ovat: Anturien analysointi Koneeseen asennettujen käyttölaitteiden ohjaus Häiriöilmoitusten siirto Anturien/käyttölaitteiden diagnoosi Terminaalin (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone () ottaa vastaan ja käsittelee. 3 IBT

96 KRONE BETA II -terminaali 0. ISOBUS Shortcut Button ei olemassa ISB ISB Kuva 53 CCS00038 KRONE BETA II -terminaalissa ei ole ISOBUS Shortcut Button -painiketta. Näytössä näytetään symboli (). Konetoimintojen sammuttaminen ISOBUS Shortcut Button -painikkeella ei ole käytettävissä. 96

97 KRONE BETA II -terminaali 0.2 Terminaalin kytkeminen päälle tai pois päältä < < < < Ack Kuva 54 IBT00005 Edellytys BETA II -terminaali on liitetty täysin. Käytä terminaalin alapuolella sijaitsevaa kytkinvipua (). BETA II -terminaali kytkeytyy päälle / pois päältä. < < < < < < < Ack < Ack Kun konetta ei ole liitetty Kuva 55 Kun kone on liitetty (maantieajo) IBT00009 Ohje Ota huomioon terminaalin toimintatapaa koskevat muut tiedot mukana toimitetussa terminaalin käyttöohjeessa. Ohje Ennen ensimmäistä käyttöä koneen ollessa liitettynä Ensimmäisen päällekytkennän yhteydessä koneen konfiguraatio ladataan terminaalin ja tallennetaan terminaalin muistiin. Lataustapahtuma voi kestää muutamia minuutteja. 97

98 KRONE BETA II -terminaali 0.3 Näytön rakenne < < < < Ack Kuva 56 IBT00000_ KRONE BETA II -terminaalin näyttö on jaettu seuraaviin alueisiin: Tilarivi (): Tilarivillä näytetään koneen ajankohtaiset tilat (varustuksen mukaan). Painikkeet (2): Konetta käytetään painamalla harmaissa kentissä olevien symbolien vieressä sijaitsevia painikkeita. Pääikkuna (3) On olemassa kolme pääikkunanäkymää: Maantieajonäyttö Työnäyttö/-näytöt (katso luku "Terminaali Konetoiminnot") Valikkotaso (katso luku "Terminaali Valikot") 98

99 KRONE ISOBUS-terminaali KRONE ISOBUS-terminaali HUOMIO! - Suojaa terminaalia Vesi, korkea ilmankosteus ja ylijännite voivat vahingoittaa terminaalia. Suojaa terminaalia vedeltä. Jos konetta ei käytetä pidempään (esim. talvella), varastoi terminaali kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneelle suoritettavien hitsaustöiden ajaksi, on katkaistava jännitteensyöttö terminaaliin. Ylijännite saattaa vaurioittaa terminaalin elektroniikkaa.. Yleistä ISOBUS:sta Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (AEF Conformace Test). Tämän koneen käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO 783. Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. 99

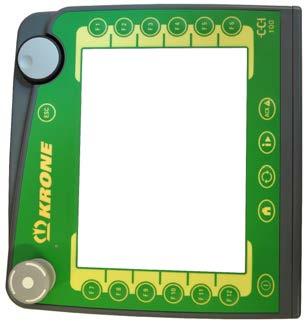

100 KRONE ISOBUS-terminaali ESC F7 F8 F9 F0 F F2 F F2 F3 F4 F5 F6 3 Kuva 57 CC00003 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), terminaali (3) sekä ohjausja toimintaelementit. Tietokone () sijaitsee koneessa edessä vasemmalla sivupellin alla. Sen toimintoja ovat: Anturien analysointi Koneeseen asennettujen käyttölaitteiden ohjaus Häiriöilmoitusten siirto Anturien/käyttölaitteiden diagnoosi Terminaalin (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone () ottaa vastaan ja käsittelee. 00

101 KRONE ISOBUS-terminaali.2 ISOBUS Shortcut Button VAROITUS! ISOBUS Shortcut Button ei ole hätäpysäytyskytkin. Jos ISOBUS Shortcut Button sekoitetaan hätäpysäytyskytkimeen, on olemassa hengenvaara. ISOBUS Shortcut Buttonia painettaessa aktivoidut koneentoiminnot deaktivoidaan. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. Siksi koneen rakenneosat saattavat käydä edelleen ISOBUS Shortcut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. ISOBUS Shortcut Button ei missään tapauksessa vaikuta traktorin toimintoihin, eli nivelakseleiden tai hydrauliikan toimintaan ei vaikuteta. Siksi kone saattaa käydä edelleen ISOBUS Shortcut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. Älä koskaan käytä ISOBUS Shortcut Buttonia hätäpysäytyskytkimenä. ESC F7 F8 F F2 F9 F3 F0 F ISB F4 F5 F2 F6 IBT Kuva 58 Iskupainikkeena toteutettua ISOBUS Shortcut Button -painiketta () painettaessa lähetetään ISOBUS-väylälle pysäytyskomento. Liitetty ISOBUS-kone analysoi tämän komennon deaktivoidakseen aktivoidut konetoiminnot. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. ISOBUS Shortcut Button -painikkeen painaminen Paina ISOBUS Shortcut Button -painiketta (). Yllä oleva ilmoitus tulee näyttöön. Tietokone estää seuraavassa luetellut toiminnot koneen puolelta: Roottorien nosto / lasku pysäytetään Roottorien kellunta-asento deaktivoidaan Työkorkeuden säätö keskeytetään Työ-/karholeveyden säätö pysäytetään 0

102 KRONE ISOBUS-terminaali ISOBUS Shortcut Button -painikkeen vapauttaminen ESC F7 F8 F F2 F9 F3 F0 F ISB OK F4 F5 F2 F6 CC00007_ Kuva 59 Kierrä ISOBUS Shortcut Button -painiketta () myötäpäivään. Näytössä näkyy yllä oleva ilmoitus. Paina painiketta. (Vaihtoehtoisesti voidaan painaa tai sen vieressä olevaa painiketta.) Kaikki koneen toiminnot ovat jälleen käytettävissä..3 Kosketuskäytettävä näyttö F7 ESC F F8 F2 F9 F0 F3 F4 2 F F5 F2 F6 IBT00006 Kuva 60 Valikko-ohjausta sekä arvojen/tietojen syöttöä varten terminaali on varustettu kosketusnäytöllä (2). Näyttöä koskettamalla voidaan kutsua toimintoja suoraan ja muuttaa sinisellä kirjoitettuja arvoja. 02

103 KRONE ISOBUS-terminaali.4 Terminaalin kytkeminen päälle tai pois päältä ESC F7 F F8 F2 F9 F3 F0 F F2 F4 F5 F6 Kuva 6 Kytkeminen päälle Paina ja pidä sitä painettuna. IBT Jos konetta ei ole kytketty, näytössä näkyy päällekytkemisen jälkeen päävalikko. Jos kone on kytketty, näytössä näkyy päällekytkemisen jälkeen maantieajonäyttö. Terminaali on käyttövalmis. Kun konetta ei ole liitetty Kun kone on liitetty (maantieajonäyttö) ESC F7 F8 F9 F0 F F2 F F2 F3 F4 F5 F6 Kuva 62 CCS0000_ Ohje Ota huomioon terminaalin toimintatapaa koskevat muut tiedot mukana toimitetussa terminaalin käyttöohjeessa. Ohje Ennen ensimmäistä käyttöä koneen ollessa liitettynä Ensimmäisen päällekytkennän yhteydessä koneen konfiguraatio ladataan terminaalin ja tallennetaan terminaalin muistiin. Lataustapahtuma voi kestää muutamia minuutteja. 03

104 KRONE ISOBUS-terminaali.5 Näytön rakenne F7 F F8 F2 F9 F3 F0 2 3 F4 2 F F5 F2 F6 Kuva 63 IBT Terminaalin näyttö on jaettu seuraaviin alueisiin: Tilarivi () Tilarivillä näytetään koneen ajankohtaiset tilat (varustuksen mukaan). Painikkeet (2) Konetta käytetään painamalla painikkeita (2) tai näpäyttämällä niiden vieressä olevia symboleja. Pääikkuna (3) Pääikkunassa sinisellä esitetyt arvot (numerot) voidaan valita kosketustoiminnon avulla. On olemassa kolme pääikkunanäkymää: Maantieajonäyttö Työnäyttö (katso luku "Terminaali Konetoiminnot") Valikkotaso (katso luku "Terminaali Valikot") 04

105 Vieras ISOBUS-terminaali 2 Vieras ISOBUS-terminaali VAARA! Muiden kuin KRONEn toimittamien terminaalien ja muiden ohjauslohkojen käytössä on varmistettava, että käyttäjän on: otettava vastuu sellaisesta KRONE-koneiden käytöstä, jossa konetta käytetään muulla kuin KRONEn toimittamilla ohjauslohkoilla (terminaali/muut hallintaelementit). tarkastettava ennen koneen käyttöä, että kaikki koneen toiminnot myös suoritetaan mukana tulevassa käyttöohjeessa kuvatulla tavalla. liitettävä toisiinsa mahdollisuuksien mukaan ainoastaan sellaisia järjestelmiä, joille on sitä ennen suoritettu AEF Conformance Test (nk. ISOBUS-SOVELTUVUUSTESTI). noudatettava ISOBUS-ohjauslohkon (esim. terminaalin) toimittajan käyttö- ja turvaohjeita. varmistettava, että käytettyjen hallintaelementtien ja koneohjausten IL (IL = Implementations Level; kuvaa eri ohjelmistotilojen yhteensopivuusasteita) sopivat toisiinsa (edellytys: IL sama tai suurempi). 2. Yleistä ISOBUS:sta Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (AEF Conformace Test). Tämän koneen käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO 783. Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. 05

106 Vieras ISOBUS-terminaali 2.2 ISOBUS Shortcut Button ei olemassa ISB ISB Kuva 64 CCS00038 Jos toisten valmistajien ISOBUS-terminaaleissa ei ole olemassa ISOBUS Shortcut Button - painiketta, näytössä näytetään symboli (). Konetoimintojen sammuttaminen ISOBUS Shortcut Button -painikkeella ei ole käytettävissä. 2.3 KRONE ISOBUS-terminaalista poikkeavat toiminnot Tietokoneen avulla asetetaan koneen tiedot ja ohjaustoiminnot käyttöön vieraan ISOBUSterminaalin näyttöön. Käyttö vieraalla ISOBUS-terminaalilla tapahtuu samaan tapaan kuin KRONE ISOBUS-terminaalilla. Ennen käyttöönottoa on tutustuttava KRONE ISOBUSterminaalin toimintatapaan käyttöohjeen avulla. Huomattava ero KRONE ISOBUS -terminaaliin on toiminnoilla varustettujen painikkeiden sijoittelu ja määrä, joka määräytyy valitun vieraan ISOBUS-terminaalin mukaan. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat KRONE ISOBUS - terminaalista. Ohje Automaattiajan asetus, joka asetetaan työnäytössä "Roottorin nosto", tapahtuu ISOBUSterminaalissa ISOBUS-terminaalin antamalla valintapainikkeella työnäytössä (katso ISOBUSterminaalin valmistajan käyttöohje). Ohje Akustiset signaalit on tarvittaessa vapautettava terminaalista (katso ISOBUS-terminaalin valmistajan käyttöohje). 06

107 Hallintalaite Konetoiminnot 3 Hallintalaite Konetoiminnot VAROITUS! Mikäli häiriöilmoituksia ei huomioida, on seurauksena henkilö- ja/tai konevahinkoja! Jos häiriöilmoituksia ei huomioida eikä häiriöitä korjata, saattaa seurauksena olla henkilövahinkoja ja/tai vakavia konevaurioita. Korjaa häiriö, kun häiriöilmoitus näytetään. Katso mahdolliset syyt ja niiden korjaus "Häiriöilmoitukset-luvusta". Jos häiriötä ei voida korjata, ota yhteyttä KRONE-asiakashuoltoon. 3. Tilarivi Ohje - Alle 480x480 pikselin tarkkuuden omaavan terminaalin käyttö Terminaaleissa, joiden tarkkuus on suurempi/yhtä suuri kuin 480x480 pikseliä, näytetään tilarivillä 8 kenttää. Terminaaleissa, joiden tarkkuus on alle 480x480 pikseliä, näytetään tilarivillä vain 7 kenttää. Näin ei näytetä kaikkia tilarivin symboleja. F7 F8 F F2 F9 F3 F0 F4 F F5 F2 F6 Kuva 65 IBT00005 Varjostettuna esitettävät symbolit ( ) ovat valittavissa. Kun valitaan varjostettuna esitetty symboli: avautuu ikkuna, jossa annetaan lisätietoja tai aktivoidaan tai deaktivoidaan toiminto. Kosketuskelpoisella terminaalilla varustetussa mallissa Valittavissa napsauttamalla tai vierityspyörän avulla. Ei-kosketuskelpoisella terminaalilla varustetussa mallissa Valittavissa vierityspyörän avulla. 07

108 Hallintalaite Konetoiminnot Tilarivillä () näytetään koneen ajankohtaiset tilat (varustuksen mukaan): Symboli Nimitys Selitys Häiriöilmoitus on olemassa Näyttöön aukeaa maski ajankohtaisesti olemassa olevista häiriöilmoituksista. Sekuntikello ei aktiivinen Sekuntikello aktivoidaan. Sekuntikello aktiivinen Sekuntikello deaktivoidaan. ON OFF Roottorikorkeuden automatiikka Kiinteä arvo -tila Roottorikorkeuden automatiikka Määräarvo -tila Section Control päällä Section Control pois "Asiakaslaskurit"-valikon esiinkutsu Jäykkä: Komennot otetaan vastaan Masterilta. GPS-ohjattu roottorin nosto on käyttövalmis. Vilkkuu: Section Control -"Master" ei ole valmis. GPS-ohjattu roottorin nosto ei ole käyttövalmis. Komentoja ei oteta vastaan "Masterilta". GPS-ohjattu roottorin nosto ei ole käyttövalmis. Näyttöön avautuu valikko "Asiakaslaskurit". 08

109 Hallintalaite Konetoiminnot 3.2 Painikkeet Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle. Konetoiminnot laukaistaan käytetystä terminaalista (kosketuskelpoinen tai eikosketuskelpoinen) riippuen. Kosketuskelpoisella terminaalilla varustetussa mallissa Symbolia painamalla. Symbolin vieressä sijaitsevaa painiketta painamalla. Ei-kosketuskelpoisella terminaalilla varustetussa mallissa Symbolin vieressä sijaitsevaa painiketta painamalla. /3 Kuva 66 CCS00033_ CCS

110 Hallintalaite Konetoiminnot Ohje Käytössä olevat symbolit riippuvat koneen varustelusta. Seuraavassa esitetyt symbolit eivät ole aina käytettävissä. Symboli Nimitys Selitys /3 Työnäyttö Roottorin nosto On käytettävissä kaikissa työnäytöissä, paitsi Työnäyttö 2/3 Työnäyttö Leveyden säätö Kuljetusasento. 3/3 Työnäyttö Työkorkeus Esivalinta kiertää ja näytetään käyttöpäätteessä. Seis On käytettävissä kaikissa työnäytöissä, paitsi Työnäyttö Roottorin noston käsikäyttö. Kaikki parhaillaan suoritetut toiminnot pysäytetään. Kaikkien roottorien nosto On käytettävissä kaikissa työnäytöissä. Kaikkien roottorien lasku Punainen nuoli: toiminto suoritetaan. Vasen eturoottori (VL) On käytettävissä kaikissa Oikea eturoottori (VR) työnäytöissä, paitsi Työnäyttö Kuljetusasento ja Työnäyttö Vasen takaroottori (HL) Roottorin noston käsikäyttö. Oikea takaroottori (HR) Kun vilkkuu punaisena: Roottori on esivalittu. tai Roottori suorittaa toimintoa. Koneen valikkotason esiinkutsu Asiakaslaskurit-valikon esiinkutsu On käytettävissä kaikissa työnäytöissä, paitsi Työnäyttö Roottorin noston käsikäyttö. 0

111 Symboli Nimitys Selitys / Eturoottoreiden nosto/lasku pareittain Takaroottoreiden nosto/lasku pareittain Käsikäyttöön vaihtaminen Automaattiseen käyttöön vaihtaminen Roottorin valinta Valitun roottorin ulosajo Valitun roottorin sisäänajo Hallintalaite Konetoiminnot On käytettävissä vain näytössä Työnäyttö - Roottorin nosto. Roottorien asennosta riippuen: Kertapainallus: Eturoottoreita nostetaan/lasketaan. Toinen painallus: Takaroottoreita nostetaan/lasketaan Kolmas painallus: Eturoottoreita lasketaan/nostetaan. Neljäs painallus: Takaroottoreita lasketaan/nostetaan. On käytettävissä vain näytössä Työnäyttö - Roottorin nosto Kone vaihtaa automaattisesta käytöstä käsikäyttöön. On käytettävissä vain näytössä Työnäyttö - Roottorin nosto Kone vaihtaa käsikäytöstä automaattiseen käyttöön. On käytettävissä vain näytössä Työnäyttö - Roottorin nosto käsikäyttö Valittu roottori esitetään vihreällä täydellä kehällä. Valitun roottorin nosto tunnustelevasti Valitun roottorin lasku tunnustelevasti Valitun roottorin saattaminen kelluntaasentoon

112 Hallintalaite Konetoiminnot Symboli Nimitys Selitys Työkorkeuden nostaminen On käytettävissä vain näytössä Työnäyttö - Työkorkeus. Työkorkeuden laskeminen Esivalittu roottori esitetään vihreällä täydellä kehällä. Suurempi työleveys On käytettävissä vain näytössä Pienennä työleveyttä Työnäyttö - Leveyden säätö. Suurempi karhon leveys Pienempi karhon leveys 2

113 Hallintalaite Konetoiminnot 3.3 Näytöt työnäytössä CCS00034_ Kuva 67 Symboli Nimitys Selitys () Työkorkeus Piikkien etäisyys maahan h Käyttötuntilaskuri Vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Käyttötuntilaskuri laskee heti, kun elektroniikka on kytketty päälle. Työtuntilaskuri Vieressä oleva luku ilmoittaa ajankohtaisen asiakaslaskurin. Työtuntilaskuri laskee heti, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Tämä työtuntilaskuri pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Aikaviive Aikaviive eturoottorin noston/laskun ja takaroottorin noston/laskun välissä. Roottori ei kellunta-asennossa Roottori kellunta-asennossa Roottori antaa periksi ainoastaan ylöspäin. Roottori antaa periksi alas- ja ylöspäin. / Roottori nostetaan/lasketaan- / Työleveys/karhon leveys Kannatinvarsi ajetaan sisään/ulos. 3

114 Hallintalaite Konetoiminnot Karhonäytöt CCS00039 Kuva 68 Symboli Nimitys Selitys Kone sijaitsee kuljetusasennossa Kone sijaitsee päisteasennossa Kone sijaitsee työasennossa 4

115 Hallintalaite Konetoiminnot 3.4 Työnäyttöjen haku näyttöön Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle. Maantieajonäyttö CCS Kuva 69 Näytössä näkyy maantieajonäyttö. Kutsu esiin perusnäyttö painamalla. Aina roottorien asennosta riippuen näytetään joko työnäyttö "Kuljetusasento" tai työnäyttö "Roottorin nosto". "Kuljetusasento" Työnäytön esiinkutsu Paina kerran nostaaksesi kaikki roottorit päisteasentoon. Paina ja pidä sitä painettuna nostaaksesi kaikki roottorit kuljetusasentoon. Terminaali vaihtaa 30 sekunnin kuluttua automaattisesti työnäyttöön "Kuljetusasento" heti, kun se saavutetaan. "Roottorin nosto" Työnäytön esiinkutsu Roottorit sijaitsevat päiste- tai työasennossa. Kutsu esiin työnäyttö "Roottorin nosto" painamalla painiketta /3, 2/3, 3/3 niin monta kertaa, että terminaalissa näkyy /3. Näytössä näkyy työnäyttö "Roottorin nosto". "Leveyden säätö" Työnäytön esiinkutsu Roottorit sijaitsevat päiste- tai työasennossa. Kutsu esiin työnäyttö "Leveyden säätö" painamalla painiketta /3, 2/3, 3/3 niin monta kertaa, että terminaalissa näkyy 2/3. Näytössä näkyy työnäyttö "Leveyden säätö". Työnäytön Työkorkeus esiinkutsu Roottorit sijaitsevat päiste- tai työasennossa. Kutsu esiin työnäyttö Työkorkeus painamalla painiketta /3, 2/3, 3/3 niin monta kertaa, että terminaalissa näkyy 3/3. Näytössä näkyy Työnäyttö Työkorkeus. 5

116 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ a Hallintalaite Konetoiminnot 3.5 "Kuljetusasento"-työnäyttö VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle. Seuraavassa kuvataan vain niitä koneen toimintoja, jotka koskevat "Kuljetusasento"- työnäyttöä Kaikkien roottorien lasku päisteasentoon Paina ja pidä sitä painettuna laskeaksesi kaikki roottorit päisteasentoon. Kun kaikki roottorit ovat saavuttaneet päisteasennon, työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat ulos. Näyttö vaihtaa automaattisesti näyttöön Työnäyttö Roottorin nosto. Ohje Lisäkuvaus, katso luku Työnäyttö Roottorin nosto Ohje Turvallisuussyistä on toiminnon toimintopainikkeen oltava painettuna n. 3 sekuntia, ennen kuin roottorit siirtyvät päisteasennosta kuljetusasentoon. 6

117 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ 3.6 Työnäyttö "Roottorin nosto" automaattisessa käytössä Hallintalaite Konetoiminnot VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle. Kaikkien roottorien nosto kuljetusasentoon Nosta kaikki roottorit painamalla ja pitämällä sitä painettuna. Ohje Myös työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat samanaikaisesti sisään. Turvallisuussyistä on toiminnon toimintopainikkeen oltava painettuna n. 3 sekuntia, ennen kuin roottorit siirtyvät päisteasennosta kuljetusasentoon. "Roottorin nosto" Työnäytön esiinkutsu Roottorit sijaitsevat päiste- tai työasennossa. Kutsu esiin työnäyttö "Roottorin nosto" painamalla painiketta /3, 2/3, 3/3 niin monta kertaa, että terminaalissa näkyy /3. Näytössä näkyy työnäyttö "Roottorin nosto". Automaattiseen käyttöön vaihtaminen Vaihda automaattiseen käyttöön painamalla. Näytössä näkyy symboli (automaattinen käyttö). 7

118 Hallintalaite Konetoiminnot 3.6. Roottorien lasku kuljetus- ja päisteasennosta Yksittäisten roottorien lasku päisteasentoon Vasen eturoottori Paina ja pidä sitä painettuna laskeaksesi vasemman eturoottorin. Oikea eturoottori Paina ja pidä sitä painettuna laskeaksesi oikean eturoottorin. Vasen takaroottori Paina ja pidä sitä painettuna laskeaksesi vasemman takaroottorin. Oikea takaroottori Paina ja pidä sitä painettuna laskeaksesi oikean takaroottorin. 8

119 Hallintalaite Konetoiminnot Kaikkien roottorien lasku päisteasentoon. Paina ja pidä sitä painettuna laskeaksesi kaikki roottorit päisteasentoon. Kun kaikki roottorit ovat saavuttaneet päisteasennon, työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat ulos. Näyttö vaihtaa automaattisesti näyttöön Työnäyttö Roottorin nosto. Yksittäisten roottorien lasku työasentoon Vasen eturoottori Paina ja pidä sitä painettuna laskeaksesi vasemman eturoottorin. Oikea eturoottori Paina ja pidä sitä painettuna laskeaksesi oikean eturoottorin. Vasen takaroottori Paina ja pidä sitä painettuna laskeaksesi vasemman takaroottorin. Oikea takaroottori Paina ja pidä sitä painettuna laskeaksesi oikean takaroottorin. Roottorien lasku/nosto työasentoon pareittain Etu-/takaroottorien lasku pareittain Laske eturoottorit painamalla kerran. Symboli vaihtuu symbolista symboliin. Laske takaroottorit painamalla toisen kerran. Symboli vaihtuu symbolista symboliin. Etu-/takaroottorien nosto pareittain Nosta eturoottorit painamalla kolmannen kerran. Symboli vaihtuu symbolista symboliin. Nosta takaroottorit painamalla neljännen kerran. Symboli vaihtuu symbolista symboliin. 9

120 Hallintalaite Konetoiminnot Kaikkien roottorien lasku työasentoon Roottorit sijaitsevat päisteasennossa. Toimintoa ei suoriteta, jos jokin roottoreista on kuljetusasennossa. Laske kaikki roottorit painamalla kerran. Kaikki roottorit lasketaan automaattisesti työasentoon asti ja ne jäävät sinne kellunta-asentoon. Takaroottorit laskeutuvat aikaviiveellä suhteessa eturoottoreihin, katso myös luku "Automaattiajan asettaminen <Roottorin lasku>" Automaattiajan asettaminen <Roottorin lasku> CCS00005_2 Kuva 70 Vierityspyörän avulla Valitse vierityspyörällä haluttu valinta (A). Valintakenttä korostetaan värillisenä. Paina vierityspyörää. Syöttömaski avataan. Lisää tai laske arvoa vierityspyörää pyörittämällä. Tallenna arvo painamalla vierityspyörää. Asetus otetaan käyttöön ja valintakentästä poistutaan. Arvon (A) avulla Napsauta arvoa (A). Syöttömaski avataan. Suurenna/pienennä arvoa. Tallenna arvo painamalla OK. 20

121 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Hallintalaite Konetoiminnot Roottorien nosto päisteasentoon VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Yksittäisten roottorien nosto päisteasentoon Vasen eturoottori Paina nostaaksesi vasemman eturoottorin. Oikea eturoottori Paina nostaaksesi oikean eturoottorin. Vasen takaroottori Paina nostaaksesi vasemman takaroottorin. Oikea takaroottori Paina nostaaksesi oikean takaroottorin. 2

122 Hallintalaite Konetoiminnot Roottorien nosto pareittain päisteasentoon Etu-/takaroottorien lasku pareittain Laske eturoottorit painamalla kerran. Symboli vaihtuu symbolista symboliin. Laske takaroottorit painamalla toisen kerran. Symboli vaihtuu symbolista symboliin. Etu-/takaroottorien nosto pareittain Nosta eturoottorit painamalla kolmannen kerran. Symboli vaihtuu symbolista symboliin. Nosta takaroottorit painamalla neljännen kerran. Symboli vaihtuu symbolista symboliin. Kaikkien roottorien nosto päisteasentoon (automaattinen käyttö) Paina kerran nostaaksesi kaikki roottorit päisteasentoon. Kaikki roottorit nostetaan automaattisesti päisteasentoon asti. Takaroottorit nousevat eturoottoreihin nähden aikaviiveellä. Katso myös luku "Automaattiajan asettaminen <Roottorin nosto>). Tapahtuman keskeyttäminen Keskeytä tapahtuma painamalla painiketta toisen kerran. 22

123 Hallintalaite Konetoiminnot Automaattiajan asettaminen <Roottorin nosto> A Kuva 7 Vierityspyörän avulla Valitse vierityspyörällä haluttu valinta (A). Valintakenttä korostetaan värillisenä. Paina vierityspyörää. Syöttömaski avataan. Lisää tai laske arvoa vierityspyörää pyörittämällä. Tallenna arvo painamalla vierityspyörää. Asetus otetaan käyttöön ja valintakentästä poistutaan. CCS00006_2 Arvon (A) avulla Napsauta arvoa (A). Syöttömaski avataan. Suurenna/pienennä arvoa. Tallenna arvo painamalla OK. Kaikkien roottorien nosto kuljetusasentoon Nosta kaikki roottorit painamalla ja pitämällä sitä painettuna. Kaikkien roottorien nosto kuljetusasentoon Nosta kaikki roottorit painamalla ja pitämällä sitä painettuna. Ohje Myös työleveyden ja karhon leveyden säädön hydraulisylinterit ajavat samanaikaisesti sisään. Turvallisuussyistä on toiminnon toimintopainikkeen oltava painettuna n. 3 sekuntia, ennen kuin roottorit siirtyvät päisteasennosta kuljetusasentoon. 23

124 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Hallintalaite Konetoiminnot 3.7 Työnäyttö "Roottorin nosto" käsikäytössä VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle. Käsikäyttö on tarkoitettu valitun roottorin nostamiseen/laskemiseen tunnustelevasti reunakarhossa olevan esteen yli. Tunnustelevassa nostossa/laskussa roottori pysyy rajoitetussa kellunta-asennossa (roottori antaa periksi ainoastaan ylöspäin). Kun esteen yli on ajettu, valittu roottori on laskettava työasentoon painikkeella ( ), jotta roottori kytkettäisiin kellunta-asentoon (roottori antaa periksi ylös- ja alaspäin). Lisäksi valittu roottori voidaan tarvittaessa ajaa sisään- ulos esteiden ohittamiseksi. Käsikäyttöön vaihtaminen Paina. Näytössä näkyy symboli (käsikäyttö). Roottorin esivalinta Valitaksesi vasemman eturoottorin paina niin monta kertaa, kunnes symboli tulee näkyviin. Valitaksesi oikean eturoottorin paina niin monta kertaa, kunnes symboli tulee näkyviin. Valitaksesi vasemman takaroottorin paina niin monta kertaa, kunnes symboli tulee näkyviin. Valitaksesi oikean takaroottorin paina niin monta kertaa, kunnes symboli tulee näkyviin. Vastaavat symbolit muuttavat samoin vihreän pisteen. Esimerkki: =,,,,, 24

125 Hallintalaite Konetoiminnot Roottorin nosto/lasku tunnustelevasti Ohje Aina kun roottori on nostettu/laskettu tunnustelevasti, saata roottori painikkeella työasentoon. Näin työasennossa saavutetaan jälleen täydellinen kellunta-asento. Vastaava roottori on esivalittu. Nosto tunnustelevasti Nosta roottori painamalla ja pitämällä sitä painettuna. Näyttö pääikkunassa vaihtuu symbolista symboliin. Roottori on rajoitetussa kellunta-asennossa (roottori antaa periksi ainoastaan ylöspäin). Roottori voidaan nostaa korkeintaan päisteasentoon asti. Jos roottori on nostettu tunnustelevasti liian korkealle, roottori voidaan laskea alas tunnustelevasti. Tunnusteleva lasku Laske roottori painamalla ja pitämällä sitä painettuna. Roottori laskee rajoitettuun kellunta-asentoon (roottori antaa periksi ainoastaan ylöspäin). Laske roottori työasentoon Laske roottori työasentoon painamalla. Pääikkunassa näyttö vaihtuu symbolista symboliksi. Roottori on kelluntaasennossa (roottori antaa periksi ylös- ja alaspäin). 25

126 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Hallintalaite Konetoiminnot 3.8 Työnäyttö "Leveyden säätö" Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle Työleveys "Leveyden säätö" Työnäytön esiinkutsu Roottorit sijaitsevat päiste- tai työasennossa. Kutsu esiin työnäyttö "Leveyden säätö" painamalla painiketta /3, 2/3, 3/3 niin monta kertaa, että terminaalissa näkyy 2/3. Näytössä näkyy työnäyttö "Leveyden säätö". VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Työleveyden suurentaminen/pienentäminen edessä Esivalitse vasen eturoottori painamalla. Näyttö vaihtuu symbolista symboliin. Esivalitse oikea eturoottori painamalla. Näyttö vaihtuu symbolista symboliin. Suurenna Suurenna työleveyttä painamalla. Vähennä Pienennä työleveyttä painamalla. Ohje On myös mahdollista valita vain yhden puolen roottori. Esivalitse tätä varten säädettävä roottori painikkeella tai. 26

127 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Hallintalaite Konetoiminnot Karhon leveys VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Karhon leveyden suurentaminen/pienentäminen Vasta kun takaroottorit on esivalittu, symbolit (, ) vapautetaan karhon leveyden säätöä varten. Roottorin esivalinta Esivalitse vasen takaroottori painamalla. Näyttö vaihtuu symbolista symboliin. Esivalitse oikea takaroottori painamalla. Näyttö vaihtuu symbolista symboliin. Suurenna Suurenna karhon leveyttä painamalla. Vähennä Pienennä karhon leveyttä painamalla. Ohje Painamalla toimintopainiketta tai vapautetaan työleveyden säädön toimintopainikkeet. 27

128 Pos: /Schulungsunterlagen/BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Hallintalaite Konetoiminnot 3.9 Työnäyttö "Työkorkeus" VAROITUS! Loukkaantumisvaara koneen vaara-alueella. Hydraulisesti toimivat koneen osat voivat osua henkilöihin. Tämä voi aiheuttaa vakavia henkilövammoja. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja moottori vasta silloin, kun ketään ei ole vaara-alueella. Keskeytä kaikki suoritetut konetoiminnot vaaran uhatessa painamalla painiketta. Ohje Alle 2 painiketta omaavan terminaalin käyttö Alle 2 painiketta käsittävissä terminaaleissa ei näytetä kaikkia painikkeiden symboleja ja symbolit saattavat näkyä toisessa kohdassa näyttöä. 5 tai 8 painiketta käsittävillä terminaaleilla konetta voidaan käyttää ainoastaan rajoitetusti. Jotta kaikkiin symboleihin päästäisiin käsiksi, on AUX-toiminnot asetettava ohjaussauvalle. Työnäytön Työkorkeus esiinkutsu Roottorit sijaitsevat päiste- tai työasennossa. Kutsu esiin työnäyttö Työkorkeus painamalla painiketta /3, 2/3, 3/3 niin monta kertaa, että terminaalissa näkyy 3/3. Näytössä näkyy Työnäyttö Työkorkeus. Roottorien työkorkeuden suurentaminen/pienentäminen Kerrallaan voidaan valita aina vain yksi roottori. Esivalitse roottori vastaavalla painikkeella (,,, ). Lisää Lisää työkorkeutta painamalla. Vähennä Pienennä työkorkeutta painamalla. 28

129 Hallintalaite Konetoiminnot Roottorikorkeuden automatiikka Roottorikorkeuden automatiikka valvoo kaikkien roottorien työkorkeutta keskenään. Valikossa "Roottorikorkeuden automatiikan säätäminen" esivalitusta tilasta riippuen roottorien käyttäytyminen pääroottoriin nähden vaihtelee. Valittu tila näytetään tilarivillä. Kiinteä arvo -tilassa: Kiinteä arvo -tila: Roottorien työkorkeudet sopeutuvat pääroottorin työkorkeuteen. Jos vähintään yhden roottorin työkorkeus poikkeaa esivalitusta roottorista (pääroottori), näytetään näytössä yksi symboleista,, tai (esivalitusta roottorista riippuen). Painamalla toimintokuvakkeeseen kuuluvaa toimintopainiketta n.,0 sekunnin ajan sovitetaan poikkeavan roottorin työkorkeus pääroottorin työkorkeuteen. Vilkkuvasta nuolesta nähdään, minkä roottorin työkorkeutta parhaillaan sovitetaan. Keskeytä toimenpide painamalla haluamaasi painiketta. Kun kaikki roottorit on sovitettu pääroottorin työkorkeuteen, vastaava symboli (,, tai ) sammuu (esivalitusta roottorista riippuen) ja näytössä näkyy vakiosymboli (,, tai ) (esivalitusta roottorista riippuen). Määräarvo-tilassa: Määräarvo-tila: Kaikkien roottorien työkorkeuksia nostetaan ilmoitetun pääroottorin määrän verran. Jos vähintään yhden roottorin työkorkeutta muutetaan, näyttöön tulee yksi symboleista,, tai (esivalitusta roottorista riippuen). Painamalla toimintokuvakkeeseen kuuluvaa toimintopainiketta n.,0 sekunnin ajan sovitetaan kaikkien roottorien työkorkeus pääroottorin muutettuun määräarvoon. Näytössä vilkkuvasta nuolesta nähdään, minkä roottorin työkorkeutta parhaillaan sovitetaan. Keskeytä toimenpide painamalla haluamaasi painiketta. Kun kaikki roottorit on sovitettu pääroottorin määräarvoon, vastaava symboli (,, tai ) (esivalitusta roottorista riippuen) sammuu ja näytössä näkyy vakiosymboli (,, tai ) (esivalitusta roottorista riippuen). 29

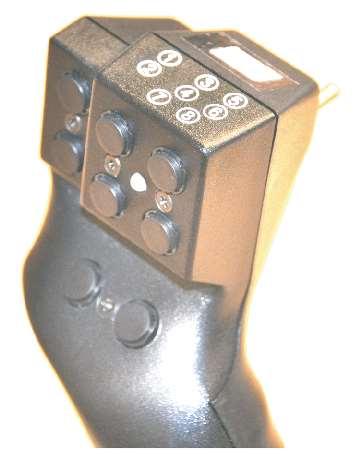

130 Hallintalaite Konetoiminnot 3.0 Koneen käyttö ohjaussauvalla 3.0. Lisätoiminnot (AUX) On olemassa terminaaleja, jotka tukevat ylimääräistä "Lisätoiminto" (AUX) -toimintoa. Sen avulla voidaan oheislaitteiden (esim. hallintavivun) ohjelmoitaville painikkeille kohdistaa liitetyn tietokoneen toimintoja. Yhdelle ohjelmoitavalle painikkeelle voidaan kohdistaa useampia erilaisia toimintoja. Kun painikekohdistukset on tallennettu, näytössä näkyvät vastaavat valikot terminaalia päälle kytkettäessä. Ohje Huomaa, että jotkut lisätoiminnot on konfiguroitu kaksoistoiminnolla. Suoritettava toiminto riippuu esivalitusta tilasta " "(katso luku "Lisätoimintojen yleiskuva" ). Lisätoimintojen yleiskuva: Lisätoiminnot: Selitys Esivalitusta käyttötilasta riippuen: "Leveyden säätö" -> suurempi leveydensäätö "Työkorkeus" -> esivalitun/-valittujen roottorin/roottorien työkorkeuden lisääminen Esivalitusta käyttötilasta riippuen: "Leveyden säätö" -> pienempi leveydensäätö "Työkorkeus" -> esivalitun/-valittujen roottorin/roottorien työkorkeuden laskeminen Kaikkien roottorien nosto Kaikkien roottorien lasku Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> vasemman eturoottorin nosto/lasku "Leveyden säätö" -> vasemman eturoottorin esivalinta "Työkorkeus" -> vasemman eturoottorin esivalinta; automatiikka käynnistyy > s Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> oikean eturoottorin nosto / lasku "Leveyden säätö" -> oikean eturoottorin esivalinta "Työkorkeus" -> oikean eturoottorin esivalinta; automatiikka käynnistyy > s Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> vasemman takaroottorin nosto/lasku "Leveyden säätö" -> vasemman takaroottorin esivalinta (käytettävissä vain, kun oikea takaroottori on esivalittu). "Työkorkeus" -> vasemman takaroottorin esivalinta; automatiikka käynnistyy > s 30

131 Hallintalaite Konetoiminnot Lisätoiminnot: Toiminto Esivalitusta käyttötilasta riippuen: "Roottorin nosto" -> oikean takaroottorin nosto / lasku "Leveyden säätö" -> oikean takaroottorin esivalinta (käytettävissä vain, kun vasen takaroottori on esivalittu). "Työkorkeus" -> oikea takaroottori on pääroottori Roottorien nosto / lasku pareittain (roottorit edessä tai takana) Käyttötila asetuksille "Työkorkeus, Roottorin nosto ja Leveyden säätö" (esivalinta kiertää ja näytetään terminaalissa). Suoravalinta tilalle "Roottorin nosto" Seuraavat lisätoiminnot ovat käytettävissä vain kohdassa Työnäyttö Roottorin nosto, käsikäyttö: Lisätoiminnot: Selitys Käsikäyttöön tai automaattiseen käyttöön vaihtaminen. Roottorin valinta Valitun roottorin saattaminen kellunta-asentoon Valitun roottorin ulosajo tunnustelevasti Valitun roottorin sisäänajo tunnustelevasti Valitun roottorin nosto tunnustelevasti Valitun roottorin lasku tunnustelevasti Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. 3

132 Hallintalaite Konetoiminnot Hallintavivun lisätoimintokohdistus Seuraavissa esimerkeissä on kyse suosituksesta. Hallintavivun kohdistus voidaan sovittaa omien toiveiden mukaan. Lisätietoja saat käytetyn terminaalin valmistajan käyttöohjeesta. Hallintavipu WTK Kytkin () taustapuolella yläasennossa (LED (2) palaa punaisena) 2 Kuva 72 Kytkin () taustapuolella keskimmäisessä asennossa (LED (2) palaa keltaisena) SW

133 Hallintalaite Konetoiminnot 2 Kuva 73 Kytkin () taustapuolella ala-asennossa (LED (2) palaa vihreänä) SW

134 Hallintalaite Konetoiminnot 2 ALL ALL SWN Kuva 74 34

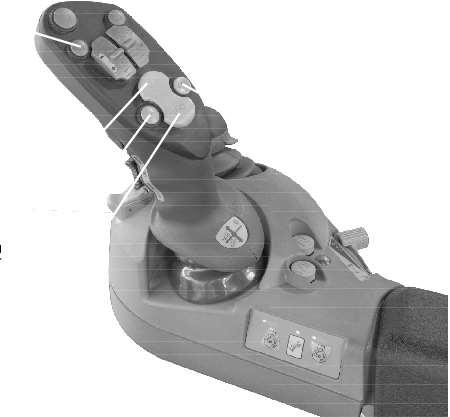

135 3.0.3 Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Hallintalaite Konetoiminnot Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. Kuva 75 35

136 Hallintalaite Valikot 4 Hallintalaite Valikot VAROITUS! Mikäli häiriöilmoituksia ei huomioida, on seurauksena henkilö- ja/tai konevahinkoja! Jos häiriöilmoituksia ei huomioida eikä häiriöitä korjata, saattaa seurauksena olla henkilövahinkoja ja/tai vakavia konevaurioita. Korjaa häiriö, kun häiriöilmoitus näytetään. Katso mahdolliset syyt ja niiden korjaus "Häiriöilmoitukset-luvusta". Jos häiriötä ei voida korjata, ota yhteyttä KRONE-asiakashuoltoon. 4. Valikkorakenne Päävalikko Alavalikko Nimitys Roottorikorkeuden automatiikka 3 Laskurit 3- Asiakaslaskurit 3-2 Kokonaislaskuri 4 ISOBUS-asetukset 4- Diagnoosi-lisätoiminto (AUX) Diagnoosi ajonopeuden näyttö/ ajosuunnan näyttö Taustavärin säätö 4-7 Painikkeiden määrän vaihtaminen 4-9 Vaihto terminaalien välillä 36

137 Hallintalaite Valikot Päävalikko Alavalikko Nimitys 5 Asetukset 5- Anturitesti 5-2 Käyttölaitetesti : 5-5 Häiriöluettelo Info 5-6 Asentaja 37

138 Hallintalaite Valikot 4.2 Toistuvat symbolit Valikkotasossa/valikoissa navigointia varten näkyvät yhä uudelleen seuraavat symbolit. Symboli Nimitys Selitys Nuoli ylös Siirry ylös valitaksesi jotakin. Nuoli alas Siirry alas valitaksesi jotakin. Nuoli oikealle Siirry oikealle valitaksesi jotakin. Nuoli vasemmalle Siirry vasemmalle valitaksesi jotakin. Levyke Tallenna asetus. ESC DEF Anturitesti Käyttölaitetesti Levyke Plus Miinus Nuoli oikealle Nuoli vasemmalle Poistu valikosta tallentamatta. Pidempään painamalla kutsutaan esiin viimeksi esiin kutsuttu työnäyttö. Palauta tehdasasetuksille. Pikapääsy anturitestiin, tästä valikosta vastaaville antureille. Pikapääsy käyttölaitetestiin, tästä valikosta vastaaville käyttölaitteille. Tila tai arvo on tallennettu. Arvon korottaminen. Arvon laskeminen. Näytä seuraava tila. Näytä edellinen tila. 38

139 Hallintalaite Valikot 4.3 Valikkotason haku näyttöön Kuva 76 CCS00003_3 CCS00044 Paina kutsuaksesi valikkotason esiin työnäytöstä käsin. Valikkotaso on jaettu koneen varustelusta riippuen seuraaviin valikkoihin: Valikkotaso on jaettu seuraaviin päävalikoihin: Päävalikko Nimitys Päävalikko "Roottorin työkorkeuden automatiikka" Päävalikko 3 "Laskurit" Päävalikko 4 "ISOBUS-asetukset" Päävalikko 5 "Asetukset" 39

140 Hallintalaite Valikot 4.3. Valikoiden valitseminen BETA II -terminaalilla varustetussa mallissa < < < < Ack Kuva 77 IBT00004 Valikot voidaan valita joko navigoimalla harmailla pinnoilla sijaitsevien symbolien vieressä olevilla painikkeilla (2), (3) ja (4) ja vahvistamalla valinta tai valitsemalla valikot suoraan vierityspyörällä (5). Painikkeilla Navigoi valikkoon () painikkeilla ja, paina painikkeita (2) niin kauan, kunnes olet saapunut haluamaasi valikkoon. Valittu valikko näytetään harmaalla pohjalla ja vihreällä kehyksellä. Vahvista valikko painamalla. Valikko avautuu. Poistu jälleen valikosta painamalla. Valikko sulkeutuu. Ohje Jos painiketta painetaan liian kauan, valikkotaso suljetaan ja työnäyttö avataan. Tämän mallin mukaisesti suoritetaan myös muita toimintoja, jotka on kuvattu symboleilla harmaille pinnoille. Tässä luvussa puhutaan "valitsemisesta", kun halutaan suorittaa harmaalla pinnalla oleva toiminto. 40

141 Vierityspyörän avulla Navigoi vierityspyörällä (5) valikkoon. Valittu valikko näytetään harmaalla pohjalla ja vihreällä kehyksellä. Vahvista valikko painamalla. Valikko avautuu. Poistu jälleen valikosta painamalla. Valikko sulkeutuu. Hallintalaite Valikot Ohje Jos painiketta painetaan liian kauan, valikkotaso suljetaan ja työnäyttö avataan. Tämän mallin mukaisesti suoritetaan myös muita toimintoja, jotka on kuvattu symboleilla harmaille pinnoille. Tässä luvussa puhutaan "valitsemisesta", kun halutaan suorittaa harmaalla pinnalla oleva toiminto. 4

142 Hallintalaite Valikot ISOBUS-terminaalilla varustetussa mallissa ESC 4 F7 F8 F9 2 F F2 F3 3 F0 F4 F F5 F2 F6 IBT000054_ Kuva 78 Valikot voidaan valita joko harmailla pinnoilla olevien symbolien vieressä olevilla painikkeilla (3) tai navigoimalla suoraan kosketuskäytettävän näytön harmaiden pintojen symboleilla (2) ja vahvistamalla valinta tai valitsemalla valikot suoraan vierityspyörällä (4). Symboleilla tai painikkeilla Navigoi valikkoon () painamalla symboleja / tai painikkeita F/F2, kunnes haluttu valikko on saavutettu. Valittu valikko näytetään harmaalla pohjalla ja vihreällä kehyksellä. Avaa valikko painamalla symbolia tai painiketta F3. Poistu jälleen valikosta painamalla symbolia tai painiketta F5. Valikko sulkeutuu. Tämän mallin mukaisesti suoritetaan myös muita toimintoja, jotka on kuvattu symboleilla harmaille pinnoille. Tässä luvussa puhutaan "valitsemisesta", kun halutaan suorittaa harmaalla pinnalla oleva toiminto tai avata valikko. Vierityspyörän avulla Navigoi vierityspyörällä (4) valikkoon. Valittu valikko näytetään harmaalla pohjalla ja vihreällä kehyksellä. Avaa valikko painamalla symbolia tai painiketta F3. Poistu jälleen valikosta painamalla symbolia tai painiketta F5. Valikko sulkeutuu. 42

143 Hallintalaite Valikot 4.4 Arvon muuttaminen Koneen konfigurointia varten on syötettävä tai muutettava arvoja valikoissa. BETA II -terminaalilla varustetussa mallissa Arvojen syöttämistä varten on olemassa kaksi erilaista mahdollisuutta: vierityspyörän avulla valitsemalla painike ja ISOBUS-terminaalilla varustetussa mallissa muutettavat arvot on merkitty näyttöön sinisellä. Arvojen syöttämistä varten on olemassa kolme erilaista mahdollisuutta: vierityspyörän avulla (mikäli olemassa) valitsemalla painike ja napsauttamalla sinistä arvoa kosketuskäytettävässä näytössä Kun valikossa napsautetaan numeerista arvoa, näyttöön aukeaa uusi syöttöikkuna. Arvon syöttämistä varten on olemassa kolme erilaista esitysmuotoa. Lisätietoja arvojen syöttämisestä löytyy mukana toimitetusta terminaalin käyttöohjeesta. Esimerkkejä Vierityspyörän avulla Valitse vierityspyörällä muutettava arvo. Valintakenttä korostetaan värillisenä. Paina vierityspyörää. Näyttöön avautuu syöttöikkuna. Lisää tai laske arvoa vierityspyörää pyörittämällä. Tallenna arvo painamalla vierityspyörää. Asetus otetaan käyttöön, syöttöikkuna sulkeutuu. Plus-/miinuspainikkeilla Lisää arvoa valitsemalla. Laske arvoa valitsemalla. Tallenna arvo valitsemalla. Asetus tallennetaan, syöttöikkuna sulkeutuu. Arvon avulla (ISOBUS-terminaalilla varustetussa mallissa) Napsauta muutettavaa arvoa (sinisellä korostettu) kosketuskäyttöisessä näytössä. Näyttöön avautuu syöttöikkuna. Suurenna/pienennä arvoa. Tallenna arvo valitsemalla. Asetus tallennetaan, syöttöikkuna sulkeutuu. 43

144 Hallintalaite Valikot 4.4. Koneasetusten esiinkutsuminen ja tallentaminen Valikoissa voidaan valita eri koneasetusten välillä. Ylärivin symboli osoittaa, että näkyvä koneasetus on tallennettu. Kutsu esiin seuraava koneasetus valitsemalla. Kutsu esiin edellinen koneasetus valitsemalla. Tallenna koneasetus valitsemalla. Asetettu koneasetus tallennetaan ja symboli Poistu valikosta painamalla. tulee näkyviin yläriville. 44

145 Hallintalaite Valikot 4.5 Valikko "Roottorin työkorkeuden automatiikka" Kuva 79 CCS00040 /2 CCS000_2 Edellytys: Valikkotaso on kutsuttu. Avaa valikko painamalla. Näytössä näkyy valikko "Roottorin työkorkeuden automatiikka". Symboli Nimitys Selitys Roottorin työkorkeuden nollaus Roottorin työkorkeuden näytön palauttaminen nollaan. 45

146 Hallintalaite Valikot 4.6 Valikko 3 "Laskurit" 3- Kuva 80 CCS00040 CCS0003_ Edellytys: Valikkotaso on kutsuttu. Avaa valikko painamalla. Näytössä näkyy valikko 3 "Laskurit". Valikko 3 "Laskurit" on jaettu koneen varustuksesta riippuen seuraaviin valikkoihin: Symboli Nimitys Valikko 3- Asiakaslaskurit Valikko 3-2 Kokonaislaskuri 46

147 Hallintalaite Valikot 4.6. Valikko 3- "Asiakaslaskurit" 3-3- n : Kuva 8 CCS0003_ 9 0 CCS0004_3 Edellytys: Valikko 3 "Laskurit" on näytössä. Avaa valikko painamalla. Näyttö näyttää "Asiakaslaskuri"-valikon. Symboli Nimitys Selitys Asiakaslaskurit Asiakaslaskurit - 20 Aktivoitu asiakaslaskuri on vihreä, deaktivoidut asiakaslaskurit ovat harmaita. Valittu asiakaslaskuri sijaitsee linjojen välissä. Valitun asiakaslaskurin ei tarvitse olla aktivoituna. Asiakaslaskurin vieressä olevaa nimeä voidaan koskettaa. Nimeä näpäyttämällä näyttöön avautuu syöttömaski. Symbolia näpäyttämällä kutsutaan esiin yksityiskohtalaskuri. 47

148 Hallintalaite Valikot Valikko 3- "Yksityiskohtalaskuri" 3- n : 2 : Kuva Edellytys: Valikko 3- "Asiakaslaskurit" on näytössä. Kutsu yksityiskohtalaskuri esiin painamalla Kutsu esiin asiakaslaskurit painamalla Symboli Nimitys Selitys 2 : 2 : 2 : Poista valitun asiakaslaskurin arvot. Yksityiskohtalaskuri näyttö CCS0004_3 2 :.. h Nimeä ei poisteta. Valitulle asiakaslaskurille näytetään laskurien lisätietoja. Asiakaslaskurin näyttö Näytetään luettelo kaikista asiakkaista. CCS00035_ Symboli Nimitys Selitys h h h Asiakaslaskurit Asiakaslaskurit - 20 Aktivoitu asiakaslaskuri on vihreä. Käyttötuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle. Työtuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Sekuntikello Kytketään tilarivin kautta päälle/pois päältä. Kokonaispinta-alalaskuri Laskee heti, kun vähintään yksi roottori on kellunta-asennossa. Nimi Asiakaslaskurin nimen antaminen/muuttaminen Jokaiselle asiakkaalle voidaan luoda asiakaslaskuri. Nimessä saa olla enintään 5 merkkiä. Kosketuskelpoinen 48

149 Hallintalaite Valikot Asiakaslaskurin aktivointi Edellytys: Yksityiskohtalaskuri on kutsuttu esiin. Valitse asiakaslaskuri painamalla painiketta tai. Aktivoi asiakaslaskuri painamalla. Uusi aktivoitu asiakaslaskuri muuttuu vihreäksi. Asiakaslaskurin nollaaminen Valitse asiakaslaskuri painamalla tai (asiakaslaskurin ei tarvitse olla aktivoituna). Nollaa asiakaslaskuri painamalla. Nimeä ei poisteta. Asiakaslaskurit: Nimen antaminen/muuttaminen Paina "Nimi". Syöttöikkuna avautuu. Syötä nimi näppäimistöllä. Tallenna nimi painamalla. Jos haluat poistua syöttöikkunasta tallentamatta, paina. 49

150 Hallintalaite Valikot Valikko 3-2 "Kokonaislaskuri" Kuva 83 Edellytys: Valikko 3 "Laskurit" on näytössä. CCS0006_2 2 CCS00036_ Avaa valikko painamalla Näyttö näyttää "Kokonaislaskuri"-valikon. Symboli Nimitys Selitys Kokonaistuntilaskuri Ei nollattavissa 2 h h Käyttökausilaskuri Käyttökausilaskuri 2 Kokonaiskäyttötuntilaskuri Nollattavissa Nollattavissa Laskee heti, kun elektroniikka on kytketty päälle. Kokonais-työtuntilaskuri Laskee heti, kun elektroniikka on kytketty päälle ja vähintään yksi roottori ei ole kuljetusasennossa. Pysähtyy heti, kun kaikki roottorit ovat kuljetusasennossa. Pinta-alan kokonaislaskuri Laskee heti, kun elektroniikka on kytketty päälle. Käyttökausilaskurin tai käyttökausilaskurin 2 nollaus Nollaa käyttökausilaskuri painamalla Nollaa käyttökausilaskuri 2 painamalla

151 Hallintalaite Valikot 4.7 Valikko 4 "ISOBUS-asetukset" 4- Kuva 84 CCS00040 CCS0004 Edellytys: Valikkotaso on kutsuttu. Avaa valikko painamalla. Näyttö näyttää valikon "ISOBUS-asetukset". Valikko "ISOBUS-asetukset" on jaettu koneen varustuksesta riippuen seuraaviin valikkoihin: Symboli Nimitys Diagnoosi-lisätoiminto (AUX) Diagnoosi ajonopeuden näyttö / ajosuunnan näyttö Taustavärin säätö Painikkeiden määrän vaihtaminen Vaihto terminaalien välillä 5

152 Hallintalaite Valikot 4.7. Valikko 4- "Diagnoosi-lisätoiminto (AUX)" 4-4- Kuva 85 CCS0004 ZX400058_ Edellytys: Valikko 4 "ISOBUS-asetukset" on näytössä. Avaa valikko painamalla. Näytössä näkyy valikko "Diagnoosi-lisätoiminto (AUX)". Näytössä näkyy ohjaussauvan kuva. Kun ohjaussauvan toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. 52

153 4.7.2 Valikko 4-2 "Diagnoosi ajonopeuden näyttö/ajosuunnan näyttö" 4- Hallintalaite Valikot 4-2 CCS0004 DATA OFF 550 UPM 0 70 km/h 40 m 0 69 km/h 39 m Kuva 86 Edellytys: Valikko 4 "ISOBUS-asetukset" on näytössä. CCS00042 Avaa valikko painamalla. Näyttö näyttää valikon "Diagnoosi ajonopeuden näyttö / ajosuunnan näyttö". Symboli Nimitys Pyöräpohjainen nopeus Maapohjainen nopeus Voimanottoakselin kierrosluku <--- 0 Ajo eteenpäin 0 ---> Peruutus 53

154 Hallintalaite Valikot Alavalikko 4-3 Taustavärin säätö Kuva 87 Edellytys: Valikko 4 "ISOBUS-asetukset" on näytössä. Avaa valikko painamalla. Näyttö näyttää "Taustavärin säätö" -valikon. CCS0004 /2 CC00095 Voidaan valita kahden tilan välillä. Symboli Nimitys Selitys Taustaväri valkoinen Suositeltu päiväksi. Taustaväri harmaa Suositeltu yöksi. 54

155 Hallintalaite Valikot Valikko 4-7 "Painikkeiden määrän vaihtaminen" Ohje Valikko 4-7 näkyy vain ISOBUS-terminaaleissa, joissa on alle 0 painiketta. Valikossa 4-7 asetetaan työnäyttö (alle 0 painiketta omaaville ISO-terminaaleille) 5 painikkeelle tai 0 painikkeelle. Vaihdettaessa 0 painikkeelle tallennetaan virtuaalisesti lisää painikkeita, joihin päästään selaamalla. Ohje Suosittelemme alle 0 painikkeen ISOBUS-terminaalissa lisäksi ISOBUS-ohjaussauvaa, jonka avulla kiinnitetyn työkoneen ohjaus on helppoa. Ohjaussauvan toiminnot löytyvät luvusta "Esimerkki ohjaussauvan toiminnoista" Kuva 88 Edellytys: Valikko 4 "ISOBUS-asetukset" on näytössä. CCS0004 /2 CC00075_ Avaa valikko painamalla. Näyttö näyttää valikon "Painikkeiden määrän vaihtaminen". Ajankohtainen tila näytetään symbolina. Symboli Nimitys 5 painiketta 0 painiketta 55

156 Hallintalaite Valikot Valikko 4-9 "Vaihto terminaalien välillä" Ohje Valikko 4-9 näkyy vain, jos liitettynä on useampia ISOBUS-terminaaleja. Valikon 4-9 kautta voidaan vaihtaa seuraavaan liitettyyn terminaaliin (aina sen mukaan, montako terminaalia on liitetty). Ensimmäisellä vaihtokerralla ladataan koneen asetukset seuraavaan terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan terminaalin muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä terminaalissa. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi käytetty terminaali ei ole enää käytettävissä, uudelleenkäynnistys viivästyy, koska järjestelmä etsii uuden terminaalin ja lataa ominaisvalikot terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja. 4- Kuva 89 Edellytys: Valikko 4 "ISOBUS-asetukset" on näytössä. CCS0004 Vaihda seuraavaan terminaaliin painamalla. 56

157 Hallintalaite Valikot 4.8 Valikko 5 "Asetukset" 5-2 : Kuva 90 CCS00040 CCS00077_ Edellytys: Valikkotaso on kutsuttu. Avaa valikko painamalla. Näytössä näkyy valikko "Asetukset". Valikko "Asetukset" on jaettu koneen varustuksesta riippuen seuraaviin valikkoihin: Symboli Nimitys Valikko 5- "Anturitesti käsin" Valikko 5-2 "Käyttölaitetesti käsin" 2 : Valikko 5-4 "Häiriöluettelo" Valikko 5-5 "Info" Valikko 5-6 "Asentaja" 57

158 Hallintalaite Valikot 4.8. Valikko 5- Anturitesti käsin : B B Kuva 9 CCS00077_ B 3 B : CCS00043 Käsin tehtävässä anturitestissä tarkastetaan, onko koneeseen asennetuissa antureissa vikoja, ja lisäksi voidaan käsin tehtävässä anturitestissä anturit säätää oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Huomio! Anturitestin aikana ei voimanottoakseli saa pyöriä. Edellytys: Valikko 5 "Asetukset" on näytössä. Avaa valikko painamalla. Näyttö näyttää "Anturitesti"-valikon. 58

159 Hallintalaite Valikot Testaa anturi 5-5- B B 2 B : B 2 2 : B 3 B CCS00043 B 3 CCS0008_ Kuva 92 Anturin testaamiseksi on painettava anturin symbolia. Näyttöön aukeaa syöttömaski "Anturitesti". Symboli Nimitys Selitys Valitse edellinen anturi Valitse seuraava anturi 2 : 2 : Sulje anturitestin syöttömaski Avaa anturitestin syöttömaski Kutsutaan esiin valikko "Anturitesti". Näyttöön avautuu syöttömaski "Anturitesti". Valikosta poistuminen ESC-painiketta painamalla keskeytetään syötöt ja toiminnot. Suoritettuja muutoksia ei tallenneta ja aikaisemmin voimassa oleva arvo säilytetään. Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. 59

160 Hallintalaite Valikot Namur-anturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturin symboli Kuvaus B B Vasen eturoottori (VL) B2 B3 B4 B 2 B 3 B 4 Oikea eturoottori (VR) Vasen takaroottori (HL) Oikea takaroottori (HR) B0 B 0 Vasemman eturoottorin (VL) korkeus B B Oikean eturoottorin (VR) korkeus B2 B 2 Vasemman takaroottorin (HL) korkeus B3 B 3 Oikean takaroottorin (HR) korkeus B4 B 4 Kuljetusasento vasen eturoottori (VL) B5 B 5 Kuljetusasento oikea eturoottori (VR) B25 B25 Voimanottoakselin kierrosluku Tila (state): kytketty (metalli) 2 ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku 60

161 Hallintalaite Valikot Syöttöjännitteiden diagnoosi Kuva93 Nro Symboli Nimitys U U Syöttöjännite Halutut jännitteet Näyttö Asetusalue 2V yht 2-4,5 V 2V Term 2-4,5 V 2V Si 2-4,5 V 2V ana 2-4,5 V 8V dig 8,5-9, V 2V Pow2 2-4,5 V 2 V Pow3 2-4,5 V 6

162 Hallintalaite Valikot Käyttölaitetesti VAROITUS! Käyttölaitteiden virroitus aiheuttaa toimintojen suorittamisen suoraan. Tämä saattaa aiheuttaa koneen osien tahattoman liikkeelle lähdön, henkilöihin osumisen ja vakavia vammoja. Kytke voimanottoakseli pois päältä. Deaktivoi traktorin hydrauliikka. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Suoraita käyttölaitetesti ainoastaan turvallisesta paikasta liikkuvien koneenosien ulkopuolella. Varmista, ettei vaara-alueella oleskele ketään. VAROITUS! Käyttölaitteiden virroitus aiheuttaa toimintojen suorittamisen suoraan. Tämä saattaa aiheuttaa koneen osien tahattoman liikkeelle lähdön, henkilöihin osumisen ja vakavia vammoja. Käyttölaitetestiä varten koneen on oltava työasennossa. 62

163 Hallintalaite Valikot Valikko 5-2 Käyttölaitetesti käsin Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOMIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan on oltava deaktivoitu. 5-2 : 5-2 Kuva 94 Edellytys: Valikko 5 "Asetukset" on näytössä. CCS00077_ CCS00020_ Avaa valikko painamalla. Näytössä on valikko "Käyttölaitetesti käsin". 63

164 Hallintalaite Valikot Digitaalisten käyttölaitteiden diagnoosi Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja käyttölaitteen testi on mahdollinen (katso taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan pistokkeen LED tarkistaa suoraan käyttölaitteesta. Paina toimintopainiketta Mahdolliset digitaaliset käyttölaitteet (koneen varustuksen mukaan) Nro Symboli Kuvaus Nro Symboli Kuvaus Y Y0 Takaleveydensäädön sisäänajo Y 2 Y02 Oikean takaroottorin nosto Y 3 Y03 Takaleveydensäädön ulosajo Y 4 Y04 Vasemman takaroottorin nosto Y 5 Y05 Oikean etuleveydensäädön sisäänajo Y 6 Y06 Vasemman etuleveydensäädön sisäänajo Y 7 Y07 Oikean etuleveydensäädön ulosajo Y 8 Y08 Vasemman etuleveydensäädön ulosajo Y 9 Y09 Oikean eturoottorin lasku Y0 Y0 Oikean eturoottorin nosto Y Y Vasemman eturoottorin nosto Y2 Y2 Vasemman eturoottorin lasku Y4 Y4 FKT Toimintoventtiili Y5 Y5 Vasemman eturoottorin kellunta-asento Y6 Y6 Oikean eturoottorin kellunta-asento Y7 Y7 Vasemman takaroottorin kellunta-asento Y8 Y8 Oikean takaroottorin kellunta-asento K0 K0 Moottorin vaihtorele Nro Symboli Kuvaus Nro Symboli Kuvaus Y 20 Y20 Vasemman eturoottorin kellunta-asento Y 2 Y2 Oikean eturoottorin kellunta-asento Y 34 Y34 Oikean / vasemman eturoottorin kelluntaasento Tila (state) ON OFF FUSE Nimitys Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Ei syöttöjännitettä, sulake todennäköisesti viallinen. Ei määritelty vikatila 64

165 Hallintalaite Valikot Moottorit Ohje Moottori kytkeytyy automaattisesti päälle heti, kun yhtä toiminnon painetaan. painikkeista 5-2 M0 M M02 M M03 M Kuva 95 Nosta roottori painamalla. Laske roottori painamalla. CCS0002_ Nro Anturi-symboli Kuvaus M0 M0 M Moottori (EV) edessä vasemmalla M02 M03 M04 M02 M M03 M M04 M Moottori (EO) edessä oikealla Moottori (TV) takana vasemmalla Moottori (TO) takana oikealla Tila (status): Käyttölaite päällä Käyttölaite pois päältä 65

166 Hallintalaite Valikot Valikko 5-4 "Häiriöluettelo" : Kuva 96 h : 06 h : 05 h : 48 h : 5 h : 32 h : 3 h : 05 h : 23 h CC00064_ Edellytys: Valikko 5 "Asetukset" on näytössä. 2 :. Avaa valikko painamalla Näytössä näkyy valikko "Häiriöluettelo". Nro/Symboli Nimitys Selitys ) Juokseva numerointi h Häiriönumero Häiriön kuvaus, katso "Häiriöilmoitukset". Tuloaika Kokonaiskäyttötuntilaskurin mukaan 66

167 Hallintalaite Valikot Valikko 5-5 "Ohjelmisto-info" 5-2 : 5-5 AEFCertified 4- CCS00077_ SW: : ISO 2: CCS00022_2 Kuva 97 CCS0004 Edellytys: Päävalikko 5 "Asetukset" on kutsuttu esiin. Paina valikon avaamiseksi. Näyttö näyttää "Info"-valikon. SW Koneen ohjelmiston kokonaisversio Tietokoneen versio ISO ISO-ohjelmistoversio 67

168 Hallintalaite Valikot Valikko 5-6 "Asentaja" 5-2 : Kuva 98 Edellytys: Valikko 5 "Asetukset" on näytössä. Avaa valikko painamalla. "Asentaja"-valikko on suojattu salasanalla. Näyttöön tulee salasanan kysely. CCS00077_ CC000052_ 68

169 Hallintalaite Valikot 4.9 Häiriöilmoitukset VAROITUS! Mikäli häiriöilmoituksia ei huomioida, on seurauksena henkilö- ja/tai konevahinkoja! Jos häiriöilmoituksia ei huomioida eikä häiriöitä korjata, saattaa seurauksena olla henkilövahinkoja ja/tai vakavia konevaurioita. Korjaa häiriö, kun häiriöilmoitus näytetään. Katso mahdolliset syyt ja niiden korjaus "Häiriöilmoitukset-luvusta". Jos häiriötä ei voida korjata, ota yhteyttä KRONE-asiakashuoltoon. CC000053_2 Kuva 99 Jos koneessa esiintyy häiriö, näyttöön tulee häiriöilmoitus. Samanaikaisesti annetaan akustinen signaali (jatkuva äänimerkki). Häiriön kuittaaminen: Kuittaa häiriö painamalla. Akustinen signaali pysäytetään. Jos häiriö ilmaantuu uudelleen, myös häiriöilmoitus tulee jälleen näkyviin. 69

170 Hallintalaite Valikot 4.9. Yleiset häiriöilmoitukset Nro/symboli Mahdollinen syy A0/50 Tietokoneen pistosulake on FUSE viallinen. 2V Pow2 Oikosulku jännitelähdöissä +2V2FU_L A02/502 FUSE 2V Pow3 Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +2V3FU_L Korjaus Tarkista liitännän mahdollinen oikosulku ja vaihda sulake. Tarkista liitännän mahdollinen oikosulku. Sulake palautuu itsestään jäähtymisen jälkeen. A03/503 A05/505 A4/54 LOW A5/55 High CAN-virhe Käytön ja koneen välisessä CAN-väylässä on ollut katkos. Kontaktivika yhteydessä näyttöön. CAN-yhteys on katkennut tietokoneen ja Krone-I/0- tietokoneen välillä. CAN-yhteysjohto viallinen. Krone-I/0-tietokone ei ole aktiivinen. Alijännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. Traktorin 2 V:n tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein. Ylijännite Traktorin laturi on viallinen. Tarkista näytön johto. Tarkista CAN-johdotus. Vaihda Krone-I/0-tietokone. Liitä KRONE-liitäntäjohto suoraan traktorin akkuun. Tarkasta laturi. 70

171 Hallintalaite Valikot Loogiset häiriöilmoitukset Nro/symboli syy Korjaus M02 M02 Roottori ei enää kellunta-asennossa. Saata roottori kellunta-asentoon. M05 M05 Vasen eturoottori ei ole kuljetusasennossa. Saata vasen eturoottori kuljetusasentoon. M06 M06 Oikea eturoottori ei ole kuljetusasennossa. Saata oikea eturoottori kuljetusasentoon. M2 M2 MAX Voimanottoakselin kierrosluku on liian korkea. Laske voimanottoakselin kierroslukua. M6 M6 M7 M7 M8 M8 Roottorin työkorkeuden moottori on estynyt. Anturi on asetettu väärin. Älä aja pidempään rajoitinta (ylä/ala) vasten. Säädä anturi. M9 M9 M20 M20 M2 M2 M22 M22 Roottorit nostetaan päisteasentoon, mutta anturi ei tunnista sitä. Tarkista hydrauliikkasyöttö. Tarkista käyttölaitteet. M23 M23 7

172 Hallintalaite Valikot Fysikaaliset häiriöilmoitukset Nro/symboli Anturi Mahdollinen syy Korjaus 0 0 B Roottori etuvasen B2 Roottori etuoikea B3 Roottori takavasen B4 Roottorin takaoikea 0 0 B0 Roottorin työkorkeus, roottori etuvasen B Roottorin työkorkeus, roottori etuoikea Anturi tai tulojohto viallinen. Suorita anturitesti. Tarkasta anturi ja tulojohto vaurioiden varalta. 2 2 B2 Roottorin työkorkeus, roottori takavasen 3 3 B3 Roottorin työkorkeus, roottori takaoikea 4 4 B4 Kuljetusasento, roottori etuvasen 5 5 B5 Kuljetusasento, roottori etuoikea Voimanottoakseli B25 n kierrosluku 72

173 Työskentely ja kuljetusajo 5 Työskentely ja kuljetusajo VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Traktorin lukitsemattomien ohjausventtiilien aiheuttama onnettomuusvaara. Lukitsemattomat ohjausventtiilit voivat aktivoida koneen komponentteja vahingossa. Tämä voi aiheuttaa vakavia onnettomuuksia. Toimintojen tahattoman laukaisemisen estämiseksi on traktorin ohjausventtiilien oltava kuljetus-maantieajossa vapaa-asennossa ja lukittuna. VAROITUS! Vaarat kaarreajoissa kone kiinnitettynä Kaarreajossa kiinnitetty kone kaartuu pidemmälle ulospäin kuin traktori. Tämä voi aiheuttaa onnettomuuksia. Huomioi suurempi kääntöalue. Huomioi henkilöt, vastaantuleva liikenne ja esteet kääntyessäsi. Ohje 4 metrin kuljetuskorkeus saavutetaan, kun kannatinpyörästö (akselin hydraulisylinteri) on liitetty alimpaan asentoon ja ajettu täysin sisään ja vetovarsi (tai kuulakiinnitys) on laskettu niin alas, että poikittaispalkin ja ajoradan pinnan välillä on vapaata tilaa 50 mm ja rengastus 500/50 7 on asennettu 73

174 Työskentely ja kuljetusajo 5. Maantieajon valmistelut Kuva 00 SWN Tarkista ennen maantieajoa, että kone on ripustettu täydellisesti ja oikein. voimanottoakseli on sammutettu ja roottorit ovat pysähtyneet. roottorit on lukittu paikoilleen (koneen oikea ja vasen puoli). suojakaaret on saatettu kuljetusasentoon. roottorit on nostettu ylös rajoittimeen asti. kannatinvarret on ajettu sisään rajoittimeen asti. kaikki hydrauliset hallintaventtiilit ovat vapaa-asennossa. piikkisuojukset on työnnetty niihin piikkeihin, jotka ovat kuljetusasennossa alle 2 m:n korkeudessa (koneen oikea ja vasen puoli). käyttö on sammutettu. sulkuhana () vapaassa paluussa on suljettu. valolaitteet toimivat. paineilmajarru on liitetty. seisontajarru on vapautettu. 5.. Kiinnitys vetovarsiin Vetovarsia on laskettava maantiekuljetusta varten 300 mm (vetovarsien kytkentätappien korkeus n. 50 mm) Kuulakiinnitys (Ø 80) Ohje Aisoja nostettaessa/laskettaessa koneen seisontajarrun täytyy olla vapautettu ja traktorin jalkajarru ei saa olla päällä. Varo, rinteessä kone saattaa lähteä vierimään Konetta on laskettava maantiekuljetusta varten aisan avulla n. 300 mm. aisan noston sulkuhana (keltainen 2-) on suljettu. 74

175 Käyttö 6 Käyttö VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". HUOMIO! Älä peruuta työkäytön aikana. Vaikutus: Koneen vauriot. Kone on suunniteltu eteenpäinajoa varten. Kun kone on päällä ja työasennossa, älä koskaan aja takaperin. Nosta ensin roottori ylös. 6. Ylikuormitussuoja 2 SW Kuva 0 Koneessa on ylikuormitussuojana nokkakytkimet. Ne sijaitsevat takaroottoreissa sivulla olevassa voimanotossa () eturoottoreissa jakovaihteiston nivelakselissa (2) Ylikuormituksen hetkellä niistä kuuluu voimakasta rätinää. Tällöin ne luistavat ja vääntömomentti välittyy sykäyksittäin. Jotta ylikuormitussuoja ei kulu ennenaikaisesti, kytke nivelakseli pois päältä välittömästi nokkakytkimien luistaessa. Ohje Ylikuormitussuojaan ei saa tehdä muutoksia. Takuu raukeaa, jos tehtaalla asennetun ylikuormitussuojan tilalle asennetaan jokin muu laite! 75

176 Käyttö 6.2 Kuljetuksesta työasentoon Vaara! Koneen lasku työasentoon! Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Koneen saa laskea vasta, kun on varmistettu, ettei koneen liikealueella ole henkilöitä, eläimiä tai esineitä. Kytke voimanottoakseli päälle vasta, kun kone on työasennossa, käännettävät piikkivarret käännettynä työasentoon ja suojakaaret käännetty alas. 6.3 Piikkisuojuksien poistaminen piikeistä Kuva 02 Irrota piikkisuojukset () piikeistä ja kiinnitä ne niille varattuihin pidikkeisiin (2). 2 SW

177 Käyttö 6.4 Kannatinvarsien laskeminen työasentoon Kuva 03 SW Kiinnitys vetovarsiin Avaa vapaan paluun sulkuhana () ennen vaihtoa kuljetusasennosta työasentoon. Vetovarsia on nostettava n. 300 mm (vetovarsien kytkentätappien korkeus n. 85 mm). Kytke hydrauliikkajärjestelmä paineelle. Kytke hallintalaite toimintaan. Laske roottoreita (katso luku Komfort- / Medium -hallintalaite "Roottorien lasku päisteasentoon / kaikkien roottoreiden lasku työasentoon") Kuulakiinnitys (Ø 80) Avaa vapaan paluun sulkuhana () (Clip sininen ) ennen vaihtoa kuljetusasennosta työasentoon. Avaa aisan noston sulkuhana (Clip punainen 4). Konetta on nostettava työkäyttöä varten n. 300 mm aisoja nostamalla (Clip punainen 4). Kytke hydrauliikkajärjestelmä paineelle. Kytke hallintalaite toimintaan. Laske roottoreita (katso luku Komfort- / Medium -hallintalaite "Roottorien lasku päisteasentoon / kaikkien roottoreiden lasku työasentoon"). 77

178 Käyttö 6.5 Piikkivarsien kääntö työasentoon Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Roottorin lukituksen avaaminen SW Kuva 04 Laske kannatinvarret työasentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Vapauta roottorin lukitus vapauttamalla vetojousi () piikin kiinnittimestä (2). Ripusta vetojousi kiinnitysaukkoon (3). 78

179 Käyttö Kuva 05 Vedä sokka () irti. Vedä tappi (2) ulos. Käännä piikkivarret (3) työasentoon. Työnnä tappi (2) paikoilleen ja varmista se sokalla (). SW70000 Ohje Työnnä tappi (2) aina sisään ylhäältä päin, kun piikkivarsi on roottorin etuosassa (piikit koskettavat maahan). Varmista, että sokka () lukittuu aina oikein paikoilleen (sokan renkaan on sijaittava varren urassa). Ohje (Asennettujen lautasjousten aiheuttaman) esijännityksen vuoksi on piikkivarsia työasentoon käännettäessä käytettävä n. 20 kg:n käsivoimaa, jotta tappi (2) voidaan työntää paikoilleen (katso luku Asetukset "Lautasjouset käännettävissä piikkivarsissa"). 79

180 Käyttö 6.6 Suojakaaren asettaminen työasentoon Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan SW400_48 Kuva 06 Käännä ulommat suojakaaret () alas ja varmista ne tappien (2) ja sokkien (3) avulla. 6.7 Työkorkeuden säätö Roottorien työkorkeutta säädetään roottorien yläpuolella sijaitsevien sähkömoottorien avulla. Piikkien kärkien tulisi koskea kevyesti maahan. Suorita käytössä korjaus tarvittaessa mahdollisuuksien mukaan ajon aikana. Ohje Työkorkeutta tulisi säätää käytön aikana. Perussääntöjä: Jos säätö on liian korkea, rehua ei nosteta puhtaasti. Liian alas säädettyinä on olemassa rehun likaantumisen, nurmen vahingoittumisen ja kaksoispiikkien suuremman kulumisen vaara. 2 Työkorkeutta säädetään hallintalaitteen avulla (katso luku Komfort / Medium -hallintalaite "Roottorien työkorkeuden säätö"). 80

181 Käyttö 6.8 Ajo rinteessä VAROITUS! Kaatumisvaara rinteessä Niin kauan kun konetta käytetään poikittain rinteeseen nähden ja kannatinvarret käännetään sisään tai alas, kone saattaa kaatua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Älä koskaan siirrä kannatinvarsia työasennosta kuljetusasentoon tai kuljetusasennosta työasentoon, niin kauan kun konetta käytetään poikittain rinteeseen nähden. Kuva 07 KS Ajonopeus ja voimanoton kierrosluku Ajonopeus ja voimanoton kierrosluku määräytyvät seuraavien tekijöiden mukaan: rehun määrä alusta rehun kuivuus Lähtökohtana voidaan pitää seuraavia arvoja: Voimanoton kierrosluku n. 450 r/min. Ajonopeus n. 8-0 km/h Säädä voimanoton kierroslukua ja ajonopeutta kulloinkin vallitsevan tilanteen mukaan. 8

182 Käyttö 6.0 Työasennosta kuljetusasentoon Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. HUOMIO! Voimanotto on kytkettävä pois päältä ennen koneen kääntöä kuljetusasentoon. Kytke voimanottoakseli pois päältä ja odota, että roottorit pysähtyvät, ennen kuin nostat ne päisteasentoa korkeammalle. Varmista, ettei roottorien kääntöalueella ole ketään. Varmista, ettei kannatinpyörästön kääntöalueella ole ketään. 6. Suojakaaren asettaminen kuljetusasentoon Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan SW400_48 Kuva 08 Poista tappi (2) ylemmän suojakaaren () varmistuksesta eturoottoreissa. Käännä suojakaaret työasennosta kuljetusasentoon. Työnnä tappi (2) saranakohtaan suojakaaressa () ja varmista sokalla (3). 2 82

183 Käyttö 6.2 Piikkivarsien kääntö kuljetusasentoon Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään Kuva. 09 Ensin: Käännä vasemmanpuoleisia roottoreita, kunnes käännettävät piikkivarret ovat ulkona. Vedä sokka () irti. Vedä tappi (2) ulos. Käännä piikkivarret (3) kuljetusasentoon, käännä tarvittaessa roottoria siten, että piikkivarret eivät osu käännettäessä suojukseen. Työnnä tappi (2) paikoilleen ja varmista se sokalla (). Lukitse roottorit siten, että ne eivät pääse kääntymään. Vedä vetojousi (4) kiinnitysaukosta (5) ja aseta se kiinnittimeen (6). Lopuksi: Käännä oikeanpuoleisia roottoreita työsuuntaan, kunnes käännettävät piikkivarret ovat ulkona. Vedä sokka () irti. Vedä tappi (2) ulos. Käännä piikkivarret (3) kuljetusasentoon, käännä tarvittaessa roottoria siten, että piikkivarret eivät osu käännettäessä suojukseen. Työnnä tappi (2) paikoilleen ja varmista se sokalla (). Lukitse roottorit siten, että ne eivät pääse kääntymään. Vedä vetojousi (4) kiinnitysaukosta (5) ja aseta se kiinnittimeen (6). Ohje Varmista, että kaikkien neljän roottorin sisään käännetyt piikkivarret osoittavat ulos päin. Tarvittaessa siirrä roottorit oikeaan asentoon. SW

184 Käyttö Ohje (Asennettujen lautasjousten aiheuttaman) esijännityksen vuoksi on piikkivarsia kuljetusasentoon käännettäessä käytettävä n. 20 kg:n käsivoimaa, jotta tappi (2) voidaan irrottaa (katso luku Asetukset "Lautasjouset käännettävissä piikkivarsissa"). 84

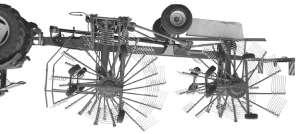

185 Käyttö 6.3 Kannatinvarsien nostaminen kuljetusasentoon SW Kuva 0 Nosta roottoreita (katso luku Komfort- /Medium -hallintalaite "Roottorien nosto päisteasentoon / kaikkien roottoreiden nosto kuljetusasentoon"). 6.4 Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) 2 Kuva Ne piikit on suojattava piikkisuojuksella, jotka ovat alle 2 m:n korkeudella koneen ollessa kuljetusasennossa tai pysäköitynä. Piikkisuojukset ovat pidikkeessä (2). Kiinnitä piikkisuojukset () piikkeihin. SW

186 Käyttö 6.5 sammuttaminen (moottori), pysäköiminen (kone) VAARA! Koneen odottamaton liike! Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Pysäköi kone kiinteälle alustalle. Pysäytä moottori ennen irrottamista, irrota virta-avain ja pidä sitä mukanasi. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmantorjuntamääräyksiä on ehdottomasti noudatettava. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta vastaavat ohjausventtiilit kelluntaasentoon Kiinnitys vetovarsiin SW SW70004_ Kuva2 Kytke seisontajarru päälle Ota jarrukiilat (8) kannatinpyörästöstä ja aseta ne pyörien eteen tai taakse Pysäköi tasaiselle, kuivalle ja riittävän kovalle alustalle. Käännä tukijalka () alas ja lukitse se tukiraudalla (2). Laske vetovarret alas, kunnes kone seisoo tukijalan varassa. Irrota nivelakseli (3) ja aseta se sille tarkoitettuun pidikkeeseen (4). Irrota hydrauliletkut (5) ja kiinnitä ne niille tarkoitettuihin pidikkeisiin. Irrota traktorin ja karhottimen välinen valolaitteiden valojohto (6) ja kiinnitä se koneessa oleviin pidikkeisiin. Irrota traktorin ja karhottimen väliset virtapistokkeet (7) (lisävarusteena) ja kiinnitä ne koneessa oleviin pidikkeisiin. Irrota paineilmajohdot ja työnnä ne tätä varten varattuihin pidikkeisiin. Siirrä traktorin vetovarret ulos ja laske niitä alas niin paljon, että traktori voidaan ajaa vaaratta pois. 86

187 Käyttö Kuulakiinnitys (Ø 80) Kuva3 5 2 SW SW Pysäköi tasaiselle, kuivalle ja riittävän kovalle alustalle Käännä tukijalka () alas ja lukitse se kiristyspultilla (2) Laske aisat alas, kunnes kone seisoo tukijalkojen varassa Irrota nivelakseli (3) ja aseta se sille tarkoitettuun pidikkeeseen (4) Laske aisoja edelleen alas, kunnes kuulaliitin ei enää ole traktorin kiinnityksessä Kytke seisontajarru päälle Ota jarrukiilat (8) kannatinpyörästöstä ja aseta ne pyörien eteen tai taakse Irrota hydrauliletkut (5) ja kiinnitä ne niille tarkoitettuihin pidikkeisiin Irrota traktorin ja karhottimen välinen valolaitteiden valojohto (6) ja kiinnitä se koneessa oleviin pidikkeisiin Irrota traktorin ja karhottimen väliset virtapistokkeet (7) (lisävarusteena) ja kiinnitä ne koneessa oleviin pidikkeisiin Irrota ilmanpainejohdot (9) ja kiinnitä ne koneessa oleviin kiinnikkeisiin Nyt traktori voidaan ajaa pois 87

188 Asetukset 7 Asetukset VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Roottorin piikkien alueella suoritettavat työt! Roottorin piikkien aiheuttamat silmävammat. Käytä suojalaseja roottorin piikkien alueella suoritettavissa töissä. 88

189 Asetukset 7. Roottorin kallistuksen säätö I a b II II I Kuva 4 SWN Roottorin kallistus on säädetty tehtaalla poikittain kannatinpyörästöön nähden. Jos rehua ei kerätä siististi, työn laatua voidaan parantaa roottorin kallistusta säätämällä. Roottorin kallistuksen säätö tapahtuu tukipyörillä (a, b) kannatinpyörästössä kullekin roottorille yksitellen. Ihanteellinen työn tulos saavutetaan, kun roottorin kallistus on säädetty niin, että piikit ovat rehua luovutettaessa (II) lähempänä maata kuin rehunoton (I) alussa, katso kaavio yllä. Roottorin kallistuksen säätö: Pos. - = Roottorin kallistus eteen Pos. 0 = Roottorin kannatinpyörästö on vaakasuorassa Pos. + = Roottorin kallistus taakse Saata kone tasaisella pinnalla työasentoon. Nosta roottoria hieman. Pysäytä traktori ja varmista se. Varmista roottori soveltuvilla kiinnitysvälineillä laskeutumista vastaan. Avaa lukkomutteri (). Jotta tukipyörää voitaisiin säätää, voidaan kiinnitysruuveja (2) kiertää useampia kierroksia ylöspäin. Jotta tukipyörä ei luisuisi, avaa ruuvit (3) jäämäpuristusteholla. Aseta tukipyörä haluttuun asentoon. Lukitse asetus kiinnitysruuvilla (2). Kiristä lukkomutteri (). Kiristä ruuvit (3). 89

190 Asetukset 7.2 Päisteasennon nostokorkeuden säätö a b 2 SW Kuva 5 Roottorien päisteasennon nostokorkeutta säädetään muuttamalla vastaavan kannatinvarren anturien asentoa. Etukannatinvarsi (a): Nostokorkeutta säädetään muuttamalla anturilevyn () asentoa. Takakannatinvarsi (b): Nostokorkeutta säädetään muuttamalla anturin (2) asentoa pitkässä reiässä. 90

191 Asetukset 7.3 Kuulakiinnityksen säätäminen VAROITUS! Kuularipustuksen kiinnitysruuvien liian vähäinen kiristysmomentti voi aiheuttaa koneen irtoamisen kuljetuksessa. Tämä voi aiheuttaa vakavia onnettomuuksia. Tarkasta kiinnitysruuvit huoltotaulukon mukaisesti ja kiristä tarvittaessa. 3 b 2 a SW40065_ Kuva 6 Ruuvien (,2) tarkastaminen: Huoltotaulukon mukaisesti. Koneen kuulaliittimen korkeus ei aina vastaa traktorin kuulakiinnityksen korkeutta. Siksi koneen kuulaliittimen korkeutta voidaan sovittaa. Avaa ruuvi (). Avaa ja irrota ruuvi (2). Säädä kuulaliittimen (3) korkeutta. Siirrä ruuvi (2) asennosta "a" asentoon "b" tai päinvastoin. Kiristä ruuvit (,2), katso kiristysmomentti luvusta Huolto "Kiristysmomentit". 9

192 Huolto 8 Huolto VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 8. Varaosat Varoitus! - Muiden kuin sallittujen varaosien käyttö. Vaikutus: Hengenvaara, vakavia loukkaantumisia ja takuun raukeaminen sekä vastuun raukeaminen Käytä vain alkuperäisiä KRONE-varaosia ja valmistajan hyväksymiä lisävarusteita. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. 92

193 Huolto 8.2 Huoltotaulukko Ohje Koneen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. Huoltotyöt Huoltoväli Roottorin vaihteisto Huoltovapaa (kestovoideltu) Kertaluontoisesti 0 tunnin kuluttua Ennen kauden alkua 0 tunnin välein, mutta vähintään x päivässä Kertaluontoisesti 50 tunnin kuluttua Päävaihteisto Öljymäärän tarkastus Öljynvaihto Jakovaihteisto Öljymäärän tarkastus Öljynvaihto Kulmavaihde Öljymäärän tarkastus Öljynvaihto Renkaat X Renkaiden silmämäär. tarkastus viiltojen ja X murtumien varalta Rengaspaineen tarkastus X X X Pyörän mutterit X X Kiristä ruuvit / mutterit Kaikki ruuvit X X Piikkien ruuvit X X X Kuulakiinnityksen ruuvit X X Tarkasta / säädä piikkivarren ja nostosylinterin välinen etäisyys X 50 tunnin välein 00 tunnin välein 000 hehtaarin jälkeen X X X X X X 93

194 Huolto 8.3 Kiristysmomentit 8.3. Metriset kierreruuvit standardikierteellä OHJE Taulukko ei koske kuusiokololla varustettuja upporuuveja, jos upporuuvi kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 3,0 4,4 5, M5 5,9 8,7 0 M M M M M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) 94

195 Huolto Metriset kierreruuvit hienokierteellä Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M2x, M4x, M6x, M8x, M20x, M24x M27x M30x, A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) Metriset kierreruuvit uppokannalla ja kuusiokololla OHJE Taulukko koskee ainoastaan kuusiokololla ja metrisellä kierteellä varustettuja upporuuveja, jotka kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 2,5 3,5 4, M5 4,7 7 8 M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) A BM

196 Huolto Vaihteiden sulkutulppien ja ilmanpoistoventtiilien kiristysmomentit OHJE Kiristysmomentit koskevat vain tyhjennystulppien, öljymäärän tarkastuslasien, tuuletus- /ilmanpoistosuodattimien ja tuuletusventtiilien asennusta vaihteistoissa, joissa on valurauta-, alumiini- tai teräskotelot. Tyhjennystulppa tarkoittaa poistoruuvia, tarkastusruuvia ja tuuletus- /ilmanpoistosuodattimia. Taulukko koskee vain tyhjennystulppia, joissa on kuusiokanta messinkisen kuparitiivisterenkaan yhteydessä ja messinkisiä ilmanpoistoventtiilejä, joissa on muototiivisterengas. Kierre Tyhjennystulppa ja öljymäärän tarkastuslasi, jossa on kuparirengas*) Teräksiset tuuletus- /ilmanpoistosuodattimet valmistettu teräsja valuraudasta valmistettu alumiinista Maksimaalinen kiristysmomentti (Nm) (±0%) M0x 8 M2x,5 4 G/4" 4 M4x,5 6 Messinkiset ilmanpoistosuodattimet Messinkiset tuuletus- /ilmanpoistosuodattimet valmistettu teräsja valuraudasta M6x, M8x, M20x,5 32 G/2" 32 M22x,5 35 M24x,5 60 G3/4" 60 M33x2 80 G 80 M42x,5 00 G /4" 00 *) Vaihda aina kuparirenkaat valmistettu alumiinista 96

197 Huolto 8.4 Piikkien pulttien tarkastus SW700030_ Kuva 7 Piikkien pulttien tarkastus: Huoltotaulukon mukaisesti 97

198 Huolto 8.5 Kuulakiinnityksen ruuvien tarkastaminen VAROITUS! Kuularipustuksen kiinnitysruuvien liian vähäinen kiristysmomentti voi aiheuttaa koneen irtoamisen kuljetuksessa. Tämä voi aiheuttaa vakavia onnettomuuksia. Tarkasta kiinnitysruuvit huoltotaulukon mukaisesti ja kiristä tarvittaessa. 3 b 2 a SW40065_ Kuva 8 Ruuvien (,2) tarkastaminen: Huoltotaulukon mukaisesti. 98

199 Huolto 8.6 Lautasjouset käännettävissä piikkivarsissa 2 a b 3 4 SW400_69 Kuva9 Ulkopuolisiin kääntyviin piikkivarsiin () on asennettu lautasjouset (2). Lautasjousien avulla luodaan esijännitys, esijännitys helpottaa tapin (3) välyksettömään ohjaamiseen saranakohdassa. Lautasjousten esijännitys ja asennuskohta on esiasetettu tehtaalla. Esijännityksen vuoksi on piikkivarsia käännettäessä käytettävä n. 20 kg:n käsivoimaa, jotta tappi (3) voitaisiin työntää paikoilleen ja irrottaa. Rakenneosien toleranssien vuoksi voidaan korjaustöissä lautasjousten esijännitys asettaa uudelleen. Tätä varten: Irrota ruuvi (4) Järjestä lautasjouset (2) uudelleen Järjestys a: voimakkaampi esijännitys Järjestys b: heikompi esijännitys Kierrä ruuvi (4) paikalleen ja kiristä se käsin. Ohje Käytä "keskivahvaa" ruuvinvarmistusainetta (esim. Loctite). Ohje Öljyä tapit (3) 50 h välein niiden helppokulkuisuuden takaamiseksi. 99

200 Huolto 8.7 Piikkien vaihtaminen (korjaustapauksessa) I SWN400036_3 Kuva 20 II 2 2 I Piikki 2 Piikkivarsi 3 Itselukkiutuva mutteri M2 4 Alusta I 3 5 Piikkialusta 6 Aluslevy 3 x 35 x 5 II Lukittava aluslevy SKB 2 8 Kuusioruuvi M2 x Kuusioruuvi M2 x Suojalevy Liima (erittäin vahva) (tilausnro ) Irrota murtunut piikki irrottamalla kaikki murtuneen piikin edessä olevat piikit. Irrota murtunut piikki. Uuden piikin asentaminen Aseta piikkialusta piikkeihin. Varmista tällöin, että piikkialusta on sijoitettu kuvan mukaisesti. Työnnä piikki piikkialustoineen piikkivarteen. Vie kuusioruuvi, lukittava aluslevy ja aluslevy alhaalta piikkialustan ja piikkivarren läpi. Levitä liimaa (erittäin vahvaa) kuusioruuvin kierteen ulkonemaan. Asenna alusta, itselukkiutuva mutteri ja tarvittaessa suojalevy. Nosta piikkejä piikkipäästä ja kiristä itselukkiutuva mutteri kiristysmomentilla = 95 Nm. Toimi kaikkien piikkien kohdalla yllä kuvatulla tavalla. 200

201 Huolto 8.8 Piikkivarsien vaihto (korjauksessa) SW70004_ Kuva. 2 20

202 Huolto Korjauksia tehtäessä piikkivarret voidaan irrottaa ja vaihtaa erikseen. Kierrä piikkivarren pultit () irti. Löysää viereisten piikkivarsien pultit (2). Vedä piikkivarsi (3) ulos ja vaihda vialliset osat. Ohje Piikkivarret (3) on liimattu kiinni karhotinvarsiakselien (4) kanssa. Jotta osat voidaan irrottaa toisistaan, liitoskohtaa on lämmitettävä (noin 300 C). Kun asennetaan uusi piikkivarsi (3) / karhotinvarsiakseli (4), ne on ensin liimattava kiinni toisiinsa hyvin vahvalla liimalla. Levitä hyvin vahvaa liimaa (tilausnumero ) karhotinvarsiakselin (4) etuosaan. Asenna piikkivarsi (3) ja varmista asennus kiristysholkilla (5). Piikkivarsia asennettaessa on tarkistettava, että ohjainrulla asettuu ohjainradalle. Ohje Ohjainrulla on asettunut turvallisesti ohjainradalle, kun piikkivartta liikutettaessa välystä ei ole lähes lainkaan. Kiristä kaikki pultit oikealla vääntömomentilla (05 Nm). Huomio! Kierrä roottoria ( x) käsin 360. Roottorin on oltava helposti kierrettävissä. Jos niin ei ole, piikkivarsia ei ole asennettu määräysten mukaisesti. Virhe on poistettava, kunnes roottoria voidaan helposti kiertää. 202

203 Huolto 8.9 Anturien ja käyttölaitteiden sijainti Kuva 22 ) Korkeussäädön moottorien vaihtorele ja liitinryhmä 2) Tietokone 3) Venttiililohko 4) Voimanottoakselin kierroslukuanturi 203

204 Huolto Kuva 23 5) Anturit eturoottori (kuljetus- ja päisteasento) 6) Anturit takaroottori (päisteasento) 7) Korkeussäädön moottorit 204

205 Huolto 8.9. Anturien säätö Namur-anturi d = 2 mm 3 2 a BP-VFS-088- Kuva 24 Lähettimen (2) ja anturin () välisen etäisyyden on oltava "a" = 2 mm. Asetus Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 2 mm. Kiristä mutterit jälleen Namur-anturi d = 30 mm 3 2 a BPXC072 Kuva 25 Lähettimen (2) ja anturin () välisen etäisyyden on oltava "a" = 5 mm. Asetus Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 5 mm. Kiristä mutterit jälleen. 205

206 Huolto 8.0 Renkaat Varoitus! - Virheellinen renkaiden asennus Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä. Väärät työmenetelmät saattavat aiheuttaa renkaan räjähtämisen pumpattaessa. Seurauksena voi syntyä vakavia tapaturmia. Mikäli omat tiedot eivät ole riittävät, rengastyöt tulisi antaa KRONE-kauppiaan tai asiantuntevan rengasliikkeen hoidettaviksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa täyttöpainetta ei saa ylittää. Rengas - tai jopa vanne - saattaa räjähtää ylipaineen seurauksena. Jos rengas ei asetu oikein vanteelle, päästä ilma pois, kohdista rengas uudelleen, voitele vanteen olake ja täytä rengas uudelleen. Tarkempia tietoja maatalouskoneiden rengastöistä saat renkaiden valmistajilta.. Kiristysmomentti Kierre Avainväli mm Pulttien määrä napaa kohti (kappaletta) Maks. kiristysmomentti musta sinkitty M2 x,5 9 4/5 95 Nm 95 Nm M4 x, Nm 25 Nm M8 x, Nm 320 Nm M20 x, Nm 420 Nm M20 x, Nm 420 Nm M22 x,5 32 8/0 50 Nm 560 Nm M22 x Nm 505 Nm 8.0. Renkaiden tarkastukset ja hoito Kuva 26 Löysää ja kiristä pyörän mutterit kuvan mukaisessa järjestyksessä. Pyörämutterien tarkastaminen: Huoltotaulukon mukaisesti Rengaspaineen tarkastaminen: Huoltotaulukon mukaisesti 206

207 Tämä sivu on jätetty tietoisesti tyhjäksi. Huolto 207

208 Huolto hydrauliikka 9 Huolto hydrauliikka VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Hydrauliletkut ovat alttiita vanhenemiselle Vaikutus: Hengenvaara tai vakavia loukkaantumisia Johtojen ominaisuudet muuttuvat paineen, lämpökuormituksen ja UV-säteilyn vaikutuksesta. Hydrauliletkuihin on merkitty niiden valmistuspäivämäärä. Näin voidaan todeta niiden ikä ilman aikaa vievää selvittelyä. Lain mukaan hydrauliletkut on vaihdettava kuuden vuoden käytön jälkeen. Vaihtoletkuina on käytettävä vain valmistajan alkuperäisiä varaosia! 9. Hätä-käsikäyttö Sähkömagneettinen venttiililohko sijaitsee koneen päärungossa edessä vasemmalla, suojuksen alla. Venttiileissä on <<hätäkäsikäyttö>> siltä varalta, että koneen sähkölaitteet lakkaisivat kokonaan toimimasta. Venttiilejä (Y - Y4) käytetään kiertämällä säätöruuvia sisään. 208

209 Huolto hydrauliikka 9.2 Esimerkkejä käsikäytöstä VAROITUS! Lisääntynyt loukkaantumisvaara konetta hätäkäytöllä käytettäessä. Kun konetta käytetään hätäkäytöllä, toiminnot suoritetaan heti ilman turvakyselyitä. Näin on olemassa suurempi loukkaantumisvaara. Hätäkäyttöä saavat käyttää ainoastaan henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia venttiilien ohjaaminen käyttää. Venttiilien ohjaaminen on suoritettava vain käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolella sijaitsevasta, turvallisesta paikasta. Varmista, ettei vaara-alueella ole henkilöitä, eläimiä tai esineitä. Jonkin toiminnon suorittamiseksi (esim. roottorivarsien vaihto työasennosta kuljetusasentoon) täytyy vastaavia venttiileitä käyttää. Y5 Y6 LS T P Y Y2 Y3 Y4 Y9 Y0 Y8 Y7 Y4 Y5 Y6 Y7 Y8 Y Y2 Fkt Kuva27 SW400-49_ 209

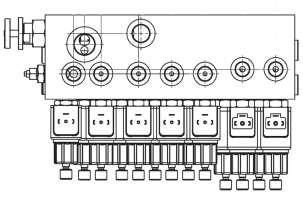

210 Huolto hydrauliikka Venttiilikuvaus Nro Kuvaus Nro Kuvaus Y Takaleveydensäädön sisäänajo Y0 Oikean eturoottorin nosto Y 2 Oikean takaroottorin nosto Y Vasemman eturoottorin nosto Y 3 Takaleveydensäädön ulosajo Y2 Vasemman eturoottorin lasku Y 4 Vasemman takaroottorin nosto Y4 Toimintoventtiili Y 5 Oikean etuleveydensäädön sisäänajo Y5 Vasemman eturoottorin kelluntaasento Y 6 Vasemman etuleveydensäädön sisäänajo Y6 Oikean eturoottorin kellunta-asento Y 7 Oikean etuleveydensäädön ulosajo Y7 Vasemman takaroottorin kelluntaasento Y 8 Y 9 Vasemman etuleveydensäädön ulosajo Oikean eturoottorin lasku Y8 Oikean takaroottorin kellunta-asento 9.2. Roottorivarsien leveyden säätö kapeammaksi edessä/takana Seuraavassa kuvattuja menettelytapoja on tarkoin noudatettava! Pysäytä moottori. Varmista traktori ja kone tahatonta liikkeellelähtemistä vastaan. Sulje sulkuhana vapaassa paluussa. Kierrä säätöruuvit (Y, Y5 ja Y6) täysin sisään. Kierrä säätöruuvi Y4 (toim.) täysin sisään. Käynnistä moottori ja paineista hydrauliikkajärjestelmä. Avaa sulkuhana vapaassa paluussa ja jätä se auki, kunnes roottorivarret ovat siirtyneet sisään. Sulje sulkuhana vapaassa paluussa venttiilin Y4 ollessa käytössä. Pysäytä moottori. Kierrä säätöruuvit (Y, Y5, Y6 ja Y4) ohjausventtiilissä täysin ulos Roottorivarsien vaihto edessä työasennosta kuljetusasentoon Seuraavassa kuvattuja menettelytapoja on tarkoin noudatettava! Pysäytä moottori. Varmista traktori ja kone tahatonta liikkeellelähtemistä vastaan. Sulje sulkuhana vapaassa paluussa. Kierrä säätöruuvit (Y6 koneen oikea puoli) ja (Y 5 koneen vasen puoli) eturoottorien nostosylinterin ohjausventtiilissä sisään. Kierrä säätöruuvit (Y0, Y ja Y4 (toim.)) täysin sisään. Käynnistä moottori ja paineista hydrauliikkajärjestelmä. Avaa sulkuhana vapaassa paluussa ja jätä se auki, kunnes roottorivarret ovat kääntyneet ylös kuljetusasentoon. Sulje sulkuhana vapaassa paluussa venttiilin Y4 ollessa käytössä. Pysäytä moottori. Kierrä säätöruuvit (Y5 ja Y6) eturoottorien nostosylinterin ohjausventtiilissä ulos. Kierrä säätöruuvit (Y0, Y ja Y4) ulos. 20

211 Jonkin toiminnon suorittamiseksi (esim. roottorivarsien vaihto työasennosta kuljetusasentoon) täytyy vastaavia venttiileitä käyttää. Huolto hydrauliikka Y5 Y6 LS T P Y Y2 Y3 Y4 Y9 Y0 Y8 Y7 Y4 Y5 Y6 Y7 Y8 Y Y2 Fkt Kuva28 SW400-49_ 2

212 Huolto hydrauliikka Roottorivarsien vaihto takana työasennosta kuljetusasentoon Seuraavassa kuvattuja menettelytapoja on tarkoin noudatettava! Pysäytä moottori. Varmista traktori ja kone tahatonta liikkeellelähtemistä vastaan. Sulje sulkuhana vapaassa paluussa. Kierrä säätöruuvit (Y8 koneen oikea puoli) ja (Y7 koneen vasen puoli) takaroottorien nostosylinterin ohjausventtiilissä sisään. Kierrä säätöruuvit (Y2, Y4 ja Y4 (toim.)) täysin sisään. Käynnistä moottori ja paineista hydrauliikkajärjestelmä. Avaa sulkuhana vapaassa paluussa ja jätä se auki, kunnes roottorivarret ovat kääntyneet ylös kuljetusasentoon. Sulje sulkuhana vapaassa paluussa venttiilin Y4 ollessa käytössä. Pysäytä moottori. Kierrä säätöruuvit (Y7 ja Y8) takaroottorien nostosylinterin ohjausventtiilissä ulos. Kierrä säätöruuvit (Y2, Y4 ja Y4) ulos. 22

213 Huolto hydrauliikka 9.3 Hydraulikaavio Yhdistetyllä Load-Sensing-johdolla (ilmoitusjohto) Kuva 29 23

214 Huolto hydrauliikka ) Kierrä järjestelmäruuvi täysin sisään Power beyond (LS) -toiminnolla ja vakiopaineella. 2) Vasen etuleveydensäätö 3) Oikea etuleveydensäätö 4) Nosto edessä 5) Nosto takana 6) Leveyden säätö takana 7) Venttiililohko 8) Piirroksessa: Kuljetusasento 9) Varoventtiili / kellunta-asento 0) Suodatin 24

215 Huolto hydrauliikka 9.4 Hydraulikaavio Ilman Load-Sensing-johtoa (ilmoitusjohto) Kuva 30 25

216 Huolto hydrauliikka ) Kierrä järjestelmäruuvi täysin ulos vakiovirralla ilman Power beyond (LS) -toimintoa. 2) Vasen etuleveydensäätö 3) Oikea etuleveydensäätö 4) Nosto edessä 5) Nosto takana 6) Leveyden säätö takana 7) Venttiililohko 8) Piirroksessa: Kuljetusasento 9) Varoventtiili / kellunta-asento 0) Suodatin ) 26

217 Huolto - Voitelukaavio 20 Huolto - Voitelukaavio VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 20. Nivelakseli Kuva 3 Voitele nivelakselit oheiseen kuvaan merkityin välein konerasvalla. Noudata myös nivelakselin valmistajan antamaa käyttöohjetta Voitelukaavio Ohje Paremman yleiskuvan vuoksi voitelukohdat on esitetty ainoastaan kulloinkin koneen yhdestä ainoasta kohdasta. Myös toisella puolella voitelukohdat sijaitsevat samassa kohdassa (peilikuvana). 27

218 Huolto - Voitelukaavio Kuva 32 28

219 Huolto - Voitelukaavio Ohje Seuraavassa on lueteltu ylimääräiset voitelukohdat kuulakiinnitys-lisävarustetta käytettäessä. 20h 20h Kuva 33 SW

220 Huolto - vaihteet 2 Huolto - vaihteet VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Hinweis Die Verschlussschrauben an den Getrieben mit den vorgegebenen Anziehdrehmomenten festziehen, siehe Kapitel Wartung Anziehdrehmomente für Verschlussschrauben und Entlüftungsventile an Getrieben. 2. Roottorin vaihteisto Roottorien vaihteistot eivät tarvitse huoltoa. 2.2 Päävaihteisto Kuva 34 2 SW Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu / öljyn määrä: katso luku Koneen tekniset tiedot "Käyttöaineet" Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) irti ja valuta öljy ulos. Kierrä öljyn tyhjennystulppa (2) sisään. Kierrä kierreliitin () irti. Täytä uusi öljy. Kierrä kierreliitin () paikoilleen. Ohje Hävitä käytetty öljy asianmukaisesti. 220

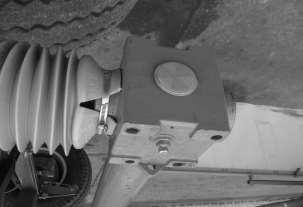

221 Huolto - vaihteet 2.3 Kulmavaihde Kuva 35 2 SW Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu / öljyn määrä: katso luku Koneen tekniset tiedot "Käyttöaineet" Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) irti ja valuta öljy ulos. Kierrä öljyn tyhjennystulppa (2) sisään. Kierrä kierreliitin () irti. Täytä uusi öljy. Kierrä kierreliitin () paikoilleen. Ohje Hävitä käytetty öljy asianmukaisesti. 22

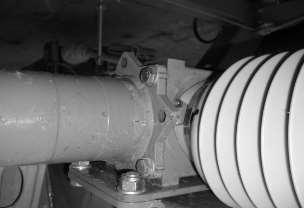

222 Huolto - vaihteet 2.4 Kannattimen kulmavaihde Kuva 36 2 SW Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu / öljyn määrä: katso luku Koneen tekniset tiedot "Käyttöaineet" Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) irti ja valuta öljy ulos. Kierrä öljyn tyhjennystulppa (2) sisään. Kierrä kierreliitin () irti. Täytä uusi öljy. Kierrä kierreliitin () paikoilleen. Ohje Hävitä käytetty öljy asianmukaisesti. 222

223 Huolto - vaihteet 2.5 Jakovaihteisto 3 Kuva 37 2 SWN Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu / öljyn määrä: katso luku Koneen tekniset tiedot "Käyttöaineet" Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä tarkastusruuvi () ja öljyn tyhjennystulppa (2) irti. Kierrä öljyn tyhjennystulppa (2) sisään. Kierrä kierreliitin (3) irti. Täytä uutta öljyä (öljymäärän on ulotuttava aukkoon () asti). Kierrä tarkastusruuvi () ja kierreliitin (3) paikoilleen. Ohje Hävitä käytetty öljy asianmukaisesti. 223

224 Huolto Jarrulaitteisto 22 Huolto Jarrulaitteisto Vaara! - Jarrujen epäsäännöllinen huolto Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Jarrulaitteistoon liittyviä säätö- ja korjaustöitä saavat suorittaa ainoastaan valtuutetut korjaamot tai hyväksytyt jarrupalvelut. Koneella saa työskennellä pellolla tai ajaa tiellä vain, kun sen jarrulaitteisto on kunnossa. Jarrulaitteiston toiminnassa ilmenevät poikkeamat tai häiriöt on korjattava välittömästi. Jarrulaitteistoon ei saa tehdä muutoksia ilman KRONE-yhtiön lupaa. Anna ammattikorjaamon tarkistaa jarrut säännöllisesti. Vaihda kuluneet tai vaurioituneet jarruletkut välittömästi. KRONE-yhtiö ei vastaa jarrulaitteiston normaalista kulumisesta eikä ylikuormituksen tai jarrulaitteistoon tehtyjen muutoksien aiheuttamista vioista. 224

225 Huolto Jarrulaitteisto 22. Putkiston ilmasuodatin Kuva 38 () Jousi (4) Jousi (7) Pidätinrengas (2) Suodatin (5) Tiivisterengas (3) Välikappale (6) Suojus Ilmansuodatin puhdistaa paineilman ja suojaa näin jarrulaitteistoa häiriöiltä. SW Ohje Jarrujärjestelmä pysyy toimintakykyisenä kumpaankin virtaussuuntaan myös suodatinelementin tukkeuduttua. Ilmansuodattimen irrottaminen Löysää mutteri (2). Kierrä ilmansuodatinta (). Löysää pidätinrengas (3). Irrota suodatinelementti. Ilmansuodattimen huolto Puhdista ilmansuodatin ennen käyttökauden alkua. Ilmansuodattimen asennus Asennus tapahtuu päinvastaisessa järjestyksessä kuin irrottaminen. Ohje Varmista oikea järjestys kootessasi suodatinelementtiä. 225

226 Huolto Jarrulaitteisto 22.2 Paineilmasäiliö Paineilmasäiliö varastoi kompressorilta tulevan paineilman. Paineilmasäiliöön voi siksi käytön aikana tiivistyä vettä. Paineilmasäiliö on tyhjennettävä säännöllisesti: Talvella päivittäin (käytettäessä), muutoin viikoittain ja kuitenkin vähintään 20 käyttötunnin jälkeen. Vedenpoisto tapahtuu paineilmasäiliön alapinnalla olevan tyhjennysventtiilin avulla. Pysäytä kone ja varmista se. Avaa tyhjennysventtiili ja anna tiivisteveden valua ulos. Tarkista tyhjennysventtiili, puhdista se ja kierrä se jälleen paikoilleen. Ohje Erittäin likainen tai vuotava tyhjennysventtiili on vaihdettava uuteen. 226

227 Erikoisvarustus 23 Erikoisvarustus VAROITUS! Koneelle suoritettavissa säätö- / huolto- / puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Estä traktorin odottamaton käyttöönotto ja liikkeellelähtö. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. 23. piikin varmistimet KS Kuva 39 Piikin varmistimen asennus Kaksoispiikkien varmistimeen kuuluu: köydestä kahdesta kiinnityspalasta, joissa on aina kaksi litteäpäistä ruuvia, aluslevyä ja lukkomutteria Kiinnitä vaijeri () kiinnityspaloilla (2) roottorin piikkeihin (3). Ohje Vaijerin on oltava pyörimissuunnassa katsottuna roottoripiikin takana. Kiinnityspalojen muttereiden (4) tulee osoittaa ulospäin. Piikkien lisävarmistin tilausnro :

228 Häiriöt - syyt ja korjaus 24 Häiriöt - syyt ja korjaus 24. Erityiset turvaohjeet VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. 228

229 Häiriö Mahdollinen syy Korjaus Roottorin työjälki ei ole siisti Rehun sekaan tulee liikaa multaa Työkorkeus säädetty liian korkealle. Häiriöt - syyt ja korjaus Säädä työkorkeus matalammalle. Työnopeus liian suuri. Alenna ajonopeutta. Ohjearvo 8-0 km/h. Aja tarvittaessa hitaammin, jos maasto on epätasainen tai rehua on paljon. Liian alhainen kierrosluku. Korota kierroslukua. Ohjearvo 450 krs/min. Roottorin sivukallistus säädetty väärin Piikkivarsi/-varret taipuneet. Työkorkeus säädetty liian matalalle. Piikkivarsi/-varret vääntyneet. Muuta sivuttaisen kallistuksen säätöä (katso luku Käyttö "Roottorin kannatinpyörästön sivukallistus"). Vaihda piikkivarret. Säädä työkorkeus korkeammalle. Vaihda piikkivarret. Karho on liian leveä Roottori ajettu liian pitkälle taakse. Aja takaroottori sisään. Roottori ei voi sopeutua maan epätasaisuuteen Työkorkeuden sähköinen säätö ei toimi Liian alhainen kierrosluku. Traktorin vetovarsi säädetty liian korkealle tai liian matalalle. Kellunta-asento ei ole aktiivinen. Sulake viallinen. Korota kierroslukua. Suorista runko vaakasuunnassa (vetovarren kytkentätapin korkeus n. 8 cm). Deaktivoi toiminnot: Työleveyden säätö, karhon leveyden säätö, työkorkeuden säätö tai roottorin nosto/lasku. Vaihda sulake rungossa olevaan kytkentärasiaan. 229

230 Varastointi 25 Varastointi VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 25. Satokauden jälkeen Puhdista koneen sisä- ja ulkopuoli perusteellisesti ennen talvivarastointia. Jos käytät painepesuria. Älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Älä pyyhi laakereista vuotavaa rasvaa. Rasvakaulus antaa lisäsuojan kosteutta vastaan. Tarkista kaikkien liikkuvien osien kuten taittopyörien, nivelten, kiristysrullien jne. liikkuvuus. Irrota, puhdista ja voitele ne tarvittaessa, ja asenna ne sitten takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Käytä vain alkuperäisiä KRONE-varaosia. Nivelakselin vetäminen erilleen. Voitele sisällä olevat putket ja suojukset rasvalla. Voitele ristinivelessä sekä suojaputkien laakerin renkaissa sijaitsevat voitelunipat. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Pysäköi kone kuivaan paikkaan, ei kuitenkaan keinolannoitteiden tai navettojen läheisyyteen. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Huomio! Koneen saa nostaa telineelle vain tarkoitukseen soveltuvalla nostolaitteella. Huolehdi, että telineelle nostettu kone seisoo tukevasti. Nosta kone telineelle renkaiden kuormituksen keventämiseksi. Suojaa renkaat ulkoisilta vaikutuksilta, kuten öljyltä, rasvalta, auringonvalolta tms. Anna suorittaa tarvittavat korjaustyöt heti korjuusesongin päätyttyä. Laadi luettelo kaikista tarvittavista varaosista. Näin autat KRONE-myyjääsi tilauksesi käsittelyssä ja voit olla varma, että koneesi on käyttövalmis heti uuden kauden alkaessa. 230

231 Varastointi 25.2 Ennen uuden satokauden alkua VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. Rasvaa kone ohjeiden mukaisesti. Tällöin laakereihin mahdollisesti tiivistynyt vesi poistuu. Tarkista vaihteiston/vaihteistojen öljynmäärä ja täytä tarvittaessa. Tarkista hydrauliletkujen ja -johtojen tiiviys, vaihda ne tarvittaessa. Tarkista renkaiden ilmanpaine ja lisää ilmaa tarvittaessa. Tarkista kaikkien ruuvien kireys ja kiristä niitä tarvittaessa. Tarkista kaikki sähköjohdot ja valaistus. Korjaa tai vaihda vialliset osat. Tarkista koneen kaikki säädöt ja korjaa niitä tarvittaessa. Lue käyttöohje vielä kerran huolellisesti läpi. Ohje Käytä kasvipohjaisia öljyjä ja rasvoja. 23

232 Koneen hävittäminen 26 Koneen hävittäminen 26. Koneen hävittäminen Koneen käyttöajan loputtua koneen yksittäiset osat on hävitettävä asianmukaisesti. On noudatettava voimassa olevia maakohtaisia, ajankohtaisia jätehuoltomääräyksiä ja niitä koskevia voimassa olevia lakeja. Metalliosat Kaikki metalliosat on toimitettava metallinkeräyspisteeseen. Käyttö- ja voiteluaineet (vaihteistoöljy, hydraulijärjestelmän öljy jne.) on poistettava rakenneosista ennen romuttamista. Käyttö- ja voiteluaineet on toimitettava erikseen ympäristöystävällisesti hävitettäväksi tai kierrätykseen. Käyttö- ja voiteluaineet Käyttö- ja voiteluaineet (dieselpolttoaine, jäähdytysneste, vaihteistoöljy, hydraulijärjestelmän öljy jne.) on toimitettava jäteöljyn keräyspisteeseen. Muovit Kaikki muovit on toimitettava muovinkeräyspisteeseen. Kumi Kumiosat (letkut, renkaat...) on toimitettava kuminkeräyspisteeseen. Elektroniikkaromu Elektroniset rakenneosat on toimitettava elektroniikan keräyspisteeseen. 232

233 Liite 27 Liite Sähkökaavio löytyy liitteestä. 233

234 8 ; < > 0 / / XcW[. 6XcW[ /6KKRN 06' -. N>M L= JE A 6;8F - )D 26?F< L= JE A 36;8F - )@ 46XcW[ ) # $ % & 8` duz^f o]stw^ Xnc;;ALWc_ [` S^ " ' ( " ( ' ) # & *3,/- % $ )8. a bwcsea cua _ Xa cexa c W^WUec[US^h a c][` Y ZW[YZe SV\f de_ W` es` V Ja ea Hca ewue / 3 4 )8 # $ % & ) " ' ( " ( ' ) # & - 6)) h d. 6D AF Tc /6' -. NRKO L= JE Y` 06' -. N L= JE YW 6;8F)D Yc 26?F< L= JE cd 36;8F)@ T^ 46)) ce % $ KKRN -. NRLWc ;8FRD?F<RLWc ;8FR@ +. *8- +. *8- +. *8/ +. *8- +. *8/ -. NR= [`?F<R= [` +. *8- VSeW MdWc ;cwsewv. *, 4*.,, 5 8^TWcd UZS` YW VSeW ` S_ W Hca gwv G c[y[` JWb^*X* JWb^*Tj Xca _ / 0 7?6D=8>C">?#. %)$%$$&-& " 2&( $) 4E57A? %($$ Ua ` eca ^ W^W_ W` e+ ba h Wcdf bb^j b^s` e ^a USe[a ` dzwwe KZ* 8 ; < > 9 = = 0 0 / / +. *8- *3,/- )>-. 8, + * ) ( ' & & + % * ) ( ' & + % * ) ( ' % / )P45 <AF da U]WeSeeZW ecsuea c % & ' ( ) * +, - )P,, 2T / 0 & + % * ) ( ' )P, S, + * ) ( ' % )P*- 9 T & + % ( ) ' *)P*- S & h W[dd O K TcSf ` 9 J Ycn`?F YW^T?= YcSf?J ca ds JK T^Sf 9 D - h W[o ' -. N NWcda cyf ` Y. TcSf ScW Fa e)kea b / Ycn` = [` duzs^ed[y` S^ XncKeWf WcYWcle 0 ScW Fa e)kea b YcSf ;8F)9 f d D a h 2 ca ds NWcda cyf ` Y E SddW 3 T^Sf ;8F)9 f 4 ca e KUZ[c_ ]SbSk[e[g W` e]a bbw^e KKRNR- P- +5?= -. NRLWc_ R- P- +- 0?= ;8 FRD R- P- +2?F?F<RLWc_ R- P- +- O K ;8 FR@R- P- + 9 D O K 9 J?F?=?J JK 9 D JL KUZ^WbbWc 9 SeeWc[W ' -. N E SddW -. N + JL -. N + JL?F< KO -. N JL?F< KO -. NR= [` R- P JL?F<R= [` R- P KO SVSbeWcUST^W Xa cakg KKR' -. N?= ;8 FRD?F?F<R= ^W]*?= ;8FR@ 9 D E SddW KO ' -. N JL

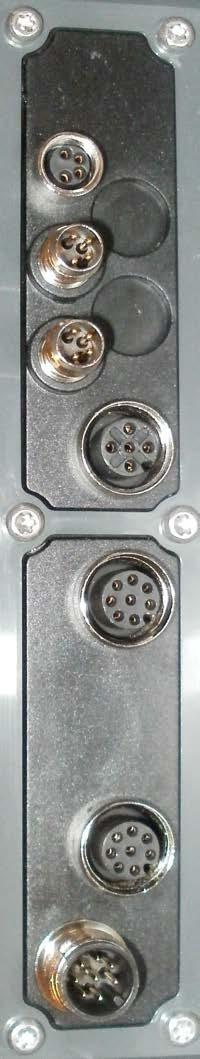

235 8 ; < > 0 / / ). AKG Tf d)ewc_ [` S^ ;;A-,, 4(0 " L>L 20, i 04, / / / / 4 3 / / / ;8 F)- AF ;8F)- G ML ;8 F). $ AF % N[VWa K[Y` S^ JK. /. A JK. /. AA $O D 8F% D AF $= ezwc` We% VSeW MdWc ;cwsewv h WddW^]SW_ \ UZS` YW VSeW ` S_ W Hca gwv G c[y[` JWb^*X* JWb^*Tj Xca _ / 0 7?6D=8>C">?#. %)$%$$&-& " 2&( $) 4E57A? %($$ LWc_ [` S^ ;;A-,, b^s` e ^a USe[a ` dzwwe - *- KZ* 8 ; < > 9 = = / / / / 0. / 0. / 0. / 0 ' -. N+'. 0N df bb^j # Fa e)kea b78 # = [` duzs^ed[y` S^7 # Fa e)kea b7df bb^j ;8 F- )D?F< ;8 F- )@ # KUZ[c_ 7 ' -. N+'. 0N df bb^j # Fa e)kea b79 # = [` duzs^ed[y` S^7 # Fa e)kea b7df bb^j ;8 F- )D?F< ;8 F- )@ # KUZ[c_ 7 ' -. N+'. 0N df bb^j JK049 JK048 # = [` duzs^ed[y` S^7 JK048 # = [` duzs^ed[y` S^7?F< # KUZ[c_ 7 # = [` duzs^ed[y` S^7 >I.?F< >I- S` S^a Y)[` bf e ' -. N+'. 0N df bb^j LP<?F< # Ji<7 ' -. N+'. 0N df bb^j LP<?F< # Ji<7 ' -. N+'. 0N df bb^j LP<?F< # Ji<7 " ( ) ' # $ )P*- 9 T- % & ' ( ) * +, % & ' ( ) * +, % & -., G Z_ O K 9 J?F?=?J JK 9 D JL )P*- S- )P*- T * * ' ) ( ' ) ( % + & % + & ;8FR@?F<RLWc ;8FRD KKRN -. NRLWc +. *8/ +. *8- +. *8/ +. *8- +. *8-
