DINO 80R Pikaopas. Nostimen rekisteriote ja käyttöohjeet sijaitsevat putkessa puomin tyvessä.

Transkriptio

1 DINO 80R Pikaopas Nostimen rekisteriote ja käyttöohjeet sijaitsevat putkessa puomin tyvessä. Yhteystiedot: Mikko Jokiranta Jukka Jokiranta

2 YLEISET TURVALLISUUSOHJEET Tutustu laitteen alkuperäisiin käyttöohjeisiin ennen käyttöä! Tämä opas on tarkoitettu täydentämään laitteen käyttöohjeita, ei korvaamaan niitä Käytä pyöräkiiloja aina irrottaessasi nostimen auton perästä. Laitetta saa käyttää vain tehtävään koulutettu ja laitteen hyvin tunteva 18 vuotta täyttänyt henkilö. Työkorissa saa olla enintään 2 henkilöä ja enintään 200 kg:n kokonaiskuorma. Työkoria saa käyttää ainoastaan alavaunun ollessa hyvin tuettuna ja pyörien ollessa irti maasta. Alavaunun tuennassa on huomioitava alustan kantavuus ja kaltevuus. Pehmeällä alustalla on käytettävä riittävän suuria ja tukevia lisälevyjä tukijalkojen alla. Lisätuen valinnassa on huomioitava, että metallinen tukijalka ei saa luistaa sen pinnalla. Laitetta saa siirtää vain kuljetusasennossa, jolloin korissa ei saa olla kuormaa tai henkilöitä. Käytön yhteydessä on huomioitava ilmastolliset tekijät kuten tuuli, näkyvyys, sade, jottei niistä aiheudu vaaraa nostotyön turvalliselle suorittamiselle. Nostimen käyttö on kielletty, kun - lämpötila laskee alle -20 C :n tai - tuulen nopeus ylittää 12,5 m/s. Tikkaiden, korokkeiden ja muiden telineiden käyttö työkorissa on kielletty. Työkorista ei saa heittää esineitä. Nostinta ei saa käyttää eri tasojen tai kerrosten välisen tavaran tai henkilöiden kuljetukseen. Turvalaitteita ei saa tehdä toimintakyvyttömiksi. Tarkastettava ennen työkorin laskemista, että alusta on vapaa. Älä laske työkoria maahan tai kiinni mihinkään rakenteisiin, ettei kori vahingoittuisi. Työskenneltäessä vilkkaasti liikennöidyllä alueella on nostimen työalue selvästi merkittävä joko merkkivaloilla tai aitaamalla. Muista myös tieliikennelain vaatimukset. Varo työskentelyalueella olevia jännitteellisiä ilmajohtoja - muista vähimmäisetäisyydet. Nostin on pidettävä puhtaana käyttöturvallisuutta vaarantavasta ja rakenteiden tarkastusta vaikeuttavasta epäpuhtaudesta. Laite on huollettava ja tarkastettava säännöllisesti. Huolto- ja korjaustyöt saa suorittaa vain henkilö, jolla on riittävä ammattitaito ja joka on perehtynyt nostimen huolto- ja korjausohjeisiin. Viallisen nostimen käyttö on ehdottomasti kielletty.

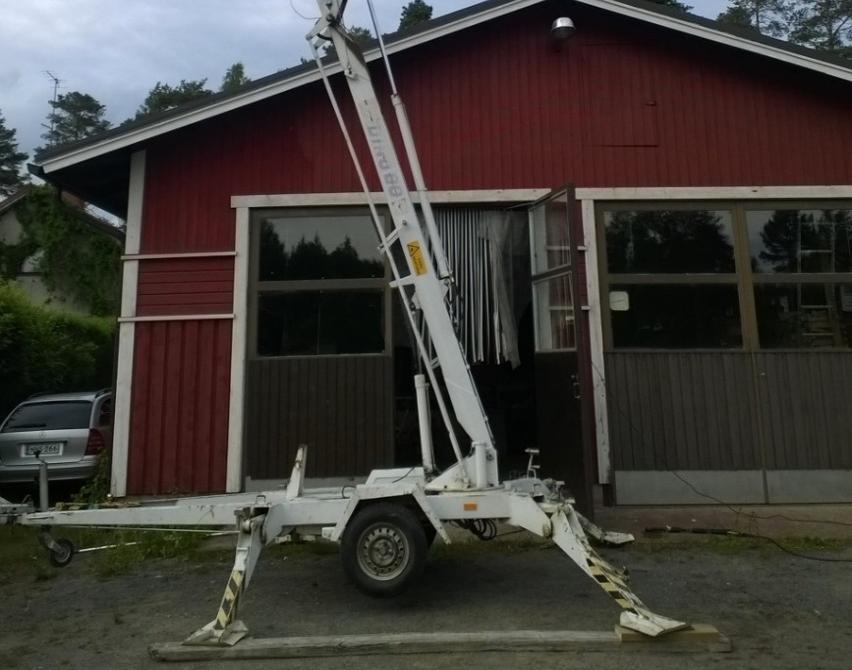

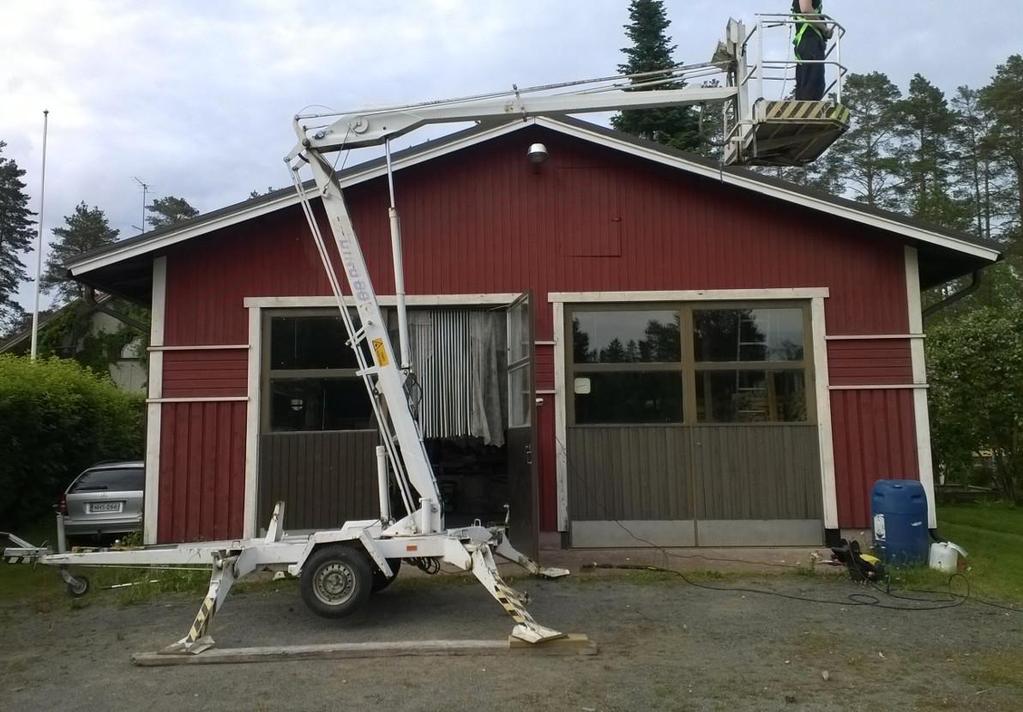

3 NOSTIMEN ULOTTUVUUS 8,4m 5,2m 1,3m 2,9m

4 NOSTIMEN ASETTAMINEN KÄYTTÖVALMIIKSI Varmista että alusta on tasainen ja kova. Kytke nostimen seisontajarru ja irroita nostin vetoautosta. Kytke verkkovirta nostimeen. Pistoke sijaitsee vasemman pyörän etupuolella kansilevyn alla. Varmista että johto ei jää kannen väliin vaan tulee vapaasti ulos kannen lovesta. Käännä käyttökytkin asentoon 1 (tukijalat) ja paina vihreää käynnistyspainiketta, jolloin hydraulipumpun sähkömoottori käynnistyy.

5 NOSTIMEN ASETTAMINEN KÄYTTÖVALMIIKSI Avaa tukijalkojen lukitukset. Tukijalkojen käyttövivut sijaitsevat ohjaustaulun vieressä. Painettaessa vipua alas tukijalka laskee. Laske ensiksi nostimen etumaiset tukijalat maahan, jotta nokkapyörä ei kuormittuisi. Laske taaemmat tukijalat maahan ja varmista että molemmat renkaat ovat selvästi irti maasta ja että nostin on suorassa

6 NOSTIMEN KÄYTTÖ Käännä käyttökytkin asentoon 2 (puomit) Pue putoamissuojavaljaat päälle ja kiinnitä ne koriin. Varmista että korin portti on kiinni. Käynnistä sähkömoottori korin ohjaustaulun vihreästä painikkeesta. Sammuta moottori punaisesta painikkeesta työskentelyn ajaksi. Ohjausvipuja voidaan käyttää vain yhtä kerrallaan. Aloita korin nostaminen nostamalla alavartta. Kori kääntyy keskikohdasta yhden kierroksen kumpaankin suuntaan. Jos kääntö ei toimi, käännä koria yksi kierros toiseen suuntaan. MUISTA TURVALLISUUSOHJEET!

7 NOSTIMEN KULJETUS Laske alavarsi tuen varaan ja ylävarsi alimpaan asentoon. Nosta taaemmat tukijalat ylös ja lukitse ne. Nosta tämän jälkeen varovasti etumaiset tukijalat ja lukitse ne. Sido kori ja taaemmat tukijalat yhteen jotta kori pysyy tuettuna kuljetuksen aikana. Irroita verkkovirtajohto ja laita johto kannen alle. Kytke nostin vetoauton koukkuun ja kiinnitä valojen pistoke ja punainen jarruvaijeri. Nosta nokkapyörä huolellisesti aivan ylös. Vapauta nostimen käsijarru.

8 NOSTIMEN HINAAMINEN TRAKTORILLA/MÖNKIJÄLLÄ Nostimen aisan päälle sijoitetulla lenkillä nostimen voi kytkeä esim. traktoriin tai mönkijään myös ilman vetokuulaa. Irroita lenkin lukitussokka ja irroita lenkki. Työnnä lenkin varren pää nostimen aisan alle ja kytke vetokita lenkin päällä olevan kuulaan.
