KÄYTTÖOHJE MICROPROP DC2

Transkriptio

1 VERSIO: ASIAKIRJA: SUOMI KÄYTTÖOHJE MICROPROP DC2 ALKUPERÄINEN KÄYTTÖOHJE

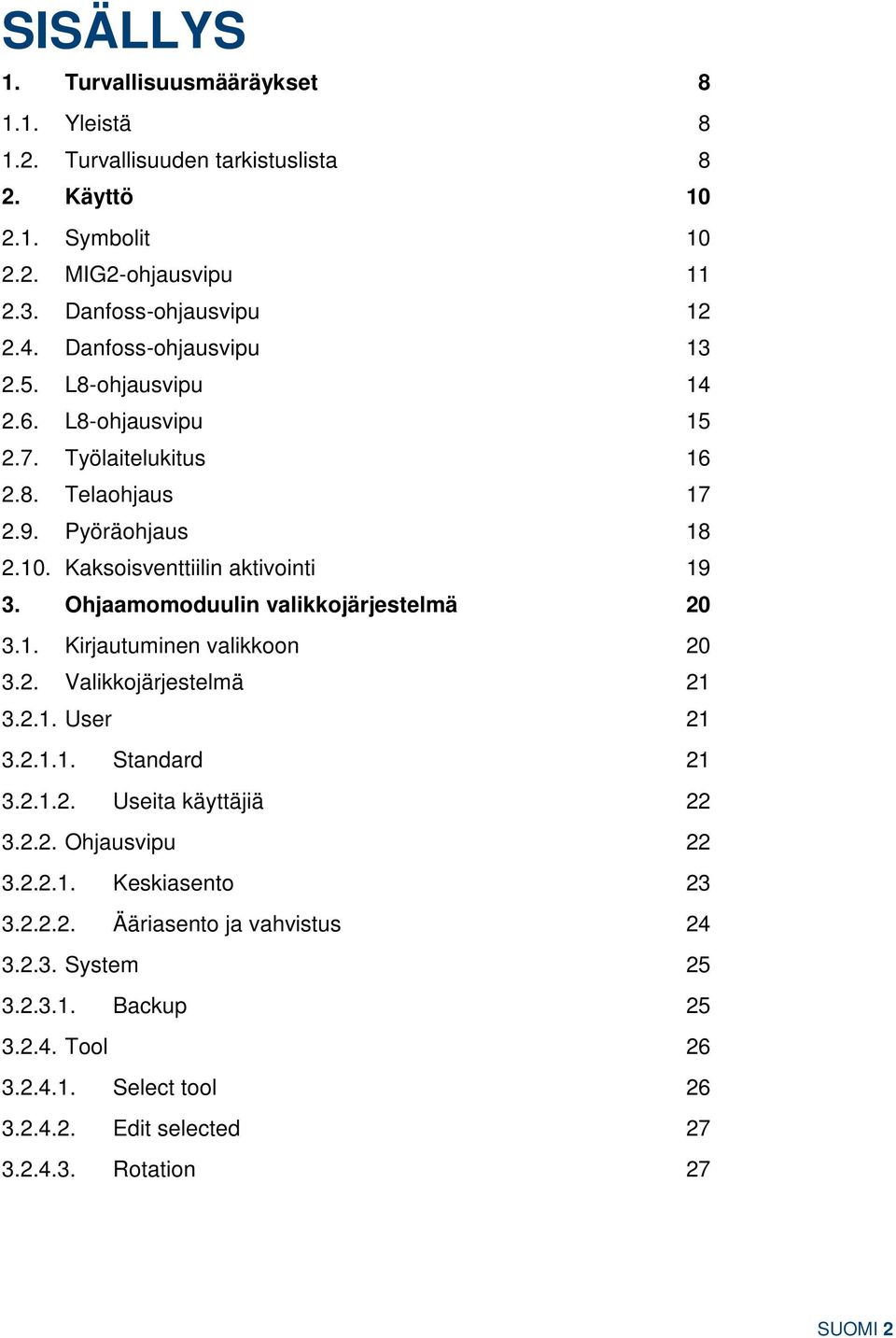

2 SISÄLLYS 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista 8 2. Käyttö Symbolit MIG2-ohjausvipu Danfoss-ohjausvipu Danfoss-ohjausvipu L8-ohjausvipu L8-ohjausvipu Työlaitelukitus Telaohjaus Pyöräohjaus Kaksoisventtiilin aktivointi Ohjaamomoduulin valikkojärjestelmä Kirjautuminen valikkoon Valikkojärjestelmä User Standard Useita käyttäjiä Ohjausvipu Keskiasento Ääriasento ja vahvistus System Backup Tool Select tool Edit selected Rotation 27 SUOMI 2

3 4. Järjestelmän kalibrointi Huomautuksia 29 SUOMI 3

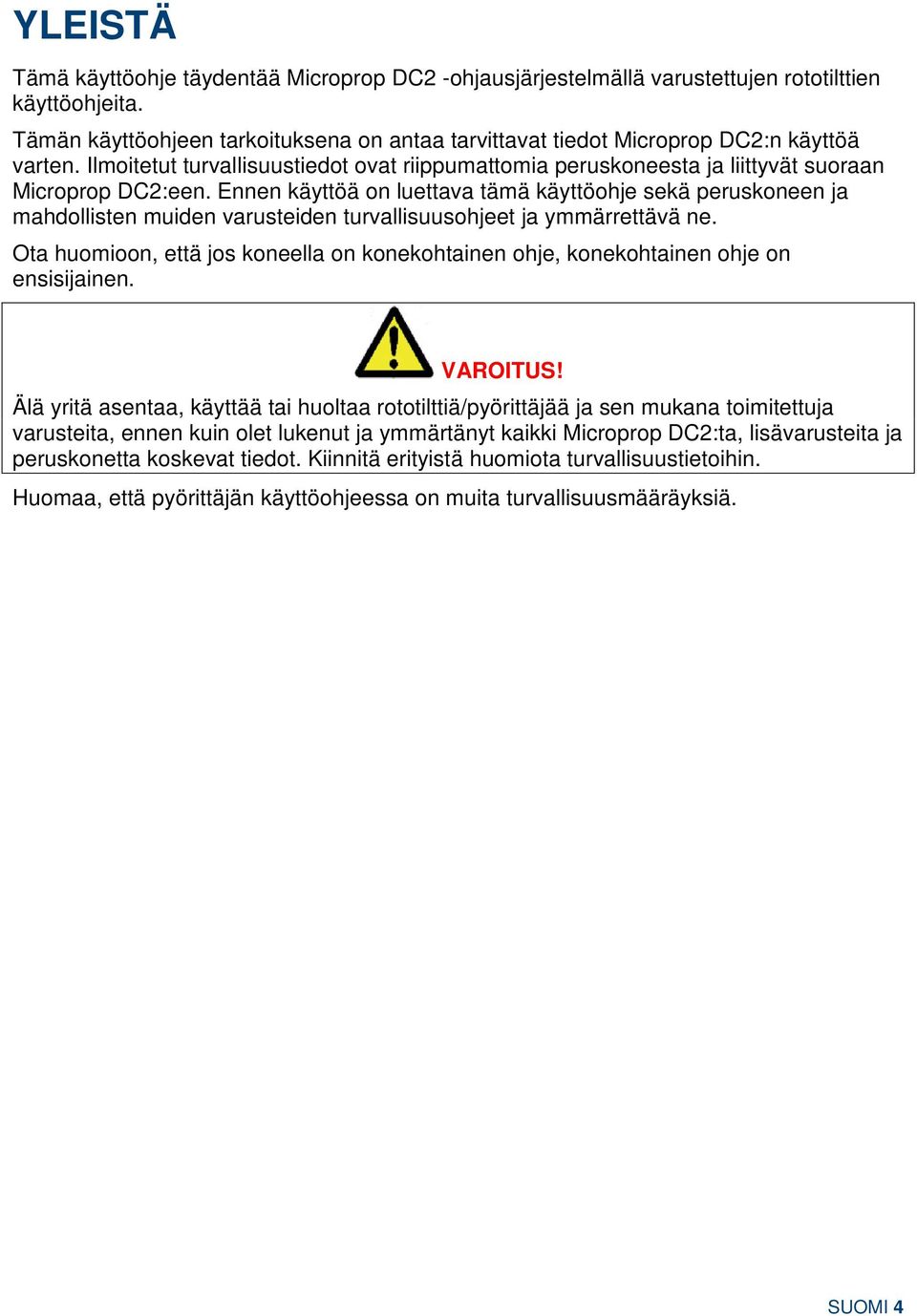

4 YLEISTÄ Tämä käyttöohje täydentää Microprop DC2 -ohjausjärjestelmällä varustettujen rototilttien käyttöohjeita. Tämän käyttöohjeen tarkoituksena on antaa tarvittavat tiedot Microprop DC2:n käyttöä varten. Ilmoitetut turvallisuustiedot ovat riippumattomia peruskoneesta ja liittyvät suoraan Microprop DC2:een. Ennen käyttöä on luettava tämä käyttöohje sekä peruskoneen ja mahdollisten muiden varusteiden turvallisuusohjeet ja ymmärrettävä ne. Ota huomioon, että jos koneella on konekohtainen ohje, konekohtainen ohje on ensisijainen. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki Microprop DC2:ta, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuustietoihin. Huomaa, että pyörittäjän käyttöohjeessa on muita turvallisuusmääräyksiä. SUOMI 4

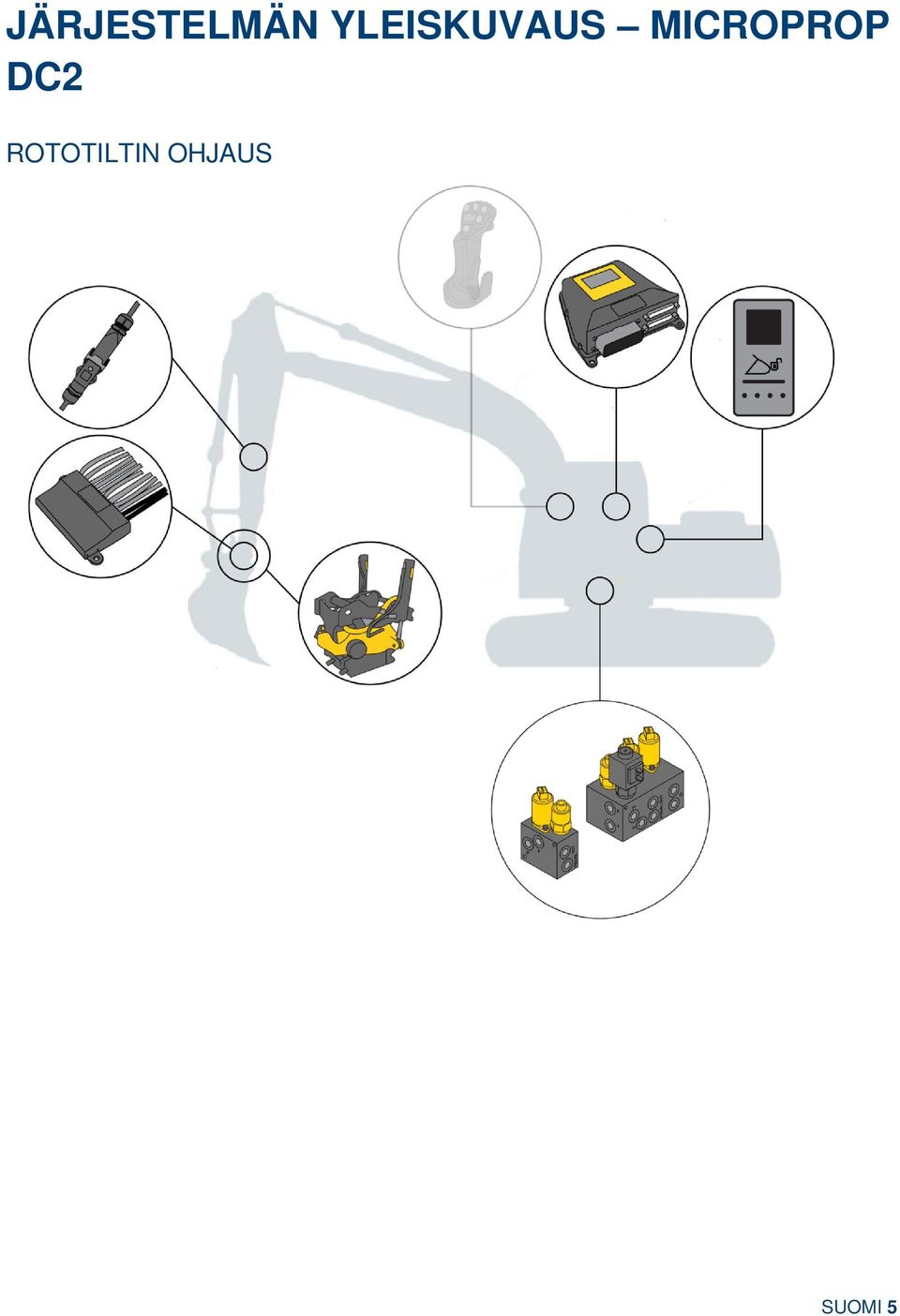

5 JÄRJESTELMÄN YLEISKUVAUS MICROPROP DC2 ROTOTILTIN OHJAUS SUOMI 5

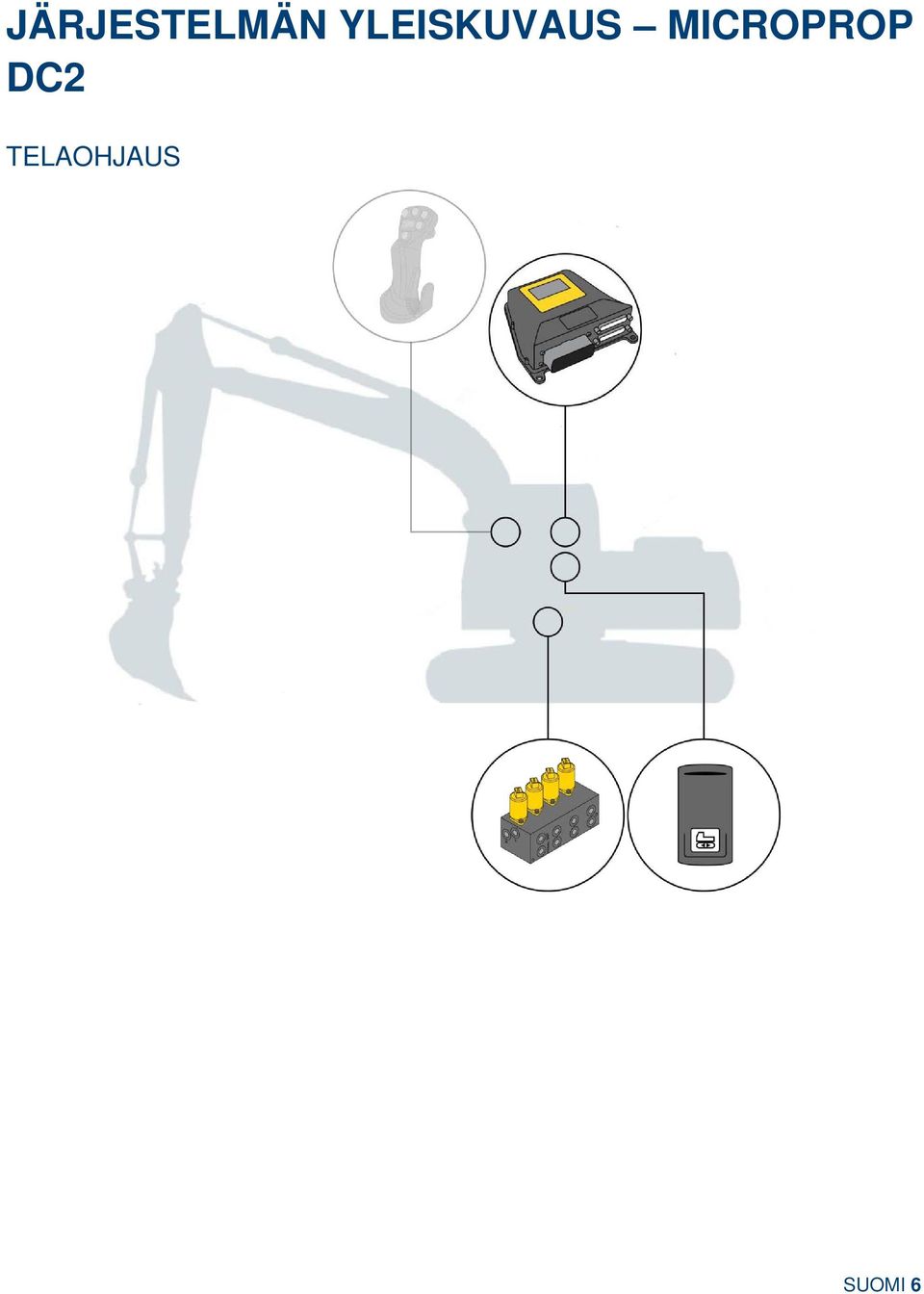

6 JÄRJESTELMÄN YLEISKUVAUS MICROPROP DC2 TELAOHJAUS SUOMI 6

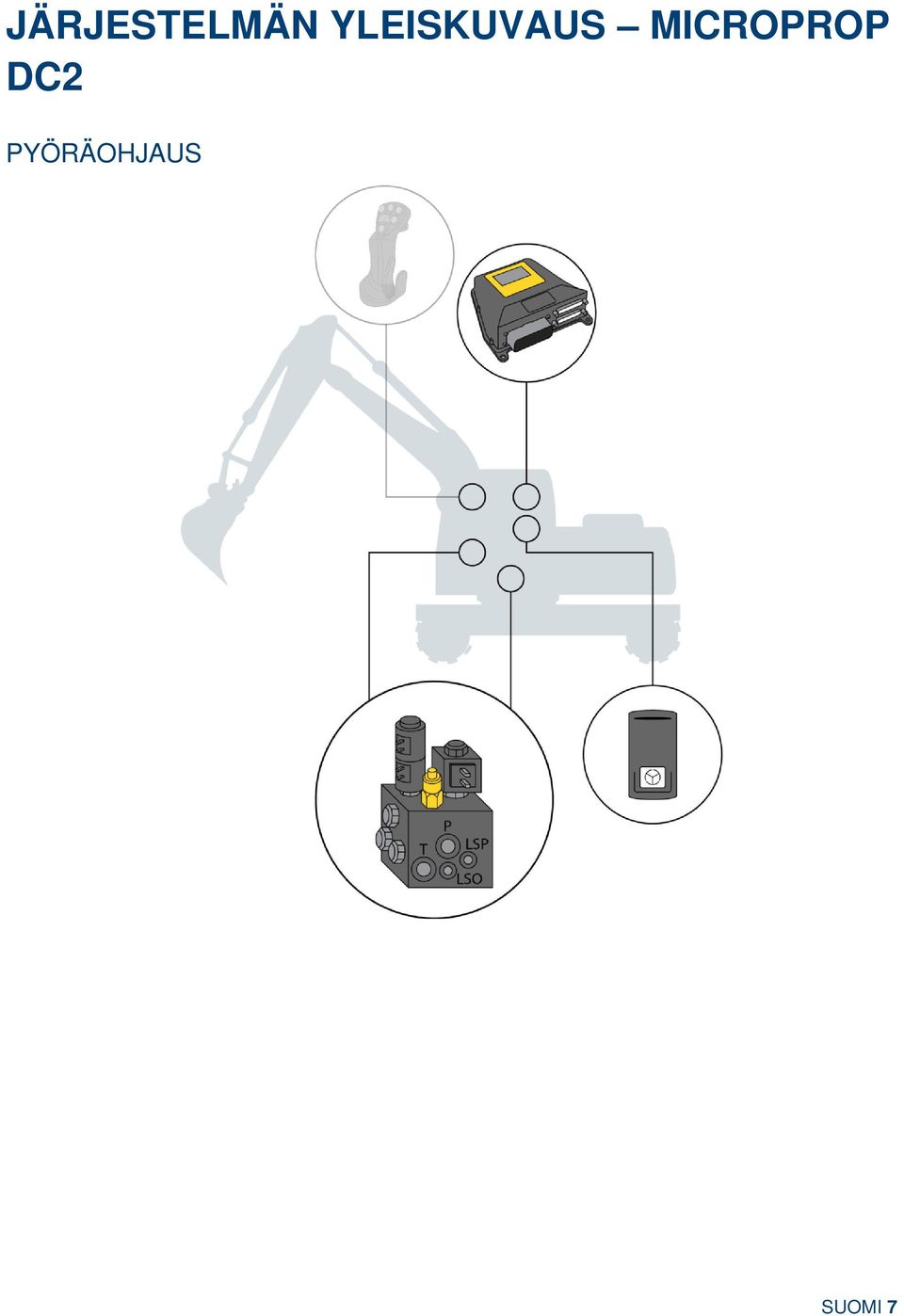

7 JÄRJESTELMÄN YLEISKUVAUS MICROPROP DC2 PYÖRÄOHJAUS SUOMI 7

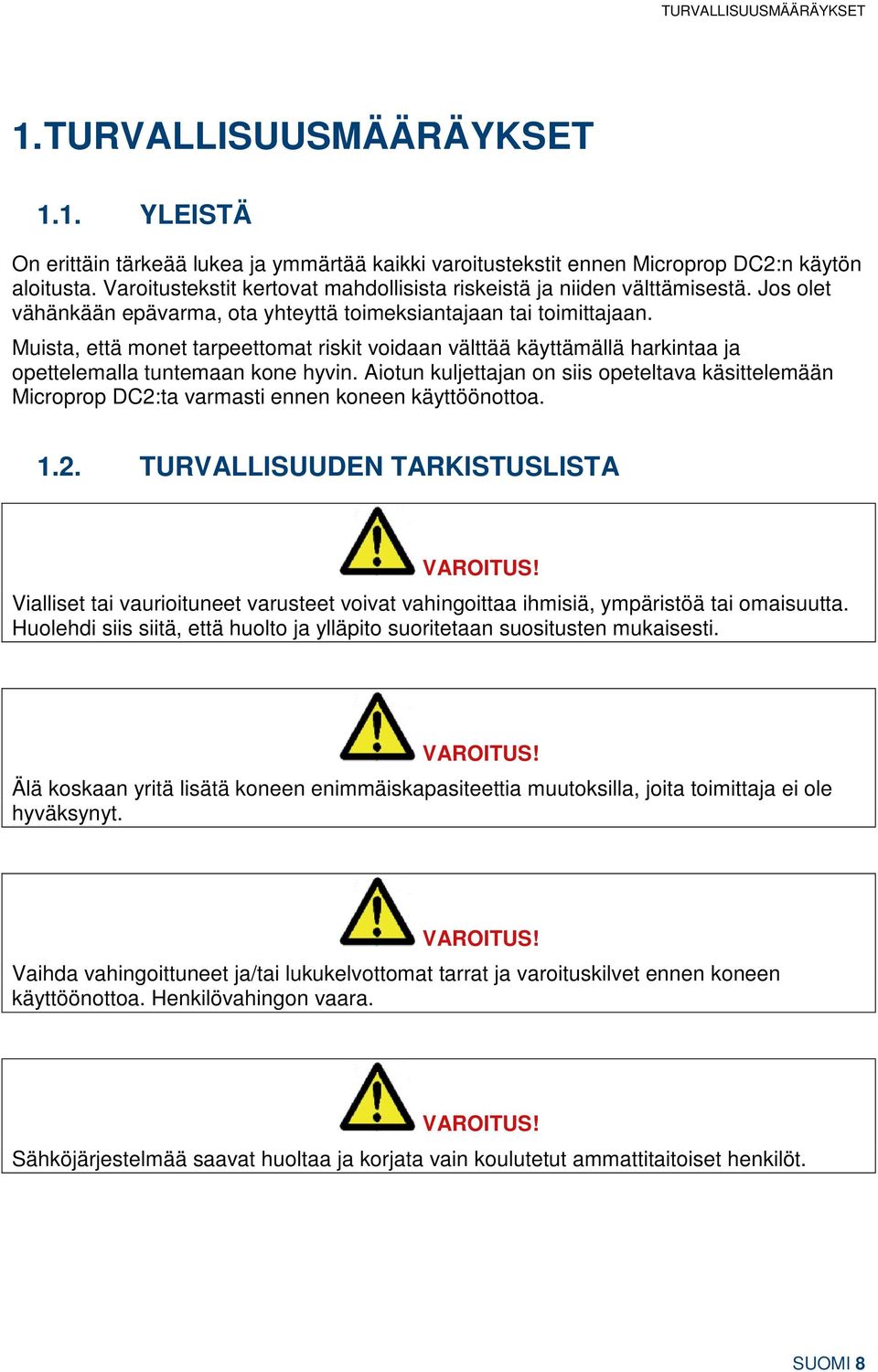

8 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, ota yhteyttä toimeksiantajaan tai toimittajaan. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Aiotun kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja ylläpito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahingon vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 8

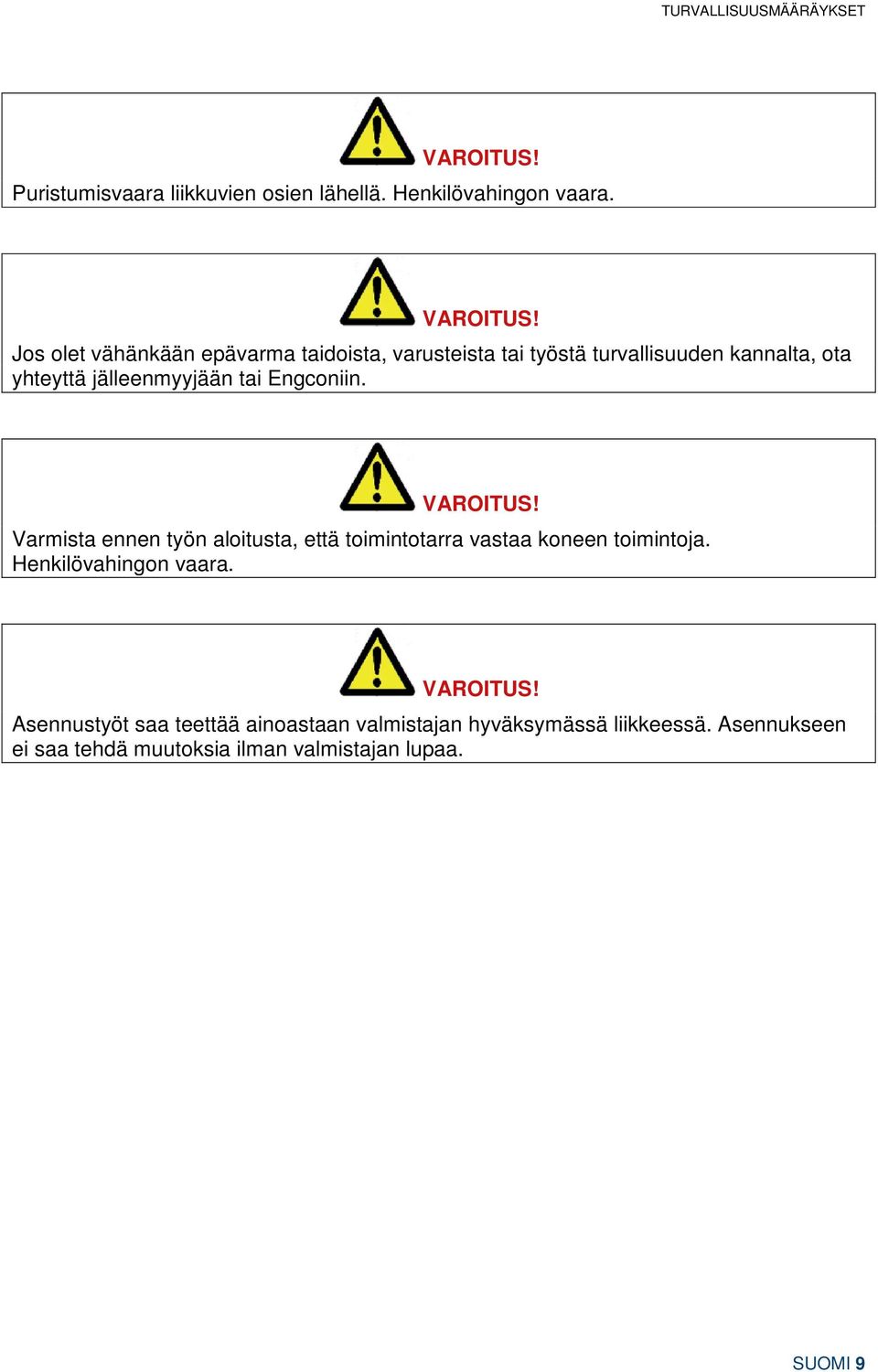

9 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Puristumisvaara liikkuvien osien lähellä. Henkilövahingon vaara. VAROITUS! Jos olet vähänkään epävarma taidoista, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai Engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahingon vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 9

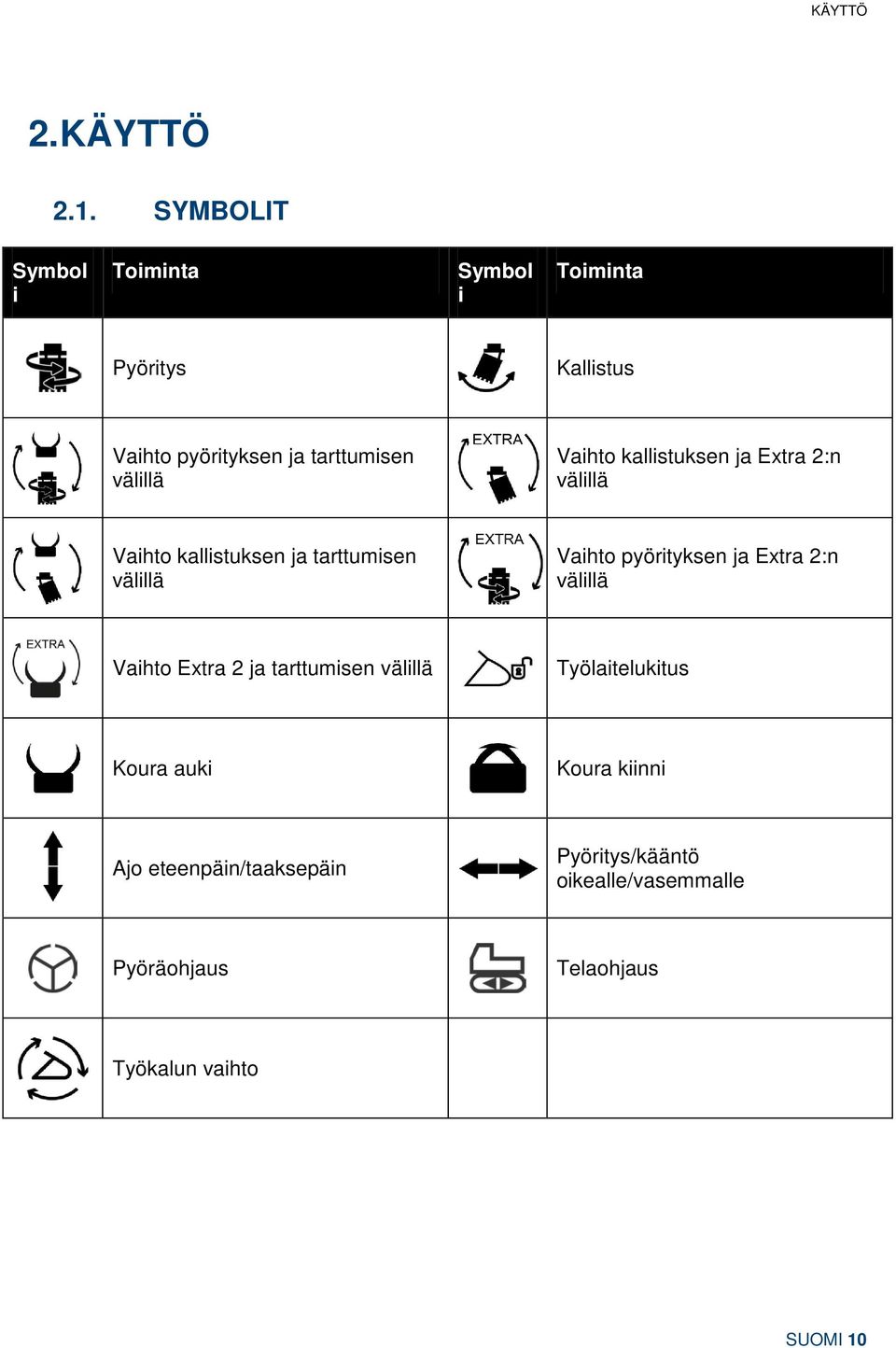

10 KÄYTTÖ 2. KÄYTTÖ 2.1. SYMBOLIT Symbol i Toiminta Symbol i Toiminta Pyöritys Kallistus Vaihto pyörityksen ja tarttumisen välillä Vaihto kallistuksen ja Extra 2:n välillä Vaihto kallistuksen ja tarttumisen välillä Vaihto pyörityksen ja Extra 2:n välillä Vaihto Extra 2 ja tarttumisen välillä Työlaitelukitus Koura auki Koura kiinni Ajo eteenpäin/taaksepäin Pyöritys/kääntö oikealle/vasemmalle Pyöräohjaus Telaohjaus Työkalun vaihto SUOMI 10

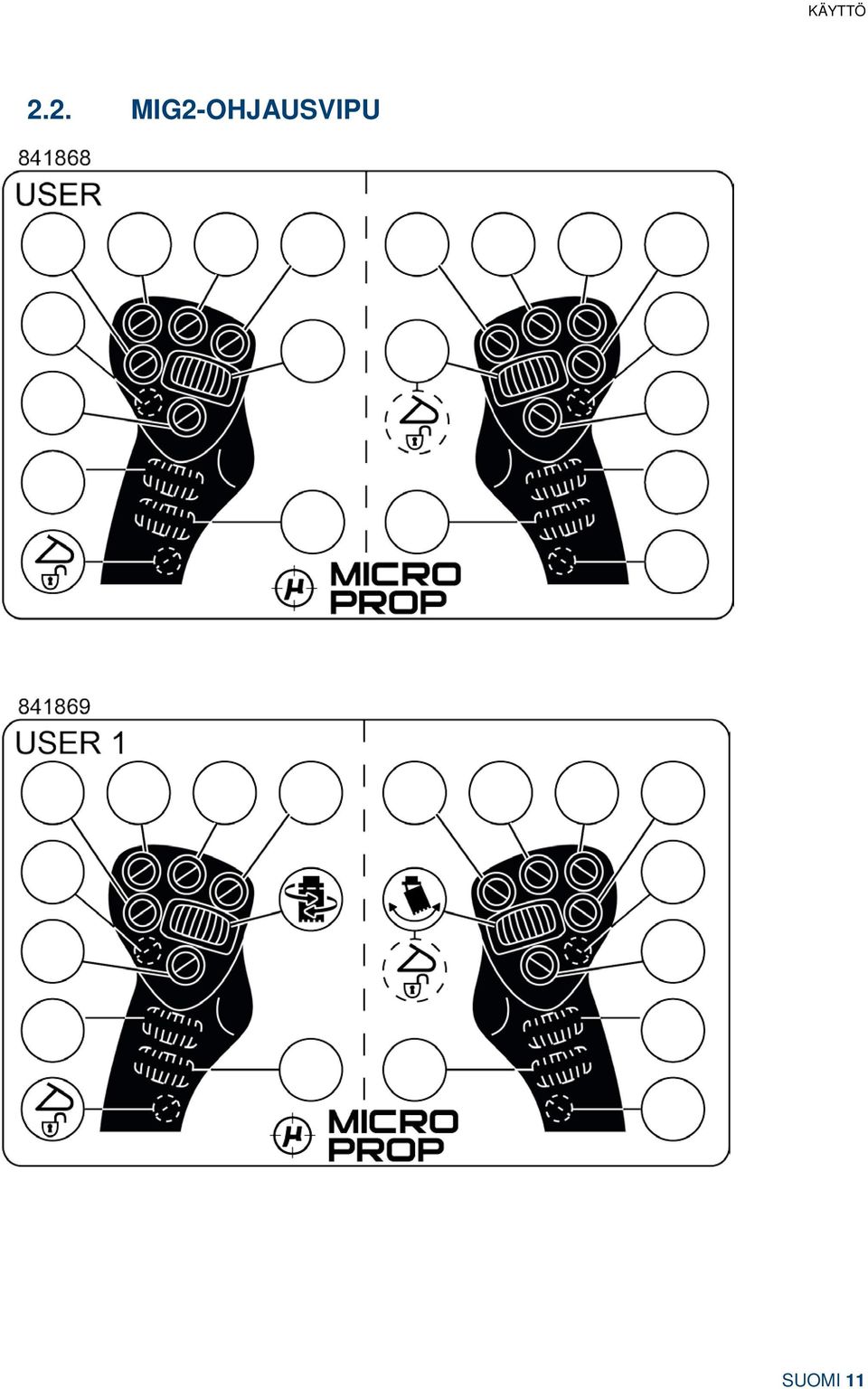

11 KÄYTTÖ 2.2. MIG2-OHJAUSVIPU SUOMI 11

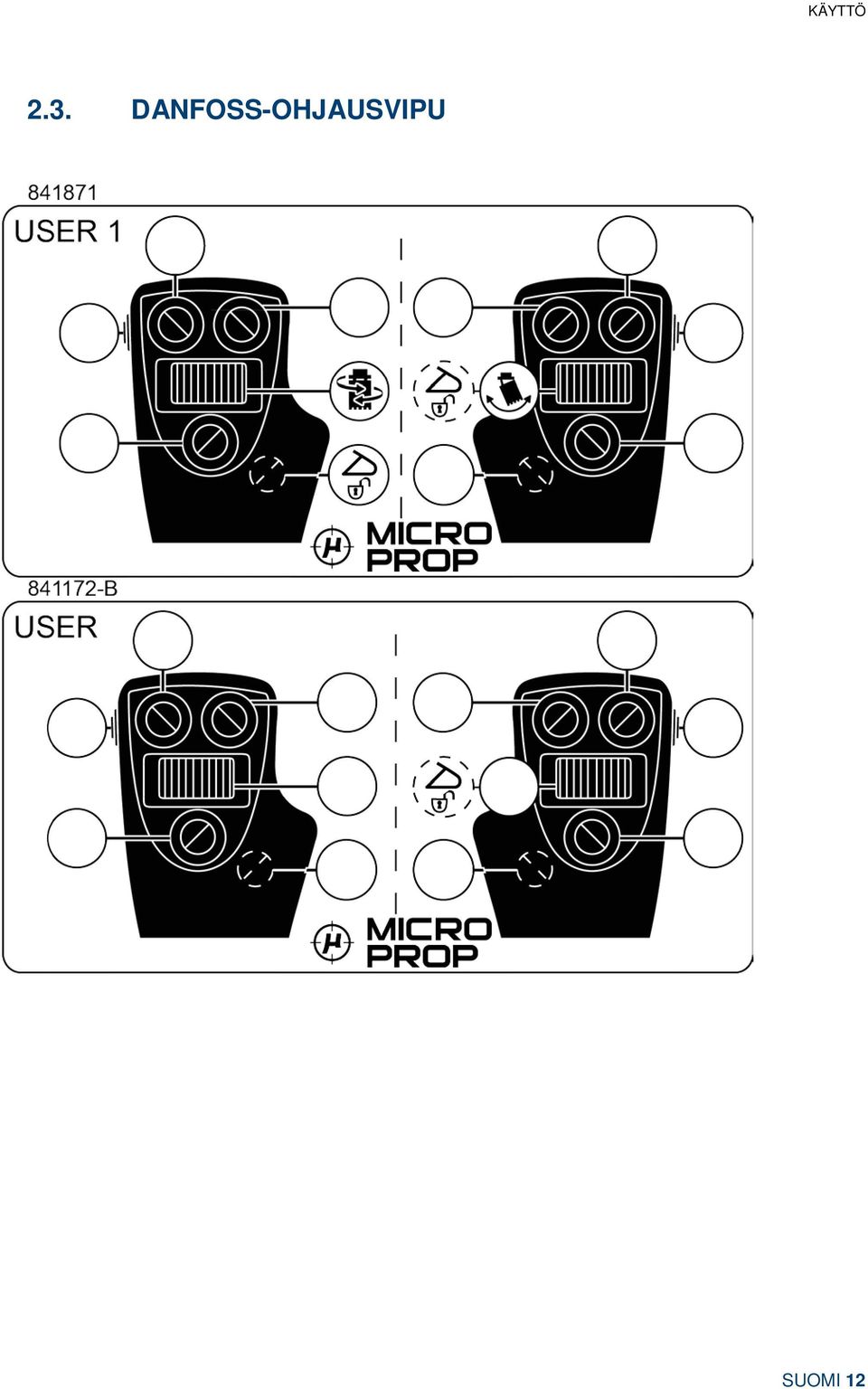

12 KÄYTTÖ 2.3. DANFOSS-OHJAUSVIPU SUOMI 12

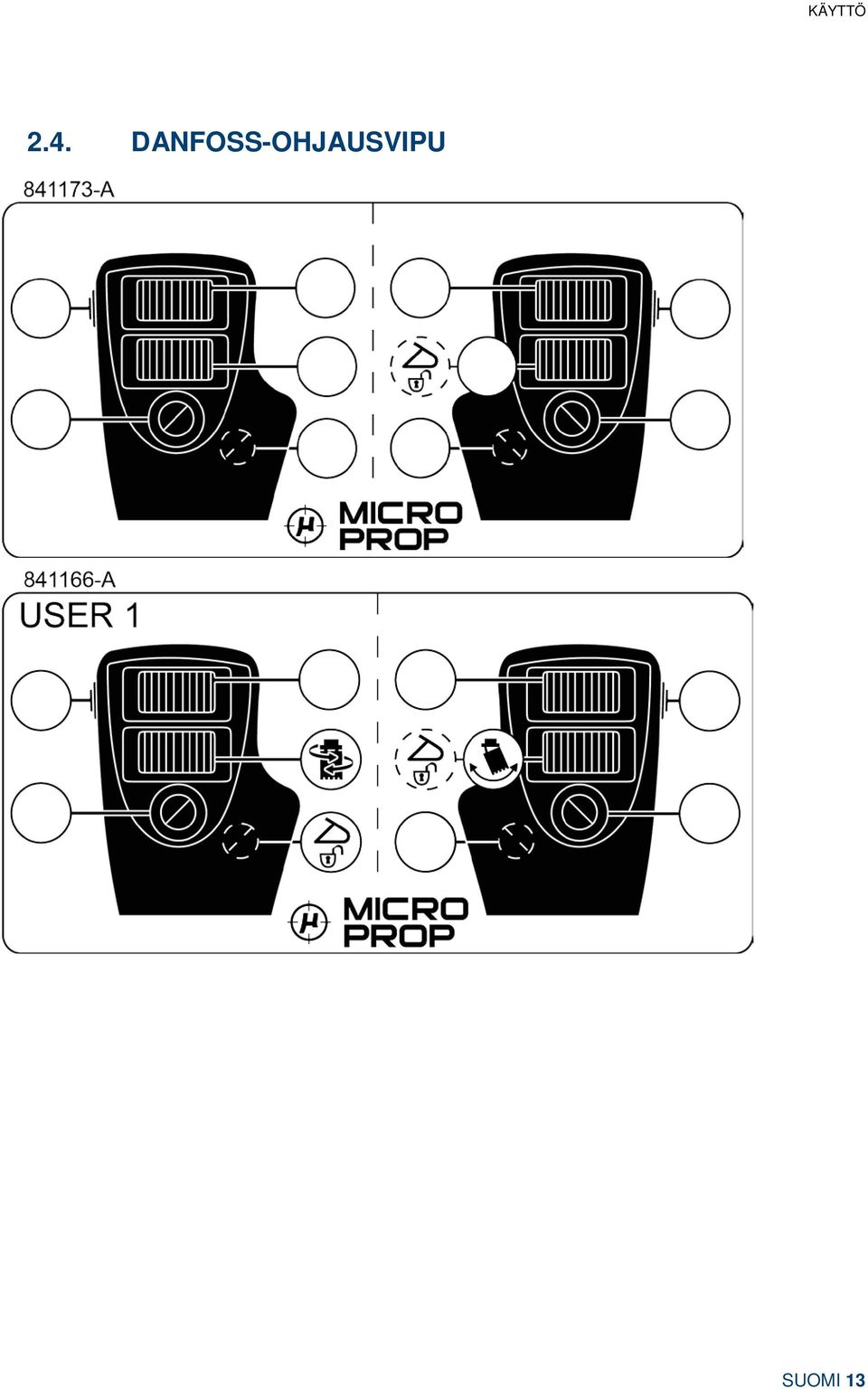

13 KÄYTTÖ 2.4. DANFOSS-OHJAUSVIPU SUOMI 13

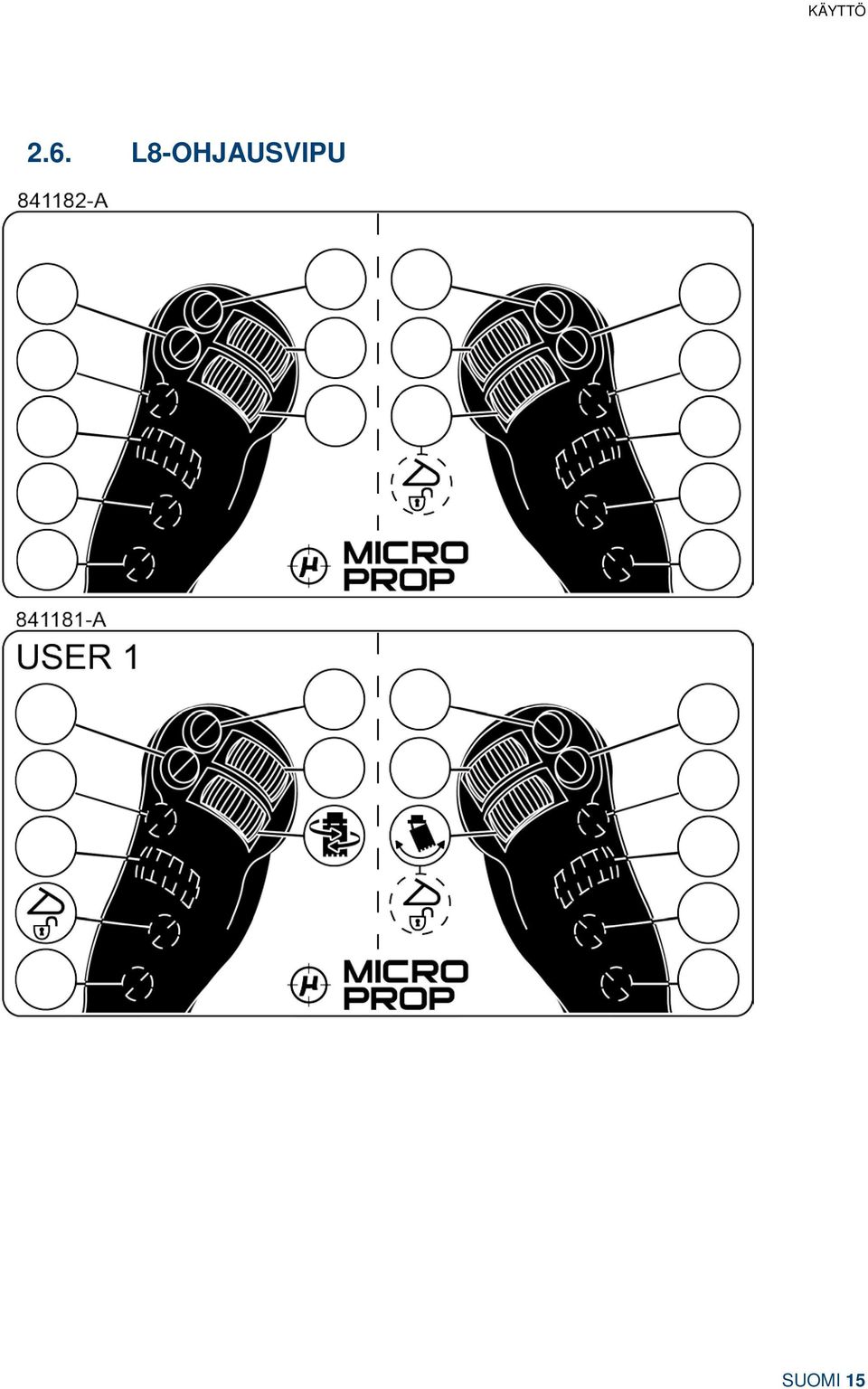

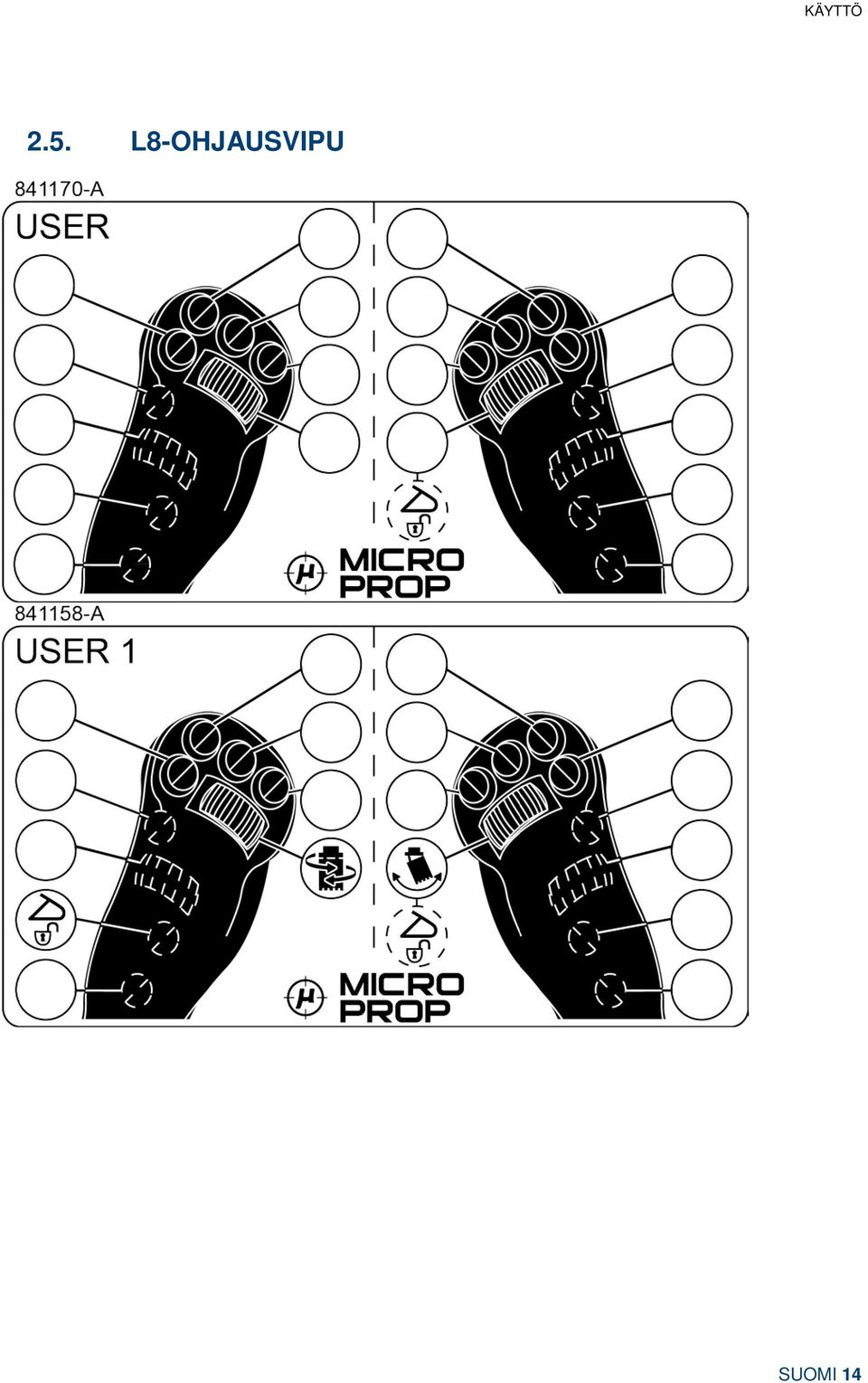

14 KÄYTTÖ 2.5. L8-OHJAUSVIPU SUOMI 14

15 KÄYTTÖ 2.6. L8-OHJAUSVIPU SUOMI 15

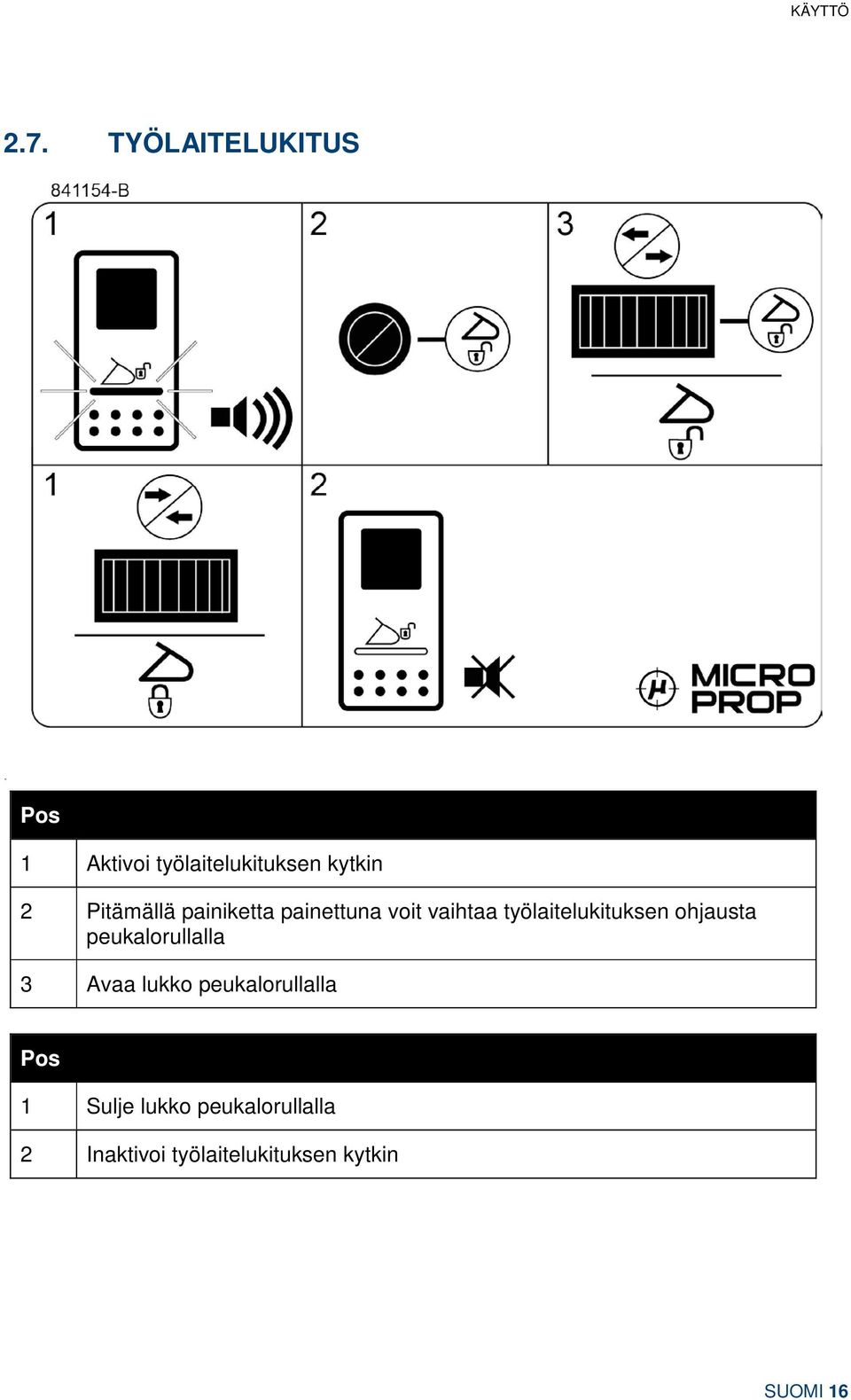

16 KÄYTTÖ 2.7. TYÖLAITELUKITUS Pos 1 Aktivoi työlaitelukituksen kytkin 2 Pitämällä painiketta painettuna voit vaihtaa työlaitelukituksen ohjausta peukalorullalla 3 Avaa lukko peukalorullalla Pos 1 Sulje lukko peukalorullalla 2 Inaktivoi työlaitelukituksen kytkin SUOMI 16

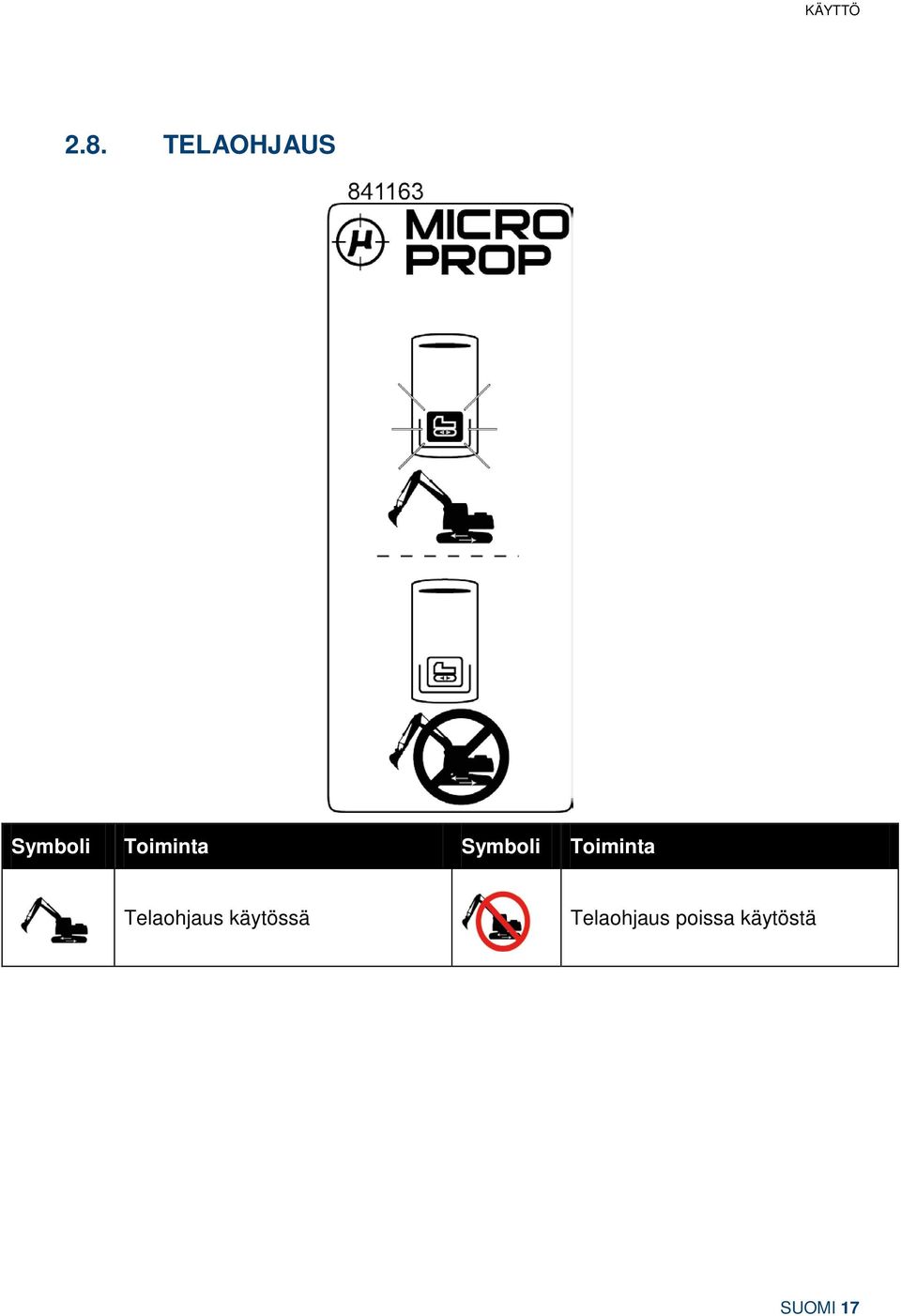

17 KÄYTTÖ 2.8. TELAOHJAUS Symboli Toiminta Symboli Toiminta Telaohjaus käytössä Telaohjaus poissa käytöstä SUOMI 17

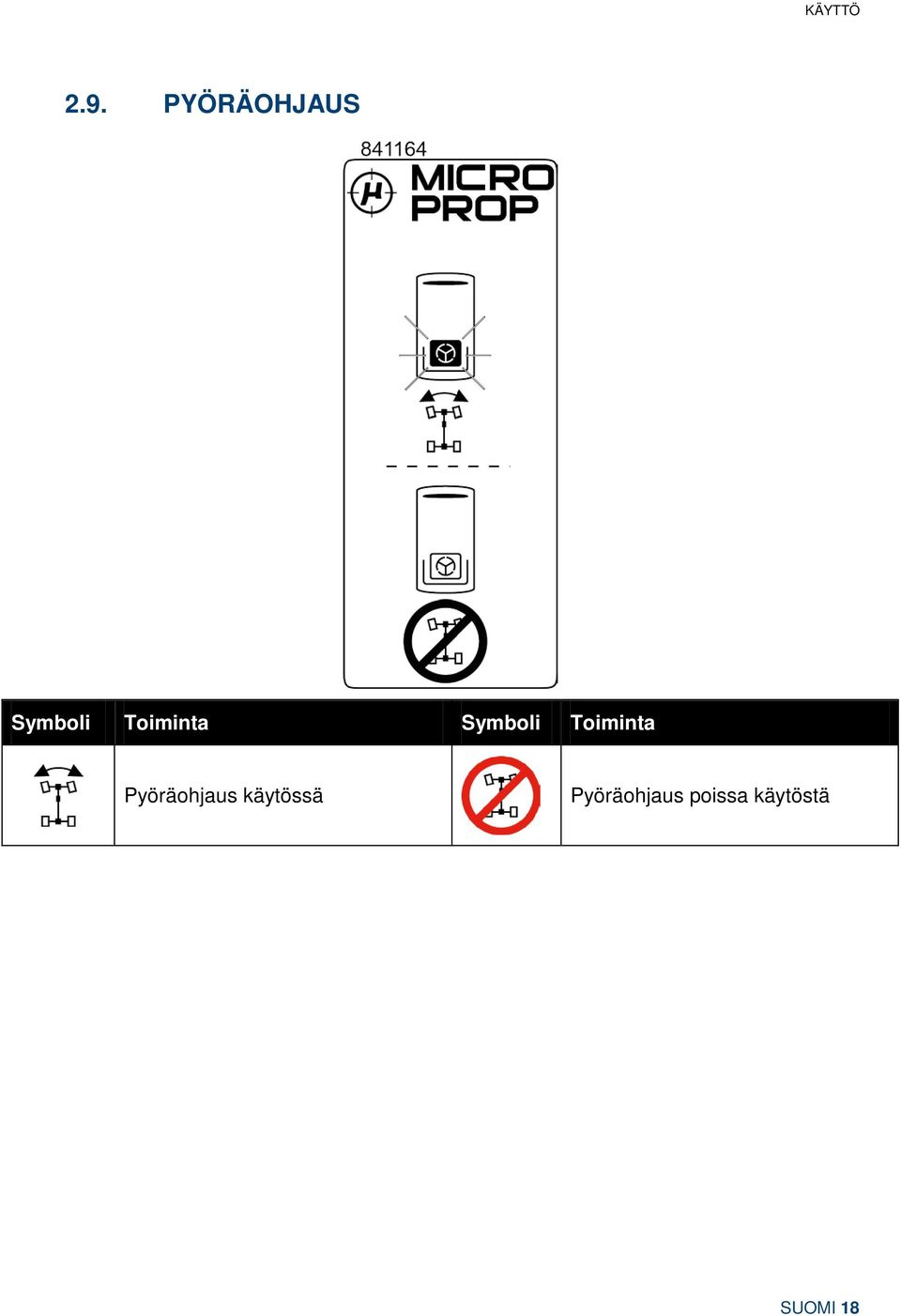

18 KÄYTTÖ 2.9. PYÖRÄOHJAUS Symboli Toiminta Symboli Toiminta Pyöräohjaus käytössä Pyöräohjaus poissa käytöstä SUOMI 18

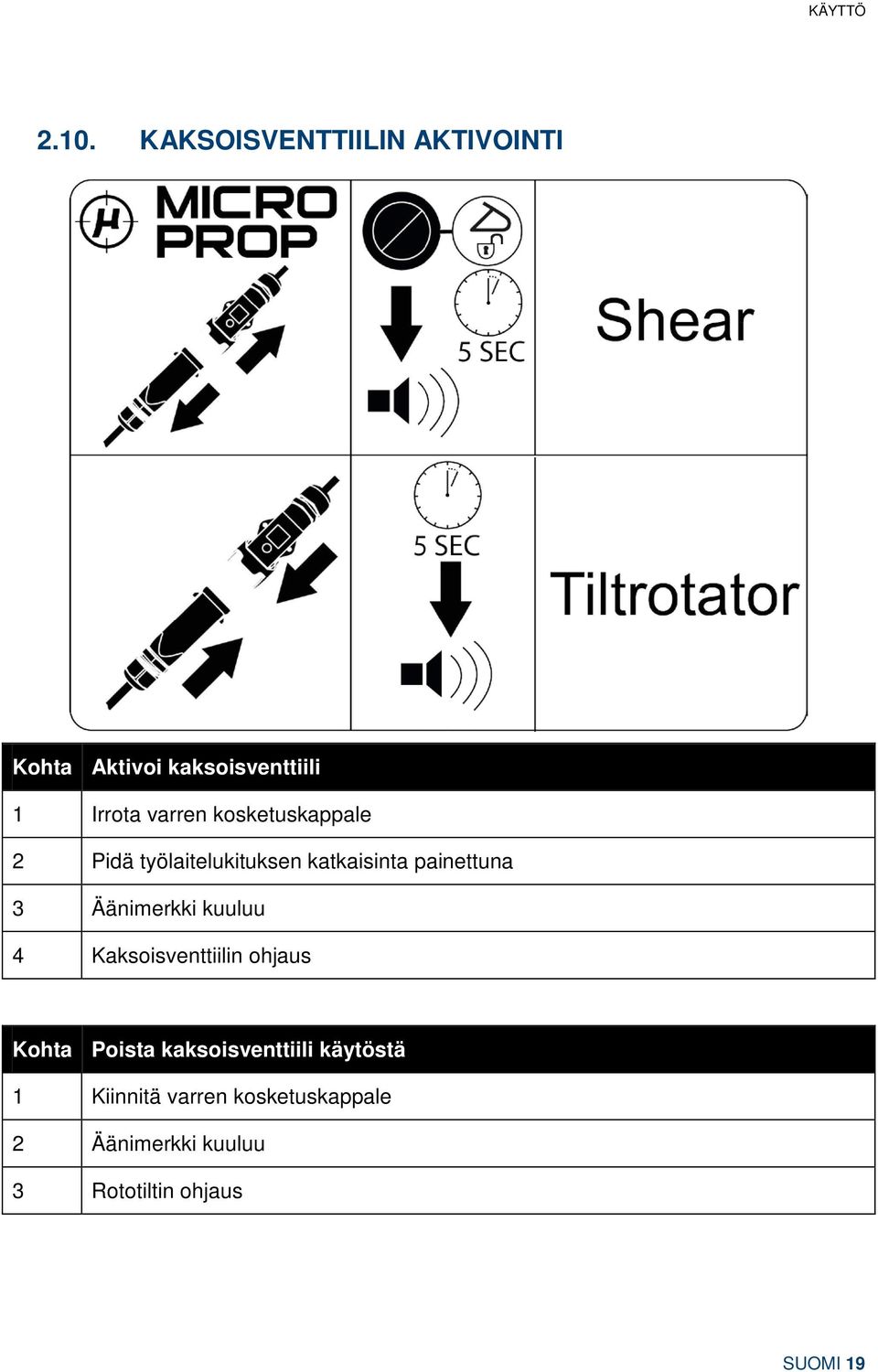

19 KÄYTTÖ KAKSOISVENTTIILIN AKTIVOINTI Kohta Aktivoi kaksoisventtiili 1 Irrota varren kosketuskappale 2 Pidä työlaitelukituksen katkaisinta painettuna 3 Äänimerkki kuuluu 4 Kaksoisventtiilin ohjaus Kohta Poista kaksoisventtiili käytöstä 1 Kiinnitä varren kosketuskappale 2 Äänimerkki kuuluu 3 Rototiltin ohjaus SUOMI 19

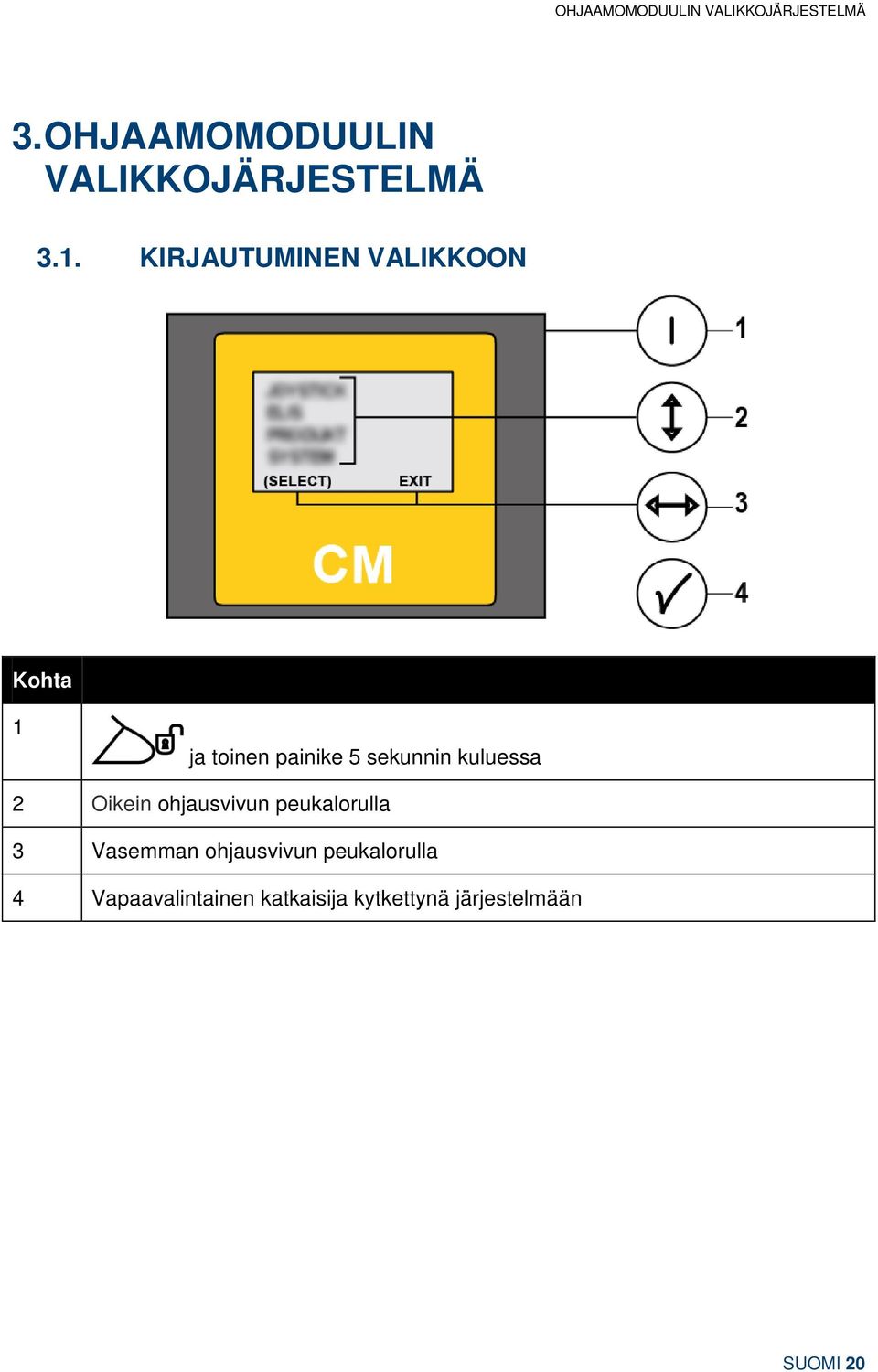

20 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3. OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3.1. KIRJAUTUMINEN VALIKKOON Kohta 1 ja toinen painike 5 sekunnin kuluessa 2 Oikein ohjausvivun peukalorulla 3 Vasemman ohjausvivun peukalorulla 4 Vapaavalintainen katkaisija kytkettynä järjestelmään SUOMI 20

21 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3.2. VALIKKOJÄRJESTELMÄ User Standard SUOMI 21

22 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Useita käyttäjiä Kohta USER 1-3 SHEAR Valinnaiset käyttäjäpankit. Nämä ovat käytettävissä vain, jos ne on valittu asennuksen yhteydessä. Kaksoisventtiili. Tämä on käytettävissä vain, jos se on valittu asennuksen yhteydessä Ohjausvipu Kohta CAL RA1-LA1 CAL RA2-LA2 CAL RA3-LA3 Kalibroi pari RA1 ja LA1 analogisesti Kalibroi pari RA2 ja LA2 analogisesti Kalibroi pari RA3 ja LA3 analogisesti SUOMI 22

23 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Keskiasento SUOMI 23

24 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Ääriasento ja vahvistus SUOMI 24

25 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ System Backup Kohta TM to CM TM to CM Valves Kopioi parametreja rototilt-moduulista ohjaamomoduuliin Kopioi parametreja ohjaamomoduulista rototilt-moduuliin Kopioi kalibroituja virtoja rototilt-moduulista ohjaamomoduuliin SUOMI 25

26 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Tool Select tool SUOMI 26

27 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Edit selected Rotation SUOMI 27

28 Tool Select tool 4. JÄRJESTELMÄN KALIBROINTI VAROITUS! Asennus- ja kalibrointityöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. Microprop DC2 kalibroidaan tietokoneella ja MicroConf DC2 ohjelmalla. Lataa Androidsovelluksia Android marketista. SUOMI 28

29 HUOMAUTUKSIA 5. HUOMAUTUKSIA SUOMI 29

30 HUOMAUTUKSIA SUOMI 30
