1 Karhotin Alkuperäinen käyttöohje Swadro 00 (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Maschinenfabrik Bernard Krone GmbH Me, Heinrich-Krone-Str. 0, D Spelle vakuutamme seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Krone-karhotin Kone: Tyyppi/Tyypit: Swadro 00 joita tämä vakuutus koskee, vastaavat seuraavien direktiivien EY-direktiivi 2006/42/EY (konedirektiivi) mukaisia vaatimuksia. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (Toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: Arvoisa asiakkaamme, olet täten saanut ostamasi KRONE -tuotteen käyttöohjeen. Tämä käyttöohje sisältää tärkeitä tietoja koskien koneen asianmukaista käyttöä ja turvallista ohjausta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. 2

3 Sisällysluettelo Sisällysluettelo Sisällysluettelo Johdanto Johdanto Käyttötarkoitus Voimassaolo Merkinnät Tiedustelut ja varaosien tilaaminen Tarkoituksenmukainen käyttö Tekniset tiedot Turvallisuus Johdanto Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Yhteyshenkilö Ohje- ja varoitusmerkintöjen sijainti koneessa Ohjekirjan merkinnät Varoitusten merkinnät Koneen käyttäjän ammattitaito ja koulutus Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Työskentely turvallisuusnäkökohdat huomioiden Turvallisuus ja tapaturmanehkäisymääräykset Hinattavat työkoneet Voimanottoakselin käyttö Hydraulijärjestelmässä Renkaat Huolto Työskentely suurjännitejohtojen läheisyydessä Koneen rakenteen muuttaminen ja varaosien valmistaminen Kielletyt käyttötavat Koneen turvallisuusohjeet Käyttöönotto Ensiasennus Asennus renkaat pääkannatinpyörästö Suojakaaren asennus keskiroottoriin Suojakankaan asentaminen eteen Karhon kokoojakankaan asennus Kaavinlevyn asennus Varoituskilpien asennus Yleistä Traktorin valmistelu Vetovarren säätö Traktorin vetovarsien korkeus Nivelakseli Pituuden tarkistaminen Käyttöönotto Kiinnitys traktoriin

4 Sisällysluettelo 6.2 Hydrauliikka Erityiset turvaohjeet Hydrauliletkujen liitäntä Valojen kytkentä Ohjauksen liittäminen Nivelakselin asennus Varmuusketjun käyttö Työskentely ja kuljetusajo Koneen kuljetus yleisellä tiellä Yleistä Käyttö Ylikuormitussuoja Kuljetuksesta työasentoon Piikkisuojuksien poistaminen piikeistä Roottorivarsien lasku työasentoon Piikkivarsien kääntö työasentoon Suojakaaren asettaminen työasentoon Karhottaminen ilman kokoojakangasta Työkorkeuden sähköinen säätö Hallintalaitteen vipujen toiminta Ajo rinteessä Ajonopeus ja voimanoton kierrosluku Työasennosta kuljetusasentoon Suojakaaren asettaminen kuljetusasentoon Piikkivarsien kääntö kuljetusasentoon Roottorivarsien nosto kuljetusasentoon Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) sammuttaminen (moottori), pysäköiminen (kone) Asetukset Roottorin kannatinpyörästön säätö Roottorin kannatinpyörästö edessä Roottorin kannatinpyörästö keskellä / takana Ajosuunnan säätö Raideleveyden säätäminen Säädettävät kuristimet Kaavinlevyn säätö Kevennysjousten säätö Taaemman roottorin kannatinpyörästön puristuspaineen säätö Huolto Erityiset turvaohjeet Koekäyttö Kiristysmomentit Metriset kierreruuvit standardikierteellä Metriset kierreruuvit hienokierteellä Metriset kierreruuvit uppokannalla ja kuusiokololla Renkaat Renkaiden tarkastukset ja hoito Kannatinpyörästön pyörien kiristysmomentit

5 Sisällysluettelo Piikkien pulttien tarkastus Runkolaippa Piikkivarsien vaihto (korjauksessa) Piikkien vaihtaminen (korjaustapauksessa) Huolto hydrauliikka Huolto - vaihteet Roottorin vaihteisto / roottorin kotelo Vaihteistojen täytösmäärät ja voiteluainesuositukset Läpikäyttövaihteisto Käyttövaihteisto edessä Käyttövaihteisto takana Huolto voitelu Erityiset turvaohjeet Nivelakseli Voitelukaavio Voitelukaavio Swadro 00 osa Voitelukaavio Swadro 00 osa Erikoisvarustus piikin varmistimet Traktorin vetovarsien ala-asennon rajoitinketju Varastointi Satokauden jälkeen Ennen uuden satokauden alkua Häiriöt - syyt ja korjaus Erityiset turvaohjeet Liite Kytkentäkaavio Hakemistoluettelo

6 Johdanto 2 Johdanto Arvoisa asiakkaamme! Hankkiessasi uuden KRONE-karhottimen olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu karhottimen käyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen noudattaminen on välttämätöntä, tärkeää ja hyödyllistä karhottimen käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi Huomaa: Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvaohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. Maschinenfabrik Bernard Krone GmbH Spelle 6

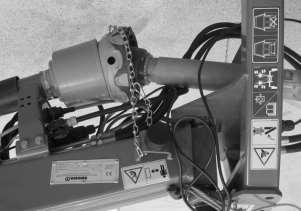

7 3 Johdanto Johdanto Tämä käyttöohje sisältää perusohjeet koneen käytöstä ja huollosta. Siksi koneen käyttäjän on ehdottomasti perehdyttävä ohjeisiin ennen koneen käyttöönottoa ja käyttöä. Käyttöohjekirjan on oltava aina koneen käyttäjän saatavilla. Turvallisuutta koskevan kappaleen lisäksi on noudatettava myös muihin kappaleisiin sisältyviä erityisiä turvallisuusohjeita. 3. Käyttötarkoitus Karhotin on suunniteltu niitetyn korsirehun kokoamiseen karholle. Se kiinnitetään traktorin takaosassa olevaan II-kokoluokan mukaiseen kolmipistekiinnitykseen. 3.2 Voimassaolo 3.3 Merkinnät Tämä käyttöohje koskee seuraavien sarjojen karhottimia: Swadro 00 Kuva Koneen tiedot löytyvät tyyppikilvestä (). SW

8 Johdanto 3.4 Tiedustelut ja varaosien tilaaminen Tyyppi Valmistusvuosi Valmistusnro. Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta 8

9 3.5 Tarkoituksenmukainen käyttö Johdanto Karhotin on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin tai turvalliseen käyttöön negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista. 3.6 Tekniset tiedot Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. 9

10 Johdanto Roottorivarret on aina asennettava kuljetusasentoon ennen maantieajoa. 4 metrin maksimikorkeus ei saa ylittyä. tyyppi Swadro 000 Kiinnitys vetovarsiin Kpl Vakiovaruste Roottorien lukumäärä Kpl 3 Varsien lukumäärä / roottori Kpl 0/3/3 Kaksoispiikkien lukumäärä / varsi noin mm 4/4/5 Työleveys noin mm 9700 Roottorin läpimitta edessä Keskellä noin mm 3600 noin mm 2960 takana noin mm 3600 Korkeus piikkivarsilla / kuljetusasento noin mm 4300 Korkeus sisäänkäännetyillä piikkivarsilla / kuljetusasento [K] noin mm 3800 Korkeus työasennossa noin mm 800 Pituus [P] noin mm 9800 Leveys kuljetusasennossa [L] noin mm 2995 Leveys työasennossa noin mm 9700 Tehontarve noin kw/hv 59/80 Voimanottoakselin kierrosluku r/min. maks. 540 Samanarvoinen jatkuva äänitaso Alle 70 db(a) Työsaavutus noin/h 9 0 Roottorin kannatinpyörästön renkaat Tridem-akselisto Pääkannatinpyörästö 6x6,50-8 4PR 5/55-7 0PR Rengaspaine tukipyörät ja kannatinpyörästö bar.0 / 2.0 Valojen jännite V 2 V 7-napainen pistoke 2 V 3-napainen pistoke Hydrauliikkajärjestelmän maksimikäyttöpaine bar 200 Vaadittavat hydrauliliitännät Suurin sallittu kuljetusnopeus 2x yksitoim.* 40 km/h Omapaino kg 2920 Sallittu akselipaino Sallittu kuormitus kg 220 *) yksitoim. = yksitoiminen hallintaventtiili Ympäristön lämpötila Koneen käytön lämpötila-alue C kg 0

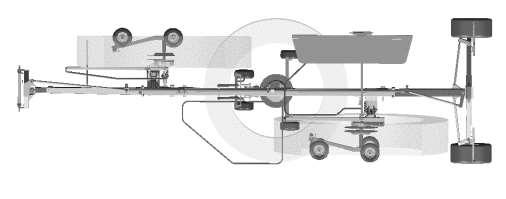

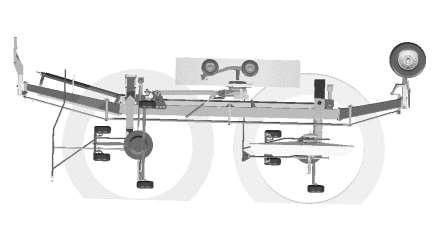

11 Johdanto L L SW004 Kuva 2:

12 Turvallisuus 4 Turvallisuus 4. Johdanto Karhottimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojukset). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöinä. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä! VAROITUS! Merkitsemättömien vaara-alueiden aiheuttama loukkaantumisvaara koneen osissa varoitusmerkintöjen puuttuessa, ollessa vaurioituneita ja lukukelvottomia! Vaarallisten rakenneosien ja muiden jäämävaarojen aiheuttama loukkaantumisvaara käyttäjän tai kolmannen osapuolen astuessa tai tarttuessa vaara-alueelle, koska he eivät tiedä vaarasta. Vaihda vioittunut tai lukukelvoton tarra heti uuteen. Kiinnitä korjaustöiden jälkeen vastaavat ohje- ja varoitusmerkinnät kaikkiin vaihdettuihin, muutettuihin tai korjattuihin osiin. Ohje- ja varoitusmerkinnöillä varustettuja alueita ei saa koskaan puhdistaa painepesurilla. Tutustu varoitusmerkintöjen tarkoitukseen. Merkin vieressä oleva teksti ja sen kiinnityspaikka koneessa selventävät varoituksen merkitystä. 2

13 Turvallisuus 4.. Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja kuiva, eikä sillä saa olla likaa, öljyä tai rasvaa Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 3

14 GL Turvallisuus 4.2 Ohje- ja varoitusmerkintöjen sijainti koneessa Kuva 3: LH= ajosuunnassa vasemmalla RH= ajosuunnassa oikealla SW0002_2 4

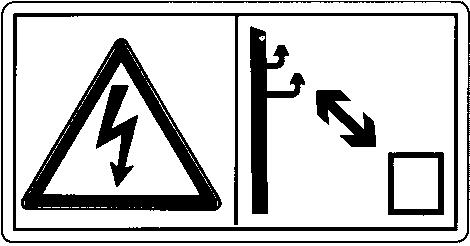

15 Turvallisuus ) Lue käyttöohje ja turvallisuusohjeet ennen koneen käyttöönottoa ja noudata niitä. Til.nro (x) 2) Voimanottoakselin kierrosluku ei saa ylittää 540 r/min! Hydraulijärjestelmän käyttöpaine ei saa ylittää 200 baaria! MAX. 540/min MAX. 200 bar Til.nro (x) 3) Käännä suojakaari alas suojaavaan asentoon ennen työn aloittamista. Til.nro (2x) 4) Vaara roottorien liikealueella - Pysy turvallisen välimatkan päässä! ) Älä oleskele kannatinvarsien kääntöalueella. Pysy turvallisen välimatkan päässä! Til.nro (8x) ) Puristumisvaara! Älä koske vaara-alueelle niin kauan kuin siellä olevat osat voivat liikkua. Til.nro (7x) Til.nro (4x) 7) Pidä määräysten mukainen turvallisuusväli suurjännitejohtoihin. Til.nro (x) 5

16 Turvallisuus 4.3 Ohjekirjan merkinnät Tässä ohjekirjassa on merkitty varoitusmerkeillä turvallisuutta koskevat ohjeet, joiden huomioimatta jättäminen voi aiheuttaa vaaraa henkilöille. 4.4 Varoitusten merkinnät Vaara! VAARA! Vaaran laatu ja lähde! Vaikutus: Hengenvaara tai vakavia loukkaantumisia. Toimenpiteet vaarojen estämiseksi Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen estämiseksi Huomio! HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja Toimenpiteitä vahinkojen välttämiseksi. Yleiset toimintaohjeet on merkitty seuraavalla symbolilla: Ohje! Ohje - Ohjeen laatu ja lähde Vaikutus: Koneen taloudellinen hyöty Suoritettavat toimenpiteet Suoraan koneeseen kiinnitetyt ohjeet/merkit on ehdottomasti huomioitava ja pidettävä luettavassa kunnossa. 6

17 4.4. Koneen käyttäjän ammattitaito ja koulutus Turvallisuus Konetta käyttävän, huoltavan ja korjaavan henkilön tulee perehtyä koneen käyttöön ja tiedostaa mahdolliset vaaratilanteet. Koneen omistajan on määriteltävä tarkkaan kuljettajan vastuu, velvollisuudet ja valvonta. Jos kuljettaja ei tunne konetta riittävän hyvin, häntä on koulutettava ja perehdytettävä tehtävään. Omistajan on myös varmistettava, että kuljettaja on lukenut ja ymmärtänyt käyttöohjeen. Sellaiset kunnossapitotyöt, joita tässä käyttöohjeessa ei ole kuvattu, on jätettävä valtuutetun korjaamon/huoltomiehen tehtäväksi Turvallisuusohjeiden laiminlyönnin aiheuttamat vaarat Jos turvallisuusohjeita ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyönti saattaa myös aiheuttaa takuun ja valmistajan vastuuvelvollisuuden raukeamisen. Laiminlyönti saattaa aiheuttaa esimerkiksi seuraavia vaaroja: Henkilöiden vaarantuminen turvaamattomien työalueiden vuoksi Koneen tärkeiden toimintojen lakkaaminen Määrättyjen huolto- ja korjausmenetelmien epäonnistuminen Henkilöiden vaarantuminen mekaanisen ja kemiallisen vaikutuksen vuoksi Ympäristön vaarantuminen hydrauliöljyn vuodon vuoksi Työskentely turvallisuusnäkökohdat huomioiden Tässä käyttöohjeessa annettuja turvallisuusohjeita, yleisiä tapaturmien ehkäisystä annettuja määräyksiä sekä mahdollisia työnantajakohtaisia työ-, käyttö- ja turvallisuusmääräyksiä on noudatettava. Ammattijärjestöjen työsuojelu- ja tapaturmanehkäisymääräykset ovat sitovia. Ajoneuvon valmistajan antamia turvallisuusmääräyksiä on noudatettava. Kun konetta kuljetetaan yleisillä teillä, on noudatettava voimassa olevia tieliikennelakeja. Varaudu vaaratilanteisiin ennakolta. Pidä alkusammutin ja ensiapupakkaus aina saatavilla. Pidä lääkärin ja hätäkeskuksen puhelinnumerot tallella. 7

18 Turvallisuus 4.5 Turvallisuus ja tapaturmanehkäisymääräykset Käyttöohjekirjan ohjeiden lisäksi on noudatettava kaikkia yleisesti voimassa olevia turvallisuus- ja tapaturmanehkäisymääräyksiä. 2 Koneeseen kiinnitetyt varoitus- ja ohjekilvet antavat tärkeitä ohjeita koneen turvallisesta käytöstä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3 Yleisellä tiellä ajaessasi noudata kaikkia voimassa olevia määräyksiä. 4 Tutustu tarkoin koneen kaikkiin osiin, hallintalaitteisiin ja toimintaan ennen kuin aloitat työskentelyn. Työn aikana on liian myöhäistä! 5 Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Vältä löysiä vaatteita. 6 Pidä kone puhtaana, jotta vältät palovaaran. 7 Ennen liikkeelle lähtöä ja koneen käyttöä on varmistettava, ettei lähettyvillä ole ketään! (varsinkaan lapsia!) Huolehdi riittävästä näkyvyydestä! 8 Kukaan ei saa oleskella työkoneen päällä työskentelyn tai kuljetusajon aikana. 9 Kytke kone traktoriin ohjeiden mukaisesti ja vain tähän tarkoitukseen suunniteltuja kiinnikkeitä käyttäen! 0 Kytkiessäsi työkonetta traktoriin ja irrottaessasi sitä aseta tukijalka oikeaan asentoon. Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin. 2 Kiinnitä lisäpainot aina ohjeiden mukaisesti niitä varten varattuihin kiinnityskohtiin! 3 Ota huomioon sallitut akselipainot, kokonaispainot ja kuljetusmitat. 4 Tarkasta ja asenna kuljetusta varten tarvittavat varusteet, kuten valot, varoituslaitteet ja turvalaitteet! 5 Koneiden hallintalaitteet (köydet, ketjut, tangot jne.) on sijoitettava siten, että ne eivät aiheuta tahattomia liikkeitä koneen kuljetus- ja työasennossa. 6 Yleisellä tiellä kuljetusta varten kone on asennettava määräysten mukaiseen asentoon ja varmistettava valmistajan ohjeiden mukaan. 7 Älä koskaan poistu kuljettajan paikalta ajon aikana. 8 Valitse ajonopeus aina ympäristön olosuhteiden mukaiseksi. Ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti, vältä äkillisiä käännöksiä! 9 Hinattavat tai nostolaitteeseen kiinnitetyt työkoneet ja lisäpainot vaikuttavat traktorin ajoominaisuuksiin, ohjautuvuuteen ja jarrujen toimintaan. Tämän vuoksi on tärkeää, että on aina käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 20 Ajaessasi mutkissa on huomioitava laitteen sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima! 2 Ennen koneen käyttöä varmista, että kaikki suojukset on asennettu paikalleen suojaavaan asentoon. 22 Pidä turvalaitteet hyvässä kunnossa. Korvaa puuttuvat ja vialliset osat. 23 Oleskelu koneen työskentelyalueella on kielletty. 24 Oleskelu koneen kääntymisalueella on kielletty. 25 Hydraulilaitteita saa käyttää vain, kun kukaan ei oleskele koneen kääntymisalueella. 26 Osissa, joita käyttää ulkoinen käyttövoima (esim. hydrauliikka), saattaa aiheutua puristumisja leikkautumisvaara! 27 Laske työkone maahan, kytke seisontajarru päälle, pysäytä traktorin moottori ja vedä virtaavain virtalukosta, kun poistut traktorin ohjaamosta! 4.6 Hinattavat työkoneet Varmista, ettei työkone pääse liikkumaan itsestään. 2 Ota huomioon suurimmat sallitut kuormitukset traktorin vetokytkimelle, vetokoukulle ja vetovarsille! 3 Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktoriin! 8

19 4.7 Voimanottoakselin käyttö Turvallisuus Käytä vain valmistajan hyväksymiä nivelakseleita! 2 Nivelakselin suojusputken ja -suppilon sekä traktorin voimanottoakselin suojuksen on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa. 3 Varmista, että nivelakselien suojusputket ovat kohdallaan kuljetus- ja työasennossa! 4 Nivelakselien asennus ja irrotus on sallittua vain, kun traktorin voimanotto on kytketty pois päältä, moottori pysäytetty ja virta-avain poistettu virtalukosta! 5 Mikäli nivelakselin ylikuormitus- tai vapaakytkin ei peity traktorissa olevan suojuksen alle, kytkin on asennettava akselin työkoneen puoleiseen päähän. 6 Huolehdi aina nivelakselin oikeasta asennuksesta ja varmistuksesta! 7 Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen! 8 Varmista ennen voimanottoakselin päällekytkemistä, että voimanottoakselin kierrosluku on työkoneen sallitun pyörimisnopeuden mukainen. 9 Ennen voimanottoakselin päälle kytkemistä on kiinnitettävä huomiota siihen, ettei kukaan oleskele laitteen vaara-alueella! 0 Älä kytke voimanottoakselia päälle, kun moottori on pysähdyksissä! Työskenneltäessä voimanottoakselilla kukaan ei saa oleskella pyörivän voimanotto- tai nivelakselin alueella. 2 Kytke voimanottoakseli aina pois päältä, kun esiintyy liian suuria kulmia ja väliottoakselia ei tarvita! 3 Huomio! Koneen osat saattavat jatkaa pyörimistään vielä senkin jälkeen, kun voimanottoakseli on kytketty pois päältä. Älä mene tällöin liian lähelle konetta. Varmista, että kone on täysin pysähdyksissä ja vauhtipyörän massa varmistettu seisontajarrulla ennen minkään työn aloittamista sen parissa. 4 Ennen voimanottoa käyttävän työkoneen tai nivelakselin puhdistusta, voitelua ja säätöä on kytkettävä voimanotto pois päältä, pysäytettävä moottori ja vedettävä virta-avain pois virtalukosta. Kytke vauhtipyörän seisontajarru päälle. 5 Irtikytketty nivelakseli on laskettava sitä varten tarkoitetun pidikkeen päälle! 6 Nivelakselin irrottamisen jälkeen on asetettava suojus voimanottoakselin tyngän päälle! 7 Vauriot on korjattava heti ennen kuin työkonetta käytetään uudelleen! Ohje Nivelakselin kohdalla on noudatettava nivelakselin valmistajan antamia ohjeita. (Erillinen käyttöohje!) 9

20 Turvallisuus 4.8 Hydraulijärjestelmässä 4.9 Renkaat Hydrauliikkajärjestelmässä on korkea paine! 2 Liittäessäsi hydraulisylintereitä ja -moottoreita varmista, että hydrauliletkujen kytkentä tehdään oikein ja asianmukaisesti. 3 Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että traktorin ja koneen hydrauliikka on paineeton! 4 Merkitse traktorin ja koneen hydrauliliitokset niin, että virheelliset kytkennät vältetään! Jos liitännät sekaantuvat keskenään, toiminta on päinvastainen (esim. nosto/lasku) Onnettomuusvaara! 5 Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä. Loukkaantumisvaara! 6 Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara! 7 Ennen hydrauliikkalaitteiden parissa työskentelyä päästä järjestelmä paineettomaksi ja pysäytä moottori. 8 Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia! Työskennellessäsi renkaiden parissa varmista, että työkone on laskettu turvalliseen paikkaan ja tuettu kunnolla paikalleen jarrukiiloilla. 2 Pyörien ja renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja asennustyökaluja ja välineitä. 3 Pyöriä ja renkaita saa korjata vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4 Tarkasta ilmanpaine säännöllisesti. Käytä määrättyä ilmanpainetta! 5 Tarkasta pyörän pulttien kiinnitys säännöllisesti. Tarkastuksien laiminlyönti saattaa aiheuttaa pyörän irtoamisen ja koneen kaatumisen. 20

21 4.0 Huolto Turvallisuus Koneen kunnostus, huolto, puhdistus sekä toimintahäiriöiden korjaus ovat sallittuja vain, kun käyttökoneisto on kytketty pois toiminnasta ja moottori pysäytetty. - Poista virta-avain virtalukosta! 2 Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti ja kiristä niitä tarvittaessa! 3 Tue kone kunnolla paikalleen ennen kuin aloitat huoltotöitä ylös nostetun koneen alla. 4 Hävitä käytetty öljy, rasva ja käytetyt suodattimet asianmukaisesti. 5 Ennen sähköjärjestelmään tehtäviä töitä on aina katkaistava virransyöttö! 6 Jos turvalaitteet ovat alttiita kulumiselle, ne on tarkastettava säännöllisesti ja vaihdettava ajoissa uusiin. 7 Ennen ajoneuvon ja työkoneen sähköhitsaukseen ryhtymistä on virransyöttö katkaistava akun pääkytkimestä tai irrottamalla laturin ja akun kaapelit! 8 Käytettävien varaosien on vastattava vähintään koneen valmistajan teknisiä vaatimuksia. Alkuperäisiä KRONE-varaosia käytettäessä tästä voidaan olla varmoja! 2

22 Turvallisuus 4. Työskentely suurjännitejohtojen läheisyydessä Työskenneltäessä suurjännitejohtojen alla tai lähettyvillä on noudatettava erityistä varovaisuutta. 2 Ota huomioon, että kone voi daavuttaa n. 4 metrin kokonaiskorkeuden käytön ja kuljetusajon aikana. 3 Jos kone joudutaan ajamaan ilmajohtojen alta, käyttäjän on otettava selvää johtojen nimellisjännitteestä ja niiden vähimmäiskorkeudesta. 4 On noudatettava vähintään taulukon mukaisia turvallisuusvälejä. Nimellisjännite kv Turvallisuusväli ilmajohtoihin m < Koneen rakenteen muuttaminen ja varaosien valmistaminen Koneen rakennetta saa muuttaa vain valmistajan suostumuksella. Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden osien käyttö voi aiheuttaa valmistajan takuu- ja vastuuvelvollisuuden raukeamisen. 4.3 Kielletyt käyttötavat Toimitetun koneen käyttöturvallisuus voidaan taata vain, kun sitä käytetään tarkoituksenmukaisesti käyttöohjeen luvussa Johdanto "Tarkoituksenmukainen käyttö" kuvatulla tavalla. Teknisissä tiedoissa mainittuja raja-arvoja ei saa missään tapauksessa ylittää. 4.4 Koneen turvallisuusohjeet Koneen turvallisuusohjeet varoittavat jäljelle jäävistä koneen vaaratekijöistä. Ne koostuvat varoitusmerkinnöistä ja työturvallisuussymboleista. Kaikkia turvallisuusohjeita on noudatettava. Pidä turvallisuusohjeet aina puhtaina ja hyvin luettavassa kunnossa! Pyydä vaurioituneita tai puuttuvia turvallisuusohjeita myyjältä ja kiinnitä ne niille tarkoitettuihin paikkoihin. Sijainti ja merkitys kuvataan alla. 22

23 Käyttöönotto 5 Käyttöönotto Vaara! - Virheellinen kokoaminen Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Koneen kokoamisen saa suorittaa vain valtuutettu alan liike. Koneen kokoaminen on suoritettava erityisen huolella. Noudata tällöin voimassa olevia tapaturmanehkäisymääräyksiä. Käytä ainoastaan turvallisia ja riittävästi mitoitettuja nostolaitteita ja kiinnitysvälineitä. Koneen saa ottaa käyttöön vasta, kun kaikki suojalaitteet on asennettu paikoilleen. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tämän aiheuttamista vahingoista. VAROITUS! Koneelle suoritettavissa säätö- / huolto- / puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Estä traktorin odottamaton käyttöönotto ja liikkeellelähtö. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. 23

24 Käyttöönotto 5. Ensiasennus Koneen kuljetusta varten ei joitakin koneen osia ole asennettu lopullisesti. Seuraavassa on lueteltu ne asennustyöt, jotka on suoritettava ennen koneen ensimmäistä käyttöä. Koska osittain on asennettava myös turvalaitteita, konetta ei saa ottaa käyttöön, ennen kuin nämä työt on suoritettu kokonaan loppuun! Laatikko Ensiasennus kuvataan mukana toimitetussa dokumentissa "Kokoamisohje". Kuorma-autolastaus Seuraava ohje kuvaa koneen ensiasennusta (kokoamista). Koneen kokoamisen saa suorittaa vain valtuutettu alan liike. Noudata koottaessa lueteltuja asennusvaiheita annetussa järjestyksessä! Huomio! Koneen kokoaminen on suoritettava erityisen huolella. Noudata tällöin voimassa olevia tapaturmanehkäisymääräyksiä. Käytä ainoastaan turvallisia ja riittävästi mitoitettuja nostolaitteita ja kiinnitysvälineitä. Koneen saa ottaa käyttöön vasta, kun kaikki suojalaitteet on asennettu paikoilleen. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei vastaa tämän aiheuttamista vahingoista. Koneen käyttö on kuvattu siihen kuuluvassa käyttöohjeessa. 24

25 Käyttöönotto 5.2 Asennus renkaat pääkannatinpyörästö Vaara! Kaatumisvaara konetta nostettaessa. Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Nosta konetta varovasti. Varmista kone soveltuvilla tukielementeillä. 4 Kuva 4: 2 SW90700 SW0046 Pura kone varovasti kuorma-autosta. Varmista, ettei kone pääse liikkumaan itsestään. Ripusta rungon etuosa nosturiin ja nosta sitä niin paljon, että tukijalka () voidaan kääntää alas. Käännä tukijalka () alas. Lukitse tuki (2) tähän asentoon ja varmista sokalla. Pysäköi kone tukijalalle. Ripusta rungon taaempi osa nosturiin ja nosta sitä niin paljon, että pyörät (3) voidaan asentaa. Varmista kone soveltuvilla tukielementeillä. Irrota apupyörät. Irrota jarruttamattoman akselin tynkä ja asenna se ulkopuolelta (kiristä mutterit (4) 800 Nm:llä). Asenna pyörät pyörännapoihin ulkopuolelta (kiristä pyörännapojen mutterit). Pysäköi kone pyörille. 3 25

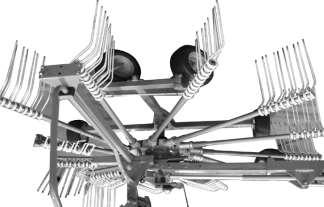

26 Käyttöönotto Varoitus! Kokoonpano-ohjetta ei noudatettu! Vaikutus: Koneen vakavat vauriot Kierrä kannatinpyörästö ja asenna piikkivarret ennen käyttöönottoa. Kuljetussyistä kone toimitetaan kannatinpyörästöt (edessä ja takana) kierrettyinä ja piikkivarret irrotettuina. Luettelo piikkivarsista, jotka on asennettava: Eturoottori: 3 käännettävää piikkivartta (4 piikkiä) Keskiroottori: 6 jäykkää piikkivartta (4 piikkiä) Takaroottori: 3 käännettävää piikkivartta (5 piikkiä) jäykkä piikkivarsi (5 piikkiä) x 2x 4x 4 2x Kuva 5: SW

27 Käyttöönotto Konetta ei saa ottaa käyttöön ilman asennettuja piikkivarsia ja kierrettyjä kannatinpyörästöjä. Kannatinpyörästön kiertäminen Tätä varten: Kiinnitä kone traktoriin. Liitä hydrauliletkut. Laske kone työasentoon (katso luku Käyttö "Kuljetusasennosta työasentoon"). Pysäytä moottori, vedä virta-avain pois ja varmista, etteivät kone ja traktori lähde liikkeelle itsestään. Irrota kannatinpyörästö roottorista avaamalla ruuviliitokset (2). Nosta roottorivartta hieman ja varmista sopivilla tukielementeillä. Kierrä kannatinpyörästöä 90 asetetta (kierrä vasenta roottoria 90 astetta vasemmalle, oikeaa roottoria 90 astetta oikealle). Laske roottorivartta hieman ja ruuvaa kannatinpyörästö kiinni roottoriin. Ohje Käännettävät piikkivarret on asennettava peräkkäin Ohje Varmista, että kiristysholkit (4) on asennettu. asenna renkaat (4) taaempaan roottorin kannatinpyörästöön (). 27

28 Käyttöönotto Piikkivarsien asentaminen: Piikkivarsien asennusta varten koneen on oltava työasennossa (roottorivarret laskettuina) Laske roottori alas vasta, kun on varmistettu, ettei roottorivarsien liikealueella ole henkilöitä, eläimiä tai esineitä Kuva 6 Vie piikkivarsi roottoriin niin, että ohjainrulla () sijaitsee varmasti ohjainradalla SW Ohje Ohjainrulla on asettunut turvallisesti ohjainradalle, kun piikkivartta liikutettaessa välystä ei ole lähes lainkaan. Varmista piikkivarsi (2) 4 ruuvilla (3) ja aluslevyllä (4) (älä kiristä ruuveja vielä!). Ohje Ruuvit kiristetään vasta, kun kaikki piikkivarret on asennettu. Aseta kumielementti (5) paikoilleen. Aseta seuraava piikkivarsi paikoilleen ja varmista ruuveilla (3), aluslevyllä (4). Toista toimenpide, kunnes kaikki piikkivarret on asennettu. Kierrä roottoria x käsin 360. Roottorin on oltava helposti kierrettävissä. Jos niin ei ole, piikkivarsia ei ole asennettu määräysten mukaisesti. Virhe on korjattava, kunnes roottoria voidaan helposti kiertää. Kiristä piikkivarret aluslevyllä (4,6) ja mutterilla (7) 05 Nm:n vääntömomentilla. 28

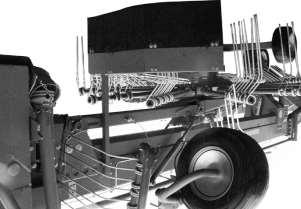

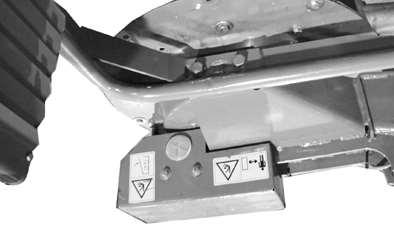

29 Käyttöönotto 5.3 Suojakaaren asennus keskiroottoriin A Kuva 7: Asenna suojakaari () keskimmäisen roottorin kierrekohtaan (A). SW Suojakankaan asentaminen eteen SW0047 Kuva 8:. x suojakankaan pidike 2. 2x kuusioruuvi M 0 x x lukittava aluslevy SKM x itselukkiutuva mutteri M 0 5. x kimmahduslevy 6. x kumikangas 7. 6x kuusioruuvi M 6 x x aluslevy 6,4 X 8 X, x itselukkiutuva mutteri M x matalapyöreäperäinen ruuvi M 0 x 30. 6x aluslevy R / 34x3 Kiinnitä suojakankaan pidike () koneen runkoon. Ruuvaa kimmahduslevy (5) suojakankaan pidikkeeseen (). Ruuvaa kumikangas (6) kimmahduslevyyn (5). 29

30 Käyttöönotto 5.5 Karhon kokoojakankaan asennus Kuva 9: 5 3 SW Karhon kokoojakangas asennetaan karhotinroottoreiden väliin pitkittäisrungon alle. Koneeseen on tehtaalla asennettu kulmarauta (5). Vahvike () Terästanko (2) Karhon kokoojakangas (3) Terästanko (4) Kulmarauta (5) Ruuvit (6) (M 6 x 25) Aluslevyt (7) (6,4 x 8 x,6) Itselukkiutuvat mutterit (8) (NM 6) Ruuvi (9) (M 0 x 50) Itselukkiutuva mutteri (0) (NM 0) Suojatuppi () Pujota suojatuppi () vahvikkeen () päähän ja työnnä se terästangon (2) avulla karhon kokoojakankaassa (3) oleviin taskuihin. Ruuvaa karhon kokoojakangas ja terästanko (4) kiinni kulmarautaan (5). Kiinnitä terästanko (2) kulmaraudan ja kiinnikkeen väliin. Kiristä kiinnitysruuvia vain sen verran, että terästanko pääsee heilumaan vapaasti. 30

31 Käyttöönotto 5.6 Kaavinlevyn asennus SW0048 Kuva 0:. x kaavinlevy esiasennettu 2. 4x kuusioruuvi M 0 x x lukittava aluslevy SKM x itselukkiutuva mutteri M 0 Ruuvaa kaavinlevy () taaempaan oikeaan roottoriin. 5.7 Varoituskilpien asennus 2 3 Kuva : SW0038 Asenna varoituskilven pidike () runkoon. Asenna jarrukiilan pidike (2) varoituskilven pidikkeeseen () ja työnnä jarrukiila (3) pidikkeeseen (2). Asenna varoituskilpi (4) varoituskilven pidikkeeseen () Asenna sivuvalaisin (5) varoituskilven pidikkeeseen (). Liitä valot ja tarkasta valojen toiminta. 2 3

32 Käyttöönotto 5.8 Yleistä Ennen kuin kiinnität laitteita traktorin kolmipistekiinnitykseen, aseta hallintalaitteet sellaiseen asentoon, ettei konetta voida tahattomasti nostaa tai laskea. Ole varovainen, kun irrotat tai kiinnität työkoneita traktoriin! Varo kolmipistekiinnityksen liikkuvia osia. Puristumis- ja leikkautumisvaara! 5.9 Traktorin valmistelu 5.9. Vetovarren säätö Kuva. 2 KS Kone on varustettu II-kokoluokan mukaisilla kiinnitystapeilla kolmipistehydrauliikkaa varten. Ohje Traktorin vetovarret on säädettävä siten, että vetovarsien nostokohdat ovat samalla korkeudella. Vetovarret on lukittava sivurajoittimilla niin, että työkone ei pääse heilahtelemaan sivusuunnassa kuljetuksen ja työskentelyn aikana. 32

33 Käyttöönotto 5.0 Traktorin vetovarsien korkeus H SW Kuva 3: Suorita perussäätö tasaisella alustalla. Traktorin vetovarsien korkeus on säädettävä niin, että vetovarsien kytkentätappien korkeus on alustasta H n. 80 cm. Kiinnitä vetovarret tähän korkeuteen (katso luku Erikoisvarustus "Traktorin vetovarsien ala-asennon rajoitinketju"). 33

34 Käyttöönotto 5. Nivelakseli 5.. Pituuden tarkistaminen Huomio! - Traktorin vaihto Vaikutus: koneen materiaalivauriot Kun konetta käytetään ensimmäisen kerran ja aina, kun traktori vaihdetaan Nivelakselin oikea pituus on tarkastettava. Jos nivelakselin pituus ei sovi traktoriin, lue ehdottomasti luvussa "Nivelakselin pituuden säätö" annetut ohjeet. 2 Kuva 4 SW _2 Nivelakselin () pituus on tarkistettava. Vedä nivelakselin puolikkaat irti toisistaan. Kiinnitä puolikkaat () ja (2) traktoriin ja työkoneeseen. (Laajakulmanivelellä varustettu puolikas kiinnitetään työkoneeseen. Ks. nivelakselin merkinnät.) Aseta karhotin sellaiseen asentoon, että nivelakseli on lyhimmillään (kolmipistekiinnitys ääriasennossa). Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta. Ohje Varmista, että nivelakseli pääsee liikkumaan esteettä! Nivelakseli voi vahingoittua, jos se ottaa kiinni traktoriin tai työkoneeseen (esim. kiinnityslaitteeseen tai kiinnityspukkiin). 34

35 Käyttöönotto 6 Käyttöönotto VAARA! Koneen kiinnittäminen/irrottaminen Vaikutus: Hengenvaara tai vakavia vammoja. Traktorin ja koneen välissä ei saa olla ketään. Kannatinvarsien kääntymisalueella ja koneen työskentelyalueella ei saa olla ketään! Työt nostetun koneen alla tai sen parissa saa suorittaa vain turvallisesti tuettuna. Säätötöiden ajaksi on aina kytkettävä käyttö pois toiminnasta ja moottori pysäytettävä! Sammuta moottori. Irrota virta-avain ja kuljeta sitä mukanasi. Varmista, ettei kone pääse liikkumaan itsestään. 35

36 Käyttöönotto 6. Kiinnitys traktoriin Vaara! - Traktorin paino- ja vetokuormituksia ei noudatettu! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Noudata traktorin suurimpia sallittua paino- ja vetokuormituksia! Kiinnitä kone määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Ohje Seuraavassa kuvauksessa oletetaan, että kone on kuljetusasennossa (loppuasennuksen jälkeen). SW Kuva 5: Kytke karhotin traktorin vetovarsiin kytkentätapeilla. Pysäköi kone tukijalalle. 36

37 Käyttöönotto 6.2 Hydrauliikka 6.2. Erityiset turvaohjeet Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. 37

38 Käyttöönotto Hydrauliletkujen liitäntä Vaara! - Tahattomia toimintoja laukaistu. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Ohjausköysi on vedettävä siten, että se ei voi aiheuttaa kuljetuksessa ja työasennossa tahattomia liikkeitä. Ohjausköysi ei saa päästä kosketukseen traktorien pyörien kanssa Varo hankausta ja puristumista. 2 3 SW0005 Kuva 6: Traktorissa tarvitaan koneen käyttöä varten seuraavat hallintaventtiilit: Traktorissa on oltava konetta varten kaksi yksitoimista hallintaventtiiliä. Hydrauliletkut () kytketään ohjausventtiilin kytkinmuhveihin (2). Köysi (3) asetetaan sopivaan kohtaan traktorin ohjaamoon. Ohje Ota huomioon traktorin hydrauliikassa olevat merkinnät! 38

39 Käyttöönotto 6.3 Valojen kytkentä 2 SW0006 Kuva 7: Valolaitteet liitetään mukana tulevalla 7-napaisella johdolla (). Tätä varten: Liitä johdon () 7-napainen pistoke sille tarkoitettuun pistorasiaan (2) traktorissa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 39

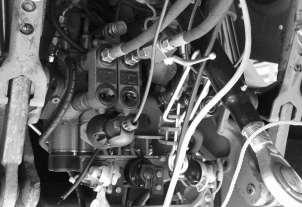

40 Käyttöönotto 6.4 Ohjauksen liittäminen 2 Kuva 8: Sähköinen käyttö kytketään virtajohdolla (). Ohje Tarvittaessa on ensin asennettava pistorasia ja hallintalaitteen pidike traktoriin. SW0007 Tätä varten: Liitä virtajohdon () pistoke sille tarkoitettuun pistorasiaan (2) traktorissa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 40

41 Käyttöönotto 6.5 Nivelakselin asennus Vaara! - Pyörivä nivelakseli Vaikutus: Hengenvaara tai vakavia loukkaantumisia Nivelakselin asennus ja irrotus on sallittua vain, kun moottori on pysäytetty ja virta-avain poistettu virtalukosta. Varmista, ettei traktori lähde liikkeelle itsestään. Varmista, että nivelakseli on kytketty oikein (nivelakselin sulkimen on lukituttava paikoilleen). Varmista, että suojalaitteet on kiinnitetty oikein. Älä koskaan käytä nivelakselia, jonka suojalaitteet eivät ole paikoillaan. Vaurioituneet suojalaitteet on vaihdettava välittömästi uusiin Kiinnitä nivelakselin lukitusketju, jotta suojaputki ei pyöri samanaikaisesti nivelakselin kanssa. Vaara! - Tarkkaile voimanoton kierroslukua Vaikutus: Hengenvaara tai vakavia loukkaantumisia Tätä konetta käytetään kork. 540 r/min voimanottoakselin kierrosluvulla. Huomio! - Traktorin vaihto Vaikutus: koneen materiaalivauriot Kun konetta käytetään ensimmäisen kerran ja aina, kun traktori vaihdetaan Nivelakselin oikea pituus on tarkastettava. Jos nivelakselin pituus ei sovi traktoriin, lue ehdottomasti luvussa "Nivelakselin pituuden säätö" annetut ohjeet. 4

42 a a Käyttöönotto 6 3 Kuva SW Pysäytä moottori ja poista virta-avain virtalukosta Asenna ensin nivelakseli () työkoneeseen (laajakulma työkoneeseen) Käännä nivelakselin pidin (2) ylös. Työnnä sitten nivelakseli traktorin voimanottoakselille. Varmista tällöin, että nivelakselin lukitustappi lukittuu varmasti paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketju (3) paikoilleen. Koneen nostaminen Nosta konetta hieman. Käännä tukijalkaa (4) 90 taakse ja lukitse se tähän asentoon tukiraudalla (5) ja varmista sokalla. 42

43 Käyttöönotto 6.6 Varmuusketjun käyttö VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 89 kn ( lbf). Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. I II Kuva 20 Asenna turvaketju soveltuvaan paikkaan (esim. I tai II) traktoriin. ZBBP0899_2 Kuva 2 SW Asenna varmuusketju () koneeseen. 43

44 Työskentely ja kuljetusajo 7 Työskentely ja kuljetusajo 7. Koneen kuljetus yleisellä tiellä Vaara! - Maantieajo, matkustajat, ajokäyttäytyminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Kone on ripustettava täydellisesti ja oikein Koneen sivusuojakaarien on oltava käännettynä. Käännettävien piikkivarsien on oltava käännettyinä. Koneen on oltava kuljetusasennossa. Piikkisuojuksien on oltava piikeissä. Hallintalaitteen on oltava sammutettuna. Älä ylitä suurinta sallittua nopeutta (katso tyyppikilpi). Koneen päällä ei saa oleskella kuljetusajon aikana. Yleisillä teillä ajettaessa on noudatettava ajoneuvojen rekisteröinnistä annettua asetusta (valaistus, merkinnät). Varmista ennen liikkeellelähtöä, että traktorin ja koneen ympärille on hyvä näkyvyys. Vaara! Maantieajo, matkustajat, ajokäyttäytyminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Varmista ennen työasennosta kuljetusasentoon siirtämistä, että karhon kokoojakangas sijaitsee heiluvasti ja kiinnike on asennossa (I). Lukitusten oikea sokkiin lukittuminen on tarkastettava. Paineista karhotinroottorien kannatinvarsien hydraulisylinterit aina ennen kuljetusta ja aseta sen jälkeen traktorin hydraulivipu vapaa-asentoon, jotta kannatinvarret eivät ole kuljetusasentolukon varassa. 44

45 Vaara! - Maantieajo Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Vetovarsien asento on lukittava. Työskentely ja kuljetusajo Vaara! - Valolaitteet Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Ennen kuljetusta yleisillä teillä on valolaitteet ehdottomasti yhdistettävä ja niiden toimivuus tarkastettava. Pidä valolaitteet puhtaina. Likaantuneet valot ja heijastimet vaikuttavat liikenneturvallisuuteen. Vaihda vialliset polttimot tai rikkoutuneet heijastimet. Kuljetus-maantieajoissa yleisillä teillä täytyy koneen olla kuljetusasennossa. 7.2 Yleistä Vaara! Maantieajo Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Kone kääntyy ulos (huomioi kaarreajossa). Seuraavia ohjeita on noudatettava ajettaessa: Koneen ajokäyttäytyminen tarvitsee tiettyä totuttautumista taka-akselitappiohjauksen vuoksi. 45

46 Työskentely ja kuljetusajo Pos.II Pos.I 3 Kuva 22: SW0009 SW0057 Kytke hallintalaite pois toiminnasta. Käännä käännettävät piikkivarret (koneen oikealla ja vasemmalla puolella) (katso luku Käyttö "Piikkivarsien kääntö kuljetusasentoon"). Lukitse roottorien asennot (katso luku Käyttö "Piikkivarsien kääntö kuljetusasentoon"). Siirrä karhon kokoojakangas vapaasti heiluen (katso luku Käyttö " Suojakaarien kiinnitys kuljetusasentoon ") Käännä suojakaaret sivuun. (katso luku Käyttö "Suojakaarien kiinnitys kuljetusasentoon"). Nosta roottoria, kunnes edessä ja takana olevat lukitsimet lukittuvat paikoilleen sokkiin () (katso luku Käyttö "Roottorivarsien nosto kuljetusasentoon"). Ohje Varmista, että kuljetusasentolukitukset lukittuvat oikein paikoilleen eikä vapautusköysi jää kireälle. Tarkasta lukitusten () oikea paikoilleen lukittuminen silmämääräisellä tarkastuksella. Aseta hydraulinen hallintaventtiili vapaa-asentoon. Sulje sulkuhanat. Kiinnitä piikkisuojus niihin piikkeihin, jotka ovat kuljetusasennossa alle 2 m korkeudella. (katso luku Käyttö "Piikkien suojaus") Tarkasta valolaitteet. 46

47 Käyttö 8 Käyttö HUOMIO! Älä peruuta työkäytön aikana. Vaikutus: Koneen vauriot. Kone on suunniteltu eteenpäinajoa varten. Kun kone on päällä ja työasennossa, älä koskaan aja takaperin. Nosta ensin roottori ylös. 8. Ylikuormitussuoja SW0058 Kuva 23: Koneessa on ylikuormitussuojana nokkakytkimet. Nokkakytkimet () sijaitsevat seuraavissa paikoissa: Eturoottori: Etummaisen jakovaihteiston voimansiirtoakselissa. Keskiroottori: Liitospalkissa. Takaroottori: Taaemmassa liitospalkissa. Ylikuormituksen hetkellä niistä kuuluu voimakasta rätinää. Tällöin ne luistavat ja vääntömomentti välittyy sykäyksittäin. Jotta ylikuormitussuoja ei kulu ennenaikaisesti, kytke nivelakseli pois päältä välittömästi nokkakytkimien luistaessa. Ohje Ylikuormitussuojaan ei saa tehdä muutoksia. Takuu raukeaa, jos tehtaalla asennetun ylikuormitussuojan tilalle asennetaan jokin muu laite! 47

48 Käyttö 8.2 Kuljetuksesta työasentoon Vaara! Koneen lasku työasentoon! Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Koneen saa laskea vasta, kun on varmistettu, ettei koneen liikealueella ole henkilöitä, eläimiä tai esineitä. Kytke voimanottoakseli päälle vasta, kun kone on työasennossa, käännettävät piikkivarret käännettynä työasentoon ja suojakaaret käännetty alas. 8.3 Piikkisuojuksien poistaminen piikeistä 2 SW0022 Kuva 24: Poista piikkisuojukset (). Työnnä piikkisuojukset pidikkeeseen (2) ja varmista ne sokilla (Pidike (2) sijaitsee roottorin etummaisessa ja keskimmäisessä suojakaaressa). 48

49 Käyttö 8.4 Roottorivarsien lasku työasentoon 2 SW002 Kuva 25: Ennen kuljetusasennosta työasentoon vaihtamista on noudatettava tiettyä järjestystä. Ohje Roottorivarsien leveyssäätösylinterien ja nostosylinterien välillä olevilla ohjatuilla sulkuhanoilla estetään rottorivarsien tahaton alaskääntö. Aja siksi ensiksi roottorit etuvasemmalla ja takaoikealla kokonaan ulos. Vasta nyt roottorivarret voidaan kääntää työasentoon. Käytä traktorin yksitoimista ohjausventtiiliä, aja roottori etuvasemmalla ja takaoikealla kokonaan ulos. Käytä traktorin yksitoimista ohjausventtiiliä, jolloin nostosylintereihin tulee painetta. Tällöin lukitsimet () vapautuvat. Avaa lukitus () vetämällä köydestä (2). Jätä köysi kireälle. Laske roottoreita hitaasti alaspäin traktorin ohjausventtiiliä käyttäen, kunnes pyörät ovat maassa. Päästä köysi (2) irti. Ohje Pidä ohjausventtiili työskentelyn aikana "laskuasennossa". 49

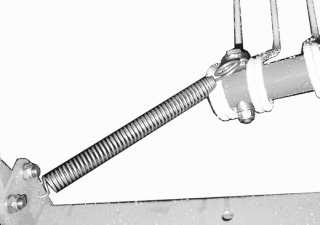

50 Käyttö 8.5 Piikkivarsien kääntö työasentoon VAROITUS! Koneelle suoritettavissa säätö- / huolto- / puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Estä traktorin odottamaton käyttöönotto ja liikkeellelähtö. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. Roottorin lukituksen avaaminen SW Kuva 26 Laske kannatinvarret työasentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Vapauta roottorin lukitus vapauttamalla vetojousi () piikin kiinnittimestä (2). Ripusta vetojousi kiinnitysaukkoon (3). 50

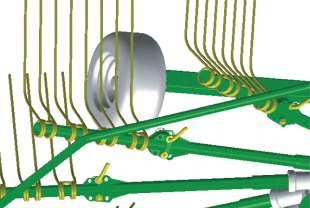

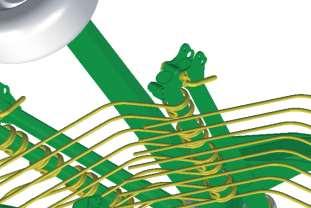

51 Käyttö Kuva 27 Vedä sokka () irti. Vedä tappi (2) ulos. Käännä piikkivarret (3) työasentoon. Työnnä tappi (2) paikoilleen ja varmista se sokalla (). SW70000 Ohje Työnnä tappi (2) aina sisään ylhäältä päin, kun piikkivarsi on roottorin etuosassa (piikit koskettavat maahan). Varmista, että sokka () lukittuu aina oikein paikoilleen (sokan renkaan on sijaittava varren urassa). 5

52 Käyttö 8.6 Suojakaaren asettaminen työasentoon Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan. 3 2 Kuva 28: 2 SW003 Suojus etuvasemmalla Käännä koneen etuvasemmalla ulkona sivulla oleva suojakaari () ulospäin työasentoon ja lukitse se tapin (2) avulla. Varmista tappi (2) sokalla (3). 4 3 Kuva 29: SW008 Suojus takaoikealla Käännä koneen takaoikealla ulkona sivulla oleva suojakaari () ulospäin työasentoon, kunnes lukitus (2) lukittuu paikoilleen. Säädä karhon kokoojakangasta lukitustangolla (3) ja varmista sokalla (4). 52

53 Käyttö 8.6. Karhottaminen ilman kokoojakangasta 2 Pos.II 5 Pos.I 4 Kuva 30: Irrota sokka (). Käännä kiinnike (2) taakse asentoon (II) ja varmista sokalla (). Vedä sokka (3) lukitustangosta (4). Vedä lukitustankoa (4) oikealle, käännä karhon kokoojakangas (5) ylös. Kiinnitä karhon kokoojakangas lukitustangolla (4) ja varmista sokalla (3). 3 4 SW

54 Käyttö Työkorkeuden sähköinen säätö Hallintalaitteella käytetään ja esivalitaan karhottimen eri toimintoja. Noudata seuraavia perussääntöjä: Vaara! Ennalta-arvaamattomia toimintoja koneella. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Hallintalaite on ehdottomasti kytkettävä pois päältä ennen yleiselle tielle ajoa. Hallintalaitteella saa käyttää vain yhtä toimintoa kerrallaan. Yhtä toimintoa käytettäessä muiden toimintojen hallintavipujen on oltava vapaaasennossa. Kytke hallintalaite pois päältä, kun konetta ei käytetä. Siten estät toimintojen tahattoman käynnistymisen Hallintalaitteen vipujen toiminta SW0008 Kuva 3: Seuraavassa taulukossa luetellaan eri hallintavipujen toiminnot. Nro. Nimitys Toiminto Merkkivalo (vihreä) Palaa, kun yhtä kytkinvivuista käytetään. 2 Kytkinvipu (tunnusteleva) Etuvasemman roottorin työkorkeuden säätö. 3 Kytkinvipu (tunnusteleva) Keskiroottorin työkorkeuden säätö. 4 Kytkinvipu (tunnusteleva) Takaoikean roottorin työkorkeuden säätö SW0008 Kuva 32: Työkorkeutta säädetään joko käytön aikana tai päisteasennossa. Perussääntöjä: Jos säätö on liian korkea, piikit eivät nosta rehua puhtaasti. Liian alas säädettyinä kaksoispiikit saattavat nostaa multaa rehun joukkoon, vahingoittaa kasvustoa ja kulua ennenaikaisesti. Säädä haluttu työkorkeus kytkimellä (2,3,4). Tätä varten: 54

55 Käännä hallintavipua > ylös = roottori nousee Käännä hallintavipua > alas = roottori laskee Käyttö 55

56 Käyttö 8.7 Ajo rinteessä VAROITUS! Kaatumisvaara rinteessä Niin kauan kun konetta käytetään poikittain rinteeseen nähden ja kannatinvarret käännetään sisään tai alas, kone saattaa kaatua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Älä koskaan siirrä kannatinvarsia työasennosta kuljetusasentoon tai kuljetusasennosta työasentoon, niin kauan kun konetta käytetään poikittain rinteeseen nähden. Kuva 33 KS Ajonopeus ja voimanoton kierrosluku Ajonopeus ja voimanoton kierrosluku määräytyvät seuraavien tekijöiden mukaan: rehun määrä alusta rehun kuivuus Lähtökohtana voidaan pitää seuraavia arvoja: Voimanoton kierrosluku n. 450 r/min. Ajonopeus n. 8-0 km/h Säädä voimanoton kierroslukua ja ajonopeutta kulloinkin vallitsevan tilanteen mukaan. 56

57 Käyttö 8.9 Työasennosta kuljetusasentoon VAROITUS! Koneelle suoritettavissa säätö- / huolto- / puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Estä traktorin odottamaton käyttöönotto ja liikkeellelähtö. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. HUOMIO! Voimanotto on kytkettävä pois päältä ennen koneen kääntöä kuljetusasentoon. Kytke voimanottoakseli pois päältä ja odota, että roottorit pysähtyvät, ennen kuin nostat ne päisteasentoa korkeammalle. Varmista, ettei roottorien kääntöalueella ole ketään. Varmista, ettei kannatinpyörästön kääntöalueella ole ketään. 8.0 Suojakaaren asettaminen kuljetusasentoon Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan. 2 Kuva 34: SW009 Suojus etuvasemmalla Poista ulomman suojakaaren (2) kiinnitystappi () ja käännä suojakaari työasennosta kuljetusasentoon. Aseta tappi takaisin ulomman suojakaaren saranakohtaan. 57

58 Käyttö Varoitus! - Puristumisvaara Vaikutus: Käsivammoja Älä koske suojakaaren kääntökohtaan Pos.II 8 3 Pos.I SW0020_ 7 4 Kuva 35: Huomio! Varmista ennen työasennosta kuljetusasentoon siirtämistä, että karhon kokoojakangas () sijaitsee heiluvasti ja kiinnike (7) on asennossa (I). Suojus takaoikealla Löysää säätöruuvi (5). Työnnä karhon kokoojakangas (6) sisään. Kiristä säätöruuvi (5) ja varmista se Vedä sokka (4) lukitustangosta (3). Vedä lukitustanko (3) oikealle ja varmista sokalla (4) (karhon kokoojakangas vapaasti heiluen) Käännä kiinnike (7) eteen asentoon (I) ja varmista sokalla (8). Avaa lukitsin (2) vetämällä köydestä (9) ja käännä suojakaari () ylös. 58

59 Käyttö 8. Piikkivarsien kääntö kuljetusasentoon VAROITUS! Koneelle suoritettavissa säätö- / huolto- / puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Tämä voi aiheuttaa vakavia henkilövammoja tai kuoleman. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Estä traktorin odottamaton käyttöönotto ja liikkeellelähtö. Odota, kunnes kaikki koneenosat ovat pysähtyneet ja jäähtyneet täysin. 59

60 Käyttö Kuva 36: SW Ensin: Käännä etummaista roottoria, kunnes käännettävät piikkivarret ovat ulkona. Vedä sokka () irti. Vedä tappi (2) ulos Käännä piikkivarret (3) kuljetusasentoon, käännä tarvittaessa roottoria siten, että piikkivarret eivät osu käännettäessä suojukseen. Työnnä tappi (2) paikoilleen ja varmista se sokalla (). Lukitse roottorit siten, että ne eivät pääse kääntymään. Vedä vetojousi (4) kiinnitysaukosta (5) ja aseta se kiinnittimeen (6). Lopuksi: Käännä taaempaa roottoria työsuuntaan, kunnes käännettävät piikkivarret ovat myös ulkona. Vedä sokka () irti. Vedä tappi (2) ulos Käännä piikkivarret (3) kuljetusasentoon, käännä tarvittaessa roottoria siten, että piikkivarret eivät osu käännettäessä suojukseen. Työnnä tappi (2) paikoilleen ja varmista se sokalla (). Lukitse roottorit siten, että ne eivät pääse kääntymään. Vedä vetojousi (4) kiinnitysaukosta (5) ja aseta se kiinnittimeen (6). Ohje Varmista, että kummankin roottorin käännettävät piikkivarret osoittavat ulos päin. Tarvittaessa siirrä roottorit oikeaan asentoon. 60

61 Käyttö 8.2 Roottorivarsien nosto kuljetusasentoon 2 SW002 SW002 Kuva 37: Ohje Varmista, että kuljetusasentolukitukset lukittuvat oikein paikoilleen eikä vapautusköysi jää kireälle. Vedä lukituksen () vapautusköydestä (2) ja siirrä traktorin hydrauliikan hallintavipu "nostoasentoon". Vedä köydestä niin kauan, että karhotinvarsissa oleva rajoitintappi ohittaa työasennon. Nosta karhotinvarret niin ylös, että kuljetusasentolukitus () napsahtaa kiinni. käytä traktorin yksivaikutteista ohjausventtiiliä (alaslasku) ja aja roottori etuvasemmalla ja takaoikealla kokonaan sisään. Sulje sulkuhana. 8.3 Piikkien suojaus (karhotin kuljetusasennossa tai pysäköitynä) SW Kuva 38: SW0004 Ne piikit on suojattava piikkisuojuksella, jotka ovat alle 2 m:n korkeudella koneen ollessa kuljetusasennossa tai pysäköitynä. Piikkisuojukset sijaitsevat roottorin etummaisessa ja keskimmäisessä suojakaaressa. Kiinnitä piikkisuojukset () piikkeihin. 6

62 Käyttö 8.4 sammuttaminen (moottori), pysäköiminen (kone) VAARA! Koneen odottamaton liike! Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Pysäköi kone kiinteälle alustalle. Pysäytä moottori ennen irrottamista, irrota virta-avain ja pidä sitä mukanasi. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmantorjuntamääräyksiä on ehdottomasti noudatettava. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta vastaavat ohjausventtiilit kelluntaasentoon SW SW0024 Kuva 39: Pysäköi tasaiselle, kuivalle ja riittävän kovalle alustalle. Käännä tukijalka () alas ja lukitse se tukiraudalla (2). Laske vetovarret alas, kunnes kone seisoo tukijalan varassa. Irrota nivelakseli (3) ja aseta se sille tarkoitettuun pidikkeeseen (4). Irrota hydrauliletkut (5) ja kiinnitä ne niille tarkoitettuihin pidikkeisiin. Irrota traktorin ja karhottimen välinen valolaitteiden sähköjohto (6) ja kiinnitä se koneessa oleviin kiinnikkeisiin. Irrota traktorin ja karhottimen väliset virtapistokkeet (7) (lisävarusteena) ja kiinnitä ne koneessa oleviin kiinnikkeisiin. Ota jarrukiilat (8) kannatinpyörästöstä ja aseta ne pyörien eteen tai taakse. Laske traktorin vetovarsia niin pitkälle, että traktori voidaan ajaa vaaratta pois. 62

63 Asetukset 9 Asetukset 9. Roottorin kannatinpyörästön säätö Huomio! - Roottorin tahaton laskeminen Vaikutus: Loukkaantumisvaara Älä mene nostettujen roottorien alle. 9.. Roottorin kannatinpyörästö edessä Ohje Jos karhorehu on painavaa, asenna kannatinpyörästö mahdollisimman alas! 2 SW0043 Kuva 40: Tietyissä käyttöolosuhteissa saattaa olla tarpeen säätää kannatinpyörästö alemmas siistin työjäljen takaamiseksi. Tätä varten kannatuspyörän aluslevyt (2) voidaan asentaa kannatuspyörän laakerin ala- tai yläpuolelle. Tehtaan asetus: sisempi pyörä: yksi aluslevy laakerin alapuolelle ulompi pyörä: kolme aluslevyä laakerin alapuolelle Nosta roottorivarsia vain sen verran, että asento voidaan korjata. Irrota taaemmat tukipyörät ja asenna ne takaisin haluttuun asentoon. 63

64 Asetukset 9..2 Roottorin kannatinpyörästö keskellä / takana Huomio! - Roottorin tahaton laskeminen Vaikutus: Loukkaantumisvaara Älä mene nostettujen roottorien alle. Ohje Jos karhorehu on painavaa, asenna kannatinpyörästö mahdollisimman alas! I 2 II III SW70006 Kuva 4: Oikean ja vasemman kannatinpyörästön taaempia tukipyöriä säätämällä voidaan muuttaa kannatinpyörästöstä roottorin sivuttaiskallistusta (ajosuuntaan nähden) ja pituuskallistusta (roottori kallistuu eteenpäin). Sivuttaiskallistus: Työtulosta voidaan parantaa muuttamalla oikean ja vasemman roottorin sivuttaiskallistusta (ajosuuntaan katsottuna) yksitellen vastaavan kannatinpyörästön taaempia tukipyöriä säätämällä (vas. + oik. ). Älä mene nostettujen roottorien alle. Nosta roottorivarsia vain sen verran, että asento voidaan korjata. Irrota taaemmat tukipyörät ja asenna ne takaisin haluttuun asentoon. Pituuskallistus: Pituuskallistuksen muutos (roottori kallistuu eteenpäin) saavutetaan, kun kanatinpyörästön taaemmat tukipyörät (oikealla ja vasemmalla) siirretään asentoihin (I,II,III). As. I= vähäisin kallistusvaikutus As. III= suurin kallistusvaikutus Älä mene nostettujen roottorien alle. Nosta roottorivarsia vain sen verran, että asento voidaan korjata. Irrota taaemmat tukipyörät ja asenna ne takaisin haluttuun asentoon. 64

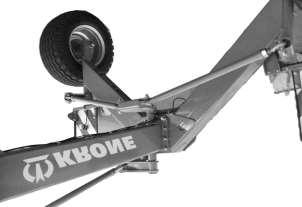

65 Asetukset 9.2 Ajosuunnan säätö 2 SW0026 Kuva 42: Jos karhotin ei kulje tasaisella tiellä traktoriin nähden keskellä, suuntaa voidaan säätää poikkitangolla (). Löysää lukkomutteri (2). Poikkitangon säätö: Poikkitanko lyhyempi => koneen kohdistaminen lisää vasemmalle Poikkitanko pidempi => koneen kohdistaminen lisää oikealle Kiristä lukkomutteri (2). 9.3 Raideleveyden säätäminen SW0035 Kuva 43: Poikkitangolla (3) voidaan säätää kannatuspyörien raideleveyttä. Löysää lukkomutteri (2). Poikkitangon säätö: Kiristä lukkomutteri (2). 65

66 Asetukset 9.4 Säädettävät kuristimet Säädettävillä kuristimilla voidaan roottorien laskunopeuksia säätää koneella. Kuristimet on säädetty tehtaalla niin, että roottorin nostaminen päisteasentoon tai päisteasennosta työasentoon tapahtuu aikaviiveellä (edessä, keskellä, takana). Eri traktorityyppejä ja öljynpaineita varten kuristimia voidaan kuitenkin tarvittaessa jälkisäätää. Ohje Säätäminen kuristimilla Kuristimen vaarnaruuvin tai säätöruuvin pienikin muutos vaikuttaa huomattavasti nosto- ja laskunopeuteen. Ohje Säätäminen kuristimilla Säädön jälkeen kuristimet, kuusiomutterit ja kuusiokoloruuvit on jälleen varmistettava vastamutterilla ja niiden toiminta on tarkastettava. 2 c/d 3 c/d c/d SW0032 Kuva 44: Kuristin () Keskiroottorin laskunopeus. Avaa kuusiokoloruuvi (c). Käännä vaarnaruuvia (d) sisään tai ulos ( ulos kiertäminen lisää öljyn virtausta, jolloin keskiroottori laskee nopeammin). Kuristin (2) Eturoottorin laskunopeus. Avaa kuusiokoloruuvi (c). Käännä vaarnaruuvia (d) sisään tai ulos (ulos kiertäminen lisää öljyn virtausta, jolloin eturoottori laskee nopeammin). Kuristin (3) Takaroottorin laskunopeus. Avaa kuusiokoloruuvi (c). Käännä vaarnaruuvia (d) sisään tai ulos (ulos kiertäminen lisää öljyn virtausta, jolloin takaroottori laskee nopeammin). 66

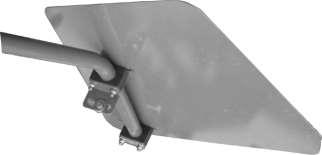

67 9.5 Kaavinlevyn säätö 2 3 Asetukset SW0044 Kuva 45: Jotta korsirehu siirtyisi puhtaasti keskimmäiseltä roottorilta taaemmalle oikealle roottorille, voidaan kaavinlevyä () sovittaa. Kierreliitosta (2) avaamalla kaavinlevyn korkeutta säädetään. Kimmahduslevyä siirretään edelleen eteenpäin tai taaksepäin avaamalla kierreliitokset (3). 67

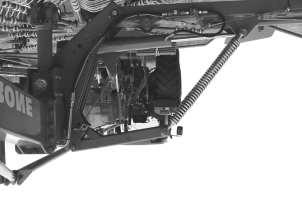

68 Asetukset 9.6 Kevennysjousten säätö Vaara! Säätäminen kevennysjousilla Vaikutus: Hengenvaara tai vakavia loukkaantumisia Säädä kevennysjouset aina takaroottorin ollessa päisteasennossa. Työasennossa kevennysjousessa on liian suuri jännitys. Jos kevennysjouset irrotetaan työasennossa, saattaa aiheutua vakavia tapaturmia. Kevennysjousien alempien kierrekappaleiden on oltava täysin sisäänkierrettyinä. a b 2 Kuva 46: Kevennysjousilla () sovitetaan takaroottorin maapaine. SW0054 Ohje Saata takaroottori päisteasentoon kevennysjousten säätöä varten. Vain tässä asennossa voidaan ja saadaan kevennysjousten esijousijännitystä muuttaa. Asento "a" = vähäisin kevennys Asento "b" = suurin kevennys 68

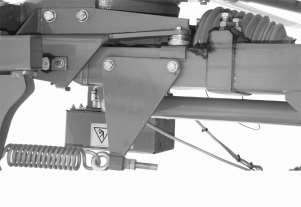

69 Asetukset 9.7 Taaemman roottorin kannatinpyörästön puristuspaineen säätö 2 SW0055 Kuva 47: Jousen () avulla kevennetään taaemman roottorin kannatinpyörästön uloimman renkaan maapainetta. Tätä varten: Aseta kone päisteasentoon Löysää lukkomutteri (2). Lisää jousen pituutta "a", taaemman roottorin kannatinpyörästön ulointa rengasta kevennetään voimakkaammin. Lyhennä jousen pituutta "a", taaemman roottorin kannatinpyörästön ulointa rengasta kevennetään vähemmän. Kiristä lukkomutteri (2). 69

70 Huolto 0 Huolto 0. Erityiset turvaohjeet VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. 0.2 Koekäyttö Varoitus! - Muiden kuin sallittujen varaosien käyttö. Vaikutus: Hengenvaara, vakavia loukkaantumisia ja takuun raukeaminen sekä vastuun raukeaminen Käytä vain alkuperäisiä KRONE-varaosia ja valmistajan hyväksymiä lisävarusteita. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. Ohje Koneen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. 70

71 Huolto 0.3 Kiristysmomentit 0.3. Metriset kierreruuvit standardikierteellä OHJE Taulukko ei koske kuusiokololla varustettuja upporuuveja, jos upporuuvi kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 3,0 4,4 5, M5 5,9 8,7 0 M M M M M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) 7

72 Huolto Metriset kierreruuvit hienokierteellä Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M2x, M4x, M6x, M8x, M20x, M24x M27x M30x, A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) Metriset kierreruuvit uppokannalla ja kuusiokololla OHJE Taulukko koskee ainoastaan kuusiokololla ja metrisellä kierteellä varustettuja upporuuveja, jotka kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 2,5 3,5 4, M5 4,7 7 8 M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) A BM

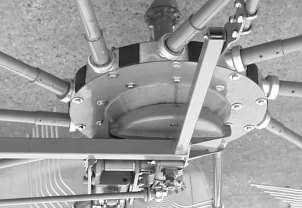

73 Huolto SW70007 Kuva 48: Yllä olevasta taulukosta poiketen koskee seuraava kiristysmomentti MA (Nm) roottorivarren ruuveja (): 05 Nm. 73

74 Huolto 0.4 Renkaat Varoitus! - Virheellinen renkaiden asennus Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä. Väärät työmenetelmät saattavat aiheuttaa renkaan räjähtämisen pumpattaessa. Seurauksena voi syntyä vakavia tapaturmia. Mikäli omat tiedot eivät ole riittävät, rengastyöt tulisi antaa KRONE-kauppiaan tai asiantuntevan rengasliikkeen hoidettaviksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa täyttöpainetta ei saa ylittää. Rengas - tai jopa vanne - saattaa räjähtää ylipaineen seurauksena. Jos rengas ei asetu oikein vanteelle, päästä ilma pois, kohdista rengas uudelleen, voitele vanteen olake ja täytä rengas uudelleen. Tarkempia tietoja maatalouskoneiden rengastöistä saat renkaiden valmistajilta Renkaiden tarkastukset ja hoito KS Kuva 49 Löysää ja kiristä pyörän mutterit kuvan mukaisessa järjestyksessä. 0 käyttötunnin kuluttua asennuksesta on tarkistettava pyörän muttereiden kireys ja kiristettävä niitä tarvittaessa lisää. Tämän jälkeen kireys tarkistetaan 50 käyttötunnin välein. Tarkista rengaspaine säännöllisin välein ja tarvittaessa lisää ilmaa. Oikea rengaspaine riippuu renkaiden koosta. Ohjearvot ovat viereisessä taulukossa. 74

75 Huolto Kannatinpyörästön pyörien kiristysmomentit Kuva 50 SW Tarkista rengaspaine säännöllisin välein ja tarvittaessa lisää ilmaa. Oikea rengaspaine riippuu renkaiden koosta. Ohjearvot ovat viereisessä taulukossa. Swadro 00 Renkaiden merkintä Rengaspaine [bar] Tridem-akselisto 6x6,50-8 4PR,8 Pääkannatinpyörästö 5/55-7 0PR 2,0 Kiristysmomentti Kierre Avainväli mm Pulttien määrä napaa kohti (kappaletta) Maks. kiristysmomentti musta sinkitty M2 x,5 9 4/5 95 Nm 95 Nm M4 x, Nm 25 Nm M8 x, Nm 320 Nm M20 x, Nm 420 Nm M20 x, Nm 420 Nm M22 x,5 32 8/0 50 Nm 560 Nm M22 x Nm 505 Nm 75

76 Huolto Piikkien pulttien tarkastus Kuva 5 Piikkien pulttien tarkastus: Huoltotaulukon mukaisesti Jos ruuvit on avattu, niin poista mutteri. levitä liimaa (erittäin vahvaa) ruuvin kierteen ulkonemaan. nosta piikkejä piikkipäästä ja kiristä mutteri ilmoitetulla vääntömomentilla. 76

77 Huolto 0.5 Runkolaippa Vaara! Runkolaippakohtien ruuveja ei kiristetty lisää ensimmäisen käytön jälkeen. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Ensimmäisen käytön jälkeen on runkolaippakohtien ruuveja kiristettävä lisää. (20 Nm) Kuva 52: SW004 77

78 Huolto 0.6 Piikkivarsien vaihto (korjauksessa) SW70004_ Kuva

79 Huolto Korjauksia tehtäessä piikkivarret voidaan irrottaa ja vaihtaa erikseen. Kierrä piikkivarren pultit () irti. Löysää viereisten piikkivarsien pultit (2). Vedä piikkivarsi (3) ulos ja vaihda vialliset osat. Ohje Piikkivarret (3) on liimattu kiinni karhotinvarsiakselien (4) kanssa. Jotta osat voidaan irrottaa toisistaan, liitoskohtaa on lämmitettävä (noin 300 C). Kun asennetaan uusi piikkivarsi (3) / karhotinvarsiakseli (4), ne on ensin liimattava kiinni toisiinsa hyvin vahvalla liimalla. Levitä hyvin vahvaa liimaa (tilausnumero ) karhotinvarsiakselin (4) etuosaan. Asenna piikkivarsi (3) ja varmista asennus kiristysholkilla (5). Piikkivarsia asennettaessa on tarkistettava, että ohjainrulla asettuu ohjainradalle. Ohje Ohjainrulla on asettunut turvallisesti ohjainradalle, kun piikkivartta liikutettaessa välystä ei ole lähes lainkaan. Kiristä kaikki pultit oikealla vääntömomentilla (05 Nm). Huomio! Kierrä roottoria ( x) käsin 360. Roottorin on oltava helposti kierrettävissä. Jos niin ei ole, piikkivarsia ei ole asennettu määräysten mukaisesti. Virhe on poistettava, kunnes roottoria voidaan helposti kiertää. 79

80 Huolto 0.7 Piikkien vaihtaminen (korjaustapauksessa) I SWN400036_3 Kuva 54 II 2 2 I Piikki 2 Piikkivarsi 3 Itselukkiutuva mutteri M2 4 Alusta I 3 5 Piikkialusta 6 Aluslevy 3 x 35 x 5 II Lukittava aluslevy SKB 2 8 Kuusioruuvi M2 x Kuusioruuvi M2 x Suojalevy Liima (erittäin vahva) (tilausnro ) Irrota murtunut piikki irrottamalla kaikki murtuneen piikin edessä olevat piikit. Irrota murtunut piikki. Uuden piikin asentaminen Aseta piikkialusta piikkeihin. Varmista tällöin, että piikkialusta on sijoitettu kuvan mukaisesti. Työnnä piikki piikkialustoineen piikkivarteen. Vie kuusioruuvi, lukittava aluslevy ja aluslevy alhaalta piikkialustan ja piikkivarren läpi. Levitä liimaa (erittäin vahvaa) kuusioruuvin kierteen ulkonemaan. Asenna alusta, itselukkiutuva mutteri ja tarvittaessa suojalevy. Nosta piikkejä piikkipäästä ja kiristä itselukkiutuva mutteri kiristysmomentilla = 95 Nm. Toimi kaikkien piikkien kohdalla yllä kuvatulla tavalla. 80

81 Huolto hydrauliikka Huolto hydrauliikka VAROITUS! Korkean paineen alaisten nesteiden väärän käsittelyn aiheuttama loukkaantumisvaara. Vaikutus: Korkealla paineella putkesta tai letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi ja aiheuttaa vakavan tapaturman. Hydrauliikkajärjestelmän korjaustöitä saavat suorittaa ainoastaan valtuutetut KRONEkorjaamot. Saata laitteisto paineettomaksi ennen letkujen irrottamista. Etsiessäsi vuotoja käytä soveltuvia apuvälineitä ja suojalaseja. Pienestä reiästä vuotavaa korkeapainenestettä voi tuskin nähdä. Käytä siksi vuotokohtia etsiessäsi apuna pahvinpalaa tai vastaavaa. Suojaa kätesi ja koko keho. Jos nestettä on päässyt tunkeutumaan ihoon, hakeudu välittömästi lääkäriin. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Jos lääkäri ei tunne tämän tyyppisiä vammoja, hänen on hankittava tarvittavat tiedot asiantuntevasta lähteestä. Tarkista hydrauliletkut säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Varmista, että kaikki johtoliitokset ovat tiiviitä, ennen kuin paineistat laitteiston uudelleen. VAROITUS! Hydrauliletkut ovat alttiita vanhenemiselle Vaikutus: Hengenvaara tai vakavia loukkaantumisia Johtojen ominaisuudet muuttuvat paineen, lämpökuormituksen ja UV-säteilyn vaikutuksesta. Hydrauliletkuihin on merkitty niiden valmistuspäivämäärä. Näin voidaan todeta niiden ikä ilman aikaa vievää selvittelyä. Lain mukaan hydrauliletkut on vaihdettava kuuden vuoden käytön jälkeen. Vaihtoletkuina on käytettävä vain valmistajan alkuperäisiä varaosia! 8

82 Huolto - vaihteet 2 Huolto - vaihteet 2. Roottorin vaihteisto / roottorin kotelo 2 SW70002 Kuva 55 Roottorin vaihteisto () ja kotelo (2) eivät tarvitse huoltoa 2.2 Vaihteistojen täytösmäärät ja voiteluainesuositukset Roottorin vaihteisto Täyttömäärä Mineraalipohjaiset öljyt Öljynvaihto Biovoiteluaineet [litraa] Merkin nimike Merkin nimike 0,5 l Puolijuokseva vaihteistorasva GFO 35 Kestovoideltu Läpikäyttövaihteisto,7 SAE 90 n. 000 ha. Etummainen käyttövaihteisto 2 x 0,7 SAE 90 n. 000 ha. Taaempi käyttövaihteisto Tiedustelun mukaan 82

83 Huolto - vaihteet 2.3 Läpikäyttövaihteisto 3 2 SW0028 Kuva 56: Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota tarkastusruuvi () Öljymäärän on ulotuttava aukkoon () asti Lisää öljyä (SAE 90) tarpeen mukaan. Kierrä tarkastusruuvi () sisään. Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota öljyn tyhjennystulppa (2) Juoksuta vanha öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) paikoilleen Täytä sisään öljyä (3) (öljymäärän on ulotuttava aukkoon () asti). Kierrä tarkastusruuvi () ja huohotin (3) jälleen paikoilleen. Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 83

84 Huolto - vaihteet 2.4 Käyttövaihteisto edessä Etukäyttövaihteisto koostuu ylemmästä (I) ja alemmasta (II) vaihteistosta. Etukäyttövaihteiston ylempi (I) osa I 3 2 SW0027 Kuva 57: Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota tarkastusruuvi () Öljymäärän on ulotuttava aukkoon () asti Lisää öljyä (SAE 90) tarpeen mukaan. Kierrä tarkastusruuvi () sisään. Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota öljyn tyhjennystulppa (2) Juoksuta vanha öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) paikoilleen Täytä sisään öljyä (3) (öljymäärän on ulotuttava aukkoon () asti). Kierrä tarkastusruuvi () ja sulkuruuvi (3) jälleen paikoilleen. Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 84

85 Huolto - vaihteet Etukäyttövaihteiston alempi (II) osa II 3 2 SW0029 Kuva 58: Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota tarkastusruuvi () Öljymäärän on ulotuttava aukkoon () asti Lisää öljyä (SAE 90) tarpeen mukaan. Kierrä tarkastusruuvi () sisään. Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljynvaihdon aikavälit". Poista huohotin (3) ja ime öljy ulos. Juoksuta vanha öljy sopivaan astiaan Täytä öljyä ylhäältä päin (öljymäärän on ulotuttava aukkoon () asti). Kierrä huohotin (3) paikoilleen. Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 85

86 Huolto - vaihteet 2.5 Käyttövaihteisto takana Takakäyttövaihteisto koostuu ylemmästä (I) ja alemmasta (II) vaihteistosta. Takakäyttövaihteiston ylempi (I) osa I 3 2 SW0030 Kuva 59: Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota tarkastusruuvi () Öljymäärän on ulotuttava aukkoon () asti Lisää öljyä (SAE 90) tarpeen mukaan. Kierrä tarkastusruuvi () sisään. Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota öljyn tyhjennystulppa (2) Juoksuta vanha öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) paikoilleen Täytä sisään öljyä (3) (öljymäärän on ulotuttava aukkoon () asti). Kierrä tarkastusruuvi () ja huohotin (3) jälleen paikoilleen. Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 86

87 Huolto - vaihteet Takakäyttövaihteiston alempi (II) osa II 3 2 SW003 Kuva 60: Öljymäärän tarkastus: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota tarkastusruuvi () Öljymäärän on ulotuttava aukkoon () asti Lisää öljyä (SAE 90) tarpeen mukaan. Kierrä tarkastusruuvi () sisään. Öljynvaihto: Aikavälit katso luku "Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit". Irrota öljyn tyhjennystulppa (2) Juoksuta vanha öljy sopivaan astiaan. Kierrä öljyn tyhjennystulppa (2) paikoilleen Täytä sisään öljyä (3) (öljymäärän on ulotuttava aukkoon () asti). Kierrä tarkastusruuvi () ja huohotin (3) jälleen paikoilleen. Öljylaatu / öljyn määrä: katso luku "Vaihteistojen täytösmäärät ja voiteluainesuositukset" Ohje Hävitä käytetty öljy asianmukaisesti. 87

88 Huolto - vaihteet Tämä sivu on jätetty tietoisesti tyhjäksi. 88

89 Huolto voitelu 3 Huolto voitelu 3. Erityiset turvaohjeet VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. 3.2 Nivelakseli Kuva. 6 Voitele nivelakselit oheiseen kuvaan merkityin välein konerasvalla. Noudata myös nivelakselin valmistajan antamia ohjeita. 89

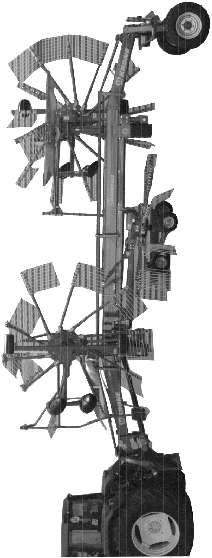

90 Huolto voitelu 3.3 Voitelukaavio Ohje Paremman yleiskuvan vuoksi voitelukohdat on esitetty ainoastaan kulloinkin koneen yhdestä ainoasta kohdasta. Myös toisella puolella voitelukohdat sijaitsevat samassa kohdassa (peilikuvana). 3.4 Voitelukaavio Swadro 00 osa Kuva 62: SW

91 3.4. Voitelukaavio Swadro 00 osa 2 Huolto voitelu SW0060 Kuva 63: 9
