1 TARKISTETTU VERSIO: ASIAKIRJA: SUOMI ASENNUSOHJE MICROPROP DC2 MICROPROP MIG2 CAT M3XX, CAT 3XX

2 SISÄLLYS 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista 4 2. Asennusohjeen symbolit 6 3. Toimituksen sisällön tarkistus MIG2 4 rullaa CAT 3xx MIG2 6 rullaa CAT 3xx MIG2 4 rullaa CAT M3xx 8 4. Hallintavivun asennus Alue A Alkuperäisen vivun poisto Kuulan asennus Kaapelin vienti ja jousi Pikalukitus Takaisinasennus Alue B MIG2 CAT oikea M3xx (852045) MIG2 CAT vasen M3xx (852044) MIG2 CAT oikea 3xx (852048) MIG2 CAT vasen 3xx (852049) Alue C Asennusdokumentaatio Laadi oma tarra Kiinnitä tarrat niin, että kuljettaja näkee ne Älä peitä koneen tarrojen tärkeitä tietoja Päivitä Micropropin käyttöohje Päivitä koneen alkuperäinen käyttöohje Useiden käyttäjäpankkien tarrat Muistiinpanoja 25 SUOMI 2

3 YLEISTÄ Tämän ohjeen tarkoituksena on auttaa vaihtamaan peruskoneen alkuperäinen hallintavipu Microprop DC2:lla varustettuun hallintavipuun. On tärkeää käyttää hallintavipuja yhdessä Microprop DC2:n kanssa, jotta asennusohjeiden vaatimustenmukaisuusvakuutus olisi voimassa. Ennen asennusta tämä asennusohje sekä koneen ja mahdollisten muiden varusteiden turvallisuusohjeet on luettava ja ymmärrettävä. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki rototilttiä/pyörittäjää, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuustietoihin. VAROITUS! Microprop DC2:n ohjekirjassa on muita turvallisuusmääräyksiä. SUOMI 3

4 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n asennuksen ja käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, kysy neuvoa toimeksiantajalta tai toimittajalta. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Koneen kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja kunnossapito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahinkojen vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 4

5 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Liikkuvat osat aiheuttavat puristumisvaaran. Henkilövahinkojen vaara. VAROITUS! Jos olet vähänkään epävarma omista taidoistasi, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahinkojen vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 5

6 ASENNUSOHJEEN SYMBOLIT 2. ASENNUSOHJEEN SYMBOLIT VAROITUS Henkilö- ja/tai omaisuusvahingon vaara Lisätietoja on toimitetussa dokumentaatiossa. Ei / virheellinen toimenpide Kyllä / oikea toimenpide SUOMI 6

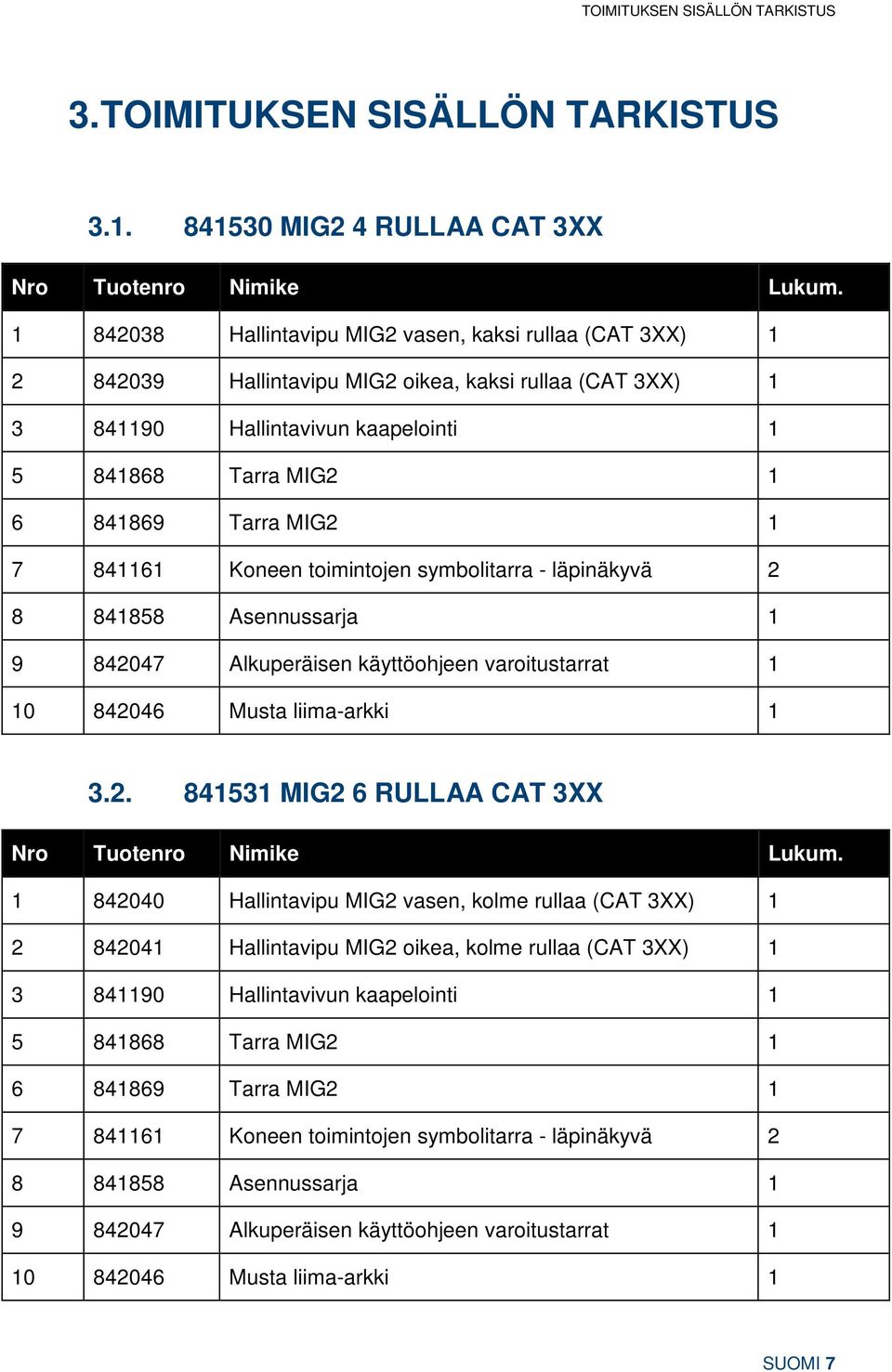

7 TOIMITUKSEN SISÄLLÖN TARKISTUS 3. TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 4 RULLAA CAT 3XX Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kaksi rullaa (CAT 3XX) Hallintavipu MIG2 oikea, kaksi rullaa (CAT 3XX) Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Asennussarja Alkuperäisen käyttöohjeen varoitustarrat Musta liima-arkki MIG2 6 RULLAA CAT 3XX Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kolme rullaa (CAT 3XX) Hallintavipu MIG2 oikea, kolme rullaa (CAT 3XX) Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Asennussarja Alkuperäisen käyttöohjeen varoitustarrat Musta liima-arkki 1 SUOMI 7

8 TOIMITUKSEN SISÄLLÖN TARKISTUS MIG2 4 RULLAA CAT M3XX Nro Tuotenro Nimike Lukum Hallintavipu MIG2 vasen, kolme rullaa (CAT M3XX) Hallintavipu MIG2 oikea, kolme rullaa (CAT M3XX) Hallintavivun kaapelointi Tarra MIG Tarra MIG Koneen toimintojen symbolitarra - läpinäkyvä Asennussarja Alkuperäisen käyttöohjeen varoitustarrat Musta liima-arkki 1 SUOMI 8

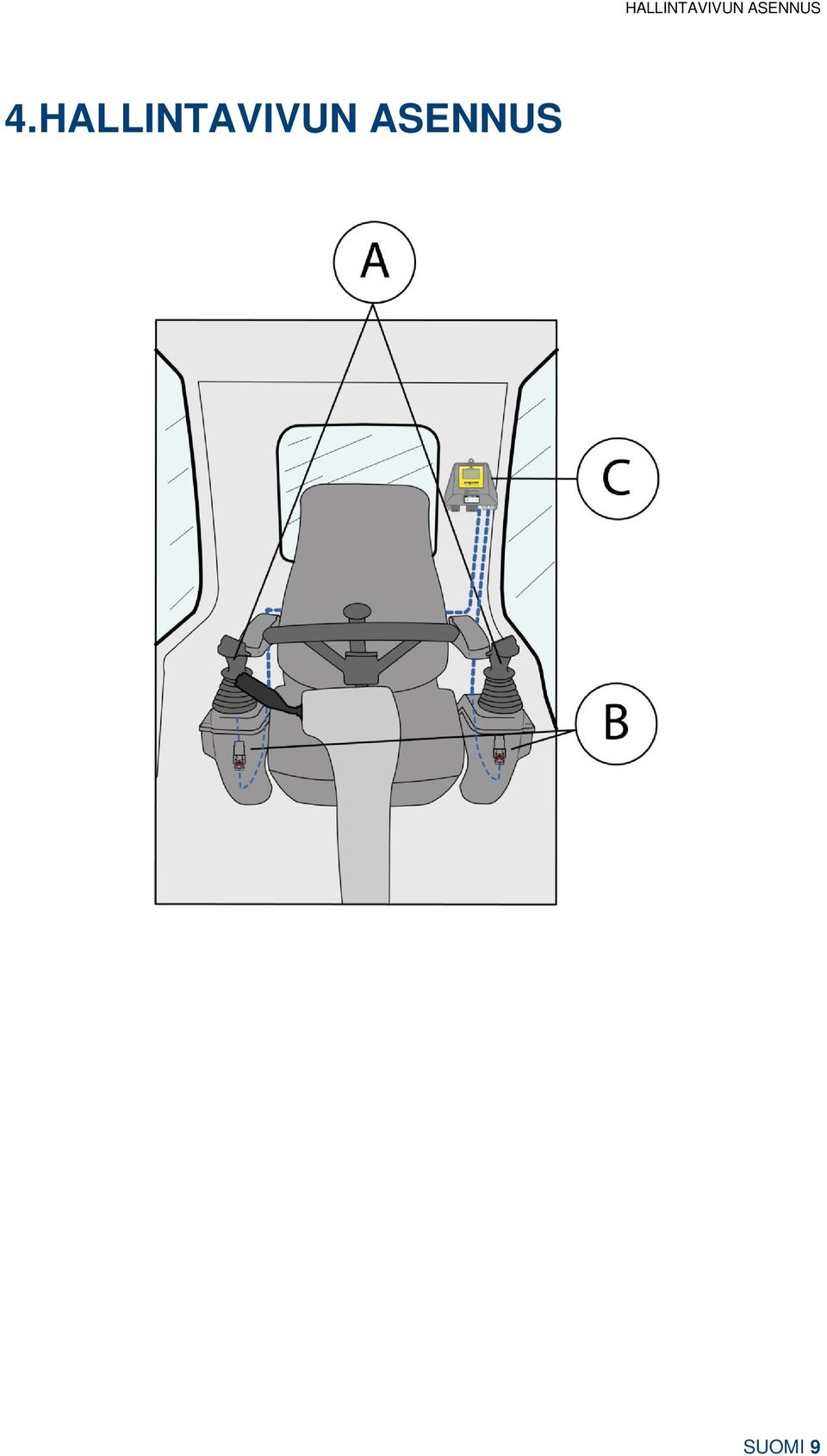

9 HALLINTAVIVUN ASENNUS 4. HALLINTAVIVUN ASENNUS SUOMI 9

10 HALLINTAVIVUN ASENNUS 4.1. ALUE A Alkuperäisen vivun poisto Kuulan asennus SUOMI 10

11 HALLINTAVIVUN ASENNUS Kaapelin vienti ja jousi SUOMI 11

12 HALLINTAVIVUN ASENNUS Pikalukitus SUOMI 12

13 HALLINTAVIVUN ASENNUS Takaisinasennus SUOMI 13

14 HALLINTAVIVUN ASENNUS 4.2. ALUE B MIG2 CAT oikea M3xx (852045) SUOMI 14

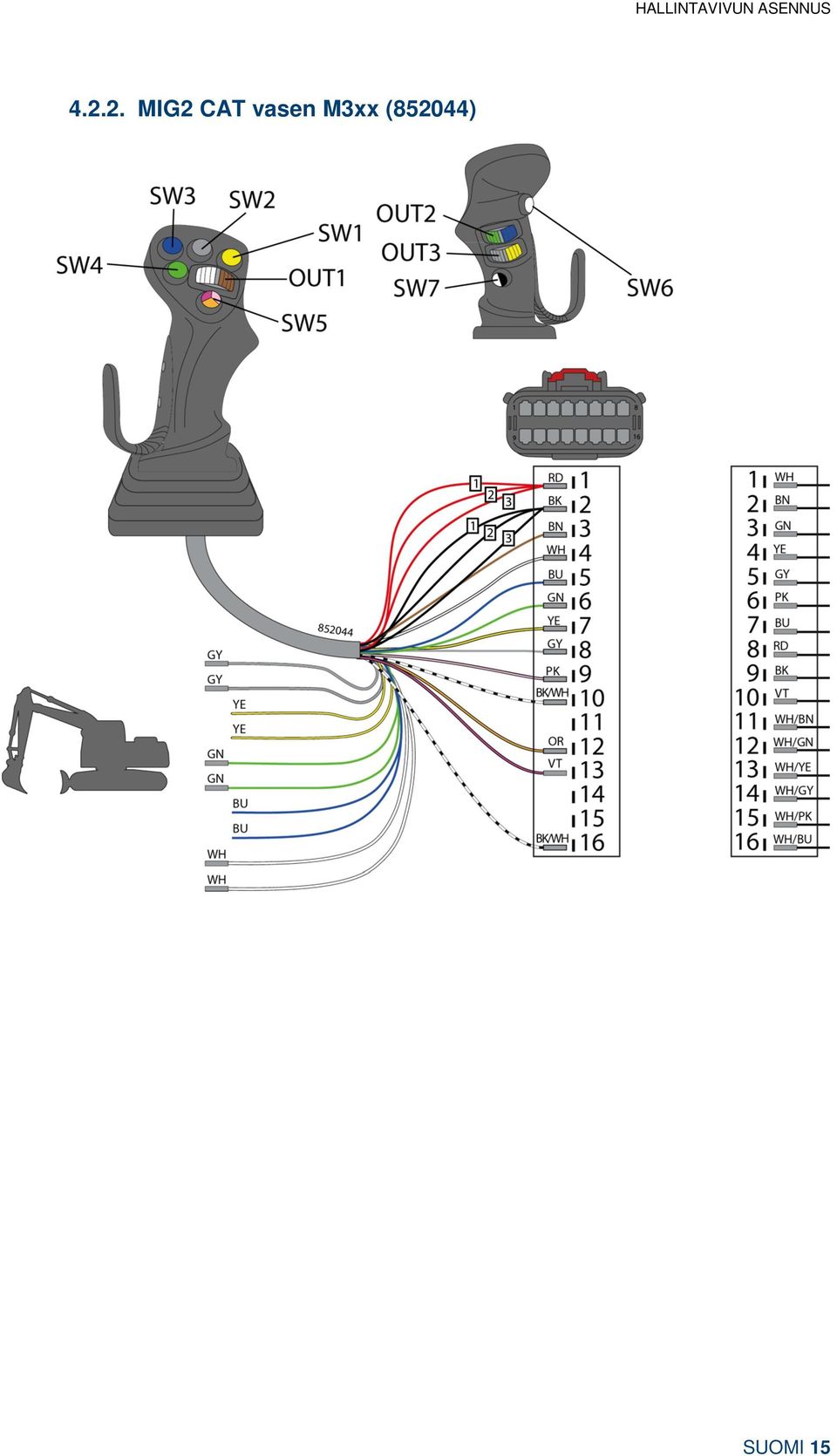

15 HALLINTAVIVUN ASENNUS MIG2 CAT vasen M3xx (852044) SUOMI 15

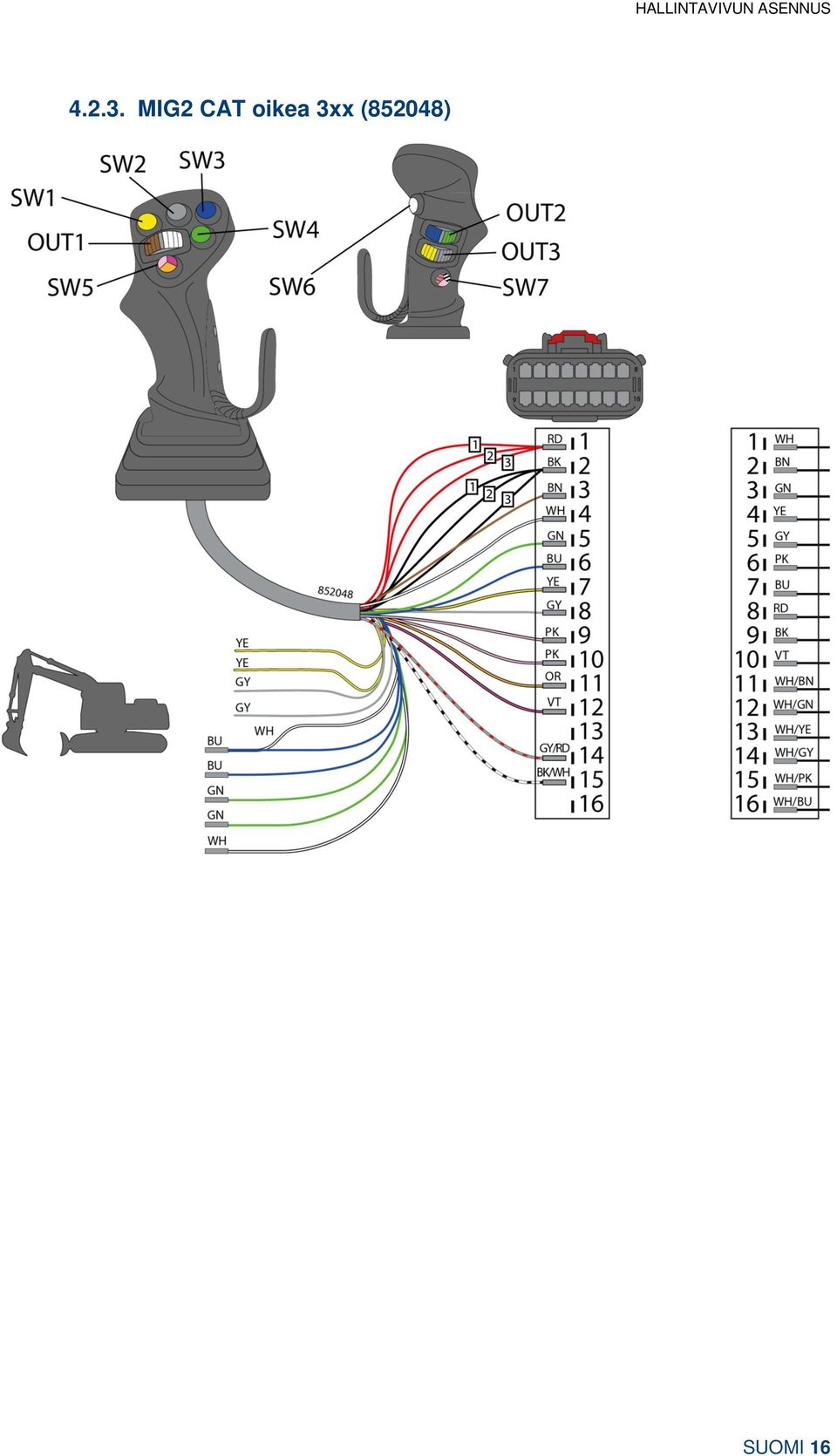

16 HALLINTAVIVUN ASENNUS MIG2 CAT oikea 3xx (852048) SUOMI 16

17 HALLINTAVIVUN ASENNUS MIG2 CAT vasen 3xx (852049) SUOMI 17

18 HALLINTAVIVUN ASENNUS 4.3. ALUE C Nro Tuotenro SUOMI 18

19 ASENNUSDOKUMENTAATIO 5. ASENNUSDOKUMENTAATIO 5.1. LAADI OMA TARRA Nro Nimike tai Esimerkki: Nro Nimike 1 Tarra USER 1 2 Tarra SHEAR (kallistushydrauliikka) SUOMI 19

20 ASENNUSDOKUMENTAATIO 5.2. KIINNITÄ TARRAT NIIN, ETTÄ KULJETTAJA NÄKEE NE Nro Nimike 1 Hallintavivun tarrat Nro Nimike 2 Esimerkki tarrojen sijoittamisesta SUOMI 20

21 ASENNUSDOKUMENTAATIO 5.3. ÄLÄ PEITÄ KONEEN TARROJEN TÄRKEITÄ TIETOJA Nro Nimike Tilaan sopiva musta liima-arkki 3 Peitä ohjaamon ikkunan mahdolliset kaksiselitteiset tiedot Huomaa, että koneen käytössä olevia toimintoja ei saa peittää. Huomaa, että Micropropin tarrat eivät täysin korvaa koneen alkuperäisiä tarroja. SUOMI 21

22 ASENNUSDOKUMENTAATIO 5.4. PÄIVITÄ MICROPROPIN KÄYTTÖOHJE Nro Nimike Micropropin käyttöohje SUOMI 22

23 ASENNUSDOKUMENTAATIO 5.5. PÄIVITÄ KONEEN ALKUPERÄINEN KÄYTTÖOHJE Nro Nimike Aseta tarra siten, että hallintavivun vaihto käy selkeästi ilmi ja että tiedot uusista toiminnoista löytyvät Micropropin käyttöohjeesta. 3 Täydennä tarran tietoja vetämällä yli virheelliset tai kaksiselitteiset tiedot. SUOMI 23

24 ASENNUSDOKUMENTAATIO 5.6. USEIDEN KÄYTTÄJÄPANKKIEN TARRAT Jos käytössä on enemmän kuin yksi käyttäjäpankki, asentajan täytyy kiinnittää yksi tarra kutakin käyttäjäpankkia kohti. Tällöin on myös asennettava ohjaamomoduuli niin, että kuljettaja näkee näytön ja aktiivisena olevan käyttäjäpankin. Asentaja vastaa siitä, että kullakin käyttäjäpankilla on tarra ja että nämä tiedot on päivitetty peruskoneen ohjekirjaan. Nro Nimike 1 Nykyinen käyttäjä näkyy näytössä 2 Jokaisella käyttäjällä on vastaava oma tarra SUOMI 24

25 MUISTIINPANOJA 6. MUISTIINPANOJA SUOMI 25

26 MUISTIINPANOJA SUOMI 26

27 MUISTIINPANOJA SUOMI 27

28 MICROPROP AB Industrivägen 8, SE Uumaja Ruotsi
