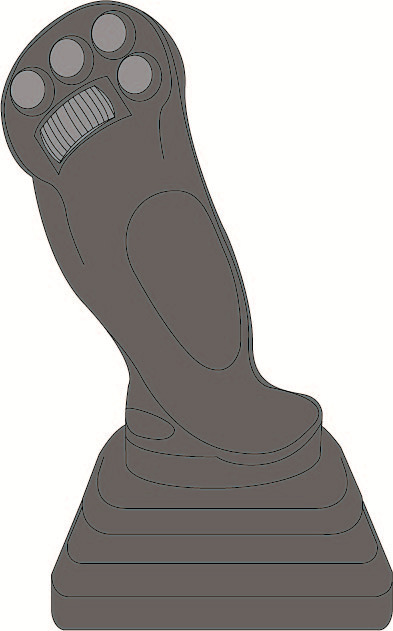

1 VERSIO: ASIAKIRJA: SUOMI ASENNUSOHJE MICROPROP DC2 MICROPROP L8 CAT M3XX, CAT 3XX

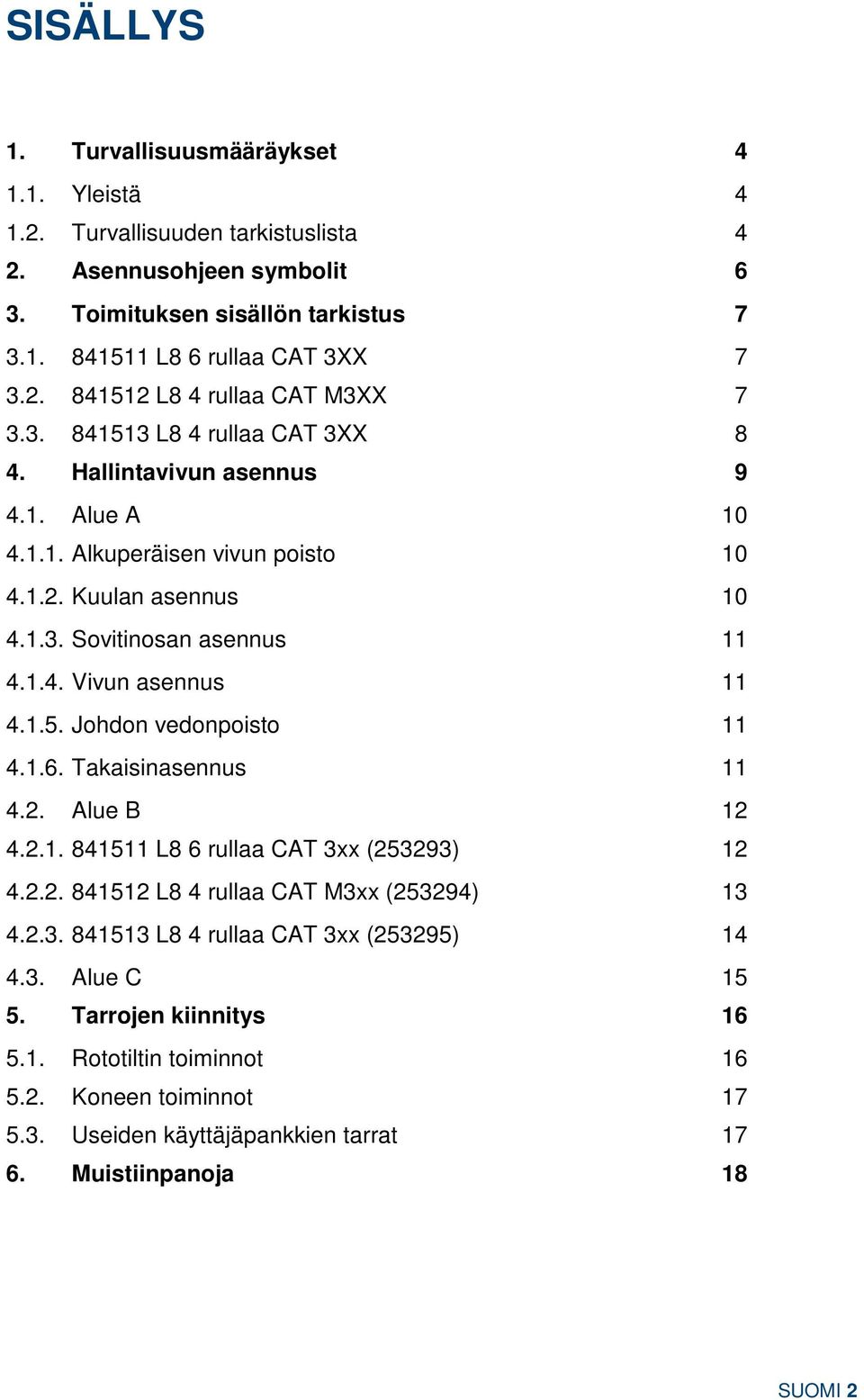

2 SISÄLLYS 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista 4 2. Asennusohjeen symbolit 6 3. Toimituksen sisällön tarkistus L8 6 rullaa CAT 3XX L8 4 rullaa CAT M3XX L8 4 rullaa CAT 3XX 8 4. Hallintavivun asennus Alue A Alkuperäisen vivun poisto Kuulan asennus Sovitinosan asennus Vivun asennus Johdon vedonpoisto Takaisinasennus Alue B L8 6 rullaa CAT 3xx (253293) L8 4 rullaa CAT M3xx (253294) L8 4 rullaa CAT 3xx (253295) Alue C Tarrojen kiinnitys Rototiltin toiminnot Koneen toiminnot Useiden käyttäjäpankkien tarrat Muistiinpanoja 18 SUOMI 2

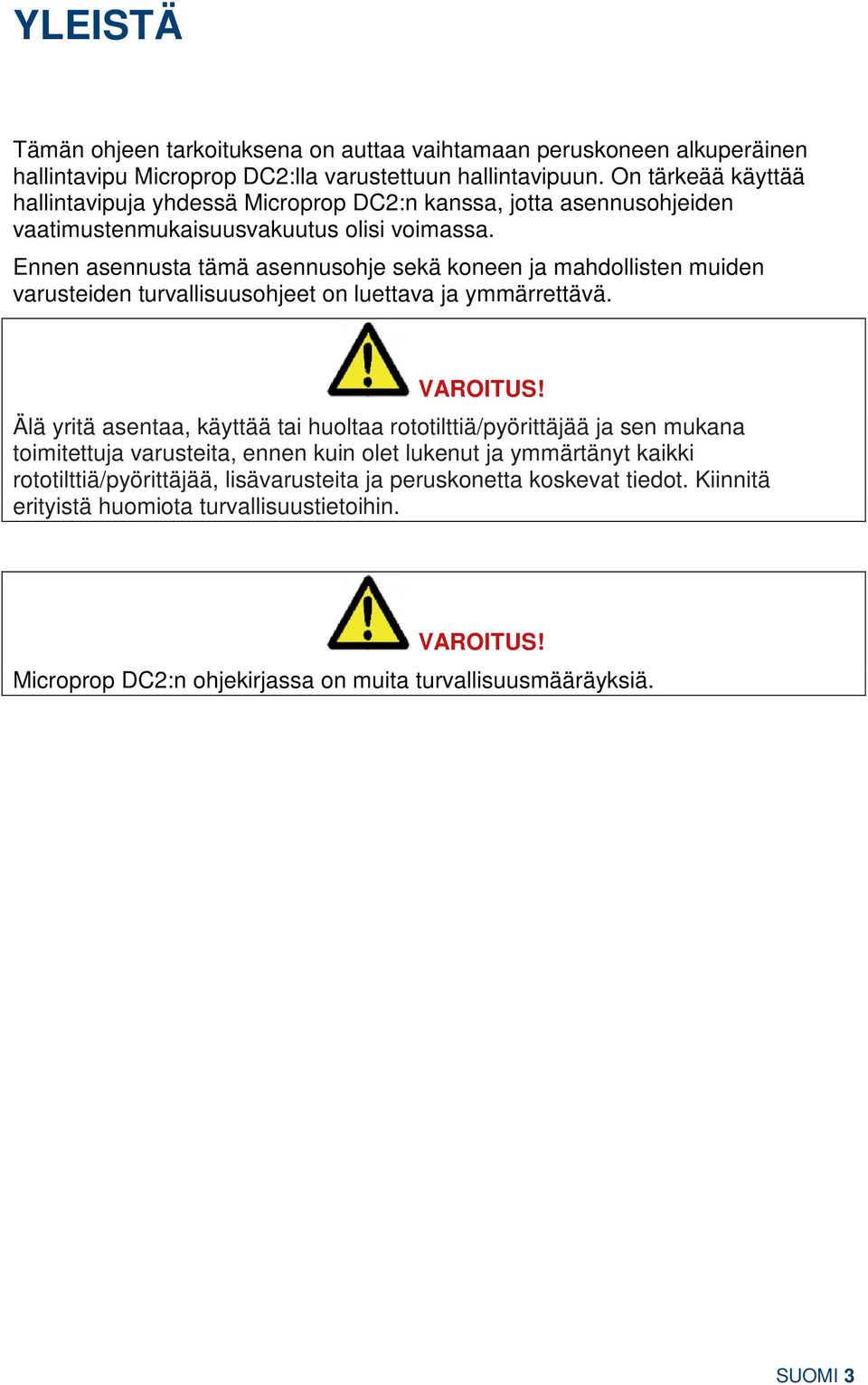

3 YLEISTÄ Tämän ohjeen tarkoituksena on auttaa vaihtamaan peruskoneen alkuperäinen hallintavipu Microprop DC2:lla varustettuun hallintavipuun. On tärkeää käyttää hallintavipuja yhdessä Microprop DC2:n kanssa, jotta asennusohjeiden vaatimustenmukaisuusvakuutus olisi voimassa. Ennen asennusta tämä asennusohje sekä koneen ja mahdollisten muiden varusteiden turvallisuusohjeet on luettava ja ymmärrettävä. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki rototilttiä/pyörittäjää, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuustietoihin. VAROITUS! Microprop DC2:n ohjekirjassa on muita turvallisuusmääräyksiä. SUOMI 3

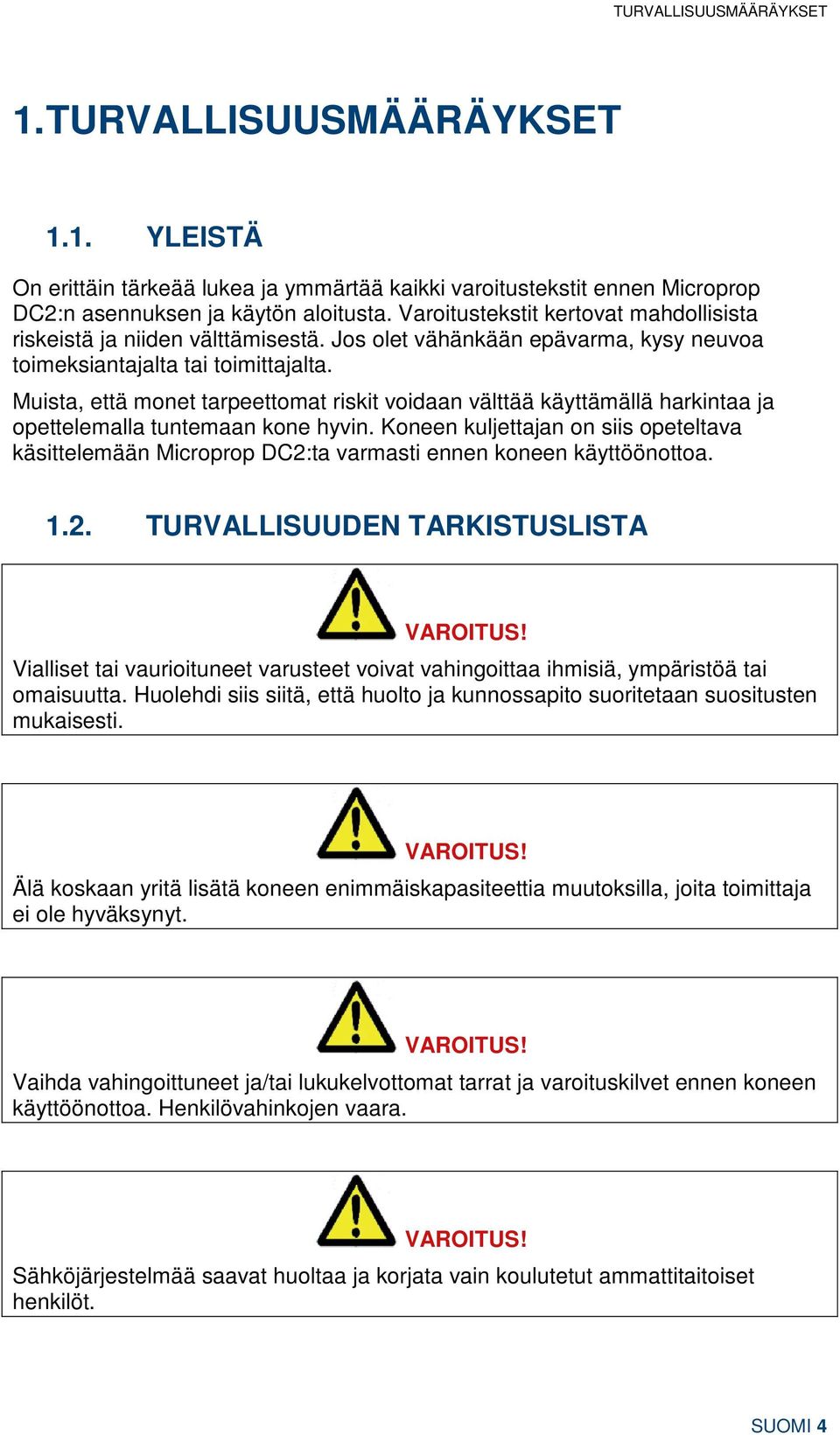

4 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n asennuksen ja käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, kysy neuvoa toimeksiantajalta tai toimittajalta. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Koneen kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja kunnossapito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahinkojen vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 4

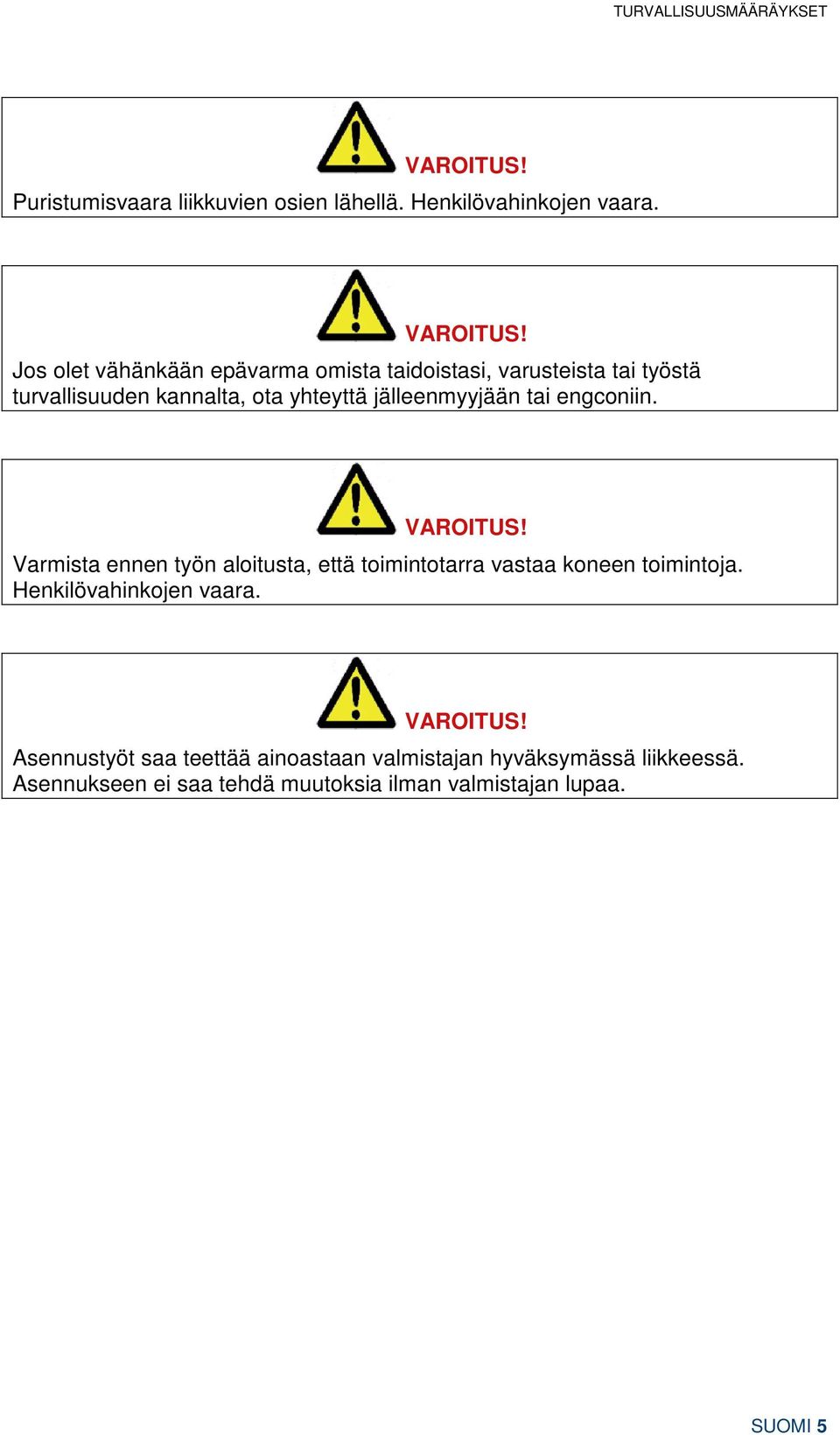

5 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Puristumisvaara liikkuvien osien lähellä. Henkilövahinkojen vaara. VAROITUS! Jos olet vähänkään epävarma omista taidoistasi, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahinkojen vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 5

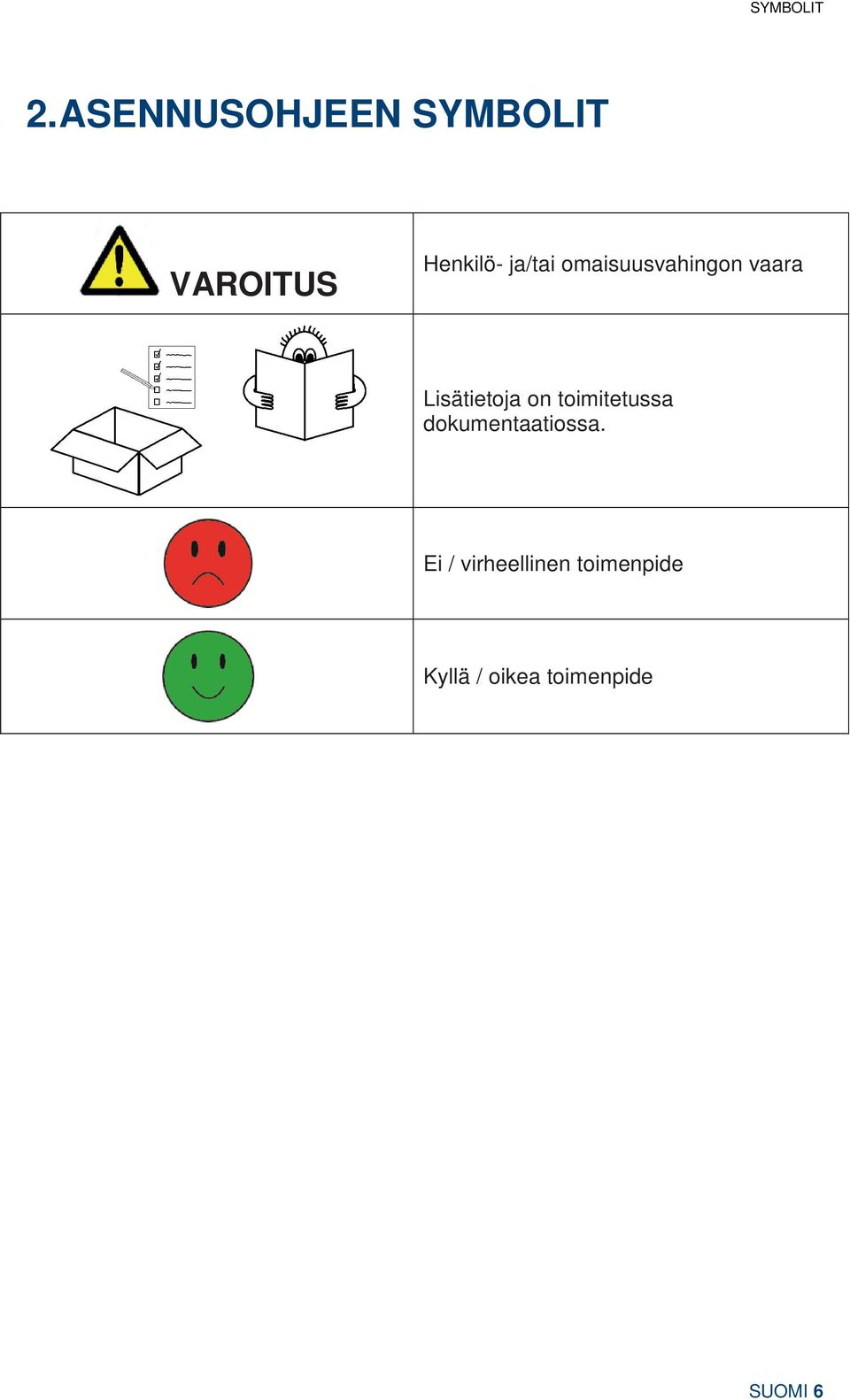

6 SYMBOLIT 2. ASENNUSOHJEEN SYMBOLIT VAROITUS Henkilö- ja/tai omaisuusvahingon vaara Lisätietoja on toimitetussa dokumentaatiossa. Ei / virheellinen toimenpide Kyllä / oikea toimenpide SUOMI 6

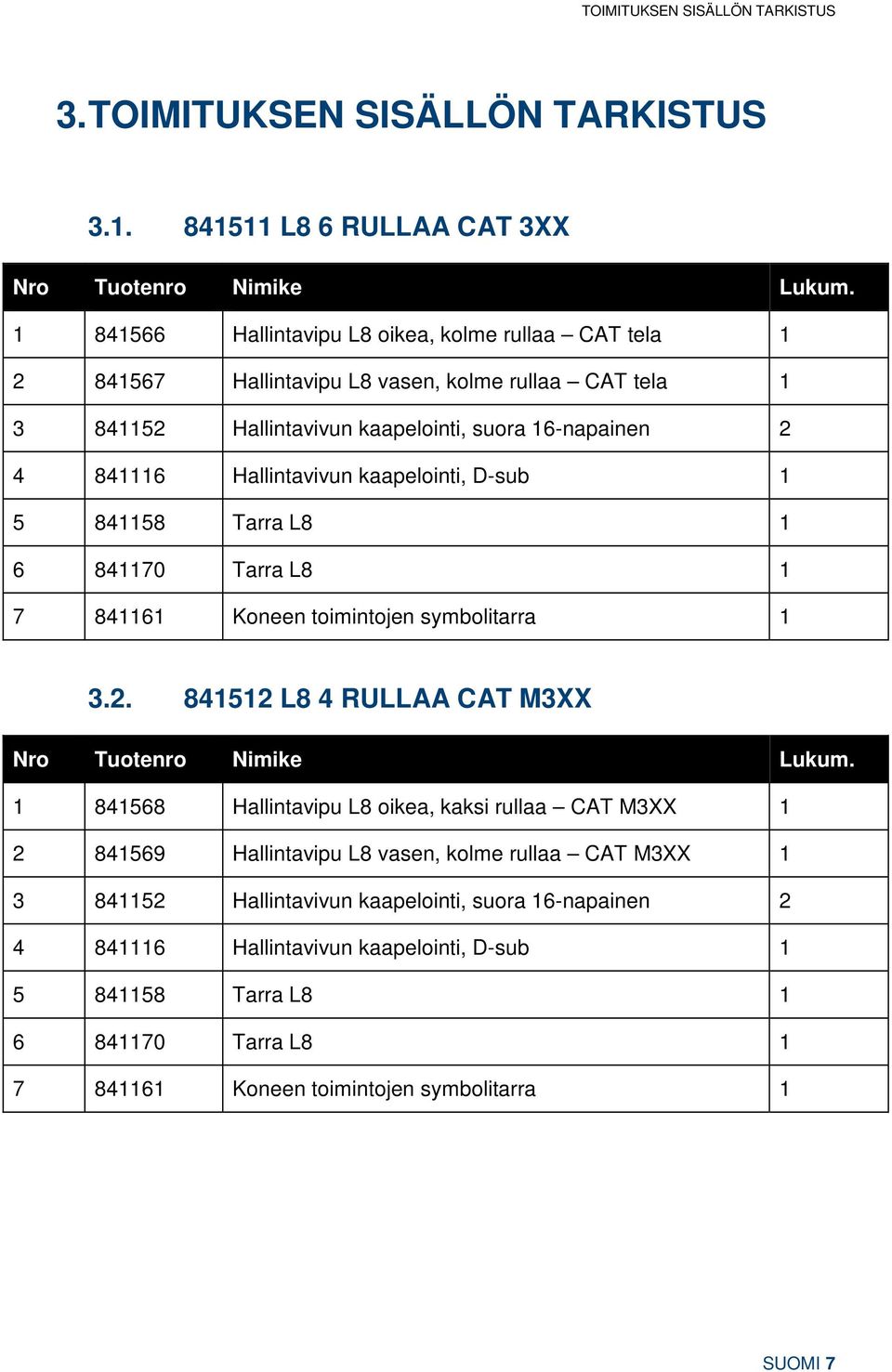

7 TOIMITUKSEN SISÄLLÖN TARKISTUS 3. TOIMITUKSEN SISÄLLÖN TARKISTUS L8 6 RULLAA CAT 3XX Nro Tuotenro Nimike Lukum Hallintavipu L8 oikea, kolme rullaa CAT tela Hallintavipu L8 vasen, kolme rullaa CAT tela Hallintavivun kaapelointi, suora 16-napainen Hallintavivun kaapelointi, D-sub Tarra L Tarra L Koneen toimintojen symbolitarra L8 4 RULLAA CAT M3XX Nro Tuotenro Nimike Lukum Hallintavipu L8 oikea, kaksi rullaa CAT M3XX Hallintavipu L8 vasen, kolme rullaa CAT M3XX Hallintavivun kaapelointi, suora 16-napainen Hallintavivun kaapelointi, D-sub Tarra L Tarra L Koneen toimintojen symbolitarra 1 SUOMI 7

8 TOIMITUKSEN SISÄLLÖN TARKISTUS L8 4 RULLAA CAT 3XX Nro Tuotenro Nimike Lukum Hallintavipu L8 oikea, kaksi rullaa CAT tela Hallintavipu L8 vasen, kolme rullaa CAT tela Hallintavivun kaapelointi, suora 16-napainen Hallintavivun kaapelointi, D-sub Tarra L Tarra L Koneen toimintojen symbolitarra 1 SUOMI 8

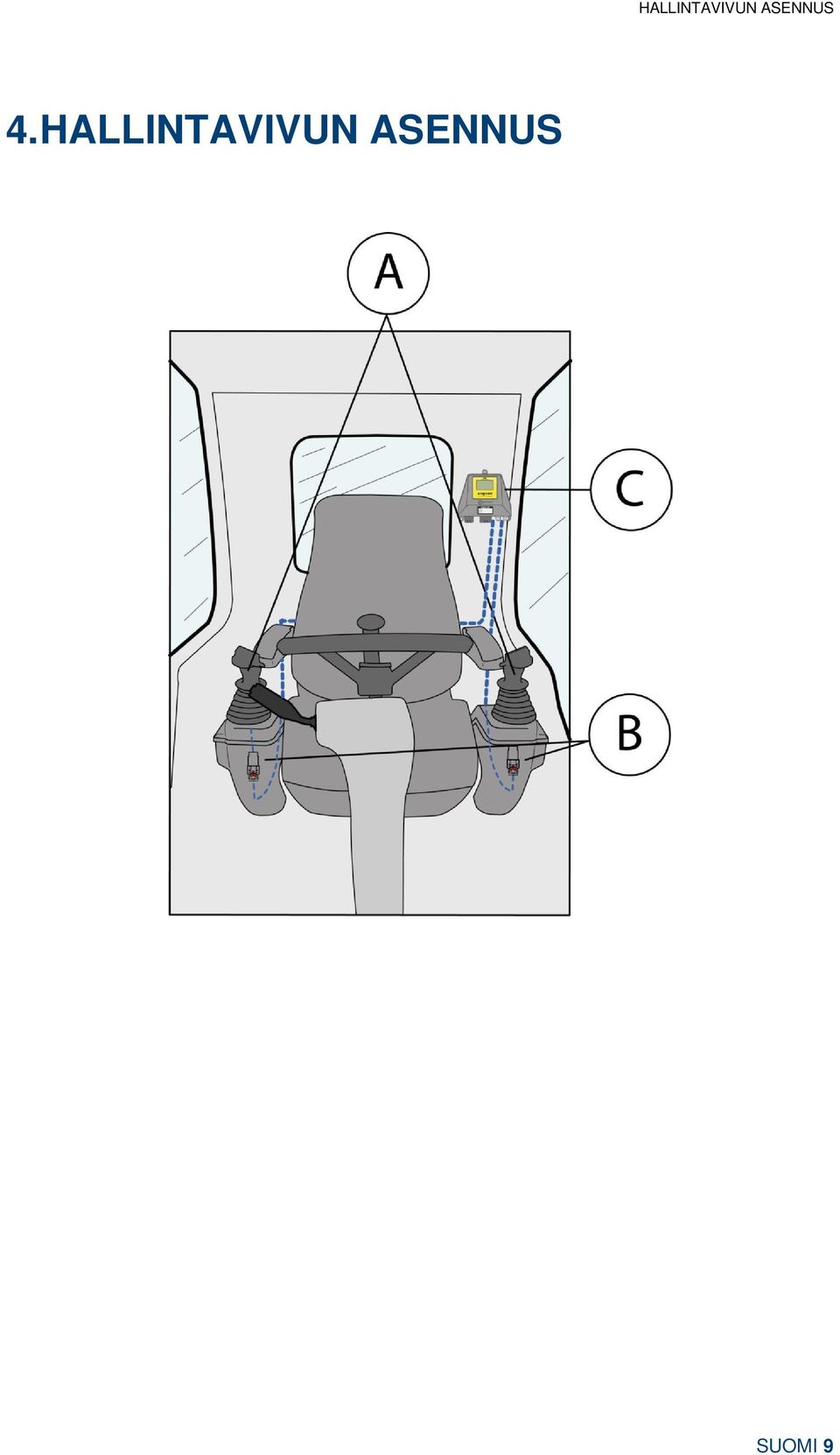

9 HALLINTAVIVUN ASENNUS 4. HALLINTAVIVUN ASENNUS SUOMI 9

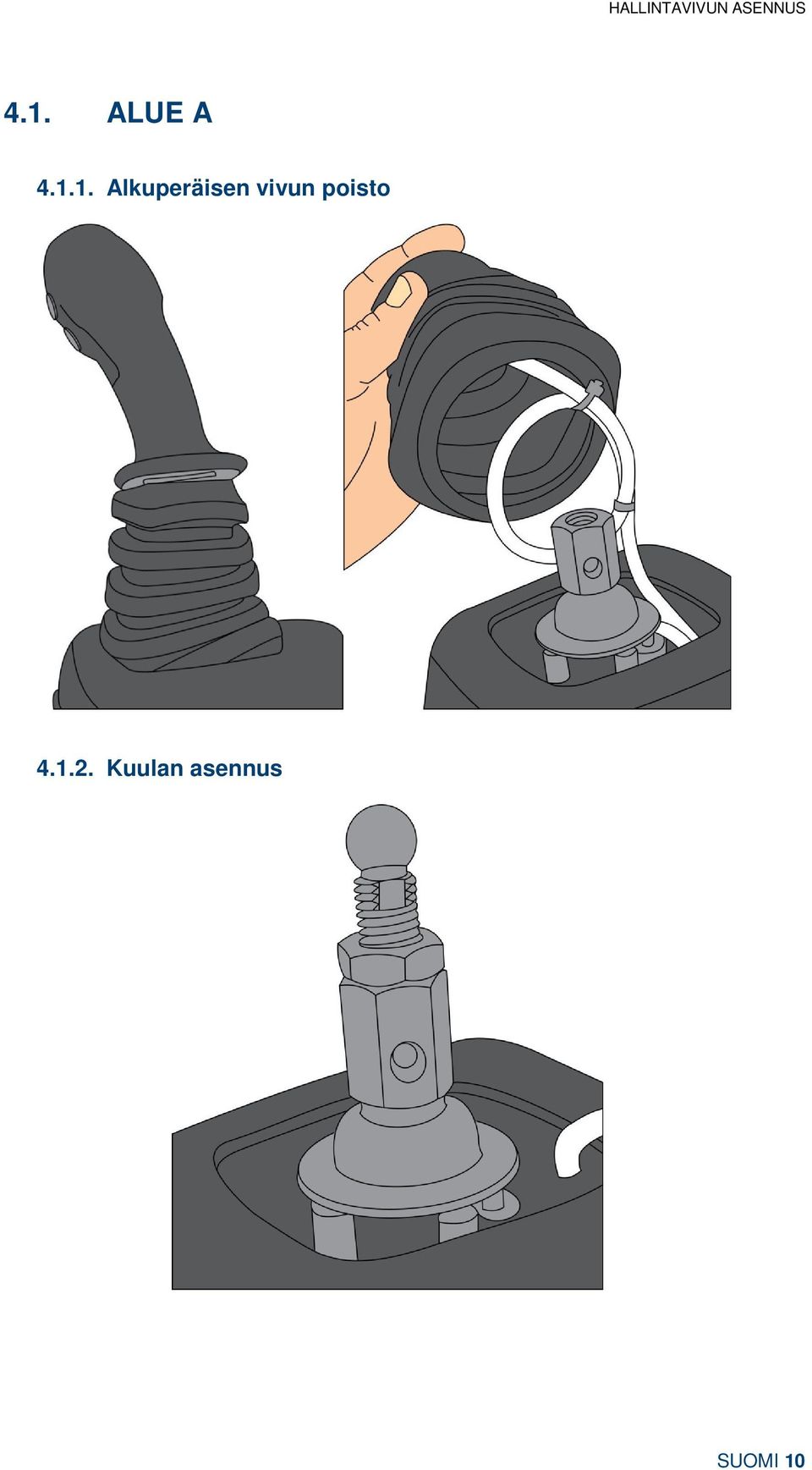

10 HALLINTAVIVUN ASENNUS 4.1. ALUE A Alkuperäisen vivun poisto Kuulan asennus SUOMI 10

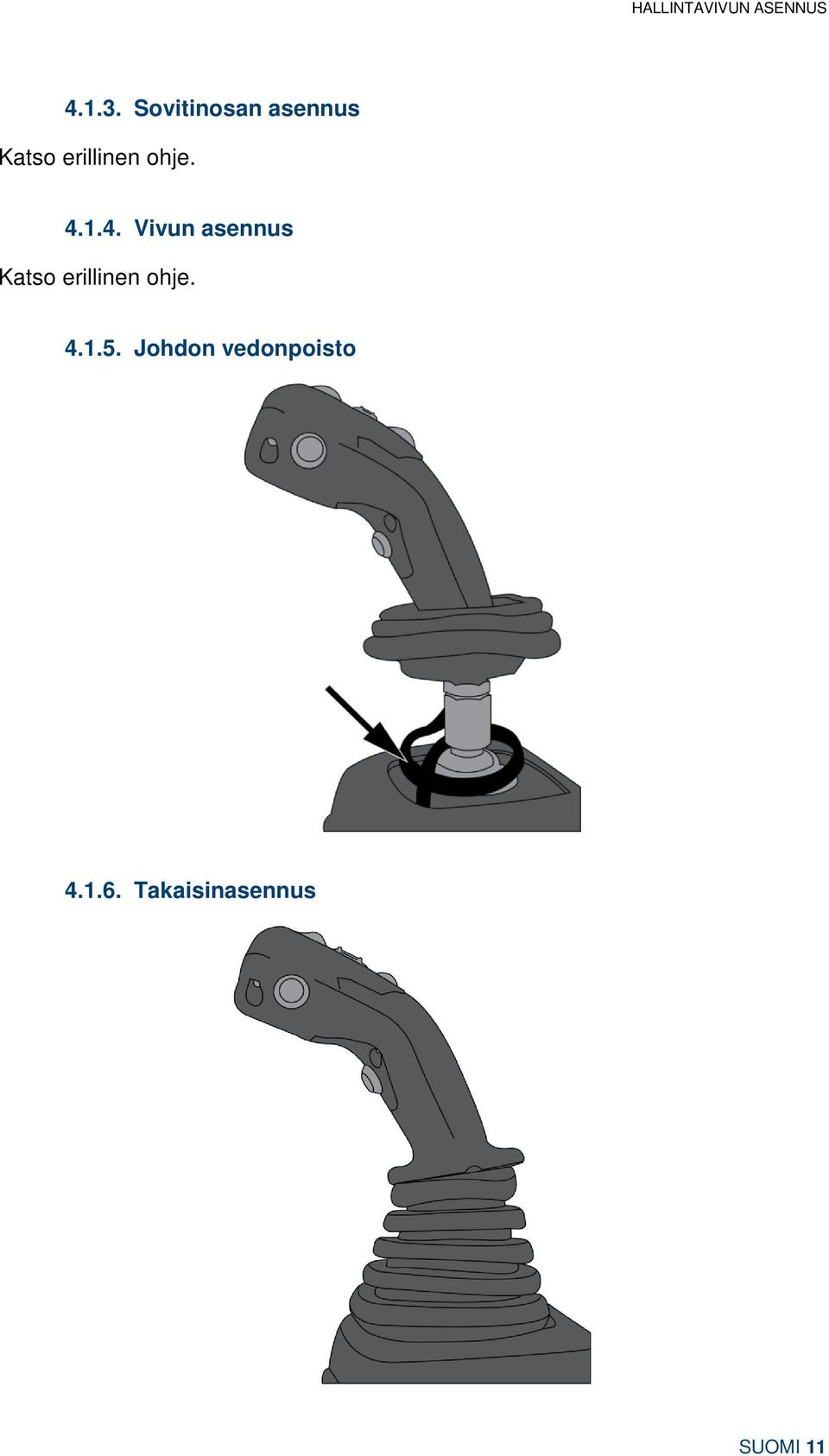

11 HALLINTAVIVUN ASENNUS Sovitinosan asennus Katso erillinen ohje Vivun asennus Katso erillinen ohje Johdon vedonpoisto Takaisinasennus SUOMI 11

12 HALLINTAVIVUN ASENNUS 4.2. ALUE B L8 6 rullaa CAT 3xx (253293) SUOMI 12

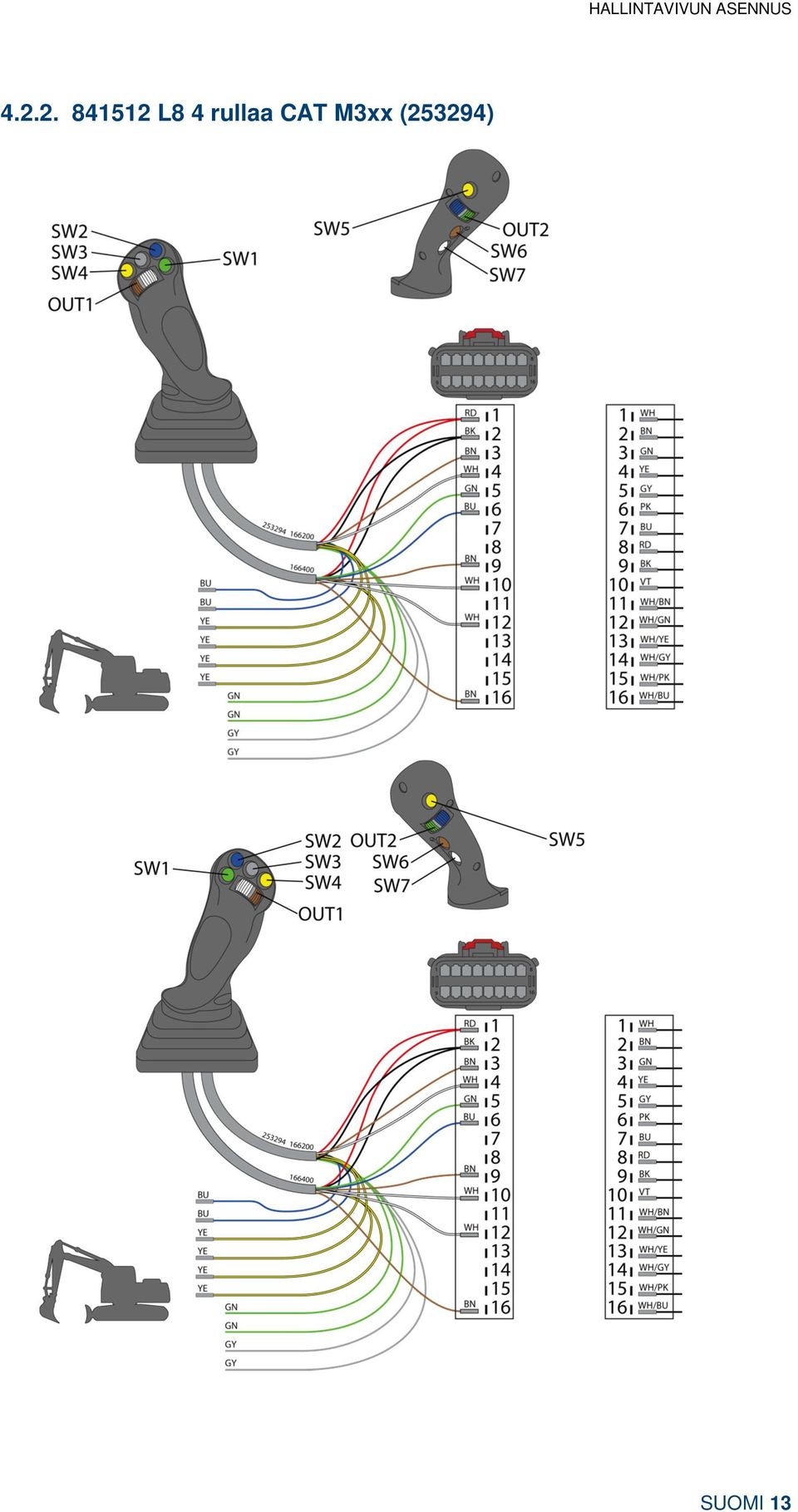

13 HALLINTAVIVUN ASENNUS L8 4 rullaa CAT M3xx (253294) SUOMI 13

14 HALLINTAVIVUN ASENNUS L8 4 rullaa CAT 3xx (253295) SUOMI 14

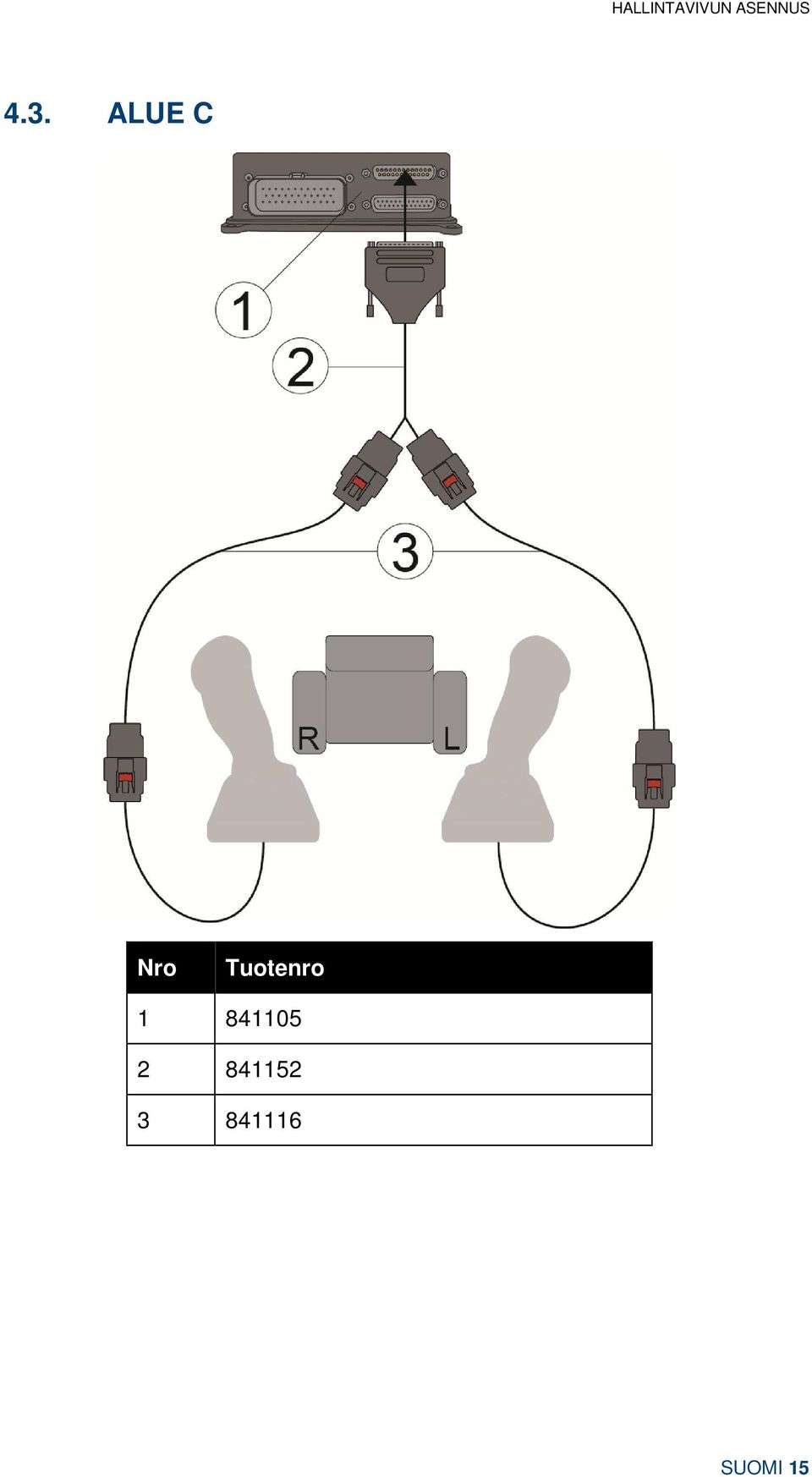

15 HALLINTAVIVUN ASENNUS 4.3. ALUE C Nro Tuotenro SUOMI 15

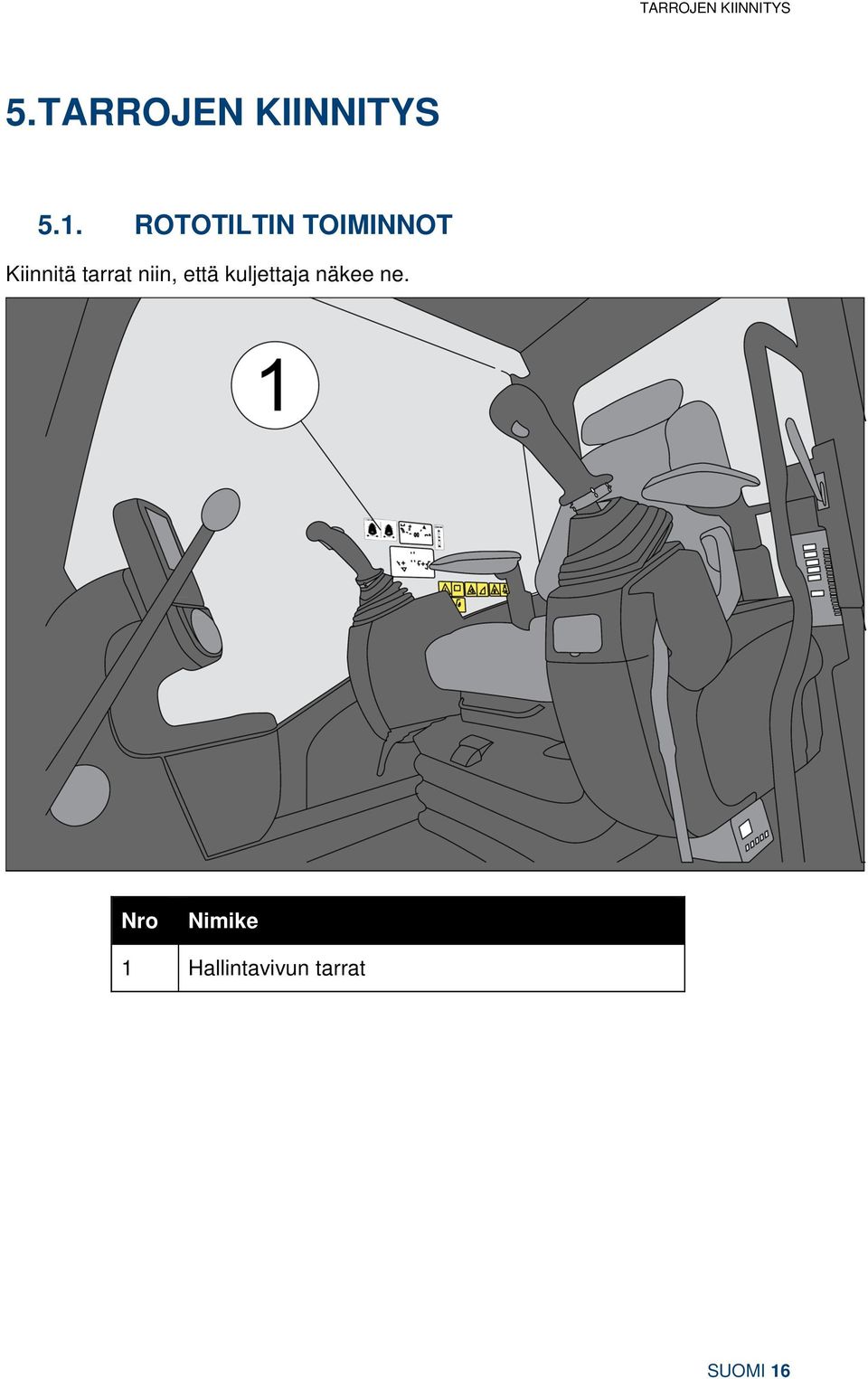

16 TARROJEN KIINNITYS 5. TARROJEN KIINNITYS 5.1. ROTOTILTIN TOIMINNOT Kiinnitä tarrat niin, että kuljettaja näkee ne. Nro Nimike 1 Hallintavivun tarrat SUOMI 16

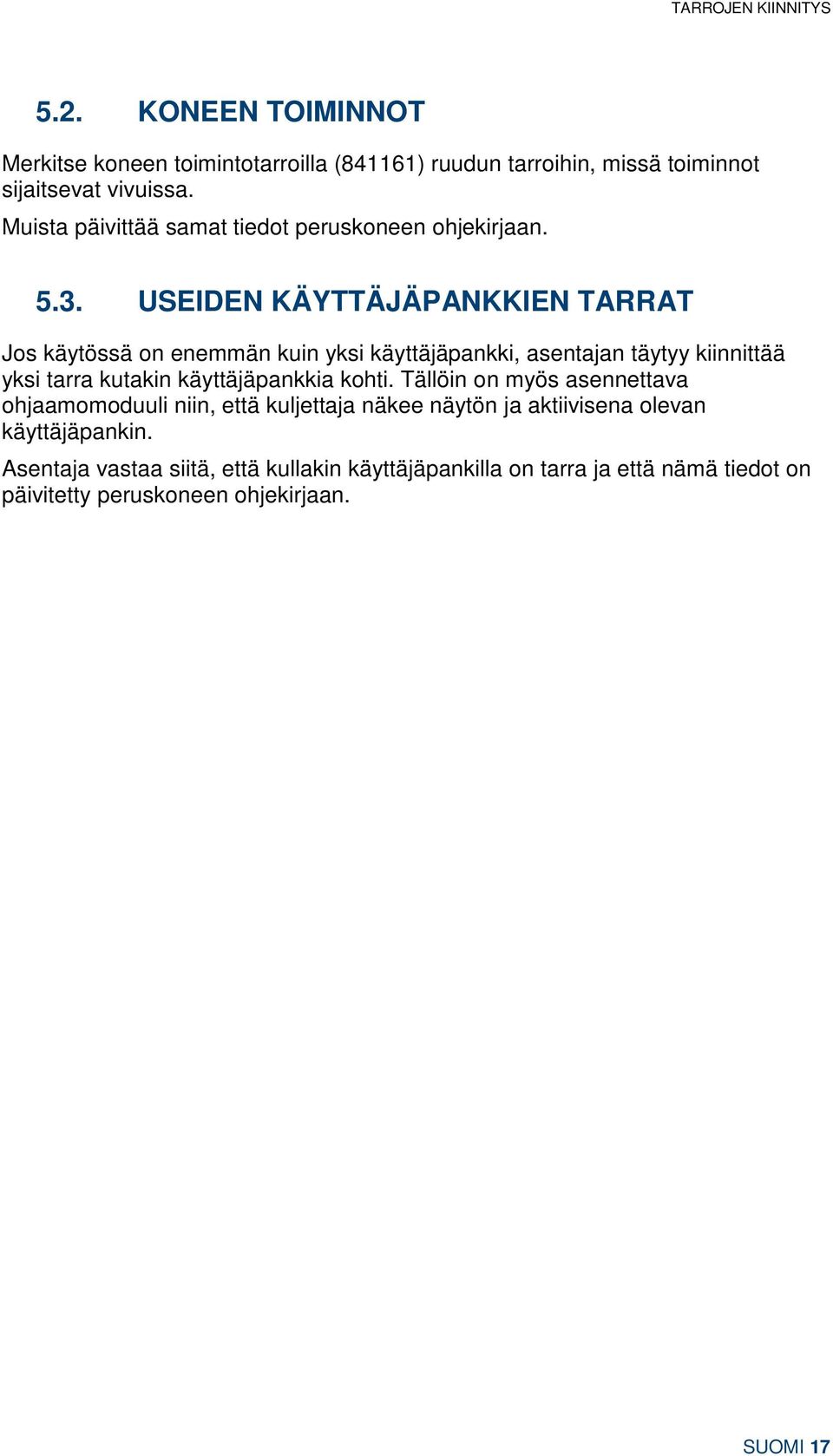

17 TARROJEN KIINNITYS 5.2. KONEEN TOIMINNOT Merkitse koneen toimintotarroilla (841161) ruudun tarroihin, missä toiminnot sijaitsevat vivuissa. Muista päivittää samat tiedot peruskoneen ohjekirjaan USEIDEN KÄYTTÄJÄPANKKIEN TARRAT Jos käytössä on enemmän kuin yksi käyttäjäpankki, asentajan täytyy kiinnittää yksi tarra kutakin käyttäjäpankkia kohti. Tällöin on myös asennettava ohjaamomoduuli niin, että kuljettaja näkee näytön ja aktiivisena olevan käyttäjäpankin. Asentaja vastaa siitä, että kullakin käyttäjäpankilla on tarra ja että nämä tiedot on päivitetty peruskoneen ohjekirjaan. SUOMI 17

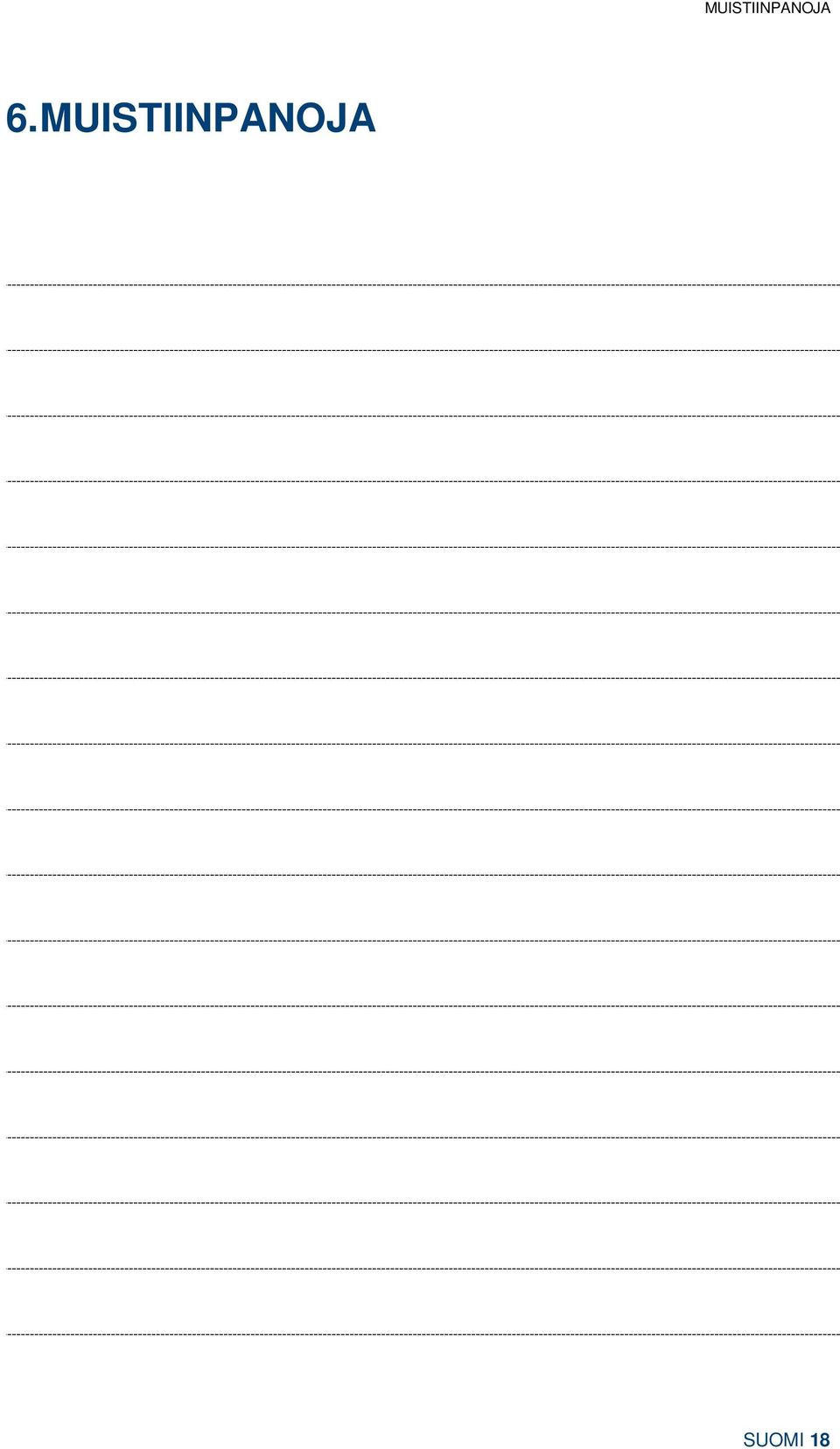

18 MUISTIINPANOJA 6. MUISTIINPANOJA SUOMI 18

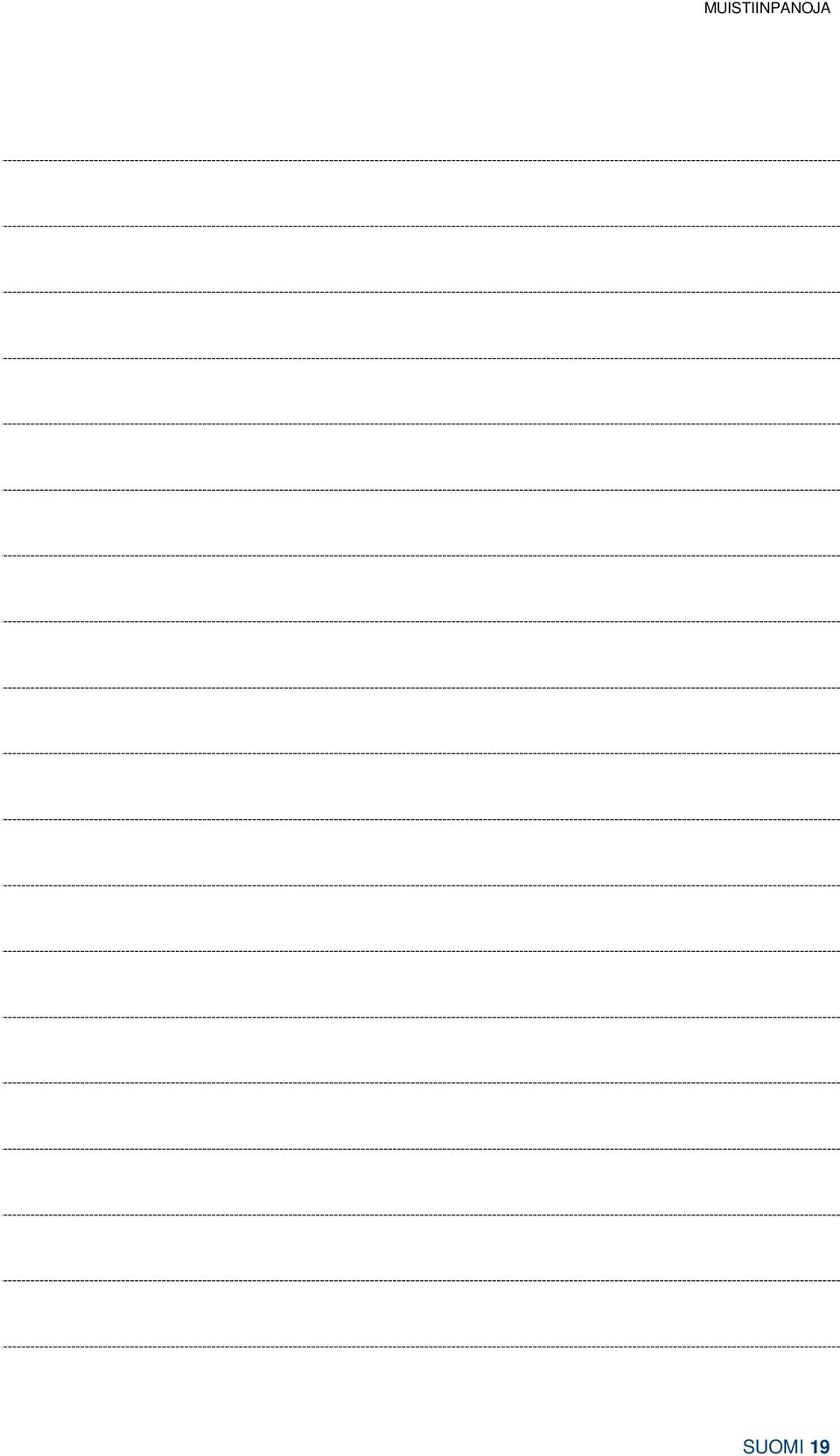

19 MUISTIINPANOJA SUOMI 19

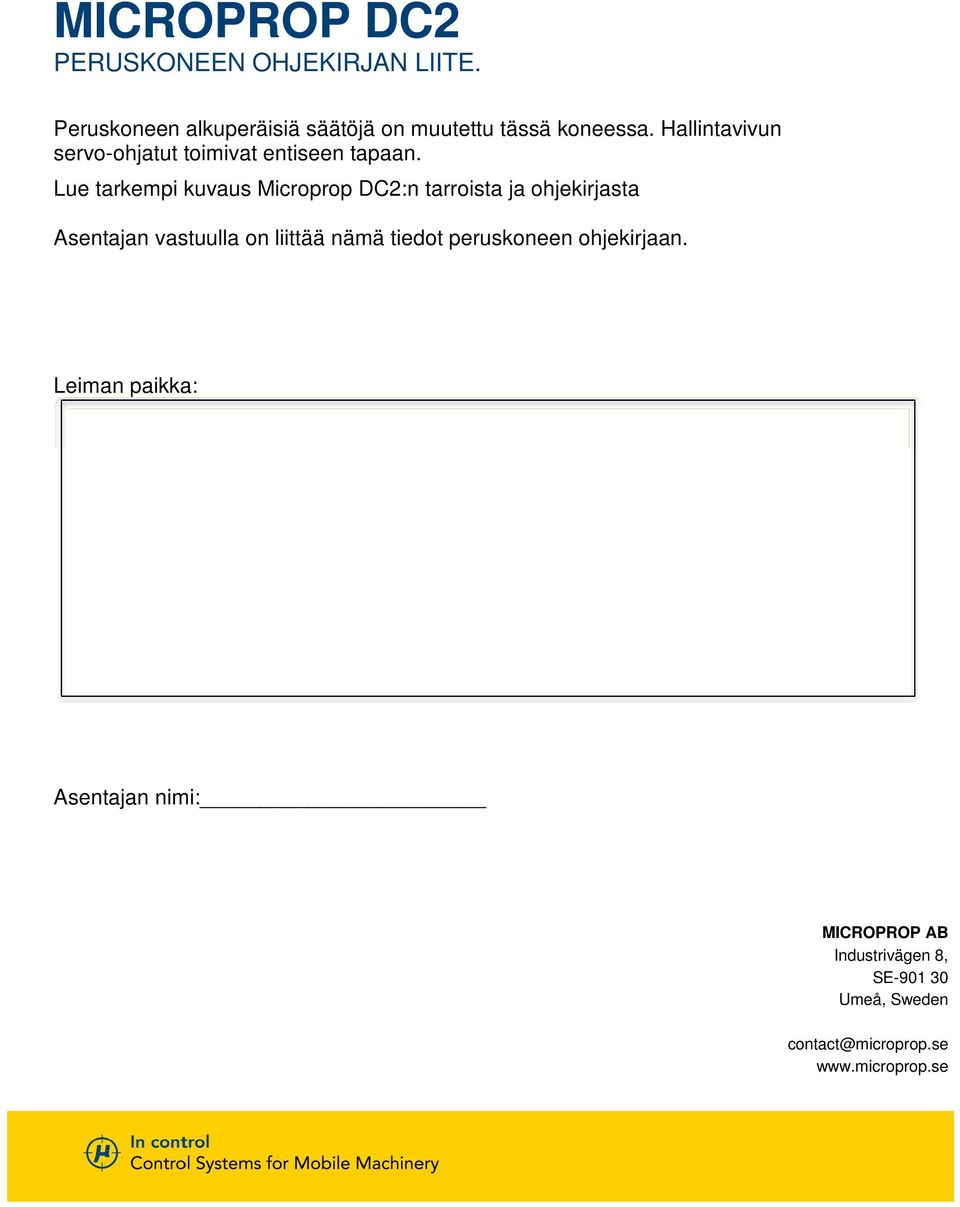

20 MICROPROP DC2 PERUSKONEEN OHJEKIRJAN LIITE. Peruskoneen alkuperäisiä säätöjä on muutettu tässä koneessa. Hallintavivun servo-ohjatut toimivat entiseen tapaan. Lue tarkempi kuvaus Microprop DC2:n tarroista ja ohjekirjasta Asentajan vastuulla on liittää nämä tiedot peruskoneen ohjekirjaan. Leiman paikka: Asentajan nimi: MICROPROP AB Industrivägen 8, SE Umeå, Sweden
