Radion kauko-ohjaus ohjauspyörässä

Transkriptio

1 Ohje nro Versio Osa nro Radion kauko-ohjaus ohjauspyörässä M Sivu 1 / 8

2 Varuste A A M Sivu 2 / 8

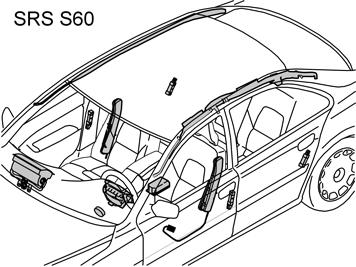

3 M Sivu 3 / 8

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Valmistelutyöt 1 Valmistelutyöt Käännä virta-avain asentoon 0 Ota virta-avain virtalukosta. Odota vähintään 5 minuuttia ennen kuin avaat pistokkeita tai irrotat muun sähkövarusteen. Irrota akun maattokaapeli. A Käännä ohjauspyörää 90, niin että se tulee kuvan mukaiseen asentoon ja takasivun ruuveihin pääsee käsiksi. Sivu 4 / 8

5 M Työnnä ruuvitaltta ohjauspyörän takasivun reikään kohtisuoraan takasivua vasten Työnnä ruuvitaltta niin pitkälle kuin se menee ja tunnustele, missä lukitusjousen (1) pää on Aseta ruuvitaltan kärki lukitusjousen yläsivulle Käännä ruuvitalttaa ylöspäin reiän yläreunaa (2) kohti, kunnes jousi antaa myöten ja ohjauspyörämoduulin toinen sivu joustaa ulos ja irtoaa kiinnikkeestä Käännä ohjauspyörää 180 ja toista menettely toisella puolella Käännä ohjauspyörä keskiasentoon. M Käännä ohjauspyörämoduuli ulos Irrota turvatyynyn lähetinjohtimien kaksi pistoketta (1). Pistokkeet ovat tiukassa, mutta älä käytä irrotukseen työkaluja. Laita ohjauspyörämoduuli sivuun. M Irrota: ruuvi (1) ja irrota maattojohdin äänimerkin ja näppäimistöjen pistoke (2) kolme ruuvia (3) ja nosta pois äänimerkin rengas (4). Sivu 5 / 8

6 M Autot, joissa on valmiiksi vedetyt johtimet Paina sisään oikeanpuoleisen peitelevyn pistokkeen lukituskieleke (1) Irrota pistoke peitelevystä. M Irrota peitelevyn ruuvi (1) äänimerkin renkaan oikealta puolelta Paina sisään salpa (2) ja vedä samalla peitelevy uristaan. Laita se sivuun. Jos autossa on valmiiksi vedetyt johtimet, jatka kohdasta. Jos valmiiksi vedetty pistoke puuttuu, äänimerkin rengas pitää uusia. Uusi on toimitettu sarjan mukana. Suorita kohdat ja. M Irrota peitelevyn ruuvi (1) äänimerkin renkaan vasemmalta puolelta Paina sisään lukituskieleke (2) ja vedä samalla peitelevy uristaan. Sivu 6 / 8

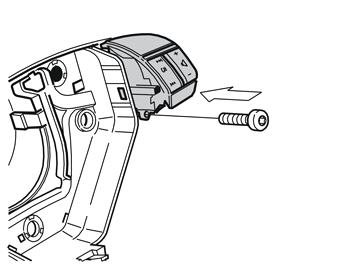

7 Säilytä peitelevy. Sitä käytetään uudelleen. Laita pois vanha äänimerkin rengas. Sitä ei käytetä uudelleen. M Asennus 9 Asennus Ota uusi äänimerkin rengas sarjasta Työnnä uusi vasen peitelevy uriinsa Paina peitelevyä kunnes lukituskieleke tarttuu Asenna ruuvi ja tiukkaa peitelevy Kytke pistoke peitelevyyn. M Ota kaukosäätimen näppäimistö sarjasta ja työnnä se uriinsa Paina näppäimistöä kunnes lukitushaka tarttuu Asenna ruuvi ja tiukkaa näppäimistö Kytke pistoke näppäimistöön. M Asenna äänimerkin rengas, katso kohta. Varmista, että kolme jousta ovat paikallaan. Tarkasta, ettei maattojohdin jää puristuksiin Tiukkaa ruuvit ristiin 6,5 Nm (5 ft.lbf.) Sivu 7 / 8

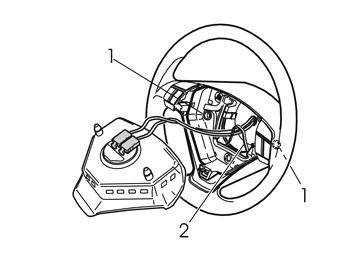

8 Asenna maattojohdin ja tiukkaa ruuvi Kytke pistoke äänimerkkiin näppäimistöihin Tarkasta äänimerkin renkaan toiminta painamalla sitä joka puolelta. 12 Varmista, että kaksi jousta (1) ovat paikallaan Ota ohjauspyörämoduuli ja kytke turvatyynyn lähetinjohtimien kaksi pistoketta. Johtimet pitää vetää valmiin pitimen (2) läpi. Työnnä ohjauspyörämoduulin takasivulla olevat kaksi tappia kahden jousen sisään ja varmista, että lähetinjohtimet ovat vapaana M Paina ohjauspyörämoduuli kiinnikkeisiinsä. Moduulista pitää kuulua kaksi selvää naksahdusta. 13 Käännä virta-avain asentoon II Kytke akun maattokaapeli. A Sivu 8 / 8
