1 088U0211 Käyttöohje CF-RP Julkisten tilojen huonetermostaatti

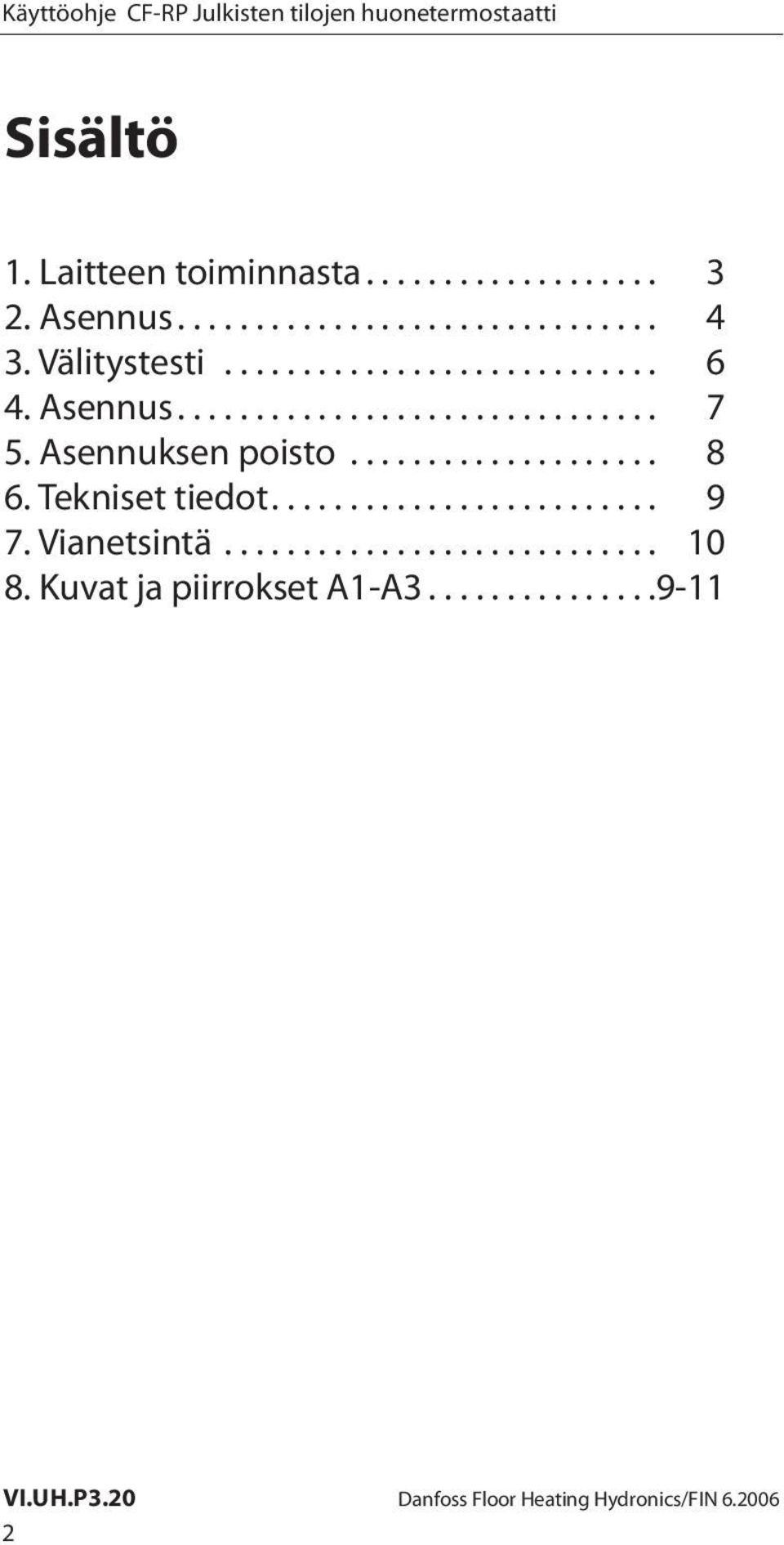

2 Sisältö 1. Laitteen toiminnasta Asennus Välitystesti Asennus Asennuksen poisto Tekniset tiedot Vianetsintä Kuvat ja piirrokset A1-A

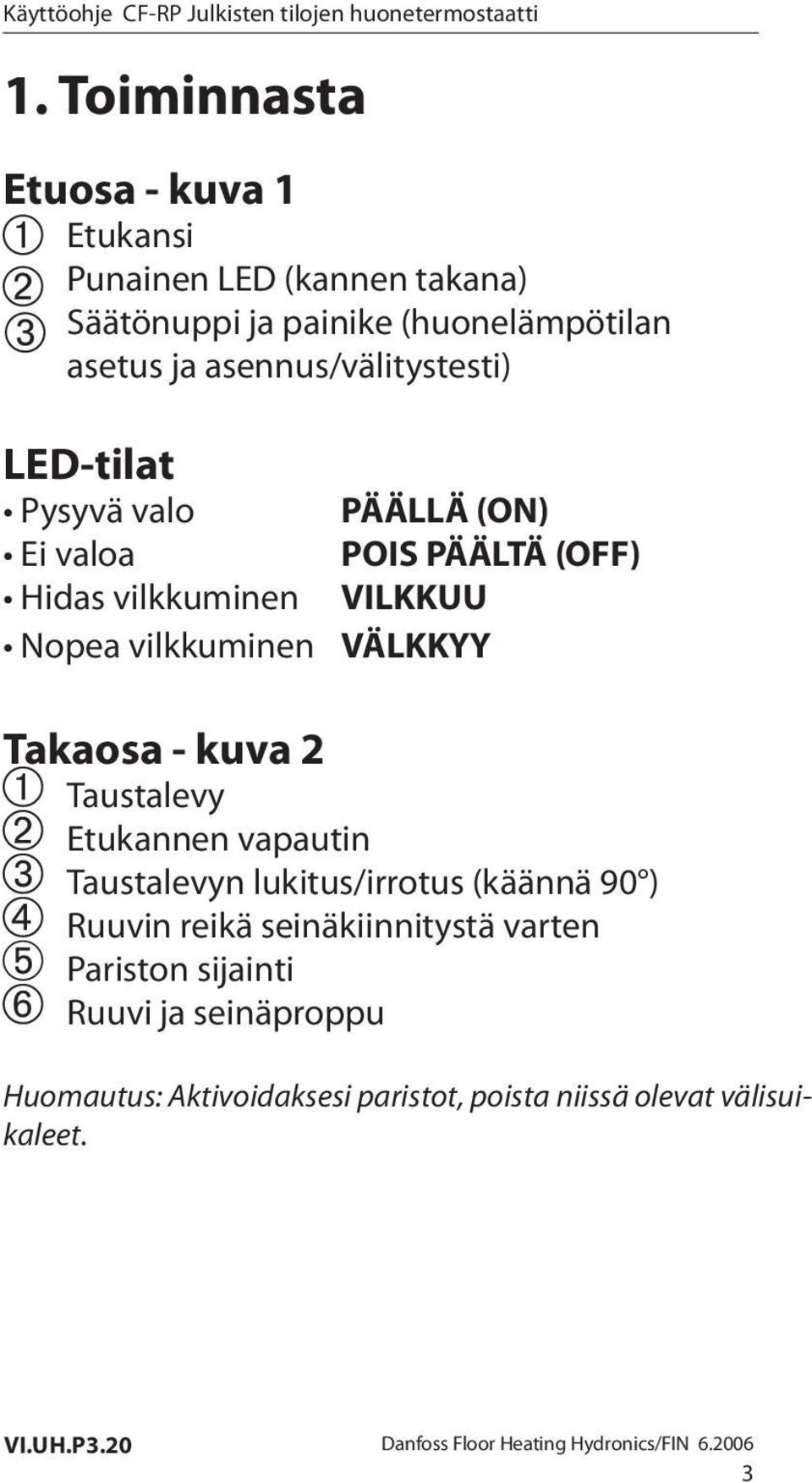

3 1. Toiminnasta Etuosa - kuva 1 Etukansi Punainen LED (kannen takana) Säätönuppi ja painike (huonelämpötilan asetus ja asennus/välitystesti) LED-tilat Pysyvä valo PÄÄLLÄ (ON) Ei valoa POIS PÄÄLTÄ (OFF) Hidas vilkkuminen VILKKUU Nopea vilkkuminen VÄLKKYY Takaosa - kuva 2 Taustalevy Etukannen vapautin Taustalevyn lukitus/irrotus (käännä 90 ) Ruuvin reikä seinäkiinnitystä varten Pariston sijainti Ruuvi ja seinäproppu Huomautus: Aktivoidaksesi paristot, poista niissä olevat välisuikaleet. 3

4 Etukansi - kuva 3 Säätönupin vapautin 2. Asennus Huomautus: Aktivoidaksesi huonetermostaatin paristot, poista kaikki niissä olevat muovisuikaleet. Huonetermostaattien määrittäminen pääohjaimelle tulee tehdä 1,5 metrin säteellä pääohjaimesta. Aktivoi pääohjaimen asennustila (Master Controller) - kuva 1 Käytä valikon valintanäppäintä valitaksesi asennustilan. Asennus-LED vilkkuu. Aktivoi asennustila painamalla OK. Asennus-LED syttyy. Aktivoi huonetermostaatin asennustila Paina painiketta. LEDit ja välkkyvät tiedonsiirron aikana. 4

5 Valitse pääohjaimen lähtö Kaikki pääohjaimen vapaat lähtö-ledit syttyvät ja ensimmäinen niistä vilkkuu. Paina lähdön valintapainiketta, valitse haluttu lähtö (vilkkuu) ja hyväksy painamalla OK. Kaikki lähtö-ledit sammuvat. Valittu lähtö pysyy hetken aikaa päällä. Huonetermostaatin asennuksen tila Tyydyttävä - LED sammuu Epätyydyttävä - LED vilkkuu 5 kertaa Huomautus: Huonetermostaatti voidaan asentaa haluttaessa usealle lähdölle. 5

6 3. Välitystesti Aloita termostaatin välitystesti - kuva 1 Paina painiketta LED syttyy Linkkitesti on onnistunut LED sammuu Linkkitesti epäonnistuu LED vilkkuu 5 kertaa Ei linkkiyhteyttä termostaattiin Yritä sijoittaa termostaatti huonessa toiseen paikkaan tai asenna signaalivahvistin (CF-RU) ja laita se pääohjaimen ja huonetermostaatin väliin. Huomatus: Pääohjaimen lähtö LED(it) yhteydessä huonetermostaattiin, vilkkuvat yhteystestin aikana. 6

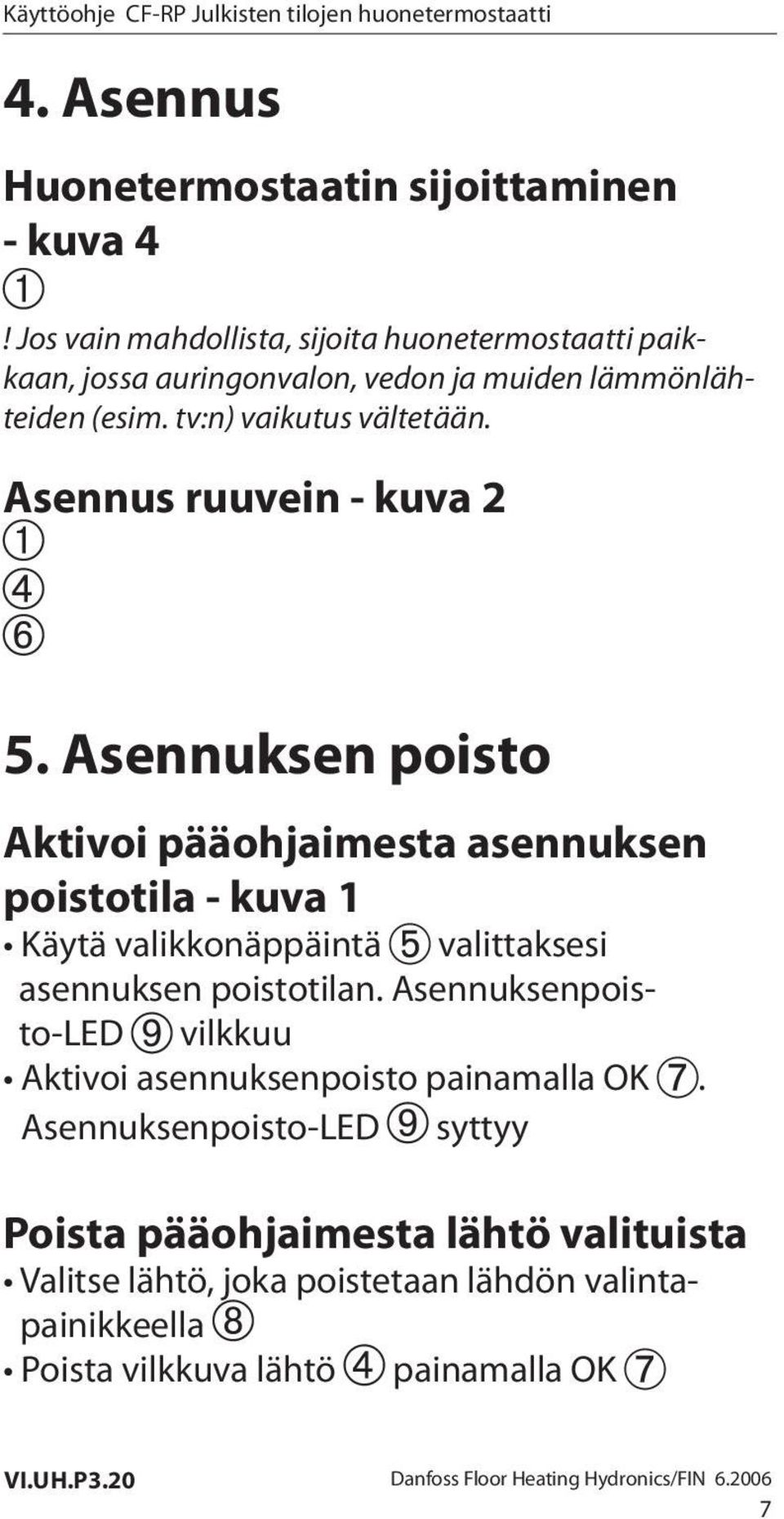

7 4. Asennus Huonetermostaatin sijoittaminen - kuva 4! Jos vain mahdollista, sijoita huonetermostaatti paikkaan, jossa auringonvalon, vedon ja muiden lämmönlähteiden (esim. tv:n) vaikutus vältetään. Asennus ruuvein - kuva 2 5. Asennuksen poisto Aktivoi pääohjaimesta asennuksen poistotila - kuva 1 Käytä valikkonäppäintä valittaksesi asennuksen poistotilan. Asennuksenpoisto-LED vilkkuu Aktivoi asennuksenpoisto painamalla OK. Asennuksenpoisto-LED syttyy Poista pääohjaimesta lähtö valituista Valitse lähtö, joka poistetaan lähdön valintapainikkeella Poista vilkkuva lähtö painamalla OK 7

8 6. Tekniset tiedot Lämpötilan asetusalue 5-35 C Lähetystaajuus Lähetyssäde normaaleissa rakennuksissa(jopa) Lähetysteho MHz 30 m < 1 mw Paristo Alkali 2 x AA, 1.5V Pariston kesto (jopa) 3-4 vuotta Ympäristön lämpötila 0-50 C IP luokka Vianetsintä Virheilmoitus LED vilkkuu 5 minuutin välein LED vilkkuu LED vilkkuu 5 kertaa Mahdollinen syy Paristot lopussa Paristot aivan lopussa Asennus/yhteystesti ei onnistunut 8

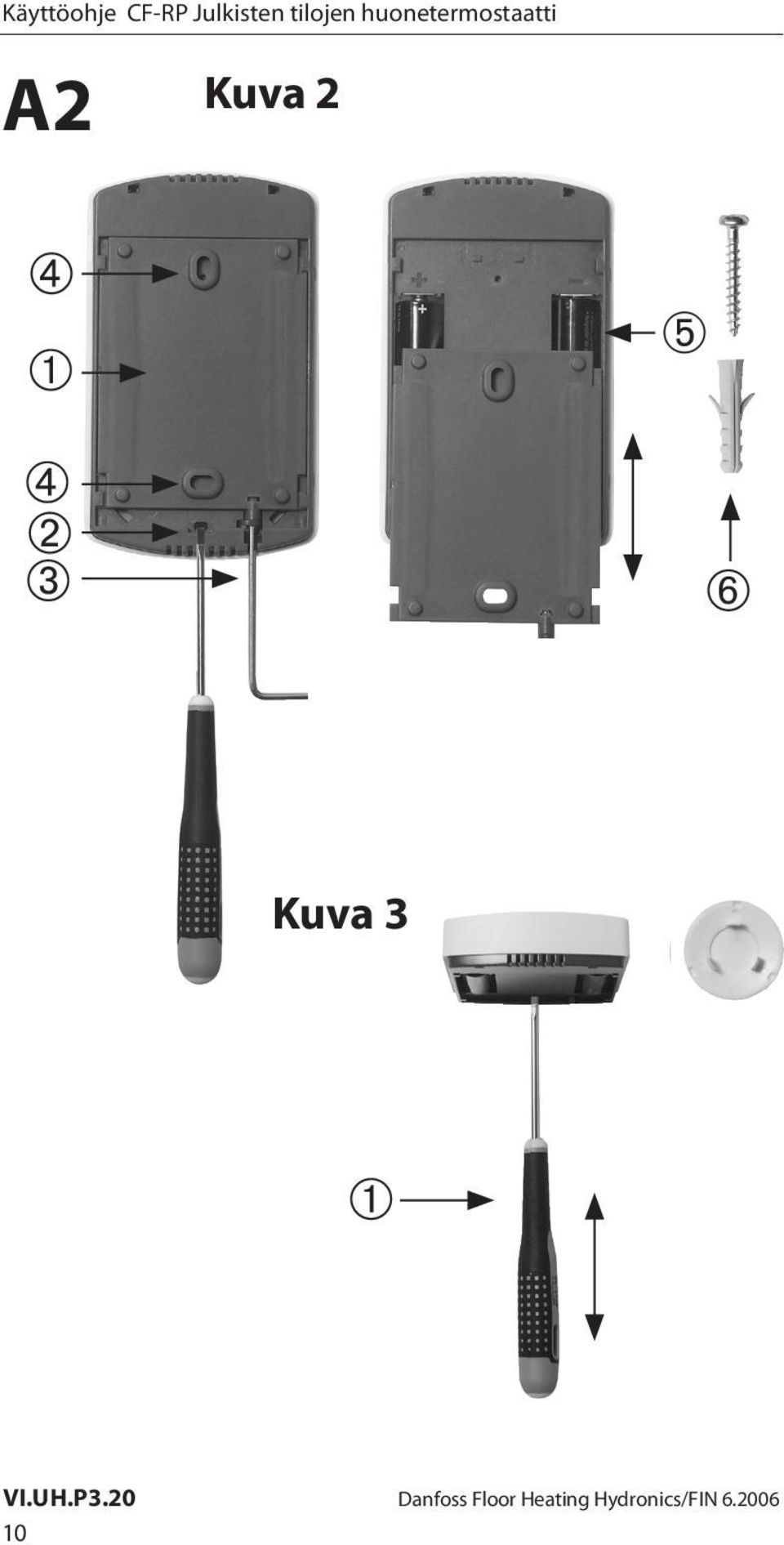

9 A1 Käyttöohje CF-RP Julkisten tilojen huonetermostaatti Kuva 1 9

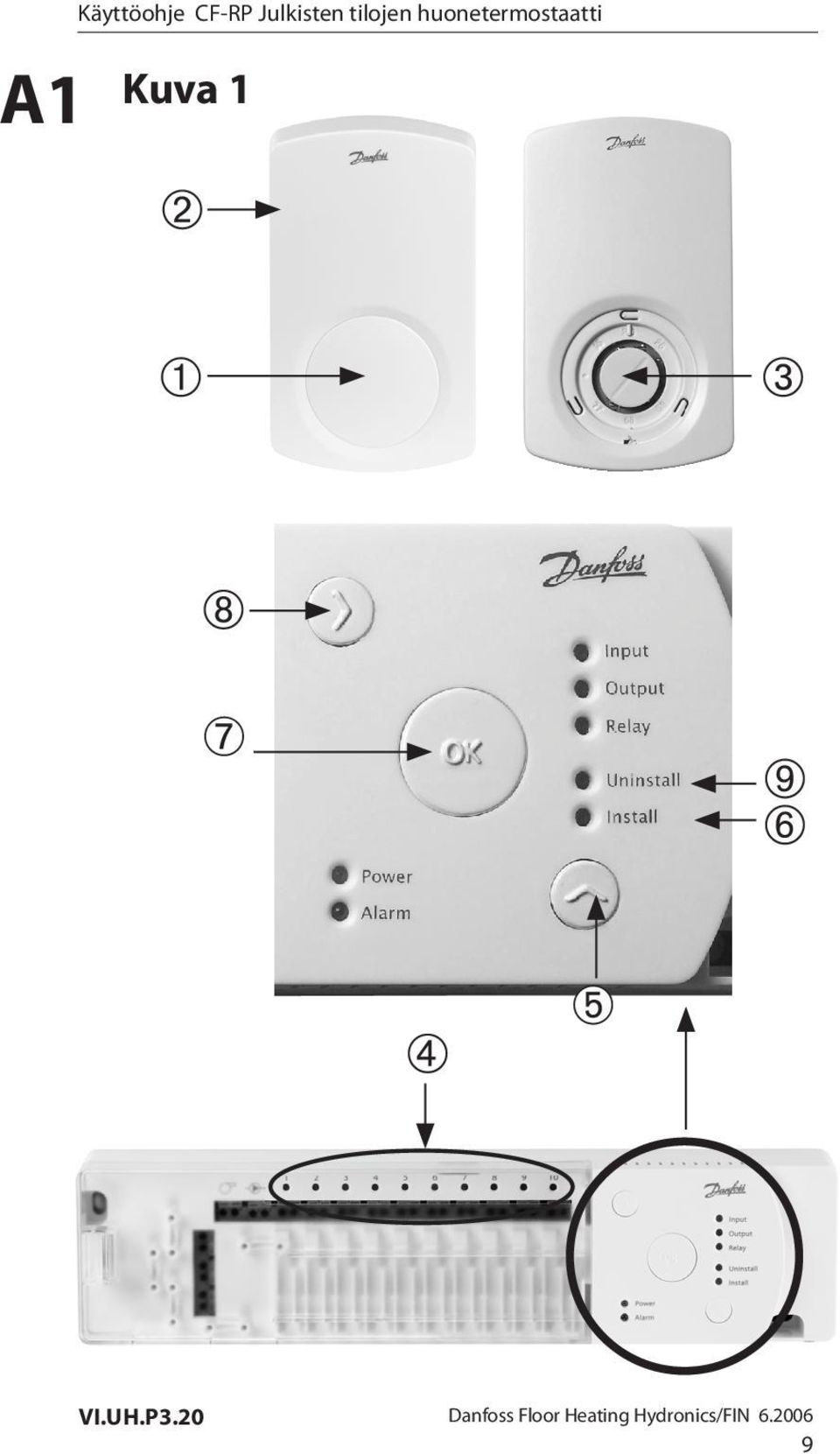

10 A2 Kuva 2 Kuva 3 10
