2 Arvoisa asiakkaamme, Kiitos, kun valitsitte tuotteemme. Tutustuttehan tähän ohjekirjaan huolella ennen tuotteen käyttöönottoa, jotta käyttökokemuksenne olisi mahdollisimman nautittava ja turvallinen. Pidätämme oikeuden kehittää tuotteitamme edelleen. Sisällys Sisällys Asennuksen valmistelu Osaluettelo Sisällys Sähköjärjestelmän asentaminen Sähkökeskus Parametrit Asennus Osapiirros Asennuskaavio Käyttöohjeet Ohjauspaneeli Myynninjälkeinen tuki Varoitus Huomioitavaa Muistettavia asioita Ylläpito Vian etsiminen

3 Valmistelu Työväline Ruuvimeisseli 3 m mitta 8 mm kuusiokoloavain Ruuvivääntimen käyttö on suositeltavaa. 1. Tarkista, että kaikki pakkausluettelon mukaiset osat löytyvät pakkauksesta ja ovat ehjiä. 2. Tarkista, että kaikki osaluettelon mukaiset osat löytyvät ja ovat ehjiä. 3. Tarkista, että tuotteen pinnat ja osat ovat ehjiä. 4. Tarvittavassa maadoitetussa virtalähteessä vaaditaan vähintään 16A sulake tai vikavirtasuojakytkin. 5. Sähköosien korjaukset tulee jättää ammattilaisten tehtäväksi. Mikäli yllämainituissa kohdissa on puutteita, keskeytä asennus välittömästi ja ota yhteyttä tuotteen myyjään. Osaluettelo Asennuksen valmistelu ST ST ST ST ST ST M 4HK 16 kpl 6HK 12 kpl 4HK 36 kpl 6HK 38 kpl 4HK 36 kpl 6HK 38 kpl 4HK 24 kpl 6HK 24 kpl 4HK 8 kpl 6HK 8 kpl 4HK 12 kpl 6HK 12 kpl 4HK 2 kpl 6HK 2 kpl Lämmittimen alusta Ø10 Johdon kiinnitin Ø8 Johdon kiinnitin Koristekannan välirengas Koristekanta Saranan alusta 4HK 8 kpl 6HK 8 kpl 4HK 3 kpl 6HK 3 kpl 4HK 10 kpl 6HK 10 kpl 4HK 22 kpl 6HK 22 kpl 4HK 22 kpl 6HK 22 kpl 4HK 2 kpl 6HK 2 kpl 03

4 Sähkökeskus Sähköjärjestelmän asentaminen 1. (Ryhmä A) Yhdistä selkä- ja jalkalämmitin normaalisti 2. (Ryhmä B) Yhdistä etu- ja sivulämmitin normaalisti 3. (Päävirran syöttö) 4. (USB liitäntä) Levyasemaa tai USB-muistitikkua varten 5. (4P-liitin) Ohjauspaneelia varten 6. (3P-liitin) Ulkoista CD tai MP3 -soitinta varten 7. (Lämpötilansäätimen johto) Termostaattia varten 8. (Antenni) 9. (/) 10. (Värijohto) Kattolampun kytkentää varten 11. (Tuuletinjohto) Tuulettimen kytkentää varten 12. (Kaiutinjohto) Vasen ja oikea kanava kaiuttimen kytkentää varten 13. (Lämpötilan suojajohto) Lämpötilan suojajohdon kytkentää varten. Tuote ei toimi, jos johto ei ole kytketty. 04

5 , jos Virranohjauskeskuksen pistokkeet ja pistorasiat ovat eri muotoisia ja varustettuja vastaavilla tunnistustarroilla. Yhdistä liitännät asiaankuuluvasti ja tiukasti toisiinsa. Virranohjauskeskus kiinnitetään ST4*25 -ruuveilla ja asennetaan istuimen alle. Hajallaan olevat johdot kiinnitetään ST4*12 -ruuveilla. Virranohjauskeskus ja johdot voidaan myös jättää istuimen alle ilman ruuvikiinnitystä, kunhan niihin ei kohdistu rasitusta. Tekniset arvot Jännite: AC230V Teho: Simppeli 4HK 2820W / Simppeli 6HK 3420W Virta: 16A sulake vaaditaan Taajuus: 50~60Hz Eristetty vastus: > 20MΩ Kuorma-arvot Selkä-/sivulämmitin: AC230V / 300W Jalkalämmitin: AC230V / 500W Tuuletin: DC12V/5W Värivalo: DC12V/5W Kaiutin: 8Ω/10W Sähköjärjestelmän asentaminen 05

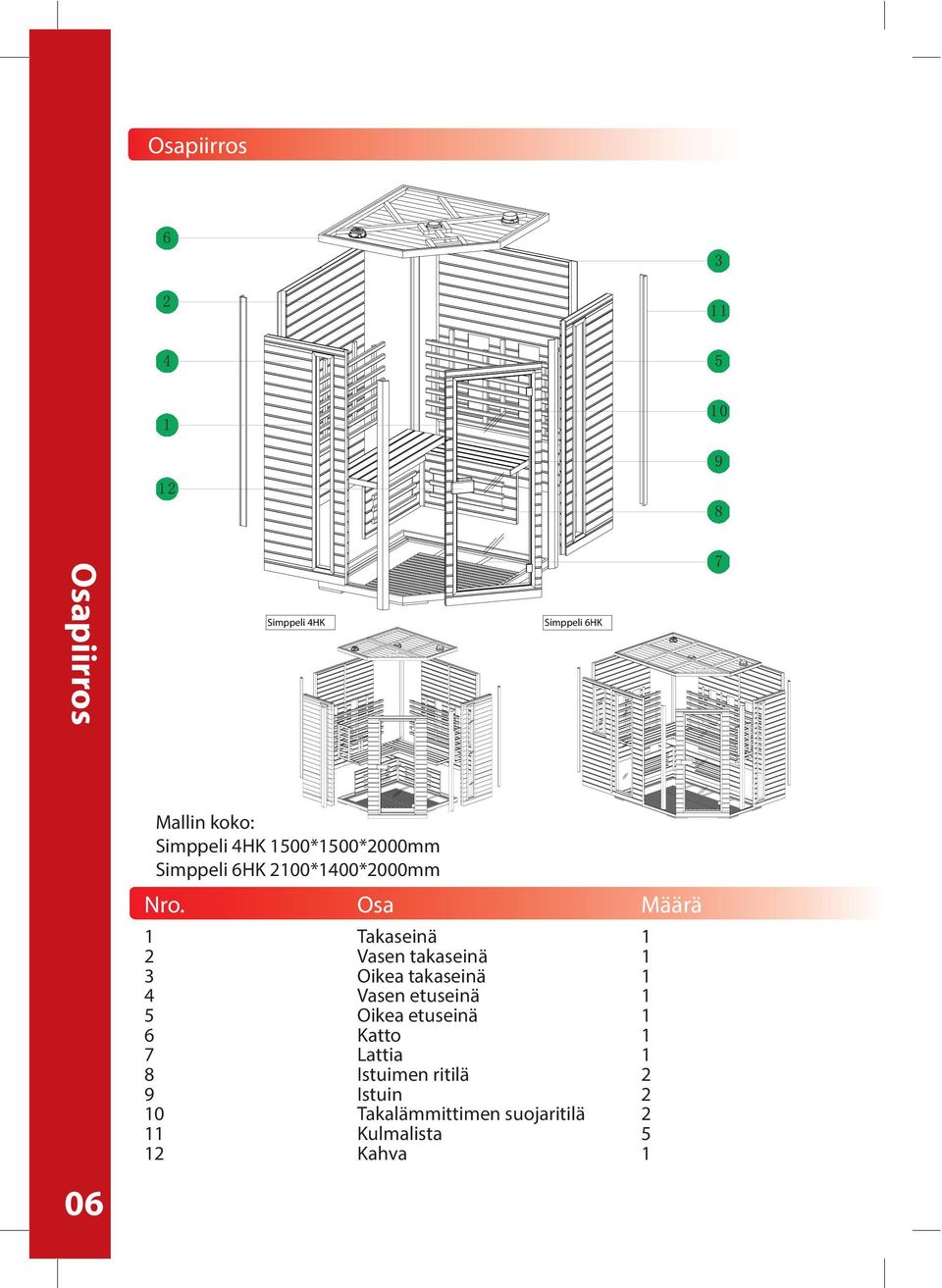

6 Osapiirros Osapiirros Simppeli 4HK Simppeli 6HK Mallin koko: Simppeli 4HK 1500*1500*2000mm Simppeli 6HK 2100*1400*2000mm Nro. Osa Määrä 1 Takaseinä 1 2 Vasen takaseinä 1 3 Oikea takaseinä 1 4 Vasen etuseinä 1 5 Oikea etuseinä 1 6 Katto 1 7 Lattia 1 8 Istuimen ritilä 2 9 Istuin 2 10 Takalämmittimen suojaritilä 2 11 Kulmalista 5 12 Kahva 1 06

7 Vaihe 1 4HK Vaihe 2 4HK Asennusprosessi Vaihe Osa Koko Määrä 1 Ruuvi ST4*35mm 7 2 Ruuvi ST5*60mm 5 07

8 Vaihe 3 6HK Asennusprosessi Vaihe Osa Koko Määrä 3 Ruuvi ST5*60mm 4 08

9 Vaihe 4 Vaihe 5 Asennusprosessi Vaihe Osa Koko Määrä 4 Ruuvi ST4*18mm 8 4 Lämmittimen alunen 8 5 Ruuvi ST5*70mm 4 09

10 Vaihe 6 6HK Asennusprosessi Vaihe 7 6HK 10

12 Vaihe 9 Asennusprosessi 6HK Vaihe Osa Koko Määrä 9 Ruuvi ST5*60mm 8 12

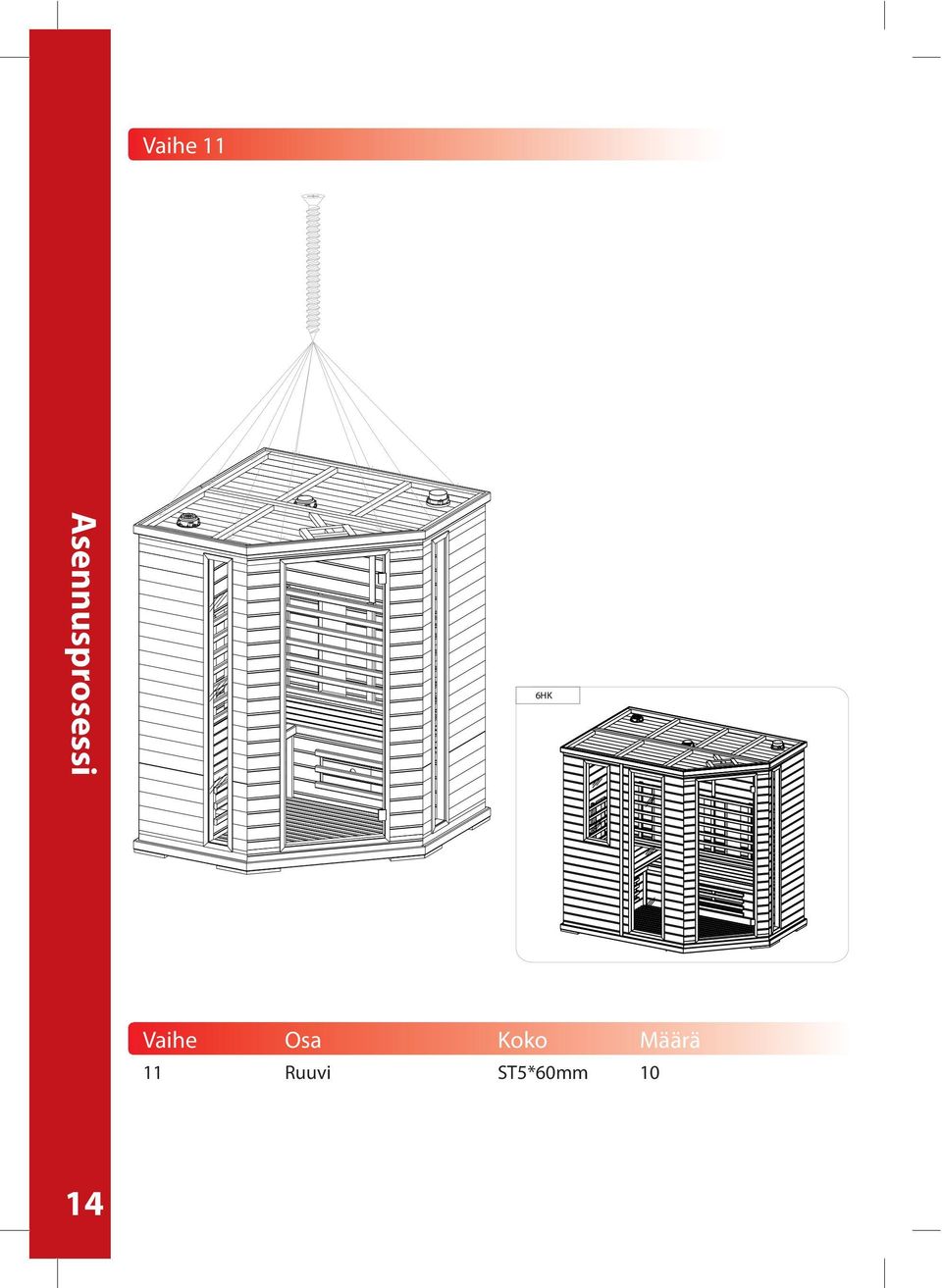

14 Vaihe 11 Asennusprosessi 6HK Vaihe Osa Koko Määrä 11 Ruuvi ST5*60mm 10 14

15 Vaihe 12 6HK Asennusprosessi Vaihe Osa Koko Määrä 12 Ruuvi ST4*35mm Koristekannan välirengas Koristekanta 20 15

16 Vaihe 13 Asennusprosessi Vaihe Osa Koko Määrä 13 Ruuvi M8*45mm 2 13 Ruuvi ST4*35mm 2 13 Koristekannan välirengas 2 13 Koristekanta 2 16

17 Ohjauspaneeli Painike 1. (Lämpötila +) 2. (Lämpötila -) 3. (Aika +) 4. (Aika -) 5. (CD/MP3 liitäntä) 6. (Infrapunasauna ryhmä A) 7. (Infrapunasauna ryhmä B) 8. (Värivalo) 9. (Tuuletin) 10. (Radiopainike) 11. (CD/MP3 -painike) 12. (FM Radiotaajuus +) 13. (FM Radiotaajuus -) 14. (Äänenvoimakkuus +) 15. (Äänenvoimakkuus -) 16. (Virta päälle/pois) Näyttö A. (Lämpötila/radiotaajuus) B. (Lämpötilan osoitinvalo) C. (MP3) D. (Radiotaajuuden osoitinvalo) E. (Äänenvoimakkuus/Aika) F. (Äänenvoimakkuuden säädön osoitinvalo) G. (Ajan asetuksen osoitinvalo) H. (Infrapunasauna ryhmä A merkkivalo) I. (Infrapunasauna ryhmä B merkkivalo) J. (Automaattisen tuulettimen osoitinvalo) K. (Manuaalisen tuulettimen osoitinvalo) L. (Virta päällä/pois osoitinvalo) Ohjauspaneeli 17

18 1. Käynnistä/sammuta Kun virta on kytkettynä, Power-painike vilkkuu. Sitä painamalla järjestelmä kytkeytyy päälle. Samalla kytkeytyvät päälle monivärilamppu ja infrapunalämmittimet. Kun virta kytketään päälle, laitteen näytössä näkyy 5 sekunnin ajan 45 lämpötila. Mikäli mitään toimenpiteitä lämpötilan säätämiseksi ei tehdä, se palaa näyttämään saunan todellista lämpötilaa. Järjestelmään valmiiksi asetettu käyttöaika on 30 minuuttia. Kun Power-painiketta painetaan uudestaan, järjestelmä ja kaikki toiminnot sammuvat. Ohjauspaneeli 2. Infrapunasauna Paina infrapunasaunan ryhmä A/B -painiketta käynnistääksesi infrapunasaunan toiminnot. Kun painat painiketta ensimmäisen kerran, infrapunasaunan teho on 100%. Kun painat toisen kerran, teho on 90 %. Kun painat kolmannen kerran, teho on 80 %. Kun painat neljännen kerran, teho on 70 %. Kun painat painiketta viidennen kerran, infrapunasauna sammuu. 3. Ajan/lämpötilan asettaminen Paina Time + tai -painiketta ja käyttöaika pitenee tai vähenee yksi minuutti kerrallaan. Kun pidät painiketta pohjassa noin sekunnin, säätyy käyttöaika nopeammin. Käyttöaika voidaan säätää 1-99 minuutin välillä. Paina Temperature + tai -painiketta ja lämpötila nousee tai laskee 1 kerrallaan. Kun pidät painiketta pohjassa noin sekunnin, säätyy lämpötila nopeammin. Lämpötilaa voidaan säätää välillä. Kun saunan lämpötila saavuttaa asetetun lämpötilan, järjestelmä siirtyy automaattisesti käyttämään 70 % tehoa. Kun lämpötila laskee 2 alle asetetun lämpötilan, käyttää järjestelmä automaattisesti jälleen täydelle teholle. 4. Monivärilamppu Paina värivalon painiketta säätääksesi monivärilampun väriä manuaalisesti. Valon vä rit vaihtuvat järjestyksessä: punainen, vihreä, sininen, kirkas ja pois päältä. Monivärilampun väriä voidaan vaihdella 15 minuuttia järjestelmäpaneelin sammutta misesta. 18

19 5. Tuulettimen toiminnot Paina tuuletin-painiketta kytkeäksesi tuulettimen päälle. Painettuasi painiketta näyttöön syttyy HAND-osoitinvalo. Kun painat painiketta toistamiseen HANDosoitinvalo sammuu ja tuulettimen automaattinen toiminto kytkeytyy päälle. Samalla näyttöön syttyy AUTO-osoitinvalo. Kun lämpötila saunassa saavuttaa asetetun lämpötilan, käynnistyy tuuletin automaattisesti. Vastaavasti, kun lämpötila putoaa 2 asetetusta lämpötilasta, tuuletin sammuu. 6. Radiotaajuuden toiminnot Paina FM-painiketta kytkeäksesi radion päälle. Radio käynnistyy viimeksi käytössä olleelle taajuudelle. Radion taajuus näkyy myös näytössä 5 sekunnin ajan, jonka jälkeen näyttöön palaa saunan lämpötila. Kun painat FM-painiketta uudestaan, radio kytkeytyy pois päältä. Pois kytkennän jälkeen OFF-sana näkyy näytössä 10 sekunnin ajan. Radion taajuutta voi säätää 87,5-108MHz välillä. Radion taajuutta säädetään + ja - -painikkeilla. Kun painat + tai -painiketta n. 2 sekuntia, järjestelmä etsii seuraavan käytössä olevan kanavataajuuden. 7. CD/MP3 -kytkentä Kytke ulkoinen CD/MP3 -soitin. Paina CD/MP3 -painiketta käynnistääksesi CD/MP3 -toiminnon. Näyttöön tulee CD. Kun painat painiketta uudelleen, näyttöön tulee MP3. Kun painat painiketta kolmannen kerran, toiminto sammuu ja näyttöön tulee teksti: OFF. 8. Äänenvoimakkuuden säätäminen Kun radio, CD tai MP3 -soitin on käytössä, oletusäänenvoimakkuus on 8. Voit säätää voimakkuutta + ja -painikkeilla. Kun painat + tai -painiketta noin sekunnin ajan, voit säätää äänenvoimakkuutta nopeasti 0-12 välillä. Ohjauspaneeli 19

20 Myynninjälkeinen tuki Varoitus 1. Tuotteen IP-Suojausluokka on IP20: älä käytä ulkotiloissa tai kosteassa huoneessa. 2. Turvallisuuden vuoksi sähkötarvikkeita ei saa vaihtaa. Ongelmatilanteissa on käännyttävä ammattilaisen puoleen. 3. Älä koske lämmittimen pintaan, kun infrapuna on kytketty päälle. 4. Älä käytä tuotetta, mikäli sinulla on sydän- ja verisuonitauti tai vuotavia haavoja. Mikäli sinulla on muita oireita tai tauteja, käytä vain lääkärin suostumuksella. 5. Lapsen tai liikuntarajoitteisen tulee käyttää tuotetta vain valvojan läsnäollessa. 6. Ethän laita tulenarkaa materiaalia (esimerkiksi pyyhettä) lähelle lämmittimiä. 7. Ethän käytä juoksevaa vettä saunan pesemiseen. 8. Varmista, että virta on pois päältä ja poista vahingoittuvat osat, kun peset saunaa. 9. Mikäli ulkoisen audiojärjestelmän taajuus on liian voimakas, voi se vahingoittaa järjestelmää. 10. Virtapistokkeen tulee olla asianmukaisesti maadoitettu. 11. Huolehdi, että tarvittava jännite ja tarjolla oleva virta vastaavat toisiaan. Mikäli näin ei ole, tuotetta ei voi käyttää. Huomioitavaa 1. Ihanteellinen käyttöaika on 30 minuuttia kerrallaan, joka on myös asetettu järjestelmään oletuksena. Kerrallaan ei tulisi saunoa yli 45 minuutin ajan. 2. Suositeltava lämpötila on Aseta ohjauspaneelista lämpötila vastaamaan tavoitelämpötilaa. 3. Irrota virtajohto pistorasiasta käytön jälkeen. 4. Varmista, että johdot ja pistokkeet on kytkettyinä, ennen kuin käynnistät virran. 5. Sammuta lämmittimet vähintään 30 minuutiksi kahden lämmityskerran jälkeen (2 x 30 min). Muistettavia asioita 1. Tuotteen käyttöiän pidentämiseksi virran käynnistämisen tai sammuttamisen välillä on pidettävä vähintään 30 sekunnin tauko. 2. Hallintajärjestelmä pysyy käynnissä, vaikka lämmittimen tai monivärilampun sammuttaisi. Paras tapa sammuttaa järjestelmä on irrottaa sähköpistoke. 3. Aseta lapsi tarvittaessa korotetulle istuimelle, jotta infrapunalämpö ei kohdistu suoraan päähän. 4. Mikäli tuote sammuu vahingossa, käynnistä se uudelleen. 5. Jos tuotteen käyttö tuntuu epämukavalta, sammuta virta välittömästi. 6. Ennen käyttöä on suositeltavaa nauttia nestettä (esim. mehua tai vettä). Hyvä määrä on lasillinen vettä ennen saunomista, sen aikana ja saunomisen jälkeen. 20

21 a. järjes- a. nnyt- Ylläpito 1. Käytä neutraalia nestemäistä puhdistusainetta tuotteen pintojen puhdistamiseen. Ethän käytä puhdistukseen vahvoja emäksisiä liuoksia tai orgaanisia liuotteita (esim. alkoholi, tinneri, ammoniakki, asetooni). 2. Käytä kromipeitteisten osien pyyhkimiseen aina pehmeää kangasta. 3. Käytä hienoa hiomapaperia naarmuuntuneen puupinnan hiomiseen. 4. Pidä tuotteen ovi avoinna käyttöjen välillä ilman vaihtumisen varmistamiseksi. Näin säästyt pitkällä aikavälillä homevaurioilta ja epämiellyttävältä hajulta. äin ei Vian etsiminen Ongelma Ei virtaa Ei infrapunaa Ei ääntä Ongelman aihe 1. Huono virtayhteys 2. Vikavirtasuojan laukeaminen 3. Sulakkeen pettäminen 1. Lämpenee pysyvään lämpötilaan, lämpötunnistin lähtee pois päältä 2. Lämmityspistoke ei ole kunnolla kiinni 3. Häiriö infrapunalämmittimessä 1. Äänen voimakkuus säädetty liian hiljaiselle 2. Kaiutinjohto ei ole kunnolla kiinni 3. Kaiutin on vaurioitunut Ratkaisu 1. Tarkista virtalähteen kiinnitys 2. Kytke vikavirtasuoja päälle 3. Vaihda sulake 1. Lämpö pois päältä ja automaattinen palautus 2. Tarkista lämmityspistokkeen kiinnitys 3. Vaihda infrapunalämmitin 1. Säädä äänen voimakkuutta 2. Tarkista kaiutinjohdon kiinnitys 3. Vaihda kaiutin Myynninjälkeinen tuki Ei värivaloa 1. Valo kytketty pois päältä 2. Monivärilampun liitäntäjohto ei ole kunnolla kiinni 3. Monivärilamppu on vaurioitunut 1. Kytke valo päälle 2. Tarkista monivärilampun liitäntäjohdon kiinnitys 3. Vaihda monivärilamppu Ei tuuletusta 1. Sammunut automaattisesti 2. Tuulettimen liitäntäjohto ei ole kunnolla kiinni 3. Tuuletin on vaurioitunut 1. Käynnistä tuuletin 2. Tarkista tuulettimen liitäntäjohdon kiinnitys 3. Vaihda tuuletin 21
