KÄYTTÖOHJE SAHAUSPÖYTÄ. Malli: 010A

Transkriptio

1 KÄYTTÖOHJE SAHAUSPÖYTÄ Malli: 010A

2 Sisällysluettelo Tekniset tiedot... 2 Pakkauksen sisältö... 3 Turvaohjeet... 3 Kokoamisohje... 4 Osien esittely... 7 Pituuden säätö sivuttaistuen... 8 Korkeussäätö sivutuki... 9 Työstettävän kappaleen tuki... 9 Sahan kiinnittäminen Varoitus Lue käyttöohje huolellisesti ennen käyttämistä On suositeltavaa käyttää kuulosuojaimia On suositeltavaa käyttää suojalaseja On suositeltavaa käyttää hengityssuojainta Tekniset tiedot Mitat kokoon taitettuna (P x L x K): Mitat koottuna (P x L x K): Pyörillä kulkevan tuen pituus: 1160 x 280 x 285 mm 2940 x 780 x 1006 mm 415 mm

3 Pakkauksen sisältö Sahauspöytä (A) Kiinnikkeet (B) Käyttöohje 1 kpl 2 kpl 1 kpl Turvaohjeet Työskentely- ja turvallisuusohjeet Seuraavien ohjeiden noudattaminen auttaa: Varmistamaan oikeat työskentelymenetelmät Turvaamaan itsesi, muut ja ympäristön vaurioilta Pitämään työkalun ja varusteet hyvässä kunnossa VAROITUS! SÄILYTÄ TYÖKALU JA VARUSTEET LASTEN ULOTTUMATTOMISSA Kun avaat pakkauksen, tarkista sen sisältö Pakkauksen sisältö -kohdan mukaisesti. Jos jotain puuttuu, ota heti yhteys ostopaikkaan. Pakkaus voidaan kierrättää. Hävitä pakkaus paikallisten määräysten mukaisesti. Katkaisu- ja jiirisahaa saa käyttää vain vakaalla tasaisella alustalla. Varmista, että kaikki sahauspöydän neljä jalkaa on vedetty täysin ulos ja lukittu. Varmista ennen käyttöä, että katkaisu- ja jiirisaha on koottu oikein ja turvallisesti. Lue käyttöohje huolellisesti ennen käyttämistä.

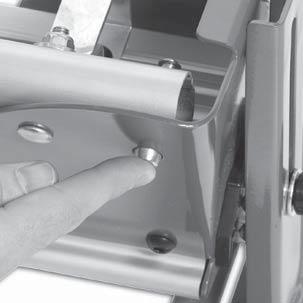

4 Kokoamisohje Vaihe 1 Käännä sahauspöytä (A) ylösalaisin. Pidä jousta painettuna, ja taita tukijalka täysin ulos. Varmista, että tukijalka lukittuu jousen avulla paikalleen valmiiksi porattuun reikään. Toista toimet kaikille neljälle jalalle. Vaihe 2 Aseta sahauspöytä (A) pystyasentoon. Vaihe 3 Paikanna kiinnikkeet (B). Nosta lukitusvarsi ylös vaaka-asentoon. Kiinnitä kiinnikkeet sahauspöytään (A). Lukitse sahauspöytä laskemalla lukitusvarsi pystyasentoon. Vaihe 1 Jousi Jousi lukittuna

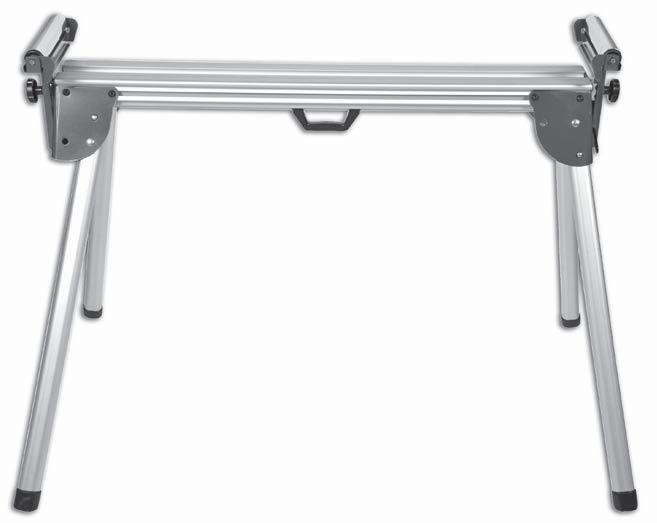

5 Kokoamisohje Vaihe 1 Tukijalat (4 kpl) Vaihe 2 Käännä sahauspöytä pystyasentoon

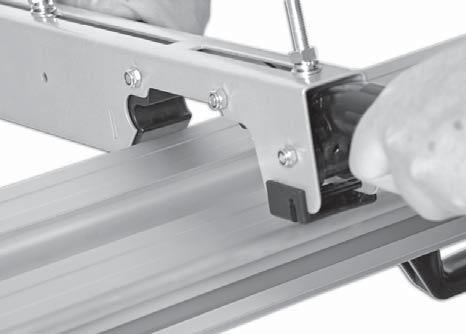

6 Kokoamisohje Vaihe 3 Nosta lukitusvarsi ylös vaakaasentoon. Kiinnitä kiinnikkeet sahauspöytään. Lukitse sahauspöytä laskemalla lukitusvarsi pystyasentoon. Lukitusvarsi: Auki Lukittu

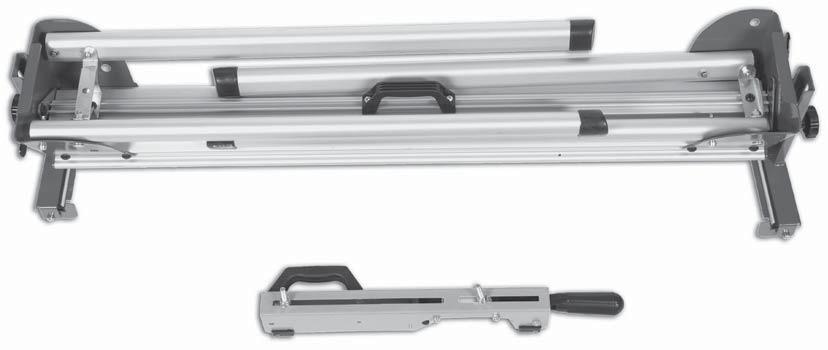

7 Osien esittely Sahauspöytä Kiinnike Sivutuki Pyörillä kulkeva tuki Säätö- ja lukituspainike Kantokahva Lukitusvarsi Tukijalka Helppo kuljettaa kantokahvan ansiosta

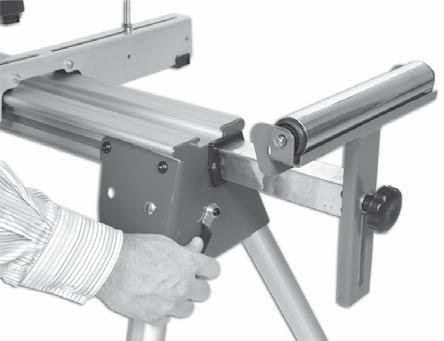

8 Pituuden säätö sivuttaistuen Vaihe 1 Vapauta sivutuki painamalla lukitus (C) alas. Vaihe 2 Vedä sivutukea (D) itseäsi kohden, kunnes se on haluamasi mittainen. Vaihe 3 Lukitse sivutuki painamalla lukitusta (C).

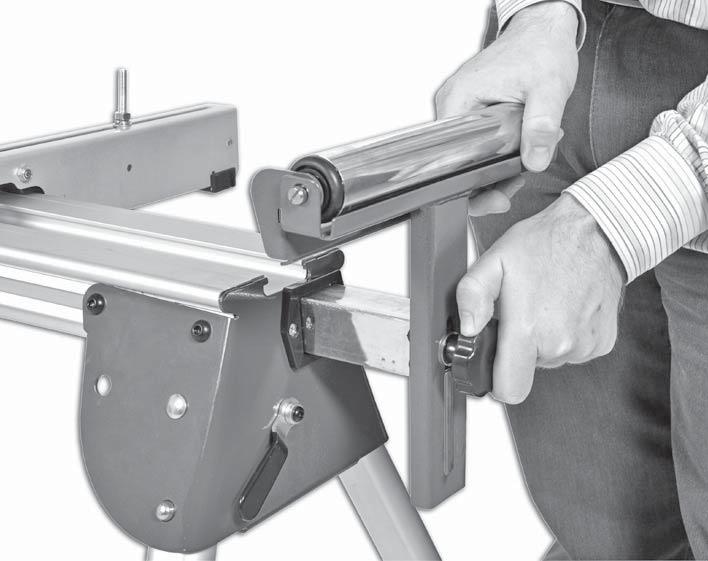

9 Korkeussäätö sivutuki Voit säätää tuen korkeutta vapauttamalla sen kääntämällä lukituspainiketta (E). Säädä korkeus haluamaksesi. Lukitse kääntämällä lukituspainiketta takaisinpäin. Työstettävän kappaleen tuki Pyörillä kulkevat alustat on varustettu työstettävän kappaleen tuilla (F), (G) ja (H), jotka voidaan taittaa tarvittaessa ylös tai alas. Nosta työstettävän kappaleen tuki Työstettävän kappaleen tuki on paikallaan Työstettävä kappale on kohti tukea

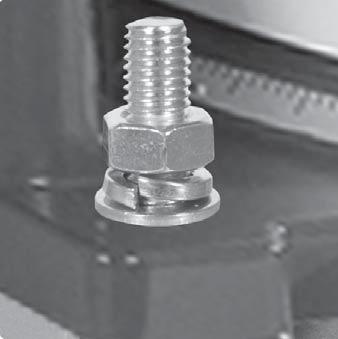

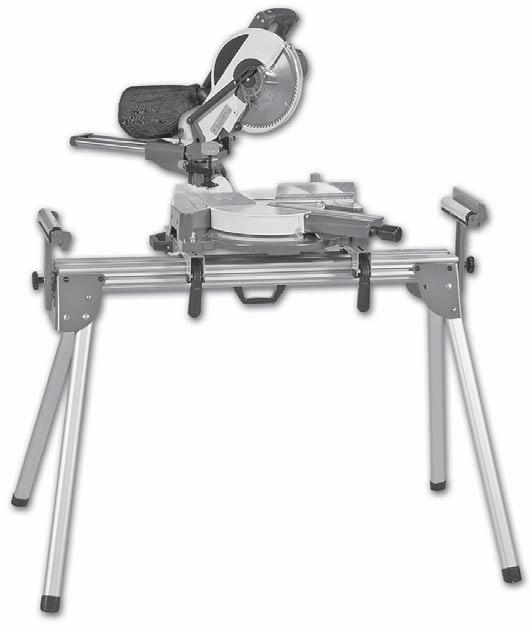

10 Sahan kiinnittäminen VAROITUS! VARMISTA ENNEN SAHAN KIINNITTÄMISTÄ, ETTÄ TUKIJALAT ON LUKITTU PAIKOILLEEN Vaihe 1 Aseta kiinnikkeet (B) suunnilleen katkaisu- ja jiirisahan leveyttä vastaavalle etäisyydelle toisistaan. Vaihe 2 Irrota neljä M8-mutteria, aluslevyä ja jousta (I) Vaihe 3 Aseta neljä M8x50-pulttia (J) sahaan valmiiksi porattuihin aukkoihin. Aseta saha varovaisesti pulttien päälle. Vaihe 4 Kiinnitä aiemmin irrottamasi neljä M8-mutteria, aluslevyä ja jousta (I) 13 mm:n kiintoavaimella. Kun saha on kiinnitetty kunnolla, työkalu on käyttövalmis. Katkaisu- ja jiirisahan leveys (suunnilleen)

11 Sahan kiinnittäminen
