Luento 2 Stereokuvan laskeminen Maa Fotogrammetrian perusteet 1

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Luento 2 Stereokuvan laskeminen. 2008 Maa-57.1030 Fotogrammetrian perusteet 1"

Transkriptio

1 Luento 2 Stereokuvan laskeminen 2008 Maa Fotogrammetrian perusteet 1

2 Aiheet Stereokuvan laskeminen stereokuvan piirto synteettisen stereokuvaparin tuottaminen laskemalla stereoelokuva kollineaarisuusyhtälöt ja niiden yhteys parallaksikaavoihin työskennellään kamerakoordinaatistossa 2008 Maa Fotogrammetrian perusteet 2

3 Stereo- ja konvergenttikuvaus 2008 Maa Fotogrammetrian perusteet 3

4 Optimaalinen kuvausgeometria 2008 Maa Fotogrammetrian perusteet 4

5 Stereokuvien tarkastelu ilman apuvälineitä I Stereokuvia tarkastellaan myös ilman apuvälinenitä - paljain silmin. Pieniä kuvia voi tarkastella yhdensuuntaisin silmäakselein (parallel eyes), vasemmalla silmällä vasenta ja oikealla oikeata kuvaa. Suuria kuvia voi tarkastella ristikkäisin silmäakselein (crossed eyes) Maa Fotogrammetrian perusteet 5

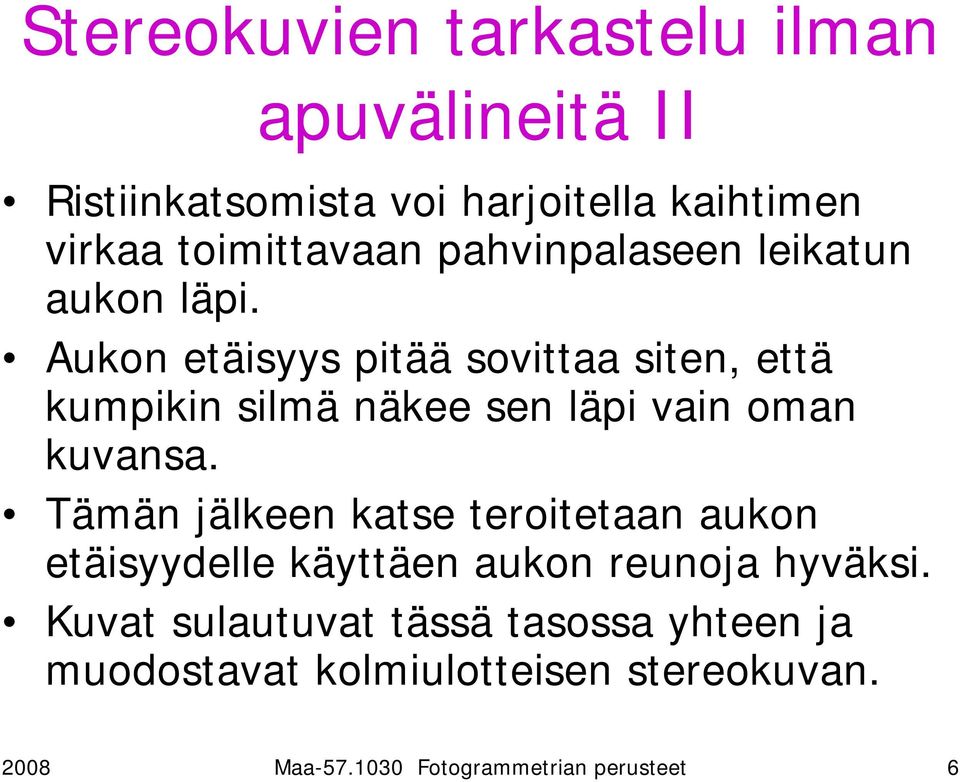

6 Stereokuvien tarkastelu ilman apuvälineitä II Ristiinkatsomista voi harjoitella kaihtimen virkaa toimittavaan pahvinpalaseen leikatun aukon läpi. Aukon etäisyys pitää sovittaa siten, että kumpikin silmä näkee sen läpi vain oman kuvansa. Tämän jälkeen katse teroitetaan aukon etäisyydelle käyttäen aukon reunoja hyväksi. Kuvat sulautuvat tässä tasossa yhteen ja muodostavat kolmiulotteisen stereokuvan Maa Fotogrammetrian perusteet 6

7 Stereokuvien tarkastelu ilman apuvälineitä III 2008 Maa Fotogrammetrian perusteet 7

8 Stereokuva 2008 Maa Fotogrammetrian perusteet 8

9 Stereokuvien tarkastelu ilman apuvälineitä IV Samaa voi harjoitella toisinkin. Kaihtimen sijaan käytetään kohdistimena vaikkapa kynänkärkeä. Kun kynä sovitetaan sille etäisyydelle, jossa sen kärki osuu kummallakin kuvalla samaan paikkaan, kuvat ovat kohdakkain. Tämän jälkeen tulee katse taas terästää, nyt kynän etäisyydelle. Seuraavat kuvat ovat "crossed eyes"- tarkastelun harjoittelua varten Maa Fotogrammetrian perusteet 9

10 Stereotarkastelu taittavan prisman avulla 2008 Maa Fotogrammetrian perusteet 10

11 Stereokuvauksen normaalitapaus 2008 Maa Fotogrammetrian perusteet 11

12 Stereokuvauksen normaalitapaus 1. Kummankin kuvan kuvaussuuntien tulee olla likimain yhdensuuntaiset. 2. Kumpikin kuva tulee ottaa yhtä etäältä tarkasteltavasta kohteesta eli kuvaussuunnan tulee olla kohtisuorassa kantaa vastaan. Huom! Piirroksessa kuvat on esitetty positiiviasennossa eli asennossa, jossa kuvia yleensä katsotaan. Kamerassa kuva on negatiiviasennossa eli ylösalaisin Maa Fotogrammetrian perusteet 12

13 Stereokuvien piirtäminen Stereokuva saadaan aikaan piirtämällä kohteesta stereokuvapari kahtena yhdensuuntaisena perspektiivikuvana. Stereokuvia voidaan piirtää näkymistä, joiden 3-D muoto tunnetaan Maa Fotogrammetrian perusteet 13

14 Muodon esittäminen Kaikkien mallien muototieto koostuu perimmältään pisteistä. Muoto voidaan esittää piirtämällä pisteitä ja pintoja. Pinnat voidaan esittää piirtämällä suoria viivoja: esimerkissä kolmio, tai käyriä ellipsi. Pinnat ovat vaaka- tai pystytasoja: korkeuskäyrät, vinoja tasoja: kolmio ja ellipsi, tai näiden yhdistelmiä: pelkistetty possu, tai topografinen Aaronin vuori 2008 Maa Fotogrammetrian perusteet 14

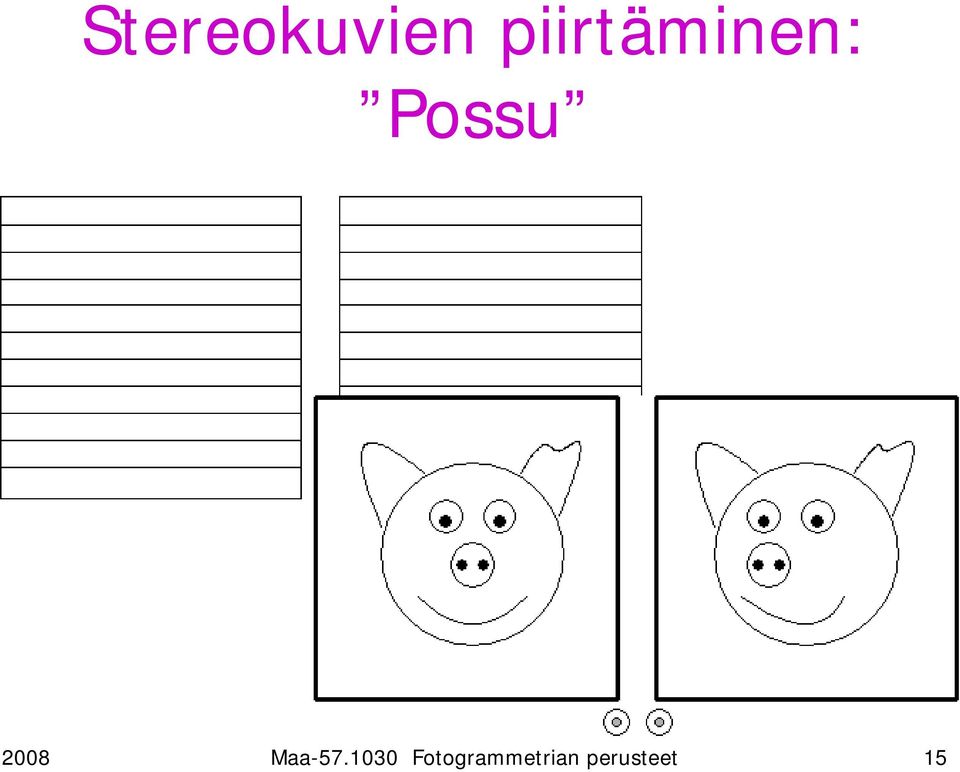

15 Stereokuvien piirtäminen: Possu 2008 Maa Fotogrammetrian perusteet 15

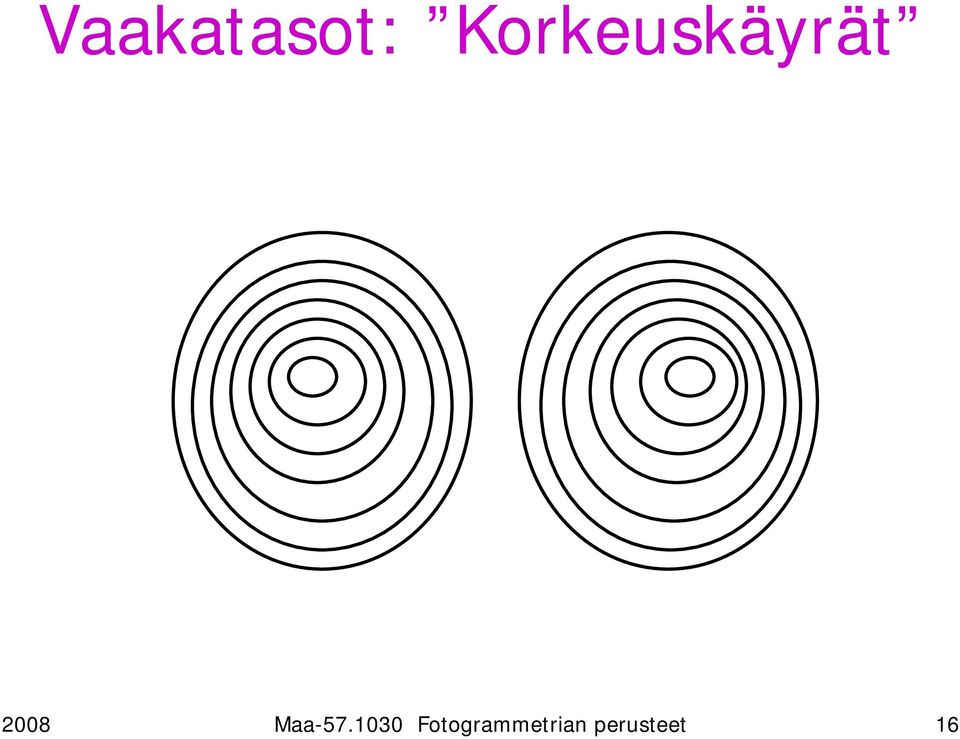

16 Vaakatasot: Korkeuskäyrät 2008 Maa Fotogrammetrian perusteet 16

17 Vaakatasot: Korkeuskäyrät 2008 Maa Fotogrammetrian perusteet 17

18 Anaglyfikuvan piirtäminen power pointilla Valitse: line color => more line colors => custom Väritä vasen kuva syaanina: Green 255 ja Red 255 Väritä oikea kuva punaisena: Red 255 Katso kuvaa, vasen silmä punaisen läpi, oikea syaanin. Näe musta 3D mallikuva Maa Fotogrammetrian perusteet 18

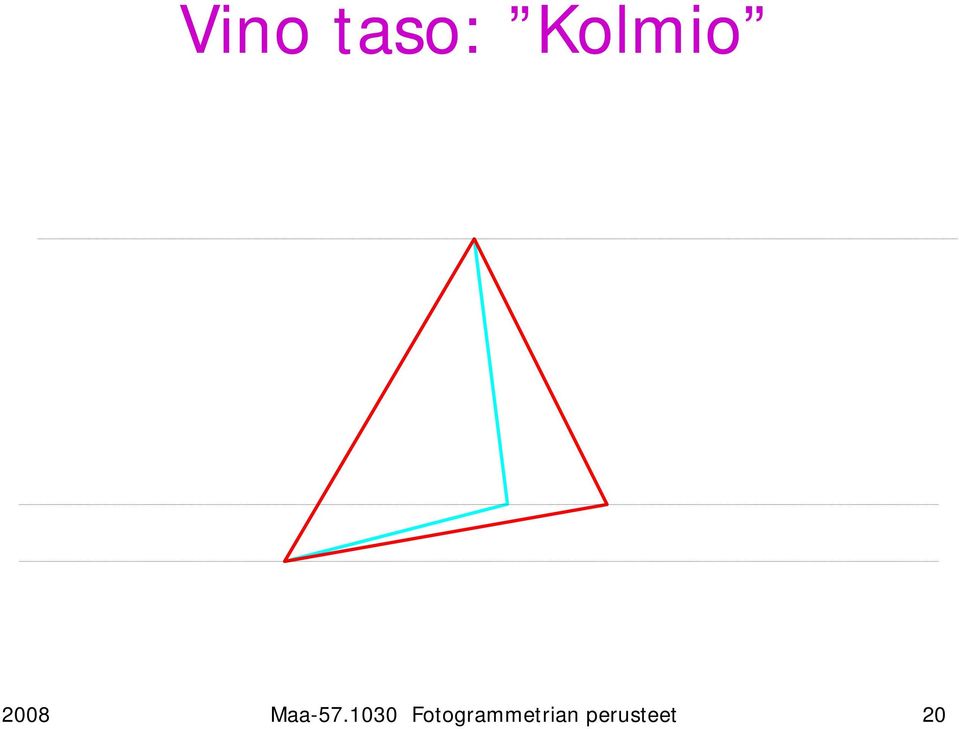

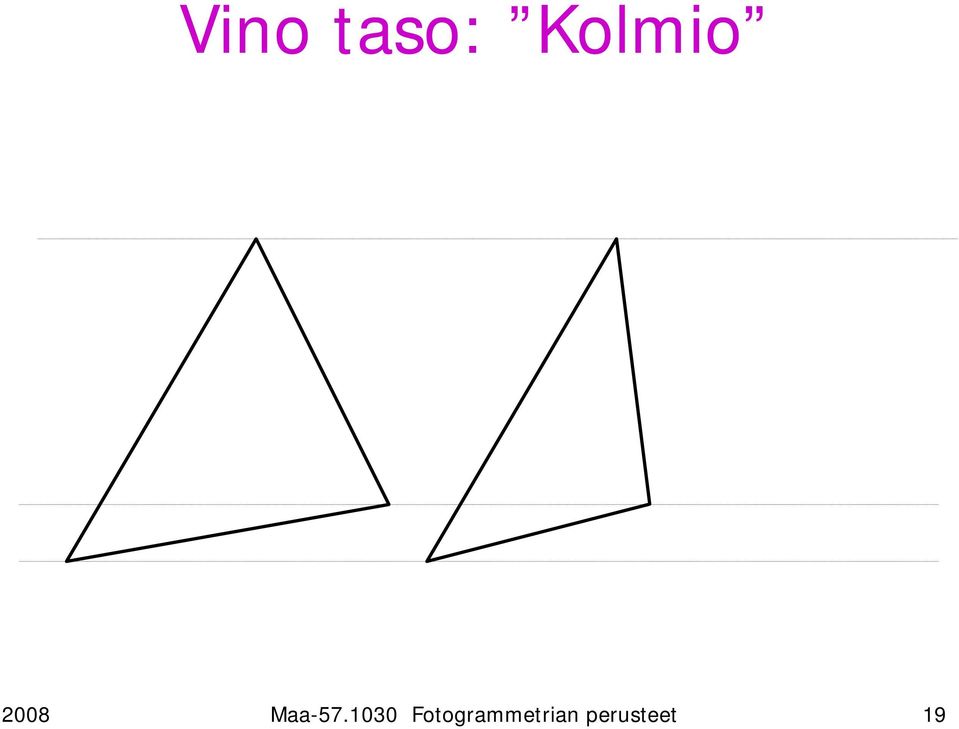

19 Vino taso: Kolmio 2008 Maa Fotogrammetrian perusteet 19

20 Vino taso: Kolmio 2008 Maa Fotogrammetrian perusteet 20

21 Vino taso: Ellipsi 2008 Maa Fotogrammetrian perusteet 21

22 Vino taso: Ellipsi 2008 Maa Fotogrammetrian perusteet 22

23 Topografinen malli: Aaronin vuori Stereokuva 2008 Maa Fotogrammetrian perusteet 23

24 Stereokuva 2008 Maa Fotogrammetrian perusteet 24

25 Parallaksit 2008 Maa Fotogrammetrian perusteet 25

26 Anaglyfikuva 2008 Maa Fotogrammetrian perusteet 26

27 ? 2008 Maa Fotogrammetrian perusteet 27

28 Stereokuvan laskeminen I Seuraavassa esimerkissä käymme keskusprojektiokuvauksen läpi vaiheittain. Laskemme kohteen kuvakoordinaatit normaaliasentoiselle stereokuvaparille. Lähtötilanteessa määrittelemme kohteen, kameran ja kuvausgeometrian Maa Fotogrammetrian perusteet 28

29 Stereokuvan laskeminen II Kohde määritellään kohdekoordinaatistossa. Tässä esimerkissä se on kuutio, jonka nurkkapisteiden koordinaatit tunnetaan. Kamera määritellään kamerakoordinaatistossa. Kameran kameravakio on c Maa Fotogrammetrian perusteet 29

30 Stereokuvan laskeminen III Kuvausgeometria määritellään kuvanottopisteenä O1 ja kuvaussuuntana. Kuvaussuuntana on piste T. Stereokuvauksen normaalitapauksen mukainen kuvakanta on B Maa Fotogrammetrian perusteet 30

31 Stereokuvan laskeminen IV Työvaiheet ovat: Ratkaisemme kohde- ja kamerakoordinaatiston välisen muunnoksen. Muunnamme kohdepisteet kamerakoordinaatistoon. Projisioimme kohdepisteet kuvatasolle. Siirrämme kameran kuvakannan toiseen päähän. Projisioimme kohdepisteet stereokuvalle Maa Fotogrammetrian perusteet 31

32 Stereokuvan laskeminen V Esitystekniikkaan liittyviä huomioita: Seuraavassa esimerkissä piirrokset esittävät yleistä periaatetta eivätkä siis esitä sellaisenaan taulukossa lasketun esimerkin mukaista tilannetta. Kohdekoordinaatisto on esitetty punaisella Kamerakoordinaatisto on esitetty sinisellä 2008 Maa Fotogrammetrian perusteet 32

33 Kohde Kuutio sijoitetaan kohdekoordinaatiston XYZ siten, että sen yksi nurkka on origossa ja tästä lähtevät särmät asettuvat positiivisille koordinaattiakseleille. Kuution sivunpituus on 100 yksikköä Maa Fotogrammetrian perusteet 33

34 Kamera 2008 Maa Fotogrammetrian perusteet 34

35 Kamerakoordinaatit (0, 0) x Kuvakoko 1280 x 1024 pikseliä Kameravakio pikseliä Kamera negatiiviasennossa Kuva positiiviasennossa 2008 Maa Fotogrammetrian perusteet 35

36 Kuvaus stereokameralla I 2008 Maa Fotogrammetrian perusteet 36

37 Kuvaus stereokameralla II Stereokamera O1O2 vastaa kuvausgeometrialtaan normaaliasentoista stereokuvausta. Kameravakio c ja kuvakanta B määrittävät kameran kuvausgeometrian. Kamerakoordinaatisto xyz on oikeakätinen ja sen origo sijaitsee vasemman kameran projektiokeskuksessa O1, sen positiivinen z- akseli osoittaa kuvaussuuntaan, ja kantavektori O1O2 sijaitsee positiivisella x- akselilla Maa Fotogrammetrian perusteet 37

38 Kuvaus stereokameralla III Kameran orientointi määritetään projektiokeskuksen O1 sijainnin ja tähtäyspisteen T avulla. Kuvakanta ja kuvasivut oletetaan vaakasuoriksi. Kantavektori lasketaan kääntämällä tähtäyssuunnan vektorin O1T projektio XY-tasolla kohtisuoraan oikealle Maa Fotogrammetrian perusteet 38

39 Kuvaus stereokameralla IV Edellä esitetyllä tavalla kaikki kolme kuvauksen kannalta oleellista pistettä T, O1 and O2 tulevat märitellyiksi sekä kohde- että kamerakoordinaatistossa. On huomattava, että tällä kuvausjärjestelyllä ei kyetä käsittelemään tarkkaa nadiirikuvausta, koska tällöin vektorin O1T projektio XY-tasolla on nollavektori Maa Fotogrammetrian perusteet 39

40 Kiertomatriisin laskeminen Kohde- ja kamerakoordinaatiston välinen kiertomatriisi lasketaan vektoreiden O1O2,TO1 x O1O2, ja TO1 yksikkövektoreina ijk Maa Fotogrammetrian perusteet 40

41 Kohdekoordinaatiston kierto Kohdekoordinaatisto XYZ kierretään suuntaan (x)(y)(z), joka on yhdensuuntainen kamerakoordinaatiston xyz kanssa Maa Fotogrammetrian perusteet 41

42 Kohteen kamerakoordinaatit Kierretty kohdekoordinaatisto (x)(y)(z) siirretään kamerakoordinaatistoon xyz Maa Fotogrammetrian perusteet 42

43 Stereokuvan laskeminen Kuution kuvaus keskusprojektiona kuvatasolle lasketaan mittakaavaa muuttamalla. Kuvaukset tasoille p' ja p'' määritellään z =-c, jolloin kohdepisteiden P kuvamittakaavat lasketaan. Oikean kuvan pisteet p'' siirtyvät parallaksin px verran,, ja niille lasketaan x''-koordinaatit, Maa Fotogrammetrian perusteet 43

44 Stereogrammi 2008 Maa Fotogrammetrian perusteet 44

45 Stereogrammi 2008 Maa Fotogrammetrian perusteet 45

46 Anaglyfi-kuutio 2008 Maa Fotogrammetrian perusteet 46
