1 1 (50) Suurjännitteisten tasasähköjärjestelmien järjestelmätekniset vaatimukset HVDC2018 Sisällysluettel 1 Jhdant Termit ja määritelmät Järjestelmäteknisten vaatimusten sveltaminen Luttamuksellisuus Erityistarkasteluvaatimukset Vaatimusten tdentamisprsessi, jatkuva seuranta ja niihin liittyvät vastuut Vastuut, velvllisuudet ja ikeudet tdentamisprsessin sekä jatkuvan seurannan aikana Liittyjän ja liittymispisteen verknhaltijan vastuut, velvllisuudet ja ikeudet Fingridin vastuut, velvllisuudet ja ikeudet Tasasähköjärjestelmän järjestelmäteknisten minaisuuksien muuttaminen Vaiheittain etenevät tasasähköjärjestelmähankkeet Tasasähköjärjestelmän vaatimusten tdentamisprsessi ja käyttöönttilmitusmenettely Tdentamisprsessi ja käyttöönttilmitusmenettely Vaihe 0 (Esisuunnittelu) Fyysisen liitynnän rakentaminen ja kytkentäilmitus (EON) Vaihe 1 (Suunnittelu) ja väliaikainen käyttöönttilmitus (ION) Vaihe 2 (Käyttööntt ja tdentaminen) Vaihe 3 (Tarkastus ja hyväksyntä) ja lpullinen käyttöönttilmitus (FON) Rajitettu käyttöönttilmitus (LON) Tasasähköjärjestelmän tietjen dkumentinti ja timittaminen Tasasähköjärjestelmän tietjen timittaminen ja aikataulu Timitettavat tiedt Timitettavat suunnittelu- ja suunnittelulaskentadkumentit Timitettavat dkumentit sujaus- ja autmaatijärjestelmän tehdastestauksen salta Timitettavat dkumentit käyttööntttestauksen salta Pikkeukset vaatimuksista Reaaliaikaiset mittaukset ja instrumentinti Reaaliaikaiset mittaukset ja tiednvaiht Instrumentinti Yleiset vaatimukset Sähköjärjestelmän jännitteet ja taajuudet Tasasähköjärjestelmän jännite-taajuustiminta-alue Taajuuden muutsnpeuden sietkyky Autmaattinen kytkeytyminen Sujaus Parametrit ja niiden asetukset... 27

2 2 (50) 10.7 Tasasähköjärjestelmän hjaus ja kaukkäyttö Stabiiliutta kskevat vaatimukset Sähkön laatu Tasasähköjärjestelmän muuntajien ja mahdllisten sudattimien tähtipisteen maaditus Pimeäkäynnistys ja saarekekäyttö Lähivikakestisuus Pätötehn palautuminen jännitehäiriön jälkeen Tasasähköjärjestelmän pätötehn ja taajuuden säätö Fingridin ikeudet sähköjärjestelmän häiriötilassa Tasasähköjärjestelmän pätöteh, käynnistys ja makäyttö Minimiteh Mititusteh Tasasähköjärjestelmän käynnistys Omakäyttöteh Pätötehn ja taajuuden säädön tteutus Yleiset säätäjävaatimukset Taajuussäädön timinnallisuudet Aseteltavat säätöparametrit Pätötehn rajittaminen Pätötehn muutsnpeuden rajittaminen Pätötehn npea alas- ja ylössäätö Pätötehn npea suunnanvaiht Muutkset pätötehn ja taajuuden säädön timintatiljen välillä Säädön tarkkuus ja herkkyys Tehnsiirrn alittaminen uudelleen sähköverksta irtikytkeytymisen jälkeen Taajuussäätö-ylitaajuustimintatila (LFSM-O) Taajuussäätö-alitaajuustimintatila (LFSM-U) Tasasähköjärjestelmän listehkapasiteetti Listehkapasiteettivaatimus Lisälistehkapasiteetti Listehkapasiteettivaatimuksen saavuttamiseksi hyödynnettävät kmpnentit Listehkapasiteetin rajittaminen Tasasähköjärjestelmän jännitteen ja listehn säätö Jännitteen ja listehn säädön timinnallisuudet Vakijännitesäätö Vakilistehsäätö Vakitehkerrinsäätö Jännite- ja listehsäädön timintatiljen ja asetteluarvjen muutkset Jännitteensäätäjän timintaan liittyvät sujaukset sekä rajittimet Muut jännite- ja listehsäätöön sallistuvat kmpnentit Tasasähköjärjestelmän listehn- ja jännitteensäädön vaikutukset sähkömekaanisiin heilahteluihin Tasasähköjärjestelmän käyttöönttkkeet Tasasähköjärjestelmän käyttöönttkkeiden yleiset vaatimukset Tasasähköjärjestelmän käyttöönttkkeet Käyttöönttkkeisiin liittyvät suunnitelmat, mittaukset ja tiednvaiht... 41

3 3 (50) Käyttöönttkkeen krvaaminen Käyttöönttkkeiden dkumentinti ja hyväksyminen Käyttöönttkkeissa tdennettavat timinnt Erityistarkasteluvaatimuksiin liittyvät käyttöönttkkeet Tasasähköjärjestelmän mallinnusvaatimukset Yleiset mallinnusvaatimukset Tehnjak- ja vikavirtalaskentaa kskevat vaatimukset Tasasähköjärjestelmän dynamiikkalaskentaa kskevat vaatimukset Mallinnustietjen tdentamista ja dkumentaatita kskevat vaatimukset Erityistarkasteluvaatimukset Vaatimukset kmpensintilaitteistjen mallinnukselle... 50

4 4 (50) 1 Jhdant Tämä asiakirja sisältää suurjännitteisten tasasähköjärjestelmien järjestelmätekniset vaatimukset, jtka Fingrid Oyj (myöhemmin "Fingrid") n sille määrätyn järjestelmävastuun perusteella asettanut Sumen sähköjärjestelmään liitettäville suurjännitteisille tasasähköjärjestelmille. Näiden järjestelmäteknisten vaatimusten lisäksi suurjännitteisten tasasähköjärjestelmien n nudatettava liittymishetkellä vimassa levia Fingridin yleisiä liittymisehtja (YLE) sekä kantaverkkspimuksen mukaisia ehtja. Vaatimusten lähtökhtana n Eurppalainen verkksääntö (Eurpan kmissin asetus 2016/1447), jhn Fingrid n tehnyt kansalliset lisäykset ja täsmennykset. Eurppalaisten verkksääntöjen tavitteena n taata tasapuliset ja syrjimättömät kilpailulsuhteet sähkön sisämarkkinilla, varmistaa sähköjärjestelmän käyttövarmuus ja luda yhtenäiset liittymisehdt verkkliitynnöille. Kansallisesti tasasähköjärjestelmän järjestelmäteknisten vaatimusten asettamisella pyritään varmistamaan, että tasasähköjärjestelmä kestää sähköjärjestelmässä esiintyvät jännite- ja taajuusvaihtelut, tasasähköjärjestelmä tukee sähköjärjestelmän timintaa häiriötilanteiden yhteydessä sekä timii lutettavasti niiden aikana ja niiden jälkeen, tasasähköjärjestelmä ei verkssa llessaan aiheuta haittaa muille sähköjärjestelmään kytketyille laitteille, ja että liittymispisteen verknhaltijalla ja Fingridillä n käytössään sähköjärjestelmän ja sen käytön suunnitteluun sekä käyttövarmuuden ylläpitn tarvittavat tiedt tasasähköjärjestelmästä.

5 5 (50) 2 Termit ja määritelmät Käyttöönttkkeet: Tasasähköjärjestelmän järjestelmäteknisiin vaatimuksiin liittyvät tasasähköjärjestelmän käyttöönttkkeet. Liittyjä: Timija, jnka mistama tasasähköjärjestelmä liittyy sähköjärjestelmään. Liittymispiste n Liittymisspimuksen mukainen mistusraja. Liittymisspimus n Liittyjän ja liittymispisteen verknhaltijan välinen spimus, jssa määritellään ehdt liittyjän liittämiseksi liittymispisteen verknhaltijan sähköverkkn. Listeh: Jännitteen ja virran tehllisarvjen tuln imaginäärikmpnentti, yksikkö Mvar. Listehkapasiteetti: Suurin liittymispisteessä mitattava listeh, jnka tasasähköjärjestelmä vi yhtäjaksisesti ilman aikarajaa tuttaa tai kuluttaa. Listehstatiikka: Listehstatiikka tarkittaa tasasähköjärjestelmän tuttaman listehn suhteellista muutsta verrattuna jännitteen muutkseen. Englanniksi slpe. Minimiteh (P min): Tasasähköjärjestelmän minimiteh n tasasähköjärjestelmän liittymispisteestä mitattu pienin mahdllinen pätöteh, jlla järjestelmä vi timia yhtäjaksisesti ilman aikarajaa. Mititusteh (P max): Tasasähköjärjestelmän mititusteh n tasasähköjärjestelmän liittymispisteestä mitattu suurin pätöteh, jlla järjestelmä vi timia yhtäjaksisesti ilman aikarajaa. Nrmaali käyttöjännite: Liittymispisteen verknhaltijan määrittämä liittymispisteen jännite (100 %:n arva vastaava jännite). Suhteellisarvna ilmitettuna nrmaali käyttöjännite n 1,0 pu. Numeerinen: Tiet ilmitetaan digitaalisesti numerina tietkneella luettavassa ja edelleen mukattavissa levassa mudssa, esimerkiksi mittausaikasarja käyttöönttkkeesta. Näennäisteh: Jännitteen ja virran tehllisarvjen tul, yksikkö MVA. Omakäyttöteh: Tasasähköjärjestelmän makäyttölaitteiden kuluttama näennäisteh. Omakäyttölaitteina pidetään niitä tasasähköjärjestelmän laitteita ja kneita, jtka tasasähköjärjestelmässä tarvitaan sähkönsiirtkyvyn tuttamiseen ja sähkönsiirtvalmiuden ylläpitämiseen sekä laitksen aiheuttamien ympäristöhaittjen pistamiseen tai pienentämiseen. pu: per unit, suhteellisarv. Suuretta verrataan ennalta määrättyyn perusarvn. Pimeäkäynnistysminaisuus: Tasasähköjärjestelmän kyky käynnistää sähköntutant man vimanlähteen avulla, ilman ulkista sähkönsyöttöä sähköverksta.

6 6 (50) POD: Lisästabilintipiiri (engl. pwer system stabilizer). Jännitteensäätäjän lisätimint, jnka tavitteena n parantaa matalataajuisten tehheilahtelujen vaimennusta laitstasn paikallisen heilahtelun sekä sähköjärjestelmän alueiden välisen heilahtelun salta. Pätöteh: Jännitteen ja virran tehllisarvjen tuln reaalikmpnentti, yksikkö MW. Statiikka: Statiikka tarkittaa tasasähköjärjestelmän pätötehn suhteellista muutsta verrattuna taajuuden muutkseen. Englanniksi drp. Säädön timintatila: Säädön timintatila tarkittaa erilaisia tasasähköjärjestelmän säätöjärjestelmien timintatilja, esimerkiksi vakipätötehsäätö, taajuussäätö, vakilistehsäätö tai vakijännitesäätö. Taajuussäätö: Tasasähköjärjestelmä säätää määritetyn statiikan perusteella pätöteha sähköjärjestelmän taajuuden mukaan. Näin tasasähköjärjestelmä tukee timinnallaan sähköjärjestelmän taajuuden ylläpita. Englanniksi frequency cntrl. Tasasähköjärjestelmä: Suurjännitteinen tasasäsähköjärjestelmä (engl. high vltage direct current system eli HVDC system). Timintatila: Kats säädön timintatila. Tutantteh: Tasasähköjärjestelmän tuttama pätöteh tietyllä ajan hetkellä. Vaatimukset: Suurjännitteisen tasasähköjärjestelmän järjestelmätekniset vaatimukset HVDC2018. YLE: Fingridin yleiset liittymisehdt.

7 7 (50) 3 Järjestelmäteknisten vaatimusten sveltaminen Vaatimukset kskevat Sumen sähköjärjestelmään liitettäviä uusia tasasähköjärjestelmiä, mutta niitä tulee sveltaa myös käytössä leviin tasasähköjärjestelmiin sillin, kun niiden järjestelmäteknisiä minaisuuksia muutetaan. Muutksesta n ilmitettava luvun 6.2 menettelyn mukaisesti. Liittyjän vastuulla n täyttää ja ylläpitää HVDC2018 vaatimukset, mikäli tasasähköjärjestelmän hankintaspimus n tehty jälkeen. Vaatimukset tulee täyttää liittymispisteessä tai vaatimuskhtaisesti erikseen määritetyssä pisteessä. Merellä sijaitsevien vimalaitsten, jtka n liitetty sähköjärjestelmään, n täytettävä maalla sijaitsevia vimalaitksia kskevat vaatimukset, paitsi js vimalaitksen liityntä n tteutettu suurjännitteisellä tasasähköjärjestelmällä. Tällöin liittymisehdt määräytyvät tasasähköjärjestelmälle asetettujen liittymisehtjen mukaan.

8 8 (50) 4 Luttamuksellisuus Salassapitvelvitteet n määrätty yksiselitteisesti Eurpan kmissin asetuksen 2016/1447 artiklassa 10 ja niitä velvitteita svelletaan kansallisesti näihin Vaatimuksiin: 10 artikla Salassapitvelvllisuudet 1. Tämän asetuksen njalla saatuja, vaihdettuja tai timitettuja luttamuksellisia tietja kskee 2, 3 ja 4 khdassa säädetty salassapitvelvllisuus. 2. Salassapitvelvllisuus kskee kaikkia tämän asetuksen säännösten sveltamisalaan kuuluvia henkilöitä, sääntelyviranmaisia ja elimiä. 3. Edellä 2 khdassa tarkitettujen henkilöiden, sääntelyviranmaisten ja elinten tehtäviensä yhteydessä saamaa luttamuksellista tieta ei saa paljastaa muulle henkilölle tai viranmaiselle, santun kuitenkaan rajittamatta kansallisen ikeuden, tämän asetuksen muiden säännösten tai muun asiaan liittyvän uninin lainsäädännön sveltamista niiden sveltamisalaan kuuluviin tapauksiin. 4. Tämän asetuksen njalla luttamuksellisia tietja saavilla sääntelyviranmaisilla, elimillä ja henkilöillä n ikeus käyttää saamiaan tietja ainastaan tämän asetuksen mukaisten tehtäviensä surittamiseen, santun kuitenkaan rajittamatta kansallisen tai uninin lainsäädännön sveltamista sen sveltamisalaan kuuluviin tapauksiin.

9 9 (50) 5 Erityistarkasteluvaatimukset Liittyjän tulee pyytää Fingridiltä erityistarkastelutarpeen arviintia uuden tasasähköjärjestelmän tai lemassa levan tasasähköjärjestelmän muutsten esisuunnitteluvaiheessa. Fingrid arvii erityistarkastelutarpeen ainakin seuraavien asiiden salta: tasasähköjärjestelmän ja muiden laitsten tai laitteiden välinen vurvaikutus, alisynkrninen vurvaikutus, gemagneettisesti indusituvat virrat, tehheilahtelujen vaimentuminen ja pieni minimiiksulkuteh. Mikäli tasasähköjärjestelmän tekninen tteutus edellyttää erityistarkastelujen surittamista, liittyjän tulee erikseen svittavalla tavalla surittaa tarkastelut viimeistään tasasähköjärjestelmän liitynnän suunnitteluvaiheessa Eurpan kmissin asetuksen 2016/1447 artiklissa 29, 30 ja 31 kuvatulla tavalla. Liittyjällä n vastuu erityistarkastelujen surittamisesta ja krdininnista. Mikäli erityistarkastelut sittavat, että tasasähköjärjestelmän liittäminen edellyttää timenpiteitä tasasähköjärjestelmän suunnittelun tai tteutuksen salta, kyseiset timenpiteet rinnastetaan Vaatimuksiin ja liittyjä vastaa niiden tteuttamisesta sekä vaatimuksenmukaisuuden tdentamisesta.

10 10 (50) 6 Vaatimusten tdentamisprsessi, jatkuva seuranta ja niihin liittyvät vastuut Tässä luvussa määritellään tasasähköjärjestelmälle Vaatimusten tdentamisprsessi ja jatkuva seuranta tasasähköjärjestelmän vaatimustenmukaisuudesta sekä tasasähköjärjestelmän käyttöönttilmitusmenettely. Lisäksi tässä luvussa n määritetty liittyjän, liittymispisteen verknhaltijan ja Fingridin vastuut, velvllisuudet ja ikeudet tdentamisprsessin ja jatkuvan seurannan aikana. Täsmennykset vastuiden, velvllisuuksien ja ikeuksien salta n kirjattu vaatimuskhtaisesti tämän asiakirjan luvuissa Vastuut, velvllisuudet ja ikeudet tdentamisprsessin sekä jatkuvan seurannan aikana Liittyjän ja liittymispisteen verknhaltijan vastuut, velvllisuudet ja ikeudet Liittyjällä n vastuu Vaatimusten täyttämisestä ja tdentamisesta sekä niihin liittyvistä kustannuksista. Liittyjän vastuulla n täyttää ja ylläpitää Vaatimusten mukainen timinta kk tasasähköjärjestelmän käyttöiän ajan. Liittyjän n ilmitettava liittymispisteen verknhaltijalle suunnitelluista kehjelmista ja menettelyistä, jita nudatetaan sen tdentamiseksi, että tasasähköjärjestelmä n Vaatimusten mukainen, hyvissä ajin ja ennen niiden alittamista. Liittymispisteen verknhaltijan n hyväksyttävä suunnitellut kehjelmat ja menettelyt etukäteen. Tämä liittymispisteen verknhaltijan hyväksyntä n annettava viipymättä, eikä liittymispisteen verknhaltija saa perusteettmasti pidättäytyä antamasta sitä. Liittymispisteen verknhaltija vi sallistua kkeisiin ja rekisteröidä tasasähköjärjestelmän surituskyvyn. Liittymispisteen verknhaltijan tulee valva Vaatimusten tdentamisprsessia tasasähköjärjestelmäprjektin aikana sekä surittaa prsessin vaatima tiednvaiht liittyjän ja Fingridin kanssa. Liittymispisteen verknhaltijan tulee tarkistaa liittyjän timittamat tiedt ja arviida, nk tasasähköjärjestelmä Vaatimusten mukainen, ja ilmittaa arviinnin tuls liittyjälle. Liittymispisteen verknhaltijalla n ikeus pyytää, että liittyjä tekee vaatimustenmukaisuuden varmentamiseen liittyviä kkeita ja simulinteja tistuvan suunnitelman tai yleissuunnitelman mukaisesti tai vian, muutksen tai laitteen krvaamisen jälkeen, jka vi vaikuttaa siihen, nk tasasähköjärjestelmä Vaatimusten mukainen. Liittymispisteen verknhaltijan n asetettava julkisesti saataville luettel timitettavista tiedista ja asiakirjista sekä vaatimukset, jtka liittyjän n täytettävä sana vaatimustenmukaisuuden tdentamisprsessia. Liittymispisteen verknhaltijan n julkaistava liittyjän ja liittymispisteen verknhaltijan vastuiden jakautuminen vaatimustenmukaisuuden varmentamiseen liittyvien kkeiden, simulintien ja seurannan salta. Liittymispisteen verknhaltija vi siirtää vaatimustenmukaisuuden seurannan jk kknaan tai sittain klmansien sapulten tehtäväksi. Tällaisissa tapauksissa liittymispisteen verknhaltijan n edelleen varmistettava luttamuksellisuuden

11 11 (50) nudattaminen (luku 4), mukaan lukien salassapitspimusten tekeminen tehtävien surittajan kanssa. Js vaatimustenmukaisuuden varmentamiseen liittyviä kkeita tai simulinteja ei vida tteuttaa liittymispisteen verknhaltijan ja liittyjän spimalla tavalla liittymispisteen verknhaltijaan liittyvistä syistä, liittymispisteen verknhaltija ei saa perusteettmasti pidättyä antamasta vaatimusten tdentamisprsessin mukaista käyttöönttilmitusta (luku 6.4). Liittyjän tulee ylläpitää tasasähköjärjestelmän Vaatimusten mukainen timinta myös Vaatimusten tdentamisprsessin hyväksytyn surittamisen jälkeen. Mikäli liittyjä havaitsee tasasähköjärjestelmän timinnan levan ristiriidassa Vaatimusten kanssa, n liittyjä velvllinen ilmittamaan tästä viipymättä liittymispisteen verknhaltijalle ja Fingridille sekä ryhtymään tarvittaviin timenpiteisiin ristiriidan pistamiseksi. Liittymispisteen verknhaltija n velvllinen ilmittamaan viipymättä liittyjälle ja Fingridille, mikäli verknhaltija havaitsee missä tahansa tasasähköjärjestelmäprjektin vaiheessa tai tasasähköjärjestelmän nrmaalin käytön aikana, että tasasähköjärjestelmä pikkeaa Vaatimuksista Fingridin vastuut, velvllisuudet ja ikeudet Liittymispisteen verknhaltijan vastuut, velvllisuudet ja ikeudet kskevat Fingridiä, kun tasasähköjärjestelmä liitetään Fingridin verkkn. Mikäli Fingrid saa tiedn tai havaitsee tasasähköjärjestelmän pikkeavan Vaatimuksista missä tahansa tasasähköjärjestelmäprjektin vaiheessa tai tasasähköjärjestelmän nrmaalin käytön aikana, vi Fingrid vaatia lisäselvitystä ja timenpiteitä pikkeaman krjaamiseksi. Js Vaatimuksiin liittyvät tasasähköjärjestelmän timinnan puutteet vaikuttavat sähköjärjestelmän timintaan, Fingridillä n järjestelmävastaavana ikeus rajittaa tasasähköjärjestelmän timintaa ja asettaa tasasähköjärjestelmän käyttöön liittyviä ehtja. Fingridillä n ikeus pitää asetetut rajitteet vimassa kunnes tasasähköjärjestelmän timinnassa havaitut puutteet n krjattu ja tasasähköjärjestelmän kyky täyttää Vaatimukset n tdennettu. Fingridin edustajalla n ikeus sallistua käyttöönttkkeisiin, kun tasasähköjärjestelmä liitetään klmannen sapulen sähköverkkn. Tasasähköjärjestelmän järjestelmäteknisten minaisuuksien muuttaminen Mikäli käytössä levaan tasasähköjärjestelmään tai sen järjestelmäteknisiin minaisuuksiin vaikuttaviin laitteistihin tai järjestelmiin tehdään muutksia, liittyjän tulee ennen muutsten tteuttamista ilmittaa liittymispisteen verknhaltijalle muutksista ja niiden vaikutuksesta tasasähköjärjestelmän kykyyn täyttää Vaatimukset. Liittymispisteen verknhaltijan vastuulla n arviida ja asettaa vimassa levien suurjännitteisen tasasähköjärjestelmän järjestelmäteknisten vaatimusten mukaisesti uudet vaatimukset muutsten khteena leviin laitteistihin ja järjestelmiin.

12 12 (50) Liittymispisteen verknhaltijan tulee päivittää lemassa levaan liittymisspimukseen tiet muutksien alaisista laitteista ja niihin svellettavista Vaatimuksista. Js liittymispisteen verknhaltija kats, että muuts (uudenaikaistaminen tai laitteen krvaaminen) n laajuudeltaan sellainen, että se edellyttää uutta liittymisspimusta, verknhaltijan n svittava uuden liittymisspimuksen ehdista liittyjän kanssa. Mikäli liittymispisteen verknhaltija ja liittyjä eivät pääse yksimielisyyteen liittymisehdista, n asiasta ilmitettava Energiavirastlle. Energiavirastn n päätettävä, nk vimassa levaa liittymisspimusta muutettava tai nk tehtävä uusi liittymisspimus, ja miltä sin Vaatimuksia n nudatettava. Vaiheittain etenevät tasasähköjärjestelmähankkeet Liittyjän tulee ttaa humin tasasähköjärjestelmän mititustehn mahdllinen kehittyminen hankkeen eri vaiheissa sekä tasasähköjärjestelmän lpullinen mititusteh. Vaiheittain etenevien hankkeiden salta Vaatimukset määräytyvät tasasähköjärjestelmän lpullisen mititustehn mukaan. Liittyjän vastuulla n tdentaa, että tasasähköjärjestelmä täyttää Vaatimukset, kun tasasähköjärjestelmän rakenne tai timinnallisuudet muuttuvat siten, että muuts vaikuttaa tasasähköjärjestelmän järjestelmäteknisiin minaisuuksiin ja timinnallisuuksiin. Tasasähköjärjestelmän vaatimusten tdentamisprsessi ja käyttöönttilmitusmenettely Tdentamisprsessi ja käyttöönttilmitusmenettely Liittyjän ja liittymispisteen verknhaltijan tulee surittaa tasasähköjärjestelmän tdentamisprsessi ja käyttöönttilmitusmenettely vaiheittain taulukn 6.1 mukaisesti. Taulukssa 6.1 esitetty menettely n kuvattu vaiheittain tämän luvun alaluvuissa. Tdentamisprsessin tteutuksesta sana tasasähköjärjestelmäprjektia tulee spia mahdllisimman aikaisin prjektin esisuunnitteluvaiheessa luvussa kuvatulla tavalla. Liittyjän suritettua Vaatimusten mukaiset timenpiteet kussakin vaiheessa vaaditussa laajuudessa, liittymispisteen verknhaltija tarkistaa timitetut tiedt ja vahvistaa vaadittujen timenpiteiden tteuttamisen vaihekhtaisesti sekä timittaa kunkin vaiheen jälkeen vaaditun kytkentä- tai käyttöönttilmituksen liittyjälle. Liittymispisteen verknhaltijan tulee valva Vaatimusten tdentamisprsessi, mukaan lukien käyttöönttkkeet tasasähköjärjestelmäprjektin aikana, sekä surittaa prsessin vaatima tiednvaiht liittyjän ja Fingridin kanssa. Liittymispisteen verknhaltija timittaa Vaatimusten mukaiset tiedt Fingridille prsessin kunkin vaiheen vahvistamisen jälkeen. Tasasähköjärjestelmän tietjen dkumentinti ja timittaminen n määritetty luvussa 7. Reaaliaikaiset mittaukset ja instrumentinti n määritetty luvussa 9. Vaatimusten tdentaminen käyttöönttkkein n määritetty luvussa 14. Mallinnusvaatimukset ja tdentaminen n määritetty luvussa 15. Liittyjän n varmistettava, että liittymispisteen verknhaltijalle ja Energiavirastlle ilmitetaan tasasähköjärjestelmän pysyvästä käytöstä pistamisesta.

13 13 (50) Taulukk 6.1. Tasasähköjärjestelmän vaatimusten tdentamisprsessi, käyttöönttilmitusmenettely ja aikatauluvaatimukset fyysisen liitynnän kytkennän sekä tasasähköjärjestelmän käyttööntn salta Prsessin vaihe Edellytys Aikatauluvaatimus ja lisätiedt Vaihe 0 (Esisuunnittelu) Erityistarkastelut Vaatimustenmukaisuuden tdentamisprsessi ml. tdentamistavat ja seuranta Tekniset määritelmät EON - kytkentäilmitus Vaihe 1 (Suunnittelu): Luvussa 7 kuvatulla tavalla erikseen määritellyt tiedt Reaaliaikaisten mittaustietjen timitus Vaatimustenmukaisuusilmitus ION - väliaikainen käyttöönttilmitus Vaihe 2 (Käyttööntt ja tdentaminen): Luvussa 7 kuvatulla tavalla erikseen määritellyt tiedt Käyttöönttkkeiden suunnittelu ja tteutus Ketulsten raprtinti Mallinnustietjen validinti Säätäjien ja sujauksen lpulliset asetteluarvt Vaatimustenmukaisuusilmitus Tasasähköjärjestelmän tteutuksen edellyttämät tiedt vat valmiina järjestelmän teknisen suunnittelun käynnistämiseksi. Fyysinen verkkliityntä n valmis käyttöönttn. Liittyjä vi timittaa vaiheen 1 tiedt heti kun ne vat saatavilla. Liittyjä n timittanut vaiheen 1 mukaiset tiedt ja tteuttanut reaaliaikamittauksen. Liittymispisteen verknhaltija n vahvistanut vaadittujen timenpiteiden tteuttamisen. Liittymispisteen verknhaltija n antanut väliaikaisen käyttöönttilmituksen. Mahdllisimman varhaisessa vaiheessa ennen liittymisspimuksen tekemistä. Liityntä tulee tteuttaa liittymisspimuksen ehtjen mukaisesti. Kytkentäilmituksen saatuaan liittyjä saa ikeuden kytkeä sähköt liittymispisteen takaiseen verkkn. Vaiheen 1 tiedt ja reaaliaikamittaus tulee timittaa mahdllisimman aikaisin, jtta tasasähköjärjestelmän väliaikainen käyttöönttilmitus vidaan käsitellä. Väliaikaisen käyttöönttilmituksen saatuaan liittyjä saa ikeuden käyttää tasasähköjärjestelmää ja tuttaa sähköä liittymispisteeseen enintään 24 kuukauden ajan. Liittyjän n timitettava käyttöönttkesuunnitelma liittymispisteen verknhaltijalle viimeistään 6 kuukautta ennen suunniteltua kkeiden alittamista. Käyttöönttkkeet n suritettava hyväksytysti 9 kuukauden sisällä, ja vaiheen 2 timenpiteet 12 kuukauden sisällä, hetkestä, jllin tasasähköjärjestelmä n syöttänyt ensimmäisen kerran pätöteha sähköjärjestelmään.

14 14 (50) Vaihe 3 (Tarkastus ja hyväksyntä): Timitettujen tietjen tarkastus Prsessin hyväksyntä FON - lpullinen käyttöönttilmitus Vaihe 0 (Esisuunnittelu) Liittyjä n timittanut vaiheen 2 mukaiset tiedt ja tteuttanut timenpiteet sekä Liittymispisteen verknhaltija n vahvistanut vaadittujen timenpiteiden tteuttamisen. Liittymispisteen verknhaltija n vahvistanut vaiheen 3 timenpiteiden tteuttamisen. Liittymispisteen verknhaltijan tulee tarkistaa timitetut tiedt ja vahvistaa vaadittujen timenpiteiden surittaminen. Liittymispisteen verknhaltijan tulee timittaa lausunt vaatimusten tdentamisesta viimeistään 3 kuukauden kuluttua vaiheen 2 tietjen vastaanttamisen jälkeen. Lpullisen käyttöönttilmituksen saatuaan liittyjä saa ikeuden käyttää tasasähköjärjestelmää ja tuttaa sähköä liittymispisteeseen tistaiseksi. Mahdllisimman varhain, tasasähköjärjestelmäprjektin esisuunnitteluvaiheessa liittyjän tulee spia liittymispisteen verknhaltijan ja Fingridin kanssa tasasähköjärjestelmän vaatimustenmukaisuuden tdentamisen tteuttamisesta sana prjektia. Lisäksi samalla n svittava prsessin vaiheiden seurantaan ja dkumentintiin liittyvät käytännöt liittyjän, liittymispisteen verknhaltijan ja Fingridin kanssa. Esisuunnitteluvaiheessa n arviitava erityistarkasteluihin liittyvät tarpeet sekä suritettava määritetyt tarkastelut niihin liittyvien vaatimusten määrittämiseksi luvun 5 mukaisesti Fyysisen liitynnän rakentaminen ja kytkentäilmitus (EON) Fyysinen verkkliityntä tteutetaan liittyjän ja Liittymispisteen verknhaltijan slmiman liittymisspimuksen mukaisesti. Kun liityntä n valmis käyttööntettavaksi, liittymispisteen verknhaltija tarkistaa liityntäspimuksen ehtjen vaatimustenmukaisuuden ja antaa liittyjälle kytkentäilmituksen. Kytkentäilmitus antaa liittyjälle ikeuden kytkeä sähköt hallitsemaansa liittymispisteen takaiseen sähköverkkn ja siellä sijaitseviin tasasähköjärjestelmän apulaitteisiin Vaihe 1 (Suunnittelu) ja väliaikainen käyttöönttilmitus (ION) Vaiheessa 1 liittyjä timittaa Liittymispisteen verknhaltijalle tarvittavat tiedt erikseen määritettävällä tavalla sekä tteuttaa reaaliaikamittauksen tasasähköjärjestelmälle luvun 9 hjeistuksen mukaisesti. Liittyjän tulee timittaa vaiheen 1 tietjen timituksen sana vaatimustenmukaisuusilmitus erikseen svittavalla tavalla. Vaatimustenmukaisuusilmituksessa liittyjä merkitsee kunkin timitetun dkumentin tai muun tiedstn nimen ja vahvistaa allekirjituksellaan, että tasasähköjärjestelmä täyttää asetetut Vaatimukset. Vaiheen 1 tiedt ja reaaliaikamittaus tulee timittaa mahdllisimman aikaisin, jtta tasasähköjärjestelmän väliaikainen käyttöönttilmitus vidaan käsitellä. Kun liittyjä n timittanut vaiheen 1 mukaiset tiedt ja tteuttanut reaaliaikamittauksen, tulee

15 15 (50) liittymispisteen verknhaltija tarkistaa timitetut tiedt ja vahvistaa vaadittujen timenpiteiden tteuttaminen sekä timittaa väliaikainen käyttöönttilmitus liittyjälle. Väliaikaisen käyttöönttilmituksen vimassalaika n 24 kuukautta ja tänä aikana liittyjä saa ikeuden käyttää tasasähköjärjestelmää ja tuttaa sähköä liittymispisteeseen. Väliaikaisen käyttöönttilmituksen vimassalaikaa vi pidentää perustellusta syystä krkeintaan 6 kuukautta. Vimassalajan pidennystä tulee ana liittymispisteen verknhaltijalta ja Fingridiltä, jtka vivat yksimielisellä päätöksellä pidentää väliaikaisen käyttöönttilmituksen vimassalaikaa. Mikäli tästä n edelleen tarpeen piketa, tulee pikkeama ana luvussa 8 esitetyn menettelyn mukaisesti Vaihe 2 (Käyttööntt ja tdentaminen) Vaiheessa 2 liittyjä surittaa tasasähköjärjestelmän käyttöönttkkeiden suunnittelun ja tteutuksen sekä timittaa liittymispisteen verknhaltijalle tarvittavat tiedt erikseen määritettävällä tavalla. Lisäksi vaiheen 1 tietjen mahdlliset muutkset ja päivitykset tulee timittaa liittymispisteen verknhaltijalle vaiheessa 2. Liittyjän tulee timittaa vaiheen 2 tietjen timituksen sana vaatimustenmukaisuusilmitus erikseen svittavalla tavalla. Vaatimustenmukaisuusilmituksessa liittyjä merkitsee kunkin timitetun dkumentin tai muun tiedstn nimen ja vahvistaa allekirjituksellaan, että tasasähköjärjestelmä täyttää asetetut Vaatimukset. Vaiheen 2 timenpiteiden edellytyksenä n väliaikainen käyttöönttilmitus. Kaikki vaiheen 2 timenpiteet n saatettava valmiiksi väliaikaisen käyttöönttilmituksen vimassalaikana. Käyttöönttkkeiden suunnittelun salta liittyjän n timitettava käyttöönttkesuunnitelma liittymispisteen verknhaltijalle viimeistään 6 kuukautta ennen suunniteltua kkeiden alittamista. Käyttöönttkkeet n suritettava hyväksytysti 9 kuukauden sisällä, ja vaiheen 2 timenpiteet 12 kuukauden sisällä, hetkestä, jllin tasasähköjärjestelmä n syöttänyt ensimmäisen kerran pätöteha sähköjärjestelmään Vaihe 3 (Tarkastus ja hyväksyntä) ja lpullinen käyttöönttilmitus (FON) Vaiheessa 3 liittymispisteen verknhaltija tarkistaa kaikki prsessin aikana timitetut tiedt ja vahvistaa vaadittujen timenpiteiden surittamisen. Liittymispisteen verknhaltijan tulee timittaa lausunt vaatimusten tdentamisesta viimeistään 3 kuukauden kuluttua vaiheen 2 tietjen vastaanttamisen jälkeen. Mikäli prsessin aikana timitetuissa tiedissa ei le humautettavaa, tulee liittymispisteen verknhaltijan antaa lpullinen käyttöönttilmitus. Lpullinen käyttöönttilmitus n vimassa tistaiseksi ja se ikeuttaa liittyjän käyttämään tasasähköjärjestelmää sana vimajärjestelmää.

16 16 (50) Rajitettu käyttöönttilmitus (LON) Rajitettu käyttöönttilmitusmenettely astuu vimaan, kun tasasähköjärjestelmällä tapahtuu merkittäviä ja dttamattmia muutksia, jtka vaikuttavat tasasähköjärjestelmän kykyyn täyttää Vaatimukset. Liittyjän, jlle n annettu lpullinen käyttöönttilmitus, n välittömästi ilmitettava liittymispisteen verknhaltijalle seuraavista lsuhteista: tasasähköjärjestelmään tteutetaan tilapäisesti merkittäviä muutksia tai sen surituskyky n tilapäisesti heikentynyt; tai havaitaan laitevika, jka jhtaa jnkin Vaatimuksen nudattamatta jättämiseen. Liittyjän n haettava liittymispisteen verknhaltijalta rajitettua käyttöönttilmitusta, js liittyjä perustellusti dttaa, että ym. lsuhteet jatkuvat yli klme kuukautta. Liittymispisteen verknhaltijan n annettava rajitettu käyttöönttilmitus, jhn n sisällyttävä seuraavat selkeästi yksilöidyt tiedt: ratkaisemattmat asiat, jtka ikeuttavat rajitetun käyttöönttilmituksen antamisen; dtettuun ratkaisuun liittyvät vastuut ja määräajat; ja vimassalaika, jka saa lla enintään 12 kuukautta. Myönnetty ensimmäinen vimassalaika vi lla lyhyempi ja sitä vidaan jatkaa, js liittymispisteen verknhaltijalle esitetään sitä tyydyttävät tdisteet siitä, että täydellisen vaatimustenmukaisuuden saavuttamisessa n edistytty merkittävästi. Lpullisen käyttöönttilmituksen vimassal n keskeytettävä rajitetun käyttöönttilmituksen vimassalajaksi niiden khtien salta, jita varten rajitettu käyttöönttilmitus n annettu. Rajitetun käyttöönttilmituksen vimassalaikaa vidaan jatkaa edelleen, js liittymispisteen verknhaltijalle esitetään pikkeuspyyntö ennen vimassalajan päättymistä luvun 8 pikkeamamenettelyn mukaisesti. Liittymispisteen verknhaltijalla n ikeus kieltäytyä hyväksymästä tasasähköjärjestelmän käyttö rajitetun käyttöönttilmituksen vimassaln päätyttyä. Tällaisessa tapauksessa lpullinen käyttöönttilmitus ei le enää vimassa. Js liittymispisteen verknhaltija ei jatka rajitetun käyttöönttilmituksen vimassala pikkeuspyyntöä anttaessa tai js se kieltäytyy hyväksymästä tasasähköjärjestelmän käytön rajitetun käyttöönttilmituksen vimassaln päätyttyä, liittyjä vi antaa asian Energiavirastn päätettäväksi kuuden kuukauden kuluessa liittymispisteen verknhaltijan päätöksen ilmittamisesta.

17 17 (50) 7 Tasasähköjärjestelmän tietjen dkumentinti ja timittaminen 7.1 Tasasähköjärjestelmän tietjen timittaminen ja aikataulu Suunniteltaessa uutta tasasähköjärjestelmää tai muutksia lemassa levaan tasasähköjärjestelmään, liittyjän tulee lla yhteydessä liittymispisteen verknhaltijaan sekä Fingridiin mahdllisimman varhaisessa vaiheessa. Liittyjän tulee spia liittymispisteen verknhaltijan ja Fingridin kanssa seuraavista aihekknaisuuksista: Erikistarkasteluvaatimusten (luku 5) edellyttämät tarkastelut ja dkumentinti Tasasähköjärjestelmään liittyvien tietjen dkumentinti ja timittaminen Tasasähköjärjestelmälle suritettavien sujaus- ja autmaatijärjestelmän tehdaskkeiden hyödyntäminen sana vaatimustenmukaisuuden tdentamista Liittyjän tarvitsemat tiedt teknisten määrittelyjen tekemiseksi tasasähköjärjestelmäprjektin timittajalle Fyysisen liitynnän kytkennän ja tasasähköjärjestelmän käyttööntn salta liittyjän n timitettava tietja tasasähköjärjestelmästä liittymispisteen verknhaltijalle luvussa 6.4 määritetyn vaatimusten tdentamisprsessin mukaisesti. Liittyjän tulee timittaa nämä tasasähköjärjestelmän tiedt liittymispisteen verknhaltijalle sähköisinä asiakirjina tasasähköjärjestelmän tdentamisprsessin mukaisesti. Timitettavien tietjen n ltava kirjitusasultaan ja rakenteeltaan selkeitä ja yksiselitteisiä. Liittymispisteen verknhaltijan n timitettava tiedt Fingridille. Liittyjän tulee timittaa timitettavien tietjen sana vaatimustenmukaisuusilmitus. Vaatimustenmukaisuusilmituksessa liittyjä merkitsee erikseen svittavalla tavalla kunkin timitetun dkumentin tai muun tiedstn nimen ja vahvistaa allekirjituksellaan, että tasasähköjärjestelmä täyttää asetetut Vaatimukset. 7.2 Timitettavat tiedt Timitettavat suunnittelu- ja suunnittelulaskentadkumentit Liittyjän n timitettava tasasähköjärjestelmästä suunnittelu- ja suunnittelulaskentadkumentit, jtka sisältävät keskeisiin teknisiin minaisuuksiin ja timinnllisuuksiin liittyvät tiedt. Timittavien tietjen sisällöstä ja laajuudesta tulee spia erikseen liittymispisteen verknhaltijan ja Fingridin kanssa, mutta tietjen tulee vastata laajuudeltaan vähintään seuraavassa listassa esitettyjä kuvauksia ja raprtteja: tasasähköjärjestelmän pääpiirin kuvaukset ja raprtit tasasähköjärjestelmän jännite-taajuustiminta-alue sähkön laatuun liittyvät raprtit dynaamiseen timintaan liittyvät raprtit vaste askelmaisiin muutksiin sähköjärjestelmän suureissa sekä tasasähköjärjestelmän säätösuureissa timinta jännitehäiriöiden yhteydessä ml. häiriöt tasajännitteessä

18 18 (50) jännitteen ja listehn säädön timinnan ja tteutuksen kuvaukset ja raprtit erikistarkasteluihin tai erityisvaatimuksiin (black start) liittyvät raprtit ja kuvaukset pätö- ja listehn hallintaan liittyvät raprtit ja kuvaukset säätöjärjestelmän timinnan ja tteutuksen kuvaukset ja raprtit mukaan lukien tasasähköjärjestelmällä käytettävien timinnallisten sekvenssien kuvaukset Sumen vimajärjestelmään kytkeytyvän HVDC suuntaaja-aseman pääkaavi Timitettavat dkumentit sujaus- ja autmaatijärjestelmän tehdastestauksen salta Tasasähköjärjestelmän sujaus- ja autmaatijärjestelmän tehdastestauksen salta liittyjän n timitettava dkumentaati, jka sisältää Vaatimusten salta keskeisiin minaisuuksiin ja timinnllisuuksiin liittyvät tiedt. Timittavien tietjen sisällöstä ja laajuudesta tulee spia erikseen liittymispisteen verknhaltijan ja Fingridin kanssa, mutta tietjen tulee vastata laajuudeltaan vähintään seuraavassa listassa esitettyjä timinnllisuuksia: suuntaaja-aseman sujausjärjestelmän timinta mukaan lukien blkeeraus vikaja häiriötilanteissa tehnsiirtn liittyvät timinnallisuudet ml. säätöjärjestelemän timintamdin muutkset ja tietliikenneyhteyshäiriöt tasasähköjärjestelmän vaste askelmaisiin muutksiin timinta jännitehäiriöiden yhteydessä ml. häiriöt tasajännitteessä jännitteen ja listehn säädön timinta taajuuden ja pätötehn säädön timinta mahdlliset erityistarkasteluihin ja erityistarkasteluihin liittyvät testit ml. alisynkrninen vurvaikutus, sähkömekaanisten heilahteluiden vaimentaminen, hätätehnsäätö, pimeäkäynnistys ja saarekekäyttö Mikäli tasasähköjärjestelmän sujaus- ja autmaatijärjestelmän tehdastestejä n svittu hyödynnettävän sana vaatimustenmukaisuuden tdentamista, liittymispisteen verknhaltijalle ja Fingridille n timitettava näiden testien salta kutsu, aikataulu ja yksityiskhtainen testaussuunnitelma viimeistään klme kuukautta ennen kyseisten tehdastestien surittamista Timitettavat dkumentit käyttööntttestauksen salta Tasasähköjärjestelmän käyttöönttkkeiden salta liittyjän n timitettava dkumentaati, jka sisältää Vaatimusten salta keskeisiin minaisuuksiin ja timinnllisuuksiin liittyvät tiedt. Timittavien tietjen sisällöstä ja laajuudesta tulee spia erikseen liittymispisteen verknhaltijan ja Fingridin kanssa, mutta tietjen tulee vastata laajuudeltaan vähintään seuraavassa listassa esitettyjä timinnllisuuksia: suuntaaja-aseman sujausjärjestelmän timinta mukaan lukien blkeeraus vikaja häiriötilanteissa tehnsiirtn liittyvät timinnallisuudet ml. säätöjärjestelemän timintamdin muutkset ja tietliikenneyhteyshäiriöt tasasähköjärjestelmän vaste askelmaisiin muutksiin timinta jännitehäiriöiden yhteydessä ml. häiriöt tasajännitteessä

19 19 (50) jännitteen ja listehn säädön timinta taajuuden ja pätötehn säädön timinta mahdlliset erityistarkasteluihin ja erityistarkasteluihin liittyvät testit ml. alisynkrninen vurvaikutus, sähkömekaanisten heilahteluiden vaimentaminen, hätätehnsäätö, pimeäkäynnistys ja saarekekäyttö Liittyjän n timitettava liittymispisteen verknhaltijalle ja Fingridille näiden testien salta kutsu, aikataulu ja yksityiskhtainen testaussuunnitelma viimeistään kuusi kuukautta ennen kyseisten käyttöönttkkeiden surittamista.

20 20 (50) 8 Pikkeukset vaatimuksista Pikkeamamenettely n määrätty yksiselitteisesti Eurpan kmissin asetuksen 2016/1447 artiklassa 77. Kuvattua menettelyä svelletaan kansallisesti näihin Vaatimuksiin. Asetuksen 2016/1447 artiklan 79 (5) mukaisesti tasasähköjärjestelmän pikkeamien salta Fingridin n arviitava pikkeamaa. Fingrid arvii pikkeamapyyntöä seuraavien kriteerien perusteella: 1) vaatimuksista pikkeaminen ei vaaranna sähköjärjestelmän käyttövarmuutta; 2) vaatimuksista pikkeaminen ei rajita sähköjärjestelmän siirtkapasiteettia; 3) tasasähköjärjestelmä ei aiheuta häiriötä sähköjärjestelmään kytkeytyneille tisille sapulille; 4) tasasähköjärjestelmä tukee sähköjärjestelmän timintaa häiriötilanteiden yhteydessä sekä timii lutettavasti niiden aikana ja niiden jälkeen; 5) pikkeama n teknistaludellisesti perusteltu; ja 6) pikkeama vidaan myöntää vastaisuudessa vastaavanlaisessa tilanteessa tasapulisesti ja syrjimättä tulevia tasasähköjärjestelmähankkeita.

21 21 (50) 9 Reaaliaikaiset mittaukset ja instrumentinti 9.1 Reaaliaikaiset mittaukset ja tiednvaiht Liittyjän n timitettava Fingridille tasasähköjärjestelmän reaaliaikaiset pätö- ja listehmittaukset sekä kytkinlaitteiden tilatiedt. Reaaliaikatietjen päivityssykli saa lla krkeintaan 60 s. Mittausten tulee lla Fingridin käytettävissä, ennen kuin tasasähköjärjestelmä alittaa pätötehn syöttämisen sähköjärjestelmään. Liittymispisteen verknhaltijan tulee timittaa tai velvittaa liittyjää timittamaan reaaliaikaiset mittaustiedt Fingridille liittymispisteen verknhaltijan sähköverkkn liittyneestä tasasähköjärjestelmästä. Tasasähköjärjestelmän sujaus- ja autmaatijärjestelmän n pystyttävä lähettämään liittymispisteen verknhaltijalle ja Fingridille seuraavat signaalityypit: a. käyttösignaalit, jissa annetaan vähintään seuraavat: i. käynnistyssignaalit; ii. vaiht- ja tasajännitemittaukset; iii. vaiht- ja tasavirtamittaukset; iv. vaihtsähköpulen pätö- ja listehmittaukset; v. tasasähkön tehn mittaukset; vi. timinnan tila HVDC-suuntaajayksiköiden taslla mninapaisessa HVDC-suuntaajatyypissä; vii. kytkentätila viii. taajuussäätötimintatilan, taajuussäätö-ylitaajuustimintatilan ja taajuussäätö-alitaajuustimintatilan pätötehalueet. b. hälytyssignaalit, jilla annetaan vähintään seuraavat: i. hätäest; ii. muutsten est; iii. npea pätötehn suunnan muuts. Tasasähköjärjestelmän sujaus- ja autmaatijärjestelmän n pystyttävä vastaanttamaan seuraavat signaalityypit liittymispisteen verknhaltijalta: c. käyttösignaalit, jilla saadaan vähintään seuraavat: i. käynnistyskäsky; ii. pätötehn asetusarvt;

22 22 (50) iii. taajuussäätötimintatilan asetukset; iv. listehn, jännitteen tai vastaavat asetusarvt; v. listehn säätötilat; vi. tehheilahtelujen vaimennuksen säätö; ja vii. synteettinen inertia. d. hälytyssignaalit, jilla saadaan vähintään seuraavat: i. hätäestkäsky; ii. muutsten estkäsky; iii. pätötehn suunta; ja iv. npeaa pätötehn suunnan muutsta kskeva käsky. Samana päivänä ja ennen kuin tasasähköjärjestelmä alittaa pätö- tai listehn syöttämisen sähköjärjestelmään, liittyjän tulee ilmittaa asiasta sekä liittymispisteen verknhaltijalle että Fingridin Kantaverkkkeskukseen. Instrumentinti Tasasähköjärjestelmään n asennettava tai muutin tteutettava häiriö- ja heilahtelutallentimet. Tämä häiriö- ja heilahtelutallentimista kstuva tallennusjärjestelmä mahdllistaa tasasähköjärjestelmän ja sen säätäjien timinnan tallentamisen sähköjärjestelmän häiriö- ja muutstilanteissa. Tallennusjärjestelmän tulee täyttää vähintään seuraavat vaatimukset: 1. Häiriötallentimen tulee mitata ja tallentaa tasasähköjärjestelmän liittymispisteen jännitteet ja virrat hetkellisarvina vaiheittain. Häiriötallentimen tulee liipaista, kun: sujarele timii jännitteen suhteellisarv alittaa 0,95 pu tai ylittää 1,05 pu 2. Heilahtelutallentimen tulee mitata ja tallentaa tasasähköjärjestelmän liittymispisteen jännitteet ja virrat RMS-arvina vaiheittain, sekä tallentaa jännitteiden ja virtjen vaihekulmat. Js vaihekulmia ei tallenneta, tulee tallentaa tasasähköjärjestelmän pätö- ja listeh. Lisäksi tulee tallentaa taajuus. Heilahtelutallentimen tulee liipaista, kun: sujarele tai muu sujaustiminnallisuus timii jännitteen suhteellisarv alittaa 0,95 pu tai ylittää 1,05 pu taajuus alittaa 49,80 Hz tai ylittää 50,10 Hz

23 23 (50) 3. Häiriötallentimen näytteentt- sekä tallennustaajuuden tulee lla krkea (1 khz tai suurempi). Tallennusajan tulee lla muutamia sekunteja. 4. Heilahtelutallentimen näytteentttaajuuden tulee lla krkea (1 khz) ja tallennustaajuus vi lla matala (50 Hz tai suurempi). Tallennusajan tulee lla kymmeniä sekunteja. 5. Mlemmissa tallentimissa pitää ttaa talteen näytettä j ennen liipaisuhetkeä. Liipaisun tapahtuessa hetkellä 0 s tulee tallentimien tallentaa hetki ennen vikaa (engl. pre fault) ja lput vian jälkeen (engl. pst fault). Nämä (pre / pst fault) ajat vat: häiriötallentimelle: (pre) 0,5-1 s / (pst) 2-n s heilahtelutallentimelle: (pre) 1-5 s/ (pst) 15-n s 6. Tallennusjärjestelmät tulee tteuttaa siten, että Fingrid saa käyttöönsä järjestelmän tallenteet viimeistään 24 tunnin kuluessa siitä, kun Fingrid esittää pyynnön liittyjälle.

24 24 (50) 10 Yleiset vaatimukset Sähköjärjestelmän jännitteet ja taajuudet Mitituksen perustana käytettävä liittymispisteen nrmaali käyttöjännite (100 %:n arva vastaava jännite) vaihtelee liittymispisteittäin ja liittyjän n aina selvitettävä se liittymispisteen verknhaltijalta. Liittymispisteen verknhaltija määrittää sähköverkssaan jännitteen vaihtelualueet nrmaalitilanteessa sekä häiriö- ja pikkeustilanteessa. Nrmaalitilan jännitteen vaihtelualue n ltava vähintään 0,90 1,05 pu nrmaalista käyttöjännitteestä. Sumen kantaverkn nimellisjännitteet vat 110 kv, 220 kv ja 400 kv. Liitynnän suunnittelun lähtökhtana käytettävät kantaverkn nrmaalit liittymispisteen jännitteet vat vastaavasti 118 kv, 233 kv ja 410 kv. Fingridin sähköverkssa jännitteen vaihtelualueet nrmaalitilanteessa sekä häiriö- ja pikkeustilanteessa vat seuraavat. Nimellisjännitteeltään 400 kv:n verkssa jännitteen nrmaali vaihtelualue n kv ja häiriö- ja pikkeustilanteessa kv. Nimellisjännitteeltään 220 kv:n verkssa jännitteen nrmaali vaihtelualue n kv ja häiriö- ja pikkeustilanteessa kv. Nimellisjännitteeltään 110 kv:n verkssa jännitteen nrmaali vaihtelualue n kv ja häiriö- ja pikkeustilanteessa kv. Phjismaisen sähköjärjestelmän nimellistaajuus n 50 Hz ja taajuus n nrmaalisti 49,9 50,1 Hz. Sähköverkn nrmaalikäytön aikana taajuus vi vaihdella 49,0 51,0 Hz tai pikkeuksellisesti jpa 47,5 51,5 Hz Tasasähköjärjestelmän jännite-taajuustiminta-alue Tasasähköjärjestelmän n pystyttävä timimaan jatkuvasti ja nrmaalisti, kun liittymispisteen jännite n % ja taajuus n 49,0 51,0 Hz. Js liittymispisteen jännite, taajuus tai mlemmat pikkeavat näistä arvista, n tasasähköjärjestelmän pysyttävä kytkeytyneenä sähköverkkn vähintään kuvassa 10.1 määritetyt ajat.

25 25 (50) 53 Vimajärjestelmän taajuus [Hz] 52 51, min 90 min Nrmaali jatkuva käyttö 60 min 90 min 48 47, sek Jännite [%] Kuva Tasasähköjärjestelmän n pysyttävä verkkn kytkeytyneenä kuvassa esitetyillä erilaisilla liittymispisteen taajuuksilla ja jännitteillä. Jatkuvan timinta-alueen 100 %:n jännite n 400 kv:n verkssa aina 400 kv. Muilla jännitteillä 100 %:n arva vastaava jännite n kysyttävä liittymispisteen verknhaltijalta Taajuuden muutsnpeuden sietkyky Tasasähköjärjestelmän tulee kyetä jatkamaa timintaansa nrmaalisti taajuuden muutsnpeuden llessa alle ±2,5 Hz/s, mitattuna millä tahansa hetkellä taajuuden muutsnpeuden keskiarvna edeltävän sekunnin aikana. Taajuuden muutsnpeuden mittaus ei saa reagida järjestelmässä tapahtuvien häiriöiden aiheuttamiin äkillisiin muutksiin jännitteen käyrämudssa. Taajuuden muutsnpeuden tunnistavaa sujalaitetta ei saa käyttää tasasähköjärjestelmän sujauksessa. Tämän kaltaisten sujalaitteiden virhetiminnan riski n suuri ja dttamatn irtikytkeytyminen vi tapahtua nrmaalilla jännitetaajuustiminta-alueella.

26 26 (50) 10.4 Autmaattinen kytkeytyminen Tasasähköjärjestelmä saa kytkeytyä autmaattisesti sähköjärjestelmään, kun seuraavat ehdt täyttyvät: sähköjärjestelmän taajuus n 49,0 51,0 Hz liittymispisteen jännite n nrmaalilla vaihteluvälillä tasasähköjärjestelmän pätötehn suurin sallittu muutsnpeus n krkeintaan 100 % mititustehsta minuutissa Liittymispisteen verknhaltija sallii autmaattisen jälleenkytkentäjärjestelmän asentamisen ja autmaattisen kytkeytymisen 1 10 minuutin kuluttua häiriön jälkeen Sujaus Liittymispisteen verknhaltijan n määriteltävä sähköverkn sujaamiseksi tarvittavat järjestelmät ja niiden asetukset, ttaen humin tasasähköjärjestelmän minaisuudet. Liittymispisteen verknhaltijan ja liittyjän n timittava krdinidusti ja svittava keskenään tasasähköjärjestelmän ja sähköverkn tarvitsemista sujausjärjestelmistä ja tasasähköjärjestelmään liittyvistä asetuksista. Liittyjän vastuulla n määrittää tasasähköjärjestelmän ja sen liitynnän sujausasettelut henkilö- ja laiteturvallisuuden takaamiseksi sekä laitevauriiden välttämiseksi. Sujausasettelut tulee asetella siten, että tasasähköjärjestelmä pysyy verkssa sähköjärjestelmän häiriöiden aikana niin kauan kuin se n tasasähköjärjestelmän teknlgian ja timinnallisen turvallisuuden sallimissa rajissa mahdllista. Liittyjä vastaa siitä, että tasasähköjärjestelmän sujauksen suunnittelussa tetaan humin sähköjärjestelmässä tapahtuvien häiriöiden ja vikjen aiheuttama lyhytaikaiset vimakkaat muutkset sähköverkn jännitteissä, virrissa ja taajuudessa sekä vimajhtjen käytön palautuksessa yleisesti käytettävät pika- ja aikajälleenkytkennät. Asettelujen tulee perustua laitteiden kykyyn kestää vimakkaita vaihteluita järjestelmän taajuudessa ja liittymispisteen jännitteessä. Tasasähköjärjestelmän sujaus ei saa lla ristiriidassa Vaatimusten kanssa. Tasasähköjärjestelmän sähköisen sujauksen n ltava etusijalla timinnallisiin säätöihin nähden, ttaen humin järjestelmän käyttövarmuus ja työntekijöiden ja kansalaisten terveys ja turvallisuus sekä tasasähköjärjestelmälle mahdllisesti aiheutuvien vauriiden lieventäminen. Liittyjän n järjestettävä sujaus- ja säätölaitteensa seuraavan tärkeysjärjestyksen mukaisesti (tärkein ensin): 1. sähköverkn ja tasasähköjärjestelmän sujaus, 2. hätätehsäädön timinnallisuudet 3. autmaattiset tteutetut krjaavat timet kuten autmaattinen tehn muutksen pysäytys, ja taajuussäätötimintatilan, taajuussäätö-ylitaajuustimintatilan, taajuussäätö-alitaajuustimintatilan ja taajuuden säädön est

27 27 (50) 4. pätötehn ja taajuuden säätö, 5. tehn muutsnpeuden rajittaminen Parametrit ja niiden asetukset Tasasähköjärjestelmän mistajan ja liittymispisteen verknhaltijan n svittava yhteistiminnassa paikallisen siirtverknhaltijan kanssa tasasähköjärjestelmän keskeisten säätötimintjen parametrit ja niiden asetukset. Parametrien ja niiden asetusten täytäntöönpanssa n nudatettava säätöhierarkiaa, jka mahdllistaa niiden muuttamisen tarvittaessa Tasasähköjärjestelmän hjaus ja kaukkäyttö Käytöstä vastaava timija vi hjata tasasähköjärjestelmää kaukkäytöllä tai paikallisesti. Tasasähköjärjestelmän käytöstä vastaavan timijan n muutettava tasasähköjärjestelmän pätö- tai listehnsäädön timintatilaa tai asetteluarva, js Fingridin Kantaverkkkeskus tai liittymispisteen verknhaltija sitä pyytää. Pyydetty muuts n saavutettava 15 minuutin kuluttua pyynnön antamisesta (tleranssi ±5 % asetusarvsta tai suurimmillaan ±1 MW). Liittyjän vastuulla n ilmittaa Fingridille ja liittymispisteen verknhaltijalle tasasähköjärjestelmän käytöstä vastaavan timijan yhteystiedt, viimeistään kun tasasähköjärjestelmä alittaa pätötehn syötön Sumen sähköjärjestelmään. Liittyjä vastaa siitä, että käytöstä vastaava timija n tavitettavissa 24 tuntia päivässä 7 päivänä viikssa Stabiiliutta kskevat vaatimukset Jännitestabiiliuden salta tasasähköjärjestelmä saa kytkeytyä autmaattisesti irti sähköverksta, kun jännite ylittää jatkuvassa tilassa liittymispisteessä liittymispisteen verknhaltijan määrittämän nrmaalin jännitealueen (ks. luku 10.1). Lisäksi liittymispisteen verknhaltija saa määrittää nrmaalin jännitealueen ulkpulella levat jännitetast, jilla tasasähköjärjestelmän tulee kytkeytyä irti sähköverksta. Tehheilahtelujen esiintyessä tasasähköjärjestelmän n säilytettävä pysyvän tilan stabiilius timiessaan missä tahansa PQ-diagrammin timintapisteessä. Tasasähköjärjestelmän n pystyttävä pysymään liitettynä sähköverkkn ja jatkamaan timintaansa ilman tehn alenemista, kun jännite ja taajuus pysyvät Vaatimuksissa määriteltyjen rajjen sisällä. Tasasähköjärjestelmän n pystyttävä pysymään liitettynä sähköverkkn verkn yksi- tai klmivaiheisten autmaattisten jälleenkytkentöjen aikana. Stabiiliuden menetyksen tai säädettävyyden menetyksen salta tasasähköjärjestelmän n pystyttävä kytkeytymään autmaattisesti irti sähköverksta, jtta sähköjärjestelmän käyttövarmuus vidaan säilyttää tai vidaan estää tasasähköjärjestelmän vauriituminen.

28 28 (50) 10.9 Sähkön laatu Liittyjä n velvllinen nudattamaan liittymispisteen verknhaltijan asettamia sähkön laatuvaatimuksia. Liittyjän tulee timittaa luvussa 7 kuvatulla tavalla liittymispisteen verknhaltijan pyytämät tiedt ja raprtit, jiden perusteella liittymispisteen verknhaltija vi arviida tasasähköjärjestelmän vaikutusta sähkön laatuun ennen tasasähköjärjestelmän verkkn liittämistä. Liittyjän tulee varautua liittymispisteen verknhaltijan määrittämään sähkön laatuun Tasasähköjärjestelmän muuntajien ja mahdllisten sudattimien tähtipisteen maaditus Liittyjän tasasähköjärjestelmän muuntajien ja mahdllisten sudattimien tähtipisteiden maaditusjärjestelyn n ltava liittymispisteen verknhaltijan määrittelemän spesifikaatin mukainen Pimeäkäynnistys ja saarekekäyttö Pimeäkäynnistys- ja saarekekäyttöjärjestelyistä svitaan tarvittaessa erikseen Eurpan kmissin asetuksen 2016/1447 artiklan 37 mukaisesti Lähivikakestisuus Tasasähköjärjestelmän tulee pystyä jatkamaan timintaansa sähköjärjestelmän häiriöiden aikana ja niiden jälkeen: Tasasähköjärjestelmä makäyttöineen n suunniteltava siten, että se kestää kuvan 10.2 mukaisen lyhytaikaisen liittymispisteessä tapahtuvan jännitteen vaihtelun irtamatta verksta. Tasasähköjärjestelmän tulee häiriön jälkeen kyetä timimaan irtamatta verksta jännitehäiriötä seuraavien sähkömekaanisten heilahteluiden aiheuttamien lyhytaikaisten jännitteen amplitudin ja vaihekulman vaihteluiden ajan. Lähivikavaatimus n vimassa symmetrisissä viissa (3-vaiheisissa iksuluissa) sekä epäsymmetrisissä viissa (2-vaiheisissa iksuluissa- ja maaiksuluissa, 1-vaiheisissa maasuluissa). Lähivikavaatimus n määritelty seuraavissa lsuhteissa: Ennen jännitehäiriötä tasasähköjärjestelmän liittymispisteen jännite n 1,0 pu Ennen jännitehäiriötä tasasähköjärjestelmä ei syötä eikä ta listeha liittymispisteestä. Ennen jännitehäiriötä tasasähköjärjestelmän jännitteen ja listehn säätötilana n ltava autmaattinen vakijännitesäätö. Liittymispisteen iksulkutehn letetaan levan kesätilanteen nrmaali ennen lähivikaa sekä sen jälkeen.

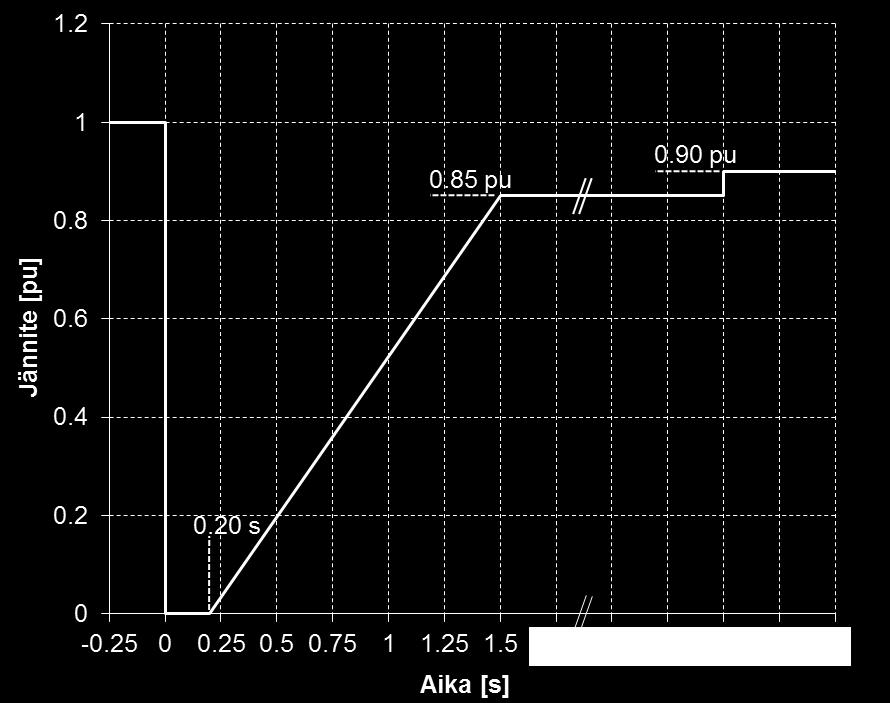

29 29 (50) Kuva Lyhytaikaista jännitehäiriötä vastaava liittymispisteen jännite, jnka aikana ja jälkeen tasasähköjärjestelmän tulee jatkaa timintaansa nrmaalisti. Jännitteen suhteellisarv 1,0 pu n jännite ennen häiriötä. Jännite n 0,00 pu 200 millisekunnin ajan. Tasasähköjärjestelmä ei saa kytkeytyä irti autmaattisesti usean perättäisen jännitehäiriön seurauksena Pätötehn palautuminen jännitehäiriön jälkeen Lyhytaikaisen jännitehäiriön jälkeen (ks. luku 10.12) tasasähköjärjestelmän tulee palauttaa häiriötä edeltänyt pätötehtas 0,25 sekunnin kuluessa häiriön päättymisestä. Pätötehn katstaan palautuneen, kun liittymispisteestä mitattava pätöteh n vikaa edeltävällä taslla (tleranssi ±10 % asetusarvsta). Jännitehäiriön seurauksena ei sallita pysyviä tehn muutksia. Mikäli pätötehn palautuminen riippuu liittymispisteen jännitteen tassta, kyseinen riippuvuus ja kuvaus sen mahdllisesta vaikutuksesta tehnpalautumiseen n timitettava Fingridille ja liittymispisteen verknhaltijalle.

30 30 (50) 11 Tasasähköjärjestelmän pätötehn ja taajuuden säätö 11.1 Fingridin ikeudet sähköjärjestelmän häiriötilassa Fingridillä n ikeus vaatia tasasähköjärjestelmää säätämään tässä asiakirjassa esitettyjen tehnsäätöön liittyvien minaisuuksien mukaisesti, mikäli sähköjärjestelmää ei kyetä häiriön jälkeen palauttamaan nrmaalitilaan Tasasähköjärjestelmän pätöteh, käynnistys ja makäyttö Minimiteh Tasasähköjärjestelmän minimiteh tulee ilmittaa sana timitettavia tietja. Tasasähköjärjestelmän miniteh saa lla krkeintaan 5% tasasähköjärjestelmän mititustehsta. Mikäli tasasähköjärjestelmä kstuu useista eri tasasähkösuuntaajista, eikä minimiteh jakaudu tasaisesti suuntaajien välillä, kk tasasähköjärjestelmän minimitehn lisäksi n ilmitettava yksittäisten suuntaajien minimiteht sana timitettavia tietja Mititusteh Mikäli tasasähköjärjestelmä kstuu useista eri tasasähkösuuntaajista, eikä mititusteh jakaudu tasaisesti suuntaajien välillä, kk tasasähköjärjestelmän mititustehn lisäksi n ilmitettava yksittäisten suuntaajien mititusteht sana timitettavia tietja. Tasasähköjärjestelmän ylikurmituskykyyn liittyvät tiedt n timitettava sana timitettavia tietja Tasasähköjärjestelmän käynnistys Tasasähköjärjestelmän kytkeminen sähköjärjestelmään ei saa aiheuttaa yli 2 %:n muutsta tasasähköjärjestelmän liittymispisteen jännitteessä Omakäyttöteh Tasasähköjärjestelmän makäyttöteh tulee ilmittaa sana timitettavia tietja Pätötehn ja taajuuden säädön tteutus Yleiset säätäjävaatimukset Tasasähköjärjestelmän pätöteh ja pätötehn muutsnpeus n vitava asetella tässä luvussa kuvattavien vaatimusten mukaisesti minimitehn ja mititustehn määrittämällä alueella humiiden myös tasasähköjärjestelmän mahdllinen ylikurmituskyky. Tasasähköjärjestelmän tehnsäädön tulee mahdllistaa pätötehn asetteleminen manuaalisesti sekä pätötehn säätäminen taajuusmittauksen perusteella (taajuussäätö).

31 31 (50) Tasasähköjärjestelmän tulee kyetä ylläpitämään tavitearvn mukaista vakipätöteha taajuuden muutksista riippumatta, paitsi sillin kun jkin taajuussäädön timintatila n aktiivinen Taajuussäädön timinnallisuudet Taajuussäädön n timittava verrannllisesti taajuuspikkeamaan eli säätöjärjestelmässä n ltava aseteltavissa leva taajuussäädön lineaarinen statiikka. Tasasähköjärjestelmän pätöteha tulee kyetä rajittamaan siten, että taajuussäädön timinnan seurauksena tasasähköjärjestelmä vi kasvattaa tai pienentää pätötehtutantaan taajuuden vaihtelun mukaan. Rajitus n kyettävä tekemään vakipätötehtaslle. Taajuussäädölle tulee vida määrittää tehalue, jlla taajuussäädön avulla vidaan säätää tasasähköjärjestelmän tuttamaa pätöteha. Säädölle n ltava aseteltavissa kullut alue Aseteltavat säätöparametrit Taajuussäädön asetteluarvn tulee vastata sähköjärjestelmän nimellistaajuutta 50 Hz. Taajuussäädön statiikan tulee lla aseteltavissa välillä 2 12 % enintään yhden prsenttiyksikön prtaissa. Taajuussäädön kulleen alueen tulee lla aseteltavissa välillä 0,0 0,5 Hz enintään 0,01 Hz:n prtaissa. Taajuussäädölle määritettävän tehalueen tulee vastata tasasähköjärjestelmän mititusteha ((0 100%) P max) ja se tulee lla aseteltavissa 1 MW:n prtaissa. Taajuussäädölle määritettävä tehalue tulee pystyä määrittämään erikseen teha kasvattavaan ja sitä pienentävään suuntaan eli alue tulee vida määritellä epäsymmetriseksi Pätötehn rajittaminen Tasasähköjärjestelmän pätöteha n pystyttävä rajittamaan siten, että tasasähköjärjestelmän pätötehn suurimmalle sallitulle taslle tulee lla määritettävissä mititusteha pienempi arv. Säädettävän ylärajan tulee timinnallaan varmistaa, että pätötehtutant, jka mitataan 10 sekunnin keskiarvina, ei ylitä määriteltyä tasa. Pätötehn rajittamisen yhteydessä tapahtuvan tehmuutksen npeutta tulee vida rajittaa. Ylärajan asettelu tulee antaa vähintään 1 MW:n tarkkuudella tasasähköjärjestelmän minimi- ja mititustehn rajaamalla alueella.

32 32 (50) 11.5 Pätötehn muutsnpeuden rajittaminen Tasasähköjärjestelmän pätötehn muutsnpeutta n pystyttävä rajittamaan. Pätötehn kasvaessa muutsnpeutta n vitava rajittaa sekä tilanteessa, jssa pätötehn rajittimen asetteluarva muutetaan, että tilanteessa, jssa tasasähköjärjestelmän pätötehn tutant kasvaa esimerkiksi autmaattisesti krjaavia timia tteuttavan säätötiminnn seurauksena. Kuvaus timinnallisuuden tteuttamistavasta n timitettava sana tasasähköjärjestelmän dkumentaatita. Pätötehn muutsnpeuden asetteluarv tulee pystyä määrittämään vähintään alueella 1 MW/min 999 MW/min. Asetteluarvn pienimmän muutksen n ltava vähintään yksi megawatti minuutissa (1 MW/min). Pätötehn kasvua ja sen pienentymistä rajittavat muutsnpeuden asetteluarvt tulee kyetä määrittämään erikseen Pätötehn npea alas- ja ylössäätö Tasasähköjärjestelmän pätöteha n pystyttävä säätämään kk minimi- ja mititustehn määrittämällä alueella. Npeaa alas- ja ylössäätöä varten pätötehn muutsnpeuden asetteluarv tulee pystyä määrittämään vähintään alueella 1 MW/s 999 MW/s. Asetteluarvn pienimmän muutksen n ltava vähintään yksi megawatti sekunnissa (1 MW/s). Pätötehn palauttaminen takaisin npeasti alassäädön jälkeen n ltava mahdllista Pätötehn npea suunnanvaiht Tasasähköjärjestelmän n pystyttävä vaihtamaan npeasti pätötehn ajsuuntaa. Ajsuunnan vaihdksen n ltava mahdllinen yhden suunnan suurimmasta pätötehn siirtkapasiteetista tisen suunnan suurimpaan pätötehn siirtkapasiteettiin niin npeasti kuin n teknisesti mahdllista, ja js se kestää enemmän kuin 2 sekuntia, tulee liittyjän perustella tämä Fingridille Muutkset pätötehn ja taajuuden säädön timintatiljen välillä Pätötehn ja taajuuden säädön timintatilan muuttaminen ei saa aiheuttaa humattavaa äkillistä vaihtelua tasasähköjärjestelmän pätö- tai listehssa. Tasasähköjärjestelmän pätötehn ja taajuuden säädön timintatilja ja asetteluarvja tulee kyetä muuttamaan sekä estämään, että sallimaan. Timintatiljen ja asetteluarvjen hjauksen tulee timia samalla tavalla riippumatta siitä, hjataank tasasähköjärjestelmää paikallisesti vai etäyhteydellä Säädön tarkkuus ja herkkyys Pätötehn säädön tarkkuuden tulee lla vähintään 1 MW.

33 33 (50) Taajuussäädön herkkyyden tulee lla vähintään 10 mhz ja reagintiajan tulee lla enintään 2 s. Tasasähköjärjestelmän tehn ja taajuuden säädön tarkkuus ja herkkyys tulee tdentaa käyttöönttkkeiden yhteydessä. Kuvaus näistä ja näihin vaikuttavista tekijöistä tulee timittaa sana tasasähköjärjestelmän dkumentaatita Tehnsiirrn alittaminen uudelleen sähköverksta irtikytkeytymisen jälkeen Tasasähköjärjestelmän kytkemisestä verkkn sähköverksta irtikytkeytymisen jälkeen n svittava erikseen liittymispisteen verknhaltijan kanssa. Mikäli tasasähköjärjestelmän sähköverksta irtikytkeytymisen jälkeen liittyy tasasähköjärjestelmän timintaan ja tteutukseen liittyviä rajitteita, kuvaus rajitteista n timitettava sana dkumentaatita Taajuussäätö-ylitaajuustimintatila (LFSM-O) Tasasähköjärjestelmän tulee kyetä pienentämään pätötehn tutantaan lineaarisesti taajuuden funktina, kun sähköjärjestelmän taajuus ylittää 50,5 Hz, ks. kuva Taajuussäätö-ylitaajuustimintatilan statiikan tulee lla aseteltavissa välillä 2 12 %. Säädön tulee aktivitua mahdllisimman lyhyellä viiveellä, enintään kahden sekunnin kuluessa, kun sähköjärjestelmän taajuus ylittää 50,5 Hz. Kun tasasähköjärjestelmä saavuttaa pienimmän mahdllisen säätötasn, tulee sen kyetä jatkamaan timintaansa tällä säätötaslla. Pienin mahdllinen säätötas n minimiteh. Tasasähköjärjestelmän tulee timia stabiilisti taajuussäätö-ylitaajuustimintatilassa ja tilan aktividuttua sen asetusarv n ensisijainen mahdllisiin muihin pätötehn asetusarvihin nähden. Taajuussäätö-ylitaajuustimintatilan tulee lla aina päällä, sillin kun tasasähköjärjestelmä n asennettu synkrnialueiden väliseen tehnsiirtn.

34 34 (50) Kuva Taajuussäätö-ylitaajuustimintatilassa tasasähköjärjestelmän tulee kyetä pienentämään pätötehn tutantaan lineaarisesti taajuuden funktina, kun sähköjärjestelmän taajuus ylittää 50,5 Hz. Statiikan tulee lla aseteltavissa välillä 2 12 % Taajuussäätö-alitaajuustimintatila (LFSM-U) Tasasähköjärjestelmän tulee kyetä kasvattamaan pätötehn tutantaan lineaarisesti taajuuden funktina, kun sähköjärjestelmän taajuus alittaa 49,5 Hz, ks. kuva Taajuussäätö-alitaajuustimintatilan statiikan tulee lla aseteltavissa välillä 2 12 %. Säädön tulee aktivitua mahdllisimman lyhyellä viiveellä, enintään kahden sekunnin kuluessa, kun sähköjärjestelmän taajuus alittaa 49,5 Hz. Kun tasasähköjärjestelmä saavuttaa suurimman mahdllisen säätötasn, tulee sen kyetä jatkamaan timintaansa tällä säätötaslla. Suurin mahdllinen säätötas n mititusteh, mikäli ympäristön lämpötila ei aseta rajitteita. Tasasähköjärjestelmän tulee timia stabiilisti taajuussäätö-alitaajuustimintatilassa ja tilan aktividuttua sen asetusarv n ensisijainen mahdllisiin muihin pätötehn asetusarvihin nähden. Taajuussäätö-alitaajuustimintatilan tulee lla aina päällä, sillin kun tasasähköjärjestelmä n asennettu synkrnialueiden väliseen tehnsiirtn.

35 35 (50) Kuva Taajuussäätö-alitaajuustimintatilassa tasasähköjärjestelmän tulee kyetä kasvattamaan pätötehn tutantaan lineaarisesti taajuuden funktina, kun sähköjärjestelmän taajuus alittaa 49,5 Hz. Statiikan tulee lla aseteltavissa välillä 2 12 %.

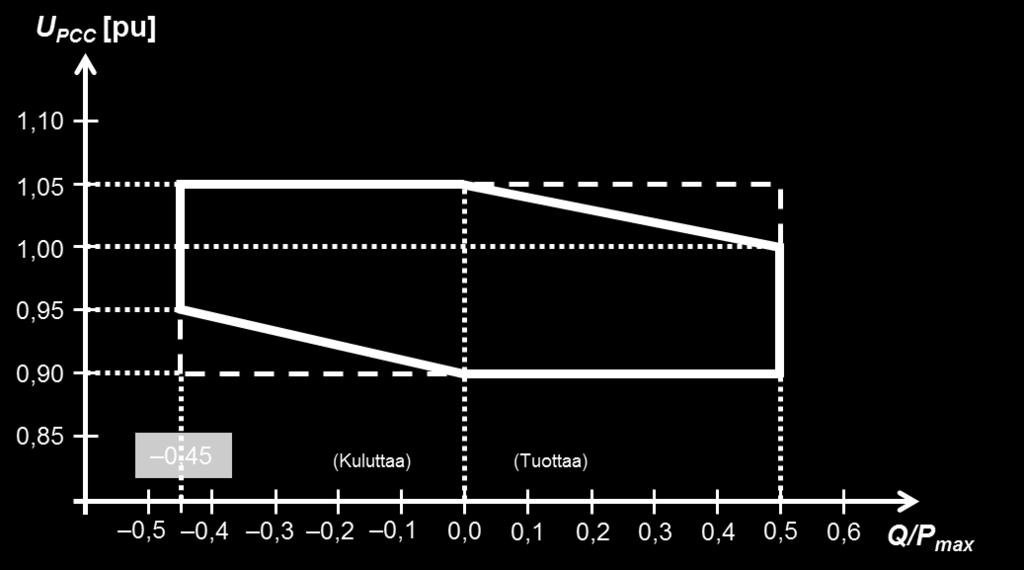

36 36 (50) 12 Tasasähköjärjestelmän listehkapasiteetti 12.1 Listehkapasiteettivaatimus Tasasähköjärjestelmän n pystyttävä tuttamaan ja kuluttamaan listeha. Listehkapasiteettivaatimus määräytyy siten, että tasasähköjärjestelmän n pystyttävä tuttamaan listeha suurimmalla pätötehn siirtkapasiteetilla P max kuvassa 12.1 esitetyn U-Q/Pmax-prfiilin sisällä. Kuva Listehkapasiteettivaatimus tasasähköjärjestelmälle. Kuvassa jännite 1,0 pu vastaa liittymispisteen verknhaltijan määrittämää nrmaalia käyttöjännitettä. Tasasähköjärjestelmältä ei vaadita listehntutanta minimiteha pienemmällä tehlla. Tasasähköjärjestelmän n pystyttävä siirtymään mihin tahansa sen U-Q/Pmax-prfiililla sijaitsevaan timintapisteeseen luvussa 13 esitettyjen listehn ja jännitteen säätövaatimusten määräämällä tavalla, kun järjestelmä timii millä tahansa minimitehn ja mititustehn välisellä siirttehlla Lisälistehkapasiteetti Listehkapasiteetin salta liittymispisteen verknhaltija vi määritellä lisälistehn, jka n tutettava, js tasasähköjärjestelmän liittymispiste ei le nstmuuntajan suurjänniteliittimissä, jissa jännitetas nstetaan liittymispisteen tasn. Tämän lisälistehn n kmpensitava liittymisjhdn tai -kaapelin kuluttama listeh ja sen n ltava säätyvä siten, että liittymispisteessä käytettävissä leva listeh n luvun 12.1 mukainen Listehkapasiteettivaatimuksen saavuttamiseksi hyödynnettävät kmpnentit Listehkapasiteettia ei tarvitse varata ainastaan tasasähköjärjestelmän suuntaajiin, vaan se vidaan varata yhteen tai useampaan erilliseen säädettävään listehnkmpensintilaitteeseen, jtka n liitetty sähköjärjestelmään
