1 Tuotannon ja kulutuksen liittämisen verkkosäännöt

2 Tuotannon ja kulutuksen liittämisen verkkosäännöt Liittämisen verkkosäännöt Yleiset liittymisehdot ja verkkosäännöt NC RfG implementointisuunnitelma NC DCC implementointisuunnitelma NC RfG uudet vaatimukset Merkittävyyden kynnysarvot Vaatimukset liittymispisteessä Loistehokapasiteetti Jännite-taajuus toiminta-alue Taajuussäätö toimintatilat (LFSM-O, LFSM-U, FSM) Lähivikavaatimus Liittymisprosessi

3 Liittämisen verkkosäännöt RfG Voimalaitosten liittämisen verkkosääntö DCC Kulutuksen liittämisen verkkosääntö HVDC Tasasähköyhteyksien liittämisen verkkosääntö 3

4 Yleiset liittymisehdot ja verkkosäännöt Eurooppalaiset liittymistä koskevat verkkosäännöt FINGRID OYJ:N YLEISET LIITTYMISEHDOT (YLE 2017) VOIMALAITOSTEN JÄRJESTELMÄTEKNISET VAATIMUKSET (VJV 2018) KULUTUKSEN "JÄRJESTELMÄTEKNISET VAATIMUKSET" (2018?) HVDC LIITTÄMISTÄ KOSKEVAT TEKNISET VAATIMUKSET (2018?) SÄHKÖN LAATU FINGRIDIN 110 kv VERKOSSA RELESUOJAUKSEN SOVELLUSOHJE REAALIAIKAISEN TIEDONVAIHDON SOVELLUSOHJE LOISSÄHKÖN SOVELLUSOHJE MUUT MAHDOLLISET OHJEET/VAATIMUKSET 4

5 RfG implementointisuunnitelma VJV2018 sääntöjen kirjoittaminen Menettelytavoista sopiminen verkonhaltijoiden (DSO) kanssa Fingridin järjestämä julkinen konsultaatio (tavoite 1/2018) Energiaviraston järjestämä julkinen konsultaatio VJV2018 Vastine ja sääntöjen vahvistaminen Vaadittujen toimenpiteiden sisäinen määrittely Menettelytavoista sopiminen EV:n ja TEM:n kanssa Pohjoismaisten TSOiden yhteinen koordinointi VJV EV:lle

6 DCC implementointisuunnitelma Vaadittujen toimenpiteiden sisäinen määrittely Menettelytavoista sopiminen verkonhaltijoiden (DSO) ja sähkönkäyttäjien kanssa Menettelytavoista sopiminen EV:n ja TEM:n kanssa Pohjoismaisten TSOiden yhteinen koordinointi KJV2019 sääntöjen kirjoittaminen Fingridin järjestämä julkinen konsultaatio KJV2019 (tavoite 5/2018) Energiaviraston järjestämä julkinen konsultaatio KJV2019 Vastine ja sääntöjen vahvistaminen KJV EV:lle

7 NC RfG uudet vaatimukset Antti 7 Kuusela

8 NC RfG merkittävyyden kynnysarvot Vaatimukset asetetaan voimalaitoksen merkittävyyden mukaan Merkittävyyden kokoluokittelu on jaettu neljään ryhmään liittymispisteen jännitetason ja voimalaitoksen mitoitustehon mukaan Merkittävyyden kynnysarvoista järjestetään julkinen konsultaatio Kokoluokat A, B, C, D alkaen 0,8 kw, luokka D yli 30 MW tai 110 kv liittyneet 8 Mitoitusteho / Liittymispisteen jännitetaso U < 110 kv 110 kv U 0,8 kw < 1 MW 1 MW < 10 MW 10 MW < 30 MW A B C 30 MW D D D D

9 Vaatimukset on täytettävä liittymispisteessä G Liittymispiste Liittymispiste G Fingridin 110 kv verkko G Fingridin 110 kv verkko N km G SJ / KJ G SJ / KJ ESIM. PAIKALLISEEN KJ- JAKELUVERKKOON LIITTYVIÄ KUORMALÄHTÖJÄ 9

10 PQ-vaatimus (uusi), tyyppi C-> Vaatimuksen tarkastelupiste on voimalaitoksen päämuuntajan yläjännittepuolen navoissa. Sama määrittely koskee kaikkea voimantuotantoa. P U VJV [p.u.] cos(φ) = 0,95 P max cos(φ) = 0,95 1,05 p.u 1,0 p.u P min 0,9 p.u. 0,33 Alimagn. Ylimagn. 0,33 [Q/P Alimagn. Ylimagn. max ] 0,33 0,33 [Q/P max ] 10

11 Jännite-taajuus toiminta-alue (uusi) 53 Voimajärjestelmän taajuus [Hz] 52 51, min Normaali jatkuva käyttö 30 min Voimalaitos saa alentaa pätötehon tuotantoaan lineaarisesti 10 % jokaista 1 Hz:n taajuusmuutosta kohden 60 min 110 kv verkon normaalikäytön jännitealue ( ) kv 220 kv verkon normaalikäytön jännitealue ( ) kv 400 kv verkon normaalikäytön jännitealue ( ) kv 47, Jännite [%]

12 Taajuussäätö-ylitaajuus (LFSM-O), tyyppi A-> Voimalaitoksen tulee kyetä pienentämään pätötehon tuotantoaan lineaarisesti taajuuden funktiona, kun sähköjärjestelmän taajuus ylittää 50,5 Hz Statiikan tulee olla aseteltavissa välillä 2 12 % Taajuussäätö-ylitaajuustoimintatilan tulee olla aina päällä 12

13 Taajuussäätö-alitaajuus (LFSM-U), tyyppi C-> Voimalaitoksen tulee kyetä lisäämään pätötehon tuotantoaan lineaarisesti taajuuden funktiona, kun sähköjärjestelmän taajuus alittaa 49,5 Hz Statiikan tulee olla aseteltavissa välillä 2 12 % 13

14 Taajuussäätö (FSM), tyyppi C-> Statiikan tulee olla aseteltavissa välillä 2 12 % Herkkyyden tulee olla vähintään 10 mhz ja reagointiajan tulee olla enintään 2 s. 14

15 Lähivikavaatimus (uusi) Lähivikavaatimuksen lähtöoletukset: Ennen jännitehäiriötä voimalaitoksen liittymispisteen jännite on 1,0 p.u. Ennen jännitehäiriötä voimalaitos ei syötä eikä ota loistehoa liittymispisteestä Ennen jännitehäiriötä voimalaitoksen automaattinen jännitteensäätö (AVR) on toiminnassa Liittymispisteen oikosulkutehon oletetaan olevan kesätilanteen normaali ennen lähivikaa sekä sen jälkeen 15

16 Lähivikavaatimus, tahtikoneet, A - C Jännite on 0,05 p.u. 150 millisekunnin ajan 16

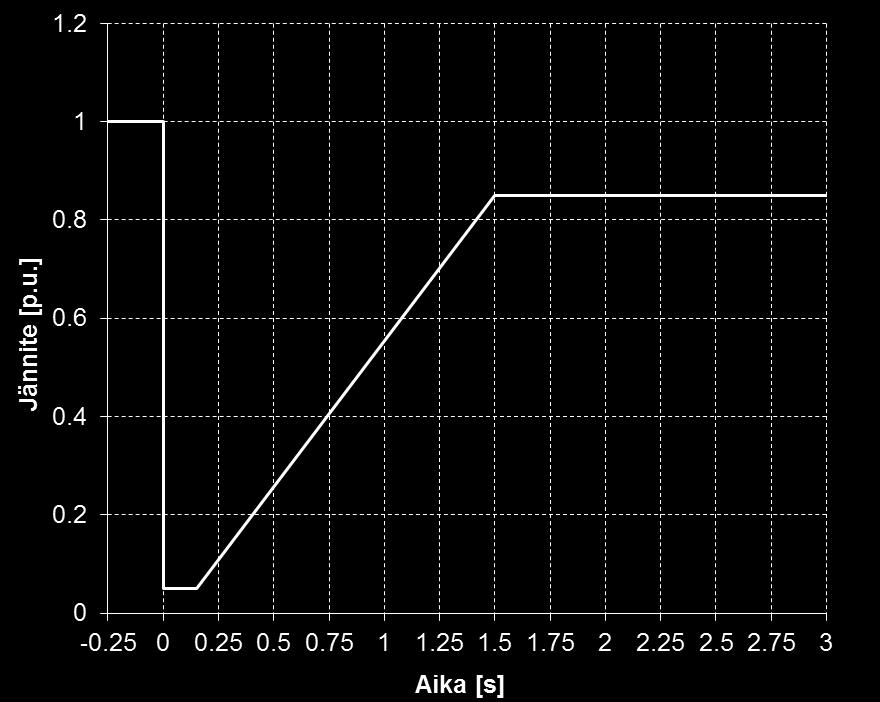

17 Lähivikavaatimus, suuntaajakäyttöiset, A - C Jännite on 0,05 p.u. 150 millisekunnin ajan 17

18 Lähivikavaatimus, tahtikoneet, D, alle 400 kv Jännite on 0,00 p.u. 150 millisekunnin ajan 18

19 Lähivikavaatimus, tahtikoneet, D, 400 kv Jännite on 0,00 p.u. 200 millisekunnin ajan 19

20 Lähivikavaatimus, suuntaajakäyttöiset, D Jännite on 0,00 p.u. 200 millisekunnin ajan 20

21 Liittymisprosessi Tuotanto YLE2017/VJV2018 Kantaverkkoliityntä / YLE2017 Liitettävyys Liittettävyystarkastelu Teknisten reunaehtojen määrittäminen Suunnittelu Suunnitelmien toteutus ja tarkastus Liittymissopimuksen laatiminen Toteutus Rakentaminen Käyttöönottotarkastukset Kytkennän suunnittelu Kantaverkko-sopimus Kytkentä Loppudokumenttien toimitus Valmius sähkön siirtoon E O N Kantaverkkoliityntä valmis Vaihe 1 Suunnittelutietojen, simulointimallin ja laskelmien toimittaminen, Projekti-kohtaiset asetteluarvot I O N Vaihe 2 Käyttöönottokokeet, Raportointi, Simulointimallin validointi, Lopulliset asetteluarvot Vaihe 3 18 kk 6 kk Toimitettujen tietojen tarkastus, Prosessin hyväksyntä F O N Voimalaitoksen järjestelmäteknisten vaatimusten todentaminen / VJV EON kytkentälupa ION väliaikainen käyttölupa FON lopullinen käyttölupa

22 Kiitos! Fingrid Oyj Läkkisepäntie Helsinki PL 530, Helsinki Puh Fax
