1 8. Osittaiset 2 k faktorikokeet Faktoreiden lukumäärän k kasvaessa 2 k koeasetelmassa kasvaa koetoistojen (runs) määrää nopeasti täydessä toteutuksessa (complete replicate). Esimerkiksi 2 6 asetelman täysi toteutus vaatii 64koetoistoa. Vapausasteita on kaikkiaan 63, joista vain 6 tarvitaan päävaikutusten estimointiin ja 15 toisen asteen yhdysvaikutusten estimoimiseksi. Niinpä, jos voidaan olettaa, että korekeamman asteen tekijät ovat käytännön kannalta merkityksettömiä, voidaan alemman asteen vaikutukset estimoida toteuttamalla vain osa täyden asetelman vaihtoehdoista. Tällaista koeasetelmaa sanotaan osittaiseksi faktorikokeeksi (fractional factorial design). Käyttökelpoinen etenkin, kun etsitään merkittäviä faktoreita suuresta määrästä potentiaalisia faktoreita. Loput 42 kuluvat kolmannen ja sitä korkeamman asteen yhdysvaikutusten estimointiin. 1 2

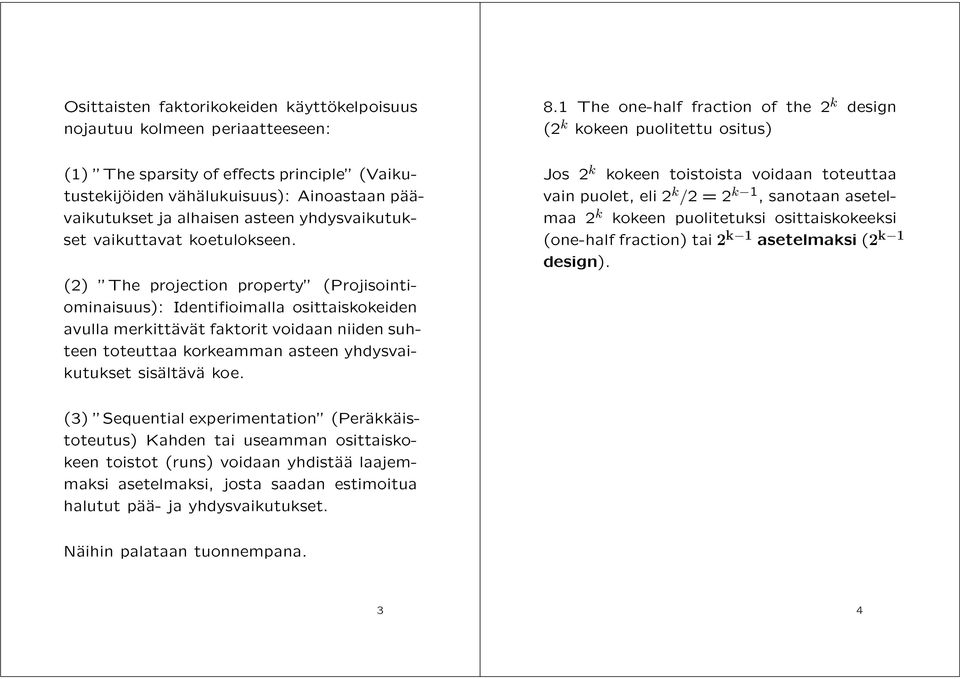

2 Osittaisten faktorikokeiden käyttökelpoisuus nojautuu kolmeen periaatteeseen: (1) The sparsity of effects principle (Vaikutustekijöiden vähälukuisuus): Ainoastaan päävaikutukset ja alhaisen asteen yhdysvaikutukset vaikuttavat koetulokseen. (2) The projection property (Projisointiominaisuus): Identifioimalla osittaiskokeiden avulla merkittävät faktorit voidaan niiden suhteen toteuttaa korkeamman asteen yhdysvaikutukset sisältävä koe. 8.1 The one-half fraction of the 2 k design (2 k kokeen puolitettu ositus) Jos 2 k kokeen toistoista voidaan toteuttaa vain puolet, eli 2 k /2=2 k 1, sanotaan asetelmaa 2 k kokeen puolitetuksi osittaiskokeeksi (one-half fraction) tai 2 k 1 asetelmaksi (2 k 1 design). (3) Sequential experimentation (Peräkkäistoteutus) Kahden tai useamman osittaiskokeen toistot (runs) voidaan yhdistää laajemmaksi asetelmaksi, josta saadan estimoitua halutut pää- ja yhdysvaikutukset. Näihin palataan tuonnempana. 3 4

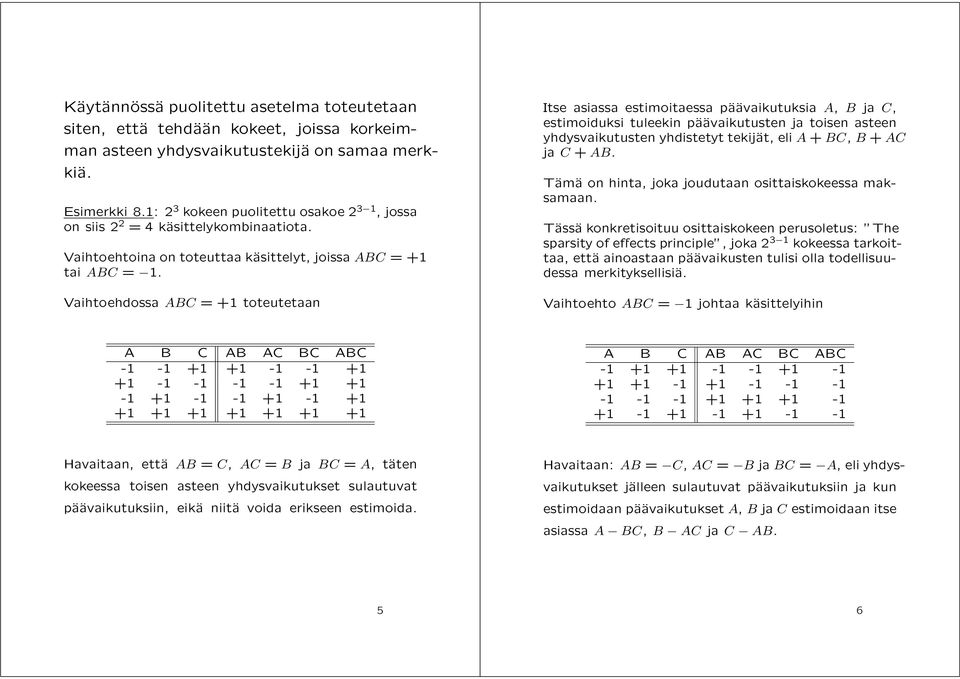

3 Käytännössä puolitettu asetelma toteutetaan siten, että tehdään kokeet, joissa korkeimman asteen yhdysvaikutustekijä on samaa merkkiä. Esimerkki 8.1: 2 3 kokeen puolitettu osakoe 2 3 1, jossa on siis 2 2 =4käsittelykombinaatiota. Vaihtoehtoina on toteuttaa käsittelyt, joissa ABC =+1 tai ABC = 1. Vaihtoehdossa ABC = +1 toteutetaan Itse asiassa estimoitaessa päävaikutuksia A, B ja C, estimoiduksi tuleekin päävaikutusten ja toisen asteen yhdysvaikutusten yhdistetyt tekijät, eli A + BC, B + AC ja C + AB. Tämä on hinta, joka joudutaan osittaiskokeessa maksamaan. Tässä konkretisoituu osittaiskokeen perusoletus: The sparsity of effects principle, joka kokeessa tarkoittaa, että ainoastaan päävaikusten tulisi olla todellisuudessa merkityksellisiä. Vaihtoehto ABC = 1 johtaa käsittelyihin A B C AB AC BC ABC A B C AB AC BC ABC Havaitaan, että AB = C, AC = B ja BC = A, täten kokeessa toisen asteen yhdysvaikutukset sulautuvat päävaikutuksiin, eikä niitä voida erikseen estimoida. Havaitaan: AB = C, AC = B ja BC = A, eli yhdysvaikutukset jälleen sulautuvat päävaikutuksiin ja kun estimoidaan päävaikutukset A, B ja C estimoidaan itse asiassa A BC, B AC ja C AB. 5 6

4 Huom. 8.1: Tekijää ABC sanotaan kokeen generaattoriksi. Huom. 8.2: Merkitsemällä ABC:n +1 saraketta 1 1 (1) I = 1 1 vektorilla, sanotaan relaatiota (2) I = ABC Huom. 8.3: Relaation (3) I =+ABC määräämää ositusta sanotaan pääositukseksi (principal fraction) ja (4) I = ABC määräämää ositusta sanotaan komplementaariseksi (complementary) ositukseksi koeasetelman määrittäväksi relaatioksi (defining relation). 7 8

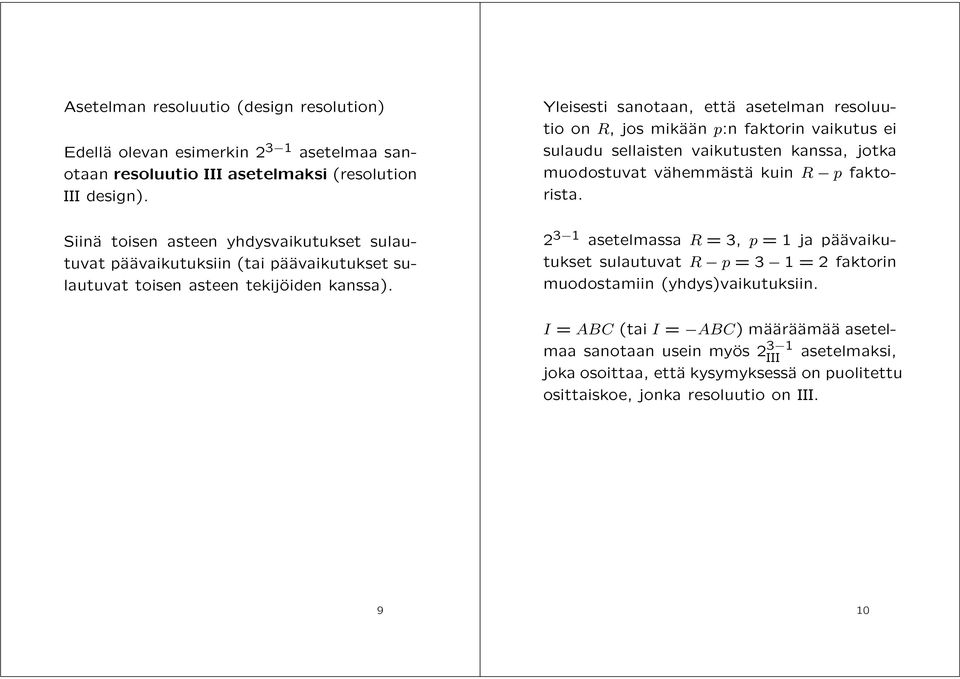

5 Asetelman resoluutio (design resolution) Edellä olevan esimerkin asetelmaa sanotaan resoluutio III asetelmaksi (resolution III design). Siinä toisen asteen yhdysvaikutukset sulautuvat päävaikutuksiin (tai päävaikutukset sulautuvat toisen asteen tekijöiden kanssa). Yleisesti sanotaan, että asetelman resoluutio on R, josmikään p:n faktorin vaikutus ei sulaudu sellaisten vaikutusten kanssa, jotka muodostuvat vähemmästä kuin R p faktorista asetelmassa R =3, p =1 ja päävaikutukset sulautuvat R p =3 1 = 2 faktorin muodostamiin (yhdys)vaikutuksiin. I = ABC (tai I = ABC) määräämää asetelmaa sanotaan usein myös III asetelmaksi, joka osoittaa, että kysymyksessä on puolitettu osittaiskoe, jonka resoluutio on III. 9 10

6 Käytännön sovelluksissa resoluutiot III, ja Vovatkäytettyjä: III resoluution kokeet (Resolution III designs): Päävaikutukset sulautuvat toisen asteen vaikutusten kanssa, mutta eivät muiden päävaikutukten kanssa. Toisen asteen vaikutukset voivat sulautua muihin toisen asteen vaikutuksiin. Tavoitteena on aina korkein mahdollinen resoluutio, jolloin pienin määrä interaktioita sulautuu. resoluution kokeet (Resolution designs): Päävaikutukset eivät sulaudu päävaikutusten kanssa eivätkä toisen asteen vaikutusten kanssa, mutta toisen asteen vaikutukset ovat sulautuneet joidenkin muiden toisen asteen vaikutusten kanssa. Esimerkiksi 2 4 1, asetelma, jossa I = ABCD, onasetelma(2 4 1 ). Resoluution V kokeet (Resolution V designs): Päävaikutukset eivätkä toisen asteen vaikutukset sulaudu muihin pää- tai toisen asteen vaikutuksiin. Toisen asteen vaikutukset ovat sulautuneet kolmannen asteen yhdysvaikutusten kanssa. Esimerkiksi 2 5 1, jossa I = ABCDE on V asetelma

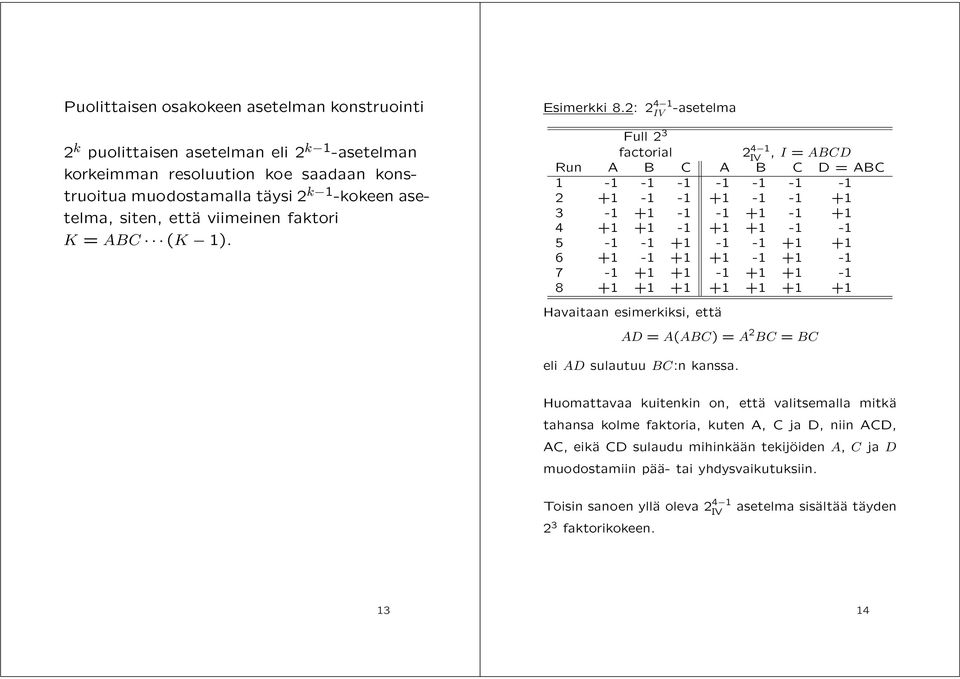

7 Puolittaisen osakokeen asetelman konstruointi 2 k puolittaisen asetelman eli 2 k 1 -asetelman korkeimman resoluution koe saadaan konstruoitua muodostamalla täysi 2 k 1 -kokeen asetelma, siten, että viimeinen faktori K = ABC (K 1). Esimerkki 8.2: asetelma Full 2 3 factorial 2 4 1, I = ABCD Run A B C A B C D = ABC Havaitaan esimerkiksi, että AD = A(ABC) =A 2 BC = BC eli AD sulautuu BC:n kanssa. Huomattavaa kuitenkin on, että valitsemalla mitkä tahansa kolme faktoria, kuten A, C ja D, niin ACD, AC, eikä CD sulaudu mihinkään tekijöiden A, C ja D muodostamiin pää- tai yhdysvaikutuksiin. Toisin sanoen yllä oleva faktorikokeen. asetelma sisältää täyden 13 14

8 Huom. 8.4: Mitä tahansa interaktion termiä voidaan Osittaiskokeen projisointi faktorikokeeksi käyttää viimeisen (k:nnen) faktorin sarakkeen muodostamiseksi, mutta ainoastaan ABC (K 1) tuottaa korkeimman resoluution mukaisen asetelman. (Projection property): Jokainen resoluution R osittaiskoe sisältää täyden R 1 faktorin kokeen (ks. Esim. 8.2). Toisin sanoen resoluution R koe projisoituu täydeksi R 1 faktorin kokeeksi. Käyttökelpoinen, jos havaitaan, että viimeisellä faktorilla ei ole vaikutusta vastemuuttujaan. Yleistys: Jokainen 2 k 1 prosjisoituu kahden toiston täydeksi 2 k 2 faktorikokeeksi, neljän toiston täydeksi 2 k 3 faktorikokeeksi, jne

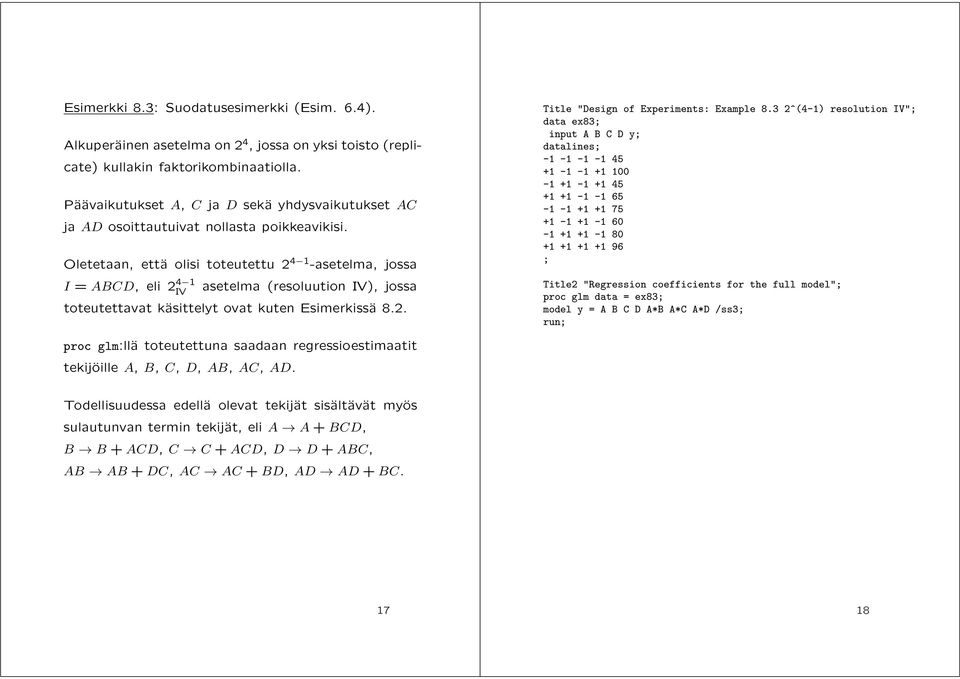

9 Esimerkki 8.3: Suodatusesimerkki (Esim. 6.4). Alkuperäinen asetelma on 2 4, jossa on yksi toisto (replicate) kullakin faktorikombinaatiolla. Päävaikutukset A, C ja D sekä yhdysvaikutukset AC ja AD osoittautuivat nollasta poikkeavikisi. Oletetaan, että olisi toteutettu asetelma, jossa I = ABCD, eli asetelma (resoluution ), jossa toteutettavat käsittelyt ovat kuten Esimerkissä 8.2. Title "Design of Experiments: Example 8.3 2ˆ(4-1) resolution "; data ex83; input A B C D y; datalines; ; Title2 "Regression coefficients for the full model"; proc glm data = ex83; model y = A B C D A*B A*C A*D /ss3; run; proc glm:llä toteutettuna saadaan regressioestimaatit tekijöille A, B, C, D, AB, AC, AD. Todellisuudessa edellä olevat tekijät sisältävät myös sulautunvan termin tekijät, eli A A + BCD, B B + ACD, C C + ACD, D D + ABC, AB AB + DC, AC AC + BD, AD AD + BC

10 Tuloksiksi saadaan: Intercept A [+ BCD] 9.50 B [+ ACD] 0.75 C [+ ABD] 7.00 D [+ ABC] 8.25 AB [+ CD] AC [+ BD] AD [+ BC] 9.50 B:n ja AB:n kertoimet ovat selvästi merkityksettömiä. Pudottamalla ne pois vapautuu kaksi vapausastetta, jolloin voidaan aidosti estimoida jäljellä olevien parametrien merkitsevyyttä. Toteuttamalla proc glm data = ex83; model y = A C D A*C A*D /ss3; run; saadaan The GLM Procedure Dependent Variable: y R-Square Coeff Var Root MSE y Mean Source DF Type III SS Mean Square F Value Pr > F A C D A*C A*D Standard Parameter Estimate Error t Value Pr > t Intercept <.0001 A C D A*C A*D

11 Lopputulos on lähes sama kuin Esimerkissä 6.4. Ero johtuu pääasiassa siitä, että kukin tekijä on sulautuneiden tekijöiden summa. Kuitenkin, koska esimerkiksi B:n päävaikustus on merkityksetön, niin on uskottavaa, että myös korkeamman asteen termit, joissa B on mukana ovat merkityksettöminä, eli A + BCD A, AC + BD AC ja AD + BC AD. Esimerkki 8.4: asetelma piirilevyn tuotannon parantamisessa. Vastemuuttuja: y: piirilevytuotannon tuottavuus (process yield), sopivissa yksiköissä mitattuna. Faktorit: A: Apperture setting (small, large) B: Exposure time (20 percent below nominal, 20 percent above nominal) C: Develop time (30s, 40s) D: Mask dimension (small, large) E: Etch time (14.5 min, 15.5 min) 21 22

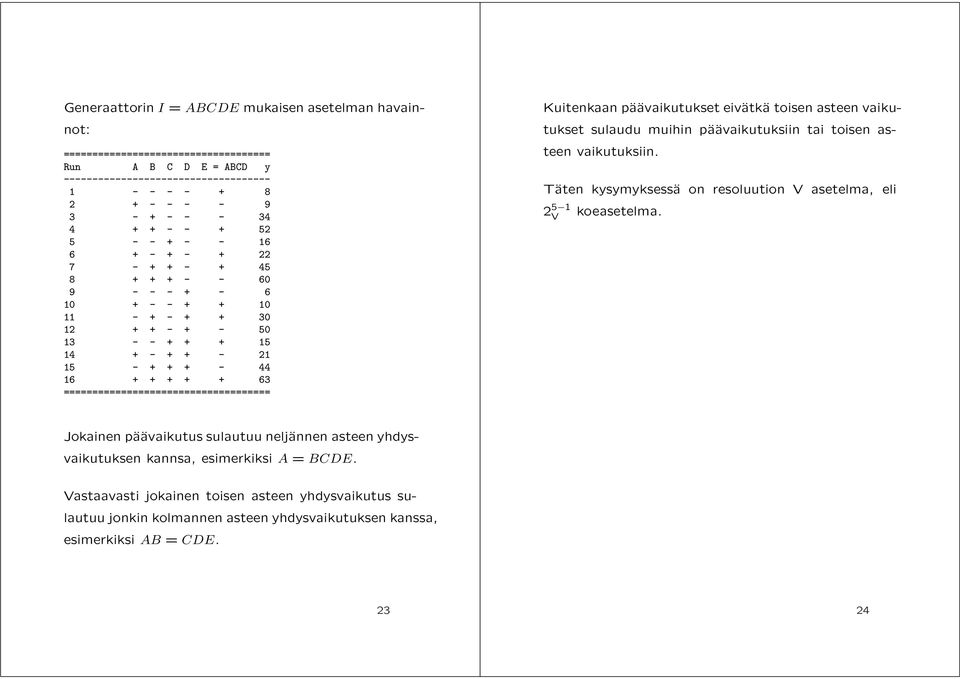

12 Generaattorin I = ABCDE mukaisen asetelman havainnot: ==================================== Run A B C D E = ABCD y ==================================== Kuitenkaan päävaikutukset eivätkä toisen asteen vaikutukset sulaudu muihin päävaikutuksiin tai toisen asteen vaikutuksiin. Täten kysymyksessä on resoluution V asetelma, eli V koeasetelma. Jokainen päävaikutus sulautuu neljännen asteen yhdysvaikutuksen kannsa, esimerkiksi A = BCDE. Vastaavasti jokainen toisen asteen yhdysvaikutus sulautuu jonkin kolmannen asteen yhdysvaikutuksen kanssa, esimerkiksi AB = CDE

13 SAS-ajo: Title "Design of Experiments, Example 8.4"; Title2 "Integrated circuit process improvement"; options ls = 80; data example84; input A B C D E y; label A = "Aperture: -1 = small, +1 = large" B = "Exposure time: -1 = -20%, +1 = +20%" C = "Develop time: -1 = 30s, +1 = 40s" D = "Mask dimension: -1 = Small, +1 = Large" E = "Etch time: -1 = 14.5 min, +1 = 15.5 min" y = "Process yield"; datalines; ; run; Kokoamalla tulokset estimoinnista, saadaan ======================================================== Regression Effect Coefficient Estimate Parameter Estimate (= 2 x reg coeff) SS Intercept A B C D E A*B A*C A*D A*E B*C B*D B*E C*D C*E D*E ======================================================== Huom. Regressio-kertoimet ilmaisevat yhden yksik\"on muutoksen ja "effect estimate" ilmaisee muutoksen -1:sta +1:een, eli kahden yksikon muuoksen. Taten effect estimate = 2 x regression coefficeint. proc glm data = example84; Title3 "Regression coefficients"; model y = A B C D E@2; run; quit; 25 26

14 Silmämääräisesti havaitaan välittömästi, että muut kuin päävaikutukset A (= A + BCDE), B (= B + ACDE), Normal Quantile Plot C (= C +ABDE) ja yhdysvaikutus AB (= AB +CDE) 2 ovat selvästi vähämerkityksellisiä. A B Alla oleva normaalijakauman kvantiilikuvio (qq-plot) 1 AB C vahvistaa tämän näkemyksen. Huom Vaikka kaikkiin termeihin sulautuu korkeamman asteen termejä, ne eivät ole ilmeisesti merkityksellisiä, sillä kaikki sulautuvat tekijät ovat vähintään kolmatta astetta, eikä mikään niistä sinänsä näytä olevan merkityksellinen. -2 Tulkitsemalla merkityksettömät termit satunnaiskohinaksi ja tekijät muuttujiksi, jotka saavat arvoja välillä [ 1, 1], estimoidaan malli (5) y = μ + β a A + β a B + β c C + β ab AB + ε. Saadaan: proc glm data = example84; model y = A B C A*B; run; 27 28

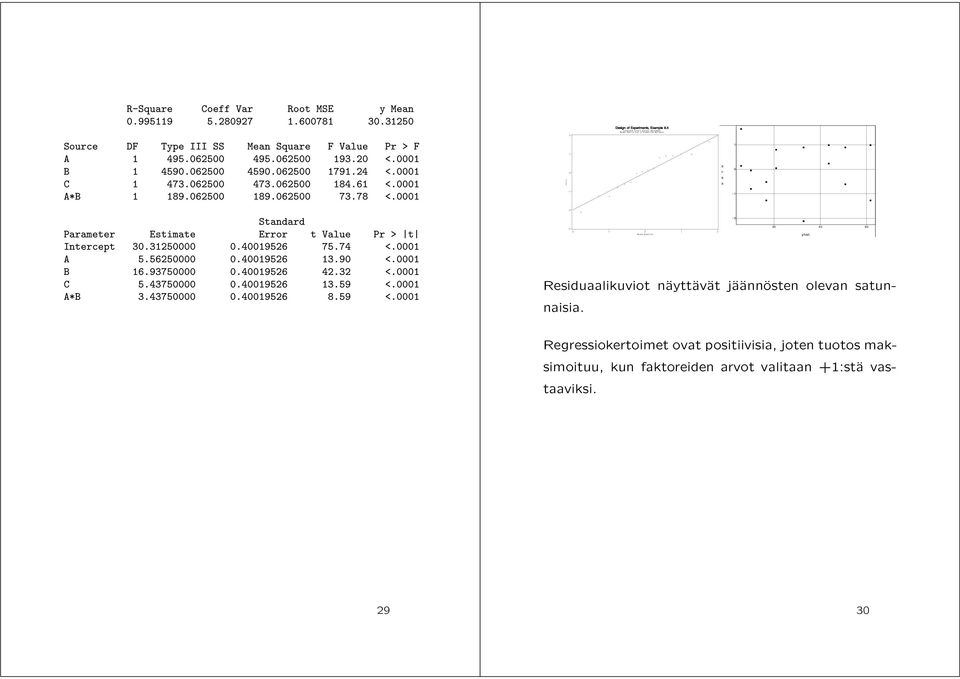

15 R-Square Coeff Var Root MSE y Mean Source DF Type III SS Mean Square F Value Pr > F A <.0001 B <.0001 C <.0001 A*B <.0001 s r e s Standard Parameter Estimate Error t Value Pr > t Intercept <.0001 A <.0001 B <.0001 C <.0001 A*B < yhat Residuaalikuviot näyttävät jäännösten olevan satunnaisia. Regressiokertoimet ovat positiivisia, joten tuotos maksimoituu, kun faktoreiden arvot valitaan +1:stä vastaaviksi

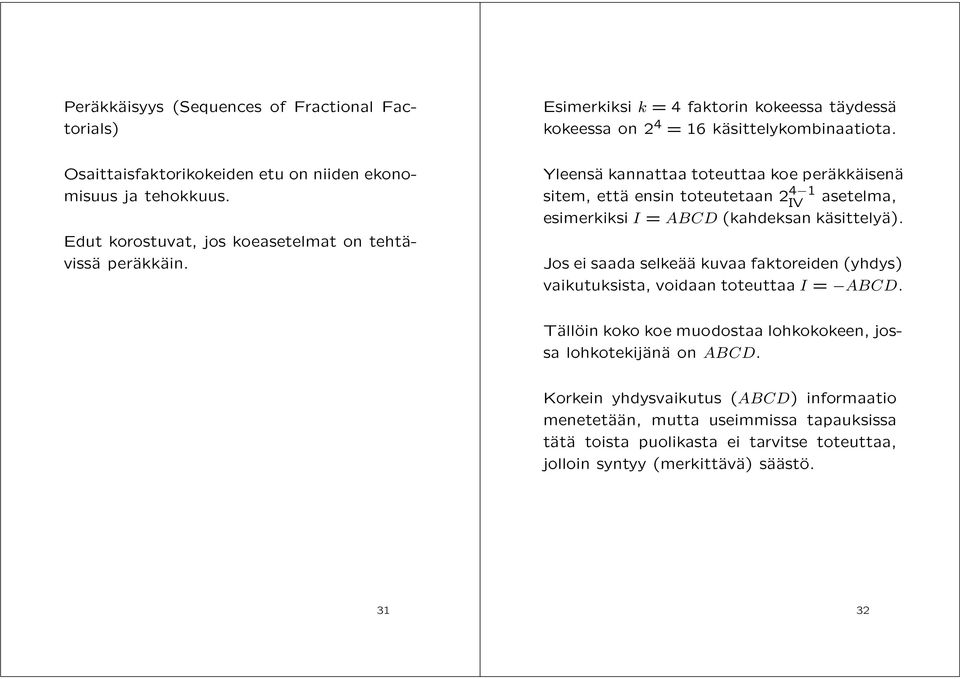

16 Peräkkäisyys (Sequences of Fractional Factorials) Esimerkiksi k = 4faktorin kokeessa täydessä kokeessa on 2 4 =16käsittelykombinaatiota. Osaittaisfaktorikokeiden etu on niiden ekonomisuus ja tehokkuus. Edut korostuvat, jos koeasetelmat on tehtävissä peräkkäin. Yleensä kannattaa toteuttaa koe peräkkäisenä sitem, että ensin toteutetaan asetelma, esimerkiksi I = ABCD (kahdeksan käsittelyä). Jos ei saada selkeää kuvaa faktoreiden (yhdys) vaikutuksista, voidaan toteuttaa I = ABCD. Tällöin koko koe muodostaa lohkokokeen, jossa lohkotekijänä onabcd. Korkein yhdysvaikutus (ABCD) informaatio menetetään, mutta useimmissa tapauksissa tätä toista puolikasta ei tarvitse toteuttaa, jolloin syntyy (merkittävä) säästö

17 Esimerkki 8.5: Tarkastellaan Esimerkin 8.1 (Esim. 6.4 aineisto) komplementaarista puolta (I = ABCD) =============== A B C D y =============== ========================================= I = ABCD A B C D AB AC AD y = mean(factor. y) ========================================= ======================================================== I = -ABCD A B C D AB AC AD y ======================================================== 33 34

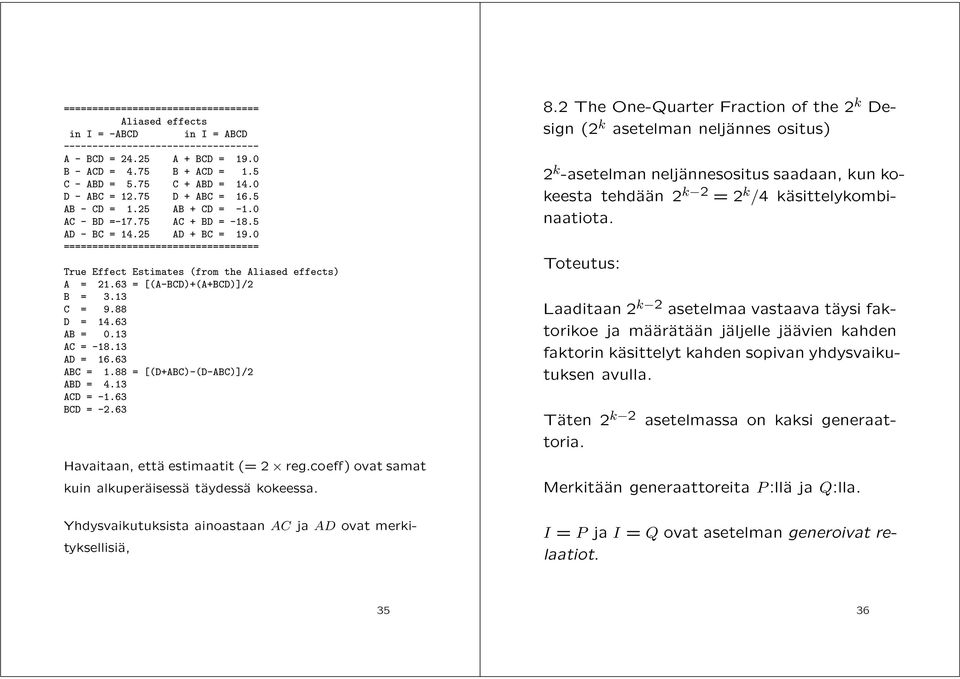

18 ================================== Aliased effects in I = -ABCD in I = ABCD A - BCD = A + BCD = 19.0 B - ACD = 4.75 B + ACD = 1.5 C - ABD = 5.75 C + ABD = 14.0 D - ABC = D + ABC = 16.5 AB - CD = 1.25 AB + CD = -1.0 AC - BD = AC + BD = AD - BC = AD + BC = 19.0 ================================== True Effect Estimates (from the Aliased effects) A = = [(A-BCD)+(A+BCD)]/2 B = 3.13 C = 9.88 D = AB = 0.13 AC = AD = ABC = 1.88 = [(D+ABC)-(D-ABC)]/2 ABD = 4.13 ACD = BCD = Havaitaan, että estimaatit (= 2 reg.coeff) ovat samat kuin alkuperäisessä täydessä kokeessa. 8.2 The One-Quarter Fraction of the 2 k Design (2 k asetelman neljännes ositus) 2 k -asetelman neljännesositus saadaan, kun kokeesta tehdään 2 k 2 =2 k /4käsittelykombinaatiota. Toteutus: Laaditaan 2 k 2 asetelmaa vastaava täysi faktorikoe ja määrätään jäljelle jäävien kahden faktorin käsittelyt kahden sopivan yhdysvaikutuksen avulla. Täten 2 k 2 asetelmassa on kaksi generaattoria. Merkitään generaattoreita P :llä jaq:lla. Yhdysvaikutuksista ainoastaan AC ja AD ovat merkityksellisiä, I = P ja I = Q ovat asetelman generoivat relaatiot

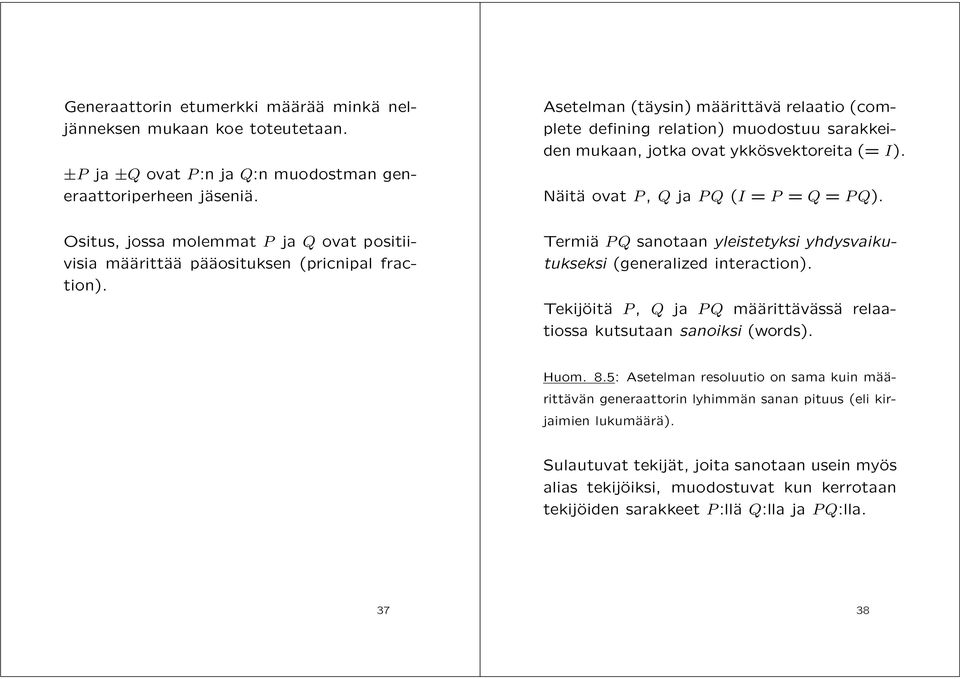

19 Generaattorin etumerkki määrää minkä neljänneksen mukaan koe toteutetaan. ±P ja ±Q ovat P :n ja Q:n muodostman generaattoriperheen jäseniä. Asetelman (täysin) määrittävä relaatio (complete defining relation) muodostuu sarakkeiden mukaan, jotka ovat ykkösvektoreita (= I). Näitä ovatp, Q ja PQ (I = P = Q = PQ). Ositus, jossa molemmat P ja Q ovat positiivisia määrittää pääosituksen (pricnipal fraction). Termiä PQ sanotaan yleistetyksi yhdysvaikutukseksi (generalized interaction). Tekijöitä P, Q ja PQ määrittävässä relaatiossa kutsutaan sanoiksi (words). Huom. 8.5: Asetelman resoluutio on sama kuin määrittävän generaattorin lyhimmän sanan pituus (eli kirjaimien lukumäärä). Sulautuvat tekijät, joita sanotaan usein myös alias tekijöiksi, muodostuvat kun kerrotaan tekijöiden sarakkeet P :llä Q:lla ja PQ:lla

20 Esimerkki 8.6: aliasrakenne. Valitaan generaattorit I = ABCE ja I = BCDF. Asetelman määrittävä relaatio on tällöin (6) I = ABCE = BCDF = ADEF, joten asetelman resoluutio on. Aliasrakenne (sulautumiset) ================================================= A = BCE = DEF = ABCDF AB = CE = ACDF = BDEF B = ACE = CDF = ABDEF AC = BE = ABDF = CDEF C = ABE = BDF = ACDEF AD = EF = BCDE = ABCF D = BCF = AEF = ABCDE AE = BC = DF = ABCDEF E = ABC = ADF = BCDEF AF = DE = BCEF = ABCD F = BCD = ADE = ABCEF BD = CF = ACDE = ABEF BF = CD = ACEF = ABDE Taulukosta havaitaan, että jokainen päävaikutus sulautuu joidenkin kolmen ja viiden faktorin yhdysvaikutusten kanssa, mutta ei toisen asteen vaikutusten kanssa. Toisen asteen vaikutukset ovat sulautuneet joidenkin toisen asteen vaikutusten kanssa. Täten kysymyksessä tosiaankin on resoluution, eli asetelma. ABD = CDE = ACF = BEF ACD = BDE = ABF = CEF ================================================= Täten, kun estimoidaan päävaikutus A, estimoidaan tosiasiassa efekti A + BCE + DEF + ABCDF

21 Esimerkki 8.7: Parts manufacture in an injection molding process show excessive shrinkage. Six factors impact on the shrinkage are investigated: A: Mold temperature B: Screw speed C: Holding time D: Cycle time E: Gate size F : Holding pressure Each factor has two levels. y: Shrinkage in percentage (response variable) design is used with one replicate, i.e a 16 runs two-level fractional factorial design. Generating relations: I = ABCE and I = BCDF. Complete generating relations: I = ABCE = BCDF = ADEF, Data: ================================== Basic design A B C D E = ABC F = BCD y ================================= implying a design

22 SAS-ajo options ls = 80; Title "Example 8.7: Injection Molding Process"; Title2 "A 2ˆ6-2 Resolution Design"; data example86; input A B C D y; E = A*B*C; F = B*C*D; label A = "Mold temperature" B = "Screw speed" C = "Holding time" D = "Cycle time" E = "Gate size" F = "Holding pressure" y = "Shrinkage of manufatured parts (x 10)"; datalines; ; run; =================================== Parameter Estimate SS Intercept A B C D E F A*B A*C A*D A*E A*F B*D B*F A*B*D A*C*D =================================== Tekijöiden A (alias A + BCE + DEF + ABCDF), B (B + ACE + CDF + ABDEF) ja AB (AB + CE + ACDF + BDEF) kertoimet poikkeavat ainoastaan merkittävästi nollata. Tämä näkyy selvästi narmaalijakauman kavantiilikuviosta. proc glm data = example86; Title3 "Regression Estimates of the Full Model"; model y = A B C D E F A*B A*C A*D A*E A*F B*D B*F A*B*D A*C*D / ss3; run; quit; 43 44

23 Regressiokertoimien normaalijakauman qq-plot (vasen kuvio) ja AB-interaktio (oikealla) A B 8 6 Normal value (z) 1.5 B A AB Shrinkage B+ B+ Normal value (z) AB Residuals B- B Factor regression estimate Mold temperature (A) Merkittäviä tekijöitä ovat siis vain A ja B sekä niiden yhdysvaikutus. Oikean puolen kuvioista nähdään, että prosessiiin ei paljoakaan vaikuta A:n taso (mold temperature), jos B (screw speed) on -1 eli alhaalla. Sen sijaan prosessi on sensitiivinen lämpötilalle, jos B on +1 (screw speed high) Residual Factor C Residuaalien normaalisuuskuvio ei osoita suurempia poikkeamia. Residuaalien variaatio näyttää kuitenkin olevan riippuvainen C:n arvoista. Säätämällä C alimpaan arvoon minimoituu myös vaihtelu, eli tuotteet ovat homogeenisempia. Pitämällä B alhaalla on kutistuminen noin 10 prosentin luokkaa riippumatta lämpötilasta. Pienimpään kutistumaan päästään siis, kun A ja B ovat alimmissa arvoissaan

24 Huom. 8.6: asetelma voidaan projisoida yhden toiston täydeksi 2 4 faktorikokeeksi, kahden toiston kokeeksi ja neljän toiston 2 2 kokeeksi. Esimerkki 8.8: Esimerkissä 8.7 vain faktoreilla A ja B sekä yhdysvaikutuksella AB on vaikutusta, joten yllä oleva koe projisoitui 2 2 kokeeksi, jossa on n =4 8.3 Yleinen 2 k p Osakoe (General 2 k p Fractional Factorial Design) 2 k -kokeen osakoetta, jossa totetutetaan 2 k p käsittelykombinaatiota sanotaan 2 k -kokeen 1/2 p -osakokeeksi, lyhysti 2 k p -osakokeeksi (2 k p fractional factorial design). toistoa per käsittely kombinaatio. Huom 8.7: Yleisesi 2 k 2 osakoe voidaan projisoida joidenkin r:n faktorin, r k 2täydeksi faktorikokeeksi tai osakokeeksi. Täydet 2 r kokeet voidaan muodostaa Määrittävä relaatio (complete defining relation) muodostuu p:stä (riippumattomasta) generaattoristajaniiden2 p p 1 yleistetystä yhdysvaikutuksesta. faktoreista, joiden kombinaatiot eivät muodosta sanoja (words) täysin määrittävässä relaatiossa (complete defining relation, I = P = Q = PQ). Aliasrakenne saadaan selville kertomalla jokainen pää- ja yhdysvaikutustemi määrittävän relaation tekijöillä

25 Resoluutio ilmaisee kuinka pahasti asetelman vaikutukset ovat sulautuneita (mitä alhaisempi sitä huonompi). Lähtökohtaisesti generaattorit valitaan siten, että saavutetaan mahdollisimman korkea resoluutio. Lisäksi, jos on useampia saman resoluutiotason asetelmia, niin yleensä kannattaa valita se, jolla on vähiten alimman tason aliasrekanteita. Esimerkki 8.8: Kolmen asetelman kahden faktorin interaktion aliasrakenteet: Generaattorit I Generaattorit II Generaattorit III F = ABC F = ABC F = ABCD G = BCD G = ADE G = ABDE AB = AC AB = AF CE = FG AC = BF AC = BF CF = EG AD = FG AD = EG CG = EF AG = DF AE = DG BD = CG AF = BC BG = CD AG = DE AF = BC = DG Vähiten toisen asteen yhdysvaikutusten aliasrakenteita muodostuu generaattoreiden III mukaisessa asetelmassa, joten se on paras vaihtoehto

26 Määrittävän relaation (complete defining relation) sanojen pituuskaavio (length pattern) on lukujono, jossa kukin luku ilmaisee vastaavan sanan pituuden relaatiossa. Esimerkiksi asetelman määrittävn relaation I = ABCF = BCDG = ADF G pituuskaavio on {4, 4, 4}. Määrittävä relaatio, jossa on pienin määrä pituudeltaan lyhimpiä sanoja muodostaa pienimmän aberraation asetelman (minimum aberration design). Voidaan osoittaa, että minimoimalla aberraatio resoluution R asetelmassa takaa, että pienin määrä päävaikutuksia sulautuu asteen R 1 yhdysvaikutusten kanssa, pienin määrä kahden tekijän yhdysvaikutuksia sulautuu asteen R 2 yhdysvaikutustan kanssa, jne. Esimerkki 8.9: Esimerkin 8.8 astelmien pituuskaaviot: I: 4, 4, 4,II:4, 4, 5jaIII:5, 5, 4. Täten asetelmassa III on pienin määrä lyhimpiä sanoja, joten se on pienimmän aberraation asetelma. Seuraavan sivun taulukkoon on koottu pienimmän aberraation asetelmia, kun k

27 Selected 2 k p Fractional Factorial Designs: Number of Number Design factors,k Fraction of runs generators III 4 C = ±AC D = ±ABC V 16 E = ±ABCD D = ±AB E = ±AC VI 32 F = ±ABCDE E = ±ABC F = ±BCD III 8 D = ±AB E = ±AC F = ±BC VII 64 G = ±ABCDEF F = ±ABCD G = ±ABDE E = ±ABC F = ±BCD G = ±ACD V 64 G = ±ABCD H = ±ABEF F = ±ABC G = ±ABD H = ±BCDE E = ±BCD F = ±ACD G = ±ABC H = ±ABD 53 Esimerkki 8.9: Olkoon k = 7 ja tavoitteena on estimoida päävaikutukset ja saada joitain käsitystä toisen asteen yhdysvaikutuksia. Kolmen ja korkeamman asteen yhdysvaikutusten uskotaan olevan käytännössä merkityksettömiä. Näillä perusteilla resoluution asetelma on sopiva, sillä siinä päävaikutukset eivät sulaudu toisen asteen termien kanssa. Toisen asteen termit sulautuvat johinkin toisen asteen termeihin (tarkoituksena onkin saada jotain käsitystä toisen asteen yhdysvaikutuksista). Yllä olevan taukukon mukaan vaihtoehtoina ovat (1/8 ositus, 16 tois- (1/4ositus, 32 toistoa) tai toa). 54

28 Tutkimalla aliasrakenteita tehdään lopullinen valinta. (ks. /pri/section3/eqns/2to7m2.txt ja /pri/section3/eqns/2to7m3.txt) Tässä tavoitteisiin nähden riittäväksi osoittautuu asetelma. 8.4Placket-Burman asetelmat Placket-Burman (PB) koeasetelmat ovat osittaiskokeita, joissa voi olla maksimissaan k = N 1 faktoria, missä N neljällä jaollinen toistojen lukumäärä (12, 20, 24, 28, 36). Jos N on kakkosen potenssi, PB-asetelma palautuu tavanomaiseksi osittaiskokeeksi. PB-asetelmaa voidaan käyttää tapauksissa, joissa yhdysvaikutusten oletetaan olevan merkityksettömiä. Tällöin suuresta määrästä faktoreita voidaan PB-menetelmällä tehokkaasti seuloa tärkeimmät. Lisää asiasta:
