Alkuperäinen käyttöohje

Transkriptio

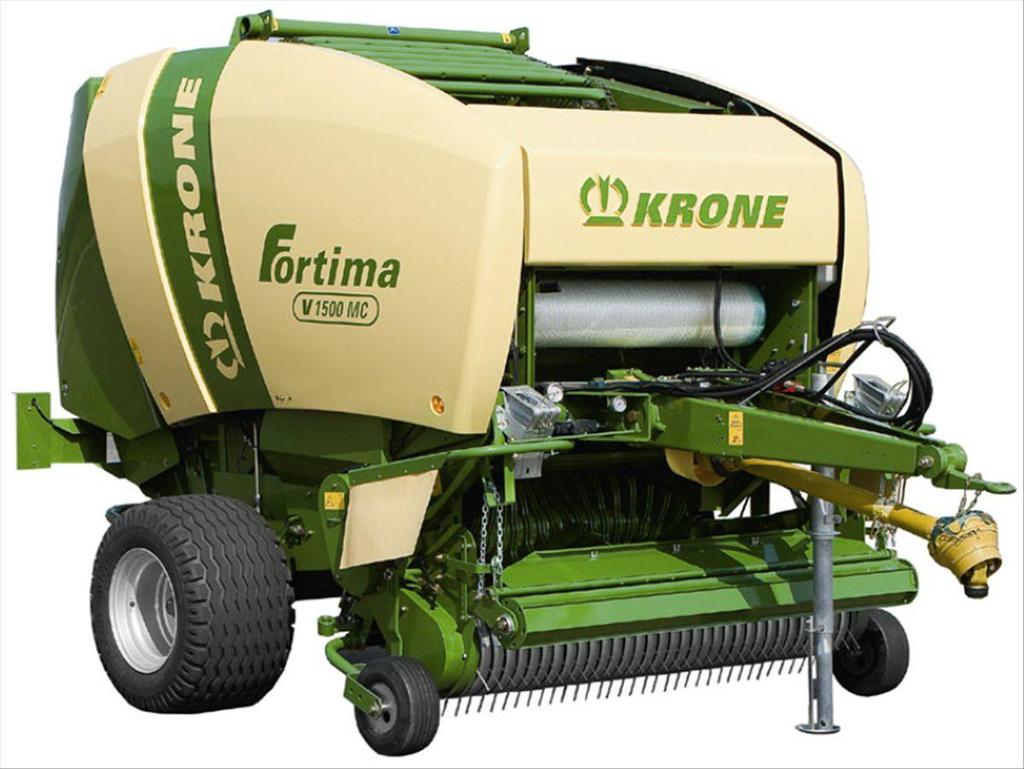

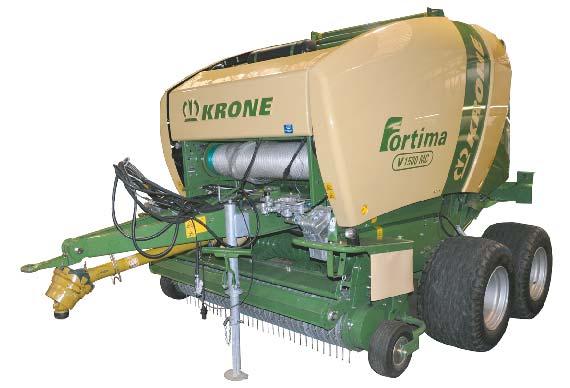

1 Pyöröpaalain Alkuperäinen käyttöohje Fortima F 250 (MC) Fortima F 600 (MC) Fortima V 500 (MC) Fortima V 800 (MC) (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 Pos: /BA/Konformitätserklärungen/Rundballenpressen/Fortima F 250 (MC), F600 (MC), V500 (MC), V800 @ CV0 Pos: 2 /Layout Module @ Johdanto EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0, D Spelle vakuutamme täten, seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Krone-pyöröpaalain Tyyppi / Tyypit: Fortima F 250 / Fortima F 250 MultiCut Fortima F 600 / Fortima F 600 MultiCut Fortima V 500 / Fortima V 500 MultiCut Fortima V 800 / Fortima V 800 MultiCut jo(i)ta tämä vakuutus koskee, vastaa(vat) seuraavien direktiivien EY-direktiivi 2006/42/EY (konedirektiivi) ja EY-direktiivi 2004/08/EY (EMC) mukaisia vaatimuksia. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Tri.-ins. Josef Horstmann (toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: 2

3 Pos: 3. /Überschriften/Überschriften @ Pos: 3.3 /BA/Vorwort/Rundballenpressen/Weiterer Verlauf @ Pos: 3.4 /BA/Vorwort/Beachten Sie für @ Pos: 4 /Layout Module @ Johdanto Johdanto Pos: 3.2 /BA/Vorwort/Rundballenpressen/Verehrter Kunde @ Arvoisa asiakkaamme! Hankkiessasi uuden KRONE-pyöröpaalaimen olet saanut laatutuotteen. Kiitämme Krone-tehdasta kohtaan osoittamastasi luottamuksesta. Tutustu pyöröpaalaimen käyttöohjeeseen huolellisesti ennen koneen käyttöä, jotta voit hyödyntää sitä parhaalla mahdollisella tavalla. Käyttöohje on jäsennelty siten, että siitä selviävät kuhunkin työvaiheeseen tarvittavat toimet. Käyttöohje sisältää tarkat ohjeet ja tiedot koneen huollosta, turvallisesta käyttötavasta ja työmenetelmistä, erityisistä turvatoimenpiteistä ja saatavista lisävarusteista. Näiden ohjeiden ja tietojen noudattaminen on välttämätöntä, tärkeää ja hyödyllistä pyöröpaalaimen käyttöturvallisuuden, luotettavuuden ja arvon säilymisen vuoksi. Ohje Tässä käyttöohjeessa käytetään "pyöröpaalaimesta" jatkossa myös nimitystä "kone". Huomaa: Käyttöohje on osa konettasi. Käytä konetta vasta perehtymisen jälkeen ja tämän ohjeen mukaisesti. Noudata ehdottomasti turvaohjeita! Noudata myös konetta koskevia tapaturmanehkäisymääräyksiä ja muita yleisesti hyväksyttyjä turvallisuusteknisiä, työterveyttä ja tieliikennettä koskevia sääntöjä. Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. Voit tilata uuden käyttöohjeen, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi kääntöpuolella mainitut numerotiedot. Toivotamme menestystä KRONE-koneen käytössä. Maschinenfabrik Bernard Krone GmbH Spelle 3

4 Pos: 5 /Überschriften/Überschriften @ Pos: 6 /BA/Inhaltsverzeichnis @ Sisällysluettelo 2 Sisällysluettelo Johdanto Sisällysluettelo Tästä asiakirjasta Voimassaolo Muut voimassa olevat asiakirjat Tämän asiakirjan kohderyhmä Näin tätä asiakirjaa käytetään Hakemistot ja viitteet Suuntatiedot Käsite "Kone" Kuvat Dokumentin laajuus Esitysvälineet Turvallisuus Käyttötarkoitus Tarkoituksenmukainen käyttö Koneen käyttöikä Perustavat turvaohjeet Käyttöohjeen merkitys Henkilöstön pätevyys Lapset vaarassa Koneen kiinnittäminen traktoriin Rakenteelliset muutokset koneeseen Lisävarusteet ja varaosat Työpaikat ja mukana matkustavat henkilöt Käyttöturvallisuus: Teknisesti moitteeton kunto Vaara-alueet Suojalaitteiden säilyttäminen toimintakykyisinä Henkilökohtaiset suojalaitteet Koneen turvamerkinnät Liikenneturvallisuus Koneen pysäköiminen turvallisesti Käyttöaineet Käyttöympäristön aiheuttamat vaarat Koneen vaaranlähteet Vaarat tietyissä toimissa: Ylös nouseminen ja alas laskeutuminen Vaarat tietyissä toimissa: Koneella tehtävät työt Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Turvarutiinit Koneen pysäyttäminen ja varmistaminen Ylös nostetun koneen ja koneen osien turvallinen tukeminen Koneen turvallinen kiinnittäminen Koneen turvallinen irrottaminen Koneen valmistelu kunnossapito-, korjaus-, huolto- ja säätötöitä varten Koneen turvallinen käyttöönotto

5 Sisällysluettelo 4.6 Koneen ohje- ja varoitusmerkinnät Koneen ohje- ja varoitusmerkintöjen sijainti ja merkitys Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Yhteyshenkilö Turvavarustelu Seisontajarru Varmistusköyden kiinnittäminen Tukijalka Jarrukiilat Varmista, ettei kone pääse liikkumaan itsestään Kiinnityskohdat Nostosilmukat Nosto Paaliportin sulkuhana Askelma sidontamekanismin parissa työskentelyä varten Merkinnät Tiedustelut ja varaosien tilaaminen Tekniset tiedot Käyttöaineet Käyttöönotto Ennen ensimmäistä käyttöönottoa Paalien ulostyöntimen asennus Aisan korkeuden säätö Nivelakseli Nivelakselin suojussuppilon asentaminen Nivelakselin koneenpuoleinen asennus Pituuden tarkistaminen Letkunpitimen asennus Verkkojarru Kolmioheijastinten asentaminen Käyttöönotto Koneen kiinnittäminen traktoriin Hydrauliikka Erityiset turvaohjeet Hydrauliletkujen liitäntä Hydraulinen jarru (vain vientimalleissa) Hydraulinen jarru (apujarru) Nivelakselin asennus Paineilmajarrun paineilmaliitännät Sähköliitännät Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) Varmuusketjun käyttö KRONE-käyttörasia Medium Yleiskuva Käyttörasian kytkeminen päälle/pois päältä Verkko-/lankasidonta

6 Sisällysluettelo Verkko- tai lankasidonnan valitseminen Verkon käärintäkierrosten lukumäärän asettaminen Langan käärintäkierrosten lukumäärän asettaminen Paalilaskurin käyttö Kytkeminen terän 0-kytkennän käytön ja noukkimen käytön välillä Sullontapaineen näyttäminen sidonnan käynnistys Paalin tiiviyden antureiden testaus KRONE-hallintalaite Beta Hallintalaitteen kiinnittäminen Hallintalaitteen liittäminen Painikkeiden kuvaus Käyttövalmius Perusnäyttö Painikkeiden - 3 toiminnot Käsi- tai automaattikäytön säätäminen Noukkimen tai vastaterien valinta Pääikkunan näytöt Ilmoitukset Paalin tiiviyden säätäminen Paalin läpimitan säätäminen Valikkotaso Yleiskatsaus Valikkotason haku näyttöön Päävalikko "Asetukset" Valikko - "Kontrasti" Valikko -3 "Verkon käärintäkierrosten lukumäärä" Valikko -4 "Ajosuunnan näytön herkkyys" Valikko -5 "Varoitus etukäteen" Valikko -6 "Täytön korjaus" Valikko -7 "Sidontatavan valinta" Valikko -8 "Langan käärintäkierrosten lukumäärä" Valikko -8- "Langan käärintäkierrosten syöttö" Valikko -8-3 "Langan käärintäkierrosten leikkaus" Valikko -9 "Sidonnan käynnistysviive" Päävalikko 2 "Laskurit" Valikko 2- "Asiakaslaskurit" Valikko 2-2 "Paalien kokonaismäärälaskuri" Päävalikko 3 "Käsikäyttö" Päävalikko 4 "Huolto" Valikko 4-2 "Anturitesti käsin" Valikko 4-4 "Käyttölaitetesti käsin" Päävalikko 5 "Info" Päävalikko 6 "Asentaja" Hälytysilmoitukset Ohje ja ilmoitukset Fysikaaliset ilmoitukset Yleiset ilmoitukset KRONE ISOBUS-terminaali... 55

7 Sisällysluettelo 0. Terminaalin asentaminen ohjaamoon ISOBUS Short Cut Button Näyttö / kosketusnäyttö Terminaalin sammuttaminen, kun konetta ei ole liitetty Terminaalin sammuttaminen, kun kone on liitettynä Perusnäyttö Paalin tavoitetiiviyden säätö Paalin halutun läpimitan asettaminen Ilmoitukset Valikkotaso Yleiskatsaus Valikkotason haku näyttöön Päävalikko "Asetukset" Valikko -3 "Verkon käärintäkierrosten lukumäärä" Valikko -4 "Ajosuunnan näytön herkkyys" Valikko -5 "Varoitus etukäteen" Valikko -6 "Täytön korjaus" Valikko -7 "Sidontatavan valinta" Valikko -8 "Langan käärintäkierrosten lukumäärä" Valikko -9 "Sidonnan käynnistysviive" Päävalikko 2 "Laskurit" Valikko 2- "Asiakaslaskurit" Valikko 2-2 "Paalien kokonaismäärälaskuri" Päävalikko 3 "Käsikäyttö" Valikko 3-2 "Verkkomoottorin asema" Päävalikko 4 "Huolto" Valikko 4-2 "Anturitesti käsin" Valikko 4-4 "Käyttölaitetesti käsin" Päävalikko 5 "Info" Päävalikko 6 "Asentaja" Päävalikko 7 ISOBUS Valikko 7- Virtual Terminal (VT) Valikko 7-- Vaihto näytön päivä-yö-valaistus Valikko 7--4 Vaihto toiseen terminaaliin Valikko 7-4 ISOBUS-diagnoosi Valikko Diagnoosi lisätoiminto (AUX) Hälytysilmoitukset Akustiset ohjeet Ohje ja ilmoitukset Fysikaaliset ilmoitukset Yleiset ilmoitukset ISOBUS-hallintalaite ISOBUS-hallintalaitteen asennus Hallintalaitteen liitäntä traktoriin Traktorin liittäminen koneeseen KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot ISOBUS "Auxiliary"-lisätoiminto (AUX) Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Työskentely ja kuljetusajo

8 Sisällysluettelo 8 2. Maantieajon valmistelut Noukkimen nosto Tukijalkojen tarkastaminen Valolaitteiden tarkastus sammuttaminen (moottori), pysäköiminen (kone) Varmista, ettei kone pääse liikkumaan itsestään Tukijalkojen lasku alas Nivelakselin irrottaminen traktorista Energiajohtojen irrottaminen Käyttö Säädöt ennen työskentelyn aloittamista Ajonopeus Paalikammion täyttö Ylimääräisten poistolevyjen asennus paaliporttiin Paalien sitominen ja poistaminen koneesta Paalauksen jälkeen Roiskesuoja Pick-up Perusasetus (työkorkeuden säätäminen) Noukkimen käytön murtopultti Pyörivä karhonpainin Törmäyslevyn säätäminen Puristuspaineen säätäminen Silputuslaite Yleistä Silputuspituus Terän 0-kytkentä Terän pikakiinnitys Terien lukitusakselin säätö Terien 0-asento Rehutukosten poistaminen rehunoton alueelta Rehutukos siirtoroottorin/silputusroottorin alla Rehutukos noukkimessa Suunnan vaihto Paalin ulostyöntimen asennus ja irrottaminen Pohjakuljettimen ketju kertainen lankasidonta (käyttörasia Medium) Yleiskuva Sidonnan toiminta Langan asettaminen paikalleen kertainen lankasidonta (hallintalaite Beta, ISOBUS-hallintalaite) Yleiskuva Sidonnan toiminta Langan asettaminen paikalleen Verkkosidonta Verkkosidonnan osat Verkkorullan paikalleenasettaminen Asetukset Solmin

9 Sisällysluettelo 4.. Lankajarrun säätö Lankajarrun säätö Lankajarrun vapautus Puristusrullan säätö Anturin säätö Verkkojarrun säätö Verkon lisäjarrun säätö Verkkojarrun vapautus Verkkolevittäjä Magneettikytkimen säätäminen (vain lankasidonta) Ketjujen keskusvoitelu Ketjujen keskusvoitelujärjestelmän kaaviokuva Automaattisen pohjakuljettimen sammutuksen säätö Kytkentäajankohdan säätö Huolto Varaosat Yleiskuva Paaliportin sulkimen asettaminen Sulkukoukkulukituksen asettaminen Verkon sidontalaitteen terien asettaminen Ylemmän syöttötelan kaavinkiskon asettaminen Jousikiskon säätö Sullontapaineen osoittimen asettaminen Kummankin sullontapaineen osoittimen mukauttaminen toisiinsa Sullontapaineen osoittimen säätäminen paaliportin ollessa kiinni Terän teroittaminen Anturit Anturien sijainti Antureiden asettaminen Namur-anturi d = 8 mm* Namur-anturi d = 2 mm Moottorin keskiasennon anturi Teräakselin asema -anturi (silputuslaitteella varustetut koneet) Verkkosidontalaitteen anturi Paalin tiiviyden anturi Kiristysmomentit Metriset kierreruuvit standardikierteellä Metriset kierreruuvit hienokierteellä Metriset kierreruuvit uppokannalla ja kuusiokololla Aisa Aisan vetosilmukat Päävaihteisto Päävaihteiston öljymäärän tarkastus ja öljyn vaihto Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit Käyttöketjut Käyttöketjujen kiristäminen Taaemman pohjakuljettimen kiristinvarren puhdistaminen Pohjakuljetinketjun lyhentäminen Renkaat

10 Pos: 7 /Layout Module @ Sisällysluettelo 5.6. Renkaiden tarkastukset ja hoito Rengaspaine Jarrut Jarrujen säädön tarkistus Nokkajarrun säätö Huolto jarrulaitteisto (erikoisvaruste) Liitinpäät (vaihtovarmistettu) Putkiston ilmansuodatin Paineilmasäiliö Hydrauliikka Paaliportin sulkuhana Ohjauslohko Sähkömagneettisten venttiilien hätäkäyttö (MC-silputuslaite) Hydrauliöljyn suodattimen vaihto Huolto voitelu Erityiset turvaohjeet Voiteluaineet Yleistä Nivelakselin voitelu Voitelukohdat Ketjuvoitelu Varastointi Satokauden jälkeen Ennen uuden satokauden alkua Huoltotyöt ennen uuden satokauden alkua Nivelakselin ylikuormituskytkimen ilmaus Häiriöt - syyt ja korjaus Erityiset turvaohjeet Yleiset häiriöt Keskeisen ketjuvoitelun häiriöt KRONE-hallintalaitteen häiriöilmoitukset Koneen hävittäminen Koneen hävittäminen Liite Kytkentäkaavio Sähkökaavio Hakemistoluettelo

11 Pos: 8. /Überschriften/Überschriften /U-Z/Zu diesem @ Pos: 8.2 /BA/Einleitung/Gültigkeit/Rundballenpressen/Gültigkeit Fortima Pos: 8.3 /Überschriften/Überschriften 2/K-O/MMitgeltende Pos: 8.5 /BA/Zu diesem Dokument/Mitgeltende @ Pos: 8.6 /Überschriften/Überschriften 2/U-Z/ZZielgruppe dieses Pos: 8.8. /Überschriften/Überschriften 2/P-T/SSo benutzen Sie dieses Pos: /Überschriften/Überschriften 3/U-Z/Verzeichnisse und Pos: /Layout Module @ Tästä asiakirjasta 3 Tästä asiakirjasta 3. Voimassaolo Tämä käyttöohje koskee seuraavien tyyppisiä pyöröpaalaimia: Fortima F 250 (MC) Fortima V 600 (MC) Fortima V 500 (MC) Fortima V 800 (MC) 3.2 Muut voimassa olevat asiakirjat Pos: 8.4 /BA/Zu diesem Dokument/Mitgeltende Dokumente_Einführungssatz_alle @ Turvallisen ja määräystenmukaisen käytön takaamiseksi on noudatettava seuraavia muita voimassa olevia asiakirjoja: Rakenneosan nimitys Nivelakseli Hallintalaite Beta CCI-hallintalaite (lisävaruste) WTK-hallintavipu (lisävaruste) Asiakirjatyyppi Käyttöohje Käyttöohje Käyttöohje Käyttöohje 3.3 Tämän asiakirjan kohderyhmä Pos: 8.7 /BA/Zu diesem DokumentZielgruppe ( @ Tämä asiakirja on kohdistettu maanviljelijöille ja muille koneen käyttöön opastetuille käyttäjille ilman maataloudellista koulutusta. 3.4 Näin tätä asiakirjaa käytetään 3.4. Hakemistot ja viitteet Pos: /BA/Zu diesem Dokument/So benutzen Sie dieses Dokument_Verzeichnisse und @ Sisällysluettelo/ylätunnisteet: Tämän käyttöohjeen sisällysluettelo sekä ylätunnisteet on tarkoitettu lukujen nopeaan orientoitumiseen. Hakemisto: Hakemistosta löytyvät hakusanoilla aakkosjärjestyksessä kohdistetut tiedot halutusta aiheesta. Hakemisto sijaitsee tämän ohjeen viimeisillä sivuilla. Ristiviitteet: Ristiviitteet toiseen käyttöohjeen kohtaan tai toiseen asiakirjaan löytyvät tekstistä ja niissä ilmoitetaan luku, alaluku tai kappale. Alaluvun tai kappaleen nimitys on lainausmerkeissä. Esimerkki: Tarkista kaikkien koneen ruuvien tiukkuus, katso luku Huolto, "Kiristysmomentit". Alaluku tai kappale löytyy sisällysluettelon ja hakuluettelon kohdan yläpuolelta.

12 Pos: /BA/Zu diesem Dokument/Richtungsangaben_mit Überschrift 3. Pos: /Überschriften/Überschriften 3/A-E/B/Begriff Pos: /Überschriften/Überschriften Pos: /BA/Zu diesem @ Pos: /Überschriften/Überschriften 3/U-ZUmfang des Pos: /Layout Module @ Tästä asiakirjasta Suuntatiedot Tässä asiakirjassa suuntatiedot, kuten edessä, takana, oikealla ja vasemmalla, ilmoitetaan aina ajosuuntaan Käsite "Kone" Pos: /BA/Zu diesem Dokument/Begriff @ Tässä käyttöohjeessa pyöröpaalaimesta käytetään jatkossa myös nimitystä "Kone" Kuvat Tämän dokumentin kuvat eivät aina esitä tarkkaa konetyyppiä. Kuvaan liittyvät tiedot vastaavat aina tämän dokumentin konetyyppiä Dokumentin laajuus Pos: 8.8. /BA/Zu diesem Dokument/Umfang des Dokuments_alle Beipacks und Varianten @ Tässä dokumentissa kuvataan vakiovarusteiden lisäksi myös lisätarvikepakkaukset ja koneen eri mallit. Koneenne voi poiketa näistä kuvauksista. Pos: /Überschriften/Überschriften Esitysvälineet Pos: /Überschriften/Zwischenüberschriften/P-T/Symbole im @ Symbolit tekstissä Pos: /BA/Zu diesem Dokument/Darstellungsmittel_ohne Hinweis und @ Tässä asiakirjassa käytetään seuraavia esitysvälineitä: Toimintavaihe Piste ( ) on merkkinä toimintavaiheesta, joka tulee suorittaa, esimerkiksi: Säädä vasen ulkopeili. Toimintasarja Useampi piste ( ), jotka sijaitsevat toimintavaihesarjan edessä, on merkkinä toimintasarjasta, joka tulee suorittaa vaihe vaiheelta, esimerkiksi: Avaa lukkomutteri. Säädä ruuvi. Kiristä lukkomutteri. Luettelo Luetteloviivat ( ) ovat merkkinä luetteloista, esimerkiksi: jarrut ohjaus valaistus 2

13 Pos: /Layout Module @ Pos: /Überschriften/Zwischenüberschriften/P-T/Symbole in @ Symbolit kuvissa Pos: /BA/Zu diesem Dokument/Darstellungsmittel_Übersicht @ Rakenneosien ja toimintavaiheiden visualisointiin käytetään seuraavia symboleja: Symboli Selitys Rakenneosan viitemerkki Tästä asiakirjasta I X Rakenneosan asento (esim. käännä asennosta I asentoon II). Mitat (esim. myös L = leveys, H = korkeus, P = pituus) Toimintavaihe: Kiristä ruuvit momenttiavaimella ilmoitetulla kiristysmomentilla Liikkeen suunta Ajosuunta auki kiinni kuvaosion suurennus Kehykset, mittalinja, mittalinjarajoitus, viitelinja näkyville rakenneosille tai näkyvälle asennusmateriaalille Kehykset, mittalinja, mittalinjarajoitus, viitelinja piilossa oleville rakenneosille tai piilossa olevalle asennusmateriaalille Sijoitusreitit LH RH Koneen vasen puoli Koneen oikea puoli 3

14 Pos: 0 /Layout Module @ Tästä asiakirjasta Pos: /Überschriften/Zwischenüberschriften/U-Z/Warnhinweise_Zu diesem @ Varoitukset Pos: /BA/Zu diesem Dokument/Warnhinweise_Zu diesem @ Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen ehkäisemiseksi. Huomio HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja. Toimenpiteet vahinkojen välttämiseksi. Pos: /Überschriften/Zwischenüberschriften/F-J/Hinweise mit Informationen und Empfehlungen_Zu diesem @ Ohjeita, jotka sisältävät tietoja ja suosituksia Pos: /BA/Zu diesem Dokument/Hinweise mit Informationen und @ Ohje Ohje Vaikutus: Koneen taloudellinen hyöty. Suoritettavat toimenpiteet. 4

15 Pos:. /Überschriften/Überschriften @ Pos:.2 /Überschriften/Überschriften Pos:.5. /Überschriften/Überschriften 2/A-E/BBestimmungsgemäße Ver Pos:.5.4 /Überschriften/Überschriften 2/K-O/NNutzungsdauer der Pos:.5.5 /BA/Einleitung/Nutzungsdauer der @ Pos: 2 /Layout Module @ Turvallisuus 4 Turvallisuus 4. Käyttötarkoitus Pos:.3 /BA/Maschinenbeschreibung/Maschinenübersicht/Rundballenpressen/Verwendungszweck Fortima F250, F600, V500, @ Pyöröpaalaimet Fortima F 250 (MC)/F 600 (MC) ja Fortima V 500 (MC)/V 800 (MC) ovat noukkimella varustettuja paalaimia. Ne tiivistävät paalattavan materiaalin, kuten heinän, oljen tai tuorerehun pyöröpaaleiksi. Fortima F 250 (MC)/F 600 (MC) on varustettu kiinteällä paalikammiolla. Fortima F 250 (MC):n kiinteä paalikammio mahdollistaa ympärysmitaltaan n.,25 m:n, Fortima F 600 (MC) ympärysmitaltaan n.,55 m:n pyöröpaalien puristamisen. Fortima V 500 (MC) ja V 800 (MC) on varustettu muuntuvalla paalikammiolla. Fortima V 500 (MC):n muuntuva paalikammio mahdollistaa ympärysmitaltaan n.,00 -,50 m:n, Fortima V 800 (MC) ympärysmitaltaan n.,00 -,80 m:n pyöröpaalien puristamisen. Pyöröpaalien leveys on,20 m. Pyöröpaalaimet on varustettu nelilankasolmimella (magneettikytkimellä) ja/tai verkkosolmimella. Pos:.4 /BA/Maschinenbeschreibung/Maschinenübersicht/Großpackenpressen/Aufnahme und Pressung nicht genannter @ VAROITUS! Muiden kuin mainittujen paalattavien rehulajien kerääminen ja puristaminen! Vaikutus: Koneen vauriot Konetta ei saa käyttää muiden kuin tässä mainittujen rehujen noukintaan ja paalaukseen, ellei asiasta ole erikseen sovittu valmistajan kanssa. Ennen paalausta rehu on ajettava karholle, josta noukin kerää sen ajettaessa karhon yli. 4.2 Tarkoituksenmukainen käyttö Pos:.5.2 /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Rundballenpresse/Bestimmungsgemäßer Gebrauch @ Pyöröpaalain on tarkoitettu ainoastaan normaaliin maatalouskäyttöön (tarkoituksenmukainen käyttö). Pos:.5.3 /BA/Einleitung/Bestimmungsgemäßer Gebrauch/Nicht @ Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin tai turvalliseen käyttöön negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista. 4.3 Koneen käyttöikä Koneen käyttöikä riippuu suurelta osin siitä, että sitä käytetään ja huolletaan ohjeiden mukaan ja että käyttöolosuhteet ovat oikeanlaisia. Kone jatkuva käyttövalmius ja pitkä käyttöikä varmistetaan noudattamalla tämän käyttöohjeen sisältöä. Kone on tarkistettava huolellisesti jokaisen käyttökauden jälkeen. Tarkista, onko koneessa kuluneita osia tai muita vaurioita. Vaurioituneet tai kuluneet osat on vaihdettava ennen seuraavaa käyttökertaa. Kun kone on ollut käytössä viisi vuotta, siihen on tehtävä kattava tekninen tarkistus. Tarkistustuloksesta riippuu, voidaanko koneen käyttämistä jatkaa. Tämän koneen käyttöikä on teoriassa rajaton, sillä kaikki kuluneet tai vaurioituneet osat voidaan vaihtaa. 5

16 Pos: 3. /Überschriften/Überschriften 2/F-J/GGrundlegende Pos: 3.3 /Überschriften/Überschriften 3/A-E/B/Bedeutung der Pos: 3.5 /Überschriften/Überschriften Pos: 3.7 /Layout Module @ Turvallisuus 4.4 Perustavat turvaohjeet Pos: 3.2 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Nichtbeachtung der SiHi und WaHi (Einführtext Grundlegende @ Turvaohjeiden ja varoitusten noudattamatta jättäminen Jos turvaohjeita ja varoituksia ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja aineelliselle omaisuudelle Käyttöohjeen merkitys Pos: 3.4 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Bedeutung der @ Käyttöohje on tärkeä asiakirja ja osa konetta. Se on tarkoitettu käyttäjälle ja sisältää turvallisuuden kannalta tärkeitä tietoja. Ainoastaan käyttöohjeessa ilmoitetut toimintatavat ovat turvallisia. Jos käyttöohjetta ei noudateta, voivat henkilöt loukkaantua vakavasti tai kuolla. Lue "Perustavat turvaohjeet" luvussa Turvallisuus täydellisesti läpi ennen koneen ensimmäistä käyttöä ja noudata niitä. Lue ennen töitä lisäksi käyttöohjeen vastaavat kappaleet ja noudata niitä. Säilytä käyttöohje ja pidä se käytettävissä. Luovuta käyttöohje edelleen seuraavalle käyttäjälle Henkilöstön pätevyys Pos: 3.6 /BA/Sicherheit/. Grundlegende @ Jos konetta käytetään asiattomasti, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on jokaisen koneella työskentelevän henkilön täytettävä seuraavat vähimmäisvaatimukset: Kykenee ruumiillisesti hallitsemaan konetta. Kykenee suorittamaan koneella tehtävät työt tämän käyttöohjeen puitteissa turvallisuuden kannalta oikein. Ymmärtää koneen toimintatavat töittensä puitteissa ja voi tunnistaa ja välttää töissä esiintyviä vaaroja. On lukenut käyttöohjeen ja osaa toimia käyttöohjeessa olevien tietojen mukaisesti. Osaa ohjata ajoneuvoja turvallisesti. Omaa maantieajoa varten riittävät tiedot tieliikennesäännöistä sekä vaadittavan ajoluvan. 6

17 Pos: 3.8 /Überschriften/Überschriften 3/K-O/Kinder in Pos: 3.0 /Überschriften/Überschriften 3/K-O/Maschine an den Traktor Pos: 3.2 /Überschriften/Überschriften 3/A-E/B/Bauliche Änderungen an der Pos: 3.4 /Überschriften/Überschriften 3/U-Z/Zusatzausrüstungen und Pos: 3.6 /Überschriften/Überschriften 3/A-E/A/Arbeitsplätze und mitfahrende Pos: 3.9 /Layout Module @ Turvallisuus Lapset vaarassa Pos: 3.9 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Kinder in Gefahr (Anhängegerät, Anbaugerät, @ Lapset eivät osaa arvioida vaaroja ja käyttäytyvät odottamattomalla tavalla. Siksi lapset ovat erityisesti vaarassa. Pidä lapset poissa koneelta. Pidä lapset poissa käyttöaineiden läheltä. Varmista erityisesti ennen liikkeelle lähtöä ja koneen liikkeiden laukaisemista, ettei vaaraalueella ole lapsia Koneen kiinnittäminen traktoriin Pos: 3. /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Ankuppeln der Maschine an den Traktor (Geräte u. @ Traktorin ja koneen virheellinen kiinnittäminen aiheuttaa vaaroja, jotka voivat aiheuttaa vakavia onnettomuuksia. Noudata kiinnitettäessä kaikkia käyttöohjeita: Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje Huomioi kytkemisestä annettu ohje, katso luku Käyttöönotto "Koneen kytkeminen traktoriin". Huomioi yhdistelmän muuttuneet ajo-ominaisuudet Rakenteelliset muutokset koneeseen Pos: 3.3 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Bauliche Änderungen an der @ Rakenteelliset muutokset ja laajennukset saattavat häiritä koneen toimintakykyä ja käyttöturvallisuutta. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Anna rakenteelliset muutokset ja laajennukset ainoastaan valtuutetun alan korjaamon tehtäväksi Lisävarusteet ja varaosat Pos: 3.5 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Zusatzausrüstungen und @ Lisävarusteet ja varaosat, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä käyttöturvallisuuden takaamiseksi alkuperäisiä tai normiosia, jotka vastaavat valmistajan vaatimuksia. Pyydä epäselvissä tapauksissa vahvistus jälleenmyyjältä tai valmistajalta Työpaikat ja mukana matkustavat henkilöt Pos: 3.7 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Arbeitsplätze - Kontrolle über die fahrende @ Kulkevan koneen ohjaaminen Käynnissä oleva kone vaatii, että kuljettaja voi puuttua sen toimintaan koska tahansa nopeasti. Kone voi muuten liikkua hallitsemattomasti ja aiheuttaa vakavia henkilövahinkoja tai kuoleman. Käynnistä moottori aina vain kuljettajan istuimelta käsin. Älä koskaan poistu kuljettajan istuimelta ajon aikana. Älä koskaan nouse koneelle tai poistu koneelta ajon aikana. Pos: 3.8 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Arbeitsplätze - Mitfahrende Personen (Gerät und @ Mukana matkustavat henkilöt Kone saattaa aiheuttaa mukana matkustaville henkilöille vakavia vammoja tai he voivat pudota koneelta ja jäädä sen alle. Ylös sinkoutuvat esineet saattavat osua mukana matkustaviin henkilöihin ja aiheuttaa vammoja. Älä koskaan anna henkilöiden matkustaa koneen mukana. 7

18 Pos: 3.20 /Überschriften/Überschriften 3/A-E/B/Betriebssicherheit: Technisch einwandfreier Pos: 3.24 /Layout Module @ Turvallisuus Käyttöturvallisuus: Teknisesti moitteeton kunto Pos: 3.2 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Betriebssicherheit - Betrieb nur nach ordnungsgemäßer @ Käyttö ainoastaan asianmukaisesti suoritetun käyttöönoton jälkeen Ilman asianmukaista käyttöönottoa tämän käyttöohjeen mukaisesti ei koneen käyttöturvallisuus ole taattua. Ne voivat aiheuttaa onnettomuuksia ja henkilövammoja taikka kuoleman. Käytä konetta ainoastaan asianmukaisen käyttöönoton jälkeen, katso luku Käyttöönotto. Pos: 3.22 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Betriebssicherheit - Technisch einwandfreier Zustand der @ Koneen teknisesti moitteeton kunto Virheellinen huolto ja säätö voi vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita kaikki huolto- ja säätötyöt lukujen Huolto ja Säätö mukaisesti. Pysäytä kone ennen kaikkia huolto- ja säätötöitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Pos: 3.23 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Betriebssicherheit - Gefahr durch Schäden an der @ Koneen vaurioista aiheutuva vaara Koneen vauriot voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Turvallisuuden kannalta erityisen tärkeitä ovat seuraavat koneen osat: jarrut ohjaus suojalaitteet liitoslaitteet valaistus hydrauliikka renkaat nivelakseli Jos epäilet koneen käyttöturvallista kuntoa, esimerkiksi käyttöaineiden vuotaessa, havaitessasi näkyviä vaurioita tai odottamattomasti muuttuneita ajo-ominaisuuksia: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Poista vaurioiden mahdolliset syyt heti, esimerkiksi puhdista karkeat epäpuhtaudet tai kiristä löysät ruuvit. Selvitä vaurioiden syy tämän käyttöohjeen perusteella, katso luku Häiriöt Syy ja korjaus. Jos mahdollista, korjaa vauriot tämän käyttöohjeen mukaan. Vaurioissa, jotka voivat vaikuttaa käyttöturvallisuuteen ja joita ei voi korjata itse tämän käyttöohjeen mukaan: Anna valtuutetun ammattikorjaamon korjata vauriot. 8

19 Pos: 3.26 /Überschriften/Überschriften Pos: 3.29 /Layout Module @ Turvallisuus Pos: 3.25 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Betriebssicherheit - Technische Grenzwerte_Verweis auf Technische @ Tekniset raja-arvot Jos koneen teknisiä raja-arvoja ei noudateta, kone saattaa vaurioitua. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Turvallisuuden kannalta seuraavien teknisten raja-arvojen noudattaminen on erityisen tärkeää: sallittu kokonaispaino maksimaaliset akselipainot maksimaaliset hyötypainot maksimaalinen ripustuspaino maksimaalinen kuormitus maksimaalinen kuljetuskorkeus suurin sallittu nopeus Noudata raja-arvoja, katso luku "Tekniset tiedot" Vaara-alueet Pos: 3.27 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Traktorin ja koneen vaara-alueet Alue traktorin ja koneen ympärillä on vaara-alue. Tällä vaara-alueella on olemassa seuraavat vaarat: Traktori ja kone voivat lähteä liikkeelle tai rullata ja ajaa henkilöiden yli. Voimavivun tahaton käyttö voi laukaista vaarallisia koneen liikkeitä. Vialliset tai muuten kuin turvallisesti kiinnitetyt sähköjohdot voivat aiheuttaa kuolettavia sähköiskuja. Vialliset tai muuten kuin turvallisesti kiinnitetyt hydrauliset tai pneumaattiset johdot voivat irrota ja huitoa ympäriinsä. Hydrauliöljy voi valua ulos korkean paineen alaisena ja aiheuttaa vakavia vammoja ihoon tai kasvoihin. Paljaana oleva voimanottoakseli tai vaurioitunut tai virheellisesti asennettu nivelakseli voivat tarttua vaatteisiin ja vetää ne sisään. Käytön ollessa päälle kytkettynä koneen osat saattavat pyöriä tai kääntyä. Hydraulisesti nostetut koneen osat voivat laskea alas huomaamatta ja hitaasti. Pos: 3.28 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereiche rund um Anhängegerät, Anbaugerät o. Anhänger @ Jos vaara-aluetta ei huomioida, voivat henkilöt loukkaantua vakavasti tai kuolla. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja kone vasta sen jälkeen, kun ketään ei ole vaara-alueella. Turvaetäisyys on: Koneen sivussa 3 metriä. Koneen takana 5 metriä. Ennen kaikkia traktorin edessä ja takana ja koneen vaara-alueella suoritettavia töitä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Useat vakavat onnettomuudet traktorin ja koneen edessä ja takana aiheutuvat huolimattomuudesta ja käyvistä koneista. Huomioi annetut tiedot kaikista vastaavista käyttöohjeista. Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje 9

20 Pos: 3.34 /Layout Module @ Turvallisuus Pos: 3.30 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereich zwischen Traktor und @ Vaara-alue traktorin ja koneen välissä Traktorin ja koneen välissä oleskelevat henkilöt voivat loukkaantua vakavasti tai kuolla traktorin lähtiessä liikkeelle tai koneen liikkuessa. Kaikissa töissä traktorin ja koneen välissä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Useat vakavat onnettomuudet aiheutuvat huolimattomuudesta ja käyvistä koneista. Jos voimavipua on käytettävä, kaikki henkilöt on pidettävä loitolla voimavivun liikealueelta. Pos: 3.3 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereich bei eingeschaltetem @ Vaara-alue käytön ollessa päällä Käytön ollessa päälle kytkettynä on olemassa pyörivistä ja kääntyvistä koneen osista johtuva hengenvaara. Koneen vaara-alueella ei saa oleskella ketään. Ohjaa siksi kaikki henkilöt pois koneen vaara-alueelta ennen käynnistämistä. Jos vaarallinen tilanne saattaa syntyä, sammuta käytöt ja dieselmoottori välittömästi. Pos: 3.32 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereich @ Voimanottoakselin vaara-alue Voimanottoakseli ja käytetyt rakenneosat voivat tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Ennen voimanottoakselin päälle kytkemistä: Varmista, että kaikki suojalaitteet on asennettu paikalleen ja asetettu suojaavaan asentoon. Varmista, että voimanottoakselin valittu kierrosluku ja pyörimissuunta vastaavat koneen sallittua kierroslukua ja pyörimissuuntaa. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Jos esiintyy liian suuria kulmia, kytke voimanottoakseli pois päältä. Kone voi vaurioitua. Osia saattaa sinkoutua irti ja vahingoittaa henkilöitä. Jos voimanottoakselia ei tarvita, kytke voimanottoakseli pois päältä. Pos: 3.33 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereich @ Nivelakselin vaara-alue Nivelakseli saattaa tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Varmista, että nivelakselin suojus on asennettu paikalleen ja toimintakykyinen. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Noudata profiiliputken ja nivelakselin suojuksen riittävää päällekkäisyyttä. Anna nivelakselin lukkojen lukittua paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen. Noudata nivelakselin käyttöohjetta. 20

21 Pos: 3.36 /Überschriften/Überschriften 3/P-T/SSchutzvorrichtungen funktionsfähig Pos: 3.38 /Überschriften/Überschriften 3/P-T/PPersönliche Pos: 3.40 /Layout Module @ Turvallisuus Pos: 3.35 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenbereich Nachlaufende Maschinenteile - Rundballenpressen mit @ Jälkikäyvien koneenosien aiheuttama vaara-alue Käyttöjen sammuttamisen jälkeen seuraavat koneenosat jatkavat pyörimistään: nivelakseli käyttöketjut noukin verkkotela pohjakuljetin käärijä Kun koneen osat jälkikäyvät, saattavat henkilöt loukkaantua vakavasti tai kuolla. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Koske ainoastaan pysähtyneisiin koneenosiin Suojalaitteiden säilyttäminen toimintakykyisinä Pos: 3.37 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Schutzvorrichtungen funktionsfähig @ Jos suojalaitteita puuttuu tai niissä on vaurioita, liikkuvat koneenosat saattavat aiheuttaa vakavia henkilövammoja tai kuoleman. Vaihda vahingoittuneet suojalaitteet uusiin. Asenna irrotetut suojalaitteet ja kaikki muut osat ennen käyttöönottoa uudelleen ja saata ne suojaavaan asentoon. Jos et ole varma, ovatko kaikki suojalaitteet asennettu asianmukaisesti ja toimintakunnossa, anna tarkastus ammattikorjaamon tehtäväksi Henkilökohtaiset suojalaitteet Pos: 3.39 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Persönliche @ Henkilökohtaisten suojavarusteiden käyttö on tärkeä turvatoimenpide. Puuttuvat tai epäsopivat henkilökohtaiset suojavarusteet lisäävät terveyshaittojen ja henkilövammojen riskiä. Henkilökohtaisia suojavarusteita ovat esimerkiksi: työkäsineet turvajalkineet tyköistuva suojavaatetus kuulosuojain suojalasit Määrittele henkilökohtaiset suojavarusteet kuhunkin työkäyttöön ja aseta ne käyttöön. Käytä ainoastaan asianmukaisessa kunnossa olevia henkilökohtaisia suojavarusteita, jotka tarjoavat tehokkaan suojan. Sovita henkilökohtaiset suojavarusteet henkilön mukaan, esimerkiksi koko. 2

22 Pos: 3.42 /Überschriften/Überschriften 3/P-T/SSicherheitskennzeichnungen an der Pos: 3.44 /Überschriften/Überschriften Pos: 3.48 /Layout Module @ Turvallisuus Pos: 3.4 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Geeignete Kleidung @ Käytä soveltuvaa vaatetusta Löysänä roikkuva vaatetus lisää pyöriviin osiin tarttumisen ja kietoutumisen vaaraa sekä ulos työntyviin osiin kiinnijäämisen vaaraa. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Käytä vartalonmyötäistä vaatetusta. Älä koskaan käytä sormuksia, ketjuja tai muita koruja. Käytä pitkissä hiuksissa hiusverkkoa. Käytä tukevia kenkiä tai työsuojajalkineita Koneen turvamerkinnät Pos: 3.43 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Sicherheitskennzeichnungen an der @ Koneen ohje- ja varoitusmerkinnät varoittavat vaarakohdissa vaaroista ja ne ovat tärkeä osa koneen turvavarusteita. Puuttuvat ohje- ja varoitusmerkinnät lisäävät vakavien ja kuolettavien henkilövammojen riskiä. Puhdista likaiset ohje- ja varoitusmerkinnät. Tarkasta ohje- ja varoitusmerkintöjen täydellisyys ja luettavuus jokaisen puhdistuksen jälkeen. Vaihda puuttuvat, vaurioituneet ja lukukelvottomat ohje- ja varoitusmerkinnät välittömästi uusiin. Varusta varaosat niihin tarkoitetuilla ohje- ja varoitusmerkinnöillä. Ohje- ja varoitusmerkintöjen kuvaus, selitys ja tilausnumerot, katso luku Turvallisuus "Koneen ohje- ja varoitusmerkinnät" Liikenneturvallisuus Pos: 3.45 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Verkehrssicherheit - Gefahren beim Fahren auf Straße und Feld (anghängte @ Vaarat maantiellä ja pellolla ajettaessa Asennettu tai ripustettu työkone muuttaa traktorin ajo-ominaisuuksia. Ajo-ominaisuudet riippuvat myös käyttötilasta, täytöstä tai kuormituksesta sekä alustasta. Jos kuljettaja ei ota huomioon muuttuneita ajo-ominaisuuksia, hän saattaa aiheuttaa onnettomuuksia. Huomioi toimenpiteet maantiellä ja pellolla tapahtuvassa ajossa, katso luku "Ajo ja kuljetus". Pos: 3.46 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Verkehrssicherheit - Maschine für die Straßenfahrt @ Koneen valmistelu maantieajoa varten Jos konetta ei valmistella asianmukaisesti maantieajoa varten, seurauksena saattavat olla vakavat onnettomuudet liikenteessä. Valmistele kone maantieajoa varten ennen jokaista maantieajoa, katso luku Ajo ja kuljetus "Valmistelut maantieajoa varten". Pos: 3.47 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Verkehrssicherheit - @ kaatumisvaara Kone voi kaatua rinteissä ajettaessa. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Kaatumisvaara riippuu useista tekijöistä: Huomioi toimenpiteet ajossa, katso luku "Ajo ja kuljetus". 22

23 Pos: 3.49 /Überschriften/Überschriften 3/K-O/Maschine sicher Pos: 3.52 /Überschriften/Überschriften Pos: 3.55 /Überschriften/Überschriften 3/F-J/Gefahren durch die Pos: 3.58 /Layout Module @ Turvallisuus Koneen pysäköiminen turvallisesti Pos: 3.50 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Maschine sicher @ Pysäköity kone voi kaatua. Henkilöt voivat joutua puristuksiin ja kuolla. Pysäköi kone kantokykyiselle ja tasaiselle alustalle. Varmista koneen turvallinen vakaus ennen säätö- kunnostus-, huolto- ja puhdistustöitä. Tue kone epävarmassa tapauksessa. Huomioi luvussa Ajo ja kuljetus kohta "Koneen pysäköinti". Pos: 3.5 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Maschine sicher abstellen - Unbeaufsichtigtes abstellen @ Valvomaton pysäköinti Riittämättömästi varmistettu ja valvomatta pysäköity kone liitetyllä lisälaitteella tai peräkärryllä tai ilman sitä aiheuttaa vaaraa henkilöille ja lapsille. Ennen poistumista: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen" Käyttöaineet Pos: 3.53 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Betriebsstoffe - Ungeeignete Betriebsstoffe_ohne @ Sopimattomat käyttöaineet Käyttöaineet, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä ainoastaan käyttöaineita, jotka vastaavat vaatimuksia. Pos: 3.54 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Betriebsstoffe - Umweltschutz und @ Ympäristönsuojelu ja hävittäminen Dieselpolttoaineen, jarrunesteen, jäätymisenestoaineen ja voiteluaineiden kaltaiset käyttöaineet saattavat vahingoittaa ympäristöä ja henkilöiden terveyttä. Älä päästä käyttöaineita ympäristöön. Kerää vuotaneet käyttöaineet imukykyisellä materiaalilla tai hiekalla, täytä nestetiiviiseen, merkittyyn astiaan ja hävitä viranomaisten määräysten mukaisesti Käyttöympäristön aiheuttamat vaarat Pos: 3.56 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren durch Einsatzumgebung - @ Tulipalon vaara Pos: 3.57 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren durch Einsatzumgebung - Brandgefahr mit @ Käytön tai eläimien, esimerkiksi jyrsijöiden tai pesivien lintujen, aiheuttamana saattaa palavia materiaaleja kertyä koneeseen. Erityisesti kuivissa käyttöolosuhteissa tai pyörteissä on olemassa likaantumisvaara. Pöly, epäpuhtaudet ja satojäämät voivat syttyä kuumissa osissa ja tulipalo aiheuttaa vakavia henkilövahinkoja tai kuoleman. Tarkasta ja puhdista kone päivittäin ennen ensimmäistä käyttöä. Tarkasta ja puhdista kone työpäivän aikana säännöllisesti. Pidä alkusammutin aina käyttövalmiina. 23

24 Pos: 3.59 /Überschriften/Überschriften 3/F-J/Gefahrenquellen an der Pos: 3.64 /Layout Module @ Turvallisuus Koneen vaaranlähteet Pos: 3.60 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenquellen - Lärm (Traktor und Maschine) Verweis auf Technische @ Melu voi johtaa terveyshaittoihin Koneella jatkuvasti työskenneltäessä saattaa esiintyä terveydellisiä haittoja, kuten huonokuuloisuutta, kuuroutta tai tinnitusta. Konetta korkealla kierrosluvulla käytettäessä lisääntyy lisäksi melutaso. Ennen traktorin ja koneen yhdistelmän käyttöönottoa on melun aiheuttama vaara arvioitava. Ympäristöolosuhteista, työajoista ja koneen työskentely- ja käyttöolosuhteista riippuen on määriteltävä soveltuva kuulosuojaus ja sitä on käytettävä. Huomioi tällöin äänen painetaso, katso luku Tekniset tiedot. Määrittele säännöt kuulosuojainten käytölle ja työskentelyn kestolle. Pidä ohjaamon ikkunat ja ovet suljettuina käytön aikana. Poista kuulosuojaimet maantieajossa. Pos: 3.6 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenquellen - Flüssigkeiten unter Druck -nur @ Paineen alaiset nesteet Seuraavat nesteet ovat korkean paineen alaisia: hydrauliöljy Kovalla paineella vuotavat nesteet voivat tunkeutua kehoon ihon lävitse ja aiheuttaa vakavia henkilövammoja. Jos epäillään vaurioitunutta painejärjestelmää, ota välittömästi yhteyttä pätevään ammattikorjaamoon. Älä koskaan etsi vuotokohtia paljain käsin. Jo nuppineulan pään kokoinen reikä voi aiheuttaa vakavia henkilövammoja. Pidä keho ja kasvot poissa vuotokohtien lähettyviltä. Jos nestettä on päässyt tunkeutumaan kehoon, hakeudu välittömästi lääkärille. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Pos: 3.62 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenquellen - Heiße @ Kuumat nesteet Kuumien nesteiden aiheuttama palovammojen vaara! Käytä suojakäsineitä kuumia käyttöaineita tyhjentäessäsi. Anna nesteiden ja koneen osien jäähtyä tarvittaessa ennen korjaus-, huolto- ja puhdistustöitä. Pos: 3.63 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahrenquellen - beschädigte @ Vaurioitunut paineilmajärjestelmä voi johtaa terveyshaittoihin Vialliset paineilmajärjestelmän paineilmaletkut voivat johtaa letkujen repeämiseen. Holtittomasti liikkuvat letkut voivat aiheuttaa vakavia henkilövammoja. Jos epäillään paineilmajärjestelmän vaurioita, ota välittömästi yhteyttä ammattikorjaamoon. 24

25 Pos: 3.65 /Überschriften/Überschriften 3/F-J/Gefahren bei bestimmten Tätigkeiten: Auf- und Pos: 3.67 /Überschriften/Überschriften 3/F-J/Gefahren bei bestimmten Tätigkeiten: Arbeiten an der Pos: 3.7 /Layout Module @ Turvallisuus Vaarat tietyissä toimissa: Ylös nouseminen ja alas laskeutuminen Pos: 3.66 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren bei best. Tätigkeiten: Auf- und @ Turvallinen ylös nouseminen ja alas laskeutuminen Huolimaton käyttäytyminen ylös noustessa ja alas laskeuduttaessa voi aiheuttaa henkilöiden putoamisen nousuväylältä. Henkilöt, jotka nousevat koneeseen tarkoitettujen nousuväylien ulkopuolella, voivat liukastua, pudota ja loukkaantua vakavasti. Lika sekä käyttö- ja voiteluaineet voivat vaikuttaa astumis- ja seisontavakauteen. Pidä astunta- ja seisontapinnat aina puhtaina ja asianmukaisessa kunnossa, jotta turvallinen astuminen ja seisominen olisi taattua. Älä koskaan nouse ylös tai laskeudu alas koneen liikkuessa. Nouse ylös ja laskeudu alas kasvot koneeseen päin. Säilytä ylös noustessasi ja alas laskeutuessasi kolmipistekontakti portaisiin ja kaiteisiin (samanaikaisesti kaksi kättä ja yksi jalka tai kaksi jalkaa ja yksi käsi koneella). Älä koskaan käytä hallintaelementtejä kädensijoina ylös noustessasi tai alas laskeutuessasi. Hallintaelementtien käyttäminen vahingossa saattaa aiheuttaa toimintojen tahattoman käytön ja aiheuttaa vaaroja. Älä koskaan hyppää koneelta alas laskeutuessasi. Käytä ainoastaan tässä käyttöohjeessa kuvattuja astuin- ja seisontapintoja ylös nousemiseen ja alas laskeutumiseen, katso luku Koneen kuvaus, "Nousuväylät" Vaarat tietyissä toimissa: Koneella tehtävät työt Pos: 3.68 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren bei best. Tätigkeiten: Arbeiten an der Maschine-Arbeiten nur an der stillgestzten @ Työt ainoastaan pysäytetylle koneelle Jos konetta ei ole pysäytetty ja varmistettu, osat saattavat liikkua tahattomasti tai kone voi lähteä liikkeelle. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen kaikkia koneelle suoritettavia töitä, kuten säätäminen, puhdistaminen, maantieajon esivalmistelu, työkäytön esivalmistelu, huolto tai häiriöiden korjaaminen, on kone pysäytettävä ja varmistettava, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Pos: 3.69 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren bei best. Tätigkeiten: Arbeiten an der Maschine-Instandhaltungs- u. @ Kunnossapito- ja korjaustyöt Virheelliset kunnossapito- ja korjaustyöt vaarantavat käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Suorita ainoastaan tässä käyttöohjeessa kuvatut työt. Pysäytä kone ennen kaikkia töitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Anna kaikki muut kunnossapito- ja korjaustyöt ainoastaan pätevän ammattikorjaamon tehtäväksi. Pos: 3.70 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren bei best. Tätigkeiten: Angehobene @ Nostettu kone ja koneenosat Nostettu kone voi tahattomasti laskeutua, rullata liikkeelle tai kaatua ja henkilöt voivat jäädä puristuksiin tai kuolla. Älä oleskele nostetun koneen alla. Laske kone ensin alas. Tue kone turvallisesti ennen kaikkia koneen alla suoritettavia töitä, katso luku Turvallisuus "Ylös nostetun koneen ja koneen osien turvallinen tukeminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti tai hydraulisella sulkulaitteella. 25

26 Pos: 3.73 /Überschriften/Überschriften 3/F-J/Gefahren bei bestimmten Tätigkeiten: Arbeiten an Rädern und Pos: 3.75 /Überschriften/Überschriften 3/U-Z/Verhalten in Gefahrensituationen und bei Pos: 4 /Layout Module @ Turvallisuus Pos: 3.72 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren bei best. Tätigkeiten: Gefahr durch Schweißarbeiten - Außer @ Hitsaustöiden aiheuttama vaara Virheellisesti suoritetut hitsaustyöt vaarantavat koneen käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyydä lupa KRONE-asiakaspalvelulta ennen koneelle suoritettavia hitsaustöitä ja pyydä tarvittaessa näyttämään vaihtoehtoja. Anna hitsaustyöt ainoastaan kokeneen ammattihenkilöstön tehtäväksi Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Pos: 3.74 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Gefahren bei best. Tätigkeiten: Arbeiten an Rädern und @ Pyörien ja renkaiden asentaminen/irrottaminen Virheellinen asennus tai irrottaminen vaarantaa käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta ja määräysten mukaisia asennustyökaluja. Mikäli omat tiedot ovat puutteellisia, anna pyörät ja renkaat KRONE-myyjän tai pätevän rengaspalvelun asennettavaksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa suurinta sallittua painetta ei saa ylittää, sillä muuten rengas tai jopa vanne saattaa räjähtää. Asenna pyörän mutterit pyöriä asentaessasi ilmoitetulla vääntömomentilla, katso luku Huolto "Renkaat" Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Pos: 3.76 /BA/Sicherheit/. Grundlegende Sicherheitshinweise/Verhalten in Gefahrensituationen und bei @ Virheelliset toimenpiteet tai toimenpiteisiin ryhtymättömyys vaaratilanteissa saattaa häiritä tai estää vaarassa olevien henkilöiden pelastamista. Vaikeutuneet pelastusolosuhteet heikentävät mahdollisuuksia apuun ja loukkaantuneiden hoitoon. Yleisesti: Pysäköi kone. Hanki yleiskuva vaaratilanteesta ja tunnista vaaran syy. Varmista tapaturma-alue. Pelasta ihmiset vaara-alueelta. Poistu vaara-alueelta, äläkä astu sille uudelleen. Hälytä pelastuslaitos ja hae apua mahdollisuuksien mukaan. Anna ensiapua. 26

27 Pos: 5. /Überschriften/Überschriften Pos: 5.2 /Überschriften/Überschriften 3/K-O/Maschine stillsetzen und Pos: 5.4 /Überschriften/Überschriften 3/A-E/A/Angehobene Maschine und Maschinenteile sicher Pos: 5.6 /Layout Module @ Turvallisuus 4.5 Turvarutiinit 4.5. Koneen pysäyttäminen ja varmistaminen Pos: 5.3 /BA/Sicherheit/3. Sicherheitsroutinen/Maschine stillsetzen und sichern -gezogene Maschinen_mit @ VAROITUS! Koneen tai koneenosien liikkeen aiheuttama puristumisvaara! Jos konetta ei ole pysäytetty, kone tai koneenosat saattavat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen koneesta poistumista: Pysäytä ja varmista kone. Koneen turvalliseen pysäköintiin: Pysäköi kone kantokykyiselle ja tasaiselle alustalle. Sammuta käytöt ja odota, kunnes jälkikäyvät osat ovat pysähtyneet. Sammuta traktorin moottori, irrota virta-avain ja ota se mukaasi. Varmista seisontajarrulla, etteivät kone ja traktori pääse liikkumaan itsestään Ylös nostetun koneen ja koneen osien turvallinen tukeminen Pos: 5.5 /BA/Sicherheit/3. Sicherheitsroutinen/Angehobene Maschine und Maschinenteile sicher unterbauen_alte @ VAROITUS! Koneen tai koneenosien liikkeen aiheuttama loukkaantumisvaara Jos konetta ei ole tuettu turvallisesti, kone tai koneenosat saattavat liikkua, pudota tai laskeutua alas. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen ylös nostetuille rakenneosille ja niiden alla tehtäviä töitä: Tue kone tai koneen osat turvallisesti. Koneen tai koneen osien turvalliseksi tukemiseksi: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti (esim. alustapukki, nosturi) tai hydraulisella sulkulaitteella (esim. sulkuhana). Älä koskaan käytä tukemiseen materiaaleja, jotka saattavat antaa periksi. Älä koskaan käytä onttoja harkkotiiliä tai tiiliä tukemiseen. Harkkotiilet ja tiilet saattavat murtua jatkuvassa kuormituksessa. Älä koskaan työskentele koneen tai koneen osien alla, jos nämä on nostettu ylös tunkilla. 27

28 Pos: 5.7 /Überschriften/Überschriften 3/K-O/Maschine sicher Pos: 5.9 /Überschriften/Überschriften 3/K-O/Maschine sicher Pos: 5. /Layout Module @ Turvallisuus Koneen turvallinen kiinnittäminen Pos: 5.8 /BA/Sicherheit/3. Sicherheitsroutinen/Maschine an den Traktor ankuppeln (BiG @ VAROITUS! Loukkaantumisvaara konetta kiinnitettäessä Konetta traktoriin kiinnitettäessä saattavat kone tai koneen osat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita konetta kiinnittäessäsi seuraavat vaiheet: Älä koskaan seiso traktorin ja koneen välissä kiinnittäessäsi konetta traktoriin. Kytke traktorin hydrauliikka paineettomaksi. Kytke elektroniset järjestelmät pois päältä. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Liitä hydrauliletkut ainoastaan silloin, kun traktorin ja koneen hydraulijärjestelmät ovat paineettomia. Liitä paineilmajarrujärjestelmä, koneen mallista riippuen. Liitä hydraulijarru, koneen mallista riippuen. Liitä nivelakseli ja varmista se. Liitä valojohto. Liitä virtajohto. Liitä hallintalaite Koneen turvallinen irrottaminen Pos: 5.0 /BA/Sicherheit/3. Sicherheitsroutinen/Maschine vom Traktor abkuppeln - mit Elektronik, mit @ VAROITUS! Loukkaantumisvaara konetta irrotettaessa Konetta irrotettaessa saattavat kone tai koneen osat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita konetta irrottaessasi seuraavat vaiheet: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Laske tukijalka alas. Kytke traktorin hydrauliikka paineettomaksi. Kytke elektroniset järjestelmät pois päältä. Irrota hydrauliletkut ainoastaan silloin, kun traktorin ja koneen hydraulijärjestelmät ovat paineettomia. Irrota paineilmajarru, koneen mallista riippuen. Irrota hydraulijarru, koneen mallista riippuen. Irrota valojohto traktorista. Irrota virtajohto traktorista. Irrota nivelakseli ja aseta se sille tarkoitettuun pidikkeeseen. Älä koskaan seiso traktorin ja koneen välissä irrottaessasi konetta traktorista. 28

29 Pos: 5.2 /Überschriften/Überschriften 3/K-O/Maschine für Instandhaltungs-, Reparatur-, Wartungs- und Einstellarbeiten Pos: 5.4 /Überschriften/Überschriften 3/K-O/Maschine sicher in Betrieb Pos: 6 /Layout Module @ Turvallisuus Koneen valmistelu kunnossapito-, korjaus-, huolto- ja säätötöitä varten Pos: 5.3 /BA/Sicherheit/3. Sicherheitsroutinen/Maschine für Instandhaltungs-, Reparatur-, Wartungs- und Einstellarbeiten @ VAROITUS! Loukkaantumisvaara koneelle suoritettavissa kunnossapito-, korjaus-, huolto- ja säätötöissä. Jos konetta ei ole pysäytetty, kone tai koneenosat saattavat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Jos konetta ei ole tuettu turvallisesti, kone tai koneenosat saattavat liikkua, pudota tai laskeutua alas. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita ennen kunnossapito-, korjaus-, huolto- ja säätötöitä seuraavat vaiheet. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tue ylös nostettu kone tai koneen osat turvallisesti, katso luku Turvallisuus "Ylös nostetun koneen ja koneen osien turvallinen tukeminen" Koneen turvallinen käyttöönotto Pos: 5.5 /BA/Sicherheit/3. Sicherheitsroutinen/Maschine sicher in Betrieb nehmen /min, mit Elektronik, mit @ VAROITUS! Loukkaantumisvaara koneen käyttöönotossa Jos konetta ei oteta turvallisesti käyttöön, kone tai koneenosat saattavat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen koneen käyttöönottoa on varmistettava, että seuraavat edellytykset täyttyvät: Hydrauliletkut on liitetty. Paineilmajarru on liitetty (varustelusta riippuen). Hydraulinen jarru on liitetty (varustelusta riippuen). Nivelakseli on liitetty ja varmistettu. Valolaitteet on liitetty. Hallintalaite on liitetty. Varmuusketju on kiinnitetty (ei pakollinen kaikissa maissa). Kaikki suojalaitteet on kiinnitetty, ne ovat asianmukaisessa kunnossa ja suojaavassa asennossa. Voimanottoakselin kierrosluku ei ylitä 540 krs/min. Valmistajan hyväksymää nivelakselia käytetään. Letkut, johdot ja köydet on vedetty niin, että ne eivät hankaudu, kiristy tai ole puristuksissa tai joudu kosketuksiin muiden rakenneosien (esim. traktorin renkaiden) kanssa. Seisontajarru on vapautettu. Traktorin koneenosat eivät joudu kosketuksiin koneen koneenosien kanssa (erityisesti kaarreajossa). Henkilöitä ei oleskele koneen vaara-alueella. 29

30 Pos: 8 /Layout Module @ Turvallisuus Pos: 7 /Layout Module /Diese Seite ist bewusst freigelassen @ Tämä sivu on jätetty tietoisesti tyhjäksi. 30

31 Pos: 9. /Überschriften/Überschriften 2/P-T/SSicherheitsaufkleber an der Pos: 9.2 /Überschriften/Überschriften 3/K-O/Lage und Bedeutung der Sicherheitsaufkleber an der Pos: 9.4 /Layout Module @ Turvallisuus 4.6 Koneen ohje- ja varoitusmerkinnät 4.6. Koneen ohje- ja varoitusmerkintöjen sijainti ja merkitys Pos: 9.3 /BA/Sicherheit/Rundballenpresse/Sicherheit Einführung Rundballenpresse_ohne @ KRONE-pyöröpaalaimeen on kiinnitetty kaikki vaadittavat turvalaitteet (suojalaitteet). Koneen toiminnan kärsimättä kaikkia vaarallisiksi katsottavia osia ei kuitenkaan voida kattavasti suojata. Koneeseen on kiinnitetty varoitusmerkkejä, jotka kiinnittävät huomiota jäljelle jääviin vaaratekijöihin. Varoitukset on esitetty ns. varoitusmerkintöjen muodossa. Seuraavassa esitetään tärkeitä ohjeita varoituksien sijainnista ja merkityksestä! 3

32 Pos: 9.6 /BA/Sicherheit/Aufkleber/Rundballenpresse/Bild Sicherheitsaufkleber Fortima @ GL Pos: 9.7 /Layout Module @ Turvallisuus Pos: 9.5 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) FOR00046_ Multicut Kuva 32

33 Pos: 9.9 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ Bild/Text Immer als ersten Sicherheitsaufkleber @ L Pos: 9. /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.3 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.5 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /27 04/ @ L Pos: 9.6 /Layout Module @ Turvallisuus Pos: 9.8 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (x) @ ) tilausnro (x) Virheellisen käytön ja puutteellisten tietojen aiheuttama vaara Koneen virheellinen käyttö ja sitä koskevat puutteelliset tiedot sekä virheellinen käyttäytyminen vaaratilanteissa aiheuttaa hengenvaraa käyttäjälle ja ulkopuolisille. Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. Pos: 9.0 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (x) @ 2) tilausnro (x) MAX. 540/ min MAX. 200 bar Pos: 9.2 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ 3) tilausnro (2x) Suurimman sallitun voimanottoakselin kierrosluvun tai suurimman sallitun käyttöpaineen ylittämisen aiheuttama vaara. Jos sallittu voimanottoakselin kierrosluku ylitetään, koneen osat saattavat tuhoutua tai singota pois. Jos suurin sallittu käyttöpaine ylitetään, hydrauliikan rakenneosat saattavat vahingoittua. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Noudata sallittua voimanottoakselin kierroslukua. Noudata sallittua käyttöpainetta. Pyörivän noukkimen aiheuttama vaara. Vaara-aluetta lähestyttäessä ja tukosten poistamisessa käsin tai jaloin on olemassa sisäänvetämisen vaara. Sammuta voimanottoakseli ja moottori ennen noukkimelle tehtäviä töitä. Pos: 9.4 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /27 04/ (2x) @ 4) Tilausnro (2x) Iskun ja puristumisen aiheuttama vaara Alas laskeutuva paaliportti aiheuttaa hengenvaaran. Ennen paaliportin alueella suoritettavia huoltotöitä on vasemman nostosylinterin sulkuhana suljettava. Varmista, ettei ylös nostetun paaliportin alla oleskele ketään. 33

34 Pos: 9.7 /BA/Sicherheit/Aufkleber/Rundballenpresse/Bild Sicherheitsaufkleber Fortima @ GL Pos: 9.8 /Layout Module @ Turvallisuus FOR00046_ Multicut Kuva 2 34

35 Pos: 9.20 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ Bild/Text H = 30 o. @ Pos: 9.22 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ L Pos: 9.24 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ Pos: 9.26 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ Pos: 9.27 /Layout Module @ Turvallisuus Pos: 9.9 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (x) Bestell-Nr. H = 00 @ 5) Tilausnro (x) K = 00mm H Terävien terien aiheuttama vaara. Terien vaara-alueelle koskettaessa on olemassa leikkaantumisvaara. Käytä leikkuunkestäviä käsineitä. Pos: 9.2 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (4x) @ 6) Tilausnro (2x) Pyörivän kierukan aiheuttama vaara. Pyörivä kierukka aiheuttaa sisäänvetämisen ja kiinni jäämisen vaaran. Älä koskaan koske pyörivään kierukkaan. Säilytä etäisyys koneen liikkuviin osiin Pos: 9.23 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (4x) @ 7) tilausnro (4x) Pyörivien koneen osien aiheuttama vaara. Koneen käydessä on olemassa pyörivistä koneen osista johtuva loukkaantumisvaara. Aseta suojukset ennen käyttöönottoa suojaavaan asentoon. Pos: 9.25 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (x) @ 8) Tilausnro (x) Koneen tahattoman liikkeen aiheuttama vaara paaliporttia avattaessa. Koneen poisvierimisen tai kaatumisen aiheuttama loukkaantumisvaara. Varmista ennen paaliportin avaamista, että kone on liitetty traktoriin asianmukaisesti. 35

37 Pos: 9.3 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.33 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ Pos: 9.35 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.37 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /27 03/ @ Pos: 9.38 /Layout Module @ Turvallisuus Pos: 9.30 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ 9) tilausnro (2x) Korkeapainenesteen aiheuttama vaara. Paineakku on kaasu- ja öljypaineen alainen. Paineakun virheellisessä irrottamisessa tai korjauksessa on olemassa loukkaantumisvaara. Ennen paineakun irrottamista ja korjausta on huomioitava käyttöohjeessa olevat ohjeet. Paineakun irrottamisen ja korjauksen saa suorittaa ainoastaan ammattikorjaamo. Pos: 9.32 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (5x) @ 0) Tilausnro (5x) Puristumisen tai leikkaantumisen aiheuttama vaara Itsestään liikkuvien koneen osien puristus- tai leikkautumiskohtien aiheuttama loukkaantumisvaara. Älä koskaan tartu puristumisvaara-alueelle niin kauan, kun osat voivat liikkua siinä Pos: 9.34 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ ) tilausnro (2x) Iskun tai puristumisen aiheuttama vaara Paaliporttia avattaessa on olemassa henkilöihin kohdistuva puristumisvaara paaliportin ja kiinteän esteen välisellä vaaraalueella. Varmista, ettei paaliportin ja kiinteän esteen välissä oleskele ketään. Pos: 9.36 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /27 03/ (2x) @ 2) Tilausnro (2x) Iskun ja puristumisen aiheuttama vaara Pyörivien paalien aiheuttama loukkaantumisvaara. Varmista, ettei vaara-alueella ole ketään

39 Pos: 9.42 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /27 007/ Bild/Text H = @ Pos: 9.43 /Layout Module @ Turvallisuus Pos: 9.4 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /27 007/ (3x) Bestell-Nr. H = @ 3) Tilausnro (x) K = 70mm H Terävien terien aiheuttama vaara. Terien vaara-alueelle koskettaessa on olemassa leikkaantumisvaara. Käytä leikkuunkestäviä käsineitä. 39

40 Pos: 9.45 /BA/Sicherheit/Aufkleber/Rundballenpresse/Sicherheitsaufkleber Fortima V 500 MC - @ GL Pos: 9.46 /Layout Module @ Turvallisuus Pos: 9.44 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Multicut Kuva 5 VP50206_3 40

41 Pos: 9.48 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ Bild/Text Immer als ersten Sicherheitsaufkleber @ L Pos: 9.50 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.52 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.54 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ Bild/Text H = 30 o. @ Pos: 9.55 /Layout Module @ Turvallisuus Pos: 9.47 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (x) @ ) tilausnro (x) Virheellisen käytön ja puutteellisten tietojen aiheuttama vaara Koneen virheellinen käyttö ja sitä koskevat puutteelliset tiedot sekä virheellinen käyttäytyminen vaaratilanteissa aiheuttaa hengenvaraa käyttäjälle ja ulkopuolisille. Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. Pos: 9.49 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (x) @ 2) tilausnro (x) MAX. 540/ min MAX. 200 bar Pos: 9.5 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ 3) tilausnro (2x) Suurimman sallitun voimanottoakselin kierrosluvun tai suurimman sallitun käyttöpaineen ylittämisen aiheuttama vaara. Jos sallittu voimanottoakselin kierrosluku ylitetään, koneen osat saattavat tuhoutua tai singota pois. Jos suurin sallittu käyttöpaine ylitetään, hydrauliikan rakenneosat saattavat vahingoittua. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Noudata sallittua voimanottoakselin kierroslukua. Noudata sallittua käyttöpainetta. Pyörivän noukkimen aiheuttama vaara. Vaara-aluetta lähestyttäessä ja tukosten poistamisessa käsin tai jaloin on olemassa sisäänvetämisen vaara. Sammuta voimanottoakseli ja moottori ennen noukkimelle tehtäviä töitä. Pos: 9.53 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (x) Bestell-Nr. H = 00 @ 4) Tilausnro (x) K = 00mm H Terävien terien aiheuttama vaara. Terien vaara-alueelle koskettaessa on olemassa leikkaantumisvaara. Käytä leikkuunkestäviä käsineitä. 4

42 Pos: 9.56 /BA/Sicherheit/Aufkleber/Rundballenpresse/Sicherheitsaufkleber Fortima V 500 MC - @ GL Pos: 9.57 /Layout Module @ Turvallisuus Multicut Kuva 6 VP50206_3 42

43 Pos: 9.59 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ L Pos: 9.6 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.63 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ Pos: 9.65 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.66 /Layout Module @ Pos: 9.58 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (4x) @ 5) Tilausnro (x) Turvallisuus Iskun ja puristumisen aiheuttama vaara Alas laskeutuva paaliportti aiheuttaa hengenvaaran. Varmista, ettei ylös nostetun paaliportin alla oleskele ketään. Älä oleskele ylös nostetun paaliportin alla, ennen kuin paaliportti on varmistettu tahattoman laskeutumisen varalta. Pos: 9.60 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ 6) tilausnro (2x) Pos: 9.62 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (4x) @ 7) tilausnro (4x) Korkeapainenesteen aiheuttama vaara. Paineakku on kaasu- ja öljypaineen alainen. Paineakun virheellisessä irrottamisessa tai korjauksessa on olemassa loukkaantumisvaara. Ennen paineakun irrottamista ja korjausta on huomioitava käyttöohjeessa olevat ohjeet. Paineakun irrottamisen ja korjauksen saa suorittaa ainoastaan ammattikorjaamo. Pyörivien koneen osien aiheuttama vaara. Koneen käydessä on olemassa pyörivistä koneen osista johtuva loukkaantumisvaara. Aseta suojukset ennen käyttöönottoa suojaavaan asentoon. Pos: 9.64 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ 8) tilausnro (2x) Korkeapainenesteen aiheuttama vaara. Paineakku on kaasu- ja öljypaineen alainen. Paineakun virheellisessä irrottamisessa tai korjauksessa on olemassa loukkaantumisvaara. Ennen paineakun irrottamista ja korjausta on huomioitava käyttöohjeessa olevat ohjeet. Paineakun irrottamisen ja korjauksen saa suorittaa ainoastaan ammattikorjaamo. 43

44 Pos: 9.67 /BA/Sicherheit/Aufkleber/Rundballenpresse/Sicherheitsaufkleber Fortima V 500 MC - @ GL Pos: 9.68 /Layout Module @ Turvallisuus Multicut Kuva 7 VP50206_3 44

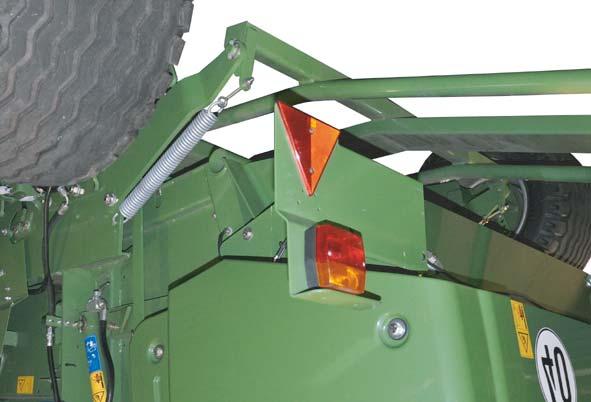

45 Pos: 9.69 /BA/Sicherheit/Aufkleber/Rundballenpresse/Sicherheitsaufkleber hinten Fortima V 500 @ GL Pos: 9.7 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ Pos: 9.73 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ @ Pos: 9.75 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ @ Pos: 9.76 /Layout Module @ Turvallisuus 0 Kuva 8 FOR00022 FOR00020 Pos: 9.70 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (x) @ 9) Tilausnro (x) Koneen tahattoman liikkeen aiheuttama vaara paaliporttia avattaessa. Koneen poisvierimisen tai kaatumisen aiheuttama loukkaantumisvaara. Varmista ennen paaliportin avaamista, että kone on liitetty traktoriin asianmukaisesti. Pos: 9.72 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /942/ (5x) @ 0) Tilausnro (5x) Puristumisen tai leikkaantumisen aiheuttama vaara Itsestään liikkuvien koneen osien puristus- tai leikkautumiskohtien aiheuttama loukkaantumisvaara. Älä koskaan tartu puristumisvaara-alueelle niin kauan, kun osat voivat liikkua siinä Pos: 9.74 /BA/Sicherheit/4. Sicherheitsaufkleber/EU - ISO /939/ (2x) @ ) tilausnro (2x) Iskun tai puristumisen aiheuttama vaara Paaliporttia avattaessa on olemassa henkilöihin kohdistuva puristumisvaara paaliportin ja kiinteän esteen välisellä vaaraalueella. Varmista, ettei paaliportin ja kiinteän esteen välissä oleskele ketään. 45

46 Pos: 9.77 /BA/Sicherheit/6. Überarbeitete Warnhinweise/Hinweis - Nachbestellung/ Anbringung Pos: 2 /Überschriften/Überschriften Pos: 22 /BA/Adressen/Adresse Maschinenfabrik KRONE @ Pos: 25 /Layout Module @ Turvallisuus Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja liaton, öljytön ja rasvaton Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Strasse 0 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 46

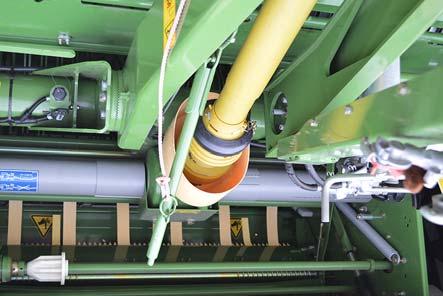

47 Pos: 26. /Überschriften/Überschriften Pos: 26.3 /Überschriften/Überschriften Pos: @ Pos: 26.7 /BA/Inbetriebnahme/Feststellbremse/Bild Feststellbremse @ Pos: 26.9 /BA/Inbetriebnahme/Feststellbremse/Hinweis @ Pos: 26.0 /Layout Module @ Turvallisuus 4.7 Turvavarustelu Pos: 26.2 /BA/Sicherheit/7. Gefahrenhinweise alt/warnung - Funktion Sicherheitseinrichtungen @ VAROITUS! - Viallisten turvalaitteiden aiheuttama rakenneosien odottamaton liike! Vaikutus: Hengenvaara, vakavan onnettomuuden vaara tai koneen vauriot Konetta ei saa ottaa käyttöön ilman toimivaa turvalaitteistoa Seisontajarru (Lisävaruste) Pos: 26.5 /BA/Inbetriebnahme/Feststellbremse/Warnung - Feststellbremse @ VAROITUS! Koneen odottamaton liike! Jos seisontajarrua ei aktivoida konetta pysäköitäessä, kone saattaa lähteä tahattomasti liikkeelle. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Aktivoi seisontajarru aina, kun traktorista poistutaan tai kone pysäköidään. Pos: 26.6 /BA/Inbetriebnahme/FeststellbremseFeststellbremse Anbringungsort @ Seisontajarru () sijaitsee koneenetupuolella aisalla. Kuva 9 Pos: 26.8 /BA/Inbetriebnahme/Feststellbremse/Feststellbremse @ a) Seisontajarru päällä b) Seisontajarru vapautettuna COM00362 Seisontajarrulla varmistetaan, että kone ei pääse liikkumaan itsestään varsinkaan silloin, kun kone on irrotettu traktorista. Seisontajarrun kytkeminen päälle: Paina painike vivun päässä sisään ja vedä vipu () ylös rajoittimeen asti. Seisontajarrun vapautus: Paina painike vivun päässä sisään ja paina vipu () alas rajoittimeen asti. Ohje Koneen varmistamiseksi itsestään tapahtuvaa liikkeelle lähtöä vastaan se on seisontajarrun lisäksi tuettava jarrukiiloilla. 47

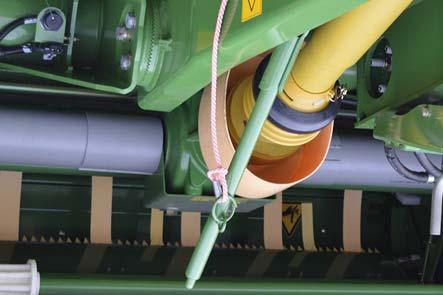

48 Pos: 26. /Überschriften/Überschriften 3/P-T/SSicherungsseil Pos: 26.2 /BA/Inbetriebnahme/Feststellbremse/Handbremse mit Seil Bild @ Pos: 26.4 /Layout Module @ Turvallisuus Varmistusköyden kiinnittäminen Kuva 0 KWT20026 COM00367 Pos: 26.3 /BA/Inbetriebnahme/Feststellbremse/Sicherungsseil betätigen KWT @ Varmistusköydellä () seisontajarru (3) kytketään päälle, jos kone irtoaa ajon aikana traktorista. Varmistusköyden kiinnittäminen koneeseen: Kiinnitä varmistusköysi seisontajarruun. Vedä tätä varten varmistusköysi köyden pienemmän silmukan ja renkaan (2) läpi. Varmistusköyden kiinnittäminen traktoriin: Liitä varmistusköyden toinen pää sopivaan paikaan traktorin perään. Varmista, että köysi ei pääse liukumaan tai irtoamaan. 48

49 Pos: 26.5 /Überschriften/Überschriften Pos: 26.7 /BA/Inbetriebnahme/Rundballenpresse/AbstellstützeBild Abstellstütze @ Pos: 26.8 /BA/Inbetriebnahme/Rundballenpresse/AbstellstützeHinweis Abstellstütze @ Pos: /BA/Erstinbetriebnahme/Großpackenpressen/Abstellstütze/Abstellstütze Standfläche @ Pos: /Layout Module @ Turvallisuus Tukijalka Pos: 26.6 /BA/Sicherheit/Rundballenpresse/Allgemeiner Text Abstellstütze @ Tukijalka tukee konetta, kun sitä ei ole kytketty traktoriin Kuva FOR00072 Ohje Tukijalkaa liikutettaessa on varottava käsien ja jalkojen litistymistä. Pos: 26.9 /Überschriften/Zwischenüberschriften/A-EAbstellstütze @ Tukijalan kiertäminen ylös Pos: /BA/Inbetriebnahme/Rundballenpresse/AbstellstützeAbstellstütze hochdrehen @ Heti kun kone on kiinnitetty traktoriin, kierrä kampea () useita kierroksia myötäpäivään, kunnes paino ei enää ole tukijalan (5) varassa. Vedä tukijalan (2) alaosassa oleva lukitusnasta (3) irti. Työnnä tukiputki (4) sisään niin, että tuki (6) on urassa (7). Varmista asento lukitusnastalla (3). Kierrä tukijalka (2) tämän jälkeen kokonaan ylös. Pos: 26.2 /Überschriften/Zwischenüberschriften/A-EAbstellstütze @ Tukijalan kiertäminen alas Pos: /BA/Inbetriebnahme/Rundballenpresse/AbstellstützeAbstellstütze herunterdrehen @ Kierrä tukijalan kampea () useampia kierroksia vastapäivään. Irrota lukitusnasta (3) ja aja tukiputki (4) ulos tukijalasta (2). Varmista uudelleen lukitusnastalla (3). Kierrä tukijalka (5) kammella tukevasti maahan, kunnes paino ei ole enää aisan varassa. Ohje Käytä soveltuvaa alustaa suurentaaksesi tukijalan seisomapintaa pehmeällä alustalla. 49

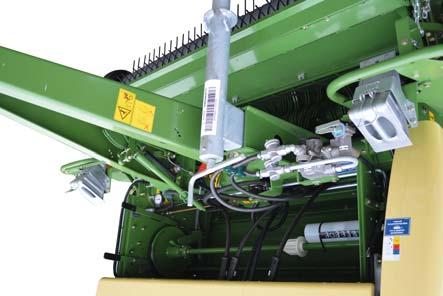

50 Pos: /Überschriften/Überschriften Pos: /BA/Fahren und Transport/Rundballenpresse/Bild Unterlegkeile @ Pos: /BA/Fahren und Transport/RundballenpresseBild Unterlegkeile ( Pos: /Layout Module @ Turvallisuus Jarrukiilat Kuva 2 FOR00073 Pos: /BA/Fahren und Transport/Rundballenpresse/Text Pos. Unterlegkeile @ Jarrukiiloja () säilytetään kahdessa pidikkeessä vasemmalla ja oikealla aisan vieressä. Ne lukitaan kukin pidikkeeseen jousikaaren avulla Varmista, ettei kone pääse liikkumaan itsestään Kuva 3 KR--08 Pos: /BA/Fahren und Transport/RundballenpresseText Unterlegkeile vor und hinter Rad ( @ Estääksesi irrotetun koneen liikkumisen itsestään aseta jarrukiilat () saman pyörän eteen ja taakse. Ohje Kääntyvällä teliakselilla varustetuissa koneissa on varmistettava yksi etuakselin pyöristä. 50

51 Pos: 26.3 /Überschriften/Überschriften Pos: /BA/Wartung/RundballenpresseAnheben der Maschine ( Pos: /Layout Module @ Turvallisuus Kiinnityskohdat Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/warnung - @ VAROITUS! Putoavat kuormat aiheuttavat vaaraa! Älä koskaan astu nostettujen kuormien alle tai seiso niiden alla! Säilytä riittävä turvaetäisyys riippuviin kuormiin. Tarkasta ennen kuljetusta kiinnitysvälineiden ja nosturien kantokyky ja valitse riittävän vakauden ja kantokyvyn omaava kuljetusväline. Vältä voimakkaita iskuja ja koneen jumiin jäämistä! Nostosilmukat Nosto Kone on varustettu kolmella kiinnityskohdalla: Yksi kiinnityskohta sijaitsee aisan etuosassa Kaksi kiinnityskohtaa sijaitsevat takana palkissa (koneen ylempi oikea ja vasen puoli) Käytä nostopoikkipalkkia, jonka vähimmäiskantokyky on sopiva (riippuu koneen sallitusta kokonaispainosta) (katso luku Johdanto "Merkinnät") Sulje paaliportti Käännä tukijalka kuljetusasentoon Nosta noukin ylös Varmista, että kaikki suojalaitteet on lukittu Kiinnitä nostopoikkipalkin ketjut koneen kahteen kiinnityspisteeseen Varmista, että ketjujen koukut on kiinnitetty kiinnityskohtiin oikein 5

52 Pos: /Überschriften/Überschriften 3/A-E/A/Absperrhahn Pos: /BA/Wartung/Rundballenpresse/Absperrhahn HydraulikAbsperrhahn Heckklappe_Bild_Fortima F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: /Layout Module @ Turvallisuus Paaliportin sulkuhana Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/warnung Absperrhahn Hydraulikzyl @ VAROITUS! Koneen asetukset! Hengenvaara tai vakavia vammoja. Vasemman hydraulisylinterin sulkuhanan on oltava kiinni. Fortima V500 (MC)/V800 (MC) Fortima F250 (MC)/F600 (MC) Kuva 4 a b VP--057 b a FOR00032 Pos: /BA/Wartung/Rundballenpresse/Absperrhahn HydraulikAbsperrhahn @ Koneen hydrauliikka on kytketty letkuilla traktorin hydrauliikkaan ja saa sieltä tarvittavan öljynpaineen. Yksi järjestelmän tärkeimmistä osista on vasemmassa hydraulisylinterissä oleva sulkuhana (). Se on turvallisuuden kannalta tärkeä komponentti, joka estää paaliportin tahattoman sulkemisen. Asema "a" Hydraulisylinterin paluu lukittu. Paaliporttia ei voi sulkea. Kun paalikammion sisällä tai avatun paaliportin lähellä joudutaan suorittamaan toimenpiteitä, sulkuhana on aina käännettävä asentoon "a". Asema "b" Hydraulisylinterin paluu avattu. Paaliportti voidaan sulkea. Kun paalikammion sisällä tai paaliportin lähettyvillä suoritettavat toimenpiteet on saatu päätökseen, sulkuhana on käännettävä takaisin asentoon "b", jotta paaliportti voidaan sulkea. 52

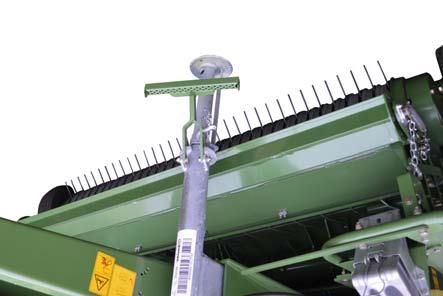

53 Pos: /Überschriften/Überschriften 3/P-T/TTrittstufe für Arbeiten am Pos: /BA/Sicherheit/Rundballenpresse/Bild Trittstufe @ Pos: /BA/Sicherheit/Rundballenpresse/Trittstufe Bindemechanismus @ Pos: 27 /Layout Module @ Turvallisuus Askelma sidontamekanismin parissa työskentelyä varten Pos: 26.4 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Zugang zur @ VAROITUS! Loukkaantumisvaara ylös noustaessa ja alas laskeuduttaessa Huolimaton käyttäytyminen ylös noustessa ja alas laskeuduttaessa voi aiheuttaa henkilöiden putoamisen nousuväylältä. Henkilöt, jotka nousevat koneeseen tarkoitettujen nousuväylien ulkopuolella, voivat liukastua, pudota ja loukkaantua vakavasti. Lika sekä käyttö- ja voiteluaineet voivat heikentää astumis- ja seisontavakautta. Käytä vain suunniteltuja nousuväyliä. Pidä astunta- ja seisontapinnat aina puhtaina ja asianmukaisessa kunnossa, jotta turvallinen astuminen ja seisominen olisivat taattuja. Älä koskaan nouse ylös tai laskeudu alas koneen liikkuessa. Nouse ylös ja laskeudu alas kasvot koneeseen päin. Säilytä ylös noustessasi ja alas laskeutuessasi kolmipistekontakti portaisiin ja kaiteisiin (samanaikaisesti kaksi kättä ja yksi jalka tai kaksi jalkaa ja yksi käsi koneella). Älä koskaan käytä hallintaelementtejä kädensijoina ylös noustessasi tai alas laskeutuessasi. Hallintaelementtien käyttäminen vahingossa saattaa aiheuttaa toimintojen tahattoman käytön ja aiheuttaa näin vaaroja. Älä koskaan hyppää koneelta alas laskeutuessasi. Kuva 5 FOR00074 Pos: /BA/Sicherheit/Rundballenpresse/Trittstufe @ Tukijalkaan on kiinnitetty askelma (), joka helpottaa sidontamekanismin ja sidontamateriaalivaraston saavuttamista. Ajon aikana askelman on oltava ylös käännettynä: Käännä askelma ylös. 53

54 Pos: 28. /Überschriften/Überschriften Pos: 28.2 /BA/Einleitung/Kennzeichnung/Rundballenpressen/Bild Maschinendaten @ Pos: 28.3 /BA/Einleitung/Kennzeichnung/Angaben für Anfrage und Pos: 29 /Layout Module @ Turvallisuus 4.8 Merkinnät KR Kuva 6 Koneen tiedot löytyvät tyyppikilvestä (). Se sijaitsee koneen oikealla sivulla lankalaatikon alla. 4.9 Tiedustelut ja varaosien tilaaminen Tyyppi Valmistusvuosi Valmistusnro. Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta 54

55 Pos: 30. /BA/Einleitung/Technische Daten/Technische Daten mit. @ Pos: 30.2 /Layout Module @ Tekniset tiedot 5 Tekniset tiedot Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. 55

56 Pos: 30.3 /BA/Einleitung/Technische Daten/Rundballenpresse/Technische Daten Fortima F 250 @ Pos: 30.4 /Layout Module @ Tekniset tiedot Fortima F 250 / Fortima F 250 MC Akseli Yksittäinen akseli Teliakseli Noukin (leveys) 2050 mm 2050 mm Leveys n..5/80-5* 2460 mm 2740 mm Sallitut painot 5.0/55-7* 2535 mm 285 mm 9.0/45-7** 2655 mm 2885 mm 500/50-7** 2700 mm -- ks. tyyppikilvessä olevat tiedot Raideleveys 250 mm*/2200 mm** 2430 mm Renkaat.5/80-5.3/0 PR 5.0/55-7/0 PR 9.0/45-7/0 PR 500/50-7/0 PR -- Pituus n. 400 mm Korkeus 500/50-7:llä n mm Paalin mitat Läpimitta n. 250 mm Leveys n. 200 mm Tehontarve n. 36 kw (50 hv) Voimanoton kierrosluku (voimanottoakseli) 540 r/min Hydrauliikkajärjestelmän suurin sall. 200 bar käyttöpaine Öljyn vähimmäislaatu Öljy ISO VG 46 Maks. öljynlämpötila 80 C Hydrauliikan siirtomäärä väh. 30 l/min kork. 60 l/min Sähköliitännät Valot 2 V:n 7-napainen pistoke Käyttö 2 V:n 3-napainen pistoke Lanka Varastointi ulkona Muovilanka m/kg Varastointi sisällä Sisallanka m/kg Verkko Leveys 250 ± 5 mm Holkkipituus mm Holkin halkaisija mm Rullan halkaisija maks. 30 mm (3000 m:n rulla) Ylikuormitussuoja (nivelakseli) Nokkakytkin 540 r/min Ylikuormitussuoja (nivelakseli) Kitkakytkin 540 r/min 300 Nm Fortima F 250:lla 500 Nm Fortima F 250 MC:llä 300 Nm Fortima F 250:lla Hydrauliliitännät Avaa paaliportti x yksitoiminen hallintaventtiili Noukkimen tai x yksitoiminen hallintaventtiili vastaterien (MC) nosto 56

57 Pos: 30.5 /BA/Einleitung/Technische Daten/Rundballenpresse/Technische Daten Fortima F 600 @ Pos: 30.6 /Layout Module @ Fortima F 600 / Fortima F 600 MC Akseli Yksittäinen akseli Teliakseli Noukin (leveys) 2050 mm 2050 mm Leveys n..5/80-5* 2460 mm 2740 mm Sallitut painot 5.0/55-7* 2535 mm 285 mm 9.0/45-7** 2655 mm 2885 mm 500/50-7** 2700 mm -- ks. tyyppikilvessä olevat merkinnät Raideleveys 250 mm*/2200 mm** 2430 mm Renkaat.5/80-5.3/0 PR 5.0/55-7/0 PR 9.0/45-7/0 PR 500/50-7/0 PR -- Pituus n mm Korkeus 500/50-7:llä n mm Paalin mitat Läpimitta n. 550 mm Leveys n. 200 mm Tehontarve n. 40 kw (55 hv) Voimanoton kierrosluku (voimanottoakseli) 540 r/min Hydrauliikkajärjestelmän suurin sall. 200 bar käyttöpaine Öljyn vähimmäislaatu Öljy ISO VG 46 Maks. öljynlämpötila 80 C Hydrauliikan siirtomäärä väh. 30 l/min kork. 60 l/min Sähköliitännät Valot 2 V:n 7-napainen pistoke Käyttö 2 V:n 3-napainen pistoke Lanka Varastointi ulkona Muovilanka m/kg Varastointi sisällä Sisallanka m/kg Verkko Leveys 250 ± 5 mm Holkkipituus mm Holkin halkaisija mm Rullan halkaisija maks. 30 mm (3000 m:n rulla) Ylikuormitussuoja (nivelakseli) Nokkakytkin 540 r/min Ylikuormitussuoja (nivelakseli) Kitkakytkin 540 r/min Hydrauliliitänn ät Avaa paaliportti Noukkimen tai vastaterien (MC) nosto 300 Nm Fortima F 600:lla 500 Nm Fortima F 600 MC:llä 300 Nm Fortima F 600:lla x yksitoiminen hallintaventtiili x yksitoiminen hallintaventtiili Tekniset tiedot 57

58 Pos: 30.7 /BA/Einleitung/Technische Daten/Rundballenpresse/Technische Daten Fortima V 500 @ Pos: 30.8 /Layout Module @ Tekniset tiedot Fortima V 500 / Fortima V 500 MC Akseli Yksittäinen akseli Teliakseli Noukin (leveys) 2050 mm 2050 mm Leveys n..5/80-5* 2460 mm 2740 mm Sallitut painot 5.0/55-7* 2535 mm 285 mm 9.0/45-7** 2655 mm 2885 mm 500/50-7** 2700 mm -- ks. tyyppikilvessä olevat tiedot Raideleveys 250 mm*/2200 mm** 2430 mm Renkaat.5/80-5.3/0 PR 5.0/55-7/0 PR 9.0/45-7/4 PR 500/50-7/0 PR -- Pituus ilman paalien ulostyönnintä n. 380 mm Pituus paalien ulostyöntimellä n mm Korkeus 500/50-7:llä n mm Paalin mitat Läpimitta n mm Leveys n. 200 mm Tehontarve n. 36 kw (50 hv) Voimanoton kierrosluku (voimanottoakseli) 540 r/min Hydrauliikkajärjestelmän suurin sall. 200 bar käyttöpaine Öljyn vähimmäislaatu Öljy ISO VG 46 Maks. öljynlämpötila 80 C Hydrauliikan siirtomäärä väh. 30 l/min kork. 60 l/min Sähköliitännät Valot 2 V:n 7-napainen pistoke Käyttö 2 V:n 3-napainen pistoke Lanka Varastointi ulkona Muovilanka m/kg Varastointi sisällä Sisallanka m/kg Verkko Leveys 250 ± 5 mm Holkkipituus mm Holkin halkaisija mm Rullan halkaisija maks. 30 mm (3000 m:n rulla) Ylikuormitussuoja (nivelakseli) Nokkakytkin 540 r/min 300 Nm Fortima V 500:lla 500 Nm Fortima V 500 (MC):llä Hydrauliliitännät Avaa paaliportti x yksitoiminen hallintaventtiili x paineeton paluu Noukkimen tai vastaterien (MC) nosto x yksitoiminen hallintaventtiili 58

59 Pos: 30.9 /BA/Einleitung/Technische Daten/Rundballenpresse/Technische Daten Fortima V 800 @ Pos: 30.0 /Layout Module @ Fortima V 800 / Fortima V 800 MC Akseli Yksittäinen akseli Teliakseli Noukin (leveys) 2050 mm 2050 mm Leveys n..5/80-5* 2460 mm 2740 mm Sallitut painot 5.0/55-7* 2535 mm 285 mm 9.0/45-7** 2655 mm 2885 mm 500/50-7** 2700 mm -- ks. tyyppikilvessä olevat tiedot Raideleveys 250 mm*/2200 mm** 2430 mm Renkaat.5/80-5.3/0 PR 5.0/55-7/0 PR 9.0/45-7/4 PR 500/50-7/0 PR -- Pituus ilman paalien ulostyönnintä n mm Pituus paalien ulostyöntimellä n mm Korkeus 500/50-7:llä n mm Paalin mitat Läpimitta n mm Leveys n. 200 mm Tehontarve n. 40 kw (55 hv) Voimanoton kierrosluku (voimanottoakseli) 540 r/min Hydrauliikkajärjestelmän suurin sall. 200 bar käyttöpaine Öljyn vähimmäislaatu Öljy ISO VG 46 Maks. öljynlämpötila 80 C Hydrauliikan siirtomäärä väh. 30 l/min kork. 60 l/min Sähköliitännät Valot 2 V:n 7-napainen pistoke Käyttö 2 V:n 3-napainen pistoke Lanka Varastointi ulkona Muovilanka m/kg Varastointi sisällä Sisallanka m/kg Verkko Leveys 250 ± 5 mm Holkkipituus mm Holkin halkaisija mm Rullan halkaisija maks. 30 mm (3000 m:n rulla) Ylikuormitussuoja (nivelakseli) Nokkakytkin 540 r/min 300 Nm Fortima V 800:lla 500 Nm Fortima V 800 MC:llä Hydrauliliitännät Avaa paaliportti x yksitoiminen hallintaventtiili x paineeton paluu Noukkimen tai vastaterien (MC) nosto x yksitoiminen hallintaventtiili Tekniset tiedot 59

60 Pos: 30. /Überschriften/Überschriften Pos: 30.2 /BA/Wartung/Umwelt/Hinweis Umwelt Betriebsstoffe entsorgen und @ Pos: 30.3 /BA/Technische @ Pos: 3 /Layout Module @ Tekniset tiedot 5. Käyttöaineet Ympäristö! Käyttöaineiden hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi käyttöaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt käyttöaineet lakisääteisten määräysten mukaisesti. Konekomponentit Täyttömäärä Erittely Ensitäyttö tehtaalla Päävaihteisto Fortima F,70 l SAE 90 API-GL-4 Päävaihteisto Fortima V,60 l SAE 90 API-GL-4 Öljyvoitelu 3,00 l SAE 0W-40 SAE 0W-40 Biologisia käyttöaineita pyynnöstä. 60

61 Pos: 32. /Überschriften/Überschriften @ Pos: 32.6 /Überschriften/Überschriften 2/U-Z/VVor Pos: 32.8 /Layout Module @ Käyttöönotto 6 Käyttöönotto Pos: 32.2 /BA/Sicherheit/7. Gefahrenhinweise alt/erstinbetriebnahme/warnung - Erstinbetriebnahme nur von autorisierter @ VAROITUS! Virheellinen ensimmäinen käyttöönotto aiheuttaa tapaturmavaaran tai koneen vaurioitumisen! Vain valtuutettu ammattihenkilö saa suorittaa ensimmäisen käyttöönoton. Pos: 32.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 32.4 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Pos: 32.5 /BA/Sicherheit/2. Vorangestellte Warnhinweise/Warnung - Maschine sicher abstellen ohne Traktor_Feststellbremse, @ VAROITUS! Loukkaantumisvaara varmistamattoman koneen lähtiessä liikkeelle! Jos konetta ei ole varmistettu pysäköinnin jälkeen liikkeelle lähdön varalta, on olemassa vaara, että hallitsemattomasti rullaava kone aiheuttaa henkilövammoja. Varmista seisontajarrulla ja jarrukiiloilla, ettei kone pääse liikkumaan itsestään. 6. Ennen ensimmäistä käyttöönottoa Pos: 32.7 /BA/Erstinbetriebnahme/Rundballenpresse/Vorbereitungen @ Kuljetusteknisistä syistä kone toimitetaan ilman asennettua nivelakselia ja paalien ulostyönnintä. Kone on asennettava kokonaan ja säädettävä traktorityypin mukaan ennen ensimmäistä käyttöönottoa. Seuraavassa mainitut osat toimitetaan osittain irrallisina. 6

62 Käyttöönotto Pos: 32.9 /BA/Erstinbetriebnahme/Rundballenpresse/Lieferumfang/Bild Teile Erstinbetriebnahme Fortima F250 (MC), F600 (MC), V500 (MC), V800 @ Fortima F 250 (MC)/Fortima F 600 (MC) Kuva 7 Fortima V 500 (MC)/Fortima V 800 (MC) 8 FOR VP80005_3 Kuva 8 62

63 Pos: 32.0 /Layout Module @ Käyttöönotto Paalien ulostyönnin (lava) 2 Välikappaleet (lankalaatikko) 3 Pienet osat (lankalaatikko) 4 Mutterit (lankalaatikko) 5 Tangot (lankalaatikko) 6 Silmukkaruuvit 7 Jouset (lankalaatikko) 8 Jouset ja kiristysruuvit (lankalaatikko) 9 Lista (lankalaatikko) 0 Ruuvit (lankalaatikko) Mutterit (lankalaatikko) 2 Turvamuovit (lankalaatikko) 3 Maalispraypullo (lankalaatikko) 4 Nivelakseli (paalikammio) 5 Nivelakselin tuki (lankalaatikko) 6 Letkun- ja johdonpidin (paalikammio) 7 Tukipyörät (paalikammio) 8 Kiinnitysmateriaali (lankalaatikko) 9 Ruuvi (lankalaatikko) 20 Nivelakselin pidin (lankalaatikko) 2 Siepparilista (lankalaatikko) 22/23 Kiinnitysmateriaali (lankalaatikko) 24 Tangot (lankalaatikko) 25 Suojussuppilo (lankalaatikko) 63

64 Pos: 32. /BA/Erstinbetriebnahme/Rundballenpresse/Arbeitsschritte @ Käyttöönotto KR--08 Kuva 9 Pysäköi kone kovalle ja tasaiselle alustalle. Varmista kahdella jarrukiilalla (), ettei kone pääse liikkumaan itsestään. VP80006 Kuva 20 Ota pienosia () sisältävä pussi lankalaatikosta. 64

65 Pos: 32.3 /Layout Module @ Käyttöönotto 3 2 RBV070 Kuva 2 Poista traktorin hydrauliikan paine. Kytke hydrauliletkut (), (2) ja (3) traktorin hydrauliikkaan värimerkkien mukaisesti. 2 RBV06A Kuva 22 Aseta paaliportin (2) avauksen ohjausventtiili () nostoasentoon. Pos: 32.2 /BA/Sicherheit/Module Achtung/Gefahr - Geöffnete @ VAROITUS! Paaliportin tahaton sulkeutuminen! Vaikutus: Vakavia loukkaantumisia. Varmista avattu paaliportti tahatonta sulkeutumista vastaan. 65

66 Pos: 32.4 /BA/Erstinbetriebnahme/Rundballenpresse/Heckklappe sperrenheckklappe sperren Fortima_F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: 32.5 /BA/Erstinbetriebnahme/Rundballenpresse/Anbauanteile aus Ballenkammer @ Pos: 32.6 /Layout Module @ Käyttöönotto Fortima V500 (MC)/V800 (MC) Fortima F250 (MC)/F600 (MC) a b VP--057 b a FOR00032 Kuva 23 Käännä paaliportin vasemman nostosylinterin paluun sulkuhana () asennosta (b) asentoon (a), paaliportin lukitus on suljettu hydraulisesti. 2 RBV050 Kuva 24 Ota lisäosat () ja (2) paalikammiosta. Sulje paaliportti: Käännä vasemman nostosylinterin paluupuolen sulkuhana () asentoon (a). Kytke traktorin hydrauliikka toimintaan. Aseta paaliportin sulkemisen ohjausventtiili laskuasentoon. 66

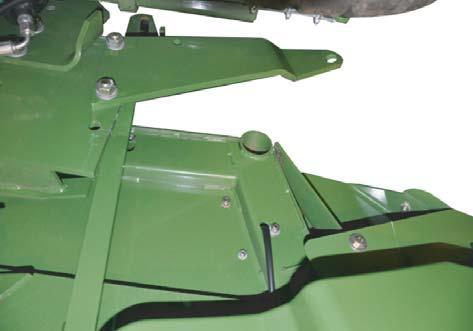

67 Pos: 32.7 /Überschriften/Überschriften 2/K-O/MMontage Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/_Schraubverbindungen der Aufnahmebleche @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/2_Ballenauswerfer zwischen Aufnahmebleche @ Pos: /Layout Module @ Käyttöönotto 6.2 Paalien ulostyöntimen asennus Pos: 32.8 /BA/Erstinbetriebnahme/Rundballenpresse/Optional für Fortima V500 (MC)/V800 @ Lisävarusteena Fortima V500 (MC)/V800 (MC):lle 2 3 Kuva 25 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/_Schraubverbindungen der Aufnahmebleche @ Avaa kiinnityslevyjen (3) ruuviliitokset (,2) paalikammion oikealla ja vasemmalla puolella, mutta älä irrota niitä. Paina molemmat kiinnityslevyt (3) ulospäin Kuva 26 3 VP700008_4 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/2_Ballenauswerfer zwischen Aufnahmebleche @ Sijoita paalien ulostyönnin () kiinnityslevyjen (2) väliin, aseta tällöin paalien ulostyöntimen tapit (3) kiinnityslevyjen alimpiin reikiin oikealle ja vasemmalle. Varmista paalien ulostyöntimen tapit oikealla ja vasemmalla aluslaatalla (4) ja kiristysholkilla (5). Kiristä kiinnityslevyjen ruuviliitännät (6) oikealla ja vasemmalla. 67

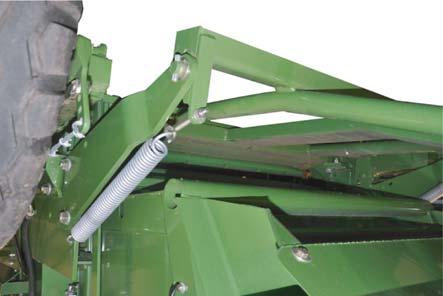

68 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/3_Leiste am Ballenauswerfer @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/Hinweis - Schraube muss bündig mit der Mutter @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/5_Länge des @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/Hinweis - Die Länge des Gestänges richtet sich nach dem @ Pos: /Layout Module @ Käyttöönotto VP700026_2 Kuva 27 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/3_Leiste am Ballenauswerfer @ Asenna listat () paalien ulostyöntimen oikealle ja vasemmalle puolelle: Kiinnitä ruuvilla (2), aluslevyllä (3) ja itselukkiutuvalla mutterilla (4). Kiinnitä ruuvilla (5), jousilla (6), aluslevyllä (7) ja itselukkiutuvalla mutterilla (8). Ohje Ruuvia (2) ei saa kiristää tiukalle, vaan sen on oltava tasaisesti kiinni itselukkiutuvan mutterin (4) kanssa. Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/4_Ballenauswerfer @ Aseta paalien ulostyönnin koneelle. Kuva 28 VP70002_2 Ohje Tangon pituus riippuu konetyypistä. Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/5_Länge des @ Fortima V 500 (MC) = tangot X = 99 mm Fortima V 800 (MC) = tangot X = 2266 mm 68

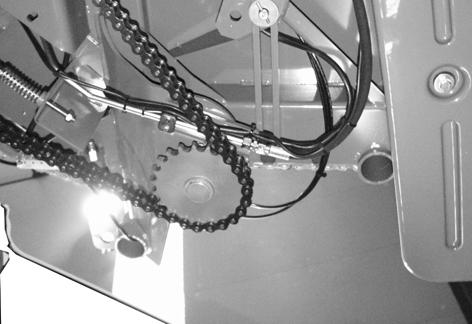

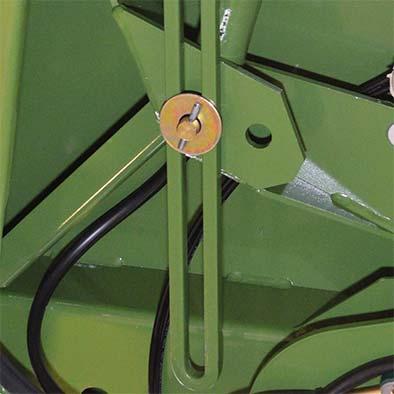

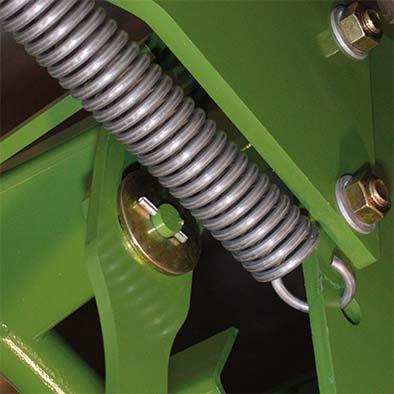

69 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/6_Gestänge @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/Hydraulikschlauchleitungen @ Pos: /Layout Module @ Käyttöönotto Kuva 29 FOR00065 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/6_Gestänge @ Työnnä tangot () rungon sidepultille (2) oikealle ja vasemmalle ja varmista aluslevyllä (3) ja kiristysholkilla (4). Työnnä tangot () paaliportin sidepultille (5) oikealle ja vasemmalle ja varmista aluslevyllä (6) ja kiristysholkilla (7). Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/Gefahr - Beschädigung @ VAARA! Hydrauliletkujen vauriot sivusuojia suljettaessa! Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot. Kiinnitä hydrauliletkustot kaapelikiinnittimillä. Tarkasta hydrauliletkustot säännöllisesti vaurioiden varalta. VAARA! Hydrauliletkujen vauriot paaliporttia suljettaessa! Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot. Kiinnitä hydrauliletkustot kaapelikiinnittimillä niin, ettei paaliportti kosketa hydrauliletkustoihin avattaessa tai suljettaessa. 2 Kuva 30 FOR0002_ Kiinnitä hydrauliletkustot () kaapelikiinnittimillä (2) koneen molemmilla puolilla niin, etteivät hydrauliletkustot voi vahingoittua paaliportin ja sivusuojuksen sulkeutuessa. 69

70 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/7_Zugfeder und Augenschraube @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Ballenauswerfer/8_Sicherheitsfolie @ Pos: /Layout Module @ Käyttöönotto Kuva 3 Ripusta vetojousi () kiinnityslevyn kielekkeeseen (5). Ripusta silmukkaruuvi (3) vetojouseen () ja vie se reiän (2) läpi. Varmista aluslevyllä ja mutterilla (4). Kiristä mutteria (4) niin pitkälle, että paalin ulostyönnin kääntyy varmasti perusasentoon paalin poistamisen jälkeen. 2 VP70006 Kuva 32 Kiinnitä turvamuovi () keskelle paalien ulostyöntimen (2) taaempaa poikkipalkkia. 70

71 Pos: /Layout Module @ Käyttöönotto Pos: 32.2 /BA/Erstinbetriebnahme/Rundballenpresse/Abstandshalter Fortima V 800 MC @ Välikkeen asentaminen (Fortima V 800 (MC)) 2 VP70007 Kuva 33 Renkaat:.5/80-5.3; 5.0/ /45-7; 500/50-7 Asenna välike () litteäkantaisilla ruuveilla, aluslevyillä ja muttereilla paalien ulostyöntimeen (2). 2 VP Kuva 34 Renkaat: 600/50-22,5 Asenna välike () litteäkantaisilla ruuveilla, aluslevyillä ja muttereilla paalien ulostyöntimeen (2). 7

72 Pos: /Überschriften/Überschriften 2/F-J/HHöhenanpassung der Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Anpassen des Reifenluftdrucks @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/DeichselhöheDeichselhöhe @ Käyttöönotto 6.3 Aisan korkeuden säätö Ohje Ennen koneen suuntausta ja aisan korkeuden sovittamista on renkaiden ilmanpaine tarkastettava ja tarvittaessa sovitettava renkaiden ilmanpainetaulukossa (katso luku Huolto) olemassa olevalle rengastyypille suositeltuun arvoon. X Kuva 35 RBV0425A_ Ohje Ihanteellisen työskentelytavan takaamiseksi kone on ripustettava niin, että mitta X on n. 530 mm. Mitta X mitataan maasta alimman ruuvinkannan keskiosaan ja se on tarvittaessa sovitettava vallitseviin sadonkorjuuolosuhteisiin ja rengaskokoon. 72

73 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/DeichselhöheDeichselhöhe @ Pos: /Layout Module @ Käyttöönotto Vetosilmukan korkeuden sovittaminen traktorin kiinnityksen korkeuteen (suorita säätö molemmilla puolilla): Ohje Ennen säädön aloittamista kone lasketaan tukijalan varaan ja irrotetaan traktorista. 2 RBV922 Kuva 36. Noukkimen kuljetusvarmistuksen siirtäminen. Nosta noukin (traktorin hydrauliikka). Avaa mutterit (2). Työnnä ala-asennon rajoitin () taaksepäin. Kiristä mutterit (2). 2. Käytä noukkimen laskun ohjausventtiiliä. 2 Kuva Säädä noukkimen asentoa. Käännä tukijalkoja () ylemmäs tai alemmas, kunnes mitta X = n. 530 mm on saavutettu. (maasta alemman ruuvinkannan keskiosaan) X FOR

74 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Einstellung Anhängehöhe Fortima V 500 @ Pos: /BA/WartungHinweis Anziehdrehmomente beachten (siehe Kapitel Wartung Anziehdrehmomente @ Pos: 32.3 /Layout Module @ Käyttöönotto Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" VP--04 Kuva Löysää itselukkiutuvia muttereita (3), kunnes aisaa () voidaan kääntää hammaslevyjen liitoskohdassa (2). 5. Säädä aisa () traktorin kiinnityskorkeuden mukaan VP--008 Kuva Avaa ruuviliitos (4). 7. Kohdista vetosilmukka (3) maanpinnan suuntaisesti. 8. Kiristä ruuviliitokset (2) ja (4) sopivalla vääntömomentilla. Ohje Hammaslevyjen (5) on tartuttava toistensa lomaan. Ruuviliitokset on kiristettävä 0 käyttötunnin jälkeen! Ohje Huomioi kiristysmomentit (katso luku Huolto "Kiristysmomentit"). 74

75 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften 3/A-E/A/Anbau des Schutztopfes für die Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Anbau @ Pos: /Layout Module @ Käyttöönotto 6.4 Nivelakseli 6.4. Nivelakselin suojussuppilon asentaminen Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/warnung Einzug @ VAROITUS! Sisäänvetovaara voimanottoakselilla. Vaikutus: Avointen pitkien hiusten, korujen tai väljien vaatteiden sisäänvetäytymisen aiheuttama loukkaantumisvaara. Konetta saa käyttää vain suojussuppilo asennettuna. 3 2 Kuva 40 FOR0003 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Anbau Schutztopf @ Ota suojussuppilo () lankalaatikosta. Työnnä suojussuppilo () jakovaihteiston (3) voimanottoakselille ja asenna letkupinteen (2) avulla jakovaihteistoon (3) niin, että suojussuppilon () kehällä oleva suuri reikä sijaitsee ylhäällä. 75

76 Pos: /Überschriften/Überschriften 3/K-O/Maschinenseitige Montage der Pos: 32.4 /BA/Sicherheit/Gelenkwelle/Gefahr - Antriebsdrehzahl 540 @ Pos: /BA/Inbetriebnahme/Wender/Anbau Gelenkwelle/Hinweis Montage @ Pos: /Layout Module @ Käyttöönotto Nivelakselin koneenpuoleinen asennus Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Vaara! - Tarkkaile voimanoton kierroslukua Vaikutus: Hengenvaara tai vakavia loukkaantumisia Tätä konetta käytetään kork. 540 r/min voimanottoakselin kierrosluvulla. Ohje Varmista nivelakselin asennuksessa, että ylikuormitussuoja asennetaan työkoneeseen. 76

77 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Anbau @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Anbau @ Pos: /Layout Module @ Käyttöönotto 2 Kuva 4 RP Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Anbau @ Pysäytä moottori ja poista virta-avain virtalukosta. Asenna nivelakselin pidin () ja ripusta tuki (2) paikalleen. 2 Kuva 42 KR--080 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Anbau @ Nivelakselin ylikuormituskytkimellä varustettu pää () kiinnitetään paikalleen koneen puolelle siten, että kytkin lukittuu tai nivelakseli voidaan ruuvata kiinni (ks. nivelakselin valmistajan käyttöohje). Kiinnitä koneenpuoleiset nivelakselin suojusputkien kiinnitysketjut (2). 77

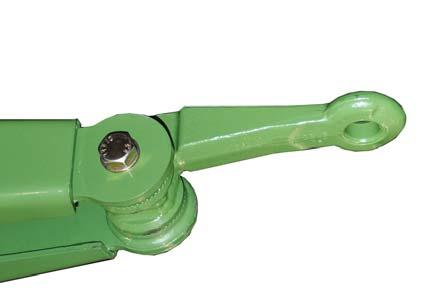

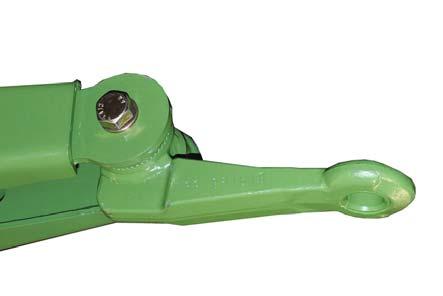

78 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Zugöse @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Gelenkwelle @ Pos: /Layout Module @ Käyttöönotto 3 Kuva COM0032 Ohje Jotta nivelakselille saataisiin lisää vapautta, voidaan vetosilmukka asentaa aisalle (3) asentoon () tai (2). Avaa ruuviliitäntä (4) soveltuvalla työkalulla. Kierrä vetosilmukka haluttuun asemaan ja asenna ruuviliitännällä (4) aisaan (3). 2 Kuva 44 Pos: 32.5 /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Gelenkwelle @ Aseta nivelakseli () tuen (2) varaan. RBV

79 Pos: /Überschriften/Überschriften Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Bild @ Pos: /Layout Module @ Käyttöönotto Pituuden tarkistaminen Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 2 3 Kuva 45 FOR0005 Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Großpackenpressen/Anpassen Gelenkwelle kürzeste @ Kiinnitä kone traktoriin nivelakselin pituuden säätöä varten. Nivelakselin lyhin asento saavutetaan ajettaessa jyrkkä kaarre. Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Mähwerke/Längenanpassung_ohne @ Nivelakselin () pituus on tarkistettava. Vedä nivelakselin puolikkaat irti toisistaan. Kiinnitä puolikkaat () ja (2) traktoriin ja työkoneeseen. Tarkasta profiili- ja suojaputkien peitto. Lyhennä profiili- ja suojaputkia niin, että nivelakselit liikkuvat lyhimmässä käyttöasennossa vapaasti. Tarkemmat ohjeet löydät nivelakselin valmistajan toimittamasta käyttöohjeesta. 79

80 Pos: /Überschriften/Überschriften 2/K-O/MMontage Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Bild @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Bild Schlauchhalter @ Pos: /Layout Module @ Käyttöönotto 6.5 Letkunpitimen asennus Kuva 46 2 RBV0080 Pos: 32.6 /BA/Erstinbetriebnahme/Rundballenpresse/Montage @ Letkunpidin () asennetaan aisaan kiinnitysmateriaalia (2) käyttäen Kuva 47 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Schlauchhalter @ Työnnä letkunpidin (5) aisassa (6) olevien pitkien reikien läpi. Kiinnitä letkunpidin aisaan puristimilla (4), ruuveilla (), aluslaatoilla (2) ja lukkomuttereilla (3). Vie letkut (7) letkunpidikkeen (5) silmukan läpi. RP-A

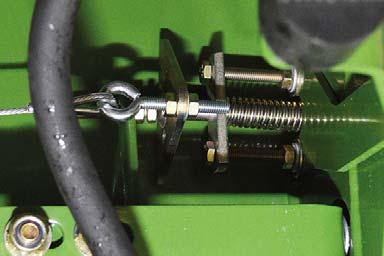

81 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Netzbremse Fortima V Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Anbau Beleuchtungsanlage Rundballenpresse Fortima V Pos: 33 /Layout Module @ Käyttöönotto 6.5. Verkkojarru 2 Kuva 48 Poista verkkojarrun ulkokehän (2) jarrupinnalla oleva suojakalvo () ennen koneen käyttöönottoa. 6.6 Kolmioheijastinten asentaminen Fortima V 500 (MC)/Fortima V 800 (MC) 2 Kuva 49 FOR00023 Ohje Käytettäessä rekisterikilpeä sekä pyöriä 600/50-22,5 on kolmioheijastimet () asennettava mukana toimitetun heilurin (2) oikealle/vasemmalle puolelle. Tätä varten: Irrota kolmioheijastimet () koneen takavalojen pidikkeestä Ota heiluri (2) pienosapussista ja asenna mukana tulevilla ruuveilla takalampun pidikkeeseen Asenna kolmioheijastin () heiluriin (2) Varmista kolmioheijastimien () toiminta 8

82 Pos: 34. /Überschriften/Überschriften @ Pos: 34.4 /Layout Module @ Käyttöönotto 7 Käyttöönotto Pos: 34.2 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 34.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 82

83 Pos: 34.5 /Überschriften/Überschriften 2/K-O/MMaschine an den Traktor Pos: 34.8 /BA/Inbetriebnahme/Rundballenpresse/AbstellstützeBild Abstellstütze @ Pos: 34.0 /Layout Module @ Käyttöönotto 7. Koneen kiinnittäminen traktoriin Pos: 34.6 /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Pos: 34.7 /BA/Inbetriebnahme/Rundballenpresse/Anhängen an den TraktorAnhängen an den Traktor @ Koneessa on vakiovarusteena vetosilmukka Ø 40 mm (DIN 026). Tarpeen mukaan voidaan valita myös seuraavat kiinnitystavat: Kuulakiinnitys (K 80) Käännettävä vetosilmukka (vain vientimalleissa) Kiinnitys vetokoukkuun (vain vientimalleissa) Kiinnitä kone määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Kuva 50 CPB000 Pos: 34.9 /BA/Inbetriebnahme/Rundballenpresse/AbstellstützeAbstellstütze hochdrehen Fortima V 500 @ Tukijalan nosto: Kun kone on kiinnitetty traktoriin, kierrä kampea () useita kierroksia myötäpäivään, kunnes paino ei enää ole tukijalan (3) varassa. Vedä tukijalan (2) alaosassa oleva lukitustappi (5) irti, vedä tukijalka (2) sisään ja lukitse sen asento tapilla (5). Kierrä tukijalka (2) tämän jälkeen kokonaan ylös. Käännä tukijalka (3) niin, että tasainen sivu osoittaa noukkijaan. 83

84 Pos: 34.. /Überschriften/Überschriften Pos: /Überschriften/Überschriften 3/P-T/SSpezielle Pos: /BA/Sicherheit/Hydraulik/Achtung - Verschmutzung der @ Pos: /Layout Module @ Käyttöönotto 7.2 Hydrauliikka 7.2. Erityiset turvaohjeet Pos: /BA/Sicherheit/Hydraulik/Warnung - Anschluss der @ Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Pos: /BA/Sicherheit/Hydraulik/WARNUNG - Hydraulikschlauchleitungen unterliegen einer @ VAROITUS! Hydrauliletkut ovat alttiita vanhenemiselle Vaikutus: Hengenvaara tai vakavia loukkaantumisia Johtojen ominaisuudet muuttuvat paineen, lämpökuormituksen ja UV-säteilyn vaikutuksesta. Hydrauliletkuihin on merkitty niiden valmistuspäivämäärä. Näin voidaan todeta niiden ikä ilman aikaa vievää selvittelyä. Lain mukaan hydrauliletkut on vaihdettava kuuden vuoden käytön jälkeen. Vaihtoletkuina on käytettävä vain valmistajan alkuperäisiä varaosia! Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. 84

85 Pos: /Überschriften/Überschriften 3/F-J/Hydraulikleitungen Pos: @ Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_rot +_Heckklappe @ Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_gelb 3+_Pick-up/Messerboden @ Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikaufkleber an der Maschine @ Pos: /Layout Module / Leerzeile 5 @ Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikanschluss BA @ Pos: /Layout Module @ Käyttöönotto Hydrauliletkujen liitäntä Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima F Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Am Traktor werden für den Betrieb der Maschine @ Traktorissa tarvitaan seuraavien hydraulitoimintojen suorittamiseksi: Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/2 einfachwirkende @ 2 yksitoimista hallintaventtiiliä Ohjaus Yksitoiminen hallintaventtiili (punainen +) Toiminto Takalaidan avaaminen/sulkeminen Paine (punainen +): Takalaidan avaaminen Kellunta-asento (punainen +): Takalaidan sulkeminen Yksitoiminen hallintaventtiili (keltainen 3+) Noukkimen tai vastaterien nosto/lasku (aina hallintalaitteen kautta esivalitun asetuksen mukaan) Paine (keltainen 3+): Noukkimen tai vastaterien nosto Kellunta-asento (keltainen 3+): Noukkimen tai vastaterien lasku Ohje Kytke hydrauliletkut oikein. Hydrauliletkut on merkitty numeroilla ja värillisillä pölysuojuksilla. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen @ Aseta traktorin hallintaventtiilit kellunta-asentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen rot @ Liitä koneen hydrauliliitos (punainen +) traktorin yksitoimiseen hallintaventtiiliin. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen gelb @ Liitä koneen hydrauliliitos (keltainen 3+) traktorin yksitoimiseen hallintaventtiiliin. Ohje Tarkempia tietoja hydraulijohtojen liitännästä löydät traktorin käyttöohjeesta. 85

86 Pos: @ Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_blau @ Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_rot +_Heckklappe @ Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Steuerung+Funktion_gelb 3+_Pick-up/Messerboden @ Pos: /Layout Module / Leerzeile 5 @ Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikaufkleber an der Maschine @ Pos: /Layout Module / Leerzeile 5 @ Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hinweis Hydraulikanschluss BA @ Pos: 34.2 /Layout Module @ Käyttöönotto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima V Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/Am Traktor werden für den Betrieb der Maschine @ Traktorissa tarvitaan seuraavien hydraulitoimintojen suorittamiseksi: Pos: /BA/Inbetriebnahme/Rundballenpresse/Hydraulik/3 einfachwirkende @ 3 yksitoimista hallintaventtiiliä Ohjaus Toiminto (sininen T) Säiliö Vapaa paluu T Liitä vapaaseen paluuseen säiliöön. Yksitoiminen hallintaventtiili (punainen +) Takalaidan avaaminen/sulkeminen Paine (punainen +): Takalaidan avaaminen Kellunta-asento (punainen +): Takalaidan sulkeminen Yksitoiminen hallintaventtiili (keltainen 3+) Noukkimen tai vastaterien nosto/lasku (aina hallintalaitteen kautta esivalitun asetuksen mukaan) Paine (keltainen 3+): Noukkimen tai vastaterien nosto Kellunta-asento (keltainen 3+): Noukkimen tai vastaterien lasku Ohje Kytke hydrauliletkut oikein. Hydrauliletkut on merkitty numeroilla ja värillisillä pölysuojuksilla. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen @ Aseta traktorin hallintaventtiilit kellunta-asentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen blau @ Liitä koneen hydrauliliitos (sininen T) traktorin yksitoimiseen hallintaventtiiliin. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen rot @ Liitä koneen hydrauliliitos (punainen +) traktorin yksitoimiseen hallintaventtiiliin. Pos: /BA/Inbetriebnahme/Hydraulikkupplungen anschließen alle Maschinen/Hydraulikkupplungen anschließen gelb @ Liitä koneen hydrauliliitos (keltainen 3+) traktorin yksitoimiseen hallintaventtiiliin. Ohje Tarkempia tietoja hydraulijohtojen liitännästä löydät traktorin käyttöohjeesta. 86

87 Pos: 34.3 /Überschriften/Überschriften 2/F-J/HHydraulische Bremse Pos: 34.4 /BA/Inbetriebnahme/Hydraulische Bremse/Bild Hydraulische Bremse Fortima V 500 @ Pos: 34.6 /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse Pos: 34.7 /Layout Module @ Käyttöönotto 7.3 Hydraulinen jarru (vain vientimalleissa) Kuva 5 KR Pos: 34.5 /BA/Inbetriebnahme/Hydraulische Bremse/Hydraulische Bremse @ Joissakin vientimalleissa on hydraulinen jarru. Tässä mallissa vastaava hydrauliikkaletku kiinnitetään traktorin ohjausventtiiliin. Jarru aktivoituu traktorin jarruventtiiliä painettaessa. 7.4 Hydraulinen jarru (apujarru) Koneet, joissa ei tarvita maantieajoa varten omaa jarrua, voidaan tiettyjä käyttötilanteita varten varustaa hydraulisella apujarrulla. Näissä malleissa tarvitaan ylimääräinen yksitoiminen ohjausventtiili. Jarru aktivoituu ohjausventtiiliä käytettäessä. Painetta voidaan säätää koneen paineenrajoitusventtiilillä. Paineenrajoitusventtiili on säädetty n. 50 baarin paineelle. 87

88 Pos: 34.8 /Überschriften/Überschriften 3/F-J/Gelenkwelle Pos: /BA/Erstinbetriebnahme/Gelenkwelle/Traktorwechsel Gelenkwellenlänge @ Pos: 34.2 /BA/Sicherheit/Gelenkwelle/Achtung - Schwenkbereich/Freiraum @ Pos: /BA/Inbetriebnahme/Rundballenpresse/Anbau Gelenkwelle Fortima V 500 @ Käyttöönotto 7.4. Nivelakselin asennus Pos: 34.9 /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Huomio! - Traktorin vaihto Vaikutus: koneen materiaalivauriot Kun konetta käytetään ensimmäisen kerran ja aina, kun traktori vaihdetaan Nivelakselin oikea pituus on tarkastettava. Jos nivelakselin pituus ei sovi traktoriin, lue ehdottomasti luvussa "Nivelakselin pituuden säätö" annetut ohjeet. Huomio! - Nivelakselin liikealue Vaikutus: Traktorin tai koneen vauriot Varmista, että nivelakseli pääsee liikkumaan esteettä! 2 RBV02240 Kuva 52 Ota nivelakseli () nivelakselin tuesta (2) 88

89 Pos: /BA/Sicherheit/Gelenkwelle/Achtung - Gelenkwelle nicht richtig aufgesteckt ohne @ Pos: /Layout Module @ Käyttöönotto 2 Kuva 53 KR--080 HUOMIO! Kosketus traktorin tai koneen osiin saattaa vahingoittaa konetta tai nivelakselia Varmista, että nivelakselille jää riittävästi vapaata kääntötilaa kaikissa käyttötilanteissa Traktorin puolella: Työnnä nivelakseli () traktorin voimanottoakselille ja lukitse se Estääksesi nivelakselin suojuksen mukana pyörimisen kuljeta lukitusketju (2) nivelakselin suojuksen alla sitä pitkin ja ripusta se traktoriin HUOMIO! - Nivelakselia ei asetettu paikoilleen oikein. Vaikutus: Vauriot nivelakselille tai koneelle Varmista, että nivelakselin varmistus on lukittunut paikoilleen asennuksen jälkeen. Käytä vain koneen mukana toimitettua nivelakselia. 89

90 Pos: /Überschriften/Überschriften 2/A-E/DDruckluftanschlüsse bei Pos: /BA/Inbetriebnahme/Druckluftbremse/Druckluftanschlüsse Druckluftbremse Fortima V 500 @ Pos: /Layout Module @ Käyttöönotto 7.5 Paineilmajarrun paineilmaliitännät Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/Warnung - Versagen der @ VAROITUS! Hengenvaara jarrulaitteiston pettäessä tai koneen liikkuessa odottamattomasti. Irtoavien tai läpi hankautuneiden pneumatiikkajohtojen takia koneen jarrulaitteisto voi pettää. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Vedä pneumatiikkajohdot niin, etteivät ne hankaudu, kiristy, jää puristuksiin tai joudu kosketuksiin muiden rakenneosien kanssa (esim. traktorin renkaat). Jos pneumatiikkajohtojen järjestys vaihtuu liitettäessä, seurauksena on koneen odottamaton liike. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Kiinnitä ensin keltainen liitin. Kiinnitä sen jälkeen punainen liitin. Pikaliittimien kytkemisen jälkeen niiden moitteeton liitäntä on tarkastettava. Pos: /BA/Inbetriebnahme/Druckluftbremse/Sonderausrüstung @ Kone voidaan valinnaisesti varustaa kaksilinjaisella paineilmajarrujärjestelmällä. Traktorin syöttöletku (punainen) ja jarruletku (keltainen) yhdistetään koneeseen liittimien avulla. 2 CP02220 Kuva 54 Kiinnitä paineilmaletkujen () värilliset liittimet traktorin samanvärisiin liitäntöihin. Ohje Liitä ensin keltainen ja sitten punainen liitin. Liittimet irrotetaan päinvastaisessa järjestyksessä. Pos: /BA/Sicherheit/Module AchtungWARNUNG - Druckluftbremse Straßenfahrt Fortima V 500 @ VAROITUS! Riittämätön jarruteho aiheuttaa onnettomuusvaaran. Maantieajossa saa ajaa ainoastaan asennossa (2) "täysi kuorma". Asetuksilla "puoli kuormaa" tai "tyhjä kuorma" voidaan säätää (alentaa) jarrutehoa esim. kostealla pellolla ajettaessa. 90

91 Pos: 34.3 /Überschriften/Überschriften 2/A-E/EElektrische Pos: /BA/Inbetriebnahme/Rundballenpresse/Elektrische Anschlüsse Fortima V 500 @ Pos: /Layout Module @ Käyttöönotto 7.6 Sähköliitännät Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 2 KR--044 Kuva 55 Liitä valaistuksen johto (2) traktorin sähkölaitteiden 7-napaiseen liittimeen Asenna johto (2) siten, että se ei joudu kosketuksiin pyörien kanssa. Kiinnitä hallintalaite kuljettajan näkökenttään Kytke virtajohto (standardin DIN 9680 mukainen) 3-napaiseen pistorasiaan Ohje Tilaa 3-napainen pistorasia ja liitäntäjohto varaosapalvelusta (varaosanro ), mikäli liitäntää ei ole olemassa traktorissa. 9

92 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (ohne ISO Pos: /Layout Module @ Käyttöönotto 7.6. Terminaalin liittäminen (Traktoreilla, joissa ei ole ISOBUS-järjestelmää) Kuva56 Terminaalin liittäminen koneeseen Ohje Terminaalin liittäminen koneeseen tapahtuu mukana tulevalla kaapelisarjalla (5) (tuotenro ). Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen) Liitä päätepistoke (4) (tuotenro , sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN-out) Traktorin liittäminen koneeseen Ohje Traktorin liittäminen koneeseen tapahtuu mukana tulevalla virtajohdolla (8) (tuotenro ). Liitä virtajohdon (8) pistoke (9) traktorin kestopistorasiaan (0) Liitä virtajohdon (8) pistoke () (2-napainen) koneen pistorasiaan (2) (2-napainen) 92

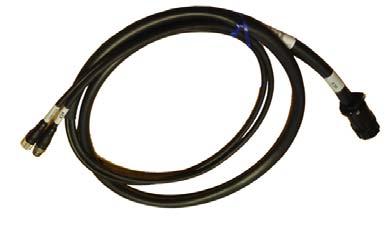

93 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Terminal anschließen (vorgerüsteteter ISO Pos: /Layout Module @ Käyttöönotto Terminaalin liittäminen (integroidulla ISOBUS-järjestelmällä varustetuilla traktoreilla) CC0004 Kuva 57 Terminaalin liitäntä traktoriin Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan () (CAN-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN-out). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen). Traktorin liittäminen koneeseen Ohje Traktorin liitäntä koneeseen suoritetaan erityisellä kaapelisarjalla (4), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (4) ISO-pistoke (9) (9-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (8) (9-napainen). Liitä kaapelisarjan (4) pistoke (0) (7-napainen) koneen pistorasiaan () (7-napainen). Liitä kaapelisarjan (4) pistoke (2) (2-napainen) koneen pistorasiaan (3) (2-napainen). 93

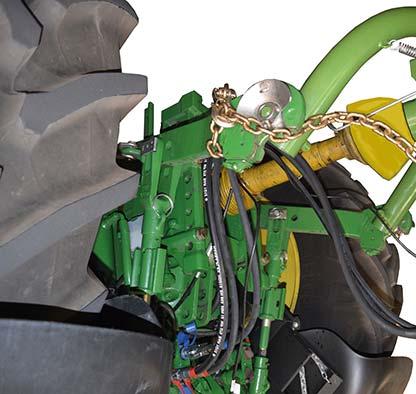

94 Pos: /Überschriften/Überschriften 2/P-T/SSicherungskette Pos: /BA/Inbetriebnahme/Sicherungskette USA/Hinweis Sicherungskette @ Pos: /Layout Module @ Käyttöönotto 7.7 Varmuusketjun käyttö Pos: /BA/Inbetriebnahme/Sicherungskette USA/WARNUNG - Falsch dimensionierte Sicherungskette verwendet mit @ VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 89 kn ( lbf). Pos: /BA/Inbetriebnahme/Sicherungskette USA/WARNUNG - Zu straff oder zu locker verlegte @ VAROITUS! Liian tiukkaan tai löysälle vedetty lukitusketju voi johtaa lukitusketjun katkeamiseen ja näin vakaviin henkilövammoihin tai traktorin ja koneen vaurioihin. Vedä lukitusketju niin, ettei se kiristy kaarteissa tai joudu kosketuksiin traktorin pyörien tai muiden traktorin tai koneen osien kanssa. Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Pos: /BA/Inbetriebnahme/Sicherungskette USA/Sicherungskette @ Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. 94

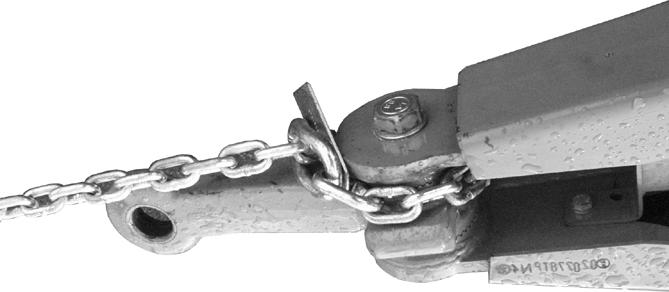

95 Pos: /BA/Beipacks/Sonstige/Sicherungskette 89kN/Sicherungskette am Traktor montieren Mäher,Schwader,Wender @ Pos: /BA/Inbetriebnahme/Sicherungskette USA/Sicherheitskette Bild @ Pos: 35 /Layout Module @ Käyttöönotto a b Kuva 58 Pos: /BA/Beipacks/Sonstige/Sicherungskette 89kN/Sicherungskette am Traktor montieren @ Asenna lukitusketju () sopivaan paikkaan (esimerkiksi: a tai b) traktoriin ZBBP0899_ Kuva 59 Pos: /BA/Inbetriebnahme/Sicherungskette USA/Sicherungskette an der Maschine @ Asenna varmuusketju () koneeseen. RPN

96 Pos: 36. /Überschriften/Überschriften /K-OKRONE Bedienbox @ Pos: 36.3 /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ Pos: 36.4 /Überschriften/Überschriften Pos: 36.5 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bedienbox Übersicht_Bild_Fortima @ Pos: 36.7 /Layout Module @ KRONE-käyttörasia Medium 8 KRONE-käyttörasia Medium Pos: 36.2 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. 8. Yleiskuva Kuva Pos: 36.6 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bedienbox Übersicht_Text_Fortima @ Sullontapaineen merkkivalot 5 Sidonnan käynnistyksen painike vasen/oikea 2 Merkkivalo, käyttörasia päälle/pois 6 Kytkin terän 0-kytkentä/noukin 3 Päälle/pois-kytkin 7 Sähköjohto 4 Kytkin, verkko-/lankasidonta 8 Ohjausjohto koneeseen FOR

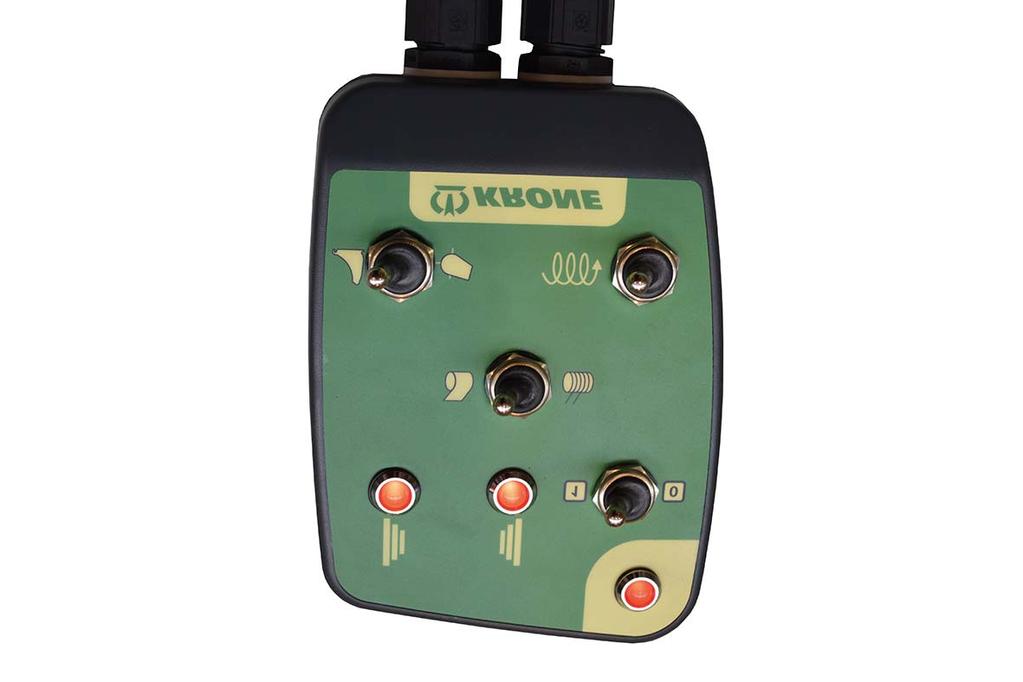

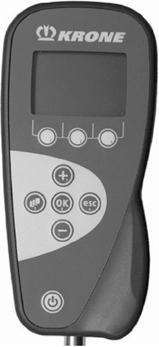

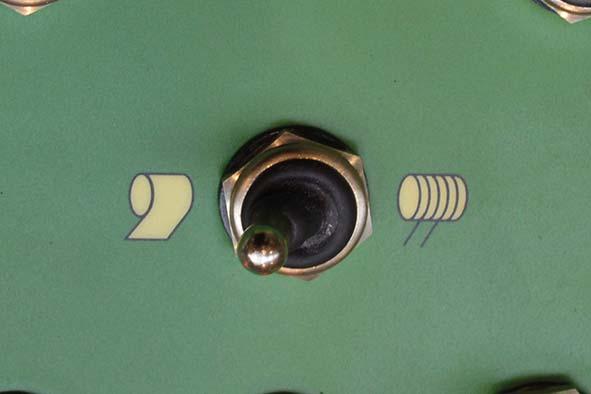

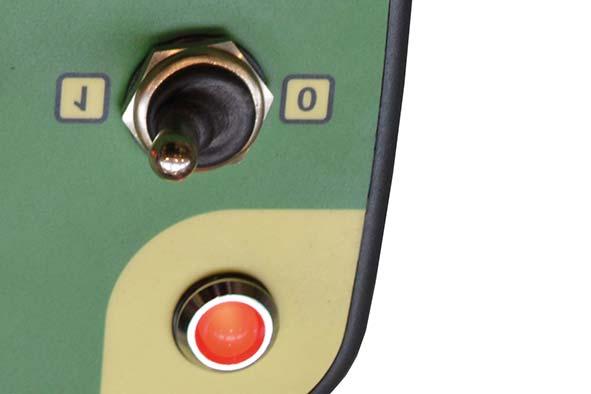

97 Pos: 36.8 /Überschriften/Überschriften 2/A-E/BBedienbox Pos: 36.9 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bedienbox ein-/ausschalten_bild_fortima @ Pos: 36. /Überschriften/Überschriften Pos: 36.2 /Überschriften/Überschriften 3/K-ONetz- oder Garnbindung auswählen_für Pos: 36.3 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Netz- oder Garnbindung auswählen_bild_fortima @ Pos: 36.4 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Netz- oder Garnbindung auswählen_text_fortima @ Pos: 36.5 /Layout Module @ KRONE-käyttörasia Medium 8.2 Käyttörasian kytkeminen päälle/pois päältä 2 Kuva 6 FOR00076 Pos: 36.0 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bedienbox ein-/ausschalten_text_fortima @ Asenna käyttörasia magneetin avulla traktoriin kuljettajan näkökenttään. Liitä käyttörasia jännitteensyöttöön (2 V). Kytke käyttörasia päälle asettamalla kytkin () asentoon. Merkkivalo (2) palaa. Sidontamoottori ajaa perusasentoon. Kytke käyttörasia pois päältä asettamalla kytkin () asentoon 0. Merkkivalo (2) sammuu. 8.3 Verkko-/lankasidonta 8.3. Verkko- tai lankasidonnan valitseminen Kuva 62 FOR00078 Valitse verkkosidonta asettamalla kytkin () asentoon. Valitse lankasidonta asettamalla kytkin () asentoon. 97

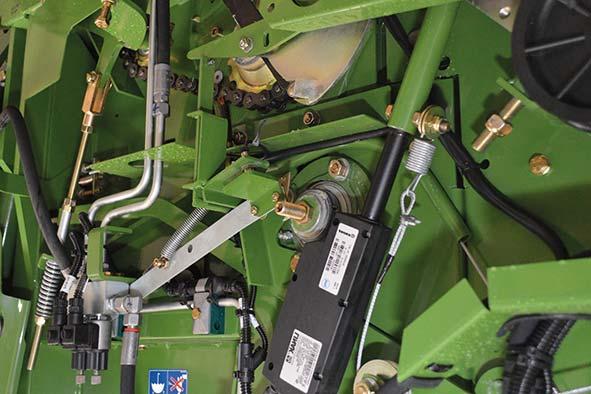

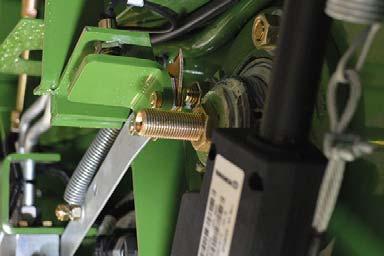

98 Pos: 36.6 /Überschriften/Überschriften 3/A-E/A/Anzahl der Netzumwicklungen einstellen_für Pos: 36.7 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Anzahl der Netzumwicklungen einstellen_bild_fortima @ Pos: 36.9 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Anzahl der Netzumwicklungen einstellen_tabelle_fortima @ Pos: /Layout Module @ KRONE-käyttörasia Medium Verkon käärintäkierrosten lukumäärän asettaminen 2 X 3 Kuva 63 FOR00082 Pos: 36.8 /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Anzahl der Netzumwicklungen einstellen_text_fortima @ Koneen oikealla reunalla sivusuojuksen takana on säätöruuvi (), jolla verkon käärintäkierrosten lukumäärä voidaan säätää. Tarkista, että jousikiskon kärki (3) ei ole säätöruuvissa. Voidaksesi avata ja kiertää auki lukkomutterin (2) pidä säätöruuvia () paikoillaan kuusiokoloavaimella. Ohje: Kyseessä on vasenkätinen kierre! Mitä enemmän lukkomutteria (2) kierretään ulos ja etäisyys x pienenee, sitä vähemmän pyöröpaalia kääritään verkolla. Etäisyys x on mitta jousikiskon kärjen (3) asettumisen ja säätöruuvin ulomman reunan välissä. Etäisyys x Fortima F 250 Fortima F mm 23 mm 2 28 mm 34 mm 3 Verkon käärintäkierrosten lukumäärä Tarkista ulos tulleessa pyöröpaalissa arvot edellä olevasta taulukosta ja korjaa tarvittaessa. 98

99 Pos: 36.2 /Überschriften/Überschriften 3/A-E/A/Anzahl der Garnumwicklungen einstellen_für Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Anzahl der Garnumwicklungen @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Tabelle Anzahl @ Pos: /Layout Module @ KRONE-käyttörasia Medium Langan käärintäkierrosten lukumäärän asettaminen Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Anzahl der Garnumwicklungen einstellen_einleitung_2-fach @ Langan käärintäkierrosten lukumäärä säädetään porraslevyllä () lankalaatikossa. Lisätietoja lankasidonnasta ja sen rakenneosista löytyy luvusta Käyttö "2-kertainen lankasidonta (käyttörasia Medium)". FOR00024 Kuva 64 Paalattavan rehun pituus Porraslevyn () Ø Käärintäkierrosten määrä lyhyt suuri (a) suuri keski keski (b) keski pitkä pieni (c) pieni Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Anzahl der Garnumwicklungen @ Mitä pitempää paalattava rehu on, sitä pienempi on porraslevyn () halkaisijan oltava ja sitä vähemmän pyöröpaalia kääritään langalla. 99

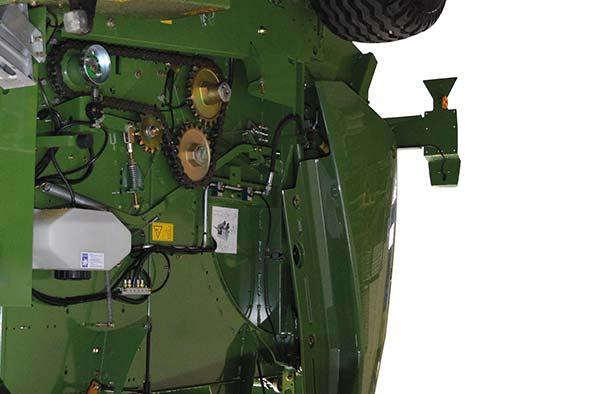

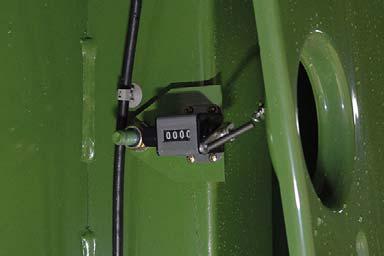

100 Pos: /Überschriften/Überschriften 2/A-E/BBallenzähler bedienen_für Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Ballenzähler bedienen_bild_fortima @ Pos: /Layout Module @ KRONE-käyttörasia Medium 8.4 Paalilaskurin käyttö 2 Kuva 65 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Ballenzähler bedienen_text_fortima @ Paalilaskuri () aktivoituu aina paaliportin avautuessa. Paalilaskuri () sijaitsee koneen vasemmalla puolella sivusuojuksen takana. FOR0008 Paalilaskurin nollaaminen: Paina pyällettyä ruuvia (2) ja pidä painettuna, kunnes paalilaskurin lukema on

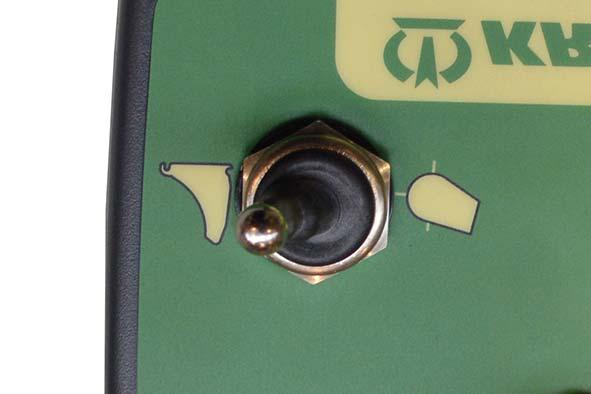

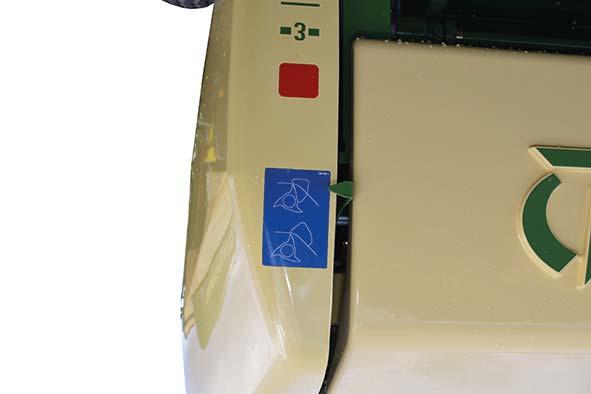

101 Pos: 36.3 /Überschriften/Überschriften 2/U-Z/ZZwischen Messer-Null-Schaltung-Bedienung und Pick-up-Bedienung umschalten_für Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Zwischen Messer-Null-Schaltung-Bedienung und Pick-up-Bedienung umschalten_bild_fortima @ Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Zwischen Messer-Null-Schaltung-Bedienung und Pick-up-Bedienung umschalten_text_fortima @ Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Messer-Null-Schaltung_Bedienbox_Bild_Fortima @ Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Messer-Null-Schaltung_Bedienbox_Text_Fortima @ Pos: /Layout Module @ KRONE-käyttörasia Medium 8.5 Kytkeminen terän 0-kytkennän käytön ja noukkimen käytön välillä Kuva 66 FOR00079 Aseta kytkin () asentoon noukkimen käyttämiseksi. Aseta kytkin () asentoon terän 0-kytkennän käyttämiseksi. Pos: /Überschriften/Zwischenüberschriften/A-EBei eingeschalteter @ Terän 0-kytkentä kytketty päälle I II Kuva 67 FOR00090 Terän 0-näyttö () koneen oikealla puolella näyttää, onko silppuri kytketty päälle vai pois päältä: Asento I: Silppuri kytketty pois päältä Asento II: Silppuri kytketty päälle Ohje Terän 0-näyttö () näyttää myös paalauksen aikana, ovatko terät kytkeytyneet pois päältä vierasvaikutuksen kautta (asento I). 0

102 Pos: /Überschriften/Überschriften 2/P-T/PPressdruck anzeigen_bedienbox Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Pressdruck anzeigen_bild_fortima @ KRONE-käyttörasia Medium 8.6 Sullontapaineen näyttäminen 2 FOR00083 Kuva 68 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Pressdruck anzeigen_text_fortima @ Merkkivaloilla () ja (2) ilmoitetaan sullontapaineen kehittyminen. Merkkivalot () ja (2) palavat, kunnes asetettu sullontapaine on saavuttettu kummallakin puolella. Sullontapaine on saavutettava sekä vasemmalla () että oikealla (2) pyöröpaalissa. Sidonta voidaan käynnistää vasta, kun kumpikin merkkivalo on sammunut, katso luku "Sidonnan käynnistys". Sullontapaineen säätämistä koskevat tidot löytyvät luvusta Asetukset "Sullontapaineen säätäminen". Pos: 36.4 /Layout Module @ 02

103 Pos: /Überschriften/Überschriften 2/A-E/BBindung starten_für Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bindung manuell/automatisch starten_bild_fortima @ Pos: /Layout Module @ KRONE-käyttörasia Medium 8.7 sidonnan käynnistys Pos: /Überschriften/Zwischenüberschriften/A-EBindung manuell starten @ Sidonnan käynnistys manuaalisesti (käsikäyttötapa) 2 Kuva 69 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bindung manuell starten_text_fortima @ Kun pyöröpaali on saavuttanut asetetun puristuspaineen, kuuluu äänimerkki ja kumpikin merkkivalo () syttyy. Käsikäyttötavassa sidonta/käärintä on käynnistettävä manuaalisesti: Paina painiketta (2) oikealle nuolen suuntaan, kunnes verkko tai lanka on tarttunut pyöröpaaliin ja pyöröpaali vetää sitä. Päästä irti painikkeesta (2). FOR00080 Kun solminta on päättynyt, kuuluu äänimerkki. Sitten: Avaa paaliportti ja heitä pyöröpaali ulos. 03

104 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bindung manuell/automatisch starten_bild_fortima @ Pos: /Layout Module @ KRONE-käyttörasia Medium Pos: /Überschriften/Zwischenüberschriften/A-EBindung automatisch starten @ Sidonnan käynnistys automaattisesti (automaattikäyttötapa) 2 Kuva 70 FOR00080 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Bindung automatisch starten_text_fortima @ Kun pyöröpaali on saavuttanut asetetun puristuspaineen, kuuluu äänimerkki ja kumpikin merkkivalo () syttyy. Automaattikäyttötavassa sidonta/käärintä käynnistyy automaattisesti asetetun ajanjakson kuluttua. Ajanjakso määrittää ajan, jonka sidontamoottori tarvitsee langan tai verkon kuljettamiseksi paaliin. Jos valitaan liian lyhyt aika, voi käydä niin, että pyöröpaalia ei sidota langalla tai verkolla oikein. Ajanjakson asettamiseksi ja automaattikäyttötavan aktivoimiseksi: Edellytys: Käyttörasia on kytketty pois päältä. Paina painiketta (2) oikealle nuolen suuntaan ja pidä painettuna ja kytke käyttörasia samanaikaisesti päälle. Kuuluu lyhyt piippaus. Paina painiketta (2) painettuna oikealle nuolen suuntaan niin kauan kuin viiveen solminnan automaattiseen käynnistymiseen halutaan kestävän. Suosituksena on mahdollisimman lyhyt ajanjakso, esim. verkon yhteydessä noin kolme sekuntia, langan yhteydessä noin 6 sekuntia. Päästä irti painikkeesta (2). Kuuluu lyhyt piippaus. Automaattikäyttötapa on aktivoitu. Kun solminta on päättynyt, kuuluu äänimerkki. Sitten: Avaa paaliportti ja heitä pyöröpaali ulos. Ohjeita Automaattikäyttötapa deaktivoituu, kun käyttörasia kytketään pois päältä. Ajanjakso on asetettava uudelleen automaattikäyttötavan jokaisen aktivoinnin yhteydessä. Solminta voidaan käynnistää manuaalisesti milloin tahansa. 04

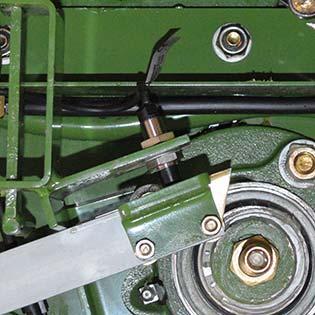

105 Pos: 36.5 /Überschriften/Überschriften 2/P-T/SSensoren Ballenfestigkeit testen_für Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Sensortest_Bild_Fortima @ Pos: 37 /Layout Module @ KRONE-käyttörasia Medium 8.8 Paalin tiiviyden antureiden testaus Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Sensortest Einführung_Text_Fortima @ Kun :sullontapaine ei ole oikea, on testattava seuraavien antureiden toiminta: Paalin tiiviyden anturi oikealla Paalin tiiviyden anturi vasemmalla Kuva Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Sensortest Ballenfestigkeit_Text_Fortima @ Paalin tiiviyden anturi oikealla Nosta sullontapaineen osoitinta () vasemmalla pyöröpaalaimen etupuolella. Merkkivalon (4) on sammuttava. Jos merkkivalo (4) ei sammu: Aseta paalin tiiviyden anturi oikealla, katso luku Huolto "Antureiden asettaminen". FOR00077 Paalin tiiviyden anturi vasemmalla Nosta sullontapaineen osoitinta (2) vasemmalla pyöröpaalaimen etupuolella. Merkkivalon (3) on sammuttava. Jos merkkivalo (3) ei sammu: Aseta paalin tiiviyden anturi vasemmalla, katso luku Huolto "Antureiden asettaminen". 05

106 Pos: 38. /Überschriften/Überschriften /K-O/KRONE Bedienterminal @ Pos: 38.2 /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ Pos: 38.3 /BA/Info-Center/Ladewagen/Anbau/Allgemeine Beschreibung (Die elektronische Ausstattung der Maschine...) @ Pos: 38.4 /Layout Module @ KRONE-hallintalaite Beta 9 KRONE-hallintalaite Beta Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. 3 Kuva 72 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), hallintalaite (3) sekä ohjaus- ja toimintaelementit. Tietokone () sijaitsee koneen etuosassa oikealla sivupellin alla. Sen toimintoja ovat: Paalilaskuri Koneeseen asennettujen käyttölaitteiden ohjaus Hälytysilmoitusten siirto Anturien/käyttölaitteiden diagnoosi Hallintalaitteen (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. FOR

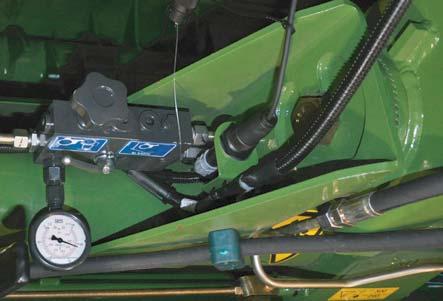

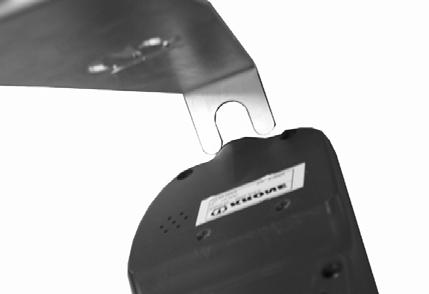

107 Pos: 38.5 /BA/Info-Center/Ladewagen/Anbau/Anbau Pos: 38.6 /Überschriften/Überschriften 3/A-E/B/Bedieneinheit Pos: 38.8 /BA/Info-Center/Ladewagen/Anbau/Bedieneinheit @ Pos: 38.0 /BA/Inbetriebnahme/RundballenpresseHinweis Verlängerungskabel @ Pos: 38. /Layout Module @ KRONE-hallintalaite Beta 9. Hallintalaitteen kiinnittäminen BPM50390_ Kuva 73 Asenna hallintalaite pidikkeen () avulla kuljettajan näkökenttään. Suora kiinnitys Kiinnitä pidike () käyttämällä valmiiksi porattuja reikiä (2). Hallintalaite (3) kiinnitetään pidikkeeseen () magneettilevyn (4) avulla. 9.. Hallintalaitteen liittäminen Pos: 38.7 /BA/Sicherheit/7. Gefahrenhinweise alt/gefahr - Ausfall der @ Vaara! - Hallintalaitteen käyttöhäiriö Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Varmista asennuksessa, etteivät liitäntäjohdot kiristy tai kosketa traktorin pyöriä. 2 3 Kuva 74 Pos: 38.9 /BA/Info-Center/Ladewagen/Anbau/Bedieneinheit @ Kytke virtajohdot () traktorin puolella 3-napaiseen pistorasiaan (DIN 9680) ja koneen puolella Delphi-pistokkeella (2). Kytke johto (3) koneen puolella liittimeen (4) ja hallintalaitteen liittimeen (5) FOR0007_ Ohje Hallintalaitteen jatkojohto voidaan tilata varaosanumeroilla: (pituus 2500 mm) (pituus 5000 mm). 07

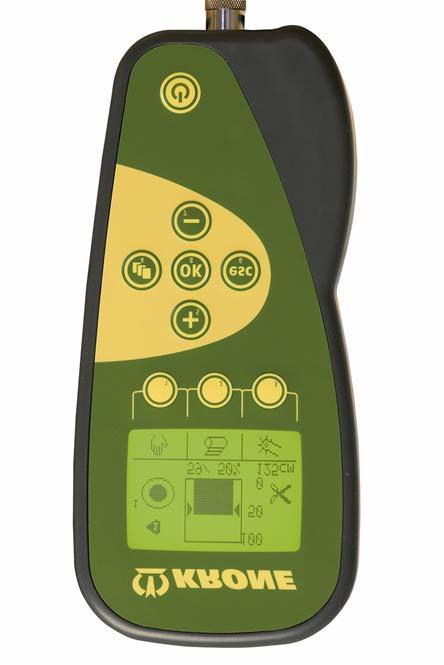

108 Pos: 38.2 /Überschriften/Überschriften 2/A-E/BBeschreibung der Pos: 38.3 /BA/Info-Center/Rundballenpresse/Übersicht/Beschreibung der Tasten @ Pos: 38.4 /BA/Info-Center/Rundballenpresse/Übersicht/Beschreibung der Tasten @ Pos: 38.5 /Layout Module @ KRONE-hallintalaite Beta 9.2 Painikkeiden kuvaus Kuva 75 Painike Kuvaus Painikkeita painamalla käytetään näytön alimmalla rivillä esitettyjä toimintoja. Jos painikkeen yläpuolella ei näy symbolia, painikkeella ei ole toimintoa. 4 Painiketta painamalla kutsutaan esiin valikkotaso. Painikkeita painamalla muutetaan asetuksia tai valikkotasolla valitaan valikko. esc 6 OK 8 Painiketta painamalla siirrytään edelliseen kuvaan tai edelliselle valikkotasolle. Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. Painiketta painamalla asetukset tallennetaan tai valikkotasolla kutsutaan esiin valittu valikko. Painiketta painamalla hallintalaite kytketään päälle tai pois päältä. Ohje OK Painamalla painiketta 8 päästään valikkoon 2- "Asiakaslaskurit". 08

109 Pos: 38.6 /Überschriften/Überschriften Pos: 38.8 /BA/Info-Center/Rundballenpresse/Übersicht/Betriebsbereitschaft_Verbindung hergestellt_bild_fortima V und @ Pos: /BA/Info-Center/Rundballenpresse/Übersicht/Betriebsbereitschaft_Verbindung nicht @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.3 Käyttövalmius Pos: 38.7 /BA/Info-Center/Rundballenpresse/Übersicht/Betriebsbereitschaft_Einschalten @ Kytkeminen päälle Paina painiketta /20 cm /50 % Kuva 76 Perusnäyttö Fortima V Perusnäyttö Fortima F Pos: 38.9 /BA/Info-Center/Rundballenpresse/Übersicht/Betriebsbereitschaft_Verbindung @ Kun yhteys on luotu, näyttöön ilmestyy hetken kuluttua perusnäyttö. Kuva 77 KBT ERR CAN0: 040 Häiriöilmoitus Pos: 38.2 /BA/Info-Center/Rundballenpresse/Übersicht/Betriebsbereitschaft_Verbindung nicht @ Jos yhteyttä ei luoda, näytössä näytetään yllä oleva häiriöilmoitus. Tarkasta tässä tapauksessa hallintalaitteen ja tietokoneen välinen johto. 09

110 Pos: /Überschriften/Überschriften Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Hinweis - Grafiken und Symbole richten sich nach der Ausstattung der @ Pos: /Überschriften/Überschriften 3/F-J/Funktionen der Tasten - Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Funktionen der Tasten - @ Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Funktionen der Tasten - @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.4 Perusnäyttö Ohje Käytössä olevat grafiikat ja symbolit riippuvat koneen varustelusta. Esitettyjä grafiikoita ja symboleja ei näytetä jatkuvasti Painikkeiden - 3 toiminnot Kuva 78 Painike Symboli Toiminto Käsikäyttö Automaattinen käyttö Langan syöttö Verkon syöttö Aina koneen varustuksen ja asetetun sidontatavan mukaan. Noukkimen valinta Vastaterien valinta 0

111 Pos: /Überschriften/Überschriften 3/F-J/Hand- oder Automatikbetrieb Pos: /Überschriften/Überschriften 3/P-T/PPick-up oder Messerboden Pos: /Layout Module @ KRONE-hallintalaite Beta Käsi- tai automaattikäytön säätäminen Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Hand- oder Automatikbetrieb @ Kun hallintalaite on kytketty päälle, asetettuna on vakiona käyttötila "Käsikäyttö". Vaihda käyttötapojen "Käsikäyttö" ja "Automaattikäyttö" välillä painamalla painiketta. Painikkeen yläpuolella oleva symboli näyttää asetetun käyttötilan: Symboli Toiminto Käsikäyttö Solminta on käynnistettävä manuaalisesti painamalla painiketta. Automaattinen käyttö Kun tavoitetäyttömäärä on saavutettu, solminta käynnistetään automaattisesti. Solminnan käynnistämistä voidaan viivyttää asetettavissa olevan aikajakson verran, ks. Valikko -9 "Solminnan käynnistysviive". Jos automaattikäytön aikana painetaan painiketta, solminta alkaa heti asetetusta solminnan käynnistysviiveestä riippumatta Noukkimen tai vastaterien valinta Pos: /BA/Info-Center/Rundballenpresse/Hand-/Automatikbetrieb/Pick-up oder Messerboden @ Kun hallintalaite on kytketty päälle, valittuna on vakiona noukkimen venttiili. Vaihda noukkimen ja vastaterien venttiilien välillä painamalla painiketta. Painikkeen yläpuolella oleva symboli näyttää asetetun venttiilin: Symboli Toiminto Noukin Hallintaventtiiliä voidaan käyttää noukkimen nostamiseen ja laskemiseen. Vastaterät Hallintaventtiiliä voidaan käyttää teräkasetin nostamiseen ja laskemiseen.

112 Pos: /Überschriften/Überschriften 3/A-E/A/Anzeigen im Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Anzeigen im Hauptfenster_Bild variable und feste @ Pos: /Layout Module @ KRONE-hallintalaite Beta Pääikkunan näytöt 2N /20 cm 2G /50 % Kuva 79 2

113 Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Anzeigen im @ Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Anzeigen im Hauptfenster_Ballendurchmesser/-festigkeit @ Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Anzeigen im Hauptfenster_Netz/Garn, @ Pos: /BA/Info-Center/Rundballenpresse/Grundbild/Anzeigen im Hauptfenster_Ist/Soll @ Pos: /Layout Module @ Symboli Merkitys Tiedote Korjaa ajosuuntaa vasemmalle Korjaa ajosuuntaa oikealle KRONE-hallintalaite Beta Epätasaisen täytön vuoksi paali on paksumpi yhdeltä puolelta. Nuolen koko ja luku ( - 3) ilmaisevat, kuinka voimakkaasti ajosuuntaa on korjattava. Paalin läpimitan tavoitearvo saavutettu (Fortima F) Paalin tiiviyden tavoitearvo saavutettu (Fortima V) vilkkuu Verkkoa syötetään Sidontaa ei kiristetty Sidonta käynnissä Sidonta pysähtynyt Verkkosidonta Sidonta leikattu Sidontaa ei leikattu Sidonta valmis Lanka syötetään Sidontaa ei kiristetty Sidonta käynnissä Sidonta pysähtynyt Lankasidonta Sidonta leikattu Sidontaa ei leikattu Sidonta valmis Terät on käännetty sisään Teriä ei ole käännetty sisään Kun varustukseen kuuluu Multicut 20/20 cm 48/50 % Paalin läpimitan todellinen ja tavoitearvo [cm] Paalin tiiviyden todellinen ja tavoitearvo [%] Fortima V Fortima F 3

114 Pos: /Überschriften/Überschriften Pos: /BA/Info-Center/Rundballenpresse/Meldungen/Meldung Ballenkammer @ Pos: /Layout Module @ KRONE-hallintalaite Beta Ilmoitukset Pos: @ Infoilmoitus Info-ilmoitus tulee näkyviin vain hallinnan perusnäytössä. Se katoaa automaattisesti, kun infoilmoituksen syy on poistunut. Kuva 80 Ilmoitus Paalikammio ei ole kiinni Alarivillä näkyvät toimintokuvakkeet ovat aktiivisia myös info-ilmoituksen ollessa näytössä. 4

115 Pos: /Überschriften/Überschriften 3/A-E/B/Ballenfestigkeit Pos: /BA/Info-Center/Rundballenpresse/Grundbild @ Pos: /BA/Info-Center/Rundballenpresse/Ballendurchmesser/-festigkeit einstellen/ballenfestigkeit im @ Pos: /BA/Info-Center/Rundballenpresse/Ballendurchmesser/-festigkeit einstellen/um den Soll-Wert zu ändern, die Taste + bzw. - @ Pos: /Layout Module @ KRONE-hallintalaite Beta Paalin tiiviyden säätäminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima F Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti /50 % Kuva 8 Pos: /BA/Info-Center/Rundballenpresse/Ballendurchmesser/-festigkeit einstellen/ballenfestigkeit im @ Palkin () arvo () ja korkeus näyttävät paalin ajankohtaisen todellisen tiiviyden prosentteina (%). Arvo (2) ja nuolet palkkinäytössä (2) näyttävät asetetun paalin tavoitetiiviyden prosentteina (%). Muuta tavoitearvoa painamalla painiketta /. 5

116 Pos: /Überschriften/Überschriften 3/A-E/B/Ballendurchmesser Pos: /BA/Info-Center/Rundballenpresse/Grundbild @ Pos: /BA/Info-Center/Rundballenpresse/Ballendurchmesser/-festigkeit einstellen/ballendurchmesser im @ Pos: /BA/Info-Center/Rundballenpresse/Ballendurchmesser/-festigkeit einstellen/um den Soll-Wert zu ändern, die Taste + bzw. - @ Pos: /Layout Module @ KRONE-hallintalaite Beta Paalin läpimitan säätäminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima V Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 kahdesti /20 cm Kuva 82 Pos: /BA/Info-Center/Rundballenpresse/Ballendurchmesser/-festigkeit einstellen/ballendurchmesser im @ Palkin () arvo () ja korkeus näyttävät paalin todellisen läpimitan sentteinä (cm). Arvo (2) ja nuolet palkkinäytössä (2) näyttävät asetetun paalin tavoiteläpimitan sentteinä (cm). Muuta tavoitearvoa painamalla painiketta /. 6

117 Pos: /Überschriften/Überschriften 2/K-O/MMenüebene Pos: /BA/Info-Center/Rundballenpresse/Menuführung/Menüebene Kurzüberblick @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.5 Valikkotaso 9.5. Yleiskatsaus n n n n Kuva 83: Asetukset -8 Langan käärintäkierrosten lukumäärä - Kontrasti -8- Langan käärintäkierrosten syöttö -3 Verkon käärintäkierrosten lukumäärä -4 Ajosuunnan näytön herkkyys 3 Käsikäyttö 4 Huolto FOR Langan käärintäkierrosten 4-2 Anturitesti käsin leikkaus -9 Sidonnan käynnistysviive 4-4 Käyttölaitetesti käsin -5 Varoitus etukäteen 2 Laskurit 5 Info -6 Täytön korjaus 2- Asiakaslaskurit 6 Asentaja -7 Sidontatavan valinta 2-2 Kokonaislaskuri 6- Asetukset 7

118 Pos: /Überschriften/Überschriften 3/K-O/Menüebene Pos: /BA/Info-Center/Rundballenpresse/Menuführung/Menüebene aufrufen Fortima @ Pos: 38.3 /Layout Module @ KRONE-hallintalaite Beta Valikkotason haku näyttöön /22 cm 2 Kuva 84 RPK5003_2 Paina painiketta (). Näytössä näytetään valikkotaso. Painikkeella (2) voidaan poistua valikkotasolta. Pos: /BA/Info-Center/Rundballenpresse/Menuführung/Menüebene aufrufen Fortima Beta_Überblick @ Valikkotaso on jaettu kuuteen päävalikkoon: = Päävalikko "Asetukset" = Päävalikko 2 "Laskurit" = Päävalikko 3 "Käsikäyttö" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" Päävalikot valitaan painikkeilla ja, valittu symboli näkyy korostettuna. Painiketta painamalla saadaan näkyviin valitun päävalikon valikkotaso. Painikkeella suljetaan näkyvissä oleva valikko. 8

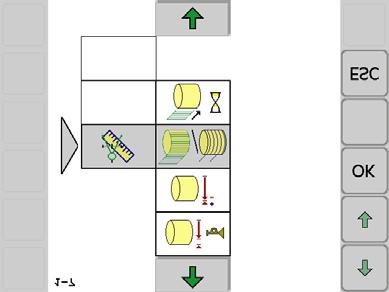

119 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Hauptmenü Pos: /Layout Module @ KRONE-hallintalaite Beta 9.6 Päävalikko "Asetukset" - Kuva 85 Hae painikkeella valikkotaso näyttöön. Valitse päävalikko painikkeilla tai, symboli näkyy korostettuna. Paina painiketta. Näyttöön tulee valikkotaso "Asetukset". Valikkotaso "Asetukset" on jaettu koneen varustuksen mukaan 8 valikkoon: =Valikko - "Kontrasti" = Valikko -3 "Verkon käärintäkierrosten lukumäärä" = Valikko -4 "Ajosuunnan näytön herkkyys" = Valikko -5 "Varoitus etukäteen" + - = Valikko -6 "Täytön korjaus" = Valikko -7 "Sidontatavan valinta" n = Valikko -8 "Langan käärintäkierrosten lukumäärä" = Valikko -9 "Sidonnan käynnistysviive" 9

120 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü EinstellungenMenü - Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü - Kontrast_Hinweis - Bei starker Sonne einen hohen Kontrastwert @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.6. Valikko - "Kontrasti" - - Kuva 86 Valikossa voidaan näytön kirkkautta sovittaa valaistusolosuhteiden mukaan. Valikon haku näyttöön Päävalikko "Asetukset" on näytössä. Valitse painikkeilla tai valikko -, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon - "Kontrasti". Palkkinäyttö osoittaa säädetyn kontrastiarvon. Symboli oleva arvo on tallennettu. ylärivillä osoittaa, että näytössä Kontrastin asetus ja tallennus Mitä korkeampi palkki, sitä voimakkaampi on näytön kontrasti. Aseta haluamasi kontrasti painikkeilla ja, ylärivin symboli katoaa näkyvistä. Paina painiketta, asetettu kontrastiarvo tallennetaan, ylärivin symboli tulee näkyviin. Ohje Valikossa "Kontrasti" voidaan näytön kirkkautta sovittaa valaistusolosuhteiden mukaan. Kirkkaalla auringonpaisteella on suositeltavaa säätää kontrastiarvo suureksi. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 20

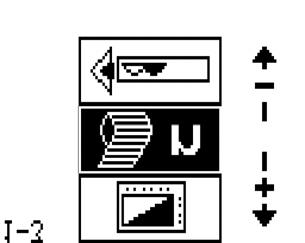

121 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -3 Anzahl der Netzwicklungen Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -3 Anzahl der Netzwicklungen Fortima - Hinweis - @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -3 "Verkon käärintäkierrosten lukumäärä" -3-3 n 5,0 2,5,5 Kuva 87 Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. Valitse painikkeilla tai valikko -3, symboli näkyy korostettuna. Paina painiketta. Näyttöön tulee valikko -3 "Verkon käärintäkierrosten lukumäärä". Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Verkon käärintäkierrosten lukumäärän asettaminen Verkon käärintäkierrosten lukumäärä ilmoitetaan käärintöinä. Säädä haluamasi verkon käärintäkierrosten lukumäärä painikkeilla tai, ylärivin symboli katoaa näkyvistä. Tallenna valitsemasi käärintäkierrosten lukumäärä painamalla painiketta, ylärivin symboli tulee näkyviin. Ohje Mitä suurempi käärintöjen lukumäärä, sitä tukevammin paali on kääritty. Arvo on sovitettava pellolla vallitseviin olosuhteisiin. Säilörehulle suositellaan arvoksi n. 2 käärintää. Oljelle suositellaan arvoksi n. 3 käärintää. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 2

122 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -4 Empfindlichkeit Richtungsanzeige Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -4 "Ajosuunnan näytön herkkyys" -4 n -4 Kuva 88 Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. Valitse painikkeilla tai valikko -4, symboli näkyy korostettuna. Paina painiketta. Näyttöön tulee valikko - 4 "Ajosuunnan näytön herkkyys". Palkkinäyttö osoittaa säädetyn herkkyyden. Mitä korkeampi palkki, sitä herkempi ajosuunnan näyttö. Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Ajosuunnan näytön herkkyyden asetus ja tallennus Aseta herkkyys painikkeilla ja, ylärivin symboli katoaa näkyvistä. Paina painiketta, asetettu herkkyys tallennetaan, ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 22

123 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -4 Empfindlichkeit Richtungsanzeige _Hinweis - Rollboden wird @ Pos: /BA/Info-Center/Rundballenpresse/Übersicht/Betriebsbereitschaft_Verbindung hergestellt_bild_fortima V und @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -4 Empfindlichkeit Richtungsanzeige @ Pos: /Layout Module @ KRONE-hallintalaite Beta Ohje Paalikammion tasainen täyttö huolehtii ihanteellisesti muotoilluista paaleista ja suojaa lisäksi koneen pohjakuljettimen ketjuja. Siksi on suositeltavaa, että ajosuunnan näytön herkkyys asetetaan suureksi /20 cm /50 % Kuva 89 Perusnäyttö Fortima V Perusnäyttö Fortima F Ajosuunnan näyttö Nuolet näytön vasemmassa/oikeassa yläreunassa. Nuolia on kolmea eri kokoa, numeroituna -3. Ne ilmoittavat kuljettajalle, kuinka paljon ja mihin suuntaan hänen on korjattava ajosuuntaa karhon yli ajettaessa, jotta paalikammio täyttyy tasaisesti. Ohje Kun tasainen täyttö saavutetaan, kaikki signaalit sammuvat 23

124 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -5 Vorsignalisierung Fortima V und KRONE-hallintalaite Beta Valikko -5 "Varoitus etukäteen" Kuva 90 Ohje Varoitus etukäteen määrää, kuinka paljon aikaisemmin ilmaistaan, että paalin läpimitan (Fortima V) tai paalin tiiviyden (Fortima F) tavoitearvo saavutetaan kohta. Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. Valitse painikkeilla tai valikko -5, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon -5 "Varoitus etukäteen". Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. 24

125 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Etukäteen annettavan varoituksen asetus: Fortima F Arvo näytetään prosentteina. Fortima V Arvo näytetään sentteinä (cm) % 0 Kuva 9 Aseta haluttu viive painikkeilla ja, ylärivin symboli katoaa näkyvistä. Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -5 "Vorsignalisierung" Fortima - @ Paina painiketta, asetettu viive tallennetaan, ylärivin symboli tulee näkyviin. Esimerkki Paalin läpimitan asetettu tavoitearvo:,50 m Etukäteen annettavan varoituksen asetus: 25 cm Äänimerkki kuuluu paalin läpimitan todellisen arvon ollessa,25 m. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 25

126 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -6 Korrektur Befüllung Fortima V und KRONE-hallintalaite Beta Valikko -6 "Täytön korjaus" -6 Kuva 92 Jos paalin läpimittaa tai tiiviyttä ei saavuteta tai se on liian suuri, valikossa -6 "Täytön korjaus" voidaan korjata paalin läpimittaa tai tiiviyttä määritellyllä alueella. Valikon haku näyttöön Päävalikko "Asetukset" on näytössä. Valitse painikkeilla tai valikko -6, symboli näkyy korostettuna. Paina painiketta. Näyttöön tulee valikko -6 "Täytön korjaus". + - Symboli ylärivillä osoittaa, että näytössä oleva arvo on tallennettu. 26

127 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Täytön korjaaminen Fortima F Paalin tiiviys: -0 % % Fortima V Paalin läpimitta: -0 cm cm % +0cm 0% 0cm -0% -0cm Kuva 93 Suurenna tai pienennä haluttua arvoa painikkeilla ja, ylärivin symboli katoaa näkyvistä. Paina painiketta, asetettu asema tallennetaan, ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 27

128 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -7 Auswahl Bindeart Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -7 "Sidontatavan valinta" Kuva 94 Valikon haku näyttöön Päävalikko "Asetukset" on näytössä. Valitse painikkeilla tai valikko -7, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon -7 "Sidontatavan valinta". Symboli ylärivillä osoittaa, että näytössä oleva arvo on tallennettu. Sidontatavan asettaminen Verkkosidonta Lankasidonta Kuva 95 Aseta haluamasi sidontatapa painikkeilla /, ylärivin symboli katoaa näkyvistä. Paina painiketta, asetettu sidontatapa tallennetaan, ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 28

129 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -8 Anzahl Garnumwicklungen Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -8 "Langan käärintäkierrosten lukumäärä" n n n Kuva 96 Valikon -8 "Langan käärintäkierrosten lukumäärä" kautta voidaan syöttää langan käärintäkierrosten lukumäärä. Valikon haku näyttöön Päävalikko "Asetukset" on näytössä. Valitse painikkeilla tai valikko -8 n, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon -8 "Langan käärintäkierrosten lukumäärä". Valikko on jaettu seuraaviin valikkoihin: n n Valikko -8- "Langan käärintäkierrosten syöttö" Valikko -8-3 "Langan käärintäkierrosten leikkaus" 29

130 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü EinstellungenMenü -8- Garnumwicklungen einschießen Fortima_Comprima ( Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Eingestellten Wert @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -8- "Langan käärintäkierrosten syöttö" n n n 5,0,0,5 Kuva 97 Valikon haku näyttöön Päävalikko 8- "Langan käärintäkierrosten lukumäärä" on näkyvissä. Valitse painikkeilla tai valikko -8- n, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon -8- "Langan käärintäkierrosten syöttö". Asetus Säädä painikkeilla tai lankakelkan seisokki langan syöttämisen jälkeen käärintäkierroksina. Asetus voidaan suorittaa,0 ja 5,0 langan käärintäkierroksen välillä. Paina painiketta, asetettu arvo tallennetaan, ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 30

131 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü EinstellungenMenü -8-3 Garnumwicklungen abschneiden Fortima_Comprima ( Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Eingestellten Wert @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -8-3 "Langan käärintäkierrosten leikkaus" -8-3 n ,0,0 n,5 Kuva 98 Valikon haku näyttöön Päävalikko 8- "Langan käärintäkierrosten lukumäärä" on näkyvissä. Valitse painikkeilla tai valikko -8-3 n, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon -8-3 "Langan käärintäkierrosten leikkaus". Asetus Säädä painikkeilla tai lankakelkan seisokki ennen langan leikkaamista käärintäkierroksina. Asetus voidaan suorittaa,0 ja 5,0 langan käärintäkierroksen välillä. Paina painiketta, asetettu arvo tallennetaan, ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 3

132 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -9 Bindestartverzögerung _Fortima V und Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko -9 "Sidonnan käynnistysviive" ,0 2,5 s 0,0 Kuva 99 Valikon haku näyttöön Päävalikko "Asetukset" on näytössä. Valitse painikkeilla tai valikko -9, symboli näkyy korostettuna. Paina painiketta. Näytössä näkyy valikko -9 "Sidonnan käynnistysviive". Symboli ylärivillä osoittaa, että näytössä oleva arvo on tallennettu. Sidonnan käynnistysviiveen asettaminen Aikaviive näytetään sekunneissa. Ohje Sidonnan käynnistysviive ilmoittaa, kuinka paljon aikaa ilmoituksen "Paalin läpimitan haluttu arvo saavutettu" (Fortima V) tai "Paalin tiiviyden haluttu arvo saavutettu" (Fortima F) ja "Solminnan laukaisu" välillä on (automaattikäytössä). Tämä toiminto antaa kuljettajalle riittävästi aikaa pysäyttää traktori ja kone, ennen kuin solminta käynnistyy automaattisesti. Aseta haluttu aikaviive painikkeilla ja, ylärivin symboli katoaa näkyvistä. Paina painiketta, asetettu aikaviive tallennetaan, ylärivin symboli tulee näkyviin. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 32

133 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Hauptmenü 2 Zähler Pos: /Layout Module @ KRONE-hallintalaite Beta 9.7 Päävalikko 2 "Laskurit" 2 2- Kuva 00 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Hauptmenü 2 @ Päävalikon haku näyttöön Hae painikkeella valikkotaso näyttöön. Valitse päävalikko 2 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikkotason 2 "Laskurit". Valikkotaso 2 "Laskurit" on jaettu kahteen valikkoon: = Valikko 2- "Asiakaslaskurit" = Valikko 2-2 "Kokonaislaskuri" 33

134 Pos: /Überschriften/Überschriften 3/K-O/Menü 2- Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Menü 2- Kundenzähler @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.7. Valikko 2- "Asiakaslaskurit" 2- Kuva 0 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Menü 2- @ Valikon haku näyttöön Päävalikko 2 "Laskurit" on näkyvissä. Valitse painikkeilla tai valikko 2-, symboli näkyy korostettuna. Paina painiketta. Näytössä on valikko 2- "Asiakaslaskurit". Symbolien merkitys: 0 = Aktiivinen asiakaslaskuri ( - 20) h = Paalien kokonaismäärä = Käyttötuntilaskuri (laskee vain, kun hallintalaite on kytketty päälle ja voimanottoakseli pyörii) 34

135 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Menü 2- Kundenzähler @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Kuva 02 Asiakaslaskurin aktivointi Valitse haluamasi asiakaslaskuri painikkeilla ja, se ilmestyy yläriville. Paina painiketta. Haluttu asiakaslaskuri (tässä asiakaslaskuri 0) näytetään korostettuna. Paalien lukumäärän muuttaminen Vähennä paalien lukumäärää painamalla painiketta toimintokuvakkeelle. Paina painiketta toimintokuvakkeelle lisätäksesi paalimäärää. Asiakaslaskurin nollaus Valitse haluamasi asiakaslaskuri painikkeilla ja, se ilmestyy yläriville. Paina painiketta toimintokuvakkeelle. Valittu asiakaslaskuri nollautuu. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 35

136 Pos: /Überschriften/Überschriften 3/K-O/Menü Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Bild Menü 2-2 @ Pos: /Layout Module @ KRONE-hallintalaite Beta Valikko 2-2 "Paalien kokonaismäärälaskuri" Kuva 03 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Menü 2-2 @ Valikon haku näyttöön Päävalikko 2 "Laskurit" on näkyvissä. Valitse päävalikko 2-2 painikkeilla tai, symboli näkyy korostettuna. Paina painiketta. Näytössä on valikko 2-2 "Paalien kokonaismäärälaskuri". Paalien kokonaismäärä on kaikkien tehtyjen paalien summa. Ne eivät kuulu mihinkään asiakaslaskuriin. Symbolien merkitys: = Paalilaskuri (ei nollattavissa) = Käyttötuntilaskuri (ei nollattavissa) = Käyttökausilaskuri (nollattavissa) 36

137 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Bild Saisonzähler @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Kuva 04 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 2 Zähler/Saisonzähler @ Käyttökausilaskurin nollaus Paina painiketta toimintokuvakkeelle. Käyttökausilaskuri nollautuu. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 37

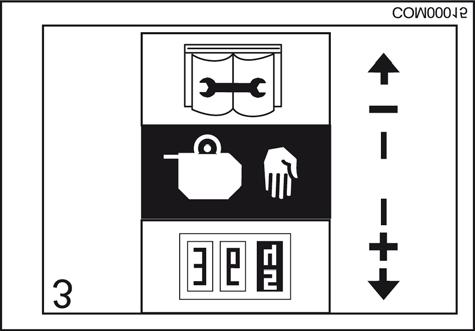

138 Pos: /Überschriften/Überschriften 2/F-J/HHauptmenü 3 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 Handbedienung/Hinweis - Motor kann manuell ein- und ausgefahren @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 Handbedienung/Grundbild @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.8 Päävalikko 3 "Käsikäyttö" Ohje Valikossa "Käsikäyttö" voidaan moottori ajaa manuaalisesti sisään tai ulos asetus-, huolto- tai korjaustöissä. Kuva 05 Hae painikkeella valikkotaso näyttöön. Valitse päävalikko 3 painikkeella tai ; symboli näkyy korostettuna. Paina painiketta. 38

139 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 Handbedienung/Bild Untermenü @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 Handbedienung/aktuelle @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Kuva 06 Näyttöön tulee valikkotaso 3 "Käsikäyttö". Näytössä näytetään seuraavat koneen ajankohtaiset tiedot (varustuksen mukaan): Moottori keskiasennossa? Asemia ei määritelty Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 Handbedienung/WARNUNG! Quetschgefahr durch sich bewegenden @ VAROITUS! Liikkuvan moottorin aiheuttama puristumisvaara! Henkilöiden loukkaantuminen. Loukkaantumisten välttämiseksi ei sisään tai ulos ajavan moottorin alueella saa oleskella. Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 @ Moottorin ajo ulos Paina painiketta, symboli näkyy korostettuna ja moottori ajaa ulos. Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 @ Moottorin sisäänajo Paina painiketta, symboli näkyy korostettuna ja moottori ajaa sisään. Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 39

140 Pos: /Überschriften/Überschriften 2/F-J/HHauptmenü 4 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Hauptmenü 4 Service @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.9 Päävalikko 4 "Huolto" 4 Kuva 07 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Hauptmenü 4 Service @ Päävalikon haku näyttöön Hae painikkeella valikkotaso näyttöön. Valitse päävalikko 4 painikkeilla tai, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikkotason 4 "Huolto". Valikkotaso 4 "Huolto" on jaettu kolmeen valikkoon: = Valikko 4-2 "Anturitesti käsin" = Valikko 4-4 "Käyttölaitetesti käsin" 40

141 Pos: /Überschriften/Überschriften 3/K-O/Menü 4-2 Sensortest Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Bild Menü 4-2 Sensortest @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.9. Valikko 4-2 "Anturitesti käsin" Kuva 08 RPK50508 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand @ Anturitestissä käsin tarkistetaan koneeseen asennetut anturit virheiden varalta. Lisäksi anturit voidaan asettaa oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Huomio! Voimanottoakseli ei saa pyöriä anturitestin aikana. Valikon haku näyttöön Päävalikko 4 "Huolto" on näkyvissä. Valitse painikkeilla tai valikko 4-2, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon 4-2 "Anturitesti käsin". Anturin valinta Valitse anturi painikkeilla tai. Valittu anturi näkyy korostettuna, ja se testataan. Pos: /BA/Info-Center/Sensoren/Einstellwerte Sensortest @ Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Zur Einstellung der Sensoren siehe Kapitel Wartung Einstellung der @ Katso anturien asetuksesta luvusta Huolto "Anturien säätö". 4

142 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Auflistung der möglichen Namur-Sensoren Fortima V und @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Auflistung der möglichen analogen Sensoren Fortima V und @ Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /BA/Info-Center/Sensoren/Diagnose @ Namur-anturien diagnoosi Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B Paalikammio kiinni vasemmalla B2 Paalikammio kiinni oikealla (Fortima V) B30 B3 B32 B33 Terien valvonta Sidonnan moottori, keski Sidonta käynnissä Lanka seis Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (,2,3,4) @ Tila (state): kytketty (metalli) 2 ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Zur Lage der Sensoren siehe Kapitel Wartung Lage der @ Katso anturien sijainnista luvusta Huolto "Anturien sijainti". Pos: /BA/Info-Center/Sensoren/Diagnose analoge @ Analogisten anturien diagnoosi Pos: /BA/Info-Center/Sensoren/Einstellwerte analoge Sensoren @ Asetusarvot: Palkin on oltava palkkinäytön merkityllä alueella. Nro Anturisymboli Kuvaus B9 B0 Paalin läpimitta vasen (Fortima V) Paalin tiiviys vasen (Fortima F) Paalin läpimitta oikea (Fortima V) Paalin tiiviys oikea (Fortima F) Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige analoge Sensoren @ Tila (status): Johtovika tai oikosulku Vika anturissa tai tietokoneessa Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Zur Lage der Sensoren siehe Kapitel Wartung Lage der @ Katso anturien sijainnista luvusta Huolto "Anturien sijainti". 42

143 Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima V Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Sensor B9/B0 Ballendurchmesser einstellen _ Fortima V @ Anturi B9/B0 paalin läpimitan säätäminen 7 Kuva 09 Huomio! Paalikammion on oltava suljettu ja tyhjä. Jos paalikammion ollessa suljettuna ja tyhjennettynä palkki () ei ole nelikulmion (2) alueella, kyseinen anturi (7) on säädettävä mekaanisesti. Tätä varten: Irrota anturi (7) ja kierrä sitä pitkässä reiässä, kunnes näytössä näkyvä palkki () on palkkinäytön nelikulmion (2) alueella. Ohje Kun palkki () on nelikulmion (2) alueella, kuuluu äänimerkki. Kiristä anturi (7). Ohje Tallennus on mahdollista vain, kun palkki () on palkkinäytön nelikulmion (2) alueella. Arvon tallennus: Paina toimintopainiketta Symboli ylärivillä osoittaa, että näytössä oleva arvo on tallennettu. 43

144 Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima F Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Sensor B9/B0 Ballenfestigkeit einstellen _ Fortima F @ B9/B0 paalin tiiviys -anturin säätäminen Kuva FOR00050_ 5 Huomio! Paalikammion on oltava auki ja tyhjä. Jos paalikammion ollessa auki ja tyhjennettynä palkki () ei ole nelikulmiossa (2), kyseinen anturi (3) on säädettävä mekaanisesti. Tätä varten: Irrota anturi ja siirrä sitä pitkässä reiässä (4), kunnes näytössä näkyvä palkki () on nelikulmion (2) alueella. Siirrä tarvittaessa anturia lisäksi pitkissä rei'issä (5). Ohje Äänimerkki kuuluu, kun palkki () on näytössä nelikulmion (2) alueella. Kiristä anturin ruuviliitännät (3). Ohje Se voidaan tallentaa ainoastaan, kun palkki () on näytössä nelikulmion (2) alueella. Arvon tallennus: Paina toimintopainiketta Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. 44

145 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Diagnose @ Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Bild Diagnose @ Syöttöjännitteiden diagnoosi Kuva Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand > Versorgungsspannung @ Valikon haku näyttöön Päävalikko 4 "Huolto" on näkyvissä. Valitse painikkeilla tai valikko 4-2, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon 4-2 "Anturitesti käsin". Anturin valinta Valitse anturi painikkeilla tai. Valittu anturi näkyy korostettuna, ja se testataan. Nro Anturi-symboli Kuvaus U U Syöttöjännite Haluttu jännite: 2 V kok: 2-4,5 V 2 V k.ohj.: 2-4,5 V SS_5V: 4,5-5,5 V 8 V ana: 8,5-9, V 8 V dig: 8,5-9, V 2 V Pow2: 2-4,5 V 2 V Pow3: 2-4,5 V Painikkeella suljetaan näkyvillä oleva valikko. Näyttö näyttää valikkotason 4 "Huolto". Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. 45

146 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Bild Menü 4-4 Aktortest Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/warnung - @ VAROITUS! Käyttölaitteiden virroitus aiheuttaa toimintojen suorittamisen suoraan. Tämä saattaa aiheuttaa koneen osien tahattoman liikkeelle lähdön, henkilöihin osumisen ja vakavia vammoja. Kytke voimanottoakseli pois päältä. Deaktivoi traktorin hydrauliikka. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Suoraita käyttölaitetesti ainoastaan turvallisesta paikasta liikkuvien koneenosien ulkopuolella. Varmista, ettei vaara-alueella oleskele ketään Valikko 4-4 "Käyttölaitetesti käsin" Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOMIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan täytyy olla deaktivoitu. Kuva 2 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. Valitse päävalikko 4-4 painikkeilla tai, symboli näkyy korostettuna. Paina painiketta. Näytössä on valikko 4-4 "Käyttölaitetesti käsin". Käyttölaitteen valinta Valitse käyttölaite painikkeella tai. Valittu käyttölaite näkyy korostettuna. 46

147 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Mögliche digitale Aktoren @ Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Bild Diagnose digitale @ Digitaalisten käyttölaitteiden diagnoosi Kuva 3 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Diagnose digitale @ Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja käyttölaitteen testi on mahdollinen (katso taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan pistokkeen LED tarkistaa suoraan käyttölaitteesta. Paina painiketta toimintokuvakkeelle ON. Paina painiketta toimintokuvakkeelle OFF. Pos: /BA/Info-Center/Sensoren/Mögliche digitale Aktoren (je nach Ausstattung der @ Mahdolliset digitaaliset käyttölaitteet (koneen varustuksen mukaan) Nro Y Käyttölaitesymboli Kuvaus Venttiili noukin Y3 Terän venttiili Q Kytkin (lankasidonta) Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige digitaler Aktoren @ Tila (status): Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Ei syöttöjännitettä, sulake tod.näk. viallinen 47

148 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Mögliche Motoren Fortima, @ Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü @ Pos: /Layout Module @ KRONE-hallintalaite Beta Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Mögliche Motoren (je nach Ausstattung der @ Mahdolliset moottorit (koneen varustuksen mukaan) Kuva 4 Paina painiketta toiminnolle (Moottorin ajo ulos). Toiminto toimii vain, kun painiketta painetaan. Paina painiketta toiminnolle (Moottorin ajo sisään). Toiminto toimii vain, kun painiketta painetaan. Nro M Käyttölaitesymboli Kuvaus Säätömoottori verkko-/lankasidonta Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige digitaler Aktoren @ Tila (status): Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Painikkeella esc 6 suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta esc 6 pitkään. 48

149 Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 5 Info/Hauptmenü 5 Info Bild Pos: /Layout Module @ KRONE-hallintalaite Beta 9.0 Päävalikko 5 "Info" Kuva 5 Pos: 38.4 /BA/Info-Center/Rundballenpresse/Hauptmenü 5 Info/Hauptmenü 5 @ Päävalikon haku näyttöön Hae painikkeella valikkotaso näyttöön. Valitse päävalikko 5 painikkeilla tai, symboli näkyy korostettuna. Paina painiketta. Näyttö näyttää valikon 5 "Info". SW = Koneen ohjelmiston kokonaisversio = Tietokoneen versio ISO = Tietokoneen ISO-ohjelmistoversio Painikkeella suljetaan näkyvillä oleva valikko. Näytössä näkyy päävalikko 5 "Info". Perusnäyttö saadaan näkyviin painamalla painiketta. 49

150 Pos: /Überschriften/Überschriften 2/F-J/HHauptmenü 6 Pos: /Layout Module @ KRONE-hallintalaite Beta 9. Päävalikko 6 "Asentaja" Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 6 Monteur/Hauptmenü 6 @ Päävalikon haku näyttöön Hae painikkeella valikkotaso näyttöön. Valitse päävalikko 6 painikkeilla tai, symboli näkyy korostettuna. Paina painiketta. Päävalikko 6 "Asentaja" on suojattu salasanalla. Näyttöön tulee salasanan kysely. 50

151 Pos: /Überschriften/Überschriften Pos: /Layout Module @ KRONE-hallintalaite Beta 9.2 Hälytysilmoitukset Pos: /BA/Info-Center/Rundballenpresse/Alarmmeldungen/Akustische @ Akustiset signaalit Jatkuva merkkiääni Lyhyt väli Keskinopea jaksottainen merkkiääni Hidas jaksottainen merkkiääni Sidonta laukaistaan Täyttömäärä saavutettu, etukäteen annettavan signaalin raja saavutettu, sidos valmis, paalikammio kiinni 5

152 Pos: /Überschriften/Überschriften 3/F-J/Hinweise und Pos: /BA/Info-Center/Rundballenpresse/Alarmmeldungen/) Hinweise und @ Pos: /Layout Module @ KRONE-hallintalaite Beta 9.2. Ohje ja ilmoitukset Nro Kuva Merkkiääni Kuvaus 2 Suurin mahdollinen täyttömäärä on saavutettu 5 Verkkoa ei ole vedetty 6 Verkko seisoo 7 Verkko käy 9 Verkkoa ei ole katkaistu 0 Paalikammio ei ole kiinni 4 Terät alhaalla 23 Lankaa ei ole vedetty 24 Täyttöongelma - vasen liian pieni 25 Täyttöongelma - oikea liian pieni 26 Lankaa ei vedetä 27 Lanka kulkee 29 Lankaa ei leikata. 52

153 Pos: /Überschriften/Überschriften 3/P-T/PPhysikalische Pos: /BA/Info-Center/Rundballenpresse/Alarmmeldungen/2) Physikalische Meldungen_Fortima V und @ Pos: /Layout Module @ KRONE-hallintalaite Beta Fysikaaliset ilmoitukset Nro Kuva Merkkiääni Kuvaus 09 0 Anturi "Paalin läpimitta vasen" viallinen (Fortima V) Anturi "Paalin tiiviys vasen" viallinen (Fortima F) Anturi "Paalin läpimitta oikea" viallinen (Fortima V) Anturi "Paalin tiiviys oikea" viallinen (Fortima F) Anturi "Paalikammio kiinni" vasen viallinen 2 Anturi "Paalikammio kiinni" oikea viallinen (Fortima V) 30 Anturi "Terien valvonta" viallinen 3 Anturi "Sidonnan moottori (keski)" viallinen 32 Anturi "Sidonta käynnissä" viallinen 33 Anturi "Lanka seis" viallinen 53

154 Pos: /Überschriften/Überschriften 3/A-E/A/Allgemeine Pos: /BA/Info-Center/Rundballenpresse/Alarmmeldungen/3) Allgemeine @ Pos: /BA/Info-Center/Rundballenpresse/Alarmmeldungen/3) Allgemeine Meldungen @ Pos: 39 /Layout Module @ KRONE-hallintalaite Beta Yleiset ilmoitukset Nro Kuva Mahdollinen syy Kuvaus A0 Tietokoneen sulake on viallinen. Oikosulku jännitelähdöissä +2V2FU_L. Tarkista liitännän mahdollinen oikosulku ja vaihda sulake. A02 A03 A04 Tietokoneen sulake on viallinen. Oikosulku jännitelähdöissä +2V3FU_L. CAN ERROR Käytön ja koneen välisessä CANyhteydessä on ollut katkos. Kontaktivika yhteydessä käyttöön. EEPROM-virhe Tietokone viallinen. Tarkista liitännän mahdollinen oikosulku. Sulake palautuu itsestään jäähtymisen jälkeen. Tarkista CAN-yhteys käyttöön. Vaihda tietokone. A4 A5 Alijännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. 2 V:n syöttö on traktorin puolella liian heikko tai sitä ei ole kytketty traktorin akkuun oikein. Ylijännite Traktorin laturi on viallinen. Liitä KRONE-liitäntäjohto suoraan traktorin akkuun. Tarkista akkujännite. Tarkista traktorin laturi. Tarkista traktorin laturi. A6 A7 Pääsy suojattuun muistipaikkaan 0. Vika tietokoneessa. Pääsy suojattuihin muistipaikkoihin 0-6. Vika tietokoneessa. Käynnistä tietokone uudelleen (keskeytä jännitesyöttö traktorista koneeseen). Vaihda tietokone Käynnistä tietokone uudelleen (keskeytä jännitesyöttö traktorista koneeseen). Vaihda tietokone. 54

155 Pos: 40. /Überschriften/Überschriften /K-O/KRONE @ Pos: 40.2 /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis Im weiteren Verlauf Terminal auch als Bedieneinheit @ Pos: 40.3 /BA/Sicherheit/7. Gefahrenhinweise alt/achtung - Bedieneinheit @ Pos: 40.4 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Allgemeine Beschreibung (Die elektronische Ausstattung der Maschine...) Text/Bild @ Pos: 40.5 /Layout Module @ KRONE ISOBUS-terminaali 0 KRONE ISOBUS-terminaali Ohje Tässä käyttöohjeessa käytetään terminaalista jatkossa myös nimitystä "hallintalaite". Huomio! - Suojaa hallintalaitetta Vaikutus: Hallintalaitteen vauriot Hallintalaitetta on suojattava vedeltä. Jos konetta ei käytetä pidempään (kuten esim. talvella), hallintalaite on varastoitava kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen. Ylijännite saattaa vaurioittaa hallintalaitteen elektroniikkaa. ESC F7 F 3 F8 F2 F9 F3 F0 F4 RPK5060_ Kuva 6 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), hallintalaite (3) sekä ohjaus- ja toimintaelementit. Tietokone () sijaitsee koneen etuosassa oikealla sivupellin alla. Sen toimintoja ovat: Koneeseen asennettujen käyttölaitteiden ohjaus Anturien/käyttölaitteiden diagnoosi Paalilaskuri Hälytysilmoitusten siirto Hallintalaitteen (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. F F2 F5 F6 CC

156 Pos: 40.6 /Überschriften/Überschriften 2/P-T/TTerminal in Kabine Pos: 40.7 /BA/Info-Center/CCI-ISOBUS-Terminal/Hinweis für den Anbau des Terminals, in die @ Pos: 40.8 /Layout Module @ KRONE ISOBUS-terminaali 0. Terminaalin asentaminen ohjaamoon Ohje Huomioi terminaalin asennuksessa traktorin ohjaamoon mukana tuleva terminaalin käyttöohje. Betriebsanleitung Version:.0 CC-ISOBUS ISOBUS-Terminal CCI 00/200 Kuva7 56

157 Pos: /Überschriften/Überschriften 2/F-J/IISOBUS Short Cut Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.2 ISOBUS Short Cut Button Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut Button/ISOBUS Short Cut Button_2 @ VAARA! Käyvän koneen aiheuttama loukkaantumisvaara! Koneesi tukee ISOBUS Short Cut Button -painiketta. ISOBUS Short Cut Button -painiketta () painettaessa sammutetaan koneen toiminnot, jotta vaaratilanteessa saataisiin aikaan koneen turvallinen tila. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. Siksi koneen rakenneosat saattavat käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. ISOBUS Short Cut Button ei missään tapauksessa vaikuta traktorin toimintoihin, eli nivelakseleiden tai hydrauliikan toimintaan ei vaikuteta! Siksi kone saattaa käydä edelleen ISOBUS Short Cut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut Button/ISOBUS short Cut Button_wird betätigt _Fortima F @ Terminaalin iskupainikkeena toteutettua ISOBUS Short Cut Buttonia () painettaessa lähetetään ISOBUS-väylälle pysäytyskomento. Liitetty ISOBUS-kone analysoi tämän komennon käynnistääkseen tarvittaessa hätätilanteessa vastaavat automaattiset toimenpiteet. Kun ISOBUS Short Cut Buttonia painetaan, näytössä näytetään vastaava hälytysmaski: ESC F7 F8 F9 ISB F F2 F3 F0 F4 F F5 F2 F6 CC Kuva 8 Tietokone estää seuraavassa luetellut toiminnot koneen puolelta. Verkko-/lankasidonta Venttiilit, noukin, vastaterät 57

158 Pos: 40.0 /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/Display / Pos: 40. /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/Hinweis @ Pos: 40.3 /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Module für Beipack/ISOBUS Short Cut Button/ISOBUS Short Cut Button_wird @ Kun ISOBUS Short Cut Button jälleen vapautetaan, terminaalin näyttöön ilmestyy seuraava ilmoitus: ESC F7 F8 ISB F F2 2 F9 F3 F0 F F2 OK F4 F5 F6 Kuva9 CC00007 Hälytysmaskista poistutaan painamalla toimintopainiketta toiminnot ovat jälleen käytettävissä.. Vasta nyt kaikki koneen 0.2. Näyttö / kosketusnäyttö Valikko-ohjausta sekä arvojen ja tekstien helppoa syöttöä varten terminaali on varustettu laadukkaalla kosketusnäytöllä. Kuvaruutua koskettamalla voidaan kutsua toimintoja suoraan ja muuttaa arvoja. Ohje Vierityspyörällä (2) voidaan suorittaa samat toiminnot kuin kosketusnäytön kautta. Pos: 40.2 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Eingabemaske @ Kosketusnäyttöä koskettaessa näyttöön tulee seuraava syöttömaski: CC Kuva 20 Anna haluttu arvo ja vahvista painamalla OK. Poistu syöttömaskista painamalla ESC. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 58

159 Pos: 40.4 /Überschriften/Überschriften 3/A-E/E/Ein- Ausschalten des Terminals bei nicht angeschlossener Pos: 40.5 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Ein- Ausschalten Bild mit nicht angeschlossener @ Pos: 40.6 /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ Pos: 40.7 /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Für weitere Angaben zur Funktionsweise Handbuch @ Pos: 40.8 /Layout Module @ KRONE ISOBUS-terminaali Terminaalin sammuttaminen, kun konetta ei ole liitetty Kuva2 Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta () (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Lisätietoja ISOBUS-terminaalin CCI toimintatavasta löytyy mukana tulevasta terminaalin käyttöohjeesta. Betriebsanleitung Version:.0 CC-ISOBUS ISOBUS-Terminal CCI 00/200 Kuva22 59

160 Pos: 40.9 /Überschriften/Überschriften 3/A-E/E/Ein- Ausschalten des Terminals bei angeschlossener Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Ein- Ausschalten Bild bei angeschlossener Maschine @ Pos: 40.2 /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Bevor Sie das Terminal zum ersten @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Vor der @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/hinweis Für weitere Angaben zur Funktionsweise Handbuch @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Terminaalin sammuttaminen, kun kone on liitettynä ESC F7 F F8 F2 F9 F3 F0 F F2 F4 F5 F6 Kuva 23 CC Ohje Ennen kuin terminaali kytketään päälle ensimmäistä kertaa, tarkasta laitteessa olevien liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta () (PÄÄLLE/POIS) ja pidä sitä painettuna (n. 2 sekuntia), niin terminaali kytkeytyy päälle tai pois päältä. Ohje Ennen ensimmäistä käyttöä Ensimmäisellä käynnistyskerralla ladataan terminaaliin konekohtaisten valikkojen asetukset. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan terminaalin muistiin. Ohje Lisätietoja ISOBUS-terminaalin CCI toimintatavasta löytyy mukana tulevasta terminaalin käyttöohjeesta. Betriebsanleitung Version:.0 CC-ISOBUS ISOBUS-Terminal CCI 00/200 Kuva24 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/ein- Ausschalten nach dem Ladevorgang wird im Display das Straßenbild @ Das Lataustapahtuman jälkeen näytössä näkyy "aloitusnäyttö". Terminaali on nyt käyttövalmis. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Ein- Ausschalten des Terminal s/umschalten Straßenbild auf Grundbild @ Perusnäyttöön päästään painamalla toimintopainiketta. 60

161 Pos: /Überschriften/Überschriften Pos: @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.3 Perusnäyttö F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 CC00020 Kuva 25 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Statuszeile (I) oberste @ Tilarivi (I) Näytön ylärivillä näkyvät koneen ajankohtaiset tilatiedot (varustuksen mukaan): Hälytysilmoituksia on tullut Terät on käännetty sisään Teriä ei ole käännetty sisään 6

162 Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: 40.3 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Beschreibung der Grafiken (II) für Funktionstasten(F bis @ Toimintopainikkeiden (F - F6) grafiikoiden (II) kuvaus Verkkosyöttö käsikäyttö Toimintopainiketta painettaessa verkko syötetään Noukkimen venttilin valinta Vastaterien säädön venttiilin esivalinta Käsikäytön esivalinta Automaattikäytön esivalinta Asiakaslaskurin säätö Aktivoitu asetus tulee näyttöön. Aktivoitu käyttötapa tulee näyttöön. Valikko 2- "Asiakaslaskurit" tulee näyttöön painamalla toimintopainiketta (Asetukset katso valikko 2- "Asiakaslaskurit"). Koneen valikkotaso Painamalla toimintopainiketta kutsutaan esiin koneen valikkotaso. 62

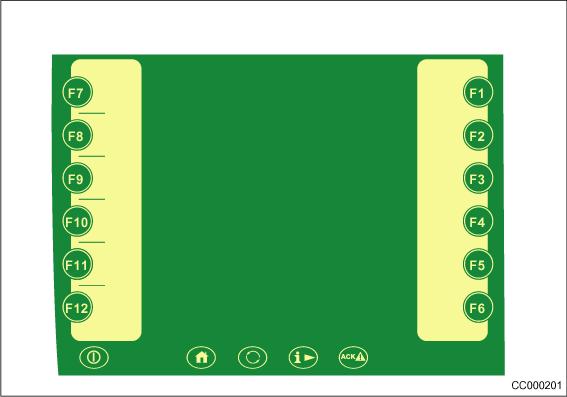

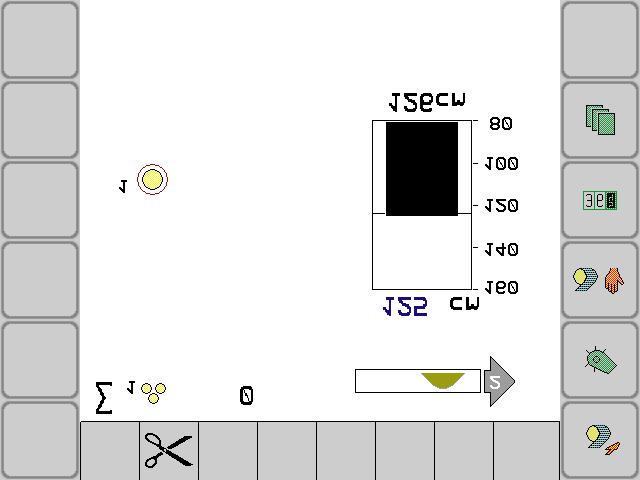

163 Pos: @ Pos: /Layout Module @ KRONE ISOBUS-terminaali F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 CC00020 Kuva 26 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Anzeigen im Hauptfenster (III) je nach Ausstattung @ Pääikkunan näytöt (III) (koneen varustuksen mukaan) Asiakaslaskuri Paalin läpimitan / paalin tiiviyden arvo saavutettu (vilkkuu) / Verkko/lanka syötetään / / / / / / Verkon/langan sidontaa ei kiristetty Verkon/langan sidonta käynnissä Verkon/langan sidonta seisoo Verkon/langan sidonta katkaistu Verkon/langan sidontaa ei katkaistu Verkon/langan sidonta valmis 63

164 Pos: /Überschriften/Überschriften 3/A-E/E/Einstellen der Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Einstellen der Soll-Ballenfestigkeit @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Hinweis Einstellung über @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.3. Paalin tavoitetiiviyden säätö Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima F 2 00 % 55 % Kuva 27 Paalin tiiviyden näyttö Palkkinäytön alapuolella oleva arvo () ja palkin () korkeus osoittavat paalin ajankohtaisen todellisen tiiviyden prosentteina (%). Arvo (2) palkkinäytön (2) yläpuolella näyttävää asetetun paalin tavoitetiiviyden prosentteina (%). Perusnäytössä käyttäjä syöttää paalin tiiviyden. Valitse vierityspyörällä haluttu arvo (Valintakenttä korostetaan värillisenä) Siirry valintakenttään painamalla vierityspyörää (Valintakenttä korostetaan värillisenä) Suurenna tai pienennä arvoa vierityspyörää kiertämällä Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 64

165 Pos: 40.4 /Überschriften/Überschriften 3/A-E/E/Einstellen des Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Einstellen des Soll-Ballendurchmessers @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Hinweis Einstellung über @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Paalin halutun läpimitan asettaminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima V Kuva 28 Paalin läpimitan näyttö Palkkinäytön alapuolella oleva arvo () ja palkin () korkeus osoittavat paalin ajankohtaisen todellisen läpimitan sentteinä (cm). Arvo (2) palkkinäytön (2) yläpuolella näyttää asetetun paalin tavoiteläpimitan sentteinä (cm). Perusnäytössä käyttäjä syöttää paalin läpimitan. Valitse vierityspyörällä haluttu arvo (Valintakenttä korostetaan värillisenä) Siirry valintakenttään painamalla vierityspyörää (Valintakenttä korostetaan värillisenä) Suurenna tai pienennä arvoa vierityspyörää kiertämällä Asetus otetaan käyttöön ja valintakentästä poistutaan painamalla vierityspyörää Ohje Arvojen asetus voidaan suorittaa myös kosketusnäytön avulla. 65

166 Pos: /Überschriften/Überschriften Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.4 Ilmoitukset Pos: @ Infoilmoitus Info-ilmoitus tulee näkyviin vain hallinnan perusnäytössä. Se katoaa automaattisesti, kun infoilmoituksen syy on poistunut. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Grundbild/Meldung Ballenkammer nicht @ Ilmoitus Paalikammio ei ole kiinni Kuva 29 Alarivillä näkyvät toimintokuvakkeet ovat aktiivisia myös info-ilmoituksen ollessa näytössä. 66

167 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Menüebene Kurzüberblick Maschine Pos: 40.5 /Layout Module @ KRONE ISOBUS-terminaali 0.5 Valikkotaso 0.5. Yleiskatsaus n n 7-4 CC00049 Kuva 30 Asetukset 3 Käsikäyttö -3 Verkon käärintäkierrosten lukumäärä 4 Huolto -4 Ajosuunnan näytön herkkyys 4-2 Anturitesti käsin -5 Varoitus etukäteen 4-4 Käyttölaitetesti käsin -6 Täytön korjaus 5 Info -7 Sidontatavan valinta 6 Asentaja -8 Langan käärintäkierrosten lukumäärä (vain magneettikytkimellä varustettu lankasidonta) -9 Sidonnan käynnistysviive 7 Isobus 2 Laskurit 7- Virtual Terminal (VT) 2- Asiakaslaskurit 7-4 ISOBUS-diagnoosi 2-2 Kokonaislaskuri 67

168 Pos: /Überschriften/Überschriften 2/K-O/MMenüebene Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Menüebene aufrufen @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Menüebene aufrufen @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikkotason haku näyttöön Kuva3 CC Toimintopainiketta perusnäytöstä käsin painettaessa siirrytään koneen valikkotasolle. Näytössä näytetään valikkotaso. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Menüebene Überblick 6 Hauptmenüs - Symbol wird invers @ Valikkotaso on jaettu kuuteen päävalikkoon: = Päävalikko "Asetukset" = Päävalikko 2 "Laskurit" = Päävalikko 3 "Käsikäyttö" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" Valitse haluamasi päävalikko painamalla toimintopainiketta tai. Valittu symboli näkyy korostettuna. Toimintopainiketta painamalla kutsutaan näyttöön valitun päävalikon valikkotaso. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko. Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 68

169 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Hauptmenü "Einstellungen" Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.6 Päävalikko "Asetukset" Kuva 32 CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikko ( ), symboli näkyy korostettuna Paina toimintopainiketta Näyttöön tulee valikkotaso "Asetukset". Valikkotaso "Asetukset" on jaettu koneen varustuksesta riippuen seuraaviin valikkoihin: n Valikko -3 "Verkon käärintäkierrosten lukumäärä" Valikko -4 "Ajosuunnan näytön herkkyys" Valikko -5 "Varoitus etukäteen" + - Valikko -6 "Täytön korjaus" Valikko -7 "Sidontatavan valinta" n Valikko -8 "Langan käärintäkierrosten lukumäärä" Valikko -9 "Sidonnan aloituksen viive" 69

170 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -3 Anzahl Netzwicklungen Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.6. Valikko -3 "Verkon käärintäkierrosten lukumäärä" -3 n,5 Kuva 33 Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. CC CC n Paina toimintopainiketta tai valitaksesi valikon -3, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikon -3 "Verkon käärintäkierrosten lukumäärä". Ylärivin symboli osoittaa, että näkyvä käyttötila on tallennettu. Verkon käärintäkierrosten lukumäärän asetus Verkon käärintäkierrosten lukumäärä ilmoitetaan käärintöinä (esim. 2,5: vastaa 2,5 käärintää). Aseta haluttu verkon käärintäkierrosten lukumäärä toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta, asetettu tila tallennetaan, ylärivin symboli tulee näkyviin Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 70

171 Pos: 40.6 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -4 Empfindlichkeit Richtungsanzeige Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -4 Empfindlichkeit Richtungsanzeige _Hinweis - Rollboden wird @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko -4 "Ajosuunnan näytön herkkyys" -4 n + - Kuva 34 Ajosuunnan näytön herkkyyden säätö Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. CC0002 Paina toimintopainiketta tai valitaksesi valikon -4, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko - 4 "Ajosuunnan näytön herkkyys". Palkkinäyttö osoittaa säädetyn herkkyyden. Mitä korkeampi palkki, sitä herkempi ajosuunnan näyttö. Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Ajosuunnan näytön herkkyyden asetus ja tallennus Mitä suuremmaksi ajosuunnan näytön herkkyys on säädetty, sitä selvempinä nuolina () ( ) ajo-ohjeet näkyvät. Aseta herkkyys toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta, asetettu herkkyys tallennetaan, ylärivin symboli tulee näkyviin Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. Ohje Paalikammion tasainen täyttö huolehtii ihanteellisesti muotoilluista paaleista ja suojaa lisäksi koneen pohjakuljettimen ketjuja. Siksi on suositeltavaa, että ajosuunnan näytön herkkyys asetetaan suureksi. 7

172 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -5 Vorsignalisierung Fortima V und KRONE ISOBUS-terminaali Valikko -5 "Varoitus etukäteen" n + - CC00022 Kuva 35 Ohje Varoitus etukäteen määrää, kuinka paljon aikaisemmin ilmaistaan, että paalin läpimitan (Fortima V) tai paalin tiiviyden (Fortima F) tavoitearvo saavutetaan kohta. Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. Paina toimintopainiketta tai valitaksesi valikon -5, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikon -5 "Varoitus etukäteen". Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. 72

173 Pos: /Layout Module @ Etukäteen annettavan varoituksen asetus: Fortima F Arvo näytetään prosentteina. KRONE ISOBUS-terminaali Fortima V Arvo näytetään sentteinä (cm) CC CC00023 Kuva 36 Aseta haluttu aikaviive toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta, asetettu aikaviive tallennetaan, ylärivin symboli tulee näkyviin. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü Einstellungen/Menü -5 "Vorsignalisierung" Fortima - @ Esimerkki Paalin läpimitan asetettu tavoitearvo:,50 m Etukäteen annettavan varoituksen asetus: 25 cm Äänimerkki kuuluu paalin läpimitan todellisen arvon ollessa,25 m. 73

174 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -6 Korrektur Befüllung Fortima V und KRONE ISOBUS-terminaali Valikko -6 "Täytön korjaus" Kuva 37 CC00024 Ohje Jos paalin haluttua kokoa tai tiiviyttä ei saavuteta tai se on liian suuri, valikossa -6 "Täytön korjaus" voidaan korjata paalin kokoa tai tiiviyttä määritellyissä rajoissa. Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. + -, symboli esitetään harmaalla Paina toimintopainiketta tai valitaksesi valikon -6 taustalla. Paina toimintopainiketta Näyttöön tulee valikko - 6 "Täytön korjaus". Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. 74

175 Pos: /Layout Module @ Arvoja voidaan korjata seuraavilla alueilla: Fortima F Paalin tiiviys: -0 % % KRONE ISOBUS-terminaali Fortima V Paalin koko: -0 cm cm CC00025 Kuva 38 Toimintopainikkeella tai voit suurentaa tai pienentää haluttua arvoa, ylärivin symboli sammuu Paina toimintopainiketta Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 75

176 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -7 Auswahl Bindeart Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko -7 "Sidontatavan valinta" Kuva 39 Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. Paina toimintopainiketta tai valitaksesi valikon -7, symboli näkyy värillisellä taustalla. Paina toimintopainiketta Näyttö näyttää valikon -7 "Sidontatavan valinta". Sidontatavan asettaminen Verkkosidonta Lankasidonta Kuva 40 CC CC Aseta haluttu sidontatapa toimintopainikkeella tai, ylärivin symboli sammuu. Paina toimintopainiketta Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 76

177 Pos: 40.7 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -8 Anzahl Garnumwicklungen Im Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko -8 "Langan käärintäkierrosten lukumäärä" CC Kuva 4 Valikon -8 "Langan käärintäkierrosten lukumäärä" kautta voidaan syöttää langan käärintäkierrosten lukumäärä. Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. CC Paina toimintopainiketta tai valitaksesi valikon -8, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikon -8 "Langan käärintäkierrosten lukumäärä". Valikossa voidaan asettaa seuraavat toiminnot: "Langan käärintäkierrosten syöttö" "Langan käärintäkierrosten leikkaus" Ohje Valikon -8 "Langan käärintäkierrosten lukumäärä" asetuksia voidaan muuttaa vain kosketusnäytön tai vierityspyörän avulla. 77

178 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü Einstellungen/Menü -9 Bindestartverzögerung Fortima V und Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko -9 "Sidonnan käynnistysviive" Kuva 42 Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä. CC00026 CC Paina toimintopainiketta tai valitaksesi valikon -9, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä näkyy valikko -9 "Sidonnan käynnistysviive". Sidonnan käynnistysviiveen asettaminen Aikaviive näytetään sekunneissa. Ohje Sidonnan käynnistysviive ilmoittaa, kuinka paljon aikaa ilmoituksen "Paalin läpimitan tavoitearvo saavutettu" (Fortima V) tai "Paalin tiiviyden tavoitearvo saavutettu" (Fortima F) ja "Solminnan laukaisu" välillä on (automaattikäytössä). Tämä toiminto antaa kuljettajalle riittävästi aikaa pysäyttää traktori ja kone, ennen kuin solminta käynnistyy automaattisesti. Aseta haluttu aikaviive toimintopainikkeella tai, ylärivin symboli sammuu Paina toimintopainiketta Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 78

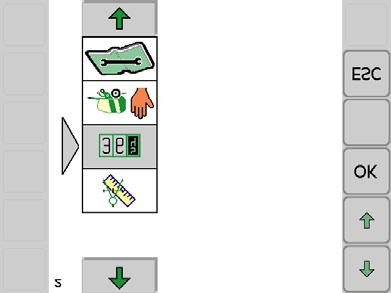

179 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 2 Zähler/Hauptmenü 2 Zähler Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.7 Päävalikko 2 "Laskurit" 2- Kuva 43 Päävalikon haku näyttöön CC00029 Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 2, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttö näyttää valikkotason 2 "Laskurit". Valikkotaso 2 "Laskurit" on jaettu kahteen valikkoon: = Valikko 2- "Asiakaslaskurit" = Valikko 2-2 "Kokonaislaskuri" 79

180 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2- Kundenzähler Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.7. Valikko 2- "Asiakaslaskurit" 2- Kuva 44 Valikon haku näyttöön Päävalikko 2 "Laskurit" on näkyvissä CC00029 Paina toimintopainiketta tai valitaksesi valikon 2-, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko 2- "Asiakaslaskurit". Symbolien merkitys: Σ = Paalien kokonaismäärä = Aktiivinen asiakaslaskuri (- 20) = Käyttötuntilaskuri (laskee vain, kun hallintalaite on päällä) 80

181 Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 2 Zähler/Kundenzähler @ Asiakaslaskurin aktivointi Kuva 45 Valitse haluamasi asiakaslaskuri painamalla toimintopainiketta tai ja aktivoi se painamalla toimintopainiketta. Haluttu asiakaslaskuri (tässä asiakaslaskuri ) esitetään harmaalla taustalla. Paalien lukumäärän muuttaminen Valitse haluamasi asiakaslaskuri painamalla toimintopainiketta tai (asiakaslaskurin ei tarvitse olla aktivoituna) Lisää paalien lukumäärää painamalla toimintopainiketta Vähennä paalien lukumäärää painamalla toimintopainiketta Asiakaslaskurin nollaus Valitse haluamasi asiakaslaskuri painamalla toimintopainiketta tai (asiakaslaskurin ei tarvitse olla aktivoituna) Valittu asiakaslaskuri nollataan painamalla toimintapainiketta. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 8

182 Pos: 40.8 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 2 Zähler/Menü 2-2 Gesamtballenzähler Fortima, Comprima Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko 2-2 "Paalien kokonaismäärälaskuri" Kuva 46 Valikon haku näyttöön Päävalikko 2 "Laskurit" on näkyvissä CC00087 Paina toimintopainiketta tai valitaksesi valikon 2-2, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko 2-2 "Paalien kokonaismäärälaskuri". Paalien kokonaismäärä on kaikkien tehtyjen paalien summa. Ne eivät kuulu mihinkään asiakaslaskuriin. Symbolien merkitys: = Paalilaskuri (ei nollattavissa) = Käyttötuntilaskuri (laskee vain, kun hallintalaite on päällä) = Käyttökausilaskuri (nollattavissa) 2 = Käyttökausilaskuri 2 (nollattavissa) Käyttökausilaskurin tai päivälaskurin 2 nollaus Painamalla toimintopainiketta asetetaan käyttökausilaskuri nollaan. Painamalla toimintopainiketta 2 asetetaan käyttökausilaskuri 2 nollaan. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko. Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin. 82

183 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 3 Handbedienung/Hauptmenü 3 Handbedienung Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.8 Päävalikko 3 "Käsikäyttö" 3 Kuva 47 Valikon haku näyttöön CC00046 Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 3 ( ), symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näyttöön tulee valikkotaso 3 "Käsikäyttö". 83

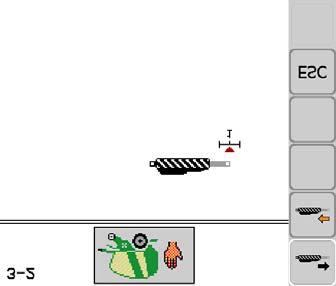

184 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 3 Handbedienung/Menü 3-2 Position Netzmotor Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.8. Valikko 3-2 "Verkkomoottorin asema" CC Kuva 48 Valikon haku näyttöön Päävalikko 3 "Käsikäyttö" on kutsuttu esiin. Paina toimintopainiketta tai valitaksesi valikon 3-2 ( ), symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä näytetään seuraavat koneen ajankohtaiset tiedot: = Moottori keskiasennossa = Asemia ei määritelty Moottorin käynnistäminen Aja moottori sisään toimintopainiketta painamalla. Aja moottori ulos toimintopainiketta painamalla. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 3 Handbedienung/WARNUNG! Quetschgefahr durch sich bewegenden @ VAROITUS! Liikkuvan moottorin aiheuttama puristumisvaara! Henkilöiden loukkaantuminen. Loukkaantumisten välttämiseksi ei sisään tai ulos ajavan moottorin alueella saa oleskella. 84

185 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Hauptmenü 4 Service Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.9 Päävalikko 4 "Huolto" 4-2 Kuva49 Päävalikon haku näyttöön CC Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 4 ( ), symboli näkyy korostettuna Paina toimintopainiketta Näyttö näyttää valikkotason 4 "Huolto". Valikkotaso 4 "Huolto" on jaettu kahteen valikkoon: = Valikko 4-2 "Anturitesti käsin" = Valikko 4-4 "Käyttölaitetesti käsin" 85

186 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Menü 4-2 Sensortest Hand Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.9. Valikko 4-2 "Anturitesti käsin" 4-2 CC Kuva50 Käsin tehtävässä anturitestissä tarkastetaan, onko koneeseen asennetuissa antureissa vikoja, ja lisäksi voidaan käsin tehtävässä anturitestissä anturit säätää oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Huomio! Anturitestin aikana ei voimanottoakseli saa pyöriä. Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. Paina toimintopainiketta tai valitaksesi valikon 4-2, symboli esitetään harmaalla taustalla. Paina kiertokytkintä. Paina toimintopainiketta Anturin valinta Valitse anturi painamalla toimintopainiketta tai. Valittu anturi näkyy korostettuna, ja se testataan. Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. Pos: 40.9 /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Zur Einstellung der Sensoren siehe Kapitel Wartung Einstellung der @ Katso anturien asetuksesta luvusta Huolto "Anturien säätö". 86

187 Pos: /BA/Info-Center/Sensoren/Diagnose @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Auflistung der möglichen Namursensoren Fortima V und @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Namur-anturien diagnoosi Pos: /BA/Info-Center/Sensoren/Mögliche Sensoren (je nach Ausstattung der @ Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B Paalikammio kiinni vasemmalla B2 Paalikammio kiinni oikealla (Fortima V) B30 Terien valvonta B3 Sidonnan moottori, keski B32 Sidonta käynnissä B33 Lanka seis Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeigen Sensor (,2,3,4) @ Tila (state): kytketty (metalli) 2 ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Zur Lage der Sensoren siehe Kapitel Wartung Lage der @ Katso anturien sijainnista luvusta Huolto "Anturien sijainti". 87

188 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Mögliche analoge Sensoren Fortima V und @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/Sensoren/Diagnose analoge @ Analogisten anturien diagnoosi Pos: /BA/Info-Center/Sensoren/Einstellwerte analoge Sensoren @ Asetusarvot: Palkin on oltava palkkinäytön merkityllä alueella. Pos: 40.0 /BA/Info-Center/Sensoren/Mögliche analoge Sensoren (je nach Ausstattung der @ Mahdolliset analogiset anturit (koneen varustuksen mukaan) Nro Anturisymboli Kuvaus B9 B0 Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige analoge Sensoren @ Tila (status): Paalin läpimitta vasen (Fortima V) Paalin tiiviys vasen (Fortima F) Paalin läpimitta oikea (Fortima V) Paalin tiiviys oikea (Fortima F) Johtovika tai oikosulku Vika anturissa tai tietokoneessa Pos: /BA/Info-Center/Rundballenpresse/Hauptmenü 4 Service/Zur Lage der Sensoren siehe Kapitel Wartung Lage der @ Katso anturien sijainnista luvusta Huolto "Anturien sijainti". 88

189 Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 ServiceSensor B9/B0 Ballendurchmesser einstellen _ Fortima V @ Anturi B9/B0 paalin läpimitan asettaminen (Fortima V) Kuva 5 7 CC000470_ Huomio! Paalikammion on oltava suljettu ja tyhjä. Etummaisen kiristysulokkeen on levättävä siististi rajoittimella. Jos paalikammion ollessa suljettuna ja tyhjennettynä palkki () ei ole nelikulmion (2) alueella, kyseinen anturi (7) on säädettävä mekaanisesti. Tätä varten: Irrota anturi (7) ja kierrä sitä pitkässä reiässä, kunnes näytössä näkyvä palkki () on palkkinäytön nelikulmion (2) alueella. Ohje Kun palkki () on nelikulmion (2) alueella, kuuluu äänimerkki. Kiristä anturi (7). Ohje Tallennus on mahdollista vain, kun palkki () on palkkinäytön nelikulmion (2) alueella. Arvon tallennus: Paina toimintopainiketta Symboli ylärivillä osoittaa, että näytössä oleva arvo on tallennettu. 89

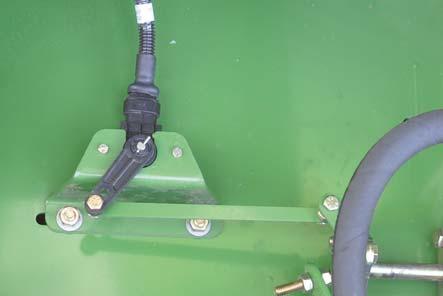

190 Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Sensor B9/B0 Ballenfestigkeit einstellen _ Fortima F @ Anturi B9/B0 paalin tiiviyden asettaminen (Fortima F) 2 4 Kuva 52 CC FOR00050_ 5 Huomio! Paalikammion on oltava auki ja tyhjä. Jos paalikammion ollessa auki ja tyhjennettynä palkki () ei ole nelikulmiossa (2), kyseinen anturi (3) on säädettävä mekaanisesti. Tätä varten: Irrota anturi ja siirrä sitä pitkässä reiässä (4), kunnes näytössä näkyvä palkki () on nelikulmion (2) alueella. Siirrä tarvittaessa anturia lisäksi pitkissä rei'issä (5). Ohje Äänimerkki kuuluu, kun palkki () on näytössä nelikulmion (2) alueella. Kiristä anturin ruuviliitännät (3). Ohje Se voidaan tallentaa ainoastaan, kun palkki () on näytössä nelikulmion (2) alueella. Arvon tallennus: Paina toimintopainiketta Ylärivin symboli osoittaa, että näkyvä arvo on tallennettu. 90

191 Pos: 40. /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Service 4 zu schließen bzw. zum Grundbild @ Pos: 40.2 /Layout Module @ KRONE ISOBUS-terminaali Pos: 40.0 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Diagnose @ Syöttöjännitteiden diagnoosi Kuva 53 Nro Anturisymboli Kuvaus U B Syöttöjännite Haluttu jännite: 2 V kok: 2-4,5 V 2V k.ohj.: 2-4,5 V SS_5V: 4,5-5,5 V 8 V ana: 8,5-9, V 8 V dig: 8,5-9, V 2 V P2: 2-4,5 V Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 4 "Huolto". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 9

192 Pos: 40.3 /Überschriften/Überschriften 3/K-O/Menü 4-4 Aktortest Pos: 40.6 /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ Pos: 40.7 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest @ Pos: 40.8 /Layout Module @ KRONE ISOBUS-terminaali Valikko 4-4 "Käyttölaitetesti käsin" Pos: 40.4 /BA/Sicherheit/7. Gefahrenhinweise altwarnung - @ VAROITUS! Käyttölaitteiden virroitus aiheuttaa toimintojen suorittamisen suoraan. Tämä saattaa aiheuttaa koneen osien tahattoman liikkeelle lähdön, henkilöihin osumisen ja vakavia vammoja. Kytke voimanottoakseli pois päältä. Deaktivoi traktorin hydrauliikka. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Suoraita käyttölaitetesti ainoastaan turvallisesta paikasta liikkuvien koneenosien ulkopuolella. Varmista, ettei vaara-alueella oleskele ketään. Pos: 40.5 /BA/Info-Center/Großpackenpresse/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand @ Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOMIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan on oltava deaktivoitu. 4-4 Kuva54 CC

193 Pos: 40.2 /Layout Module @ KRONE ISOBUS-terminaali Pos: 40.9 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Menü 4-4 Aktortest Hand - Menü aufrufen/aktor @ Valikon haku näyttöön Päävalikko 4 "Huolto" on haettu näyttöön. Paina toimintopainiketta tai valitaksesi valikon 4-4, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Näytössä on valikko 4-4 "Käyttölaitetesti käsin". Käyttölaitteen valinta Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Service 4 zu schließen bzw. zum Grundbild @ Valitse käyttölaite painamalla toimintopainiketta tai. Symboli esitetään harmaalla taustalla. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 4 "Huolto". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 93

194 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Mögliche digitale Aktoren @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Service 4 zu schließen bzw. zum Grundbild @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 4 Service/Diagnose digitale @ Digitaalisten käyttölaitteiden diagnoosi Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja käyttölaitteen testi on mahdollinen (katso taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan pistokkeen LED tarkistaa suoraan käyttölaitteesta. Paina toimintopainiketta Pos: /BA/Info-Center/Sensoren/Mögliche digitale Aktoren (je nach Ausstattung der @ Mahdolliset digitaaliset käyttölaitteet (koneen varustuksen mukaan) Nro Toimilaitesymboli Kuvaus Y0 Venttiili noukin Y03 Venttiili vastaterien asema Q Kytkin (lankasidonta) Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige digitaler Aktoren @ Tila (status): Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Ei syöttöjännitettä, sulake tod.näk. viallinen Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 4 "Huolto". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 94

195 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Service 4 zu schließen bzw. zum Grundbild @ Pos: 40.3 /Layout Module @ KRONE ISOBUS-terminaali Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 4 Service/Mögliche Motoren @ Mahdolliset moottorit (koneen varustuksen mukaan) Kuva 55 CC Aja moottori ulos painamalla toimintopainiketta. Toiminto toimii vain, kun painiketta painetaan. Aja moottori sisään painamalla toimintopainiketta. Toiminto toimii vain, kun painiketta painetaan. Nro Toimilaitesymboli Kuvaus M Säätömoottori verkko-/lankasidonta Pos: /BA/Info-Center/Sensoren/Statusanzeigen/Statusanzeige digitaler Aktoren @ Tila (status): Käyttölaite päällä Käyttölaite pois päältä Yleinen käyttölaitehäiriö Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 4 "Huolto". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 95

196 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 5 Info/Hauptmenü 5 Info Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/ESC drücken um Menü Info 5 zu schließen bzw. zum Grundbild @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.0 Päävalikko 5 "Info" CC00047 Kuva 56 Päävalikon haku näyttöön Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 5 ( ), symboli näkyy korostettuna Paina toimintopainiketta Näytössä näkyy valikko 5 "Info". Koneen ohjelmiston kokonaisversio SW ISO = Koneen ohjelmiston kokonaisversio = Tietokoneen ohjelmisto = Tietokoneen ISO-ohjelmistoversio Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Näyttö näyttää valikkotason 5 "Info". Painamalla pidempään toimintopainiketta saadaan perusnäyttö näkyviin. 96

197 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-BiG Pack/Hauptmenüs/Hauptmenü 6 Monteur/Hauptmenü 6 Pos: /Layout Module @ KRONE ISOBUS-terminaali 0. Päävalikko 6 "Asentaja" Päävalikon haku näyttöön Kuva57 CC00005_ CC000052_ Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 6, symboli esitetään harmaalla taustalla. Paina toimintopainiketta Päävalikko 6 "Asentaja" on suojattu salasanalla. Näyttöön tulee salasanan kysely. 97

198 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Hauptmenü 7 Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.2 Päävalikko 7 ISOBUS Kuva 58 Päävalikon haku näyttöön Kutsu esiin valikkotaso perusnäytöstä käsin painamalla toimintopainiketta Paina toimintopainiketta tai valitaksesi päävalikon 7 ( ), symboli näkyy värillisellä taustalla Paina toimintopainiketta Näyttö näyttää valikkotason 7 "ISOBUS". 98

199 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/Menü 7- Virtual Terminal (Fortima)/Menü 7- Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/ESC @ Pos: 40.4 /Layout Module @ KRONE ISOBUS-terminaali 0.2. Valikko 7- Virtual Terminal (VT) Kuva 59 Päävalikon haku näyttöön Päävalikko 7 "ISOBUS" on kutsuttu esiin. Paina toimintopainiketta tai valitaksesi valikon 7- ( ), symboli näkyy värillisellä taustalla Paina toimintopainiketta Näytössä näkyy valikkotaso 7- "Virtual Terminal (VT)". Valikko "Virtual Terminal (VT)" on jaettu seuraaviin valikkoihin: = Valikko -7- "Vaihto näytön päivä-yö-valaistus" = Valikko -7-4 "Vaihto toiseen terminaaliin" Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 99

200 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü 7-- Tag-Nacht Umschaltung ohne Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko 7-- Vaihto näytön päivä-yö-valaistus Kuva 60 Valikossa "Vaihto näytön päivä-yö-valaistus" voidaan säätää näytön kirkkautta Valikko 7- "Virtual Terminal (VT)" on kutsuttu näyttöön. Paina toimintopainiketta tai valitaksesi valikon 7--, symboli näkyy värillisellä taustalla Paina toimintopainiketta /2 "Päivävalaistus" valikossa 7-- "Vaihto näytön päivä-yö- Näytössä näkyy sivu valaistus". Painamalla painiketta /2 voidaan vaihtaa sivulle 2/2 2/2 "Yövalaistus" valikossa 7-- "Vaihto näytön päivä-yö- Näytössä näkyy sivu valaistus". 200

201 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü 7--4 Umschaltung Pos: /Layout Module @ KRONE ISOBUS-terminaali Valikko 7--4 Vaihto toiseen terminaaliin Ohje Valikko 7--4 näkyy vain, jos liitettynä on useampia ISOBUS-käyttöpäätteitä. Valikon 7--4 kautta voidaan vaihtaa seuraavaan liitettyyn käyttöpäätteeseen (aina sen mukaan, montako käyttöpäätettä on liitettynä). Ensimmäisellä vaihtokerralla ladataan koneen asetukset seuraavaan käyttöpäätteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan hallintalaitteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä hallintalaitteessa. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi käytetty terminaali ei ole enää käytettävissä, uudelleenkäynnistys viivästyy, koska järjestelmä etsii uuden terminaalin ja lataa ominaisvalikot terminaaliin. Lataustapahtuma voi kestää muutamia minuutteja CC Kuva 6 Valikon haku näyttöön päävalikko 7- "Virtual Terminal (VT)" on haettu näyttöön Paina toimintopainiketta tai valitaksesi valikon 7--4 ( ), symboli näkyy värillisellä taustalla. Paina toimintopainiketta Näytössä näkyy valikkotaso 7--4 "Vaihto toiseen terminaaliin". Toimintopainiketta tai kosketusnäytön painiketta ( ) painamalla vaihdetaan toiseen liitettyyn terminaaliin. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 20

202 Pos: /Überschriften/Überschriften 2/K-O/MMenü 7-4 ISOBUS Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü 7-4 Isobus Diagnose @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.3 Valikko 7-4 ISOBUS-diagnoosi 7-4 Kuva 62 Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü 7-4 ISOBUS Diagnose @ Valikon haku näyttöön Päävalikko 7 "ISOBUS" on kutsuttu esiin. CC Paina toimintopainiketta tai valitaksesi valikon 7-4, symboli esitetään harmaalla taustalla. Paina toimintopainiketta. Näytössä näkyy valikko 7-4 "ISOBUS-diagnoosi". 202

203 Pos: /Überschriften/Überschriften 3/K-O/Menü Diagnose "Auxiliary"-Funktion Pos: 40.5 /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü Diagnose @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü Diagnose @ Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/ESC @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.3. Valikko Diagnoosi lisätoiminto (AUX) Kuva 63 Ohje Kun lisätoimintoa suoritetaan hallintavivulla, ammutaan aina koneen varustelusta tai asetetusta sidontatavasta riippuen verkko tai lanka sisään. Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Hauptmenü 7/Menü Diagnose @ Valikon haku näyttöön Valikko 7-4 "ISOBUS-diagnoosi" on näytössä. Valikko "Diagnoosi lisätoiminto" näyttää, millä hallintavivun painikkeella lisätoiminto suoritetaan. Paina toimintopainiketta tai valitaksesi valikon 7-4-2, symboli näkyy värillisellä taustalla Paina toimintopainiketta Näytössä näkyy valikko "Diagnoosi lisätoiminto". Jos toimintoa käytetään hallintavivulla, näyttöön tulee vain siihen kuuluva symboli. Itse toimintoa ei suoriteta. Toimintopainiketta painamalla suljetaan esiin kutsuttu valikko Painamalla toimintopainiketta pidempään kutsutaan perusnäyttö näkyviin 203

204 Pos: /Überschriften/Überschriften Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Alarmmeldungen/Alarmmeldungen @ Pos: /Layout Module @ KRONE ISOBUS-terminaali 0.4 Hälytysilmoitukset F7 F F8 F2 F9 F3 F0 F4 F F5 F2 F6 CC000240_ Kuva 64 Hälytysilmoitus Jos koneessa esiintyy häiriö, näyttöön tulee hälytysilmoitus ja samalla kuuluu äänimerkki (jatkuva merkkiääni). Kuvaus, mahdollinen syy ja sen korjaus löytyvät luvusta "Hälytysilmoitukset". Ohje Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät toimintokuvakkeet on deaktivoitu. Hälytyksen kuittaus: Paina lyhyesti toimintopainiketta, hälytys kuitataan ja äänimerkki pysäytetään. Jos häiriö ilmaantuu uudelleen, myös hälytysilmoitus tulee jälleen näkyviin. Hälytyksen poisto: Pidä painiketta toimintokuvakkeelle 5 s painettuna, äänimerkki sammuu heti ja hälytys poistetaan. Jos häiriö esiintyy uudelleen, näkyviin ei tule hälytysilmoitusta. Vasta kun hallintalaite on kytketty pois päältä ja uudelleen päälle, hälytysilmoitus tulee taas näkyviin häiriön sattuessa. 204

205 Pos: /Überschriften/Überschriften 3/A-E/A/Akustische Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Alarmmeldungen/Akustische @ Pos: 40.6 /Layout Module @ KRONE ISOBUS-terminaali 0.4. Akustiset ohjeet Sidonta laukaistaan Täyttömäärä saavutettu, etukäteen annettavan signaalin raja saavutettu, sidos valmis, paalikammio kiinni Jatkuva merkkiääni Nopea jaksottainen merkkiääni Keskinopea jaksottainen merkkiääni Hidas jaksottainen merkkiääni 205

206 Pos: /Überschriften/Überschriften 3/F-J/Hinweise und Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Alarmmeldungen/Hinweise und @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Ohje ja ilmoitukset Nro Symboli Merkkiääni Kuvaus 2 Suurin mahdollinen täyttömäärä on saavutettu 5 Verkkoa ei ole vedetty 6 Verkko seisoo 7 Verkko käy 8 Virhe verkon sisäänviennissä 9 Verkkoa ei ole katkaistu 0 Paalikammio ei ole kiinni 4 Terät alhaalla 23 Lankaa ei ole vedetty 24 Täyttöongelma - vasen liian pieni 25 Täyttöongelma - oikea liian pieni 26 Lanka pysähtynyt 27 Lanka kulkee 29 Lankaa ei ole katkaistu 206

207 Pos: /Überschriften/Überschriften 3/P-T/PPhysikalische Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Alarmmeldungen/Physikalische Meldungen Fortima V und @ Pos: /Layout Module @ KRONE ISOBUS-terminaali Fysikaaliset ilmoitukset Nro Symboli Merkkiääni Kuvaus 09 Paalin läpimitta vasen anturi viallinen (Fortima V) Paalin tiiviys vasen anturi viallinen (Fortima F) 0 Paalin läpimitta oikea -anturi viallinen (Fortima V) Paalin tiiviys oikea -anturi viallinen (Fortima F) Paalikammio kiinni -anturi vasen viallinen 2 Paalikammio kiinni -anturi oikea viallinen (Fortima V) 30 Vastaterätarkastuksen anturi viallinen 3 Moottorin asema keskellä -anturi viallinen 32 Verkon pituuden anturi viallinen 33 Lanka seis -anturi viallinen 207

208 Pos: /Überschriften/Überschriften 3/A-E/A/Allgemeine Pos: /BA/Info-Center/CCI-ISOBUS-Terminal/CCI-Rundballenpressen/Hauptmenüs/Alarmmeldungen/Allgemeine @ Pos: 4 /Layout Module @ KRONE ISOBUS-terminaali Yleiset ilmoitukset Nro Symboli Merkkiääni Kuvaus A0 Sulake 2 viallinen (tietokoneessa) A02 Sulake 3 viallinen (itsestään korjautuva) A03 Ei yhteyttä hallintalaitteeseen A04 Pääsy suojattuun muistisoluun A4 LOW Syöttöjännite liian alhainen A5 High Syöttöjännite liian korkea A6 Pääsy suojattuun muistisoluun 0 A7 Pääsy suojattuun muistisoluun

209 Pos: 42. /Überschriften/Überschriften @ Pos: 42.3 /BA/Info-Center/Iso-Bedienung/Allgemeines zu ISOBUS Systemen_Hinweis @ Pos: 42.5 /Layout Module @ ISOBUS-hallintalaite ISOBUS-hallintalaite Pos: 42.2 /BA/Info-Center/Iso-Bedienung/Allgemeines zu ISOBUS @ Yleistä ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO 783. Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (DLG/VDMA-testi). Näiden koneiden käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. Pos: 42.4 /BA/Info-Center/Iso-Bedienung/Gefahr durch nicht von KRONE gelieferte Terminals / @ VAARA! Muiden kuin KRONEn toimittamien terminaalien ja muiden hallintalaitteiden käytössä on varmistettava, että käyttäjän on: otettava vastuu sellaisesta KRONE-koneiden käytöstä, jossa konetta käytetään muulla kuin KRONEn toimittamilla hallintalaitteilla (terminaali / muut hallintalaitteet). tarkastettava ennen koneen käyttöä, että kaikki koneen toiminnot myös suoritetaan mukana tulevassa käyttöohjeessa kuvatulla tavalla. liitettävä toisiinsa mahdollisuuksien mukaan ainoastaan sellaisia järjestelmiä, joille on sitä ennen suoritettu DLG/VDMA-testi (nk. ISOBUS-SOVELTUVUUSTESTI). noudatettava ISOBUS-hallintalaitteen (esim. terminaalin) toimittajan käyttö- ja turvaohjeita. on varmistettava, että käytettyjen hallintalaitteiden ja koneohjausten IL (IL = Implementations Level; kuvaa eri ohjelmistotilojen yhteensopivuusasteita) sopivat toisiinsa (edellytys: IL sama tai suurempi). 209

210 Pos: Pos: 42.7 /Layout Module @ ISOBUS-hallintalaite. ISOBUS-hallintalaitteen asennus Kuva 65 HUOMIO! Hallintalaitteen käyttöhäiriö. Varmista asennuksessa, etteivät liitosjohdot kiristy kaarteissa tai joudu kosketuksiin traktorin pyörien tai muiden traktorin tai koneen osien kanssa... Hallintalaitteen liitäntä traktoriin Ohje Lisätietoja asennuksesta löytyy ISOBUS-hallintalaitteen valmistajan käyttöohjeesta...2 Traktorin liittäminen koneeseen Liitä kaapelisarjan () ISO-pistoke (3) (9-napainen) traktorissa olevaan ulommaiseen ISO-pistorasiaan (2) (9-napainen) Liitä kaapelisarjan () pistoke (4) (7-napainen) koneen pistorasiaan (5) (7-napainen) Liitä kaapelisarjan () pistoke (6) (2-napainen) koneen pistorasiaan (7) (2-napainen) 20

211 Pos: 42.8 /BA/Info-Center/Iso-Bedienung/BigPack/Abweichende Funktionen zum KRONE ISOBUS-Termina Pos: 42.0 /BA/Info-Center/Iso-Bedienung/Abweichende Funktionen CCI_Term Menüpunkt -4 @ Pos: 42. /Layout Module @ ISOBUS-hallintalaite.2 KRONE ISOBUS-terminaalin CCI poikkeavat toiminnot ISOBUS-hallintalaite toimittaa työkonetta koskevia tietoja ja ohjaustoimintoja ISOBUSterminaalin näyttöön. ISOBUS-terminaaliakäytetään samaan tapaan kuin KRONE ISOBUSterminaalia CCI. Ennen käyttöönottoa on tutustuttava KRONE ISOBUS-terminaalin CCI toimintatapaan käyttöohjeen avulla. Tärkein ero KRONE ISOBUS-terminaaliin CCI on toimintokuvakkeiden sijoittelu, jonka määrää valittu ISOBUS-terminaali. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat KRONE ISOBUSterminaalista. Pos: 42.9 /BA/Info-Center/Iso-Bedienung/Rundballenpressen/Abweichende Funktionen CCI_Terminal_Ballengröße @ Ohje Arvot asetukselle "Paalin koko", joka säädetään KRONE ISOBUS-terminaalissa CCI vierityspyörän avulla, säädetään ISO-käyttöterminaalissa ISO-terminaalin määrittämällä valintapainikkeella (katso ISO-terminaalin valmistajan käyttöohje). Ohje KRONE-ohjauksen valikkokohta -4 "Kontrasti" puuttuu ISOBUS-terminaalista. Asetus tapahtuu suoraan ISOBUS-terminaalissa (mikäli olemassa) (katso ISOBUS-terminaalin valmistajan käyttöohje). Akustiset signaalit on mahdollisesti vapautettava terminaalista (katso ISOBUS-terminaalin valmistajan käyttöohje). 2

212 Pos: 42.2 /Überschriften/Überschriften /A-E/ISOBUS Auxiliary -Funktion Pos: 42.3 /BA/Info-Center/Iso-Bedienung/Hinweis Terminal die Auxilliary @ Pos: 42.5 /Layout Module @ ISOBUS-hallintalaite.3 ISOBUS "Auxiliary"-lisätoiminto (AUX) Ohje On olemassa terminaaleja, jotka tukevat "Auxiliary"-lisätoimintoa (AUX). Tällä toiminnolla voidaan oheislaitteiden (esimerkiksi: monitoimivivun...) ohjelmoitaville painikkeille kohdistaa liitettävien tietokoneiden toimintoja. Ohjelmoitavalle painikkeelle voidaan kohdistaa myös useampia erilaisia toimintoja. Kun painikekohdistukset on tallennettu, terminaalia käynnistettäessä kuvaruutuun tulee vastaavat valikot. Pos: 42.4 /BA/Info-Center/Rundballenpresse/Folgende Funktionen stehen im Menü Auxiliary (AUX) zur Verfügung @ Seuraavat toiminnot ovat käytettävissä Lisätoiminto (AUX) -valikossa: Lisätoiminnot: Graafinen näyttö Toiminto kuormaustilassa: Verkon syöttö Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. 22

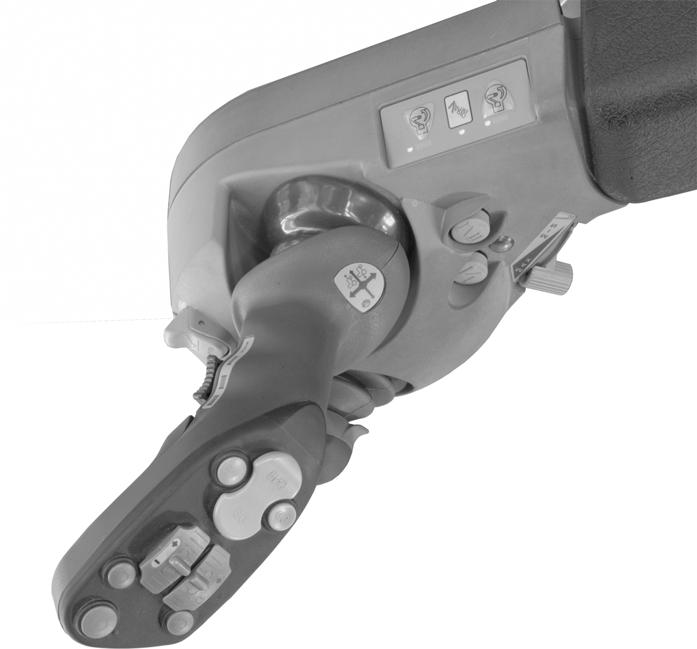

213 Pos: 42.6 /BA/Info-Center/Iso-Bedienung/Rundballenpressen/Joystick-Belegung bei Fendt (Default-Einstellung) Pos: 43 /Layout Module @ ISOBUS-hallintalaite.3. Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Ohje Katso lisätietoja käytetyn terminaalin käyttöohjeesta. Kuva 66 23

214 Pos: 44. /Überschriften/Überschriften /F-J/Fahren und @ Pos: 44.6 /Layout Module @ Työskentely ja kuljetusajo 2 Työskentely ja kuljetusajo Pos: 44.2 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 44.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Pos: 44.4 /BA/Sicherheit/Fahren und Transport/Warnung - Straßenfahrt Unfallgefahr durch nicht verriegelte Steuerventile des @ VAROITUS! Traktorin lukitsemattomien ohjausventtiilien aiheuttama onnettomuusvaara. Lukitsemattomat ohjausventtiilit voivat aktivoida koneen komponentteja vahingossa. Tämä voi aiheuttaa vakavia onnettomuuksia. Toimintojen tahattoman laukaisemisen estämiseksi on traktorin ohjausventtiilien oltava kuljetus-maantieajossa vapaa-asennossa ja lukittuna. Pos: 44.5 /BA/Sicherheit/2. Vorangestellte Warnhinweise/Warnung - Gefahren bei Kurvenfahrten mit angehängter @ VAROITUS! Vaarat kaarreajoissa kone kiinnitettynä Kaarreajossa kiinnitetty kone kaartuu pidemmälle ulospäin kuin traktori. Tämä voi aiheuttaa onnettomuuksia. Huomioi suurempi kääntöalue. Huomioi henkilöt, vastaantuleva liikenne ja esteet kääntyessäsi. 24

215 Pos: 44.7 /Überschriften/Überschriften 2/U-Z/VVorbereitungen zur Pos: 44.9 /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up ausheben Fortima V Pos: 44.0 /Layout Module @ Työskentely ja kuljetusajo 2. Maantieajon valmistelut Pos: 44.8 /BA/Fahren und Transport/Großpackenpresse/Arbeiten vor der Straßenfahrt an Maschine und @ Ennen maantieajoa koneelle ja traktorille on suoritettava seuraavat toimenpiteet: 2.. Noukkimen nosto 2 RBV9220 Kuva 67 Tarkasta ylös nostettu ja varmistettu noukin. Varmista noukin tarvittaessa (suorita asetus molemmilla puolilla):. Avaa mutterit (2). 2. Työnnä ala-asennon rajoitin () eteenpäin. 3. Kiristä mutterit (2). 4. Sammuta hallintalaite. 25

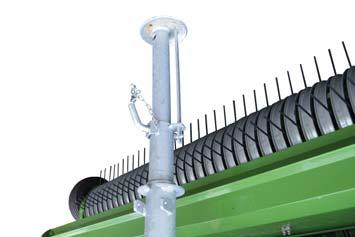

216 Pos: 44. /BA/Fahren und Transport/Rundballenpresse/AbstellstützeAbstellstütze Pos: 44.2 /Überschriften/Überschriften 3/A-E/B/Beleuchtungsanlage Pos: 44.3 /BA/Fahren und Transport/Rundballenpresse/Bild Fortima V 500 MCBeleuchtungsanlage @ Pos: 44.6 /Layout Module @ Työskentely ja kuljetusajo 2..2 Tukijalkojen tarkastaminen CPB0000 Kuva 68 Kytke hallintalaitteen virta pois päältä Varmista, että tukijalka () on kuljetusasennossa 2..3 Valolaitteiden tarkastus 2 Kuva 69 RP-R-002 Pos: 44.4 /BA/Fahren und Transport/Rundballenpresse/Beleuchtungsanlage @ Kytke valolaitteet traktorin sähköjärjestelmään. Pos: 44.5 /BA/Fahren und Transport/Großpackenpresse/Beleuchtungsanlage prüfen @ Tarkista takavalojen (2) sekä takaheijastimien () toiminta ja puhdista ne. Sama koskee myös suurpaalaimen sivulla olevia keltaisia heijastimia ja etuosassa olevia valkoisia äärivaloja. 26

217 Pos: 44.7 /Überschriften/Überschriften Pos: 44.9 /BA/Fahren und Transport/RundballenpresseBild Unterlegkeile ( Pos: 44.2 /Layout Module @ Työskentely ja kuljetusajo 2.2 sammuttaminen (moottori), pysäköiminen (kone) Pos: 44.8 /BA/Sicherheit/7. Gefahrenhinweise altwarnung - Maschine abstellen Fortima V 500 @ VAARA! Koneen odottamaton liike Vaikutus: Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Irrottaminen vain, kun moottori on sammutettu ja virta-avain poistettu virtalukosta. Pysäköi kone vain tasaiselle ja kiinteälle alustalle. Jos alusta on pehmeä, on lisättävä tukijalan kosketuspintaa. Ennen kuin irrotat koneen, varmista sen paikallaanpysyminen jarrukiiloilla. Ole varovainen kiertäessäsi tukijalkaa alas. On olemassa jalkojen puristumisvaara! Nivelakselin saa irrottaa vain, kun voimanottoakseli on kytketty pois toiminnasta, moottori pysäytetty ja virta-avain vedetty irti. Aseta nivelakseli sille tarkoitettuun pidikkeeseen. Paaliporttia saa käyttää vain, kun paalain on asianmukaisesti kytkettynä traktoriin. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta vastaavat ohjausventtiilit kelluntaasentoon Varmista, ettei kone pääse liikkumaan itsestään Kuva 70 KR--08 Pos: /BA/Fahren und @ Pysäköi kone kovalle ja tasaiselle alustalle. Varmista kahdella jarrukiilalla (), ettei kone pääse liikkumaan itsestään. Jarrukiilat sijaitsevat edessä koneen oikealla ja vasemmalla puolella. Aseta jarrukiilat () aina renkaiden eteen ja niiden taakse (näin kone ei pääse liikkumaan itsestään). 27

218 Pos: /BA/Fahren und Transport/Rundballenpresse/AbstellstützeBild Abstellstütze Pos: /Überschriften/Überschriften 3/F-J/Gelenkwelle vom Traktor Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Bild Gelenkwelle @ Pos: /Layout Module @ Työskentely ja kuljetusajo Tukijalkojen lasku alas 2 3 Kuva 7 CPB00090 Pos: /BA/Fahren und Transport/RundballenpresseAbstellstütze positionieren ( @ Irrota lukitustappi (2) ja laske tukijalka putkessaan () ala-asentoon. Kiinnitä jälleen lukitustappi (2). Kierrä kampea, kunnes tukilevy (3) on tukevasti maata vasten ja keventää aisan painoa Nivelakselin irrottaminen traktorista 2 Kuva 72 Pos: /BA/Fahren und Transport/Rundballenpresse/Gelenkwelle @ Irrota nivelakseli () traktorista. Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Gelenkwelle/Gelenkwelle @ Aseta nivelakseli () tuen (2) varaan. RBV

219 Pos: /BA/Fahren und Transport/Rundballenpresse/Bild Fortima V 500 MC Hydraulikschläuche Pos: 45 /Layout Module @ Työskentely ja kuljetusajo Energiajohtojen irrottaminen Kuva 73 KR--47 Pos: /BA/Fahren und Transport/Rundballenpresse/Hydraulikschläuche @ Irrota hydrauliletkut () ja sähköinen liitäntäjohto ja aseta se asianmukaisesti vastaavaan pidikkeeseen lankalaatikossa. Irrota vetokytkimen lukitus tai vedä tappi irti. Aja traktoria varovasti eteenpäin. 29

220 Pos: 47 /Layout Module @ Työskentely ja kuljetusajo Pos: 46 /Layout Module /Diese Seite ist bewusst freigelassen @ Tämä sivu on jätetty tietoisesti tyhjäksi. 220

221 Pos: 48. /Überschriften/Überschriften @ Pos: 48.5 /Layout Module @ Käyttö 3 Käyttö Pos: 48.2 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 48.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Pos: 48.4 /BA/Sicherheit/RundballenpresseUnkontrolliertes Bewegen der @ Varoitus! Pyöröpaalien hallitsemattomien liikkeiden aiheuttama loukkaantumisvaara Rinteissä pyöröpaalit on aina laskettava maahan siten, että ne eivät pääse vierimään itsestään. Jos ne pääsevät liikkeelle, ne saattavat aiheuttaa vakavia tapaturmia suuren painonsa ja pyöreän muotonsa vuoksi. 22

222 Pos: /BA/Bedienung /Rundballenpresse/Einstellungen vor Arbeitsbeginn/Einstellungen vor Arbeitsbeginn että puristuspainetta on laskettava. Pos: 48.7 /Layout Module @ Käyttö 3. Säädöt ennen työskentelyn aloittamista Seuraavat säädöt on tehtävä tai tarkistettava kaikilla konetyypeillä ennen työskentelyn aloittamista: Noukkimen työkorkeus Törmäyslevyn asento Silputuslaitteen (erikoisvaruste) kytkeminen päälle tai pois Silputuslaitteen (erikoisvaruste) silputuspituus Paalien ulostyöntimen (erikoisvaruste) käyttö Valitse lanka- tai verkkosidonta (mallista riippuen) Aseta lanka tai verkko paikoilleen (mallista riippuen) Tarkista ketjuvoitelun toiminta, täytä öljyä tarvittaessa Paalilaskurin nollaus Pos: /BA/Bedienung /Rundballenpresse/Einstellungen vor Arbeitsbeginn/Bei Fortima V 500 (MC)/V 800 (MC) zusätzlich folgende Einstellungen @ Suorita Fortima V 500 (MC)/V 800 (MC):llä lisäksi seuraavat asetukset: Pos: /BA/Bedienung /Rundballenpresse/Einstellungen vor Arbeitsbeginn/Bei Fortima V 500 (MC)/V 800 (MC) zusätzlich folgende Einstellungen @ Kiristä paalikammion pohjakuljetin a 2 b VP--036 Kuva 74 Käännä ohjausventtiilin (2) sulkuhana () asennosta "a" asentoon "b". Nosta paaliporttia Ylimääräisten siepparilistojen käyttö (aina rehun mukaan) Paalin koon esivalinta Pos: /BA/Bedienung /Rundballenpresse/Einstellungen vor Arbeitsbeginn/Bei Fortima F 250 (MC)/F 600 (MC) zusätzlich folgende Einstellungen @ Fortima F 250 (MC)/F 600 (MC):llä on suoritettava lisäksi seuraavat asetukset: Pos: /BA/Bedienung /Rundballenpresse/Einstellungen vor Arbeitsbeginn/Bei Fortima F 250 (MC)/F 600 (MC) zusätzlich folgende Einstellungen @ Paalin tiiviyden esivalinta Pos: /BA/Bedienung /Rundballenpresse/Einstellungen vor Arbeitsbeginn/Arbeitsschritte sind in den Kapiteln "Einstellungen" und "Bedienung" @ Tähän vaadittavat työvaiheet on selostettu luvuissa "Perussäädöt" ja "Käyttö". 222

223 Pos: 48.8 /BA/Bedienung /Rundballenpresse/hohe @ Pos: 48.0 /BA/Bedienung Pos: 48. /Layout Module @ Jos silputuslaite on kytkettynä päälle paalauksen aikana, paalien tiiviys lisääntyy huomattavasti, mikä tekee puristuspaineen laskusta tarpeellista. Käyttö Pos: 48.9 /BA/Bedienung /Rundballenpresse/Ballendichte einstellen @ Tätä varten: Lyhyt, mureneva olki: Alenna silputusterien määrää tai kytke silputuslaite pois päältä tai poista terät. Teriä voidaan säilyttää koneen oikealla puolella. Sammuta voimanottoakseli päisteajossa. 3.2 Ajonopeus Pienet, matalat karhot: Alenna voimanottoakselin kierroslukua tai Lisää ajonopeutta Oljen rakenne vaihtelee huomattavasti. Puristuspainetta voidaan joutua rajoittamaan myös silloin, kun ajetaan ilman silputuslaitetta. Fortima V500 (MC):llä ja Fortima V800 (MC):llä voidaan asentaa lisäksi siepparilistat (katso luku "Pohjakuljettimen ketju"). Pyöröpaalain on säädettävä aina olosuhteiden mukaan. Ajonopeus työskentelyn aikana riippuu seuraavista tekijöistä: Paalattavan rehun tyyppi Paalattavan rehun kosteus Karhon korkeus Maaperän ominaisuudet Ohje Ajonopeuden ohjearvo on 5-2 km/h ja se on sovitettava käytännössä vallitsevien olosuhteiden mukaan. Pyöröpaalaimen ylikuormittamista on vältettävä. Nopeutta on alennettava pyöröpaalin paalausprosessin alussa ja lopussa. 223

224 Pos: /BA/Bedienung /Rundballenpresse/Ballenkammer befüllen/ballenkammer befüllen Pos: /BA/Bedienung /Rundballenpresse/Ballenkammer befüllen/ballenkammer befüllen_hinweise @ Pos: /BA/Bedienung /Rundballenpresse/Ballenkammer befüllenhinweise Ballenkammer befüllen @ Pos: /Layout Module @ Käyttö 3.3 Paalikammion täyttö Kuva 75 Jotta pyöröpaali on sisältä tasaisen tiivis, paalikammio on täytettävä tasaisesti. Karhon leveydellä on tähän huomattava vaikutus. Ihanteellinen karhon leveys on sama kuin paalikammion leveys. Jos karho on leveämpi, pyöröpaalin muodostus hankaloituu. Tällöin pyöröpaalin reunat ovat repaleiset ja paali on hankala poistaa paalikammiosta. Pos: /BA/Bedienung /Rundballenpresse/Ballenkammer befüllen/ballenkammer befüllen @ Jos karho on kapea, tasainen täyttö saadaan aikaan vain ajamalla kone vuorotellen karhon kumpaankin reunaan (vasen/oikea). Älä kuitenkaan mutkittele jatkuvasti, vaan aja aina pitkiä matkoja karhon vasenta ja sitten oikeaa laitaa. Liian tiheän vaihtelun ja epätasaisen täytön seurauksena paaleista tulee tynnyrimäisiä, sullontatiiviys on epätasaista ja pohjakuljettimen ketjut kuluvat enemmän. Pos: /BA/Bedienung /Rundballenpresse/Ballenkammer befüllen/der erreichte Durchmesser bzw. Pressdruck kann am Monitor des Bedienterminals abgelesen @ Saavutettu läpimitta tai puristuspaine voidaan lukea hallintalaitteen monitorista. Ohje Tynnyrimäiset pyöröpaalit voivat vahingoittaa pohjakuljetinta. Jos pyöröpaalien muoto ja tiiviys ovat epätasaisia, rehun laatu heikkenee. Ohje Jotta tietyllä rehulla (esim. märällä siilorehulla) pyöröpaalainta ei ylikuormitettaisi, puristuspainetta tulisi laskea. Puristuspainetta ei tulisi missään tapauksessa säätää yli 200 baariin tai 00 %:n puristustiukkuudelle. Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / Fortima F 600 (MC) Ohje Sidonta tulisi laukaista viimeistään sitten, kun puristuspaineen osoitin siirtyy punaiselle alueelle (Komfort-elektroniikkaa käytettäessä kuuluu äänimerkki). Ohje Jotta vältetään koneen ylikuormittumista vaikeissa olosuhteissa (esim. märkä rehu), sidonta tulisi käynnistää jo aikaisemmin. Koneen jatkuva ylikuormitus saattaa lyhentää huomattavasti sen kestoikää. 224

225 Pos: /Überschriften/Überschriften 3/K-O/Montage zusätzlicher Auswurfbleche in der Pos: /BA/Bedienung /Rundballenpresse/AnlageblecheBild Anlagebleche montieren_fortima @ Pos: 48.3 /Layout Module @ Käyttö 3.3. Ylimääräisten poistolevyjen asennus paaliporttiin Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima @ Fortima V 2 FOR0007 Kuva 76 Näkymä paalikammio suljettuna Pos: /BA/Bedienung /Rundballenpresse/AnlageblecheText Anlagebleche montieren_fortima @ Jos valmiit paalit eivät putoa etummaisesta paalikammiosta, voidaan koneen paaliporttiin asentaa oikealle ja vasemmalle kaksi poistolevyä (). Asenna poistolevyt () ruuveilla (2) paalikammion sisäpuolille olemassa oleviin reikiin. Poistolevyt () ja sopivat ruuvit on tilattava KRONE-varaosavarastosta seuraavilla varaosanumeroilla: Pos: /BA/Bedienung /Rundballenpresse/AnlageblecheTabelle Ersatzteile Anlagebleche @ Kappalemäärä Varaosa Varaosanumero 2 Poistolevy

226 Pos: 48.4 /BA/Bedienung /Rundballenpresse/Ballen bindenballen binden Pos: 48.5 /Überschriften/Überschriften 2/K-O/NNach dem Pos: 48.7 /BA/Bedienung /Rundballenpresse/Nach dem Pressen @ Pos: 48.8 /Layout Module @ Käyttö 3.4 Paalien sitominen ja poistaminen koneesta Käynnistä solminta/käärintä (ks. luku Käyttö), jatka paalattavan rehun ottoa, kunnes solminta- tai käärintämateriaali kulkeutuu paalattavasta rehusta paalauskammioon ja tarttuu pyöröpaaliin. Säilytä tällöin aina 540 /min:n nimellinen kierrosluku, kunnes solminta on päättynyt. Pysäytä traktori ja odota, kunnes sidonta/käärintä on päättynyt. Poista pyöröpaali avaamalla paalikammio. Avaa Fortima V500 (MC):llä ja Fortima V800 (MC):llä paaliportti aina kokonaan, sillä ainoastaan sylinterit täysin ulos ajettuina muodostuu riittävästi painetta riittävää pohjakuljettimen jännitystä varten. Sulje Fortima V500 (MC):llä ja Fortima V800 (MC):llä paalikammio aina vain tyhjäkäyntikierrosluvulla ja aloita seuraava paalaus. 3.5 Paalauksen jälkeen Pos: 48.6 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) a 2 b VP--036 Kuva 77 Pohjakuljettimen keventämiseksi on etummainen ja takimmainen pohjakuljetin löysättävä paalaustöiden lopettamisen jälkeen. Käännä ohjausventtiilin (2) sulkuhana () asennosta "b" asentoon "a". Pohjakuljettimien kiristyssylinterit ovat paineettomia. 226

227 Pos: 48.9 /BA/Bedienung Pos: /Layout Module @ Käyttö 3.6 Roiskesuoja Kuva 78 Oljessa käytettäessä tulee roiskesuoja (2) poistaa. Tätä varten: Irrota sokka () kiinnitystapista (3) (molemmilta puolilta). Irrota roiskesuoja (2). Asenna rehussa tai heinässä käytettäessä roiskesuoja (2) jälleen paikoilleen. KR

228 Pos: 48.2 /Überschriften/Überschriften 2/P-T/PPick Pos: /Überschriften/Überschriften 3/F-J/Grundeinstellung (Einstellen der Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Hinweis Fahren im @ Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up Grundeinstellung Bild @ Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up Grundeinstellung @ Pos: /Layout Module @ Käyttö 3.7 Pick-up 3.7. Perusasetus (työkorkeuden säätäminen) Ohje Noukin on aina nostettava ylös päisteajossa ja peruutettaessa! Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 2 3 RBV048 Kuva 79 Ohje Noukkimen asetuksissa on koneen aisan korkeuden oltava mukautettu traktoriin (ks. luku "Käyttöönotto"). Piikkien korkeuden maasta on oltava n mm. Säädä noukkimen työkorkeus pellon pinnan mukaan. Perusasetus (suorita säätö samalla tavoin molemmilla puolilla): Nosta noukinta (3) hydrauliikan avulla Irrota sokka (2) Aseta reikätanko () sopivaan asentoon Kiinnitä se sokalla (2) 228

229 Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up Zusatzeinstellung Bild @ Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up Extrem Bild @ Pos: /Layout Module @ Käyttö Kuva RBV0480 Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up Zusatzeinstellung @ Lisäasetus (suorita säätö samalla tavoin molemmilla puolilla):. Nosta noukinta hydrauliikan avulla. 2. Avaa mutteri (2). 3. Aseta tukipyörä () uuteen asemaan kiinnityshaarukassa (3). 4. Kiristä mutteri (2). Kuva 8 2 RBV9220 Pos: 48.3 /BA/Einstellungen/Pick-up / Rollenniederhalter/Pick-up Extrem @ Säädä työskentelysyvyyttä äärimmäisissä pellon pintaolosuhteissa syvyyden rajoittimella (suorita säätö molemmilla puolilla samalla tavalla):. Nosta noukinta hydrauliikan avulla. 2. Käännä tukipyörät (3) ylös. 3. Avaa mutterit (2). 4. Työnnä ala-asennon rajoitin () eteenpäin. 5. Kiristä mutterit (2). 229

230 Pos: /Überschriften/Überschriften 3/P-T/S/Scherschraube für Pos: /BA/Bedienung @ Pos: /Layout Module @ Käyttö Noukkimen käytön murtopultti KR204 Kuva 82 Varmistukseksi ylikuormitusta vastaan on noukkimen ja suojuksen (3) takana sijaitsevan syöttökierukan käytöt varmistettu ylemmässä ketjupyörässä murtopultilla. Irrota kiinnitysmutterit () toimintahäiriön sattuessa. Poista suojus (3). Tarkista murtopultti (4) ja uusi tarvittaessa. Ohje Suojuksen (3) sisäpuolella on 3 varapulttia (2) M0 x 35 yksitoim. 2407, DIN (til.nro ). KR2020 Asenna suojus (3). 230

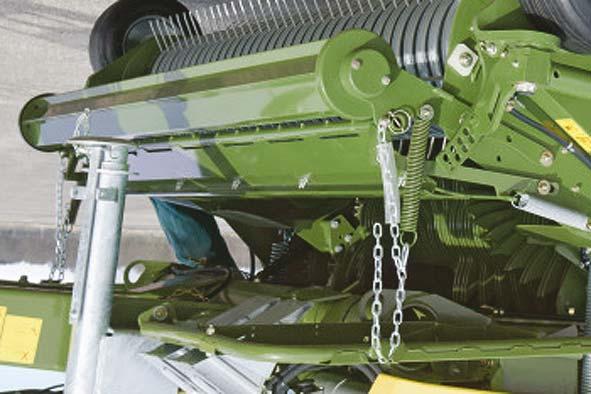

231 Pos: /Überschriften/Überschriften Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Rollenniederhalter Bild @ Pos: /Layout Module @ Käyttö 3.8 Pyörivä karhonpainin Pos: /BA/Sicherheit/Pick-up / Rollenniederhalter/Warnung! - Abbau des @ VAROITUS! Loukkaantumisvaara käytettäessä konetta ilman pyörivää karhonpaininta! Jos konetta käytetään ilman pyörivää karhonpaininta, henkilöt voivat loukkaantua vakavasti tai kuolla. Pyörivä karhonpainin on tarkoitettu suojaamaan onnettomuuksilta, eikä sitä saa irrottaa käytön aikana. 3 2 Kuva 83 HDC00075 Pos: /BA/Einstellungen/Pick-up / Rollenniederhalter/Rollenniederhalter Höheneinstellung @ Pyörivä karhonpainin () huolehtii säädöstä rehua siirrettäessä. Se huolehtii tasaisesta sadonnostosta noukkimella. Säädä pyörivän karhonpainimen () korkeus niin, että paininrulla (2) kulkee jatkuvasti karhon yläpuolella. Pyörivän karhonpainimen korkeus: Suurella karholla voidaan pyörivä karhonpainin () sovittaa rehumäärään. Ripusta sitä varten ketjut (3) vastaavasti korkeammalle. Ohje Asetuksen on oltava sama pyörivän karhonpainimen molemmilla puolilla. 23

232 Pos: /Überschriften/Überschriften 2/P-T/PPrallblech Pos: /BA/Bedienung /Rundballenpresse/Prallblech verstellen/prallblech verstellen_bild Fortima @ Pos: /Layout Module @ Käyttö 3.9 Törmäyslevyn säätäminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Pos: /BA/Bedienung /Rundballenpresse/Prallblech verstellen/prallblech @ Törmäyslevyn () korkeutta voidaan sovittaa karhoon. Tehtaalla on asetettu asento I. Rehun ollessa erittäin kosteaa on suositeltavaa saattaa törmäyslevy asentoon II I II Kuva 84 Pos: /BA/Bedienung /Rundballenpresse/Prallblech verstellen/prallblech verstellen_text Fortima @ Törmäyslevyn () saattaminen asennosta I asentoon II Koneen oikealla ja vasemmalla puolella Kaaren (2) irrottamiseksi vedä kääntösokka (3) ulos. avaa matalapyöreäkantainen ruuvi (4). ota kaari irti. Vedä kääntösokka (5) ulos. Siirrä ruuviliitos (6) yhtä reikää alemmas. Siirrä törmäyslevy () ylempään reikään ja varmista kääntösokalla (5). Kaaren asentamiseksi aseta matalapyöreäkantainen ruuvi (4) etummaiseen neliöreikään (7) ja kiinnitä väliputkella, aluslevyllä ja itselukkiutuvalla mutterilla. aseta kaari tappiin (3) tappiin ja varmista kääntösokalla (3). Törmäyslevyn () saattaminen asennosta II asentoon I Koneen oikealla ja vasemmalla puolella Kaaren (2) irrottamiseksi vedä kääntösokka (3) ulos. avaa matalapyöreäkantainen ruuvi (4). ota kaari irti. Vedä kääntösokka (5) ulos. Siirrä ruuviliitos (8) yhtä reikää ylemmäs. Siirrä törmäyslevy () alempaan reikään ja varmista kääntösokalla (5). Kaaren asentamiseksi aseta matalapyöreäkantainen ruuvi (4) taaempaan neliöreikään (9) ja kiinnitä väliputkella, aluslevyllä ja itselukkiutuvalla mutterilla. aseta kaari tappiin (3) tappiin ja varmista kääntösokalla (3). 232

233 Pos: /Überschriften/Überschriften 2/P-T/PPressdruck Pos: /BA/Bedienung /Rundballenpresse/Pressdruck einstellen/tabelle @ Pos: /BA/Bedienung /Rundballenpresse/Pressdruck einstellen/hinweis Druckbereich_Fortima @ Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/Achtung - Druckbereich einhalten - ALTE @ Pos: /BA/Bedienung /Rundballenpresse/Pressdruck einstellen/pressdruck einstellen_bild_fortima @ Pos: /Layout Module @ Käyttö 3.0 Puristuspaineen säätäminen Paalattava rehu Heinä Olki Säilörehu Painealue (bar) alhainen keskikorkea/korkea korkea Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Ohje Puristuspaineasetukselle on annettu baarin painealue. HUOMIO! Jos painealue on asetettu liian korkeaksi tai alhaiseksi, kone saattaa vaurioitua. Noudata mainittua painealuetta, joka on bar. 2 3 Kuva 85 4 VP--06 Pos: /BA/Bedienung /Rundballenpresse/Pressdruck einstellen/pressdruck einstellen_text_fortima @ Jokaisen käytön jälkeen on paine laskettava pohjakuljettimen kiristyssylintereistä. Vie sulkuhana (2) näytettyyn asemaan. Avaa vääntövarmistin (3). Kierrä käsipyörä (4) kokonaan kiinni myötäpäivään. Avaa pyöröpaalaimen paaliportti kokonaan. Koneen hydrauliikkajärjestelmä saatetaan tällöin paineen alaiseksi. Painemittarin () osoitin jää paikoilleen huippupaineeseen. Sulje paaliportti. Traktorin hydrauliikka asettuu asentoon "Lasku". Kierrä käsipyörää hitaasti vastapäivään, kunnes painemittarin () osoitin näyttävät haluttua sullontapainetta. Kiristä vääntövarmistin (3). 233

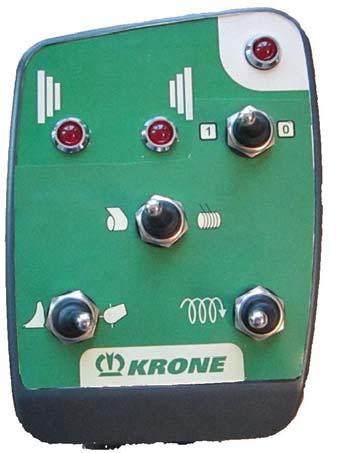

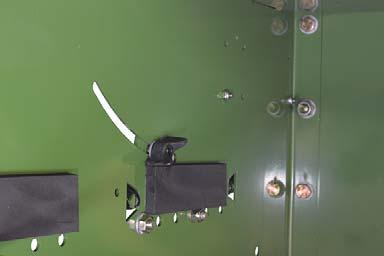

234 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Pressdruck einstellen_bild_fortima @ Pos: 48.4 /Layout Module @ Käyttö Pos: /Überschriften/Zwischenüberschriften/A-E/Bei Ausführung mit Bedienbox @ Malli, jossa käyttörasia Medium 2 3 Kuva 86 Pos: /BA/Bedienung /Rundballenpresse/Bedienbox Medium_Fortima/Pressdruck einstellen_text_fortima @ Sullontapaine asetetaan sullontapaineen näytössä (2) koneen oikealla puolella edessä ja siipimutterissa (3) lankalaatikossa. Nosta molemmat puristuspaineen osoittimet () käsin haluttuun asemaan. Mitä suurempi luku, sitä suurempi sullontapaine. Avaa siipimutteri (3) lankalaatikossa. Siirrä ruuvia siipimutterilla (3) pitkässä reiässä, kunnes sullontapaineen merkkivalot käyttörasiassa sammuvat ja kuuluu äänimerkki. Kiristä siipimutteri (3). FOR

235 Pos: /Überschriften/Überschriften Pos: /BA/Einstellungen/Schneidwerk/Allgemeines Schneidwerk Pos: /Layout Module @ Käyttö 3. Silputuslaite Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 3.. Yleistä Kone on varustettu silputuslaitteella, johon kuuluu silputusroottori ja kiinteät terät. Rehun silppuaminen helpottaa pyöröpaalien jatkokäsittelyä ja lisää puristustiukkuutta. Mikäli terät tukkeutuvat, ne voidaan hydraulisesti kääntää ulos syöttökanavasta traktorista käsin. Jokaiselle terälle erikseen oleva laukaisulaite estää vieraiden esineiden terille aiheuttamat vauriot. Silputuslaite voidaan sammuttaa mekaanisesti. 235

236 Pos: /BA/Einstellungen/Schneidwerk/Schnittlänge einstellen/schnittlänge Pos: /BA/Einstellungen/Schneidwerk/Mehrzweckschlüssel @ Pos: /Layout Module @ Käyttö 3..2 Silputuspituus Silputuspituuden määrää käytettävien terien lukumäärä. Käytettyjen terien lukumäärä nähdään valintalevystä (). Alemmassa kuvassa on säädetty 5 terää. Kuva 87 VP--058_ Pos: /BA/Einstellungen/Schneidwerk/Schnittlänge einstellen/schnittlänge Tabelle durch Messerbestückung @ Taulukko silputuspituus terävarustuksesta riippuen Silputuspituus Terien lukumäärä Asetus 0 "0" 28 mm mm 5* 5 64 mm 7 7 * Kaksi ulointa terää on kytketty pois päältä. CPB00050 Kuva 88 Asetus tapahtuu monikäyttöavaimen (3) tai (4) avulla. Nämä sijaitsevat pidikkeessä koneen oikealla puolella.. Poista sokka () 2. Vedä monikäyttöavain (3) tai (4) kiinnityspultista (2). 236

237 Käyttö Pos: /BA/Einstellungen/Schneidwerk/Einstellung vornehmen @ Säädön suorittaminen: CPB00060 Kuva 89 Säätö tapahtuu koneen oikealla puolella:. Käännä lukitusvipua (3) myötäpäivään, vapauta terien lukitusakseli. 2. Aseta monikäyttöavain () terien lukitusakselille (2). 237

238 Pos: /Layout Module @ Käyttö 2 3 CP025 Kuva Kierrä terien lukitusakselia monikäyttöavaimella () vastapäivään haluttuun asentoon (2) 4. Kierrä lukitusvipua (3) vastapäivään, kunnes se lukittuu paikoilleen. Ohje Älä käännä lukitusvipua toiseen suuntaan (myötäpäivään). Tällöin on olemassa mahdollisuus, että terät eivät ole työasennossa. 5. Irrota monikäyttöavain (), aseta se asianmukaisesti kuljetuspidikkeeseen ja varmista sokalla. Ohje Varmista säädön jälkeen, että terät ovat työasennossa. 238

239 Pos: /Überschriften/Überschriften Pos: /BA/Einstellungen/Schneidwerk/Messer mechanisch @ Pos: /Layout Module @ Käyttö 3..3 Terän 0-kytkentä Pos: /BA/Einstellungen/Schneidwerk/Überschrift Messer mechanisch @ Terien mekaaninen poiskytkentä "0" VP--0 Kuva 9. Vapauta lukitusvipu (3). 2. Aseta monikäyttöavain () terien lukitusakselille (2). 3. Kierrä terien lukitusakselia (2) monikäyttöavaimella (), kunnes valintalevy (4) on asennossa "0". Asento "0" sijaitsee kulloinkin 2 teräasennon välissä. Pos: /BA/Einstellungen/Schneidwerk/Messer mechanisch @ 4. Lukitse terien lukitusakseli (4) lukitusvivulla (3). Ohje Jos pyöröpaalainta käytetään pidempään ilman silputuslaitetta, suosittelemme terien irrottamista (katso kohta "Terien vaihto"). 239

240 Pos: /BA/Einstellungen/Schneidwerk/Messer-Null-Schaltung_Messer hydraulisch @ Pos: /Layout Module @ Käyttö Pos: /Überschriften/Zwischenüberschriften/K-OMesser hydraulisch @ Terien hydraulinen poiskytkentä 2 Kuva 92 VP--059 Pos: /BA/Einstellungen/Schneidwerk/Messer-Null-Schaltung_Messer hydraulisch @ Hydraulinen terän 0-kytkentä kytkeytyy päälle: manuaalisesti ohjauksen kautta traktorissa (käyttörasia Medium, hallintalaite Beta, ISOBUShallintalaite, katso vastaava luku) tai automaattisesti vierasosan vaikutuksen tai tukoksen takia. Sylinteri () kytkee terän lukitusakselin (2) hydraulisesti terän-0-kytkentään. Mahdolliset tukokset tai vierasosat voidaan poistaa. Ennen kuin terät kytketään uudelleen päälle, käynnistä silputusroottori. 240

241 Pos: /Überschriften/Überschriften Pos: /Layout Module @ Käyttö 3..4 Terän pikakiinnitys Pos: /BA/Einstellungen/Schneidwerk/Einstellen der Einzelmessersicherung @ Jokaiselle terälle erikseen oleva laukaisulaite estää vieraiden esineiden terille aiheuttamat vauriot. Jokaiselle terälle erikseen oleva laukaisulaite on säädetty optimaaliseksi tehtaalla. Jos yksittäistapauksissa (esim. sitkeällä paalattavalla rehulla) erityinen asetus on tarpeen, kytkeytymiskynnystä voidaan nostaa tai laskea. Tämä terien säätö on suoritettava, kun terän lukitusakselit on asennettu alhaalle. a KR200002_ Kuva 93 Terän alapuolen () reunan ja terän lukitusakselin (4) nokan (3) ylityksen (a) on oltava välillä a = 0-4 mm. Lisää mittaa a = kytkeytymiskynnys korkeampi Vähennä mittaa a = kytkeytymiskynnys heikompi 24

242 Pos: /Layout Module @ Käyttö Pos: /BA/Einstellungen/Schneidwerk/Einstellen der Einzelmessersicherung ohne Schraube @ Terien laukaisulaitteen säädön suorittaminen VP--063 Kuva 94. Laske silputuslaite alas. 2. Sammuta ohjauslohko ja vedä virta-avain pois. 3. Varmista, ettei kone pääse liikkumaan itsestään. 4. Avaa lukkomutteri (2). 5. Kierrä säätöruuvia () niin pitkälle, kunnes haluttu mitta on saavutettu. 6. Kiristä lukkomutteri (2). Jos säätö säätöruuvilla ei ole mahdollista:. Irrota kääntövivun (9) jousi. 2. Irrota ruuvi (8). 3. Käännä sylinteri (3) sivulle. 4. Irrota kääntövipu (9). 5. Irrota valintalevy (6) hammastetusta terän lukitusakselista (7). 6. Työnnä valintalevy (6) jälleen paikoilleen yhden hampaan verran siirrettynä. Ohje Asennus tapahtuu päinvastaisessa järjestyksessä kuin purkaminen. 242

243 Pos: /BA/Einstellungen/Schneidwerk/Messerschaltwelle einstellen Käyttö 3..5 Terien lukitusakselin säätö a CP Kuva 95 Jos terät ovat kuluneet, voidaan terien lukitusakselia () säätää lisää. Ohje Etäisyyden (a) on oltava vähintään 5 mm Kuva 96 Avaa koneen vasemmalta puolelta terien lukitusakselin (2) laakerikotelon (3) ruuvit (). FOR0008 Avaa koneen oikealta puolelta terien lukitusakselin laakerikotelon (2) ruuvit (). 243

244 Pos: /Layout Module @ Käyttö Suorita terien lukitusakselin () säätö pitkien reikien avulla: CP00094 Kuva 97. Avaa lukkomutterit (3) molemmilta puolilta ja säädä terien lukitusakselia () säätöruuveilla (4) silputusroottoriin nähden. Suorita asetukset molemmilla puolilla tasaisesti. 2. Kiristä laakerikotelon kiinnitysruuvit (2) koneen molemmilta puolilta. 3. Palauta terien lukitusakselin asetus uusilla terillä. 244

245 Pos: /Überschriften/Überschriften 3/K-O/Messer Pos: /WHB/Warnhinweise - Allgemeingültig/VORSICHT - Verletzungsgefahr am Messer im Messerbalken - Schutzhandschuhe @ Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Heckklappe sperrenheckklappe sperren Fortima_F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: /Layout Module @ Käyttö 3..6 Terien 0-asento Pos: /WHB/Warnhinweise - Allgemeingültig/VORSICHT - Zurückschlagende Messer - nicht von Hand in Arbeitsposition, Hammer @ VARO! Takaisiniskevät terät! Terät on esijännitetty jousivoimalla. Loukkaantumisvaara! Älä paina teriä työasentoon käsin. Käytä aputyökalua, esim. vasaraa. Käytä suojakäsineitä. Varo! Loukkaantumisvaara Loukkaantumisvaara teräpalkin terässä. Käytä suojakäsineitä. Pos: /BA/Einstellungen/Schneidwerk/Messerwechsel allgemein @ Silputuslaitteen teriin päästään käsiksi paalikammion kautta. Avaa paaliportti. Pos: /BA/Sicherheit/Module Achtung/WARNUNG - Geöffnete @ VAROITUS! Paaliportin tahaton sulkeutuminen! Vaikutus: Vakavia loukkaantumisia. Varmista avattu paaliportti tahatonta sulkeutumista vastaan. Fortima V500 (MC)/V800 (MC) Fortima F250 (MC)/F600 (MC) a b VP--057 b a FOR00032 Kuva 98 Käännä paaliportin vasemman nostosylinterin paluun sulkuhana () asennosta (b) asentoon (a), paaliportin lukitus on suljettu hydraulisesti. 245

246 Pos: /BA/Einstellungen/Schneidwerk/Messer mechanisch @ Pos: /Layout Module @ Käyttö Pos: /BA/Einstellungen/Schneidwerk/Überschrift Messer mechanisch @ Terien mekaaninen poiskytkentä "0" VP--0 Kuva 99. Vapauta lukitusvipu (3). 2. Aseta monikäyttöavain () terien lukitusakselille (2). 3. Kierrä terien lukitusakselia (2) monikäyttöavaimella (), kunnes valintalevy (4) on asennossa "0". Asento "0" sijaitsee kulloinkin 2 teräasennon välissä. 246

247 Pos: /Layout Module @ Käyttö Pos: /BA/Einstellungen/Schneidwerk/Messerwelle @ Teräakselin vapautus a b VP--068 Kuva 200 Vedä lukitustappi lukituksesta nupista () vetämällä ja käännä se asentoon (b). 3 2 FOR00052 Kuva 20 Teräakselin lukitukseen ja vapauttamiseen voidaan käyttää myös mukana toimitettua avainta (), jota säilytetään etuoikealla noukkimen takana. Ota avain () vetämällä sokka (2) tapista (3). Kun työ on suoritettu, työnnä avain () jälleen tappiin (3) ja varmista se sokalla (2). 247

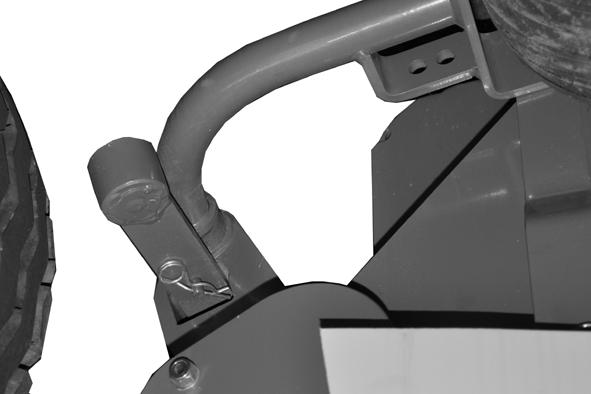

248 Pos: /Layout Module @ Käyttö Pos: /BA/Einstellungen/Schneidwerk/Messer wechseln @ Terien vaihto Kuva 202 Poista terä () 2 KRS--05_ Ohje Varmista teriä () asettaessasi, että ne sijaitsevat oikein teräakselilla ja keskellä koloa (2). Aseta tilalle uusi tai hiottu terä () Ohje Ennen vastaterien ylös nostamista on tarkastettava, että kaikki terät () ovat samassa linjassa ja siten oikein asennettuja. Pos: /BA/Einstellungen/Schneidwerk/Messerwelle sichern und @ 3. Varmista ja lukitse teräakseli. 248

249 Pos: /Layout Module @ Käyttö Pos: /BA/Bedienung /Rundballenpresse/Lagerung @ Varaterien varastointi 2 FOR00047 Kuva 203 Varateriä varastoidaan koneen oikealla sivulla sivusuojuksen alla.. Irrota terät vetämällä sokasta () ja ottamalla tarvittava määrä teriä pidikkeestä (2). 2. Varmista jäljelle jääneet terät pidikkeeseen (2) jälleen sokalla (). Ohje Varmista terät aina sokalla (), koska muuten terät saattavat pudota. 249

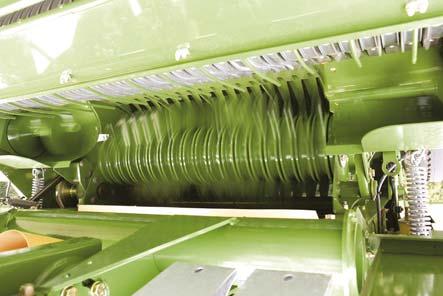

250 Pos: /Überschriften/Überschriften 2/A-E/EErntegutblockaden im Bereich der Gutaufnahme Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/achtung-scharfe @ Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/erntegutblockade an Pick-up oder @ Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/hinweis - Bei Erntegutblockade unter Förder-/Schneidrotor auch Pick-up @ Pos: /Überschriften/Überschriften 3/A-E/E/Erntegutblockade unter dem Pos: /Layout Module @ Käyttö 3.2 Rehutukosten poistaminen rehunoton alueelta Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/warnung - Unkontrollierte Bewegung der @ VAROITUS! Koneen hallitsematon liike! Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Tukoksia saa poistaa vain, kun kone on pysähdyksissä. Sammuta voimanotto ja moottori ja vedä virta-avain pois. Ota kone käyttöön vain, kun kaikki suojukset on asennettu paikalleen ja ne ovat asianmukaisessa kunnossa. HUOMIO! - Terävät rakenneosat Vaikutus: vakava loukkaantumisvaara Käytä aina turvakäsineitä tukoksia poistaessasi. Kuva 204 Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/erntegutblockaden in folgenden Bereichen_Comprima @ Rehutukoksia voi esiintyä seuraavilla alueilla: Koneen varustuksen mukaan: () siirtoroottorin alla tai silputusroottorin alla (2) noukkimessa. 2 Ohje Jos siirtoroottorin alla tai silputusroottorin alla havaitaan rehutukos, tarkasta myös noukin mahdollisen rehutukoksen varalta Rehutukos siirtoroottorin/silputusroottorin alla Pos: /Überschriften/Zwischenüberschriften/F-JJe nach Ausstattung der @ Koneen varustuksen mukaan Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/um das angestaute Erntegut zu beseitigen, wie folgt @ Poista ruuhkautunut rehu seuraavasti: 250

251 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Heckklappe sperrenheckklappe sperren Fortima_F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden @ Käyttö Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden @ Siirtoroottori Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernenerntegutblockade_schneid-/förderrotor_ Zapfwelle aus, Rückwärts, Pick-up hoch ( @ Pysäytä voimanottoakseli. Aja takaperin. Nosta noukin. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle anstellen und im Standgas testen, ob sich die Blockade @ Aseta voimanottoakseli ja testaa tyhjäkäynnillä, vapautuuko tukos. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/manuell oder hydraulisch @ Vaihda suuntaa manuaalisesti tai hydraulisesti aina koneen varustuksen mukaan, katso luku Käyttö "Suunnan vaihto". Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/das angestaute Erntegut manuell @ Poista ruuhkautunut rehu manuaalisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/motor starten und Zapfwelle @ Käynnistä traktorin moottori. Kytke voimanottoakseli päälle. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/ballenkammer über die Traktorhydraulik öffnen_comprima @ Avaa paalikammio traktorin hydrauliikan avulla. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Fortima V500 (MC)/V800 (MC) Fortima F250 (MC)/F600 (MC) a b VP--057 b a FOR00032 Kuva 205 Käännä paaliportin vasemman nostosylinterin paluun sulkuhana () asennosta (b) asentoon (a), paaliportin lukitus on suljettu hydraulisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/ballen entnehmen und Erntegut manuell @ Poista paali paalikammiosta (rullaa tarvittaessa karholle). Poista ruuhkautunut rehu manuaalisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/heckklappe hydraulisch @ Käännä vasemman nostosylinterin sulkuhana () asennosta (a) asentoon (b). Paaliportin lukitus on avattu hydraulisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/motor starten und Zapfwelle @ Käynnistä traktorin moottori. Kytke voimanottoakseli päälle. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/ballenkammer über die Traktorhydraulik schließen_comprima @ Käynnistä traktorin moottori. Sulje paalikammio traktorin hydrauliikan avulla. Kytke voimanottoakseli päälle. 25

252 Pos: /Layout Module @ Käyttö Silputusroottori Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernenerntegutblockade_schneid-/förderrotor_ Zapfwelle aus, Rückwärts, Pick-up hoch ( @ Pysäytä voimanottoakseli. Aja takaperin. Nosta noukin. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle anstellen und im Standgas testen, ob sich die Blockade @ Aseta voimanottoakseli ja testaa tyhjäkäynnillä, vapautuuko tukos. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/erntegutblockade_schneidrotor_2 Hydraulische @ Pysäytä voimanottoakseli. Laske vastaterät hydraulisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/messer in Null-Stellung @ Saata lisäksi terät nolla-asentoon. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/a) Bei Ausführung mit manueller @ a) Mallissa, jossa manuaalinen terien poiskytkentä Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/erntegutblockade_schneidrotor_2 Manuelle @ Saata terien lukitusakselit terien poiskytkentäasentoon (asetus A/B: -/-), katso luku Käyttö "Terien vaihto". Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/b) Bei Ausführung mit hydraulischer @ b) Mallissa, jossa hydraulinen terien poiskytkentä Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/erntegutblockade_schneidrotor_2 Hydraulische @ Pysäytä voimanottoakseli. Laske vastaterät hydraulisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle anstellen und im Standgas testen, ob sich die Blockade @ Aseta voimanottoakseli ja testaa tyhjäkäynnillä, vapautuuko tukos. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/das angestaute Erntegut manuell @ Poista ruuhkautunut rehu manuaalisesti. 252

253 Pos: /BA/Erstinbetriebnahme/Rundballenpresse/Heckklappe sperrenheckklappe sperren Fortima_F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: /Layout Module @ Käyttö Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/motor starten und Zapfwelle @ Käynnistä traktorin moottori. Kytke voimanottoakseli päälle. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/ballenkammer über die Traktorhydraulik öffnen_comprima @ Avaa paalikammio traktorin hydrauliikan avulla. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Fortima V500 (MC)/V800 (MC) Fortima F250 (MC)/F600 (MC) a b VP--057 b a FOR00032 Kuva 206 Käännä paaliportin vasemman nostosylinterin paluun sulkuhana () asennosta (b) asentoon (a), paaliportin lukitus on suljettu hydraulisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/ballen entnehmen und Erntegut manuell @ Poista paali paalikammiosta (rullaa tarvittaessa karholle). Poista ruuhkautunut rehu manuaalisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/heckklappe hydraulisch @ Käännä vasemman nostosylinterin sulkuhana () asennosta (a) asentoon (b). Paaliportin lukitus on avattu hydraulisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/motor starten und Zapfwelle @ Käynnistä traktorin moottori. Kytke voimanottoakseli päälle. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/ballenkammer über die Traktorhydraulik schließen_comprima @ Käynnistä traktorin moottori. Sulje paalikammio traktorin hydrauliikan avulla. Kytke voimanottoakseli päälle. 253

254 Pos: /Überschriften/Überschriften 3/A-E/E/Erntegutblockade an der Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/prallblech @ Pos: /Layout Module @ Käyttö Rehutukos noukkimessa Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/um das angestaute Erntegut zu beseitigen, wie folgt @ Poista ruuhkautunut rehu seuraavasti: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/a) Bei Erntegutansammlung an der rechten/linken Ecke der @ a) Rehun keräytyessä noukkimen oikeaan/vasempaan kulmaan Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/bei laufender Zapfwelle rückwärtsfahren, Pick-up @ Aja takaperin voimanoton ollessa käynnissä, nosta/laske tällöin noukinta useita kertoja. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/das angestaute Erntegut manuell @ Poista ruuhkautunut rehu manuaalisesti. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/b) Bei Erntegutblockade der @ b) Noukkimen rehutukoksissa Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/bei laufender Zapfwelle rückwärtsfahren, Pick-up @ Aja takaperin voimanoton ollessa käynnissä, nosta/laske tällöin noukinta useita kertoja. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/wenn die Blockade dadurch nicht beseitigt @ Jos tukosta ei voida näin poistaa: 2 Kuva 207 Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/prallblech demontieren_text_comprima F/V, Fortima @ Irrota törmäyslevy (): Avaa jousisokka (2) ja kääntösokka (3) oikealla ja vasemmalla. Poista törmäyslevy. Poista ruuhkautunut rehu manuaalisesti. Kiinnitä törmäyslevy oikealla ja vasemmalla kääntösokan ja jousisokan avulla

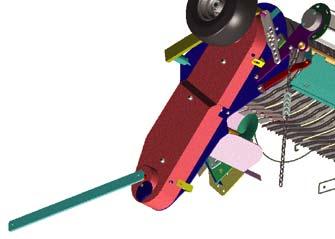

255 Pos: /Überschriften/Überschriften 2/P-T/RReversieren (Ausführung mit Pos: /BA/Bedienung /Rundballenpresse/Reversieren/Manuell @ Pos: /Layout Module @ Käyttö 3.3 Suunnan vaihto Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/förderrotor ab Baujahr @ (Siirtoroottori valmistusvuodesta 203 lähtien) Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/warnung - Unkontrollierte Bewegung der @ VAROITUS! Koneen hallitsematon liike! Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Tukoksia saa poistaa vain, kun kone on pysähdyksissä. Sammuta voimanotto ja moottori ja vedä virta-avain pois. Ota kone käyttöön vain, kun kaikki suojukset on asennettu paikalleen ja ne ovat asianmukaisessa kunnossa. Pos: /BA/Bedienung /Rundballenpresse/Reversieren/a) Bei Ausführung mit manueller @ a) Mallissa, jossa manuaalinen suunnanvaihtolaite Pos: /BA/Bedienung /Rundballenpresse/Gutflussblockaden entfernen/zapfwelle und Motor abstellen, Zündschlüssel @ Sammuta voimanotto ja traktorin moottori. Poista virta-avain virtalukosta. 2 3 COM0000_ Kuva 208 Pos: /BA/Bedienung /Rundballenpresse/Reversieren/Manuell reversieren - @ Työnnä suojus () sivuun. Ota kytkentävipu (2) lankalaatikosta ja työnnä se noukkimen (3) käyttöakselille koneen oikealle puolelle. Kierrä siirtoroottoria kytkentävivulla manuaalisesti taaksepäin. Palauta kone alkutilaan ja poista vielä siirtoroottorissa tai noukkimessa oleva rehu käsin. VAROITUS! Kytkentävipu käyttöakselissa konetta uudelleen käynnistettäessä! Hengenvaara tai vakavia loukkaantumisia, huomattavat aineelliset vahingot. Irrota kytkentävipu ja aseta se lankalaatikkoon, ennen kuin kone käynnistetään uudelleen. Irrota kytkentävipu (2) ja aseta se lankalaatikkoon. Sulje suojus (). 255

256 Pos: /Layout Module @ Käyttö Pos: /BA/Bedienung /Rundballenpresse/Reversieren/b) Bei Ausführung mit hydraulischer @ b) Mallissa, jossa hydraulinen suunnanvaihtolaite Pos: /BA/Bedienung /Rundballenpresse/Reversieren/Hydraulisch reversieren - @ Kytke voimanottoakseli pois toiminnasta. Odota, kunnes kaikki koneen osat ovat pysähtyneet. Avaa ohjausventtiilin hydrauliletkun sulkuhana. Paineista hydraulisylinteri, sylinteri ajaa ulos. Kytke hydraulisylinteri paineettomaksi, sylinteri ajaa sisään. Toista tämä työvaihe n. 4-5 kertaa kiertääksesi siirtoroottoria n. ¼-kierroksen taaksepäin. Palauta kone alkutilaan. Sammuta traktorin moottori ja irrota virta-avain. Poista vielä siirtoroottorissa tai noukkimessa oleva rehu käsin. Kytke hydraulisylinteri paineettomaksi. Tarkasta, että suunnanvaihtolaite on lepoasennossa. Sulje ohjausventtiilin hydrauliletkun sulkuhana. Käynnistä moottori ja kytke voimanottoakseli päälle. 256

257 Pos: /Überschriften/Überschriften 2/K-O/MMontage und Demontage Pos: /Layout Module @ Käyttö 3.4 Paalin ulostyöntimen asennus ja irrottaminen Pos: /BA/Sicherheit/Rundballenpresse/Warnung - Montagearbeiten bei geöffneter @ VAROITUS! Huolto-, asennus-, korjaus- ja säätötyöt sekä vianhaku ja häiriön poisto Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Ennen kaikkia silputuslaitteen huolto-, asennus-, korjaus- ja säätötöitä sekä vianhakua ja häiriönpoistoa on yleisesti voimassa seuraavaa: Sammuta voimanottoakseli, pysäytä moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Käytön aikana on pysyttävä riittävän turvaetäisyyden päässä kaikista koneen liikkuvista osista. Tämä koskee erityisesti paalattavan rehun noukin- ja sisäänvientilaitteita. Ennen asennustöiden aloittamista on paaliportin vasemman nostosylinterin sulkuhana ehdottomasti saatettava sulkuasentoon, koska asennustyöt suoritetaan paaliportti avattuna. Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Pos: /BA/Bedienung /Rundballenpresse/Ballenauswerfer/Ballenauswerfer montieren/demontieren_fortima @ Joissakin työskentelyolosuhteissa, esim. rinteissä, suosittelemme paalin ulostyöntimen (3) irrottamista. Varo! Paalin ulostyönnin iskee ylöspäin! Henkilöiden loukkaantumisvaara Älä oleskele asennus- ja irrotustöiden aikana paalin ulostyöntimen yläpuolella olevalla alueella FOR00033 Kuva 209. Irrota mutterit () kierretangosta (2) molemmilta puolilta. 2. Nosta paalin ulostyönnintä (3)ylös ja irrota jouset (4) oikealla ja vasemmalla. 3. Poista kiinnityssokat (5) molemmilta puolilta ja vedä tappi (6) ulos. 4. Irrota paalin ulostyönnin (3) taaksepäin. FOR00034_ Paalin ulostyöntimen (3) asennus tapahtuu päinvastaisessa järjestyksessä. 257

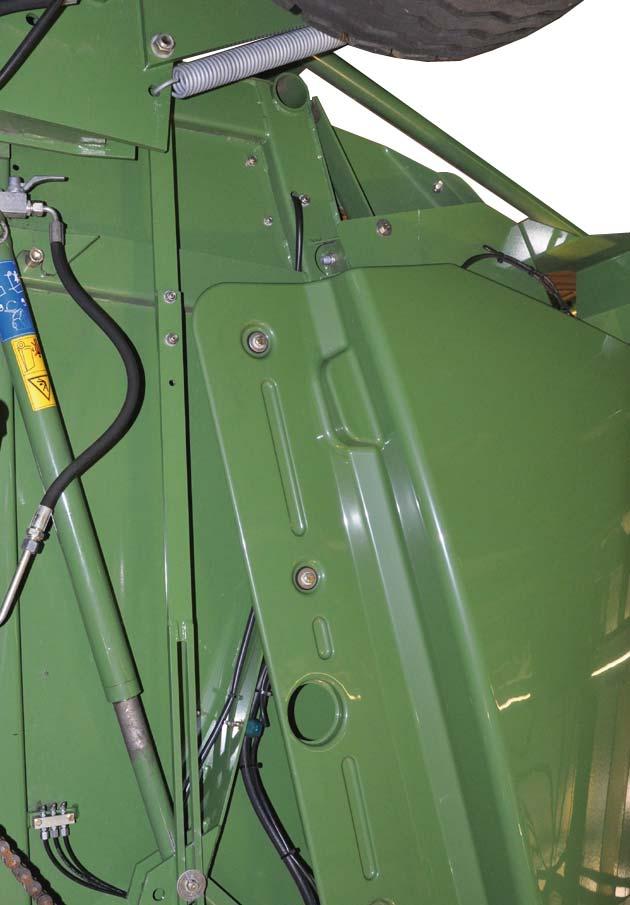

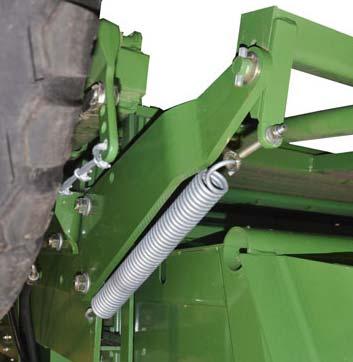

258 Pos: /BA/Bedienung /Rundballenpresse/Ballenauswerfer/Ballenauswerfer demontieren_bild_fortima @ Pos: /Layout Module @ Käyttö Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Pos: /BA/Sicherheit/Rundballenpresse/Gefahr- Montagearbeiten @ VAARA! Puristumisvaara Vaikutus: Henkilöiden loukkaantumiset. Liikuta paalin ulostyönnintä (paino n. 40 kg) vastaavilla apuvälineillä. Älä astu paalin ulostyöntimen alle Kuva 20 VP-7-05_ Pos: /BA/Bedienung /Rundballenpresse/Ballenauswerfer/Ballenauswerfer montieren/demontieren_fortima @ Joissakin työskentelyolosuhteissa, esim. rinteissä, suosittelemme paalin ulostyöntimen (6) irrottamista. Tätä varten:. Avaa koneen vasemman ja oikean puolen etummaiset suojukset. 2. Irrota kiristysholkit () molemmilta puolilta paalin ulostyöntimen tukiraudasta (2) ja pidikkeestä (4). 3. Irrota jousi (3) ja ruuvit (5) molemmilta puolilta. 4. Irrota paalin ulostyönnin taaksepäin. Paalin ulostyöntimen asennus, ks. luku "Käyttöönotto". 258

259 Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Rundballenpresse/RollbodenBild @ Pos: /Layout Module @ Käyttö 3.5 Pohjakuljettimen ketju Pos: 48.5 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Pos: /BA/Sicherheit/Rundballenpresse/Warnung - Montagearbeiten bei geöffneter @ VAROITUS! Huolto-, asennus-, korjaus- ja säätötyöt sekä vianhaku ja häiriön poisto Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Ennen kaikkia silputuslaitteen huolto-, asennus-, korjaus- ja säätötöitä sekä vianhakua ja häiriönpoistoa on yleisesti voimassa seuraavaa: Sammuta voimanottoakseli, pysäytä moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista jarrukiiloilla, ettei kone pääse liikkumaan itsestään. Käytön aikana on pysyttävä riittävän turvaetäisyyden päässä kaikista koneen liikkuvista osista. Tämä koskee erityisesti paalattavan rehun noukin- ja sisäänvientilaitteita. Ennen asennustöiden aloittamista on paaliportin vasemman nostosylinterin sulkuhana ehdottomasti saatettava sulkuasentoon, koska asennustyöt suoritetaan paaliportti avattuna. Kuva 2 KRS Pos: /BA/Bedienung @ Jotta paalin välitön käynnistyminen taattaisiin erittäin kuivalla, sileällä rehulla, voidaan etummainen pohjakuljettimen ketju varustaa ylimääräisillä siepparilistoilla. Ohje Huomioi pohjakuljettimen ketjujen kulkusuunta! Asenna siepparilistat () niitä varten esiporattuihin pohjakuljettimen ketjun tappeihin. 259

260 Pos: /Überschriften/Überschriften 2/A-E/A2-fach Garnbindung (Bedienbox Pos: /BA/Einstellungen/Großpackenpresse/Bindegarn einfädeln/hinweis Verwenden Sie nur KRONE Original @ Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild Bauteile @ Pos: /Layout Module @ Käyttö kertainen lankasidonta (käyttörasia Medium) Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Pos: /BA/Bedienung /Rundballenpresse/Bindeeinrichtung allgemein @ Kone on varustettu lankalaatikolla, johon mahtuu korkeintaan 0 rullaa sidontalankaa. Riittävän solmintavarmuuden takaamiseksi on varmistettava, että käytetään ainoastaan synteettisiä lankoja, joiden juoksupituus on m/kg. Ohje Käytä vain alkuperäistä KRONE-sidelankaa. Sidelanka on tilattava KRONE-varaosavarastosta osanumerolla (750 m/kg) tai (000 m/kg) Yleiskuva Pos: /Überschriften/Zwischenüberschriften/A-EBei Ausführung @ Malli lankasidonta Kuva 22 Teräpalkki 2 Lankasidonta 3 Puristusrulla 4 Kumirulla 6 Lankalaatikko 7 Vetojousi puristusrulla 8 Porraslevy VP

261 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild Bauteile Garn- und @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Funktion der Garnbindung_Fortima Pos: /Layout Module @ Käyttö Pos: /Überschriften/Zwischenüberschriften/A-EBei Ausführung Garn- und @ Malli lanka- ja verkkosidonta Kuva 23 Teräpalkki 2 Lankasidonta 3 Puristusrulla 4 Kumirulla 5 Kulissiohjain 6 Lankalaatikko 7 Vetojousi puristusrulla 8 Porraslevy RBV Sidonnan toiminta Lanka ohjataan lankalaatikosta (6) silmien ja lankajarrun kautta porraslevylle (8). Täältä käsin lanka viedään lankasidonnan (2) kautta kumitelan (4) ja puristusrullan (3) välistä teräpalkin () alueelle. Käärinnän alkaessa kumitelaa (4) käytetään ja se johtaa langan syöttökanavan ja pyörivän pyöröpaalin alueelle. Vielä kuljetettavan paalattavan rehun mukana lanka otetaan mukaan pyöröpaaliin. Lankasidonta (2) vie langan sisältä ulos ja sitten jälleen sisälle pyöröpaalin kautta. Lankasidonta vie samanaikaisesti toisen langan ulos ja sitten jälleen sisälle pyöröpaalin kautta. Lankasidonnan anturi ilmoittaa käärinnän lopusta. Lanka leikataan ja käärintä on päättynyt. 26

262 Pos: /Überschriften/Überschriften 3/A-E/B/Bindegarn Pos: /BA/Einstellungen/Großpackenpresse/Bindegarn einfädeln/hinweis Abstellen des Bindegarns in die @ Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/achtung Öl auf @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn @ Pos: /Layout Module @ Käyttö Langan asettaminen paikalleen Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/warnung - Bindung eine @ VAARA! Koneen jonkin komponentin odottamaton liike. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen. Verkon asettamisen saa suorittaa vain yksi henkilö. Muita henkilöitä ei saa oleskella koneen liikealueella. Sammuta voimanottoakseli, pysäytä moottori, irrota virta-avain ja pidä sitä mukanasi. Kytke hallintalaite pois toiminnasta. Ohje Aseta langat lankalaatikkoon siten, että rullien teksti on luettavissa. Varmista, että niissä oleva yläpuolta osoittava merkki tulee ylös. HUOMIO! Sidontalangan ja sidontamekanismin likaantuminen öljystä ja rasvasta Vaikutus: Konevauriot ja ongelmia sidontalankaa kelalta päästettäessä Langassa, langankiristimissä ja silmukoissa ei saa olla öljyn tai rasvan aiheuttamia epäpuhtauksia. Solmimen osat, joiden läpi sidontalanka tai verkko kulkee, eivät saa olla öljyn tai rasvan likaamia. 2 3 Kuva 24 Esivalmistelu ja sidontalangan asettaminen tulee suorittaa koneen seistessä. Sammuta traktorin voimanottoakseli. Sammuta traktorin moottori. Vedä ennen lankarullien () solmimista lanka (3) vastaavan lankaohjaimen (2) läpi. Solmi lanka kuvan mukaisesti. KR

263 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn einlegen Schema_2-fach_Bild_Fortima @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn einlegen Schema_2-fach_Tabelle_Fortima @ Pos: /Layout Module @ Käyttö A5 A3 A2 A A4 B3 B B5 B4 B2 Kuva 25 FOR00093 lankarullan loppu lankarullan alkuun Lanka A A A2 A2 A3 A3 A4 A4 A5 Lanka B B B2 B2 B3 B3 B4 B4 B5 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn einlegen Schema_2-fach_Text_Fortima @ Langan A luominen: Vie lankarullan (A) langan alku sen yläpuolella olevan silmän kautta alemman lankajarrun läpi lankalaatikosta. Vie lankarullan (A) langan loppu sen yläpuolella olevan silmän kautta lankarullan (A2) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (A2) langan loppu sen yläpuolella olevan silmän kautta lankarullan (A3) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (A3) langan loppu sen yläpuolella olevan silmän kautta lankarullan (A4) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (A4) langan loppu sen yläpuolella olevan silmän kautta lankarullan (A5) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Langan B luominen: Vie lankarullan (B) langan alku sen yläpuolella olevan silmän kautta alemman lankajarrun läpi lankalaatikosta. Vie lankarullan (B) langan loppu sen yläpuolella olevan silmän kautta lankarullan (B2) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (B2) langan loppu sen yläpuolella olevan silmän kautta lankarullan (B3) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (B3) langan loppu sen yläpuolella olevan silmän kautta lankarullan (B4) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (B4) langan loppu sen yläpuolella olevan silmän kautta lankarullan (B5) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. 263

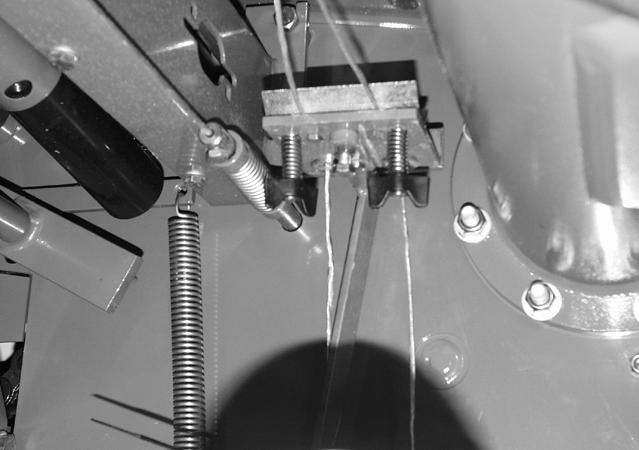

264 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen_bild_fortima @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen2_bild_fortima @ Pos: /Layout Module @ Käyttö Kuva 26 3 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen_text_fortima @ Ohjaa kaksi lankaa (3) silmistä () langanpitimen (2) läpi. Ohjaa kaksi lankaa (3) lankajarrun (5) silmien (6) läpi. Ohjaa kaksi lankaa (3) jousikiristimien (4) ja ruuvien (7) välistä. 6 7 FOR Kuva 27 RBV04040 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen2_text_fortima @ Lanka- ja verkkosidonnalla varustetussa mallissa käännä verkkolevittäjä (2) yläasentoon. Varmista, että verkkolevittäjää (2) pidetään ohjausraudan () kulississa. 264

265 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen3_bild_fortima @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen4_bild_fortima @ Pos: /Layout Module @ Käyttö 2 3 Kuva 28 CP400003_ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen3_text_fortima @ Avaa lankasidonnan puhdistusluukut (). Kierrä lankasidontaa käsin porraslevystä työsuuntaan (nuolen suunta). Poista lika alueelta (2). Sulje puhdistusluukut. Kierrä porraslevyä nuolen suuntaan, kunnes langanohjainkelkat (3) liikkuvat ulkoa keskelle lähtöasemaan (katso kuva) FOR00095 Kuva 29 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn führen4_text_fortima @ Vie lankajarrulta porraslevyn () ympäri tulevat langat jakelusilmien (2) ja edelleen jakelusilmien (3) läpi. Aseta lankojen päät vähintään 40 cm kumitelan (4) ylitse. 265

266 Pos: /Überschriften/Überschriften 2/A-E/A4-fach Garnbindung (Bedienterminal Beta, Pos: /BA/Einstellungen/Großpackenpresse/Bindegarn einfädeln/hinweis Verwenden Sie nur KRONE Original @ Pos: /Überschriften/Überschriften Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild Bauteile @ Pos: /Layout Module @ Käyttö kertainen lankasidonta (hallintalaite Beta, ISOBUS-hallintalaite) Pos: /BA/Bedienung /Rundballenpresse/Bindeeinrichtung allgemein @ Kone on varustettu lankalaatikolla, johon mahtuu korkeintaan 0 rullaa sidontalankaa. Riittävän solmintavarmuuden takaamiseksi on varmistettava, että käytetään ainoastaan synteettisiä lankoja, joiden juoksupituus on m/kg. Ohje Käytä vain alkuperäistä KRONE-sidelankaa. Sidelanka on tilattava KRONE-varaosavarastosta osanumerolla (750 m/kg) tai (000 m/kg) Yleiskuva Pos: /Überschriften/Zwischenüberschriften/A-EBei Ausführung @ Malli lankasidonta Kuva 220 Teräpalkki 2 Lankasidonta 3 Puristusrulla 4 Kumirulla 6 Lankalaatikko 7 Vetojousi puristusrulla 8 Porraslevy VP

267 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild Bauteile Garn- und @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Funktion der Garnbindung_Fortima Pos: /Layout Module @ Käyttö Pos: /Überschriften/Zwischenüberschriften/A-EBei Ausführung Garn- und @ Malli lanka- ja verkkosidonta Kuva 22 Teräpalkki 2 Lankasidonta 3 Puristusrulla 4 Kumirulla 5 Kulissiohjain 6 Lankalaatikko 7 Vetojousi puristusrulla 8 Porraslevy RBV Sidonnan toiminta Ylempi lanka ohjataan lankalaatikosta langanohjaussilmien ja lankajarrun kautta porraslevylle (8). Kaksi alempaa lankaa viedään lankajarrulta suoraan lankasidontaan. Täältä käsin ne viedään lankasidonnan (2) kautta kumitelan (4) ja puristusrullan (3) välistä teräpalkin () alueelle. Käärinnän alkaessa kumitelaa (4) käytetään ja se johtaa langan syöttökanavan ja pyörivän pyöröpaalin alueelle. Vielä kuljetettavan paalattavan rehun mukana lanka otetaan mukaan pyöröpaaliin. Lankasidonta (2) vie kaksi lankaa sisältä ulos ja sitten jälleen sisälle pyöröpaalin kautta. Samanaikaisesti lankasidonta vie muut langat ulkoa sisälle ja jälleen takaisin pyöröpaalin kautta. Lankasidonnan anturi ilmoittaa käärinnän lopusta. Lanka leikataan ja käärintä on päättynyt. 267

268 Pos: /Überschriften/Überschriften 3/A-E/B/Bindegarn Pos: /BA/Einstellungen/Großpackenpresse/Bindegarn einfädeln/hinweis Abstellen des Bindegarns in die @ Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/achtung Öl auf @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn @ Pos: /Layout Module @ Käyttö Langan asettaminen paikalleen Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/warnung - Bindung eine @ VAARA! Koneen jonkin komponentin odottamaton liike. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen. Verkon asettamisen saa suorittaa vain yksi henkilö. Muita henkilöitä ei saa oleskella koneen liikealueella. Sammuta voimanottoakseli, pysäytä moottori, irrota virta-avain ja pidä sitä mukanasi. Kytke hallintalaite pois toiminnasta. Ohje Aseta langat lankalaatikkoon siten, että rullien teksti on luettavissa. Varmista, että niissä oleva yläpuolta osoittava merkki tulee ylös. HUOMIO! Sidontalangan ja sidontamekanismin likaantuminen öljystä ja rasvasta Vaikutus: Konevauriot ja ongelmia sidontalankaa kelalta päästettäessä Langassa, langankiristimissä ja silmukoissa ei saa olla öljyn tai rasvan aiheuttamia epäpuhtauksia. Solmimen osat, joiden läpi sidontalanka tai verkko kulkee, eivät saa olla öljyn tai rasvan likaamia. 2 3 Kuva 222 Esivalmistelu ja sidontalangan asettaminen tulee suorittaa koneen seistessä. Sammuta traktorin voimanottoakseli. Sammuta traktorin moottori. Vedä ennen lankarullien () solmimista lanka (3) vastaavan lankaohjaimen (2) läpi. Solmi lanka kuvan mukaisesti. KR

269 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn einlegen Schema_4Fäden_Bild_Fortima @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn einlegen Schema_4Fäden_Tabelle_Fortima @ Pos: /Layout Module @ Käyttö A A2 B B2 C C2 C3 D D2 D3 Kuva 223 FOR00092 lankarullan loppu lankarullan alkuun Lanka A A A2 Lanka B B B2 Lanka C C C2 C2 C3 Lanka D D D2 D2 D3 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn einlegen Schema_4Fäden_Text_Fortima @ Langan A ja B luominen: Vie lankarullan (A2/B2) langan loppu sen yläpuolella olevien silmien kautta alemman lankajarrun läpi lankalaatikosta. Vie lankarullan (A/B) langan loppu sen yläpuolella olevan silmän kautta lankarullan (A2/B2) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Langan C ja langan D luominen: Vie lankarullan (C3/D3) langan loppu sen yläpuolella olevien silmien kautta alemman lankajarrun läpi lankalaatikosta. Vie lankarullan (C2/D2) langan loppu sen yläpuolella olevan silmän kautta lankarullan (C3/D3) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. Vie lankarullan (C/D) langan loppu sen yläpuolella olevan silmän kautta lankarullan (C2/D2) langan alkuun ja liitä ne toisiinsa kypäräsolmulla. 269

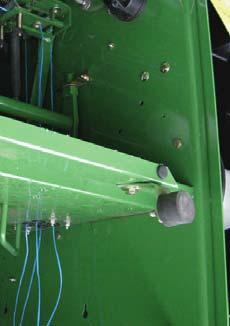

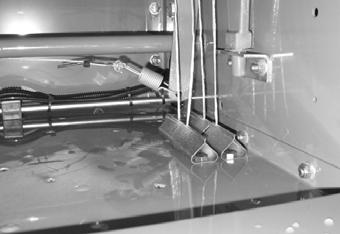

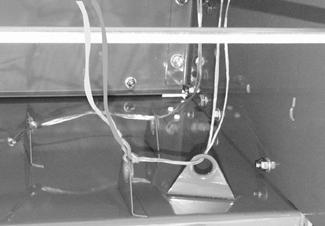

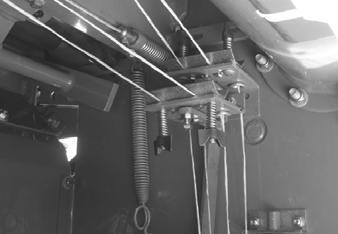

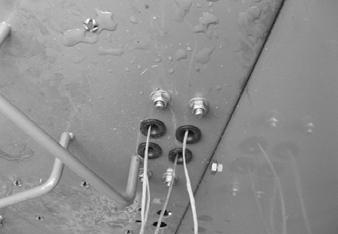

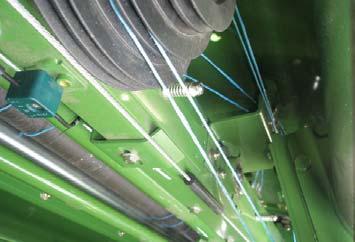

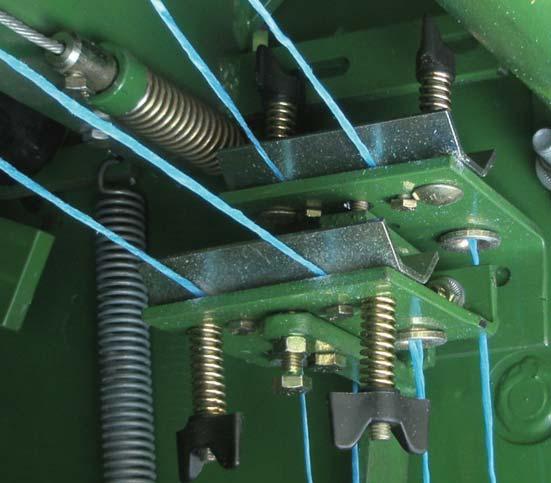

270 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn @ Pos: /Layout Module @ Käyttö GF00000 VP50202_ Kuva 224 Vie 4 lankaa lankalaatikon lankaohjainten () läpi pystysuoraan, risteämättä, alaspäin. Pujota aina yksi lanka yhteen silmään (2). Vie ylhäältä tuleva lanka langanpidinten (3) läpi ja edelleen alaspäin kahdelle lankajarrulle (4). Vie kulloinkin kaksi lankaa molempien lankajarrujen (4) silmien (5) läpi ja edelleen yksityiskohdassa GF00000 esitetyllä tavalla. Ohje Varmista, että lanka on ruuvien (6) ja jousikiristinten (7) välissä. Vie molemmat langat ylemmästä lankajarrusta porraslevylle (8). 270

271 Pos: /BA/Bedienung @ Käyttö 2 Kuva 225 RBV04040 Ohje Jos verkkosidonta on olemassa, lankasidontaa käytettäessä verkkolevittäjä (2) on käännettävä yläasentoon. Ohjausraudan () kulissi pitää verkkolevittäjän (2) asemassaan. 3 4 CP Kuva 226 Avaa lankasidonnan puhdistusluukut (3). Kierrä lankasidontaa käsin porraslevystä työsuuntaan (katso nuoli). Poista lika alueelta (4). 27

272 Pos: /Layout Module @ Käyttö 2 3 CP400003_ Kuva 227 Sulje puhdistusluukut () jälleen. Kierrä porraslevyä niin kauan nuolen suuntaan, kunnes langanohjainkelkat (3) liikkuvat ulkoa keskelle lähtöasemaan. Ohje Langanohjainkelkkojen (3) on liikuttava porraslevyä kiertämällä keskelle. Kierrä muuten porraslevyä edelleen nuolen suuntaan niin pitkälle, kunnes lähtöasema (katso kuva) on saavutettu. 272

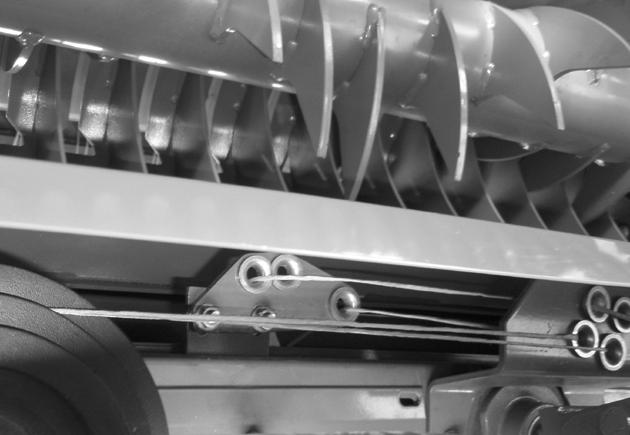

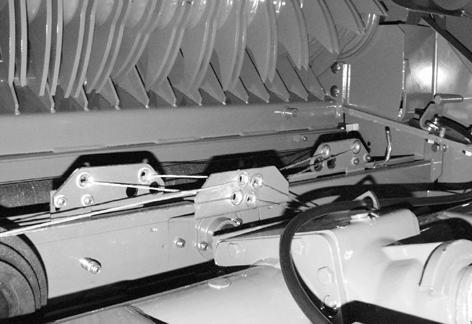

273 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garn weiter @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Anzahl der Garnumwicklungen @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Tabelle Anzahl @ Pos: /Layout Module @ Käyttö VP50200 Kuva 228 Vie ylemmältä lankajarrulta porraslevyn () ympäri tulevat langat jakelusilmien (2) ja edelleen jakelusilmien (3) läpi. Pujota alemmalta lankajarrulta tulevat langat suoraan jakelusilmien (2) ja sitten edelleen jakelusilmien (4) läpi. Aseta lankojen päät kumitelan (5) ylitse. Ohje Lankaa on vedettävä vähintään n. 25 cm kumitelan (5) yli. Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Anzahl der Garnumwicklungen einstellen_einleitung_4-fach @ Langan käärintäkierrosten lukumäärä säädetään porraslevyllä () lankalaatikossa. FOR00024 Kuva 229 Paalattavan rehun pituus Porraslevyn () Ø Käärintäkierrosten määrä lyhyt suuri (a) suuri keski keski (b) keski pitkä pieni (c) pieni Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Anzahl der Garnumwicklungen @ Mitä pitempää paalattava rehu on, sitä pienempi on porraslevyn () halkaisijan oltava ja sitä vähemmän pyöröpaalia kääritään langalla. 273

274 Pos: /Überschriften/Überschriften Pos: 48.6 /Überschriften/Überschriften 3/A-E/B/Bauteile Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild Bauteile @ Pos: /Layout Module @ Käyttö 3.8 Verkkosidonta 3.8. Verkkosidonnan osat Kuva 230 RBV0022_ Teräpalkki 2 Kulissiohjain 3 Puristusrulla 4 Kumirulla 5 Verkkolevittäjä 6 Verkkojarrun jousi 7 Jarruvipu 8 Verkkojarru 9 Puristusrullan jousi 0 Kääntöakseli 274

275 Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/gefahr Öl auf @ Pos: /Überschriften/Überschriften 3/K-O/Netzrolle Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Netzrolle @ Pos: /Layout Module @ HUOMIO! Verkon sekä verkkosidonnan likaantuminen öljystä ja rasvasta Vaikutus: Konevauriot ja ongelmia verkkoa kelalta päästettäessä. Verkossa ja verkkosidonnan rakenneosissa ei saa olla öljyn tai rasvan aiheuttamia epäpuhtauksia. Käyttö Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Funktion @ Verkko viedään verkkorullalta kääntöakselin (0) kautta verkkolevittäjälle (5), sieltä kumitelan (4) ja puristusrullan (3) välistä teräpalkin () alueelle. Kun käärintä laukaistaan, kumitela (4) siirtää verkon syöttökanavan ja pyörivän pyöröpaalin alueelle. Vielä syötettävä paalattava rehu kiinnittää verkon pyöröpaaliin. Oman pyörintänsä ansiosta pyöröpaali vetää verkon kumitelan (4) ja verkkolevittäjän (5) kautta verkkorullalta. Verkkojarrulla (8) verkkoa pidetään tiukalla käärinnän aikana. Käärinnän päätyttyä teräpalkki () käännetään verkkokäytävään ja verkko katkaistaan Verkkorullan paikalleenasettaminen Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/warnung - Bindung eine @ VAARA! Koneen jonkin komponentin odottamaton liike. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen. Verkon asettamisen saa suorittaa vain yksi henkilö. Muita henkilöitä ei saa oleskella koneen liikealueella. Sammuta voimanottoakseli, pysäytä moottori, irrota virta-avain ja pidä sitä mukanasi. Kytke hallintalaite pois toiminnasta. Ohje Verkkorulla on asetettava siten, että sen alkupää on koneen puolella ja se voidaan vetää ulos ylhäältä päin. 2 RBV04040 Kuva 23 Esivalmistelu ja verkkorullan asettaminen tulee suorittaa koneen seistessä: sammuta traktorin voimanottoakseli, sammuta traktorin moottori. vedä kulissiohjain () eteen. käännä verkkolevittäjä (2) ylös ja lukitse ylempään kulissiin. 275

276 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Netzrolle auf @ Pos: 48.7 /Layout Module @ Käyttö VP Kuva 232 Nosta vipu (2) ylös. Käännä jarrulevy () ja siinä kiinni oleva verkkorullan pidike (3) eteenpäin. Vedä jarrulevy () irti. Työnnä verkkorulla pidikkeen akselille (3) ja työnnä päätyhylsy (4) paikalleen. 2 RBV05360 Kuva 233 Paina jarrulevy () ja verkkorullan hylsyn pidike (2) vastapäivään kiertäen hylsyn sisään ja verkkorullan pidikkeen akselille niin pitkälle kuin mahdollista. 276

277 Pos: /BA/Bedienung @ Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Netz über @ Pos: /Layout Module @ Käyttö RBV0534A Kuva 234 Pujota verkko (2) kääntöakselin (3) yli verkkolevittäjälle (4). Käännä verkkorullan pidike takaisin pidikkeeseen. 2 3 RBV00 Kuva 235 Koneeseen asennettu verkkorulla voidaan kohdistaa vasemmalle tai oikealle koneen keskelle asennusvivun (2) avulla. Verkon ulosvetoa varten jarru on avattava. Paina vipua () sitä varten alas. Aseta verkkojarrun (3) tunnistin verkkorullan alle. 277

278 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Netz über @ Pos: 49 /Layout Module @ Käyttö mm VP Kuva 236 Aseta verkko (3) kääntöakselin () yli verkkolevittäjän (2) ali kumitelan (4) ja puristusrullan (5) väliin. Verkon on roikuttava n mm kuljetus- tai leikkuutelan kaapijan yläpuolella. 2 RBV04040 Kuva 237 Vedä lattarauta () eteen. Käännä verkkolevittäjä (2) alas ja lukitse se paikoilleen. 278

279 Pos: 50. /Überschriften/Überschriften @ Pos: 50.4 /Layout Module @ Asetukset 4 Asetukset Pos: 50.2 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 50.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 279

280 Pos: 50.5 /Überschriften/Überschriften Pos: 50.6 /Überschriften/Überschriften 3/F-J/Garnbegrenzer Pos: 50.8 /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Tabelle @ Pos: 50.9 /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild @ Pos: 50. /Layout Module @ Asetukset 4. Solmin 4.. Lankajarrun säätö Pos: 50.7 /BA/Bedienung /Rundballenpresse/Garnbegrenzer @ Langanrajoittimen asema määrittää uloimman käärinnän etäisyyden paalin ulkoreunaan. Asetus tapahtuu paalattavan rehun pituudesta ja tyypistä riippuen langan pyöröpaalilta liukumisen estämiseksi. Paalattavan rehun pituus lyhyt keski pitkä Molempien langanrajoittimien etäisyys toisiinsa tiivis keski leveä 3 Kuva KR--063 Pos: 50.0 /BA/Bedienung /Rundballenpresse/Einstellung @ Langanrajoittimen säätö (suorita asetus molemmilla puolilla samalla tavoin):. Käännä solmija eteen. 2. Löysää ruuvit (3). 3. Työnnä langanrajoitin () haluttuun asemaan. 4. Kiristä ruuvit (3). 280

281 Pos: 50.2 /Überschriften/Überschriften 3/F-J/Garnbremse Pos: 50.3 /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Bild @ Pos: 50.5 /BA/Bedienung /Rundballenpresse/Einstellung Garnbremse - @ Pos: 50.6 /Layout Module @ Asetukset 4..2 Lankajarrun säätö Kuva CP400004_ Pos: 50.4 /BA/Bedienung /Rundballenpresse/Einstellung @ Lankajarru (4) on lankalaatikossa. Ylemmät ja alemmat säätöruuvit (2) pitävät sidontalangan () kiristettynä. Eri lankalaaduilla saattaa olla erilaiset kitkaominaisuudet. Langan vetojännitys on tarkistettava, kun lankalaatua vaihdetaan. Puristusjousen mitta riippuu valitusta lankalaadusta. Se on selvitettävä testaamalla käytettävän langan kanssa. Lankajarrun säätö (suorita asetus molemmilla puolilla samalla tavoin):. Kierrä säätöruuveja (2) myötäpäivään (jousen esijännitys (3) korkeampi, suurempi jarruvoima). 2. Kierrä säätöruuveja (2) vastapäivään (jousen esijännitys (3) alhaisempi, alhaisempi jarruvoima). Ohje Sidontalanka on pidettävä aina kireällä, jotta terä voisi leikata sen asianmukaisesti. Älä kuitenkaan vedä jarrua niin voimakkaasti, että sidontalanka liukuu kumitelalla käynnistettäessä. Ohje Kunkin puristusjousen säätö tulee tarvittaessa suorittaa eri tavoin, jotta leikattujen langanpäiden pituus olisi sama. 28

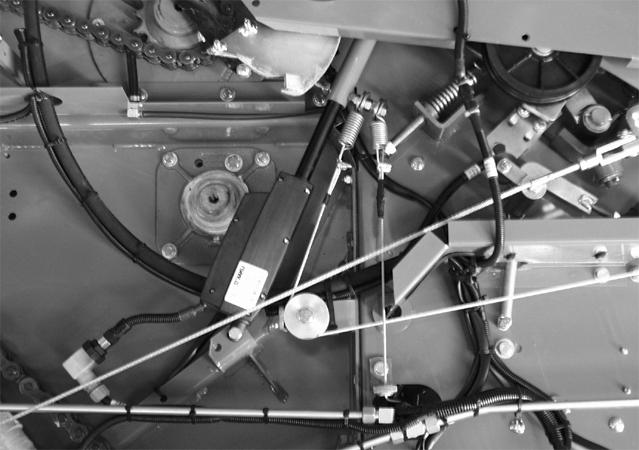

282 Pos: 50.7 /Überschriften/Überschriften 3/F-J/Garnbremse Pos: 50.8 /BA/Einstellungen/Rundballenpresse/Bild Garnbremse @ Pos: /BA/Einstellungen/Rundballenpresse/Garnbremse @ Pos: 50.2 /Layout Module @ Asetukset 4..3 Lankajarrun vapautus Kuva 240 CP Pos: 50.9 /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garnbremse @. Aja kiristinvarsi (2) alhaalta keskiasentoon. Tässä asennossa ei vetojousi (3) saa olla kireällä, teräsköyden (4) on oltava hieman löysällä. 2 3 CP400005_ Kuva 24 Jarru vapautetaan käynnistettäessä säätövivulla (). Lankajarrun säätö (riippuu langan paksuudesta):. Kierrä ruuvia (2) myötäpäivään (paksumpi lanka) 2. Kierrä ruuvia (2) vastapäivään (ohuempi lanka) Ohje Säätövipua () painettaessa on molempien jarrulevyjen (3) noustava samalla tavalla. Jos näin ei ole, voidaan suorittaa säätö ruuveilla (2). 282

283 Pos: /Überschriften/Überschriften 3/A-E/A/Andrückrolle Pos: /BA/Bedienung /Rundballenpresse/Bild @ Pos: /Überschriften/Überschriften 3/P-T/SSensor Pos: /BA/Einstellungen/Rundballenpresse/Bild Einstellung @ Pos: /Layout Module @ Asetukset 4..4 Puristusrullan säätö 3 Kuva VP-3-04 Pos: /BA/Bedienung /Rundballenpresse/Andrückrolle @ Jos sidontalankaa ei käynnistyksessä vedetä sisään oikein, puristusrullan painetta voidaan lisätä jousella (2): Oikea puoli. Irrota jousi (2). 2. Irrota ruuvi (3) ja asenna yhteen ylemmistä rei'istä. 3. Ripusta jousi (2) jälleen takaisin. Vasen puoli Painetta lisätään siirtämällä jousta rei'issä Anturin säätö 4 Kuva 243 RBV0002 Pos: /BA/Einstellungen/Rundballenpresse/Einstellung @ Jotta sidontalanka ei aloita tai sitä leikata aina samassa kohdassa, anturia () voidaan siirtää vasemmalle tai oikealle.. Löysää ruuvi (4). 2. Siirrä anturipidikettä (). 3. Kiristä ruuvi uudelleen. 283

284 Pos: /Überschriften/Überschriften 3/K-O/Netzbremse Pos: /BA/Einstellungen/Rundballenpresse/Netzbremse @ Pos: /BA/Einstellungen/Rundballenpresse/Netzbremse @ Pos: /BA/Einstellungen/Rundballenpresse/Netzbremse @ Pos: /Layout Module @ Asetukset 4..6 Verkkojarrun säätö a mm Kuva 244 Ohje Jos verkko jää paalattaessa kiinni, verkkojarrun jousia () on kiristettävä lisää. 3 VP-3-09 Perusasetuksessa kiristysruuvin mitan tulisi olla a = 35 mm. Jarrun jousia () voidaan säätää vanttiruuvilla (2). Jos verkkoa ei käynnistyksessä vedetä sisään oikein, puristusrullan painetta voidaan lisätä jousilla (3). Ohje Verkkojarrun säätö riippuu käytettävän verkon laadusta. Verkkojarru tulisi säätää siten, että verkko roikkuu sidonnan jälkeen kanavaan n mm kaapimen yläpuolella. Käytä paalainta aina oikealla kierrosluvulla 540 /min. 284

285 Pos: /Überschriften/Überschriften 3/K-O/Netzzusatzbremse Pos: /BA/Einstellungen/Rundballenpresse/Netzzusatzbremse einstellen_fortima V500 (MC), V800 @ Pos: /Layout Module @ Asetukset 4..7 Verkon lisäjarrun säätö Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) A B 30 5 VP-3-07_ Kuva 245 Pos: /BA/Einstellungen/Rundballenpresse/Netzzusatzbremse einstellen_fortima V500 (MC), V800 @ Perusasetuksessa on puristusjousessa () oltava säädettynä seuraavat mitat: Mitta A = 30 mm Mitta B = 5 mm Perusasetuksessa jousien mitan tulisi olla n. 35 mm. Tarkasta arvot säännöllisesti, säädä tarvittaessa. 285

286 Pos: /Überschriften/Überschriften 3/K-O/Netzbremse Pos: /BA/Einstellungen/Rundballenpresse/Bild Netzbremse @ Pos: Pos: /Layout Module @ Asetukset 4..8 Verkkojarrun vapautus Kuva 246 VP-3-08 Pos: /BA/Bedienung /Rundballenpresse/Netz-Garnbindung/Garnbremse @. Aja kiristinvarsi (2) alhaalta keskiasentoon. Tässä asennossa ei vetojousi (3) saa olla kireällä, teräsköyden (4) on oltava hieman löysällä Verkkolevittäjä 2 RP600 Kuva 247 Verkon ihanteellisen leveyden hyödyntämiseksi voidaan verkkolevitin (2) kääntää:. Löysää ruuvi () oikealla ja vasemmalla. Käännä putki taaksepäin. Verkko vedetään äärimmäisen leveäksi Käännä putki eteenpäin. Verkkoa ei vedetä niin leveäksi (käyttö vähemmän leveillä verkkolaaduilla) 2. Kiristä ruuvi () oikealla ja vasemmalla uudelleen. 286

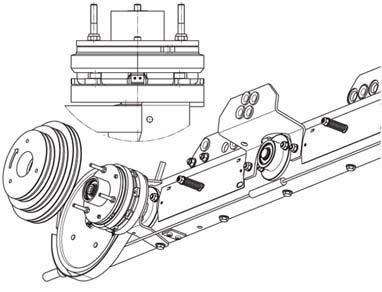

287 Pos: /Überschriften/Überschriften 3/K-O/Magnetkupplung einstellen Pos: /BA/Einstellungen/Rundballenpresse/Bild Magnetkupplung @ Pos: /Layout Module @ Asetukset 4..0 Magneettikytkimen säätäminen (vain lankasidonta) Pos: /BA/Einstellungen/Rundballenpresse/Wann Magnetkupplung @ Magneettikytkintä on säädettävä lisää, kun: sidonnan aloitus- ja loppuvaiheessa lankasidonnan kelkat eivät enää pysähdy, vaan ajavat edelleen, tai kelkat eivät aja käynnistysvaiheen jälkeen, vaan jäävät seisomaan 2 3 Kuva FOR00029 Pos: 50.4 /BA/Einstellungen/Rundballenpresse/Magnetkupplung @ Magneettikytkimen toiminnon takaamiseksi ilmarako () on asetettava säätölevyjen (2) avulla mittaan 0,2 mm (+0,5/-0,05):. Irrota muovilevy (3) ja mittaa ilmarako () 2. Jos mitta poikkeaa annetusta, irrota muovilevyn kannatin (4), poista tätä varten varorengas (5) ja vedä kannatin (4) pois 3. Säädä ilmarako () säätölevyjen (2) avulla mittaan 0,2 mm (+0,5/-0,05) 4. Asenna irrotetut rakenneosat päinvastaisessa järjestyksessä jälleen paikoilleen 287

288 Pos: /Überschriften/Überschriften 2/U-Z/ZZentrale Pos: /BA/Einstellungen/Rundballenpresse/Zentrale @ Pos: /Layout Module @ Asetukset 4.2 Ketjujen keskusvoitelu 2 3 RBV0550 Kuva 249 Ketjujen keskusvoitelulaite sijaitsee koneen vasemmalla sivulla etupellin takana. Pumppu (2) syöttää käyttöakselin jokaisella kierroksella säiliöstä () öljyä koneen vasempaan ja oikeaan reunaan sijoitettujen voitelulistojen kautta käyttöketjuja painaviin harjoihin. Voitelulistoissa on jokaista voitelukohtaa varten erilliset suuttimet. Syötön määrää voidaan säätää kiertämällä käyttörullan epäkeskoa (3): 28 mm VP-2-00 Kuva 250 Löysää ruuvit (2). Kierrä epäkeskolevyä (). Kiristä jälleen ruuvit (2). Pos: @ Epäkeskolevyjen asema: Epäkeskolevy () merkinnässä () vastaa vähän öljyä Epäkeskolevy () merkinnässä (8) vastaa paljon öljyä Tarkasta mitta 28 mm ja sovita tarvittaessa. Ohje Öljymäärä on sovitettava ulkolämpötilan ja sadonkorjuuolosuhteiden mukaan. Ketjuja on voideltava riittävästi. 288

289 Pos: @ Pos: /Layout Module @ Asetukset FOR0009 Kuva 25 Koneen oikealle sivulle on kiinnitetty painemittari (), joka näyttää laitteiston paineen. Tämä paine nousee tai laskee epäkeskolevyn asetuksen mukaan. 289

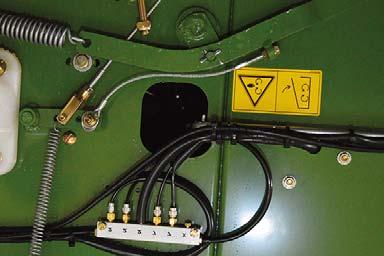

290 Pos: /BA/Einstellungen/Rundballenpresse/Zentrale Kettenschmierung Öl @ Pos: /Layout Module @ Asetukset RP00007_2 Kuva 252 Tarkista säiliössä olevan öljyn määrä ja lisää sitä tarvittaessa. Jos säiliö pääsee tyhjenemään, ketjujen keskusvoitelujärjestelmä on ilmattava: Täytä säiliö öljyllä. Vedä säiliöletku (4) pumpusta ja odota, kunnes öljyä tulee ulos. Asenna letku jälleen pumppuun. Avaa ilmanpoistoruuvi (3) ja käytä pumppua käsin, kunnes öljy virtaa venttiililohkosta ilman kuplia. Ohje Vaihda suodatin (2) kerran vuodessa. Ensin irrota, tyhjennä ja puhdista säiliö () perusteellisesti. Vaihda suodatin (2) vasta sitten. Älä poista suodatinta (2), jos öljyä on vielä jäljellä. Ohje On ehdottomasti varmistettava, ettei säiliöön () voi päästä vettä tai pölyä. Ohje Käytä vain suosituksen mukaisia öljyjä! Voit käyttää eri öljylaatuja. Viskositeetin tulisi vastata 5W40:ää (kylmä ympäristö SAE 30, lämmin ympäristö SAE 90). Käytä ainoastaan biologisesti hajoavia ja toksikologisesti vaarattomia öljyjä (esim. Fuchs Mineralöl Plantogear 00 - N tai Castrol Optimol Optileb GT 00). Sitkoaineella täydennettyjä öljylaatuja (teräketjuöljyä) ei saa käyttää, sillä ne tukkivat voitelujärjestelmän! 290

291 Pos: /Überschriften/Überschriften 3/P-T/SSchaubild zentrale Pos: /BA/Einstellungen/Rundballenpresse/Schaubild zentrale Kettenschmierung Fortima F250 (MC), F600 @ Pos: /BA/Einstellungen/Rundballenpresse/Hinweis - Beim Auswechseln der Düsen die richtige Größe @ Pos: /Layout Module @ Asetukset 4.2. Ketjujen keskusvoitelujärjestelmän kaaviokuva Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / Fortima F 600 (MC) Kuva 253 a b c d e f g Pohjakuljetin Käynnistintela Lieriöhammaspyörä Silputuslaitteen käyttö Noukkimen käyttö Noukin Pääkäyttö FOR00035 Pos: /BA/Einstellungen/Rundballenpresse/Zahlen in Klammern geben die Größe der Düsen @ Sulkeissa olevat numerot ilmaisevat kunkin voitelukohteen suuttimen koon. Ohje Varmista, että asennat suuttimia vaihtaessasi oikean kokoisen suuttimen. Jokainen kokoero kaksinkertaistaa syötettävän öljymäärän (esim. MM4 syöttää kaksi kertaa niin paljon öljyä kuin MM3). 29

292 Pos: /BA/Einstellungen/Rundballenpresse/Schaubild zentrale Kettenschmierung Fortima V500 (MC), V800 @ Pos: /BA/Einstellungen/Rundballenpresse/Hinweis - Beim Auswechseln der Düsen die richtige Größe @ Pos: /Layout Module @ Asetukset Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Kuva 254 a b c d e f g h i Pohjakuljettimen käyttölaite Käynnistintela Lieriöhammaspyörä Silputuslaitteen käyttö Noukkimen käyttö Noukin Pääkäyttö Pohjakuljetin takana Pohjakuljetin edessä VP Pos: /BA/Einstellungen/Rundballenpresse/Zahlen in Klammern geben die Größe der Düsen @ Sulkeissa olevat numerot ilmaisevat kunkin voitelukohteen suuttimen koon. Ohje Varmista, että asennat suuttimia vaihtaessasi oikean kokoisen suuttimen. Jokainen kokoero kaksinkertaistaa syötettävän öljymäärän (esim. MM4 syöttää kaksi kertaa niin paljon öljyä kuin MM3). 292

293 Pos: /Überschriften/Überschriften 2/A-E/EEinstellung der automatischen Pos: /BA/Einstellungen/Rundballenpresse/Bild Rollbodenabschaltung @ Pos: /BA/Einstellungen/Rundballenpresse/Bild @ Pos: 50.5 /Layout Module @ Asetukset 4.3 Automaattisen pohjakuljettimen sammutuksen säätö Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) 5 6 a Kuva 255 VP Pos: /BA/Einstellungen/Rundballenpresse/Rollbodenabschaltung @ Paaliporttia avattaessa köysi () ja tangot (2) käyttävät sakarakytkintä (4) ja pohjakuljetin sammutetaan. Päälle kytkettynä mitan tulee olla a = n. 22 mm sivuseinään (6). Asetus: Löysää lukkomutteri (3). Irrota tappi. Käännä U-kaarta (5), kunnes mitta a on saavutettu. Asenna tappi ja kiristä vastamutteri uudelleen. Kuva 256 VP Pos: @ Muttereilla (2) voidaan vetoköyden jousen puristusvoimaa säätää. Paaliportin ollessa kiinni on mitan oltava b = n. 250 mm. Suorita kytkentäasetus seuraavasti: Takaseinän ollessa kiinni on köyden (3) oltava kevyesti löysällä ja sakaroiden lukittuneena. Köyden pituutta voidaan säätää kaarella (4). Kun takaseinämä on hieman auki, mutterin () on oltava säädetty siten, että rulla (5) on samassa tasossa kulissin kärjen (6) kanssa. Ohje Kulissin kärki (6) ei saa olla rullan (5) alapuolella takaseinämän sulkeutuessa. 293

294 Pos: /Überschriften/Überschriften 3/A-E/E/Einstellen des Pos: /BA/Einstellungen/Rundballenpresse/Bild @ Pos: 5 /Layout Module @ Asetukset 4.3. Kytkentäajankohdan säätö 2 I II Kuva 257 VP70008 Pos: /BA/Einstellungen/Rundballenpresse/Schaltzeitpunkt @ Pohjakuljettimen sammutuksen kytkentäajankohta on esiasetettu tehtaalla. Voi olla, että kytkentäajankohtaa on sovitettava kenttäkäytön olosuhteisiin. Rajoitinta () siirtämällä muutetaan kytkentäajankohtaa:. Avaa upporuuvit (2) 2. Rajoittimen() kautta kytkentäajankohtaa säädetään pitkässä reiässä siirtämällä. Asento Pohjakuljettimen sammutus tapahtuu myöhemmin I Asento Pohjakuljettimen sammutus tapahtuu aikaisemmin II 294

295 Pos: 52. /Überschriften/Überschriften @ Pos: 52.4 /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/warnung geöffneter @ Pos: 52.5 /Überschriften/Überschriften Pos: 52.7 /Layout Module @ Huolto 5 Huolto Pos: 52.2 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 52.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Avatun sivusuojan aiheuttama loukkaantumisvaara! Pään tai silmien loukkaantumisvaara avatun sivusuojan alueella. Huomioi avattu sivusuoja tällä alueella suoritettavissa töissä. 5. Varaosat Pos: 52.6 /BA/Sicherheit/7. Gefahrenhinweise alt/mähwerke/warnung - Verwendung von nicht zugelassenen @ Varoitus! - Muiden kuin sallittujen varaosien käyttö. Vaikutus: Hengenvaara, vakavia loukkaantumisia ja takuun raukeaminen sekä vastuun raukeaminen Käytä vain alkuperäisiä KRONE-varaosia ja valmistajan hyväksymiä lisävarusteita. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. 295

296 Pos: 52.8 /Überschriften/Überschriften Pos: 52.9 /BA/Wartung/Rundballenpresse/WartungstabellenTabelle Wartungsarbeiten_Fortima F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: 52.0 /BA/Wartung/Hinweis Verschleiß @ Pos: 52. /Layout Module @ Huolto 5.2 Yleiskuva Huoltoväli Koneen osa Öljynvaihto Tarkastus Säätö Ilmanpoisto Kiristys ensimmäisten 8 käyttötunnin ja jokaisen pyöränvaihdon jälkeen pidempien seisonta-aikojen jälkeen ensimmäisen käytön jälkeen, sen jälkeen 00 paalin välein käyttökauden alussa (n. 5 paalin jälkeen) ensimmäisen käytön jälkeen (n käyttötuntia), sen jälkeen vuosittain joka käyttökauden jälkeen Pyörät, pyörän pultit Nivelakselin luistokytkin (vain kitkakytkintä käytettäessä) Ketjunkireys Pohjakuljettimen käyttö X X Ketjunkireys Noukkimen käyttö X X Ketjunkireys pohjakuljetin (Fortima F 250 (MC)/F600 (MC)) X X Ketjunkireys Pohjakuljettimen käyttö X X Ketjunkireys Noukkimen käyttö X X Telojen käytön ketjunkireys X X Ketjunkireys Noukkimen käyttö X X Vaihteistot X X X Ohje Koneen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. 296

297 Pos: 52.2 /Überschriften/Überschriften 2/F-J/HHeckklappenverschluss Pos: 52.4 /BA/Wartung/Rundballenpresse/HeckklappenverschlussEinstellung Heckklappenverschluss Fortima @ Pos: 52.6 /BA/Wartung/Rundballenpresse/HeckklappenverschlussEinstellung Heckklappenverschluss Fortima @ Pos: 52.7 /Layout Module @ Huolto 5.3 Paaliportin sulkimen asettaminen Pos: 52.3 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) 2 a 4 3 FOR00038 Kuva 258 Paaliportin sulkimen säätö tapahtuu molemmilla puolilla männän varressa (3):. Irrota paaliportin muovisuojus, paaliportin on sijaittava molemmilla puolilla palkeilla. 2. Avaa lukkomutteri (2). 3. Käännä männän vartta (3), kunnes sulkukoukun (4) ja kiristysholkin () välinen etäisyys a = 5 mm. 4. Kiristä lukkomutteri (2). Pos: 52.5 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) a KRS--038 Kuva 259 Paaliportin sulkimen jousen esijännityksen on oltava a = 350 mm. Kiristä jousta () tarvittaessa: Löysää lukkomutteri (3). Kierrä mutteria (2), kunnes mitta a = 350 mm. Suorita säätö molemmilla puolilla. 297

298 Pos: 52.8 /Überschriften/Überschriften 3/U-Z/Verschlusshakensperre Pos: /BA/Wartung/Rundballenpresse/Einstellung der Verschlusshakensperre Fortima @ Pos: 52.2 /Layout Module @ Huolto 5.3. Sulkukoukkulukituksen asettaminen Pos: 52.9 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) a FOR00036 Kuva 260 Seuraavat sulkukoukkulukituksen () asetukset on tarkastettava ja tarvittaessa muokattava, jotta paaliportin lukituksen oikea toiminta taattaisiin (paaliportin ollessa auki): Tarkasta, että säätöruuvin (3) ja painikkeen (4) välinen etäisyys a = 2-5 mm. Ellei, säädä:. Avaa lukkomutteri (2). 2. Kierrä säätöruuvia (3), kunnes etäisyys a = 2-5 mm. 3. Kiristä lukkomutteri (2). a FOR00037 Kuva 26 Tarkasta, että sulkukoukkulukituksen () ja rajoittimen (2) välinen etäisyys a = 2-5 mm. Ellei, säädä (paaliportin ollessa avattuna):. Avaa molemmat mutterit (3). 2. Siirrä rajoitinta pitkissä rei'issä (4), kunnes etäisyys a = 2-5 mm. 3. Kiristä mutterit (3). 298

299 Pos: /Überschriften/Überschriften 3/P-T/S/Schneidmesser der Netzbindeeinrichtung Pos: /WHB/Warnhinweise - Allgemeingültig/WARNUNG - Verletzungsgefahr durch scharfe Messer an der @ Pos: /BA/Wartung/Rundballenpresse/Einstellung Schneidmesser @ Pos: /Layout Module @ Huolto 5.4 Verkon sidontalaitteen terien asettaminen VAROITUS! Terävien terien aiheuttama loukkaantumisvaara Teräpalkkia koskeviin töihin liittyy terien vuoksi loukkaantumisvaara. Älä koske teräpalkin teriin paljain käsin. Käytä teräpalkkiin liittyvissä toissä suojakäsineitä. 2 6 a=2mm b=8mm RP-B-003 Kuva 262 Kun teräpalkin rajoitin () on rajoittimella (2), ilmaa tulisi olla jousikiskon (3) ja laakeriputken (4) välillä a = n. 2 mm tai laakerin (6) ja laakeriputken (4) välillä b = 8 mm. Asetus: Löysää ruuvi (5). Työnnä, kunnes mitta a = 2 mm. Kiristä ruuvi (5). 299

300 Pos: /Überschriften/Überschriften 2/A-E/AAbstreifschiene zur oberen Spiralwalze einstellen ( Pos: /BA/Wartung/Rundballenpresse/Einstellung @ Pos: /Layout Module @ Huolto 5.5 Ylemmän syöttötelan kaavinkiskon asettaminen Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpressewarnung Absperrhahn Hydraulikzyl @ VAROITUS! Koneen asetukset! Hengenvaara tai vakavia vammoja. Vasemman hydraulisylinterin sulkuhanan on oltava kiinni VP-3-03 Kuva 263 Kaavinlistan (3) ja ylemmän syöttötelan (2) välisen etäisyyden säätämiseksi: Avaa mutteri () ja kuusiokoloruuvit (4) teräpalkissa. Siirrä kaavinlistaa pitkässä reiässä, kunnes se on syöttötelalla. Kiristä mutteri ja kuusiokoloruuvit jälleen tiukalle. Ohje Kun asetus on tehty, pyöritä pyöröpaalainta käsin ja tarkista, koskevatko kaavinlistat syöttötelaan. 300

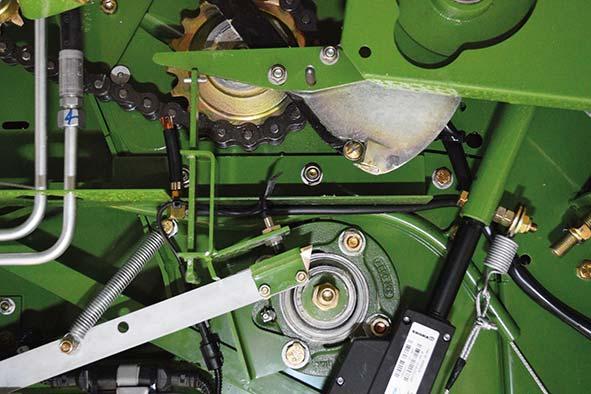

301 Pos: /Überschriften/Überschriften 2/F-J/FFederschiene einstellen_für Bedienbox Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Federschiene einstellen_bild_fortima @ Pos: /Layout Module @ Huolto 5.6 Jousikiskon säätö Pos: 52.3 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Kuva 264 FOR00086 Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Federschiene einstellen_text_fortima @ Tehtaalla jousikisko on () on nostettu säätöruuvin (2) yläpuolelle asti. Pyöröpaalit kääritään sen ansiosta verkkoon parhaalla mahdollisella tavalla. Jos pyöröpaalien kääriminen verkkoon ei onnistu parhaalla mahdollisella tavalla, säädä jousikisko (): Aja säätömoottori (3) kokonaan ulos. Avaa ruuvit (6). Siirrä ohjauskärkeä (4) pitkässä reiässä (5), kunnes jousikisko () on säätöruuvin (2) yläpuolella. Kiristä ruuvit (6). 30

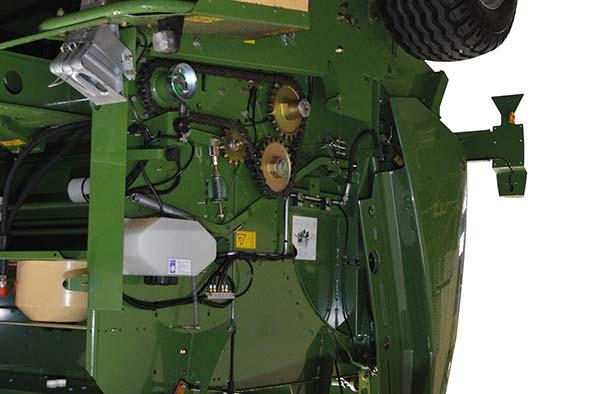

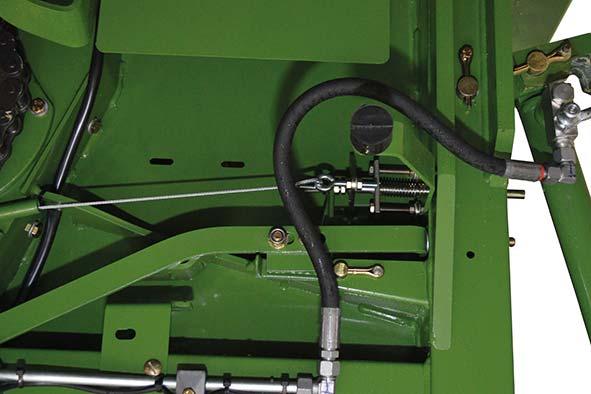

302 Pos: /Überschriften/Überschriften 2/P-T/PPressdruckzeiger einstellen_für Bedienbox Pos: /Überschriften/Zwischenüberschriften/Beide Pressdruckzeiger aneinander Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Beide Pressdruckzeiger aneinander angleichen_bild_fortima @ Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Beide Pressdruckzeiger aneinander angleichen2_bild_fortima @ Pos: /Layout Module @ Huolto 5.7 Sullontapaineen osoittimen asettaminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) 5.7. Kummankin sullontapaineen osoittimen mukauttaminen toisiinsa Kuva Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Beide Pressdruckzeiger aneinander angleichen_text_fortima @ Kun sullontapaineen osoittimet (4) ja (5) eivät ole täysin päällekkäin, ne on asetettava uudelleen: Käännä suojus ylös koneen oikealla puolella. Aseta asennusvipu () paaliportin ja rungon väliseen rakoon. Paina paaliporttia taakse, kunnes sulkukoukku (3) on kiinnityssokassa (2). FOR Kuva 266 FOR00096 Pos: 52.4 /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Beide Pressdruckzeiger aneinander angleichen2_text_fortima @ Seuraava kiristyslaite sijaitsee sekä koneen vasemmalla että oikealla puolella riippuen siitä, mikä sullontapaineen osoitin halutaan mukauttaa. Avaa mutterit (2) koneen vasemmalla tai oikealla puolella. Teräsköyden (3) kiristämiseksi siirrä silmukkaruuvia () nuolen suuntaan. Vastaava sullontapaineen osoitin liikkuu. Kiristä mutterit (2). 302

303 Pos: /Überschriften/Überschriften 3/P-T/P/Pressdruckzeiger einstellen bei geschlossener Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Pressdruckzeiger einstellen bei geschlossener Heckklappe_Bild_Fortima @ Pos: /Layout Module @ Huolto Sullontapaineen osoittimen säätäminen paaliportin ollessa kiinni 2 Kuva 267 Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Pressdruckzeiger einstellen bei geschlossener Heckklappe_Text_Fortima @ Paaliportin ollessa aivan suljettu sullontapaineen osoittimen tulisi olla lukujen ja 3 välillä. Mikäli näin ei ole, köyttä () on säädettävä koneen oikealla puolella: Käännä suojus ylös koneen oikealla puolella. Avaa kaksi mutteria (2) ja kierrä niitä, kunnes sullontapaineen osoitin on lukujen ja 3 välillä. Kiristä kaksi mutteria (2) vastakkain. FOR

304 Pos: /BA/Wartung/Rundballenpresse/Messer schleifen Fortima V Pos: /Layout Module @ Huolto 5.8 Terän teroittaminen Varoitus! - Terän teroittaminen Vaikutus: Vakavia silmävammoja Käytä terää teroittaessasi aina suojakäsineitä ja suojalaseja KRS--062 Kuva 268: Terien (2) terävyys on tarkistettava päivittäin. Tarvittaessa irrota terät ja teroita ne leikkuusärmän () takasivulta. Teroita vain rihlaamaton puoli. Varmista teroittaessasi, ettei alueelle (3) synny lovea. Ohje Käytä teroitukseen mieluiten KRONE-teroituslaitetta. KRONE terien hiomalaitteen teräpidikkeen varaosatilausnumero Teriä teroitettaessa on vältettävä terien liiallista kuumenemista. Liiallinen kuumeneminen havaitaan silputusterän värin muutoksena ja se alentaa silputusterien kestoikää. Terät (2) on ennen asennusta tarkastettava alueelta (3) (kiinnityskiskon kontaktikohta) likajäänteiden varalta ja tarvittaessa puhdistettava perusteellisesti, koska muutoin teräpalkkia ei mahdollisesti enää voida kääntää kokonaan sisään. 304

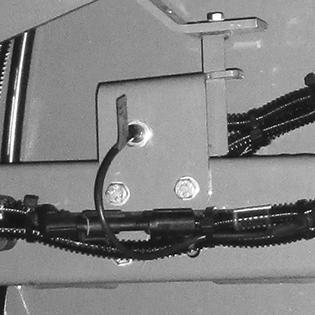

305 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften 3/K-O/Lage der Pos: /BA/Wartung/Rundballenpresse/Sensoren/Lage der Sensoren_Fortima @ Pos: /Layout Module @ Huolto 5.9 Anturit 5.9. Anturien sijainti Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Pos: /Abkürzungen /Abkürzungen Beschreibung/Linke @ Koneen vasen puoli 3 2 Kuva 269 Nro Anturin nimitys Etäisyys ilmaisin/anturi Anturityyppi Lanka seis (B33) 2 mm Namur 0 Nm 2 Täyttö vasemmalla (B9)* Kierrettävä potentiometri 3 Paalikammio kiinni vasemmalla (B)* * Ei käytettävissä käyttörasiassa Medium. 2 mm Namur 0 Nm FOR00044_ Kiristysmomentti 305

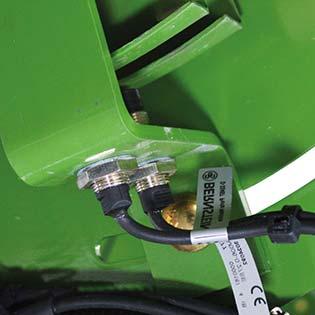

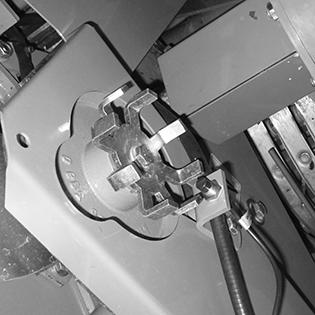

306 Pos: /BA/Wartung/Rundballenpresse/Sensoren/Lage der Sensoren_Fortima @ Pos: /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen Beschreibung/Rechte @ Koneen oikea puoli Kuva 270 Nro Anturin nimitys Etäisyys ilmaisin/anturi Sidonta käynnissä (B32)* Anturityyppi 2 mm Namur 0 Nm 2 Täyttö oikealla (B0) Kierrettävä potentiometri 3 Verkkosidontalaite 2 mm Namur 0 Nm 4 Terä (B30)* 2 mm Namur 0 Nm 5 Moottori keskellä (B3) 2 mm Namur 0 Nm 6 Paalin tiiviys (B5/B6) 2 mm Namur 0 Nm * Ei käytettävissä käyttörasiassa Medium. FOR00043_2 Kiristysmomentti 306

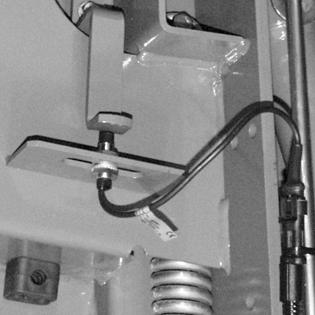

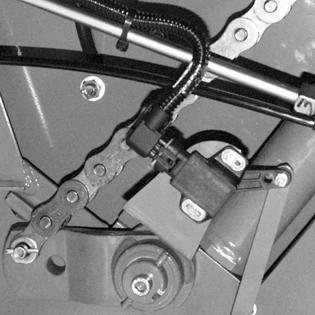

307 Pos: /BA/Wartung/Rundballenpresse/Sensoren/Lage der Sensoren_Fortima @ Pos: /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Pos: /Abkürzungen /Abkürzungen Beschreibung/Linke @ Koneen vasen puoli 2 3 Kuva 27 Nro Anturin nimitys Etäisyys ilmaisin/anturi Anturityyppi Lanka seis (B33) 2 mm Namur 0 Nm 2 Täyttö vasemmalla (B9) Kierrettävä potentiometri 3 Paalikammio kiinni vasemmalla (B) 2 mm Namur 0 Nm FOR000 Kiristysmomentti 307

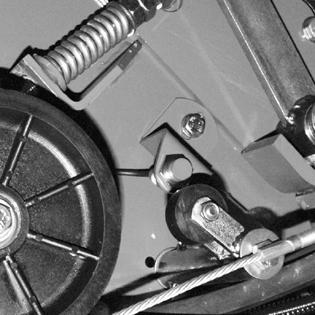

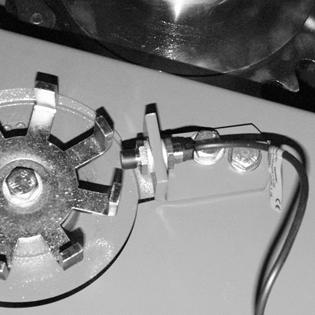

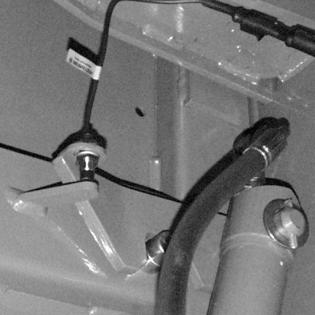

308 Pos: /BA/Wartung/Rundballenpresse/Sensoren/Lage der Sensoren_Fortima @ Pos: /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen Beschreibung/Rechte @ Koneen oikea puoli Kuva 272 Nro Anturin nimitys Etäisyys ilmaisin/anturi Anturityyppi Sidonta käynnissä (B32) 2 mm Namur 0 Nm 2 Terä (B30) 2 mm Namur 0 Nm 3 Moottori keskellä (B3) 2 mm Namur 0 Nm 4 Paalikammio kiinni oikealla (B2) 2 mm Namur 0 Nm 5 Täyttö oikealla (B0) Kierrettävä potentiometri FOR0000 Kiristysmomentti 308

309 Pos: /Überschriften/Überschriften 3/P-T/S/Sensoren Pos: /BA/Wartung/Sensoren/Namursensor d = 8 Pos: /BA/Wartung/Sensoren/Namursensor d = 2 Pos: /BA/Wartung/Sensoren/Sensor Motor Mitte Huolto Antureiden asettaminen Namur-anturi d = 8 mm* 3 2 a BP-VFS-088- Kuva 273 Lähettimen (2) ja anturin () välisen mitan on oltava a = 2 mm. Asetus: Avaa mutterit (3) anturin molemmilta puolilta. Kierrä muttereita, kunnes mitta a = 2 mm saavutetaan. Kiristä mutterit. * Ei käytettävissä käyttörasiassa Medium Namur-anturi d = 2 mm 3 2 a BP-VFS-088- Kuva 274 Lähettimen (2) ja anturin () välisen etäisyyden on oltava "a" = 2 mm. Asetus Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 2 mm. Kiristä mutterit jälleen. 309

310 Pos: /Layout Module @ Huolto Moottorin keskiasennon anturi 2 3 FOR00039 FOR00040 Kuva 275 Moottorin keskiasennon anturi () sijaitsee koneen oikealla puolella kiilahihnan yläpuolella ja se mittaa tietoja säätömoottorin keskiasemaa varten. Asetus:. Löysää lukkomutteri (2) 2. Säädä anturia () pitkässä reiässä niin, että kulissi (3) pysähtyy näytettyyn asentoon, kun kiristysrulla kulkee ylhäältä alaspäin. 3. Kiristä lukkomutteri (2). 30

311 Pos: /BA/Wartung/Sensoren/Sensor Messerboden Pos: /Layout Module @ Huolto Teräakselin asema -anturi (silputuslaitteella varustetut koneet) 2 a 3 RB Kuva 276 Teräakselin asema -anturi () sijaitsee koneen oikealla puolella teräakselissa. Asetus:. Löysää lukkomutteri (2) 2. Säädä anturi () etäisyydelle a = 2 mm vipuun (3) nähden (vipu ylös käännettynä). 3. Kiristä lukkomutteri (2). Anturin () korkeutta voidaan myös säätää. Säädä anturi niin, että anturi tunnistetaan anturitestissä vaimennettuna. 3

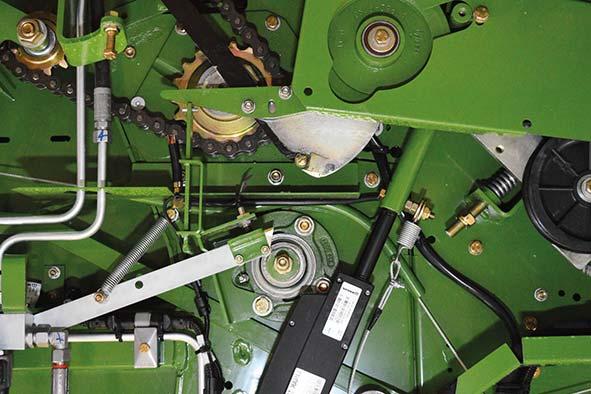

312 Pos: /Überschriften/Überschriften 3/P-T/S/Sensor Netzbindevorrichtung_für Bedienbox Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Sensor Netzwickelvorrichtung_Bild_Fortima @ Pos: /Layout Module @ Huolto Verkkosidontalaitteen anturi Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) 2 X Kuva 277 Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Sensor Netzwickelvorrichtung_Text_Fortima @ Verkkosidontalaitteen anturi (3) sijaitsee koneen oikealla puolella sivusuojuksen takana. Etäisyyden x anturin (3) ja jousikiskon () välillä on oltava n. 2 mm. Jos etäisyys x ei täsmää, säädä anturia (2): Avaa lukkomutteri (2). Säädä anturi (3) siten, että lasketun jousikiskon () yhteydessä etäisyys x = 2 mm. Kiristä lukkomutteri (2). 3 FOR

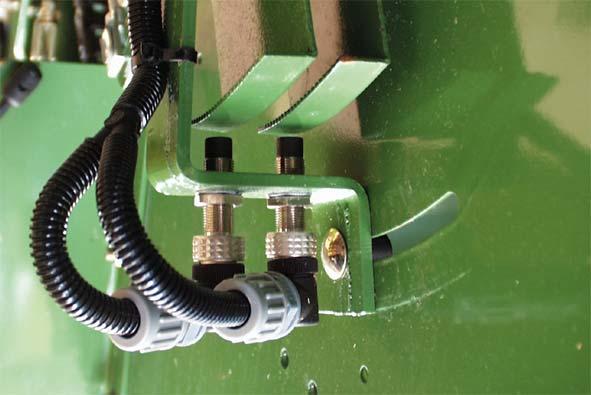

313 Pos: /Überschriften/Überschriften 3/P-T/S/Sensor Ballenfestigkeit_für Bedienbox Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Sensor Ballenfestigkeit_Bild_Fortima @ Pos: /Layout Module @ Huolto Paalin tiiviyden anturi Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) 2 X Kuva FOR00085 Pos: /BA/Wartung/Rundballenpresse/Maschinen mit Bedienbox Medium/Sensor Ballenfestigkeit_Text_Fortima @ Paalin tiiviyden anturit (2) sijaitsevat koneen oikealla puolella sivusuojuksen takana. Etäisyyden x anturien (2) ja segmentin (3) välillä on oltava n. 2 mm. Jos etäisyys x ei täsmää, säädä antureita (2): Avaa lukkomutterit (). Säädä antureita (2) siten, että etäisyys x = 2 mm. Kiristä lukkomutterit (2). 33

314 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften 3/K-O/Metrische Gewindeschrauben mit Pos: /BA/Wartung/Drehmomente / Anziehdrehmomente/Anziehdrehmomente Metrische Gewindeschrauben mit Regelgewinde @ Pos: /Layout Module @ Huolto 5.0 Kiristysmomentit 5.0. Metriset kierreruuvit standardikierteellä OHJE Taulukko ei koske kuusiokololla varustettuja upporuuveja, jos upporuuvi kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) Lujuusarvo A Kiristysmomentti (Nm) M4 3,0 4,4 5, M5 5,9 8,7 0 M M M M M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) 34

315 Pos: /Überschriften/Überschriften 3/K-O/Metrische Gewindeschrauben mit Pos: /BA/Wartung/Drehmomente / Anziehdrehmomente/Anziehdrehmomente Metrische Gewindeschrauben mit Feingewinde @ Pos: /Überschriften/Überschriften 3/K-O/Metrische Gewindeschrauben mit Senkkopf und Pos: /BA/Wartung/Drehmomente / Anziehdrehmomente/Anziehdrehmomente Metrische Gewindeschrauben mit Senkkopf und Innensechskant @ Pos: /Layout Module @ Huolto Metriset kierreruuvit hienokierteellä Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M2x, M4x, M6x, M8x, M20x, M24x M27x M30x, A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) Metriset kierreruuvit uppokannalla ja kuusiokololla OHJE Taulukko koskee ainoastaan kuusiokololla ja metrisellä kierteellä varustettuja upporuuveja, jotka kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) Lujuusarvo A Kiristysmomentti (Nm) M4 2,5 3,5 4, M5 4,7 7 8 M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) A BM

316 Pos: /Überschriften/Überschriften Pos: @ Pos: /Überschriften/Überschriften 3/U-Z/Zugösen an der Pos: /BA/Wartung/Zugösen/Zugösen a=43 an der @ Pos: /Layout Module @ Huolto 5. Aisa Pos: /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Kuva 279 Kiristä ruuvit 0 käyttötunnin jälkeen. Tarkista ruuvit 50 käyttötunnin välein. 5.. Aisan vetosilmukat RP a Kuva 280 KDW02330 HUOMIO! Kun vetosilmukan liitin on kulunut kulumisrajaan saakka, se on vaihdettava. Aisaan liittyvät työt saa suorittaa ainoastaan koulutettu ammattihenkilöstö. Vetosilmukan liittimen () kulumisraja on a = 43 mm. Kun tämä arvo ylitetään, liitin on vaihdettava. Voit vähentää kulumista puhdistamalla vetosilmukan ja liittimen päivittäin ja voitelemalla ne rasvalla. Ohje Vetosilmukan on oltava liitettynä aina vaakasuoraan vetokitaan. Varmista vetosilmukan ja vetokidan oikea yhdistelmä (huomioi tyyppikilven tiedot!) 36

317 Pos: /Überschriften/Überschriften Pos: 52.6 /BA/Wartung/Rundballenpresse/HauptantriebBild Hauptantrieb @ Pos: /Überschriften/Überschriften 3/K-O/Ölstandskontrolle und Ölwechsel am Pos: /BA/Wartung/Hinweis - Ölstandskontrolle und Ölwechsel bei waagerechter Stellung der Maschine @ Pos: /Layout Module @ Huolto 5.2 Päävaihteisto Pos: /BA/Wartung/Rundballenpresse/HauptantriebHauptgetriebe befindet sich im vorderen Querträger der @ Päävaihteisto sijaitsee pyöröpaalaimen etummaisessa poikittaiskannattimessa. 2 Kuva 28 RBV05090_ Pos: /BA/Wartung/Ölkontrolle_Wechsel/Ölwechsel / Ölkontrolle:Legende zu Grafik Kontrollschraube / @ ) Tarkastusruuvi / tarkastusaukko 2) Poistoruuvi 5.2. Päävaihteiston öljymäärän tarkastus ja öljyn vaihto Ohje Suorita öljymäärän tarkastus ja öljynvaihto koneen ollessa vaakasuorassa asennossa! Pos: /BA/Wartung/Ölkontrolle_WechselÖlkontrolle NEU über Kontrollschraube ohne @ Öljymäärän tarkastus: Kierrä tarkastusruuvi ulos. Öljyn pinta tarkastusaukkoon asti. Kun öljy ulottuu tarkastusaukkoon asti: Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Kun öljy ei ulotu tarkastusaukkoon asti: Lisää öljyä öljyn tarkastusaukon kautta tarkastusaukkoon asti. Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Pos: /BA/Wartung/Ölkontrolle_WechselÖlwechsel NEU ohne @ Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn poistoruuvi irti ja valuta öljy ulos. Kierrä tarkastusruuvi ulos. Kierrä öljyn poistoruuvi paikalleen ja kiristä se tiiviisti. Lisää uutta öljyä tarkastusaukkoon asti tarkastusaukon kautta. Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. 37

318 Pos: /BA/Wartung/Hinweis Ölsorte nicht @ Pos: /BA/Wartung/Umwelt/Hinweis Entsorgen / Lagern von Öle und Ölfilter @ Pos: /BA/Wartung/Zeitintervalle an den Getrieben Pos: 52.7 /Layout Module @ Huolto Ohje! - Älä sekoita öljylaatuja. Vaikutus: Koneen vauriot Erilaisia öljylaatuja ei saa sekoittaa. Ennen kuin vaihdat öljylaatua, ota yhteys asiakaspalveluun. Älä missään tapauksessa käytä moottoriöljyä. Ympäristö! Käytettyjen öljyjen ja öljysuodattimien hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi tai hävitä käytetyt öljyt ja öljysuodattimen lakisääteisten määräysten mukaisesti Vaihteistojen öljymäärän tarkastuksen ja öljyn vaihdon aikavälit Ohje - Öljymäärän tarkastus ja vaihteistojen öljynvaihto sekä koneen voitelu Vaikutus: Koneen pitkä käyttöikä Öljynvaihto kaikissa vaihteistoissa ensimmäistä kertaa käyttötunnin jälkeen, sitten jokaisen käyttökauden jälkeen. Öljyntarkastus ennen jokaista käyttöä, kuitenkin viimeistään n. 500 paalitetun pyöröpaalin jälkeen. Bioöljyjen vaihtovälejä on ehdottomasti noudatettava öljyjen vanhentumisen vuoksi. 38

319 Pos: /Überschriften/Überschriften Pos: /Überschriften/Überschriften 3/P-T/SSpannen der Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten vorderer @ Pos: /Layout Module @ Huolto 5.3 Käyttöketjut Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/warnung - Einzugsgefahr der @ VAROITUS! Tarttumisvaara käyttöketjuissa! Vaikutus: Avointen pitkien hiusten tai väljien vaatteiden sisäänvetäytymisen aiheuttama loukkaantumisvaara. Ketjuihin liittyvien töiden jälkeen on aina asennettava suojukset paikalleen ja suljettava ne. Pos: /BA/Wartung/Rundballenpresse/Prüfen der @ Ketjujen keskusvoitelulaite voitelee öljyllä kaikki käyttöketjut lukuun ottamatta langan kaksoissidonnan käyttöketjua. Voiteluöljyputket eivät ole paineistettuja, joten ne voivat tukkeutua. Tämän vuoksi voiteluöljyputkien toimivuus tulisi tarkistaa päivittäin aina ennen koneen käyttöä. Ketjujen keskusvoitelulaitteen toiminta kuvataan kappaleessa "Perussäädöt ja käyttö" Käyttöketjujen kiristäminen a 2 RBV05020 Kuva 282 Etummaisen pohjakuljettimen käyttö Etummaisen pohjakuljettimen käyttölaite sijaitsee koneen vasemmalla puolella. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava a = mm Ketjun kireyden säätö: Löysää lukkomutteri (). Kierrä mutteria (2), kunnes mitta a = mm. Kiristä lukkomutteri (). 39

320 Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten hinterer @ Pos: /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) 2 b RBV05050 Kuva 283 Taaemman pohjakuljettimen käyttö Taaemman pohjakuljettimen käyttölaite sijaitsee koneen vasemmalla puolella. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava b = 90 mm Ketjun kireyden säätö: Löysää lukkomutteri (). Kierrä mutteria (2), kunnes mitta b = 90 mm. Kiristä lukkomutteri (). 320

321 Pos: /Layout Module @ Huolto Pos: 52.8 /BA/Sicherheit/7. Gefahrenhinweise alt/warnung - Quetschgefahr @ VAROITUS! Puristumisvaara! Vaikutus: Jalkojen vammat. Laske noukin maahan saakka. Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten @ Noukin a 2 b RBV06200 Kuva 284 Noukkimen pääkäyttö Pääkäyttö sijaitsee noukkimessa koneen oikealla puolella. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava a = 30 mm. Ketjun kireyden säätö: Kierrä mutteria (), kunnes mitta a = 30 mm. Noukkimen käyttö Noukkimen käyttö sijaitsee noukkimessa koneen oikealla puolella. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava b = 30 mm. Ketjun kireyden säätö: Kierrä mutteria (2), kunnes mitta b = 30 mm. 32

322 Pos: /Layout Module / Leerzeile 5 @ Pos: /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten Walzenantrieb_F250 (MC), F600 @ Telan voimansiirto FOR00067_ Kuva 285 Telan voimansiirto sijaitsee koneen oikealla puolella. Painejousen () tarkastaminen/säätäminen: Tarkasta, että mitta (a) on 90 mm. Säädä kiertämällä mutteria (2) niin kauan, kunnes mitta on saavutettu. Lopuksi: Tarkasta, että mitta (b) on 70 mm. Säädä kiertämällä mutteria (3) niin kauan, kunnes mitta on saavutettu ja lukitse mutterilla (4). Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten @ Noukkimen siirtoruuvin käyttö a RBV06280 Kuva 286 Kuljetusruuvin käyttölaite sijaitsee noukkimessa koneen vasemmalla sivulla. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava a = 30 mm. Ketjun kireyden säätö: Kierrä mutteria (), kunnes mitta a = 30 mm. 322

323 Pos: 52.9 /Layout Module / Leerzeile 5 @ Pos: /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten Walzenantrieb_V500 (MC), V800 @ Telojen käyttö a 2 RP-A-004 Kuva 287 Telojen käyttölaite sijaitsee koneen oikealla puolella. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava a = 90 mm. Ketjun kireyden säätö: Kierrä mutteria (2), kunnes mitta a = 90 mm. Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten @ Noukkimen siirtoruuvin käyttö a RBV06280 Kuva 288 Kuljetusruuvin käyttölaite sijaitsee noukkimessa koneen vasemmalla sivulla. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava a = 30 mm. Ketjun kireyden säätö: Kierrä mutteria (), kunnes mitta a = 30 mm. 323

324 Pos: /Layout Module @ Huolto Pos: /BA/Wartung/Rundballenpresse/Ketten spannenspannen Ketten @ Silputuslaitteen käyttö a RP Kuva 289 Silputuslaitteen käyttölaite sijaitsee koneen oikealla puolella. Ketjun kireyden tarkastaminen: Jousen pituuden jännitettynä on oltava a = mm. Ketjun kireyden säätö: Kierrä mutteria (2), kunnes mitta a = mm. 324

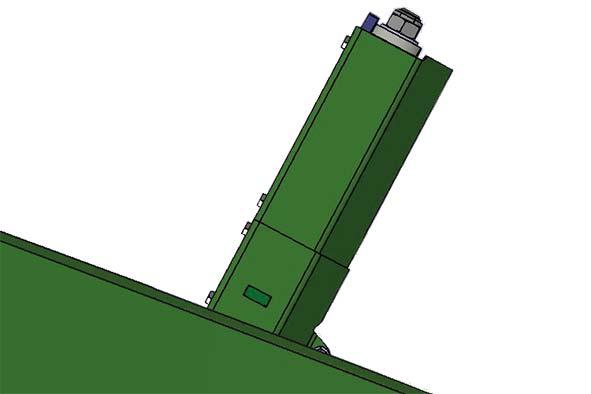

325 Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenspannung_Bild_Fortima F250 (MC), F600 @ Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenspannung_Hinweis_Fortima F250 (MC), F600 @ Pos: /Layout Module @ Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Pos: @ Pohjakuljettimen jännitys Huolto Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenspanner befindet sich_fortima F250 (MC), F600 @ Pohjakuljettimen kiristin sijaitsee oikealla ja vasemmalla taaemmassa paalikammiokotelossa taaemman sivusuojuksen alapuolella. 3 FOR00045_ Kuva Ohje Uuden koneen toimituksessa voidaan nähdä keltainen merkintä levyaukossa (). Kun pohjakuljetin on asettunut, näkyy vihreä merkintä. 5 4 Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenspannung prüfen_text_fortima F250 (MC), F600 @ Pohjakuljettimen jännityksen tarkastaminen: Jos levyaukossa () näkyy vihreä merkintä, pohjakuljettimen jännitys on kunnossa. Jos levyaukossa näkyy punainen merkintä, pohjakuljettimen jännitystä on korjattava. Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenspannung korrigieren_text_fortima F250 (MC), F600 @ Pohjakuljettimen jännityksen korjaaminen (koneen oikea ja vasen puoli): Irrota kierreliitokset (2) ja irrota kiristyslaitteen alempi suojus (3). Avaa lukkomutteri (4). Kierrä mutteria (5) niin pitkälle, kunnes levyaukossa näkyy vihreä merkintä. Kiristä lukkomutteri. Asenna kiristyslaitteen alempi suojus. 325

326 Pos: /Überschriften/Überschriften 2/P-T/SSpannarm Rollboden hinten Pos: /BA/Wartung/Rundballenpresse/Spannarm Rollboden @ Pos: 52.0 /Layout Module @ Huolto 5.4 Taaemman pohjakuljettimen kiristinvarren puhdistaminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) 2 KRS--035 Kuva 29 Jos pohjakuljetinketjun ketjunkiristin ei toimi ihanteellisesti ja jännite purkautuu: Tarkasta, onko nuolella merkittyyn rakoon metallitukien () ja (2) väliin kertynyt rehua ja muita materiaaleja. Puhdista rako tarvittaessa. 326

327 Pos: /Überschriften/Überschriften 2/P-T/RRollbodenkette Pos: /Layout Module @ Huolto 5.5 Pohjakuljetinketjun lyhentäminen Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenkette @ Taaemman pohjakuljetinketjun pituuden tarkastaminen a 2 3 KRS--200 Kuva 292 Ohje Ennen ketjun pituuden tarkastamista on takana sijaitsevat kiristinvarret puhdistettava. (katso luku Taaemman pohjakuljettimen kiristinvarren puhdistaminen). Avaa paaliportti () kokonaan. Varmista paaliportti sulkuhanan (3) avulla (katso luku Paaliportin sulkuhana). VAARA! Koneen asetukset! Hengenvaara tai vakavia loukkaantumisia. Vasemman hydraulisylinterin sulkuhanan on oltava kiinni. Tarkasta etäisyys "a" paaliportin () ja rullaketjun välillä. Jos etäisyys on yli 220 mm, lyhennä rullaketjua. Löysää pohjakuljetin (katso luku Ohjauslohko etuoikealla). 327

328 Pos: /Layout Module @ Huolto Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenkette hinten @ Taaemman pohjakuljettimen ketjun lyhentäminen Kuva 293 Poista kierretapit () molemmilta puolilta. Irrota lista (2). Poista kaksi ketjuniveltä (3) pohjakuljettimen ketjusta (5). Liitä pohjakuljettimen ketju (5) ketjulukolla. Pos: /BA/Wartung/Rundballenpresse/RollbodenRollbodenkette vorn @ Etummaisen pohjakuljettimen ketjun lyhentäminen KRS--20 b a KRS--202 Kuva 294 Aseta ketjun kiristysvipu asentoon "b". Lyhennä etummaista pohjakuljettimen ketjua luvussa "Taaemman pohjakuljettimen ketjun lyhentäminen" kuvatulla tavalla. Aseta ketjun kiristysvipu asentoon "a". 328

329 Pos: /Überschriften/Überschriften Pos: /Layout Module @ Huolto 5.6 Renkaat Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/warnung - Falsche @ Varoitus! - Virheellinen renkaiden asennus Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä. Väärät työmenetelmät saattavat aiheuttaa renkaan räjähtämisen pumpattaessa. Seurauksena voi syntyä vakavia tapaturmia. Mikäli omat tiedot eivät ole riittävät, rengastyöt tulisi antaa KRONE-kauppiaan tai asiantuntevan rengasliikkeen hoidettaviksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa täyttöpainetta ei saa ylittää. Rengas - tai jopa vanne - saattaa räjähtää ylipaineen seurauksena. Jos rengas ei asetu oikein vanteelle, päästä ilma pois, kohdista rengas uudelleen, voitele vanteen olake ja täytä rengas uudelleen. Tarkempia tietoja maatalouskoneiden rengastöistä saat renkaiden valmistajilta.. 329

330 Pos: /Überschriften/Überschriften 3/P-T/RReifen prüfen und Pos: /BA/Wartung/Reifen/Reihenfolge Bild @ Pos: @ Pos: /Layout Module @ Huolto 5.6. Renkaiden tarkastukset ja hoito 6 3 Kuva KS Pos: /BA/Wartung/Reifen/Reihenfolge Reifenmontage @ Löysää ja kiristä pyörän mutterit kuvan mukaisessa järjestyksessä. 0 käyttötunnin kuluttua asennuksesta on tarkistettava pyörän muttereiden kireys ja kiristettävä niitä tarvittaessa lisää. Tämän jälkeen kireys tarkistetaan 50 käyttötunnin välein. Tarkista rengaspaine säännöllisin välein ja tarvittaessa lisää ilmaa. Oikea rengaspaine riippuu renkaiden koosta. Ohjearvot ovat viereisessä taulukossa. Kiristysmomentti Kierre Avainväli mm Pulttien määrä napaa kohti (kappaletta) Maks. kiristysmomentti musta sinkitty M2 x,5 9 4/5 95 Nm 95 Nm M4 x, Nm 25 Nm M8 x, Nm 320 Nm M20 x, Nm 420 Nm M20 x, Nm 420 Nm M22 x,5 32 8/0 50 Nm 560 Nm M22 x Nm 505 Nm 330

331 Pos: /BA/Wartung/Reifen/Reifen-Luftdruck Pos: /BA/Wartung/Reifen/Rundballenpresse/Reifen-Luftdruck Tabelle Fortima F250 (MC), F600 @ Pos: /Layout Module @ Huolto Rengaspaine Tarkista rengaspaine säännöllisin välein ja tarvittaessa lisää ilmaa. Oikea rengaspaine riippuu renkaiden koosta. Ohjearvot ovat viereisessä taulukossa. Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / Fortima F 600 (MC) Rengastyyppi Yksittäinen akseli Ilmanpaine (bar) min. suositeltu * maks. V max = 0 km V max = 40 km 5x PR - - 3,2.5/ PR,5 2,8 4,7 5.0/ PR,0 2,0 3,7 9.0/ PR,0,5 3,7 500/ PR,0,5 2,7 Teliakseli Ilmanpaine (bar) min. suositeltu * maks. Rengastyyppi V max = 0 km V max = 40 km 5x PR - - 3,2.5/ PR,0,5 4,7 5.0/ PR,0,5 3,7 9.0/ PR,0,5 3,7 Pos: /BA/Wartung/Reifen/Reifen-Luftdruck Empfehlung Big @ *) Suositus koskee normaalia sekakäyttöä (pellolla/tiellä) koneen sallitulla maksiminopeudella. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin huomioitava tässä yhteydessä sallitettu maksiminopeus. 33

332 Pos: /BA/Wartung/Reifen/Rundballenpresse/Reifen-Luftdruck Tabelle Fortima V500 (MC), V800 @ Pos: 52.0 /Layout Module @ Huolto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Rengastyyppi Yksittäinen akseli Ilmanpaine (bar) min. suositeltu * maks. V max = 0 km V max = 40 km 5x PR - - 3,2.5/ PR 2,8 4,0 4,5 5.0/ PR 2,6 2,6 3,6 9.0/ PR 2,8 2,8 3,8 500/ PR,0,5 2,5 Teliakseli Ilmanpaine (bar) min. suositeltu * maks. Rengastyyppi V max = 0 km V max = 40 km 5x PR - - 3,2.5/ PR,0 2,0 4,5 5.0/ PR,0,5 2,8 9.0/ PR,0,5 2,8 Pos: /BA/Wartung/Reifen/Reifen-Luftdruck Empfehlung Big @ *) Suositus koskee normaalia sekakäyttöä (pellolla/tiellä) koneen sallitulla maksiminopeudella. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin huomioitava tässä yhteydessä sallitettu maksiminopeus. 332

333 Pos: 52. /Überschriften/Überschriften Pos: 52.3 /BA/Wartung/Rundballenpresse/Bremseneinstellung Pos: 52.4 /Layout Module @ Huolto 5.7 Jarrut Pos: 52.2 /BA/Sicherheit/8. Voraussetzungen/Handlungsanweisung für alle Maschinen/Handlungsanweisung: Maschine stillsetzen und @ Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Jarrujen säädön tarkistus Jarrurummun ja jarrupalojen luonnollisen kulumisen vuoksi pyöräjarruja on säädettävä usein, jotta jarrusylinterien täysi isku säilyisi. Hyvän jarrutehon saavuttamiseksi jarrupalan ja -rummun välys on pidettävä mahdollisimman pienenä. 333

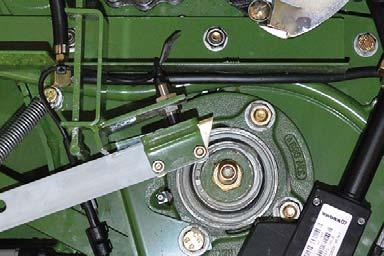

334 Pos: 52.5 /BA/Wartung/Rundballenpresse/Einstellung der Pos: 52.6 /Layout Module @ Huolto Nokkajarrun säätö 2 RP Kuva 296 Yksittäinen akseli - paineilmajarru Kun järjestelmän ilmanpaine on n. 6 baaria, jarruvivun () tulisi jarrutettaessa olla n. 55 mm:n päässä levystä (2). 2 3 RP RP Kuva 297 Yksittäinen akseli - hydraulinen jarru Kun järjestelmän öljynpaine on n. 00 baaria, jarruvivun () tulisi jarrutettaessa olla n. 55 mm:n päässä levystä (2). Tätä säätöä voidaan muuttaa jarruakselin profiililla (kuva RP ):. Poista lukkorengas () ja paina jarruakselia sisään päin niin pitkälle kuin mahdollista. 2. Löysää ruuvi (2). 3. Irrota jarruvipu (3) ja säädä se. 4. Kiristä ruuvi (2). 5. Asenna lukkorengas (). 334

335 Pos: 52.8 /BA/Wartung/Rundballenpresse/Hinweis - Bremsbetätigung werkseitig eingestellt. Nachstellung erforderlich, @ Pos: 52.9 /Layout Module @ Huolto Pos: 52.7 /BA/Wartung/Rundballenpresse/Bild Einstellung der @ Jarruliikkeen säätö Kuva 298 Ohje Jarru on säädetty tehtaalla. Säätö on tarpeen: kun jarruteho heikkenee. (esim. jarrukengät kuluneet) kun jarrusylinterin liikeväli "X" on yli 50 mm 335

336 Pos: /BA/Wartung/Rundballenpresse/Einstellung @ Pos: 52.2 /Layout Module @ Huolto Ohje Jarrukenkien kitkapinnan vahvuus on tarkistettava aina ennen jarrutangon (2a, 2b) säätöä. Pinnan vahvuuden on oltava vähintään 2 mm.. Irrota jarrutanko (2b) jarruvivusta (4). 2. Löysää jarrutangon (2a) lukkomutterit (). 3. Käännä jarrutankoa (2a), kunnes jarruvivun liikeväli a on painettaessa n. 30 mm. Ohje Säätövivun () on seuraavissa asetuksissa oltava sekä pitkässä reiässä (I) että yläosassa (II) pidikettä (2) vasten. 4. Irrota jarrutanko (2a) jarruvivusta (5). 5. Asenna sitten jarrutanko (2b) takaisin paikalleen jarruvipuun (4) (Ota huomioon jarruvivun pituus (HL)). 6. Löysää jarrutangon (2b) lukkomutterit (3). 7. Käännä jarrutankoa (2b), kunnes jarruvivun liikeväli a2 on painettaessa n. 30 mm. 8. Asenna sitten jarrutanko (2a) takaisin paikalleen jarruvipuun (5) (Ota huomioon jarruvivun pituus (HL)). 9. Paina jarrua. Tällöin sylinterin iskunpituuden X on oltava välillä 25 mm ja 50 mm. Ohje Jos sylinterin iskunpituus X on liian suuri, on säädettävä (pidennettävä) jarrutankoja (2a ja 2b). Tarkasta jarrutangon (2a,2b) säätämisen jälkeen, että pyörät pyörivät vapaasti jarrun ollessa vapautettuna. Jos näin ei ole, on säädettävä (lyhennettävä) jarrutankoja (2a, 2b). jarrutankojen (2a, 2b) kierteen ulkoneman (6) haarukkapäissä on vähintään = 0 mm. Jos kierteen pituuden (6) minimiarvo (min. = 0 mm) ei täyty, jarruvipuja (4,5) on siirrettävä jarruakseleilla toimintasuunnan (7) vastaisesti. 0. Kiristä jarrutankojen (2a, 2b) lukkomutterit (,3) uudelleen. Ohje Varmista, että kaikki turvalaitteet on asennettu. 336

337 Pos: /Überschriften/Überschriften Pos: /BA/Sicherheit/Bremsen/WARNUNG - @ Pos: /Layout Module @ Huolto 5.8 Huolto jarrulaitteisto (erikoisvaruste) Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". VAROITUS! Jarrulaitteiston vaurioista aiheutuva loukkaantumisvaara Jarrulaitteiston vauriot voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Jarrulaitteistoon liittyviä säätö- ja korjaustöitä saavat suorittaa ainoastaan valtuutetut korjaamot tai hyväksytyt jarrupalvelut. Anna ammattikorjaamon tarkistaa jarrut säännöllisesti. Anna ammattikorjaamon vaihtaa vioittuneet tai kuluneet jarruletkut välittömästi uusiin. Jarrulaitteiston toiminnassa ilmenevät poikkeamat tai häiriöt on korjautettava välittömästi ammattikorjaamossa. Koneella saa työskennellä pellolla tai ajaa tiellä vain, kun sen jarrulaitteisto on kunnossa. Jarrulaitteistoon ei saa tehdä muutoksia ilman KRONE-yhtiön lupaa. KRONE ei vastaa jarrulaitteiston normaalista kulumisesta eikä ylikuormituksen tai jarrulaitteistoon tehtyjen muutoksien aiheuttamista vioista. 337

338 Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Bremsanlage/Kupplungsköpfe Bild @ Pos: @ Pos: /Layout Module @ Huolto 5.8. Liitinpäät (vaihtovarmistettu) Liitinpää "VARASTO" (väri punainen) Kuva 299 RP-A-03 Liitinpää "JARRU" (väri keltainen) Koneen kaksilinjaisen paineilmajarrujärjestelmän liittimet kytketään traktorin syöttö- ja jarruletkuun. Kun liittimet on irrotettu, niiden suojatulpat on suljettava tai liittimet on kiinnitettävä niille varattuihin pitimiin, jotta järjestelmän sisään ei pääse likaa. Vaihda vahingoittuneet tiivisterenkaat. Tarkista, lukittuvatko liittimet kunnolla ja ovatko ne tiiviitä. Vaihda vialliset liittimet. RP-A

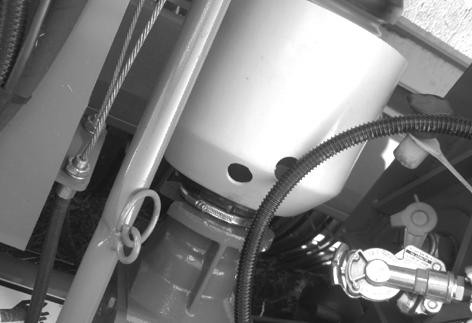

339 Pos: /Überschriften/Überschriften 3/K-O/Luftfilter für Pos: /BA/Wartung/Bremsanlage/Luftfilter/Luftfilter für Rohrleitung Bild @ Pos: /BA/Wartung/Bremsanlage/Luftfilter/Hinweis verstopfter @ Pos: /BA/Wartung/Bremsanlage/Luftfilter/Hinweis Reihenfolge @ Pos: /Layout Module @ Huolto Putkiston ilmansuodatin Kuva 300 Pos: /BA/Wartung/Bremsanlage/Luftfilter/Luftfilter für Rohrleitung @ () Jousi (4) Jousi (7) Pidätinrengas (2) Suodatin (5) Tiivisterengas (3) Välikappale (6) Suojus CP02200 Pos: /BA/Wartung/Bremsanlage/Luftfilter/Funktion Luftfilter für @ Ilmansuodattimet (8) puhdistavat paineilman ja suojaavat näin jarrulaitteistoa häiriöiltä. Ohje Jarrujärjestelmä pysyy toimintakykyisenä kumpaankin virtaussuuntaan myös suodatinelementin tukkeuduttua. Pos: /BA/Wartung/Bremsanlage/Luftfilter/Ausbau Filtereinsatz (Prüfen bei anderen @ Suodatinelementin irrottaminen Paina suojakantta (6) ja löysää pidätinrengas (7). Irrota suodatinelementti. Ilmansuodattimen huolto Puhdista suodatinelementti ennen käyttökauden alkua. Suodatinelementin asentaminen Asennus tapahtuu päinvastaisessa järjestyksessä kuin irrottaminen. Ohje Varmista oikea järjestys suodatinelementtiä kootessasi. 339

340 Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Druckluftbehälter/Druckluftbehälter Bild @ Pos: /Layout Module @ Huolto Paineilmasäiliö Kuva 30 RP-A-030 Pos: /BA/Wartung/Druckluftbehälter/Druckluftbehälter_Text 20 @ Paineilmasäiliö varastoi kompressorilta tulevan paineilman. Paineilmasäiliöön voi siksi käytön aikana tiivistyä vettä. Paineilmasäiliö on tyhjennettävä säännöllisesti: Talvella päivittäin (käytettäessä), muutoin viikoittain ja kuitenkin vähintään 20 käyttötunnin jälkeen. Vedenpoisto tapahtuu paineilmasäiliön alapinnalla olevan tyhjennysventtiilin avulla. Pysäytä kone ja varmista se. Avaa tyhjennysventtiili ja anna tiivisteveden valua ulos. Tarkista tyhjennysventtiili, puhdista se ja kierrä se jälleen paikoilleen. Ohje Erittäin likainen tai vuotava tyhjennysventtiili on vaihdettava uuteen. Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/Warnung - Druckluftbehälter beschädigte oder korrodiert - Alte @ VAROITUS! Ruostuneen tai vaurioituneen paineilmasäiliön aiheuttama loukkaantumisvaara. Vaurioituneet tai ruostuneet paineilmasäiliöt voivat haljeta ja aiheuttaa vakavia henkilövammoja. Noudata huoltotaulukon mukaisia tarkastusvälejä, katso luku Huolto "Huoltotaulukko". Anna ammattikorjaamon vaihtaa vioittuneet tai ruostuneet paineilmasäiliöt välittömästi uusiin. 340

341 Pos: /Überschriften/Überschriften Pos: /Layout Module @ Huolto 5.9 Hydrauliikka Pos: /BA/Sicherheit/Hydraulik/Gefahr - Druck ablassen @ VAARA! Ulos roiskuvasta hydrauliöljystä aiheutuva loukkaantumisvaara! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Ennen hydrauliikkajärjestelmään liittyvien töiden aloittamista on poistettava paine. Kovalla paineella ulostuleva hydrauliöljy saattaa aiheuttaa vakavan loukkaantumisen. Vamman sattuessa ota heti yhteys lääkäriin, on olemassa tulehdusvaara. Hydrauliikkajärjestelmään ja varsinkin paineakkuihin liittyviä töitä saavat suorittaa ainoastaan koulutetut ammattihenkilöt. Paineakkuun saa täyttää vain ohjeiden mukaista kaasua. Pos: /BA/Sicherheit/2. Vorangestellte Warnhinweise/Warnung - Flüssigkeiten unter Druck / Umgang mit @ VAROITUS! Korkean paineen alaisten nesteiden väärän käsittelyn aiheuttama loukkaantumisvaara. Vaikutus: Korkealla paineella putkesta tai letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi ja aiheuttaa vakavan tapaturman. Hydrauliikkajärjestelmän korjaustöitä saavat suorittaa ainoastaan valtuutetut KRONEkorjaamot. Saata laitteisto paineettomaksi ennen letkujen irrottamista. Etsiessäsi vuotoja käytä soveltuvia apuvälineitä ja suojalaseja. Pienestä reiästä vuotavaa korkeapainenestettä voi tuskin nähdä. Käytä siksi vuotokohtia etsiessäsi apuna pahvinpalaa tai vastaavaa. Suojaa kätesi ja koko keho. Jos nestettä on päässyt tunkeutumaan ihoon, hakeudu välittömästi lääkäriin. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Jos lääkäri ei tunne tämän tyyppisiä vammoja, hänen on hankittava tarvittavat tiedot asiantuntevasta lähteestä. Tarkista hydrauliletkut säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Varmista, että kaikki johtoliitokset ovat tiiviitä, ennen kuin paineistat laitteiston uudelleen. Pos: /BA/Sicherheit/Hydraulik/WARNUNG - Hydraulikschlauchleitungen unterliegen einer @ VAROITUS! Hydrauliletkut ovat alttiita vanhenemiselle Vaikutus: Hengenvaara tai vakavia loukkaantumisia Johtojen ominaisuudet muuttuvat paineen, lämpökuormituksen ja UV-säteilyn vaikutuksesta. Hydrauliletkuihin on merkitty niiden valmistuspäivämäärä. Näin voidaan todeta niiden ikä ilman aikaa vievää selvittelyä. Lain mukaan hydrauliletkut on vaihdettava kuuden vuoden käytön jälkeen. Vaihtoletkuina on käytettävä vain valmistajan alkuperäisiä varaosia! 34

342 Pos: /BA/Wartung/Großpackenpressen/Hydraulikanlage / Bordhydraulik/Hinweis zu @ Pos: /Überschriften/Überschriften 3/A-E/A/Absperrhahn Pos: /BA/Wartung/Rundballenpresse/Absperrhahn HydraulikAbsperrhahn Heckklappe_Bild_Fortima F250 (MC), F600 (MC), V500 (MC), V800 @ Pos: /Layout Module @ Huolto Ohje Hydrauliikkajärjestelmän töiden yhteydessä on aina huolehdittava puhtaudesta. Tarkista hydrauliöljyn määrä aina ennen koneen käyttöä. Noudata hydrauliöljyn sekä hydrauliöljyn suodattimen vaihtovälejä. Hävitä käytetty öljy asianmukaisesti Paaliportin sulkuhana Fortima V500 (MC)/V800 (MC) Fortima F250 (MC)/F600 (MC) Kuva 302 a b VP--057 b a FOR00032 Pos: /BA/Wartung/Rundballenpresse/Absperrhahn HydraulikAbsperrhahn @ Koneen hydrauliikka on kytketty letkuilla traktorin hydrauliikkaan ja saa sieltä tarvittavan öljynpaineen. Yksi järjestelmän tärkeimmistä osista on vasemmassa hydraulisylinterissä oleva sulkuhana (). Se on turvallisuuden kannalta tärkeä komponentti, joka estää paaliportin tahattoman sulkemisen. Asema "a" Hydraulisylinterin paluu lukittu. Paaliporttia ei voi sulkea. Kun paalikammion sisällä tai avatun paaliportin lähellä joudutaan suorittamaan toimenpiteitä, sulkuhana on aina käännettävä asentoon "a". Asema "b" Hydraulisylinterin paluu avattu. Paaliportti voidaan sulkea. Kun paalikammion sisällä tai paaliportin lähettyvillä suoritettavat toimenpiteet on saatu päätökseen, sulkuhana on käännettävä takaisin asentoon "b", jotta paaliportti voidaan sulkea. 342

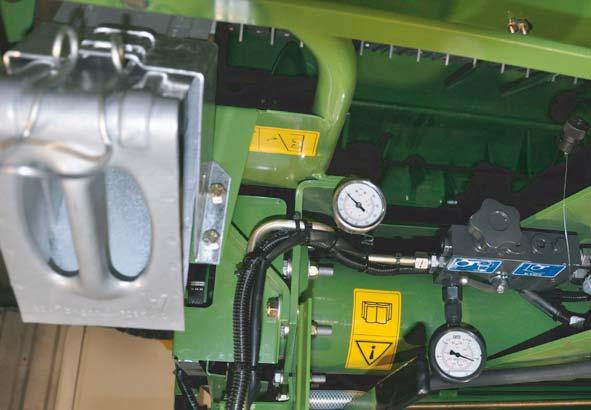

343 Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Rundballenpresse/Bild Steuerblock @ Pos: /Layout Module @ Huolto Ohjauslohko Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) a Kuva b VP--066 Pos: /BA/Wartung/Rundballenpresse/Funktion @ Ohjauslohko (2) sijaitsee oikealla etupuolella. Puristuspaine säädetään käsipyörällä (3) ennen töiden alkua. Asento "a" Pysäköintiasento - laske paine kiristyssylintereistä. Asento "b" Työasento Ohje Saata sulkuhana ennen huoltotöitä asentoon "a" paineen poistamiseksi kiristyssylintereistä. 343

344 Pos: /Überschriften/Überschriften 3/K-O/Not-Hand-Betätigung Elektromagnetventil Pos: /BA/Wartung/Rundballenpresse/Bild @ Pos: /Layout Module @ Huolto Sähkömagneettisten venttiilien hätäkäyttö (MC-silputuslaite) Pos: /BA/Sicherheit/7. Gefahrenhinweise alt/ladewagen/warnung! Bedienung der Maschine über die @ VAROITUS! Lisääntynyt loukkaantumisvaara konetta hätäkäytöllä käytettäessä. Kun konetta käytetään hätäkäytöllä, toiminnot suoritetaan heti ilman turvakyselyitä. Näin on olemassa suurempi loukkaantumisvaara. Hätäkäyttöä saavat käyttää ainoastaan henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia venttiilien ohjaaminen käyttää. Venttiilien ohjaaminen on suoritettava vain käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolella sijaitsevasta, turvallisesta paikasta. Varmista, ettei vaara-alueella ole henkilöitä, eläimiä tai esineitä. 2 Kuva 304 RBV05270 Pos: @ Sähkömagneettiset venttiilit (2) sijaitsevat koneen oikealla puolella suojuksen takana. Sähkömagneettisten venttiilien avulla noukkimen liikkeitä ja terien poiskytkentää voidaan hallita manuaalisesti, jos Komfort-hallintalaitteeseen on tullut toimintahäiriö. Tätä varten: Kierrä taaempaa syvemmällä sijaitsevaa uraruuvia () tai pyällettyä ruuvia sisään, kunnes noukinta voidaan nostaa tai laskea suoraan traktorin hallintaventtiilin avulla. Ohje Kun Komfort-hallintalaite on saatu toimimaan asianmukaisesti, kierrä sähkömagneettisen venttiilin uraruuvi tai pyälletty ruuvi takaisin ulos. Tämä on edellytys noukkimen hallinnalle Komfort-hallintalaitteen avulla. 344

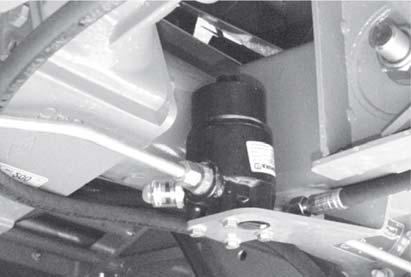

345 Pos: /Überschriften/Überschriften 3/F-J/Hydraulikölfilter Pos: /BA/Wartung/Umwelt/Hinweis Entsorgen / Lagern von Öle und Ölfilter @ Pos: /BA/Wartung/Rundballenpresse/HydrauliktankBild Wechsel Hydraulikölfilter @ Huolto Hydrauliöljyn suodattimen vaihto Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Ympäristö! Käytettyjen öljyjen ja öljysuodattimien hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi tai hävitä käytetyt öljyt ja öljysuodattimen lakisääteisten määräysten mukaisesti. 7 EIN AUS Kuva 305 RBV COM0002 Pos: /BA/Wartung/Rundballenpresse/HydrauliktankHydraulikölfilter @ Suodatin kerää kiinteiden ainehiukkasten erotukset hydrauliikkajärjestelmästä. Hydraulikierron suodattaminen on tarkoitettu estämään kierron komponenttien vauriot. Suodatin on varustettu optisella likaisuusnäytöllä (7). Likaisuusnäyttö (7) ilmoittaa optisesti suodattimen likaisuusasteesta. Ohje Tarkista likaisuusnäyttö ennen jokaista työkäyttöä. Näyttökentän ollessa vihreä on suodatinelementti kunnossa, punaisella näyttökentällä suodatin on vaihdettava. Kylmänä käynnistettäessä voi likaisuusnäytön (7) painike ponnahtaa ylös. Paina painike uudelleen sisään vasta, kun käyttölämpötila on saavutettu. Jos se ponnahtaa jälleen heti ulos, suodatinelementti on vaihdettava. 345

346 Pos: /Layout Module @ Huolto Suodatinelementin vaihto Ohje Varastoi tai hävitä käytetyt öljyt ja öljysuodattimen lakisääteisten määräysten mukaisesti. Poista hydrauliikkajärjestelmän paine. Kierrä suodattimen alaosa (4) irti suodattimen yläosasta () ja puhdista se. Vedä suodatinelementti (3) irti ja vaihda ominaisuuksiltaan samanlaiseen uuteen suodatinelementtiin (tilausnumero ). Työnnä uusi suodatinelementti (3) venttiiliholkille (5). Tarkista O-rengas (2) ja vaihda tarvittaessa ominaisuuksiltaan samanlaiseen uuteen O- renkaaseen. Kierrä suodattimen alaosa (4) jälleen suodattimen yläosaan. Paineista hydrauliikkajärjestelmä ja tarkista tiiviys. 346

347 Pos: /Überschriften/Überschriften /U-Z/Wartung - @ Pos: /Überschriften/Überschriften 2/P-T/SSpezielle Pos: /BA/Wartung/UmweltHinweis Umwelt Betriebsstoffe entsorgen und @ Pos: /Layout Module @ Huolto voitelu 6 Huolto voitelu 6. Erityiset turvaohjeet Pos: /BA/Sicherheit/Rundballenpresse/Gefahr- Wartungs-, Montage-, Reparatur- und Einstellarbeiten @ Vaara! - Huolto-, asennus-, korjaus- ja säätötyöt sekä vianhaku ja häiriön poisto Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Kaikkien huolto-, asennus-, korjaus- ja säätötöiden osalta on voimassa: Kytke voimanottoakseli pois toiminnasta. Sammuta moottori, irrota virta-avain ja pidä sitä mukanasi. Irrota 2 V:n syöttöjännite. Varmista jarrukiiloilla ja seisontajarrulla, että kone ei pääse liikkumaan itsestään. Ennen koneen käyttöä varmista, että kaikki suojalaitteet on asennettu paikalleen ja että ne ovat asianmukaisessa kunnossa. Esiintyvissä vaaratilanteissa on voimanottoakseli kytkettävä heti pois toiminnasta ja kone pysäytettävä. Konetta ei saa koskaan pitää käynnissä, jos traktorissa ei käyttäjää. Vältä öljyn ja rasvan joutumista paljaalle iholle. Ympäristö! Käyttöaineiden hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi käyttöaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt käyttöaineet lakisääteisten määräysten mukaisesti. 347

348 Pos: /Überschriften/Überschriften 2/P-T/SSchmierfette / Pos: /BA/Wartung/Großpackenpressen/Schmierung / Schmierplan/Allgemeines unterschiedliche Pos: /BA/Wartung/Großpackenpressen/Schmierung / Schmierplan/Tabelle @ Pos: /Überschriften/Überschriften 2/A-E/AAbschmieren der Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Bild Gelenkwelle @ Pos: /BA/Wartung/Gelenkwelle schmieren/abschmieren Gelenkwelle @ Pos: /Layout Module @ Huolto voitelu 6.2 Voiteluaineet 6.3 Yleistä Koneessa voi olla mallista riippuen erilaisia voitelujärjestelmiä. Voitelurasvana käytetään pehmeää litiumsaippuarasvaa, jonka NLGI-luokka on 2 ja jossa on EP-lisäaineita standardin DIN 5825 mukaisesti. Emme suosittele muunlaisten voitelurasvojen käyttöä. Ohje Grafiittipitoisten rasvojen käyttö on kielletty! Jos erilaisia rasvalaatuja käytetään sekaisin, saattaa esiintyä ongelmia. Valmistaja Mineraaliöljypohjainen Biovoiteluaineet ARAL Kestorasva H BP Energrease LS-EP2 DEA Glissando EP2 FINA Marson EPL 2A Tiedustelun mukaan Shell Alvania Ep2 ESSO EGL 344 Pos: /BA/Wartung/Großpackenpressen/Schmierung / Schmierplan/Abschmieren Text @ Koneessa olevat voitelukohdat on voideltava säännöllisesti. Voitelukohtien sijainti ja voiteluvälit löytyvät käyttöohjeeseen sisältyvistä voitelukaavioista. Voitelun jälkeen pyyhitään pois laakereista ulostuleva rasva. 6.4 Nivelakselin voitelu Kuva 306 Voitele nivelakselit oheiseen kuvaan merkityin välein konerasvalla. Noudata myös nivelakselin valmistajan antamia ohjeita. 348

349 Pos: /BA/Wartung/Großpackenpressen/Schmierung / Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Tabelle Schmierstellen Fortima @ Pos: /Layout Module @ Huolto voitelu 6.5 Voitelukohdat Seuraavissa taulukoissa luetellaan koneessa olevat voitelukohdat sekä voitelunippojen lukumäärä. Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / F 600 (MC) Voitelukohdat Tukijalka Pohjakuljetin sisällä edessä 2 Paaliportin sylinteri (oikealla + vasemmalla) 2 Paaliportin laakeri (oikea + vasen) 2 Pohjakuljettimen ohjain takana 2 Teliakselin akselivarret (oikealla + vasemmalla) 2 Pohjakuljettimen akselin laakeri (oikealla) Syöttötelan laakeri (oikealla) Nipparyhmä vasemmalla: Silputuslaitteen laakeri Pohjakuljettimen käyttö (laakeri) Syöttötelan laakeri Nipparyhmä oikealla: Silputusroottori Alennusvaihde sisällä Asennusvaihde ulkona Ketjukäytöt: Pohjakuljettimen käyttö (vasen) Noukkimen käyttö (oikea + vasen) Kelan voimansiirto (oikea) Silputuslaitteen käyttö (oikea) Pohjakuljetinketju (vasen + oikea) * Erikoisvaruste Voitelunippojen lukumäärä Keskusvoitelu * 349

350 Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Bild Schmierplan links Fortima @ Pos: /Layout Module @ Huolto voitelu Pos: /Abkürzungen /Abkürzungen Beschreibung/Linke @ Koneen vasen puoli 00h 20h 20h 20h 20h 00h 20h 20h 20h FOR00049_ Kuva

351 Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Bild Schmierplan rechts Fortima @ Pos: /Layout Module @ Huolto voitelu Pos: /Abkürzungen /Abkürzungen Beschreibung/Rechte @ Koneen oikea puoli 20h 20h 20h 20h 20h 20h 20h 20h 00h FOR00048_ Kuva

352 Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Tabelle Schmierstellen @ Pos: /Layout Module @ Huolto voitelu Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / V 800 (MC) Voitelukohdat Tukijalka Taaemman pohjakuljettimen käyttöakseli ja laakerointi (oikealla + vasemmalla) Kääntöakseli etuylhäällä kiristyslaitteessa (oikealla + vasemmalla) Paaliportin sylinteri (oikealla + vasemmalla) 2 Teliakselin akselivarret (oikealla + vasemmalla) 2 Pohjakuljettimen akselin laakeri (oikealla) Syöttötelan laakeri (oikealla) Nipparyhmä vasemmalla: Silputuslaitteen laakeri Pohjakuljettimen käyttö (laakeri) Syöttötelan laakeri Nipparyhmä oikealla: Silputusroottori Alennusvaihde sisällä Asennusvaihde ulkona Ketjukäytöt: Pohjakuljettimen käyttö vasen Noukkimen käyttö oikea ja vasen Telojen käyttö oikea Silputuslaitteen käyttö oikea Pohjakuljetinketju vasen ja oikea Voitelunippojen lukumäärä 5 2 Keskusvoitelu 352

353 Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Bild Schmierplan links Fortima @ Pos: /Layout Module @ Huolto voitelu Pos: /Abkürzungen /Abkürzungen Beschreibung/Linke @ Koneen vasen puoli Kuva

354 Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Bild Schmierplan rechts Fortima @ Pos: /Layout Module @ Huolto voitelu Pos: /Abkürzungen /Abkürzungen Beschreibung/Rechte @ Koneen oikea puoli Kuva

355 Pos: /Überschriften/Überschriften Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Kettenschmierung-keine Zentralschmierung @ Pos: /BA/Wartung/Rundballenpresse/Schmierung/Schmierplan/Bild Kettenschmierung @ Pos: 53 /Layout Module @ Huolto voitelu 6.5. Ketjuvoitelu Pos: /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / Fortima F 600 (MC) Ohje Seuraavat voitelukohdat on voideltava vain, jos keskusvoitelua ei ole olemassa. Kuva 3 355

356 Pos: 54. /Überschriften/Überschriften @ Pos: 54.4 /Überschriften/Überschriften 2/A-E/AAm Ende der Pos: 54.5 /BA/Einlagerung/Ladewagen/Einlagerung @ Pos: 54.6 /Layout Module @ Varastointi 7 Varastointi Pos: 54.2 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der grundlegenden Sicherheitshinweise alte @ VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". Pos: 54.3 /BA/Sicherheit/2. Vorangestellte Warnhinweise/WARNUNG - Nichtbeachtung der Sicherheitsroutinen alte @ VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 7. Satokauden jälkeen Puhdista koneen sisä- ja ulkopuoli perusteellisesti ennen talvivarastointia. Jos käytät painepesuria. Älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Älä pyyhi pois laakerikohdista ulosvaluvaa rasvaa. Rasvakaulus antaa lisäsuojan kosteutta vastaan. Tarkasta ketjujen ja ketjupyörien kuluneisuus. Voitele ja kiristä puhdistetut ketjut. Tarkista kaikkien liikkuvien osien kuten ohjausrullien, nivelten, kiristysrullien jne. liikkuvuus. Irrota, puhdista ja voitele ne tarvittaessa ja asenna takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Käytä vain alkuperäisiä KRONE-varaosia. Vedä nivelakseli erilleen. Voitele sisällä olevat putket ja suojaputket rasvalla. Voitele ristinivelessä ja suojaputkien laakerirenkaissa olevat voitelunipat. Pysäköi kone kuivaan paikkaan, ei kuitenkaan keinolannoitteiden tai navettojen läheisyyteen. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Huomio! Koneen saa nostaa telineelle vain tarkoitukseen soveltuvalla nostolaitteella. Huolehdi siitä, että telineelle nostettu kone seisoo tukevasti. Nosta kone telineelle renkaiden kuormituksen keventämiseksi. Suojaa renkaat ulkoisten tekijöiden kuten öljyn, rasvan, auringonvalon tms. vaikutuksilta. Anna suorittaa tarvittavat korjaustyöt heti sadonkorjuukauden päätyttyä. Laadi luettelo kaikista tarvittavista varaosista. Näin autat KRONE-myyjää tilaustesi käsittelyssä ja voit olla varma, että koneesi on käyttövalmiina heti uuden käyttökauden alkaessa. 356

357 Pos: 54.7 /Überschriften/Überschriften 2/U-Z/VVor Beginn der neuen Pos: 54.0 /Layout Module @ Varastointi 7.2 Ennen uuden satokauden alkua Pos: 54.8 /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/gefahr Wartung allgemein @ VAARA! Koneelle suoritettavissa korjaus-, huolto-, puhdistustöissä tai teknisissä toimenpiteissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Irrota 2 V:n syöttöjännite. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Kytke voimanottoakseli pois päältä ja irrota se. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Kovalla paineella ulostuleva hydraulineste saattaa aiheuttaa vakavia loukkaantumisia. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. Pos: 54.9 /BA/Einlagerung/Rundballenpressen/Vor der Saisaon @ Ennen koneen käytön aloittamista laukaise sidonta tai käärintä ja kierrä konetta käsin. Tällä tavoin voit tarkistaa sidonnan ja käärinnän käynnistyslaitteiden toiminnan. Voitele kaikki voitelukohdat ja ketjut. Pyyhi voitelukohdista pursuava rasva pois. Tarkista pääkäytön vaihteiston öljymäärä ja lisää sitä tarvittaessa. Tarkista hydrauliletkujen ja -johtojen tiiviys, vaihda ne tarvittaessa. Tarkista kaikkien ruuvien kireys ja kiristä niitä tarvittaessa. Tarkista kaikki sähköjohdot ja valaistus. Korjaa tai vaihda vialliset osat. Tarkista koneen kaikki säädöt ja korjaa niitä tarvittaessa. Tarkista hallintalaitteiden toiminta. Lue käyttöohje vielä kerran huolellisesti läpi. 357

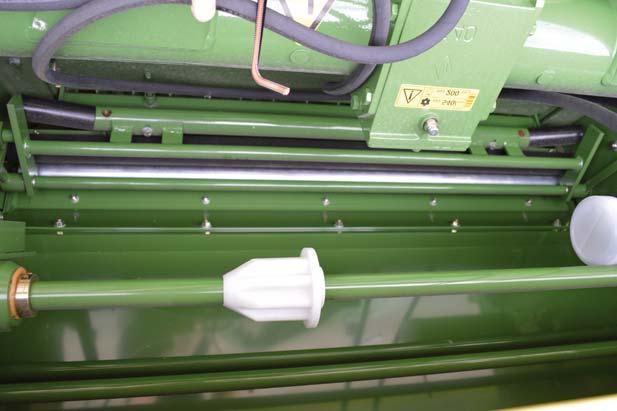

358 Pos: 54. /Überschriften/Überschriften 3/U-Z/Wartungsarbeiten vor Beginn der neuen Pos: @ Pos: 54.3 /BA/Einlagerung/Rundballenpressen/Rost vom Breitziehbügel @ Pos: 54.4 /Layout Module @ Varastointi 7.2. Huoltotyöt ennen uuden satokauden alkua 2 Kuva 32 Puhdista jarrulevyn (2) jarrupinta () ruosteesta. FOR0005 Kuva 33 Poista ruoste levityskaaresta () (verkkosidonnassa). 358

359 Pos: 54.5 /BA/Einlagerung/Rundballenpressen/Überlastkupplung an Gelenkwelle Pos: 55 /Layout Module @ Varastointi Nivelakselin ylikuormituskytkimen ilmaus Vain kitkakytkintä käytettäessä COM00337 Kuva 34 Pitempien seisonta-aikojen jälkeen ylikuormituskytkimen (2) pinnoite voi liimautua kitkapintoihin. Ilmaa ylikuormituskytkin ennen käyttöä:. Avaa kahdeksan ruuvia () ottaaksesi jousipaineen ulkolevyiltä (3,4). 2. Kierrä nivelakselia käsin. 3. Kiristä ruuveja niin pitkälle, kunnes suojarengas (2) lepää suorassa ulkolevyillä (3, 4). Ohje Älä kiristä ruuveja () liian kireälle, kytkimen on vielä päästävä luistamaan. Kierrä lopuksi ruuveja () kuudesosakierroksen verran taaksepäin. 359

360 Pos: 56. /Überschriften/Überschriften /P-T/Störungen - Ursachen und @ Pos: 56.2 /Überschriften/Überschriften 2/P-T/SSpezielle Pos: 56.4 /Layout Module @ Häiriöt - syyt ja korjaus 8 Häiriöt - syyt ja korjaus 8. Erityiset turvaohjeet Pos: 56.3 /BA/Sicherheit/7. Gefahrenhinweise alt/rundballenpresse/gefahr Störung Ursache @ VAARA! Koneelle suoritettavissa korjaus-, huolto-, puhdistustöissä tai teknisissä toimenpiteissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Kytke voimanottoakseli pois päältä ja irrota se. Avattu paaliportti on varmistettava sulkuhanaa kääntämällä siten, ettei se pääse laskeutumaan. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Kovalla paineella ulostuleva hydraulineste saattaa aiheuttaa vakavia loukkaantumisia. Jos vuotava öljy, puhdistusaine tai liuotin aiheuttaa tapaturmia tai syövytysvammoja, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. 360

361 Pos: 56.5 /Überschriften/Überschriften 2/A-E/AAllgemeine Pos: 56.6 /BA/Störungen - Ursachen und Behebung/Rundballenpressen/Tabellarische Auflistung Allgemein @ Häiriöt - syyt ja korjaus 8.2 Yleiset häiriöt Häiriö Mahdollinen syy Korjaus Noukin ei laskeudu alas. Hydrauliletkua ei ole liitetty. Kiinnitä hydrauliletku oikeaan liittimeen. Tukos syöttöalueella. Jos Epätasainen tai liian suuri karho. Levitä karho noukkimeen sopivaksi. paalain tukkeutuu, pysähdy heti ja kytke voimanottoakseli pois päältä. Muuten Liian suuri ajonopeus. Alenna ajonopeutta. Aja paalia aloittaessasi hitaammin, kunnes noukkimen nostama rehu pyörii paalikammiossa. pohjakuljettimen listat saattavat vaurioitua. Poista tukos. Kone ei ole ripustettu vaakasuoraan. Ripusta kone edestä korkeammalle. Säädä aisan korkeutta niin, että siirtymä noukkimesta kanavaan on tasaisempi. Lyhyt rehu ei siirry kunnolla noukkimelta silputusroottoriin. Verkko repeää keskeltä tynnyrimäisissä paaleissa. Paali on toispuoleinen. Lankaa ei ammuta sisään käynnistettäessä. Lanka liukuu pois paalin reunoilta. Kaksoissidoksen langanohjauskelkkaa ei oteta mukaan. Verkko repeytyy heti käynnistyksen jälkeen tai käärinnän aikana. Koneen etuosa on liian alhaalla. Paalikammio täyttyy epätasaisesti. Käärintäkierrosten lukumäärä on liian pieni. Verkkojarru on liian kireällä. Verkkolevittäjä liian aggressiivinen. Pohjakuljetin kytkeytyy liian myöhään. Paalikammio täyttyy toispuoleisesti. Liian suuri ajonopeus paalauksen loppuvaiheessa. Lanka tai verkko on katkennut tai repeytynyt. Käärintäkierrosten lukumäärä on liian pieni. Sidonta- /käärintämateriaali vetäytyy irti. Käynnistimen painorullat ovat liian raskaskulkuisia. Rehu on erittäin kuivaa tai murtuvaa. Kaksoisliitoksen ketju on liian löysä. Teräpalkki on pudonnut alas heti käynnistyksen jälkeen. Rullajarru on säädetty liian tiukalle. Teräpalkki on liian syvällä. Ripusta kone edestä korkeammalle. Säädä aisan korkeutta niin, että siirtymä noukkimesta kanavaan on tasaisempi. Aja kone vuorotellen karhon kumpaankin reunaan. Lisää verkon käärintäkierroksia. Vapauta verkkojarru. Säädä levittäjää. Muuta kytkentäajankohtaa. Kiinnitä huomiota paalikammion tasaiseen täyttöön. Aja hitaammin varsinkin paalauksen loppuvaiheessa. Aja hitaammin paalauksen loppuvaiheessa. Käytä vain laatuvaatimukset täyttävää sidonta- tai käärintämateriaalia. Säädä solmin lyhyemmälle sidontavälille tai korota käärintämateriaalilla käärintäkierrosten lukumäärää. Öljyä laakerointi tai avaa puristusrullien ruuvia hieman ja lukitse se jälleen paikoilleen. Aseta lankarajoitin solmimessa pidemmälle sisään. Kiristä ketjua ketjukiristimellä. Poista lika. Tarkista jarrun säätö. Tarkista teräpalkin säätö. 36

362 Häiriöt - syyt ja korjaus Häiriö Mahdollinen syy Korjaus Verkko ei lähde Verkon mitat ovat väärät. Käytä vain verkkorullia, joiden mitat ovat kiertymään paalin ohjeiden mukaiset. ympärille. Kiristyspyörää ei paineta kiilahihnaa vasten tai kytkinpyörän vapaakytkin jumittaa. Verkkorullat on asennettu kiinnittimeen väärin ja/tai rullajarru on säädetty väärin. Verkkoa ei ole asetettu oikein käärintämekanismiin. Epäpuhtaudet käynnistysvalsseilla ja niitä ennen voivat johtaa läpiluistamiseen. Olki on tukkinut kanavan. Kiilahihnan kiristysrullaa ei voida ajaa riittävän pitkälle alas. Verkko ei roiku riittävän pitkällä kanavassa. Tarkasta säätömoottori tai vapauta vapaakytkin. Poista mahdollisesti olemassa oleva likaantuminen. Aseta verkkorulla paikalleen käyttöohjeen mukaisesti. Säädä rullajarru. Vedä verkko irti käärintämekanismista ja aseta se uudelleen paikoilleen käyttöohjeen mukaisesti. Kun solminta on käytetty pidempään, poista likakertymät käärintälaitteesta. Irrota silputusterät ja puhdista ne. Poista rehu suojapidikkeen ja lattaraudan välistä kiristysrullalta. Verkko kietoutuu Vapauta verkkojarru. kumirullan ympärille. Aja sidottaessa 540 r/min voimanottoakselin kierrosluvulla. Verkko liimautuu pidemmän Aseta verkko uudelleen pidemmän seisonta-ajan jälkeen kumirullaan seisonta-ajan jälkeen. Verkko ei leikkaudu Teräpalkki ei putoa aivan alas. Poista lika. siististi. Terät ovat tylsiä Terien vaihto Verkko ei yllä paalin Verkon jarrutus ei toimi kunnolla Tarkista jarrun säätö. ulkoreunoihin asti. käärinnän aikana. Verkko on tarttunut leikkuuteriin. Tarkista leikkuuterien säätö. Käärintälaitteen käynnistystelat Tarkasta käärintälaite, vaihda tarvittaessa. ovat taipuneet. Rehua syöttötelan ja kaapimen Säädä kaavinta. välissä Verkkolevitin ei toimi. Käännä verkkolevitin. Leikkuu- tai siirtotelan kaavin ovat Ennen kuin verkko ammutaan sisään, tukossa. vaihda vielä kerran puolta karhossa. Paaliportti ei aukea Hydrauliletkua ei ole liitetty. Kiinnitä hydrauliletku oikeaan liittimeen. kunnolla. Paali ei pyöri ulos Liikaa materiaalia paalin sivuilla Älä aja liiaksi karhon reunaa pitkin. paalikammiosta tai se tai liian korkea puristuspaine. pyörii hyvin hitaasti. Lankaa ei leikata. Verkkolevittäjä on kääntynyt alas. Käännä verkkolevittäjä ylös. Verkko vedetään sisään Verkko roikkuu liian pitkällä paalitettaessa. kanavassa. Kiristä verkkojarrun jousta vahvemmin. Aja sidottaessa 540 r/min voimanottoakselin kierrosluvulla. 362

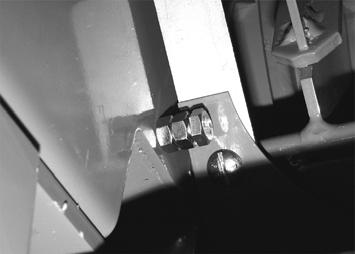

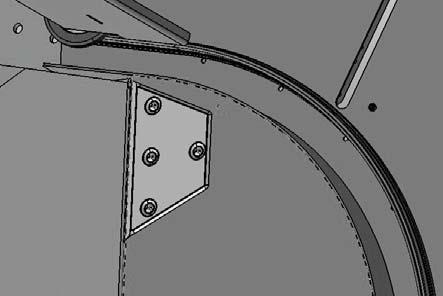

363 Pos: 56.7 /Layout Module @ Häiriöt - syyt ja korjaus Häiriö Mahdollinen syy Korjaus Verkko ei saavuta paalia. Mureneva rehu painaa ohjainlevyä (3) ylös. Asenna ruuvi () M8 x 40 muttereilla (2) ohjainlevyn (3) oikealle ja vasemmalle puolelle. 2 3 VP

364 Pos: 56.8 /Überschriften/Überschriften 2/P-T/SStörungen an der zentralen Pos: 56.9 /BA/Störungen - Ursachen und Behebung/Rundballenpressen/Tabellarische Auflistung @ Pos: 56.0 /Layout Module @ Häiriöt - syyt ja korjaus 8.3 Keskeisen ketjuvoitelun häiriöt Häiriö Mahdollinen syy Korjaus alhainen öljynkulutus alhainen paine Pumppu toimii raskaasti, likaa pumpun alueella puhdista Pumpun mäntä ei tee täyttä liikettä. Säädä käyttöohjeen mukaan Pumppuventtiili ei sulkeudu kunnolla. Irrota, puhdista tai vaihda. Öljy on liian paksua vaihda suositeltuun öljylaatuun. Järjestelmä on likainen puhdista tai vaihda kaikki säätöventtiilit Liian suuri öljynkulutus Pääputki on repeytynyt. Korjaa tai vaihda. Öljy on liian ohutta aja paksummalla öljyllä alenna pumpun iskua Kone on kuiva Ei painetta Pumppu ei toimi. korjaa, säädä tai vaihda. Pääputki on repeytynyt. Korjaa tai vaihda. Järjestelmässä ei ole öljyä. Poista ilma järjestelmästä (ks. luku Ketjujen keskusvoitelu) Järjestelmä tukossa Lika Puhdista järjestelmä ja puhdista tai vaihda kaikki säätöventtiilit. Putki juuttunut kiinni Korjaa tai vaihda Pumpun mäntä ei tee täyttä liikettä. Öljy on liian paksua, suuttimet tukossa. vaihda suositeltuun öljylaatuun. puhdista suuttimet 364

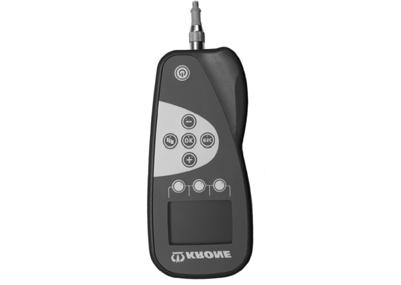

365 Pos: 56. /Überschriften/Überschriften 2/F-J/FFehlermeldungen der KRONE Pos: 57 /Layout Module @ Häiriöt - syyt ja korjaus 8.4 KRONE-hallintalaitteen häiriöilmoitukset Pos: 56.2 /BA/Störungen - Ursachen und Behebung/Rundballenpressen/Fehlermeldungen Display ISOBUS, @ Näytössä näkyvät häiriöilmoitukset kuvataan koneen varustelusta riippuen luvuissa "KRONE ISOBUS-terminaali" tai "KRONE-hallintalaite Beta". 365

366 Pos: 58 /Überschriften/Überschriften /A-E/Entsorgung der @ Pos: 59 /BA/Entsorgung der Maschine/Die Maschine Pos: 60 /Layout Module @ Koneen hävittäminen 9 Koneen hävittäminen 9. Koneen hävittäminen Koneen käyttöajan loputtua koneen yksittäiset osat on hävitettävä asianmukaisesti. On noudatettava voimassa olevia maakohtaisia, ajankohtaisia jätehuoltomääräyksiä ja niitä koskevia voimassa olevia lakeja. Metalliosat Kaikki metalliosat on toimitettava metallinkeräyspisteeseen. Käyttö- ja voiteluaineet (vaihteistoöljy, hydraulijärjestelmän öljy jne.) on poistettava rakenneosista ennen romuttamista. Käyttö- ja voiteluaineet on toimitettava erikseen ympäristöystävällisesti hävitettäväksi tai kierrätykseen. Käyttö- ja voiteluaineet Käyttö- ja voiteluaineet (dieselpolttoaine, jäähdytysneste, vaihteistoöljy, hydraulijärjestelmän öljy jne.) on toimitettava jäteöljyn keräyspisteeseen. Muovit Kaikki muovit on toimitettava muovinkeräyspisteeseen. Kumi Kumiosat (letkut, renkaat...) on toimitettava kuminkeräyspisteeseen. Elektroniikkaromu Elektroniset rakenneosat on toimitettava elektroniikan keräyspisteeseen. 366

367 Pos: 6 /Überschriften/Überschriften @ Pos: 62 /Überschriften/Überschriften Pos: 64 /BA/Wartung/Rundballenpresse/HydraulikschaltpläneHydraulikschaltplan Fortima @ Pos: 65 /Layout Module @ Liite 20 Liite 20. Kytkentäkaavio Pos: 63 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima F 250 (MC) / F 600 @ Fortima F 250 (MC) / Fortima F 600 (MC) 2 P P Kuva 35 Noukin 2 Terä 0 FOR

368 Pos: 67 /BA/Wartung/Rundballenpresse/HydraulikschaltpläneHydraulikschaltplan @ Pos: 68 /Layout Module @ Liite Pos: 66 /Abkürzungen /Abkürzungen sprachneutral/rundballenpressen/fortima V 500 (MC) / V 800 @ Fortima V 500 (MC) / Fortima V 800 (MC) bar bar 20 bar 8 bar P P T T T P P Kuva 36 Noukin 2 Terä 0 3 Kiristyssylinteri 4 Paaliportti 500/800 FOR

369 Pos: 69 /Überschriften/Überschriften === Ende der Liste für Textmarke Inhalt === 20.2 Sähkökaavio 369

370

371 '), 3","" 43","" "$" 5 3"$0*$.$3'#$4"')5.$.$6 &""'#$'#"$4#"'#$'#$.$"'#$'#"$.$3", '#$4#"'#(" 2 4"$7)") & 4#"'#(" $3"$&$.$3'#$.( / , *#%("'#" 3 *#%("'#". 2!"#$% &'#(%)$*&$8+8$,'#

372 "$7)"),"$ (,"$ 3("$'# ("$") "" $3" &"'#.0 58 &"'#$6')$") &"'#$6')$'# &", &$0" "') ,.0 5 $3"$& & 5& &$0"$5$5 9$3"$& &7 5&/ 3'#$.( 3'#$4"') / , 3","" 3 3","". 2!"#$% &'#(%)$*&$8+8$,'#

373 / / *: 6 ; ,; &""'#$'#"$4#"'#$'#$.$"'#$'#"$.$3", !"#$% &'#(%)$*&$8+8$,'#-
