Alkuperäinen käyttöohje

Transkriptio

1 Alkuperäinen käyttöohje Silpunkuljetusvaunu TX 460 TX 560 TX 460 D TX 560 D (Alkaen koneen valmistusnumerosta: ) Til.nro: fi

2 CV0 Sisällysluettelo EY-vaatimustenmukaisuusvakuutus Me Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Str. 10, D Spelle vakuutamme täten, seuraavassa mainitun tuotteen valmistajana, ainoana vastuullisena, että Kone: Tyyppi: Silpunkuljetusvaunu TX 460, TX 460 D, TX 560, TX 560 D jota tämä vakuutus koskee, vastaa seuraavien direktiivien voimassa olevia määräyksiä: EY-direktiivi 2006/42/EY (Kone), EU-direktiivi 2014/30/EU (EMC). Direktiivin tarkoittamalla tavalla on pohjana käytetty yhdenmukaistettua normia EN ISO 14982:2009. Teknisten asiakirjojen kokoamiseen valtuutettuna toimii allekirjoittanut toimitusjohtaja. Spelle, Dr.-Ing. Josef Horstmann (toimitusjohtaja suunnittelu & kehitys) Valmistusvuosi: Koneen nro: 2

3 Sisällysluettelo 1 Sisällysluettelo 1 Sisällysluettelo Tästä asiakirjasta Voimassaolo Jälkitilaus Muut voimassa olevat asiakirjat Tämän asiakirjan kohderyhmä Näin tätä asiakirjaa käytetään Hakemistot ja viitteet Suuntatiedot Käsite "Kone" Kuvat Dokumentin laajuus Esitysvälineet Turvallisuus Tarkoituksenmukainen käyttö Järkevästi oletettavissa oleva virhekäyttö Koneen käyttöikä Perustavat turvaohjeet Käyttöohjeen merkitys Henkilöstön pätevyys Lapset vaarassa Lisälaitteiden tai perävaunujen kytkeminen Rakenteelliset muutokset koneeseen Lisävarusteet ja varaosat Työpaikat ja mukana matkustavat henkilöt Käyttöturvallisuus: Teknisesti moitteeton kunto Vaara-alueet Suojalaitteiden säilyttäminen toimintakykyisinä Henkilökohtaiset suojalaitteet Koneen turvamerkinnät Liikenneturvallisuus Koneen pysäköiminen turvallisesti Käyttöaineet Käyttöympäristön aiheuttamat vaarat Koneen vaaranlähteet Vaarat tietyissä toimissa: Ylös nouseminen ja alas laskeutuminen Vaarat tietyissä toimissa: Koneella tehtävät työt Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Turvarutiinit Koneen pysäyttäminen ja varmistaminen Ylös nostetun koneen ja koneen osien turvallinen tukeminen Koneen turvallinen kiinnittäminen Koneen turvallinen irrottaminen Koneen valmistelu kunnossapito-, korjaus-, huolto- ja säätötöitä varten Koneen turvallinen käyttöönotto

4 Sisällysluettelo 3.6 Ohje- ja varoitusmerkintöjen sijainti koneessa Turva- ja ohjetarrojen tilaaminen Turva- ja ohjetarrojen kiinnittäminen Yhteyshenkilö Turvavarustelu Seisontajarru Tukijalka Jarrukiilat Tietomuistit Koneen kuvaus Koneen yleiskuva Nousemiset Merkinnät Tiedustelut ja varaosien tilaaminen Hydraulinen etuseinämä Kuormatilan peite Koneen tekniset tiedot Tekniset tiedot Renkaat Ilmaäänipäästö Renkaat Ilmaäänipäästö Ympäristön lämpötila Käyttöaineet Vaihteistojen täytösmäärät ja voiteluainesuositukset Käyttö- ja näyttölaitteet Hydrauliikka-painemittari Hydrauliliitännät Käyttöönotto Edellytykset traktorissa Kuljetusvarmistuksen ja pakko-ohjauksen poistaminen Yhdistelmän (traktori/kone) säätäminen kaarreajoa varten Elektroninen pakko-ohjaus Ohjautuvien pyörien suoristaminen Ajokorkeuden säätö Ajokorkeudeuden säätäminen arvoon X+140 mm Koneikon hydrauliikkakierron ilmaaminen Ajokorkeuden säätö Tridem-akselisto hydraulisella tasauksella Ajokorkeudeuden säätäminen arvoon X+140 mm Koneikon hydrauliikkakierron ilmaaminen Nivelakseli Pituuden tarkistaminen Käyttöönotto Ennen käyttöönottoa suoritettavat tarkastukset Kiinnitys traktoriin Kytkeminen Raidetangon ripustaminen

5 Sisällysluettelo 9.3 Hydrauliikka Erityiset turvaohjeet Hydrauliletkujen liitäntä Nivelakseli Varmuusketjun käyttö Valojen kytkentä Paineilmajarrun paineilmaliitännät Hydraulinen jarru (vain vientimalleissa) KRONE ISOBUS-terminaalin liittäminen Vieraan ISOBUS-terminaalin liittäminen Ohjaussauvan liittäminen Tukijalan kääntö kuljetusasentoon Seisontajarru Vetoaisan jousitus Purkaustelayksikkö Purkaustelayksikön irrottaminen Purkaustelayksikön asentaminen KRONE ISOBUS-terminaali Yleistä ISOBUS:sta ISOBUS Shortcut Button Kosketuskäytettävä näyttö Terminaalin kytkeminen päälle tai pois päältä Näytön rakenne Vieras ISOBUS-terminaali Yleistä ISOBUS:sta ISOBUS Shortcut Button ei olemassa KRONE ISOBUS-terminaalista poikkeavat toiminnot Hallintalaite Konetoiminnot Tilarivi Perusnäyttö Punnitus "Elektroninen pakko-ohjaus" -valikon" esiinkutsu Valikkotason haku näyttöön Valikon "Laskurit/Yksityiskohtalaskuri" kutsuminen esiin Työvalojen kytkentä päälle/pois Punnitus Lisäkuorman tallennus "Elektroninen pakko-ohjaus" -valikko Valikko "Suoran ajosuunnan kalibrointi" Valikko "Pakko-ohjaus peltotila" Hallintalaite Valikot Valikkotaso Toistuvat symbolit Valikkotason haku näyttöön Arvon muuttaminen Tilan muuttaminen Päävalikko 7 Punnitus Kalibrointi Kuormituksen ja akselipainon voimamittauspultin kalibrointi

6 Sisällysluettelo 13.7 Päävalikko 13 Laskuri Alavalikko 13-1 Asiakaslaskuri Alavalikko 13-2 Kokonaislaskuri Päävalikko 14 ISOBUS-asetukset Alavalikko 14-1 Diagnoosi Auxiliary (AUX) Alavalikko 14-2 Diagnoosi ajonopeus/vilkku " Alavalikko 14-3 Taustavärin säätö Alavalikko 14-7 Virtual Terminal (VT) Alavalikko 14-9 Kytkeminen hallintalaitteiden välillä Päävalikko 15 Asetukset Alavalikko 15-1 Anturitesti Alavalikko 15-2 Käyttölaitetesti Alavalikko 15-4 Häiriöluettelo Alavalikko 15-5 Info Alavalikko 15-6 Asentaja Hälytysilmoitukset Työskentely ja kuljetusajo Pakko-ohjauksen käsittely (erikoisvaruste) Hydraulisen säätölaitteen käsittely Nostoakselin käsittely Ohjautuvan taaemman teliakselin käsittely (erikoisvaruste) Koneen valmistelu kuljetusta varten Koneen laskeminen alas Koneen laskeminen alas Pakko-ohjauksen varmistaminen Käyttö Koneen osien liikuttaminen hydrauliikalla Ylikuormituksen välttäminen Ylikuormituksen välttäminen painonäytön (lisävaruste) avulla Kuormaus Purkaustapahtuma sammuttaminen (moottori), pysäköiminen (kone) Jarrukiilat Huolto Erityiset turvaohjeet Koekäyttö Pääsy kuormatilaan Huoltotaulukko Kiristysmomentit Metriset kierreruuvit standardikierteellä Metriset kierreruuvit hienokierteellä Metriset kierreruuvit uppokannalla ja kuusiokololla Hydrauliikka Kytkentäkaavio Renkaat Renkaiden tarkastukset ja hoito Huolto - vaihteet Tulovaihteisto

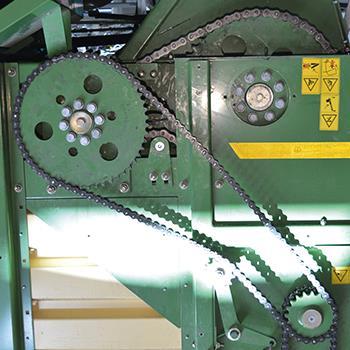

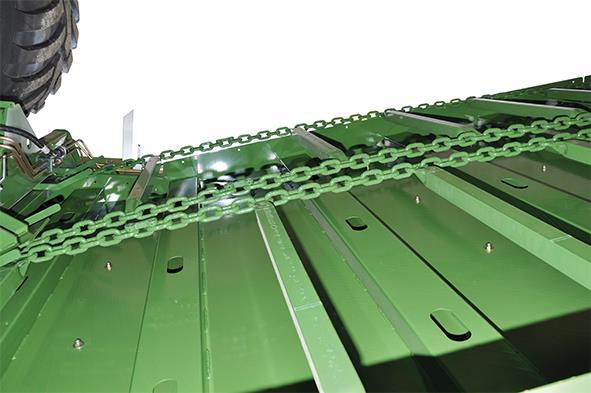

7 Sisällysluettelo 17.2 Ketjun kireyden tarkastus/säätö Pohjakuljetinketju Pääkäyttöketju Purkaustelojen ketju Huolto - Voitelukaavio Erityiset turvaohjeet Nivelakseli Voitelukaavio (TX) Käyttöketjun öljyäminen Huolto Jarrulaitteisto Jarrun säätö Välityksen säätö Putkiston ilmasuodatin Paineilmasäiliö Koneen liikuttaminen Huolto päivittäisen käytön jälkeen Huolto - pakko-ohjaus Ohjautuvien pyörien suoristaminen/järjestelmäpaineen säätö Paineenrajoitusventtiilin säätö Huolto- ja korjaustyöt kuormatilassa Häiriöt - syyt ja korjaus Erityiset turvaohjeet Varastointi Satokauden jälkeen Ennen uuden satokauden alkua Koneen hävittäminen Koneen hävittäminen Liite Hakemistoluettelo

8 Tästä asiakirjasta 2 Tästä asiakirjasta 2.1 Voimassaolo Tämä käyttöohje on voimassa silpunkuljetusvaunulle TX tyypeille: TX 460 TX 560 TX 460 D TX 560 D 2.2 Jälkitilaus Jos tämä asiakirja on muuttunut täysin tai osittain käyttökelvottomaksi, voit tilata korvaavan asiakirjan ilmoittamalla kansilehdellä annetun tilausnumeron. 2.3 Muut voimassa olevat asiakirjat Turvallisen ja määräystenmukaisen käytön takaamiseksi on noudatettava seuraavia muita voimassa olevia asiakirjoja: Nivelakseli(e)n käyttöohje(et) 2.4 Tämän asiakirjan kohderyhmä Tämä asiakirja on kohdistettu koneen käyttäjille, jotka täyttävät henkilöstön pätevyydelle asetetut vähimmäisvaatimukset, katso luku Turvallisuus "Henkilöstön pätevyys". 8

9 Tästä asiakirjasta 2.5 Näin tätä asiakirjaa käytetään Hakemistot ja viitteet Sisällysluettelo/ylätunnisteet: Tämän käyttöohjeen sisällysluettelo sekä ylätunnisteet on tarkoitettu lukujen nopeaan orientoitumiseen. Hakemisto: Hakemistosta löytyvät hakusanoilla aakkosjärjestyksessä kohdistetut tiedot halutusta aiheesta. Hakemisto sijaitsee tämän ohjeen viimeisillä sivuilla. Ristiviitteet: Ristiviitteet toiseen käyttöohjeen kohtaan tai toiseen asiakirjaan löytyvät tekstistä ja niissä ilmoitetaan luku, alaluku tai kappale. Alaluvun tai kappaleen nimitys on lainausmerkeissä. Esimerkki: Tarkista kaikkien koneen ruuvien tiukkuus, katso luku Huolto, "Kiristysmomentit". Alaluku tai kappale löytyy sisällysluettelon ja hakuluettelon kohdan yläpuolelta Suuntatiedot Tässä asiakirjassa suuntatiedot, kuten edessä, takana, oikealla ja vasemmalla, ilmoitetaan aina ajosuuntaan Käsite "Kone" Kuvat Tässä dokumentissa käytetään silppurikuljetusvaunusta jatkossa myös nimitystä "Kone". Tämän dokumentin kuvat eivät aina esitä tarkkaa konetyyppiä. Kuvaan liittyvät tiedot vastaavat aina tämän dokumentin konetyyppiä. 9

10 Tästä asiakirjasta Dokumentin laajuus Tässä dokumentissa kuvataan vakiovarusteiden lisäksi myös lisätarvikepakkaukset ja koneen eri mallit. Koneenne voi poiketa näistä kuvauksista Esitysvälineet Symbolit tekstissä Tässä asiakirjassa käytetään seuraavia esitysvälineitä: Toimintavaihe Piste () on merkkinä toimintavaiheesta, joka tulee suorittaa, esimerkiksi: Säädä vasen ulkopeili. Toimintasarja Useampi piste (), jotka sijaitsevat toimintavaihesarjan edessä, on merkkinä toimintasarjasta, joka tulee suorittaa vaihe vaiheelta, esimerkiksi: Avaa lukkomutteri. Säädä ruuvi. Kiristä lukkomutteri. Luettelo Luetteloviivat ( ) ovat merkkinä luetteloista, esimerkiksi: jarrut ohjaus valaistus 10

11 Symbolit kuvissa Rakenneosien ja toimintavaiheiden visualisointiin käytetään seuraavia symboleja: Symboli Selitys 1 Rakenneosan viitemerkki Tästä asiakirjasta I X Rakenneosan asento (esim. käännä asennosta I asentoon II). Mitat (esim. myös L = leveys, H = korkeus, P = pituus) Toimintavaihe: Kiristä ruuvit momenttiavaimella ilmoitetulla kiristysmomentilla Liikkeen suunta Ajosuunta auki kiinni kuvaosion suurennus Kehykset, mittalinja, mittalinjarajoitus, viitelinja näkyville rakenneosille tai näkyvälle asennusmateriaalille Kehykset, mittalinja, mittalinjarajoitus, viitelinja piilossa oleville rakenneosille tai piilossa olevalle asennusmateriaalille Sijoitusreitit LH RH Koneen vasen puoli Koneen oikea puoli 11

12 Tästä asiakirjasta Varoitukset Varoitus VAROITUS! Vaaran laatu ja lähde! Vaikutus: Loukkaantumisia, vakavia aineellisia vahinkoja. Toimenpiteet vaarojen ehkäisemiseksi. Huomio HUOMIO! Vaaran laatu ja lähde! Vaikutus: Aineellisia vahinkoja. Toimenpiteet vahinkojen välttämiseksi. Ohjeita, jotka sisältävät tietoja ja suosituksia Ohje Ohje Vaikutus: Koneen taloudellinen hyöty. Suoritettavat toimenpiteet. 12

13 Ver Turvallisuus 3 Turvallisuus 3.1 Tarkoituksenmukainen käyttö Silpunkuljetusvaunu on tarkoitettu ainoastaan maatalouskäyttöön. Silpunkuljetusvaunu on maataloustyökone, jonka voi liittää traktoriin tai vetokoneeseen. Silpunkuljetusvaunu soveltuu ja se on suunniteltu rehun kuljetukseen (silputtuna). Silpunkuljetusvaunussa silputtu rehu sijoitetaan vaunun kuormatilaan. Tällöin silpunkuljetusvaunua täytetään ylhäältä päin rehusilppurilla. Täytön jälkeen silpunkuljetusvaunu kuljettaa kuorman purkuasemalle tai ajosiiloon. Kuormatila tyhjennetään pohjakuljettimen tai lisävarusteena purkauslaitteen avulla. Silputulla rehulla tarkoitetaan tässä korsikasveja kuten heinät, rehumailaset, viljakasvien oljet sekä viljeltyjä jyvä- ja palkokasveja (kokonainen säilörehu) kuten vehnä, ruis, ohra, kaura tai maissi. Määräystenmukaiseen käyttöön kuuluu myös valmistajan määräämien käyttö-, huolto- ja puhdistus- ja kunnossapitoedellytysten noudattaminen. 13

14 Turvallisuus 3.2 Järkevästi oletettavissa oleva virhekäyttö Kaikki määräystenmukaisen käytön (yllä kuvatulla tavalla) tapahtuva käyttö on tarkoituksenvastaista käyttöä ja se katsotaan virhekäytöksi konedirektiivin tarkoittamalla tavalla. Valmistaja ei vastaa tästä aiheutuvista vaaroista, vastuu on ainoastaan käyttäjällä. Tällaista virheellistä käyttöä on esim.: sellaisten aineiden kuljettaminen, jotka eivät ole rehuja, kuten esimerkiksi multa tai roskat henkilökuljetukset tavarakuljetukset sallitun teknisen kokonaispainon ylittäminen koneessa ja käyttöohjeessa olevien varoitusten noudattamatta jättäminen käyttö sellaisissa paikoissa tai tiloissa, joita ei käyttöohjeessa ole määritelty työskentely- tai huoltopaikoiksi säätö-, puhdistus-, kunnossapito- ja huoltotöiden suorittaminen käyttöohjeen tietojen vastaisesti häiriön poiston, puhdistus-, kunnossapito- ja huoltotöiden suorittaminen käynnissä olevissa käytöissä säätö-, puhdistus-, kunnossapito- ja huoltotöiden suorittaminen niitä varten kouluttamattoman henkilökunnan toimesta omavaltaiset muutokset koneeseen luvattomien/hyväksymättömien lisävarusteiden kiinnittäminen muiden kuin alkuperäisten KRONE-varaosien käyttö Koneeseen tehdyt omavaltaiset muutokset voivat vaikuttaa koneen ominaisuuksiin tai turvalliseen käyttöön negatiivisesti tai häiritä asianmukaista toimintaa. Omavaltaiset muutokset vapauttavat siksi valmistajan kaikista niistä aiheutuvista vahingonkorvausvaatimuksista. 3.3 Koneen käyttöikä Koneen käyttöikä riippuu suurelta osin siitä, että sitä käytetään ja huolletaan ohjeiden mukaan ja että käyttöolosuhteet ovat oikeanlaisia. Kone jatkuva käyttövalmius ja pitkä käyttöikä varmistetaan noudattamalla tämän käyttöohjeen sisältöä. Kone on tarkistettava huolellisesti jokaisen käyttökauden jälkeen. Tarkista, onko koneessa kuluneita osia tai muita vaurioita. Vaurioituneet tai kuluneet osat on vaihdettava ennen seuraavaa käyttökertaa. Kun kone on ollut käytössä viisi vuotta, siihen on tehtävä kattava tekninen tarkistus. Tarkistustuloksesta riippuu, voidaanko koneen käyttämistä jatkaa. Tämän koneen käyttöikä on teoriassa rajaton, sillä kaikki kuluneet tai vaurioituneet osat voidaan vaihtaa. 14

15 Turvallisuus 3.4 Perustavat turvaohjeet Turvaohjeiden ja varoitusten noudattamatta jättäminen Jos turvaohjeita ja varoituksia ei noudateta, saattaa aiheutua vaaraa henkilöille, ympäristölle ja aineelliselle omaisuudelle Käyttöohjeen merkitys Käyttöohje on tärkeä asiakirja ja osa konetta. Se on tarkoitettu käyttäjälle ja sisältää turvallisuuden kannalta tärkeitä tietoja. Ainoastaan käyttöohjeessa ilmoitetut toimintatavat ovat turvallisia. Jos käyttöohjetta ei noudateta, voivat henkilöt loukkaantua vakavasti tai kuolla. Lue "Perustavat turvaohjeet" luvussa Turvallisuus täydellisesti läpi ennen koneen ensimmäistä käyttöä ja noudata niitä. Lue ennen töitä lisäksi käyttöohjeen vastaavat kappaleet ja noudata niitä. Säilytä käyttöohje ja pidä se käytettävissä. Luovuta käyttöohje edelleen seuraavalle käyttäjälle Henkilöstön pätevyys Jos konetta käytetään asiattomasti, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on jokaisen koneella työskentelevän henkilön täytettävä seuraavat vähimmäisvaatimukset: Kykenee ruumiillisesti hallitsemaan konetta. Kykenee suorittamaan koneella tehtävät työt tämän käyttöohjeen puitteissa turvallisuuden kannalta oikein. Ymmärtää koneen toimintatavat töittensä puitteissa ja voi tunnistaa ja välttää töissä esiintyviä vaaroja. On lukenut käyttöohjeen ja osaa toimia käyttöohjeessa olevien tietojen mukaisesti. Osaa ohjata ajoneuvoja turvallisesti. Omaa maantieajoa varten riittävät tiedot tieliikennesäännöistä sekä vaadittavan ajoluvan. 15

16 Turvallisuus Lapset vaarassa Lapset eivät osaa arvioida vaaroja ja käyttäytyvät odottamattomalla tavalla. Siksi lapset ovat erityisesti vaarassa. Pidä lapset poissa koneelta. Pidä lapset poissa käyttöaineiden läheltä. Varmista erityisesti ennen liikkeelle lähtöä ja koneen liikkeiden laukaisemista, ettei vaaraalueella ole lapsia Lisälaitteiden tai perävaunujen kytkeminen Traktorin ja koneen virheellinen kiinnittäminen aiheuttaa vaaroja, jotka voivat aiheuttaa vakavia onnettomuuksia. Noudata kiinnitettäessä kaikkia käyttöohjeita: Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje Huomioi kytkemisestä annettu ohje, katso luku Käyttöönotto "Koneen kytkeminen traktoriin". Huomioi yhdistelmän muuttuneet ajo-ominaisuudet Rakenteelliset muutokset koneeseen Rakenteelliset muutokset ja laajennukset saattavat häiritä koneen toimintakykyä ja käyttöturvallisuutta. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Anna rakenteelliset muutokset ja laajennukset ainoastaan valtuutetun alan korjaamon tehtäväksi. 16

17 3.4.6 Lisävarusteet ja varaosat Turvallisuus Lisävarusteet ja varaosat, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä käyttöturvallisuuden takaamiseksi alkuperäisiä tai normiosia, jotka vastaavat valmistajan vaatimuksia. Pyydä epäselvissä tapauksissa vahvistus jälleenmyyjältä tai valmistajalta Työpaikat ja mukana matkustavat henkilöt Kulkevan koneen ohjaaminen Käynnissä oleva kone vaatii, että kuljettaja voi puuttua sen toimintaan koska tahansa nopeasti. Kone voi muuten liikkua hallitsemattomasti ja aiheuttaa vakavia henkilövahinkoja tai kuoleman. Käynnistä moottori aina vain kuljettajan istuimelta käsin. Älä koskaan poistu kuljettajan istuimelta ajon aikana. Älä koskaan nouse koneelle tai poistu koneelta ajon aikana. Mukana matkustavat henkilöt Kone saattaa aiheuttaa mukana matkustaville henkilöille vakavia vammoja tai he voivat pudota koneelta ja jäädä sen alle. Ylös sinkoutuvat esineet saattavat osua mukana matkustaviin henkilöihin ja aiheuttaa vammoja. Älä koskaan anna henkilöiden matkustaa koneen mukana. 17

18 Turvallisuus Käyttöturvallisuus: Teknisesti moitteeton kunto Käyttö ainoastaan asianmukaisesti suoritetun käyttöönoton jälkeen Ilman asianmukaista käyttöönottoa tämän käyttöohjeen mukaisesti ei koneen käyttöturvallisuus ole taattua. Ne voivat aiheuttaa onnettomuuksia ja henkilövammoja taikka kuoleman. Käytä konetta ainoastaan asianmukaisen käyttöönoton jälkeen, katso luku Käyttöönotto. Koneen teknisesti moitteeton kunto Virheellinen huolto ja säätö voi vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita kaikki huolto- ja säätötyöt lukujen Huolto ja Säätö mukaisesti. Pysäytä kone ennen kaikkia huolto- ja säätötöitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Koneen vaurioista aiheutuva vaara Koneen vauriot voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Turvallisuuden kannalta erityisen tärkeitä ovat seuraavat koneen osat: jarrut ohjaus suojalaitteet liitoslaitteet valaistus hydrauliikka renkaat nivelakseli Jos epäilet koneen käyttöturvallista kuntoa, esimerkiksi käyttöaineiden vuotaessa, havaitessasi näkyviä vaurioita tai odottamattomasti muuttuneita ajo-ominaisuuksia: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Poista vaurioiden mahdolliset syyt heti, esimerkiksi puhdista karkeat epäpuhtaudet tai kiristä löysät ruuvit. Selvitä vaurioiden syy tämän käyttöohjeen perusteella, katso luku Häiriöt Syy ja korjaus. Jos mahdollista, korjaa vauriot tämän käyttöohjeen mukaan. Vaurioissa, jotka voivat vaikuttaa käyttöturvallisuuteen ja joita ei voi korjata itse tämän käyttöohjeen mukaan: Anna valtuutetun ammattikorjaamon korjata vauriot. 18

19 Turvallisuus Tekniset raja-arvot Jos koneen teknisiä raja-arvoja ei noudateta, kone saattaa vaurioitua. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Turvallisuuden kannalta erityisen tärkeää on seuraavien teknisten raja-arvojen noudattaminen: sallittu kokonaispaino maksimaaliset akselipainot maksimaaliset hyötypainot maksimaalinen ripustuspaino maksimaalinen kuormitus maksimaalinen kuljetuskorkeus suurin sallittu nopeus Noudata raja-arvoa, katso luku Koneen tekniset tiedot "Tekniset tiedot" Vaara-alueet Traktorin ja koneen vaara-alueet Alue traktorin ja koneen ympärillä on vaara-alue. Tällä vaara-alueella on olemassa seuraavat vaarat: Traktori ja kone voivat lähteä liikkeelle tai rullata ja ajaa henkilöiden yli. Voimavivun tahaton käyttö voi laukaista vaarallisia koneen liikkeitä. Vialliset tai muuten kuin turvallisesti kiinnitetyt sähköjohdot voivat aiheuttaa kuolettavia sähköiskuja. Vialliset tai muuten kuin turvallisesti kiinnitetyt hydrauliset tai pneumaattiset johdot voivat irrota ja huitoa ympäriinsä. Hydrauliöljy voi valua ulos korkean paineen alaisena ja aiheuttaa vakavia vammoja ihoon tai kasvoihin. Paljaana oleva voimanottoakseli tai vaurioitunut tai virheellisesti asennettu nivelakseli voivat tarttua vaatteisiin ja vetää ne sisään. Käytön ollessa päälle kytkettynä koneen osat saattavat pyöriä tai kääntyä. Hydraulisesti nostetut koneen osat voivat laskea alas huomaamatta ja hitaasti. Jos vaara-aluetta ei huomioida, voivat henkilöt loukkaantua vakavasti tai kuolla. Pidä henkilöt poissa traktorin ja koneen vaara-alueelta. Käynnistä käyttö ja kone vasta sen jälkeen, kun ketään ei ole vaara-alueella. Turvaetäisyys on: Koneen sivussa 3 metriä. Koneen takana 5 metriä. Ennen kaikkia traktorin edessä ja takana ja koneen vaara-alueella suoritettavia töitä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Useat vakavat onnettomuudet traktorin ja koneen edessä ja takana aiheutuvat huolimattomuudesta ja käyvistä koneista. Huomioi annetut tiedot kaikista vastaavista käyttöohjeista. Traktorin käyttöohje Koneen käyttöohje Nivelakselin käyttöohje 19

20 Turvallisuus Vaara-alue traktorin ja koneen välissä Traktorin ja koneen välissä oleskelevat henkilöt voivat loukkaantua vakavasti tai kuolla traktorin lähtiessä liikkeelle tai koneen liikkuessa. Kaikissa töissä traktorin ja koneen välissä: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tämä koskee myös lyhyitä tarkastustöitä. Useat vakavat onnettomuudet aiheutuvat huolimattomuudesta ja käyvistä koneista. Jos voimavipua on käytettävä, kaikki henkilöt on pidettävä loitolla voimavivun liikealueelta. Vaara-alue käytön ollessa päällä Käytön ollessa päälle kytkettynä on olemassa pyörivistä ja kääntyvistä koneen osista johtuva hengenvaara. Koneen vaara-alueella ei saa oleskella ketään. Ohjaa siksi kaikki henkilöt pois koneen vaara-alueelta ennen käynnistämistä. Jos vaarallinen tilanne saattaa syntyä, sammuta käytöt ja dieselmoottori välittömästi. Pikakytkimen vaara-alue Pikakytkin ja käytetyt rakenneosat voivat tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Ennen pikakytkimen päälle kytkemistä: Aseta suojalaitteet paikoilleen ennen käyttöönottoa ja saata ne suojaavaan asentoon. Varmista, että pikakytkimen valittu kierrosluku ja pyörimissuunta vastaavat koneen sallittua kierroslukua ja pyörimissuuntaa. Varmista, ettei ketään oleskele koneen tai nivelakselin vaara-alueella. 20

21 Turvallisuus Nivelakselin vaara-alue Nivelakseli saattaa tarttua henkilöihin ja vetää nämä koneeseen aiheuttaen vakavia vammoja. Varmista, että nivelakselin suojus on asennettu paikalleen ja toimintakykyinen. Varmista, ettei ketään oleskele voimanottoakselin ja nivelakselin vaara-alueella. Noudata profiiliputken ja nivelakselin suojuksen riittävää päällekkäisyyttä. Anna nivelakselin lukkojen lukittua paikoilleen. Estä nivelakselin suojuksen pyöriminen kiinnittämällä ketjut paikoilleen. Noudata nivelakselin käyttöohjetta. Jälkikäyvien koneenosien aiheuttama vaara-alue Käyttöjen sammuttamisen jälkeen seuraavat koneenosat jatkavat pyörimistään: nivelakseli siirtorumpu käyttöhihnat noukin purkaustelat Kun koneen osat jälkikäyvät, saattavat henkilöt loukkaantua vakavasti tai kuolla. Koske ainoastaan pysähtyneisiin koneenosiin Suojalaitteiden säilyttäminen toimintakykyisinä Jos suojalaitteita puuttuu tai niissä on vaurioita, liikkuvat koneenosat saattavat aiheuttaa vakavia henkilövammoja tai kuoleman. Vaihda vahingoittuneet suojalaitteet uusiin. Asenna irrotetut suojalaitteet ja kaikki muut osat ennen käyttöönottoa uudelleen ja saata ne suojaavaan asentoon. Jos et ole varma, ovatko kaikki suojalaitteet asennettu asianmukaisesti ja toimintakunnossa, anna tarkastus ammattikorjaamon tehtäväksi. 21

22 Turvallisuus Henkilökohtaiset suojalaitteet Henkilökohtaisten suojavarusteiden käyttö on tärkeä turvatoimenpide. Puuttuvat tai epäsopivat henkilökohtaiset suojavarusteet lisäävät terveyshaittojen ja henkilövammojen riskiä. Henkilökohtaisia suojavarusteita ovat esimerkiksi: työkäsineet turvajalkineet tyköistuva suojavaatetus kuulosuojain suojalasit Määrittele henkilökohtaiset suojavarusteet kuhunkin työkäyttöön ja aseta ne käyttöön. Käytä ainoastaan asianmukaisessa kunnossa olevia henkilökohtaisia suojavarusteita, jotka tarjoavat tehokkaan suojan. Sovita henkilökohtaiset suojavarusteet henkilön mukaan, esimerkiksi koko Koneen turvamerkinnät Koneen ohje- ja varoitusmerkinnät varoittavat vaarakohdissa vaaroista ja ne ovat tärkeä osa koneen turvavarusteita. Puuttuvat ohje- ja varoitusmerkinnät lisäävät vakavien ja kuolettavien henkilövammojen riskiä. Puhdista likaiset ohje- ja varoitusmerkinnät. Tarkasta ohje- ja varoitusmerkintöjen täydellisyys ja luettavuus jokaisen puhdistuksen jälkeen. Vaihda puuttuvat, vaurioituneet ja lukukelvottomat ohje- ja varoitusmerkinnät välittömästi uusiin. Varusta varaosat niihin tarkoitetuilla ohje- ja varoitusmerkinnöillä. Ohje- ja varoitusmerkintöjen kuvaus, selitys ja tilausnumerot, katso luku Turvallisuus "Koneen ohje- ja varoitusmerkinnät". 22

23 Turvallisuus Liikenneturvallisuus Vaarat maantiellä ja pellolla ajettaessa Asennettu tai ripustettu työkone muuttaa traktorin ajo-ominaisuuksia. Ajo-ominaisuudet riippuvat myös käyttötilasta, täytöstä tai kuormituksesta sekä alustasta. Jos kuljettaja ei ota huomioon muuttuneita ajo-ominaisuuksia, hän saattaa aiheuttaa onnettomuuksia. Huomioi toimenpiteet maantiellä ja pellolla tapahtuvassa ajossa, katso luku "Ajo ja kuljetus". Koneen valmistelu maantieajoa varten Jos konetta ei valmistella asianmukaisesti maantieajoa varten, seurauksena saattavat olla vakavat onnettomuudet liikenteessä. Valmistele kone maantieajoa varten ennen jokaista maantieajoa, katso luku Ajo ja kuljetus "Valmistelut maantieajoa varten". kaatumisvaara Kone voi kaatua rinteissä ajettaessa. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Kaatumisvaara riippuu useista tekijöistä: Huomioi toimenpiteet ajossa, katso luku "Ajo ja kuljetus" Koneen pysäköiminen turvallisesti Pysäköity kone voi kaatua. Henkilöt voivat joutua puristuksiin ja kuolla. Pysäköi kone kantokykyiselle ja tasaiselle alustalle. Varmista koneen turvallinen vakaus ennen säätö- kunnostus-, huolto- ja puhdistustöitä. Tue kone epävarmassa tapauksessa. Huomioi luvussa Ajo ja kuljetus kohta "Koneen pysäköinti". Valvomaton pysäköinti Riittämättömästi varmistettu ja valvomatta pysäköity kone liitetyllä lisälaitteella tai peräkärryllä tai ilman sitä aiheuttaa vaaraa henkilöille ja lapsille. Ennen poistumista: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". 23

24 Turvallisuus Käyttöaineet Sopimattomat käyttöaineet Käyttöaineet, jotka eivät vastaa valmistajan vaatimuksia, voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Käytä ainoastaan käyttöaineita, jotka vastaavat vaatimuksia. Käyttöaineille asetetuista vaatimuksista, katso luku Koneen kuvaus, "Käyttöaineet". Ympäristönsuojelu ja hävittäminen Dieselpolttoaineen, jarrunesteen, jäätymisenestoaineen ja voiteluaineiden kaltaiset käyttöaineet saattavat vahingoittaa ympäristöä ja henkilöiden terveyttä. Älä päästä käyttöaineita ympäristöön. Kerää vuotaneet käyttöaineet imukykyisellä materiaalilla tai hiekalla, täytä nestetiiviiseen, merkittyyn astiaan ja hävitä viranomaisten määräysten mukaisesti Käyttöympäristön aiheuttamat vaarat Tulipalon vaara Ilmajohtojen aiheuttama hengenvaarallinen sähköisku Kone voi saavuttaa ilmajohtojen korkeuden kuormatilan peitettä ulos- ja sisäänpäin käännettäessä. Näin jännite voi siirtyä koneeseen ja aiheuttaa kuolettavan sähköiskun tai tulipalon. Kuormatilan peitettä sisään- ja ulospäin käännettäessä on säilytettävä riittävä etäisyys sähköisiin suurjännitejohtoihin. Älä koskaan käännä kuormatilan peitettä sisään- tai ulospäin virtamastojen ja virtajohtojen lähettyvillä. Säilytä riittävä etäisyys sähköisiin suurjännitejohtoihin kuormatilan peitteen ollessa ulospäin käännettynä. Vältä jännitteen ylilyönnin aiheuttamaa mahdollista sähköiskun vaaraa, älä koskaan poistu traktorista tai nouse siihen ilmajohtojen alapuolella. Käyttäytyminen vapaajohtojen jännitteen ylilyönnin sattuessa Jännitteen ylilyönnit aiheuttavat koneen ulkopuolella korkeita sähköjännitteitä. Maassa koneen ympärillä syntyy suuria jännite-eroja. Hengenvaarallisia sähkövirtoja syntyy suurissa askeleissa, maassa maatessa tai maahan käsillä tuettaessa (askeljännite). Älä poistu ohjaamosta. Älä kosketa metalliosiin. Älä luo johtavaa yhteyttä maahan. Varoita henkilöitä: Ei saa lähestyä konetta. Maassa olevat sähköjännitteet saattavat johtaa vakaviin sähköiskuihin. Odota ammattimaisen pelastushenkilöstön apua. Ilmajohto on kytkettävä pois päältä. Jos henkilöiden on poistuttava ohjaamosta jännitteen ylilyönnistä huolimatta, esimerkiksi tulipalon aiheuttaman välittömän hengenvaaran uhatessa: Hyppää pois koneelta. Hyppää tällöin turvalliseen tilaan. Älä koske koneeseen ulkoapäin. Poistu koneelta lyhyin askelin. 24

25 Turvallisuus Koneen vaaranlähteet Sähköisen laitteiston aiheuttama sähköisku Viallisten jännitettä johtavien osien koskeminen voi johtaa vakaviin sähköiskuihin ja aiheuttaa henkilöiden loukkaantumisia tai kuoleman. Anna ammattihenkilöstön korjata välittömästi sähköisten laitteistojen vialliset eristeet ja rakenneosat. Melu voi johtaa terveyshaittoihin Koneella jatkuvasti työskenneltäessä saattaa esiintyä terveydellisiä haittoja, kuten huonokuuloisuutta, kuuroutta tai tinnitusta. Konetta korkealla kierrosluvulla käytettäessä lisääntyy lisäksi melutaso. Ennen traktorin ja koneen yhdistelmän käyttöönottoa on melun aiheuttama vaara arvioitava. Ympäristöolosuhteista, työajoista ja koneen työskentely- ja käyttöolosuhteista riippuen on määriteltävä soveltuva kuulosuojaus ja sitä on käytettävä. Huomioi tällöin äänen painetaso, katso luku Koneen tekniset tiedot "Tekniset tiedot". Määrittele säännöt kuulosuojainten käytölle ja työskentelyn kestolle. Pidä ohjaamon ikkunat ja ovet suljettuina käytön aikana. Poista kuulosuojaimet maantieajossa. Värähtelyt voivat johtaa terveyshaittoihin Traktorin ja koneen yhdistämän yhdistelmän värähtelyt voivat aiheuttaa vakavia terveydellisiä haittoja ja jälkiseuraamuksia. Töiden ja liitettyjen laitteiden laatu, työskentelyajat, nopeudet, rengaspaineet ja alustan ominaisuudet vaikuttavat lisäksi kuormituksiin. Tarkista istuimen huoltovälit, katso luku "Huoltosuunnitelma". Säädä kuljettajan istuin käyttäjän mukaan, katso luku "Kuljettajan istuimen säätäminen". Mittaa tarvittaessa traktorin ja työkoneen muodostaman yhdistelmän värähtelyt. Valitse soveltuvat toimenpiteet värähtelyjen vähentämiseksi. Rajoita henkilökohtaista työskentelyaikaa. 25

26 Turvallisuus Paineen alaiset nesteet Seuraavat nesteet ovat korkean paineen alaisia: hydrauliöljy Kovalla paineella vuotavat nesteet voivat tunkeutua kehoon ihon lävitse ja aiheuttaa vakavia henkilövammoja. Jos epäillään vaurioitunutta painejärjestelmää, ota välittömästi yhteyttä pätevään ammattikorjaamoon. Älä koskaan etsi vuotokohtia paljain käsin. Jo nuppineulan pään kokoinen reikä voi aiheuttaa vakavia henkilövammoja. Pidä keho ja kasvot poissa vuotokohtien lähettyviltä. Jos nestettä on päässyt tunkeutumaan kehoon, hakeudu välittömästi lääkärille. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Kuumat nesteet Kuumien nesteiden aiheuttama palovammojen vaara! Käytä suojakäsineitä kuumia käyttöaineita tyhjentäessäsi. Anna nesteiden ja koneen osien jäähtyä tarvittaessa ennen korjaus-, huolto- ja puhdistustöitä. Vaurioitunut paineilmajärjestelmä voi johtaa terveyshaittoihin Vialliset paineilmajärjestelmän paineilmaletkut voivat johtaa letkujen repeämiseen. Holtittomasti liikkuvat letkut voivat aiheuttaa vakavia henkilövammoja. Jos epäillään paineilmajärjestelmän vaurioita, ota välittömästi yhteyttä ammattikorjaamoon. Myrkylliset pakokaasut Pakokaasut voivat aiheuttaa vakavia tai kuolettavia terveydellisiä haittoja. Moottori käydessä on huolehdittava riittävästä tuuletuksesta, jotta henkilöt eivät altistu jatkuvasti pakokaasuille. Anna moottorin käydä suljetuissa tiloissa ainoastaan soveltuvan pakokaasunpoistolaitteiston kanssa. 26

27 Turvallisuus Vaarat tietyissä toimissa: Ylös nouseminen ja alas laskeutuminen Turvallinen ylös nouseminen ja alas laskeutuminen Huolimaton käyttäytyminen ylös noustessa ja alas laskeuduttaessa voi aiheuttaa henkilöiden putoamisen nousuväylältä. Henkilöt, jotka nousevat koneeseen tarkoitettujen nousuväylien ulkopuolella, voivat liukastua, pudota ja loukkaantua vakavasti. Lika sekä käyttö- ja voiteluaineet voivat vaikuttaa astumis- ja seisontavakauteen. Pidä astunta- ja seisontapinnat aina puhtaina ja asianmukaisessa kunnossa, jotta turvallinen astuminen ja seisominen olisi taattua. Älä koskaan nouse ylös tai laskeudu alas koneen liikkuessa. Nouse ylös ja laskeudu alas kasvot koneeseen päin. Säilytä ylös noustessasi ja alas laskeutuessasi kolmipistekontakti portaisiin ja kaiteisiin (samanaikaisesti kaksi kättä ja yksi jalka tai kaksi jalkaa ja yksi käsi koneella). Älä koskaan käytä hallintaelementtejä kädensijoina ylös noustessasi tai alas laskeutuessasi. Hallintaelementtien käyttäminen vahingossa saattaa aiheuttaa toimintojen tahattoman käytön ja aiheuttaa vaaroja. Älä koskaan hyppää koneelta alas laskeutuessasi. Käytä ainoastaan tässä käyttöohjeessa kuvattuja astuin- ja seisontapintoja ylös nousemiseen ja alas laskeutumiseen, katso luku Koneen kuvaus, "Nousuväylät" Vaarat tietyissä toimissa: Koneella tehtävät työt Työt ainoastaan pysäytetylle koneelle Jos konetta ei ole pysäytetty ja varmistettu, osat saattavat liikkua tahattomasti tai kone voi lähteä liikkeelle. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen kaikkia koneelle suoritettavia töitä, kuten säätäminen, puhdistaminen, maantieajon esivalmistelu, työkäytön esivalmistelu, huolto tai häiriöiden korjaaminen, on kone pysäytettävä ja varmistettava, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Kunnossapito- ja korjaustyöt Virheelliset kunnossapito- ja korjaustyöt vaarantavat käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Suorita ainoastaan tässä käyttöohjeessa kuvatut työt. Pysäytä kone ennen kaikkia töitä ja varmista kone, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Anna kaikki muut kunnossapito- ja korjaustyöt ainoastaan pätevän ammattikorjaamon tehtäväksi. 27

28 Turvallisuus Nostetut koneet ja kuormat Nostetut kuormat saattavat pudota. Hydraulisesti nostetut lisälaitteet ja koneenosat saattavat laskeutua tahattomasti ja aiheuttaa henkilöille puristumisvammoja tai kuoleman. Nostettu kone voi laskeutua, rullata liikkeelle tai kaatua ja aiheuttaa henkilöiden kuoleman. Älä oleskele nostettujen kuormien alla. Laske kuormat ensin alas. Tue kone turvallisesti ennen kaikkia koneen alla suoritettavia töitä, katso luku Turvallisuus "Ylös nostetun koneen ja koneen osien turvallinen tukeminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti tai hydraulisella sulkulaitteella. Hitsaustöiden aiheuttama vaara Virheellisesti suoritetut hitsaustyöt vaarantavat koneen käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyydä lupa KRONE-asiakaspalvelulta ennen koneelle suoritettavia hitsaustöitä ja pyydä tarvittaessa näyttämään vaihtoehtoja. Anna hitsaustyöt ainoastaan kokeneen ammattihenkilöstön tehtäväksi. 28

29 Turvallisuus Vaarat tietyissä toimissa: Pyörille ja renkaille tehtävät työt Pyörien ja renkaiden asentaminen/irrottaminen Virheellinen asennus tai irrottaminen vaarantaa käyttöturvallisuuden. Ne voivat aiheuttaa onnettomuuksia ja vakavia henkilövammoja taikka kuoleman. Pyörien ja renkaiden asennus edellyttää riittävää kokemusta ja määräysten mukaisia asennustyökaluja. Mikäli omat tiedot ovat puutteellisia, anna pyörät ja renkaat KRONE-myyjän tai pätevän rengaspalvelun asennettavaksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa suurinta sallittua painetta ei saa ylittää, sillä muuten rengas tai jopa vanne saattaa räjähtää. Asenna pyörän mutterit pyöriä asentaessasi ilmoitetulla vääntömomentilla, katso luku Huolto "Renkaat" Käyttäytyminen vaaratilanteissa ja onnettomuuksissa Virheelliset toimenpiteet tai toimenpiteisiin ryhtymättömyys vaaratilanteissa saattaa häiritä tai estää vaarassa olevien henkilöiden pelastamista. Vaikeutuneet pelastusolosuhteet heikentävät mahdollisuuksia apuun ja loukkaantuneiden hoitoon. Yleisesti: Pysäköi kone. Hanki yleiskuva vaaratilanteesta ja tunnista vaaran syy. Varmista tapaturma-alue. Pelasta ihmiset vaara-alueelta. Poistu vaara-alueelta, äläkä astu sille uudelleen. Hälytä pelastuslaitos ja hae apua mahdollisuuksien mukaan. Anna ensiapua. 29

30 Turvallisuus 3.5 Turvarutiinit Koneen pysäyttäminen ja varmistaminen VAROITUS! Koneen tai koneenosien liikkeen aiheuttama puristumisvaara! Jos konetta ei ole pysäytetty, kone tai koneenosat saattavat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen koneesta poistumista: Pysäytä ja varmista kone. Koneen turvalliseen pysäköintiin: Pysäköi kone kantokykyiselle ja tasaiselle alustalle. Sammuta käytöt ja odota, kunnes jälkikäyvät osat ovat pysähtyneet. Sammuta traktorin moottori, irrota virta-avain ja ota se mukaasi. Varmista seisontajarrulla, etteivät kone ja traktori pääse liikkumaan itsestään Ylös nostetun koneen ja koneen osien turvallinen tukeminen VAROITUS! Koneen tai koneenosien liikkeen aiheuttama loukkaantumisvaara Jos konetta ei ole tuettu turvallisesti, kone tai koneenosat saattavat liikkua, pudota tai laskeutua alas. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen ylös nostetuille rakenneosille ja niiden alla tehtäviä töitä: Tue kone tai koneen osat turvallisesti. Koneen tai koneen osien turvalliseksi tukemiseksi: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Ennen kaikkia ylös nostetuille koneen osille tai niiden alla suoritettavia töitä on koneen osat laskettava alas tai varmistettava alas laskeutumista vastaan jäykällä turvatuella mekaanisesti (esim. alustapukki, nosturi) tai hydraulisella sulkulaitteella (esim. sulkuhana). Älä koskaan käytä tukemiseen materiaaleja, jotka saattavat antaa periksi. Älä koskaan käytä onttoja harkkotiiliä tai tiiliä tukemiseen. Harkkotiilet ja tiilet saattavat murtua jatkuvassa kuormituksessa. Älä koskaan työskentele koneen tai koneen osien alla, jos nämä on nostettu ylös tunkilla. 30

31 Turvallisuus Koneen turvallinen kiinnittäminen VAROITUS! Loukkaantumisvaara konetta kiinnitettäessä Konetta traktoriin kiinnitettäessä saattavat kone tai koneen osat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita konetta kiinnittäessäsi seuraavat vaiheet: Älä koskaan seiso traktorin ja koneen välissä kiinnittäessäsi konetta traktoriin. Kytke traktorin hydrauliikka paineettomaksi. Kytke elektroniset järjestelmät pois päältä. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Liitä hydrauliletkut ainoastaan silloin, kun traktorin ja koneen hydraulijärjestelmät ovat paineettomia. Liitä paineilmajarrujärjestelmä, koneen mallista riippuen. Liitä hydraulijarru, koneen mallista riippuen. Liitä nivelakseli ja varmista se. Liitä valojohto. Liitä virtajohto. Liitä hallintalaite Koneen turvallinen irrottaminen VAROITUS! hengenvaara koneen odottamattoman liikkeen takia Jos kone pysäköidään kuormatussa tilassa tukijalalle, uhkaa vaara, että tukijalka antaa myöten ja seurauksena voi olla ihmisten loukkaantumisia kaatuvan koneen johdosta. Koneen saa pysäköidä tukijalalle vain kuormaamattomassa tilassa. VAROITUS! Loukkaantumisvaara konetta irrotettaessa Konetta irrotettaessa saattavat kone tai koneen osat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita konetta irrottaessasi seuraavat vaiheet: Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Laske tukijalka alas. Kytke traktorin hydrauliikka paineettomaksi. Kytke elektroniset järjestelmät pois päältä. Irrota hydrauliletkut ainoastaan silloin, kun traktorin ja koneen hydraulijärjestelmät ovat paineettomia. Irrota paineilmajarru, koneen mallista riippuen. Irrota hydraulijarru, koneen mallista riippuen. Irrota valojohto traktorista. Irrota virtajohto traktorista. Irrota nivelakseli ja aseta se sille tarkoitettuun pidikkeeseen. Älä koskaan seiso traktorin ja koneen välissä irrottaessasi konetta traktorista. 31

32 Turvallisuus Koneen valmistelu kunnossapito-, korjaus-, huolto- ja säätötöitä varten VAROITUS! Loukkaantumisvaara koneelle suoritettavissa kunnossapito-, korjaus-, huolto- ja säätötöissä. Jos konetta ei ole pysäytetty, kone tai koneenosat saattavat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Jos konetta ei ole tuettu turvallisesti, kone tai koneenosat saattavat liikkua, pudota tai laskeutua alas. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Suorita ennen kunnossapito-, korjaus-, huolto- ja säätötöitä seuraavat vaiheet. Pysäytä kone ja varmista se, katso luku Turvallisuus "Koneen pysäyttäminen ja varmistaminen". Tue ylös nostettu kone tai koneen osat turvallisesti, katso luku Turvallisuus "Ylös nostetun koneen ja koneen osien turvallinen tukeminen" Koneen turvallinen käyttöönotto VAROITUS! Loukkaantumisvaara koneen käyttöönotossa Jos konetta ei oteta turvallisesti käyttöön, kone tai koneenosat saattavat liikkua tahattomasti. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen koneen käyttöönottoa on varmistettava, että seuraavat edellytykset täyttyvät: Hydrauliletkut on liitetty. Paineilmajarru on liitetty (varustelusta riippuen). Hydraulinen jarru on liitetty (varustelusta riippuen). Nivelakseli on liitetty ja varmistettu. Valolaitteet on liitetty. Hallintalaite on liitetty. Varmuusketju on kiinnitetty (ei pakollinen kaikissa maissa). Kaikki suojalaitteet on kiinnitetty, ne ovat asianmukaisessa kunnossa ja suojaavassa asennossa. Voimanottoakselin kierrosluku ei ylitä 1000 krs/min. Valmistajan hyväksymää nivelakselia käytetään. Letkut, johdot ja köydet on vedetty niin, että ne eivät hankaudu, kiristy tai ole puristuksissa tai joudu kosketuksiin muiden rakenneosien (esim. traktorin renkaiden) kanssa. Seisontajarru on vapautettu. Traktorin koneenosat eivät joudu kosketuksiin koneen koneenosien kanssa (erityisesti kaarreajossa). Henkilöitä ei oleskele koneen vaara-alueella. 32

33 Tämä sivu on jätetty tietoisesti tyhjäksi. Turvallisuus 33

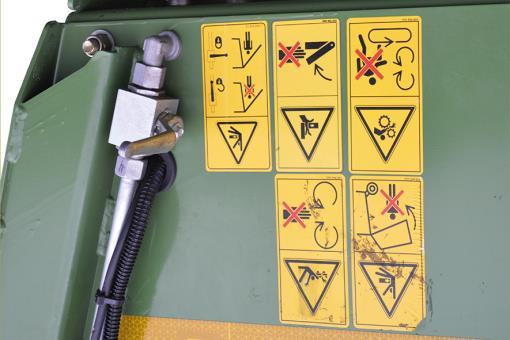

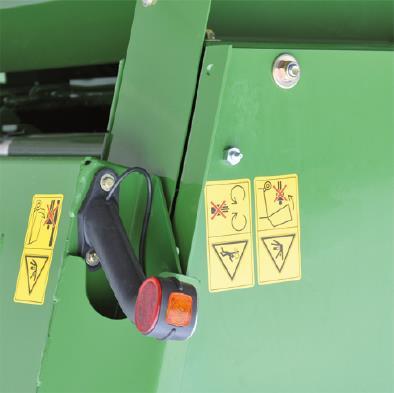

34 GL Turvallisuus 3.6 Ohje- ja varoitusmerkintöjen sijainti koneessa 8*/8** 7 4 5** * 3 8* ** 9 7 5** 4 3 Kuva 1 8*** TX000002_4 34

35 L L 1) tilausnro (1x) Turvallisuus Virheellisen käytön ja puutteellisten tietojen aiheuttama vaara Koneen virheellinen käyttö ja sitä koskevat puutteelliset tiedot sekä virheellinen käyttäytyminen vaaratilanteissa aiheuttaa hengenvaraa käyttäjälle ja ulkopuolisille. Lue käyttöohje ja turvallisuusohjeet ennen käyttöönottoa ja noudata niitä. 2) tilausnro (1x) MAX. 1000/ min MAX. 200 bar Suurimman sallitun voimanottoakselin kierrosluvun tai suurimman sallitun käyttöpaineen ylittämisen aiheuttama vaara. Jos sallittu voimanottoakselin kierrosluku ylitetään, koneen osat saattavat tuhoutua tai singota pois. Jos suurin sallittu käyttöpaine ylitetään, hydrauliikan rakenneosat saattavat vahingoittua. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Noudata sallittua voimanottoakselin kierroslukua. Noudata sallittua käyttöpainetta. 3) tilausnro (4x) Pyörivien koneen osien aiheuttama vaara. Vaara-aluetta lähestyttäessä on olemassa koneen pyöriviin osiin sisäänvedetyksi joutumisen vaara. Säilytä riittävä etäisyys koneen pyöriviin osiin. 4) tilausnro (2x) Iskun ja puristumisen aiheuttama vaara Alas laskeutuva paaliportti aiheuttaa hengenvaaran. Varmista, ettei ylös nostetun paaliportin alla oleskele ketään. Älä oleskele ylös nostetun paaliportin alla, ennen kuin paaliportti on varmistettu sulkuhanalla tahattoman laskeutumisen varalta

36 GL Turvallisuus 8*/8** 7 4 5** * 3 8* ** 9 7 5** 4 3 Kuva 2 8*** TX000002_4 36

37 5) tilausnro *) purkaustelalla (1x) varustetussa mallissa **) purkausteloilla (2x) varustetussa mallissa Turvallisuus Pyörivien koneen osien aiheuttama vaara Koneelle noustessa voimanottoakselin käydessä on olemassa koneen pyöriviin osiin sisäänvetäytymisen vaara. Sammuta voimanottoakseli ja moottori ennen koneelle nousemista ) tilausnro (2x) Iskun tai puristumisen aiheuttama vaara Paaliporttia avattaessa on olemassa henkilöihin kohdistuva puristumisvaara paaliportin ja kiinteän esteen välisellä vaaraalueella. Varmista, ettei paaliportin ja kiinteän esteen välissä oleskele ketään. 7) tilausnro (4x) Puristumisen tai leikkaantumisen aiheuttama vaara Itsestään liikkuvien koneen osien puristus- tai leikkautumiskohtien aiheuttama loukkaantumisvaara. Älä koskaan tartu puristumisvaara-alueelle niin kauan, kun osat voivat liikkua siinä ) tilausnro *) Tridem-akselistolla (4x) varustetussa mallissa **) Teliakselistolla (2x) varustetussa mallissa ***) hydraulisella purkausavulla (+1x) varustetussa mallissa Korkeapainenesteen aiheuttama vaara. Paineakku on kaasu- ja öljypaineen alainen. Paineakun virheellisessä irrottamisessa tai korjauksessa on olemassa loukkaantumisvaara. Ennen paineakun irrottamista ja korjausta on huomioitava käyttöohjeessa olevat ohjeet. Paineakun irrottamisen ja korjauksen saa suorittaa ainoastaan ammattikorjaamo. 37

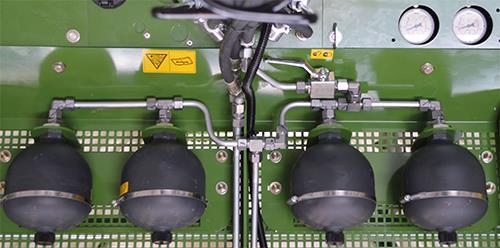

38 GL Turvallisuus 8*/8** 7 4 5** * 3 8* ** 9 7 5** 4 3 Kuva 3 8*** TX000002_4 38

39 L 9) tilausnro (2x) Turvallisuus Iskun ja puristumisen aiheuttama vaara Alas laskeutuva paaliportti aiheuttaa hengenvaaran. Varmista, ettei ylös nostetun paaliportin alla oleskele ketään. Älä oleskele ylös nostetun paaliportin alla, ennen kuin paaliportti on varmistettu tahattoman laskeutumisen varalta. 10) tilausnro purkaustelalla (1x) varustetussa mallissa Pyörivien koneen osien aiheuttama vaara. Koneen käydessä on olemassa pyörivistä koneen osista johtuva loukkaantumisvaara. Aseta suojukset ennen käyttöönottoa suojaavaan asentoon. 39

40 Turvallisuus Turva- ja ohjetarrojen tilaaminen Ohje Jokaisessa turva- ja ohjetarrassa on tilausnumero ja niitä voidaan tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt") Turva- ja ohjetarrojen kiinnittäminen Ohje - Tarran kiinnittäminen Vaikutus: Tarran kiinnipysyminen Kiinnityspinnan on oltava puhdas ja kuiva, eikä sillä saa olla likaa, öljyä tai rasvaa Yhteyshenkilö Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Strasse 10 D Spelle (Gemany) Puhelin: + 49 (0) 59 77/935-0 (keskus) Fax: + 49 (0) 59 77/ (keskus) Fax: + 49 (0) 59 77/ (Varaosavarasto _Saksa) Fax: + 49 (0) 59 77/ (Varaosavarasto _Vienti) Sähköposti: info.ldm@krone.de 40

41 Turvallisuus 3.7 Turvavarustelu Seisontajarru VAROITUS! Koneen odottamaton liike! Jos seisontajarrua ei aktivoida konetta pysäköitäessä, kone saattaa lähteä tahattomasti liikkeelle. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Aktivoi seisontajarru aina, kun traktorista poistutaan tai kone pysäköidään. Kuva 4 Seisontajarrun kampi (1) on koneen oikealla puolella teli- tai tridem-akseliston takana. Seisontajarrulla varmistetaan, että kone ei pääse liikkumaan itsestään varsinkaan silloin, kun kone on irrotettu traktorista. Seisontajarrun kytkeminen päälle: Käännä kampea myötäpäivään, kunnes vastus selvästi kasvaa. Seisontajarrun vapautus: Kierrä kampea vastapäivään, kunnes jarruvaijeri löystyy hieman. Ohje Koneen varmistamiseksi itsestään tapahtuvaa liikkeelle lähtöä vastaan se on seisontajarrun lisäksi tuettava jarrukiiloilla. 41

42 Turvallisuus Tukijalka VAROITUS! hengenvaara koneen odottamattoman liikkeen takia Jos kone pysäköidään kuormatussa tilassa tukijalalle, uhkaa vaara, että tukijalka antaa myöten ja seurauksena voi olla ihmisten loukkaantumisia kaatuvan koneen johdosta. Koneen saa pysäköidä tukijalalle vain kuormaamattomassa tilassa. Kuva 5 Tukijalka (1) toimii koneen seisontavakauden varmistajana, kun konetta ei ole kytketty traktoriin. Ohje Käytä soveltuvaa alustaa suurentaaksesi tukijalan seisomapintaa pehmeällä alustalla Jarrukiilat 1 1 Kuva 6 TX Jarrukiilat (1) ovat keskellä etummaisen akselin edessä. Jotta voidaan estää koneen liikkuminen itsestään, on asetettava yksi jarrukiila etummaisen akselin pyörän eteen ja yksi sen taakse. 42

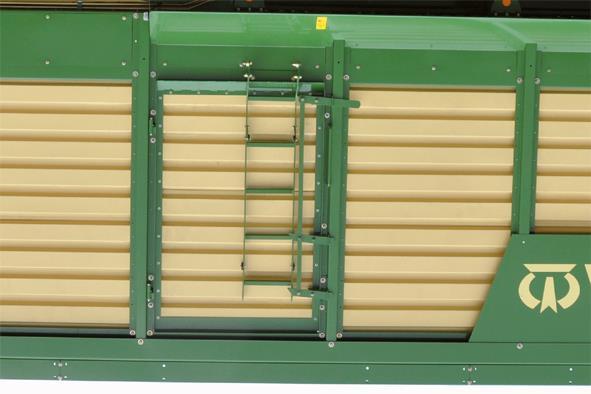

43 Tikkaat (vain TX 460 D ja TX 560 D) Turvallisuus VAROITUS! Loukkaantumisvaara ylös noustaessa ja alas laskeuduttaessa Huolimaton käyttäytyminen ylös noustessa ja alas laskeuduttaessa voi aiheuttaa henkilöiden putoamisen nousuväylältä. Henkilöt, jotka nousevat koneeseen tarkoitettujen nousuväylien ulkopuolella, voivat liukastua, pudota ja loukkaantua vakavasti. Lika sekä käyttö- ja voiteluaineet voivat heikentää astumis- ja seisontavakautta. Käytä vain suunniteltuja nousuväyliä. Pidä astunta- ja seisontapinnat aina puhtaina ja asianmukaisessa kunnossa, jotta turvallinen astuminen ja seisominen olisivat taattuja. Älä koskaan nouse ylös tai laskeudu alas koneen liikkuessa. Nouse ylös ja laskeudu alas kasvot koneeseen päin. Säilytä ylös noustessasi ja alas laskeutuessasi kolmipistekontakti portaisiin ja kaiteisiin (samanaikaisesti kaksi kättä ja yksi jalka tai kaksi jalkaa ja yksi käsi koneella). Älä koskaan käytä hallintaelementtejä kädensijoina ylös noustessasi tai alas laskeutuessasi. Hallintaelementtien käyttäminen vahingossa saattaa aiheuttaa toimintojen tahattoman käytön ja aiheuttaa näin vaaroja. Älä koskaan hyppää koneelta alas laskeutuessasi. a b a TX000004_1 Kuva 7 a) kuljetusasento b) nousemis-/poistumisasento 4b TX000052_1 Koneen vasemmalla puolella ovat tikkaat (2), joita pitkin päästään sisäänmenoluukkuun (1), josta voidaan astua sisään kuormatilaan esim. huoltotöitä varten. Nouseminen Kuormatilaan nousemista varten on tikkaat (2) käännettävä alas. Käännä lukitusvipu (3) ylös ja tikkaat alas. Maantieajo/peltotyöt VAROITUS! Tikkaita ei käännetty sisään! Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Tieajossa/peltotöissä on aina huolehdittava siitä, että tikkaat on käännetty sisään (a) ja varmistettu lukitsimella (2) Tieajoa ja peltotöitä varten tikkaat (2) on käännettävä kuljetusasentoon (a) ja varmistettava. Käännä lukitusvipu (3) ylös, käännä tikkaat sisään ja sen jälkeen lukitusvipu alas. 43

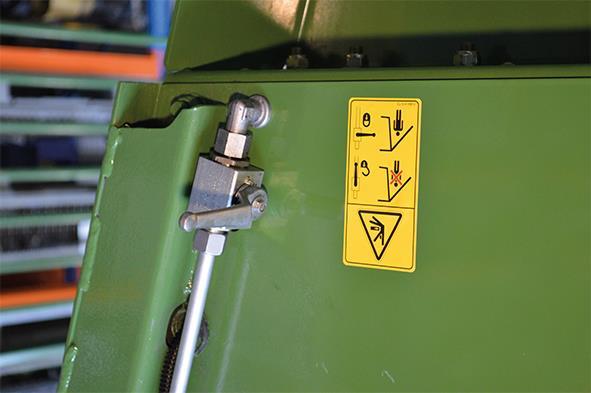

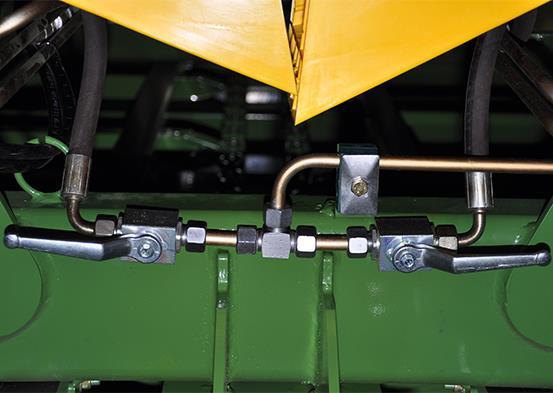

44 Turvallisuus Takalaidan sulkuhana VAROITUS! Puristumisvaara laskeutuvan takalaidan johdosta Huoltotöiden aikana uhkaa vaara, että takalaita odottamatta laskeutuu alas ja aiheuttaa loukkaantumisia. Takalaidan alueella suoritettavissa huoltotöissä on takalaidan sulkuhana suljettava. 1 1 Kuva 8 TX Jotta avatun takalaidan alla suoritettavia töitä varten voidaan takalaita varmistaa alaslaskeutumista vastaan, on sulkuhana (1) koneen oikealla puolella suljettava. TX Hydraulisella purkausavulla (lisävaruste) varustetussa mallissa VAROITUS! Paaliportin ylös ponnahtamisen aiheuttama loukkaantumisvaara Huoltotöiden aikana uhkaa vaara, että paaliportti ponnahtaa odottamatta ylös ja aiheuttaa loukkaantumisia. Paaliportin alueella suoritettavissa huoltotöissä on ensin suljettava hydraulisten paineakkujen sulkuhana ja sitten paaliportin sulkuhana. 2 Kuva 9 TX Paaliportin alueella suoritettavissa huoltotöissä on ensin suljettava hydraulisten paineakkujen sulkuhana (2) ja sitten paaliportin sulkuhana (1). 44

45 Tietomuistit 4 Tietomuistit Useissa koneen elektronisissa komponenteissa on tietomuisteja, jotka tallentavat teknisiä tietoja koneen tilasta, tapahtumista ja virheistä väliaikaisesti tai pysyvästi. Nämä tekniset tiedot dokumentoivat yleisesti rakenneosan, moduulin, järjestelmän tai ympäristön tilan: Järjestelmäkomponenttien käyttötilat (esim. täyttömäärät) Koneen ja sen yksittäiskomponenttien käyttötilaa koskevat ilmoitukset (esim. pyörän kierrosluku, pyörän nopeus, liikeviive, poikittaiskiihdytys) Tärkeiden järjestelmäkomponenttien toimintahäiriöt ja viat (esim. valo ja jarrut) Koneen reaktiot erityisissä ajotilanteissa (esim. turvatyynyn laukeaminen, vakautuksensäätöjärjestelmien käyttö) Ympäristötilat (esim. lämpötila). Nämä tiedot ovat luonteeltaan pelkästään teknisiä ja ne on tarkoitettu virheiden tunnistamista ja korjaamista sekä koneen toimintojen optimointia varten. Näistä tiedoista ei voida laatia liikeprofiileja ajetuista reiteistä. Kun huoltopalveluita käytetään (esim. korjauspalvelut, huoltoprosessit, takuutapaukset, laadunvarmistus), huoltoverkon (valmistaja mukaan lukien) työntekijät voivat lukea näitä teknisiä tietoja tapahtuma- ja virhetietomuisteista erityisten diagnoosilaitteiden avulla. Heiltä saat tarvittaessa lisätietoja. Virheiden korjauksen jälkeen tiedot virhemuistissa poistetaan tai niiden päälle kirjoitetaan jatkossa. Koneen käytössä saattaa esiintyä tilanteita, joissa nämä tekniset tiedot muihin tietoihin yhdistettynä (onnettomuusprotokolla, koneen vauriot, todistajanlausunnot jne.) mahdollisesti asiantuntijaa käyttäen saattavat muuttua henkilöön kohdistettaviksi. Lisätoiminnot, joista sovitaan asiakkaan kanssa sopimuksella (esim. etähuolto), mahdollistavat tiettyjen konetietojen siirtämisen koneesta. 45

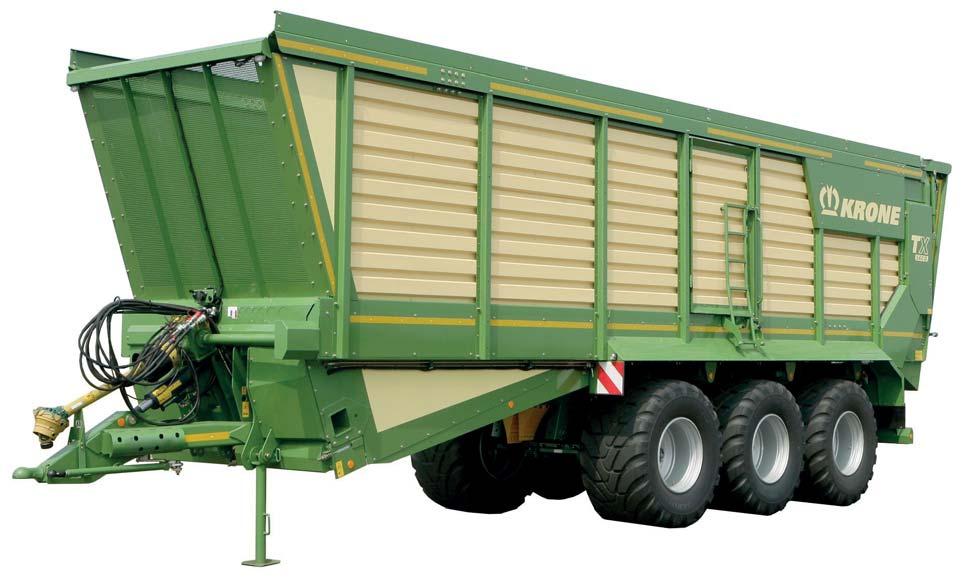

46 Koneen kuvaus 5 Koneen kuvaus 5.1 Koneen yleiskuva Kuva 10 Teliakselin säätölaite 1) Kuulapääkiinnitys 2) Aisa 3) Tukijalka 4) Ohjausakseli 5) Paineilmasäiliö 6) Takalaita 7) Annostelutelayksikkö 8) Sisäänmenoluukku 9) Jarrukiilat 9 10) Tulovaihde 11) Sähköliitäntä 12) Hydrauliliitäntä 13) Paineilmajarrun liitäntä 14) Paineen näyttö pakkoohjaus 16) Paineen näyttö kannatinpyörästö 4 5 TX000005_1 15) Paineen näyttö aisa 17) Tyyppikilpi 18) Seisontajarru 46

47 Koneen kuvaus 5.2 Nousemiset Pääsy kuormatilaan: ZX Kuva 11 Kuormatilassa suoritettavia huolto- tai korjaustöitä varten kuormatilaan mennään sisäänmenoluukun (1) kautta. Huolto- tai korjaustöiden jälkeen sisäänmenoluukku (1) suljetaan, tikkaat (2) käännetään ylös ja lukitaan lukitusvipujen (3) ja (4) avulla. 5.3 Merkinnät TX _1 Kuva 12 Koneen tiedot löytyvät tyyppikilvestä (1). Se sijaitsee koneen oikealla sivulla edessä rungossa. 47

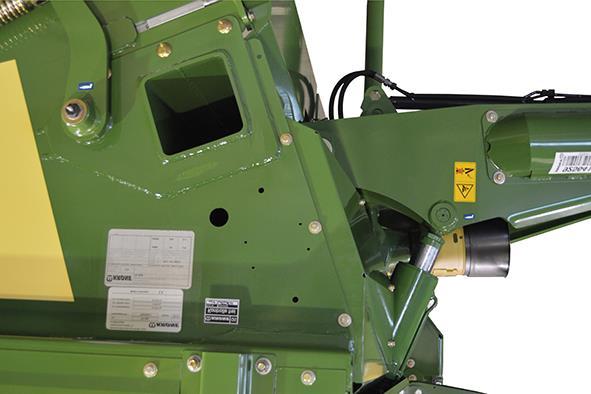

48 Koneen kuvaus 5.4 Tiedustelut ja varaosien tilaaminen Tyyppi Valmistusvuosi Valmistusnro. Ohje Konekilpi on koneen virallinen valmistustodistus. Sitä ei saa muuttaa tai poistaa. Konetta koskevissa tiedusteluissa ja varaosatilauksissa on ilmoitettava aina koneen tyyppi, valmistusnumero ja valmistusvuosi. Jotta tiedot löytyvät helposti, kirjoita ne yllä oleviin kenttiin. Ohje Alkuperäiset KRONE-varaosat ja valmistajan hyväksymät lisävarusteet ovat turvallisia. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta 48

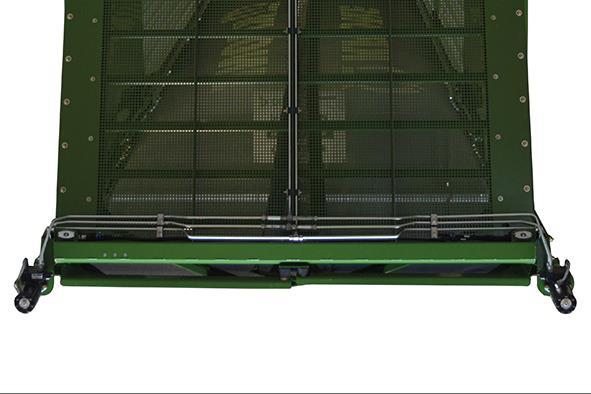

49 Koneen kuvaus 5.5 Hydraulinen etuseinämä 1 Kuva 13 TX Hydraulisen etuseinämän (1) toiminnot: Purkaustapahtuman optimointi Purkaustapahtumassa purkausapuna. 49

50 Koneen kuvaus 5.6 Kuormatilan peite 1 Kuva 14 1) Kuormatilan peite TX Silpunkuljetusvaunu voidaan varustaa valinnaisesti kuormatilan peitteellä. Kuormatilan peite estää tuulen tarttumisen kuormattavaan rehuun pois kuljetettaessa ja rehun lentämisen noukinvaunusta. Kuormatilan peitteen kääntäminen auki ja kiinni tapahtuu traktorin hydrauliikalla. Konevaurioiden välttämiseksi on kuormatilan peitteen oltava käännettynä auki ennen kuormausja tyhjennystapahtumaa. 50

51 Koneen tekniset tiedot 6 Koneen tekniset tiedot 6.1 Tekniset tiedot Kaikki tässä käyttöohjeessa esitetyt ohjeet, kuvat ja tekniset tiedot vastaavat ohjekirjan painohetken tilannetta. Valmistaja pidättää itsellään oikeuden muuttaa koneen rakennetta siitä ennalta ilmoittamatta. TX 460 / TX 460 D Mitat TX 460 TX 460 D Kokonaiskorkeus* n. mm 4000 Lavan korkeus* n. mm 1700 Pituus mm Leveys n. mm 2950 Raideleveys n. mm 2050 Tilavuus (DIN 11741) n. m 3 46 Purkaustelat - 2 Hydraulisen taittoaisan maavara mm 600 Purkausaika sekuntia * Perusvarustus, riippuu renkaista ja akselin säätölaitteesta Painot kg Sallittu kuormitus Sallittu akselipaino Teliakselisto 20 t Tridem-akselisto 27 t (27 000) Sallittu kokonaispaino (31 000) () Lisävaruste Tyyppikilvessä ilmoitetut sallitut painot (kokonaispaino, akselipaino ja kuormitus) ovat määrääviä, eikä niitä saa ylittää. 51

52 Koneen tekniset tiedot Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi mallissa hydraulisella kuormatilan peitteellä Paineilmajarru Hydraulijarru (lisävaruste) Suurin sallittu kuljetusnopeus (rekisteröinnin mukaan) 117/160 kw/hv kork r/min 12 V:n 7-napainen pistoke 12 V - 3-napainen pistoke 200 bar 1x yksitoiminen hallintaventtiili 2x kaksitoiminen hallintaventtiili 1x kaksitoiminen hallintaventtiili 2 liitäntää paineilmajarrulle 1x liitäntä hydraulijarrulle 40 km/h 60 km/h lisävaruste Koneen varustus Kiinnitys Kuulakiinnitys Ø 80 mm Akseli Teliakseli kääntyvällä teliakselilla Tridem-akselisto nostoakselilla pakko-ohjautuvana Kääntyvä teliakseli pakko-ohjautuvana Lisävarusteet Kuormatilan korotus Kuormatilan peite Hydraulinen purkausapu Elektroninen punnituslaite Painonäyttö painemittarin avulla Turvallisuuspaketti/ääriviivamerkintä Työvalo Videojärjestelmä (monitori + kamera) Toinen kamera Delta-terminaali CCI Terminal 200 Nivelakseli Nivelakseli ylikuormitussuojalla Koneen varustus (erityinen maakohtainen vaatimus) Lukitusketju vakio vakio lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste vakio väh. 311 kn ( lbf) 52

53 Koneen tekniset tiedot TX 460 Ylikuormitussuoja Nokkakytkin (käyttönivelakseli) TX 460 D Ylikuormitussuoja Nokkakytkin (käyttönivelakseli) 1300 Nm 1600 Nm 6.2 Renkaat Renkaiden merkintä Vähimmäispaine [bar] Vmax<= 10 km/h Maksimipaine [bar] Suositeltava rengaspaine* 710/50-R26.5 TL 170 D 2,0 4,0 2,8 750/45-R26.5 TL 170 D 2,1 4,0 2,8 800/45 R26.5 TL 174 D 1,8 4,0 2,8 Taulukossa annetut tiedot koskevat tehtaalta toimitettuja renkaita. *) Suositus koskee erityisesti normaalia sekakäyttöä maataloudessa (pelto/maantie) suurimmilla sallituilla akselipainoilla (katso tyyppikilpi) ja noukinvaunun sallitulla maksiminopeudella (40 km/h). Muussa käytössä (esim. toisenlaisilla akselipainoilla, suuremmalla ajonopeudella ja runsaassa maantieajossa) rengaspaineet on sovitettava jopa ilmoitettuihin maksimipaineisiin asti. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin huomioitava tässä yhteydessä sallittu maksiminopeus (Vmax<= 10 km/h). 6.3 Ilmaäänipäästö Ilmaäänipäästö Samanarvoinen jatkuva äänitaso Alle 70 db(a) 53

54 Koneen tekniset tiedot TX 560 / TX 560 D Mitat TX 560 TX 560 D Kokonaiskorkeus* n. mm 4000 Lavan korkeus* n. mm 1700 Pituus mm Leveys n. mm 2950 Raideleveys n. mm 2050 Tilavuus (DIN 11741) n. m 3 56 Purkaustelat - 2 Hydraulisen taittoaisan maavara mm 600 Purkausaika sekuntia * Perusvarustus, riippuu renkaista ja akselin säätölaitteesta Painot kg Sallittu kuormitus Sallittu akselipaino Tridem-akselisto 27 t Sallittu kokonaispaino () Lisävaruste Tyyppikilvessä ilmoitetut sallitut painot (kokonaispaino, akselipaino ja kuormitus) ovat määrääviä, eikä niitä saa ylittää. 54

55 Koneen tekniset tiedot Vähimmäisvaatimus traktorille Tehontarve Voimanottoakselin kierrosluku Valojen jännite Hallintalaitteen jännite (lisävarusteena) Hydrauliikkajärjestelmän maks. käyttöpaine Hydrauliliitännät Lisäksi mallissa hydraulisella kuormatilan peitteellä Suurin sallittu kuljetusnopeus (rekisteröinnin mukaan) 138/190 kw/hv kork r/min 12 V:n 7-napainen pistoke 12 V - 3-napainen pistoke 200 bar 1x yksitoiminen hallintaventtiili 2x kaksitoiminen hallintaventtiili 1x kaksitoiminen hallintaventtiili 40 km/h 60 km/h lisävaruste Koneen varustus Kiinnitys Kuulakiinnitys Ø 80 mm Akseli Teliakseli kääntyvällä teliakselilla Tridem-akselisto nostoakselilla pakko-ohjautuvana Kääntyvä teliakseli pakko-ohjautuvana Lisävarusteet Kuormatilan korotus Kuormatilan peite Hydraulinen purkausapu Elektroninen punnituslaite Painonäyttö painemittarin avulla Turvallisuuspaketti/ääriviivamerkintä Työvalo Videojärjestelmä (monitori + kamera) Toinen kamera Delta-terminaali CCI Terminal 200 Nivelakseli Nivelakseli ylikuormitussuojalla Koneen varustus (erityinen maakohtainen vaatimus) Lukitusketju vakio vakio lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste lisävaruste vakio väh. 311 kn ( lbf) 55

56 Koneen tekniset tiedot TX 560 Ylikuormitussuoja Nokkakytkin (käyttönivelakseli) TX 560 D Ylikuormitussuoja Nokkakytkin (käyttönivelakseli) 1300 Nm 1600 Nm 6.4 Renkaat Renkaiden merkintä Vähimmäispaine [bar] Vmax<= 10 km/h Maksimipaine [bar] Suositeltava rengaspaine* 710/50-R26.5 TL 170 D 2,0 4,0 2,8 750/45-R26.5 TL 170 D 2,1 4,0 2,8 800/45 R26.5 TL 174 D 1,8 4,0 2,8 Taulukossa annetut tiedot koskevat tehtaalta toimitettuja renkaita. *) Suositus koskee erityisesti normaalia sekakäyttöä maataloudessa (pelto/maantie) suurimmilla sallituilla akselipainoilla (katso tyyppikilpi) ja noukinvaunun sallitulla maksiminopeudella (40 km/h). Muussa käytössä (esim. toisenlaisilla akselipainoilla, suuremmalla ajonopeudella ja runsaassa maantieajossa) rengaspaineet on sovitettava jopa ilmoitettuihin maksimipaineisiin asti. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin huomioitava tässä yhteydessä sallittu maksiminopeus (Vmax<= 10 km/h). 6.5 Ilmaäänipäästö Ilmaäänipäästö Samanarvoinen jatkuva äänitaso Alle 70 db(a) 56

57 Koneen tekniset tiedot 6.6 Ympäristön lämpötila Ympäristön lämpötila Koneen käytön lämpötila-alue C 6.7 Käyttöaineet Nimitys Käyttöketjut Voitelunippa ohjausakseli, ohjautuva akseli Kaikki muut voitelunipat Suurtehoketjusumute KLÜBER CM Spray EP kestorasva NLGI 2 Konerasva Tilausnumero (400 ml) (400 grammaa) 6.8 Vaihteistojen täytösmäärät ja voiteluainesuositukset Konekomponentit Täyttömäärä Erittely Ensitäyttö tehtaalla Tulovaihteisto 2,1 l SAE 90 Wiolin ML 4 SAE 90 Biologisia käyttöaineita pyynnöstä. Ympäristö! Käyttöaineiden hävittäminen ja varastointi Vaikutus: Ympäristövahingot Varastoi käyttöaineet lakisääteisten määräysten mukaisesti asianmukaisissa astioissa. Hävitä käytetyt käyttöaineet lakisääteisten määräysten mukaisesti. Ohje - Vaihtoaikavälien noudattaminen Vaikutus: Koneen pitkä käyttöikä Bioöljyjen vaihtovälejä on ehdottomasti noudatettava öljyjen vanhentumisen vuoksi. 57

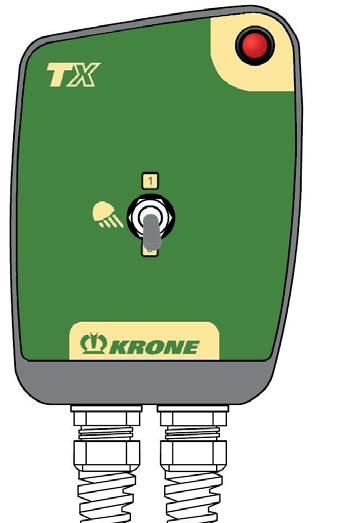

58 Käyttö- ja näyttölaitteet 7 Käyttö- ja näyttölaitteet 7.1 Hydrauliikka-painemittari Kuva 15 TX000015_2 Hydrauliikka-painemittarit (1) näyttävät senhetkisen pakko-ohjauksen järjestelmäpaineen. Teliakseli: 2 painemittaria Tridem-akselisto: 4 painemittaria Lisävaruste: Hydrauliikka-painemittari (2) näyttää senhetkisen aisajousituksen järjestelmäpaineen. Hydrauliikka-painemittari (3) näyttää senhetkisen kannatinpyörästön järjestelmäpaineen. 58

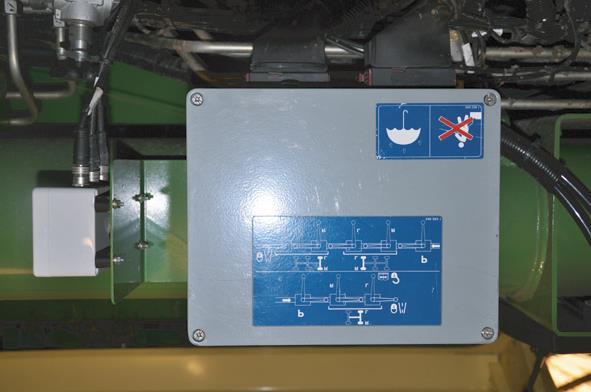

59 Käyttö- ja näyttölaitteet 7.2 Hydrauliliitännät P T Ohjauslohkon liitäntä Punainen P: Painejohto Ohjauslohkon liitäntä Punainen T: Paluujohto Ohjauslohkon liitäntä Vihreä LS: Paineen tunnistava Load-Sensing-johto Lisätietoja, katso traktorin valmistajan käyttöohje. Yksitoiminen hallintaventtiili (vihreä 1+): Vihreä 1+: Painaminen: takalaidan nostaminen Kellunta-asento: takalaidan laskeminen Kaksitoiminen hallintaventtiili (keltainen 2+/2-): Keltainen 2+: aisan nostaminen Keltainen 2-: aisan laskeminen Yksitoiminen hallintaventtiili (keltainen 3+): Keltainen 3+: Painaminen: ohjautuvan akselin lukitus Kellunta-asento: ohjautuvan akselin lukituksen avaus Yksitoiminen hallintaventtiili (keltainen 3+): Keltainen 3+: Painaminen: nostoakselin nostaminen Kellunta-asento: nostoakselin laskeminen Kaksitoiminen hallintaventtiili (sininen 6+/6-): Sininen 6+: kuormatilan peitteen avaaminen Sininen 6-: kuormatilan peitteen sulkeminen 59

60 Käyttöönotto 8 Käyttöönotto VAROITUS! Virheellinen ensimmäinen käyttöönotto aiheuttaa tapaturmavaaran tai koneen vaurioitumisen! Vain valtuutettu ammattihenkilö saa suorittaa ensimmäisen käyttöönoton. Tässä luvussa kuvataan seuraavat työvaiheet: Traktorin valmisteleminen käyttöön koneen kanssa. Kuljetusvarmistuksen poistaminen ohjautuvan akselin (-lien) pääsylinteristä. Koneen valmistelu kaarreajoa varten. Ohjautuvien pyörien suoristaminen. Ajokorkeuden säätö. Nivelakselin pituuden tarkastus ja lyhentäminen tarvittaessa. 8.1 Edellytykset traktorissa Mallissa teliakseliston pakko-ohjauksella Kuva 16 TX000046_1 Traktorin vetovarret on irrotettu, katso traktorin käyttöohje. Traktorissa on oltava ajosuuntaan katsoen vasemmalla hyväksytty vetokuula (2) Ø 50 mm pitolaitteella. Etäisyys (X) on 250 mm, mitattuna vetokuulan (1) Ø 80 mm ja vetokuulan (2) Ø 50 mm välistä. Korkeusetäisyys (H) on 0 mm. Syvyysetäisyys (T) on 0 mm. 60

61 Käyttöönotto Mallissa Tridem-akseliston pakko-ohjauksella Kuva 17 Traktorin vetovarret on irrotettu, katso traktorin käyttöohje. Traktorissa on oltava ajosuuntaan katsoen vasemmalla ja oikealla hyväksytyt vetokuulat (2) Ø 50 mm pitolaitteella. Etäisyys (X) on 250 mm, mitattuna vetokuulan (1) Ø 80 mm ja vetokuulan (2) Ø 50 mm välistä. Korkeusetäisyys (H) on 0 mm. Syvyysetäisyys (T) on 0 mm. 8.2 Kuljetusvarmistuksen ja pakko-ohjauksen poistaminen Kuva 18 Lavetilla kuljetusta varten on pakko-ohjaus pääsylintereissä (2) varmistettu metallikulman (1) avulla, joka on kiinnitetty nippusiteillä (3) männän varteen (4). Kuljetusvarmistuksen poistaminen: Katkaise nippusiteet (3). Varmista tässä, että männän varsi (4) EI vaurioidu. Poista metallikulma (1) ja hävitä se. Tarkasta männän varren (4) mahdolliset vauriot. 61

62 Käyttöönotto 8.3 Yhdistelmän (traktori/kone) säätäminen kaarreajoa varten Kuva 19 Asetus hydraulisella teliakselistolla: Käännä traktorin ohjaus ääriasentoon vasemmalle ja aja yhdistelmällä varovasti kaarre vasemmalle. Jyrkimmässä kaarreajossa traktorin pyörä ei saa koskettaa raidetankoon (5). Jos traktorin pyörä koskettaa raidetankoon (5), täytyy suojuksen (7) alle asettaa välilevyt. Käännä traktorin ohjaus ääriasentoon oikealle ja aja yhdistelmällä varovasti kaarre oikealle. Varmista tiukassa kaarreajossa, ettei raidetanko (5) koske aisaan. Jos raidetanko (5) koskettaa aisaan, täytyy ajosuuntaan oikealle asentaa lisäsuojus (7) välilevyillä varustettuna. Välilevyjen asettaminen suojuksen alle: Avaa suojuksen kiinnitysruuvit. Aseta sen alle niin monta välilevyä, että raidetangot eivät joudu kosketuksiin traktorin pyörän tai aisan kanssa. Kiristä suojuksen kiinnitysruuvit. Suojuksen leventämiseen käytettäviä välilevyjä voi tilausnumerolla tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt"). Ohje Suojukset (7) saa säätää traktoriin sopiviksi ainoastaan alan korjaamossa. Kun traktoria vaihdetaan, suojuksien (7) säätö on tarkistettava ja sitä on tarvittaessa muutettava. 62

63 Käyttöönotto Asetus Tridem-akselistolla: Käännä traktorin ohjaus ääriasentoon ja aja yhdistelmällä varovasti kaarre oikealle tai vasemmalle. Jyrkissä käännöksissä eivät traktorin pyörät saa osua raidetankoihin (5). Jos traktorin pyörät koskettavat raidetankoihin (5), täytyy suojuksen (7) alle asettaa välilevyt. Välilevyjen asettaminen suojuksen alle: Avaa suojuksen kiinnitysruuvit. Aseta sen alle niin monta välilevyä, että raidetangot eivät joudu kosketuksiin traktorin pyörien kanssa. Kiristä suojuksen kiinnitysruuvit. Suojuksen leventämiseen käytettäviä välilevyjä voi tilausnumerolla tilata suoraan valmistajalta tai valtuutetulta alan jälleenmyyjältä (katso luku "Yhteyshenkilöt"). Ohje Suojukset (7) saa säätää traktoriin sopiviksi ainoastaan alan korjaamossa. Kun traktoria vaihdetaan, suojuksien (7) säätö on tarkistettava ja sitä on tarvittaessa muutettava. 63

64 Käyttöönotto Elektroninen pakko-ohjaus Ohje Traktoria vaihdettaessa suoraan eteenpäinajo tulisi kalibroida uudelleen, katso luku KRONE ISOBUS-hallintalaite "Valikko "Suoraan eteenpäinajon kalibrointi"". Ohje Pakko-ohjauksen ensimmäinen käyttöönotto on aina jätettävä alan korjaamon tehtäväksi. Ohje Jos elektronisen pakko-ohjauksen käyttäytymisessä havaitaan häiriöitä (esim. kone vetää yhdelle puolelle), on suoraan eteenpäinajo kalibroitava uudelleen aisa-anturissa, katso luku KRONE ISOBUS-hallintalaite "Valikko "Suoraan eteenpäinajon kalibrointi"". Ohje Jos virhekäyttäytymistä ei voida poistaa aisa-anturin kalibroinnilla, kone on kalibroitava uudelleen valtuutetussa huoltokorjaamossa. 64

65 Käyttöönotto 8.4 Ohjautuvien pyörien suoristaminen Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Varoitus! Konetta saa käyttää vain, kun sulkuventtiilit ovat suljettuina. Hydraulisella teliakselistolla varustettu malli Kuva 20 TX _2 Avaa sulkuventtiilit (1), vipu eteenpäin. Avaa pääventtiili (2), vipu oikealle. Aja traktoriyhdistelmää suoraan eteenpäin, kunnes pyörät ovat suorassa (aja n. 20 m eteenpäin). Käytä hallintaventtiiliä (keltainen 2+) "aisan nostoa" varten, kunnes painemittari näyttää 80 bar. Sulje sulkuventtiilit (1), käyttämällä samanaikaisesti hallintaventtiiliä (keltainen 2+) "aisan nosto", vipu ylöspäin. Muuta pääventtiilissä (2) läpivirtaussuuntaa, vipu vasemmalle. Tarkasta järjestelmäpaine (3) täytön jälkeen. Järjestelmäpaineen (3) on oltava 80 baaria. Jos näin ei ole, toista toimenpide yllä kuvatulla tavalla. Ohje Jos järjestelmäpainetta ei voida säätää arvoon 80 bar, on järjestelmäpaine esisäädettävä uudelleen paineenrajoitusventtiilillä (8), katso luku Huolto "Paineenrajoitusventtiilin säätö". 65

66 Käyttöönotto Hydraulisella Tridem-akselistolla varustettu malli Kuva 21 TX _2 Avaa sulkuventtiilit (1), vipu eteenpäin. Avaa pääventtiili (2), vipu oikealle. Aja traktoriyhdistelmää suoraan eteenpäin, kunnes pyörät ovat suorassa (aja n. 20 m eteenpäin). Käytä hallintaventtiiliä (keltainen 2+) "aisan nostoa" varten, kunnes painemittari näyttää 80 bar. Sulje sulkuventtiilit (1), käyttämällä samanaikaisesti hallintaventtiiliä (keltainen 2+) "aisan nosto", vipu ylöspäin. Muuta pääventtiilissä (2) läpivirtaussuuntaa, vipu vasemmalle. Tarkasta järjestelmäpaine (3) täytön jälkeen. Järjestelmäpaineen (3) on oltava 80 baaria. Jos näin ei ole, toista toimenpide yllä kuvatulla tavalla. Ohje Jos järjestelmäpainetta ei voida säätää arvoon 80 bar, on järjestelmäpaine esisäädettävä uudelleen paineenrajoitusventtiilillä (8), katso luku Huolto "Paineenrajoitusventtiilin säätö". 66

67 Käyttöönotto 8.5 Ajokorkeuden säätö Teliakselistolla ja hydraulisella tasauksella varustetussa mallissa 18 / 20 tonnin akselipaino / sylinterin Ø 90 mm / malli 3944/3945/3968/3969/3970 VAROITUS! Virheellisen säädön aiheuttama loukkaantumisvaara ja konevauriot Ajokorkeuden epäasianmukainen säätö voi johtaa konevaurioihin tai tapaturmiin. Vain valtuutettu alan liike saa säätää ajokorkeuden TX Kuva 22 Koneikon sylinterit on ajettu toimitustilassa täysin sisään. Kuusi sulkuhanaa (1-6) on suljettu (vipu pystysuorassa johdon suuntaan). Sulkuhanojen asento on tarkastettava ja sitä on tarvittaessa muutettava. Ajokorkeus on säädettävä ennen koneen käyttöönottoa. Säädön edellytykset: Traktori ja kone seisovat tasaisella, turvallisella ja kiinteällä alustalla. Kone on kytketty traktoriin nivelakseliin saakka. Noukinvaunun runko on kohdistettu aisan korkeuden yli vaakasuoraan. Ajokorkeuden säädön saavat suorittaa vain kaksi henkilöä, joilla on toisiinsa katsekontakti: Toinen henkilö käyttää traktoria. Toinen henkilö varmistaa, että kukaan ei oleskele koneen vaara-alueella. 1 X Kuva 23 TX Määritä mitta "X" alaslasketussa tilassa (mitattuna maanpinnan ja lokasuojan alareunan välillä). 67

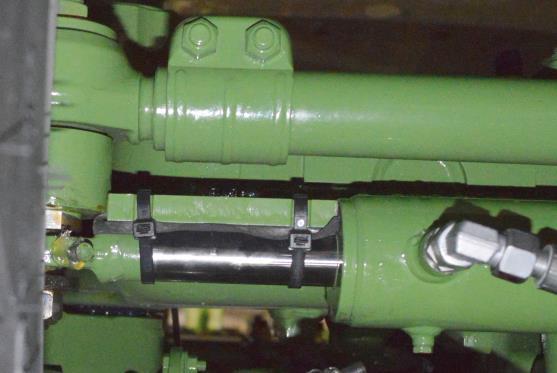

68 Käyttöönotto Ajokorkeudeuden säätäminen arvoon X+140 mm Huomio! Toiminto aisan nosto/lasku Vaikutus: Vakavia loukkaantumisia Toiminnolla "aisan nosto/lasku" runko liikkuu. On varmistettava, että kukaan ei oleskele rungon vaara-alueella. Ohje Koneikon ylösajoa varten traktorin säiliöstä otetaan noin 4-5 litraa öljyä. Tarkista traktorin hydrauliöljymäärä, lisää öljyä tarvittaessa Kuva 24 TX TX Avaa sulkuhana (7) kääntämällä vipua 180, vipu osoittaa johdon suunnassa oikealle. 3 Avaa sulkuhanat (1-6) kääntämällä vipua 90, vivut osoittavat johdon suuntaan. 4 Ilmataksesi koneikon sylinterit aja toiminnolla "aisan nosto/lasku" (keltainen 2) koneikko kolme kertaa täysin ylös ja taas alas. Huomio! Toiminnolla "aisan nosto/lasku" runko liikkuu. Näin syntyy puristumisvaara. On varmistettava, että kukaan ei oleskele vaara-alueella. 5 Nosta koneikko mittaan "X+160 mm" käyttämällä toimintoa aisan nosto (keltainen 2+). 6 Tarkista mitta "X+160 mm", koneen oikea ja vasen puoli. Jos mitta "X+160" on erilainen oikealla ja vasemmalla puolella, on vastaavaa puolta säädettävä lisää. Korjattavan puolen vastaavat sulkuhanat (2 ja 4 tai 3 ja 5) pysyvät auki, toiset sulkuhanat suljetaan. Siirrä koneikkoa niin paljon sisään tai ulos, kunnes koneikon sylinterit on siirretty yhtä kauas ulos (X+160). Avaa suljetut sulkuhanat (2 ja 4 tai 3 ja 5). 7 Sulje sulkuhana (6) kääntämällä vipua 90, vipu on poikittain suhteessa johdon suuntaan. 8 Käytä noukinvaunun laskemiseksi alas 20 mm mittaan X+140 toimintoa "aisan nosto/lasku" (keltainen 2) ja kiinnitä huomiota siihen, että noukinvaunu pysyy vaakatasossa sivuttain. 9 Sulje sulkuhana (7) kääntämällä vipua 180, vipu osoittaa johdon suunnassa vasemmalle. 10 Käytä toimintoa "aisan nosto/lasku" (keltainen 2) niin kauan, kunnes koneen runko on maanpinnan suuntainen. 11 Mittaa ajoneuvon maksimikorkeus. Vähennä tarvittaessa ajoneuvon korkeutta suurimpaan sallittuun ajoneuvon korkeuteen 4 m. Toista tätä varten yllä kuvattu toimenpide. 12 Sulje sulkuhanat (1-5) kääntämällä vipua 90, vivut ovat poikittain suhteessa johdon suuntaan. 68

69 1 6 Käyttöönotto Kuva Estä koneikon tahaton käyttö varmistamalla kuuden sulkuhanan (1-6) hallintavipu kiertymistä vastaan Tätä varten: Irrota kuuden sulkuhanan (1-6) hallintavivut. Siirrä välilevyä (8) nelikulmalla siten, että vipua ei voi enää käyttää. Asenna hallintavivut nelikulmalle loven (9) suuntaan. TX

70 Käyttöönotto Koneikon hydrauliikkakierron ilmaaminen VAROITUS! Koneikon hydrauliikkakierrossa oleva ilma johtaa jarrulaitteiston toiminnan heikkenemiseen ja vaarantaa liikenneturvallisuuden. Jarruvoiman säätely on varmaa vain, kun ajokorkeus on säädetty oikein hydrauliikkajärjestelmä on ilmattu Kuva 26 1 Poista ilma ALB-säätimen (1) tulojohdoista Tätä varten: Irrota suojukset (2) Aseta läpinäkyvä letkukappale paikoilleen Ohje Kerää ulos tuleva hydrauliöljy sopivaan astiaan ja hävitä määräysten mukaisesti. Avaa ilmanpoistoruuvit (3) Sulje ilmanpoistoruuvit (3) heti, kun hydrauliikkaöljyä tulee ulos ilman kuplia Irrota letkut Pistä suójus paikoilleen 2 Tarkista vaadittava mitta (X+140 mm) ehdottomasti ilmauksen jälkeen ja säädä sitä tarvittaessa (katso luku Ensimmäinen käyttöönotto "Ajokorkeuden säätäminen mittaan X+140 m") 70

71 Käyttöönotto 8.6 Ajokorkeuden säätö Tridem-akselisto hydraulisella tasauksella (27 tonnin akselipaino / sylinteri Ø 110 mm / malli 3990/3991) VAROITUS! Virheellisen säädön aiheuttama loukkaantumisvaara ja konevauriot Ajokorkeuden epäasianmukainen säätö voi johtaa konevaurioihin tai tapaturmiin. Vain valtuutettu alan liike saa säätää ajokorkeuden Kuva 27 Koneiston sylinterit on ajettu toimitustilassa täysin sisään. Sulkuhanat (1-4) on suljettu (vipu pystysuorassa johdon suuntaan nähden). Sulkuhanojen asento on tarkastettava ja sitä on tarvittaessa muutettava. Ennen koneen käyttöönottoa on ajokorkeus säädettävä. TX _1 Säädön edellytykset: Traktori ja kone seisovat tasaisella, turvallisella ja kiinteällä alustalla. Kone on kytketty traktoriin nivelakseliin saakka. Noukinvaunun runko on kohdistettu aisan korkeuden yli vaakasuoraan. Ajokorkeuden säädön saavat suorittaa vain kaksi henkilöä, joilla on toisiinsa katsekontakti: Toinen henkilö käyttää traktoria. Toinen henkilö varmistaa, että kukaan ei oleskele koneen vaara-alueella. Nostoakseli on laskettu alas. 71

72 Käyttöönotto Ajokorkeudeuden säätäminen arvoon X+140 mm 1 X Kuva 28 TX Määritä mitta "X" alaslasketussa tilassa (mitattuna maanpinnan ja lokasuojan alareunan välillä). Ohje Koneikon ylösajoa varten traktorin säiliöstä otetaan noin 4-5 litraa öljyä. Tarkista traktorin hydrauliöljymäärä, lisää öljyä tarvittaessa. 72

73 Käyttöönotto Kuva 29 TX _1 2 Avaa sulkuhana (1) kääntämällä vipua 90. Vipu osoittaa ajosuuntaan. 3 Avaa sulkuhanat (2 4) kääntämällä vipua 90. Vivut osoittavat johdon suuntaan. Huomio! Toimintoa "Aisan nosto/lasku" suoritettaessa runko liikkuu. Näin syntyy puristumisvaara. On varmistettava, että kukaan ei oleskele vaara-alueella. 4 Ilmataksesi koneikon sylinterit aja toiminnolla "Aisan nosto/lasku (keltainen 2+/2-)" koneikko kolme kertaa täysin ylös ja alas. Kytke ohjauslaite kellunta-asentoon alaslaskua varten. 5 Nosta koneikko mittaan "X+140 mm" käyttämällä toimintoa "Aisan nosto (keltainen 2+)". 6 Tarkasta, että mitta "X+140 mm" on molemmilla koneen puolilla. Jos mitta poikkeaa koneen vasemmalla puolella, sulje sulkuhana (3). Jos mitta poikkeaa koneen oikealla puolella, sulje sulkuhana (4). Siirrä koneikkoa toiminnolla "Aisan nosto/lasku (keltainen 2+/2-)" niin pitkälle sisään tai ulos, kunnes koneikon sylinterit on ajettu ulos yhtä pitkälle. Kytke ohjauslaite kelluntaasentoon alaslaskua varten. Avaa suljettu sulkuhana (3 tai 4). 7 Sulje sulkuhana (1) kääntämällä vipua 90. Vipu osoittaa johdon suunnassa vasemmalle. 8 Käytä toimintoa "Aisan nosto/lasku (keltainen 2+/2-)" niin kauan, kunnes koneen runko on maanpinnan suuntainen. 9 Mittaa ajoneuvon korkeus. Vähennä tarvittaessa ajoneuvon korkeutta suurimpaan sallittuun ajoneuvon korkeuteen 4 m. Toista tätä varten yllä kuvattu toimenpide. 10 Sulje sulkuhanat (2, 3, 4) kääntämällä vipua 90. Vivut ovat poikittain johdon suuntaan nähden. 73

74 Käyttöönotto Kuva Estä koneikon tahaton käyttö varmistamalla kolmen sulkuhanan (1-3) hallintavipu kiertymistä vastaan TX Tätä varten: Irrota kolmen sulkuhanan (1-3) hallintavivut. Siirrä välilevyä (8) nelikulmalla siten, että vipua ei voi enää käyttää. Asenna hallintavivut nelikulmalle loven (9) suuntaan. 74

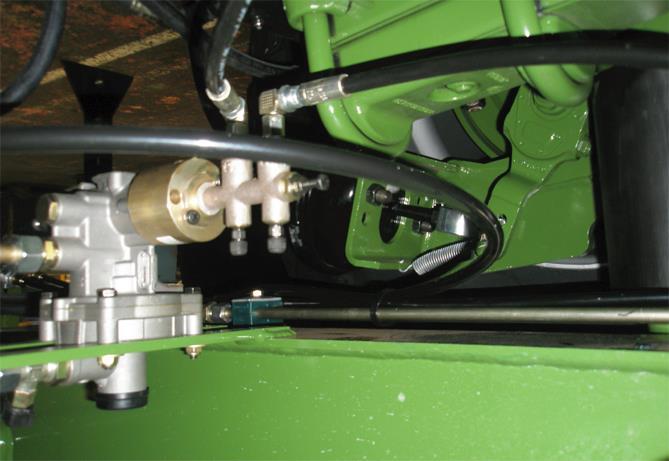

75 Käyttöönotto Koneikon hydrauliikkakierron ilmaaminen VAROITUS! Koneikon hydrauliikkakierrossa oleva ilma johtaa jarrulaitteiston toiminnan heikkenemiseen ja vaarantaa liikenneturvallisuuden. Jarruvoiman säätely on varmaa vain, kun ajokorkeus on säädetty oikein hydrauliikkajärjestelmä on ilmattu Kuva 31 1 Poista ilma ALB-säätimen (1) tulojohdoista Tätä varten: Irrota suojukset (2) Aseta läpinäkyvä letkukappale paikoilleen Ohje Kerää ulos tuleva hydrauliöljy sopivaan astiaan ja hävitä määräysten mukaisesti. Avaa ilmanpoistoruuvit (3) Sulje ilmanpoistoruuvit (3) heti, kun hydrauliikkaöljyä tulee ulos ilman kuplia Irrota letkut Pistä suójus paikoilleen 2 Tarkista vaadittava mitta (X+140 mm) ehdottomasti ilmauksen jälkeen ja säädä sitä tarvittaessa (katso luku Ensimmäinen käyttöönotto "Ajokorkeuden säätäminen mittaan X+140 m") 75

76 Käyttöönotto 8.7 Nivelakseli Vaara! - Pyörivä nivelakseli Vaikutus: Hengenvaara tai vakavia loukkaantumisia Nivelakselin asennus ja irrotus on sallittua vain, kun moottori on pysäytetty ja virta-avain poistettu virtalukosta. Estä traktorin liikkeelle lähtö. Varmista, että nivelakseli on kytketty oikein (nivelakselin sulkimen on lukituttava paikoilleen.) Pituuden tarkistaminen Kuva 32 ZX Nivelakselin (1) pituus on tarkistettava. Kiinnitä kone traktoriin. Aseta kone siten, että nivelakseli on lyhimmässä käyttöasennossaan. TX Ohje Lyhin käyttöasento saavutetaan sekä jyrkissä käännöksissä että myös suoraan eteenpäin ajossa. (traktorityypin mukaan) Ohje Ota aisan isku huomioon jarrutettaessa Ohje Nivelakselin vähimmäispäällekkäisyys on oltava taattu myös taittoaisan ollessa nostettuna. Vedä nivelakselin puoliskot erilleen Työnnä nivelakselin puoli (1) traktorin voimanottoakselille Kiinnitä nivelakselin ylikuormitussuojalla varustettu puoli (2) koneen puolelle Mittaa, kuinka pitkältä matkalta puoliskot ovat päällekkäin ja suorita pituuden tarkistaminen nivelakselin valmistajan käyttöohjeen mukaisesti 76

77 Käyttöönotto 9 Käyttöönotto Varoitus! Odottamaton käyttöönotto, liikkuvat koneen osat ja / tai koneen odottamaton liike! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Konetta traktoriin kiinnitettäessä ja siitä irrotettaessa on oltava erittäin varovainen. Sen takia: Aseta traktori ja kone tasaiselle, turvalliselle ja kiinteälle alustalle. Varmista traktori liikkeellelähtöä vastaan, sammuta moottori ja vedä virta-avain pois. Kukaan ei saa oleskella traktorin ja koneen välissä. Konetta saa käyttää enintään voimanottoakselin kierrosluvulla /min. Vain valmistajan hyväksymää nivelakselia saa käyttää. Letkut ja liitäntäkaapelit on asennettava siten, että ne eivät kiristy tai joudu kosketuksiin traktorin pyörien kanssa käänteissä. Koneen saa ottaa käyttöön vain, kun kaikki suojalaitteet on kiinnitetty paikoilleen ja ne ovat suojaavassa asennossa. 9.1 Ennen käyttöönottoa suoritettavat tarkastukset Edellytykset: Traktorin vetovarret on irrotettu. Nivelakseli on mukautettu. Suojukset on mukautettu. Pakko-ohjauksessa teliakselistolle (lisävaruste): Traktorissa on oltava ajosuunnassa katsottuna vasemmalla hyväksytty vetokuula Ø 50 mm pitolaitteella etäisyydellä X = 250 mm kytkinpisteestä. Pakko-ohjauksessa Tridem-akselistolle (lisävaruste): Traktorissa on oltava ajosuunnassa katsottuna vasemmalla ja oikealla hyväksytyt vetokuulat Ø 50 mm pitolaitteella etäisyydellä X = 250 mm kytkinpisteestä. Tässä luvussa kuvataan seuraavat työvaiheet: Kuulakiinnityksen Ø 80 mm kytkeminen. Pakko-ohjauksen (kuulakiinnitys/-kset Ø 50 mm) (lisävaruste) kytkeminen. Hydrauliletkujen kytkeminen. Nivelakselin kytkeminen. Valolaitteiden yhdistäminen. Paineilmajarrun kytkeminen. Hydraulijarrun kytkeminen (lisävaruste). Tukijalan kääntö sisään. Seisontajarrun vapauttaminen. Aisajousituksen säätö. 77

78 Käyttöönotto 9.2 Kiinnitys traktoriin Huomio! Vaurioita koneelle traktorin vaihdon takia. Jos traktoria vaihdetaan, on tarkistettava seuraavat säädöt ja tehtävä niihin tarvittavat muutokset: Nivelakseli - pituuden tarkistaminen (katso luku Ensimmäinen käyttöönotto "Nivelakseli") Pakko-ohjaus (katso luku "Ensimmäinen käyttöönotto kun Pakko-ohjaus") Vaara! - Traktorin paino- ja vetokuormituksia ei noudatettu! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Noudata traktorin suurimpia sallittua paino- ja vetokuormituksia! Kiinnitä kone määräysten mukaisesti traktorin kiinnityslaitteisiin ja varmista kiinnitys. Vaara! - Johtoa ei ole vedetty asianmukaisesti. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Vedä traktorin ja koneen välinen johto niin, ettei se kiristy käännyttäessä tai taittoaisaa käytettäessä tai kosketa traktorin pyöriin. 78

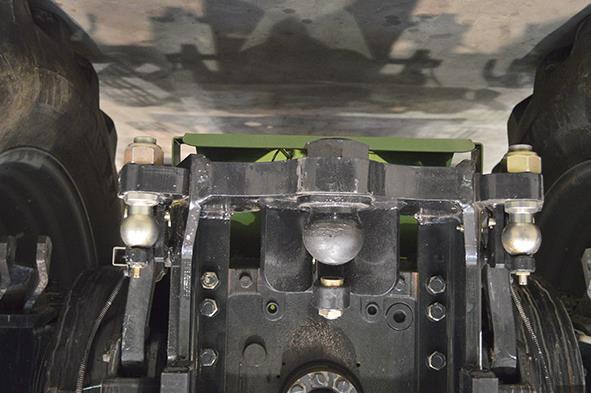

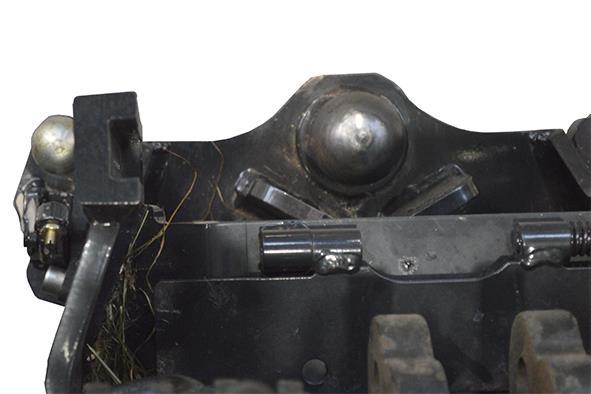

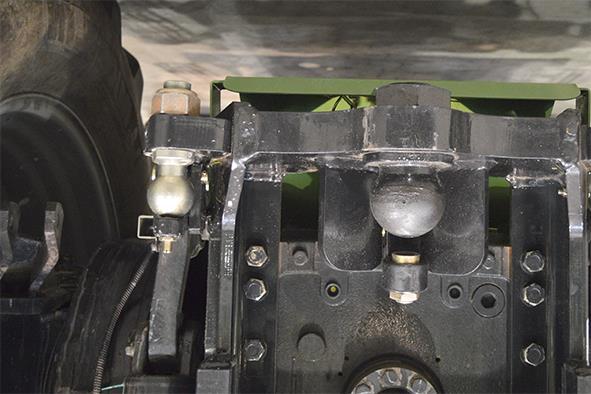

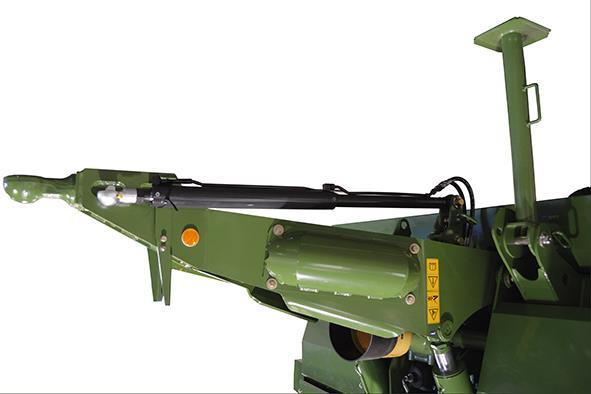

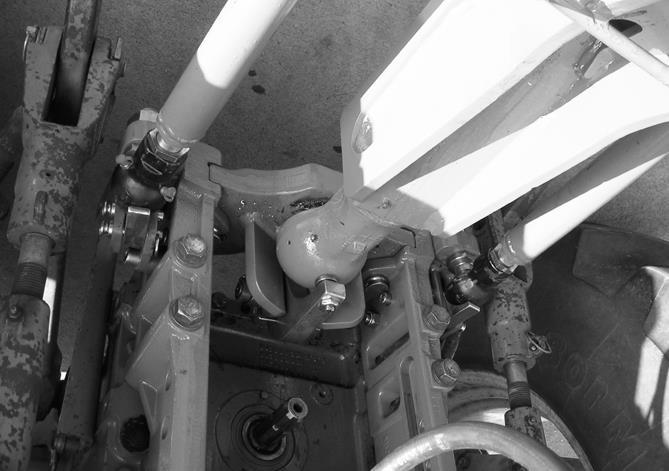

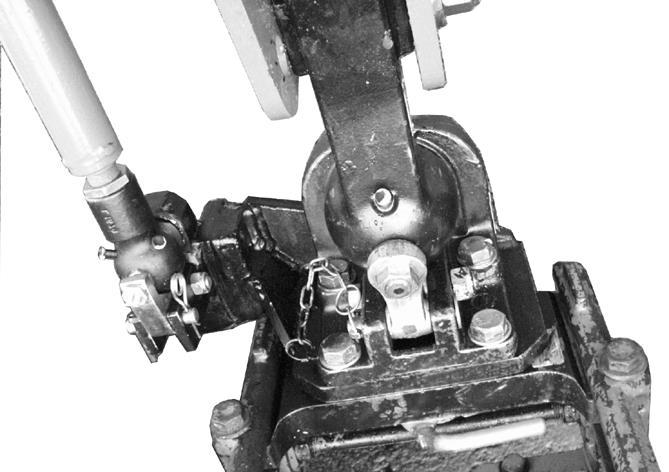

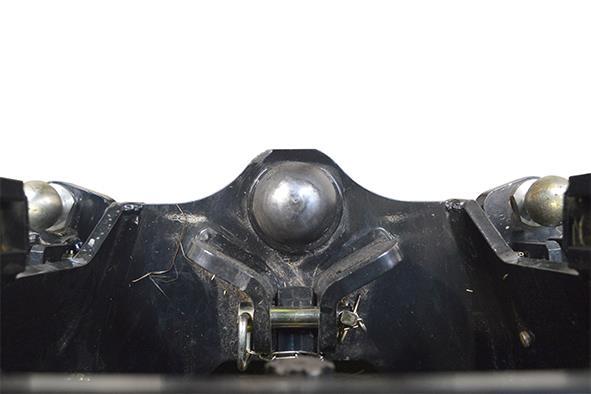

79 Käyttöönotto Kytkeminen Mallissa teliakseliston pakko-ohjauksella Kuva 33 Peruuta traktorilla noukinvaunun aisalle ja vie Ø 80 mm:n vetokuula Ø 80 mm:n kuulakiinnityksen vetosilmukan (1) alle. Yhdistä hydrauliletkut. Käytä vetosilmukan laskemiseksi vetokuulaan toimintoa "Aisan lasku". Kytke Ø 80 mm:n kuulakiinnityksen vetosilmukka (1) ja varmista. Kytke Ø 50 mm:n kuulakiinnityksen vetosilmukka (2) ja varmista. Mallissa Tridem-akseliston pakko-ohjauksella Kuva 34 TX000048_1 Peruuta traktorilla noukinvaunun aisalle ja vie Ø 80 mm:n vetokuula Ø 80 mm:n kuulakiinnityksen vetosilmukan (1) alle. Yhdistä hydrauliletkut. Käytä vetosilmukan laskemiseksi vetokuulaan toimintoa "Aisan lasku". Kytke Ø 80 mm:n kuulakiinnityksen vetosilmukka (1) ja varmista. Kytke Ø 50 mm:n kuulakiinnityksen vetosilmukka (2) ja varmista. 79

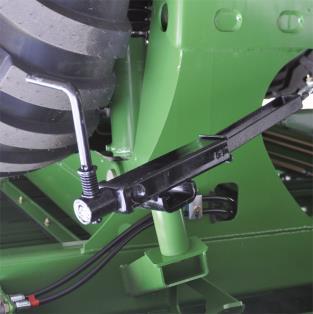

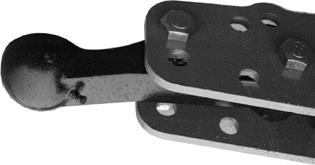

80 Käyttöönotto Raidetangon ripustaminen Kuva 35 TX Edellytys: Ø 80 mm:n kuulakiinnityksen vetosilmukka on kytkettynä ja varmistettuna, katsoluku Käyttöönotto "Kytkeminen". Vedä vipua (3). Liikuta raidetankoa (2) niin pitkälle, kunnes Ø 50 mm:n kuulakiinnityksen vetosilmukka (1) voidaan kytkeä. Varmista Ø 50 mm:n kuulakiinnitys. Aja traktorilla hitaasti vasemmalle tai oikealle, kunnes vipu (3) lukittuu paikoilleen. 80

81 Käyttöönotto 9.3 Hydrauliikka Erityiset turvaohjeet Varoitus! - Hydrauliletkun liitäntä Vaikutus: ihon alle tunkeutuneen hydrauliöljyn aiheuttamat vakavat vammat. Liitettäessä hydrauliletkuja traktorin hydrauliikkaan on järjestelmän oltava paineeton molemmilta puolilta! Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara. Paine on poistettava ennen letkujen irrottamista ja hydrauliikkajärjestelmälle suoritettavia toimenpiteitä. Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet. Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Huomio! - Likaa hydraulilaitteistossa Vaikutus: Koneen vauriot Ennen pikaliittimien kytkentää varmista, että ne on puhtaat ja kuivat. Varo hankausta ja puristumista. Ohje Kytke hydrauliletkut oikein. Hydrauliletkut on merkitty numeroilla ja värillisillä pölysuojuksilla. 81

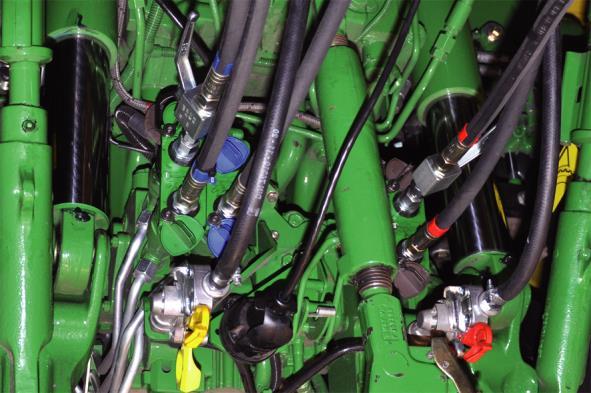

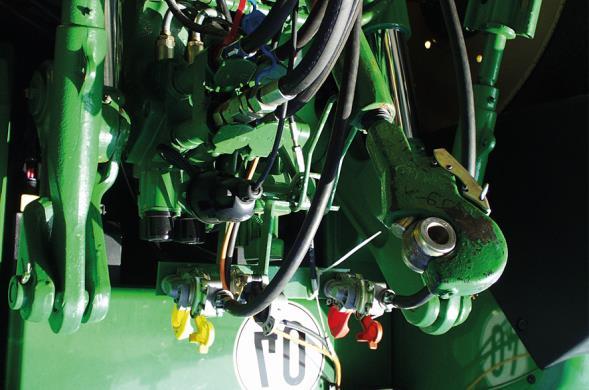

82 Käyttöönotto Hydrauliletkujen liitäntä Kuva 36 TX Traktorissa tarvitaan koneen käyttöä varten (varustelun mukaan) eri määrä hallintaventtiileitä. Aseta traktorin hallintaventtiilit kellunta-asentoon. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Yhdistä koneen hydrauliliitin (vihreä1+) traktorin yksitoimiseen hallintaventtiiliin. Yhdistä koneen hydrauliliittimet (keltainen 2+ / keltainen 2-) traktorin kaksitoimiseen hallintaventtiiliin. Liitä koneen hydrauliliitos (keltainen 3+) traktorin yksitoimiseen hallintaventtiiliin. Yhdistä koneen hydrauliliittimet (sininen 6+ / sininen 6-) traktorin kaksitoimiseen hallintaventtiiliin. 82

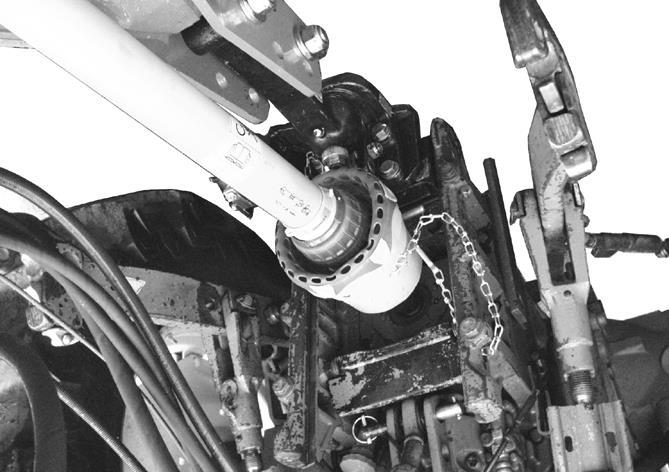

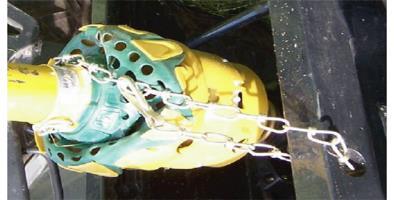

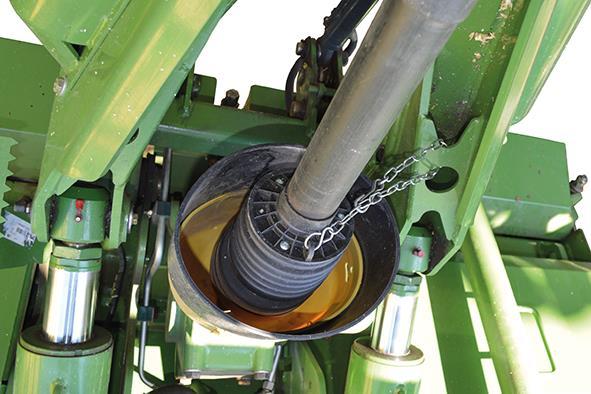

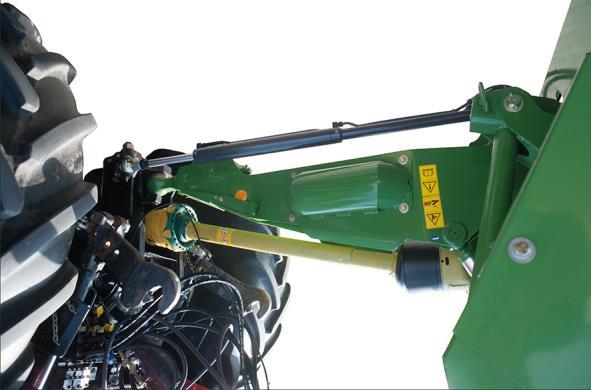

83 Käyttöönotto 9.4 Nivelakseli Kuva 37 Nivelakselin (1) ylikuormituskytkimellä varustettu pää kiinnitetään paikalleen koneen puolelle siten, että kytkin lukittuu (katso nivelakselin valmistajan käyttöohje). Kiinnitä nivelakselin suojusputkien kiinnitysketjut (2). Pituuden tarkistaminen traktorista katso luku Käyttöönotot "Nivelakseli". Tarkista ketjun kunnollinen kiinnitys: Ohjaa ketju mahdollisimman suorassa kulmassa nivelakseliin nähden. (katso kuva (a)) Älä ohjaa ketjua viistoon nivelakselin suojasuppilon yli. (ks. kuva (b)) Kuva 38 Varmista, että nivelakselille jää riittävästi vapaata kääntötilaa kaikissa käyttötilanteissa. Jos se koskettaa traktorin tai työkoneen osiin, se saattaa vaurioitua. Kuva 39 Ripusta kiinnitysketju (1) koneen puolella aukkoon (2). 83

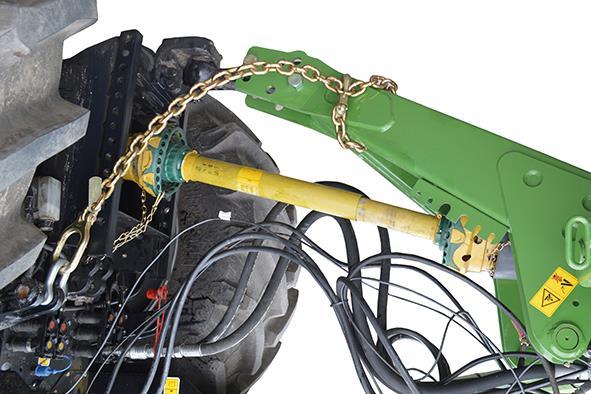

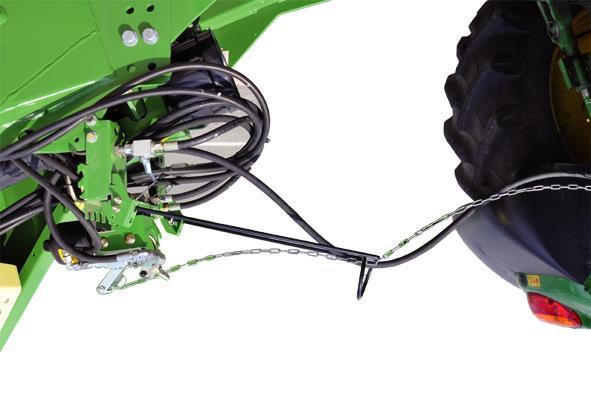

84 Käyttöönotto 9.5 Varmuusketjun käyttö VAROITUS! Väärin mitoitetun varmuusketjun käyttö saattaa aiheuttaa koneen tahattomassa irtoamisessa varmuusketjun katkeamisen. Tämä saattaa aiheuttaa vakavia onnettomuuksia. Käytä aina varmuusketjua, jonka vetolujuus on vähintään sama kuin 311 kn ( lbf). Ohje Varmuusketjun käyttö Varmuusketju ei ole kaikissa maissa pakollinen. Varmuusketju on tarkoitettu hinattavien työkoneiden ylimääräiseksi varmistukseksi siltä varalta, että ne pääsevät irtoamaan ripustuksesta kuljetuksen aikana. Varmuusketju kiinnitetään traktorin kiinnityslaitteen kiinnikkeisiin tai muuhun tähän tarkoitukseen soveltuvaan kiinnityspisteeseen. Lukitusketju jätetään sen verran löysälle, että kaarteiden ajaminen on mahdollista. 2 Kuva 40 1 ZBBP1224 Pysäytä kone ja varmista se, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Asenna varmuusketju (1) sakkelilla (2) traktoriin. Asenna varmuusketju (1) kuormausvaunuun. 84

85 Käyttöönotto 9.6 Valojen kytkentä Vaara! - Johtoa ei ole vedetty asianmukaisesti. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Vedä traktorin ja koneen välinen johto niin, ettei se kiristy käännyttäessä tai taittoaisaa käytettäessä tai kosketa traktorin pyöriin. 1 2 Kuva 41 TX Valolaitteet liitetään mukana tulevalla 7-napaisella johdolla (2). Tätä varten: Liitä johdon 7-napainen pistoke (2) sille tarkoitettuun pistorasiaan (1) koneessa. Liitä johdon 7-napainen pistoke (2) sille tarkoitettuun pistorasiaan traktorissa. Asenna johto siten, että se ei joudu kosketuksiin pyörien kanssa. Ohje Ennen pistokkeiden kytkentää varmista, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! 85

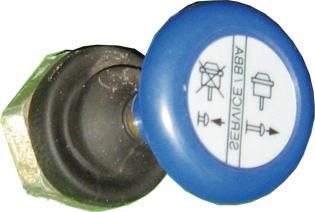

86 Käyttöönotto 9.7 Paineilmajarrun paineilmaliitännät ZX Kuva 42 Kiinnitä paineilmaletkujen (1) värilliset liittimet traktorin samanvärisiin liitäntöihin. Ohje Liitä ensin keltainen ja sitten punainen liitin. Liittimet irrotetaan päinvastaisessa järjestyksessä. 86

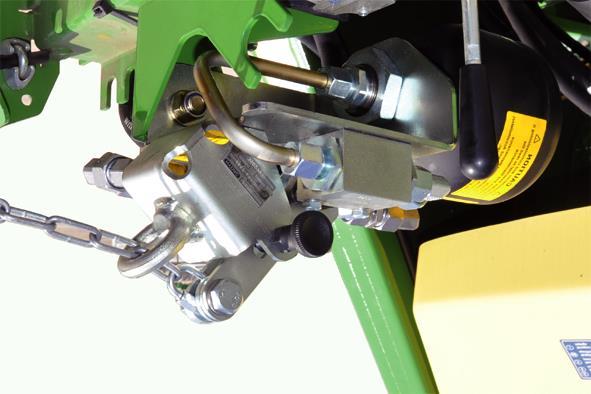

87 Käyttöönotto 9.8 Hydraulinen jarru (vain vientimalleissa) Joissakin vientimalleissa on hydraulinen jarru. Tässä mallissa vastaava hydrauliikkaletku kiinnitetään traktorin ohjausventtiiliin. Jarru aktivoituu traktorin jarruventtiiliä painettaessa. VAROITUS! Koneen tahattoman jarruttamisen aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot. Liian lyhyt lukitusketju voi repeytyä irti ja johtaa hätäjarrutukseen. Varmista, että lukitusketjun pituus on sovitettu traktoriin. Anna ammattikorjaamon (ammattihenkilöstön) sovittaa lukitusketjun pituus. Varmista traktoria vaihtaessasi, että lukitusketjun pituus on edelleen sopiva VAROITUS! Hydraulisen jarrun viallisen turvaventtiilin aiheuttama loukkaantumisvaara ja vakavat aineelliset vahingot. Hydraulisen hätäjarrun turvaventtiilin toiminnon takaamiseksi lukitusketjun on oltava kiinnitettynä traktoriin ilman jännitettä. Liian voimakkaasti hydrauliletkun ympärille kiedottu lukitusketju estää turvaventtiilin toiminnan. on käyttöjarrun jarrupoljinta painettava kerran täysin ennen ajon aloittamista. Käyttöjarrun painallus paineistaa turvaventtiilin paineakun paineella Kuva 43 BPHS0112 Liitä hydraulisen jarrun hydrauliletku (1) traktorin hydraulisen jarrun liitäntään. Kiinnitä lukitusketju (2) varmasti traktoriin. BPHS0113 Lukitusketju on varustettu murtumiskohdalla (heikompi ketjun lenkki). Jos kone irtoaa tahattomasti, turvaventtiili laukaisee hätäjarrutuksen ja lukitusketju katkeaa heikommasta ketjun lenkistä. Ketjun lenkki tuhoutuu tällöin ja se on vaihdettava uuteen. Turvaventtiilin lukituksen avaaminen: Pidä lukitusketjua (2) tiukalla ja vapauta turvaventtiili pidätyspultista (3) vetämällä ja saata samalla lukitusvipu (4) hitaasti lähtöasentoon jousivoimatuen avulla. 87

88 Käyttöönotto 9.9 KRONE ISOBUS-terminaalin liittäminen Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Ohje Huomioi terminaalia ohjaamoon asennettaessa mukana tuleva terminaalin käyttöohje. Ohje Terminaalin toimintakatkos. Jos terminaalin liitosjohdot ovat kireällä tai joutuvat kosketuksiin traktorin pyörien kanssa, ne saattavat irrota. Tämä saattaa aiheuttaa terminaalin toimintakatkoksen ja konetta ei voi enää ohjata. Vedä liitosjohdot siten, että ne eivät kiristy eivätkä joudu kosketuksiin traktorin pyörien kanssa. Traktorit, joissa integroitu ISOBUS-järjestelmä Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". 88

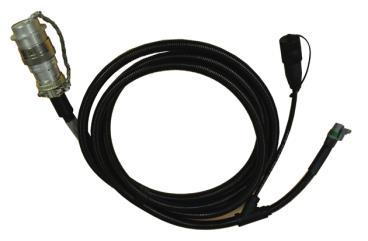

89 Käyttöönotto CC00014 Kuva 44 Terminaalin liitäntä traktoriin Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla Krone-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN1-OUT). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) traktorin ohjaamossa olevaan ISOpistorasiaan (7) (9-napainen). Traktorin liittäminen koneeseen Ohje Traktorin liitäntä koneeseen tapahtuu kaapelisarjalla (14), joka voidaan tilata ilmoittamalla KRONE-tuotenro Liitä kaapelisarjan (14) ISO-pistoke (9) (9-napainen) traktorissa olevaan ulommaiseen ISOpistorasiaan (8) (9-napainen). Liitä kaapelisarjan (14) pistoke (10) (7-napainen) koneen pistorasiaan (11) (7-napainen). Liitä kaapelisarjan (14) pistoke (12) (2-napainen) koneen pistorasiaan (13) (2-napainen). 89

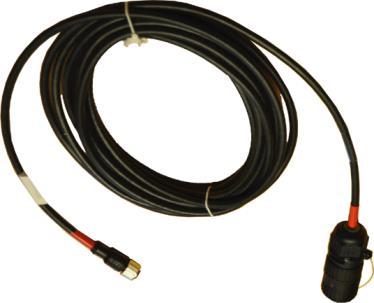

90 Käyttöönotto Traktorit ilman ISOBUS-järjestelmää Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Kuva45 Terminaalin liittäminen koneeseen Ohje Terminaalin liittäminen koneeseen tapahtuu mukana tulevalla kaapelisarjalla (5) (tuotenro ). Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7) (7-napainen) Liitä päätepistoke (4) (tuotenro , sisältyy toimitukseen) terminaalin pistorasiaan (3) (CAN1-out) 90

91 Käyttöönotto Traktorin liittäminen koneeseen Ohje Traktorin liittäminen koneeseen tapahtuu mukana tulevalla virtajohdolla (8) (tuotenro ). Liitä virtajohdon (8) pistoke (9) traktorin kestopistorasiaan (10) Liitä virtajohdon (8) pistoke (11) (2-napainen) koneen pistorasiaan (12) (2-napainen) 91

92 Käyttöönotto 9.10 Vieraan ISOBUS-terminaalin liittäminen Huomio! - Sähköisen hallintalaitteen kytkentä Vaikutus: Käytön vauriot Varmista ennen pistokkeiden kytkentää, että pistokkeet ja pistorasiat ovat puhtaat ja kuivat. Lika ja kosteus saattavat aiheuttaa oikosulkuja! Ohje Huomioi terminaalia ohjaamoon asennettaessa mukana tuleva terminaalin käyttöohje. Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Terminaalin liitäntä traktoriin Terminaalin liitäntätapa traktoriin löytyy mukana tulevasta terminaalin käyttöohjeesta. Traktorin liittäminen koneeseen Kuva 46 Liitä kaapelisarjan (1) ISO-pistoke (3) (9-napainen) traktorissa olevaan ulommaiseen ISO-pistorasiaan (2) (9-napainen) Liitä kaapelisarjan (1) pistoke (4) (7-napainen) koneen pistorasiaan (5) (7-napainen) Liitä kaapelisarjan (1) pistoke (6) (2-napainen) koneen pistorasiaan (7) (2-napainen) 92

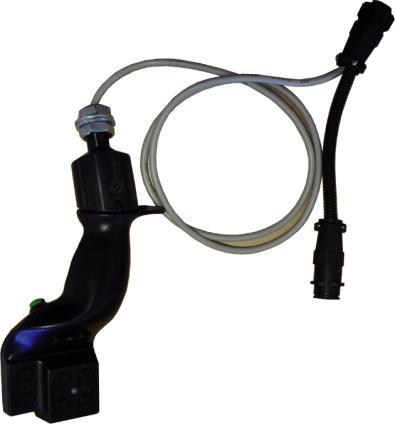

93 Käyttöönotto 9.11 Ohjaussauvan liittäminen Ohje Huomioi traktorin ohjaamoon ohjaussauvaa asennettaessa mukana tuleva ohjaussauvan käyttöohje. KRONE ISOBUS-terminaali traktoreilla, joissa on integroitu ISOBUS-järjestelmä Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen" Kuva 47 5 CC00602 Ohje Terminaalin liitäntä traktoriin suoritetaan erityisellä kaapelisarjalla (5), joka voidaan tilata ilmoittamalla KRONE-tuotenro Liitä kaapelisarjan (5) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN). Liitä kaapelisarjan (5) pistoke (4) terminaalin pistorasiaan (3) (CAN1-out). Liitä kaapelisarjan (5) ISO-pistoke (6) (9-napainen) ohjaussauvan ISO-pistorasiaan (6) (9- napainen). Liitä ohjaussauvan ISO-pistoke (7) (9-napainen) ohjaamossa olevaan ISO-pistorasiaan (7) (9-napainen). 93

94 Käyttöönotto KRONE ISOBUS-terminaali traktoreilla, joissa ei ole ISOBUS-järjestelmää Kuva 48 CC Ohje Terminaalin liitäntä monitoimivipuun suoritetaan erityisellä kaapelisarjalla (9), joka voidaan tilata ilmoittamalla Krone-tuotenro Edellytys: Kone on pysäytetty ja varmistettu, katso luku Turvallisuus -> Turvarutiinit "Koneen pysäyttäminen ja varmistaminen". Liitä kaapelisarjan (9) pistoke (2) terminaalin pistorasiaan (1) (CAN1-IN) Liitä kaapelisarjan (9) pistorasia (3) ja kaapelisarjan (5) pistoke (4) Liitä kaapelisarjan (9) ISO-pistoke (8) (9-napainen) monitoimivivun ISO-pistorasiaan (7) (9- napainen) Liitä kaapelisarjan (5) pistoke (6) (7-napainen) koneen pistorasiaan (7-napainen) 94

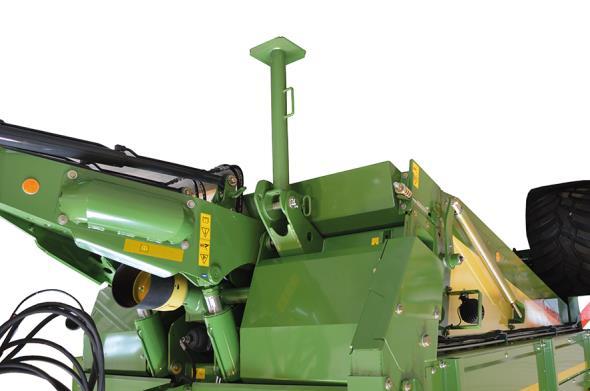

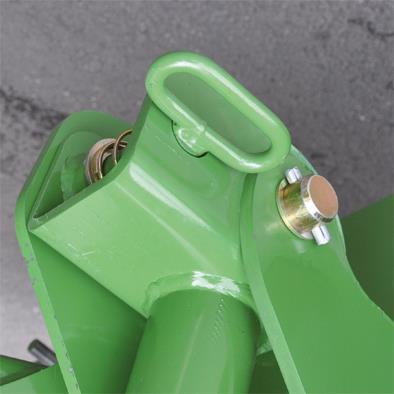

95 Käyttöönotto 9.12 Tukijalan kääntö kuljetusasentoon Kuva 49 Koneen kytkennän jälkeen on tukijalka käännettävä ylös. Tätä varten: Käytä kaksitoimista hallintaventtiiliä (aisan nosto/lasku) ja nosta hieman aisaa. Sammuta traktori ja varmista, ettei se pääse liikkumaan itsestään. Vedä lukitusnastasta (2) tukijalassa (1) ja käännä tukijalka kuljetusasentoon. Varmista tukijalka lukitusnastalla (2) Seisontajarru Kuva 50 Seisontajarrun vapautus: Kierrä kampea vastapäivään, kunnes jarruvaijeri löystyy hieman. 95

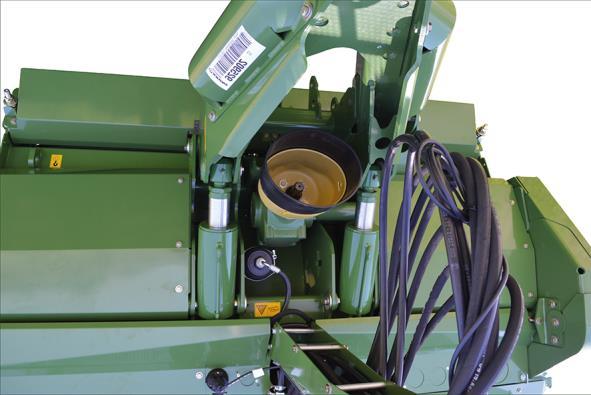

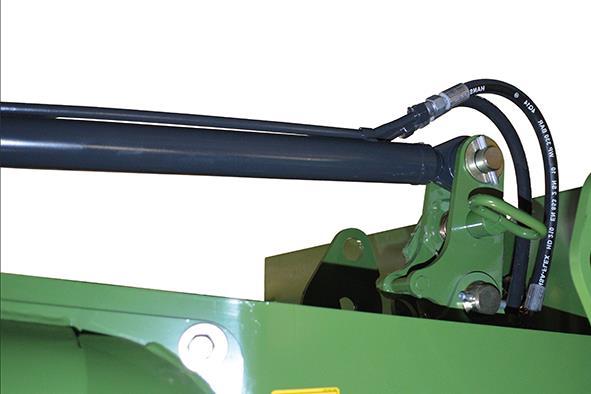

96 Käyttöönotto 9.14 Vetoaisan jousitus X X Kuva 51 Ajo-ominaisuuksien parantamiseksi siirtoajossa on kone varustettu aisajousituksella. Hydraulisylinterin painehuiput tasataan paineakuilla. Aja akselijousituksen aktivoimista varten hydraulisylinterin männän vartta (1) vähintään mitan X=30 mm verran ulos. Käytä kaksitoimista hallintaventtiiliä (aisan nosto/lasku) ja siirrä hydraulisylinterin männän varsia (1) vähintään mitan X=30 mm verran ulos. 96

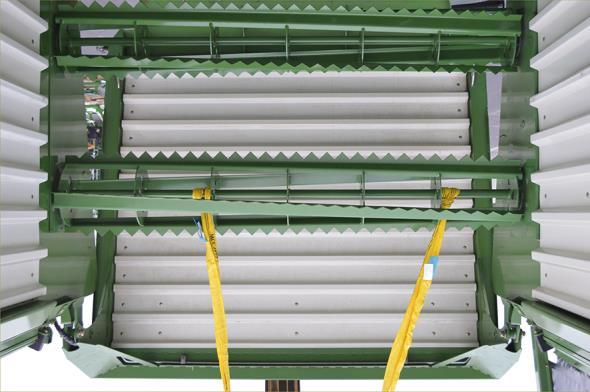

97 Käyttöönotto 9.15 Purkaustelayksikkö Purkaustelayksikön irrottaminen VAROITUS! Riippuvan kuorman aiheuttama loukkaantumisvaara! On olemassa henkilöihin kohdistuva vaara kuorman pudotessa. Käytä rakenneosien asennukseen ja irrotukseen vain soveltuvia, hyväksyttyjä ja vahingoittumattomia nostolaitteita. Huolehdi nostovälineen riittävästä kantokyvystä. Käytä rakenneosien asennukseen ja irrotukseen vain soveltuvia, hyväksyttyjä ja vahingoittumattomia kiinnitysvälineitä. Huolehdi kiinnitysvälineen käyttöajan voimassaolosta. Älä oleskele riippuvien kuormien alla Kuva 52 2 TX Avaa takalaitaa (1) n. 50 cm. Nosta kuormatilan peitettä traktorin ohjauslaitteella sen verran, että purkaustelayksikön irrotusta ei estetä eikä purkaustelan ketjukäyttöä peitetä. Kytke traktorin ohjauslaite kellunta-asentoon, jotta hydraulimoottorin jarru estäisi kuormatilan peitteen tahattoman alaslaskeutumisen. Sammuta traktorin moottori, irrota virta-avain ja ota se mukaasi. Varmista sulkuhanalla (2) takalaita (1) tahattoman alaslaskeutumisen varalta. Irrota ketjusuojus (3) ja (4). 2 1 Kuva 53 TX Avaa vetojousen ruuvi (2) käyttöketjun (1) kiristyksen poistamista varten. Irrota käyttöketju (1). 97

98 Käyttöönotto 1 2 Kuva 54 Purkaustelayksikön paino on n. 350 kg. TX Ohje Kiinnitysväline on kiinnitettävä painopisteen vuoksi purkaustelaan epäkeskosti, jotta purkaustelayksikkö riippuisi nostettaessa vaakasuorassa. Ripusta kiinnitysväline (1) ylempään purkaustelutelaan (2). 3 Kuva TX Saata kiinnitysväline (1) purkaustelan (2) asennon varmistamiseksi kevyeen vetotilaan. Irrota kierreliitokset (3) sivuseinämistä. Purkaustelayksikkö (2) riippuu kaikkien ruuvien irrottamisen jälkeen vapaasti nostovälineessä. 98

99 Käyttöönotto 1 Kuva 56 TX Käännä purkaustelayksikkö (1) kiinnitysvälineessä ja nosta se ylös pois noukinvaunusta. 1 Kuva 57 TX Pysäköi purkaustelayksikkö (1) kantokykyiselle ja tasaiselle alustalle maahan. Varmista purkaustelayksikkö (1) kaatumista vastaan. 1 2 Kuva 58 TX Sulje kuormatilan aukot asentamalla verhoilulevyt (1) ja (2). 99

100 Käyttöönotto Purkaustelayksikön asentaminen VAROITUS! Riippuvan kuorman aiheuttama loukkaantumisvaara! On olemassa henkilöihin kohdistuva vaara kuorman pudotessa. Käytä rakenneosien asennukseen ja irrotukseen vain soveltuvia, hyväksyttyjä ja vahingoittumattomia nostolaitteita. Huolehdi nostovälineen riittävästä kantokyvystä. Käytä rakenneosien asennukseen ja irrotukseen vain soveltuvia, hyväksyttyjä ja vahingoittumattomia kiinnitysvälineitä. Huolehdi kiinnitysvälineen käyttöajan voimassaolosta. Älä oleskele riippuvien kuormien alla. 1 2 Kuva 59 TX Avaa takalaitaa (1) n. 50 cm. Nosta kuormatilan peitettä traktorin ohjauslaitteella sen verran, että purkaustelayksikön asennusta ei estetä eikä purkaustelan ketjukäyttöä peitetä. Kytke traktorin ohjauslaite kellunta-asentoon, jotta hydraulimoottorin jarru estäisi kuormatilan peitteen tahattoman alaslaskeutumisen. Sammuta traktorin moottori, irrota virta-avain ja ota se mukaasi. Varmista sulkuhanalla (2) takalaita (1) tahattoman alaslaskeutumisen varalta. 1 2 Kuva 60 TX Irrota verhoilulevy (1) ja (2). 100

101 Käyttöönotto 1 2 Kuva 61 Purkaustelayksikön paino on n. 350 kg. TX Ohje Kiinnitysväline on kiinnitettävä painopisteen vuoksi purkaustelaan epäkeskosti, jotta purkaustelayksikkö riippuisi nostettaessa vaakasuorassa. Ripusta kiinnitysväline (1) ylempään purkaustelutelaan (2). 1 2 Kuva 62 TX Nosta purkaustelayksikkö (1) noukinvaunuun. Asemoi purkaustelayksikkö (2) kiinnitysvälineessä kääntämällä kuormatilassa oleviin aukkoihin. Varmista, että käyttölaitteen puoli on koneen vasemmalla puolella. 101

102 Käyttöönotto 3 Kuva TX Pidä kiinnitysväline (1) purkaustelan (2) asennon varmistamiseksi kevyesti kiristettynä. Asenna kierreliitokset (3) sivuseinämiin. Poista kiinnitysväline (1) purkaustelayksiköstä. 2 1 Kuva 64 TX Asenna käyttöketju (1). Kiristä vetojousen ruuvia (2) käyttöketjun (1) kiristämiseksi. 1 2 Kuva 65 TX Asenna ketjusuojus (1) ja (2). Testaa toimintakyky suorittamalla koekäyttö, katso luku Käyttö "Purkutapahtuma". 102

103 KRONE ISOBUS-terminaali 10 KRONE ISOBUS-terminaali HUOMIO! - Suojaa terminaalia Vesi, korkea ilmankosteus ja ylijännite voivat vahingoittaa terminaalia. Suojaa terminaalia vedeltä. Jos konetta ei käytetä pidempään (esim. talvella), varastoi terminaali kuivaan tilaan. Asennus- ja korjaustöiden, varsinkin koneelle suoritettavien hitsaustöiden ajaksi, on katkaistava jännitteensyöttö terminaaliin. Ylijännite saattaa vaurioittaa terminaalin elektroniikkaa Yleistä ISOBUS:sta Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (AEF Conformace Test). Tämän koneen käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. 103

104 KRONE ISOBUS-terminaali ESC F7 F1 3 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 L400461_1 CC Kuva 66 Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (1), punnituslaitteen elektroniikka (2), hallintalaite (3) sekä ohjaus- ja toimintaelementit. Tietokone (1) ja punnituslaitteen elektroniikka (2) ovat koneessa edessä oikealla etummaisen pellin alla. Niillä on seuraavat toiminnot: punnituslaitteen ohjaus kuormalaskuri koneeseen asennettujen käyttölaitteiden ohjaus hälytysilmoitusten välitys anturien/käyttölaitteiden diagnoosi Hallintalaitteen (3) avulla välitetään kuljettajalle tietoja ja tehdään koneen käyttöä varten vaadittavat asetukset, jotka tietokone ottaa vastaan ja käsittelee. 104

105 KRONE ISOBUS-terminaali 10.2 ISOBUS Shortcut Button VAROITUS! ISOBUS Shortcut Button ei ole hätäpysäytyskytkin. Jos ISOBUS Shortcut Button sekoitetaan hätäpysäytyskytkimeen, on olemassa hengenvaara. ISOBUS Shortcut Buttonia painettaessa aktivoidut koneentoiminnot deaktivoidaan. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. Siksi koneen rakenneosat saattavat käydä edelleen ISOBUS Shortcut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. ISOBUS Shortcut Button ei missään tapauksessa vaikuta traktorin toimintoihin, eli nivelakseleiden tai hydrauliikan toimintaan ei vaikuteta. Siksi kone saattaa käydä edelleen ISOBUS Shortcut Buttonin painamisen jälkeen. Tämä voi johtaa loukkaantumisiin. Älä koskaan käytä ISOBUS Shortcut Buttonia hätäpysäytyskytkimenä. ESC F7 F8 F9 1 F1 F2 F3 F10 F11 F12 ISB F4 F5 F6 Kuva 67 IBT Terminaalin iskupainikkeena toteutettua ISOBUS Shortcut Button -painiketta (1) painettaessa lähetetään ISOBUS-väylälle pysäytyskomento. Liitetty ISOBUS-kone analysoi tämän komennon deaktivoidakseen aktivoidut konetoiminnot. Prosessisuunnatut toiminnot suoritettaan loppuun saakka. ISOBUS Shortcut Buttonin painaminen Paina ISOBUS Shortcut Buttonia (1). Yllä oleva ilmoitus tulee näyttöön. Tietokone estää kaikki koneenpuoleiset hydrauliset toiminnot ja elektronisen solmimen. Tietokone estää koneen puolella seuraavan toiminnon: Valaistus 105

106 KRONE ISOBUS-terminaali ISOBUS Shortcut Button -painikkeen laukaisu ESC F7 F8 1 F1 F2 F9 F3 F10 F11 ISB OK F4 F5 F12 F6 CC000071_1 Kuva 68 Kierrä ISOBUS Shortcut Button -painiketta (1) myötäpäivään. Näytössä näkyy yllä oleva ilmoitus. Paina painiketta. (Vaihtoehtoisesti voidaan painaa painiketta Kaikki koneen toiminnot ovat jälleen käytettävissä. tai sen vieressä olevaa painiketta.) 10.3 Kosketuskäytettävä näyttö F7 ESC F1 1 F8 F2 F9 F10 F3 F4 2 F11 F5 F12 F6 IBT Kuva 69 Valikko-ohjausta sekä arvojen/tietojen syöttöä varten terminaali on varustettu kosketusnäytöllä (2). Näyttöä koskettamalla voidaan kutsua toimintoja suoraan ja muuttaa sinisellä kirjoitettuja arvoja. 106

107 KRONE ISOBUS-terminaali 10.4 Terminaalin kytkeminen päälle tai pois päältä ESC F7 F1 F8 F2 F9 F3 F10 F11 F12 1 F4 F5 F6 Kuva 70 IBT Tarkasta ennen ensimmäistä päällekytkentää liitäntöjen oikea ja tiivis paikoillaanolo. Paina painiketta (1) ja pidä painettuna n. 2 sekuntia. Terminaali kytkeytyy päälle / pois päältä. Päällekytkennän jälkeen näyttöön tulee yksi seuraavista pääikkunoista. ESC F7 F8 F9 F10 F11 F12 1 F1 F2 F3 F4 F5 F6 Jos konetta ei ole liitetty Kuva 71 CC Koneen ollessa liitettynä (maantieajo) Ohje Ota huomioon terminaalin toimintatapaa koskevat muut tiedot mukana toimitetussa terminaalin käyttöohjeessa. Ohje Ennen ensimmäistä käyttöä koneen ollessa liitettynä Ensimmäisellä käynnistyskerralla ladataan terminaaliin konekohtaisten valikkojen asetukset. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan terminaalin muistiin. 107

108 KRONE ISOBUS-terminaali 10.5 Näytön rakenne F7 1 F1 F8 F2 F9 F3 F F4 2 F11 F5 F12 F6 Kuva 72 IBT Terminaalin näyttö on jaettu seuraaviin alueisiin: Tilarivi (1) Tilarivillä näytetään koneen ajankohtaiset tilat (varustuksen mukaan). Painikkeet (2) Konetta käytetään painamalla painikkeita (2) tai näpäyttämällä niiden vieressä olevia symboleja. Pääikkuna (3) Pääikkunassa sinisellä esitetyt arvot (numerot) voidaan valita kosketustoiminnon avulla. On olemassa kolme pääikkunanäkymää: Maantieajonäyttö Työnäyttö (katso luku "Terminaali Konetoiminnot") Valikkotaso (katso luku "Terminaali Valikot") 108

109 Tämä sivu on jätetty tietoisesti tyhjäksi. KRONE ISOBUS-terminaali 109

110 Vieras ISOBUS-terminaali 11 Vieras ISOBUS-terminaali 11.1 Yleistä ISOBUS:sta VAARA! Muiden kuin KRONEn toimittamien terminaalien ja muiden ohjauslohkojen käytössä on varmistettava, että käyttäjän on: otettava vastuu sellaisesta KRONE-koneiden käytöstä, jossa konetta käytetään muulla kuin KRONEn toimittamilla ohjauslohkoilla (terminaali/muut hallintaelementit). tarkastettava ennen koneen käyttöä, että kaikki koneen toiminnot myös suoritetaan mukana tulevassa käyttöohjeessa kuvatulla tavalla. liitettävä toisiinsa mahdollisuuksien mukaan ainoastaan sellaisia järjestelmiä, joille on sitä ennen suoritettu AEF Conformance Test (nk. ISOBUS-SOVELTUVUUSTESTI). noudatettava ISOBUS-ohjauslohkon (esim. terminaalin) toimittajan käyttö- ja turvaohjeita. varmistettava, että käytettyjen hallintaelementtien ja koneohjausten IL (IL = Implementations Level; kuvaa eri ohjelmistotilojen yhteensopivuusasteita) sopivat toisiinsa (edellytys: IL sama tai suurempi). Ohje KRONE ISOBUS-järjestelmille tehdään säännöllisesti ISOBUS-SOVELTUVUUSTESTI (AEF Conformace Test). Tämän koneen käyttöön tarvitaan vähintään ISOBUS-järjestelmän käyttötaso (Implementation Level) 3. ISOBUS-järjestelmä on kansainvälisesti normitettu viestintäjärjestelmä maatalouskoneille ja - järjestelmille. Siihen kuuluvan standardiryhmän nimitys on: ISO Maatalouden ISOBUSjärjestelmä mahdollistaa eri valmistajien traktorin ja laitteen välisen informaation ja tietojen vaihdon. Tätä tarkoitusta varten sekä tarvittavat pistoliitännät että myös viestintään ja komentojen siirtoon tarvittavat signaalit on normitettu. Järjestelmä mahdollistaa myös sen, että jo traktorissa olemassa olevien tai esim. traktorin ohjaamoon asennettujen hallintayksiköillä (terminaaleilla) varustettujen koneiden käyttö on mahdollista. Vastaavat tiedot löytyvät ohjauksen teknisistä asiakirjoista tai itse laitteista. ISOBUS-varustellut KRONE-koneet on sovitettu tähän järjestelmään. 110

111 Vieras ISOBUS-terminaali 11.2 ISOBUS Shortcut Button ei olemassa ISB ISB 1 Kuva 73 CC Jos toisten valmistajien ISOBUS-terminaaleissa ei ole olemassa ISOBUS Shortcut Button - painiketta, näytössä näytetään symboli (1). Konetoimintojen sammuttaminen ISOBUS Shortcut Button -painikkeella ei ole käytettävissä KRONE ISOBUS-terminaalista poikkeavat toiminnot Tietokoneen avulla asetetaan koneen tiedot ja ohjaustoiminnot käyttöön vieraan ISOBUSterminaalin näyttöön. Käyttö vieraalla ISOBUS-terminaalilla tapahtuu samaan tapaan kuin KRONE ISOBUS-terminaalilla. Ennen käyttöönottoa on tutustuttava KRONE ISOBUSterminaalin toimintatapaan käyttöohjeen avulla. Huomattava ero KRONE ISOBUS -terminaaliin on toiminnoilla varustettujen painikkeiden sijoittelu ja määrä, joka määräytyy valitun vieraan ISOBUS-terminaalin mukaan. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat KRONE ISOBUS - terminaalista. Ohje KRONE-hallintalaitteen kontrastia ei kutsuta esiin muilla ISO-terminaaleilla. Asetus tapahtuu suoraan ISO-terminaalissa, katso ISO-terminaalin valmistajan käyttöohje. Akustiset signaalit on tarvittaessa vapautettava terminaalista, katso ISO-terminaalin valmistajan käyttöohje. Ohje Arvot, joka säädetään KRONE ISOBUS-terminaalissa CCI vierityspyörän avulla, säädetään ISO-terminaalissa ISO-terminaalin määrittämällä valintapainikkeella (katso ISO-terminaalin valmistajan käyttöohje). 111

112 Hallintalaite Konetoiminnot 12 Hallintalaite Konetoiminnot VAROITUS! Henkilö- ja/tai konevahinkoja, jos hälytysilmoituksia ei huomioida! Jos hälytysilmoituksia ei huomioida häiriötä korjaamatta, saattaa esiintyä henkilövahinkoja ja/tai vakavia konevaurioita. Korjaa häiriö, kun hälytysilmoitus näytetään. Katso mahdolliset syyt ja niiden korjaus luvusta "Hälytysilmoitukset". Jos häiriötä ei voida korjata, ota yhteyttä KRONE-asiakashuoltoon Tilarivi F7 F8 1 F1 F2 F9 F3 F10 F4 F11 F5 F12 F6 IBT Kuva 74 Tilarivillä (1) näytetään koneen ajankohtaiset tilat (varustuksen mukaan): Symboli Nimitys Selitys Hälytysilmoitus on tullut Työvalot pois Käsikäyttötapa Työvalo päällä Kosketettavissa Kosketuskykyinen, näyttöön avautuu maski, jossa on vallitsevat hälytysilmoitukset. Työvalot pois "Työvalojen automatiikka"-tila, kun traktorin ohjauslaite (T-ECU) antaa käytettäväksi valaistusta koskevia Työvalo päällä tietoja. Kosketettavissa Lisäkuorma saavutettu Nostoakseli laskettu alas Nostoakseli nostettu ylös Käyttötuntilaskuri deaktivoitu Kosketettavissa Käyttötuntilaskuri aktivoitu 112

113 Elektronisella pakko-ohjauksella varustetussa mallissa Symboli Nimitys Selitys Maantietila Peltotila Pakko-ohjauksella ei ole öljysyöttöä Virhe pakko-ohjauksessa Suora ajosuunta kalibroidaan Hallintalaite Konetoiminnot Maantietilassa elektroninen järjestelmä ohjaa teliakseleita niin, että ne seuraavat traktorin raideleveyttä eteenpäin- ja taaksepäinajossa. Peltotilassa voidaan pakko-ohjauksen ohjauskulmaan suorittaa manuaalisia muutoksia. 113

114 Hallintalaite Konetoiminnot 12.2 Perusnäyttö Punnitus F7 F1 F8 F2 F9 F3 F10 F11 1 F4 F5 F12 F6 Kuva 75 CC Toimintopainikkeiden (F1 - F12) grafiikoiden (II) kuvaus Ohje Käytössä olevat symbolit riippuvat koneen varustelusta. Seuraavassa esitetyt symbolit eivät ole aina käytettävissä. Toimintokuvake Merkitys Tiedot Valikon "Elektroninen pakkoohjaus" haku näyttöön Lisäkuorman nollaus Lisäkuorman tallennus Asiakaslaskuri-valikon haku näyttöön Koneen valikkotason haku näyttöön Työvalon sammuttaminen Työvalon kytkeminen päälle / Työvalo automaattinen -tilan kytkeminen pois päältä Kun traktorin ohjauslaitteelta (T-ECU) on käytettävissä valaistustietoja, Työvalo automaattinen -tila voidaan kytkeä päälle. Koneen työvalot kytketään päälle tai pois päältä traktorista käsin. Valikon "Kalibrointi" haku esiin Tulee esiin vain, kun lisäkuorma on tallennettu. 114

115 Hallintalaite Konetoiminnot "Elektroninen pakko-ohjaus" -valikon" esiinkutsu Kutsu esiin "Elektroninen pakko-ohjaus" -valikko painamalla toimintopainiketta toimintokuvakkeelle " ", "Pakko-ohjaus"-valikko tulee näyttöön. Asetukset, katso valikko "Elektroninen pakko-ohjaus" Valikkotason haku näyttöön Kutsu esiin koneen edelliset toiminnot painamalla toimintopainiketta toimintokuvakkeelle, koneen valikkotaso näytetään. Lisätietoja, katso luku Asetukset "Valikkotason esiinkutsu" 12.3 Valikon "Laskurit/Yksityiskohtalaskuri" kutsuminen esiin Kutsu esiin valikko "Yksityiskohtalaskuri" painamalla. Näytössä näkyy valikko "Yksityiskohtalaskuri" Työvalojen kytkentä päälle/pois Työvaloautomatiikan ottaminen käyttöön: Edellytyksenä on, että traktorin ohjauslaite (T-ECU) antaa valaistustietoja käyttöön. Aktivoi työvaloautomatiikka painamalla. Näytössä näkyy joko tai. Työvaloautomatiikan ottaminen käytöstä: Deaktivoi työvaloautomatiikka painamalla tai. Paina. Näytössä näkyy joko tai. 115

116 Hallintalaite Konetoiminnot 12.4 Punnitus F7 F1 F8 F2 F9 F3 F10 F11 1 F4 F5 F12 F6 Kuva 76 CC Symboli Merkitys Tiedot Tämänhetkinen lisäkuorma Tyhjäpaino 1) Purkauspaino Paino määritetään. Arvo tallennetaan. Perusnäyttö "Punnitus" Aisan ohjauskulma Pakko-ohjauksen / Tridem-akseliston ohjauskulma Nostoakselin (Tridem-akseliston) ohjauskulma Arvo tulee esiin vain, kun lisäkuorma on tallennettu Lisäkuorman tallennus Tallennuksen edellytys: Noukinvaunu on kuormattu ja kohdistettu vaakasuoraan suhteessa maahan. Noukinvaunun ja traktorin jarrut on avattu. Oikea asiakaslaskuri on valittu, katso valikko 13-1 "Asiakaslaskuri". "Tridem-akselistolla" varustetussa mallissa: Nostoakseli on laskettuna alas, venttiili jätettynä kellunta-asentoon. HUOMIO! Joka kerta kun painetaan ilman, että sitä ennen on kuorma purettu, näytössä olevan lisäkuorman paino kirjoitetaan asiakaslaskuriin. Näin syntyy vääriä merkintöjä laskureihin. Paina painiketta vain silloin, kun lisäkuorman paino on tarkoitus tallentaa ja sen jälkeen noukinvaunun kuorma puretaan. 116

117 Hallintalaite Konetoiminnot Kun yhdistelmä seisoo: Paina lisäkuorman tallentamiseksi n. 3 sekuntia. Näyttöön tulee symboli ja kuuluu äänimerkki. Kun yhdistelmä ajaa: Paina lisäkuorman tallentamiseksi n. 0,5 sekuntia. Järjestelmä määrittää painon. Kun järjestelmä määrittää painoa, näytössä on symboli (2) n. 20 sekunnin ajan. Määritetty paino tallennetaan noin 20 sekunnin kuluttua. Näyttöön tulee symboli ja kuuluu äänimerkki. Hae näyttöön valikko "Asiakaslaskuri", johon paino on tarkoitus tallentaa. Paina valikon "Asiakaslaskuri" hakemiseksi esiin. Jatkomenettely, katso alavalikko 13-1 "Asiakaslaskuri". Lisäkuorman nollaus Jos lisäkuorma näyttää koneen kuormaamattomassa tilassa nollaa suurempaa arvoa, on lisäkuorma nollattava. Nollaa lisäkuorma painamalla "Elektroninen pakko-ohjaus" -valikko ESC Kuva 77 CC Toimintokuvake Kuvaus Sulkee näkyvillä olevan valikon. Vaihtaa valikkoon "Pakko-ohjaus peltotila". Vaihtaa valikkoon "Suoran ajosuunnan kalibrointi". 117

118 Hallintalaite Konetoiminnot 12.6 Valikko "Suoran ajosuunnan kalibrointi" DEF DEF Kuva 78 Toimintokuvake CC CC Kuvaus Vaihtaa valikkoon "Elektroninen pakko-ohjaus". Vaihtaa taaemmalle ohjautuvalle akselille Poistu valikosta tallentamatta Tallenna kalibrointi Palauta tehdasasetuksille Traktoriyhdistelmän kalibrointi suoraa ajosuuntaa varten: Paina toimintopainiketta toimintokuvakkeelle. Aja traktoriyhdistelmällä alle 5 km/h:n nopeudella, kunnes noukinvaunu on suoraan traktorin takana. Tallenna kalibrointi painamalla toimintopainiketta toimintokuvakkeelle. Jätä kalibrointi tallentamalla painamalla toimintopainiketta toimintokuvakkeelle. Kutsu esiin tehdasasetus painamalla toimintopainiketta toimintokuvakkeelle. Ohje Jos kalibrointia ei voida tallentaa, raidetankoa on säädettävä. 118

119 Hallintalaite Konetoiminnot 12.7 Valikko "Pakko-ohjaus peltotila" Kuva 79 Toimint okuvak e Kuvaus CC Vaihtaa valikkoon "Elektroninen pakkoohjaus". Pakko-ohjaus "Käsikäyttö" Pakko-ohjaus rinteissä Pakko-ohjauksen lukitus Säädä ohjauskulma vasemmalle. Säädä ohjauskulma oikealle. Sulkee näkyvillä olevan valikon. Tiedot Pyörät pysyvät asetetussa asennossa, eivätkä seuraa enää traktorin jälkeä. Pyörät seuraavat traktorin jälkeä muutetulla ohjauskulmalla. Pyörät vetäytyvät asennostaan riippuen ajon aikana suoraan, eivätkä seuraa enää suoraan vetäytymisensä jälkeen traktorin jälkeä. Pakko-ohjaus käsikäyttö Aktivoi "Käsikäyttö"-pakko-ohjaus painamalla. Paina säätääksesi ohjauskulmaa oikealle. Paina säätääksesi ohjauskulmaa vasemmalle. Pakko-ohjaus rinteissä Aktivoi pakko-ohjaus rinteissä painamalla, Toimintokuvake vilkkuu. Paina säätääksesi ohjauskulmaa oikealle. Paina säätääksesi ohjauskulmaa vasemmalle. Pakko-ohjauksen lukitus Lukitse pakko-ohjaus painamalla. Toimintokuvake vilkkuu. 119

120 Hallintalaite Valikot 13 Hallintalaite Valikot 13.1 Valikkotaso Päävalikko Alavalikko Nimitys 7 Punnitus 13 Laskurit 14 n all Asiakaslaskuri Kokonaislaskuri ISOBUS-asetukset 14-1 Diagnoosi Auxiliary (AUX) 14-2 Diagnoosi ajonopeus/vilkku 14-3 Taustavärin säätö 14-7 Virtual Terminal (VT) 14-9 Vaihto hallintalaitteiden välillä 120

121 Hallintalaite Valikot 15 Asetukset 15-1 Anturitesti 15-2 Käyttölaitetesti : 15-5 Häiriöluettelo Info 15-6 Asentaja 121

122 Hallintalaite Valikot 13.2 Toistuvat symbolit Symboli Nimitys Selitys Nuoli ylöspäin Siirry ylöspäin valitaksesi jotakin. Nuoli alaspäin Nuoli oikealle Nuoli vasemmalle OK Siirry alaspäin valitaksesi jotakin. Siirry oikealle valitaksesi jotakin. Siirry vasemmalle valitaksesi jotakin. Tallenna asetus. ESC DEF Poistu valikosta tallentamatta. Pidempään painamalla kutsutaan esiin aikaisemmin esiin kutsuttu työnäyttö. Palauta tehdasasetuksille. Plus Miinus Anturitesti Käyttölaitetesti Nosta arvoa. Näytä seuraava tila. Laske arvoa. Näytä edellinen tila. Pikapääsy tämän valikon anturien anturitestiin. Pikapääsy tämän valikon käyttölaitteiden käyttölaitetestiin. 122

123 Hallintalaite Valikot 13.3 Valikkotason haku näyttöön F7 F1 F8 F2 F9 F3 F10 F4 F11 F5 F12 F6 Kuva 80 CC000420_1 CC Paina kutsuaksesi valikkotason peruskuvasta käsin. Päävalikkotaso on koneen varustelusta riippuen jaettu seuraaviin päävalikoihin: Päävalikko Kuvaus Päävalikko 7 Punnitus Päävalikko 13 Laskurit Päävalikko 14 ISOBUS-asetukset Päävalikko 15 Asetukset Symboli Merkitys Valitse edellinen valikko Valitse seuraava valikko Avaa valikko Poistu valikosta 123

124 Hallintalaite Valikot 13.4 Arvon muuttaminen Valikoissa tapahtuvia asetuksia varten on arvoja syötettävä tai muutettava. Siihen on olemassa kolme mahdollisuutta: Vierityspyörän avulla. Painamalla tai. Näytössä näkyvää sinistä arvoa napsauttamalla. Jos napsautetaan numeerista arvoa, näyttöön aukeaa syöttömaski. Katso lisätietoja arvojen syöttämisestä mukana tulevasta terminaalin käyttöohjeesta. Esimerkkejä: Vierityspyörän avulla Valitse haluttu arvo vierityspyörällä. Arvo korostetaan värillisenä. Paina vierityspyörää. Näyttöön aukeaa syöttömaski. Lisää tai laske arvoa vierityspyörää pyörittämällä. Tallenna arvo painamalla vierityspyörää. Asetus tallennetaan ja syöttömaski sulkeutuu. Plussan / miinuksen avulla Symboli ylärivillä osoittaa, että arvo on tallennettu. Nosta arvoa painamalla. Laske arvoa painamalla. Ylärivin symboli katoaa näkyvistä. Tallenna arvo painamalla. Asetettu arvo tallennetaan. Ylärivillä näkyy symboli. Arvon avulla Napsauta arvoa. Näyttöön aukeaa syöttömaski. Suurenna/pienennä arvoa. Tallenna arvo painamalla OK. Asetus tallennetaan ja syöttömaski sulkeutuu. 124

125 Hallintalaite Valikot 13.5 Tilan muuttaminen Yksittäisissä valikoissa voidaan valita eri tilojen välillä. Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Kutsu esiin seuraava tila painamalla. Kutsu esiin edellinen tila painamalla. Ylärivin symboli katoaa näkyvistä. Tallenna tila painamalla. Asetettu tila tallennetaan ja symboli ylärivillä. näkyy Poistu valikosta painamalla. 125

126 CC Hallintalaite Valikot 13.6 Päävalikko 7 Punnitus Kg Kuva 81 Edellytys: Valikkotaso on kutsuttu. CC Kg A Paina valikon avaamiseksi. Näyttö näyttää "Punnitus"-valikon. Grafiikka Merkitys Tieto Tallennettu tila Toimintokuvake Merkitys Tiedot Lisäkuorman nollaus Poistu valikosta tallentamatta Varoituksen aktivointi Ajankohtainen lisäkuorma asetetaan nollaan. Voidaan aktivoida kaikissa tiloissa. Kun lisäkuorman paino on saavutettu, näyttöön tulee varoitus. Varoituksen deaktivointi Voidaan deaktivoida kaikissa tiloissa. Kutsu esiin valikko "Punnituksen kalibrointi". Symboli Merkitys Tiedote Näytä anturitesti-valikko Anturitesti-valikossa näytetään vain tähän valikkoon kuuluvat anturit. 126

127 CC Hallintalaite Valikot Kg Kg A Kuva 82 Varoituksen aktivointi Aktivoi varoitus painamalla. Näyttö vaihtuu symbolista symboliksi. Varoituksen deaktivointi Deaktivoi varoitus painamalla. Näyttö vaihtuu symbolista symboliksi. Lisäkuorman asettaminen Ohje Aseta suurin sallittu lisäkuorma ainoastaan niin korkeaksi, ettei koneen sallittua kokonaispainoa, sallittuja akselipainoja noudattaen, ylitetä. Tiedot sallitusta kokonaispainosta ja sallitusta akselipainosta löytyvät koneen tyyppikilvestä (katso myös luku "Merkinnät"). Edellytyksenä on, että varoitus on aktivoitu. Lisäkuormaa muutetaan painamalla arvoa (A) kosketusnäytössä. Näyttöön avautuu syöttömaski. Lisää tai laske arvoa (A). Vahvista syöttö OK-painikkeella. Lisäkuorman nollaus Nollaa lisäkuorma painamalla toimintopainiketta toimintokuvakkeelle. 127

128 Hallintalaite Valikot Kalibrointi Kokonaispainon kalibrointi Jotta punnituksessa (kokonaispaino) saavutettaisiin suuri tarkkuus, on välttämätöntä, että järjestelmä kalibroidaan ensimmäisellä käyttökerralla tai kun esiintyy jatkuvia mittauseroja (vaa'an ja näytön välillä). Tällöin anturien akselipainon korjausarvot sovitetaan noukinvaunuun. Suorita kalibrointi vähintään kerran vuodessa ennen sadonkorjuun aloittamista Kuormituksen ja akselipainon voimamittauspultin kalibrointi Ohje Kuormituksen / akselipainon yksittäispunnitus on tarpeen vain kalibroimattomalla aisan voimamittauspultilla. 128

129 Hallintalaite Valikot F7 F1 F8 F2 1 2 F9 F3 F10 F11 1 F4 F5 F12 F6 3 Kuva 83 Symboli CC Merkitys Akselipainon lisääminen Akselipainon vähentäminen Kuormituksen lisääminen Kuormituksen vähentäminen Arvon tallennus Valikosta poistuminen CC Toimintatapa kalibroinnissa: Täytä noukinvaunu. Paina lisäkuorman tallentamiseksi. Määritä ja merkitse muistiin kuormatun noukinvaunun kuormituksen ja akselipainon arvot. Aja vaa'alle ja Määritä ja merkitse muistiin kuormitus (1) (täyspaino). Määritä ja merkitse muistiin akselipaino (2) (täyspaino). Määritä ja merkitse muistiin kuormaamattoman noukinvaunun kuormituksen ja akselipainon arvot. Pura noukinvaunun kuorma kokonaan. Aja vaa'alle ja Määritä ja merkitse muistiin kuormitus (1) (tyhjäpaino). Määritä ja merkitse muistiin akselipaino (2) (tyhjäpaino). Kuormituksen eron määritys Määritä ja merkitse muistiin kuormituksen (1) (täyspaino) ja kuormituksen (1) (tyhjäpaino) välinen ero. Akselipainon eron määritys Määritä ja merkitse muistiin akselipainon (2) (täyspaino) ja akselipainon (2) (tyhjäpaino) välinen ero. Paina valikon "Kalibrointi" hakemiseksi esiin. 129

130 Hallintalaite Valikot Kuva 84 CC Akselipainon (2) korjausarvon asettaminen: Korjausarvon lisäämiseksi paina niin usein, kunnes korjausarvo on saavutettu. Paina tallentaaksesi arvon. Korjausarvon vähentämiseksi paina niin usein, kunnes korjausarvo on saavutettu. Paina tallentaaksesi arvon. Kuormituksen (1) korjausarvon asettaminen: Korjausarvon lisäämiseksi paina niin usein, kunnes korjausarvo on saavutettu. Paina tallentaaksesi arvon. Korjausarvon vähentämiseksi paina niin usein, kunnes korjausarvo on saavutettu. Paina tallentaaksesi arvon. Paina poistuaksesi valikosta. 130

131 Hallintalaite Valikot 13.7 Päävalikko 13 Laskuri Kuva 85 Edellytys: Valikkotaso on kutsuttu. Paina valikon avaamiseksi. Näyttö näyttää "Laskuri"-valikon. CC CC "Laskuri"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko n all Kuvaus Alavalikko 13-1 Asiakaslaskuri Alavalikko 13-2 Kokonaislaskuri 131

132 Hallintalaite Valikot Alavalikko 13-1 Asiakaslaskuri 13-1 n Mustermann Kuva 86 CC Edellytys: Päävalikko 13 "Laskuri" on kutsuttu. CC Paina n valikon avaamiseksi. Näyttö näyttää "Asiakaslaskuri"-valikon. Symbolit Merkitys Tiedot h on h off Selailu ylöspäin Selailu alaspäin Valinnan vahvistaminen Käyttötuntilaskurin deaktivointi Käyttötuntilaskuri on aktivoitu. Käyttötuntilaskurin aktivointi Käyttötuntilaskuri on deaktivoitu. Valikosta poistuminen Hae pitempään painamalla esiin perusnäyttö. Poista valitun asiakaslaskurin arvot. Poista kaikkien asiakaslaskurien arvot. Valitun asiakaslaskurin ei tarvitse olla aktivoituna. Yksityiskohtalaskuri näyttö Valitulle asiakaslaskurille näytetään laskurien lisätietoja. Asiakaslaskurin näyttö 132

133 Symboli Merkitys Tiedot t Valittu asiakaslaskuri Tässä asiakaslaskuri 3 Hallintalaite Valikot Kokonaiskuormien laskuri Kuormaustilasta ja silputustilasta yhteen lasketut vaunukuormat. Kuorman laskeminen riippuu asetetusta laskuritilasta. Käyttötuntilaskuri Käyttötuntilaskuri laskee, milloin elektroniikka kytkeytyy päälle ja käyttötuntilaskuri on aktivoitu. Rehun paino Laskettu yhteen kuormaustilasta ja silputustilasta Käyttötuntilaskuri Käyttötuntilaskuri laskee, milloin elektroniikka kytkeytyy päälle ja käyttötuntilaskuri on aktivoitu. Nimi Asiakaslaskurin nimen antaminen Kosketettavissa, nimeä voidaan muuttaa. Nimessä saa olla enintään 15 merkkiä. 133

134 Hallintalaite Valikot Laskuriyleiskuva 13-1 n 13-1 n Mustermann CC Kuva 87 Edellytys: Alavalikko 13-1 "Asiakaslaskuri" on kutsuttu. Paina laskuriyleiskuvan hakemiseksi esiin. Paina asiakaslaskurin kutsumiseksi CC Symboli Merkitys Tiedot Asiakkaan nimi Asiakaslaskuri Kosketettavissa 1 20 asiakaslaskuria. Aktivoitu asiakaslaskuri näkyy harmaalla pohjalla. Uuden nimen antaminen asiakaslaskurille tai nimen muuttaminen Paina "Nimi". Näyttöön tulee valintaikkuna. Syötä nimi näyppäimistöllä. Paina tallentaaksesi nimen. Jos haluat poistua valintaikkunasta tietoja tallentamalla, paina. 134

135 Hallintalaite Valikot Asiakaslaskurin aktivointi Valitse haluamasi asiakaslaskuri painamalla toimintopainiketta toimintokuvakkeelle tai. Aktivoi asiakaslaskuri painamalla toimintopainiketta toimintokuvakkeelle. Uusi aktivoitu asiakaslaskuri näytetään harmaalla taustalla. Käyttötuntilaskurin aktivointi Aktivoi käyttötuntilaskuri painamalla toimintopainiketta toimintokuvakkeelle h off. Toimintokuvake vaihtaa näytöstä h off näyttöön h on. Käyttötuntilaskurin deaktivointi Deaktivoi käyttötuntilaskuri painamalla toimintopainiketta toimintokuvakkeelle h off. Toimintokuvake vaihtaa näytöstä h on näyttöön h off. Asiakaslaskurin nollaaminen Nollattavaksi haluttavan asiakaslaskurin ei tarvitse olla aktivoituna. Valitse nollattava asiakaslaskuri painamalla painiketta tai. Nollaa asiakaslaskuri painamalla. 135

136 Hallintalaite Valikot Alavalikko 13-2 Kokonaislaskuri 13-2 all Kuva 88 CC Edellytys: Päävalikko 13 "Laskuri" on kutsuttu CC000446_2 Paina all valikon avaamiseksi. Näyttö näyttää "Kokonaislaskuri"-valikon. Näyttöalue Grafiikka h 1 2 Kuvaus Kokonaiskuormien lukumäärä Käyttötuntilaskuri Kuormien kokonaislaskuri (ei nollattavissa) Käyttökausilaskuri 1 (nollattavissa) Päivälaskuri 2 (nollattavissa) Käyttökausilaskurin nollaaminen Nollaa käyttökausilaskuri painamalla 1. Käyttökausilaskuri nollataan. Päivälaskurin nollaaminen Nollaa päivälaskuri painamalla 2. Päivälaskuri nollataan. Ohje Kokonaiskäyttötuntilaskuri (1) on toiminnassa, kun elektroniikka on kytketty päälle. Kokonaiskäyttötuntilaskuria (1) ei voi nollata. 136

137 Hallintalaite Valikot 13.8 Päävalikko 14 ISOBUS-asetukset Kuva 89 Edellytys: Valikkotaso on kutsuttu. CC CC000154_1 Paina valikon avaamiseksi. Näyttö näyttää "ISOBUS-asetukset"-valikon. "ISOBUS-asetukset"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko Kuvaus Tiedot Alavalikko 14-1 Diagnoosi Auxiliary (AUX) Alavalikko 14-2 Diagnoosi ajonopeus/vilkku Alavalikko 14-3 Taustavärin säätö Katso luku Vieras ISOBUShallintalaite "Alavalikko 14-1 Diagnoosi Auxiliary (AUX)". Katso luku Vieras ISOBUShallintalaite "Alavalikko 14-2 Diagnoosi ajonopeus/vilkku". Alavalikko 14-7 Virtual Terminal (VT) Alavalikko 14-9 Kytkeminen hallintalaitteiden välillä Katso luku Vieras ISOBUShallintalaite "Alavalikko 14-7 Virtual Terminal (VT)". Katso luku Vieras ISOBUShallintalaite "Alavalikko 14-9 Vaihto hallintalaitteiden välillä". 137

138 Hallintalaite Valikot Alavalikko 14-1 Diagnoosi Auxiliary (AUX) 14-1 Kuva 90 CC000154_1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu CC Paina valikon avaamiseksi. Näyttö näyttää "Diagnoosi Auxiliary (AUX)"-valikon. Näytössä näkyy hallintavivun kuva. Kun hallintavivun toimintoa käytetään, näytössä näkyy nyt siihen kuuluva symboli. Itse toimintoa ei suoriteta. 138

139 Hallintalaite Valikot Alavalikko 14-2 Diagnoosi ajonopeus/vilkku " 14-2 Kuva 91 CC000154_1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu Paina valikon avaamiseksi. Näyttö näyttää "Diagnoosi ajonopeus/vilkku"-valikon. 0 5,0 km/h 546 m 0 2,4 km/h 267 m CC000155_1 Symboli Merkitys Tiedot Pyöräpohjainen nopeus Maapohjainen nopeus <--- 0 Ajo eteenpäin 0 ---> Peruutus Parametri valittu ISO-väylän analyysi Parametria ei valittu 139

140 Hallintalaite Valikot Alavalikko 14-3 Taustavärin säätö 14-3 Kuva 92 CC000154_1 Edellytys: Päävalikko 14 "ISOBUS-asetukset" on kutsuttu. Avaa valikko painamalla. Näyttö näyttää "Taustavärin säätö" -valikon. 1/2 CC Toimintopainikkeet Toiminto kuvake Merkitys Tallennus Tiedot Valikosta poistuminen Tallentamatta Näyttöalue Toiminto kuvake Merkitys Tiedot Näytä seuraava tila Kosketettavissa Näytä edellinen tila Kosketettavissa Voidaan valita kahden tilan välillä. Grafiikka Merkitys Tiedot Taustaväri valkoinen Suositeltu päiväksi. Taustaväri harmaa Suositeltu yöksi. Tilan hakeminen näyttöön ja tallentaminen Ylärivin symboli osoittaa, että näkyvä tila on tallennettu. Kutsu esiin seuraava tila painamalla. Kutsu esiin edellinen tila painamalla. Ylärivin symboli katoaa näkyvistä. Tallenna painamalla. Asetettu tila tallennetaan ja ylärivin symboli Poistu valikosta painamalla. tulee näkyviin. 140

141 Hallintalaite Valikot Alavalikko 14-7 Virtual Terminal (VT) 14-7 Kuva 93 CC000154_1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu CC Paina valikon avaamiseksi. Näyttö näyttää "Virtual Terminal (VT)"-valikon. Ohje Tämä valikko ilmestyy vain ISO-hallintalaitteissa, joissa alle 8 painiketta. Suosittelemme ISO-hallintalaitteille, joissa on vähemmän kuin 8 painiketta, lisäksi ISOhallintavipua, jonka avulla työkoneen ohjaus on helppoa. Hallintavivun toiminnot löytyvät luvusta "Esimerkki hallintavivun toiminnoista". ISO-hallintalaite, jossa alle 8 painiketta Tässä valikossa peruskuva asetetaan viidelle tai kahdeksalle toimintakuvakkeelle. Jos valitaan 8 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Grafiikka Merkitys Tieto Näytä seuraava tila Näytä edellinen tila Tallennettu tila Tallenna valittu asetus Poistu valikosta tallentamatta Nykyinen tila näytetään grafiikan muodossa Grafiikka Merkitys Hallintalaite viidellä toimintokuvakkeella ilman virtuaalisia toimintakuvakkeita Hallintalaite alle kahdeksalla kuvakkeella ja virtuaalisten toimintakuvakkeiden käyttö 141

142 Hallintalaite Valikot Tilan muuttaminen ja tallentaminen Muuta tilaa painamalla toimintopainiketta toimintokuvakkeelle tai. Ylärivin symboli sammuu. Tallenna tila painamalla toimintopainiketta toimintokuvakkeelle. Ylärivin symboli tulee näkyviin. Poistu valikosta painamalla toimintopainiketta. Kutsu esiin perusnäyttö painamalla toimintopainiketta useita kertoja peräkkäin. 142

143 Hallintalaite Valikot Alavalikko 14-9 Kytkeminen hallintalaitteiden välillä Kuva 94 CC000154_1 Edellytys: Päävalikko 14 "ISOBUS" on kutsuttu Paina valikon avaamiseksi. Näyttö näyttää "Kytkeminen hallintalaitteiden välillä"-valikon. Ohje Alavalikko tulee näyttöön vain, kun on liitetty useampia ISO-hallintalaitteita. Hallintalaitteen kautta voidaan vaihtaa seuraavaan liitettyyn hanllintalaitteeseen riippuen siitä, kuinka monta hallintalaitetta on liitetty. Ensimmäisen vaihtamisen yhteydessä koneen konfiguraatio ladataan seuraavaan hallintalaitteeseen. Lataustapahtuma voi kestää muutamia minuutteja. Asetukset tallennetaan seuraavan hallintalaitteen muistiin. Ohje Seuraavaan esiinkutsuun asti ei kone ole enää käytettävissä edellisessä hallintalaitteessa. Ohje Uudelleenkäynnistyksessä järjestelmä yrittää aluksi käynnistää viimeksi käytetyn terminaalin. Jos viimeksi valittu hallintalaite ei ole enää käytettävissä (esim. koska se on irrotettu), uudelleenkäynnistys tulee viiveellä, koska järjestelmä etsii uuden hallintalaitteen ja lataa erityiset valikot hallintalaitteeseen. Lataustapahtuma voi kestää muutamia minuutteja. 143

144 Hallintalaite Valikot 13.9 Päävalikko 15 Asetukset 1 2 : Kuva 95 Edellytys: Valikkotaso on kutsuttu. CC CC000157_1 Paina valikon avaamiseksi. Näyttö näyttää "Asetukset"-valikon. "Asetukset"-päävalikko on koneen varustelusta riippuen jaettu seuraaviin alavalikkoihin: Alavalikko Kuvaus Alavalikko 15-1 Anturitesti Alavalikko 15-2 Käyttölaitetesti 1 2 : Alavalikko 15-4 Häiriöluettelo Alavalikko 15-5 Info Alavalikko 15-6 Asentaja 144

145 Hallintalaite Valikot Alavalikko 15-1 Anturitesti 1 2 : 15-1 B11 B12 L/R OK 1 2 OK B51 B Kuva 96 CC000157_1 ME ME CC Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. Paina valikon avaamiseksi. Näyttö näyttää "Anturitesti"-valikon. Anturitestissä koneeseen asennetut anturit tutkitaan virheiden varalta ja lisäksi anturit voidaan säätää anturitestissä oikein. Vasta anturien säädön jälkeen on varmistettu, että kone toimii oikein. Symbolit Merkitys Tiedote Selailu ylöspäin Selailu alaspäin Avaa anturitestin peite Poistu valikosta Paina grafiikkaa, "Anturitesti"-peite avautuu. 145

146 Hallintalaite Valikot Testaa anturi Anturin testaamiseksi on painettava anturin symbolia. Näyttöön tulee "Anturitesti"-peite B11 B12 L/R 1 OK 1 2 B51 B52 OK B11 B12 L/R Kuva ME ME CC Huomio! Voimanottoakseli ei saa pyöriä anturitestin aikana. CC Symbolit Merkitys Tiedote Valitse seuraava anturi Valitse edellinen anturi Sulje anturitestin peite Kutsutaan alavalikko "Anturitesti". Poistu valikosta Asetusarvot: Palkkinäytön yläalueella näkyy minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytketty (anturin edessä metalli). Nykyinen asetusarvo (oloarvo) näkyy palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on ylemmän merkinnän kohdalla anturin ollessa kytketty. Tarkista lopuksi, onko palkki alemmalla merkityllä alueella, kun anturia ei ole kytketty. 146

147 Hallintalaite Valikot Mahdolliset anturit (koneen varustuksesta riippuen) Nro Symboli Kuvaus Nro Symboli Kuvaus B11 B11 B10 Voimamittauspultti aisa B10 Nostoakseli B51 B51 Aisan ohjauskulma B12 B12 L/R Voimamittauspultti akseli B53 B53 L Vasemman pyörän nopeus B52 B52 Taka-akselin ohjauskulma B55 B55 Etuakselin ohjauskulma B54 B54 R Oikean pyörän nopeus S1 S51 Pakko-ohjauksen painesyöttö Tila (state): 1 kytketty (metalli) 2 ei kytketty (ei metallia) 3 Johtovika 4 Oikosulku Voimamittauspultin tila (status): Anturi OK Johtovika / anturin oikosulku Yhteys voimamittausvahvistimeen (KMV) keskeytynyt. Viestintävirhe voimamittausvahvistimen (KMV) kanssa ME PE/IO1 PE/IO2 Viestintävirhe ohjaustietokoneen (ME) kanssa Viestintävirhe Krone-PIC-IO1-tietokoneen kanssa Viestintävirhe Krone-PIC-IO2-tietokoneen kanssa Tila (status): Painekynnystä ei ole saavutettu Painekynnys on saavutettu 147

148 Hallintalaite Valikot Syöttöjännitteiden diagnoosi 15-1 U1 1 2 : Kuva 98 CC000045_2 Nro Symboli Kuvaus U1 U1 Syöttöjännite Halutut jännitteet Nimitys Toiminto Suoja Haluttu arvo Mittauskoh ta 12V yht Pääjännite-syöttö Lankavaroke 30 A 12-14,5 V Tulo X1_28 12V Term Jännitesyöttö hallintalaite Itsepalautuva sulake 12-14,5 V Lähtö X1_14 12V Si Jännitesyöttö sisäinen Itsepalautuva sulake 12-14,5 V Lähtö X1_31 12V ana 8V dig Jännitesyöttö analogiset anturit Jännitesyöttö digitaaliset anturit Itsepalautuva sulake 12-14,5 V Tulot analogiset anturit Itsepalautuva sulake 8,5-9,1 V Tulot digitaaliset anturit 12V Pow2 Jännitesyöttö Pow2 Itsepalautuva sulake 12-14,5 V Lähtö X2_28 12V Pow3 Jännitesyöttö Pow3 Itsepalautuva sulake 12-14,5 V Lähtö X2_25 148

149 Hallintalaite Valikot Alavalikko 15-2 Käyttölaitetesti VAROITUS! Käyttölaitteiden virroitus aiheuttaa toimintojen suorittamisen suoraan. Tämä saattaa aiheuttaa koneen osien tahattoman liikkeelle lähdön, henkilöihin osumisen ja vakavia vammoja. Kytke voimanottoakseli pois päältä. Deaktivoi traktorin hydrauliikka. Käyttölaitetestin saavat suorittaa ainoastaan sellaiset henkilöt, jotka tuntevat koneen. Suorittavan henkilön on tiedettävä, mitä koneenosia käyttölaitteiden ohjaamisella käytetään. Tarvittaessa ohjattavat koneen rakenneosat on varmistettava tahattoman laskeutumisen varalta. Suoraita käyttölaitetesti ainoastaan turvallisesta paikasta liikkuvien koneenosien ulkopuolella. Varmista, ettei vaara-alueella oleskele ketään. Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se saa virtaa. Tämän vuoksi käyttölaitetta on käsin tehtävässä käyttölaitetestissä ohjattava hetki käsin, jotta käyttölaitteiden mahdolliset häiriöt voidaan todeta. HUOMIO! Ennalta arvaamattomia toimintoja koneella. Voimanottoakseli ei saa pyöriä käyttölaitetestin aikana. Traktorin hydrauliikan on oltava deaktivoitu. Ohje Käyttölaitteita ei voi säätää, vain tilan voi tarkistaa. 1 2 : 15-2 Kuva 99 CC000157_1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. CC Paina valikon avaamiseksi. Näyttö näyttää "Käyttölaitetesti"-valikon. 149

150 Hallintalaite Valikot Symbolit Merkitys Tiedote ON OFF Valitse seuraava käyttölaite Valitse edellinen käyttölaite Aktivoi käyttölaite Deaktivoi käyttölaite Digitaaliset käyttölaitteet Toiminto toteutetaan suoraan. Arvon korottaminen Analogiset käyttölaitteet Moottori, moottorien yhteydessä Arvon alentaminen moottorin toiminto toteutetaan suoraan. Valikosta poistuminen Mahdolliset käyttölaitteet (koneen varustuksen mukaan) Nro Symboli Kuvaus Nro Symboli Kuvaus H1 Koneen valaistus Y51 Vapautus taka-akseli 1 Y52 Vapautus taka-akseli 2 Y53 Ohjaus taka-akseli 1 Y54 Ohjaus taka-akseli 2 Y55 Vapautus etuakseli 1 Y56 Vapautus etuakseli 2 Y57 Ohjaus etuakseli 1 Y58 Ohjaus etuakseli 2 Tila (state): 1 ON Käyttölaite päällä 2 OFF Käyttölaite pois päältä 3 / Ei syöttöjännitettä, sulake tod.näk. viallinen 150

151 Hallintalaite Valikot Alavalikko 15-4 Häiriöluettelo : Kuva h : 06 h : 05 h : 48 h : 51 h : 32 h : 31 h : 05 h : 23 h CC000164_1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. Avaa alavalikko 15-4 "Häiriöluettelo" painamalla Näyttö näyttää valikon 15-4 "Häiriöluettelo". 1 2 :. Toimintokuvake Merkitys Tiedote Selailu ylöspäin Selailu alaspäin Valikosta poistuminen Grafiikka Merkitys Tiedot 1) Juokseva numerointi h Häiriönumero Häiriön kuvaus, katso "Hälytysilmoitukset". Tuloaika Kokonaiskäyttötuntilaskurin mukaan 151

152 Hallintalaite Valikot Alavalikko 15-5 Info 1 2 : 15-2 SW: : _17 CC000157_1 ISO 2: _12 CC Kuva 101 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. Paina valikon avaamiseksi. Näyttö näyttää "Info"-valikon. SW Koneen ohjelmiston kokonaisversio Tietokoneen versio ISO ISO-ohjelmistoversio 152

153 Hallintalaite Valikot Alavalikko 15-6 Asentaja 1 2 : Kuva 102 CC000157_1 Edellytys: Päävalikko 15 "Asetukset" on kutsuttu esiin. CC000052_1 Paina valikon avaamiseksi. Näyttö näyttää "Asentaja"-valikon. "Asentaja"-alavalikko on suojattu salasanalla. Näyttö näyttää salasanan kyselyn. 153

154 Hallintalaite Valikot CC000053_2 Kuva 103 Jos koneessa esiintyy häiriö, näyttöön tulee hälytysilmoitus. Samanaikaisesti annetaan akustinen signaali (jatkuva äänimerkki). Kuvaus, mahdollinen syy ja korjaus, katso luku ISOBUS-terminaali Valikot "Hälytykset". Hälytyksen kuittaus: Kuittaa hälytys painamalla. Akustinen signaali pysäytetään. Jos häiriö ilmaantuu uudelleen, myös hälytysilmoitus tulee jälleen näkyviin. 154

155 Hallintalaite Valikot Hälytysilmoitukset Nro/Symboli Mahdollinen syy Korjaus A01/501 FUSE Tietokoneen pistosulake on viallinen. Tarkista liitäntä oikosulun varalta ja vaihda sulake. 12V Pow2 Oikosulku jännitelähdöissä +12V2FU_L A02/502 FUSE 12V Pow3 Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +12V3FU_L Tarkista liitäntä oikosulun varalta. Sulake palautuu itsestään jäähtymisen jälkeen. CAN-virhe A03/503 Käytön ja koneen välisessä CAN-väylässä on ollut katkos. Kontaktivika yhteydessä näyttöön. A04/504 Yhteys hallintavipuun on katkennut. Hallintavipua ei ole liitetty oikein. A011/511 CAN-virhe Voimamittausvahvistimen KMV1 (KMV) yhteys koneeseen on katkennut. A013/512 KMV Low Alijännite Traktorin akku on viallinen. 513 Traktorin laturi on liian heikko. KMV1 12 V:n tulojohto on traktorin puolelta liian ohut tai sitä ei ole A014/514 kytketty akkuun oikein. Tarkista näytön johto. Tarkasta hallintavivun johdotus. Tarkista johdot. Liitä KRONE-liitäntäjohto suoraan traktorin akkuun. LOW A015/515 High Ylijännite Traktorin laturi on viallinen. Tarkasta laturi. 155

156 Hallintalaite Valikot Nro/Symboli Mahdollinen syy Korjaus A30/530 ME A31/531 ME CAN-virhe Tarkista johdot. Yhteys pakko-ohjauksen (ME) tietokoneen ja koneen välillä on keskeytynyt Virhe ohjauksessa Merkitse numerot muistiin ja ota yhteyttä KRONEasiakaspalveluun. A32/532 ME Väärä jännite Traktorin akku on viallinen. Traktorin laturi on liian heikko. 12 V:n tulojohto on traktorin puolelta liian ohut tai sitä ei ole kytketty akkuun oikein. Yhdistä KRONE-liitäntäjohto suoraan traktorin akkuun. Nro/Symboli Mahdollinen syy Korjaus 6 Lisäkuorma on saavutettu. Lopeta kuormaustapahtuma. 31 Pakko-ohjauksella ei ole painesyöttöä Liian nopea ajo, siksi ei painesyöttöä. 34 Nopeusero vasemman ja oikean pyöräanturin välillä L R Anturi tai tulojohto viallinen Luo painesyöttö. Suorita anturitesti Tarkasta anturi ja tulojohto vaurioiden varalta 156

157 Hallintalaite Valikot Nro/Symboli Anturi Mahdollinen syy Korjaus 110 B10 Nostoakseli 111 B11 Aisan voimamittauspultti (lisävaruste) 112 B12 L/R Akselin voimamittauspultti (lisävaruste) 150 S B51 Pakkoohjauksen painesyöttö Aisan ohjauskulma Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkasta anturi ja tulojohto vaurioiden varalta 152 B52 Taka-akselin ohjauskulma 153 B53 Vasemman pyörän nopeus L 154 B B55 R Oikean pyörän nopeus Etuakselin ohjauskulma 157

158 Hallintalaite Valikot Nro/Symboli Käyttölaite Mahdollinen syy Korjaus 351 Y51 1 Vapautus takaakseli Y52 2 Vapautus takaakseli Y53 1 Ohjaus takaakseli Y Y55 1 Ohjaus takaakseli 2 Vapautus etuakseli 1 Käyttölaite tai tulojohto viallinen - Suorita käyttölaitetesti - Tarkista käyttölaite ja tulojohto vaurioiden varalta 356 Y56 2 Vapautus etuakseli Y57 1 Ohjaus etuakseli Y58 2 Ohjaus etuakseli 2 Nro/Symboli Anturi Mahdollinen syy Korjaus Hiomalaikan etäisyys terään Hiomalaikan sijainti Käyttölaite tai tulojohto viallinen - Suorita käyttölaitetesti - Tarkista käyttölaite ja tulojohto vaurioiden varalta 158

159 Työskentely ja kuljetusajo 14 Työskentely ja kuljetusajo VAARA! Maantieajo, matkustajat, ajokäyttäytyminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Koneen on oltava täydellisesti ja oikein ripustettu. Maksiminopeutta ei saa ylittää (katso tyyppikilpi). Koneen päällä ei saa oleskella kuljetusajon aikana. Koneen liikenneturvallisuus, erityisesti valot, renkaat, suljettu takalaite ja taittoaisan alas laskeminen on tarkastettava ennen ajoa yleisillä teillä. Ennen yleisillä teillä ajoa on varmistettava, että tikkaat on käännetty ylös ja varmistettu yhdessä sisäänmenoluukun kanssa. Ennen liikkeellelähtöä on varmistettava, että traktorin ja koneen ympärillä vallitsee hyvä näkyvyys. Ajossa suoraan eteen päin yli 30 km/h nopeuksilla ja kuormatulla vaunulla on ohjautuva akseli (erikoisvaruste) lukittava ajovakauden parantamiseksi. VAROITUS! - Kuljetus / maantieajo Lukitsemattomien sulkuventtiilien aiheuttama onnettomuusvaara. Lukitsemattomat sulkuhanat kuljetusajon aikana voivat aktivoida koneen komponentteja vahingossa. Tämä voi aiheuttaa vakavia onnettomuuksia. Kuljetusasennossa on hydrauliset sulkuhanat suljettava aina, jotta vältetään toimintojen tahaton laukaiseminen. VAROITUS! Loukkaantumisvaara koneen osien odottamattoman liikkeen takia Jos hallintaventtiilien käyttövipuja ei maantieajossa ole lukittu, saattaa käyttövipujen tahaton käyttäminen johtaa sellaisiin koneen osien liikkeisiin, jotka voivat vahingoittaa ihmisiä. Maantieajossa täytyy hallintaventtiilien käyttövivut lukita Pakko-ohjauksen käsittely (erikoisvaruste) Pakko-ohjausjärjestelmä toimitetaan tehtaalta 80 baarin esipaineella. Jos esipaine laskee 80 baarin alapuolelle suoraan ajettaessa tai ohjaustuntuma on hyvin pehmeä, eli traktorin ohjausliikkeet eivät välity ohjautuvan akselin ohjaussylintereille, on esipaine (80 bar) tarkastettava tai hydrauliikkajärjestelmä ilmata. Ilmanpoisto ja muut asetukset katso luku Huolto "Pakko-ohjauksen käyttöönotto" 14.2 Hydraulisen säätölaitteen käsittely Vaara! - Jarruvoiman säätely ei toimi Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot Jos sylinteri laskeutuu täysin alas, jarruvoiman säätely ei enää toimi! 159

160 Työskentely ja kuljetusajo Ennen maantieajoa on tarkastettava, että: Voimanotto on kytketty pois päältä. Kone on kokonaan ja oikein yhdistetty traktoriin. Kaikki suojukset on suljettu ja lukittu. Käännettävät tikkaat on käännetty sisään. Silpunkuljetusvaunun runko on kohdistettu aisan kautta vaakasuoraan. Takalaita on suljettu. Kuormatilan peite on käännetty kiinni kuormatilan peitteellä varustetussa mallissa. Sulkuhanat on suljettu. Traktorin hallintaventtiilit ovat vapaa-asennossa. Renkaissa ei ole viiltoja tai murtumia. Renkaissa on oikea rengaspaine. Koneessa ei ole rehujäämiä tai karkeata likaa. Tukijalka on käännetty sisään. Valolaitteet toimivat moitteettomasti. Jarrut toimivat moitteettomasti. Kaapelit ja johdot on asennettava siten, että ne eivät kiristy tai joudu kosketuksiin traktorin pyörien kanssa käänteissä. Kääntyvä teliakseli on lukittu Nostoakselin käsittely HUOMIO! Koneen ja akselin säätölaitteen vauriot Nostoakselia saa nostaa vain kuormittamattomassa tilassa. Kun nostoakseli on alaslaskettuna, yksitoiminen hallintaventtiili (nostoakselin nosto/lasku) kytketään kellunta-asentoon. 1 Kuva 104 TX Mallissa Tridem-akselistolla etummainen akseli on toteutettu nostoakselina. Yksitoimisella hallintaventtiilillä (nostoakselin nosto/lasku) voidaan nostoakselia nostaa tai laskea. 160

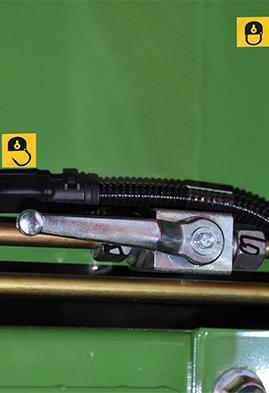

161 14.4 Ohjautuvan taaemman teliakselin käsittely (erikoisvaruste) Työskentely ja kuljetusajo Ennen peruuttamista saata kääntyvä teliakseli suoraan eteenpäin -asentoon ja lukitse se. Ohje Kääntyvällä teliakselilla hankaus ohjaa takapyörät pyörän ja alustan väliin. Kriittisissä ajotilanteissa (esim. rehuauman yliajossa, peruutusajoissa tai rinteissä ajettaessa), kun raidetta ei voida pitää, on pyörien ohjautuminen estettävä lukitsemalla lukitussylinteri. Kriittisiä ajotilanteita voivat olla: Ajot rinteissä pehmeällä alustalla rehuauman yliajo nopeammissa suoraan eteenpäinajoissa yli 30 km/h, kuormatulla vaunulla. Kääntyvän teliakselin lukitseminen Lukitse kääntyvä teliakseli seuraavasti: Yksitoimisella hydrauliliitännällä Kohdista painetta yksitoimiseen hallintaventtiiliin ja aja traktorilla lyhyt matka suoraan eteenpäin, kunnes ohjattavat pyörät ovat suorassa Jätä kääntyvän teliakselin yksitoimiseen hallintaventtiiliin kohdistuva paine (lukitussylinteri estää pyörien sisäänkääntymisen) Kääntyvän teliakselin lukituksen vapauttaminen yksitoimisella hydrauliliitännällä Eteenpäin ajettaessa kääntyvän teliakselin lukitussylinteri voidaan vapauttaa seuraavasti: Vapauta kääntyvän teliakselin yksitoiminen hallintaventtiili (lukitussylinteri) paineesta ja aseta hydrauliikan ohjausvipu asentoon "Lasku" Näin voidaan renkaiden hankausta välttää suuresti kaarreajossa. 161

162 Työskentely ja kuljetusajo 14.5 Koneen valmistelu kuljetusta varten HUOMIO! Mahdolliset konevauriot, jos liikkuvia koneenosia ei ole varmistettu Koneen kuljetuksen aikana kuljetusajoneuvoissa (esim. kuorma-autossa tai junassa) koneeseen vaikuttavat ajoviimat, jotka voivat aiheuttaa koneeseen vahinkoja. Suorita seuraavassa mainitut toimenpiteet liikkuvien koneenosien varmistamiseksi. Lavetilla kuljetusta varten täytyy koneen olla täysin laskettu alas. Hydraulisella teliakselistolla varustettu malli Koneen laskeminen alas Koneen alas laskemisessa on huomioitava seuraavaa: Laske kone kaatumisvaaran takia alas vain tyhjänä Huomaa, että vetoajoneuvon öljysäiliöön mahtuu vielä n. 4-5 litraa öljyä, ennen kuin se on täynnä (huomioi luvaton öljyseos!) Kuva Avaa kuusi sulkuhanaa (1-6) varovasti koneikossa (vipu johdon suuntaan) TX _1 Ohje Jos sulkuhanoja ei voi avata, ne on varmistettu välilevyllä (8). Sulkuhanojen lukituksen avaaminen: Irrota kuuden sulkuhanan (1-6) hallintavivut Siirrä välilevyä (8) nelikulmalla niin, että hallintavipua voi siirtää Asenna hallintavipu nelikulmalle loven (9) suuntaan Kuva 106 Avaa pääventtiili (2) kiertämällä vipua 180 oikealle. TX _2 162

163 Työskentely ja kuljetusajo Laske koneikko alas toiminnolla "Aisan nosto/lasku (keltainen 2+/2-)". Kytke ohjauslaite kellunta-asentoon alaslaskua varten. Kun kone lavetilla kuljetuksen jälkeen taas on tarkoitus ottaa käyttöön, täytyy ajokorkeus säätää uudelleen, katso luku Ensimmäinen käyttöönotto "Ajokorkeuden säätäminen mittaan X+140". 163

164 Työskentely ja kuljetusajo Hydraulisella Tridem-akselistolla varustettu malli Koneen laskeminen alas Koneen alas laskemisessa on huomioitava seuraavaa: Laske kone kaatumisvaaran takia alas vain tyhjänä Huomaa, että vetoajoneuvon öljysäiliöön mahtuu vielä n. 4-5 litraa öljyä, ennen kuin se on täynnä (huomioi luvaton öljyseos!) Kuva Avaa kolme sulkuhanaa (1-3) varovasti koneikossa (vipu johdon suuntaan) TX Ohje Jos sulkuhanoja ei voi avata, ne on varmistettu välilevyllä (8). Sulkuhanojen lukituksen avaaminen: Irrota kolmen sulkuhanan (1-3) hallintavivut Siirrä välilevyä (8) nelikulmalla niin, että hallintavipua voi siirtää Asenna hallintavipu nelikulmalle loven (9) suuntaan Kuva 108 TX _2 Avaa pääventtiili (2) kiertämällä vipua 180 oikealle. Laske koneikko alas toiminnolla "Aisan nosto/lasku (keltainen 2+/2-)". Kytke ohjauslaite kellunta-asentoon alaslaskua varten. Kun kone lavetilla kuljetuksen jälkeen taas on tarkoitus ottaa käyttöön, täytyy ajokorkeus säätää uudelleen, katso luku Ensimmäinen käyttöönotto "Ajokorkeuden säätäminen mittaan X+140". 164

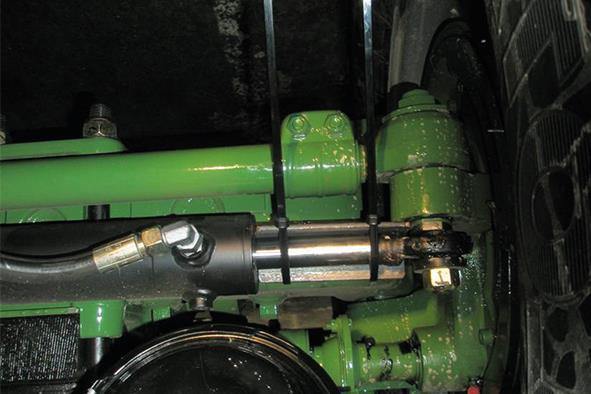

165 Työskentely ja kuljetusajo Pakko-ohjauksen varmistaminen 1 2 Kuva109 Koneen oikealla ja vasemmalla puolella: Asta kulma (1) nippusiteillä pakko-ohjauksen sylinterin (2) ympärille ja kiristä. TX

166 Käyttö 15 Käyttö VAROITUS! Loukkaantumisvaara ihmisille tai eläimille koneen tai koneen osien johdosta! Jos käytön aikana ihmisiä tai eläimiä oleskelee koneen vaara-alueella tai menee sinne, heitä uhkaa suurempi loukkaantumisvaara. Koneen saa ottaa käyttöön vain, kun kaikki suojalaitteet on asennettu paikoilleen ja ne ovat asianmukaisessa kunnossa. On varmistettava, että käytön aikana ihmisiä tai eläimiä ei ole koneen vaara-alueella (turvaetäisyys sivuilla 3 m, koneen takana 5 m). Jos ihmisiä tai eläimiä menee vaara-alueelle: Pysäytä kone välittömästi. Kytke voimanottoakseli pois toiminnasta. Ohjaa ihmiset pois vaara-alueelta. Käynnistä kone vasta sen jälkeen, kun ihmisiä tai eläimiä ei enää ole vaara-alueella. Tässä luvussa kuvataan seuraavat työvaiheet: Koneen osien liikuttaminen hydrauliikalla. Lisäkuorman painon määritys. Ylikuormituksen välttäminen painonäytön (lisävaruste) avulla. Kuormaus. Purkaus. Koneen pysäköinti. 166

167 Käyttö 15.1 Koneen osien liikuttaminen hydrauliikalla Takalaidan nostaminen: Takalaidan nostamiseen käytetään yksitoimista hallintaventtiiliä (vihreä 1+). Takalaidan laskeminen: Takalaidan laskemista varten viedään yksitoiminen hallintaventtiili (vihreä 1+) kelluntaasentoon. Aisan nostaminen: Aisan nostamiseen käytetään kaksitoimista hallintaventtiiliä (keltainen 2+). Aisan laskeminen: Aisan laskemiseen käytetään kaksitoimista hallintaventtiiliä (keltainen 2-). Ohjausakselin (lisävaruste) lukitseminen: Ohjausakselin lukitsemiseen käytetään yksitoimista hallintaventtiiliä (keltainen 3). Ohjausakselin (lisävaruste) vapauttaminen: Ohjausakselin vapauttamista varten viedään yksitoiminen hallintaventtiili (keltainen 3) kellunta-asentoon. Nostoakselin (lisävaruste) nostaminen: Nostoakselin nostamiseen käytetään yksitoimista hallintaventtiiliä (keltainen 3). Nostoakselin (lisävaruste) laskeminen: Nostoakselin laskemista varten viedään yksitoiminen hallintaventtiili (keltainen 3) kelluntaasentoon. Kuormatilan peitteen (lisävaruste) avaaminen: Kuormatilan peitteen avaamiseen käytetään kaksitoimista hallintaventtiiliä (sininen 6+). Kuormatilan peitteen (lisävaruste) sulkeminen: Kuormatilan peitteen sulkemiseen käytetään kaksitoimista hallintaventtiiliä (sininen 6-). 167

168 Käyttö 15.2 Ylikuormituksen välttäminen Varmista noukinvaunua kuormattaessa, etteivät kaikki kuormattavat materiaalit ole tiheydeltään samanlaisia. Jotta noukinvaunun ylikuormitus vältettäisiin raskaalla rehulla, on toimittava seuraavasti: 1 Kuormauspainon määrittäminen I II 1 ZX400079_1 Kuva 110 Kuormauspaino = sallittu kokonaispaino (1) ajoneuvon tyhjäpaino Tiedot sallitusta kokonaispainosta (1) löytyvät tyyppikilvestä (II) (katso myös luku Koneen tekniset tiedot "Tekniset tiedot"). Akselipainon tiedot löytyvät ALB-kilvestä (I) (katso myös luku Koneen tekniset tiedot "Tekniset tiedot"). 2 Kuormattavan tuotteen ominaispainon määrittäminen Seuraavat taulukkoarvot antavat yleiskuvan tavanomaisten kuormattavien tuotteiden ominaispainoista. Tuorerehu "kuiva" Tuorerehu "kostea" Maissituorerehu KA-pitoisuus n. 40 % n. 30% n. 30% Kuormattavan tuotteen ominaispaino n. 250 kg/m³ n. 400 kg/m³ n. 400 kg/m³ KA= kuormattavan tuotteen kuiva-aine 3 Sallitun kuormaustilavuuden laskeminen Suurin sallittu kuormaustilavuus = Kuormauspaino : Kuormattavan tuotteen ominaispaino Ohje Kulloisenkin konetyypin kuormaustilavuus (DIN:n mukaan) löytyy luvusta Johdanto "Tekniset tiedot". Kun sallittu kuormaustilavuus on nyt laskettu, täytä noukinvaunu korkeintaan tähän kuormaustilavuuteen asti. Huomioi tällöin myös muut puiteolosuhteet (traktorin koko, rinteet, alusta jne.). 168

169 Käyttö 15.3 Ylikuormituksen välttäminen painonäytön (lisävaruste) avulla Koneen ylikuormituksen välttämiseksi voidaan kuormauspainoa valvoa kuormauksen aikana painonäytön (lisävaruste) avulla painemittareilla (2, 3) TX000015_2 Kuva 111 Painon näytössä esitetään paineet vetoaisan ja akselin säätölaitteen hydrauliikkajärjestelmissä vastaavassa painemittarissa (2, 3). Nämä paineet nousevat myös, kun kuormauspaino nousee. Jotta saadaan tuntuma painemittarinäyttöön, täytyy ensin määrittää ne paineet, jotka näkyvät painemittareissa (2, 3), kun kone on lastattu kuormauspainolla. Kuormauspainon määrittäminen Määritä traktorin ja tyhjän silpunkuljetusvaunun yhdistelmän paino ja merkitse se muistiin. Kuormaa kone. Punnitse traktorin ja kuormatun silpunkuljetusvaunun yhdistelmän paino ja merkitse se muistiin. Laske kuormauspaino: Kuormauspaino = kuormatun yhdistelmän paino tyhjän yhdistelmän paino Jos kuormauspaino alittaa maksimikuormauspainon: Merkitse muistiin painemittarien (2, 3) näyttämät paineet. Jos kuormauspaino ylittää maksimikuormauspainon: Kuormaa silpunkuljetusvaunuun vähemmän kuormaa ja punnitse yhdistelmä uudelleen. Toista toimenpide niin monta kertaa, kunnes maksimikuormauspaino ei enää ylity. Merkitse muistiin painemittarien (2, 3) näyttämät paineet. Kuormauspaino ei saa ylittää maksimikuormauspainoa! Kuormaa silpunkuljetusvaunua vain niin kauan, kunnes merkityt paineet painemittareissa (2, 3) on saavutettu. Näin varmistetaan, että kuormauspaino ei ylitä maksimikuormauspainoa. 169

170 Käyttö 15.4 Kuormaus Vaara! - Ajo-ominaisuudet muuttuvat Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Maantieajossa on varmistettava, että kuormatila on kuormattu tasaisesti koko pituudeltaan. Muut kuormitustilat voivat muuttaa ajo-ominaisuuksia. Kuormauksen edellytys: Takalaita on suljettu. Kääntyvä teliakseli on vapautettu, lisävaruste. Tridem-akseliston nostoakseli on laskettu alas, lisävaruste. Kuormatilan peite on käännetty auki, lisävaruste, Jotta kuormatilan peitteen hydraulimoottorin jarrun voi aktivoida, täytyy kaksitoiminen hallintaventtiili (6+/6-) viedä kellunta-asentoon. Kuormauksen aloittaminen: Kytke traktori päälle. Varmista, että ketään ihmisiä ei ole koneen työalueella. Laske noukinvaunun etuosa aisalla alas niin kauan, kun traktoriyhdistelmä ajaa silppurin perässä. Kohota noukinvaunun etuosa aisalla vaakatasoon, kun traktoriyhdistelmä ajaa silppurin vieressä. Valitse ajonopeus ja etäisyys vierellä ajavaan ajoneuvoon siten, että kuljetusvaunun voi lastata turvallisesti ja moitteettomasti. 170

171 Käyttö 15.5 Purkaustapahtuma Vaara! - Rehuaumoille ajaminen Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Teliakselin on oltava lukittuna yliajon aikana. Vaara-alueella ei saa oleskella ketään. Varoitus! - Takalaidan avaaminen Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Takalaitaa avattaessa ei kääntymisalueella saa oleskella ketään. Ohje Kytke traktorin voimanottoakseli päälle vain, kun takalaita on avoin ja traktori käy joutokäynnillä. P T Ohjauslohkon liitäntä Punainen P: Painejohto Ohjauslohkon liitäntä Punainen T: Paluujohto Ohjauslohkon liitäntä Vihreä LS: Paineen tunnistava Load-Sensing-johto Lisätietoja, katso traktorin valmistajan käyttöohje. Yksitoiminen hallintaventtiili (vihreä 1+): Vihreä 1+: Painaminen: takalaidan nostaminen Kellunta-asento: takalaidan laskeminen Kaksitoiminen hallintaventtiili (keltainen 2+/2-): Keltainen 2+: aisan nostaminen Keltainen 2-: aisan laskeminen Yksitoiminen hallintaventtiili (keltainen 3+): Keltainen 3+: Painaminen: ohjautuvan akselin lukitus Kellunta-asento: ohjautuvan akselin lukituksen avaus Yksitoiminen hallintaventtiili (keltainen 3+): Keltainen 3+: Painaminen: nostoakselin nostaminen Kellunta-asento: nostoakselin laskeminen Kaksitoiminen hallintaventtiili (sininen 6+/6-): Sininen 6+: kuormatilan peitteen avaaminen Sininen 6-: kuormatilan peitteen sulkeminen 171

172 Käyttö Noukinvaunu ilman purkaustelaa Purkutapahtuman kuvaus: Ensin puretaan paljon kuormaa. Jotta kuorma valuu vapaasti ulos, ajetaan ripeästi eteenpäin. Lopussa kuorman määrä vähenee vaunun rakenteesta riippuen. Kun kuorma ei enää kokonaan täytä paaliportin aukkoa, vähennä traktorin nopeutta pohjakuljettimen nopeuden pysyessä samana. Purkutapahtuma: Sulje traktorin yksitoimisen hallintaventtiilin avulla kääntyvä teliakseli (lisävaruste). Käytä traktorin yksitoimista hallintaventtiiliä (vihreä 1+) niin kauan kun paaliportti on avoin. Hydraulisella purkausavulla valinnaisesti varustetussa mallissa käännetään etuseinämä automaattisesti taaksepäin paaliporttia avattaessa. Kytke traktorin voimanottoakseli päälle joutokäynnillä ja aja ripeästi eteenpäin. Kun kuorma ei enää kokonaan täytä paaliportin aukkoa, vähennä traktorin nopeutta pohjakuljettimen nopeuden pysyessä samana. Purkamisen jälkeen: Kytke traktorin voimanottoakseli pois päältä. Kun voimanottoakseli kytketään pois päältä, pohjakuljetin kytkeytyy automaattisesti pois. Aseta traktorin yksitoiminen hallintaventtiili (vihreä 1+) kellunta-asentoon niin kauan, kun paaliportti on suljettu. Hydraulisella purkausavulla valinnaisesti varustetussa mallissa käännetään etuseinämä jousivoimalla automaattisesti eteenpäin paaliporttia suljettaessa. Avaa traktorin yksitoimisen hallintaventtiilin avulla kääntyvä teliakseli (lisävaruste). Noukinvaunu purkausteloilla (lisävaruste) Purkutapahtuman kuvaus: Ensin puretaan paljon kuormaa. Jotta kuorma valuu vapaasti ulos, ajetaan ripeästi eteenpäin. Lopussa kuorman määrä vähenee vaunun rakenteesta riippuen. Jos kuormatun aineen pyörteisyyttä esiintyy ylemmässä purkaustelassa, on traktorin nopeutta vähennettävä pohjakuljettimen nopeuden pysyessä samana. Purkutapahtuma: Sulje traktorin yksitoimisen hallintaventtiilin (keltainen 3+) avulla kääntyvä teliakseli (lisävaruste). Käytä traktorin yksitoimista hallintaventtiiliä (vihreä 1+) niin kauan kun paaliportti on avoin. Hydraulisella purkausavulla valinnaisesti varustetussa mallissa paaliportin avaaminen kääntää etuseinämän automaattisesti taaksepäin. Kytke traktorin voimanottoakseli päälle joutokäynnillä ja aja ripeästi eteenpäin. Jos kuormatun aineen pyörteisyyttä esiintyy ylemmässä purkaustelassa, vähennä traktorin nopeutta pohjakuljettimen nopeuden pysyessä samana. Purkamisen jälkeen: Kytke traktorin voimanottoakseli pois päältä. Kun voimanottoakseli kytketään pois päältä, pohjakuljetin ja purkaustelat kytkeytyvät automaattisesti pois. Aseta traktorin yksitoiminen hallintaventtiili (vihreä 1+) kellunta-asentoon niin kauan kun paaliportti on suljettu. Hydraulisella purkausavulla valinnaisesti varustetussa mallissa käännetään etuseinämä jousivoimalla automaattisesti eteenpäin paaliporttia suljettaessa. Avaa traktorin yksitoimisen hallintaventtiilin (keltainen 3+) avulla kääntyvä teliakseli (lisävaruste). 172

173 Käyttö 15.6 sammuttaminen (moottori), pysäköiminen (kone) Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, vakavia loukkaantumisia Vaara-alueella ei saa oleskella ketään. Kone ei saa olla kuormattuna pysäköitäessä. Pysäköi kone kiinteälle alustalle. Irrottaminen vain, kun moottori on sammutettu ja virta-avain poistettu virtalukosta. Estä traktorin liikkeelle lähtö. Kytkettäessä laitteita traktoriin tai irrotettaessa laitteita traktorista on oltava erittäin varovainen! Tapaturmanehkäisymääräyksiä on ehdottomasti noudatettava. Kun hydrauliletkuja kytketään traktorin hydrauliikkaan tai irrotetaan siitä, järjestelmän on oltava paineeton sekä traktorissa että koneessa! Aseta hallintaventtiilit jälleen kelluntaasentoon. Paineilmajarrujärjestelmä: Irrota aina ensiksi punainen liitin (varaletku) ja sitten keltainen liitin (jarruletku). Kuva 112 Menettele koneen pysäköinnissä seuraavasti: Varmista kone seisontajarrulla (9). Nosta vaunua hieman edestä aisalla. Käännä tukijalka (1) alas ja varmista. Laske taittoaisaa varovasti alas, kunnes tukijalka (1) osuu maahan. Irrota kuulakiinnityksen vetosilmukka Ø 50. Avaa kuulakiinnityksen vetosilmukan Ø 80 lukitus. Laske kaksitoimisella hallintaventtiilillä (keltainen 2-) aisaa, kunnes traktorin kuulakiinnitys on vapaa. Kytke hydrauliikkajärjestelmä paineettomaksi. Irrota hydrauliletkut (4) traktorista. Irrota paineilmaletkut (5). Ohje Työnnä irrotetut hydrauliletkut (4) vaihteeseen niille tarkoitettuihin letkupidikkeisiin välttääksesi liitoskappaleiden likaantumisen. Sulje letkujen päät suojuksilla. Irrota sähköliitännät. Irrota nivelakseli (3) traktorista ja aseta se koneeseen. 173

174 Käyttö Jarrukiilat 1 1 Kuva 113 TX Jarrukiilat (1) ovat keskellä etummaisen akselin edessä. Jotta voidaan estää koneen liikkuminen itsestään, on asetettava yksi jarrukiila etummaisen akselin pyörän eteen ja yksi sen taakse. 174

175 Tämä sivu on jätetty tietoisesti tyhjäksi. Käyttö 175

176 Huolto 16 Huolto 16.1 Erityiset turvaohjeet VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi Koekäyttö Varoitus! - Muiden kuin sallittujen varaosien käyttö. Vaikutus: Hengenvaara, vakavia loukkaantumisia ja takuun raukeaminen sekä vastuun raukeaminen Käytä vain alkuperäisiä KRONE-varaosia ja valmistajan hyväksymiä lisävarusteita. Muiden kuin KRONEn valmistamien, tarkastamien tai hyväksymien varaosien, lisävarusteiden ja lisälaitteiden käyttö vapauttaa KRONEn niistä aiheutuneiden vahinkojen vastuusta. Ohje Koneen moitteettoman käytön takaamiseksi ja kulumisen vähentämiseksi on noudatettava tiettyjä huolto- ja hoitovälejä. Näihin kuuluvat mm. osien ja komponenttien puhdistus, rasvaus ja voitelu. 176

177 Huolto 16.3 Pääsy kuormatilaan VAROITUS! Puristumisvaara laskeutuvan takalaidan johdosta Huoltotöiden aikana uhkaa vaara, että takalaita odottamatta laskeutuu alas ja aiheuttaa loukkaantumisia. Takalaidan alueella suoritettavissa huoltotöissä on takalaidan sulkuhana suljettava. TX 460 ja TX Kuva 114 TX Kuormatilaan pääsee avatun takalaidan kautta: Edellytykset kuormatilaan menemiselle: Takalaita on avattu. Voimanottoakseli on kytketty pois päältä, traktorin moottori on sammutettu, virta-avain irrotettu ja sitä kuljetetaan mukana. Kone ja traktori on varmistettu tahatonta liikkeellelähtöä vastaan. Kuormatilaan meneminen: Sulje sulkuhana (1). Mene kuormatilaan soveltuvan nousuvälineen kautta. Poistu töiden päätyttyä kuormatilasta nousuapuvälineen kautta ja avaa sulkuhana (1). TX

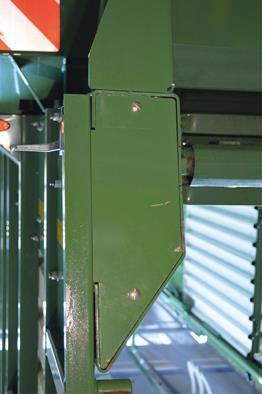

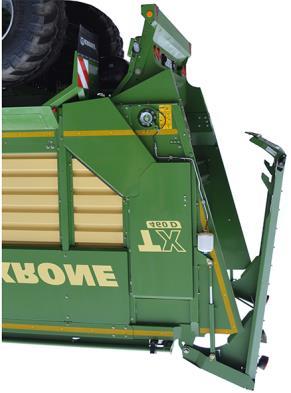

178 Huolto TX 460 D ja TX 560 D a b Kuva 115 4a TX000004_1 4b TX000052_1 Kuormatilaan pääsee avatun sisäänmenoluukun (1) kautta koneen vasemmalla puolella: Edellytykset kuormatilaan menemiselle: Voimanottoakseli on kytketty pois päältä, traktorin moottori on sammutettu, virta-avain irrotettu ja sitä kuljetetaan mukana. Kone ja traktori on varmistettu tahatonta liikkeellelähtöä vastaan. Kuormatilaan meneminen: Vedä lukitusvipu (3) ulos ohjaimesta (4a) ja käännä tikkaat (2) alas. Avaa sisäänmenoluukkua (1) 180 astetta ja työnnä lukitusvipu (3) ohjaimeen (4b). Mene kuormatilaan tikkaiden ja sisäänmenoluukun kautta. Kuormatilasta poistuminen: Poistu kuormatilasta tikkaiden kautta ja sulje sisäänmenoluukku. Varmista tikkaat ja sisäänmenoluukku työntämällä lukitusvipu ylöspäin, kääntämällä tikkaat sisään ja sen jälkeen työntämällä lukitusvipu alaspäin ohjaimeen (4a). Kiinnitä huomiota siihen, että lukitusvipu (3) on työntynyt ohjaimeen (4a) lukitusvipu (5) on ennen tikkaita 178

179 Huolto Hydraulisella purkausavulla (lisävaruste) varustetussa mallissa VAROITUS! Paaliportin ylös ponnahtamisen aiheuttama loukkaantumisvaara Huoltotöiden aikana uhkaa vaara, että paaliportti ponnahtaa odottamatta ylös ja aiheuttaa loukkaantumisia. Paaliportin alueella suoritettavissa huoltotöissä on ensin suljettava hydraulisten paineakkujen sulkuhana ja sitten paaliportin sulkuhana. 2 Kuva 116 TX Paaliportin alueella suoritettavissa huoltotöissä on ensin suljettava hydraulisten paineakkujen sulkuhana (2) ja sitten paaliportin sulkuhana (1). 179

180 Kerran 10 tunnin kuluttua Ennen käyttökauden alkua 10 tunnin välein, mutta vähintään 1 x päivässä Kerran 50 tunnin kuluttua 50 tunnin välein 200 tunnin välein 500 tunnin välein Jokaisen käyttökauden jälkeen Huolto 16.4 Huoltotaulukko Huoltotyöt Huoltoväli Kiristä ruuvit / mutterit Kaikki ruuvit X X Vaihteistot Öljymäärän tarkastus X X Öljynvaihto X X X Renkaat Kiristä pyörän mutterit X X X Tarkasta rengaspaine X X X Renkaiden silmämäär. tarkastus viiltojen ja murtumien varalta Akseli Tarkasta jousiliitäntä X X Tarkasta jousipultit X X X Jarrut Tarkasta jarrulaitteiston toiminta Poista vesi paineilmasäiliöstä X X Tarkasta asetusvivut X X Tarkasta jarrupalat Tarkasta putkiston ilmansuodatin Hydrauliikka Tarkasta hydrauliletkut X X Käyttöketjujen tarkastus/jälkikiristys Pääkäyttöketju X X X X Pohjakuljettimen käyttöketju X X X X Purkaustelojen käyttöketjut X X X X Kiristä pohjakuljetinketju X X X X Voitelu X X X X voitelukaavion mukaan, katso luku Huolto "Voitelukaavio" X 180

181 Huolto 16.5 Kiristysmomentit Metriset kierreruuvit standardikierteellä OHJE Taulukko ei koske kuusiokololla varustettuja upporuuveja, jos upporuuvi kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 3,0 4,4 5,1 M5 5,9 8,7 10 M M M M M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) 181

182 Huolto Metriset kierreruuvit hienokierteellä Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M12x1, M14x1, M16x1, M18x1, M20x1, M24x M27x M30x1, A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) Metriset kierreruuvit uppokannalla ja kuusiokololla OHJE Taulukko koskee ainoastaan kuusiokololla ja metrisellä kierteellä varustettuja upporuuveja, jotka kiristetään kuusiokolon avulla. Kiristysmomentti [Nm] (jos muuta ei ole ilmoitettu) A Lujuusarvo Kiristysmomentti (Nm) M4 2,5 3,5 4,1 M5 4,7 7 8 M M M M M M M A = Kierrekoko (Lujuusarvo on merkitty ruuvin kantaan.) A BM Ohje Tarkista kaikkien mutterien ja pulttien kireys säännöllisesti (n. 50 tunnin välein) ja kiristä niitä tarvittaessa. 182

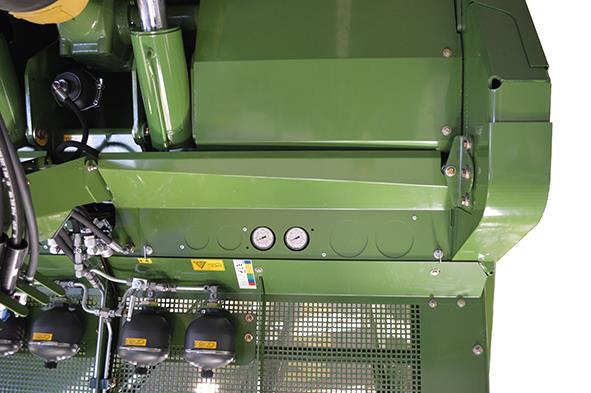

183 Huolto 16.6 Hydrauliikka VAROITUS! Korkean paineen alaisten nesteiden väärän käsittelyn aiheuttama loukkaantumisvaara. Vaikutus: Korkealla paineella putkesta tai letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi ja aiheuttaa vakavan tapaturman. Hydrauliikkajärjestelmän korjaustöitä saavat suorittaa ainoastaan valtuutetut KRONEkorjaamot. Saata laitteisto paineettomaksi ennen letkujen irrottamista. Etsiessäsi vuotoja käytä soveltuvia apuvälineitä ja suojalaseja. Pienestä reiästä vuotavaa korkeapainenestettä voi tuskin nähdä. Käytä siksi vuotokohtia etsiessäsi apuna pahvinpalaa tai vastaavaa. Suojaa kätesi ja koko keho. Jos nestettä on päässyt tunkeutumaan ihoon, hakeudu välittömästi lääkäriin. Neste on poistettava kehosta mahdollisimman pian. Tulehdusvaara! Jos lääkäri ei tunne tämän tyyppisiä vammoja, hänen on hankittava tarvittavat tiedot asiantuntevasta lähteestä. Tarkista hydrauliletkut säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Vaihtoletkujen on vastattava laitteen valmistajan teknisiä vaatimuksia. Varmista, että kaikki johtoliitokset ovat tiiviitä, ennen kuin paineistat laitteiston uudelleen. 183

184 Huolto 16.7 Kytkentäkaavio Pos : / BA/ W ar t ung / L ad e wag en /H yd ydrr a uliksch kscha alt plä n e H yd ydrra uli ksc schhalt pla n TX 3 50 \ mo d _ _ 6. d oc ) Fahrtrichtung 4.) Heckklappe 8.) Steuergerät III für Option hydraulische Laderaumabdeckung 5.) Deichsel 7.) Rohrleitung Achsaggregat T 6.) Rohrleitung Achsaggregat P 2.) Entladehilfe optional 9.) Hydraulikmotor DW 1 DW 3 6- (blau) 6+ (blau) 10.) Senk-Bremsventil DW 2 2+ (gelb) 2- (gelb) 1+ (grün) 3.) Hydraulikspeicher 11.) Steuergerät IV für HydraulikAchsaggregat siehe Schaltplan Achsaggregat 3+ DW TX_2 Kuva 117: 1) Ajosuunta 5) Aisa 9) Hydraulimoottori 2) Purkausapu "lisävaruste" 6) Putkisto akselin säätölaite P 10) Lasku-jarruventtiili 7) Putkisto akselin säätölaite T 11) Hallintaventtiili IV hydrauliikalle Akselin säätölaite katso kytkentäkaavio Akselin säätölaite 3) Hydraulinen paineakku 4) Takalaita 8) Hallintaventtiili III lisävarusteelle hydraulinen kuormatilan peite 1+ (vihreä) 2- (keltainen) 2+ (keltainen) 3+ (keltainen) 6+(sininen) 6+(sininen) DW = kaksitoiminen hallintaventtiili 184

185 Huolto 16.8 Renkaat Varoitus! - Virheellinen renkaiden asennus Vaikutus: Henkilöiden loukkaantuminen tai koneen vauriot Renkaiden asennus edellyttää riittävää kokemusta. Siinä on käytettävä tähän työhön tarkoitettuja työkaluja ja välineitä. Väärät työmenetelmät saattavat aiheuttaa renkaan räjähtämisen pumpattaessa. Seurauksena voi syntyä vakavia tapaturmia. Mikäli omat tiedot eivät ole riittävät, rengastyöt tulisi antaa KRONE-kauppiaan tai asiantuntevan rengasliikkeen hoidettaviksi. Kun rengasta asennetaan vanteelle, renkaan valmistajan ilmoittamaa täyttöpainetta ei saa ylittää. Rengas - tai jopa vanne - saattaa räjähtää ylipaineen seurauksena. Jos rengas ei asetu oikein vanteelle, päästä ilma pois, kohdista rengas uudelleen, voitele vanteen olake ja täytä rengas uudelleen. Tarkempia tietoja maatalouskoneiden rengastöistä saat renkaiden valmistajilta.. Kiristysmomentti Kierre Avainväli mm Pulttien määrä napaa kohti (kappaletta) Maks. kiristysmomentti musta sinkitty M12 x 1,5 19 4/5 95 Nm 95 Nm M14 x 1, Nm 125 Nm M18 x 1, Nm 320 Nm M20 x 1, Nm 420 Nm M20 x 1, Nm 420 Nm M22 x 1,5 32 8/ Nm 560 Nm M22 x Nm 505 Nm 185

186 Huolto Renkaiden tarkastukset ja hoito Kuva KLWOA-02 Löysää ja kiristä pyörän mutterit kuvan mukaisessa järjestyksessä. Pyörämutterien tarkastaminen: Huoltotaulukon mukaisesti Rengaspaineen tarkastaminen: Huoltotaulukon mukaisesti 186

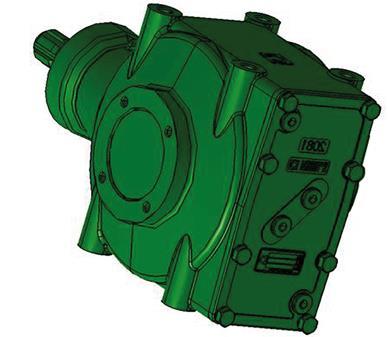

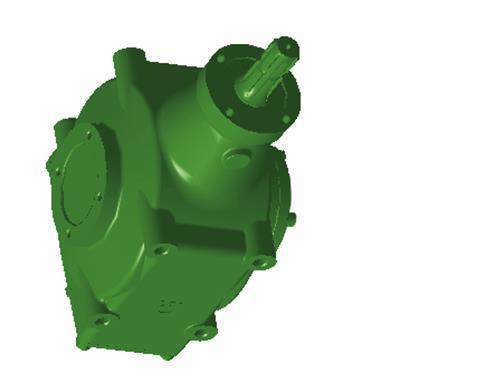

187 Huolto - vaihteet 17 Huolto - vaihteet 17.1 Tulovaihteisto Kuva 119 1) Tarkastusruuvi / tarkastusaukko 2) Poistoruuvi 3) Täyttöruuvi/täyttöaukko TX000044_1 Öljyn tarkastamisen ja öljynvaihdon väli: ks. luku Huolto "Huoltotaulukko" Öljylaatu/öljymäärä: katso luku Tekniset tiedot, "Voiteluaineet" Öljymäärän tarkastus: Kierrä tarkastusruuvi ulos. Öljyn pinta tarkastusaukkoon asti. Kun öljy ulottuu tarkastusaukkoon asti: Kierrä tarkastusruuvi paikalleen ja kiristä se tiiviisti. Kun öljy ei ulotu tarkastusaukkoon asti: Kierrä täyttöruuvi ulos. Lisää öljyä öljyn täyttöaukon kautta tarkastusaukkoon asti. Kierrä tarkastusruuvi ja täyttöruuvi paikalleen ja kiristä ne tiiviisti. Öljynvaihto: Kerää ulos tuleva öljy sopivaan astiaan. Kierrä öljyn poistoruuvi irti ja valuta öljy ulos. Kierrä tarkastusruuvi ja täyttöruuvi ulos. Kierrä öljyn poistoruuvi paikalleen ja kiristä se tiiviisti. Lisää uutta öljyä öljyn täyttöaukon kautta tarkistusaukkoon asti. Kierrä tarkastusruuvi ja täyttöruuvi paikalleen ja kiristä ne tiiviisti. 187

188 Huolto - vaihteet 17.2 Ketjun kireyden tarkastus/säätö Pohjakuljetinketju I II a 4 3 III IV = = X 2 1 TX _1 Kuva 120 Pohjakuljetin on kaksiosainen ja siihen kuuluvat vasen ja oikea pohjakuljetinpuoli. Kummassakin pohjakuljetinpuolessa on kaksi pohjakuljetinketjua, joita voi säätää ketjukiristimien (I-IV) avulla. Ketjukiristimien kohdistus: I ja II: oikea pohjakuljetinpuoli III ja IV: vasen pohjakuljetinpuoli Pohjakuljettimen ketjun kireyden tehtaan perussäädössä on aluslevy (3) säätölevyn (4) kärjen korkeudella. Tarkasta pohjakuljettimen ketjun kireys ennen työskentelyn alkua ja säädä tarvittaessa. Pohjakuljettimen ketjun kireyden tarkastus: Tarkasta pohjakuljettimen ketjun kireys sitä sisäänpäin painamalla. Kun ketju painuu sisäänpäin mitan a = mm verran, on kireys oikea. Jos mitta a ei ole mm, ketjun kireyttä on säädettävä. Toista toimenpide kaikille ketjuille. Pohjakuljettimen ketjun kireyden säätö: Ohje Pohjakuljettimen ketjua ei saa kiristää liikaa. Pohjakuljettimen ketjun täytyy painua sisäänpäin vähintään mitan a = 30 mm verran. Tätä varten: Avaa lukkomutteri (1). Kiristä/avaa mutteria (2), kunnes mitta a = mm on säätynyt. Kiristä lukkomutteri (1). Toista toimenpide kaikille ketjuille. 188

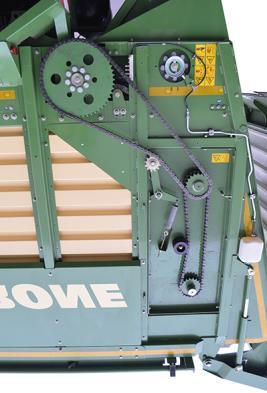

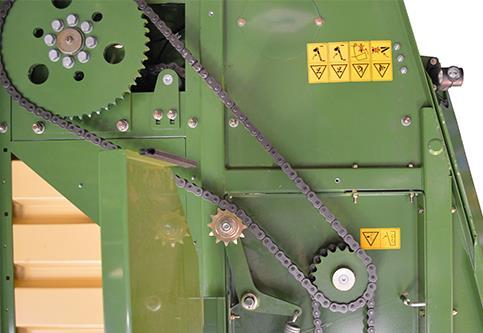

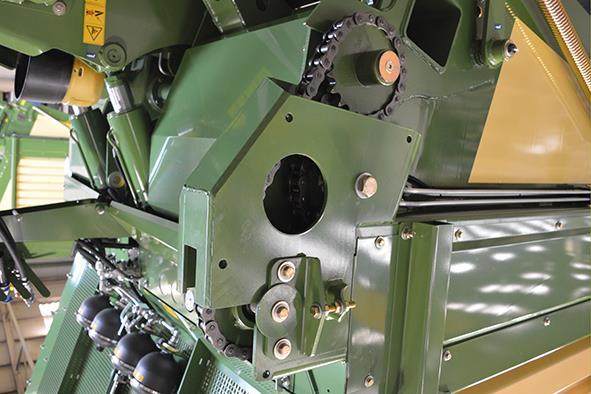

189 Huolto - vaihteet Pääkäyttöketju Pääkäyttöketjun kiristys TX000034_2 Kuva 121 Kiristysjousi (1) pääkäyttöketjulle (2) on vasemman pyöräsuojuksen takana. Tehtaalla on väli vasteiden (3) välillä säädetty arvoon x = 20 mm ja asentoruuvi (7) on MAXmerkinnässä (8). Jos pääkäyttöketju (2) on löysällä ja asentoruuvi (7) on saavuttanut MIN-merkinnän (9), täytyy kiristysjousta jälkikiristää: Irrota vasemman pyöräsuojuksen etummainen kansi (4). Avaa lukkomutteri (6). Kierrä ruuvia (5) sisään, kunnes se saavuttaa asentoruuvissa (7) MAX-merkinnän (8). Kiristä taas lukkomutteri (6). Asenna vasemman pyöräsuojuksen etummainen kansi (4). Jos pääkäyttöketjua (2) ei enää ruuvin (5) avulla voi ketjukiristimellä uudelleen kiristää ja samanaikaisesti asentoruuvi (7) alittaa MIN-merkinnän (9), täytyy 2 ketjuniveltä poistaa käyttöketjusta (2), katso luku Huolto - vaihde, "Ketjunivelten poistaminen pääkäyttöketjusta". 189

190 Huolto - vaihteet Ketjunivelten poistaminen pääkäyttöketjusta Kuva 122 Jos pääkäyttöketjua (2) ei enää ruuvin (5) avulla voi ketjukiristimellä uudelleen kiristää ja samanaikaisesti asentoruuvi (7) alittaa MIN-merkinnän (9), täytyy 2 ketjuniveltä poistaa käyttöketjusta (2): Irrota vasemman pyöräsuojuksen etummainen kansi (4). Avaa lukkomutteri (6). Kierrä ruuvia (5) niin paljon ulos, että vetojousen (1) jännitys poistuu kokonaan. TX000034_2 Kuva 123 Pääkäyttöketjun käyttöpyörä on ajoneuvossa vasemmalla puolella edessä suojusten alla (1, 2). Irrota suojukset (1, 2). Merkitse vaihteen ja ketjupyörän asento uudelleensäätöä varten. Avaa ruuvit (3). Avaa ruuvit (4). 190

191 Huolto - vaihteet TX _1 Kuva 124 Avaa lukkomutteri (1). Avaa pääkäyttöketjun (3) kiristyksen poistamista varten mutteri (2). Avaa jännitteettömästä pääkäyttöketjusta ketjulukko ja poista kaksi ketjuniveltä. Yhdistä ketju taas ketjulukolla. Kiristä mutteria (2), kunnes vaihde ja ketjupyörä saavuttavat merkinnät. Varmista, että ketjupyörä (4) on pääkäyttöketjussa oikein. Kiristä taas lukkomutteri (1). Kuva 125 Kiristä ruuvit (1). Kiristä ruuvit (2). TX000035_1 Kuva 126 Asenna suojukset (1, 2). TX _1 191

192 Huolto - vaihteet Kun ketjunivelet on poistettu, täytyy pääkäyttöketju kiristää. Kuva 127 Kierrä ruuvia (5) sisään, kunnes se saavuttaa asentoruuvissa (7) MAX-merkinnän (8). Mitan "X" tulee olla n mm. Kiristä taas lukkomutteri (6). Asenna vasemman pyöräsuojuksen etummainen kansi (4). TX000034_2 192

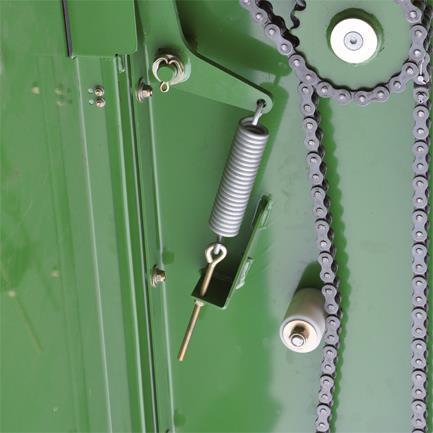

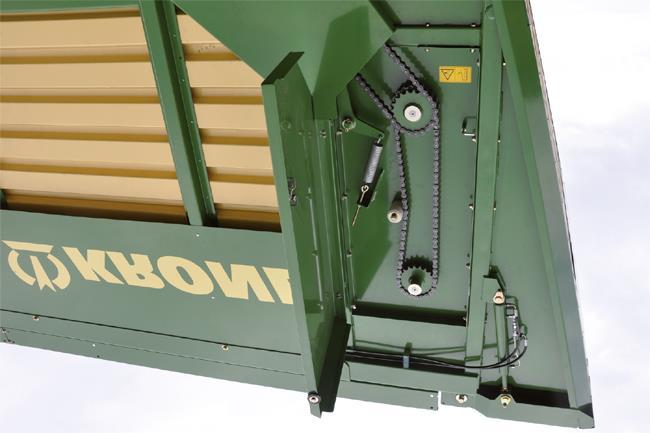

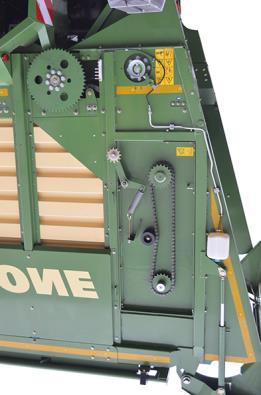

193 Huolto - vaihteet Purkaustelojen ketju X TX000012_2 Kuva 128 Purkaustelojen ketjukäyttö on koneen takaosassa vasemmalla suojuksen (1) takana. Purkaustelojen käyttöketju (2) kiristetään kiristyselementeillä (4) ja purkaustelojen käyttöketju (8) kiristyselementillä (3). Purkaustelojen käyttöketjun (8) kiristyksen heiketessä: Avaa suojus (1). Avaa lukkomutteri (5). Kiristä mutteria (6), kunnes mitta X = 280 mm vetojousessa (3) on saavutettu. Kiristä lukkomutteri (5). Purkaustelojen käyttöketjun (2) kiristyksen heiketessä: Avaa mutteri (7). Työnnä kiristinrullaa (4) pitkässä reiässä, kunnes kiristysrulla on kevyesti purkaustelojen käyttöketjulla. Kiristä mutteri (7). Sulje suojus (1). 193

194 Huolto - Voitelukaavio 18 Huolto - Voitelukaavio 18.1 Erityiset turvaohjeet VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. Huoltovälitietojen perustaksi on asetettu koneen keskimääräinen kuormitus. Voimakkaassa kuormituksessa ja erittäin hankalissa työolosuhteissa huoltovälejä on lyhennettävä. Voitelutavat on merkitty voitelukaaviossa symboleilla. Merkitys, katso taulukko. Voitelutapa Voiteluaine Huomautus Rasvaus Konerasva Voitelunippa/n. kaksi puristusta rasvapuristimesta. Poista liika rasva voitelunipasta. Voitelu Kasvipohjaiset öljyt, ellei toisin määrätty. Liukupinta/sivele ohut kerros siveltimellä. Poista vanha ja liika öljy. Öljyäminen Jaa tasaisesti. 194

195 Huolto - Voitelukaavio 18.2 Nivelakseli Kuva 129 Nivelakselien kaikki voitelunipat on voideltava kuvan mukaisesti. 195

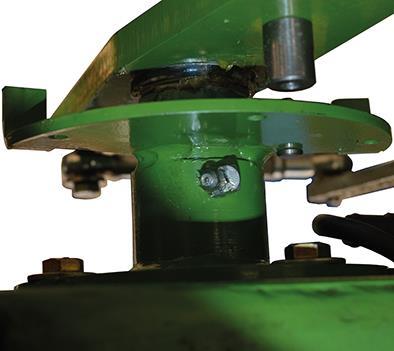

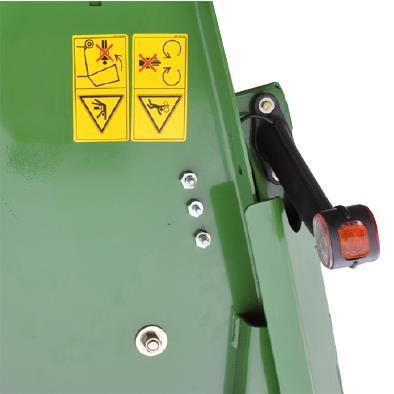

196 Huolto - Voitelukaavio 18.3 Voitelukaavio (TX) Käytettävät voiteluaineet: katso luku Koneen kuvaus "Voiteluaineet" 10 2a Kuva 130 2b 7 4 TX000013_2 50 tunnin välein 1) 2a) 2b) 50h 50h 3) Ohjausakseli 15) Kulma-anturi 196

197 Huolto - Voitelukaavio 200 kuorman välein 4) Mallissa purkaustelalla *1 5) 6) *1,2 *1,2 7) Mallissa purkaustelalla 8) *1 *1 *1) Käytä suurtehoketjusumutetta, katso luku Koneen kuvaus "Voiteluaineet". *2) Katso luku Huolto voitelukaavio "Käyttöketjun voitelu". 100 tunnin välein 9) 13) 200 tunnin välein 10) hydraulista jousitusta / hydraulista tasausta käytettäessä 197

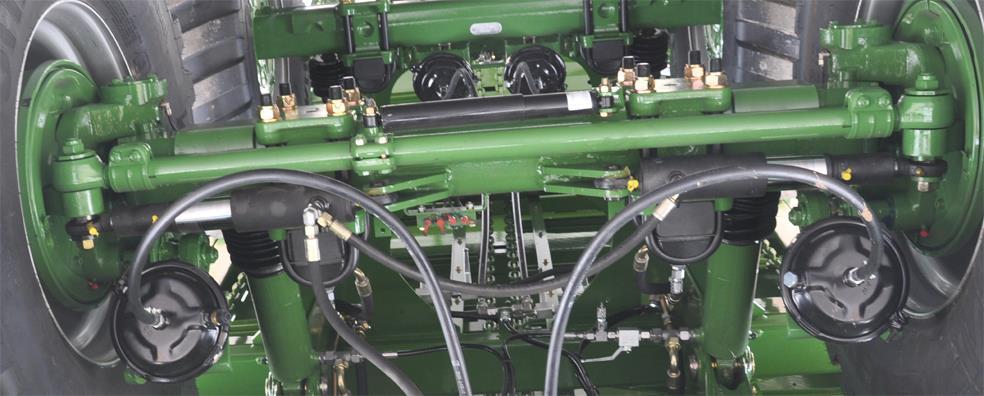

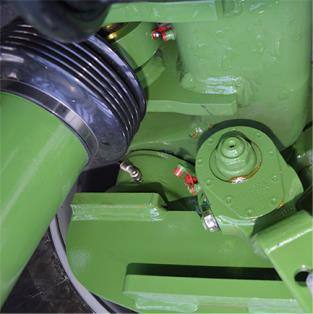

198 Huolto - Voitelukaavio Käytettävät voiteluaineet: katso luku Koneen kuvaus "Voiteluaineet" 10 2a Kuva 131 2b 7 4 TX000013_2 250 tunnin välein 11) Ohjausakseli 3) Ohjausakseli 10x 12) Ohjausakseli 198

199 Huolto - Voitelukaavio ennen käyttökauden alkua 4) Mallissa purkaustelalla *1 5) 6) *1,2 *1,2 7) Mallissa purkaustelalla 8) 14) *1 *1 *1) Käytä suurtehoketjusumutetta, katso luku Koneen kuvaus "Voiteluaineet". *2) Katso luku Huolto voitelukaavio "Käyttöketjun voitelu". käyttökauden jälkeen 4) Mallissa purkaustelalla 5) 6) *1 *1,2 *1,2 7) Mallissa purkaustelalla 8) 14) *1 *1 *1) Käytä suurtehoketjusumutetta, katso luku Koneen kuvaus "Voiteluaineet". *2) Katso luku Huolto voitelukaavio "Käyttöketjun voitelu". 199

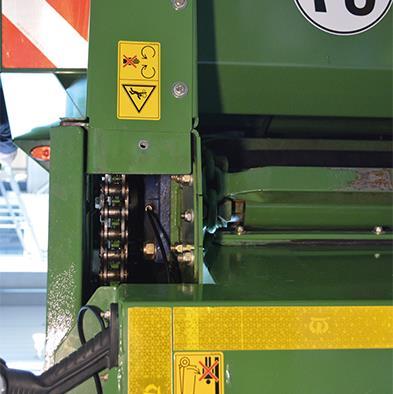

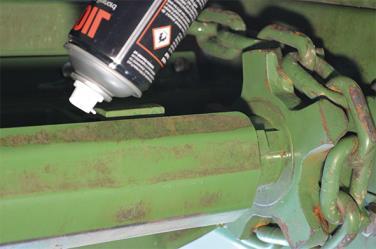

200 Huolto - Voitelukaavio 18.4 Käyttöketjun öljyäminen Varoitus! Sisäänvetovaara käyttöketjun liikkuessa avoimena! Käyttöketjun öljyäminen tapahtuu järjestelmästä johtuen käyttöketjun liikkuessa ja suojusten ollessa osittain poistettuina. Avoimena liikkuva ketju voi aiheuttaa ihmisille vammoja. Kytke traktorin seisontajarru jäälle ja varmista noukinvaunu itsetään liikkeellelähtöä vastaan asettamalla jarrukiilat. Jos kahden henkilön täytyy työskennellä samanaikaisesti koneella, on meneteltävä erityisen varovasti. Kummankin henkilön täytyy töiden aikana säilyttää katsekontakti toisiinsa ja heidän on täytettävä henkilökunnalle asetetut vaatimukset, katso luku Turvallisuus "Tämän käyttöohjeen kohderyhmä". Voimanottoakselin saa antaa pyöriä sen alhaisimmalla nopeudella. On varmistettava, että ketään muita henkilöitä ei oleskele koneen vaara-alueella. Liikkuvaa ketjua öljyttäessä on meneteltävä erityisen varovasti Kuva 132 TX Ensin käyttöketju öljytään pyöränsuojuksesta käsin: Poista kolme ruuvia etummaisesta kannesta (1) vasemmassa pyöränsuojuksessa ja käännä kansi sivuun. Käynnistä traktorin moottori ja käytä käyttöketjua (2) voimanottoakselin alhaisimmalla kierrosluvulla traktorista. Sumuta käyttöketjuun (2) ketjusuojaöljyä sumutinpullosta (3) niin kauan, kunnes kaikki ketjunivelet on runsaasti öljytty. Pysäytä traktorin moottori, irrota virta-avain ja ota se mukaasi. Asenna vasemman pyöräsuojuksen etummainen kansi (1) takaisin. 4 5 TX

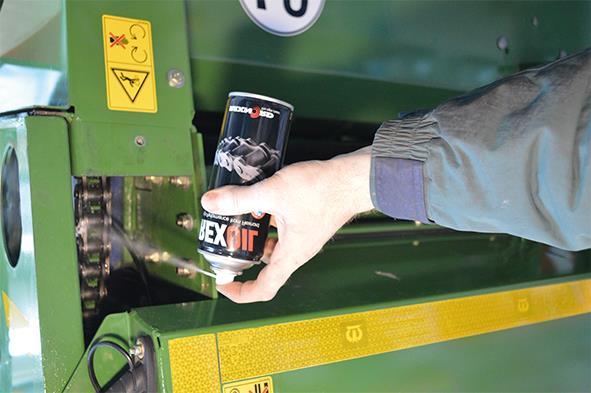

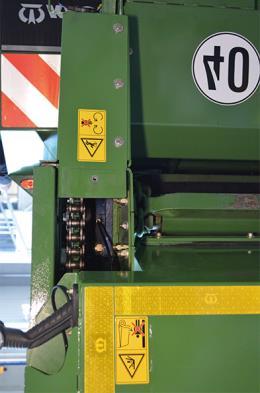

201 Huolto - Voitelukaavio Kuva 133 TX Sen jälkeen käyttöketju öljytään takaosasta käsin: Käynnistä traktorin moottori ja avaa takalaita (5). Pysäytä traktorin moottori, irrota virta-avain ja ota se mukaasi. 201

202 Huolto - Voitelukaavio VAROITUS! Paaliportin ylös ponnahtamisen tai alas laskeutumisen aiheuttama loukkaantumisvaara Huoltotöiden aikana uhkaa vaara, että paaliportti ponnahtaa odottamatta ylös tai laskeutuu alas ja aiheuttaa loukkaantumisia. Paaliportin alueella suoritettavissa huoltotöissä on avattava tai suljettava ensin hydraulisten paineakkujen sulkuhana ja sitten paaliportin sulkuhana. Hydraulisella purkausavulla varustetussa mallissa on ensin suljettava hydraulisten paineakkujen sulkuhana (katso luku Turvallisuus "Turvavarusteet"). Sulje paaliportin sulkuhana (8). Poista suojus (4). Hydraulisella purkausavulla varustetussa mallissa on ensin avattava hydraulisten paineakkujen sulkuhana. Avaa paaliportin sulkuhana (8). Käynnistä traktorin moottori. Sulje paaliportti traktorin hydrauliikalla. 6 7 Kuva 134 TX Käytä käyttöketjua (6) voimanottoakselin alhaisimmalla kierrosluvulla traktorista. Sumuta käyttöketjuun (6) ketjusuojaöljyä sumutinpullosta (7) niin kauan, kunnes kaikki ketjunivelet on runsaasti voideltu. Avaa paaliportti traktorin hydrauliikalla. Pysäytä traktorin moottori, irrota virta-avain ja ota se mukaasi. Hydraulisella purkausavulla varustetussa mallissa on ensin suljettava hydraulisten paineakkujen sulkuhana (katso luku Turvallisuus "Turvavarusteet"). Sulje paaliportin sulkuhana (8). Asenna suojus (4). Hydraulisella purkausavulla varustetussa mallissa on ensin avattava hydraulisten paineakkujen sulkuhana. Avaa uudelleen paaliportin sulkuhana (8). Käynnistä traktori. Sulje paaliportti (5) traktorin hydrauliikalla. 202

203 Huolto Jarrulaitteisto 19 Huolto Jarrulaitteisto VAROITUS! Jarrulaitteiston vaurioista aiheutuva loukkaantumisvaara Jarrulaitteiston vauriot voivat vaikuttaa koneen käyttöturvallisuuteen ja aiheuttaa onnettomuuksia. Ne voivat aiheuttaa vakavia henkilövammoja tai kuoleman. Jarrulaitteistoon liittyviä säätö- ja korjaustöitä saavat suorittaa ainoastaan valtuutetut korjaamot tai hyväksytyt jarrupalvelut. Anna ammattikorjaamon tarkistaa jarrut säännöllisesti. Anna ammattikorjaamon vaihtaa vioittuneet tai kuluneet jarruletkut välittömästi uusiin. Jarrulaitteiston toiminnassa ilmenevät poikkeamat tai häiriöt on korjautettava välittömästi ammattikorjaamossa. Koneella saa työskennellä pellolla tai ajaa tiellä vain, kun sen jarrulaitteisto on kunnossa. Jarrulaitteistoon ei saa tehdä muutoksia ilman KRONE-yhtiön lupaa. KRONE ei vastaa jarrulaitteiston normaalista kulumisesta eikä ylikuormituksen tai jarrulaitteistoon tehtyjen muutoksien aiheuttamista vioista Jarrun säätö Jarrujen kuluminen ja toiminta on tarkastettava jatkuvasti. Jarrua on säädettävä tarvittaessa. Säätö on tarpeen käytettäessä n. 2/3 maksimisylinterinostosta täysiä jarrutettaessa. Tue tätä varten akselit ylös ja varmista ne tahattoman liikkeen varalta. 203

204 Huolto Jarrulaitteisto 19.2 Välityksen säätö Välitykset ja jarrurumpujen kitkapinnat tasoittuvat muutaman ensimmäisen ajokilometrin kuluessa. Tällä tavoin syntyy välys, joka on poistettava. Kuva 135 TRD

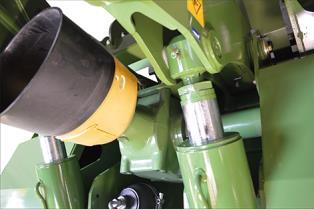

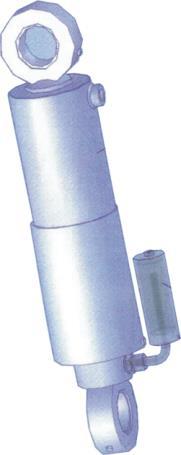

205 Huolto Jarrulaitteisto Vaimennussylinteri, ylä ja ala 1 1 ZX Kuva käyttötunnin välein Voitele voitelunippa (1) pitkäaikaisrasvalla (ECOLi 91), kunnes laakerikohdista työntyy ulos tuoretta rasvaa. Näiden voitelutöiden lisäksi on varmistettava, että sylinteri ja tuloputki ovat aina ilmattuja. Silmämääräinen tarkastus 200 käyttötunnin välein Tarkista kaikki osat vaurioiden ja kulumien varalta. Tarkista vaimennussylinterien kunto ja tiiviys 500 käyttötunnin välein, vähintään kerran vuodessa Tarkista vaimennussylinterin kiinnitys Kuva käyttötunnin välein, vähintään kerran vuodessa Tarkista vaimennussylinterin kiinnityksen (2) tiukkuus ja kulumat. 205

206 Huolto Jarrulaitteisto Jousensidontamuttereiden kiristäminen 2 ZX Kuva 138 ensimmäistä kertaa ensimmäisen kuormitusajon jälkeen (n. 10 käyttötuntia) 200 käyttötunnin välein Tarkista jousikaaren lukkomutterien (2) tiukkuus. Kierreliitoksen löystyttyä kiristä mutterit puolta vaihtaen ja useammassa vaiheessa. Ohjausjousta ei saa hitsata! Kiristysmomentti momenttiavaimella: M24 = 650 Nm ( Nm) 206

207 Huolto Jarrulaitteisto Vaimennussylinterin öljysäiliön huolto Kuva 139 ZX ) Jousitussylinteri 2) Huohotin ja ilmanpoistosuodatin 4) Täyttö- ja tyhjennysruuvi 3) Öljysäiliö Öljyvarasto (1) varmistaa, että männänvarren kammio on aina varustettu öljysumulla. Öljysäiliön on oltava vähintään puolillaan hydrauliöljyä. Tarkista öljyn määrä 1x kuukaudesa sylinteri sisääntyönnettynä ja täytä tarvitaesa (tätä varten öljysäiliötä on kierrettävä 180 ). Öljysäiliöön voi käytön aikana tiivistyä vettä. Tiivistevesi on tyhjennettävä öljysäiliöstä säännöllisin väliajoin. Tätä varten: Kierrä tyhjennysruuvi (4) ulos, anna tiivisteveden valua ulos ja kierrä tyhjennysruuvi jälleen paikoilleen. Tarkasta hydrauliöljyn määrä ja täytä tarvittaessa. 207

208 Huolto Jarrulaitteisto Jousipultti a 1b ZX Kuva käyttötunnin välein, vähintään kerran vuodessa, ensimmäisen kerran ensimmäisen kuormitusajon jälkeen Tarkista liittimet, aja ajoneuvoa jarru lukittuna hieman eteen- ja taaksepäin tai liikuta jousen silmukoita asennusvivulla. Tällöin ei jousen silmukoissa saa olla havaittavissa välystä. Kiinnityksen ollessa löysä saattaa jousipultti (3) olla vaurioitunut. Tarkista tukien sivuttaiset kulumalevyt. Tarkista jousipulttien (3) lukkomutterin M30 tiukkuus. Kiristysmomentit momenttiavaimella: M 30 M = 900 Nm ( Nm) Sisemmän teräsliitoksen tiiviydestä riippuu kumi-teräs-liitoslaakeroinnin kestoikä. 1a irtonainen kulumalevy 1b sivuttainen kulumalevy 2 aluslevyä 3 jousipulttia vääntöturvauralla 208

209 Huolto Jarrulaitteisto 19.3 Putkiston ilmasuodatin Kuva 141 (1) Jousi (4) Jousi (7) Pidätinrengas (2) Suodatin (5) Tiivisterengas (3) Välikappale (6) Suojus Ilmansuodatin on asennettu jarruventtiilin eteen. Se puhdistaa paineilman ja suojaa laitteita häiriöiltä. Ohje Jarrujärjestelmä pysyy toimintakykyisenä kumpaankin virtaussuuntaan myös suodatinelementin tukkeuduttua. Ilmansuodattimen irrottaminen Löysää mutteri (2). Kierrä ilmansuodatinta (1). Löysää pidätinrengas (3). Irrota suodatinelementti. Ilmansuodattimen huolto Puhdista ilmansuodatin ennen käyttökauden alkua. Ilmansuodattimen asennus Asennus tapahtuu päinvastaisessa järjestyksessä kuin irrottaminen. Ohje Varmista oikea järjestys suodatinelementtiä kootessasi 209

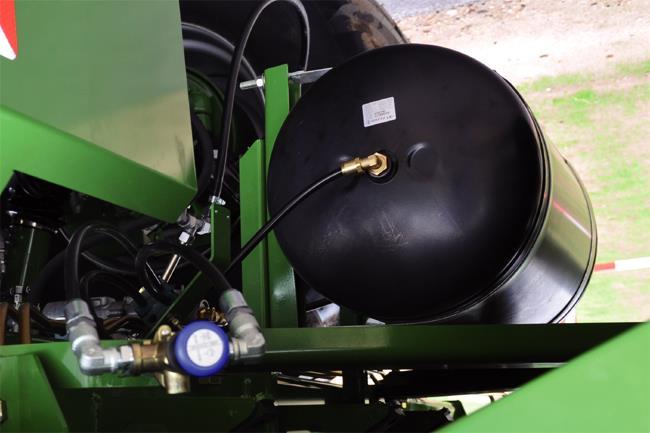

210 Huolto Jarrulaitteisto 19.4 Paineilmasäiliö Paineilmasäiliö varastoi kompressorilta tulevan paineilman. Paineilmasäiliöön voi siksi käytön aikana tiivistyä vettä. Paineilmasäiliö on tyhjennettävä säännöllisesti: Talvella päivittäin (käytettäessä), muutoin viikoittain ja kuitenkin vähintään 20 käyttötunnin jälkeen. Vedenpoisto tapahtuu paineilmasäiliön alapinnalla olevan tyhjennysventtiilin avulla. Pysäytä kone ja varmista se. Avaa tyhjennysventtiili ja anna tiivisteveden valua ulos. Tarkista tyhjennysventtiili, puhdista se ja kierrä se jälleen paikoilleen. Ohje Erittäin likainen tai vuotava tyhjennysventtiili on vaihdettava uuteen. 210

211 Huolto Jarrulaitteisto 19.5 Koneen liikuttaminen Vaara! - Kuljetus / Maantieajo Vaikutus: Hengenvaara, henkilöiden vakava loukkaantuminen tai koneen vakavat vauriot. Koneen ajo yleisillä teillä on kiellettyä, jos paineilmajarrua ei ole kytketty toimintaan. VAROITUS! Jos vapautusventtiiliä painetaan, eikä konetta ole varmistettu liikkeellelähtöä vastaan, kone saattaa lähteä tahattomasti liikkeelle. Tämä saattaa aiheuttaa vakavia henkilövammoja tai kuoleman. Ennen irrotusventtiilin käyttöä tai paineen poistoa varastosäiliöstä on kone varmistettava itsestään liikkeelle lähtöä vastaan. 2 1 Kuva 142 Konetta ei voi ajaa normaalisti, jos paineilmajarrua ei ole kytketty. Teliakseli Vapautusventtiili (1) on koneessa takana vasemmalla paineilmasäiliön lähellä. Tridem-akselisto Vapautusventtiili (1) sijaitsee koneen vasemmalla puolella rungossa, Tridem-akselin viimeisen pyörän edessä. Paineilmajarru vapautetaan painamalla vapautusventtiilin (1) painiketta (2). Jos paineilmaletkut liitetään jälleen paineilmajarrujärjestelmään, painike työntyy jälleen lähtöasentoonsa Huolto päivittäisen käytön jälkeen Ohje Päivittäisen käytön jälkeen on kuljetus- ja silputuslaitteiden alueet sekä niiden viereiset rungon alueet puhdistettava ja suojattava säännöllisesti. 211

212 Huolto - pakko-ohjaus 20 Huolto - pakko-ohjaus 20.1 Ohjautuvien pyörien suoristaminen/järjestelmäpaineen säätö Vaara! - Koneen odottamaton liike Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Säätötöiden ajaksi on aina kytkettävä voimansiirto pois toiminnasta ja pysäytettävä moottori! Pysäytä kone. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Varoitus! Konetta saa käyttää vain, kun sulkuventtiilit ovat suljettuina. Hydraulisella teliakselistolla varustettu malli Kuva 143 TX _2 Avaa sulkuventtiilit (1), vipu eteenpäin. Avaa pääventtiili (2), vipu oikealle. Aja traktoriyhdistelmää suoraan eteenpäin, kunnes pyörät ovat suorassa (aja n. 20 m eteenpäin). Käytä hallintaventtiiliä (keltainen 2+) "aisan nostoa" varten, kunnes painemittari näyttää 80 bar. Sulje sulkuventtiilit (1), käyttämällä samanaikaisesti hallintaventtiiliä (keltainen 2+) "aisan nosto", vipu ylöspäin. Muuta pääventtiilissä (2) läpivirtaussuuntaa, vipu vasemmalle. Tarkasta järjestelmäpaine (3) täytön jälkeen. Järjestelmäpaineen (3) on oltava 80 baaria. Jos näin ei ole, toista toimenpide yllä kuvatulla tavalla. Ohje Jos järjestelmäpainetta ei voida säätää arvoon 80 bar, on järjestelmäpaine esisäädettävä uudelleen paineenrajoitusventtiilillä (8), katso luku Huolto "Paineenrajoitusventtiilin säätö". 212

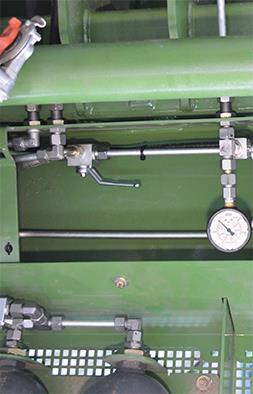

213 Huolto - pakko-ohjaus Hydraulisella Tridem-akselistolla varustettu malli Kuva 144 TX _2 Avaa sulkuventtiilit (1), vipu eteenpäin. Avaa pääventtiili (2), vipu oikealle. Aja traktoriyhdistelmää suoraan eteenpäin, kunnes pyörät ovat suorassa (aja n. 20 m eteenpäin). Käytä hallintaventtiiliä (keltainen 2+) "aisan nostoa" varten, kunnes painemittari näyttää 80 bar. Sulje sulkuventtiilit (1), käyttämällä samanaikaisesti hallintaventtiiliä (keltainen 2+) "aisan nosto", vipu ylöspäin. Muuta pääventtiilissä (2) läpivirtaussuuntaa, vipu vasemmalle. Tarkasta järjestelmäpaine (3) täytön jälkeen. Järjestelmäpaineen (3) on oltava 80 baaria. Jos näin ei ole, toista toimenpide yllä kuvatulla tavalla. Ohje Jos järjestelmäpainetta ei voida säätää arvoon 80 bar, on järjestelmäpaine esisäädettävä uudelleen paineenrajoitusventtiilillä (8), katso luku Huolto "Paineenrajoitusventtiilin säätö". 213

214 Paineenraj oitusventtiili (8) on esisäädetty tehtaall a 80 baarii n. Huolto - pakko-ohjaus Paineenrajoitusventtiilin säätö a b 1 1 Kuva 145 Paineen korottaminen / alentaminen Avaa lukitusvipu (1) Korota tai alenna järjestelmäpaineen esisäätöä käsipyörää kiertämällä. Kiertäminen oikealle = paineen korottaminen Kiertäminen vasemmalle = paineen alentaminen Sulje lukitusvipu (1) TX _1 214

215 Huolto - pakko-ohjaus 20.2 Huolto- ja korjaustyöt kuormatilassa VAARA! Pohjakuljettimen / purkaustelojen odottamaton käynnistyminen! Vaikutus: Hengenvaara, henkilöiden loukkaantuminen. Älä astu vaunun lavalle, kun traktorin moottori käy ja voimanottoakseli on kytkettynä päälle. Sammuta moottori ja voimanotto ja vedä virta-avain pois Varmista, ettei kone pääse liikkumaan itsestään Pääsy kuormatilaan: 5 Kuva 146 4b 1 2 4a b ZX Kuormatilaan pääsee avatun sisäänmenoluukun (1) kautta koneen vasemmalla puolella: Edellytykset kuormatilaan menemiselle: Voimanottoakseli on kytketty pois päältä, traktorin moottori on sammutettu, virta-avain irrotettu ja sitä kuljetetaan mukana. Kone ja traktori on varmistettu tahatonta liikkeellelähtöä vastaan. Kuormatilaan meneminen: Vedä lukitusvipu (3) ulos ohjaimesta (4a) ja käännä tikkaat (2) alas. Avaa sisäänmenoluukkua (1) 180 astetta ja työnnä lukitusvipu (3) ohjaimeen (4b). Mene kuormatilaan tikkaiden ja sisäänmenoluukun kautta. Kuormatilasta poistuminen: Poistu kuormatilasta tikkaiden kautta ja sulje sisäänmenoluukku. Varmista tikkaat ja sisäänmenoluukku työntämällä lukitusvipu ylöspäin, kääntämällä tikkaat sisään ja sen jälkeen työntämällä lukitusvipu alaspäin ohjaimeen (4a). Kiinnitä huomiota siihen, että lukitusvipu (3) on työntynyt ohjaimeen (4a) lukitusvipu (5) on ennen tikkaita 215

216 Häiriöt - syyt ja korjaus 21 Häiriöt - syyt ja korjaus 21.1 Erityiset turvaohjeet VAROITUS! Koneelle suoritettavissa korjaus-, huolto- ja puhdistustöissä tai teknisissä käsittelyissä käyttöelementit saattavat liikkua. Vaikutus: Hengenvaara, henkilöiden loukkaantuminen tai koneen vauriot. Sammuta traktorin moottori, irrota virta-avain ja pidä sitä mukanasi. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. Sammuta voimanottoakseli. Korjaus-, huolto- ja puhdistustöiden tai teknisten käsittelyjen jälkeen on kaikki suojukset ja suojalaitteet asennettava jälleen asianmukaisesti paikoilleen. Vältä öljyjen, rasvojen, puhdistusaineiden ja liuottimien ihokosketusta. Jos öljyt, puhdistusaineet tai liuottimet aiheuttavat loukkaantumisia tai syöpymistä, hakeudu heti lääkärin hoitoon. Noudata myös kaikkia muita turvallisuusohjeita loukkaantumisien ja tapaturmien välttämiseksi. 216

217 Varastointi 22 Varastointi VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". 217

218 Varastointi 22.1 Satokauden jälkeen Puhdista koneen sisä- ja ulkopuoli perusteellisesti ennen talvivarastointia. Jos käytät painepesuria. Älä suuntaa vesisuihkua suoraan laakereihin. Voitele puhdistuksen jälkeen kaikki voitelunipat. Älä pyyhi pois laakerikohdista ulosvaluvaa rasvaa. Rasvakaulus antaa lisäsuojan kosteutta vastaan. Tarkasta ketjujen ja ketjupyörien kuluneisuus. Voitele ja kiristä puhdistetut ketjut. Tarkista kaikkien liikkuvien osien kuten ohjausrullien, nivelten, kiristysrullien jne. liikkuvuus. Irrota, puhdista ja voitele ne tarvittaessa ja asenna takaisin paikoilleen. Tarvittaessa vaihda ne uusiin. Käytä vain alkuperäisiä KRONE-varaosia. Vedä nivelakseli erilleen. Voitele sisällä olevat putket ja suojaputket rasvalla. Voitele ristinivelessä ja suojaputkien laakerirenkaissa olevat voitelunipat. Pysäköi kone kuivaan paikkaan, ei kuitenkaan keinolannoitteiden tai navettojen läheisyyteen. Korjaa maalivauriot, suojaa kiiltäviksi kuluneet kohdat perusteellisesti ruosteenestoaineella. Huomio! Koneen saa nostaa telineelle vain tarkoitukseen soveltuvalla nostolaitteella. Huolehdi siitä, että telineelle nostettu kone seisoo tukevasti. Nosta kone telineelle renkaiden kuormituksen keventämiseksi. Suojaa renkaat ulkoisten tekijöiden kuten öljyn, rasvan, auringonvalon tms. vaikutuksilta. Anna suorittaa tarvittavat korjaustyöt heti sadonkorjuukauden päätyttyä. Laadi luettelo kaikista tarvittavista varaosista. Näin autat KRONE-myyjää tilaustesi käsittelyssä ja voit olla varma, että koneesi on käyttövalmiina heti uuden käyttökauden alkaessa. 218

219 Varastointi 22.2 Ennen uuden satokauden alkua VAROITUS! Jos perustavia turvaohjeita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava perustavat turvaohjeet luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Perustavat turvaohjeet". VAROITUS! Jos turvarutiineita ei noudateta, henkilöt voivat loukkaantua vakavasti tai kuolla. Onnettomuuksien välttämiseksi on luettava turvarutiinit luvussa Turvallisuus ja niitä on noudatettava, katso luku Turvallisuus "Turvarutiinit". Voitele kaikki voitelukohdat ja ketjut. Pyyhi voitelukohdista pursuava rasva pois. Tarkista vaihteiston/vaihteistojen öljynmäärä ja täytä tarvittaessa. Tarkista hydrauliletkujen ja -johtojen tiiviys, vaihda ne tarvittaessa. Tarkista renkaiden ilmanpaine ja lisää ilmaa tarvittaessa. Tarkista kaikkien ruuvien kireys ja kiristä niitä tarvittaessa. Tarkista kaikki sähköjohdot ja valaistus. Korjaa tai vaihda vialliset osat. Tarkista kaikki koneen rakenteet. Tarkista koneen kaikki säädöt ja korjaa niitä tarvittaessa. 219

220 Koneen hävittäminen 23 Koneen hävittäminen 23.1 Koneen hävittäminen Koneen käyttöajan loputtua koneen yksittäiset osat on hävitettävä asianmukaisesti. On noudatettava voimassa olevia maakohtaisia, ajankohtaisia jätehuoltomääräyksiä ja niitä koskevia voimassa olevia lakeja. Metalliosat Kaikki metalliosat on toimitettava metallinkeräyspisteeseen. Käyttö- ja voiteluaineet (vaihteistoöljy, hydraulijärjestelmän öljy jne.) on poistettava rakenneosista ennen romuttamista. Käyttö- ja voiteluaineet on toimitettava erikseen ympäristöystävällisesti hävitettäväksi tai kierrätykseen. Käyttö- ja voiteluaineet Käyttö- ja voiteluaineet (dieselpolttoaine, jäähdytysneste, vaihteistoöljy, hydraulijärjestelmän öljy jne.) on toimitettava jäteöljyn keräyspisteeseen. Muovit Kaikki muovit on toimitettava muovinkeräyspisteeseen. Kumi Kumiosat (letkut, renkaat...) on toimitettava kuminkeräyspisteeseen. Elektroniikkaromu Elektroniset rakenneosat on toimitettava elektroniikan keräyspisteeseen. 220

221 Liite 24 Liite Sähkökaavio löytyy liitteestä. 221
