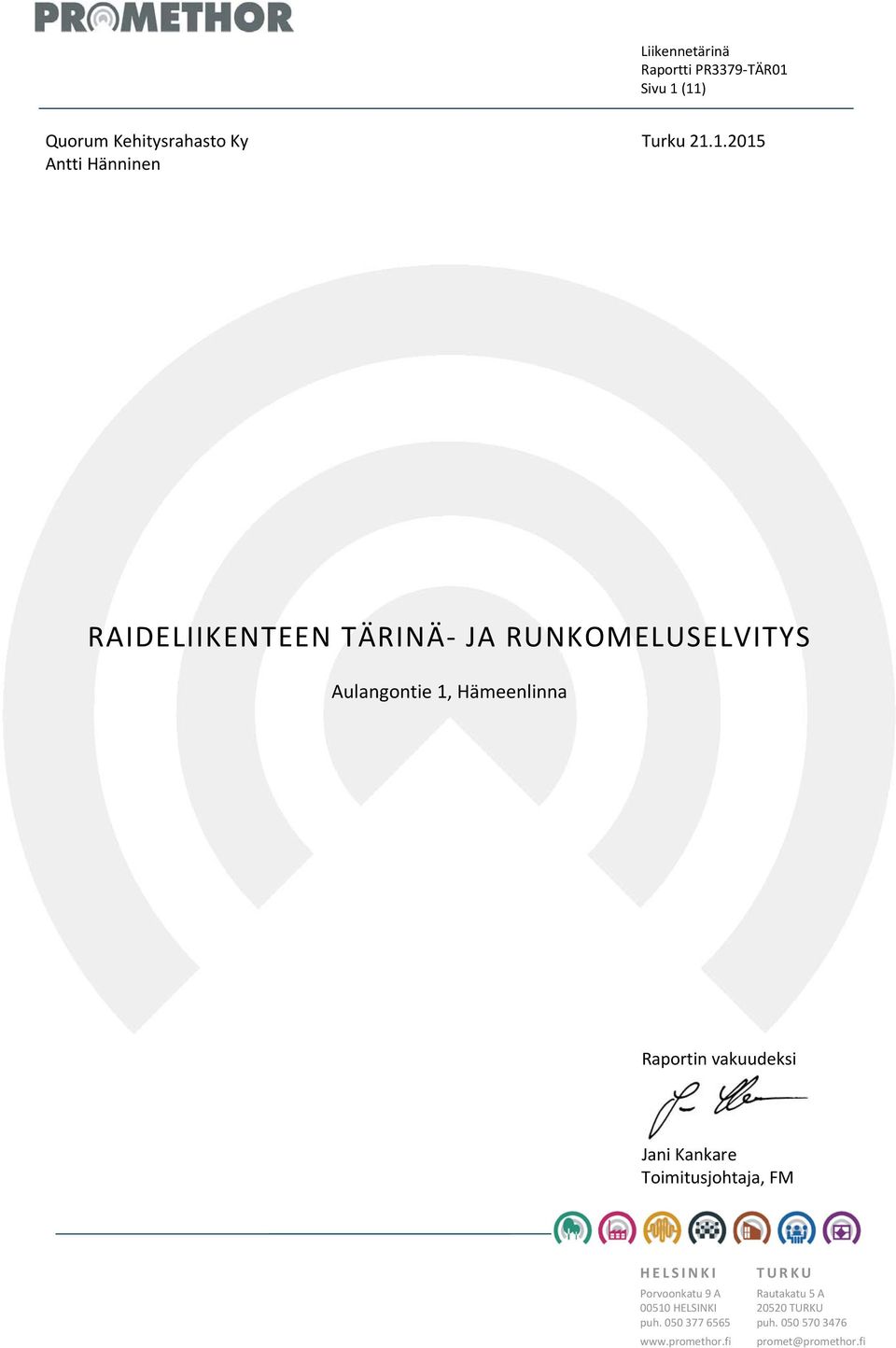

1 Liikennetärinä Raportti PR3379 TÄR01 Sivu 1 (11) Quorum Kehitysrahasto Ky Antti Hänninen Turku RAIDELIIKENTEEN TÄRINÄ JA RUNKOMELUSELVITYS Raportin vakuudeksi Jani Kankare Toimitusjohtaja, FM HELSINKI Porvoonkatu 9 A HELSINKI puh TURKU Rautakatu 5 A TURKU puh promet@promethor.fi

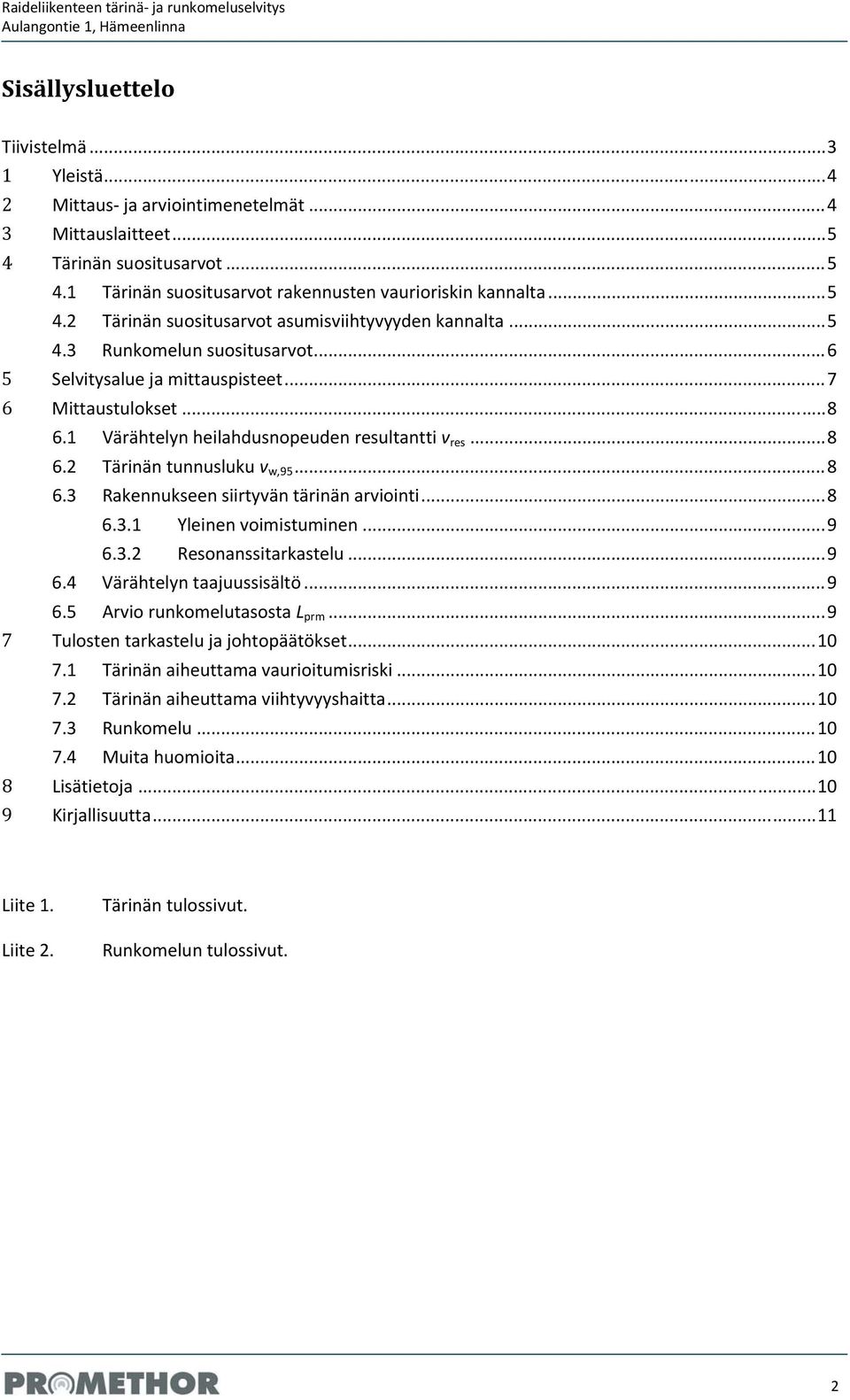

2 Sisällysluettelo Tiivistelmä Yleistä Mittaus ja arviointimenetelmät Mittauslaitteet Tärinän suositusarvot Tärinän suositusarvot rakennusten vaurioriskin kannalta Tärinän suositusarvot asumisviihtyvyyden kannalta Runkomelun suositusarvot Selvitysalue ja mittauspisteet Mittaustulokset Värähtelyn heilahdusnopeuden resultantti v res Tärinän tunnusluku v w, Rakennukseen siirtyvän tärinän arviointi Yleinen voimistuminen Resonanssitarkastelu Värähtelyn taajuussisältö Arvio runkomelutasosta L prm Tulosten tarkastelu ja johtopäätökset Tärinän aiheuttama vaurioitumisriski Tärinän aiheuttama viihtyvyyshaitta Runkomelu Muita huomioita Lisätietoja Kirjallisuutta Liite 1. Liite 2. Tärinän tulossivut. Runkomelun tulossivut. 2

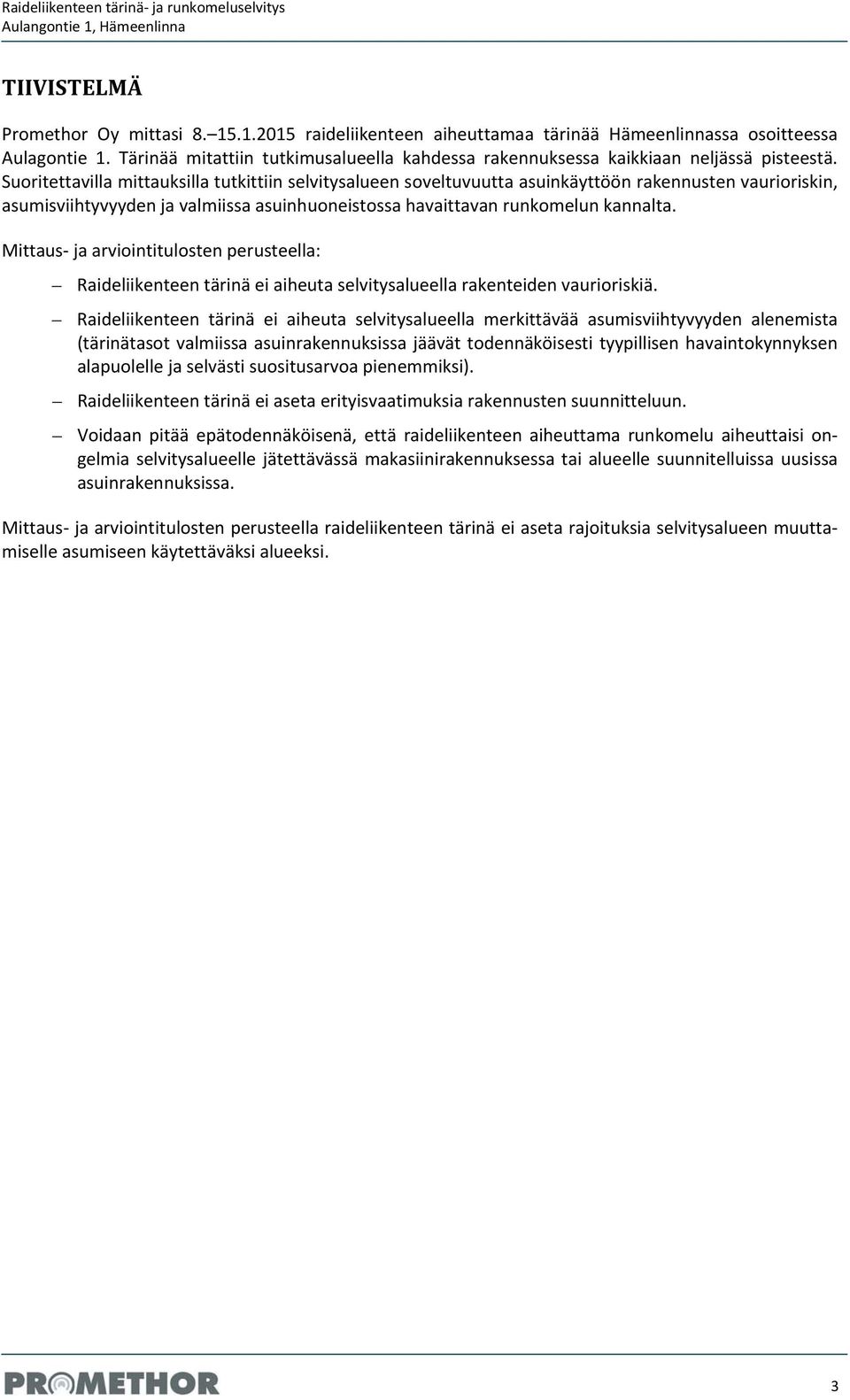

3 TIIVISTELMÄ Promethor Oy mittasi raideliikenteen aiheuttamaa tärinää Hämeenlinnassa osoitteessa Aulagontie 1. Tärinää mitattiin tutkimusalueella kahdessa rakennuksessa kaikkiaan neljässä pisteestä. Suoritettavilla mittauksilla tutkittiin selvitysalueen soveltuvuutta asuinkäyttöön rakennusten vaurioriskin, asumisviihtyvyyden ja valmiissa asuinhuoneistossa havaittavan runkomelun kannalta. Mittaus ja arviointitulosten perusteella: Raideliikenteen tärinä ei aiheuta selvitysalueella rakenteiden vaurioriskiä. Raideliikenteen tärinä ei aiheuta selvitysalueella merkittävää asumisviihtyvyyden alenemista (tärinätasot valmiissa asuinrakennuksissa jäävät todennäköisesti tyypillisen havaintokynnyksen alapuolelle ja selvästi suositusarvoa pienemmiksi). Raideliikenteen tärinä ei aseta erityisvaatimuksia rakennusten suunnitteluun. Voidaan pitää epätodennäköisenä, että raideliikenteen aiheuttama runkomelu aiheuttaisi ongelmia selvitysalueelle jätettävässä makasiinirakennuksessa tai alueelle suunnitelluissa uusissa asuinrakennuksissa. Mittaus ja arviointitulosten perusteella raideliikenteen tärinä ei aseta rajoituksia selvitysalueen muuttamiselle asumiseen käytettäväksi alueeksi. 3

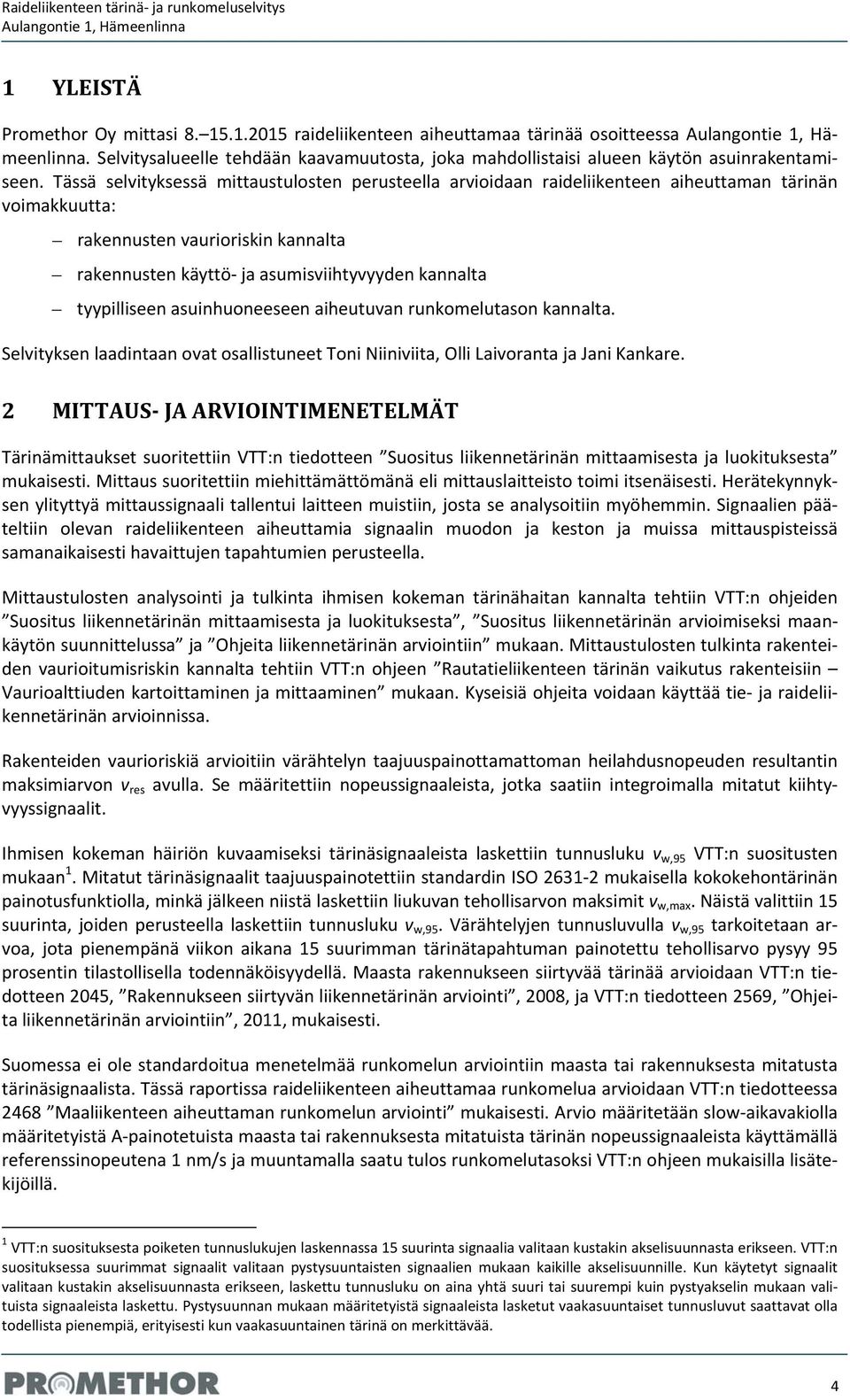

4 1 YLEISTÄ Promethor Oy mittasi raideliikenteen aiheuttamaa tärinää osoitteessa. Selvitysalueelle tehdään kaavamuutosta, joka mahdollistaisi alueen käytön asuinrakentamiseen. Tässä selvityksessä mittaustulosten perusteella arvioidaan raideliikenteen aiheuttaman tärinän voimakkuutta: rakennusten vaurioriskin kannalta rakennusten käyttö ja asumisviihtyvyyden kannalta tyypilliseen asuinhuoneeseen aiheutuvan runkomelutason kannalta. Selvityksen laadintaan ovat osallistuneet Toni Niiniviita, Olli Laivoranta ja Jani Kankare. 2 MITTAUS JA ARVIOINTIMENETELMÄT Tärinämittaukset suoritettiin VTT:n tiedotteen Suositus liikennetärinän mittaamisesta ja luokituksesta mukaisesti. Mittaus suoritettiin miehittämättömänä eli mittauslaitteisto toimi itsenäisesti. Herätekynnyksen ylityttyä mittaussignaali tallentui laitteen muistiin, josta se analysoitiin myöhemmin. Signaalien pääteltiin olevan raideliikenteen aiheuttamia signaalin muodon ja keston ja muissa mittauspisteissä samanaikaisesti havaittujen tapahtumien perusteella. Mittaustulosten analysointi ja tulkinta ihmisen kokeman tärinähaitan kannalta tehtiin VTT:n ohjeiden Suositus liikennetärinän mittaamisesta ja luokituksesta, Suositus liikennetärinän arvioimiseksi maankäytön suunnittelussa ja Ohjeita liikennetärinän arviointiin mukaan. Mittaustulosten tulkinta rakenteiden vaurioitumisriskin kannalta tehtiin VTT:n ohjeen Rautatieliikenteen tärinän vaikutus rakenteisiin Vaurioalttiuden kartoittaminen ja mittaaminen mukaan. Kyseisiä ohjeita voidaan käyttää tie ja raideliikennetärinän arvioinnissa. Rakenteiden vaurioriskiä arvioitiin värähtelyn taajuuspainottamattoman heilahdusnopeuden resultantin maksimiarvon v res avulla. Se määritettiin nopeussignaaleista, jotka saatiin integroimalla mitatut kiihtyvyyssignaalit. Ihmisen kokeman häiriön kuvaamiseksi tärinäsignaaleista laskettiin tunnusluku v w,95 VTT:n suositusten mukaan 1. Mitatut tärinäsignaalit taajuuspainotettiin standardin ISO mukaisella kokokehontärinän painotusfunktiolla, minkä jälkeen niistä laskettiin liukuvan tehollisarvon maksimit v w,max. Näistä valittiin 15 suurinta, joiden perusteella laskettiin tunnusluku v w,95. Värähtelyjen tunnusluvulla v w,95 tarkoitetaan arvoa, jota pienempänä viikon aikana 15 suurimman tärinätapahtuman painotettu tehollisarvo pysyy 95 prosentin tilastollisella todennäköisyydellä. Maasta rakennukseen siirtyvää tärinää arvioidaan VTT:n tiedotteen 2045, Rakennukseen siirtyvän liikennetärinän arviointi, 2008, ja VTT:n tiedotteen 2569, Ohjeita liikennetärinän arviointiin, 2011, mukaisesti. Suomessa ei ole standardoitua menetelmää runkomelun arviointiin maasta tai rakennuksesta mitatusta tärinäsignaalista. Tässä raportissa raideliikenteen aiheuttamaa runkomelua arvioidaan VTT:n tiedotteessa 2468 Maaliikenteen aiheuttaman runkomelun arviointi mukaisesti. Arvio määritetään slow aikavakiolla määritetyistä A painotetuista maasta tai rakennuksesta mitatuista tärinän nopeussignaaleista käyttämällä referenssinopeutena 1 nm/s ja muuntamalla saatu tulos runkomelutasoksi VTT:n ohjeen mukaisilla lisätekijöillä. 1 VTT:n suosituksesta poiketen tunnuslukujen laskennassa 15 suurinta signaalia valitaan kustakin akselisuunnasta erikseen. VTT:n suosituksessa suurimmat signaalit valitaan pystysuuntaisten signaalien mukaan kaikille akselisuunnille. Kun käytetyt signaalit valitaan kustakin akselisuunnasta erikseen, laskettu tunnusluku on aina yhtä suuri tai suurempi kuin pystyakselin mukaan valituista signaaleista laskettu. Pystysuunnan mukaan määritetyistä signaaleista lasketut vaakasuuntaiset tunnusluvut saattavat olla todellista pienempiä, erityisesti kun vaakasuuntainen tärinä on merkittävää. 4

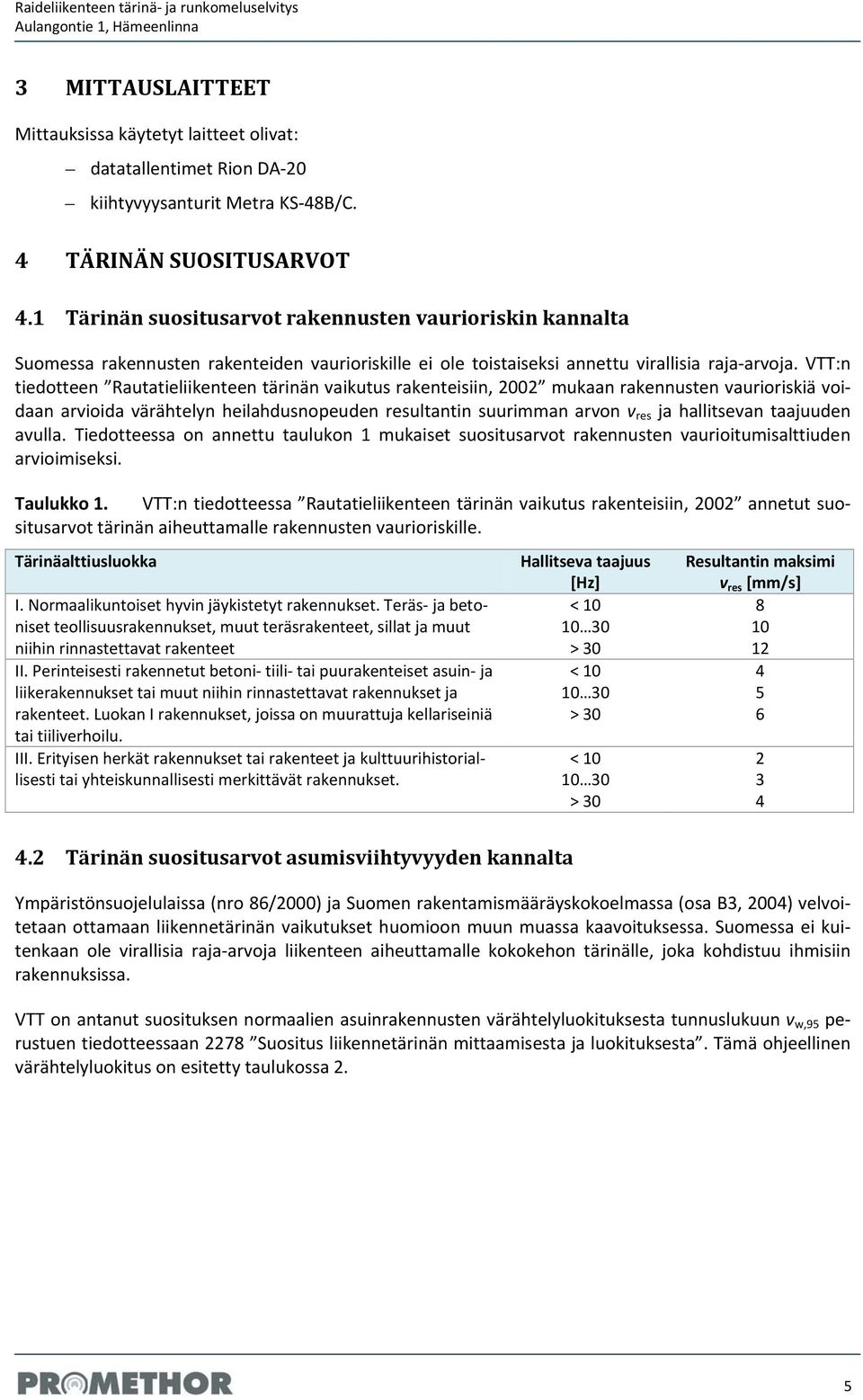

5 3 MITTAUSLAITTEET Mittauksissa käytetyt laitteet olivat: datatallentimet Rion DA 20 kiihtyvyysanturit Metra KS 48B/C. 4 TÄRINÄN SUOSITUSARVOT 4.1 Tärinän suositusarvot rakennusten vaurioriskin kannalta Suomessa rakennusten rakenteiden vaurioriskille ei ole toistaiseksi annettu virallisia raja arvoja. VTT:n tiedotteen Rautatieliikenteen tärinän vaikutus rakenteisiin, 2002 mukaan rakennusten vaurioriskiä voidaan arvioida värähtelyn heilahdusnopeuden resultantin suurimman arvon v res ja hallitsevan taajuuden avulla. Tiedotteessa on annettu taulukon 1 mukaiset suositusarvot rakennusten vaurioitumisalttiuden arvioimiseksi. Taulukko 1. VTT:n tiedotteessa Rautatieliikenteen tärinän vaikutus rakenteisiin, 2002 annetut suositusarvot tärinän aiheuttamalle rakennusten vaurioriskille. Tärinäalttiusluokka I. Normaalikuntoiset hyvin jäykistetyt rakennukset. Teräs ja betoniset teollisuusrakennukset, muut teräsrakenteet, sillat ja muut niihin rinnastettavat rakenteet II. Perinteisesti rakennetut betoni tiili tai puurakenteiset asuin ja liikerakennukset tai muut niihin rinnastettavat rakennukset ja rakenteet. Luokan I rakennukset, joissa on muurattuja kellariseiniä tai tiiliverhoilu. III. Erityisen herkät rakennukset tai rakenteet ja kulttuurihistoriallisesti tai yhteiskunnallisesti merkittävät rakennukset. Hallitseva taajuus [Hz] < > 30 < > 30 < > 30 Resultantin maksimi v res [mm/s] Tärinän suositusarvot asumisviihtyvyyden kannalta Ympäristönsuojelulaissa (nro 86/2000) ja Suomen rakentamismääräyskokoelmassa (osa B3, 2004) velvoitetaan ottamaan liikennetärinän vaikutukset huomioon muun muassa kaavoituksessa. Suomessa ei kuitenkaan ole virallisia raja arvoja liikenteen aiheuttamalle kokokehon tärinälle, joka kohdistuu ihmisiin rakennuksissa. VTT on antanut suosituksen normaalien asuinrakennusten värähtelyluokituksesta tunnuslukuun v w,95 perustuen tiedotteessaan 2278 Suositus liikennetärinän mittaamisesta ja luokituksesta. Tämä ohjeellinen värähtelyluokitus on esitetty taulukossa 2. 5

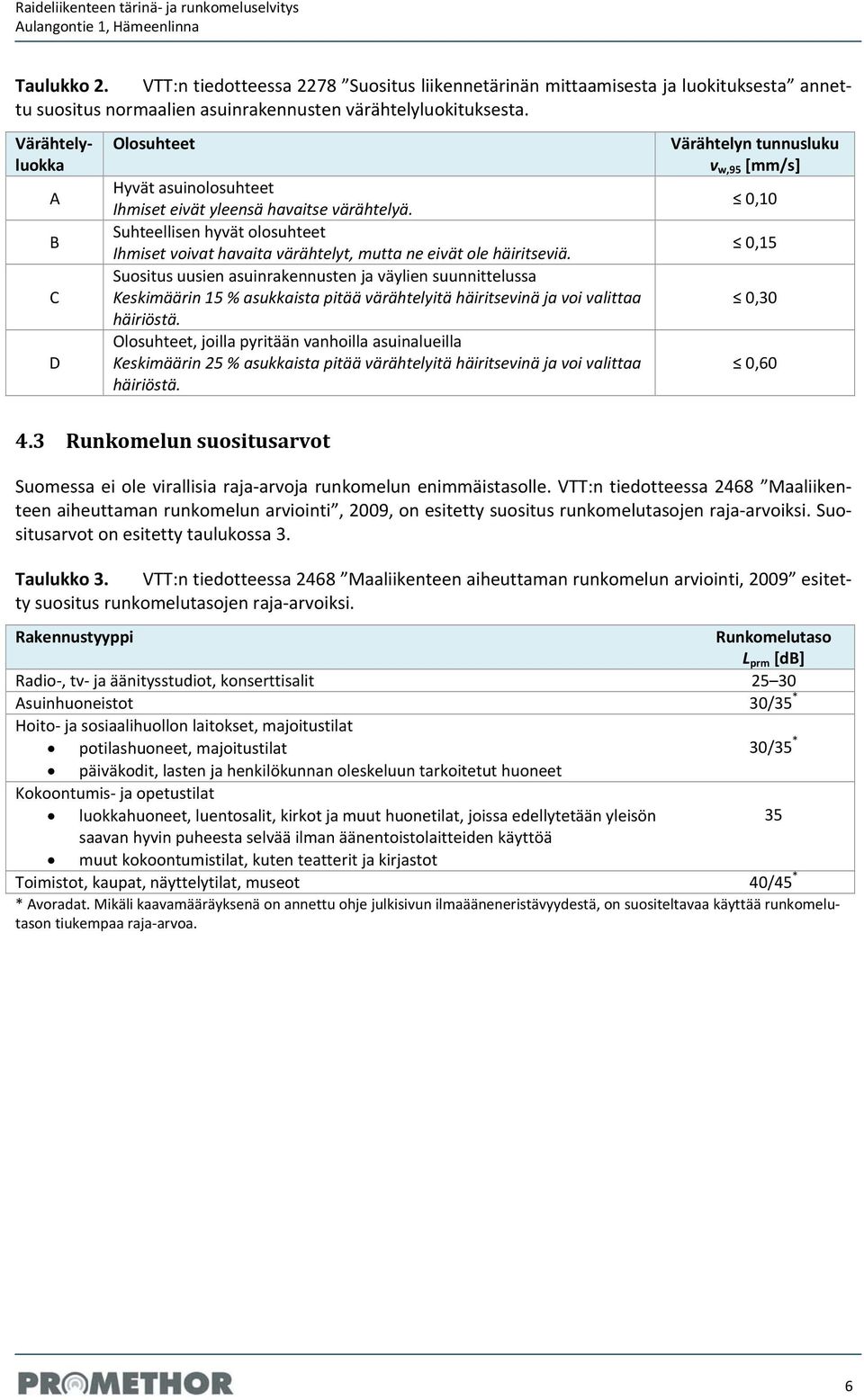

6 Taulukko 2. VTT:n tiedotteessa 2278 Suositus liikennetärinän mittaamisesta ja luokituksesta annettu suositus normaalien asuinrakennusten värähtelyluokituksesta. Värähtelyluokka A B C D Olosuhteet Hyvät asuinolosuhteet Ihmiset eivät yleensä havaitse värähtelyä. Suhteellisen hyvät olosuhteet Ihmiset voivat havaita värähtelyt, mutta ne eivät ole häiritseviä. Suositus uusien asuinrakennusten ja väylien suunnittelussa Keskimäärin 15 % asukkaista pitää värähtelyitä häiritsevinä ja voi valittaa häiriöstä. Olosuhteet, joilla pyritään vanhoilla asuinalueilla Keskimäärin 25 % asukkaista pitää värähtelyitä häiritsevinä ja voi valittaa häiriöstä. Värähtelyn tunnusluku v w,95 [mm/s] 0,15 0,30 0, Runkomelun suositusarvot Suomessa ei ole virallisia raja arvoja runkomelun enimmäistasolle. VTT:n tiedotteessa 2468 Maaliikenteen aiheuttaman runkomelun arviointi, 2009, on esitetty suositus runkomelutasojen raja arvoiksi. Suositusarvot on esitetty taulukossa 3. Taulukko 3. VTT:n tiedotteessa 2468 Maaliikenteen aiheuttaman runkomelun arviointi, 2009 esitetty suositus runkomelutasojen raja arvoiksi. Rakennustyyppi Runkomelutaso L prm [db] Radio, tv ja äänitysstudiot, konserttisalit Asuinhuoneistot 30/35 * Hoito ja sosiaalihuollon laitokset, majoitustilat potilashuoneet, majoitustilat 30/35 * päiväkodit, lasten ja henkilökunnan oleskeluun tarkoitetut huoneet Kokoontumis ja opetustilat luokkahuoneet, luentosalit, kirkot ja muut huonetilat, joissa edellytetään yleisön 35 saavan hyvin puheesta selvää ilman äänentoistolaitteiden käyttöä muut kokoontumistilat, kuten teatterit ja kirjastot Toimistot, kaupat, näyttelytilat, museot 40/45 * * Avoradat. Mikäli kaavamääräyksenä on annettu ohje julkisivun ilmaääneneristävyydestä, on suositeltavaa käyttää runkomelutason tiukempaa raja arvoa. 6

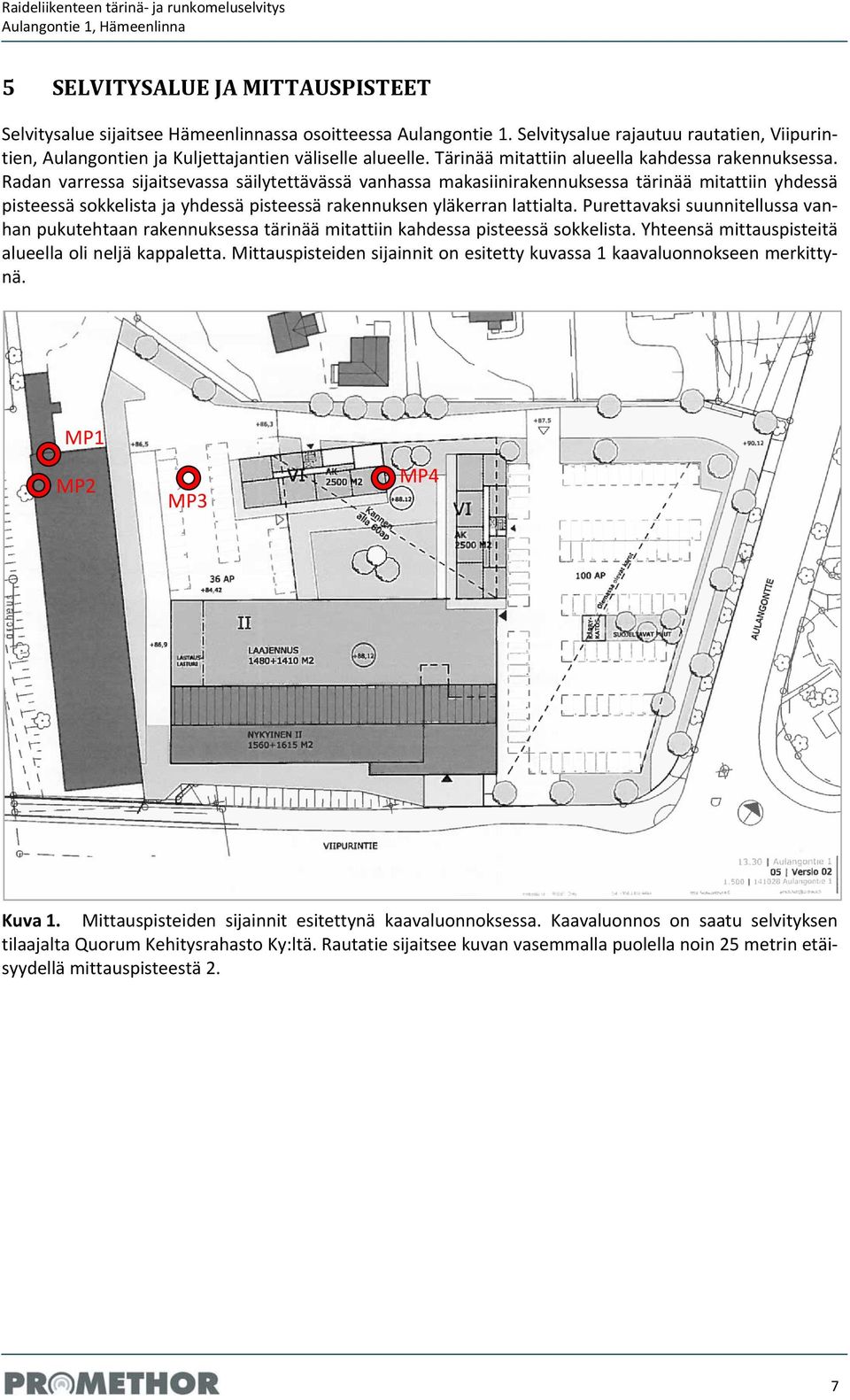

7 5 SELVITYSALUE JA MITTAUSPISTEET Selvitysalue sijaitsee Hämeenlinnassa osoitteessa Aulangontie 1. Selvitysalue rajautuu rautatien, Viipurintien, Aulangontien ja Kuljettajantien väliselle alueelle. Tärinää mitattiin alueella kahdessa rakennuksessa. Radan varressa sijaitsevassa säilytettävässä vanhassa makasiinirakennuksessa tärinää mitattiin yhdessä pisteessä sokkelista ja yhdessä pisteessä rakennuksen yläkerran lattialta. Purettavaksi suunnitellussa vanhan pukutehtaan rakennuksessa tärinää mitattiin kahdessa pisteessä sokkelista. Yhteensä mittauspisteitä alueella oli neljä kappaletta. Mittauspisteiden sijainnit on esitetty kuvassa 1 kaavaluonnokseen merkittynä. MP1 MP2 MP3 MP4 Kuva 1. Mittauspisteiden sijainnit esitettynä kaavaluonnoksessa. Kaavaluonnos on saatu selvityksen tilaajalta Quorum Kehitysrahasto Ky:ltä. Rautatie sijaitsee kuvan vasemmalla puolella noin 25 metrin etäisyydellä mittauspisteestä 2. 7

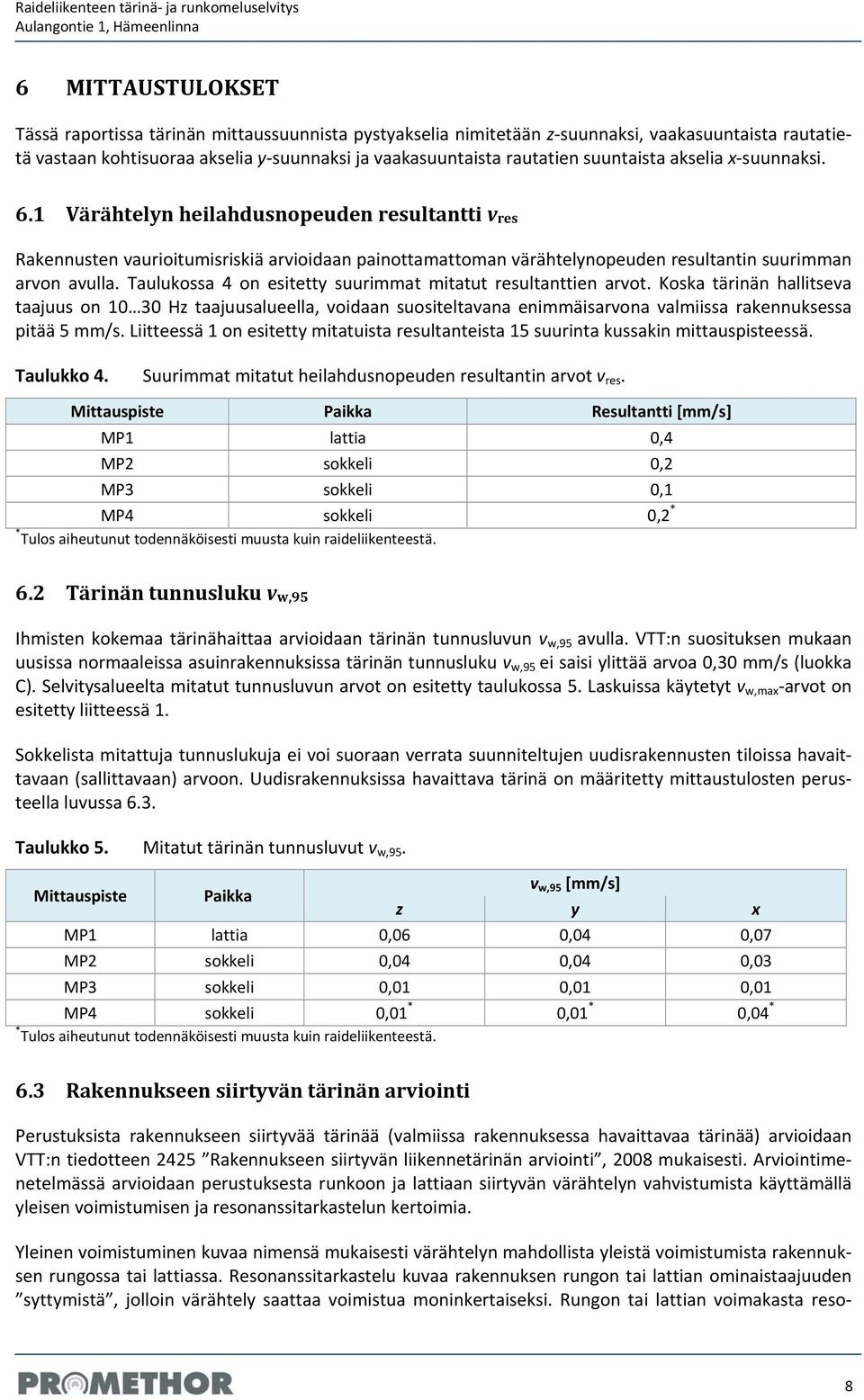

8 6 MITTAUSTULOKSET Tässä raportissa tärinän mittaussuunnista pystyakselia nimitetään z suunnaksi, vaakasuuntaista rautatietä vastaan kohtisuoraa akselia y suunnaksi ja vaakasuuntaista rautatien suuntaista akselia x suunnaksi. 6.1 Värähtelyn heilahdusnopeuden resultantti v res Rakennusten vaurioitumisriskiä arvioidaan painottamattoman värähtelynopeuden resultantin suurimman arvon avulla. Taulukossa 4 on esitetty suurimmat mitatut resultanttien arvot. Koska tärinän hallitseva taajuus on Hz taajuusalueella, voidaan suositeltavana enimmäisarvona valmiissa rakennuksessa pitää 5 mm/s. Liitteessä 1 on esitetty mitatuista resultanteista 15 suurinta kussakin mittauspisteessä. Taulukko 4. Suurimmat mitatut heilahdusnopeuden resultantin arvot v res. Mittauspiste Paikka Resultantti [mm/s] MP1 lattia 0,4 MP2 sokkeli 0,2 MP3 sokkeli 0,1 MP4 sokkeli 0,2 * * Tulos aiheutunut todennäköisesti muusta kuin raideliikenteestä. 6.2 Tärinän tunnusluku v w,95 Ihmisten kokemaa tärinähaittaa arvioidaan tärinän tunnusluvun v w,95 avulla. VTT:n suosituksen mukaan uusissa normaaleissa asuinrakennuksissa tärinän tunnusluku v w,95 ei saisi ylittää arvoa 0,30 mm/s (luokka C). Selvitysalueelta mitatut tunnusluvun arvot on esitetty taulukossa 5. Laskuissa käytetyt v w,max arvot on esitetty liitteessä 1. Sokkelista mitattuja tunnuslukuja ei voi suoraan verrata suunniteltujen uudisrakennusten tiloissa havaittavaan (sallittavaan) arvoon. Uudisrakennuksissa havaittava tärinä on määritetty mittaustulosten perusteella luvussa 6.3. Taulukko 5. Mitatut tärinän tunnusluvut v w,95. Mittauspiste Paikka v w,95 [mm/s] z y x MP1 lattia MP2 sokkeli MP3 sokkeli MP4 sokkeli * * * * Tulos aiheutunut todennäköisesti muusta kuin raideliikenteestä. 6.3 Rakennukseen siirtyvän tärinän arviointi Perustuksista rakennukseen siirtyvää tärinää (valmiissa rakennuksessa havaittavaa tärinää) arvioidaan VTT:n tiedotteen 2425 Rakennukseen siirtyvän liikennetärinän arviointi, 2008 mukaisesti. Arviointimenetelmässä arvioidaan perustuksesta runkoon ja lattiaan siirtyvän värähtelyn vahvistumista käyttämällä yleisen voimistumisen ja resonanssitarkastelun kertoimia. Yleinen voimistuminen kuvaa nimensä mukaisesti värähtelyn mahdollista yleistä voimistumista rakennuksen rungossa tai lattiassa. Resonanssitarkastelu kuvaa rakennuksen rungon tai lattian ominaistaajuuden syttymistä, jolloin värähtely saattaa voimistua moninkertaiseksi. Rungon tai lattian voimakasta reso 8

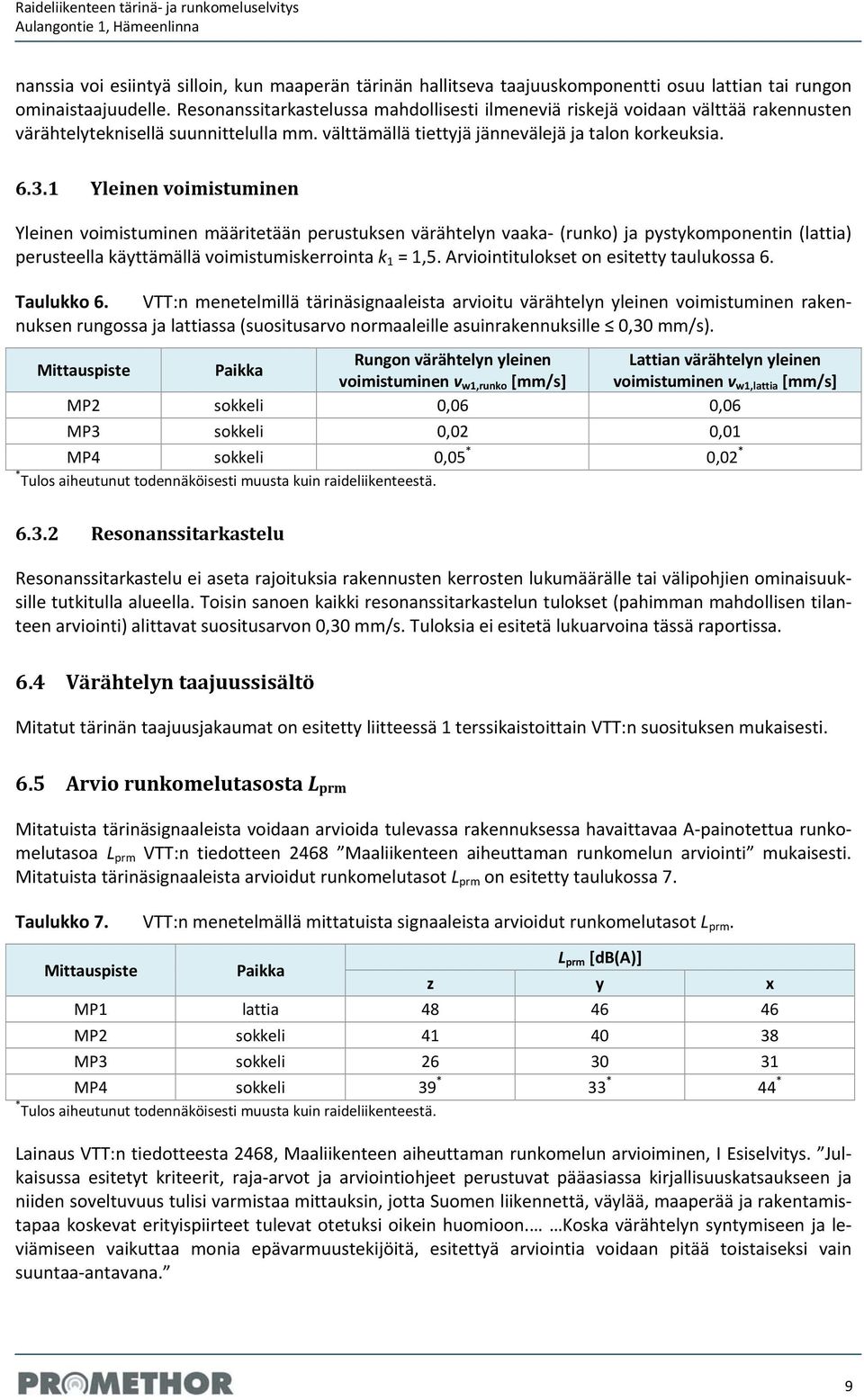

9 nanssia voi esiintyä silloin, kun maaperän tärinän hallitseva taajuuskomponentti osuu lattian tai rungon ominaistaajuudelle. Resonanssitarkastelussa mahdollisesti ilmeneviä riskejä voidaan välttää rakennusten värähtelyteknisellä suunnittelulla mm. välttämällä tiettyjä jännevälejä ja talon korkeuksia Yleinen voimistuminen Yleinen voimistuminen määritetään perustuksen värähtelyn vaaka (runko) ja pystykomponentin (lattia) perusteella käyttämällä voimistumiskerrointa k 1 = 1,5. Arviointitulokset on esitetty taulukossa 6. Taulukko 6. VTT:n menetelmillä tärinäsignaaleista arvioitu värähtelyn yleinen voimistuminen rakennuksen rungossa ja lattiassa (suositusarvo normaaleille asuinrakennuksille 0,30 mm/s). Rungon värähtelyn yleinen Lattian värähtelyn yleinen Mittauspiste Paikka voimistuminen v w1,runko [mm/s] voimistuminen v w1,lattia [mm/s] MP2 sokkeli MP3 sokkeli MP4 sokkeli * * * Tulos aiheutunut todennäköisesti muusta kuin raideliikenteestä Resonanssitarkastelu Resonanssitarkastelu ei aseta rajoituksia rakennusten kerrosten lukumäärälle tai välipohjien ominaisuuksille tutkitulla alueella. Toisin sanoen kaikki resonanssitarkastelun tulokset (pahimman mahdollisen tilanteen arviointi) alittavat suositusarvon 0,30 mm/s. Tuloksia ei esitetä lukuarvoina tässä raportissa. 6.4 Värähtelyn taajuussisältö Mitatut tärinän taajuusjakaumat on esitetty liitteessä 1 terssikaistoittain VTT:n suosituksen mukaisesti. 6.5 Arvio runkomelutasosta L prm Mitatuista tärinäsignaaleista voidaan arvioida tulevassa rakennuksessa havaittavaa A painotettua runkomelutasoa L prm VTT:n tiedotteen 2468 Maaliikenteen aiheuttaman runkomelun arviointi mukaisesti. Mitatuista tärinäsignaaleista arvioidut runkomelutasot L prm on esitetty taulukossa 7. Taulukko 7. VTT:n menetelmällä mittatuista signaaleista arvioidut runkomelutasot L prm. Mittauspiste Paikka L prm [db(a)] z y x MP1 lattia MP2 sokkeli MP3 sokkeli MP4 sokkeli 39 * 33 * 44 * * Tulos aiheutunut todennäköisesti muusta kuin raideliikenteestä. Lainaus VTT:n tiedotteesta 2468, Maaliikenteen aiheuttaman runkomelun arvioiminen, I Esiselvitys. Julkaisussa esitetyt kriteerit, raja arvot ja arviointiohjeet perustuvat pääasiassa kirjallisuuskatsaukseen ja niiden soveltuvuus tulisi varmistaa mittauksin, jotta Suomen liikennettä, väylää, maaperää ja rakentamistapaa koskevat erityispiirteet tulevat otetuksi oikein huomioon. Koska värähtelyn syntymiseen ja leviämiseen vaikuttaa monia epävarmuustekijöitä, esitettyä arviointia voidaan pitää toistaiseksi vain suuntaa antavana. 9

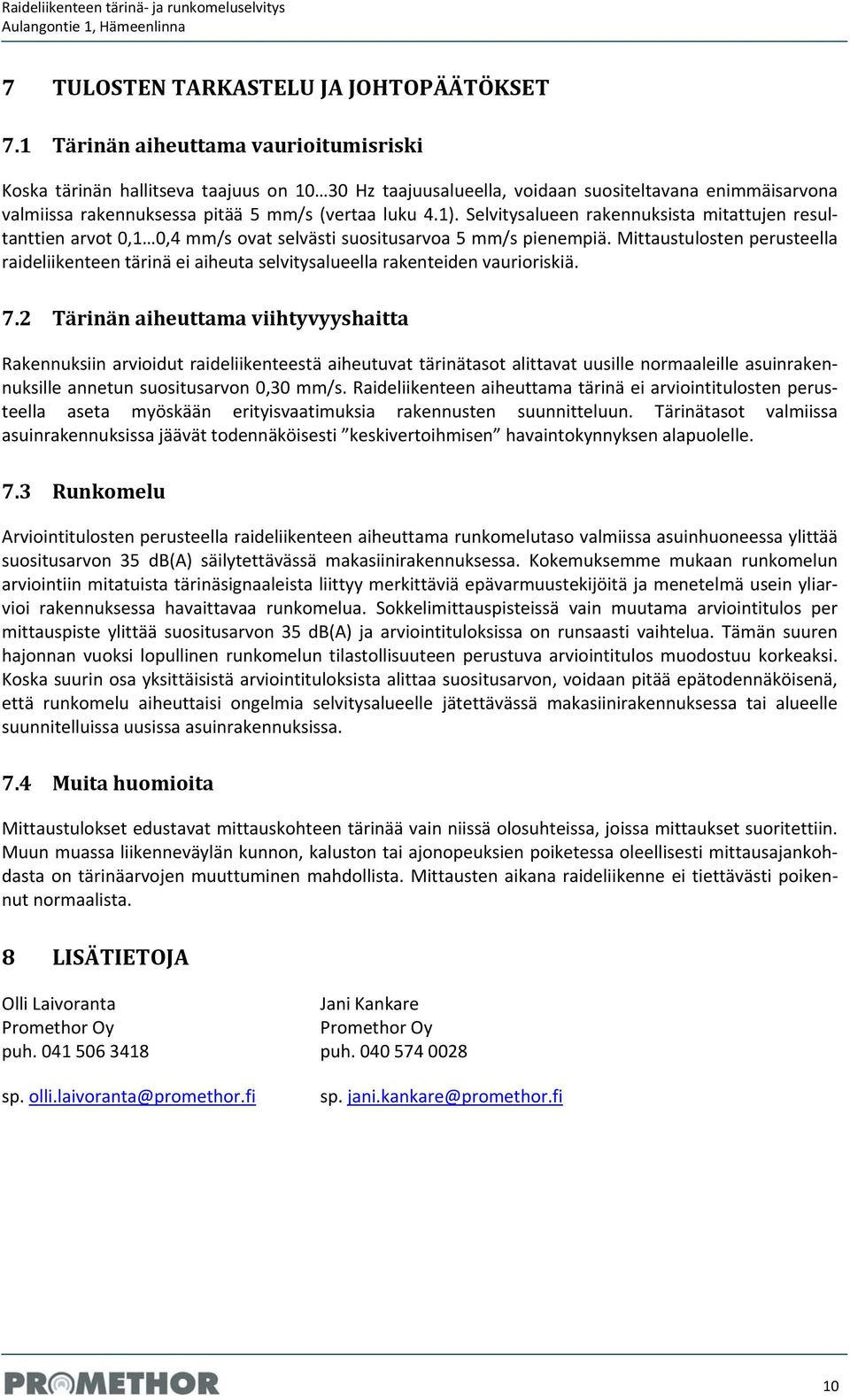

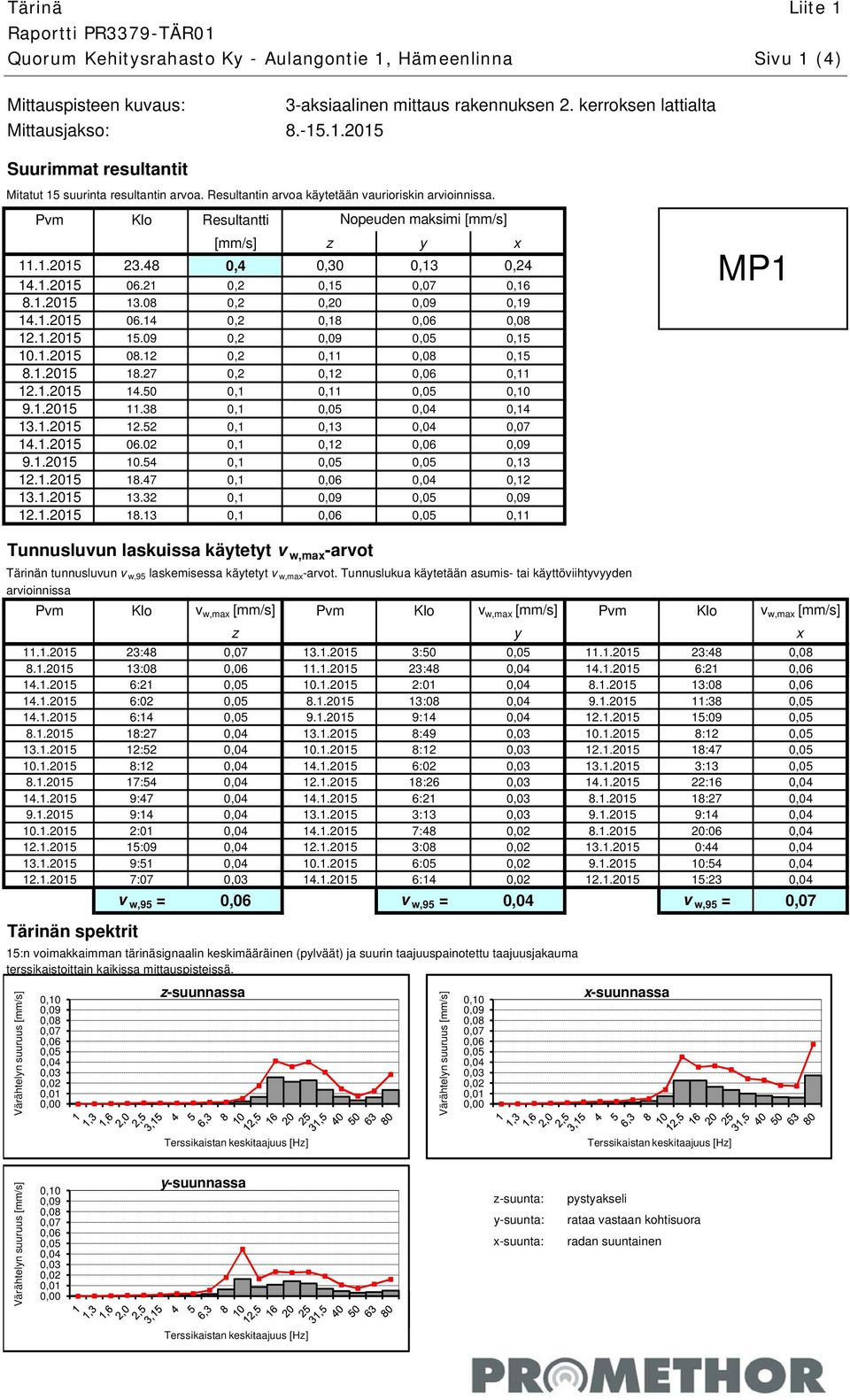

10 7 TULOSTEN TARKASTELU JA JOHTOPÄÄTÖKSET 7.1 Tärinän aiheuttama vaurioitumisriski Koska tärinän hallitseva taajuus on Hz taajuusalueella, voidaan suositeltavana enimmäisarvona valmiissa rakennuksessa pitää 5 mm/s (vertaa luku 4.1). Selvitysalueen rakennuksista mitattujen resultanttien arvot 0,1 0,4 mm/s ovat selvästi suositusarvoa 5 mm/s pienempiä. Mittaustulosten perusteella raideliikenteen tärinä ei aiheuta selvitysalueella rakenteiden vaurioriskiä. 7.2 Tärinän aiheuttama viihtyvyyshaitta Rakennuksiin arvioidut raideliikenteestä aiheutuvat tärinätasot alittavat uusille normaaleille asuinrakennuksille annetun suositusarvon 0,30 mm/s. Raideliikenteen aiheuttama tärinä ei arviointitulosten perusteella aseta myöskään erityisvaatimuksia rakennusten suunnitteluun. Tärinätasot valmiissa asuinrakennuksissa jäävät todennäköisesti keskivertoihmisen havaintokynnyksen alapuolelle. 7.3 Runkomelu Arviointitulosten perusteella raideliikenteen aiheuttama runkomelutaso valmiissa asuinhuoneessa ylittää suositusarvon 35 db(a) säilytettävässä makasiinirakennuksessa. Kokemuksemme mukaan runkomelun arviointiin mitatuista tärinäsignaaleista liittyy merkittäviä epävarmuustekijöitä ja menetelmä usein yliarvioi rakennuksessa havaittavaa runkomelua. Sokkelimittauspisteissä vain muutama arviointitulos per mittauspiste ylittää suositusarvon 35 db(a) ja arviointituloksissa on runsaasti vaihtelua. Tämän suuren hajonnan vuoksi lopullinen runkomelun tilastollisuuteen perustuva arviointitulos muodostuu korkeaksi. Koska suurin osa yksittäisistä arviointituloksista alittaa suositusarvon, voidaan pitää epätodennäköisenä, että runkomelu aiheuttaisi ongelmia selvitysalueelle jätettävässä makasiinirakennuksessa tai alueelle suunnitelluissa uusissa asuinrakennuksissa. 7.4 Muita huomioita Mittaustulokset edustavat mittauskohteen tärinää vain niissä olosuhteissa, joissa mittaukset suoritettiin. Muun muassa liikenneväylän kunnon, kaluston tai ajonopeuksien poiketessa oleellisesti mittausajankohdasta on tärinäarvojen muuttuminen mahdollista. Mittausten aikana raideliikenne ei tiettävästi poikennut normaalista. 8 LISÄTIETOJA Olli Laivoranta Jani Kankare Promethor Oy Promethor Oy puh puh sp. olli.laivoranta@promethor.fi sp. jani.kankare@promethor.fi 10

11 9 KIRJALLISUUTTA 1. Maaliikenteen aiheuttaman runkomelun arviointi, I Esiselvitys, VTT:n tiedotteita 2468, A. Talja ja A. Saarinen, Valtion Tekninen Tutkimuskeskus, Espoo Suositus liikennetärinän mittaamisesta ja luokituksesta, VTT:n tiedotteita 2278, A. Talja, Otamedia Oy, Espoo Ohjeita liikennetärinän arviointiin, VTT:n tiedotteita 2569, A. Talja, Espoo Rautatieliikenteen vaikutus rakenteisiin, J. Törnqvist ja O. Nuutilainen, Luonnos, Otamedia Oy, Espoo Standardi NS8176.E, Vibration and Shock, Measurement Of Vibration In Buildings From Landbased Transport And Guidance To Evaluation Its Effect On Human Beings, Norjan standardisoimisvirasto, Norja Standardi ISO 2631, Mechanical Vibration and Shock Evaluation of Human Exposure To Wholebody Vibration, Osat 1 ja 2, International Organization of Standardization, Sveitsi

12 Tärinä Liite 1 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 1 (4) Mittauspisteen kuvaus: Mittausjakso: 3-aksiaalinen mittaus rakennuksen 2. kerroksen lattialta Suurimmat resultantit Mitatut 15 suurinta resultantin arvoa. Resultantin arvoa käytetään vaurioriskin arvioinnissa. Pvm Klo Resultantti Nopeuden maksimi [mm/s] [mm/s] z y x ,4 0,30 0,13 0, ,2 0,15 0, ,2 0,20 0, ,2 0, ,2 0, ,2 0,11 0, ,2 0,12 0, ,1 0, ,1 0, ,1 0, ,1 0, ,1 0, ,1 0, , ,1 0,11 MP1 Tunnusluvun laskuissa käytetyt v w,max -arvot Tärinän tunnusluvun v w,95 laskemisessa käytetyt v w,max -arvot. Tunnuslukua käytetään asumis- tai käyttöviihtyvyyden arvioinnissa Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] z y x : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :23 v w,95 = v w,95 = v w,95 = Tärinän spektrit 15:n voimakkaimman tärinäsignaalin keskimääräinen (pylväät) ja suurin taajuuspainotettu taajuusjakauma terssikaistoittain kaikissa mittauspisteissä. z-suunnassa x-suunnassa y-suunnassa z-suunta: y-suunta: x-suunta: pystyakseli rataa vastaan kohtisuora radan suuntainen

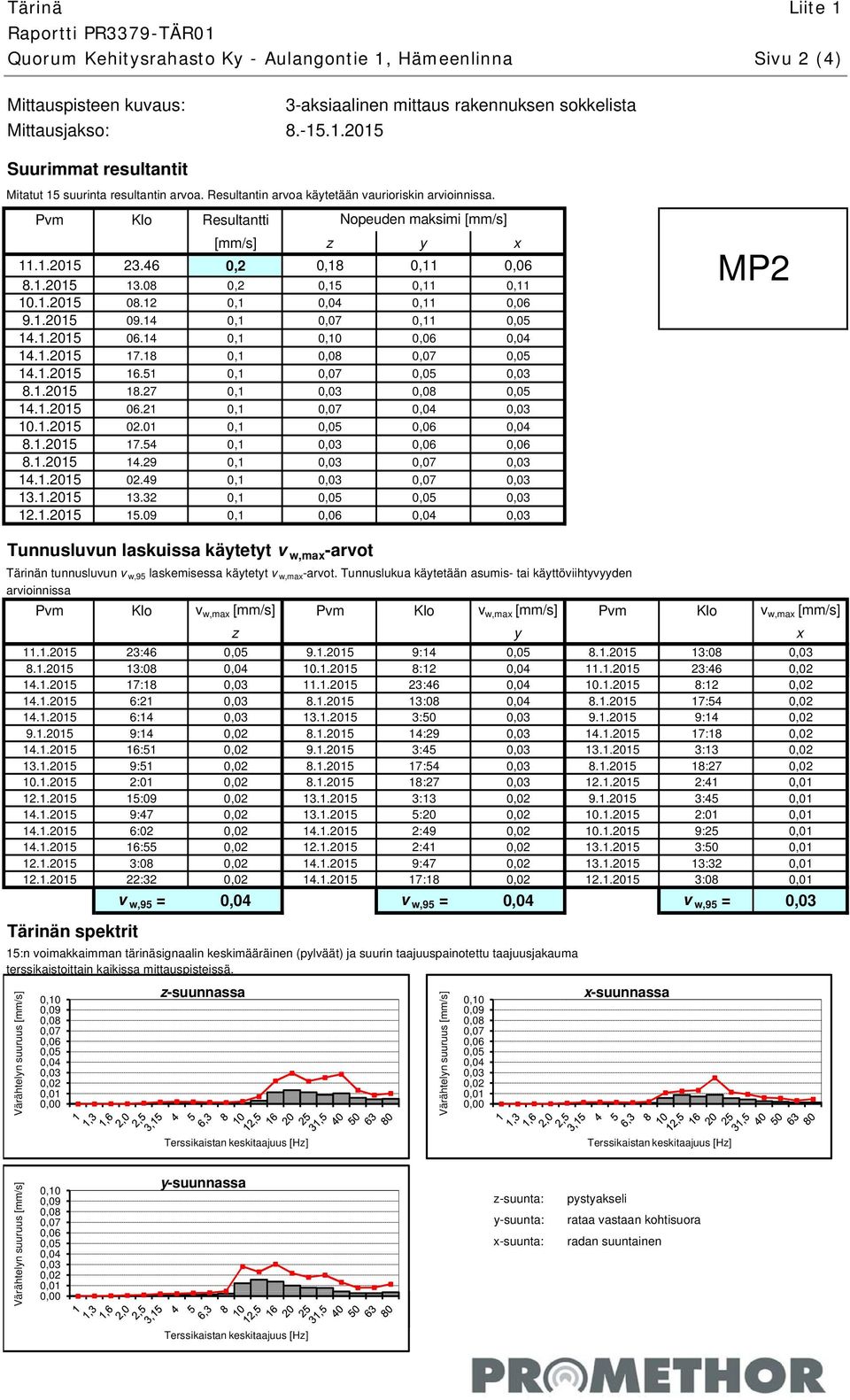

13 Tärinä Liite 1 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 2 (4) Mittauspisteen kuvaus: Mittausjakso: 3-aksiaalinen mittaus rakennuksen sokkelista Suurimmat resultantit Mitatut 15 suurinta resultantin arvoa. Resultantin arvoa käytetään vaurioriskin arvioinnissa. Pvm Klo Resultantti Nopeuden maksimi [mm/s] [mm/s] z y x ,2 0,18 0, ,2 0,15 0,11 0, ,1 0, ,1 0, , , , , , , , , , , ,1 MP2 Tunnusluvun laskuissa käytetyt v w,max -arvot Tärinän tunnusluvun v w,95 laskemisessa käytetyt v w,max -arvot. Tunnuslukua käytetään asumis- tai käyttöviihtyvyyden arvioinnissa Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] z y x : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :08 v w,95 = v w,95 = v w,95 = Tärinän spektrit 15:n voimakkaimman tärinäsignaalin keskimääräinen (pylväät) ja suurin taajuuspainotettu taajuusjakauma terssikaistoittain kaikissa mittauspisteissä. z-suunnassa x-suunnassa y-suunnassa z-suunta: y-suunta: x-suunta: pystyakseli rataa vastaan kohtisuora radan suuntainen

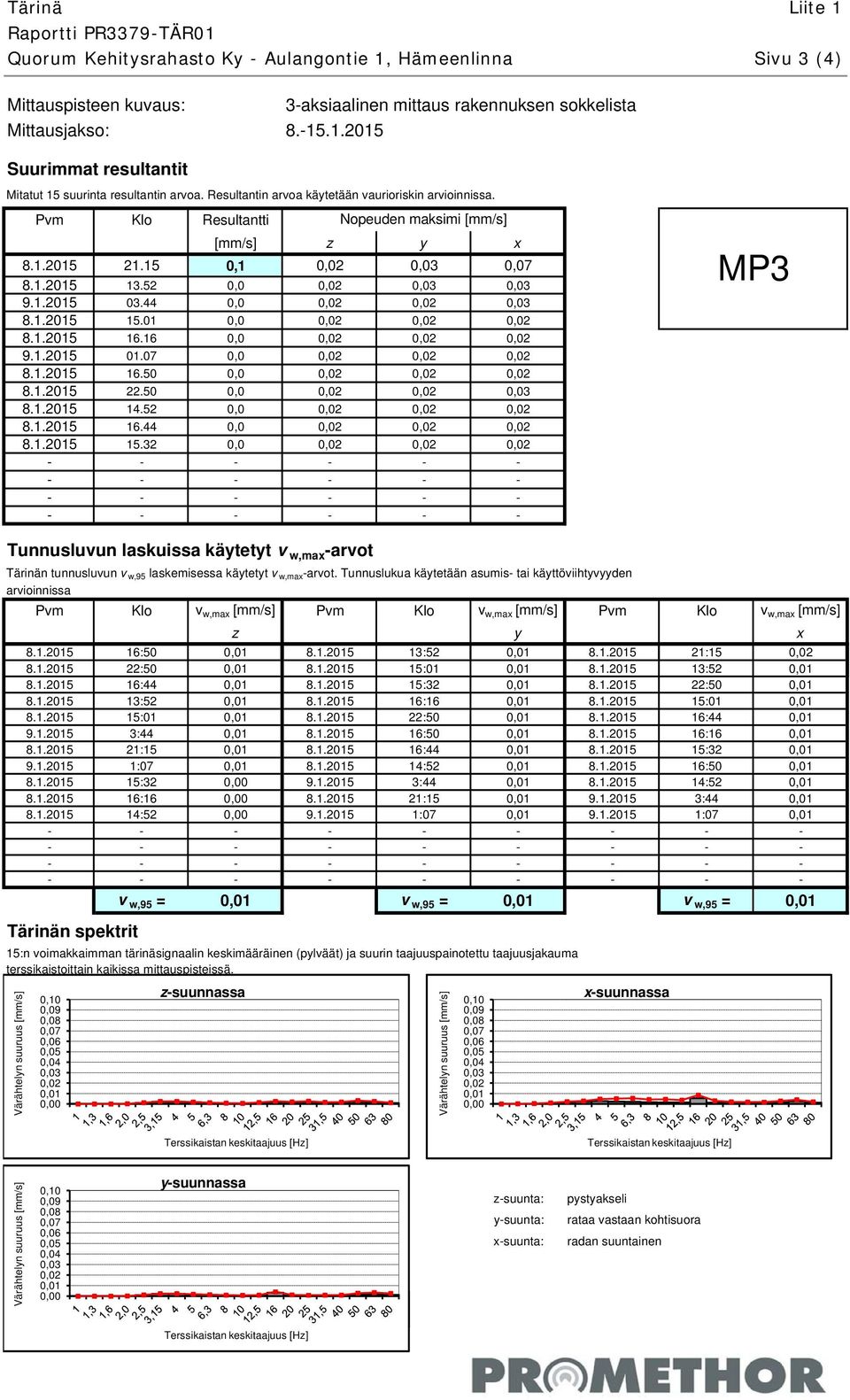

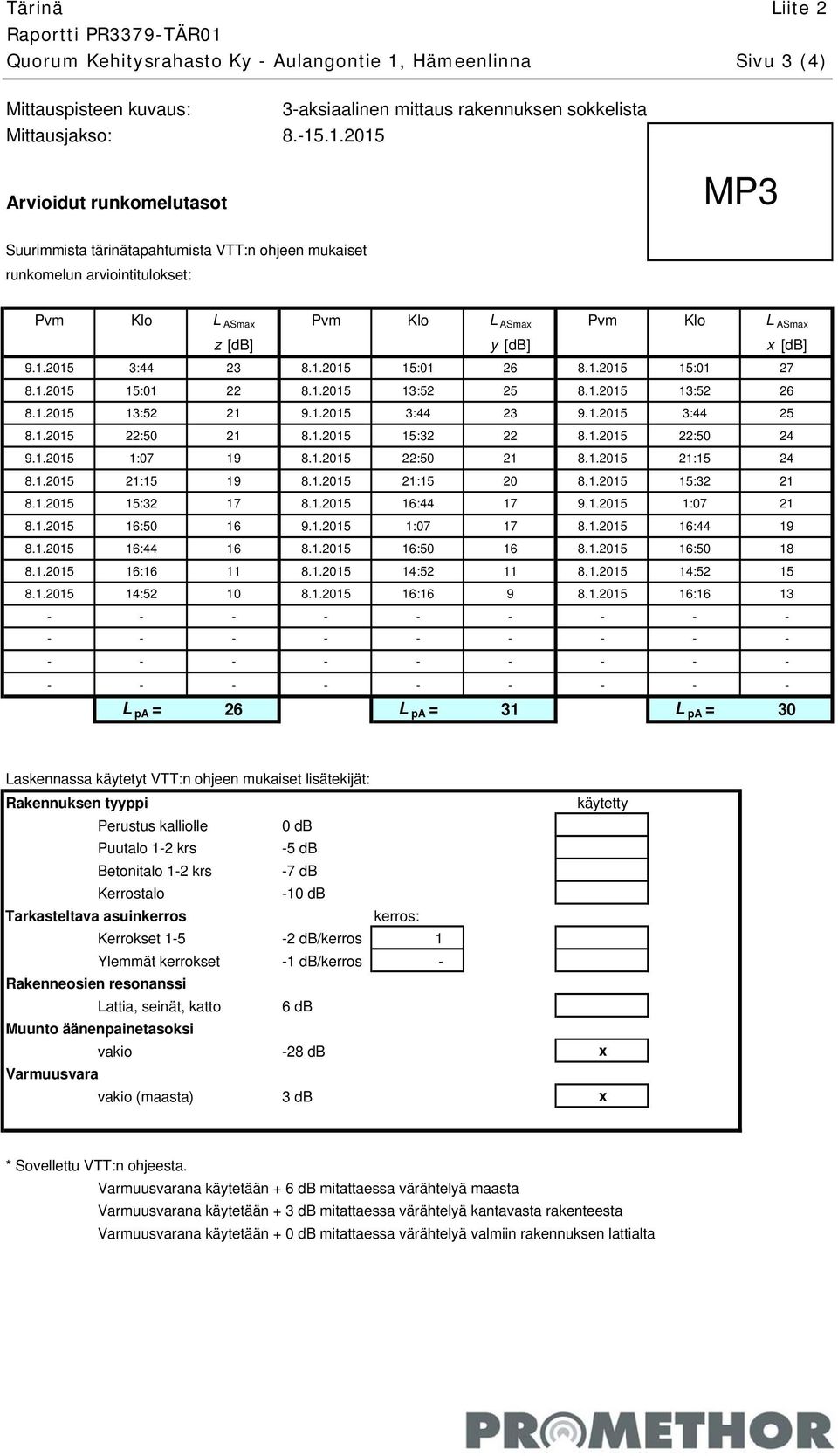

14 Tärinä Liite 1 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 3 (4) Mittauspisteen kuvaus: Mittausjakso: 3-aksiaalinen mittaus rakennuksen sokkelista Suurimmat resultantit Mitatut 15 suurinta resultantin arvoa. Resultantin arvoa käytetään vaurioriskin arvioinnissa. Pvm Klo Resultantti Nopeuden maksimi [mm/s] [mm/s] z y x , , , , , , , , , , , MP3 Tunnusluvun laskuissa käytetyt v w,max -arvot Tärinän tunnusluvun v w,95 laskemisessa käytetyt v w,max -arvot. Tunnuslukua käytetään asumis- tai käyttöviihtyvyyden arvioinnissa Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] z y x : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : v w,95 = v w,95 = v w,95 = Tärinän spektrit 15:n voimakkaimman tärinäsignaalin keskimääräinen (pylväät) ja suurin taajuuspainotettu taajuusjakauma terssikaistoittain kaikissa mittauspisteissä. z-suunnassa x-suunnassa y-suunnassa z-suunta: y-suunta: x-suunta: pystyakseli rataa vastaan kohtisuora radan suuntainen

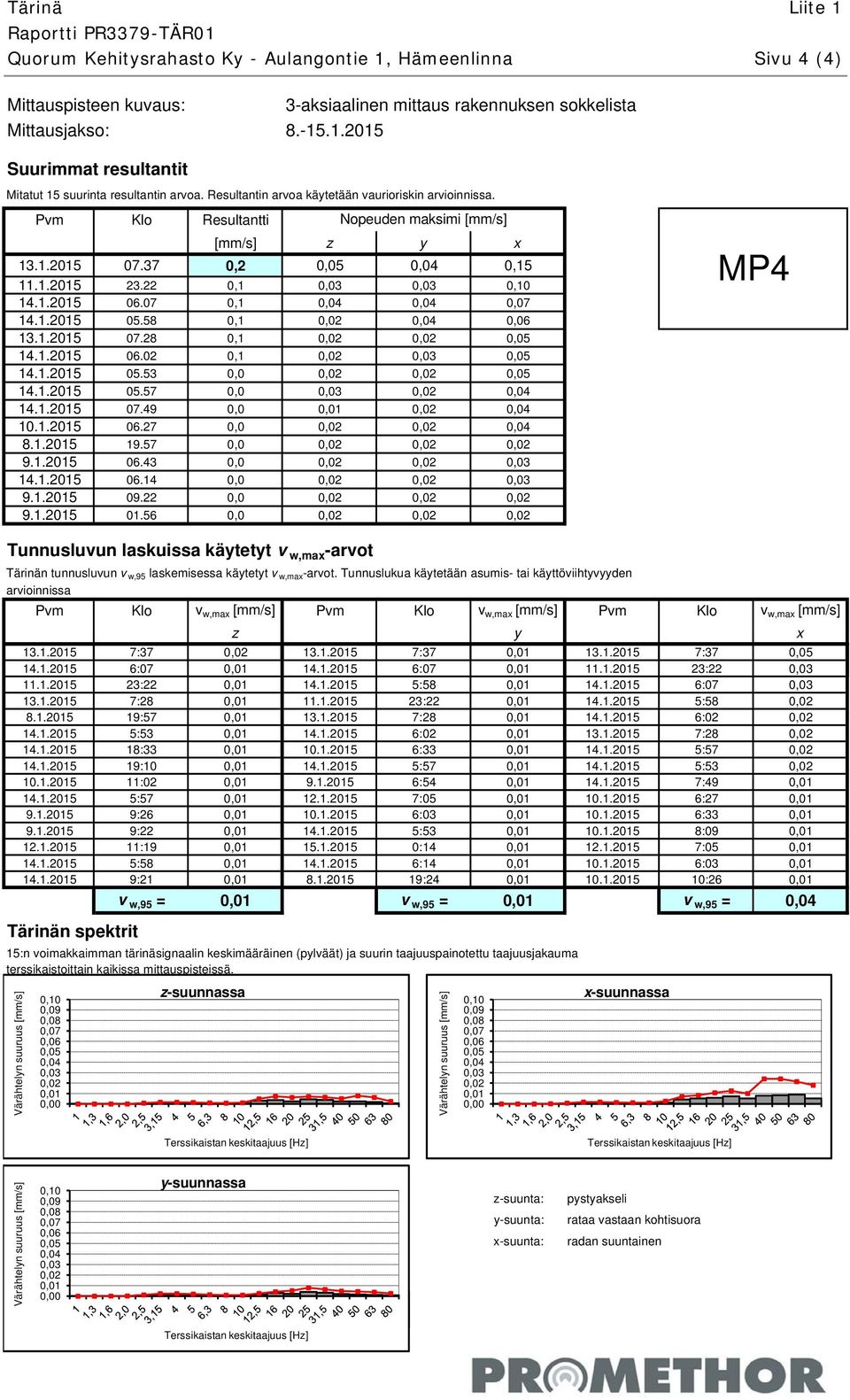

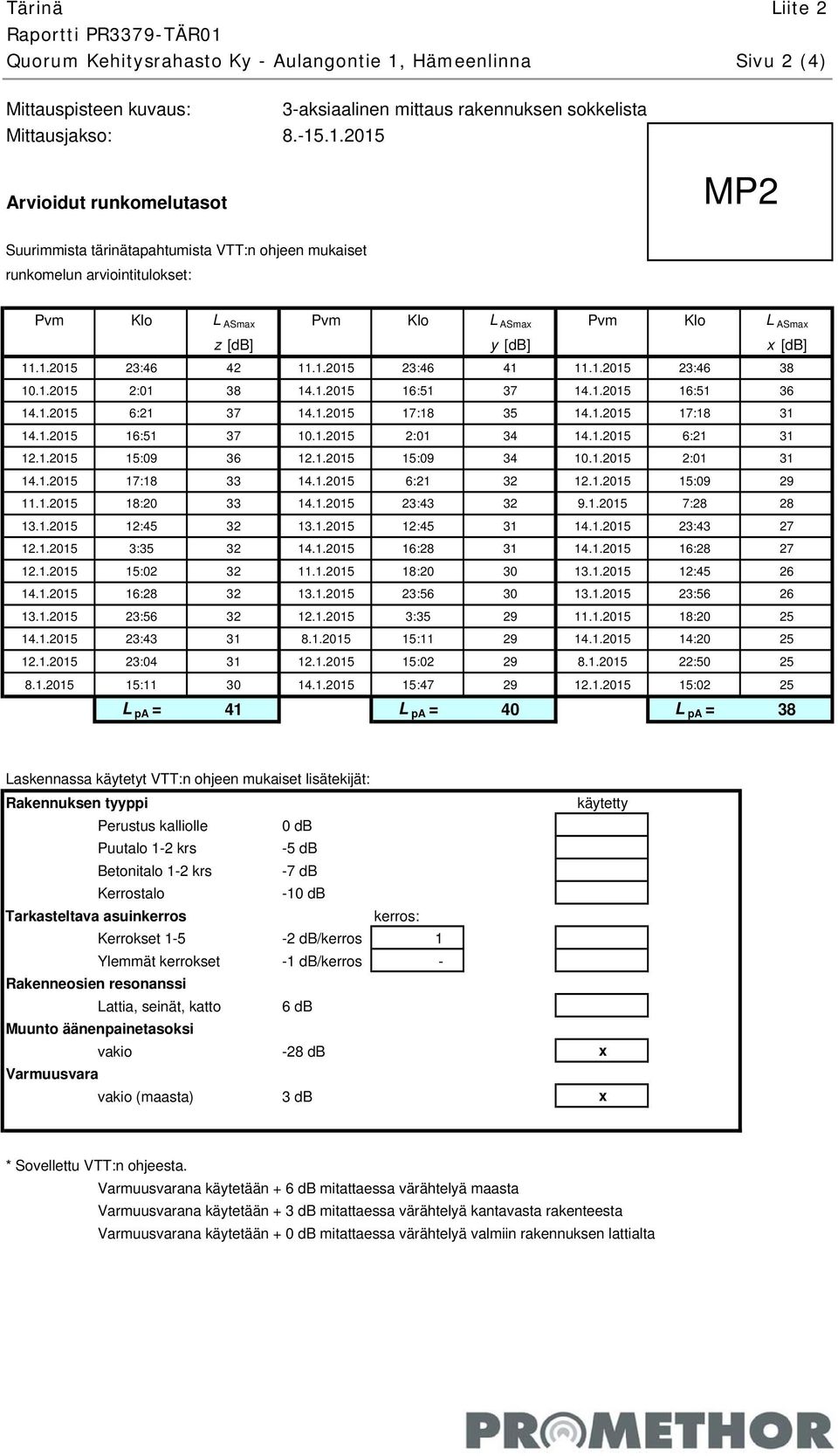

15 Tärinä Liite 1 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 4 (4) Mittauspisteen kuvaus: Mittausjakso: 3-aksiaalinen mittaus rakennuksen sokkelista Suurimmat resultantit Mitatut 15 suurinta resultantin arvoa. Resultantin arvoa käytetään vaurioriskin arvioinnissa. Pvm Klo Resultantti Nopeuden maksimi [mm/s] [mm/s] z y x ,2 0, , , , , , , , , , , , , , ,0 MP4 Tunnusluvun laskuissa käytetyt v w,max -arvot Tärinän tunnusluvun v w,95 laskemisessa käytetyt v w,max -arvot. Tunnuslukua käytetään asumis- tai käyttöviihtyvyyden arvioinnissa Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] Pvm Klo v w,max [mm/s] z y x : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :26 v w,95 = v w,95 = v w,95 = Tärinän spektrit 15:n voimakkaimman tärinäsignaalin keskimääräinen (pylväät) ja suurin taajuuspainotettu taajuusjakauma terssikaistoittain kaikissa mittauspisteissä. z-suunnassa x-suunnassa y-suunnassa z-suunta: y-suunta: x-suunta: pystyakseli rataa vastaan kohtisuora radan suuntainen

16 Tärinä Liite 2 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 1 (4) Mittauspisteen kuvaus: Mittausjakso: Arvioidut runkomelutasot 3-aksiaalinen mittaus rakennuksen 2. kerroksen lattialta MP1 Suurimmista tärinätapahtumista VTT:n ohjeen mukaiset runkomelun arviointitulokset: Pvm Klo L ASmax Pvm Klo L ASmax Pvm Klo L ASmax z [db] y [db] x [db] : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :08 39 L pa = 48 L pa = 46 L pa = 46 Laskennassa käytetyt VTT:n ohjeen mukaiset lisätekijät: Rakennuksen tyyppi käytetty Perustus kalliolle 0 db Puutalo 1-2 krs -5 db Betonitalo 1-2 krs -7 db Kerrostalo -10 db Tarkasteltava asuinkerros kerros: Kerrokset db/kerros 1 Ylemmät kerrokset -1 db/kerros - Rakenneosien resonanssi Lattia, seinät, katto 6 db Muunto äänenpainetasoksi vakio -28 db x Varmuusvara vakio (maasta) 0 db x * Sovellettu VTT:n ohjeesta. Varmuusvarana käytetään + 6 db mitattaessa värähtelyä maasta Varmuusvarana käytetään + 3 db mitattaessa värähtelyä kantavasta rakenteesta Varmuusvarana käytetään + 0 db mitattaessa värähtelyä valmiin rakennuksen lattialta

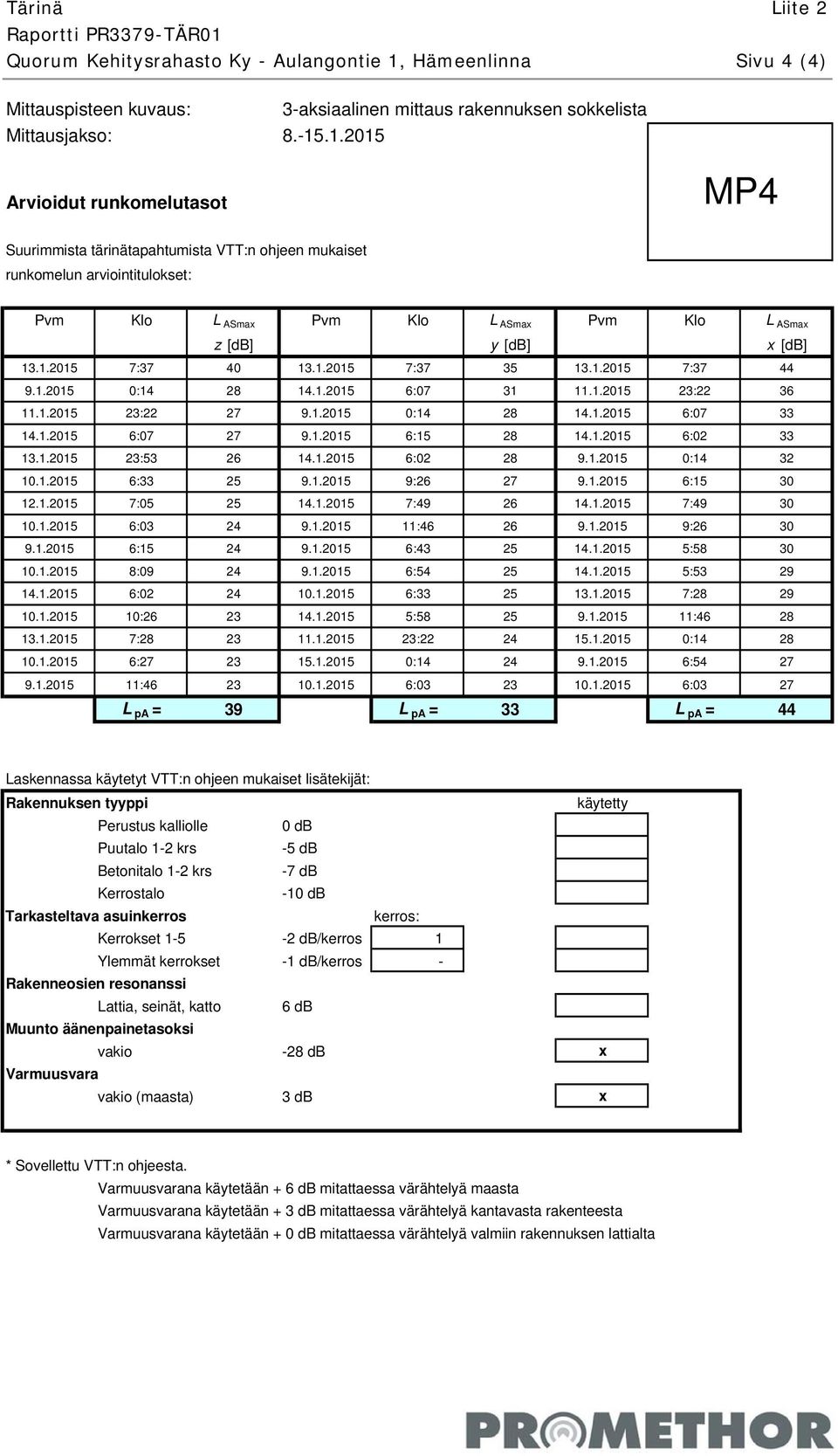

17 Tärinä Liite 2 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 2 (4) Mittauspisteen kuvaus: Mittausjakso: 3-aksiaalinen mittaus rakennuksen sokkelista Arvioidut runkomelutasot MP2 Suurimmista tärinätapahtumista VTT:n ohjeen mukaiset runkomelun arviointitulokset: Pvm Klo L ASmax Pvm Klo L ASmax Pvm Klo L ASmax z [db] y [db] x [db] : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :02 25 L pa = 41 L pa = 40 L pa = 38 Laskennassa käytetyt VTT:n ohjeen mukaiset lisätekijät: Rakennuksen tyyppi käytetty Perustus kalliolle 0 db Puutalo 1-2 krs -5 db Betonitalo 1-2 krs -7 db Kerrostalo -10 db Tarkasteltava asuinkerros kerros: Kerrokset db/kerros 1 Ylemmät kerrokset -1 db/kerros - Rakenneosien resonanssi Lattia, seinät, katto 6 db Muunto äänenpainetasoksi vakio -28 db x Varmuusvara vakio (maasta) 3 db x * Sovellettu VTT:n ohjeesta. Varmuusvarana käytetään + 6 db mitattaessa värähtelyä maasta Varmuusvarana käytetään + 3 db mitattaessa värähtelyä kantavasta rakenteesta Varmuusvarana käytetään + 0 db mitattaessa värähtelyä valmiin rakennuksen lattialta

18 Tärinä Liite 2 Raportti PR3379-TÄR01 Quorum Kehitysrahasto Ky - Sivu 3 (4) Mittauspisteen kuvaus: Mittausjakso: 3-aksiaalinen mittaus rakennuksen sokkelista Arvioidut runkomelutasot MP3 Suurimmista tärinätapahtumista VTT:n ohjeen mukaiset runkomelun arviointitulokset: Pvm Klo L ASmax Pvm Klo L ASmax Pvm Klo L ASmax z [db] y [db] x [db] : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : L pa = 26 L pa = 31 L pa = 30 Laskennassa käytetyt VTT:n ohjeen mukaiset lisätekijät: Rakennuksen tyyppi käytetty Perustus kalliolle 0 db Puutalo 1-2 krs -5 db Betonitalo 1-2 krs -7 db Kerrostalo -10 db Tarkasteltava asuinkerros kerros: Kerrokset db/kerros 1 Ylemmät kerrokset -1 db/kerros - Rakenneosien resonanssi Lattia, seinät, katto 6 db Muunto äänenpainetasoksi vakio -28 db x Varmuusvara vakio (maasta) 3 db x * Sovellettu VTT:n ohjeesta. Varmuusvarana käytetään + 6 db mitattaessa värähtelyä maasta Varmuusvarana käytetään + 3 db mitattaessa värähtelyä kantavasta rakenteesta Varmuusvarana käytetään + 0 db mitattaessa värähtelyä valmiin rakennuksen lattialta
