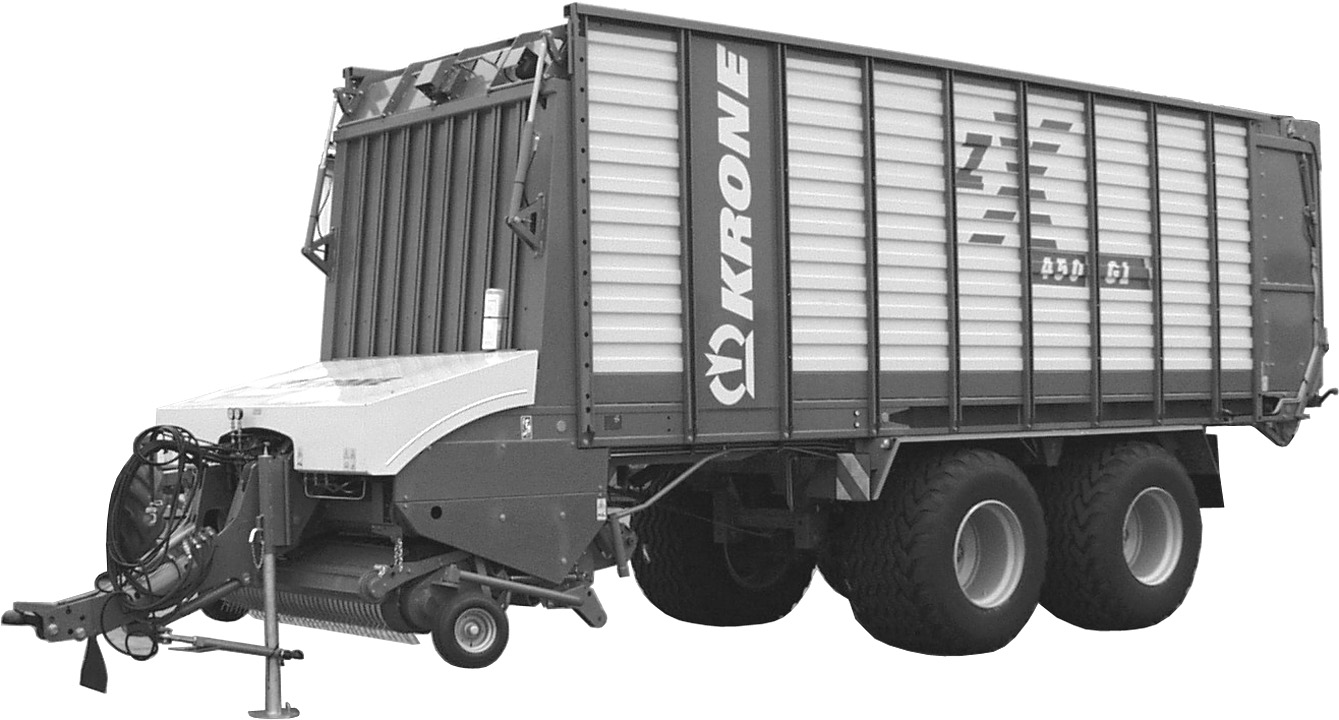

1 Käyttöohje FI Noukin-/kuormausvaunu ZX 350 GL ZX 400 GL ZX 450 GL ZX 350 GD ZX 400 GD ZX 450 GD (valmistusnumerosta alkaen)

2 EY-vaatimustenmukaisuusvakuutus EU-direktiivin 98/37/EU mukaan Me Maschinenfabrik Bernard Krone GmbH ilmoitamme ainoana vastuullisena, että seuraavat tuotteet Noukin-/kuormausvaunu Malli: ZX 350 GL; ZX 400 GL; ZX 450 GL; ZX 350 GD; ZX 400 GD; ZX 450 GD joita tämä vaatimuksenmukaisuusvakuutus koskee, vastaavat EU-direktiivin 98/37/EU, mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, toimitusjohtaja) (ppa. Dr.-Ing. Klaus Martensen, uotekehitysosaston johtaja) Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot.

3 Johdanto Arvoisa asiakkaamme! Krone-noukin-/kuormausvaunu kuuluu laadukkaaseen KRONE-maatalouskonemallistoon. Kiitämme Teitä Krone-noukin-/kuormausvaunuja myyvää liikettä ja tehdasta kohtaan osoittamastanne luottamuksesta. Koneen luovutuksen yhteydessä myyjä on jo antanut joitakin ohjeita ja neuvoja koneen käytöstä, huollosta ja säädöistä. Nämä ensimmäiset neuvot eivät kuitenkaan voi korvata kunnollista tutustumista koneen eri toimintoihin ja tähän käyttöohjekirjaan. Tämä ohjekirja on rakenteeltaan sellainen, että se antaa ohjeen jokaiseen tarvittavaan asiaan käyttöönotosta säätöihin ja huollosta varastointiin. Jokaisessa osassa teksti ja viereinen kuva vastaavat toisiaan. Koneen asennus ja käyttöönotto on kuvattu työteknisessä järjestyksessä. Säilytä käyttöohjekirja niin, että se on aina koneen käyttäjän ulottuvilla. Käytä konetta käyttöohjekirjassa neuvotulla tavalla. Kiinnitä erityistä huomiota turvaohjeisiin. Noudata liikennesääntöjä yleisillä teillä liikkuessasi. Koneen rakennetta ei saa muuttaa eikä siihen ole luvallista asentaa ylimääräisiä lisälaitteita. Käyttöohjekirjassa esitetyt ohjeet, tiedot ja kuvat vastaavat julkaisuhetken viimeisintä tietotasoa. Tehtaan tuotekehitystyö on aktiivista ja jatkuvaa. Tehdas pidättää itselleen oikeuden tehdä tuotemuutoksia niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. Rehunkorjuuterveisin Maschinenfabrik Bernard Krone GmbH Spelle, Saksa Lue tämä ohjekirja mahdollisimman tarkoin ennen kuin aloitat koneen käytön ensimmäistä kertaa. Tässä käyttöohjeessa käytetään "noukin-/ kuormausvaunusta" jatkossa myös nimitystä "kone".

4 Johdanto

5 Sisällysluettelo Sisällysluettelo Yleistä... I -. Käyttötarkoitus... I -. Tuotetiedot... I - Turvallisuus... II -. Käyttöohjeen ohjeiden merkintä... II -. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus... II -.3 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat... II -.4 Turvallinen työskentely... II -.5 Yleiset turvallisuusohjeet... II -.6 Hinattavat työkoneet... II -3.7 Nivelakselikäyttö... II -3.8 Hydraulijärjestelmä... II -3.9 Pyörät... II -4.0 Huolto... II -4. Muutostyöt ja varaosat... II -4. Suositusten mukainen käyttö... II -4.3 Ohje- ja varoitustarrat... II -4.4 Varoitustarrojen sijainti koneessa... II -6.5 Ohjetarrojen sijainti koneessa... II -0 3 Käyttö... III - 3. Yleistä... III - 3. Erityiset turvaohjeet... III Kiinnittäminen traktoriin... III Hydrauliikka... III Noukin... III Pyörivä karhonohjain... III Vastaterät... III Kuljetusajo... III Hydraulisen säätölaitteen käsittely... III Pakko-ohjauksen käsittely (erikoisvaruste)... III Kääntyvä teliakselisto (erikoisvaruste)... III Hydropneumaattisesti jousitetun Tridem-akselin käsittely... III Työn aloittaminen... III Purkuautomatiikka deaktivoituna... III Purkuautomatiikka aktivoituna... III Purkuautomatiikka deaktivoituna... III Purkuautomatiikka aktivoituna... III Purkamisen jälkeen (purkuautomatiikka deaktivoituna) (ZX GD)... III Purkamisen jälkeen (purkuautomatiikka aktivoituna) (ZX GD)... III Noukin-/kuormausvaunun irroitus traktorista... III -3 4 Ohjausyksikkö Komfort... IV - 4. Yleiskuvaus... IV - 4. Asennus... IV Ohjausyksikkö... IV - 4

6 Sisällysluettelo 4.4 Käyttövalmius... IV Käsikäyttö... IV Kuormauskäytön peruskuva... IV Purkauskäytön peruskuva... IV Koneen painikkeet... IV Valikkotaso... IV Valikkotason haku... IV Päävalikko "Asetukset"... IV Valikko - "Kuormausautomatiikka" (valinnaisvaruste)... IV Valikko - "Säilöntäaine" (valinnaisvaruste)... IV Valikko -3 "Akselin jousitus" (valinnaisvaruste)... IV Valikko -4 "Kontrasti"... IV Valikko -5 "Pohjakuljettimen nopeus"... IV Valikko -6 "Poikittaiskuljetin" (valinnaisvaruste Titan-sarjassa)... IV Valikko -7 "Purkuautomatiikka"... IV Päävalikko "Laskurit"... IV Valikko - "Asiakaslaskuri"... IV Valikko - "Kokonaislaskuri"... IV Päävalikko 4 "Huolto"... IV Valikko 4- "Anturitesti käsin"... IV Valikko 4-4 "Käyttölaitetesti käsin"... IV Valikko 4-5 "Anturi-/käyttölaitetesti akselin jousitus"... IV Päävalikko 5 "Info"... IV Päävalikko 6 "Asentaja"... IV Hälytysilmoitus... IV Hälytysilmoitukset... IV Yleiset hälytykset... IV Loogiset hälytykset... IV Fysikaaliset hälytykset... IV ISO-hallintalaite... IV Toimintatapa... IV Kiinnitys... IV KRONE Komfort-hallintalaitteesta poikkeavat toiminnot... IV Elektronisesti ohjattavaa ohjautuvaa taaempaa teliakselia käytettäessä (Komforthallintalaite)... IV Valikko -8 "ISO-käyttöpäätteen toimintokuvakkeet"... IV Lisähallintalaite... IV Lisätoimintojen yleiskatsaus sekä toiminnot kuormaus- ja purkauskäytössä... IV Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus)... IV Tämä luku on tietoisesti annettu jakeluun...v - 6 Hydrauliikka... VI - 6. Muista turvallisuus... VI Liitäntä kuorman tunnistavaan hydrauliikkaan... VI - 6. Hydraulikytkennät... VI Hydraulikblock-Komfort (GD)... VI Käsikäyttö... VI Esimerkkejä käsikäytöstä... VI Hydraulikaavio (Komfort-hallintalaite ZX GL; ZX GD)... VI - 6

7 Sisällysluettelo 6..5 Hydraulikaavio (pakko-ohjaus)... VI Hydraulikaavio (hydraulinen säätölaite)... VI Huoltotyöt... VII - 7. Erityiset turvallisuusohjeet... VII - 7. Yleistä tietoa... VII Rengastus... VII Anturien sijainti (Koneen vasen sivu)... VII Hydrauliikan huolto-ohjeet... VII Öljymäärän tarkastus ja öljynvaihto... VII Ketjunkiristys... VII Kaapimet... VII Teräsuojien varmistusrullien säätö... VII Annostelulaite... VII Voitelu... VII Jarrujärjestelmä... VII Työpäivän jälkeinen huolto... VII Vaunun lavan huolto- ja korjaustyöt (ZX GL)... VII Pakko-ohjauksen säätö- ja korjaustyöt... VII - 8 Talvivarastointi... VIII - 8. Erityisiä turvallisuusohjeita...viii - 8. Yleistä... VIII - 9 Uuden käyttökauden alkaessa...ix - 9. Erityisiä turvallisuusohjeita... IX - 9. Yleistä... IX - 0 Häiriöt, syyt ja korjausehdotus...x - 0. Muista turvallisuus... X - 0. Yleisimmät ongelmatilanteet ja niiden selvittäminen... X - A Käyttöönotto... A- A. Vetoaisan korkeus ja vetoaisan silmukan säätö... A- A. Nivelakselin asennus... A-4 A.3 Pakko-ohjauksen käyttöönotto... A-7 A Sähkökaavio... A-4 A.3 ABS-jarrujärjestelmän sähkökaavio... A-6 3

8 4 Sisällysluettelo

9 Yleistä Yleistä. Käyttötarkoitus ZX-sarjan noukin-/kuormausvaunut on tarkoitettu maatiloilla käytettävän korsirehun keruuseen, kuljetukseen ja annosteluun sekä rehusilpun kuljetukseen. Sulloja ja vastaterät mahdollistavat rehun silppuamisen teoreettiseen 37 mm:n pituuteen...4 Tyyppimerkintä. Tuotetiedot.. Yleistä Tämä käyttöohje on voimassa seuraaville noukin-/kuormausvaunutyypeille: ZX 350 GL; ZX 350 GD ZX 400 GL; ZX 400 GD; ZX 450 GL; ZX 450 GD...Valmistaja ja osoite Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 0 D Spelle (Saksa) Puhelin: +49 (0) 59 77/935-0 Telefax: +449 (0) 59 77/ info.ldm@krone.de Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Tyyppi Runkonumero Valmistusvuosi ZX40000 Made in Germany..3Hyväksyntä EY-vaatimustenmukaisuusvakuutus EU-direktiivin mukaan (ks. kansilehden sisäsivu) Agrimarketin varaosapalvelun puh. n:o Merkitse uuden koneesi tiedot ylläoleville riveille. Siten se on aina saatavillasi. Konekilpi on virallinen, eikä sitä saa irroittaa, muuttaa tai peittää!..5 Kysely- ja tilaustiedot Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. I -

10 Yleistä..6 Noukin-/kuormausvaunun kytkeminen traktoriin Hydrauliikka, ks. luku "Hydrauliikkakaavio" Elektroniikka ja sähkölaitteet, ks. luku "Liite"..7 Määräysten mukainen käyttö Krone-noukin-/kuormausvaunu on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapitoohjeiden noudattaminen. Kuormattava materiaali: Krone-noukin-/kuormausvaunut on suunniteltu korsirehujen kuten tuorerehun, heinän ja oljen noukintaan karholta. Tuorerehun kuljetuksessa sallitut rehun raaka-aineet: ruoho- ja maissituorerehu Muiden tuotteiden kerääminen on sallittua vain valmistajan luvalla. Perusedellytyksenä on, että vaunun noukin poimii materiaalin karholta syöttäen sen lavalle...8 Yleiset tekniset tiedot Krone-noukin-/kuormausvaunun kuormituksessa tulee ottaa huomioon tyyppikilvessä mainitut painorajoitukset. I -

11 Yleistä..9Tekniset tiedot (GL) Tekniset tiedot ZX 350GL ZX 400GL ZX 450 GL Pituus mm Leveys mm Korkeus laidat ylhäällä mm Lavan korkeus mm Raideleveys mm 000 Renkaat 700/45-.5-PR 800/40 R6.5 TL Tilavuus (kuivaa materiaalia) (DIN 74) n. m Laukaisulaite kiinteän esteen varalta jokaisella terällä on erillinen laukaisin Vastaterien väli 3 terällä ca. mm terällä ca. mm 37 Noukinleveys mm 00 Tehon tarve n. kw (hv) 95 (30) 05 (43) 8 (60) Kokonaispaino kg (.000*) Kuormausaika n. min Tyhjennysaika n. min 3 Maavara noukkimen alla kun hydraulinen vetoaisa on ylhäällä n. mm 750 Käyttöä varten tarvitaan yksi- tai kaksitoiminen hydrauliliitäntä, kyllä jossa on vapaa paluu. Lisäksi vaaditaan kaksitoiminen hydrauliliitäntä etuluukkua varten kyllä Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. * Boogie-pyörästöllä varustetut mallit I - 3

12 Yleistä..9Tekniset tiedot (GD) Tekniset tiedot ZX 350GD ZX 400GD ZX 450 GD Pituus mm Leveys mm Korkeus laidat ylhäällä mm Lavan korkeus mm Raideleveys mm 000 Renkaat 700/45-.5-PR 800/40 R6.5 TL Tilavuus (kuivaa materiaalia) (DIN 74) n. m Laukaisulaite kiinteän esteen varalta jokaisella terällä on erillinen laukaisin Vastaterien väli 3 terällä ca. mm terällä ca. mm 37 Noukinleveys mm 00 Tehon tarve n. kw (hv) 95 (30) 05 (43) 8 (60) Kokonaispaino kg (.000*) Kuormausaika n. min Tyhjennysaika n. min 3 Maavara noukkimen alla kun hydraulinen vetoaisa on ylhäällä n. mm 750 Käyttöä varten tarvitaan yksi- tai kaksitoiminen hydrauliliitäntä, kyllä jossa on vapaa paluu. Lisäksi vaaditaan kaksitoiminen hydrauliliitäntä etuluukkua varten kyllä Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. * Boogie-pyörästöllä varustetut mallit I - 4

13 Turvallisuus Turvallisuus. Käyttöohjeen ohjeiden merkintä Tässä käyttöohjeessa on merkitty allaolevalla HUO- MIOMERKILLÄ sellaiset kohdat, joihin käyttäjän tulee kiinnittää erityistä huomiota. DIN W9 huomiomerkki Yleiset toiminto-ohjeet on merkitty osoittavan sormen merkillä (alla): Koneeseen kiinnitettyjä ohjetarroja on ehdottomasti noudatettava, ja ne on pidettävä luettavassa kunnossa.. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus Krone-noukin-/kuormausvaunua saavat käyttää, huoltaa ja kunnossapitää/korjata vain henkilöt, joilla on riittävä asiantuntemus, ja jotka ovat tietoisia töihin liittyvistä vaaroista. Omistajan on tarkkaan määriteltävä vastuualueet, ja hän myös vastaa henkilökunnan valvonnasta. Jos henkilökunnalla ei ole riittävää asiantuntemusta, on järjestettävä koulutus ja henkilökuntaa on opastettava töissä. Omistajan on lisäksi varmistuttava siitä, että koneenkäyttäjä on tutustunut käyttöohjeisiin ja myöskin ymmärtänyt niiden merkityksen. Korjaukset, joita ei ole selostettu käyttöohjeessa, on aina annettava valtuutetun asiantuntevan korjaamon tehtäväksi..3 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Turvallisuusohjeiden laiminlyöminen voi aiheuttaa vaaratilanteita käyttäjälle, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyöminen voi johtaa takuun ja mahdollisten korvausvaatimusten raukeamiseen. Ohjeiden laiminlyönti saatta johtaa esim. seuraaviin tilanteisiin työturvallisuusohjeiden laiminlyönti saattaa johtaa henkilövahinkoihin koneen toiminta saattaa häiriintyä tai se voi rikkoutua korjaus- tai huoltotilanteessa työntekijä saattaa joutuaa vaaralle alttiiksi työntekijä saattaa altistua kemiallisten aineiden aiheuttamille vaaroille ympäristö saattaa saastua esim. vuotavan öljyn vuoksi.4 Turvallinen työskentely Ota huomioon ja noudata tässä käyttöohjeessa mainitut turvallisuusohjeet, voimassa olevat määräykset ja mahdolliset työpaikan sisäiset työ-, käyttö- ja turvallisuusmääräykset. Alan ammattiyhdistysten työsuojelu- ja tapaturmantorjuntamääräykset ovat sitovia. Koneen valmistajan turvallisuusmääräykset on otettava huomioon. II -

14 Turvallisuus Noudata noukin-/kuormausvaunua käyttäessäsi paikallisia työturvallisuus- ja liikennesääntöjä..5 Yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa.. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Ota huomioon ja noudata kaikkia Tieliikennelain ja -asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana tämä on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi ja irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista!. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin. 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Sovita ajonopeus aina olosuhteiden mukaan. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima!. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan.. Oleskelu koneen työalueella on kielletty. 3. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 4. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei oleskele vaara-alueella. 5. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 6. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. 3. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 4. Asenna paikalleen kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. II -

15 Turvallisuus.6 Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille. 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen..7 Nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia.. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä). 3. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketju siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikein. 9. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella. 0. Älä koskaan kytke voimanottoakselia päälle moottorin ollessa pysähdyksissä.. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa.. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. 3. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske liikkuviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 4. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 5. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 6. Aseta traktorin voimansiirtoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 7. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään..8 Hydraulijärjestelmä. Hydraulijärjestelmässä vallitsee korkea paine!. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia suojaimia. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori. II - 3

16 Turvallisuus.9 Pyörät. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan.. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä. 3. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine..0 Huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori sammutettu ja virtaavain poistettu virtalukosta.. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa. 3. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla.. Muutostyöt ja varaosat Koneen rakennetta ei saa muuttaa ilman maahantuojan antamaa kirjallista suostumusta. Oman turvallisuutesi ja koneen moitteettoman toiminnan varmistat käyttämällä alkuperäisiä KRONEhuolto- ja varaosia. Vain ne täyttävät valmistajan asettamat laatu- ja kestävyysnormit. Tarvikeosien käyttö saattaa olla vaarallista ja johtaa mm. takuun raukeamiseen.. Suositusten mukainen käyttö Noukin-/kuormausvaunu on tarkoitettu karholle niitetyn korsirehun noukintaan ja kuljetukseen. Muu käyttö on vastoin valmistajan suosituksia. Tekniset tiedot -taulukossa annettuja paino- ja tehoarvoja ei pidä ylittää..3 Ohje- ja varoitustarrat Koneeseen on kiinitetty turva- ja ohjetarroja. Pidä ne puhtaana ja noudata niissä annettuja viestejä. Vaihda tarrat uusiin mikäli ne kuluvat tai irtoavat. Tilausohjeet seuraavilla sivuilla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Ennen sähkölaitteiden korjaamista virran syöttö näihin on ehdottomasti katkaistava. 7. Tarkasta suojusten ja ohjainten kunto säännöllisesti. Vaihda kuluneet osat ajoissa. 8. Irroita traktorin ja/tai työkoneen akun kaapelit ennen sähköhitsaukseen ryhtymistä. 9. Käytä vain valmistajan vaatimukset täyttäviä alkuperäisvaraosia. 0. Käytä paineakun (jos koneessa sellainen on) täyttöön vain typpikaasua. Muut kaasut saattavat aiheuttaa räjähdysvaaran. II - 4

17 Turvallisuus II - 5

18 Turvallisuus.4Varoitustarrojen sijainti koneessa (GL) (GD) 5 7 ZX40007 (GD) (GD) 7 (GL) (GD) ZX40008 II - 6

19 Turvallisuus Lue käyttöohjeet ennen koneen käyttöönottoa ja noudata ohjeita. Til. n:o (x) Älä ylitä ohjeen mukaista voimanoton kierroslukua. Suurin sallittu hydraulijärjestelmän paine on 00 bar. Til. n:o (x) MAX.000/ min MAX. 00 bar 3 4 Pysäytä moottori ja kytke voimanotto vapaalle ennenkuin yrität puhdistaa tukkeutunutta noukinta. Til. n:o (x) Älä seiso ylösnostetun takaluukun alla. Til n:o (x) 5 Älä mene lavalle ennenkuin olet kytkenyt voimanoton vapaalle, pysäyttänyt traktorin moottorin ja ottanut virta-avaimen virtalukosta Til n:o (x) (GD) (3x) (GL) 6 Älä mene noukin-/ kuormausvaunun ja seinän väliin. Puristumisvaara! Til n:o (x) 7 Älä koske koneen liikkuviin osiin ennenkuin ne ovat kokonaan pysähtyneet. Puristumisvaara! Til n:o (4x) 8 Aseta kaikki suojukset paikalleen ennen työn aloittamista. Til n:o (x) (GD) 9 0 Varo pyöriviä koneenosia. Til n:o (x) (GD) Paineakussa on korkean paineenalaista öljyä ja kaasua. Anna ammattimiehen suorittaa huoltotyö. Noudata huoltokirjan ohjeita. Til. n:o (x) (vain vetoaisan hydr. jousituksen kanssa (3x) (vain pakko-ohjauksen kanssa) II - 7

20 Turvallisuus (GL) (GD) 5 7 ZX40007 (GD) (GD) 7 (GL) (GD) ZX40008 II - 8

21 Turvallisuus Pysäytä traktorin moottori ja tue ylös nostettu takalaita ennen kuin menet sen alle. Til n:o (x) (ZX GL) II - 9

22 Turvallisuus.5 Ohjetarrojen sijainti koneessa 4 ZX ZX40009 II - 0

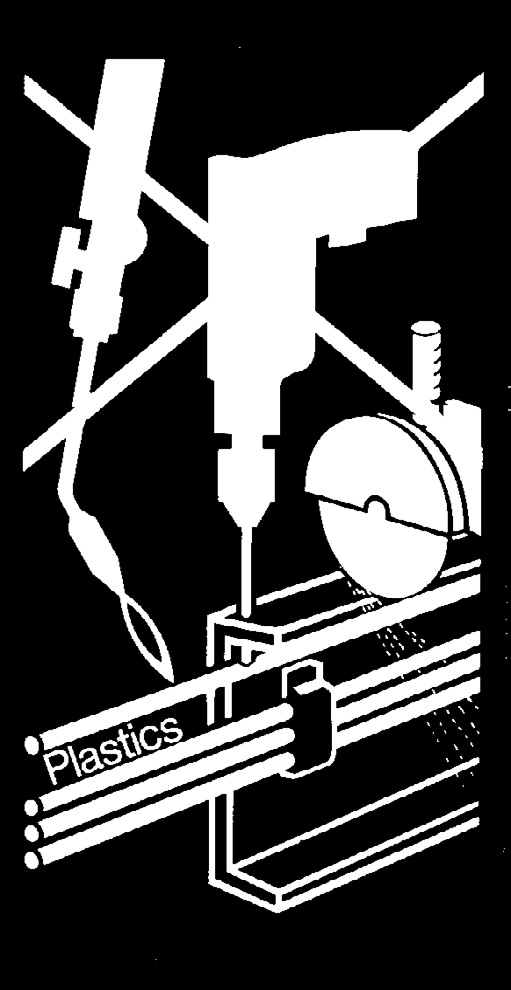

23 Y Y4 Y3 Y Y7 Y5 Y Y9 Y6 Y4 Y0 Y8 MAGNETVENTILE Y5 Y6 Y7 Y8 Y9 Y0 Y Y4 Y Y FUNKTIONEN Y3 Y4 on off FUNKTIONSSCHAUBILD Not-Handbetätigung Turvallisuus Ohjetarroissa on koneen käyttöön liittyviä ohjeita. Tutustu niiden sanomaan ja noudata niitä. Pidä tarrat luettavassa kunnossa (x) 5 km (x) 40 km (x) 65 km D E F GB I Radmuttern nach erstem Einsatz nachziehen. Apretar las tuercas de fijación de ruedas después de la primera puesta en servicio. Resserrer les écrous de fixation de roue après la première mise en service. Retighten wheel nuts after the first two hours operation. Stringere i dadi di fissaggio delle ruote dopo il pimo impiego (x) (x) Ein 3,0 bar 3 3 Aus Q lit t F C l 895 l d 4 Katso rengaskokotaulukkoa (x) (x) Käytä paineilmakäyttöisiä työkaluja (x) 80 Achtung: Beim Betrieb der Zwangslenkung müssen alle Absperrventile geschlossen werden! Handrad zur Einstellung des Druckes Überdruckventil 0.).) 3.) Hauptabsperrventil Absperrventil Steuerkreis rechts Absperrventil Steuerkreis links Qualität: Fas Cal 895 glänzend Untergrund: blau (ral 500) Schrift: weiß Ventil geschlossen Ventil geöffnet (x) 8 (Komfort) (x) (vain pakko-ohjauksen kanssa) (x) (Komfort) II -

24 II - Turvallisuus

25 Käyttö 3 Käyttö 3. Yleistä Kuljetustilantarpeen pienentämiseksi jotkut noukin-/ kuormausvaunun osat on irroitettu kuljetuksen ajaksi. Kokoa noukin-/kuormausvaunu ja sovita vetoaisa ja nivelakseli oman traktorisi edellyttämällä tavalla, ks. "Liite A" ohjekirjan lopussa. Aisan korkeus - ks. luku "Aisan korkeuden ja vetosilmukan säätö" Nivelakselin pituus - ks. luku "Nivelakselin kiinnitys" Hydrauliikkajärjestelmän säätö - ks. luku "Hydraulikytkennät" Pakko-ohjaus (ks. luku "Kiinnittäminen traktoriin") 3. Erityiset turvaohjeet Yleisten turvaohjeiden lisäksi noukin-/kuormausvaunun käytössä tulee ottaa huomioon myös tässä oppaassa mainitut erityiset turvaohjeet Kytke noukin-/kuormausvaunun voimansiirto pois päältä, pysäytä traktorin moottori, kytke pysäköintijarru päälle ja ota virta-avain virtalukosta ennenkuin tarkastat, huollat tai korjaat noukin-/kuormausvaunua. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele takaluukun avautumisalueella. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan lavaa tai pohjaketjua. Irroita myös kaukosäätimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa noukin-/kuormausvaunu on pysäytettävä ja voimansiirto on välittömästi kytkettävä pois päältä Henkilöiden kuljettaminen noukin-/kuormausvaunun lavalla ei ole luvallista. III -

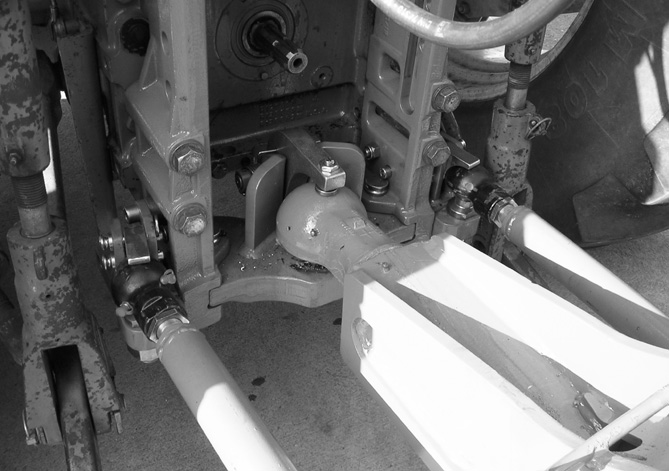

26 Käyttö 3.3 Kiinnittäminen traktoriin Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta. Peräteloilla varustettu noukin-/kuormausvaunu kiinnitetään traktoriin kuten käyttöohjekirjan liitteessä A on selvitetty Kuulakiinnityksen vetosilmukan Ø 80 kytkentä traktorin kuulakytkimeen Ø 80 Kytkentä suoritetaan seuraavasti: Kytke sähkö- ja hydrauliikkaliitännät (ks. luku Hydrauliikka ) ja ota ne käyttöön. Tarvittaessa säädä kiinnityskorkeus traktorin kuulakytkimen Ø 80 mukaiseksi sähkörasiasta löytyvällä taittoaisan nosto/lasku-toiminnolla. Kytke kuulakiinnityksen vetosilmukka Ø 80 () ja varmista sen kiinnitys. Kohota hieman taittoaisaa, jotta tukijalan (3) kuormitus kevenee. Työnnä tukijalka (3) sisään ja lukitse. ZX Pakko-ohjausta käytettäessä (valinnaisvaruste): Traktorissa on oltava ajosuunnassa katsottuna vasemmalla kuulakytkin Ø 50. Sen tulee olla etäisyydellä X = 50 mm siitä kytkinpisteestä, johon poikkitangon kuulakiinnityksen vetosilmukka Ø 50 kiinnitetään. Kuulakytkimien (, ) on oltava samalla korkeudella. Kytke kuulakiinnityksen vetosilmukka Ø 50 () ja varmista sen kiinnitys. X ZX40003 III -

27 Käyttö pakko-ohjausta käytettäessä (lisävaruste) yhdessä Tridem-akseliston kanssa: X X Avaa keinun (5) lukitus (4). Traktorissa on oltava ajosuunnassa katsottuna vasemmalla ja oikealla kuulakytkin Ø 50. Sen tulee olla etäisyydellä X = 50 mm siitä kytkinpisteestä, johon poikkitangon kuulakiinnityksen vetosilmukka Ø 50 kiinnitetään. Kummankin kuulakytkimen (, ) on oltava samalla korkeudella. Kytke kuulakiinnityksen vetosilmukka Ø 50 () ja varmista sen kiinnitys. 5 4 ZX Kytkennän jälkeen on tarkistettava pakko-ohjauksen säätö ja muutettava sitä tarvittaessa. (ks. luku "Yhdistelmän (traktori/kone) säätö käännöksiä varten") Jos traktoria vaihdetaan, on tarkistettava seuraavat säädöt ja tehtävä niihin tarvittavat muutokset. Aisan korkeus - ks. luku "Aisan korkeuden ja vetosilmukan säätö" Nivelakselin pituus - ks. luku "Nivelakselin kiinnitys" Hydrauliikkajärjestelmän säätö - ks. luku "Hydraulikytkennät" Pakko-ohjaus (ks. luku "Pakko-ohjauksen käyttöönotto") Kytke noukin-/kuormausvaunu riittävän suureen ja tehokkaaseen traktoriin. Muista annetut painosuositukset. Kuulakiinnityksen vetosilmukan 80 saa kytkeä vain hyväksyttyyn traktorin kuulakytkimeen 80 (kuulan läpimitta 80 mm). Kuulakytkimen on oltava sellainen, että turvallinen kiinnitys ja lukitus on mahdollista. Kiinnityskorkeus - ks. luku Aisan korkeuden ja vetosilmukan säätö Pakko-ohjausta käytettäessä (valinnaisvaruste): Kuulakiinnityksen vetosilmukan 50 saa kytkeä vain hyväksyttyyn ja pitimellä varustettuun traktorin kuulakytkimeen 50 (kuulan läpimitta 50 mm). Kuulakytkimen on oltava sellainen, että turvallinen kiinnitys ja lukitus on mahdollista. Varmistaudu, että traktorin ja noukin-/kuormausvaunun väliset yhdysjohdot ja -letkut eivät ota kiinni koneen liikkuviin osiin, traktorin pyöriin tms. III - 3

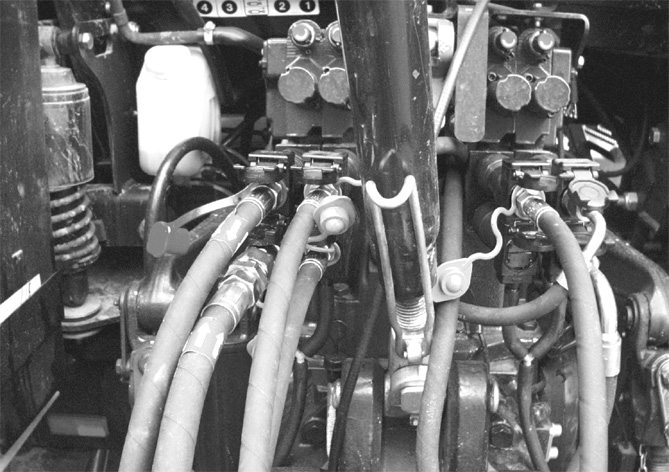

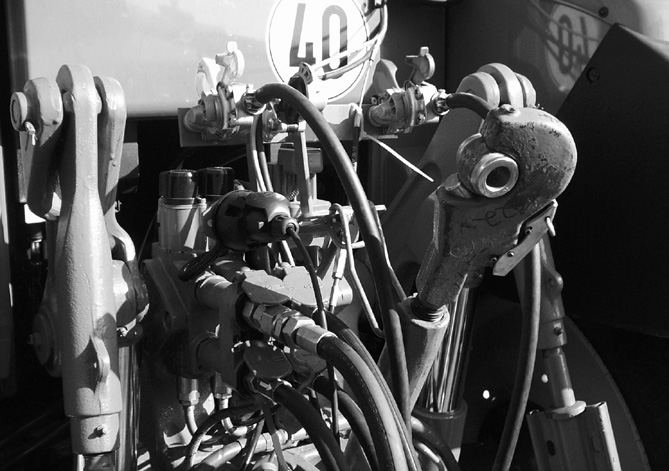

28 Käyttö 3.4 Hydrauliikka 3.4. Muista turvallisuus Kytkettäessä hydrauliletkuja traktorin hydrauliikkaan on varmistettava, että järjestelmä ei ole paineistettu traktorin eikä koneen puolelta. Etsiessäsi vuotoja käytä asiaankuuluvia apuvälineitä ja suojalaseja. Loukkaantumisvaara! Kovalla paineella ulostuleva neste (hydrauliöljy) saattaa rikkoa ihon ja aiheuttaa vakavan loukkaantumisen! Vamman sattuessa ota heti yhteys lääkäriin! Tulehdusvaara Paine on poistettava ennen letkujen irrotusta ja hydraulijärjestelmään liittyvien töiden aloittamista! Tarkista hydrauliletkut säännöllisin välein ja vaihda ne, jos ne ovat vaurioituneet tai vanhentuneet! Uusittujen letkujen tulee olla laadultaan koneen valmistajan teknisten vaatimusten mukaisia Hydrauliletkujen liitäntä Traktorissa tarvitaan koneen käyttöä varten seuraavat hallintaventtiilit: Kaksitoiminen hallintaventtiili () ((sininen), nimelliskoko ): Etuluukun nosto/lasku 3 Hallintaventtiili () ohjauslohkolle: kaksitoiminen venttiili ja vapaa paluu tai yksitoiminen venttiili ja vapaa paluu: Painejohto ((punainen), nimelliskoko 5) Paluu ((sininen), nimelliskoko 8) Tridem-akselia (lisävaruste) käytettäessä lisäksi: Yksitoiminen hallintaventtiili (3) ((keltainen), nimelliskoko ): Nostoakselin nosto lasku ZX Kytke kuorman tunnistava johto (nimelliskoko, vihreä pölysuojus) traktorin LS-liitäntään. Jos traktorissa on suljettu (vakiopaineinen tai kuormantunnistava) hydrauliikkajärjestelmä ja siihen on liitetty kuorman tunnistava signaalijohto: Hydraulilohkon säätöruuvi () on kierrettävä kokonaan sisään ennen kytkentää. Jos traktorissa on avoin (vakiopaineinen) hydrauliikkajärjestelmä eikä siihen ole kytketty kuorman tunnistavaa signaalijohtoa: Säätöruuvi () on säädetty tehtaalla. (Hydraulilohkon säätöruuvin () on oltava uloskierrettynä rajoittimeen saakka) LS ZX III - 4

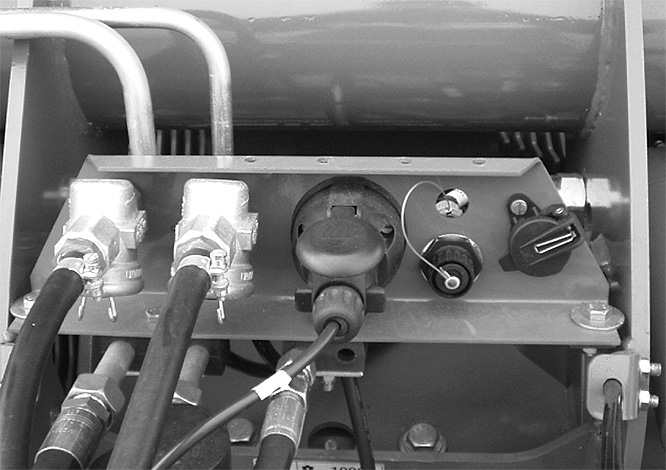

29 Käyttö Sähkökytkentä Kytke kaukosäätimen yhdyskaapeli traktorin perävaunulle tarkoitettuun pistorasiaan (3) Kytke virtajohto (4) 3-napaiseen pistorasiaan Varmistaudu, että johdot eivät ota kiinni traktorin pyöriin tai muihin liikkuviin osiin. Yhdysjohto pistorasioineen on saatavana varaosana ellei traktorissa ole sopivaa kytkentäpistettä. (Varaosa n:o: ) 3 ZX Komfort -ohjauksen liitäntä (ks. Ohjausyksikkö Asennus ) ZX00000 Varmistaudu, että paalaimen ja kaukosäätimen kaapeli ja virtajohto eivät ota kiinni traktorin liikkuviin osiin (pyörät, nivelakseli) Paineilmajarrujen kytkentä (lisävaruste) Kytke värikoodatut ilmaletkut traktorin vastaaviin pikaliittimiin. Kiinnitä ensin keltainen liitin ja lopuksi punainen liitin. Irroitus tapahtuu päinvastaisessa järjestyksessä. ZX III - 5

30 Käyttö Hydrauliset jarrut (lisävaruste) Erikoistilauksesta noukin-/kuormausvaunu voidaan toimittaa hydraulisin jarruin varustettuna. Tällöin jarruja hallitaan traktorin hydrauliikalla. Varmistaudu, että traktorissa on tähän sopivat hydrauliventtiilit ja kytke hydrauliletkut ao. tavalla Nivelakseli Kiinnitä nivelakseli () traktorin voimanottoakselin päähän. Noudata nivelakselin mukana tulleita käyttöohjeita. Kytke akselin suojuskuoren turvaketjut () asianmukaisella tavalla johonkin traktorin kiinteään osaan. Ylikuormituskytkin asennetaan työkoneen puoleiseen päähän. Ks. kappaletta A - Käyttöönotto kirjan lopussa ZX Vetoaisan jousitus (erikoisvaruste) Vetoaisan jousituksesta huolehtii paineakku, joka tasaa vetoaisan sylinterin painehuippuja. Vetoaisan sylinterien on oltava n. 0 mm ulkona, jotta vetoaisan jousitus toimii luotettavasti Tarvittaessa säädä aisan korkeutta - ks. luku "Aisan korkeuden ja vetosilmukan säätö" III - 6

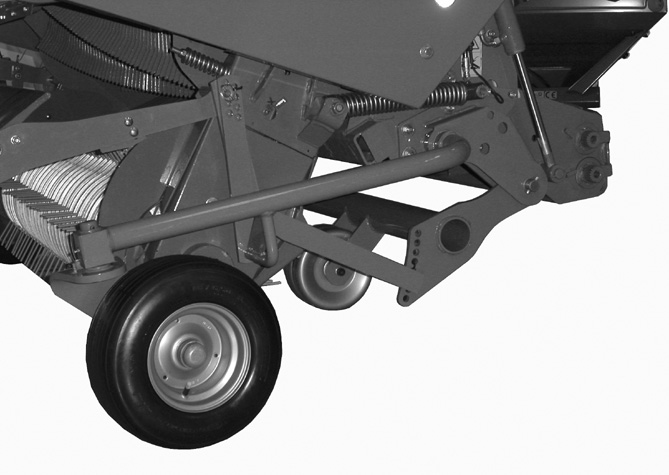

31 Käyttö 3.5 Noukin 3.5. Muista turvallisuus! Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: Kytke noukin-/kuormausvaunun voimansiirto pois päältä. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke kaukosäätimen virta pois päältä. Kytke pysäköintijarru päälle. Varmistaudu, että traktori ja noukin-/kuormausvaunu pysyvät paikallaan. Laske noukin ala-asentoon. Varmista noukkimen ylhäällä pysyminen esim. riittävän tukevilla lankuilla mikäli joudut menemään ylösnostetun noukkimen alle Perussäätö (työkorkeuden säätö) Työkorkeutta säädetään noukkimen kummallakin puolella olevilla tukipyörillä (3). Säätöä varten noukin nostetaan ylös ja varmistetaan Vedä sokka () irti ja aseta tukipyörät reikätangon () avulla haluamallesi korkeudelle. Kiinnitä tukipyörät jälleen sokalla. Varmista, että tukipyörät ovat noukkimen kummallakin puolella samassa reikätangon reiässä ZX Noukkimen takimmaiset tukipyörät (erikoisvaruste) Pehmeitä peltoja varten noukin on varustettavissa traktorin jälkien sisäpuolella kulkevilla takimmaisilla lisätukipyörillä. Tasaisella pinnalla noukkimen ollessa alaslaskettuna on takimmaiset tukipyörät säädettävä sellaiselle korkeudelle, että ne ovat sivutukipyöriin nähden samalla korkeudella tai hieman korkeammalla siten, että pääpaine tulee sivutukipyörille. Tukipyörien säätö suoritetaan vasemmalla ja oikealla puolen olevilla rei itetyillä tangoilla (5). 3.6 Pyörivä karhonohjain Karhonohjain toimii myös suojana estäen koskemisen noukinpiikkeihin. Älä käytä konetta ilman karhonohjainta. Erittäin paksua karhoa noukittaesssa karhonohjainta () on nostettava ylemmäs. Säädä kannatusketjuja () tarpeen mukaan. ZX III - 7

32 Käyttö 3.7 Vastaterät 3.7. Muista turvallisuus Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: Kytke noukin-/kuormausvaunun voimansiirto pois päältä. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke kaukosäätimen virta pois päältä. Kytke pysäköintijarru päälle. Varo sullojaa ja vastateriä. Niiden terävät reunat saattavat aiheuttaa tapaturman. Käytä kunnollisia suojakäsineitä. Terien vaihto tehdään alakautta. Varmistaudu, että traktori ja noukin-/kuormausvaunu pysyvät paikallaan Yleistä Noukin-/kuormausvaunussa on 46 kpl laukaisulaitteella varustettua vastaterää. Käytössä olevien terien määrää voidaan säätää. Samanaikaisesti käytössä voi olla 0,3 tai 46 terää. Vastaterät ovat yhdessä rivissä. Lyhin teoreettinen silpun pituus on 37 mm. Silpun pituutta säädetään vastaterien lukumäärää muuttamalla, ks. taulukko. 3 pois päältä päällä 3 ZX Silputuspituus Vastaterien määrä Silputuslaite Ryhmä Ryhmä edessä ( takana () - 0 pois päältä pois päältä ~ 74 mm 3 päällä pois päältä ~ 74 mm 3 pois päältä päällä ~ 37 mm 46 päällä päällä Terät voidaan kääntää hydraulisesti päälle/pois päältä. Täten mahdollinen terien tukkeutuminen voidaan selvittää vaivattomasti ohjaamosta poistumatta. (EIN = päällä, AUS = pois päältä) III - 8

33 Käyttö Silpun pituuden säätö Säätö tehdään noukin-/kuormausvaunun vasemmalta puolen. Vastaterien poiskytkentä Laske vastaterät alas (ks. luku "Käsikäyttö") Kytke virta pois päältä sekä virtalukosta että kaukosäätölaitteesta. Nyt voit muuttaa vastaterien määrää. 3 pois päältä päällä 3 Kytke teräryhmiä päälle tai pois päältä monitoimiavaimella (4), kunnes teräluku ja silputuspituus on sopiva. Kiinnitä monitoimiavain takaisin kiinnikkeeseen. Kytke sähkölaitteet jälleen päälle. Aseta terät jälleen työasentoon. (ks. luku "Käsikäyttö") ZX Terien vaihto Nosta vetoaisa mahdollisimman ylös, jotta pääset teriin käsiksi. Laske tukijalka alas. KDW054 Laske vastaterät aivan alas. Siirrä teräpalkki huoltoasentoon. (ks. luku "Käsikäyttö") Kytke virta pois päältä kaukosäätölaitteesta ja traktorista. Ota virta-avain virtalukosta! Löysää terien (5) laukaisulaitteen vipu (6) terien irroittamista varten. Käännä monitoimityökalulla (4) akselia niin, että nokat (,) ovat alaspäin. Tämän jälkeen voit irrottaa vastaterät. Teriä poistettaessa/asennettaessa on käytettävä suojakäsineitä! III - 9

34 Käyttö Terän teroitus Teriä hiottaessa on aina käytettävä suojakäsineitä ja suojalaseja. Terävät silputusterät vähentävät noukinnan voimantarvetta (ja alentavat polttoaineen kulutusta). Terien () terävyys on tarkastettava päivittäin. Teroitusta varten terät on irroitettava. Teroitus tehdään leikkaavan reunan takasivulta (). Rihlattua puolta ei saa koskaan teroittaa. Varmista terottaessasi, että terän tyven alueella (3) ei ole halkeamia. Teroitukseen suositellaan KRONEhiomalaitetta. KRONE-teroituslaitteen teränpidikkeen varaosanumero Teriä hiottaessa on vältettävä niiden liiallista kuumenemista. Jos silputusterät kuumenevat liikaa, terien väri muuttuu. Liiallinen kuumeneminen lyhentää terien kestoikää. KRS--06 Ennen terien () asennusta on tarkistettava, ettei alueella (3) (vastekiskon kontaktialue) ole likajäänteitä. Terät on tarvittaessa puhdistettava huolellisesti; muutoin teräpalkkia ei mahdollisesti voida kääntää kokonaan sisään. III - 0

35 Käyttö Terän kiinnitys Terä asennetaan paikalleen päinvastaisessa järjestyksessä Muista turvallisuus: Varmistaudu, että terät ovat oikein kiinnitetyt ja että laukaisulaite toimii. Puhdista alueen (3) terät niihin mahdollisesti tarttuneesta liasta. Tarkista, että varmistusrullat () ovat turvavipua kiristettäessä helposti käännettävissä monitoimiavaimen tai muiden soveltuvien työkalujen (4) avulla. Näin varmistetaan että kytkentä monitoimiavaimella (4) onnistuu ilman suurta tehonkulutusta että teräsuojien toimintaherkkyys pysyy asianmukaisena (ks. luku 7.0 Teräsuojien varmistusrullien säätö) Tarkasta ennen terien (5) työasentoon kääntöä, että kaikki terät ovat suorassa. 3 KDW KDW0544 III -

36 Käyttö Terien kääntö työasentoon Vastaterät lukitaan hydraulisesti vastetta vasten ajamalla ne sisään. päällä 3 3 pois päältä ZX Vastaterien tukkeutuminen - Käännä vastaterät pois päältä hallintalaitteen käyttökytkimen avulla ja käynnistä voimanotto, jolloin tukkeuma poistuu. - Samanaikaisesti on käynnistettävä myös pohjakuljetin, jotta syöttökoneisto ei kuormittuisi tarpeettomasti. - Nosta niveltyvää vetoaisaa (jos on) ja nosta noukin ylimpään asentoonsa, jos tukkeuma on syöttökoneiston alapäässä. Tällöin syöttöaukko avautuu mahdollisimman suureksi ja tukkeuma pääsee liikkumaan esteettä syöttökoneiston läpi. III -

37 X Käyttö 3.8 Kuljetusajo Älä aja liian lujaa. Huippunopeus on merkitty tyyppikilpeen. Henkilöiden tai eläinten kuljettaminen noukin-/kuormausvaunussa ei ole sallittua. Tarkasta, että noukin-/kuormausvaunu on liikenneturvallinen. Kiinnitä huomiota erityisesti valoihin ja heijastimiin. Varmistaudu, että takalaita on kiinni. Nosta noukin ylös ja laske vetoaisa alas. Ennen yleisille teille ajoa on varmistettava, että tikkaat on käännetty ylös ja kiinnitetty yhteen sisäänmenoluukun kanssa. Varmistaudu, että näkyvyys traktorista on esteetön ja että peilit ovat oikein suunnatut. Ajettaessa kuormatulla noukin-/kuormausvaunulla yli 30 km/h nopeudella suositellaan, että kääntyvä akselisto (lisävaruste) lukitaan, mikä edesauttaa noukin-/kuormausvaunun vakaata kulkua maantieajossa. 3.9 Hydraulisen säätölaitteen käsittely Hydraulisen säätölaitteen korkeus säädetään tehtaalla optimaaliseksi. Akselin säätöön käytettävien 4 sylinterin iskunpituuden tulisi olla X = 00 mm, kun säätölaite on vaakasuorassa asennossa. Jos arvo muuttuu, korkeutta on säädettävä alan korjaamossa. Jos sylinterit laskeutuvat täysin alas, jarruvoiman säätely ei enää toimi! ZX Pakko-ohjauksen käsittely (erikoisvaruste) Pakko-ohjausjärjestelmä toimitetaan tehtaalta 80 baarin esipaineella. Jos esipaine laskee 80 baarin alapuolelle suoraan ajettaessa tai ohjaustuntuma on hyvin pehmeä, traktorin ohjausliikkeet eivät välity ohjautuvan akselin ohjaussylintereille. Tällöin on tarkistettava esipaine (80 bar) tai poistettava ilma hydrauliikkajärjestelmästä. Ilmanpoisto ja muut asetukset löytyvät luvusta "Pakkoohjauksen ilmaus" III - 3

38 Käyttö 3. Kääntyvä teliakselisto (erikoisvaruste) Aja eteenpäin ja avaa kääntyvän teliakseliston lukitus. Tätä varten: Avaa kääntyvän teliakseliston lukitus painamalla toimintokuvakkeen [softkey] painiketta. Näyttöön ilmestyy symboli (kääntyvän teliakseliston lukitus avattu) (ks. myös luku IV "Kuormauskäytön perusnäyttö" Kääntyvä akselisto on lukittava eteenpäin ajon ajaksi seuraavissa tilanteissa: kun kiinteän akselin sivuttaispito ei enää riitä. esim. Esim. rinteissä irtonaisella maalla ensimmäisen akselin menettäessä otteensa maahan vetoaisaa nostettaessa laakasiilojen yli ajettaessa nopeassa (yli 30 km/h) eteenpäinajossa kuormatulla vaunulla. Tätä varten: Lukitse kääntyvä teliakselisto painamalla toimintokuvakkeen [softkey] painiketta. ZX Näyttöön ilmestyy symboli (kääntyvä teliakselisto lukittu) (ks. myös luku IV Kuormauskäytön perusnäyttö Ennen peruuttamista on taas asetettava taka-akselin ohjattavat pyörät suoraan. Tätä varten joudutaan mahdollisesti ajamaan hieman suoraan eteenpäin. Lukitse peruutuksen aikana kääntyvä teliakselisto. Tätä varten: Lukitse kääntyvä teliakselisto painamalla toimintokuvakkeen [softkey] painiketta. Näyttöön ilmestyy symboli (kääntyvä teliakselisto lukittu) (ks. myös luku IV "Kuormauskäytön perusnäyttö" III - 4

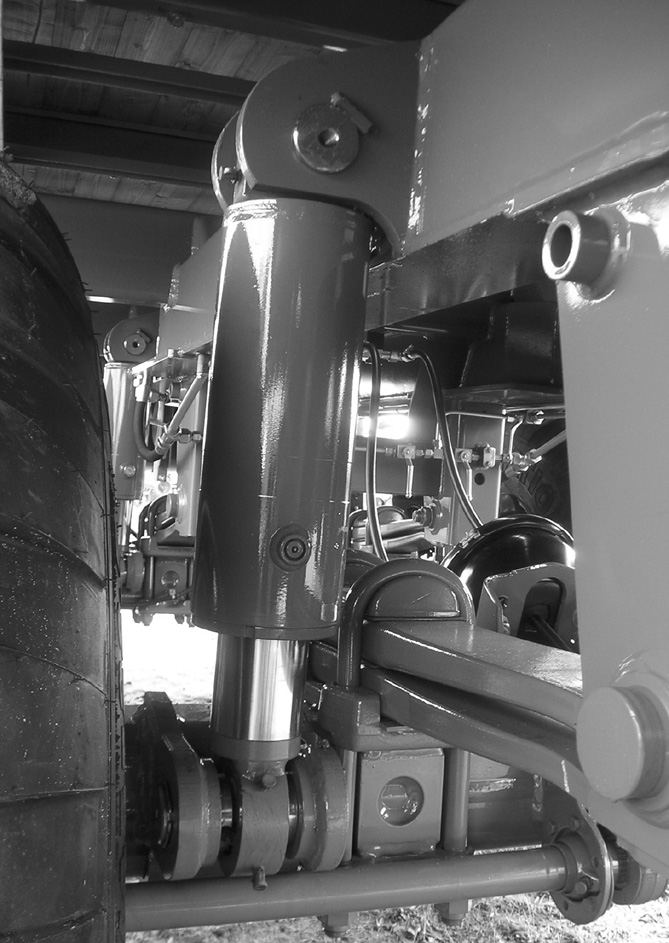

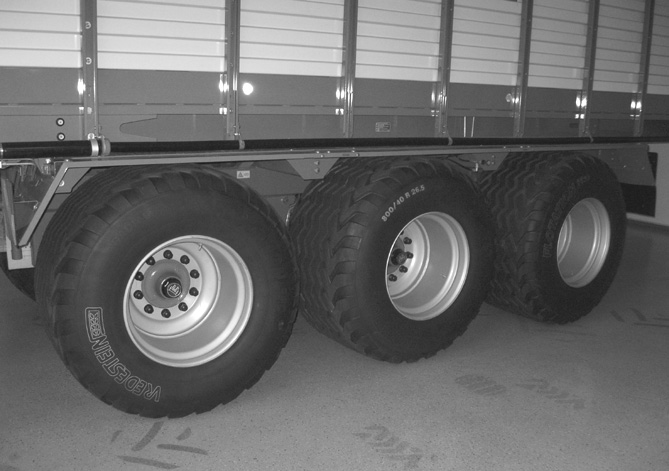

39 X 3. Hydropneumaattisesti jousitetun Tridem-akselin käsittely Käyttö Huomio! Ennalta-arvaamattomia toimintoja koneella Vaikutus: Hengenvaara, henkilöiden loukkaantuminen Teräpalkki voi liikkua tämän tapahtuman aikana! Varmista, ettei ketään oleskele vaara-alueella. Hydropneumaattisesti jousitetun säätölaitteen ajokorkeus on säädetty tehtaalla ihanteelliseksi. Tätä varten: Ajoneuvon tehtaalla asetettuun ajokorkeuteen on ajettava x päivittäin ennen käyttöä, kunnes mitta X= 80 mm on saavutettu. Jos arvo muuttuu, korkeutta on säädettävä alan korjaamossa. Ajokorkeuteen saa ajaa vain kuormittamattomassa tilassa ja tasaisella pinnalla! Paineista noukinvaunun ohjauslohko paineella. Suuntaa noukinvaunu vaakasuoraan nurjahdusakselin nosto/lasku -toiminnon avulla. Avaa kuulahana () Paina toiminnon Teräpalkin lasku painiketta, kunnes kannatinpyörästö on saavuttanut esiasetetun ajokorkeuden. Tarkista mitta X = 80 mm. Sulje kuulahana (). ZX Jos sylinterit laskeutuvat täysin alas, jarruvoiman säätely ei enää toimi! ZX III - 5

40 Käyttö 3.. Nostoakselin käsittely Tridem-akselin etummainen akseli () on toteutettu nostoakselina. Etummaista akselia saa nostaa ainoastaan kuormittamattomassa tilassa! Akselin nostaminen: Kytke nostoakselin hallintaventtiili (keltainen) paineelle, kunnes akseli on ajettu täysin ylös. Nostoakselin sylinterien öljy jakautuu akselin II ja III sylintereille ja lisää näin ajokorkeutta, jolloin akselin pyörät () saavuttavat riittävästi maavaraa. II III ZX40006 Akselin laskeminen: Kytke nostoakselin hallintaventtiili kellunta-asentoon. Akseli laskeutuu jälleen ja tavanomainen ajokorkeus asettuu jälleen. Kellunta-asentoa ei tarvita säilyttää, jos nostoakseli ei ole ylhäällä! III - 6

41 Käyttö 3.3 Työn aloittaminen 3.3. Kuormauksen esivalmistelu Käännä haluamaasi silpunpituutta vastaava määrä vastateriä päälle (ks. luku "Silputuslaite") Säädä noukkimen työkorkeus ("ks. luku "Noukin") Pyörivän karhonpainimen perussäätö: (ks. luku "Pyörivä karhonpainin") Käännä etuluukku taka-asentoon. Asentoa ei saa muuttaa lastauksen aikana. Karhon tulisi olla tasainen ja ilmava Kuormausmenetelmä Yleisesti kuorman teosta Älä purista kuormaa liikaa. Käynnistä kuljetin riittävän ajoissa tai kuormausautomatiikkaa käyttäessäsi säädä viive lyhyeksi (ks. luku 4.7.3). Vältä noukkimen ja sullojan ylikuormittamista. Kytke voimansiirto päälle ajoissa. a) 3.3..Elektroninen hallintalaite ilman kuormausautomatiikkaa Komfort-hallintalaite on säädettävä niin, että näytössä on kuormaustoiminto. Ks. luku "Kuormauksen perusnäyttö" Kytke vaunun käyttöhydrauliikka päälle siirtämällä hydraulivipu pito-asentoon Laske noukin alas Pidä noukkimen hydrauliventtiili kellunta-asennossa, jolloin noukin seuraa maanpinnan muotoja. Käynnistä voimansiirto (nivelakseli) ja aloita kuormaus. Kun kasaantuneen materiaalin korkeus on n. 3/4 täydestä kuormauskorkeudesta, pohjakuljetin kytketään päälle ja rehukasaa siirretään n. 0,5 m taaksepäin. Tällä tavoin estetään rehukasan kaatuminen. Kytke kuormauksen edistyessä pohjakuljettimen voimansiirto päälle ja siirrä rehumassaa taaksepäin kun kuorma on täyskorkea. III - 7

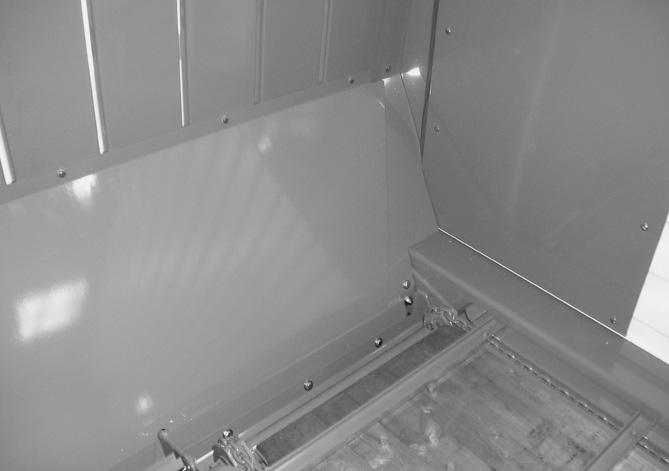

42 Käyttö b) Kuormausautomatiikalla varustettu pohjakuljetin Komfort-hallintalaite on säädettävä niin, että näytössä on kuormaustoiminto. Ks. luku "Kuormauksen perusnäyttö" Kytke vaunun käyttöhydrauliikka päälle siirtämällä hydraulivipu pito-asentoon Laske noukin alas Pidä noukkimen hydrauliventtiili kellunta-asennossa, jolloin noukin seuraa maanpinnan muotoja. Kytke kuormausautomatiikka päälle (viive säädetään kuormattavan materiaalin mukaan. (Ks. luku "Valikko - "Kuormausautomatiikka (lisävaruste)) Kuiva = pitkä viive Kostea = lyhyt viive Käynnistä voimansiirto (nivelakseli) ja aloita kuormaus. Kun kasaantuneen materiaalin korkeus on n. 3/4 täydestä kuormauskorkeudesta, pohjakuljetin kytketään päälle ja rehukasaa siirretään n. 0,5 m taaksepäin. Tällä tavoin estetään rehukasan kaatuminen. Automatiikka kytkee pohjaketjun voimansiirron päälle ja siirtää kuormaa hieman taaksepäin kun kuorma on täyskorkea. Näin kuorma siirtyy asteittain taaksepäin kunnes lava on täysi takalaitaan saakka, jolloin summeri antaa lyhyen äänimerkin Säilörehun kuljetusvaununa käytettäessä Ennen kuin vaunua käytetään säilörehun kuljetukseen (ilman syöttölaitetta), syöttökanava on peitettävä suojapellillä (). Tätä varten: Asenna suojapelti (). Varmista ehdottomasti, että suojapelti () poistetaan ennen syöttölaitteen seuraavaa käyttöä. ZX III - 8

43 Käyttö Kuormauksen lopetus Kostea rehu on painavaa. Älä tee liian suurta kuormaa. Tyyppikilvessä mainittua kokonaispainoa ei saa ylittää. Lopeta kuormaus kun elektronisella hallintalaitteella varustetussa mallissa näyttöruutuun ilmestyy "Wagen FULL" (=vaunu täynnä) -teksti summeri antaa lyhyen äänimerkin Tee seuraavat toimenpiteet kun vaunu on täynnä: anna syöttölaitteen pyöriä jonkin aikaa nosta noukin ylös. kytke voimansiirto (nivelakseli) pois päältä kytke hallintalaitteen virta pois päältä kytke hydrauliikka pois päältä Kuorman purkamisen valmistelu Kytke hydrauliikka päälle. Kytke hallintalaitteen virta päälle Komfort-malli: Komfort-hallintalaite on säädettävä niin, että näytössä on purkaustoiminto. Ks. luku Purkauksen perusnäyttö Vaara-alueella ei saa olla ketään. Nosta vetoaisaa ylemmäs tarpeen mukaan. Kääntyvän akseliston (erikoisvaruste) on laakasiilon yli ajon aikana oltava lukittuna. Tätä varten: Lukitse kääntyvä teliakselisto painamalla toimintokuvakkeen [softkey] painiketta. Näyttöön ilmestyy symboli (kääntyvä teliakselisto lukittu). (ks. myös luku IV "Kuormauskäytön perusnäyttö". ZX III - 9

44 Käyttö Tyhjennys (ZX GL) Varmistaudu, että kukaan ei ole noukin-/kuormausvaunun takana kun avaat takaluukun Purkuautomatiikka deaktivoituna Lukitse kääntyvä teliakselisto (valinnaisvaruste) Avaa takaluukku Kytke pohjakuljetin päälle ja aja eteenpäin riittävän nopeasti, jotta purettava rehu pääsee putoamaan vapaasti. Käytä suurempaa pohjakuljettimen nopeutta vasta aivan kuorman tyhjennyksen loppuvaiheessa Purkuautomatiikka aktivoituna Painettaessa takalaidan avauspainiketta: Järjestelmä lukitsee kääntyvän teliakseliston (valinnaisvaruste). Järjestelmä avaa takalaidan. Pohjakuljetin on kytkettävä päälle hallintalaitteella. Liikuta pohjakuljetinta riittävän nopeasti, jotta purettava rehu pääsee putoamaan vapaasti. Käytä suurempaa pohjakuljettimen nopeutta vasta aivan kuorman tyhjennyksen loppuvaiheessa Tyhjennyksen jälkeen (ZX GL) Purkuautomatiikka deaktivoituna Kytke pohjakuljettimen voimansiirto pois päältä Sulje takaluukku Avaa kääntyvän teliakseliston lukitus (valinnaisvaruste) Purkuautomatiikka aktivoituna Pohjakuljetin on kytkettävä pois päältä hallintalaitteella. Paina takalaidan sulkemispainiketta: Järjestelmä sulkee takalaidan. Järjestelmä avaa kääntyvän teliakseliston lukituksen (valinnaisvaruste). Rehuauman yliajon jälkeen laske taittoaisa jälleen alas. III - 0

45 Käyttö Tyhjennys Purkuautomatiikka deaktivoituna (ZX GD) Varmistaudu, että kukaan ei ole noukin-/kuormausvaunun takana kun avaat takaluukun. Lukitse kääntyvä teliakselisto (valinnaisvaruste) Avaa takaluukku Takalaidan avauskulmaa voidaan tarvittaessa suurentaa. (ks. luku VII Takalaidan avauskulman säätö (GD) ) Takaluukkua avattaessa purkaustelojen kytkentäsylinteri toimii automaattisesti. Kytke noukin-/kuormausvaunun voimansiirto päälle Käynnistä nivelakselin voimansiirto traktorin moottorin käydessä joutokäyntikierroksilla ja takaluukun ollessa avattu. Kytke pohjakuljetin päälle ja säädä nopeus kuormattavan materiaalin, sullonnan tai kuormauskorkeuden mukaan. Käytä suurempaa pohjakuljettimen nopeutta vasta aivan kuorman tyhjennyksen loppuvaiheessa. Pohjakuljetin toimii vain takaluukun ollessa kokonaan auki ja purkaustelojen pyöriessä. Takaperin käyttö Purkaustelojen tukkeutuessa pohjaketjua voidaan käyttää takaperin. Kytke voimanottoakseli pois päältä. Valitse hallintalaitteella pohjakuljettimen käyttö taaksepäin Kytke voimanottoakseli varovasti päälle. Pohjakuljetinta/voimansiirtoa saa käyttää takaperin vain niin kauan, että tukos irtoaa. Pitkäaikainen käyttö ylikuormittaa voimansiirtoa ja saattaa johtaa konerikkoon Purkamisen jälkeen (purkuautomatiikka deaktivoituna) (ZX GD) Kytke pohjakuljetin pois päältä Kytke nivelakseli pois päältä Käynnistä nivelakselin voimansiirto traktorin moottorin käydessä joutokäyntikierroksilla ja takaluukun ollessa avattu. Sulje takaluukku Avaa kääntyvän teliakseliston lukitus (valinnaisvaruste) Kun takalaita suljetaan, purkauksen käyttölaite kytkeytyy syöttökoneiston käyttöön. Rehuauman yliajon jälkeen laske taittoaisa jälleen alas. III -

46 Käyttö Tyhjennys Purkuautomatiikka aktivoituna (ZX GD)(ZX GD) Varmistaudu, että kukaan ei ole noukin-/kuormausvaunun takana kun avaat takaluukun. Painettaessa takalaidan avauspainiketta: Järjestelmä lukitsee kääntyvän teliakseliston (valinnaisvaruste). Järjestelmä avaa takalaidan. Takalaidan avauskulmaa voidaan tarvittaessa suurentaa. (ks. luku VII Takalaidan avauskulman säätö (GD) ) Takaluukkua avattaessa purkaustelojen kytkentäsylinteri toimii automaattisesti. Kytke noukin-/kuormausvaunun voimansiirto päälle Järjestelmä kytkee pohjakuljettimen toimintaan. Purkausteloja käytetään vasta, kun voimanottoakseli on kytketty päälle. Järjestelmä kytkee pohjakuljettimen eteenpäinliikkeen päälle automaattisesti. Säädä pohjakuljettimen nopeus kuormattavan materiaalin, sen tiiviyden tai kuormauskorkeuden mukaan. Käytä suurempaa pohjakuljettimen nopeutta vasta aivan kuorman tyhjennyksen loppuvaiheessa.. Takaperin käyttö Käynnistä nivelakselin voimansiirto traktorin moottorin käydessä joutokäyntikierroksilla ja takaluukun ollessa avattu. Purkaustelojen tukkeutuessa pohjaketjua voidaan käyttää takaperin. Kytke voimanottoakseli pois päältä. Valitse hallintalaitteella pohjakuljettimen käyttö taaksepäin Kytke voimanottoakseli varovasti päälle. Pohjakuljetinta/voimansiirtoa saa käyttää takaperin vain niin kauan, että tukos irtoaa. Pitkäaikainen käyttö ylikuormittaa voimansiirtoa ja saattaa johtaa konerikkoon Purkamisen jälkeen (purkuautomatiikka aktivoituna) (ZX GD) Kytke nivelakseli pois päältä Käynnistä nivelakselin voimansiirto traktorin moottorin käydessä joutokäyntikierroksilla ja takaluukun ollessa avattu. Paina takalaidan sulkemispainiketta: Järjestelmä kytkee pohjakuljettimen pois toiminnasta. Järjestelmä avaa kääntyvän teliakseliston lukituksen (valinnaisvaruste). Järjestelmä sulkee takalaidan. Kun takalaita suljetaan, purkauksen käyttölaite kytkeytyy syöttökoneiston käyttöön. Rehuauman yliajon jälkeen laske taittoaisa jälleen alas. III -

47 Käyttö 3.3 Noukin-/kuormausvaunun irroitus traktorista Varmista, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta. Noukin-/kuormausvaunu ei saa olla kuormattuna, kun se irrotetaan traktorista. 9 Toimi seuraavasti kun irroitat noukin-/kuormausvaunun traktorista Varmista noukin-/kuormausvaunun paikallaanpysyminen seisontajarrulla (9). Nosta niveltyvää vetoaisaa hieman kaukosäätölaitteen avulla. Laske tukijalka () alas ja varmista se tapilla (). Tapin () kytkentä helpottuu kun olet kiertänyt ulomman ja sisemmän putken säätömuttereita (3) niin, että ko. reiät ovat tarkalleen kohdakkain. Laske niveltyvää vetoaisaa niin, että aisan paino lepää tukijalalla. (Jos käytössä on kuulakytkin: Irrota kuulakiinnityksen vetosilmukka Nosta aisa) (Jos käytössä on pakko-ohjaus: Avaa kuulakiinnityksen vetosilmukka Ø 50 ja irrota se. Laske paine pois hydrauliikasta. Irroita hydrauliletkut traktorista Irroita paineletkut traktorista. Irroita sähköliitännät Aseta hydrauliletkut vetoaisassa oleviin kiinnikkeisiinsä. Aseta pikaliittimien suojukset paikalleen, jotta lika ei pääsisi liittimiin. TRD ZX40009 III - 3

48 III - 4 Käyttö

49 4 Ohjausyksikkö Komfort Ohjausyksikkö Komfort 4. Yleiskuvaus Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), hydraulisen akselijousituksen elektroniikka () (valinnaisvarusteena), hallintalaite (3) sekä ohjaus- ja toimintaelementit. Tietokone () ja hydraulisen akselijousituksen () (valinnaisvaruste) elektroniikka koneen etuosassa vasemmalla etupellin alla. Niillä on seuraavat toiminnot: kuormaus- ja purkausvaiheen ohjaus kuormalaskuri koneeseen asennettujen käyttölaitteiden ohjaus hälytysilmoitusten siirto anturien/käyttölaitteiden diagnoosi Ohjausyksikön (3) avulla välitetään kuljettajalle tietoja ja suoritetaan asetukset noukin-/kuormausvaunun käyttöä varten, jotka tietokone ottaa vastaan ja käsittelee. Ohjausyksikkö (3) on suojattava vedeltä. Jos konetta ei käytetä pitkään aikaan (esim. talvella), hallintalaite (3) on säilytettävä kuivassa tilassa. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen (3). Ylijännite voi vaurioittaa ohjausyksikön elektroniikkaa. 3 L40046 ZX00000 IV -

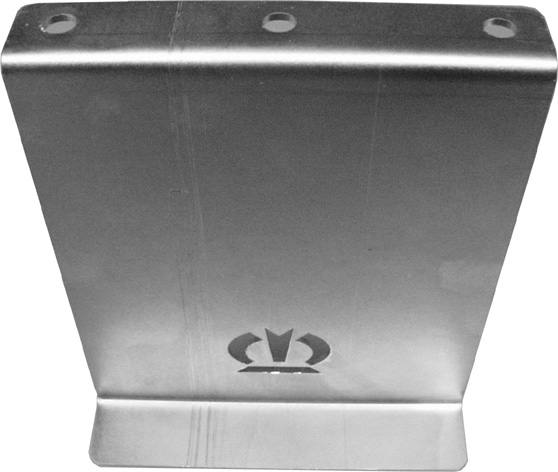

50 Ohjausyksikkö Komfort 4. Asennus Asenna ohjausyksikkö pidikkeen () avulla kuljettajan näkökenttään. Suora kiinnitys Kiinnitä pidike () käyttämällä valmiiksi porattuja reikiä (). Ohjausyksikkö (3) kiinnittyy magneettilevyn (4) avulla pidikkeeseen (). ZX ZX00009 IV -

51 Ohjausyksikkö Komfort Jännitelähde Huolehdi asennuksessa siitä, että liitoskaapelit eivät kiristä eivätkä joudu kosketukseen traktorin pyörien kanssa. 4 5 Liitä jännitelähdekaapelit ( V) traktorin ja koneen puolella 3-napaiseen virtapistorasiaan (DIN 9680). Pistorasia sijaitsee koneen puolella etumaisessa levyverhouksessa (5). L Ohjausyksikkö Liitä mukana toimitettu kaapeli etumaisen levyverhouksen liittimeen (4) ja ohjausyksikön () liittimeen (3). 3 ZX IV - 3

52 Ohjausyksikkö Komfort 4.3 Ohjausyksikkö Yleiskuva ZX Painike Päälle/Pois Näyttö 3 Painikkeet ( - 8) 4 Kiertokytkin 5 ESC -painike (F) 6 Valikkopainike (E) 7 Painikkeet A - D IV - 4

53 Ohjausyksikkö Komfort Painikkeiden kuvaus Painikkeet - 8 Painikkeet - 8 on tarkoitettu oikeanpuolisissa sarakkeissa sijaitsevien toimintokuvakkeiden käyttöön. Niiden kohdistus näkyy molemmista kuvista. Jos toimintokuvaketta ei ole painikkeen vieressä, silloin painikkeella ei ole toimintoa. Kiertokytkin Kiertokytkimellä on kaksi toimintoa:. Kiertämällä kiertokytkintä voidaan muuttaa asetuksia ja valita haluttu valikko valikkotasosta. Zx Painamalla kiertokytkintä asetukset tallennetaan. Painikkeet A - D Painikkeet A - D on tarkoitettu yläpuolella sijaitsevan rivin toimintokuvakkeiden käyttöön. Niiden kohdistus näkyy kuvasta. Jos toimintokuvaketta ei ole painikkeen yläpuolella, painikkeella ei ole toimintoa. Painike E Painikkeella haetaan valikkotaso. ZX Painike F Painikkeella päästään edelliseen kuvaan tai edelliseen valikkotasoon. Painamalla painiketta pitempään päästään peruskuvaan. ZX Käyttövalmius Kytkeminen päälle Paina painiketta. Päällekytkennän jälkeen luodaan yhteys tietokoneeseen. Jos yhteys ei ole mahdollinen, tietolinja on keskeytetty, ilmestyy viereinen ilmoitus näyttöön. Kun yhteys luodaan, ilmestyy peruskuva lyhyen ajan jälkeen näyttöön (ks. luku 5.5.). BPK40 IV - 5

54 Ohjausyksikkö Komfort 4.5 Käsikäyttö 4.5. Kuormauskäytön peruskuva ZX000008_ IV - 6

55 Ohjausyksikkö Komfort Tilarivi Näytön ylimmäisessä rivissä näytetään koneen ajankohtaiset tilat (varustuksesta riippuen): Hälytysilmoitus on olemassa Työvaloheitin pois päältä Työvaloheitin päällä Noukin-/kuormausvaunu täynnä Säilöntäaine pois päältä Säilöntäaine päälle Akseli lukittu Akseli vapaa Akselin jousitus pois päältä Akselin jousitus päälle Käyttötuntilaskuri deaktivoitu Käyttötuntilaskuri aktivoitu Pääikkunan ilmoitukset: Kuormalaskureista aktivoituneena oleva asiakaslaskuri Käyttötuntilaskureista aktivoituneena oleva asiakaslaskuri Kääntyvän teliakseliston lukitus/avaus Aktivoitu käyttötila tulee näyttöön. = Ohjautuva akseli lukittu = Ohjautuvan akselin lukitus avattu Kääntyvän teliakseliston lukituksen avaus Paina toimintokuvakkeen painiketta. Näyttöön ilmestyy symboli teliakseliston lukitus avattu). (kääntyvän Lukitse kääntyvä teliakselisto jälleen painamalla uudelleen painiketta toimintokuvake. [softkey]. Näytön alariville ilmestyy Lukitussylinterin paineistuksen aikana toimintopainike vilkkuu. Kun paineistus on päättynyt, toimintokuvakkeen vilkkuminen loppuu ja kääntyvä teliakselisto on lukittu. Vaihto kuormaus-/purkauskäyttö Näytetään aktivoitu käyttö. Toimintokuvakkeet Alimmassa rivissä sijaitsevat seuraavat toimintokuvakkeet: Asiakaslaskurin säätö Vaihto purkauskäyttöön Paina painiketta kohdalla. toimintokuvakkeen Paina painiketta toimintokuvakkeen kohdalla. Valikko - "Asiakaslaskuri" ilmestyy (asetukset ks. luku 4.7.8). IV - 7

56 Ohjausyksikkö Komfort Toimintokuvakkeet Kummassakin oikeanpuolisessa sarakkeessa sijaitsevat seuraavat toimintokuvakkeet: Noukkimen nosto ja lasku/kellumisasento Näytössä (A) näytetään aktivoitu käyttö. Noukin ei kellumisasennossa Noukin kellumisasennossa B Noukkimen nosto Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. A ZX Noukkimen lasku/kellumisasento Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. Terien kääntäminen ulos/sisään Näytössä (A) näytetään aktivoitu käyttö. Jos terät ovat odotusasennossa ilmestyy symboli (C). B Terien kääntäminen sisään Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. Terien kääntäminen ulos A C ZX00000 Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. Terät odotusasennossa Kun terät on käännetty ulos, paina painiketta toimintokuvakkeen kohdalla uudelleen Symboli (C) ilmestyy osoittaen, että terät ovat odotusasennossa. IV - 8

57 Ohjausyksikkö Komfort Vetoaisan nosto/lasku Vetoaisan nosto Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan. A Vetoaisan lasku Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan. ZX0000 Pohjakuljettimen käyttö eteenpäin Paina painiketta toimintokuvakkeen kohdalla, symboli esitetään käänteisenä, pohjakuljetin pyörii niin kauan kun painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan. A ZX0000 Kuormausautomatiikan kytkeminen päälle /pois päältä (valinnainen) B A Kuormausautomatiikan kytkeminen päälle Paina painiketta toimintokuvakkeen kohdalla, toimintokuvake ilmestyy. 4s AUTO Kuormausautomatiikka aktivoi pohjakuljettimen automaattisesti kun kuormattava materiaali on saavuttanut täyden korkeutensa. Näyttö ilmoittaa jäljellä olevan ajan (A) pohjakuljettimen automaattiseen aktivointiin. Kun aika on kulunut, näyttöön tulee ilmoitus (B). Ilmoitus osoittaa pohjakuljettimen olevan käynnissä. ZX00003_ Kuormaussautomatiikan kytkeminen pois päältä Paina painiketta toimintokuvakkeen kohdalla, toimintokuvake ilmestyy. IV - 9

58 Ohjausyksikkö Komfort 4.5. Purkauskäytön peruskuva ZX00006 Yleiskuvaus ks. luku 4.5. Kuormauskäyttö Poikkeavuudet kuormauskäytöstä. Pääikkunan ilmoitukset: Vaihto kuormaus-/purkauskäyttö (purkuautomatiikka aktivoituna / säätö ks. luku "Purkuautomatiikka") Aktivoitu käyttötila tulee näyttöön. tallennettu pohjakuljettimen nopeus eteenpäin, % (vain GD) Pohjakuljettimen nopeuden säätö eteenpäin Vaihto kuormauskäyttöön Paina toimintokuvakkeen painiketta. [softkey] Säädä haluttu pohjakuljettimen nopeus eteenpäin kiertämällä kiertokytkintä ja tallenna nopeus painamalla kiertokytkintä. Toimintokuvakkeet Vaihto kuormaus-/purkauskäyttö (purkuautomatiikka deaktivoituna / säätö ks. luku "Purkuautomatiikka") Vaihto kuormauskäyttöön Paina painiketta kohdalla. toimintokuvakkeen Näytetään aktivoitu käyttö Työvaloheittimen kytkeminen päälle/pois päältä Työvaloheittimen kytkeminen päälle Paina painiketta kohdalla. toimintokuvakkeen Työvaloheittimen kytkeminen pois päältä Paina painiketta kohdalla. toimintokuvakkeen IV - 0

59 (vain ZX GD) Ohjausyksikkö Komfort Takalaidan avaaminen/sulkeminen Takalaidan avaaminen Kun painetaan kerran painiketta toimintokuvakkeen kohdalla, takalaita aukeaa automaattisesti keskiasentoon saakka. A Painiketta on painettava vähintään,5 sekunnin ajan, ennen kuin toiminto Takalaidan avaus aktivoituu. ZX00008 Kun painiketta painetaan uudelleen, takalaita aukeaa pitemmälle niin kauan kuin painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. Takalaidan sulkeminen Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. (GL + GD) Takalaidan avaaminen/sulkeminen Takalaidan avaaminen Kun painetaan painiketta toimintokuvakkeen kohdalla, takalaidan aukeaminen jatkuu niin kauan kuin painiketta painetaan. Painiketta on painettava vähintään,5 sekunnin ajan, ennen kuin toiminto Takalaidan avaus aktivoituu. A ZX00008 Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. Takalaidan sulkeminen Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. IV -

60 Ohjausyksikkö Komfort Pohjakuljetin eteenpäin Pohjakuljettimen kytkeminen päälle eteenpäin Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan. Pohjakuljettimen nopeutta eteenpäin voidaan säätää kiertämällä kiertokytkintä, säätö tallennetaan painamalla kiertokytkintä. A Pohjakuljettimen kytkeminen pois päältä eteenpäin Paina painiketta kohdalla. toimintokuvakkeen ZX00007 Nuolta (A) ei näytetä enää. Pohjakuljettimen käyttö taaksepäin Paina painiketta toimintokuvakkeen kohdalla, symboli esitetään käänteisenä, pohjakuljetin pyörii niin kauan kun painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan. Pikakäynnin kytkeminen päälle (valinnainen) Paina painiketta toimintokuvakkeen kohdalla. Symboli ja nuoli (A) näyttävät, että toiminto suoritetaan. A Pikakäynnin kytkeminen pois päältä Paina painiketta toimintokuvakkeen kohdalla. Pohjakuljetin pysähtyy, symbolia ja nuolta (A) ei näytetä enää. ZX00009 IV -

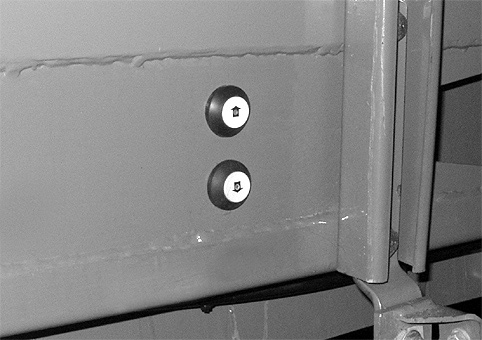

61 4.6 Koneen painikkeet Noukin-/kuormausvaunussa kaksi koneen ulkopuolelle asennettua painiketta, joilla voidaan suorittaa toiminnot koneella. Ohjausyksikkö Komfort Molemmat painikkeet sijaitsevat edessä vasemmalla koneessa ja niillä on seuraavat toiminnot: () Teräpalkin nosto () Teräpalkin lasku L40063 Teräpalkin nosto-/laskupainiketta painettaessa on varmistettava, ettei teräpalkin kääntöalueella ole ketään. Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. IV - 3

62 Ohjausyksikkö Komfort 4.7 Valikkotaso Yleiskuva - Kuormausautomatiikka Asetukset - - Asiakaslaskuri Säilöntäaine Laskuri Kokonaislaskuri Akselin jousitus 5 6 Huolto Info Asentaja 4- Asetukset Anturitesti käsin Käyttölaitetesti käsin Anturi-/käyttölaitetesti akselin jousitus Asetukset Kontrasti Pohjakuljettimen nopeus Poikittaiskuljetin Purkuautomatiikka L Valikkotason haku Paina painiketta (). Näytössä näytetään valikkotaso. Painikkeella valikkotasosta. () voidaan taas poistua ZX00005 IV - 4

63 Ohjausyksikkö Komfort Valikkotaso on jaettu viiteen päävalikkoon: = Päävalikko "Asetukset" = Päävalikko "Laskurit" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" L Päävalikot valitaan kiertokytkimellä, valittu symboli esitetään käänteisenä. Painamalla kiertokytkintä haetaan valitun päävalikon valikkotaso. Painikkeella suljetaan haettu valikko Päävalikko "Asetukset" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikkotason "Asetukset". Valikkotaso "Asetukset" on jaettu koneen varustuksesta riippuen neljään valikkoon: L = Valikko - "Kuormausautomatiikka" = Valikko - "Säilöntäaine" = Valikko -3 "Akselin jousitus" = Valikko -4 "Kontrasti" = Valikko -5 "Pohjakuljettimen nopeus" = Valikko -6 "Poikittaiskuljetin" = Valikko -7 "Purkuautomatiikka" L IV - 5

64 Ohjausyksikkö Komfort Valikko - "Kuormausautomatiikka" (valinnaisvaruste) Viiveen asetus pohjakuljettimen aktivoimiseksi kuormattavan materiaalin syöttökorkeuden saavuttamisen jälkeen kuormauskäytössä. Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. L Paina kiertokytkintä. Näyttö näyttää valikon - "Kuormausautomatiikka". Palkkinäyttö ja aikamäärä näyttävät asetetun viiveen. Ylemmän rivin symboli arvo on tallennettu. näyttää, että näytetty Viiveen asetus ja tallennus Aseta viive kiertokytkimellä, ylemmän rivin symboli sammuu. L Paina kiertokytkintä, asetettu viive tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 6

65 Ohjausyksikkö Komfort Valikko - "Säilöntäaine" (valinnaisvaruste) Säilöntäaineen syöttölaiteliitäntä on tietokoneen lähellä. (n. 0,5 m johdinsarjassa X) Säilöntäaineen aktivointi/deaktivointi Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. L Paina kiertokytkintä. Näyttö näyttää valikon - "Säilöntäaine". Ajankohtainen tila näytetään symbolina: = Säilöntäaine pois päältä = Säilöntäaine päälle (kestokäyttö) = Säilöntäaineen automatiikka (säilöntäaine päälle, kun noukin on kellumisasennossa) L Ylemmän rivin symboli on tallennettu. näyttää, että näytetty tila Tilan muuttaminen ja tallentaminen Aseta tila vastaavasti kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, valittu tila tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 7

66 Ohjausyksikkö Komfort Valikko -3 "Akselin jousitus" (valinnaisvaruste) Akselin jousituksen säätö. Kytkettäessä konetta päälle akselin jousitus on automaattimuodossa. Jos joku sylintereistä ei ole asetusasennossa tai kyseessä on virhe, automaattimuoto deaktivoidaan ja siirrytään käsikäyttöön. Lisäksi ilmestyy ilmoitus "Virhe akselin jousitus". Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko -3 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon -3 "Akselin jousitus". L Tila (state) = Akselin jousitus automaattimuodossa = Akselin jousitus ei aktiivinen (käsikäyttö) = Vaunua nostetaan (käsikäyttö) = Vaunua lasketaan (käsikäyttö) = Virhe akselin jousitus Suorita akselin jousituksen anturi-/ käyttölaitetesti (ks. luku 5.7.3) L IV - 8

67 Ohjausyksikkö Komfort Akselin jousituksen tilan asetus Paina painiketta toimintokuvakkeen kohdalla, automaattinen akselin jousitus aktivoitu. Akseli säädetään asetettuun asetusarvoon. Paina painiketta toimintokuvakkeen kohdalla, akselin jousitus siirtyy käsikäyttöön, vaunua nostetaan painamalla painiketta. Seuranta ei tapahdu kuormanmuutoksien perusteella. L Paina painiketta toimintokuvakkeen kohdalla, akselin jousitus siirtyy käsikäyttöön, vaunua lasketaan painamalla painiketta. Seuranta ei tapahdu kuormanmuutoksien perusteella. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 9

68 Ohjausyksikkö Komfort Valikko -4 "Kontrasti" Näytön kontrastin säätö. Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko -4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon -4 "Kontrasti". L40000 Palkkinäyttö näyttää asetetun kontrastiarvon. Ylemmän rivin symboli arvo on tallennettu. näyttää, että näytetty Kontrastin asetus ja tallennus Mitä korkeampi palkki sitä voimakkaampi on näytön kontrasti. Aseta kontrasti kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, asetettu kontrastiarvo ZX00000 tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. Päivä- ja yönäyttö Näytön värit voidaan vaihtaa siirtymällä päivänäytöstä yönäyttöön. Paina painiketta toimnitokuvakkeen kohdalla. Näytön värit vaihtuvat vastakkaisiksi. ZX0000 Painikkeella suljetaan näkyvissä oleva valikko. Painamalla painiketta pitkään siirrytään perusnäyttöön. Näytön palauttaminen alkuperäiseen tilaan: Paina painiketta toimintokuvakkeen kohdalla. Näyttö palaa alkuperäiseen tilaan. IV - 0

69 Ohjausyksikkö Komfort Valikko -5 "Pohjakuljettimen nopeus" Pohjakuljettimen nopeuden asetus Tätä varten: Hae valikko näyttöön Koska traktorien hydrauliikkalaitteiden tehossa on eroja, voi olla tarpeen säätää pohjakuljettimen maksiminopeutta. Päävalikko "Asetukset" on näkyvissä Valitse kierrettävällä potentiometrillä valikko -5 symboli näkyy korostettuna. Paina kierrettävää potentiometriä. Näyttö näyttää valikon -5 "Pohjakuljettimen nopeus". Palkkinäyttö osoittaa pohjakuljettimelle asetetun nopeuden. Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on ZX Pohjakuljettimen nopeuden asetus Aktivoi traktorin hydrauliikka. Korota traktorin moottorin kierrosluku nimellisarvoon. Säädä pohjakuljettimen syöttöventtiili niin pienelle kuin mahdollista kierrettävällä potentiometrilla. (Pylväsdiagrammin osoittama arvo pienenee.) Aktivoi pohjakuljetin painamalla painiketta toimintokuvakkeen kohdalla. Lisää pohjakuljettimen syöttöventtiilin saamaa virtaa kierrettävällä potentiometrilla, kunnes pohjakuljettimen nopeus ei enää kasva. Painamalla kierrettävää potentiometriä tallennetaan valittu arvo; ylärivin symboli tulee näkyviin. Deaktivoi pohjakuljetin painamalla painiketta toimintokuvakkeen käänteisenä.. kohdalla, symboli esitetään Paina toimintokuvakkeen DEF painiketta Tehdasasetuksen arvot otetaan käyttöön. Symboli katoaa. Painamalla kierrettävää potentiometriä tallennetaan valittu arvo; ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. ZX IV -

70 Ohjausyksikkö Komfort Valikko -6 "Poikittaiskuljetin" (valinnaisvaruste Titan-sarjassa) Tyhjennyksen asetukset poikittaiskuljetinta käytettäessä / ilman poikittaiskuljetinta Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä Valitse kierrettävällä potentiometrillä valikko -6, jolloin sen symboli näkyy korostettuna. Paina kierrettävää potentiometriä. Näyttöön tulee valikko -6 "Poikittaiskuljetin". Ajankohtainen tila näytetään symbolina: Purku ilman poikittaiskuljetinta Purku poikittaiskuljettimen kanssa ZX Ylärivin symboli tallennettu. osoittaa, että näkyvä tila on Tilan muuttaminen ja tallentaminen Aseta tila kierrettävällä potentiometrillä; ylärivin symboli katoaa. Painamalla kierrettävää potentiometriä tallennetaan valittu tila; ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvissä oleva valikko. ZX Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. Tarkempia tietoja poikittaishihnan käytöstä löydät luvusta "Vaihto purkauskäyttöön poikittaiskuljetushihnalla" IV -

71 Ohjausyksikkö Komfort Valikko -7 "Purkuautomatiikka" Purkuautomatiikan aktivointi/deaktivointi Purkuautomatiikka helpottaa kuorman purkamista. Kun takalaidan avaus-/sulkemispainiketta painetaan purkuautomatiikan ollessa aktivoituna, järjestelmä suorittaa koneen varustuksesta riippuen seuraavat toiminnot: Takalaitaa avattaessa: Kääntyvä teliakselisto lukittuu Pohjakuljettimen eteenpäinliike kytkeytyy valmiustilaan. (Pohjakuljettimen symboli (B) vilkkuu) (vain GD-mallissa). Kun voimanottoakseli kytketään toimintaan, purkaustelat käyvät ja järjestelmä kytkee pohjakuljettimen eteenpäinliikkeen automaattisesti toimintaan. (Pohjakuljettimen symboli (B) lakkaa vilkkumasta) Takalaitaa suljettaessa: Pohjakuljettimen eteenpäinliike kytkeytyy pois päältä. Takalaita sulkeutuu. Kääntyvän teliakseliston lukitus aukeaa. Valikon haku näyttöön Päävalikko "Asetukset" on näkyvissä Valitse kierrettävällä potentiometrillä valikko -7, jolloin sen symboli näkyy korostettuna. Paina kierrettävää potentiometriä. Paina kierrettävää potentiometriä. Näyttöön tulee valikko -7 "Purkuautomatiikka". Ajankohtainen tila näytetään symbolina: B A 4s AUTO ZX00003_ Purkuautomatiikka deaktivoitu Purku aktivoitu Ylärivin symboli tallennettu. osoittaa, että näkyvä tila on ZX40005 Tilan muuttaminen ja tallentaminen Aseta tila kierrettävällä potentiometrillä; ylärivin symboli katoaa. Painamalla kierrettävää potentiometriä tallennetaan valittu tila; ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvissä oleva valikko. Näytössä on valikkotaso "Asetukset". Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. ZX40005 IV - 3

72 Ohjausyksikkö Komfort Päävalikko "Laskurit" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L4000 Näyttö näyttää valikkotason "Laskurit". Valikkotaso "Laskurit" on jaettu kahteen valikkoon: = Valikko - "Asiakaslaskuri" = Valikko - "Kokonaislaskuri" L Valikko - "Asiakaslaskuri" Valikon haku Päävalikko "Laskurit" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon - "Asiakaslaskuri". Symbolien merkitys: L40030 = Kokonaiskuormien lukumäärä Kuorman laskenta toimii, kun pohjakuljettimen eteenpäinliike aktivoidaan väh. 5 sekunnin ajaksi takalaidan ollessa suljettuna ja liike jatkuu tämän jälkeen väh. 5 sekuntia takalaidan ollessa auki. = Käyttötuntilaskuri Käyttötuntilaskuri laskee, jos elektroniikka on kytketty päälle ja käyttötuntilaskuri on aktivoitu. = Asiakaslaskuri ( - 0) A B Aktivoitu asiakaslaskuri (A) on esitetty käänteisenä, molempien poikkipalkkien välissä on valittu asiakaslaskuri (B). L4004 IV - 4

73 Ohjausyksikkö Komfort Asiakaslaskurin aktivointi Aseta haluttu asiakaslaskuri kiertokytkimellä molempien poikkipalkkien (A) väliin ja paina kiertokytkintä. Haluttu asiakaslaskuri (tässä asiakaslaskuri 4) näytetään käänteisenä ( ). Vanha aktivoitu asiakaslaskuri (tässä asiakaslaskuri 3) ei esitetä enää käänteisenä. A Käyttötuntilaskurin aktivointi/deaktivointi Aktivoitu tila näytetään käänteisenä L4004 Paina painiketta toimintokuvakkeen kohdalla käyttötuntilaskurin aktivoimiseksi, symboli esitetään käänteisenä. Paina painiketta toimintokuvakkeen kohdalla käyttötuntilaskurin deaktivoimiseksi, symboli esitetään käänteisenä. Asiakaslaskurin nollaus Aseta nollautuva asiakaslaskuri kiertokytkimellä molempien poikkipalkkien (A) väliin. Paina painiketta toimintokuvakkeen kohdalla. Valittu asiakaslaskuri nollautuu. Kaikkien asiakaslaskurien nollaus Paina painiketta n. sekuntia toimintokuvakkeen kohdalla. Kaikki asiakaslaskurit nollautuvat. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Laskurit". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 5

74 Ohjausyksikkö Komfort 4.7. Valikko - "Kokonaislaskuri" Valikon haku Päävalikko "Laskurit" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon - "Kokonaislaskuri". Kokonaiskuormien lukumäärä on kaikkien kuormien summa. Ne eivät kuulu mihinkään asiakaslaskuriin. Symbolien merkitys: L40050 = Kokonaiskuormien lukumäärä = Käyttötuntilaskuri = Kokonaislaskuri (ei nollattavissa) = Sesonkilaskuri (nollattavissa) = Päivälaskuri (nollattavissa) Sesonkilaskurin tai päivälaskurin nollaus Paina painiketta toimintokuvakkeen kohdalla. Sesonkilaskuri nollautuu. ZX0000 Paina painiketta toimintokuvakkeen kohdalla. Päivälaskuri nollautuu. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Laskurit". Painamalla painiketta pitkään siirrytään perusnäyttöön. Kokonaiskäyttötuntilaskuri () on toiminnassa, kun elektroniikka on kytketty päälle. Kokonaiskäyttötuntilaskuria () ei voi nollata. IV - 6

75 Ohjausyksikkö Komfort Päävalikko 4 "Huolto" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikkotason 4 "Huolto". L40070 Valikkotaso 4 "Huolto" on jaettu kolmeen valikkoon: = Valikko 4- "Anturitesti käsin" = Valikko 4-4 "Käyttölaitetesti käsin" = Valikko 4-5 "Anturi-/käyttölaitetesti akselin jousitus" L Valikko 4- "Anturitesti käsin" Käsin tehtävässä anturitestissä tarkistetaan koneeseen asennetut anturit virheiden varalta, lisäksi käsin tehtävässä anturitestissä anturit voidaan säätää oikein. Vasta kun anturit on säädetty on varmistettu, että kone toimii oikein. Anturitestin aikana voimanottoakseli ei saa pyöriä. Valikon haku Päävalikko 4 "Huolto" on haettu. L4009 Valitse valikko 4- kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon 4- "Anturitesti käsin". Anturin valinta Valitse anturi kiertokytkimellä. Valittu anturi esitetään käänteisenä ja testataan. L4000 IV - 7

76 Ohjausyksikkö Komfort Namur -anturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B Terä aktiivinen B B AUTO Kuormausautomatiikka ylhäällä B3 Pohjakuljettimen pysäytys L4000 B4 Purkaustelat (GD) Tila (state): B5 Voimanottoakselin kierrosluku kytketty (rauta) (GD) kytkemätön (ei rautaa) B6 Takalaita kiinni Kaapelirikko Oikosulku B8 Takalaita auki (GD) B9 B9 AUTO Kuormausautomatiikka alhaalla Asetusarvot: Palkkinäytön yläalueella näytetään minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytkettynä (anturin edessä metalli). Nykyinen asetusarvo (tosiarvo) näytetään palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on kytketyssä tilassa ylemmän merkinnän kohdalla. Tarkista seuraavaksi, onko palkki kytkemättömässä tilassa alemmalla merkityllä alueella. Paineanturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B7 Akseli lukittu Tila (state): Akseli lukittu Akseli vapaa DL IV - 8

77 Ohjausyksikkö Komfort Painikkeen diagnoosi Mahdolliset painikkeet (koneen varustuksesta riippuen) Nro Symboli Kuvaus S Painike terien kääntäminen sisään S Painike terien kääntäminen ulos Tila (state): Kaapelirikko L400 Oikosulku painettu ei painettu Asetusarvot: Painikkeen ollessa painettuna palkin on oltava palkkinäytön alimmaisella merkityllä alueella, painikkeen ollessa vapaana ylemmällä alueella. Syöttöjännitteiden diagnoosi Nro Symboli Kuvaus U Syöttöjännite Asetusjännitteet: V Ges: - 4,5 V V Term: - 4,5 V SS_5V: 4,5-5,5 V 8V ana: 8,5-9, V 8V dig: 8,5-9, V V Pow: - 4,5 V V Pow3: - 4,5 V L40030 Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 "Huolto". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 9

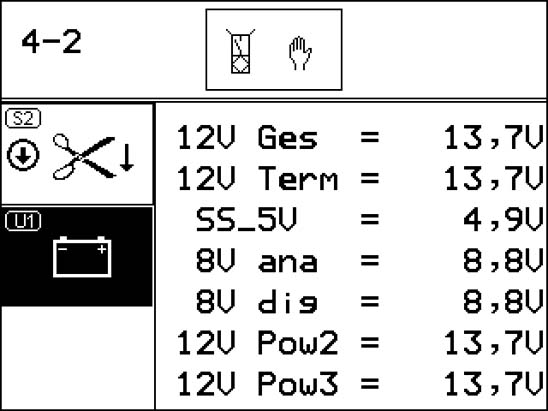

78 Ohjausyksikkö Komfort Valikko 4-4 "Käyttölaitetesti käsin" Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se on jännitteinen. Tästä syystä käsin tapahtuvassa käyttölaitetestissä käyttölaitetta on ohjattava lyhyesti käsin, jotta voidaan todeta mahdolliset virheet käyttölaitteissa. Valikon haku Käyttölaitetestin aikana voimanottoakseli ei saa pyöriä. Traktorin hydrauliikan on oltava deaktivoitu. Käyttölaitetestin aikana käyttölaitetta ohjataan. Tämä voi aiheuttaa, että kone toimii odottamattomalla tavalla. Tästä syystä testi on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolelta. Päävalikko 4 "Huolto" on haettu. Valitse valikko 4-4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L4005 Näyttö näyttää valikon 4-4 "Käyttölaitteen testi käsin". Käyttölaitteen valinta Valitse käyttölaite kiertokytkimellä. Valittu käyttölaite esitetään käänteisenä. DL40070 IV - 30

79 Ohjausyksikkö Komfort Digitaalisten käyttölaitteiden diagnoosi (GL + GD) Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja testi on mahdollinen käyttölaitetta varten (ks. taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan tarkistaa pistokkeen LED suoraan käyttölaitteessa. Paina painiketta toimintokuvakkeen kohdalla. Mahdolliset digitaaliset käyttölaitteet (koneen varustuksesta riippuen) DL40070 Nro Symboli Kuvaus Nro Symboli Kuvaus Y0 Pohjakuljetin ETEENPÄIN (GL) Y0 Teräpalkki Y0 Pohjakuljetin TAAKSEPÄIN (GD) Y Teräpalkki Y03 Toimintoventtiili Y Pikatyhjennys Y04 Toimintoventtiili Y3 Y3 Takalaidan varoventtiili (titaania (GL)/5XL,6XL (R/GL)) Y05 Y05 Noukin Y4 Purkaustelan kytkin (GD) Y06 Takalaita Y5 Akselin lukitus Y07 Takalaita Y6 Poikittaiskuljetin vas. Y08 Vetoaisa Y7 Poikittaiskuljetin oik. Y8 Y09 Vetoaisa Y8 Noukin H Koneen työvalo A Säilöntäaine IV - 3

80 Ohjausyksikkö Komfort Analogisten käyttölaitteiden diagnoosi (GD) Virtaa (ma) voidaan säätää arvolla PWM (promille). Arvossa PWM = 500 virran tulisi olla välillä 500 ma ja 3000 ma (käytetystä venttiilistä riippuen) Paina painiketta toimintokuvakkeen kohdalla, PWM lisääntyy. Paina painiketta toimintokuvakkeen kohdalla, PWM vähenee. Mahdolliset analogiset aktorit Nro Symboli Kuvaus DL40060 Y0 Pohjakuljetin ETEENPÄIN Tila (state): Käyttölaite päälle Käyttölaite pois päältä yleinen käyttölaitevirhe ei syöttöjännitettä, sulake mahdollisesti viallinen Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 "Huolto". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 3

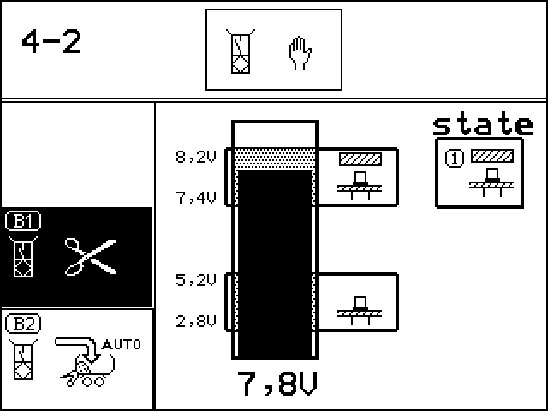

81 Ohjausyksikkö Komfort Valikko 4-5 "Anturi-/käyttölaitetesti akselin jousitus" (koneen varustuksesta riippuen) Käyttölaitetesti on tarkoitettu koneeseen asennettujen akselin jousituksen antureiden ja käyttölaitteiden testaamiseksi. Valikon haku Päävalikko 4 "Huolto" on haettu. Valitse valikko 4-5 kiertokytkimellä, symboli esitetään käänteisenä. L4008 Paina kiertokytkintä. Näyttö näyttää valikon 4-5 "Anturi-/käyttölaitetesti akselin jousitus". Tila (state): = Ei akseli jousituksen virhettä = Virhe akselin anturi vasen (BSL) L4005 = Virhe akselin anturi oikea (BSR) = Virhe venttiili akseli Ylös/Alas (YWK) = Virhe venttiili akseli vasen/oikea (YWS/YWS) Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 "Huolto". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 33

82 Ohjausyksikkö Komfort Päävalikko 5 "Info" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 5 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon 5 "Info". L Sivu 5-: SW = Koneen ohjelmistoversio = Tietokoneen versio ISO = ISO-ohjelmistoversio ZX00003 IV - 34

83 Ohjausyksikkö Komfort Päävalikko 6 "Asentaja" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 6 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Päävalikko 6 "Asentaja" on suojattu salasanalla. Näyttö näyttää salasanakyselyn. L40030 L IV - 35

84 Ohjausyksikkö Komfort 4.8 Hälytysilmoitus Infoilmoitus Jos toiminnan suorituksessa yhtä tai useampaa ehtoa ei ole täytetty, ilmestyy näyttöön infoilmoitus. Infoilmoitus sammuu automaattisesti lyhyen hetken jälkeen. Hälytysilmoitus ZX00005 Jos koneessa esiintyy häiriö, ilmestyy näyttöön hälytysilmoitus, samalla kuuluu äänimerkki (nopea jaksottainen äänimerkki). Kuvaus, mahdollinen syy ja korjaus on listattu luvussa "Hälytysilmoitukset". Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät toimintokuvakkeet ovat deaktivoituja. Äänimerkin mykistäminen ZX00006 Paina painiketta toimintokuvakkeen kohdalla. Hälytyksen kuittaus: Paina painiketta toimintokuvakkeen kohdalla, hälytys kuitataan ja äänimerkki keskeytetään. Jos häiriö esiintyy jälleen, ilmestyy hälytysilmoitus uudelleen. Hälytyksen poisto: Pidä painiketta toimintopainikkeen kohdalla 5 sekunnin ajan, äänimerkki kytkeytyy heti pois päältä ja hälytys poistetaan. Jos häiriö esiintyy uudelleen, hälytysilmoitus ei ilmesty. Vasta kun ohjausyksikkö kytketään pois päältä ja taas päälle, ilmestyy hälytysilmoitus häiriön sattuessa. IV - 36

85 4.9 Hälytysilmoitukset 4.9. Yleiset hälytykset Ohjausyksikkö Komfort No Kuva Kuvaus Mahdollinen syy Korjaus A A Tietokoneen pistosulake viallinen Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +VFU_L Oikosulku jännitelähdöissä +V3FU_L A03 CAN-virhe Hallintalaitteen ja koneen välisessä CAN-väylässä on ollut katkos. -> Kontaktivika näytön johdossa A4 Alijännite - Traktorin akku viallinen - Traktorin laturi liian heikko - Traktorin V tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein Tarkista liitännän mahdollinen oikosulku ja vaihda sulake Tarkista liitännän mahdollinen oikosulku, sulake palautuu itsestään jäähdyttyään Tarkista näytön johto Liitä KRONE - liitoskaapeli suoraan traktorin akkuun A5 Ylijännite Traktorin laturi viallinen Tarkasta laturi IV - 37

86 Ohjausyksikkö Komfort 4.9. Loogiset hälytykset No Kuva Kuvaus Mahdollinen syy Korjaus Vaunu on täynnä Takalaita on suljettu ja pohjakuljettimen pysäytyksen anturi on kytkeytynyt Purkaustelojen kierrosluku liian alhainen/purkauste lat ovat pysähtyneet 3 Voimanottoakselin kierrosluku on liian korkea 4 Ohjausakseli ei ole lukittu Terät eivät ole päällekytkettyinä (terien valvonta) Voimanottoakselin anturia ei ole säädetty oikein tai se on viallinen 3 Sähköhydraulinen akselin jousitus ei ole aktiivinen Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen ZX: Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen Takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja voimanotto ei ole aktivoitu Voimanottoakseli ei ole pysähdyksissä, takalaita on yritetty avata Takalaita on avattu ja ohjausakseli ei ollut lukittuna Terät ovat liikkuneet pois päälläoloasennosta Purkaustelat pyörivät, mutta voimanottoakselin anturi ei anna pulssia Sähköhydraulinen akselin jousitus ei ole automaattikäytössä lastauksen aikana (noukin kellunta-asennossa) 4 Takalaita on auki Takalaita on auennut, vaikka takalaidan avauspainiketta ei ole painettu Tyhjennä vaunu Tarkasta purkaustelojen voimansiirto - Purkaustelakäyttö on pysähdyksissä - Kytke voimanotto päälle Kytke voimanottoakseli pois päältä ja avaa vasta sen jälkeen takalaita Lukitse ohjausakseli ennen takalaidan avaamista (lukitse ohjausakseli rehuauman päällä) Kytke terät uudelleen päälle Tarkista voimanottoakselin anturin säätö Aktivoi sähköhydraulinen akselin jousitus Sulje takalaita 5 Akselia ei ole lukittu Akselia ei ole lukittu, vaikka akselin lukituspainiketta on painettu. Tarkista hydrauliikka Tarkista painekytkin IV - 38

87 4.9.3 Fysikaaliset hälytykset Ohjausyksikkö Komfort No Kuva Kuvaus Mahdollinen syy Korjaus 0 Teräanturi Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 0 Lastausautomatiikan anturi ylhäällä 03 Pohjakuljettimen katkaisun anturi 04 Purkaustelojen valvonta-anturi 05 Voimanottoakselin anturi 06 Anturi takalaita kiinni Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 07 Anturi akseli lukittu Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 08 Bei ZX: Anturi takalaita auki Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta IV - 39

88 Ohjausyksikkö Komfort No Kuva Kuvaus Mahdollinen syy Korjaus 09 Kuormausautomatii kan anturi alhaalla Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 6 Anturi vas. akseli - Anturi tai tulojohto viallinen - Pistoketta ei kytketty - Kulma-anturin lähtösignaali sallitun mittausalueen ulkopuolella 7 Anturi oik. akseli - Anturi tai tulojohto viallinen - Pistoketta ei kytketty - Kulma-anturin lähtösignaali sallitun mittausalueen ulkopuolella 8 Venttiili akseli ylös/alas 9 Venttiili akseli vas./oik. Terien sisäänkääntöpainike Terien uloskääntöpainike Johtovika tai venttiilipistoketta ei ole kytketty tai ylikuormitus Johtovika tai venttiilipistoketta ei ole kytketty tai ylikuormitus Painike tai tulojohto viallinen Painike tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Tarkista mekaaninen säätö - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Tarkista mekaaninen säätö Tarkista venttiili ja tulojohto vaurioiden varalta Tarkista venttiili ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta IV - 40

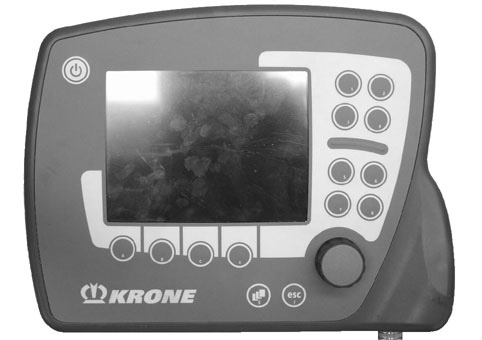

89 ISO-hallintalaite 4.0 ISO-hallintalaite 4.0. Toimintatapa ISO-hallintalaitetta käytetään ainoastaan sellaisissa koneissa ja järjestelmissä, jotka vastaavat kansainvälisen standardointijärjestön standardin (ISO) 783. käyttövaihetta. ISO 783 -standardin tarkoituksena on luoda avoin ja yhteensopiva järjestelmä ajoneuvojen elektroniikkajärjestelmille. ISO 783:n luoman yhtenäisen ja helppokäyttöisen järjestelmän ansiosta elektroniset ohjausyksiköt pystyvät kommunikoimaan keskenään. Hallintalaitteet ovat yksinkertaisia ja soveltuvat erilaisiin käyttötilanteisiin. Ne ovat erillään varsinaisesta näytöstä, jota voidaan käyttää sekä traktorin tehon seurantaan että ISO 783 -standardia noudattavan työkoneen näyttönä Kiinnitys Huolehdi laitetta asentaessasi siitä, että johdot eivät ole kireällä eivätkä joudu kosketuksiin traktorin pyörien kanssa. 4 5 Kiinnitä toimitukseen kuuluvat johdot. Tätä varten: Liitä 3-napainen pistoke (DIN 9680) koneen etupellissä olevaan pistorasiaan (5). Kytke liitin (4) etupeltiin. Kytke 9-napainen ISO-pistoke traktorissa olevaan ISO-väylän pistorasiaan (). L LBS_000 IV - 4

90 ISO-hallintalaite KRONE Komfort-hallintalaitteesta poikkeavat toiminnot ISO-hallintalaite toimittaa työkonetta koskevia tietoja ja ohjaustoimintoja ISO-käyttöpäätteen näyttöön. ISO-käyttöpäätettä käytetään samaan tapaan kuin KRONE Komfort-hallintalaitetta. Ennen käyttöönottoa on tutustuttava KRONE Komfort-hallintalaitteen toimintatapaan käyttöohjeen avulla. Tärkein ero KRONE Komfort-hallintalaitteeseen on toimintokuvakkeiden sijoittelu, jonka määrää valittu ISO-käyttöpääte. Seuraavassa on kuvattu ainoastaan ne toiminnot, jotka poikkeavat Komfort-hallintalaitteesta. Käyttöpääte eroaa KRONE Komfort-hallintalaitteesta huomattavasti siinä, että kiertokytkimen toiminnot (kierto vasemmalle, kierto oikealle sekä kiertokytkimen painallus) on korvattu seuraavilla toimintokuvakkeilla. KRONE Komfort-hallintalaite ISO-käyttöpäätteen vastaava toimintokuvake Kiertokytkimen "kääntö oikealle", "kääntö vasemmalle" eteen- tai taaksepäin selausta varten Selaus eteen- tai taaksepäin Kiertokytkimen "kääntö oikealle", "kääntö vasemmalle" arvon korottamista tai alentamista varten Arvon korottaminen Arvon alentaminen Kiertokytkimen painallus arvon hyväksymistä varten OK Arvon hyväksyminen Painikkeella siirrytään edelliseen kuvaan tai edelliselle valikkotasolle. ESC Sulkee näkyvillä olevan valikon Painikkeella saadaan valikkotaso näkyviin. Valikkotason haku näyttöön KRONE Komfort-hallintalaitteen valikkokohta -4 "Kontrasti" puuttuu ISO-käyttöpäätteestä. Säätö tehdään suoraan ISO-käyttöpäätteestä (mikäli käytettävissä) (ks. ISO-käyttöpäätteen valmistajan toimittama käyttöohje). Äänimerkit on tarvittaessa aktivoitava käyttöpäätteestä. (Ks. ISO-käyttöpäätteen valmistajan toimittama käyttöohje) IV - 4

91 ISO-hallintalaite Elektronisesti ohjattavaa ohjautuvaa taaempaa teliakselia käytettäessä (Komforthallintalaite) Automaattista ohjautuvaa taaempaa teliakselia käytettäessä elektroniikka lukitsee peruutusajossa taaemman teliakselin automaattisesti. Myös silloin, kun näytössä on esivalittu toiminto ohjautuvan akselin vapautus. Kun peruutusajo lopetetaan, elektroniikka vapauttaa ohjautuvan akselin eteenpäin ajettaessa jälleen automaattisesti, kun näytössä on valittu toiminto ohjautuvan akselin vapautus. Jos esivalittuna on toiminto ohjautuva akseli lukittu, ohjautuva akseli pysyy lukittuna eteenpäin ajettaessa ja peruutusajossa. Ajettaessa yli 30 km/h: Ajettaessa yli 30 km/h elektroniikka lukitsee ohjautuvan taaemman teliakselin automaattisesti. Myös silloin, kun näytössä on esivalittu toiminto ohjautuvan akselin vapautus. Kun ajonopeus laskee alle 30 km/h:n, elektroniikka vapauttaa ohjautuvan akselin eteenpäin ajettaessa jälleen automaattisesti, kun näytössä on valittu toiminto ohjautuvan akselin vapautus. Jos esivalittuna on toiminto ohjautuvan akselin lukitus, ohjautuva akseli pysyy lukittuna nopeudesta riippumatta. Seuraavien ehtojen on täytyttävä: Traktorin on siirrettävä ajonopeus ja ajosuunta ISO-väylään. Parametrin on oltava vapautettuna (vain Krone-ammattihenkilöstön toteutettavissa) Tarkasta, onko parametri vapautettu. Tätä varten: Kutsu esiin huollon päävalikko painikkeella. 4-6 ZX Näytössä näkyy valikko 4-6 Huolto. Jos alavalikko () näytetään, parametri on vapautettu. Jos alavalikkoa () ei näytetä, KRONE-ammattihenkilöstön on vapautettava parametri. IV - 43

92 ISO-hallintalaite Valikko 4-6 Ajonopeus- / ajosuuntanäytön diagnoosi 4-6 < ,5 km/h 540 UPM 3 ZX Kutsu esiin huollon päävalikko painikkeella. Valitse painikkeilla valikko 4-6 symboli näkyy korostettuna. Kutsu valikko esiin painikkeella OK. Näytössä näkyy valikko 4-6 Ajonopeus- / ajonsuuntanäyttö. Symbolien selitykset ) < 0 = Eteenpäinajo 0 > = Peruutusajo ) 5,5 km/h= Nopeus eteenpäinajossa -5,5 km/h= Nopeus peruutusajossa 3) 540 /min = voimanottoakselin kierrosluku IV - 44

93 ISO-hallintalaite Valikko -8 "ISO-käyttöpäätteen toimintokuvakkeet" Valikko -8 näkyy vain ISO-käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta. Valikossa -8 säädetään, onko perusnäytössä (ISO-käyttöpäätteissä, joissa on vähemmän kuin 0 painiketta) 5 vai 0 toimintokuvaketta. Jos valitaan 0 toimintokuvaketta, ylimääräiset toimintokuvakkeet ovat virtuaalisia ja ne saadaan näkyviin selaamalla näyttöä. Suosittelemme ISO-käyttöpäätteille, joissa on vähemmän kuin 0 painiketta, lisäksi ISOohjaussauvaa, jonka avulla työkoneen ohjaus on helppoa. Ohjaussauvan toiminnot löytyvät luvusta "Esimerkki ohjaussauvan toiminnoista". Valikon haku näyttöön ISO-käyttöpäätteessä -8 Hae näkyviin päävalikkot "Asetukset" painikkeella. Valitse painikkeilla valikko -8, jolloin sen symboli näkyy korostettuna. Hae valikko näkyviin painikkeella OK. Näyttöön tulee valikko -8 "ISO-käyttöpäätteen toimintokuvakkeet". Ajankohtainen tila näytetään symbolina: Perusnäytössä 5 toimintokuvaketta ZX Perusnäytössä 0 toimintokuvaketta Ylärivin symboli tallennettu. osoittaa, että näkyvä tila on Tilan muuttaminen ja tallentaminen Aseta tila painikkeella ; ylärivin symboli katoaa. Painiketta OK painettaessa asetettu tila tallentuu ja ylärivin symboli tulee näkyviin. Painikkeella ESC suljetaan näkyvissä oleva valikko. Näytössä on valikkotaso "Asetukset". ZX IV - 45

94 ISO-hallintalaite Lisähallintalaite Alla lueteltuja lisätoimintoja on mahdollista käyttää lisähallintalaitteen (esim. ohjaussauvan) avulla. Lisätoiminnot voivat olla kuormaus- ja purkauskäytössä erilaisia. (Ks. luku "Lisätoimintojen yleiskatsaus sekä toiminnot kuormaus- ja purkauskäytössä") Lisätoimintojen yleiskatsaus sekä toiminnot kuormaus- ja purkauskäytössä Lisä-Toiminto: Toiminto: toiminnot: Kuormaustila: Purkaustila: Graafinen näyttö Noukkimen nosto Pohjakuljetin nopeammin Noukkimen lasku. Pohjakuljetin hitaammin Taittoaisan nosto Taittoaisan nosto Taittooaisan lasku Taittoaisan nosto Teräpalkin nosto Teräpalkin nosto Teräpalkin lasku Teräpalkin lasku Ei toimintoa Takalaidan nosto Ei toimintoa Takalaidan lasku Pohjakuljetin eteenpäin Pohjakuljetin pois/eteenpäin/pikakäynti Ei toimintoa Pohjakuljetin pois/taaksepäin IV - 46

95 ISO-hallintalaite Esimerkki ohjaussauvan toiminnoista - Fendt (oletusasetus) Tarkemmat ohjeet löydät käyttöpäätteen valmistajan toimittamasta käyttöohjeesta. IV - 47

96 IV - 48 ISO-hallintalaite

97 Tämä luku on tietoisesti annettu jakeluun. 5 Tämä luku on tietoisesti annettu jakeluun. V -

98 V - Tämä luku on tietoisesti annettu jakeluun.

99 Hydrauliikka 6 Hydrauliikka 6. Muista turvallisuus Viallisesta letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi. Hakeudu tapaturman sattuessa heti lääkäriin.tee hydraulijärjestelmä paineettomaksi ennekuin alat huoltaa tai säätää noukin-/kuormausvaunua. Hydrauliikan korjauksen saa suorittaa vain erikoiskoulutuksen saanut huoltomies. Sähkömagneettinen venttiililohko Standard- ja Komfort-hallintalaitteessa sijaitsee vaunun etupuolella oikeassa reunassa suojakotelon alla. Venttiileissä on <<käsikäyttömahdollisuus>> (ks. luku Käsikäyttö) siltä varalta, että koneen sähkölaitteet lakkaisivat kokonaan toimimasta. 6..Liitäntä kuorman tunnistavaan hydrauliikkaan Komfort-hydrauliikka on kuormantunnistava. Kuormantunnistavan järjestelmän öljy saadaan traktorin hydrauliikan Power beyond -järjestelmästä. (Tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta.) Signaalijohto on liitettävä noukinvaunun ohjauslohkon signaaliliitännän (LS) ja traktorin signaaliliitännän väliin. Jos traktorissa on suljettu (vakiopaineinen tai kuormantunnistava) hydrauliikkajärjestelmä ja siihen on liitetty kuorman tunnistava signaalijohto: LS Hydraulilohkon säätöruuvi () on kierrettävä kokonaan sisään ennen kytkentää. ZX VI -

100 Hydrauliikka 6. Hydraulikytkennät Noukin-/kuormausvaunun jatkuvakiertoinen hydraulijärjestelmä on säädettävä traktorikohtaisesti (avoin hydrauliikka, suljettu hydrauliikka) Säätö tehdään vaunun hydraulilohkossa olevaa säätöruuvia kiertämällä. Lohko sijaitsee vaunun etupuolella oikeassa reunassa. Säätö tehdään traktorin hydraulijärjestelmään perustuen. Säädön aikana hydrauliikassa ei saa olla painetta. Kierrä säätöruuvia () ulospäin rajoittimeen saakka Avoimella (vakiopaineisella) hydraulijärjestelmällä varustettu traktori (tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta) LS-pumpulla (paineen tunnistava) varustettu traktori silloin kun paineen tunnistava järjestelmä ei ole käytössä Vaunu toimitetaan tehtaalta tähän asentoon säädettynä. Säätöruuvi () kierretään sisään rajoittimeen saakka Suljetulla (vakiopaineisella tai kuormantunnistavalla) hydrauliikkajärjestelmällä varustetut traktorit (Tarkempia tietoja löydät traktorin valmistajan toimittamasta käyttöohjeesta.) paineen tunnistavalla pumpulla varustettua traktoria käytettäessä kun paineen tunnistava järjestelmä on käytössä LS Hydrauliletkun liitin () on säätöruuvin alapuolella. ZX VI -

101 Hydrauliikka Tämä sivu on tietoisesti annettu jakeluun. VI - 3

102 Hydrauliikka 6..Hydraulikblock-Komfort (GD) Y7 Y5 Y Y9 FUNKTIONSSCHAUBILD Y Y4 Y3 FUNKTIONEN MAGNETVENTILE Y5 Y6 Y7 Y8 Y9 Y0 Y Y4 Y Y Y3 Y4 on off Not-Handbetätigung.).) 3.) Y6 Y4 Y0 Y8 Y Y Y Y3 Y4 Y5 Y6,Y7 Pohjakuljetin eteenpäin Pohjakuljetin taaksepäin Nosto/lasku Nosto/lasku Noukin Takalaita Y8 Y9 Aisa Y0,Y Terät Y4 Purkaustelat VI - 4

103 Hydrauliikka 6..Käsikäyttö Venttiileissä on <<käsikäyttömahdollisuus>> siltä varalta, että koneen sähkölaitteet lakkaisivat kokonaan toimimasta. Tällöin venttiileitä säädetään suoraan. Standard-malli: Venttiileitä (Y3-Y9) käytetään kiertämällä tähtipyörää sisään. Venttiileitä Y, Y0 ja Y käytetään painamalla venttiilin solenoidin mäntää sisään terävällä esineellä. Komfort-malli: Venttiileitä (Y5-Y ja 4) käytetään kiertämällä tähtipyörää sisään. Venttiileitä Y,Y,Y3, ja Y 4 käytetään painamalla venttiilin solenoidin mäntää sisään terävällä esineellä. 6..3Esimerkkejä käsikäytöstä Näiden töiden yhteydessä on varmistettava turvallinen välimatka! Kytke voimanottoakseli ja sähkölaitteet pois toiminnasta. Toiminto (esim. noukkimen nosto) suoritetaan käyttämällä vastaavaa venttiiliä. Kytkettävät venttiilit näkyvät viereisistä kaaviokuvista. Seuraavassa annetaan muutamia esimerkkejä Komfort-malli: varten. Noukkimen nosto Kierrä nostimen venttiilin (Y5) tähtipyörää sisään. Paina säätöventtiilin (Y4 / Standard) solenoidin mäntää sisään terävällä esineellä ja pidä se painettuna. Kierrä venttiilin (Y5) tähtipyörä takaisin ulos vasteeseen saakka. Y Y4 Y3 Y7 Y5 Y Y9 FUNKTIONEN MAGNETVENTILE on off FUNKTIONSSCHAUBILD Y5 Y6 Y7 Y8 Y9 Y Y Y0 Y Y4 Y3 Y4 Takalaidan nosto/lasku Kierrä takalaidan venttiilin (Y6, Y7) tähtipyörää sisään. Y6 Y4 Y0 Y8 Not-Handbetätigung.).) 3.) Nosto: Paina säätöventtiilin (Y3) solenoidin mäntää sisään terävällä esineellä ja pidä se painettuna. Lasku: Paina säätöventtiilin (Y4) solenoidin mäntää sisään terävällä esineellä ja pidä se painettuna. Y Kierrä venttiilin (Y6, Y7) tähtipyörä takaisin ulos vasteeseen saakka. Sen jälkeen kun hätäkäyttömekanismia on käytetty, on kierrettävä kaikki istukkaventtiilien pyälletyt ruuvit jälleen kokonaan ulos. VI - 5

104 Hydrauliikka 6..4 Hydraulikaavio (Komfort-hallintalaite ZX GL; ZX GD) ZX 350 GL/GD i = 5/ (GD) *.40 mm Y 9-48-* B4 A4 B3 A3 B A B A D MD C A MA B 0.80 mm 4.4 Y8 4.3 Y0 4. Y4 4. Y6 Spule 99-9-* Y Y 7,8,9, Y4 3. Y Y9 Y Y5 Y7 MP P MLS LS T DW EW DW ZX 400/450 GL/GD i = 0/ Y A B * Steuerblock * Y * * * LS T P VI - 6

105 Hydrauliikka 6..5Hydraulikaavio (pakko-ohjaus) * * * 0,00 bar 0,60 l * 30,00 bar 0,60 l * * * Teräpalkista * * VI - 7

106 Hydrauliikka 6..6Hydraulikaavio (hydraulinen säätölaite) Käyttöasento: Kuulahanat -5 kiinni Kuulahana 6 auki Mittausliitäntä * 80,00 mm 0,00 mm 00,00 mm ALB 6 4 Ajosuunta * Oikea Vasen * * Teräpalkista VI - 8

107 Huolto ja kunnossapito 7 Huoltotyöt 7. Erityiset turvallisuusohjeet Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä noukin-/kuormausvaunu ja kytke nivelakselin voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta sekä kytke noukin-/ kuormausvaunun ja sen kaukosäätölaitteen V käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja noukin-/kuormausvaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä, ellet voi säätää tai korjata sitä sen alhaalla ollessa. Asenna huollon päätyttyä kaikki suojukset takaisin paikalleen. Vältä öljyn ja rasvan käsittelyä avokäsin. Hakeudu lääkäriin jos öljy aiheuttaa tapaturman. 7. Yleistä tietoa Noudata ohjekirjassa mainittuja puhdistus- ja huoltovälejä sekä voiteluainesuosituksia. Täten varmistat, että noukin-/kuormausvaunusi kuluminen on mahdollisimman vähäistä ja se pysyy hyvässä kunnossa. Vääntömomentti M A ellei toisin ole ilmoitettu). A = kierteen koko (lujuusluokka on merkitty pultin päähän.) A Ø MA (Nm) M 4, 3 4,4 5, M 5 4,5 5,9 8,7 0 M 6 7, M M M A M M4x, M M6x, KR--30 M M M 4x,5 350 M 4x M M 7x M Muttereiden ja ruuvien kireys on tarkastettava n. 50 käyttötunnin välein. Kiristä tarvittaessa! VII -

108 Huolto ja kunnossapito 7.3 Rengastus Jätä rengastyöt erikoiskorjaamon tehtäväksi. Heillä on tarvittavat erikoistyökalut renkaan vanteelta irroittamista yms. töitä varten. Pysäköi noukin-/kuormausvaunu aina mahdollisimman tasaiselle alustalle. Varmista paikallaanpysyminen pysäköintijarrulla ja tarvittaessa rengaskiiloilla. Tarkasta säännöllisesti pyörän kiinnityspulttien kireys. Pysy turvallisen matkan päässä renkaasta kun täytät sitä paineilmalla. Räjähdysvaara! Tarkasta rengaspaineet säännöllisesti. Oheisessa piirroksessa on näytetty pyörän kiinnityspulttien kiristysjärjestys. Tarkasta pulttien kireys 0 käyttötunnin jälkeen vanteen paikalleen panosta sekä muutoin 50 käyttötunnin välein. 3 0 Pulttikierre Pultin Pulttien maks. vääntömomentit kannan koko lukumäärä mm napaa kohti kpl musta sinkitty M x,5 9 4/5 95 Nm 95 Nm M 4 x,5 5 5 Nm 5 Nm M 8 x, Nm 30 Nm M 0 x, Nm 40 Nm M x,5 3 8/0 50 Nm 560 Nm 9 4 KLWOA-0 M x Nm 505 Nm Tarkasta rengaspaineet säännöllisesti. Paine määräytyy rengaskoon mukaan Rengaspaine Renkaiden merkintä Vähimmäispaine Suurin sallittu paine Suositeltava rengaspaine* * [bar] [bar] [bar] 600/55-,5 - PR,,6,4 700/ PR,75,5,0 70/50 R6.5 TL,7,7,3 800/40 R6.5 TL,5,8,3 *) Suositus koskee normaalia käyttöä vaihtelevasti pellolla ja tiellä. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin otettava huomioon renkaiden muuttuva dynaaminen käyttäytyminen varsinkin maantieajossa. VII -

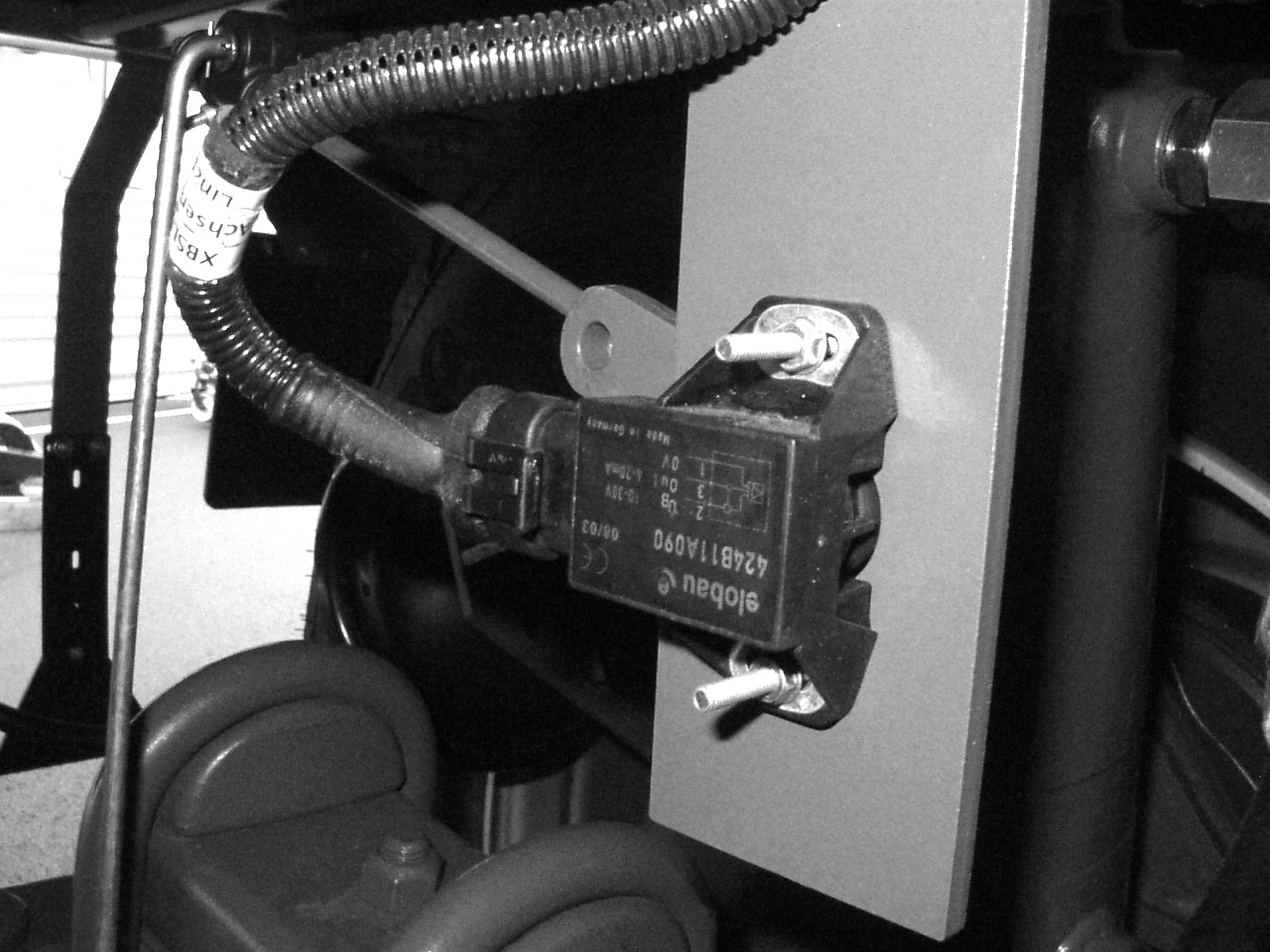

109 Huolto ja kunnossapito 7.4 Anturien sijainti (Koneen vasen sivu) a Nro. Anturin nimitys 3 3a Akseli lukittu B7 Kuormausautomatiikka B Tietokone Hydraulinen akselin jousitus Terä aktiivinen/ei aktiivinen (B) Teräpalkin painike (nosto/lasku) ) Voimanottoakselin kierrosluku (GD) Akselin anturi vasen/oikea 5 4 ZX4000 Anturityyppi Namur Kiristysmomentti (lisävaruste) (lisävaruste) 0 Nm 0 Nm (lisävaruste) Namur 0 Nm 0 Nm 0 Nm (lisävaruste) VII - 3

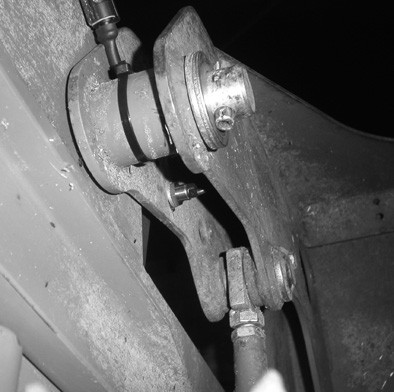

110 Huolto ja kunnossapito 7.4. Anturien sijainti (Koneen oikea sivu) (nur (vain GD) 4a (nur GL) (vain GL) (nur (vain GD) 5 (vain GD) (nur GD) 4b ZX4000 Nro. Anturin nimitys Anturityyppi Kiristysmomentti Takalaita (avauskulma) B6 (oik.) (Komfort) Namur 0 Nm Takalaita auki/kiinni (Komfort) Namur 0 Nm 4a Pohjakuljettimen katkaisu (B3) (GL;Komfort) Namur 0 Nm 4b Pohjakuljettimen katkaisu (B3) (GD) Namur 0 Nm 5 Purkaustelojen valvonta B4 Namur 0 Nm VII - 4

111 Huolto ja kunnossapito 7.4. Anturien säätö Namur-anturi d = mm Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = mm. 3 Säätö Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = mm. Kiristä mutterit jälleen. a BP-VFS-088- Namur-anturi d = 30 mm Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = 5 mm. Säätö 3 Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 5 mm. Kiristä mutterit jälleen. a BPXC07 VII - 5

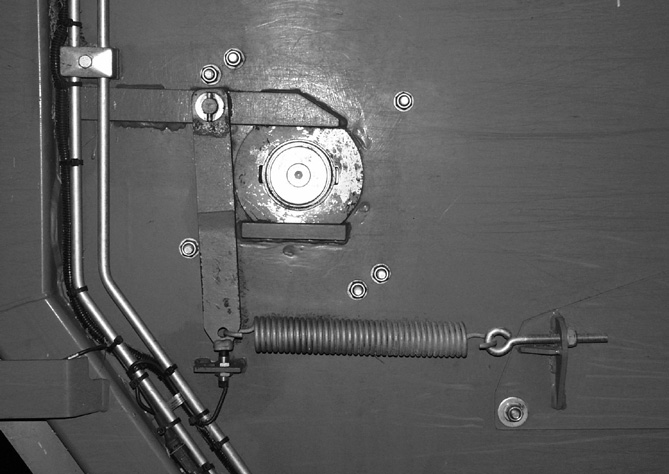

112 Huolto ja kunnossapito Pohjakuljettimen automaattisen katkaisun anturin säätö (vain GL) Kun vaunu on täynnä ja rehu painaa takaseinämässä olevaa tunnistinlevyä, anturi pysäyttää pohjakuljettimen. Katkaisun toiminta on tarkistettava ennen ensimmäistä käyttökertaa ja sen aikana sekä myöhemmin 50 käyttötunnin välein. Anturin ja vastakappaleen etäisyysmitta A ei saa olla yli mm. Ilman kuormaa anturin ja vastakappaleen välisen etäisyyden B on oltava 5-30 mm. ZX40004 Älä mene avatun takalaidan alle traktorin käydessä. Puristumisvaara! Sensor A B ZX Pohjaketjun pysäytyksen anturi (GD Alemman purkaustelan oikean puoleinen laakeri on kiinnitetty niin, että se pääsee liikkumaan. Liikeanturi () havaitsee purkaustelan siirtymisen. 50h 3 Kannattimen liike Anturin katkaisuviive määritellään vetojousella. Vetojousi() kireämmälle = purkaustelalle kohdistuu suurempi paine = pitempi katkaisuviive Vetojousi () löysemmälle = purkaustelalle kohdistuu pienempi paine = lyhyempi katkaisuviive ZX Varmistaudu, että laakeri ei pääse juuttumaan kiinni. Voitele se rasvapuristimella vähintään 50 käyttötunnin välein. VII - 6

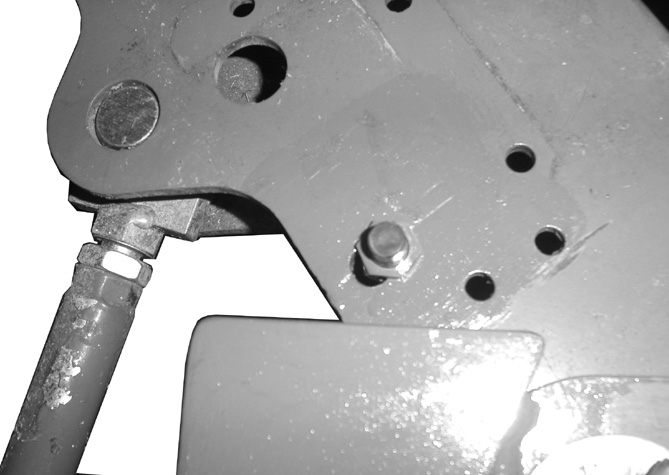

113 Huolto ja kunnossapito Takalaidan avauskulman säätö (GD) Anturi () säädetään takalaidan ollessa auki ja varmistettuna. Anturi () säädetään takalaidan ollessa auki ja varmistettuna. ylöspäin = avauskulma pienenee alaspäin = avauskulma suurenee ZX Hydrauliikan huolto-ohjeet 7.5. Korkeapainesuodatin Kaikkien Komfort-hydrauliikalla varustettujen koneiden ohjauslohkoon johtavassa painejohdossa on suurpainesuodatin. Vaihda suodatinelementti (3) satokauden jälkeen! Suodatinelementin vaihto Päästä paine pois hydraulijärjestelmästä. Aseta suodattimen alle riittävän suuri astia ulosvaluvaa öljyä varten. Irroita suodattimen kotelo (7 mm kiintoavain). Ota suodattimen kotelo irti ja kaada öljy astiaan. Puhdista suodattimen kotelo. Vedä vanha suodatin pois paikaltaan. Paina uusi suodatin (3) paikalleen. Tarkasta O-renkaan tiiveys (). Vaihda O-rengas jos se on vaurioitunut. Sovita suodatinkotelo paikalleen ja kierrä suodatinkotelo kiinni. Kiristä suodatinkotelon kiinnitys. Koekäytä hydrauliikka. Tarkasta että vuotoja ei esiinny. EIN AUS VII - 7

114 Huolto ja kunnossapito 7.6 Öljymäärän tarkastus ja öljynvaihto Tarkasta vaihteiston öljyn määrä ennen noukin-/ kuormausvaunun käyttöönottoa ja tee tarkastus sen jälkeen säännöllisesti. Ensimmäinen öljynvaihto suositellaan tehtäväksi käyttötunnin jälkeen. Senjälkeen öljynvaihto tehdään aina satokauden päätyttyä. Öljysuositus: SAE 90 API-GL-4. Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti Pääkulmavaihde Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan. Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta (3) (Öljyn pinnan tulee olla täyttöaukon tasalla ()) Kierrä tarkistustulppa () ja huohotinruuvi (3) paikalleen Sulloja Sullojan voimansiirron öljymäärän tarkistusruuvi sijaitsee suojapellin takana oikealla, vaunun etuosassa. Tarkasta öljyn määrä 00 käyttötunnin välein. KDW06333 Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla Lisää tarvittaessa öljyä ylätulpan (3) kautta, jotta öljyn pinta on tarkistustulpan () tasolla. Öljynvaihto: Avaa tyhjennystulppa (3) Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa (3) kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) 3 KLW0700 VII - 8 KLW07090

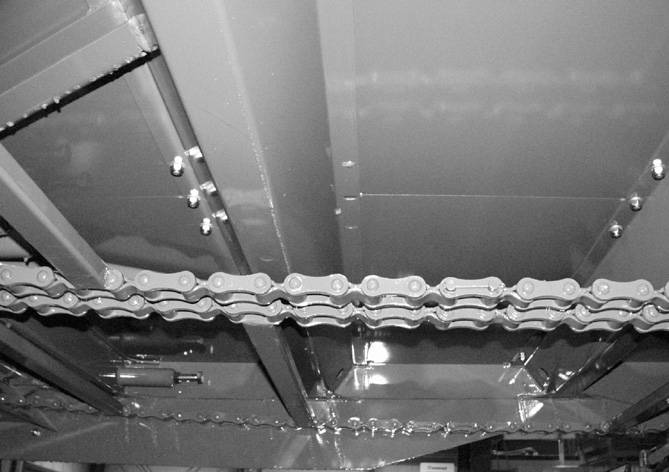

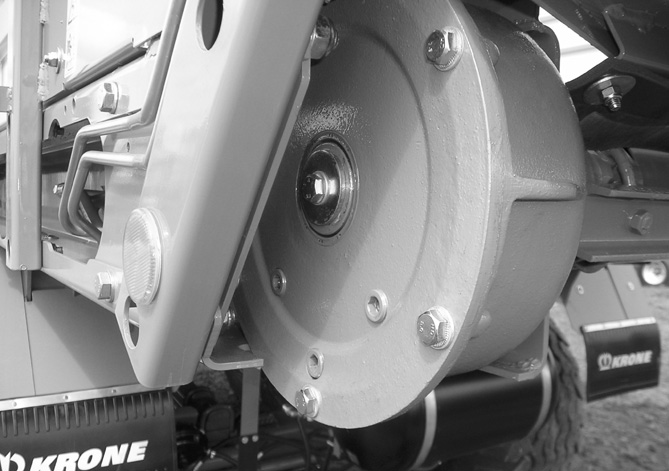

115 Huolto ja kunnossapito Pohjakuljetin Pohjaketjun vetokoneisto sijaitsee oikealla vaunun takaosassa. Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla. Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) ZX 350 ZX 400 ZX Purkaustelojen voimansiirto (ZX GD) ZX40000 a) Etummainen vaihteisto Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla. Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) ZX40005 b)purkaustelojen takavoimansiirto sijaitsee vasemman puolen sivukannattimessa. Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla. Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) ZX40006 VII - 9

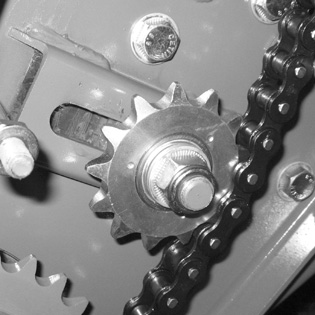

116 Huolto ja kunnossapito 7.7 Ketjunkiristys 7.7. Noukin Ketjun kireyden tarkastaminen Jousen pituus kiristettynä tulee olla mm. a 5 Mitataan välilevyn yläreunaan saakka 3 b Ketjun kireyden säätäminen Lisää tai vähennä puristusjousen () kireyttä, kunnes etäisyys a = n mm on saavutettu. zusätzlich Maß b prüfen Jos ketjun kireyden mitta b = 05 mm, alempaa ketjunkiristintä () on kiristettävä lisää. 4 ZX40006 Kiristä alempaa ketjunkiristintä () lisää. Tätä varten: Irrota suojus (3) Löysää mutteri (4) Siirrä ketjunkiristintä () pitkässä reiässä alaspäin. Jos pitkän reiän pää on saavutettu, on ketjua (5) lyhennettävä. Kiristä mutteri (4) Asenna suojus (3) VII - 0

117 Huolto ja kunnossapito 7.7. Pohjakuljettimen syöttöketju Pohjakuljettimen ketjun kiristin on silputuslaitteen yläpuolella pohjakuljettimen alla. Tarkista noukinvaunun pohjakuljettimen ketjun kireys ennen työskentelyn aloittamista ja säädä sitä tarvittaessa. Pohjakuljettimen ketjun kireyden tarkistus: Tarkista pohjakuljettimen ketjun kireys painamalla sitä sisään päin. Kireys on oikea, kun ketju antaa painettaessa periksi mitan a e n mm verran. Tarvittaessa säädä ketjun kireyttä. Pohjakuljettimen ketjun kireyden muuttaminen: Tätä varten: Löysää mutterit (). Lisää pohjakuljettimen kireyttä kiertämällä ruuveja () sisään. Pohjakuljettimen ketjua ei saa jännittä liian kireälle. Pohjakuljettimen ketjun täytyy antaa pai nettaessa periksi vähintään a=30 mm. a = = ZX VII -

118 Huolto ja kunnossapito 7.8 Kaapimet Vaunuissa sullojan kaapimet sijaitsevat syöttökanavassa, vaunun etuosassa. Tarkasta kaapimen kaarevan sivun kunto satokauden päätyttyä. Vaihda tarvittaessa Terien etäisyys 6XL0007 Terät on säädetty tehtaalla eivätkä ne kaipaa säätöä käytön aikana. KDW04040 Välyslistan kunto on tarkastettava käyttökauden jälkeen. Uuden listan paksuus on 6 mm (varaosa n:o ). Lista on vaihdettava, jos se n paksuus on kulunut puoleen. XXL00004 VII -

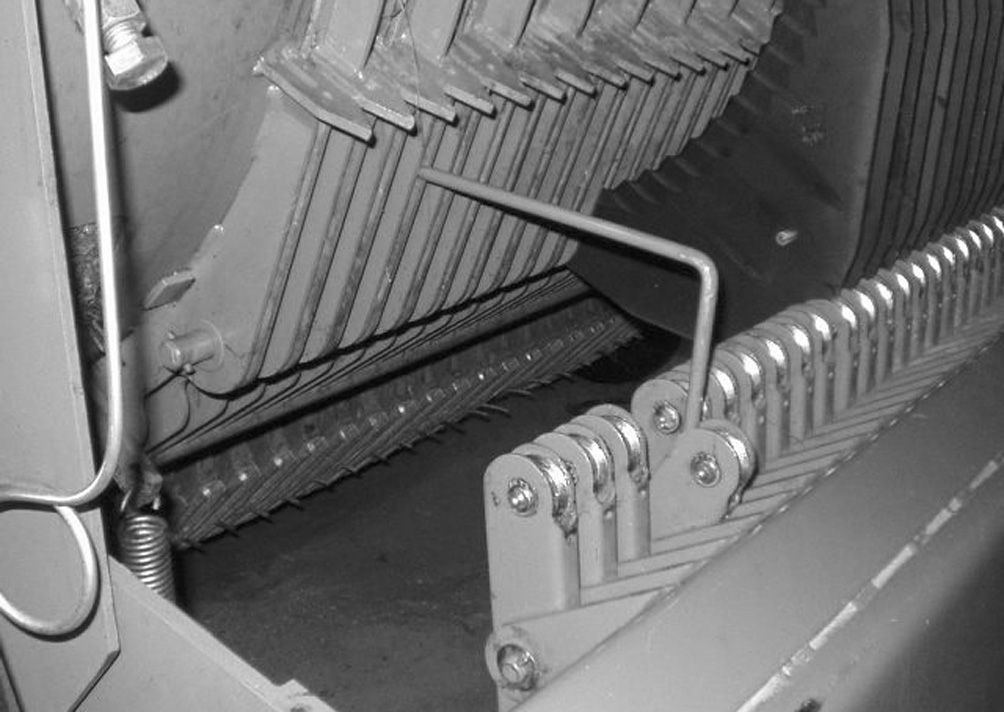

119 Huolto ja kunnossapito 7.8. Kaapimen ja rummun välys Kaapimien () välykset (A) on merkitty kuvaan. 0- mm 6XL0005 Kaapimien ja sullojan etäisyyden säätö Löysää kaikki kaapimen rungon kiinnitysruuvit () oikealla ja vasemmalla puolen. Käännä koko kaavinpalkkia niin, että välys A on 0 - mm. Kiristä kiinnitysruuvit. KLW Teräsuojien varmistusrullien säätö Teräsuojien vipujen varmistusrullien () on pyörittävä helposti kytkennän aikana (varmuusjousien kiristys terien asentamisen jälkeen). Päinvastaisessa tapauksessa lisääntyy tehonkulutus kytkennän yhteydessä. Teränsuojaus ei tällöin toimi tarkoituksenmukaisesti (terien vahingoittuminen lisääntyy). Tämän välttämiseksi rullat on voideltava kun ne eivät enää pyöri kevyesti. Voitelu on tehtävä vähintään kerran vuodessa. 6XL00003 Pulttien () ympärysurat on täytettävä kokonaisuudessaan voiteluaineella. VII - 3

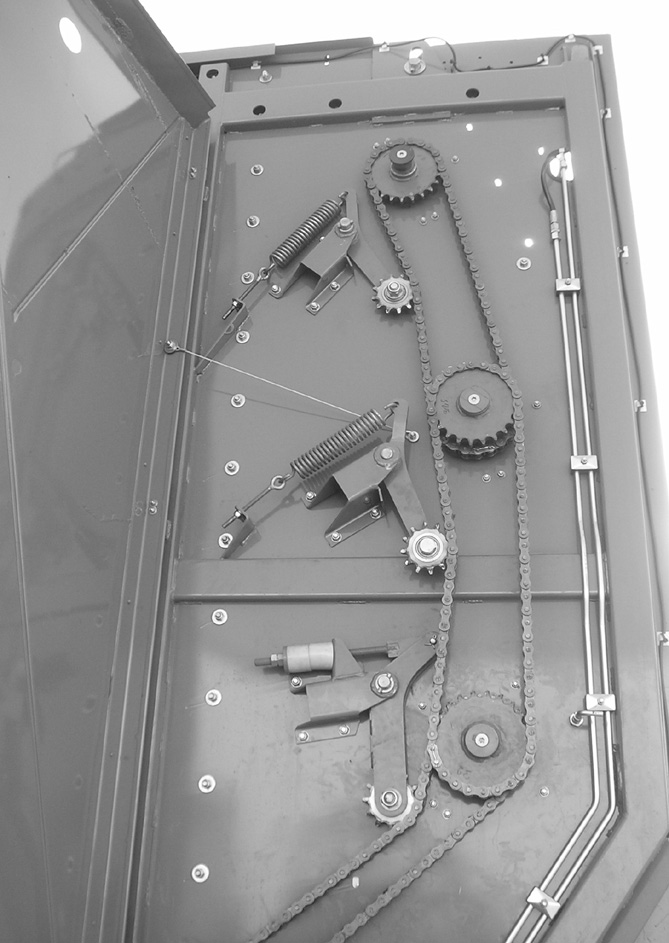

120 Huolto ja kunnossapito 7.0 Annostelulaite Purkaustelojen ketjukäyttö sijaitsee vaunun takaosassa vasemmalla suojuksien takana. Purkaustelojen käyttöketju kiristyy automaattisesti kiristyselementtien (, ) avulla. Kun ketju löystyy, avaa lukkomutteri (3) ja kiristä kiristyselementtejä (, ) mutterilla (4), kunnes ketju on taas sopivan kireällä. Kiristä vastamutteri (3) jälleen tiukalle ZX40007 VII - 4

121 Huolto ja kunnossapito 7. Voitelu 7.. Muista turvallisuus Kytke voimansiirto pois päältä, poista paine hydrauliikasta ja pysäytä traktorin moottori sekä ota virta-avain virtalukosta ennekuin tarkastat, säädät tai huollat konetta. Varmistaudu, että noukin-/kuormausvaunu pysyy paikallaan. Asenna kaikki suojapellit ja turvalaitteet paikalleen ennenkuin otat vaunun käyttöön. Vältä voiteluaineen ihokontaktia. Käytä suojakäsineitä. Hakeudu heti lääkäriin jos öljyä tai voiteluainetta tunkeutuu ihon läpi. 7.. Yleistä Käsitteiden selostus: Nimike Voiteluaine Kohde/määrä Huomattavaa Rasvaus Yleisrasva Keskim. kaksi Pyyhi ylipursuva puristusta nippaan rasva nipasta rasvapuristimella voitelun jälkeen Voitelu Käytä bioöljyä Levitä öljyä Poista vanha, ellei toisin ole voideltavalle pinnalle ylimääräinen öljy mainittu siveltimellä Öljyäminen Käytä bioöljyä Ketjut Levitä tasaisesti ellei toisin ketjulle ole mainittu Huoltovälien ilmoittamisessa on käytetty perustana lyhyttä silppua tekevän noukin-/kuormausvaunun keskimääräistä kuormitusta. Suuremmalla kuormituksella tai erittäin raskaissa työskentelyolosuhteissa on huoltovälejä lyhennettävä Nivelakseli Nivelakselin voiteluvälit on ilmoitettu viereisessä kaaviossa. Lisätietoja: ks. nivelakselin valmistajan käyttöohjeita. 8h 8h 0h 8h 40h 40h 8h KLW0340 VII - 5

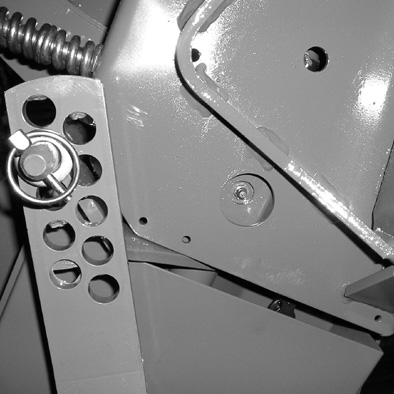

122 Huolto ja kunnossapito 7..4 Voitelukohteet (ZX GL; ZX GD) ZXGD 00h 00h 50h 0h 50h 50h 50h 50h 50h ZXGD 50h ZXGD 50h 50h x 50h ZXGD 0h rechte Maschinenseite Koneen oikea puoli 50h 50h 50h 50h ohjautuva bei Lenkachse akseli 50h ohjautuva bei Lenkachse akseli 00h 00h Hydr. bei hydr. jousitus/ Federung / hydr. ZX40008 Ausgleich tasain VII - 6

123 Huolto ja kunnossapito 7. Jarrujärjestelmä 7.. Muista turvallisuus Jätä jarrujärjestelmän huolto ja korjaus erikoiskoulutuksen saaneen huoltomiehen tehtäväksi. Tehdas ei vastaa jarrujärjestelmän luonnollisesta kulumisesta johtuvasta huollosta eikä osakustannuksista. Jarrujärjestelmää ei pidä muuttaa eikä sitä saa ylikuormittaa. Korjaa jarruissa esiintyvät viat välittömästi. Varmistaudu aina liikkeellelähtiessäsi, että jarrujärjestelmä toimii oikein. Jarrujen säätö Jarrujen toimintaa ja kulumista on jatkuvasti tarkkailtava ja tarvittaessa ne tulee säätää. Säätö on tehtävä kun sylinteri liikkuu noin /3 koko iskunpituudestaan. Tue akselisto ennen säätöä jarrukiiloilla. 7.. Jarrujärjestelmän säätö Jarruvivusto, jarrukengät ja -rummut sopeutuvat toisiinsa ensimmäisten ajokilometrien aikana. Tällöin mahdollisesti syntynyt välys on poistettava. Jarruvivuston säätö Työnnä kädellä vipua jarrutussuuntaan. Sylinterin ja tangon tyhjä liike saa olla enintään 35 mm ennen jarrun päälle menoa. Säätö tehdään vivun kuusioruuvilla. Säädä niin, että tyhjä liike "a" on 0-% pituudesta "B". Esimerkiksi vivun pituus 50 mm = tyhjä liike 5-8 mm. VII - 7

124 Huolto ja kunnossapito 7..3 Hydraulinen teliakseli ja Tridem-akseli Vaimennussylinteri, ylä ja ala 00 käyttötunnin välein Voitele voitelunippa () pitkäaikaisrasvalla (ECOLi 9), kunnes laakerikohdista työntyy ulos tuoretta rasvaa. Näiden voitelutöiden lisäksi on varmistettava, että sylinteri ja tuloputki ovat aina ilmattuja. Silmämääräinen tarkastus 00 käyttötunnin välein Tarkista kaikki osat vaurioiden ja kulumien varalta. ZX Tarkista vaimennussylinterien kunto ja tiiviys 500 käyttötunnin välein, vähintään kerran vuodessa ZX Tarkista vaimennussylinterin kiinnitys 500 käyttötunnin välein, vähintään kerran vuodessa Tarkista vaimennussylinterin kiinnityksen () tiukkuus ja kulumat. ZX VII - 8

125 Huolto ja kunnossapito Jousiliitos 00 käyttötunnin välein, ensimmäisen kerran ensimmäisen kuormitusajon jälkeen Tarkista jousikaaren lukkomutterien () tiukkuus. Kierreliitoksen löystyttyä kiristä mutterit puolta vaihtaen ja useammassa vaiheessa. Ohjausjousta ei saa hitsata! Kiristysmomentti momenttiavaimella: M 4 M = 650 Nm ( Nm) Jousipultti ZX käyttötunnin välein, vähintään kerran vuodessa, ensimmäisen kerran ensimmäisen kuormitusajon jälkeen Tarkista liitimet, aja ajoneuvoa jarru lukittuna hieman eteen- ja taaksepäin tai liikuta jousen silmukoita asennusvivulla. Tällöin ei jousen silmukoissa saa olla havaittavissa välystä. Kiinnityksen ollessa löysä saattaa jousipultti (3) olla vaurioitunut. 3 Tarkista tukien sivuttaiset kulumalevyt. Tarkista jousipulttien (3) lukkomutterin M30 tiukkuus. Kiristysmomentit momenttiavaimella: M 30 M = 900 Nm ( Nm) Sisemmän teräsliitoksen tiiviydestä riippuu kumi-teräsliitoslaakeroinnin kestoikä. 3 3 a irtonainen kulumalevy b sivuttainen kulumalevy aluslevyä 3 jousipulttia vääntöturvauralla a b ZX VII - 9

126 Huolto ja kunnossapito 7..4 Putkiston ilmansuodatin Ilmansuodatin sijaitsee jarruventtiilin etupuolella. Se puhdistaa paineilman ja täten suojaa jarrujärjestelmää häiriöiltä. Jarrujärjestelmä toimii myös suodattimen ollessa tukossa. Ilmansuodattimen poisto Löysää mutteri () Käännä ilmansuodatinta (). Irrota lukitusrengas (3). Ota suodatin ulos. Ilmansuodattimen huolto Puhdista ilmansuodatin aina ennen satokauden alkua. Ilmansuodattimen asennus paikalleen 3 Asennus suoritetaan päinvastaisessa järjestyksessä kuin irroitus. KLW00 Varmistaudu, että osat tulevat oikeaan järjestykseen! () Jousi () Suodatin (3) Sovituskappale (4) Jousi (5) Tiiviste (6) Suojus (7) Lukitusrengas KLW0090 VII - 0

127 Huolto ja kunnossapito 7..5 Ilmanpainesäiliö Kompressori kehittää jarrujen tarvitseman ilmanpaineen painesäiliöön. Käytön aikana säiliöön saattaa kertyä kondenssivettä. Tarkasta säiliö säännöllisesti. Erittäin kylmällä ilmalla päivittäin (pakkaskeli) normaalioloissa viikottain kuitenkin vähintään 0 käyttötunnin välein Vedenpoistoventtiili on paineilmasäiliön alla. Varmistaudu, että noukin-/kuormausvaunu pysyy paikallaan. Avaa vedenpoistoventtiili ja päästä kondenssivesi ulos, Tarkasta venttiilin kunto, puhdista tarvittaessa ja sulje venttiili. Voimakkaasti likaantunut ja vuotava venttiili on vaihdettava. 7.3 Työpäivän jälkeinen huolto Puhdista syöttökanava, sulloja ja vastaterät perusteellisesti työpäivän jälkeen. Ko. osat on ruostesuojattava, jos seisokista tulee useamman päivän mittainen. 7.4 Vaunun lavan huolto- ja korjaustyöt (ZX GL) Jos vaunun lavalle noustaan huolto- ja korjaustöitä varten sen takaosasta, avattu takalaita on varmistettava siten, ettei se pääse laskeutumaan. Lisäksi on käytettävä apuna sopivaa nousuvälinettä. Pysäytä moottori, vedä virta-avain virtalukosta ja varmista koneen paikallaanpysyminen. VII -

128 Huolto ja kunnossapito 7.5 Pakko-ohjauksen säätö- ja korjaustyöt Ennen kaikkia huolto-, korjaus- ja säätötöitä: Pysäytä kone. Pysäytä moottori. Poista virtaavain virtalukosta. Varmista, etteivät traktori ja noukin-/kuormausvaunu pääse liikkumaan itsestään. Järjestelmän paine on poistettava ennen ohjautuvalle akselille tehtäviä säätö- tai huoltotöitä. Tätä varten: Avaa sulkuhanat (kaikki) Käännä teräpalkkeja sisäänpäin koneen hallintalaitteen avulla, kunnes järjestelmäpaine on 0 baaria Älä mene vaara-alueelle, sillä teräpalkki saattaa liikkua tämän toimenpiteen aikana Järjestelmäpaineen tarkistus ja säätö Säätö- ja korjaustöiden jälkeen järjestelmän paineeksi on jälleen säädettävä 80 baaria. Tätä varten: Avaa sulkuventtiilit (kaikki) Käännä teräpalkkeja ulospäin koneen hallintalaitteen avulla, kunnes järjestelmäpaine on 80 baaria. Älä mene vaara-alueelle, sillä teräpalkki saattaa liikkua tämän toimenpiteen aikana. Sulje sulkuventtiilit (kaikki) ZX40004 Varmista, että kummankin ohjauspiirin paine on sama (80 bar). Järjestelmäpaine on esisäädetty 80 baariin paineenrajoitusventtiilin (8) avulla. Tätä arvoa ei saa ylittää eikä alittaa ZX VII -

129 Huolto ja kunnossapito 7.5. Pakko-ohjauksen ilmaus (hydraulinen teliakseli) akko-ohjaus on suljettu hydrauliikkajärjestelmä. Kun suljettu hydrauliiikkajärjestelmä on avattu (esim. hydrauliikkaosien vaihton jälkeen), järjestelmä on ilmattava. Tätä varten: Kiinnitä kone traktoriin (ks. luku "Kiinnittäminen traktoriin") Avaa sulkuhanat (4, 5, 6). Kierrä pääsylinterien () ja ohjaussylinterien (3) ilmanpoistoruuvit () kokonaan ulos Käännä teräpalkkeja ulospäin koneen hallintalaitteen avulla, kunnes aukoista tulee kuplatonta hydrauliöljyä. Kierrä ilmanpoistoruuvit kiinni. Sulje sulkuventtiilit (5, 4, 6) Järjestelmäpaineen tarkistus ja mahd. säätö ks. luku "Järjestelmäpaineen ja tarkistus ja säätö". ZX40004 VII - 3

130 VII - 4 Huolto ja kunnossapito

131 Talvivarastointi 8 Talvivarastointi 8. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä noukin-/kuormausvaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke vaunun ja sen kaukosäätölaitteen V:n käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja noukin-/kuormausvaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee noukin-/kuormausvaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvin palaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapa- turman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Sulje suojapellit ennen liikkeellelähtöä huollon jälkeen. 8. Yleistä Puhdista noukin-/kuormausvaunu sisältä ja ulkoa perusteellisesti ennen talvivarastointia. Jos puhdistamiseen käytetään painepesuria, vesisuihkua ei pidä suunnata suoraan laakereihin tai liitoskohtiin. Voitele kaikki nipat ohjeen mukaan. Laakereista ulospuristuvaa rasvaa ei pidä pyyhkiä pois. Rasva suojaa kosteudelta. Ota käyttöketjut irti ja pese ne paloöljyllä (=petroolilla, älä käytä muita liuottimia). Tarkasta samalla ketjujen ja ketjupyörien kuluneisuus. Voitele ketjut ja asenna ne ketjut paikalleen. Kiristä ne ohjeen mukaan. Tarkasta liikkuvien osien, kuten ketjujen kääntöpyörien, nivelien, kiristyspyörien jne. liikkuvuus. Irroita ne tarvittaessa, voitele ja asenna takaisin paikalleen, vaihda kuluneet osat uusiin. Käytä ainoastaan alkuperäisiä Krone-varaosia. Vedä nivelakselin puolikkaat irti toisistaan. Voitele konerasvalla metalli- ja muoviputkien sisäpinnat kiinnijuuttumisen ja jäätymisen estämiseksi. Voitele rasvanipat ohjeen mukaan. Varastoi noukin-/kuormausvaunu kuivaan paikkaan, ei kuitenkaan väkilannoitteiden tai eläinsuojien lähelle. Paikkamaalaa tarvittavat kohdat. Ruostesuojaa kiiltäviksi kuluneet kohdat. Käytä nostoon asianmukaista nosturia. Varmistaudu, että pukeille nostettu noukin-/ kuormausvaunu pysyy tukevasti paikallaan. Pitkäaikaisen varastoinnin ajaksi suosittelemme, että nostat noukin-/kuormausvaunun pukkien varaan. Täten paino renkailta poistuu eivätkä ne vaurioidu, mikä saattaisi tapahtua jos vaunu seisoisi samassa kohden hyvin kauan. Suojaa renkaat suoralta auringonvalolta, öljyltä ja rasvalta. Suorita tarpeelliset kunnossapito- ja korjaustyöt välittömästi satokauden jälkeen. Tee luettelo kaikista tarvittavista varaosista. Näin helpotat KRONE-kauppiaan varaosatilauksen käsittelyä ja voit olla varma siitä, että kone on uuden satokauden alkaessa käyttövalmiina. VIII -

132 VIII - Talvivarastointi

133 Käyttökauden alussa 9 Uuden käyttökauden alkaessa 9. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä noukin-/kuormausvaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke noukin-/kuormausvaunun ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja noukin-/kuormausvaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 9. Yleistä Voitele kaikki rasvanipat ja öljyä ketjut huolto-ohjeen mukaisesti. Tarkasta vaihteiston öljymäärä, lisää öljyä tarvittaessa Tarkasta hydrauliletkujen ja -liitosten tiiveys. Tarkasta renkaiden ilmanpaine, lisää ilmaa tarvittaessa. Tarkasta ruuvien ja muttereiden kireys, kiristä tarvittaessa. Tarkasta sähkölaitteiden kunto ja toimivuus, korjaa tarpeen mukaan. Käy läpi koneen kaikki säätökohteet ja suorita uusintasäätö tarpeen mukaan. Tarkasta rungon ja lavan kunto. IX -

134 IX - Käyttökauden alussa

135 Käyttöhäiriöt, syyt, korjaus 0 Häiriöt, syyt ja korjausehdotus 0. Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä: Pysäytä noukin-/kuormausvaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke vaunun ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 0. Yleisimmät ongelmatilanteet ja niiden selvittäminen Ongelma Syöttölaite tukkeutuu Pysähdy heti jos syöttölaite tukkeutuu. Kytke voimansiirto pois päältä! Mahdollinen syy Liian suuri karho Liian suuri ajonopeus Pyörivä karhonpainin liian alhaalla Syöttökanavan korkeus on liian pieni Korjausehdotus Tee pienempiä karhoja Aja hitaammin Nosta pyörivää karhonpaininta ylemmäs Tarkista vaunun etupään korkeus Ylikuormituskytkin laukeaa kuormauksen aikana Selvitä ylikuormituksen syy. Poista se ja käynnistä voimansiirto uudelleen Liian suuri ajonopeus Aja hitaammin Terät ovat tylsät Irroita terät ja teroita Sullojasta kuuluu ääniä Terien lisääntynyt vahingoittuminen; Lisääntynyt tehonkulutus terien kytkennän yhteydessä Hydraulijärjestelmä ei toimi Kuormattava rehu tukkeutuu syöttökanavan yläosaan Terät ovat vaurioituneet Kaapimet eivät ole oikeassa asennossa Sullojan piikit ovat vääntyneet Teräsuojien varmistusrullat eivät pyöri riittävän helposti Venttiililohkon säätöruuvi ei ole oikeassa asennossa Järjestelmä ei saa virtaa Kytke pohjakuljetin ajoissa päälle Vaihda vaurioituneet terät Säädä kaapimet Oikaise tai vaihda piikit Varmista, että varmistusrullat pyörivät riittävän helposti kytkennän yhteydessä (luku 6.) Tarkasta säätö, tarvittaessa säädä traktorin hydrauliikan mukaisesti Tarkasta sähkömagneettiventtiilien liittimet ja toiminta käsikäytön avulla. X -

136 X - Käyttöhäiriöt, syyt, korjaus

137 A Käyttöönotto Ensimmäisen käyttöönoton valmistelu Liite Kuljetuksen ajaksi noukin-/kuormausvaunun nivelakseli sekä mahdolllisesti joitain muitakin osia on jouduttu irroittamaan. Ennen käyttöönottoa irroitetut osat on asennettava paikalleen ja noukin-/kuormausvaunu on muutoinkin tarkastettava. Noukin-/kuormausvaunu on säädettävä käytettävän traktorityypin mukaan, mikä koskee ennenmuuta nivelakselin pituutta ja vetoaisan korkeutta. Jotkut osat toimitetaan irrallisena, niistä oheinen luettelo XL0000 Nivelakseli Hallintalaite (Suomeen tuotavissa malleissa elektroninen) 3 Valojen sähköjohto 4 Spraymaalipurkki Kuvassa esitettyjen osien lisäksi Virtajohto Hallintalaitteen kaapelit (lisävaruste) Pidin Komfort-hallintalaitetta varten (lisävaruste) Vipu 5 Käyttöohje 7 Pienosia laatikossa A -

138 Liite A. Vetoaisan korkeus ja vetoaisan silmukan säätö A.. Yleistä Parhaan noukintatuloksen saavuttamiseksi vetoaisa on säädettävä käytettävän traktorin mukaan. Säädä aisa niin, että rungon yläreunan korkeus (x) maasta on cm. x KDW0330 A.. Muista turvallisuus Kytke voimansiirto vapaalle, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennenkuin säädät tai huollat noukin-/kuormausvaunua. Hydraulisesti säädettävän vetoaisan perussäätö tulee jättää huoltomiehen tehtäväksi. Laske vetoaisa ala-asentoon kuljetusajon ajaksi. Hydrauliikan korjauksen saa suorittaa vain erikoiskoulutuksen saanut huoltomies. Hydraulista korkeussäätöä saa käyttää vain tasaisella alustalla vaunua tyhjennettäessä. Varmistaudu, että aisa pysyy ylhäällä säädön, huollon tai korjauksen aikana. Tapaturmavaara! A -

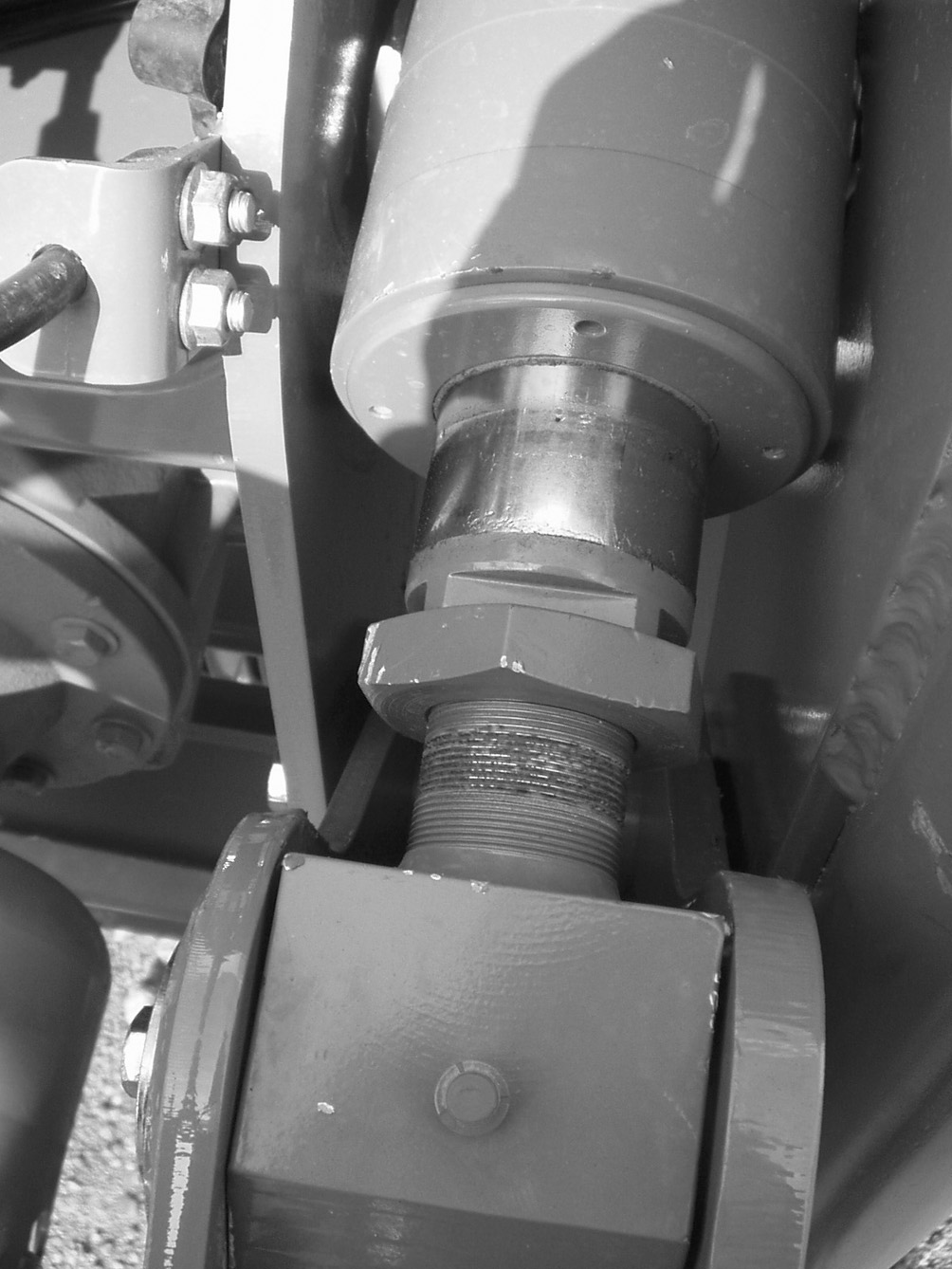

139 Liite A..3 Korkeussäätö Sylinterin säätö Kiinnitä vaunun kuulakiinnityksen vetosilmukka Ø 80 () traktorin kuulakytkimeen Ø 80 () ja varmista kiinnitys. Aja taittoaisa perusasentoon: Aisassa ei jousitusta: Aja sylinteri (3) täysin sisään Aisassa on jousitus (lisävaruste) Aja sylinteriä (3) ulos 0 mm:n verran (mitattuna männän varresta (7)) ZX4000 Liikuta taittoaisaa, kunnes rungon korkeus X =,45-,50 m. Tarkista mitta "a" sylinteristä (3). Laske tukijalka alas. Löysää vastamutteria "SW46" (4), kunnes avain voidaan asettaa männänvarren (7) päälle. Kierrä kierretankoa (6) tarkistamasi mitan "a" verran. 3 a 7 Säätö ei onnistu jos sylinteri (7) on vedetty sisimpään asentoonsa. Kiristä jälleen vastamutteri () kiinni. Molemmat sylinterit on säädettävä samanaikaisesti. 6 SW46 4 Tarvittaessa muuta sylinterin (3) ja sen kiinnikkeen (8) asentoa siirtämällä se johonkin toiseen runkopalkin aukkoon (9). 9 6XL XL00005 A - 3

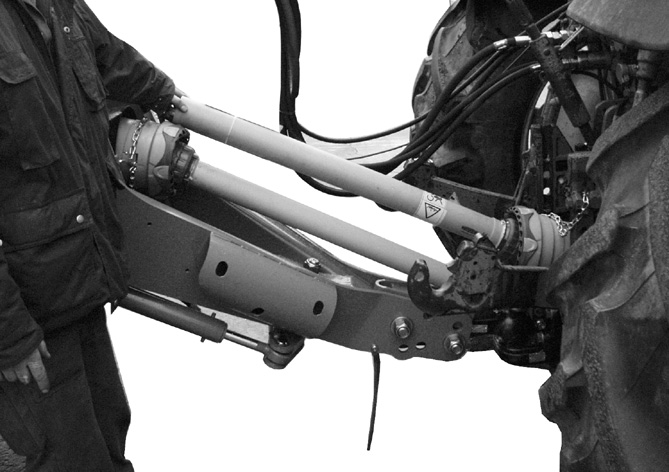

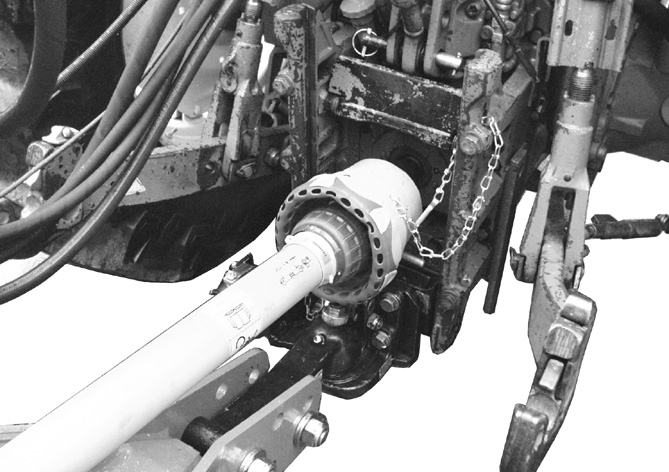

140 Liite A. Nivelakselin asennus A.. Muista turvallisuus Varmista ennen nivelakselin päällekytkentää, että traktorin voimanotto on säädetty oikealle nopeudelle. Kytke voimansiirto vapaalle, pysäytä traktorin moottori, ota virta-avain virtalukosta ennenkuin ryhdyt puhdistamaan, säätämään tai korjaamaan noukin-/kuormausvaunua. Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä ennenkuin kytket voimansiirron päälle. A.. Ylikuormituskytkin Noukin-/kuormausvaunu on varustettu on nokkakytkintyyppisellä ylikuormitussuojalla varustettu nivelakseli. Ylikuormituksen hetkellä kytkin luistaa ja voimansiirto noukin-/kuormausvaunuun katkeaa. Pysäytä traktori ja selvitä ylikuormituksen syy ennenkuin kytket voimansiirron uudelleen päälle. Pidä ylikuormituskytkin toimintakuntoisena. Se suojaa traktoria ja noukin-/ kuormausvaunun voimansiirtoa. 75 Takuu raukeaa jos ylikuormituskytkin säädetään suosituksesta poikkeavaan arvoon. KDW0350 Vääntömomenttia kuvaava tunnusluku () on stanssattu kytkimen ulkovaippaan. Varmistaudu, että käytät oikean tyyppista nivelakselia omassa vaunussasi. Vaunutyyppi Voimanoton kierrosluku Nm Ylikuormituskytkimen tunnusnumero ZX 350 GL ZX 400 GL ZX 450 GL ZX 350 GD ZX 400 GD ZX 450 GD A - 4

141 Liite A..3 Pituuden tarkistaminen Nivelakselin () pituus on tarkistettava. Kiinnitä kone traktoriin. Aseta kone siten, että nivelakseli on lyhimmässä käyttöasennossaan. Lyhin käyttöasento voidaan saavuttaa sekä jyrkissä käännöksissä että ajettaessa suoraan eteenpäin. (Riippuu traktorin tyypistä) Työntöjarrua käytettäessä (lisävaruste): Ota huomioon aisan liike jarrutuksen aikana ZX Vedä nivelakselin puoliskot erilleen. Työnnä nivelakselin puoli () traktorin voimanottoakselille. Kiinnitä nivelakselin ylikuormitussuojalla varustettu puoli () koneen puolelle. Mittaa, kuinka pitkältä matkalta puoliskot ovat päällekkäin, ja korjaa pituus noudattaen nivelakselin valmistajan käyttöohjetta (toimitetaan koneen mukana). Puoliskojen riittävä päällekkäisyys on taattava myös silloin, kun taittoaisa on nostettuna ylös. ZX A - 5

142 Liite A..4Nivelakselin asennus Ylikuormitussuojalla varustettu akselin pää kiinnitetään vaunun akselitappiin. Varmistaudu, että lukitusnastat napsahtavat kiinni. ZX ZX Tarkista ketjun kunnollinen kiinnitys: Ohjaa ketju mahdollisimman suorassa kulmassa nivelakseliin nähden.(ks. kuva (a)) Älä ohjaa ketjua viistoon nivelakselin suojasuppilon yli.(ks. kuva (b)) a) b) Varmista, että nivelakselille jää riittävästi vapaata kääntötilaa kaikissa käyttötilanteissa. Jos se koskettaa traktorin tai työkoneen osiin, se saattaa vaurioitua. A - 6

143 X Liite A.3 Pakko-ohjauksen käyttöönotto a 7 Pakko-ohjauksen käyttöönotto on aina jätettävä alan korjaamon tehtäväksi. Asenna kuulakiinnityksen vetosilmukka Ø 80 (). Varmista, että ruuvien kannat () osoittavat vasemmalle. 4 Poista pääsylinterien (4) kuljetusvarmistimet (3) vasemmalta ja oikealta puolelta. Kytke kone, ks. kohta "Kuulakiinnityksen vetosilmukan Ø 80 kytkentä traktorin kuulakytkimeen Ø 80". Suorista traktorin ja koneen yhdistelmä; alustan on oltava tasainen. Säädä molemmat pääsylinterit (4) samanpituisiksi (sama mitta X oikealla ja vasemmalla). Tätä varten: Tätä varten: Irrota kuulakiinnityksen vetosilmukka Ø 50. Säädä raidetangon (5) pituutta löysäämällä kierreliitintä (6). Kiristä kierreliitin (6). Kytke kuulakiinnityksen vetosilmukka Ø 50 traktorin kuulakytkimeen Ø 50 ja varmista kiinnitys. Aja traktorin ja koneen yhdistelmää hieman eteenpäin ja tarkista mitta X. b X ZX ZX A - 7

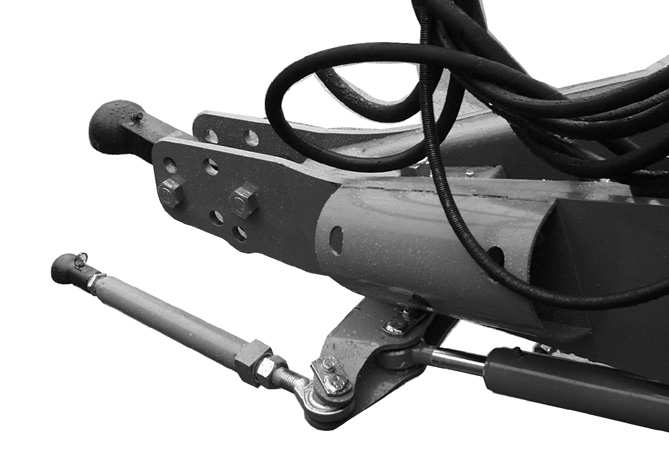

144 X Liite A.3. Yhdistelmän (traktori/kone) säätö käännöstä varten hydraulisella teliakselistolla varustetussa mallissa Pääsylinterien (4) (koneen vasemmalla ja oikealla puolella) liikepituus ei saa jyrkissä käännöksissä ylittää mittaa X = 35 mm. Muussa tapauksessa kone saattaa vaurioitua (raidetangot repeävät). Asetus: Käännä ensin traktorin ohjaus toiseen ääriasentoonsa ja aja yhdistelmää varovasti oikealle tai vasemmalle, kunnes vastakkaisella puolella olevan pääsylinterin liikepituus on X = 35 mm. Kääntö oikealle => tarkista vasen pääsylinteri Kääntö vasemmalle => tarkista oikea pääsylinteri a ZX4000 Tässä asennossa traktorin takapyörien on vastattava aisaan. Mikäli näin ei ole, koska ) traktorin takapyörät koskettavat aisaan ennen kuin pääsylinteri on saavuttanut mitan X = 35 mm, on toimittava seuraavasti: Käännä traktorin ohjaus ääriasentoon. Aja jatkuvasti vasemmalle, kunnes traktorin takapyörät koskettavat aisaa. Irrota kuulakiinnityksen vetosilmukka Ø 50. Säädä raidetangon (5) pituutta löysäämällä kierreliitintä (6). Kiristä kierreliitin (6). Kytke kuulakiinnityksen vetosilmukka Ø 50 traktorin kuulakytkimeen Ø 50 ja varmista kiinnitys. Toista näitä vaiheita, kunnes traktorin takapyörät koskettavat vasemmalle ajettaessa aisaa ja oikean pääsylinterin (4) liikepituus on X = 35 mm. ) traktorin takapyörät eivät kosketa aisaan, on toimittava seuraavasti: Asenna koneen mukana toimitetut suojukset ja levikkeet. A - 8

145 Liite Suojukset () saa säätää traktoriin sopiviksi ainoastaan alan korjaamossa. Kun traktoria vaihdetaan, suojuksien () säätö on tarkistettava ja sitä on tarvittaessa muutettava. Varmista ennen koneen käyttöä, että pääsylinterien (4) liikepituus käännöksissä (koneen oikealla ja vasemmalla puolella) ei ylitä mittaa X = 35 mm. Pääsylinterien liikepituus on tarkistettava ja tarvittaessa säädettävä uudelleen aina, kun traktoria vaihdetaan. Tridem-akselilla varustetussa mallissa Asetus: Käännä ensin traktorin ohjaus toiseen ääriasentoonsa ja aja yhdistelmää varovasti oikealle tai vasemmalle kaartaen. Jyrkissä käännöksissä eivät traktorin pyörät saa osua raidetankoihin (5). Jos traktorin pyörät koskevat raidetankoihin (5), koneen mukana toimitetut suojukset (7) ja levikkeet on asennettava. Suojukset (7) saa säätää traktoriin sopiviksi ainoastaan alan korjaamossa. Kun traktoria vaihdetaan, suojuksien (7) säätö on tarkistettava ja sitä on tarvittaessa muutettava. 5 7 ZX40007 A - 9

146 Liite A.3. Ohjautuvien pyörien suoristaminen Ennen kaikkia huolto-, asennus-, korjaus- ja säätötöitä: Pysäytä kone. Pysäytä moottori. Poista virta-avain virtalukosta. Varmista, etteivät traktori ja noukin-/kuormausvaunu pääse liikkumaan itsestään. hydraulisella teliakselistolla varustetussa mallissa Varmista, että kaikki pyörät ovat suorassa. Muutoin pyörät on suoristettava. Tätä varten: Avaa sulkuhanat (, ). Aja traktorin ja koneen yhdistelmää suoraan eteenpäin, kunnes pyörät ovat suorassa (aja n. 0 m eteenpäin). Sulje sulkuventtiilit (, ). Avaa pääventtiili (3). Käännä teräpalkkeja hetken sisäänpäin koneen hallintalaitteen avulla. (Älä paina painiketta yli sekuntia.) 3 Älä mene vaara-alueelle, sillä teräpalkki saattaa liikkua tämän toimenpiteen aikana. Sulje pääventtiili (3). Tarkista järjestelmäpaine (ks. luku "Järjestelmäpaineen tarkistus ja säätö") Konetta saa käyttää vain, kun sulkuventtiilit ovat suljettuina (vaakasuorassa asennossa). ZX40003 A - 0
