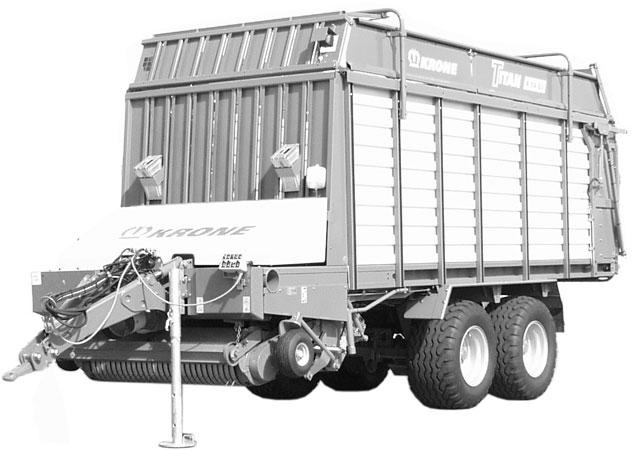

1 Käyttöohje FI Silppurilla varustettu noukinvaunu Titan 6/50 GL Titan 6/54 GL Titan R/54 GL (valmistusnumerosta alkaen)

2 EY-vaatimustenmukaisuusvakuutus EU-direktiivin 98/37/EU mukaan Me Maschinenfabrik Bernard Krone GmbH ilmoitamme ainoana vastuullisena, että seuraavat tuotteet Mallit: Silppuavat noukinvaunut Titan 6/50 GL; Titan 6/54 GL; Titan R/54 GL joita tämä vaatimuksenmukaisuusvakuutus koskee, vastaavat EU-direktiivin 98/37/EU, mukaisia turvallisuus- ja terveysvaatimuksia. Spelle, (Dr.-Ing. Josef Horstmann, Geschäftsleitung) (ppa. Dr.-Ing. Klaus Martensen, Leiter der Konstruktion und Entwicklung) Arvoisa asiakkaamme, Tässä on hankkimanne KRONE-koneen käyttöohje. Käyttöohje sisältää tärkeitä ohjeita koneen oikeasta ja turvallisesta käytöstä. Voit tilata uuden kirjan maahantuojalta, jos satut kadottamaan käyttöohjekirjan tai se likaantuu käyttökelvottomaksi. Ilmoita tilausta tehdessäsi koneesi valmistuskilven numerotiedot.

3 Johdanto Arvoisa asiakkaamme! Silppurilla varustettu Krone-noukinvaunu Titan kuuluu laadukkaaseen KRONE-maatalouskonemallistoon. Kiitämme Teitä Krone-noukinvaunuja myyvää liikettä ja tehdasta kohtaan osoittamastanne luottamuksesta. Koneen luovutuksen yhteydessä myyjä on jo antanut joitakin ohjeita ja neuvoja koneen käytöstä, huollosta ja säädöistä. Nämä ensimmäiset neuvot eivät kuitenkaan voi korvata kunnollista tutustumista koneen eri toimintoihin ja tähän käyttöohjekirjaan. Tämä ohjekirja on rakenteeltaan sellainen, että se antaa ohjeen jokaiseen tarvittavaan asiaan käyttöönotosta säätöihin ja huollosta varastointiin. Jokaisessa osassa teksti ja viereinen kuva vastaavat toisiaan. Koneen asennus ja käyttöönotto on kuvattu työteknisessä järjestyksessä. Säilytä käyttöohjekirja niin, että se on aina koneen käyttäjän ulottuvilla. Käytä konetta käyttöohjekirjassa neuvotulla tavalla. Kiinnitä erityistä huomiota turvaohjeisiin. Noudata liikennesääntöjä yleisillä teillä liikkuessasi. Koneen rakennetta ei saa muuttaa eikä siihen ole luvallista asentaa ylimääräisiä lisälaitteita. Käyttöohjekirjassa esitetyt ohjeet, tiedot ja kuvat vastaavat julkaisuhetken viimeisintä tietotasoa. Tehtaan tuotekehitystyö on aktiivista ja jatkuvaa. Tehdas pidättää itselleen oikeuden tehdä tuotemuutoksia niistä ennalta ilmoittamatta ja ilman velvoitetta tehdä vastaavia muutoksia jo valmistettuihin koneisiin. Rehunkorjuuterveisin Maschinenfabrik Bernard Krone GmbH Spelle, Saksa Lue tämä ohjekirja mahdollisimman tarkoin ennen kuin aloitat koneen käytön ensimmäistä kertaa.

4 Johdanto

5 Sisältö Sisällysluettelo Yleistä... I -. Käyttötarkoitus...I -. Tuotetiedot...I -.. Yleistä...I -.. Valmistaja ja osoite...i -..3 Hyväksyntä...I -..4 Tyyppimerkintä...I -..5 Kysely- ja tilaustiedot...i -..6 Vaunun kytkeminen traktoriin...i -..7 Määräysten mukainen käyttö...i -..8 Yleiset tekniset tiedot...i -..9 Tekniset tiedot...i -3 Turvallisuus... II -. Käyttöohjeen ohjeiden... II - merkintä... II -. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus... II -.3 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat... II -.4 Turvallinen työskentely... II -.5 Yleiset turvallisuusohjeet... II -.6 Hinattavat työkoneet... II -3.7 Nivelakselikäyttö... II -3.8 Hydraulijärjestelmä... II -3.9 Pyörät...II -4.0 Huolto... II -4. Muutostyöt ja varaosat... II -4. Suositusten mukainen... II -4 käyttö... II -4.3 Ohje- ja varoitustarrat... II -4.4 Varoitustarrojen sijainti koneessa... II -6.5 Ohjetarrojen sijainti koneessa...ii -0 3 Käyttö... III - 3. Yleistä... III - 3. Erityiset turvaohjeet... III Kiinnittäminen traktoriin... III Kytkennät... III Noukin... III Pyörivä karhonohjain... III Vastaterät... III Kuljetusajo...III Kääntyvä teliakselisto (erikoisvaruste)...iii -

6 Sisällysluettelo 3.0 Työn aloittaminen... III Vaunun irroitus traktorista... III -6 4 Ohjausyksikkö Komfort... IV - 4. Yleiskuvaus... IV - 4. Asennus... IV Ohjausyksikkö... IV Käyttövalmius... IV Käsikäyttö... IV Lastauskäytön peruskuva... IV Purkauskäytön peruskuva... IV Koneen painikkeet... IV Valikkotaso... IV Valikkotason haku... IV Päävalikko Asetukset... IV Valikko - Lastausautomatiikka (valinnaisvaruste)... IV Valikko - Säilöntäaine (valinnaisvaruste)... IV Valikko -3 Akselin jousitus (valinnaisvaruste)... IV Valikko -4 Kontrasti... IV Valikko -5 Pohjakuljettimen nopeus... IV Päävalikko Laskurit... IV Valikko - Asiakaslaskuri... IV Valikko - Kokonaislaskuri... IV Päävalikko 4 Huolto... IV Valikko 4- Anturitesti käsin... IV Valikko 4-4 Käyttölaitteen testi käsin... IV Valikko 4-5 Anturi-/käyttölaitetesti akselin jousitus... IV Päävalikko 5 Info... IV Päävalikko 6 Asentaja... IV Hälytysilmoitus... IV Hälytysilmoitukset... IV Yleiset hälytykset... IV Loogiset hälytykset... IV Fysikaaliset hälytykset... IV Standard-hallintajärjestelmä... V - 5. Yleistä... V - 5. Erityisiä turvallisuusohjeita... V Sähkömagneettinen hallintalaite... V - 6 Hydrauliikka... VI - 6. Muista turvallisuus... VI - 6. Hydraulikytkennät... VI - 7 Huoltotyöt... VII - 7. Erityiset turvallisuusohjeet... VII - 7. Yleistä tietoa... VII Rengastus... VII Vetoaisan silmukka... VII Anturien sijainti... VII Hydrauliikan huolto-ohjeet... VII -7

7 Sisällysluettelo 7.7 Öljymäärän tarkastus ja öljynvaihto... VII Ketjunkiristys... VII Kaapimet... VII Teräsuojien varmistusrullien säätö... VII - 7. Voitelu... VII - 7. Sullojan ja noukkimen käyttöketjun keskusvoitelu... VII Jarrujärjestelmä... VII Työpäivän jälkeinen huolto... VII Huolto- ja korjaustyöt kuormatilassa... VII -8 8 Talvivarastointi... VIII - 8. Erityisiä turvallisuusohjeita... VIII - 8. Yleistä... VIII - 9 Uuden käyttökauden alkaessa... IX - 9. Erityisiä turvallisuusohjeita... IX - 9. Yleistä... IX - 0 Häiriöt, syyt ja korjausehdotus... X - 0. Muista turvallisuus... X - 0. Yleisimmät ongelmatilanteet ja niiden selvittäminen... X - A Käyttöönotto... A - A. Vetoaisan korkeus ja vetoaisan silmukan säätö... A - A. Nivelakselin asennus... A -4 A.3 Laitojen kiinnitys... A -7 A Sähkökaavio... A -0 3

8 4 Sisällysluettelo

9 Yleistä Yleistä. Käyttötarkoitus Silppuava noukinvaunu on suunniteltu korsirehun kokoamiseen karholta. Sulloja ja vastaterät mahdollistavat rehun silppuamisen teoreettiseen 40 mm:n pituuteen...4 Tyyppimerkintä. Tuotetiedot.. Yleistä Tämä käyttöohje on tarkoitettu seuraaville vaunumalleille: Titan 6/50 GL, Titan 6/54 GL, Titan R/54 GL valmistusnumerosta alkaen. KDW Valmistaja ja osoite Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 0 D Spelle (Saksa) Puhelin: /935-0 Telefax: / info.ldm@krone.de..3 Hyväksyntä EY-vaatimustenmukaisuusvakuutus EU-direktiivin mukaan ks. kansilehden sisäpuoli. Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Str. 0 D Spelle Tyyppi Runkonumero Valmistusvuosi Agrimarketin varaosapalvelun puh. n:o Made in Germany Merkitse uuden koneesi tiedot ylläoleville riveille. Siten se on aina saatavillasi. Konekilpi on virallinen, eikä sitä saa irroittaa, muuttaa tai peittää!..5 Kysely- ja tilaustiedot Ilmoita konetta koskevissa kyselyissä ja varaosia tilattaessa koneen tyyppikilpeen merkityt tiedot. Se estää erehdykset ja nopeuttaa palvelua Alkuperäisvaraosat ja valmistajan hyväksymät lisävarusteet takaavat turvallisen käytön. Muunlaisten osien käyttö voi vahinkotapauksessa aiheuttaa takuun raukeamisen. I -

10 Yleistä..6 Vaunun kytkeminen traktoriin Hydrauliikka, ks. kappale VI Elektroniikka ja sähkölaitteet, ks. Liite A..7 Määräysten mukainen käyttö Krone-noukinvaunut on tarkoitettu ainoastaan maatalouskäyttöön (määräystenmukainen käyttö). Kaikenlainen muu käyttö ei ole määräysten mukaista. Valmistaja ei vastaa määräysten vastaisen käytön aiheuttamista vahingoista, vastuussa tällaisesta käytöstä on vain käyttäjä. Määräysten mukaiseen käyttöön sisältyy myöskin valmistajan ilmoittamien käyttö-, huolto- ja kunnossapitoohjeiden noudattaminen. Kuormattava materiaali: Krone-noukinvaunut on suunniteltu korsirehujen kuten tuorerehun, heinän ja oljen noukintaan karholta. Muiden tuotteiden kerääminen on sallittua vain valmistajan luvalla. Perusedellytyksenä on, että vaunun noukin poimii materiaalin karholta syöttäen sen lavalle...8 Yleiset tekniset tiedot Silppuavan noukinvaunun kuormituksessa tulee ottaa huomioon tyyppikilvessä mainitut painorajoitukset. I -

11 Yleistä..9 Tekniset tiedot Tekniset tiedot Titan 6/50 GL Titan 6/54 GL Titan R/54 GL Pituus mm Leveys mm Korkeus laidat ylhäällä mm 3580 (3680)* Lisälaidat alas taitettuna mm 950 Lavan korkeus mm 80 Raideleveys mm 950 Renkaat (vakio) 500/50-7/4 PR Tilavuus (kuivaa materiaalia) (DIN 74) n. m 3 6,5 9 Laukaisulaite kiinteän esteen varalta jokaisella terällä on erillinen laukaisin Vastaterien väli 7 terällä mm terällä mm 40 Noukinleveys (DIN 00) mm 700 Tehon tarve n. kw (hv) 66 (90) 74 (00) 9 (5) Kokonaispaino kg (5.500) Kuormausaika n. min Tyhjennysaika n. min,5 Maavara noukkimen alla kun hydraulinen vetoaisa on ylhäällä n. mm 750 Käyttöä varten tarvitaan yksi yksitoiminen hydr. lohko ja vapaa paluu kyllä tai yksi kaksitoiminen lohko * Tukikaaren asennuskorkeus Tiedot sitoumuksetta. Oikeus muutoksiin pidätetään. I - 3

12 I - 4 Yleistä

13 Turvallisuus Turvallisuus. Käyttöohjeen ohjeiden merkintä Tässä käyttöohjeessa on merkitty allaolevalla HUO- MIOMERKILLÄ sellaiset kohdat, joihin käyttäjän tulee kiinnittää erityistä huomiota. DIN W9 huomiomerkki Yleiset toiminto-ohjeet on merkitty osoittavan sormen merkillä (alla): Koneeseen kiinnitettyjä ohjetarroja on ehdottomasti noudatettava, ja ne on pidettävä luettavassa kunnossa.. Ammattitaitoinen henkilökunta ja henkilökunnan koulutus Noukinvaunua saavat käyttää, huoltaa ja kunnossapitää/korjata vain henkilöt, joilla on riittävä asiantuntemus, ja jotka ovat tietoisia töihin liittyvistä vaaroista. Omistajan on tarkkaan määriteltävä vastuualueet, vastuut, ja hän myös vastaa henkilökunnan valvonnasta. Jos henkilökunnalla ei ole riittävää asiantuntemusta, on järjestettävä koulutus ja henkilökuntaa on opastettava töissä. Omistajan on lisäksi varmistuttava siitä, että koneenkäyttäjä on tutustunut käyttöohjeisiin ja myöskin ymmärtänyt niiden merkityksen. Korjaukset, joita ei ole selostettu käyttöohjeessa, on aina annettava valtuutetun asiantuntevan korjaamon tehtäväksi..3 Turvallisuusohjeiden laiminlyönnistä aiheutuvat vaarat Turvallisuusohjeiden laiminlyöminen voi aiheuttaa vaaratilanteita käyttäjälle, ympäristölle ja koneelle. Turvallisuusohjeiden laiminlyöminen voi johtaa takuun ja mahdollisten korvausvaatimusten raukeamiseen. Ohjeiden laiminlyönti saattaa johtaa esim. seuraaviin tilanteisiin työturvallisuusohjeiden laiminlyönti saattaa johtaa henkilövahinkoihin koneen toiminta saattaa häiriintyä tai se voi rikkoutua korjaus- tai huoltotilanteessa työntekijä saattaa joutuaa vaaralle alttiiksi työntekijä saattaa altistua kemiallisten aineiden aiheuttamille vaaroille ympäristö saattaa saastua esim. vuotavan öljyn vuoksi.4 Turvallinen työskentely Ota huomioon ja noudata tässä käyttöohjeessa mainitut turvallisuusohjeet, voimassa olevat määräykset ja mahdolliset työpaikan sisäiset työ-, käyttö- ja turvallisuusmääräykset. Alan ammattiyhdistysten työsuojelu- ja tapaturmantorjuntamääräykset ovat sitovia. Koneen valmistajan turvallisuusmääräykset on otettava huomioon. II -

14 Turvallisuus Noudata noukinvaunua käyttäessäsi paikallisia työturvallisuus- ja liikennesääntöjä..5 Yleiset turvallisuusohjeet. Annettujen ohjeiden lisäksi kaikkia asiaan kuuluvia turvallisuusohjeita tulee noudattaa.. Koneessa olevat varoitus- ja ohjekilvet antavat tärkeää tietoa koneen turvallisesta käyttämisestä. Niiden noudattaminen on tärkeää oman turvallisuutesi vuoksi! 3. Ota huomioon ja noudata kaikkia Tieliikennelain ja -asetusten määräyksiä ajaessasi yleisellä tiellä. 4. Tutustu tarkoin koneen toimintaan ja säätöihin ennen kuin aloitat työskentelyn. Työn aikana tämä on liian myöhäistä! 5. Koneen käyttäjän tulee käyttää vain hyvin istuvia vaatteita. Roikkuvat liepeet saattavat tarttua johonkin liikkuvaan osaan kiinni. 6. Pidä kone aina puhtaana. Näin vähennät tulipalon vaaraa. 7. Ennen traktorin käynnistämistä varmista ettei ketään, erityisesti lapsia, ole koneen lähettyvillä. Hyvä näkyvyys on välttämätön! 8. Kukaan ei saa oleskella koneen päällä sitä tiellä kuljetettaessa tai sillä työskenneltäessä. 9. Kytke kone traktoriin tässä ohjekirjassa annettujen ohjeiden mukaisesti ja käyttäen hyväksi vain tähän tarkoitukseen suunniteltuja kiinnikkeitä. 0. Kytkiessäsi ja irroittaessasi konetta traktorista aseta seisontatuki asianomaiseen asentoon ja varmista, että kone on tukevasti sen varassa eikä pääse liikkeelle itsestään. Aseta pyörien eteen vierintäesteet.. Noudata erityistä varovaisuutta kytkiessäsi ja irroittaessasi konetta traktorista!. Traktorissa on tarpeen vaatiessa käytettävä lisäpainoja sopivissa kohdin. 5. Kaikki konetta liikuttavat laitteet, kuten köydet, ketjut, tangot yms, on asetettava niin, että tahattomat liikkeet eivät voi niihin vaikuttaa koneen kuljetus- tai työasennossa. 6. Kuljettaessasi konetta yleisillä teillä asenna kone kaikilta osiltaan kuljetusasentoon ja noudata kuljetuksen aikana valmistajan siitä antamia ohjeita. 7. Älä koskaan ajon aikana poistu kuljettajan paikalta. 8. Sovita ajonopeus aina olosuhteiden mukaan. Vältä äkillisiä käännöksiä ajaessasi ylämäkeen, alamäkeen tai rinteen suuntaisesti. 9. Traktorin käyttäytymiseen kuljetuksen aikana, sen ohjautumiseen ja jarrujen toimintaan voivat vaikuttaa hinattavat tai nostolaitteessa olevat työkoneet ja lisäpainot. On siksi tärkeää, että aina on käytettävissä riittävä ohjautuvuus ja jarrutettavuus. 0. Ajaessasi mutkissa ota huomioon mahdolliset sivuylitykset sekä ulkokaarteen suuntaan vaikuttava keskipakoisvoima!. Käynnistä kone vasta kun kaikki suojalaitteet ovat asianmukaisesti paikoillaan.. Oleskelu koneen työalueella on kielletty. 3. Ole varovainen käännöksissä ja päisteissä, jotta ulkopuoliset eivät ole liian lähellä konetta. 4. Hydraulisia sylintereitä saa käyttää vain silloin kun ketään ei oleskele vaara-alueella. 5. Ole varovainen kaukosäätimiä käyttäessäsi. Koneen osien liikkuminen saattaa aiheuttaa puristumis- tai leikkautumisvaaran. 6. Laske työkone alas, pysäytä traktorin moottori ja ota virta-avain virtalukosta kun poistut traktorin ohjaamosta. 7. Oleskelu traktorin ja työkoneen välissä on kielletty ellei koneen liikkumista ole estetty pysäköintijarrua tai jarrukiiloja käyttäen. 3. Ota huomioon sallitut akselipainot, kokonaispainot sekä kuljetusmitat. 4. Asenna paikalleen kaikki yleisillä teillä kuljetusta varten tarvittavat varusteet, kuten valot, heijastimet ja hitaan ajoneuvon kolmio. II -

15 Turvallisuus.6 Hinattavat työkoneet. Varmista, ettei työkone pääse liikkumaan itsestään.. Ota huomioon suurimmat sallitut kuormitukset traktorin vetokoukulle ja vetovarsille. 3. Ota huomioon tarvittavat liikevarat kytkiessäsi työkonetta traktorin nostolaitteisiin, vetokoukkuun tai maatalousvetolaitteeseen..7 Nivelakselikäyttö. Käytä vain valmistajan hyväksymää nivelakselia.. Suojusputket ja -suppilot sekä traktorin voa-suojus on aina oltava asennettuna paikalleen. Suojusten on oltava hyvässä kunnossa (myös työkoneen puoleisessa päässä). 3. Varmistaudu, että nivelakseli on oikean mittainen. Työasennossa putkien on mentävä riittävästi sisäkkäin. Lyhimmillään ollessaan akselin puolikkaat eivät saa pohjata ristikoihin. Lyhennä akselia ja suojuskuoria tarpeen mukaan. 4. Nivelakselin saa asentaa paikalleen vain traktorin voimanottoakselin ollessa kytkettynä pois päältä, moottorin ollessa pysäytettynä ja virta-avaimen ollessa poistettuna virtalukosta. 5. Mikäli nivelakselin vapaakytkin tai ylikuormituskytkin ei peity traktorin akselinsuojuksen alle, tämä kytkin tulee asentaa työkoneen puoleiseen päähän akselia. 6. Varmistaudu, että nivelakseli on oikein asennettu ja lukkiutunut kiinnitysuriinsa. 7. Kytke akselinsuojuksen lukitusketju siten, ettei suojus pääse pyörimään. 8. Ennen kuin kytket voimanoton päälle varmistu, että akselin pyörimisnopeus on valmistajan suositusten mukainen, ja että pyörimissuunta on oikein. 9. Ennen voimanoton kytkemistä päälle varmista, ettei ketään seiso vaara-alueella. 0. Älä koskaan kytke voimanottoakselia päälle moottorin ollessa pysähdyksissä.. Älä päästä ketään nivelakselin lähelle sen ollessa toiminnassa.. Kytke aina voimanotto pois päältä, kun sitä ei tarvita tai kun akselin ristinivelen kulma ylittää akselin valmistajan suositukset. 3. Varoitus! Koneen osat saattavat keskipakoisvoiman ansiosta pyörimistään vielä senkin jälkeen kun voimanotto on kytketty pois päältä. Älä koskaan koske liikkuviin osiin. Varmista, että kone on täysin pysähdyksissä ennen minkään työn aloittamista koneen parissa. 4. Ennen puhdistamista, voitelua, asennuksia tai säätöjä työkoneessa tai nivelakselissa, kytke voimanotto pois päältä, pysäytä moottori ja poista virta-avain virtalukosta. 5. Aseta irroitettu nivelakseli sille tarkoitettuun kiinnikkeeseen. 6. Aseta traktorin voimansiirtoakselin päähän suojaholkki kun olet irroittanut nivelakselin traktorista. 7. Koneeseen tulleet vauriot on korjattava heti ennen kuin työkonetta uudelleen käytetään..8 Hydraulijärjestelmä. Hydraulijärjestelmässä vallitsee korkea paine!. Yhdistäessäsi hydraulisylinteriä, hydraulimoottoria ja hydrauliletkuja keskenään varmista, että kytkentä tehdään oikein ja asianmukaisesti. 3. Kytkettäessä hydrauliletkua traktorin hydrauliikkaan hydraulijärjestelmä ei saa olla paineistettu koneen eikä traktorin puolella. 4. Merkitse traktorin ja työkoneen hydrauliliitokset niin, että virheelliset kytkennät vältetään. Mikäli letkut sekaantuvat keskenään, toiminta voi käynnistyä väärin päin. Onnettomuusvaara! 5. Tarkista hydrauliletkut säännöllisin välein ja uusi ne, jos ne ovat kuluneet tai vaurioituneet. Kaikkien uusittujen letkujen tulee olla laadultaan valmistajan hyväksymiä. 6. Etsiessäsi vuotoja käytä asiaankuuluvia suojaimia. Vammautumisvaara! 7. Hydrauliöljy, joka tulee kovalla paineella ulos, saattaa rikkoa ihon ja aiheuttaa vakavaa vauriota terveydelle. Vamman sattuessa ota heti yhteys lääkäriin, koska on olemassa vakava tulehdusvaara. 8. Ennen työskentelyä hydrauliikkalaitteiden kanssa päästä järjestelmä paineettomaksi ja pysäytä moottori. II - 3

16 Turvallisuus.9 Pyörät. Työskennellessäsi renkaiden parissa varmista, että työkone on tuettu kunnolla paikalleen esimerkiksi jarrukiiloilla. Irroittaessasi pyörää, tue kone ylös niin, ettei se pääse vahingossa putoamaan.. Pyörien ja renkaiden asennuksessa tulee käyttää tähän työhön tarkoitettuja työkaluja ja -välineitä. 3. Pyörien ja renkaiden korjauksen saa tehdä vain työn hallitseva, ammattitaitoinen henkilö, jolla on käytössään oikeat työkalut. 4. Tarkasta renkaiden ilmanpaine säännöllisesti! Pidä renkaissa tässä ohjekirjassa neuvottu paine..0 Huolto. Koneen huolto, säätö, puhdistus ja korjaus ovat sallittuja vain, kun kone on laskettu tukevalle alustalle, traktorin moottori sammutettu ja virtaavain poistettu virtalukosta.. Tarkista kaikkien pulttien ja muttereiden kireys säännöllisesti sekä kiristä ne tarvittaessa. 3. Tue kone kunnolla paikalleen ennenkuin aloitat huoltotöitä ylös nostetun koneen alla.. Muutostyöt ja varaosat Koneen rakennetta ei saa muuttaa ilman maahantuojan antamaa kirjallista suostumusta. Oman turvallisuutesi ja koneen moitteettoman toiminnan varmistat käyttämällä alkuperäisiä KRONE-huoltoja varaosia. Vain ne täyttävät valmistajan asettamat laatu- ja kestävyysnormit. Tarvikeosien käyttö saattaa olla vaarallista ja johtaa mm. takuun raukeamiseen.. Suositusten mukainen käyttö Noukinvaunu on tarkoitettu karholle niitetyn korsirehun noukintaan ja kuljetukseen. Muu käyttö on vastoin valmistajan suosituksia. Tekniset tiedot -taulukossa annettuja paino- ja tehoarvoja ei pidä ylittää..3 Ohje- ja varoitustarrat Koneeseen on kiinitetty turva- ja ohjetarroja. Pidä ne puhtaana ja noudata niissä annettuja viestejä. Vaihda tarrat uusiin mikäli ne kuluvat tai irtoavat. Tilausohjeet seuraavilla sivuilla. 4. Vaihdettaessa leikkuulaitteen osia sekä osia, joissa on teräviä reunoja, käytä oikeita työkaluja sekä asianmukaisia suojavaatteita sekä -käsineitä. 5. Hävitä jäteöljy ja -rasva sekä käytetyt suodattimet annettujen ohjeiden mukaisesti ympäristöä saastuttamatta. 6. Ennen sähkölaitteiden korjaamista virran syöttö näihin on ehdottomasti katkaistava. 7. Tarkasta suojusten ja ohjainten kunto säännöllisesti. Vaihda kuluneet osat ajoissa. 8. Irroita traktorin ja/tai työkoneen akun kaapelit ennen sähköhitsaukseen ryhtymistä. 9. Käytä vain valmistajan vaatimukset täyttäviä alkuperäisvaraosia. 0. Käytä paineakun (jos koneessa sellainen on) täyttöön vain typpikaasua. Muut kaasut saattavat aiheuttaa räjähdysvaaran. II - 4

17 Painoteknisistä syistä tällä sivulla ei tekstiä. Turvallisuus II - 5

18 Turvallisuus.4 Varoitustarrojen sijainti koneessa Koneen oikea sivu TR II - 6 Koneen vasen sivu TR000

19 Turvallisuus Lue käyttöohjeet ennen koneen käyttöönottoa ja noudata ohjeita. Til. n:o (x) Älä ylitä ohjeen mukaista voimanoton kierroslukua. Suurin sallittu paine on 00 bar. Til n:o ( 6/50 GL, 6/54 GL) MAX. 540/min MAX. 00 bar MAX.000/ min MAX. 00 bar Til n:o (x) 3 Pysäytä moottori ja kytke voimanotto vapaalle ennenkuin yrität puhdistaa tukkeutunutta noukinta. 4 Älä seiso ylösnostetun takaluukun alla. Til. n:o (x) Til n:o (x) 5 6 Älä mene lavalle ennenkuin olet kytkenyt voimanoton vapaalle, pysäyttänyt traktorin moottorin ja ottanut virtaavaimen virtalukosta Älä mene noukinvaunun ja seinän väliin. Puristumisvaara! Til n:o (x) Til n:o (x) 7 8 Älä koske koneen liikkuviin osiin ennenkuin ne ovat kokonaan pysähtyneet. Puristumisvaara! Til n:o (4x) Paineakussa on korkean paineenalaista öljyä ja kaasua. Anna ammattimiehen suorittaa huoltotyö. Noudata huoltokirjan ohjeita. (Koskee aisan hydr. jousituksella varustettua mallia). Til. n:o (x) II - 7

20 Turvallisuus Koneen oikea sivu TR Koneen vasen sivu TR000 II - 8

21 Turvallisuus 9 Pysäytä traktorin moottori ja tue ylös nostettu takalaita ennen kuin menet sen alle. Til n:o (x) II - 9

22 Turvallisuus.5 Ohjetarrojen sijainti koneessa Koneen oikea sivu 9 0 TR0000 Koneen vasen sivu TR0003 II - 0

23 links + rechts 50h 00h bei Hitch 00h 50h 50h 00h KDW h 0h 50h 0h nur bei Titan 6/50 GL 0h 50h KDW h bei Lenkachse 50h 9 50h bei Lenkachse 50h 50h KDW h 50h 50h 6 50h Turvallisuus Ohjetarroissa on koneen käyttöön liittyviä ohjeita. Tutustu niiden sanomaan ja noudata niitä. Pidä tarrat luettavassa kunnossa. Anhänger ist mit einer Zugöse DIN 06 ausgerüstet. Er darf nur an Zugmaschinen mit einer dafür geeigneten Anhänge- kupplung angekuppelt werden (x) (x) (x) 5 km (lisävaruste) (x) 40 km Vaunun saa kytkeä vain DIN 06 mukaiseen vetokoukkuun. Kiristä uuden vaunun pyöränpultit kahden tunnin ajon jälkeen (x) 5 Ks. rengaskokotaulukkoa (x) Käytä (x) 7 paineilmakäyttöisiä työkaluja (x) Säätövipu pitää olla lasku-asennossa kuljetuksen aikana. Ein Aus (x) (x) Standardelektroniikka (x) Komfortelektroniikka (x) II -

24 Turvallisuus Painoteknisistä syistä tällä sivulla ei tekstiä. II -

25 Käyttö 3 Käyttö 3. Yleistä Kuljetustilantarpeen pienentämiseksi jotkut noukinvaunun osat on irroitettu kuljetuksen ajaksi. Kokoa vaunu ja sovita vetoaisa ja nivelakseli oman traktorisi edellyttämällä tavalla, ks. "Liite A" ohjekirjan lopussa. Aisan korkeus, ks. sivu A - Nivelakseli, ks. sivu A - 5 Hydrauliikka, ks. sivut VI - ja VI - 3. Erityiset turvaohjeet Yleisten turvaohjeiden lisäksi silppuavan noukinvaunun käytössä tulee ottaa huomioon myös tässä oppaassa mainitut erityiset turvaohjeet Kytke vaunun voimansiirto pois päältä, pysäytä traktorin moottori, kytke pysäköintijarru päälle ja ota virta-avain virtalukosta ennenkuin tarkastat, huollat tai korjaat vaunua. Pysy turvallisen välimatkan päässä koneen liikkuvista osista. Varo erityisesti noukinta ja syöttölaitteen osia. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan mahdollisesti tukkeutunutta syöttölaitteistoa. Älä koskaan oleskele takaluukun avautumisalueella. Kytke voimansiirto vapaalle ja pysäytä moottori ennenkuin ryhdyt puhdistamaan lavaa tai pohjaketjua. Irroita myös kaukosäätimen virtajohto ennen työhön ryhtymistä. Vaaratilanteessa noukinvaunu on pysäytettävä ja voimansiirto on välittömästi kytkettävä pois päältä Henkilöiden kuljettaminen vaunun lavalla ei ole luvallista. III -

26 Käyttö 3.3 Kiinnittäminen traktoriin Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta. Silppuava noukinvaunu kiinnitetään traktoriin kuten käyttöohjekirjan liitteessä A on selvitetty Vetosilmukan kytkeminen traktoriin Kytke vetosilmukka traktorin vetokoukkuun seuraavalla tavalla: Kytke hydrauliletkut ja virtajohdot traktorin ko. liittimiin kuten kappaleissa 3.4. ja 3.4. on selvitetty. Säädä niveltyvän vetoaisan korkeus (mikäli tarpeen) ohjaamossa olevan kaukosäätölaitteen avulla. Peruuta traktorilla niin, että voit ottaa vetosilmukan hydrauliseen vetokoukkuun. Nosta niveltyvää vetoaisaa hydraulisesti, jotta paino tukijalalta poistuu. Nosta tukijalka () ylös ja lukitse se. KLW083 Kytke noukinvaunu riittävän suureen ja tehokkaaseen traktoriin. Muista annetut painosuositukset. Vetosilmukka on mitoitettu DIN 06 - normin mukaan. Noukinvaunun saa kytkeä vain traktoreihin, joissa on tähän sopiva vetolaite (vain paineilmajarru-malli). Kiinnityskorkeus - ks. sivu A-. Varmistaudu, että traktorin ja vaunun väliset yhdysjohdot ja -letkut eivät ota kiinni koneen liikkuviin osiin, traktorin pyöriin tms. III -

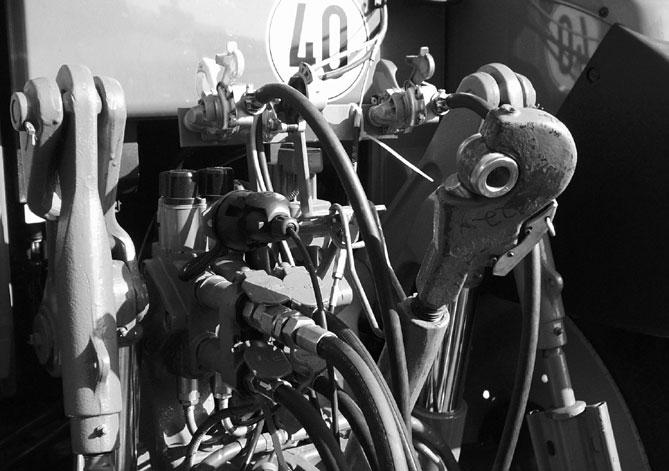

27 Käyttö 3.3. Kuulakiinnityksen vetosilmukan Ø 80 kytkentä traktorin kuulakytkimeen Ø 80 Kytkentä suoritetaan seuraavasti: Kytke sähkö- ja hydrauliikkaliitännät (ks. luku Hydrauliikka ) ja ota ne käyttöön. Tarvittaessa säädä kiinnityskorkeus traktorin kuulakytkimen Ø 80 mukaiseksi sähkörasiasta löytyvällä taittoaisan nosto/lasku-toiminnolla. Kytke kuulakiinnityksen vetosilmukka Ø 80 () ja varmista sen kiinnitys. ZX Kohota hieman taittoaisaa, jotta tukijalan (3) kuormitus kevenee. Työnnä tukijalka (3) sisään ja lukitse. TRD00005 Kytke noukinvaunu riittävän suureen ja tehokkaaseen traktoriin. Muista annetut painosuositukset. Kuulakiinnityksen vetosilmukan 80 saa kytkeä vain hyväksyttyyn traktorin kuulakytkimeen 80 (kuulan läpimitta 80 mm). Kuulakytkimen on oltava sellainen, että turvallinen kiinnitys ja lukitus on mahdollista. Kiinnityskorkeus - ks. luku Aisan korkeuden ja vetosilmukan säätö Varmistaudu, että traktorin ja vaunun väliset yhdysjohdot ja -letkut eivät ota kiinni koneen liikkuviin osiin, traktorin pyöriin tms. III - 3

28 Käyttö 3.4 Kytkennät 3.4. Hydraulikytkennät Hydrauliletkuja kytkettäessä on varmistauduttava, että sekä traktorin että vaunun hydrauliikka on paineeton. 3 Pujota hydrauliletkut vaunun aisan letkunkannattimen läpi. Avaa pikaliittimien suojatulpat. Puhdista pikaliittimien päät. Paina pikaliittimet paikalleen. Paineletku (8), paluuletku (7). 4 Vaunu voidaan kytkeä traktoriin, jossa on yksi kaksitoiminen hydrauliventtiili ja vapaa paluu tai yksi yksitoiminen hydrauliventtiili ja vapaa paluu Letkuissa on värikoodit kytkennän helpottamiseksi. Suljetulla, paineen tunnistavalla hydrauliikalla varustettua traktoria käytettäessä hydrauliikan säätöruuvi kierrettävä kiinni, kts kappale 6. 8 KDW Hallintalaitteen (kaukosäätimen) sähkökytkentä Kytke kaukosäätimen yhdyskaapeli traktorin perävaunulle tarkoitettuun pistorasiaan (3) Kytke virtajohto (4) 3-napaiseen pistorasiaan Varmistaudu, että johdot eivät ota kiinni traktorin pyöriin tai muihin liikkuviin osiin. Yhdysjohto pistorasioineen on saatavana varaosana ellei traktorissa ole sopivaa kytkentäpistettä. (Varaosa n:o: ) III - 4

29 Käyttö Komfort -ohjauksen liitäntä (ks. luku 4.) 3 LL40004 Varmistaudu, että paalaimen ja kaukosäätimen kaapeli ja virtajohto eivät ota kiinni traktorin liikkuviin osiin (pyörät, nivelakseli) Paineilmajarrujen kytkentä (lisävaruste) Kytke värikoodatut ilmaletkut traktorin vastaaviin pikaliittimiin. Kiinnitä ensin keltainen liitin ja lopuksi punainen liitin. Irroitus tapahtuu päinvastaisessa järjestyksessä. BPA0300 III - 5

30 Käyttö Hydrauliset jarrut (lisävaruste) Erikoistilauksesta vaunu voidaan toimittaa hydraulisin jarruin varustettuna. Tällöin jarruja hallitaan traktorin hydrauliikalla. Varmistaudu, että traktorissa on tähän sopivat hydrauliventtiilit ja kytke hydrauliletkut ao. tavalla Nivelakseli Kiinnitä nivelakseli traktorin voimanottoakselin päähän. Noudata nivelakselin mukana tulleita käyttöohjeita. Kytke akselin suojuskuoren turvaketjut () asianmukaisella tavalla johonkin traktorin kiinteään osaan. Ylikuormituskytkin asennetaan työkoneen puoleiseen päähän. Ks. kappaletta A - Käyttöönotto kirjan lopussa KR Hydraulikytkentä kääntyvän akseliston lukitusta varten (erikoisvaruste) Kytke erillinen hydrauliletku ohjausakselin (keltainen suojus) lukitussylinteriltä traktorin hydrauliikan yksitoimiseen lohkoon. Noudata traktorin valmistajan antamia traktorin hydraulisten hallintalaitteiden rinnakkaiskäyttöä koskevia ohjeita! Vaunun ohjaavan akselin lukitussylinterin kytkentä on järjestettävä ensisijaisesti tai samanarvoisesti suhteessa kuormaus-/noukinvaunun muuhun hydrauliikkaan! Vetoaisan jousitus (erikoisvaruste) Vetoaisan jousituksesta huolehtii paineastia, joka tasaa vetoaisan sylinterin painehuippuja. Vetoaisan sylinterien on oltava n. 0 mm ulkona, jotta vetoaisan jousitus toimii luotettavasti. III - 6

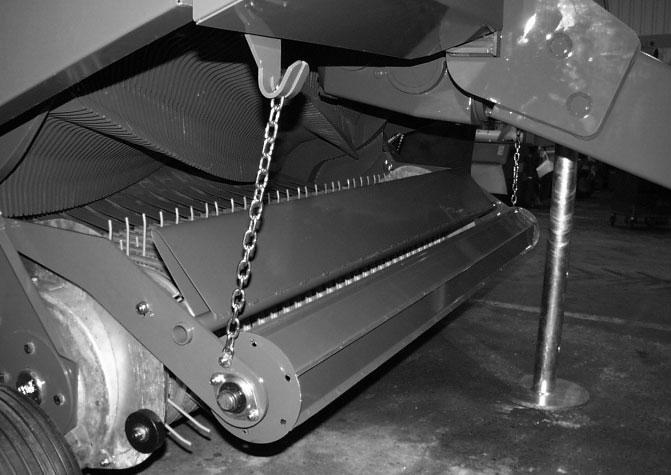

31 Käyttö 3.5 Noukin 3.5. Muista turvallisuus! Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: Kytke vaunun voimansiirto pois päältä. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke kaukosäätimen virta pois päältä. Kytke pysäköintijarru päälle. Varmistaudu, että traktori ja vaunu pysyvät paikallaan. Laske noukin ala-asentoon. Varmista noukkimen ylhäällä pysyminen esim. riittävän tukevilla lankuilla mikäli joudut menemäään ylösnostetun noukkimen alle Perussäätö (työkorkeuden säätö) Työkorkeutta säädetään noukkimen kummallakin puolella olevilla tukipyörillä (3). Säätöä varten noukin nostetaan ylös ja varmistetaan Vedä sokka () irti ja aseta tukipyörät reikätangon () avulla haluamallesi korkeudelle. Kiinnitä tukipyörät jälleen sokalla. 5 Varmista, että tukipyörät ovat noukkimen kummallakin puolella samassa reikätangon reiässä 3 4 ZX Noukkimen takimmaiset tukipyörät (erikoisvaruste) Pehmeitä peltoja varten noukin on varustettavissa traktorin jälkien ulkopuolella kulkevilla takimmaisilla lisätukipyörillä. Tasaisella pinnalla noukkimen ollessa alaslaskettuna on takimmaiset tukipyörät säädettävä sellaiselle korkeudelle, että ne ovat sivutukipyöriin nähden samalla korkeudella tai hieman korkeammalla siten, että pääpaine tulee sivutukipyörille. Tukipyörien säätö suoritetaan vasemmalla ja oikealla puolen olevilla rei itetyillä tangoilla (5). III - 7

32 Käyttö 3.6 Pyörivä karhonohjain Karhonohjain toimii myös suojana estäen koskemisen noukinpiikkeihin. Älä käytä konetta ilman karhonohjainta. Erittäin paksua karhoa noukittaesssa karhonohjainta () on nostettava ylemmäs. Säädä kannatusketjuja () tarpeen mukaan. 3.7 Vastaterät XXL Muista turvallisuus Kaikille huolto-, asennus-, korjaus- ja säätötöille pätevät seuraavat ohjeet: Kytke vaunun voimansiirto pois päältä. Pysäytä traktorin moottori ja ota virta-avain virtalukosta. Kytke kaukosäätimen virta pois päältä. Kytke pysäköintijarru päälle. Varo sullojaa ja vastateriä. Niiden terävät reunat saattavat aiheuttaa tapaturman. Käytä kunnollisia suojakäsineitä. Terien vaihto tehdään alakautta. Varmistaudu, että traktori ja vaunu pysyvät paikallaan Yleistä Noukinvaunussa on 35 kpl laukaisulaitteella varustettua vastaterää. Käytössä olevien terien määrää voidaan säätää. Samanaikaisesti käytössä voi olla 0, 7, 8, tai 35 terää. Vastaterät ovat yhdessä rivissä. Lyhin teoreettinen silpun pituus on 40 mm. Silpun pituutta säädetään vastaterien lukumäärää muuttamalla, kts taulukko. 7 8 TR00000 Vastaterien väli Vastaterien määrä Vastaterät Ryhmä edessä () Ryhmä takana () - 0 pois päältä pois päältä ~ 80 mm 7 päällä pois päältä ~ 80 mm 8 pois päältä päällä ~ 40 mm 35 päällä päällä Terät voidaan kääntää hydraulisesti päälle/pois päältä. Täten mahdollinen terien tukkeutuminen voidaan selvittää vaivattomasti ohjaamosta poistumatta. III - 8

33 Käyttö Silpun pituuden säätö Säätö tehdään vaunun vasemmalta puolen. Laske vastaterät alas (ks. luku 4 sivu IV-7) Kytke virta pois päältä sekä virtalukosta että kaukosäätölaitteesta. 7 8 TR00000 Silpunpituuden säätö Laske vastateräyksikkö alas. Samanaikaisesti teriä voi olla käytössä 0, 7, 8 tai 35 kpl. Käännä monitoimityökalulla (4) vastaterät haluamaasi asentoon, jolloin silpun pituus muuttuu vastaavasti. (EIN = päällä, AUS = pois päältä). Aseta monitoimityökalu takaisin kuljetustelineeseensä Kytke virta päälle Aseta terät jälleen työasentoon. (ks. luku 4 sivu IV-7) Terien vaihto Nosta vetoaisa mahdollisimman ylös, jotta pääset teriin käsiksi. Laske tukijalka alas. Laske vastaterät aivan alas. KDW054 Siirrä teräpalkki huoltoasentoonsa. (ks. luku 4 sivu IV-7) Kytke virta pois päältä kaukosäätölaitteesta ja traktorista. Ota virta-avain virtalukosta! Löysää terien (5) laukaisulaitteen vipu (6) terien irroittamista varten. Käännä monitoimityökalulla (4) akselia niin, että nokat (,) ovat alaspäin. Tämän jälkeen voit irrottaa vastaterät. Teriä poistettaessa/asennettaessa on käytettävä suojakäsineitä! III - 9

34 Käyttö Terän teroitus Terien () terävyys on tarkastettava päivittäin. Teroitusta varten terät on irroitettava. Teroitus tehdään leikkaavan reunan takasivulta (). Rihlattua puolta ei saa koskaan teroittaa. Varmista terottaessasi, että terän tyven alueella (3) ei ole halkeamia. Teroitukseen suositellaan KRONEhiomalaitetta. Tilausnumero Ennen terien () asennusta on tarkistettava, ettei alueella (3) (vastekiskon kontaktialue) ole likajäänteitä. Terät on tarvittaessa puhdistettava huolellisesti; muutoin teräpalkkia ei mahdollisesti voida kääntää kokonaan sisään. KRS Terän kiinnitys Terä asennetaan paikalleen päinvastaisessa järjestyksessä Muista turvallisuus: Varmistaudu, että terät ovat oikein kiinnitetyt ja että laukaisulaite toimii. Puhdista alueen (3) terät niihin mahdollisesti tarttuneesta liasta. Tarkista, että varmistusrullat () ovat turvavipua kiristettäessä helposti käännettävissä monitoimiavaimen tai muiden soveltuvien työkalujen (4) avulla. 3 KDW0545 Näin varmistetaan että kytkentä monitoimiavaimella (4) onnistuu ilman suurta tehonkulutusta että teräsuojien toimintaherkkyys pysyy asianmukaisena (ks. luku 7.0 Teräsuojien varmistusrullien säätö) 5 4 Tarkasta ennen terien työasentoon kääntöä, että kaikki terät ovat suorassa. KDW0544 III - 0

35 Käyttö Terien kääntö työasentoon Vastaterät lukitaan hydraulisesti vastetta vasten ajamalla ne sisään. 7 8 TR Tukkeuman poisto Laske silputusterät ala-asentoonsa kauko-ohjaimen kytkimellä ja poista tukkeuma kytkemällä nivelakseli päälle. Lisäksi käynnistä hetkeksi pohjakuljetin silputusroottorin kuormituksen vähentämiseksi. Jos tukos sijaitsee ennen silputusroottoria, nosta hieman vetoaisaa ja mikäli mahdollista myös noukin aivan ylös. Näin syöttökanavan alaosa laajenee ja tukos voidaan helposti poistaa kytkemällä nivvelakseli päälle. Muista turvallisuus Pysäytä moottori ja ota virta-avain virtalukosta ennenkuin aloitat työskentelyn monitoimityökalulla. Tukkauman poistoon on käytettävä monitoimityökalua ellei tukkeuma poistu nivelakselilla pyörittäen. Pyöritä syöttölaitetta monitoimityökalulla syöttösuunnan vastaisesti. Ripusta monitoimityökalu kiinnikkeeseensä työn päätyttyä. KDW0690 Muista turvallisuus! Älä jätä monitoimityökalua akselilleen vaan ripusta se kiinnikkeeseensä. III -

36 Käyttö 3.8 Kuljetusajo Älä aja liian lujaa. Huippunopeus on merkitty tyyppikilpeen. Henkilöiden tai eläinten kuljettaminen vaunussa ei ole sallittua. Tarkasta, että vaunu on liikenneturvallinen. Kiinnitä huomiota erityisesti valoihin ja heijastimiin. Varmistaudu, että takalaita on kiinni. Nosta noukin ylös ja laske vetoaisa alas. Varmistaudu, että näkyvyys traktorista on esteetön ja että peilit ovat oikein suunnatut. Ajettaessa kuormatulla vaunulla yli 30 km/h nopeudella suositellaan, että kääntyvä akselisto (lisävaruste) lukitaan, mikä edesauttaa vaunun vakaata kulkua maantieajossa. 3.9 Kääntyvä teliakselisto (erikoisvaruste) Ennen peruutusta on taka-akselin kääntyvät pyörät suoristettava pitämällä painetta lukitussylinterissä niin kauan, että kääntyvät pyörät tulevat suoraan asentoon. Tällöin voi olla tarpeen ajaa lyhyen matkaa eteen- tai taaksepäin. Peruutettaessa pyörien ohjaushydrauliikka pidetään paineistettuna. Eteenpäin ajettaessa pyörien ohjauksen hallintaventtiili asetetaan lasku -asentoon, jolloin pyörät pääsevät kääntymään kaarteessa. Kääntyvä akselisto on lukittava eteenpäin ajon ajaksi seuraavissa tilanteissa: a) kun kiinteän akselin sivuttaispito ei enää riitä, esim. rinteissä irtonaisella maalla ensimmäisen akselin menettäessä otteensa maahan vetoaisaa nostettaessa laakasiilojen yli ajettaessa ajettaessa tiellä yli 30 km/h nopeudella Pyörät kääntyvät suoraan ja lukkiutuvat kun lukitussylinteriä paineistetaan riittävän kauan. Eteenpäin ajettaessa paine jätetään hydrauliikkaan kun akseli halutaan pitää lukittuna. Hallintalaitteen merkkivalo ilmaisee milloin ohjaussylinteri on paineistettu, jolloin ohjaava akselisto on lukittu. III -

37 Käyttö 3.0 Työn aloittaminen 3.0. Kuormauksen esivalmistelu Käännä haluamaasi silpunpituutta vastaava määrä vastateriä päälle (III - 7/8) Säädä noukkimen työkorkeus (III - 6) Säädä tuulipelti (III - 6) Karhon tulisi olla tasainen ja ilmava Kuormausmenetelmä Yleisesti kuorman teosta Älä purista kuormaa liikaa. Käynnistä kuljetin riittävän ajoissa tai kuormausautomatiikkaa käyttäessäsi säädä viive lyhyeksi (ks. luku 5.7.3). Vältä noukkimen ja sullojan ylikuormittamista. Kytke voimansiirto päälle ajoissa. a) Sähkömagneettinen hallintalaite Kuormaus aloitetaan seuraavasti: Käännä noukkimen käyttökytkin asentoon "alas" Säädä traktorin hydrauliikka kellunta-asentoon, jotta noukin voi seurata pellon pinnan muotoja Käynnistä pohjakuljetin hetkeksi kun kuorma lavan etuosassa on n. 3/4 korkea. Näin saat tiiviimmän kuorman kun rehumassa ei kaadu pitkin lavaa. Käännä noukkimen käyttökytkin asentoon "pois päältä" Käynnistä pohjakuljetin Kytke hydraulipaine päälle Aseta hydrauliikka kellunta-asentoon tai alas-asentoon Kytke pohjakuljetin pois päältä Käännä noukkimen käyttökytkin asentoon "alas" III - 3

38 Käyttö b) Elektroninen hallintalaite ilman kuormausautomatiikkaa Kytke vaunun käyttöhydrauliikka päälle siirtämällä hydraulivipu pito-asentoon Laske noukin alas Pidä noukkimen hydrauliventtiili kellunta-asennossa, jolloin noukin seuraa maanpinnan muotoja. Käynnistä voimansiirto (nivelakseli) ja aloita kuormaus. Käynnistä pohjakuljetin hetkeksi kun kuorma lavan etuosassa on n. 3/4 korkea. Näin saat tiiviimmän kuorman kun rehumassa ei kaadu pitkin lavaa. Kytke kuormauksen edistyessä pohjakuljettimen voimansiirto päälle ja siirrä rehumassaa taaksepäin kun kuorma on täyskorkea. c) Kuormausautomatiikalla varustettu pohjakuljetin Kytke vaunun käyttöhydrauliikka päälle siirtämällä hydraulivipu pito-asentoon Laske noukin alas Pidä noukkimen hydrauliventtiili kellunta-asennossa, jolloin noukin seuraa maanpinnan muotoja. Kytke kuormausautomatiikka päälle (viive säädetään kuormattavan materiaalin mukaan (ks. luku 4.7.3). Kuiva = pitkä viive Kostea = lyhyt viive Käynnistä voimansiirto (nivelakseli) ja aloita kuormaus. Käynnistä pohjakuljetin hetkeksi kun kuorma lavan etuosassa on n. 3/4 korkea. Näin saat tiiviimmän kuorman kun rehumassa ei kaadu pitkin lavaa. Automatiikka kytkee pohjaketjun voimansiirron päälle ja siirtää kuormaa hieman taaksepäin kun kuorma on täyskorkea. Näin kuorma siirtyy asteittain taaksepäin kunnes lava on täysi takalaitaan saakka, jolloin summeri antaa lyhyen äänimerkin. III - 4

39 Käyttö Kuormauksen lopetus Kostea rehu on painavaa. Älä tee liian suurta kuormaa. Tyyppikilvessä mainittua kokonaispainoa ei saa ylittää. Lopeta kuormaus kun a) vakiomallissa : pohjakuljettimen vihreä merkkivalo ei enää pala (pohjakuljettimen voimansiirron ollessa päällä. b) elektronisella hallintalaitteella varustetussa mallissa näyttöruutuun ilmestyy "Wagen voll" (=vaunu täynnä) - teksti summeri antaa lyhyen äänimerkin Tee seuraavat toimenpiteet kun vaunu on täynnä: anna syöttölaitteen pyöriä jonkin aikaa nosta noukin ylös. kytke voimansiirto (nivelakseli) pois päältä kytke hallintalaitteen virta pois päältä kytke hydrauliikka pois päältä Kuorman purkamisen valmistelu Kytke hydrauliikka päälle. kytke hallintalaitteen virta päälle Kuormausautomatiikan on oltava pois päältä Ennen laakasiilon tai auman yli ajamista Vaara-alueella ei saa olla ketään. Nosta vetoaisaa ylemmäs tarpeen mukaan. Kääntyvän akseliston (erikoisvaruste) on laakasiilon yli ajon aikana oltava lukittuna. Tätä varten ennen yliajoa hydraulisylinteriä paineistetaan niin kauan, kunnes kääntyvät pyörät ovat suorassa. Tällöin saattaa olla tarpeen ajaa lyhyen matkaa eteentai taaksepäin. Yliajon aikana hydrauliikan tulee olla paineistetussa tilassa Tyhjennys Varmistaudu, että kukaan ei ole vaunun takana kun avaat takaluukun. Avaa takaluukku Kytke pohjakuljettimen voimansiirto päälle ja tyhjennä lava. Aja tyhjennyksen edetessä hieman eteenpäin, jotta lava pääsee tyhjenemään esteettä. III - 5

40 Käyttö Tyhjennyksen jälkeen Kytke pohjakuljettimen voimansiirto pois päältä Sulje takaluukku Laakasiilon tai auman yliajon jälkeen Laske vetoaisa alas normaaliasentoon. 3. Vaunun irroitus traktorista Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä koneesta. 8 Silppuava noukinvaunu ei saa olla kuormattuna, kun se irrotetaan traktorista. 3 Silppuava noukinvaunu irrotetaan traktorista seuraavalla tavalla: Nosta niveltyvää vetoaisaa hieman kaukosäätölaitteen avulla. Laske tukijalka () alas ja varmista se tapilla (7) Tapin (7) kytkentä helpottuu kun olet kiertänyt ulomman ja sisemmän putken säätömuttereita (8) niin, että ko. reiät ovat tarkalleen kohdakkain. Laske niveltyvää vetoaisaa niin, että aisan paino lepää tukijalalla. Laske paine pois hydrauliikasta. Irroita hydrauliletkut (5 ja 6) traktorista Irroita paineletkut (3 ja 4) traktorista. 7 Aseta hydrauliletkut vetoaisassa oleviin kiinnikkeisiinsä. Aseta pikaliittimien suojukset paikalleen, jotta lika ei pääsisi liittimiin. KLW0830 Irroita sähköliitännät. III - 6

41 Käyttö Kytke pysäköintijarru päälle tai aseta pyörien eteen vierintäesteet. KDW030 III - 7

42 III - 8 Käyttö

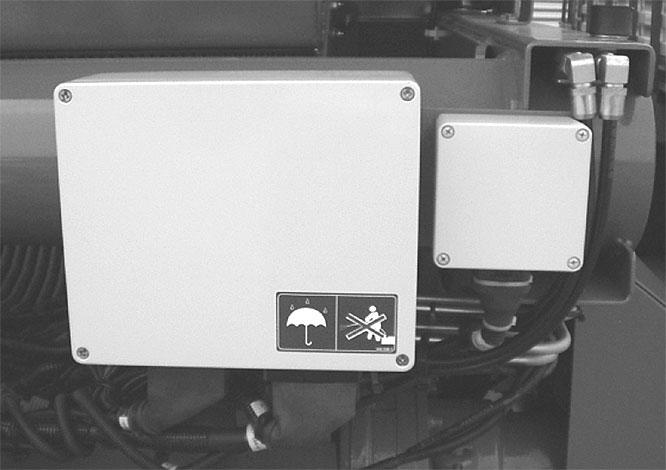

43 4 Ohjausyksikkö Komfort Ohjausyksikkö Komfort 4. Yleiskuvaus Koneen elektroniikkavarustuksen olennaiset osat ovat tietokone (), hydraulisen akselijousituksen elektroniikka () (valinnaisvarusteena), hallintalaite (3) sekä ohjaus- ja toimintaelementit. Tietokone () ja hydraulisen akselin jousituksen elektroniikka () sijaitsevat edessä vasemmalla koneessa etumaisen pellin alla. Niillä on seuraavat toiminnot: kuormaus- ja purkausvaiheen ohjaus kuormalaskuri koneeseen asennettujen käyttölaitteiden ohjaus hälytysilmoitusten siirto anturien/käyttölaitteiden diagnoosi Ohjausyksikön (3) avulla välitetään kuljettajalle tietoja ja suoritetaan asetukset noukin-/kuormausvaunun käyttöä varten, jotka tietokone ottaa vastaan ja käsittelee. Ohjausyksikkö (3) on suojattava vedeltä. Jos konetta ei käytetä pitkään aikaan (esim. talvella), hallintalaite (3) on säilytettävä kuivassa tilassa. Asennus- ja korjaustöiden, varsinkin koneen hitsaustöiden ajaksi on katkaistava jännitteensyöttö hallintalaitteeseen (3). Ylijännite voi vaurioittaa ohjausyksikön elektroniikkaa. 3 L40046 ZX00000 IV -

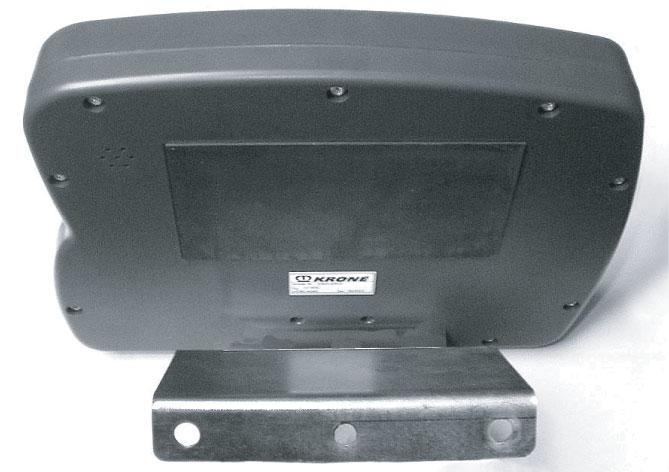

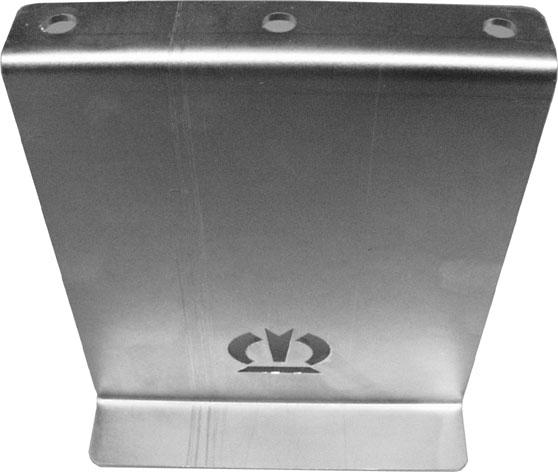

44 Ohjausyksikkö Komfort 4. Asennus Asenna ohjausyksikkö pidikkeen () avulla kuljettajan näkökenttään. Suora kiinnitys Kiinnitä pidike () käyttämällä valmiiksi porattuja reikiä (). Ohjausyksikkö (3) kiinnittyy magneettilevyn (4) avulla pidikkeeseen (). ZX ZX00009 IV -

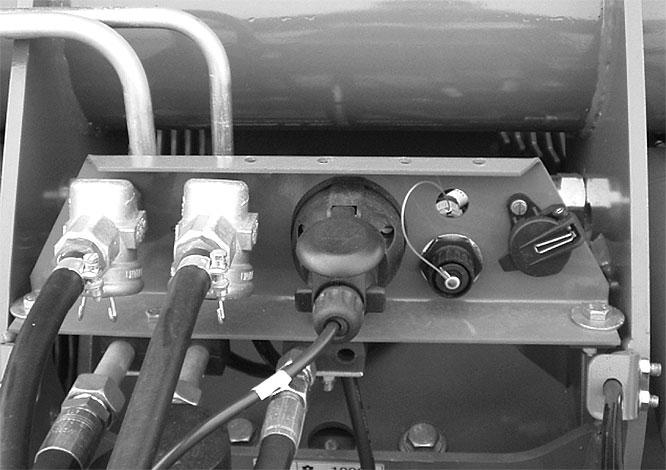

45 Ohjausyksikkö Komfort Jännitelähde Huolehdi asennuksessa siitä, että liitoskaapelit eivät kiristä eivätkä joudu kosketukseen traktorin pyörien kanssa. 4 5 Liitä jännitelähdekaapelit ( V) traktorin ja koneen puolella 3-napaiseen virtapistorasiaan (DIN 9680). Pistorasia sijaitsee koneen puolella etumaisessa levyverhouksessa (5). L Ohjausyksikkö Liitä mukana toimitettu kaapeli etumaisen levyverhouksen liittimeen (4) ja ohjausyksikön () liittimeen (3). 3 ZX IV - 3

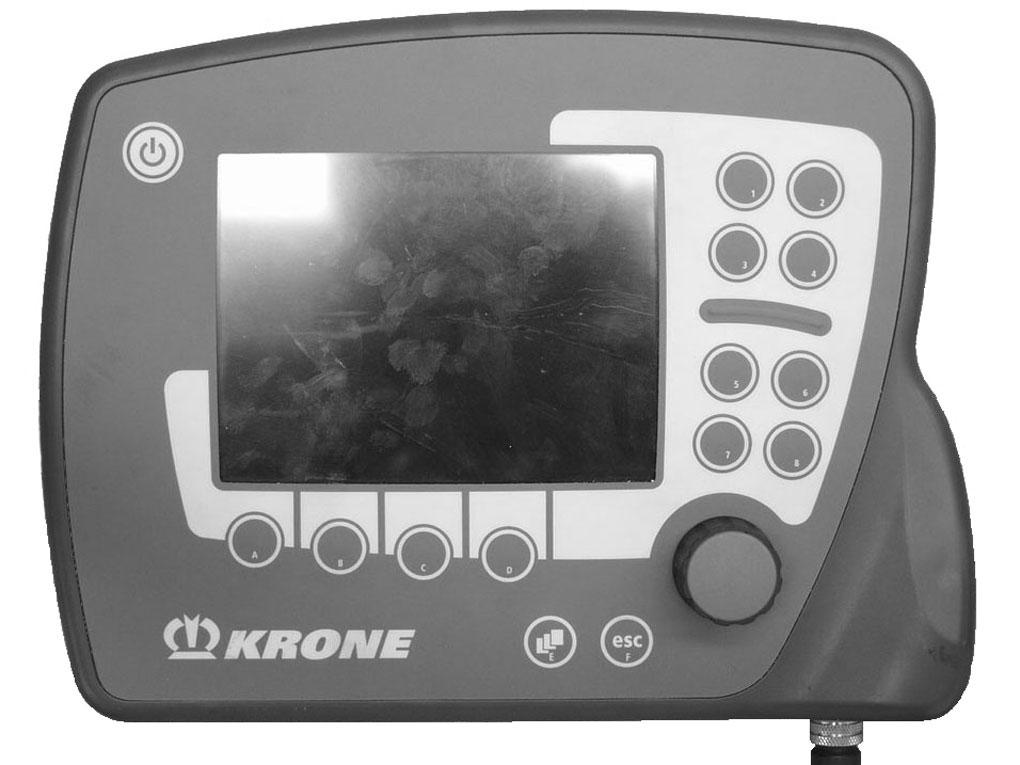

46 Ohjausyksikkö Komfort 4.3 Ohjausyksikkö Yleiskuva ZX Painike Päälle/Pois Näyttö 3 Painikkeet ( - 8) 4 Kiertokytkin 5 ESC -painike (F) 6 Valikkopainike (E) 7 Painikkeet A - D IV - 4

47 Ohjausyksikkö Komfort Painikkeiden kuvaus Painikkeet - 8 Painikkeet - 8 on tarkoitettu oikeanpuolisissa sarakkeissa sijaitsevien toimintokuvakkeiden käyttöön. Niiden kohdistus näkyy molemmista kuvista. Jos toimintokuvaketta ei ole painikkeen vieressä, silloin painikkeella ei ole toimintoa. Kiertokytkin Kiertokytkimellä on kaksi toimintoa:. Kiertämällä kiertokytkintä voidaan muuttaa asetuksia ja valita haluttu valikko valikkotasosta. Zx Painamalla kiertokytkintä asetukset tallennetaan. Painikkeet A - D Painikkeet A - D on tarkoitettu yläpuolella sijaitsevan rivin toimintokuvakkeiden käyttöön. Niiden kohdistus näkyy kuvasta. Jos toimintokuvaketta ei ole painikkeen yläpuolella, painikkeella ei ole toimintoa. Painike E Painikkeella haetaan valikkotaso. ZX Painike F Painikkeella päästään edelliseen kuvaan tai edelliseen valikkotasoon. Painamalla painiketta pitempään päästään peruskuvaan. ZX Käyttövalmius Kytkeminen päälle Paina painiketta. Päällekytkennän jälkeen luodaan yhteys tietokoneeseen. Jos yhteys ei ole mahdollinen, tietolinja on keskeytetty, ilmestyy viereinen ilmoitus näyttöön. Kun yhteys luodaan, ilmestyy peruskuva lyhyen ajan jälkeen näyttöön (ks. luku 5.5.). BPK40 IV - 5

48 Ohjausyksikkö Komfort 4.5 Käsikäyttö 4.5. Kuormauskäytön peruskuva ZX Tilarivi Näytön ylimmäisessä rivissä näytetään koneen ajankohtaiset tilat (varustuksesta riippuen): Hälytysilmoitus on olemassa Työvaloheitin pois päältä Työvaloheitin päällä Noukin-/kuormausvaunu täynnä Säilöntäaine pois päältä Säilöntäaine päälle Akseli lukittu Akseli vapaa Akselin jousitus pois päältä Akselin jousitus päälle Käyttötuntilaskuri deaktivoitu Käyttötuntilaskuri aktivoitu Pääikkunan ilmoitukset: Kuormalaskureista aktivoituneena oleva asiakaslaskuri Käyttötuntilaskureista aktivoituneena oleva asiakaslaskuri Toimintokuvakkeet Alimmassa rivissä sijaitsevat seuraavat toimintokuvakkeet: Asiakaslaskurin säätö Paina painiketta kohdalla. Valikko - "Asiakaslaskuri" ilmestyy (asetukset ks. luku 5.7.8). toimintokuvakkeen Vaihto kuormaus-/purkauskäyttö Näytetään aktivoitu käyttö. Vaihto purkauskäyttöön Paina painiketta kohdalla. toimintokuvakkeen IV - 6

49 Ohjausyksikkö Komfort Toimintokuvakkeet Kummassakin oikeanpuolisessa sarakkeessa sijaitsevat seuraavat toimintokuvakkeet: Noukkimen nosto ja lasku/kellumisasento Näytössä (A) näytetään aktivoitu käyttö. Noukin ei kellumisasennossa Noukin kellumisasennossa B Noukkimen nosto Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. Noukkimen lasku/kellumisasento Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. A ZX Terien kääntäminen ulos/sisään Näytössä (A) näytetään aktivoitu käyttö. Jos terät ovat odotusasennossa ilmestyy symboli (C). B Terien kääntäminen sisään Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. Terien kääntäminen ulos A C ZX00000 Paina painiketta toimintokuvakkeen kohdalla. Nuoli (B) näyttää, että toiminto suoritetaan. Terät odotusasennossa Kun terät on käännetty ulos, paina painiketta toimintokuvakkeen kohdalla uudelleen Symboli (C) ilmestyy osoittaen, että terät ovat odotusasennossa. IV - 7

50 Ohjausyksikkö Komfort Vetoaisan nosto/lasku Vetoaisan nosto Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan. A Vetoaisan lasku Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan. ZX0000 Pohjakuljettimen käyttö eteenpäin Paina painiketta toimintokuvakkeen kohdalla, symboli esitetään käänteisenä, pohjakuljetin pyörii niin kauan kun painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan. A ZX0000 Kuormausautomatiikan kytkeminen päälle /pois päältä (valinnainen) Kuormausautomatiikan kytkeminen päälle A B Paina painiketta toimintokuvakkeen kohdalla, toimintokuvake ilmestyy. Kuormausautomatiikka aktivoi pohjakuljettimen automaattisesti kun kuormattava materiaali on saavuttanut täyden korkeutensa. Näyttö ilmoittaa jäljellä olevan ajan (A) pohjakuljettimen automaattiseen aktivointiin. Kun aika on kulunut, näyttöön tulee ilmoitus (B). Ilmoitus osoittaa pohjakuljettimen olevan käynnissä. ZX00003 Kuormaussautomatiikan kytkeminen pois päältä Paina painiketta toimintokuvakkeen kohdalla, toimintokuvake ilmestyy. IV - 8

51 Ohjausyksikkö Komfort 4.5. Purkauskäytön peruskuva ZX00006 Yleiskuvaus ks. luku 4.5. Kuormauskäyttö Poikkeavuudet kuormauskäytöstä. Pääikkunan ilmoitukset: tallennettu pohjakuljettimen nopeus eteenpäin, % (vain GD) Pohjakuljettimen nopeuden säätö eteenpäin Säädä haluttu pohjakuljettimen nopeus eteenpäin kiertämällä kiertokytkintä ja tallenna nopeus painamalla kiertokytkintä. Toimintokuvakkeet Vaihto kuormaus-/purkauskäyttö Näytetään aktivoitu käyttö. Näytetään aktivoitu käyttö Työvaloheittimen kytkeminen päälle/pois päältä Työvaloheittimen kytkeminen päälle Paina painiketta kohdalla. toimintokuvakkeen Vaihto kuormauskäyttöön Paina painiketta kohdalla. toimintokuvakkeen Työvaloheittimen kytkeminen pois päältä Paina painiketta toimintokuvakkeen kohdalla. IV - 9

52 Ohjausyksikkö Komfort (vain ZX GD) Takalaidan avaaminen/sulkeminen Takalaidan avaaminen Kun painetaan kerran painiketta toimintokuvakkeen kohdalla, takalaita aukeaa automaattisesti keskiasentoon saakka. Kun painiketta painetaan uudelleen, takalaita aukeaa pitemmälle niin kauan kuin painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. A ZX00008 Takalaidan sulkeminen Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. (GL + GD) Takalaidan avaaminen/sulkeminen Takalaidan avaaminen Kun painetaan painiketta toimintokuvakkeen kohdalla, takalaidan aukeaminen jatkuu niin kauan kuin painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. Takalaidan sulkeminen Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan, näytetään tila. A ZX00008 IV - 0

53 Ohjausyksikkö Komfort Pohjakuljetin eteenpäin Pohjakuljettimen kytkeminen päälle eteenpäin Paina painiketta toimintokuvakkeen kohdalla. Nuoli (A) näyttää, että toiminto suoritetaan. Pohjakuljettimen nopeutta eteenpäin voidaan säätää kiertämällä kiertokytkintä, säätö tallennetaan painamalla kiertokytkintä. A Pohjakuljettimen kytkeminen pois päältä eteenpäin Paina painiketta kohdalla. toimintokuvakkeen ZX00007 Nuolta (A) ei näytetä enää. Pohjakuljettimen käyttö taaksepäin Paina painiketta toimintokuvakkeen kohdalla, symboli esitetään käänteisenä, pohjakuljetin pyörii niin kauan kun painiketta painetaan. Nuoli (A) näyttää, että toiminto suoritetaan. Pikakäynnin kytkeminen päälle (valinnainen) Paina painiketta toimintokuvakkeen kohdalla. Symboli ja nuoli (A) näyttävät, että toiminto suoritetaan. A Pikakäynnin kytkeminen pois päältä Paina painiketta toimintokuvakkeen kohdalla. Pohjakuljetin pysähtyy, symbolia ja nuolta (A) ei näytetä enää. ZX00009 IV -

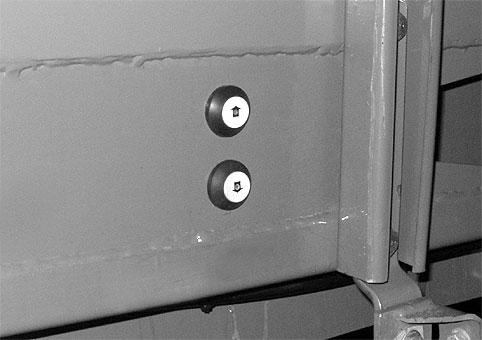

54 Ohjausyksikkö Komfort 4.6 Koneen painikkeet Noukin-/kuormausvaunussa kaksi koneen ulkopuolelle asennettua painiketta, joilla voidaan suorittaa toiminnot koneella. Molemmat painikkeet sijaitsevat edessä vasemmalla koneessa ja niillä on seuraavat toiminnot: () Teräpalkin nosto () Teräpalkin lasku L40063 Teräpalkin nosto-/laskupainiketta painettaessa on varmistettava, ettei teräpalkin kääntöalueella ole ketään. Korjaus-, hoito-, huolto- ja puhdistustöitä saa suorittaa ainoastaan koneen ollessa pysähdyksissä. Pysäytä moottori, vedä virta-avain ulos ja katkaise sähkövirta sähkörasiasta. Varmista, etteivät kone ja traktori pääse liikkumaan itsestään. IV -

55 Ohjausyksikkö Komfort 4.7 Valikkotaso Yleiskuva - Kuormausautomatiikka Asetukset - - Asiakaslaskuri Säilöntäaine Laskuri Kokonaislaskuri Akselin jousitus 5 6 Huolto Info Asentaja Asetukset Anturitesti käsin Käyttölaitetesti käsin -4-5 Kontrasti Pohjakuljettimen nopeus 4-5 Anturi-/käyttölaitetesti akselin jousitus 6- Asetukset L Valikkotason haku Paina painiketta (). Näytössä näytetään valikkotaso. Painikkeella valikkotasosta. () voidaan taas poistua ZX00005 IV - 3

56 Ohjausyksikkö Komfort Valikkotaso on jaettu viiteen päävalikkoon: = Päävalikko "Asetukset" = Päävalikko "Laskurit" = Päävalikko 4 "Huolto" = Päävalikko 5 "Info" = Päävalikko 6 "Asentaja" L Päävalikot valitaan kiertokytkimellä, valittu symboli esitetään käänteisenä. Painamalla kiertokytkintä haetaan valitun päävalikon valikkotaso. Painikkeella suljetaan haettu valikko Päävalikko "Asetukset" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikkotason "Asetukset". Valikkotaso "Asetukset" on jaettu koneen varustuksesta riippuen neljään valikkoon: L = Valikko - "Kuormausautomatiikka" = Valikko - "Säilöntäaine" = Valikko -3 "Akselin jousitus" = Valikko -4 "Kontrasti" L IV - 4

57 4.7.3 Valikko - "Kuormausautomatiikka" (valinnaisvaruste) Ohjausyksikkö Komfort Viiveen asetus pohjakuljettimen aktivoimiseksi kuormattavan materiaalin syöttökorkeuden saavuttamisen jälkeen kuormauskäytössä. Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. L Paina kiertokytkintä. Näyttö näyttää valikon - "Kuormausautomatiikka". Palkkinäyttö ja aikamäärä näyttävät asetetun viiveen. Ylemmän rivin symboli on tallennettu. näyttää, että näytetty arvo Viiveen asetus ja tallennus Aseta viive kiertokytkimellä, ylemmän rivin symboli sammuu. L Paina kiertokytkintä, asetettu viive tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 5

58 Ohjausyksikkö Komfort Valikko - "Säilöntäaine" (valinnaisvaruste) Säilöntäaineen syöttölaiteliitäntä on tietokoneen lähellä. (n. 0,5 m johdinsarjassa X) Säilöntäaineen aktivointi/deaktivointi Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. L Paina kiertokytkintä. Näyttö näyttää valikon - "Säilöntäaine". Ajankohtainen tila näytetään symbolina: = Säilöntäaine pois päältä = Säilöntäaine päälle (kestokäyttö) = Säilöntäaineen automatiikka (säilöntäaine päälle, kun noukin on kellumisasennossa) L Ylemmän rivin symboli on tallennettu. näyttää, että näytetty tila Tilan muuttaminen ja tallentaminen Aseta tila vastaavasti kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, valittu tila tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 6

59 Ohjausyksikkö Komfort Valikko -3 "Akselin jousitus" (valinnaisvaruste) Akselin jousituksen säätö. Kytkettäessä konetta päälle akselin jousitus on automaattimuodossa. Jos joku sylintereistä ei ole asetusasennossa tai kyseessä on virhe, automaattimuoto deaktivoidaan ja siirrytään käsikäyttöön. Lisäksi ilmestyy ilmoitus "Virhe akselin jousitus". Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko -3 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon -3 "Akselin jousitus". L Tila (state) = Akselin jousitus automaattimuodossa = Akselin jousitus ei aktiivinen (käsikäyttö) = Vaunua nostetaan (käsikäyttö) = Vaunua lasketaan (käsikäyttö) = Virhe akselin jousitus Suorita akselin jousituksen anturi-/ käyttölaitetesti (ks. luku 5.7.3) L IV - 7

60 Ohjausyksikkö Komfort Akselin jousituksen tilan asetus Paina painiketta toimintokuvakkeen kohdalla, automaattinen akselin jousitus aktivoitu. Akseli säädetään asetettuun asetusarvoon. Paina painiketta toimintokuvakkeen kohdalla, akselin jousitus siirtyy käsikäyttöön, vaunua nostetaan painamalla painiketta. Seuranta ei tapahdu kuormanmuutoksien perusteella. L Paina painiketta toimintokuvakkeen kohdalla, akselin jousitus siirtyy käsikäyttöön, vaunua lasketaan painamalla painiketta. Seuranta ei tapahdu kuormanmuutoksien perusteella. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 8

61 Ohjausyksikkö Komfort Valikko -4 "Kontrasti" Näytön kontrastin säätö. Valikon haku Päävalikko "Asetukset" on haettu Valitse valikko -4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon -4 "Kontrasti". L40000 Palkkinäyttö näyttää asetetun kontrastiarvon. Ylemmän rivin symboli on tallennettu. näyttää, että näytetty arvo Kontrastin asetus ja tallennus Mitä korkeampi palkki sitä voimakkaampi on näytön kontrasti. Aseta kontrasti kiertokytkimellä, ylemmän rivin symboli sammuu. Paina kiertokytkintä, asetettu kontrastiarvo ZX00000 tallennetaan, ylemmän rivin symboli ilmestyy. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Asetukset". Painamalla painiketta pitkään siirrytään perusnäyttöön. Päivä- ja yönäyttö Näytön värit voidaan vaihtaa siirtymällä päivänäytöstä yönäyttöön. Paina painiketta toimnitokuvakkeen kohdalla. Näytön värit vaihtuvat vastakkaisiksi. ZX0000 Painikkeella suljetaan näkyvissä oleva valikko. Painamalla painiketta pitkään siirrytään perusnäyttöön. Näytön palauttaminen alkuperäiseen tilaan: Paina painiketta toimintokuvakkeen kohdalla. Näyttö palaa alkuperäiseen tilaan. IV - 9

62 Ohjausyksikkö Komfort Valikko -5 "Pohjakuljettimen nopeus" Pohjakuljettimen nopeuden asetus Tätä varten: Hae valikko näyttöön Koska traktorien hydrauliikkalaitteiden tehossa on eroja, voi olla tarpeen säätää pohjakuljettimen maksiminopeutta. Päävalikko "Asetukset" on näkyvissä Valitse kierrettävällä potentiometrillä valikko -5 symboli näkyy korostettuna. Paina kierrettävää potentiometriä. Näyttö näyttää valikon -5 "Pohjakuljettimen nopeus". Palkkinäyttö osoittaa pohjakuljettimelle asetetun nopeuden. Ylärivin symboli tallennettu. osoittaa, että näkyvä arvo on ZX Pohjakuljettimen nopeuden asetus Aktivoi traktorin hydrauliikka. Korota traktorin moottorin kierrosluku nimellisarvoon. Säädä pohjakuljettimen syöttöventtiili niin pienelle kuin mahdollista kierrettävällä potentiometrilla. (Pylväsdiagrammin osoittama arvo pienenee.) Aktivoi pohjakuljetin painamalla painiketta toimintokuvakkeen kohdalla. Lisää pohjakuljettimen syöttöventtiilin saamaa virtaa kierrettävällä potentiometrilla, kunnes pohjakuljettimen nopeus ei enää kasva. Painamalla kierrettävää potentiometriä tallennetaan valittu arvo; ylärivin symboli tulee näkyviin. Deaktivoi pohjakuljetin painamalla painiketta toimintokuvakkeen käänteisenä.. kohdalla, symboli esitetään Paina toimintokuvakkeen DEF painiketta Tehdasasetuksen arvot otetaan käyttöön. Symboli katoaa. ZX Painamalla kierrettävää potentiometriä tallennetaan valittu arvo; ylärivin symboli tulee näkyviin. Painikkeella suljetaan näkyvissä oleva valikko. Perusnäyttö saadaan näkyviin painamalla painiketta pitkään. IV - 0

63 Ohjausyksikkö Komfort Päävalikko "Laskurit" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L4000 Näyttö näyttää valikkotason "Laskurit". Valikkotaso "Laskurit" on jaettu kahteen valikkoon: = Valikko - "Asiakaslaskuri" = Valikko - "Kokonaislaskuri" L Valikko - "Asiakaslaskuri" Valikon haku Päävalikko "Laskurit" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon - "Asiakaslaskuri". Symbolien merkitys: L40030 = Kokonaiskuormien lukumäärä Kuorman laskenta toimii, kun pohjakuljettimen eteenpäinliike aktivoidaan väh. 5 sekunnin ajaksi takalaidan ollessa suljettuna ja liike jatkuu tämän jälkeen väh. 5 sekuntia takalaidan ollessa auki. = Käyttötuntilaskuri Käyttötuntilaskuri laskee, jos elektroniikka on kytketty päälle ja käyttötuntilaskuri on aktivoitu. = Asiakaslaskuri ( - 0) A B Aktivoitu asiakaslaskuri (A) on esitetty käänteisenä, molempien poikkipalkkien välissä on valittu asiakaslaskuri (B). L4004 IV -

64 Ohjausyksikkö Komfort Asiakaslaskurin aktivointi Aseta haluttu asiakaslaskuri kiertokytkimellä molempien poikkipalkkien (A) väliin ja paina kiertokytkintä. Haluttu asiakaslaskuri (tässä asiakaslaskuri 4) näytetään käänteisenä ( ). Vanha aktivoitu asiakaslaskuri (tässä asiakaslaskuri 3) ei esitetä enää käänteisenä. A Käyttötuntilaskurin aktivointi/deaktivointi Aktivoitu tila näytetään käänteisenä L4004 Paina painiketta toimintokuvakkeen kohdalla käyttötuntilaskurin aktivoimiseksi, symboli esitetään käänteisenä. Paina painiketta toimintokuvakkeen kohdalla käyttötuntilaskurin deaktivoimiseksi, symboli esitetään käänteisenä. Asiakaslaskurin nollaus Aseta nollautuva asiakaslaskuri kiertokytkimellä molempien poikkipalkkien (A) väliin. Paina painiketta toimintokuvakkeen kohdalla. Valittu asiakaslaskuri nollautuu. Kaikkien asiakaslaskurien nollaus Paina painiketta n. sekuntia toimintokuvakkeen kohdalla. Kaikki asiakaslaskurit nollautuvat. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Laskurit". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV -

65 Ohjausyksikkö Komfort Valikko - "Kokonaislaskuri" Valikon haku Päävalikko "Laskurit" on haettu Valitse valikko - kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon - "Kokonaislaskuri". Kokonaiskuormien lukumäärä on kaikkien kuormien summa. Ne eivät kuulu mihinkään asiakaslaskuriin. Symbolien merkitys: L40050 = Kokonaiskuormien lukumäärä = Käyttötuntilaskuri = Kokonaislaskuri (ei nollattavissa) = Sesonkilaskuri (nollattavissa) = Päivälaskuri (nollattavissa) Sesonkilaskurin tai päivälaskurin nollaus Paina painiketta toimintokuvakkeen kohdalla. Sesonkilaskuri nollautuu. ZX0000 Paina painiketta toimintokuvakkeen kohdalla. Päivälaskuri nollautuu. Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason "Laskurit". Painamalla painiketta pitkään siirrytään perusnäyttöön. Kokonaiskäyttötuntilaskuri () on toiminnassa, kun elektroniikka on kytketty päälle. Kokonaiskäyttötuntilaskuria () ei voi nollata. IV - 3

66 Ohjausyksikkö Komfort 4.7. Päävalikko 4 "Huolto" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikkotason 4 "Huolto". L40070 Valikkotaso 4 "Huolto" on jaettu kolmeen valikkoon: = Valikko 4- "Anturitesti käsin" = Valikko 4-4 "Käyttölaitetesti käsin" = Valikko 4-5 "Anturi-/käyttölaitetesti akselin jousitus" L Valikko 4- "Anturitesti käsin" Käsin tehtävässä anturitestissä tarkistetaan koneeseen asennetut anturit virheiden varalta, lisäksi käsin tehtävässä anturitestissä anturit voidaan säätää oikein. Vasta kun anturit on säädetty on varmistettu, että kone toimii oikein. Anturitestin aikana voimanottoakseli ei saa pyöriä. Valikon haku Päävalikko 4 "Huolto" on haettu. L4009 Valitse valikko 4- kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon 4- "Anturitesti käsin". Anturin valinta Valitse anturi kiertokytkimellä. Valittu anturi esitetään käänteisenä ja testataan. L4000 IV - 4

67 Ohjausyksikkö Komfort Namur -anturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B Terä aktiivinen B Kuormausautomatiikka B3 Pohjakuljettimen pysäytys L4000 B4 Purkaustelat (GD) Tila (state): B5 (GD) B6 Voimanottoakselin kierrosluku Takalaita Takalaita kiinni (ZX) kytketty (rauta) kytkemätön (ei rautaa) Kaapelirikko Oikosulku B8 Asetusarvot: Takalaita auki (GD) Palkkinäytön yläalueella näytetään minimaalinen ja maksimaalinen asetusarvo anturin ollessa kytkettynä (anturin edessä metalli). Nykyinen asetusarvo (tosiarvo) näytetään palkkinäytön alapuolella. Anturin etäisyys metallista on säädettävä siten, että palkki on kytketyssä tilassa ylemmän merkinnän kohdalla. Tarkista seuraavaksi, onko palkki kytkemättömässä tilassa alemmalla merkityllä alueella. Paineanturien diagnoosi Mahdolliset anturit (koneen varustuksesta riippuen) Nro Anturisymboli Kuvaus B7 Akseli lukittu Tila (state): Akseli lukittu Akseli vapaa DL IV - 5

68 Ohjausyksikkö Komfort Painikkeen diagnoosi Mahdolliset painikkeet (koneen varustuksesta riippuen) Nro Symboli Kuvaus S Painike terien kääntäminen sisään S Painike terien kääntäminen ulos Tila (state): Kaapelirikko L400 Oikosulku painettu ei painettu Asetusarvot: Painikkeen ollessa painettuna palkin on oltava palkkinäytön alimmaisella merkityllä alueella, painikkeen ollessa vapaana ylemmällä alueella. Syöttöjännitteiden diagnoosi Nro Symboli Kuvaus U Syöttöjännite Asetusjännitteet: V Ges: - 4,5 V V Term: - 4,5 V SS_5V: 4,5-5,5 V 8V ana: 8,5-9, V 8V dig: 8,5-9, V V Pow: - 4,5 V V Pow3: - 4,5 V L40030 Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 "Huolto". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 6

69 4.7.3 Valikko 4-4 "Käyttölaitetesti käsin" Ohjausyksikkö Komfort Käyttölaitetesti on tarkoitettu koneeseen asennettujen käyttölaitteiden testaamiseksi. Käyttölaite voidaan testata vain, jos se on jännitteinen. Tästä syystä käsin tapahtuvassa käyttölaitetestissä käyttölaitetta on ohjattava lyhyesti käsin, jotta voidaan todeta mahdolliset virheet käyttölaitteissa. Valikon haku Käyttölaitetestin aikana voimanottoakseli ei saa pyöriä. Traktorin hydrauliikan on oltava deaktivoitu. Käyttölaitetestin aikana käyttölaitetta ohjataan. Tämä voi aiheuttaa, että kone toimiiodottamattomalla tavalla. Tästä syystä testi on suoritettava turvallisesta paikasta käyttölaitteiden liikuttamien koneenosien vaikutusalueen ulkopuolelta. Päävalikko 4 "Huolto" on haettu. Valitse valikko 4-4 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. L4005 Näyttö näyttää valikon 4-4 "Käyttölaitteen testi käsin". Käyttölaitteen valinta Valitse käyttölaite kiertokytkimellä. Valittu käyttölaite esitetään käänteisenä. DL40070 IV - 7

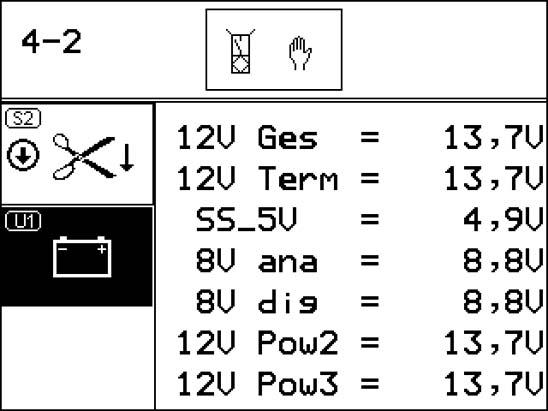

70 Ohjausyksikkö Komfort Digitaalisten käyttölaitteiden diagnoosi (GL + GD) Virheitä näytetään vain silloin, kun käyttölaite on kytketty päälle ja testi on mahdollinen käyttölaitetta varten (ks. taulukko "mahdolliset digitaaliset käyttölaitteet"). Tarvittaessa voidaan tarkistaa pistokkeen LED suoraan käyttölaitteessa. Paina painiketta toimintokuvakkeen kohdalla. Mahdolliset digitaaliset käyttölaitteet (koneen varustuksesta riippuen) DL40070 Nro Symboli Kuvaus Nro Symboli Kuvaus Y0 Pohjakuljetin ETEENPÄIN (GL) Y0 Teräpalkki Y0 Pohjakuljetin TAAKSEPÄIN (GD) Y Teräpalkki Y03 Toimintoventtiili Y Pikatyhjennys Y04 Toimintoventtiili Y4 Purkaustelan kytkin (GD) Y05 Noukin H Koneen työvalo Y06 Takalaita A Säilöntäaine Y07 Takalaita Y08 Vetoaisa Y09 Vetoaisa IV - 8

71 Ohjausyksikkö Komfort Analogisten käyttölaitteiden diagnoosi (GD) Virtaa (ma) voidaan säätää arvolla PWM (promille). Arvossa PWM = 500 virran tulisi olla välillä 500 ma ja 3000 ma (käytetystä venttiilistä riippuen) Paina painiketta toimintokuvakkeen kohdalla, PWM lisääntyy. Paina painiketta toimintokuvakkeen kohdalla, PWM vähenee. Mahdolliset analogiset aktorit Nro Symboli Kuvaus DL40060 Y0 Pohjakuljetin ETEENPÄIN Tila (state): Käyttölaite päälle Käyttölaite pois päältä yleinen käyttölaitevirhe ei syöttöjännitettä, sulake mahdollisesti viallinen Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 "Huolto". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 9

72 Ohjausyksikkö Komfort Valikko 4-5 "Anturi-/käyttölaitetesti akselin jousitus" (koneen varustuksesta riippuen) Käyttölaitetesti on tarkoitettu koneeseen asennettujen akselin jousituksen antureiden ja käyttölaitteiden testaamiseksi. Valikon haku Päävalikko 4 "Huolto" on haettu. Valitse valikko 4-5 kiertokytkimellä, symboli esitetään käänteisenä. L4008 Paina kiertokytkintä. Näyttö näyttää valikon 4-5 "Anturi-/käyttölaitetesti akselin jousitus". Tila (state): = Ei akseli jousituksen virhettä = Virhe akselin anturi vasen (BSL) L4005 = Virhe akselin anturi oikea (BSR) = Virhe venttiili akseli Ylös/Alas (YWK) = Virhe venttiili akseli vasen/oikea (YWS/YWS) Painikkeella suljetaan haettu valikko. Näyttö näyttää valikkotason 4 "Huolto". Painamalla painiketta pitkään siirrytään perusnäyttöön. IV - 30

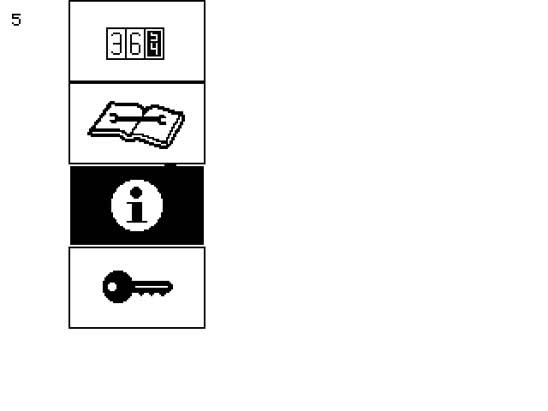

73 4.7.5 Päävalikko 5 "Info" Ohjausyksikkö Komfort Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 5 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Näyttö näyttää valikon 5 "Info". L Sivu 5-: Koneen ohjelmistoversio ZX00003 Paina painiketta toimintokuvakkeen kohdalla, jolloin pääset seuraavalle sivulle 5-. = Tietokoneen versio = Ohjausyksikön versio Painikkeella suljetaan näkyvissä oleva valikko. Painamalla painiketta pitkään siirrytään perusnäyttöön. ZX00004 IV - 3

74 Ohjausyksikkö Komfort Päävalikko 6 "Asentaja" Päävalikon haku Hae päävalikko painikkeella. Valitse päävalikko 6 kiertokytkimellä, symboli esitetään käänteisenä. Paina kiertokytkintä. Päävalikko 6 "Asentaja" on suojattu salasanalla. Näyttö näyttää salasanakyselyn. L40030 L IV - 3

75 4.8 Hälytysilmoitus Ohjausyksikkö Komfort Infoilmoitus Jos toiminnan suorituksessa yhtä tai useampaa ehtoa ei ole täytetty, ilmestyy näyttöön infoilmoitus. Infoilmoitus sammuu automaattisesti lyhyen hetken jälkeen. Hälytysilmoitus ZX00005 Jos koneessa esiintyy häiriö, ilmestyy näyttöön hälytysilmoitus, samalla kuuluu äänimerkki (nopea jaksottainen äänimerkki). Kuvaus, mahdollinen syy ja korjaus on listattu luvussa 5.0. Peitetyn valikon toiminnot ovat edelleen aktiivisia. Hälytysilmoituksen peittämät toimintokuvakkeet ovat deaktivoituja. Äänimerkin mykistäminen ZX00006 Paina painiketta toimintokuvakkeen kohdalla. Hälytyksen kuittaus: Paina painiketta toimintokuvakkeen kohdalla, hälytys kuitataan ja äänimerkki keskeytetään. Jos häiriö esiintyy jälleen, ilmestyy hälytysilmoitus uudelleen. Hälytyksen poisto: Pidä painiketta toimintopainikkeen kohdalla 5 sekunnin ajan, äänimerkki kytkeytyy heti pois päältä ja hälytys poistetaan. Jos häiriö esiintyy uudelleen, hälytysilmoitus ei ilmesty. Vasta kun ohjausyksikkö kytketään pois päältä ja taas päälle, ilmestyy hälytysilmoitus häiriön sattuessa. IV - 33

76 Ohjausyksikkö Komfort 4.9 Hälytysilmoitukset 4.9. Yleiset hälytykset Nr o A A Kuva Kuvaus Mahdollinen syy Korjaus Tietokoneen pistosulake viallinen Tietokoneen sulake viallinen Oikosulku jännitelähdöissä +VFU_L Oikosulku jännitelähdöissä +V3FU_L A03 CAN-virhe Hallintalaitteen ja koneen välisessä CAN-väylässä on ollut katkos. -> Kontaktivika näytön johdossa A4 Alijännite - Traktorin akku viallinen - Traktorin laturi liian heikko - Traktorin V tulojohto on liian ohut tai sitä ei ole kytketty akkuun oikein Tarkista liitännän mahdollinen oikosulku ja vaihda sulake Tarkista liitännän mahdollinen oikosulku, sulake palautuu itsestään jäähdyttyään Tarkista näytön johto Liitä KRONE - liitoskaapeli suoraan traktorin akkuun A5 Ylijännite Traktorin laturi viallinen Tarkasta laturi IV - 34

77 4.9. Loogiset hälytykset Ohjausyksikkö Komfort Vaunu on täynnä Takalaita on suljettu ja pohjakuljettimen pysäytyksen anturi on kytkeytynyt Purkaustelojen kierrosluku liian alhainen/purkauste lat ovat pysähtyneet 3 Voimanottoakselin kierrosluku on liian korkea 4 Ohjausakseli ei ole lukittu Terät eivät ole päällekytkettyinä (terien valvonta) Voimanottoakselin anturia ei ole säädetty oikein tai se on viallinen 3 Sähköhydraulinen akselin jousitus ei ole aktiivinen 4 Bei ZX: Takalaita on auki Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen ZX: Vaunu on täynnä, takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja purkaustelojen kierrosluku on liian alhainen Takalaita on auki, pohjakuljettimen eteenpäinliike on aktivoitu ja voimanotto ei ole aktivoitu Voimanottoakseli ei ole pysähdyksissä, takalaita on yritetty avata Takalaita on avattu ja ohjausakseli ei ollut lukittuna Terät ovat liikkuneet pois päälläoloasennosta Purkaustelat pyörivät, mutta voimanottoakselin anturi ei anna pulssia Sähköhydraulinen akselin jousitus ei ole automaattikäytössä lastauksen aikana (noukin kellunta-asennossa) Takalaita on auennut, vaikka takalaidan avauspainiketta ei ole painettu Tyhjennä vaunu Tarkasta purkaustelojen voimansiirto - Purkaustelakäyttö on pysähdyksissä - Kytke voimanotto päälle Kytke voimanottoakseli pois päältä ja avaa vasta sen jälkeen takalaita Lukitse ohjausakseli ennen takalaidan avaamista (lukitse ohjausakseli rehuauman päällä) Kytke terät uudelleen päälle Tarkista voimanottoakselin anturin säätö Aktivoi sähköhydraulinen akselin jousitus Sulje takalaita IV - 35

78 Ohjausyksikkö Komfort Fysikaaliset hälytykset 0 Teräanturi Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 0 Lastausautomatiikan anturi 03 Pohjakuljettimen katkaisun anturi 04 Purkaustelojen valvonta-anturi 05 Voimanottoakselin anturi 06 Bei ZX: Takalaidan anturi Anturi takalaita kiinni Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 07 Anturi akseli lukittu Anturi tai tulojohto viallinen - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta 08 Bei ZX: Anturi takalaita auki Anturi tai tulojohto viallinen 6 Anturi vas. akseli - Anturi tai tulojohto viallinen - Pistoketta ei kytketty - Kulma-anturin lähtösignaali sallitun mittausalueen ulkopuolella 7 Anturi oik. akseli - Anturi tai tulojohto viallinen - Pistoketta ei kytketty - Kulma-anturin lähtösignaali sallitun mittausalueen ulkopuolella - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Tarkista mekaaninen säätö - Suorita anturitesti - Tarkista anturi ja tulojohto vaurioiden varalta - Tarkista mekaaninen IV - 36

79 Ohjausyksikkö Komfort 8 Venttiili akseli ylös/alas 9 Venttiili akseli vas./oik. Terien sisäänkääntöpainike Terien uloskääntöpainike Johtovika tai venttiilipistoketta ei ole kytketty tai ylikuormitus Johtovika tai venttiilipistoketta ei ole kytketty tai ylikuormitus Painike tai tulojohto viallinen Painike tai tulojohto viallinen säätö Tarkista venttiili ja tulojohto vaurioiden varalta Tarkista venttiili ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta - Suorita anturitesti - Tarkista painike ja tulojohto vaurioiden varalta IV - 37

80 IV - 38 Ohjausyksikkö Komfort

81 Hallintalaitteet 5 Standardhallintajärjestelmä 5. Yleistä Noukinvaunu on varustettu sähkömagneettisin venttiilein, joiden avulla vaunun hydraulisia toimintoja käytetään kauko-ohjaimesta. Haluttu toiminto esivalitaan kauko-ohjaimesta käyttämällä vastaavaa keinukytkintä siten, että vastaava venttiili vaunussa avautuu. Sen jälkeen päästetään traktorin hydrauliventtiiliin painetta kunnes haluttu toiminto on suoritettu. Vain yhtä toimintoa voidaan käyttää samanaikaisesti, muiden kauko-ohjaimen kytkinten on oltava tällöin 0-asennossa = keskiasennossa. Noukin voi olla pohjakuljettimen kytkimen asennosta riippumatta "kellunta-asennossa". Vaunua kuormattaessa noukkimen käyttökytkin on päällä ja traktorin hydraulivipu on lasku- tai kellunta-asennossa, jolloin noukin pääsee liikkumaan vapaasti ylös ja alas. Haluttaessa kuormauksen aikana kytkeä pohjakuljetin päälle, täytyy pohjakuljettimen käyttökytkin kääntää asentoon päällä. Nyt traktorin hydraulivipua käyttämällä päästetään koneeseen painetta, jolloin pohjakuljetin toimii. Pohjakuljettimen käytön jälkeen sen käyttökytkin on siirrettävä 0-asentoonsa ja traktorin hydraulivipu on myös siirrettävä lasku- tai kellunta-asentoon. 5. Erityisiä turvallisuusohjeita Loukkaantumisvaara! Työkoneen hydraulijärjestelmässä on korkea paine. Tehtäessä korjaustöitä noukinvaunun parissa pysäytä ehdottomasti traktorin moottori ja poista virta-avain virtalukosta. Hydraulilaitteiston korjaustöitä saa tehdä vain tähän tarkoitukseen koulutuksen saanut ja hydrauliikasta kokemusta omaava ammattiasentaja. Tehtäessä hitsaustöitä noukinvaunussa tai traktorissa, joka on kytketty noukinvaunuun, elektroniikka voi vaurioitua ylijännitteen seurauksena. Tästä syystä poista kauko-ohjain traktorista ja irrota kaikki kaapeliliitokset sekä kaukoohjaimesta että keskustietokoneesta. V -

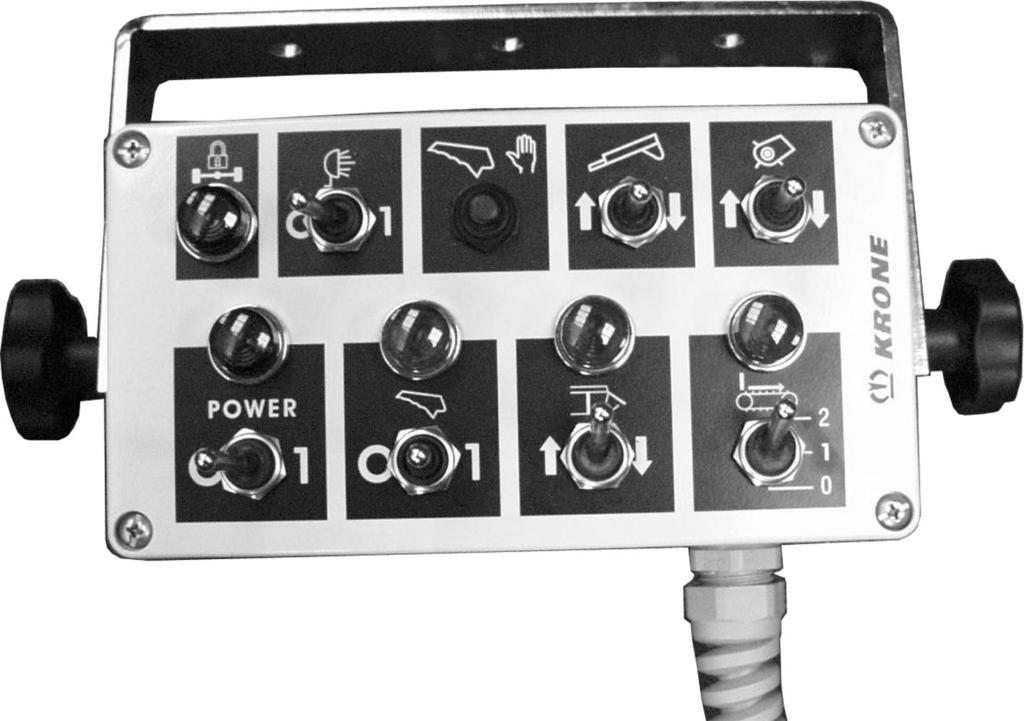

82 Hallintalaitteet 5.3 Sähkömagneettinen hallintalaite XLS000 () Päävirtakytkin () Merkkivalo (vihreä) palaa, kun virta on kytketty päälle kytkimellä (). (3) Merkkivalo (punainen) palaa, kun pohjakuljetin on kytketty toimimaan. Lamppu syttyy, kun automaattinen pohjakuljettimen pysäytys aktivoituu, t.s. kun vaunu on täynnä. (4) Käyttökytkin noukkimelle (5) Käyttökytkin vetoaisan taittoa varten (6) Käyttökytkin takaportin hydraulista nostoa ja laskua varten (7) Merkkivalo (punainen) palaa takalaidan ollessa aivan auki. (8) Käyttökytkin hydrauliselle silputusterien pois päältä taitolle (9) Merkkivalo (punainen) palaa, kun terät eivät ole työasennossaan (0)Käyttökytkin vaunun etureunassa olevalle työvalolle ()Käyttökytkin terien vaihtoa varten Vaihdettaessa teriä siirrä terät ensi kytkimellä (8) nolla-asentoon, pidä ne siellä, ja sen jälkeen samanaikaisesti laske terät täysin alas kytkimellä (). () Merkkivalo (vihreä) syttyy, kun ohjautuvan akseliston lukitussylinteri (lisävaruste) paineistetaan, ja siten ohjautuva akseli on lukittuna keskiasentoon. (3) Kauko-ohjaimen kiinnike (4)Käyttökytkin pohjakuljettimelle (kytkee kaksi nopeutta, jos käytettävissä on valinnaisvarusteena pohjakuljettimen pikakäynti) V -

83 Hydrauliikka 6 Hydrauliikka 6. Muista turvallisuus Viallisesta letkusta ulos purkautuva öljysuihku saattaa tunkeutua ihon läpi. Hakeudu tapaturman sattuessa heti lääkäriin.tee hydraulijärjestelmä paineettomaksi ennekuin alat huoltaa tai säätää noukinvaunua. Hydrauliikan korjauksen saa suorittaa vain erikoiskoulutuksen saanut huoltomies. Hydrauliikan sähkömagneettiset venttiililohkot on sijoitettu vaunun suojakotelon alle, oikealle vaunun etuosaaan. Sähköjärjestelmän käyttöhäiriön varalta hallintalaiteeseen sisältyy käsikäyttömahdollisuus, ks. kuvat ja Pohjaketjun venttiilin käyttö tapahtuu painamalla venttiiliä sisään terävällä esineellä, ks. ja. Noukin- ym. venttiileiden käsikäyttö tapahtuu kiertämällä tähtipyöräruuvia sisään. 6.. Liitäntä paineen tunnistavaan hydrauliikkaan Hallintalaite on paineentunnistava. Paineen tunnistavalla hydrauliikalla varustettua traktoria käytettäessä etuna on pienempi tehontarve johtuen öljyn vähäisemmästä lämpenemisestä. Kuormantunnistavan järejestelmän öljy saadaan traktorin hydrauliikan Power beyond - järjestelmästä. Signaaliletku on liitettävä noukinvaunun ohjauslohkon signaaliliitännän (LS) ja traktorin signaaliliitännän väliin. Signaaliletku on tilattavissa tuotenumerolla Kun signaalijohto on kytketty, ohjauslohkon hydrauliikan säätöruuvin () on oltava sisäänkierrettynä. LS KLWA-07 VI -

84 Hydrauliikka 6. Hydraulikytkennät Noukinvaunun jatkuvakiertoinen hydraulijärjestelmä on säädettävä traktorikohtaisesti (avoin hydrauliikka, suljettu hydrauliikka) Säätö tehdään vaunun hydraulilohkossa olevaa säätöruuvia kiertämällä. Hydraulilohko sijaitsee suojakotelon alla vaunun etuosassa, oikealla puolella. Säätö tehdään traktorin hydraulijärjestelmään perustuen. Säädön aikana hydrauliikassa ei saa olla painetta. Kierrä säätöruuvia () ulospäin rajoittimeen saakka normaalilla hydrauliikalla varustettu traktori LS-pumpulla (paineen tunnistava) varustettu traktori silloin kun paineen tunnistava järjestelmä ei ole käytössä Vaunu toimitetaan tehtaalta tähän asentoon säädettynä. Säätöruuvi () kierretään sisään rajoittimeen saakka suljetulla hydrauliikalla (esim John Deere) varustettua traktoria käytettäessä paineen tunnistavalla pumpulla varustettua traktoria käytettäessä kun paineen tunnistava järjestelmä on käytössä LS Hydrauliletkun liitin () on säätöruuvin alapuolella. 6.. Käsikäyttö Sähköjärjestelmässä tai magneettiventtiileissä esiintyvän häiriön sattuessa hydrauliikkaa voidaan käyttää mekaanisesti käsiohjauksella. Paine päästetään säätöventtiiliin kiertämällä säätöruuvi sisään. Hallintaventtiileitä mekaanisesti käsin käytettäessä venttiilin kantaa painetaan terävällä esineellä haluttuun suuntaan. Venttiilin kaaviopiirros KLWOA-07 on seuraavalla aukeamalla. KLWA-07 Kytke voimansiirto pois päältä, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennenkuin alat säätää hydrauliventtiiliä. VI -

85 Hydrauliikka 6.. Esimerkkejä käsikäytöstä Noukkimen nosto (kuva KLWOA-07) Kierrä säätöventtiilin tähtipyöräruuvi kiinni. Paina terävällä esineellä hallintaventtiilin () kantaa, jolloin noukin nousee. Paina edelleen hallintaventtiilin kantaa terävällä esineellä ja kierrä tähtipyöräruuvia auki rajoittimeen saakka. Takalaidan avaaminen Kierrä molemmat tähtipyöräruuvit kiinni (takalaita auki/ kiinni). Paina terävällä esineellä hallintaventtiilin () kantaa, jolloin takalaita nousee ylös. Paina edelleen hallintaventtiilin kantaa terävällä esineellä ja kierrä toinen tähtipyöräruuvi auki rajoittimeen saakka. Kierrä toisen säätöventtiilin tähtipyöräruuvi kiinni rajoittimeen asti. Kaikki tähtipyöräruuvit on kierrettävä auki rajoittimeen saakka ennenkuin käsikäytöstä siirrytään takaisin elektronisen hallintalaitteen käyttöön. VI - 3

86 Hydrauliikka 6..3 Hydraulilohko, vakio Tämä hallintalaitemalli ei kuulu Suomeen tuotavaan mallistoon Hätäkäsikäyttö Käsikäyttöä varten venttiilin kantaa painetaan terävällä esineellä ja samanaikaisesti kierretään ao. tähtipyöräruuvia, ks. taulukko alla. Muista turvaetäisyys ja kytke tätä tehdessäsi nivelakseli pois päältä. Avaa ruuvit kun siirryt hätäkäsikäytöstä normaaliin käyttöön. Magneettiventtiili Toimintakaavio Toiminto Heben = nosto Senken = lasku Nach hinten = taaksepäin VI - 4

87 Hydrauliikka 6..4 Hydraulilohko, elektroninen hallintalaite Säätöruuvi Kierrä tämä ruuvi sisään jos traktorissasi on suljettu hydraulijärjestelmä (esim John Deere). Tavallisella, avoimella hydrauliikalla varustettua traktoria käytettäessä tämän säätöruuvin tulee olla auki. Tehtaalta toimitettaessa säätöruuvi on auki. Hätäkäsikäyttö Käsikäyttöä varten venttiilin kantaa painetaan terävällä esineellä ja samanaikaisesti kierretään ao. tähtipyöräruuvia, ks. taulukko alla. Muista turvaetäisyys ja kytke tätä tehdessäsi nivelakseli pois päältä. Avaa ruuvit kun siirryt hätäkäsikäytöstä normaaliin käyttöön. Paineenohjausliitäntä Käytetään vain niissä traktoreissa, joissa on kuormantunnistava (SL= ˇLoad Sensing) hydraulijärjestelmä. Yläpuolella oleva säätöruuvi on kierrettävä kiinni jos käytät tätä liitäntää. Toimintakaavio Magneettiventtiili Toiminto Heben = nosto Senken = lasku Nach hinten = taaksepäin VI - 5

88 Hydrauliikka 6..5 Hydraulikaavio, Standard-hallintalaitteella varustettu vaunu Peräportti Pohjaketjun voimansiirto Terät Vetoaisa Noukin d=,5mm (33-04) d=,4mm (90-904) A A B A B A B A P = 0 BAR T P Takaiskuventtiili Paineletku T P Paluuletku Kytkentätraktoriin VI - 6

89 a Hydrauliikka 6..6 Hydraulikaavio, elektronisella hallintalaitteella varustettu vaunu A B A B b a Peräportti Terät Pohjaketjun voimansiirto Vetoaisa Noukin d=,5mm (33-04) d=,5mm (33-04) d=,4mm (90-904) LS A A B A B A B A T P Signaaliletkua käytetäänvain load sensing (S)-tyyppisessä trktorin hydraulijärjestelmässä LS-liittimiä hyväksikäyttäen T LS P Takaiskuventtiili Korkeapainesuodatin POWER BEYOND TRACTOR Paluuletku T P Paineletku Kytkentätraktoriin VI - 7

90 VI - 8 Hydrauliikka

91 Huolto ja kunnossapito 7 Huoltotyöt 7. Erityiset turvallisuusohjeet Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke nivelakselin voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta sekä kytke vaunun ja sen kaukosäätölaitteen V käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä, ellet voi säätää tai korjata sitä sen alhaalla ollessa. Asenna huollon päätyttyä kaikki suojukset takaisin paikalleen. Vältä öljyn ja rasvan käsittelyä avokäsin. Hakeudu lääkäriin jos öljy aiheuttaa tapaturman. 7. Yleistä tietoa Noudata ohjekirjassa mainittuja puhdistus- ja huoltovälejä sekä voiteluainesuosituksia. Täten varmistat, että vaunusi kuluminen on mahdollisimman vähäistä ja se pysyy hyvässä kunnossa. Vääntömomentti M A ellei toisin ole ilmoitettu). A = kierteen koko (lujuusluokka on merkitty pultin päähän.) A Ø MA (Nm) M 4, 3 4,4 5, M 5 4,5 5,9 8,7 0 M 6 7, M M A M M M4x, M KR--30 M6x, M M M 4x,5 350 M 4x M M 7x M Muttereiden ja ruuvien kireys on tarkastettava n. 50 käyttötunnin välein. Kiristä tarvittaessa! VII -

92 Huolto ja kunnossapito 7.3 Rengastus Jätä rengastyöt erikoiskorjaamon tehtäväksi. Heillä on tarvittavat erikoistyökalut renkaan vanteelta irroittamista yms. töitä varten. Pysäköi vaunu aina mahdollisimman tasaiselle alustalle. Varmista paikallaanpysyminen pysäköintijarrulla ja tarvittaessa rengaskiiloilla. Tarkasta säännöllisesti pyörän kiinnityspulttien kireys. Pysy turvallisen matkan päässä renkaasta kun täytät sitä paineilmalla. Räjähdysvaara! Tarkasta rengaspaineet säännöllisesti. Oheisessa piirroksessa on näytetty pyörän kiinnityspulttien kiristysjärjestys. Tarkasta pulttien kireys 0 käyttötunnin jälkeen vanteen paikalleen panosta sekä muutoin 50 käyttötunnin välein. 3 0 Pulttikierre Pultin Pulttien maks. vääntömomentit kannan koko lukumäärä mm napaa kohti kpl musta sinkitty M x,5 9 4/5 95 Nm 95 Nm M 4 x,5 5 5 Nm 5 Nm M 8 x, Nm 30 Nm M 0 x, Nm 40 Nm M x,5 3 8/0 50 Nm 560 Nm 9 4 KLWOA-0 M x Nm 505 Nm Tarkasta rengaspaineet säännöllisesti. Paine määräytyy rengaskoon mukaan. VII -

93 Huolto ja kunnossapito Rengaspaine Renkaiden merkintä Vähimmäispaine Suurin sallittu paine Suositeltava rengaspaine* * [bar] [bar] [bar] 500/ PR,7 3,75,4 500/55-0 TL PR,75 3,5 3,0 560/45 R,5 TL 56 A8,7 3, 3,0 *) Suositus koskee normaalia käyttöä vaihtelevasti pellolla ja tiellä. Tarvittaessa rengaspainetta voidaan alentaa mainittuun vähimmäispaineeseen saakka. Tällöin on kuitenkin otettava huomioon renkaiden muuttuva dynaaminen käyttäytyminen varsinkin maantieajossa. 7.4 Vetoaisan silmukka Kulunut vetoaisan silmukan hela on uusittava. Anna koulutuksen saaneen huoltomiehen suorittaa vaihtotyö. a Vetoaisan silmukan sisähela on vaihdettava kun sisämitta on kasvanut 4,5 mm:iin. Pidä silmukka puhtaana ja voitele se konerasvalla aikaajoin. Täten pienennät sen kulumista. KDW0330 Vetosilmukan tulee aina olla vaakasuorassa kun se on kytkettynä vetokoukkuun. Varmista, että vetosilmukka ja vetokoukku ovat toisiinsa sopivaa tytppiä. VII - 3

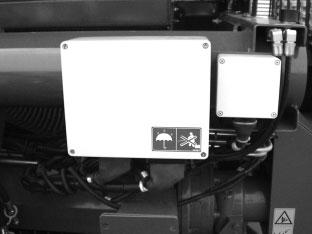

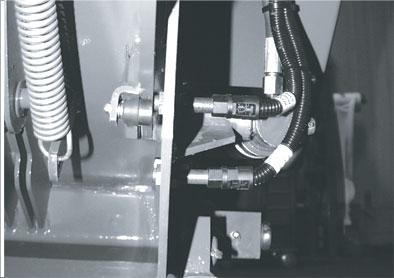

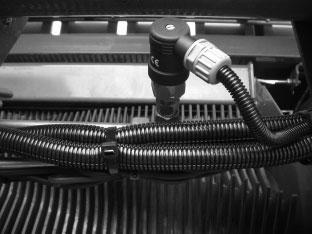

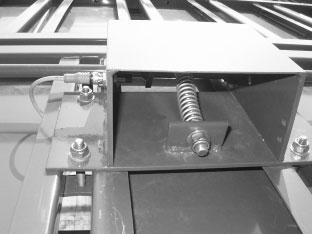

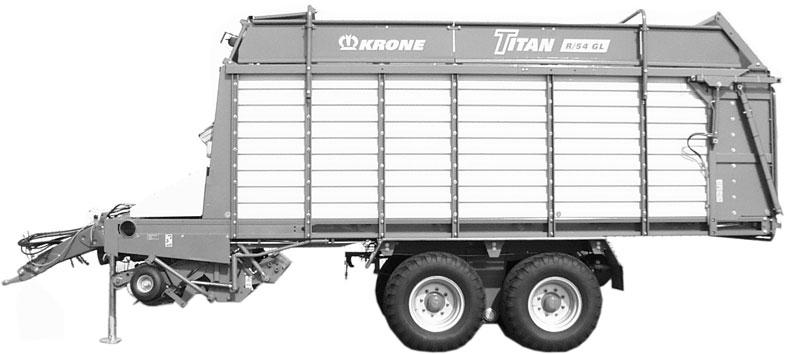

94 Huolto ja kunnossapito 7.5 Anturien sijainti 7 Komfort Komfort Komfort Standard TR0005 Nro. Anturin nimitys Kiristysmomentti Kuormausautomatiikka B (lisävaruste) 0 Nm Pohjakuljettimen pysäytys (B3) 0 Nm 3 Takalaita B6 (oik.) (Komfort) (lisävaruste) 0 Nm 4 Teräpalkin painike (nosto/lasku) (lisävaruste) 0 Nm 5 Terä aktiivinen/ei aktiivinen (B) (Komfort) 0 Nm Terä aktiivinen/ei aktiivinen (vakio) 0 Nm 6 Tietokone vas. (Komfort) (lisävaruste) 7 Akseli lukittu B7 (lisävaruste) 0 Nm VII - 4

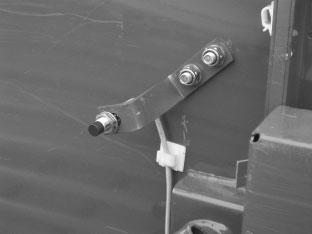

95 Huolto ja kunnossapito 7.5. Anturien säätö Namur-anturi d = mm Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = mm. 3 Säätö Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = mm. Kiristä mutterit jälleen. Namur-anturi d = 30 mm a BP-VFS-088- Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = 5 mm. Säätö 3 Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = 5 mm. Kiristä mutterit jälleen. a BPXC07 Reed-anturi Lähettimen () ja anturin () välisen etäisyyden on oltava "a" = mm. Säätö 3 Löysää mutterit anturin kummaltakin puolelta. Kierrä muttereita, kunnes mitta "a" = mm. Kiristä mutterit jälleen. a TR VII - 5

96 Huolto ja kunnossapito 7.5. Automaattinen pohjakuljettimen pysäytyksen säätö Vaunun täyttyessä, kun kuormattava materiaali painautuu takalaitaa vasten, anturi kytkee pohjakuljettimen käytön pois päältä. Tämä toiminta on tarkastettava ennen ensimmäistä käyttöönottoa sekä ensimmäisiä kuormia tehtäessä. Tämän jälkeen tarkastus tehdään 50 käyttötunnin välein. Etäisyys A anturin ja magneetin välillä ei saa ylittää mm. Ilman kuormitusta anturin ja magneetin välisen etäisyyden B on oltava 5-30 mm. TR Älä mene avatun takalaidan alle tyhjennyksen aikana. Puristumisvaara! Sensor A B Magnet TR VII - 6

97 Huolto ja kunnossapito 7.6 Hydrauliikan huolto-ohjeet 7.6. Korkeapainesuodatin Sähköhydraulisella hallintalaitteella varustetuissa vaunuissa on hydrauliöljyn suodatin venttiililohkoon menevässä paineletkussa. Vaihda suodatinelementti (3) satokauden jälkeen. Suodatinelementin vaihto Päästä paine pois hydraulijärjestelmästä. Aseta suodattimen alle riittävän suuri astia ulosvaluvaa öljyä varten. Irroita suodattimen kotelo (7 mm kiintoavain). Ota suodattimen kotelo irti ja kaada öljy astiaan. Puhdista suodattimen kotelo. Vedä vanha suodatin pois paikaltaan. Paina uusi suodatin (3) paikalleen. Tarkasta O-renkaan tiiveys (). EIN AUS Vaihda O-rengas jos se on vaurioitunut. Sovita suodatinkotelo paikalleen ja kierrä suodatinkotelo kiinni. Kiristä suodatinkotelon kiinnitys. Koekäytä hydrauliikka. Tarkasta että vuotoja ei esiinny. VII - 7

98 Huolto ja kunnossapito 7.7 Öljymäärän tarkastus ja öljynvaihto Tarkasta vaihteiston öljyn määrä ennen vaunun käyttöönottoa ja tee tarkastus sen jälkeen säännöllisesti. Ensimmäinen öljynvaihto suositellaan tehtäväksi käyttötunnin jälkeen. Senjälkeen öljynvaihto tehdään aina satokauden päätyttyä. Öljysuositus: SAE 90 API-GL-4. Jäteöljy on ongelmajätettä. Hävitä se asianmukaisesti Pääkulmavaihde Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan. Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta (3) (Öljyn pinnan tulee olla täyttöaukon tasalla ()) Kierrä tarkistustulppa () ja huohotinruuvi (3) paikalleen. KDW Pohjakuljetin Pohjaketjun vetokoneisto sijaitsee oikealla vaunun takaosassa. Öljyntarkistus: Avaa tarkastusruuvi () Öljyn pinnan tulee olla täyttöaukon () tasalla. Lisää öljyä (SAE 90) tarvittaessa, kierrä tarkistustulppa () paikalleen Öljynvaihto: Avaa tyhjennystulppa () Tyhjennä öljy sopivaan astiaan Kierrä tyhjennystulppa () kiinni. Kaada uusi öljy aukon kautta () (Öljyn pinnan tulee olla täyttöaukon () tasalla) KDW0633 VII - 8

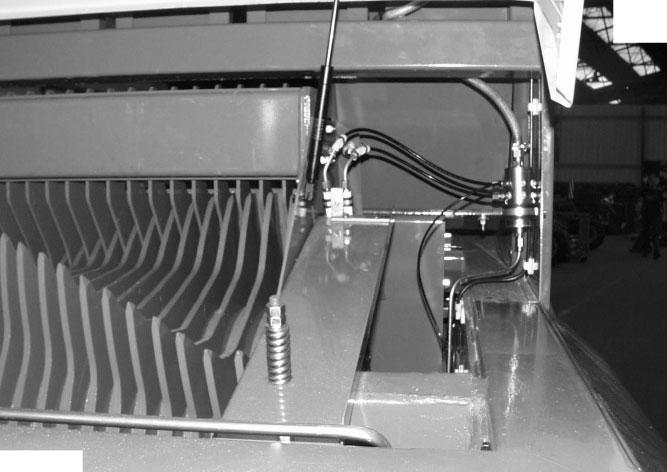

99 Huolto ja kunnossapito 7.8 Ketjunkiristys 7.8. Sullojan käyttöketju Sullojan käyttöketju sijaitsee vaunun edessä vasemmalla. Jousen pituus kiristettynä tulee olla 60 mm. X = 60 mm. X TR Noukin Noukkimen vetolaitteisto on koneen oikealla puolen. Jousen pituus kiristettynä tulee olla 65 mm. x Pohjaketju Noukinvaunun pohjaketjussa on automaattinen kiristys. Tarkista säännöllisesti kiristyslaitteen toiminta. TR00009 Pitkäaikaisen käytön jälkeen ketju voi venya, jolloin automaattisen kiristyksen toiminta-alue ei ole riittävä. Tällöin ketjua on lyhennettävä tai useampia lenkkejä. Lyhennyksessä tarvitaan kierretankoa, joka on valmistettava tapauskohtaisesti. Vaara! Jousi on erittäin kireällä. Jätä automaattisen kiristimen säätö ja korjaus vaunun rakenteeseen perehtyneen, asianmukaisilla erikoistyökaluilla varustautuneen ammattimiehen tehtäväksi. Ketjun löysääminen: Ansicht von hinten Kiinnitä kierretanko kiristimeen () ja kierrä tankoa () mutterilla ulospäin kunnes pultti (5) voidaan irrottaa. Päästä jousi (3) aivan löysälle. Kiristä pohjakuljetinta pultin M6x70 (4) avulla kunnes kiila (4) työntyy hammastukseen vasten kiristyssuuntaa ja reiästä (7) voidaan läpityöntää pultti. Poista pultti (4) Ansicht von oben TR VII - 9

100 Huolto ja kunnossapito Ketjun lyhentäminen Irroita ketjulukon sokka (). Ota lukituskappale () irti. Lyhennä ketjua tarpeen mukaan tai 4 lenkkiä. Aseta yhdyslenkki (3) paikalleen. Kiinnitä lukituskappale ja sokka takaisin paikalleen. 3 Molempia ketjuja on lyhennettävä yhtä paljon. Kaksoispohjakuljettimella (4 ketjua) varustetun vaunun kaikkia ketjuja on lyhennettävä yhtä paljon. Kiristä jousta 83) kunnes pultti (5) voidaan työntää läpi. Poista kierretanko ja pultti reiästä (7). KDW Kaapimet Vaunuissa sullojan kaapimet sijaitsevat syöttökanavassa, vaunun etuosassa. Tarkasta kaapimen kaarevan sivun kunto satokauden päätyttyä. Vaihda tarvittaessa. KLW Terien etäisyys Terien etäisyys roottorin rumpuun on tehtaalla säädetty pultilla () ja mutterilla () oikeaksi eikä uusintasäätö ole tarpeen. KDW04040 Välyslistan kunto on tarkastettava käyttökauden jälkeen. Uuden listan paksuus on 6 mm (varaosa n:o ). Lista on vaihdettava, jos sen paksuus on kulunut puoleen. XXL00004 VII - 0

101 Huolto ja kunnossapito 7.9. Kaapimen ja rummun välys Kaapimien () välykset (A) on merkitty kuvaan KLWA-08. A= 0- mm TR0004 Kaapimien ja sullojan etäisyyden säätö Löysää kaikki kaapimen rungon kiinnitysruuvit () oikealla ja vasemmalla puolen. Käännä koko kaavinpalkkia niin, että välys A on 0-mm. Kiristä kiinnitysruuvit. KLW Teräsuojien varmistusrullien säätö Teräsuojien vipujen varmistusrullien () on pyörittävä helposti kytkennän aikana (varmuusjousien kiristys terien asentamisen jälkeen). Päinvastaisessa tapauksessa lisääntyy tehonkulutus kytkennän yhteydessä. Teränsuojaus ei tällöin toimi tarkoituksenmukaisesti (terien vahingoittuminen lisääntyy). Tämän välttämiseksi rullat on voideltava kun ne eivät enää pyöri kevyesti. Voitelu on tehtävä vähintään kerran vuodessa. Pulttien () ympärysurat on täytettävä kokonaisuudessaan voiteluaineella. TR VII -

102 7. Voitelu Huolto ja kunnossapito 7.. Muista turvallisuus Kytke voimansiirto pois päältä, poista paine hydrauliikasta ja pysäytä traktorin moottori sekä ota virta-avain virtalukosta ennekuin tarkastat, säädät tai huollat konetta. Varmistaudu, että vaunu pysyy paikallaan. Asenna kaikki suojapellit ja turvalaitteet paikalleen ennenkuin otat vaunun käyttöön. Vältä voiteluaineen ihokontaktia. Käytä suojakäsineitä. Hakeudu heti lääkäriin jos öljyä tai voiteluainetta tunkeutuu ihon läpi. 7.. Yleistä Käsitteiden selostus: Nimike Voiteluaine Kohde/määrä Huomattavaa Rasvaus Yleisrasva Keskim. kaksi Pyyhi ylipursuva puristusta nippaan rasva nipasta rasvapuristimella voitelun jälkeen Voitelu Käytä bioöljyä Levitä öljyä Poista vanha, ellei toisin ole voideltavalle pinnalle ylimääräinen öljy mainittu siveltimellä Öljyäminen Käytä bioöljyä Ketjut Levitä tasaisesti ellei toisin ketjulle ole mainittu Huoltovälien ilmoittamisessa on käytetty perustana lyhyttä silppua tekevän noukinvaunun keskimääräistä kuormitusta. Suuremmalla kuormituksella tai erittäin raskaissa työskentelyolosuhteissa on huoltovälejä lyhennettävä Nivelakseli Nivelakselin voiteluvälit on ilmoitettu viereisessä kaaviossa. Lisätietoja: ks. nivelakselin valmistajan käyttöohjeita. 8h 8h 0h 8h 40h 40h 8h KLW0340 VII -

103 Huolto ja kunnossapito 7..4 Voitelukohteet links + rechts 00h 50h 00h 00h Vetoaks elin laakeri KDW04050 K ats o kappale 50h 0h 0h 0h Vain Titan 6/50 GL / 6/54 50h 0h 50h Ohjautuva akseli 50h Ohjautuva akseli 50h 9 50h 50h KDW h 50h 50h 6 50h VII - 3

104 Huolto ja kunnossapito 7..5 Voitelukohteet Voitelukohteet ja rasvanippojen määrä on merkitty oheiseen taulukkoon. Voitelukohde Titan 50/54 GL Nippojen määrä Sullojan laakerit oikealla Pysäköintijarrun vipu Ohjausakselin olkatuki (erikoisvaruste) 4 Ohjausakselin lukitussylinteri (erikoisvaruste) Pohjaketjun akseli, takana 4 Telikeinu (oikea/vasen) Teliakselisto - jarruakseli 8 / 4 Pohjaketjun akseli, edessä 4 Noukin ja tukipyörät Noukkimen tukipyörän akselin laakeri Noukkimen ohjainkehä Nivelakseli 8 Vetosilmukka Poikittaisakseli sivuttain vasemmalla Sullojan syöttöhangot (Titan 6/50 GL; Titan 6/54 GL) 6 Syöttöhankojen kiertokanget, hangon puoli (Titan 6/50 GL; Titan 6/54 GL) 6 Syöttöhankojen kiertokanget, akselin puoli (Titan 6/50 GL; Titan 6/54 GL) VII - 4

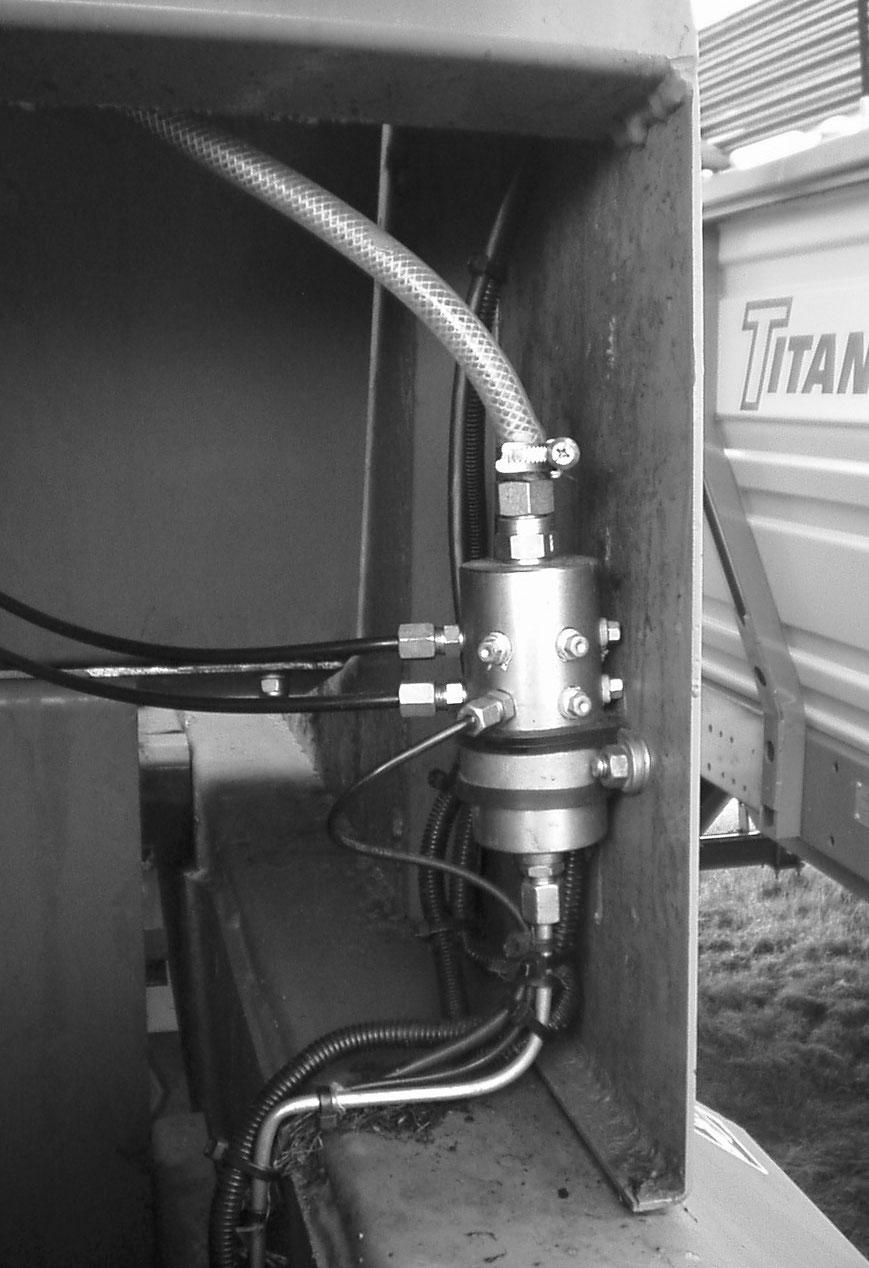

105 Huolto ja kunnossapito 7. Sullojan ja noukkimen käyttöketjun keskusvoitelu Jokaisella noukkimen nostokerralla sekä noukkimen että sullojan käyttöketjut saavat automaattisesti öljyruiskeen. Haluttaessa enemmän voitelua ko. ketjuille, tämä voidaan tehdä nostamalla noukinta muutamia kertoja. Siveltimet voitelukohteessa levittävät öljyn tasaisesti rullaketjuille. Seuraa etuseinässä olevan öljysäiliön öljytasoa ja täytä tarvittaessa. Jos öljysäiliö tyhjenee täysin, eikä keskusvoitelu toimi sen jälkeen, voitelupumppu () on ilmattava. Ilmauksen ajaksi on noukin laskettava alas, ts. noukkimen hydrauliletkun on oltava paineeton. Irrota voitelupumpusta () yksi voiteluputki ja löysää tulppa () kunnes voiteluöljyä valuu ulos ilman ilmakuplia. Kerää ulosvaluva öljy talteen ja hävitä se asianmukaisesti. Pumppu on nyt ilmattu. Kierrä tulppa () kiinni ja asenna voiteluputki takaisin paikalleen. Varmista ehdottomasti, että säiliöön () ei pääse vettä eikä likaa. TR Käytä suosituksen mukaisia öljylaatuja. Viskositeetin tulisi olla 5W40 tai vastaava. Teräketjuöljyä ei saa käyttää koska se saattaa tukkia voitelukanavat. VII - 5

106 Huolto ja kunnossapito 7.3 Jarrujärjestelmä 7.3. Muista turvallisuus Jätä jarrujärjestelmän huolto ja korjaus erikoiskoulutuksen saaneen huoltomiehen tehtäväksi. Tehdas ei vastaa jarrujärjestelmän luonnollisesta kulumisesta johtuvasta huollosta eikä osakustannuksista. Jarrujärjestelmää ei pidä muuttaa eikä sitä saa ylikuormittaa. Korjaa jarruissa esiintyvät viat välittömästi. Varmistaudu aina liikkeellelähtiessäsi, että jarrujärjestelmä toimii oikein. Jarrujen säätö Jarrujen toimintaa ja kulumista on jatkuvasti tarkkailtava ja tarvittaessa ne tulee säätää. Säätö on tehtävä kun sylinteri liikkuu noin /3 koko iskunpituudestaan. Tue akselisto ennen säätöä jarrukiiloilla Jarrujärjestelmän säätö Jarruvivusto, jarrukengät ja -rummut sopeutuvat toisiinsa ensimmäisten ajokilometrien aikana. Tällöin mahdollisesti syntynyt välys on poistettava. Jarruvivuston säätö Työnnä kädellä vipua jarrutussuuntaan. Sylinterin ja tangon tyhjä liike saa olla enintään 35 mm ennen jarrun päälle menoa. Säätö tehdään vivun kuusioruuvilla. Säädä niin, että tyhjä liike "a" on 0-% pituudesta "B". Esimerkiksi vivun pituus 50 mm = tyhjä liike 5-8 mm. VII - 6

107 Huolto ja kunnossapito Putkiston ilmansuodatin Ilmansuodatin sijaitsee jarruventtiilin etupuolella. Se puhdistaa paineilman ja täten suojaa jarrujärjestelmää häiriöiltä. Jarrujärjestelmä toimii myös suodattimen ollessa tukossa. Ilmansuodattimen poisto Löysää mutteri () Käännä ilmansuodatinta (). Irrota lukitusrengas (3). Ota suodatin ulos. Ilmansuodattimen huolto Puhdista ilmansuodatin aina ennen satokauden alkua. Ilmansuodattimen asennus paikalleen Asennus suoritetaan päinvastaisessa järjestyksessä kuin irroitus. 3 KLW00 Varmistaudu, että osat tulevat oikeaan järjestykseen! () Jousi () Suodatin (3) Sovituskappale (4) Jousi (5) Tiiviste (6) Suojus (7) Lukitusrengas KLW0090 VII - 7

108 Huolto ja kunnossapito Ilmanpainesäiliö Kompressori kehittää jarrujen tarvitseman ilmanpaineen painesäiliöön. Käytön aikana säiliöön saattaa kertyä kondenssivettä. Tarkasta säiliö säännöllisesti. Erittäin kylmällä ilmalla päivittäin (pakkaskeli) normaalioloissa viikottain kuitenkin vähintään 0 käyttötunnin välein Vedenpoistoventtiili on paineilmasäiliön alla. Varmistaudu, että vaunu pysyy paikallaan. Avaa vedenpoistoventtiili ja päästä kondenssivesi ulos, Tarkasta venttiilin kunto, puhdista tarvittaessa ja sulje venttiili. Voimakkaasti likaantunut ja vuotava venttiili on vaihdettava. 7.4 Työpäivän jälkeinen huolto Puhdista syöttökanava, sulloja ja vastaterät perusteellisesti työpäivän jälkeen. Ko. osat on ruostesuojattava, jos seisokista tulee useamman päivän mittainen. 7.5 Huolto- ja korjaustyöt kuormatilassa Jos kuormatilassa on tehtävä huolto- tai korjaustöitä, avattu takaportti on tuettava niin, ettei se laskeudu alas. Käytä apuna sopivia tikkaita. VII - 8

109 Talvivarastointi 8 Talvivarastointi 8. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta ja kytke vaunun ja sen kaukosäätölaitteen V:n käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvin palaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Sulje suojapellit ennen liikkeellelähtöä huollon jälkeen. 8. Yleistä Puhdista vaunu sisältä ja ulkoa perusteellisesti ennen talvivarastointia. Jos puhdistamiseen käytetään painepesuria, vesisuihkua ei pidä suunnata suoraan laakereihin tai liitoskohtiin. Voitele kaikki nipat ohjeen mukaan. Laakereista ulospuristuvaa rasvaa ei pidä pyyhkiä pois. Rasva suojaa kosteudelta. Ota käyttöketjut irti ja pese ne paloöljyllä (=petroolilla, älä käytä muita liuottimia). Tarkasta samalla ketjujen ja ketjupyörien kuluneisuus. Voitele ketjut ja asenna ne ketjut paikalleen. Kiristä ne ohjeen mukaan. Tarkasta liikkuvien osien, kuten ketjujen kääntöpyörien, nivelien, kiristyspyörien jne. liikkuvuus. Irroita ne tarvittaessa, voitele ja asenna takaisin paikalleen, vaihda kuluneet osat uusiin. Käytä ainoastaan alkuperäisiä Krone-varaosia. Vedä nivelakselin puolikkaat irti toisistaan. Voitele konerasvalla metalli- ja muoviputkien sisäpinnat kiinnijuuttumisen ja jäätymisen estämiseksi. Voitele rasvanipat ohjeen mukaan. Varastoi vaunu kuivaan paikkaan, ei kuitenkaan väkilannoitteiden tai eläinsuojien lähelle. Paikkamaalaa tarvittavat kohdat. Ruostesuojaa kiiltäviksi kuluneet kohdat. Käytä nostoon asianmukaista nosturia. Varmistaudu, että pukeille nostettu vaunu pysyy tukevasti paikallaan. Pitkäaikaisen varastoinnin ajaksi suosittelemme, että nostat vaunu pukkien varaan. Täten paino renkailta poistuu eivätkä ne vaurioidu, mikä saattaisi tapahtua jos vaunu seisoisi samassa kohden hyvin kauan. Suojaa renkaat suoralta auringonvalolta, öljyltä ja rasvalta. Suorita tarpeelliset kunnossapito- ja korjaustyöt välittömästi satokauden jälkeen. Tee luettelo kaikista tarvittavista varaosista. Näin helpotat KRONE-kauppiaan varaosatilauksen käsittelyä ja voit olla varma siitä, että kone on uuden satokauden alkaessa käyttövalmiina. VIII -

110 VIII - Talvivarastointi

111 Käyttökauden alussa 9 Uuden käyttökauden alkaessa 9. Erityisiä turvallisuusohjeita Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke vaunun ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 9. Yleistä Voitele kaikki rasvanipat ja öljyä ketjut huolto-ohjeen mukaisesti. Tarkasta vaihteiston öljymäärä, lisää öljyä tarvittaessa Tarkasta hydrauliletkujen ja -liitosten tiiveys. Tarkasta renkaiden ilmanpaine, lisää ilmaa tarvittaessa. Tarkasta ruuvien ja muttereiden kireys, kiristä tarvittaessa. Tarkasta sähkölaitteiden kunto ja toimivuus, korjaa tarpeen mukaan. Käy läpi koneen kaikki säätökohteet ja suorita uusintasäätö tarpeen mukaan. Tarkasta rungon ja lavan kunto. IX -

112 IX - Käyttökauden alussa

113 Käyttöhäiriöt, syyt, korjaus 0 Häiriöt, syyt ja korjausehdotus 0. Muista turvallisuus Muista aina ennen huolto- ja korjaustöihin ryhtymistä Pysäytä vaunu ja kytke voimansiirto vapaalle. Pysäytä traktorin moottori, ota virta-avain virtalukosta, ja kytke vaunun ja sen kaukosäätölaitteen käyttöjännite pois päältä. Kytke pysäköintijarru päälle, jotta traktori ja vaunu pysyisivät paikallaan. Käytä tarvittaessa jarrukiiloja. Ole varovainen noukinta säätäessäsi. Varmistaudu esim. lankkujen avulla, että se pysyy ylhäällä ellet voi säätää tai korjata sitä sen alhaalla ollessa. Tee vaunun hydraulijärjestelmä paineettomaksi ennenkuin alat huoltaa tai korjata hydrauliikkaan liittyviä komponentteja. Älä tutki öljyvuotoja paljain käsin vaan käytä esim. pahvinpalaa. Korkean paineen alainen öljysuihku leikkaa veitsen tavoin. Tapaturman sattuessa hakeudu heti lääkäriin! Älä käsittele voiteluaineita paljain käsin. Jätä hydrauliikan korjaustyöt erikoiskoulutuksen saaneen asentajan tehtäväksi. Varmistaudu, että suojapellit ovat kiinni ja lukitut ennenkuin lähdet liikkeelle. 0. Yleisimmät ongelmatilanteet ja niiden selvittäminen Ongelma Syöttölaite tukkeutuu Pysähdy heti jos syöttölaite tukkeutuu. Kytke voimansiirto pois päältä. Mahdollinen syy Liian suuri karho Liian suuri ajonopeus Pyörivä karhonohjain liian alhaalla Syöttökanavan korkeus liian pieni. Korjausehdotus Tee pienempiä karhoja Aja hitaammin Nosta pyörivää karhonohjainta ylemmäs. Tarkista vaunun etupään korkeus. Ylikuormituskytkin laukeaa kuormauksen aikana Selvitä ylikuormituksen syy. Poista se ja käynnistä voimansiirto uudelleen Liian suuri ajonopeus Aja hitaammin Sullojasta kuuluu ääniä Terien lisääntynyt vahingoittuminen; Lisääntynyt tehonkulutus terien kytkennän yhteydessä Hydraulijärjestelmä ei toimi Terät ovat tylsät Kuormattava rehu tukkeutuu syöttökanavan yläosaan Terät ovat vaurioituneet Kaapimet eivät ole oikeassa asennossa Sullojan piikit ovat vääntyneet Teräsuojien varmistusrullat eivät pyöri riittävän helposti Venttiililohkon säätöruuvi ei ole oikeassa asennossa Järjestelmä ei saa virtaa Irroita terät ja teroita Kytke pohajkuljetin ajoissa päälle Vaihda vaurioituneet terät Säädä kaapimet Oikaise tai vaihda piikit Varmista, että varmistusrullat pyörivät riittävän helposti kytkennän yhteydessä (luku 7.0) Tarkasta säätö, tarvittaessa säädä traktorin hydrauliikan mukaisesti Tarkasta sähkömagneettiventtiilien liittimet ja toiminta käsikäytön avulla. X -

114 X - Käyttöhäiriöt, syyt, korjaus

115 A Käyttöönotto Liite Ensimmäisen käyttöönoton valmistelu Kuljetuksen ajaksi vaunun nivelakseli sekä mahdolllisesti joitain muitakin osia on jouduttu irroittamaan. Ennen käyttöönottoa irroitetut osat on asennettava paikalleen ja vaunu on muutoinkin tarkastettava. Vaunu on säädettävä käytettävän traktorityypin mukaan, mikä koskee ennenmuuta nivelakselin pituutta ja vetoaisan korkeutta. Jotkut osat toimitetaan irrallisena, niistä oheinen luettelo TR Nivelakseli Hallintalaite (Suomeen tuotavissa malleissa elektroninen) 3 Valojen sähköjohto 4 Spraymaalipurkki 5 Käyttöohje 7 Pienosia laatikossa Kuvassa esitettyjen osien lisäksi Suojakangas ( kpl) Metallitanko ( kpl) Kiinnityslenkki ( kpl) Vaijeri ( kpl) Virtajohto Säilytystasku (lisävaruste) Standardihallintalaite (lisävaruste) Hallintalaitteen kaapelit (lisävaruste) Pidin (lisävaruste) Imukuppikiinnitin (lisävaruste) Vipu A -

116 Liite A. Vetoaisan korkeus ja vetoaisan silmukan säätö A.. Yleistä Parhaan noukintatuloksen saavuttamiseksi vetoaisa on säädettävä käytettävän traktorin mukaan. Säädä aisa niin, että rungon yläreunan korkeus (x) maasta on 7-30 cm. x KDW0330 A.. Muista turvallisuus Kytke voimansiirto vapaalle, pysäytä traktorin moottori ja ota virta-avain virtalukosta ennenkuin säädät tai huollat noukinvaunua. Hydraulisesti säädettävän vetoaisan perussäätö tulee jättää huoltomiehen tehtäväksi. Laske vetoaisa ala-asentoon kuljetusajon ajaksi. Hydrauliikan korjauksen saa suorittaa vain erikoiskoulutuksen saanut huoltomies. Hydraulista korkeussäätöä saa käyttää vain tasaisella alustalla vaunua tyhjennettäessä. Varmistaudu, että aisa pysyy ylhäällä säädön, huollon tai korjauksen aikana. Tapaturmavaara! A..3 Korkeussäätö Sylinterin säätö Kiinnitä vaunun vetosilmukka () hydrauliseen vetokoukkuun (kuvassa esitetty saksalainen vetolaite). A - KDW0030

117 Liite Laske tukijalka alas. Löysää lukkomutteri (). Kierrä lukkoruuvi () auki. Kierrä vanttiruuvia (3) tarpeen mukaan. Säädä vanttiruuvilla aisan korkeutta niin, että rungon etuosa on 7-30 cm korkeudella maasta. Säätö ei onnistu jos sylinteri (4) on vedetty sisimpään asentoonsa. 4 3 Kierrä lukkoruuvi () pohjaan säädön jälkeen Kierrä lukkomutteri () kiinni. Molemmat sylinterit on säädettävä samanaikaisesti. KLW09330 Muuta tarvittaessa sylinterin takakiinnike () toiseen reikään (3). 3 KDW0070 A..4 Vetosilmukan kulman säätö Vetosilmukalla on kaksi vaihtoehtoista asentoa. Täten vetoaisa saadaan mahdollisimman vaakasuoraan asentoon vaunun ollessa vetokoukussa. Traktorin vetolaitteen korkeudesta riippuen käytetään reikää "A" tai "B". Kiinnitysruuvien kiristysmomentti:.450 Nm B A KDW0360 A - 3

118 Liite A. Nivelakselin asennus A.. Muista turvallisuus Varmista ennen nivelakselin päällekytkentää, että traktorin voimanotto on säädetty oikealle nopeudelle. Kytke voimansiirto vapaalle, pysäytä traktorin moottori, ota virta-avain virtalukosta ennenkuin ryhdyt puhdistamaan, säätämään tai korjaamaan noukinvaunua. Varmistaudu, että ulkopuoliset ovat turvallisen välimatkan päässä ennenkuin kytket voimansiirron päälle. A.. Ylikuormituskytkin Noukinvaunussa on nokkakytkin-tyyppisellä ylikuormitussuojalla varustettu nivelakseli. Ylikuormituksen hetkellä kytkin luistaa ja voimansiirto vaunuun katkeaa. Pysäytä traktori ja selvitä ylikuormituksen syy ennenkuin kytket voimansiirron uudelleen päälle. Pidä ylikuormituskytkin toimintakuntoisena. Se suojaa traktoria ja noukinvaunua. 50 Takuu raukeaa jos ylikuormituskytkin säädetään suosituksesta poikkeavaan arvoon. TR00000 Vääntömomenttia kuvaava tunnusluku () on stanssattu kytkimen ulkovaippaan. Varmistaudu, että käytät oikean tyyppista nivelakselia omassa vaunussasi. Vaunutyyppi Voimanoton kierrosluku Nm Ylikuormituskytkimen tunnusnumero Titan R/54 GL Titan 6/50 GL Titan 6/54 GL Titan 6/50 GL 000 (optional) Titan 6/54 GL A - 4

119 Liite A..3 Pituuden sovittaminen Nivelakselin () pituus on säädettävä käytettävän traktorin mukaisesti. Kiinnitä vaunu traktoriin. Käännä yhdistelmä sellaiseen asentoon, jossa nivelakseli tulisi olemaan lyhimmillään. Kiinnitä nivelakselin puolikkaat omiin akselitappeihinsa (ylikuormitussuojalla varustettu puolikas vaunun akselitappiin), mutta älä paina puolikkaita sisäkkäin. Aseta akselin puolikkaat vierekkäin ja merkitse esim. tussikynällä lyhentämiskohta (mikäli tarpeen). Molempia puolikkaita ja suojaputkia on lyhennettävä yhtä paljon. Ks. nivelakselin valmistajan käyttöohjetta. RBV000 Ota huomioon myös hydraulisen vetoaisan nivelakselille asettamat vaatimukset. VP--035 A - 5

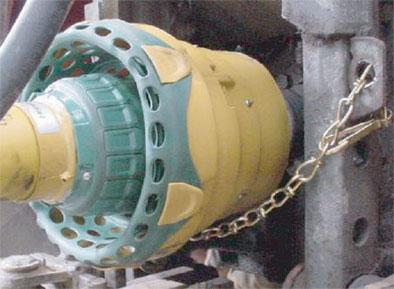

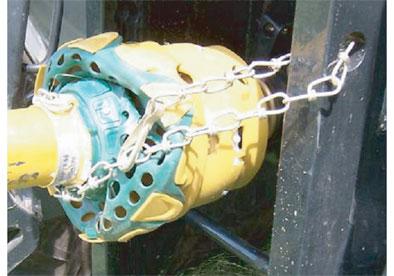

120 Liite A..4 Nivelakselin asennus Ylikuormitussuojalla varustettu akselin pää kiinnitetään vaunun akselitappiin. Varmistaudu, että lukitusnastat napsahtavat kiinni. KR--080 Tarkista ketjun kunnollinen kiinnitys: Ohjaa ketju mahdollisimman suorassa kulmassa nivelakseliin nähden.(ks. kuva (a)) Älä ohjaa ketjua viistoon nivelakselin suojasuppilon yli.(ks. kuva (b)) a) b) Varmista, että nivelakselille jää riittävästi vapaata kääntötilaa kaikissa käyttötilanteissa. Jos se koskettaa traktorin tai työkoneen osiin, se saattaa vaurioitua. A - 6

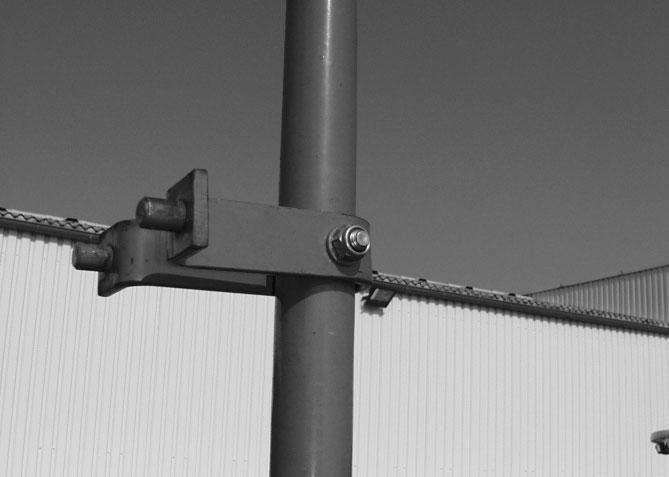

121 Liite A.3 Laitojen kiinnitys Työn valmistelu Varmistaudu, että vaunu pysyy paikallaan. Säädä vaunu vaakasuoraan tukijalan avulla. Anna vaunun olla tukijalan varassa ellei se ole kytketty traktoriin. Mene lavalle avatun ja ylös lukitun takaportin kautta. Mene lavalle sivuluukun kautta. Asennus sujuu parhaiten jos työryhmään kuuluu henkilöä. ) Käännä kaaret (4) ja (5) ylös ja lukitse ne pulteilla M6 x TR000 ) Lukitse kaaret (4) kummaltakin puolelta lenkillä (3), pultilla () ja mutterilla (). 3 TR0000 3) Nosta ylös etulaita (). TR00003 A - 7

122 Liite 4) Käännnä sivulaidat ulos ja kiinnitä ne etulaitaan. Lukitse kiinnitys sokalla (). TR ) Lukitse sivulaidat kaariin (). TR Nosta etulaite () ylös ja kiinnitä se pulteilla, holkeilla ja muttereilla () etummaiseen kaareen (3). 3 TR A - 8
